Пеногенератор для мойки своими руками

Идея бесконтактной мойки автомобиля основана на минимальном воздействии на лакокрасочное покрытие при регулярной очистке кузовных панелей. На практике именно пеногенератор для автомойки позволяет выполнить такой уход за машиной.

Содержание

Назначение и принцип действия мелкодисперсного генератора
Изготовление функциональной и безопасной конструкции

Требования к емкости пеногенератора
Требования к распылителю
Подача моющего раствора под высоким давлением

Собираем пеногенератор для мойки своими руками

Делаем чертежи установки
Схема пеногенератора из огнетушителя
Вариант изготовления из опрыскивателя

Как сделать устройство совершеннее

Альтернативный резервуар

Бесконтактная мойка из портативного парогенератора

Назначение и принцип действия мелкодисперсного генератора

В процессе эксплуатации пеногенератор для мойки за счет высокого давления внутри рабочего баллона создает пену, которая наносится на кузовные панели для их очистки.

Состав успешно борется с самыми стойкими загрязнениями. При этом оказываемое механическое воздействие минимально.

Использование активного состава пены позволяет производить комплексную очистку от загрязнений:

Основным препятствием для индивидуального использования конструкции актуального типа является высокая цена профессионального изделия. Дорогая машина не оправдывает затраты при периодическом ее использовании для мойки одного автомобиля. Поэтому популярностью пользуются самодельные установки для бесконтактной мойки.

ПОСМОТРЕТЬ ВИДЕО

Конструктивно пенообразователь для автомойки схож с любой установкой избыточного давления – от садового опрыскивателя, до баллона для закачки сжиженного газа. В конструкцию устройства входят следующие элементы:

Баллон высокого давления.
Вспениватель субстанций.
Распылитель, который обеспечивает подачу и тонкость распыления.
Соединительные шланги достаточной длины.

С учетом объема емкости для закачки следует предусмотреть возможность для транспортировки оборудования с учетом суммарного веса.

Источником образования пены служит специальная пенная таблетка. Этот элемент представляет собой мелкопористую сетку из устойчивой к коррозии проволоки. После прохождения таблетки образуется жидкая фракция с высокой удельной плотностью.

Изготовление функциональной и безопасной конструкции

До начала изготовления требуется осознать, что основным опасным фактором при работе устройства станет высокое давление. Собирая пеногенератор своими руками, не стоит экономить на элементах установки.

Требования к емкости пеногенератора

Изготавливать самодельный пеногенератор удобнее из емкости от 25 литров. Этого будет достаточно для разовой мойки.

Основным требованием к баллону станет изготовление из нержавеющей стали или допускается использовать обычную сталь при условии обработки антикоррозийным составом. Активно используется и прочный пластик.

Дополнительными условиями станут:

устойчивость к давлению до 6 bar;
наличие мерной линейки для контроля уровня заполнения емкости;
наличие резьбовых отверстий под распылитель, манометр.

Требования к распылителю

В составе конструкции участвует распылитель пены. Этот элемент должен отличаться от аналогичного устройства типа спреер. Такое оборудование предназначено для получения эмульсии, которая уступает по эффективности очистки.

Подходящая насадка для автомойки в парогенераторе выгодно отличается от более простого образца:

имеет более тонкий распыл;
позволяет регулировать степень подачи;
обеспечивает экономию моющего раствора.

Подача моющего раствора под высоким давлением

Создать пеногенератор своими руками для автомойки без источника давления невозможно. Для нормальной работы оборудования создаваемое давление должно находиться в диапазоне от 4 до 6 атмосфер.

При комплектовании установки компрессор окажется самым дорогостоящим из элементов. В случае приобретения подержаного образца, следует отказаться от экземпляра со следами износа. Компактный агрегат для накачки колес в этом случае с работой также не справится.

Собираем пеногенератор для мойки своими руками

Итак, все компоненты подобраны с учетом рекомендаций. В этом случае настало время самодельный пеногенератор для мойки авто собрать к практическому использованию. На этом этапе также возможны несколько вариантов.

Делаем чертежи установки

Приступайте к сборочным работам только после наброска перспективной конструкции на схеме, где представлено устройство пеногенератора для автомойки. Это позволит не упустить следующие позиции:

определить последовательность сборочных операций;
сформировать полный список деталей и материалов для сборки;
подготовить необходимый инструмент.

Обязательный комплект инструмента включает в себя:

набор гаечных ключей;
болгарку;
плоскогубцы;
рулетку;
отвертки с плоским и крестовым наконечником;
нож.

Схема пеногенератора из огнетушителя

Бывшие в употреблении металлические емкости идеально подойдут, чтобы изготовить пеногенератор для компрессора. При подборе емкости от огнетушителя, отдайте предпочтению баллону с большим диаметром во избежание падения.

Работы проводятся по следующему алгоритму:

Подготавливают штатное отверстие под заливку смеси.
Новые отверстия понадобятся в нижнем торце и в центральной части.
В отверстия вваривают трубки со штуцерами требуемого размера для нагнетания давления и отвода жидкости на пистолет.

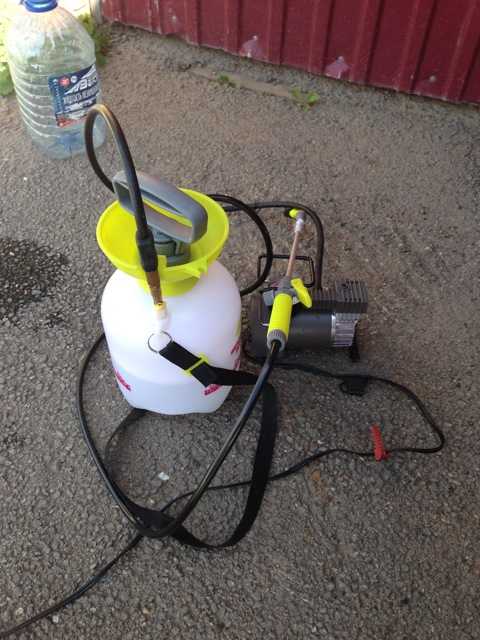

Вариант изготовления из опрыскивателя

Вариант изготовить пеногенератор для мойки своими руками из опрыскивателя является наиболее предпочтительным. Это связано с близостью исполнения в сравнении с заводским изделием. Потребуется разобрать пеногенератор, демонтировав клапан и крепежный штуцер. До начала сборки должны быть в наличие два монтажных отверстия.

Последующие работы проводим в соответствии с алгоритмом:

Вкручиваем сгоны в отверстия и фиксируем гайками. Установка прокладок обязательна.
Устанавливаем штуцер с обратным клапаном на один из сгонов для накачки воздуха.
Закрепляем на втором сгоне специальный бачок с таблеткой.

Созданный пеногенератор своими руками из садового опрыскивателя будет правильно работать только при условии подвода воздуха с нижней части резервуара. Нормально функционирующее устройство при рабочем давлении не менее 4 bar потребляет всего 40 грамм шампуня.

Как сделать устройство совершеннее

Практика построения самодельных пеногенераторов позволяем выделить все новые направления их модернизации. И если основные чертежи остаются прежними, то отдельные элементы легко заменяются.

К примеру, вспенивающий элемент на основе проволоки или лески легко заменяется на кусочек поролоновой губки. Достаточно ее хорошо закрепить в проводной трубке. Вместо огнетушителя успешно используется пропановый баллон.

Альтернативный резервуар

Альтернативным вариантом изготовить ручной пеногенератор станет обычная пластиковая канистра. В этом случае удается для крепления обоих штуцеров использовать крышку горловины.

К одному штуцеру изнутри крепим пластиковую трубку. Внутри за счет плотной набивки леской готовим вспенивающее устройство. Снаружи закрепляем шланг с распылителем на конце.

Второй штуцер оставляем свободным для подключения компрессора. Так готовится самая простая бесконтактная мойка своими руками.

Бесконтактная мойка из портативного парогенератора

Конструкция ручного устройства отличается не только по габаритным размерам, но и по принципу действия. Проходящий поток сжатого воздуха поднимает жидкость под действием вакуума, и далее под напором раствор отправляется на пенообразователь.

ПОСМОТРЕТЬ ВИДЕО

Устройства продаются как в готовом виде, так и легко собираются самостоятельно.

Как сделать пеногенератор для автомойки из подручных вещей своими руками

Автомобиль в некотором роде визитная карточка его владельца. Именно поэтому каждый уважающий себя автомобилист должен заботиться о внешнем виде своего железного коня. В данном случае на первое место выходит качественная и, что немаловажно, безопасная мойка автомобиля.

Следует отметить, что на сегодняшний день существует достаточно разветвленная сеть профессиональных сервисов, ориентированных на представленные виды услуг. Однако в силу ряда обстоятельств не всегда есть возможность воспользоваться их услугами.

А зачем, когда с помощью минимального набора инструментов и некоторой сноровки можно создать в домашних условиях подобие бесконтактной автомойки. Для этого не нужно быть ученым, но вполне достаточно иметь небольшой объем технических знаний и навыков.

Представленная статья предназначена для ознакомления всех желающих с применяемыми методами создания так называемого пеногенератора для автомойки.

Принцип действия и устройство пеногенератора

Прежде чем реализовать какой-либо технический проект, необходимо предварительно ознакомиться с конструктивными особенностями изделия и изучить принцип его работы. Такой подход значительно упростит решение различных дизайнерских задач на протяжении всего процесса реализации представленного проекта.
Активный пеногенератор для автомойки Часть 1

Посмотреть это видео на YouTube
Рассмотрим принцип работы самого обычного пеногенератора. В этом нет ничего сложного. Итак, суть его работы такова:
специальная емкость заполняется раствором воды и моющего средства;
тара после заполнения раствором пломбируется;
в герметичную емкость подается сжатый воздух до достижения заданного значения давления;
при нажатии на курок моющего пистолета сжатый воздух выдавливает раствор с моющим реагентом;
проходя через сетчатый дефлектор таблетки пенообразователя, раствор переходит в дисперсное состояние, что способствует выделению большого количества пены;
пена подается через струю моечного пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомобиля.
Процесс работы пенообразователя позволяет составить четкое представление об основных компонентах данного агрегата. Таким образом, можно сделать вывод, что любая установка такого рода состоит из цельных рабочих элементов. А именно:
высокопрочный контейнер/баллон;
индикатор давления;
шланги;
штуцер;
редукционный клапан;
пенопластовая таблетка.
Все эти компоненты легко доступны и могут быть выбраны в самых разных вариантах. Следует отметить, что помимо представленных компонентов необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.
Как сделать пеногенератор для автомойки своими руками
Если вы задались идеей создания пеногенератора из подручных средств, не лишним будет ознакомиться с существующими разработками в этой области.
Среди всех существующих разновидностей самодельных устройств внимания заслуживают те, которые просты в сборке и обладают высокой эффективностью.
Каждый из представленных ниже способов не требует от его создателя высокопрофессиональных навыков и умений. Познакомимся с ними подробнее.
Устройство пожаротушения
Ключевым элементом любого пенообразователя является сама емкость. Наиболее приемлемым аналогом заводского бака может стать обычный баллон от бывшего в употреблении огнетушителя.
Благодаря своим конструктивным особенностям такой бак подходит для данного проекта в самый раз. Однако одним огнетушителем дело не ограничивается. Если вы серьезно относитесь к делу,
Вам понадобится кое-какое оборудование. В него входят:
кусок полудюймовой трубы;
резиновый шланг;
фитинг
;
полудюймовый кран;
полудюймовый быстроразъемный фитинг;
уплотнительная лента.
Дело за малым — собрать на основе всего вышеперечисленного полноценный пенообразователь. Несмотря на простоту представленной конструкции, для эффективной реализации этого проекта важно соблюдать определенную последовательность действий.
Итак, процедура создания пенообразователя на основе огнетушителя делится на следующие этапы:
В верхнюю часть огнетушителя вваривается горловина, которая впоследствии будет герметично закрываться крышкой;
К боковой части горловины приварена полудюймовая трубка с резьбой;
На резьбовую часть трубки навинчивается переходной штуцер для крепления резинового шланга;
В основании огнетушителя просверливается отверстие и вставляется кусок полудюймовой трубки с резьбой;
В отрезке трубы, погружаемом внутрь огнетушителя, сверлят около 10 отверстий диаметром 2-2,5 мм, при этом конец трубы необходимо заглушить;
Снаружи трубка обварена;
На наружный конец трубки навинчивается кран с ввинченным в него переходником для шланга.
Принцип работы такого устройства заключается в том, что воздух с раствором подается в огнетушитель по нижнему шлангу с помощью компрессора.
При достижении определенного значения компрессор выключается, а шаровой кран на линии подачи воздуха закрывается. После этого открывается клапан на верхнем выпуске и пена, проходя через резиновый шланг, выходит наружу.
ЭТО ПРОСТО ГЕНИАЛЬНО! Что я сделал с огнетушителем!

Посмотреть это видео на YouTube
Особого внимания в этой конструкции заслуживает трубка, погруженная внутрь огнетушителя. Отверстия в этом случае необходимы для создания условий для эффективного барботажа.
Представленное явление, говоря языком обывателя, связано с перемешиванием раствора с помощью пузырьков воздуха, возникающих в результате прохождения воздуха через узкие отверстия барботажной трубки.
Следует отметить, что в процессе сборки всей арматуры необходимо обеспечить герметизацию в местах резьбовых соединений. Для этого можно использовать фум-ленту или обычную паклю.
Устройство садового опрыскивателя
Если не удалось достать огнетушитель, его всегда может заменить обычный садовый опрыскиватель. Его можно легко купить практически в любом садовом магазине. Кроме того, вам понадобится обычная кухонная губка и шило.
Итак, вооружившись указанным инструментом, приступим к изготовлению домашнего пеногенератора.
Для этого необходимо выполнить следующие простые манипуляции:
Снять крышку с атомайзера;
Сделайте отверстие в капиллярной трубке в непосредственной близости от края крышки;
Демонтировать форсунку;
Снимите металлическую трубку форсунки;
Вставьте кусок губки в трубку;
Соберите крышку распылителя.
Указанное отверстие используется как воздушный канал, необходимый для создания эмульсионного раствора. Губка в данном случае выполняет функцию распылителя.
Сделай себе такое устройство из обычного опрыскивателя | пеногенератор своими руками

Посмотреть это видео на YouTube
Этот вид пенообразователя значительно уступает рассмотренному ранее. Однако он дешевле и доступен каждому.
Аппарат пластиковый канистровый
Перечень методов этим не ограничивается. В качестве альтернативной замены огнетушителю и распылителю можно легко использовать обычную пластиковую канистру.
Минимум усилий и немного смекалки и заветный пеногенератор готов. При этом можно ограничиться списком из следующих комплектующих:
сама канистра;
Краскопульт/пистолет;
трубы;
реактивная форсунка.
Как только все детали найдены, приступаем к непосредственной сборке устройства. Итак, находим любую попавшуюся под руку трубочку и наполняем ее леской. Длина трубки не должна превышать примерно 70-75 мм.
Закручиваем колпачки с обоих концов тубы. На первую заглушку следует смонтировать тройник, а на вторую – штуцер.
Проще не придумаешь!!! Пеногенератор из пластиковой канистры

Смотреть это видео на YouTube
Подводим к тройнику шланги и краны. Шланг от тройника пойдет в отверстие, сделанное в крышке канистры. Один из кранов будет регулировать подачу раствора из бака, а второй — подачу воздуха от компрессора.
Пеногенератор для Karcher с Алиэкспресс
В настоящее время купить ту или иную вещь не составляет труда, как говорится, не выходя из дома. Генератор пены в данном случае не исключение. За достаточно приемлемую цену полноценный пенообразователь может позволить себе любой желающий.
Стоит отметить, что большинство представленных устройств родом из Поднебесной. Поэтому вполне целесообразно заказывать их с помощью известной торговой площадки Алиэкспресс.
Насадка для пены Karcher — Тестирование насадки для пены LS3 на Karcher K5 Compact

Посмотреть это видео на YouTube
Какой химией заправлять самодельную технику
В случае использования самодельных устройств возникает вполне резонный вопрос: какие моющие средства наиболее подходят для создания рабочего раствора?
На сегодняшний день пенообразователи представлены в широком ассортименте, поэтому сложно однозначно утверждать, что наиболее приемлемой в данном случае будет химия определенной марки.
Как выбрать бесконтактный шампунь

Посмотрите это видео на YouTube
Однако вы всегда можете обратиться к аналитическим данным и составить список производителей, наиболее популярных среди автомобилистов.
Среди них следующие компании:
Автошампунь от Karcher;
Мыло жидкое бытовое «Новая заря»;
Шампунь-концентрат «Привет Гир»;
Автошампунь FliNN;
Автошампунь «Трава»
Если есть что добавить, делайте это в комментариях ниже.
Energy Rig с распылителем пены низкого давления Nitrosys, машиной для выдувания волокон Krendl 475, пылесосом GV230 8
ПЕРВЫЙ РАСПЫЛИТЕЛЬ С ПОДОГРЕВОМ НИЗКОГО ДАВЛЕНИЯ СИСТЕМА ПЕНЫ, КОТОРАЯ ИЗБАВЛЯЕТСЯ ОТ ДОГАДАНИЙ ПРИ ОБРАБОТКЕ ПЕНЫ ДЛЯ РАСПЫЛЕНИЯ НИЗКОГО ДАВЛЕНИЯ
Нанесение пены для распыления низкого давления с помощью Nitrosys² просто как 1…2…3…
Система NiTROSYS для распыления пены низкого давления является уникальной, но простая система, которая устраняет все догадки, связанные с обработкой spf низкого давления. Его можно приобрести для переоборудования существующей установки для распыления пены низкого давления для использования этой новой технологии или установить на вашу текущую установку для распыления пены в дополнение к вашему оригинальному оборудованию.
Наша многоразовая система распыления пены низкого давления позволяет использовать меньше рабочей силы, меньше энергии, меньше оборудования, меньшее давление, исключить утилизацию бочек и позволяет жильцам зданий или другим подрядчикам быстрее возвращаться на объект
УНИВЕРСАЛЬНЫЙ. Линейка оборудования для напыляемой пены SFS Nitrosys2 и ProPak Nitrosys отлично подходит для профессиональных изоляторов, желающих начать бизнес по производству напыляемой пены. Nitrosys также является отличным дополнением к существующему подрядчику по распылению пены.
ПРОСТОЙ. Nitrosys2 — это простая в использовании установка для распыления пены, способная распылять пену под низким давлением. ПЕРВЫЙ В СВОЕМ РОДЕ, Nitrosys подает материал без необходимости калибровки, а также предварительно нагревает и поддерживает температуру материала.
ПРЕИМУЩЕСТВА. Время повторного использования всего за 1 час – Свежий воздух не требуется для нормального использования – Экономия на ежедневном обслуживании до 80 % – Многоразовые резервуары означают отсутствие необходимости утилизации бочек.
Krendl 475 Полностью волокнистая выдувная машина:
Полностью волокнистая установка 475 представляет собой экономичную машину для профессиональных подрядчиков или на рынке аренды «сделай сам». Модель 475, рассчитанная на низкие эксплуатационные расходы и высокую производительность, оснащена большим и удобным загрузочным бункером, обеспечивая при этом простоту и надежность.
Производительность материала: *фунтов/час (кг/час) при высоте 150 футов. (45,8 м) шланга диаметром 3 дюйма (7,6 см) на высоте 16 футов. (4,8 м.) Высота над уровнем моря Плотность продукта и переменные условия продувки влияют на производительность. Производительность: Стекловолокно 700 фунтов/ч Целлюлоза 2100 фунтов/час пневматические шины с плоским протектором — Встроенный держатель инструмента — Откидная загрузочная дверца
Krendl GV230 Пылесос для удаления изоляции:
Газовый пылесос GV230 с ременным приводом оснащен стальным вентилятором и камерой, приводимой в действие прочным насосом Brigg. с и газовый двигатель Stratton V-Twin мощностью 23 л.с. или газовый двигатель Honda V-Twin мощностью 22,1 л.с. Камера вентилятора GV230 изготовлена из пластины из легированной стали, что продлевает срок службы камеры. Этот пылесос предназначен для удаления всех типов продуваемой изоляции и для утилизации влажных аэрозолей. — Для профессионалов Contracor
Особенности: Большой стальной 18-дюймовый вентилятор — Пластинчатая камера вентилятора AR — Способна перемещать 9000 фунтов целлюлозы в час — 6-дюймовые впускные и выпускные отверстия обеспечивают значительный объем — Разработаны для устранения вибрации двигателя и вентилятора нагрузка на лезвие -12 В Магнетрон Электронная система зажигания — Входные/выходные предохранительные выключатели — Монтажная рама с 11-дюймовыми шинами Run Flat ация «Большой Dog» генератор должен соответствовать двум критериям. Во-первых, он должен быть одним из самых прочных и надежных генераторов на рынке, а во-вторых, он должен производить большую мощность. WL18000VE без труда проходит оба теста. При постоянном токе 62,5 ампера этот генератор отлично справляется с требовательными нагрузками.
Он хорошо зарекомендовал себя в области распыления пены, сельскохозяйственных и кровельных работ. Надежный двигатель Vanguard мощностью 31 л.с. с надежной регулируемой бесщеточной частью генератора позволяет этому генератору работать в суровых условиях, когда другие генераторы выходят из строя. Самое главное доказательство качества этого генератора — ваше приложение. Используйте WL18000VE в своем бизнесе и наблюдайте, как крутится счетчик моточасов.
Эта установка включает:
Прицеп:
8,5 x 16 V-образный нос, полная масса автомобиля 10 400
(2) боковая дверь
(1) Дверь рампы
24-дюймовая защита от камней
Электрические тормоза
Запасное колесо
Кондиционер/обогрев
Комплект поставки:
Комплект Nitrosys
Запасная тележка Nitrosys, включает (2) шкафа для хранения, (1) станцию для промывки глаз и (1) огнетушитель
Комплект Nitrosys: (1) промывочный бак, наполненный DOP, (1) тюбик Super Lube
Запасной комплект Nitrosys: 10-футовый штырь с подогревом, (2) 6-футовые перекачивающие шланги с узлами фильтров, (2) линии подачи азота (1) узел регулятора с распределительным блоком (2) пистолеты Handi-Gun, (100) распылительные наконечники (1 ) Тюбик Super Lube
(4) 50-футовый шланг с подогревом GreenFlare
Krendl 475 Упаковка:
(1) 0475DL #475 Вентилятор изоляции (2) Вход 120 В
(3) х419Шланг Flexhaust 3 дюйма x 50 футов
(2) Стальная соединительная трубка 380 3 дюйма
(5) 339A Хомуты для шлангов 3”
Krendl GV230 Упаковка:
(1) GV230 23 л. с. с ременным приводом Газовый вакуумный
(1) шланг Flexhaust высотой 530 25 футов 6 дюймов
(1) 371P Переходник 6” x 4”
(2) шланг Flexhaust высотой 430 50 футов 4 дюйма
(1) 381 Соединительная трубка 4 дюйма
(3) 340 4-дюймовые хомуты для шлангов
(4) 341 6-дюймовые хомуты для шлангов
Внутренний пакет:
Изолированные стены, потолок и полы с закрытыми ячейками Полы с алмазным покрытием – Белая глянцевая фанера Стены – Белый потолок – Отделка – Распорки ствола E-Track – Рабочий стол с установленными тисками – Стойка для распылительного шланга – Стойка для шлангов свежего воздуха
Гидравлический комплект ProPak: Воздушные линии – Шланг Push-Lok – Быстроразъемные соединения – Перекачивающие насосы – Смеситель – Подача – Влагофильтры с дренажом – Приборная панель регулятора – Установка жидкостного оборудования
ProPak Electrical Service: Розетка верстака – 4-футовое освещение – Розетки – Настенный обогреватель – Внешняя вилка берегового питания 120 В – Предварительно подключенное оборудование
Набор инструментов и средств безопасности ProPak: (1) Книга паспортов безопасности – (1) Искробезопасный ключ для заглушек – (1) Набор разводных ключей – (1) Набор замков для каналов – (1) 12 шт.
No related posts.
