Мозги Инжектора — Электронный Блок Управления, Где Находятся Форсунки, Как Заводить Без ЭБУ, Расшифровка Кодов Ошибок, Устранение Неисправностей

Содержание

Карбюраторные автомобили шли с конвейера без мозгов, так как все управление в них реализовано механически. С приходом инжекторных систем питания машины начали наполняться всевозможной электроникой. Обработкой информации от датчиков и генерацией управляющих сигналов занимается ЭБУ. Выход его из строя способен полностью обездвижить железного коня, поэтому к модулю управления следует относится с повышенной внимательностью.

Внешний вид электронного блока управления

Получаемая ЭБУ информация и сигналы управления исходящие с него

Для правильного дозирования подаваемого топлива в электронный блок управления приходит информация:

  • частота вращения коленвала, определяемая датчиком положения;
  • возникновение детонации в процессе эксплуатации;
  • массовый расход воздуха мотором;
  • отклонение от номинального напряжения бортовой сети машины;
  • скорость авто;
  • температура в системе охлаждения двигателя;
  • какое положение занимает дроссельная заслонка;
  • процент кислорода в выхлопных газах;
  • наличие дополнительных нагрузок на двигатель, например, включение кондиционера.Где находится инжектор: Где находится инжектор

Количество датчиков и соответственно объем получаемой информации зависит от модели автомобиля. В бюджетных машинах ЭБУ обладает только основными данными. Наиболее развитые электронные блоки собирают и оперируют информацией о каждом узле машины, что сказывается на динамических характеристиках и экономичности авто.

После обработки данных блок управления инжектором подает сигналы для:

  • открытия и закрытия форсунок;
  • контроля искрообразования;
  • выбора режима работы топливного насоса;
  • поддержания стабильных оборотов холостого хода;
  • включения и выключения вентилятора системы охлаждения;
  • подключения или отключения кондиционера электромагнитной муфтой;
  • улавливания паров бензина адсорбером;
  • проведения самодиагностики агрегатов.

Работа электронного блока управления предполагает оперирование большим количеством информации в режиме реального времени. Неточность в любом из каналов приведет к нестабильной работе двигателя, увеличению расхода топлива и потере динамических характеристик, поэтому все возникающие поломки в электронике требуют незамедлительного устранения.Где находится инжектор: Где находится инжектор

Конструктивные особенности электронного блока управления

Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

  • Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
  • Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
  • Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.Где находится инжектор: Где находится инжектор

Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

Неполадки, возникающие в модуле

Причины, почему автомобиль может остаться без мозгов, наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами вызывающими поломку ЭБУ являются:

  • Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
  • Ухудшения контакта между клеммами и генератором или аккумулятором.Где находится инжектор: Где находится инжектор Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
  • Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

Для определения неисправности необходимо прочитать лог ошибок, сохраненный в мозгах инжектора. Для этих целей существует специальный диагностический разъем. Расположение его зависит от конкретной модели автомобиля. Например, в автомобилях ВАЗ с высокой панелью диагностический разъем находится внутри центральной консоли.

Расшифровка кодов ошибок на примере ВАЗ 21074

Если мозги инжектора обнаружили неисправность в работе двигателя, то об этом будет сигнализировать загоревшаяся лампочка «check engine». Понять какая именно неисправность произошла по данному оповещению невозможно.Где находится инжектор: Где находится инжектор Для более точного определения поломки требуется подключить диагностический сканер к специальному разъему. При его помощи из памяти ЭБУ считывается лог ошибки, который можно расшифровать при помощи справочников по конкретному автомобилю. Так, например, для ВАЗ 21074 наиболее часто встречаемыми ошибками являются:

  • Неисправность воздушного датчика;
  • Неоптимальный режим сгорания бензовоздушной смеси. В результате выхлопные газы имеют повышенную токсичность. Лямбда-зонд может выдать эту ошибку, например, если в выхлопе находятся пары несгоревшего бензина;
  • Требуется драйверная проверка модуля управления инжекторными двигателями;
  • Проблемы с получением информации от датчика температуры;
  • Состав горючей смеси не соответствует режиму работы двигателя. Причиной этого могут стать, например, загрязненные форсунки;
  • Неправильное определение момента возникновения детонации в работе двигателя;
  • Отсутствуют данные о положении дроссельной заслонки.Где находится инжектор: Где находится инжектор
    Помимо повреждения самого считывающего элемента, возможен обрыв информационного шлейфа;
  • Температура мотора находится выше рабочего диапазон;
  • Медленный отклик сигнальной системы машины.

При выполнении считывания ошибок сканер указывает лишь на предположительное место неисправности, но не может указать причину вызвавшую поломку, поэтому после получения кода важно правильно его истолковать. При недостаточном понимании работы инжекторных двигателей и топливных систем может возникнуть ситуация, когда автовладелец, неправильно расшифровав лог ошибки,  займется ремонтом исправного узла машины.

Эксплуатация автомобиля без электронного блока управления

В случае выхода из строя ЭБУ непопулярной модели найти новый модуль может стать большой проблемой. В таком случае автовладелец может пойти на радикальный шаг и сменить электронику на другую систему без мозгов. Инжектор в таком случае сменяется карбюратором, а зажиганием начинает управлять коммутатор.Где находится инжектор: Где находится инжектор

Вносить столь серьезные изменения можно только в крайнем случае. Инжекторный двигатель спроектирован для работы под контролем электронного блока управления. При его отсутствии возможны провалы при разгоне, нестабильная работа и повышенный расход топлива. Убирать мозги можно только временно, например, для перегона авто.

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель. При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны.

При установке похожей модели без полного согласования параметров возможны негативные последствия:

  • двигатель перестает заводится;
  • автомобиль теряет былую резвость;
  • значительно возрастает расход топлива;
  • мотор нестабильно работает;
  • ЭБУ постоянно сигнализирует об ошибке.Где находится инжектор: Где находится инжектор

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

  • Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
  • Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
  • Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

При невозможности устранить поломку вышеуказанными способами, единственным верным решением является обращение в специализированный сервисный центр.Где находится инжектор: Где находится инжектор После считывания лога ошибки сканером специалисты определят возможный круг неисправностей. После этого определяется оптимальный способ избавления дефекта.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Инжектор ВАЗ-2110 – проверяем работу форсунок самостоятельно + Видео » АвтоНоватор

Инжекторный двигатель превосходит карбюраторный по многим показателям. Однако у него есть слабое место – инжектор может быстро засориться при использовании некачественного грязного бензина и его сложнее диагностировать и ремонтировать.Где находится инжектор: Где находится инжектор

Признаки неисправности инжектора ВАЗ-2110

Из-за наличия в топливе грязи и различных примесей нередко уже через 40 000 км пробега форсунки инжектора нуждаются в прочистке. Встречаются и другие его неисправности. Если двигатель работает нормально, то проводить какие-либо профилактические работы настоятельно не рекомендуется.

Если двигатель работает неустойчиво, глохнет на холостых оборотах, машина не заводится или не может развить полную мощность – то, скорее всего, форсунки инжектора неисправны. Также требуется их проверить, если на холостых оборотах коленчатый вал вращается с слишком высокой частотой. Рывки и провалы во время движения и перерасход бензина тоже должны вас настрожить. При неисправности форсунок в отработанных газах концентрация CO и CH существенно превышает предусмотренные нормы, а негерметичный инжектор, имеющий утечку топлива, может стать причиной возникновения калильного зажигания.

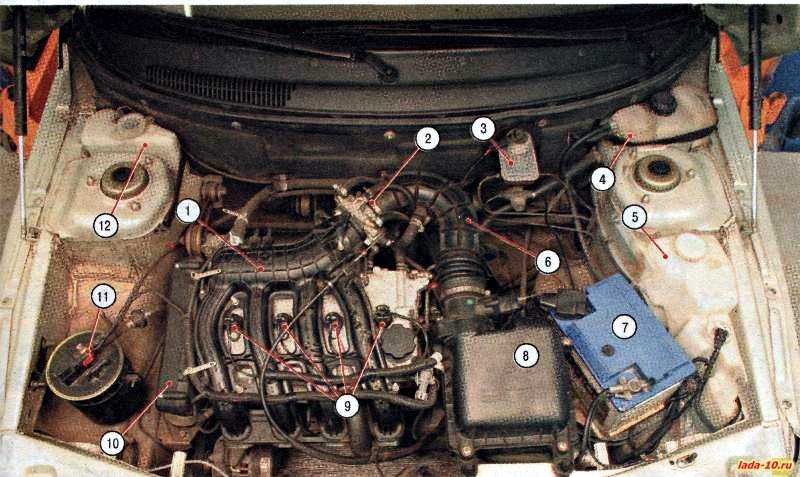

Как снять инжектор ВАЗ-2110?

Перед проведением диагностики инжектора ВАЗ-2110 отсоединяем от АКБ провод «массы», снимаем воздушный фильтр двигателя вместе с гофрированным впускным патрубком и отсоединяем вакуумную трубку от регулятора давления подаваемого топлива. Отжав соответствующие фиксаторы, отсоединяем разъемы с проводками от регулятора холостых оборотов и датчика дроссельной заслонки. Снимаем инжектор:

  1. Отсоединяем разъем жгута инжектора от колодки подводимых проводов.
  2. Откручиваем и извлекаем болты крепления рампы форсунок.
  3. Отворачиваем винт крепления держателя трубок топливопровода. Снимаем держатель.
  4. Осторожно сдвигаем рампу вдоль оси инжектора таким образом, чтобы аккуратно извлечь все компоненты инжектора из установочных отверстий впускного коллектора.
  5. Аккуратно выводим рампу форсунок под ресивером, стараясь не повредить инжектор.Где находится инжектор: Где находится инжектор

Диагностика инжектора ВАЗ-2110

Диагностика: подсоединяем его колодку проводов к разъему жгута, а затем провод «массы» к АКБ; опускаем форсунки в емкости с прозрачными стенками, а затем проверяем распыление бензина – включаем стартер. Топливо должно распыляться правильным конусом, из всех форсунок должно бить 4 струи, количество распыленного топлива должно быть во всех 4-х емкостях одинаковым (проверяется мерной емкостью).

Несоответствующую этим требованиям форсунку необходимо заменить.

Выключаем зажигание и производим осмотр инжектора: если из какого-нибудь распылителя топливо заметно подтекает – данная форсунка негерметична и подлежит замене. Если топливо вообще не распыляется, то проверяем подачу питания: отсоединяем разъем с проводами (после отсоединения АКБ) и подключаем АКБ напрямую, соблюдая полярность, к контактам форсунки, а затем включаем зажигание – если форсунка начнет распылять, то неисправна ее электрическая цепь.Где находится инжектор: Где находится инжектор

Проверяем сопротивление обмоток: отсоединяем от форсунки штекер с проводами (после отсоединения АКБ) и подключаем к ее контактам омметр. Показания прибора должны соответствовать 11–15 Ом. Если отличаются, то форсунку стоит поменять.

  • Автор: Михаил
