Виды тормозной системы: Тормозная система автомобиля: виды и устройство — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Тормозная система автомобиля: виды и устройство

Виды тормозных систем

Легковые автомобили оснащаются двумя видами тормозных систем: рабочей и стояночной.

Рабочая система (ее еще называют основной) отвечает за снижение скорости автомобиля и его остановку. Торможение запускается нажатием педали тормоза.

Стояночная, как нетрудно догадаться по названию, фиксирует авто на время стоянки. Чаще всего она приводится в действие поднятием ручного тормоза — «ручника».

Принцип работы любой тормозной системы — преобразовывать энергию движения в тепло трением.

Как устроена рабочая тормозная система

Рабочая тормозная система состоит из привода и тормозных механизмов.

Привод рабочей тормозной системы работает так:

Водитель нажимает на педаль тормоза.

▼

Усилие передается через вакуумный усилитель на главный тормозной цилиндр (ГТЦ).

▼

ГТЦ накачивает тормозную жидкость по системе магистралей (трубок) к колесным тормозным цилиндрам.

▼

Давление жидкости в колесном (рабочем) тормозном цилиндре приводит в действие тормозные механизмы — дисковые или барабанные.

▼

Автомобиль замедляется или останавливается.

Современные авто оснащаются дисковыми тормозами. Они работают за счет сжатия тормозными колодками тормозного диска, вращающегося вместе с колесом. Дисковая тормозная система считается наиболее эффективной: у нее хорошее охлаждение и большой коэффициент полезного действия (КПД).

На бюджетных и старых автомобилях на задних (а иногда и передних) колесах встречаются барабанные тормоза.

Виды тормозной системы: Тормозная система автомобиля: виды и устройство

В этой системе колодки находятся внутри тормозного барабана — они расходятся, прижимаясь к внутренней поверхности барабана, который вращается вместе с колесом.

Как устроена стояночная тормозная система

Стояночные тормозные системы различают по типам привода: ручной, ножной и электрический. В отличие от рабочей системы, стояночная, как правило, не имеет усилителя. Сжатие тормозных колодок (тех, которые приводятся в действие при нажатии педали тормоза) выполняют тросы, тянущиеся через весь автомобиль к приводу.

В случае с «ручником» необходимо поднять рычаг, обычно расположенный в нижней части салона между передними креслами.

Если установлен «ножник», водитель нажимает дополнительную (третью или четвертую, в зависимости от типа КПП) педаль, как правило расположенную в левой части педального узла.

Набирает популярность среди авто среднего ценового сегмента и выше электрическая тормозная система. Она требует лишь нажатия кнопки — остальную работу выполняют электронные приводы.

Стояночный тормоз рекомендуется использовать при парковке на уклоне, чтобы не нагружать коробку передач (вне зависимости от типа коробки).

Электронные системы торможения

Экстренное торможение — особенно при неблагоприятных погодных условиях — порой приводит к блокировке колес и неконтролируемому заносу автомобиля. Во избежание такого сценария машины оснащаются антиблокировочной системой, или ABS (англ. anti-lock braking system). Расположенные на колесах датчики блока ABS «видят» риск такой блокировки и система не позволяет колесам «встать колом».

Также помогает водителю в деле торможения электронная система распределения тормозных сил — EBD (англ. electronic brake distribution). Она изменяет соотношение тормозных усилий между колесами, обеспечивая эффективное торможение и курсовую устойчивость при поворотах.

Снижают риск ухода в занос и пробуксовки системы ESP и TCS. Тому, как они устроены, будет посвящен отдельный материал.

Виды тормозных систем. Рабочий тормозной цилиндр – ремонт и замена. Классификация тормозных систем автомобиля

Тормозная система необходима для замедления транспортного средства и полной остановки автомобиля, а также его удержания на месте.

Для этого на автомобиле используют некоторые тормозные система, как — стояночная, рабочая, вспомогательная система и запасная.

Рабочая тормозная система используется постоянно, на любой скорости, для замедления и остановки автомобиля. Рабочая тормозная система, приводится в действие, путем нажатия на педаль тормоза. Она является самой эффективной системой из всех остальных.

Запасная тормозная система используется при неисправности основной. Она бывает в виде автономной системы или её функцию выполняет часть исправной рабочей тормозной системы.

Стояночная тормозная система нужна для удержания автомобиля на одном месте. Стояночную систему использую во избежание самопроизвольного движения автомобиля.

Вспомогательная тормозная система применяется на авто с повышенной массой. Вспомогательную систему используют для торможения на склонах и спусках. Не редко бывает, что на автомобилях роль вспомогательной системы играет двигатель, где выпускной трубопровод перекрывает заслонка.

Тормозная система — это важнейшая неотъемлемая часть автомобиля, служащая для обеспечения активной безопасности водителей и пешеходов. На многих автомобилях применяют различные устройства и системы, повышающие эффективность системы при торможении — это антиблокировочная система (ABS), усилитель экстренного торможения (BAS), усилитель тормозов .

1.3. Основные элементы тормозной системы автомобиля

Тормозная система автомобиля состоит из тормозного привода и тормозного механизма .

Рис.1.3. Схема гидропривода тормозов: 1 — трубопровод контура «левый передний-правый задний тормоз»; 2-сигнальное устройство; 3 — трубопровод контура «правый передний — левый задний тормоз»; 4 — бачок главного цилиндра; 5 — главный цилиндр гидропривода тормозов; 6 — вакуумный усилитель; 7 — педаль тормоза; 8 — регулятор давления задних тормозов; 9 — трос стояночного тормоза; 10 — тормозной механизм заднего колеса; 11 — регулировочный наконечник стояночного тормоза; 12 — рычаг привода стояночного тормоза; 13 — тормозной механизм переднего колеса.

Тормозным механизмом блокируются вращения колес автомобиля и в следствии чего, появляется тормозная сила, которая является причиной остановки автомобиля. Тормозные механизмы находятся на передних и задних колесах автомобиля.

Проще говоря, все тормозные механизмы можно назвать колодочными. И уже в свою очередь, их можно разделять по трению — барабанные и дисковые. Тормозной механизм основной системы монтируется в колесо, а за раздаточной коробкой или коробкой передач находится механизм стояночной системы.

Тормозные механизмы, как правило состоят из двух частей, из неподвижной и вращающейся. Неподвижная часть – это тормозные колодки, а вращающаяся часть барабанного механизма — это тормозной барабан.

Барабанные тормозные механизмы (рис. 1.4.) чаще всего стоят на задних колесах автомобиля. В процессе эксплуатации из-за износа, зазор между колодкой и барабаном увеличивается и для его устранения используют механические регуляторы.

Рис. 1.4. Барабанный тормозной механизм заднего колеса: 1 – чашка; 2 – прижимная пружина; 3 – приводной рычаг; 4 – тормозная колодка; 5 – верхняя стяжная пружина; 6 – распорная планка; 7 – регулировочный клин; 8 – колесный тормозной цилиндр; 9 – тормозной щит; 10 – болт; 11 – стержень; 12 – эксцентрик; 13 – нажимная пружина; 14 – нижняя стяжная пружина; 15 – прижимная пружина распорной планки.

На автомобилях могут применять различные комбинации тормозных механизмов:

два барабанных задних, два дисковых передних;

четыре барабанных;

четыре дисковых.

В тормозном дисковом механизме (рис. 1.5.) — диск вращается, а внутри суппорта установлены, две неподвижные колодки. В суппорте установлены рабочие цилиндры, при торможении они прижимают тормозные колодки к диску, а сам суппорт надежно закреплен на кронштейне. Для увеличения отвода тепла от рабочей зоны часто используются вентилируемые диски .

Рис. 1.5. Схема дискового тормозного механизма: 1 — колесная шпилька; 2 — направляющий палец; 3 — смотровое отверстие; 4 — суппорт; 5 — клапан; 6 — рабочий цилиндр; 7 — тормозной шланг; 8 — тормозная колодка; 9 — вентиляционное отверстие; 10 — тормозной диск; 11 — ступица колеса; 12 — грязезащитный колпачок.

Тормозная система — один из основных механизмов функционирования автомобиля. Она предназначена для остановки транспортного средства и снижения его скорости. Также, она позволяет оставлять транспортное средство в безопасном состоянии покоя, не позволять ему самопроизвольное движение в не рабочее время.

Тормозная система состоит из множества механических элементов, которые выполняют свою особую функцию и роль в успешной работе всей системы. Рабочий тормозной цилиндр — один из важнейших элементов работы всей тормозной системы.

Таким образом, рабочий тормозной цилиндр — это самобытный механизм тормозной системы, который преобразует давление жидкости в определенную механическую силу, которая, в свою очередь, воздействует на тормозные колодки. Отличается от главного тормозного цилиндра тем, что воздействует непосредственно на тормозные колодки барабанного типа. Помимо вышесказанного определения, рабочий тормозной цилиндр — это тормозной поршень, который оказывает свое воздействие на тормозные колодки дискового типа.

Рабочая тормозная система, непосредственной частью которой является рабочий цилиндр, используется всегда и при любой скорости автомобиля для снижения скорости или остановки автомобиля. Задействуется в эксплуатацию рабочая тормозная система с нажатием водителя на педаль тормоза. Является самой эффективной из всех видов тормозных систем.

1. Рабочий тормозной цилиндр – роль в тормозной системе.

В момент торможения водитель непосредственно воздействует на тормозную педаль. Это нажатие, в свою очередь, с помощью специального штока передается на поршень главного цилиндра. Сам этот поршень воздействует уже на тормозную жидкость, вследствие чего, она задействует рабочие цилиндры. Из рабочих цилиндров, при этом, выдвигаются специальные поршни, которые прижимают тормозные колодки уже к дискам или барабанам. Дисковые колодки или барабанные у тормозной системы — это зависит непосредственно от вида этой тормозной системы.

Любой недостаток в тормозной системе может значительно снизить эффективность процесса торможения. Это, в свою очередь, приводит к нежелательным последствиям для всех автомобилей и водителей, принимающих участие в движении. Существует один элемент, который в большинстве случаев стает причиной неисправности рабочего цилиндра и, вследствие, полного или частичного прекращения всей тормозной системы. Таким элементом является тормозная жидкость. Помимо этого, множество различных неполадок могут вызывать низкокачественные и дешевые детали. Узнать, что автомобилю необходим ремонт рабочего тормозного цилиндра, вплоть до его тотальной замены, могут указать такие признаки:

1. Когда автомобиль тормозит, его последующее движение будет не прямолинейным;

2. Снижение уровня тормозной жидкости в бачка. Узнать об этом изъяне может помочь специальный индикатор, который расположен на панели приборов в автомобиле;

3. Если нужно увеличивать свое усилие для нажатия на педаль тормоза при необходимости остановиться.

Существуют проблемы, которые связаны с деталями, которые непосредственно работают вместе с рабочим цилиндром. Если автомобиль при торможении «заносит», а его движение не прямолинейно, то проблема заключается в заедании поршня. Эта поломка возникает по несколькими причинами: некачественной жидкости, изношенной детали или ее поломкой.

2.

Конструкция рабочего тормозного цилиндра.

Рабочий тормозной цилиндр являет собою поршень, уходящий в просверленном отверстии в суппорте. Сам поршень задействует свое давление на тормозную колодку, за счет тормозной жидкости. Также, для более качественного уплотнения используется кольцо из резины, которое вставлено в углубление, располагающееся в стенке суппорта (поршня). Поршень чаще всего в виде стакана и полый. Довольно распространенным явлением есть хромовое покрытие поршня для защиты его от коррозии. Чтобы обезопасить от попадания пыли и грязи в рабочий тормозной цилиндр используется пыльник, который, одной стороной фиксируется на поршне, а другой – на суппорте. Пыльник изготовлен из жаропрочной резины.

Рабочие цилиндры разного диаметра принято использовать в многопоршневых суппортах – от 6 и больше. Такого типа рабочие тормозные цилиндры увеличиваются к задней части суппорта/поршня. Таким образом, задняя часть колодки значительно сильнее прижимается. Это, в свою очередь, позволяет добиться более равномерного и одинакового износа колодки, так как намного эффективнее распределяет тепло. Помимо этого при торможении автомобиля тормозная колодка стачивается, вследствие чего образуется пыль. Эта пыль накапливается к задней части колодки.

3. Виды рабочих тормозных цилиндров.

Рабочий тормозной цилиндр делится на два вида, которые, в свою очередь непосредственно зависят от типа всей тормозной системы. Так, в автомобильной природе выделяют такие виды рабочих тормозных цилиндров: первый тип рабочего цилиндра – это устройство, воздействующее на тормозные колодки барабанного типа, то есть – барабанный цилиндр; вторым типом рабочего тормозного цилиндра является тормозной поршень, который оказывает свое воздействие на тормозные дисковые колодки, соответственно, этот тип рабочего тормозного цилиндра носит название дискового типа.

Сам тип такого рода цилиндров определяется целиком и полностью тормозной системой, дисковой ил барабанной. В зависимости от производителя, марки и модели рабочего тормозного цилиндра существует множество его разновидностей, которые отличаются как по своей сути, так и по сроку действия, типу и марке автомобиля и тормозной системы. Это объясняется тем, что не все рабочие тормозные цилиндры подходят под все тормозные системы барабанного типа и дискового, так как развитие автомобильных технология принесло много новшеств и изменений в конструкции и способности тормозной системы, как неотъемлемой части всей работы единого автомобильного механизма.

Помимо данной классификации существует и другая, иная классификация, которая в большей степени относится к автомобилям отечественного производителя. Чтобы идентифицировать и определить какой именно тип рабочего тормозного цилиндра используется, в большинстве случаев достаточно будет посмотреть в инструкцию по эксплуатации автомобиля, где должно быть подробно описана и указана каждая деталь автомобиля.

Если же таковой инструкции нет, или же она есть, но в ней не указана модель и тип тормозного цилиндра, необходимо собственноручно осмотреть рабочий тормозной цилиндр. Таким образом, существуют такие типы рабочих тормозных цилиндров, основное отличие которых заключается в разном внутреннем диаметре: одноконтурный тип рабочего тормозного цилиндра, двухконтурный и трехконтурный. Так, диаметр одноконтурного составляет – 25 мм , двухконтурного – 22 мм , а трехконтурного – 19 мм. Как видно, диаметр уменьшается с добавлением одного контура на 3 мм.

Таким образом, рабочий тормозной цилиндр – один из основных механизмов функционирования всей тормозной системы автомобиля. Исполняя свою главную задачу, которая состоит в преобразовании давления жидкости в силу воздействия на тормозные колодки, он является полностью самобытным и необходимым элементом единого звена функционирования всей тормозной системы автомобиля.

Если выражение – «главное вовремя остановиться» в повседневном общении касается моральных принципов, то в контексте автотранспорта это выражение может затронуть материальный аспект жизни и здоровье автомобилиста.

В устройстве автомобиля нет второстепенных агрегатов, но тормозная система должна стать приоритетом в обслуживании и ремонте машины. В схеме работы гидравлических тормозов основными являются как , так и рабочий тормозной цилиндр. Давайте рассмотрим принцип работы, устройство, диагностику, ремонт и замену этого узла на примере распространенного автомобиля марки ВАЗ.

Поступающая из главного, под давлением, тормозная жидкость воздействует на оба поршня в рабочем цилиндре, те, в свою очередь, сдавливают или разжимают тормозные колодки, что приводит к торможению. Передний контур тормозов дисковый, задний у многих авто — барабанного типа.

Передние суппорта.
Трубопровод, подводящий гидравлическую жидкость к передним колесам.
Задний трубопровод.
Вальцы задних колес.
Бачок.
Главный вальц.
Один из поршней.
Шток.
Педаль.

Устройство

Устройством передний суппорт и задний тормозной цилиндр автомобиля ВАЗ разнятся во внешнем виде корпуса и основных частей.
Устройство дискового тормоза состоит из таких основных деталей:

1 — Поршень.
2 — Пыльник.
3 — Уплотнительная манжета.
4 — Корпус суппорта.
6 — Воздушный штуцер.
7 — Пружины, прижимающие колодки.
12 — Колодки.

В устройстве тормоза барабанного типа применяются такие детали:

2 — Штуцер прокачки.
3, 11 — Пыльник.
4, 10 — Поршень.
6, 9 — Уплотнительная манжета поршня.
7 — Корпус.

Диагностика

О том, что приближается ремонт рабочего тормозного цилиндра, автомобилисту расскажут такие признаки:

Неравномерное срабатывание колес при торможении, следствием чего может стать занос авто. Это признак заедания поршня, который может вызвать применение некачественной жидкости или попадание в систему воздуха.
Срабатывание индикаторной лампочки при критическом понижении жидкости в бачке, или обнаружение этого при визуальном осмотре, что говорит о возможной утечке гидравлической жидкости из износившихся манжет или прохудившихся патрубков.
Нажатие педали дается с большим усилием, это может происходить по всем вышеописанным причинам.

Заедающий поршень и тугая педаль еще не показатель для ремонта и замены рабочих цилиндров. Следует обратить внимание на толщину колодок, если их износ достиг максимума, это может спровоцировать заклинивание поршней, так как они практически не работают.

Изначально также может помочь исправить эти проблемы полная замена гидравлической жидкости или прокачка системы тормозов. Если эти действия не привели к положительному результату, требуется отремонтировать рабочий тормозной цилиндр, благо в продаже есть ремкоплект рабочего тормозного цилиндра, в набор которого, в зависимости от марки авто, входят: манжеты, поршень, пыльник и прочие составляющие.

Ремонтные работы

Разборка, ремонт и замена тормозного цилиндра автомобиля ВАЗ не представляет особой сложности. Приобретя необходимый ремкомплект рабочего тормозного цилиндра, откручиваем колесо и, отсоединив патрубки, снимаем неисправный цилиндр (более подробно схема демонтажа будет описана ниже).

Для удобства, зажав корпус в тисках и сняв пыльник, получаем доступ к стопорному кольцу, фиксирующему поршень, после снятия которого, вынимаем все рабочие детали.

Произведя разборку корпуса нужно промыть всё тормозной жидкостью и осмотреть зеркало корпуса на предмет механических повреждений.

Если повреждений не выявлено, то, вскрыв ремкомплект рабочего тормозного цилиндра, произвести замену неисправных деталей.

Обязательным условием, в независимости от их состояния, является замена всех резиновых деталей входящих в ремкомплект рабочего тормозного цилиндра. В этот список входят: пыльник, манжета и прочее.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборке колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза.

После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Для прокачки подготовьте: жидкость, ключ подходящего диаметра к воздушному штуцеру, шланг, плотно одевающийся на штуцер и любую емкость. Схема прокачки зависит от того, как расположены контуры в конкретной модели ВАЗ. Устройство тормозов некоторых подразумевает прокачку от «длинного трубопровода», имеется в виду от самого дальнего колеса относительно главного цилиндра.

Если конкретнее это выглядит так: в машине главный цилиндр размещен глядя на задний бампер, значит первым прокачивается задний правый цилиндр, затем задний левый. Следующим идет передний левый, и оканчивается процедура прокачкой того колеса, которое находиться с правой стороны от главного цилиндра. В более поздних моделях схема подразумевает прокачку крест-накрест глядя на машину сзади:

правое заднее колесо;
левое переднее колесо;
левое заднее колесо;
правое переднее колесо.

В любом случае заканчивать прокачку следует передним правым колесом.

В процессе этого действия не забывайте следить за уровнем гидравлической жидкости в бачке, чтобы воздух опять не попал в систему.

Легкового автомобиля. Также вы узнаете о том, как произвести прокачку системы правильно. Будут рассмотрены конструкции с антиблокировочной системой. На данный момент без них не обходится ни один качественный автомобиль. Речь, конечно, о машинах средней ценовой категории и выше. Бюджетные автомобили могут комплектоваться данной конструкцией, но она идет как дополнительная опция. В целом же тормозные системы всех машин одинаковы, они состоят из идентичных элементов.

Немного теории о тормозной системе

Как вы понимаете, она необходима для того, чтобы изменить скорость машины. Сигналом к этому может служить либо действие водителя, либо электронная система управления. Также оно необходимо, чтобы удерживать машину неподвижно во время стоянки.

Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121», схема которой является классической, будет рассмотрено ниже.

Второй тип — это стояночная. Она больше известна как ручной тормоз, если нужно машину поставить на длительный срок. В частности, если имеется уклон дорожной поверхности, эта система просто необходима. Ручником можно пользоваться во время экстренной остановки. А есть еще системы запасного типа. Они сравнительно недавно начали использоваться на автомобилях. Чаще всего их можно встретить на тех машинах, на которых имеется электрический ручной тормоз. Главное ее назначение — дать возможность водителю остановить автомобиль, если откажет рабочая система. Монтируется она на машины с электрическим ручным тормозом по одной причине: стояночный тормоз не может быть выжат, если скорость автомобиля больше нуля.

Принцип функционирования

Мы привыкли, что при нажатии на педаль тормоза автомобиль начинает замедляться. Но не все вдаются в подробности того, какие процессы при этом протекают. Не каждый знает, как работает тормозная система ВАЗ-2109, схема которой приведена в данной статье. Если проще сказать, то остановка автомобиля происходит только за счет сжатия жидкости в трубках и шлангах. Давление создается с помощью главного тормозного цилиндра, он является основным узлом системы.

Все привыкли видеть гидравлические тормоза, но имеются конструкции, в которых используется не давление жидкости, а сжатый воздух. Они идентичны с гидравлическими, только надежность у них оказывается намного выше. Элементы, используемые в пневматических тормозах, должны выдерживать очень большое давление. Правда, оно сопоставимо с тем, которое находится в гидравлическом приводе. Необходимо только внедрять ресивер для хранения сжатого воздуха. Существуют также электромеханические тормоза. Они приводятся в движение электродвигателями и специальными тросами.

Тормозная система — это совокупность устройств, предназначенных для регулирования скорости движения, ее снижения до необходимого уровня или полной остановки машины.

Современные автомобили и колесные тракторы оборудуют рабочей, запасной, стояночной и вспомогательной автономными тормозными системами.

Рабочая тормозная система служит для снижения скорости движения с желаемой интенсивностью вплоть до полной остановки машины вне зависимости от ее скорости, нагрузки и уклона дорог, для которых она предназначена.

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки машины в случае полного или частичного выхода из строя рабочей тормозной системы (например, в автомобиле КамАЗ-4310).

Эффективность рабочей и запасной тормозных систем машин оценивают по тормозному пути или установившемуся замедлению при начальной скорости торможения 40 км/ч на прямом и горизонтальном участках сухой дороги с твердым покрытием, обеспечивающих хорошее сцепление колес с дорогой.

Стояночная тормозная система служит для удержания неподвижной машины на горизонтальном участке пути или уклоне даже при отсутствии водителя. Эффективность стояночной тормозной системы должна обеспечивать удержание машины на уклоне такой крутизны, который она сможет преодолеть на низшей передаче.

Вспомогательная тормозная система предназначена для поддержания постоянной скорости машины при движении ее на затяжных спусках горных дорог и регулирования ее самостоятельно или одновременно с рабочей тормозной системой с целью разгрузки тормозных механизмов последней. Эффективность вспомогательной тормозной системы должна обеспечивать без применения иных тормозных систем спуск машины со скоростью 30 км/ч по уклону 7 % протяженностью 6 км.

Каждая тормозная система состоит из тормозных механизмов (тормозов) и тормозного привода.

Торможение машины достигается работой сил трения в тормозном механизме, которая превращает кинетическую энергию движения машины в теплоту в зоне трения тормозных накладок с тормозным барабаном или диском.

В зависимости от типа привода различают тормозные системы с гидравлическим, пневматическим и пневмогидравлическим приводом.

Тормозные механизмы (тормоза) бывают дисковые и колодочные, а в зависимости от места установки — колесные и трансмиссионные (центральные). Колесные устанавливают непосредственно на ступице колеса, а трансмиссионные — на одном из валов трансмиссии.

На большегрузных автомобилях и мощных тракторах чаще всего применяют системы торможения с пневматическим приводом и колодочными тормозами.

Колодочный тормоз затормаживает шкив 9 двумя колодками 5 с фрикционными накладками, которые прижимаются к шкиву 9 изнутри разжимным кулачком 4. При этом верхние концы колодок 5 поворачиваются вокруг неподвижных шарниров (осей) 7. Если отпустить педаль 1, то стяжные пружины 8 растормозят шкив 9.

Дисковый тормоз трактора МТЗ-80 имеет диски 14 и 16 с фрикционными накладками, установленные на вращающемся валу 6 возможностью передвижения в осевом направлении. Между ними размещены два нажимных диска 12 и 15, соединенные серьгами 11 с тягой 10 и тормозной педалью 1. Между нажимными дисками в углублениях со скосами установлены разжимные шарики 13. При торможении шарики раздвигают нажимные диски, которые прижимают вращающиеся диски с фрикционными накладками к неподвижному картеру 17 и затормаживают вал 6.

Рисунок. Схемы колесных тормозов: а — колодочного; 6 — дискового; 1 — педаль; 2 — тяга; 3 — рычаг; 4 — разжимной кулачок; 5 — колодка; 6 — затормаживаемый вал: 7 — оси повороти колодок; 8 — стяжные пружины; 9 — тормозной шкив; 10 — тяга с регулировочной гайкой; 11 — серьга; 12, 75 — нажимные диски; 13 — шарик; 14, 16 — диски с фрикционными накладками; 17 — картер.

Виды тормозной системы. — Энциклопедия

Тормозная система предназначена для управляемого изменения скорости автомобиля, его остановки, а также удержания на месте длительное время за счет использования тормозной силы междуколесом и дорогой. Тормозная сила может создаваться колесным тормозным механизмом, двигателем автомобиля (т.н. торможение двигателем), гидравлическим или электрическим тормозом-замедлителем в трансмиссии.

Для реализации указанных функций на автомобиле устанавливаются следующие виды тормозных систем: рабочая, запасная и стояночная.

Рабочая тормозная системаобеспечивает управляемое уменьшение скорости и остановку автомобиля.

Запасная тормозная системаиспользуется при отказе и неисправности рабочей системы. Она выполняет аналогичные функции, что и рабочая система. Запасная тормозная система может быть реализована в виде специальной автономной системы или части рабочей тормозной системы (один из контуров тормозного привода).

Стояночная тормозная система предназначена для удержания автомобиля на месте длительное время.

Тормозная система является важнейшим средством обеспечения активной безопасности автомобиля. На легковых и ряде грузовых автомобилей применяются различные устройства и системы, повышающие эффективность тормозной системы и устойчивость при торможении: усилитель тормозов, антиблокировочная система, усилитель экстренного торможения и др.

Устройство тормозной системы

Тормозная система объединяет тормозной механизм и тормозной привод.

Тормозной механизм предназначен для создания тормозного момента, необходимого для замедления и остановки автомобиля. На автомобилях устанавливаются фрикционные тормозные механизмы, работа которых основана на использовании сил трения. Тормозные механизмы рабочей системы устанавливаются непосредственно в колесе. Тормозной механизм стояночной системы может располагаться за коробкой передач илираздаточной коробкой.

В зависмости от конструкции фрикционной части различают барабанные и дисковые тормозные механизмы.

Тормозной механизм состоит из вращающейся и неподвижной частей. В качестве вращающейся части барабанного механизма используется тормозной барабан, неподвижной части – тормозные колодки или ленты.

Вращающаяся часть дискового механизма представлена тормозным диском, неподвижная – тормозными колодками. На передней и задней оси современных легковых автомобилей устанавливаются, как правило, дисковые тормозные механизмы.

Дисковый тормозной механизм состоит из вращающегося тормозного диска, двух неподвижнах колодок, установленных внутри суппорта с обеих сторон.

Суппорт закреплен на кронштейне. В пазах суппорта установлены рабочие цилиндры, которые при торможении прижимают тормозные колодки к диску.

Тормозной диск при томожении сильно нагреваются. Охлаждение тормозного диска осуществляется потоком воздуха. Для лучшего отвода тепла на поверхности диска выполняются отверстия. Такой диск называется вентилируемым. Для повышения эффективности торможения и обеспечения стойкости к перегреву на спортивных автомобилях применяются керамические тормозные диски.

Тормозные колодки прижимаются к суппорту пружинными элементами. К колодкам прикреплены фрикционные накладки. На современных автомобилях тормозные колодки оснащаются датчиком износа.

Тормозной привод обеспечивает управление тормозными механизмами. В тормозных системах автомобилей применяются следующие типы тормозных приводов: механический, гидравлический, пневматический, электрический и комбинированный.

Механический привод используется в стояночной тормозной системе. Механический привод представляет собой систему тяг, рычагов и тросов, соединяющую рычаг стояночного тормоза с тормозными механизмами задних колес. Он включает рычаг привода, тросы с регулируемыми наконечниками, уравнитель тросов и рычаги привода колодок.

На некоторых моделях автомобилей стояночная система приводится в действие от ножной педали, т.н. стояночный тормоз с ножным приводом. В последнее время в стояночной системе широко используется электропривод, а само устройство называется электромеханический стояночный тормоз.

Гидравлический привод является основным типом привода в рабочей тормозной системе. Конструкция гидравлического привода включает тормозную педаль, усилитель тормозов, главный тормозной цилиндр, колесные цилиндры, соединительные шланги и трубопроводы.

Тормозная педаль передает усилие от ноги водителя на главный тормозной цилиндр. Усилитель тормозов создает дополнительное усилие, передоваемое от педали тормоза. Наибольшее применение на автомобилях нашел вакуумный усилитель тормозов.

Главный тормозной цилиндр создает давление тормозной жидкости и нагнетает ее к тормозным цилиндрам. На современных автомобилях применяется сдвоенный (тандемный) главный тормозной цилиндр, который создает давление для двух контуров. Над главным цилиндром находится расширительный бачок, предназначенный для пополнения тормозной жидкости в случае небольших потерь.

Колесный цилиндр обеспечивает срабатывание тормозного механизма, т.е. прижатие тормозных колодок к тормозному диску (барабану).

Для реализации тормозных функций работа элементов гидропривода организована по независимым контурам. При выходе из строя одного контура, его функции выполняет другой контур. Рабочие контура могут дублировать друг-друга, выполнять часть функций друг-друга или выполнять только свои функции (осуществлять работу определенных тормозных механизмов). Наиболее востребованной является схема, в которой два контура функционируют диагонально.

На современных автомобилях в состав гидравлического тормозного привода включены различные электронные системы:антиблокировочная система тормозов, усилитель экстренного торможения, система распределения тормозных усилий, электронная блокировка дифференциала.

Пневматический привод используется в тормозной системе грузовых автомобилей. Комбинированный тормозной приводпредставляет собой комбинацию нескольких типов привода. Например, электропневматический привод.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

При нажатии на педаль тормоза нагрузка передается к усилителю, который создает дополнительное усилие на главном тормозном цилиндре. Поршень главного тормозного цилиндра нагнетает жидкость через трубопроводы к колесным цилиндрам. При этом увеличивается давление жидкости в тормозном приводе. Поршни колесных цилиндров перемещают тормозные колодки к дискам (барабанам).

При дальнейшем нажатии на педаль увеличивается давление жидкости и происходит срабатывание тормозных механизмов, которое приводит к замедлению вращения колес и поялению тормозных сил в точке контакта шин с дорогой. Чем больше приложена сила к тормозной педали, тем быстрее и эффективнее осуществляется торможение колес. Давление жидкости при торможении может достигать 10-15 МПа.

При окончании торможения (отпускании тормозной педали), педаль под воздействием возвратной пружины перемещается в исходное положение. В исходное положение перемещается поршень главного тормозного цилиндра. Пружинные элементы отводят колодки от дисков (барабанов). Тормозная жидкость из колесных цилиндров по трубопроводам вытесняется в главный тормозной цилиндр. Давление в системе падает.

Эффективность тормозной системы значительно повышается за счет применения систем активной безопасности автомобиля.

Схема тормозной системы.

Виды и принцип работы тормозной системы

В данной статье будет рассмотрена схема тормозной системы легкового автомобиля. Также вы узнаете о том, как произвести прокачку системы правильно. Будут рассмотрены конструкции с антиблокировочной системой. На данный момент без них не обходится ни один качественный автомобиль. Речь, конечно, о машинах средней ценовой категории и выше. Бюджетные автомобили могут комплектоваться данной конструкцией, но она идет как дополнительная опция. В целом же тормозные системы всех машин одинаковы, они состоят из идентичных элементов.

Немного теории о тормозной системе

Выделяют три типа тормозных систем. Первая — это, конечно же, рабочая. Она необходима для нормальной эксплуатации машины. С ее помощью осуществляется торможение с больших или малых скоростей. О том, какие особенности имеет тормозная система «Нива-2121″, схема которой является классической, будет рассмотрено ниже.

Принцип функционирования

К тормозной жидкости предъявляются определенные требования. Она не должна терять свои свойства при сжатии и нагреве, испытывает колоссальные перегрузки во время торможения, равно как и остальные элементы. О том, какие требования предъявляются к жидкости, будет рассказано немного ниже. Давление в трубках приводит в движение суппорты, которые, в свою очередь, перемещают колодки. Последние трутся о поверхность барабана или диска, замедляя движение колеса вокруг своей оси. Тем самым автомобиль постепенно останавливается.

Главный тормозной цилиндр

Необходимо рассказать немного о конструкции главного тормозного цилиндра. Это основной элемент системы, причем не имеет значения, есть ли ABS либо нет. Он необходим для одной цели — преобразовать усилие, которое прилагается к педали, в давление жидкости. Также с его помощью происходит распределение последней к суппортам.

Например, тормозная система ВАЗ-2109, схема которой представлена в статье, оснащена главным цилиндром, устанавливаемым в подкапотном пространстве (он крепится двумя шпильками к вакуумному усилителю). Сверху на него фиксируется расширительный бачок. В последний выбрасываются излишки жидкости, когда педаль полностью отпущена. Из него забирается жидкость во время выжимания педали. Главный тормозной цилиндр внутри полый. В нём перемещаются поршни, которые и создают давление в системе. Время от времени необходимо проводить ремонт. В его процессе полностью заменяются все резиновые элементы.

Регулятор давления

Он крепится на задней части автомобиля, так как имеет специфическое назначение. А стоит отметить, что примерно 75 процентов торможения происходит передними колесами. Остальные 25 процентов — задними. При этом нужно учитывать, что нельзя допускать блокировки задних колес, так как возникает сила, которая стремится опрокинуть автомобиль. Следовательно, тормозная система ВАЗ-2110, схема которой рассмотрена в статье, содержит регулятор давления.

Он способен уменьшить давление, поступающее к приводам механизмов задних колес. Причём изменение данного показателя зависит от того, насколько загружена задняя ось. Дело в том, что при остановке без регулятора передняя часть машины начинает проседать, а задняя же — приподниматься. В результате происходит блокировка задних колес и неуправляемый занос. Регулятор позволяет избежать блокировки полностью либо сделать так, чтобы она наступала позже.

Рабочие контуры

Итак, теперь о том, что представляет собой тормозная система ВАЗ-2110, схема которой есть в статье. Имеется рабочий тормозной контур, который, в свою очередь, состоит из вспомогательного и основного. В том случае, если нет неисправностей, вспомогательный с основным работают совместно. Но вот если происходит разгерметизация какого-нибудь контура, второй продолжит свою работу в качестве аварийного. Имеется несколько схем разделения контуров: тормозные механизмы, включенные параллельно, — передний плюс задний. Могут механизмы подключаться по диагонали, например, правый задний и левый передний находятся в одном контуре. Может встречаться схема, в которой один из контуров содержит все механизмы привода. А второй — только контур, к которому подключены механизмы лишь передних колес. Говорить о преимуществах или недостатках этих схем сложно, так как аварийная ситуация может случиться по различным причинам. И повредиться могут все контуры, а не один.

Антиблокировочная система

Конечно, тормозная система ВАЗ-2106, схема которой является классической, как и сам автомобиль, не содержит ABS. Но поговорить о такой системе все равно необходимо, так как за этими конструкциями — будущее. В ней имеется несколько датчиков, центральный блок управления, модуляторы. Когда происходит остановка автомобиля, включается в работу блок управления. Его микропроцессор начинает следить за показаниями всех датчиков. Он анализирует сигналы датчика скорости автомобиля. Также происходит слежение за угловой скоростью каждого колеса. Ничто не уходит от внимания микроконтроллерной системы управления тормозными механизмами.

Конечно, не имеет таких устройств тормозная система 2110, схема ее намного проще. Специальные модуляторы являются исполнительными устройствами. С их помощью происходит регулировка давления тормозной жидкости во всех контурах. Другими словами, каждое колесо тормозит по-своему. Многое зависит от качества дорожного покрытия, от скорости машины. Но в любом случае система ABS не даст ни одному колесу полностью заблокироваться, если вы совершаете экстренное торможение. А именно блокировка опасна при мокром покрытии асфальта либо же при гололёде. Это позволит обезопасить вас, так как вероятность уйти в занос крайне мала.

Дисковые тормоза

Это один из видов приводов тормозов, который является наиболее распространенным. Например, схема тормозной системы 2106 включает в себя два дисковых тормоза на передней оси. Задние колеса останавливаются при помощи барабанных, о них будет рассказано немного ниже. Не стоит думать, что дисковые механизмы все одинаковые. У них суппорт может быть, как неподвижным, так и подвижным. Но последние встречаются в автомобилях намного чаще. Для водителя главное — это надежность. А подвижный суппорт имеет такую конструкцию, которая полностью исключает неравномерное стирание тормозных колодок. Но имеется еще одна особенность механизмов, в которых суппорт подвижен.

Расстояние от тормозного диска до внешнего края суппорта постоянно меняется, зависит оно от того, насколько изношены колодки. Кроме того, можно сказать про главное достоинство дисковых тормозов. Они являются более эффективными, нежели барабанные, и способны работать при высоких температурах. Также используются зачастую диски с вентиляцией. Увеличение толщины дает возможность установить несколько ребер жесткости. Они могут обеспечить приток воздуха к металлу. Причем во время вращения колеса центробежная сила всасывает воздух и распределяет его равномерно от центра к краям. Именно за счет этого происходит охлаждение металла.

Барабанные тормоза

На большинстве бюджетных автомобилей они установлены на задней оси. Но если взять, например, 21-ю «Волгу», то у нее все четыре колеса имеют барабанные тормозные механизмы.

Встречаются схемы, которые полностью состоят из дисковых механизмов. Такие конструкции все чаще используют при тюнинге отечественных автомобилей, так как при увеличении мощности и крутящего момента двигателя необходимо проводить полную модернизацию всех остальных систем. И в первую очередь, конечно же, тормозной. А вот схема тормозной системы ВАЗ-2121 такая же, как и у «десяток», и у «девяток», и у остальных моделей этого производителя. Различаются только качество и надежность. «Нива» — это внедорожник, а поэтому он подвергается куда большим нагрузкам, нежели обычная легковушка.

Барабанные механизмы имеют меньшую эффективность, но все равно способны выполнить основное свое предназначение — остановить автомобиль. Правда, со временем колодки изнашиваются, увеличивается зазор между барабаном и рабочей поверхностью ее. В таком случае используют специальные регуляторы механического типа. С их помощью осуществляется подводка колодок. Происходит это во время резкого выжимания педали тормоза. Обратите внимание, какова тормозная система ВАЗ-2114, схема ее приведена в статье. На задней оси колодки можно разжать и ручником. В конструкциях с дисковыми механизмами сзади в контур включается дополнительный цилиндр, шток которого приводится в движение ручником стояночного тормоза.

Исполнительные механизмы тормозов

Если посмотреть на то, какая схема тормозной системы УАЗ, можно увидеть, что в ней имеется несколько типов исполнительных механизмов. Речь идет, конечно же, о приводах колодок. Системы могут содержать дисковые механизмы и барабанные. В них имеются существенные отличия. Например, дисковые тормоза работают при помощи суппортов специальной конструкции. А вот барабанные механизмы оснащены цилиндрами. Подача жидкости происходит в середину этого цилиндра. С обоих краев расположены поршни, которые приводят в движение колодки, разжимая их.

Суппорты передних колес отечественных автомобилей ВАЗ расположены по двум сторонам диска. Одна половина суппорта является рабочей, в ней находится тормозная жидкость под давлением. Также в нейимеется стальной поршень, который под действием давления выдавливается из корпуса и толкает колодку в сторону диска. Одновременно с этим с обратной стороны диска прижимается вторая колодка. Следовательно, диск оказывается с обеих сторон зажат. А колодки изнашиваются максимально равномерно. Стоит также отметить, что схема тормозной системы «Нива» содержит пусть те же элементы, что и «шестерка», но они прочнее и долговечнее.

Как прокачивать тормоза

Стоит упомянуть немного о такой процедуре, как прокачка тормозных механизмов. Без этого вы не сможете нормально ездить на машине, так как в системе будет очень много воздушных пробок. Из-за этого эффективность торможения становится намного ниже.

Чтобы избавиться от воздушных пробок, вам необходимо все трубки и суппорты наполнить жидкостью. Все работы лучше всего проводить вдвоем. Один человек должен нажимать педаль. Второй своевременно открывает и закрывает штуцеры для прокачки. А находятся они на всех суппортах. Правда, потребуется постоянно поднимать все стороны автомобиля, снимать поочередно колеса. Намного проще эту процедуру выполнять на смотровой яме. Прокачку необходимо проводить по определенной схеме. И ее обязательно нужно придерживаться, иначе воздух останется и никакой эффективности от тормозов не добиться.

Вот как прокачивается тормозная система ВАЗ, схема довольно проста. Начинать необходимо с того механизма, который расположен на максимальном удалении от ГТЦ. Это правое заднее колесо. После него только можно заняться левым задним, затем идет правое переднее. И самым последним у вас окажется то колесо, которое находится возле водительской двери. Можно даже всю процедуру произвести самостоятельно. Но для этого вам потребуется изготовить из автомобильной камеры своеобразный ресивер для хранения воздуха. Необходимо обеспечить систему тормозов давлением. Поэтому камеру нужно соединить при помощи штуцера с расширительным бачком. По вышеизложенной схеме избавляетесь от воздушных пробок во всех контурах. При этом не забывайте следить за тем, чтобы в расширительном бачке был необходимый уровень жидкости.

Заключение

В этой статье вы узнали о том, из чего состоит тормозная система современного автомобиля. Также было немного рассказано про современные средства обеспечения безопасности. В частности, это система ABS. Она используется как дополнительная опция, но все чаще ее можно увидеть даже на бюджетных автомобилях стандартной комплектации. Кроме того, к тормозной системе можно отнести круиз-контроль, различные усилители для экстренного торможения, механизмы курсовой устойчивости, антипробуксовочную конструкцию, блокировку дифференциала.

Источник

Еще никто не прокомментировал новость.

Диагностика тормозной системы в Омске по низким ценам

Почему диагностика тормозов необходима?

Совсем нетрудно догадаться, чем грозит нежелание автолюбителя проводить диагностику тормозов. В аварийных ситуациях каждый сантиметр тормозного пути может стоить человеку жизни. Кроме того, куда спокойнее осознавать, что Вы имеете полный контроль над автомобилем, и он остановится ровно тогда, когда Вы этого захотите.

Виды тормозных систем

В автомобилях современного типа для обеспечения наибольшей безопасности функционирует несколько тормозных систем. Нужно помнить, что диагностика требуется каждой из них.

Вот наиболее часто применяемые в современных автомобилях виды тормозных систем:

Рабочая тормозная система. Это та самая система, которую Вы используете, нажимая ногой на педаль тормоза.
Запасная тормозная система. Применяется, когда отказывает рабочая тормозная система. Обеспечивает полную остановку автомобиля.
Стояночная тормозная система (ручной тормоз). Используется для удержания автомобиля на месте на наклонных поверхностях.

Способы диагностики тормозов

Существует два способа диагностики тормозов: стендовый и дорожный. Во время дорожного способа испытание тормозной системы проходит непосредственно на дороге. Данный способ популярен благодаря своей простоте и относительно невысоких финансовых затратах.

Во время стендовой диагностики автомобиль заезжает каждым колесом по очереди на стенд, где вращающиеся ролики создают имитацию движения. Во время нажатия на педаль тормоза фиксируется максимальная степень торможения на каждом колесе, при этом взвешивается каждая ось автомобиля. По этим показателям происходит расчет удельной тормозной силы.

Компьютерная стендовая диагностика тормозов

Компьютерный тормозной стенд «Sherpa» – один из основных комплексов линии технического контроля автомобилей технического центра REAKTOR. Тормозной стенд «Sherpa» позволяет с высокой точностью определить текущее состояние систем торможения, подвески и амортизаторов автомобиля. Основная функция стенда – диагностика систем торможения, независимо от марки и модели автомобиля. Он определяет с высокой точностью такой параметр, как удельный путь торможения конкретного автомобиля. От колебаний этого параметра зависит один из важнейших показателей автомобиля – безопасность для водителя и пассажиров. Благодаря своевременному обнаружению и корректировке неисправностей тормозной системы на тормозном стенде предотвращается огромное количество аварийных ситуаций.

Как работает стенд диагностики?

Принцип работы линии «Sherpa» заключается в последовательном сборе и программной обработке результатов измерений и визуального контроля технического состояния АТС при помощи измерительных приборов и оборудования, входящих в комплектацию линии инструментального контроля. Процедура тестирования автомобиля управляется с пульта дистанционного управления, либо с клавиатуры, обрабатывается и запоминается процессором, визуализируется на монитор. Все изображения в 3D графике, результаты распечатываются на принтере. Есть интерфейс для подключения тестера подвески, тестера света. Перечень измеряемых параметров:

Сопротивление качению;
Овальность дисков или расцентровка тормозного барабана;
Максимальное тормозное усилие на колесо;
Разность тормозных усилий между правым и левым колесами одного моста;
Эффективность торможения рабочего и стояночного тормозов;
Усилие на педаль ножного тормоза и на рычаг ручного тормоза;
На тормозном стенде можно испытывать и автомобили с приводом на все колеса.

Остались вопросы? Позвоните нам:

+7 (3812) 44-66-88 — ул. 13 северная, 157a
+7 (3812) 44-66-77 — ул. Панфилова, 1a
+7 (3812) 44-66-99 — ул. Ватутина, 17
+7 (3812) 44-66-88 — ул. 4-я Кордная, 42
+7 (3812) 44-66-88 — ул. Машиностроительная, 58
+7 (3812) 44-66-88 — ул. Нефтезаводская, 41/7
+7 (3812) 44-66-88 — ул. Королева, 5
+7 (3812) 44-66-88 — ул. 21 Амурская, 73
+7 (3812) 44-66-88 — 22 декабря, 86в
+7 (3812) 44-66-88 — Химиков, 60

Мы подробно проконсультируем Вас об услуге и стоимости работ для Вашего автомобиля.
Либо заполните простую форму обратной связи, мы свяжемся с Вами в кратчайшие сроки и подробно ответим Вам на все вопросы о техническом обслуживании Вашего автомобиля:

Тормозная система: описание,виды,устройство,фото,видео,принцип работы

Для эффективного управления движением любого механического средства – регулированием скорости на том или ином участке пути, замедлением её при выполнении маневров, наконец, для остановки в нужном месте – и в том числе экстренной – на всех грузовых и легковых автомобилях должна быть установлена соответствующая классу машины тормозная система. Для удержания машины на месте во время продолжительной стоянки, особенно на склоне, предусмотрен стояночный тормоз.

Для безопасной эксплуатации транспортного средства эта система должна быть надежна, как никакая другая. Не случайно в перечне неисправностей, при которых запрещено использование транспортного средства (приложение к Правилам дорожного движения РФ), неисправности тормозных систем вынесены на первое место.

ВИДЫ И УСТРОЙСТВО ТОРМОЗНЫХ СИСТЕМ

В современных автомобилях используют устройства тормозов двух видов – дисковые и барабанные. Название устройств видов тормозных систем пошло от используемого главного элемента, воспринимающего тормозное усилие, выполненного в виде диска или в виде барабана.

Барабанные тормоза насчитывают более ста лет, в настоящее время считаются устаревшими, обычно применяются в устройстве заднего моста автомобиля. Устройство задних барабанных тормозов достаточно простое и надежное. Ступица колеса жестко соединена с тормозным барабаном, который и воспринимает тормозящее усилие от двух тормозных колодок со специальными накладками. Пара колодок и гидравлический привод, называемый еще колесным цилиндром, смонтированы на тормозном щите, являющимся силовой деталью заднего моста. Устройство барабана таково, что удачно закрывает весь механизм от грязи и пыли, поэтому задний механизм торможения менее восприимчив к воздействию окружающей среды.

При нажатии педали тормоза давление гидравлической жидкости передается в рабочую полость колесного цилиндра и выталкивает из него два симметричных штока, прижимающих колодки к внутренней поверхности тормозного барабана. В старых моделях барабан изготавливался из специальных сортов чугуна, современные барабаны отливаются из алюминиевых сплавов с чугунными вставками, что значительно улучшает отведение тепла от трущихся поверхностей.

В конструкции барабанного механизма предусмотрено крепление троса стояночного тормоза. При выжимании рычага на определенную величину, легко контролируемую по количеству щелчков храповика фиксатора, трос натягивается и через специальный рычаг механизма тормоза с усилием прижимает колодки заднего тормоза к барабану, тем самым фиксируя колеса машины.

Преимущества устройства барабанных систем:

общая рабочая поверхность колодок составляет не менее 400 см 2 для легкового автомобиля класса «В», что в разы больше суммарной поверхности накладок дисковых систем;
при меньшей эффективности, значительно большее останавливающее действие;
устройство привода позволяет легко подключить трос ручного стояночного тормоза, тогда как для дисковых систем это сделать значительно сложнее;
накладки на колодках изнашиваются медленнее.

Важно! Контролировать, насколько выработана и изношена рабочая поверхность барабана, в силу специфики устройства достаточно сложно, поэтому следует с каждой регулировкой системы демонтировать барабан и замерять остаточную толщину стенки.

Усилие торможения может достаточно изменить траекторию движения автомобиля, поэтому в системе управления торможением первым всегда подключается привод задних колес, с небольшим опозданием подключается привод колодок передних колес. Благодаря такой последовательности обеспечивается стабильность курса движения машины без бокового заноса или разворота.

Принцип работы тормозной системы

Принцип работы тормозной системы рассмотрен на примере гидравлической рабочей системы.

ТОРМОЗНЫЕ МЕХАНИЗМЫ

Механизмы тормозов используются для создания противодействующего вращению колёс механического момента. В основном на всех авто применяются фрикционные механизмы, работающие на трении соприкасающихся материалов. Они устанавливаются на колесе и делятся по конструкции на дисковые и барабанные типы.

1 — колесная шпилька дисковые тормоза
2 — направляющий палец
3 — смотровое отверстие
4 — суппорт
5 — клапан
6 — рабочий цилиндр
7 — тормозной шланг
8 — тормозная колодка
9 — вентиляционное отверстие
10 — тормозной диск
11 — ступица колеса
12- грязезащитный колпачок

Дисковые механизмы могут быть с подвижным или статичным суппортом. Подвижный суппорт способствует равномерному износу трущихся накладок и, кроме того, обеспечивает постоянный зазор до поверхности диска вне зависимости от выработки накладок. Он крепится на подвеске с помощью кронштейна и имеет пазы для установки рабочих цилиндров. Диск, соединённый со ступицей колеса, имеет гладкую поверхность и отверстия для быстрого воздушного охлаждения.

Колодки с тормозящими накладками в нормальном положении прижаты к суппорту возвратными пружинами. Под давлением штока поршня исполнительных цилиндров колодки отжимаются к поверхности диска, происходит его торможение. Для индикации выработки накладок в колодках имеется датчик износа, который сигнализирует на приборную доску о критической выработке фрикционного поверхностного слоя колодок.

Барабанные механизмы имеют полукруглые колодки в виде полумесяца с фрикционными накладками с наружной стороны, нижние концы которых закреплены на неподвижной оси, а верхние концы могут раздвигаться под давлением поршней исполнительных цилиндров тормозов. Прижатые в нормальном положении друг к другу стяжными пружинами полукруглые колодки под давлением поршней раздвигаются и распирают внутреннюю поверхность вращающегося барабана. Трение поверхностей колодок и барабана приводит к торможению колеса. Для компенсации выработки трущейся поверхности имеется механизм самоподвода колодок к барабану.

По отношению к тормозам барабанного типа дисковые механизмы имеют следующие преимущества:

температурные изменения материала не влияют на состояние поверхности, и тормозной момент не зависит от нагрева диска;
эффективное воздушное охлаждение за счёт использования отверстий на диске и высокая температурная стойкость материала;
меньший тормозной путь за счёт активного действия всей поверхности колодок;
меньше вес и габариты;
высокая чувствительность системы торможения;
оперативность срабатывания;
лёгкость замены колодок, не требуется обточка и подгонка накладок при замене колодок;
до 70% инерции движения автомобиля могут гаситься на передних тормозных дисках.

О тормозных приводах

В автомобильных тормозных системах нашли применение вот эти типы тормозных приводов:

гидравлический;
пневматический;
комбинированный.
механический;

Гидравлический привод получил самое широкое распространение в рабочей тормозной системе автомобиля. В него входят:

главный тормозной цилиндр;
тормозная педаль;
колесные цилиндры;
усилитель тормозов
шланги и трубопроводы (рабочие контура).

При усилии на тормозную педаль водителем, та передает усилие от ноги на главный тормозной цилиндр. Усилитель тормозов дополнительно создает усилие, облегчая тем самым жизнь водителя. Широкое применение на машинах приобрел вакуумный усилитель тормозов.

Главный тормозной цилиндр нагнетает тормозную жидкость к тормозным цилиндрам. Обычно над главным цилиндром стоит расширительный бачок, в нем содержится тормозная жидкость.

Колесный цилиндр прижимает тормозные колодки к тормозному барабану или диску.

Рабочий контур сейчас представляет из себя основной и вспомогательный. Например, вся система исправна, то значит работают оба, но при неисправности одного из них — другой будет работать.

Широко распространены три основные компоновки разделения рабочих контуров:

2 + 2 подключенных параллельно — задние + передние;
2 + 2 подключенных диагонально — правый передний + левый задний и так далее;
4 + 2 в один контур подключены два передних, а в другой тормозные механизмы всех колес.

Прогресс не стоит на месте и сейчас в состав гидравлического тормозного привода добавляются разные электронные компоненты:

усилитель экстренного торможения
антиблокировочная система тормозов;
антипробуксовочная система;
система распределения тормозных усилий;
электронная блокировка дифференциала.

Пневматический привод применяется в тормозной системе большегрузных автомобилей.

Комбинированный тормозной привод — это комбинация разных типов привода.

Механический привод применяется в стояночной тормозной системе. Он включает в себя систему тяг и тросов, с помощью которых объединяет систему в одно целое, обычно на задние колеса имеет привод. Рычаг тормоза соединен при помощи тонкого троса с тормозными механизмами, где есть устройство, которое приводит в действие основные или стояночные колодки.

Есть автомобили, где стояночная система работает от ножной педали. Сейчас всё чаще стали применять в стояночной системе электропривод, который получил название — электромеханический стояночный тормоз.

Итак, как работает гидравлическая тормозная система

Осталось рассмотреть работу тормозной системы, что мы сделаем на примере гидравлической системы.

Когда водитель нажимает на педаль тормоза, то передается нагрузка к усилителю и тот создает усилие на главном тормозном цилиндре. А в свою очередь поршень главного тормозного цилиндра через трубопроводы нагнетает жидкость к колесным цилиндрам. Поршни колесных цилиндров от давления жидкости передвигают тормозные колодки к дискам или барабанам и происходит торможение автомобиля.

Когда водитель убирает ногу с педали тормоза, то педаль от действия возвратной пружины возвращается в начальное положение. Также, в свое положение возвращается и поршень главного тормозного цилиндра, а пружины отводят колодки от барабанов или дисков. Тормозная жидкость возвращается обратно в главный тормозной цилиндр и падает давление в системе.

УХОД ЗА ТОРМОЗНОЙ СИСТЕМОЙ АВТОМОБИЛЯ

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный.

Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок

Тормоза предназначены для уменьшения скорости движения и быстрой остановки автомобиля, а также для удержания его на месте.

В каждом автомобиле имеются два действующих независимо друг от друга тормоза — ножной и ручной. Ножной тормоз предназначен для торможения автомобиля в движении и потому является основным рабочим тормозом. Ручной тормоз служит главным образом для затормаживания автомобиля на стоянке, для удержания его на подъемах и спусках, а также для торможения автомобиля в случае неисправности ножного тормоза.

Ножные тормоза на всех автомобилях устанавливаются в колесах и устроены примерно одинаково. Колесный тормоз состоит из двух колодок 3, установленных шарнирно на пальцах 6, закрепленных на неподвижном тормозном диске 8. Колодки расположены внутри тормозного барабана 7, соединенного со ступицей колеса. Тормозной диск жестко соединен с поворотным кулаком переднего моста, а у задних мостов — с фланцами их кожухов. Между свободными концами колодок помещен разжимной кулак 9. Когда тормозная педаль не нажата, колодки, стянутые между собой пружиной 4, не касаются тормозного барабана и колесо свободно вращается.

Рис. Колесный тормоз: 1 — фрикционная накладка; 2 — заклепка; 3 — колодка; 4 — стяжная пружина; 5 — кронштейн пальцев колодок; 6 — пальцы; 7 — тормозной барабан; 8 — тормозной диск; 9 — разжимной кулак

При нажатии на тормозную педаль разжимной кулак поворачивается, преодолевая усилие пружины 4, раздвигает колодки и прижимает их к тормозному барабану с большой силой. В результате трения, возникающего между фрикционными накладками 1 колодок и барабаном, вращение колеса прекращается и автомобиль останавливается.

Привод колесных тормозов бывает:

Гидравлический привод тормозов обеспечивает большую плавность торможения автомобиля и одновременность работы тормозов всех колес. Тормоза с гидравлическим приводом применяются преимущественно на легковых и грузовых автомобилях небольшой грузоподъемности. Это объясняется тем, что с увеличением грузоподъемности автомобиля возрастает и усилие, которое водитель должен прикладывать к тормозной педали, чтобы затормозить автомобиль; управление такими тормозами значительно затрудняется.

Интенсивность торможения автомобиля, оборудованного тормозами с пневматическим приводом, зависит не от силы нажатия на тормозную педаль, а от величины ее перемещения. Тормоза с пневматическим приводом легки в управлении и устанавливаются на автомобилях большой грузоподъемности.

Широкое распространение пневматического привода тормозов на большегрузных автомобилях и тягачах объясняется еще и тем, что обеспечивается управление тормозами прицепа. Тормозная система прицепа присоединяется при помощи шланга к тормозной системе автомобиля-тягача и работает с нею как одно целое.

Пневмогидравлический привод тормозов сочетает в себе преимущества гидравлического и пневматического приводов: большую плавность торможения, легкость управления тормозом и возможность управления тормозами буксируемого прицепа.

Если говорить о безопасности в автомобиле, сложно представить что-то более важное, чем хорошие тормоза. Всё остальное тоже важно, никто не спорит:на плохом двигателе далеко не уедешь, на плохих амортизаторах особо не расслабишься, но нормальная, исправная тормозная система автомобиля – это то, с чего вообще нужно начинать разговор о вождении.

Учитывая, что от тормозов буквально зависит человеческая жизнь, инженеры постарались сделать эту систему как можно более надежной. Что же там, под средней педалью?

Тормозная система автомобиля

Классификация тормозных систем автомобиля по назначению, устройство

Когда-то можно было обойтись одним видом тормозов. Но автоконструкторы постоянно искали возможности улучшить их конструкцию, и на сегодняшний день мы имеем различные виды тормозных систем, отличающиеся по назначению, принципу работы и техническому исполнению.

Рабочая (основная)

Да, учитывая, что именно ей мы обязаны жизнью и безопасностью, рабочая тормозная система по праву стоит на первом месте. Это те тормоза, которыми водитель управляет во время движения: они позволяют замедлить или остановить транспортное средство. Рабочая тормозная система соединена с системой ABS (антиблокировочной), которая помогает маневрировать в критической дорожной ситуации.

Стояночная

Назначение стояночного тормоза понятно из названия: фиксировать автомобиль на долгое время, чтобы он не покатился с горочки в отсутствие хозяина. В отличие от основной системы, стояночная предназначена для длительного включения без последствий для работоспособности.
Стояночный тормоз может выручить и в том случае, когда основные тормоза по какой-то причине не работают (такое бывает редко, но бывает). Как минимум, она поможет остановиться не в ближайшем столбе.

Запасная

Резервная, она же запасная, она же аварийная – специальная тормозная система, которая предназначена для страховки в случае отказа основных тормозов. Она может устанавливаться отдельно, может быть конструктивным элементом основных тормозов, а может и вообще отсутствовать в автомобиле. Если запасного тормоза нет, в случае чего придется спасаться стояночным, он поможет.

Вспомогательная

Ее называют еще горной, по основному назначению. Ставится вспомогательный тормоз в грузовые автомобили, и применяется в условиях, когда нужно постоянно оттормаживаться в течение долгого времени. Типичный пример – езда по горным дорогам с грузом. Обычные тормоза в таких условиях перегреваются, поэтому водители пользуются вспомогательными.

Классификация тормозных систем автомобиля по типу привода, устройство

Один человек, даже очень сильный, не может приложить достаточное усилие на тормоза, чтобы остановить машину. Для умножения и передачи усилия используется привод тормозной системы. Типы приводов бывают разные:

Механический

Типичный пример – стояночный тормоз, у которого в качестве привода трос и рычаги. Этой системе столько лет, сколько самому автомобилю, но ничего более простого и безотказного пока что инженеры не придумали.

Гидравлический

Тормоза с гидравликой есть у любого легкового автомобиля, это самая привычная нам система. Можно сказать, гидравлика сочетает в себе эффективность и доступность: работает отлично, обслуживать достаточно легко, комплектующие есть в любом магазине автотоваров. Гидравлические тормоза делятся по типу тормозных элементов на дисковые и барабанные.

Дисковый тормоз.

Принцип работы дискового тормоза знает любой водитель: фрикционные накладки расположены по обе стороны стального диска, который надет на ступицу колеса и вращается вместе с ней. Нажатие на педаль тормоза приводит в действие привод, накладки зажимают диск и останавливают его, а вместе с ним и автомобиль.
Барабанный тормоз.
В отличие от дискового тормоза, в барабанном фрикционные накладки располагаются внутри тормозного барабана. При нажатии педали привод раздвигает колодки, и они прижимаются к внутренним стенкам.

Устройство барабанных тормозов

По эффективности барабанные тормоза стоят далеко позади дисковых, и в прямом, и в переносном смысле. Поскольку для остановки автомобиля торможение передних колес важнее, чем задних, то барабанные тормоза иногда ставят на задние колеса в недорогих моделях автомобилей.

Пневматический

Пневматика в качестве привода тормозной системы не используется в легковых автомобилях, ее ставят на тяжелую коммерческую технику. Принцип действия немного похож на гидравлический, но рабочей средой является не жидкость, а сжатый воздух, который накачивается в систему компрессором. Когда водитель нажимает педаль тормоза, воздух под давлением проходит к тормозным элементам и приводит их в действие.

Комбинированный

Комбинированную тормозную систему можно встретить на тяжелой спецтехнике. Он состоит из различных типов привода, что дает громоздкий, но надежный результат. Электромеханический или гидромеханический привод нужны для тяжелого транспорта в тяжелых условиях.

Контуры подключения

Отказ тормозов всегда был самым большим кошмаром любого водителя. Поэтому инженеры давно придумали, как сделать, чтобы можно было остановить машину даже с поврежденной тормозной системой (а повредить гидравлическую систему проще, чем любую другую. Потек уплотнитель – и привет горячий).

Одним из вариантов страховки на случай отказа стало разнесение системы на два контура. Оказалось, двухконтурные тормоза это не так сложно, как могло быть, зато надежно и безопасно. Даже если один из контуров откажет, система продолжит работать, позволив избежать аварии.

Есть 5 вариантов компоновки контуров гидравлической системы:

4+2, параллельная со страховкой передней оси. Один контур запитывает все четыре колеса, второй – только два передних.

Контуры параллельные, схема 4+2
2+2, параллельная. Один контур на переднюю ось, второй на заднюю. Так чаще всего конструируют заднеприводные автомобили.

Контуры параллельные, схема 2+2
2+2, диагональная. Один контур идет на левое переднее и правое заднее колесо, второй на правое переднее и левое заднее. Эту систему обычно ставят на переднеприводные автомобили.

Контуры диагональные, схема 2+2
3+3, комбинированная. Один контур идет на передние колеса и правое заднее, а другой тоже идет на передние колеса и на левое заднее.

Контур комбинированный, схема 3+3
4+4, параллельная. Два контура подводятся на все 4 колеса параллельно.

Контур параллельный, схема 4+4

В большинстве случаев владелец автомобиля даже не задумывается, какая там у него схема разнесения контуров. Тормоза работают – и отлично.

Принцип работы тормозной системы

Самая распространенная гидравлическая тормозная система работает достаточно просто, ниже, на видео-уроке детально показан принцип работы в 3Д анимации.

Первой в цепочке элементов стоит педаль тормоза. Когда водитель нажимает на нее, давление передается на вакуумный усилитель тормозов;
Вакуумный усилитель увеличивает давление и передает его на главный тормозной цилиндр, вдавливая поршень;
От ГТЦ по трубопроводам гидравлическая жидкость поступает к цилиндрам суппортов. За счет несжимаемости жидкости, она почти мгновенно передает усилие от главного цилиндра на тормозные механизмы, и они приходят в действие;
Рабочие цилиндры суппортов прижимают тормозные колодки к дискам или барабанам;
Чем сильней водитель давит на педаль, тем больше и резче будет усилие на тормозах. Это дает возможность управлять автомобилем, чувствуя и рассчитывая силу торможения;
Когда водитель отпускает педаль, система возвращается в нейтральное положение. Педаль становится на место благодаря возвратной пружине, давление в гидросистеме падает.

Неисправности тормозной системы автомобиля

Есть несколько основных неполадок, которые могут произойти с тормозами:

Износ тормозных колодок, дисков, их неисправность, деформация и т.д. Все мы знаем, что тормозные колодки и диски не вечные, но периодически забываем об их существовании. Зато они сами напоминают нам, когда начинают скрипеть, свистеть, скрежетать и издавать другие ненормальные звуки. Если диагностика показала, что колодки вышли из строя, нужно менять и их, и диски;
Проблема с гидросистемой. Это может быть и утечка через поврежденные шланги, и воздушная пробка, и изношенные прокладки главного цилиндра. О таких неполадках говорит увеличенный ход педали тормоза. Ремонт заключается в поиске протечки, устранении неисправности, замене изношенных деталей, прокачке системы;
Вышел из строя вакуумный усилитель. В этом случае при нажатии на педаль будет чувствоваться большее сопротивление, чем обычно. При осмотре нужно обратить внимание на состояние усилителя;
Клин поршня ГТЦ. Когда такое случается, в гидросистеме создается постоянное давление, которое действует, в том числе, и на тормозные суппорта. То есть колёса будут тяжелыми, замедленными. Нужен демонтаж, проверка и ремонт главного тормозного цилиндра, после чего можно ездить дальше.

Заключение

Что сделать, чтобы никогда не знать, как ломается тормозная система автомобиля? Один из главных советов – своевременное и грамотное ее обслуживание. Тормозная жидкость нуждается в регулярной замене, тормозные колодки – тоже, диски и барабаны не вечные. Осмотр, профилактика и своевременная замена расходников помогут избежать огромного количества проблем и затрат.

Назначение тормозной системы

Переходим от изучения общего устройства тормозной системы автомобиля к современным тормозным системам

Т ормозная система предназначена для снижения скорости движения и полной остановки (экстренной) автомобиля, а также для удержания на месте неподвижно стоящего автомобиля.

П роцесс торможения движущегося автомобиля заключается в создании искусственного сопротивления этому движению. Обычно уменьшение скорости автомобиля вплоть до полной его остановки осуществляется путем создания тормозных сил в контакте колес с дорогой, направленных в сторону, противоположную движению. Тормозные силы необходимы и для удерживания автомобиля на месте.

Т ормозная сила создается путем торможения колеса специальным, обычно фрикционным, устройством — тормозным механизмом. Наиболее высокая эффективность торможения требуется в экстренных случаях. Именно на это должна быть рассчитана тормозная система, хотя они составляют не более 1—3% от общего числа использования тормозной системы.

Устройство тормозной системы делится на:

Р абочая тормозная система позволяет водителю снижать скорость движения автомобиля и останавливать его при обычном режиме эксплуатации.

Схема рабочей тормозной системы автомобиля :

1 — тормозной диск колеса;
2 — скоба тормозного механизма передних колес;
3 — передний тормозной контур;
4 — главный тормозной цилиндр;
5 — бачок с датчиком аварийного падения уровня тормозной жидкости;
6 — вакуумный усилитель;
7 — толкатель;
8 — педаль тормоза;
9 — выключатель света торможения;
10 — тормозные колодки задних колес;
11 — тормозной цилиндр задних колес;
12 — задний контур;
13 — кожух полуоси заднего моста;
14 — нагрузочная пружина;
15 — регулятор давления;
16 — задние тросы;
17 — уравнитель;
18 — передний (центральный) трос;
19 — рычаг стояночного тормоза;
20 — сигнализатор аварийного падения уровня тормозной жидкости;
21 — выключатель сигнализатора стояночного тормоза;
22 — тормозная колодка передних колес.

З апасная тормозная система позволяет водителю уменьшать скорость движения автомобиля и останавливать его при неисправности рабочей тормозной системы. С целью упрощения конструкции отдельная (автономная) запасная система практически не применяется. Обычно ее роль выполняют оставшиеся исправные части (контуры привода) рабочей тормозной системы или специальным образом спроектированная стояночная тормозная система. Часто на больших автомобилях для повышения надежности используют одновременно оба указанных технических решения.

С тояночная тормозная система позволяет удерживать автомобиль в неподвижном состоянии на наклонной поверхности и при отсутствии водителя.

В спомогательная тормозная система предназначена для длительного поддержания постоянной скорости, в основном на затяжных спусках. Используемые в остальных тормозных системах фрикционные тормозные механизмы при длительной работе перегреваются и резко снижают эффективность торможения. Поэтому на некоторых типах автомобилей (автобусы, грузовые автомобили большой грузоподъемности) для поддержания безопасной скорости на длительных спусках применяют вспомогательные механизмы, так называемые тормоза-замедлители.

А втоматическая тормозная система — оборудование, автоматически затормаживающее прицеп при его случайном отделении от тягача.

Содержание:

1. П ривод тормозной системы

2. Т ормозная система и ее обслуживание

Работа тормозной системы непосредственно влияет на безопасность движения, поэтому обслуживание тормозной системы автомобиля залог правильной эксплуатации транспортного средства.

Ремонт систем и узлов автомобиля всегда сопровождается планированием ремонта, который зависит от различных факторов. Тем более если вы хотите, чтобы ваш ремонт был экономически целесообразен, нужно понимать, что разборка стоит денег, поэтому важно заменить все узлы и детали системы, ресурс которых на подходе. В данный момент мы рассматриваем тормозную систему, поэтому при замене тормозных колодок мы обращаем внимание на тормозные диски.

Сроки замены тормозных дисков или протачивание тормозных дисков

Обычно, износ тормозных дисков сопоставим по времени с износом двух пар колодок, это если говорить образно, учитывая, что эксплуатация автомобиля имела постоянный характер. Если характер движения меняется, в процессе эксплуатации появляются элементы интенсивной езды, может наступить преждевременный износ дисков.

Некоторые умудряются «убить» тормозные диски при спокойной езде. Для этого достаточно попасть в лужу после интенсивного торможения. В этом случае вода и влага попадет на чугунный диск, соответственно перепад температур сделает свое дело, на рабочих поверхностях диска со временем появятся элементы коробления, что в итоге будет передаваться на рулевое колесо и педаль тормоза.

Материалы изготовления тормозных дисков

Самым распространенным материалом для изготовления тормозных дисков является чугун. У чугунных тормозных дисков есть свои недостатки: на чугун сильно влияют какие-либо перепады температур, что приводит к изменению внутренней структуры чугуна и характеристик материала (твердость).

На рынке есть альтернативные варианты, такие как тормозные диски из композитных или керамических материалов, но их стоимость существенно выше.

Как узнать, что надо менять тормозные диски?

Во время замены тормозных колодок нужно внимательно осмотреть поверхность тормозного диска на наличие повреждений и трещин. Следует визуально и если требуется приборным методом измерить толщину тормозного диска, которая должна быть не меньше 50 % от номинала. Выход износа тормозного диска за допустимые параметры является показанием к их замене.

Чтобы узнать, нужно ли менять тормозные диски, следует обратить внимание на лишние вибрации на рулевом колесе и педали тормоза. Если при торможении возникает какая-либо вибрация, проведите эксперимент – отпустите педаль тормоза, если вибрация уйдет, меняйте тормозные диски. Есть некая альтернатива замене дисков (в определенных случаях) – протачивание тормозных дисков.

Протачивание тормозных дисков: за и против

Если на поверхности тормозного диска образовалась выработка в виде местного коробления, альтернативой к замене тормозных дисков будет протачивание тормозных дисков. Протачивание тормозных дисков проводится при не сильном износе диска по толщине. Это объясняется тем, что слишком тонкий тормозной диск очень плохо переносит тепловую нагрузку, что может привести к полному его разрушению. Поэтому перед тем, как протачивать тормозные диски проводят замеры толщины диска, степени коррозии и величины биения тормозного диска.

Что лучше проточить или заменить тормозной диск

Конечно стоимость проточки тормозных дисков ниже, чем стоимость замены тормозных дисков. Главное, чтобы толщина диска позволяла проводить операцию по расточке. При этом, чтобы избежать тормозного дисбаланса, следует протачивать оба тормозных диска и не забудьте заменить тормозные колодки. Старые тормозные колодки будут негативно влиять на проточенные тормозные диски.

Проточка передних тормозных дисков с заменой колодок будет варьироваться от 30 до 50 долларов.

Стоимость оригинальных тормозных дисков от 60 до 120 долларов.

Чтобы определится, что лучше покупать новые тормозные диски или проточить оригинальные тормозные диски, следует понимать, что заводские тормозные диски намного надежнее. Поэтому лучше искать оригинальные запчасти, а если финансы не позволяют, лучше проточить заводские тормозные диски.

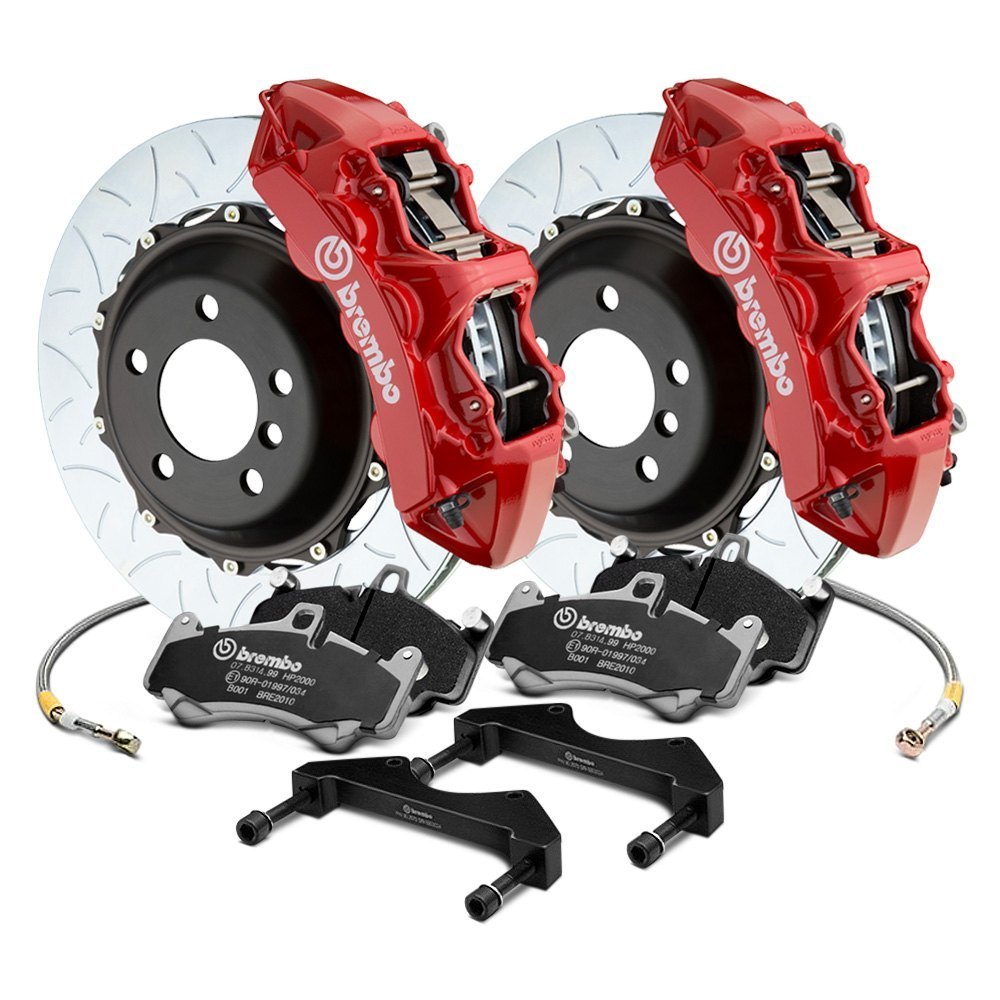

Существует ряд фирм, специализирующихся на выпуске современных тормозных систем для спортивных автомобилей. В этой статье мы рассмотрим устройство современной тормозной системы автомобиля.

Тормозная система предназначена для снижения скорости автомобиля, здесь вы узнаете как устроена тормозная система и как работает тормозная система автомобиля.

Каким требованиям должна соответствовать современная тормозная система? Назначение тормозной системы.

Тормозная система служит для уменьшения скорости движения автомобиля, полной остановки автомобиля и удержания автомобиля на месте. Процесс торможения происходит за счет возникновения силы трения между колесами и дорогой.

Стояночная тормозная система была создана для возможности удержания автомобиля в неподвижном состоянии при стоянке, иногда выполняет функции запасной тормозной системы, затормаживая автомобиль в случае отказа рабочей тормозной системы.

Как работает тормозная система при нажатии на педаль тормоза?

При нажатии на педаль тормоза на тормозной цилиндр передается усилие, в поршне главного тормозного цилиндра создается давление, которое передается в систему, и передает его через трубопроводы к рабочим цилиндрам на колесах, которые прижимают колодки к тормозным дискам. Чем сильнее нажимаешь на педаль тормоза, тем больше создается давление в системе, что в итоге приводит к появлению тормозных сил в точке контакта резины с дорогой. Чем сильнее вы нажмете на педаль тормоза, тем быстрее и качественнее затормозит автомобиль.

Завершение торможения сопровождается перемещение педали тормоза в исходное положение, что обеспечивается возвратной пружиной. Поршень главного тормозной цилиндра движется в начальное положение, и тормозная жидкость возвращается в главный тормозной цилиндр, при этом разжимаются тормозные колодки.

Тормозная система приводится в действие с помощью тормозного привода.

Привод современной тормозной системы различается по способу воздействия :

Механический привод тормозов ( представляет собой систему тросов и рычагов, которые посредством механического соединения воздействуют на тормозные механизмы для осуществления процесса торможения) ;
Гидравлический привод тормозов ( представляет собой систему, работа которой основана на гидравлическом взаимодействии деталей тормозной системы). Устройство гидравлического привода тормозов включает следующие детали: педали тормоза, усилитель тормозного усилия, главный тормозной цилиндр, соединительные гидравлические шланги, и тормозные механизмы. Гидравлический привод тормозной системы получил широкое распространение в современном автомобиле строении благодаря возможности системной работы с электронными системами торможения, такими как :

— Система распределения тормозных усилий ;

— Электронная система блокировки дифференциала.

Принцип работы гидравлического привода тормозов основан напередаче тормозной жидкостик тормозным механизмам через шланги тормозной системы. Работа гидравлического привода тормозов начинается после нажатия педали тормоза, после чего вступает в работу главный тормозной цилиндр ( основной элемент тормозной системы, который служит для преобразования механической работы (нажатие на педаль тормоза), в гидравлическую) . Создается давление тормозной жидкости в системе, вследствие которого осуществляется работа тормозных механизмов, тормозной поршень разжимает колодки, и прижимает их к тормозным дискам, за счет чего происходит трение между ними и автомобиль начинает уменьшать скорость.

3 . Электрический привод тормозов (основан на использовании источника электрической энергии). Преимущества электрического привода тормозов в простоте конструкции и в удобстве эксплуатации. К основным недостаткам электрического привода тормозов можно отнести потребность в мощном источнике электрической энергии, из-за чего электрический привод тормозов не пользуется популярностью сегодня ;

4. Пневматический привод тормозов ( для процесса торможения автомобиля использует сжатый воздух).

5. Комбинированный привод тормозов (основан на сочетании пневматического и гидравлического приводов) .

АБС это система, которая существенно повышает безопасность движения автомобиля на дорогах.

На сегодняшний день устройство современного автомобиля обязательно включает антиблокировочную систему. Работа системы АБС помогает водителю избегать неприятных аварийных ситуаций на дороге. Эта система незаменима для начинающих водителей.

Основная цель АБС — во время экстренного торможения сохранить управляемость автомобиля.

В каких случаях вступает в работу система АБС?

АБС вступает в работу в случае блокировки колес, ведь у блокируемых колес сцепление с дорогой намного ниже, чем у колеса, котящегося по дороге. В этом случае у блокируемого колеса управление и тормозные силы не контролируемые. АБС выполняет функцию контроля работы колеса. АБС регулирует сцепление шин с покрытием за счет передачи тормозных усилий таким образом, чтобы степень проскальзывания колес с дорогой составляла от 15 до 20%.

Устройство системы АБС и работа системы АБС

1) Главный тормозной цилиндр;

2) Модуль АБС

3) Выпускной электромагнитный клапан

4) Тормозной суппорт

5) Впускной электромагнитный клапан

6) Аккумулятор давления

7) Электродвигатель насоса

8) Насос

9) Амортизационная камера

Работа системы АБС заключается в следующем:

1) Во время обычного торможения клапаны системы АБС не задействованы и необходимое усилие торможение контролирует водитель с помощью педали тормоза;

2) Во время торможения с проскальзыванием с возможностью блокировки включается система АБС.

Современные системы АБС имеют возможность регулировать усилия торможения отдельно для каждого колеса. При приближенности колеса к блокировке система АБС начинает удерживать давление. Клапаны начинают отсекать суппорт колеса от главного тормозного цилиндра – что обеспечивает постоянное независимое давление на рабочие поршни независимо от усилия нажатия на педаль.

Если проскальзывание колеса становится более 20%, происходит спад давления, которое регулирует насос, сбрасывая тормозную жидкость из суппорта в главный цилиндр.

Если проскальзывание колеса становится ниже 20%, система АБС повышает давление при помощи открытия клапанов.

Современная система АБС чередует режимы работы, обеспечивая надежную работу.

Дополнительные сигналы торможения способствуют улучшению предупреждения других водителей о торможении вашего автомобиля в целях повышения безопасности движения транспортных средств. Правила дорожного движения предусматривают установку на легковом автомобиле дополнительных сигналов торможения красного цвета. А места их расположения регулируются не ниже 1150 мм и не выше 1400 мм над поверхностью дороги. А это говорит о том, что дополнительно установить сигналы торможения можно в салоне автомобиля. На рисунке показано правильное расположение дополнительных сигналов торможения.

Для сигналов торможения рекомендуется применять специальные фонари заводского изготовления. Такие фонари имеются в розничной продаже. Лампы таких фонарей достаточно подключить параллельно основным сигналам тормозов и приводятся в действие от нажатия на педаль тормоза.

Запрещается

устанавливать дополнительные сигналы торможения на грязи защитниках задних колес, так как при таком расположении водители грузовых автомобилей их не видят, а это противоречит правилам дорожного движения.

В соответствии с техническими условиями, эти тормозные жидкости обеспечивают устойчивую и надежную работу тормозных систем. Технические требования к тормозным жидкостям определяются нормативными документами (стандарты SAE J 1703, FMVSS 116, ISO 4925). Эксплуатационные характеристики тормозных жидкостей содержатся в Федеральных требованиях безопасности автомобильного транспорта в США (FMVSS 116), а также в других национальных нормативных документах. Основные свойства тормозных жидкостей, соответствующие требованиям министерства транспорта США (DOT).

Установившаяся температура кипения

Определяет величину сопротивления тормозной жидкости тепловым нагрузкам. Теплота, образующаяся при работе тормозных гидроцилиндров колес (наибольшая температура во всей тормозной системе) является критическим параметром безопасной работы тормозной системы. При температуре, превышающей точку кипения, происходят интенсивное образование воздушных пузырьков испаряющейся тормозной жидкости, что может привести к отказам в работе тормозной системы.

Влажностная точка кипения. Этот параметр характеризует установившуюся температуру кипения тормозной жидкости в зависимости от абсорбируемой влаги (приблизительно 3,5%). Вследствие попадания в тормозную жидкость воды точка кипения снижается. Абсорбция влаги происходит, в основном, за счет диффузии воды через гибкие трубопроводы тормозной системы. Вследствие этого гибкие соединительные трубопроводы заменяются через 1 -2 года. На рис. (см. с. 254) показана зависимость снижения точки кипения двух типов тормозной жидкости от абсорбируемой в ней воды.

Вязкость. Чтобы обеспечить надежную работу тормозной системы в диапазоне температур от -40 до + 100 е С, вязкость тормозной жидкости должна оставаться по возможности постоянной с минимальной зависимостью от температуры. Поддержание минимально возможной величины вязкости при очень низких температурах особенно актуально при использовании анти блокировочной системы тормозов (ABS), системы регулирования тягового усилия на колесах (TCS) и системы электронного управления устойчивостью движения (ESP).

Сжимаемость. Тормозная жидкость должна в процессе эксплуатации сохранять низкий уровень сжимаемости и иметь минимальную чувствительность к колебаниям температуры.

Защита от коррозии. Стандарт FMVSS 116 регламентирует требования к тормозной жидкости по защите от коррозии: она не должна оказывать коррозирующего воздействия на металлические детали тормозной системы. Защитные антикоррозийные свойства обеспечиваются внесением в тормозную жидкость специальных присадок.

Набухание эластомеров. Допускаемая величина набухания эластомеров под воздействием тормозной жидкости не должна превышать 10%. При большей величине набухания прочностные свойства эластомеров существенно снижаются, уже незначительное загрязнение минеральным маслом, растворителя) тормозной жидкости на гликолей основе может привести к разрушению резиновых изделий (таких, как уплотнения) и выходу из строя всей тормозной системы.

Химический состав тормозной жидкости, как подобрать тормозную жидкость по химическому составу?

Гликоли. Большинство тормозных жидкостей основано на различных соединениях гликолей (двухатомных спиртов). Хотя эти соединения используются для получения тормозных жидкостей, удовлетворяющих требования стандарта DOT 3. их превышенные гигроскопические свойств являются причиной относительно встрой абсорбции влаги, сопровождающейся снижением температуры кипения тормозной жидкости. При условии, если свободные гидроксилы частично связаны сложными эфирами с борной кислотой. >разуется высококачественная тормозная жидкость DOT 4 (или «DOT 4+», Super DOT 4»), которая, при взаимодействии с влагой, полностью ее нейтрализует. Поскольку снижение температуры кипения тормозной жидкости DOT 4 за время ее эксплуатации происходит значительно медленнее по сравнению с жидкостью DOT 3, срок службы увеличивается.

Жидкости на основе минеральных масел (ISO 7308). Преимуществом тормозных жидкостей созданных на основе минеральных масел. является отсутствие у них гигроскопичности, поэтому температура кипения (при отсутствии абсорбции влаги не снижается. Минеральные и синтетические масла для тормозных жидкостей отбираются с особой тщательностью. Для обеспечения как можно меньшей зависимости вязкости от температуры в тормозную жидкость добавляются специальные присадки.

Нефтяная промышленность, помимо топлив, также поставляет для тормозных жидкостей различные присадки, улучшающие их свойства. Следует отметить, что не рекомендуется в тормозные системы, в которых в качестве тормозной жидкости применяются гликоли добавлять тормозные жидкости, созданные на основе минеральных масел (или наоборот), чтобы не допустить набухания эластомеров.

Силиконовые жидкости (SAE J 1705). Поскольку силиконовые жидкости, также как и минеральные масла, не абсорбируют влагу, они в ряде случаев успешно применяются в качестве тормозной жидкости. Недостатками силиконовых жидкостей являются существенно более высокая сжимаемость и худшие смазывающие свойства, что ограничивает их применение в качестве рабочей жидкости во многих гидравлических системах,

Тормозная система — типы, принцип работы, преимущества и недостатки

Тормозная система является первостепенной системой любого автомобиля. Невозможно представить себе управление каким-либо транспортным средством без тормоза. В этом посте будет подробно рассказано о том, что такое тормозная система, ее различных типах, как она работает, ее преимуществах и недостатках.

Что такое тормозная система

Процедура, используемая для остановки движения транспортного средства, называется тормозной системой. Обычно тормоза используют трение между двумя поверхностями для преобразования кинетической энергии транспортного средства в тепло, тем самым останавливая транспортное средство.Его также можно определить как систему, которая оказывает искусственное сопротивление движущемуся телу, чтобы уменьшить или остановить движение движущегося тела.

Рис. 1 – Знакомство с тормозной системой

Для достижения трения, необходимого для остановки транспортного средства, используются различные методы. Наиболее важным фактором, который необходимо учитывать при проектировании любой тормозной системы, является управление вырабатываемой тепловой энергией, которая в противном случае может повредить транспортное средство или тормозную систему.

Рис.2 ниже показано представление сил, действующих на вращающееся колесо при торможении. Тормозная сила — это сила, необходимая транспортному средству для остановки или замедления при торможении.

Когда система пытается затормозить транспортное средство или попытаться уменьшить вращение колеса, на колесо действует статическая сила трения или тангенциальная сила, которая снижает линейную скорость транспортного средства. Эта сила действует в направлении, противоположном направлению движения автомобиля. На автомобиль действуют и другие силы, как показано ниже.

Рис. 2 — Представление сил на вращающемся колесе

Типы тормозной системы

Различные типы тормозной системы включают в себя:

Система механического торможения
Гидравлическая система торможения
Anti-Lock Тормозная система
Электромагнитная тормозная система

Механическая тормозная система

Этот тип системы использует метод трения для остановки транспортного средства.Два типа тормозов, которые обычно используются в механической тормозной системе:

Барабанные тормоза

Они обычно используются в качестве ручных тормозов или аварийных тормозов. Они размещены в задней части автомобиля и соединены стальными тросами с рычагом рядом с сиденьем водителя. Когда водитель нажимает на ручной тормоз, тормозная колодка удерживает барабан от движения, и, следовательно, автомобиль останавливается.

Дисковые тормоза

Дисковый тормоз крепится к колесам транспортных средств.Обычно изготавливается из чугуна. Тормозные колодки (также называемые тормозными суппортами) размещаются на дисковых тормозах. Чтобы остановить транспортное средство, тормозные колодки создают трение с обеих сторон диска, что приводит к преобразованию кинетической энергии в тепловую энергию, и транспортное средство останавливается.

Рис.3 – (a) Дисковый тормоз (b) Барабанный тормоз

Гидравлическая тормозная система

Эта система использует тормозную жидкость для передачи давления от механизма управления к тормозному механизму.Эти жидкости обычно содержат эфир гликоля или диэтиленгликоль. Одна из наиболее распространенных компоновок гидравлической тормозной системы состоит из следующих частей:

Педаль тормоза
Толкатель
Главный цилиндр в сборе
Тормозной суппорт в сборе

Педаль тормоза

. Чтобы снизить скорость автомобиля, водитель/пользователь нажимает на педаль тормоза.

Толкатель

Также известен как приводной стержень.

Главный цилиндр в сборе

Главный цилиндр в сборе состоит из одного или двух поршней, ряда прокладок или уплотнительных колец, возвратной пружины и резервуара для жидкости.

Тормозной суппорт в сборе

Тормозной суппорт в сборе состоит из одного или двух полых поршней суппорта, изготовленных из алюминия или хромированной стали. Он также содержит ротор или барабан, прикрепленный к оси, и набор теплопроводных тормозов.

Педаль тормоза и главный цилиндр крепятся толкателем.Толкатель воздействует на поршни главного цилиндра при нажатии педали тормоза. Жидкость в резервуаре течет в напорную камеру через компенсационный бак.

Это увеличивает давление во всей тормозной системе и заставляет жидкость поступать к суппортам. Затем суппорты прикладывают эту силу к тормозным колодкам, заставляя автомобиль замедляться или останавливаться.

Рис. 4 — Механизм гидравлического тормозной системы

антиблокировочная тормозная система (ABS)

A NTI-Lock B Сгретие S YStem или ABS — это технология, которая использует датчики для обнаружения других транспортных средств или препятствий и предотвращения их столкновения.Датчики обычно GPS, радар или видео.

Рис. 5 – Антиблокировочная тормозная система

Электромагнитная тормозная система

Эта система использует электромагнитную силу для создания сопротивления, необходимого для остановки автомобиля. Эта система работает, пропуская магнитный поток в направлении, перпендикулярном направлению вращения колеса, а затем быстрый ток течет в направлении, противоположном вращению колеса, после чего эта противодействующая сила останавливает колесо.

Вихретоковый тормоз является одним из наиболее распространенных применений электромагнитной тормозной системы.

Рис. 6 – Вихретоковый тормоз японского сверхскоростного поезда

Как работает тормозная система

Поскольку большинство автомобилей имеют дисковые тормоза, давайте разберемся с принципом работы дисковых тормозов. Однопоршневой плавающий суппорт является наиболее распространенным типом дисковых тормозов, используемых в автомобилях. Автомобиль в движении имеет определенное количество кинетической энергии, и когда пользователь/водитель нажимает на педаль тормоза, мощность усиливается сервосистемой или усилителем, а усилие передается гидравлически главным цилиндром.

Это гидравлическое давление достигает тормозных колодок на колесах через трубку, заполненную тормозным маслом, также называемым тормозной жидкостью. Однопоршневой плавающий суппорт настраивается и центрируется при включении тормозов, а поршни по очереди толкают тормозные колодки на всех четырех колесах. Тормозные колодки зажимают ротор, так как слегка касаются его.

Рис. 7 – Работа дискового тормоза

Тормозные колодки находятся с обеих сторон диска и не используются, когда тормоза не нажаты.Произведенное трение снижает скорость автомобиля. Тормоза преобразуют кинетическую энергию в тепловую энергию, и для рассеивания этого тепла между сторонами диска предусмотрены вентиляционные отверстия для обеспечения охлаждения. Таким образом, транспортное средство замедляется или замедляется и, наконец, останавливается.

Преимущества тормозной системы

Преимущества тормозной системы разделены на следующие подгруппы для простоты понимания.

Преимущества барабанных тормозов:

Стоимость производства и покупки барабанных тормозов является экономичной.
Барабанные тормоза можно использовать вместе с дисковыми тормозами.

Преимущества дисковых тормозов:

Обеспечивает отвод тепла.
В отличие от барабанного тормоза , дисковый тормоз не собирает воду и пыль благодаря своей открытой конструкции.

Преимущества гидравлических тормозов:

Гидравлические тормоза изнашиваются меньше, чем механические, из-за отсутствия соединений в их конструкции.
Потери на трение при высокоскоростном торможении снижаются, поскольку тормозная жидкость также действует как смазка.
Гидравлические тормоза создают меньшую тепловую нагрузку по сравнению с механическими тормозами.

Преимущества антиблокировочной системы тормозов:

Поскольку препятствия можно обнаружить заранее, это снижает вероятность блокировки тормозов или заноса.
Антиблокировочная тормозная система помогает поддерживать плавность управления автомобилем.

Преимущества электромагнитных тормозов

Поскольку для создания трения между деталями не требуется физического контакта, износ этой системы меньше, чем у другой системы.
Тепло, выделяемое электромагнитным торможением, значительно меньше по сравнению с любым другим торможением.
Электромагнитное торможение дешевле и практически не требует затрат на обслуживание.

Недостатки тормозной системы

Недостатки тормозной системы также разделены на следующие подгруппы для простоты понимания.

Недостатки барабанных тормозов:

Они имеют закрытую конструкцию, которая собирает воду во время дождя и не может легко избавиться от нее. Из-за этого они работают плохо.
Закрытая система барабанных тормозов также заставляет их нагреваться быстрее, чем другие системы, поскольку количество воздуха, поступающего внутрь, ограничено.

Недостатки диска B Грабли включают:

Они неэффективны для использования во время парковки, поскольку тормозные колодки не могут поддерживать гладкую поверхность ротора.
Они эффективны только для снижения скорости транспортного средства, но не могут остановить транспортное средство так же эффективно, как барабанные тормоза.

Недостатки гидравлических тормозов:

Вытекание тормозной жидкости может привести к выходу из строя тормозных колодок.
Высокая влажность окружающей среды может изменить качество гидравлической жидкости и вызвать коррозию внутренних компонентов.
Если атмосферная температура слишком высока, тепло может вскипятить жидкость в пузырьки, и давление не может быть эффективно применено.

Недостатки Антиблокировочная система тормозов:

Стоимость установки и обслуживания очень высока.
Вся система хрупкая по сравнению с механическими системами и требует большего внимания, чтобы не повредить ее.

Недостатки электромагнитного Тормоза:

Поскольку эта система работает от батареи, она разряжает батарею намного быстрее.
Тормозной колодке требуется много времени, чтобы вернуться в исходное положение из-за остаточного магнетизма.

  Читайте также:
Десятичная и двоичная компьютерная система счисления - преобразование десятичной в двоичную и двоичной в десятичную
Система SCADA — компоненты, аппаратная и программная архитектура, типы
Глобальная система позиционирования (GPS) — архитектура, применение, преимущества

Гидравлические тормоза и механические тормоза

Не знаете, как выбрать между механическими и гидравлическими тормозами? Когда вы пытаетесь решить, какой тип дискового тормоза лучше всего подходит для вашего конкретного применения, будь то коммунальные, погрузочно-разгрузочные, сельскохозяйственные, оборонные, прицепные, лесные или строительные тормоза, важно знать различия между гидравлическими тормозами и гидравлическими тормозами.механические тормоза. Типы тормозов, доступных для промышленного оборудования, а также для дорожных и внедорожных тормозов, значительно различаются.

Гидравлические и механические тормоза становятся все более совершенными и освобождают место для более жестких дорог и преимуществ, которые нужны людям. С этими достижениями приходит больший импульс. Выбирая между механическими и гидравлическими тормозами для длительного использования, вы должны быть уверены, что можете положиться на тормоза, которым можно доверять.

Гидравлические тормоза по сравнению сМеханические тормоза

Гидравлическая тормозная система используется на большинстве моделей автомобилей с начала 1930-х годов, а комбинированные тормозные системы появились в автомобилях в середине 1960-х годов. Комбинированные системы сочетают барабанные тормоза с гидравлическими тормозами, чтобы обеспечить поддержку резервного торможения в случае отказа гидравлической системы автомобиля. Многие современные автомобили оснащены исключительно гидравлическими дисковыми тормозами из-за их эффективности, подтвержденной испытаниями на безопасность.

Гидравлическая тормозная система имеет преимущества перед традиционными тормозами.Гидравлические тормоза более эффективны, чем большинство тормозов, при полной остановке. Гидравлика также предлагает лучшую экономичность и компактность по сравнению с другими типами тормозов.

Преимущества гидравлических тормозов

Гидравлические дисковые тормоза тщательно рассеивают тепло и распределяют тепло более равномерно, чем традиционные механические тормоза, а это означает, что гидравлические тормоза с большей вероятностью прослужат дольше. Эта причина связана с тормозной жидкостью, которая сопротивляется нагреву и сжатию в гидравлической тормозной системе.Окончательные результаты повышают безопасность автомобилей с гидравлическими дисковыми тормозными системами.

Гидравлические тормоза также являются одной из самых доступных систем для ремонта из-за легкодоступных деталей дисковых тормозов. Гидравлические тормоза считаются герметичными закрытыми системами, поскольку при правильной работе они не теряют жидкость. Поэтому вы должны видеть утечки только при повреждении тормозной системы.

Долговечность механической тормозной системы

Механические тормоза поглощают энергию и создают силы трения.Тормозная способность механического тормоза во многом зависит от площади поверхностей трения, а также от прилагаемой силы срабатывания. Износ и трение, вызванные рабочими поверхностями, весьма значительны. Таким образом, срок службы механической тормозной системы между техническим обслуживанием в значительной степени зависит от типа материала, из которого изготовлена подкладка колодки или колодки.

Преимущества механических тормозов

Что важно иметь в виду при обсуждении механических и механических устройств?гидравлические тормоза – обе системы останавливают автомобиль; механические тормоза просто делают это более эффективно. В механических тормозах натянутый стальной трос приводит в действие поршни, которые заставляют тормозные колодки прижиматься к ротору.

Несколько преимуществ механических тормозов:

Более простая механическая установка и обслуживание
Дешевле, чем гидравлические дисковые тормоза

Приобретите механические и гидравлические тормоза в Knott Brake

Независимо от того, какое решение подходит для вашей отрасли, Knott Brake может предоставить его вам.Мы предлагаем как механические, так и гидравлические тормоза. Компании по всему миру доверяют нашим нестандартным тормозным решениям, и вы можете быть уверены, что наши тормоза справятся с поставленной задачей. Ищете ли вы дисковые тормоза, барабанные тормоза или любое другое тормозное решение, вы найдете его прямо здесь. Свяжитесь с Knott Brake сегодня, чтобы получить индивидуальные тормозные решения!

хром

Нет соответствующих записей в TeamsID

Как работает тормозная система вашего автомобиля

Как работает тормозная система автомобиля и как ее обслуживать

Каждому водителю важно знать, как работает ваша тормозная система.Безопасность всегда должна быть приоритетом, когда дело доходит до вождения, и хорошо работающие тормоза должны быть в центре внимания каждого водителя.

Читайте дальше, чтобы узнать больше о том, как именно работает ваша тормозная система, и о том, что может сделать каждый водитель, чтобы поддерживать максимальную эффективность.

Тормозные системы 101

Что касается тормозов, то все современные автомобили оснащены гидравлической системой, приводящей в действие тормоза на всех четырех колесах.Передние тормоза считаются более важными, чем задние, поскольку в процессе торможения вес смещается в сторону передней части автомобиля.

Из-за этого дисковые тормоза часто используются спереди из-за их уровня эффективности. Напротив, барабанные тормоза обычно используются на задних колесах. Однако также важно отметить, что во многих дорогих и роскошных автомобилях используются дисковые тормоза как на передних, так и на задних колесах.

Гидравлические тормоза

Основным типом тормозной системы вашего автомобиля является гидравлическая система.Эта система работает с цилиндрами, соединенными тормозными трубками, которые получают жидкости через контур гидравлического тормоза.

Когда вы едете и нажимаете на педаль тормоза, это, в свою очередь, заставляет толкатель воздействовать на поршень в главном цилиндре, что затем приводит к попаданию тормозной жидкости в камеру давления, что приводит к увеличению давления в гидравлическая система.

Повышенное давление направляет жидкость по гидравлическим линиям к одному или нескольким поршням суппорта, которые затем воздействуют на тормозные колодки вашего автомобиля.В целом компоненты гидравлической тормозной системы включают педаль тормоза, главный тормозной цилиндр, колесные цилиндры, усилители тормозов и тормозные трубопроводы.

Ключи для обслуживания тормозов

Хотя тормозные системы, безусловно, сложны, и важно не пытаться устранить какие-либо проблемы самостоятельно без предварительного обучения, есть несколько вещей, которые владельцы транспортных средств просят у своих автомехаников, сертифицированных ASE, чтобы обеспечить надлежащее обслуживание тормозов.

Проверка тормозных колодок и дисков : Размещение ваших тормозных колодок и дисков между тормозной системой и шинами означает, что они регулярно испытывают сильное трение, что требует частого обслуживания.

Регулярные контакты между вашими шинами и тормозными колодками будут выделять тепло и вызывать регулярный износ. Если вы заметили запах горелой резины или вам нужно сильнее нажимать на тормоз, чтобы добиться результата, то определенно пора проверить тормозные колодки и диски.Обязательно проверьте тормозные колодки на глубину, чтобы убедиться, что при использовании будет достаточно сопротивления.

Замена тормозной жидкости: Тормозная жидкость является важнейшим элементом вашей тормозной системы, поскольку она действует как посредник, когда вы нажимаете педаль тормоза и колодки касаются шин. Когда вы нажимаете на педаль, давление передается через ваш главный цилиндр, через тормозные магистрали и в суппорты, которые, в свою очередь, передают давление на ваши тормозные колодки и роторы.

Попадание влаги в тормозную жидкость может привести к коррозии различных металлических частей тормозной системы и к поломке. Из-за этого очень важно следить за мутностью или непрозрачностью тормозной жидкости; обязательно меняйте его каждые два года или каждые 30 000–40 000 миль.

Прокачайте тормозные магистрали: Еще один важный процесс технического обслуживания, о котором следует помнить, — регулярная прокачка тормозных магистралей для удаления излишков воздуха.Если воздух застревает в тормозной магистрали, это может нарушить баланс давления и привести к неэффективности.

Стравливать воздух из трубопроводов следует каждые 2–3 года, а также во время планового технического обслуживания. Процесс прокачки будет нажимать педаль тормоза во время регулировки выпускного клапана и обеспечивать максимально эффективную работу вашей системы.

Общий уход: Надлежащее техническое обслуживание тормозов также означает максимально возможное предотвращение ситуаций, которые могут привести к износу тормозов.Примеры этого включают в себя избегание вождения в ненастную погоду, такую как проливной дождь и гололед, старайтесь регулярно не перевозить слишком много веса или груза и будьте осторожны при вождении, чтобы избежать резких и частых торможений. Ограничение этих действий, в свою очередь, поможет уменьшить износ ваших тормозов.

В авторемонтной мастерской Фреда наши опытные специалисты по транспортным средствам смогут помочь вам с любыми проблемами, связанными с тормозной системой. Будь то замена тормозных колодок или прокачка магистралей, мы позаботимся о том, чтобы ваши тормоза работали безопасно и эффективно.

Свяжитесь с нами , если у вас есть какие-либо вопросы, или запишитесь на прием сегодня, и мы поддержим вас во всех ваших потребностях в уходе.

11 типов тормозных систем в автомобиле [Изображение и PDF]

В этой статье вы узнаете, что такое тормозные системы ? различных видов тормозной системы? используется в автомобилях, как они работают? объясняется с помощью деталей тормоза, конструкции , схемы и изображений .

Также вы можете скачать PDF-файл этой статьи в конце.

Тормозная система и типы

Ваш автомобиль был запущен, разогнан и бешено мчался по дороге. И теперь его нужно остановить, остановка транспортного средства так же необходима, как и его запуск. После того, как ваш автомобиль завелся, его нужно где-то остановить.

Для остановки автомобиля предусмотрены тормоза на колесах. Нажав на тормоз, вы можете легко остановить автомобиль, это так просто.Тормоза применяются на колесах, чтобы остановить транспортное средство.

Но знаете ли вы, как работает тормоз?

Перед применением тормозов ускорение прекращается, чтобы остановить подачу топлива, поэтому двигатель развивает больше мощности для движения автомобиля, а затем включаются тормоза, что приводит к остановке вращения колес, и, следовательно, транспортное средство останавливается.

Сцепление также отключается, что отключает двигатель от системы трансмиссии. Таким образом, когда автомобиль стоит, двигатель все еще работает на холостом ходу.

В этой статье вы узнаете, как работают тормоза в автомобиле и какие типы тормозных систем вы можете использовать.

Начнем с функции.

Функции тормозов

Тормоза выполняют две различные функции:

Для остановки или замедления транспортного средства на максимально коротком расстоянии в аварийных ситуациях.
Управление транспортным средством, которое необходимо обслуживать при спуске с холма.

Первая функция требует тормозов, которые могут передавать большие тормозные моменты на тормозные барабаны, а вторая требует тормозов, которые могут рассеивать большое количество тепла без значительного повышения температуры.

Типы тормозной системы

Ниже приведены типы тормозной системы :

ножного тормоза и ручной тормоз
Внутренние расширяющиеся тормоза
Внешние договаривающиеся тормоза
Механическая система торможения
Система торможения мощности
Вакуумная система торможения
Пневматическая тормозная система
Гидравлическая тормозная система
Электрическая тормозная система
Тормоза с автономным питанием
Тормозная система с усилителем

#1 Ножной и ручной тормоз

Ножной тормоз и стояночный тормоз и аварийный тормоз.

В большинстве легковых автомобилей механический тормоз с ручным или ножным приводом используется для стояночного и аварийного торможения. Эти тормоза воздействуют либо на задние колеса, либо на трансмиссию или на карданный вал.

Рычаг тормоза крепится под панелью приборов слева от водителя. При включении тормоза рычаг фиксируется храповым механизмом.

Для отпускания тормозов используются разные методы. Некоторые ручные тормоза освобождаются, сжимая рычаг уровня и рычаг управления вместе, другие отпускают, поворачивая рычаг и нажимая его вниз.

Ножная педаль освобождается специальными рычагами. В стояночных тормозах заднего типа трос или тяга соединяют стояночный или аварийный рычаг с идолообразным рычагом, который крепится к поперечине рамы.

Рычаг холостого хода движется вперед против действия возвратной пружины. Два троса, которые задействуют тормоз заднего колеса, также натягиваются при торможении.

Стояночный тормоз трансмиссии или карданного вала бывает трех типов:

Внешний удерживающий тормоз.
Внутренний вмещающий тип.
Тип диска.

Тормоза всех этих типов предназначены для блокировки главного вала трансмиссии или карданного вала при включении механического тормоза. Поскольку задние колеса соединены с карданным валом через полуось, дифференциал и универсальный шарнир, заднее колесо не может вращаться, когда карданный вал заблокирован.

Внутренний распорный тормоз #2

Этот тип тормоза состоит из двух колодок S1 и S2.Наружная поверхность обуви покрыта фрикционным материалом. Каждый башмак на одном конце поворачивается вокруг неподвижной точки опоры O1, а на другом конце он контактирует с кулачком.

Ботинки удерживаются в закрытом положении с помощью пружины. Барабан содержит весь механизм защиты от пыли и влаги.

Когда кулачок вращается, башмаки S1 и S2 выталкиваются наружу к ободу барабана. Трение между колодкой и барабаном создает тормозной момент и, следовательно, снижает скорость барабана.Такие тормоза обычно используются в легковых автомобилях и легких грузовиках.

#3 Внешний стягивающий тормоз

Внешние стягивающие тормоза иногда используются на автомобилях для стояночного тормоза, кранов и для управления скоростью вспомогательного приводного вала.

При работе тормозная лента (или колодки) внешнего рычага натягивается вокруг вращающегося барабана путем перемещения тормозного рычага. Тормозная лента изготовлена из сравнительно тонкой гибкой стали, имеет форму, подходящую для барабана, с абразивной полосой на внутренней поверхности.

Эта гибкая лента не может выдержать высокого давления, необходимого для создания трения, необходимого для остановки транспортного средства с высокой нагрузкой или скоростью, но она хорошо работает в качестве стояночного или удерживающего тормоза.

#4 Механическая тормозная система

http://www.trailersauce.co.nz/equipment/trailer-brakes/

В автомобиле колесо прикреплено к вспомогательному колесу, называемому барабаном, а тормозные колодки контактируют этот барабан. В большинстве конструкций с каждым барабаном используются две колодки, образующие полный тормозной механизм на каждом колесе.Тормозные колодки имеют на внешней поверхности тормозные накладки.

Каждая тормозная колодка соединена одним концом с помощью анкерного штифта, другой конец каким-либо образом приводится в действие, так что тормозная колодка расширяется и входит в контакт с барабаном тормозной накладки.

Когда тормоза не задействованы, тормозные колодки удерживаются на месте за счет снятия пружины. А еще в барабане есть весь механизм для защиты от пыли и влаги.

#5 Тормозная система с усилителем

Водителю не требуется никакого тормозного эффекта для включения тормоза с усилителем.Только клапан должен контролироваться. Система с механическим приводом Clayton Dewantre — одна из систем, в которых используются тормоза с механическим приводом.

В этой системе управление тормозами осуществляется с помощью тормозного крана, который управляется с помощью встроенного тормозного механизма или рычажного механизма от обычной педали тормоза. Давление воздуха в тормозной камере автомобиля регулируется движением узла впускного или выпускного клапана.

Движение узла контролируется движением педали.Относительная реакция на движение педали передается клапаном. Водитель контролирует степень торможения.

#6 Вакуумная тормозная система

В этой системе частичное разрежение, существующее во впускном коллекторе при работающем двигателе, обеспечивает мощность для приведения в действие тормозов. Усилие, обеспечиваемое сервосистемой, пропорционально приложенной мощности и обычно находится в соотношении 4:1. Вакуумный клапан используется для создания вакуумного соединения двигателя с вакуумным цилиндром.

Атмосферный клапан остается открытым, а вакуумный клапан остается закрытым, когда тормоза не задействованы. Когда педаль тормоза нажата, атмосферный клапан открывается, вакуумный клапан также открывает поршень, и двигатель выбрасывает воздух внутрь сервоцилиндра.

#7 Пневматический тормоз

https://www.sgi.sk.ca/air-brake/-/knowledge_base/air-brake/system-components

Пневматические тормоза обычно используются в тяжелых транспортных средствах, таких как автобусы и грузовики, которые требуют более сильное тормозное усилие, которое может быть приложено ногой водителя.Работая против гибких диафрагм в тормозной камере, пневматические тормоза приводятся в действие давлением сжатого воздуха, а не давлением ноги.

Мембраны соединены с тормозной тягой, которая соединяется с тормозными кулачками на колесных тормозах. Эти диафрагмы управляются клапанами, управляемыми вручную или ногой.

Тормозной кран управляет работой тормозов, направляя поток воздуха из резервуара на диафрагмы в тормозных камерах при включении тормозов и из тормозных камер в атмосферу при отпускании тормозов.

#8 Гидравлическая тормозная система

Гидравлические тормоза приводятся в действие давлением жидкости. Усилие педали передается на тормозную колодку посредством замкнутой жидкости через силовую передачу. Усилие, прилагаемое к педали, умножается и передается на все тормозные колодки с помощью системы передачи усилия.

Эта система основана на принципе Паскаля, который гласит, что «заключенная жидкость передает давление без потерь одинаково во всех направлениях». По сути, он состоит из двух основных компонентов – главного цилиндра и колесного цилиндра.Главный цилиндр соединен трубкой с колесным цилиндром на каждом из четырех колес.

Система заполняется жидкостью под небольшим давлением, когда тормоза не работают. Жидкость, известная как тормозная жидкость, представляет собой смесь глицерина и спирта или касторового масла, денатурированного спирта и некоторых добавок.

#9 Электрическая тормозная система

Электрические тормоза также используются для некоторых автомобилей, хотя они не очень популярны. Электрический тормоз Warner является одним из примеров таких тормозов.Эти типы тормозных систем имеют электромагнит внутри тормозного барабана.

Тормоз срабатывает, когда ток от батареи используется для питания электромагнита, который активирует механизм выдвижения тормозной колодки относительно тормозного барабана, и, таким образом, тормоз включается. Интенсивность торможения регулируется реостатом, который приводится в действие водителем с помощью педали.

Электрические тормоза очень просты по конструкции, не требуют сложных рабочих тяг.Нужно взять только ток от аккумулятора к электромагниту. Кроме того, они намного быстрее, чем другие типы тормозов.

#10 Тормоза с автоматическим питанием

На рисунке ниже показана схема тормоза с автоматическим питанием. Гидравлические колесные тормоза барабанного типа снабжены функциями автоматического включения или сервопривода, в которых сила вращающегося барабана используется для увеличения тормозного давления. Когда автомобиль движется вперед, барабан начинает вращаться против часовой стрелки.

При включении тормозов первичная колодка имеет тенденцию двигаться в направлении вращения барабана из-за трения вращающегося барабана. Поскольку первичный башмак прикреплен к вторичному башмаку в нижнем положении, вторичный башмак прижимается к анкерному штифту, расположенному вверху. Это действие приводит к тому, что обе колодки плотно прилегают к барабану, и тормозное давление распределяется более равномерно.

#11 Тормоза с усилителем

Для торможения автомобилей с дисковыми тормозами, а также тяжелых коммерческих автомобилей требуется большое тормозное усилие.Тормоза с усилителем используются, чтобы приравнять ограниченную силу водителя к большой тормозной силе.

Обычно весь вакуум во впускном коллекторе используется системой с усилителем. Поэтому они также известны как вакуумные тормоза. В этой системе при нажатии на педаль тормоза жидкость вытесняется из главного цилиндра в первичную камеру колесного цилиндра. Теперь промежуточный поршень, расположенный на конце главного цилиндра, также закрывает мембранный клапан в реакционной камере.

Это приводит к изоляции вакуума от воздушной стороны системы наддува. Золотник управления открывается для впуска воздуха атмосферного давления при перемещении промежуточного поршня дальше по его каналу.

На этом спасибо за прочтение. Если у вас есть какие-либо вопросы по поводу « видов тормозной системы », вы можете задать их в комментариях. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Подпишитесь на нашу рассылку, чтобы получать уведомления о наших новых сообщениях.

Тормозные системы автомобилей по всему миру прошли долгий путь.С момента разработки тормозов с деревянными блоками в 1800-х годах современные автомобили унаследовали различные и высокотехнологичные тормозные системы. Эволюция тормозных систем от простого суппорта до сложной электронной тормозной системы привела к повышению безопасности и снижению риска столкновений транспортных средств во всем мире.

Сегодня, учитывая характеристики автомобиля и дорожные условия, в него встроены различные комплекты тормозных систем . Будь то любой вид торможения — простой или сложный — цель разработки этих тормозных систем — сделать управление движущимся транспортным средством доступным для людей в любую эпоху.

Проверьте цену, размер и характеристики шин для вашего автомобиля в Интернете

Итак, в следующей статье мы узнаем о типах тормозных систем, предлагаемых новаторами для обеспечения максимальной защиты и эффективности современных автомобилистов.

Как работает тормозная система?

Механическое устройство – тормоз предназначено для контроля и снижения скорости любых вращающихся частей – таких как колесо или ось – электрического и механического инструмента.Его ключевым атрибутом является определение максимального эффекта замедления, называемого пиковой силой. Используя трение о две поверхности автомобиля, он преобразует кинетическую энергию в тепло, что иногда приводит к отказу тормозной системы из-за чрезмерного тепловыделения.

Гидравлическая тормозная система

Изобретенный в начале 1900-х годов гидравлический тормозной механизм работает на тормозной жидкости, цилиндрах и трении. Под действием внутреннего давления эфиры гликоля или диэтиленгликоль заставляют тормозные колодки автомобиля останавливать движение колес.

Краткие сведения о гидравлической тормозной системе

По сравнению с некоторыми другими типами и формами торможения усилие, создаваемое гидравлическим торможением, больше.
Будучи важной тормозной системой, гидравлическое торможение имеет очень меньшую вероятность отказа тормоза, поскольку оно напрямую связано с приводом и тормозным барабаном/диском.

Электромагнитная тормозная система

Большинство современных автомобилей и гибридных транспортных средств можно увидеть с электромагнитной тормозной системой.Как следует из названия, электромагнитное торможение использует основу электромагнетизма для получения торможения без трения, что делает их более долговечными в долгосрочной перспективе. Первый выбор гибридных транспортных средств, по сравнению с обычными быстрыми магнитными тормозами, он работает без трения и смазки. Тормозная система компактного размера, также используемая в поездах, работает, когда магнитный поток проходит в точке, перпендикулярной направлению вращения колеса. Это создает быстрый ток в направлении, противоположном вращению колеса, что создает энергию, противоположную вращению колеса, и колесо замедляется.

Купить шины онлайн

Краткие сведения об электромагнитной тормозной системе

Помимо того, что он быстрый и экономичный, он также не требует затрат на обслуживание, таких как периодическая замена тормозных колодок и т. д.
Благодаря электромагнитному торможению возможна безопасная доставка тяжелых грузов на высоких скоростях.
В отличие от других форм тормозных систем, в которых большое количество тепла выделяется через тормозные колодки, выделяется очень меньшее количество тепла, что снижает вероятность отказа тормозов.

Сервотормозная система

Сервотормоз больше похож на усилитель тормозной системы . В этом типе тормозной системы, также известном как вакуумное торможение или торможение с вакуумным усилителем, давление, прилагаемое к педали водителем, усиливается. Вакуум, создаваемый в силовых агрегатах, работающих на бензине, используется системой впуска воздуха во впускную трубу силового агрегата, а в дизельных силовых агрегатах используется вакуумный насос.

Краткие сведения о сервотормозной системе

Усилители тормозной системы работают с гидравлической тормозной системой.А вакуумные усилители практически улучшают тормозное усилие.
При нажатии на педаль тормоза разрежение со стороны усилителя сбрасывается. Несоответствие давления воздуха толкает диафрагму для торможения на колесо.

Механическая тормозная система

Одна из наиболее широко используемых тормозных систем, при механическом торможении энергия поглощается и преобразуется в тепло. Здесь основная цель состоит в том, чтобы создать достаточную силу, чтобы удерживать вращающийся вал и, в конечном итоге, остановить транспортное средство.И рассеивать или поглощать тепло, выделяемое в процессе торможения. Во всех механических тормозах две поверхности трутся друг о друга и создают силы трения.

Из-за частого трения механические тормоза имеют тенденцию к износу, а их долговечность зависит от использования материала в колодке или колодке. Механическая тормозная система используется в ручном тормозе и аварийном тормозе многих транспортных средств. Чтобы остановить транспортное средство, его тормозной аспект включает в себя множество компонентов, таких как цилиндрические стержни, точки опоры, пружины и т. д.

При механическом торможении используются тормоза двух типов — дисковые и барабанные.

Дисковый тормоз, разработанный с использованием чугуна, а иногда и композитов углерод-углерод или керамическая матрица, крепится к колесу или оси. Чтобы остановить вращающееся колесо, тормозные колодки сближаются с противоположных сторон и прижимаются к обеим сторонам диска, что приводит к трению, заставляющему транспортное средство замедляться или останавливаться.

Традиционный тормоз, присутствующий почти в каждом автомобиле, даже в большинстве мотоциклов, вызывает трение за счет набора колодок или колодок, сильно прижатых к вращающемуся барабанному компоненту, известному как тормозной барабан.

Проверьте цену шин для вашего автомобиля и размер совместимых шин

ТИПЫ ТОРМОЗНЫХ СИСТЕМ И ДЕТАЛИ И ФУНКЦИИ ГИДРАВЛИЧЕСКИХ ТОРМОЗОВ

Какова функция тормозной системы?

Функции тормозной системы транспортных средств;

Снижение скорости автомобиля,
Остановка автомобиля,
Для стабилизации неподвижного автомобиля (ручной тормоз).

Что такое тормозная система?

Тормозная система является одной из важнейших систем активной безопасности, которая позволяет транспортному средству безопасно снижать скорость или останавливаться.

Как работает тормозная система?

Торможение – это процесс преобразования кинетической энергии (энергии движения) движущегося транспортного средства в тепловую энергию. Энергия движения автомобиля превращается в тепловую энергию, вырабатываемую трением колодок о диск, и автомобиль замедляется или останавливается.
Когда водитель нажимает на педаль тормоза, это толкающее движение передается на усилитель тормоза с помощью толкателя, соединение с педалью тормоза работает как рычаг, а усилие тяги увеличивается и передается на усилитель тормоза.Усилитель тормозов передается на поршневой шток в центре главного тормоза прямо перед ним, еще больше увеличивая эту тягу водителя. В центре главного тормоза находится гидравлическое тормозное масло.
Поршни в тормозном центре нагнетают гидравлическую жидкость (с большей силой) и передают ее к тормозным цилиндрам в колесах и поршням в суппортах по гидравлическим трубкам и шлангам при толкающем движении водителя при нажатии на педаль и дополнительно усилен сервоприводом.
Дисковые тормоза имеют тормозной суппорт. Гидравлическая жидкость под давлением толкает поршень в цилиндре в суппорте к диску, перед поршнем находится тормозная колодка, за счет трения тормозной колодки о диск диск, прикрепленный к центру колеса, тормозит, колесо тормозит или останавливается. Барабанные тормоза имеют колесный тормозной цилиндр внутри барабана.

Работа гидравлического тормоза основана на принципе Паскаля.

Электронное оборудование было добавлено к гидравлическим тормозным системам с развивающейся технологией, и его работа была улучшена.ABS, ASR, ESP и т.д. являются дополнительными системами. Система ABS входит в стандартную комплектацию автомобилей нового поколения, а использование системы ESP становится очень распространенным явлением. Наряду с этими системами в тормозную систему добавлено множество датчиков и активаторов.

В современных легковых автомобилях среднего класса и легких коммерческих автомобилях дисковые тормоза обычно используются на передних колесах, а барабанные — на задних колесах. Однако с 2016 года использование дисковых тормозов на 4 колесах становится все более распространенным явлением в выпускаемых автомобилях.

Пневматические (пневматические) тормозные системы используются в транспортных средствах, таких как грузовики и автобусы, перевозящие тяжелые грузы.

Какие существуют типы тормозной системы?

Тормозные системы в основном можно рассматривать по трем основным направлениям: ручной тормоз, рабочий (ножной) тормоз и вспомогательные тормозные системы.

РУЧНОЙ ТОРМОЗ

Механический ручной тормоз
Электрический стояночный тормоз (см. Электронный стояночный тормоз)

РАБОЧИЙ ТОРМОЗ (ПОДНОЙ ТОРМОЗ)

Механические тормоза (в настоящее время не используются)
Классические гидравлические тормоза (без гидровоска, сегодня не используются)
Гидравлические тормоза с вакуумным усилителем (наиболее широко используемый тип на сегодняшний день)
Гидравлические тормоза с пневматическим усилителем
Пневматические тормоза (для грузовиков и автобусов)
Электрические тормоза

ВСПОМОГАТЕЛЬНЫЕ ТОРМОЗНЫЕ СИСТЕМЫ

АБС Тормозная система
Система управления тяговым усилием (ASR – TRC – TCS)
Электронная система стабилизации (ESP – ESC – VSC)
Электронная система распределения тормозных усилий (EBD)
Износостойкие тормозные системы (ретардер — моторный тормоз — моторный тормоз)

ГИДРАВЛИЧЕСКАЯ ТОРМОЗНАЯ СИСТЕМА

Каковы основные части гидравлической тормозной системы?

Основные детали тормозной системы: педаль тормоза, усилитель тормозов (westinghouse), главный тормозной узел, модуль гидрораспределителя, тормозные трубки и шланги, тормозные диски, тормозные барабаны, суппорты, колесные тормозные цилиндры, тормозные колодки.

Принцип работы гидравлической тормозной системы

Тормозная система преобразует энергию движения транспортного средства в тепловую энергию за счет трения в тормозном механизме, позволяя транспортному средству замедляться или останавливаться. Гидравлическая тормозная система основана на логике использования гидравлической жидкости в тормозной системе, увеличивая усилие, создаваемое педалью тормоза, по принципу паскаля и передавая его на колесные цилиндры, тем самым преобразовывая небольшое толкающее усилие, создаваемое ногой водителя, в педали тормоза в силу трения, которая может легко остановить автомобиль с колодками.
В механизмах барабанного или дискового тормоза на колесах трение, вызванное гидравлической жидкостью под давлением, толкающей поршень и прижимающей колодку к диску или барабану, замедляет или останавливает колесо. Когда колесо замедляется, шина на нем трется о дорогу, замедляя и/или останавливая автомобиль. То, что замедляет-останавливает транспортное средство, — это коэффициент трения между шиной и дорогой. Для получения дополнительной информации (см. Коэффициент трения при торможении)
На самом деле происходит то, что механическое движение, создаваемое педалью, преобразуется в повышенное гидравлическое давление, а это высокое гидравлическое давление преобразуется обратно в сильное механическое действие в колесном тормозном механизме.Низкое усилие —> большое гидравлическое давление (принцип Паскаля) —> торможение на колесе с большим усилием.

Детали тормозной системы и их функции

Педаль тормоза: В гидравлической тормозной системе дозировка торможения и толкающее усилие создаются водителем с помощью педали тормоза. Педаль тормоза выполнена в виде рычага и передает ее как толкающее усилие на усилитель тормозов, увеличивая примерно в 5 раз силу нажатия на педаль ногой.

Усилитель тормоза — Hydrovac (Westinghouse): Сила нажатия, создаваемая педалью тормоза, увеличивается тормозным усилителем и передается на главный тормозной центр. Вакуумный усилитель тормозов увеличивает силу нажатия на педаль тормоза. Для получения дополнительной информации (см. «Работа и роль усилителя тормозов») (см. «Неисправность усилителя тормозов»)

Главный тормозной цилиндр: Центральный тормозной цилиндр расположен прямо перед усилителем тормозов.Функция главного тормозного цилиндра: Сила тяги усилителя тормозов преобразуется в гидравлическое давление в главном тормозном цилиндре. Это гидравлическое давление направляется на тормозные суппорты на колесах (тормозные цилиндры, если они барабанные) через две выходные тормозные трубки: передние и задние колеса или правое переднее левое заднее — левое переднее правое заднее. Для получения дополнительной информации (см.: Главный тормозной цилиндр)
Если на автомобиле установлена тормозная система с АБС, эти две тормозные магистрали, выходящие из тормозного центра, подключаются к входу гидравлического модуля АБС.Отсюда гидравлическое тормозное давление направляется на каждое колесо отдельно.

Коробка тормозной жидкости (резервуар): Гидравлическая коробка тормозной жидкости расположена за одно целое над главным тормозным цилиндром. Тормозное гидравлическое масло хранится внутри, и масло, необходимое для тормозной системы, забирается отсюда, масло, возвращающееся из системы, возвращается в этот бак.

Тормозной ограничитель (клапан пропорционального давления в тормозной системе): Тормозной ограничитель используется в автомобилях старого типа без тормозной системы ABS.Тормозное давление обычно должно передаваться 70% на передние колеса и 30% на задние колеса; Поскольку двигатель находится впереди, а вес автомобиля во время торможения приходится на передние колеса, передним колесам автомобиля требуется большее тормозное давление, а задним колесам — меньшее тормозное давление. Этот гидравлический клапан, уменьшающий давление тормозной жидкости на задние колеса при торможении, называется тормозным ограничителем.

Тормозной ограничитель, чувствительный к нагрузке, используется для увеличения тормозного давления, подаваемого на задние колеса, в зависимости от количества груза в транспортных средствах, таких как грузовые автомобили и пикапы.Это также называется тормозным регулятором.

Механизм дискового тормоза: Это часть, где происходит торможение. Тормозная жидкость под давлением, поступающая из главного тормозного центра, воздействует на поршень в суппорте, поршень под давлением движется вперед и давит на тормозную колодку перед тормозным диском, а диск-колесо замедляется или останавливается в результате трения. В легковых автомобилях нового поколения дисковые тормоза используются как на передних, так и на задних колесах, однако дисковые тормоза спереди и барабанные сзади очень распространены в легковых автомобилях и легких коммерческих автомобилях.Для получения дополнительной информации (см.: Дисковая тормозная система)

(детали дисковых и барабанных тормозов)

Механизм барабанного тормоза: Механизм барабанного тормоза обычно используется на задних колесах грузовых автомобилей, легковых автомобилей и легких коммерческих автомобилей. Под действием гидравлического масла, направляемого из главного тормозного центра в тормозной цилиндр, расположенный на тормозном диске, поршни в цилиндре открываются в обе стороны и прижимают тормозные колодки с тормозными колодками к барабану, таким образом реализуется торможение.Тормозная колодка также содержит механизм ручного тормоза.

Тормозные системы коммерческого транспорта

Усиленное общественное давление, направленное на повышение безопасности коммерческих грузовиков, и новые правила тормозного пути усилили потребность в лучшем понимании факторов, влияющих на эффективность торможения большегрузных автомобилей. Чтобы помочь отдельным лицам и их организациям в подготовке к этим новым стандартам торможения грузовых автомобилей, этот семинар посвящен изучению гидравлических тормозных систем средней мощности и пневматических тормозных систем большой мощности, а также тому, как можно прогнозировать, поддерживать и оптимизировать работу обеих систем.Будут объяснены функции и применение основных компонентов тормозной системы, и участники узнают, как тормоза, шины и дорожное полотно взаимодействуют как система. Также будут рассмотрены федеральные правила торможения как для транспортных средств с гидравлическим, так и с пневматическим тормозом. Участники получат текст «Тормозные системы коммерческого транспорта: пневматические тормоза, АБС и не только», , написанный Леонардом С. Бакманом.

Этот курс был одобрен Аккредитационной комиссией по восстановлению после дорожно-транспортных происшествий (ACTAR) для 18 подразделений непрерывного образования (CEU).По завершении этого семинара аккредитованные реконструкторы должны отправить по почте копию своего сертификата о прохождении курса и студенческий сбор CEU в размере 5 долларов США по адресу ACTAR, PO Box 1493, North Platte, NE 69103 .

Цели обучения

Посещая этот семинар, вы сможете:

Проектировать безопасные и эффективные тормозные системы
Проверять и измерять эффективность торможения
Техническое обслуживание и устранение неисправностей тормозных систем
Соответствовать государственным и федеральным нормам по тормозам
Описывать тормоза последствия расследования несчастного случая

Кто должен присутствовать

Этот семинар предназначен для инженеров и техников, занимающихся проектированием, разработкой и испытанием тормозов большегрузных автомобилей.Персонал автопарка, занимающийся техническими характеристиками и обслуживанием систем безопасности и тормозов, инструкторы по вождению и следователи по ДТП, также оценят этот курс.

Отзывы

«Полный образовательный опыт, обязательный для всех, кто занимается тормозным бизнесом HD.»
Брендан Моррис
Менеджер по продажам
GRIE

«Если вы хотите узнать о тормозных системах, это лучший курс.»
Dean Inniger
Product Designer
International Truck and Engine

«Это был превосходный семинар, безусловно, самый полезный семинар, который я посещал. Практический статистический анализ».
Майкл Клатт
Инженер
Wabco Compressor Mfg. Co.

«Этот семинар был информативным и касался не только современных технологий, но и того, что промышленность предлагает в будущем. Я рекомендую это всем, кому необходимо получить обширные технические знания в этой отрасли.
No related posts.
