Противотуманные фары обозначение: Значок противотуманных фар на панели — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Значок противотуманных фар на панели

Фары головного света, что устанавливаются в автомобилях, плохо освещают дорогу в сумерках, когда заметает снегом, идет дождь, поскольку луч света отражается от капель. Чтобы быть уверенным в безопасности при поездке приобретают противотуманную оптику. Включив такие фары, водитель хорошо видит путь, поскольку он освещается равномерно и легче ездить по дворам, а также по извилистой дороге в темноте.

Значок противотуманных фар на панели

Такая оптика производится как отдельный прибор света, что прикрепляют на бампер или в отверстия в нем. От обычных фар отличается углом рассеивания в плоскостях – вертикальной и горизонтальной.

Противотуманную оптику часто приобретают в комплекте с автомобилем. Но не всегда она справляются с туманом или снегопадом. Поэтому владельцы машин стараются приобрести универсальную, благодаря которой рассчитывают на нормальную видимость, могут быть уверены в своей безопасности. Значок противотуманных фар на панели гарантирует им это.

Обозначение противотуманных фар

Оптика подлежат сертифицированию. Чтобы понять выпущена ли она в соответствии со стандартами, стоит взглянуть на значок на противотуманных фарах. Обозначение ставится на стекле или рассеивателе. По надписи узнают страну, что подтверждает качество, название, которой отображается цифрой по международной нумерации.

Обязательно ставится номер сертификата, свидетельствующего о соответствии, и категория, присущая данной оптике. Обозначение противотуманных фар на панели стоит в виде значка.

В них применяются разные лампы, самые современные – однонитевые, которые относятся к категории h2. Проверить это можно, посмотрев на дополнительные буквы, что находятся на надписи.

На панели авто отображается значок, обозначающий противотуманные фары – задние и передние.

Фары с рефлекторными отражателями

Противотуманные фары ставят на наружную сторону рассеивателя не более 2 штук, как того требуют стандарты, принятые в России. Согласно правилам движения на дорогах при включении этой оптики, одновременно должны загораться габаритные огни.

Противотуманные фары бывают:

линзированными;
светодиодными;
с рефлекторным отражателем.

Смотрите видео об обозначениях значков на приборной панели.

Многие владельцы авто предпочитают оптику, что относится к первому виду изделий. Выпускают фары в форме прямоугольника. Корпус производится из пластика, на ребристое стекло клеится оптика.

1.Фары модели Comet FF 450 образуют четкий пучок света под прямым углом. Используются галогеновые лампы, которые легко заменяются.

2.Оптика от бренда Valeo Fogstar из Франции устанавливается в машинах типа NISSAN, RENAULT, OPEL, FORD. Стеклянный отражатель не боится ржавчины, не портится от нагрева. Освещение такими фарами позволяет хорошо видеть обочину. Для них подходят лампы с маркировкой h21. Световой пучок образуется под углом в 70 градусов, четко видна светотеневая граница.

3.Модель польской компании Wesem 2HPz выпускается в корпусе из пластика черного цвета, оптика сделана из металла. Фары крепятся так, что способны находиться не в одной плоскости, а в трех, а также служить и в качестве дальнего света.

Линзированные и светодиодные фары

Довольно недорогие линзированные фары, которые с удовольствием приобретают водители страны, производятся в Тайване. Они могут использоваться с ксеноновыми и галогеновыми лампами. Модель DLAA LA1696, корпус которой выполнен из алюминия, удобна тем, что при встрече не слепит водителей другого авто.

Хорошей фокусировкой луча, ударопрочными линзами характеризуется японская светодиодная оптика. Эффективность достигается благодаря особым кристаллам и излучению, которое направляется к поверхности мультиотражателя.

Значок противотуманных фар в машине всегда можно увидеть на панели.

Значок противотуманных фар на панели

Читайте об обслуживании комбинированных автомобильных фар.
А также о том, какие противотуманки лучше.

Обозначение противотуманных фар

На панели авто отображается значок, обозначающий противотуманные фары – задние и передние.

Фары с рефлекторными отражателями

Противотуманные фары бывают:

линзированными;
светодиодными;

с рефлекторным отражателем.

Линзированные и светодиодные фары

Значок противотуманных фар в машине всегда можно увидеть на панели.

Опубликовано: 07 марта 2017

Значок противотуманных фар, ближнего света, габаритных огней

На чтение 10 мин Просмотров 6.1к. Опубликовано 28.

02.2021 Обновлено 28.02.2021

Содержание

Значение лампочек на приборной панели
Обозначение цветов значков на панели
Противотуманные фары, ближний свет и другие индикаторы системы освещения
Индикаторы неисправности
Система безопасности и вспомогательные элементы
Что еще нужно знать о системе индикации

В современных автомобилях необходимая информация о работе всех систем выводится на приборную панель. Например, значок противотуманных фар обозначает, что они работают, при включении габаритов загорается другая лампочка и т.д. Есть и символы, предупреждающие о неисправностях, если загораются они, лучше остановиться и не продолжать движение. Важно разбираться в основных обозначениях, это обеспечит удобство вождения и избавит от множества проблем.

Значение лампочек на приборной панели

Все индикаторы можно разбить на несколько групп в зависимости от их назначения. Это упрощает ориентирование в сигналах и позволяет быстро понять, о чем говорит тот или иной символ. В первую очередь стоит разобраться с цветами лампочек, это самый простой способ сориентироваться в любой непредвиденной ситуации, даже если точное значение непонятно.

В современных авто может быть использовано большое количество индикаторов.

Обозначение цветов значков на панели

Этот вариант маркировки используют все автопроизводители, что упрощает эксплуатацию водителю, впервые севшему за руль машины. Условно можно разделить цветовую индикацию на три сегмента:

Красные лампочки говорят о серьезных неисправностях или поломках. Если загорается одна из таких иконок, надо остановиться и выяснить причину или отбуксировать автомобиль на ближайшую станцию диагностики. Если продолжить движение, целая система может выйти из строя, а в отдельных случаях создается опасность и для окружающих водителей.
Зеленые и синие варианты подсказывают, что так или иная система включена и работает в штатном режиме. Это информационные элементы, которые не предупреждают об опасности и нужны для контроля работы оборудования.
Желтые, а также оранжевые предупреждают водителя о сбоях в работе ли неисправностях, которые могут привести к серьезным поломкам, если не принять меры. Во многих современных авто такие сигналы сопровождаются переходом двигателя в аварийные режим, что ограничивает скорость и динамику. Поэтому не стоит ездить и с такими индикаторами.

При запуске загорается много лампочек, это нормально.

При покупке машины стоит обращать внимание на лампочки на панели. А если авто уже приобретено, надо изучить инструкцию, чтобы знать, какие значки есть в данной модели и что они обычно обозначают.

Противотуманные фары, ближний свет и другие индикаторы системы освещения

Эти символы чаще всего используются при вождении, так как служат для оповещения о работе системы световой сигнализации и освещения. Основные элементы таковы:

Две зеленые стрелочки, могут быть как вместе, так и раздельно. Работают при включенном указателе поворота в соответствующую сторону. Если одновременно мигают обе, значит функционирует аварийная сигнализация.
Индикаторы поворотов на ВАЗ 2110
Зеленая фара с лучами, которые пересекает волнообразная линия подсказывает, что противотуманки включены. Причем, могут быть отдельные индикаторы для передней и задней части машины, их отличает цвет.
Универсальный вариант, обозначающий противотуманки практически во всех машинах.
Две небольшие зеленые фары, направленные в разные стороны, сигнализируют о работающих габаритных огнях.
Габаритные огни включены.
Символ в виде фары синего света появляется при включении дальнего света фар.
Дальний свет включен.
Символ горящей лампочки – это обычно обозначение фар на приборной панели. Он подсказывает, что работает ближний свет. Во многих моделях после выключения зажигания срабатывает сигнал, чтобы водитель не забыл отключить свет.
Индикатор ближнего света может иметь и такой вид.
Если загорелся желтый либо зеленый сигнал в виде лампы с восклицательным знаком внутри, либо перечеркнутого символа, это говорит о неисправности одного из элементов.

В новых авто могут быть и дополнительные сигналы, предупреждающие об автоматическом включении света, активации системы адаптивного освещения, сбоях в работе корректора и т.д.

Индикаторы неисправности

Эта группа предназначена для предупреждает о сбоях, с которыми лучше не ездить. Чаще всего на панели можно увидеть такие символы:

Значок аккумуляторной батареи. Всегда горит при запуске мотора, после тухнет. Если лампочка продолжает работать, это может быть обусловлено несколькими причинами. Чаще всего проблема в разряженной АКБ, недостаточном уровне заряда генератора или слабом натяжении приводного ремня.
Буквы SRS или символ пассажира с подушкой безопасности сверху подсказывает о сбоях в этой системе. В аварийной ситуации подушки не сработают, этом может быть вызвано проблемами с проводкой, датчиками или другими элементами.
Красная масленка подсказывает, что давление в системе ниже минимального предела. Также это может говорить о недостаточном уровне смазки или ее утечках.
Группа индикаторов тормозной системы может состоять из нескольких элементов. Буква «Р» в красном круге говорит о том, что машина не снята с ручного тормоза. Восклицательный знак в окружности сигнализирует о неисправностях тормозов или падении уровня жидкости в расширительном бачке ниже минимума.
Силуэт мотора, или, как его еще называют, чек (check engine). Может быть разных цветов и конфигураций, но всегда говорит о сбоя в системе управления двигателем или необходимости технического обслуживания. В разных марках к этому индикатору привязываются различные системы, лучше изучить инструкцию.
Не стоит ездить с горящим чеком, даже если на первый взгляд все работает нормально.
Значок «ABS» должен светиться при запуске, а после тухнуть. Если он горит, это говорит о том, что система не работает. Чаще всего это проблема с блоком управления или одним из датчиков, установленных в ступицах колес.
Символ изображающий спираль используется в дизельных двигателях и показывает работу свечей накала. Он должен тухнуть после прогрева цилиндров. Если этого не происходит, стоит искать проблему в двигателе или же одна из свечей вышла из строя.
Изображение термометра в воде. Если появилась красная лампочка этого типа, температура охлаждающей жидкости превысила допустимую норму. Надо немедленно остановиться и проверить систему а утечки, а также проконтролировать уровень в системе охлаждения. В некоторых авто есть индикатор синего цвета, он работает до тех пор, пока мотор не прогреется до рабочей температуры.

Система безопасности и вспомогательные элементы

Это обширная группа, в которую могут входить разные символы, все зависит от производителя авто и года выпуска. Оно есть основной перечень, который встречается чаще всего и имеет большое значение при эксплуатации машины:

Шестеренка с восклицательным знаком внутри. Если она красная, это говорит о неполадках с двигателем или автоматической КПП. Если желтая, то в автомате вышли из строя какие-то узлы или он перегрелся и система работает в аварийном режиме.
Эмблема с изображением машины и ключа, либо замка, а также большая красная точка подсказывает, что двигатель заблокирован. Это происходит из-за неправильной работы иммобилайзера или нарушения порядка запуска мотора. Даже если авто заведется, на нем не получится поехать, так как оно заглохнет через короткое время.
Восклицательный знак в желтом треугольнике сигнализирует о неправильной работы системы стабилизации.
Если рядом с восклицательным знаком иконка руля, то возникли сбои в работе гидро или электроусилителя руля. Также это может говорить о других проблемах с рулевым механизмом.
Восклицательный знак желтого цвета в кружке может говорить о неправильной работе системы распределения тормозного усилия или о снижении уровня жидкости ниже минимума.
Кружок с пунктирными линиями по сторонам загорается при срабатывании датчика износа передних тормозных колодок.
Силуэт катализатора с изображением пара сверху говорит о его перегреве или неправильной работе. Также он может быть забит сажей.
Силуэт мотора со стрелкой вниз сигнализирует о том, что мощность силового агрегата снижена. Чаще всего требуется компьютерная диагностика для выявления неисправности.

Информационные значки отличаются многообразием.

Что еще нужно знать о системе индикации

Чтобы исключить любые проблемы, стоит периодически контролировать лампочки. При включении габаритов должна загораться соответствующая иконка, это касается ближнего или дальнего света. Надо помнить и о том, что если передние противотуманные фары и задние противотуманки включаются раздельно, то и индикаторы у них разные.

Бывают случаи, когда при включении света эмблема на приборной панели не загорается. В первую очередь стоит проверить, работают ли фары. Если с ними все в порядке, то чаще всего причина в перегоревшей лампочке. Нужно снять приборную панели и заменить ее. Иногда из строя выходят датчики или есть проблемы с проводкой.

Время от времени нужно проверять панель на предмет работы лампочек. Если какой-то индикатор выйдет из строя, водитель не узнает о перегреве двигателя или коробки, что приведет к серьезным поломкам.

В машинах с бортовым компьютером вместе с сигналами на панели часто появляются поясняющие сообщения на дисплее. Это упрощает поиск проблемы и помогает быстрее разобраться с ее причиной.

Бортовой компьютер может подсказывать, в какой системе возникла проблема.

У каждого производителя могут быть свои индикаторы, особенно это касается сервисных и информационных функций. Но основные элементы, касающиеся безопасности и предотвращения неисправностей, всегда одинаковы. Если разобраться в них, можно контролировать работу систем и быстро определить проблему практически в любом авто.

Обозначение на реле противотуманных фар — mad wheels

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

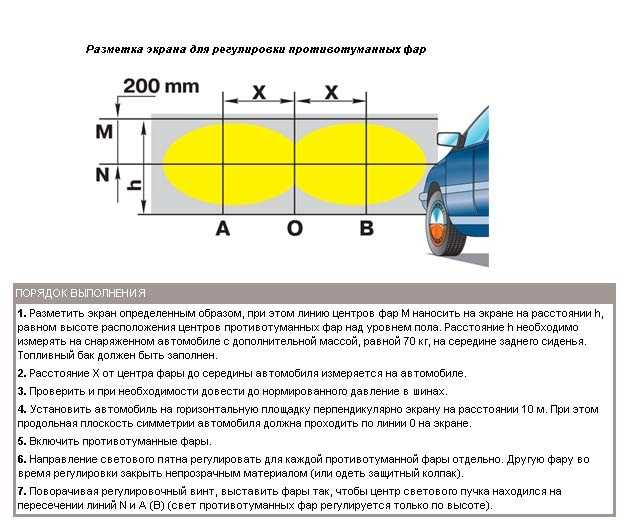

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Параллельный способ подключения

Последовательный способ подключения

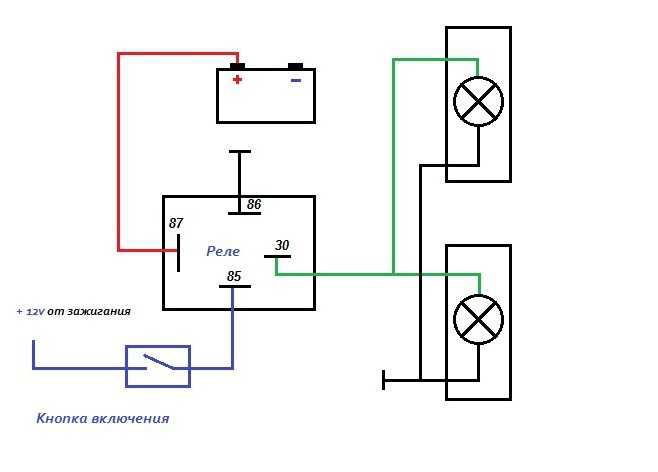

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

У современных водителей также есть много вопросов относительно обозначений. И один из них касается значка в виде полукруга с несколькими линиями рядом.

Где можно встретить обозначения

Стоит начать с того, что подобную пиктограмму можно встретить не во всех автомобилях. Например, она практически не встречается в бюджетных машинах. Забегая вперёд, уточним, что эти символы обозначают работу или включение противотуманных фар. Как передних, так и задних.

Их обозначают несколькими способами:

Чаще всего подобную опцию можно встретить на машинах топовых или люксовых версий. Или в автомобилях, подготовленных к езде по бездорожью — джипах и кроссоверах.

Обозначение противотуманных фар можно увидеть в качестве светового сигнализатора на приборной доске. Их же наносят на кнопки управления, которые могут находиться на:

Иногда кнопки устанавливают на центральную панель или тоннель. Однако чаще всего их можно увидеть именно на подрулевом лепестке.

Как выглядит индикатор включения передних противотуманок

Внешне пиктограмма передних противотуманных фар выглядит как полукруг (фара), рядом с которым нарисованы косые перечёркнутые линии.

Стоит отметить, что в передней оптике используется именно свет под наклоном, как он и нарисован на значке включения. Это связано с нормативами ПДД.

В частности, в норме № 19.4 ПДД сказано, что противотуманные фары должны использоваться в ночное время суток или в сумерках, совместно с головной оптикой. Их разрешено включать только на неосвещённых участках дороги и в сложных климатических условиях с ограниченной видимостью. Также их можно использовать днём, вместо ходовых огней.

При этом существуют технические нормативы, согласно которым вертикальный угол луча от противотуманных фар должен находиться в пределах от -10 до +15 градусов. Сами противотуманки должны быть направлены больше в правую сторону, чтобы свет от них мог «выхватить» идущего пешехода, и не слепил машины, двигающиеся по встречной полосе.

Как выглядит сигнализатор задних противотуманок

Для задних фонарей используют практически такое же обозначение, как и для передних. Только на пиктограмме задних противотуманных фар линии не косые, а прямые. На это обозначение есть резонное обоснование.

Задние противотуманки обладают световым потоком, который перебивает свет от стоп-сигналов. При этом в технических рекомендациях нет предписаний для наклона подобной оптики. Она должна «бить» по прямой, чтобы сзади идущий автомобиль мог вовремя среагировать на остановку вашей машины.

Можно ли включить задние противотуманки без передних

Согласно правилам, задние противотуманные фонари можно включать только в условиях плохой видимости, совместно с передней противотуманной оптикой. Они должны дополнительно обозначать габариты автомобиля в тяжёлых погодных условиях. Во всех остальных случаях запрещено использовать задние противотуманки. Также категорически запрещается совмещать кнопки включения, отключения передних и задних противотуманных фар.

Оцените статью:

(3 голоса, среднее: 4.3 из 5)

Для полноты информации об изделии и особенностях его работы используются электрические схемы. Пользователь не может запутаться при сборке благодаря внесению буквенно-графических маркировок в ЕСКД. Обозначение реле на схеме подчиняется ГОСТ 2.702-2011, где подробно описываются элементы устройства и расшифровываются значения.

Маркировка релейной защиты

Электромагнитное реле постоянного тока

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Сложные соединения сопровождаются надписями с указанием функционала отдельных узлов.

Пример монтажной схемы

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

Контактная группа реле

Поляризованное реле

Контакты реле могут подписываться.

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

Буквы можно использовать на графической схеме.

Обозначения в зависимости от типов реле

В зависимости от вида релейные устройства могут обозначаться на схемах по-разному.

Тепловые модели реле

Реле тепловой защиты применяются с целью обеспечения нормального режима работы потребителей. Приборы выключают электродвигатель мгновенно или через некоторое время, предотвращая повреждения изоляционной поверхности или отдельных узлов.

На схемах тепловое реле обозначается как KSG и подключается на нормально-замкнутый контакт. Подключение производится по системе ТР – на выход низковольтного пускателя электродвигателя.

Обозначение реле времени

Реле времени обозначается как KT и работает по принципу постановки на паузу при определенном воздействии. Прибор также может иметь цикличную активность.

Для обозначения контактов, работающих на замыкание согласно ГОСТ 2.755-87 применяются:

Импульсные замыкающие контакты обозначаются так:

Напряжение питания, подающееся на реле времени, на схемах маркируется как голубой график. Направление напряжения на приборы обозначается как серый график. Диапазон задержки срабатывания имеет обозначение в виде красных стрелок. Временной интервал отражает буква Т.

Реле тока на схеме

Токовое реле контролирует ток и напряжение. Увеличение первого параметра свидетельствует о неполадках оборудования или линии.

На схемах устройство маркируется как KA (первая буква – общая для реле, пускателя, контактора, вторая – конкретно для токовой модели). При наличии БНТ оно будет обозначаться KAT, торможения – KAW, фильтрации – KAZ. Катушку на чертежах изображают как прямоугольник, размер которого 12х6 мм. Контакты имеют обозначение нормально открытых или нормально закрытых.

Обмотка напряжения маркируется как прямоугольник, разделенный на две части горизонтально. В меньшей указывается буква U, от большей вверх и вниз направлены по горизонтали ровные черточки.

Обмотка тока указывается как прямоугольник, разделенный на два сектора в горизонтальном направлении. В большей по горизонтали вверху и внизу имеются две черточки. На меньшей прописывается буква I со значком больше (максимальный ток).

Особенности обозначения электромагнитных реле на схемах

Конструктивно электромагнитное реле является электромагнитом с одной или несколькими контактными группами. Их символы и формируют УГО прибора. Обмотка электромагнита отрисовывается как прямоугольник с линиями выводов по обеим сторонам. Маркеры контактов К находятся напротив узкой стороны обмотки и соединяются пунктиром (механическая связь).

Контактный вывод можно изобразить с одной стороны, а контакты – около УГО коммутации. Привязку контактов к конкретному реле указывают в виде порядковой нумерации (К 1.1., К 1.2).

Внутри прямоугольника могут указываться параметры или особенности конструкции. К примеру, в символе К 4 имеются две наклонные черточки, т.е. у реле – две обмотки.

Модификации с магнитоуправляемыми контактами в герметичном корпусе для отличия от стандартных приборов обозначают окружностью. Это символ геркона. Принадлежность элемента к определенному устройству прописываются в виде букв контактов (К) и порядковых чисел (5. 1, 5.2).

Геркон, управляемый магнитом постоянного типа и не входящий в конструкцию релейной защиты, имеет кодировку автовыключателя – SF.

Промежуточное реле

Промежуточное реле на схеме

Промежуточные релейные устройства применяются для коммутации электроцепи. Они усиливают электрический сигнал, распределяют электроэнергию, сопрягают радиотехнические элементы. Условный знак катушки – прямоугольник с литерой К и порядковым номером на чертеже.

Обозначение контактов промежуточного реле на схеме выполняется при помощи буквы, но с двумя цифрами, которые разделены точкой. Первая свидетельствует о порядковом номере релейного прибора, вторая – о номере группы контактов данного прибора. Контакты, находящиеся около катушки, соединяются штриховкой.

Маркировка электросхемы и выводов производится изготовителем. Она наносится на крышку, закрывающую рабочие органы. Под схемой прописываются контактные параметры – максимальный ток коммутации. Некоторые бренды номеруют выводы со сторон соединения.

На схемах контакты изображаются в состоянии без подачи напряжения.

Виды и обозначения релейных контактов

Обозначения релейных контактов

В зависимости от конструкции реле существует три типа контактов:

На сегодняшний день распространены реле с перекидными контактами.

Досконально изучать особенности маркировки не обязательно. Буквенно-графические символы можно выписать или распечатать, а затем использовать для сборки. Если геометрические фигуры покажутся сложными, всегда можно обратиться к буквенной маркировке.

Обозначение предохранителей и реле на грузовики

Таких моделей как-

VOLVO FH 12FL6 Fh26 1 и 2 версии,
VOLVO FM,FH версии 2 FM9, FM12, Fh22, Fh26, Nh22,
VOLVO FL7, FL10.FL12,
VOLVO VM,
VOLVO FH (4),
VOLVO FL,
VOLVO B12B, B12M автобусы,
DAF XF95 / XF105,
DAF CF65/75/85,
DAF LF45/55,
Dongfeng,
MAN TGA,
MAN F2000,F90,
Mercedes-Benz Actros,
Mercedes-Benz Ахог 940 — 954,
Mercedes-Benz Atego 1,
RENAULT МАГНУМ,
RENAULT MAGNUM АЕ,
RENAULT MASCOTT,
RENAULT PREMIUM,
RENAULT PREMIUM DXI,
Renault Kerax
IVECO STRALIS,
IVECO EuroStar,
IVECO EUROCARGO TECTOR,
IVECO EuroTech CURSOR
IVECO EuroStar CURSOR
IVECO DAILY
Ford Cargo Truck,
SCANIA PGR СЕРИИ 2003 — 2011 ГОДА,
SCANIA 4 СЕРИИ,
SCANIA 3 СЕРИИ,
HOWO,
FOTON AUMAN,
Isuzu
МАЗ ЕВРО.

VOLVO FH 12FL6 Fh26 1 и 2 версии предохранители

VOLVO FM,FH версии 2 FM9, FM12, Fh22, Fh26, Nh22 обозначение предохранителей и реле

VOLVO FL7, FL10.FL12 Предохранители и реле

VOLVO VM Предохранители и реле

VOLVO FH (4) Предохранители и реле

VOLVO FL серии описание предохранителей и реле

VOLVO B12B, B12M автобус описание реле и предохранителей

DAF

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ DAF XF95 / XF105 (ДАФ)

DAF CF65/75/85 Series Описание предохранителей и реле

DAF LF45/55 series Описание предохранителей и реле

MAN TGA описание предохранителей и реле в центральном распределительном устройстве

MAN TGA назначение контактов штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА.

MAN TGA назначение разъемов (обозначение контактов) на задней стороне блока предохранителей (центрального распределительного устройства) и схема внутренней коммутации,

MAN F2000,F90 предохранители и реле и разводка монтажного блока

Mercedes-Benz Actros назначение предохранителей

Mercedes-Benz Ахог 940 — 954 предохранители и реле

Mercedes-Benz Atego 1 предохранители и реле

RENAULT МАГНУМ описание реле и предохранителей

RENAULT MASCOTT реле и предохранители

RENAULT PREMIUM и Renault Kerax ОПИСАНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ,ДИОДОВ.

Рено Премиум dxi описание предохранителей

RENAULT MAGNUM АЕ ОБОЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

ОПИСАНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ IVECO STRALIS

IVECO EuroStar Описание дополнительных реле и диодных сборок

IVECO EUROCARGO TECTOR ПРЕДОХРАНИТЕЛИ И РЕЛЕ

IVECO EuroTech CURSOR 390–430 EuroStar CURSOR 430 предохранители и реле ОСНОВНЫЕ КОМПОНЕНТЫ-Главная распределительная коробка (UCI)

IVECO DAILY / IVECO TURBO DAILY С 1999 Г. БЛОК РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

Ford Cargo Truck назначение реле и предохранителей в монтажном блоке

SCANIA (СКАНИЯ) PGR СЕРИИ 2003 — 2011 ГОДА ПЕРЕЧЕНЬ И НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ. Расположение предохранителей в блоке Scania (Скания) PGR-серии приведенное на этой странице применяется на грузовиках выпуска 2003 по 2011 год. Отличительной особенностью предохранительного блока Scania (Скания) PGR-серии 2003 года выпуска есть количество предохранителей. В старом блоке предохранителей 62 шт. в «Предохранители в блоке Scania (Скания) PGR серии после 2011 года.новом блоке 78 шт.

SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ Перечень предохранителей Scania 4 series (Скания) и их расположение в блоке предохранителей. Блок предохранителей автомобиля Scania (Скания) состоит из двух секций жестко скрепленных между собой. В левой стороне блока размещены предохранители и реле основного оборудования (освещение, подвеска, управление двигателем, ABS и пр). К правой стороне блока предохранителей подключено в основном дополнительное оборудование (отбор мощности, автономный отопитель, навигация и пр.)

SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ РЕЛЕ Расположение реле в блоке предохранителей Scania 4-series. Позиция реле обозначается RP, такое же обозначение применяется и на автомобиле. На принципиальной схеме реле обозначается R и нумерация на схеме с номером позиции в блоке реле не совпадает.

SCANIA (СКАНИЯ) 3 СЕРИИ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ РЕЛЕ Большая часть предохранителей и реле автомобиля Scania (Скания) 3 серии расположены в основном блоке предохранителей, и ряд дополнительных реле.

SCANIA (СКАНИЯ) 3 СЕРИЯ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ И РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ Большая часть предохранителей и реле автомобиля Scania (Скания) 3 серии расположены в основном блоке предохранителей, кроме этого имеются три дополнительных предохранительных колодки

HOWO грузовики схемы расположения предохранителей и реле обозначение монтажного блока реле и предохранителей на русском языке,

ПРЕДОХРАНИТЕЛИ И РЕЛЕ АВТОМОБИЛЯ FOTON AUMAN

Монтажный блок предохранителей и реле МАЗ

Isuzu Elf описание предохранителей.

Dongfeng DFA1101GZ5AD6J-907 предохранители и реле

Какого цвета лампы в противотуманные фары. Какие противотуманки светят лучше желтые или белые

Какие лучше противотуманки поставить? Желтые или белые?

При жлтых лучше видно в тумане.
А вот по фигу, верите нет. Сила света в тумане у обоих абсолютно одинакова. Был раньше миф о повышенной пробивной способности фар с желтыми рассеивателями, но он развенчан. Ставьте, какие вам понравятся внешне. Вы видели современные высокотехнологичные иномарки с желтыми противотуманками? Я тоже- нет.
Белые с правильным пучком света, а не абы какие…
Если туман в Вашем регионе частое явление, то лучше отдать предпочтение желтым противотуманным фарам http://avtovazinfo.ru/kak-vybrat-protivotumannye-fary.html
Жлтые сткла съедают 10-15 процентов светового потока.
Но по личному опыту-жлтые фары лучше зимой. От белой дороги лучше видно.
Или вам красота важнее?
лучше желтые однако – доказано статистикой уже давно и иследованиями
Раньше все противотуманные фары давали желтый свет. И светили они в туман гораздо эффективнее. К счастью, все хорошее когда-то возвращается, теперь есть даже специальные ксеноновые лампы Philips D2S для противотуманных фар, их маркировка 85122YX. Однако, лампа эта довольно дефицитная и предназначена для установки только в линзованную оптику с цоколем D2S.Туман – это взвесь мельчайших капель воды в воздухе. Каждая капелька работает как призма, преломляющая проходящий через нее свет. Белый свет состоит из семи цветов радуги, каждый цвет имеет свою длину волны, соответственно, преломляется на определенный угол. Знакомая по школьному курсу физики картинка опыта Ньютона:
На самом деле, на этой картинке показано не все – выше красного цвета располагаются инфракрасные лучи, ниже фиолетового – ультрафиолетовые. Просто ни те, ни другие не видны человеческим глазом. Лучше всего в тумане распространяется инфракрасное излучение, т. к. оно проходит туман практически без преломления – т. е. с прибором ночного видения в тумане вы будете все видеть прекрасно, но это очень дорого
За ним следуют красные лучи. Этот цвет используется в противотуманных фонарях, устанавливаемых сзади автомобиля – их хорошо видно даже в очень сильный туман. Но красный свет нельзя использовать спереди авто, да и непривычен он для человеческого глаза. Ближе всех к красному – оранжевый, но он также непривычен для глаза, и уже используется в сигналах поворота, поэтому выбрали желтый свет: именно его устанавливали в противотуманные фары.
Автолюбителям со стажем хорошо известен эффект “световой стены”. Это когда включаешь дальний, и вообще перестаешь видеть дорогу: перед машиной появляется светящееся пятно (при сильном тумане этот эффект появляется и с ближним светом) . С желтыми фарами этот эффект заметно слабее как раз по причине лучшей “пробиваемости” тумана желтым светом.
С ростом частоты излучения (в сторону синего цвета) ситуация резко ухудшается. Такой свет преломляется сильнее, им начинают засвечиваться соседние капли, и возникает эффект “световой стены”. Т. е. если решите ставить ксенон в линзованные противотуманки, лучше выбирать цветовую температуру ламп не выше 4300К, идеальный вариант для ПТФ – те самые лимонно-желтые лампы 85122YX.
Цвет не влияет на эффективность фар. Важно рифление рассеивателя.

Во время тумана видимость на дороге снижается в разы, поэтому использование ПТФ в данном случае очень важно. Ведь противотуманные фары в автомобиле не только улучшают видимость дорожного покрытия, но и во многом определяют безопасность водителя и всех пассажиров. Подробнее о том, как выбрать противотуманки, вы можете узнать из видео ниже.

[ Скрыть ]

Как выбрать ПТФ и какие противотуманные фары лучше?

Как правильно выбирать передние и задние противотуманки, которые хорошо светят? Как показывается практика, на авто, выпущенные в странах постсоветского пространства, обычно ставятся галогенные лампы в фонари. Основным преимуществом такого типа лампочек является небольшая цена, поэтому, как правило, наши автолюбители отдают предпочтение этим вариантам.

В передние или задние противотуманные фары можно также , который является неплохой альтернативой галогенкам. Свет от ксенона, действительно, более яркий, однако его стоимость может быть в разы выше, чем у галогенок. Большая цена в данном случае компенсируется довольно высоким ресурсом использования.

Лучшие противотуманные фары на сегодняшний день выпускают многие европейские производители. Одним из основных брендов, буквально заполонивших отечественный рынок и доказавший свое превосходство, является компания ОСРАМ. ПТФ этого производителя характеризуются хорошим качеством и долгим сроком службы, поэтому использование противотуманных фар с лампами ОСРАМ является актуальным для многих автомобилистов. Помимо этого, достаточно качественными лампами характеризуются такие бренды, как Филипс, Хелла, Весем и другие.

Желтые ПТФ лучше — правда или вымысел?

Есть мнение, что в передние или задние противотуманные фары лучше устанавливать лампочки желтого цвета, будто желтые элементы имеют более улучшенные световые характеристики. Многие водителя сегодня утверждают, что желтые ПТФ ангельские глазки или другого типа позволяют бороться с туманом значительно лучше, чем лампы других цветов.

Мы с уверенностью хотим заявить, желтые противотуманные фары с ангельскими глазками не менее практичны, чем другие варианты. Желтый цвет ничем не лучше, поэтому, как показывает практика, комментарии и отзывы такого типа оставляют не особо понимающие в этом вопросе автолюбители. Фактически хоть синие, хоть белые, хоть пожелтее противотуманные фары с ангельскими глазками будут светить одинаково, но точное не лучше остальных. Это подтверждают и результаты проведенных тестов.

Какая маркировка у противотуманных фар?

Если вы не знаете, какие лучше выбрать противотуманные фары с ангельскими глазками или другого типа, то предлагаем вам ознакомиться с маркировкой. Продукция, которая поставляется на российский автомобильный рынок, маркируется символами «Е22» и относится к категории «источник света». Кстати, эта категория обозначается символом В. Если противотуманные фары с ангельскими глазками маркируются цифрами 02, то это говорит о том, что перед вами продукция, которая соответствует всем международным стандартам. Разумеется, лучше осуществлять покупку и установку именно таких противотуманок.

Если вам нужно выбрать противотуманные фары с ангельскими глазками или другого типа, то заранее следует ознакомиться с перечнем маркировок и, соответственно, с их расшифровкой:

Обычные круглые или другие фонари маркируются буквой С, если элемент оптики в данном случае выполнен в виде отдельного осветительного устройства.
Что касается дальнего освещения, то такая оптика маркируется буквой R, как и в предыдущем случае, если она выполнена как отдельный осветительный элемент.
Если передние противотуманные фары маркируются буквой Н, то это свидетельствует о том, что данный тип оптики оборудован галогенной лампочкой.
Если оптика оборудована не стеклом, а оптическим пластиком, при этом оборудована лампочкой с рассеивающим элементом, то она будет маркироваться символами PL. Немного по поводу стекол. Вокруг стекла и пластика ходит много споров, но здесь, как и в случае с цветом, принципиальной разницы нет. ПДД этот вопрос не регламентирует, а результаты тестов показали, что установленная стеклянная или пластиковая защита никак не играет роли на качестве светового потока.
Если же стекло противотуманной фары действительно стеклянное, то оно будет обозначаться символом S (автор видео об установке ПТФ — Сергей Кувшинов).

Как правильно выбрать дополнительные противотуманные фары? Какая должна быть защита противотуманных фар?

Все нюансы вопроса выбора этого типа оптики приведены ниже:

Если покупается правая или левая противотуманная фара либо целый комплект, в первую очередь необходимо уделить внимание выбору корпуса. Важно, чтобы корпус был наиболее прочным и герметичным. Кроме того, для хорошей защиты оптического элемента устройство должно быть оборудовано толстым стеклом, но не пластмассой. В результате того, что противотуманки будут располагаться довольно близко к земле, как видно по фото, вероятность их повреждения очень велика. Один небольшой камушек или льдинка в гололед может привести к повреждению Поэтому если вы решили остановить свой выбор на пластике, проследите за тем, чтобы он также был прочным.
Приобретая этот тип оптики, желательно, чтобы корпус был оборудован надежным фиксатором, а также чтобы он обладал аэродинамической формой. ПТФ такого типа не создадут для водителя лишних неудобств в виде посторонних шумов, которые особенно часто появляются при езде высоких скоростях.
Наиболее практичным вариантом будет покупка разборных моделей. В том случае, если лампа вдруг перегорит, вам не придется бежать в магазин и покупать новый фонарь ПТФ — лампочку можно будет поменять на новую и все. Также разборной корпус удобен тем, что при необходимости можно будет без проблем поменять треснутое стекло.
Любые ПТФ должны быть оснащены не только хорошими и качественными фиксаторами, но и устройством для их настройки и регулировки. Если фонари будут отрегулированы не верно, это может привести к тому, что вы будете слепить водителей встречных машин. А это очень влияет на безопасность, особенно при езде в непогоду. Тем более, учитывая огромное количество неадекватных водителей на наших дорогах, даже небольшое ослепление может привести к серьезном конфликту.
Покупая противотуманную оптику, необходимо также уделить внимание ее монтажу на свое транспортное средство. Запомните один момент. Монтаж противотуманок допускается только в специально предназначенные для этой процедура места. Как правило, большинство современных автомобилей оборудуются соответствующими разъемами в переднем либо заднем бампере. Если же соответствующих мест нет, то необходимо обратиться к правилам дорожного движения, в которых этот момент четко прописан. противотуманная оптика должна быть расположена симметричным образом относительно друг друга и продольной оси. Фонари необходимо монтировать на уровне не менее 25 сантиметров от асфальта. Кроме того, при монтаже они должны быть установлены не дальше, чем в 40 сантиметрах от плоскости боковых габаритных огней. На сегодняшний день сотрудники ДПС практически никогда не проверяют это, но если им вздумается проверить, то штраф за неправильную установку водителю будет обеспечен.
Не лишним будет уделить внимание мощности, поскольку этот параметр является одним из основных. Уровень мощности ПТФ должен быть не более 60 Вт. Многие ошибочно считают — чем выше мощность, тем лучше, но это не правильно. Мощности в 60 Вт будет вполне достаточно для освещения дороги в непогоду. Если мощность будет слишком высокая, это создаст дополнительную нагрузку на бортовую сеть, что может отразиться на функционировании другого оборудования. На лампочках мощностью 60 Вт будет маркировка Н-1 ли Н-3.
Ну и, конечно, обращайте внимание на производителя, читайте отзывы. Например, очень многие рекомендуют ПТФ Hella.

Извините, в настоящее время нет доступных опросов.

Видео «Как правильно установить противотуманные фары»

Процедура монтажа противотуманной оптики на примере автомобиля Лада Гранта приведена на видео ниже (автор ролика — NapoziTiV).

08.10.2018

Уже черт знает сколько времени замечаю странную моду — ставить ксенон в противотуманки. Спрашивается — нафига? Двум знакомым, поставившим такой колхоз себе на машину, задал тот же вопрос.

Ответ был следующим: так же света больше, и дорогу видно лучше. Плюс машина становится более заметной на дороге.

Обычно я предполагаю, что люди, заработавшие себе на автомобиль, имеют время и возможность узнать, для чего созданы ПТФ, что такое ксенон, и физику, хотя бы в объеме средней школы. Но это не всегда так, да и тут, на дроме, постоянно натыкаюсь на восторженные отзывы о том, как круто — я поставил себе на машину ксенон в противотуманки и в фары… Поэтому решил провести небольшой ликбез — почему нельзя ставить ксенон в противотуманные фары , и как улучшить качество света на машине, если оно не удовлетворяет.

Что это такое?

Противотуманные фары — фары со стёклами жёлтого или белого цвета , дающие плоский и широкий горизонтальный луч, который стелется непосредственно над дорогой, чтобы не освещать толщу тумана по высоте. Могут быть расположены в головной оптике. Кроме этого, широкий пучок света противотуманных фар хорошо подсвечивает обочину, облегчая маневрирование на извилистых дорогах.

Условия, когда ПТФ полезны…
В тяжелых метеоусловиях, таких, как: туман, дождь или снегопад, свет от обычных фар автомобиля, а точнее лучи ближнего и особенно дальнего света , отражаясь и рассеиваясь от мельчайших капель воды или снежинок, создают полупрозрачную пелену, которая уменьшает видимость.

Как решается эта проблема?
ПТФ должны стоять как можно ниже к дороге: между слоем тумана и дорогой всегда есть промежуток, в который и должен попадать свет. При этом ПТФ должны иметь очень четкую верхнюю границу пучка, то есть ни отражённый свет, ни свет от самой лампы не должен идти выше горизонтальной плоскости.

Почему желтый цвет ПТФ лучше?
Ответ прост — меньше рассеивается в тумане. Дело в том, что сильнее всего рассеивается свет с наименьшей длиной волны, то есть синяя часть спектра. Светофильтр противотуманной фары как раз отрезает синюю часть спектра, оставляя более длинноволновую составляющую. Белый свет, из которого исключили синий, как раз и воспринимается глазом, как жёлтый.
При езде в условиях сильного дождя, снегопада, пыли или дыма, свободной прослойки, как под туманом, нет, и решающее значение приобретает чёткая верхняя граница света и фильтрация высокочастотной составляющей спектра.

Несмотря на то, что по ПДД использование ПТФ и фар ближнего света в условиях не запрещено, лучше этого не делать. Кроме как днем, когда это действительно повышает видимость автомобиля. Почему же этого лучше не делать в темное время суток?

Не забывайте о том, что прямое назначение ПТФ — освещение дороги в туман, исходя из этого назначения спроектированы все противотуманные фары. У них также существует светотеневая граница, и особое светораспределение внутри светового пятна. Установка ксенона в рефлекторные туманки однозначно размывает светотеневую границу и приводит к сильному ослеплению встречных водителей. Если днем это даже благо, то ночью ситуация меняется на противоположную — ездить с таким светом опасно, он резко увеличивает аварийность. Ослепленный вами водитель может потерять ориентацию на дороге и выйти вам в лобовую.

Так что сделаем пару выводов:

Ксенон в противотуманки нужно ставить исключительно в линзованные ПТФ.
Противотуманные фары в качестве дополнительных фар не годятся из-за особенностей светораспределения и малой высоты установки. Для улучшения освещенности необходимо модернизировать именно основные фары.

Поэтому, господа водители, прошу вас — не ставьте ксенон туда, куда не следует! Это же наша безопасность, безопасность наших детей и близких. Если хочется улучшить качество света на автомобиле — покупайте с заводским ксеноном, или переделывайте фары под линзованный ближний свет.

Фото №1 — Примерно так видят встречные водители автомобиль с ксеноном в рефлекторных ПТФ (убил бы нахрен, чесс слово).

Фото №2 — Так выглядит освещение дороги заводскими ПТФ в туман

Фото №3 — Так будет выглядеть освещение дороги с установленным ксеноном в рефлекторных ПТФ в туман

Фото №4 — Фото светотеневой границы моего Opel Vectra GTS с заводским ксеноном в фарах ближнего света с автокорректором. Все как положено — с горизонтальной полочкой.

На сегодняшнее время автомобильное освещение включает в себя множество элементов. Это не только головная оптика, но еще и дополнительный свет , а также противотуманные фары. В этой статье мы разберемся, что такое ПТФ, какими они должны быть, принципы работы и целесообразно ли их использовать вообще.

– это устройства, которые должны излучать белый или же насыщенный желтый свет. Но стоит отметить, что обе лампы в фарах, которые установлены на транспортном средстве должны иметь одинаковый тон света. Луч света должен быть плоским, широким и горизонтальным, который ложится непосредственно над дорогой, что и позволяет лучше освещать пространство в сильный туман или в дождь. ПТФ – это не обязательно дополнительные устройства , которые располагаются под головной оптикой. Они могут находиться как на бампере, так и непосредственно в головной оптике авто.

Зачем нужны в авто ПТФ?

Противотуманки необходимы для использования в сложных метеорологических условиях:

Свет от обычных ламп, которые установлены в головной оптике не может справиться со сложными метеоусловиями. Лучи ближнего и дальнего света головной оптики от мельчайших капель влаги или же снега отражаются и рассеиваются, что создает полупрозрачную стену, которая и влияет на ухудшение качества видимости на дороге. Благодаря тому, что противотуманные фары обеспечивают выдачу широкого пучка света, хорошо подсвечивается обочина дороги, поэтому облегчается управление автомобилем на извилистых дорогах. Кроме этого, в сложных метеоусловиях противотуманные фары хорошо выделяют автомобиль для других участников дорожного движения , а это влияет на повышение безопасности на дорогах. Увлекательное видео о вождении в тумане вы можете посмотреть в конце статьи.

Для того, чтобы противотуманки обеспечивали хорошую видимость дороги, они должны соответствовать следующим критериям:

Обладать четкой верхней границей пучка света. Соответственно, ни отраженный свет, ни даже свет от самого источника не должен быть выше горизонтальной плоскости.
Фары должны быть установлены на автомобиль как можно ниже. Именно этот критерий и обеспечивает качественную видимость, поскольку между дорогой и слоем тумана всегда есть некоторый промежуток, который и должны освещать.
Если же ПТФ не будут соответствовать этим двум критериям, то яркий свет будет отражаться от мельчайших капель влаги, которые являются составляющей тумана и, соответственно, ослеплять водителя транспортного средства.

Желтые ПТФ – почему эффективней?

Рекомендуется в противотуманных фарах использовать лампы, излучающие желтоватый свет, поскольку он меньше рассеивается, следовательно, обеспечивает лучший эффект и видимость. Это происходит по той причине, что больше всего рассеивается именно тот свет, который имеет меньшую длину волны – синяя часть спектра. Светофильтр, составляющий противотуманные фары отрезает синюю часть спектра и делает из белого – желтый свет, который обладает длинной волной. Отметим, что при тумане всегда есть свободная полоса между ним и дорогой, но ее нет при дожде, снегопаде, дымовой или же пыльной завесе. Именно в таких случаях хорошую видимость противотуманные фары обеспечивают благодаря четкой верхней границе света.

По правилам ПДД и ГОСТу 8769-75 допускается монтаж противотуманных фар исключительно в количестве из двух штук. Расположение:

400 мм от бокового габарита;
230 мм от поверхности дороги.

По правилам Европейской Экономической комиссии существуют дополнительные требования к монтажу противотуманных фар:

Они должны располагаться не выше фар ближнего режима света;
Угол видимости – вертикальный от +15 до -10 градусов, а горизонтальный от +45 до -10 градусов;

ПТФ обязательно должны включаться исключительно с габаритами транспортного средства.

Требования к самим противотуманным фарам

Каждые фары должны иметь официальный сертификат соответствия всем правилам Европейской Экономической Комиссии. Те изделия, которые успешно прошли сертификацию, на рассеиваетеле или же на защитном стекле фары комплектуются международным подтверждением, то есть специальной несмываемой надписью. В знаке должны быть указаны:

Информация о стране, которая выдала официальное подтверждение ПТФ и сертификацию. Обычно страна обозначается в квадрате;
Номер подтверждения;
Категория фары.

Очень важно, чтобы противотуманные фары имели обозначение категории, чтобы было понятно их дальнейшее предназначение. Существуют такие категории фар и их обозначения:

С – ближний свет;
R – дальний свет;
Н – фары для монтажа исключительно галогеновых ламп;
PL – пластмассовый рассеиватель света;
S – стеклянный цельный оптический элемент;
В – противотуманная фара.

От видимости на дороге напрямую зависит безопасность и жизнь как самого водителя, так и других людей, оказавшихся поблизости. А чтобы видеть – нужен свет. И для того, чтобы освещать путь машины в плохую погоду , как раз и используются противотуманные фары (ПТФ). Разберёмся, что такое противотуманные фары, какие они бывают и как выбрать нужные.

Зачем нужна установка передних и задних противотуманных фар?

По сути, туман – это взвесь мельчайших капелек воды в воздухе. Если светить в него обычными лампами, луч света всего лишь бессмысленно рассеется – и, что хуже всего, ослепит самого водителя. Наращивание мощности не помогает: чем мощнее световой прибор, тем дальше его луч проникнет в толщу тумана – но при этом и сильнее рассеется и отразится.

ПОСМОТРЕТЬ ВИДЕО

Выходом для таких ситуаций как раз и являются специальные световые приборы для автомобиля – белые или желтые противотуманные фары. Их действие основано на следующем:

Лучи идут невысоко над землёй, там, где тумана практически нет. Соответственно, и свет проникает дальше. Именно поэтому «противотуманки» стараются ставить как можно ниже к земле – например, в районе бампера.
Противотуманные фары лучше сфокусированы. Их свет практически не поднимается выше горизонтальной плоскости – а значит и не отражается в глаза водителю.

Отдельно стоит сказать о задних ПТФ. Их задача – не сколько освещать дорогу, сколько обозначать машину для других участников движения. Поэтому они не белые или жёлтые, а красные. Они используются реже, и из-за меньшего спроса, а также простоты конструкции цена на задние противотуманные фары ниже, чем на передние.

Белое или жёлтое стекло?

Многие водители считают, что противотуманные автомобильные фары обязательно должны быть жёлтыми. Объясняют они это тем, что, мол, лучи жёлтого цвета дальше проникают в туман. На самом же деле это не так: капли воды в тумане слишком велики, чтобы рассеивать свет только с определённой длинной волны, весь видимый спектр они отражают и пропускают примерно одинаково. Именно поэтому к эксплуатации на автомобилях допускают и дополнительные фары белого цвета на случай тумана.

Однако желтые противотуманки действительно обладают некоторыми преимуществами:

Из-за особенностей человеческого зрения освещение объекта цветным светом делает его более «рельефным». Там, где обычный белый луч покажет только серый контур встречного автомобиля или пешехода на обочине, цветной позволит заметить и детали. А это очень важно для оценки дистанции. Тот факт, что для противотуманок выбрали именно жёлтый – лишь случайность: допустим был бы и зелёный, и синий цвет.
Жёлтый и белый свет несут в своём спектре максимум энергии – а значит, и дальше проникают в слой тумана. При этом жёлтое стекло на противотуманных приборах не является фильтром: оно пропускает практически весь спектр, лишь слегка уменьшая интенсивность всех других цветов, кроме жёлтого. Таким образом, в этом варианте совмещаются достоинства белых и чисто жёлтых фар.

Тем не менее, вопрос о том, противотуманки лучше желтые или белые, до конца не решён: слишком многое зависит от особенностей зрения конкретного водителя. Именно поэтому правилами и допускается установка фар обоих цветов.

Типы противотуманок по используемым лампам

Для того, чтобы подобрать себе передние или задние противотуманные фары, прежде всего следует разобраться с тем, какие они вообще бывают. Сейчас на рынке автоаксессуаров можно найти множество моделей и вариантов таких фар. Поэтому начнём с того, что опишем основные встречающиеся конструкции.

Начать стоит с описания различных типов ламп, используемых в этих фарах.

Галогенные фары

Галогенные противотуманки – самый распространённый вариант. Их достоинства:

Дешевизна.
Неприхотливость (они, к примеру, не требуют дополнительной вентиляции).
Лёгкость в обслуживании.

Главным же недостатком является небольшой ресурс ламп, из-за чего при частом использовании их придётся регулярно менять.

Ксенон

Ксеноновые фары тоже широко распространены. Несмотря на то, что стоят они дороже галогенок, их ресурс больше. Кроме того, тест противотуманных фар разных типов показал, что свет, излучаемый ксеноновыми лампами, меньше утомляет глаза водителя. Наконец, ксенон меньше потребляет электроэнергии от бортовой сети автомобиля.

Но у ксенона есть и недостатки:

Необходимость дополнительно устанавливать блок зажигания, без которых они не работают.
Постепенное выгорание приводит к тому, что формально лампы работают – но с каждым днём их свет всё слабее. Это приводит к тому, что водитель может переоценить имеющуюся яркость и не заменить лапмы вовремя.
Яркость ксеноновых ламп может быть чрезмерна для использования в ПТФ. В этом случае они будут слепить встречных водителей.
Ксенон требует, чтобы конструкция фары изначально была рассчитана именно на этот тип лампы. Если на ПТФ нет маркировки, разрешающей установку ксеноновых ламп, использовать их там незаконно, и при встрече с инспектором ГИБДД виновного будет ждать наказание.

Светодиодные фары

Это относительно новый тип световых приборов. Он отличается долговечностью, низким электропотреблением – однако пока что светодиоды для противотуманок довольно дороги.

Кроме того, при установке такого типа фар нужно особенно внимательно относиться к монтажу. Неправильная установка и недостаточная вентиляция быстро приведут к тому, что фары выйдут из строя. В частности, светодиоды нуждаются в радиаторе – и он должен быть предусмотрен в конструкции фары.

Наконец, есть проблемы и чисто оптического характера. Излучающая свет площадь светодиода больше, чем у лампы накаливания или у газосветной – поэтому для них нужны рефлекторы, изначально рассчитанные на использование светодиодных ламп.

Схема устройства противотуманок

Отдельно нужно рассматривать конструкции, которые имеют фары, предназначенные для тумана. На рынке присутствует несколько основных схем фар, которые надо рассмотреть подробнее.

Фары с рефлектором

Рефлекторный отражатель – самая простая конструкция для противотуманки. В этом случае переднее стекло является обычным, а фокусировка светопотока идёт за счёт особой формы отражателя, который, как следует из названия, отражает лучи строго в нужном направлении.

Сейчас распространены следующие типы рефлекторов:

Параболический. Как известно, параболическое зеркало либо собирает все отражённые лучи в фокусе, либо, если источник света уже находится там, отражает их так, что формируется параллельный пучок. По сути, здесь используется такое же решение, как и в фарах дальнего света. Горизонтальный пучок, не распространяющийся выше определённого уровня, формируется за счёт рассеивателей.
FF-отражатель. Это относительно новая технология «свободной формы». Здесь за счёт особой формы рефлектора свет сам фокусируется в виде горизонтальной полосы. Это позволяет оптимально использовать ресурс лампы, и при этом не нужны рассеиватели. Однако изготовление таких отражателей требует сложных компьютерных расчётов, и потому такие фары довольно дороги.

Фары с линзой

Это мощные противотуманные фары, в которых помимо отражателя используется ещё и фокусирующая линза. Такой комплект позволяет полностью использовать свет лампы за счёт двойной фокусировки:

на отражателе эллипсоидной формы;
на линзе, находящейся во втором фокусе оптической системы.

Для того, чтобы придать световому потоку нужную форму, здесь используются экраны. По сути, при использовании такой конструкции противотуманные фары работают как прожекторы, что обеспечивает большую дальность и чёткую фокусировку.

Надо отметить, что возможны и комбинации разных подходов. К примеру, использование FF-отражателя вместе с линзой значительно повышает качество освещения.

Маркировка противотуманок

Устанавливая ПТФ, необходимо обратить внимание на их маркировку. Она включает в себя следующие обозначения:

Код утверждения и знак страны. В ПТФ, изготовленных в Евросоюзе, он имеет вид буквы «Е» в круге с номером страны, которая утвердила этот тип фары. В американских фарах стоит аббревиатура «DOT», означающая «Департамент транспорта».
Маркировка предназначения. Для ПТФ с галогеном должна стоять буква «B». Если же стоит F3 – то напротив, фара конструктивно предназначена только для ксенона или светодиодов. Стоит повторить дополнительно: самовольно устанавливать в фару, рассчитанную на галогенные лампы, ксенон – категорически запрещено!

Отсутствие маркировки или несоответствие кода может привести к тому, что фары будет запрещено эксплуатировать, а при попытке их включить водитель может расстаться с правами на срок до полугода. И хотя ГИБДД не слишком придирается к ПТФ, но закон следует соблюдать даже в мелочах.

Как выбрать комплект противотуманок?

Выбирая ПТФ для своего автомобиля, владельцу необходимо обратить внимание на следующее:

Прочность корпуса и стекла или линзы. Противотуманки крепятся на бампер или даже подвешиваются снизу. Поэтому велика вероятность, что камешек или кусок твёрдой грязи отскочит и ударит по ПТФ. Необходимо устанавливать не пластик, а твёрдое стекло.
Ремонтопригодность. Часто ПТФ продаются в готовом неразборном корпусе. Такой тип удобнее и быстрее устанавливать – но если случилась поломка, починить такую фару практически невозможно.
Обтекаемость корпуса. Да, при использовании ПТФ машина движется исключительно медленно: эти фары в принципе не предназначены для того, чтобы светить дальше, чем на 10 м. Но во время обычной езды с нормальной скоростью плохо подобранный корпус будет оказывать сопротивление и шуметь в набегающем воздушном потоке.
Регулируемость. Если планируется использовать ксенон, то без этого ПТФ вообще нельзя использовать. Но даже для галогенок или светодиодов возможность поправить световой поток будет не лишней.

Рейтинг лучших ПТФ по бренду, цене и характеристикам

Выбирая ПТФ, хочется поставить самые лучшие. Поэтому попробуем составить рейтинг противотуманок на основании отзывов, полученных от тех, кто ими пользуется.

С точки зрения брендов четвёрка лидеров выглядит так:

Hella и Osram. Это немецкие фирмы, специализирующиеся как раз на автомобильной оптике. В принципе, их продукцию можно при необходимости использовать даже вместо ближнего света.
PIAA – японская фирма, работающая на рынке галогенных световых приборов.
Wesem – польский производитель, изготавливающий ПТФ весьма приличного качества и умеренной цены.
Morimoto – формально американский бренд, но реально продукция изготавливается в Китае. Специализируется на ксеноновых лампах.

А теперь рассмотрим конкретные модели этих брендов:

Hella FF 50. Отлично освещает проезжую часть и обочину, может использоваться вместе с ближним светом. Недостаток, однако, есть: после замены лампы фару из-за конструктивных особенностей надо заново регулировать.
WESEM 3. Хорошая «бюджетная» ПТФ: по соотношению «цена-качество» является одним из лидеров на рынке. Хорошая герметичность позволяет не беспокоиться за фару во время езды по лужам. Недостатком же является то, что обычно инструкции на русском языке в комплекте не оказывается, и устанавливать самостоятельно её будет трудно.
PIAA 50XT. Удобная в креплении и качественно освещающая дорогу ПТФ. Чёткий свет позволяет устанавливать защитную сетку без потери освещённости. Недостатком же выступает лишь завышенная цена.
Morimoto Mini h2. Ксеноновая лампа хорошего качества . Небольшие размеры позволяют устанавливать не только на автомашину, но даже на скутер. Четкие границы светового потока препятствуют ослеплению. В качестве недостатка можно назвать лишь возможные претензии со стороны ГИБДД, а также частую подделку этого бренда со стороны посторонних производителей.

Установка и замена ПТФ: куда воткнуть реле, кнопку и предохранитель?

Противотуманка – полезный прибор, но далеко не все производители укомплектовывают машины штатными ПТФ. Кроме того, даже установленные фары склонны время от времени приходить в негодность. Поэтому рассмотрим вкратце этапы установки новой и замены старой ПТФ.

ПОСМОТРЕТЬ ВИДЕО

Установка противотуманки предусматривает:

Монтаж ПТФ в бампер. Здесь всё зависит от конструкции как бампера, так и самой противотуманки: в некоторых моделях автомобилей предусмотрено штатное место для монтажа дополнительных фар, в других же приходится резать отверстия.
Установка кнопки для включения ПТФ внутри салона.
Протяжка проводки от кнопки к блоку предохранителей и к самой фаре. Здесь тоже всё зависит от конкретной модели: в некоторых иномарках есть штатные гнёзда для подключения ПТФ. Если же их нет, нужно делать разводку в соответствии со электросхемой машины. Главная задача здесь – это сделать так, чтобы плюсовые контакты каждой фары соединялись сначала между собой, а затем с реле, а минус подсоединялся к корпусу или шасси. В этом случае выключатель замыкает реле, которое в свою очередь даёт питание на ПТФ.
Регулировка света включенных ПТФ.

В том же случае, если штатные противотуманки имеются, или же предыдущий владелец уже установил ПТФ, их замена намного проще и происходит согласно инструкции к конкретной модели фары.

Типы и назначение фар

Фары современных автомобилей можно условно разделить на несколько основных типов – фары дальнего и ближнего света, противотуманные и специализированные дополнительные фары.

Дополнительными фарами могут называться прожектора, обеспечивающие безопасное скоростное движение по ночной магистрали, фары заднего и бокового освещения для комфортного маневрирования на парковках или бездорожье в темное время суток. Особенности света того или иного типа фары обеспечивает расположение лампы относительно ее отражателя и рисунок на ее стекле, а также размещение фары на транспортном средстве.

Противотуманная фара (англ. – Fog light или Fog lamp)

В дождь, туман или густой снег обычная фара ближнего света снижает эффективность освещения дороги. Первая реакция на ухудшение видимости, это включение дальнего света, но в тот же момент водитель понимает, что ситуация только ухудшилась, это происходит из-за эффекта ослепления. Объясняется все просто, дальний свет не имеет ограничений и не обрезан в верхней части светового луча. Луч дальнего света, отражаясь от капелек тумана или снежинок, ослепляет водителя отраженным светом.
При постоянном внешнем освещении количество света, попадающее в глаз за единицу времени, пропорционально площади зрачка. Глаз реагирует на внешнюю освещенность, рефлекторно расширяя или сужая зрачок, причем реагирует и зрачок неосвещенного глаза, это называется содружественная реакция на свет.
Реакция на свет является полезным регуляторным механизмом, так как в условиях яркого освещения уменьшается количество света, попадающего на сетчатку. Таким образом, свет от фар освещающих дорогу становится плохо различим или совсем невиден, это и есть эффект ослепления.

Противотуманная фара специально разработана для плохих погодных условий и изначально предусматривает ее узконаправленное применение.
Противотуманные фары имеют широкую диаграмму светораспределения по горизонтали и очень узкий луч по вертикали. Основной задачей противотуманных фар светить как бы под туман, дождь или снег тем самым не ослепляя водителя отраженным светом, как это происходит при включении дальнего света.

Требования к противотуманным фарам: верхняя светотеневая граница должна быть максимально резкой, угол рассеивания в вертикальной плоскости наименьшим, около 5 град, а в горизонтальной плоскости наибольшим, около 60 град, и максимум силы света должен быть приближен к верхней светотеневой границе.

Настоятельно рекомендуем не устанавливать ксеноновые лампы в фары противотуманного света. Нарушается фокусировка фары т.к. ксеноновая лампа имеет не фиксированный источник света, а вращающуюся высоковольтную дугу, образующую светящейся шар. Фара, посчитанная под конкретный тип ламп, не справляется с новым источником света и в отражателе возникают многократные взаимные отражения и преломления, что вызывает размытие светотеневых границ и в конечном счете ослепление встречных и попутных водителей. Помимо этого противотуманная фара теряет способность обеспечить видимость и освещение дороги в плохих погодных условиях.

Так же существуют задние противотуманные фонари. Они потому так и называются, что предназначены для условий недостаточной видимости для водителей едущих позади вас. Подключать их совместно со стоп сигналами, а также включать ясной ночью запрещено. Например, в “пробке” противотуманные фонари с довольно мощными лампами 21W будут если не слепить, то раздражать едущих позади водителей. Да и стоп сигналы на их фоне видны гораздо хуже. Другими словами, включенные не к месту задние противотуманные фонари не помогут, а навредят!

Диаграмма светораспределения

Так водитель видит туман в свете фар ближнего света

Тот же туман, но без ближнего света при включенных ПТФ

ПТФ Модуль D100

Ближний свет (англ. – Dipped Beam или Low Beam)

Фара ближнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства. Светотехнические параметры фар ближнего света подбираются так, чтобы обеспечить видимость дороги вперёд на 50-60 метров и безопасный разъезд на сравнительно узкой дороге без ослепления встречных водителей.

Современные системы освещения можно разделить по типам светораспределения – на европейскую и американскую.

Европейская и американская системы освещения головного света автомобиля различны как по структуре создаваемого светового пучка, так и по принципам его формирования. Это обусловлено как особенностями организации движения, так и качеством дорожного покрытия. И та и другая системы имеют как двух, так и четырехфарное исполнение.

На американских автомобилях установлены фары, а чаще лампы-фары, в которых нить накала ближнего света смещена выше горизонтальной плоскости. Благодаря такому расположению световой поток ближнего света смещен в сторону правой обочины дороги и наклонен вниз. В формировании лучей и ближнего и дальнего света участвует вся светоотражающая поверхность рефлектора фары.

Европейская система освещения выполнена конструктивно иначе, нить накаливания ближнего света смещена вверх относительно фокуса отражателя, при этом нить заслонена от нижней полусферы специальным металлическим экраном.
В формировании ближнего света участвует только верхняя полусфера рефлектора фары. C левой стороны экран срезан под углом 15 градусов, это позволяет получить четкий ассиметричный луч ближнего света. Граница освещенной зоны четкая, правая обочина ярко освещена, а левая часть луча не ослепляет встречных водителей. Дальность освещения ближнего света не превышает 50-60 метров. Современные фары ближнего света, так же как и дальние, имеют исполнение с прозрачным стеклом, а формирование ассиметричного луча происходит на поверхности отражателя, имеющего выраженный рельеф. Эта конструкция позволяет увеличить яркость светового потока, так как луч не рассевается на поверхности рифленого стекла фары и, как правило, имеет одинаковую яркость по всей освещаемой плоскости. Эта технология называется free form и применяется на всех современных автомобилях, как в головной, так и в дополнительной оптике.

Диаграмма светораспределения

Ближний свет ксенон

Ближний свет галоген

Дальний свет (англ. – Driving light, Main Beam или Hi Beam)

Фара дальнего света — световой прибор, предназначенный для освещения дороги впереди транспортного средства при отсутствии встречного транспорта. Дальний свет обеспечивает освещение дороги и обочины на расстоянии 100-150 метров, создавая яркий, плоский луч света относительно большой силы (мин. требования).

Фары дальнего света условно можно разделить на две категории. Это штатные фары дальнего света входящего в состав транспортного средства и дополнительные навесные фары, различных форм и размеров имеющие разнообразные характеристики светового луча и мощности ламп.

Как правило, штатные фары современных автомобилей в угоду дизайна имеют скромные размеры отражателя и обладают минимально необходимыми характеристиками. Для нечастых ночных поездок, света штатных фар вполне достаточно. Но, если ночные поездки на дальние расстояния являются для вас необходимостью, то установив дополнительные фары дальнего света, вы существенно обезопасите движение в темное время суток.

Модельный ряд фар дальнего света настолько разнообразен, что позволяет подобрать навесные фары, как на компактный легковой автомобиль, так и на подготовленный внедорожник. Определившись с размером и дизайном фар, необходимо подобрать основные светотехнические характеристики, а именно форму луча и светосилу фары.

Скоростное движение по ночной магистрали требует от фар максимальной дальности луча, для своевременной реакции на возникшее препятствие. Для таких условий наилучшим образом подойдут фары с узким лучом, где вся светосила фары направлена на достижении максимальной дальности. Фары такого типа называются прожектором. Прожектор создает узкий слабо рассеивающийся концентрированный луч и служит для освещения предметов на значительном удалении до 1 километра.

Если вы чаще передвигаетесь по второстепенным дорогам, гораздо важней ширина луча, освещающая обочину и прилегающую к ней территорию, т.к. обочина дороги в ночное время таит много неожиданностей. Для таких условий, мы рекомендуем фары именно дальнего света и фары дальнего света с широким лучом. Эти фары не так “дальнобойны” как прожектора, но их дальность вполне достаточна для своевременной реакции на возникшее препятствие.

Напоминаем, что во избежание ослепления дальний свет должен быть переключен на ближний не менее чем за 150 метров до встречного автомобиля, а также на большем расстоянии, если встречный водитель периодически переключает свет своих фар. Ослепление может возникнуть также через зеркало заднего вида. Очень опасно неожиданное ослепление водителей встречных автомобилей, движущихся за переломом продольного профиля дороги или за поворотом. В этих случаях нужно заблаговременно переключить дальний свет на ближний.

Прожектор

Дальний свет

Дальний свет с широким лучом

Фары дневного света (англ. – Daytime Running Lights или DRL)

Первыми, кто осознал пользу постоянно включенных фар, были скандинавские страны. До недавнего времени их поддерживали частично: где-то включать фары обязывают лишь за городом или только в зимнее время. Но, похоже, это лишь полумеры…

Европейская статистика и многочисленные исследования убедительно подтверждали: «дневной» свет на автомобилях нужно узаконить. И вот все страны Европейского союза решили присоединиться к своим северным соседям — с 2003 года включенные фары стали столь же обязательным условием движения, как пристегнутый ремень безопасности!

В двадцати округах Нижней Саксонии провели акцию под названием «Включи свет днем». На опасных участках дорог установили информационные щиты, призывающие водителей в светлое время суток включить фары. И хотя призывы носили рекомендательный характер, немецкий педантизм возвел их в ранг закона. Результаты впечатляли: количество жертв на обозначенных трассах сократилось на четверть!

Фары дневного света или дневной ходовой огонь, это фары на передней части автотранспортного средства, излучающие яркий белый свет, для увеличения видимости транспортного средства в условиях дневного освещения.
Преимущества фар дневного света:
• Малое потребление электроэнергии, что практически не увеличивает расход топлива.
• Не увеличивает износ обычных головных фар.
• Оптимальный контраст в яркий солнечный день.

С февраля 2011 года легковые автомобили и легкие грузовики, продающиеся во всех странах Евросоюза, должны быть в обязательном порядке оснащены так называемыми фарами дневного света.

Фары рабочего света (англ. – Worklight)

Для проведения в ночное время строительных, монтажных, погрузочных и подобных работ необходим специализированный свет. Так как стандартные фары ближнего и дальнего света, а тем более прожектора не могут создать необходимого светового пятна, для этих целей применяют специальные фары рабочего света, предназначенные для освещения больших площадей.
В силу определенной специфики фары рабочего света Hella имеют множество моделей, различающихся по уровню защищенности, количеству ламп и светораспределению.

Немаловажным моментом является то, что все современные фары рабочего света Hella построены по современной технологии FF (FF — сокращение от английского Free-Form — свободная форма или свободная поверхность). Расчет поверхности отражателя выполнен на компьютере, результат оптимальная подгонка поверхности рефлектора к лампе с повышенной светоотдачей.
Определенные части рефлектора, рассчитанного точка за точкой, отвечают за освещение определенной части дороги. Формируемый FF рефлектором световой поток распределяется более ровно, чем от классического параболического отражателя и создает равномерно залитый светом участок дороги с мягкими переходами и без резких контрастов. Например, у большинства фар интенсивность светового луча имеет плавный переход от максимальной яркости вверху оптического элемента с плавным снижением к нижней части. Этот эффект создается FF отражателем для равномерного освещения. Луч, падая на плоскость дорожного полотна, создает равномерную заливку с одинаковой яркостью пятна на всем его протяжении.

Фары рабочего света Hella имеют несколько типов светораспределения:

Long Range – Большинство фар с таким индексом имеют прозрачное стекло, без рисунка, фары такого типа формируют световое пятно на некотором удалении от источника света, причем промежуток между фарой и световым пятном остается минимально освещенным с четкой светотеневой границей. Подобное светораспределение избавляет от нежелательной засвети конструктивных элементов транспортного средства (капот, ковш или отвал). Как правило, такими свойствами обладают галогеновые фары рабочего света, фары с газоразрядной лампой (ксенон) и индексом светораспределения Long Range формируют световой коридор небольшой ширины, но внушительной дальностью до 140 метров.

Close Range – Широкий, заливающий луч этой фары освещает не только большую площадь, но и вертикальные препятствия. Световое пятно формируется в непосредственной близости от источника света. Возникает ощущение, что свет “заглядывает” за угол. Для увеличения яркости пятна мы рекомендуем выпирать фары с двумя лампами 55W 12V или 70W 24V или с фары с газоразрядной лампой (ксенон).

Ground illumination — Специализированная фара для освещения земли с очень широким и ярким лучом, превосходящего фары Close Range. В верхней части светового луча фара имеет четкую светотеневую границу, что не приводит к ослеплению стороннего наблюдателя.
Ground illumination идеально подходит для случаев, когда нужно акцентировано осветить грунт на большой площади. Фара поставляется как с галогеновыми лампами H9 65W так и с газоразрядными (ксенон).

Reversing Light — Есть еще один тип светораспределения Reversing Light имеющий косвенное отношения к фарам рабочего света, единственное, что их объединяет, это уровень защищенности фар и одинаковые корпуса. Reversing Light – Это специализированный свет для движения задним ходом, фара формирует широкий плоский луч “веер” и требует минимальной высоты монтажа. В таком случае свет от фары размазывается на плоскости, создавая максимальную площадь освещения и не ослепляя водителей двигающихся позади вас.

Бессмысленно использовать в качестве фар рабочего света:
—    Фары ближнего света.
—    Фары дальнего света.
—    Фара противотуманного света.

Ближний свет

Дальний свет

Противотуманный свет

Рабочий свет

Автор: Андрей Артамонов
Фото и рисунки: www.off-road-light.ru и Hella KGaA Hueck & Co.

Противотуманные фары обозначение в Нижнем Новгороде: 563-товара: бесплатная доставка [перейти]

Партнерская программаПомощь

Нижний Новгород

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Промышленность

Мебель и интерьер

Сельское хозяйство

Все категории

ВходИзбранное

Противотуманные фары обозначение

Противотуманная фара Valeo 045095
