Заряд гелевых аккумуляторов: Как заряжать гелевый аккумулятор: параметры и особенности

Зарядка и обслуживание гелевых аккумуляторов для скутеров: устройство, обслуживание и отзывы

Сейчас в магазинах авто- и мототехники все чаще встречаются гелевые аккумуляторы. Особенно популярны они для скутеров. Покупая такой аккумулятор, многие сталкиваются с тем, что не знают, как обслуживать эти батареи. Часто пытаются обслуживать их обыкновенными зарядными устройствами для кислотных АКБ. А ведь делать этого категорически нельзя. Сегодня мы узнаем все о гелевых АКБ для скутеров, а также рассмотрим, как и чем осуществляется зарядка и обслуживание гелевых аккумуляторов.

Для чего нужны АКБ

Когда мотор запущен, ток в бортовой сети производится от генератора. Последний связан со шкивом коленчатого вала. Чем больше оборотов, тем быстрее заряд. Однако, если двигатель заглушить, генератор не будет вырабатывать ток. Чтобы напряжение бортовой сети не падало, в автомобилях и скутерах используются аккумуляторы. Именно благодаря им производится запуск двигателя при еще неработающем генераторе. АКБ бывают разных типов. Раньше часто использовались свинцово-кислотные устройства. Но в последнее время большую популярность обрели кальциевые и гелевые аналоги. Они немного отличаются от классических свинцовых, поэтому нужно знать, как их правильно обслуживать.

Как появились

Разрабатывать данные АКБ начали не просто так. Изначально они использовались для военной техники, а именно в авиации. Дело в том, что применять обычные кислотные батареи в этих условиях невозможно. Авиатехника постоянно меняет положение. Батарея испытывает огромные перегрузки. Все это не самым лучшим образом влияло на кислотные АКБ. И вот власти США поставили перед учеными серьезную задачу – разработать такую батарею, которая бы могла сохранить в себе все функции обычного аккумулятора и при этом нормально работать в экстремальных условиях. Гелевые АКБ подходили для этих условий как нельзя лучше. Сейчас они активно используются не только на вооружении, но и в абсолютно гражданских целях — на автомобилях, мотоциклах и скутерах.

Устройство гелевой батареи

По своему устройству данные аккумуляторы мало чем отличаются от свинцово-кислотных. В их электролите содержится специальная присадка, за счет которой и образуется гель. Существуют два типа батарей:

• AGM.
• GEL.

Они различаются в зависимости от технологии изготовления.

AGM-батареи

AGM – это самое обыкновенное стекловолокно, которое находится между положительной и отрицательной свинцовой пластиной. В нем имеется гель-электролит. Сам электролит – это традиционная кислотная жидкость. Но в этом случае она помещена в специальный стекловолоконный сепаратор, за счет которого она не растекается. Так, батарею можно эксплуатировать в любом положении. К тому же эти аккумуляторы полностью безопасны для организма. Любые пары и газы, которые образуются в результате химических процессов, надежно удерживаются в порах стекловолокна.

Эти гелевые батареи являются бюджетным решением. При этом срок их эксплуатации составляет около 5 лет. И это не предел – если зарядка и обслуживание гелевых аккумуляторов такого вида проводились правильно, то АКБ не теряет своих характеристик в течение десяти лет и более. Стандартная батарея способна выдержать до 200 циклов при глубине разряда в 100 %.

GEL-аккумуляторы

АКБ, изготовленные по этой технологии, имеют достаточно высокий циклический ресурс. В некоторых случаях при условии правильного обслуживания способны выдержать до 800 циклов зарядки/разрядки без потери емкости. Но необходимо знать, как заряжать гелевый аккумулятор для скутера. Способы предусматривают наличие специального устройства. Только так батарея сохранит свой ресурс. GEL – это не гелий, как может показаться, а именно гель. В данном случае роль сепаратора выполняет силикагель, которым заполнена свободная полость еще в процессе производства. После того как силикагель достаточно застынет, вещество перейдет в твердое состояние. В нем образуются поры, где будет находиться электролит в виде геля.

За счет силикагеля между пластин такие батареи защищены от осыпания. Это отлично сказывается на ресурсе. И даже больше — данное решение помогло существенно улучшить общие параметры гелевых аккумуляторов. И пускай номинальный ресурс батарей типа GEL практически не отличается от срока службы AGM-аккумуляторов, но число циклов здесь значительно выше. Стандартная GEL-батарея способна выдержать на 20 % циклов больше при максимальной глубине разряда.

Преимущества гелевых АКБ для скутеров

Она очень надежная. АКБ не теряет своих характеристик даже при условии максимального разряда. После зарядки аккумулятор способен восстановиться в полной степени, в то время как кислотная АКБ потеряет часть полезной емкости без возможности восстановления характеристик. За счет специфических особенностей батарея способна выдавать высокие пусковые токи. Если зарядка и обслуживание гелевых аккумуляторов выполняется по всем правилам, то эта АКБ способна выдержать значительно больше циклов, чем традиционный аккумулятор. АКБ можно эксплуатировать в любом положении, в том числе и на боку. Так как гелевая батарея является фактически необслуживаемой, то использовать ее можно сразу же после приобретения. Отсутствует какая-либо необходимость в предварительном заряде. При повреждении корпуса аккумулятора он не изменит своих характеристик. Корпус здесь не является главной емкостью для электролита. В его функции входит только защитить твердое тело. Ну и наконец, это один из наиболее безопасных типов аккумуляторов для автомобилей, скутеров и мотоциклов.

Минусы гелевых батарей

Как гласят отзывы, недостатков немного, и они обусловливаются лишь некоторыми особенностями в электрическом оборудовании скутеров. Гелевые АКБ требуют очень точных параметров тока и напряжения в процессе заряда. Не всегда такие характеристики можно получить на мототехнике. Но это отнюдь не противопоказание. Просто необходимо принимать во внимание и знать, как заряжать гелевый аккумулятор для скутера. Второй недостаток – это цена. Стоимость гелевых моделей выше, чем кислотно-свинцовых аналогов. Однако в рамках небольших устройств разница в цене не так высока.

Особенности обслуживания

Нужно помнить, что для зарядки понадобится специальное оборудование. Оно должно быть предназначено только для гелевых батарей. Конечно, сейчас эти ЗУ найти не так-то и просто. Гелевые батареи еще не сильно распространены. Не каждый сервисный центр занимается обслуживанием. Зарядка и обслуживание гелевых аккумуляторов должны проводиться пару раз в год. Самое главное, чтобы процесс был доведен до конца. Если батарею отключить от устройства раньше, то она может терять емкость, а процесс восстановления довольно проблематичен. АКБ имеют эффект памяти. Если же говорить о времени, которое займет операция, то необходимо делить емкость АКБ на зарядные токи. Число и будет примерным количеством времени. Возьмем, к примеру, 7 Ач гелевый аккумулятор. Зарядка и обслуживание его займет примерно 10 часов. Это при условии номинальной силы тока в 0,7 А.

Особенности зарядки

Самое основное и важное правило, которого нужно придерживаться в процессе зарядки гелевых АКБ, – это соблюдение максимальных величин подаваемых напряжений. Если превысить допустимую границу, батарея просто выйдет из строя.Чаще всего в документации, которая прилагается к любой АКБ, производитель указывает, как зарядить гелевый аккумулятор, пороговые напряжения и допустимые. Зачастую последний параметр находится в диапазоне от 14,3 до 14,5 В. Также учитывайте, что АКБ данного типа могут долго лежать в разряженном до нуля состоянии. Но если на батарею подать слишком высокие напряжения, электролитический гель начнет выделять огромное количество газов. В результате батарея просто вздуется.

О зарядке гелевых АКБ для скутеров

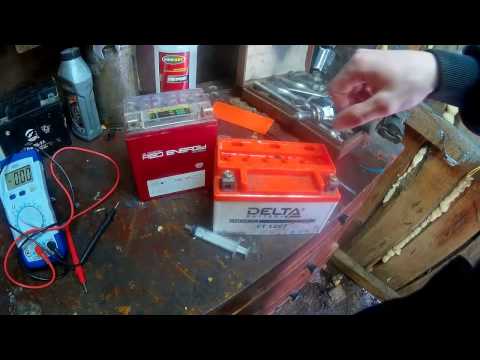

Считается, что лучше всего обслуживать АКБ раз в три месяца. Вначале полностью разряжают гелевый аккумулятор. Зарядка и обслуживание предполагает полный разряд с помощью лампочки. Определить, что батарея села, можно по красному свечению индикатора. Теперь что касается процесса зарядки. Сила тока должна быть не выше чем 1/10 от фактической емкости батареи. Если это правило нарушить, то срок эксплуатации АКБ существенно уменьшится. Токи в процессе должны быть как можно меньше. Это самым лучшим образом повлияет на гелевый аккумулятор, и его зарядка будет качественной. Если ток в АКБ для скутера составляет 7 Ач, то максимальная сила тока не должна превышать 0,7. Что касается необходимого времени, то выше уже указано, что потребуется около 10-11 часов. Но нужно сказать, что наиболее оптимальный вариант, как заряжать гелевый аккумулятор для скутера, – это пониженные силы тока вполовину. В нашем случае этот параметр будет составлять 0,35 Ач. Пусть это одновременно и увеличит необходимое время, но АКБ зарядится практически без потерь. Да и ресурс АКБ не сократится.

О выборе ЗУ

Как известно, зарядка гелевых аккумуляторов с помощью традиционных устройств может сильно навредить ей. Поэтому необходимо разобраться в характеристиках ЗУ для гелевой АКБ. При выборе следует учесть тип батареи. Так как конструкция АКБ довольно специфическая, а конечное напряжение у аккумуляторов разное, то высокие напряжения, которые допустимы для АКБ AGM-типа, могут стать причиной закипания электролита. Параметры температурной компенсации в конкретных ЗУ должны соответствовать значениям, которые требуются для конкретных батарей. Если термической компенсации нет, то это будет вызывать переразряд, а затем и сокращение сроков эксплуатации АКБ. Также необходимо, чтобы ЗУ выдавало корректные напряжения. Перед тем как зарядить гелевый аккумулятор, следует помнить, что батарея очень чувствительна к резким изменениям токов. Поэтому процесс должен выполняться только под строго определенными напряжениями. Также при выборе ЗУ учитывают и стадии заряда. Если взять свинцовую АКБ, то процедура делится на три этапа. На первом выполняется зарядка постоянными токами при растущем напряжении. Затем напряжение постоянное и при этом понижается вдвое. И далее заряженная батарея поддерживается низким постоянным напряжением и минимальной силой тока.

Заключение

Зная эти параметры, как говорят пользователи, можно успешно использовать гелевые аккумуляторы для скутеров. Обслуживание, зарядка не представят никаких сложностей. При правильном и хорошем уходе данная АКБ прослужит очень долго.

Зарядное устройство Everest EVE-24-12 24В 12А для гелвых аккумуляторов 75-100Ач

Автоматическое зарядное устройство Everest EVE-24-12 для свинцово-кислотных аккумуляторных батарей, изготовленных по технологии AGM и GEL, с напряжением 24В.



Особенности:

• Полностью автоматический процесс заряда аккумуляторов, управляемый встроенным программным обеспечением. ЗУ автоматически прекращает заряд АКБ, когда батарея полностью заряжена. Вы можете оставить зарядное устройство подключенным к батарее без риска перезаряда.
• Многоступенчатая зарядка в 8 этапов: предварительная зарядка, мягкая зарядка, основная зарядка (большая часть процесса), вторичная зарядка, высокая постоянная зарядки (зарядка поглощения), 3-х минутный тест, зарядка технического обслуживания, что обеспечивает:
  • Восстановление ёмкости батареи (Технология импульса и обратного импульса): зарядное устройство генерирует импульс и обратный импульс с целью уменьшения сопротивления батареи, снижения газообразование и понижения температуры АКБ. Десульфатация аккумуляторных пластин позволяет продлить срок службы АКБ за счёт преобразования сульфата в жидкость.
• Цифровой дисплей показывает напряжение заряда батареи и тока, а также код ошибки в случае выхода АКБ из строя и другую информацию.
• ЗУ имеет функцию обратного отсчета времени, так что пользователь знает, когда батарея может быть полностью заряжена.
• Защита от неправильной полярности: предотвращает от короткого замыкания в случае случайного подсоединения обратной полярности.

Характеристики:

• Напряжение заряда, В: 24,
• Зарядный ток, А : 12,
• Ёмкость заряжаемой АКБ (С5), А*ч: 75 — 100,
• Мощность: 500Вт,
• Режим подзаряда: многоступенчатый с обратным импульсом,
• Габариты ДхШхВ, мм: 264 х 117 х 73,
• Вес: 2кг.



Правильный выбор Зарядного Устройства:

• Следите за соответствием напряжения заряда рекомендуемым напряжениям производителя аккумуляторной батареи. Никогда не используйте ЗУ, не подходящее по напряжению для Аккумулятора.
• Подбирайте ЗУ по току заряда — максимальный ток заряда Аккумулятора не должен превышать 0,2-0,3С (см. паспорт Аккумулятора). Т.е. для Аккумулятора емкостью 100 А/ч нельзя применять ЗУ с максимальным током более 20А.



Ток заряда, А:

12

Напряжение заряда, В:

Заряжаемый аккумулятор, А*ч:

75 — 100

Тип заряжаемого аккумулятора:

• GEL (гелевый)

Производитель:

Everest Energy

BU-201b: Гелевая свинцово-кислотная батарея

Первая гелевая свинцово-кислотная батарея, разработанная в 1950-х годах компанией Sonnenschein (Германия), стала популярной в 1970-х годах. Смешивание серной кислоты с силикагелеобразующим агентом превращает жидкий электролит в полужесткую пасту, что делает гель не требующим обслуживания. AGM, появившийся в начале 1980-х годов, предлагает такие же характеристики, что и гель, но каждая система предлагает немного разные характеристики для удовлетворения уникальных потребностей рынка. Гелевые батареи обычно используются в ИБП, больших и малых, в то время как AGM завоевала рынок с приложениями для запуска и глубокого цикла. Гелевые и AGM-аккумуляторы относятся к семейству свинцово-кислотных аккумуляторов с клапанным регулированием (VRLA), что делает традиционные залитые свинцово-кислотные аккумуляторы необслуживаемыми.

В системах накопления энергии (ESS), развернутых для регулирования частоты и буферизации энергии, используются литий-ионные батареи. В отличие от свинцово-кислотных, литий-ионные аккумуляторы можно быстро заряжать при наличии избыточной энергии. В то время как ИБП обычно остается полностью заряженным и разряжается лишь изредка, литий-ионный аккумулятор в ESS может работать при среднем уровне заряда от 40 до 60 процентов, не вызывая сульфатации. ИБП для резервных приложений по-прежнему обслуживаются свинцово-кислотными батареями из-за экономичной стоимости, прочности и превосходной безопасности, литий-ионные вторгаются в приложения, которые нуждаются в циклировании, обеспечивая лучшую цену за цикл.

Гелевый аккумулятор обычно служит дольше, чем AGM; улучшенная передача тепла наружу является одной из причин. (Гелевый сепаратор отводит тепло, в то время как поглощающий стеклянный мат AGM действует как изолятор.) Еще одним преимуществом геля является куполообразная кривая производительности, которая позволяет аккумулятору оставаться в диапазоне высоких характеристик в течение большей части срока службы, прежде чем он быстро упадет. ближе к концу жизни; AGM, по сравнению с ним, исчезает постепенно.

Гель известен своей хорошей производительностью при высоких температурах окружающей среды, менее склонен к сульфатации, чем другие системы, но требует правильного зарядного и плавающего напряжения. Для сравнения, AGM лучше работает при низких температурах с лучшей подачей тока из-за низкого внутреннего сопротивления. Говорят, что количество циклов на геле больше, чем у AGM, и секрет заключается в том, что он удерживает больше кислоты из-за его конструкции. Из-за более высокого внутреннего сопротивления гелевые батареи не используются для сильноточных приложений.

Один из секретов создания хорошей гелевой батареи заключается в конструкции клапана. В небольших и экономичных гелевых батареях используется клапан, состоящий из каучука EPDM (EPDM означает этилен-пропилен-диеновый мономер). Высококачественные большие гелевые батареи для использования при высоких и низких температурах используют более сложную конструкцию клапана для улучшения удержания влаги.

С точки зрения пригодности и стоимости залитые свинцово-кислотные аккумуляторы наиболее долговечны при использовании в режиме ожидания, но они также являются наиболее дорогими и требуют технического обслуживания путем пополнения запасов воды. Гелевый аккумулятор дешевле залитого и является предпочтительной батареей для установок ИБП в коммуникациях. AGM имеет более низкую стоимость, а также превосходит гель по возможностям нагрузки. У обеих систем многообещающее будущее, и они будут по-прежнему использоваться для резервных приложений, требующих ограниченного глубокого цикла. Таблица 1 иллюстрирует преимущества и недостатки гелевых аккумуляторов по сравнению с другими свинцово-кислотными системами.

Преимущества

Не требует обслуживания; можно установить сбоку; низкий саморазряд Долгий срок службы благодаря способности отводить тепло наружу Производительность остается высокой до конца срока службы, затем быстро падает Производит воду путем комбинирования кислорода и водорода Безопасная эксплуатация и отказ от небрежного обращения; меньшее высыхание, чем у AGM Большое количество циклов, стойкость к небрежному обращению и нагреву Большой разнообразие размеров батареи доступны

Ограничения

Более высокие затраты на производство, чем AGM Чувствительность к чрезмерной зарядке (Gel более допускает, чем AGM 555. Мод -мод. для выпуска газов. Необходима вентиляция Должен храниться в заряженном состоянии (менее критичное, чем затопленное)

Таблица 1: Преимущества и ограничения гелевых батарей .

Аккумуляторы в портативном мире

Материал по Battery University основан на незаменимом новом 4-м издании « Аккумуляторы в портативном мире — Справочник по перезаряжаемым батареям для не инженеров », которое можно заказать на Amazon.com. .

Различия между аккумуляторами AGM, GEL и FLOODED

Несмотря на то, что внутри все аккумуляторы AGM, GEL и FLOODED содержат свинцово-кислотные элементы, внутренняя конструкция аккумуляторов разделяет их на соответствующие категории.

Аккумуляторы с матовым стеклом или «AGM» являются новейшими и лучшими свинцово-кислотными аккумуляторами. В аккумуляторе AGM используется сепаратор, состоящий из стекловолокна между пластиной и обертками, чтобы удерживать электролит на своем месте с помощью капиллярного действия.

Сочетая свинцовые пластины, электролит и разделительные волокна из стекловолокна в замкнутом пространстве, батареи AGM создают «физическую связь» посредством капиллярного действия. Подобно тому, как вода стекает по полотенцу, когда его кладут в ванну. Это капиллярное действие удерживает жидкость внутри стеклянного мата, что делает аккумулятор AGM «защищенным от проливания», если он когда-либо подвергается воздействию. Из-за плотной упаковки аккумулятор AGM также является наиболее ударопрочным и имеет наименьшее внутреннее сопротивление. Более низкое внутреннее сопротивление увеличивает выходное напряжение, сокращает время зарядки и уменьшает тепловые потери при протекании энергии через систему. Аккумуляторы AGM тогда приносят козырную карту на стол, они не требуют обслуживания. Аккумуляторы Premium AGM рекомбинируют газы, образующиеся внутри, обратно в жидкость. Эта рекомбинация делает батарею AGM необслуживаемой. Никаких утечек кислоты, никакого беспорядка во время зарядки, никакой коррозии на окружающих деталях. Вы подключаете эти батареи и уходите. Аккумуляторы AGM могут делать все, что заливают, а аккумуляторы GEL могут делать, только лучше.

Аккумуляторы типа с жидким электролитом являются наиболее часто используемыми аккумуляторами на современном рынке. Залитые батареи бывают самых разных форм и размеров из-за их широкого использования во множестве отраслей и приложений. В залитых батареях снова используются свинцовые пластины, сернокислотный электролит и пластинчатые сепараторы, но на этом все заканчивается. Обычно залитые батареи не герметизируются и не рекомбинируют газы в жидкости внутри. Вместо этого эти газы выбрасываются наружу. Образующиеся внутренние газы выбрасываются непосредственно в окружающую среду. Через эти же вентиляционные отверстия могут поступать кислота, пар и конденсат, что приводит к техническому обслуживанию. Залитые батареи требуют обслуживания в виде воды, чтобы регулярно пополнять потерянный электролит через вентиляционные отверстия. Свинцовые пластины начинают портиться, когда они соприкасаются с атмосферой, поэтому, если вы не будете обслуживать свои батареи, они подвергнутся коррозии и выйдут из строя.

Залитые батареи имеют очень хорошие показатели заряда по цене, но требуют больше работы. К сожалению, из-за внутренней конструкции залитые батареи имеют самую слабую внутреннюю конструкцию и очень высокие статистические данные о внутреннем сопротивлении.

Аккумуляторы GEL также герметичны, как и перечисленные выше аккумуляторы AGM. На этом сходство заканчивается. Гелевая батарея использует кремнезем (песок), чтобы превратить серную кислоту в желеобразное вещество. Это желе затем используется в качестве электролита. Следует проявлять большую осторожность при работе с гелевыми батареями, чтобы не подвергать их воздействию высоких токов. Ситуации с высокой силой тока могут буквально «расцарапать» желе внутри гелевой батареи, создавая карман. Эти карманы позволяют пластинам начать коррозию, что приводит к преждевременному выходу из строя. Гелевые аккумуляторы не следует использовать для быстрой зарядки/разрядки или в ситуациях зарядки/разрядки с большой силой тока. Используйте другие типы, перечисленные выше, для таких ситуаций с высокой силой тока.
