Зачем нужен клапан егр: Рециркуляция отработавших газов. Что такое EGR?

Хотите совет? Старайтесь почаще проезжать некоторое количество миль по шоссе (чтобы дать мотору хорошо прогреться и газам попроходить по системе как положено, во избежании накапливания отложений), и всегда меняйте масло в соответствии с графиком обслуживания, указанном в руководстве.

Зачем нужен егр клапан

Что такое клапан EGR, как он работает и как его проверить?

 1439 |  24.06.2020

О клапанах EGR рассказано многое, но далеко не всё. Мы постарались рассказать о трех существующих типах клапанов EGR, об особенностях их устройства и диагностики.

Почти все владельцы автомобилей считают, что система EGR нужна для того, чтобы портить им жизнь и снижать ресурс двигателя. На самом деле это не так. Вкратце напомним о ее назначении.

Система EGR – exhaust gas recirculation – рециркуляция отработавших газов (РОГ) – служит для перенаправления отработавших газов обратно во впуск. Отработавшие газы не имеют в своем составе ни топлива, ни окислителя (кислорода), поэтому они не участвуют в горении. Т.е. в цилиндрах они, грубо говоря, просто занимают место. Зачем это нужно?

В первую очередь на дизельном двигателе, который способен работать на очень бедной топливо-воздушной смеси, отработавшие газы занимают место свежего воздуха. Меньше воздуха – значит в камере сгорания меньше кислорода, поэтому меньше очагов горения. Ведь кислород не только окисляет топливо, но и при больших температурах (порядка 1370 градусов) кислород взаимодействует с азотом с образованием вредных оксидов.

Кроме того, инертные отработавшие газы просто впитывают в себя избыточное тепло, тем самым снижается температура в камере сгорания.

Роль системы EGR на бензиновом двигателе такая же – снизить долю кислорода, снизить температуру в цилиндрах. Но бензиновый двигатель способен работать только на стехиометрической смеси, т.е. смеси, в которой количество кислорода ровно столько, сколько необходимо для полного окисления бензина. Поэтому объемы рециркуляции ОГ на бензине не такие большие, как на дизеле, где горение фактически регулируется подачей топлива, а объем кислорода не так важен.

Также система EGR способна на несколько процентов улучшить топливную экономичность бензинового двигателя, т.к. благодаря тому, что присутствие отработавших газов в цилиндрах позволяет снизить расход воздуха, а значит и расход топливо. Т.е. отработавшие газы позволяют готовить и сжигать чуть меньше стехиометрической топливовоздушной смеси.

На нашем YouTube-канале вы можете посмотреть обзор клапанов EGR.

Выбрать и купить клапан EGR для любого двигателя, вы можете в нашем каталоге контрактных запчастей.

Часто можно слышать, что система EGR повторно направляет в цилиндры газы для «дожигания топлива». Это полная глупость.

В бензиновом двигателе никакое дополнительное топливо не сгорит в принципе, т.к. для этого нужно увеличивать и подачу кислорода. Никакая система управления бензиновым двигателем не учитывает эти порции мифического топлива, «перенаправленного для дожигания». Хотя, например, добавление паров топлива из адсорбера системы вентиляции бака ЭБУ учитывают.

В камерах сгорания дизельного двигателя если какое-то топливо и не сгорает, то оно мгновенно разлагается на углерод и оксиды в результате пиролиза. Пиролиз – это термическое разложение соединений на простейшие составляющие в отсутствии кислорода. Черный дым из выхлопной трубы дизеля – это не «несгоревшее топливо», а разложившееся топливо – в частности, сажа, углерод как таковой.

Любой клапан предназначен для регулирования потока чего-либо путем открытия, перекрытия или закрытия канала или трубопровода. Клапан EGR осуществляет регулирование потока отработавших газов во впускной тракт двигателя внутреннего сгорания. Механическая часть клапана EGR чаще всего представляет собой шток с игольчатым или тарельчатым клапаном, через который при открытии проходят отработавшие газы. Непосредственно за приведение в движение штока клапана EGR отвечают механизмы трех типов.

Самые первые клапаны EGR имели пневматический или вакуумный привод. В этом случае шток приводится от диафрагмы, к которой прикладывается усилие от разряжения. Самые ранние варианты таких клапанов были самоуправляемыми. Разряжение во впускном коллекторе через трубки воздействовало на диафрагму, так могло учитываться давление газов в выпускном коллекторе. Самые ранние системы нередко имели возможность контроля или самодиагностики при помощи датчика дифференциального давления, реагирующего на поток отработавших газов. Позже некоторые производители начали устанавливать потенциометры на корпуса диафрагм таких клапанов.

На следующем этапе развитии системы EGR клапан перешел под управление электровакуумным клапаном (клапан N18 на VAG), который подчиняется блоку управления и поэтому работает по определенной программе. В электровакуумном клапане находится электромагнитная катушка, которая перемещает шток клапана, включенного в вакуумную линию.

Конструктивно клапан EGR с диафрагмой почти никогда не имеет обратной связи. Тем не менее, некоторые производители предусматривают способы контроля и диагностики работы системы рециркуляции. О том, поступают и ли отработавшие газы во впуск, блоку управления расскажет датчик абсолютного давления (ДАД) или датчик массового расхода воздуха (ДМРВ), а также, на бензиновом двигателе, лямбда-зонд.

ДАД может зафиксировать несоответствие расчетного давления и фактического давления во впуске.

ДМРВ в свою очередь может зафиксировать несоответствие реального расхода воздуха заданному.

Таким образом, присутствие или отсутствие отработавших газов во впуске в любом случае отражается на давлении и расходе воздуха.

В целом, такая система управления клапаном EGR не отличается высокой точностью. Поэтому двигатели, соответствующие нормам Евро-3 и выше, получили более послушные клапаны EGR.

В большинстве случаев такие клапаны нуждаются только в чистке, разрушение диафрагмы происходят крайне редко. Также сбои и некорректная работа происходят из-за подклинивания штока в управляющем электровакуумном клапане.

Следующий этап развития – клапан EGR с шаговым мотором. В шаговом электродвигателе ротор не вращается постоянно, а перемещается на определенный угол – шаг. Усилие ротора прикладывается к штоку через небольшой редуктор, с помощью которого поворот ротора превращается в поступательное движение штока. Таким образом по команде ЭБУ шаговый электродвигатель может очень точно перемещать шток клапана. Распознать клапан EGR с шаговым электромотором можно по присутствию 6-ти пинов в его разъеме – 2 плюса на обмотки и 4 минуса для управления шаговым двигателем.

Интересная особенность такого клапана EGR – это отсутствие обратной связи по его положению. При включении зажигания блок двигателя инициализирует этот клапан. Т.е. принудительно задает начальное положение и принимает его за точку отсчета. Далее при работе двигателя блок управления от этого положения отсчитывает шаги для открытия клапана EGR.

Но на практике в случае подклинивания клапана блок управления совершенно без проблем за нулевое положение может принять и открытое положение клапана. При этом, как правило, никаких ошибок по работе системы не появляется. Увидеть заклинившее положение клапана можно по последствиям такой неполадки: недостаточному разряжению во впуске или низкому расходу воздуха, по отрицательной коррекции топливной смеси.

Как правило, питание на такой клапан подается по двум центральным проводам (пинам). Соответственно, на них должно быть напряжение при включении двигателя.

Обмотки шагового электродвигателя можно проверить по сопротивлению. Для этого сопротивление нужно мерить между центральным пином и соседними. В зависимости от производителя номинальное значение варьируется. Например, на клапанах EGR Mitsubishi это значение 20-24 Ома, на клапанах EGR Mazda – 12-16 Ом. Вообще сопротивление обмоток должно быть одинаковым.

Самый совершенный и удобный привод клапана EGR – электромагнитом или электромотором при наличии датчика положения самого клапана. Непосредственно шток клапана приводится через редуктор.

Распознать такой клапан EGR можно по его электрическому разъему: в нем 5 пинов. 2 пина на питание электромотора/электромагнита, 2 пина на питание датчика, 1 пин на сигнал с датчика положения.

Питание электромотора приходит по двум проводам большего сечения. Расположение пинов в разъемах во многих случаях разное.

Выбрать и купить клапан ЕГР, а также радиатор системы ЕГР и трубки системы ЕГР вы можете в нашем каталоге контрактных запчастей.

Что такое EGR и почему приходится его отключать?

 39077 |  13.03.2018

Воздух который мы «сжигаем» в ДВС состоит не только из кислорода. Больше всего в атмосфере азота, который на Земле находится по большей части в свободном состоянии. В атмосфере его содержание по объему 78%, по массе 75,5%. Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием. Так как ДВС это частный случай теплового двигателя, то для того чтобы иметь максимальный КПД температуру и давление, при которых сжигают углеводороды (дизтопливо в нашем случае), стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность. Но тут возникает проблема — азот. Как было сказано выше азот – это инертный газ, но при высокой температуре (более 2000 градусов по Цельсию) и давлении он окисляется, причем чем выше концентрация кислорода, тем больше получатся оксидов азота. Внедрение системы EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

Система рециркуляции отработавших газов (EGR) предназначена для снижения в отработавших газах оксидов азота за счет возврата части отработавших газов во впускной коллектор. Возврат части отработавших газов во впускной коллектор позволяет снизить количество кислорода в топливо-воздушной смеси и, тем самым, уменьшить образование оксидов азота. Однако это вызывает падение эффективной мощности двигателя. Удаление EGR в дизельных двигателях считает допустимым большое количество людей, включая экологов. Удаление системы EGR приводит к увеличенному уровню NOx, однако углеводородные выделения, выбросы макрочастиц (сажа), угарного и углекислого газов существенно уменьшаются. Кроме того, удаление EGR приводит к увеличению экономии топлива. Выхлопной газ, повторно поданный назад в цилиндры, добавляет в двигатель вызывающие износ загрязнители (сажу и смолы) и быстрее окисляет моторное масло, что отрицательно сказывается на ресурсе двигателя.

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определенное количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура – условие появления оксидов азота.

Ни на что другое EGR не влияет. Это – чисто «экологическая» фишка современного мотора. К сожалению, ресурс у нее достаточно ограничен, и приходит время, когда система перестает работать как положено (точнее, вообще перестает). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую – беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология – экологией, а нервы дороже.

Как и почему перестает работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

• замена клапана на новую оригинальную деталь;

• использование китайских аналогов;

• удаление EGR из системы с программным отключением;

• программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

что это, для чего нужен и как работает

Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.

Для чего нужен клапан ЕГР

Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.

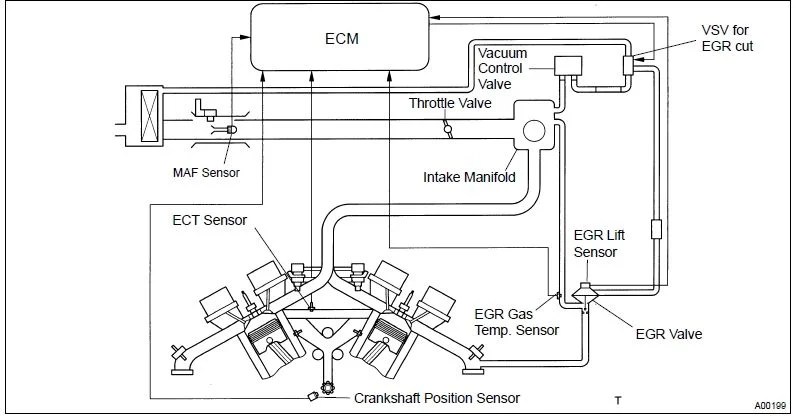

Схематичное изображение работы системы ЕГР.

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

• датчика температуры охлаждающей жидкости;
• датчика коленчатого вала;
• датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

Как выглядит клапан ЕГР на Chevrolet Lacetti

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Видео о ЕГР

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

• отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
• прогорание клапана ЕГР;
• засорение самой магистрали ЕГР;
• нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

Похожие публикации

Клапан ЕГР (EGR — Exhaust Gas Recirculation). Рассказываем.

Что такое EGR и почему приходится его отключать?

 78 |  13.03.2018

Для сжигания топлива в силовом агрегате любого транспортного средства необходимо поступление достаточного объема воздуха. Из атмосферы в двигатель поступает смесь, на 78 процентов состоящая из азота и менее, чем на 22 процента из кислорода. Химический элемент азот обладает небольшой инертностью, способен вступать в реакцию с литием.

Разработчики силовых агрегатов стараются сделать КПД мотора максимально высоким, для этого поднимается температура смеси и давление внутри системы. Препятствующим фактором увеличения температуры является тепловая прочность смеси, а именно входящего в состав азота. При росте температуры инертного газа до 2 тысяч градусов происходит его окисление. Увеличение процентного содержания кислорода приводит к росту оксидов азота, выброс которых в атмосферу приводит к загрязнению окружающей среды. Установка системы рециркуляции выхлопных газов или EGR позволяет снизить объем оксидов азота в выхлопе дизельного автомобиля.

Основное назначение стандартного модуля EGR – уменьшение выбросов оксида азота в выхлопе транспортного средства. Для этого определенная часть отработанных газов перенаправляется обратно во впускной коллектор. Такая технология работы обеспечивает снижение кислорода в составе горючей смеси. В результате обедненный состав выделяет меньше вредных веществ. Основное негативное последствие работы EGR – снижение мощности силового агрегата.

Для большинства автосервисов, а также специалистов в области экологии, отключение системы рециркуляции выхлопных газов является допустимым. При работе EGR действительно снижается объем выбросов оксидов азота, но появляются увеличивается количество вредных составляющих выхлопа.

Если принимается решение отключить EGR, сразу снижается количество сажи, углекислого и угарного газов, выбрасываемых в атмосферу. Силовой агрегат становится более экономичным. Увеличивается мощность и тяговое усилие. Двигатель работает без сбоев намного дольше, так как в цилиндры не попадают сажа и смола из выхлопа. Соответственно моторное масло перестает интенсивно окисляться, ресурс мотора возрастает.

Система рециркуляции отработанных газов устанавливается на дизельных силовых агрегатах только для снижения количества оксида азота в выхлопе. Другой практической ценности EGR не несет. Существует несколько вариантов исполнения модуля, при этом принцип работы оборудования остается неизменным. Система забирает некоторый объем отработанных газов и перенаправляет их обратно в камеру сгорания. Рециркуляция обеспечивает снижение температуры сгорания топливной смеси и уменьшение объема оксида азота. Установка EGR актуальна не только для дизельных, но и для бензиновых ДВС.

Разработка и внедрение системы рециркуляции выполнены в соответствии с требованиями экологов. Ранее на дизельных и бензиновых моторах EGR не устанавливались. Недостатком системы является ее ограниченный ресурс. Через некоторое время модуль перестает работать или функционирует с отклонениями. Альтернативой ремонту является отключение EGR и эксплуатация силового агрегата без снижения мощности. В исправном состоянии система изначально не работает на больших оборотах, а также при переходе мотора в аварийный режим. На программном уровне модуль управления перекрывает работу EGR.

Кроме роста процентного содержания оксида азота в выхлопе других негативных последствий отключения системы рециркуляции газов не существует. При этом двигатель работает надежно и без нареканий. Экологичность является важной составляющей современных автомобилей, но отсутствие дорогостоящих ремонтов является более важным критерием.

Блок EGR устанавливается на автомобили в течение длительного времени. В специализированных центрах давно имеется перечень основных поломок системы рециркуляции. Основные дефекты – заклинивание клапана, поломка датчика положения, обрыв цепи актуатора, утечка или подсос выхлопных газов. Каждая неисправность имеет несколько возможных причин возникновения.

Образование большого количества сажи сопровождает практически любой процесс горения. Для бензиновых и дизельных моторов загрязняющие вещества оседают в клапане. Соответственно подвижность элемента нарушается. Со временем клапан заклинивает, работа системы в штатном режиме становится невозможной.

Заклинивание клапана возможно в закрытом и открытом положении. В первом случае сажа не поступает в силовой агрегат. Соответственно дорогостоящий ДВС ремонт владельцу не грозит. В противном случае ресурс силового агрегата существенно сокращается, если вовремя не заблокировать EGR. В некоторых случаях в сервисных центрах программно закрывают клапан системы рециркуляции, хотя такой способ и не считается хорошим.

При постоянно открытом положении клапана остатки от процессов горения напрямую попадают в цилиндры силового агрегата. Такое положение является наиболее опасным для двигателя. В штатном положении на высоких оборотах и при большой нагрузке заслонка также закрыта. При этом каких-либо негативных изменений в работе других систем при отключенном клапане EGR не наблюдается.

На силовых агрегатах разных марок и моделей заклинивание клапанов является наиболее вероятной причиной выхода из строя EGR. Оборудование перестает функционировать в штатном режиме и негативно влияет на работу мотора. Основными факторами, влияющими на срок эксплуатации системы рециркуляции, являются:

• Использование масла низкого качества и такого же топлива, особенно если на транспортном средстве установлен дизельный силовой агрегат.

• Отсутствие своевременного технического обслуживания также сказывается на качестве работы системы. Если на авто установлен забитый сажей и смолами фильтр, масло давно не менялось, система быстро выйдет из строя. Если EGR имеет качественную, проверенную конструкцию и своевременно обслуживается, его хватает на 150-180 тысяч километров пробега.

• Еще одной причиной сбоев в работе EGR является дефект силового агрегата. Любая поломка, при которой увеличивается количество выхлопных газов и их состав, неизбежно влияет на срок эксплуатации системы рециркуляции.

•

Причиной увеличенного износа EGR становятся загрязненный воздухофильтр, недостаточная подача воздуха в камеру сгорания, протечки форсунки или неисправные поршневые кольца. Некоторые владельцы транспортных средств принимают решение устранить поломки EGR, при этом дефекты на силовом агрегате остаются. В таких ситуациях система рециркуляции в скором времени снова начнет сбоить.

Саморазрушение клапана считается еще одной болезнью EGR. Ввиду определенных конструктивных особенностей и специфики работы система рециркуляции может выйти из строя в самый неожиданный момент. При росте температуры в камере сгорания одновременно увеличивается объем оксидов азота и снижается количество твердых частиц сажи. При направлении выхлопных газов на рециркуляцию, снижается количество выбросов оксида азота, но и возрастает объем сажи. В определенный момент сажа забивает фильтрующий элемент и приводит к выходу из строя EGR.

Для разработчиков поиск оптимального баланса между двумя составляющими выхлопных газов является извечной проблемой. Инженерам требуется одновременно выполнить требования экологов и продлить срок эксплуатации силового агрегата. Очень часто интенсивная работа системы рециркуляции приводит к выходу оборудования из строя. Поэтому отключение клапана является одним из лучших вариантов.

К другим дефектам системы рециркуляции относятся разрывы цепи актуатора и выход из строя датчика положения клапана. Заданное и фактическое положение рабочего элемента не совпадают. До начала ремонта потребуется диагностика системы на профессиональном оборудовании. Еще одной поломкой считается проникновение внутрь воздуха. В таких ситуациях система проверяется на герметичность.

Методики устранения дефектов, указанных выше, сильно отличаются. Характер ремонта зависит от типа поломки, марки и модели силового агрегата. Для определения причины ошибки на EGR необходимо провести диагностику на современном стенде. Устранить поломку можно несколькими путями разной степени эффективности.

Для устранения поломок системы EGR используется несколько способов. Методы отличаются стоимостью работ и запчастей, основными из них считаются:

• демонтаж вышедшего из строя клапана и установка на его место оригинальной детали;

• аналогичные работы с использованием более доступных китайский запчастей или деталей других производителей;

• снятие EGR с автомобиля, программная блокировка функции рециркуляции выхлопных газов;

• программное закрытие клапана системы без демонтажа блока EGR.

Первый вариант является самым дорогим по расходам, но нужного эффекта не всегда удается добиться. Если система рециркуляции отработала меньше положенного срока, сначала необходимо найти и устранить поломку силового агрегата. В противном случае повторная замена EGR может потребоваться уже через несколько десятков тысяч километров пробега. Соответственно расходы на ремонт ощутимо вырастут. Использование китайских запчастей – это выбор владельца. В некоторых случаях попадаются действительно качественные детали, но чаще всего в скором времени процедуру ремонта EGR приходится повторять.

Технология устранения дефекта путем снятия блока и блокировки функции программным способом является оптимальным вариантом работы. Действия с механическими узлами и программной частью требуют привлечения квалифицированных инженеров, использования современного оборудования.

В первую очередь перекрывается движение отработанных газов через клапан. Для этого устанавливается специальная заглушка. Сделать это достаточно сложно, требуется опыт и знания. Не допускается монтировать заглушки, выполненные из тонколистовой стали или паронита. Из-за высокой температуры выхлопных газов металл быстро прогорает, в некоторых случаях деградация происходит при первой поездке. Толщина заглушки должна быть не менее 2,5-3 мм, в качестве материала применяется нержавеющая сталь.

Для того, чтобы заварить клапан и установить диффузор не требуется специальных знаний, опыта простого автомеханика для этого достаточно. Снятие клапана с охладителем требует больших усилий. Для модификаций клапана с собственным охладителем достаточно установить на впускной и выпускной клапаны специальные заглушки. Силовые агрегаты BMW серии М дорабатываются именно таким образом. Транспортные средства VW и BMW серии N комплектуются клапанами без автономного контура. Поэтому охлаждение закольцовывается другими способами.

Механическая часть двигателей разных марок и моделей в целом идентична. Поэтому решений с отключением EGR не так много, все они похожи. На программном уровне могут встречаться различные ошибки. Вопрос с блокировкой системы рециркуляции решается индивидуально. Вариантов отключения EGR может быть несколько.

На программном уровне необходимо запретить открытие клапана EGR. Многие специалисты, давно работающие в данной сфере, знают места прошивок для редактирования на различных марках и моделях авто. При этом программное обеспечение начинает выдавать ошибки. Их исключение является более сложной задачей, но выполнить ее необходимо.

Основная сложность программной настройки заключается в потенциальном риске удаления лишних фрагментов кода. При недостаточной квалификации инженера можно сбросить настройки системы управления, диагностика становится сложной и непредсказуемой. Устранение подобных проблем требует значительных временных и финансовых вложений.

При поломке EGR система рециркуляции уходит в аварийный режим. На программном уровне данную функцию также требуется отключить. Еще одной задачей программной настройки является перекалибровка карт по воздуху. Распределение потоков необходимо изменить, если EGR отключается. Если данный вопрос не проработать, электронный блок управления функционирует со сбоями. Система не понимает, почему во входящем потоке много кислорода и нет отработанных газов. Соответственно качество работы мотора снижается.

Еще один способ отключения EGR – запрещение открытия клапана на программном уровне. Такой способ работает, но использовать его не всегда рекомендуется. Чаще всего такой возможностью пользуются, если физически добраться к EGR и заблокировать клапан сложно или невозможно без разборки мотора. В ситуациях, когда зафиксировано заклинивание клапана, программным способом заблокировать его также не удастся. Приходится разбирать блок и устранять поломки механическими средствами.

Программное отключение EGR не всегда имеет должный эффект. Инженер не может быть на 100 процентов уверен, что клапан перекрыт. Если остается даже небольшой открытый канал, сажа и другие элементы попадают в цилиндры. Также внутрь системы поступает неучтенный воздух. Оптимальным вариант отключения системы – выполнение операций на программном и механическом уровне в комплексе.

Для многих собственников автомобилей с системой рециркуляции выхлопных газов вопрос по отключению EGR возникает неожиданно. При этом сроки посещения автосервиса не всегда понятны, так как автомобиль функционирует, хоть и не должным образом.

Если автомобиль проходит регулярное техническое обслуживание, ресурс клапана EGR составляет не менее 150 тысяч километров пробега. В соответствии с общедоступной статистикой, в сервисные центры по причине выхода из строя EGR обращается больше владельцев дизельных транспортных средств. Соотношение к бензиновым моторам на уровне 80 к 20 процентам. При сгорании дизельного топлива выделяется намного больше сажи, поэтому система рециркуляции забивается быстрее.

Собственники любых транспортных средств должны следить за состоянием расходных материалов, использовать качественные фильтры, топливо и масла. В любом случае износ узлов и элементов автомобиля неизбежен, поэтому проводить комплексную диагностику двигателя также необходимо. Если в работе EGR зафиксированы проблемы, следует проверить состояние мотора в первую очередь. Замена изношенной форсунки является частым решением проблемы с работой системы рециркуляции. Если обнаружены недостатки в функционировании цилиндропоршневой группы, менять кольца необязательно. Проще и дешевле заглушить EGR.

Любой, даже минимальный дефект цилиндропоршневой группы приводит к проблемам в работе EGR. Каждый раз ремонтировать двигатель накладно и необязательно. При этом восстановление системы рециркуляции даст только временный эффект. Поэтому отключение EGR в большинстве случаев считается лучшим вариантом.

Появление индикации на панели приборов в форме индикатора «Check engine», переход системы в аварийный режим не обязательно является свидетельством поломки EGR. В таких ситуациях необходимо провести комплексную диагностику двигателя, определить причины снижения тяговых характеристик, потери динамики, увеличения дымности и расхода горючей смеси.

EGR в дизельном двигателе: что это такое?

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

• системой высокого давления;
• ЕГР низкого давления;
• комбинированной системой EGR;

Содержание статьи

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения  базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого  хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции,  в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой  уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих  сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Читайте также

— зачем вам один

В конце концов, после стольких миль любому двигателю может потребоваться работа клапана.

Чтобы предотвратить этот тип сбоя, вы можете сделать несколько вещей.

Поддерживайте чистую и эффективную систему охлаждения, чтобы двигатель не работал слишком горячим.

Используйте топливо хорошего качества, чтобы предотвратить накопление углерода на клапане и седлах.

Работа с клапаном часто требует детективной работы.

Чтобы решить проблему с клапаном, сначала нужно выяснить, что ее вызвало.

Многие двигатели нуждаются в ремонте клапана задолго до этого из-за их сгорания или поломки.

Наиболее частая неисправность клапанов — изгиб или поломка в результате контакта с поршнями. Клапаны контактируют с верхней частью поршня из-за неправильной синхронизации двигателя, вызванной обрывом цепи / ремня привода ГРМ и неправильной установкой новых ремней и цепей.

Другой распространенный тип отказа клапана — сгоревший клапан или сгоревшие клапаны.В основном это вызвано выходом продуктов сгорания между клапаном и седлом клапана, когда они не герметичны. Горячие газообразные продукты сгорания проходят через клапан, который начинает сжигать край клапана. Обычно этот тип неисправности влияет только на выпускные клапаны, но также может повредить впускные клапаны.

• Тикающие или хлопающие звуки — это наиболее распространенные типы шумов, которые вы слышите, когда у вас возникают проблемы с протекающими клапанами.

• Синий дым является классическим признаком общей неисправности двигателя, и его нельзя игнорировать. Хотя синий дым не является результатом проблем с клапанами, это один из наиболее частых признаков, особенно в сочетании с тикающими и хлопающими звуками.

• Еще одним признаком того, что у вас проблемы с клапанами, является то, что вы часто замечаете снижение мощности и производительности двигателя. Если ваши направляющие клапана и уплотнения протекают, масло может скапливаться в верхней части клапана и привести к потере уплотнения. Это может вызвать проблемы со сжатием, что приведет к плохому сгоранию и потере мощности.

• Если у вас двигатель с натягом, это означает, что ход клапана и поршня занимают одинаковое пространство.В результате ремень ГРМ по существу не дает им врезаться друг в друга. Если ремень ГРМ щелкает, они сталкиваются друг с другом, вызывая искривление клапанов.

Итак, вы выполнили тест на герметичность цилиндра и подтвердили утечку клапана. Теперь вы знаете, что головку блока цилиндров нужно снять и отправить в механический цех для проверки.

Больше не существует «стандартной» работы клапана.Каждый клапан работает по-своему. Головка OHC может потребовать намного больше времени и усилий, чем головка двигателя с толкателем. Часто невозможно сказать, что потребуется голове с точки зрения ремонта, пока она не была сделана;

• Очищено
• В разобранном виде
• Полностью проверено

Выпускные клапаны и пружины часто нуждаются в замене.Направляющие клапана и / или седла, возможно, придется заменить. Голова может покоробиться или потрескаться, что потребует дополнительного ремонта. Список вещей, включенных в «полную» работу клапана, будет варьироваться от работы к работе.

• Сначала визуальный осмотр на предмет сломанных и поврежденных деталей.
• Полностью разберите головку, чтобы можно было очистить и осмотреть все детали.
• Проверить отливку головки блока цилиндров на наличие трещин или других повреждений.Лучше всего будет испытание давлением.
• Осмотрите клапаны, седла, пружины, направляющие и другие компоненты клапанного механизма на предмет износа и повреждений.

На этом этапе магазин должен иметь возможность предложить твердое предложение на выполнение всей работы. Теперь они знают, что изношено и повреждено.

• Заменить любые детали, которые не подлежат ремонту.
• Установите и обработайте изношенные направляющие и седла клапана.
• Отремонтируйте головку блока цилиндров, чтобы обеспечить плоскостность и надлежащую чистоту RMS. Это необходимо для правильного уплотнения современных прокладок.
• Полностью очистите все детали и головку блока цилиндров.
• Соберите головку со всеми новыми деталями, обработанными и установленными.
• Проведите вакуумную проверку головы через впускные и выпускные отверстия. Это подтвердит правильность герметизации клапана.
• Головка блока цилиндров должна вернуться к вам со всеми деталями, необходимыми для завершения работы.

Установите головку блока цилиндров на двигатель с новой прокладкой головки блока цилиндров и болтами головки блока цилиндров (не используйте повторно болты с моментом затяжки до предела текучести). Обратитесь к документации по техническому обслуживанию автомобиля, чтобы узнать о правильном затягивании болтов головки и технических характеристиках, а также о процедуре центровки распределительного вала OHC и синхронизации. Замените все прокладки вместе с новым ремнем ГРМ или комплектом цепи ГРМ.

Поделитесь новостями портала DannysEngine

Почему Valve отказывается что-либо делать с читерами :: Counter-Strike: Global Offensive Общие обсуждения

«Н-а, читеры в матче!»
Тогда почему ты обманул? или грейф? или сделайте что-нибудь, что снизило ваш рейтинг доверия до такой степени, что в конечном итоге вас будут сравнивать только с читерами, игроки с низким коэффициентом доверия будут сопоставлены с игроками с низким коэффициентом доверия, то есть мошенники будут сопоставлены с читерами.

«Н-но, баны не мгновенные! Плохая система!»
Нет, античит VAC справедлив, потому что он на самом деле собирает информацию и данные, чтобы увидеть, невиновен вы или нет, в отличие от другого античит-мусора, который может вас забанить или выгнать только за наличие файла .txt под названием «чит-движок «VAC необходимо 100% доказательство того, что вы обманываете, чтобы действительно работать.

«Множество читеров! Слишком много!»
Я думаю, вы не играли в режим Войны или в какие-либо другие клоны CSGO меньшего размера в Steam или на gamejolt, у них НАМНОГО больше читеров, чем в CSGO, а их античит-системы — мусор, если вы не хотите играть против Мошенники НЕ ОПУСКАЙТЕ ВАШ ФАКТОР ДОВЕРИЯ И ПОКУПАЙТЕ / ЗАРАБАТЫВАЙТЕ PRIME.

Что такое эхокардиограмма и зачем она мне нужна? — Основы здоровья от клиники Кливленда

Если ваш лечащий врач или кардиолог назначил трансторакальную эхокардиограмму, не волнуйтесь — это не так пугающе, как может показаться.

Клиника Кливленда — некоммерческий академический медицинский центр. Реклама на нашем сайте помогает поддерживать нашу миссию. Мы не поддерживаем продукты или услуги, не принадлежащие Cleveland Clinic. Политика

Для краткости называемый «эхо-тест», это безболезненный тест, неинвазивный и не использующий ионизирующее излучение.Что он делает, так это снабжает ваших врачей важной информацией о том, как работает ваше сердце, которая может помочь им диагностировать и лечить болезнь или подтвердить, что все работает нормально.

Вот что нас ждет.

Эхо-тест — это ультразвуковое исследование сердца. Он использует высокочастотные звуковые волны для создания изображений клапанов и камер сердца, чтобы врачи могли видеть, как работает ваше сердце.

«Мы смотрим на все камеры сердца, размер сердца, функцию сердца, силу биения сердца и давление внутри сердца и на клапанах», — говорит кардиолог Ронда Миясака, доктор медицины.«Мы также можем видеть, насколько хорошо работают клапаны — например, мы можем видеть, не протекают ли они или возникают ли проблемы с открытием».

Тест существует уже давно, но качество изображений, которые врачи могут получить с его помощью, продолжает улучшаться. «Теперь мы можем видеть трехмерные изображения сердца и клапанов, которые могут быть очень полезными, и у нас есть новые, более подробные технологии для измерения сердечной функции», — говорит доктор Миясака.

Эхо-тесты часто сочетаются с технологией доплеровской визуализации, чтобы показать, как кровь течет через клапаны сердца.

Врачи могут захотеть сделать эхокардиограмму, чтобы исследовать признаки или симптомы сердечных заболеваний, таких как одышка, дискомфорт в груди или отек ног.

Они также могут заказать эхокардиограмму, если во время обследования обнаруживается что-то ненормальное, например, шум в сердце. Доктор Миясака говорит, что это может помочь им увидеть, есть ли повреждение сердечной мышцы или проблема с клапаном.

В зависимости от того, почему назначается эхо-тест, ваш врач может также назначить другие диагностические тесты, такие как анализ крови или электрокардиограмма.

Специальной подготовки не требуется — перед исследованием можно принимать любые лекарства, есть и пить в обычном режиме. Обычно вы отправляетесь в амбулаторное учреждение, и это займет не более часа.

Во время эхо-теста вам будет предложено надеть медицинский халат. Вы будете лежать на столе для осмотра, и специалист по ультразвуковой диагностике нанесет немного геля на конец ультразвуковой палочки и проведет им по вашей груди.Гель может быть немного холодным, но в остальном вы не должны испытывать сильного дискомфорта во время теста.

В некоторых случаях врачу может потребоваться ввести контрастное вещество в кровоток, чтобы лучше видеть границы сердца.

Если ваш тест был назначен кардиологом, который может прочитать свои собственные результаты эхо-теста, врач сможет довольно быстро выяснить, не происходит ли что-нибудь ненормальное с вашим сердцем.Если его назначил не кардиолог, он или она должны получить официальный отчет о результатах в течение дня.

Возможно. «Если у кого-то есть известное сердечное заболевание, то эхо — один из наших золотых стандартных инструментов для отслеживания этого сердечного заболевания», — говорит доктор Миясака. Таким образом, у человека, у которого диагностировано хроническое заболевание сердца, будет несколько эхо-сигналов на протяжении всей жизни, чтобы помочь врачам отслеживать прогрессирование болезни и определять лучший курс лечения.

Дополнительная эхокардиограмма также может быть заказана, если вы смените систему здравоохранения или вас направят к новому врачу. «Эхо очень зависит от навыков сонографиста, который специально обучен проводить ультразвуковое исследование сердца», — говорит доктор Миясака. Если ваш новый врач считает, что сонографисты из его или ее бригады могут сделать более подробные высококачественные изображения, он или она может назначить новый тест.

Если им нужно внимательнее изучить, как работают ваши клапаны, врачи могут назначить чреспищеводную эхокардиограмму.Во время этой процедуры пациентам вводят успокаивающее средство, при котором используется специальная ультразвуковая насадка, которая вводится через горло и в пищевод прямо за сердцем.

Существует также так называемая эхокардиограмма при физической нагрузке, которая используется для выявления проблем с артериями, снабжающими кровью сердечную мышцу. Это то же самое, что и традиционная эхокардиограмма, за исключением того, что сонограф будет делать снимки сердца до и после короткого периода упражнений на беговой дорожке или велотренажере.

html — Зачем нужен doctype? (Что он делает)

1. Около
2. Продукты
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

3. текущее сообщество

Зачем нам нужны C Unions?

1. Около
2. Продукты
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя

Клапан рециркуляции отработанных газов на d4al. Для чего нужен клапан ЕГР (РВГ) на дизеле и нужен ли он вообще? Клапаны egr

В этой статье я расскажу Вам о некоторых практических сторонах и дам рекомендации по ремонту и обслуживанию системы EGR, которая применяется практически на всех современных автомобилях.

Что-же такое EGR ?

ЕGR — система рециркуляции отработавших газов. Из названия понятно что при своей работе данная система возвращает часть отработавших газов из выпускного во впускной коллектор. Основная задача системы — снижении токсичности выхлопа в режимах прогрева и резкого ускорения двигателя, который на данных режимах работает на обогащённой топливной смеси. В общем ничего сложного, но только почему-же данная система так усложняет жизнь многим, занимающимся ремонтом автомобилей?

Прежде всего рассмотрим состав системы:

1) основная часть — клапан EGR. Обеспечивает перепускание газов из выпускного во впускной коллектор. По причине постоянного контакта с раскалёнными газами — наименее живучая часть системы. Основная, она-же и самая главная неисправность — негерметичность. В разных модификациях системы EGR может управляться как электрически (большая часть автомобилей GM) так и пневматически (основная масса автомобилей) .
2) соленоид EGR. Применяется в системах с пневматическим управлением клапаном. Основная неисправность та-же что и для клапана — негерметичность и на работе двигателя сказывается одинаково так-как в результате мы тоже получаем открытый клапан EGR.

Как результат мы имеем:
В двигателях с расходомером воздуха (MAF-сенсор) — обеднение топливной смеси вызванное присутствием неучтённого MAFом воздуха.
В двигателях с датчиком давления (MAP-сенсор) — обогащение топливной смеси вызванное увеличением давления во впускном коллекторе.
В двигателях использующих оба способа контроля за количеством воздуха (из-за значительной погрешности MAF-сенсора при низком потоке через датчик) мы имеем обогащение на холостом ходу и резкое обеднение на переходных режимах (Японские автомобили — ярчайшие примеры).

И во всех случаях из-за снижения количества кислорода в поступающем в двигатель воздухе, нарушается горение топливной смеси в цилиндрах двигателя.

В общем зависимость очень сложная и по этому неисправность системы EGR на разных моделях автомобилей проявляеся по разному. Большое значение имеет количество поступающих во впускной коллектор отработавших газов (т.е. величина открытия клапана EGR), общее состояние двигателя (износ свечей зажигания, проблемы топливного насоса или забитость топливных форсунок…), частота вращения и нагрузка на двигатель. Вам интересно как состояние топливной системы влияет на симптомы немсправности?

Дело в том, что любой блок управления двигателем имеет программу по которой он стремится стабилизировать частоту оборотов холостого хода и состав топливной смеси. Причём величина регулирования степени открытия/закрытия исполнительного механизма системы регулирования оборотов холостого хода и длительность времени впрыска имеют вполне понятные пределы.

Когда блоку управления удаётся стабилизировать холостой ход, на переходных режимах он не справится с необходимой коррекцией состава смеси, так-как нажатие на педаль акселератора приведёт к возрастанию давления в выпускном колекторе и увеличению количества поступающих во впускной коллектор отработавших газов, которые не содержат необходимого для горения кислорода. На данном этапе всё это будет ухудшать разгонную динамику автомобиля, возможно появление провалов и рывков при движении.

Дело в том, что раскалённые газы взаимодействуя с маслянным туманом во впускном коллекторе (если Вы забыли откуда он там берётся я напомню о системе вентиляции картера, клапане PCV ,…), приведут к усилению нагарообразования на внутренних частях коллектора, отложению нагара на впускных клапанах,повышенному загрязнению наружных частей распылителей топливных форсунок и появлению копоти на изоляторах свечей зажигания. Всё это скажется на пусковых характеристиках двигателя и нестабильных оборотах холостого хода, причём возможно как дёрганье и пропуски зажигания, так и плавание оборотов.

При резком нажатии на газ возможно появление вспышек во впускном коллекторе. Если на данной стадии не обращать внимание на автомобиль, то очень скоро холостой ход пропадёт совсем, или его величина превысит все допустимые пределы. А на машинах с АКПП высокая величина холостого хода очень быстро приведёт к поломке коробки.

Что с этим делать? В любых руководствах по ремонту и техническому обслуживанию написано что система EGR имеет ограниченный ресурс. В идеале необходима замена всех компонентов системы при пробеге 70-100 тысяч километров, однако это справедливо при достаточно качественном топливе. С Российским бензином я мог бы рекомендовать Вам замену всех компонентов при пробеге 50000 километров. Хотя в условиях кризиса для многих это нереально.
Что-же делать тем, кто не может позволить себе приобретение дорогостоящих компонентов, или не имеет возможность приобрести нужные запчасти. Совет один — своевременное обслуживание системы позволит продлить срок её службы. Что в ней можно и нужно обслуживать?

Во первых сам клапан EGR. В нём нужно очистить седло и шток клапана для обеспечения плотного закрытия и свободы хода клапана. Для этого очень удобно использовать жидкость для очистки карбюратора в аэрозольной упаковке. Однако будте внимательны, попадание жидкости на диафрагму может вызвать её разрушение, так как входящие в аэрозоль вещества разлагают резину.
Во вторых — соленоид EGR (при его наличии).

Как правило содержит маленький фильтр для защиты вакумной системы от попадания в неё грязи. Именно этот фильтр необходимо очистить.
Ну вот и весь список элементов нуждающихся в переодическом техническом обслуживании. Кстати именно такое обслуживание способно вернуть к жизни многие системы. Многие — но не все.

Можно ли отключить систему и нормализовать работу двигателя? Можно, вполне достаточно вырезать из тонкой жести прокладку под клапан EGR не прорезая отверстия для прохода газов. Внимательно посмотрите на клапан, если шток выступает за посадочную плоскость, отверстие под ним сделайте обязательно. Вот и всё, но сразу хочется огорчить владельцев многих Фордов — система контроля за работоспособностью EGR обязательно зажгёт MIL. Так что придётся мириться с горящей лампочкой на приборной панели. Владельцам Крайслеров и GM проще — при таком отключении лампа не загорается.

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых .

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Если вернуть часть отработавших газов во впускной коллектор, это позволяет немного снизить температуру сгорания топливно-воздушной смеси. Понижение температуры автоматически уменьшает интенсивность образования оксидов азота.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители . Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

Встречаются конструкции двигателей, которые подразумевают улучшенное охлаждение отработавших газов в процессе работы системы рециркуляции. Клапан EGR в таких конструкциях интегрируют в систему охлаждения двигателя. Система становится более сложной, но уровень оксидов азота уменьшается еще более эффективно.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции, в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Система ЕГР не активна в режиме холостого хода, в момент полного открытия дросселя, а также во время прогрева двигателя и до выхода мотора на рабочую температуру. Контроль за работой системы рециркуляции осуществляет . Клапан рециркуляции вступает в работу по сигналу электронного блока управления ДВС, который контролирует положение дроссельной заслонки при помощи потенциометрического датчика.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Дизельные моторы стандарта Евро 6, согласно которому содержание оксида азота в выхлопе не должно быть выше 0,08 г/км, получают комбинированную систему рециркуляции. Особенностью такой системы становятся две обособленные магистрали, по которым осуществляется рециркуляция отработавших газов. Одна из магистралей комбинированной системы EGR представляет собой магистраль высокого давления, а другая является магистралью низкого давления.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Для выявления неисправностей системы рециркуляции отработавших газов необходимо провести визуальный контроль состояния трубопрводов, электрических разъемов датчиков и других систем. Углубленная диагностика подразумевает электронное сканирование и ряд процедур для проверки функциональности приводов и самого клапана EGR.

Необходимо проверить сопротивление, а также наличие управляющих сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Современные машины укомплектованы электроникой по максимум, и с выходом каждой новой модели, это число только растет. Давайте для начала разберемся с одним из самых популярных вопросов, что такое датчик EGR, для чего он нужен и другими смежными моментами. Начнем с расшифровки — Exhaust Gas Recirculation . Это система рециркуляции выхлопных газов, для соответствия параметров с европейскими , для снижения выброса вообще не полезных веществ в окружающую среду.

Что такое такое датчик EGR и для чего он собственно нужен, детально мы рассмотрим ниже, так что наберитесь терпения. Он устанавливается на все двигатели, (кроме турбированных вариантов). Благодаря этому датчику снижается риск детонации двигателя и немного падает расход топлива. Однако не смотря на такие существенные плюсы, эта система весьма капризная мадам. Благодаря не совсем качественному топливу, он быстро покрывается нагаром, что напрямую сказывается на нестабильной работе двигателя.

Чистить и ремонтировать — занятие долгое, нудное и не благородное, поэтому владельцы машин с EGR, примерно в 70-80% случаев просто его полностью глушат. Это быстрее и дешевле, спросите у любого автомеханика — он это подтвердит.

Сама суть этой системы заключаются в подмешивании части выхлопных газов к кислороду во впускном коллекторе. Благодаря температуре и сгорания топливной смеси, токсичность выхлопа снижается

Устройство. Главная часть системы — это клапан EGR. Он регулирует отработанные газы, отправляемых обратно на впускной коллектор. Принцип работы на всех марках машин одинаков, что не скажешь от вариантов конструкции. Есть несколько вариантов систем:

• Открытие клапана регулируется электрическим методом, опираясь на данные датчика положения, от которого уже идет сигнал на контроллер двигателя;
• Электропневматическая система посылает сигнал, опираясь на данные , датчика температуры на впуске и давления в впускном коллекторе.

В дизельных двигателях, клапан EGR открывается на холостом ходу, беря около половины воздуха на впуске. С увеличением оборотов движка, он начинает закрываться при максимальной нагрузке. Интересный момент, что при прогреве мотора, клапан полностью закрыт.

В бензиновых движках, он наоборот на холостом ходу не активен, как и на пике . При средней нагрузке, он обеспечивает не более 5-10% воздуха на впуске.

Сразу нужно сказать, что этот датчик работает в связке с другими, и их число постоянно меняется в зависимости от марок и машин.

Как я писал выше, все неисправности кроются в нагаре на клапане (или его гнезде, не суть важна). Он берется от плохого топлива, других датчиков. На самом деле причин неисправности может быть в разы больше, и чаще всего нужно исправлять целую группу, а не что-то конкретное.

Отложившейся нагар в прямом смысле приводит к залипанию, или замедляет срабатывание (открытие \ закрытие, клапана). На бензиновых движках это проявится в снижении мощности, повышении расхода топлива, нестабильной работе на холостом ходу.

На дизельных движках, проблемы будут не так ярко выражены, в основном вы заметите изменения не в лучшую сторону только на холостом ходу.Например, двигатель запускается и поначалу работает нормально, но примерно после 10-15 минут (в определенных случаях это может быть и 1 и 2 часа), начинаются перебои, похожие на троение. Определить на слух, что беда именно в датчике ЕГР — безумно сложно, тут нужен опыт.

Двигатель – сердце автомобиля, именно его с развитием технологий пытаются усовершенствовать инженеры. Модернизация затрагивает конструкцию, применяются методы, способствующие повышению эффективности агрегата, сокращению токсичности выбросов, образующихся в процессе сгорания топливно-воздушной смеси. Существуют различные способы достижения цели, например, использование системы рециркуляции газов Exhaust Gas Recirculation (EGR). Необходимость установки ЕГР, конструкция и принцип работы системы, возможные проблемы и пути их устранения интересуют многих автовладельцев.

Что такое EGR?

ЕГР – контур рециркуляции отработанных газов. Основная составляющая системы — клапан, соединяющий в запрограммированных режимах выпускной коллектор с задроссельным пространством впускного коллектора. Результатом является сокращение вредных выбросов с выхлопными газами в окружающую среду

Где находится устройство (примеры).

Найти клапан ЕГР несложно – он устанавливается на моторе машины в непосредственной близости от впускного коллектора Месторасположение и внешний вид изделия зависят от марки и модели автомобиля:

• Опель Астра G устройство следует искать под правым верхним углом защитной крышки;

• Форд Транзит VI (дизель) – в передней части мотора, справа от масляного щупа;

• Volkswagen Technical – на фланце впускного коллектора;

• Opel Omega – справа от распределителя зажигания;

• Пежо 406 (2,1 TDI) – непосредственно над двигателем, рядом с впускным коллектором;

• Шевроле Лачетти — рядом с модулем зажигания (проверка и обслуживание не потребуют, даже демонтажа защиты).

Назначение.

Основное назначение ЕГР – снижение количества образующихся при работе двигателя оксидов азота. Под действием высокой температуры и давления, характерных для процесса сгорания топливовоздушной смеси, излишки кислорода вступают в реакцию с азотом воздуха.

Основной принцип ЕГР – снижение содержания кислорода. Открываясь в определенный момент, EGR добавляет в поступающий в коллектор воздуху порцию отработанных газов. Соответственно, концентрация кислорода в смеси сокращается, при неизменном соотношении воздух/топливо остается неизменным. Обедненная кислородом смесь сгорает при пониженной температуре, интенсивность образования окислов азота уменьшается.

Специалисты утверждают, что ухудшения эксплуатационных характеристик силового агрегата при использовании технологии подмешивания во всасываемый воздух отработанных газов не происходит. Наоборот, достигается улучшение определенных характеристик. Например, установка EGR на дизеле заметно снижает жесткость работы агрегата. В бензиновых двигателях уменьшаются расход топлива и насосные потери, предотвращается детонация, расширяются возможности регулирования угла опережения зажигания, наблюдается рост крутящего момента.

Принцип работы.

В зависимости от производителя, модели и года выпуска авто применяется три варианта реализации устройств рециркуляции отработанных газов:

• Пневмомеханический

Характерен для первых ЕГР. Система использует управление вакуумным клапаном.

• Электропневматический.

Встречается на машинах, соответствующих стандартам EURO 2 и 3. Алгоритм функционирования EGR такого типа прост, но достаточно надежен. За рециркуляцию отвечают 2 клапана. Пневматический непосредственно осуществляет открывание/запирание канала, использующегося для подачи выхлопных газов во впускной коллектор. Электромагнитный — создает разрежение, необходимое для пневматической заслонки.

Управляющая команда, обеспечивающая поступление в камеру сгорания обедненной кислородом смеси формируется электронным блоком управления на основе измерений температуры в системах отвода выхлопных газов и охлаждения, давления во впускном тракте, текущего клапана. Соответствующий сигнал подается на электроклапан, последний открывается, создавая разрежение для подпружиненной диафрагмы пневматической заслонки. воздействующей на шток запорного устройства. Пневматический клапан открывается (в системе возможно только 2 положения).

• Электронный (цифровой).

Устройство устанавливается на современные автомобили, соответствующие классам экологичности EURO 4 и выше. Управляется непосредственно сигналом ЭБУ, помимо положений открыто/закрыто может находиться в промежуточном, обеспечивая частичную пропускную способность рециркуляционного тракта.

Вне зависимости от используемой конструкции, правильно функционирующий EGR не допускает рециркуляции выхлопных газов при:

повышенных нагрузках и на холостых оборотах бензиновых агрегатов, чтобы избежать снижения пиковой мощности мотора при подмешивании выхлопных газов.

Видеоролик о работе детали.

Основные неисправности.

Большинство неполадок в системе рециркуляции газов связано с основным элементом – клапаном ЕГР. Причинами неисправностей являются воздействие раскаленных газов и содержащихся в них частиц несгоревшего топлива. Результат такого воздействия – засорение EGR нагаром, приводящее к подклиниванию (несвоевременному срабатыванию) или полному заклиниванию заслонки в открытом/закрытом положении.

Выявить заклинивание в крайних положениях помогут характерные симптомы. При постоянно открытой заслонке наблюдаются:

• снижение мощности мотора;
• нестабильная работа в режиме холостого хода;
• рывки при ускорениях.

При закрытом – увеличенный расход бензина и более жесткая работа дизеля.

Подклинивание и несвоевременное срабатывание EGR уловить сложнее. Основное проявление неполадки — перебои на холостом ходе.

Причиной сбоев EGR становится не только клапан, из строя могут выходить:

• вакуумные усилители;
• термоклапаны, управляющие разрежением;
• соленоиды;
• канал подачи отработанных газов;
• преобразователи давления выхлопных газов;
• подводящие трубки.

Конкретные случаи неисправностей EGR требуют тщательной диагностики с применением соответствующих приборов: диагностического сканера, осциллографа, омметра, вольтметра и др., наличия подробной технической документации на автомобиль.

Как проверить?

Оптимальным вариантом диагностики неисправностей EGR является применение электронного оборудования. Методики тестирования позволяют затратить минимум времени и получить конкретные коды ошибок. Расшифровка поможет точно установить вышедшие из строя узлы.

Коды ошибок, которые могут встретиться:

• Р0400 – ошибка системы ЕГР;
• Р0401 – недостаточный расход в системе повторного сжигания выхлопов;
• Р0403 – неисправность цепи системы рециркуляции выхлопных газов;
• Р1403 – ошибка основного клапана системы;
• Р0404 – нарушена исправность системы управляющего клапана EGR.

Такая проверка доступна автолюбителю далеко не всегда. Она требует наличия соответствующего оборудования и исчерпывающей информации по техническим характеристикам системы. Наличие данных позволяет сравнить текущие показатели с заявленными производителем характеристиками EGR в целом и каждого элемента, что обеспечит точное понимание причин неисправности.

В отсутствии компьютерных стендов (приборов, терминалов) проверку проводят традиционным способом:

1. Отсоедините вакуумные шланги и продуйте клапан. Воздух через него проходить не должен.
2. Отсоедините проводники управления электромагнитным клапаном.
3. Подайте питание, соединив устройство проводами с АКБ, пытайтесь снова продуть EGR. Должен обеспечиваться канал свободного прохождения газа (воздуха).

Неисправный ЕГР заменяют новым, в большинстве случаев помогает банальная чистка.

Если проблемы настигли в дороге, методом решения станет отключение системы рециркуляции газов. Некоторые автомобилисты предпочитают выполнять подобную операцию на рабочей системе, поскольку считают, что EGR приводит к потере мощности (особенно заметной она становится при пробеге более 100 тыс.км.). Простейший ответ на вопрос: как заглушить ЕГР – установить металлическую (стальную) пластину вместо прокладки. Следует знать, что метод требует и программного отключения устройства, чтобы исключить ошибки в алгоритме функционирования ЭБУ.

Видеоролик с примером проверки.

Как почистить?

Первым делом запаситесь необходимым инструментом: отверткой, накидными и рожковыми ключами, притирочной пастой, ветошью и очистителями карбюратора – пенным и в виде спрея.

Выясните установленный в машине тип устройства. Пневматический нуждается в чистке седла и штока, электрический – фильтра, защищающего вакуумную систему от засора.

Ремонт проводят в следующем порядке:

1. Отключают электропитание бортовой сети, сняв клеммы аккумулятора.
2. Обеспечивают доступ к клапану ЕГР (для конкретной модели авто требуются разные действия),
3. Раскручивают и снимают хомуты, крепящие патрубки, отсоединяют их от устройства.
4. Выкручивают (лучше, трещеткой) фиксирующие болты. Требуется проявить осторожность с нижней парой гаек – крепеж легко теряется.
5. Снимают ЕГР, извлекают из подкапотного пространства, замачивают в промывке для карбюраторов на 5-10 минут.
6. Очищают детали ветошью с очистителем.
7. Сборку и монтаж клапана EGR производят в обратной последовательности.

При необходимо соблюдать следующие условия:

• после демонтажа прокладка ЕГР всегда меняется на новую;
• правильность подключения вакуумных трубок и их целостность подлежат обязательной проверке;

на резьбовые соединения термоклапана наносят высокотемпературный герметик, в дополнение следует контролировать затяжные усилия, в противном случае не избежать протечек.

Видеоинструкции по очистке устройства.

Удаление клапана ЕГР и его заглушка.

Низкое качество топлива и, как следствие, частые поломки рециркуляции отработанных газов, а также высокая стоимость ее ремонта/замены приводит к тому, что многие автовладельцы просто отключают/заглушают данную систему.

Делается это с помощью чип-тюнинга двигателя, который отключает управление рециркуляцией газов через ЭБУ. В результате – компьютер не видит работу клапана и не выдает ошибку. Однако сам клапан от этого функционировать не перестает, поэтому для полного решения проблемы его нужно исключить из системы еще и механически, сделать это можно простым удалением детали или установкой в нее заглушки. Заглушки эти выпускает много автопроизводителей, если у вашего такой оригинальной запчасти нет, ее можно изготовить самостоятельно, просто вырезав ее из толстой (до 3 мм) стальной пластины по форме отверстия клапана.

Но помните: монтаж заглушки приводит к повышению температуры в цилиндрах, что увеличивает риск появления трещин ГБЦ, поэтому несколько раз все взвесьте прежде, чем приступить к действиям.

• Снимите клапан ЕГР – как это сделать, описано выше.
• Проведите чистку его каналов от загрязнений.
• На место прокладки, установленной в месте крепления клапана, поставьте заглушку.
• Верните ЕГР на место.
• Выполните чип-тюнинг двигателя, чтобы компьютер не выдавал ошибку.

Возможно, кому-то эта процедура показалась простой, но поверьте, это лишь на первый взгляд, поэтому осуществлять ее лучше в специализированных центрах. Только так вы сможете быть уверены в том, что проделанная процедура принесет вам и вашему автомобилю больше пользы нежели вреда.

Видео инструкции.

Плюсы заглушки:

• увеличенный срок службы моторного масла;
• улучшенные динамические характеристики авто;
• отсутствие необходимости ремонта/замены вышедшего из строя EGR;
• сажа и прочие продукты горения не попадают во впускной коллектор и не загрязняют его.

• повышенный уровень выбросов оксидов азота;
• уменьшенный срок службы катализатора;
• повышенный расход топлива;
• риск детонации в бензиновом моторе.

Обращаем ваше внимание, что названные положительные и отрицательные моменты установки заглушки достаточно условны, т.к. в разных автомобилях рециркуляция отработанных газов взаимодействует с иными системами по-разному, поэтому в каждом конкретном случае приведенные списки могут дополниться или урезаться одним или несколькими пунктами.

Многие автолюбители считают, что клапан ЕГР нужно обязательно глушить. Но другие уверены, что не стоит этого делать. Давайте разберемся в том, что собой представляет эта система.

Система рециркуляции (EGR) часто выходит из строя и вызывает нестабильность работы двигателя на ХХ. В некоторых случаях из-за такой неисправности машина может просто «встать» у светофора. Естественно, никакой радости такие проблемы не доставляют. Причем не все мастера могут справиться с этой бедой. Многие привыкли «лечить» стандартные неисправности, когда дергается или не заводится. Поломка ЕГР — весьма сложная для решения проблема, которая может маскироваться под пропуск воспламенения или же «притворяться» подсосом нештатного воздуха. Двигатель сначала может нормально завестись и хорошо работать, но вскоре выдать странные перебои. Поэтому диагностировать поломку системы непросто. Да и не в каждой мастерской есть оборудование для проверки ЕГР.

Для чего нужна ЕГР?

Изначальное ее призвание — защита окружающей среды. Часть отработанных газов направляется в цилиндры по патрубкам системы, за счет чего снижается температура горения и, соответственно, количество СО2. Но не все так идеально, этой великолепной системы — клапан ЕГР. Многие считают, что эта деталь вообще не нужна, но он постоянно опрашивается «мозгами» машины и влияет на систему впрыска. Поэтому если просто отключить клемму от этой детали, борткомпьютер замучает жалобами на ошибку управления двигателем. К тому же работа мотора будет корректироваться с учетом «неисправности», что приведет к увеличению расхода дизтоплива, потере мощности и прочим «прелестям». Но здесь возможны варианты. В некоторых авто управление происходит через электромагнитный клапан ЕГР и вакуум из а в других — на основании данных и других сенсоров.

Симптомы поломки клапана

Обычно это выражается в виде рывков при движении на низких оборотах. Может теряться мощность и повышаться расход. Но самый надежный показатель — соответствующая ошибка.

Как и зачем можно глушить клапан ЕГР?

Сначала о цели. Глушат клапан, чтобы сажа и не поступали обратно в коллектор. В итоге в цилиндры поступает больше чистого кислорода, и топливо сгорает лучше. Многие приходят к решению о том, что стоит заглушить клапан ЕГР после нескольких его прочисток. Обычно борцам за экологию достаточно лишь пару раз взглянуть на не слишком приятную субстанцию, налипшую на клапан, чтобы понять, что им не хочется, чтобы это летело обратно во впускной коллектор.

Чтобы перекрыть клапан ЕГР, фото которого уже не радует глаз, нужно открутить болты и достать прокладку. Далее из листа стали вырежьте по ее форме новую глухую прокладку, в которой должно быть только 2 отверстия для болтов. Теперь ставим обе прокладки на место. Можно также отсоединить вакуумный шланг.

Многие автовладельцы отмечают, что после таких действий пропадает турбояма, уходит дымность при резком ускорении, подъеме в гору и на повышенных оборотах, улучшается динамика и количество позитивных эмоций.

Для чего нужна чистка клапана ЕГР? — Рамблер/авто

Для любого автомобиля нужно производить чистку клапана ЕГР. Однако большинство автомобилистов пренебрегают этой процедурой. Сегодня рассмотрим, для чего это нужно и как правильно сделать.

Система ЕГР осуществляет рециркуляцию отработанных газов. Она необходима для того, чтобы в выхлопных газах становилось меньше оксидов азота. Сам клапан контролирует оптимальный уровень попадания газов в коллектор.

Как же понять, что пора чистить клапан ЕГР?

Признаком засорившегося клапана является неровные обороты мотора, а также его самопроизвольное отключение и дерганье на скорости.

Так происходит из-за того, что клапан из-за загрязнений не может до конца закрыться и в мотор поступает излишне обогащенная топливная смесь, начинаются проблемы в его работе. Чтобы такого не было, нужно хотя бы каждые 20 тысяч км производить чистку клапана. Если же не делать этого, то возможен выход из строя всей системы.

Правильная чистка клапана

Итак, чтобы был эффект, необходимо правильно произвести очистку клапана. Для начала его потребуется снять. При этом обратите внимание на прокладки клапана. Если они в приемлемом состоянии, то все равно рекомендуется их заменить, так как в последствии из-за них возможен пропуск воздуха.

Наилучший эффект достигается, если производить чистку при помощи средства для чистки карбюраторов. Если же такого нет, то подойдет и WD-40, который справляется с этой задачей. Все загрязнения сразу не отойдут. Необходимо ждать, чтобы они пропитались.

Грязь сама не сползет, ее нужно устранить. В этом поможет тряпочка и другие средства. Когда клапан будет полностью сухим, можно начать его установку. При этом желательно установить новые прокладки.

Все проблемы с мотором, которые наблюдались ранее, после такой процедуры должны пропасть.

Рекомендуем к прочтению:

Антикоррозийная обработка кузова автомобиля

Как зарядить автомобильный аккумулятор?

Характеристика радар детектора «Вистлер»

Зачем нужен егр на дизеле

Предисловие
Попытаюсь описать принцип и логику его работы предельно простым языком.
Буду опираться в первую очередь на свою практику а так же на изученный мною материал, а точнее, на его анализ.
Для нетерпеливых — самое интересное будет в пункте о логике работы ECU по управлению клапаном EGR

Встречаю в большинстве случаев некорректное понимание необходимости его наличия.
Я не привык делать из машины ведро и являюсь (за редким исключением) сторонником заводского комплекта.

Итак, поехали, зачем нужен клапан ЕГР (EGR), он же клапан рециркуляции отработавших газов.

Назначение
Устал слушать лирику на тему того, что основное назначение клапана ЕГР понижать вредность выбросов. Бред! Вы даже при прохождении ТО не заметить разницы — с ним или без него.
Сколько рыл статьи в Инете, столько и видел это заблуждение.

Почему то большинство забывает, что основная задача клапана — это обеспечение сбалансированной работы двигателя на разных режимах работы:
1. В момент прогрева двигателя.
2. При работе двигателя на постоянную нагрузку при постоянных оборотах
3. (редкость в наших широтах) При работе двигателя с заниженным (завышенным) атмосферным давлением.

В зависимости от режима работы двигателя, о чём свидетельствуют датчик оборотов, датчик детонации, кислородный датчик (Лямбда зонд), датчик атмосферного давления для турбо тачек, датчик массового расхода воздуха, Блок управления двигателем подаёт импульсный (не просто 12v) сигнал на управляющий электромагнитный клапан для пропускания вакуума от общего рессивера до клапана EGR/
Именно определённое разряжение (для дизелей) и управляет открытием (приоткрытием либо закрытием) заслонки в клапане.
Соответственно при открытой заслонке клапана (дальше все это скорее понимают) часть отработавших газов рециркулирует обратно во впускной коллектор.

Обобщенная логика управления ECU клапана EGR
Теперь самое интересное

1 .Если блок управления двигателем (ECU, ЭБУ) видит обогащённую смесь, а при исправности всей системы это может быть только при прогреве двигателя, то ECU начинает искусственно её забеднять путём подачи отработанных газов снова во впускной коллектор.
Я не беру во внимание случаи с неисправным расходомером воздуха. тут совсем иной алгоритм.
Не буду читать курс школьной химии, но все понимают, что как минимум, в отработанных газах содержится меньшее количество кислорода. но при обогащёнке нам и нужно понизить его содержание.
Конечно смесь — это топливо (солярка, бенз ) и воздух . А вот воздух — это не только кислород, но и Окись Азота, и содержание углекислого газа СО да и не только. И поверьте без курса химии, что учитывается не только содержание кислороДа. Окись Азота тоже играет немалую роль, например при её повышенном содержании (на тех осмотре это не проверяют) вымывается тонкая стенка масла в цилиндре и это ведёт к повышенному износу двигателя.
Как только смесь выравнивается на непрогретом двигателе, а точнее, как только лямбда зонд перестаёт регулировать смесь в широком диапазоне, ЭБУ даёт команду электромагнитному клапану в виде широтно модулированных импульсов на закрывание заслонки клапана.

2. Если ЭБУ видит постоянные обороты, постоянную подачу порций топлива за равное время открытия форсунок (например мы едем на круизконтроле), то опять подаётся команда на приоткрывание клапана.
Разработчики предпочли уменьшить расход топлива в таком случае путём снижения кислорода и как результат, понижения подачи топлива открытием форсунок дабы выровнять смесь.

3. Если ЭБУ видит повышенное атмосферное давление (например в горах), то предполагается что в горах и так воздух обогащён кислородом. Опять, дабы сбалансировать смесь, ЕГР подаёт отработанные газы во впуск, чтобы уменьшить штатное количество кислорода, балансируя параметры работы двигателя к атмосферному давлению. К слову зимой и в наших широтах это очень актуальная опция.

НО! всё это справедливо при наличии штатного катализатора! ибо Кислородный датчик только в этом случае будет считывать корректные параметры

А вот что бывает, когда система EGR функционирует неправильно (вырезанный катализатор, подгоревший лямбда зонд, пробитые вакуумные трубки, неисправный расходомер, забитые форсунки и т.д) показано на рисунке

Увидев такое, многие автовладельцы сразу бегут глушить клапан ЕГР.
ТО что мы не хотим видеть этой гари у себя в поршневой — это правильное решение.
А то, как мы решает этот вопрос — это ВАМ на обсуждение

Я не занимаюсь разработкой программ для ЭБУ на заводах PSA и могу лишь догадываться о алгоритме работы ЭБУ, проанализировав массу информации, в том числе и на закрытых источниках.
По сему — моя статья не истина в последней инстанции.
С удовольствием подискутирую на эту тему со всеми желающими.
Только не нужно мне писать, что «я вырезал ЕГР, у меня всё заеб…сь, «
У вас уже не всё зае…сь. у вас деталей в тачке не хватает.
Вы уже начали делать из неё ведро с болтами.
Те кто дочитал до конца, наверное поняли, что и катализатор не стоит вырезать, но об этом следующая статья.

Ну вот мы и добрались до этого чудесного изобретения человечества. Венца высоких технологий, созданного в неравной борьбе корпораций за экологию за твои деньги, но в прочем.

САБЖ — страшная хреновина с трубочками, а то и с проводочками, внедрённая в твой дизель, то ли по воле завода и изготовителя, то ли Управления по борьбе с вредоносными выбросами США .

Сталкиваясь каждый день с владельцами дизельных машин, и механиками которые многозначительно рассуждают на тему необходимости клапана ЕГР в дизеле, что без него движок будет долго прогреваться, что программа управления в двигателе не рассчитана на работу без клапаночка и что совсем уж грустно автомобиль просто перестанет ехать без клапана ЕГР. Я решил написать эту статью, чтобы развеять некоторые заблуждения по этому вопросу.

Когда то знакомясь с системами современных автомобилей и получая информацию от тех же механиков и автовладельцев, я то же уверовал в непоколебимость клапана ЕГР, и его участие в тайных алгоритмах работы дизеля и его бесспорную необходимость в движке. Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе. Так давайте начнём по порядку.

Так как же появился клапан ЕГР и зачем он нужен.
Первые серийные автомобили оснащённые клапаном ЕГР появились на дорогах в 70х годах прошлого века. Что же делает этот клапан на самом деле и как выглядел его первый вариант? Ответ простой. Главная задача системы EGR ( Exhaust gas recirculation — ЕГР), а по нашему системы рециркуляции выхлопных газов, заставить топливо гореть при более низких температурах за счёт уменьшения количества кислорода в воздухе поступающем в цилиндры путём подмешивания в этот воздух выхлопных газов. А за чем это нужно? спросите вы. А ответ будет такой: NOx — окислы азота. Группа вредных веществ образующихся в результате горения чего либо в атмосфере. Считается, что повышение максимальной температуры в зоне горения свыше 1850 К (около 1576 градусов Цельсия) приводит к недопустимо высоким выбросам NOx. Ты уже догадался зачем оно надо? 🙂 .

Первые клапаны ЕГР собственно не были клапанами, это были простые отверстия соединяющие выпуск со впуском, но при таком подходе появлялись проблемы с холостыми оборотами и значительными потерями в мощности двигателя. Для того чтобы исключить это негативное влияние отверстие превратилось в клапан и не просто клапан, а клапан управляемый, на первых порах механически и вакуумом а в последствии электроприводами или тем же вакуумом но с электронным регулированием. За частую современные клапана ЕГР оснащают обратной связью (всякими датчиками положения) для контроля работоспособности системы.

Так давай посмотрим на известные положительные и отрицательные эффекты использования систем рециркуляции отработавших газов. В бензиновых двигателях есть как те, так и другие, в дизелях же кроме снижения до 50% выбросов NOx один вред. В бензиновых двигателях существует эффект потерь энергии на дросселирование (насосные потери), клапан ЕГР снижает этот эффект на малых и частичных нагрузках и позволяет повысить топливную экономичность и эффективность ДВС. В дизелях этого эффекта нет. Описанный выше эффект является наверное единственным значимым поводом использования клапана ЕГР помимо его экологического назначения. В остальном понижение температуры горения смеси приводит к увеличению выброса CO для бензиновых двигателей и сажи в дизелях.
В общем существует некий компромисс между уменьшением выброса окислов азота и вредными последствиями снижения температуры горения в цилиндрах ДВС. Кстати появление сажевых фильтров на дизельных двигателях отчасти связано с использованием клапана ЕГР.
А теперь как говориться все «прелести». При не полном закрытии (неисправности) клапана значительное снижение мощности дизеля. Увеличенное образование сажи, нагара на впускных системах, вихревых заслонках, клапанах, коллекторах, вплоть до уменьшения сечения впускного коллектора до критических размеров (можно выгребать ложкой).

Снижение мощности двигателя, увеличение расхода топлива. Уменьшение срока службы масла, за счёт запредельного содержания сажи. Уменьшение общей надёжности ДВС из за сложности систем рециркуляции. В общем получается достаточно печальная картина.

В нашем техцентре, да и в других автосервисах существует такая услуга как заглушить клапан ЕГР на дизельном двигателе. С помощью этой процедуры перекрывается канал клапана ЕГР, а его электрическая часть (обратная связь) остаётся в рабочем состоянии для избежания возникновения кодов неисправности в ЭБУ ДВС, т.е. глушение клапана возможно только при исправной электрической части. Если клапан ЕГР вышел из строя, не исправна электрическая составляющая, возникает вариант ставить новый клапан ЕГР и глушить канал, либо переходить к программному удалению. Метод программного отключения системы рециркуляции отработавших газов на дизеле (изменение программы управления двигателем) , при котором клапан всегда остаётся в закрытом положении и не играет роль его функциональность, т.е. для ЭБУ его не существует и он не мешает мотору работать. Рекомендовать эти процедуры пожалуй стоит, но выбор всегда за владельцем автомобиля: что загрязнять? — окружающую среду или свой движок. 🙂 Стоимость работы по блокировке клапана ЕГР, при исправном клапане, самая бюджетная. Стоимость блокировки клапана при неисправной электрической составляющей (установка нового клапана с блокировкой канала) соразмерна с удалением клапана на программном уровне. Мнение РСВ Сервис основывается на практике, большое количество ремонтов двигателей связано именно с неисправностью системы ЕГР и эта поломка не зависит от владельца автомобиля или водителя, если они самостоятельно не занимались улучшательством. Если система ЕГР перестает правильно работать, как задумали инженеры на заводе, наступает момент для принятия решением владельцем автомобиля, если оставить неисправную систему, следом за ней выйдет из строя двигатель, а это дорогой ремонт. Если ремонтировать, то как именно, вариантов несколько, установка исправной БУ запчасти, установка новой запчасти, устранение системы на электронном уровне. Решение принимает владелец автомобиля, наша задача реализовать принятое решение на практике.

Существует способ удаление ЕГР на программном уровне из ЭБУ двигателя. Звоните в РСВ Сервис, уточняйте детали удаления ЕГР: для стандарта Евро 4, для стандарта Евро 5.

Последнее поступления в нашу копилку знаний из практики ремонта автомобиля Мицубиси Паджеро 4, 2010 года выпуска, двигатель 4M41 3.2D Di-DC. Клиент обратился с просьбой разобраться с загоревшейся лампой неисправности двигателя.

Картина «маслом»! 250 тысяч километров пробега — это просто отлично! Клапан ЕГР не заглушен, результат на лицо. Заменили форсунку топливную, заглушили клапан «егорку», отправили клиента до новых встреч на плановом техническом обслуживании.

Всем добра! С уважением РСВ Сервис! Удачи на дороге!

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно — физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

• высокая стоимость ремонта и обслуживания системы;
• агрегат сложно чистить;
• негативные последствия для двигателя при нарушении режима рециркуляции;
• двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления — сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

• чистый впускной коллектор;
• снижение дымности выхлопа;
• прирост мощности на средних оборотах;
• отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.

Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.

Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.

Что такое клапан EGR (ЕГР)

Клапан EGR — устройство, служащее для снижения выбросов оксидов азота (NOX), образующихся при работе двигателя, и повышающее экономичность двигателя.

По своей сути, клапан EGR, это клапан рециркуляции отработанных газов, которые из выпускного коллектора подаются обратно во впуск. При этом, клапан, благодаря электромагнитному управлению, точно дозирует необходимое количество отработанных газов при работе двигателя. Это позволяет использовать повторно несгоревшие элементы топливной смеси, а также существенно снижает выбросы NOX в атмосферу (что требуют от автопроизводителей экологи). Возвращение отработанных газов в рабочую смесь позволяет снизить температуру сгорания смеси, что приводит к значительному (до 60%) уменьшению выбросов в атмосферу соединений азота.

Выход из строя клапана EGR приводит к нестабильной работе двигателя, плаванию оборотов, троению и в конечном итоге, к зажиганию лампы «check engine» на панели приборов. Снятие и чистка без разбора клапана EGR в этом случае помогает, но, как правило ненадолго. Хотя встречаются случаи, когда после чистки клапан исправно работает в течение длительного времени (20 000 + км). Технология разборки клапана EGR самой Honda не предполагается. Самостоятельное вмешательство в конструкцию может привести к полному выходу клапана из строя.

Многие сервисы предлагают в виде услуги «заглушку» клапана EGR. В некоторых случаях (на автомобилях 90-х годов) это может помочь, однако более новые автомобили, чьи блоки управления рассчитаны на нормальную работы системы, включающую исправный клапан, могут после этой операции работать еще хуже, чем до нее.

Клапан EGR является технически сложным устройством, поэтому вмешательство в его работу без наличия соответствующего опыта крайне не рекомендуется!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Вконтакте

Facebook

Одноклассники

Twitter

Как влияет отключение EGR на температурный режим дизеля?

Введение: в интернете распространен миф о том, что при глушении и отключении клапана EGR двигатель якобы будет перегреваться, и причиной этого — якобы увеличение температуры в камере сгорания при замене отработанных газов на чистый воздух.

Почему это не так — описано ниже.

Чтобы понять, как связано отключение (глушение) ЕГР с температурным режимом двигателя на дизеле, достаточно ответить на несколько простых вопросов:

1. На каком составе топливо-воздушной смеси (далее — ТВС) работает дизельный ДВС? Как влияет увеличение количества кислорода на дизельный ДВС при неизменном количестве топлива? Ответ: в отличие от бензинового мотора, дизель ВСЕГДА работает на ИЗБЫТКЕ воздуха, то есть на БЕДНОЙ или СУПЕРБЕДНОЙ СМЕСИ. Если мы увеличим поступление кислорода на дизельном двигателе, это практически никак не повлияет на количество сгорающего топлива, ибо воздуха и так в избытке. Соответственно, объем циклового заряда ТВС не увеличится, если только параллельно не увеличить топливоподачу. Однако, в дизельном моторе, в отличие от бензинового, топливоподача не определяется количеством воздуха (смесь не дросселируется). Наоборот, количество топлива само по себе является определяющим, а наддув уже подстроен под топливо.

2. Как работает клапан ЕГР, для чего он нужен, каков механизм его функционирования? Ответ: клапан препятствует чрезмерному образованию оксидов азота (NOx) в отработанных газах (далее — ОГ), образующихся в камере сгорания при воспламенении ТВС. Снижение концентрации NOx происходит за счет снижения концентрации азота и кислорода в ТВС, путем частичного перекрытия потока чистого воздуха и замещения части воздуха на ОГ из выпуска.

3. Какова температура ОГ, подмешиваемых клапаном ЕГР во впуск? И какова температура чистого воздуха, которым мы замещаем часть ОГ при глушении клапана ЕГР? Ответ: ОГ на дизеле имеют температуру, в среднем, от 200 до 700 градусов Цельсия. Наддувный (чистый) воздух — от атмосферной температуры до 60-70 градусов (очень редко — выше). Таким образом, при работе клапана ЕГР вместо ХОЛОДНОГО воздуха на впуск подбрасывается ГОРЯЧИЕ ОГ; даже если они проходят через охлаждение — они все равно горячее, чем атмосферный воздух.

4. В каких режимах работы двигателя наиболее опасен перегрев дизельного мотора? Ответ: в МОЩНОСТНОМ режиме, т.е. в режиме «газ в пол». Перегрев, особенно — локальный с образованием микротрещин в ГБЦ — опасен в режимах максимальных нагрузок, когда недостаточно времени на теплоотвод от ГБЦ. Во всех остальных режимах дизель всегда «холодный», температура его работы существенно ниже (температура ОГ 200-300 градусов), чем у бензиновых моторов аналогичного объема (ОГ 400-700 градусов).

5. В каких режимах работы двигателя функционирует клапан ЕГР, а в каких он полностью закрывается по команде с ЭБУ? Ответ: клапан ЕГР открыт на холостом ходу, а также в режиме частичных нагрузок. В МОЩНОСТНОМ РЕЖИМЕ («газ в пол») клапан ЕГР — ВСЕГДА ЗАКРЫТ (!!!) на заводской программе. Сопоставив ответ на п.4 и п.5, делаем самостоятельные выводы.

6. Как осуществляется аварийное регулирование ЭБУ в ситуациях перегрева дизельного двигателя? Ответ: в числе экстренных мер при перегреве на всех дизельных моторах ЭБУ ВСЕГДА ПОЛНОСТЬЮ ЗАКРЫВАЕТ КЛАПАН ЕГР. Ответ на этот вопрос дополнит выводы, сделанные в п.4. и п. 5.

Иными словами, само по себе глушение и отключение EGR в программе НЕ ПРИВОДИТ К ПЕРЕГРЕВУ МОТОРА. Рассказы про трещины в ГБЦ — либо совпадение, либо результат иного вмешательства, а не глушения клапана ЕГР. Например, установка тюнинг-бокса (который просто увеличивает топливоподачу) — это реально ПОВЫШАЕТ ТЕМПЕРАТУРУ и может привести к перегреву.

PS. Еще одна «обратная сторона» работы клапана EGR — существенное увеличение образования сажи и нагара. Из-за ограничения чистого воздуха (подмены его на ОГ) часть топлива действительно сгорает не полностью, и выброс сажевых частиц при работе ЕГР феерически растет. Последствия для мотора — вполне очевидны, в том числе это преждевременный выход из строя сажевого фильтра и катализатора, залипание механизмов (сам клапан, заслонки впускного коллектора и т.д.), а также абразивное действие сажи на компоненты ДВС. Приведем иллюстрацию типичного впуска с работающим ЕГР: https://vk.com/photo-13437777_387415035 https://vk.com/photo-13437777_387415031 https://vk.com/photo-13437777_386655226

Не блокируйте и не снимайте клапан рециркуляции ОГ, это экономия денег

Типичный старый клапан системы рециркуляции ОГ

Клапан EGR (рециркуляции выхлопных газов) имеется почти во всех современных двигателях и считается частью системы выхлопа вашего автомобиля. В некоторых штатах его удаление приведет к провалу проверки выбросов. К сожалению, в Интернете существует огромное недоразумение относительно этой функции, и, к сожалению, многие люди фактически удалили ее в поисках «бесплатной энергии».«

Клапан рециркуляции ОГ предназначен не только для повторного сжигания выхлопных газов с целью их очистки. Фактически, это больше связано с экономией топлива и, как побочный эффект, с сокращением выбросов. По сути, он «сжимает» вашу камеру сгорания, когда потребность в мощности низкая. Это абсолютно не влияет на производительность WOT, и я объясню почему в этой статье, а также расскажу, насколько умным этот маленький клапан на самом деле.

Клапан рециркуляции ОГ не открывается при большой нагрузке (мне неизвестны какие-либо исключения), и поэтому вы не будете сжигать выхлопные газы при полностью открытой дроссельной заслонке.Идея о том, что это каким-то образом вредит мощности, — это просто еще один форумный миф, основанный на мысли, что он «всегда» смешивает негорючие выхлопные газы с воздушно-топливной смесью — но это не так.

На самом деле, клапан открывается при небольших отверстиях дроссельной заслонки и в ситуации закрытой дроссельной заслонки, чтобы помочь заполнить цилиндры, которые жаждут воздуха, но не получают его из-за того, что дроссель мешает.

Это правда, что система рециркуляции отработавших газов рециркулирует через двигатель, и эти газы не оптимальны для сгорания.Однако при малых углах открытия дроссельной заслонки ваш двигатель не изо всех сил пытается выработать мощность, он изо всех сил пытается работать против вакуума, создаваемого поршнями, перемещающимися вверх и вниз по каналу ствола.

Что я имею в виду? Что ж, если вы когда-либо играли со шприцем, вы знаете, что, если вы потянете назад поршень, это очень легко сделать. Однако, если вы заблокируете конец и попытаетесь потянуть за поршень, вытащить его будет намного сложнее. Это простой способ подумать о так называемых «насосных потерях».«

Насосные потери — это потери энергии, вызванные закрытием или частичным закрытием дроссельной заслонки большую часть времени. Когда ваша дроссельная заслонка закрыта, дроссельная заслонка ограничивает воздушный поток двигателя, но двигатель по-прежнему тянет так же сильно, как и при WOT, на этой скорости двигателя. Вот почему получается коллекторный вакуум (и он может быть довольно высоким, например, 30 фунтов на квадратный дюйм или около того).

Следовательно, двигатель фактически должен работать против самого себя, чтобы втягивать воздух, и это тратит впустую энергию («насосные потери»). Это просто конструктивный недостаток / особенность современного двигателя внутреннего сгорания, и с этим мало что можно сделать.Однако клапан EGR позволяет нам делать кое-что очень умное.

Подавая выхлопные газы к двигателю, это почти как приоткрыть дроссельную заслонку, но без увеличения мощности / сжигания большего количества топлива. Вы наполняете цилиндр, который должен быть заполнен или , но теперь вы заполняете его небольшой смесью воздуха / топлива и, по сути, бездействующим газом. Это снижает потери энергии и дает выигрыш в экономии топлива.

Это, кстати, также является причиной того, что 5-ступенчатая коробка передач обычно обеспечивает лучшую экономию топлива, чем автоматика.Чтобы получить НАИЛУЧШУЮ экономию топлива, вам нужны большие углы дроссельной заслонки (больше дроссельной заслонки), но максимально возможная передача (5-я, 6-я передачи). С другой стороны, работа двигателя при малых углах открытия дроссельной заслонки и высоких оборотах приводит к чрезмерному расточительному расходу топлива. Например, движение на 4-й передаче при 4500 об / мин вместо 5-й при 2800 об / мин. Это очень сложный вопрос, который я расскажу в другой статье в другое время, но пока знайте, что это всего лишь иллюстрация важности низких потерь накачки.

В некоторых автомобилях с автоматической трансмиссией есть «спортивный» режим трансмиссии, который в большинстве случаев мало что делает, кроме предотвращения переключения на пониженную передачу, если только углы дроссельной заслонки не становятся очень большими.На моем IS300 это называется «ECT Power», когда он включен, трансмиссия быстро переключается на пониженную передачу и приятна для «спортивного» ощущения от вождения. Однако в нормальном режиме вы можете увеличить газ на 5-й передаче, не переключаясь на понижающую передачу, тем самым сэкономив топливо. Это не делает машину быстрее, она меняет только переключение на пониженную передачу, когда вы увеличиваете газ.

В любом случае, клапан рециркуляции ОГ также помогает вашему двигателю, обогащая топливно-воздушную смесь, но без дополнительного топлива. Это достигается за счет уменьшения количества кислорода в цилиндрах и, следовательно, количества топлива, необходимого для поддержания нормальной температуры двигателя на крейсерских скоростях.Это уменьшает количество топлива, которое нужно вашему двигателю для сжигания, когда потребляемая мощность невысока. По сути, в какой-то степени это делает ваш двигатель «меньше», когда требования к мощности низкие, за счет заполнения этих цилиндров меньшим количеством воздуха и топлива, что на самом деле почти так же хорошо, как сокращение двигателя (для случаев, когда «большой» не нужен ).

В итоге, есть люди, которые блокируют клапан EGR в поисках большей мощности — не будь одним из них. В трамвае его обязательно нужно оставить.Его удаление не дает преимущества в производительности, и единственное, чего вы добьетесь, — это потратите больше топлива.

Чрезвычайно ограниченное по времени предложение — всего 3 дня

Получите СТЕПЕНЬ МАСТЕРА в настройке производительности от ЛУЧШИХ в своей области за ОДНУ низкую цену пакета

Только на 3 дня получите ВСЕ наши ПРЕМИУМ-курсы (нигде больше не доступны) Tuner University, посвященные некоторым из величайших умов автоспорта:

— 10 лучших мифов о выступлениях (MP3 и отредактированная стенограмма) — 29 долларов.95 значение
— Производительность на глотке топлива Класс (MP3 и руководство по классу) — значение 69,95 долларов США
— Секреты дизайна заголовка с Джоном Грудински (MP3 и стенограмма) — стоимость 69,95 долларов США
— Грязные секреты нефти с Райаном Старком (MP3 и стенограмма) — 69,95 долларов США по цене
— Секреты настройки двигателя с Беном Стрейдером из Университета EFI (MP3 и стенограмма) — 69,95 долларов США по цене

Получите все вышеперечисленные курсы (многие из которых в настоящее время недоступны где-либо еще) по единой цене всего 309,75 долларов США 69 долларов США.95. ОГРОМНАЯ экономия пакета.

Вы также можете купить любой из них по отдельности через наш ресурсный центр, но я не знаю, зачем вам это нужно, поскольку это, по сути, целый магазин по цене всего 1 блюда. Вы получите MP3-записи каждого класса, а также расшифровку стенограммы или сопутствующее руководство по каждому курсу, и вы сможете МОМЕНТАЛЬНО загрузить их все.

Заявите о себе сейчас

❤️ Все, что вам нужно знать ❤️

Клапан системы рециркуляции отработавших газов в вашем автомобиле, также известный как клапан рециркуляции выхлопных газов, не является необходимым для правильной работы вашего автомобиля, и поэтому многие люди не думают, что им нужно заменять его, когда что-то пойдет не так.Да, ваша машина может работать без нее, но она не должна работать без нее. Замена клапана системы рециркуляции отработавших газов механиком обойдется вам в сумму от до 150 долларов США. Если вы заинтересованы в том, чтобы просто получить запчасти самостоятельно, вы можете отправиться в AutoZone и купить новую по цене от $ 40 до $ 500 .

Авторемонт стоит ДОРОГОЙ
