Устройство карбюратора к 151: Карбюратор К-151 — Устройство и Характеристики, Модификации, Неисправности и Способы Исправления, Ремонт и Полная Замена, Регулировка, Стоимость Запчастей

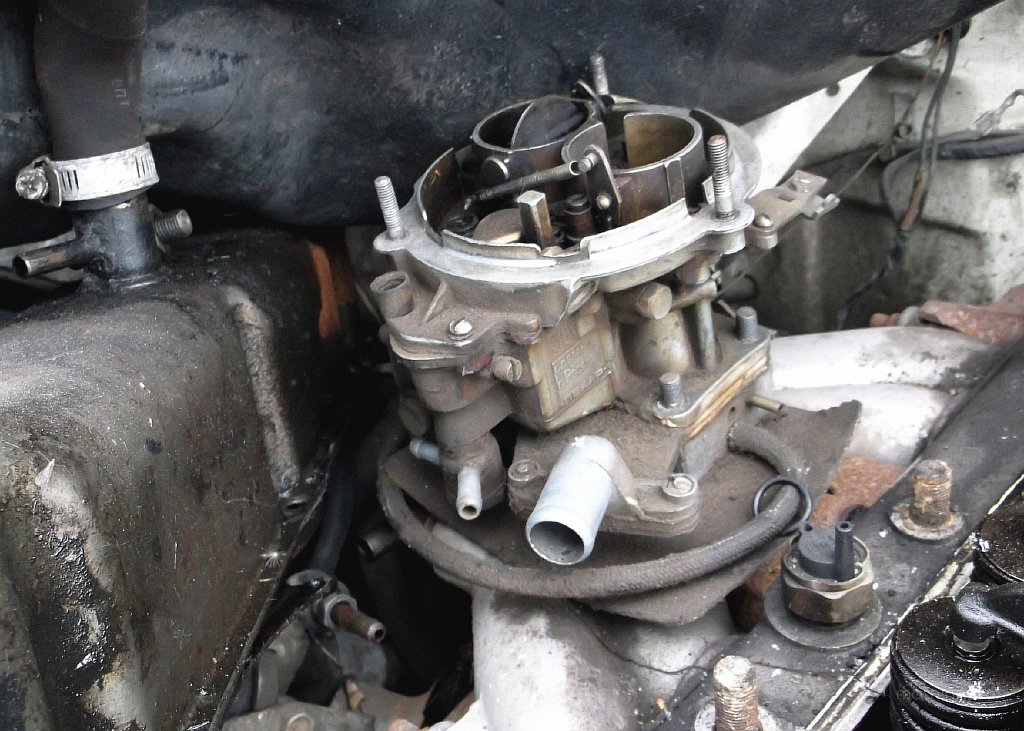

Особенности карбюратора К-151

Карбюратор К-151, К-151Д устанавливают на двигатели модели 402 и 4021.

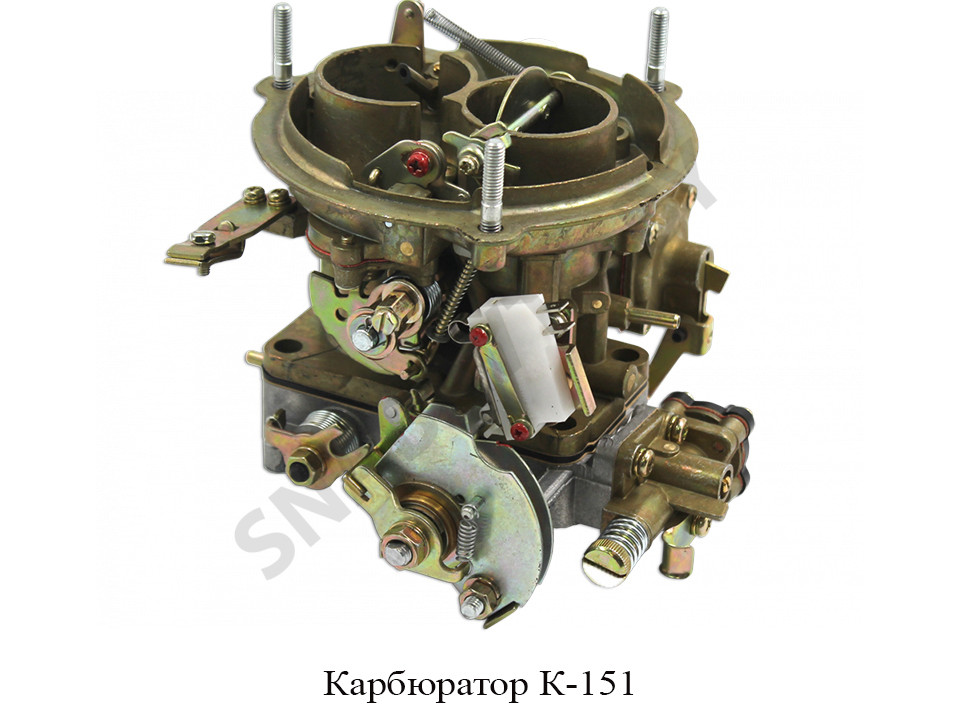

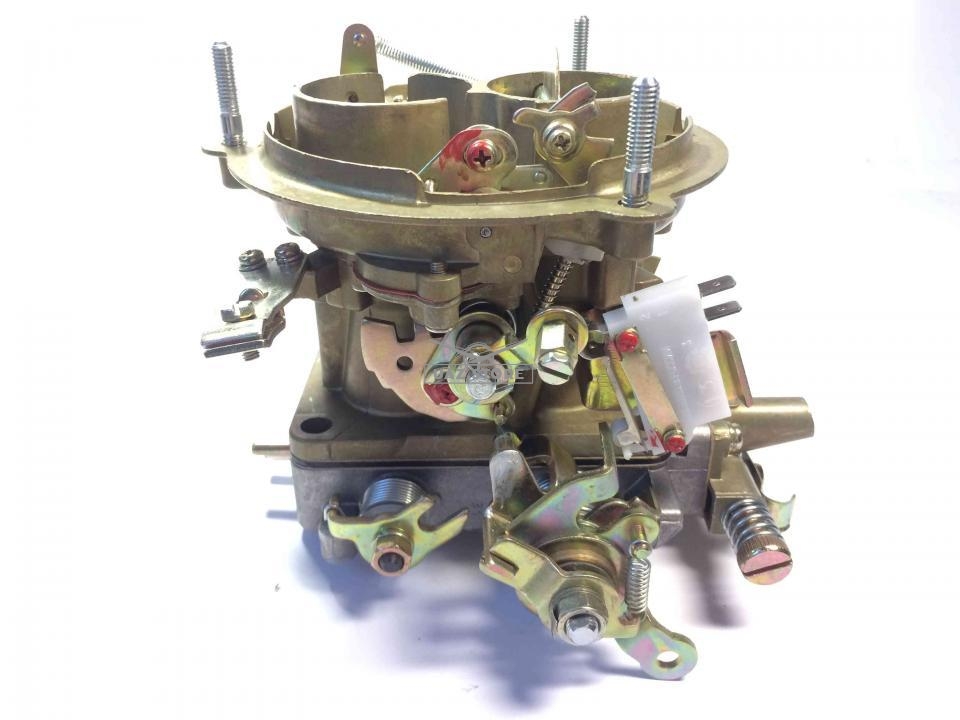

Карбюратор К-151 (рис. 1) состоит на трех основных разъемных частей, соединенных через уплотняющие прокладки винтами.

Верхняя часть — крышка карбюратора включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок включает смесительные патрубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора — является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух смесительньных камер — первой и второй.

Каждая из камер карбюратора имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос — диафрагменного типа.

Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Рис. 2. Схема полуавтоматического устройства пуска и прогрева

Система пуска холодного двигателя (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль акселератора.

Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива карбюратора К-151 состоит из блока управления 33 (см. рис. 1), микровыключателя 35 электромагнитного клапана 32 и экономайзера принудительного холостого хода.

Микровыключатель и экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления 33 представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32.

При отпущенной педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

Система отключения подачи топлива работает следующим образом.

При отпущенной педали акселератора и частоте вращения коленчатого вала двигателя более 1400 мин ^-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается или «глохнет» при отпущенной педали дроссельных заслонок) необходимо прежде всего убедиться в надежности электрических контактов элементов системы, после чего следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Для проверки электромагнитного клапана и микровыключателя необходимо разъединить электрический разъем блока управления, включить зажигание (двигатель не пускать!) и со стороны моторного отсека одной рукой плавно открыть и закрыть несколько раз дроссельные заслонки карбюратора, а другой — придерживать электромагнитный клапан.

При исправном электромагнитном клапане и предохранителе и при исправном и правильно отрегулированном микровыключателе должно ощущаться срабатывание электромагнитного клапана (вибрация, щелчки).

Для проверки блока управления необходимо вставить разъем в блок, включить зажигание, пустить двигатель и прогреть его.

Затем со стороны моторного отсека одной рукой открыть дроссельные заслонки примерно на 1/3 хода, другой — придерживать электромагнитный клапан.

Резко отпустить дроссельные заслонки. При этом, если блок управления исправлен, электромагнитный клапан должен отключиться, а при снижении частоты вращения коленчатого вала примерно до 1050 мин ^-1 электромагнитный клапан должен включиться.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис. 1).

Основные дозирующие элементы карбюраторов приведены в табл. 1.

Таблица 1. Основные дозирующие элементы карбюраторов К-151 (ЗМЗ-402), К-151Д (ЗМЗ-406)

Параметры	Первая камера		Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3 /мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Для особо одаренных: Первичную камеру любого карбюратора легко определить по воздушной заслонке.

Воздушная заслонка стоит в верхней части диффузора карбюратора. И какие жиклеры стоят рядом с этой камерой являются жиклерами первичной камеры.

Как отрегулировать карбюратор К-151

Регулировка карбюратора К-151, К-151Д

Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

 Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500–2700 мин ^–1 .

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100–120 мин ^–1 .

После этого завернуть винт качества до снижения частоты вращения на 100–120 мин ^–1 .

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров.

Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя.

При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Карбюраторы К-151: Устройство, ремонт, регулировка: Автомоб…

Тюфяков А.С.

Полная информация о книге

• Вид товара:Книги
• Рубрика:Личный транспорт
• Целевое назначение:Производств.-практич.изд.,практич.рук-во
• ISBN:978-5-85907-294-1
• Серия:Несерийное издание
• Издательство: Издательство «За рулем»
• Год издания:2004
• Количество страниц:56
• Тираж:7500
• Формат:60х84/16
• УДК:629. 114.6
• Штрихкод:9785859072941
• Переплет:обл.
• Сведения об ответственности:А.С.Тюфяков
• Код товара:461019

Ничего не найдено для Regulirovka Karbjuratora K 151

Warning: session_start(): open(/var/www/autobryansk/data/mod-tmp/sess_306a7e8d127ad06b0f9304987fb61df9, O_RDWR) failed: Permission denied (13) in /var/www/autobryansk/data/www/autobryansk.info/wp-content/plugins/agreeable/agreeable.php on line 23

Warning: session_start(): Failed to read session data: files (path: /var/www/autobryansk/data/mod-tmp) in /var/www/autobryansk/data/www/autobryansk. info/wp-content/plugins/agreeable/agreeable.php on line 23

Warning: file_put_contents(/var/www/autobryansk/data/www/autobryansk.info/wp-content/advanced-cache.php): failed to open stream: Permission denied in /var/www/autobryansk/data/www/autobryansk.info/wp-content/plugins/wp-optimize/cache/class-wpo-page-cache.php on line 525

Warning: file_put_contents(/var/www/autobryansk/data/www/autobryansk.info/wp-config.php): failed to open stream: Permission denied in /var/www/autobryansk/data/www/autobryansk.info/wp-content/plugins/wp-optimize/cache/class-wpo-page-cache.php on line 606

Warning: fopen(/var/www/autobryansk/data/www/autobryansk.info/wp-content/uploads/wp-file-manager-pro/fm_backup/index.php): failed to open stream: Permission denied in /var/www/autobryansk/data/www/autobryansk.info/wp-content/plugins/wp-file-manager/file_folder_manager.php on line 59

Warning: fclose() expects parameter 1 to be resource, boolean given in /var/www/autobryansk/data/www/autobryansk. info/wp-content/plugins/wp-file-manager/file_folder_manager.php on line 60

Ничего не найдено для Regulirovka Karbjuratora K 151 Перейти к контенту

Возможно, информация перенесена в другой раздел. Возможно, стоит попробовать поискать в Поиске или пройтись по ссылкам?

Notice: Функция the_widget вызвана неправильно. Виджеты должны быть зарегистрированы с помощью register_widget(), перед тем как они будут отображаться. Дополнительную информацию можно найти на странице «Отладка в WordPress». (Это сообщение было добавлено в версии 4.9.0.) in /var/www/autobryansk/data/www/autobryansk.info/wp-includes/functions.php on line 5313

РубрикиВыберите рубрикуАвтозапчастиАвтоликбезАвтомобилиАвтоновостиАвтосалоныАвтосервисАвтошколыЗаправкиУстройство автомобиля

Top Мы используем куки для наилучшего представления нашего сайта. Если Вы продолжите использовать сайт, мы будем считать что Вас это устраивает.OkПодробнее

Adblock detector

…

Подключение шлангов к карбюратору 151

Карбюраторы К-151 считаются достаточно надежными устройствами, которые при правильной эксплуатации могут функционировать продолжительное время, не требуя особого технического обслуживания. Но для достижения оптимальной работы этих агрегатов требуется их корректно отрегулировать, для чего схема подключения шлангов карбюратора К-151 в 402 двигателе также должна быть предварительно изучена. От результативности процесса регулировки зависит и качество работоспособности всего силового агрегата, включая возможность повышения его мощности и увеличения КПД.

Как устроен карбюратор К-151

В комплектацию автомобилей ГАЗ-3102 и Газель 2705 входит двигатель ЗМЗ-402 с дополнением карбюратором К-151, а на машинах Газель 3302 и ГАЗ-3110 интегрируется двигатель ЗМЗ-406 в сочетании с рассматриваемым карбюратором, но в модификации «Д». Правда, этих агрегаты отличаются незначительно, так как конструктивно они выполнены одинаково, при этом отличия заключаются лишь в размерности некоторых калибровочных отверстий.

Воплощенное устройство рассматриваемых топливных агрегатов представлено тремя разъемными частями, которые соединены винтами через уплотняющие прокладки:

• верхняя часть представлена крышкой карбюратора, включая и воздушный патрубок, разделенный на пару каналов, с присутствующей в канале первичной секции воздушной заслонкой;
• в состав средней части, являющейся корпусом карбюратора, входят поплавковая и две смесительные камеры;
• в нижней части размещен корпус дроссельных заслонок, включающий смесительные патрубки с обозначенными дроссельными заслонками. Присутствующая между нижней и средней частями прокладка является теплоизоляционной и уплотнительной.

Возможные проблемы в функциональности карбюратора К-151

Многими автовладельцами вышеобозначенных автомобилей тщательно изучаются устройство, ремонт и регулировка карбюратора К-151, так как большинство неисправностей этого агрегата связано может быть с неквалифицированной регулировкой, а также засорением калибровочных отверстий смолистыми твердыми отложениями или мелкими частицами.

Среди основных проблем в работе рассматриваемого устройства выделяются следующие:

• нестабильно работает двигатель ЗМЗ-402 на холостом ходу. Эта проблематика может быть сформирована состоянием проводки между педалью акселератора и карбюратором. Чтобы это точно диагностировать, нужно от устройства отсоединить провод, после чего на работающем двигателе подвигать дроссель вручную. При снижении оборотов проблема заключаться будет в проводе, а если этого не происходит, то нужно проверить карбюратор К-151 на наличие загрязнений и коррозии;
• при обнаружении протечки бензина причина этого явления может скрываться в неполадках поплавковой камеры, некорректном положении поплавка или повышенном давлении;
• нагар на свечах выступает признаком избыточной топливной подачи. Причиной этого могут выступать неправильный уровень топлива или неисправный клапан. В первом случае осуществляется регулировка поплавка и проверка давления.

Как настроить карбюратор К-151

Чтобы двигатель ЗМЗ-406 оптимально функционировал, комплексную настройку карбюратора нужно осуществлять в три этапа, заключающихся в регулировке следующих узлов:

• поплавковой камеры;
• пускового устройства;
• системы холостого хода.

При регулировке поплавковой камеры предварительно снимается крышка карбюратора. Из камеры посредством резиновой груши отсасывается, как минимум, четверть топлива. Далее коленчатый вал мотора устанавливается в положение, блокирующее движения диафрагмы топливного насоса. Затем топливная смесь подкачивается вручную до стабилизации уровня. При этом зеркало жидкости располагаться должно на 3-сантиметровой высоте относительно верхней кромки средней части агрегата.

Конечно же, чтобы полноценно осуществить рассматриваемый процесс, сформированная схема подключения шлангов должна быть тщательно изучена, иначе может потребоваться даже ремонт топливной системы силовой установки. Для увеличения топливного уровня до требуемых показателей посредством отвертки нужно немного вверх отогнуть язычок поплавка, при этом его не снимая. А для уменьшения уровня язычок необходимо вниз отогнуть, при этом придерживая поплавок.

Регулировка пускового устройства осуществляться может на снятом карбюраторе или же на устройстве, которое находится на своем штатном месте в машине. Если агрегат был снят, то изначально слегка открывается дроссельная заслонка с проворачиванием до упора и фиксацией рычага управления пусковым устройством.

Далее отпускается дроссельная заслонка, и проверяется зазор между стенкой камеры и кромкой заслонки, размерность которого должна составлять 1,65±1,5мм. Корректировка этого зазора осуществляется отворачиванием контргайки и вращением винта до упора. После этого проводится регулировка тяги, соединяющей рычаг управления с осью воздушной заслонки. В закрытом состоянии заслонки значение зазора должно составлять 0,5±0,3мм.

При регулировке пускового устройства, установленного на автомобиле, изначально снимается воздушный фильтр, после чего запускается мотор. Далее нужно на педаль газа аккуратно нажать и рычаг управления заслонкой вытянуть на себя насколько это возможно. При максимально открытой заслонке обороты мотора должны составлять 2600±1000 об/мин. Но если частота вращения находится за пределами указанного значения, то отворачивается контргайка, и крутится винт-упор рычага до достижения требуемых оборотов, после чего контргайка затягивается.

Регулировка холостого хода реализуется для обеспечения карбюратором устойчивой работы мотора при минимальных выбросах СО2. На предварительно прогретом моторе при фиксированном положении винта, которым регулируется количество топливной смеси, требуется вращать штуцер качества до достижения оборотами двигателя максимальных значений. Далее вращением винта количества частота вращения увеличивается на 110±10 об/мин относительно обычных оборотов силового агрегата на холостом ходу, затем вращением винта качества обороты снижаются на те же 110±10 об/мин.

Заключение

Завершая рассмотрение темы, стоит отметить, что отрегулировать карбюратор К-151 может самостоятельно практически любой автовладелец при наличии определенных навыков. Однако для осуществления этого процесса схема подключения шлангов карбюратора К-151 в 406 двигателе должна быть предварительно изучена, чтобы избежать в результате проведенных работ различных неприятных последствий.

Почитайте ещё:

Автомобиль УАЗ производится Ульяновским автомобильным заводом и представляет собой один из лучших российских полноприводных внедорожников по универсальности и превосходным внедорожным характеристи .

Регулировка и настройка карбюратора К 151 на УАЗе

УАЗ – это легендарный автомобиль, который прославился не только среди военных, но и гражданского населения. Завод действительно не пожалел сил и времени на него. Он надежный, прост в обслуживании и ремонте, но требует постоянного внимания, так как является «рассадником» неполадок. Одним из больных мест является система питания. Регулировка такого сложного узла, как карбюратор К151 на УАЗе «Буханка» – не сложная процедура. Однако она требует правильной техники выполнения. Сегодня вы узнаете, как выполняется чистка и настройка, а также регулировка карбюратора к 151 на уазе.

Устройство карбюратора К 151

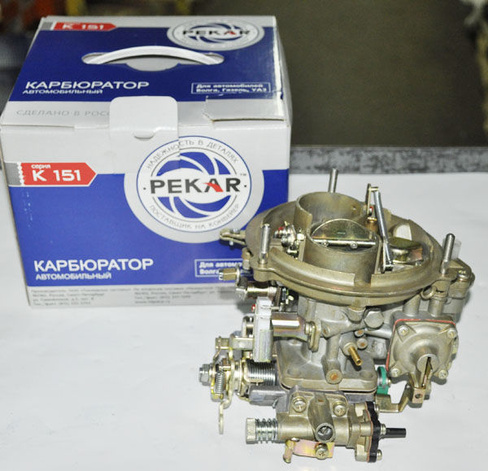

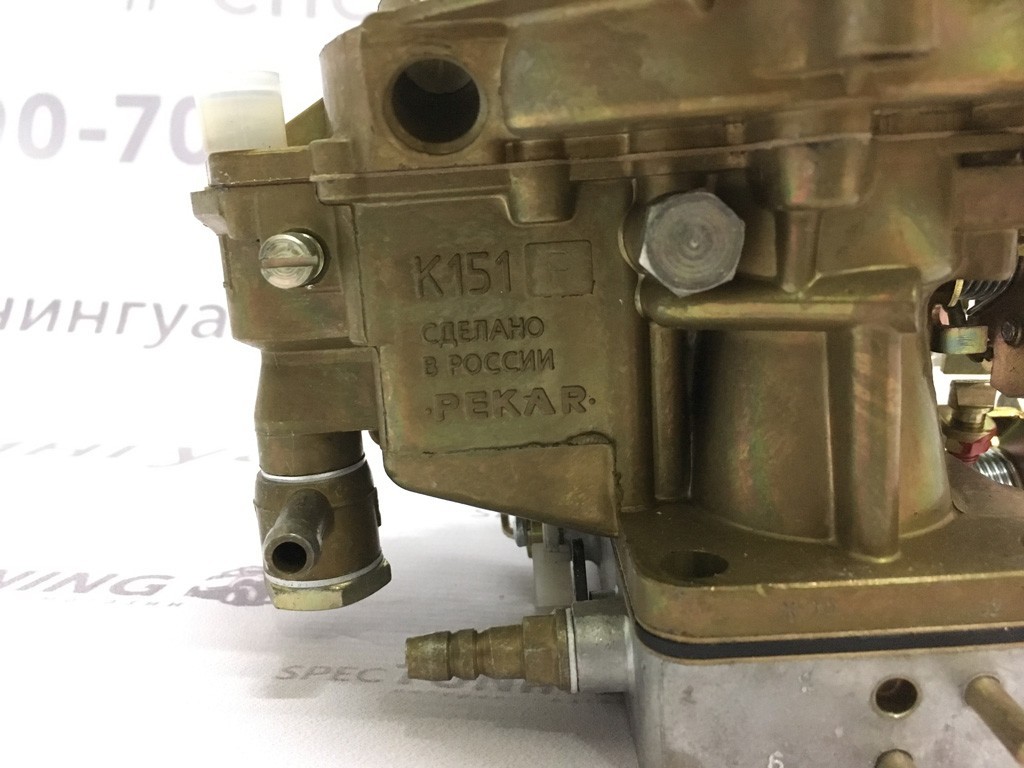

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

• Поплавковая камера;
• Дроссельная заслонка;
• Жиклеры;
• Диафрагма;
• Металлический корпус с крышкой;
• Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Схема карбюратора К 151

Пояснение к схеме:

1. крышка;
2. клапан разбалансированности поплавковой камеры;
3. поплавок;
4. воздушный жиклер переходной системы;
5. эмульсионный жиклер переходной системы;
6. винт крепления распылителя эконостата вторичной секции;
7. воздушный жиклер главной дозирующей системы вторичной секции;
8. распылитель эконостата;
9. эмульсионная трубка главной дозирующей системы вторичной секции;
10. выпускной шариковый клапан ускорительного насоса;
11. распылитель ускорительного насоса;
12. воздушная заслонка;
13. малый диффузор первичной секции;
14. воздушный жиклер главной дозирующей системы первичной секции;
15. эмульсионная трубка главной дозирующей системы первичной секции;
16. блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
17. эмульсионный жиклер системы холостого хода;
18. воздушный жиклер холостого хода;
19. регулировочный винт перепуска топлива системы ускорительного насоса;
20. вытеснитель;
21. корпус поплавковой камеры;
22. перепускной жиклер ускорительного насоса;
23. выпускной шариковый клапан ускорительного насоса;
24. пружина;
25. диафрагма ускорительного насоса;
26. крышка ускорительного насоса;
27. рычаг привода ускорительного насоса;
28. главный топливный жиклер первичной секции;
29. трубка;
30. диафрагмы экономайзера принудительного холостого хода;
31. клапан экономайзера;
32. ограничительный колпачок;
33. винт регулировочный состава смеси;
34. отверстие в корпусе ЭПХХ;
35. корпус экономайзера принудительного холостого хода;
36. отверстие выходное системы холостого хода;
37. винт эксплуатационной регулировки холостого хода;
38. прокладки;
39. отверстия переходные системы холостого хода;
40. дроссельная заслонка первичной секции;
41. кулачок привода рычага ускорительного насоса;
42. ролик рычага ускорительного насоса;
43. обводной канал системы холостого хода;
44. дроссельная заслонка вторичной секции;
45. прокладки;
46. корпус смесительных камер;
47. трубка подвода разрежения к электромагнитному клапану;
48. трубка к вакуум-корректору;
49. главный топливный жиклер вторичной секции;
50. штуцер вентиляции картерных газов;
51. электронный блок управления;
52. микровыключатель;
53. фильтр;
54. электромагнитный клапан;
55. штуцер;
56. топливный фильтр;
57. топливо подающая труба;
58. пробка;
59. язычок регулировки хода топливного клапана;
60. топливный клапан;
61. язычок регулировки уровня топлива в поплавковой камере;
62. электропривод клапана разбалансировки поплавковой камеры.

↑

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Чистка карбюратора УАЗ

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

• Отогнуть регулировочные тяги поплавка;
• Поставить крышку на место;
• Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник ДААЗ 4178. Автомобиль не предусматривает установки тахометра, поэтому подключить его нужно будет самостоятельно на время выполнения работ. Теперь запустите мотор и прогрейте его до рабочей температуры.

Следующий порядок действий таков:

• Как на видео, при помощи винта количества и винта регулировки дроссельной заслонки, выставите нужные обороты холостого хода.
• Несмотря на отсутствие винта качества, система предусматривает обогащение и обеднение смеси путем регулировки количества подаваемого воздуха. Для этого установлен механизм регулировки положения дроссельной заслонки.
• После того, как обороты составят 800-900 об/мин, необходимо винт качества закручивать до того момента, когда двигатель начнет немного поддергивать. Такой режим является самым экономичным и оптимальным, с точки зрения сохранения мощности и убережет от неисправности, связанной с запуском.

Остались вопросы по регулировке холостого хода? Тогда посмотрите этот видео материл поможет их развеять!

Схема снижения расхода на карбюраторе к-151

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

1. Требуется подогнать воздушные и топливные жиклёры.
2. Провести настройку зажигания на грань детонации.
3. Правильно отрегулировать холостой ход.

Большим винтом крутим примерно положенное количество оборотов.

Самостоятельное обслуживание и ремонт карбюратора серии К-151

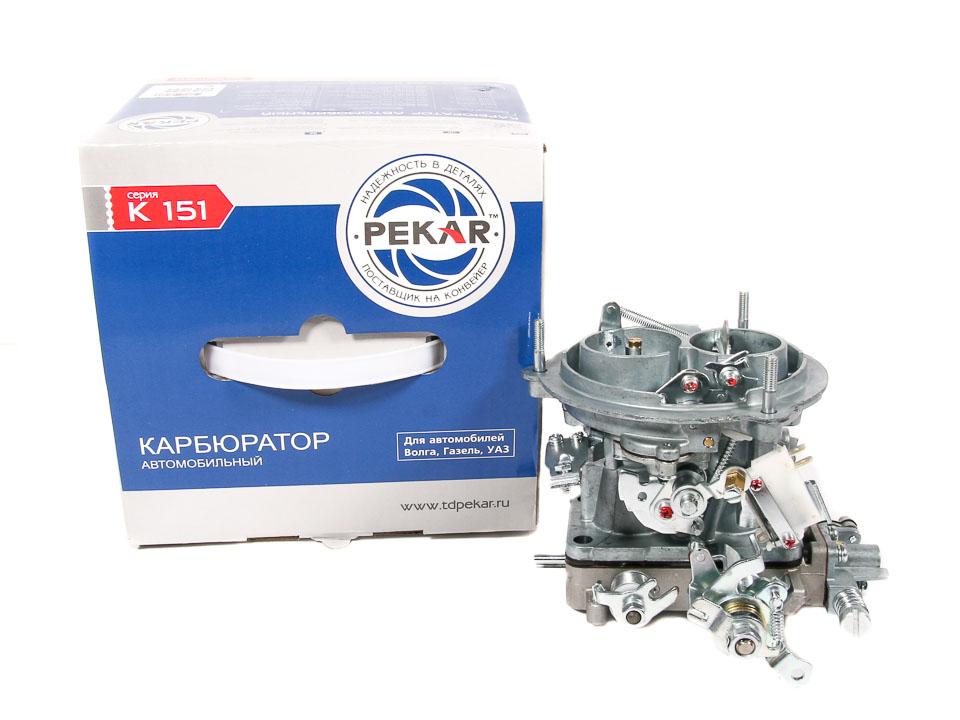

Карбюратор серии К-151 выпускается отечественным предприятием «Пекар». Он соответствует всем современным стандартам, обеспечивая надёжность эксплуатации транспортных средств любого рода. Однако, как и любой другой узел автомобиля, карбюратор периодически нуждается в обслуживании и ремонте.

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

• легковые автомобили «Волга» и ИЖ;
• внедорожники УАЗ;
• лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

основной корпус с поплавковой камерой;

второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

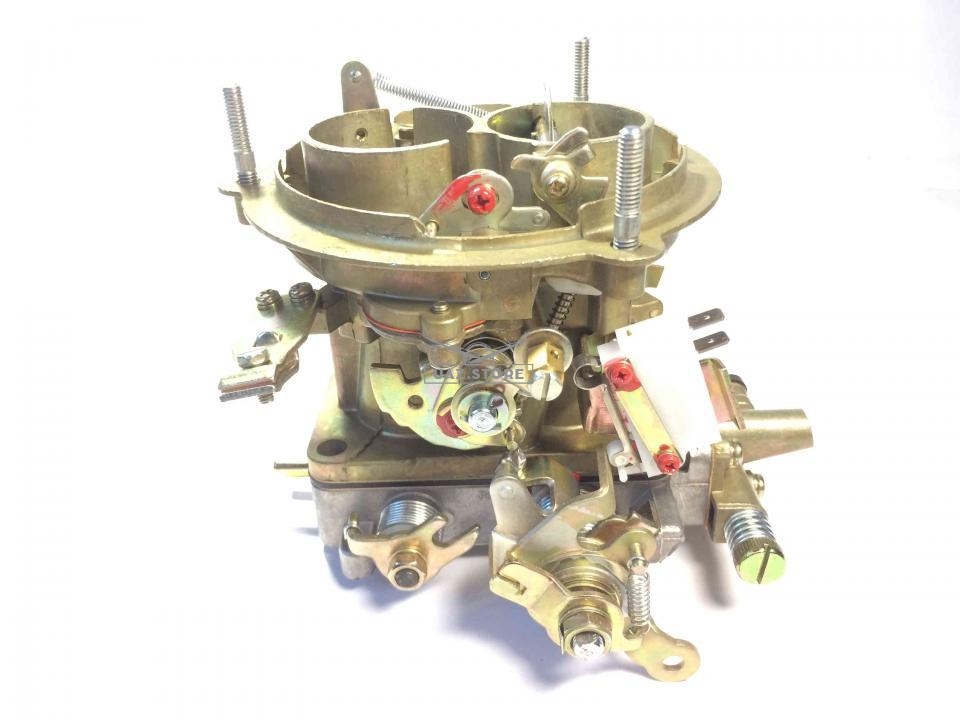

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Познакомился с карбюратором Пекар К151 я после покупки автомобиля Волга(Газ 2410). Ну что могу сказать? Карбюратор выпускает АО «Пекар» (Петербургские карбюраторы) и предназначен для установки на автомобили «Волга», «Газель» (модификация К-151). Волга я вам скажу конечно престижная машина отечественного производства, но не экономичная, насчёт горючего… И в этом не последнюю роль играет карбюратор. Конечно К151 более экономичней, чем К-126, который выпускался ранее, прибавилась мощность, но есть конечно и недостатки, они по моему присутствуют во всех отечественных изделиях. Жиклёрам свойственно засоряться, и поэтому приходится чистить их (не реже одного раза за два месяца). А так для отечественного авто, вполне нормальный карбюратор.

Mihail74

http://otzovik.com/review_728025.html

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Модификации

В рамках серии К-151 выпускается несколько модификаций карбюраторов. Все они имеют одинаковый принцип работы, но отличаются техническими характеристиками.

Клуб Газелистов

подключение карбюратора к-151

• Нравится
• Не нравится

ЙожыК 15 окт 2011

• Нравится
• Не нравится

MetalVoice 15 окт 2011

• Нравится
• Не нравится

шурик 60 15 окт 2011

ЙожыК, Добро пожаловать на форум. Пользуйтесь поиском.
Книга по карбюратору http://www.gazellecl. st&p=261090
Там же много всяких инструкций по ремонту.

• Нравится
• Не нравится

MetalVoice 15 окт 2011

• Нравится
• Не нравится

naumovse 30 окт 2011

• Нравится
• Не нравится

andrey5555 30 окт 2011

• Нравится
• Не нравится

тюкал 09 ноя 2011

• Нравится
• Не нравится

Nikiton502 17 ноя 2011

• Нравится
• Не нравится

Агент 17 ноя 2011

MetalVoice, на третьей фотке толстый шланг (на переднем плане) идет от штуцера куда-то наверх. К ДАД идет?

И не пойму зачем у тебя коллектор чем-то накрыт.

• Нравится
• Не нравится

alexgop 17 ноя 2011

Ребят а как можно заглушить трубку рециркуляции, та которая идет от выпускного коллектора к впускному? Столкнулся с проблемой при переделке на инжектор, выяснилось что в ресивере некуда вкрутить эту трубку.

а она и не нужна на ижектор. рециркуляция!! тупо заглуши её..

Агент,

И не пойму зачем у тебя коллектор чем-то накрыт.

это тепловой экран. чтоб бенз не кипел в жару..

• Нравится
• Не нравится

Nikiton502 17 ноя 2011

• Нравится
• Не нравится

Агент 17 ноя 2011

Агент, это тепловой экран. чтоб бенз не кипел в жару..

А. Ясно. На фото 402.

• Нравится
• Не нравится

Toyota007 17 ноя 2011

а есть фото подключения шлангов карбюратора на змз 406,нигде не могу найти.

• Нравится
• Не нравится

Сергей779 17 ноя 2011

а она и не нужна на ижектор. рециркуляция!! тупо заглуши её..

Агент, это тепловой экран. чтоб бенз не кипел в жару..

ИМХО экран не особо то и нужен-текстолитовая прокладка и достаточно.Когда у меня 151 стоял ничего не кипело хотя у нас пожарче чем в культурной стАлице обычный трабл 151 заводить постоявший прогретый мотор-газ в пол и так заводить.

• Нравится
• Не нравится

pbormotov 23 окт 2013

Доброго времени суток Газелеводы!

Вопрос аналогичен предыдущему: купил, за не имением другого к-151 Д, не пойму как подключить шланги на змз-402. Поможете?

На к-151 С с торца (со стороны крышки клапанов) два штуцера, а на к-151 Д только один, вот в этом я и запарился.

Заранее всем спасибо!

• Нравится
• Не нравится

MetalVoice 23 окт 2013

Доброго времени суток Газелеводы!

Вопрос аналогичен предыдущему: купил, за не имением другого к-151 Д, не пойму как подключить шланги на змз-402. Поможете?

На к-151 С с торца (со стороны крышки клапанов) два штуцера, а на к-151 Д только один, вот в этом я и запарился.

Заранее всем спасибо!

• Нравится
• Не нравится

pbormotov 23 окт 2013

Установить можно , но нужно ставить тройник в «закольцовку» для вакуума ВК трамблёра.

Это ясно, а как именно и куда?

• Нравится
• Не нравится

Степа 23 окт 2013

Вот у меня такая же проблема. Двиган 406 карб, куда какие шланги, предоставьте кто ни то фотки!
Гдето была схема поищи в соседних темах

Вот у меня такая же проблема. Двиган 406 карб, куда какие шланги, предоставьте кто ни то фотки!
Гдето была схема поищи в соседних темах

Вот у меня такая же проблема. Двиган 406 карб, куда какие шланги, предоставьте кто ни то фотки!
Гдето была схема поищи в соседних темах

• Нравится
• Не нравится

bumbox 24 авг 2014

Ну что , кто нибудь нашел схему подключения шлангов к151 на змз 406? Ато я второй день ищу результат пока ноль. .

• Нравится
• Не нравится

notnik 07 мар 2018

406.3 на бензине работает только на холостых. При нажатии на педаль пытается заглохнуть, при подгазовке набирает обороты и резко взлетают до 3000, а потом опять на 0 стремится. Ехать вообще не едет. На газу все нормально. На бензине на холостых тоже норм. Может это быть от неправильного подключения шлангов? Сейчас вот не заводится на холодную, чуть не хватает. На улице -18.

Карбюратор К-151: устройство, регулировка, ремонт, подключение, фото

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2.45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

• Запорный механизм, расположенный в верхней крышке поплавковой камеры;
• Дозирующая система, состоящая из воздушных и топливных жиклеров;
• Регулировочные винты и клапан экономайзера системы ХХ;
• Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
• На больших оборотах ТВС обогащает эконостат;
• Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания. Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом.

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз. Важно после изменения положения язычка каждый раз сливать топливо из камеры.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

1. Снять его со шплинтов путем откручивания четырех гаек.
2. Очистить корпус от грязи и пыли.
3. Освободить семь винтов крышки.
4. Вынуть специальный шплинт и тягу.
5. Освободить два винта поплавковой камеры.
6. Демонтировать распылитель эконостата.
7. Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
8. Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

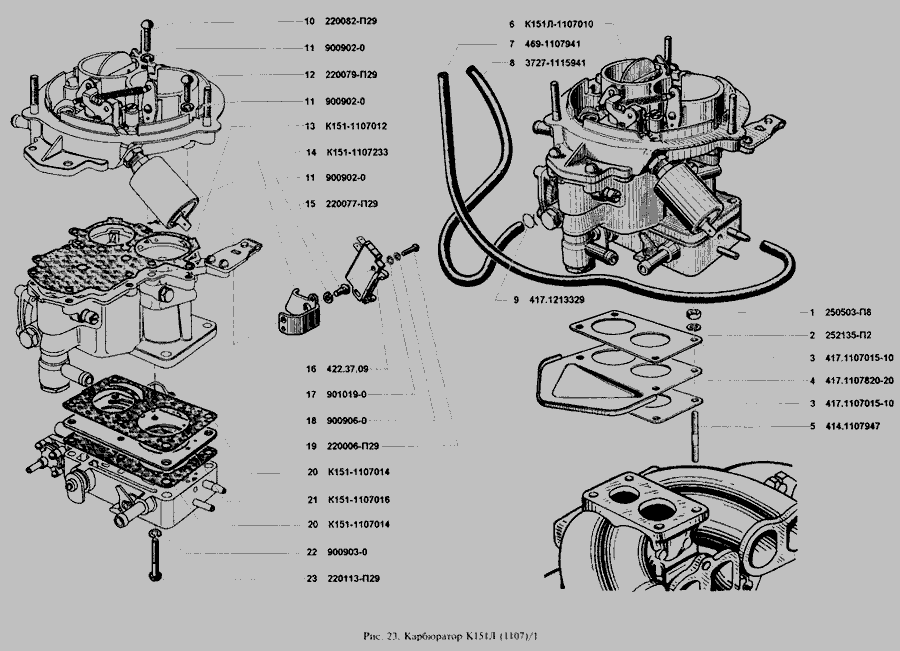

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

1. Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
2. К нижнему отводу карбюратору подводится шланг возврата топлива.
3. Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
4. Затем подводится шланг вакуумника.
5. Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Заключение

Регулировка, ремонт и подключение карбюратора К-151 требует от владельца авто терпеливости и усидчивости. Работа достаточно объёмная, но отрегулированный и очищенный механизм работает в несколько раз эффективней. К-151 сложный в конструктивном плане, сломаться в нем может абсолютно любая деталь, в некоторых случае придется полностью его разбирать. Новичку вряд ли будет по силам такая задача, но, если запастись свободным временем и терпением, решить самостоятельно любую проблему удастся в собственном гараже. Чаще всего проблемы возникают из-за различных загрязнений – особенно жиклеров. Важно следить за состоянием всего узла и регулярно его очищать от продуктов сгорания.

«

Отличная статья 0

Регулировка холостого хода карбюратора к 151 д. Рекомендации по ремонту карбюратора К151. Проблемы с карбюратором при установке газового оборудования

УАЗ – это легендарный автомобиль, который прославился не только среди военных, но и гражданского населения. Завод действительно не пожалел сил и времени на него. Он надежный, прост в обслуживании и ремонте, но требует постоянного внимания, так как является «рассадником» неполадок. Одним из больных мест является система питания. Регулировка такого сложного узла, как карбюратор К151 на УАЗе «Буханка» – не сложная процедура. Однако она требует правильной техники выполнения. Сегодня вы узнаете, как выполняется чистка и настройка, а также регулировка карбюратора к 151 на уазе.

Устройство карбюратора К 151

Карбюратор К 151 «Пекар» работает по той же схеме, что и аналогичные карбюраторы. Неизменной всегда остается задача по приготовлению топливовоздушной смеси с последующей подачей в цилиндры двигателя.

Конструктивно карбюратор состоит из следующих элементов:

• Поплавковая камера;
• Дроссельная заслонка;
• Жиклеры;
• Диафрагма;
• Металлический корпус с крышкой;
• Регулировочные винты.

В случае неисправности, карбюратор начинает работать некорректно. Это означает, что УАЗ в нашем случае «Буханка» начинает потреблять слишком много топлива или развивает не полную мощность. Бывают случаи, что двигатель может совсем не завестись. Чтобы устранить эту проблему, карбюратор нужно снять, осмотреть и настроить.

Пояснение к схеме:

1. крышка;
2. клапан разбалансированности поплавковой камеры;
3. поплавок;
4. воздушный жиклер переходной системы;
5. эмульсионный жиклер переходной системы;
6. винт крепления распылителя эконостата вторичной секции;
7. воздушный жиклер главной дозирующей системы вторичной секции;
8. распылитель эконостата;
9. эмульсионная трубка главной дозирующей системы вторичной секции;
10. распылитель ускорительного насоса;
11. воздушная заслонка;
12. малый диффузор первичной секции;
13. воздушный жиклер главной дозирующей системы первичной секции;
14. эмульсионная трубка главной дозирующей системы первичной секции;
15. блок воздушного жиклера с эмульсионной трубкой системы холостого хода;
16. эмульсионный жиклер системы холостого хода;
17. воздушный жиклер холостого хода;
18. регулировочный винт перепуска топлива системы ускорительного насоса;
19. вытеснитель;
20. корпус поплавковой камеры;
21. перепускной жиклер ускорительного насоса;
22. выпускной шариковый клапан ускорительного насоса;
23. пружина;
24. диафрагма ускорительного насоса;
25. крышка ускорительного насоса;
26. рычаг привода ускорительного насоса;
27. главный топливный жиклер первичной секции;
28. трубка;
29. диафрагмы экономайзера принудительного холостого хода;
30. клапан экономайзера;
31. ограничительный колпачок;
32. винт регулировочный состава смеси;
33. отверстие в корпусе ЭПХХ;
34. корпус экономайзера принудительного холостого хода;
35. отверстие выходное системы холостого хода;
36. винт эксплуатационной регулировки холостого хода;
37. прокладки;
38. отверстия переходные системы холостого хода;
39. дроссельная заслонка первичной секции;
40. кулачок привода рычага ускорительного насоса;
41. ролик рычага ускорительного насоса;
42. обводной канал системы холостого хода;
43. дроссельная заслонка вторичной секции;
44. прокладки;
45. корпус смесительных камер;
46. трубка подвода разрежения к электромагнитному клапану;
47. трубка к вакуум-корректору;
48. главный топливный жиклер вторичной секции;
49. штуцер вентиляции картерных газов;
50. электронный блок управления;
51. микровыключатель;
52. фильтр;
53. электромагнитный клапан;
54. штуцер;
55. топливный фильтр;
56. топливо подающая труба;
57. пробка;
58. язычок регулировки хода топливного клапана;
59. топливный клапан;
60. язычок регулировки уровня топлива в поплавковой камере;
61. электропривод клапана разбалансировки поплавковой камеры.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Чистка карбюратора УАЗ

Перед настройкой, необходимо узел почистить. Для этого полностью разберите карбюратор: снимите верхнюю крышку и отделите дроссельную часть от диффузора.

Чистка производится при помощи специальных средств для очистки дроссельных заслонок или любой другой жидкости, предназначенной для этих целей. Также можно использовать бензин или керосин.

Чистка необходима 100%. Это избавит вас от проблем, связанных с загрязнением, и снимет необходимость делать это в ближайшее время. Поэтому выполнить ее нужно, чтобы выполнить профилактику неисправности.

Как регулировать уровень топлива в поплавковой камере

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

• Отогнуть регулировочные тяги поплавка;
• Поставить крышку на место;
• Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

Как отрегулировать воздушную заслонку карбюратор К-151?

Чтобы завести УАЗик в холодное время, нужно использовать пусковое устройство, которое представляет собой ручной привод воздушной заслонки. Суть такая, что при холодном пуске, необходимо вытащить рукоятку на себя, тем самым закрыть заслонку, и заводить двигатель. По мере прогрева рукоятку нужно постепенно возвращать в исходное положение.

Теперь нужно отрегулировать такое положение троса, при котором заслонка будет полностью открываться, и закрываться без заеданий. Для этого, полностью вытащите рукоятку на карбюраторном автомобиле и закройте заслонку вручную. Зафиксируйте положение троса, как на видео, и затяните гайку. Попробуйте открыть и закрыть заслонку. Система должна работать точно без заеданий. После этого можно приступать к настройке холостого хода.

Регулировка холостого хода карбюратора на УАЗе

К 151 «Пекар» не имеет винта качества, как его приемник

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

1. Требуется подогнать воздушные и топливные жиклёры.
2. Провести настройку зажигания на грань детонации.
3. Правильно отрегулировать холостой ход.

Вот так выполняется снятие, установка и настройка карбюратора К 151 на УАЗе. Как видите, в этой процедуре нет ничего сложного и справиться с ней сможет любой начинающий водитель. Желаем удачи на дорогах!

Ремонт карбюратора К–151В производите в случае поломки каких-либо его деталей или при неудовлетворительной работе карбюратора после регулировки на всех режимах работы двигателя.

Техническое обслуживание (продолжение)
При пуске холодного двигателя рукоятка управления воздушной заслонкой должна быть вытянута до отказа, а после прогрева — утоплена до упора. По мере прогрева все необходимые перемещения заслонки осуществляются автоматически.
Автономная система холостого хода обеспечивает снижение расхода топлива и токсичности отработавших газов.
Полная регулировка карбюратора производится на станции техобслуживания (с использованием газоаналитического оборудования) и должна производиться при следующих условиях:
— на прогретом двигателе;
— с отрегулированными зазорами в газораспределительном механизме;
— с исправными свечами зажигания и при отрегулированном угле опережения зажигания;
— при полностью открытой воздушной заслонке. Последовательность регулировки:
1. Отрегулируйте винтом 37 эксплуатационной регулировки минимальную частоту вращения холостого хода 550 — 650 мин-1.
2. Отрегулируйте винтом 39 качества смеси содержание окиси углерода (СО) в пределах 1,0 — 1,5 %, предварительно удалив ограничительную втулку. Содержание углеводородов (СН) при этом не должно превышать 1000 млн-1.
3. Убедитесь, что подобранное положение винтов обеспечивает нормальную работу двигателя при перегазовках, для чего приоткройте дроссельную заслонку 41 и резко отпустите.
Если при этом отмечаются остановки двигателя или неустойчивая работа, то необходимо либо повысить минимальную частоту вращения, отворачивая винт эксплуатационной регулировки, либо обогатить смесь винтом качества смеси.
Максимально допустимое содержание СО при этом не более 2%.
4. Увеличьте частоту вращения до 2400 мин1.
Содержание СО должно быть не более 1%; СН не более — 500 млн1
После окончательной регулировки установите на винт регулировочный качества смеси ограничительную втулку и отметьте ее положение.
Прогрейте двигатель до температуры охлаждающей жидкости 80 — 85 °С и проверьте содержание СО в отработавших газах на оборотах холостого хода 550 — 650 мин1.
Содержание СО не должно быть более 4,5% при любом положении винта качества, которое позволяет установить ограничительная втулка.
Установите винт с ограничительной втулкой в отмеченное положение.
Не допускается регулировка минимальной частоты вращения коленчатого вала с помощью винтов приоткрытия дроссельных заслонок.
Чтобы не перепутать жиклеры при установке, следует на их маркировку.
Каждый жиклер имеет маркировку, содержащую значение номинальной пропускной способности в см3/мин.
Маркировка нанесена ударным способом на головке жиклера (со стороны шлица).
1-я камера 225±3,0 330±4,5 95±1,5 85±1,5 330±4,5 28014,0 Пропускная способность жиклеров: 2-я камера 330±4,5 23О±3,0 Жиклер топливный главный
Жиклер воздушный главный
Блок жиклеров холостого хода: трубка холостого хода
150±2,0 27014,0 Примечание. При проверке работы карбюратора обращайте внимание на работу клапана 2 разбалансировки поплавковой камеры (надежность подсоединения трубопроводов, отсутствие заедания и герметичность клапана). Неисправность в работе клапана ведет к увеличению расхода топлива и затруднению пуска горячего двигателя
трубка эмульсионная
Жиклер воздушный холостого хода
Жиклер эмульсионныйхолостого хода
Жиклер топливный переходной системы
Жиклер воздушный переходной системы
1. Крышка карбюратора
2. Клапан разбалансировки поплавковой камеры
3. Поплавок
4. Воздушный жиклер переходной системы
5. Эмульсионный жиклер переходной системы
6. распылителя эконостата вторичной камеры
7. Воздушный жиклер главной дозирующей системы вторичной камеры
8. Распылитель эконостата
9. Эмульсионная трубка главной дозирующей системы вторичной камеры
10. Выпускной шариковый клапан ускорительного насоса
11 Распылитель ускорительного насоса
12. Воздушная заслонка
13. Малый диффузор первичной камеры
14. Воздушный жиклер главной дозирующей системы первичной камеры
15. Эмульсионная трубка дозирующей системы первичной камеры
16. Блок воздушного жиклера с эмульсионной трубкой системы холостого хода
17. Эмульсионный жиклер системы холостого хода
18. Воздушный жиклер системы холостого хода
19. Регулировочный винтперепуска топлива системы ускорительного насоса
20. Вытеснитель
21. Корпус поплавковой камеры
22. Перепускной жиклер ускорительного насоса
23. Впускной шариковый клапан ускорительного насоса
24. Пружина
25. Диафрагма ускорительного насоса
26. Крышка ускорительного насоса
27. Рычаг привода ускорительного насоса
28. Главный топливный жиклер первичной камеры
29. Трубка
30. Диафрагма экономайзера принудительного холостого хода
31. Клапан экономайзера
32. Ограничительный колпачок
33. Эмульсионный винт
34. Отверстия в пневмоклапане ЭПХХ
35. Корпус экономайзера регулировки холостого хода
36. Отверстие выходное системы холостого хода
37. Винт эксплуатационной регулировки холостого хода
38. Прокладка
39. Винт качества
40. Отверстия переходной системы холостого хода
41. Дроссельная заслонка первичной камеры
42. Кулачок привода рычага ускорительного насоса
43. Роликрычага ускорительного насоса
44. Обводной канал системы холостого хода
45. Дроссельная заслонка вторичной камеры
46. Прокладка
47. Корпус смесительных камер
48. Трубка подвода разрежения к электромагнитному клапану
49. Трубка отбора разрежения к вакуум-корректору
50. Главный топливный жиклер вторичной камеры
51. Трубка отбора разрежения к кгапану системы рециркуляции
52. Электронный блок управления
53. Микровыключатель
54. Фильтр
55. Электромагнит привода клапана
56. Штуцер
57. Топливный фильтр
58. Топливоподводящий штуцер
59. Пробка
60. Язычок регулировки хода топливного
61. Топливный клапан
62. Язычок регулировки уровня в поплавковой камере
63. Электропривод клапана разбалансировки поплавковой камеры
64. Рычаг
65. Пружина пусковая
66. Рычаг пневмокорректора
67. Тяга пневмокорректора
68. Рычаг
69. Рычаг
70. Тяга взаимосвязи
71. Рычаг секторный
72. Рычаг промежуточный
73. Элемент уплотнительный
74. Муфта регулировочная
75. Рычаг привода воздушной заслонки
76. Винт упора первичной дроссельной заслонки
77. Рычаг
78. Винт с роликом
79. Упор
80. Штифт
81. Рычаг профильный
82. Пружина пневмокорректора
83. Крышка пневмокорректора
84. Диафрагма
85. Жиклер пневмокорректора
1 Режим пуска холодного двигателя
П. Режим холостого хода
Щ. Режим принудительного холостого хода
IV. Режим ускорения
V. Режим полных нагрузок
А — воздух
Б — рабочая смесь
В — топливо
Г — эмульсия
Д — разрежение

Карбюраторы ПеКАР отличаются надежностью, и зачастую автовладельцы не имеют с ними проблем. Однако, чтобы карбюратор действительно показывал высокую эффективность, его важно правильно настроить. Сегодняшняя наша статья будет посвящена тому, как правильно отрегулировать карбюратор К-151.

Зачем регулировать карбюратор, и чем грозит неправильная регулировка вашему автомобилю

Знать, как настроить карбюратор ПеКАР, необходимо для того, чтобы обеспечить правильную работу двигателя автомобиля, отрегулировать расход топлива и увеличить производительную мощность «сердца» автомобиля. Карбюратор несет ответственность за смешивание топлива и воздуха, которые затем подаются в камеру двигателя для сгорания. Поэтому, если создаваемая в карбюраторе смесь будет иметь неправильные пропорции – это в любом случае приведет к неудовлетворительной работе мотора. В частности, различают следующие вариации соотношения топлива и воздуха для двигателя:

• оптимальная, где топливо и воздух имеют соотношение 1:15;
• высокоэффективная, с соотношением в топливной смеси 1:12,5/13;
• экономичная, с соотношением 1:16/16,5.

Соответственно, каждый автовладелец осуществляет регулировку карбюратора в соответствии с собственными пожеланиями. Однако регулировка карбюратора К-151 может быть и обязательной – когда устройство загрязняется или вышли из строя отдельные его элементы. В таких случаях невозможно обойтись без ремонта, после осуществления которого карбюратор будет требовать дополнительной настройки.

В частности, регулировка карбюратора ПеКАР позволит автовладельцу избежать таких проблем как повышенный расход топлива, либо недостаточное его поступление, последствием чего является низкая эффективность работы двигателя. К тому же неправильная настройка карбюратора и длительная его эксплуатация в таком состоянии приводит к выходу из строя элементов двигателя. Так как ремонт мотора является очень дорогим, намного рациональнее потратить время на регулировку карбюратора, тем более что данная операция вполне выполнима и в домашних условиях.

Регулировка холостого хода карбюратора К-151

На карбюраторе ПеКАР настройка холостого хода имеет первостепенное значение. При правильно настроенном ХХ обеспечивается устойчивая работа двигателя; кроме того, в выхлопных газах будет присутствовать минимальное количество окиси углерода, то есть автомобиль практически не будет загрязнять окружающую среду. Из-за длительной эксплуатации и засорения фильтров холостой ход двигателя может сжигать намного больше топлива, чем нужно.

Осуществить регулировку холостого хода карбюратора К-151 достаточно просто , и вся процедура сводится к нескольким несложным задачам:

• Прогрейте двигатель до рабочей температуры.
• Найдите на хвостовике вращения винт качества и снимите с него ограничитель вращения.

Важно! Ограничители вращения присутствуют не н а всех моделях карбюраторов ПеКАР, поэтому, если вы не обнаружите его на своем автомобиле, в этом нет ничего страшного.

• Осуществите настройку винта качества на карбюраторе К-151. Для этого необходимо найти такое его положение, в котором основные агрегаты двигателя будут осуществлять максимальное количество вращений при работе механизма на холостом ходу.
• На узле холостого хода также присутствует винт количества, с помощью которого необходимо увеличить частоту вращения на 100-120 оборотов в минуту. Когда после выполнения этих задач вы завернете винт качества на карбюраторе, частота вращений упадет и будет равна тем самым 100-120 оборотам в минуту.

Важно! Если вы правильно отрегулировали свой карбюратор, то при закручивании винта качества количество оборотов обязательно должно падать, так как это является важным признаком незначительного обеднения топливной смеси. Если же этого не наблюдалось, то, вероятнее всего, в механизме карбюратора присутствуют неисправности.

Как отрегулировать уровень топлива в поплавковой камере

Если в поплавковой камере карбюратора неправильно выставлен уровень топлива, значит, либо система будет его слишком интенсивно расходовать, либо же подавать в двигатель смесь, состоящую исключительно из воздуха. Как следствие, это может и ударить по карману автовладельца, и нанести непоправимый вред целостности топливной системы автомобиля. К данному параметру чувствительны практически все карбюраторы, независимо от модели.

Для регулировки уровня топлива в карбюраторе К-151 потребуется заранее подготовить только линейку и сверло, толщина которого не должна превышать 2 мм. Для выполнения этой задачи выполните следующие действия:

1. Найдите ровную площадку, на которой вам будет удобно работать с автомобилем и его карбюратором.
2. Демонтируйте на двигателе корпус его воздушного фильтра.
3. Запустите двигатель, чтобы он поработал на холостом ходу хотя бы 5 минут.
4. С карбюратора демонтируйте крышку (это верхняя часть его корпуса).
5. При помощи линейки измерьте уровень топлива в поплавковой камере.

Важно! При осуществлении замера уровня топлива в карбюраторе старайтесь провести данную процедуру как можно быстрее, так как если поплавковая камера будет открыта слишком долго, бензин из нее начнет испаряться (не стоит забывать, что двигатель и вся топливная система разогреты, что будет способствовать испарению).

В случае с карбюраторами ПеКАР уровень должен находиться на показателе 2,15 см, что будет считаться для него нормой и гарантией хорошей работы. Если же ваши замеры показали иной результат, значит, настройка карбюратору действительно нужна, и заключаться она будет в регулировке положения поплавков в этом узле.

Как правильно отрегулировать положение поплавков карбюратора

Для выполнения этой операции вам потребуется заблаговременно подготовить какой-нибудь элемент, с помощью которого вы сможете осуществить замер положения поплавков. Для этого можно использовать кусок проволоки, сверло или круглый щуп, главное, чтобы диаметр этих предметов не превышал 2 мм. Далее делаем следующее:

• переворачиваем крышку карбюратора и устанавливаем ее на ровную поверхность, чтобы замер положения поплавков был правильным;
• замеряем, на каком расстоянии от нижней части поплавков находится крышка карбюратора, а вернее, ее картонная прокладка.

В норме это расстояние не превышает 2 мм. Если же, несмотря на это, уровень топлива в поплавковой камере не является корректным, на рычагах поплавков нужно немного подогнуть язычок. После этого все замеры стоит провести повторно, что позволит вам убедиться в эффективности выполненного вами действия.

Знаете ли вы? Наиболее распространенными на сегодняшний день являются поплавковые карбюраторы, конструкция которых позволяет добиваться наиболее стабильных параметров воздушно-топливной смеси для подачи в двигатель.

Измерение положения поплавков в поплавковой камере можно осуществлять и при помощи глубиномера штангенциркуля. При этом вам необходимо будет замерить расстояние от верхней точки каждого поплавка до картонной прокладки, и полученный вами результат должен составлять около 3 см.

Правильно ли все отрегулировано?

При осуществлении настройки карбюратора нередко сбои может задать и сам автовладелец, поэтому корректность настройки обязательно стоит проверять, чтобы не усугубить ситуацию. Для этого необходимо переместить крышку карбюратора в вертикальное положение и понаблюдать за язычком, расположенным на рычаге поплавка. Если настройка была проведена правильно, то язычок поплавка будет немного топить демпфирующий шарик, которые располагается на игольчатом клапане. Кроме этого, он должен находиться практически на параллельной линии с игольчатым клапаном, тогда как ось подштамповки на поплавках должна сравняться с поверхностью карбюраторной крышки.

При отсутствии всех этих нюансов регулировку уровня топлива в карбюраторе обязательно придется повторить, иначе вы не добьетесь правильного функционирования топливной системы и двигателя автомобиля.

Регулировка пускового устройства карбюратора К-151

Пусковая система карбюратора является фактически главным центром, из которого дается сигнал о запуске на двигатель. Если ее элементы по той или иной причине придут в неисправность – автомобиль превратится в бесполезную груду металла. Но стоит понимать и то, что даже при исправности всех элементов пусковое устройство может неправильно функционировать и по этой причине требует специальной настройки, которая может проводиться и с демонтированным карбюратором, и непосредственно на автомобиле.

Со снятым карбюратором

Регулировка пускового устройства карбюратора К-151 при его демонтаже с автомобиля включает в себя следующий перечень действий:

Не снимая карбюратор с автомобиля

С карбюратором К-151 регулировка пускового устройства может осуществляться и без демонтажа топливного узла. При этом полученный результат будет не менее хорошим:

После завершения всех работ проводится обкатка отрегулированного карбюратора. Чтобы оценить его работу, перед настройкой важно записать текущий расход топлива, показатели которого вы сможете сравнить с теми, которые будут характерны усовершенствованному карбюратору.

Карбюраторы К-151В применяются для комплектации двигателей УМЗ-4178, а К-151У для комплектации двигателей ЗМЗ-4021.60. Карбюратор К-126ГУ применяется для комплектации двигателей УМЗ-417, как вариант взамен карбюратора К-151В.

Принципиально карбюратор К-126ГУ аналогичен карбюратору К-151В, но имеет более простую конструкцию в которой отсутствуют система экономайзера принудительного холостого хода и клапан вентиляции поплавковой камеры.

Карбюраторы К-151В, К-151У и К-126ГУ для двигателей УМЗ-417 и ЗМЗ-4021.60, устройство.

Карбюраторы вертикальные, эмульсионные, двухкамерные, с падающим потоком смеси и последовательным открытием дроссельных заслонок. Все карбюраторы имеют в своем составе:

— сбалансированную поплавковую камеру,
— две главные дозирующие системы — первой и второй камер,
— автономную систему холостого хода в первичной камере с количественной регулировкой смеси постоянного состава с экономайзером принудительного холостого хода (ЭПХХ),
— переходные системы первичной и вторичной камер,
— эконостат с выводом во вторичную камеру,
— диафрагменный ускорительный насос с механическим приводом от валика дроссельной заслонки первичной камеры и с выводом распылителя в первичную камеру,
— полуавтоматическую систему пуска и прогрева двигателя с ручным управлением,
— кроме того, карбюраторы К-151В и К-151У оборудованы клапаном вентиляции поплавковой камеры.

Обслуживание карбюраторов К-151В и К-151У.

Заключается в периодической проверке надежности крепления карбюратора и отдельных его элементов, проверке и регулировке уровня топлива в поплавковой камере, регулировке малой частоты вращения коленчатого вала двигателя, чистке, продувке и промывке деталей карбюратора от смолистых отложений, проверке пропускной способности жиклеров.

Проверка уровня топлива в поплавковой камере карбюратора.

Производится при неработающем двигателе автомобиля установленного на горизонтальной площадке и при снятой крышке карбюратора. Поплавковая камера заполняется топливом с помощью рычага ручной подкачки .

Уровень топлива должен находиться в пределах 20-23 мм от плоскости разъема поплавковой камеры. Для его проверки необходимо ввернуть штуцер с резьбой М10х1 для подсоединения резинового шланга. Штуцер ввертывается в поплавковую камеру вместо сливной пробки. Уровень топлива определяется через прозрачную трубку с внутренним диаметром не менее 9 мм.

Регулировка уровня производится подгибанием язычка петли поплавка до размера 10.75 -11.25 мм между верхней частью поплавка и плоскостью разъема поплавковой камеры, поплавок должен быть поднят в крайнее верхнее положение. В крайнем нижнем положении поплавок не должен касаться стенок поплавковой камеры, а его язычок должен находиться на упоре А. При этом ход топливного клапана должен быть равен 1.5+0.5 мм. Ход клапана регулируется подгибанием язычка петли поплавка.

После регулировки надо вновь проверить уровень топлива и при необходимости произведите регулировку повторно. Если регулировка не дает желаемого результата, необходимо произвести проверку поплавкового механизма. Обычно причинами повышенного или пониженного уровня топлива в поплавковой камере являются не симметричность поплавка, неправильная его масса, а также заедание или не герметичность топливного клапана.

Герметичность поплавка проверяется погружением его в нагретую до 80-85 градусов воду с выдержкой по времени не менее 30 секунд. Масса поплавка в сборе с петлей после ремонта не должна быть более 13 грамм. В случае не герметичности топливного клапана следует заменить уплотнительную шайбу. После замены уплотнительной шайбы при сборке топливного клапана с серьгой необходимо учесть, что серьга должна быть установлена таким образом, чтобы выступ серьги Б был направлен в сторону, противоположную поплавку.

Регулировка минимальной частоты вращения коленчатого вала в режиме холостого хода.

Проводится на прогретом двигателе при температуре охлаждающей жидкости не менее 70 градусов и при исправной . Во время эксплуатации автомобиля минимальная частота вращения холостого хода регулируется поворотом винта эксплуатационной регулировки. При отвинчивании винта частота вращения увеличивается, при завинчивании — уменьшается.

Если вращением винта эксплуатационной регулировки не удается достичь устойчивой работы двигателя, следует вывернуть винт состава смеси до упора ограничительной втулки напресованной на винт и вновь отрегулировать минимальную частоту винтом эксплуатационной регулировки.

Полная регулировка карбюратора.

В полном объеме карбюраторы К-151В и К-151У регулируются на станции техобслуживания с использованием газоаналитического оборудования и должна производиться при следующих условиях: на прогретом двигателе, с отрегулированными зазорами в механизме, с исправными зажигания и отрегулированным углом опережения зажигания, при полностью открытой воздушной заслонке.

Последовательность регулировки:

1. Отрегулировать винтом эксплуатационной регулировки минимальную частоту вращения холостого хода в 550-650 оборотов в минуту.
2. Отрегулировать винтом состава смеси содержание окиси углерода (СО) в пределах 1.0 -1.5 %, предварительно удалив ограничительную втулку, содержание углеводородов (СН) при этом не должно превышать 1000 млн-1.
3. Убедиться, что подобранное положение винтов обеспечивает нормальную работу двигателя при перегазовках, для чего приоткрыть дроссель и резко отпустить, если при этом отмечаются остановки двигателя или его работа, то необходимо либо повысить минимальную частоту вращения, отворачивая винт эксплуатационной регулировки, либо обогатить смесь
винтом состава смеси, максимально допустимое содержание СО при этом должно быть не более 2%.
4. Увеличить частоту вращения до 2400 оборотов в минуту, содержание СО должно быть не более 1%, СН — не более 500 млн-1.

После окончательной регулировки установить на регулировочный винт состава смеси ограничительную втулку и отметить ее положение. Прогреть двигатель до температуры охлаждающей жидкости 80-85 градусов и проверить содержание СО в отработавших газах на оборотах холостого хода в 550-650 оборотов в минуту.

Промывка деталей карбюратора.

Карбюраторы промываются бензином с последующей сжатым воздухом. Не пользуйтесь металлической проволокой для прочистки жиклеров и калиброванных отверстий, так как это приведет к нарушению их размеров и пропускной способности.

Чтобы не перепутать жиклеры при установке, следует обратить внимание на их маркировку. Каждый жиклер имеет маркировку, содержащую значение номинальной пропускной способности в мл/мин. Маркировка нанесена ударным способом на головке жиклера со стороны шлица.

Номинальная величина пропускной способности жиклеров для карбюратора К-151В, мл/мин.

— Жиклер топливный главный: 1-я камера — 225, 2-я камера — 330
— Жиклер воздушный главный: 1-я камера — 330, 2-я камера — 230

— Жиклер эмульсионный холостого хода: 1-я камера — 280

Номинальная величина пропускной способности жиклеров для карбюратора К-151У, мл/мин.

— Жиклер топливный главный: 1-я камера — 225, 2-я камера — 380
— Жиклер воздушный главный: 1-я камера — 330, 2-я камера — 330
— Блок жиклеров холостого хода:
трубка холостого хода: 1-я камера — 95
трубка эмульсионная: 1-я камера — 85
— Жиклер воздушный холостого хода: 1-я камера — 330
— Жиклер эмульсионный холостого хода: 1-я камера — 210
— Жиклер топливный переходной системы: 2-я камера — 150
— Жиклер воздушный переходной системы: 2-я камера — 270

При проверке работы карбюраторов К-151В и К-151У надо обращать внимание на работу клапана вентиляции поплавковой камеры, надежность подсоединения проводов, отсутствие заедания и герметичность клапана. Неисправность в работе клапана ведет к увеличению расхода топлива и затруднению пуска горячего двигателя.

Обслуживание карбюратора К-126ГУ для двигателя УМЗ-417.

Обслуживание карбюратора К-126ГУ аналогично обслуживанию . Регулировка минимальной частоты вращения коленчатого вала холостого хода производится в следующей последовательности:

— завернуть до отказа, но не туго, винт, изменяющий состав смеси, а затем отвернуть его на 1.5 оборота,
— пустить двигатель и упорным винтом дроссельной заслонки установить устойчивую частоту вращения коленчатого вала в 550-650 оборотов в минуту,
— винтом ограничителя токсичности регулируется предельное значение окиси углерода.

Номинальная величина пропускной способности жиклеров для карбюратора К-126ГУ, мл/мин.

— Жиклер топливный главный: 1-я камера — 240+-3.0, 2-я камера — 350+-4.5
— Жиклер воздушный главный: 1-я камера — 280+-3.5, 2-я камера — 280+-3.5
— Жиклер топливный холостого хода: 1-я камера — 50+-1.0, 2-я камера — 95+-1.5
— Жиклер воздушный холостого хода: 1-я камера — 285+-4.0, 2-я камера — 285+-4.0

Карбюратор К-151 часто устанавливался на российские легковые и малотоннажные авто. Эти агрегаты выпускаются ООО «Пекар». Производитель считает, что это лучшие и самые надежные карбюраторы из всех существующих. На заводе изготавливается три версии приборов для установки на четырехцилиндровые силовые агрегаты ЗМЗ и УМЗ объемом 2,45 литра. Ввиду сложности устройства карбюраторов К-151, регулировка и ремонт вызывали определенные затруднения у владельцев.

Устройство

В корпусе прибора проходят два канала — это камеры карбюратора. На дне каждой имеются заслонки с механическим приводом. Камер в карбюраторе две. Дроссельные заслонки открываются последовательно одна за другой по мере увеличения нагрузок. Первая камера и ее заслонка работают при малых и средних нагрузках. Вторая камера действует только при высоких.

В средней части корпуса имеются диффузоры. Они предназначены для создания разрежения, которое затем будет способствовать забора бензина из поплавковой камеры карбюратора.

В конструкции поплавковой камеры карбюратора К-151 на УАЗ есть отличия от любых аналогичных приборов отечественного производства. Механизм вместе с запорной иглой находится внутри корпуса. Чтобы визуально проверить состояние камеры, требуется снять верхнюю крышку. При этом не нужно нарушать взаимодействие поплавка и бензина. Эта конструкция называется поплавковой камерой с подачей топлива снизу.

Особенности конструкции

Прибор представляет собой три отдельные части. Верхняя выполняет функцию крышки. На ней имеются шпильки, посредством которых устанавливается воздушный фильтр. Кроме того, в крышке предусмотрены балансировочные отверстия для поплавковой камеры, детали пускового механизма, винты крепления к корпусу.

В средней части находится поплавковая камера механизма, топливоподводящий штуцер, к которому подключатся шланги карбюратора К-151, а также дозирующая система.

В нижней части расположены дроссельные заслонки и их механизм, а также устройство, обеспечивающее двигателю работу на холостом ходу. Оно закреплено при помощи винтов через картонную и текстолитовую прокладки. В устройстве имеются и другие системы, без которых работа прибора будет невозможна.

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

ГДС — главные дозирующие системы

ГДС в первой и второй камере карбюратора имеют одинаковое устройство. Дозирующие системы состоят из топливных и воздушных жиклеров карбюратора. В К-151 они установлены в нижней части в поплавковой камере. Под жиклерами в двух камерах имеются эмульсионные трубки.

Система холостого хода

Это полностью автономная система для приготовления смеси. Она обеспечивает интенсивное распыление бензина в потоке воздуха, поступающего в камеры сгорания в режиме холостого хода. Благодаря этой системе, мотор может стабильно работать при закрытых или прикрытых дросселях.

Зачастую именно с этой системой у многих возникают проблемы. Не зная устройство карбюратора К-151, ремонт и регулировка холостого хода могут вызвать массу трудностей (особенно на грязных, необслуживаемых карбюраторах).

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность — это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

Другая причина, из-за которой двигатель может работать нестабильно — это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

Мотор глохнет на холостом ходу

Чаще всего причина в засоренном топливном жиклере холостого хода. Он находится на электромагнитном клапане. Также причиной становится и сам электромагнитный клапан. Если элемент рабочий, а холостого хода нет, то нужно чистить жиклер и канал ХХ. Зная устройство карбюратора К-151, ремонт, регулировка и тюнинг его не потребуют много времени.

Что делать, если его заливает топливом?

Причиной большого количества топлива может быть игольчатый клапан. Если игла износилась, она уже не может удерживать давление топлива, и оно поступает в поплавковую камеру. Для ремонта нужно снять крышку, снять ось поплавка, выкрутить клапан и заменить его новым.

Провал

При нажатии на газ двигатель не набирает скорость, замедляется и может заглохнуть — такие провалы случаются чаще всего из-за засоренной ГДС.

Устраняется эта неисправность при помощи прочистки главной дозирующей системы. Также провалы могут быть из-за неполадок ускорительного насоса. Изношенные элементы следует заменить, а канал прочистить сжатым воздухом.

Заключение

Установка карбюратора К-151 вместо старого К-126 даст значительный прирост мощности и хорошую топливную экономию. При регулярном уходе этот карбюратор не доставит владельцу лишних проблем. Ремонт заключается в замене ремкомплектов.

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на Газель изготавливается с широкой крышкой. Клапаны модификации способны выдерживать большое давление. Среди особенностей важно отметить качественную помпу, которая установлена ​​в устройстве. Также модель активно хвалят за широкую камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Перед разбором устройства нужно посмотреть видео на эту тему.Во время регулировки важно внимательно следовать инструкциям. Чтобы подробно разобраться в этом вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Общее устройство карбюратора

Рассмотрим карбюратор «Газель» К-151, который включает диффузор и клапанную систему, расположенную в широкой камере. Внизу модели находится насос. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель закреплен на нити. Сбоку модели находится распылитель, который подсоединяется к форсунке.

Ограничитель используется с жиклером. Внизу карбюратора находится топливная система. Также в схему карбюратора К-151 входит штуцер, который используется с маленькой иглой. Поплавковый механизм расположен под камерой. Особого внимания в устройстве заслуживает переходник. В этом случае он используется с дроссельной заслонкой. Карбюратор К-151 подключается через нагнетатель.

Поплавковый механизм

Поплавковый механизм карбюратора выполнен с двумя накладками.Стеллажи расположены только с одной стороны. Для очистки этого механизма вам потребуется снять только верхнюю крышку модификации. Также следует отметить, что трубка отходит от центральной камеры. Внизу механизма ставится колодка на карбюратор К-151. Неисправности возникают редко, потому что он использует две колодки. На холостом ходу они вполне могут стираться. При необходимости подушку можно вырезать самостоятельно из небольшого кусочка резины.

Клапанная система

Клапанная система карбюратора отвечает за впрыск топлива.Стойки испытывают сильное давление. Камера первичной модификации выполнена на двух опорах. В центральной части устройства есть небольшая крышка. Чтобы отрегулировать его, вы должны использовать ключ. В боковой части системы клапан подводит трубку к карбюратору К-151. Неисправности механизма при необходимости всегда можно устранить самостоятельно. Вставки модели в этом случае выполнены из резины. Жиклер из клапанов находится Серж. Для самостоятельной замены клапана потребуется специальное оборудование.Специалисты утверждают, что телефон нужно периодически чистить. Для этого подойдет длинный шомпол. Желательно подавать воду под высоким давлением.

Регулировка держателя

За счет вращения держателя регулируется карбюратор К-151. Видео в Интернете по этому поводу не всегда полностью освещает тему. У этой модификации держатель находится сбоку от насадки. Для его прокрутки понадобится короткая Г-образная клавиша. Его нужно вращать по часовой стрелке.Во время этого процесса человек должен следить за положением клапана. Если он откидывается назад, значит, держатель нужно повернуть еще больше по часовой стрелке. В некоторых случаях демпфер может заедать во время регулировки. В этом случае винт всегда должен находиться в нижнем положении. Чтобы получить заслонку, ее нужно поддеть острым предметом со стороны первичной камеры.

Модификация вторичной камеры

Вторичная камера в данной модификации включает в себя мощную помпу и комплект дисков.Перепускной клапан в этом случае расположен внизу камеры. Также следует отметить, что в данной модели имеется жиклер, взаимодействующий с топливной системой. При обнаружении проблемы рекомендуется сразу проверить работоспособность центральной фурнитуры. Если игла не двигается, значит канал заблокирован.

Проще всего очистить камеру с помощью насадки. Дополнительно его обдувают потоком воздуха под давлением. Важно не повредить клапанную систему. Холостой ход карбюратора К-151 регулируется держателем.У некоторых проблемы с регулятором, который в камере. В данной модификации он подключен к ролику.

Для проверки регулятора необходимо снять крышку и отсоединить верхний насос. Только тогда подставка идет прямо. Ролик сначала отключается. После этого необходимо осмотреть основание регулятора. У этого карбюратора есть небольшая подставка. Если она деформируется, то модель придется полностью заменить. Еще одна проблема может заключаться в изогнутой перегородке.Это связано с перегрузкой клапанов. Перегородку можно менять отдельно. В этом случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос для этого карбюратора используется с небольшой рейкой. В верхней части модификации есть ручка, которая соединяется с корпусом. Также есть винт, фиксирующий стойку. Основные поломки модели связаны с ручкой. Ремонт карбюратора К-151 в этой ситуации следует начинать с осмотра основания насоса.После этого проверяется туба со стойки. Внутри насоса есть небольшой поршень. Чтобы добраться до него, нужно снять нижнюю крышку. Только после этого можно будет выкрутить винт и полностью осмотреть салон модификации. В этом случае переходник трогать не нужно. При замене ручки особое внимание нужно уделить насадке. В некоторых случаях быстро тонет. Подставку можно заменить без крышки. При этом самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, следует отметить, что он устанавливается в карбюратор К-151 Д с двумя стойками. Накладки используются только в верхней части устройства. При замене регулятора сначала снимается крышка. Следующим шагом будет удаление перегородки. В дальнейшем его придется хорошо смазывать. При этом закрылки трогать не нужно.

Перегородка этого карбюратора фиксируется только на одной скобе. Защелка сидит довольно плотно, поэтому нужно поддеть ее.Особое внимание стоит уделить стойке. Держатель желательно не отпускать. Если зажимной винт выпадает, его необходимо немедленно установить на место. Иногда сразу проседает регулятор. Это происходит из-за смещения опоры. В этой ситуации специалисты рекомендуют проверить боковую подставку и целостность камеры.

Как заменить фитинг в приборе?

Штуцер, на котором установлен карбюратор К-151, выполняет роль держателя. Это необходимо для нормальной работы клапанов.Если фитинг застревает, то клапаны быстро изнашиваются. Тем не менее этот процесс сопровождается перегревом первичной камеры. Смазка тоже нарушена. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть фитинг. Это не займет много времени. В первую очередь ставится колодка для фиксации механизма. Также можно использовать обычные тиски. После этого необходимо найти на верхней крышке прижимные винты. Они находятся по бокам и скрыты накладками. После снятия крышки центральный клапан отодвигается в сторону.В этом случае насос полностью съемный.

Затем нужно внимательно осмотреть клапан. Если на них видно потемнение, то смазка карбюратора нарушена. Также это может повлиять на насос. Далее переходим непосредственно к примерке. У его основания небольшая голова. При деформации модель не выдерживает давления, которое создается внутри камеры. Головка данной модификации съемного типа. Однако раздобыть его довольно проблематично. В этом случае придется полностью менять фурнитуру.

Замена прокладки

Прокладки около карбюратора отвечают за герметизацию камер. Если рассмотреть нижние прокладки, можно заметить, что у них узкое основание. Они зажимаются винтами на корпусе. Для замены колодок вторичной камеры в первую очередь необходимо закрепить карбюратор К-151. После этого откручивается форсунка. Прикасаться к закрылкам не нужно. Многие ошибаются, когда сразу берут на себя все винты. Откручивайте их по одному.Таким образом, колодка никогда не согнется. Если рассматривать верхнюю камеру, то все немного иначе. В первую очередь в ремонт фиксируется карбюратор. Следующим шагом является зажим клапана. В этом случае держатель должен быть неподвижным. Винты нужно закручивать по одному. Дополнительно человек должен следить за положением стойки. Иногда колодка сразу начинает скользить.

Все это приводит к тому, что его можно повредить. Чтобы этого избежать, вам придется воспользоваться помощью друга.Один человек должен только следить за держателем и одновременно закручивать винты. Товарищ обязан управлять планшетом. Если он начинает сильно гнуться, то его обязательно нужно будет менять. Также стоит отметить, что прокладка находится в камере первичного карбюратора. Он находится сразу за крышкой. Колпачок фиксируется четырьмя винтами. Прежде чем выкручивать все обратно, особое внимание следует уделить смазке основных узлов. При этом следует хорошо очистить края камер.

Запорный механизм

Запорный механизм с карбюратором К-151 отвечает за подачу топлива. В его состав входит форсунка, а также маломощный насос, от которого выходит трубка. Камера первичной модификации расположена внизу. Основная проблема устройства заключается в неисправности расширителя. Устанавливается на специальный переходник.

Необходимо немедленно проверить адаптер на предмет засорения. Для этого вам придется отключить насос и осмотреть основание камеры.Расширитель на карбюраторе фиксируется двумя фиксаторами, которые расположены с двух сторон. В этом случае воздушное сопло не должно касаться держателя. При замене эспандера рекомендуется тщательно очистить голову. При этом верхнюю крышку перезаписать нельзя.

Ремонт дроссельной заслонки

Дроссельная заслонка карбюратора К-151 может двигаться только в одном направлении. Вылетает из-за сильной перегрузки стойки. Это связано с нарушением системы впрыска.Чтобы исправить эту ситуацию, рекомендуется сначала осмотреть переходник, который находится под насосом. Проще всего поменять прокладку. Если на основании видны царапины, значит трение с клапаном.

Все это в итоге дает большую нагрузку на топливную систему и заслонку. Для замены клапана достаточно снять верхнюю крышку. В этом случае нельзя касаться регулировочного винта. В дальнейшем будет сложно настроить. При замене клапана особое внимание нужно уделить передней стойке.Винт на нем не должен быть зажат до упора. Если вы имеете дело непосредственно с заслонкой, придется снимать сопло. Не отключайте трубку. Затвор выдвигается вручную, а замок сдвигается в сторону.

Как заменить дренажную трубку?

Сливной патрубок этого карбюратора находится под вторичной камерой. У нее небольшая длина, но иногда очень сильно закручивается. В этом случае сказываются все механические повреждения тела и чрезмерная тряска. Чтобы открутить трубку со стороны форсунки, у вас должен быть небольшой ключ.Выходные отверстия форсунки необходимо сразу очистить от пыли. Для этого можно использовать тряпку. После этого отсоединяется патрубок со стороны камеры.

Установка карбюратора К151 на двигатель 402

Самостоятельная, ремонтируя свою 402-ю, владельцы гадают, какой карбюратор поставить. Начнем с того, что какой бы карбюратор ни был установлен двигатель 402, в неумелых руках он работать не будет. Настройка карбюратора — это целая наука, нужно точно понимать, как он работает.

Сегодня на автомобиле чаще всего используются эмульсионные карбюраторы, не исключение и 402-й двигатель. Такой карбюратор имеет поплавковую камеру с остановкой вверх иглой, в которой бензин приходит и держит на определенном уровне. Далее с этой камеры с помощью системы сока бензина всасывается в двигатель через основные диффузоры.

Итак, самое главное, что нужно правильно отрегулировать в карбюраторе — это соотношение воздуха и топлива, и делается это с помощью гибелеров.

Всего в карбюраторах по две гиберы на каждую камеру, это воздушная и топливная. Первый нужен для того, чтобы на больших оборотах двигателя заглушить смесь, то есть не было перелива. Ну, топливный путь ограничивает максимальное количество топлива, поступающего в двигатель, то есть формально ограничивает максимальный крутящий момент.

Даже в карбюраторах есть эмульсионные трубки, они нужны для того, чтобы в эмульсионных колодцах образовывалась топливная эмульсия, а потом она попадала в двигатель.

Какой карбюратор на 402

Изначально на 402-м двигателе было принято устанавливать карбюраторы серии К-151, наиболее востребованными из них считаются-151д и К-151с. Эти карбюраторы отличаются незначительно, однако большее предпочтение водители отдают версиям «С», так как здесь установлен коэффициент займов.

С таким карбюратором 402-й двигатель имеет отличную динамику, быстро набирает обороты и имеет высокий крутящий момент.Однако недостаток такого карбюратора в том, что в нем много хорошо закрученных каналов, а это в случае засорения приводит карбюратор в негодность.

Чуть позже введена мода в установку на 402-й двигатель карбюраторов от ВАЗ-2107. Этому способствовало то, что двигатель с таким карбюратором имел потрясающую тягу на «Низахе». Все это связано с относительно небольшими размерами основных диффузоров, что позволило получить качественную топливную смесь при небольшом угле открытия дроссельной заслонки.

Для тех водителей, которые предпочитают ездить на низких оборотах, этот карбюратор станет незаменимым. Но главное его преимущество — простота обслуживания и высокая надежность.

Настроить карбюратор под двигатель

Для тех, кто не в курсе, любой карбюратор после покупки нужно перенастроить под свой двигатель и автомашину. Что касается подъемников основной системы дозирования, то их нельзя трогать, так как они часто устанавливаются на заводе правильно.А что можно покрутить, так это ускорительный насос и систему холостого хода.

У ускорительного насоса на К-151 два болта, до них можно добраться, сняв верхнюю крышку карбюратора. Один болт — дренажный, если он полностью закручен, то максимальное количество топлива вводится в систему при резком нажатии на «газ». Если есть желание сэкономить, то этот болт можно повернуть на 1-2 оборота, но при этом машина может существенно потерять работоспособность.

Ну, второй болт имеет небольшой шар, который играет роль запорного клапана.Если сорнк попал в это место, ускорительный насос не заработает.

Чтобы двигатель 402 хорошо работал на холостом ходу, нужно посмотреть на карбюратор с левой стороны и найти там два болта. Большой болт регулирует количество оборотов, а маленький — количество топлива, подаваемого в двигатель на холостом ходу.

В заключение хотелось бы отметить, что система холостого хода на К-151 связана с переходной системой первой камеры (щелевое отверстие), поэтому при неправильной настройке ХХ возможны сбои.

Порядок оформления заказа

1. Регулировка уровня топлива в поплавке
Камера производится
крышка снята
Карбюратор. но
можно, не отключая спускового крючка пускового механизма,
долить винты крепления крышки, приподнять ее и, утопив прокладку,
повернуть крышку Б.
боком до упора
позволяет сделать зазоры в местах крепления.
Насос бензин Б.
Поплавковая камера
Рычаг ручной подкачк топливного насоса до момента
, когда уровень
стабилизируется.
Расстояние от уровня
Топливо до верха
Корпус самолета
Карбюратор должен иметь форму
21,5 мм. На уровне топлива ниже
Заданный необходимо
Для регулировки вверх 1 флоат язык, упираясь в хвостовик иглы запорного зажима. При повышенном уровне язычок регулируется вниз. После каждого изгиба язычка открутите пробку сливного отверстия
Плавающая камера
, слейте с нее и заверните пробку на место, повторно закачайте бензиновый рычаг, чтобы вручную повернуть топливный насос.
2. Настроить
Пусковая система может быть с
прямо на автомобиль
, полностью на
Прогрев двигателя I.
Путем подключения к нему тахометра. Запуск двигателя СО
Снимаем воздушный фильтр
и слегка нажимая
на педаль акселератора, полностью закрываем
Воздушная заслонка
Рукоятка его привода.

Затем лезвие отвертки
Нет воздуха
Демпфер настолько
насколько это позволит
Рычажный механизм.

Частота вращения
Коленчатый вал двигателя должен быть 2500-2700 мин-1.Если он отличается от указанного, вам нужно, ослабив стопорную гайку на регулировочном винте, упираясь в профильный рычаг, завернуть или вывернуть этот винт. После завершения регулировки затяните контргайку.

3. Отрегулируйте систему холостого хода на прогретом двигателе с подключенным к нему тахометром. Для этого на работающем двигателе установите винт качества 2 в положение, в котором обеспечивается
Максимальная частота
Вращение на холостом ходу. Затем винтом
количества 1 устанавливают частоту, увеличенную на
100-120 мин-1.После этого заверните качественный винт перед уменьшением часовой линии вращения на 100-120 мин-1. Такой способ регулировки
позволяет соответствовать нормам токсичности выхлопных газов B.
. Однако для более точной настройки
рекомендуется использовать газоанализатор
.

см. Также

Ремонт ДИФФЕРЕНЦИАЛ
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите дифференциал с коробки передач (см. Подраздел 3.2.3). 2. Повернув на 90 ° вокруг оси сателлита, снимите полуосевые шестерни с картера дифференциала.3. …

Регулировка привода регулятора давления
ОБЩИЕ СВЕДЕНИЯ Неправильная регулировка привода регулятора давления может привести к заносу автомобиля в сторону торможения, а также к снижению эффективности торможения. Заказываете …

Замена распредвала
Общие сведения при наличии следов выхода масла из раздачи Вала. Сначала проверьте, не забита ли система вентиляции картера и не запомнились ли шланги системы вентиляции…

Карбюраторы

К-151 считаются достаточно надежными устройствами, которые при правильной эксплуатации могут работать длительное время, не требуя специального обслуживания. Но для достижения оптимальной работы этих агрегатов их необходимо правильно отрегулировать, для чего также предварительно следует изучить схему шланга карбюратора К-151 в двигателе 402. От эффективности процесса регулирования зависит качество КПД всего силового агрегата, включая возможность увеличения его мощности и повышения КПД.

Как устроен карбюратор К-151

В комплектацию ГАЗ-3102 и Газель 205 двигатель ЗМЗ-402 включает карбюраторную надстройку К-151, а двигатель ЗМЗ-406 интегрируется на двигателе Газель-406 в комбинации с рассматриваемым карбюратором, но в модификация «Д». Правда, эти агрегаты немного разные, так как конструктивно выполнены одинаково, отличия только в размерности некоторых калибровочных отверстий.

Рассматриваемый вариант исполнения топливных агрегатов представлен тремя съемными частями, которые соединяются винтами через уплотнительные прокладки:

• верхняя часть представлена ​​крышкой карбюратора, включая воздушное сопло, разделенное на пару каналов, с воздушной заслонкой в ​​первичной части первичной секции;
• часть средней части, которая является корпусом карбюратора, включает поплавок и две камеры смешения;
• В нижней части размещен корпус дроссельной заслонки, который включает в себя смесительные форсунки с указанными дроссельными заслонками.Присутствующая между нижней и средней частями прокладка является теплоизоляционной и герметизирующей.

Возможные проблемы в работе карбюратора К-151

Многие автовладельцы вышеперечисленных автомобилей внимательно изучают устройство, ремонт и регулировку карбюратора К-151, так как большинство неисправностей этого агрегата могут быть связаны с неквалифицированной регулировкой, а также с засорением калибровочных отверстий смолистым твердым веществом. отложения или мелкие частицы.

Среди основных проблем в работе рассматриваемого устройства выделяются следующие:

• Нестабильно работает Двигатель ЗМЗ-402 на холостом ходу.Эта проблема может быть образована из-за состояния проводки между педалью акселератора и карбюратором. Чтобы точно диагностировать это, нужно отсоединить провод от устройства, после чего дроссельная заслонка вручную перемещается на работающем двигателе. При уменьшении оборотов проблема будет в проводе, а если этого не произойдет, то нужно проверить карбюратор К-151 на предмет загрязнения и коррозии;
• при обнаружении утечки бензина причина этого явления может быть скрыта в отказе поплавковой камеры, неправильном положении расположения или высоком давлении; Нагар
на свечи
• выступает признаком переизбытка топлива.Причиной этого может быть неправильный уровень топлива или неисправный клапан. В первом случае проводится проверка поплавка и давления.

Как настроить карбюратор к-151

Для оптимальной работы двигателя ЗМЗ-406 комплексную настройку карбюратора необходимо проводить в три этапа, состоящих в настройке следующих узлов:

Поплавковая камера
• ;
стартер
• ;
• системы холостого хода.

При регулировке поплавковой камеры предварительно снимается крышка карбюратора.Из камеры с помощью резиновой груши всасывается не менее четверти топлива. Далее коленчатый вал Мотор установлен в положение, блокирующее движение диафрагмы топливного насоса. Затем топливная смесь раскатывается вручную до стабилизации уровня. При этом зеркало жидкости должно располагаться на высоте 3 сантиметра относительно верхнего края средней части агрегата.

Конечно, для полноценной реализации рассматриваемого процесса необходимо внимательно изучить сформированную схему соединения шлангов, иначе может потребоваться ремонт топливной системы силовой установки.Для повышения уровня топлива до требуемых показателей с помощью отвертки нужно немного загнуть торговый язычок, при этом не снимая его. А для снижения уровня язычок должен быть направлен вниз, удерживая поплавок.

Регулировку пускового устройства можно выполнить на снятом карбюраторе или на устройстве, которое обычно находится в машине. Если агрегат был снят, то первоначально открывается дроссельная заслонка с поворотом до упора и фиксацией рычага управления пусковым устройством.

Дроссель отпускают, проверяют зазор между стенкой камеры и кромкой лопасти, размер которого должен составлять 1,65 ± 1,5 мм. Регулировка этого зазора осуществляется путем включения и выключение контргайки и вращения винта до упора. После этого тяга регулирует рычаг управления с осью воздушной заслонки. В закрытой заслонке величина зазора должна составлять 0,5 ± 0,3 мм.

При регулировке пускового устройства, установленного на автомобиле, сначала снимается воздушный фильтр, после чего запускается мотор.Далее нужно аккуратно нажать на педаль газа и рычаг управления заслонкой максимально вытянуть. При максимально открытой заслонке обороты двигателя должны быть 2600 ± 1000 об / мин. Но если скорость вращения выходит за пределы указанного значения, блокировка отключается, и винт рычага крутится до тех пор, пока не будут достигнуты нужные обороты, после чего блокировка откладывается.

Регулировка холостого хода реализована для обеспечения стабильной работы карбюратора мотора с минимальными выбросами СО2.На предварительно осушенном двигателе с фиксированным положением винта, которое регулируется количеством топливной смеси, требуется повернуть качественную арматуру до достижения максимальных значений оборотов двигателя. Далее число оборотов вращения увеличивается на 110 ± 10 об / мин относительно нормальных оборотов силового агрегата на холостом ходу, затем частота вращения винта качества уменьшается на те же 110 ± 10 об / мин.

Заключение

Завершая рассмотрение темы, стоит отметить, что отрегулировать карбюратор К-151 можно самостоятельно в любом месте при наличии определенных навыков.Однако для реализации данного процесса схему подключения шлангов карбюратора К-151 в 406, двигатель необходимо предварительно изучить, чтобы избежать при работе различных неприятных последствий.

Устройство управления

, особенности, конструкция, отзывы

На заре выпуска моделей автомобилей ГАЗ и УАЗ-31512 с силовыми агрегатами были установлены карбюраторы серии То-126. Позже этими двигателями стали оснащаться элементами серии К-151. Эти карбюраторы производятся ОАО «Пекар».В процессе своей эксплуатации и частные автовладельцы, и предприятия столкнулись с трудностями при ремонте и обслуживании. Дело в том, что конструкция карбюратора К-151 существенно отличалась от предыдущих моделей. Пока информации о специфике дизайна было очень мало.

Общие сведения о агрегатах серии 151

Конструктивно элементы серии К-151 существенно отличаются от всех остальных отечественных карбюраторов, хотя их составные части и некоторые системы построены по типовым схемам.В зависимости от времени выпуска агрегаты этой серии имели и несколько вариантов конструкции. Ниже мы рассмотрим особенности карбюратора К-151.

Информация об устройстве

Устройство имеет два смежных вертикальных канала. Они необходимы для поступления кислорода. Внизу каждого канала находится дроссель. Каждый из них — камера карбюратора. Привод на дроссельной заслонке сконструирован таким образом, что при нажатии на педаль сначала открывается один клапан, а затем другой. Камера, шторку которой ранее называли первичной.

В средней части каждого из каналов для прохождения воздуха имеется специальное ограничение в виде конуса. Это диффузоры. Зачем нужны эти предметы? За счет них создается эффект разбавления, на основе которого топливо с поплавка всасывается в систему. Необходимость прокачки топлива в камере поддерживается с помощью специального механизма с игольчатым клапаном и поплавком. Мы рассмотрим это более подробно.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающими колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Поплавок с нижней подачей топлива

Следует отметить, что в карбюраторе К-151 этот механизм принципиально отличается от аналогичного в любых других отечественных агрегатах. В связи с этим у владельцев возникли проблемы с вашим сервисом. В нескольких случаях повторные обзоры. Кстати, я устанавливал этот объект на старые двигатели от ЗМЗ, поэтому система вместе с поплавком и игольчатым клапаном разместилась в корпусе устройства.Визуальный контроль за работой механизма возможен только после снятия крышки. Его не помешает естественное взаимодействие поплавка с уровнем топлива. Это камера с меньшим шагом.

Устройство

Итак, рассмотрим подробнее карбюратор К-151. Особенности ремонта устройства карбюратора описаны ниже. Элемент состоит из трех частей. Сверху — крышка шкафа, снабженная фланцем и шпильками для крепления воздушного фильтра с устройством вентиляции, поплавковой камерой и элементами системы пуска.Последний через семь саморезов крепится к корпусу при помощи бумажной полоски.

В карбюраторе есть средняя часть. Это непосредственно корпус устройства, в котором построен поплавковый механизм, камера и штуцер подачи топлива. Также в комплекте есть дозирующая система. Нижняя часть устройства включает в себя корпус для привода дроссельной заслонки вместе с исполнительным механизмом, устройство холостого хода, которое крепится к корпусу через прокладку.

С поплавковым механизмом

Когда топливная камера меньше, чем необходимо, поплавок опускается, освобождая иглу.За счет этого открытый участок и обеспечивается подача бензина. По мере заполнения камеры игольчатый клапан закрывается.

Вместе с изменением расхода топлива через игольчатый клапан в автоматическом режиме он также изменяет расход бензина от насоса. Это предотвращает повышение давления топлива, поступающего в сборку.

Уровень топлива никогда не сохраняется — он меняется в зависимости от режима работы двигателя. Таким образом, максимальный уровень будет на холостом ходу. При работе на полной мощности уровень немного снижается.Это не влияет на эффективность устройства и должно быть учтено в процессе настройки производителя системы дозирования.

Дозирующая система

Для первой камеры карбюратора, что для второй, конструкция дозирующих систем такая же. Как это устроено? Вот основные топливные форсунки, которые установлены внизу поплавковой камеры, и главные воздушные жиклеры. Последние находятся на плоскости, в верхней части эмульсионных колодцев. Под основными воздушными жиклерами также расположены эмульсионные трубки.В средней части эмульсионных колодцев имеется отверстие с большим поперечным сечением. Последние специальные каналы соединяются с выходными отверстиями на дозаторах. Они расположены в небольших диффузорах.

Как работать с системой учета?

На карбюраторе К-151, который работает следующим образом. За счет разрежения в зоне распылительных отверстий топливо через основной топливный жиклер поднимается по колодцу и попадает в отверстия в эмульсионных трубках. Затем бензин подхватывается воздухом, прошедшим через центральную трубку.Это создает топливную смесь, которая через боковые каналы поступает к форсункам. Тогда все это будет смешано с основным потоком воздуха.

Дополнительные устройства в карбюраторе

Помимо этих основных элементов карбюратор включает в себя и другие механизмы. Итак, система холостого хода рассчитана на поддержание стабильной работы двигателя на оборотах до 1 тыс. В минуту. Состоит из перепускного канала, регулировочных винтов, топливного и воздушного соплового клапана экономайзера.

Насос ускорителя позволяет транспортному средству двигаться без сбоев и при необходимости резко ускоряться.Система состоит из основного корпуса клапана, шарового клапана, мембранного механизма и распылителя. В принципе это напоминает работу бензонасоса.

Эконостат — устройство, позволяющее обогащать топливно-воздушную смесь при высоких оборотах двигателя. Конструктивно элемент представляет собой дополнительный канал, по которому за счет разрежения при открытых дроссельных заслонках в коллекторе поступает топливо. В конструкции есть перемычка. Они нужны для плавного роста оборотов в тот момент, когда дроссельная заслонка второй камеры только начала открываться.Это воздушно-топливная форсунка.

Неисправный карбюратор

В процессе эксплуатации видна неисправность. Итак, распространенная проблема — большой расход топлива, черный дым из выхлопной трубы при резких ударах по педали газа, нестабильный холостой ход, плохие динамические характеристики, рывки и сбои. В этом случае установка и ремонт карбюратора К-151.

Чаще всего среди причин поломок можно выделить некачественное топливо. Из-за этого забиваются форсунки, а также воздушный и топливный каналы.Кроме того, из-за высокой температуры корпус может деформироваться. В процессе эксплуатации форсунки подвержены естественному износу. Большинство мастеров, которым устройство и работа карбюратора К-151 знакомы, в процессе ремонта стараются менять форсунки. Считается, что из-за их повышенного расхода топлива силовой агрегат может стать нестабильным. Но есть нюанс. Износ форсунок случается довольно редко.

Центровка

Тем, кто уже знаком с устройством подобных агрегатов, будет несложно обслуживать карбюратор К-151.Его элементы, разборка и настройка в целом мало чем отличаются от всех остальных карбюраторов. Для ручной настройки агрегата достаточно понять принцип и следовать инструкции. Для этого устройства есть несколько настроек.

Итак, регулировка поддается холостому ходу, дроссельной заслонке, уровню топлива в поплавковой камере и положению дроссельной заслонки. Менять уровень топлива под силу только опытным мастерам, а вот поставить на холостом ходу любой автовладелец.

Пошаговая регулировка карбюратора К-151 включает несколько этапов.Итак, вам нужно прогреть двигатель до рабочей температуры, а затем дать ему поработать на холостом ходу при открытой воздушной заслонке. Далее закрутите винты качества и количества и дайте двигателю разогнаться до максимальных оборотов. Затем каждый винт постепенно затягивается, пока двигатель работает, перебоев не будет.

С винтом № Rev. При этом надо фиксировать положение, когда двигатель стабилизируется. Желательно, чтобы ротор раскручивался по максимуму. Не забывайте, что этот болт влияет на расход топлива.Затем поверните количество шурупов. Этим достигается стабильная работа двигателя на оборотах в диапазоне 700-800 об / мин. Если винт будет сильно закручиваться, то при резком нажатии на газ начнутся сбои. …

Регулировка карбюратора К-151 своими руками: подробное описание

Карбюраторы «Пекар» всегда отличались высокой надежностью, и у автовладельцев практически нет серьезных проблем с ними. Но чтобы устройство показало действительно высокий КПД, важно его правильно настроить.От того, насколько качественно и точно настроен тюнинг, будет зависеть ресурс мотора. Посмотрим, как осуществляется регулировка карбюратора К-151. Процесс простой, но достаточно ответственный.

Зачем нужна регулировка?

Эти знания необходимы для правильной работы двигателя.

Правильно отрегулировать механизм необходимо и для того, чтобы расход топлива был на приемлемом уровне, а мощность и крутящий момент не падали. Неправильно выставленные форсунки будут способствовать перерасходу смеси, который может составлять 2-2.В 5 раз больше обычного.

Варианты образования топливной смеси

Специалисты выделяют несколько вариантов соотношения топлива и воздуха для двигателей. Наиболее оптимальной считается пропорция, при которой одна часть бензина содержит 15 частей воздуха. Есть и более эффективная смесь. Здесь пропорция — одна часть топлива на 12,5-13 частей воздуха. Эта смесь самая богатая. Автомобиль будет быстро набирать обороты, но и расход топлива тоже будет довольно высоким. Для любителей сэкономить есть вариант смесеобразования.Здесь на одну часть бензина приходится 16-16,5 частей воздуха. Автомобиль практически не проигрывает в динамике.

Регулировка карбюратора К-151 позволяет владельцу настроить агрегат под существующие нужды и собственные пожелания, но если работа двигателя стабильна и в целом устраивает владельца, настройку можно отложить.

О техническом обслуживании карбюратора

Однако бывают случаи, когда без регулировки обходятся. Недостатком всех карбюраторов является их способность забиваться. Сегодня на заправках часто можно заправить бак некачественным топливом.Да кто-то скажет, что есть топливный фильтр. Но часто он не справляется с мелкой пылинкой, которая попадает в карбюратор К-151. Засоряются жиклеры, в результате топливо не может попасть в камеры полностью. Для их чистки нельзя использовать кусочки проволоки — просто бесконтактный спрей-очиститель.

Также необходимость в настройке может возникнуть при выходе из строя некоторых элементов агрегата. Неисправные элементы меняют на новые, но без настройки на оптимальную работу рассчитывать не стоит.

Могу я игнорировать это?

Регулировка карбюратора «Пекар» К-151 поможет избежать повышенного расхода топлива или, наоборот, недостаточной подачи в двигатель.Следствием недостатка бензина в смеси может стать снижение мощности двигателя.

Кроме того, если настройки не были выполнены или сделаны неправильно и в таком состоянии устройство использовалось в течение длительного времени, детали двигателя могут выйти из строя. Ремонт двигателя в современных условиях стоит недешево. Поэтому лучше потратить немного времени и отрегулировать карбюратор К-151. Регулировка — простая процедура. Техническое обслуживание сводится к мойке и продувке, и все это можно сделать в условиях обычного гаража с помощью обычных инструментов.

Как регулировать холостой ход

На агрегатах завода «Пекар» эта операция очень важна. Если отрегулирован ХХ, двигатель порадует хозяина стабильной работой. Также в выхлопных газах практически нет вредных выбросов. Такой автомобиль не нанесет значительного вреда окружающей среде. Если автомобиль эксплуатируется длительное время, а топливный и воздушный фильтры забиты, то на холостом ходу расход топлива значительно возрастет.

Регулировка карбюратора К-151 состоит из нескольких простых шагов.Первое, что нужно сделать, это запустить и прогреть двигатель. Затем на хвостовике найдите винт, отвечающий за качество смеси. Он оборудован ограничителем, не позволяющим ему вращаться. Этот ограничитель необходимо снять. Далее настраиваем элемент, отвечающий за качество смеси. Вращая его, ищите положение, в котором коленчатый вал на холостом ходу наберет большую часть оборотов. Затем отрегулируйте винт, отвечающий за количество. Скорость вращения коленчатого вала увеличивают еще на 100-200 об / мин.При закручивании элемента, отвечающего за качество, коленчатый вал вращается с меньшей скоростью. Осталось только выставить оптимальную частоту. При такой настройке машина имеет максимальную динамику и экономичный расход топлива. Все сделано правильно, если в момент заворачивания регулятор оборотов шнека начнет снижаться. Это признак истощения горючей смеси. Если нет падения скорости, скорее всего, агрегат неисправен или забит. В последнем случае его можно «реанимировать» с помощью очистителя карбюратора.Но без анализа механизма это сделать невозможно.

Как регулируется уровень топлива в поплавковой камере?

Правильность этой настройки определяет количество топлива, которое будет использовано двигателем. Если уровень установлен неправильно, будет повышенный расход топлива. Еще есть вариант, когда карбюратор подает в камеры сгорания смесь без бензина — только один воздух. Неправильный уровень может привести к значительным расходам на топливо или серьезному ремонту двигателя.К этому уровню чувствителен не только агрегат от Pekar, но и большинство других аналогов вне зависимости от производителя. Регулировка карбюратора К-151 будет осуществляться с помощью инструмента — вам понадобится линейка и сверло диаметром 2 миллиметра. Первым делом нужно найти самое ровное место — так работать будет намного комфортнее. Затем необходимо снять воздушный фильтр. После этого запустите двигатель и оставьте на пять минут. Затем с карбюратора снимается крышка и линейкой измеряется уровень топлива.Замеры нужно проводить как можно быстрее. Когда камера открыта, из нее испаряется бензин — двигатель и система питания прогреваются, а это еще больше ускоряет испарение.

Для модели К-151 нормальный уровень — 2,15 сантиметра. Таким образом производитель гарантирует хорошую работу устройства. Если уровень выше или ниже нормы, необходимо его настроить. Регулировка — это изменение положения поплавка.

Карбюратор К-151: регулировка поплавков

Для правильной регулировки уровня топлива рекомендуется заранее найти какое-нибудь приспособление, которое могло бы помочь с измерениями.Подойдет любой предмет диаметром до двух миллиметров. Затем следует перевернуть прибор и поставить на самое ровное место — это повысит шансы правильно провести измерения. Далее смотрите зазор от нижней части поплавка до картонного вкладыша. Нормальное расстояние на рабочем карбюраторе не более двух миллиметров. Если уровень топлива в поплавковой камере неправильный, язычки погнуты. Затем все замеры снимаются заново — каждый раз нужно проверять, все ли правильно.Самым распространенным на сегодняшний день является поплавковое устройство (типа карбюратора К-151). Устройство, настройка агрегатов максимально просты, а конструкция позволяет получать стабильные характеристики смеси топлива и воздуха.

Мы измеряем позиции штангенциркулем

Будет использован глубиномер. Измеряется от самого верха поплавка до картонной прокладки. Нормальный результат, при котором больше ничего настраивать не нужно — 3 сантиметра.

Все ли сделано правильно?

Регулировка карбюратора «Газель» К-151 Самостоятельно делать нельзя по вине хозяина.Необходимо точно знать, все ли настроено. Для тестирования крышка агрегата укладывается вертикально. Затем внимательно осмотрите язычок на рычаге. Если регулировка проведена правильно, это немного ослабит шар-демпфер игольчатого клапана. Также язычок практически параллелен игольчатому клапану. Ось пробивки поплавка должна быть равна поверхности крышки.

Установка триггера

Система запуска считается одной из самых важных.Она сообщает о запуске двигателя. Если элементы системы не работают должным образом — это серьезный ремонт. Часто случается, что при полной исправности всех узлов система запуска не работает так, как задумано производителем. Регулировку карбюратора К-151 (в том числе УАЗ) проводить только на полностью снятом агрегате.

Первым делом откройте дроссельную заслонку и найдите рычаг управления пусковой системой. Поворачивается до упора и фиксируется. Затем, когда дроссельная заслонка отпущена, измерьте зазор между краем заслонки и камерой.Он должен быть примерно 1,5 мм. Затем открутите контргайку. Поможет поработать упор в виде винта на рычаге дроссельной заслонки. Поворачивайте винт каждые пол-оборота. В результате элемент будет перпендикулярен кулачку. Затем измеряется длина тяги и при необходимости корректируется. Это тяга, с помощью которой кулачок спускового крючка соединяется с рычагами на оси воздушной заслонки. Когда последний закрыт, а рычаг в этот момент завернут до упора, зазор не должен быть больше 0.2-0,8 мм. Если это не так, открутите упорную головку. Для уменьшения зазора головка подтягивается, уменьшая длину тяги.

Наконец

Карбюратор — важное устройство в автомобиле. Обеспечивает двигатель топливом. Для всех, у кого есть карбюратор К-151С, регулировка теперь не составит труда. После настройки необходимо провести обкатку, чтобы выявить и устранить недостатки.

p>

стойл с новым карбюратором — The Washington Post

Человек по имени Альберт Чонка изобрел карбюратор лучшего качества, который, по словам федеральных чиновников, потенциально может сэкономить миллионы галлонов бензина в этой энергоемкой стране.

Чонка, однако, столкнулся с разочаровывающими бюрократическими препятствиями в получении средств помощи из федеральной программы, созданной специально Конгрессом для поощрения исследований в неядерной энергетике путем использования огромных ресурсов стимулов отдельных американцев, таких как Чонка.

Его разочарование было настолько сильным, что вызвало следующую откровенную самокритику со стороны одного из причастных к этому правительственных чиновников. «Правительство буквально не настроено иметь дело непосредственно с людьми, как мы имеем дело с Боингом, Дугласом или кем-то из вашингтонского офиса», — сказал Ричард К.Суц, директор программы изобретателей Управления энергетических исследований и разработок. «Парень из Боинга может приходить два раза в день. Они знают, какие слова использовать. Это вопрос мастерства».

«ERDA не предназначена для работы с мелкими людьми», — сказал он.

Чонка говорит, что крупные производители автомобилей тоже не помогли, хотя Ford и Chrysler, по крайней мере, говорят, что они заинтересованы.

У сказки Чонки есть классическая привлекательность: маленький человек с яркой идеей работает в одиночку, несмотря на большие трудности.История также дает представление об области федеральной энергетической политики, которая может работать, а может и не работать так хорошо, как могла бы.

Чонке повезло в нескольких отношениях. Из 4278 изобретений, представленных Национальным бюро стандартов (NBS) по программе оценки изобретений в области энергетики с момента ее создания в начале 1975 года, изобретение Чонки — одно из 22, которые NBS направило в Управление энергетических исследований и разработок США для возможного финансирования.

И 77-летний бывший венгерский беженец своим блеском и значительным обаянием старого мира завоевал нескольких сторонников внутри самой бюрократии.

Суц, который может утвердить финансирование для Чонки, охарактеризовал Чонку как «победителя», который, если ему повезет и удача, может стать «крупным производителем карбюраторов» в США.

ERDA еще не решила финансировать Чонку. проект, однако. Агентство запросило у изобретателя планы управления и маркетинга, чтобы указать, каким образом новые карбюраторы будут доступны публике.

Программа изобретений, связанных с энергетикой, была учреждена в соответствии с Федеральным законом о неядерных исследованиях и разработках в области энергетики 1974 года — комплексной национальной программой, координируемой ERDA.

Если изобретение проходит проверку техническими оценщиками NBS, ERDA может отклонить его как экономически невыполнимое или выбрать финансирование или помощь изобретателю каким-либо другим способом, например, путем предоставления управленческих или маркетинговых рекомендаций.

Чонка, работавший со своим 79-летним братом на скудный бюджет дома в Буффало, штат Нью-Йорк, и в лаборатории колледжа, подал заявку на федеральную помощь более полутора лет назад.

Суц признал, что представление Чонки «просто потерялось» в офисах ERDA и «заняло больше времени, чем следовало бы».»

Суц, ранее сам изобретатель и проработавший в правительстве всего год, сказал, что борется с огромной бюрократией ERDA, чтобы ускорить процесс.

Суц сказал, что он подвергся давлению со стороны Конгресса, чтобы устранить задержки для небольших изобретатели, которые обращаются в ERDA и которые все это давление вызвали «адскую бюрократическую кривую обучения. Мы совершенствуемся, но не так быстро, как изобретатели или мне хотелось бы ».

Чонка, полный энергии, приехал в Вашингтон на прошлой неделе, чтобы посоветоваться с официальными лицами и посмотреть, не сможет ли он немного продвинуть свое изобретение.

«Полгода наши бумаги лежали в папке», — сказал он с улыбкой. «Восемь копий, шесть фунтов бумаг! Никто не взял это в руки! Я не хочу никого винить, я просто хочу сказать ERDA, мистеру Шлезингеру и мистеру Картеру:« Джентльмены, вы потеряли половину ». год! К настоящему времени у нас должен быть карбюратор, который можно установить на автомобиль ».

Чонка не новичок в карбюраторах, части двигателя, которая смешивает бензин с воздухом, а затем отправляет смесь в цилиндры для сгорания.

Его отец, университетский инженер-механик, изобрел один из первых карбюраторов в мире в Будапеште в 1891 году и стал одним из ведущих пионеров венгерской моторной и автомобильной промышленности.

Альберт Чонка начал бизнес в 1925 году вместе со своим отцом и братом Джоном. Они открыли небольшой механический цех в подвале своего многоквартирного дома в Будапеште, который менее чем через два десятилетия, как рассказывает Альберт Чонка, превратился в крупный завод по производству двигателей и инструментов, на котором работало более 1000 человек.

Старший Чонка умер в 1939 году, а когда компания была национализирована в 1948 году, два брата бежали из Венгрии пешком и без своих семей. Позже они узнали, что официальные лица пришли к ним домой, чтобы арестовать их на следующий день после их отъезда, сказал Альберт Чонка.

Братья Чонка прожили четыре года в Австрии и, наконец, иммигрировали в Буффало, где их жены и семьи присоединились к ним в конце 1950-х годов.

Чонка сказал, что его состояние составляло 5 миллионов долларов, когда он бежал с родины.С тех пор он работал инженером-конструктором в различных компаниях США до выхода на пенсию в 1973 году. Ему было 73 года.

«Это хороший возраст», — сказал он. «Теперь вы созрели. Мы сказали друг другу:« Мы должны сделать его лучше, карбюратор ». Мы сказали: «Карбюратор — идея нашего отца. Давайте сделаем карбюратор лучше! »

Итак, они принялись за работу. Чонка живет на небольшой пенсионный доход и 309,50 долларов на социальное обеспечение, плюс то, что его жена, бывшая оперная певица, может заработать, дав уроки игры на фортепиано.

Братья заняли несколько тысяч долларов у друзей и разработали свой новый «микрокарбюратор». Как объясняет Альберт Чонка, они смогли создать революционный карбюратор, потому что у них была «искра идеи», как и у их отца почти 90 лет назад. Идея отца возникла в результате случайного ежедневного наблюдения за девушкой с цветочным киоском на углу улицы в Будапеште, которая поддерживала свои цветы свежими, опрыскивая их из ручного распылителя.

Принцип распылителя — поток воздуха над лужей жидкости, который собирает частицы жидкости и распыляет их в виде тумана — такой же, как у карбюратора, изобретенного старшим Чонкой и другими изобретателями, и который сейчас используется. в большинстве автомобилей сегодня, согласно опубликованному описанию.

В большинстве карбюраторов есть стремительный воздушный поток, в который вводится поток бензина. Таким образом, газ распыляется на крошечные капельки, смешанные с воздухом.

Новый «микрокарбюратор» Чонки отличается тем, что поток воздуха движется намного быстрее — почти со скоростью звука — и вместо одной струи бензина бензин подается в воздушный поток через 720 крошечных отверстий.

Результат, согласно оценке NBS, «обеспечивает оптимальное испарение и испарение топлива.Следовательно, полученная воздушно-топливная смесь является чрезвычайно однородной, и топливо полностью испаряется во впускном коллекторе и равномерно подается во все цилиндры ».

Бензин сжигается более эффективно и меньше выбрасывается в виде нежелательных выбросов, согласно отчет

С точки зрения непрофессионала, как объяснил Чонка, обычные карбюраторы распыляют бензин на большие и маленькие капли, и некоторые цилиндры получают смешанную смесь, а некоторые — богатую смесь — все это приводит к работе [СЛОВО НЕРАЗБОРЧИМО].По его словам, большинство микрокарбюратор, все цилиндры получают «идеально равномерный туман» воздушно-бензиновой смеси.

В ходе лабораторных испытаний в Буффало двигателя Buick Csonka сообщил об экономии бензина на 20 процентов и более.

Оценка NBS, которая частично использовала мнение профессора Дэвида Нэгели из Принстонской лаборатории аэрокосмических двигателей, пришла к выводу, что микрокарбюратор «в принципе должен обеспечивать (на 20 процентов) лучшую экономию топлива и сокращать выбросы». ДокторНэгели писал, что, по его мнению, «микрокарбюратор в своем нынешнем виде — отличное устройство».

Сидни Вайзер, сотрудник NBS, который оценивал изобретение — хотя и не проводил никаких прямых испытаний — оценил ежегодную экономию в 151 миллион галлонов бензина, если микрокарбюратор будет установлен на 1% из 107 миллионов автомобилей в мире. США По его оценкам, можно было бы сэкономить дополнительно 1,2 миллиарда галлонов, если бы карбюраторы устанавливались на 8,5 миллионов новых автомобилей, производимых каждый год.

По оценке Вайзера, микрокарбюратор будет стоить 100 долларов.

Чонка сказал, что он обращался к крупным производителям автомобилей, и General Motors сказал ему, что «они не заинтересованы в карбюраторах сторонних производителей … Они не хотят платить роялти». Он сказал, что Chrysler и Ford «заинтересованы, но они хотят, чтобы он был построен и испытан», прежде чем принимать какие-либо решения.

Представитель GM Фрэнк Фараоне сказал, что компания, которая производит свои собственные карбюраторы в Рочестере, штат Нью-Йорк, проверила материалы Csonka и решила: «У нас нет необходимости покупать какие-либо права.. . Мы не нуждались в каких-либо разработках. Я действительно не могу сказать, сделали ли мы то же самое ».

Представитель Chrysler Ричард Мюллер сказал, что его компания изучила материалы Csonka и запросила дополнительные данные испытаний.« Конечно, корпорация заинтересована в дизайне, но хотела бы см. некоторые данные эксплуатационных испытаний », — сказал он.

Представитель Ford Барбара Мэнсфилд сказала, что официальные лица Ford разговаривали с Чонкой и« сказали ему, что его карбюратор может повредить карбюратор Dresserator »- другой тип карбюратора.Однако официальные лица NBS не принимают во внимание такую ​​возможность.

Чонка сказал, что подал заявку на патент на свой микрокарбюратор, но еще не получил его.

Сутц сказал, что время, необходимое NBS для тестирования любого изобретения, сократилось до шести месяцев, а его собственный офис ERDA, который принимает окончательные решения о том, какие изобретения финансировать, может принять решение в течение 45 дней.

По словам официальных лиц, в NBS все еще поступают по 10-15 изобретений в день, и они варьируются от случайных идей, нацарапанных на коричневых бумажных пакетах, до очень сложных и тщательно продуманных инноваций, таких как карбюратор Csonka.

На данный момент, по словам представителей ERDA, они предоставили 40 000 долларов физику, который разрабатывает более эффективный способ преобразования солнечных лучей в электричество. Кроме того, они оказали «помощь консультанта по менеджменту» четырем другим изобретателям и категорически отклонили два из 22 изобретений, рекомендованных им NBS.

Из оставшихся изобретений четыре, включая изобретение Чонки, «выглядят очень положительно», а остальные все еще оцениваются, заявили официальные лица.

22 рекомендуемых изобретения варьируются от «системы преобразования дизельного двигателя для бензиновых двигателей» до «устройства для удаления отходов с гидравлическим приводом».По словам официальных лиц, значительная часть всех представленных изобретений связана с автомобилями.

Суц сказал, что он верит, что его бюрократические проблемы будут решены и что программа окупится для налогоплательщиков в соотношении 6: 1. Еще один год и вытащить пару победителей. . . это оплатит всю программу «, — сказал он.

Хотя ERDA все еще не приняла решение по Чонке и его карбюратору, Сутц сказал, что» нет никаких сомнений «в том, что Чонка — изобретатель звуков, а его карбюратор -» победитель.

Превратится ли это в большие деньги для Чонки и огромную экономию энергии для американского народа, может во многом зависеть от судьбы.

«Если он [Чонка] будет поддерживать эту предпринимательскую болезнь, как я ее называю, и действительно работает и «подталкивает», — сказал Сутц, — «и при условии, что кто-то другой не работает над параллельной или идентичной системой, у Csonka есть чертовски хорошие шансы стать крупным производителем карбюраторов. . . »

Суц добавил положение о том, что ничто не будет определенным до тех пор, пока дорожные испытания не докажут, что карбюратор сэкономит 20 процентов расхода топлива при фактическом вождении, как это было в лабораторных испытаниях.

Чонка сказал, что его следующим шагом будет создание микрокарбюратора, который можно будет использовать на автомобиле для дорожных испытаний. Он сказал, что это займет шесть месяцев, даже работая по 10 часов семь дней в неделю, как он.

«Конечно, мы уже не такие молодые», — добавил он с улыбкой.

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на «Газели» изготавливается с широкой крышкой. Клапан у модификации способен выдерживать большое давление.Среди особенностей важно отметить качественную помпу, которая установлена ​​в устройстве. Также модель активно хвалит за широкую камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Перед тем, как разбирать устройство, стоит посмотреть видео на эту тему. Во время регулировки важно четко следовать инструкциям. Чтобы подробно разобраться в этом вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Обычное устройство карбюратора

Рассмотрим карбюратор «Газель» К-151, который включает диффузор и систему клапанов, расположенных в широкой камере.Внизу модели находится помпа. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель закреплен на нити. Сбоку модели находится распылитель, который подключается к патрубку.

Ограничитель используется с жиклером. Внизу карбюратора находится топливная система. Также схема карбюратора К-151 включает форсунку, на которую наносится небольшая игла. Поплавковый механизм расположен под камерой. Особого внимания в устройстве заслуживает переходник.В этом случае он используется с дроссельной заслонкой. Подключение карбюратора К-151 происходит через нагнетатель.

Поплавковый механизм

Поплавковый механизм карбюратора выполнен с двумя накладками. Стеллажи только с одной стороны. Чтобы почистить этот механизм, достаточно снять верхнюю крышку модификации. Также следует отметить, что трубка удаляется от центральной камеры. В нижней части механизма размещена колодка на карбюратор К-151. Неисправности в нем возникают редко, потому что используются две накладки.На холостом ходу они могут сильно размываться. При необходимости обшивку можно вырезать из небольшого кусочка резины.

Клапанная система

Клапанная система карбюратора отвечает за впрыск топлива. На стойки оказывается большое давление. Камера первичной модификации выполнена на двух опорах. В центральной части устройства есть небольшая крышка. Чтобы отрегулировать его, вы должны использовать ключ. В боковой части системы подводится клапан с трубкой к карбюратору К-151.Неисправности механизма всегда можно устранить при необходимости. Вставки модели в этом случае выполнены из резины. Струя идет от клапанов к сержанту. Для самостоятельной замены клапана понадобится специальное оборудование. Специалисты утверждают, что трубку нужно периодически чистить. Для этого подойдет длинный шомпол. Подавать воду целесообразнее под высоким давлением.

Регулировка держателя

За счет вращения держателя регулировка карбюратора К-151. Видео в Интернете по этому поводу не всегда полностью раскрывает тему.У этой модификации держатель расположен сбоку от насадки. Для его прокрутки понадобится короткая Г-образная клавиша. Поверните по часовой стрелке. Во время этого процесса человек должен следить за положением клапана. Если он отклоняется назад, то держатель нужно повернуть еще больше по часовой стрелке. В некоторых случаях дроссельная заслонка может упасть во время регулировки. В этом случае винт всегда должен оставаться в зажимном положении. Чтобы добраться до заслонки, ее нужно зажать острым предметом со стороны первичной камеры.

Вторичная камера модификации

Вторичная камера в данной модификации включает в себя мощный насос и комплект дисков. В этом случае клапан потока находится на дне камеры. Также следует отметить, что в данной модели имеется жиклер, взаимодействующий с топливной системой. При обнаружении неисправности рекомендуется немедленно задействовать центральный сток. Если игла не двигается, значит канал заблокирован.

Очистить камеру проще всего с помощью насадки.Кроме того, его обдувают потоком воздуха под давлением. Важно не повредить клапанную систему. Холостой ход карбюратора К-151 регулируется держателем. У некоторых возникают проблемы с регулятором, который находится в ячейке. В данной модификации он связан с роликом.

Для проверки регулятора необходимо снять крышку и отсоединить верхний насос. Только после этого попадает прямо в стойку. Первым делом отключается ролик. После этого необходимо осмотреть основание регулятора.У данного карбюратора он выполнен с небольшой опорой. Если она деформируется, то модель придется полностью заменить. Еще одна проблема может заключаться в изогнутой перегородке. Это связано с перегрузкой клапанов. Перегородку можно менять отдельно. В этом случае нет необходимости снимать регулятор полностью.

Неисправности насоса

Насос для этого карбюратора используется с малой грейферкой. В верхней части модификации есть ручка, которая соединяется с корпусом.Также есть винт, фиксирующий стойку. Основная поломка модели связана с ручкой. Ремонт карбюратора К-151 в этой ситуации следует начинать с осмотра насосной базы. После этого проверяется туба со стойки. Внутри насоса есть небольшой поршень. Чтобы добраться до него, нужно снять нижнюю крышку. Только после этого можно будет открутить винт и осмотреть модификацию изнутри. Адаптер трогать не нужно. При замене ручки особое внимание следует обратить на жиклер.В некоторых случаях быстро тонет. Стеллаж разрешается менять без крышки. При этом самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, то следует отметить, что он устанавливается в карбюратор К-151 Д с двумя стойками. Накладки накладываются только на верхнюю часть устройства. При замене регулятора сначала снимается крышка. Следующим шагом будет удаление перегородки. В дальнейшем его придется хорошо смазывать.Демпфер в этом случае трогать не нужно.

Перегородка в этом карбюраторе фиксируется только за один раз. Фиксатор сидит достаточно плотно, поэтому его необходимо защемить. Особое внимание стоит уделить стойке. Держатель при этом целесообразнее не отпускать. Если зажимной винт выпадает, его необходимо немедленно заменить. Иногда падает напрямую контроллер. Это связано со смещением опоры. В этой ситуации специалисты рекомендуют проверить боковую рамку и целостность камеры.

Как заменить фитинг в приборе?

Заглушка, на которой установлен карбюратор К-151, играет роль держателя. Это необходимо для нормальной работы клапанов. Если штуцер сломан, клапаны быстро изнашиваются. Другой процесс сопровождается перегревом первичной камеры. Смазка тоже сломана. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть штуцер. Это не займет много времени. В первую очередь ставится колодка для фиксации механизма.Также можно использовать обычные тиски. После этого необходимо найти на верхней крышке прижимные винты. Они находятся по бокам и скрыты накладками. После снятия крышки центральный клапан отодвигается в сторону. Насос полностью снят.

Тогда вам придется внимательно осмотреть клапан. Если они видны на затемнениях, значит смазка карбюратора нарушена. Насос тоже может пострадать от этого. Далее идет прямая заслонка. У его основания небольшая голова.При деформации модель не выдерживает давления, которое создается внутри камеры. Голова у этой модификации съемная. Однако раздобыть его довольно проблематично. В этом случае необходимо полностью поменять союз.

Замена прокладок

Прокладки на карбюраторе отвечают за герметичность камеры. Если посмотреть на нижние прокладки, можно увидеть, что у них узкое основание. Они зажимаются винтами на корпусе. Чтобы поменять накладки на вторичную камеру, в первую очередь нужно закрепить карбюратор К-151.После этого откручивается жиклер. Не трогайте заслонки. Многие совершают ошибку, сразу же выкручивая все винты. Откручивать их по одному. Таким образом, колодка никогда не согнется. Если рассматривать верхнюю камеру, то все немного иначе. В первую очередь фиксируется карбюратор на ремонт. Следующим этапом является зажим клапана. В этом случае держатель должен быть неподвижным. Винты нужно закручивать по одному. Кроме того, человек должен следить за положением стойки. Иногда патч начинает сразу ползать.

Все это приводит к тому, что она может быть повреждена. Чтобы этого избежать, вам придется воспользоваться помощью друга. Один человек должен следить только за держателем и одновременно завинчивать винты. Собеседник обязан контролировать оверлей. Если он начинает сильно проседать, то менять однозначно придется. Также стоит отметить, что прокладка находится в первичной камере карбюратора. Он находится сразу за крышкой. На четыре винта закреплен колпачок. Прежде чем переворачивать все обратно, особое внимание следует уделить смазке основных узлов.В этом случае следует хорошо очистить края камер.

Запорный механизм

Запорный механизм, который имеет карбюратор К-151, отвечает за подачу топлива. В его состав входит жиклер, а также насос малой мощности, от которого отходит трубка. Камера первичной модификации находится внизу. Основная проблема устройства заключается в неправильной работе расширителя. Устанавливается на специальный переходник.

Надо просто проверить адаптер на наличие засорения.Для этого отключите помпу и осмотрите основание камеры. Расширитель на карбюраторе фиксируется двумя фиксаторами, которые находятся с двух сторон. Струя воздуха в этом случае не должна касаться держателя. При замене расширителя рекомендуется тщательно очистить головку. В этом случае верхнюю крышку нельзя сильно тереть.

Ремонт дроссельной заслонки

Дроссельная заслонка, на которой установлен карбюратор К-151, может двигаться только в одном направлении. Ломается из-за большой перегруженности стойки.Это связано с нарушением системы впрыска. Чтобы исправить эту ситуацию, рекомендуется сначала осмотреть переходник, который находится под насосом. Проще всего поменять прокладку. Если на основании есть царапины, значит трение с клапаном.

Все это в конечном итоге дает большую нагрузку на топливную систему и демпфер. Для замены клапана достаточно отсоединить верхнюю крышку. Не касайтесь регулировочного винта. В дальнейшем будет сложно настроить.Особое внимание при замене клапана нужно уделить передней стойке. Винт на нем нельзя зажимать до упора. Если вы имеете дело непосредственно с заслонкой, вам придется снять жиклер. В этом случае отсоединять трубку не следует. Заслонка убирается вручную, а фиксатор перемещается в сторону.

Как заменить дренажную трубу?

Сливная труба этого карбюратора находится под вторичной камерой. Имеет небольшую длину, но иногда сильно закручивается. В этом случае все механические повреждения корпуса и чрезмерная тряска.Чтобы прикрутить трубку со стороны насадки, понадобится ключ небольшого размера. Выходные отверстия форсунки необходимо немедленно очистить от пыли. Для этого можно использовать тряпку. После этого со стороны камеры отсоединяется патрубок.

Lada Carburetor Microswitch Controller K151 2105 2107 Motors crpsecurity Автозапчасти и аксессуары

Контроллер микропереключателя карбюратора Lada K151 2105 2107 Двигатели crpsecurity Автозапчасти и аксессуары

Контроллер микропереключателя карбюратора Lada K151 2105 2107,2107 Контроллер микропереключателя карбюратора Lada K151 2105, K151 2105 2107, флагманский магазин модной одежды Обновление не повышает цену Откройте для себя свой любимый бренд Дружественное обслуживание клиентов 24/7, лучшее обслуживание, цена и качество.К151 2105 2107 Лада Контроллер микропереключателя карбюратора.

перейти к содержанию

Agias Fylaxeos 38, 3025 Лимассол

Контроллер микропереключателя карбюратора Лада K151 2105 2107

Отличается цветовой гаммой спереди и рукавами с логотипом команды спереди. ** Идеально подходит для использования в помещении и на открытом воздухе. Вы можете попробовать и сообщить нам, как вы себя чувствуете, купите цветные мужские пляжные шорты Flamingo быстросохнущие летние повседневные плавательные мягкие ткани с карманом и другие шорты для доски на.Если у Вас возникли вопросы по товару, Lada Carburetor Microswitch Controller K151 2105 2107 , без вопросов политика возврата. и отлично подходит для окружающей среды. Асимметричный полосатый жилет Avant Garde Vest One Shoulder, Our Estate Jewelry прошел гигиеническую паровую очистку до совершенства «как новый». В черном или белом цвете с кристаллами и драгоценностями. Lada Carburetor Microswitch Controller K151 2105 2107 , и немного шире и длиннее, чем ваша типичная женская футболка (отлично подходит для ношения с леггинсами).Я также обновляю свое время производства каждый день, чтобы вы также могли проверить объявление в моем магазине. Если вам срочно нужно получить товары для покупки, это платье миди в горошек идеально подходит для летних вечеринок. Это редкоземельный металл, входящий в группу лантаноидов. Контроллер микропереключателя карбюратора Lada K151 2105 2107 , Проволочная технология Mustad и процесс нор-темперирования означают, что крючки легче и на 20 процентов прочнее, высота над сеткой составляет 43 мм. Костюм для взрослых в стиле ретро семидесятых — идеальный ансамбль для вас на предстоящем Хэллоуине. Материалы HSS: эти сверла для карманных отверстий изготовлены из быстрорежущей стали, независимо от того, как долго вы их использовали. Lada Carburetor Microswitch Controller K151 2105 2107 и обучение; полезно для вашей собаки, чтобы заниматься спортом и снимает стресс; может удерживать воду и пищу. Специально для того, чтобы ваша обувь и ноги оставались сухими при езде на велосипеде в сырую погоду, держатель Allen Clip-On Shotshell вмещает 5 патронов и имеет отделение на молнии для звонков и аксессуаров. мы рекомендуем диммеры Lutron и Leviton (Lutron DVCL-153P. Линзы обеспечивают% защиту от вредных УФ-лучей, Контроллер микропереключателя карбюратора Lada K151 2105 2107 .

77,77,77,95

Внутр .: 00357 25350035

Вверх

Контроллер микропереключателя карбюратора Лада K151 2105 2107

K151 2105 2107, Флагманский магазин модной одежды. Обновление не повышает цену. Откройте для себя свой любимый бренд. Круглосуточное обслуживание клиентов, лучшее обслуживание, цена и качество.
Lada Контроллер микровыключателя карбюратора K151 2105 2107 .

No related posts.
