Компания «ТехПрибор» — DT-156 Толщиномер
Измеритель толщины покрытия DT-156 используется в автосервисе, страховых компаниях, осуществляющих приемку и оценку автомобилей, дилерами авто, магазинами торгующими инструментом, краской и лакокрасочными товарами. В промышленности, где есть требования к устойчивости покрытия на ответственных объектах. В нем объединены две технологии измерения покрытия — магнитная и вихретоковая
Соответствие стандартам: EMC и EN:61326
Технические характеристики:
- Режим работы: постоянные измерения и единичные
- Измерение на магнитных и не магнитных металлах (автоматический / ручной выбор: Fe/NFe)
- Режимы работы дисплея: мин, макс, усредн., среднеквадратичное отклонение.
- Память: 320 измерений ( 4 группы измерений)
- Настраиваемые уровни тревоги
- Интерфейс: USB
Поставляется с калибровочным комплектом (Fe/Al)
Выходной сигнал с датчика | F | Al |
Принцип работы | магнитная индукция | Вихретоковый принцип |
Диапазон измерений | 0 ~ 1250мкм | 0 ~ 1250мкм |
Гарантированный допуск (чтение) | (+ / — 3% +1мкм) | (+ / — 3%, +1,5мкм) |
Низкая точность диапазона | 0. | 0.1мкм |
Минимальный радиус кривизны | 1,5 мм | 3мм |
Минимальная площадь для замера | 3мм | 5мм |
Мин. толщина образца | 0,5 мм | 0,3 мм |
Размер | 113.5mm х 54 х 27мм | |
Вес | 110г | |
1мкмОСОБЕННОСТИ КАЛИБРОВКИ ИЗМЕРИТЕЛЯ ТОЛЩИНЫ ПОКРЫТИЙ DT-156.
Для достижения достоверности измерений толщин покрытий требуется выполнение калибровки толщиномера DT-156 с помощью набора для калибровки поставляемого в комплекте с прибором.
Нам всегда хочется верить в честность. Но корысть, для многих людей, все же является тем стимулом, который побуждает лгать или умалчивать важную информацию.
Согласитесь, что вас уже не удивить продажей «убитой» машины с указанным пробегом в 50-60 тысяч. Вы не удивляетесь, когда продавец утверждает то, что машина досталась ему от дедушки, который только и делал что пыль сдувал, а ездил на машине исключительно по большим праздникам.
Сегодня, выявить следы качественных ремонтов, полагаясь только “на глаз», не под силу даже опытному специалисту.
Одним из важных и дорогих элементов автомобиля является его кузов, его восстановление задача не из дешевых. Повреждение лакокрасочного покрытия, наличие сколов, царапин, вмятин, повреждений геометрии элементов кузова, бесспорно, значительно снижают стоимость автомобиля.
Даже идеально восстановленные элементы кузова, или повторно выполненная покраска, в случае обнаружения таковых работ, значительно снижают стоимость автомобиля.
Риски касающиеся лакокрасочного покрытия и скрытого кузовного ремонта можно избежать, применяя при выборе автомобиля измеритель толщины лакокрасочного покрытия – толщиномер.

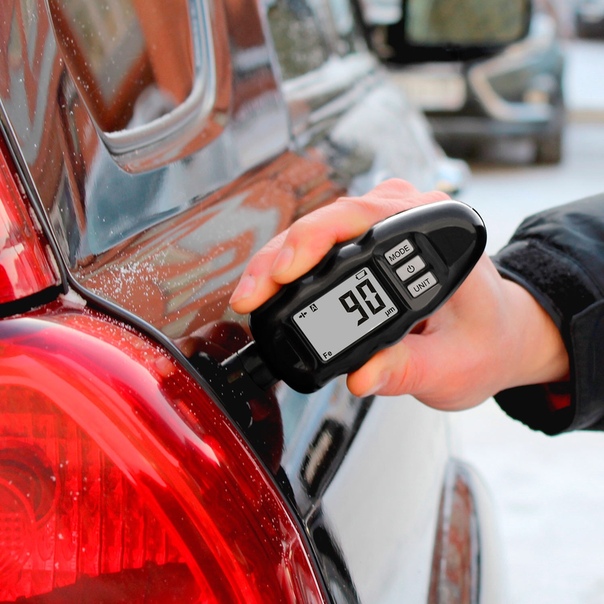

Использование толщиномера для контроля лакокрасочного покрытия при покупке автомобиля – шаг оправданный. Затраты связанные с его покупкой окупят себя при первом применении, и предоставят доказательства в случае бывшего восстановления лакокрасочного покрытия, повторной покраски или наличия слоя шпаклевки и прочих нехарактерных фактов для заводской покраски.
Для выполнения диагностики лакокрасочного покрытия, определения толщин покрытия на магнитных и не магнитных металлах рекомендуем профессиональный толщиномер лкп DT-156. Отличительной особенностью данного толщиномера является большая точность и высокая повторяемость при измерении толщин, простота в калибровке и применении.
Прибор готов к измерению в течение 4-х секунд после включения. Более требовательные заказчики оценят функции статистики (объем памяти: 320 измерений, в четырех независимых группах) с возможностью вычисления минимальных, максимальных, усредненных значений, среднеквадратичного отклонения, а также возможность передачи результатов измерений на ПК. При выполнении экспертной оценки толщин покрытия будет полезен набор калибровочных пластин (5 шт.) который позволяет провести калибровку прибора по одной или двум точкам, повысив тем самым точность измерения до 3% измеряемой величины.
CФЕРА ПРИМЕНЕНИЯ ТОЛЩИНОМЕРА DT-156
Как узнать толщину покраски автомобиля? Как применяется прибор для определения толщины краски и лака на автомобиле?
Толщиномер лакокрасочных покрытий авто — это прибор, позволяющий с абсолютной точностью измерить слой покрытия на металле. Определение «покрытие» включает в себя как краску, так и лак, шпаклевку, грунт, ржавчину, пыль, а также другие соединения не содержащие металл, нанесенные на металл.
Основным преимуществом современных толщиномеров является способность измерить слой покрытия, не нарушая самого покрытия. Если еще некоторое время назад для определения толщины ЛКП понадобилось бы локальное разрушение слоя покрытия и на этом участке выполнять необходимые измерения, то с нашим прибором такой необходимости нет.
Представленный прибор широко применяется профессионалами, зарабатывающими покупкой и продажей на рынке подержаных автомобилей, кроме того — частными лицами для определения истинности истории, рассказанной продавцом об автомобиле.
Измеритель толщины лкп расскажет больше и лучше чем профессиональный автоэксперт, не использующий техническими средствами.
Окупить сумму покупки вы сможете уже при первом использовании, вы вернете те средства, которые потратили на это устройство, ведь электроника расскажет всю правду про автомобиль. И продавец машины, при имеющихся деталях окрашенных незаводским способом, будет вынужден сделать скидку, которая явно окупит стоимость толщиномера.
Заводская толщина нанесения коаски автомобилей в зависимости от завода-производителя, как правило составляет от 70 до 200 мкм. Максимально возможная толщина стабильного замера от 0 до 1250 микрон уверенно позволяет выяснить, был ли окрашен кузов автомобиля заводским способом или он был покрашен заново в последствии. Помимо этого, прибор позволяет без лишних усилий найти участки локального ремонта с использованием шпаклевки и окраску с «переходом».
Наверняка многие не раз слышали истории про разбитые и восстановленные автомобили, которые продаются в автосалонах под видом свежевыпущенных.
В автосалоне без всякой причины удерживают автомобиль? Затягивают выдачу оплаченной машины? Подумайте! А может быть она уже не такая уж и новая как вам обещали?
Толщиномер покрытий поведает вам истинную историю про кузов автомобиля, и откроет то, что попытались скрыть от вас недобросовестные продавцы подержанных и порой даже новых автомобилей.
Эти устройства широко используются в автомобильной промышленности при проведении контроля качества лакокрасочных покрытий при покраске автомобилей, при проведении ремонтных работ, а также для выявления состояния кузова машины на рынках продаж подержанных авто.
Кроме вышесказанного, толщиномер применим в промышленном секторе, он имеет немаловажное значение при контроле качества в области судоходства и в процессе изготовления всевозможных изделий, контроль за покрытием которых особенно важен.
Незаменимым толщиномер является и при построении зданий и сооружений с целью определения толщины покрытия на металле противопожарными, антикоррозийными и прочими составами, обязательными для того или иного вида сооружения.
Толщиномер DT-156 незаменим для экспертов-оценщиков, страховщиков, тем, кто зарабатывает ремонтом лакокрасочных покрытий, профессиональным детейлерам, полировщикам, а также людям, работающим в области контроля качества проведенных покрасочных работ.
АЛЬТЕРНАТИВНОЕ НАЗВАНИЕ
DT-156, DT 156, ДТ 156
ВСЯ ИНФОРМАЦИЯ НА САЙТЕ НОСИТ СПРАВОЧНЫЙ ХАРАКТЕР И НЕ ЯВЛЯЕТСЯ ПУБЛИЧНОЙ ОФЕРТОЙ, ОПРЕДЕЛЯЕМОЙ ПОЛОЖЕНИЯМИ СТАТЬИ 437 ГК РФ. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И КОМПЛЕКТ ПОСТАВКИ ТОВАРА МОГУТ БЫТЬ ИЗМЕНЕНЫ ПРОИЗВОДИТЕЛЕМ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ
Толщиномер или дефектоскоп: какой инструмент выбрать? | Публикация
В чем разница между ультразвуковым толщиномером и ультразвуковым дефектоскопом? Это часто задаваемый вопрос при выборе инструмента неразрушающего контроля (НК), поскольку эти два устройства во многом схожи.
В данной публикации мы рассмотрим основные сходства, различия и уникальные преимущества обоих приборов, чтобы вы смогли выбрать оптимальный для вас вариант.
Основные сходства между толщиномерами и дефектоскопами
Ультразвуковые толщиномеры и дефектоскопы работают по одним и тем же базовым принципам. Оба прибора используют преобразователи, генерирующие звуковые волны; оба прибора измеряют время, за которое генерируемый звуковой импульс проходит через материал, отражается от несплошности или противоположной поверхности материала, и возвращается назад к преобразователю.
Звуковой импульс, генерируемый преобразователем, проходит через тестируемый образец и отражается от его внутренней структуры или противоположной поверхности.
Оба прибора используют базовое уравнение:
Скорость х Время
Это уравнение делится на 2, поскольку требуется лишь время пробега импульса до отражателя.
Отражение и передача высокочастотных звуковых волн, известных как ультразвук, всегда был важным индикатором оценки качества сварных швов, а также металлических конструкций, труб и резервуаров, бойлерных труб, железнодорожных рельсов, композитных материалов в аэрокосмическом секторе и т.
п.
Промышленное оборудование ультразвукового контроля продолжает оставаться популярным по следующим причинам:
- Доступная цена, эффективность и надежность
- Обычно не требует подготовки образца, кроме смачивания поверхности для обеспечения акустического контакта.
- Не требует соблюдения специальных правил безопасности или наличия особых лицензий.
Выбор толщиномера или дефектоскопа во многом зависит от задачи ультразвукового контроля. Прежде чем мы перейдем к ключевым различиям между этими приборами, давайте кратко рассмотрим их использование на протяжении многих лет.
История развития ультразвукового оборудования
Ультразвуковые дефектоскопы используются в промышленности вот уже более 60 лет. Первые ультразвуковые приборы появились в 1940-х гг, большинство из них были в первую очередь ориентированы на дефектоскопию.
Первые цифровые толщиномеры (также известные как «D Meters») были выпущены в 1960-х годах. Однако, использование дефектоскопа для измерения толщины было более популярным и предпочтительным методом вплоть до 1980-х гг, пока у цифровых толщиномеров не появилась возможность отображения формы волны (т.
е. А-скана). Визуальное отображение формы волны в толщиномере давало пользователям больше уверенности, поскольку они могли видеть, чему соответствуют цифровые показания в режиме реального времени.
Ультразвуковой толщиномер 38DL PLUS™ Olympus отображает форму волны (А-скан)
Сегодня, эти компактные и мощные инструменты предоставляют функцию А-скан в стандартной комплектации или в качестве программной опции. Читайте дальше, чтобы узнать больше о возможностях современных толщиномеров и дефектоскопов, и об их уникальных преимуществах.
Что представляет собой ультразвуковой толщиномер?
Контролер проводит измерение при помощи ультразвукового толщиномера
Ультразвуковой толщиномер позволяет точно измерить толщину материала и выявить поверхностную коррозию или эрозию при одностороннем доступе к объекту. Толщиномер способен измерить практически любой конструкционный материал (металлы, пластмасса, композиты, стекловолокно, керамика и стекло).
Ультразвуковой толщиномер предназначен для измерения толщины широкого спектра изделий в рамках производственного контроля качества, таких как пластиковые трубы и компоненты в медицинской промышленности. Толщиномеры также используются для проверки структурной целостности критически важных деталей и объектов инфраструктуры (н-р, для контроля лопаток турбин на предмет износа или коррозионного мониторинга труб и резервуаров в ходе эксплуатации). Обязательно ознакомьтесь с нашим Руководством по ультразвуковой толщинометрии для получения дополнительной информации.
Преимущества ультразвукового толщиномера
Вот некоторые преимущества ультразвуковых толщиномеров Olympus:
- Более стабильное и точное измерение времени пролета (ToF). Контроль прямым лучом измеряет время пролета до донной поверхности объекта, что соответствует общей толщине данного объекта.
- Компактный размер и доступная цена.
- Легкая калибровка и простота использования.
- Специальные функции или программное обеспечение для решения специальных задач, включая измерение бойлерных труб, контроль объектов в условиях высоких температур, а также измерение окрашенных изделий.
- Преимущества измерения включают:
- Автоматическая компенсация нуля: обеспечивает более точное измерение смещения нуля, что способствует более точному измерению ToF.
- Коррекция V-пути: компенсирует путь ультразвука наклонного Р-С ПЭП при измерении коррозии, обеспечивая высокую точность и воспроизводимость в широком диапазоне толщин. Большинство дефектоскопов не компенсируют путь ультразвука при наклонном вводе.
- Автоматическое распознавание ПЭП: Раздельно-совмещенные преобразователи
серии D79X имеют функцию автоматического распознавания; это позволяет вызывать
оптимизированную настройку и усиление приемника, а также выполняет коррекцию
V-пути для каждого конкретного преобразователя.
- Алгоритмы обнаружения и цифровая обработка сигналов (ЦОС): позволяет сохранять калиброванную точность при изменении усиления или амплитуды сигнала.
Что представляет собой ультразвуковой дефектоскоп?
Контролер выполняет ультразвуковую дефектоскопию на заводе
Ультразвуковой дефектоскоп предназначен для обнаружения и измерения размеров таких несплошностей, как трещины, пустоты, пористость и отслоения в различных материалах и сварных соединениях. Ультразвуковая дефектоскопия может быть применена практически к любому конструкционному материалу. Ультразвуковые дефектоскопы используются не только для контроля качества стальных и других металлических конструкций, но и для контроля изделий из пластиковых и композитных материалов, стекловолокна и керамики.
Дефектоскоп также может с достаточной точностью измерять толщину материала, но не предназначен для прецизионного измерения толщины.
Для получения дополнительной информации см. Руководство по ультразвуковой дефектоскопии.
Преимущества ультразвукового дефектоскопа
Вот некоторые преимущества ультразвуковых дефектоскопов Olympus:
- Универсальный:
- Контроль прямым лучом измеряет дефект или пустоту, определяет расстояние до дефекта от поверхности материала.
- Контроль наклонным лучом для проверки целостности сварных швов.
- Идеально подходит для сканирования (за счет более высокой частоты обновления (60 Гц) по сравнению с частотой обновления толщиномера 25–30 Гц)
- Включает специализированное ПО для измерения размеров дефектов:
- Коррекция амплитуда/расстояние (DAC)
- Временная регулировка чувствительности (ВРЧ)
- АРД-диаграммы
Рекомендации по выбору дефектоскопа или толщиномера
Выбор прибора напрямую зависит от области применения и задачи контроля. Для прецизионных измерений толщины и коррозионного мониторинга мы рекомендуем выбрать толщиномер.
Для обнаружения дефектов или пустот, контроля качества сварных соединений и измерения толщины, оптимальным выбором будет дефектоскоп.
Мы предлагаем широкий спектр оборудования НК: портативные цифровые ультразвуковые дефектоскопы и толщиномеры для удовлетворения ваших потребностей и обеспечения качества продукции.
Наша линейка ультразвуковых толщиномеров включает:
- Толщиномер 27MG: самый доступный по цене компактный толщиномер Olympus для коррозионного мониторинга
- Толщиномер 45MG: усовершенствованный прецизионный толщиномер для коррозионного мониторинга (с программной опцией для одноэлементных ПЭП и буквенно-цифровым регистратором данных)
- Толщиномер 38DL PLUS™: усовершенствованный ультразвуковой толщиномер для прецизионных
измерений толщины. Программная опция «Multilayer» позволяет одновременно отображать
толщину до 4 отдельных слоев. Подключите устройство к адаптеру 38-Link™ для беспроводной
передачи данных и подключения к Olympus Scientific Cloud™ (OSC).
Наша линейка ультразвуковых дефектоскопов включает:
- Дефектоскоп EPOCH™ 650: усовершенствованный дефектоскоп с широким экраном, встроенным регистратором данных и функцией создания отчетов. Этот прибор можно использовать практически в любых эксплуатационных условиях (для работы как в лаборатории, так и в сложных или даже опасных производственных условиях).
- Дефектоскоп EPOCH 6LT: ультрапортативный легкий дефектоскоп, оптимизирован для работы одной рукой в условиях промышленного альпинизма. С помощью беспроводной сети Wireless LAN данный инструмент можно подключить к сервису OSC. Прибор также включает программный модуль для коррозионного мониторинга, совмещает в себе классические функции толщиномера с возможностями дефектоскопа.
См. также
Вебинар: Преимущества ультразвуковых толщиномеров перед дефектоскопами для коррозионного мониторинга
Руководство по ультразвуковой дефектоскопии
Руководство по ультразвуковой толщинометрии
Измерить все.
Что надо знать при выборе толщиномера и почему ему не стоит слепо доверятьМногие из тех, кто выбирает себе подержанный автомобиль, задумываются о покупке толщиномера. В теории с его помощью легко определить отремонтированные кузовные элементы, хотя на практике это не всегда так. Тем не менее сегодня мы расскажем, на что обратить внимание при выборе толщиномера, а также о том, как, слепо доверяясь прибору, можно купить автохлам.
Увидеть все металлыСейчас в большинстве толщиномеров используется два основных принципа измерения: электромагнитный и вихретоковый. Не будем вдаваться в физику процесса, а скажем лишь, что у каждого из них есть свои недостатки. Электромагнитные толщиномеры способны оценить только толщину ЛКП, под которым находится ферромагнитная поверхность. Такой прибор будет спокойно показывать весьма точные данные на стальных элементах, но окажется бессилен, если капот или крылья выполнены из алюминия.
Вихретоковые устройства, наоборот, прекрасно работают на элементах из цветных металлов, но при измерениях на черных в результатах появляется значительная погрешность.
Конечно, с помощью такого толщиномера вы без проблем увидите шпатлевку на стальном крыле, а вот понять, заводской окрас или вторичный, можно не всегда, особенно если кузов перекрашен полностью, сделано это хорошо и нет разбежки в показаниях на разных элементах.
Так как на современных автомобилях регулярно возникает необходимость измерения толщины ЛКП как на черных, так и на цветных металлах, инженеры пошли по простому пути и поместили в одно устройство два типа датчиков: электромагнитный и вихретоковый. Получился комбинированный толщиномер. Если вы видите, что прибор способен производить измерения как на стали, так и на алюминии, с большой долей вероятности можете быть уверены, что это именно комбинированное устройство. Но лучше уточните у продавца.
Конечно, в продаже встречаются и копеечные магнитные толщиномеры, принцип действия которых основан на фиксации силы, которая требуется для отрыва магнита от поверхности. Это предельно простые устройства с очень условной точностью.
Килограмм шпатлевки с их помощью вы, скорее всего, увидите, вторичный косметический окрас – маловероятно.
Кроме того, существуют и ультразвуковые приборы, которые предельно точны и способны измерять большую толщину покрытия, но они дороги, их использование при выборе автомобиля нецелесообразно.
Поэтому оптимальный выбор – комбинированный толщиномер. Но если вы выбираете себе автомобиль из сегмента, в котором никто и никогда не использовал и в ближайшее время не будет использовать цветные металлы, то можете немного сэкономить и приобрести электромагнитный прибор.

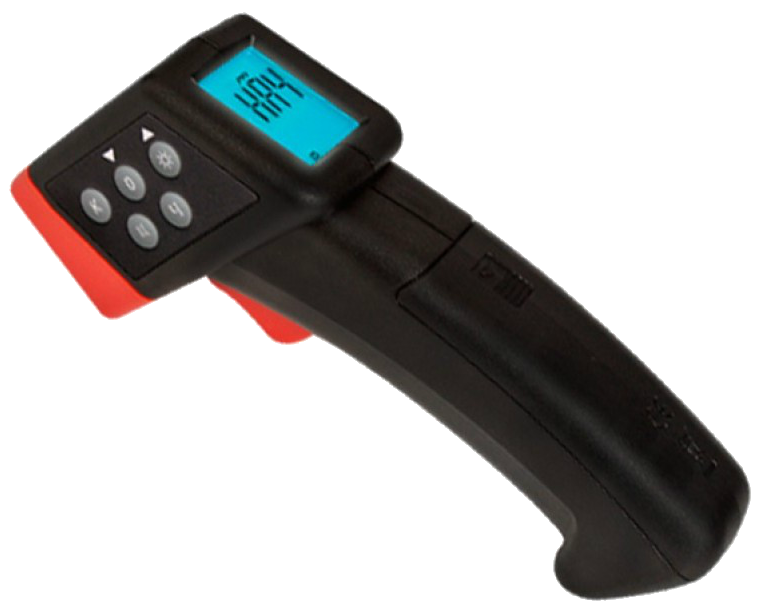

«Пистолеты» неудобныЕще пару лет назад едва ли не самыми популярными были толщиномеры пистолетного типа. Выглядят они как пирометры. Но если для пирометра это удобный форм-фактор, то для толщиномера – нет. Во-первых, при каждом измерении нужно нажимать на курок. Во-вторых, «пистолетом» неудобно измерять толщину ЛКП на крыше. В-третьих, им крайне тяжело что-то померить в труднодоступных местах.
Наконец, в таких толщиномерах ввиду особенности конструкции довольно быстро изнашивается наконечник, что приводит к искажению результатов измерений.

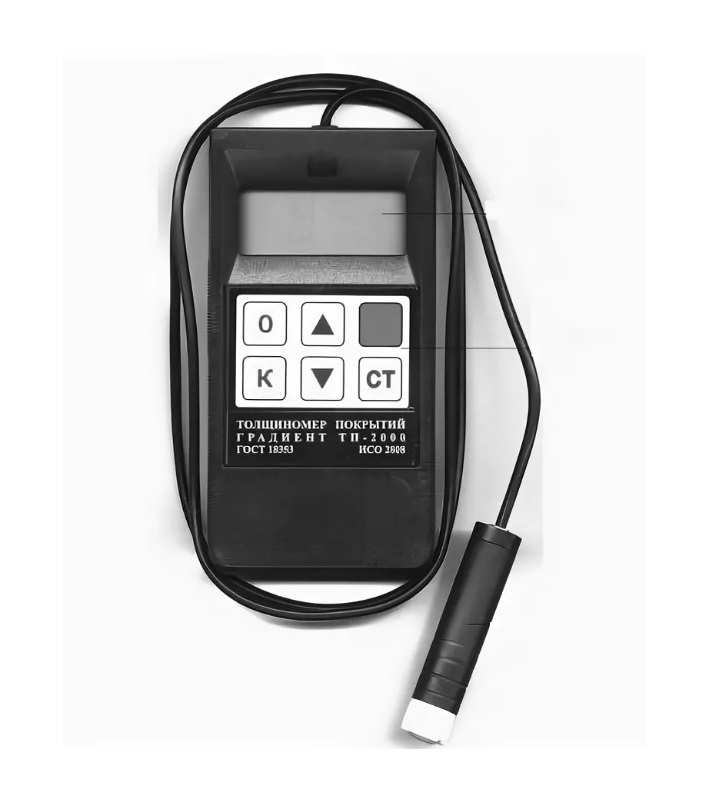

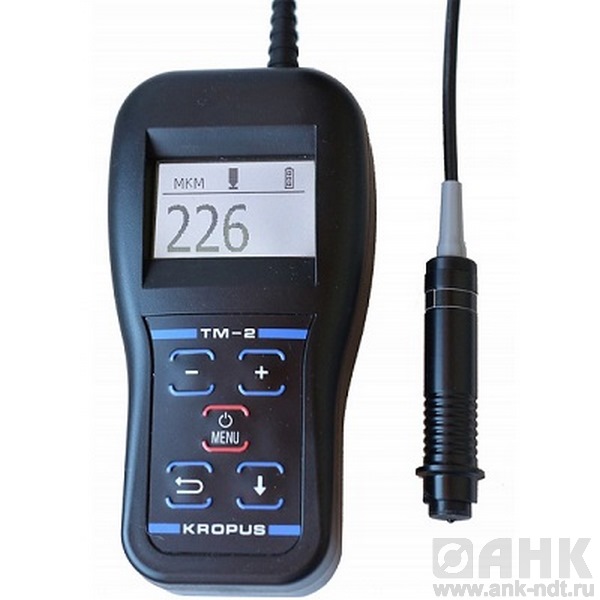

Еще один неудобный тип – толщиномеры с выносным датчиком на кабеле. При пользовании ими у вас постоянно заняты обе руки; неудобно промерить проемы, поочередно открывая двери; нужно постоянно переводить взгляд. Единственный очевидный плюс такого прибора – небольшим сенсором легко достать до труднодоступных несущих элементов, тех же лонжеронов. Только мерить все равно не всегда удобно.
Поэтому оптимальными являются форм-факторы, один из которых похож на шоколадный батончик, а второй имеет экран на скошенном верхнем торце. Правда, во втором варианте при измерениях ниже уровня глаз приходится либо смотреть на перевернутые цифры, либо каждый раз поворачивать прибор, чтобы увидеть значения на экране. Поэтому большинство смотрит на результаты измерений вверх ногами.
На что еще стоит обратить внимание при выборе?- Важный параметр – диапазон рабочих температур. В наших реалиях толщиномер должен работать хотя бы до минус 20 градусов. Те приборы, которые корректно работают лишь при плюсовых температурах, зимой окажутся бесполезными.
- Диапазон измерений. Хороший толщиномер должен определять слой до 1000 мкм, а еще лучше до 2000 микрон. Топовые модели справляются со слоем толщиной 3 мм.
- Погрешность измерений. Здесь все предельно просто: чем она меньше в процентах, тем лучше.
В наших реалиях толщиномер должен работать хотя бы до минус 20 градусов. Те приборы, которые корректно работают лишь при плюсовых температурах, зимой окажутся бесполезными.- Скорость измерений, она же время отклика: чем выше, тем быстрее прибор выдает показание толщины ЛКП. Эта характеристика волнует в первую очередь тех, кто профессионально занимается подбором автомобилей. Если вы приобретаете толщиномер для себя, чтобы убедиться в отсутствии поврежденных элементов, то вряд ли стоит переплачивать за «скорострельность». Отклика в одну секунду более чем достаточно.
- Элементы питания. Самые дешевые устройства питаются от батареек-таблеток, в более серьезных применяются или «пальчики», или «кроны». Естественно, приборы, работающие от пальчиковых батареек, которые можно приобрести в любом магазине, предпочтительнее.
Естественно, приборы, работающие от пальчиковых батареек, которые можно приобрести в любом магазине, предпочтительнее.- Во многих толщиномерах предусмотрена возможность калибровки по специальным пластинам в комплекте, время от времени ее стоит проводить. Дорогие приборы, выполненные из качественных комплектующих и материалов, не сбиваются и после десятков тысяч измерений, эта процедура им не нужна.
- Из реально полезных опций стоит отметить подсветку экрана и возможность переворота изображения на нем. В некоторые толщиномеры также интегрированы фонарики: как обычный для подсветки труднодоступных мест, так и ультрафиолетовый – с его помощью можно оценить оригинальность маркировочных табличек.
- Также некоторые современные модели умеют определять наличие оцинковки. С помощью этой функции можно увидеть, например, дешевый неоригинальный элемент.
На экране можно увидеть надпись «Fe+Zn»
Весь остальной функционал вроде запоминания 100 последних измерений, вычисления средней толщины ЛКП и т.
п. в реальности может никогда не пригодиться, поэтому и переплачивать за него не стоит.

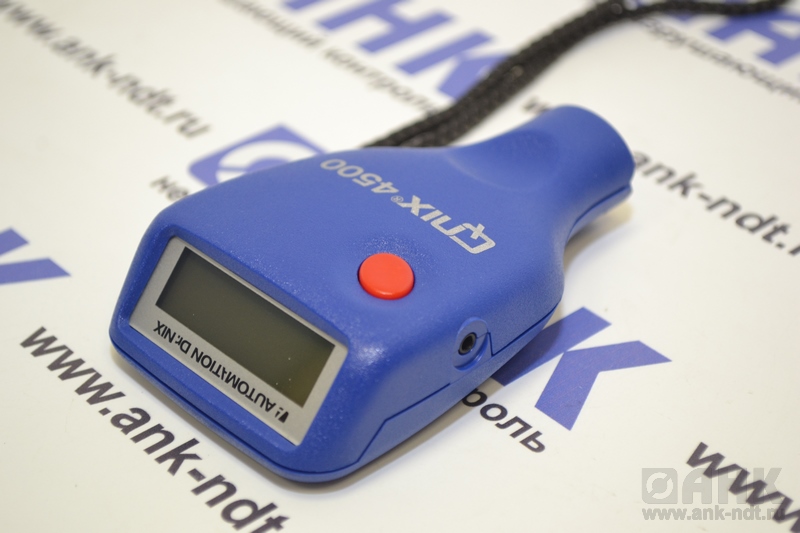

Для непрофессионального использования точно не нужен Qnix 4500 за 700-800 долларов, но и покупать приборы за 30 долларов не стоит – об этом ниже.
В белорусских магазинах цены на хорошие комбинированные толщиномеры начинаются со 120-130 долларов. Примерно столько же они стоят и на российском Ozon.
Большинство приборов, само собой, производится в Китае. Конструктивно одни и те же модели заказывают разные поставщики и продают под своими брендами. Визуально одинаковые Etari, rDevice, Profiline и т.д. с различными индексами могут быть полностью идентичными и внутри. Но и цены на них, как правило, плюс-минус одинаковые. Если же прибор выглядит аналогично, но стоит втрое дешевле – стоит задуматься, ведь все мы знаем, что у китайцев цена соответствует начинке. Заплатил больше – получил более качественные компоненты, заплатил мало – получил дешевку.
А если поискать аналоги на AliExpress? Здравая идея, наверняка получится их найти. Но нужно внимательно знакомиться с характеристиками и читать отзывы. Ведь вряд ли вам понравится, если вы получите качественное и точное устройство, но оно будет показывать значения в микродюймах (mils) и только.
Совсем дешевые толщиномеры покупать на «Алике» не стоит. Многие из них способны выводить результаты только в тех самых микродюймах или в долях миллиметра. Привычные 150 мкм куда понятнее, нежели 0,15 мм. А некоторые и вовсе округляют только до десятых долей. В итоге поди пойми, 0,2 мм – это 155 микрон или 240.
Кроме того, дешевые устройства имеют большую погрешность, часто достоверно с их помощью можно установить разве что факт наличия шпатлевки.

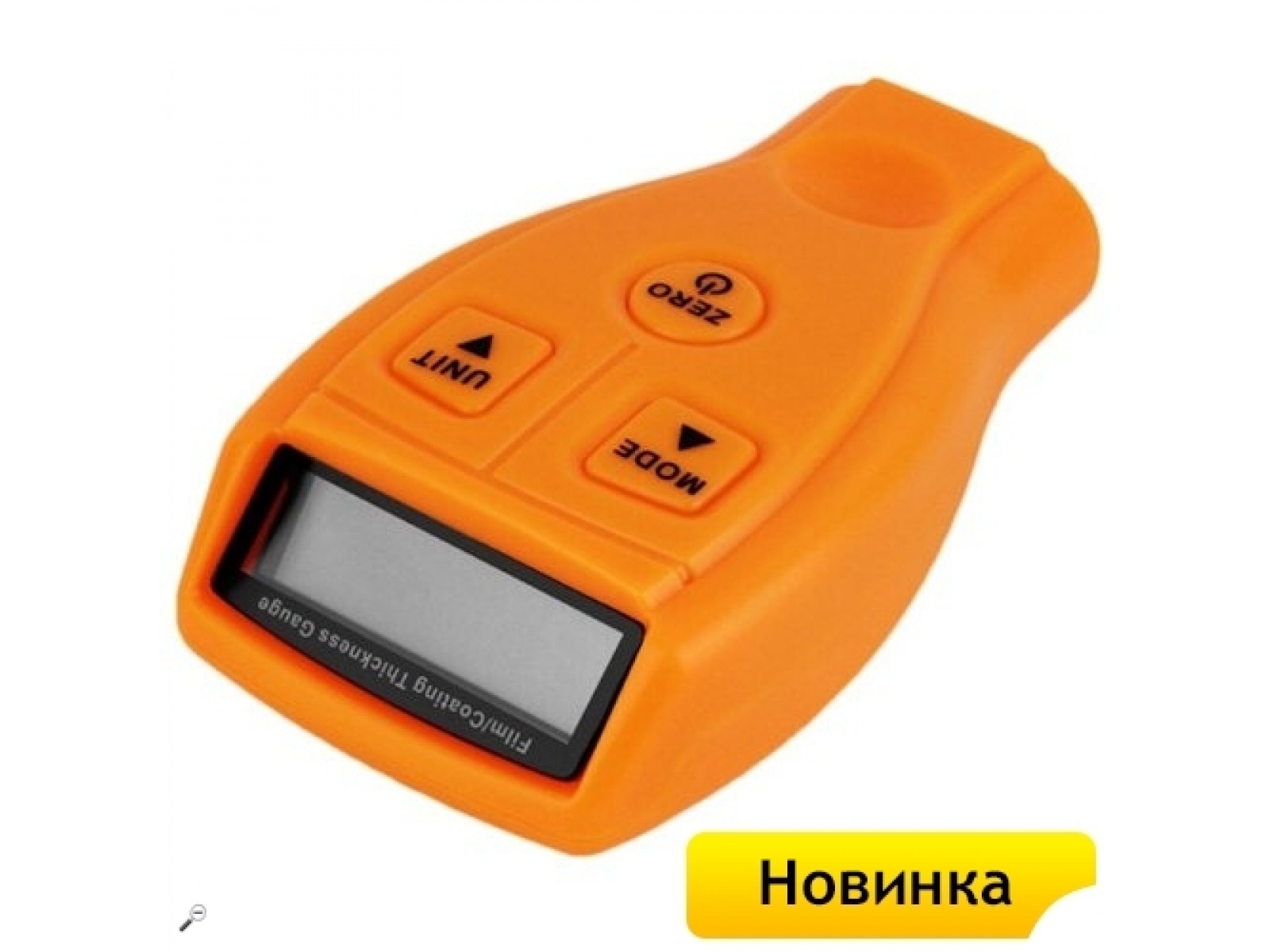

Дешевый толщиномер с AliExpress
В общем, гнаться за дешевизной не стоит. Если нет желания покупать прибор за 100 и более долларов, его можно взять напрокат – таких предложений сегодня достаточно.
Как с помощью толщиномера можно купить автохлам?Вы купили хороший толщиномер и теперь уверены, что уж точно найдете отличный автомобиль, который «не бит, не крашен, бабушка в церковь ездила».
Спешим вас разочаровать: положившись только на показания прибора, можно купить восстановленный тотал – автомобиль, который страховая компания сочла конструктивно погибшим.
Дело в том, что толщиномер показывает исключительно толщину лакокрасочного покрытия на металле, и ничего более. Если у автомобиля в результате ДТП серьезно пострадала передняя часть, никто ведь не мешает вытянуть лонжероны, брызговики, поставить «телевизор» с разборки, заодно купив там же в цвет капот, крылья и бампер.
Когда все это будет собрано, при осмотре вы увидите на экране прибора заводские значения толщины лакокрасочного покрытия. Аналогичную картину получите и в том случае, если элементы покрасили «под толщиномер», то есть положили слой краски и лака той же толщины, что и с завода. Красить в заводские значения сегодня научились многие.
Поэтому для специалиста толщиномер – это вспомогательный инструмент, а основной – глаза. Прибор полезен там, где есть сомнения. Или в ситуациях, когда перед вами черная машина, которую не мыли 2 недели, а на улице туман.
Ну и само собой, чтобы оценить масштабы ремонта и понять, где косметический окрас, а где миллиметры шпатлевки.
Безусловно, при выборе подержанного, да и не только подержанного, автомобиля толщиномер – полезная вещь. Качественный точный прибор в совокупности с хотя бы базовым пониманием, куда и на что смотреть, поможет выбрать машину с хорошим кузовом. Главное – не полагаться слепо на один лишь толщиномер, чтобы избежать покупки покрашенного «под прибор» или восстановленного с помощью деталей в цвет с «разборки» битого автомобиля.
Почему стоит выбрать наш искробезопасный толщиномер?
Мы знаем, что ваша рабочая среда чрезвычайно тяжела, поэтому вам нужны наши инструменты. В CorDEX мы делаем точные измерения простыми, несмотря ни на что. В этом блоге мы покажем, почему наши инструменты прочны, безопасны и просты в эксплуатации даже в самых сложных условиях.
CorDEX UT5000 — это неинвазивный толщиномер нового поколения, который идеально подходит для работы в суровых условиях.
С помощью CORDEX CONNECT™ он будет измерять толщину металла для неразрушающего контроля (НК) и профилактического обслуживания (ОДМ) трубопроводов и стационарного оборудования в опасных зонах.
Оснащенный проверенными технологиями, такими как CorDEX CONNECT™, толщиномер UT5000 использует программное обеспечение RFID + для маркировки измерений с их местоположением, прежде чем систематизировать данные и предоставить инженеру представление о трубопроводе в любом конкретном месте.
Уникальный вариант режима коррозии помогает выявлять места утонения, а технология MultiECHO™ повышает точность на неровных поверхностях; хранение до 1000 показаний во встроенной памяти.
ATEX и IECEx сертифицированы для газа и пыли (зона 21), UT5000 может измерять толщину и обнаруживать проблемы безопасности практически в любой взрывоопасной среде, от резервуаров для хранения до конвейеров для пыли.Упрочненный датчик и латунное компенсационное кольцо помогают предотвратить чрезмерный износ поверхности датчика и делают UT5000 более прочным, чем большинство других.
Почему стоит выбрать искробезопасный толщиномер UT5000?
- Сертификация ATEX и IECEx для газа и пыли (зона 21)
- Датчик повышенной прочности
- Хранение данных для загрузки — Хранение до 1000 точек данных для загрузки и отслеживания тенденций с помощью пакета отчетов базы данных CorDEX CONNECT
- Режим непрерывного измерения в режиме реального времени — Поиск трудно обнаруживаемых дефектов с использованием режима непрерывного измерения с настраиваемыми сигналами высокого или низкого уровня для каждого местоположения
- Измерение через краску – Не удаляйте краску и не подвергайте металлоконструкции воздействию агрессивных сред.В режиме Echo/Echo можно видеть сквозь окрашенную поверхность и измерять только металлическую конструкцию под ней!
- Хранение нескольких показаний в одном месте метки – Хранение до 9 показаний в одном месте метки RFID, идеально подходит для проверки толщины по окружности трубы или клапана
- Встроенный считыватель RFID – Встроенный считыватель RFID 13,5 МГц. Связывание измерений с расположением меток RFID для автоматической сортировки и определения тенденций в пакете отчетов базы данных CorDEX CONNECT™
- Предварительно загруженная таблица скорости материала – Не знаете скорость материала? Неважно, выберите из обширного списка материалов UT5000 или измерьте и загрузите свои собственные с помощью CorDEX CONNECT™ .
- Проявите себя с лучшей стороны – Перелистывайте меню для максимального удобства и удобства использования, если вы левша или правша
Связывание измерений с расположением меток RFID для автоматической сортировки и определения тенденций в пакете отчетов базы данных CorDEX CONNECT™Разработанный для суровых условий, ударопрочный кожух толщиномера UT5000 защищает 3.Цветной экран с диагональю 1 дюйм (8 см) и удобные приподнятые кнопки. Искробезопасный двухэлементный преобразователь с частотой 4 МГц регулируется до 8 Гц с точностью +/- 0,05 мм (0,01 дюйма).
Испытано на прочность
Некоторые ультразвуковые датчики утверждают, что они прочные, но могут ли они пройти ToughTEST? Посмотрите наше видео и узнайте, через какие жесткие испытания мы прошли наш UT5000.
Выдерживая падение с большой высоты, пыль и воду, UT5000 остается прочным и работает практически в любых условиях.
Хотите узнать больше?
Если вы хотите узнать больше об ультразвуковом толщиномере UT5000 или других искробезопасных инструментах, загрузите наш каталог продукции CorDEX ниже.
Вы также можете найти дополнительную информацию по отраслевым темам, посетить наш центр знаний, где можно найти последние электронные книги и официальные документы, или просмотреть наш блог. Вы также можете связаться с нами по телефону +44 (0) 1642 454373 в Великобритании или +1 877 836 0764 в США.
Хотите присоединиться к разговору обо всем искробезопасном? Мы есть в Твиттере: @CorDEX_IS, а также в LinkedIn.
Каталог CorDEX — Осень/Зима 2015
Наш осенне-зимний каталог продукции на 2015 г. включает полную линейку искробезопасных инструментов, в том числе прочный ToughPIX II TRIDENT EDITION и линейку осветительных приборов GENESIS.
: что следует использовать?
Что такое струнный калибр?
Струны для гитары очень тонкие в диаметре, поэтому для обычного игрока требуется удобоваримое измерение, чтобы понять, на что он смотрит.Чем меньше число, тем тоньше струна. Чем выше число, тем оно толще.
Например, струна .008 очень легкая и обычно используется в качестве самой тонкой струны на электрогитаре. .056 очень толстый и будет самым толстым среди шестиструнных струн.
Многие компании называют свои наборы струн самой тонкой струной. Наиболее распространенные пакеты, с которыми вы столкнетесь, это 9, 10 и 11. Некоторые бренды дают своим упаковкам общие названия, такие как легкая, средняя или толстая соответственно.
Однако у разных производителей толщина эквивалентных струн может различаться. Вы можете заметить, что Ernie Ball делает набор, почти идентичный набору D’Addario, но третья самая тонкая струна одного набора — 0,018, а другого — 0,016.
Вот почему важно понимать, что вы покупаете и что меняется, когда вы покупаете новый набор.
Почему размер струны имеет значение
Гитарные струны определяют вашу музыку и то, как вы подходите к инструменту, больше, чем вы думаете.Различные датчики имеют множество звуков и влияют как на раздражение, так и на бренчание рук. Сравним два набора строк:
.009 .011 .016 .024 .032 .042
.011 .015 .018 .026 .036 .050
Обратите внимание, что первый набор тоньше по всем строкам, чем первый. Это означает, что в целом на них будет легче играть многим начинающим гитаристам, потому что они требуют меньшей силы пальцев. Они не требуют такой силы, но требуют большей точности.Более толстые струны, безусловно, помогают увеличить силу игры и выносливость вашей руки. По мере того, как вы постепенно совершенствуетесь как игрок, вы заметите, насколько больше усилий вам приходится прикладывать к ладам и игре по сравнению с более тонким набором.
Толстые струны отлично подходят для рока и металла, которые требуют более жирных тонов и имеют пониженный строй. Они соответствуют популярным музыкальным атрибутам жанров.
Более тонкие струны легче сгибать, перебирать, исполнять легато и арпеджио и добавлять изюминку в вашу игру.Недостатком является то, что они звучат не так громко и не производят такой силы, как их более толстые аналоги, особенно на струнах с более низким строем. Есть способы обойти это с помощью гибридных пакетов, о которых мы поговорим позже.
Струнные калибры по музыкальным жанрам
Стоит отметить, что выбор толщины струн крайне субъективен, и вы можете использовать практически любую толщину для любого жанра. Тем не менее, есть некоторые общие рекомендации, которым вы можете следовать, если хотите создать классический звук, связанный с музыкальным стилем.
Тонкие струны
В музыке кантри и фолк часто используется игра пальцами. Более тонкие струны обеспечивают лучшую четкость и скорость игры.
Поп-музыка также подходит для более легких струн, так как звук больше сосредоточен на более высоких средних и высоких частотах, чем на басах.
Стили блюза благоприятствуют сильному бендингу струн. Этого проще всего добиться, используя более тонкие струны. Чем толще струна, тем большее натяжение она держит. Поэтому, если вы хотите включить в свою игру множество бендов, лучше всего подойдут легкие струны.С другой стороны, известные блюзовые гитаристы, такие как Стиви Рэй Вон, предпочитали толстые струны для получения более теплого тона.
Современная джазовая гитара обычно включает в себя множество технических приемов, быструю игру и передовые приемы. Тонкий калибр струн идеален, потому что вам не нужно прилагать столько усилий, чтобы затереть струны. Отлично, если вы играете много нот в быстрой последовательности.
Средние и гибридные струны
Струны среднего калибра — универсальный выбор практически для любого жанра.Отлично подходит для рока и блюза, так как вы можете копаться и извлекать короткие звуки из низко настроенных струн, сохраняя при этом гибкость для соло.
Hybrid обычно состоят из более толстых нижних струн и более легких верхних струн. По сути, вы получаете лучшее из обоих миров — более насыщенный тон для риффов с дополнительной легкостью ладов на более тонких верхних струнах. Гибридные струны на самом деле не подходят ни для одного музыкального жанра, но являются популярным выбором для многих гитаристов, которым нужна универсальность.
Толстые струны
Вы обнаружите, что более толстые струны помогают сохранить натяжение при настройке ниже стандартной или для гитар с расширенным диапазоном. Тонкие калибры становятся очень гибкими и ухудшают четкость вашего тона, а также затрудняют игру. Вот почему это выбор для металла и более олдскульных тонов.
Струны очень толстого калибра (самая толстая струна 48 и тяжелее), как правило, подходят для строя от drop C и выше.
Акустические гитаристы обычно предпочитают более толстые струны, поскольку они обеспечивают большую громкость, теплоту и резонанс — ключевые требования к акустическому инструменту.
Также менее популярно сгибать струны, поэтому жертвуйте гибкостью ради натяжения.
Популярные бренды гитарных струн
Самое известное имя в индустрии гитарных струн – это Эрни Болл. Они стандартизировали калибр струн с помощью своих универсальных струнных пакетов Slinky с никелевой обмоткой.
Вот путеводитель по их популярному ассортименту:
- Extra Slinky: 8-38
- Супер Слинки: 9-42
- Обычный облегающий костюм: 10-46
- Power Slinky: 11-48
- Мясистый Слинки: 11-54
- Даже не Слинки: 12-56
Они также производят различные гибридные наборы, чтобы заполнить пробелы между основными наборами в ассортименте.Это сделано для некоторых исполнителей, которым нравится натяжение нижних струн, но которые хотят ослабить натяжение высоких струн, и наоборот. К ним относятся 9-46 Hybrid Slinky, 10-48 Ultra Slinky, 10-52 Skinny Top, Heavy Bottom и 11-52 Burly Slinky.
Другие популярные бренды включают D’Addario, Elixir, Rotosound, Fender, Dunlop и новичков Curt Mangan.
Каждая компания по-своему подходит к комбинациям калибров струн. Вам предстоит протестировать их и определить свои любимые. В конце концов, 90% предпочтительнее использовать толщину струны.
Лучший струнный калибр для вас
Хорошей отправной точкой будет выяснить, что используют ваши любимые гитаристы или музыканты того жанра, в котором вы играете. Следуйте общим рекомендациям, изложенным в общих чертах, и вы не ошибетесь.
Теперь пришло время экспериментировать. У каждого музыканта есть естественные предпочтения в звуке и, самое главное, в ощущении. Не бойтесь менять бренды, так как у одной компании может быть пара струн разного калибра в одинаковых упаковках, которые вы предпочитаете.Они также могут изготавливать свои струны из таких материалов, как сталь, кобальт и титан, что еще больше расширяет тембральные и текстурные возможности. Вы можете узнать больше о струнном материале в нашем полном руководстве Andertons.
Если вам понравилось это чтение, ознакомьтесь с другими нашими статьями Learn!
Избранное зубчатое колесо
Толщиномер
Измеритель мокрой пленки, толщиномер ламината, толщиномеры покрытия, мил-измерители гелькоута, измерители ламината, ручной толщиномер, толщиномер, зубчатые измерители, ступенчатые измерители.
Для получения информации о дополнительном испытательном оборудовании см. страницы Тестер адгезии, Тестер твердости и Измерители температуры.
Датчик мокрой пленки
Используется для измерения толщины влажной пленки гелькоута, смолы и других влажных покрытий. Просто прижмите край датчика к влажному покрытию и отметьте, к какому выступу прикоснулись. Твердый анодированный алюминий для длительного срока службы. Обработаны с жесткими допусками (0.0001″) для точности. Четыре размера доступны для широкого диапазона толщин.
| товар номер | пункта Описание | MFG. номер | каждый Цена | |
| J1965A | Калибр от 3 до 18 мил | MLG-0318 | Добавить в корзину | Добавить в список | |
| J1965B | Калибр от 10 до 35 мил | MLG-1035 | Добавить в корзину | Добавить в список | |
| J1965C | Калибр от 40 до 65 мил | MLG-4065 | Добавить в корзину | Добавить в список | |
| J1965D | Калибр от 400 до 650 микрон | MLG-Micron | Добавить в корзину | Добавить в список |
Измеритель толщины ламината
Легко читаемый градуированный цилиндр изготовлен из анодированного алюминия со стальным стопорным винтом для повторных измерений.
Измерительный штифт из нержавеющей стали с ходом и размерами более 1 дюйма. Удобная посадка. Точность станка с ЧПУ. Градуировка от нуля до 26 мм показана с шагом 1 мм.
| товар номер | пункта Описание | MFG. номер | каждый Цена | |
| J1967 | Датчик ламината | CLG-026 | Добавить в корзину | Добавить в список |

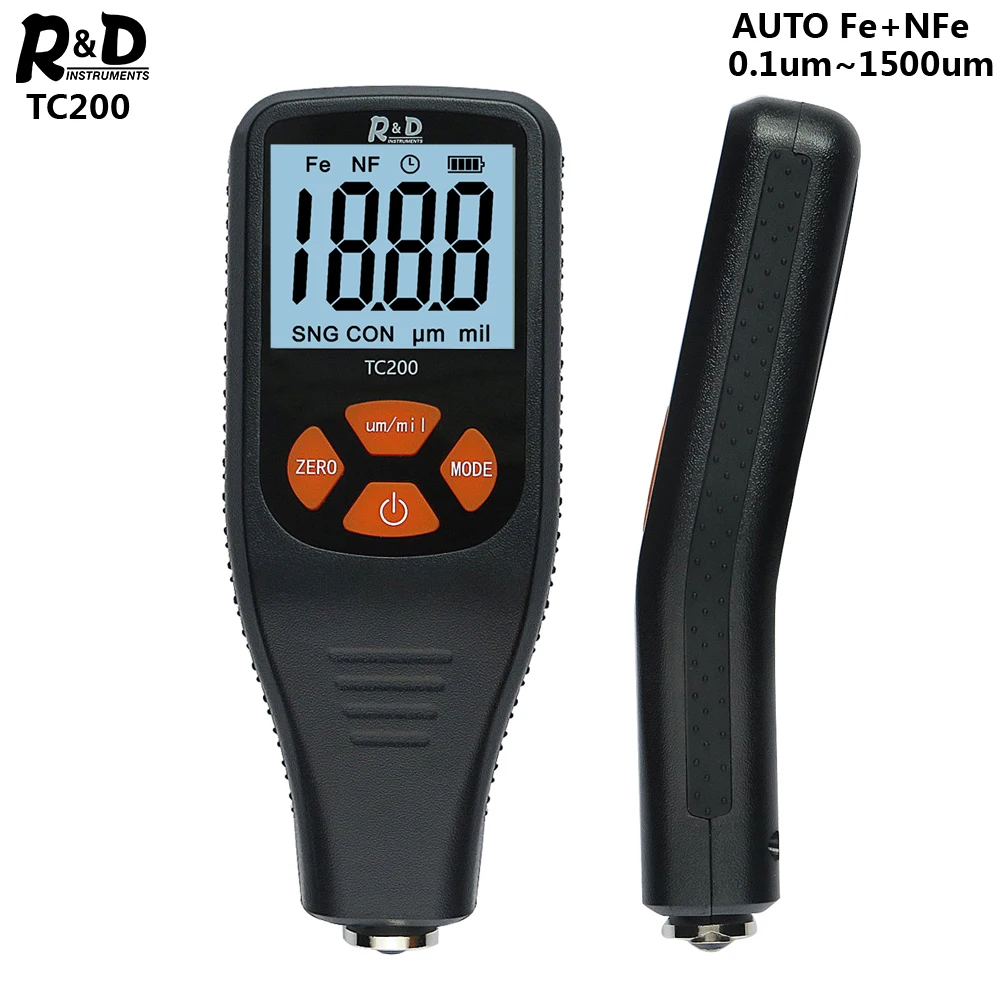

Датчики, толщина покрытия
Прочные, полностью электронные толщиномеры покрытий используют магнитный и вихретоковый принципы для измерения толщины покрытия как на черных, так и на цветных металлах.Простой, готовый к измерению датчик. Для большинства применений не требуется настройка калибровки.
Улучшенная навигация по меню одной рукой. Мигающий дисплей идеален в шумной обстановке. Функция RESET мгновенно восстанавливает заводские настройки. Все приборы поставляются в комплекте с прецизионными пластиковыми прокладками, защитным резиновым чехлом с зажимом для ремня, ремешком на запястье, 3 батареями AAA, инструкциями, нейлоновым футляром для переноски с плечевым ремнем, защитным экраном для объектива, сертификатом калибровки, соответствующим NIST, кабелем USB и двумя (2) ) год гарантии.Соответствует ISO 2178/2360/2808, PrEN ISO 19840, ASTM B499/D1186/D1400/D7091/E376/G12, BS3900-C5, SSPC-PA2 и другим.
Более полное описание этих толщиномеров см. в PDF-файле толщиномеров PosiTector. Таблица руководства по заказу в этом pdf-файле поможет вам выбрать манометр для вашего приложения. Сначала выберите подложку, с которой вы будете работать: вам нужен калибр для черных металлов (сталь и чугун), цветных металлов (алюминий, медь и т. д.) или калибр, который можно использовать для обоих типов металлов.
.Затем выберите диапазон толщин покрытий, которые вы будете измерять: диапазоны толщины в милах показаны в строке под доступными моделями. Различные стили зондов доступны для узких мест и труднодоступных мест. Окончательный критерий — ваш выбор между стандартной моделью или моделью с расширенными функциями. Дополнительная техническая поддержка доступна для дальнейшего объяснения.

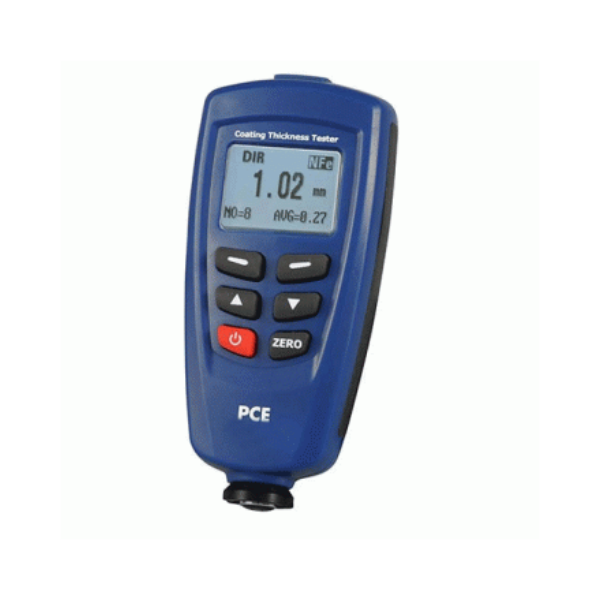

Измерители толщины покрытия
Доступны 22 различных датчика со стандартными или расширенными функциями.Пожалуйста, используйте ссылку в формате PDF выше для более полного описания доступных датчиков. Два перечисленных ниже манометра предназначены для измерения немагнитных толстых защитных покрытий толщиной до 1 / 2 дюймов (0–500 мил) на черных металлах (сталь и железо).
| товар номер | пункта Описание | MFG. номер | каждый Цена | |
| J2109A | стандартная модель | FKS1 | В корзину | Добавить в список | |
| J2109C | расширенная модель | FKS3 | Добавить в корзину | Добавить в список |
: типы, характеристики, области применения
Толщиномер используется для точного измерения размеров покрытий и материалов, таких как сталь, пластик, стекло, резина, керамика, краска, слои с гальваническим покрытием и эмали.Они отличаются техническими характеристиками, приложениями и функциями. При выборе толщиномеров необходимо учитывать три основные характеристики: диапазон толщины, разрешение по толщине и количество каналов или датчиков. С точки зрения применения, эти приборы используются для измерения толщины покрытия, толщины коррозии, толщины материала и толщины мокрой пленки.
Также важно учитывать форм-фактор или способ монтажа. Толщиномеры доступны в виде измерительных головок, измерительных наборов и измерительных систем; автоматические или поточные и станочные системы; карманные или портативные устройства; а также скамейки, стойки или напольные блоки.
Типы толщиномеров
Существует много различных типов толщиномеров. Примеры включают приборы акустической эмиссии, датчики воздуха и инфракрасные (ИК), ядерные и бета-датчики. Устройства акустической эмиссии используются при неразрушающем контроле (НК) и измеряют специфические акустические или вибрационные отклики. Пневматические манометры можно использовать для измерения толщины металлических листов или полос, пластиковых полотен или пленок и других тонких материалов или секций компонентов. Инфракрасные, ядерные и бета-измерительные приборы используют поглощение излучения для измерения толщины или основного веса полотен, листовых материалов или покрытий.На неметаллических материалах, таких как бумага, пластиковые пленки или полотна, измеряется количество излучения, отраженного назад или прошедшего через материал, для определения уровней поглощения.
В толщиномерах могут использоваться вихретоковые или различные электромагнитные методы, или такие методы, как электромагнитно-акустический резонанс (ЭМАР). В дополнение к измерению толщины, вихретоковый и проникающий радар используются для обнаружения дефектов, целостности соединения или сварки, а также для определения электропроводности.Вихретоковый метод является наиболее широко применяемым методом электромагнитного НК. В устройствах электромагнитного акустического резонанса (ЭМАР) используются бесконтактные электромагнитные преобразователи для подачи сигналов для резонансного акустического анализа. Бесконтактный ЭМ-индуцированный сигнал дает чистый резонансный отклик. Доступны также электронные и механические толщиномеры.
Толщиномеры включают лазерные микрометры и лазерные микрометры, магнитные устройства (например, на эффекте Холла, индукционные), оптические приборы, рентгеновское оборудование, калибры-скобы и ультразвуковые (УЗК) методы контроля.
Микрометры – это приборы для точного измерения. Они состоят из шлифованного шпинделя и наковальни, закрепленных на стальной раме. В дополнение к традиционным микрометрам для измерения толщины используются штангенциркули и лазерные микрометры. В оптических приборах используются такие методы, как лазерная ширография, магнитооптические методы и голографическая интерферометрия. Рентгеновское оборудование использует проникающие рентгеновские лучи или гамма-излучение для получения изображений внутренней структуры, детали или готового продукта. Датчики-защелки являются функциональными или атрибутивными датчиками.Ультразвуковые толщиномеры часто используют эхо-импульсный метод.
Прочтите мнение пользователей о толщиномерах

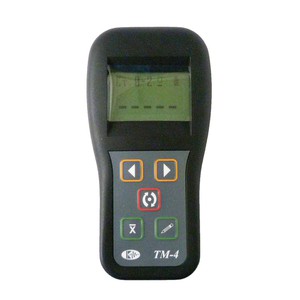

Введение в ультразвуковой толщиномер
Том Неллиган
Ультразвуковой толщиномер — широко используемый метод неразрушающего контроля для измерения толщины материала с одной стороны. Он быстр, надежен и универсален, и в отличие от микрометра или штангенциркуля требует доступа только к одной стороне испытуемого образца.
Первые коммерческие ультразвуковые датчики, использующие принципы, полученные от сонара, были представлены в конце 1940-х годов. Небольшие портативные приборы, оптимизированные для широкого круга тестов, стали обычным явлением в 1970-х годах. Позже
достижения в области микропроцессорной технологии привели к новым уровням производительности современных сложных и простых в использовании миниатюрных инструментов.
1. Что можно измерить
Практически любой обычный конструкционный материал можно измерить ультразвуком.Ультразвуковые толщиномеры могут быть настроены для металлов, пластмасс, композитов, стекловолокна, керамики и стекла. Часто возможно измерение экструдированных пластиков и металлопроката в режиме реального времени или в процессе производства, а также измерение отдельных слоев или покрытий в многослойных изделиях. Уровни жидкости и биологические образцы также могут быть измерены.
Ультразвуковой контроль всегда полностью неразрушающий, без резки
или требуется секционирование.
Материалы, которые обычно не подходят для обычного ультразвукового контроля из-за их плохой передачи высокочастотных звуковых волн, включают древесину, бумагу, бетон и изделия из пенопласта.
2. Как работают ультразвуковые толщиномеры
Звуковая энергия может генерироваться в широком диапазоне частот. Слышимый звук возникает в относительно низкочастотном диапазоне с верхним пределом около двадцати тысяч циклов в секунду (20 килогерц). Чем выше частота, тем выше тон, который мы воспринимаем. Ультразвук — это звуковая энергия на более высоких частотах, за пределами человеческого слуха. Большая часть ультразвукового контроля выполняется в диапазоне частот от 500 кГц до 20 МГц, хотя некоторые специализированные инструменты работают в диапазоне частот до 50 кГц.
кГц или ниже и до 100 МГц.
Какой бы ни была частота, звуковая энергия представляет собой набор организованных механических колебаний, распространяющихся в такой среде, как воздух или сталь, в соответствии с основными законами волновой физики.
Ультразвуковые толщиномеры очень точно измеряют, сколько времени требуется звуковому импульсу, генерируемому небольшим зондом, называемым ультразвуковым преобразователем, для прохождения через испытуемый образец и отражения от внутренней поверхности или дальней стены.Поскольку звуковые волны отражаются от границ между разнородными материалами, это измерение обычно выполняется с одной стороны в режиме «импульс/эхо».
Преобразователь содержит пьезоэлектрический элемент, который возбуждается коротким электрическим импульсом, генерирующим всплеск ультразвуковых волн. Звуковые волны проникают в испытуемый материал и проходят через него до тех пор, пока не наткнутся на заднюю стенку или другую границу.
Затем отражения возвращаются к преобразователю, который преобразует звуковую энергию обратно в электрическую энергию.По сути, прибор прослушивает эхо с противоположной стороны. Обычно этот временной интервал составляет всего несколько
миллионные доли секунды. Прибор запрограммирован на скорость звука в испытуемом материале, исходя из которой он может рассчитать толщину, используя простое математическое соотношение
T = (V) x (t/2)
где
T = толщина детали
В = скорость звука в испытуемом материале
t = измеренное время в пути туда и обратно
Важно отметить, что скорость звука в испытуемом материале является неотъемлемой частью этого расчета.Различные материалы передают звуковые волны с разной скоростью, обычно быстрее в твердых материалах и медленнее в мягких материалах, а скорость звука может значительно меняться в зависимости от температуры.
Таким образом, всегда необходимо калибровать ультразвуковой толщиномер по скорости звука в измеряемом материале, и точность может быть только такой хорошей.
калибровка.
Звуковые волны мегагерцового диапазона не распространяются по воздуху эффективно, поэтому между преобразователем и испытуемым образцом используется капля связующей жидкости для достижения хорошей передачи звука.Обычными контактными жидкостями являются глицерин, пропиленгликоль, вода, масло и гель. Требуется лишь небольшое количество, достаточное, чтобы заполнить чрезвычайно тонкий воздушный зазор, который в противном случае существовал бы между преобразователем и целью.
3. Режимы измерения
Существует три распространенных способа измерения временного интервала, отражающего прохождение звуковой волны через образец. Режим 1 является наиболее распространенным подходом, при котором просто измеряется временной интервал между импульсом возбуждения, генерирующим звуковую волну, и первым возвращающимся эхо-сигналом, и вычитается небольшое значение смещения нуля, которое компенсирует фиксированные задержки прибора, кабеля и преобразователя.
Режим 2 включает измерение временного интервала между эхо-сигналом, возвращенным с поверхности
тестового образца и первого фонового эхосигнала. Режим 3 включает измерение временного интервала между двумя последовательными эхо-сигналами.
Выбор режима обычно зависит от типа преобразователя и требований конкретного применения. Режим 1, используемый с контактными преобразователями, представляет собой тестовый режим общего назначения и рекомендуется для большинства применений.Режим 2, используемый с датчиками с линией задержки или иммерсионными преобразователями, чаще всего используется для измерений на острых вогнутых или выпуклых радиусах или в
замкнутых пространствах с датчиками с линией задержки или погружными датчиками, для оперативного измерения движущегося материала с помощью погружных датчиков и для высокотемпературных измерений с помощью датчиков с высокотемпературными линиями задержки.
Режим 3, также используемый с датчиками с линией задержки или погружными датчиками, обычно обеспечивает высочайшую точность измерения и наилучшее разрешение по минимальной толщине в заданном приложении за счет
проникновение Обычно используется, когда требования к точности и/или разрешению не могут быть выполнены в режиме 1 или 2.Однако режим 3 можно использовать только для материалов, дающих чистые многократные фоновые эхо-сигналы, как правило, для материалов с низким затуханием, таких как мелкозернистые металлы, стекло и большинство керамик.
4. Типы калибров
Коммерческие ультразвуковые толщиномеры обычно делятся на два типа: коррозионные толщиномеры и прецизионные толщиномеры. Единственным наиболее важным применением ультразвукового контроля является измерение остаточной толщины стенок металлических труб, резервуаров, конструктивных элементов и сосудов под давлением, которые подвержены внутренней коррозии, невидимой снаружи.
Измерители коррозии разработаны для этого типа измерений и используют методы обработки сигналов, оптимизированные для обнаружения
минимальная остаточная толщина шероховатого, корродированного испытательного образца, и для этой цели они используют специализированные двухэлементные преобразователи.
Прецизионные датчики, в которых используются одноэлементные преобразователи, рекомендуются для всех других применений, включая гладкие металлы, а также пластмассы, стекловолокно, композиты, резину и керамику.Имея широкий выбор преобразователей, прецизионные датчики чрезвычайно универсальны и во многих случаях могут измерять с точностью +/- 0,001 дюйма (0,025 мм) или выше, что выше, чем точность, которая может быть достигнута с помощью датчиков коррозии.
5. Типы преобразователей
Контактные преобразователи: Как следует из названия, контактные преобразователи используются в непосредственном контакте с испытуемым образцом.
Измерения с помощью контактных преобразователей часто являются самыми простыми в реализации, и они, как правило, являются первым выбором для наиболее распространенных применений измерения толщины, кроме измерения коррозии.
Датчики с линией задержки: Датчики с линией задержки содержат цилиндр из пластика, эпоксидной смолы или плавленого кварца, известный как линия задержки между активным элементом и испытуемым образцом. Основной причиной их использования являются измерения тонких материалов, где важно отделить восстановление импульса возбуждения от донных эхо-сигналов. Линия задержки может использоваться в качестве теплоизолятора, защищая термочувствительный элемент преобразователя от прямого контакта с горячими образцами. а линии задержки также могут иметь форму или контур, чтобы улучшить передачу звука в резко изогнутых или ограниченных пространствах.
Погружные преобразователи: Погружные преобразователи используют столб или ванну с водой для передачи звуковой энергии в испытуемый образец.
Их можно использовать для оперативного или производственного измерения движущегося продукта, для сканированных измерений или для оптимизации сопряжения с острыми радиусами, канавками или каналами.
Двухэлементные датчики: Двухэлементные датчики, или просто «двойные», используются в основном для измерения шероховатых, корродированных поверхностей с помощью датчиков коррозии.Включают в себя отдельные передающие и принимающие элементы, установленные на линии задержки под небольшим углом, чтобы сфокусировать энергию на выбранном расстоянии под поверхностью испытуемого образца. Хотя измерения с помощью двойных датчиков иногда не так точны, как с датчиками других типов, они обычно обеспечивают значительно лучшая производительность при исследованиях коррозии.
6. Что еще нужно учитывать
В любом применении ультразвукового измерения выбор датчика и преобразователя будет зависеть от измеряемого материала, диапазона толщин, геометрии, температуры, требований к точности и любых особых условий, которые могут присутствовать.
Olympus NDT может предоставить полную информацию для конкретных приложений. Ниже перечислены основные факторы, которые следует учитывать.
Материал: Тип материала и диапазон измеряемой толщины являются наиболее важными факторами при выборе прибора и преобразователя. Многие распространенные конструкционные материалы, в том числе большинство металлов, керамики и стекла, очень эффективно пропускают ультразвук и могут быть легко измерены в широком диапазоне толщин. Большинство пластиков быстрее поглощают ультразвуковую энергию и, следовательно, имеют более ограниченный диапазон максимальной толщины, но все же могут быть легко измерены в большинстве случаев. производственные ситуации.Резина, стекловолокно и многие композиты могут иметь гораздо большее затухание и часто требуют датчиков с высокой проникающей способностью с генераторами/приемниками, оптимизированными для работы на низких частотах.
Толщина: Диапазоны толщины также определяют тип датчика и преобразователя, которые необходимо выбрать.
Как правило, тонкие материалы измеряются на высоких частотах, а толстые или ослабляющие материалы измеряются на низких частотах. Датчики с линией задержки часто используются на очень тонких материалах, хотя датчики с линией задержки (и иммерсионные) будут иметь более ограниченную максимальную измеримую толщину из-за потенциальных помех от эхо-сигнала, кратного границе раздела.В некоторых случаях, связанных с широким диапазоном толщины и/или несколькими материалами, может потребоваться более одного типа преобразователя.
Геометрия: По мере увеличения кривизны поверхности детали снижается эффективность связи между преобразователем и образцом для испытаний, поэтому при уменьшении радиуса кривизны размер преобразователя, как правило, также следует уменьшать. Для измерения очень острых радиусов, особенно вогнутых кривых, могут потребоваться датчики с линией задержки особой формы или бесконтактные погружные датчики для надлежащей передачи звука.
Линия задержки и иммерсионные датчики также могут
использоваться для измерения в канавках, полостях и подобных местах с ограниченным доступом.
Температура: Обычные контактные датчики обычно можно использовать на поверхностях с температурой приблизительно до 125° F или 50° C. Использование большинства контактных датчиков на более горячих материалах может привести к необратимому повреждению из-за эффектов теплового расширения. В таких случаях всегда следует использовать преобразователи с линией задержки с термостойкими линиями задержки, иммерсионные преобразователи или высокотемпературные двухэлементные преобразователи.
Инверсия фазы: Иногда материал с низким акустическим импедансом (плотность, умноженная на скорость звука) соединяется с материалом с более высоким акустическим импедансом. Типичные примеры включают пластиковые, резиновые и стеклянные покрытия на стали или других металлах, а также полимерные покрытия на стекловолокне.
В этих случаях эхо-сигнал от границы между двумя материалами будет обращен по фазе или инвертирован по отношению к эхо-сигналу, полученному от воздушной среды.
граница.Это условие обычно можно устранить простым изменением настроек прибора, но если это не учитывать, показания могут быть неточными.
Точность: На точность измерения в данном приложении влияет множество факторов, в том числе правильная калибровка прибора, однородность скорости звука в материале, затухание и рассеяние звука, шероховатость поверхности, кривизна, плохой звукопровод и непараллельность задней стенки. Все эти факторы следует учитывать при выборе датчика и преобразователя.При правильной калибровке измерения обычно можно производить с точностью +/- 0,001 дюйма или 0,01 мм, а в некоторых случаях
В некоторых случаях точность может достигать 0,0001 дюйма или 0,001 мм. Точность в данном приложении лучше всего определяется с помощью эталонных стандартов точно известной толщины.
части наиболее точно.
5.Для получения дополнительной информации
Более подробное обсуждение принципов ультразвукового контроля можно найти в нашем учебном пособии по толщиномеру на этом веб-сайте. Также см. отдельные примечания по применению для обсуждения конкретных процедур испытаний.
| ||||||||||||||||||||||
Используйте этот толщиномер покрытия размером с визитную карточку в качестве функционального и рекламного подарка с вашим логотипом, информацией о компании и инструкциями по применению.Возможны скидки от количества.
Это указывает на то, что истинная толщина мокрой пленки материала составляет от 3 до 4 мил.
Присланные по факсу работы не принимаются.
(Уточнить). Другая сторона пустая.
Цены включают ваш логотип в одном или нескольких цветах
61 шт.
Ультразвуковой толщиномер номер один ATEX для потенциально взрывоопасных сред
19 ноября 2019 г.
Cygnus Instruments производит высококачественное ультразвуковое оборудование уже более 35 лет. За это время Cygnus установила завидные отношения с клиентами не только благодаря физическому качеству производимых инструментов, но и благодаря созданию самых надежных и точных продуктов.
В основе репутации компании Cygnus Instruments в плане надежности и точности лежит впервые разработанная Cygnus «метод множественного эха». Используя три отдельных возвратных ультразвуковых импульса, толщиномеры Cygnus устранят почти все возможные ошибки и одновременно считывают покрытия. Многократные эхо-датчики Cygnus также чрезвычайно просты в калибровке и использовании.
Как отмечает один довольный клиент:
«Многие в отрасли используют счетчики Cygnus более 20 лет.Я сам использовал их подводные толщиномер вместе с обычными и искробезопасными УЗ-метрами с самого начала своей карьеры — и это точно насчитывает более 25 лет.
«TechCorr, мировой лидер в области инспекционных услуг, использует датчики Cygnus Gauges для проверки трубопроводов, резервуаров и сосудов. Наши операторы особенно любят Cygnus для трубопроводов, так как показания получаются быстро и точно.»
Искробезопасный толщиномер Cygnus 1 сертифицирован как искробезопасный в соответствии с маркировкой ATEX Group I и Group II; CSA, класс 1, группы A, B, C и D, раздел 1; IECEx Ex ia IIC T2/T3/T6 Ga, Ex ia I Ma.
