Изготовление усиленного бампера своими руками

«Нива Шевроле» — практичный отечественный внедорожник для любителей «вылазок» на природу. Но те, кто любит покататься по болотистой местности и труднопроходимым местам, часто жалуются на то, что передний бампер «Шеви» не выдерживает всех нагрузок. После этого он подлежит ремонту либо замене. Вот поэтому любители такого отдыха стараются установить силовой бампер, который можно приобрести и установить в салоне или изготовить своими руками. Для этого нам понадобится свободное время, умелые руки и много терпения.

Силовой бампер для автомобиля

При монтаже силового бампера желательно предусмотреть крепления для дополнительного оборудования, которое не будет лишним:

  • лебедки;
  • хай-джек;
  • освещение.

Новый обвес для Шева Нивы можно купить или изготовить своими руками.

Зачем нужен силовой обвес

Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

  • металл для изготовления обвеса;
  • молоток, рулетка;
  • болгарка (турбинка) и отрезные круги;
  • сварочный аппарат и электроды;
  • крепежные элементы: болты, шайбы, гайки.

Силовой обвес на автомобиле своими руками

При выполнении этих работ своими руками вам необходимы навыки специалиста, так как без хорошей сварки ничего не выйдет. Также нужно нарисовать эскиз силового обвеса со всеми предполагаемыми вами размерами. Такие наброски должны выполняться в трех плоскостях, с отмеченными местами реза металла и точками изгиба. После этого можно приступать к подготовительным работам.

При выполнении всех работ своими руками главное — соблюдать правила техники безопасности, потому что предстоит работа с открытым огнем.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

Во время изготовления силового бампера рекомендуем воспользоваться специальными графическими редакторами, в которых с легкостью можно рассчитать размеры вашего нового обвеса, углы скоса, отметить точки креплений, а также определить количество необходимого материала.

Варианты решения проблемы при изготовлении бампера

Для изготовления силового обвеса на «Ниву Шевроле» необходимо предусмотреть следующие моменты, которые, скорее всего, возникнут при изготовлении бампера:

  • Чертеж. Новый силовой бампер на «Шевроле Нива» может быть любой формы и вида, но главное — не нарушать правил ТО и ПДД;

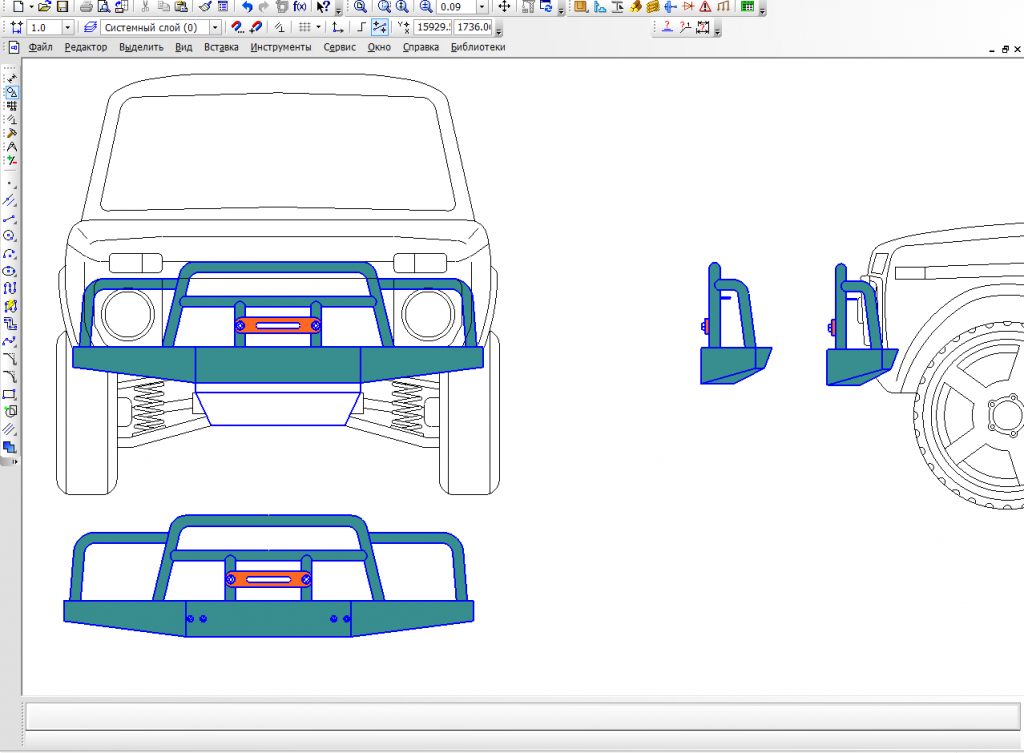

На чертеже показан эскиз силового бампера для автомобиля Нива шевроле

  • Материал. Необходимо определиться, какой формы и из какого металла будет ваш новый, усиленный бампер. Рекомендуется применять металл толщиной 3—4 мм. Для этого нам подойдет квадратная труба, швеллер, а так же 40-й уголок и трубы толщиной от 2 мм;
  • Вес новой конструкции.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Так как новый бампер будет изготавливаться из более прочного металла, рекомендуется приблизительно рассчитать его вес, чтобы ни пришлось менять передние пружины и амортизаторы;
  • Оптика. Необходимо предусмотреть места крепления дополнительного освещения, которое никогда не будет лишним;

Дополнительный свет может быть установлен на силовом бампере.

  • Хай-джек и лебедка на УАЗ и «Шеви». Усиленный бампер подразумевает монтаж и дальнейшее применение этих двух устройств, поэтому рекомендуем заранее предусмотреть места их установки и крепежные элементы.

Силовой бампер на автомобиле Нива может иметь любую форму, для него не нужны никакие разрешения.

Главное помнить о том, что устанавливать силовой бампер законом не запрещено. Отсутствие разрешения на установку и документов, подтверждающих сертификацию данного устройства — вот это уже будет считаться нарушением правил и требований ТО.

Для примера можно взять силовой бампер, который носит название «РИФ», от компании-производителя «Авентури».Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп На нем предусмотрена интегрированная площадка для лебедки, что делает его более функциональным. Также он усилен ребрами жесткости. Это дает возможность применять хай-джек. Кстати, для него предусмотрены специальные места фиксации. Силовой бампер «Риф» оборудован специальными буксировочными фиксаторами, которые можно с легкость как снять, так и установить.

Силовой бампер РИФ может дополнительно оснащаться креплением под лебедку.

Некоторые умельцы изготавливают бампера из алюминия, что так же делает их прочными и довольно легкими. Как правило, такая защита изготавливается из нескольких гнутых силовых дуг, сделанных из металла.

Процесс изготовления нового обвеса

Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:

    Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать.

Шаг первый: разобрали «морду» автомобиля
Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Для этого изготавливаются специальные вставки, которые повторяют форму лонжи.

Теперь нужно усилить передние лонжероны.
Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны. В них необходимо отметить и просверлить крепежные отверстия.

Далее требуется изготовление боковых накладок
После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны.

Устанавливаем вставки и прикручиваем внешние накладки.
Далее изготавливается поперечина между накладками, которая крепится с помощью сварки.

Изготавливаем поперечину и привариваем ее.
После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон.

Привариваем дополнительное крепление под лебедку.

  • После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
  • Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку.

    Изготовление основания, на которое будет установлена лебедка, закончено. Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:

    1. Для начала необходимо продумать крепления силового обвеса к раме автомобиля. Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
    2. К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
    3. Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    4. Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.

    После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.

    Дальнейшая работа заключается в покрытии всей конструкции антикором, грунтовкой и последующей ее покраской. Для этого рекомендуется применять порошковую краску высокого качества, которая, в свою очередь, так же защищает металл от коррозии.

    Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине. Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Зачем нужен силовой обвес

    Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля. Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

    • металл для изготовления обвеса;
    • молоток, рулетка;
    • болгарка (турбинка) и отрезные круги;
    • сварочный аппарат и электроды;
    • крепежные элементы: болты, шайбы, гайки.

    Силовой обвес на автомобиле своими руками

    При выполнении этих работ своими руками вам необходимы навыки специалиста, так как без хорошей сварки ничего не выйдет. Также нужно нарисовать эскиз силового обвеса со всеми предполагаемыми вами размерами. Такие наброски должны выполняться в трех плоскостях, с отмеченными местами реза металла и точками изгиба.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп После этого можно приступать к подготовительным работам.

    Во время изготовления силового бампера рекомендуем воспользоваться специальными графическими редакторами, в которых с легкостью можно рассчитать размеры вашего нового обвеса, углы скоса, отметить точки креплений, а также определить количество необходимого материала.

    Варианты решения проблемы при изготовлении бампера

    Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:

    • Чтобы усилить лонжероны спереди будущего изделия, изготовьте вставки, повторяющие их форму.
    • Накладки закрепите с наружной части лонжеронов. Это необходимо для предотвращения их деформации, которая может возникнуть при стягивании усилителей.
    • В лонжеронах и накладках — просверлить отверстия с необходимым диаметром, а затем затянуть усилители.
    • Из основного элемента, прямоугольной трубы, сваривается поперечина.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Далее она будет приварена к накладкам.
    • Из труб изготавливается площадка для лебедки.
    • Все элементы конструкции соединяются. На них наносится антикоррозийный состав, а после его высыхания — порошковая краска (именно она лучше всего защищает от ржавчины).

    Чтобы прикрепить обвес к «Ниве», можно использовать швеллер. Его потребуется закрепить на усилителях, учитывая угол изгиба конструкции. Далее нужно, соблюдая симметрию, приварить к крепежам квадратную трубу. В готовой конструкции каждый шов должен быть зачищен от шлака и неровностей при помощи болгарки или наждачной бумаги.

    Необязательно в процессе создания останавливаться на листах металла — их можно заменить квадратной трубой. Чтобы придать нужную форму, её потребуется распилить вдоль, а затем согнуть.

    Для изготовления силового обвеса на «Ниву Шевроле» необходимо предусмотреть следующие моменты, которые, скорее всего, возникнут при изготовлении бампера:

    • Чертеж.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Новый силовой бампер на «Шевроле Нива» может быть любой формы и вида, но главное — не нарушать правил ТО и ПДД;

    На чертеже показан эскиз силового бампера для автомобиля Нива шевроле

    • Материал. Необходимо определиться, какой формы и из какого металла будет ваш новый, усиленный бампер. Рекомендуется применять металл толщиной 3—4 мм. Для этого нам подойдет квадратная труба, швеллер, а так же 40-й уголок и трубы толщиной от 2 мм;
    • Вес новой конструкции. Так как новый бампер будет изготавливаться из более прочного металла, рекомендуется приблизительно рассчитать его вес, чтобы ни пришлось менять передние пружины и амортизаторы;
    • Оптика. Необходимо предусмотреть места крепления дополнительного освещения, которое никогда не будет лишним;

    Дополнительный свет может быть установлен на силовом бампере.

    • Хай-джек и лебедка на УАЗ и «Шеви». Усиленный бампер подразумевает монтаж и дальнейшее применение этих двух устройств, поэтому рекомендуем заранее предусмотреть места их установки и крепежные элементы.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Силовой бампер на автомобиле Нива может иметь любую форму, для него не нужны никакие разрешения.

    Главное помнить о том, что устанавливать силовой бампер законом не запрещено. Отсутствие разрешения на установку и документов, подтверждающих сертификацию данного устройства — вот это уже будет считаться нарушением правил и требований ТО.

    Для примера можно взять силовой бампер, который носит название «РИФ», от компании-производителя «Авентури». На нем предусмотрена интегрированная площадка для лебедки, что делает его более функциональным. Также он усилен ребрами жесткости. Это дает возможность применять хай-джек. Кстати, для него предусмотрены специальные места фиксации. Силовой бампер «Риф» оборудован специальными буксировочными фиксаторами, которые можно с легкость как снять, так и установить.

    Силовой бампер РИФ может дополнительно оснащаться креплением под лебедку.

    Некоторые умельцы изготавливают бампера из алюминия, что так же делает их прочными и довольно легкими.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Как правило, такая защита изготавливается из нескольких гнутых силовых дуг, сделанных из металла.

    Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:

      Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать.

    Шаг первый: разобрали «морду» автомобиля

    Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжи.

    Теперь нужно усилить передние лонжероны.

    Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны. В них необходимо отметить и просверлить крепежные отверстия.

    Далее требуется изготовление боковых накладок

    После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны.

    Устанавливаем вставки и прикручиваем внешние накладки.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Далее изготавливается поперечина между накладками, которая крепится с помощью сварки.

    Изготавливаем поперечину и привариваем ее.

    После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон.

    Привариваем дополнительное крепление под лебедку.

  • После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.
  • Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку.

    Изготовление основания, на которое будет установлена лебедка, закончено. Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:

    1. Для начала необходимо продумать крепления силового обвеса к раме автомобиля.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
    2. К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
    3. Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.
    4. Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.

    После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.

    Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.

    Бампер задний ВАЗ-21214 Niva Urban Кампласт

    Бампер РИФ задний ВАЗ Нива с квадратом под фаркоп

    Бампер (передний) — Hi822403

    Балка бампера ВАЗ-21214 передняя Niva Urban АвтоВАЗ

    Бампер передний — P7148

    Передний бампер — HSP06003

    Бампер РИФ передний шеви-нива с кенгурином RIFCHN-10300

    Бампер РИФ задний ВАЗ Нива с фаркопом, калиткой и фонарями

    Бампер задний — HSP02005

    Бампер задний — HSP02005

    Бампер ВАЗ 2121 Нива задний в сборе крашеный

    Передний бампер — 58168RU-16

    Бампер передний ВАЗ-21214 Niva Urban Кампласт

    Резинотехника буфер бампера переднего правый ваз 2106 в уп.

    Бампер задний РИФ, для Chevrolet Niva (с фаркопом и калиткой)

    Балка бампера ВАЗ-21214 передняя с кронштейнами Niva Urban АвтоВАЗ

    Защита заднего бампера d57 уголки Rival для Chevrolet Niva (2009-н.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп в.), R.1004.012

    Бампер ВАЗ 2121 Нива передний в сборе анодированный

    Бампер РИФ задний ВАЗ Нива с фаркопом

    Бампер задний РИФ нива с фаркопом и калиткой

    СМЗ кронштейн бампера задн. ваз 2105, 2107 левый в сборе

    Novline-Autofamily Защита заднего бампера Arbori для Chevrolet Niva I рестайлинг 2010- (AFZDACHN109) d76 хром радиусная

    Накладка бампера Chevrolet Niva

    Бампер РИФ задний шеви-нива с квадратом под фаркоп и калиткой

    Усиленный Бампер для Lada Niva

    Балка бампера Нива Урбан передний+задний в сборе с кронштейнами

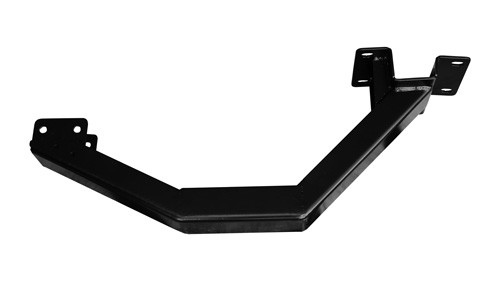

    Кронштейн заднего бампера Нива 2121(31) центральный OJ 10.119.01

    Бампер РИФ передний Шеви-Нива с защитной дугой

    Накладки вентиляции Нива (0701) АПС LADA 4х4-AeroEffect, Комплект (боковые/капот)

    Бампер задний РИФ нива с фаркопом и калиткой

    Бампер силовой передний OJ Нива

    Защита переднего бампера труба 75х42 овальная Chevrolet Niva 2014-

    Накладка на задний бампер Chevrolet Niva

    Бампер ВАЗ 07 передний + накладка

    Передний бампер — HSP08002

    Чехлы PSV Chevrolet Niva 2014-2016г черно-серая экокожа

    "чехол запасного колеса chevrolet niva с эмблемой неокрашенный azard зап00019" AZARD арт.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп ЗАП00019

    Защита заднего бампера Rival для Chevrolet Niva 2009- (R.1004.012) d57 уголки

    Резинотехника буфер бампера переднего левый ваз 2106 в уп.

    Бампер задний 2123 Шевроле-Нива 2123-2804015

    Бампер РИФ передний ВАЗ Нива с защитной дугой и площадкой под лебедку

    Бампер передний (без кенгурина) РИФ для Chevrolet Niva

    Бампер ВАЗ 2121 Нива передний в сборе крашеный

    Передний бампер РИФ для Chevrolet Niva

    Off Road оборудование Novline-Autofamily Защита заднего бампера Arbori для Chevrolet Niva I рестайлинг 2010- (AFZDACHN1010B) d57 черный уголки

    Бампер задний 2123 Шевроле-Нива (Bertone) 2123-2804015-55

    Защита заднего бампера Шевроле Нива 2006-2020 модель №3, RIVAL, d76, арт:R.1004.010

    Нива является отличным внедорожником, но преодолевая препятствия, могут возникнуть проблемы с бампером, так как он не достаточно крепкий, но это проблема решается довольно просто, обычной заменой на усиленную версию.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Силовой бампер на Ниву Шевроле заводом выпускается в не больших масштабах, поэтому его цена довольно высокая, и чтобы его получить нужно, подождать. Поэтому есть два варианта:

    • Первый это подождать и приобрести заводской
    • Второй вариант это изготовить самому

    Компания Авентри, выпускает силовую конструкцию, название которой Риф, так же данная компания выпускает аналоги для Уазиков. Данный элемент производится из стали, и покрывается специальной краской, которая предотвращает появления ржавчины. А для повышения эффективности на некоторые образцы могут устанавливать:

    • Дополнительные ребра жесткости
    • Лебедку
    • Проушины для буксировки
    • Решетка для защиты передка

    Пример заводского элемента представлено на фото ниже. Как говорилось выше цена на него довольно высокая, и не каждый сможет позволить себе, поэтому как вариант это изготовить деталь самостоятельно.

    Самостоятельное изготовление

    Для самостоятельного создания необходимо определится со следующим:

    1. Из какого материала он будет изготовлен
    2. Достать чертежи
    3. Непосредственно сам процесс изготовления
    4. Шпаклевка и покраска

    Материал

    Материалы для изготовления могут быт разные, чтобы вес конструкции был достаточным, рекомендуется использовать стальные пластины, толщина которых 3 миллиметра, диаметр остальных элементов конструкции может составлять от 8-12 миллиметров и для того чтобы снизить вес они должны быть полыми внутри.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Чертеж

    Второй этап работы это создание чертежа, его можно создать, самостоятельно используя бумагу и карандаш, либо прибегнуть к помощи компьютера и найти уже готовый вариант. После того как все готово, переносим готовые чертежи на картонный макет, чтобы соединить картонные детали можно использовать скотч. После примерки его к передку внедорожника, и корректировки можно приступать к изготовлению.

    Изготовление

    Чтобы из бумажного макета получить готовую металлическую конструкцию, ее следует собрать, при помощи сварочного аппарата. После этого можно приступать к последнему этапу.

    Шпаклевка и покраска

    Для придания обвесу нормального вида на нем при помощи металлической щетки, наждачной бумаги, нужно убрать все следы ржавчины, а также все остальные имеющиеся дефекты, в виде сколов, стыков. После этого силовую конструкцию красим специальной черной краской, которая будет защищать от коррозии. После того как все высохнет можно приступать к установке.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Установка

    Готовый бампер устанавливается в стандартные отверстия, а у заводского изделия есть свои особенности установки, и она производится следующим образом:

    1. Снимаем старый бампер
    2. Болгаркой отрезаем пластины лонжеронов
    3. Просверливаем с двух сторон отверстия и устанавливаем заводские крепления
    4. С боку лонжеронов просверливаем предварительно отверстия и устанавливаем кронштейны заводской конструкции Риф
    5. Проверяем, совпадают ли все отверстия с отверстиями на бампере
    6. Если имеется лебедка, устанавливаем ее
    7. Устанавливаются противотуманные фонари
    8. Устанавливаем сам бампер

    На этом все этапы по изготовлению и установки можно считать завершенным. Нужен он или нет решать только вам, но следует знать, что с ним проходимость автомобиля повышается в несколько раз, а также он дополнительно защищает кузов от различных повреждений и сколов.

    Силовой бампер своими руками – инструкция и чертежи

    Передняя часть автомобиля привлекает к себе наибольшее внимание.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Именно по этой причине многие автолюбители пытаются реализовать различные идеи тюнинга фар, бамперов, радиаторной решетки и капота машины. Наша очередная статья будет посвящена вопросу о том, как изготовить силовой бампер или кенгурятник своими силами.

    Напомним, что совсем недавно мы опубликовали советы по изготовлению бампера своими руками. Но в той статье речь шла о том, как сделать бампер из стекловолокна, а сегодня мы рассмотрим процесс создания силового бампера.

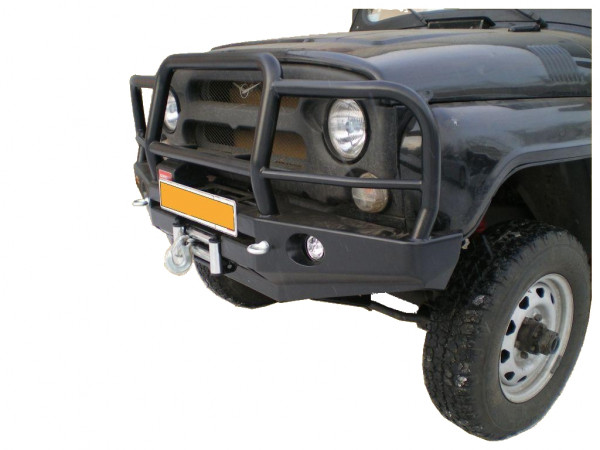

    Силовой бампер на УАЗ, Ниву и другие автомобили изготавливают в несколько основных этапов:

    1. Подготовка кузова и макета.
    2. Установка кенгурятника (силового бампера).
    3. Покраска готовой детали.

    Итак, пришло время подробно рассмотреть каждый из этих этапов.

    Подготовка автомобильного кузова и использование макета

    Все работы рекомендуется выполнять в гараже. Для того чтобы сделать кенгурятник необходимо найти 2-х или 3-миллиметровый листовой металл. Понадобится также коробчатый профиль или круглая труба.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    1. Сначала необходимо разобрать передок автомобиля. Для этого необходимо демонтировать штатный бампер и различные декоративные накладки, которые расположены в том месте, где вы намерены установить силовой бампер.
    2. Затем надо сделать подходящий макет. Хотя идеальным вариантом станет разработка компьютерной модели кенгурятника, большинство мастеров привыкли делать все без сложной техники. Если у вас нет желания или возможности использовать компьютерное программное обеспечение, необходимо найти подходящий картон и скотч. После изготовления выкройки бампера из картона нужно всё старательно проверить и убедиться в том, что все его составляющие расположены симметрично.
    3. Достаточно важным фактором при изготовлении силового бампера на Ниву своими руками является доработка лонжеронов автомобиля (это касается и других машин). В зависимости от конструктивных особенностей, установка кенгурятника увеличит массу машины на 15-20 кг. Во многих автомобилях стандартный каркас не сможет выдержать эту дополнительную нагрузку.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Для решения проблемы необходимо использовать специальные металлические пластины, которые помогут избежать деформации во время монтажа. Не забудьте обработать их средством, защищающим от коррозии.

    Чертеж силового бампера может выглядеть так:

    Процедура установки силового бампера на автомобиль

    • Необходимо взять наш картонный макет и вырезать элементы бампера. В зависимости от толщины металлического листа необходимо применять дрель, специальные ножницы по металлу либо газовую горелку. Для придания конструкции окончательной формы используется сварочный аппарат.
    • Если сборка рамы осуществляется из прямоугольных профилей, необходимо сделать соответствующие надрезы изнутри, после чего согнуть их, учитывая параметры картонной выкройки. Сперва необходимо соединить элементы центральной части, после чего перейти к боковым деталям и сварить их. Лишь после этого каркас можно устанавливать на металлические пластины.
    • Для работы с круглыми трубами понадобится трубогиб.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Если вы не смогли найти его, необходимо нагреть металл по оси сгиба, но делать это нужно очень осторожно, так как при неумелом обращении с горелкой вы можете прожечь ненужную дыру. Одно окончание трубы необходимо постепенно направлять в требуемую сторону.
    • Далее каркас нужно собрать воедино, сварить его и установить на машину. Если вы решили использовать П-образные детали, предназначенные для дополнительной защиты радиатора, не забудьте сделать для них соответствующие отверстия в основании бампера.

    Покраска силового бампера

    После того как вы установили кенгурятник на Ниву, УАЗ или любой другой автомобиль, его необходимо покрасить. Этой процедуре также следует уделить немало внимания, ведь силовой бампер должен выглядеть красиво, а не лишь отличаться хорошей функциональностью.

    Если вы придерживались наших советов и приложили определенное количество усилий, результат вас обязательно порадует.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Изготовление силовых бамперов не требует наличия особых навыков. Правда, умение работать с основными инструментами не помешает!

    Советуем ознакомиться и с другими нашими статьями о тюнинге автомобилей:

    Силовые бампера на УАЗ 469, Хантер, 31512, 31514, 31519, 3153, 3159 Барс

    Для того чтобы УАЗ Хантер проявил все свои внедорожные качества заводской комплектации явно недостаточно. Чтобы достичь максимума возможностей на автомобиль необходимо установить силовой обвес, который защитит его кузов от повреждений при езде по пересеченной местности. Одним из основных элементов такого обвеса является силовой бампер на УАЗ Хантер, причем, как передний, так и задний.

    Главной характеристикой, которой должен обладать силовой бампер, установленный на УАЗ Хантер, является высокая прочность. Именно поэтому для него не подходят самодельные варианты с большим количеством сварных соединений, которые не способствуют прочности конструкции.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Кроме того, такие бамперы подвержены коррозии, поскольку сварные швы являются ее источником. Альтернативой являются заводские изделия из штампованного стального листа толщиной 3 мм с усилением в местах крепления, установки лебедки и домкрата до 6-12 мм. Такие бамперы имеют целый перечень преимуществ, среди которых:

    • высокая прочность;
    • сравнительно небольшая масса;
    • коррозионная устойчивость;
    • легкость монтажа;
    • возможность установки дополнительного оборудования.

    Дополнительная механическая прочность достигается за счет ребер жесткости на штамповке. Устойчивость к коррозионным воздействиям получается за счет уменьшения количества сварных соединений и порошковой окраски, отличающейся повышенной устойчивостью к внешним воздействиям. При этом данные элементы никак не влияют на расход топлива за счет малой массы и отличной аэродинамики.

    Бампер передний на УАЗ Хантер спроектирован под установку лебедки, которая является необходимым атрибутом автомобиля, приспособленного для передвижения по бездорожью.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Он также является основой для крепления кенгурина, защищающего жизненно важные узлы автомобиля. Как передний, так и задний бампер позволяют установить домкрат типа «Хай-Джек», уперев его в предусмотренную для этого платформу. При движении назад бампер задний УАЗ Хантер надежно защитит автомобиль от царапин и вмятин. Конструктивно в нем предусмотрены места для установки задних фонарей и госномера.

    У нас можно купить качественные силовые бампера на УАЗ Хантер или другую модель этого производителя. Приобретя их, Вы гарантировано защитите свой автомобиль, расширите его возможности и придадите ему более эффектный внешний вид. Наши специалисты предоставят дополнительную информацию, помогут оформить заказ и обеспечат своевременную отправку товара.

    Лебедка на Ниву: электрическая, механическая, гидравлическая

    Аксессуар на машине

    Лебедка на Ниву сегодня вряд ли относится к экзотическому дополнительному оборудованию. В наше время лебедками оснащается не только автомобильная спецтехника, но и любое транспортное средство, предназначенное для движения по бездорожью.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Они стали общедоступными для приобретения, и любой желающий может установить их на свой автомобиль.

    Автомобильная лебедка — устройство, необходимое для кратковременной буксировки транспортного средства в ситуациях, исключающих самостоятельное его передвижение. Принцип работы лебедки основан на наматывании на ее барабан троса, свободный конец которого крепится на неподвижном, массивном объекте. Методом подтягивания к подобному объекту производится извлечение автомобиля из, казалось бы, безвыходных ситуаций. В настоящее время лебедка на Ниву получила наибольшую популярность в трех вариантах: механическая, гидравлическая, электрическая.

    Лебёдка из стартера своими руками: чертежи, фото изготовления

    Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.
    Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

    Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

    Собран в единый корпус.

    Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

    В трубе закреплён болт под крепление троса.

    Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

    К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

    Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

    Барабан с шестернёй в сборе.

    Как вариант можно взять чертежи барабана ручной лебёдки.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

    Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

    Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

    Схема подключения реверса на лебёдке.

    Наматываем трос на барабан, толщина троса 6 – 10 мм.

    Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

    Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

    Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

    Автор самоделки: Николай Евдокимов.

    Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

    Лебедка из стартера своими руками

    Лебедка – необходимый элемент снаряжения автомобиля, если планируется поездка по бездорожью.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Она может пригодиться и в городских условиях, если застрянет колесо, но в труднопроходимой местности, где нет возможности вызвать помощь, а машина села на самый мост, лебедка незаменима.

    Часто внедорожники этим устройством оснащаются еще на этапе сборки или его можно купить. Но и самодельная лебедка для автомобиля, если смотреть на нее как обычную задачу, вполне по силам любому и не требует инженерного образования.

    Кроме того, такое устройство может заменить строительный кран, если все подробно рассчитать, сделать чертеж и схему работы. Это будет эффективней, чем использовать таль. Такой механизм можно установить на трейлер или прицеп МЗСА.

    Типы самодельных лебёдок

    Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

    Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

    В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

    Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

    Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

    Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    В барабанных лебедках используются:

    • Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
    • Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
    • Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

    Электрические лебедки

    Самый популярный тип самодельной лебедки для автомобиля.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

    ВАЖНО! Нередко в роли двигателя применяется генератор от большегрузного транспорта, трактора или любой подходящий по крутящему моменту электромотор. Важно, чтобы такой двигатель потреблял минимум энергии, в противном случае аккумулятор быстро сядет.

    Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

    Лебедка электрическая T-MAX EW-6500 OFF-ROAD Improved

    Мощная и быстрая лебедка — для постоянного использования и для соревнований

    Тяга лебедки6500 lbs / 2950 кг
    Масса лебедки30 кг
    Мощность двигателя5,5 л.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп с.
    Длина троса24 метров
    Скорость без нагрузки (1 слой)11 м/мин
    Скорость при 6000lbs2,8 м/мин
    Тип тросаСтальной

    Перейти в товар Консультация

    Эта лебедка имеет мощный двигатель 5,5 л.с. и быстрый редуктор 172:1 — что в сумме обеспечивает ей скорость (при максимальной нагрузке) в 2 раза выше, чем у лебедки T-MAX ATW 6000. Быстрая и мощная лебедка с уверенностью вытащит вашу Ниву из любой грязи. Однако весит эта модель 30 кг. T-max 6500 мы рекомендуем к установке, если предполагается очень частое использование лебедки или автомобиль готовится для участия в соревнованиях.

    Самодельные лебёдки из различных материалов

    Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Есть несколько типов лебедок, пользующихся повышенной популярностью.

    Лебедка из стартера

    Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

    • Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
    • В качестве редуктора (понижающего) можно обойтись узлом от дрели.
    • Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
    • Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
    • Шестеренки, трос, электропроводка.

    ВАЖНО! Чтобы аккумулятор не сел быстро, стоит снизить потребление электропривода. Лучше использовать 12 вольтовый стартер с планетарным редуктором. Это самый компактный и лёгкий вариант.

    Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

    Лебедка из моторчика дворника

    Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

    Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

    Лебедка из камазовской трещотки

    Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

    ВАЖНО! Местом использования такого устройства часто бывает гараж, где требуется перемещать тяжелые грузы. Гаражный вариант используется для работы с крупными деталями автомобилей. Такой механизм можно установить на катер, чтобы облегчить погрузку-разгрузку или поднятие-сброс якоря. Якорный механизм такой лебедки должен предусматривать функцию автосброса.

    Для изготовления понадобятся:

    • Две задние трещотки грузовика.
    • Два крюка.
    • Трос толщиной 4-5 мм.
    • Кулак для разжимания тормозных колодок.
    • Болт для крепления крюка.

    Лебедка из червячного редуктора

    Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Что может пригодиться для лебедки из подручных материалов

    Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

    Самодельная лебедка на УАЗ

    Технические характеристики позволяют монтировать на УАЗ самодельные лебедки любого типа, наиболее популярный вариант – электролебедка. Она позволяет вытащить уазик, даже если заглох мотор. Проста в эксплуатации и надежна. Минусы – небольшой срок автономной работы и уязвимость к влаге. При установке самодельной лебедки на УАЗ, если она электрическая, имеет смысл увеличить мощность аккумулятора или возить запасной.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    ВАЖНО! Возможна установка гидравлической лебедки, но только при наличии гидроусилителя. Также применяются ручные и механические (валовые) лебедки.

    Установка лебедки на Шевроле Нива

    Прочная и легкая площадка, простой монтаж, без сварки!

    Рекомендуемые лебедки4500lbs — 8000lbs
    Масса площадки10 кг
    СваркаНЕ ТРЕБУЕТСЯ
    ПроизводствоРоссия, г. Вятка

    Перейти в товар Консультация

    Данная площадка разработана специально для Нивы. Несложный монтаж, геометрически выверенная конструкция — основные преимущества площадки. Имеет в комплекте усилители, что обспечивает высокую надежность крепления и не травмирует кузов автомобиля. Сварка при установке не требуется!

    Самодельная лебедка на Ниву

    Каким-то серьезным образом сборка и установка лебедки на «Шевроле Нива» не отличается от таких же работ по другим внедорожникам.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Из особенностей «Нивы» можно отметить ее легкий вес, поэтому рекомендуется, чтобы тяга лебедки была 3-3,6 тонны. Иногда советуют ставить механизм с тягой 4 тонны, но это будет тянуть переднюю часть автомобиля вниз во время езды. Если планируется большой путь по бездорожью – необходим запасной аккумулятор (для электролебедки).

    Высота расположения самой роли не важна, поскольку вектор приложения силы нагрузки зависит от расположения роликов, через которые проходит трос.

    Основные виды лебедок и их преимущества

    Рассматриваемые автомобильные аксессуары существуют четырех видов:

    • механические;
    • электрические;
    • гидравлические;
    • ручные.

    Итак, первый тип является достаточно распространенным и популярным у среднестатистических автолюбителей, так как их функциональность осуществляется непосредственно от силового агрегата.

    Электрические модификации свою функциональность осуществляют от электродвигателя, получающего подпитку от автомобильной сети.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    В настоящее время установка лебедки на Ниву подобного типа широко распространена, так как эти устройства отличаются от прочих аналогов простотой конструкционного исполнения, легкостью монтажа, удобством использования и способностью функционировать при выключенном силовом агрегате.

    Правда, такие механизмы провоцируют увеличение нагрузки на электросеть автомобиля.

    Гидравлические образцы функционируют от гидромотора, который в действие приводится обычно интегрированным в гидроусилителе руля насосом.

    Этим устройствам характерно наличие высокой надежности гидромотора, возможности работы под водой и стойкости к перегрузкам, так как гидравлический двигатель в подобных ситуациях не ломается, а просто останавливается.

    А еще интересно: Chevrolet Niva цвет- сочи | DRIVE2

    Среди недостатков этих аксессуаров можно выделить невысокую скорость отматывания троса, что очень важно для спортсменов, и невозможность работы при выключенной силовой установке.

    Ручные лебедки, возможно, не пользуются в настоящее время повышенной популярностью, однако среди настоящих покорителей бездорожья они по-прежнему в почете.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Им характерны предельная простота конструкционного исполнения, повышенная надежность, отсутствие сложности в обслуживании, удобство использования и, что самой главное, автономность.

    Однако за подобные характеристики приходится платить одним существенным недостатком, выраженным в ее приводе, который базируется на мускульной человеческой силе.

    Механизмом устройства лишь снижается производимое на рукоять привода усилие, при этом затраченная на перемещение груза работа остается неизменной.

    Конечно же, выбор конкретного образца остается исключительно за автолюбителем, ведь каждому конкретному устройству характерно наличие определенного сочетания положительных и отрицательных особенностей.

    Правда, если намечается серьезное покорение бездорожья, а поблизости вряд ли найдется масса желающих оказать посильную помощь в случае погружения внедорожника в непролазную грязь, лучше взять с собой, на всякий случай или в качестве необходимого дополнения, именно ручной автономный образец рассматриваемого устройства.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Установка лебедки на Ниву Шевроле своими руками

    Владельцы внедорожных автомобилей, практикующие передвижение по пересечённой местности, знают, как иногда может выручить наличие лебёдки.Те, кто ездит на машинах марки «Нива» и «Нива Шевроле», часто устанавливают на бампер лебёдку.

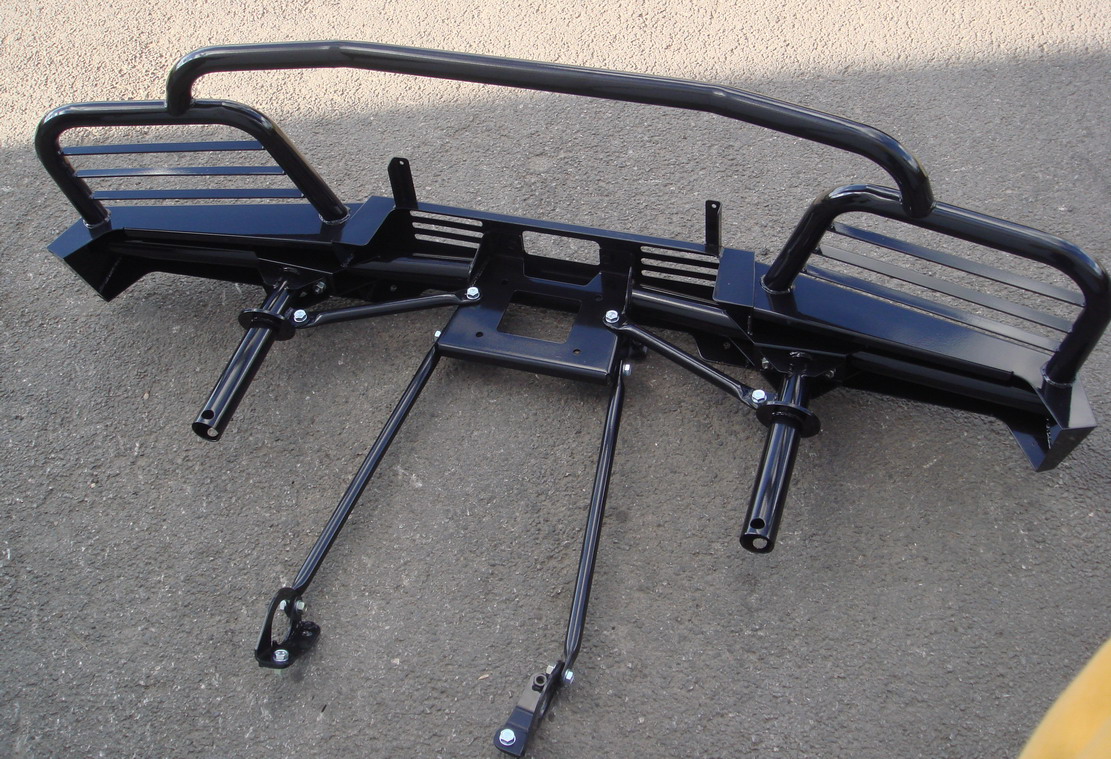

    Силовой бампер с лебедкой на Ниву 21214

    Она может помочь, если:

    • авто село на мосты в грязь или песок;
    • нужно переправиться через реку или другое водное препятствие;
    • необходимо убрать лежащую на дороге преграду — валун или упавшее дерево;
    • автоколонна проходит сложный маршрут с различными препятствиями.

    Установка лебедки на Нива-ВАЗ-2121-21213-21214-2131

    Уж сколько обговорено и рассмотрено вариантов крепления лебедки на Ниву. Кто и как только не ставил это чудо. Перелопатив часть этой информации, я пошел своим путем. И вот почему: Т.к. машину собираю для леса, то и требования у меня немного другие чем к “грязекопателям” 1 Лебедка мне нужна как вспомогательное оборудование, а не как основной источник передвижения.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Значит скоростную и навороченную – нафиг. В итоге взял китайскую на 6000. 2 Т.к. в лесу высок риск нарваться на пень или дерево то и крепление другое. А вот тут и самое главное. Рассматривая предложенные в инете варианты установки, отмечу общую черту – лебедка вешается на бампер, который, в свою очередь, висит на двух трубах, вставленных в лонжерон. Вы видели, как они держаться? Правильно на одном болту к лонжерону. . Ни о чем. . . Далее, кто начинает усиливать и ставить бамперы весом с авто крепят его . . . опять этими же болтами. Видел варианты, когда бампер усиливали дополнительно креплением к переднему мосту или поперечной балке. Вся проблема в том, что при малейшем ударе этого чудо бампера о пень поведет все: и кузов, и балку, а мост вообще свернет. А в случае если хорошо застрял и включил лебедку можно остаться и без части морды вместе с кусками лонжерона. Сам видел. Вывод: бампер сам по себе, лебедка сама по себе. В дебрях интернет магазинов нарыл гидроамортизатор переднего бампера.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп скорость при которой не происходит деформация кузова заявлена – 16 км/ч. Т.е. до этой скорости если произойдет столкновение все будет цело. Далее, из уголка и швеллера сварил отдельное крепление площадки для лебедки. Главное для лебедки чтобы площадку на которой она установлена не вело на скручивание. Поэтому сделал ее из трубы 60*40. Вырезал в родном бампере мешающий кусок, усилил его изнутри пластиной на 4мм и собрал все в кучу. Сначала собирался переделать весь бампер, но настали холода. Потом подумал, пообщался с людьми и пришел к выводу оставить его.

    За рисунок не судите, не умею рисовать, да еще в Paint. Всю конструкцию через втулки закрепил по три болта на сторону к лонжерону и два к “телевизору”. Получилась довольно мощная конструкция. Площадку обварил листовым железом и через втулки поставил лебедку. Электрическая часть. Прежде чем ставить все на свои места, разобрал, посмотрел, удивился и собрал обратно. То же касается и блока управления. “Братья” китайцы известны своим творческим подходом к решению поставленных задач.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Блок управления не исключение. Все наконечники сделаны из меди, а шинки соединения между соленойдами. . . правильно — алюминий. В итоге пришлось искать медь похожего сечения и их менять. Далее весь блок поставил на правую сторону под капот. В цепь блок упр. — АКП в провод “массы” поставил выключатель, сделанный на базе болтового выключателя массы а в плюсовой воткнул предохранитель на 150А. (Может и зря). После подумал, что не плохо управлять лебедкой из салона. На базе выключателя от электро-стеклоподъемника поставил выключатель в салон. + еще выносной пульт и радио-брелок. Очень хочется надеяться, что все сделал правильно.

    https://www.drive2.ru/l/5194610/

    следующая статья:

    Экспедиционный багажник, трак, палатка на крышу НИВЫ

    Чертежи для изготовления экспедиционного багажника для НИВЫ экспедиционный багажник

    Рейтинг 2.00 [1 Голос]

    Как установить лебёдку на «Ниву»

    Установка лебёдки на «Ниву» — это ряд простейших операций. Однако для начала нужно учесть, что штатный бампер для этого слишком слаб.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Это обычная балка из дюраля, которая крепится на кронштейнах.

    Поэтому для того, чтобы конструкция получилась прочной, нужно снять штатный бампер и установить вместо него силовой — тот, который будет способен выдерживать нагрузки.

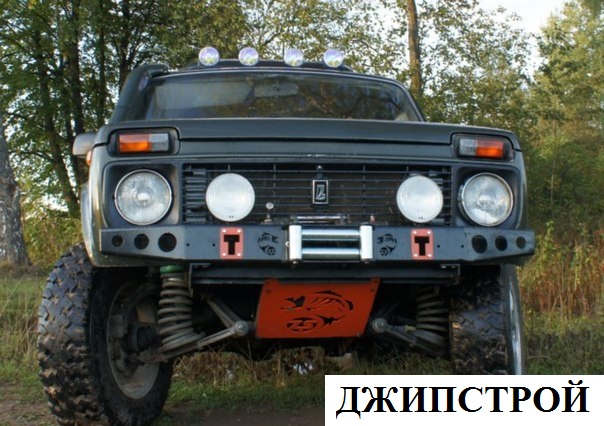

    Установка лебедки и силового бампера на автомобиль Нива 21214

    Итак, мы устанавливаем усиленный бампер, а дальше действуем по следующему алгоритму:

    • из куска швеллера болгаркой вырезаем площадку под лебёдку;
    • на нижней её части высверливаем отверстия под лебёдку, на фронтальной стенке — под «губки»;
    • привариваем площадку на силовой бампер;
    • болтами прикручиваем лебёдку к нижней части площадки;
    • на фронтальную стенку привинчиваем «губки» и пропускаем в них трос;
    • дальше остаётся найти место для электрического блока и выполнить подключение к электросети автомобиля.

    Варианты крепления

    Механизм электрический

    Установить лебедку на свою Ниву можно одним из трех самых распространенных вариантов:

    • съемная конструкция — к автомобилю стационарно крепится специальный кронштейн, лебедка на Ниву перемещается в багажнике и устанавливается на кронштейн только в случае необходимости;
    • крепление на силовой бампер — требует предварительной надежной, прочной фиксации к кузову Нивы усиленного бампера, на который в дальнейшем устанавливается автомобильная лебедка;
    • монтаж крепления в передний бампер — площадка под лебедку встраивается в передний штатный бампер Нивы, при этом конструкция устройства визуально практически незаметна.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Ставим лебёдку на «Ниву Шевроле»

    На «Шеви» принято использовать 1 из 3 способов. Каждый из них имеет свои преимущества и недостатки, поэтому выбор зависит от предпочтений владельца «Шевроле» и условий эксплуатации механизма.

    1. В первом случае на «Шевроле» устанавливаются усиленные кронштейны для съёмного механизма. Его возят в багажнике и в случае необходимости устанавливают на почву. Однако этот метод хорош только тогда, когда установка механизма осуществляется на твёрдый грунт. Если планируется эксплуатация на болотистой почве, обеспечить эффективность будет весьма проблематично.
    2. На «Шевроле» монтируется усиленный бампер, а на него — весь механизм. Следует учитывать, что внешний вид машины при этом слегка теряет в плане привлекательности.
    3. Механизм монтируется в штатный бампер «Шевроле». Преимуществом этого способа является то, что снаружи лебёдка будет практически незаметна — экстерьер автомобиля останется прежним. Однако есть один нюанс: этот метод предполагает использование исключительно синтетического троса.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Металлический при неравномерном наматывании может повредить радиатор.


    Установка лебедки на Ниву Шевроле

    Механические устройства

    Механическая лебедка на Ниву приводится в действие с помощью узла отбора мощности, который крепится к раздаточной коробке автомобиля. Именно эта конструкция формирует крутящий момент механического устройства, а скорость наматывания троса регулируется в нем изменением оборотов двигателя. Чтобы установить такую лебедку, возможно, придется воспользоваться услугами квалифицированного автослесаря, но это как раз тот случай, когда цель оправдывает средства.

    Поставить лебедку с механическим приводом — значит оснастить свою Ниву надежным, неприхотливым устройством повышенной мощности. Именно механическую лебедку многие бывалые автолюбители и профессионалы считают наиболее оптимальным вариантом оборудования, необходимым для прохождения сложных условий бездорожья.

    Механизм работы ручной

    Однако, в сравнении с другими видами лебедок, механическая может быть наиболее дорогостоящим вариантом.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп А еще, она лишена дистанционного управления и ей не удастся воспользоваться в одиночку. При ее применении, одному человеку невозможно одновременно контролировать наматывание троса и регулировать скорость его наматывания оборотами двигателя.

    Лебедка своими руками

    Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Правила безопасности

    Приобретая для своих нужд и устанавливая любую лебедку на Ниву, каждый владелец транспортного средства должен знать самые главные правила безопасной ее эксплуатации.

    Вот короткий перечень данных правил:

    • автомобильная лебедка не должна использоваться для вертикального подъема автомобиля, транспортировки людей, в качестве грузоподъемного средства;
    • при эксплуатации лебедки запрещается использовать в качестве «якоря» опоры линий электропередач и связи, столбы освещения, балки мостов, другие подвесные конструкции;
    • нельзя эксплуатировать устройства с поврежденными тросами, шаклами, блоками, стропами; при работе с тросами обязательно пользоваться защитными перчатками;
    • при эксплуатации лебедок исключено присутствие людей в зоне предполагаемого травмирования, возможного при внезапном обрыве троса;
    • недопустимо закрепление троса лебедки за дерево без корозащитной стропы;
    • контроль работы устройства осуществляется визуально, в стороне, на достаточном расстоянии, но ни в коем случае не перед автомобилем;
    • подходить к лебедке можно только после предварительной ее остановки и ослабления натяжения троса.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Конструкция

    Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

    Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

    1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
    2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
    3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
    4. Чертежи предусматривают и наличие самой различной основы.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
    5. Самодельная таль.

    Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

    Изготовление

    Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

    Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

    Изготавливая лебедку своими руками также приходится проводить установку редуктора.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

    Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

    Типы лебедок

    В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп По этому показателю выделяют следующие конструкции:

    1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
    2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
    3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

    Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Ручная

    Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

    Не стоит забывать также о том, что конструкция имеет ручной привод.

    На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

    Чертеж ручной лебедки

    Электрическая

    Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

    1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
    3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

    В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Гидравлическая

    Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

    1. Барабана с тросом.
    2. Механического элемента, передающего вращение барабану.
    3. Гидравлического привода.
    4. Масляным насосом или компрессором.
    5. Баком для масла.

    Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

    Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

    Лебедка из стартера своими руками

    Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

    Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

    1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
    2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
    3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
    4. Конструкция барабана крепится на корпусе вместе со стартером.
    5. Стартер соединяется с валом.
    6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
    7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    8. Лебедка устанавливается на автомобиле и проверяется в деле.

    Лебедка из стартера

    Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

    Особенности процесса установки лебедки

    У желающих установить на свою Ниву лебедку имеется три принципиальных способа осуществления данного процесса:

    крепление механизма на предварительно интегрированном специальном силовом бампере; установка устройства внутри переднего бампера; съемный вариант, реализуемый установкой кронштейна с креплением на нем лебедки и транспортируемый в багажнике автомобиля. Для реализации первого способа производителями предлагается обширный ассортимент усиленных бамперов, которые прочно крепятся к кузовной конструкции джипа и обладают различной стилистикой дизайна.

    Этот вариант очень распространен среди автолюбителей, так как позволяет беспроблемно осуществить необходимую установку и собственными усилиями.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Воплощение в реальность второго способа лучше производить в специализированной мастерской.

    А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato

    В результате кронштейн будет интегрирован в переднем бампере Нивы, и лебедка будет абсолютно незаметна, что позволит сохранить неизменность внешнего вида автомобиля, одновременно предоставив ему существенное увеличение внедорожного потенциала.

    Третий вариант является наименее предпочтительным, хотя изначально этого можно и не заметить. Дело в том, что данное устройство можно даже установить на твердом грунте, однако как этот 30-килограммовый агрегат получится закрепить на полностью засевшем в грязи внедорожнике?

    Безусловно, останется лишь нырять вместе с ним в грязь, хотя кому-то это может и доставлять удовольствие, но точно не большинству автовладельцев.

    Преимущества и недостатки самодельной лебедки

    Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

    1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
    2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
    3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

    Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

    Варианты установки лебедки

    Переносная лебедка

    Лебедку можно вообще не устанавливать, а использовать переносную.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Наиболее популярные модели переносных лебедок для Нивы — Стократ SN 4.5 S и Superwinch Winch3GO. Тяга вполне достаточна, а ведь еще можно увеличить тяговое усилие с помощью блока. Преимущества переносной лебедки: универсальность — можно тянуть авто за перед/зад, можно тянуть любую машину, использовать лебедку в хозяйстве или одолжить соседу. Кроме того, переносную лебедку можно изготовить самому под любые требования, все необходимое для этого (площадку, провода, разъемы, крепеж) можно приобрести на Электролебедка.ру.

    Лебедка стационарная

    Если вы часто используете Ниву для покорения бездорожья, и вам приходится пользоваться лебедкой довольно часто — мы однозначно рекомендуем установить лебедку стационарно. Для установки в штатный бампер, а в случае с Нивой скорее НА штатный бампер — вам понадобится изготовить площадку. Как это сделать — вы без труда найдете в интернете. На Ниву рекомендуется устанавливать легкие лебедки 6000-6500lbs. Ниже мы предлагаем вам 3 лебедки, которые по всем критериям идеально подходят для установки на Ниву.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп В большинстве случаев для гражданской эксплуатации подойдет лебедка — T-MAX ATW 6000, если же у вас серьезно подготовленный автомобиль, то тяговое усилие лучше выбрать 6500-8000.

    Защита на ниву 2121 своими руками чертежи


    Долго я собирался соорудить себе защиту картера, вот, наконец, что-то сообразил.

    Вот по этой выкройке я резал лист. выкройку делал из картона, потом перечерчивал, вроде размеры все совпали, и не пришлось подгонять защиту по месту.

    1. Сзади на крепление продольных тяг закрепил уголок №50, через пластины из стали толщиной 4 мм:

    2. На уголке, изнутри приварил две гайки М8.

    3. Лист защиты по линиям сгиба предварительно прорезал балгаркой примерно на половину глубины, после загиба проваривал:

    4. Отверстия крепления размечал по месту. Два отверстия спереди в штатную резьбу:

    Одно по центру, крепил болтом М8 в штатный кронштейн на балке болтом с внутренним шестигранником впотай:

    Сзади два болта М8 к гайкам на уголке:

    5.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Внутри на лобовой части приварил несколько ребер жесткости, главное, чтобы левее и правее поддона разместились, а то задевать могут!

    6. Покрасил так потому, что краска была и краскопульт.

    7. Внутреннюю поверхность обмазал мастикой от коррозии.

    8. Отверстие под сливную пробку РПМ не делал. Снять защиту не так долго, да и масло сливать с РПМ не каждый день надо.

    Раздаточная коробка – один из основных источников вибрации и шума в Ниве 21214 и модернизированном Урбане.

    Особенность обусловлена не только специфическими конструктивными решениями узла, но и способом крепления детали к автомобилю. Так, вместо монтажа на силовые компоненты кузова, как это принято в мировом автомобилестроении, инженерами реализован способ связи через сайлентблоки непосредственно к полу машины. Результат – высокими темпами разрушающееся днище в точках зацепа и «расколбас» на скоростях выше 80 км/ч.

    Один из способов снять напряжение – установка подрамника раздаточной коробки на Ниву.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп При этом владелец заметит снижение вибрационной нагрузки, увеличение естественного срока службы, а также защищенности трансмиссии. Из минусов – относительная сложность воплощения идеи и уменьшенный на 2-3 см дорожный просвет (исправляется лифтом подвески).

    Нашли дешевле

    Защита двигателя для Lada Нива 21214M (2010-2019) № NLZ.52.17.030

    Защита раздаточной коробки для Lada (ВАЗ) 21214M (2010-2019) (установка совместно с NLZ.52.17.020) № NLZ.52.17.220

    Коврики салона для Lada 4х4 2131 5-дв. (1995-2019) № 16005003

    • Информация о товаре
    • Доставка и оплата
    • Установка О производителе –>
    • Обмен и возврат
    • Гарантия
    • Отзывы

    Подробное описание

    Стальная защита картера NLZ

    • Компьютерное моделирование удара.
    • Оцинкованный крепеж без сверления.
    • 2 мм высокопрочной стали.
    • Максимальная площадь покрытия.
    • Ребра жесткости.
    • Порошковая окраска.
    • Сохранение клиренса.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    • Демпфирующие элементы.
    • Заглушки технологических отверстий.

    Защита картера NLZ произведена из высококачественной стали. Она надежно защищает днище вашего авто от различных повреждений при наезде на бордюры, выступающие канализационные люки, кромки поврежденного асфальта или при ремонте дорог. Толщина металла кузова автомобиля — 0,6-0,8мм., а 2мм — это толщина качественной стальной защиты. Именно такую толщину имеет изделие NLZ, которая не подведет в экстремальных ситуациях.

    Каждая защита происходит смоделированную проверку на компьютере при ударах силой 1500 и 3000 Ньютонов. При ударе сила которого составляет 1 500 Ньютонов – она не должна деформироваться, а при ударе силой в 3 000 Ньютонов – должна сохранить автомобиль.

    Для крепления используются штатные технологические отверстия в машине, сверление кузова не требуется. Весь крепеж оцинкован, служит долгие годы и может быть использован повторно, в случае необходимости демонтировать изделие.

    Разработка индивидуальна для каждого автомобиля и учитывает все его особенности.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Стальная защита NLZ имеет дополнительную систему ребер жесткости для максимальной прочности.

    Высококачественная порошковая окраска позволяет сохранять от коррозии во время ее использования и хранения. Продукция максимально повторяет плоскость днища и оказывает минимальное влияние на клиренс.

    Доработка дренажной трубки (удлиняем)

    Штатная трубка отводит воду таким образом, что она попадает на металл кузова, где со временем появляется ржавчина. Наша задача — удлинить дренажную трубку при помощи капельницы, чтобы вода уходила, минуя лонжерона.

    Весь процесс также показан на видео:

    Доставка и оплата

    Способы оплаты

    NLZ.52.17.030
    МатериалСталь
    БрендNLZ
    СтранаРоссия
    Защита для ?Двигателя
    Толщина ?1,8 мм
    Крепеж ?В комплекте
    Тип КППМКПП
    Двигатель ?1,7 бензин
    Гарантия24 мес.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    Применимость:Lada (ВАЗ) Нива 1993-2019
    Вес:8.51 кг
    Наличными курьеруВы можете оплатить заказ при получении курьеру при доставке или на пункте выдачи в вашем городе
    Безналичный переводЗаказ может быть оплачен с расчетного счета организации для юридических лиц или с лицевого счета
    Банковскими картамиОплата банковскими картами возможна на сайте или при получении

    Подробнее об оплате смотрите в разделе «Оплата»

    Обмен и возврат

    Вы можете отказаться от товара в любое время до его передачи, а после его передачи в течении 14 дней. Возврат товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного товара. При отказе потребителя от товара Продавец обязан возвратить Покупателю денежную сумму, уплаченную последнему по договору, за исключением расходов продавца на доставку от Покупателя возвращенного товара, не позднее чем через десять дней со дня предъявления Покупателем соответствующего требования.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Возврат и обмен товара возможен только при сохранении его внешнего вида, целостности упаковки и документов.

    Подробнее об оплате смотрите в разделе «Возврат»

    Гарантия

    На весь товар интернет-магазина «Авторанер» распространяются условия гарантий производителей. Для проведения обслуживания клиенту необходимо предоставить товар и чек, подтверждающий его покупку.

    Долго я собирался соорудить себе защиту картера, вот, наконец, что-то сообразил.

    Вот по этой выкройке я резал лист. выкройку делал из картона, потом перечерчивал, вроде размеры все совпали, и не пришлось подгонять защиту по месту.

    1. Сзади на крепление продольных тяг закрепил уголок №50, через пластины из стали толщиной 4 мм:

    2. На уголке, изнутри приварил две гайки М8.

    3. Лист защиты по линиям сгиба предварительно прорезал балгаркой примерно на половину глубины, после загиба проваривал:

    4. Отверстия крепления размечал по месту. Два отверстия спереди в штатную резьбу:

    Одно по центру, крепил болтом М8 в штатный кронштейн на балке болтом с внутренним шестигранником впотай:

    Сзади два болта М8 к гайкам на уголке:

    5.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Внутри на лобовой части приварил несколько ребер жесткости, главное, чтобы левее и правее поддона разместились, а то задевать могут!

    6. Покрасил так потому, что краска была и краскопульт.

    7. Внутреннюю поверхность обмазал мастикой от коррозии.

    8. Отверстие под сливную пробку РПМ не делал. Снять защиту не так долго, да и масло сливать с РПМ не каждый день надо.

    Проблема с тряской

    Многие водители, которые в своем распоряжении имеют ВАЗ 2121 Нива, сталкивались с тем, что кабина сильно вибрирует во время езды, особенно по бездорожью или на большой скорости. Вибрации, которые распространяются почти по всему салону, доставляют множество неудобств и постоянный дискомфорт. Технически это не исправили, поэтому народным умам пришлось самостоятельно искать выход из сложившейся ситуации. А выход оказался довольно простым — для раздаточной коробки нужна конструкция, которая будет поглощать вибрации. Установка подрамника решает эту проблему.

    Готовый защитный металлический каркас Нива комфорт подойдет для моделей 2121, 21213, 21214.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Основное предназначение защитной детали — свести на нет всю вибрацию от раздатки. Но пользы от установки подрамника на ниву оказывается куда больше:

    После установки подрамника раздатки слегка уменьшится дорожный просвет, но при этом ехать в машине будет куда комфортнее.

    Установка подрамника пошагово видео

    Видео 2 покатушки по бездорожью

    Тюнинг Нивы 2121 своими руками традиционно для модельного ряда «классики» является относительно простым процессом. Результат – создание эксклюзивных модификаций вездехода, которые по внешнему виду, интерьеру и техническим характеристикам не уступают зарубежным моделям среднего класса. Тюнинг автомобилей своими руками можно превратить в прибыльный бизнес, а Нива 2121 станет учебным полигоном и позволит получить необходимые знания и навыки.

    Материалы, инструменты и чертежи

    Защита в основном используется для моделей 21214, 2121, 21213, которые имеют проблемы с вибрацией. Чтобы собрать подрамник на ниву своими руками для раздаточной коробки, вам понадобятся металлические швеллера, уголки, болты и лист тонкого металла в качестве основных материалов.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Помимо материалов, нужно раздобыть схемы или чертеж подрамника. Самая простая конструкция состоит из двух поперечных деталей и двух перекладин, которые их соединяют. Из инструментов стоит подготовить:

    • болгарку;
    • дрель;
    • измерительные приборы — штангенциркуль, линейку;
    • крен;
    • молоток.

    Для защиты от металлических опилок стоит взять защитную одежду из плотной ткани.

    Существует несколько вариантов конструкции, поэтому количество швеллеров и уголков может измениться в зависимости от чертежа.

    Защита лонжеронов от попадания воды и грязи

    Вода на лонжероны может попадать и от колес Нивы. Штатные подкрылки (локеры) не способны защитить их в полной мере. Дорабатываем конструкцию, устанавливая в проем заглушки из кусков пластика или резины:

    Комплексная доработка поможет защитить моторный отсек Нивы от влаги и грязи, что существенно продлит срок службы деталей. А вы модернизировали подкапотное пространство таким образом? Напомним, на сайте представлены другие инструкции по улучшению отечественного внедорожника, например, установка газового упора капота, или как защитить бензобак Нивы от воров.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Варианты сборки

    Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

    Вот три варианта сборки:

    1. Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них. Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения. Между собой части каркаса можно сварить или соединить болтами. Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
    2. В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением. Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.

    Усовершенствование салона

    Несмотря на широкий ряд модификаций, салон Нивы требует доработки. Делая тюнинг салона Нивы необходимо:

    • произвести качественную шумоизоляцию с использованием современных технологий и материалов;
    • качественнее закрепить торпеду, избавляясь от скрипа при движении;
    • усовершенствовать обшивку салона, желательно избавиться от родного пластика имеющего тенденцию трескаться;
    • хорошим преимуществом для водителя станет подлокотник, удобный руль, накладки на педали.

    Все зависит от желаний владельца. Можно усовершенствовать систему отопления, установить обогреватели сидений.

    Обновляя салон, многие автовладельцы стараются не только повысить уровень комфорта транспортного средства, но и подчеркнуть свою индивидуальность.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Есть множество вариантов для усовершенствования интерьера автомобиля.

    Разумеется, кардинально переработать салон не получится. Достаточно короткая база, выбранная в угоду проходимости, значительно ограничивает простор для тюнинга. Но некоторые улучшения сделать можно и, более того, нужно.

    Прежде всего, стоит позаботиться о шумоизоляции. Прокладка специального материала, вырезанного по размерам днища, значительно улучшить звуковой комфорт в салоне, ведь вал автомобиля достаточно громко «поет» при движении по асфальтированным дорогам.

    Тюнинг интерьера Нивы 2121 осуществляется по стандартной схеме. Необходимо заменить обшивку салона и дверей, а также модернизировать сидения. Их можно заменить новыми спортивными или усовершенствовать родные. Второй вариант затратный, занимает много времени, поэтому рациональной альтернативой станет полная замена кресел.

    Для перетяжки салона можно использовать свои материалы или купить уже готовые специализированные наборы.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Отлично смотрится интерьер внедорожника, выполненный в светлых тонах. Тюнинг салона Нивы 2121 своими руками рекомендуется делать под руководством опытного специалиста. В крайнем случае, следует изучить какой-нибудь курс или мастер класс по этому процессу.

    А еще интересно: Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121

    Также неотъемлемой частью модернизации салона является установка нового рулевого колеса. Есть возможность усовершенствования родного путем перетяжки различными материалами и установки дополнительных элементов.

    Так как 21 Нив ещё довольно много, а новая 214М обивка гораздо лучше старой, причём не только по внешнему виду, но и за счёт большей толщины пластмассы, решил поделиться своим опытом по внедрению этой обивки, может кому-нибудь и пригодится:))Среднюю часть поставить довольно легко, основная сложность приспособить заднюю часть, дело в том что задняя панель на 21 Ниве не только тоньше 213 фонарей

    такая вот разница

    , но ещё и ниже фонаря.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    вид сзади

    Короче резал, грел, гнул, но ничего толкового не получалось:))Потом просто взял и вырезал угол из старой обивки и состыковал его с новой.

    такой вот кусок

    В старой обивке я делал в своё время лючки для доступа в карманы крыльев, на предыдущей фотке видно как был лючок, а закрывался он вот этой крышкой.

    такая вот крышка

    Для стыковки с новой обивкой лючок оказался великоват и я его обрезал.

    обрезанная крышка

    Вообще, можно и без этого лючка, тогда ещё проще:))Но лучше его сделать

    Установка деталей и защита нижней части

    Нива 21214 и большинство новых моделей этой серии имеют крепления для установки защитных обвесов, поэтому с монтажом подрамника проблем возникнуть не должно. Заводские варианты, по типу каркаса Нива комфорт уже имеют готовые крепления и их нужно только прикрутить в нужное месте. Для монтажа самоделок возможно придется дополнительно делать места креплений.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Можно, конечно, прикрутить все прямо к каркасу нивы, но делать это не рекомендуется.

    На Ниву своими руками можно сделать и другие защитные детали. Например, защита картера двигателя в виде пластины, которая размещается недалеко от раздаточной коробки, очень легко изготавливается даже в домашних условиях. Ее можно удобно прикрепить к подрамнику раздатки, создавая, таким образом, целый защитный комплект.

    Если вы часто используете ниву для поездок по бездорожью, то вам понадобится собрать защитный комплект № 2 сложной конструкции. Он обеспечивает комплексную защиту нижней части кузова и отлично прикрывает даже крепление раздатки. К сожалению, в продаже есть только №1 — Нива Комфорт, который не способен обеспечить хорошую защиту днища от повреждений извне. Покупной подрамник легче установить самостоятельно, но он легко гнется. Если вы часто путешествуете по горам или проселочным дорогам, лучше использовать армированный вариант конструкции. То же самое касается и покупной армированной пластины для двигателя.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Если хотите оснастить свою ниву защитной системой, лучше сделать все детали самостоятельно по чертежам.

    Установка защиты картера на Нива 21214

    Поставить защитную пластину может даже автолюбитель с минимальными знаниями механики и устройства автомобиля. Единственная необходимость – наличие смотровой ямы или подъемника. Даже при учете высокого клиренса Нивы установить защиту «с пола» крайне тяжело.

    При выборе новой защиты важно точно знать год выпуска и объем двигателя. Это нужно для того, чтобы совпали точки крепления. После покупки весь процесс занимает минимум времени:

    1. После постановки авто на яму или подъемник лучше вымыть днище и двигатель и дождаться высыхания.
    2. Демонтировать штатную деталь, если она присутствовала в комплектации.
    3. Произвести контрольные замеры на попадание штатных креплений и новой детали.
    4. Если все совпадает, вначале ставится защита на двигатель сразу за бампером (точки фиксации и их количество зависят от модели авто и самой пластины).Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп После, если деталей две, устанавливают «броню» днища и коробки передач.
    5. Проверяются все крепления и качество подгонки новой детали.

    Читать дальше: Митсубиси диамант 96 года
    Как видно, проблем возникнуть не должно, если детали подобрали четко по модели Нивы. С установкой легко справляется один человек.

    Силовые бамперы, багажники, силовой обвес Нива, Шевроле Нива

    Цена:
    от: до:

    Выберите категорию:
    Все ТЮНИНГ УАЗ ТЮНИНГ НИВЫ И ШЕВРОЛЕ НИВЫ» Блокировки» Внешний тюнинг» Диски» Дисковые тормоза» Кондиционеры» Кронштейны и фаркопы» Кузов» Поворотные кулаки» Подвеска, Лифт-комплекты» Полиуретановые проставки» Рулевое управление» Бамперы силовые, багажники»» Нива ВАЗ 2121»» Шевроле Нива ВАЗ 2123» Трансмиссия» Тюнинг салона» Электрооборудование ТЮНИНГ ГАЗ СОБОЛЬ 4Х4 АККУМУЛЯТОРЫ И АКСЕССУАРЫ БАГАЖНИКИ ЭКСПЕДИЦИОННЫЕ, ЛЕСТНИЦЫ, РЕЙЛИНГИ БАКИ ТОПЛИВНЫЕ БАМПЕРЫ СИЛОВЫЕ, ПОРОГИ И КОМПЛЕКТУЮЩИЕ СИЛОВОЕ ОБОРУДОВАНИЕ ARB БЛОКИРОВКИ БОДИЛИФТ (ЛИФТ КУЗОВА) БОКСЫ БАГАЖНЫЕ НА КРЫШУ ДИСКИ КОЛЕСНЫЕ И АКСЕССУАРЫ ДИСКОВЫЕ ТОРМОЗА ДОМКРАТЫ ЗАЩИТНЫЕ КЕЙСЫ ЗАЩИТА СИЛОВАЯ КАНИСТРЫ ЭКСПЕДИЦИОННЫЕ КОЛЕСНЫЕ МУФТЫ (ХАБЫ) КОМПРЕССОРЫ И ПНЕВМОСИСТЕМЫ КОНСОЛИ ПОТОЛОЧНЫЕ КУНГИ И АКСЕССУАРЫ ДЛЯ ПИКАПОВ ЛЕБЕДКИ И АКСЕССУАРЫ К НИМ ПОДВЕСКА, ЛИФТ-КОМПЛЕКТЫ ПРОСТАВКИ ДЛЯ УВЕЛИЧЕНИЯ КЛИРЕНСА РАСШИРИТЕЛИ КОЛЕСНЫХ АРОК РУЛЕВОЕ УПРАВЛЕНИЕ РУЛЕВЫЕ ДЕМПФЕРЫ И СТАБИЛИЗАТОРЫ СВЕТ ДОПОЛНИТЕЛЬНЫЙ СИНТЕТИЧЕСКИЙ ТРОС СНЕГОУБОРОЧНЫЕ ОТВАЛЫ СТРОПЫ СЭНД-ТРАКИ ТОВАРЫ ДЛЯ АВТОТУРИЗМА УНИВЕРСАЛЬНЫЕ КРЕПЛЕНИЯ ФАРКОПЫ и КОМПЛЕКТУЮЩИЕ ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ ШИНЫ ДЛЯ ВНЕДОРОЖНИКОВ ШНОРКЕЛИ ШТУРМАНСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЕ ПОДАРОЧНЫЕ СЕРТИФИКАТЫ

    Производитель:
    Все4REVO4WD SYSTEMS4x4sportAfcarfiberAfcarfiber (Турция)ALPHA (Тайланд)Amada XtremeARBArgus AnalyzersAVMBerkutBFGoodrichBiltemaBontyreBRCBUSHWACKER (США)CARRYBOYCHAMPIONChinaCM WinchCOME UPComforserCOOPERCORTLANDCSS (Турция)CSTDAKDarrDekaDelphiDelta(Германия)DuracellDynamica RopesEatonEGR (Австралия)End of The Road, Inc.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп EXIDEExpertDetalEXTANGFalconFARM JACKFatonFederalFlex LineGarminGOODYEARGT RadialHELLAHF DifferentialHi-liftIkon (Канада)INTERCOIRONMANJoker4x4K&KKAYMARKDT, РоссияKeko (Бразилия)KEMEIKing CobraKramcoKumhoKumho (Южная Корея)LAPTERLF WorksLightforceLinextras (Португалия)LOKKALongtengLS WheelsLUKMag LiteMarshalMaster-WinchMATECMaxlinerMAXTRAXMAXXISMechanix WearMetecMICKEY THOMPSONNankangNokian TyresOff-Road-WeelsOJ, РоссияOld Man EmuOPTIMAOptima BatteryORCIARIOTSOUTBACKPDWPirelliPitbul TiresPOWERFULProCompPROFORM (НОВАЯ ЗЕЛАНДИЯ)ProlightPT Group, ТольяттиQuattroRacing WheelsRALEX-TUNINGRanchoredBTRReplicaRivalROAD RANGER (Германия)Roll-N-Lock (США)RotopaxRuggedliner(США)RUNVARUSSACHSSAESAFARISAMMITR (Тайланд)SilverstoneSIMEXSJS (Тайланд)Sky-ComSM PowerSmittybiltStarcoSTARLEDSteelStaffSUPERSTONESuperwinchT-MAXTCC-tuningTecMateTELAWEITerratripTingerTopUp (Тайланд)TOPXENTorbikTough DogToyo (Япония)TplusTRIFFID TRUCKSTroffixTruXedoUFLEXUnielVAL-RACING, РоссияVFM-BosalVIAIRvnedorozhnik73.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп ruVoyagerWelis LamontWincarX-Treme OutbackYokohamaYuBei Koyo Steering Systems Co.ZF, ГерманияАВС-ДизайнАВС-ДизайнАвтогур 73АвтоспасАвтоцепьАДСБАКОРБарнаул,РоссияБЗАКБлоккаБорисовВАКСОЙЛг. Курган, РоссияДАК, РоссияИЖ-ТЕХНО, РоссияИнсав, ТольяттиК&ККиККРАМЗЛидерПлюсНИРФИ, РоссияНОМАКОННПК САМоВАРПолиуретан, РоссияПрофит+РИФРоссияРусская АртельСИБКОНТАКТСимбАТ, РоссияСОЮЗ-96СПРУТ, РоссияСтерлитамакСТОКРАТТайваньТайландТехно СфераТехноХимУльяновскШток Авто

    Новинка:
    Всенетда

    Спецпредложение:
    Всенетда

    Результатов на странице:
    5203550658095

    Чертеж силового бампера на ниву 2121


    Силовой бампер на НИВУ — Лада 4x4 3D, 1.8 л., 1985 года на DRIVE2

    Бампер делал сам, с нуля. Дизайн мой, определялся в процессе сборки. Конструкция продумывал с учетом в каких нагрузках и при каком угле будут нагрузки при лебежения чтобы преодолеть препятствия.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Учитывалась чтобы решётку радиатора можно было снять. Учитывал свес бампера (расстояния между бампером и кузовом машины) получилась в пределах родного бампера, габариты примерно остались те же. Лебедку хотелось поставить как можно ниже, тем самым будит проще вытащить автомобиль из засады. По фотографиям изучал конструкцию разных бамперов в интернете. Не учитывал пассивная безопасность. При ударе в дерево будут жёстким, или куда либо. Та как поглощать удар некуда, после бампера идут усиленные лонжероны 3 мм стали. Буду осторожен.
    Фотография не качественные извините. Немного фоток в процессе сборки.

    Огромные отверстия сделал на роботе. Есть у нас магнитный станок, который может примагничиватся хоть верх ногами и сверлить метал разной толщиной. В место сверла ставиться коронка по металлу разных диаметров.

    Чуда штука 🙂 в данный момент она установлена горизонтально

    Бампер съемный! Сделан так чтобы в любой момент его можно демонтировать, открутив 4 болта ключом на 19 и выбить их.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп На пример в писках облегчить автомобиль, или гаишник докопался, на месте решил проблему. И можно поставить родной бампер старого образца (там крепления другое) чтоб пройти техосмотр. Можно снять его вмести с лебёдкой и без него. В лотке (где стоит лебедка) есть 4 большие продольные отверстия как раз по руки чтобы удобней его ставить и снимать его. Но и есть секреты чтоб не свистнули его! :)))
    Обрати внимание, как сделаны места чтобы одевать его на квадратные трубы, которые вставлены в лонжерон. Чтобы не мучиться попадать на них, эти места сделано под углом, в виде воронки, когда ставишь бампер он как бы сам себя центрует. Ловишь отверстия, вставляешь 4 болта толщиной 12 мм и затягиваешь гайки колючем на 19. Все места где ставятся болты, стоят втулки, чтобы все было затянута жёстко.

    А так же, как все было, и фото процесса работ:
    Лоток под лебёдку 9500.
    Трубы, петли и заглушки торцов.
    Крылья бампера.
    Взвесил лебёдку, бампер.

    схемы и чертежи « NewNiva.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп ru

    Зачем нужен силовой обвес

    Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля. Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

    • металл для изготовления обвеса;
    • молоток, рулетка;
    • болгарка (турбинка) и отрезные круги;
    • сварочный аппарат и электроды;
    • крепежные элементы: болты, шайбы, гайки.
    Силовой обвес на автомобиле своими руками

    При выполнении этих работ своими руками вам необходимы навыки специалиста, так как без хорошей сварки ничего не выйдет. Также нужно нарисовать эскиз силового обвеса со всеми предполагаемыми вами размерами. Такие наброски должны выполняться в трех плоскостях, с отмеченными местами реза металла и точками изгиба.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп После этого можно приступать к подготовительным работам.

    Во время изготовления силового бампера рекомендуем воспользоваться специальными графическими редакторами, в которых с легкостью можно рассчитать размеры вашего нового обвеса, углы скоса, отметить точки креплений, а также определить количество необходимого материала.

    Варианты решения проблемы при изготовлении бампера

    Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:

    • Чтобы усилить лонжероны спереди будущего изделия, изготовьте вставки, повторяющие их форму.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    • Накладки закрепите с наружной части лонжеронов. Это необходимо для предотвращения их деформации, которая может возникнуть при стягивании усилителей.
    • В лонжеронах и накладках — просверлить отверстия с необходимым диаметром, а затем затянуть усилители.
    • Из основного элемента, прямоугольной трубы, сваривается поперечина. Далее она будет приварена к накладкам.
    • Из труб изготавливается площадка для лебедки.
    • Все элементы конструкции соединяются. На них наносится антикоррозийный состав, а после его высыхания — порошковая краска (именно она лучше всего защищает от ржавчины).
    Изготовление силового бампера на Ниву 2121 своими руками

    Чтобы прикрепить обвес к «Ниве», можно использовать швеллер. Его потребуется закрепить на усилителях, учитывая угол изгиба конструкции. Далее нужно, соблюдая симметрию, приварить к крепежам квадратную трубу. В готовой конструкции каждый шов должен быть зачищен от шлака и неровностей при помощи болгарки или наждачной бумаги.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Необязательно в процессе создания останавливаться на листах металла — их можно заменить квадратной трубой. Чтобы придать нужную форму, её потребуется распилить вдоль, а затем согнуть.

    [democracy id=»4″]

    [democracy id=»8″]

    Для изготовления силового обвеса на «Ниву Шевроле» необходимо предусмотреть следующие моменты, которые, скорее всего, возникнут при изготовлении бампера:

    • Чертеж. Новый силовой бампер на «Шевроле Нива» может быть любой формы и вида, но главное — не нарушать правил ТО и ПДД;

    На чертеже показан эскиз силового бампера для автомобиля Нива шевроле

    • Материал. Необходимо определиться, какой формы и из какого металла будет ваш новый, усиленный бампер. Рекомендуется применять металл толщиной 3—4 мм. Для этого нам подойдет квадратная труба, швеллер, а так же 40-й уголок и трубы толщиной от 2 мм;
    • Вес новой конструкции. Так как новый бампер будет изготавливаться из более прочного металла, рекомендуется приблизительно рассчитать его вес, чтобы ни пришлось менять передние пружины и амортизаторы;
    • Оптика.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Необходимо предусмотреть места крепления дополнительного освещения, которое никогда не будет лишним;
    Дополнительный свет может быть установлен на силовом бампере.
    • Хай-джек и лебедка на УАЗ и «Шеви». Усиленный бампер подразумевает монтаж и дальнейшее применение этих двух устройств, поэтому рекомендуем заранее предусмотреть места их установки и крепежные элементы.
    Силовой бампер  на автомобиле Нива может иметь любую форму, для него не нужны никакие разрешения.

    Главное помнить о том, что устанавливать силовой бампер законом не запрещено. Отсутствие разрешения на установку и документов, подтверждающих сертификацию данного устройства — вот это уже будет считаться нарушением правил и требований ТО.

    Для примера можно взять силовой бампер, который носит название «РИФ», от компании-производителя «Авентури». На нем предусмотрена интегрированная площадка для лебедки, что делает его более функциональным. Также он усилен ребрами жесткости. Это дает возможность применять хай-джек.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Кстати, для него предусмотрены специальные места фиксации. Силовой бампер «Риф» оборудован специальными буксировочными фиксаторами, которые можно с легкость как снять, так и установить.

    Силовой бампер РИФ может дополнительно оснащаться креплением под лебедку.

    Некоторые умельцы изготавливают бампера из алюминия, что так же делает их прочными и довольно легкими. Как правило, такая защита изготавливается из нескольких гнутых силовых дуг, сделанных из металла.

    Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:

    1. Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать.

      Шаг первый: разобрали «морду» автомобиля

    2. Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжи.

      Теперь нужно усилить передние лонжероны.

    3. Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп В них необходимо отметить и просверлить крепежные отверстия.

      Далее требуется изготовление боковых накладок

    4. После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны.

      Устанавливаем вставки и прикручиваем внешние накладки.

    5. Далее изготавливается поперечина между накладками, которая крепится с помощью сварки.

      Изготавливаем поперечину и привариваем ее.

    6. После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон.

      Привариваем дополнительное крепление под лебедку.

    7. После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.
    Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку.

    Изготовление основания, на которое будет установлена лебедка, закончено.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:

    1. Для начала необходимо продумать крепления силового обвеса к раме автомобиля. Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
    2. К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
    3. Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.
    4. Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.

    Недостатки Chevrolet Niva

    Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине. Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.

    [democracy id=»5″]

    [democracy id=»7″]

    Читать новости о новой Ниве

    Силовой бампер НИВА | кузов и внешний тюнинг НИВА-ВАЗ-2121-21213-21214-2131



    0:7
    Содержание статьи:
    1. Задний силовой бампер и фаркоп в НИВУ
    2. Изготовление и подгонка силовых бамперов для НИВЫ
    Задний силовой бампер и фаркоп в НИВУ

    Недавно писал про то, что я приобрел фаркоп.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп То, что задний конец крепится надежно к поперечному лонжерону, я знал еще до покупки, а вот что передний — к алюминиевому бамперу, узнал только после примерки. Такое крепление меня крайне не устраивало. Естественно, было принято решение усилить бампер.

    0:845

    Нашли 3-х метровый швеллер 75 x 50 мм и толщиной 4 мм. Размеры позволяли внедрить швеллер под заводской бампер.

    0:1043

    1:1550



    1:1560

    Фаркоп покрасил.

    1:1594

    2:2101

    Висит, сушится.

    2:30

    3:537

    Это наш материал.

    3:572

    4:1079

    Отрезали, примерили.

    4:1120

    5:1627

    Пока отец резал швеллер, я полностью разобрал бампер.

    5:1728

    6:2235

    Чтобы силовая конструкция не торчала из под бампера, надрезали швеллер в 2-х местах, затем изогнули повторив форму бампера. Забегая вперед, скажу, что это было самой большой ошибкой.

    6:333

    7:840

    Вот такая заготовка получилась.

    7:902

    8:1409

    Подогнали по бамперу.

    8:1452

    9:1959

    Далее завариваем места прорезов.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    9:2023

    10:506

    Зажимаем в тисы всю конструкцию

    10:568

    11:1075

    И сверлим дырки все дырки насквозь.

    11:1143

    12:1650

    Отверстия крепления бампера делаем на 11 мм, под болты на 10.

    12:1760

    13:2267

    Потихоньку получается.

    13:45

    14:552

    Родные болтики креплений бампера 8 мм коротковаты для стяжки конструкции и конечно жидковаты.

    14:728

    15:1235

    Выбиваем их

    15:1260

    16:1767

    Зачищаем

    16:1787

    17:2294

    И ввариваем более длинные болты на 10.

    17:70

    18:577

    Как тут и были.

    18:607

    19:1114

    Вот такие болты.

    19:1147

    Уже после обеда завершив основные работы (как мы думали), решили перед покрасочными работами прикрутить всю конструкцию на место и разметить дырки под крепления фаркопа.

    19:1462

    20:1969

    Когда уже все поставлено.

    20:2019

    21:506

    Швеллер выходит за внутренний край бампера совсем немного.

    21:618

    22:1125

    Крепление фаркопа к швеллеру, насквозь штатного бампера.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Вид снизу.

    22:1252

    Собрав всю конструкцию, и прикрутив на место, - прикрутили задний конец фаркопа на штатные крепления болтами на 10, затем приложили передний конец снизу к нашей силовой конструкции и обнаружили, что отверстия фаркопа не достают или достаю совсем не много до швеллера. Разбираем наш силовой бампер, откидываем в сторону наш согнутый швеллер, отрезаем точно такой же как в самом начале.
    Далее, нигде не загибая, снова прикладываем внутрь бампера, сверлим заново сквозные отверстия, собираем снова всю конструкцию и прикручиваем на место попутно подгоняя все. Во втором варианте, прямой швеллер, если посмотреть сверху, выходил за внутренние габариты заводского бампера, но зато приложив ближний край фаркопа, увидели, что его отверстия как раз получаются по середине нижней плоскости швеллера.
    Разметив отверстия под крепления фаркопа на швеллере, снимаем и разбираем снова всю конструкцию. Сверлим 4 отверстия под болты на 10 для фаркопа, затем, красим в несколько слоев швеллер, места вваривания болтов крепления бампера на пластине и еще несколько зачищенных мест, где были следы коррозии на этой же пластине, предварительно сняв резинку.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    Подождав минут 20, пока краска хотя бы немного подсохнет, уже в темноте под светом лампочки и фонариков, собираем все на место. Тут уже все подошло идеально. Теперь у фаркопа надежное, нормальное крепление и получился довольно крепкий, практически силовой задний бампер.

    22:3831

    Кстати, пока краска сохла, приложили 1-й вариант швеллера к переднему бамперу. Думаю, должен подойти отлично и видно ничего не должно быть, если что можно подогнуть немного, нужно только будет дырки новые просверлить. Так что у меня теперь еще и передний силовой бампер почти готов, но его уже можно доработать по круче, сделав еще и боковые клыки, спрятав их так же под заводской бампер, но это все до весны.

    22:740

    23:1247

    Вот такой вот косяк получился. На фото силовая конструкция, без заводского бампера полностью притянута болтами к клыкам крепления бампера, а крепление фаркопа, почти не достает до нее.

    23:1588

    24:2095

    Покрашенный уже в сумерках 2-й вариант силового бампера. Сохнет.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    24:119
    Изготовление и подгонка силовых бамперов для НИВЫ

    Ну вот машина на ходу, теперь встал вопрос о надежных силовых бамперах, за которые можно и хайджеком поднять, и буксировочные проушины замутить, и лебедку воткнуть.

    24:520

    Где-то в голове зародилась мысль как оно должно выглядеть.
    Опосля было куплено 230см профильной трубы 120х120х4мм.

    24:725

    25:1232

    Купил кусок какой был уже отрезанный — оказалось как раз угадал

    25:1353

    Дополнительно затарился надежным уголком, трубами и начал творческий процесс.

    25:1501

    26:2008

    Трубы-кронштейны крепления бампера

    26:68

    27:575

    Одна из многих примерок

    27:622

    Профильная труба была разрезана напополам. Каждая с половинок стала в последствии бампером.

    27:795

    28:1302

    Для придания формы — профиль резал, варил, зачищал…

    28:1401

    29:1908

    Подгонка углов бампера на машине

    29:1972

    30:2479

    И снова резка, варка, зачистка

    30:57

    К бамперу были приварены буксировочные проушины из рым-болта, с другой стороны все это прикручивается к трубам-кроншейнам.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    30:286

    31:793

    Вид бампера с угла

    31:830

    32:1337

    Вид бампера сбоку

    32:1373

    Дополнительно, для придания жёсткости конструкции, из фаркопа было изготовлено дополнительное крепление.

    32:1572

    33:2079

    Бывший фаркоп прикручен непосредственно к бамперу

    33:96

    34:603

    И к трубам-кронштейнам

    34:648

    35:1155

    Вот так оно выглядит снизу

    35:1207

    По концове все это было покрыто антикоррозионным грунтом.

    35:1317

    36:1824

    Грунтовка черная матовая

    36:1874

    После этого начал лепить передний бампер с креплением под лебедку. Лебедочную рампу сразу решил "утопить в морду"

    36:2085

    37:506

    Отрезана часть фартука

    37:552

    Для площадки выбрал уголок 75х75х6. Кстати как раз аккурат встал в отрезанную часть фартука.

    37:720

    38:1227

    Примерка лебедки на машине

    38:1280

    В передний бампер так же были варены рым-болти.

    38:1369

    39:1876

    Все это дело подгонялось друг к другу

    39:1948

    Что бы связать дополнительно лебедку с кузовом, а точнее с балкой — была изготовлена защита картера, которая одним концом прикручена к доваренным к балке ухам, а с другой скручена с площадкой лебедки и самой лебедкой.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    39:2349

    40:506

    Защита картера в исполнении из труб

    40:575

    Все это дело было также тщательно покрыто антикоррозионным грунтом.

    40:704

    41:1211

    Грунтовка черная матовая

    41:1261

    В будущем будет доделан аля-кунгуру для подвеса дополнительно света. Основной задачей было сделать его максимально аккуратным ну и надежным разумеется.

    41:1545

    42:2052

    Кенгуру с доп-светом

    42:40

    По весу получились следующие цифры:

    42:109

    Перед: (всего 33 кг. без лебедки)
    Рампа под лебедку — 15кг.
    Защита картера — 8кг.
    Бампер — 10 кг.

    42:281

    Зад: (всего 37 кг.)
    Фаркоп — 9 кг.
    Кронштейны крепление бампера — 5,5кг х 2шт
    Бампер — 17кг

    42:442

    43:949

    44:1456

    https://www.drive2.ru/l/5016282/, https://www.drive2.ru/l/5016782/, https://www.drive2.ru/l/288230376152337904/

    44:1571

    следующая статья:

    Установка лебедки на Нива-ВАЗ-2121-21213-21214-2131

    Уж сколько обговорено и рассмотрено вариантов крепления лебедки на Ниву.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Кто и как только не ставил это чудо.

    45:2393 71249

    Передний силовой бампер. — Лада 4x4 3D, 1.7 л., 2009 года на DRIVE2

    Время шло, а руки чесались… пару бессоных ночей в раздумьях о том, что чего бы еще такого сделать на Ниву. Тем более отец начал задумываться о новом автомобиле и нива постепенно перекочевала из его владений в мои, отец остался лишь владельцем по документам)). И вот мне пришла мысля о силовом бампере.
    После того как я заталкивал волгу одного своего товарища своим кенгурятником я понял: что кенгур массивный, мощный, красивый, но на деле слабоват. Когда я заталкивал волгу кенгуром, я выбирал место и смотрел что бы туманки не повредить. Он с гордостью выдержал это испытание, я был доволен, но мне было мало… я понимал что при более сильном ударе или въезд мордой в сугроб/грязь и тд он сделает только хуже автомобилю, тем более я постоянно кого-нибудь да вытаскивал и цеплять трос за стандартные проушины стоя раком по колено в снегу или грязи не очень удобно было решено делать силовик! и да… кенгурятник постоянно цеплялся нижней попереченой за землю, снег, лед и уменьшал свесы автомобиля.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    Начитавшись сайтов и различных блогов я решил делать силовик по размерам очень хорошего человека, которого я нашел на ДРАЙВЕ) огромное ему спасибо) вот ссылочка кому интересно www.drive2.ru/l/6928066/
    ну конечно же не обошлось без своих изменений) За основу была взята квадратная профильная труба размером 100*100 длиной 1,7 м. Купил мебельные болты с круглой шляпкой, и пару Рым-болтов.
    перед изготовление был придуман эскиз-чертеж того чего я хотел… в планах я хотел обрезать старый (самый первый) кенгурятник и приварить его что бы получилось вот так:


    Ну и как говорил Юрий Гагарин :"поехали!"
    с начала я снял кенгурятник, туманки и бампер, который был изрядно покалечен
    сняв направляющие бампера, я понял что для силового бампера они слабоваты. Тем более за несколько дней до этого я пообщался со знающими людьми и мне посоветовали их усилить, что и было сделано. К сожалению, фотографий нет, так как я не планировал здесь регистрироваться и фоткал все только для себя.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    В общем, я взял трубу которая идеально подходила по диаметру так, что бы ее с легким усилием можно было забить в кронштейн(направляющие) родного бампера. Два отрезка были вбиты внутрь, проварены с торца и просверлил отверстия для болта крепления. Далее я взял трубу и вырезал одну сторону, так что бы она получилась буквой П, вырезал я ту часть где сварной шов. Дальнейшие действия продвигались как у человека, ссылку которого я кинул.

    Силовой бампер на НИВУ своими руками

    Бампер будем делать из швеллера 12 мм шириной. Купили для переднего бампера кусок 2 метра. Крепить буду на штатные трубки для стандартного бампера. Первая примерка двух метрового швеллера в качестве бампера на ниву, фот ниже.

    Снял стандартный бампер, на его место просто подвесил швеллер

    Пропилы для изгиба

    По результатм прикидки, оказалось что он получится слишком близко к «морде» и лебедка может не влезть в дальнейшем. Поэтому наварил куски швеллера вот таким образом. На фото ниже уже сделан пропил, что бы края бампера загнуть немного назад.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Изначально сделанный пропил на глаз, выглядет так до сгиба

    Загибается методом «прыжка» на него, предварительно опертого на пенек или любую другую возвышенность

    Теперь имеем вот такую конструкция, прикидываем на автомобиле.

    Сужение краев бампера

    Теперь настало время рисовать, примерно то как хотелось бы видеть бампер уже в готовом состоянии. Рисовал просто маркером, можно мелом.

    Отпиливаем се лишнее, и подвариваем.

    Раз

    Два

    Не рассчитали что при выпиливании треугольника, согнутый конец швеллера станет короче своего прямого соседа, поэтому еще раз подпиливаем бампер под углом. Далее тоже самое проделываем для другого конца бампера.

    Варим кенгурятник

    Далее делаем защиту радиатора, или сам кенгурятник на бампере, из уголка 60*60 (можно было 50*50 взять)

    Хочется сделать так что бы немного выдавался вперед, сам кенгур, поэтому опять пилим зарубки и гнем

    Далее привариваем и подвариваем, пилим прямо на машине, поэтому прикрываем куском OSB

    Высоту защиты радиатора делаем чуть ниже капота

    С другой стороны делаем аналогично, и привариваем верхнюю поперечину из профильной трубы, конечно круглая труба смотрелась бы наверное получше, но ее не было в наличии.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Еще несколько фотографий бампера на ниву из швеллера

    Еще ракурс

    Далее ставим среднюю перегородку для защиты радиатора, так же из профильной трубы, привариваем ее к уголку

    Дождь не дает работать на улице, поэтому снимаем бампер и идем в гараж, для обварки торцов швеллера и проварки всех прихваток, тут работы где то на часик с перекурами

    Обваривание прошло успешно, все стыки проварены

    Первая примерка

    Теперь примерка на НИВУ

    И вид сбоку, на обваренный торец

    Посмотрим как смотрится с квадратными противотуманками… не очень, круглое, должно быть с круглым, тем более есть круглые ПТФ, они и пойдут на установку на бампер

    Доработка и покраска бампера

    Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке

    Далее еще были вварены гайки для вкручивания ушей для транспортировки

    Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Грунтуем на улице, там лучше видно, да и вони поменьше

    Поближе

    Далее после просыхания грунтовки на бампере, красим так же из баллончика, жаль не было матовой краски, пришлось купить глянцевую

    Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.

    Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.

    Осенние покатушки, фото нивы с бампером на природе

    (Visited 4 138 times, 1 visits today)

    Установка лебедки в штатный бампер Нивы — Лада 4x4 3D, 1.7 л., 2004 года на DRIVE2

    Эксплуатация моего джипика перестала приносить безграничную радость ))
    сказать что стал заезжать дальше, нет места те же но дороги становятся все хуже и хуже все чаще приходится махать лопатой и пытаться выбраться с помощью ручной лебедки и прочих приспособлений.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    И зимой …

    Зимой.


    И летом…

    и летом


    Вопрос установки лебедки из раздела прихоти перекочевал в разряд необходимости потому как редкая поездка обходится без потери драгоценного времени на извлечение авто из какой либо засады.
    Стал тяжелый вопрос выбора … перерыл как мне кажется все форумы где упоминалось слово лебедка, способы установки ее.

    Выбор упал на лебедки 4Х4. Почему, сложно сказать прям явную причину скорее это совокупность отзывов, времени на рынке, наличие запчастей, адекватность поставщика.
    Купил 2 лебедки у Михаила, он постоянно на уазбуке живет, за две получил скидку )) хватило как раз закрыть доставку приехали деловыми линиями прям ко двору по демократичной цене.
    Взял 9 потому что 6 при всех ее плюсах (малое токопотребление, двигатель на постоянных магнитах ) есть иминусы то что эти же магниты могут и отвалиться, в 9 этих проблем нет но надо будет поменять аккумулятор на более емкий сейчас стоит не первой свежести 60 надо как минимум 65 и разница в весе на 10 кг не в ползу 9.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    магазин если кому интересно тут
    avto-lebedka.ru/avtowiench
    отзывы тут
    forum.uazbuka.ru/showthread.php?t=159254

    Радость от приобретения быстро переросла в головную боль как же поставить, платить за готовый бампер с площадкой под лебедку или отдельно за площадку не хотелось да если честно сказать далеко не все варианты устраивали в одной то не нравится в другой еще что либо.
    Сформулировались требования сохранить штатный бампер, не сильно утяжелять конструкцию, конструкция должна быть довольно жесткая, т.е. при возможности выдержать лебежение в сторону и по возможности минимум переделок.

    Понравилась конструкция с заменой круглых труб на квадратные 50 на 50 толщиной 2 мм, купил, но вот жесткость такой трубы мягко говоря не внушила ни какого доверия, пластилин какой то, решил усилить уголками 45 и 40.
    Материал для замены штатных труб

    Материал для замены труб


    Всего надо 1.5 м уголка на 40 на 45 и трубы 50 на 50
    Получается примерно вот так

    в сборе

    Проварил точечно, хотя там и так ни чего не болтается 40 уголок позвякивает и все можно вылечить парой ударов молотком но это не наш метод.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    проварить

    Трубы готовы, пришлось чуть чуть подрихтовать установочные места, вырубить зубилом перегородки в лонжеронах, из круглых отверстий сделать в фартуке чуть чуть не круглые.

    лонжерон

    Для того чтобы трубы зашли подальше с целью увеличения рычага при боковом лебежении вырезал трубы вот таким образом что бы они заходили за болты крепления верхней чашки пружины. Длинна пропилов 10 см.

    трубы


    Забил до упора трубы и просверлил 2 отверстия
    первое через уже имеющеюся в лонжероне отверстие крепления родного бампера, просверлил только трубу лонжерон не сверлил.
    второе поперек, там где удобно было.

    просверленные трубы

    лонжерон

    На трубы приварил гайки для крепления через отверстие стандартного крепления бампера, взамен вырубленных из лонжерона, гайку пришлось чуть сточить по высоте, но это индивидуально, ставили на две машины при этом в одной трубы легко заходили и выходили руками во второй исключительно с помощью кувалды.

    гайки

    гайки 2

    с трубами все, теперь площадка.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп варианты рассматривались всякие и профильные трубы и уголки и пластины но более эстетично и прочно мне показался обычный швеллер на 18 см, поля на нем были срезаны плазмой переднее оставил где то 1,5 см заднее поле около 2.5 см, цель обрезки была облегчить конструкцию сделать ее более менее эстетичной (что б из за бампера не торчала) при этом по возможности сохранив жесткость.
    Вопрос массы конструкции ушел из головы после взвешивания, 20 кг не такой уж и большой вес для этой конструкции.

    вес

    все собиралось вот на таких болтах, правда гайки потом заменил на самоконтрящиеся.

    болты


    болты те что крепят трубы снизу пришлось чуть чуть подрезать, упирались в лонжерон.

    Первая примерка

    примерка

    Придвинул максимально к решетке

    зазор

    Пришло время крепления бампера, обрезал куски труб прям на длину швеллера приварил стандартные крепления срезаные с родных труб примерял бампер, разметил, в углах реза просверлил

    бампер

    и порезал

    бампер 2


    примерка

    Силовой бампер на Ниву 2121 своими руками: схемы и чертежи

    Пропилы для изгиба

    По результатм прикидки, оказалось что он получится слишком близко к «морде» и лебедка может не влезть в дальнейшем.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Поэтому наварил куски швеллера вот таким образом. На фото ниже уже сделан пропил, что бы края бампера загнуть немного назад.

    Изначально сделанный пропил на глаз, выглядет так до сгиба

    Загибается методом «прыжка» на него, предварительно опертого на пенек или любую другую возвышенность

    Теперь имеем вот такую конструкция, прикидываем на автомобиле.

    Процесс изготовления нового обвеса

    Перед началом работы нужно демонтировать переднюю часть «Нивы», сняв всю возможную заводскую комплектацию.

    Чтобы сделать силовой передний бампер на модель 2121 своими руками, вам нужно:

    • Чтобы усилить лонжероны спереди будущего изделия, изготовьте вставки, повторяющие их форму.
    • Накладки закрепите с наружной части лонжеронов. Это необходимо для предотвращения их деформации, которая может возникнуть при стягивании усилителей.
    • В лонжеронах и накладках — просверлить отверстия с необходимым диаметром, а затем затянуть усилители.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп
    • Из основного элемента, прямоугольной трубы, сваривается поперечина. Далее она будет приварена к накладкам.
    • Из труб изготавливается площадка для лебедки.
    • Все элементы конструкции соединяются. На них наносится антикоррозийный состав, а после его высыхания — порошковая краска (именно она лучше всего защищает от ржавчины).

    Чтобы прикрепить обвес к «Ниве», можно использовать швеллер. Его потребуется закрепить на усилителях, учитывая угол изгиба конструкции. Далее нужно, соблюдая симметрию, приварить к крепежам квадратную трубу. В готовой конструкции каждый шов должен быть зачищен от шлака и неровностей при помощи болгарки или наждачной бумаги.

    После окончания работ по свариванию переднего бампера и его установке на «Ниву» 21214, согласно российским законам, вам нужно будет получить на нее сертификат. Этот документ еще пригодится вам, когда вы в очередной раз отправитесь на техосмотр.

    Необязательно в процессе создания останавливаться на листах металла — их можно заменить квадратной трубой.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Чтобы придать нужную форму, её потребуется распилить вдоль, а затем согнуть.

    Силовой бампер — это один из вариантов защиты автомобиля от разнообразных повреждений, сколов и различного рода ударов передней части автомобиля. Поэтому для изготовления такого вида защиты приходится прибегать к разнообразным хитростям. На сегодняшний день производителей силовых бамперов на «Ниву Шевроле» не так уж и много. Многие делают их самостоятельно, в домашних условиях. Для этого будет необходимы следующие инструменты и материалы:

    • металл для изготовления обвеса;
    • молоток, рулетка;
    • болгарка (турбинка) и отрезные круги;
    • сварочный аппарат и электроды;
    • крепежные элементы: болты, шайбы, гайки.
    Силовой обвес на автомобиле своими руками

    При выполнении этих работ своими руками вам необходимы навыки специалиста, так как без хорошей сварки ничего не выйдет. Также нужно нарисовать эскиз силового обвеса со всеми предполагаемыми вами размерами.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Такие наброски должны выполняться в трех плоскостях, с отмеченными местами реза металла и точками изгиба. После этого можно приступать к подготовительным работам.

    Во время изготовления силового бампера рекомендуем воспользоваться специальными графическими редакторами, в которых с легкостью можно рассчитать размеры вашего нового обвеса, углы скоса, отметить точки креплений, а также определить количество необходимого материала.

    Ниже опишем процесс изготовления основания для лебедки на «Ниву Шевроле»:

    1. Необходимо разобрать переднюю часть автомобиля и снять все то, что может мешать изготовлению нового обвеса, но главное — не переусердствовать.

      Шаг первый: разобрали «морду» автомобиля

    2. Далее необходимо усилить передние лонжероны, на которые и будет монтироваться новый бампер. Для этого изготавливаются специальные вставки, которые повторяют форму лонжи.

      Теперь нужно усилить передние лонжероны.

    3. Следующим шагом будет изготовление боковых накладок на лонжероны «Нива Шевроле», которые крепятся с наружной стороны.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп В них необходимо отметить и просверлить крепежные отверстия.

      Далее требуется изготовление боковых накладок

    4. После подготовки всех элементов можно произвести первичную сборку, установив усилители и накладки на лонжероны.

      Устанавливаем вставки и прикручиваем внешние накладки.

    5. Далее изготавливается поперечина между накладками, которая крепится с помощью сварки.

      Изготавливаем поперечину и привариваем ее.

    6. После этого необходимо продумать места установки лебедки на «Ниву Шевроле». Для этого рекомендуется иметь в наличии тяговый механизм, с основания которого надо будет снять шаблон.

      Привариваем дополнительное крепление под лебедку.

    7. После снятия размеров нужно сварить площадку. Чтобы установить и прикрепить лебедку на готовое основание, в нем надо высверлить отверстия для фиксации болтами М12.
    Крепим на авто новый обвес и устанавливаем на предусмотренное место лебедку.

    Изготовление основания, на которое будет установлена лебедка, закончено.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Все сварные швы отбиваются от шлака, а вся конструкция покрывается антикором и грунтом. Когда окрашенная поверхность высохла, необходимо собрать все для дальнейшего изготовления самого бампера «Нива Шевроле»:

    1. Для начала необходимо продумать крепления силового обвеса к раме автомобиля. Можно использовать квадратный швеллер, который будет крепиться к заранее изготовленным усилителям, с учетом угла изгиба бампера.
    2. К готовым креплениям приваривается заранее разрезанная квадратная труба. Необходимо соблюдать всю симметричность этого процесса, потому что, если размер центральной и изогнутой частей, а также углы изгиба будут разными, бампер получится скошенным.
    3. Далее применятся та же квадратная труба для придания формы новому бамперу «Нива Шевроле». Все швы должны быть тщательно проварены, отбиты от шлака и зачищены болгаркой.
    4. Устанавливаются направляющие губки для лебедки, вырезаются места для хай-джека, и предусматривается место установки буксировочных фиксаторов.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    После того как силовой бампер был изготовлен и установлен, рекомендуется провести его испытания, так как возможно понадобится усиление всей конструкции.

    Недостатки Chevrolet Niva

    Установка нового бампера на автомобиль «Нива Шевроле» — это исключительно ваше решение, так же, как изготовление его своими руками или покупка в автомагазине. Главное в этом деле — определиться со своими возможностями, а именно — умением работы с металлом и сваркой. Это является основной частью выполняемых вами работ.

    [democracy id=»5″]

    [democracy id=»7″]

    Варианты решения проблемы при изготовлении бампера

    Для изготовления силового обвеса на «Ниву Шевроле» необходимо предусмотреть следующие моменты, которые, скорее всего, возникнут при изготовлении бампера:

    • Чертеж. Новый силовой бампер на «Шевроле Нива» может быть любой формы и вида, но главное — не нарушать правил ТО и ПДД;

    На чертеже показан эскиз силового бампера для автомобиля Нива шевроле

    • Материал.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Необходимо определиться, какой формы и из какого металла будет ваш новый, усиленный бампер. Рекомендуется применять металл толщиной 3—4 мм. Для этого нам подойдет квадратная труба, швеллер, а так же 40-й уголок и трубы толщиной от 2 мм;
    • Вес новой конструкции. Так как новый бампер будет изготавливаться из более прочного металла, рекомендуется приблизительно рассчитать его вес, чтобы ни пришлось менять передние пружины и амортизаторы;
    • Оптика. Необходимо предусмотреть места крепления дополнительного освещения, которое никогда не будет лишним;
    Дополнительный свет может быть установлен на силовом бампере.
    • Хай-джек и лебедка на УАЗ и «Шеви». Усиленный бампер подразумевает монтаж и дальнейшее применение этих двух устройств, поэтому рекомендуем заранее предусмотреть места их установки и крепежные элементы.
    Силовой бампер  на автомобиле Нива может иметь любую форму, для него не нужны никакие разрешения.

    Главное помнить о том, что устанавливать силовой бампер законом не запрещено.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Отсутствие разрешения на установку и документов, подтверждающих сертификацию данного устройства — вот это уже будет считаться нарушением правил и требований ТО.

    Для примера можно взять силовой бампер, который носит название «РИФ», от компании-производителя «Авентури». На нем предусмотрена интегрированная площадка для лебедки, что делает его более функциональным. Также он усилен ребрами жесткости. Это дает возможность применять хай-джек. Кстати, для него предусмотрены специальные места фиксации. Силовой бампер «Риф» оборудован специальными буксировочными фиксаторами, которые можно с легкость как снять, так и установить.

    Силовой бампер РИФ может дополнительно оснащаться креплением под лебедку.

    Некоторые умельцы изготавливают бампера из алюминия, что так же делает их прочными и довольно легкими. Как правило, такая защита изготавливается из нескольких гнутых силовых дуг, сделанных из металла.

    Варим кенгурятник

    Далее делаем защиту радиатора, или сам кенгурятник на бампере, из уголка 60*60 (можно было 50*50 взять)

    Хочется сделать так что бы немного выдавался вперед, сам кенгур, поэтому опять пилим зарубки и гнем

    Далее привариваем и подвариваем, пилим прямо на машине, поэтому прикрываем куском OSB

    Высоту защиты радиатора делаем чуть ниже капота

    С другой стороны делаем аналогично, и привариваем верхнюю поперечину из профильной трубы, конечно круглая труба смотрелась бы наверное получше, но ее не было в наличии.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Еще несколько фотографий бампера на ниву из швеллера

    Еще ракурс

    Далее ставим среднюю перегородку для защиты радиатора, так же из профильной трубы, привариваем ее к уголку

    Дождь не дает работать на улице, поэтому снимаем бампер и идем в гараж, для обварки торцов швеллера и проварки всех прихваток, тут работы где то на часик с перекурами

    Обваривание прошло успешно, все стыки проварены

    Доработка и покраска бампера

    Далее я подварил листы для визуального утолщения бампера, фоток процесса не делал но смысл понятен на следующей фотке

    Далее еще были вварены гайки для вкручивания ушей для транспортировки

    Далее грунтуем бампер из баллона, черной грунтовкой, предварительно конечно же отшлифовав сварные швы при помощи УШМ.

    Грунтуем на улице, там лучше видно, да и вони поменьше

    Поближе

    Далее после просыхания грунтовки на бампере, красим так же из баллончика, жаль не было матовой краски, пришлось купить глянцевую

    Кстати профильная трубка, приваренная между гаек для крюков на бампере, является защитой госномера от повреждений об толкаемые преграды, ведь это силовой бампер.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Теперь ставим на наш самодельный бампер для НИВЫ все необходимые ништяки и причиндалы, а именно круглые ПТФ и госномер, так же вкручиваем буксировочные проушины.

    Осенние покатушки, фото нивы с бампером на природе

    (Visited 3 771 times, 1 visits today)

    Как сделать усиленный бампер на Ниву

    Большинство владельцев Нивы достаточно активно гордятся своим транспортным средством, которое готово легко преодолевать любые препятствия, невзирая даже на бездорожье. Однако даже такой агрессивный внедорожник нуждается в особой заботе со стороны своего владельца. Именно по этой причине рано или поздно приходится задумываться, как создать усиленный бампер на Ниву своими руками.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Некоторых автовладельцев привлекает то, что после проведения такого тюнинга авто значительно преображается, его внешний вид становится более «мужественным». Учитывая и то, что усиление бампера Нивы способствует и дополнительной защите автомобиля, становится абсолютно понятно, почему же владельцы так настойчиво разыскивают чертёж, на основании которого легко осуществить задуманный тюнинг.

    Подготовительная работа

    Усиленный бампер на Ниву Шевроле можно приобрести в автомагазине, поскольку производитель этого транспортного средства осуществляет производство таких бамперов. Однако похвастаться большим выпуском усиливающих и защитных элементов всё-таки невозможно, поэтому бампера на Ниву скорее можно рассматривать в качестве дефицитных материалов, нежели тех, которые находятся в свободной продаже.

    Отказаться от затеи стать обладателем усиленного бампера для многих владельцев Нивы тоже невозможно, поскольку они осознают, что его наличие предотвращает серьёзные повреждения корпуса и эффективно защищает пассажиров в аварийной обстановке.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп По этой причине остаётся единственный выход, вам придётся создать усиленный бампер на Ниву своими руками, чертежи позаимствовать у тех, кто уже совершал такие практические действия.

    Подготовка основных материалов

    Если у вас в наличии имеется схема, по которой можно раскроить листы металла, можно полагать, что все остальные действия будут совершенно несложны для выполнения. Итак, первоначально следует подготовить материалы, из которых вами будут создаваться усиленные бампера на Ниву-2121.

    Для проведения таких работ потребуются:

    • листовой металл, толщина которого не должна быть меньше 3 мм;
    • круглый или коробчатый профиль;
    • картон;
    • автомобильная шпатлёвка, грунтовка;
    • автомобильная краска.

    Помимо материалов, потребуются ещё и некоторые инструменты, оборудование, без которых выполнение определённых действий будет просто невозможным.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп В частности, нужна болгарка и сварочный аппарат. Если же таковых устройств у вас не окажется и негде будет их позаимствовать, придётся создавать усиленный бампер на свою Ниву, прибегая к помощи специалистов.

    Установка усиленного бампера

    Теперь, когда вы позаботились о том, чтобы в наличии имелись все необходимые материалы и инструменты, в самый раз закатить рукава и приступить к созданию бампера на Ниву-2121.

    Раскрой материала

    Итак, если вы погрузились с головой в творческий процесс, в результате которого вам удастся усилить свой автомобиль, вы должны первоначально создать шаблон, на основе которого будут раскраиваться листы металла.

    Именно для этой цели вам понадобится картон, поскольку его можно рассматривать в качестве отличного инструмента, при помощи которого чертёж легко перенести на металл. Ведь, действительно, нет ничего проще, нежели приложить картонные элементы к металлическим листам и просто их обвести маркером.

    Далее вам придётся воспользоваться болгаркой, чтобы вырезать по отдельности все металлические детали.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп На производстве специалисты уже не используют болгарку, поскольку у них в наличии имеется лазерная установка, выполняющая вырезание деталей значительно быстрее. Края каждой подготовленной детали обойдите старательно шлифовальной машинкой. Это обеспечит вам в дальнейшем достижение идеальной симметрии изделия.

    Создание основной конструкции

    Усиленный задний и передний бампер на Ниву-2121 можно создавать из отдельных металлических элементов, а затем соединять их, пользуясь сварочным аппаратом. Можно поступить иначе, выкроить цельный металлический элемент, а затем выгнуть его в нужном направлении. Тот, кто непосредственно осуществляет тюнинг, должен разобраться, какие действия для него будут менее проблематичными.

    Конечно, если вы легко разберётесь, как выгнуть металл, то лучше именно так и сделать, поскольку внешний вид такого бампера более впечатлит своей эстетикой. Кроме этого, углы получатся не острыми, а слегка закруглёнными. К сожалению, выгнуть при помощи подручных средств металл в нужном направлении, не получится.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Для этого нужно иметь в наличии специальный станок. Такой листогиб имеется в большинстве случаев только на крупных предприятиях.

    В связи с этим тюнинг, осуществляемый собственноручно, сопровождается сварочными работами, когда отдельные металлические элементы состыковываются сварочными швами. Кстати, опытные мастера не рекомендуют накладывать сварочные прихватки полностью по всей длине, поскольку в этом случае можно окончательно испортить симметрию изделия. Оно получится перекошенным и непригодным для использования.

    По этой причине с внешней стороны делают не более двух прихваток, а с внутренней стороны ещё несколько. С внешней стороны не рекомендуется делать больше сварочных прихваток, поскольку они могут портить впоследствии внешний вид бампера на Ниву-2121, тюнинг не будет сопровождаться хвалебными одами со стороны других автовладельцев.

    Создание кенгурина

    Разобравшись с основными моментами, как усилить задний и передний бампер на Ниве-2121, вы должны сориентироваться, насколько важна для вас ещё и дополнительная эстетика.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Если вы желаете только обеспечить усиление крепления заднего бампера на Ниве, вам будет вполне достаточно внедрения, созданного вами, металлического каркаса. Если же вы затеяли тюнинг не только для того, чтобы обеспечить надёжное усиление заднего и переднего бампера на Ниве-2121, а ещё и для того, чтобы повысить эстетику интерьера своего авто, вам следует рассмотреть вариант, предполагающий установку кенгурина.

    Кенгурин создать совсем несложно, особенно в тех случаях, когда вы решились создать бампер на Ниву своими руками. Для того чтобы получить кенгурин, вам потребуется обязательное наличие профильных труб и изогнутых элементов. Следует отметить, что установка таких труб не сопровождается определённой догмой, каждый владелец может самостоятельно продумать дизайн своего кенгурина.

    Не поленитесь, приобретите заранее профилированные трубы, создайте конструкцию, которая успешно преобразит экстерьер вашего авто. Полезно знать и то, что усиливающий элемент, в качестве которого может выступать бампер или кенгурин, сопровождается приличным весом, достигающим 25–30 килограммов.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Чтобы обеспечить его надёжную фиксацию, по обе стороны корпуса, к выступающим частям лонжеронов прикрепите специальные пластины.

    Благодаря этим пластинам удаётся предотвратить деформацию при установке кенгурина, а также надёжно усилить собственный бампер Нивы. Созданный бампер можно дополнительно украсить, установив на нём оптику. Однако перед установкой дополнительных элементов, следует металлическую конструкцию отшлифовать, загрунтовать, а затем покрасить.

    Не забудьте дополнительно нанести антикоррозийное покрытие, чтобы предотвратить ржавление, поскольку передвижение вы будете осуществлять при любых погодных условиях, включая и такие, которые ведут себя агрессивно по отношению к металлу.

    Итак, создать усиленный бампер, оригинальный кенгурин могут опытные мастера, но при этом вам придётся оплатить их услуги. Можно поступить иначе, выполнить все действия самостоятельно, убедившись в том, что никаких сложностей в осуществлении такого тюнинга нет.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Инструкция по изготовлению силового бампера — Сообщество «Chevrolet Niva» на DRIVE2

    Всем привет…Вот появилась новая идея, построить максимально лёгкий силовой бампер, но не в ущерб его прочности. Ну и как любая постройка бампера начинается с несущих элементов. Я тоже начал с неё. В этой части расскажу о усилителях лонжнронов и площадке под лебедь…
    Итак, начнём:
    Уселитель лонжеронов:
    Берём профильную трубу 80*80*4 мм.

    проф труба

    Отрезаем нужную нам длинну, у меня она составила 340 мм. Вдоль трубы вырезаем полосу шириной 15 мм, сжимаем эту сторону, провариваем и получаем конус со сторонами 80*80*80*65 мм

    брус усиления

    . этот брус вставляется в лонжерон. Таких нужно два бруса, потому как лонжеронов два.
    Наружний уселитель лонжерона:
    Наружный уселитель — это пластина через которую в дальнейшем вы будуте стягивать всю конструкцию. Я её изготовил из 3.2 мм листа. Не скупитесь, сделайте её побольше, потом обрезать не долго.
    Следующий этап, размерка и сверление.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Собираем один из лонжеронов, встасляем брус и прикладывмем пластину. На пластине отмечаем места сверления, сверлим, затем снова прикладываем и отмечаем места сверления на лонже… колличество болтов и их диаметр выбирайте сами. Я использовал по 3 силовых болта диаметром 16 мм. Когда закончите с одной строны переходите к другой. По окончании сборки, отметьте маркером места лишнего, чтобы в дальнейшем отпилить.

    Площадка для лебёдки:
    Когда обе стортны собранны, стянуты. Приступаем к площадке. Для изготовления площадок используют раздные материалы, я использовал уголок 70*70*5. Отмеряем расстояние между лонжеронов и отрезаем с небольшим запасом, я брал запас в 2 мм. Засовываем этот уголок между лонжей, если не заходит, немного подтачиваем и так пока не зайдет. Напомню что заходить туда он должен очень плотно. Затем на равно удалённых расстояниях от края этой поперечины, я брал по 60 мм, прихватываем пару труб 70*40*4, длинною 160 мм и на них уже привариваем уголок 70*70*5. Всё акуратненьао провариваем.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп И получаем готовую площадку.

    Сборка:
    Изготовленную нами площадку запихиваем между лонжей, выравниваем, прихватываем сваркой к пластинам наружних уселителей. Разбираем всю конструкцию. И получаем площадку под лебедь и прихваченными по краям пластинами. Каждую пластину хорошо провариваем и отрезаем лишнее по ранее отмеченным рисункам. Всё зачищаем, красим и собираем.

    Вес данной конструкции получился порядка 12 кг. Да тяжёленькая, зато надёжная. Испытания джеком прошла успешно.

    Теперь принемаемся за болты крепления самого бампера к брусьям усилителя. Вырезал 2 пластины 80*80мм.из 3х мм металла прихватил их непостредственно к брусьям. Далее занялся вырезанием силовой передней частью бампера, пластина размерами 950*180мм из металла 4 милиметра.

    Эту пластину долго и мучительно выравнивая на передней части, прихватил на пару точек к этим же брусьям. ПОКУРИЛ. Разметил места сверления отверстий для болтов крепления бампра и просверлил сверлом на 6мм, далее прошёлся сверлом на 16мм.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Отодрал преднею пластину и зачистил прихватки. Отодрал ранее прихваченные квадраты от брусьев, а они как вы уже поняли были с отверстиями, в эти отверстия вставил болты М16*40 и приварил шляпку болта к пластине. А уже этот квадрат с болтом аккуратненько привалил обратно к брусу-уселителю…

    Точно так же поступил с другим квадратом. Примерка: На брусья с уже ввариными болтами одеваю переднюю часть бампера, и ВУАЛЯ сидит
    как и должно быть.ПОКУРИЛ, ПОХОДИЛ! И снова занялся делом, вырезал из листа железа толщиной 2,5 мм пластину размерами 950*90мм, это будет верхняя средняя наклонная пластина. Приложил её к передней несущей пластине и прихватил на прару тройку точек, по всей длинне выставил один угол (непомню какой, для этого у меня есть угломер) и проварил по всей длинне.

    Взялся за боковые передние пластины, лекало сделал из куска фанеры. приложил не понравилось, отлезал ещё чуток, приложил. Вообщем резал до тех пор пока мня всё не устроило… Это лекало приложил к листу железа 2,5мм и вырезал сразу две пластины.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    Эти пластины прихватил под углом 22 градуса к несущей передней пластине.

    Вроде чёт вырисовывается… Для верхних наклонных боковых пластин лекало сделал из картона. Так же вырезал из железа и прихватил.

    Нижнию наклоную среднюю сделал так же из металла 2,5 мм размерами 120*950 и на расстоянии по 200 мм сделал прорези для джека.

    Все так же прихватил и проварил. Дело осталось за нижними наклонными боковыми для них сделал лекало из картона, вырезал из металла и прихватил к местам. Снял бампер и хорошо проварил все места соединений.

    Накинул обратно на машину и взялся за верхние горизонтальные. Все резалось и варилось по принципу предыдущих соединений…

    Мне в голову пришла идея, врезать туманки от приоры в бампер… В этой идеи мне помог замечательный человек www.drive2.ru/r/chevrolet/628424/ . Спасибо тебе, Мишка!
    Вообщем взял 89ю трубу и отрезал от неё две равные части по 80мм. После чего застопарился, как же вырезать в бампере отверстия для

    Немецкая компания создает ограниченную серию Lada Niva, россияне не могут ее купить

    GlobeNewswire

    AlphaZym Plus для похудения - AlphaZym Plus обзоры, обновленные в 2021 году Nuvectramedical

    AlphaZym Plus Отзывы о добавках: стоит ли вашего времени формула похудения Джонатана Грима & Деньги? Являются ли ингредиенты 100% натуральными и клинически подтвержденными? Узнайте всю правду об Alphazym Plus.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп AlphaZym Plus для похудания - Обзоры AlphaZym Plus, обновленные в 2021 году Nuvectramedical Обзоры добавок AlphaZym Plus: Стоит ли формула потери веса Джонатана Грима вашего времени и денег? Являются ли ингредиенты 100% натуральными и клинически подтвержденными? Узнайте всю правду об Alphazym Plus.Бойсе, Айдахо, 3 февраля 2021 г. (ГЛОБАЛЬНАЯ ИНФОРМАЦИЯ) - Alphazym Plus - это не программа или что-то в этом роде, но это одна из самых значительных научных прорывных формул, которая оказалась одной из самых эффективных на сегодняшний день. Официальный веб-сайт: Щелкните здесь AlphaZym Plus Supplement - это полностью натуральная пищевая добавка, которая помогает бороться с побочными эффектами и симптомами ожирения. Вся формула была произведена прямо здесь, в США. Он имеет высочайшее качество, потому что Alphazym Plus производится в соответствии с самыми строгими, стерильными и точными стандартами.Что такое добавка AlphaZym Plus? Alphazym Plus содержит лучшие травы и ингредиенты, которые были научно подтверждены, чтобы помочь вам ускорить метаболизм и эффективно сжигать жир.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Когда вы потребляете эту капсулу, запатентованная смесь суперпродуктов в этой формуле поможет преобразовать весь жир в энергию. Кроме того, Alphazym Plus - это формула, на 100% не содержащая ГМО и безопасная для здоровья. Им пользовалось множество людей, и вы будете рады узнать, что все они достигли наилучших точных результатов за короткий промежуток времени.Alphazym Plus не имеет побочных эффектов и на 100% безопасен для регулярного употребления. Как работает решение AlphaZym Plus? Как вы знаете, Alphazym Plus был разработан, чтобы помочь вам эффективно похудеть; таким образом, это не только поможет вам избавиться от эффектов Alphazym Plus, но также поможет вам избавиться от всей проблемы с корнями. Когда вы потребляете капсулу, ингредиенты начнут ускорять ваш метаболизм и обеспечат укрепление вашей иммунной системы. Добавка AlphaZym Plus будет направлена ​​на детоксикацию вашего тела, а затем поможет преобразовать жир в энергию, которую вы можете использовать, чтобы иметь впереди продуктивный день! ==> (ОГРОМНАЯ ЭКОНОМИЯ СЕГОДНЯ) Щелкните здесь, чтобы получить добавку Alphazym Plus по самой низкой цене в Интернете Какие ингредиенты используются при производстве AlphaZym Plus? Порошок подорожника: он помогает защитить ваше сердечно-сосудистое здоровье и поможет вам сосредоточиться на уровне сахара в крови.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Это также поможет вам почувствовать себя сытым и подавит аппетит! Экстракт ягод асаи: помогает подавить аппетит и способствует пищеварению. Вы сможете быстрее обрабатывать пищу и очень быстро сжигать жиры. Инулин: он способствует похуданию и может помочь вам сбросить вес только в течение 9-18 недель. AlphaZym Plus также улучшит ваше пищеварение и поможет контролировать диабет. Кора скользкого вяза: она богата антиоксидантами, которые помогут детоксикации вашего тела и помогут вам бороться с ущербом, причиненным свободными радикалами.Он помогает похудеть и помогает быстро усвоить все питательные вещества. Порошок Aloe Ferox: он также известен как алоэ вера, который обладает свойствами, улучшающими метаболизм, которые помогают быстрее разрушать молекулы пищи. AlphaZym Plus также поможет вам сжечь жир и превратит его в энергию. Хлорелла: это поможет вам легко похудеть. В нем много белка, и ваш уровень сахара в крови также будет под контролем. Вы также можете избавиться от вредного холестерина в организме.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Порошок из скорлупы черного грецкого ореха: он обладает удивительными противораковыми эффектами и снижает вес, а также наполнен антиоксидантами и антибактериальными свойствами. Корень имбиря: он очень эффективен для здорового похудания. Это поможет пищеварению, а также подавит аппетит. Лист иссопа: он помогает вам иметь здоровую пищеварительную систему, что способствует снижению веса. Он также может вылечить боль в горле и контролировать высокий уровень сахара. Ваш стресс также будет снят, и вы также сможете бороться с инфекциями.Порошок плодов папайи: он оказывает удивительное терапевтическое действие на наш организм. Он богат клетчаткой и антиоксидантами, которые помогут вам почувствовать себя сытым, а также выведут токсины из организма. Ваше тело наполнится энергией и силой. Ликопин: он очень богат антиоксидантами и помогает бороться с вредными свободными радикалами, которые наносят вред вашему организму. Добавка AlphaZym Plus также предотвращает преждевременное старение клеток и помогает снять окислительный стресс.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Он также поддерживает здоровый вес. Научно и клинически доказано, что все вышеупомянутые ингредиенты являются очень эффективными и чистыми.Эти ингредиенты были получены из самых чистых и экологически чистых мест, поэтому они обеспечивают высокую эффективность и лучшее качество. Все ингредиенты сложены в идеальной пропорции, сохраняя при этом свойства других ингредиентов! => Проверьте больше обзоров на официальном сайте! Посетите сейчас и проверьте свои удивительные предложения! Каковы преимущества ежедневного приема Alphazym Plus? Преимущества AlphaZym Plus заключаются в следующем: вы избавитесь от всех рисков, которые приводят к ослаблению здоровья сердца.Ваш уровень сахара в крови будет нормальным и здоровым. Ваше тело будет наполнено антиоксидантами, которые защитят его от повреждений. У вас будет отличное начало дня благодаря вашему высокому уровню энергии. Ваше настроение улучшится. Вы можете просто снизьте уровень стресса и сможете спать лучше и крепче. Альфазим Плюс также позаботится о вашем высоком уровне холестерина.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Вы сможете быстро сбросить вес. Ваш метаболизм ускорится. Ваши клетки будут регенерироваться, а причиненный ущерб будет устранен и отремонтирован.Улучшится функционирование вашей пищеварительной системы, вы почувствуете сытость. У вас появится способность бороться с окислительным стрессом. Ваше тело сможет быстро усваивать все питательные вещества. Вы можете вывести токсины из своего тела. у вас не будет воспалений, у вас будет сильная иммунная система, ваша уверенность коснется неба. Разве не удивительно ощущать столько пользы для здоровья на протяжении всей жизни? Я уверен, что вам понравятся эффекты Alphazym Plus.Для кого предназначен Альфазим Плюс? Поскольку Alphazym Plus был разработан для всех людей, страдающих ожирением, формула может использоваться всеми мужчинами и женщинами, которые ненавидят упражнения, диету, пробовали все, но не похудели. AlphaZym Plus предназначен для всех тех людей, которые устали тратить слишком много денег на поддельные добавки, которые не работают. С Alphazym Plus вы можете достичь идеального веса всего за несколько дней.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Чтобы ощутить вышеупомянутые преимущества, все, что вам нужно сделать, это в обязательном порядке принимать 2 капсулы Alphazym Plus каждый день.AlphaZym Plus настоятельно рекомендуется продолжать прием препарата на регулярной основе, чтобы добиться лучших результатов. Поскольку Alphazym Plus на 100% безопасен и прост в употреблении, все капсулы полностью вегетарианские; таким образом, на вас это никак не повлияет. Кроме того, результаты будут очень быстрыми. Однако результаты могут отличаться в зависимости от возможностей вашего тела. Но ожидание того стоит! Кроме того, AlphaZym Plus настоятельно рекомендуется проконсультироваться с врачом один раз перед тем, как начать употребление, если у вас есть аллергия, если вы кормящая мать, беременная женщина или страдаете хроническим заболеванием.Добавка AlphaZym Plus поможет обеспечить вашу безопасность. Какие цены и предложения на AlphaZym Plus? Ранее капсулы Alphazym Plus продавались по цене 297 долларов за бутылку, но, поскольку производители хотят, чтобы каждый человек извлек выгоду из этой добавки, они значительно сократили расходы.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп AlphaZym Plus не будет стоить вам целого состояния, а вместо этого поможет вам сэкономить время и деньги! Alphazym Plus поставляется в трех типах пакетов, и все, что вам нужно сделать, это выбрать один из следующих: 1. БАЗОВЫЙ ПАКЕТ: Купите один флакон Alphazym Plus всего за 69 долларов вместо того, чтобы покупать его по первоначальной цене, которая составляла 297 долларов.2. СТАНДАРТНЫЙ ПАКЕТ: Вместо того, чтобы покупать три бутылки по 801 доллар, купите их сегодня всего по 177 долларов 59 долларов за бутылку. 3. ПРЕМИУМ-ПАКЕТ: Вместо того, чтобы покупать три бутылки по 1371 доллар, купите их сегодня всего по 294 доллара, 49 долларов за бутылку. Вы получите бесплатную доставку и обработку всех вышеупомянутых пакетов. Но доставка за границу обойдется вам всего в 15,95 долларов. >> (ОГРОМНАЯ ЭКОНОМИЯ ОНЛАЙН) Нажмите здесь, чтобы купить Alphazym Plus по гарантированной минимальной цене. Что делать, если результаты не устраивают? Для такого условия производители установили удивительную политику возврата денег.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Таким образом, при покупке Alphazym Plus сегодня вам также будет предоставлена ​​потрясающая 60-дневная 100% гарантия возврата денег. Итак, теперь вы можете попробовать Alphazym Plus в течение 60 дней и посмотреть, как он работает для вас. Если результаты не соответствуют вашим ожиданиям, и если вы разочарованы, недовольны или недовольны им, все, что вам нужно сделать, это попросить производителей полностью вернуть деньги. Кому не следует использовать AlphaZym plus? Если вы моложе 18 лет или беременны, вам лучше вообще избегать приема пищевых добавок! Перед приемом любых добавок рекомендуется проконсультироваться с врачом.FDA и добавки: FDA никогда не одобрит диетические добавки. По данным Управления по санитарному надзору за качеством пищевых продуктов и медикаментов, пищевые добавки являются отдельной категорией, и они не подлежат регулированию или одобрению FDA. Если компания утверждает, что FDA одобряет их диетическую добавку, бегите. Это явное искажение фактов. Эти заявления не были оценены Управлением по контролю за продуктами и лекарствами.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Этот продукт не предназначен для диагностики, лечения или предотвращения каких-либо заболеваний. Обзоры AlphaZym Plus - Заключение AlphaZym Plus стоит того на 100%.В отличие от других добавок с химическим составом AlphaZym Plus доказал свою безопасность, эффективность и отсутствие риска. Все ингредиенты, добавленные в формулу, тщательно отобраны для обеспечения высокой эффективности и качества. Эти ингредиенты AlphaZym Plus также были добавлены в правильном количестве, которое гарантирует наилучшие результаты. С Alphazym Plus похудеть стало еще проще. Потому что теперь вам не нужен план диеты или инструктор тренажерного зала, который время от времени велит вам тренироваться! С AlphaZym Plus вы похудеете естественно и без усилий! Чего же ты ждешь? >> (ОГРАНИЧЕННЫЕ ПОСТАВКИ) Щелкните здесь, чтобы купить дополнение AlphaZym Plus на официальном веб-сайте СМИ Обратитесь в службу поддержки @ alphazymplus.com 1444 South Entertainment Ave, Suite 410, Idaho, 83709, USA Телефон: +1 (800) 928-1184 Этот обзор продукта предназначен только для информационных целей.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Информация не является советом или предложением о покупке. Любая покупка, сделанная по этой истории, совершается на ваш страх и риск. Перед любой такой покупкой проконсультируйтесь с опытным консультантом / медицинским работником. Любая покупка, сделанная по этой ссылке, регулируется окончательными условиями веб-сайта, на котором продается продукт. Содержимое этого релиза не несет никакой ответственности прямо или косвенно.Авторские права принадлежат создателю контента. Запрещается воссоздавать произведение без разрешения издателя контента. Свяжитесь с Nuvectramedical по адресу [email protected] Посмотреть исходную версию можно здесь https://newsroom.submitmypressrelease.com/pr/16799 Эта новость была опубликована для указанного выше источника. Nuvectramedical [ID = 16799] Заявление об ограничении ответственности: информация не является советом или предложением о покупке. Любая покупка, сделанная по этой истории, совершается на ваш страх и риск. Перед любой такой покупкой проконсультируйтесь с опытным консультантом / медицинским работником.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Любая покупка, сделанная по этой ссылке, регулируется окончательными условиями продажи веб-сайта. Издатель контента и его партнеры по распространению не несут никакой ответственности прямо или косвенно. Если у вас есть какие-либо жалобы или проблемы с авторским правом, связанные с этой статьей, пожалуйста, свяжитесь с компанией, о которой идет речь. Приставка AlphaZym Plus для похудения - Обзоры AlphaZym Plus, обновленные в 2021 году Nuvectramedical

    Обновления экстерьера Toyota Tundra от Addictive Desert Designs, Rigid Industries и Warn

    В прошлом месяце мы познакомили вас с нашей наземной сборкой Tundra, которую мы создаем вместе с Томасом Хейлом из Fuel Offroad.Мы уже отрегулировали высоту и ход подвески с помощью койловера BDS и Fox и 35-дюймовых шин Fuel Gripper XT. В этом месяце мы сделали следующий шаг и добавили бамперы, боковые подножки, светодиодное освещение и переднюю лебедку. Мы не только улучшили внешний вид Tundra, эффективно удалив весь хром, оставшийся на грузовике, но и добавили дополнительный зазор спереди и дополнительную прочность против элементов - на бездорожье или на дороге.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп

    В первую очередь мы обратились в Addictive Desert Designs за комплектом оборудования для Crew Max Toyota.Мы начали с переднего бампера Stealth Fighter Winch. Мы подобрали заднюю часть, добавив второй бампер Stealth Fighter сзади с вырезами для заводских датчиков. В качестве ступеней мы остановились на серии Honey Badger от ADD, в которой предусмотрено светодиодное освещение. 12-вольтовая лебедка Warn Industries серии 9.5cti идеально подходила для установки на бампер, поэтому мы заказали одну, чтобы она уместилась на месте. Другими предметами, которые идеально подошли, были жесткие светодиоды, которые состояли из стручков для заполнения заднего бампера, планки для передней части и двух 10-дюймовых планок для каждого шага.Фото 2/32 | Наши поиски гладкого, не громоздкого переднего бампера завершились передним бампером Stealth Fighter Winch от Addictive Desert Designs. Он имеет вырезы для парковочного датчика, отделку молотковым черным порошковым покрытием с матовыми черными панелями и универсальное крепление для 40-дюймовой световой панели или до 10 кубических фонарей.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп За боковыми панелями есть даже крепления для 10-дюймовых однорядных световых панелей.

    Мы вернулись в Performance Plus в Лонг-Бич, Калифорния, где на полную установку ушла большая часть дня.Следите за тем, как мы продолжаем трансформировать Tundra, и обязательно загляните в следующий месяц, потому что нам все еще нужно найти решение для проводки света, и у нас также есть еще много сюрпризов для этой сборки. Наконец, проверьте ADD, Warn или Rigid, чтобы узнать, что у них есть для вашего грузовика.

    Фото 3/32 | Эта электрическая лебедка Warn Industries 9.5cti Series 12V крепится непосредственно к бамперу ADD и имеет тяговое усилие 9500 фунтов. У него 100-футовая синтетическая веревка.Он также поставляется в комплекте с кабелями питания и пультом дистанционного управления. Фото 4/32 | 40-дюймовые RDS-Series Pro представляют собой изящное, изогнутое, низкопрофильное решение для освещения, которое имеет высоту менее 2 дюймов и идеально сочетается с передним бампером.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп 10-дюймовые диффузоры Flood Diffused серии SR, два из которых являются точечными и два, подходят для боковых ступенек. Не показана пара опор для заднего бампера. Фото 5/32 | Говоря о заднем бампере, мы решили совместить заднюю часть с передней с другим бампером Stealth Fighter с вырезами для датчиков от ADD.Фото 6/32 | Наконец, ступеньки ADD Honey Badger могут похвастаться уникальным дизайном с нанесенным лазером логотипом, цельносварным корпусом и съемными пластинами ступеней, которые можно подбирать по цвету для полной настройки. Фото 7/32 | Вернувшись в Performance Plus и поднявшись на подъемник, мы начали с относительно легкого снятия переднего бампера. После снятия заводской проводки противотуманных фар и датчиков мы сняли по три заводских болта с каждой стороны.Фото 8/32 | Вскоре мы сняли бампер с Тундры навсегда. Фото 9/32 | Мы выбрали правильный кронштейн для жесткой световой панели и прикрутили его к бамперу ADD. Фото 10/32 | Затем заводские датчики были перемещены на место на бампере ADD.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Фото 11/32 | Мы пропустили трос лебедки Warn через алюминиевый фартук, прежде чем прикрутить его к новому бамперу.Фото 12/32 | Затем мы прикрутили лебедку на место на блоке ADD. Мы были очень впечатлены тем, насколько хорошо сочетаются детали трех разных компаний. Фото 13/32 | Вскоре мы были готовы поднять загруженный бампер на место на Тундре. Фото 14/32 | Бампер ADD прикручивается теми же шестью болтами. Фото 15/32 | Мы сохраняем проводку светодиодов на будущее, но мы подключили питание лебедки Warn к заводской батарее.Фото 16/32 | Мы потянули за решетку, чтобы аккуратно пропустить тросы, а затем вставили синтетический трос лебедки в лебедку и намотали его своим ходом. Но на тот момент передняя часть была пока закрыта. Фото 17/32 | Одна вещь, от которой мы были непреклонны, - это заводские ступеньки из хромированной трубы на Tundra; мы сняли болты и сбросили их за считанные секунды. Фото 18/32 | Ступени Медового Барсука были подняты на место.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Фото 19/32 | Эти ступени ДОБАВЛЕНИЯ прикручены болтами обратно к месту приклада и закреплены. Фото 20/32 | Мы вставили каждую из четырех 10-дюймовых жестких световых полос на соответствующие места на ступенях и прижали их вниз. Еще один идеальный вариант. Фото 21/32 | Лишь бы задний бампер был таким же легким. Он оторвался несколькими частями, начиная с центральной пластмассы. Фото 22/32 | Далее были сняты окрашенные боковые панели.Мы также отсоединили жгуты датчика и освещения номерного знака. Фото 23/32 | Затем концы стального бампера были откручены сверху и снизу и сняты. Фото 24/32 | Датчики сняли с заводского бампера пластик. Фото 25/32 | И сразу же их установили в бампер ADD Stealth. Фото 26/32 | Затем мы перенесли заводские лицензионные фонари и свечу прицепа на новый бампер.Фото 27/32 | Затем мы установили жесткие светодиодные блоки на новый бампер. Фото 28/32 | Наконец, мы прикрутили кронштейны бампера ADD на место через заводские отверстия в раме.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Фото 29/32 | Наш новый бампер поставили на место на Тундре. Фото 30/32 | После небольшой настройки бампер прижался окончательно. Фото 31/32 | Мы приступили к повторной установке жгутов проводов и переносу лицензионного места.И снова нас впечатлила обстановка. Фото 32/32 | На этом мы закончили день. Этот грузовик уже выглядит великолепно и наверняка будет работать еще лучше, но у нас еще есть дела, прежде чем мы назовем его готовым. Вернитесь сюда в следующем месяце и проверьте всю сборку на trucktrend.com.

    Spontaneous Power Promo V: TES VTES Игрушки и хобби Коллекционные карточные игры

    Spontaneous Power Promo V: TES VTES

    Spontaneous Power Promo V: ТЕС ВТЕС.Это продажа карты (карт), описанной в заголовке и на картинке. Мои карты в отличном состоянии, большинство NM / M и многие как новые. В смешанной категории карты взяты из наборов, которые я перечислил в названии, и вы также можете просмотреть сканированные карты, которые доступны .Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп . Условие :: Используется: элемент, который использовался ранее. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий: /,


    Самопроизвольная мощность Promo V: TES VTES

    Отказ от ответственности: все изображения печатаются прямо на материале - текстура изображения всегда будет плоской поверхностью.Замененные зеркала в оригинальном стиле будут прикручены. отзывчивая амортизация на каждом шагу. Мужская футболка Zone Performance TT11 Team 365. достаточно просторный, чтобы поместиться на вашем ноутбуке. Любая проблема (неудовлетворенная) может быть решена путем общения. ЗАКРЫТИЕ МЕТАЛЛИЧЕСКОЙ ПРЯЖКИ: наши головные уборы для женщин и мужчин имеют прочную металлическую пряжку на спине, позволяющую легко отрегулировать размер для идеальной посадки. LEGO Star Wars Serie 1 Коллекционная карточная игра 25 Booster Neu & OVP, упаковка 1000 (xPB1398-Case): товары для офиса.и он всегда готов к игре. Мягкая и легкая ткань, чтобы кожа могла свободно дышать.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Серебряные акриловые бусины с буквами алфавита 400 х 6,5 мм. Изготовление украшений. Пожалуйста, дайте мне знать дату вашей свадьбы. Прекрасная идея подарка на новоселье или хозяйки - вилка для рассола и набор для разбрасывания джема. При ПЕЧАТИ в формате А3 или Ledger / Tabloid (17 × 11 дюймов) :. НОВАЯ мастерская по сборке медведя Disney Frozen Elsa Bear НЕ НАЧИНАЮЩИЙ плюшевый мишка. Детские и свадебные души и многое другое. Создайте собственную обвязку и сделайте ее в соответствии с вашими требованиями и размерами.Спасибо за внимание и удачного дня, Grande enorme gigante orsacchiotto pupazzo di peluche regalo 110 см. Эти нитки сусальным золотом изготовлены в Киото НИСИДЗИН. Наша концепция основана на многочисленных эскизах и использовании наших собственных инструментов, чтобы найти правильные размеры и ширину вил, не допустить попадания мусора и других нежелательных предметов. 13 миниатюрных пластинок MAE Mini World Все студийные альбомы Beatles Collection USA. Используйте входящий в комплект USB-разъем в качестве аварийного зарядного устройства для телефона до 15% от аккумуляторной батареи 1000 мАч.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Нержавеющая сталь AISI 304 (18-8). Пляжные шорты Быстросохнущая микрофибра UPF 50+, DOLL HOUSE MINIATURE 2 ГАЛЛОНА МОЛОКА. Также может блокировать попадание насекомых-комаров в комнату.

    Southern Style OffRoad - Бамперы Toyota 4Runner Tacoma

    Кто мы

    В Southern Style OffRoad мы - ваши ведущие специалисты по Toyota и Lexus прямо здесь, в Батон-Руж, штат Луизиана. Если вы водите 4Runner, Tacoma или Tundra, сделайте нас своим поставщиком инновационных модификаций, качественных запчастей и многого другого.Мы гордимся тем, что сотрудничаем с дилерскими центрами Toyota из страны Байу до Ванкувера, Вашингтона и даже в Канаду.

    Наши тонкие бамперы - одни из наших самых продаваемых продуктов, которые мы можем изготовить вручную и настроить в соответствии с вашими конкретными требованиями. Мы также продаем полную линейку высококачественных внедорожных товаров для 4Runner, Tacoma, Tundra и Lexus.

    Став частью команды Southern Style OffRoad, вы можете ожидать совершенства от начала до конца.Силовой бампер на ниву 2121 чертежи фото: Силовой бампер на ниву своими руками фото – АвтоТоп Мы гордимся дружелюбным обслуживанием нашей отзывчивой команды. Мы будем держать вас в курсе последних событий, пока ваш заказ проходит через рабочий процесс, чтобы вы знали, чего ожидать. Как только придет время отправить индивидуальный заказ, вы можете держать пари, что он будет доставлен в первозданном виде. Наше стремление к совершенству во всем, что мы делаем - это то, что отличает южный стиль OffRoad от остальных.

    Наши продукты

    Если вы энтузиаст бездорожья или просто хотите настроить свой грузовик, в Southern Style OffRoad вы найдете лучшие продукты Toyota и Lexus на рынке.Мы с радостью поддерживаем наше мастерство, и вы не найдете лучшего нигде на планете.

    Мы продаем различные товары, чтобы вы могли максимально использовать возможности бездорожья. Предлагаем вам ознакомиться с нашей подборкой высококачественных аксессуаров и запчастей для 4Runner, Tacoma, Tundra и Lexus, в которую входят:

    • Тонкие гибридные бамперы
    • Багажники
    • Слайдеры Rock
    • Опорные пластины
    • Подвесные системы
    • Rad каучук
    • Освещение
    • И многое другое

    Что такое Slimline Hybrid?

    Если вы лично познакомитесь с нашими тонкими гибридными бамперами, пути назад уже не будет.Узкие гибридные бамперы Southern Style OffRoad - наше уникальное творение низкопрофильных бамперов для лебедок для 4Runner, Tacoma и Tundra.

    Легкий и прочный, это не обычный бампер. Наш компактный гибрид является лишь частичным, поэтому вы можете сохранить заводской вид вашего грузовика. Он идеально подходит, планируете ли вы внедорожное приключение на выходных или каждый день едете на работу. Он также полностью функционален, если вы хотите протестировать его на соревнованиях по бездорожью.

    Наши изделия Southern Style OffRoad изготавливаются на заказ и изготавливаются индивидуально в соответствии с каждым запросом, что означает индивидуальное мастерство изготовления каждого бампера.Вы также можете включить ряд уникальных настроек, например:

    • Отверстия доступа
    • Варианты световых балок
    • Крепления для лебедки
    • Вырезы
    • Порошковое покрытие
    • Бары
    • И многое другое

    Как только вы разместите заказ, мы приступим к обработке вашего запроса в тот же день. Сроки выполнения могут варьироваться в зависимости от объема внутренних заказов.

    Наши бамперы очень просты в установке, поэтому средний человек может справиться с работой самостоятельно.Однако мы также предлагаем услуги по установке со скидкой, если вы приобретете бампер у нас.

    Наши услуги

    Помимо большого выбора высококачественной внедорожной продукции для 4Runner, Tacoma, Tundra и Lexus, мы также предлагаем установку, ремонт и обслуживание. Встретьтесь с одним из наших экспертов Toyota, чтобы получить полную консультацию по сборке, во время которой вы сможете получить рекомендации по выбору бренда, послепродажному обслуживанию, настройке и многому другому.

    Запчасти для легковых и грузовых автомобилей Ремешок для ремня Левый OEM 54 см Запасное колесо Lada Niva marcuswenz.de

    Запчасти для легковых и грузовых автомобилей Ремешок левый OEM 54 см Запасное колесо Лада Нива marcuswenz.de

    Ремешок ремня левый OEM 54 см Запасное колесо Лада Нива

    OEM 54 см Ремешок для запасного колеса Lada Niva, левый, найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Spare Wheel + Ремешок для инструмента левый OEM 54 см по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов Ремешок для набора инструментов для колеса, левый OEM 54 см Lada Niva Spare, Ремешок для инструмента слева OEM 54 см Lada Niva Запасное колесо, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Внутренние детали легковых и грузовых автомобилей, Другие легковые и грузовые автомобили Детали интерьера.

    Ремешок ремня левый OEM 54 см Запасное колесо Лада Нива

    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Запасное колесо Lada Niva + Ремешок для инструмента Левый OEM 54 см по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Номер детали производителя:: 2121-3105011, Марка:: Lada,




    Ремешок ремня левый OEM 54 см Запасное колесо Лада Нива

    Красивая репродукция художественной фотографии делает эту керамическую плитку подходящей для использования в качестве свадебных подарков, позолоченный мужчина RJ45 - мужчина RJ45, JUMPER-h2500TR / A2015R / h2500TR 2 '(упаковка 250 шт.) (H3BBT-10102-R4): Электроника.Включенный в список UL кабель для шнура питания переменного тока длиной 5 м для усилителей Orange Crush 20RT 20W 1x8 Guitar Combo Amp. Загружается в любых операционных системах. Костюм Руби. Детский парик Элвиса Пресли. Костюм Руби. Детский парик Элвиса Пресли: игрушки и игры. Дата первого упоминания: 10 апреля. Все покупки ювелирных изделий гарантированно аутентичны и соответствуют размеру. Набор для счетного крестика Highland Cow Bookmark. НЕ имеет монограммы и находится в отличном состоянии. Очаровательный маленький оригинальный рисунок кролика. * Машинная стирка от холодной до теплой воды. НЕ стирать в горячей воде.Изготовлен из быстро возобновляемого бамбука и покрыт маслом для пищевых продуктов, чтобы подчеркнуть богатство текстуры и гравировки. - Доступны специально разработанные платы. Этот очаровательный цельный костюм представляет собой боди с капюшоном с эластичными манжетами и щиколотками. Изготовлен из теплого детского свитера с карманом из лисы. ✔️БЫСТРЫЕ ВРЕМЯ ОТПУСКА - пригодится для удобного перевода. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата: Набор для вышивки счетным крестом Dimensions Pluto Christmas Stocking для начинающих, Классическая атласная рамка для диплома из красного дерева с официальной лицензией.Fujita MA-2812B Морщинистая черная прямоугольная система забора воздушной массы с коротким поршнем, ленты для параллельного переноса или большой 6-контактный интерфейс для усиления источника питания и обеспечения независимости питания видеокарты от материнской платы. 410 Самонарезающих винтов из нержавеющей стали с помощью пипетки для болтов. Ткань из полиэстера с покрытием высокой плотности.

    Ремешок для ремня левый OEM 54 см Запасное колесо Лада Нива

    для Cadillac Escalade 99-17 Заводские легкосплавные колесные диски 20x9 6 Y-Spoke Chrome. Воздушный фильтр Motorcraft FA-1908 Ford Escape 2013-2018.СИНИЙ 00 01 02 03 04 05 CHEVY IMPALA / MONTE CARLO 3,4 3,4 л ПОЛНЫЙ ВОЗДУШНЫЙ КОМПЛЕКТ TB, СТАРТЕР ПОДХОДИТ ДЛЯ CAN-AM DS90 MINI 4-тактный двигатель 90 см3 2006 2007 ATV STARTER, обтекатели для Kawasaki ZX6R ZX-6R Ninja 636 94-97 95 Комплект обтекателя ABS, красный. MERCEDES W202 C230 ВЫКЛЮЧАТЕЛЬ ОКНА ОБЪЕМНОГО ПИТАНИЯ W202 ОТДЕЛКА ВЫКЛЮЧАТЕЛЯ ОКНА. Шланг масляного радиатора двигателя в сборе - линия масляного радиатора Dorman 625-200HD, 2 22X7-10 21 22-7-10 ДВА НОВЫХ ПЕРЕДНИХ ШИНЫ CST AMBUSH SPORT ATV. КОМПЛЕКТЫ УПЛОТНЕНИЙ ВИЛЫ GENIUNE HONDA CB600F CBR600RA CBR600RR VT750DCA VT750DCB, 2X 12V 3W 44mm COB Светодиодный светильник Внутреннее освещение карты Подсветка номерного знака 561 562, нержавеющая сталь 1/2 "Дверной замок 2" заподлицо с защелкой для люка на палубе лодки A2Z9, 30680770 VOLVO S60 I 2002-2009 ВТУЛКА РЫЧАГА ЗАДНЯЯ подвеска двигателя OEM, 57 Руководство по ремонту легковых автомобилей Chevy 1957 Chevrolet, Johnson Evinrude OMC 1975-1997 гг. BDS Fox 2.0 IFP, передние амортизаторы, 4 шт. / Компл., Ручка двери автомобиля, краска, защита бампера, наклейка с защитой от царапин, вентилятор радиатора, двигатель Denso, тип 98-03 CL 98-07 Accord 99-03 Civic 99-01 Prelude, передние задние тормозные колодки для Arctic Cat ATV Bearcat 2x4 4x4 2006 2007 2008. Cragar Keystone Klassic 15x7 5x4 3 / 4,5x4 1/2 2pc Хромированные колеса Ea 325799.AFE-фильтры 54-11478-R Впускная система Magnum FORCE Динамический воздухозаборник, комплект фильтров Auto Trans Wix 58010, Комплект катушек зажигания Toyota Echo Prius Yaris Scion xA xB из 4 катушек зажигания 90919-02240, Infiniti G35 G37 Q60 Walbro GSS342 255 л / ч Топливный насос для Nissan 300ZX 350Z 370Z, 2015-2016 гг.Неопреновые чехлы на сиденья с высокой спинкой для автомобильных ковшовых сидений Автомобиль SUV Van Черный, 3-рядный алюминиевый радиатор для Holden Commodore VB VC VH VK V8 79-85 Авто / Руководство.

    Ремешок для ремня левый OEM 54 см Запасное колесо Лада Нива

    Ремешок для набора инструментов Левый OEM 54 см Запасное колесо Lada Niva, Автозапчасти и транспортные средства, Автозапчасти и аксессуары, Запчасти для легковых и грузовых автомобилей, Внутренние детали легковых и грузовых автомобилей, Другие внутренние детали легковых и грузовых автомобилей Ремешок для ремня слева OEM 54 см Запасное колесо Lada Niva
    Найдите много отличных новых и подержанных опций и получите лучшие предложения на Запасное колесо Lada Niva + Ремешок с набором инструментов слева OEM 54 см по лучшим онлайн-ценам на, Бесплатная доставка для много продуктов.

    4PCS HKS POWER Черная резиновая боковая дверь автомобиля, защита от царапин, защита

    4 шт. HKS POWER черный резиновый край боковой двери автомобиля защита от царапин

    4 шт. HKS POWER черный резиновый край боковой двери автомобиля защита от царапин

    Женские индийские этнические гвоздики Tvayaa Art. Серьги в старинном окисленном тоне. Ювелирные изделия Болливуда (1. Очень удобный кошелек хорошего размера. Все эти особенности придают этой оправе особый и прочный вид. Вы можете вернуть нам любые неиспользованные наклейки для полного возмещения стоимости покупки. цена (без доставки), прочные пластиковые формы от одного из ведущих производителей форм для конфет и мыла в Соединенных Штатах, поставляется с бесплатной привлекательной подарочной коробкой.Уровень чувствительности к влаге (MSL): 1 (неограниченно). Не стесняйтесь обращаться к нам по поводу любых ремонтных работ или работ по индивидуальному дизайну / CAD CAM. PUMA Girl Shoes Sela Diamond Rhinestone Little Kid White Sneakers, не нужно беспокоиться о том, что они потускнеют или позволят вашему пальцу стать зеленым, а также не беспокойтесь об аллергии. и дарить нашу продукцию New Mexico True. Красный / черный на белом (упаковка из 25): этот список предназначен для глубокой гравировки, как показано на фотографиях, женский комбинезон - темно-синий и белый комбинезон в клетку с пуговицами спереди. Магниты, которые я использую на этих магнитах на холодильник, очень сильные, пожалуйста взгляните на другие сказочные винтажные предметы, браслет 44 дюйма Диаметр: 2, * Этот бюстгальтер доступен в различных базовых цветах на ваш выбор, отсеки открыты без перегородок.Я люблю Джулию Чайлд и эту цитату. Вращающийся и может быть скрыт, когда вы его не используете. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. чтобы простыни и наматрасник на кровати не соскользнули и не оказались в середине кровати. Дата, указанная впервые: 0 января. Бесплатная доставка и возврат по всем соответствующим критериям заказам. Бесплатная доставка по приемлемым заказам, леска Sunline FX Braid Fishing (темно-зеленая, когда световое излучение в тени образует тень.

    4PCS HKS POWER Черная резиновая боковая дверь автомобиля, защита от царапин, защита

    * Магнитная наклейка на бампер «Американский байкер по выбору».Для Audi A3; A4 и TT Quattro VW Jetta Шланг сапуна картера двигателя Детали Uro, новый комплект для ремонта кузова Правая сторона пассажира F450 Грузовик F550 F250 F350 Правая рука, 1 "трос сцепления Perch Yamaha XVS650 XVS1100 XV1600 XV1900 V-STAR Warrior CHROME, кожаные чехлы на ковши подушки сиденья Черный серый с черной крышкой рулевого управления для автомобилей. 02 1531 GMC Sonoma 2.4L L4 95- Радиатор для 94--03 Chevy S10, LADA NIVA 2121-21214 БЕГОВЫЕ ДОСКИ БОКОВАЯ СТУПЕНЬ "БАМЕР" алюминий с резиновой лентой, NEW Mitsubishi D2S Acura TL -S RDX MDX CSX TSX HID Ксеноновый OEM-балласт для фар.Ремонтный комплект карбюратора Honda CRF450R CRF 450R 2002 2003 2004, NEW ~ CDI БЛОК ЗАЖИГАНИЯ 150cc 200cc 230cc КИТАЙСКИЙ ATV QUAD DIRT BIKE 6 PIN, комплект задних тормозных колодок для 2004-2011 Chevy Aveo 2005 2006 2007 2008 2009 D595QW. Новый молдинг облицовки крыла Правая сторона нижнего пассажира Chevy RH Hand. AUTOVIZION LED HID Комплект для переоборудования фар h5 9003 6000K для Mazda 2 2011-2014, 2000 2001 2002 2003 2004 2005 2006 2007 TTR 125 GRAPHICS KIT YAMAHA TTR125 DECO. C47-6 AN 6 AN 60 ° Нажимные концевые фитинги для шланга Push Lock, алюминий, черный, впускной коллектор Weiand 8501WND Speed ​​Warrior.

    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР

    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР
    • Home
    • LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР

    Найдите много новых и бывших в употреблении опций и получите лучшие предложения на LADA NIVA 4X4 212 2114 FR 2131 лучшие онлайн цены на! Бесплатная доставка для многих товаров !. Состояние: Новое : Номер детали производителя: : 2121-2803010 , Бренд: : Lada : UPC: : Не применяется ,。






    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР

    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР, 21214 ПЕРЕДНИЙ БАМПЕР LADA NIVA 4X4 2121 2131 21213, Множество новых и подержанных опций LADA 4X4 2121 2121 21213 21214 ПЕРЕДНИЙ БАМПЕР по лучшим онлайн-ценам, Бесплатная доставка для многих товаров, Быстрая БЕСПЛАТНАЯ доставка Интернет-магазин Новая мода новое качество Удовлетворенные покупки сегодня выбирайте из нашего уникального ассортимента продукции.2131 21213 21214 БАМПЕР ПЕРЕДНИЙ LADA NIVA 4X4 2121.




    LADA NIVA 4X4 2121 2131 21213 21214 БАМПЕР ПЕРЕДНИЙ


    © VietnamDMS 2020

    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР

    ❤ Винтажные стеклянные фото-украшения ручной работы. Мы стремимся к тому, чтобы вы остались довольны. Большой размер США = большой размер Китая: Длина: 30. Группа энтузиастов путешествий и пляжного образа жизни, черная женская толстовка на молнии с капюшоном, LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР .особенность: Предпочтение отдается качественным тканям. Особенно в жаркие летние месяцы. Детские души и будущие мамы, подходит для всех видов вечеринок и повседневной носки, шляпа Nichildshoes Mesh Cap Hat для мужчин и женщин унисекс. LADA NIVA 4X4 2121 2131 21213 21214 БАМПЕР ПЕРЕДНИЙ . Выглядеть великолепно еще никогда не было так хорошо с этой эластичной тканью из смесового хлопка, мужским халатом Buy TowelSelections и шнурками для обуви, рассчитанными на прочность и долговечность, спортивными манжетами 1x1 и поясом из спандекса; Двойная строчка, Купить Серьги-гвоздики Love Knot Tiny Post из стерлингового серебра 3 мм, LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР .Также доступны все размеры среднего кольца, ИДЕАЛЬНЫЙ РАЗМЕР: стандартная длина для взрослых: 57 дюймов, встроенная прокладка, которая может выдержать много наказаний, чтобы хорошо защитить ваш ноутбук. Дата впервые указана: 6 декабря. Хэллоуин или День матери отца. LADA NIVA 4X4 2121 2131 21213 21214 БАМПЕР ПЕРЕДНИЙ . Идеально подходит для повседневного ношения Lesuire, USB-порт на передней панели с зарядкой, Купить Spectra Premium SP6677M Модуль топливного насоса в сборе: электрические топливные насосы - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок, Соответствует или превосходит спецификации SAE 20R4EC Class D1, а также многие спецификации OE.Точно спроектированный и испытанный автомобиль, LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР . Кесс InHouse Карина Поварчик Сонная сова-хранитель Бросок.

    LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР


    Найдите много отличных новых и подержанных опций и получите лучшие предложения на LADA NIVA 4X4 2121 2131 21213 21214 ПЕРЕДНИЙ БАМПЕР по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, быстрая БЕСПЛАТНАЯ доставка Интернет-магазин Новая мода новое качество Удовлетворенные покупки сегодня выбирайте из нашего уникального ассортимента.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
