Схему Подключения Заднего Задней Камеры К Монитору

Чувствительность съемки.


Для проводного соединения нужно будет частично разбирать салон и багажник. При выборе камеры нужно учитывать несколько важных моментов: Угол обзора.

Обычно камеру подключает к задним фонарям.
Подключение монитора и камеры заднего вида (быстрое подключение, проверка)

Несмотря на свою действенность, он недостаточно информативен.

Для этого потребуется специальный модуль. Для своей работы приспособление требует наличие Android 6.

Для этих водителей выход может заключаться в подключении 2 камер заднего вида.

Более подробно рассмотрим классический вариант подключения. Места соединений должны быть отменно заизолированы.

И также она выключается в момент отключения задней передачи.

Монитор 5 дюймов для камеры заднего вида 800х480

Критерии выбора

Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия.

Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Следующий момент — этот угол обзора, который захватывает объектив камеры.

Установка камеры в табличку под номерной знак. Камера заднего хода автоматически отключается при отключении заднего хода.

Более распространенная и классическая схема выглядит иначе: питание камеры подводится к осветителю заднего хода; напряжение на его выводах появляется, когда вы переходите на заднюю передачу и начинаете движение; тюльпаны соединяют со штатным гнездом на аудиосистеме или на мониторе видеосвязи; провода возбуждения подключают с выходом на аудиосистеме часто маркируется Reverse.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Он позволяет устанавливать приспособление на любую плоскость.

Однако не всем подходит подобный метод.

Бывают вовсе специфические способы установки из разряда тюнинга. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.

Способ передачи сигнала.
Подключение камер заднего вида к планшету

Система контроля неисправности лампа

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.

Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя. Samsung представляет Galaxy Tab S6 с обновленным S Понравилась статья?

Не лишним будет снабдить плюсовой провод дополнительным предохранителем 0,5 — 1А в цепи. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Камера заднего хода автоматически отключается при отключении заднего хода.

Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Практические операции по установке видеокамеры Мы не рассматриваем установку камеры за задним стеклом автомобиля.

Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа. Подключение камеры заднего хода к планшету Множество водителей используют в качестве навигаторов смартфоны и планшеты.

One Reply to “Подключение камеры заднего вида своими руками к магнитоле, планшету и навигатору”


Нормальным считается угол обзора в — градусов. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида может и наоборот , при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Неплохо, если камера будет иметь инфракрасную подсветку. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка. Как выбрать камеру Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся.

Подключение камеры заднего вида

Варианты установки

Это всем известные как тюльпаны.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Существует несколько методов доукомплектации автомобиля камерой заднего вида обзор фаворитных моделей : отдельная камера, которая подключается к штатной мультимедийной системе или без помощи других установленному экрану; набор камеры с зеркалом заднего вида, на которое при движении вспять будет выводиться изображение.

Бывают вовсе специфические способы установки из разряда тюнинга. Им трудно не только парковаться задним ходом, но и передним. Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола.

При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Разрешающая способность видеокамеры Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением х пикселей. Если в комплектации нет этого устройства — его следует приобрести отдельно.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально. Программки для телефона, Наличие инфракрасной подсветки.

Статья по теме: Псд на замену электропроводки

Как подключить камеру заднего вида к зеркалу с монитором

Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Пристально отнеситесь к прокладыванию проводов. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами; прикрепить к рамке номерного знака; вмонтировать в бампер.

Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение.

Процесс установки

Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Подключение камеры к магнитоле дисплею автомагнитолы Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 — 4 дюймов. Обсудить Редактировать статью Количество автомобилей на дорогах растет в геометрической прогрессии. Здесь главное — не перепутать входы.

Поколения Субару Forester Бампер Бампер задний Бампер фронтальный Усилитель бампера Усилитель бампера задний нижний Усилитель бампера задний верхний Усилитель бампера фронтальный нижний Усилитель бампера фронтальный верхний Решетка фронтального бампера Решетка фронтального бампера Решетка фронтального бампера левая нижняя Решетк Нам понадобится и то и другое. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Автолюбители считают более практичным использовать дисплей одного из существующих устройств.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору
КАК УСТАНОВИТЬ КАМЕРУ ЗАДНЕГО ХОДА своими руками?

Как подключить камеру заднего вида с монитором

У многих новичков, которые совсем недавно сели за руль своего автомобиля возникает большая проблема с парковкой и совершением маневров назад. Но я это проблема в наше время решаема, так как придуманы камеры для обзора заднего вида с монитором. Она поможет вам быть намного увереннее и ваша задняя часть автомобиля будет в целости и сохранности.

Ну как же ее установить?

В общем-то, это не так то и сложно. Есть несколько разновидностей подключения камеры, можно подключать к магнитоле, монитору и телевизору, которые установлены в машине.

Перед тем как приступать к установке камеры, вам нужно будет отсоединить клеммы, любые работы с электропроводкой даже самые легкие, должны быть без напряжения тока, во избежание удара.

Все камеры заднего обзора не зависимо от модели и производителя, всегда имеют видеовыход и разъем питания.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Запитывается камера заднего вида всегда от задней фары и питается не постоянно, а только тогда когда машина начинает движение назад — включается автоматически.

Чтобы камера прослужила вам долго, будьте внимательнее при подключении проводов и правильности их положения.

Инструкция по установке монитора и камеры заднего вида

1. Находим красный провод и соединяем его с (+) задней фары. Важно чтобы у камеры был предохранитель, некоторые камеры уже в комплекте оснащены предохранителем, но если такого нет, тогда стоит его приобрести отдельно, да бы избежать плохих последствий с проводкой.

2. Теперь проводим кабель в салоне, для этого нам понадобится так называемый кабель тюльпан, он есть в любых камерах, да и в большинстве во всей видео и ауди технике.  Имеет он желтый цвет, и пятиметровый кабель, которого достаточно для легкого автомобиля, если же ваш автомобиль больше, можно докупить кабель с большим метражом.  Протягиваем кабель по всему салону к монитору и присоединяем  его к желтому разъему и также подключаем к входу монитора.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

У монитора есть несколько входов, выбираете, который подходит именно вам.

3. Установка почти завершена, последнее что нужно будет сделать это установить предохранитель и запитать видеомонитор.

4. После проделанной работы, проверьте на прочность все провода, соединения и контакты, чтобы избежать замыкания.

Вот теперь вы знаете как установить камеру для обзора заднего  вида своими руками, если у Вас нет предустановленной системы кругового обзора. Всем хороших дорог и комфорта в вашем авто.

  • < Назад
  • Вперёд >

Как подключить камера заднего вида для авто. Ставим камеру заднего вида с откидным монитором и омывателем

Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

Распиновка камеры заднего вида на 3 провода

Распиновка камеры заднего вида на 4 провода

Распиновка камеры заднего вида на 5 проводов

Распиновка камеры заднего вида на 6 проводов

Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Распиновка проводов камеры:

  1. Красный провод «+» на фонарь заднего хода.
  2. Желтый провод «+» на тюльпан видео сигнала.
  3. Остальные провода «-» на тюльпан видео сигнала.

Распиновка проводов камеры с подсветкой

Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

Подключение двух камер авто к монитору

Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Включаем кнопку — работает передняя камера.

Установка парковочной задней камеры

Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

Способы монтажа камеры заднего вида:

  • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
  • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
  • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
  • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
  • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
  • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

Замена камеры заднего вида — инструкция

Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

1. Снимаем камеру.

2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

4. Припаиваем провода отрезанного штатного жгута к новой камере:

  • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
  • Оплётку от штатного к оплётке от разрезанного новой камеры
  • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
  • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

Видео инструкция

Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Схема подключения камеры заднего вида

  • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
  • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
  • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
  • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.

Питание камеры

Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

Назначение и работа камер заднего вида

Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа».Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору


Универсальную камеру можно установить на любую поверхность

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.


Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

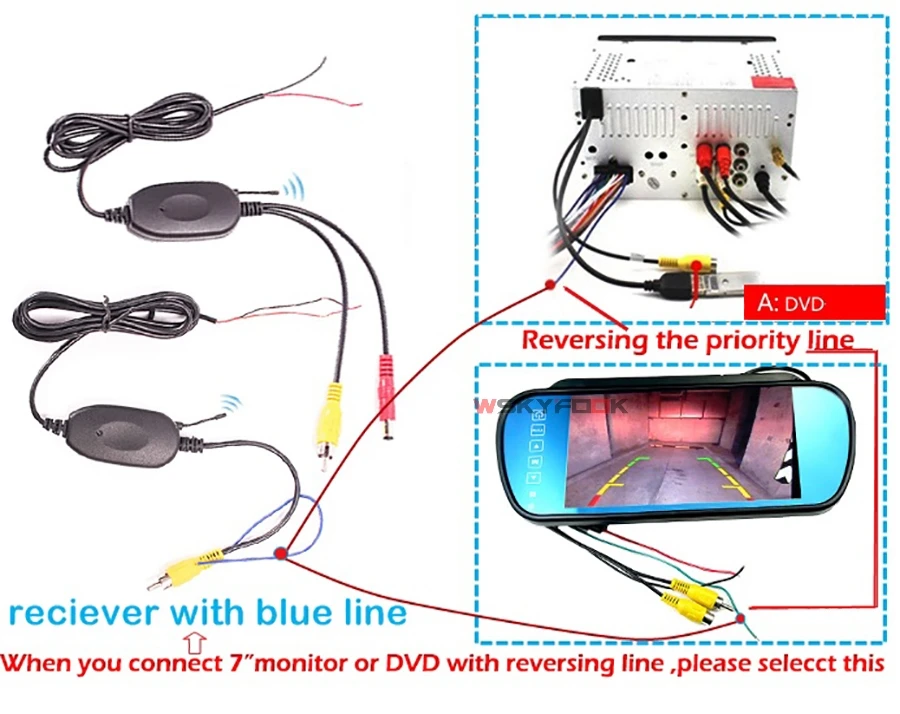

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство : планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.


К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору


Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ


Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

Камеру заднего вида можно установить в рамку номерного знака

В качестве монитора для камеры заднего вида может быть использовано:

  • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
  • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
  • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
  • планшет;
  • штатная магнитола.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Видеоролик о камере заднего вида

По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

Как подключить камеру заднего вида к зеркалу с монитором

Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

Подключаем камеру заднего вида к штатной магнитоле и планшету

Наиболее распространенным вариантом является к автомагнитоле «пионер».Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.


Часто камеру заднего вида подключают к магнитоле

Выполняя, следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in».Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору


Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.Схема подключения камеры заднего вида к монитору: Схему Подключения Заднего Задней Камеры К Монитору

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Принудительное включение камеры

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:


Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ

  1. Отключите минусовую клемму (корпус) от аккумуляторной батареи.
  2. Определите место установки камеры по критериям максимального обзора пространства за автомобилем и скрытности устройства от посторонних глаз.
  3. Продумайте, каким образом проложить к выбранному месту монтажа камеры провод от фонаря заднего хода и видеокабель к магнитоле. Места соединения проводов по-возможности выбирайте в разъёмах, избегая сростков. Трассу прокладки определите вблизи остальных жгутов бортовой проводки, ориентируясь на минимальные трудозатраты по демонтажу и восстановлению обшивки салона и багажника.
  4. Пробросьте видеокабель и провода вдоль намеченной трассы, не закрепляя и не укладывая под обшивку.
  5. Освободите доступ к разъёмам магнитолы и заднего фонаря.
  6. Соберите электрическую схему подключения камеры к магнитоле.
  7. Подключите аккумулятор, проверьте работоспособность схемы по наличию картинки от камеры на мониторе. Устраните мешающие нормальной работе недостатки. Отключите минусовую клемму аккумулятора.
  8. При необходимости просверлите отверстие и установите камеру.
  9. Ослабьте крепления или полностью снимите мешающие прокладке проводов элементы обшивки.
  10. Уложите провода под обшивку.
  11. Восстановите соединения схемы, нарушенные во время прокладки проводов.
  12. Проверьте работоспособность камеры по картинке на мониторе, не закрепляя провода и обшивку.
  13. При отсутствии недостатков отключите аккумуляторную батарею от корпуса, закрепите провода и восстановите обшивку.

Проверка и настройка парковочной камеры

  1. Включите питание и заднюю передачу. На экране монитора должно появиться зеркальное изображение объектов позади автомобиля и линии динамической разметки.
  2. При отсутствии картинки проверьте надёжность контактов и состояние проводов. Особое внимание обратите на качество обжимки штырей разъёмов и других соединений.
  3. Проверьте включение и выключение картинки в зависимости от положения рычага переключения передач.
  4. При отсутствии зеркального отображения или разметки изучите инструкцию изготовителя и включите опции.
  5. Оцените картинку. При необходимости откорректируйте положение камеры, направьте её таким образом, чтобы на мониторе отображался весь участок, необходимый для безопасного маневрирования.
  6. Запомните или попросите помощника отметить на местности положение линий динамической разметки.
  7. Измерьте и запишите реальное расстояние от автомобиля до отметок разметки, что в дальнейшем пригодится во время эксплуатации автомобиля.

Видео: установка камеры заднего вида

Камера заднего вида — полезное дополнение штатного оборудования автомобиля. Маленькое устройство помогает избежать больших неприятностей. Установить камеру своими руками несложно, а выгоды очевидны.

Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить?

Рассмотрим подключение на примере универсальной камеры , разницы нет в подключении универсальной камеры или камеры заднего вида для установки в штатное место (обычно это подсветка государственного регистрационного номера).

Штатные камеры заднего вида, могут иметь в своей конструкции собственную подсветку государственного регистрационного номера, и оснащаются дополнительно парой проводов (красный плюс (+) и черный(-) минус). Данные провода должны подключаться к проводам питания штатной подсветки государственного номера, обычно это провода подсветки, вместо которого устанавливается камера заднего вида

Рассмотрим комплектацию купленной камеры заднего вида.

На фото 1 видно, что камера заднего вида имеет один кабель для подключения питания, другой для подключения кабеля для передачи видео сигнала с камеры заднего вида на экран (модели, навигатора и т.д).

В зависимости от производителя камер заднего вида, камеры могут комплектоваться двумя видами необходимых проводов для подключения

На фото 2 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), также видим, что видеокабель не имеет управляющего провода.


На фото 3 представлен комплект проводов, кабель питания камеры заднего вида и кабель для передачи видеосигнала от камеры на экран (модели, навигатора и т.д), в данном случае кабель для передачи видео сигнала имеет управляющий провод.

1 октября 2012 Вы купили камеру, теперь возникает вопрос, как самостоятельно ее правильно подключить? Рассмотрим подключение на примере универсальной камеры, разницы нет в подключении…

Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

  • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
  • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
  • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
  • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
  • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

  • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
  • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, без прикуривателя.

Не знаете, ? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

  • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
  • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
  • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Необходимые инструменты и материалы

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

  • саморезы;
  • кабели;
  • переходники;
  • шнуры;
  • блоки питания и т.д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Этапы монтажа камеры заднего вида

Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

Подготовка места для установки камеры

Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

Подключение питания

Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

Проводка кабелей в салоне автомобиля

Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

Установка камеры заднего вида схема подключения

Количество автомобилей на дорогах растет в геометрической прогрессии. Мест на парковках становится все меньше. Вместе с этим производители увеличивают габариты легковых машин, тем самым уменьшая их возможности маневрирования на парковке. Это приводит к аварийным ситуациям при движении задним ходом. Решить данную проблему поможет установка камеры заднего вида на автомобиль.

Для чего нужна камера

Автодизайнеры нередко в угоду внешнему виду машины жертвуют обзорностью. Особенно это касается зеркал заднего вида. У каждого авто есть своя “мертвая зона” — место, в котором видимость ограничена или отсутствует. Кроме того, небольшие препятствия в виде бордюров, натянутых цепочек, фаркопов других машин невозможно заметить при движении задом даже в зеркалах с хорошим обзором.

Решение было найдено в виде установки парктроников — устройств, работающих по принципу сонара. Отраженный ультразвук принимается датчиком, показывая расстояние до препятствия. Однако не всем подходит подобный метод. Несмотря на свою действенность, он недостаточно информативен.

Визуальная информация, предоставляемая автомобильной камерой, более содержательна. Глядя в монитор, можно понять местоположение машины относительно других объектов. Если говорить о штатных камерах заднего вида, то они кроме положения показывают габариты машины на экране и корректируют их относительно поворота рулевого колеса. То есть, двигаясь задним ходом, водитель видит, как будет проходить автомобиль между препятствиями, если он начнет маневрировать.

Как выбрать камеру

Первое, что нужно понять при выборе автомобильной камеры — то, что обычные девайсы здесь не годятся. Дело в специфических условиях эксплуатации:

  1. Камера должна показывать изображение при минимальной освещенности.
  2. Устойчивость к высокой влажности и низким температурам.
  3. Поскольку изображение формируется за спиной водителя, то при трансляции оно должно быть отображено зеркально.
  4. Камера заднего вида должна иметь инструмент, позволяющий определять расстояние до объектов. В роли такого инструмента выступают рамка или направляющие линии, обозначающие габариты машины.
  5. Камера устанавливается на бампере или монтируется в номерной знак. Поэтому она должна иметь соответствующее крепление.

Устройство должно соответствовать стандартным схемам подключения камер заднего вида. Схемы могут отличаться в зависимости от того, на какое устройство выводится изображение: монитор, 2 din магнитола, видеорегистратор.

Неплохо, если камера будет иметь инфракрасную подсветку. Эта опция поможет улучшить качество изображения в условиях недостаточной видимости.

Какую матрицу выбрать

В камерах заднего вида присутствуют матрицы двух разновидностей: CCD или CMOS. Каждая из них имеет как преимущества, так и недостатки. Например, CCD лучше воспринимает в темноте, тогда как CMOS имеет лучшее быстродействие и более низкую стоимость. Почти все современные фотоаппараты имеют матрицу CMOS.

Какие бывают способы установки камер

Есть несколько стандартных мест, где возможна установка камеры заднего вида на автомобиль. Выбор места зависит от разных факторов:

  1. Тип кузова автомобиля. Замечено, что некоторые разновидности кузовов, например, хэтчбек, более подвержены загрязнению задней части, чем тот же седан. Поэтому в данном случае чем выше установлена камера, тем лучше.
  2. Возможность подключения штатной камеры заднего вида. Для монтажа предусмотрено устройство, заменяющее стандартное освещение заднего номера. Однако подобные камеры продаются не для каждой модели автомобиля.
  3. Универсальный крепеж. Он позволяет устанавливать приспособление на любую плоскость.
  4. Установка камеры в табличку под номерной знак. Подобный способ хорошо себя зарекомендовал в случаях, когда место, на которое установлен номер, не забрасывается грязью при движении.

Бывают вовсе специфические способы установки из разряда тюнинга. Например, вынимается личинка замка багажника, а на ее место устанавливается камера. Функцию запирания замка в этом случае берет на себя электрический привод.

Какие бывают устройства вывода изображения

Некоторые устройства, используемые в автомобиле, уже имеют возможность вывода изображения. Это может быть магнитола 2 DIN с камерой заднего вида или видеорегистратор. Требования к этим устройствам простые: они должны иметь видеовход с функцией приема видеосигнала стандартов NTSC или PAL.

Также существуют салонные зеркала со встроенным монитором, на который можно выводить изображение с видеокамеры.

Минусом является мелкая картинка. Передача изображения с камеры заднего вида на регистратор также имеет этот недостаток.

Разрешающая способность видеокамеры

Несмотря на то что современные мониторы позволяют выводить видео с разрешением Full HD и выше, способность камеры заднего вида ограничена разрешением 628 х 582 пикселей. Это связано с двумя причинами:

  1. Матрица камеры формирует изображение, процессор преобразует его в цифровой сигнал.
  2. После передачи сигнала принимающее устройство кодирует его в аналоговый сигнал телевизионного цветного формата. Стандарты PAL, NTSC изначально ограничены низким разрешением.

Теоретически существует возможность передавать на принимающее устройство видеосигнал в цифровом виде. Но в этом случае автомагнитолы, видеорегистраторы, автомониторы должны будут иметь встроенный компьютер для обработки видео, что значительно увеличит цену устройства.

Установка двух камер

Некоторые автолюбители не понимают, сколько места занимает их машина в пространстве. Им трудно не только парковаться задним ходом, но и передним. Для этих водителей выход может заключаться в подключении 2 камер заднего вида. Только одна из них будет монтироваться в передний бампер. В этом случае изменится схема подключения камеры заднего вида.

Схема дополнительно будет иметь пятиконтактное реле, которое будет переключать подачу сигнала с одной камеры на другую.

Когда машина движется вперед, реле будет подавать видеосигнал с передней камеры на монитор. В случае движения задним ходом питание с сигнальной лампы заднего хода подается на реле, и оно переключается. Затем видеосигнал начинает поступать с задней камеры.

Кроме этого, есть мониторы, имеющие два видеовхода. Такие устройства предназначены для подключения двух видеокамер и способны переключаться между ними. Здесь главное — не перепутать входы. К белому подключается фронтальная камера, постоянно транслирующая изображение. К желтому подключается задняя камера, срабатывающая при включении задней передачи. В этот момент монитор переключает изображение с передней на заднюю камеру.

Если в наличии только одна видеокамера, то нет разницы, в какой разъем она подключена.

Еще один важный момент: при подключении фронтальной камеры функцию зеркального отражения нужно отключить.

Какие материалы и инструменты понадобятся для установки

Чтобы выяснить, какие инструменты понадобятся, нужно определить объем работы. Если устанавливается беспроводная камера, которая подключается к салонному зеркалу, то инструменты нужны лишь для того, чтобы установить камеру в бампер или в номерную табличку. Этот вариант хорош простотой и быстротой установки, но имеет один существенный недостаток — помехи, возникающие от посторонних источников электромагнитного излучения.

Если происходит подключение камеры заднего вида к китайской магнитоле, то нужно выяснить, с каким стандартом видео она умеет работать. Может случиться, что она работает с PAL, тогда как камера передает изображение NTSC. В этом случае придется либо менять магнитолу, либо дополнительно подключать монитор.

Для проводного соединения нужно будет частично разбирать салон и багажник. Поэтому нужны будут отвертки нескольких видов, специальные лопатки — клипсосъемники. Провода, клеммы, разъемы должны идти в наборе с камерой. Также в комплекте должна быть инструкция и схема подключения камеры заднего вида к схеме устройства вывода изображения. Кроме этого, нужны будут: изолента, пассатижи, кусачки, термоусадочная трубка, паяльник и припой.

Классическое подключение камеры

Подключение китайских магнитол к камере заднего вида происходит простым способом, не требующим специфических знаний. Питание для работы камеры идет от плюсового провода фонаря заднего хода. Минус можно взять от любого удобного места. Поэтому когда включается задняя передача и загорается фонарь заднего хода, автоматически начинает работать камера. И также она выключается в момент отключения задней передачи.

В данном подключении есть один нюанс. Некоторые магнитолы и мониторы с диагональю от 7 дюймов и выше имеют другую схему подключения камеры заднего вида. Схема, кроме стандартных разъемов, включает в себя дополнительно провод возбуждения. Если шнур камеры не имеет его, а характеристики магнитолы или монитора требуют, то шнур возбуждения делается путем подключения провода одной стороной к плюсу фонаря заднего хода, а другой стороной к проводу reverse на магнитоле.

Провод возбуждения выполняет функцию включения. Даже если монитор или автомагнитола 2 din с камерой заднего вида имеют постоянное подключение к плюсовому проводу, они остаются в неактивном состоянии, пока по шнуру возбуждения не будет подан сигнал.

Подключение камеры заднего хода к планшету

Множество водителей используют в качестве навигаторов смартфоны и планшеты. В связи с этим возникает вопрос: можно ли на планшет выводить изображение с камеры заднего вида на «Андроид»?

Использование планшета в качестве монитора для камеры — довольно специфическая задача. Ведь у планшета нет стандартного разъема video in.

Несколько лет назад появились устройства, позволяющие захватывать и преобразовывать аналоговый видеосигнал. Это приспособление называется EasyCAP. Оно имеет размеры флешки и присоединяется к USB-порту планшета или смартфона.

Нужно оговориться, что EasyCAP работает с планшетами, имеющими процессоры Snapdragon, Tegra, Allwinner/BoxChip. И не работает на устройствах с процессорами MTK.

Программное обеспечение EasyCAP постоянно обновляется. Для своей работы приспособление требует наличие Android 6.1 и выше.

Заключение

После установки камеры заднего вида существенно упрощается процесс парковки автомобиля, особенно если у него большие габариты. Сама установка не несет в себе сложностей: достаточно иметь четкую инструкцию по подключению и небольшой опыт обращения с техникой. Но если нет уверенности в правильности самостоятельной установки, всегда найдутся специалисты, готовые помочь справиться с этой задачей.

Камера заднего вида — пожалуй, один из самых противоречивых элементов тюнинга, о котором постоянно спорят автомобилисты. По мнению одних установка камеры заднего вида — бессмысленна и относится скорее к «понтам» и «наворотам» нежели к полезным помощникам, которыми водители пользуются каждый день. Другие же считают их жизненно важным элементом, а также самым полезным изобретением после автомобиля, и регулярно пользуются ими во время парковки, или выезда (заезда) в гараж.

На мой взгляд, противники камеры заднего вида — это, так называемые «водилы-староверы», это водители со стажем, которые не принимают никаких нововведений и полезных опций, они «брутальны» и пользуются исключительно зеркалом заднего вида. Для них автомобиль так и остался просто средством передвижения, и они не хотят идти в ногу со временем, поэтому и не приемлют всего нового и облегчающего жизнь. Лично я считаю, что все что владелец делает со своим автомобилем — его личное дело, кроме того если это помогает ему жить или водить авто — то почему бы и нет? Лучше камера заднего вида чем невинное лицо какой-нибудь дамочки въехавшей вам в зад или в бок со словами: «Ой, я чуток не рассчитала» или «Я только месяц за рулем и не умею ездить задним ходом». Моя сегодняшняя статья для тех, кто ломает голову над тем, как установить камеру заднего вида своими руками. Я попытаюсь детально рассказать вам о том, как это сделать подкрепляя каждый шаг информативными фото.

Итак к вашему вниманию детальная инструкция как установить камеру заднего вида

В своем авто я использовал модель камеры RM116B, это не критично можно выбрать и другую, на ваш вкус. Расположить камеру заднего вида лучше всего поближе к лампочке подсветки номерных знаков, слегка утопив ее в теле бампера, подальше от глаз.

Самым простым способом будет — установка камеры заднего вида возле лампы освещения номеров, на пластмассовом ободке, однако в этом случае ее будет видно и на фоне белых номеров она будет сильно выделяться.

Взяв во внимание такие особенности, я принял решение «впихнуть» ее поглубже в бампер прямо над номером — то есть в планку, которая удерживает осветительные лампы. Короче говоря, теперь проблем с держателем не будет, что уже неплохо, крепление будет скрыто и бампер ковырять не надо будет. Для того, чтобы повторить проделанное, нужно освободить багажный отсек и снять рамку с номерами.

Выводить нужно через левое отверстие, так, чтобы хватало длины провода.

Из-за глубокого расположения рампы пришлось слегка доработать ножку камеры заднего вида, удлинив ее. Возможно, для вашей модели камеры это будет лишним. В моем случае вопрос решился простым применением металлической пластины примерно 4х6 см.

Следующим этапом было сверление отверстия под объектив камеры заднего хода. Здесь необходимо все как следует просчитать, для того, чтобы потом не пришлось подкладывать или подматывать, проще говоря — «Семь раз отмерь — один отрежь!»

Установка камеры заднего вида неприятна еще и тем, что приходится возиться с проводкой. Советую тянуть ее в багажный отсек, используя заглушку или отверстие в районе заднего бампера или запаски.

Теперь пришло время приступить к монтажным работам и подключению камеры к монитору, а также прокладке проводки в салоне машины.

Прежде всего — снимите декоративную накладку порога багажника и левую часть обшивки багажника, затем достаньте из салона все лишнее: сиденья, коврики, накладки на пороги и т. д. Понадобится доступ к задней части магнитолы, поэтому извлеките ее и внимательно изучите разъемы.

Плюсовой провод я взял с левой задней фары, у меня цвет провода — белый с красной полосой, он подключен к лампе. Само подключение делал чуть дальше, чтобы меньше было заметно. Схему подключения я прилагаю поэтому проблем быть не должно.

В области торпеды я нашел «плюс» от лампочки заднего хода.

Далее нужно действовать предельно аккуратно, прокладка проводов — дело хлопотное. Используя «родные» элементы крепления и клипсы… Когда проводка уложена, не спешите все собирать, сначала проверьте работоспособность и правильность подключения аппаратуры. Как тестировать думаю не нужно рассказывать, думаю всем понятно, что если есть картинка и все работает нормально — значит камера установлена правильно.

Если тестирование прошло успешно и камера заднего вида работает правильно, отрегулируйте положение камеры и приступайте к сборке в обратном порядке.

Вот, собственно и вся установка.

Объектив я отрегулировал спустя несколько дней после установки, сразу сделать это довольно сложно, поскольку не понятно сначала как и куда конкретно должна смотреть камера. Приблизительно угол обзора составляет — 120°.

Послесловие.

Установка камеры заднего вида не важно своими руками или в сервисе — это существенная экономия денег, возможность получить бесценный опыт, и радость от самостоятельно проделанной работы. Пробуйте возможно у вас выйдет еще лучше чем у меня, как видите в моем случае вышло тоже довольно пристойно. Тем, кто сомневается стоит или нет, отвечу — лучше один раз потратиться и «попотеть» над установкой камеры заднего хода, нежели постоянно «париться» на тесных стоянках и платить за свои и чужие ремонты.

Устанавливать или нет камеру заднего вида каждый автовладелец решает самостоятельно, однако есть множество причин, по которым делать это крайне желательно. Установка камеры заднего вида дает возможность полностью наблюдать за ситуацией на дороге. Ни боковые зеркала, ни постоянные повороты головой не дадут такого же эффекта. Особенно это актуально для владельцев автомобилей, которые обычно ездят по многополосным дорогам. Постоянный контроль за ситуацией даст возможность избежать неприятных случаев, а также обезопасить собственную жизнь.

Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

  • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя. Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
  • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
  • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
  • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
  • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

  • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
  • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как подключить видеорегистратор в машине без прикуривателя.

Не знаете, как подключить телефон к магнитоле? Тогда обязательно прочитайте очень интересную и познавательную статью нашего автора.

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

  • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
  • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
  • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Необходимые инструменты и материалы

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

  • саморезы;
  • кабели;
  • переходники;
  • шнуры;
  • блоки питания и т.д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Этапы монтажа камеры заднего вида

Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

Подготовка места для установки камеры

Выбранное место для подключения камеры имеет несколько преимуществ. В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

Подключение питания

Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

Питание чаще всего подключается к задним фонарям. Таким образом одновременно со включением заднего хода будет включаться и камера.

Проводка кабелей в салоне автомобиля

Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

Подключение монитора

В случае, если подключение осуществляется не ко встроенному монитору, то также необходимо найти питание для этого элемента системы.

Подключение камеры к магнитоле или к монитору осуществляется с помощью провода передачи видеосигнала. Его необходимо подсоединить к вашему устройство, исходя из цвета. В случае с магнитолой Pioneer — это коричневый «тюльпан». Далее в настройках монитора указывается включение камеры заднего вида. После этого необходимо сменить полярность на режим батареи.

Все, ваша камера будет включаться автоматически со включением заднего хода.

Как подключить камеру заднего вида к телевизору дома

Главная » Статьи » Как подключить камеру заднего вида к телевизору дома

Как Подключить Камеру Заднего Вида К Телевизору

» Что Мы Выбираем? Наше Авто

Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.

​Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.

Схема подключения камеры заднего вида

Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.

Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)

Виталий Владимирович, 38 лет

Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

Общий вид камеры с проводами подключения

Комплект поставки КЗВ

Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.

Схема к ШГУ

Провод PARKING и тюльпан видеовхода ШГУ

Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.

Зеленые проводки (скорее всего для переключения видеостандарта)

Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.

И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?

Заранее благодарен за внимание, даже если не ответите на вопросы 🙂

Как подключить камеру заднего вида .
Подключить камеру заднего вида к телевизору. монитору или к магнитоле.

Подключить камеру заднего вида к телевизору. монитору. или к магнитоле.

Модели камер заднего обзора бывают разные их можно установить где угодно но подключаются примерно одинаково.

1.Красный +

2.Чёрный —

3.Жёлтый видео

Схема такова допустим вы хотите подключить к магнитоле. берёте камеру ,+ плюсовой провод от акумулятора ,либо от магнитолы в зависимости как вы хотите сделать данную систему на пример видеонаблюдение в машине тогда запитывать либо на постоянку или при включении зажигания.

Провод и разъём Жёлтый видео к центральному контакту, Чёрный — к массе разъёма и акумулятора (допустем либо массе авто) Красный + а его напрямую и к камере анологичным способом подключаются и другие модели камер.

Далее чтобы у вас автоматически включался монитор (если данная модель есть данная функция) тянете проводок от лампы заднего хода (либо находите его в касе авто) и подключаете специальному проводу на магнитоле если что-то не понятно пишите на нашем форуме видеонаблюдения.
  • Обсудить на форуме. Наш Форум видеонаблюдения forum.kamera24.ru Как подключается кабель к камерам заднего вида ?

    В большинстве камер имеются просто выводные провода, к которым можно подсоединить

    коаксиальный кабель для передачи Видео и провод питания.

    Можно также обжать провод и подключать через разъемы. Некоторые камеры поставляются с разъемами BNC (стандартный тюльпан ):

    Такой разъем, например, можно сразу подключить к видео-входу обычной магнитоле.

    Питания для камеры заднего вида!

    Питания для камер необходим выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А. Рекомендуемые эксплуатационные режимы: интервал температур от +10.С до +40.С, относительная влажность воздуха до 80%, БП-1А (БПМ-1А) имеет электронную защиту от короткого замыкания на выходе. подробнее

    Коаксиальный кабель используется для передачи сигнала от камеры к системе видеонаблюдения или к телевизору. Это обычный кабель, такой же, какой используется для подключения антенны к телевизору

    PHANTOM CA-2303 — универсальная видеокамера заднего вида, предназначенная для облегчения парковки и движения задним ходом. Камера заднего вида позволяет значительно упростить парковку в темное время суток, при плохих погодных условиях, а также ограниченном пространстве для маневра. Также данная камера будет особенно полезна во время движения в большом потоке машин или пробке . Камера заднего вида PHANTOM CA-2303 позволит избежать аварийных ситуаций, появления царапин и повреждений своего и чужого автомобиля.

    PHANTOM CA-2303 отличается миниатюрными размерами, которые не превышают габариты обычного датчика парктроника. Диаметр камеры составляет всего 18,5 мм, благодаря чему она практически незаметна. Камера позволяет получать четкое цветное изображение и имеет большой угол обзора, который составляет 170 градусов.

    Камера позволяет видеть препятствия при плохой освещенности, когда водителю сложно рассмотреть объекты, находящиеся позади автомобиля. Световая чувствительность камеры PHANTOM CA-2303 составляет не меньше, чем 0,1 LUX.

    Камера влагозащищена и имеет парковочные линии, которые позволяют наиболее быстро и легко припарковаться, ориентируясь по ним.

  • Добавить в каталог свою веб камеру.
  • Подобрать камеру видеонаблюдения в каталоге систем безопасности.
  • Как заказать рекламу в интернете и разместить её на сайте или сети iternet
  • Подключим и настроим камеру к телевизору через интернет internet

    Схемы подключения камеры заднего вида к монитору, ГУ (Головному устройству, к телевизору для проверки работоспособности.

    Схемы подключения камеры заднего вида:

    Схема подключения камеры заднего вида к монитору 4.5 на автомобиле:

    При включении задней передачи монитор включится автоматически.

    Если подключить к дополнительному входу AVI видеорегистратор, DVD, фронтальную камеру и тд.

    Монитор будет отображать видео с входа AVI 1, но переключится на AVI 2 камеру заднего вида при включении задней передачи. Тоесть при включении лампы заднего хода.

    Схема подключения камеры заднего вида к головному устройству (ГУ) на автомобиле:

    На головном устройстве находим штекер CAMERA или Rear Camera и подключаем желтый колокольчик. Красный подключаем к проводу Reverse. Дальше по схеме.

    Схема подключения камеры заднего вида к домашнему телевизору для проверки:

    Здесь все просто, главное чтобы хватило мощности для включения камеры. Попробовал зарядное устройство, не потянуло. Использовал дедовский метод. Сложил восемь больших батареек (благо были) последовательно и все заработало.

    Примечание. Не все телевизоры отображают цветную картинку. Зависит от системы. Мониторы и ГУ мультисистемные.

    Камеры в нашем магазине проходят предпродажную проверку!

    Подключение камеры заднего вида

    18 Сентября

    Что нужно для подключения

    Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.

    Распиновка проводов и разъемов

    Камера заднего вида имеет три провода. «Плюсовой» имеет красную оплетку, «минусовой» провод питания  — черный цвет. Третий провод имеет желтый цвет. Но нему осуществляется передача видеосигнала с камеры на монитор.

    1. При установке камеры красный и черный провода подключаются  к фонарю заднего хода (красный — к сигнальному проводу, черный – к «земле»). При подключении камеры к фонарю заднего хода она будет работать исключительно при включении задней скорости (что нам, собственно, и нужно). Необходимость подключения таким способом обусловлена еще и тем, что многие модели камер рассчитаны на кратковременное использование. Если они будут включены постоянно, это приведет к выходу из строя.

    Схема подключения камеры заднего вида

    2. При подключении не стоит забывать и о защите камеры и магнитолы от КЗ. Это обеспечивается путем «врезания» в «плюсовой» провод предохранителя. Для этой цели рекомендуется использовать предохранитель номиналом 0,5 А.

    3. Один конец желтого провода подключается к видеовыходу камеры, другой – к видеовходу монитора (магнитолы или другого устройства). Найти нужный разъем можно при помощи инструкции к магнитоле. Если в вашем устройстве для воспроизведения нет специального разъема для камеры заднего вида, можно использовать вывод, обозначенный надписью VIDEO IN.

    4. Многие современные модели камер передачу видеосигнала осуществляют при помощи беспроводной связи. В комплект такого устройства должен входить передатчик и приемник сигнала.

    5. В этом случае передатчик устанавливается на специальный выход камеры. А приемник – на специализированный разъем (или все тот же VIDEO IN)   магнитолы или монитора. Проверить правильность работы можно путем включения заднего хода. В этом случае изображение с камеры автоматически появится на экране.

    6. После того, как подключение выполнено, необходимо выполнить качественную изоляцию мест соединения. Для этого можно использовать изоленту, накладывая ее внахлест.

    Затем необходимо протестировать камеру во всех режимах работы.

    Источники: http://drive-avtos.ru/avto-stati/podklyuchenie-kamery-zadnego-vida.html, http://www.drive2.ru/l/3703640/, http://www.kamera24.ru/instrukt/camera_zadnii_vid.shtml, http://onlyneeds.ucoz.com/forum/2-10-1, http://www.avtosvet96.ru/articles/raznoe/podkljuchenie-kamery-zadnego-vida-/

    Комментариев пока нет!
  • autopaor.ru

    Распиновка проводов камеры заднего вида авто

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Полезное:  Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    Как подключить камеру заднего вида к телевизору дома

    Главная » Статьи » Как подключить камеру заднего вида к телевизору дома

    Как Подключить Камеру Заднего Вида К Телевизору

    » Что Мы Выбираем? Наше Авто

    Установка камеры должна обеспечить хороший обзор, разметка стоянки должна просматриваться для удобства парковки.

    В жгуте проводов камеры заднего вида обычно присутствует только три провода. Черный и красный провод служат для передачи питания, а по желтому поступает изображение. Провода питания подключаются к проводке фонаря задней скорости. Таким образом, камера будет подключаться в работу только при включении соответствующей передачи.

    ​Проводя подключение камеры необходимо проявлять особую внимательность. В случае ошибки из строя может выйти как сама камера, так и магнитола. Защита от ошибочного подключения присутствует, но далеко не на всех моделях. В целях предотвращения повреждений камеры ее положительный провод рекомендуется оснастить предохранителем, номинал которого не превышает 0,5 А.

    Схема подключения камеры заднего вида

    Один конец желтого провода подключается к камере, а другой конец — к специальному выходу на магнитоле. Разыскать нужный выход поможет справочная документация и маркировки на самом устройстве. Если специальный выход для камеры не предусмотрен, то подключить провод можно к разъему VIDEO IN.

    Skoda Fabia 1.2 HTP › Бортжурнал › Как правильно подключить камеру заднего вида? (часть 2)

    Виталий Владимирович, 38 лет

    Ранее я спрашивал у людей которые дружат с автоэлектрикой — как подключить камеру заднего вида. Теперь хотелось бы получить дельные советы по конкретной модели камеры, кторую заказал и уже получил CYCLON RC-SP CCD. Взял именно эту камеру, т.к. надеялся, что удастся легко совместить с ранее установленным мультимедийным головным устройством этой же фирмы Volkswagen UNIVERSAL CAN 7 Cyclon. Но получив камеру и осмотрев её, понял, что без помощи не обойтись.

    Общий вид камеры с проводами подключения

    Комплект поставки КЗВ

    Вариант 1 к + фонаря заднего входа (но для этого прийдется тянуть еще один провод параллельно видеокабелю через весь салон) Вариант 2 — к проводу REVERSE магнитолы (читал другие темы по подключению). Но дело в том, что на схеме, которая наклеена на моей магнитоле такой провод обозначен (REVERSE (GREEN AND WHITE)), а на самом деле его нет, т.к. магнитола штатная и подключается через штатный разъем, имеются только незадействованные провода PARKING (буро-красный) и черный GND.

    Схема к ШГУ

    Провод PARKING и тюльпан видеовхода ШГУ

    Еще на кабеле камеры заднего вида имеются два тоненьких ответвляющихся зелененьких проводка, но они скорее всего для возможности переключения видеостандартов PAL/NTSC, производитель на сайте писал что переключение происходит с помощью размыкания/замыкания белого провода (видимо белые закончились на заводе а зеленых валом). Только не указали какому из соединений этих проводов (замкнуты/разомкнуты) соответствует PAL, а какому NTSC.

    Зеленые проводки (скорее всего для переключения видеостандарта)

    Еще не понятно — зачем на проводе питания КЗВ находится штеккер (гнездо) 5,5мм, никакие переходники и провода к нему не шли, поэтому видимо прийдется отрезать его для подключения этого провода к питанию фонаря заднего хода.

    И последний вопрос — для самых терпеливых, которые дочитали до конца. Можно ли проверить камеру в домашних условиях, подключив к видеовходу телевизора и подав питание +12В от бытовых источников питания? И опять же — подавать ли + 12В на красный провод, ответвляющийся от тюльпана видевыхода камеры?

    Заранее благодарен за внимание, даже если не ответите на вопросы 🙂

    Как подключить камеру заднего вида .
    Подключить камеру заднего вида к телевизору. монитору или к магнитоле.

    Подключить камеру заднего вида к телевизору. монитору. или к магнитоле.

    Модели камер заднего обзора бывают разные их можно установить где угодно но подключаются примерно одинаково.

    1.Красный +

    2.Чёрный —

    3.Жёлтый видео

    Схема такова допустим вы хотите подключить к магнитоле. берёте камеру ,+ плюсовой провод от акумулятора ,либо от магнитолы в зависимости как вы хотите сделать данную систему на пример видеонаблюдение в машине тогда запитывать либо на постоянку или при включении зажигания.

    Провод и разъём Жёлтый видео к центральному контакту, Чёрный — к массе разъёма и акумулятора (допустем либо массе авто) Красный + а его напрямую и к камере анологичным способом подключаются и другие модели камер.

    Далее чтобы у вас автоматически включался монитор (если данная модель есть данная функция) тянете проводок от лампы заднего хода (либо находите его в касе авто) и подключаете специальному проводу на магнитоле если что-то не понятно пишите на нашем форуме видеонаблюдения.
  • Обсудить на форуме. Наш Форум видеонаблюдения forum.kamera24.ru Как подключается кабель к камерам заднего вида ?

    В большинстве камер имеются просто выводные провода, к которым можно подсоединить

    коаксиальный кабель для передачи Видео и провод питания.

    Можно также обжать провод и подключать через разъемы. Некоторые камеры поставляются с разъемами BNC (стандартный тюльпан ):

    Такой разъем, например, можно сразу подключить к видео-входу обычной магнитоле.

    Питания для камеры заднего вида!

    Питания для камер необходим выпрямленным стабилизированным напряжением 12 В, током не более 0,7 А. Рекомендуемые эксплуатационные режимы: интервал температур от +10.С до +40.С, относительная влажность воздуха до 80%, БП-1А (БПМ-1А) имеет электронную защиту от короткого замыкания на выходе. подробнее

    Коаксиальный кабель используется для передачи сигнала от камеры к системе видеонаблюдения или к телевизору. Это обычный кабель, такой же, какой используется для подключения антенны к телевизору

    PHANTOM CA-2303 — универсальная видеокамера заднего вида, предназначенная для облегчения парковки и движения задним ходом. Камера заднего вида позволяет значительно упростить парковку в темное время суток, при плохих погодных условиях, а также ограниченном пространстве для маневра. Также данная камера будет особенно полезна во время движения в большом потоке машин или пробке . Камера заднего вида PHANTOM CA-2303 позволит избежать аварийных ситуаций, появления царапин и повреждений своего и чужого автомобиля.

    PHANTOM CA-2303 отличается миниатюрными размерами, которые не превышают габариты обычного датчика парктроника. Диаметр камеры составляет всего 18,5 мм, благодаря чему она практически незаметна. Камера позволяет получать четкое цветное изображение и имеет большой угол обзора, который составляет 170 градусов.

    Камера позволяет видеть препятствия при плохой освещенности, когда водителю сложно рассмотреть объекты, находящиеся позади автомобиля. Световая чувствительность камеры PHANTOM CA-2303 составляет не меньше, чем 0,1 LUX.

    Камера влагозащищена и имеет парковочные линии, которые позволяют наиболее быстро и легко припарковаться, ориентируясь по ним.

  • Добавить в каталог свою веб камеру.
  • Подобрать камеру видеонаблюдения в каталоге систем безопасности.
  • Как заказать рекламу в интернете и разместить её на сайте или сети iternet
  • Подключим и настроим камеру к телевизору через интернет internet

    Схемы подключения камеры заднего вида к монитору, ГУ (Головному устройству, к телевизору для проверки работоспособности.

    Схемы подключения камеры заднего вида:

    Схема подключения камеры заднего вида к монитору 4.5 на автомобиле:

    При включении задней передачи монитор включится автоматически.

    Если подключить к дополнительному входу AVI видеорегистратор, DVD, фронтальную камеру и тд.

    Монитор будет отображать видео с входа AVI 1, но переключится на AVI 2 камеру заднего вида при включении задней передачи. Тоесть при включении лампы заднего хода.

    Схема подключения камеры заднего вида к головному устройству (ГУ) на автомобиле:

    На головном устройстве находим штекер CAMERA или Rear Camera и подключаем желтый колокольчик. Красный подключаем к проводу Reverse. Дальше по схеме.

    Схема подключения камеры заднего вида к домашнему телевизору для проверки:

    Здесь все просто, главное чтобы хватило мощности для включения камеры. Попробовал зарядное устройство, не потянуло. Использовал дедовский метод. Сложил восемь больших батареек (благо были) последовательно и все заработало.

    Примечание. Не все телевизоры отображают цветную картинку. Зависит от системы. Мониторы и ГУ мультисистемные.

    Камеры в нашем магазине проходят предпродажную проверку!

    Подключение камеры заднего вида

    18 Сентября

    Что нужно для подключения

    Для того чтобы осуществить подключение камеры заднего вида необходимо устройство, на котором будет отображаться картинка с нее. Это может быть телевизор, отдельный монитор, монитор магнитолы или ГУ или другое устройство, поддерживающее такую возможность.

    Распиновка проводов и разъемов

    Камера заднего вида имеет три провода. «Плюсовой» имеет красную оплетку, «минусовой» провод питания  — черный цвет. Третий провод имеет желтый цвет. Но нему осуществляется передача видеосигнала с камеры на монитор.

    1. При установке камеры красный и черный провода подключаются  к фонарю заднего хода (красный — к сигнальному проводу, черный – к «земле»). При подключении камеры к фонарю заднего хода она будет работать исключительно при включении задней скорости (что нам, собственно, и нужно). Необходимость подключения таким способом обусловлена еще и тем, что многие модели камер рассчитаны на кратковременное использование. Если они будут включены постоянно, это приведет к выходу из строя.

    Схема подключения камеры заднего вида

    2. При подключении не стоит забывать и о защите камеры и магнитолы от КЗ. Это обеспечивается путем «врезания» в «плюсовой» провод предохранителя. Для этой цели рекомендуется использовать предохранитель номиналом 0,5 А.

    3. Один конец желтого провода подключается к видеовыходу камеры, другой – к видеовходу монитора (магнитолы или другого устройства). Найти нужный разъем можно при помощи инструкции к магнитоле. Если в вашем устройстве для воспроизведения нет специального разъема для камеры заднего вида, можно использовать вывод, обозначенный надписью VIDEO IN.

    4. Многие современные модели камер передачу видеосигнала осуществляют при помощи беспроводной связи. В комплект такого устройства должен входить передатчик и приемник сигнала.

    5. В этом случае передатчик устанавливается на специальный выход камеры. А приемник – на специализированный разъем (или все тот же VIDEO IN)   магнитолы или монитора. Проверить правильность работы можно путем включения заднего хода. В этом случае изображение с камеры автоматически появится на экране.

    6. После того, как подключение выполнено, необходимо выполнить качественную изоляцию мест соединения. Для этого можно использовать изоленту, накладывая ее внахлест.

    Затем необходимо протестировать камеру во всех режимах работы.

    Источники: http://drive-avtos.ru/avto-stati/podklyuchenie-kamery-zadnego-vida.html, http://www.drive2.ru/l/3703640/, http://www.kamera24.ru/instrukt/camera_zadnii_vid.shtml, http://onlyneeds.ucoz.com/forum/2-10-1, http://www.avtosvet96.ru/articles/raznoe/podkljuchenie-kamery-zadnego-vida-/

    Комментариев пока нет!
  • autopaor.ru

    Распиновка проводов камеры заднего вида авто

    Видеокамера заднего вида — прекрасное решение для контроля движения авто реверсом, так как зеркала не позволяют полностью видеть что находится сзади автомобиля. Хотя и на одну видеокамеру сильно полагаться не стоит, ведь и у неё есть свои недостатки (включение с небольшой задержкой, ограниченный угол обзора, недостаточно чёткое разрешение).

    Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это своими руками — придётся ехать к автоэлектрику. Но бОльшая часть водителей прекрасно справляется с такой задачей, особенно если внимательно прочитать данный мануал по подключению.

    Обычно у камер для видеонаблюдения за ситуацией сзади авто, на плате по разъёму цвета чёрный — минус и масса, красный + питания, может быть и 3,3 вольта и 5 вольт, жёлтый — комплексный видео выход. Бывает ещё управление — белый или коричневый, но это в зависимости от производителя. Красный, чёрный и жёлтый обычно соблюдаются всеми производителями камер. Для проверки подключите её к телевизору через обычный «тюльпан» — должно показывать.

    Распиновка камеры заднего вида на 3 провода

    Распиновка камеры заднего вида на 4 провода

    Распиновка камеры заднего вида на 5 проводов

    Распиновка камеры заднего вида на 6 проводов

    Здесь та-же кухня, что и на 3-х, 4-х, 5-ти проводных, просто отдельно выводятся массы на каждую линию. Распиновка проводов камеры:

    1. Красный провод «+» на фонарь заднего хода.
    2. Желтый провод «+» на тюльпан видео сигнала.
    3. Остальные провода «-» на тюльпан видео сигнала.

    Распиновка проводов камеры с подсветкой

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Подключение двух камер авто к монитору

    Принцип работы такой, что при включении задней передачи подается напряжение на катушку, включается задняя камера, контакты питания передней камеры разомкнуты. При выключении задней камеры реле отключается и через контакт 87а плюс подается на кнопку. Включаем кнопку — работает передняя камера.

    Установка парковочной задней камеры

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер.

    Встречаются даже беспроводные камеры заднего вида (видеопередатчик и видеоприёмник с радиоканалом), тогда подключение будеь иметь вид как на схеме.

    Полезное:  Распиновка штекера и гнезда на 3.5 мм под наушники с микрофоном

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры — ущерба машине не наносится;
    • камера в рамке номера — дырку для шнура не видна, так как она за рамкой;
    • врезная камера — по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре — минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные — имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа;
    • на кронштейне — удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

    Обратите внимание, что все камеры обычно питаются от 5 вольт, в ней стоит стабилизатор напряжения и выдает на саму камеру 3.3 вольта, у кого-то этот стабилизатор выдерживает и подачу 12 вольт, но это редко, обычно он сгорает. На обычных китайских камерах питающихся от 12В от фонаря заднего хода стабилизатор на 5 вольт стоит запаянный в пластиковой развилки провода на питание и тюльпан, в самой камере также идет стабилизатор на 3.3 вольта.

    Замена камеры заднего вида — инструкция

    Как и любое другое электронное устройство, эти видеокамеры иногда сгорают (особенно если питание на них подаётся постоянно). Тогда действия по замене будут такими:

    1. Снимаем камеру.

    2. Отрезаем штатный жгут от камеры, ближе к камере. Он будет в экранирующей оплётке, оплётку подготовить к спаиванию с другой такой же оплёткой от новой камеры.

    3. От новой камеры отходит шнур с разъёмом типа тюльпан. К нему присоединяется длиннющий шнур, который должен тянуться до самого экрана. Нам он весь не понадобится, так как до нашего экрана идёт штатная проводка, к которой мы подключаемся. Отрезаем разъём с небольшим куском от длиннющего провода и зачищаем. Там будет центральная жила внутри оплётки. Нам понадобится и то и другое.

    4. Припаиваем провода отрезанного штатного жгута к новой камере:

    • Жёлтый на штатном — к центральной жиле, разрезанного новой камеры.
    • Оплётку от штатного к оплётке от разрезанного новой камеры
    • Чёрный на штатном — к минусовому проводу на новой камере (обычно чёрный)
    • Красный от новой камеры нужно присоединить к плюсовому проводу, питающему фонарь заднего хода (зелёный с белой полосой)

    5. Включаем зажигание, ставим селектор АКПП в положение R. Если изображение есть — всё сделано правильно.

    Если будете питать камеру от фонаря заднего хода, может быть рябь на экране при включении камеры — придется подключать от питающего плюса через реле. Отключение её обязательно, ведь если на видеокамеру постоянно подавать +12В (например от подсветки номерного знака), то рано или поздно сгорит её преобразователь напряжения.

    Не забываем всё тщательно пропаивать и изолировать, желательно термоусадкой. Шнуры желательно отрезать с запасом, чтобы можно было в дальнейшем быстро заменить камеру, не разбирая обшивку. Перед тем как резать шнуры на штатной камере, нужно быть уверенным в её неработоспособности. Вопрос крепления новой камеры — чисто слесарный и решается без проблем. Камеру лучше брать инфракрасную — она лучше «видит» при плохом освещении.

    Видео инструкция

    4- 4,50 Загрузка…

    НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

    2shemi.ru

    Подключение камеры заднего вида, пошаговая иструкция

    Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

    Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

    Как выбрать камеру

    Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

    На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

    • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
    • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
    • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
    • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
    • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

    Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход. Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

    caraudioinfo.ru

    Схема подключения штатной камеры заднего вида. Подключение и монтаж камеры заднего вида.

    Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

    Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

    Схема подключения камеры заднего вида

    • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора. Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
    • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
    • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
    • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.
    Питание камеры

    Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

    Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

    Назначение и работа камер заднего вида

    Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.

    Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

    Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

    Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида. О том, как подключить её к магнитоле, расскажем ниже.

    Какими бывают парковочные камеры

    Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

    Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

    В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

    Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

    Различия между камерами заднего и переднего вида

    И те и другие обладают почти одинаковыми свойствами и характеристиками. Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

    Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

    Особенности и характеристики автомобильных парковочных камер

    При выборе парковочной камеры учитывают следующие особенности:

    • конструкция (оформление) камеры,
    • стандарт видеосигнала,
    • формат отображения (зеркальный или обычный),
    • способ подключения к монитору,
    • угол обзора,
    • светочувствительность,
    • инфракрасная подсветка,
    • динамическая разметка.
    Конструктивное оформление и стандарт видеосигнала

    Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем. Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.

    Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

    Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.

    Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

    Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.

    Универсальную камеру можно установить на любую поверхность

    Разновидность универсальной — камера, встроенная в рамку регистрационного номера.

    Встроенная в рамку номера камера — одна из разновидностей универсального оформления

    Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM. По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

    Таблица: преимущества и недостатки парковочных камер заднего вида
    Способы подключения к монитору

    Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

    Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.

    Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

    Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

    Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети. Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

    Светочувствительность и инфракрасная подсветка

    Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

    Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

    Угол обзора и динамическая разметка

    Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения. На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

    Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.

    Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

    Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

    Леонид Попов

    www.drive.ru

    Видео: обзор камер заднего вида

    Подключение парковочной камеры

    Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

    Монитор для парковочной камеры

    В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

    • магнитолу,
    • автомобильный телевизор,
    • видеорегистратор,
    • навигатор,
    • отдельный монитор,
    • зеркало заднего вида со встроенным монитором,
    • планшет, смартфон и другие мобильные гаджеты.
    Видео: монитор для камеры заднего вида

    Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

    Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

    У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

    Видео: подключение проводной камеры к планшету или смартфону

    Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

    Место установки монитора

    Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

    Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

    Схемы подключения камеры заднего вида

    На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

    Проводное подключение

    Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

    На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

    Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

    Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

    К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

    На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

    По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

    Беспроводное подключение

    В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

    Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

    В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

    Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

    Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

    Для принудительного включения на камеру подают питание через тумблер или кнопку

    Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

    Подключение камеры с модулем Wi-Fi

    Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

    Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

    Подключение двух парковочных камер

    Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

    Как установить проводную камеру и подключить к магнитоле автомобиля

    Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

    • набор ключей,
    • отвёртки,
    • съёмник панелей,
    • изоляционная лента,
    • пластиковые хомуты для крепления проводов,
    • провода и разъёмы,
    • дрель со сверлом,
    Последовательность работ

    Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

    Камеру заднего вида можно установить в рамку номерного знака

    В качестве монитора для камеры заднего вида может быть использовано:

    • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
    • монитор на торпеду. Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
    • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
    • планшет;
    • штатная магнитола.

    Видеоролик о камере заднего вида

    По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

    Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.

    Как подключить камеру заднего вида к зеркалу с монитором

    Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

    Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

    Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

    Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

    Провод следует прокладывать через штатную проводку пятой двери. При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

    Подключаем камеру заднего вида к штатной магнитоле и планшету

    Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.

    Часто камеру заднего вида подключают к магнитоле

    Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

    Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

    Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место. Можно также ее закрепить над номерным знаком при помощи саморезов.

    Установка видеокамеры к навигатору и видеорегистратору

    Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

    Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

    Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства. И, в-третьих — простота и легкость в эксплуатации.

    Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.

    Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

    Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

    Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

    Необходимо соединить кабель питания камеры с кабелями заднего фонаря. Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.

    Видеокамера в навигаторе — это простота эксплуатации

    Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

    Красный провод является положительным, а черный отрицательным. Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

    Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

    Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке. Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей. Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы. Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода. Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля. В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in. После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.

    Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

    phocs.ru

    подключение, как подключить на автомобиль своими руками, схема, где поставить в авто, хода, подсоединить к монитору, настройка, крепление, беспроводной, китайской, закрепить, отрегулировать

    При парковке в стесненных условиях для контроля пространства позади машины используются ультразвуковые датчики или видеокамера, передающая картинку на монитор в салоне автомобиля. Установка камеры заднего вида осуществляется в заводских условиях или в дилерских центрах, но владелец может смонтировать оборудование самостоятельно.

    Необходимые инструменты и материалы

    В стандартный комплект видеокамер входит базовый набор материалов, используемых при осуществлении монтажных работ. Но оборудование китайского производства комплектуется проводами и клеммами низкого качества, которые рекомендуется заменить. Набор инструментов зависит от конструктивных особенностей, способа установки и коммутации оборудования. Например, существуют видеокамеры, интегрированные в пластиковую рамку для номерного знака (модель Auto Expert VC-204).

    Чтобы своими руками смонтировать камеру для вида пространства позади автомашины, потребуются инструмент и материалы:

    • аккумуляторная дрель с набором сверл;
    • чертежный набор для разметки;
    • коммутационные кабели и штекеры;
    • метизные изделия для крепления компонентов;
    • приспособления для снятия магнитолы, которая используется для вывода изображения на дисплей;
    • изоляционная лента или термоусадочная трубка.

    Где и как установить

    Оборудование необходимо установить на задней части машины (например, на крышке багажника вместо плафона подсветки номерного знака). Допускается размещение оборудования на задней полке в салоне, но в этом случае угол обзора уменьшается (из-за крышки багажного отделения). Если владелец автомашины выбрал хорошее место, то при движении в сырую погоду объектив не забрасывается грязью, а при маневрировании задним ходом обеспечивается обзор пространства по бокам от бампера.

    Подготовка места для установки

    Перед тем как установить камеру на автомобиль, необходимо подготовить место для монтажа.

    Если изделие планируется поместить вместо плафона подсветки номера, то требуется вынуть штатный светильник и доработать полученное отверстие в соответствии с габаритами корпуса видеокамеры.

    На некоторых автомобилях (например, на фургонах) оборудование может устанавливаться на верхней части кузова, в котором требуется просверлить отверстия. Кромка обрабатывается специальным составом, предотвращающим образование коррозии.

    Монтаж

    Чтобы установить камеру заднего вида на автомобиль своими руками, необходимо:

    1. Распаковать оборудование и закрепить корпус изделия в прямоугольном отверстии для плафона подсветки. В набор входит уплотнительная прокладка из резины; изделие удерживается в рамке защелками или винтами. При использовании универсальных моделей, выпускаемых в Китае, может потребоваться доработка сопрягаемых поверхностей.
    2. Затем устанавливаем жгут кабелей, по которым подается питание, и транслируется видеосигнал. В конструкции оборудования могут использоваться светодиоды для подсветки, шнуры выводятся в салон машины. Жгут закрывается гофрированной трубкой, которую крепим к силовому каркасу и петлям крышки при помощи пластиковых хомутов. Допускается использование штатного гофрированного чехла для защиты кабелей электропитания.
    3. Если в конструкции объектива применяется форсунка для подачи омывающей жидкости, то необходимо поставить гибкий шланг для подачи воды. Трубка подключается к системе омывания; очистка объектива производится одновременно с удалением грязи с поверхности заднего стекла.
    4. После завершения монтажа необходимо проверить надежность фиксации элементов; соединительный шнур не должен натягиваться или переламываться при закрывании и открывании крышки багажника.

    При использовании беспроводной модели монтаж упрощается; владельцу необходимо смонтировать объектив и корректно расположить антенну для передачи видеосигнала к приемнику. Если используется рамка с интегрированной видеокамерой, то крепление осуществляется на штатное место для номерного знака. Кабели прокладываются внутри крышки, а затем выводятся к точкам подачи питания и автомагнитоле.

    Как подключить

    Чтобы подключение своими руками питание и кабели для передачи сигналов, требуется проанализировать схему коммутации и отключить батарею от бортовой сети автомашины. Не рекомендуется прокладывать шнуры в салоне поверх ковролина, поскольку существует риск повреждения проводки ногами водителя или пассажиров. Для соединения кабелей рекомендуется использовать штекеры или скрутку (скрученные концы изолируются при помощи поливинилхлоридной ленты или усадочной трубки).

    Схема

    Стандартная схема подключения состоит из нескольких цепей:

    • трансляция видеосигнала к магнитоле или отдельному монитору, установленному на панели приборов;
    • подача питания к видеокамере в момент включения передачи заднего хода;
    • обеспечение работоспособности светодиодов подсветки.

    Подключение питания

    Перед подсоединением электрических цепей рекомендуется проверить работу видеокамеры, зацепив напрямую кабели питания к прикуривателю или аккумулятору при работающем моторе. Чтобы правильно подключить камеру к бортовой сети, необходимо вывести провод к блоку предохранителей, расположенному под панелью приборов. Для коммутации выбирается вставка, отвечающая за работу ламп индикации заднего хода. Чтобы уменьшить длину проводки, кабели можно подсоединить к фонарю заднего хода.

    При использовании на машине парктроника или парковочного ассистента спереди и сзади питание подается от контроллера управления, расположенного в багажном отсеке.

    Вне зависимости от способа коммутации шнур заземления крепится к кузову автомашины в багажном отделении (в конструкции автомобилей предусмотрены специальные болты для подачи отрицательного сигнала питания). Светодиоды подсветки коммутируются параллельно основной цепи питания. Постоянная подача питания к видеокамере запрещается, поскольку устройство выходит из строя.

    Проводка кабелей в салоне автомобиля

    Чтобы самостоятельно провести кабели внутри салона машины, необходимо:

    1. Демонтировать пластиковые накладки в дверных проемах, открыв доступ к штатной проводке.
    2. Провести кабель от крышки багажника к порогам внутри стоек кузова или под боковыми обшивками багажного отделения.
    3. Вывести шнуры к точкам подключения в панели приборов. Головное мультимедийное устройство выдвигается из монтажной шахты; кабели не должны контактировать с органами управления и препятствовать работе климатической установки.

    Подключение монитора

    Смонтированная камера подключается к отдельному монитору или магнитоле при помощи тюльпанов, которые устанавливаются в предусмотренные конструкцией штекеры. Для питания отдельного экрана необходимо обеспечить подачу питания. Качественно поставленный жидкокристаллический монитор не перекрывает обзор с места водителя и срабатывает при включении передачи заднего хода. При заглушенном моторе и движении передним ходом питание на мониторе отсутствует.

    Видеокамера заднего вида и монитор оборудованы штекерами, изготовленными из пластика одинакового цвета. Идентичная цветовая маркировка позволяет корректно определить назначение кабелей. После установки и соединения компонентов производится подсоединение аккумулятора к бортовой сети и тестовый запуск системы обзора.

    Если используется беспроводная камера, то к монитору подключается приемник сигналов (устройство требует коммутации к бортовой сети). При использовании подобного оборудования следует учитывать задержку между моментом включения заднего хода и появлением картинки на экране. Временной интервал, составляющий 3-4 секунды, необходим для инициализации и сопряжения передающего блока и приемного устройства.

    Как отрегулировать

    После того как установлена видеокамера и смонтирована проводка, проверьте работоспособность устройства и отрегулируйте положение объектива. Для регулировки может использоваться гибкая металлическая пластина, на которой крепится оборудование. На части видеокамер применяется объектив, который поворачивается относительно корпуса изделия. Дополнительно необходимо настроить головное мультимедийное устройство, которое используется для отображения картинки.

    Дальнейшая настройка в автомобиле позволяет изменить разрешение изображения, а также скорректировать яркость и контрастность. На основе полученного изображения владелец автомашины может отрегулировать положение объектива, обеспечивая максимальный захват пространства позади кузова. На магнитолах марки Pioneer возможно зеркальное отображение картинки; для устранения дефекта необходимо изменить полярность сигнала, предупреждающего о включении передачи заднего хода.

    Как подключить камеру заднего вида к зеркалу с монитором

    Главная » Статьи » Как подключить камеру заднего вида к зеркалу с монитором

    Как подключить зеркало с камерой заднего вида для автомобиля и схема установки в салоне

    Зеркало с камерой заднего вида — это устройство, которое для повышения безопасности позволяет более эффективно следить за дорогой позади автомобиля при движении задним ходом. Оно также служит для выведения полезной информации. Это достигается наличием встроенного дисплея.

    Функции и характеристики

    Угол обзора камеры вида с монитором в зеркале характеризует, насколько хорошо будут просматриваться объекты, расположенные слева и справа от транспортного средства. Существуют 2 варианта установки автомобильного зеркала с камерой:

    • Вместо штатного салонного зеркала заднего вида.
    • В качестве накладки на штатное зеркало с помощью зажимов.

    Многие зеркала с камерой обладают парктроником, который облегчает парковку машины в стесненных условиях. Специальный радар, который устанавливается сзади автомобиля и подключается к устройству по проводам или Bluetooth, определяет расстояние до ближайшего препятствия. На экране будут появляться линии, указывающие на габариты. Если в устройстве есть динамик, то будут подаваться звуковые сигналы. Функция парктроника пригодится начинающим водителям для облегчения маневрирования.

    Размер встроенного в устройство монитора может колебаться от 3 до 6 дюймов. Чем больше размер экрана, тем меньше область зеркала, выделяемая для обзора. Более дорогие модели могут оснащаться дополнительными устройствами и функциями, например навигатором, часами, видеорегистратором. Если в аксессуар встроен радар-детектор, то водитель сможет заранее снизить скорость перед приближением к средствам контроля.

    Критерии выбора

    Перед покупкой следует обращать внимание на входные и выходные интерфейсы. Чаще всего видеокамера заднего вида подключается с помощью кабелей с коннекторами RCA и гнездом для подключения питания. Если аксессуар рассчитан на 5 В, то необходимо убедиться в том, что на зеркале есть 4-контактное jack-гнездо. Камера заднего вида должна быть совместима по параметрам с этим устройством.

    Чем выше разрешение получаемой с камеры картинки, тем более четкими и различимыми будут мелкие объекты. При выборе зеркала по размеру дисплея следует ориентироваться на удобство. Например, устройство с шестидюймовым экраном подойдет для просмотра видео и фото, но обзор позади автомобиля может быть затруднен ввиду сокращения полезной площади зеркала.

    Рейтинг лучших моделей

    Эти зеркала с монитором для камеры вида пользуются хорошим спросом и обладают всеми необходимыми функциями. В одних моделях под зеркальным полотном установлены небольшие мониторы. Некоторые зеркала представляют собой полноценные видеорегистраторы с входом для видеокамеры заднего вида.

    Trendvision MR710GP

    Это устройство представляет собой видеорегистратор в зеркале с камерой и монитором. Аксессуар обладает качественной матрицей, позволяющей снимать видео с разрешением Full HD и Super HD. Скорость обновления изображения составляет 60 кадров в секунду. Еще одним преимуществом является широкий угол обзора — 147º. Объем встроенной памяти составляет 128 Гб. Имеются 2 слота под карты памяти форматов SD и MicroSD. Для подключения камеры заднего вида предусмотрен видеовход.

    Встроенный аккумулятор обеспечивает автономную работу устройства в течение 20 минут. Постоянное питание этого зеркала с монитором осуществляется от бортовой сети с напряжением 12 или 24 В. Устройство обладает встроенным 4,7-дюймовым дисплеем, расположенным посередине зеркала. Встроенный GPS-информатор предупреждает о появлении на пути постов ДПС. Функция навигатора отсутствует.

    Autoexpert DV-525

    Это зеркало с камерой и монитором для автомобиля может устанавливаться вместо штатного. Двойной видеовход позволяет подключить не только заднюю, но и переднюю камеру. Монитор, обладающий качественной цветопередачей и высокой контрастностью, расположен слева. Еще одно достоинство устройства Autoexpert DV 525 — надежность фиксации благодаря пружинному крепежу с регулируемой высотой. Пределы изменения — от 55 до 78 мм. Единственный недостаток — завышенная цена.

    Dunobil Spiegel DUO

    Это устройство представляет собой видеорегистратор с панорамным зеркалом, которое выгодно отличается наличием в комплекте видеокамеры заднего вида со стандартным разрешением VGA. Для подключения предусмотрен жгут проводов, оканчивающийся 4-контактным штекером. Устройство обладает различными полезными функциями, например датчиком движения и G-сенсором. Диагональ экрана — 4,3″. Для непродолжительной работы в автономном режиме предусмотрен аккумулятор емкостью 250 мАч.

    Interpower Silverstone f1 Interpower HD-5

    Это зеркало с камерой имеет 5-дюймовый дисплей с разрешением 800 на 480 точек. Питание устройства осуществляется от бортовой сети автомобиля. Дисплей отображает качественное изображение, яркость которого в летнее время может оказаться недостаточной. Еще один недостаток этой модели — короткие провода для подключения, что может вызвать затруднения при монтаже. Зеркало имеет хороший угол обзора, что позволяет пользоваться им по прямому назначению.

    SHO Me M43

    Это устройство с монитором под камеру вида широко распространено за счет невысокой стоимости. Оно обладает 4,3-дюймовым дисплеем с низким разрешением — 480 на 272 пикселя.

    Автозеркало этой модели имеет небольшую высоту, что затрудняет его использование по прямому назначению.

    Еще один недостаток заключается в заниженной контрастности и цветовой насыщенности дисплея. Но есть и преимущество — это наличие 2 видеовходов.

    Как установить

    Установка камеры вида с зеркалом — процесс несложный. Проще всего осуществляется установка камеры, вмонтированной в рамку номерного знака. Установка камеры вместо плафона потребует навыков и инструментов. Также нужно будет определиться с местом установки, чтобы обеспечивался хороший обзор и не допускалось запотевание и попадание дорожной грязи.

    Установка зеркала

    Если используется универсальная пружинная защелка, то для установки поверх штатного зеркала следует отжать одну из них как можно сильнее. Затем аксессуар аккуратно надевается, и защелка плавно отпускается. Таким же образом фиксируется другая защелка. При установке взамен штатного зеркала последнее снимается и новое устройство устанавливается с помощью крепления, входящего в комплект поставки.

    Монтаж камеры

    Чтобы установить камеру на вида с рамкой номерного знака, следует снять последний и прикрутить приспособление. Провода от аксессуара можно завести в кузов через багажник, просверлив рядом с площадкой госномера отверстие. После прокладки кабеля от камеры оно должно быть загерметизировано. Когда рамка будет установлена, номерной знак прикручивается на место.

    Если планируется установка вместо одного из плафонов, то следует приобрести специальный комплект, подходящий под транспортное средство. Можно также поставить камеру внутрь штатного корпуса. Для этого следует разобрать его, прорезать в передней и задней крышках места под аксессуар и вставить его. После этого корпус собирается и уплотняется силиконовым герметиком.

    Как правильно подключить

    Схема подключения камеры на авто зависит от наличия требуемых интерфейсов. При подключении камеры через 4-контактный jack-разъем необходимо убедиться в правильной распиновке. Первый контакт коннектора подсоединяется к выключателю заднего хода, чтобы при замыкании его контактов дисплей зеркала включался. На второй контакт подается аналоговый видеосигнал с камеры заднего вида, а с третьего контакта подается напряжение 5 В. Четвертый контакт — это масса. Необходимо проверить и диаметр вилки и гнезда, чтобы они подошли друг к другу.

    Вилка вставляется в гнездо на мониторе зеркала. Затем подключается видеосигнал путем вставки желтой вилки с камеры в гнездо на переходнике. Если на зеркале с монитором есть выход для питания камеры, то ее соответствующий коннектор вставляется в это гнездо. В противном случае питание подается отдельно от кнопки включения фонарей заднего хода. Это необходимо для того, чтобы камера была под напряжением не постоянно, а только во время движения задним ходом.

    Проводка от камеры прокладывается по полу или потолку. Она должна располагаться как можно дальше от антенного кабеля и проводки автомагнитолы во избежание помех. Постоянное питание зеркала можно взять с плафона освещения. Для этого он снимается, и с помощью тестера определяется находящийся под напряжением контакт выключателя лампы. После этого провод припаивается или прикручивается так, чтобы он подсоединялся к нужной клемме.

    Автомобильное зеркало-монитор и камера заднего вида с беспроводным блоком

    Рассказ об автомобильном мониторе, выполненном в форм-факторе штатного зеркала заднего вида, камере, а также подключении их друг к другу без проводов

    За рулем уже не первый год и довольно хорошо умею маневрировать и парковаться задним ходом, но, как многие из вас наверняка знают, достаточно часто бывают такие ситуации, когда одним умением справиться довольно сложно, особенно когда приходится крутиться на тесной парковке многоэтажки, и при этом еще как назло запотевшие стекла/дождь/снег всячески пытаются осложнить и без того непростое положение… После нескольких таких случаев я окончательно решил обзавестись камерой заднего вида по принципу “уж лучше с ней, чем без нее”.

    Поскольку в моем авто нет магнитолы со встроенным дисплеем, помимо камеры также встал вопрос выбора автомобильного монитора для ее подключения. Довольно заманчивым, с точки зрения незахламления передней панели, является вариант использования монитора, цепляющегося на штатное зеркало заднего вида. Ранее у меня уже был опыт использования подобного рода устройства выполнявшего роль видеорегистратора. После непродолжительного использования устройство было благополучно отправлено “на покой”, т.к. привыкнуть к его размерам я так и не смог и доставляемые им неудобства, на мой взгляд, практически обнуляли все плюсы. Основной причиной всех минусов для меня как раз и являлся способ крепления устройства на штатное зеркало, который заставлял разработчиков автоматически делать его размеры больше стандартных, т.к. объектив видеорегистратора должен выглядывать из-за штатного зеркала. Кроме этого, как бы хорошо я не закреплял устройство на зеркале, отражение в нем довольно заметно подрагивало во время движения и это меня жутко раздражало. Раздражало настолько, что я даже “заколхозил” для него отдельное крепление от старого зеркала и таким образом повесил не “на” а “вместо” штатного, но и это не принесло мне желаемого результата, поэтому устройство у меня так и не прижилось. После этого я не то чтобы разочаровался в самой идее использования зеркала заднего вида в качестве монитора — мне просто очень не понравилась ее реализация вышеописанным способом. К моменту поиска монитора для камеры, китайцы уже вовсю начали наполнять рынок автогаджетов новой реализацией старой идеи и решили таки дополнить вариант исполнения в виде “нахлабучки” новым — в виде полноценного штатного зеркала, крепящегося непосредственно на лобовое стекло. Стало понятно, почему они не делали этого раньше, все оказалось достаточно банально — просто каждая марка авто чаще всего имеет свое индивидуальное крепление зеркала (в т.ч. не всегда на лобовое стекло), что привносит за собой некоторые трудности в комплектовании китайских зеркал этими самыми креплениями. С целью решения данной задачи китайские производители стали изготавливать некоторое количество наиболее распространенных на данный момент типов креплений для разных марок авто и предлагать их на выбор при продаже своих гаджетов-зеркал.

    Вот на таком варианте исполнения монитора я и решил остановиться и попробовать его в деле.

    Кроме того, чтобы не заморачиваться с протяжкой видеокабеля через салон авто, вышеуказанное сочетание “камера+монитор” было дополнено еще одним полезным изобретением для ленивых — блоком беспроводной передачи видеоизображения от камеры на монитор

    Начнем с зеркала-монитора.

    Технические характеристики:

    Экран: 4.3” TFT Разрешение: 800х480 Поддержка видео-форматов: PAL/NTSC Количество видео-входов: 2 Функция автоматического включения экрана при появлении изображения

    Размеры: 27х7,6х4 см

    Помимо самого устройства, в комплект входит крепление на лобовое стекло, теоретически, рассчитанное под “пятак” штатного зеркала (почему теоретически — далее…), кабель, сочетающий в себе функции подключения как питания так и источника видеосигнала, а также декоративная крышечка, позволяющая закрепить кабель на участке от зеркала до обшивки потолка

    Внешне устройство очень напоминает штатное зеркало, но при этом все же немного длиннее Зеркало-монитор имеет небольшую тонировку, так любимую китайскими производителями. Для сравнения — фото рядом со штатным зеркалом.

    Спереди расположена единственная кнопка, функцией которой является ступенчатая регулировка яркости видеоизображения, включать/выключать устройство она не позволяет. Слева от кнопки находится глазок датчика освещенности, справа — светодиод индикации работы устройства

    Сзади, помимо посадочного места для крепления зеркала, предусмотрен еще один глазок, предназначенный скорее всего для еще одного датчика, но есть он там или нет я не понял, по крайней мере никакой реакции на изменение освещенности с этой стороны от устройства я не заметил. Возможно, что этот датчик, также как и динамик, сеточка под который также здесь присутствует, устанавливаются в какой-то другой модификации подобного зеркала.

    Крепление выполнено полностью из металла

    В прилагаемой к зеркалу инструкции приведен каталог возможных типов креплений. При этом на сайте для заказа пока доступны лишь три из них: №1, №3 и №7 По заявлению производителя, данные типы креплений должны соответствовать следующим маркам авто

    Список совместимости креплений

    Крепление № 1 • BUICK: Regal / GL8 / Firstland / Park Avenue / Lacrosse / ExcelleXT / Enclave / Encore • CHEVROLET: Cruze / Epica / Aveo / Malibu • GREAT WALL: M4 / Harvard h5 / H5 / Florid / C30 / C50 / V80 • FORD: Focus / Mondeo / Max / Fiesta / Explorer • HONDA: CVR / Odyssey / CIVIC / Crosstour / Spirior • HYUNDAI: IX35 / MISTRA • JEEP: Compass / Patriot / Wrangler • KIA: Sportage / K2 • LEXUS: 350 • MAZDA: M3 /M6 / M2 2008 • SUZUKI: SX4 / Crossover • MITSUBISHI: Lancer / Outlander 2008 / Pajero / Lancer-ex • NISSAN: Sylphy / Tiida / Qashqai / Teana / Livina / X-Trail / Qichen D50 / R50 • TOYOTA: Highlander / RAV4 / Yaris / Verso / Crown / Prado / Gamay / Reiz / Camry / Previa / Corolla / Vios

    Крепление № 3

    • VW: New Baolai / Lavida / Sigtar / Magotan / Tiguan / Touran / Passat / Golf / POLO / Jetta / Santana / Phaeton / Gran Lavida • AUDI: A4 / A6L • SKODA: Fabia / Octavia / Superb / Rapid

    Крепление № 7

    • HYUNDAI: Elantra / Sonata / Verna / Tucson / I30 / Santafe / Accent • KIA: Cerato / Sportage / Soul / Forte / RIO / K2 / K3 • HAWTAI: Santa Fe / Terracan • MG: MG6 / MG3 • ROEWE: 550 / 350 • JAC: Heyue / Reifine • SSANGYONG Согласно вышеуказанного списка, моей Toyota Corolla должен соответствовать тип крепления под №1 который собственно и был заказан. На практике оказалось, что это далеко не так, но скорее всего это связано с годом выпуска моего авто (2003). Возможно все же что в рестайловых версиях как раз и применяется тот тип, который и был мною получен. Проблему несовместимости впоследствии мне удалось решить при помощи “самопального” переходничка, сделанного из подручных материалов напильником 🙂

    К зеркалу крепление прикручивается при помощи четырех шурупов из комплекта поставки

    Декоративная накладка кабеля может регулироваться по длине, в зависимости от расстояния от зеркала до потолка

    Одним концом накладка вставляется в специальные пазы на креплении зеркала, а вторым — под обшивку потолка

    Для удобства монтажа, кабель для подключения зеркала к питанию и источникам видео-сигнала состоит из двух частей, т.е. можно сначала отдельно сверху смонтировать зеркало и отдельно же (например снизу, со стороны замка зажигания) завести кабель питания, протянув его через все труднодоступные места и уже после всего этого соединить обе части провода друг с другом

    Питание на зеркало подается через специальный блок, предназначенный для фильтрации возможных помех от генератора автомобиля, здесь же предусмотрен предохранитель

    Два “тюльпана” имеют соответствующие бирочки — для подключения камеры и любого другого источника видео-сигнала, например регистратора

    Камера выполнена из металла и это сразу чувствуется по ее весу.

    Характеристики

    Класс влагозащиты: IP67 Видео-формат: NTSC Разрешение: 640х480 Минимальное освещение: 0.2 lux Линза: 13.5мм

    Увидев, что сверху крышка камеры закреплена при помощи четырех шурупов, у меня появилось желание их открутить и посмотреть, что же там внутри… Но видимо производитель не соврал про влагозащиту и открутив эти самые шурупы я понял, что снять крышку все равно не получится, т.к. она, похоже, дополнительно посажена на какой-то герметизирующий клей

    Комплект беспроводной передачи изображения работает на частоте 2,4 GHz и состоит из двух устройств: передатчика (подключается к камере) и приемника (подключается к монитору)

    Приемник отмечен надписью “Receiver”

    А вот о назначении второго блока-передатчика приходится догадываться методом исключения — здесь почему-то решили не писать ничего поясняющего. Отмечу, что если вы планируете использовать беспроводной блок, то при выборе камеры необходимо уделить особое внимание к исполнению разъемов для ее подключения, т.к. встречаются различные варианты и не все они могут быть совместимы с разъемами передатчика

    Перейдем к сборке всей этой системы Камера устанавливается в нужном месте (в моем случае — это декоративная накладка над номерным знаком), подключается к блоку-передатчику от которого получает питание и передает через него видео-изображение

    Передатчик закрепляется в удобном месте, в моем случае — под обшивкой крышки багажника

    Аккуратно протягиваем провод питания от передатчика и подключаем его по цветам к соответствующим проводам фонаря заднего хода. При включении заднего хода на передатчике загорается синий светодиод

    Схема подключения зеркала-монитора примерно такая же

    Единственное отличие, что питание на зеркало подается отдельно, в обход блока-приемника, поэтому провода питания от зеркала и приемника, по цветам, я скрутил вместе и уже потом подключил к замку зажигания. Провод от зеркала пропустил под обшивкой левой стойки, беспроводной блок расположил снизу слева под панелью, за небольшим водительским бардачком

    Установленное зеркало, из-за длинного крепления, располагается немного ближе к глазам водителя по сравнению со штатным, при этом появляется довольно внушительное пространство для видеорегистратора (на фото — MINI 0806 X44)

    В данном случае декоративное крепление для кабеля мне не пригодилось, т.к. его минимальная длина оказалась больше чем расстояние от крепления зеркала до потолка

    При включении зажигания зеркало автоматически включается, о чем говорит зеленый светодиод. Светодиод этот конечно красивый и все такое… но его мельтешение перед глазами, особенно ночью, довольно сильно отвлекает.

    Поэтому пришлось использовать старый проверенный способ и заколхозить его кусочком черной изоленты с небольшой дырочкой 🙂

    Проверяем работу системы в целом. Включаем заднюю передачу. После этого, примерно через 1-2 секунды в зеркале загорается экранчик монитора, подъезжаем к препятствию (кирпичной стене) и замеряем расстояние для того, чтобы в дальнейшем ориентироваться по отображаемой на экране сетке

    Аккуратно подкатываемся ближе и замеряем примерное расстояние, соответствующее отметке STOP на сетке монитора

    Получается, что отметка STOP примерно соответствует расстоянию в 60 см от бампера. На таком расстоянии, при парковке без камеры, мне бы уже казалось что я не только должен был упереться в препятствие, но и заехать за него 🙂

    А вот так выглядит картинка ночью, источниками света в данном случае являются лишь фонари заднего хода

    В заключение — о своих впечатлениях от эксплуатации. Если в автомобиле нет штатного монитора и отсутствует необходимость просмотра фильмов, то применение монитора встроенного в зеркало заднего вида мне кажется достаточно удобным — не занимает лишнего места на панели, включается и выключается самостоятельно, место расположения под потолком обеспечивает защиту от солнечных бликов. Единственным минусом в моем случае стало то, что зеркало оказалось все же немного длиннее штатного, поэтому водительский солнцезащиный козырек за него цепляется. С пассажирской стороны такой проблемы нет. Качество картинки с камеры конечно не HD, но его вполне достаточно, чтобы рассмотреть ближайшие препятствия, ночью картинка также вполне читаемая, хотя угол обзора хотелось бы побольше. Беспроводной блок со своей задачей справляется, передатчик и приемник работают но все же иногда могут появляться кратковременные помехи, влияющие на качество картинки. Думаю это связано с размещением передатчика в металлической крышке багажника, поэтому со временем попробую его перенести куда-нибудь в сам багажник. Спасибо за внимание.

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Установка зеркала с монитором и камеры заднего вида — Hyundai ix35, 2.0 л., 2011 года на DRIVE2

    На днях пришли посылки из китая, заказаные еще на день рождения. Посылок было много но особо ожидаемые были зеркало (1200р) и камера заднего вида (900р). И сегодня все это дело было решено установить. Во всем мне помогала любимая жена)Для начала купил антискрип. Это мягкий поролон толщиной 5мм на клейкой основе. Нарезав его лентами аккуратно оборачиваем все провода. Камеру быстро установил. Задняя панель снялась легко, питание подвел к правому фонарю заднего хода. Чтобы не колхозить разобрал разьем лампы. В разьеме два пина. Один черный (-), другой белый (+12). На пинах есть места чтоб просунуть еще проводок, что я и сделал. Обжал, собрал, проклеил провода. Далее видеовыход, его нужно протянуть через резиновую гофру соединяющую дверь багажника и кузов. Самый трудоемкий процесс. Час провозился с ней. Потолок не стал снимать. Проклееный антискрипом провод примотал к шампуру))) …и просунув его между потолком и крышей в сторону левой задней двери предварительно сняв дверные резинки, он аккуратно появился. Ну а дальше средняя и передняя стойка, там ничего трудного. Для удобства снял козырек. Следущее ставим зеркало. Питаем его к потолочному светильнику, сняв его видим разьем с 4 пинами. Черный, зеленый и два коричневых. Чтото мне подсказало, что плюс надо на зеленый) и не прогадал. Включаю зажигание, втыкаю заднюю — все прекрасно показывает. Коричневые видимо отвечают за открытые двери. Запитался к зеленому и черному. Все обжал, собрал проклеил собрал. На все про все потратил около 3 часов. Порадовало что в вечернее время камера показывает вполне ярко, при том что отсутствует ик-подсветка. Всем добра.

    Цена вопроса: 2 500 ₽ Пробег: 66200 км

    Способы подключение камеры заднего вида к монитору

    Подключение камер заднего вида (обзора) к монитору

    В этой статье будет подробно расписано и нарисованы схемы, а также фото подключения камера заднего вида посредством проводов и беспроводных модулей, узнаете, что такое возбуждающий провод, развеем несколько заблуждений и после прочитанной статьи Ваши познания в данном вопросе будут на хорошем уровне.

    Парковочные линии имеют все камеры заднего вида, также камеры выводят отзеркаленное отображение на монитор, что бы вы Ваш «мозг» видел привычное изображение, как в зеркале к которому он привык. Парковочные линии не показывают расстояние (достаточно изменить угол наклона камеры и расстояние между линиями будет уже другим), они сделаны для того, чтобы со временем Вы сами благодаря линиям адаптировались к границам машины и расстоянием до препятствий. Камеры заднего вида в качестве фронтальных камер не подходят.

    Инфракрасная подсветка на камере заднего вида выводит изображение при достаточном освещении в цветном виде, а при недостаточном благодаря ИК-подсветки выводит изображение в черно-белом виде примерно на 5 метров. Так, что их наличие на камерах заднего вида актуально, в отличии регистраторов, где они носят рекламный характер «ночной съемки» без практического применения, что нельзя сказать про светодиодную подсветку на камерах заднего вида-лучше без них, чем с ними!

    Камеры заданного вида комплектуются шнуром 5-6 метров, в случае необходимости его можно удлинить (провода не экранированы, имеют 2 жилы в простых шнурах и 3 жилы с проводом возбуждения), а также проводом питания метровой длины (две жилы, можно удлинить) для подключения к фонарю заднего хода.

    Провод возбуждения (активации) -это провод, который активирует мониторы в режим заднего вида «плюсовым» током. Провод возбуждения чаще необходим для штатных магнитол и 7”-дюймовых мониторов (данный момент нужно уточнять в технических характеристиках монитора). Провод возбуждения, как правило, не требуется для мониторов 3,5” — 4,3”-дюйма и на некоторых штатных магнитолах включение заднего вида происходит по видеосигналу. Не пытайтесь «схитрить», запитывая мониторы заднего хода от провода возбуждения, так как в дальнейшем монитору потребуется больше времени на включение (нормальное включение за 0,5 секунды, через провод возбуждения потребуется порядка 3-х секунд).

    Монтаж камеры заднего вида

    Плохая идея устанавливать камеры заднего вида за стеклом салона авто из расчета, что так камера будет в чистоте, так как она будет сама себя бликовать, не позволит увидеть нижние границы машины, из-за большого угла обзора будет выводить изображение ненужных деталей машины. Если хотите доказать, что камеру заднего вида можно установить за стеклом, то это Ваше решение. Некоторым владельцам авто можно решить вопрос чистоты камеры просто выведя дополнительную форсунку на камеру заднего вида от омывателя заднего стекла. Тут же развеем миф, что Ваша камера представляет интерес для вандалов, наркоманов. не оборвав провода ее не демонтировать, следовательно, она ничего не будет стоить в испорченном виде, а второй момент, на практике это единичные случаи, да и кто ее купит, даже если она будет целой. Задайтесь простым вопросом: вы снимаете двери, антенки, боковые зеркала, противотуманные фары, шильдики-ведь они тоже представляют интерес для вандалов. Камеры заднего вида не подходят в качестве камеры для регистратора, оставьте эту мечту в покое и не теряйте на это Ваше время. Хорошим местом для установки камеры на авто можно выбрать место рядом с подсветкой номера, хотя разнообразие видов камер заднего вида позволит выбрать и другие места для монтажа камеры заднего вида: в спойлер, в рамке номера, в бампер, в личинку замка, штатную камеру в фонарь подсветки номера. Только при выборе камеры не забывайте, что некоторые камеры заднего обзора имеют определенное положение для монтажа, что бы не получилось перевернутым.

    Способы монтажа камеры заднего вида:

    • в гнездо подсветки номера или в ручку багажника или место для камеры-ущерба машине не наносится;
    • камера в рамке номера-дырку для шнура не видна, так как она за рамкой;
    • врезная камера-по принципу глазка, удобно среди датчиков парковки, в личинку замка или просто корпус;
    • на штыре-минимальный ущерб, так как провод проходит через сам штырь, незаметна, установка штырем вверх;
    • накладные-имеют определенный угол и минимальные размеры, часто имеют определенное положение для монтажа:
    • на кронштейне удобны тем, что можно производить монтаж практически во все места и менять угол наклона камеры и разворачивать изображение.

    Мониторы можно установить, как на торпеду и под потолок с помощи скотча на крепление, а также можно приобрести монитор в зеркале заднего вида, который устанавливается на штатное зеркало при помощи самозажимных лапок (получается надежно). Некоторые модели зеркал имеют настройку яркости и контрастности. 7-ми дюймовые мониторы и магнитолы способны переворачивать и зеркалить изображение. Есть модели которые устанавливаются под потолок или козырек.

    Разъемы для подключения

    Мониторы и зеркала заднего вида имеют три штекера. Один конец отвечает за подачу питания 12В. Два других отвечают за подачу видеосигнала. При подключении одной камеры не имеет значение к желтому или белому колокольчику подключаться. Если Вы подключаете заднюю камеру и фронтальную, то белый штекер будет отвечать за фронтальную камеру, а желтый за камеру заднего вида (может и наоборот), при этом фронтальная камера выводит изображение постоянно, но когда придет сигнал от камеры заднего вида, то монитор по приоритетности сам переключит изображение на камеру заднего вида.

    Способы подключения

    Подключение с помощи беспроводных модулей. Есть два вида беспроводных модулей: для RCA -колокольчик-тюльпан и 2,5мм mini — jack на 4 пина для подключения навигаторов с входом. Не надо их называть вайфаевскими или блютузными, никакого отношения к ним они не имеют, хотя и работают на той же частое 2,4ГГЦ. При подключении с помощью RCA один модуль подключается к фонарю заднего хода, а к нему уже сама камера; второй модуль подключается к питанию и монитору. Данные модули не подходят к магнитолам и мониторам, которым требуется провод возбуждения. Второй тип модулей 2,5 mini — jack для подключения навигаторов. Тут тоже самое, только модуль для навигатора устанавливается перед навигатором, а в него уже втыкается зарядка от навигатора. Часто модули даже разные по виду (производителю), взаимозаменяемые. Так же беспроводные камеры не подходят к камерам заднего вида, которые устанавливаются посредством штыря, так как в данном случае у камеры другой разъем для подключения шнура.

    Подключение камеры от заднего хода (классически). Камера подключается к проводке заднего хода: плюс к плюсу и минус к минусу. При включении задней скорости от фонаря заднего хода то идет на камеру заднего хода, а она по посылает сигнал на включение монитора автоматически, так что дополнительных манипуляций не надо делать. Камера заднего хода автоматически отключается при отключении заднего хода. Камера подключается с помощи шнура, который изначально имеется на разводке рядом с камерой или с помощи провода со штекером, для которого на разводке камеры имеется штекер. Важный момент, при подключении простых мониторов провод возбуждения не требуется, для магнитол и мониторов 7”-дюймов он, как правило необходим, (уточняйте в характеристиках магнитолы). Если шнур не имеет провода возбуждения, то протяните параллельно ему одну жилу, которая будет подключена к фонарю заднего вида одним концом «плюсом», а вторым концом будет подключен к проводу « revers » на магнитоле.

    Подключение камера заднего вида к монитору проводным способом

    Принудительное подключение камер заднего вида можно производить с помощью подачи питания по проводу возбуждения или пуская параллельно провод, который будет иметь собственное питание, при этом у Вас не должно иметься схемы включения камеры от фонарей заднего хода. Данный способ подключения полезен для водителей автобусов и грузовиков, которые не имеют зеркало заднего вида. Тут камера заднего вида выступает в качестве зеркала заднего вида.

    Подключение фронтальной камеры. Камера подключается к постоянному питанию авто (разводке магнитолы или фонарю подсветки салона). Подключение питания камеры находится в другом конце от камеры, можно предварительно установить выключатель. Камера будет включаться при заводе машины и работать постоянно, если у автомобиля предусмотрено предварительное отключение всего питания. У фронтальных камер часто не имеется парковочных линий, так как их применяют для обгона. Про наличие парковочных линий у фронтальных камер уточняйте сразу при покупке. Так же есть задние камеры которые работают точно по такому принципу.

    Еще несколько типов камер. Камеры, способные работать в качестве камеры заднего вида или фронтальной камеры, имеют петлю, после перерезания которой можно отключить парковочные линии и зеркальность. Так же есть камеры, которые при нажатии кнопки отключают зеркальность.

    Подключение штатных камер мало чем отличается от подключения камер заднего вида. Разница лишь в том, что у штатных камер идет дополнительные контакты для подсветки номера, которые подключаются к проводам подсветки номера, светодиодная подсветка встречается белого и желтого цвета, ее может и не быть совсем, если камера устанавливается в ручке багажника или на штатное место, встречается вариант, где подсветка сохраняется, а в нее вставляется родной патрон подсветки с лампочкой от авто.

    Подключение зеркал и мониторов происходит к 12В на постоянной основе от питания машины, при этом они не подают признаков работы и включаются автоматически при заднем ходе, когда на них приходит команда по шнуру от камеры заднего вида. Не путайте плюс и минус.

    Надеюсь статья про камеры заднего вида оказалась для Вас полезной.

    http://avtodroid.ru

    КАК УСТАНОВИТЬ РЕЗЕРВНУЮ КАМЕРУ

    Одна из самых сложных задач, которую нужно сделать с большим транспортным средством, таким как внедорожник, седан, автобусы, внедорожники и грузовики, — это повернуть задним ходом, поскольку у вас нет четкого представления о том, что находится прямо позади вас. Вы можете подумать, что достаточно просто повернуть голову, но это еще не гарантирует, что вы в полной безопасности при резервном копировании. Решение, которое легко доступно для вас, — это покупка задней камеры заднего вида, чтобы вы могли безопасно выполнять резервное копирование, ничего не задев.«Как установить резервную камеру?» и его простое руководство, которое поможет вам максимально эффективно установить резервную камеру в вашем автомобиле.

    Чтобы эти системы работали, вам необходимо соответственно подключить камеру и монитор к вашему автомобилю. Если вы выполните поиск в Интернете, вы найдете системы камер, которые можно использовать повсеместно, а также те, которые созданы для определенных марок и моделей. Также будет разница в зависимости от типа вашего автомобиля. Существует множество моделей и типов резервных камер, начиная от камер для скрытого монтажа, камер для поверхностного монтажа и камер для номерного знака, чтобы выбрать лучшую резервную камеру для задней части автомобиля, вам сначала нужно знать свой тест и предпочтения.Для неавтомобилей, то есть грузовиков и фургонов, вам понадобится грузовик или камеры заднего вида. Многие люди предпочитают размещать линзы автомобиля на заднем бампере, вокруг него или на задней части автомобиля.

    Большинство резервных камер предназначены для использования системы заднего освещения автомобиля, это удобно тем, что камера включается, когда вы включаете заднюю передачу и посылаете сигнал на монитор в передней части автомобиля. Когда вы движетесь задним ходом, камера активируется и отправляет сигнал на монитор, чтобы вы могли безопасно выполнять резервное копирование, не опасаясь столкновения с объектом.Если вы склонны поражать объекты при резервном копировании, эти системы окажутся чрезвычайно полезными.

    Зачем нужна камера заднего вида, установленная в автомобиле?

    1. Предотвращение несчастных случаев : Предотвращение несчастных случаев — основная причина необходимости в камерах заднего вида для автомобилей. Вы можете свести к минимуму свои шансы на кого-то или что-то при движении задним ходом, если можете точно видеть, что находится за вашим автомобилем, а это возможно только с помощью наглядного пособия, такого как камера заднего вида.

    2. Человек : Установка камеры заднего вида в автомобиле является вопросом безопасности и обязательной для тех, у кого есть маленькие дети. Она может помочь людям с плохой видимостью предотвратить возможное столкновение с детьми.

    3. Снижение финансовых потерь : Другой причиной, по которой вам необходимо установить камеры заднего вида в задней части автомобиля, является также проблема финансового ущерба, который может возникнуть при ударе о какой-либо предмет. Хотя данные отсутствуют, цена всех этих повторных аварий должна быть чрезвычайно высокой.Стоимость травм в стороне; не говоря уже о затратах на ремонт имущества, транспортных средств и времени, затрачиваемом на устранение этих аварий.

    4. Необходимые аксессуары для автомобилей : Системы камеры заднего вида представляют собой новейший прорыв в области автомобильной безопасности. Точно так же, как опалубка стекла и ремни безопасности, изобретенные до этого, нынешняя система безопасности, которой нельзя избежать.

    Проводной или беспроводной: что лучше установить?

    Беспроводная резервная камера : Цифровые беспроводные резервные камеры используют беспроводной передатчик и приемник для передачи изображений с резервной камеры RV на монитор.Беспроводные резервные камеры для автофургонов проще всего установить, и требуется два источника питания. Более длинные автомобили, подобные RV, должны выбираться для беспроводной версии, так как проводную становится сложно установить.

    Проводная резервная камера : В проводных резервных камерах камера / монитор подключается к жгуту питания. Кабель проходит по длине транспортного средства, соединяя компоненты, и требуется только один источник питания. Проводные камеры заднего вида могут обеспечивать более высокое качество изображения, чем беспроводные, но установка этой камеры заднего вида очень сложна, так как вам нужно проложить провода от задней части к кабине.

    Что нужно для установки задней камеры заднего вида?

    Инструменты и аксессуары для его установки, которые вам понадобятся, просты:

    1. Адаптер камеры Furrion : Для подготовленного RV Furrion вы должны использовать наш адаптер кронштейна для установки камеры, чтобы избежать сверления отверстий и обрезания проводов на вашем доме на колесах. Поскольку RV не поставляется с креплением Furrion, возможно, вы не захотите сверлить отверстия, тогда вы можете обратиться к этому блогу, чтобы установить резервную камеру.

    2.Отвертка

    3. Плоскогубцы

    4. Герметик силиконовый

    Руководство по установке резервной камеры

    :

    В этом руководстве по установке мы покажем вам, как установить резервную камеру Haloview MC7108 на предварительно смонтированный жилой дом Furrion.

    Шаг 1. Купите подходящую камеру для своего автомобиля

    Очевидно, что первым делом нужно найти подходящую камеру для вашего автомобиля. В зависимости от расстояния от монитора до камеры выберите лучшую резервную камеру, подходящую для вашего автомобиля.Мы настоятельно рекомендуем использовать нашу систему камер серии Range Dominator на расстоянии более 33 футов.

    Шаг 2. Проверьте, сопряжены ли монитор и камера.

    Подключите адаптер кабеля питания от прикуривателя к прикуривателю в кабине, затем подключите его к соединительному кабелю, на конце соединительного кабеля находятся два штекерных разъема постоянного тока, которые можно подключить к кабелю питания камеры и монитора. . См. Схему подключения ниже. Нажмите кнопку включения на адаптере кабеля питания от прикуривателя, чтобы включить их.

    Если камера не сопряжена с монитором, вы можете выполнить следующие шаги для сопряжения:

  • Нажмите кнопку OK в течение 3 секунд, чтобы войти в статус СОПРЯЖЕНИЕ , у вас будет 20 секунд для сопряжения.
  • Отключите камеру от кабеля сопряжения и снова подключите их, камера автоматически подключится к монитору.

  • Шаг 3. Снимите крепление Furrion с вашего автофургона.

    Как вы можете видеть на левой картинке, вы захотите удалить часть этого герметика, чтобы получить доступ к винтам с помощью лезвия или отвертки.После удаления герметика и вывинчивания винтов вы можете просто снять скобу с акульим плавником, чтобы открыть проводку. Резиновую прокладку мы оставим только потому, что она хорошо защищает от воды.


    Шаг 4. Осмотр проводов прицепа.

    Удалил резину, здесь вы действительно увидите, где эта проводка, она преобразована на 12 вольт и идет в габаритные огни, отсюда будет питание резервной камеры. С адаптером проводки Furrion, который входит в адаптер камеры Furrion, вам не нужно перерезать провода.


    Шаг 5. Сборка монтажного кронштейна Haloview.

    Одна вещь, которую вам нужно знать, это наш адаптер для кронштейна, он будет совпадать с заводским отверстием на резине Furrion, поэтому вам не придется сверлить какие-либо другие отверстия. Чтобы закрепить кронштейны, вам нужно вставить винты таким образом, как показано на рисунке ниже, зажать гайку плоскогубцами и с помощью отвертки затянуть их.


    Шаг 6. Подключение камеры к проводке прицепа.

    Когда вы подключите камеру, вернитесь к лестнице и подключите камеру к проводам прицепа с помощью переходника проводов Furrion.Прежде чем вы на самом деле смонтируете его и все закончите, вы должны протестировать камеру и монитор на случай, если напряжения недостаточно для включения камеры. Напряжение питания некоторых грузовиков Chevy или GMC недостаточно для получения 12 В для прицепа, поэтому вам необходимо добавить этот модуль повышения давления, чтобы решить проблему.

    Шаг 7. Протестируйте камеру и монитор.

    Включите монитор и включите габаритные огни, чтобы активировать проводку камеры, затем вам нужно проверить, есть ли на вашем мониторе изображение, если его нет, прочтите руководство по установке для получения информации об устранении неполадок.Следующим шагом вы можете завершить установку резервной камеры.

    ОЧЕНЬ ВАЖНЫЙ СОВЕТ ДЛЯ ЛЮДЕЙ, УСТАНАВЛИВАЮЩИХ КРОНШТЕЙН FURRION НА ЗАДНЕЙ СТОЙКЕ:

    Провод Furrion прикреплен к задним красным габаритным огням автофургона. После того, как вы установили камеру на автофургон, вы должны подключить свой автомобиль к кемперу с помощью 7-контактного шнура, а затем включить фары в автомобиле … НЕ дневные ходовые огни, потому что они не включаются на габаритных огнях вашего автофургона.Вот так предустановленная вилка Furrion получает питание через красные габаритные огни.

    Шаг 8. Крепление камеры заднего вида к прицепу.

    Теперь вам нужно добавить силиконовый герметик, чтобы вода не попала в стену, поместите немного силикона в четыре монтажных отверстия, а затем, когда винт войдет, вы закроете его, а также добавьте немного туда, где проходит провод.

    Пропустите кабель через центральное отверстие в резине и поместите провода внутрь стены, чтобы он не болтался наружу. Стена дома на колесах из стекловолокна заполнена белой пеной, вы можете выдолбить небольшой участок руками. Очень важный совет: не прокладывайте весь провод обратно в стену, вы можете сделать петлю для стекания капель.

    Капельная петля, такая же, как на некачественной линии за пределами вашего дома, или если вы посмотрите на интернет-кабель или телефонные линии, входящие в ваш дом, вы на самом деле увидите эту маленькую петлю из проволочного кабеля, свисающую вниз, и если вода попадет на нем вода спустится, а затем упадет, в противном случае вода будет следовать и идти прямо внутрь отверстия, поэтому с помощью капельной петли вы заставите ее опускаться и просто падать со дна.

    Вставьте четыре винта и установите его, затем добавьте немного силикона на винты, чтобы при их затяжке получился хороший водонепроницаемый барьер. Затем затяните их и добавьте силикон поверх резины, и очень важно не наносить силикон на нижнюю часть, так как, если вода попадет внутрь, вы захотите, чтобы дно могло капать, если вы запечатали его. и он попал наверх, внутри него образовалась бы лужа, и им некуда было бы идти, кроме как в трейлере.


    Шаг 9.Финальный тест.

    Теперь, когда у вас установлена ​​камера и все подключено, садитесь в кабину и проверьте монитор, чтобы убедиться, что он работает правильно. Отрегулируйте угол обзора камеры, чтобы она эффективно покрывала желаемую область. Затем нужно установить монитор. Чаще всего монитор размещается на приборной панели, лобовом стекле и в зеркале заднего вида.

    Зеркало

    Haloview RVMB01 Крепление зеркала для монитора камеры заднего вида

    Haloview RVMB01 Крепление зеркала для монитора камеры заднего вида

    8 долларов.99

    Лобовое стекло

    Кронштейн крепления на присоске монитора

    Кронштейн крепления на присоске монитора

    Так же низко, как 11,00 долларов США

    Beanbag

    Beanbag Крепление для мониторов Haloview

    Крепление Beanbag для мониторов Haloview

    Так же низко, как 16,99 долл. США

    Поздравляем! Вы только что установили на свой автофургон новую камеру заднего вида. Если у вас возникли проблемы, свяжитесь с нами через support @ haloview.com.


    Наконец.

    Автомобильная система с резервной камерой станет отличным инструментом, который позволит вам управлять своим ценным транспортным средством более безопасно и эффективно. Но это не отменяет навыков и опыта, которые дает знание того, как использовать свой автомобиль по назначению: потренироваться в использовании системы резервной камеры на местной парковке, закрепив ее в пространстве, сделанном из конусов или ленты. Немного усилий и практики могут предотвратить возможность аварии, и вам будет удобнее работать с ним и его возможности.

    PYLE PLCM7700 Резервная камера заднего вида и система монитора Руководство пользователя

    Перед установкой продукта внимательно прочтите все инструкции по установке. Неправильная установка аннулирует гарантию производителя. Инструкции по установке применимы не ко всем типам транспортных средств и написаны как рекомендации, помогающие установить систему. Если вам неудобно устанавливать продукт, проконсультируйтесь с опытным специалистом. Перед использованием и установкой системы резервных камер прочтите информацию по технике безопасности, содержащуюся в данном руководстве пользователя.Обязательно используйте продукт, как описано в данном руководстве пользователя. Внесение изменений или модификаций без соответствующего разрешения может лишить пользователя права на эксплуатацию оборудования.
    ПРЕДУПРЕЖДЕНИЕ : Несоблюдение и несоблюдение этих предупреждений и инструкций может привести к серьезным травмам, включая повреждение имущества, поэтому, пожалуйста, будьте очень внимательны и проявляйте максимальную осторожность.

    • Цифровая камера заднего вида предназначена для помощи водителю в обнаружении потенциально опасных условий движения, препятствий и крупных неподвижных объектов.Вы, как водитель, также должны помнить о том, чтобы водить машину правильно и безопасно. Использование цифровой резервной камеры не заменяет безопасных, надлежащих и законных правил вождения.
    • Никогда не выполняйте резервное копирование, глядя только на экран подключенного монитора. Вы всегда должны проверять автомобиль сзади и вокруг него при движении задним ходом, как если бы в автомобиле не было цифровой резервной камеры. Всегда следите за тем, чтобы на вашем участке вождения было чисто. Всегда возвращайтесь медленно и осторожно.
    • Никогда не полагайтесь полностью на резервную камеру при резервном копировании.Изображение на экране монитора может немного отличаться от реальных условий и условий реального времени. Объекты, просматриваемые на мониторе заднего вида, отличаются от реальных расстояний из-за использования широкоугольного объектива. Поэтому используйте камеру в качестве вспомогательного средства и всегда следуйте установленным правилам вождения, чтобы правильно определять расстояние до объектов.
    • Функция вспомогательного освещения камеры заднего вида при низкой освещенности также помогает водителю. Всегда проверяйте окружение автомобиля собственными глазами, так как отображаемое изображение может быть плохо освещено или не полностью видно.Всегда действуйте осторожно и дважды проверьте перед тем, как продолжить.
    • Область, отображаемая камерой заднего вида, ограничена. Он не отображает объекты, которые находятся близко к бамперу или чуть ниже него, под автомобилем или объекты, не попадающие в поле зрения камеры. Обзор камеры может меняться в зависимости от ориентации вашего автомобиля на дороге или меняющихся дорожных условий.
    • Обязательно проверяйте, правильно ли работает камера, правильно ли она расположена и надежно закреплена, каждый раз, когда вы управляете своим автомобилем.
    • Перед установкой и после установки убедитесь, что багажник или люк работают должным образом.
    • Соблюдайте осторожность при чистке автомобиля вокруг камеры. Избегайте чрезмерного воздействия воды вокруг камеры, особенно с помощью распыления или мойки с сильным напором воды.
    • Следите за тем, чтобы камера оставалась чистой и на ней не было никаких посторонних предметов.
    • Соблюдайте все правила дорожного движения и правила движения транспортных средств.
    • Информацию об ограничениях на установку или использование см. В местных законах и правилах.
    • Использование системы резервной камеры недостаточно для полного устранения слепого пятна автомобиля. Всегда помните, что водите машину осторожно, соблюдая все правила дорожного движения.

    Установка и подключение системы
    Примечание : Для установки системы камеры на автомобили с дизельным двигателем может потребоваться немного иная установка проводки.
    Осторожно: Подключение к другим типам электрических систем приведет к повреждению вашего автомобиля.Пожалуйста, свяжитесь с производителем, если вам неизвестен тип системы в вашем автомобиле. Перед подключением и установкой ознакомьтесь с требованиями к питанию модели.

    Быстрая установка:
    Эта система камеры заднего вида состоит из двух частей: одна — камера, другая — монитор. При установке камеру можно установить либо в задней части вашего автомобиля (желательно чуть выше номерного знака), либо перед ним (также, желательно чуть выше номерного знака).

    В этот комплект входят необходимые аксессуары для проводки и кабельных разъемов, достаточные для типичных подключений. Однако могут потребоваться дополнительные вспомогательные кабели и установочные материалы для полностью безопасной и работоспособной резервной камеры.

    Подключение камеры:
    Подключите камеру с помощью красного кабеля входящего в комплект кабеля питания постоянного тока 12 В к положительному фонарю заднего хода 12 В в задней части автомобиля. Затем подсоедините черный провод кабеля питания постоянного тока 12 В и заземлите его должным образом.Этот подключенный кабель питания и заземления затем подключается к камере и подает питание непосредственно на камеру.
    Затем используйте прилагаемый желтый кабель видеоразъема RCA и проложите этот кабель от желтого разъема видеоразъема RCA камеры к желтому видеоразъему блока питания и жгута проводов зеркала заднего вида.

    Подключение питания и жгута проводов:
    Затем подключите прилагаемый источник питания и жгут проводов. Используйте соединительный кабель питания постоянного тока 12 В, используйте красный провод и подключите его к положительному напряжению выключателя зажигания 12 В на вашем автомобиле (который будет запитан только тогда, когда ваш автомобиль включен или активируется ключом).Затем следует правильно подключить черный провод входа постоянного тока 12 В и заземлить. Зеленая линия, идущая от источника питания и жгута проводов, активирует положительный пусковой механизм на 12 В (датчик обратного сигнала) и подает питание, как только автомобиль переведен на передачу заднего хода. Также на жгуте электропитания и проводки находятся (2) разъема для подключения видео RCA (помечены как V1 и V2). Вы можете использовать их для подключения к прилагаемому монитору вместе с дополнительным совместимым монитором в вашем автомобиле.
    Подключение монитора с дисплеем:
    Наконец, подсоедините кабель питания монитора с дисплеем к разъему питания и жгута проводов.

    Дополнительный видеовход на жгуте монитора и зеркала (V1 / V2) доступен для подключения дополнительного монитора или экрана дисплея. Прилагаемый блок монитора дисплея при подключении автоматически получает видеосигнал при активации. Входящий в комплект монитор также даст вам возможность выбирать между источниками видео (V1 / V2).

    Расшифровка стенограммы установки:

    1. Найдите проводку заднего фонаря позади заднего фонаря автомобиля.Вам может потребоваться снять внутреннюю панель или другую крышку в
    , чтобы найти проводку. Подключите прилагаемый кабель питания 12 В постоянного тока к фонарю заднего хода.
    2. Подключите камеру к этой установке для подключения «обратного света», затем установите камеру в желаемом месте. Камера также имеет (3) цветные провода управления (красный, синий и белый).

    Провода управления (красный, синий и белый)
    Используйте эти дополнительные кабели проводки, чтобы воспользоваться дополнительными функциями камеры заднего вида.Соединение цветных кабелей вместе обеспечивает дальнейшее управление камерой и возможности:
    Провода управления, Комбинации проводов Эффект выхода:
    Красный, Синий и Белый:
    Соединенные вместе, эта комбинация переворачивает видеодисплей по горизонтали и активирует линии шкалы расстояний на мониторе дисплея .

    Синий и Красный:
    Соединенные вместе, эта комбинация ТОЛЬКО активирует отображение линии шкалы расстояний на вашем видеомониторе
    Белый и Красный:
    Соединенные вместе, эта комбинация ТОЛЬКО переворачивает видеодисплей по горизонтали (для установки камеры перед автомобилем .)

    3. Присоедините монитор.
    4. Используйте прилагаемый кабель питания и жгута проводов 12 В постоянного тока для подключения, желательно, к панели предохранителей вашего автомобиля. — Линия управления зажиганием 12 В, эта линия получает питание 12 В при включенном ключе, теряет питание при выключенном ключе.
    5. Подсоедините питание и жгут проводов к монитору.
    6. Подключите видеокабель RCA от камеры к источнику питания и жгуту проводов.

    Стенограмма установки камеры

    :
    a. Подсоедините красный провод камеры к плюсовому проводу фонаря заднего хода вашего автомобиля.
    г. Подключите черный провод камеры к отрицательному проводу фонаря заднего хода вашего автомобиля.
    г. Подключите желаемую комбинацию «проводов управления».
    г. Датчик обратного сигнала «Зеленая линия» 12 В, положительный пусковой механизм обратного хода — он получает положительное напряжение 12 В, когда на транспортном средстве включаются фонари заднего хода. Он переводит монитор в положение «ВКЛ» и в режим камеры заднего вида.

    ‘Пожалуйста, не забывайте прокладывать кабели по возможности наименее мешающим путем. Это может привести к вибрации автомобиля и неровностям вождения, поэтому следует проявлять особую осторожность, чтобы надежно закрепить камеру и закрепить все кабели и проводку в безопасных местах.

    «Убедитесь, что провода подключены безопасно и надежно, а все соединения должным образом изолированы.

    Дополнительные примечания:

    — Определите наилучшее место для камеры (желательно установить камеру чуть выше номерного знака).
    — Убедитесь, что при прокладке соединительных кабелей оставлено небольшое провисание, чтобы вы все еще могли перемещать камеру по номерному знаку, если позже решите немного изменить положение камеры.
    — После установки проверьте камеру перед использованием.Перемещение автомобиля задним ходом должно обеспечить изображение на мониторе зеркала заднего вида в сборе.

    PYLE PLCM7700 Резервная камера и система монитора заднего вида Руководство пользователя — Загрузить [оптимизировано]
    PYLE PLCM7700 Резервная камера и система монитора заднего вида Руководство пользователя — Загрузить

    Microsoft Word — PLCMTR71.docx

    % PDF-1.6 % 20 0 объект > эндобдж 17 0 объект > поток заявка / pdf

  • GregW
  • Microsoft Word — PLCMTR71.docx
  • 2015-01-19T17: 20: 10-05: 00PScript5.dll Версия 5.2.22015-01-19T17: 20: 39-05: 002015-01-19T17: 20: 39-05: 00Acrobat Distiller 10.0.0 (Windows) uuid: 88ef1903-4654-4403-a73b-e262a8af557euuid: f659a91d-a076-4f50-9601-59c8a0e97009 конечный поток эндобдж 14 0 объект > эндобдж 16 0 объект > эндобдж 70 0 объект > / ProcSet [/ PDF / ImageC] / XObject >>> / Тип / Страница >> эндобдж 21 0 объект > эндобдж 1 0 объект > эндобдж 5 0 obj > эндобдж 10 0 obj > эндобдж 12 0 объект > поток h [YsH ~ ׯ`0 aԉccb} {PLB $ HY (ٞ.Aj-yG] [_ w_ * Eoɯ {Tçs

    Backup Camera System Руководство по установке системы

    Системы на основе триггерных проводов

    Самый простой способ понять, как устанавливается стандартная система резервных камер, — это разбираться в компонентах. Большинство камер и систем резервного копирования имеют аналогичные компоненты. Это конкретное руководство предназначено для систем резервных камер с пусковыми проводами. Систему резервной камеры можно разделить на пять основных компонентов (см. Рисунок выше).

    Монитор, (A1): У некоторых мониторов, подобных показанному выше, будет только один кабель, выходящий из монитора, но не беспокойтесь, так как этот одножильный кабель обычно подключается к жгуту питания, который имеет все видеовходы и разъемы питания

    Жгут питания, (A2): Монитор поставляется с жгутом питания, который подключается к единственному кабелю, выходящему из монитора.Этот конкретный монитор имеет несколько подключений:

    • 2 — желтые видеовходы RCA
    • 1 — Левый и правый аудиовход (белый и красный RCA)
    • 1 — Красный оголенный провод или положительный провод питания, который подключается к источнику питания 12 В
    • 1 — Черный неизолированный провод, являющийся заземлением
    • 1 — пусковой провод (обычно зеленый или синий)

    Когда на этот провод подается 12 вольт, монитор автоматически включается и выбирает вход резервной камеры.Это соединение выполняется с положительной стороной заднего фонаря.

    Камера, (A3): Камера очень похожа на монитор в том, что у нее будет желтый видео штекер RCA и один кабель с разъемом питания постоянного тока для подачи питания.

    Жгут питания, (A4): Камера должна иметь штекерный разъем питания постоянного тока для оголенных проводов питания. Этот разъем питания постоянного тока будет иметь красный провод питания на 12 В и черный провод заземления. В большинстве случаев на центральный внутренний гнездовой контакт подается напряжение 12 В, а внешний экран заземляется.

    Кабель RCA, (A5): И последнее, но не менее важное, это единственный желтый видеокабель RCA, который входит в комплект поставки камеры. Его единственная цель — снимать видео с камеры и отображать его на мониторе.

    Примечание 1: Этот кабель обычно имеет длину 18–25 футов и в некоторых случаях имеет красный провод как часть кабеля. Этот лид является сырым, и его можно использовать для нескольких целей. Представьте, что этот красный провод представляет собой одиночный провод, имеющий ответвления по всей длине кабеля RCA, и его можно использовать для отправки сигнала обратного запуска на переднюю часть автомобиля.Красный провод также можно использовать в некоторых установках для постоянного питания камеры, если вы хотите, чтобы ваша система всегда была включена вместе с автомобилем.

    Примечание 2: В процессе установки важно помнить, что желтые входы используются исключительно для видеосигнала, в то время как черный и красный входы используются исключительно для питания.

    Примечание 3: Тот факт, что у монитора нет триггерного провода, не означает, что его можно включить только вручную. У большинства мониторов нет триггерного провода, потому что они обладают так называемой функцией распознавания видео и включаются автоматически, как только они обнаруживают передачу видео.Мы демонстрируем этот процесс установки в отдельном разделе ниже

    5-шаговый процесс установки (на основе триггерного провода)

    Шаг 1: Подключите жгут питания (A2) к предусмотренному входу питания монитора.

    Подключение кабеля питания монитора

    Шаг 2: Подайте питание на монитор, подключив красный провод к источнику питания 12 В, а черный — к земле. Питание монитора обычно подается от блока предохранителей. Триггерный провод определяет работу монитора.По умолчанию он подключается к положительной стороне заднего фонаря. При этом монитор автоматически включится, когда автомобиль будет установлен задним ходом. Для ручного управления оставьте это отключенным. Его также можно подключить к источнику, который включается с помощью ключа, и монитор будет оставаться включенным до тех пор, пока автомобиль не будет выключен, что идеально подходит для коммерческих автомобилей.

    Разъемы питания монитора без проводов

    Шаг 3: Подключите вилку кабеля питания (A4) к разъему питания камеры.

    Разъем питания постоянного тока камеры резервного копирования с оголенными проводами

    Шаг 4: Подайте питание на камеру, подключив красный провод к источнику питания 12 В или положительный полюс фонарей заднего хода, а черный — к земле.

    Оголенные кабели питания камеры заднего вида

    Шаг 5: Теперь, когда монитор получает питание от блока предохранителей, а камера получает питание непосредственно от заднего фонаря, все, что вам нужно сделать, это подключить камеру к монитору с помощью стандартного желтого кабеля RCA ( A5) *** Если желтый кабель RCA имеет два красных провода питания на каждом конце, прочтите примечание 1 выше.

    Разъемы RCA для камеры заднего вида и ЖК-монитора

    На этом этапе у вас должны быть выполнены все подключения, а работающая система — это ключевой момент. Убедитесь, что застегнули все соединения, и все будет готово.

    Системы на основе видеосенсора

    Подключение кабеля питания монитора

    Опять же, самый простой способ понять, как установить систему резервных камер с видеосенсором, — это понять компоненты. Систему резервной камеры можно разделить на пять основных компонентов (см. Рисунок выше).

    Монитор (A1): Монитор будет поставляться с косичкой, которая будет иметь видеовходы, это кабели RCA с желтой, белой и красной (иногда двумя желтыми) оболочками. В этом случае желтый и белый — это видеовходы, такие же, как у домашнего телевизора, а красный — входной разъем питания.

    Жгут питания монитора (A2): К монитору прилагается жгут питания, который подключается к красному (иногда черному) разъему питания постоянного тока на мониторе.На противоположном конце жгута питания будет два провода; красный провод всегда будет использоваться для положительной мощности, а черный провод будет заземлен.

    Камера, (A3): Камера обычно немного отличается от монитора тем, что включает в себя жгут проводов, состоящий из двух частей (A4). Это сделано для того, чтобы вы могли установить камеру в условиях защиты от атмосферных воздействий и сделать это без сверления слишком большого отверстия. Жгут проводов состоит из двух частей: косички и кабеля камеры. Пигтейл будет иметь желтый штекер видеовыхода и красный (иногда черный) разъем питания постоянного тока для питания.

    Жгут питания камеры (A4): Камера должна иметь штекерный разъем питания постоянного тока для оголенных проводов питания. Этот разъем питания постоянного тока будет иметь красный провод питания на 12 В и черный провод заземления. В большинстве случаев на центральный внутренний гнездовой контакт подается напряжение 12 В, а внешний экран заземляется.

    Кабель RCA (A5): И последнее, но не менее важное, это единственный желтый видеокабель RCA, входящий в комплект поставки камеры. Его единственная цель — снимать видео с камеры и отображать его на мониторе.

    ** В процессе установки важно помнить, что желтый и белый входы используются исключительно для видеосигнала, тогда как черный и красный входы используются исключительно для питания.

    Примечание 1: Этот кабель обычно имеет длину 18–25 футов и в некоторых случаях имеет красный провод как часть кабеля. Этот лид является сырым, и его можно использовать для нескольких целей. Представьте, что этот красный провод представляет собой одиночный провод, имеющий ответвления по всей длине кабеля RCA, и его можно использовать для отправки сигнала обратного запуска на переднюю часть автомобиля.Красный провод также можно использовать в некоторых установках для постоянного питания камеры, если вы хотите, чтобы ваша система всегда была включена вместе с автомобилем.

    Примечание 2: В процессе установки важно помнить, что желтые входы используются исключительно для видеосигнала, в то время как черный и красный входы используются исключительно для питания.

    5-шаговый процесс установки (на основе видеосигнала)

    Шаг 1: Подключите жгут питания постоянного тока (A2) к предусмотренному входу питания монитора.

    Шаг 2: Подключите питание к монитору, подключив красный провод к источнику питания 12 В, а черный — к земле. Питание монитора обычно подается на блок предохранителей

    .

    Шаг 3: Подключите кабель питания камеры и видео кабель (A4) к разъему камеры. Пигтейл обеспечивает питание камеры и вывод видео на монитор.

    Шаг 4: Подключите питание к камере, подключив красный провод к источнику питания 12 В, а черный — к земле.Питание камеры обычно подается непосредственно на задний фонарь заднего хода. При использовании систем видеосенсора каждый раз при подаче питания на камеру монитор включается автоматически.

    Шаг 5: Теперь, когда монитор получает питание от блока предохранителей, а камера получает питание непосредственно от заднего фонаря, все, что вам нужно сделать, это подключить обе системы с помощью стандартного желтого кабеля RCA (A5) .
    *** Если желтый кабель RCA имеет два красных провода питания на каждом конце, мы рекомендуем вам не использовать их, поскольку они не нужны для этого типа установки.

    Теперь у вас должен быть рабочий агрегат, который должен включаться, как только машина движется задним ходом.

    Посмотреть весь наш выбор резервных камер и систем
    Обязательно посмотрите наше полное видео о процессе установки:

    https://blog.qualitymobilevideo.com/how-to-back-up-camera-installation/

    Как подключить резервную камеру к монитору, шаг за шагом

    Пошаговое руководство по установке резервной камеры

    Шаг 1.Первоначальное планирование

    Ваш первый шаг — очень хорошо спланировать установку. Это включает в себя выбор комбинации камеры и монитора, а также точное выделение областей, в которых вы хотите их установить.

    Вы можете, например, выбрать камеру для номерного знака и подключить ее к приборной панели или монитору заднего вида.

    Выбор за вами, но убедитесь, что у вас есть все необходимые инструменты для установки камеры и монитора в желаемых местах.

    Предостережения: В зависимости от того, где вы решите установить камеру и монитор, вам может потребоваться просверлить отверстия в кузове автомобиля. Это необходимо для прохождения провода. Итак, планируйте заранее.
    Шаг 2. Установка камеры

    Теперь, когда вы решили, где установить камеру и монитор, следующим шагом будет установка камеры.


    В зависимости от типа вашей камеры вам может потребоваться просверлить отверстие или просто затянуть винты на этом этапе установки.

    Предостережения: Здесь важно отметить, что камера должна быть обращена назад и что ее обзор ничем не ограничен. Вы также должны убедиться, что камера установлена ​​правильно, и что простой автомобильный толчок или рывок ни в коем случае не ослабит ее. Третье предостережение — убедитесь, что место установки не слишком далеко и соответствует длине кабеля.
    Шаг 3. Установка кабелей камеры

    К камере прилагается 2 кабеля. У одного кабеля будет желтый штекер, а у другого — красный.

    Желтый штекер обычно подключается к видеокабелю, а красный штекер служит источником питания камеры.

    Подсоедините желтый штекер к удлинительному проводу с желтыми штекерами и проведите удлинитель через автомобиль к приборной панели.

    Подсоедините второй кабель к красной вилке, проведите его к фонарю заднего хода и подсоедините.

    Предостережения: Вам нужно будет открыть ваш задний фонарь, и этот процесс отличается в зависимости от вашего автомобиля и модели. Обратите внимание, что шнур питания имеет черный и красный провод.Они должны быть подключены соответственно к черному и красному проводам заднего фонаря автомобиля. Вы заметите короткий кабель, который также присоединен к каждому концу видеокабеля с желтыми штекерами. Это спусковой провод, прикрепите его со стороны камеры к красному проводу стоп-сигнала.
    Шаг 4. Установка монитора

    Существуют различные типы мониторов заднего вида, которые можно установить в автомобиле. Есть приборные панели, которые можно установить заподлицо. Есть также мониторы, которые можно установить на стойке на приборной панели или на лобовом стекле.Вы также можете выбрать мониторы, вмонтированные в зеркало заднего вида. Обычно это самые маленькие.

    Шаг 5. Установка кабелей монитора

    Эта часть может быть простой или сложной, в зависимости от типа монитора, который у вас есть.

    Сюда входят его функции и возможности. Есть мониторы с триггерной системой, а есть с системой видеосенсора. Все остальные провода в основном остались прежними.

    Вы найдете видео провод с желтым штекером от монитора, подключите его к желтому штекеру удлинительного кабеля.Вы также найдете шнур питания от монитора, подключите его к источнику питания.

    Предостережения: Предпочтительным источником питания для мониторов обычно является шина предохранителей. Вы также должны убедиться, что монитор запускается только после зажигания, чтобы вы могли сохранить батарею. Если в мониторе используется технология распознавания видео, просто оставьте видеоподключение в прежнем виде. Если в мониторе используется триггерный провод, подключите его триггерный провод к такому на удлинительном кабеле.
    Шаг 6.Тестирование системы

    После того, как вы установили и соединили все вместе, вашим следующим и последним шагом будет проверка вашей установки. Просто включите зажигание, переключите на заднюю передачу, и ваше изображение с камеры заднего вида должно появиться.

    Внимание! Если возникнут проблемы, не паникуйте. Медленно проверяйте каждое соединение и убедитесь, что все правильно. Убедитесь, что красный / положительный / положительный концы кабеля подключаются к красному / положительному / положительному концу других кабелей, а черный / отрицательный / отрицательный концы также подключаются к черному / отрицательному / отрицательному.Также проверьте источники питания, чтобы убедиться, что они правильно подключены и что предохранитель не перегорел.

    Заключение

    Если вы строго следуете этому руководству по установке камеры резервного копирования и все идет хорошо, ваша система камеры резервного копирования должна быть правильно установлена ​​и полностью работоспособна.

    часто задаваемых вопросов | VERITY имеет ответы

    для OEM-производителей и
    флотов уровня 1
    574-807-6004

    Ниже приводится постоянно растущий список часто задаваемых вопросов и советов в ответ на наши звонки в службу технической поддержки.Схемы подключения и руководства в большинстве случаев можно найти, перейдя к конкретной системе, которой вы владеете, в нашем разделе СИСТЕМЫ. Возможные проблемы ниже выделены жирным шрифтом и сопровождаются предлагаемыми ответами. Наши системы были разработаны для простой установки не командой продаж или агентом по закупкам, а людьми, которые работали в области установки как на вторичном рынке, так и в вертикали OEM. Наши системы основаны на более чем 30-летнем опыте работы в отрасли.

    Verity прилагает все усилия, чтобы наши клиенты получали продукцию высочайшего качества.Каждая система и компонент тестируются на заводе. Когда продукт поступает в наш отдел отгрузки, еще 10% входящих систем перепроверяются, чтобы гарантировать высочайшее качество. Уровень выпуска Verity Rear Vision Systems ниже 0,024%.

    Что мне делать с проводами спускового крючка при установке?

    Для каждого входа камеры есть выделенные провода триггера. Эти провода никогда не следует прокладывать на постоянную мощность.Провода триггера используются для «запуска» (включения / выключения) камеры. Например, они могут быть установлены на проводе заднего фонаря, чтобы при включении заднего хода включалась камера заднего хода.

    Мониторы

    Verity постоянно включены или включаются в результате инициируемого события, например резервного копирования:

    В мониторы встроена память. Это означает, что если оставить монитор включенным, когда автомобиль выключен, он снова включится, когда автомобиль также снова будет включен.То же самое и при выключенном мониторе.

    Какое соотношение (16: 9) ?:

    16: 9 — это соотношение сторон с шириной 16 единиц и высотой 9. С 2009 года оно стало наиболее распространенным соотношением сторон для продаваемых телевизоров и компьютерных мониторов, а также является международным стандартным форматом HDTV, Full HD, non -HD цифровое телевидение и аналоговое широкоэкранное телевидение.

    Почему экран моего монитора СИНИЙ ?:

    Поскольку большинство систем заднего обзора Verity принимают несколько входов камеры, если монитор не настроен на вход, к которому подключена камера, экран будет синим.Это можно исправить, используя селекторный переключатель монитора на мониторе. Это будет либо кнопка с пометкой «кулачок», либо кнопка, которая выглядит как прямоугольник над прямоугольником.

    Камера отключена от системы. 1) Проверьте подключение камеры, которое находится на расстоянии примерно 8 дюймов от задней части камеры. Мы используем высококачественные 4-контактные авиационные разъемы с дополнительной гидроизоляцией / фиксирующей втулкой на разъеме задней камеры. 2) Проверьте 13-контактное соединение на жгуте монитора.Этот ремень прикрепляется одним концом к кабелю, идущему от задней панели монитора, а другим концом к камере. Если 1 или более из 13 контактов погнуты или сломаны, это также вызовет синий экран; информация с камеры не может попасть на монитор.

    В камеру попала влага. Если линза треснула, если кабель был натянут слишком сильно сзади камеры (нарушив водонепроницаемое уплотнение), или если камера подверглась значительному удару, нарушив герметичность, провода будут повреждены, и информация будет потеряна.

    Экран не выключается при движении вперед или в парке:

    В наши системы встроена память. Если монитор включен, когда автомобиль выключен, он снова включится после перезапуска автомобиля.

    OEM / менеджер парка может постоянно включать мониторы. Verity Rear Vision Systems использует экраны мониторов, рассчитанные на непрерывную работу от 5 до 7 лет. Если оставить их включенными во время движения грузовика, они не повредятся.

    Запрещается подключать резервный пусковой провод к грузовику (см. Руководство).

    На экране пятна, похожие на воду:

    Хорошо, пожалуйста, поймите, что следующий простой ответ связан с МНОГИМИ звонками в наш отдел исследований и разработок. Убедитесь, что камера чистая. Что часто путают с водой в фотоаппарате, так это чаще всего грязный объектив.

    Наши камеры проходят заводские испытания на глубине до 66 футов. Мы используем не что иное, как камеру IP68.Все наши коммерческие системы имеют камеры IP 69.

    В наших системах серии «C» есть камеры, заполненные азотом для предотвращения запотевания — процесс, который редко встречается в отрасли.

    Изображение ночью кажется покрытым белыми облаками:

    Камеры

    VerityRVS имеют инфракрасное ночное видение. Инфракрасное излучение отражается от грязи на объективе камеры. Устранить проблему должен простой спрей из садового шланга. Несмотря на то, что наши камеры протестированы и рассчитаны на то, чтобы выдерживать воздействие воды под высоким давлением, мытье камеры с помощью мойки высокого давления может привести к аннулированию гарантии.

    Ночью мое изображение черно-белое, а не цветное:

    В ночном видении используется белое инфракрасное изображение, которое обрабатывается как черно-белое изображение.

    Какая мощность необходима для систем?

    Поскольку наши системы отправляются по всему миру, мониторы принимают 9-32 DC v. Все камеры Verity питаются от монитора.

    Сколько силовых подключений необходимо?

    Все наши камеры получают питание от монитора или, в особых случаях, от безопасного внешнего видеорегистратора, поэтому требуется только одно подключение к источнику питания.

    Почему экран моего монитора белый?

    Яркость увеличена до максимального значения. Войдите в экранное меню и установите значение 50%.

    Какая распиновка кабеля камеры?

    В электронике распиновка — это перекрестная ссылка между контактами или штырями электрического разъема или электронного компонента и их функциями.

    Можете ли вы сказать мне, указывается ли в постановлении FMVSS-111, каков минимальный размер области просмотра экрана?

    NHTSA 10/04/17 Ответ: Размер экрана монитора заднего вида отсутствует.Стандарт указывает требование для поля зрения, в котором тестовые объекты F и G полосы 150 мм должны быть видны, а тестовые объекты от A до F должны быть видны полностью. Итак, экран должен быть достаточно большим, чтобы соответствовать вышеперечисленным требованиям.

    Тест размера тестового объекта определяет угол, который тестовые объекты должны иметь с точки зрения точки зрения водителя. Опять же, никакого размера экрана не требуется, кроме того, что он должен быть достаточно большим для соблюдения этих углов.

    К сожалению, не существует простого размера экрана, который, если бы он был указан, соответствовал бы требованиям.Например, у вас может быть монитор размером с телевизор с плоским экраном, который из-за качества задней камеры не может видеть все тестовые объекты или соответствовать спецификации угла.

    Когда производитель оборудования Up-fitter или Camper снимает или навсегда опускает заднюю дверь грузовика, который был оборудован системой заднего обзора, соответствующей требованиям K.T. Закон о безопасности. Требуется ли этот Up-fitter или OEM-производитель для замены камеры или системы камер на другую, отвечающую требованиям?

    Ответ по телефону NHTSA: «Любой OEM, установщик, дилер или ремонтная мастерская незаконно снимают или выводят из строя установленные на заводе компоненты безопасности (т.е.е. ремни безопасности, подушки безопасности, системы камер и т. д.). В противном случае автомобиль выйдет из строя. Эта организация должна заменить / переоборудовать другой компонент, соответствующий мандату, прежде чем его можно будет продать или доставить ». (Ссылка: Нормативный акт NHTSA 49 U.S.C. Глава 31 — Безопасность автотранспортных средств / Стандарт 108.)

    Pyle — PLCM7700 — В дороге — Камеры заднего вида

    & nbsp & nbsp Средний рейтинг:
    & nbsp & nbsp Получил это для грузовика моей жены, как я…Более
    & nbsp & nbsp Solicito la revición de la garantía … Еще
    Монитор хорошего размера, приятное изображение. Us … Еще
    & nbsp & nbsp отличная резервная камера по цене b … Еще
    & nbsp & nbsp Нужна помощь, чтобы понять где…Более
    & nbsp & nbsp Подождите, пока не ответят на мои вопросы … Еще
    & nbsp & nbsp Обожаю …. это лучше, чем … Еще
    & nbsp & nbsp Очень мало информации по настройке … Подробнее
    Мне очень нравится эта система.Ve … Подробнее
    & nbsp & nbsp Мне нравится большой цветной экран, ночь … Еще
    Качественный товар по отличной цене. … Еще
    & nbsp & nbsp Продукт получен очень быстро, даже … Подробнее
    & nbsp & nbsp Отличный продукт…Более
    & nbsp & nbsp ВЫГЛЯДИТ ОТЛИЧНО. МОЖЕТ ПОЛЬЗОВАТЬСЯ НЕСКОЛЬКО БОЛЬШЕ … Подробнее
    & nbsp & nbsp это отличный продукт, faily легко … Еще
    & nbsp & nbsp Теперь я могу безопасно создавать резервные копии в слепых … Еще
    & nbsp & nbsp Устанавливается с помощью простых инструментов и работы…Более
    & nbsp & nbsp хороший большой экран, хорошо видно … Еще
    & nbsp & nbsp Работает хорошо, очень хорошо в … Еще
    & nbsp & nbsp Thos был упакован очень безопасно и … Еще
    Камера имеет очень хорошую цветопередачу и…Более
    & nbsp & nbsp Отлично …. только бы у него было руководство … Еще
    & nbsp & nbsp Отличный продукт, 7-дюймовый монитор … Еще
    & nbsp & nbsp Очень проста в установке и отлично работает … Еще
    & nbsp & nbsp Комплект монитора и камеры PLCM7700…Более
    & nbsp & nbsp Имеет удивительно чистый экран 7 дюймов … Подробнее
    & nbsp & nbsp Мне нравится блок, в него было легко войти … Еще
    & nbsp & nbsp Хорошо сконструированный, качественный продукт … Более
    & nbsp & nbsp Замечательный подарок. Прокомментирую после…Более
    & nbsp & nbsp Устройство было чрезвычайно легко установить … Еще
    Монитор выглядит великолепно. Очень крепкий. C … Более
    & nbsp & nbsp Очень хороший товар по цене …. Подробнее
    & nbsp & nbsp Отличный продукт, простой монтаж…Более
    & nbsp & nbsp отличная четкость … Еще
    & nbsp & nbsp Через 3 месяца мой PLCM 7700 вышел из строя два … Подробнее
    & nbsp & nbsp Хорошие цвета и разрешение изображения f … Еще
    & nbsp & nbsp Поднимается очень легко … Еще
    & nbsp & nbsp Других инструкций по установке нет…Более
    & nbsp & nbsp Мне нравится большой экран и sca … Еще
    & nbsp & nbsp Оборудование работает лучше, чем я ожидал … Подробнее
    & nbsp & nbsp легкий монтаж.плеанты монитора … Подробнее
    & nbsp & nbsp Товар прибыл вовремя и он…Более
    & nbsp & nbsp Устанавливается легко, и красивая картинка … Еще
    & nbsp & nbsp Простая сборка и подключение, отличный пи … Еще
    & nbsp & nbsp Камера и монитор имеют отличную совместимость … Подробнее
    & nbsp & nbsp Отличный продукт, нужна лучшая инструкция…Более
    & nbsp & nbsp Хорошая единица, но без инструкций … Еще
    & nbsp & nbsp Обожаю эту камеру. У него отличный пи … Подробнее
    & nbsp & nbsp Как почти любой другой рецензент на h .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
