Схема подключения штатной камеры заднего вида. Подключение и монтаж камеры заднего вида.

Если вы решили установить камеру заднего вида, то учтите, что модели выпускаются разные и одна инструкция, как установить камеру заднего вида не подходит ко всем вариантам. Во-первых, установка производится в разные места. Во-вторых, соединение может быть осуществлено, как и для непрерывной работы камеры, так и для ее включения только при запуске двигателя.

Схема подключения все же практически одинакова у всех моделей, уточнения требует лишь, куда установить камеру заднего вида. Ясно и то, что этот аппарат в условиях современного транспортного движения становится просто незаменимым на дорогах и значительно упрощает водителям жизнь.

Схема подключения камеры заднего вида

  • В вопросе, касающегося того, как поставить камеру заднего вида не ошибешься, если знать, что к чему подключается. У нас есть 3 провода — чёрный («минус»), красный («плюс»), жёлтый («видео»). Наша задача подсоединить желтый разъём к входу монитора или телевизора.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
    Чёрный соответственно подключаем к массе аккумулятора, напрямую к камере подсоединяется красный провод.
  • Если вы хотите, чтобы монитор автоматически включался, когда машина едет назад, подключите специальный провод к лампам заднего хода. Такой провод предусмотрен в тех моделях, которые имеют подобную функцию. Внимательно отнеситесь к проводам, не перепутайте, так как это чревато испорченной аппаратурой если в вашей модели не имеется соответствующая защита, когда гаджет просто не работает.
  • У многих моделей камер есть провода-«выходы». Вам просто необходимо подключить коаксиальный видеокабель. Шнур питания так же имеется.
  • Существует такой способ подключения, когда вам необходимо обжимать провода и подключить через соответствующие разъёмы. Некоторые изготовители позаботились о тех покупателей, которые не знают, как подключить камеру заднего вида и поэтому упростили задачу, реализовав стандартный RCA-разъём известный всем как «тюльпан». Его просто необходимо подключить к видеовходу на магнитоле.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Питание камеры

Питание камеры осуществляется при помощи электрического тока со стабилизированным выпрямленным напряжением 12 В и силой не более 0,7Ам. У некоторых моделей предусмотрена защита от короткого замыкания на выходах. Помните, что по инструкции к эксплуатации данный прибор прослужит долго, если соблюдать температурный режим от +10°С до +40°С и влажность воздуха не превышает 80%.

Видеосигнал от камеры к телевизору, портативному DVD-проигрывателю и т. п. проходит через обычный коаксиальный кабель. Эти кабелем пользуются в повседневной жизни для того, чтобы подключить обычную телеаппаратуру.

Назначение и работа камер заднего вида

Функцией этой аппаратуры является упрощение парковки автомобиля или движения задним ходом. Незаменимой камера является в условиях ограниченной видимости или при небольшом пространстве для осуществления манёвров. Так же оправдала себя камера в пробках и при плотном движении как средство, дополнительно предупреждающее столкновения из-за неверно выбранной дистанции транспортным средством, идущим сзади.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Камера очень миниатюрная, диаметром в районе 2 сантиметров с углом обзора, составляющем почти 180°. Камеры транслируют достаточно чёткое цветное изображение. При чувствительности не менее 0,1 люкса, реально рассмотреть предметы и в темноте. Камеры производят во влагозащитном исполнении.

Купив камеру, не забудьте проверить ее на наличие деффектов прямо в магазине. Все эти неопровержимые достоинства камер дальнего вида делают их весьма популярными среди водителей, особенно в городах, с интенсивным дорожным движением.

Парковка в городе — непростое дело. Очень сложно занять свободное место на стоянке, не зацепив ненароком чужую машину. Положение осложняется тем, что конструкторы автомобилей в последнее время чрезвычайно много внимания уделяют дизайну, нередко принося в жертву такую «мелочь», как обзорность. Чтобы не ощущать себя за рулём легкового автомобиля механиком-водителем танка, приходится принимать меры. Одно из облегчающих маневрирование решений — парковочная камера заднего вида.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

О том, как подключить её к магнитоле, расскажем ниже.

Какими бывают парковочные камеры

Как правило, затруднения водителей вызывает езда задним ходом, ведь у любого автомобиля за багажником непременно есть «мёртвая зона», где, как ни крути головой, ничего не увидишь.

Шофёру, благодаря высокому длинному капоту и низкому бамперу, порой ничего не видно и прямо перед носом, что очень неприятно, когда надо припарковаться впритык или передним свесом над бордюром.

В обоих случаях выручит парковочная камера. Есть ли различия между устройствами заднего и переднего вида?

Кстати, слово «шофёр» французского происхождения. Так сначала называли паровозных кочегаров, а затем и водителей автомобилей. Почему? Дело в том, что первые машины использовали паровой двигатель, который время от времени приходилось «подкармливать» порцией дров или угля на глазах «всего честного народа». Как же ещё называть того, кто шурует кочергой в топке?

Различия между камерами заднего и переднего вида

И те и другие обладают почти одинаковыми свойствами и характеристиками.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Однако установленная сзади камера должна «уметь» подавать картинку на монитор в перевёрнутом зеркальном формате. Так удобнее водителю, сидящему спиной в направлении движения.

Если камера смотрит вперёд, эта способность лишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркальное отображение — одна из опций настройки. Такие устройства можно устанавливать как сзади, так и впереди.

Особенности и характеристики автомобильных парковочных камер

При выборе парковочной камеры учитывают следующие особенности:

  • конструкция (оформление) камеры,
  • стандарт видеосигнала,
  • формат отображения (зеркальный или обычный),
  • способ подключения к монитору,
  • угол обзора,
  • светочувствительность,
  • инфракрасная подсветка,
  • динамическая разметка.
Конструктивное оформление и стандарт видеосигнала

Конструкция определяет возможные зоны размещения устройств. Оформление штатной камеры предусматривает её установку либо взамен какого-то элемента, например, фонаря подсветки регистрационного номера, либо на место, рекомендуемое заводом-изготовителем.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для монтажа такой камеры нет нужды сверлить дополнительные отверстия, но в продаже не всегда можно найти изделие для определённой модели автомобиля.


Оформление штатной камеры предусматривает её установку взамен какого-то элемента, например, вместо фонаря подсветки номерного знака

Под врезную камеру заднего вида сверлят отверстие в бампере или другой детали. Камера фиксируется в нём защёлкой или стопорной гайкой.


Для установки врезной камеры заднего вида в бампере необходимо просверлить отверстие

Универсальную камеру можно установить на любую доступную поверхность благодаря наличию специального крепления. Её положение фиксируется двусторонним скотчем или шурупами.


Универсальную камеру можно установить на любую поверхность

Разновидность универсальной — камера, встроенная в рамку регистрационного номера.


Встроенная в рамку номера камера — одна из разновидностей универсального оформления

Автомобильные камеры поддерживают один или несколько распространённых стандартов телевизионного сигнала: PAL, NTSC, SECAM.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле По качеству картинки все они практически идентичны. Но монитор не сможет отобразить сигнал, если не поддерживает стандарт камеры.

Таблица: преимущества и недостатки парковочных камер заднего вида
Способы подключения к монитору

Чтобы передать изображение с обычной проводной камеры на монитор, в салоне автомобиля необходимо проложить видеокабель. Это надёжный способ подключения, но, прокладывая кабель, придётся потрудиться.

Беспроводные камеры передают изображение с помощью радиосигнала, что существенно облегчает монтаж.


Передатчик сигнала беспроводной камеры называют трансмиттером, приёмник — ресивером

Нередко они представляют собой обычные проводные устройства, но дополненные внешними блоками приёмника и передатчика. Эти блоки — их называют трансмиттером и ресивером — продают и отдельно от камеры.

Видеосигнал обычно передаётся в диапазоне FM или Wi-Fi. В последнем случае возможны два варианта: использование частоты диапазона для передачи аналогового сигнала или полная поддержка цифровой сети.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Когда работающий трансмиттер виден в списке доступных беспроводных сетей смартфона, телефон можно использовать в качестве монитора для парковочной камеры, равно как и любое мобильное устройство: планшет или магнитолу Андроид.

Светочувствительность и инфракрасная подсветка

Светочувствительность характеризует минимальную освещённость, при которой камера способна выполнять возложенные на неё функции. Значение параметра в зависимости от типа матрицы 0,01–1 люкс.

Практическая ценность его невысока. Камера, как правило, не работает в полной темноте, так как вместе с включением передачи загорается фонарь заднего хода, обеспечивая большую освещённость, чем необходимо самой «тупой» камере. «Приятный бонус» — инфракрасная подсветка, которая понадобится при неисправности фонаря.

Угол обзора и динамическая разметка

Чем шире угол обзора, тем большее пространство захватывает камера, тем информативнее изображение на мониторе. Но одновременно увеличиваются искажения.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле На практике оптимальные значения 120–170 о. Камеры с обзором менее 110 о встречаются не так уж часто.

Существенно облегчает оценку расстояния до препятствия динамическая разметка. Она представляет собой продольные и поперечные линии, которые камера накладывает на изображение.


Динамическая разметка на экране монитора существенно облегчает оценку расстояния до препятствия

Национальное управление по дорожной безопасности США (NHTSA) объявило, что с 1 мая 2018 года все новые автомобили со снаряжённой массой до 4,5 т, продаваемые в Штатах, должны в обязательном порядке оснащаться камерами заднего вида.

Леонид Попов

www.drive.ru

Видео: обзор камер заднего вида

Подключение парковочной камеры

Способ подключения зависит как от самой камеры, так и от устройства, к которому её нужно подключить.

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

  • магнитолу,
  • автомобильный телевизор,
  • видеорегистратор,
  • навигатор,
  • отдельный монитор,
  • зеркало заднего вида со встроенным монитором,
  • планшет, смартфон и другие мобильные гаджеты.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:


Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

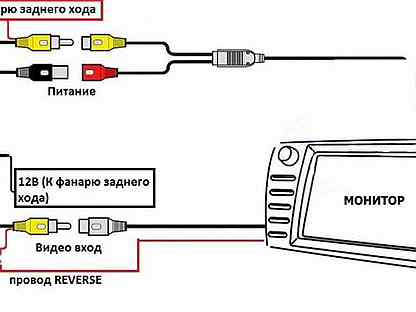

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.


Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле


К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.


Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.


Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.


Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для этого есть несколько возможностей:


Как установить проводную камеру и подключить к магнитоле автомобиля

Для оборудования автомобиля проводной парковочной камерой заднего вида понадобятся следующие материалы и инструменты:

  • набор ключей,
  • отвёртки,
  • съёмник панелей,
  • изоляционная лента,
  • пластиковые хомуты для крепления проводов,
  • провода и разъёмы,
  • дрель со сверлом,

Последовательность работ


Камера заднего вида — одна из электронных систем предупреждения наличия невидимого препятствия сзади автомобиля. Установка камеры может производиться в простейшем случае на корму автомобиля, в рамку номерного знака или в специальное штатное место, предусмотренное заводом-производителем.

Камеру заднего вида можно установить в рамку номерного знака

В качестве монитора для камеры заднего вида может быть использовано:

  • с монитором, которое сочетает выполнение сразу нескольких функций: собственно зеркального отражения, экрана заднего вида и беспроводной гарнитуры;
  • монитор на торпеду.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Главное его преимущество кроется в том, что его можно поставить на любое удобное для глаз место, а также использовать как постоянный рабочий экран заднего вида;
  • навигатор, который сочетает в себе функции навигатора и монитора. Для передачи видеосигнала необходим переходник с RCA на mini-jack или беспроводный модуль. Одним из его недостатков, если его так можно назвать, является период срабатывания — около 2 сек тогда, как для простого автомобильного монитора требуется порядка полсекунды;
  • планшет;
  • штатная магнитола.

Видеоролик о камере заднего вида

По своей модификации могут быть универсальными, которые подходят всем маркам автомобилей и штатными, ориентированными на определенную модель автокара. При выборе камеры необходимо в первую очередь обращать внимание на ее размеры и разрешение видеопотока. Чем оно выше, тем лучшего качества картинка будет отображаться на экране монитора.

Независимо от своей разновидности, принцип подключения видеокамеры примерно, поэтому сделать это можно самостоятельно.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Как подключить камеру заднего вида к зеркалу с монитором

Вывод видеоинформации на — наиболее оптимальный и удобный вариант. Это позволит совместить зеркальное изображение с картинкой парковочной камеры. Следует обратить внимание на то, что специалисты рекомендуют устанавливать камеру заднего вида в правый флакон подсветки номера, поскольку при парковке к правому бордюру водитель будет располагать лучшим обзором.

Первым делом необходимо снять обивку багажного отделения, правую заднюю стойку и разобрать дверцу багажника. После проделанного вставляем видеокамеру в крышку плафона, которая имеется в комплекте с камерой. На следующем этапе необходимо проложить проводку (тюльпан).

Зачастую провода может не хватить, поэтому целесообразно будет запастись им заранее.

Через заглушку в ручке багажника протягиваем провода, после чего можно обратно прикрутить ее на место. Она больше не понадобиться.

Провод следует прокладывать через штатную проводку пятой двери.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле При помощи проволоки протаскиваем в салон два провода: «+» и «видеосигнал». Провод «+» прокладываем до заглушки проводки правого заднего фонаря, «видеосигнал» вытягиваем поближе к зеркалу заднего вида. Снимаем штатное зеркало и подключаем его обновленный вариант с монитором. При этом красный плюсовый провод от монитора и зеленый, управляющий (отвечает за включение камеры) скручиваем с бело-зеленым проводом на фишке правого фонаря. Саму проводку маскируем на потолке или проводим по порогам автомобиля.

Подключаем камеру заднего вида к штатной магнитоле и планшету

Наиболее распространенным вариантом является к автомагнитоле «пионер». Как уже выяснилось выше, камера заднего хода имеет три провода: плюсовый для подключения питания, отрицательный и отвечающий за видео изображение. Положительный и отрицательный провода необходимо подключить к фонарю заднего хода. Таким образом, камера будет срабатывать только при включении задней передачи скорости. Практически все модели видеокамер рассчитаны на непродолжительное время действия, постоянный режим работы выводит их из строя.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле


Часто камеру заднего вида подключают к магнитоле

Выполняя , следует быть предельно внимательным, поскольку неправильное подключение станет причиной поломки. Некоторые модели камеры оснащены предохранителем. Поэтому при монтаже разумно будет обезопасить прибор от короткого замыкания, используя предохранитель номиналом 0,5 А.

Провод, отвечающий за подачу видеосигнала, подключаем одним разъемом к камере, а другим к выходу автопроигрывателя. В случае, если магнитола не имеет специального разъема, следует подключить кабель к выводу «video in». В завершение подключения необходимо тщательно изолировать места соединения кабелей и проверить работу системы во всех режимах.

Для того, чтобы подключить видеокамеру к планшету, необходимо установить на нем специальную программу «RFK WIFI». При включении задней передачи необходимо запустить приложение, и камера будет отображать картинку, находящуюся позади автомобиля. Видеоустройство крепится в штатное, заранее предусмотренное место.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Можно также ее закрепить над номерным знаком при помощи саморезов.

Установка видеокамеры к навигатору и видеорегистратору

Приобретение беспроводной камеры заднего вида даст возможность подключить ее к навигатору «prestigio» через мини-usb и упростить процесс парковки. Монтаж данного девайса отличается простотой, поскольку исключает прокладывание проводки. Вся информация поступает к навигатору по беспроводному каналу.

Устанавливают камеру методом соединения с беспроводным передатчиком, который подключают при помощи двух кабелей. Один (черного цвета) прокладывается на корпус транспортного средства, а другой (красный) к питанию заднего фонаря. В корпус навигатора вставляется приемник от камеры, из которого провода выходят к USB разъему и AV-входу. Подключить камеру заднего вида к навигатору также можно посредством Bluetooth.

Преимущества очевидны. Во-первых — это экономия финансовых средств, поскольку нет необходимости дополнительно покупать монитор. Во-вторых, — эргономичность, которая проявляется в отсутствии загроможденности пространства.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле И, в-третьих — простота и легкость в эксплуатации.

Для подключения камеры к видеорестистратору необходимо иметь в наличии кабель 12В, массу к фонарю заднего хода и видеовыход тюльпан. Подключение осуществляется также, как к зеркалу с монитором.


Подключив видеокамеру к навигатору, Вы экономите деньги и пространство авто

Для того, чтобы установка камеры заднего вида не стала сложной задачей, рассмотрим основные моменты по ее подключению на реальном примере, в качестве которого выступят автомобили Ford Focus 2 и Toyota Corolla.

Чтобы установить видеокамеру на Форд Фокус 2, необходимо выполнить нехитрые действия. Первоочередно, следует снять пластик с крышки багажника, для чего отвинчиваем шурупы с обеих ее ручек. После убираем пластиковую облицовку. Снимаем фонарь заднего хода, который размещен на бампере, путем отжатия фиксатора с обратной стороны. Необходимые для подключения провода крепятся с правой стороны под ковром и уходят в резинку.

Необходимо соединить кабель питания камеры с кабелями заднего фонаря.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Важно тщательно проверить полярность перед подключением. Для уточнения соединяем «плюсовый» оранжево-зеленый и «минусовый» черного цвета кабеля. Протягиваем кабеля от задней к передней стойке автомобиля. Питание монитора также подключаем к заднему фонарю, поскольку он ничего не потребляет, если отсутствует сигнал. Это немаловажный аспект. Постоянная работа камеры заднего хода попросту выведет ее из строя. Важно хорошо припаять дома и клеммы к питанию подсветки номера на видеокамере. В завершение соединяем питание и сигнал камеры, прикручиваем камеру на место и собираем разобранный пластик автомобиля.


Видеокамера в навигаторе — это простота эксплуатации

Установка камеры заднего вида на Тойоту Короллу происходит по такому же принципу. Вытаскиваем плафон освещения номерного знака и снимаем четыре клепки на шумозащите багажного отделения, таким образом, ее демонтируя. Устанавливаем камеру в гнездо подсветки и подключаем к фонарю заднего хода питание камеры.

Красный провод является положительным, а черный отрицательным.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Затем следует подключить видеокабель к камере заднего вида и магнитоле, навигатору или монитору. При правильном подключении устройства появляется видеокартинка, подсветка номерного знака при этом сохраняется.

Автомобиль для российских водителей не так давно стал из роскоши средством передвижения. Однако технический прогресс продолжает радовать все новыми и новыми достижениями. Одним из таких приятных и полезных достижений стала видеокамера заднего вида, установленная в автомобиле, позволяющая без проблем парковаться задним ходом и улучшающая обзор позади автомобиля. И даже если штатно камера в вашем автомобиле не предусмотрена, ее несложно подключить.

Моделей видеокамер заднего вида великое множество. В специализированном магазине вы можете приобрести камеру вкупе с установочным комплектом и инструкцией. Ориентироваться при выборе можно на фирму-производителя, цену, отзывы о камере, рекомендации продавца, способ подключения – проводной и беспроводной и т.д. В качестве камеры заднего обзора может использоваться только соответствующая модель, она же не может быть фронтальной, не перепутайте при покупке.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для установки и подключения камеры вам потребуется автомагнитола с хорошим монитором и возможностью подключения видеокамеры. Проводные модели камер имеют три провода: черный – он практически всегда означает «минус», красный — «плюс», желтый – для подключения и передачи самого видеосигнала. Расположите камеру в удобном месте на задней части автомобиля, желательно по центру. Например, можно установить камеру под или над номером. В некоторых моделях автомобилей специально предусмотрено углубление под установку камеры, даже если она не входит в штатную комплектацию авто. Не устанавливайте камеру за стеклом автомобиля, это бессмысленно, т.к. изображение будет бликовать, не будет видно нижней границы, зато из-за большого угла обзора появится много лишних деталей.


Провода на плюс и минус подключаются к соответствующим проводам фонаря заднего хода. Отсюда вытекает, что камера обзора будет работать и передавать видеосигнал только при включении задней передачи. Большинство камер рассчитаны только на кратковременную работу, если подключить их к постоянному источнику питания, это автоматически многократно сократит срок их службы.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Не перепутайте провода при подключении, так как это может вывести из работы камеру или магнитолу, либо оба прибора одновременно. При включении заднего хода камера автоматически включится и передаст видеоизображение на монитор, так что никаких дополнительных манипуляций производить не нужно. Также автоматически камера выключится при смене хода.


Желтый провод, передающий видеосигнал, одним разъемом подключаете к камере, а другим — к соответствующему входу на магнитоле. Определить нужный разъем поможет инструкция к магнитоле, если таковая есть в наличии, либо ориентируйтесь на надпись: video in. Провод от камеры через весь автомобиль желательно протягивать под обшивкой таким образом, чтобы не повредить его при дальнейшей эксплуатации автомобиля, например, по полу вдоль борта автомобиля.


В случае если вы приобрели камеру заднего обзора с беспроводной передачей сигнала, подключите камеру аналогичным образом к питанию от заднего фонаря. Передатчик видеосигнала подсоедините к камере, а приемник — к магнитоле, используя тот же разъем video in.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После сбора всей системы заизолируйте тщательно провода питания, проверьте, что вы ничего не перепутали в системе подключения, и проверьте работоспособность приборов.


Видеокамеры заднего обзора передают изображение в зеркальном виде, так легче воспринимать картинку – именно так вы привыкли видеть ее в зеркале заднего вида. Даже если поначалу вам будет непривычно, очень скоро вы оцените по достоинству это изобретение.

Как подключить камеру заднего вида к магнитоле. Как подключить китайскую камеру заднего вида

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле С его помощью можно согласовать аналоговый сигнал с компьютером.

Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

  1. Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  2. Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.
Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

  1. Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
  2. Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
  3. Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
  4. Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
  5. Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
  6. Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

Глазок камеры врезан в задний бампер автомобиля Глазок камеры вмонтирован в ручку, открывающую багажник
Камера установлена на рамку плафона, отвечающего за подсветку номерного знака
Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

  • чувствительность;
  • угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

  • изолирующая лента и скотч;
  • клей и герметик;
  • набор пассатижей, отвёрток и разводных ключей;
  • паяльник, кислота, припой;
  • электродрель и свёрла;
  • электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

Процедура установки видеокамеры

  1. Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
  2. Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
  3. Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Способы подключения

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.


Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»).Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

  1. Включаем магнитолу, выбрав режим Settings [настройки].
  2. Затем заходим в раздел «камеры» и выбираем значение: «задняя».
  3. При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
  4. На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.


Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Здравствуйте! Меня зовут Надежда.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Живу в Санкт-Петербурге. Моя профессия — дизайнер. Люблю природу и искусство, пешие прогулки и езду за рулём.

Отношение автолюбителей к устройствам, позволяющим контролировать пространство за задним бампером автомобиля, неоднозначно. Некоторые водители считают, что автомобильные гаджеты – это ненужные «навороты», которые не приносят абсолютно никакой пользы. Другие не представляют свою любимую машину без кучи современной электроники. Можно долго продолжать этот бессмысленный спор, однако нельзя не согласиться, что установка камеры заднего вида существенно облегчит жизнь как опытному водителю, так и начинающему автовладельцу. Данное устройство, в отличие от парктроника , позволяет избежать таких неприятностей, как наезд на открытый люк или столкновение с тоненькими столбиками, которые иногда устанавливают на парковочных местах в качестве ограждений. Рекомендации этой статьи расскажут вам, как подключить камеру заднего вида без помощи СТО.

Критерии выбора

Критерии выбора устройства напрямую зависят от функций, которые на него будут в дальнейшем возложены.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Несмотря на то, что бюджетные камеры достаточно хорошо справляются со своими задачами и в большинстве своем имеют высокое разрешение, более дорогие устройства обладают рядом неоспоримых преимуществ.

  • Чувствительность съемки. Чем выше значение данного параметра, тем лучше камера работает в условиях низкого освещения. Некоторые производители для комфортной езды ночью выпускают устройства, работающие исключительно в черно-белом режиме (сепия). Такой тип камер позволяет более уверенно совершать маневры задним ходом в темное время суток.
  • Величина угла обзора. Бюджетные камеры часто имеют минимально допустимый угол обзора – 120°. В более продвинутых гаджетах это значение увеличивается до 180°, что позволяет водителю контролировать гораздо большую территорию. Однако существует и негативный момент большого обзора – так называемый «эффект панорамы», при котором обыденное восприятие картинки может быть немного искаженным.
  • Тип крепления. Существует два вида камер:
    • Штатные.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Выпускаются для определенных моделей автомобиля, что позволяет установить их с минимальными затратами времени без необходимости сверления дополнительных отверстий. Чаше всего штатные устройства устанавливают в плафон подсветки номера автомобиля или в ручку для открытия багажника.
    • Универсальные. Подходят для установки на любую марку автомобиля. Монтаж некоторых моделей подобных устройств может подразумевать использование сквозного крепежа.

И штатные, и универсальные камеры комплектуются видеовыходом и разъемом питания.

Процесс установки

Любые работы с электрической проводкой автомобиля требуют обдуманных действий и соблюдения правил безопасности. Для предотвращения вероятности поражения электрическим током бортовую сеть транспортного средства следует в обязательном порядке обесточить. Для этого надо отключить систему зажигания автомобиля и снять клеммы с аккумуляторной батареи .

Для установки практически любой камеры заднего обзора необходимо выполнить порядок действий, описанный ниже.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Поиск точки крепления. В большинстве случаев наиболее рациональным решением будет монтаж камеры над рамкой регистрационного номера транспортного средства.

Прокладка кабеля по салону транспортного средства. Основная масса автомобильных камер заднего вида оснащается пятиметровым кабелем со стандартным желтым RCA разъемом (тюльпан). Длины кабеля вполне хватает для установки устройства в любой легковой машине. При монтаже камеры в больших автомобилях (джипы, микроавтобусы, грузовые транспортные средства) не получится обойтись без дополнительного удлинительного кабеля и соединителя. Проводка камеры протягивается сначала в отсек багажника, затем провода следует проложить по одному из бортов автомобиля (чаще всего по левому) к магнитоле или к монитору. Для осуществления этой задачи следует демонтировать накладки порогов и, по возможности, убрать из салона сидения. Также следует обеспечить удобный доступ к разъемам устройства, к которому предполагается подключить камеру.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После того как провода аккуратно уложены под ковровым покрытием салона, можно приступить к монтажу разобранных частей автомобиля.

Подключение камеры к электропроводке и к магнитоле автомобиля. Только правильно запитанное от сети устройство будет работать без перебоев длительное время, поэтому перед началом работ рекомендуется внимательно ознакомиться с идущей в комплекте схемой подключения устройства.

В большинстве случаев для своей работы камера нуждается в напряжении 12 В, которое можно получить от фонаря заднего хода. Провод питания камеры надо подключить к фонарю заднего хода через предохранительное устройство (предохранитель), защищающее электрическую цепь от возможной перегрузки и короткого замыкания. Плюсовой провод заднего хода можно также найти в районе передней приборной панели. Некоторые камеры уже оборудованы встроенным предохранителем. Если в комплектации нет этого устройства – его следует приобрести отдельно. Следующий этап – подключение желтого провода с RCA разъемом к предназначенному для этого выходу мультимедийного устройства.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В случае отсутствия на магнитоле специализированного разъема для кабеля видеосигнала камера подключается к выходу «video in».

Некоторые модели современных камер заднего вида заменили коаксильный кабель для передачи видеосигнала на беспроводную технологию. В таком случае за передачу видеоизображения на дисплей отвечает установленный в магнитолу приемник, получающий непрерывные сигналы от передатчика камеры.

После того как все подключения были выполнены, каждый участок соединения кабелей нужно тщательно заизолировать для исключения возможности короткого замыкания. На заключительном этапе нужно подсоединить клеммы к аккумуляторной батарее и проверить работоспособность устройства.

Видео

Подключение камеры заднего вида пошагово в видеоматериале:

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

  1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
  2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
  3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
  4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
  5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
  7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
  8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

  • установить видеокамеру в намеченное место;
  • подключить питание камеры;
  • вывести видеокабель в переднюю часть салона машины;
  • подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле , и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.

Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья « » в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода


Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как подключить камеру заднего вида к магнитоле вашего автомобиля?

Наверное у всех, а особенно у новоиспеченных автомобилистов, бывало такое, что сдаешь аккуратно задним ходом во время парковки, и бах, откуда ни возьмись столбик, бордюр, пенек или даже скамейка.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Конечно, на многих автомобилях уже установлен парктроник, однако он не всегда обеспечивает безопасную парковку. Именно по этой причине многих автовладельцев интересует: как подключить камеру заднего вида к магнитоле?

Проверка совместимости устройства

На сегодняшний день существует множество разновидностей камер как заднего, так и переднего вида (видеорегестраторы). Некоторые модели видеокамер имеют свой собственный монитор, в этом случае можно обходиться без дополнительного мультимедийного устройства. Если вы приобрели камеру заднего вида без монитора, то следует убедиться в ее совместимости с магнитолой. Для этого изучите характеристики устройств на официальном сайте производителя или уточните у продавца.

Монтаж камеры заднего вида на авто

Когда у вас на руках будет все необходимое, можно приступать к монтажу. Прежде всего нужно понимать, что место для установки должно быть неприметным, ракурс видеосъемки должен быть удачным, место должно быть мало загрязняемым, а если и испачкалось, то доступно для чистки и протирания.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Очень удобным местом для монтирования считают место плафона подсветки заднего номера. Некоторые производители рядом с плафоном специально оставляют место для камеры. Если машина крупногабаритная, то камеру можно закрепить на крыше, там оно будет защищено от загрязнения, хотя обслуживать устройство будет не так удобно. Наклон нужно подобрать такой, который позволит увидеть то, что не захватывают зеркала заднего вида. При этом камера должна стоять так, что бы передаваемые предметы показывались без искажений.

Интересно! Что бы скрыть присутствие камеры изготавливаются специальные кронштейны.

Как правильно подключить устройство, схема подключения

Проводная камера

Подключение проводной камеры заднего вида к магнитоле делается так:

  1. Для начала прибор подключают к заднему фонарю. Для этого черный и красный провода (минус и плюс соответственно) подключают к соответствующим выводам фонаря.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Часто для этого их врезают в провода идущие на вывод.
  2. Удлините желтый провод, протяните его по салону.
  3. Что бы подключить камеру заднего вида к магнитоле используйте выход video in.

Важно! Не нужно подавать на камеру постоянное питание, это приведет к быстрой поломке устройства, ведь прибор не рассчитан на бесперебойную работу.

Беспроводная камера

Схема подключения беспроводной камеры заднего вида к магнитоле выглядит следующим образом:

  1. Как и в случае с проводной камерой подключайте камеру к заднему фонарю. Черный провод (минус) и красный провод (плюс) подключайте к выводам фонаря. Во избежание казусов заизолируйте соединение.
  2. Подключите передатчик.
Как видите, что бы подключить беспроводную камеру заднего вида требуется значительно меньше возни.

Важно! Беспроводные камеры не всегда совместимы с магнитолам.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Уточните у специалиста все детали перед покупкой

Вот и все, камера подключена к магнитоле. Работа не сложная, однако стоит быть внимательным во время подключения камеры к источнику питания. имеется ввиду то, что главное не перепутать с полярностью, иначе можно просто сжечь прибор и магнитолу (если они уже подключены).

Как настроить магнитолу и камеру заднего вида

После того, как все провода и приборы подключены и камера подключена к магнитоле — можно приступать к настройке. Для начала стоит проверить работоспособность всей системы наблюдения. Для этого подключайте аккумулятор, проверните ключ зажигания и перейдите на заднюю передачу. Если на монитор начнет передаваться картинка с нужным вам изображением, то вы все сделали правильно. Помните, что у многих камер объектив регулируемый. Если эта функция поначалу и не пригодится, то со временем вы поймете в какую сторону нужно повернуть глазок.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Камера заднего вида: подключение к магнитоле

Дополнительное оборудование в авто позволяет в одних случаях повысить комфорт, а в других безопасность. В свою очередь, установка камеры заднего вида на автомобиль значительно облегчает эксплуатацию ТС, а также позволяет избежать ДТП при езде задним ходом.

Как показывает практика, данное решение будет полезным для начинающих водителей и опытных автовладельцев. Однако перед тем как выбрать и установить камеру заднего хода, важно знать, какой тип камеры лучше купить, как подключить камеру заднего вида в авто правильно и т.д. Давайте разбираться.

Содержание статьи

Выбор камеры заднего вида для автомобиля

Перед тем, как рассматривать само подключение камеры заднего вида, необходимо правильно подойти к вопросу подбора самого устройства. С учетом множества подобных изделий на рынке, каждый потенциальный покупатель стремится приобрести лучший вариант по соотношению качества и цены.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Конечно, можно сразу купить камеру высокого разрешения, которая будет хорошо показывать даже в темное время суток. Минус — высокая стоимость данных изделий. Также  бывает, что не всегда  дорогие продукты в полной мере соответствуют заявленным характеристикам.

При этом от недорогой камеры заднего вида к магнитоле также не следует ожидать высокого качества. Вполне очевидно, что лучше подбирать средний вариант по разумной цене, обращая внимание на основные нюансы.

    • Первое, желательно искать решение, где камера пишет с высоким разрешением видео. От этого напрямую зависит качество картинки и четкость изображения. Однако слишком высокое разрешение не является основным показателем. Многое будет зависеть и от самого дисплея (монитора), к которому подключена камера. Главное, чтобы результатом работы связки камеры и монитора готовое изображение на дисплее было более-менее четким и позволяло с легкостью различать даже мелкие объекты.
    • Отдельного внимания также заслуживают и углы обзора камеры.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Зачастую, угол составляет от 120 до 180 градусов. Так вот, важно подобрать средний вариант, чтобы получить широкий обзор без эффекта среднее между этими двумя панорамы, который приводит к искажениям.
    • Еще один момент, на котором следует сделать акцент, заключается в светочувствительности. Как правило, дешевые камеры при слабом освещении могут выдавать очень низкое по качеству изображение. Получается, в темное время суток сдавать назад при помощи такой камеры будет сложно. С другой стороны, если машина все время эксплуатируется только в светлое время суток, за высококачественной ночной съемкой также можно не гнаться.

    • Также перед покупкой следует определиться с местом установки. Только решив, куда поставить камеру заднего вида и как установить камеру заднего вида, можно непосредственно перейти к подбору модели с учетом всех особенностей монтажа того или иного варианта.

Установка камеры заднего вида: место для монтажа

Итак, после покупки самого устройства необходимо решить задачу, как установить камеру заднего вида.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Основная задача — подобрать оптимальное положение, а также получить наилучший обзор,  который ничем не будет ограничен.  На практике бывает так, что даже качественная  дорогая камера не справляется с возложенными функциями в полной мере, если место для монтажа подобрано не верно.

Так вот, зачастую камера ставится над госномером автомобиля. Это место позволяет получить максимальные углы обзора, на дисплее видна только дорога, а не элементы самого авто. Главное, поставить камеру так, чтобы она не была слишком утоплена и одновременно не выпирала.

Конечно, есть и недостатки в виде загрязненности камеры по причине наружной установки, а также несколько возрастают риски кражи оборудования. Этого можно избежать, установив камеру заднего вида в салоне. Однако обзорность резко ухудшается, страдает качество изображения и т.д.

Общая схема подключения камеры заднего вида

Хотя порядок подключения камеры заднего вида на разных магнитолах может несколько отличаться, общие принципы похожи.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Главное, знать, как подключить камеру заднего вида к магнитоле и получить наилучший обзор.

  • Как уже было сказано выше, лучше, чтобы камера стояла снаружи и располагалась над задним номером. Оптимальным вариантом будет установка поближе к краю, причем важно, чтобы камера не сильно выступала наружу.
  • Определившись с местом, можно начинать монтаж. Как правило, для установки потребуется засверлить пару отверстий под крепежные болты, а также отверстие под кабель. Делать это нужно аккуратно, а также крайне желательно обработать отверстия и болты антикоррозионными составами.
  • Установив крепежный кронштейн, переходим к подключению камеры заднего вида. Камера имеет два провода. Один провод сигнальный, а второй является питанием. Зачастую от камеры идут короткие провода, то есть их нужно удлинять самостоятельно. Кстати, многие камеры уже в комплекте имеют удлинитель для видеосигнала.

Далее, питание для видеокамеры берут от задних фар, чтобы после включения заднего хода одновременно включалась и сама камера.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Завершив подключение, все провода, проложенные в салоне и багажнике, нужно надежно закрепить и уложить так, чтобы избежать повреждений. Как видно, если правильно подобрана камера заднего вида, установка камеры и монтажные работы не являются сложными.

Рекомендуем также прочитать статью о том, как подключить усилитель к магнитоле. Из этой статьи вы узнаете, как выполняется подключения усилителя к магнитоле, а также на какие особенности следует обращать внимание в рамках выполнения данной процедуры.
  • Подключение камеры заднего хода к магнитоле также достаточно простое. Фактически, нужно подключить «тюльпан» видеокабеля от камеры к соответствующему выводу на мультимедийном устройстве (уточнить в мануале к магнитоле). Далее нужно зайти в настройки магнитолы, найти пункт «камера заднего вида» и активировать режим. Камера заработает, но включаться автоматически не будет.
  • Чтобы включение происходило автоматически, следует подключить провод управления к заднему фонарю. В результате только тогда, когда включен задний ход, на камеру будет приходить питание, а сама магнитола будет переключаться в режим заднего хода.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
Обратите внимание, на авто с АКПП камера заднего вида при таком подключении может включаться случайно. Чтобы этого не происходило, нужно ставить датчик задержки включения камеры. Кроме этого, подключение задней камеры к магнитоле на автомате не отличается от аналогичного на МКПП.

Еще добавим, что более сложным считается подключение камеры к магнитоле в том случае, если сигнал от камеры идет не по кабелю, а по беспроводной связи. С одной стороны, в этом случае меньше проблем с укладкой проводки и подключением, однако с другой  сама настройка усложняется. Для таких моделей камер следует отдельно изучать руководство по подключению, а также учитывать возможную несовместимость магнитолы с камерой.

Подведем итоги

Как видно, подключение камеры заднего вида к магнитоле в большинстве случаев не является сложным.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Главное, точно знать, какой тип камеры подойдет наилучшим образом, как правильно установить и как подключить камеру заднего хода.

На практике, если стоит выбор, что лучше, парктроник или камера, данное решение превосходит парктроник по всем показателям. Грамотно установленная камера обеспечивает хороший обзор, а не просто уведомляет обычным сигналом о близости препятствия, исключаются ложные срабатывания и т.п.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в машине. Из этой статьи вы узнаете об особенностях подключения сабвуфера, а также тонкостях и нюансах, которые необходимо учитывать.

В качестве итога отметим, что в условиях мегаполиса камера заднего хода является не просто опцией, а насущной необходимостью. На деле, процесс парковки значительно упрощается.

Также намного проще и дешевле сразу установить камеру, чем ремонтировать свой и/или чужой автомобиль в случае различных происшествий и ДТП, которые часто происходят именно при движении задним ходом.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В любом случае, камера заднего вида является надежным помощником, упрощает эксплуатацию авто и повышает безопасность.

Как подключить две камеры заднего вида

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:

  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Остальные моменты монтажа устройства остаются аналогичными.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

В данной статье мы постараемся максимально охватить все существующие типы камер заднего вида, способы их установки и подключения, а так же дадим инструкции на что необходимо обратить внимание при установки камеры. Мы постараемся охватить все возможные нюансы, которые помогут самостоятельно установить камеру заднего вида не обращаясь в сервис.

Камеры заднего вида по способу установки подразделятся на:

– универсальные камеры (в рамке номерного знака, врезная или накладная)

– штатные камеры (для установки в плафон подсветки номера, установки в ручку открывания багажника, в специальное штатное место предусмотренное заводом)

Независимо от способа установки камеры, подключение во всех случаях примерно одинаково.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Итак, вначале необходимо выбрать место установки – все камеры заднего виды обычно располагаются по центру относительно продольной оси автомобиля, но если речь идет о штатной камере, которая устанавливается в подсветку номера тогда место установки будет немного смещено относительно центра, этот факт необходимо учесть в дальнейшем при маневрировании. Лучше устанавливать камеру в правую подсветку номера, при этом при парковке к правому бордюру обзор будет немного больше чем при установке камеры в левую подсветку номера.

Итак, перед установкой камеры необходимо отключить клеммы от аккумулятора.

Далее необходимо определить место для ввода проводки в багажный отсек для подключения проводов, обычно для этого используют отверстия, в которые заведена проводка для подсветки номерного знака. Если камера устанавливается в бампер, то проводку необходимо протянуть с обратной стороны бампера к фаре, и далее ввести провода в отверстия под фарой. Вначале лучше попробовать протянуть все провода и установить на место все элементы (камера, подсветка номера, фара) без подключения проводки.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле После того когда четко понятно как будут проходить провода и им ничего не мешает можно проводить подключение.

Обычно камера имеет два разъема – желтый V1 для подключения видеокабеля и красный P1для подключения питания (разъемы в зависимости от типа камеры могут отличаться).

Кроме того в штатных камерах заднего вида может быть предусмотрена светодиодная подсветка в этом случае необходимо подключить разъем P2 к проводке автомобиля, к которой была подключена штатная подсветка (красный провод +12в, черный – земля).

Далее необходимо сделать подключение камеры к лампе заднего хода (при этом типе подключения камера будет автоматически включаться при включении задней передачи). Подключение обычно производится с помощью дополнительного провода, который идет в комплекте с камерой, красный провод подключается к аноду лампы заднего хода (+12 в), черный подключается к земле. Землю следует подключить не просто на корпус автомобиля, а необходимо обеспечить хороший контакт, при этом будут исключены проблемы работы камеры.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

После этого необходимо протянуть провод видеосигнала к монитору (в случае использования комплекта беспроводного приема передатчика подключить видеосигнал к передатчику).

В некоторых мониторах и штатных головных устройствах предусмотрен разъем для входа сигнала переключения в режим камеры заднего вида, специально для этого на проводе удлинителе для подключения видеосигнала есть маленькие красные проводки. Один конец данного красного провода должен быть подключен к +12 лампы заднего хода, второй на вход монитора (Монитора в зеркале, ШГУ – штатное головное устройство и т.д.) для сигнала переключения монитора в режим камеры заднего вида.

Схема подключения камеры заднего вида к монитору.

P1 – разъем питания камеры заднего вида.

P2 – Провод для подключения питания к камера заднего вида, один конец подключается к камере другой к лампе заднего хода.

V1 – Разъем видеосигнала камеры заднего вида.

V2-V3 – Удлинитель видеосигнала (прокладывается по салону авто), вместо данного удлинителя можно использовать беспроводной приемо – передатчик, в этом случае не придется разбирать слон и тянуть проводку.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

P3 – провод для подключения сигнала автоматического переключения монитора в режим камеры заднего вида (один конец к +12 лампе заднего хода, второй на специальный вход монитора или ШГУ)

Подобрать камеру именно к своему автомобилю можно здесь:

Благодаря такому устройству, как камера заднего вида (КЗВ), водитель сможет знать, как припарковаться и какие препятствия могут ему в этом помешать. Таким девайсом сегодня никого не удивишь, в последнее время все больше автолюбителей оборудуют машины КЗВ. Из этого материала сможете узнать, как производится подключение камеры заднего вида к магнитоле автомобиля и что необходимо знать о выборе устройств.

Критерии выбора

Если решили приобрести камеру заднего вида, то можете столкнуться с большим ассортиментом устройств на рынке. Производством КЗВ занимаются многие бренды, в результате продукция различается не только по производителям и стоимости, но и по функционалу, а также комплектации.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В соответствии с предпочтениями и возможностями, можно приобрести полный комплект девайса (камера с дисплеем), либо подключить систему к магнитоле Pioneer или другой.

Общие критерии выбора устройства:

  1. Тип. КЗВ может быть как проводной, так и беспроводной. В последнем случае необходимо организовать точку доступа Wi-Fi в авто.
  2. Угол обзора — параметр во многом определяет качество охвата изображения. Оптимально выбирать устройства с углом охвата от 120 до 170 градусов.
  3. Качество изображения, от этого зависит многое.
  4. Корпус устройства. Важно, чтобы он был крепким.

Как определить место установки камеры?

Перед тем, как подключить камеру, необходимо выбрать место для монтажа устройства. КЗВ может быть установлена в крышку багажника, рамку номерного знака либо в задний бампер. Такое место монтажа не испортит внешний дизайн транспортного средства, это — оптимальный вариант в плане высоты — на монитор будет выводиться необходимое изображение.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

В зависимости от вида, КЗВ может быть вмонтирована вместо подсветки номерного знака, при этом девайс оснащается опцией подсветки. Но ее качество значительно хуже. Основной критерий, на который следует опираться при выборе места монтажа системы — как сильно камера будет загрязняться. На многих транспортных средствах из-за особенностей аэродинамики задняя часть бампера в непогоду может покрываться грязью.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

Процесс установки

  1. Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
  2. Сначала производится монтаж камеры, в частности — глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
  3. Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.

Схема подключения камеры к дисплею автомобильной магнитолы

Подключение к магнитоле

  1. Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  2. Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
  3. Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В этот момент на дисплее магнитолы должна появиться картинка — если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

  1. Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
  2. Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
  3. Затем в имеющемся списке необходимо найти свою камеру.
  4. При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.

Выполнив эти действия, сможете настроить систему под свои потребности.

Цена вопроса

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

7023B магнитола как подключить камеру заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.Схема подключения камеры заднего вида к магнитоле: Как выбрать, установить и подключить камеру заднего вида к магнитоле на автомобиле
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.
  • Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

    Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

    Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
    Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

    14.05.18
    Заказал магнитолу Podofo 7023B на Али почти за 3000 р.
    24.05.18
    Пришло извещение, что магнитола ждет меня на почте.

    Ну не долго я терпел))) Сразу прикрутил блютус пульт к рулю (пометка пульт не блютус, а ИК. В положении руля отличающемся от прямой езды, он практически не работает… С одной стороны возмутительно, а с другой стороны, а нефиг на кнопки отвлекаться, когда поворачиваешь). Крепится он на липучки, поэтому лучше разобрать корпус фиксатора и липучки поместить внутрь корпуса.

    Поехал домой, разложил все это дело, чтобы посмотреть.
    Комплектация реально прикольная.
    -Магнитола,
    -Камера,
    -Блютус пульт,
    -ИК пульт,
    -Провода,
    -Все необходимые батарейки.

    Вообще нашел ссылку, где есть подробнейший технический обзор магнитолы 7010b. Во многом начинка похожа, за некоторыми исключениями

    Итак продолжаем, пошел в машину, снял панель с 1din магнитолой JVC.
    И видим вот такой треш из проводов…

    Подсоединил магнитолу, ничего никуда не перетыкал, включил и сразу все заработало. Доволен :):)

    Потыкал немного по экрану, нажимать сильно не надо, хоть и резистивный экран, но вполне качественный. (Как оказалось в последствии бликует этот экран ужасно и при дневном свете очень сложно что-то рассмотреть)

    Телефон через блютус подключился без проблем, скачал список контактов, определил музыку у меня в телефоне и начал ее играть, был приятно удивлен)) Так же если включить на телефоне яндекс радио, то оно через блютус будет транслироваться на магнитолу и кнопками на руле можно в телефоне переключать станции @[email protected]

    По поводу звука хочу сказать, что радио звучит круче чем в 1 din магнитоле и этим я тоже был удивлен, реально хорошо звучит)) Музыка через блютус с телефона немного глуховата, завтра попробую воспроизвести с флешки, отпишусь позже)

    По поводу микрофона: слышно меня очень плохо… НО есть провода, которые идут к этому микрофону, в планах обрезать их и прикрутить к выносному микрофону, который будет установлен где-нибудь ближе ко мне))

    Спросил у продавца из Китая про новую прошивку и прислал ему фото прошивки текущей. Он ответил, что это последняя версия и других прошивок нет.

    Вечер
    Весь вечер пытался найти материал о подключении сабвуфера, видимо два аудиовыхода на тыльной панели для этого и предназначены…

    А еще колхозил рамку. Магнитола буквально на 1-2 мм не влазиет в распилинную 1 дин рамку. Колхоз продолжается…

    И да… В конекторе у меня не было провода, который отвечает за активацию камеры заднего вида на дисплее. Снял этот провод из того, что шло в комплекте, установил, завтра буду пробовать камеру 🙂

    28.05.18
    Поехал к Александру отдать на покраску панель. А заодно и подключить камеру заднего вида.
    Камеру подключил, все заработало без каких-либо проблем.
    Кстати мне все время было интересно, а что это за второй видео вход. Ради интереса решил попробовать одну гипотезу с подключением передней камеры. Получилось так, что второй вход как раз предназначен для подключения второй камеры. Выбрать изображение можно переключая режимы. Задумка с камерой спереди в целом интересная, но у нее есть много минусов. А именно грязь и протяжка провода в салон… В общем не думаю, что я буду тянуть переднюю камеру. Просто выложу фото того, что получилось.

    Во вторник поеду заберу покрашенную рамку. Сразу скажу, цвет выбирал не я и для меня будет сюрпризом то, что там получилось)))

    30.05.18
    Во вторник не вышло, забрал в среду. В общем получилось как-то так)) Напишите в коментах какой вариант больше нравится, черный или с серой полоской?

    Побывал на выходных у Романа sinbad на СТО, наконец то выбрал время на установку магнитолы китайской и камеры заднего вида.

    Сам аппарат модели 7012В и камера заднего вида бы приобретен на Алиэкспрессе. Об этом я писал уже в БЖ, вот в этой записи.

    Установка прошла стандартно — была разобрана панель, штатное ГУ демонтировано и вместо него подключено новое.

    А вот с электрикой несного пришлось «поколхозить». Проблем возникло две:

    Первая — антенные штеккера у магнитол разные! Если соберетесь подключать такое ГУ вместо штатного, то заранее позаботьтесь о переходнике. Я этот момент совершенно не учел и пришлось срочно-обморочно посетить магазин автозапчастей, где была куплена самая дешевая антенна за 240р в качестве донора нужного нам штеккера. Переходников поблизости в наличии не было ((

    Вот такое гнездо антенны у штатного ГУ:

    Вот антенный штеккер:

    а у Китайца то он обычный, круглый:

    Роману пришлось перепаивать его.

    Вторая проблема: у меня штатное ГУ модели A-300JME (PART NO: 96175-2E610). Оно идет без встроенного усилителя, так как у меня стоит штатный внешний усилок в багажнике, а так же штатный саб под пассажирским креслом. Включение внешнего усилителя происходит отдельным сигналом, который находится на третьей «фишке»: на фото она вставляется в верхнюю контактную группу, нижние две — стандартные для всех магнитол.

    Роман по схеме нашел нужный провод: на синей «фишке» это зеленый.

    И запараллелил его с проводом питания с основной «фишки» (с желтым):

    Таким образом усилок стал включаться.

    Далее танец с бубном для подключения камеры заднего вида: Роман пустил проводку по левому порогу, под пастиком салона, там где проходит основной жгут. После этого разобрал полобшивы багажника что бы аккуратно проложить проводку в 5й двери. Удивительно, но штатной проводки камеры хватило … ВПРИТЫК! Сигнал включения камеры стандартно был взят с лампы заднего хода. Камеру установили на плафон освещения номера:

    Хоть у нее и небольшой угол обзора но в паре с зеркалами она вполне справляется со своей задачей! Я сегодня несколько раз сдавал назад смотря только в камеру и в принципе хорошо все видно — во дворе среди машин лавировал без проблем. Светодиоды на ней светят тоже неплохо. Но опасаюсь что ее все таки будет сильно забрызгивать (( Если буду менять камеру — то следующую куплю ту, которая устанавливается в штатное место плафона осветителя номера.

    Вот такая у меня была суббота )))

    Ну а теперь о проблемах:

    1) играет китайский аппарат конечно похуже штатного ГУ. У меня возникло ощущение что не работает сабвуфер. Либо я еще не разобрался в эквалайзере, так как пока использую его штатные режимы типа Rock, Pop, Classic (конечно — Rock). У кого уже есть опыт настроек таких аппаратов — поделитесь инфой, плиз!

    2) присутсвует несильный фоновый шум в динамиках. Слышно в перерывах между треками.

    3) выключается магнитола с достаточно сильным «щелчком» в колонки. Неприятно и боюсь что детей пугать будет. Роман сказал что скорее всего придется фильтр поставить. У кого такое было — отпишитесь как решали сей трабл, пож-та. Может быть питание усилка надо было брать с красного провода, а не с желтого?

    4) аппарат запоминает не все настройки! Почему то никак не может запомнить дату-время и цвет кнопок)) При этом радиостанции, язык, общую цветовую гамму и другие настройки запоминает без проблем.

    5) тугое «колесико» громкости, очень тугое. На нем «висят» регулировки разные — его нажать надо, а вот нажимаешь и … потом вручную отщелкиваешь так как само оно не хочет в исходное положение (( Может разработается еще.

    6) камера включается с задержкой около 2-3х сек. Это нормально? Мне кажется что долговато.

    В общем пока все. Общие впечатления от аппарата — за свою стоимость он вполне достойный. Чудес от него не жду.

    Как подключить камеру заднего вида к магнитоле автомобиля

    Для многих автомобилистов существенные проблемы возникают от т. н. «белых пятен» – того пространства позади машины, которое невозможно видеть в зеркала. Это неудобство имеет серьезный психологический характер, поскольку водитель в значительной степени не уверен в себе, не владея всей необходимой для езды информацией. Например, включив задний ход при парковке, он почти не контролирует обстановку на ближайшем пути автомобиля. Такая ограниченность нередко приводит к нежелательным казусам: на заднем ходу можно допустить столкновение авто с каким-то предметом, животным и даже человеком.

    Точно также эта ограниченность сковывает водителей, особенно новичков, при скоростном движении на автотрассе, заставляя их в определенной степени нервничать. Именно поэтому началась масштабная установка на автомобилях камер заднего вида, максимально расширяющих диапазон обзора водителями окружающего их пространства. Поэтому каждому автолюбителю следует ознакомиться с нюансами такой установки камер.

    Как определить место установки камеры

    Если водитель окончательно осознал, что надо устанавливать автомобильную камеру заднего хода, начинается процесс её поиска, установки. Следует отметить, что на современном рынке электроники выбор таких приспособлений огромен, причем подавляющее большинство из них отличается не только высокими профессиональными качествами, надежностью в эксплуатации, но и широким диапазоном цен. Зависимо от того, какую именно модель выберет покупатель, её стоимость может отличаться в разы. Однако специалисты советуют не спешить с финансовым решением вопроса, а начинать с основательного поиска тог места, где камера будет впоследствии установлена. С этого места камера должна:

    • иметь требуемый обзор, чтобы четко выполнять возложенные на неё функции;
    • ее целесообразно установить так, чтобы не нарушить общее эстетическое впечатление от автомобиля, свести к минимуму возможность украсть её, поскольку автомобильные воры на такое новшество непременно положат глаз.

    По единодушному мнению специалистов и водителей-практиков, уже многие годы работающих с такими камерами, самым лучшим местом для их установки станет ниша выше заднего бампера машины. В этой нише её можно пристроить над государственным, регистрационным номером автомобиля. Это позволит дать ей хороший угол обзора — она будет демонстрировать только одну дорогу позади, а не фрагменты машины. Однако при этом нежелательно сильно «топить» её в нише или монтировать так, чтобы она торчала наружу.

    Став практически незаметной, она даст на автомагнитолу хорошую картинку того что делается позади. При этом, правда, ей придется постоянно быть в сфере попадания наружной грязи и пыли, однако это все же один из наиболее часто применяемых вариантов. Если же во главу угла поставить чистоту камеры и установить её внутри, в салоне автомобиля, на заднем его стекле, она и самом деле всегда будет чистенькой и недоступной для воров. Но тогда почти половину экрана всегда будет занимать картинка багажника, заметно уменьшая угол обзора, да и качество картинки в какой-то степени может оказаться недостаточным, туманным. На практике используются оба этих формата, каждый из которых имеет свои однозначные «плюсы» и определенные неудобства, о которых сказано выше.

    Автомобильная камера заднего хода

    Установка камеры заднего вида

    Когда место для камеры заднего вида выбрано, водитель приступает к поиску самого устройства в автомагазинах или иных торговых точках. Надо сразу определить свои приоритеты, что важнее — стоимость приобретения или качество его работы. Дело в том, что можно найти удивительно дешевую вещь, сделанную, скажем в Китае, однако гарантии того, что она вскоре не подведет и сможет добротно работать в течение длительного времени, нет никакой. Нередко такие камеры оказываются обыкновенным ширпотребом, и приобрести их – значит выбросить деньги на ветер.

    С другой стороны, вряд ли стоит выбирать камеры «с наворотами» по огромной цене, так как это и для бюджетного кармана накладно, и для работы вряд ли будет оптимально. Например, камера с высоким разрешением или показывающая пространство даже при неудовлетворительном освещении, может оказаться для большинства водителей непозволительной роскошью, коэффициент полезного действия которой окажется близким к минимуму. Может быть, оптимальной окажется приобретенная по вполне доступной цене камера заднего вида, дающая вполне приемлемый результат. Однако все это придется решать самому водителю.

    Во время поиска лучше не игнорировать советы опытных практиков, специалистов. Следует запомнить пять ключевых моментов, которые было бы целесообразно учесть при покупке камеры:

    1. Какое разрешение камеры — чем оно выше, тем качественнее картинка.
    2. Какая её чувствительность к освещению. Если автомобиль ночью почти не используется, покупать очень чувствительную камеру нет резона, и наоборот.
    3. Какая схема монтажа камеры, можно ли осуществить его собственными силами.
    4. Какой у камеры угол обзора. Чаще всего, он колеблется от 120 до 180 градусов. Желательно покупать среднее между этими крайними показателями, чтобы обеспечить широкий обзор, однако без панорамы, при которой картинка нередко искажается.
    5. Как подключить приспособление к автомагнитоле в машине. В этом случае покупать монитор нет необходимости.

    Когда выбор сделан окончательно, приступают к монтажу камеры. Для этого надо внимательно разобраться с рекомендациями изготовителя, чтобы выполнить их, как полагается, и не повредить внешний или внутренний вид автомобиля – зависимо от того, какое место для камеры определено. Её монтаж зачастую никаких трудностей собой не представляет, поскольку в инструкциях подробно, поэтапно, шаг за шагом определено, что и как надо делать, чтобы капитально укрепить кронштейн камеры, сделав отверстия для болтов, провода.

    Подключение к магнитоле

    Сложнее придется водителю, если решать, как подключить камеру заднего вида к магнитоле. Нужно рассмотреть это на примере весьма распространенной магнитолы Pioneer. Если водитель неглубоко разбирается в электрике, желательно сразу обратиться за помощью к профессионалам, чтобы не тратить драгоценное время и не сделать недопустимую ошибку. Однако поскольку алгоритм подключения, детально объясненный в инструкции, под силу практически любому автомобилисту, надо действовать в строгом соответствии с её рекомендациями, обратив внимание на следующие важные моменты:

    • необходимо нарастить два провода, идущие от камеры: один – питающий её от сети, а второй – передающий видеосигнал, поскольку изначальной длины её «родных» проводов, как правило, не хватает. Зачастую, такой удлинитель уже имеется в комплекте камеры;
    • питание камеры, чаще всего, подключают к задним фонарям. В таком случае, как только включается задний ход, начинает работать и приспособление;
    • надо хорошо изолировать и спрятать все провода, идущие от камеры через салон или багажник, сделав невозможным их обрыв в процессе движения.

    Если возникла идея смонтировать эффективный тандем, а именно камера заднего вида – личный Android, надо в обязательном порядке консультироваться со специалистами, потому что неминуемо возникнут вопросы, как их соединять, как они будут затем контактировать и прочее.

    Это надо делать и в случае наличия беспроводной камеры, которая передает сигнал по радиосвязи, очень удобна в практическом отношении и поэтому становится в автомобильном мире всё более популярной. Способствует этому и то, что в машине можно одновременно использовать сразу несколько таких приспособлений.

    Проверка и настройка камеры

    Завершающим этапом установки камеры заднего вида является её проверка и настройка. В их процессе устраняются всё те нежелательные моменты, которые могут возникнуть при монтаже и подключении. Например, корректируется угол обзора, чтобы сделать его наиболее благоприятным и удобным для максимального контроля за окружающей местностью с места водителя. Желаем удачи!

    Камера заднего вида для магнитолы • BYRGPUB.COM

    Подключение магнитолы

    магнитофон 7018 (10, 23) B к телефону

    Подключите к телефону магнитолы Podofo моделей 7010B, 7018B, 7023B. очень просто, если функция MirrorLinks работает без проблем для радио, и крайне сложно, если эта функция по каким-то причинам решила не работать. В этом случае нужно обратиться к продавцу магнитолы radio (чаще всего это фирма на Алиэкспресс), вполне возможно, что это брак и аппарат заменят или вернут ваши деньги.А вот на Android-версии магнитол radio (это 7010B, 7018B) можно попробовать установить стороннее приложение для подключения телефона магнитолы radio к телефону. подробные способы подключения китайских магнитол (в том числе Podofo) к телефону описаны здесь

    Также предлагаем посмотреть небольшой видеоролик о подключении телефона (смартфона) через MirrorLinks к магнитоле Podofo (например, 7018B):

    Вид сзади Подключение камеры на 7018 (10, 23) B

    Подключение магнитолы 7018 (10, 23) Б к рулю

    В целом весь процесс подключения кнопок руля, как штатных, так и нестандартных, как резистивных, так и подключаемых по CAN.Подробно модуль для нестандартных китайских магнитол (в том числе Podofo) мы описали в статье «Подключение нестандартных китайских магнитол radio к кнопкам руля». Здесь сразу отметим, что на разъеме, отвечающем за подключение резистивных кнопок руля на магнитолах Podofo, нам нужно соединить проводом, питающим штатные кнопки руля, а затем в магнитоле магнитофон . Сам диктофон, в настройках программируем нужные нам кнопки.Так же легко подключаются нестандартные кнопки. Подключите провод KEY1 по Bluetooth или инфракрасному ретранслятору (поскольку мы продаем нестандартные кнопки беспроводным способом) с тем же проводом, который отвечает за питание кнопок на разъеме, затем назначьте их в настройках радио и вуаля! Кнопки будут работать. Для лучшего понимания рассмотрим несколько схем подключения кнопок руля к магнитолам Podofo. А если вы хотите еще больше подробностей с видеоинструкциями, то перейдите по ссылке выше и прочтите статью.

    Схема подключения штатных кнопок на руле автомобиля к магнитоле магнитола Podofo 7010B, 7018B, 7023B

    Как установить автомобильную стереосистему и резервную камеру

    . Тойота Королла

    Подробная схема подключения штатных кнопок на руле автомобиля к магнитолам Podofo 7010B, 7018B, 7023B на примере разъема Ford (принцип подключения на любой другой машине будет понятен)

    Подключение магнитолы Podofo 7018 (10, 23) B, распиновка и видеоподключения

    Ресиверы

    Podofo очень хороши по цене, довольно неплохому качеству и широкому функционалу.Конечно, меломану и любителю форматов HI-RES (они поддерживают, но качество оставляет желать лучшего) они вряд ли подойдут, но порадуют обычных пользователей, слушающих популярные музыкальные форматы и не навязывающих высокие требования к магнитоле магнитола по качеству звука. Больше всего эти магнитофоны radio (7010B, 7018B, 7023B) впечатляют своей, так сказать, «повседневной» функциональностью. Это возможность подключения камер (задняя и передняя) и даже камера в комплекте (это за 3 тысячи рублей, а всего 7023В), легкое общение с телефоном и, как следствие, возможность звонить и пользоваться навигацией.Однако следует отметить, что 7023B не основан на Android, однако он подключается к телефону через MirrorLinks. Это то же самое зеркальное отображение экрана. Хотя некоторые пользователи отмечают, что эта функция сильно глючит или совсем не работает.

    Итак, можно резюмировать, что магнитолы Podofo стоят своих денег и перейти к самому описанию процессов подключения магнитол 7010B, 7018B и 7023B в автомобиле, подключения к ним кнопок руля и подключения телефона. к ним подробно.Начнем со схем подключения и распиновки:

    Как сохранить: оставить заводскую / OEM

    заднюю камеру до вторичного рынка радио

    Podofo 7010B магнитола распиновка и схема подключения магнитолы

    Podofo 7018B магнитола распиновка, схема

    Podofo 7018B магнитола Распиновка и схема подключения магнитолы

    Распиновка магнитолы Podofo 7023B и схема подключения

    Распиновка и схема подключения

    Podofo на Android 8.1

    Общая распиновка и схема подключения магнитол Podofo

    Еще одна подробная общая схема распиновки и подключения магнитолы Podofo магнитола

    Цветовая кодировка проводов для подключения магнитолы Podofo магнитолы

    Видео установки и подключения магнитолы Podofo

    Как видите, процесс подключения и распиновки магнитол Podofo radio достаточно прост и не вызывает никаких затруднений.Podofo использует простейший ISO в качестве коннектора. Разъем евро, состоящий всего из двух суб-разъемов A. разъем питания, B. аудиоразъем. разъем. Видео выходы реализованы через RCA или тюльпаны. Все просто и функционально. Самое большое преимущество такого разъема. его универсальность. Подключить его легко и просто в любой машине. Кроме того, к нему так же легко подключить стандартные резистивные кнопки рулевого колеса (именно резистивные, а не через модуль CAN). Также без проблем можно подключить нестандартные кнопки руля.

    Подключение магнитолы

    магнитола 7018 (10, 23) B к рулю

    Подключение магнитолы 7018 (10, 23) Б к телефону

    Podofo 7010b, 7018B, 7023B подключение, вид сзади

    вид камера, кнопки на руле и телефон

    Подключение магнитолы Podofo 7018 (10, 23) B, распиновка, схема подключения и видеоподключения

    DUAL XDCPA10BT (01) PDF РУКОВОДСТВО


    Размещайте вопросы, комментарии, обзоры или ошибки на странице в поле для комментариев ниже.

    ×

    Все файлы оригинальные, не перепакованы и не модифицированы нами

    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ СКАЧАТЬ DUAL XDCPA10BT (01) PDF РУКОВОДСТВО


    Обзор содержимого PDF: XDCPA10BT УСТАНОВКА / РУКОВОДСТВО ВЛАДЕЛЬЦА Медиа-ресивер с Android Auto ™ и CarPlay ™ с 7-дюймовым цифровым TFT-дисплеем Примечания об авторских правах Этот продукт включает технологию защиты авторских прав, которая защищена формулами некоторых патентов США и другими интеллектуальными права собственности, принадлежащие Macrovision Corporation и другим правообладателям.Использование этой технологии защиты авторских прав должно быть разрешено Macrovision Corporation и предназначено только для домашнего и другого ограниченного просмотра, если иное не разрешено Macrovision Corporation. Обратный инжиниринг или разборка запрещены. Словесный знак и логотипы Bluetooth® принадлежат Bluetooth SIG, Inc. Использование логотипа Apple CarPlay означает, что пользовательский интерфейс автомобиля соответствует стандартам производительности Apple. Apple не несет ответственности за работу этого автомобиля или его соответствие стандартам безопасности и нормативным требованиям.Обратите внимание, что использование этого продукта с iPhone, iPod или iPad может повлиять на работу беспроводной сети. Apple CarPlay является товарным знаком Apple Inc. «Сделано для iPod» и «Сделано для iPhone» означает, что электронный аксессуар был разработан специально для подключения к iPod или iPhone, соответственно, и был сертифицирован разработчиком на соответствие стандартам производительности Apple. . iPhone и iPod являются товарными знаками Apple, Inc., зарегистрированными в США и других странах. Доступность Android Auto ™ зависит от страны и модели телефона.Посетите android.com/auto для получения дополнительной информации. Android, Android Auto, Google и другие товарные знаки являются товарными знаками Google Inc. Остальные товарные знаки и торговые наименования являются собственностью соответствующих владельцев.

    Содержание Страница УСТАНОВКА XDCPA10BT Предупреждение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Информация по безопасности / меры предосторожности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Подготовка / Монтаж. . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Схема подключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Места управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Удаленная подготовка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Общая операция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Работа тюнера AM / FM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . Работа через USB. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Совместимость медиа. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Работа Bluetooth. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Apple CarPlay. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . … . . . . . . . Android Auto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . Дополнительные входы / работа камеры заднего вида. . . . . . . . . . . . . . . . . . . . . . . . . . SWC Input Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Исправление проблем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Гарантия. . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 4 5 6 7 8 9-10 11 12 13-14 15-16 17-18 19-20 21 22 23 24 25

    2 XDCPA10BT ПРЕДУПРЕЖДЕНИЕ ПО УСТАНОВКЕ При установке этого монитора / медиаплеера («устройство») в автомобиль водитель транспортного средства не должен управлять этим устройством, просматривая видео или играя в видеоигры во время вождения. Несоблюдение этой инструкции может привести к отвлечению внимания водителя, что может привести к серьезным травмам или смерти людей, находящихся в транспортном средстве, или людей, находящихся за пределами транспортного средства, и / или материальному ущербу.В нескольких штатах запрещена установка мониторов / медиаплееров, если экран виден с места водителя. Если вы проживаете в юрисдикции, которая приняла такой закон, это устройство нельзя устанавливать так, чтобы экран был виден с места водителя. При установке этого блока на переднюю консоль / приборную панель блок необходимо располагать так, чтобы он был обращен только к сиденью переднего пассажира. Несоблюдение этой инструкции может привести к отвлечению внимания водителя, что может привести к серьезным травмам или смерти людей, находящихся в транспортном средстве, или людей, находящихся за пределами транспортного средства, и / или материальному ущербу.Это устройство сконструировано таким образом, что им можно управлять только тогда, когда автомобиль находится в состоянии «Парковка» и стояночный тормоз полностью включен. С этой целью это устройство включает в себя функцию блокировки стояночного тормоза, которая запрещает работу устройства, если автомобиль не находится в состоянии «Парковка» и / или стояночный тормоз задействован не полностью. При установке этого устройства установщик должен подключить провод обнаружения стояночного тормоза к механизму стояночного тормоза, чтобы функция блокировки стояночного тормоза работала. НЕ просто заземляйте провод обнаружения стояночного тормоза на металлическую часть автомобиля.Неправильная установка функции блокировки стояночного тормоза может привести к отвлечению внимания водителя, что может привести к серьезным травмам или смерти пассажиров или людей, находящихся за пределами транспортного средства, и / или материальному ущербу. После установки функции блокировки стояночного тормоза владелец / пользователь не должен пытаться нарушить / нейтрализовать функцию блокировки стояночного тормоза путем (а) частичного включения стояночного тормоза и / или (б) покупки / использования любого устройства или блок, предназначенный для отправки на блок необходимых тормозных сигналов.Несоблюдение этих инструкций может привести к отвлечению внимания водителя, что может привести к серьезным травмам или смерти пассажиров водителя или людей, находящихся за пределами транспортного средства, и / или материальному ущербу. При работе с этим устройством поддерживайте уровень громкости на достаточно низком уровне, чтобы пассажиры автомобиля могли слышать звуки дорожного движения, такие как звуки полицейских и экстренных служб. Несоблюдение этой инструкции может привести к отвлечению внимания водителя, что может привести к серьезным травмам или смерти людей, находящихся в транспортном средстве, или людей, находящихся за пределами транспортного средства, и / или материальному ущербу.3 XDCPA10BT УСТАНОВКА Информация по технике безопасности Пожалуйста, внимательно прочтите все инструкции, прежде чем пытаться установить или использовать. В связи с его техническим характером настоятельно рекомендуется, чтобы ваш DUAL XDCPA10BT устанавливался профессиональным установщиком или авторизованным дилером. Этот продукт предназначен для использования только в автомобилях с отрицательным заземлением 12 В постоянного тока. Во избежание повреждений или травм: • Убедитесь, что устройство надежно заземлено на массу шасси автомобиля. • Не снимайте верхнюю или нижнюю крышки устройства.• Не устанавливайте устройство в местах, подверженных воздействию прямых солнечных лучей, чрезмерного тепла или возможности разбрызгивания воды. • Не подвергайте устройство сильным ударам. • При замене предохранителя используйте только новый с предписанным номиналом. Использование предохранителя неправильного номинала может привести к неисправности устройства. • Во избежание короткого замыкания при замене предохранителя сначала отсоедините жгут проводов. • Используйте только предоставленное оборудование и жгут проводов. • Вы не можете просматривать видео во время движения автомобиля.Найдите безопасное место для парковки и включите стояночный тормоз. • Если у вас возникнут проблемы во время установки, обратитесь к ближайшему дилеру DUAL. • Если устройство неисправно, сначала выполните сброс устройства, как описано на стр. 10. Если проблема не исчезнет, ​​обратитесь к ближайшему дилеру DUAL или позвоните в службу технической поддержки по номеру 1-866-382-5476. • Для очистки монитора протирайте его только сухой силиконовой тканью или мягкой тканью. Не используйте жесткую ткань или летучие растворители, такие как разбавитель для краски и спирт. Они могут поцарапать поверхность панели и / или удалить печать.• Когда температура устройства падает (как зимой), жидкие кристаллы внутри экрана становятся темнее, чем обычно. Нормальная яркость вернется после некоторого использования монитора. • При удлинении кабелей зажигания, аккумулятора или заземления обязательно используйте автомобильные кабели или другие кабели сечением 0,75 мм (AWG 18) или более, чтобы предотвратить падение напряжения. • Не прикасайтесь к жидкокристаллической жидкости, если ЖК-дисплей поврежден или сломан. Жидкость на жидких кристаллах может быть опасной для вашего здоровья или смертельной.Если жидкокристаллическая жидкость из ЖК-дисплея попала на ваше тело или одежду, немедленно смойте ее с мылом. Соответствие FCC Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий: (1) это устройство не может вызывать вредных помех, и (2) это устройство должно принимать любые принимаемые помехи, включая помехи, которые могут вызвать нежелательную работу. Предупреждение. Изменения или модификации данного устройства, не одобренные в явной форме стороной, ответственной за соблюдение нормативных требований, могут лишить пользователя права на эксплуатацию оборудования.Это оборудование соответствует ограничениям FCC на радиационное воздействие, установленным для неконтролируемой среды. Это оборудование следует устанавливать и эксплуатировать на расстоянии не менее 20 см между радиатором и вашим телом. Этот передатчик не должен располагаться рядом или работать вместе с какой-либо другой антенной или передатчиком. Примечание. Данное оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях.Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется с нарушением инструкций, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов: • Переориентировать или переместить приемник антенна.• Увеличьте расстояние между оборудованием и приемником. • Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник. • Обратиться за помощью к дилеру или опытному специалисту по радио / телевидению. 4 XDCPA10BT УСТАНОВКА Подготовка перед началом работы • Отсоедините отрицательную клемму аккумулятора. Проконсультируйтесь с квалифицированным специалистом для получения инструкций. • Избегайте установки устройства в местах, где он может подвергаться воздействию высоких температур, например, под прямыми солнечными лучами, или где он может быть подвержен воздействию пыли, грязи или чрезмерной вибрации.КОЛЬЦО ОТДЕЛКИ M5,0 x 6,0 мм M5,0 x 5,0 мм МОНТАЖНЫЕ ВИНТЫ * Используйте 2 или 3 винта, чтобы прикрепить монитор к кронштейну. 5 Схема подключения XDCPA10BT — входы / выходы CarPlay и Android Auto 20PIN 18PIN) + (T NO RF TF EL) — (T NO RF TF EL KC AL B /) + (TNORFTH GI R) — (T NO RFTH GI RKC AL B) + (R AE R TF EL) — (R AE R TF EL KC AL B /) + (R AE RTH GI RT) — (R AE RTH GI RKC AL B / T / N OI TI N GI) + ( V 2 1 CC A) + (V 2 1 / N OI TIN GI) — (DN UO RG) — (DN UOR G SI SS A HC) + (YR ETT AB) + (2 1 YR ET TA BW NOITANIMULLI) + (NOITANIMULLE) + (ESREVER) + (ESREVERETIHW / T) + (AN N ET NA RE W OP) — (E KA RBG NI KR AP) + (N O- NR UT ET O ME RE TI HW NI C WS T UP NIC WS) PAC DE DNGKCALBV 2 1 AREMACDERNIAREMACKCAL BWRNIVAKCALBLNIVAKCAL BNIOEDIVKCALBWLTNORFT UOENILKCALBRTNORFTUOE NILKCALBYA RG LR AE RT U OE NI LY RR AE RT U OE NI LKC AL B 1 R EF OO WB US 2 REFOOWBUSKCALB Примечание: E TI HW E TI HW YA RG / YA RG N EE RG N EE RG EL OI V EL OI VDERKC AL BO LL EY G NA RO EL OI VE UL BK NI P / E UL BR (YA RG O LL EY DERE TI HW O LL EY E TI HW DERE TI HW DERE UL BE UL B При замене предохранителя убедитесь, что используется правильный тип и сила тока.Использование неподходящего предохранителя может привести к повреждению. В устройстве используется (1) миниатюрный предохранитель ATC на 15 А, расположенный на разъеме питания. Примечания по подключению: Выход сабвуфера Аудиовыход предусилителя сабвуфера (синий корпус с черным RCA) активен во всех режимах звука. Вход камеры заднего вида С входом камеры можно использовать камеру заднего вида (не входит в комплект). 6 УСТАНОВКА XDCPA10BT Места управления 1 2 3 4 5 6 7 Дисплей радиоприемника имеет следующие функции и дисплеи: RESET 1 Home 2 VOL + 3 Power / Mute 4 VOL 5 Кнопка голосовой активации 6 ИК-датчик 7 7 УСТАНОВКА XDCPA10BT Подготовка пульта дистанционного управления

    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 Power Volume Up Tune / Track Down Enter Mute Volume Down Preset 1 ~ 6 Повторное воспроизведение / пауза РЕЖИМ разговора Конец Кнопка голосовой активации вызова в случайном порядке BAND Tune / Track Up 16 15 14 13 12

    8 УСТАНОВКА XDCPA10BT Общие операции

    Power On / Off Volume Mute Mode Главное меню Dimmer A / V In USB Reset Кратковременно нажмите, чтобы включить устройство.Нажмите и удерживайте, чтобы выключить устройство. Нажмите или, чтобы увеличить или уменьшить уровень громкости. На мгновение нажмите MUTE, чтобы отключить звук. На мгновение снова нажмите MUTE, чтобы вернуться к ранее выбранной громкости. Вращение ручки регулировки громкости при отключенном звуке также отменяет функцию отключения звука. Нажмите MODE в верхнем левом углу экрана, чтобы открыть главное меню. Радио / USB / CarPlay / Android Auto / BT Phone / BT Audio / AV In / Camera / Setting Примечание. Доступ к режимам работы также можно получить, выбрав соответствующий значок в главном меню.Выбор режима работы: нажмите значок в верхнем левом углу экрана, чтобы открыть главное экранное меню. Нажмите Radio / USB / CarPlay / Android Auto / BT Phone / BT Audio / AV In / Camera / Setting в главном меню, чтобы выбрать желаемый источник. Нажмите значок, чтобы отрегулировать яркость. Подключите внешние аудио / видео устройства к входу RCA типа A / V на задней панели. Вставьте USB-накопитель для воспроизведения файлов MP3 / FLAC. Чтобы устранить ненормальную работу или неисправность устройства, нажмите кнопку RESET, расположенную за передней панелью, прямо под USB-портом.Устройство сбросит основной процессор до настроек по умолчанию. Примечание. Для доступа к кнопке сброса используйте кончик ручки. Для восстановления заводских настроек программного обеспечения по умолчанию.

    9

    Меню настройки УСТАНОВКА XDCPA10BT Общие операции На экране главного меню выберите «Настройка», чтобы получить доступ к меню настроек, и выберите одну из восьми категорий, представленных значками в верхней части экрана: «Общие», «Аудио», «Дисплей», «Другие». Выберите категорию и настройте любые доступные параметры с помощью сенсорного экрана.Общие: • Настройте дату и время — день, месяц, год, час, минуту и ​​формат. • Формат времени — выберите 12-часовой или 24-часовой формат времени. • Звуковой сигнал — включение или выключение звукового сигнала. • Радио-регион — выберите Радио-регион. Аудио: • Эквалайзер — выбор следующих предустановок эквалайзера: по умолчанию, пользовательский, классический, рок, джаз, электрический, поп, мягкий (позволяет пользователю вводить собственные настройки эквалайзера). • Выравнивание по времени — для регулировки настроек коррекции времени выберите «Surround1», «Surround2» или «Surround3». • Громкость — кнопка сенсорного экрана для включения / выключения функции громкости.• Управление сабвуфером — прикоснитесь к кнопке, чтобы включить / выключить управление сабвуфером. • Усиление сабвуфера — выберите сабвуфер от -15 до 0 (по умолчанию -6). Дисплей: • Яркость — нажмите> или <, чтобы отрегулировать до желаемого уровня. (O Минимум / 20 максимум: День: 20 по умолчанию, Ночь: 6 по умолчанию). • Режим затемнения - нажмите> или <, чтобы настроить изменение режима (Авто / День / Ночь). Другое: • Заводские настройки по умолчанию - сброс настроек Bluetooth или перезагрузка системы. • Версия системы - отображает версию программного обеспечения устройства.

    10 УСТАНОВКА XDCPA10BT Работа тюнера AM / FM 1 2 3 4 56 7 8 9 10 11

    Работа с радио Главное меню 1 Индикатор текущего режима 2 Местный / Дистанционный 3 Поиск пониженной настройки 4 Поиск предустановленных станций 6 FM 7 AM 8 AS / PS 9 EQ 10 Клавиатура 11 В главном меню коснитесь значка Радио на экране, чтобы выбрать AM / FM-тюнер.Нажмите значок, чтобы вернуться к экрану главного меню. Отображение состояния различных функций настройки, включая Авто. Нажмите текст DX / LOC, чтобы включить местное или дистанционное. Нажмите для автоматической настройки на более низкую частоту. Нажмите для автоматической настройки на более высокую частоту. Чтобы сохранить станцию ​​в качестве предустановки в текущем диапазоне, настройтесь на желаемую станцию, затем нажмите желаемый номер предустановки из списка. Нажмите любую предустановку в списке, чтобы вызвать и начать воспроизведение этой станции. (Удерживайте эту кнопку в течение нескольких секунд, и она переключится между AS и PS). Нажмите для переключения между 3 диапазонами FM.Нажмите для переключения между двумя диапазонами AM. Автоматическое сохранение предустановок: нажмите и удерживайте AS / PS для автоматического программирования доступных FM (18) / AM (12) предустановок в текущем диапазоне. Сканирование предустановок: нажмите AS / PS, чтобы просмотреть все настраиваемые предустановки в текущем диапазоне и воспроизвести их в течение 3 секунд каждый. Нажмите значок, чтобы отрегулировать настройку эквалайзера. Клавиатура прямого поиска

    11 XDCPA10BT УСТАНОВКА USB / Работа 1 2 3 4 5 6 8 9 10 7

    Главное меню USB 1 Индикатор текущего режима 2 Эквалайзер 3 Поиск 4 Список 5 Повтор 6 В случайном порядке 7 Трек вниз 8 Воспроизведение / пауза 9 Трек вверх 10 В главном меню коснитесь значка USB на главном экране.Нажмите значок, чтобы вернуться к экрану главного меню. Отображает воспроизводимый в данный момент источник. Нажмите значок, чтобы отрегулировать настройку эквалайзера. Нажмите значок для поиска музыкального файла. Нажмите значок, чтобы получить доступ к списку всех файлов и папок на устройстве. — Нажмите, чтобы получить доступ к корневому каталогу — Нажмите имя папки, чтобы получить доступ к этой папке, и нажмите, чтобы вернуться к списку файлов — Используйте стрелки вверх и вниз для перемещения по списку файлов — Нажмите стрелку «», чтобы вернуться к предыдущему экрану. Нажмите значок, чтобы повторить текущий трек, и настройте повтор всех треков в текущей папке.Коснитесь RPT еще раз, чтобы выйти из режима повтора. Нажмите значок, чтобы перемешать все прихватки в текущей папке. и снова перетасовать все треки. Коснитесь значка еще раз, чтобы выйти из режима повтора. Нажмите значок, чтобы вернуться к началу текущего трека. Нажмите значок, чтобы приостановить или возобновить воспроизведение. Нажмите значок, чтобы перейти к следующей песне

    12 УСТАНОВКА XDCPA10BT Совместимость носителей Тип файла Файловая система MP3 FATFAT 12 X FAT 16 / FAT 32 ✔

    Расширение файла Формат MPEG Частота дискретизации Скорость передачи данных Прочая информация.mp3 / .MP3 / .Mp3 / .mP3 / .flac / ogg ✔ .rmp / .m4a X MPEG 1 ✔ MPEG 2 ✔ MPEG 2.5 ✔ MPEG 1 32 / 44,1 / 48 кГц MPEG 2 12/16 / 22,05 / 24 кГц MPEG 2,5 8 / 11.025/12 кГц MPEG 1 32 ~ 320 кбит / с MPEG 2 8 ~ 160 кбит / с MPEG 2.5 8 ~ 160 кбит / с Глубина каталога Неограниченная длина имени файла 32 байта Общее количество файлов 2000 файлов Общее количество папок 200 папок Номер файла через папку 2000 файлов ver.1.x ✔ ver .2.x ✔ Название, исполнитель, альбом ✔ Примечания: MP3 ID3 TAG

    • В связи с постоянным развитием технологий некоторые USB-накопители могут быть несовместимы с данным устройством.13

    Совместимость носителей Порядок воспроизведения Совместимые форматы записи Примечания УСТАНОВКА XDCPA10BT Совместимость носителей Следующие типы файлов несовместимы: • Формат MP3 PRO, списки воспроизведения MP3 • Формат RMP • AAC, защищенный формат AAC, M4A Последовательность воспроизведения MP3 начинается в корневой папке USB-устройство. Все пустые папки или папки, в которых нет файлов MP3, пропускаются. Стандарты ISO9660: • Максимальная глубина вложенной папки — 8 (включая корневую папку). • Допустимые символы для имен папок / файлов: буквы A – Z (все заглавные), цифры 0–9 и «_» (подчеркивание).Некоторые символы могут отображаться некорректно в зависимости от типа символа. • Это устройство может воспроизводить файлы в формате Joliet и других стандартах, соответствующих ISO9660. MP3, записанные в форматах, отличных от указанных выше, могут не воспроизводиться и / или их имена файлов или имена папок могут отображаться неправильно. Некоторые файлы могут не воспроизводиться или отображаться неправильно, в зависимости от частоты дискретизации и скорости передачи данных. Для достижения наилучших результатов используйте следующие настройки при копировании файлов MP3: 128 кбит / с или выше, постоянная скорость передачи данных 44.Частота дискретизации 1 кГц или выше

    14 УСТАНОВКА XDCPA10BT Работа Bluetooth 1 2 3 4 5 6 7 8 9 10

    Перед использованием Bluetooth Сопряжение нового устройства Подключите телефон с Bluetooth Главное меню 1 Индикатор текущего режима 2 Индикатор состояния Bluetooth 3 Клавиатура телефона 4 Вызов 5 Перед использованием устройства Bluetooth для совершения вызовов в режиме громкой связи или потоковой передачи звука. он должен быть аутентифицирован. Это также называется «спариванием» устройства. Устройство постоянно передает сигнал сопряжения, если в данный момент не подключены никакие устройства.Завершите последовательность сопряжения с вашего устройства Bluetooth. Обратитесь к руководству пользователя вашего устройства для получения более подробной информации. Имя устройства — «XDCPA10BT». При выполнении сопряжения устройство может находиться в любом режиме работы. На некоторых телефонах сопряжение может потребоваться более одного раза. Головное устройство автоматически подключится к последнему подключенному устройству, если для функции подключения установлено значение Автоматическое подключение включено. Если для функции подключения установлено значение Auto Connect Off, головное устройство не будет автоматически подключаться к какому-либо устройству.Из главного меню. коснитесь Bluetooth на экране. Значок Bluetooth будет отображаться каждый раз при подключении устройства Bluetooth. Нажмите значок, чтобы вернуться к экрану главного меню. Отображает текущий режим работы. Когда Bluetooth включен и выполняется сопряжение устройства Bluetooth. индикатор будет мигать. Когда Bluetooth включен и к устройству подключен телефон. индикатор будет гореть постоянно. Используйте клавиатуру для набора номера телефона. Наберите номер и коснитесь значка телефона, чтобы позвонить.

    15

    Устройства

    6 Телефонная книга 7 Журнал вызовов 8 Музыка Bluetooth 9 Настройка 10 УСТАНОВКА XDCPA10BT Работа Bluetooth Нажмите УСТРОЙСТВА, чтобы отобразить список сопряженных устройств.Для подключения к ранее подключенному устройству. нажмите текущее имя устройства. Любые ранее подключенные устройства, которые находятся в ранге, будут перечислены по их имени. Нажмите желаемое имя устройства, чтобы отключиться от текущего устройства и подключиться к новому устройству. Нажмите «КОНТАКТЫ» для доступа к меню телефонной книги. Нажмите журнал вызовов, чтобы отобразить (набранные, пропущенные и принятые вызовы). Нажмите MUSIC для передачи звука между устройством и мобильным телефоном. Нажмите «SETUP», чтобы получить доступ к настройкам Bluetooth.

    10 11 12 13 14 15 16 17 18 Завершение вызова 10 Кнопка передачи звука 11 Микрофон 12 Клавиатура 13 Повтор 14 Отслеживание вниз 15 Воспроизведение / пауза 16 Переход вверх 17 Случайное 18 Нажмите значок «Конец» на экране или кнопку «Конец» на передней панели, чтобы завершить текущий звонок или отклонить входящий звонок.Нажмите для передачи звука между устройством и мобильным телефоном. Включите или выключите голос микрофона. Нажмите, чтобы вернуться к экрану клавиатуры. Нажмите значок, чтобы повторить текущий трек, и настройте повтор всех треков в текущей папке. Коснитесь RPT еще раз, чтобы выйти из режима повтора. Нажмите значок, чтобы вернуться к началу текущего трека. Нажмите значок, чтобы приостановить или возобновить воспроизведение. Коснитесь значка, чтобы перейти к следующей песне. Нажмите значок, чтобы перемешать все прихватки в текущей папке. и снова перетасовать все треки.Коснитесь значка еще раз, чтобы выйти из режима повтора.

    16 XDCPA10BT УСТАНОВКА Работа с Apple CarPlay Apple CarPlay ™ — это интеллектуальный интерфейс для iPhone, позволяющий голосовым управлением (через Siri) управлять музыкой, навигацией, телефоном и приложениями для обмена сообщениями, что значительно снижает отвлекающие факторы. Телефон. Используйте Siri для совершения звонков, ответа на пропущенные вызовы, прослушивания сообщений голосовой почты и просмотра идентификатора вызывающего абонента на экране получателя. Сообщения — попросите Siri отправлять, читать и отвечать на текстовые сообщения. Эта работа без помощи рук сводит к минимуму отвлекающие факторы и позволяет держать руки на руле и смотреть на дорогу.Музыка — доступ к музыке по исполнителю, песне, списку воспроизведения и т. Д. Через сенсорный экран ресивера или через Siri. Ресивер отобразит экран iPhone с информацией об исполнителе и треке. Карты — используйте Siri, чтобы запрашивать пошаговые инструкции — ищите по адресу или достопримечательностям. Карты Apple Maps будут отображаться на экране, включая информацию о загруженности дорог и примерное время до пункта назначения. Совместимые устройства, созданные для моделей iPhone: iPhone 11 Plus, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8, iPhone 8 Plus, iPhone 7, iPhone 7 Plus, iPhone 6, iPhone 6S Запуск Apple CarPlay ™ Подключите iPhone к USB-порту ресивера с помощью сертифицированного Apple кабеля Lightning (не входит в комплект).Apple CarPlay запустится автоматически. Знакомые приложения появятся на сенсорном экране приемника, чтобы активировать голосовое управление Siri. Примечание. По соображениям безопасности функции CarPlay ограничены во время вождения и будут отличаться в зависимости от приложения с поддержкой CarPlay. Доступные функции определяются каждым поставщиком отдельного приложения. Для получения дополнительной информации посетите apple.com/ios/carplay. Примечание. Некоторые функции iPhone могут быть незаконными во время вождения в вашем регионе. Обязательно ознакомьтесь с местными законами и законами штата относительно мобильных устройств.В случае сомнений остановите и припаркуйте автомобиль перед использованием каких-либо устройств. 17 XDCPA10BT УСТАНОВКА Работа Apple CarPlay Когда отображается меню CarPlay, кнопка «Домой» в нижнем левом углу работает так же, как и кнопка «Домой» на вашем iPhone. Нажмите и удерживайте, чтобы вызвать Siri и начать голосовые команды. В любой момент во время работы CarPlay вы можете кратковременно нажать эту кнопку, чтобы вернуться к главному экрану меню CarPlay. Нажмите любую кнопку приложения в главном меню CarPlay, чтобы получить прямой доступ к этой операции.Панель инструментов в левой части экрана отображает время, мощность сигнала и ярлыки для наиболее популярных приложений — «Телефон», «Музыка» и «Навигация», поэтому к ним можно быстро и легко получить доступ, не возвращаясь в главное меню. Управление Apple CarPlay ™ Следующие основные элементы управления будут управлять многими стандартными функциями CarPlay. Касание — кратковременно нажмите на желаемую опцию. Проведите по экрану — быстро проведите пальцем в нужном направлении. Перетаскивание — нажмите, удерживайте и перетащите в нужное место. Примечание. При использовании CarPlay сопряжение iPhone не требуется.Это произойдет автоматически при подключении iPhone к USB-порту устройства. Примечание. Когда используется CarPlay, Bluetooth устройства автоматически отключается, и функция громкой связи будет работать с функцией CarPlay. Любые другие устройства, подключенные через Bluetooth, будут отключены во время использования CarPlay. Выход из Apple CarPlay ™ При отключении iPhone автоматически выйдет из режима CarPlay. Чтобы выйти из режима CarPlay, когда ваш телефон все еще подключен, кратковременно нажмите ручку питания / громкости, и откроется главное меню устройства.18 XDCPA10BT УСТАНОВКА Работа с Android Auto ™ Android Auto ™ выводит наиболее полезные приложения на экран вашего телефона или совместимого автомобильного дисплея в формате, который позволяет вам сосредоточиться на вождении. Вы можете управлять такими вещами, как навигация и карты, звонки и текстовые сообщения, а также музыка. Google Ассистент С помощью Google Ассистента в Android Auto вы можете не отвлекаться от дороги и держать руки за руль, используя свой голос, чтобы помочь вам в повседневной жизни. Просто скажите «О’кей, Google» или в совместимом автомобиле нажмите и удерживайте кнопку голосового управления на рулевом колесе.Навигация Получайте оповещения о дорожной обстановке в режиме реального времени, чтобы избежать опасностей, скоростных ловушек и найти самый быстрый маршрут. Или сделайте перерыв и перекусите по пути. Звонки и сообщения. Google Ассистент позволяет вам оставаться на связи во время вождения. Ваш Ассистент может помочь вам звонить по телефонным номерам из ваших контактов, общаться в чате с вашими любимыми приложениями, читать сообщения вслух и отправлять текстовые сообщения, не снимая рук с руля. Совместимые устройства Android Auto ™ требует, чтобы приложение Android Auto из Google Play было установлено на смартфоне Android под управлением Android Lollipop 5.0 или выше. Предупреждение: некоторые виды использования смартфона могут быть незаконными во время вождения в вашей юрисдикции, поэтому вы должны знать о любых таких ограничениях и соблюдать их. Если есть сомнения относительно конкретной функции, выполняйте ее только тогда, когда автомобиль припаркован. Никакие функции не должны использоваться, если это не безопасно в тех условиях вождения, в которых вы находитесь. Запуск Android Auto ™ Подключите устройство, совместимое с Android Auto ™, к устройству с помощью кабеля USB. Android Auto ™ запустится автоматически, или к нему можно будет получить доступ в любое время из главного меню.Примечание. Когда устройство для Android Auto подключено к этому устройству, устройство также подключается через Bluetooth одновременно. Если пять устройств уже сопряжены, отображается сообщение, подтверждающее, следует ли удалить зарегистрированное устройство. Если вы хотите удалить устройство, нажмите [Согласен]. Если вы хотите удалить другое устройство, нажмите [Настройки BT] и удалите устройства вручную. Примечание. Если Android Auto включен во время вызова на сотовом телефоне, отличном от устройства, совместимого с Android Auto, соединение Bluetooth переключится на устройство, совместимое с Android Auto, после вызова.19 УСТАНОВКА XDCPA10BT Работа Android Auto ™ с помощью Android Auto ™ На главном экране Android Auto ™ отображается персонализированная информация, такая как время до пункта назначения, напоминания, недавние звонки, входящие сообщения, песня, которую вы слушаете, и подсказки Google Now. Когда отображается меню Android Auto ™, вы можете сказать «Окей, Google» или выбрать микрофон в правом верхнем углу, чтобы поговорить с Google. 1 2 3 4 5 Карты и навигация 1 Звонки и контакты 2 Главный экран 3 Музыка и аудио 4 Выход из Android Auto 5 Выход из Android Auto ™ Чтобы выйти из Android Auto ™, нажмите кнопку выхода.При отключении телефона Android автоматически выйдет из режима Android Auto ™. 20 XDCPA10BT УСТАНОВКА Задний вход RCA

    A / V IN Подключите дополнительный источник аудио / видео к входу RCA (сзади). При необходимости отрегулируйте громкость на внешнем аудиоисточнике (если он подключен к выходу для наушников устройства).

    Управление камерой заднего вида — (дополнительно)

    Использование автоматического выбора задней камеры Подключите дополнительную заднюю камеру к входу камеры (черный разъем RCA). Подробную информацию см. На электрической схеме.Устройство автоматически выбирает режим камеры при подключении к схеме фонаря заднего хода. Примечание. Внешний видеовыход не активен при использовании входа для задней камеры.

    21 XDCPA10BT УСТАНОВКА Работа входа SWC Встроенный интерфейс SWC совместим с модулями управления на рулевом колесе PAC. Рекомендуется PAC SWI-RC. Чтобы XDCPA10BT был совместим с любыми элементами управления на рулевом колесе, необходимо использовать адаптер стороннего производителя. Следующие элементы управления доступны для большинства автомобилей.1. Сброс 4. Поиск / отслеживание вниз (-) 7. Уменьшение громкости (-) 10. BT End 2. Режим 5. Отключение звука 8. Диапазон 3. Поиск / отслеживание вверх (+) 6. Увеличение громкости (+) 9. BT Talk Примечание: не все функции рулевого колеса OE могут поддерживаться XDCPA10BT. Советы по установке PAC SWI-RC 1. Установите переключатель «Radio Select Switch». Установите SWI-RC в положение 7 — «Pioneer / Other / Sony». 2. Для программирования используйте порядок сопоставления функций радио Pioneer / Sony / Other для двойных устройств. 3. При программировании SWI-RC, если функция не поддерживается (или нежелательна), она ДОЛЖНА быть пропущена в соответствии с инструкциями PAC SWI-RC.4. Функция SWC ДОЛЖНА быть запрограммирована в правильном порядке в соответствии с инструкциями по порядку отображения функций радиосвязи PAC SWI-RC.

    Порядок функций Назначение функций SWI-RC (опорное напряжение 3,3 В постоянного тока) Напряжение центрального контакта (кольца) (выбор функции) Напряжение на контакте наконечника

    1 Reset 2 Mode 3 Seek + / Track + H 3.3v 0.6 4 Seek — / Track — H 3.3v 1.81 5 Mute H 3.3v 1.01 6 Volume + H 3.3v 2.07 7 Volume — H 3.3v 2.32 8 Band H 3.3v 2,73 9 BT Talk L 0,0 В 0,60 10 BT End L 0,0 В 1,01 22 УСТАНОВКА XDCPA10BT Устранение неполадок Общая проблема Причина Действие Желтый провод не подключен или неправильное напряжение

    Устройство не включается (нет питания) Устройство имеет питание Красный провод не подключен или неправильное напряжение Проверить правильность напряжения в соединениях (11 ~ 16 В постоянного тока) Черный провод не подключен Проверить соединение с массой Перегорел предохранитель Заменить предохранитель (и) Провода динамика не подключены Проверить подключения на динамиках

    (без звука) Один или несколько проводов динамиков соприкасаются друг с другом или касаются заземления корпуса. Изолируйте все оголенные провода динамиков друг от друга и заземления корпуса.

    Устройство сгорело предохранитель (и) Желтый или красный провод касался заземления шасси Проверьте, не зажат ли провод Провода динамиков касаются заземления шасси Проверьте, не пережат ли провод Неправильный номинал предохранителя Используйте предохранители с правильным номиналом

    Устройство имеет звук (но нет видео) Цепь безопасности стояночного тормоза не подключена Стояночный тормоз не задействован Проверить соединения на стояночном тормозе Включите стояночный тормоз, как описано на странице 26

    ИК-пульт не работает Разрядился аккумулятор Замените аккумулятор

    Для ваших записей Зарегистрируйте ваш продукт Сохраните ваш оригинальный товарный чек и будьте готовы предоставить его в случае, если вам потребуется обслуживание, поскольку ваш оригинальный чек считается лучшим доказательством покупки и указывает дату, когда вы приобрели свой продукт Dual.Имя дилера Телефон дилера Дата покупки Зарегистрируйте продукт на сайте dualav.com.

    23

    FM-тюнер AM-тюнер Передний USB-монитор Общие сведения УСТАНОВКА XDCPA10BT Технические характеристики Диапазон настройки: 87,5–107,9 МГц Полезная чувствительность: 10 дБф 50 дБ бесшумная чувствительность: 20 дБф Разделение стерео при 1 кГц: 38 дБ Частотный диапазон: 30–13 кГц Диапазон настройки: 530–1710 кГц Полезная чувствительность: 24 мкВ Частотная характеристика: 30 Гц — 2,3 кГц Совместимость: высокоскоростной USB 2.0 Класс USB: класс накопителя большой емкости Размер панели: диагональное измерение 7 дюймов Угол обзора (вверх / вниз / влево / вправо): 50/70/70/70 Разрешение: 1024 ( В) x 600 (В) Яркость (кд / м2): 500 Коэффициент контрастности: 500: 1 Пикселей: 1152000 Выходное сопротивление динамика: 4 Ом Выходное напряжение линии: 2 В (среднеквадратичное значение) Выходное сопротивление линии: 200 Ом Размеры корпуса: 7 дюймов x 5 «x 4» (Ш x Г x В) Конструкция и технические характеристики могут быть изменены без предварительного уведомления.Технические характеристики стандарта мощности CEA-2006 (справочная информация: 14,4 В постоянного тока +/- 0,2 В, 20 Гц ~ 20 кГц) Выходная мощность: 16 Вт RMS x 4 канала при 4 Ом и <1% THD + N

    Соотношение сигнал / шум: 80 дБА (справочно: 1 Вт на 4 Ом) 24 УСТАНОВКА XDCPA10BT Ограниченная гарантия сроком на один год

    Эта гарантия дает вам определенные юридические права. У вас также могут быть другие права, которые варьируются от штата к штату. Dual Electronics Corp. гарантирует первоначальному покупателю, что этот продукт не имеет дефектов материалов и изготовления в течение одного года с даты первоначальной покупки.Dual Electronics Corp. соглашается, по нашему усмотрению, в течение гарантийного периода, исправить любой дефект материала или изготовления или предоставить такой же новый, обновленный или сопоставимый продукт (в зависимости от того, что будет сочтено необходимым) в обмен бесплатно, при условии проверки дефект или неисправность и подтверждение даты покупки. Гарантия на последующие замененные продукты составляет остаток первоначального гарантийного срока. Кто застрахован? Эта гарантия распространяется на первоначального розничного покупателя на продукты, приобретенные у официального дилера Dual и используемые в U.S.A. Что покрывается? Эта гарантия распространяется на все дефекты материалов и изготовления этого продукта. Не покрываются: программное обеспечение, затраты на установку / удаление, повреждение в результате несчастного случая, неправильного использования, злоупотребления, небрежности, модификации продукта, неправильной установки, неправильного сетевого напряжения, несанкционированного ремонта или несоблюдения инструкций, прилагаемых к продукту, или повреждения, возникшие во время возврат товара. Конкретные условия лицензии и уведомления об авторских правах на программное обеспечение можно найти через dualav.com. Что делать? 1. Прежде чем обращаться в сервисную службу, ознакомьтесь с руководством по поиску и устранению неисправностей в руководстве пользователя. Небольшая настройка любых настраиваемых элементов управления может избавить вас от необходимости обращаться в сервисную службу. 2. Если вам требуется обслуживание в течение гарантийного периода, вы должны тщательно упаковать продукт (желательно в оригинальной упаковке) и отправить его предоплаченным транспортом с копией оригинальной квитанции от продавца в авторизованный сервисный центр. 3. Опишите проблему в письменной форме, указав свое имя и обратный адрес доставки UPS (стр.О. Коробка неприемлема), и дневной телефонный номер с вашим грузом. 4. Для получения дополнительной информации и местонахождения ближайшего авторизованного сервисного центра свяжитесь с нами одним из следующих способов: • Позвоните нам по бесплатному телефону 1-866-382-5476 • Напишите нам по адресу [email protected] Исключение определенных повреждений: эта гарантия является исключительной и заменяет любые другие гарантии, явные или подразумеваемые, включая, помимо прочего, подразумеваемые гарантии товарной пригодности и пригодности для конкретной цели, а также любые обязательства, ответственность, права, претензии или средства правовой защиты в контракте. или деликт, независимо от того, возникли они или нет из-за небрежности компании, фактической или предполагаемой.Ни одно лицо или представитель не уполномочены брать на себя ответственность за компанию в связи с продажей этого продукта. Ни при каких обстоятельствах компания не несет ответственности за косвенные, случайные или косвенные убытки.

    25 Dual Electronics Corp. Бесплатный звонок: 1-866-382-5476 с понедельника по пятницу, с 9:00 до 17:00 dualav.com © 2020 Dual Electronics Corp. Все права защищены. NSA0120 Напечатано в Китае


    БЕСПЛАТНЫЙ АНГЛИЙСКИЙ PDF

    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ — РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    СПРАВОЧНИК — СПРАВОЧНИК

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ — РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

    Связанные

    Часто задаваемые вопросы по установке камеры заднего вида — DIY Car Blog

    Камера заднего вида

    — хороший вариант безопасности при движении задним ходом, потому что вы можете легко увидеть пространство позади вашего автомобиля.Если за вашей машиной есть дети / препятствия / другие люди, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и больше способствует проверке неисправности камеры.

    Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но метод подключения камеры заднего вида при установке камеры заднего вида является последовательным.

    Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее передвинуть. На рынке представлены камеры заднего вида совершенно разных стилей. Сначала вам нужно найти самую простую резервную камеру. Большинство этих камер заднего вида установить несложно.

    Изображение руководства по установке резервной камеры / камеры заднего вида

    Вы можете выполнить установку самостоятельно после прочтения руководств по установке или просмотра видеоуроков о том, как их установить.Прочитав учебные материалы, вы сможете понять, какие элементы необходимы, а также навыки, с которыми эти элементы работают.

    Резервная камера / Камера заднего вида [Монтажный жгут]

    • Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) для резервного питания лампы и для переключения монитора / кабеля GPS]) + кабель видеоадаптера
    • Гнездовой разъем Poer (красный) + штекерный разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервной лампе (-ve)

    Изображения проводки камеры заднего вида

    Руководство по установке триггерных проводов камеры заднего вида

    Для установки вам потребуются следующие предметы, в том числе:

    • Кабель RCA
    • Жгут питания
    • Камера

    Эти площади объединяют самые важные вещи, которые вам нужны, может быть пара других.

    Резервная камера Кабель RCA

    Это еще один элемент, необходимый для установки резервной камеры. Это обсуждается в разделе камеры и обычно включает желтый видеокабель RCA. его можно использовать для ассоциации видео. его функция — запускать монитор с камеры.

    Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть пустым. это необработанный свинец, и его можно использовать для разных целей.

    Кроме того, необходимо указать, что в способе прокладки эти кабели использовались иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

    Камера заднего вида Жгут питания

    Жгут питания — это еще один инструмент, который вам нужен для установления связи и, следовательно, для установки. Это включает в себя подключение к источнику постоянного тока. Он включает в себя провод питания на двенадцать вольт, а также черный провод заземления.это может быть главным образом мужской разъем питания постоянного тока. Он дополнительно включает женский вывод питания на двенадцать вольт.

    Камера заднего вида

    Камера — это самый важный предмет, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, в которых важен одиночный кабель и вилка питания постоянного тока, а также желтый провод RCA. вы бы резервную камеру, чтобы наблюдать за задним препятствием, когда вы двигаетесь задним ходом.

    Камера заднего вида, также называемая резервной камерой, помогает вам видеть, что находится позади вашего автомобиля, не отвлекаясь от движения назад.Хотя это устройство является обычным явлением для нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида к своему автомобилю, если она не прилагалась к ней.

    Руководство по установке резервной камеры:

    Кроме того, очень важно проинформировать пользователей о том, что у монитора может не быть триггерного провода. Не рекомендуется использовать его исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерной проволокой, потому что они обладают так называемой функцией распознавания видео.Видеопоток будет непрерывно строиться, они запускаются механически.

    Если вы хотите продолжить установку, вот несколько шагов и процедур. Вы должны это соблюдать.

    Камера заднего вида / Камера заднего вида Процесс установки:

    1. Вырезание отверстий в коробке безопасности
    Первый этап процесса установки — подвести питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле.Чтобы подать питание на монитор, необходимо подойти к блоку предохранителей. Работа монитора определяется линией триггера, используемой для подключения.

    Лучше всего подключить его к плюсу лампы заднего хода. Когда он открыт, монитор будет автоматически открываться всякий раз, когда шестерня помещается напротив.

    Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, а это означает, что всякий раз, когда вы открываете ключ, открывается монитор.
    Пока вы выключаете двигатель, он гаснет. Этот механизм лучше всего подходит для тех, кто пользуется коммерческим транспортом.

    2. Установка камеры заднего вида:

    Вы только что видели первый шаг подключения. Второй шаг отличается от первого. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 на выходе «мама».

    3. Подключение питания как к монитору, так и к камере заднего вида:

    На этом этапе вы должны подать питание на камеру, просто подключив красную линию к источнику питания 12 В.В качестве альтернативы вы можете подключить к положительной стороне обратной стороны автомобиля и подключить черный к земле.

    4. Установка монитора
    Когда вы убедитесь, что монитор отключил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пора системе заработать.

    Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение.При подключении, пожалуйста, обратитесь к информации, представленной выше, потому что она поможет вам завершить процесс подключения.

    Когда вы знаете, что соединение установлено, следующим шагом будет его очистка. Когда он откроет ключ или повернет его задним ходом, он начнет работать.

    Руководство по установке камеры заднего вида 4 шага

    1. Соедините положительный и отрицательный провод источника питания установки камеры заднего вида с положительным и отрицательным выводами резервного светильника (Backup Light).

    Когда активируется резервный облегченный, резервная камера дополнительно активирует .

    Примечание: не подключайте возможность обеспечения провода резервной камеры с визуальным сигналом или хвостовым облегчением.

    2. Соедините видеокабель камеры заднего вида с камерой заднего вида / камерой заднего вида и установите входной кабель видео RCA из жгута радио.

    Примечание. Не подключайте видеокабель камеры заднего вида к входному кабелю RCA Video-in от радио.

    3.Подключите провод полицейского расследования резервной (задней) камеры (синий цвет или оранжевый / белый, модифицирующий совершенно другую модель) от жгута радиоприемника с плюсовым выводом резервного легкого груза.

    Когда радиомодуль обнаруживает, что резервный легкий вес включен по напряжению, радиомодуль автоматически переключается в режим входа резервной камеры .

    Некоторые из видеокабелей резервных камер соединены (см. Изображение внизу) с пусковым проводом для увеличения результатов полицейского расследования резервных камер в положительном выводе резервного легкого груза.

    4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода полицейского расследования резервной камеры и плюсового вывода резервного облегченного устройства.

    Примечание. Эта привязка к проводам является наиболее важным этапом в руководстве по установке.

    Если радиостанция не может переключиться в режим ввода резервной камеры механически после включения резервного легкового груза, пожалуйста, проверьте баржу между проводом полицейского расследования и проводом спускового механизма или вопрос о том, что провод спускового механизма сломал некоторые элементы.

    Руководство по подключению и установке Best Backup / камеры заднего вида

    Система видеосвязи

    Указанные выше инструкции по установке резервной камеры не применимы к видеосистемам. Это система, основанная на триггерной линии. Обсуждаемая ранее связь почти такая же.

    Если вы хотите установить соединения на основе видео, первое, что нужно сделать, — это освоить все компоненты. Это поможет процессу установки.
    сборка
    Для видеоподключений вам потребуются следующие элементы.К ним относятся следующие:

      1. Кабель RCA
      1. Жгут проводов питания камеры
      1. монитор
      1. Видеокамера
      1. Жгут проводов питания монитора

    Это основные компоненты или элементы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
    Аудио и видео линии
    Еще одним аспектом процесса установки является кабель RCA.Это важный аспект, который включает видеокабель RCA, подключенный к камере. У него важная цель. Может поставлять мониторы от камер.

    Жгут проводов питания камеры
    Сюда входит разъем питания постоянного тока, которым является шнур питания. Разъем питания постоянного тока подключается к проводу питания на 12 В, точно так же, как черный используется для заземления. Он также использует 12-контактную вилку питания.

    монитор
    Мониторы необходимы для этой установки.У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, имеет разное покрытие, красный, белый, желтый кабель.

    Белая и желтая куртки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить ее, потому что для нее требуется такой же процесс подключения.

    Видеокамера
    Камера — самая важная часть системы. Это не то же самое, что и в случае подключения триггера.В чем-то они разные. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

    Жгут проводов питания монитора
    Это еще один важный аспект процесса установки. Монитор оснащен шнуром питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны — два провода.

    Они включают красные и черные линии. Черные провода, как обычно, будут на земле, а красная линия станет плюсом питания.

    Установка резервной камеры Окончательный отчет:
    Это то, что вам нужно для установки резервной камеры. Процесс установки несложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

    Это означает, что вы должны прочитать инструкции и следовать им. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это сами. Если вы думаете, что это сделать непросто, вы можете нанять специалиста, который сделает это за вас.

    видео на основе установка резервной камеры , это этапы, которые она займет:

    1, Подключите автомобильное зарядное устройство с помощью моррота заднего вида и подключите его к прикуривателю. (Процесс установки должен быть начат с подключения жгута питания постоянного тока к монитору, предназначенному для подачи питания. Вы должны убедиться и выполнить правильное подключение.)

    2, Подключите передатчик к камере заднего вида. (подключение предназначено для подключения питания к монитору мощности.Вы можете подключить красную линию к источнику питания 12 В, а затем заземлить черную. Обычно питание монитора вынимается из блока предохранителей.)

    3, С помощью тестового карандаша найдите в R-gerar кабель заднего фонаря + 12 В для камеры заднего хода (теперь самое время подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому что она обеспечивает питание доступен для камеры и подключает видеовыход к монитору.)

    Эффект (подключите питание к камере, вы можете просто подключить ее к красной линии и к источнику питания 12 В. Черные кабели должны входить в землю, как обычно. Энергия, которая поступает в камеру, обычно исходит от заднего фонаря заднего хода.)

    Бесплатное онлайн-руководство по установке камеры заднего вида

    Большинство камер снабжены инструкциями по установке брелка пользователя b . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать во всех размерах и формах в соответствии с вашими личными предпочтениями и предпочтениями.Это тот стиль, который вам нравится, но ваш выбор должен обеспечить четкий контур или изображение заднего фонаря. Также необходимо подумать об этом, чтобы помочь вам при выборе метода установки. Даже начинающие пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть принуждены воспринимать их и распознавать различные части.

    Если вы недавно приобрели систему на сайте Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить камеру заднего вида, прочитайте Руководство по установке камеры безопасности.Иногда установка выполняется клиентом, и если мы предоставляем платную линию поддержки, вам может потребоваться дополнительная помощь.

    Не работает камера заднего вида

    Реверсивная камера Диаграмма эффектов при нормальной работе дисплея

    1. Если камера заднего вида установлена ​​заново, проверьте правильность подключения. Вы устанавливаете иллюстрацию выше?

    2. Камера заднего вида не может работать внезапно, также проверяется, не ослаблена ли линия, или проверяется, не повреждена ли резервная камера.

    3. Последнее, что вы не можете сделать, это проверить машину непосредственно в 4S, и пусть персонал проверит ее за вас.

    A: Как установить резервную камеру?
    Q: Пошаговая инструкция по установке резервной камеры.

    Камера заднего вида для европейских номерных знаков / Камера заднего вида | RCS

    P9640B — Planet Audio

    Установлен в 2006 F150.

    Очень хороший ресивер примерно за 100 долларов. Он имеет множество функций, но ему не хватает нескольких стандартных функций.Качество звука почти такое же, как и в стереосистеме, которую я заменил, но этот позволяет увеличить громкость.

    Подключение по Bluetooth осуществляется легко и быстро. Функции громкой связи для потоковой передачи музыки и приема звонков очень отзывчивы. Звонки четкие и ясные … плюс люди на другой линии без проблем меня слышат. Я разместил микрофон рядом с приемником, чтобы было слышно пассажира и водителя.

    За функцией DVD довольно легко следить.Однако яркость, даже если она полностью повернута вверх, остается довольно тусклой, даже если не находится под прямыми солнечными лучами. Желаю, чтобы при дневном просмотре было ярче. Я настроил свой так, чтобы его можно было просматривать во время вождения (чтобы мой сын мог смотреть, пока я вожу).

    Вход камеры заднего вида не работает на моем устройстве. Я использую его в основном для подключения к прицепу для лодки. Мне удалось подключить вход резервной камеры к видеовходу на задней панели приемника, поэтому мне просто нужно переключить источник на видео 1, и я могу видеть камеру.Боль в заднице, но это ресивер низкого ценового диапазона.

    Эквалайзер показывает низкие и высокие частоты, но не позволяет их регулировать. Он позволяет использовать только 4 предустановленных настройки эквалайзера.

    Есть 4 различных настройки обоев, что очень удобно. Просто выберите свой любимый!

    Часы на моем устройстве не будут соответствовать установленному мной времени. Каждый раз, когда я запускаю свой грузовик, часы отстают примерно на 20-40 минут от того места, где я их установил. Это чертовски раздражает.

    У меня нет проблем с медленным откликом от тачскрина.Он очень быстрый и отзывчивый.

    Установка проста. У меня минимальный опыт подключения приемников, поэтому простоту установки здесь сложно переоценить. Я настоятельно рекомендую купить установочный комплект Metra для вашего конкретного автомобиля, так как это придаст ему «заводской» вид установки, чистый и гладкий.

    Функция AM / FM отлично работает с отличным приемом, я не уверен, почему плохие отзывы об этой части приемника. Это устройство имеет RDS, что означает, что если радиостанция, которую вы слушаете, отправляет цифровую информацию о названии песни и исполнителе, эта стереосистема будет отображать эту информацию.Он показывает только около 9 символов за раз, но выполняет свою работу.

    Забавно, но в ресивере есть встроенный калькулятор.

    Я бы дал ему более высокую оценку, если бы вход резервной камеры работал и если бы яркость была достаточной для дневного просмотра DVD. В целом аппарат неплохой, особенно по цене. Я бы порекомендовал его для заводской замены или для первой установки аудио / видео.

    Да, кстати, в комплекте есть стилус для работы с сенсорным экраном.Проблема только в том, что его негде хранить! Все еще изящный перк, которого я не ожидал.

    ******** ОБНОВЛЕНИЕ 12-18-2015 *******
    Я связался с Amazon, и они отправили мне замену. Я обновлю, как только установлю новый. Кстати, я купил один у Amazon, а другой у местного продавца. Я хотел, чтобы в обоих моих автомобилях был одинаковый приемник. Надеюсь, новый от Amazon будет работать нормально.

    ***** Обновление 2-2-2016 *****
    Проблема с часами решена с новым устройством…слава Богу! Что касается яркости и бликов, то это проблема только водителя и пассажира. Мой сын сидит на среднем сиденье в задней части моего пикапа и говорит, что он всегда прекрасно видит это (кроме особенно темных сцен).

    Я использую SD-карту со всей моей музыкой. У меня он разделен по папкам по жанрам. Wine вы выбираете в случайном порядке, оно перетасовывает все песни и все папки; это довольно раздражает.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
