Шаровая опора что это такое: Что такое шаровая опора и можно ли ее отремонтировать? — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Изношены шаровые опоры? Узнайте, как их проверить

Среди них:

Стук или скрип
Смещение автомобиля вбок при движении
Неустойчивое рулевое управление
Неравномерный износ шин

Как можно проверить износ шаровых опор?

Признаки износа шаровых опор могут проявляться не сразу, поэтому какое-то время вы их не замечаете. Но если вы заметили какой-либо из вышеперечисленных признаков или просто хотите проверить исправность шаровых опор, лучше сначала протестировать их во время движения, а затем проводить визуальный осмотр.

Как проверять шаровые опоры во время движения

Проверить шаровые опоры во время движения просто:

1. Выполните поездку на автомобиле.

Двигайтесь по дороге общего пользования с скоростью, близкой к максимально разрешенной, и обращайте внимание на двигатель, рулевое управление и общее поведение автомобиля.

Что искать

Вибрации – когда шаровой шарнир изнашивается, он расшатывается, что может создавать вибрацию, которую вы чувствуете через пол или рулевое колесо во время движения.

Рулевое колесо отклоняется влево или вправо – при износе шаровых опор рулевое колесо отклоняется влево или вправо само по себе. Также это может быть причиной неравномерного износа шин.

2. Двигайтесь по лежачим полицейским

После движения на максимально разрешенной скорости найдите место с лежачими полицейскими и переедьте его на небольшой скорости. Несколько раз остановитесь и возобновите движение. Сделайте несколько поворотов.

Что искать

Шум – это может быть стук или скрип. Причина стука – смещение изношенных шаровых опор при движении подвески вверх и вниз. Скрип возникает из-за того, что резиновый пыльник, защищающий смазку внутри шарового шарнира, поврежден, и шаровая опора начинает скрипеть. По мере износа шаровых опор эти звуки становятся громче.

3. Поверните рулевое колесо

Завершающий шаг — припаркуйте автомобиль и несколько раз поверните колеса влево и вправо, при этом прислушиваясь к звуку шаровых шарниров.

Как проверять шаровые шарниры визуально

После проверки шаровых опор во время движения перейдите к визуальному и физическому осмотру. Перед тем, как начать, приготовьте следующие инструменты:

Домкрат
Подставки под домкрат
Фонарик
Монтировка
Баллонный ключ
Деревянные бруски или противооткатные упоры

Визуальный и физический осмотр включает следующие шаги:

1. Проверьте износ шин

Шаровые опоры с люфтом не могут удерживать подвеску ровно во время движения. Это ускоряет износ шин – протектор неравномерно контактирует с дорожным покрытием. Если вы заметили пятна неравномерного износа на шине или что передняя часть колес направлена наружу (т. е. обратное схождение), есть большая вероятность, что шаровые опоры требуют дальнейшей диагностики. Однако, если износ шин одинаков с обеих сторон, проблема, вероятно, в шаровых опорах, а в недостаточном давлении в шинах.

2. Ослабьте зажимные гайки

Ослабьте зажимные гайки настолько, насколько их можно закрутить рукой. Это позволит вам перемещать колесо вокруг своей оси, не снимая его полностью.

3. Поднимите автомобиль домкратом и положите деревянные упоры за колеса

Поднимите домкратом переднюю часть автомобиля и закрепите его на стойках домкрата. Подложите деревянные блоки или упоры за задними колесами, чтобы автомобиль не откатился. Так будет удобнее проверять шаровые опоры.

4. Покачайте колесо на оси

Возьмитесь за верхнюю и нижнюю части шины и покачайте колесо вдоль оси автомобиля. Если шаровые опоры в порядке, при таком смещении люфта не будет или он будет небольшим.

Что искать

Звуки и люфт сверху – это указывает на неисправность верхней шаровой опоры.

Звуки и люфт снизу – это предполагает неисправность нижней шаровой опоры.

5. Снимите колесо

Снимите колесо и, подсвечивая фонариком, визуально осмотрите верхнюю и нижнюю шаровые опоры.

Что искать

Вы видите какие-либо признаки ржавчины, повреждения пыльника, утечки смазки или других возможных проблем? Если да, вероятно, шаровую опору пора заменить.

6. Монтировкой отодвиньте шаровую опору

Монтировкой попытайтесь поддеть нижний рычаг подвески и поворотный кулак (два компонента, соединенные шаровым шарниром).

Что искать

Чрезмерный люфт, смещение или щелчки — признак того, что шаровые опоры слишком ослаблены.

7. Установите колесо на место

После того, как вы закончили визуальный осмотр и испытание шарового шарнира, замените колесо, опустите автомобиль и затяните зажимные гайки.

8. Повторите с другими колесами

После окончания проверки первого колеса осмотрите остальные три, выполнив шаги с 2 по 7.

Шаровые опоры — LEMFÖRDER

Ваша конфиденциальность

Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Эти файлы cookie необходимы для функционирования веб-сайта и не могут быть отключены в наших системах. Как правило, они активируются только в ответ на ваши действия, аналогичные запросу услуг, такие как настройка уровня конфиденциальности, вход в систему или заполнение форм. Вы можете настроить браузер таким образом, чтобы он блокировал эти файлы cookie или уведомлял вас об их использовании, но в таком случае возможно, что некоторые разделы веб-сайта не будут работать.

Эти файлы cookie позволяют нам подсчитывать количество посещений и источников трафика, чтобы оценивать и улучшать работу нашего веб-сайта. Благодаря им мы знаем, какие страницы являются наиболее и наименее популярными, и видим, каким образом посетители перемещаются по веб-сайту. Все данные, собираемые при помощи этих cookie, группируются в статистику, а значит, являются анонимными. Если вы не одобрите использование этих файлов cookie, у нас не будет данных о посещении вами нашего веб-сайта.

Замена поврежденной шаровой опоры — LEMFÖRDER

Ваша конфиденциальность

Когда вы посещаете какой-либо веб-сайт, он может сохранять информацию в вашем браузере или получать из него данные, в основном в виде файлов cookie. Эта информация может относиться к вам, вашим предпочтениям, вашему устройству или будет использоваться для правильной работы веб-сайта с вашей точки зрения. Такие данные обычно не идентифицируют вас непосредственно, но могут предоставлять вам индивидуализированные возможности работы в интернете. Вы можете отказаться от использования некоторых типов файлов cookie. Нажимайте на заголовки категорий, чтобы узнать подробности и изменить настройки, заданные по умолчанию. Однако вы должны понимать, что блокировка некоторых типов cookie может повлиять на использование вами веб-сайта и ограничить предлагаемые нами услуги.

Строго необходимые файлы cookie

Всегда активно

Шаровая опора,шарнир LEMFOERDER(Лемфердер)-гарантия качества,первичная комплектация

Чрезвычайно ответственную миссию безопасности движения несут на себе шаровые шарниры подвески: шаровые опоры, шарниры рычага подвески или рулевого наконечника. Эти детали, несмотря на простой принцип работы, имеют довольно сложную конструкцию, а их изготовление требует применения сложных технологий.

Эволюция подвески
Как ни странно, но подвеска автомобиля эволюционировала медленнее, чем двигатели и трансмиссия. Еще в начале ХХ века появились автомобили с мощными двенадцатилитровыми двигателями, развивавшими мощность свыше сотни лошадиных сил. Теоретически это позволяло им развивать скорость порядка 130 км/ч и более. Однако подвеска автомобилей первой половины прошлого века состояла из рессор и рычагов, соединенных шкворнями или упругими элементами. Соответственно, при шкворневом соединении смещение рычагов относительно друг друга могло происходить только в одной плоскости. А при упругом — создавало предпосылки к раскачиванию автомобиля, чему до того были подвержены конные коляски, с той разницей, что направление движения коляски определяется прежде всего лошадьми, а уже потом ее собственными колесами. Автомобиль же, будучи лишен «тянущего» конного привода, требовал для управляемости чего-то более предсказуемого.

Чем выше мощность двигателя и скорость, тем выше требования к подвеске автомобиля. Использование примитивных способов соединения долго не позволяло создать по-настоящему кинематическую подвеску, то есть такую, которая при перемещении колеса вверх или вниз сохраняла бы его в вертикальном положении. Даже подвеска спортивных автомобилей, будучи очень сложной, оставалась несовершенной. Требовалось нечто, что обеспечивало бы одновременно жесткость и подвижность соединения в трех изменениях, а не в двух, как обычный шкворень.

Шаровый шарнир является тем элементом, который, наряду с амортизаторами и сайлентблоками, обеспечивает все ходовые преимущества современного автомобиля в скорости, динамике разгона и торможения, а также управляемости. Революция в автомобилестроении по части подвески совершилась в 1954 году благодаря именно внедрению шаровых опор. Только шаровые шарниры обеспечивают подвижную и при этом плотную, не «разболтанную», связь между рычагами и опорами подвески и колесом, позволяя ему смещаться в разных, и при этом четко заданных плоскостях, включая важнейшую — вертикальную. Шаровые опоры делают возможным подвижное соединение рычагов подвески со стойкой колеса, что позволяет, например, обеспечивать поворот передних колес и одновременно реагировать на вертикальные колебания пружины.

Шаровые шарниры, используемые в ходовой части легкового автомобиля, содержат стальную шаровую цапфу, плотно вставленную в смазанное пластиковое наружное кольцо подшипника, который, в свою очередь, встроен в стальной или алюминиевый корпус. Резиновый пыльник, расположенный сверху, предотвращает попадание грязи и проникновение влаги, а также утечку смазки. Эта конструкция, буквальное название которой звучало как «шарнир для рулевых тяг автомобилей», была запатентована в Германском ведомстве патентов предприятием Lemfoеrder Metallwarengesellschaft m.b.H. 60 лет назад.

История успеха не требующих обслуживания шаровых шарниров началась с патента компании Lemfoerder 60 лет назад. Шаровая цапфа — основной компонент шарового шарнира, которая подвергается воздействию наибольших нагрузок.

Конечно, шаровый шарнир был изобретен намного раньше, еще в 20-х годах. Однако первые шаровые шарниры были ненадежными и требовали постоянной смазки, быстро загрязнялись и изнашивались. Это делало их применение на серийных автомобилях нецелесообразным, тем более что автомобили с открытыми колесами уступили место моделям, у которых колеса и подвеска были закрыты крыльями. Раз в неделю залезать под автомобиль, чтобы смазывать шарниры — недопустимо короткий интервал регламентных работ для гражданского транспортного средства.

В 1984 году концерн ZF Friedrichshafen AG приобрел 51 процент акций группы компании Lemforder, полностью поглотил их в 2003 году, а в августе 2011 года компания ZF Lemfoеrder GmbH полностью вошла в состав концерна. Благодаря интеграции дальнейшие разработки в области технологий шарниров подвески и рулевого управления в концерне ZF привели к тому, что современный шарнир приобрел множество других полезных функций.

С тех пор многократно испытанные шаровые опоры, сегодня не требующие обслуживания, как никогда ранее пользуются постоянным спросом и успешно реализовываются на мировом рынке. К примеру, только в 2013 году около 220 миллионов единиц шаровых шарниров сошло с производственной линии концерна ZF на 17 производственных площадках в 12 странах мира, что стало новым годовым рекордом.

Теория шарового шарнира
Сама по себе принципиальная конструкция шарового шарнира очень проста и состоит из пальца с шарообразной головкой, которая помещается внутрь корпуса с шарообразной же полостью. Однако на деле, чтобы такая конструкция работала, необходимо ввести в нее дополнительные элементы, обеспечивающие функционирование шарнира. А также применить технологии, благодаря которым такой шарнир сможет долго работать, не требуя никакого обслуживания, как-то смазывания, устранения люфтов и т.п.

В зависимости от предназначения шарнира, например шаровой опоры (верхняя или нижняя), усилие направлено либо на вдавливание, либо на вырывание пальца из корпуса. Соответственно этому существуют различные конструкции шарнира. В первом случае корпус цельный с противоположной пальцу стороны, и завальцованый со стороны пальца. Во втором — обычно состоит из двух частей: палец вкладывается в корпус, который закрывается донной гайкой или впрессованной крышкой. Всего в шаровой опоре может быть около дюжины различных деталей — вкладыши, стопорные и опорные кольца, пружины, донные заглушки или крышки.

Раньше в шарнирах использовалось трение металла об металл, но сегодня в основном применяются так называемые «низкофрикционные» ширниры, сконструированные с применением специальных материалов. Например, шаровая головка в современной шаровой опоре, рулевом наконечнике или другом шаровом шарнире подвески Lemfoеrder окружена специальным вкладышем, который обычно изготавливается из специального высокопрочного полимерного материала, устойчивого к высоким температурам и имеющего низкий коэффициент трения. В шарнирах, которые завальцовываются со стороны пальца, такой вкладыш может охватывать всю поверхность шаровой головки, кроме отверстия для перемещения пальца. В шаровых опорах с донной крышкой может использоваться кольцевой вкладыш, а иногда два вкладыша — верхний кольцевой и нижний чашеобразный, иногда подпружиненный упругим элементом.

В процессе повседневной эксплуатации шаровые опоры испытывают значительные нагрузки. В зависимости от места их установки и самой конструкции подвески они могут нести на себе весьма значительную долю массы автомобиля, а также подвергаются систематическим ударам при езде по неровностям, ямам и т.п. Одной из главных причин нарушения нормальной работы данной детали является износ поверхностей трения, что постепенно приводит к увеличению зазора между пальцем и корпусом. В результате данного процесса происходит так называемое «разбалтывание», и палец, кроме вращательного движения, начинает перемещаться поступательно. При сильном износе шаровой опоры возникают люфты, и тогда чрезмерные ударные нагрузки могут привести к вырыванию пальца из корпуса.

Материалы и технологии
Шаровая цапфа является одним из важнейших компонентов шарового шарнира, который подвергается воздействию наибольших нагрузок. На примере автомобиля среднего класса, весом около 2-х тонн видно, что при движении цапфа шаровой опоры несет около полтонны — на площади всего 2,4 квадратных сантиметра, что равняется площади поверхности цапфы в чаше шарового шарнира. Эти полтонны легко превращаются в две или даже четыре тонны момента усилия, если автомобиль въезжает на бордюр или передвигается по неровностям.

При конструировании шарового шарнира необходимо решить несколько противоречивых задач. Так, окно для вращения пальца должно быть достаточно большим, чтобы обеспечить максимальный угол отклонения пальца — чтобы даже при попадании колеса в яму палец не бил по корпусу. Для этого делаются утолщения корпуса шарнира вокруг отверстия, применяются специальные кольца, принимающие на себя и распределяющие давление вкладыша на корпус. Также края отверстия могут защищаться специальным стопорным кольцом.

Шаровая опора воспринимает, как правило, только продольные и крутильные нагрузки, иногда рассчитана на обеспечение минимального вертикального перемещения пальца. Однако всегда является точкой приложения всего веса автомобиля.

Другой пример — плотность посадки шаровой головки. С одной стороны, сопряженность шаровой головки и вкладыша должна быть наиболее плотной, с другой — надо избежать избыточного давления, которое увеличит силу трения и нагрузку на масляную пленку между шаром и вкладышем, коротая и без того очень велика. Кроме того, подвижность колеса не должна страдать. Более того, шаровой палец должен быть настолько прочным, чтобы не ломаться при экстремальных нагрузках, а лишь деформироваться.

Шарнир должен оставаться подвижным и вращаться без затруднений весь срок службы, на который он рассчитан. Современная опора с шаровым шарниром должна также абсорбировать шум и вибрации. В деталях LEMFOERDER подобные взаимоисключающие требования достигаются применением особых материалов для подшипников скольжения (вкладышей), в которые запрессовывается цапфа. Качественные полимерные материалы достаточно дороги, поскольку по устойчивости к деформации превосходят даже металлы. Тем не менее, LEMFOERDER не экономит на них.

Качественный шарнир не должен прослабляться после определенного количества циклических нагрузок или километража пробега. Момент вращения шарнира должен оставаться в одинаковых пределах максимально долгое время, равное сроку службы шарнира. При производстве шаровых опор LEMFOERDER применяется технология «отпуска», требующая главного ресурса — времени. Благодаря этой технологии шарнир имеет одинаковую подвижность как будучи новым, так и после приличного пробега.

Срок службы шарового шарнира зависит, в первую очередь, от исходного состояния поверхностей трения. Вкладыши из сверхпрочного пластика изготавливаются таким образом, что их поверхность настолько гладкая, что на ощупь кажется «мыльной», то есть скользкой, даже без всякой смазки. Поверхность шаровой головки полируется до зеркального состояния. Если шаровая головка матовая, это значит, что под микроскопом ее рельеф будет выглядеть, как горный пейзаж — его «вершины» и «гребни» будут разрывать масляную пленку и разрушать материал вкладыша. В шаровой головке опор Lemfoеrder можно увидеть свое отражение, как в елочной игрушке с зеркальной поверхностью.

Очень большое значение придается используемой в шарнирах смазке. Обычно ее производят специализированные компании, выпускающие смазки также для аэрокосмической промышленности. Смазка должна обладать очень высокой прочностью пленки при больших нагрузках, быть температурно-устойчива и не терять своих свойств в течение всего срока службы шаровой опоры.

Не менее важна защита этой смазки от загрязнения — эту функцию выполняет манжет, он же пыльник. В деталях Lemfoеrder используется резина, которая не растрескается даже при постоянном отклонении пальца в крайнее положение, устойчива к воздействию агрессивных жидкостей и не теряет эластичности даже при воздействии экстремально низких температур. Особая форма пыльника шаровых опор LEMFOERDER способствует тому, что он не сминается, а только изменяет форму, не образуя складок. Пыльник закрепляется с помощью специальных колец из упругой стали, не подверженной коррозии — это важно, поскольку ослабление кольца однозначно приводит к выходу шарнира из строя.

Что касается антикоррозионных свойств корпуса опоры, то, например, в серийном производстве шарниров на заводах ZF Lemfoеrder применяется новая технология так называемой холодной экструзии, при которой уже не требуется трудоемких, энергоемких и дорогостоящих операций термообработки и нанесения антикоррозийного покрытия. Применение этой технологии стало возможным только благодаря переходу на новое сырье — современную специальную машиностроительную сталь, препятствующую коррозии.

О надежности и износоустойчивости современных шаровых опор LEMFOERDER, применяемых в подвеске легковых автомобилей — от компактных моделей до минибусов и развозных фургонов, говорят функциональные испытания деталей, которые проводит концерн ZF: зеленый свет поставке на конвейер дается только после успешного прохождения около миллиона нагрузочных циклов. Такие же высокие требования предъявляются и к другим характеристикам: так, опора должна сохранять герметичность под напором воды давлением в 80 бар. Кратковременное воздействие экстремальных температур от — 40 до +140 градусов по Цельсию также не должно нарушать работоспособность узла.

Тем не менее, независимо ни от чего, наилучшей гарантией качества являются поставки этих деталей подвески на сборочные конвейеры ведущих автопроизводителей. Ведь поставщик несет полную ответственность за техническую сторону безопасности автомобиля, находящегося на гарантии. В случае ДТП, причиной которого становится несовершенство конструкции или заводской брак, компенсации пострадавшим в развитых странах исчисляются миллионными суммами.

Сегодня возрастают требования к монтажному пространству и весу систем подвески. Поэтому именно использование облегченных конструкций позволяет добиться снижения расхода топлива и, следовательно, выбросов CO2. На современном легковом автомобиле со сложной многорычажной подвеской установлено до 20 шаровых шарниров, поэтому вопрос их суммарной массы становится достаточно острым, так как их вес включается в неподрессоренную массу ходовой части. Современные шаровые пальцы Lemfoеrder весят, в зависимости от их назначения, в среднем всего лишь до 200 граммов, при этом оставаясь достаточно прочными.

LEMFOERDER изготавливает современные шарниры, эффективно комбинируя материалы и технологии. «Гибридный стабилизатор», используемый в сегодняшних моделях BMW, состоит из стальной стойки, жестко закрепленной с шарнирами, корпуса которых изготовлены из полиамида, скрепленного карбоновыми волокнами. Разумное сочетание материалов делает деталь легче, без потери прочностных характеристик, и что не менее важно — позволяет сохранить привлекательный ценовой уровень. Широкое использование таких комбинированных деталей ожидается, прежде всего, в электромобилях, где каждый лишний грамм снижает КПД недешевой батареи, приводящей автомобиль в движение.

Гибридный стабилизатор Lemfoеrder: сталь, полимер, карбон. При равной прочности изделия шарниры надежно «упакованы» в корпус и защищены манжетой. Экономия веса составляет 23% в сравнении с аналогичной конструкцией из привычных материалов.

Заводы ZF уже на протяжении длительного времени используют и другой ресурсосберегающий процесс, призванный повысить как экологичность, так и экономическую эффективность производства. Точная прессовка заготовок цапф, максимально повторяющая формы контура готовой детали, позволяет при обточке снимать всего лишь несколько граммов стальных отходов на каждой заготовке. При массовом производстве эти «граммы» превращаются в сэкономленные тонны стали и мегаватты электроенергии, а в итоге — и в сбереженные средства покупателей продукции Lemfoеrder.

Готовность к будущему
Развитие производства шарниров сегодня не ограничивается сугубо «технологиями обработки»: в современный шарнир можно вставить датчик или другие элементы электроники, которые также находят свое применение на современном этапе эволюции шарового шарнира. Сегодня в ZF рассматриваются возможности применения в серийном производстве автомобилей «шарнира с интеллектом», который сможет давать информацию о состоянии автомобиля при движении, что в свою очередь может стать ценным дополнительным источником данных для различных систем помощи водителю, таких как, например, Park Assist.

Что бы ни говорили производители автокомпонентов, не допущенные в первичную комплектацию подвески премиальных автомобилей, только конвейерный поставщик может предъявить действительно неопровержимые гарантии качества своей продукции. Lemfoеrder — это сегодня синоним слова «оригинал». За этим статусом стоят самые современные технологии производства, дорогостоящие материалы и патенты. Очевидно, что безопасность автовладельцев и пассажиров, как и репутация марки, того стоят.

Источник: журнал autoExpert №1`2015. При перепечатке ссылка на источник обязательна.

Также читайте статьи о LEMFOERDER:
Lemforder. Логистический склад в Бремене, autoExpert 2 2018
Прочный и легкий? Алюминий!, autoExpert 2 2018
Lemforder.

Шаровая опора что это такое: Что такое шаровая опора и можно ли ее отремонтировать?

Внимание к деталям — Интервью с Андреем Святным, autoExpert 2 2018
Lemforder приоткрывает железный занавес. Хочешь сделать хорошо… дай сделать Lemforder, autoExpert 2 2018
Подвеска от ZF: 120 000 км: полет нормальный, autoExpert 2 2018
Lemforder для тяжеловесов, autoExpert 2 2018 Lemfoerder приоткрывает железный занавес. Часть 1. Хочешь сделать хорошо… дай сделать Lemfoerder, autoExpert №1`2017
Lemforder: взгляд назад, autoExpert 3 2016
Peugeot 206. Вторая молодость подвески, autoExpert 3 2016
Автокомпоненты. Глобализация и стереотипы, autoExpert 2 2015
Lemfoеrder. Опора на технологии, autoExpert 1 2015

www.zf.com/ua

Шаровая опора – диагностика и ремонт

Большинство автомобилистов наверняка слышали о шаровой опоре, но как она выглядит и где ее место в конструкции автомобиля не имеют представления. Целью настоящей статьи является ознакомление людей с устройством шаровой опоры, диагностикой ее неисправности и возможностью ее ремонта, для чего рассмотрим ряд вопросов:

1. Как устроена шаровая опора и ее назначение в конструкции авто? Как выявить неисправность шаровой?

2. Причины, приводящие к выходу из строя шаровой, и методы ее проверки.

3. Экстремальный момент – отрыв опоры.

4. Возможен ли ремонт (реставрация) шаровой? И насколько он надежен?

Как устроена шаровая опора?

Шаровой опорой называется очень важная деталь автомобиля, входящая в конструкцию подвески. Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером, в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях. На соединение корпус-палец надевается резиновый пыльник для предотвращения попадания пыли и грязи внутрь этого узла.

Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.

Назначение шаровой опоры

Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм, поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным.

В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь).

Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.

Признаки износа шаровой

К наиболее явным признакам неисправности шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу.

Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.

Причины, приводящие к выходу ее из строя

Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески.

Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Методы проверки шаровой опоры

Лучшим местом, где можно квалифицированно выявить возможные неисправности шаровой опоры будет автосервис. Однако проверка передней подвески возможна и в условиях личного гаража при наличии смотровой ямы или подъемника и при достаточном освещении.

Проверка опоры заключается в выявлении целостности пыльника и люфта на разрыв. В случае если при поврежденном пыльнике отсутствует люфт, требуется заменить только пыльник. При наличии люфта замена шаровой опоры обязательна в момент обнаружения. Ни о каком движении транспортного средства в таком состоянии речи быть не может — это опасно!

Экстремальный момент – вырывание шаровой при движении

Для понимания того, что происходит в момент обрыва шаровой опоры, следует припомнить ее функцию, заключающуюся в соединении поворотного кулака с нижним или верхним рычагом подвески. При обрыве связь разъединяется и в итоге у поворотного кулака остается только одна точка опоры и появляется возможность перемещаться в нескольких плоскостях, что практически делает управление машиной невозможным. Это приводит к тому, что колесо выворачивает во внешнюю сторону с неизбежным повреждением крыла и, возможно, дверей.

Иногда вырывание происходит при попадании колеса в яму в условиях высокой скорости движения. В такой ситуации от негативных последствий может уберечь только интуиция и опыт водителя, поскольку вывернутое колесо не позволяет нормально управлять автомобилем.

Возможен ли ремонт (реставрация) опоры? И насколько он надежен?

Нередко автовладельцы пренебрегают ремонтом шаровой опоры, предпочитая ему замену. Однако квалифицированный мастер, при наличии соответствующего оборудования и материалов в состоянии восстановить узел потерявший работоспособность. Причем затраты на ремонт вдвое, а то и втрое меньше чем на замену.

Шаровая опора, прошедшая ремонт, становится более износоустойчивой, и чаще всего имеет ресурс даже больше, чем новая. А это значит, что ремонт однозначно дешевле покупки новой опоры.

Само собой разумеется, что сам процесс восстановления опоры это ответственная операция, поэтому нужно вдумчиво относиться к выбору мастера. Производить же эту операцию самому, без соответствующих знаний, оборудования и подготовки не следует.

Шаровая опора передняя

Устройство шаровой опоры.

Как она работает и где находится в автомобиле. Все по полкам

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной. В общем как обычно будет много полезной информации, так что продолжаем читать …

СОДЕРЖАНИЕ СТАТЬИ

Начнем с определения

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвески, их может быть как одна, так и до 4 штук.

Ребята это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы, сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.

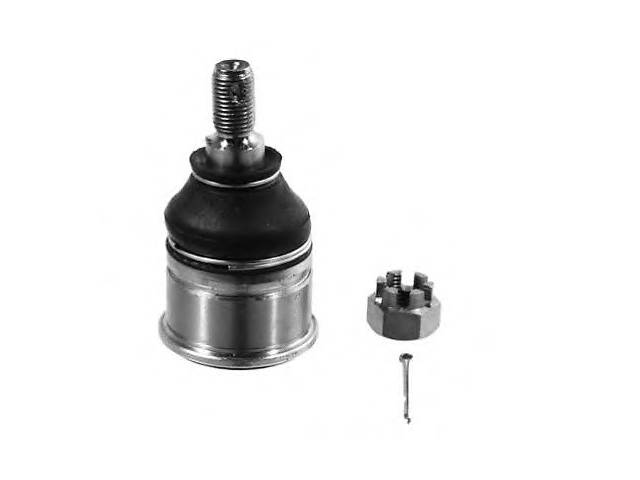

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
Прижимная шайба. Закрепляет полимерный вкладыш.
Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Вот такое вот простое устройство. В корпус устанавливается полимерный вкладыш, после чего в него погружается палец, шарообразный упор остается в полимере. Дальше закрываем второй частью полимера металлический шар – он оказывается, прижат с двух сторон. Затем закрываем прижимной шайбой и запечатываем дно. Нужно отметить что шар «пальца» находится очень плотно закрытым в пластиковых (полимерных) корпусах, настолько плотно – что нет даже малейшего люфта (он отсутствует как класс). Также обязателен пыльник сверху, он значительно продлевает срок службы опоры.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри, если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы, помню на наших заднепривоных ВАЗ, это было одно из слабых место, «шаровые» меняли через 20 – 30 000 километров. НА переднем приводе, на среднестатистической иномарке, эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс что говориться на лицо, ресурс намного повысили. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Основной причиной выхода из строя является прорыв пыльника, как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог – они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием.

Таким образом, полимерная вставка изнашивается, «палец» начинает ходить вверх-вниз и в другие стороны, то есть появляется люфт, что просто «убивает» опору изнутри. Как раз стуки и скрипы – характеризуют износ внутренней полимерной части.

Нужна замена или ремонт – кстати, он также возможет.

Замена или ремонт

Диагностировать выход из строя достаточно легко – во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой», и рычагом (корпусом суппорта) начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и как я считаю – правильный. Стоит она не такие великие деньги, так что один раз в 100000 можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Помню во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые и «не парьтесь»! Все же от их исправной работы зависит ваша безопасность и жизни ваших близких.

Сейчас видео версия, смотрим.

На этом заканчиваю, думаю было полезно, читайте наш АВТОБЛОГ.

(8 голосов, средний: 5,00 из 5)

Шаровая опора автомобиля, замена шаровой на ВАЗ. Замена шаровой опоры. Как заменить шаровую опору на ВАЗ.

Подвеска является одним из самых важных узлов транспортного средства. За ее состоянием необходимо постоянно следить, потому что поломка даже самого маленького элемента подвески способна стать огромной проблемой. Именно шаровая опора является одной из небольших, но крайне необходимых деталей подвески. Как и все элементы транспортного средства, иногда она нуждается в замене. Несомненно, вы можете прибегнуть к помощи профессионалов и произвести замену шаровых опор на СТО. Однако, данное мероприятие вполне выполнимо и в условиях гаража, для чего автовладельцу понадобится немного времени, терпения и специальный съемник для шаровых опор.

Шаровые опоры где находятся в автомобиле

Шаровой опорой называют очень важный элемент транспортного средства, который входит в конструкцию подвески. Он соединяет рычаг подвески и ступицу управляемого колеса.

Главной задачей шаровой опоры является обеспечение возможности поворота ступицы с первичным горизонтальным положением колеса при вертикальном перемещении.

Изначально шаровые опоры монтировали лишь на переднеприводные автомобили, благодаря чему колеса поворачивались вокруг вертикали. Однако с момента создания шаровой опоры многое в ее конструкции изменилось.

Шаровая опора сделана в виде конусовидной формы со сферическим либо грибообразным наконечником, который может вращаться и сразу раскачиваться в корпусе опоры на углы. Корпус крепится болтами или запрессовывается к рычагу.

В современных узлах, как правило, применяется неразборная конструкция, где корпус завальцовывается после установки пальца. Пластиковые либо другие вкладыши помещаются между пальцем и корпусом. Работают они подобно подшипнику скольжения и способны обеспечить вращение с незначительным усилием. Для отечественных автомобилей используются другие шаровые опоры, которые называют разборными. Люфты в них устраняют при помощи подтяжки крышки.

Как правило, все компоненты шаровой опоры созданы из стали. Для снижения трения между соприкасаемыми поверхностями, поверхность сферического углубления покрывают полимерами, к примеру, пластмассой. Однако существуют шаровые опоры, в которых полимерное покрытие отсутствует (как правило в отечественном транспорте).

назначение шаровой опоры автомобиля

Шаровая опора обеспечивает надежное и жесткое крепление, сохраняя, при этом, ограниченную подвижность рычагов касательно колесной ступицы. Когда водитель двигается на автомобиле, у передних колес две функции — обеспечивать движение транспортного средства по дороге и обеспечивать возможность маневрирования (повороты вправо, влево). Чтобы правильно двигаться и маневрировать, колеса должны правильно располагаться относительно дороги, то есть, свободно катиться вперед и назад, ровно стоять, легко управляться при помощи руля, а также, прочно крепится к оси. Для удовлетворения данных требований была разработана подвеска, в которой ступицу управляемого колеса и рычаги подвески соединяют шаровые опоры.

В конструкцию многорычажной передней подвески входит две шаровые опоры — нижняя и верхняя — с каждой стороны транспортного средства ( всего четыре, однако бывает еще шесть и восемь).

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:

Неравномерный износ шин на колесах.
В результате того, что виляют передние колеса, транспортное средство неустойчиво перемещается по прямой траектории.
Если увеличено усилие на руль, а при его повороте слышно скрип спереди автомобиля.
При езде на малой скорости по неровной дорожной поверхности слышно стук.

Увеличение зазора появляется в результате следующих факторов:

В шарнире отсутствует смазка (если ее наличие необходимо).
Если разрывается пыльник или защитный чехол, из-за чего вода и грязь попадает в зазор, что существенно усиливает коррозию, а также абразивный износ.
При увеличении динамических нагрузок при быстром движении по неровному дорожному покрытию.
Естественный износ с устаревшими материалами.

Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:

Вариант первый. Поднимите колесо с помощью домкрата. Далее схватите его обеими руками за низ и верх, а затем как можно сильнее пошатайте его, чтобы почувствовать, есть ли люфт либо выработка в соединениях.
Вариант второй. Данный метод является более точным. Возьмите монтировку или кусок толстой проволоки и залезьте под транспортное средство. Затем установите прут посередине нижнего рычага и края опоры, после чего оттяните вверх. Существенный ход монтировки либо прута будет свидетельствовать о наличии люфта.
Вариант третий. Если предыдущие варианты вам не помогли либо не подошли, сделайте следующее. Полностью снимите шаровую опору и внимательно осмотрите, нет ли на ней повреждений и дефектов. Далее зажмите опору в тисках, а затем проверьте ридиальный и осевой люфт шарового пальца. Если он (палец) перемещается без усилий, это явный признак неисправности, при котором необходимо заменить шаровую опору. Этот метод наиболее точный из всех описанных, однако и наиболее трудоемкий. Специалисты рекомендуют использовать именно его.

Ремонт шаровых опор автомобиля

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:

Наиболее простая — переделка шаровой опоры в разборную, полирование пальца и смена пластиковых вкладышей.
Более трудоемкая — под давлением корпус заполняется жидким полимером. Затем данный полимер застывает в зазорах. Запрессованные опоры извлекают и меняют новыми, не оригинальными шаровыми опорами.

замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:

Лом или монтировка.
Домкрат.
Балонный ключ.
Специальный съемник шаровых опор.
Накидные ключи «17» и «19».

При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.

Срываем крепежные болты еще до того, как автомашина будет поддомкрачена, однако не нужно откручивать их полностью.
Поднимаем при помощи домкрата транспортное средство и снимаем колесо.
Далее откручиваем гайку шарового пальца и болты крепления поворотного кулака, которые крепят его к опоре.
Затем с помощью съемника распрессовываем палец.
Для проведения последующих работ вам понадобится помощник. Ему необходимо отжать нижний рычаг при помощи лома либо монтировки, после чего вынуть старую опору.
Далее прикручиваем новую шаровую опору к поворотному кулаку. Задача помощника — аккуратно и медленно отпустить рычаг, направляя в проушину палец.
Затем осталось закрутить гайку шарового пальца и замену шаровой опоры можно считать завершенной.

Полезные советы

Срок службы опоры, зачастую, зависит от массы факторов и в среднем составляет от 15 до 120 тыс. километров. Жизнь шаровой опоры способна сократить даже минимальная трещинка в пыльнике. Сквозь нее в шарнир может проникать вода, песок и грязь. Чтобы предотвратить поломку шаровой опоры, следует контролировать состояние резинового защитного чехла. Желательно делать это на эстакаде либо смотровой яме.

Чтобы шаровые опоры дольше прослужили, нужно осторожно ездить по разбитому дорожному покрытию и вовремя менять поврежденные пыльники. Не забывайте, что любые механизмы и узлы транспортного средства требуют регулярного ухода и ремонта. Больше информации о замене шаровых опорах вы можете узнать из данного видео.

Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
Спидометр машины, почему не работает спидометр, ремонт спидометра
Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
Лучшая тормозная жидкость, принцип выбора
Машина не заводится в мороз, причины, как устранить, полезные советы
Медкомиссия на водительское удостоверение 2019
Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
Потеет фара изнутри, что делать
Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
Незамерзайка, что это такое и как правильно её выбрать
Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
Как заменить лампочку в автомобиле
Масло в коробке передач, почему пенится масло
Как правильно произвести полировку кузова автомобиля своими руками
Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
Как поменять фильтр на автомобиле своими руками
Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку

Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником. Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

При замене, покупайте шаровые опоры известных производителей
Избегайте быстрой езды по неровной дороге
Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Устройство шаровой опоры. Как она работает и где находится в автомобиле

Шаровая опора (или шаровое крепление) – соединительная часть, которая позволяет закрепленным на ней элементам вращаться в нескольких плоскостях. Обычно одна часть крепится жестко, а вот вторая часть крепится подвижно. Обычно применяется в передней подвеске. Их может быть как одна, так и до 4 штук.

Это неотъемлемая часть, которая просто обязана выполнять сложные, нагруженные работы. Сейчас шаровые в своей технологии шагнули далеко вперед, поэтому могут ходить долгие сотни тысяч километров без замены.

Устройство шаровой опоры

Устройство достаточно простое. Есть несколько конструктивных элементов:

Металлический стержень или «палец» с шарообразным наконечником с одной стороны и резьбой с другой.
Пыльник. Резиновый эластичный элемент, который делает работу стержня герметичной.
Металлический цилиндрический корпус, с одной стороны узкое отверстие, с другой широкое
Полимерный вкладыш, обычно состоящий из двух частей – нижнюю (чашка) и верхнюю (упор).
Прижимная шайба. Закрепляет полимерный вкладыш.
Завальцовка прижим шайбы. По сути, это дно шаровой опоры.

Как она работает?

В подвеске Макферсон намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Многие могут возразить, что шаровая опора и рулевой наконечник не одно и тоже. На самом деле различия только в креплении корпуса, суть работы одинакова.

Выход из строя и ресурс

Ресурс напрямую зависит от полимерного вкладыша внутри. Если он разбивается, то металлический палец начинает ходить и добивает пластик. Появляются стуки и щелчки на кочках и поворотах. Однако с развитием полимерных технологий ресурс этой детали возрос в разы.

На наших заднепривоных ВАЗ это было одно из слабых место. «Шаровые» меняли через 20 – 30 000 километров. На переднем приводе, на среднестатистической иномарке эти элементы могут ходить и по 150 000 километров, конечно, все зависит от дорожного покрытия и манеры езды водителя. Но прогресс, как говориться на лицо, ресурс намного повысили.

Основной причиной выхода из строя является прорыв пыльника. Как только он выходит из строя (банально рвется), то сразу же в шарнирное соединение попадает песок, грязь и прочие «прелести» наших дорог. Они действуют на полимер внутри, как абразив, а металлическая шаровая часть только усугубляет ситуацию, растирая частички песка и грязи с усилием. Рекомендуется проверять шаровую и рулевые опоры в 75000 километров или на пятом ТО.

Как правило, шаровые не обрывает резко (случаи внезапной поломки единичны, и связаны с дефектами детали), в большей части случаев, подвеска заранее предупреждает о появившейся опасности.

Первым признаком является стук при проезде ям на невысокой скорости (ну или лежачих полицейских). Звук доносится из под передних колес. Причина его появления, это износ пальца или недостаток смазки. Кстати, стук не всегда является признаком проблемы. Если он появляется в морозы при начале движения, и пропадает через некоторое время, то бояться не стоит. Причина в замерзшей смазке, в процессе движения она разогревается и все нормализуется.

Второй признак неисправности — «виляние» машины на дороге. Проблему вызывает люфт, образовавшийся в опоре. В итоге, колесо при движении шатается, и автомобиль начинает рыскать. При появлении такого признака необходимо безотлагательно провести проверку опор.

Существуют еще признаки неисправности, но они могут указывать и на другие проблемы с подвеской. К таким признакам относится появление скрипа во время поворота руля. Также, во многих случаях наблюдается неравномерный износ шин.

Причины неисправности

Естественный износ, проявляется после пробега в 100000 километров;
Попадание под пыльник абразивных веществ. Чтобы избежать этого, регулярно осматривайте шаровые, поврежденные пыльники заменяйте;
Повышенные нагрузки при движении по неровной дороге;
Выработка смазки. Необходимо иногда добавлять смазку внутрь шаровой, для этого существуют различные приспособления.

Замена или ремонт

Диагностировать выход из строя достаточно легко. Во-первых, появляются стуки и скрипы при поворотах руля и передвижении по плохому дорожному покрытию. Во-вторых, заезжаем на СТО, где мастер берет «монтажку» или лом, вставляет между опорой или «рулевой» и рычагом (корпусом суппорта) и начинает легкие движения. Если «шаровая» рабочая то она стучать не будет, если разбита, проявится люфт – нужна замена.

Конечно, можно просто заменить опору, это самый легкий способ и правильный. Стоит она не такие великие деньги, так что один раз в 100000 км можно разориться. Менять лучше сразу парами, то есть ели застучала одна «шаровая», то стоит заменить сразу две, так правильно. Причем после их замены желательно сделать развал-схождение.

Однако самые экономные ищут решения по ремонту — и находят. Во времена СССР, когда был дефицит на запчасти, шаровые благополучно ремонтировались. Причем они уже продавались с возможностью ремонта.

Ремонтные работы сводятся к замене полимерной вставки и установки новой на ее место.

Еще раз подчеркну — старые опоры ремонтировались, однако новые зачастую не разборные! Хотя «народные умельцы», вырезают дно, нарезают резьбу – ставят новые полимерные прокладки, собирают все обратно в корпус и используют дальше. Нужно отметить что смысл вроде как есть, получается такая опора чуть ли не вечная, меняй через определенный пробег полимерный наполнитель – и ВСЕ! Однако сделать качественно получается далеко не у всех. А вот опасность от неправильно восстановленной шаровой опоры куда более реальна – поэтому покупайте лучше оригинальные новые. От их исправной работы зависит ваша безопасность и жизни ваших близких.

Андрей Гончаров, эксперт рубрики «Ремонт автомобилей»

Видео по самостоятельной диагностике и по устройству шаровой опоры

Видео «Вырванная шаровая опора и последствия для других деталей»

Как выбрать хорошую шаровую опору и правильно ее поставить

Шаровая опора относится к таким элементам подвески, про которые многие слышали, но так до конца не уверены, на сколько эта штука вообще нужна в конструкции. Нередко, от человека, приехавшего в автосервис приходится слышать подобное: “Посмотрите, пожалуйста, мою машину, а то я сейчас ехал, и попал в яму. Мне кажется, шаровую вырвало, теперь ездить страшно…”. Абсурдность данной ситуации заключается в том, что когда вырывает шаровую опору, — уже никто никуда не едет. Автомобиль, после этого происшествия, превращается в груду неподвижного железа, неспособного к самостоятельному передвижению.

В сегодняшней статье мы разберем вопросы, с которыми сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2. Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце, и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях. Особо хочется отметить, что это движение, за счет полимерного наполнения, получается “беззазорным”, как следствие “безлюфтовым”, и, в случае с Honda, оно не требует периодического смазывания, поскольку является замкнутой. Снаружи шар защищен резиновым пыльником, который предотвращает попадание в узел грязи и влаги.

К обратной стороне пальца, с которой находится резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), обеспечивая взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего, опять же, например, руке двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

На практике, чтобы было понятно, шаровая опора чаще всего располагается в районе поворотного кулака, элемента передней подвески автомобиля, к которому крепится собственно колесо. Подвижность поворотного кулака необходима для управления автомобилем (все повороты колес осуществляются непосредственно при участии поворотного кулака), поэтому шаровое соединение в этом узле является технически наиболее простым и корректным решением.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, — одна верхняя и одна нижняя. В системе МакФерсон, — шаровая опора одна, — нижняя. Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние).Конструктивной особенностью многорычажной подвески Honda является незначительная нагрузка на верхнюю шаровую, при сильном давлении на нижнюю.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична “нижней”. Это привело к тому, что в большинстве каталогов и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком. В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе. На самом деле, ничего принципиально уникального в этом нет, — это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, — вместе с рычагом. Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры является появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) спереди появляется посторонний звук, который большинство автомобилистов определяют как “чакающий”. Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзает при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное практически невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни. Случайно повредить его при езде очень трудно, — его расположение таково, что зацепить чем-то практически нереально. Чаще всего, разрыв пыльника происходит по причине банального износа (климат тут играет очень важную роль), или благодаря действиям человека, как то, разрыв инструментом при работе в узле (например при отсоединении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали. Езда же с подобным повреждением в течение длительного времени приводят к попаданию в шаровое соединение грязи и воды, которые, работая как абразив, вызывают коррозию шара и выбиваение полостей в полимерном наполнителе и на поверхности шара, что ведет к появлению люфта. Последний, в шаровой опоре, свидетельствует о необходимости срочной замены (или ремонта) детали. В противном случае, высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно. Суть проверки заключается в следующем, — рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта означает однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, — скреплять поворотный кулак с другим рычагом подвески. Обрыв разъединяет эту связь, в результате чего поворотный кулак начинает жить своей жизнью, управление им становится невозможным, и прикрепленное к нему колесо, как правило, выворачивается на внешнюю сторону, попутно повреждая крыло, а нередко и дверь автомобиля.

Выход из строя шаровой опоры чреват серьезными последствиями для кузова автомобиля, и вообще создает опасную ситуацию на дороге.

Чаще всего такие аварии происходят на минимальных скоростях, при трогании с места, так как именно в этот момент шаровая испытывает на себе максимальную (если не считать попадание в яму) нагрузку. Благодаря этому, несчастные случаи, при обрыве шаровой, случаются намного реже, чем могли бы быть, учитывая всю серьезность ситуации.

К сожалению, есть и редкие аварии, которые происходят на большой скорости, при попадании колеса в яму. В этом случае, от беды может спасти только стечение обстоятельств и мастерство водителя, поскольку автомобиль, с вывернутым в сторону колесом, в одно мгновение становится полностью неуправляемым.

Существуют ли хорошие недорогие варианты замены шаровых опор для Honda?

Не секрет, что для Honda, самые лучшие шаровые опоры, — это оригинальные Honda, у которых есть только один “маленький” минус, — высокая (под час даже чересчур) цена, которая может доходить до $150-200. Неудивительно, что многие автолюбители предпочитают сэкономить при замене шаровой, руководствуясь разными соображениями (“все равно скоро продавать”, или “у меня машине 10 лет, зачем ей такие дорогие запчасти”), кроме соображений практичности и безопасности. Давайте вместе попробуем разобраться, как можно сэкономить на замене шаровой опоры.

На рынке присутствуют множество разных производителей, предлагающих шаровые для Honda. Среди самых ярких, можно назвать 555, CTR, Febest, Masuma, которые предлагают свою продукцию по цене в 3-5 раз ниже, чем оригинальная новая шаровая от Honda. Что же можно сказать об их качестве?

Если честно, — ничего хорошего. Общее (а, не, заметьте, разовое единоличное) наблюдение за шаровыми опорами разных производителей, в течение нескольких лет, выдает достаточно грустную картину, — детали ходят, но не отличаются стабильностью.

Шаровая опора от компании Honda имеет однозначный ресурс соотносимый с ресурсом пыльника, который составляет не менее 80 000 тысяч км. На практике встречались экземпляры эксплуатируемых автомобилей, чей пробег достигал 150 000 км, при отсутствии необходимости замены детали. Замена пыльника позволяет продлить срок эксплуатации шаровой фактически еще на один равный срок.

В случае, с дубликатными шаровыми опорами, ресурс пыльника нередко был больше ресурса самого шарового соединения. То есть обрывы происходили буквально через несколько дней после проверки подвески автомобиля на станции, где отмечалась целостность резиновой детали.

Безусловно, мы знаем отзывы о 20 000 км, 30 000 км, а иногда даже 40 000 км безопасного пробега дубликатной нижней шаровой, но к сожалению, это, в общей массе редкость. Чаще, подобная шаровая требовала замены гораздо раньше 15 000 км.

В нашей практике также присутствуют случаи, когда обрыв дубликатной шаровой опоры происходил через несколько метров(!!!) после начала эксплуатации. Самым показательным моментом был обрыв шаровой на Honda CR-V при выезде ее через порог автосервиса, на котором была произведена замена этой самой детали. При этом клиент был неоднократно предупрежден мастером о нестабильном качестве производителя шаровой опоры.

Кроме того, многими “пострадавшими” отмечена общая особенность выхода из строя дубликатных шаровых, — чаще всего, они “умирают” молча, — не “крякая”, не “скрипя”, не “чакая”, то есть не издавая никаких звуков, и не давая шанса “поймать” ее до того, как она вывалится из соединения. Все это позволяет нам сделать однозначный вывод, — установки дубликатных нижних шаровых опор лучше избегать.

С верхними шаровыми, присутствующими в многорычажной подвеске, ситуация иная. Из практики отмечено, что замена верхних шаровых опор на дубликатные, как правило, не приводит к неприятным последствиям. Причина тому, — конструкция подвески Honda, в которой верхняя шаровая играет роль “поддерживающей” детали, не имеющей сильной нагрузки. Главной причиной выхода из строя верхней шаровой все мастера однозначно определяют “длительную эксплуатацию с разорванным защитным пыльником”, а в целом, верхняя шаровая нередко “ходит” в два раза дольше, чем сайлентблоки, стоящие на том же рычаге.

К сожалению, компанией Honda не предусмотрен выпуск верхних шаровых опор отдельно от рычага, на котором они расположены. Это ведет к увеличению стоимости ее замены (поскольку приходится покупать целый рычаг), что очень не нравится автолюбителям, эксплуатирующим подобные автомобили (правда, их практически все прекратили выпускать после 2001 года). В данном случае замена оригинальной шаровой опоры на дубликатную могла бы иметь смысл, если бы не одно обстоятельство, — малая площадь посадки шаровой. Не каждый мастер может “посадить” новую дубликатную шаровую в старое посадочное место, и нередко новая дубликатная шаровая “для надежности” прихватывается сваркой по месту крепления, что ведет к повреждению полимера внутри шаровой опоры, и ускоренному выходу из строя самой шаровой. Использование сварки при креплении шаровой недопустимо!

Правда, с верхними рычагами есть другой выход, — существует возможность приобрести дубликатный рычаг в сборе, вместе с сайлентблоками и шаровой, внешне, почти не отличающимися от оригинала. Как показывает опыт, подобные заменители ведут себя достаточно неплохо, но они касаются только верхней части передней подвески!

Но что же делать, если нижняя шаровая повреждена, а сэкономить очень хочется? Есть два варианта. Первый, — попробовать поискать контрактный (то есть бывший в употреблении) узел (например поворотный кулак, или нижний рычаг) с целой шаровой.

Привезенный из Японии (а не снятый с погибшей на дорогах России машины) узел может быть практически новым (не смотря на ужасный внешний вид), и хотя сейчас шансов на это становится все меньше, они все еще существуют. Так, в нашей практике имеются случаи приобретения контрактных поворотных кулаков менее чем за $30, которые, будучи установленными в сборе (то есть, шаровая ($80), ступичный подшипник($80), тормозной диск ($110) суппорт ($150) (цены даны за новые оригинальные запчасти)), прослужили без нареканий более 80 тысяч км.

Однако, многим такой вариант приобретения может быть не по силам (нет доступа к качественным деталям), или не по нраву («зачем я буду платить за старые запчасти»), поэтому есть еще один вариант, — ремонт шаровой опоры.

Ремонт шаровой опоры, на сколько это надежно?

На самом деле, многие автолюбители недооценивают этот способ ремонта, и, как показывает практика, напрасно. Хороший мастер, имеющий правильное оборудование и материалы способен восстановить ресурс шаровой опоры за вдвое (а иногда и втрое) меньшую стоимость, чем новая!

Например, в Новосибирске существуют, как минимум, пара мастеров, разработавших свою, действительно уникальную технологию восстановления шаровых опор, после которой шаровая опора становится практически вечной, значительно превышая ресурс не то что дубликатной, а даже новой, оригинальной шаровой! И это, зачастую, дешевле, чем покупать новую.

Конечно, восстановление шаровой, это процесс требующий высокой ответственности, и обращаться по этому вопросу стоит только к проверенному мастеру. Делать эту операцию самостоятельно, без специальной подготовки и знаний мы крайне не рекомендуем!

Резюме.

Надеемся, нам удалось понятно рассказать Вам об особенностях шаровых опор Honda и их замене. Следует отметить, что данные, присутствующие в статье касаются только Honda. На сколько нам известно, конструктивные особенности других автомобилей, например Toyota, несколько иные, и нагрузка на шаровые там распределяется по-другому, поэтому советы, данные в этой статье, тойотоводам могут и не помочь, а то и могут навредить.

По нашему мнению, лучшим вариантом замены шаровых опор в автомобиле остаются оригинальные шаровые опоры от компании Honda, или… ремонт их у профессионального мастера. Вариант с покупкой контрактных шаровых вместе с узлом, к сожалению (или к счастью) уходит в прошлое. Имеющиеся на рынке дубликатные запчасти, пока нельзя назвать качественной заменой оригинальной продукции.

Менять опору на оригинальную стоит, если цена за шаровую составляет в пределах $70-80. Во-первых, это не на столько высокая цена за качественную деталь, во-вторых, в этом случае Вы можете сэкономить на стоимости замены, произведя ее самостоятельно (конечно, при наличии технической возможности).

Обращение к мастеру, ремонтирующему шаровые, можно порекомендовать владельцам тех автомобилей, в которых оригинальная шаровая не является отдельной деталью, а поставляется только с рычагом. В этом случае, выгода от работы мастера будет очевидной.

Остается добавить только одно, прежде чем записываться к мастеру, который будет восстанавливать шаровые опоры на Вашем автомобиле, постарайтесь поискать отзывы о нем. Все-таки, выбирая этот путь, Вы доверяете свою безопасность человеку, не имеющему гарантий Honda. Но, нередко, это не мешает ему быть настоящим профессионалом.

Хондаводам.ру

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Еще интересные статьи

Шаровые опоры: конструкция и проблема износа

Как повысить ресурс узла? Решение российских инженеров MODENGY

Шаровая опора – это шарнир, которым ступица колеса крепится к рычагу подвески. Главная задача механизма – обеспечивать свободу перемещения колес в горизонтальной плоскости и исключать их движение по вертикали.

До определенного времени вместо подвижных шаровых опор использовали шкворневые шарниры. Однако они были тяжелыми, требовали периодической смазки и позволяли колесу поворачиваться только по одной оси, что негативно сказывалось на управляемости автомобиля.

Конструкция узла

Стандартная конструкция шаровой опоры, разработанная итальянскими инженерами для Fiat более 40 лет назад, осталась практически неизменной и в наши дни.

Данный механизм включает два основных элемента из металла:

Корпус со сферической выемкой
Стержень (палец) с шаром на одном конце и резьбой на другом.

Конусообразный палец помещен в резиновый чехол (пыльник), который предотвращает попадание влаги и грязи в заполненный смазкой корпус.

Для снижения трения между шаровой головкой и корпусом установлен полимерный вкладыш.

Шаровая опора может крепиться к рычагу болтами или запрессовываться в него.

Признаки износа шаровой опоры и способы продления ее ресурса

Шаровая опора принимают на себя каждый удар при езде на неровной дороге. Под воздействием больших нагрузок она быстро изнашивается и требует замены.

При повреждении пыльника в корпус попадают влага и частицы грязи, происходит вымывание смазки. Это приводит к увеличению трения в области шаровой головки, нарушению ее геометрии, появлению коррозии. Палец начинает двигаться скачкообразно, при повороте руля возникает характерный скрип, на небольших скоростях движения или на неровных дорогах слышится стук.

Решение проблемы повышенного износа шаровой опоры нашли инженеры российской компании «Моденжи». Они предложили обрабатывать поверхность пальца специальным покрытием – MODENGY 1014.

Ранее подобные ему антифрикционные материалы производились только за рубежом. Сегодня, благодаря разработкам «Моденжи», они доступны всем российским предприятиям.

Покрытия MODENGY для шаровых опор

На пальцы шаровых опор наносится покрытие MODENGY 1014. В его состав входят политетрафторэтилен (ПТФЭ) и дисульфид молибдена, имеющий слоистую кристаллическую структуру.

Дисульфид молибдена придает покрытию отличные антифрикционные и противозадирные свойства, а также характерный серый цвет. За счет ПТФЭ – самого скользкого вещества на планете – материал обладает антиадгезионными свойствами, что предотвращает налипание на него абразивных частиц.

Перед традиционными жидкими и пластичными смазками покрытие MODENGY 1014 имеет множество преимуществ:

Очень низкий коэффициент трения
Широкий диапазон рабочих температур (-75… +255 °С)
Высокая несущая способность (тест SRV): 2700 МПа
Отличные антикоррозионные свойства (> 672 часов по результатам ускоренного теста в соляном тумане)
Устойчивость к агрессивным химическим веществам
Работоспособность в запыленной среде благодаря сухости смазочного слоя
Нетоксичность после полимеризации
Длительный срок службы

MODENGY 1014 доступно к приобретению в банках (600 г) и ведрах (4,5 кг). На шаровый палец состав наносится методами распыления или центрифугирования. Чтобы добиться оптимальной толщины покрытия 20-25 мкм, потребуется создать 2 слоя с промежуточной сушкой в течение 10-15 минут (до сухости на отлип).

Для полного отверждения материала детали держат в полимеризационной печи, нагретой до +200 °С, 40 минут.

Смазочно-защитный слой покрытия MODENGY 1014 на шаровом пальце выдерживает значительные контактные нагрузки и температуры. Он позволяет снизить трение между контактирующими поверхностями, предотвратить заедание детали и обеспечить ее плавное движение в течение длительного времени.

На резьбу шаровых пальцев для предотвращения ее прикипания и «закусывания» при монтаже-демонтаже наносится покрытие MODENGY PTFE-A20. Этот материал обеспечивает дополнительную антикоррозионную защиту деталей.

шаровых опор — My Garage

Что такое шаровая опора?

Схема, показывающая расположение верхнего и нижнего шаровых опор в передней подвеске.

В передних подвесках большинства транспортных средств колеса соединены с рулевым колесом , поворотным кулаком или шпинделем , который вращается вперед и назад, позволяя колесам поворачиваться. Поворотный кулак соединен с остальной частью подвески одним или несколькими шарнирами шарнирами .

Как и шарниры в нашем собственном теле, шаровые шарниры позволяют поворотному кулаку двигаться в разных направлениях, оставаясь при этом прочно соединенным с автомобилем.Это позволяет колесам поворачиваться из стороны в сторону и позволяет им двигаться вверх и вниз при сжатии или отскоке подвески.

Ваши шаровые опоры считаются одной из носимых частей вашей подвески, а это означает, что, несмотря ни на что, они со временем изнашиваются и требуют замены.

Когда нужно заменить шаровые опоры?

Как следует из их названия, шаровые опоры содержат шаровую шпильку , которая зажата в гнезде ; часть тела сустава.Это позволяет шаровому пальцу вращаться (позволяя колесам поворачиваться) и поворачиваться (позволяя подвеске двигаться вверх и вниз). Все соединение защищено резиновым чехлом, не пропускающим грязь и воду, и уплотнениями в смазке или консистентной смазке.

Шариковая шпилька постоянно движется во время движения. Из-за того, что к шарниру прилагаются огромные силы, в конечном итоге все это движение приводит к изнашиванию шарового пальца и подшипников внутри шарнира. На этом этапе шаровая шпилька больше не плотно прилегает; он может свободно перемещаться внутри гнезда.Мы часто называем это движение , играем в суставе. Чем больше изношен шаровой шарнир, тем больше будет люфт.

Производители автомобилей выпускают спецификации для шаровых шарниров пределы износа ; какая игра считается приемлемой. Если люфт или движение в шаровом шарнире превышает указанный предел, шаровая опора считается изношенной и подлежит замене.

Почему нужно заменять изношенные шаровые опоры? Автомобиль с вышедшим из строя шаровым шарниром.

Основная причина замены изношенных шаровых опор — безопасность . Шаровая опора со слишком большим внутренним износом может в конечном итоге выйти из строя, и шаровая шпилька выйдет из гнезда. Это может привести к чрезвычайно опасной ситуации, когда одно из ваших колес частично отсоединится от вашего автомобиля. Помимо того, что такой отказ небезопасен, он также обходится дорого, потому что в процессе часто повреждаются многие другие детали.

Избыточный люфт в незакрепленном шаровом шарнире также позволяет вашим колесам двигаться больше обычного, что может вызвать чрезмерный или неравномерный износ шин; тянуть в сторону; или менее предсказуемое обращение.

Признаки износа шарового шарнира:

Как узнать, нужны ли вашему автомобилю новые шаровые опоры? Вот некоторые предупреждающие знаки, указывающие на то, что может означать, что изношен один из шаровых шарниров:

Вы слышите стук или лязг при движении по неровностям или неровной дороге. (Возможно ослабление шарового шарнира.)
Вы слышите металлический скрип или скрип при повороте руля из стороны в сторону. (Возможен заедание шарового шарнира.)
Одна или несколько ваших шин изнашиваются неравномерно.

Если вы подозреваете, что проблема в шаровых шарнирах, мы будем рады предоставить экспертное заключение! Осмотр компонентов рулевого управления и подвески выполняется довольно быстро и не требует больших затрат.

Как продлить срок службы шаровых опор?

Эта протекающая стойка не только влияет на ходовые качества и управляемость, но и ускоряет износ шаровых шарниров.

Хотя шаровые опоры на каждом автомобиле, вероятно, со временем изнашиваются, есть — это вещей, которые вы можете сделать, чтобы они прослужили дольше! При замене шаровых опор важно использовать доступные детали самого высокого качества.Замена шарового шарнира часто является трудоемкой задачей, и не имеет смысла повторять ремонт за 500 долларов без надобности только потому, что вы сэкономили 30 долларов на детали! Большинство шаровых опор «второй линии» или «эконом» на вторичном рынке не зря дешевы; мы видели много таких, которые не продержались даже один год. Самый продолжительный ремонт будет включать в себя шаровой шарнир OEM или премиум-класса.

Что еще можно сделать, чтобы продлить срок его службы, если установлен качественный шаровой шарнир? Затем пришло время взглянуть на свои амортизаторы и стойки.Амортизаторы и стойки контролируют движение подвески. Они предотвращают отскок; помогают поглощать удары; и помогают смягчить такие движения, как крены кузова при поворотах или «клевание носом» при торможении. По мере износа амортизаторов и стоек потеря амортизатора подвески ускоряет износ шаровых шарниров. Если у вас слабые амортизаторы и стойки; течь; или если их пробег составляет более 150 000 км, вам следует подумать о их замене, чтобы продлить срок службы других компонентов подвески.

Предлагая последние советы, мы обращаемся к вам, водителям грузовиков! Многие шаровые опоры в грузовиках еще подлежат обслуживанию , что означает, что на них есть пресс-масленки.Если вы будете смазывать шаровые опоры при каждой замене масла, они прослужат намного дольше. Наконец, помните, что все, что увеличивает вес вашего колеса и шины в сборе, также ускоряет износ шарового шарнира. Примеры этого включают установку шин большего размера; установка колес большего размера; или установка шин серии «LT» на полутонный грузовик с шинами серии «P».

Замена шаровых опор в Airdrie:

Запрессовка в нижнюю шаровую опору.

Замена шаровой опоры обычно включает частичную разборку подвески вашего автомобиля.В то время как некоторые шаровые опоры привинчены или приклепаны, большинство из них прижато к рычагам управления или переднему мосту . Круглый шаровой шарнир вдавливается в круглое отверстие в поперечном рычаге, и мы используем инструмент, называемый прессом для шаровых шарниров , для их снятия и установки.

После повторной сборки подвески мы обычно выполняем регулировку углов установки колес, чтобы убедиться, что все идеально совмещено. На некоторых автомобилях шаровой шарнир доступен только как часть полного рычага подвески, и в этих случаях регулировка является абсолютной необходимостью.

Если вы ищете квалифицированную команду для замены шарового шарнира, мы будем рады помочь! Мы заменяем сотни шаровых шарниров каждый год и знаем, какие шаровые шарниры прослужат дольше всего в вашем автомобиле. После поставки качественной детали и отличной установки, мы предоставим вам полную гарантию на запчасти и работу в Airdrie.

Когда заменять и сколько они стоят

Что делают шаровые шарниры? Шариковые шарниры

— это автомобильный эквивалент человеческого плеча.Подумайте о конструкции шара и гнезда с основанием, которое устанавливается на рычаг , и штоком , который входит в узел шины / колеса .
По мере того как рычаг управления перемещается вверх и вниз при изменении дорожных условий, шток (гнездо) перемещается, так что узел колеса остается на земле . Этот шток может вращаться независимо от основания.
Эта точка поворота позволяет шине / колесу в сборе плавно вращаться, когда мы поворачиваем рулевое колесо.

Как узнать, изношены ли шаровые шарниры

В магазине

Наиболее изношенные шаровые шарниры выявляются во время ежегодных государственных осмотров или во время плановых сервисных проверок в магазине.Техник «встряхивает» переднюю часть автомобиля, когда он находится на подъемнике (оторванном от земли). При медленном перемещении шины из стороны в сторону, вверх и вниз изношенные части будут иметь преувеличенное перемещение или «люфт», который указывает на их износ.

Симптомы во время вождения

При медленном резком повороте изношенный шаровой шарнир издает щелчок. Представьте, что мяч вытаскивают из гнезда, а затем отпускают.
Аналогичным образом, беглый осмотр шин может выявить изношенные шаровые опоры или другие передние компоненты.Любой неравномерный износ заслуживает посещения магазина для проверки.

Замена: срочность, время и стоимость ремонта

Поскольку изношенные шаровые шарниры приводят к неравномерному износу шин и более быстрому износу других деталей передней части, ремонт не следует откладывать , иначе затраты могут возрасти.
Обычно изношенные шаровые опоры обнаруживаются на ранней стадии, когда они не представляют угрозы для безопасности, поэтому ремонт можно спланировать, и у вас будет время сравнить варианты, предлагаемые в местных автомастерских.Большинство мастерских могут выполнять работы с шаровыми шарнирами, и время выполнения работ — тот же день.
В целом шаровые опоры недороги: от $ 20 до $ 80 за штуку. Трудоемкость сильно зависит от модели. Некоторые автомобили стоят от 60 долларов до 80 долларов . Другие, особенно полноприводные грузовики, могут варьироваться от 160 до 200 долларов за шаровой шарнир.

Профилактика

Мы мало что можем сделать, чтобы предотвратить износ шаровых шарниров или любой другой передней части.
Некоторые шаровые шарниры поставляются с пресс-масленками, куда можно периодически добавлять более новую, более чистую смазку для стягивания небольших пространств и увеличения срока службы, но эти фитинги типичны для старых моделей автомобилей. Лучшая стратегия — не отставать от ремонта подвески, чтобы замедлить общий износ.

Ищете местного механика для проверки или знаете, что готовы к ремонту? Начните с Openbay, чтобы сравнить цены в качественных местных магазинах, а затем закажите услугу одним нажатием кнопки.

10 октября 2016 г. Openbay Staff

Когда пора менять шаровые опоры? | Новости

CARS.COM — Изношенные шаровые опоры допускают слишком большие движения подвески, поэтому водитель может чувствовать больше вибраций — или слышать скрипы или дребезжания на неровных поверхностях или при поворотах — из-за ослабления подвески. Другие признаки изношенных шаровых шарниров включают неравномерный износ шин и отклонение рулевого управления от движения по прямой.

Связано: каковы общие проблемы с подвеской?

Так когда же пора их заменить? Что ж, поскольку эти симптомы также могут относиться к другим проблемам с подвеской и рулевым управлением, любое из вышеперечисленных или все вышеперечисленное являются хорошей причиной для проведения тщательного осмотра квалифицированным механиком, прежде чем указывать пальцем на шаровые опоры. Некоторые шаровые шарниры имеют индикаторы износа, но другие необходимо проверить, приподняв автомобиль над землей и проверив, допускают ли колеса чрезмерный люфт.Кроме того, некоторые шаровые шарниры имеют резиновые пылезащитные колпачки, которые в случае разрыва могут пропускать грязь и воду. Это может повредить шарнир.

Передние шаровые опоры соединяют рычаги подвески с поворотными кулаками. Их форма шара позволяет подвеске двигаться вверх и вниз, а колесам — поворачиваться при повороте рулевого колеса. На автомобилях с задними шаровыми шарнирами они действуют как шарниры, позволяя колесам двигаться вверх и вниз вместе с дорожным покрытием. Автомобили с передней подвеской со стойками имеют только нижние шаровые опоры, а у моделей с двойным поперечным рычагом — верхние и нижние шаровые шарниры.

Они часто служат более 100 000 миль, но могут изнашиваться раньше, если часто ездить по неровной дороге, что создает большую нагрузку на подвеску. Несущие шаровые опоры, которые несут вес автомобиля, имеют тенденцию изнашиваться раньше, чем не несущие. Шаровые шарниры, используемые на большинстве современных транспортных средств, имеют внутри герметичное уплотнение (для некоторых требуется, чтобы смазка добавлялась периодически). С течением времени уплотнения могут протекать, и если смазка вытечет, это ускорит износ и, в конечном итоге, вызовет выход из строя старого шарнира.

Не игнорируйте предупреждающие знаки об изношенных шаровых шарнирах, потому что со временем они могут сломаться. Это может привести к поломке рычага управления или другой части подвески, что приведет к расшатыванию колеса. Замена шаровых шарниров обычно не указывается в графике технического обслуживания автомобиля, но многие производители рекомендуют регулярно проверять их на износ, например, при замене масла.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей.Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Все, что вам нужно знать о шаровых опорах

Как бы удивительно это ни звучало, то, как ваш автомобиль въезжает в повороты и выезжает из них, во многом определяет то, как мы устроены как люди. Чтобы колеса поворачивались влево или вправо, в системе рулевого управления используется шаровой шарнир, аналогичный тому, который соединяет ваше бедро с ногой. Конечно, в автомобилях костная ткань не используется, но принцип работы почти такой же.

Как работает шаровая опора подвески

Шаровые опоры соединяют поворотный кулак с рычагом подвески автомобиля. Движение в двух плоскостях, совершаемое шаровым шарниром, очень важно, поскольку оно позволяет шарниру поглощать почти все механические удары , возникающие в выбоинах, а также другие движения колес, вызванные неровностями дороги. Кроме того, вес автомобиля поддерживается этими довольно небольшими элементами, называемыми шаровыми шарнирами.

Типы шаровых опор

В зависимости от типа автомобиля передняя подвеска может иметь одно- или двухшаровые шарниры.В то время как некоторые автомобили поставляются только с нижними шаровыми шарнирами , более продвинутые агрегаты также оснащены верхним шаровым шарниром , который принимает на себя усилия подвески, обеспечивая лучший процесс рулевого управления, а также повышенную надежность. Даже в этом случае нижний шаровой шарнир по-прежнему несет большую часть нагрузки, создаваемой весом транспортного средства, давящего на колеса, а также поглощает удары.

Тип подвески	Шаровой шарнир верхний	Шаровой шарнир нижний
Верхние и нижние поперечные рычаги с пружиной на нижнем поперечном рычаге	Несущая	Грузоподъемность
Верхние и нижние поперечные рычаги с пружиной на верхнем поперечном рычаге	Грузоподъемность	Несущая
стойки McPherson	Несущая	Несущая

Диагностика неисправных шаровых шарниров

Как упоминалось выше, шаровые опоры подвергаются действию сил и крутящего момента , поэтому они также подвержены износу.Повреждение шарового шарнира должно быть устранено до полного отказа, так как в таких случаях повреждается не только сам шарнир, но также создает проблемы с другими соединительными элементами подвески . Рычаги подвески или поворотные кулаки могут деформироваться из-за выхода из строя шарового шарнира, а также шины.

Первым признаком, который, скорее всего, связан с повреждением шарового шарнира, является неравномерный износ шины . Если вы замечаете, что шины изнашиваются неравномерно, это может означать, что верхние или нижние шаровые шарниры вашего автомобиля неисправны.Другие симптомы, включая лязгающие звуки при движении по неровностям дороги или при повороте или когда автомобиль тянет влево или вправо, даже если вы не поворачиваете колесо.

В любом случае симптомы повреждения шарового шарнира очевидны и могут поставить под угрозу вашу безопасность при нахождении за рулем. Принимая это во внимание, вот как можно решить проблемы с шаровым шарниром.

[ads1]

Ремонт шаровых опор

Поскольку шаровые шарниры не имеют возможности демонтажа, их нельзя отремонтировать. — просто заменить.Опять же, в зависимости от возраста, типа и производителя автомобиля затраты на замену неисправных шаровых шарниров могут варьироваться от нескольких сотен долларов до более тысячи. Следует помнить, что не нужно заменять все шаровые опоры сразу; замены неисправных достаточно, если сразу после этого проводится регулировка колес, чтобы обеспечить прямое рулевое управление и равномерный износ шин.

Несмотря на то, что вы можете быть отличным мастером своими руками, замена шаровых опор автомобиля — это то, что нужно делать в специализированном сервисном центре.Для правильной процедуры замены шарового шарнира необходимо использовать такие инструменты, как прессы и другие специальные устройства.

Техническое обслуживание передней подвески и замена шаровой опоры

Майк Бамбек, automedia.com

Хотите верьте, хотите нет, но ключевая особенность нашего грандиозного человеческого дизайна превратилась в подвеску почти каждого автомобиля, который сегодня находится на дорогах. Подобно шарнирно-шарнирному соединению, соединяющему кость вашей ноги с тазовой костью, также шарнирно-гнездовое соединение (или шарниры), скрепляющее переднюю подвеску вашего автомобиля.Точно так же, как ваша нога может двигаться вверх, вниз и из стороны в сторону, автомобильный шаровой шарнир позволяет колесу и подвеске одинаково двигаться вместе.

Подключения

Автомобильный шаровой шарнир соединяет рычаг управления с поворотным кулаком. В то время как рычаг управления допускает движение вверх и вниз, поворотный кулак поворачивает колеса, когда вы поворачиваете рулевое колесо. Это важно, потому что рулевое управление не было бы слишком эффективным, если бы передние колеса не могли двигаться с различными требованиями, создаваемыми еще более разнообразными дорожными покрытиями и нагрузками на саму подвеску.Поскольку шаровой шарнир может двигаться одновременно в двух разных направлениях, подвеска тоже может.

В зависимости от типа автомобиля и подвески могут быть верхний и нижний шаровые опоры. Нижний шаровой шарнир обычно принимает самые сильные удары и изнашивается первым. Он не только должен выдерживать нагрузку транспортного средства, но также поглощает удары выбоин и другие дорожные опасности, вызывающие сотрясение костей. По этим причинам шаровые шарниры следует смазывать и проверять в соответствии с установленными интервалами обслуживания.

«Нельзя сказать достаточно о крутящем моменте, когда речь идет о подвесках. Болт, который был затянут должным образом, не является просто« достаточно затянутым ». Крутящий момент удерживает крепеж с натяжением, которое позволяет крепежу надлежащим образом удерживать детали вместе и изгибаться до определенного предела. степень.»

Осмотр передней подвески и шаровых опор

Время для регулярной плановой смазки — лучшее время для обслуживания передней подвески и проверки шаровых шарниров. Сначала убедитесь, что резиновые сапоги, удерживающие смазку внутри шарового шарнира, находятся в хорошем состоянии.Если пыльник порван или просто пропал, скорее всего, шаровой шарнир тоже. Если шаровой шарнир можно смазывать, используйте только рекомендованную для работы смазку. Некоторые шаровые шарниры смазываются на весь срок службы и поэтому не могут быть смазаны — парадокс в том, что обычно они живут недолго.

Изношенные шаровые опоры могут быть ответственны за стук и неаккуратное рулевое управление. По мере того как гнездо и шар изнашиваются вместе, допуски увеличиваются, и шаровой шарнир ослабляется.Мяч может буквально греметь и раскачиваться в гнезде, вызывая лязгающие звуки. С другой стороны, шаровой шарнир может заедать и создавать узкие места при движении рулевого колеса. Замена шаровых шарниров может вернуть вашему старому драндулету плавное рулевое управление.

Определение того, являются ли шаровые опоры хорошими или плохими, во многом зависит от того, какой тип подвески и шаровые опоры используются в рассматриваемом автомобиле. Если вам повезет, в шаровые опоры будут встроены индикаторы износа, и в этом случае их легко проверить.В противном случае ослабьте нагрузку на подвеску, приподняв автомобиль домкратом и проверив каждый шаровой шарнир в отдельности на предмет люфта. Поскольку существует более чем несколько типов настроек подвески, лучше всего следовать той процедуре, которая изложена в руководстве по обслуживанию вашего автомобиля. Поскольку серьезный отказ шаровой опоры может привести к разрыву подвески автомобиля, при решении проблем с подвеской лучше не строить догадок.

Износ

Хотя все автомобильные шаровые опоры более или менее выполняют одну и ту же задачу, существует множество различных конструкций.Некоторые из них чрезвычайно просты, но требуют освобождения большей части подвески для замены. Другие типы шаровых шарниров являются запрессовываемыми и требуют специальных инструментов для правильной установки. Некоторые шаровые опоры бывают ввинчиваемыми и требуют не только гигантского уникального гнезда, но и силы самого Gorilla Monsoon, чтобы удалить и заменить.

Хотя изображения или иллюстрации очень помогут в навигации по лабиринту компонентов передней подвески, имейте в виду, что каждый автомобиль индивидуален.Поэтому крайне важно приобрести руководство по обслуживанию или руководство по ремонту автомобиля, предназначенное для вашего автомобиля, прежде чем начинать работу с незнакомой подвеской. Раздувание подвески вилкой для рассола и последующее выяснение всего этого может привести к тому, что вы застрянете в большом рассоле. Зная, что для снятия или установки шарового шарнира перед разборкой всей подвески необходимо использовать специальную головку или инструмент, можно сэкономить время и деньги. Хорошей новостью является то, что многие производители запчастей теперь предлагают специализированные инструменты для подвески в аренду с залогом и продают руководства по обслуживанию вместе с запчастями.

Говоря о подвеске, нельзя сказать достаточно о крутящем моменте. Правильно затянутый болт не является «достаточно затянутым». Крутящий момент удерживает застежку с натяжением, которое позволяет застежке адекватно удерживать детали вместе и в определенной степени изгибаться. Слишком маленький крутящий момент — и крепеж может развалиться; слишком большой крутящий момент, и крепеж может срезаться и выйти из строя — совсем нехорошо, если вы мчитесь по дороге. При окончательной сборке подвески всегда используйте динамометрический ключ.Наконец, всегда оставляйте одну сторону автомобиля собранной для справки при решении любых проблем с подвеской.

Практические советы

Ниже приведены несколько советов по замене шаровых шарниров. Обязательно следуйте рекомендациям руководства по обслуживанию вашего владельца.

Как проверить шаровые опоры подвески

Шаровые опоры — это компонент подвески, который есть практически на всех автомобилях. Шаровые опоры — это гибкие шарниры, которые позволяют компонентам подвески перемещаться вверх и вниз, а также из стороны в сторону, обычно с полным вращением на 360 градусов.

Шаровые шарниры обычно представляют собой шаровые опоры, которые смазываются консистентной смазкой и закрываются пылезащитным чехлом. Некоторые из них будут иметь внешний пресс-масленку для добавления смазки, а другие будут иметь герметичную конструкцию. Хотя такая конструкция шарниров обычно используется во многих других компонентах подвески, таких как наконечники рулевых тяг и тяги стабилизатора поперечной устойчивости, шаровые шарниры отвечают за соединение рычагов подвески с поворотными кулаками автомобиля.

В зависимости от типа подвески у большинства автомобилей будут верхние и нижние шаровые опоры, которые служат одними из наиболее важных шарниров, соединяющих раму автомобиля с подвеской.Когда они выходят из строя, у транспортного средства могут возникать проблемы, начиная от незначительных шумов и вибраций в подвеске до полного отказа, из-за которого транспортное средство становится непригодным для движения.

В этой статье показано, как проверить шаровые опоры на люфт и люфт, чтобы определить необходимость их замены. Прислушиваясь к автомобилю во время вождения, прощупывая любые симптомы и визуально осматривая шаровые опоры, когда автомобиль поднят, вы можете определить, не вызывают ли ваши шаровые шарниры проблемы с вашим автомобилем.

Метод 1 из 2: Проверка шаровых шарниров на автомобиле

Шаг 1: Покатать машину . Разгоните автомобиль до предельной скорости на дороге общего пользования и прислушайтесь к любым шумам, которые могут исходить от подвески.

Изношенные шаровые опоры обычно обозначаются прерывистым стуком, который, как кажется, исходит из одного из углов транспортного средства.

Обратите внимание на любые необычные ощущения от руля. Изношенные шаровые опоры могут вызвать чрезмерную вибрацию рулевого колеса, а также привести к смещению рулевого управления, требуя постоянного корректирующего воздействия со стороны водителя.

Шаг 2: Преодолеть лежачие полицейские . После того, как вы проехали на автомобиле на полной скорости, выведите его на парковку с лежачими полицейскими и ведите его на низкой скорости.

Остановитесь и пройдите несколько раз, преодолейте лежачие полицейские и сделайте несколько поворотов на малой скорости.

Слушайте стук или стук. Эти звуки могут стать более отчетливыми при поворотах на малых скоростях и при проезде лежачих полицейских.

Шаг 3: Поверните рулевое колесо на .Как только автомобиль будет двигаться на малой скорости, припаркуйте автомобиль.

Несколько раз поверните колеса вперед и назад, снова прислушиваясь к любым потенциальным признакам люфта в шаровых шарнирах автомобиля.

Совет : Помните, что любые шумы, возникающие из-за чрезмерного износа шаровых шарниров, обычно проявляются в виде стучащего звука, который со временем ухудшается, оказывая более заметное влияние на подвеску и рулевое управление автомобиля.

После того, как автомобиль проехал, настало время для визуального и физического осмотра.

Метод 2 из 2: Визуальная проверка шаровых шарниров

Необходимые материалы

Шаг 1: Ослабьте зажимные гайки . Ослабьте зажимные гайки, но оставьте их под рукой, при этом колесо все еще будет достаточно плотно прикреплено к автомобилю.

Это позволит вам перемещать колесо вокруг своей оси (не снимая его).

Шаг 2: Поднимите автомобиль . Поднимите переднюю часть автомобиля и закрепите ее на домкратах.Будет намного проще проверить шаровые опоры, не опираясь на колеса всей массой автомобиля.

Шаг 3. Поместите противооткатные упоры за колеса . Поместите противооткатные упоры или деревянные бруски позади задних колес автомобиля и включите стояночный тормоз, чтобы автомобиль не катился.

Шаг 4: раскачивайте шину вокруг оси . Как только автомобиль будет поднят, возьмитесь за верх и низ шины и раскачивайте ее вдоль вертикальной оси колеса.

Если оба шаровых шарнира находятся в исправном состоянии, люфта не должно быть.

Обратите внимание на любой люфт, который кажется чрезмерным, или на шумы, возникающие при раскачивании колеса, и на то, откуда, кажется, исходят звуки или люфт.

Наконечник : Любые шумы или люфт, слышимые в верхней части, скорее всего, указывают на проблему с верхним шаровым шарниром, в то время как люфт или шум, исходящие из нижней части колеса, вероятно, указывают на проблему с нижним шаровым шарниром. шаровой шарнир.
Предупреждение : При проведении этого теста убедитесь, что зажимные гайки не ослаблены, так как это может вызвать движение при раскачивании колеса. Крепежные гайки не нужно полностью затягивать; они просто должны быть достаточно тугими, чтобы колесо было закреплено на ступице.

Шаг 5: Снимите колесо . Когда вы будете готовы продолжить, снимите колесо и визуально осмотрите верхние и нижние шаровые шарниры с помощью фонарика.

Наконечник : Инструкции по снятию колеса с оси вы можете найти в нашей статье «Как заменить шину».

Внимательно осмотрите шаровые шарниры на предмет любых признаков ржавчины, повреждения пыльника, утечки смазки или других потенциальных проблем, которые могут указывать на необходимость замены.

Шаг 6: Отсоедините шаровой шарнир . Возьмите монтировку и поместите ее между нижним рычагом подвески и поворотным кулаком, двумя частями, соединенными между собой шаровым шарниром, и попытайтесь отделить их.

Ослабленные шаровые опоры будут иметь чрезмерный люфт и движение, когда вы будете за них поддевать, могут даже издавать стук или щелчки.

Шаг 7: Установите колеса на . После визуального осмотра и проверки шаровых шарниров с помощью монтировки установите колесо на место, опустите автомобиль и затяните гайки крепления.

Шаг 8: Проверьте шарниры на других колесах . На этом этапе вы можете перейти к трем другим колесам автомобиля, используя те же процедуры, что описаны в шагах 1-5.

Шаровые опоры являются одними из наиболее важных компонентов подвески автомобиля, и проверка их исправности является относительно простой задачей.Изношенные шаровые опоры могут вызвать самые разные проблемы, от люфта в рулевом колесе до шума при движении по неровностям и неравномерного износа шин.

Если у вас есть подозрения, что шаровые опоры могут быть изношены, не стесняйтесь их проверить. При необходимости обратитесь к профессиональному технику, например, из компании YourMechanic, для помощи в замене переднего и заднего шаровых шарниров.

Когда нужно менять шаровые опоры?

Главная> Уход за автомобилем> Когда нужно менять шаровые опоры? В вашем автомобиле есть много компонентов, которые жизненно важны для безопасного вождения, и шаровой шарнир — один из них.Шаровая опора является частью передней подвески. Он соединяет рычаг управления с частью, которая удерживает переднее колесо, называется поворотным кулаком , см. Рисунок. Шаровая опора в типичном переднеприводном автомобиле Соединение гибкое, поэтому переднее колесо может поворачиваться и двигаться вверх и вниз. Современные автомобили имеют не менее двух шаровых опор в передней части; у многих грузовиков по четыре.

Во многих автомобилях шаровая опора встроена в рычаг управления и заменяется как одно целое. Мы рассмотрели контрольные рычаги в этой отдельной статье: Когда необходимо заменить контрольные рычаги? Здесь мы сосредоточимся на типе шаровой опоры, которая идет отдельной деталью, как на этих фотографиях.Что он делает и когда его нужно заменить?

Шаровая опора состоит из корпуса (втулки) и шпильки с шариком; он служит гибким шарниром. В некоторых грузовиках шаровые шарниры имеют пресс-масленки и требуют периодической смазки. Большинство современных автомобилей имеют не обслуживаемые шаровые опоры, которые смазываются на заводе и закрываются резиновым или полиуретановым пыльником.

Шаровая опора на болтах. Запрессовка шаровая опора. Когда нужно менять шаровые опоры? Нет требований к пробегу.Шаровые опоры необходимо периодически проверять и заменять в случае износа. Мы видели, как они продержались более 160 км, но выбоины, лежачие полицейские и дорожная соль в зимние месяцы берут свое. Если вовремя не поймать, сильно изношенный шаровой шарнир может отделиться даже во время движения. Если он отделится, автомобиль потеряет управление. Вы могли видеть, как старая машина с одним из передних колес провалилась под транспортным средством. Смотрите фото отдельно шарового шарнира ниже. Шаровые шарниры не могут быть должным образом проверены во время «визуального осмотра».«Чтобы проверить шаровую опору, переднее колесо необходимо оторвать от земли, например, когда автомобиль поднимается на подъемнике в ремонтной мастерской.

В некоторых грузовиках проверка шаровых шарниров не является быстрой задачей: например, несущие шаровые шарниры необходимо разгрузить, чтобы проверить их. У механиков есть специальные инструкции от производителей автомобилей о том, как проверять шаровые опоры и когда шаровой шарнир считается неисправным.

Например, шаровой шарнир обычно заменяют, если он имеет чрезмерный люфт или ослаблен.Его также заменяют, если пыльник сломан или порван.

Изношенный шаровой шарнир отделился. При повреждении пыльника может вытечь смазка, а внутрь шарового шарнира могут попасть вода и грязь. В любом случае шаровой шарнир прослужит недолго. В некоторых грузовиках масленки служат индикаторами износа шаровых шарниров. Если в автомобиле плохой шаровой шарнир, ездить на нем небезопасно.

Также может быть хорошей идеей заменить шаровую опору в качестве меры предосторожности, если на ней появляются первые признаки износа; например, если он выглядит сухим (без смазки) или сильно поврежден ржавчиной.Коррозионное повреждение является основной причиной выхода из строя шаровых шарниров. Шаровая опора без смазки может издавать скрип или скрип при медленном движении по большим неровностям или при повороте рулевого колеса. Конечно, есть ряд компонентов рулевого управления и подвески, которые могут издавать скрипящий звук; источник шума должен быть правильно диагностирован.

Каковы симптомы плохого шарового шарнира? Плохой шаровой шарнир может вызвать стук или скрип со стороны передней части при движении по неровностям.Рулевое управление и вся передняя часть также могут чувствовать слабость, особенно при движении по неровностям. Однако в некоторых автомобилях неисправный шаровой шарнир не вызывает каких-либо заметных симптомов, даже если он неисправен. По этой причине важно регулярно проверять автомобиль, чтобы обеспечить его безопасность.

Если у вашего автомобиля нет гарантии и ему нужны новые шаровые опоры, обратитесь к местному дилеру и проведите небольшое исследование. Ряд производителей автомобилей в прошлом отозвали и проводили кампании по обслуживанию шаровых шарниров.

Если необходимо заменить шаровые опоры, используйте детали хорошего качества; это вложение в вашу безопасность. Мы видели, как дешевые шаровые опоры вторичного рынка выходят из строя в течение года или двух.

Сколько стоит замена шарового шарнира? Шаровые опоры — не очень дорогие детали (45–120 долларов за штуку), поэтому большая часть стоимости ремонта определяется затратами на оплату труда.

Шаровой шарнир. Toyota Highlander 2013 года выпуска. В некоторых автомобилях шаровые опоры прикреплены болтами к рычагу управления или поворотному кулаку и легко заменяются.Например, у Toyota Highlander на этой фотографии спереди по одному шаровому шарниру с каждой стороны; он прикручен к нижнему рычагу. Замена этого типа шаровой опоры в ремонтной мастерской обойдется от 240 до 420 долларов.

В некоторых легковых и грузовых автомобилях шаровые шарниры приклепываются или ввинчиваются в рычаг подвески. Этот тип заменить немного сложнее, и ремонт будет стоить дороже.

Во многих легковых автомобилях, внедорожниках и пикапах шаровые опоры запрессовываются в рычаги управления или в поворотные кулаки (шпиндели).

Чтобы заменить шаровую опору, ее необходимо выпрессовать с помощью пресса и специальных инструментов. Это занимает больше времени и стоит дороже. Если новый шаровой шарнир не может быть надежно запрессован, шаровой шарнир заменяется вместе с поперечным рычагом или поворотным кулаком. Замена запрессованных шаровых шарниров может стоить от 600 долларов в автомобиле до 2000 долларов в некоторых пикапах.

Нужно ли заменять шаровые опоры попарно? Нет, в этом нет необходимости, однако часто, когда один шаровой шарнир неисправен, другой может также изнашиваться.

Изношены шаровые опоры? Узнайте, как их проверить

Как можно проверить износ шаровых опор?

Как проверять шаровые опоры во время движения

1. Выполните поездку на автомобиле.

2. Двигайтесь по лежачим полицейским

3. Поверните рулевое колесо

Как проверять шаровые шарниры визуально

1. Проверьте износ шин

2. Ослабьте зажимные гайки

3. Поднимите автомобиль домкратом и положите деревянные упоры за колеса

4. Покачайте колесо на оси

5. Снимите колесо

6. Монтировкой отодвиньте шаровую опору

7. Установите колесо на место

8. Повторите с другими колесами

Шаровые опоры — LEMFÖRDER

Ваша конфиденциальность

Строго необходимые файлы cookie

Замена поврежденной шаровой опоры — LEMFÖRDER

Ваша конфиденциальность

Строго необходимые файлы cookie

Шаровая опора,шарнир LEMFOERDER(Лемфердер)-гарантия качества,первичная комплектация

Шаровая опора – диагностика и ремонт

Похожие записи:

Шаровая опора передняя

Устройство шаровой опоры.

Устройство шаровой опоры

Как работает?

Выход из строя и ресурс

Замена или ремонт

Шаровая опора автомобиля, замена шаровой на ВАЗ. Замена шаровой опоры. Как заменить шаровую опору на ВАЗ.

Шаровые опоры где находятся в автомобиле

назначение шаровой опоры автомобиля

Причины поломки шаровых опор

Самостоятельная диагностика шаровой опоры

Ремонт шаровых опор автомобиля

замена нижней и верхней шаровой опоры

Полезные советы

Что такое шаровая опора и зачем она нужна. Автолюбителю на заметку

Как работает шаровая опора

Если стучит шаровая опора

Устройство шаровой опоры. Как она работает и где находится в автомобиле

Устройство шаровой опоры

Как она работает?

Выход из строя и ресурс

Замена или ремонт

Видео по самостоятельной диагностике и по устройству шаровой опоры

Видео «Вырванная шаровая опора и последствия для других деталей»

Как выбрать хорошую шаровую опору и правильно ее поставить

Шаровые опоры: конструкция и проблема износа

Конструкция узла

Признаки износа шаровой опоры и способы продления ее ресурса

Покрытия MODENGY для шаровых опор

шаровых опор — My Garage

Что такое шаровая опора?

Когда нужно заменить шаровые опоры?

Признаки износа шарового шарнира:

Как продлить срок службы шаровых опор?

Замена шаровых опор в Airdrie:

Когда заменять и сколько они стоят

В магазине

Симптомы во время вождения

Когда пора менять шаровые опоры? | Новости

Все, что вам нужно знать о шаровых опорах

Тип подвески

Шаровой шарнир верхний

Шаровой шарнир нижний

Техническое обслуживание передней подвески и замена шаровой опоры

Подключения

Осмотр передней подвески и шаровых опор

Износ

Практические советы

Как проверить шаровые опоры подвески

Метод 1 из 2: Проверка шаровых шарниров на автомобиле

Метод 2 из 2: Визуальная проверка шаровых шарниров

Когда нужно менять шаровые опоры?

Ответить Отменить ответ
