Содержание

отличия 7-контактной и 15-пиновой, кабель ebs и абс

Типы розеток освещения грузовых автомобилей

Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

Более детально о них:

  1. Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
  2. Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

  1. Белая крышка – S.
  2. Чёрная – N.

Несмотря на их схожесть, они имеют специфику в проводке:

  1. N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
  2. Что касается S, то ее масса напоминает форму трубки.Розетка полуприцепа: Доступ ограничен: проблема с IP

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлены на следующем видео:

Как подключить розетку фаркопа к автомобилю: схема розетки прицепа

Многие автолюбители имеют в своем хозяйстве прицепы для перевозки крупногабаритных грузов.

В соответствии с действующими Правилами дорожного движения любое буксируемое транспортное средство (БТС) должно быть оборудовано исправными световыми сигналами.

Прицеп подсоединяется к электрической сети автомобиля посредством вилки и розетки. Для синхронизации сигналов обоих транспортных средств существует универсальная схема подключения прицепа и распиновки розетки фаркопа.

Виды разъемов и схемы подключения

Существует несколько видов автомобильных электромеханических штепсельных устройств, в частности:

  • 7-выводные;
  • 13-контактные;
  • 15-контактные.Розетка полуприцепа: Доступ ограничен: проблема с IP

На некоторых американских автомобилях используются четырехпиновые розетки.

Семипиновые разъемы могут быть европейского и американского исполнения. В России чаще всего применяют европейскую распиновку. Такая схема подключения розетки для прицепа несложная, поэтому большинство автолюбителей делают ее самостоятельно.

Провода присоединяются к контактам с помощью винтов. Нумерация выводов разъема фаркопа выполнена по часовой стрелке, а в вилке на прицепе — против. В обеих частях соединителя имеются контакты разных типов — гнезда и штырьки. Это сделано для обеспечения безопасности при подсоединении розетки к прицепу в темное время суток.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему.Розетка полуприцепа: Доступ ограничен: проблема с IP В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку.

Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства.Розетка полуприцепа: Доступ ограничен: проблема с IP

При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС.

Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм².

Для защиты жгута от повреждения его помещают в гофрорукав.

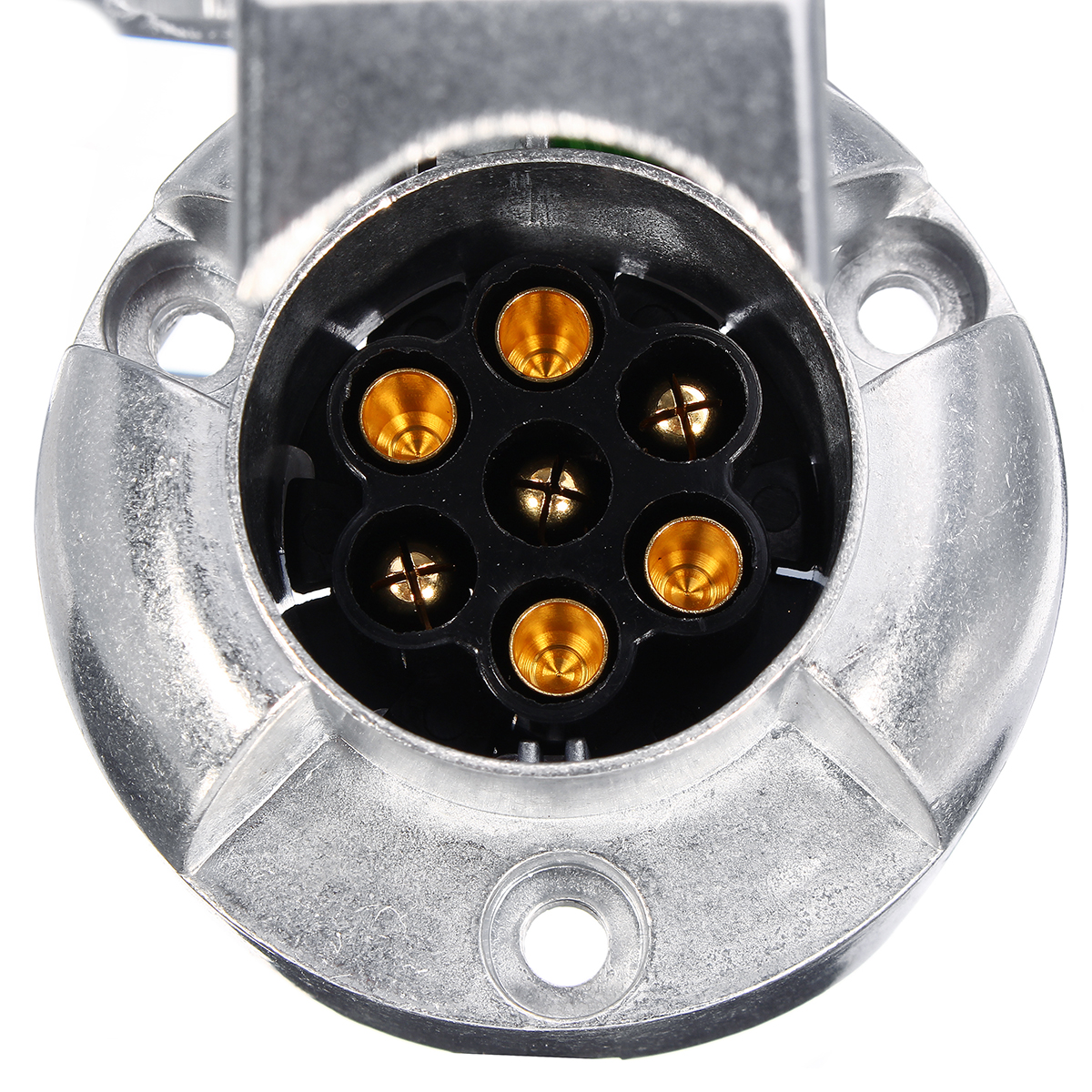

Распиновка 7-пиновой розетки

Если в автомобиле отсутствует штатный разъем для подключения прицепа, то устанавливают розетку, купленную в магазине, на специальной пластине возле фаркопа. В этом случае распиновку делают универсальным способом. Для этого провода напрямую соединяют пайкой с соответствующими выводами контактных колодок задних фонарей.

Распиновка 7-контактной розетки выглядит следующим образом:

  • 1 — левый поворот;
  • 2 — противотуманный фонарь;
  • 3 — “масса”;
  • 4 — сигнал правого поворота;
  • 5 — фонарь заднего хода;
  • 6 — стоп-сигнал;
  • 7 — габаритные огни и освещение номера

В некоторых автомобилях европейского производства контакт заднего противотуманного фонаря может быть не задействован.Розетка полуприцепа: Доступ ограничен: проблема с IP

Сигналы управления от указателей поворотов снимают с обоих бортов и подводят к розетке разными проводами. Индикацию остальной светотехники можно брать с одного блока задних фонарей.

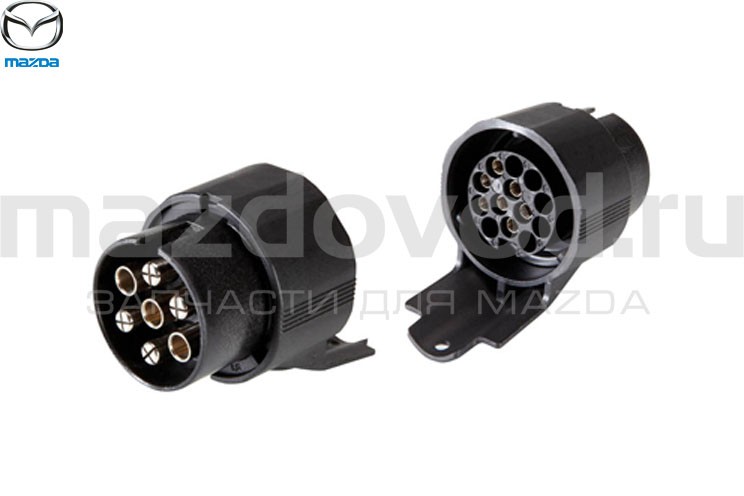

Распиновка 13-пиновой розетки

Большинство импортных автомобилей оснащаются штатными соединителями на 13 контактов. Если в автомобиле отсутствует фаркоп, то в большинстве случаев устанавливают розетку на 7 пинов. Когда одно из транспортных средств имеет 13-контактную розетку, а другое — вилку на 7 контактов, подключение проводят при помощи переходника.

В отличие от 7-пиновой, розетка на 13 контактов дополнительно имеет 3 вывода с “массой”, а через 2 подводится питание и 12 В от аккумуляторной батареи. 1 пин остается незадействованным. Лампы габаритов запитываются через разные проводники: каждая со своей стороны.

Для установки фаркопа на Ниву Шевроле используют штатный комплект проводов с концевыми разъемами, которые подсоединяются непосредственно к контактным фишкам задней светооптики.Розетка полуприцепа: Доступ ограничен: проблема с IP

Распиновка 15-контактного разъема

Такой тип соединительных устройств используется для состыковки буксируемых транспортных средств с тягачом в большинстве стран мира.

Через разъем не только поступает сигнал от указателя поворота и стоп-сигнала, но и передается обратная информация водителю грузовика о состоянии тормозных систем и осуществляется управление некоторыми механизмами БТС.

В остальном распиновка сходна с 13-контактной розеткой. Такие электрические разъемы применяются только на тяжелых грузовых тягачах.

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Если такой имеется, то стоит лишь выбрать необходимый штекер, который нужно подсоединить согласно проводке на Truck Carnehl или Schmitz.Розетка полуприцепа: Доступ ограничен: проблема с IP

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Расположение выводов в розетках ABS и EBS

Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.


Расположение выводов в розетках ABS и EBS.

Пин разъемов ABS и EBS:

  • Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
  • При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
  • Масса для вывода – 2.
  • Масса 1.
  • Лампочка уведомления о неисправности системы ABS.Розетка полуприцепа: Доступ ограничен: проблема с IP
  • Шины CANH и CANL ( только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Pin для установки ABS и EBS имеет следующую расцветку проводов:

  1. Темно-красный.
  2. Черный, реже – серый.
  3. Яркий желтый.
  4. Бурый.
  5. Чистый белый.
  6. Белый с салатовой полоской (в случае с EBS).
  7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

  1. Темного красного цвета.
  2. Бело-красного.
  3. Коричневого с голубой полосой.
  4. Темного коричневого.
  5. Желтого с голубой полосой.

Для грузовика VOLVO


Распайка контактов.

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

  1. Красного с сечением в 6 мм²/4 мм².Розетка полуприцепа: Доступ ограничен: проблема с IP
  2. Светлого серого.
  3. Мутного белого.
  4. Белого, сечение которого 6 мм²/4 мм².
  5. Коричневого.
  6. Розового.
  7. Фиолетового.

Для грузовика IVECO

Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

  • Красного с сечением 4 мм².
  • Зелёного с сечением 1 мм².
  • Коричневого с сечением 1 мм².
  • Коричневого с сечением 4 мм².
  • Фиолетового с сечением.
  • Бело-коричневого с сечением 2,5 мм².
  • Бело-зеленого с сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:

Схемы прямого подключения

Такой вид соединения применяется при отсутствии в автомобиле штатной выводной колодки. В этом случае провода подключаются непосредственно к жгуту задних фонарей. Для облегчения монтажа можно использовать коннекторы, оборудованные штепсельными разъемами для состыковки с оптикой. С другой стороны прибора имеются провода для подсоединения к ответной части устройства.Розетка полуприцепа: Доступ ограничен: проблема с IP

Перед тем как подключить розетку фаркопа, необходимо определить место установки разъемов. К светотехнике подсоединяются через технологические вырезы, предназначенные для замены ламп, а вывод жгута наружу – через дренаж в днище багажника. В некоторых случаях схема подключения розетки на фаркоп предполагает пайку проводов. Такие соединения получаются более прочными.

Если планируется объединение двух контактов, например габариты правого и левого борта, то общий выводной провод должен быть сечением более 2 мм², т.к. нагрузка на него возрастет. Приобрести необходимые комплектующие можно в магазине или на авторынке. Не следует покупать коннекторы и разъемы кустарного производства, т.к. это чревато возникновением замыкания с дальнейшим возгоранием всей проводки.

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Стоит отметить, что распиновка 15-пиновой розетки на полуприцепах, независимо от марки авто – на всех одинаковая, отличие может быть только в расцветке.Розетка полуприцепа: Доступ ограничен: проблема с IP

Для тягача


Распиновка 13-контактной розетки.

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип – это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

Электрика полуприцепа | GRONAX

Современный грузовой прицеп имеет сложный комплекс узлов, которые при работе используют электрооборудование. Среди них: светотехника, системы ABS, ESP, сигнализация. Электрооборудование полуприцепа соединяет его с грузовым транспортом и обеспечивает безопасную езду. ПДД запрещают передвижение без осветительного оборудования. Водителям важно следить за исправностью каждого элемента.

Осветительное оборудование тягачей

Светотехника полуприцепа играет важную роль в его эксплуатации. От правильно установленных и подключенных осветительных приборов зависит в целом безопасность водителя и других участников дорожного движения.Розетка полуприцепа: Доступ ограничен: проблема с IP Важно, чтобы световая техника была исправной, соответствовала требованиям производителя. Когда неисправен габаритный фонарь, движение авто ограничивается или становится опасным. Без него нельзя ехать в вечернее время суток.

Световое оборудование полуприцепов представлено в двух больших категориях: внешнее и внутреннее.

Внешние световые приборы


Наружная оптика полуприцепа делится на несколько типов в зависимости от места установки:

  1.    Боковые осветительные приборы: поворотные лампочки, маркировочные огни.

2.    Задние огни: стоп-сигнал, габаритные и поворотные фонари, лампы заднего хода.


При покупке задних габаритных огней можно выбрать модель, учитывая подходящий излучательный элемент: традиционная лампа накаливания, газоразрядная или галогенная лампа.

Разновидности задних фонарей:

  ●   По назначению. При покупке нужно учитывать функцию фонаря: фонари заднего хода, многокамерные, блок фары, противотуманные и т.Розетка полуприцепа: Доступ ограничен: проблема с IP д.

  ●   По типу. Производители предлагают ламповые и светодиодные изделия. Первые стоят дешевле, но имеют меньшую энергоэффективность и быстрее перегорают.

  ●   По степени защищенности от влаги. Различают герметичные (влагозащищенные) и условно герметичные. Нужно учитывать будущие условия эксплуатации.

  ●   По конструкции. Разборная или неразборная. В первом случае удастся самостоятельно менять лампы.

  ●   По типу подключения. Клеммы/кабель или байонет.


Набирают популярность световые фонари с LED лампой. Главное преимущество таких изделий в длительном сроке эксплуатации, минимальном энергопотреблении.


Основные задачи световых приборов заключаются в следующем:

  ●   Освещение пути ночью или при недостаточной видимости дороги.

  ●   Сигнализация разного рода.

  ●   Идентификация автопоезда на магистрали.

Перед выездом водителю необходимо тщательно проверить исправность всей светотехники, чтобы обезопасить себя.Розетка полуприцепа: Доступ ограничен: проблема с IP

Внутреннее освещение

Процесс погрузки и разгрузки груза из полуприцепа будет более комфортным и эффективным, если внутри фургона будет установлено дополнительное освещение. Это крайне необходимо для ночной погрузки. Можно подобрать светодиодные фонари или лампы накаливания.

Розетки для подключения осветительных приборов автофургонов

На новых полуприцепах зачастую устанавливают 2 разъема под осветительные приборы – N или S типа.

  ●   Типа N используется для проводки габаритов, индикаторов тормозной системы от авто до прицепа.


  ●   Типа S предназначен для передачи питания на фонари заднего хода, противотуманки.


Внешне они не имеют существенных отличий, единственное, что в редких случаях крышка S – белого цвета, а N – черного.

Для подключения розетки используется один из способов – универсальный или штатный.

  ●   Штатный тип подключения розетки

Практичный способ, который подходит в случаях, когда грузовое авто еще при производстве оснастили разъемом для установки полуприцепа MAN.Розетка полуприцепа: Доступ ограничен: проблема с IP

Не требует вмешательства в электрическую систему.

  ●   Универсальный тип.

При отсутствии в авто штатной розетки можно устанавливать ее самостоятельно. Для этого требуется бортовой компьютер на транспортном средстве.

Системы ABS и EBS


Антиблокировочная система (АБС) используется для исключения блокировки колес во время торможения авто. Благодаря этому достигается уменьшенная протяженность тормозного пути, повышается стабильность транспортного средства.

Электронная система EBS – это отдельная система для управления тормозом, сочетающая в себе преимущества ABS и ASR.

Антиблокировочная система полуприцепа имеет пневматический привод: когда водитель нажимает на тормозную педаль, воздух проходит через все магистрали и подается в тормозные цилиндры. Это занимает время. EBS, в свою очередь, обеспечивает ускоренную передачу электрического сигнала на блок в прицепе и оптимизирует процесс передачи воздуха из ресиверов в тормозные камеры.

Электрооборудование, как и другие узлы полуприцепа могут оказаться поломанными и неисправными.Розетка полуприцепа: Доступ ограничен: проблема с IP Водителю стоит внимательно следить за исправностью электрики и своевременно устранять поломки, чтобы избежать аварийно-опасных ситуаций на дорогах.

Сервис объявлений OLX: сайт объявлений в Украине

Киев, Днепровский Сегодня 22:39

Днепр, Центральный Сегодня 22:38

Лозовая Сегодня 22:38

Харьков, Немышлянский Сегодня 22:38

5 000 грн.Розетка полуприцепа: Доступ ограничен: проблема с IP

Договорная

Терноватый Кут Сегодня 22:38

Софиевская Борщаговка Сегодня 22:38

Проводка сцепки для полуприцепа — TRUCKiD.

Розетка полуприцепа: Доступ ограничен: проблема с IP com

Итак, ваш прицеп соединен с грузовиком с помощью правильного сцепного устройства, шаровой опоры и шаровой опоры для прицепа. Вы готовы к работе, но как насчет фонарей прицепа? Если разъем прицепа не соответствует разъему на вашем тягаче или если в автомобиле даже нет вилки, оставайтесь поблизости. Все прицепы, от основных наружных фонарей до аксессуаров с питанием от 12 В, нуждаются в электроэнергии, подаваемой вашим транспортным средством, и у нас есть все необходимое для беспроблемного подключения, включая удлинители, разъемы, жгуты и адаптеры.

Существует ряд стандартизированных разъемов для прицепов, таких как 4-контактный плоский/круглый, 5-контактный плоский, 6-контактный квадратный/круглый и 7-контактный круглый. Самая простая 4-контактная система используется для небольших прицепов и имеет один контакт заземления, по одному контакту для левого и правого указателей поворота и стоп-сигналов и один для ходовых огней. 5-контактные плоские разъемы добавляют провод для фонарей заднего хода.Розетка полуприцепа: Доступ ограничен: проблема с IP Если прицеп оборудован импульсными тормозами, эта схема также отключает тормоза при движении автомобиля задним ходом.

В дополнение к соединениям для сигналов поворота, стоп-сигналов, задних фонарей и массы, 6-контактные разъемы имеют по одной клемме для электрических тормозов и 12-вольтовых аксессуаров.6-контактные разъемы бывают квадратными и круглыми и используются в прицепах с гусиной шеей и пятыми колесами, лодочных прицепах и кемперах. 7-контактные разъемы чаще всего встречаются на новых автомобилях, предварительно подготовленных для буксировки. Наряду с теми же функциями, что и 6-контактный разъем, этот разъем имеет 7-ю цепь, предназначенную для фонарей заднего хода. 7-контактные разъемы поставляются с круглыми контактами или контактами в форме лезвий RV. К счастью, независимо от того, какой разъем у вас есть на вашем прицепе, у нас есть жгуты проводов, которые позволят вам подключиться к электрической системе вашего автомобиля.

Первое, что вам нужно определить, это наличие на вашем автомобиле комплекта для буксировки прицепа, установленного на заводе.Розетка полуприцепа: Доступ ограничен: проблема с IP Если это так, вы найдете электрический разъем в задней части автомобиля, обычно на бампере или рядом с ним. Если форма и количество контактов (проводов) на разъеме автомобиля совпадают с разъемом на вашем прицепе, то все, что вам нужно, — это жгут проводов достаточной длины с одинаковыми разъемами на каждом конце. Если нет, мы можем поставить вам жгут проводов адаптера plug-and-play, который заставит работать все электрические функции вашего прицепа без каких-либо разрезов и сращиваний.Например, если ваш грузовик имеет 7-контактный круглый разъем, а ваш прицеп имеет 4-контактный плоский разъем, один из наших жгутов адаптеров позволит вам подключиться за считанные минуты.

Но не волнуйтесь, если ваш автомобиль еще не настроен для буксировки, мы все равно можем подключить вас без особых хлопот. Для большинства автомобилей мы предлагаем Т-образный жгут с функцией plug-and-play (названный так потому, что он соединяется с обоими задними фонарями), который соединяет фары вашего автомобиля с фонарями прицепа.Розетка полуприцепа: Доступ ограничен: проблема с IP Если у вас малоизвестный автомобиль, для которого нет Т-образных ремней безопасности, мы все равно можем помочь, но потребуется некоторое сращивание.И если в вашем автомобиле используются отдельные лампы для стоп-сигналов и сигналов поворота, а в вашем прицепе используется одна лампа для обоих, мы можем поставить вам жгут проводов-преобразователей, который упростит подключение. У нас также есть большой ассортимент кронштейнов, разъемов, розеток и всего остального, что вам нужно для подключения.

Жгут проводов и детали для полуприцепов | Адаптеры, заглушки

Полуприцепы подвергаются воздействию огромного количества тепла и давления, а также тонн грязи, песка и мусора.Все части прицепа, включая жгут проводов освещения, должны выдерживать нагрузки, которым они подвергаются. Выход из строя или повреждение любого из компонентов может привести к ухудшению работы фонарей. Мы понимаем весь спектр нарушений, которым подвергается ваш полуприцеп, и предлагаем ряд надежных проводов и компонентов, чтобы ваша система освещения работала, что бы ни случилось.Розетка полуприцепа: Доступ ограничен: проблема с IP Если вы хотите заменить старую проводку, слегка модернизировать систему проводки или получить нестандартную сборку жгута проводов, мы предоставим вам все необходимое.

Сам жгут проводов представляет собой организованный набор проводов, клемм и разъемов, которые проходят по всему прицепу и служат для подачи питания и передачи сигналов на различные компоненты системы освещения, тем самым играя решающую роль в общем операция. Чтобы предоставить нашим клиентам продукцию самого высокого качества, мы сотрудничаем с известными производителями, используя передовые технологии и современное оборудование. Помимо проводов на наших цифровых полках вы найдете превосходные модули освещения, вилки-адаптеры, предохранители и реле.Мы также предлагаем множество прокладок, скоб, прокладок, стопорных колец, втулок, хомутов, уплотнений и многое другое.

Все жгуты проводов и компоненты, которые мы предлагаем, изготовлены из сверхпрочных материалов, чтобы обеспечить долговечность и надежность, требуемые в тяжелых условиях вождения, с которыми вы сталкиваетесь изо дня в день.Розетка полуприцепа: Доступ ограничен: проблема с IP Они готовы выдерживать высокие температуры, вибрацию, шум и влажность. Провода будут надежно передавать сигналы и электроэнергию, точно и быстро монтируя соединения. Все продукты, изготовленные в соответствии со строгими отраслевыми стандартами с учетом долговечности, гарантируют, что они будут верно служить вам долгие годы.Итак, при поиске надежных жгутов или компонентов проводки для системы освещения вашего прицепа не ищите дальше. У нас есть продукты, которым вы можете доверять.

Чтобы помочь вам надежно соединить провода или кабели и обеспечить клеммы необходимой изоляцией, мы предлагаем набор высококачественных соединителей. Они устойчивы к суровым условиям окружающей среды и проникновению воды. На нашем веб-сайте вы также можете приобрести первоклассные втулки, используемые для защиты проводов при их прокладке через прицеп, а также для гидроизоляции проводов, если под ними предусмотрен герметик.Втулки непроницаемы для химикатов, солевых брызг и тепла. Чтобы надежно закрепить и зафиксировать провода, выберите один из наших первоклассных зажимов.Розетка полуприцепа: Доступ ограничен: проблема с IP А чтобы кабели в сборе оставались удобными, приобретите превосходные зажимы для жгутов проводов.

Помимо высокой надежности, провода обеспечивают простоту использования и максимальную эффективность. Они предлагают легкую и беспроблемную установку, которая не займет у вас много времени. Вы сможете быстро подключить провода всех фонарей вашего прицепа и наслаждаться их плавной и стабильной работой.Если вам нужно подключить задний, буксирный, указатель поворота, задний ход или габаритные и габаритные огни, у нас есть подходящие провода для удовлетворения ваших потребностей. И не забывайте о многочисленных высококачественных компонентах электропроводки, которые мы храним. Они помогут вам выполнить проект замены или индивидуальную модернизацию системы освещения прицепа.

SEMI Harness Systems и Bulk Wire в супермаркете запчастей для трейлеров

Системы жгутов SEMI и проволока

Trailer Parts Superstore® предлагает полный выбор электрических жгутов для грузовых и тракторных прицепов, а также катушки с проводом различных размеров.Розетка полуприцепа: Доступ ограничен: проблема с IP

Первичный провод Phillips 16 калибра. 100-футовая катушка доступна с черной, синей или красной оболочкой.

Stock# 1566282
Phillips 16-2 AWG Первичный провод.100-футовая катушка черного/белого провода в серой оболочке.

Stock# 1566286
Phillips 16-3 AWG Первичный провод.Розетка полуприцепа: Доступ ограничен: проблема с IP 100-футовая катушка коричневого/желтого/зеленого провода.

Stock# 1566287
Первичный провод Phillips 16-4 AWG.100-футовая катушка коричневого/желтого/зеленого/белого провода.

Первичный провод Phillips 14 калибра. 100-футовая катушка доступна с черной, синей, коричневой, зеленой, красной, белой или желтой оболочкой.

Артикул № 1566283
Первичный провод Phillips 14-2 AWG.Розетка полуприцепа: Доступ ограничен: проблема с IP 100-футовая катушка черного/белого провода в серой оболочке.

Stock# 1566288
Phillips 14-3 AWG Первичный провод. 100-футовая катушка коричневого/желтого/зеленого провода.

Артикул № 1566289
Первичный провод Phillips 14-4 AWG.100-футовая катушка коричневого/желтого/зеленого/белого провода.

Первичный провод Phillips калибра 12.Розетка полуприцепа: Доступ ограничен: проблема с IP 100-футовая катушка доступна с черной или красной оболочкой.

Артикул № 1566284
Первичный провод Phillips 12-2 AWG.100-футовая катушка черного/белого провода в серой оболочке.

Артикул № 1566290
Первичный провод Phillips 12-3 AWG. 100-футовая катушка коричневого/желтого/зеленого провода.
ПОСТАВКИ ЛИМИТЕД

Специальная цена 115 долларов.00 был 146,89 долларов США

Артикул № 1566285
Первичный провод Phillips 10-2 AWG.Розетка полуприцепа: Доступ ограничен: проблема с IP 100-футовая катушка черного/белого провода в серой оболочке.

Артикул № 1566194
4-проводная катушка Phillips, 50 футов, калибр 4/14 с диаметром .Провод Duraflex с наружным диаметром 440 дюймов, черная оболочка.
Коричневый — Зеленый — Белый — Желтый

Артикул № 1566192
6-жильный Phillips, 50-футовая катушка — калибр 6/14 с проводом Duraflex с наружным диаметром 0,550 дюйма в черной оболочке.
Черный — коричневый — зеленый — красный — белый — желтый

Артикул № 1566190
7-проводная катушка Phillips 50 футов — 6/14, калибр 1/12 с диаметром .Розетка полуприцепа: Доступ ограничен: проблема с IP Провод Duraflex с наружным диаметром 570″ в черной оболочке.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566461
7-жильная катушка Phillips, 50 футов, калибр 6/12, 1/10 с наружным диаметром 0,640 дюйма в черной оболочке Duraflex.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566195
4-проводная катушка Phillips, 100-футовая катушка — калибр 4/14 с проводом Duraflex с наружным диаметром 0,440 дюйма в черной оболочке.Розетка полуприцепа: Доступ ограничен: проблема с IP
Коричневый — зеленый — белый — желтый

Артикул № 1566193
6-жильный Phillips, 100-футовая катушка — калибр 6/14 с диаметром .Провод Duraflex с наружным диаметром 550 дюймов, черная оболочка.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

Артикул № 1566191
7-проводная катушка Phillips, 100-футовая катушка — калибр 6/14, 1/12 с проводом Duraflex с наружным диаметром 0,570 дюйма в черной оболочке.
Черный — коричневый — синий — зеленый — красный — белый — желтый

Артикул № 1566460
7-проводная катушка Phillips, 100-футовая катушка — калибр 6/12, 1/10 с диаметром .Розетка полуприцепа: Доступ ограничен: проблема с IP Провод Duraflex с наружным диаметром 640″ в черной оболочке.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566493
7-проводная катушка Phillips, 250-футовая катушка — калибр 6/12, 1/10 с проводом Duraflex в черной оболочке с наружным диаметром 0,640 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566188
7-жильный Phillips, 50-футовая катушка — 1/8, 2/10, 4/12 Ga.Розетка полуприцепа: Доступ ограничен: проблема с IP ABS Ярко-зеленый
Черный — коричневый — синий — зеленый — красный — белый — желтый

Артикул № 1566189
Phillips, 7 проводников, 100-футовая катушка — 1/8, 2/10, 4/12 Ga.ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566454
Phillip 7 жил, катушка 100 футов — 1/10, 6/12 GA, синяя оболочка, внешний диаметр 0,640.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Stock# 1566455
Phillip 7 жил 100-футовая катушка — 1/12, 6/14 GA, синяя оболочка.Розетка полуприцепа: Доступ ограничен: проблема с IP 570 Н.Д.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Артикул № 1566456
Phillip 6 жил, катушка 100 футов — 6/14 GA, синяя оболочка, внешний диаметр 0,570.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

Stock# 1566457
Phillip 4-проводная катушка 100 футов — 4/14 GA, синяя оболочка.440 Н.Д.
Коричневый – Зеленый – Белый – Желтый

Артикул № 1566458
Phillip 3-жильный 100-футовая катушка — 3/14 GA Blue Jacket .Розетка полуприцепа: Доступ ограничен: проблема с IP 440 Н.Д.
Красный – Белый – Черный

Артикул № 1566459
Phillip 2-проводная катушка 100 футов — 2/14 GA, синяя оболочка.340 Н.Д.
Белый — Черный

Артикул № 1566488
Phillip 7 жил, катушка 250 футов — 1/12, 6/14 GA, синяя оболочка, внешний диаметр .570.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Stock# 1566498
Phillips 2-проводная катушка 250 футов — синяя оболочка калибра 14 .Розетка полуприцепа: Доступ ограничен: проблема с IP 340 Н.Д.
Черно-белый

Складской № 1583262
Velvac® 3-в-1 воздушная/электрическая проводка и шланг в сборе длиной 12 футов содержат линию служебного воздуха, линию аварийного воздуха и линию питания ABS (зеленого цвета).

Складской № 1583263
Velvac® 3-в-1 воздушная/электрическая проводка и шланг в сборе длиной 15 футов содержат линию служебного воздуха, линию аварийного воздуха и линию питания ABS (зеленого цвета).

Складской № 1583288VV
Velvac® Сборка воздушной/электрической проводки и шланга 4-в-1 длиной 12 футов содержит линию подачи служебного воздуха, линию аварийного воздуха, линию питания ABS (зеленую) и линию питания ISO (желтую)

Складской № 1583289VV
Velvac® Сборка воздушной/электрической проводки и шланга 4-в-1 длиной 15 футов содержит линию служебного воздуха, линию аварийного воздуха, линию питания ABS (зеленую) и линию питания ISO (желтую)

Stock# 1566515
Кабель обеспечивает удлинение 36 дюймов для QCS2 ® , если это необходимо для таких применений, как переборочные стойки.Розетка полуприцепа: Доступ ограничен: проблема с IP

Артикул № 1566172
Прямая привязь PHILLIPS 48″ QCS2 имеет тупой конец троса и литой корпус, защищающий от влаги и коррозии.

Stock# 1566519
Промышленный аккумуляторный ящик из композитного материала разработан для защиты от кислоты, бензина, масла, растворителей, а также является огнестойким.

Stock# 1566207
Хомуты Phillips с резиновыми подушками рекомендуются для длительного применения и обеспечивают превосходное поглощение вибрации и электрическую изоляцию.Розетка полуприцепа: Доступ ограничен: проблема с IP (25 зажимов в упаковке)

Stock# 1566208
Хомуты Phillips с резиновыми подушками рекомендуются для длительного применения и обеспечивают превосходное поглощение вибрации и электрическую изоляцию.(25 зажимов в упаковке)

Stock# 1566209
Хомуты Phillips с резиновыми подушками рекомендуются для длительного применения и обеспечивают превосходное поглощение вибрации и электрическую изоляцию. (25 зажимов в упаковке)

Stock# 1566210
Хомуты Phillips с резиновыми подушками рекомендуются для длительного применения и обеспечивают превосходное поглощение вибрации и электрическую изоляцию.Розетка полуприцепа: Доступ ограничен: проблема с IP (25 зажимов в упаковке)

Stock# 1566211
Хомуты Phillips с резиновыми подушками рекомендуются для длительного использования и обеспечивают превосходное поглощение вибрации и электрическую изоляцию. (25 зажимов в упаковке)

Stock# 1566212
Хомуты Phillips с резиновыми подушками рекомендуются для длительного применения и обеспечивают превосходное поглощение вибрации и электрическую изоляцию.(25 зажимов в упаковке)

Stock# 1536343
Белые нейлоновые кабельные зажимы поглощают удары и вибрацию, снижая уровень шума.Розетка полуприцепа: Доступ ограничен: проблема с IP Кабельные зажимы устойчивы к растворителям, маслам, кислотам и влаге. (25 зажимов в упаковке)

Складской № 1566478
Филлипс 7.5-дюймовые черные нейлоновые кабельные стяжки для средних нагрузок сочетают минимальное усилие вставки с высочайшей прочностью на растяжение. Уникальная конструкция собачки обеспечивает превосходную прочность. Удерживающая способность стяжки при растяжении составляет 50 фунтов.

Складской № 1566479
Филлипс 7.5-дюймовые черные нейлоновые кабельные стяжки для средних нагрузок сочетают минимальное усилие вставки с высочайшей прочностью на растяжение.Розетка полуприцепа: Доступ ограничен: проблема с IP Уникальная конструкция собачки обеспечивает превосходную прочность. Удерживающая способность стяжки при растяжении составляет 50 фунтов.

Stock# 1566480
11-дюймовые черные нейлоновые кабельные стяжки Phillips для средних нагрузок сочетают минимальное усилие вставки с высочайшей прочностью на растяжение.Уникальная конструкция собачки обеспечивает превосходную прочность. Удерживающая способность стяжки составляет 50 фунтов.

Stock# 1566481
14-дюймовые черные нейлоновые кабельные стяжки Phillips для средних нагрузок сочетают минимальное усилие вставки с высочайшей прочностью на растяжение.Розетка полуприцепа: Доступ ограничен: проблема с IP Уникальная конструкция собачки обеспечивает превосходную прочность. Удерживающая способность стяжки составляет 50 фунтов.

Stock# 1566482
Phillips 15-дюймовые сверхпрочные черные нейлоновые кабельные стяжки изготовлены таким образом, чтобы сочетать минимальное усилие вставки с высочайшей прочностью на растяжение.Уникальная конструкция собачки обеспечивает превосходную прочность. Удерживающая способность стяжки составляет 100 фунтов.

Stock# 1566484
Черные нейлоновые кабельные стяжки Phillips сочетают минимальное усилие вставки с высочайшей прочностью на растяжение.Розетка полуприцепа: Доступ ограничен: проблема с IP
Ассортиментная упаковка включает 200–4 дюймов, 100–7 дюймов и 100–11 дюймов.

Stock# 1536342
Белые нейлоновые кабельные зажимы поглощают удары и вибрацию, одновременно снижая уровень шума. Кабельные зажимы устойчивы к растворителям, маслам, кислотам и влаге.(25 зажимов в упаковке)

Cole Hersee 12300 13-контактный разъем для подключения тягача к прицепу, желтый

Cole Hersee 13-контактный разъем для подключения тягача к прицепу, желтый

Магазин будет работать некорректно, если файлы cookie отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.Розетка полуприцепа: Доступ ограничен: проблема с IP

Артикул № CH-12300

13-контактный разъем для подключения тягача к прицепу, желтый

Этот разъем обеспечивает шесть дополнительных цепей тягач-прицеп в пределах размеров традиционных 7-контактных разъемов.Адаптируется к широкому спектру комбинаций проводки, включая мультиплексные цепи. Превосходит стандарты производительности SAE J560b. Соответствует этому стандарту взаимозаменяемости между 7-контактными и 13-контактными разъемами.



  • Адаптируется к широкому спектру комбинаций проводки, включая мультиплексные цепи.
  • Превосходит стандарты производительности SAE J560b.
  • Соответствует этому стандарту взаимозаменяемости между 7-контактными и 13-контактными разъемами.
  • Характерный ярко-желтый цвет обозначает 13-контактные разъемы.
  • Прочные корпуса из стеклонаполненного пластика не подвержены ржавчине или коррозии.
  • Клеммы заземления
  • принимают провод до 8AWG, 7-полюсные клеммы до 10AWG, меньшие 6-полюсные клеммы до 14AWG.Розетка полуприцепа: Доступ ограничен: проблема с IP
  • Герметичная дверца гнезда подпружинена и фиксируется на вилке.
  • Цельные латунные контактные штифты.
  • Капюшон от дождя выдвигается за штифты для защиты салона. Дренажный канал с наклоном вниз на 5 градусов внутри патрубка уменьшает задержку воды.
  • Три монтажных отверстия на фланце: .Диаметр 33 дюйма (8,4 мм), расстояние между центрами 2,93 дюйма (74,6 мм).
  • Включает шесть обжимных соединителей Cole Hersee 31784 для сопряжения с шестью меньшими полюсными клеммами.
Дополнительная информация
Производитель Cole Hersee
Изготовитель № 12300-BX

Электрические детали — Оборудование Oshkosh

Соединители, вилки, переключатели, соленоиды, фонари, кабели, свечи накаливания, звуковые сигналы, стартеры, провода и жгуты проводов Запчасти для военных грузовиков на продажу.Розетка полуприцепа: Доступ ограничен: проблема с IP M715 Kaiser Jeep, военные многотопливные грузовики и запчасти для 5-тонных грузовиков AM General M809 и M939.

  • «
  • 1
  • 5
  • 6
  • 7
  • 8
  • 9
  • »
Соединительный кабель для прицепа 12-футового трактора

12-футовый соединительный кабель для прицепа трактора.Розетка полуприцепа: Доступ ограничен: проблема с IP Используется для буксировки 12-вольтовых прицепов с тракторами серии M915

$42,66

2920-01-148-6944
Штекер разъема проводки военного прицепа (папа)

Вилка разъема проводки военного прицепа с штырями .Используется для подключения освещения на военных прицепах

.

$87,36

5935-00-059-2841
12-контактный соединительный кабель для прицепа, 72 дюйма

72-дюймовый межавтомобильный соединительный кабель для грузовиков и прицепов серии M

387 долларов.Розетка полуприцепа: Доступ ограничен: проблема с IP 76

5995-00-038-3914
Крышка разъема проводки фонаря прицепа

Крышка разъема фонаря прицепа.Используется на многочисленных военных транспортных средствах и прицепах

21,79 $

5935-00-773-1428
Соединительный кабель прицепа (70 дюймов)

70-дюймовый кабель прицепа для грузовиков серии M.Розетка полуприцепа: Доступ ограничен: проблема с IP Штыревой конец вставляется непосредственно в розетку автомобиля, а другой конец прикрепляется к ремням безопасности прицепа.

$173,32

6150-00-830-6672
Соединительный кабель прицепа (80 дюймов)

Кабель прицепа 80 дюймов для прицепов серии M.Штыревой конец вставляется непосредственно в розетку автомобиля, а другой конец подключается к жгуту проводов прицепа. Обычно отправляется в течение 8-14 дней.Розетка полуприцепа: Доступ ограничен: проблема с IP

185,60 $

6150-00-855-9304
Соединительный кабель прицепа (95 дюймов)

95-дюймовый кабель прицепа для грузовиков серии M.Штыревой конец вставляется непосредственно в розетку автомобиля, а другой конец прикрепляется к ремням безопасности прицепа.

210,32 $

6150-01-167-6522
Штекер разъема жгута проводов

Разъем жгута проводов.Розетка полуприцепа: Доступ ограничен: проблема с IP Используется на M880, M809, M939, M977, M998 и M348A2

21,79 $

5935-00-686-2599
Розетка разъема жгута проводов

Розетка разъема жгута проводов.Используется на боевых машинах M939 и M998

Свяжитесь, чтобы узнать цену и наличие

5935-00-772-2353

Нет изображения

Электрический разъем для военной техники серии M

Электрический разъем для военной техники серии M.Розетка полуприцепа: Доступ ограничен: проблема с IP Точное применение неизвестно

35,09 $

5935-00-730-7325
Электрический разъем для автомобилей серии M

Электрический разъем для автомобилей серии M

31 доллар.90

5935-00-081-0400
Гнездовой электрический разъем Y (упаковка из 10 шт.
Розетка полуприцепа: Доступ ограничен: проблема с IP )

Гнездовой электрический разъем Y, упаковка из 10 шт.Для военных транспортных средств и оборудования с резиновыми разъемами

34,35 $

5935-00-900-6281
Комплект электрических резиновых штекерных разъемов с ребристой оболочкой, жгут проводов 14 GA (упаковка из 10 шт.)

Комплект резиновых штекерных разъемов с ребристой оболочкой провода 14 GA (упаковка из 10 шт.Розетка полуприцепа: Доступ ограничен: проблема с IP )

7 долларов.50

5935-00-184-6707
Комплект штекерных электрических разъемов для жгута проводов 16 GA (упаковка из 10 шт.)

Комплект штекерных разъемов для провода 16 GA (упаковка из 10 шт.)

5 долларов.Розетка полуприцепа: Доступ ограничен: проблема с IP 00

5935-00-115-2307
Комплект штекерных электрических разъемов для жгута проводов 14 GA (упаковка из 10 шт.)

Комплект штекерных разъемов для провода 14 GA

5 долларов.00

5935-00-167-7775
Комплект штекерных электрических разъемов для жгута проводов 12 GA (упаковка из 10 шт.
Розетка полуприцепа: Доступ ограничен: проблема с IP )

Комплект штекерных разъемов для провода 12 GA (упаковка из 10 шт.)

5 долларов.00

5935-00-114-0607
Комплект электрических разъемов с розетками для жгута проводов 16 GA (упаковка из 10 шт.)

Комплект гнездовых разъемов для провода 16 GA (10 шт. в упаковке)

5 долларов.Розетка полуприцепа: Доступ ограничен: проблема с IP 00

5935-00-115-2306
Комплект электрических разъемов с розетками для жгута проводов 14 GA (упаковка из 10 шт.)

Комплект гнездовых разъемов для провода 14 GA (упаковка из 10 шт.)

5 долларов.00

5935-00-462-6603
Штыревой разъем типа 0,54

Штифт для межкорпусного гнезда, тип 0.Розетка полуприцепа: Доступ ограничен: проблема с IP 54 Разъем для военных прицепов, без проводов

33,12 $

5935-00-846-3883
Гнездо розетки типа 0.60 Стандартный разъем

Межавтомобильная розетка Разъем типа 0,60 для военных грузовиков и прицепов. Не включает провода.

47,04 $

5935-00-846-3884
  • «
  • 1
  • .Розетка полуприцепа: Доступ ограничен: проблема с IP ..
  • 5
  • 6
  • 7
  • 8
  • 9
  • »

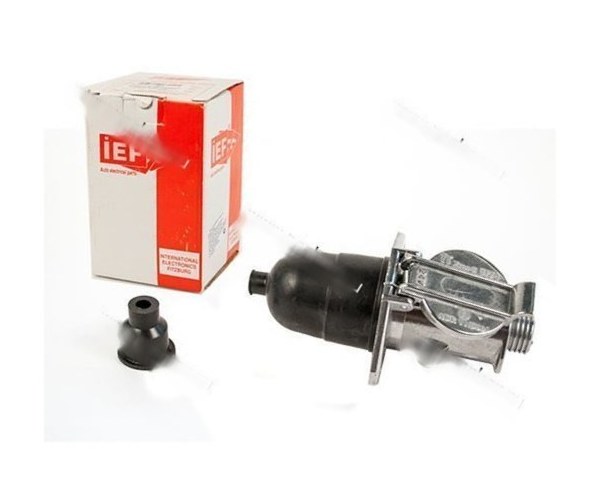

7-полюсная металлическая розетка для трактора/прицепа

/ {{вм.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{опция.Розетка полуприцепа: Доступ ограничен: проблема с IP описание}}

{{раздел.имя_раздела}} Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

  • Атрибуты
  • settings.documentsTabSortOrder === ‘DisplayFirst’ && vm.product.documents.length > 0″> Документы
  • {{Спецификация.отображение имени}}
  • Атрибуты
  • Документы
product.attributeTypes | orderBy : [‘label’, ‘name’]»>
Торговая марка
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}
Торговая марка
{{значение_атрибута.valueDisplay}}{{$последний ? » : ‘, ‘}}

доля

Электронное письмо было успешно отправлено.Розетка полуприцепа: Доступ ограничен: проблема с IP Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

×

Недорогое крепление для более надежного соединения прицепа с косичкой

У вас есть собственный пример решения своими руками проблемы, связанной с грузовым оборудованием или бизнесом «собственник-оператор»? Отправьте свою историю на [email protected] с темой «Highway hacks», которая будет рассматриваться в этой ежемесячной статье.

Винсент Арчулета  отсутствует на дорогах всего несколько месяцев. «Я бросил грузоперевозки еще в феврале, — говорит он после 15 лет работы в сфере доставки еды.

Арчулета в полной мере продвигает новый бизнес, продвигая продукт, который он изобрел для более эффективной защиты электрических соединений и, таким образом, предотвращения мерцания фонарей трейлера и связанных с этим нарушений. VSA PlugSaver — это две специально разработанные ленты, рассчитанные на долгий срок службы, которые, установленные на корпусе прицепа для соединения пигтейлом, могут уменьшить движение вилки и эффективно предотвратить износ.Розетка полуприцепа: Доступ ограничен: проблема с IP

Устройство VSA PlugSaver, установленное на трактор, повернутый под острым углом вправо, демонстрирует его способность надежно удерживать косичку от сил, которые могут ее расшатать.

Ленты плотно удерживают косичку в соединительном корпусе. По словам Арчулета, они устраняют «все колебания вилки», полностью исключая вероятность того, что она когда-либо выпадет. «Если вы сломаете верхнюю часть колпачка [корпуса] и наденете на него PlugSaver, он удержит косичку с давлением около 30 фунтов.

Ремни PlugSaver можно установить за очень короткое время, а затем натянуть «на уши косички, чтобы втянуть ее» в надежное соединение, добавляет он.

Арчулета видел, как другие водители делали всевозможные вещи, чтобы удерживать вилку на месте, от использования эластичных шнуров или стяжек до засовывания зубочисток, скрепок и других материалов в корпус, чтобы создать давление, чтобы вилка не отсоединялась. Он начал думать о разработке лучшего решения еще в 2009 году.Когда у него возникали проблемы с мерцанием света, казалось, что это всегда происходило в самый неподходящий момент, говорит уроженец Рапид-Сити, Южная Дакота.Розетка полуприцепа: Доступ ограничен: проблема с IP Особенно сильная метель и распущенная коса заставили его задуматься о том, чтобы разработать исправление.

В сентябре 2011 года он построил свой первый прототип во время стоянки в мотеле в Каспере, штат Вайоминг. Он сделал и использовал первый в течение пары лет, прежде чем друг посоветовал ему узнать, существует ли уже такой продукт.В октябре прошлого года Archuleta получила патент на дизайн.

Подробнее об Archuleta и Plugsaver в недавнем сообщении в блоге Channel 19:

Еще из серии Highway Hacks:

.Розетка полуприцепа: Доступ ограничен: проблема с IP

Ответить

Ваш адрес email не будет опубликован.
