Разъем байонетный: Что такое «байонетный разъем»

Что такое байонетный разъем для сварки и как его использовать?

Опубликовано: 02.10.2018Автор: Екатерина

Время чтения: 3 минуты

Сварочный кабель призван подводить электричество к держателю и производить сварку. Важнее сварочного кабеля разве что кабель питания, поскольку без него аппарат вообще не будет работать. Поэтому к выбору сварочного кабеля нужно подойти с умом.

Для сварки используются самые разнообразные кабели, а значит и разъемы для сварочных кабелей тоже могут быть разными. Выбирая кабель нужно обращать внимание на тип разъема. От этого будет зависеть надежность соединения кабеля с аппаратом и качество передачи тока. Один из наиболее надежных разъемов — байонетный. В этой статье мы расскажем, что такое байонет и какие есть достоинства у байонетного соединения.

Содержание

Байонетное соединение (он же байонет) — это тип соединения, схема которого показана ниже. Такой тип соединения выполняется путем смещения штекера относительно разъема, пока штекер не попадет в паз. Чтобы разъединить два провода с байонетом нужно провернуть штекер в обратном направлении.

Схема байонетного соединения

Чтобы использовать такие соединители нужен штекер для сварочного прибора и гнездо. Штекер часто называют просто кабельный разъем  или «папа», а гнездом называют панельные разъемы. Кабели байонетного типа можно использовать для подключения кабеля к сварочному аппарату и для соединения двух кабелей друг с другом.

Байонетное соединение используется во многих сферах. Вы встретите байонеты на пожарной станции, где подобным образом соединяются пожарные рукава. Так же байонеты используются для соединения объективов с тушкой фотоаппарата. Такой байонет несколько отличается от описанного выше. Поскольку он имеет ряд дополнительных рычажков и пазов. Но суть остается такой же.

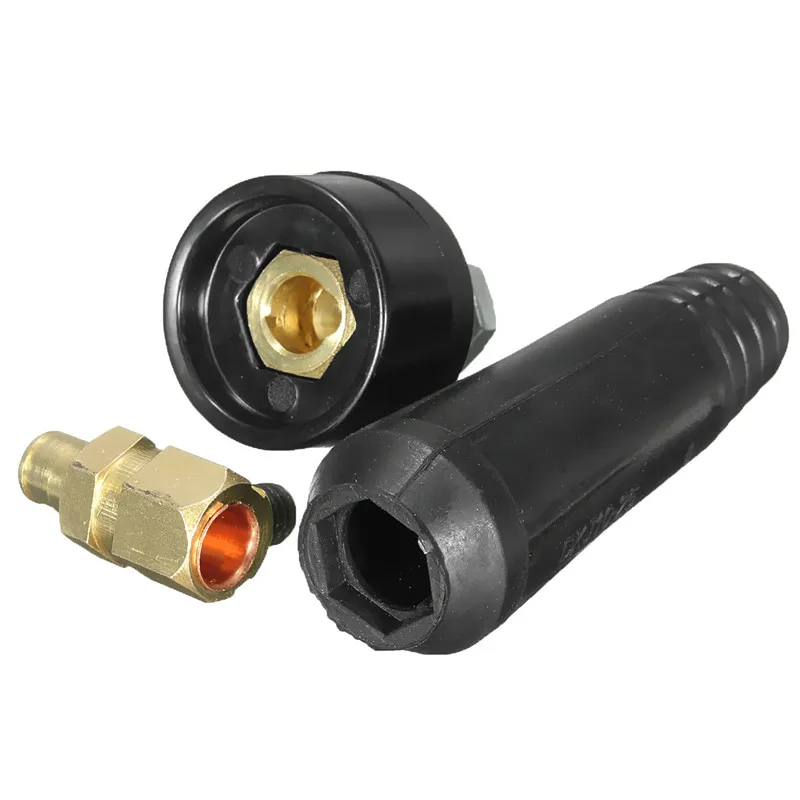

В сварочной сфере байонеты используются для соединения двух кабелей или кабеля с аппаратом для высокочастотной передачи тока.

У кабелей с байонетным соединением есть много преимуществ. И связаны они с конструкцией такого соединения.

Прежде всего, благодаря байонету удается добиться по-настоящему надежного соединения сварочного аппарата и кабеля. Ведь соединение остается неразъемным до той поры, пока вы не провернете штекер. Фиксация кабеля и аппарата (или двух кабелей) осуществляется без применения существенной физической силы.

Читайте также: Все, что вам нужно знать о сварочном кабеле

За счет надежной фиксации также отмечается высокое качество передачи тока. Сварка с применением байонетных кабелей куда качественнее.

Но не обошлось и без недостатков. Первый недостаток — это высокая цена. Кабели с байонетным разъемом и штекером стоят дороже, чем иные типы кабелей. И это неудивительно, ведь их строение куда сложнее.

Второй недостаток — это несовместимость со сварочным аппаратом. Бывает, что для сварочного аппарата совершенно не подходят байонетные кабели, а вы хотите их использовать. В таком случае нужно докупать переходники или просто отказываются от кабелей с байонетным соединением.

Как использовать

Вместо заключения

Байонетный тип соединения один из самых надежных и качественных. Мастера отмечают, что при использовании байонетных разъемов и штекеров качество подачи тока существенно улучшить, как и сама сварка. Конечно, такие кабели стоят недешево. Но и служат они в два раза дольше, чем другие типы кабелей.

А какие кабели используете вы? Применяли ли вы когда-нибудь байонетные разъемы в своей работе? Расскажите о своем опыте в комментариях ниже. Он будет полезен для новичков. Желаем удачи в работе!





Как вам статья?

цена за упаковку, характеристики, фото

Предназначен для соединения участков пневмомагистрали во время монтажа. Применяется при подключении шланга диаметром 8 мм к байонетным соединениям.

Производитель

Китай.

Детали

Характеристики

• Бренд

  Калибр

• Тип товара

  Разъем

• Вес, кг

  0,06

Отзывы покупателей

Станьте первым, кто оставил отзыв об этом товаре

Вопросы и ответы

Станьте первым, кто задал вопрос об этом товаре

• Компрессорное оборудование и аксессуары
• Краскопульты пневматические
• Сетевые фильтры
• Удлинители бытовые
• Защита рук
• Защита лица, глаз, головы
• Защита органов дыхания
• Защита органов слуха
• Стремянки
• Столы малярные, помосты
• Демисезонная спецодежда
• Зимняя спецодежда
• Рабочая обувь, наколенники

691789

Доставим

• 20/03 после 11:00

при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шланг спиральный Fubag (170023) 5 м нейлон с фитингами

Цена за шт

За баллы:

159,75

В корзину

691788

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шланг спиральный Fubag (170024) 10 м нейлон

Цена за шт

1 010 ₽

За баллы:

252,25

В корзину

691786

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шланг спиральный Fubag (170306) 15 м полиуретан с фитингами

Цена за шт

2 290 ₽

За баллы:

572,25

В корзину

691785

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Набор пневмоинструмента Fubag (120102) 5 предметов

Цена за шт

3 600 ₽

За баллы:

899,75

В корзину

691783

Пистолет пневматический Fubag (110113) для накачки шин с манометром

Цена за шт

1 100 ₽

За баллы:

274,75

В корзину

691782

Пистолет пневматический Fubag (110121) DG170/4 продувочный

Цена за шт

За баллы:

91,75

В корзину

691781

Пистолет пневматический Fubag (110122) DGL170/4 продувочный удлиненный

Цена за шт

За баллы:

114,75

В корзину

691772

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шлифмашина прямая пневматическая Fubag (100101) GL25000

Цена за шт

2 460 ₽

За баллы:

614,75

В корзину

691773

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шлифмашина эксцентриковая пневматическая Fubag SR150CV (100182) d150 мм

Цена за шт

4 120 ₽

За баллы:

1 029,75

В корзину

691780

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Пистолет пневматический Fubag (110115) SBG142/3,5 пескоструйный

Цена за шт

1 370 ₽

За баллы:

342,25

В корзину

759076

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Набор пневмоинструмента окрасочного Patriot (830901055) KIT 5В для компрессоров 5 предметов

Цена за шт

2 740 ₽

За баллы:

684,75

В корзину

759075

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Набор пневмоинструмента окрасочного Patriot (830901060) KIT 5A для компрессоров 5 предметов

Цена за шт

2 390 ₽

За баллы:

597,25

В корзину

615980

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Гайковерт пневматический Metabo (604119500) DRS 68 Sеt 1/2″

Цена за шт

11 339 ₽

За баллы:

2 834,50

В корзину

961845

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Скобозабивной пистолет пневматический Zitrek ZKPS01 (018-1133)

Цена за шт

2 509 ₽

За баллы:

627

В корзину

615981

Гайковерт пневматический Metabo (604118500) DSSW 360 Sеt 1/2″

Цена за шт

12 073 ₽

За баллы:

3 018

В корзину

759070

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Пистолет пневматический Patriot (830901030) GH 60A быстросъемный

Цена за шт

За баллы:

76

В корзину

759072

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Пистолет пневматический Patriot (830901020) GN 60D быстросъемный для накачки шин

Цена за шт

За баллы:

187,25

В корзину

684999

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Шланг спиральный Fubag (9170305) 10 м полиуретан

Цена за шт

1 650 ₽

За баллы:

412,25

В корзину

684989

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Набор пневмоинструмента Fubag (120101)

Цена за шт

3 330 ₽

За баллы:

832,25

В корзину

759071

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Пистолет пневматический Patriot (830901036) GH 60C быстросъемный

Цена за шт

За баллы:

122,25

В корзину

961844

• Доставим

  • 20/03 после 11:00

  при заказе до 18/03 до 22:00

Привезем в строительные центры

Смотреть на карте

Скобозабивной пистолет пневматический Zitrek ZKPSN01 (018-1132)

Цена за шт

3 540 ₽

За баллы:

884,75

В корзину

Разъем байонетный Калибр на шланг 8 мм (2 шт) в Твери представлен в интернет-магазине Петрович по отличной цене. Перед оформлением онлайн заказа рекомендуем ознакомиться с описанием, характеристиками, отзывами.Купить разъем байонетный Калибр на шланг 8 мм (2 шт) в интернет-магазине Петрович в Твери.Оформить и оплатить заказ можно на официальном сайте Петрович. Условия продажи, доставки и цены на товар разъем байонетный Калибр на шланг 8 мм (2 шт) действительны в Твери.

Продолжая работу с сайтом, вы даете согласие на использование сайтом cookies и обработку персональных данных в целях функционирования сайта, проведения ретаргетинга, статистических исследований, улучшения сервиса и предоставления релевантной рекламной информации на основе ваших предпочтений и интересов.

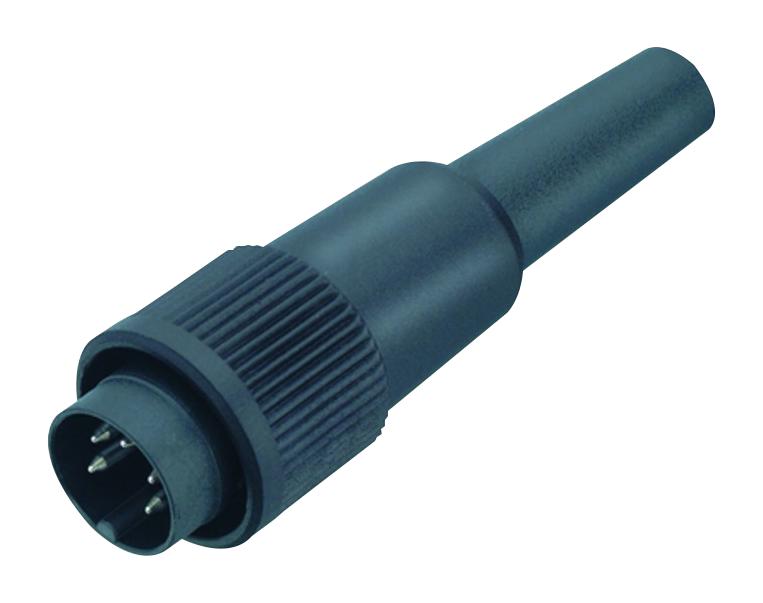

Разъемы Syntax Bayonet Multipin — Круглые силовые и сигнальные разъемы

• Многоконтактный разъем


  , который вы искали

  Многоконтактный разъем


  , который вы искали

  Множество различных серий, размеров корпусов и


  компоновок до 150 контактов.

  Различные серии, размеры корпусов и


  договоренностей до 150 контактов.

  Наши круглые байонетные многоконтактные разъемы Syntax изготовлены в соответствии с военными стандартами MIL-C-5015, официально известными как SAE-AS50151, и VG 95234. универсален, подходит для широкого спектра внутренних и наружных применений, а также для передачи сигнала и/или питания, в зависимости от типа подключения, требуемого для работы.

• Ознакомьтесь с нашим ассортиментом продукции и найдите нужный разъем.

  Изучите наш ассортимент продукции и найдите нужный разъем.

• Syntax SVK

  Syntax SVK

  Синтез для идеального баланса

  Синтез для идеального баланса

  Серия универсальных качественных многоконтактных соединителей: универсальные, сверхнадежные, отличная эргономика, 8 различных конфигураций от 13 до 150 контактов.

  Перейти на страницу продукта

• Syntax SPK

  Syntax SPK

  Обеспечивает всю необходимую мощность

  Обеспечивает всю необходимую мощность

  Решения Syntax для силовых подключений, включающие контакты размера 12 с номинальным током 23 А каждый: доступны 3 версии: 4, 8 и 25 контактов .

  Перейти на страницу продукта

• Syntax SVS

  Syntax SVS

  Тонкие разъемы высокой плотности

  Тонкие разъемы высокой плотности

  Профессиональные сигнальные многоконтактные разъемы, компактные, простые в обращении, очень практичные. Доступны версии с 72 и 101 контактами.

  Перейти на страницу продукта

• Syntax SHD

  Syntax SHD

  Соединители SHD Roadline


  Серия Syntax Heavy Duty

  Соединители SHD Roadline


  Серия Syntax Heavy Duty

  Испытание на прочность. Самые прочные и долговечные разъемы. Надежный, простой в подключении, плавное соединение и разъединение.

  Перейти на страницу продукта

• Syntax SV

  Syntax SV

  Аудио/видео разъемы


  и сценические блоки

  Аудио/видео разъемы и сценические блоки

  Куча новых идей для вашего бизнеса. Целая серия новаторских продуктов, специально разработанных для вещания и HD-аудио- и видеотехники.

  Перейти на страницу продукта

• Syntax SB

  Syntax SB

  Сигнал и питание


  под безупречным костюмом

  Сигнал и питание под безупречным костюмом

  Прочные, сверхбезопасные разъемы высочайшего качества. Доступны 16 различных вариантов расположения вставок и конфигураций контактов.

  Перейти на страницу продукта

• Наши услуги для промышленности

  Наши услуги для промышленности

  Мы придаем форму вашему идеальному соединителю

  Мы придаем форму вашему идеальному соединителю

  Узнайте, как наша команда дизайнеров может превратить ваши потребности в актуальное решение, идеально подходящее для вашей работы. Давайте вместе разработаем ваш новый разъем.

  Узнайте больше!

• Всегда идентифицируйте


  ваши коннекторы

  Всегда идентифицируйте


  ваши коннекторы

  Стопорные кольца с резиновым покрытием

  Стопорные кольца с резиновым покрытием

  Идеальны для повседневной работы, чрезвычайно устойчивы к ударам и сжатию, плавное введение, лучший захват в перчатках или без них. Для быстрой идентификации ваших кабелей с помощью цветовой маркировки на складе доступно несколько цветовых вариантов. Индивидуальные варианты цвета также доступны по запросу.

  Узнать больше

• Ваш разъем


  из нержавеющей стали

  Ваш разъем


  из нержавеющей стали

  Серия Syntax SLS

  Серия Syntax SLS

  Новое поколение разъемов: новая серия Syntax SLS представляет собой высококачественное решение для профессиональных соединений, где нужен точный контакт.

  Узнать больше

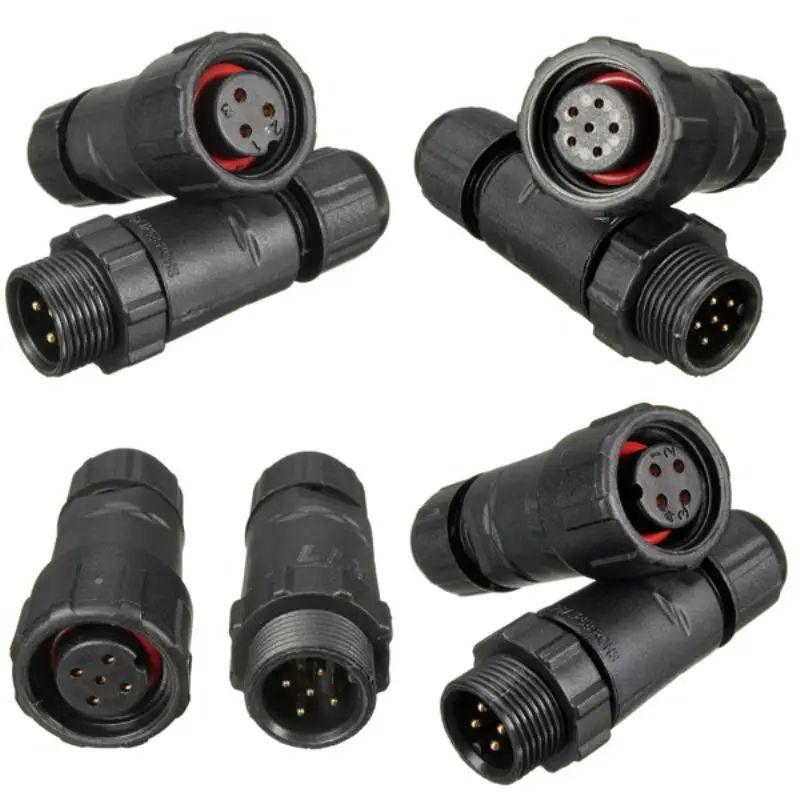

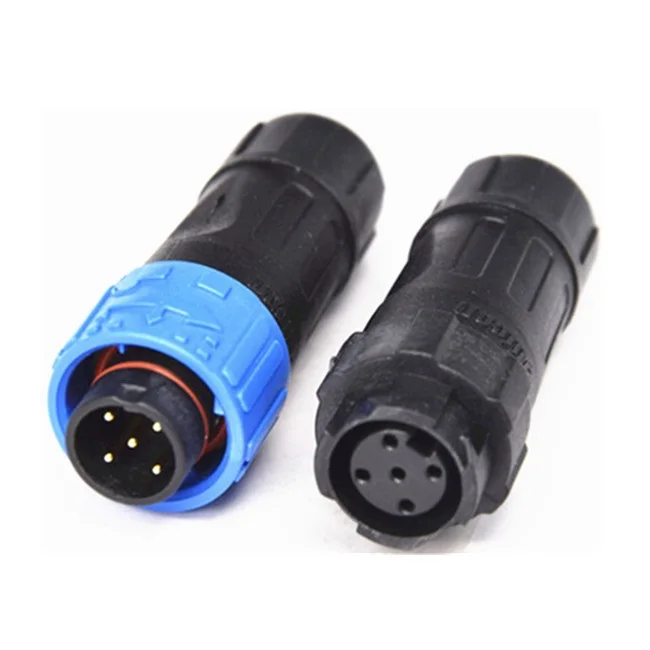

• Водонепроницаемые


  разъемы

  Водонепроницаемые


  разъемы

  Защитные колпачки IP67

  Защитные колпачки IP67

  Защитные колпачки доступны по запросу и обеспечивают полную защиту IP67 для несопряженных разъемов. Использование защитных колпачков увеличивает срок службы разъемов, поскольку сопрягаемые резьбы защищены от повреждений от ударов, и повышает безопасность, поскольку контакты защищены от пыли и воды, даже если разъемы не сопрягаются.

  Перейти на страницу продукта

• Принадлежности Syntax

  Принадлежности Syntax

  Необходимы для соединения

  Необходимы для соединения

  Инструменты для обжима, вставки и удаления контактов и инструменты для затяжки многоштырьковых разъемов Syntax Bayonet.

  Узнать больше

• Syntax Кабельные вводы

  Syntax Кабельные вводы

  Для байонетных многоконтактных разъемов серии

  Для байонетных многоконтактных разъемов серии

  Пластиковые метрические кабельные вводы, стандартные или спиральные,
  металлические кабельные вводы.

  Подробнее

• Компенсатор натяжения из проволочной сетки

  Компенсатор натяжения из проволочной сетки

  Сохраните ваши соединения

  Сохраните ваши соединения

  Доступны с различными размерами резьбы
  и подходят для кабелей с различными наружными диаметрами.

  Подробнее

• SGH


  Syntax Gigamod Hybrid

  SGH


  Syntax Gigamod Hybrid

  Гибридные и модульные круглые разъемы для бесчисленных комбинаций


  Ethernet/HDMI/USB3 и питания

  Гибридные и модульные круглые разъемы для бесчисленных комбинаций


  Ethernet/HDMI и USBMI33 и Ethernet/HDMI3 Power

  Центральная вставка для передачи питания или цифровых сигналов. Круглая внешняя оболочка с 16 контактными модулями для нескольких сигналов Ethernet, HDMI, USB3. Элементы с механической блокировкой, которые открывают целый мир возможностей для вашей работы во многих областях. Объедините их и создайте свое решение.

  Перейти на веб-сайт SGH

Выбор правильного типа соединения круглого соединителя для вашей конструкции

Надежное и безопасное соединение между сопрягаемыми соединителями имеет решающее значение для предотвращения потенциально опасных ситуаций, которые подвергают опасности оборудование и, самое главное, жизни людей. Здесь вступают в действие механизмы связи. Каждый тип соединения имеет свой набор ключевых функций и преимуществ, но все они обеспечивают безопасное соединение в любом приложении. Поскольку существует так много доступных стилей, выбор правильного механизма соединения для вашего приложения имеет решающее значение, чтобы избежать проблем.

Факторы, которые следует учитывать при выборе муфты круглого соединителя

Резьбовая, байонетная и двухтактная — это три основных типа муфт, обычно используемых для круглых соединителей. При выборе типа муфты необходимо учитывать различные факторы, в том числе технические требования, условия окружающей среды (например, вибрация, удары, влажность, пыль), эргономику и необходимое количество циклов сопряжения. Необходимо также учитывать опыт пользователя в отношении установки и обслуживания, а также стоимость.

Резьбовые соединители

Резьбовые соединители идеально подходят для приложений, где производительность имеет решающее значение, а требуемое количество циклов сопряжения невелико. Эти круглые соединители обеспечивают значительное усилие сопряжения, что снижает вероятность случайного разъединения. Резьбовые соединители могут полностью стыковаться уже после четырех оборотов соединительного кольца. Для дополнительной безопасности и надежности вдоль внешней стороны соединительного кольца предусмотрены отверстия для стопорной проволоки.


Помимо экономичного варианта, для военного D389 также доступны усовершенствованные конструктивные особенности муфты.99 разъемов. Этот тип резьбового соединителя имеет как тройную резьбу, так и храповое соединение для обеспечения надежного соединения даже в условиях сильной вибрации. Резьбовые круглые соединители обычно используются в коммуникационном оборудовании, тяжелой технике, военных самолетах и ​​​​ракетах.

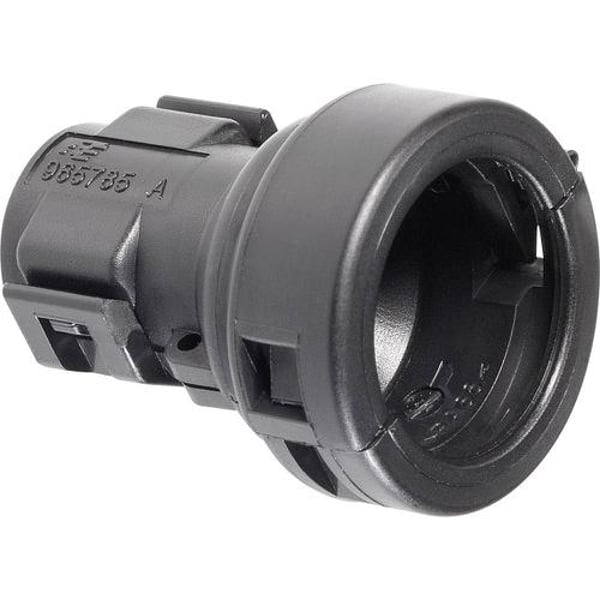

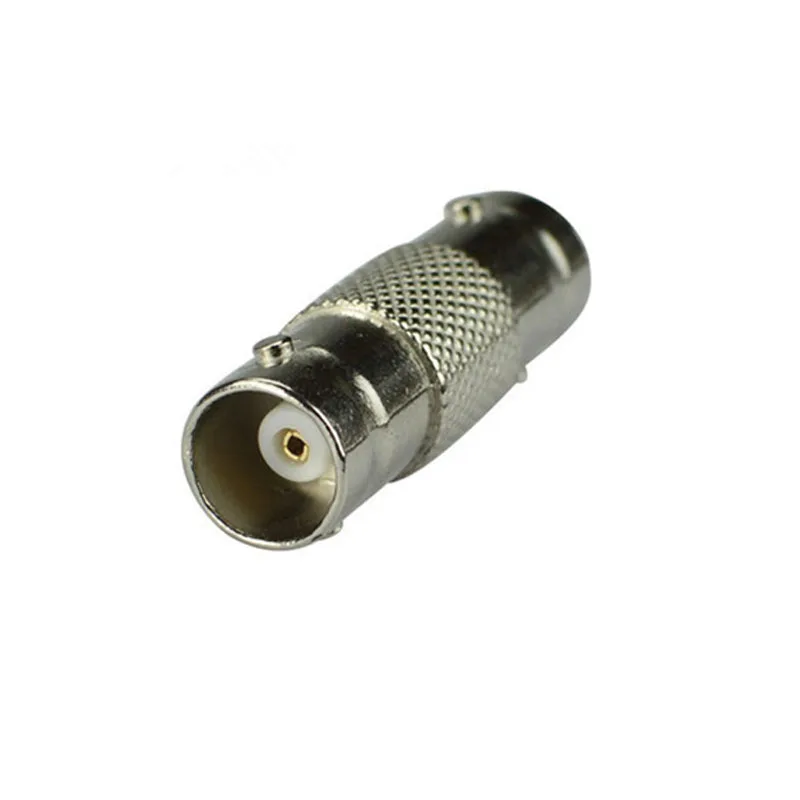

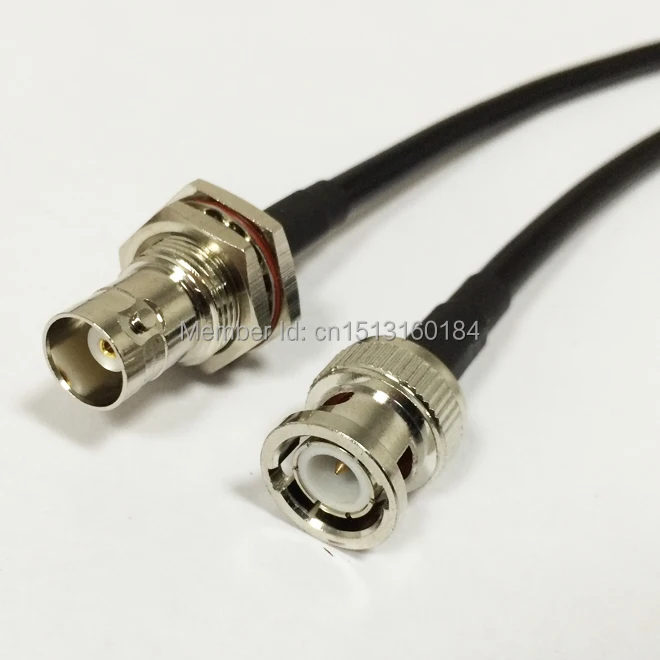

Байонетные соединители

Байонетные соединители чрезвычайно просты в установке, обеспечивая скорость и удобство благодаря простому стыковочному движению «нажми и поверни», что делает их хорошо приспособленными для приложений, где требуется частое стыкование и разъединение. Соединение/разъединение достигается за счет поворота соединительного кольца на ⅓, а сопряжение достигается за счет использования байонетных штифтов и пандусов вместо резьбы.

Байонетные соединители обеспечивают сочетание визуального, звукового и тактильного подтверждения того, что соединители правильно выровнены и надежно соединены. На соединительном кольце также имеются смотровые отверстия
, которые могут служить дополнительным визуальным доказательством того, что байонетные штифты находятся в заблокированном положении.

Круглые байонетные соединители идеально подходят для слепого соединения и часто используются в суровых промышленных условиях, которые часто включают удары и вибрацию.
В качестве промышленных разъемов они обычно используются с генераторами, датчиками и двигателями.

Защелкивающиеся соединители

Зажимные круглые соединители предназначены для предотвращения случайного разъединения за счет самоблокирующегося механизма, при котором вилка вставляется в соответствующую розетку. Полученное соединение не может быть разорвано простым разъединением разъемов, а корпус разъема должен быть сжат
при вытягивании наружу, чтобы успешно разорвать электрическое соединение. В отличие от более традиционных соединителей, которым требуется вращательное усилие для соединения и разъединения, двухтактные соединители полагаются на осевое усилие.


Вставные соединители могут обеспечить значительную экономию места, поскольку процедура соединения/отсоединения требует, чтобы технический специалист использовал только два пальца. Это, в свою очередь, позволяет устанавливать несколько разъемов близко друг к другу.

Круглые соединители с двухтактным соединением очень хорошо подходят для приложений, где важна надежность и возможно быстрое соединение/разъединение. К таким приложениям относятся медицина, контрольно-измерительные приборы, носимые солдатские устройства, средства связи и военные транспортные средства.

PEI-Genesis: ваш партнер в области высоковольтных разъемов

Выбор правильного типа соединения для круглых разъемов в вашей конструкции может быть сложной задачей, но с помощью экспертов PEI-Genesis выбор разъема не составит труда.
