Раннее и позднее зажигание в какую сторону: Позднее и раннее зажигание куда крутить – АвтоТоп

Регулировка зажигания ВАЗ

На отечественных карбюраторных автомобилях время от времени возникает необходимость регулировки зажигания. Как можно узнать о том, что зажигание сбилось, или выставлено неправильно? Попробуйте при движении на высшей передаче, на минимальных оборотах ( 40- 50 км на четвертой передаче) резко продавить педаль газа. В случае если из под капота вы слышите звонкий малоприятный звук, похожий на металлический — это указывает на детонацию ( неправильное сгорание топлива). Детонация вызвана либо слишком ранним зажиганием, либо топливом плохого качества. Позднее зажигание проявляется в тряске при глушении двигателя. Вы глушите мотор, но у него не получается остановится, бывают случаи когда мотор может потрясти раз десять — тряски не должно быть совсем! — это позднее зажигание.

Что делать если вы выявили ранее, или позднее зажигание? Вам как владельцу классического ВАЗ понадобится ключ на 13 и даже если вы делаете это впервые — не волнуйтесь — это очень просто. Для регулировки возьмите ключ и ослабьте болт крепления трамблера, так чтобы вы могли его вращать. В случае если ваш автомобиль трясется при глушении, вам необходимо сделать зажигание более ранним. Вы уже ослабили болт крепления трамблера, попробуйте его незначительно повращать: вправо -влево, обратите внимание, что стоя у левого крыла машины и поворачивая трамблер против часовой стрелки — вы делаете зажигание более ранним и при этом мотор работает громче и более ровно. При регулировке в абсолютном большинстве случаев достаточно провернуть трамблер на пару миллиметров, или даже пол миллиметра — не нужно его крутить сантиметрами. Итак вы немножко опередили зажигание и зажали обратно болт трамблера. Попробуйте завести. При раннем зажигании машина лучше заводится, пробуйте глушить — машина больше не трясется? Если нет, то это говорит о том, что зажигание больше не позднее, если все еще немножко встряхивает — опередите еще немножко. После того как машина перестала трястись вам следует выехать на шоссе и проверить не слишком ли вы опередили зажигание.

Для проверки выезжаете на дорогу, включаете повышенную передачу на низких оборотах и резко утапливаете педаль в пол. Если звонких звуков детонации нет — зажигание выставлено нормально, но если вы слышите звон детонации, следует немножко запознить зажигание. Для того, чтобы запознить зажигание следует снова ослабить болт трамблера, а сам трамблер прокрутить в обратную сторону — по часовой стрелке. Не увлекайтесь, регулировку выполняйте по 1-2 миллиметра. После установки более позднего зажигания — заглушите машину на холостом ходу — ее не должно трясти ( повторюсь, тряска — это чрезмерно позднее зажигание), если тряски нет — выезжаете и проверяете на детонацию.

После выставления угла зажигания следует подправить холостой ход, о этом вы можете прочитать в статье о настройке холостого хода на классическом ВАЗ.

В кратце о настройке холостого хода: с помощью болта регулировки качества смеси вам следует добиться максимально громкой и устойчивой работы двигателя, а затем болтом количества понизить обороты до тех пор, пока работа мотора будет оставаться стабильной.

Создатель AutoBelyavcev.ru, Денис

Раннее или позднее зажигание — как определить?

Работоспособность любого автомобиля зависит от корректности и эффективности работы всех его механизмов. Система зажигания является одним из важнейших узлов. Владельцы отечественных машин часто сталкиваются с проблемой задержки или опережения её срабатывания. Такая неполадка может иметь несколько причин. В статье рассмотрим то, как исправить раннее зажигание или позднее зажигание, и что может спровоцировать эту аномалию.

Система зажигания представляет совокупность взаимосвязанных сложных узлов и механизмов, включение которых создаёт электрическую искру, воспламеняющую топливную смесь в цилиндрах агрегатов внутреннего сгорания. На автомобилях ВАЗ она расположена под приборной панелью слева на кронштейне вала рулевой колонки. На отечественных машинах чаще всего устанавливается классическая система зажигания, которая состоит из трёх основных элементов: замок, контактная часть и противоугонный элемент. На модифицированных моделях монтируются бесконтактные системы зажигания.

Момент зажигания

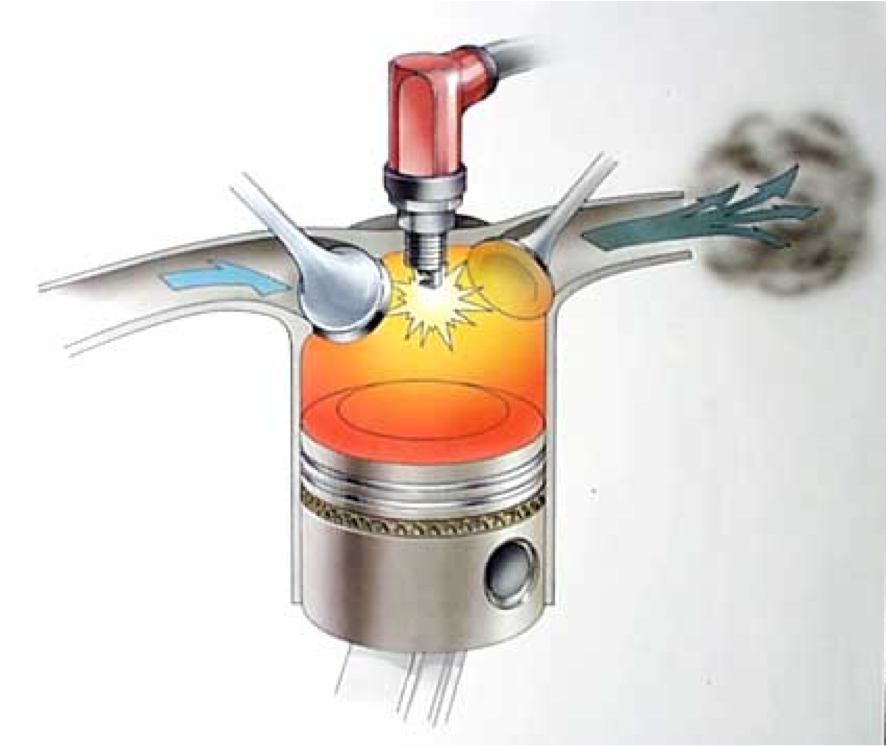

Сам момент зажигания обуславливает срок срабатывания системы старта силового агрегата. Этот термин подразумевает необходимый промежуток времени, в процессе которого происходит поджог сжатой горючей смеси искровым разрядом.

Определяется этот момент определённым положением коленвала, когда реализуется поступление на свечу импульса воспламенения относительно ВМТ (т. н. верхняя мёртвая точка), выраженного в градусах. Для полного сгорания смеси в КЗ необходим некоторый промежуток времени. Скорость распространения воспламенения по горючему фронту равна 20-30 метрам в секунду. Эффективность момента зажигания главным образом зависит от места расположения поршня. Если поджог смеси происходит, когда он находится в ВМТ, воспламенения рабочей среды будет частично реализовано в процессе такта расширения, а часть на выпуске. В таком случае поршень не получает необходимой силы давления, что в общей сложности снижает эффективность всей функции. Из-за этого при регулировке момента зажигания, его нужно настраивать так, чтобы сила давления газов оказывала влияние на ВМТ механизма.

Зажигание ранее или позднее

Ключевыми факторами, оказывающими влияние на оптимальный момент воспламенения, являются скорость перемещения поршня и уровень обогащения горючей смеси. Также не меньшую роль играет фракционный состав топлива, который определяет скорость воспламенения. Эти параметры в комплексе определяют эффективность работы системы. Благодаря правильной регулировке их значения можно выставить корректные настройки. Отклонение от оптимального момента воспламенения ведёт к снижению КПД. Для автоматической калибровки момента зажигания используются специальные центробежные, вакуумные регуляторы или электронные блоки.

Проблема раннего зажигания

• Ранее зажигание чревато падением мощности мотора. Когда смесь воспламеняется раньше определённого срока, это приводит к неправильному воздействию силы газов, возникших при сгорании смеси. Она действует навстречу поршню в момент, когда он движется к ВМТ. При этом уровне регулировки нередко возникает детонация. Стоит отметить, что на нагрузочных режимах при выставлении оптимального угла зажигания может также происходить взрывное воспламенение смеси. Чтобы избежать этого угол опережения следует выставлять чуть-чуть больше по отношению к реальному значению.

• Позднее зажигания помимо ухудшения мощности силового агрегата приводит к чрезмерным нагрузкам детали мотора. Снижение КПД объясняется тем, что горючая смесь не успевает полностью сгореть в тот промежуток, когда поршень находится в положении ВМТ. Рабочая среда продолжает воспламеняться при движении поршня вниз, что вызывает падение эффективности и нагрев системы. Определить перегрев можно с помощью впускного трубопровода. Его температура будет выше нормы из-за того, что часть смеси будет догорать при выпуске.

Подготовка к установке

Все операции по изменению угла зажигания, как и его проверке, проводятся на ХХ. Частота вращения коленвала должна быть в диапазоне от 820-900 оборотов в минуту. Оптимальный угол наклона момента зажигания находится в пределах от -1 до +1 градуса относительно самой верхней мёртвой точки. Последствия неправильного угла зажигания приводят к падению мощности, повышенному расходу топлива или перегреву системы. Для проверки момента зажигания нужно демонтировать резиновую заглушку. В качестве ориентиров оптимального угла используются пометки (чёрточки) на маховике и шкале люка кратера сцепления.

Установка момента зажигания

Для регулировки момента зажигания рекомендуется использовать специальный прибор – стробоскоп. Для его подключения используйте инструкцию. При его отсутствии можно воспользоваться обычной контрольной лампой. При соединении контрольной лампочки один провод подключается к клемме «плюс» распределителя зажигания, а второй соединяется с массой. Порядок работы по установке момента зажигания с помощью вышеописанных приборов является практически идентичным. Главное отличие, первый прибор позволяет достичь большей точности калибровки.

• Сначала нужно ослабить затяжную гайку крепления стопорной пластины распределения зажигания, для этого используйте ключ на 13.

• Подключите стробоскоп к аккумулятору. Для этого нужно к клемме «+» присоединить соответствующий зажим прибора (с пометкой «+»), массу подключите клемме «минус».

• При наличии в конструкции трамблёра вакуумного регулятора опережения, нужно демонтировать вакуумный шланг.

• Свет от стробоскопа или контрольной лампы направьте на шкив.

• Запустите силовой агрегат и обеспечьте число оборотов 820-900 в минуту.

• Стробоскоп в процессе работы будет излучать вспышки света с определённой частотой, это позволит увидеть пометку на шкиве, она будет неподвижной.

• Теперь поверните корпус распределителя таким образом, чтобы отметка на шкиве установилась на один уровень со средним делением на крышке.

• Теперь затяните гайку крепежа пластины прерывателя-распределителя.

В завершение двигатель должен работать без перебоев и детонаций внутри цилиндров.



Какое зажигание лучше – раннее или позднее

Правильная установка зажигания, обеспечивающая приведение двигателя в рабочее состояние, отвечает не только за его стабильную работу, но также за его мощность и количество потребляемого им топлива. Зажигание может быть настроено не правильно, в результате чего искра будет появляться слишком рано или слишком поздно. Поэтому каждый автолюбитель должен знать, как определить правильность момента зажигания и отрегулировать его по мере необходимости.

Определение раннего и позднего зажигания

Из-за слишком раннего и позднего зажигания может перестать нормально функционировать двигатель. Чтобы мотор гарантировал конкретную мощность, в цилиндр искра должна подаваться тогда, когда энергия безвоздушной смести сжата в нем (особенно в том случае, если устройство функционирует на дизеле) и могла бы применяться на максимум.

Если же искра не будет подана вовремя, то начнется слишком позднее воспламенение смеси (из-за этого энергия будет выходить через выхлопные трубы) или слишком раннее (тогда часть энергии будет работать против поршневых движений). Автовладельцам необходимо научиться распознавать зажигания и не допускать их. Теперь стоит перейти к детальному обзору каждого процесса.

Ранее зажигание отличается тем, что процесс сгорания двигателя заканчивается до момента прихода поршня в конкретную точку. Заключенная внутри петли площадь считается эквивалентной по сравнению с отрицательной работой. Это связано со следующим: сжатие газа подразумевает затрату большего количества сил нежели возникающих после расширения. О явных признаках раннего зажигания можно говорить в том случае, если:

1. Присутствуют металлический, звонкий шум, появляющийся не только в цилиндре, но и в двигателе, а также провоцирующий перегрузку деталей мотора и усиленную разработку подшипников.
2. Уменьшается мощность агрегатов и число оборотов в силовых цилиндрах.
3. Двигатель неустойчиво работает на небольших оборотах.
4. Увеличивается топливный расход.
5. Усиливается износ двигательных элементов.

Позднее зажигание считается не таким опасным как ранее. Его ключевая специфика состоит в следующем: горение смеси происходит при низком уровне давления и увеличенном уровне цилиндрового объема. В таком случае цилиндровая смесь догорает во время процесса расширения. Позднее зажигание также определяется по некоторым признакам. Речь идет об:

1. Увеличении расхода горючего материала.
2. Высоком уровне отложений цилиндровых нагаров.
3. Потере мощности.
4. Сильном перегреве двигателя.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

Из-за того, что бензиновая смесь воспламенилась рано, поршень испытывает большую силу против его движения. Это уменьшает ресурс коленвала, поршней, шатуна и пальцев.

По признакам раннее зажигания можно определить по следующим пунктам:

1. Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
2. Обороты холостого хода плавают, наблюдается нестабильность работы.
3. Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

1. ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
2. Расход топлива выше нормы.
3. На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
4. Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Принцип работы системы зажигания

Многим может показаться, что обеспечить поджиг ТВС – задача тривиальная. В действительности система зажигания состоит из множества взаимосвязанных узлов. Основная проблема заключается в том, что обеспечить воспламенение горючей смеси необходимо при очень высоких скоростях движения поршней, то есть требуется очень высокая точность синхронизации работы всех компонентов, входящих в систему зажигания.

Современные бесконтактные СЗ работают по классической схеме, когда момент поджига сжатой смеси определяется положением коленвала. Хотя скорость распространения огня в камере сгорания достаточно велика – порядка 30 м/сек (для прохождения 3 см достаточно одной тысячной секунды), она конечна, то есть между подачей искры и полным сгоранием очередной порчи топлива происходит некоторая задержка. Вот почему эта искра должна инициироваться в строго определённый момент времени, отслеживаемый датчиком.

Читайте также:  Ремкомплект дверных ручек ваз 2114

Но что будет, если срабатывание свечи зажигания будет происходить чуть раньше или позже?

Рассмотрим сначала первый вариант. Допустим, смесь была воспламенена ранее положенного времени. Тогда максимальное значение давления отработанных газов будет достигнуто до момента поднятия поршня в ВМТ. А значит, часть пути сила давления отработанных газов будет направлена против хода поршня, тормозя его, что становится причиной падения номинальной мощности перегреву силового агрегата.

При позднем возгорании ТВС максимальное давление газов возникает, когда поршень уже миновал верхнюю мёртвую точку, двигаясь вниз к выпускному тракту. Мощность силового агрегата тоже окажется сниженной, поскольку часть энергии будет тратиться впустую, приходясь на такт выпуска отработанных газов, а не на такт расширения.

Другими словами, поджиг смеси должен происходит в строго определённый момент времени, когда поршень не дошёл до ВМТ примерно 10-12º поворота коленвала. Вот эта величина и называется углом опережения зажигания. Отметим, что УОЗ – величина не постоянная, поскольку зависит от скорости горения ТВС и скорости вращения коленвала. За динамическое изменение угла опережения зажигания отвечает центробежный регулятор.

В идеале работа всех узлов системы зажигания должна обеспечивать «правильный» поджиг смеси, но на практике изменение параметров горючего (например, заливка в бензобак топлива плохого качества) оказывает существенное влияние на скорость сгорания смеси, поэтому для корректировки УОЗ требуется применение октан-корректора.

На современных автомобилях всё это выполняется под управлением ЭБУ, которое получает всю необходимую информацию от датчиков.

Что касается ответа на вопрос, какое зажигание лучше для мотора, раннее или позднее, то вы уже, наверное, поняли, что оба варианта плохи. Лучшим будет оптимальное зажигание, хотя его можно назвать ранним, ибо поджиг ТВС осуществляется до достижения поршнем ВМТ, и именно на его установке мы остановимся подробнее, но чуть позже.

Последствия неправильно выставленного угла зажигания

Как позднее, так и ранее зажигание негативно влияет на работу и ресурс двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход горючего. Если искра на свече зажигания образуется раньше положенного времени, тогда давление расширяющихся газов начинает противодействовать поднимающемуся в ВМТ поршню (раннее зажигание). Воспламенение рабочей смеси после того, как поршень начал двигаться из ВМТ вниз, приводит к тому, что высвобождающаяся энергия топлива «догоняет» поршень и попадает в выпуск, а не совершает полезную работу (позднее зажигание).

В случае с ранним зажиганием поднимающемуся поршню требуется приложить большое усилие на сжатие образовавшихся газов в результате преждевременного сгорания смеси. Нагрузка на ЦПГ и КШМ в таких условиях значительно возрастает.

Признаки раннего зажигания проявляются в виде следующих симптомов:

• появление металлического звонкого призвука во время работы двигателя, который локализуется в области блока цилиндров;
• плавают обороты холостого хода, двигатель работает нестабильно;
• после нажатия на «газ» возникает пауза, двигатель не «тянет» и перерасходует топливо;

Позднее зажигание также наносит ощутимый вред двигателю. Сгорание смеси в данном случае происходит в условиях понижения давления и увеличения объема в цилиндре ДВС. Нарушается сам процесс горения топливно-воздушной смеси, которая догорает во время рабочего хода поршня. В результате признаками позднего зажигания являются:

• двигатель теряет мощность, для разгона нужно сильно давить на газ;
• отмечается значительное повышение расхода топлива;
• мотор сильно коксуется отложениями и нагаром;
• неправильное сгорание смеси ведет к перегреву двигателя;

Стробоскоп, для чего используют

Главное предназначение автомобильного стробоскопа — регулировка угла опережения зажигания. Кроме того, стробоскоп используют для проверки угла опережения. В наше время изготавливают массу разновидностей профессиональных автомобильных стробоскопов. Однако, можно сделать и самодельное устройство.

Определение момента зажигания

Момент зажигания – это момент, когда между электродами свечи зажигания образуется искра, которая и воспламеняет рабочую топливовоздушную смесь в цилиндрах двигателя. Иными словами, это то количество времени, которое требуется системе, чтобы поджечь сжатую рабочую смесь. Раннее или же позднее зажигания способно нанести существенный вред двигателю, поскольку приводит к повышенному нагреву его составных частей и оказывает на них существенную нагрузку.

Как проверить момент зажигания?

Процесс установки необходимого момента зажигания считается важнейшем пунктом в общем функционировании транспортного средства. Обеспечивается нормальная работа достаточно важных характеристик. Это и мощность, и топливный расход, и обороты холостого хода вместе с приемистостью. Поэтому стоит отслеживать данные показатели и регулярно проверять момент. Кстати, выполнять данную процедуру рекомендуется при обслуживании авто.

Чтобы определить, нормально ли работает и правильно ли установлена вышеописанная конструкция, стоит взять контрольную лампу и стробоскоп. А далее необходимо следовать конкретной инструкции.

1. Нужно параллельно присоединить прибор к конденсатору.
2. Поворачивать коленчатый вал с помощью пусковой рукоятки. Делать это стоит до тех пор, пока разносная пластина не присоединится к контакту на крышке распределителя, который соединен дополнительно со свечой первого цилиндра.
3. Включить зажигание.
4. До момента загорания лампы постепенно поворачивать коленчатый вал.
5. Метки должны совпасть. Если лампа загорится до совпадения меток, то значит, что зажигание установлено неверно.

Нередко владельцы авто используют для проверки и следующие прием: они выезжают на ровную дорогу, хорошенько разгоняют автомобиль и начинают двигаться на четвертой передаче на скорости примерно 50 километров в час. В определенный момент нужно резко и до упора нажать на тормоз. Если в результате появятся небольшие, непродолжительные детонационные звуки мотора, то значит, что момент зажигания верно установлен. В том случае, когда звуки невероятно сильные – присутствует проблема раннего зажигания. Если шума вообще нет – позднего.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

1. Завести мотор.
2. Ослабить гайку трамблера.
3. Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
4. После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.

Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:

1. Сначала прогреть мотор.
2. Затем разогнаться до скорости 45 км/час.
3. Включить 4 скорость и до конца нажать на педаль газа.
4. При этом, оцениваем как ведет себя двигатель, детонирует или нет.
5. Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.

• Если детонация быстро не исчезает, то получилось раннее зажигание.
• Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя. Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие.

Именно поэтому к настройке момента зажигания следует подходить ответственно и очень внимательно.

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Схема трамблёра

Главный недостаток трамблёра – это склонность к механическому износу, в результате которого изменяется качество, а также время возникновения искры.

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.

Что нужно крутить в трамблере, для регулировки опережения зажигания.

сам трамблер, на нем сбоку есть шкала, отпускаешь болт и крутишь. в сторону плюся на опережение в сторону минуса на попозже. а если ты как пишешь 0 в этом деле купи по своей машине книгу от издательства “за рулем”там все четко подробно с картинками, как собрать как разобрать, как отрегулировать, не понять не возможно. сам когда то с них начинал

Сам трамблер. Картинки — на заборе.

Крутите сам трамблер, но прежде чем крутить нужно определиться в какую сторону вращается коленвал, в зависимости от того как стоит двигатель на вашем авто, ну к примеру вазовская девятка, если встать лицом к трамблеру со стороны водителя, то поворачивать трамблер влево вы будете устанавливать зажигание позже, вправо соответственно раньше, но на самом трамблере есть облать- разметка на корпусе метка в виде палочки слева минус нарисован справа от нее плюс, вот вот по правую сторону облать раннего зажигания, полевую позднего, но не смотря на это вы в области раннего зажигания можите крутить вправо и ставить еще раньше. ну вот как то так, на примере девятки, сам трамблер прикручен на 3 гайках, отпускаете их и крутите

Ничего сложного. Я так делал: блал патрон с лампой, + у лампы на трамблер бросал, — на массу. И крутил. Лампа загорелась — зажигание поставлено. Пробуй. Может без картинок понятно будет.

На работу современного двигателя влияет множество факторов, но никто не будет отрицать, что системе зажигания отведена в этом одна из ведущих ролей. От того, насколько хорошо она будет справляться со своими задачами, зависит экономичность, стабильность, мощность и другие параметры силового агрегата.

В теории ТВС на четырёхтактных моторах должна поджигаться за мгновение до достижения поршнем верхнего положения. Именно этого небольшого интервала времени должно хватить, чтобы смесь сгорела, выделив необходимую порцию энергии для обеспечения проворачивания коленчатого вала.

Но на практике поджиг топливовоздушной смеси не всегда происходит именно в конце такта сжатия. Причин тому может быть множество, и мы сегодня попробуем разобраться, почему это происходит, как диагностировать и бороться с подобным явлением.

Как определить раннее или позднее зажигание у автомобиля?

Диагностика и ремонт30 ноября 2017

Для нормальной работы бензинового и дизельного двигателя важно своевременное воспламенение топлива в камерах сгорания цилиндров. Если момент вспышки не соответствует окончанию такта сжатия – запаздывает либо происходит раньше, мотор функционирует неправильно и значительно теряет в мощности. Стоит отметить, что проблема актуальна для силовых агрегатов с механическим распределителем искры (трамблером) и старых дизелей. В новых авто процессом полностью управляет электроника. Владельцам устаревших машин полезно знать, как определить раннее или позднее зажигание и устранить возникшую неполадку.

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

1. Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки.
2. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель.
3. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов.
4. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси.
5. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

В дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Как проявляется раннее искрообразование?

Что получится, когда в силу неправильных настроек свеча выдаст разряд раньше времени:

• топливовоздушная смесь не успеет сжаться до нужной степени, поскольку поршень находится на полпути к камере сгорания;
• горючее вспыхнет при открытом впускном клапане, отчего часть газов прорвется обратно в коллектор;
• вследствие ранней вспышки и слишком большой скорости сгорания поршень получает сильный удар, отзывающийся стуком пальца.

Неконтролируемое горение топливной смеси, вызывающее удары по поршням, называется детонацией.

Как можно отличить признаки раннего зажигания:

1. Первейший симптом – появление хлопков в карбюраторе. Он дает понять, что вспышки горючего в цилиндрах происходят при открытых впускных клапанах.
2. Как следствие, из патрубка воздушного фильтра вырывается дым. Если снять крышку корпуса, можно воочию увидеть языки пламени при стрельбе из карбюратора.
3. Слышен звонкий перестук поршневых пальцев при резком нажатии на педаль акселератора. Так проявляется детонация.
4. Мотор теряет мощность и разгонную динамику, расход топлива возрастает.

Если опережение зажигания превышено незначительно, хлопки во впускном тракте не возникнут. Но детонация и ухудшение ходовых качеств автомобиля все равно проявится. Косвенный признак – самопроизвольное увеличение оборотов холостого хода.

Симптомы неправильного зажигания на дизеле сходны с бензиновыми моторами. Впрыск солярки посередине такта сжатия ведет к аналогичным последствиям – детонации и снижению мощности. Отличие – в затрудненном холодном пуске двигателя и отсутствии хлопков. Причина – недостаточное сжатие горючей смеси, попавшей внутрь цилиндра на долю секунды раньше.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

1. Обороты коленчатого вала на холостом ходу снижаются.
2. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
3. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
4. Двигатель сложнее завести «на холодную».
5. Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

1. Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
2. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
3. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Совет профи, как проверить качество настройки угла опережения зажигания (уоз)

Чтобы проверить, правильно ли настроен угол опережения зажигания, необходимо руководствоваться следующими признаками:

1. В работе прогретого силового агрегата не должно ощущаться никаких «провалов» на холостом ходу.
2. Короткая детонация (примерно 3-5 секунд) присутствовать должна, если надавить на педаль газа резким движением, движение при этом должно происходить на наиболее ровном участке дорожного покрытия при четвертой передаче и скорости передвижения примерно 50 километров в час. То есть должно быть слышно стук пальцев. Если этого не происходит, значит зажигание слишком позднее. Если же данное явление наблюдается, однако никак не проходит, то зажигание слишком раннее.

О том как выставить зажигание ВАЗ 2106 в домашних условиях

Плохая динамика, а также перегревы двигателя ВАЗ 2106 могут быть признаками не только закоксованности двигателя или проблем со свечами, но и свидетельствовать о неправильно выставленном зажигании. Иногда данная проблема сопровождается звоном в двигателе, который слышится на низких, а также на средних оборотах. Начинающие водители, как правило, не имеют понятия, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу же обращаются за помощью к специалистам. В этом нет никакой необходимости и сегодня вы убедитесь в том, что можно без труда выставить зажигание своими руками. Для работы вам не потребуются специальные приборы.

Как выставить зажигание на ВАЗ 2106 — пошаговая инструкция

1. Перед тем как приступить необходимо прогреть мотор до рабочей температуры, это примерно до 80-90°.
2. После, не глуша мотор, откройте капот и ключом на «13» ослабьте гайку крепления прижимной скобы трамблера. Поворачивайте трамблер и следите за увеличением оборотов двигателя, когда они станут наиболее стабильными и высокими зажмите гайку.
3. После сядьте за руль и разгоните авто до 60 км/час, проехав по дороге несколько километров, после достижения требуемой скорости включите 4-ю скорость, затем резко нажмите на педаль газа. Если при этом мотор станет набирать обороты, можно сделать вывод, что зажигание выставлено верно. Если же слышится стук пальцев или хлопки (детонация двигателя), у вас неправильно выставленное зажигание, оно еще называется ранним. Если же вы почувствуете, что мотор сильно медленно развивает обороты — у вас позднее зажигание.



4. Определив тип только что выставленного зажигания, остановитесь и снова откройте капот.
5. Отпустите гайку трамблера и поворачивайте его в зависимости от того какое у вас зажигание. Если у вас раннее зажигание — вращайте трамблер против часовой стрелки на несколько градусов, если же позднее – по часовой стрелке.
6. Снова сядьте за руль и проверьте машину в движении. Регулировку стоит производить до тех пор, пока вы не  получите требуемый результат, правильно выставленным, зажигание можно считать если на скорости 60 км/час пальцы стукнут не больше двух раз.

Теперь когда вы знаете как выставить зажигание ВАЗ 2106, надеюсь ,вы без труда сможете отрегулировать его на своем автомобиле. Спасибо за внимание, заходите почаще.

Актуально:

Полезное видео о том как выставить зажигание по любому цилиндру:

На главную

Управление угла опережения зажигания и зачем он нужен

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания.

Физический смысл

Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз. В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.

На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен. На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

Принципы управления

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Видно, что на холостых оборотах УОЗ находится где-то в диапазоне 18-20 градусов. Это в наших условиях. При более холодной погоде, например, он будет сдвигаться, т. к. температура воздуха во впуске будет отличаться. На непрогретом двигателе УОЗ тоже будет отличаться, например, сразу после старта зажигание будет максимально поздним. Дело в том, что особых мощностных характеристики сразу после старта от мотора не требуется, а вот прогревать катализатор и лямбда-зонд как раз нужно скорее. Позднее зажигание приводит к тому, что в выпуск уходят максимально горячие отработавшие газы, что и способствует максимально быстрому разогреву датчика кислорода и катализатор.

При нарастании оборотов УОЗ увеличивается. Здесь очень простой физический смысл: на повышенных оборотах поршень движется быстрее, а скорость сгорания смеси не меняется. Значит, смесь надо поджигать раньше. Эта зависимость сохраняется как на холостом ходу, так и во время движения.

На автомобилях с трамблером и корректором зажигания зависимость УОЗ была только от одного параметра. Однако с ужесточением экологических требований появились более жесткие требования — стало необходимо учитывать гораздо больше факторов. Это и явилось одной из основных причин перехода на электронное управление зажиганием.

Поэтому, если нужно выразить зависимость УОЗ от внешних условий, она будет выглядеть как набор сложных трехмерных графиков типа таких:

Кстати, при чип-тюнинге, как правило, эти зависимости также затрагиваются. В зависимости от целей чип-тюнинга, прошивка может сдвигать эту зависимость либо в более экономичный режим, либо в более динамичный.

Нештатные режимы

Детонация

В штатном режиме смесь сгорает медленно, а при детонации — на порядок, а то и на два порядка быстрее. Это фактически взрыв смеси. Проблема этого режима в том, что давление тоже нарастает гораздо быстрее, чем при штатном сгорании. Это приводит к ударным нагрузкам на детали двигателя, в первую очередь — на поршень. Такие нагрузки могут привести к разрушению двигателя, поэтому детонации надо избегать.

Штатно работающая система с трамблером на тех же «Жигулях» и «Волгах», вообще говоря, допускала детонацию в определенных режимах, более того, ее наличие в этих режимах было признаком правильно настроенного УОЗ. Руководства по ремонту содержали рекомендацию разогнаться до скорости 50 км/ч и на прямой передаче и резко нажать педаль акселератора в пол. При правильно настроенном УОЗ должна была проявиться кратковременная детонация.

В современных системах ЭБУ тоже отслеживает детонацию, и чаще всего тем же «дедовским» способом, в буквальном смысле на слух. В состав системы входит датчик детонации, представляющий собой практически микрофон. Датчик этот крепится на блок цилиндров.



Датчик детонации и его характерное расположение на блоке цилиндров

В случае возникновения характерных стуков в двигателе ЭБУ «слышит» их и принимает меры. На некоторых системах отдельного датчика детонации нет, и детонация отслеживается не «на слух», а посредством отслеживания тока, протекающего через свечи зажигания. Детальнее эту методику мы рассматривать не будем, обмолвимся лишь, что так сделано, например, на системе Trionic на автомобилях Saab 9000.

Так или иначе, после обнаружения детонации ЭБУ должен сделать так, чтобы детонации больше не было. Как правило, ЭБУ сдвигает зажигание позднее, то есть уменьшает УОЗ, до тех пор, пока не поймет, что детонации прекратились. Излишне позднее зажигание приведет к снижению мощности, о чем мы уже говорили в начале статьи, но снижение мощности гораздо лучше, чем механическое повреждение мотора. Именно таким образом современный двигатель принципиально способен работать хоть на «восьмидесятом» бензине. Он будет заводиться и работать, и скорее всего не развалится тут же. Однако нормальной мощности он развить не сможет, и будет «затыкаться» при попытках активно ехать.

Поэтому же являются несостоятельными все утверждения о том, что современный мотор способен «адаптироваться» под любой бензин и якобы можно лить АИ-92 в любой двигатель. Никакой адаптации нет. Случается примерно следующее: ЭБУ «слышит» детонацию и сдвигает УОЗ до ее пропадания, потом постепенно возвращает УОЗ обратно, снова «слышит» детонацию, и так по замкнутому кругу, пока в мотор не попадет бензин с правильным октановым числом. Основная проблема этого режима — детонация все равно происходит, только не постоянно, а с перерывами. Конечно, это позволяет мотору не развалиться сразу, но и пользы от этого никакой. К тому же позднее зажигание приводит к тому, что на выпуск попадают более горячие отработавшие газы, а то и еще горящая смесь, что может приводить и к прогару клапанов, и к перегреву катализатора, а перегрев катализатора — это почти гарантированное его разрушение.

На ряде двигателей с турбонаддувом ЭБУ также имеет возможность управлять давлением наддува. Конечно, не напрямую, а через управление электромагнитным клапаном в пневмомагистрали до актуатора вастгейта (wastegate) турбины. Как правило, это сделано в тех двигателях, где давление наддува достигает тех величин, которые при определенных ситуациях могут провоцировать детонацию. В этих системах при возникновении детонации при наличии высокого давления наддува помимо сдвига УОЗ будет открываться упомянутый электромагнитный клапан, приводя к открытию вастгейта и снижению давления наддува. Так сделано на уже упомянутых автомобилях Saab, а клапан этот называется APC.

Поэтому настоятельно рекомендуется использовать топливо с тем октановым числом, под которое двигатель спроектирован. В исправном двигателе с правильным топливом детонаций возникать не будет.

Калильное зажигание

Бывают ситуации, когда топливовоздушная смесь воспламеняется не от искры, а из-за того, что в камере сгорания присутствует место, нагретое выше допустимой температуры. Это может быть, например, нагар в камере сгорания, или свеча с неправильным калильным числом — как правило, это следствие ошибки при подборе свечей.

Эта ситуация называется «калильное зажигание» и плоха в первую очередь тем, что воспламенение происходит раньше, чем запланировано. Это плохо тем же, чем и излишне ранний УОЗ — фактически, часть работы газов будет направлена «против» полезной работы. Кроме того, такое воспламенение смеси может стать причиной детонации, а о связанных с этим проблемах мы уже говорили довольно много.

Проблема с калильными зажиганием, впрочем, является проблемой чисто «механической» — блок управления не имеет возможности как-то повлиять на этот процесс, поэтому и диагностический сканер тут не очень поможет.

Выводы

Получается, рано пока автомеханику и автовладельцу выкидывать знание об УОЗ на задворки сознания. Например, понимание этого параметра запросто поможет даже при наличии только стандартного протокола «поймать» факт детонации, а по заводскому протоколу на многих автомобилях доступны и такие параметры, как сдвиг УОЗ по детонации для каждого цилиндра. А понимание процессов, происходящих в двигателе и системе управления — главное условие для скорейшего понимания причин неисправности и ее устранения. А о других процессах мы продолжим рассказывать в следующих статьях.

Бочканов Евгений Александрович
© Легион-Автодата

Москва, г. Зеленоград
[email protected]

Установка зажигания на «Буран»

Характеристика изделия

Cистема зажигания выполнена на современной элементной базе с использованием методов монтажа с повышенной надежностью. Данная модель обладает улучшенными потребительскими свойствами и применяется только в комплекте. Момент искрообразования от 240 до 6000 об/мин.
Генераторная установка обеспечивает нагрузочную мощность 215 Вт.

Комплектация

В комплект набора входит:

1. Магдино 26.3749
2. Коммутатор 84.3734-01 (применение других коммутаторов недопустимо)

Установка зажигания на снегоход

Детали располагаются на штатных местах снегохода и двигателя. Соединения проводов показаны на схеме.

Устанавливать магдино 26.3749 надо на горизонтальые места крепления (рис. 3) так, чтобы две трети паза магдино располагались слева и одна треть справа относительно крепежного отверстия (рис. 1), то есть магдино должно быть чуть повернуто против часовой стрелки относительно центрального положения. Окончательную регулировку надо производить не по стробоскопу, а на ходу: поворачивать магдино по или против часовой стрелки на 1-2 градуса. При таком расположении магдино, угол опережения зажигания (УОЗ) будет ориентировочно равен 22-24 градуса на 4000 оборотах.

Рис. 1. Схема расположения магдино на двигателе Рис. 2. Расположение магдино на двигателе Рис. 3. Горизонтальные места крепления магдино

Замена контактного (кулачкового) зажигания на электронное магдино 26.3749

1. Маховик от контактного зажигания можно устанавливать только после демонтажа рычажка, чтобы винт крепления не испортил катушки магдино.
2. Перед установкой магдино нужно убедиться, что между полюсами маховика и сердечниками катушек магдино имеется зазор примерно 0,1 мм.
3. Установить магдино 26.3749 на картер по центру регулировочного паза, точно как на рис. 1 на горизонтальные места крепления (рис. 3), при этом немного повернуть против часовой стрелки (до конца паза против часовой стрелки выкручивать не надо — будет раннее зажигание).
4. Если двигатель завелся в обратную сторону, или не завёлся, то есть момент зажигания смещен на 90 градусов, имеется три способа устранения этой неисправности:
   • приобрести и установить новый маховик М2
   • установить магдино 26.3749 на вертикальные места крепления, при этом магдино повернуть до конца паза по часовой стрелке (без замены маховика)
   • поменять начало и конец обмоток катушки заряда (красный и черный провод в штекерной колодке) и начало и конец обмотки датчика. Для этого необходимо перекусить лепесток минусового проводника, выходящего из катушки, ни в коем случае не откручивая винты крепления катушек, припаять провод (удлинить) и вывести его к зеленому проводу коммутатора 84.3734-01, а штатный провод (желтый или зеленый) магдино от обмотки датчика подключить на массу.

Белый, сизый, черный дым из выхлопной трубы? Причины и способы ремонта

Во время работы двигателя в процессе сгорания топлива выделяются продукты сгорания в виде нагретых выхлопных газов. Цвет выхлопа, при этом, может быть различным, в зависимости от полноты сгорания топливовоздушной смеси, а также состояния систем зажигания и питания. Выходящие из выхлопной системы непрозрачные газы могут иметь три оттенка цвета: белый, синий и черный.

Причины изменения цвета выхлопа

Появление одного из этих оттенков в выхлопных газах возможно, как на бензиновых, так и дизельных двигателях.

Особенно цвет выхлопных газов дизельных двигателей может менять оттенок от сбоя при установке точки впрыска ТНВД (топливного насоса высокого давления). Дизеля вообще очень критичны к установке впрыска, что сразу отражается на цвете выхлопа.

На бензиновых моторах цвет отработанных газов может изменяться при сбое регулировок в системе питания, зажигания, либо при неисправности ЦПГ (цилиндропоршневой группы).

Дизеля:

• Белый дым – при запаздывании самовоспламенения (позднее зажигание или точнее, поздняя установка точки впрыска топлива), может также наблюдаться при прогреве мотора, когда цилиндры еще недостаточно прогрелись для своевременного воспламенения топлива;

• Черный дым – ранняя подача топлива, неисправность наддува, либо накопившаяся грязь в впускном коллекторе.

грязь во впускном коллекторе

Появление черного цвета выхлопа также возможно при резком нажатии педали газа (на турбодвигателях), когда корректор турбины обогащает подачу топлива, но турбина еще не разогналась из ее инерциональности от недостатка воздуха;

• Синий дым – проблемы с распылением топлива. Это наиболее опасная ситуация, так как дальнейшая эксплуатации с подобной неисправностью приводит в итоге к отказу двигателя и как следствие сложному и дорогостоящему ремонту.

Появление синего цвета выхлопных газов возможно при попадании большого количества масла в камеру сгорания из-за высокого уровня масла, либо износе ЦПГ, либо направляющих клапанов и их маслосъемных колпачков.

Неисправность маслосъемных колпачков — одна из возможных причин синего дыма из выхлопа

Бензиновые моторы:

• Белый дым – при пробое прокладки головки блока или появлении трещины в теле головки блока в районе камер сгорания) когда охлаждающая жидкость попадает в цилиндры, где закипает от высокой температуры от сгорания топливовоздушной смеси;

Пробитая прокладка ГБЦ

• Черный дым – следствие переобогащения топлива. Это может быть вызвано неисправностью форсунок, загрязненным воздушным фильтром, либо поздним зажиганием;

• Синий дым–«говорит» о присутствии масла в выхлопных газах. Причиной может служить либо износ поршневой группы, поломка колец или перегородок на поршнях, либо износ направляющих втулок клапанов и маслосъемных колпачков. Также причиной синего дыма может являться повышенный уровень масла в поддоне двигателя.

поломка колец поршня

Устранение неисправностей:

Дизельные двигатели

• Точная установка угла впрыска топлива, что рекомендуется делать в условиях специализированных автосервисов, где есть соответствующее оборудование и профессиональные механики;

• Своевременная диагностика двигателя для устранения неисправностей на из ранней стадии.

Бензиновые двигатели

• Замена прокладки головки блока, шлифовка плоскости головки и ее опрессовка при подозрении на наличие трещины в рубашке охлаждения;

• Промывка форсунок и их настройка на специальном стенде с выборкой неисправных;

• Ремонт ЦПГ (замена поршневых колец, поршней) или головки блока цилиндров.

Примеры из «жизни» двигателей

Из практики обслуживания и ремонта двигателей, часто причиной пробоя прокладки блока является ее непрофессиональная замена. Как правило, болты крепления головки затягивают либо с большим моментом силы, либо с недостаточным, так как работа выполняется без использования динамометрического ключа, либо не прошедшего очередную поверку.

При перетяжке болтов крепления головки происходит короблении ее плоскости, а также вытяжка тела болтов, которые могут в любой момент «стрельнуть», либо самоотпуститься. В любом случае при замене прокладки блока необходимо проверять плоскость головки блока и производить ее фрезеровку, что требуется практически в 99.9% при осмотре головок.

Недостаточный момент затяжки болтов крепления головки, ведет к ее вторичному пробою и повторному ремонту двигателя.

На фирменных прокладках всегда дается вкладыш с указанием момента и порядка затяжки болтов ее крепления, что необходимо всегда придерживаться, плюс выполнять работу поверенным динамометрическим ключом.

На дизелях причиной появления белого или черного дыма может служить отфрезерованная плоскость головки блока выше допустимых меток. Это ведет к тому, что моторист не может точно выставить угол подачи топлива, так как изменилась высота головки блока и привод ГРМ (цепь или ремень) не устанавливается по заводским меткам.

Плюс наблюдается легкое (не критичное для безопасности двигателя) касание клапанов о днища поршней, что пытаются устранить установкой дополнительной прокладки головки блока, что не всегда помогает и в итоге приходится заменять саму головку блока из-за халатности тех, кто производил фрезеровку плоскости головки.

В заключение стоит добавить, что у нормально отрегулированного двигателя, с рабочей компрессией в цилиндрах будь то бензиновый или дизельный мотор, выхлоп не имеет какого-либо ярко выраженного цвета и практически не виден.

Как отрегулировать время в автомобиле

Время зажигания относится к системе зажигания, которая позволяет свече зажигания зажигаться за несколько градусов до того, как поршень достигнет верхней мертвой точки (ВМТ) на такте сжатия. Другими словами, момент зажигания — это регулировка искры, производимой свечами зажигания в системе зажигания.

Когда поршень перемещается в верхнюю часть камеры сгорания, клапаны закрываются и позволяют двигателю сжимать смесь воздуха и топлива внутри камеры сгорания.Работа системы зажигания заключается в воспламенении этой топливно-воздушной смеси, чтобы произвести контролируемый взрыв, позволяющий двигателю вращаться и производить мощность, которую можно использовать для движения вашего автомобиля. Момент зажигания или искра измеряется в градусах вращения коленчатого вала, в результате чего поршень оказывается в верхней части камеры сгорания или ВМТ.

Если искра возникает до того, как поршень достигнет верхней части камеры сгорания, что также называется усовершенствованной синхронизацией, управляемый взрыв будет работать против вращения двигателя и производить меньшую мощность. Если искра возникает после того, как поршень начинает двигаться обратно по цилиндру, что называется задержкой по времени, давление, создаваемое при сжатии топливно-воздушной смеси, рассеется и вызовет слабый взрыв, не позволяющий двигателю развивать максимальную мощность.

Хороший индикатор того, что может потребоваться регулировка момента зажигания, — это когда двигатель работает слишком бедной (слишком много воздуха, недостаточно топлива в топливной смеси) или слишком богатой (слишком много топлива и недостаточно воздуха в топливной смеси). Эти условия иногда проявляются в виде обратного зажигания двигателя или звона при ускорении.

Правильная установка угла опережения зажигания позволяет двигателю эффективно развивать максимальную мощность. Количество градусов будет варьироваться между производителями, поэтому лучше всего проверить руководство по обслуживанию для вашего конкретного автомобиля, чтобы точно определить, в какой степени установить угол опережения зажигания.

Часть 1 из 3: Расположение меток синхронизации

Необходимые материалы

• Раздаточный ключ подходящего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководство по ремонту (опционально) Chilton

Старые автомобили с распределительной системой зажигания будут иметь возможность точной настройки угла опережения зажигания.Как правило, регулировку времени необходимо производить из-за нормального износа движущихся частей в системе зажигания. Один градус может быть незаметен на холостом ходу, но на более высоких скоростях это может привести к раннему или позднему срабатыванию системы зажигания автомобиля, что снизит общую производительность двигателя.

Если в вашем автомобиле используется система зажигания без распределителя, такая как катушка на вилке, синхронизация не может быть отрегулирована, поскольку компьютер вносит эти изменения на лету, когда это необходимо.

Шаг 1: Найдите шкив коленчатого вала .При выключенном двигателе откройте капот и найдите шкив коленчатого вала.

На шкиве коленчатого вала будет метка (метки) на крышке привода ГРМ.

• Совет : Эти отметки можно увидеть при работающем двигателе, подсвечивая эту область индикатором синхронизации для проверки и регулировки угла опережения зажигания.

Шаг 2: Найдите цилиндр номер один . У большинства ламп ГРМ есть три зажима.

Положительный / красный и отрицательный / черный зажимы подключаются к аккумуляторной батарее транспортного средства, а третий зажим, также известный как индуктивный зажим, зажимает провод свечи зажигания цилиндра номер один.

• Совет : Если вы не знаете, какой цилиндр номер 1, обратитесь к информации о заводском ремонте, чтобы узнать порядок зажигания.

Шаг 3: Ослабьте регулировочную гайку на распределителе . Если необходимо отрегулировать угол опережения зажигания, ослабьте эту гайку настолько, чтобы распределитель мог вращаться, чтобы опережение или замедление опережения.

Часть 2 из 3: Определение необходимости регулировки

Необходимые материалы

• Раздаточный ключ подходящего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководство по ремонту (опционально) Chilton
• Фара дальнего света

Шаг 1. Прогрейте двигатель .Запустите двигатель и дайте ему нагреться до рабочей температуры 195 градусов.

На это указывает стрелка указателя температуры в середине датчика.

Шаг 2: Прикрепите индикатор времени . Теперь самое время прикрепить индикатор времени к батарее и свече зажигания номер один и посветить индикатором времени на шкив коленчатого вала.

Сравните ваши показания с данными производителя в руководстве по заводскому ремонту. Если время не соответствует спецификации, вам нужно будет отрегулировать его, чтобы двигатель работал с максимальной производительностью.

• Совет : Если в вашем автомобиле есть система опережения зажигания с вакуумным усилителем, отсоедините вакуумную линию, идущую в распределитель, и закройте ее небольшим болтом, чтобы предотвратить утечку вакуума во время регулировки времени.

Часть 3 из 3: Выполнение регулировки

Необходимые материалы

• Раздаточный ключ подходящего размера
• Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
• Руководство по ремонту (опционально) Chilton
• Фара дальнего света

Шаг 1: Ослабьте регулировочную гайку или болт .Вернитесь к регулировочной гайке или болту на распределителе и ослабьте их настолько, чтобы распределитель мог вращаться.

• Совет : В некоторых автомобилях требуется установить перемычку на электрический разъем, чтобы закоротить или разорвать соединение с компьютером автомобиля, чтобы можно было отрегулировать время. Если в вашем автомобиле есть компьютер, игнорирование этого шага не позволит компьютеру принять настройки.

Шаг 2: Поверните распределитель . Используя индикатор синхронизации, чтобы смотреть на метки синхронизации на кривошипе и крышке механизма газораспределения, поверните распределитель, чтобы произвести необходимые регулировки.

• Примечание : Каждый автомобиль может отличаться, но общее практическое правило состоит в том, что если ротор внутри распределителя вращается по часовой стрелке при работающем двигателе, вращение распределителя против часовой стрелки приведет к увеличению угла опережения зажигания. При вращении распределителя по часовой стрелке произойдет обратное и замедлит опережение зажигания. Твердой рукой в ​​перчатке слегка поверните распределитель в любом направлении, пока время не будет соответствовать спецификациям производителя.

Шаг 3: Затяните регулировочную гайку .Как только время будет установлено на холостом ходу, затяните регулировочную гайку на распределителе.

Попросите друга открыть дроссельную заслонку. Это включает в себя быстрое нажатие на педаль акселератора для увеличения оборотов двигателя, а затем ее отпускание, позволяя двигателю вернуться к холостому ходу, тем самым подтверждая, что синхронизация установлена ​​в соответствии со спецификациями.

Поздравляем! Вы только что установили собственный момент зажигания. В некоторых случаях угол опережения зажигания не соответствует требованиям из-за натянутой цепи или ремня ГРМ. Если после установки времени на автомобиле появляются симптомы отсутствия времени, рекомендуется проконсультироваться с сертифицированным механиком, например, из YourMechanic, для дальнейшей диагностики.Эти профессиональные специалисты могут установить для вас время зажигания, а также убедиться, что ваши свечи зажигания обновлены.

Настройка карбюратора — первое зажигание

Рассказ и фотографии предоставлены: Moore Good Ink

Кардинальное правило настройки карбюратора — Ignition First. После правильной настройки статического зажигания и механизма опережения зажигания в распределителе топливовоздушная смесь может быть настроена на полную мощность и топливную экономичность.

Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного момента зажигания; если искра не попадает в камеру сгорания в нужное время, поиск оптимальной мощности или экономии затрудняется.

Но пропал дистрибьютор! Настройка современных хотродов включает в себя электронику и компьютерное программное обеспечение. Датчиков предостаточно. Они определяют абсолютное давление в коллекторе, массовый расход воздуха, положение коленчатого вала и так далее.Они сообщают ЭБУ (блоку управления двигателем), который постоянно проверяет все переменные и сообщает каждой свече зажигания, когда зажигать. Там, где когда-то был дистрибьютор, теперь существует несколько катушек, часто по одной на каждой свече зажигания.

И все же, как приятно понимать психологию хотроддера, который жаждет карбюратора и распределителя. И, по иронии судьбы, тюнинг старых автомобилей может быть проще. Для них не требуется никакого сложного оборудования или компьютерных знаний, часто бывает только индикатор времени, отвертка и несколько гаечных ключей.

Справочная информация о схемах зажигания и катушечных зажиганиях

До того, как появились сложные электронные системы управления, мы использовали катушечную систему зажигания, которая впервые появилась на Cadillac 1910 года. Распределитель использовался, чтобы определить, когда должна загореться каждая свеча зажигания. Механический кулачок с приводом от двигателя в распределителе, вращающийся со скоростью распределительного вала, приводил в действие набор точек прерывания. Точки подключили электрический ток к катушке, который преобразовал его в высокое напряжение, необходимое для зажигания свечей зажигания.

Высокое напряжение подводилось от катушки к центру крышки распределителя по высоковольтному проводу. Внутри колпачка есть небольшие металлические выступы, по одному на каждую свечу зажигания. Ротор, установленный на верхнем конце механического кулачка и работающий внутри крышки распределителя, направляет импульсы высокого напряжения к правильной свече зажигания. Конденсатор выполняет двойную функцию: продлевает срок службы точек, гасит дугу на точках и формирует резонансный контур с катушкой, который увеличивает пиковое напряжение.

Ротор соединен через высоковольтную катушку с аккумулятором, а небольшие металлические выступы в крышке распределителя соединены проводами свечи зажигания со свечами зажигания. Когда ротор вращается, ток через крошечный промежуток переходит к каждому из небольших металлических выводов, замыкая электрическую цепь и вовремя посылая кратковременные токи высокого напряжения на каждую свечу зажигания.

Момент зажигания

Время зажигания зависит от множества факторов, включая тип топлива, концентрацию смеси, форму камеры сгорания, степень сжатия, температуру и влажность.Кроме того, зажигание всегда синхронизируется с зажиганием свечи зажигания до того, как поршень достигнет верхней мертвой точки (ВМТ) в цилиндре. Разжигание до ВМТ необходимо из-за времени, которое требуется фронту пламени для воспламенения топливовоздушной смеси в цилиндре.

Два элемента синхронизации зажигания: статическая или начальная синхронизация и прогрессивная синхронизация

Когда вы комбинируете статическую или начальную синхронизацию с прогрессивной синхронизацией, результатом является общая синхронизация. Статическая синхронизация может варьироваться от 8 градусов до ВМТ до более 40 градусов в зависимости от двигателя.Настройка статической или начальной синхронизации достигается простым поворотом корпуса распределителя по отношению к ротору. Следовательно, либо точки, либо электронный пикап сработают раньше или позже.

Постепенное опережение зажигания осуществляется либо механическими средствами, либо вакуумом, либо обоими способами. Его функция заключается в увеличении угла опережения зажигания сверх статической настройки. По мере увеличения оборотов двигателя искра должна зажигаться раньше, потому что у топливовоздушной смеси меньше времени для сгорания.

Механические механизмы опережения искры состоят из грузов на пружинах, которые выбрасываются наружу под действием центробежной силы внутри распределителя. По мере увеличения оборотов двигателя грузы постепенно вращаются на большем радиусе, продвигая ротор относительно крышки и, следовательно, опережая момент зажигания. С другой стороны, опережение вакуума ускоряет опережение зажигания, реагируя на низкое давление во впускном коллекторе. Таким образом, задача тюнера двигателя состоит в том, чтобы поджечь искру в нужное время во всем диапазоне оборотов.

Настройка механизма подачи вакуума достигается за счет использования регулируемого опережения вакуума или изменения места, где он определяет разрежение во впускном коллекторе. Регулировка механического механизма подачи осуществляется заменой пружин или грузов, или того и другого.

Самый частый признак неправильной установки угла опережения зажигания

Часто хорошо настроенные двигатели с высокопроизводительными распределительными валами, головками цилиндров и впускными коллекторами демонстрируют ленивую реакцию или, что еще хуже, колеблются при ускорении или умирают на холостом ходу.Решение состоит в том, чтобы увеличить статическую синхронизацию и уменьшить прогрессивную синхронизацию (механическую или вакуумную), тем самым ограничивая чрезмерную общую синхронизацию на высоких оборотах двигателя. Тюнеры карбюраторов считают это своей самой постоянной проблемой, но она легко решается модификациями дистрибьютора.

Источник:

Карбюрация демона

Используя стандартный индикатор времени (без обратного набора номера), подключенный к цилиндру номер 1 и к обоим клеммам аккумуляторной батареи, а также с двигателем, работающим на холостом ходу, этот двигатель работает примерно на 20 градусов до ВМТ.Это событие опережения зажигания известно как статическое или начальное опережение и является хорошей отправной точкой для двигателей с высокими рабочими характеристиками, особенно с агрессивными распределительными валами.

Запуск при 10 градусах до ВМТ является хорошей начальной установкой зажигания для слегка модифицированного двигателя.

Запуск при 5 градусах перед ВМТ — типичная начальная установка зажигания для стандартного двигателя.

Запуск двигателя в ВМТ или сразу после него, как показано здесь, вероятно, вызовет остановку двигателя. У двигателей, особенно у высокопроизводительных двигателей, есть аллергия на задержку опережения зажигания. Из-за времени, необходимого для воспламенения топливовоздушной смеси в цилиндре, для правильной работы им требуется правильно опережение угла опережения зажигания.

Как проверить статическое и полное опережение зажигания с помощью фонаря с задним циферблатом

Используя индикатор времени с задним циферблатом, вы регулируете шкалу до тех пор, пока линия на балансировщике коленчатого вала не совместится с отметкой ВМТ на выступе. Таким образом, в режиме ожидания цифра на циферблате будет представлять ваше начальное время.Общее время определяется аналогичным образом, за исключением того, что частота вращения двигателя увеличивается, обычно до 2500–3000 об / мин, при которой грузы и пружины перемещаются в свое максимальное положение.

Преимущество хронометража с обратным набором номера становится очевидным при определении общего хронирования. В этом примере общее время записано под углом 38 градусов до ВМТ. При использовании стандартного светового индикатора времени без обратного набора номера 38 градусов будет большим расстоянием от язычка и требует некоторого измерения.

Как настроить кривые зажигания и добиться оптимальной производительности

Выбор угла опережения зажигания — это, пожалуй, самая важная настройка двигателя внутреннего сгорания, однако концепция кривых зажигания по-прежнему остается неуловимой для многих энтузиастов. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и осознанный процесс настройки. Думайте об этом как о «бесплатных» лошадиных силах, потому что оптимизация времени стоит очень мало, если вы знаете все трюки.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал дурачиться с четырехтактными двигателями внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы зажечь заряд в цилиндре за достаточное время (опережение), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая давление на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15–18 градусах ВМТ, чтобы максимально увеличить нагрузку на коленчатый вал.Если момент зажигания слишком ранний, цилиндр может взорваться и вызвать повреждение.

Если искра возникает слишком поздно, двигатель работает ровно, вырабатывает меньшую мощность и может перегреться. Для типичного уличного двигателя с распределителем, работающего на бензине, это означает, что мы должны использовать подход Mama Bear для определения угла опережения зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на газовом насосе, хотя общие компоненты одинаковы для любого двигателя.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от множества переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на впуске, и это лишь некоторые важные моменты.Но если свести это к простейшим аспектам, синхронизация зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дроссельной заслонкой и легко контролируется вакуумметром. Когда дроссельная заслонка почти не открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая вакуум во впускном коллекторе (низкое давление). Типичный уличный автомобиль с умеренным кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм рт. Ст.) На вакуумметре. Когда дроссельная заслонка открывается, вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля.Большинство двигателей будет тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе на WOT.

Следующий шаг — разделить опережение зажигания на три основных компонента: начальное опережение, механическое опережение и опережение вакуума. Наш подход к этому двигателю состоит в том, чтобы оптимизировать время зажигания во всем рабочем диапазоне двигателя, сводя к минимуму вероятность детонации.

Все начинается с начального отсчета времени. Это величина опережения на холостом ходу с искрой, срабатывающей до верхней мертвой точки (ВМТ).Большинство стандартных уличных двигателей требуют от 6 до 8 градусов начального подъема, но это не высечено в камне. Двигатели с более долговечными распредвалами и другими модификациями часто требуют большего начального времени. Для двигателей с большими кулачками нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начальной синхронизации. Это время проверяется с помощью индикатора синхронизации, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансировщике с указателем синхронизации, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается ослаблением прижимного болта распределителя и вращением корпуса распределителя.Это изменяет соотношение между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальный момент времени.

Далее идет механическое продвижение. Механическое продвижение строго привязано к частоте вращения двигателя (об / мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых двигателях Джеймса Ватта в 1780-х годах. Но даже Ватт признает, что позаимствовал эту идею из более ранней конструкции, появившейся на мельнице 1600-х годов.

Типичный центробежный механизм продвижения использует пару грузов, которые поворачиваются на штифтах.Грузы прикреплены к пластине, на которой установлен штифт, перемещающийся в фиксированной прорези. Расстояние, на которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном дистрибьюторе Chevrolet, который вращается по часовой стрелке, при открытии механических опережающих грузов ротор перемещается в том же направлении, опережая синхронизацию. Частота вращения, при которой грузы начинают двигаться, и точка их максимального хода определяется, главным образом, силой пружин, удерживающих грузы на месте.Более легкие пружины позволяют начинать продвижение на более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Типичная кривая механического опережения может начинать движение при 1500 об / мин и достигать полного опережения при 2600 об / мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена ​​на 10 градусов до ВМТ, то наше общее показание механического опережения на гармоническом балансировщике при 2600 об / мин или выше будет 35 градусов (10 начальных + 25 механических = 35 Всего градусов).Мы можем скорректировать эту сумму, добавляя или вычитая начальное или механическое продвижение. Изменение количества механического продвижения требует модификации паза или изменения диаметра втулки, которая подходит к штифту в пазу. Оба эти метода изменяют физический объем пространства, в котором может перемещаться ротор.

Важно отметить, что проверка механического опережения с помощью светового индикатора всегда должна выполняться при отсоединенном фильтре опережения вакуума. Если канистру не отсоединить, показания будут представлять собой комбинацию начального, механического и вакуумного опережения.

Теперь мы можем ввести вакуумное продвижение в эту систему. Среди энтузиастов существует популярное, но ошибочное мнение о том, что развитие вакуума предназначено только для устаревших двигателей и / или двигателей с ограничением выбросов. Более осознанный способ взглянуть на вакуумное продвижение — это рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему так важен выбор времени на основе нагрузки.

Давайте возьмем пример типичного малоблочного двигателя с карбюратором, который едет по автостраде со скоростью 70 миль в час и 2800 об / мин по ровной поверхности.Двигатель мог создавать вакуум от 14 до 18 дюймов. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытый дроссель. Малоизвестным фактом является то, что большинство умеренных уличных двигателей движутся по автостраде, вытягивая топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с долговременными кулачками или автомобили с высокими передачами на повышающей передаче могут перейти в главный контур, но большинство легких уличных двигателей с высоким вакуумом в крейсерском режиме фактически будут работать на холостом ходу.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не герметична. Здесь все усложняется: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания загорается, и требуется много времени, чтобы газы сгорания полностью сгорели через верхнюю часть поршня — это очень похоже на пожар в прерии в большой долине. Чем плотнее трава, тем быстрее она горит, а редкие участки горят медленнее.

Мы можем применить эту аналогию прерийного огня к камере сгорания. В WOT воздух и топливо плотно упакованы и быстро сгорают, поэтому нам не нужно много времени. При 2800 об / мин при WOT угол поворота от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень небольшом дросселе (от 14 до 16 дюймов вакуума в коллекторе) воздух и топливо гораздо менее плотно упакованы в цилиндр. Чтобы получить максимальную мощность при частичном открытии дроссельной заслонки, нам нужно запустить процесс сгорания намного раньше — возможно, до 40–44 градусов до ВМТ, в зависимости от индивидуальных требований двигателя.

Такое время необходимо только тогда, когда двигатель работает с очень небольшой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный баллон, прикрепленный к распределителю, чтобы ускорить синхронизацию при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического продвижения.

Два графика иллюстрируют очень простые механические кривые и кривые опережения вакуума. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как продвижение вакуума контролируется только нагрузкой двигателя.Нам нужны и то, и другое, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 при едва открытой дроссельной заслонке или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, например 1500 об / мин. У этих двух ситуаций очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте рассмотрим крайний пример с двигателем малого рабочего объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при 0,050 дюйма и 0.565-дюймовый лифт. Даже с 16 градусами начального момента, допустим, наш двигатель почти не работает на холостом ходу при 8 дюймах вакуума в коллекторе, и он поддерживается герметичным гидротрансформатором, потому что он также содержит закись азота.

Даже при сжатии 9,5 или 10,0: 1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее увеличение вакуума на крейсерских скоростях при частичном открытии дроссельной заслонки, чтобы улучшить его управляемость и реакцию на газ.Наш опыт показывает, что подключение механизма подачи вакуума к источнику вакуума в коллекторе увеличивает синхронизацию и помогает двигателю работать на холостом ходу лучше на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые канистры с подачей вакуума, которые позволяют настраивать кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере.Мы бросили очень мягкий малый блок 383ci в ранний El Camino, протолкнув трансмиссию Th450 и очень плотный 11-дюймовый преобразователь. При 16 градусах начальной синхронизации и правильно отрегулированной цепи холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, при этом вакуум в передаче упал до уровня ниже 8 дюймов ртутного столба. Добавление большего начального тайминга означало внесение серьезных изменений в распределитель HEI, чтобы ограничить механическое продвижение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов в сумме).

Распределитель был оснащен регулируемым баллоном с опережением вакуума, поэтому мы соединили баллон с вакуумом в коллекторе, который добавил 14 градусов вперед и создал 30 градусов на холостом ходу.Вакуум холостого хода мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий лязг на передаче. Дополнительное опережение вакуума также позволило нам еще немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает больше времени. После дополнительной езды и настройки мы доработали эту комбинацию с 14 градусами начального, 20 градусов механического опережения и 14 градусов опережения вакуума для 48 градусов на крейсерских скоростях шоссе, но она отлично работает даже с 87-октановым топливом.

Каждый двигатель будет иметь разные требования к синхронизации, основанные на комбинации параметров конструкции камеры сгорания, сжатия, октанового числа, синхронизации кулачка и кривой зажигания. Лучший способ определить идеальную кривую — внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обратите внимание на то, что сообщает ваш движок, и запишите все свои изменения в блокнот.

Это всего лишь один пример, но он служит для иллюстрации того, как можно манипулировать моментом зажигания для улучшения характеристик двигателя с неполным дросселем.В очень немногих журналах рассказывается о характеристиках частичного открытия дроссельной заслонки, но это очень важно для уличных двигателей. Если задуматься, уличный двигатель легко тратит 95 процентов своей жизни на частичном открытии дроссельной заслонки и на холостом ходу. Почему бы вам не потратить время на то, чтобы ваш двигатель работал наилучшим образом там, где он будет проводить почти весь свой срок службы? Потратьте немного времени на работу с двигателем и индикатором времени, и мы гарантируем, что вы будете довольны этим.

Оптимизация угла опережения зажигания при частичном открытии дроссельной заслонки обычно приводит к более холодной работе двигателя.Поздняя установка угла опережения зажигания подвергает большую часть стенки цилиндра процессу сгорания, в результате чего охлаждающая жидкость попадает больше тепла, поэтому двигатель работает более горячим.

Посмотреть все 20 фотографийВсе, что вам действительно понадобится, — это индикатор времени, блокнот и некоторые знания по настройке, чтобы создать идеальную кривую синхронизации для любого уличного двигателя. Немного времени, потраченное на настройку кривой зажигания, может значительно улучшить характеристики любого двигателя. См. Все 20 фото. Это типичный механический механизм подачи на распределителе HEI с парой грузов, которые перемещаются наружу при увеличении частоты вращения двигателя.Вы можете создать индивидуальную кривую, смешав пружины из комплекта пружин послепродажного обслуживания. Один из двух слотов обозначен стрелкой. Единственный способ уменьшить общее механическое продвижение — уменьшить длину паза. Это потребует разборки и некоторой пайки или сварки. См. Все 20 фото. Распределители MSD используют один паз и штифт со втулкой, которая удерживается гайкой. Изменение диаметра втулки позволяет тюнеру увеличивать или уменьшать механическое продвижение. Распределители MSD поставляются с самой большой (черной) втулкой, которая сводит к минимуму механическое продвижение, но втулки меньшего размера поставляются с распределителем.Обязательно нанесите пятно Loctite на резьбу при замене втулки. Мы видели, как эти гайки отваливались. См. Все 20 фотографий. Канистры с опережением вакуума перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум. Вакуум, приложенный к диафрагме, увеличивает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для самых популярных дистрибьюторов и обычно идентифицируются по восьмиугольной форме. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости подачи.Посмотреть все 20 фотографий Этот цифровой индикатор хронометража Innova с обратным циферблатом отображает общий угол наклона (32 градуса) и число оборотов двигателя (2580). Для использования этого обратного света нажимайте кнопки «Вперед» (стрелка вверх) или «Задержка» (стрелка вниз) до тех пор, пока отметка ВМТ не совпадет с отметкой нуля на вкладке синхронизации двигателя. Затем этот дисплей сообщает нам, что у нас есть угол поворота на 32 градуса при 2580 об / мин. См. Все 20 фотографий Вот небольшой совет по определению вращения на любом распределителе с вакуумным баллоном. Расположите руку параллельно баллону подачи вакуума, как показано на рисунке.Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Распределители Ford размещают пылесос на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Просто, не так ли? Посмотреть все 20 фотографий Вы можете купить ленту для хронометража в MSD, которая будет отображать метки времени, поэтому вам не понадобится подсветка циферблата. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 (пи) и разделите это значение на 180, чтобы получить расстояние на 2 градуса.Для балансира диаметром 8 дюймов мы округлили это значение в 2 градуса до 0,140 дюйма. Таким образом, 30-градусная отметка находится на расстоянии 2,1 дюйма от нулевой отметки на ленте. См. Все 20 фотографий. Вся эта настройка предполагает, что система зажигания уже находится в оптимальном состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, такими как этот MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания. Смотрите все 20 фотографий Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и имеют небольшое преимущество перед стандартными свечами (справа).Просмотреть все 20 фотографий Просмотреть все 20 фотографий На графике A показана типичная кривая механического опережения, которая включает начальную синхронизацию в 10 градусов и в общей сложности 32 градуса. Это соответствует механическому отклонению на 22 градуса. График B показывает кривую опережения вакуума, добавляющую целых 14 градусов дополнительного времени при 18 дюймах ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов при крейсерской скорости 3000 об / мин, если вакуум в коллекторе равен или выше 18 дюймов ртутного столба (32 + 14 = 46).

5.3L LS Время в зависимости от карты нагрузки

Нагрузка (Дроссельная заслонка в процентах)	1 000 90 254	2 000	3 000	4 000	5 000	6 000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Показать все

Если вы вернетесь к двум графикам, вы заметите, что они обе являются линейными (прямолинейными) кривыми.Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет ограничивать время зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5.3L LS с октановым числом 87. Эта карта, по сути, представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), в то время как обороты представлены на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается.В качестве крайнего примера, вы никогда бы не достигли WOT (100%) при 1000 об / мин, но если бы это произошло, вы можете видеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов ATDC, что резко замедлено, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об / мин время составляет 53 градуса. Это разброс в 64 градуса.

Описание	PN	Источник	Цена
Индикатор хронометража с электронным циферблатом Innova	3568	Summit Racing	89 долларов.97
Кран регулируемый вакуумный баллон HEI и комплект пружин	99600-1	Summit Racing	$ 35,40
Регулируемая вакуумная канистра ACCEL HEI	31035	Summit Racing	26,23 долл. США
Регулируемая вакуумная канистра Pertronix HEI	D9006	Summit Racing	$ 24.97
Регулируемая вакуумная канистра Summit HEI	850314	Summit Racing	12 долларов США.97
Стандартный мотор SB Ford регулируемая вакуумная канистра	VC192	Summit Racing	$ 42.97
Summit LA Mopar регулируемая вакуумная канистра	850426	Summit Racing	$ 19.97
Кран GM очков расст. емкость для вакуумной подачи и комплект	99601-1	Summit Racing	$ 35,43
Лента синхронизации MSD	8985	Summit Racing	$ 4.58

Показать все

Источники

Посмотреть все 20 фото

Время зажигания бесплатно HP. Вот как получить максимум!

Кривые зажигания — ключ к достижению оптимальной производительности.

Установка угла опережения зажигания — это, пожалуй, самая важная настройка двигателя внутреннего сгорания, но концепция кривых зажигания по-прежнему остается неуловимой для многих энтузиастов. Тем не менее, все, что нужно для настройки крутящего момента, мощности и управляемости, — это простой индикатор времени и осознанный процесс настройки.Думайте об этом как о «бесплатных» лошадиных силах. Слишком долгое время может привести к серьезному повреждению двигателя, поэтому лучше быть информированным тюнером.

План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал дурачиться с четырехтактным двигателем внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы зажечь заряд в цилиндре за достаточное время (опережение), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая давление на кривошип.Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15-18 градусах после верхней мертвой точки, чтобы максимизировать нагрузку на коленчатый вал.

Если синхронизация зажигания инициируется слишком рано, цилиндр может взорваться и вызвать повреждение. Если искра возникает слишком поздно, двигатель работает ровно, вырабатывает меньше мощности и может перегреться. Это обсуждение будет сосредоточено на типичном уличном двигателе с газовым насосом, оборудованном дистрибьютором.

Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, соотношение воздух-топливо, форма камеры сгорания, движение смеси и температура воздуха на впуске, чтобы назвать несколько важных моментов.Но если свести это к простейшим аспектам: синхронизация зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дроссельной заслонкой и легко контролируется вакуумметром. Когда дроссельная заслонка почти не открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая вакуум во впускном коллекторе (низкое давление). Типичный уличный автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (Hg) на вакуумметре. Когда дроссельная заслонка открывается, вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля.Большинство двигателей будет создавать около 0,5 дюйма ртутного столба вакуума в коллекторе на WOT.

Следующий шаг — разделить опережение зажигания на три основных компонента: начальное опережение, механическое опережение и опережение вакуума. Наш подход к этому двигателю состоит в том, чтобы оптимизировать время зажигания во всем рабочем диапазоне двигателя, сводя к минимуму вероятность детонации.

Все обсуждение угла опережения зажигания начинается с начального угла опережения зажигания. Это величина опережения на холостом ходу при срабатывании искры перед верхней мертвой точкой (BTDC).Большинство стандартных уличных двигателей требуют от 6 до 8 градусов начального подъема, но это не высечено в камне. Двигатели с более длинными распредвалами и другими модификациями часто требуют большего начального времени. Для двигателей с большими кулачками нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начальной синхронизации. Это время проверяется с помощью светового индикатора, который сравнивает положение метки ВМТ первого цилиндра на гармоническом балансировщике с указателем синхронизации, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается ослаблением прижимного болта распределителя и вращением корпуса распределителя.Это изменяет соотношение между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальный момент времени.

Это начальное время используется в качестве отправной точки для нашего следующего шага — механического продвижения. Механическое продвижение напрямую связано с оборотами двигателя. Механическое продвижение определяется использованием центробежного механизма продвижения, который впервые был использован в паровых двигателях Джеймса Ватта в 1780-х годах. Но даже Ватт признает, что он позаимствовал идею из более ранней конструкции, появившейся на мельнице 1600-х годов.

Типичный центробежный механизм продвижения использует пару грузов, которые поворачиваются на штифтах. Грузы прикреплены к пластине, на которой установлен штифт, перемещающийся в фиксированной прорези. Расстояние, на которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном дистрибьюторе Chevrolet, который вращается по часовой стрелке, при открытии механических опережающих грузов ротор перемещается в том же направлении, опережая синхронизацию. Частота вращения, при которой грузы начинают двигаться, и точка их максимального хода в основном определяется силой пружин, удерживающих грузы на месте.Более легкие пружины позволяют начинать продвижение и достигать максимального продвижения при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.

Таким образом, типичная кривая механического опережения может начинаться с 1500 об / мин и достигать полного продвижения к 2600 об / мин. Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наше начальное время было установлено на 10 градусов до ВМТ, то общее механическое показание опережения на гармоническом балансировщике при 2600 об / мин или выше будет 35 градусов (10 начальных + 25 механических = 35 градусов. общий).Мы можем скорректировать эту сумму, добавляя или вычитая начальное или механическое продвижение. Изменение механического продвижения требует модификации паза или изменения диаметра втулки, которая подходит к штифту в пазу. Таким образом, дистрибьюторы MSD позволяют легко вносить изменения в механическое продвижение своих дистрибьюторов.

Важно отметить, что проверка механического опережения с помощью светового индикатора всегда должна выполняться при отсоединенном фильтре опережения вакуума. Если канистру не отсоединить, показания будут представлять собой комбинацию начального, механического и вакуумного опережения.

Теперь мы можем ввести вакуумное продвижение в эту систему. Среди многих энтузиастов существует популярное, но ошибочное мнение о том, что развитие вакуума предназначено только для двигателей с ограниченными выбросами и / или двигателей. Более осознанный способ взглянуть на вакуумное продвижение — это рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему так важен выбор времени на основе нагрузки.

Давайте возьмем пример типичного малоблочного двигателя с карбюратором, который едет по автостраде со скоростью 70 миль в час и 2800 об / мин по ровной поверхности.Двигатель мог создавать вакуум от 12 до 18 дюймов. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытый дроссель. Малоизвестным фактом является то, что большинство легких уличных двигателей движутся по автостраде, вытягивая топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с кулачками длительного действия или автомобили с высокими передачами повышающей передачи в повышающей передаче могут переходить в главный контур, но большинство умеренных уличных двигателей с высоким вакуумом в крейсерском режиме фактически будут работать на холостом ходу.

При минимальном количестве воздуха и топлива, поступающих в каждый цилиндр, это означает, что смесь не герметична. Здесь все становится непросто. Обычно процесс горения воспринимается как взрыв — искра гаснет и гул — горение происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания загорается, и требуется много времени, чтобы газы сгорания полностью сгорели через верхнюю часть поршня, как огонь в прерии в большой долине. Чем плотнее трава, тем быстрее она горит, а редкие участки горят медленнее.

Мы можем применить эту аналогию прерийного огня к пространству горения. В WOT воздух и топливо плотно упакованы и быстро сгорают, поэтому нам не нужно так много времени. При 2800 об / мин при WOT угол поворота от 32 до 34 градусов может быть примерно правильным для типичного уличного бензинового двигателя. Однако при почти закрытой дроссельной заслонке (14-16 дюймов вакуума в коллекторе) воздух и топливо гораздо менее плотно упакованы в цилиндр. Чтобы получить максимальную мощность при частичном открытии дроссельной заслонки, нам нужно начать процесс сгорания намного раньше — возможно, до 40 градусов до ВМТ или более, в зависимости от индивидуальных требований двигателя.

Но нам нужно столько времени, когда двигатель находится под очень небольшой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный баллон, прикрепленный к распределителю, чтобы ускорить синхронизацию при высоком вакууме в коллекторе, чтобы создать временную кривую на основе нагрузки, которая была бы в дополнение к механическому прогрессу.

Мы создали два графика, которые иллюстрируют очень простые механические кривые и кривые подачи вакуума. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как продвижение вакуума контролируется исключительно нагрузкой двигателя.Нам нужны и то, и другое, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя — скажем, 6000 при едва открытой дроссельной заслонке — или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, например 1500 об / мин. У этих двух ситуаций очень разные требования к моменту зажигания.

Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем малого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при 0,050 дюйма и 0.565 дюймов подъема клапана. Даже с 16 градусами начального момента, допустим, наш двигатель почти не работает на холостом ходу при 8 дюймах вакуума в коллекторе, и он поддерживается герметичным гидротрансформатором, потому что в нем также есть закись азота.

Даже при сжатии 9,5 или 10,0: 1 применение распределительного вала длительного действия означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на увеличение вакуума на крейсерских скоростях при частичном открытии дроссельной заслонки, чтобы улучшить его управляемость и реакцию на газ.Наш опыт показывает, что подключение механизма подачи вакуума к источнику вакуума в коллекторе увеличивает синхронизацию на холостом ходу и улучшает качество холостого хода на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые канистры с опережением вакуума, которые позволяют настраивать кривую опережения в соответствии с требованиями вашего двигателя.

Давайте воплотим эти идеи в жизнь на конкретном примере.Мы бросили очень мягкий малый блок 383ci в ранний El Camino, протолкнув трансмиссию Th450 и очень плотный 11-дюймовый преобразователь. При 16 градусах начальной синхронизации и правильно отрегулированной цепи холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, при этом вакуум в передаче упал до уровня ниже 8 дюймов рт. Добавление большего начального тайминга означало внесение серьезных изменений в распределитель HEI, чтобы ограничить механическое продвижение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов в сумме).

Распределитель был оснащен регулируемым баллоном опережения вакуума, поэтому мы просто подключили баллон к вакуумному коллектору, что добавило 14 градусов вперед, создавая 30 градусов опережения на холостом ходу. Вакуум холостого хода мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий лязг двигателя при включении передачи. Дополнительное опережение вакуума также позволило нам еще немного обеднить смесь холостого хода. У этого двигателя было только сжатие 8,5: 1, поэтому он предпочитает больше времени.После дополнительной езды и настройки мы доработали эту комбинацию с 14 градусами начального, 20 градусов механического опережения и 14 градусов опережения вакуума для 48 градусов на крейсерских скоростях шоссе, но при этом она отлично работает на топливе с октановым числом 87.

В конце концов мы добавили более свободный преобразователь, который позволил нам убрать опускание вакуума в коллекторе на холостом ходу. Этот более свободный преобразователь позволил нам уменьшить общее опережение на холостом ходу на передаче до более консервативных начальных 18 градусов, что улучшило качество холостого хода на передаче из-за уменьшенной нагрузки.

Каждый двигатель будет иметь разные требования к синхронизации, основанные на комбинации параметров конструкции камеры сгорания, сжатия, октанового числа, фаз газораспределения и кривой зажигания. Лучший способ определить идеальную кривую — внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обратите внимание на то, что сообщает ваш движок, и запишите изменения в блокнот.

Это всего лишь один пример, но он служит для иллюстрации того, как можно манипулировать моментом зажигания для улучшения характеристик двигателя с неполным дросселем.Недавно HOT ROD выпустили колонку To The Rescue, в которой малоблочный двигатель Ford с плохим ходовым ходом радикально улучшил реакцию на дроссельную заслонку всего лишь за счет простого применения тайминга и впрыска. Очень мало журналов посвящено характеристикам неполного дросселя, но это критично для уличных двигателей. Если задуматься, уличный двигатель легко тратит 95 процентов своей жизни на частичном открытии дроссельной заслонки и на холостом ходу. Почему бы вам не потратить время на то, чтобы ваш двигатель работал наилучшим образом там, где он будет проводить почти весь свой срок службы? Потратьте немного времени на лампочку таймера, и мы гарантируем, что ваш двигатель будет рад, что вы это сделали.

Просмотреть все 12 фотографий Просмотреть все 12 фотографий Это типичный механический механизм продвижения на распределителе HEI с парой грузов, которые перемещаются наружу при увеличении частоты вращения двигателя. Вы можете создать индивидуальную кривую, смешав пружины из комплекта пружин послепродажного обслуживания. Один из двух слотов обозначен стрелкой. Единственный способ уменьшить общее механическое продвижение — уменьшить длину паза. Для этого потребуется разборка, пайка или сварка. См. Все 12 фото. Распределители MSD используют один паз и штифт со втулкой, которая удерживается гайкой.Изменение диаметра втулки позволяет тюнеру увеличивать или уменьшать механическое продвижение. Распределители MSD на заводе оснащены самой большой (черной) втулкой, которая сводит к минимуму механическое продвижение. Втулки меньшего размера поставляются с распределителем. При замене втулки не забудьте нанести пятно Loctite на резьбу. Мы видели, как эти гайки отваливались. См. Все 12 фотографий. Канистры с опережением вакуума перемещают пластину в распределителе, когда на внутреннюю диафрагму подается вакуум.Вакуум, приложенный к диафрагме, увеличивает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для самых популярных дистрибьюторов и обычно идентифицируются по восьмиугольной форме. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости подачи. См. Все 12 фотографий См. Все 12 фотографий Это цифровой индикатор времени Innova с обратным переключением от Summit Racing. На дисплее отображается как общий подъем (32 градуса), так и частота вращения двигателя (2580). Чтобы использовать этот обратный светильник, просто нажимайте кнопки «Вперед» (стрелка вверх) или «Задержка» (стрелка вниз), пока отметка ВМТ не совместится с нулевой отметкой на вкладке синхронизации двигателя.Затем дисплей сообщает нам, что у нас есть угол поворота на 32 градуса при 2580 об / мин. См. Все 12 фотографий. Вот небольшой совет по определению вращения на любом распределителе с вакуумным баллоном. Расположите руку параллельно баллону подачи вакуума, как показано на рисунке. Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Дистрибьюторы Ford размещают вакуумный баллон на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. См. Все 12 фотографий Вы можете купить ленту для синхронизации в MSD, которая будет отображать метки синхронизации, как на балансировщике, поэтому вам не понадобится подсветка циферблата.Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 () и разделите это значение на 180, чтобы получить расстояние на 2 градуса. Для балансира диаметром 8 дюймов мы округлили это значение в 2 градуса до 0,140 дюйма. Таким образом, 30-градусная отметка находится на расстоянии 2,1 дюйма от нулевой отметки на ленте. См. Все 12 фотографий. Вся эта настройка предполагает, что система зажигания уже находится в оптимальном состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, такими как эта деталь MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания, такие как MSD, Moroso и другие.Посмотреть все 12 фото Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и имеют небольшое преимущество перед стандартными свечами (справа). См. Все 12 фотографий Этот график иллюстрирует типичную механическую кривую опережения, которая включает начальную синхронизацию 10 градусов, всего 32 градуса. Это соответствует механическому подъему на 22 градуса. См. Все 12 фотографий На этом графике показана кривая опережения вакуума, добавляющая до 14 градусов дополнительного времени при 18 дюймах рт.Комбинируя эти две кривые, можно получить до 46 градусов при крейсерской скорости 3000 об / мин, если вакуум в коллекторе составляет 18 дюймов рт. Ст. Или выше (32 + 14 = 46).

5.3L LS Время в зависимости от карты нагрузки

Нагрузка (Дроссельная заслонка в процентах)	1 000 90 254	2 000	3 000	4 000	5 000	6 000
10%	40	50	53	52	49	44
20%	32	34	38	40	36	32
30%	24	28	31	33	32	30
40%	18	25	28	32	31	29
50%	10	16	21	26	29	29
60%	4	12	17	26	28	28
70%	-11	8	14	26	28	28
80%	-11	6	14	26	28	28
90%	-11	6	14	26	28	28
100%	-11	4	14	26	28	28

Показать все

Если вы обратитесь к графикам, вы заметите, что они обе являются линейными (прямолинейными) кривыми.Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5.3L LS с октановым числом 87. По сути, эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), в то время как обороты представлены на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера, вы никогда бы не достигли WOT (100 процентов) при 1000 об / мин, но если бы это произошло, вы можете видеть, что карта минимизирует время до -11 градусов, что составляет 11 градусов после ВМТ, который резко замедляется до предотвратить детонацию.И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об / мин время составляет 53 градуса до ВМТ. Это время на основе нагрузки.

Описание	Номер детали:	Источник:	Цена:
Индикатор хронометража с электронным циферблатом Innova	3568	Summit Racing	$ 99.97
Кран HEI прил. Vac. комплект тазов и пружин	99600-1	Summit Racing	35 долларов.40
Регулируемая вакуумная канистра ACCEL HEI	31035	Summit Racing	24,32 доллара США
Регулируемая вакуумная канистра Pertronix HEI	D9006	Summit Racing	$ 18.97
Регулируемая вакуумная канистра Summit HEI	850314	Summit Racing	$ 12.97
Стандартный мотор SB Ford прил. Vac. канистра	VC192	Summit Racing	36 долларов.97
Summit LA Mopar adj. вакуумная канистра	850426	Summit Racing	$ 19.97
Кран GM очков расст. вакуумная реклама комплект	99601-1	Summit Racing	$ 35,43
Лента синхронизации MSD	8985	Summit Racing	$ 4,25

Показать всеПоказать все 12 фото

Как увеличить время зажигания для увеличения производительности

Если моторный отсек не обтянут пластиком, велики шансы, что вы сможете изменить угол опережения зажигания, чтобы повысить производительность двигателя.Это бесплатно и довольно просто. Вот как …

Увеличение угла опережения зажигания — это бесплатный и простой мод, который можно сделать за считанные минуты. Прежде чем мы перейдем к , как сделать мод, давайте быстро обсудим , что на самом деле означает опережение вашего тайминга…

Что это?

Увеличение угла опережения зажигания на означает, что свеча зажигания зажигает топливовоздушную смесь в цилиндре раньше (измеряется в градусах до верхней мертвой точки), чем на заводе.Это дает двигателю более высокую производительность, потому что он заставляет поршень в цилиндре опускаться сильнее (потому что искра зажигается раньше) после того, как он достигает верхней мертвой точки (ВМТ).

Верхняя мертвая точка (ВМТ) — это точка, в которой поршень находится в самой верхней части цилиндра.

Задержка угла опережения зажигания означает, что у искры меньше времени для возбуждения перед верхней мертвой точкой (ВМТ), и поэтому сила, с которой поршень возвращается в исходное положение после достижения ВМТ, уменьшается.Это означает, что вы потеряете производительность, и этого никто не хочет (кроме копов).

Как изменить угол опережения зажигания?

Mazda MX-5 — одна из самых простых машин для увеличения угла опережения зажигания, поэтому мы будем использовать ее в качестве руководства.Вам понадобятся пара гаечных ключей, немного проволоки, отвертка и, что немаловажно, индуктивный индикатор времени.

Общее правило заключается в том, что вы можете увеличить угол опережения зажигания для большинства автомобилей с крышкой распределителя зажигания, включая старые Honda и VW.

Первый шаг в увеличении угла опережения зажигания — это погрузиться под капот и найти диагностический блок.Для этих шагов я буду использовать изображения из очень полезного руководства, загруженного на MX-5 Nutz.

После того, как диагностический блок был обнаружен, откройте его и соедините контакты TEN и заземления (GND) с помощью куска провода (это переводит компьютер в режим диагностики, трюк, который, по сути, заставляет автомобиль учиться).

Следующий шаг — найти винт регулировки холостого хода (как указано выше) и снизить скорость холостого хода до 850 об / мин. После этого шага вам необходимо подключить индуктивную лампу таймера — один разъем идет к проводу № 1 HT, а другой — к источнику питания.Если ваша батарея находится в багажнике, как в случае с MX-5, то крепление к задней части генератора переменного тока является хорошей заменой для питания. Наконец, подключите заземляющий провод к металлическому кронштейну на двигателе.

Затем вам нужно найти датчик угла поворота кулачка (CAS), который удерживается на месте с помощью болта (в данном случае 12 мм).Ослабьте болт не более чем на один оборот, чтобы обеспечить его свободное движение при включении светового индикатора.

Теперь, когда вы включаете автомобиль, найдите шкив кривошипа (он же гармонический балансир), который находится рядом с кронштейном с нужными вам метками синхронизации. На изображении MX-5 ниже самая длинная линия временной метки соответствует заводской настройке.

Шкив коленчатого вала находится рядом с кронштейном с метками синхронизации, которые вам понадобятся в ближайшее время…

Посветите индикатором синхронизации на кронштейн с метками синхронизации и очень осторожно поверните датчик угла поворота кулачка (CAS), пока не достигнете желаемого угла (в данном случае две метки влево, что означает, что вы достигли 14 градусов).

Все, что вам теперь нужно сделать, это снова затянуть болт датчика угла поворота распредвала и убедиться, что угол по-прежнему составляет 14 градусов. Тогда все готово!

Не забудьте провести исследование перед изменением угла опережения зажигания вашего автомобиля, включая определение местоположения датчика угла распредвала, шкива коленчатого вала, меток времени и блока диагностики.Убедитесь, что вы также знаете, в какой степени вы можете изменить угол опережения зажигания. Измените зажигание слишком сильно, и ваш двигатель может получить стук, который нарушит сгорание и может поджечь ваш двигатель!

Взгляните на это подробное руководство по MX-5 Nutz для получения дополнительной информации.

Что такое угол опережения зажигания?

Время зажигания (или время зажигания) контролирует, когда свеча зажигания зажигается во время такта сжатия.Время зажигания измеряется в градусах вращения коленчатого вала до верхней мертвой точки (ВМТ).

В идеальном мире

1. Свеча зажигания загорается.
2. Пламя проходит через камеру сгорания, воспламеняя топливно-воздушную смесь.
3. Горящие газы расширяются, создавая давление в цилиндре.
4. Давление увеличивается до максимума, когда поршень достигает верхней мертвой точки (ВМТ).
5. Давление максимально давит на поршень, создавая максимальную мощность.

Однако условия внутри двигателя постоянно меняются. Различные конструкции головки блока цилиндров и поршня изменяют скорость распространения пламени. Итак, искра должна гореть в разное время, чтобы создать максимальное давление в нужное время. Решение состоит в том, чтобы ускорить или замедлить время.

Опережение зажигания

Опережение времени означает, что свеча срабатывает раньше в такте сжатия (дальше от ВМТ). Требуется продвижение, потому что топливно-воздушная смесь не сгорает мгновенно.Требуется время, чтобы пламя воспламенило всю смесь.

Однако, если синхронизация слишком велика, это вызовет детонацию двигателя. Частота вращения двигателя (об / мин) и нагрузка определяют, сколько требуется общего продвижения.

Замедление зажигания

Задержка синхронизации означает, что свеча срабатывает позже на такте сжатия (ближе к ВМТ). Задержка времени может помочь уменьшить Детонацию.

Однако, если искра произойдет слишком поздно, вы потеряете мощность. Это связано с тем, что давление в цилиндре не достигнет своего максимального значения, пока поршень уже не опустится вниз на Power Stroke.Повреждение двигателя и перегрев также могут быть проблемой.

Как это контролируется?

В большинстве современных двигателей угол опережения зажигания контролируется компьютером двигателя. В двигателях с распределителем синхронизацией можно управлять разными способами. Для получения дополнительной информации перейдите по ссылкам ниже.

ID ответа 5121 | Опубликовано 28.11.2018 13:03 | Обновлено 12.11.2019 14:46

5 Дизельные двигатели с воспламенением от сжатия | Оценка технологий экономии топлива для легковых автомобилей

лазание и буксировка.Этот атрибут дизельных двигателей CI является преимуществом по сравнению с другими вариантами технологий, которые выгодны только для части рабочего диапазона транспортного средства (например, гибридные силовые агрегаты снижают расход топлива в основном при движении по городу / городу).

Вывод 5.4: Ожидается, что выявленные усовершенствованные технологические усовершенствования дизельных двигателей CI выйдут на рынок в период 2011–2014 годов, когда на рынок также выйдут усовершенствованные технологические дополнения к бензиновым двигателям SI.Таким образом, между этими двумя системами силовой передачи будет продолжаться конкуренция по расходу топлива и стоимости. В период 2014-2020 гг. Дальнейшее потенциальное снижение расхода топлива для дизельных двигателей CI может быть компенсировано увеличением расхода топлива из-за изменений двигателя и системы выбросов, необходимых для соответствия более строгим стандартам выбросов (например, LEV III).

Вывод 5.5: На проникновение дизельных двигателей CI на рынок будет сильно влиять как дополнительная стоимость дизельных силовых агрегатов CI по сравнению со стоимостью бензиновых силовых агрегатов SI, так и разница в цене на дизельное топливо по сравнению с бензином.Предполагаемая разница в дополнительных затратах для дизельных двигателей I4 CI базового и усовершенствованного уровня для замены бензиновых двигателей SI для седанов среднего размера 2007 модельного года колеблется от 2400 долларов (базовый уровень) до 2900 долларов (продвинутый уровень). Для двигателей I4 базового уровня в сочетании с DCT стоимость замены силовой передачи оценивается в 2550–2800 долларов, а для силовых передач I4 повышенного уровня оценивается в 3050–3300 долларов (оба округлены до ближайших 50 долларов). Для среднеразмерных внедорожников 2007 модельного года ориентировочная стоимость замены бензиновых двигателей SI на дизельные двигатели V6 CI базового и расширенного уровня колеблется от 3150 долларов (базовый уровень) до 4050 долларов (расширенный уровень) (оба округляются до ближайших 50 долларов). .Для двигателей V6 CI в сочетании с DCT предполагаемое увеличение стоимости замены силовой передачи V6 CI по сравнению с силовыми передачами SI 2007 модельного года составляет от 3300 до 3550 долларов (базовый уровень), а дополнительные затраты на силовую передачу расширенного уровня составляют от 4200 до 4500 долларов (оба округлены). до ближайших 50 долларов). Эти затраты не включают фактор эквивалента розничной цены.

ССЫЛКИ

Брессион, Г., Д. Солери, С. Сави, С. Деу, Д. Азулай, H.B-H. Хамуда, Л. Дораду, Н.Геррасси и Н. Лоуренс. 2008. Исследование методов снижения выбросов HC и CO в дизельных HCCI. Документ SAE 2008-01-0034. SAE International, Warrendale, Pa.

Дизель Форум. 2008. Доступно по адресу http://www.dieselforum.org/DTF/news-center/pdfs/Diesel%20Fuel%20Update%20-%20Oct%202008.pdf.

DieselNet. 2008. 22 февраля. Доступно на http://www.dieselnet.com/news/2008/02acea.php.

DOT / NHTSA (Министерство транспорта / Национальное управление безопасности дорожного движения).2009. Стандарты средней экономии топлива Легковые и легкие грузовики — модельный год 2011. Номер дела NHTSA-2009-0062, RIN 2127-AK29, 23 марта. Вашингтон, округ Колумбия,

Доу. 2009. Доступно по адресу http://www.dow.com/PublishedLiterature/dh_02df/0901b803802df0d2.pdf?filepath=automotive/pdfs/noreg/299-51508.pdf&fromPage=GetDoc.

Duleep, K.G. 2008/2009. Анализ затрат на дизельное топливо и гибридные двигатели: сравнение EEA и Martec, презентация для комитета NRC, 25 февраля 2008 г., обновлено 3 июня 2009 г.

EIA (Управление энергетической информации). 2009a. Легковые дизельные автомобили: характеристики эффективности и выбросов, а также вопросы рынка. Февраль. Доступно по адресу http://www.eia.doe.gov/oiaf/servicerpt/lightduty/execsummary.html.

EIA. 2009b. Цены на дизельное топливо. Доступно по адресу http://tonto.eia.doe.gov/oog/info/gdu/gasdiesel.asp. По состоянию на 9 мая 2009 г. и 5 июня 2009 г.

EPA (Агентство по охране окружающей среды США). 2005. Документ 420-F-05-001. Доступно по адресу http: // www.epa.gov/otaq/climate/420f05001.htm.

EPA. 2008. Исследование потенциальной эффективности транспортных средств, снижающих выбросы углекислого газа. Отчет 420р80040а. Пересмотрено в июне.

EPA. 2009. Обновленная смета расходов на основе данных Агентства по охране окружающей среды США, 2008 г. Электронная переписка комитета с Агентством по охране окружающей среды, 27 и 28 мая.

Hadler, J., F. Rudolph, R. Dorenkamp, ​​H. Stehr, T. Düsterdiek, J. Hilzendeger, D. Mannigel, S. Kranzusch, B. Veldten, M. Kösters, and A. Specht. 2008. Новый Volkswagen 2.Двигатель TDI 0 л соответствует самым строгим стандартам выбросов, 29-го Венского автомобильного симпозиума.

Ивабучи, Ю., К. Каваи, Т. Сёдзи и Ю. Такеда. 1999. Испытания новой концепции дизельной системы сгорания — горение с воспламенением от сжатия с предварительным смешиванием. Документ SAE 1999-01-0185. SAE International, Warrendale, Pa.

Йоргл, Фолькер, П. Келлер, О. Вебер, К. Мюллер-Хаас и Р. Конечны. 2008. Влияние конструкции пред-турбокатализатора на характеристики дизельного двигателя, выбросы и экономию топлива.Документ SAE 2008-01-0071. SAE International, Warrendale, Pa.

Канда, Т., Т. Хакодзаки, Т. Учимото, Дж. Хатано, Н. Китайма и Х. Соно. 2005 г. Эксплуатация PCCI с ранним впрыском обычного дизельного топлива. Документ SAE 2005-01-0378. SAE International, Warrendale, Pa.

Келлер, П.С., В. Йоргл, О. Вебер и Р. Чарновски. 2008. Компоненты, способствующие созданию экологически чистых дизельных двигателей будущего. Документ SAE 2008-01-1530. SAE International, Warrendale, Pa.

Martec Group, Inc.2008. Переменная стоимость технологий экономии топлива. Подготовлено к альянсу автопроизводителей, 1 июня; с изменениями, внесенными 26 сентября и 10 декабря.

Маттес, Вольфганг, Петер Рашль и Николай Шуберт. 2008. Специально разработанные концепции DeNO _x для высокопроизводительных дизельных двигателей. Вторая конференция MinNO _x , 19-20 июня, Берлин.

Müller, W., et al. 2003. Селективное каталитическое восстановление — европейская технология восстановления NO _x .SAE 2003-01-2304. SAE International, Warrendale, Pa. Myoshi, N., et al. 1995. Разработка новой концепции трехкомпонентного катализатора для автомобильных двигателей на обедненной смеси.
