Причины и признаки неисправности ДМРВ ?: как ПРОВЕРИТЬ своими руками

Чтобы проверить ДРМВ (датчик массового расхода воздуха) необходимо сначала провести визуальную диагностику устройства, после чего протестировать его мультиметром или сканером. В случае обнаружения незначительной поломки ДРМВ можно попробовать восстановить, очистив от засорений его чувствительные элементы. Если же таким образом решить проблему не удалось и запуск двигателя по-прежнему невозможен, контроллер придется заменить на новый.

Какие неисправности характерны для ДМРВ?

Если электронный или аналоговый датчик массового расхода воздуха неисправный и начинает работать со сбоями, это можно определить по следующим признакам и «симптомам»:

  1. На дизельном или бензиновом двигателе наблюдаются сбои при функционировании на холостых оборотах, ход будет нестабильным. В частности, при пуске агрегата параметры и количество топлива регулируется неверно, что приводит к серьезным колебаниям. Кроме того, при добавлении оборотов педалью газа мотор может заглохнуть.
  2. Если контроллер работает неправильно или вовсе не исправен, на приборной панели отобразится индикатор «Check Engine». Он может остаться на некоторое время после устранения причины ошибки, самостоятельной очистки или замены расходомера. Это связано с тем, что бортовому компьютеру необходимо несколько циклов запуска мотора, чтобы изменить калибровку датчика.
  3. Запуск двигателя машины становится затрудненным. Иногда мотор вовсе не заводится или сразу глохнет при серьезных признаках поломки.
  4. При нажатии на газ обороты не снижаются и не увеличиваются. Они могут зависать на частоте 2-3 тысячи при полном отпускании педали акселератора и держаться на таком уровне в течение нескольких секунд.
  5. Снижение мощности силового агрегата, особенно при движении вгору. Однако следует учитывать, что двигатель авто ведет себя аналогичным образом при засоренном воздушном фильтре, не давая машине набирать скорость.
  6. Повышенный расход горючего. Снижение уровня сигнала расходомера влияет на некорректное формирование смеси в системе и ее переобогащение. Это приводит к тому, что фактический расход топлива возрастает в среднем на 20-30%.

Видео: принцип работы и признаки неисправности ДМРВ

Канал «GrunBaum» представил видео, в котором подробно описывается как работает расходомер воздуха и почему он выходит из строя

Причины выхода из строя

Основные причины поломки частотного или электронного расходомера:

  1. Засорение сеточки, расположенной внутри устройства. Через регулятор вместе с воздушным потоком проходят картерные газы либо пропан, при его подключении к модулю дроссельного узла. Это приводит к образованию отложений на нитях датчика, в результате чего нарушается нормальный режим работы и увеличивается потребление топлива.
  2. Выход из строя нитей в результате естественного износа либо неверной эксплуатации. Датчик массового расхода имеет ограниченный ресурс эксплуатации, который в среднем составляет около 100-150 тысяч километров пробега. Также выход из строя регулятора возможен в результате детонации контроллера в дроссельном узле.
  3. Перегрузка силового агрегата. В результате перегрева расходомера и его отдельных компонентов на блок управления мотором могут поступать некорректные данные. При серьезном нагреве металла меняется уровень его электрического сопротивления, что приводит к изменению расчетных данных объема проходящего объема воздуха.
  4. Механическое повреждение датчика, которое могло произойти при замене воздушного фильтра либо других механизмов и узлов, расположенных в близости к регулятору. Возможно нарушение контактных элементов, расположенных на колодке подключения при монтаже.
  5. Попадание большого объема воды в моторный отсек. Это приводит к короткому замыканию на линии питания и управления расходомером.

Как проверить работоспособность своими руками

Существует несколько способов, позволяющих понять, когда исправность датчика нарушена:

  • визуальная диагностика;
  • проверка во время движения;
  • диагностика соответствия прошивки датчика блоку управления;
  • проверка с применением сканера;
  • диагностика с установкой исправного устройства;
  • проверка с применением мультиметра.

Визуальный осмотр

Важно знать

Чтобы осуществить диагностику устройства визуально, датчик потребуется демонтировать.

В целом процедура снятия осуществляется так:

  1. В машине глушится двигатель, если он был заведен, и отключается зажигание.

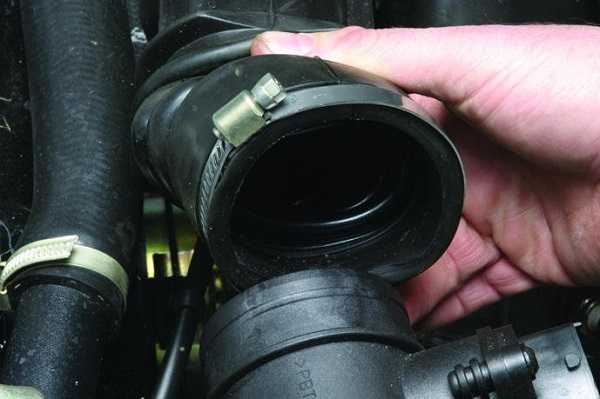

  2. Гаечным ключом (обычно на 10) надо отсоединить воздушный патрубок, по которому к нему поступает поток.
  3. От расходомера отсоединяются все провода.

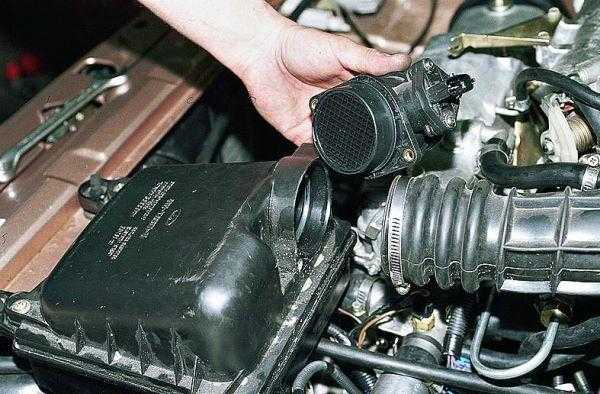

  4. Производится демонтаж контроллера, при этом надо не потерять уплотнительное кольцо.

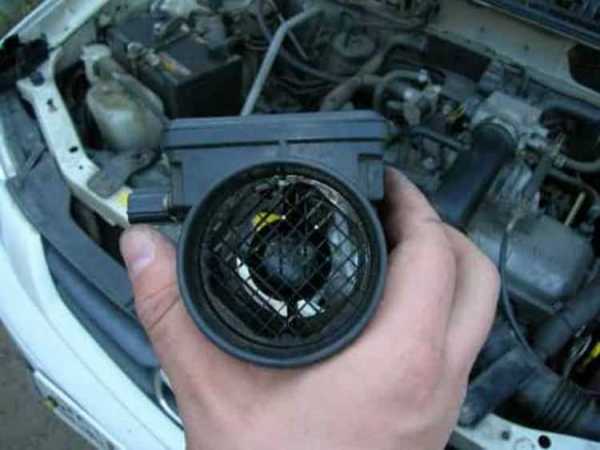

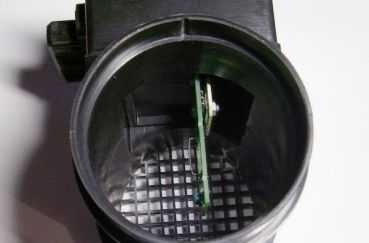

  5. Затем производится визуальная диагностика расходомера. Пользователь должен удостовериться в том, что контактные элементы в нормальном и целом состоянии, не повреждены и не окислились. Также выполняется диагностика наличия пыли, мусора и попадания технологических жидкостей внутрь корпуса и на чувствительный компонент.

Диагностика в движении

Подробнее о том, как проверить ДМРВ во время движения авто:

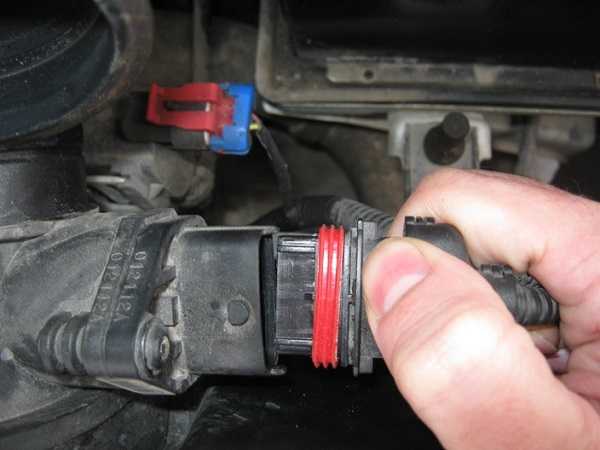

  1. Открывается моторный отсек автомобиля, от устройства отсоединяется фишка с проводом.
  2. Капот закрывается.
  3. Пользователь садится за руль автомобиля и запускает двигатель. Силовой агрегат должен начать функционировать в аварийном режиме, на приборной панели загорится индикатор Чек. В результате объем воздушного потока, поступающий в мотор для формирования горючей смеси, определяется положением заслонки дроссельного узла.
  4. Выполняется контрольная поездка на транспортном средстве. С отключенным датчиком машина должна ехать более «бодро», ее мощность увеличится. Если это действительно так, то расходомер подлежит ремонту или замене.
Видео: диагностика ДМРВ в движении

Канал «Бездельник TV» представил видеоролик о том как можно узнать работает расходомер или нет путем его диагностики на автомобиле во время езды.

Соответствие ДМРВ прошивке ЭБУ

Определить соответствие ДМРВ прошивке ЭБУ можно следующим образом:

  1. Производится изменение угла положения дроссельной заслонки. Обычно для этого достаточно подложить прокладку толщиной 1 мм возле упора механизма.
  2. Выполняется отключение датчика на авто с заведенным мотором, для этого от устройства надо отсоединить фишку с проводами.
  3. Если в процессе выполнения задачи двигатель не остановится, то причина проблемы заключается в несовместимости блока управления и расходомера. На автомобиль необходимо установить датчик, соответствующий измененной версии прошивки блока управления.

Проверка с помощью сканера

Алгоритм проверки:

  1. На мобильный телефон с платформой Андроид или iOS устанавливается специальная утилита для диагностики. Для этой цели допускается применение планшета или компьютера.
  2. Производится подключение к блоку управления транспортным средством. Для этого используется специальный кабель или Bluetooth-канал. Подключение к блоку управления осуществляется через диагностический разъем, месторасположения устройства зависит от модели транспортного средства.
  3. На телефоне или планшете запускается программа для диагностики. Начинается процесс сканирования всех узлов и систем.
  4. После диагностики программа выдаст коды неисправностей, которые нужно расшифровать.

Модели тестеров, которые можно использовать для диагностики:

  • ELM 327;
  • K-Line 409/1;
  • OP-COM.

В интернете можно найти множество утилит для диагностики, которые могут быть предназначены для определенных моделей авто и тестирования разных систем, самые популярные универсальный программы:

  • Torque Pro;
  • OBD Авто Доктор;
  • ScanMaster Lite;
  • BMWhat.

О наличии проблем в работе расходомера сообщат следующие ошибки:

  1. Р0100 — повреждена электроцепь подключения датчика. Надо проверять целостность проводки, возможно повреждение контактов или произвольное отсоединение разъема.
  2. Р0102 — на блок управления поступает критически низкий сигнал, зафиксированный на входе электролинии расходомера. Надо проверять проводку и целостность изоляционного слоя кабеля. Возможно окисление фишки.
  3. Р0103 — повышенный сигнал, зафиксированный на входе электролинии расходомера. Если проблема не заключается в проводке, то ее необходимо искать в самом контроллере. Критически высокий сигнал часто обусловлен засорением расходомера.

Проверка с помощью установки исправного прибора

Суть такой проверки заключается в установке на автомобиль заведомо рабочего датчика. Если после монтажа устройства работа двигателя стабилизировалась, то пользователю нужно поменять снятый расходомер на новый.

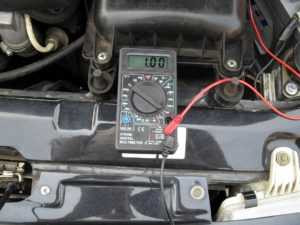

Проверка ДМРВ мультиметром

Распиновка контактов на устройстве в соответствии с технологической картой:

  • желтый провод — вход импульса расходомера;
  • бело-серый — выход напряжения питания;
  • зеленый — контакт «массы» или заземления контроллера;
  • черно-розовый — выход для подключения к основному реле.

Диагностика снятого устройства осуществляется следующим образом:

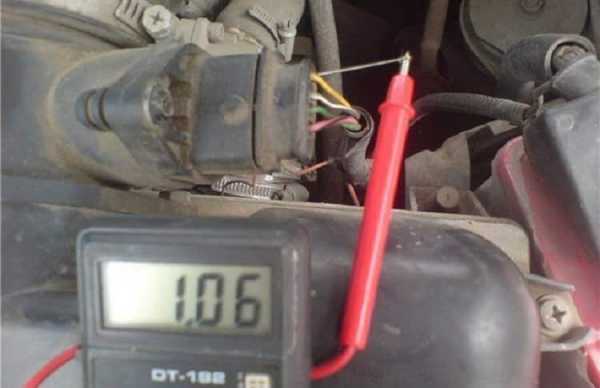

  1. Производится включение мультиметра, тестер необходимо перевести в режим замера постоянного напряжения. На устройства для этого регулятор поворачивается в положение DC. Также пользователю необходимо выставить верхний предел такой, чтобы устройство могло вычислить уровень напряжения до 2 вольт.
  2. Производится запуск силового агрегата, открывается моторный отсек.
  3. Красный контакт тестера подключается к желтому проводку на расходомере, черный — к зеленому.
  4. Если расходомер вышел из строя, то уровень напряжения на дисплее тестера составит более 1,05 В.
Таблица: полученное напряжение и состояние датчика
Значение напряжения, ВСостояние контроллера
0,966-1,01Уровень напряжения, характерный для новых датчиков
1,01..1,02Хорошее состояние регулятора
1,02..1,03Среднее состояние устройства, эксплуатация допускается
1,03..1,04Срок службы контроллера подходит к концу
1,04..1,05Очень плохое состояние снятого регулятора, но датчик еще в рабочем состоянии
Более 1,05Неудовлетворительное состояние, требуется срочная замена регулятора
Видео: диагностика ДМРВ мультиметром

Канал «Автоэлектрика ВЧ» предоставил видеоролик, в котором подробно описываются все тонкости процесса проверки расходомера тестером.

Что делать при низком уровне сигнала ДМРВ?

Диагностика ДМРВ при низком уровне сигнала производится следующим образом:

  1. Выполняется пуск силового агрегата.
  2. В меню диагностической утилиты выбирается пункт «Ошибки». В случае, если комбинация неисправности неактивна, надо зайти в подраздел «Диагностическая информация».
  3. Зажигание отключается, от расходомера отсоединяется разъем жгута.
  4. Производится включение системы зажигания (мотор запускать не нужно).
  5. С помощью мультиметра выполняется диагностика уровня напряжения между контактными элементами колодки расходомера. Надо считать показания тестера. Между пинами 2 и 3 напряжение должно составить более 10 вольт, между 3 и 4 — 5 В, между 3 и заземлением — 0 В. В случае, если полученные значения оказались другими, пользователю нужно устранить место обрыва или замыкания на заземление соответствующих линий.
  6. Выполняется отключение зажигания. С помощью тестера производится диагностика уровня сопротивления между выходом 5 разъема жгута и заземлением. Если полученный параметр составил около 4,6 кОм, то расходомер вышел из строя или его соединение неправильное. Если значение сопротивления около 0 Ом, то причина проблемы состоит в замыкании на заземление кабеля 4Ж или неисправности самого датчика. В случае, если полученный параметр составил более 100 кОм, неисправность заключается в выходе из строя расходомера или обрыве линии 4Ж.

Что делать при высоком уровне сигнала ДМРВ?

При высоком уровне сигнала ДМРВ выполняются следующие действия:

  1. В автомобиле отключается зажигание. От расходомера отсоединяется разъем датчика.
  2. Зажигание включается, мотор заводить не надо.
  3. С помощью мультиметра производится считывание показателей напряжения между контактными элементами колодки жгута. В идеале тестер должен показать более 10 вольт напряжения между выходами 2 и 3, 5 В — между пинами 3 и 4 и 0 В между выходом 3 и заземлением. При других параметрах пользователю нужно устранить обрывы и замыкания на «массу» соответствующих линий.
  4. Затем зажигание включается. Тестером производится замер уровня сопротивления между выходом 5 разъема жгута и заземлением. Если диагностика показала 0 вольт, то деталь подлежит замене. При других параметрах можно сделать вывод о замыкании контакта 4Ж на аккумулятор или выходе из строя блока управления.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

  • ветошь;
  • набор гаечных ключей;
  • очистительное средство;
  • отвертка, если ее применение требует демонтажа расходомера.
Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

  1. WD-40. Универсальное средство, использующееся в том числе для чистки.
  2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
  3. Спирт.
  4. Средство для очистки карбюраторных двигателей.
  5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
  6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух. Важно, чтобы в составе очистительного средства не было ацетона или эфира.

Алгоритм действий

Замена ДМРВ

Важно знать

ДМРВ приобретается для конкретной модели авто. Не рекомендуется использование аналогов, поскольку это может привести к сбоям в работе устройства.

Что понадобится?

Для выполнения задачи потребуются:

  • ключ-головка с воротком;
  • крестообразная отвертка;
  • гаечный ключ на 10;
  • новый ДМРВ.

Пошаговая инструкция

Видео: замена ДМРВ на ВАЗ

Канал «В гараже у Сандро» опубликовал видеоролик, в котором представлена инструкция по замене расходомеров на примере ВАЗ 2110, 2114, Калина, Приора и Гранта.

kodobd.top

как проверить мультиметром и ремонт своими руками

Основные признаки неисправности ДМРВ — потеря мощности двигателя, затрудненный пуск, “плавающие” обороты мотора. Чтобы узнать точную причину поломки расходомера, надо визуально осмотреть устройство и потом протестировать его сканером (через Опендиаг), вольтметром или мотортестером.

Содержание

[ Раскрыть]

[ Скрыть]

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

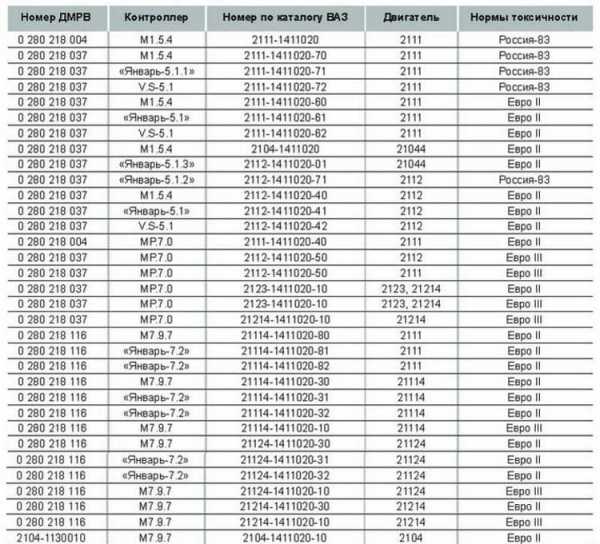

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового двигателя ВАЗ 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Признаки неисправности

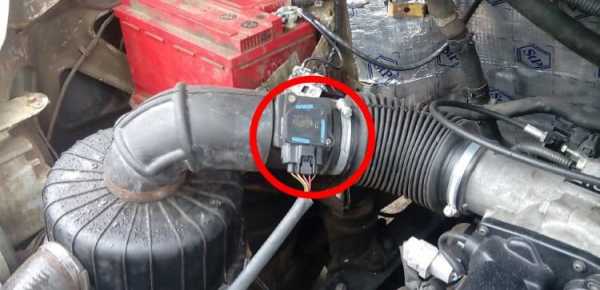

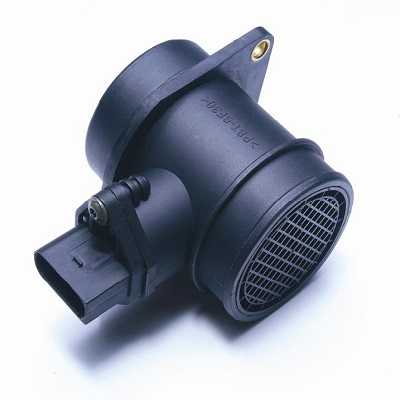

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

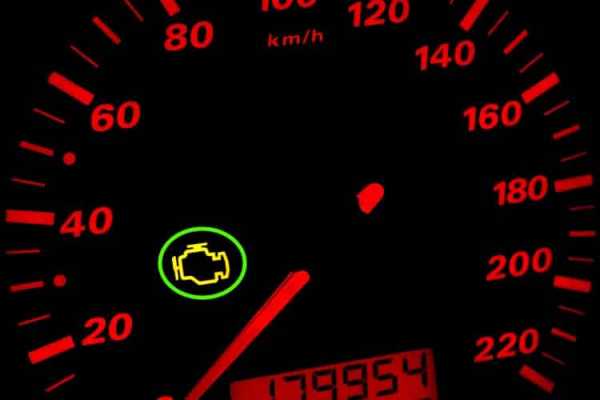

  • на панели приборов появляется надпись Check Engine;
  • высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
  • двигатель плохо заводится “на холодную”, очень медленно разгоняется, глохнет, падает его мощность;
  • высокий уровень расхода топлива;
  • мотор нестабильно работает на холостом ходу;
  • двигатель глохнет при переключении скоростей;
  • обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

  1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
  2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
  3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Проверка и ремонт в домашних условиях

Существует восемь способов самостоятельной проверки амплитудных и частотных ДМРВ.

Способ №1 – отключение расходомера воздуха

Способ состоит в отключении датчика от топливной системы машины и проверки работоспособности системы без него. Для этого нужно отключить прибор от разъема и завести мотор. Без ДМРВ контроллер получает сигнал переходить в аварийный режим работы. Он готовит воздушно-топливную смесь лишь исходя из положения дроссельной заслонки. Если машина движется «резвее», не глохнет, значит, прибор неисправен и требуется его ремонт или замена.

Способ №2 – перепрошивка электронного блока управления

Если штатную прошивку изменили, то неизвестно, какая реакция контроллера в ней прошита на случай аварийной ситуации. В этом случае под упор дроссельной заслонки нужно попытаться засунуть пластину толщиной 1мм. Обороты должны увеличиться. Теперь нужно выдернуть фишку с расходомера воздуха. Если силовой агрегат будет продолжать работать, то причина неисправности — прошивка.

Способ №3 – установка исправного датчика

Установить заведомо исправную деталь и завести двигатель. Если после замены он стал работать лучше, мотор не глохнет, то требуется замена или ремонт устройства.

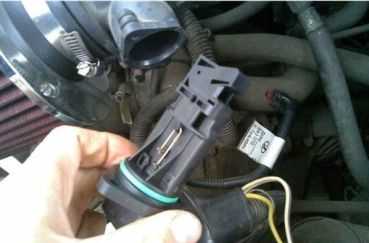

Способ №4 – визуальный осмотр

Для этого нужно крестовой отверткой открутить хомут, удерживающей гофру воздухосборника. Затем нужно отсоединить гофру и осмотреть внутренние поверхности гофры воздухосборника и датчика.

Осмотр гофры воздуховода

На них не должно быть следов масла и конденсата, поверхности должны быть в сухом и чистом состоянии. Если не следить за воздушным фильтром и редко его менять, то грязь может попасть на чувствительный элемент датчика и стать причиной его поломки. Это чаще всего встречающаяся неисправность. Следы масла могут появиться в расходомере при повышенном уровне масла в картере, а также если забит маслоотбойник вентиляционной системы картера. При необходимости нужно почистить поверхности с помощью специальных чистящих средств.

Способ №5 – проверка ДМРВ мультиметром

Для этого нужно включить тестер в режим, при котором проверяется постоянное напряжение. Предельное значение для измерений следует выставить 2В.

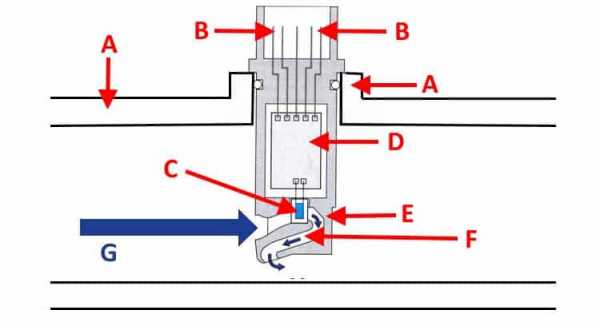

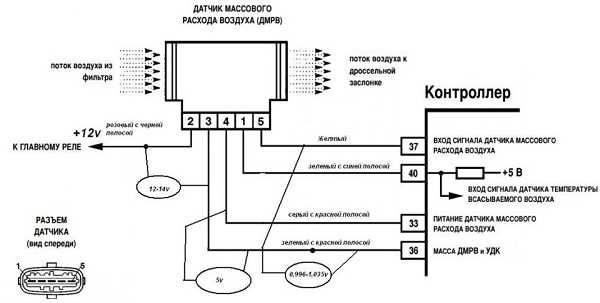

Схема работы ДМРВ

Распиновка датчика:

  1. Провод желтого цвета расположен ближе к лобовому стеклу. Он служит входом для сигнала с расходомера.
  2. Бело-серый провод – выход напряжения датчиков.
  3. Черно-розовый провод ведет к главному реле.
  4. Провод зеленого цвета служит для заземления датчиков, то есть идет на массу.

Провода могут иметь разные цвета, но их расположение неизменно. Для проверки нужно включить зажигание, но не заводить машину. Щуп красного цвета от мультиметра нужно подключить к желтому проводу, а черный нужно присоединить на массу, то есть к зеленому проводу. Измеряем напряжение между этими двумя выходами. Щупы мультиметра дают возможность присоединиться, не нарушая изоляции проводов.

На новом устройстве напряжение на выходе находится в пределах от 0,996 до 1,01 В.

Во время эксплуатации это напряжение постепенно увеличивается и по его значению можно судить об износе расходомера:

  • при хорошем состоянии датчика – напряжение от 1,01 до 1.02 В;
  • при удовлетворительном состоянии — от 1,02 до 1,03 В;
  • ресурс датчика заканчивается, если напряжение находится в пределах от 1,03 до 1,04 В;
  • о предсмертном состоянии говорит значение в пределах от 1.04 до 1,05, если противопоказаний нет, то можно продолжать пользоваться датчиком;
  • если напряжение превышает 1,05 В, ДМРВ требует замены.

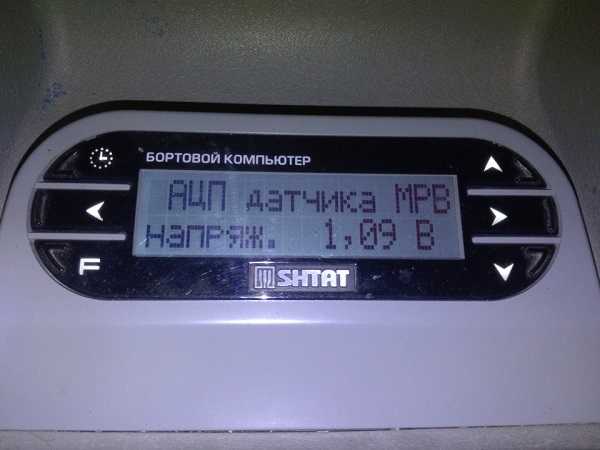

Показания АЦП расходомера

Диагностика ДМРВ «Цешкой» не представляет ничего сложного и может быть выполнена своими руками.

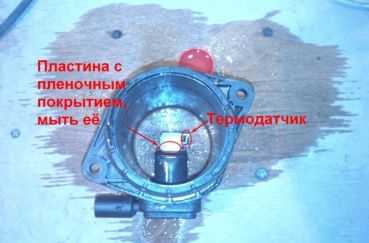

Если на снятом датчике есть загрязнения, его можно почистить самому. Для его промывки можно воспользоваться WD-40. Чтобы почистить ДМРВ, нужно сначала снять с него патрубок, а потом демонтировать сам прибор. Внутри прибора находится сеточка и несколько проволок – датчиков.

На них нужно распылить чистящее средство и промыть. Затем дать высохнуть жидкости. Если грязь осталась, то процедуру следует повторить. Этим же средством нужно почистить патрубок. Он должен быть очищен от грязи и масляных пятен. Заменив воздушный фильтр, все детали нужно вернуть на место. После процедуры чистки в 80% можно восстановить работоспособность прибора, исчезает ошибка о пониженном уровне сигнала датчика (автор видео – “24 часа”).

Промывка датчика поможет избежать дорогостоящего ремонта.

Способ №6 – проверка с помощью сканера

Методика проверки:

  1. Установить на телефон (смартфон), планшет или переносной компьютер программу для диагностики (например, Torque Pro, Opendiag, BMWhat, OBD Авто Доктор).
  2. Подключить с помощью специального кабеля, Bluetooth-канала мобильного устройства либо ноутбук к диагностическому разъёму, расположенному на электронном блоке управления автомобиля.
  3. Запустить на телефоне (смартфоне) или компьютере утилиту для диагностики.
  4. Дождаться окончания сканирования программой всех узлов транспортного средства. В результате утилита проверит исправность каждого агрегата автомобиля.
  5. Расшифровать коды ошибок, которые покажет программа после завершения диагностики.

Для выполнения этого метода используются тестеры:

  • K-Line 409/1;
  • Сканматик;
  • ELM (ЕЛМ) 327;
  • OP-COM.

Способ №7 – проверка Васей Диагностом

Чтобы выявить неисправность ДМРВ, не снимая его с машины, нужно:

  1. Установить на портативный компьютер (ноутбук) программу под названием «ВАСЯ диагност» и запустить её.
  2. Подключить адаптер к диагностическому порту автомобиля.
  3. Выбрать из закладок «Блока управления» пункт «Электроника 1» или «01 – Электроника двигателя» для подключения к БУ автомобиля.
  4. Зайти в «Настраиваемые группы».
  5. Выбрать 211, 212 (значение по паспорту) и 213 (актуальное значение).
  6. Сравнить актуальные показатели с паспортными данными. Если отклонения высокие, значит, необходимо заменить ДМРВ.

Способ №8 – с помощью мотортестера

Данный способ используется для проверки расходомеров частотного типа.

Для проверки ДМРВ мотортестером (осциллографом), необходимо подключить его к датчику (зависит от марки автомобиля) и запустить двигатель.

Параметры проверки ДМРВ:

  • время переходного процесса при включенном зажигании;
  • показания расхода воздуха на холостом ходу и резком повышении оборотов двигателя;
  • напряжение в сети датчика.

Выходные данные индивидуальны для разных типов двигателей. Перед диагностикой следует уточнить актуальные показания у официального представителя.

Замена ДМРВ

Для замены датчика своими руками, нужно приготовить фигурную отвертку и ключ на «10».

Процедура замены состоит из следующих шагов:

  1. Сначала нужно выключить зажигание, открыть капот.
  2. Затем нужно отсоединить минусовую клемму на аккумуляторе.
  3. На следующем этапе нужно ослабить хомут, с помощью которого гофра присоединяется к ДМРВ.
  4. Далее снимаем гофру с патрубка.
  5. Затем нужно отогнуть гребенку и отсоединить разъем датчика.

    Отсоединение разъема датчика

  6. Затем, воспользовавшись ключом на «10», нужно отвернуть крепежные болты датчика к корпусу воздухофильтра.
  7. Теперь можно снять ДМРВ.
  8. Установка датчика своими руками осуществляется в обратной последовательности.

Таким образом, если машина глохнет, имеет все признаки поломки ДМРВ, то перед тем, как начинать его ремонт, следует проверить уровень его сигнала, он не должен быть низким, выполнить полную диагностику машины и отремонтировать все неисправные узлы и детали.

Важно регулярно проходить техосмотр авто и выполнять вовремя техническое обслуживание, тогда детали и узлы будут служить дольше.

Видео «Проверка ДМРВ с помощью мультиметра»

В этом видео от канала «Простое Мнение» демонстрируется, как проверить ДМРВ мультиметром.

 Загрузка ...

avtozam.com

▷Датчик расхода воздуха: устройство, принцип работы, проверка

Для оптимальной работы инжекторного двигателя внутреннего сгорания (далее ДВС) следует учитывать, сколько воздушной смеси поступает в камеры сгорания цилиндров. На основании этих данных электронным блоком управления (далее ЭБУ) определяет условия подачи топлива. Помимо информации с датчика массового расхода воздуха, учитывается его давление и температура. Поскольку ДМРВ являются наиболее значимыми, рассмотрим их виды, конструктивные особенности, возможности диагностики и замены.

Назначение и расшифровка аббревиатуры

Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).

Место установки ДМРВ на Газель 405

Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.

Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.

Виды ДМРВ их конструктивные особенности и принцип работы

Наибольшее распространение получили три вида волюметров:

  • Проволочные или нитевые.
  • Пленочные.
  • Объемные.

В первых двух принцип работы построен на получении сведений о массе воздушного потока путем измерения его температуры. В последних может быть задействовано два варианта учета:

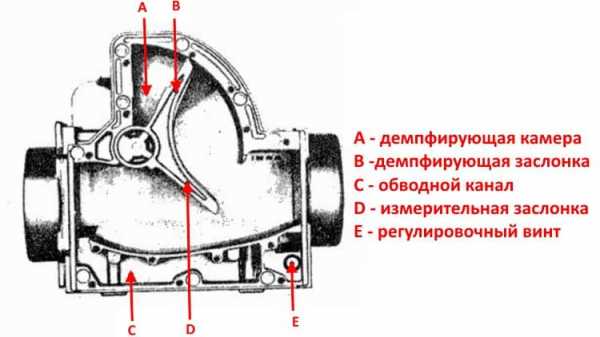

  1. Путем изменения положения ползунка, приводимого в действие специальной лопастью, на которую воздействует воздушный поток, проходящий через прибор. Учитывая наличие трущихся механизмов, уровень надежности таких конструкций довольно низкий. Это стало основной причиной для отказа производителей авто от датчиков данного типа. Для ознакомления приведем упрощенный пример конструкции объемного расходомера. Устройство ДМРВ объемного типа
  2. Подсчетом вихрей Кармана. Они образуются в том случае, если ламинарный воздушный поток будет омывать препятствие, кромки которого достаточно острые. Частота срывающихся с них вихрей напрямую связана со скоростью потока воздуха, проходящего через устройство.

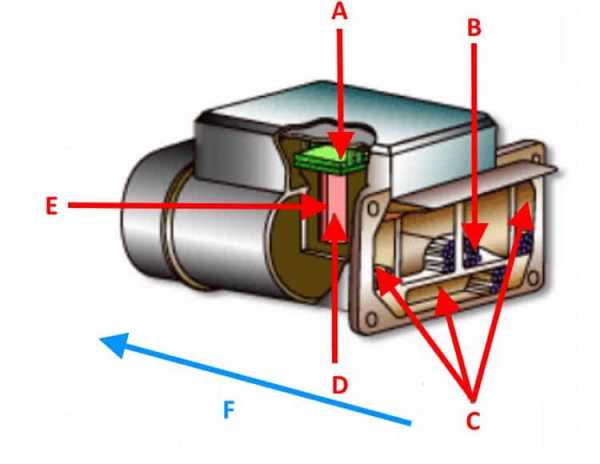

Конструкция вихревого датчика (широко используется производителем Mitsubishi Motors)

Обозначения:

  • А – датчик измерения давления, для фиксации прохождения вихря. То есть, частота давления и образования вихрей буде одна и та же, что дает возможность измерить расход воздушной смеси. На выходе при помощи АЦП аналоговый сигнал преобразовывается в цифровой, и передается в ЭБУ.
  • В – специальные трубки, формирующие воздушный поток, близкий по свойствам к ламинарному.
  • С – обводные воздуховоды.
  • D – колона с острыми кромками, на которых формируются вихри Кармана.
  • Е – отверстия, служащее для замера давления.
  • F – направление воздушного потока.

Проволочные датчики

Нитевой ДМРВ до недавнего времени был наиболее распространенным типом датчика, устанавливаемый на отечественных автомобилях модельного ряда ГАЗ и ВАЗ. Пример конструкции проволочного расходомера показан ниже.

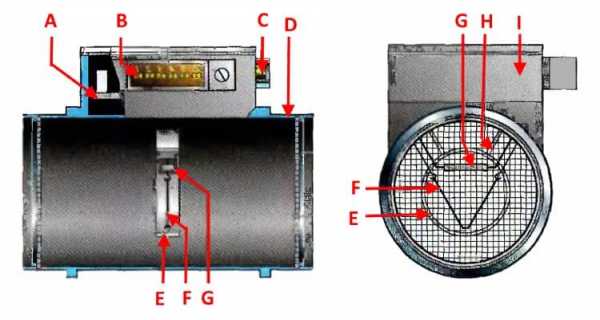

Конструкция волюметра ИВКШ 407282.000

Обозначения:

  • А – Электронная плата.
  • В – Разъем для подключения ДМРВ к ЭБУ.
  • С – Регулировка CO.
  • D – Кожух расходомера.
  • Е – Кольцо.
  • F – Проволока из платины.
  • G – Резистор для термокомпенсации.
  • Н – Держатель для кольца.
  • I – Кожух электронной платы.

Принцип работы и пример функциональной схемы нитевого волюметра.

Разобравшись с конструкцией устройства, перейдем к принципу его работы, она основана на термоанемометрическом методе, при котором терморезистор (RT), нагреваемый проходящим через него током, помещают в воздушный поток. Под его воздействием изменяется теплоотдача, а соответственно, и сопротивление RT, что позволяет вычислить объемный расход воздушной смеси? используя уравнение Кинга:

I2*R=(K1+K2*Q)*(T1-T2) ,

где I – ток, проходящий через RT и нагревающий его до температуры Т1. При этом Т2 — температура окружающей среды, а К1 и К2 – неизменные коэффициенты.

Исходя из приведенной выше формулы, можно вывести величину объемного расхода воздушного потока:

Q = (1/К2)*(I2*RT/(T— T2) — K1)

Пример функциональной схемы с мостовым включением термоэлементов приведен ниже.

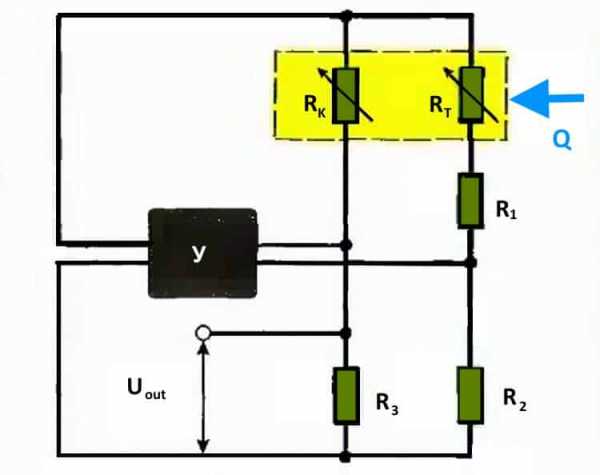

Типовая функциональная схема проволочного ДМРВ

Обозначения:

  • Q- измеряемый воздушный поток.
  • У – усилитель сигнала.
  • RT – проволочное термосопротивление, как правило изготавливается из платиновой или вольфрамовой нити, толщина которой находится в пределах 5,0-20,0 мкм.
  • RR – термокомпенсатор.
  • R1-R3 – обычные сопротивления.

Когда скорость потока близка к нулю, RT нагревается до определенной температуры проходящим через него током, что позволяет мосту удерживаться в равновесии. Как только поток воздушной смеси усиливается, терморезистор начинает охлаждаться, что приводит к изменению его внутреннего сопротивления, и, как следствие, нарушению равновесия в мостовой схеме. В результате этого процесса на выходе усилительного блока образуется ток, который частично проходит через термокомпенсатор, что приводит к выделению тепла и позволяет компенсировать его потерю от потока воздушной смеси и восстанавливает равновесие моста.

Описанный процесс позволяет рассчитать расход воздушной смеси, оперируя величиной тока, проходящего через мост. Чтобы сигнал воспринимался ЭБУ, он преобразовывается в цифровой или аналоговый формат. Первый позволяет определить расход по частоте выходного напряжения, второй – по его уровню.

У данной реализации есть существенный недостаток – высокая температурная погрешность, поэтому многие производители добавляют в конструкцию терморезистор аналогичный основному, но не подвергают его воздействую воздушного потока.

В процессе работы на проволочном терморезисторе могут накапливаться пылевые или грязевые наслоения, чтобы не допустить этого, данный элемент подвергается краткосрочному высокотемпературному нагреву. Он производится после отключения ДВС.

Пленочные воздухомеры

Пленочный ДМРВ работает по тому же принципу, что и нитевой. Основные отличия заключаются в конструктивном исполнении. В частности, вместо проволочного сопротивления из платиновой нити используется кремневый кристалл. Он покрыт несколькими слоями платинового напыления, каждый из которых играет определенную функциональную роль, а именно:

  • Температурного датчика.
  • Термосопротивления (как правило, их два).
  • Нагревательного (компенсационного) резистора.

Данный кристалл устанавливается в защитный кожух и помещается в специальный канал, через который проходит воздушная смесь. Геометрия канала выполнена таким образом, чтобы температурные измерения снимались не только с входного потока, а и отраженного. Благодаря созданным условиям достигается высокая скорость движения воздушной смеси, что не способствует отложению пыли или грязи на защитном корпусе кристалла.

Конструктивные особенности пленочного ДМРВ

Обозначения:

  • А – Корпус расходомера, в который вставляется измерительное приспособление (Е).
  • В – Контакты разъема, который подключается к ЭБУ.
  • С – Чувствительный элемент (кремневый кристалл с несколькими слоями напыления, помещенный в защитный кожух).
  • D – Электронный контролер, при помощи которого производится предварительная обработка сигналов.
  • Е – Корпус измерительного приспособления.
  • F – Канал, сконфигурированный таким образом, чтобы снимать тепловые показатели с отраженного и входного потока.
  • G – Измеряемый поток воздушной смеси.

Как уже упоминалось выше, принцип работы нитевых и пленочных датчиков аналогичны. То есть, первоначально производится нагрев чувствительного элемента до температуры. Поток воздушной смеси охлаждает термоэлемент, что делает возможным произвести расчет массы воздушной смеси, проходящей через датчик.

Как и в нитевых устройствах, исходящий сигнал может быть аналоговым или преобразовываться при помощи АЦП в цифровой формат.

Следует заметить, что погрешность нитевых волюметров порядка 1%, у пленочных аналогов данный параметр около 4%. Тем не менее, большинство производителей перешли на пленочные датчики. Это объясняется как более низкой стоимостью последних, так и расширенным функционалом ЭБУ, обрабатывающих информацию с данных устройств. Эти факторы отодвинули на второй план точность приборов и их быстродействие.

Следует отметить, что благодаря развитию технологии изготовления флэш-микроконтроллеров, а также внедрению новых решений удалось существенно понизить погрешность увеличить быстродействие пленочных конструкций.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример. В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30).

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)
Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В — прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, — снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Кратко о ремонте

Как правило, пришедшие в негодность сенсоры МАФ не подлежат ремонту, за исключением тех случаев, когда требует их промывка и чистка.

В некоторых случаях можно произвести ремонт платы объемного ДМРВ, но этот процесс ненадолго продлит жизнь прибору. Что касается плат в пленочных сенсорах, то без специального оборудования (например, программатора для микроконтроллера), а также навыков и опыта, пытаться их восстановить бессмысленно.

www.asutpp.ru

Признаки неисправности датчика массового расхода воздуха (ДМРВ). Как проверить дмрв

В случаях, когда на автомобиле выходит из строя датчик массового расхода воздуха, признаки неисправности могут проявляться в виде описанных далее характерных симптомов.

  • индикация «check engine» на панели приборов;
  • затрудненный пуск двигателя;
  • невозможность пуска двигателя при прокручивании стартером;
  • нестабильная работа двигателя на холостых оборотах;
  • провалы оборотов при нажатии на педаль акселератора;
  • падение мощности, затрудненный набор скорости;
  • повышенное потребление топлива.

Автор: Raul_
Механик по ХЧ и сход-развалу; стаж — 3 года.
Консультант по сервисному обслуживанию/ремонту в ДЦ Тойота; стаж — 4 года.

Назначение датчика массового расхода воздуха

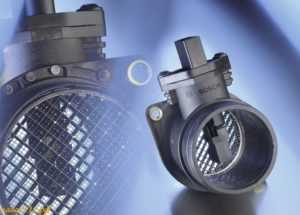

ДМРВ, или MAF-сенсор (англ. – Mass Air Flow meter), он же – расходомер воздуха, является одним из компонентов топливно-воздушной системы и измеряет объем воздуха, который поступает непосредственно в камеры сгорания двигателя. Количество забираемого воздуха зависит от положения дроссельной заслонки.

На основании данных датчика, электронный блок управления ДВС высчитывает необходимый объем топлива, который нужно впрыснуть в камеры цилиндра. Корректная работа ДМРВ гарантирует оптимальное соотношение компонентов горючей смеси для ее полного сгорания за такт работы двигателя. В свою очередь, силовой агрегат выдает наилучшие показатели соотношения мощности и расхода топлива.

Датчик массового расхода воздуха присутствует на всех моделях бензиновых двигателей, которые оснащаются электронным впрыском топлива. Конструктивно располагается между воздушным фильтром и дроссельной заслонкой.

Причины выхода из строя ДМРВ

Датчик MAF (расходомер воздуха) измеряет объем воздуха через воздействие воздушного потока на чувствительный элемент, представляющий собой в ряде случаев пленку, а в других – нить, которые изготавливаются из платины. На рабочий элемент подается определенное напряжение, в результате чего происходит его нагрев. Поток воздуха охлаждает элемент. Измеряя скорость падения температуры, компьютер высчитывает, какой объем воздуха прошел через датчик за расчетную единицу времени. На основании полученных данных подается сигнал системе впрыска о необходимом количестве топлива для создания качественной горючей смеси.

Слабым местом узла является именно нагревательный элемент. Со временем на нем осаждаются мельчайшие частицы пыли, образуя налет, нарушающий нормальное охлаждение. Расчеты объема проходящего через датчик воздуха не соответствуют реальным значениям, что вызывает сбои в системе впрыска. Компьютер льет топливо, основываясь на ложных сигналах, что отражается на общей эффективности работы двигателя.

В некоторых случаях характерные признаки неисправности ДМРВ могут появляться не в результате поломки самого датчика, а вследствие подсоса воздуха в обход него. Например, при нарушении герметичности воздуховода. Таким образом, корректное функционирование системы подачи воздуха становится невозможным. Обычно механическое повреждение легко обнаруживается путем демонтажа и внимательного осмотра патрубка. Особенно часто его целостность нарушается в районе соединительных элементов и на изгибах. В данном случае проблема решается путем замены либо восстановлением поврежденной детали.

Как проверить работоспособность ДМРВ

При появлении в работе двигателя характерных признаков неисправности и выхода из строя расходомера воздуха (ДМРВ), есть несложные методы, как проверить его работоспособность и определить причину неисправности своими силами. Для этого достаточно понимать принципы функционирования данного датчика как компонента системы.

Электронный блок управления двигателем регулирует подачу топлива на основании сигналов MAF-сенсора, а при его отказе переводит систему в аварийный режим. Подача бензина начинает рассчитываться по показаниям датчика положения дроссельной заслонки и датчика коленвала, однако параметры впрыска топлива на основании этих данных получаются очень приблизительными. На некоторых автомобилях в таком режиме работы мотора холостые обороты повышаются до 1500-2000 тысяч.

Для выполнения самостоятельной диагностики достаточно на работающем двигателе отсоединить фишку MAF-сенсора. Если это сопровождается повышением оборотов силового агрегата – датчик работает. Но на некоторых моделях авто подобного может и не происходить, поэтому нужно сделать тест-драйв и обратить внимание на поведение авто. Если динамика разгона заметно улучшилась, значит проблема действительно в ДМРВ.

Дополнительно стоит провести контрольные измерения высокоточным мультиметром, если таковой имеется в наличии. Проверка производится на неработающем двигателе при включенном зажигании. Показания напряжения на выходе исправного датчика должны соответствовать пределам от 0,9 до 1,4 Вольт, превышение этого порога обычно свидетельствует о нарушении работоспособности узла.

Срок службы ДМРВ

Срок службы ДМРВ напрямую зависит от чистоты проходящего через него воздуха. Вероятную причину поломки расходомера в результате загрязненности нагревательных элементов расходомера можно выявить путем снятия датчика и визуального осмотра их состояния. Отложения на рабочих поверхностях будет показателем в необходимости замены узла либо попытки очистить налет.

Продлить срок службы датчика массового расхода воздуха можно, самостоятельно отслеживая состояние фильтрующего воздушного элемента двигателя и своевременно заменяя его на новый. Для очень пыльных российских дорог, что наблюдается в большинстве регионов, замена фильтра может потребоваться несколько раз за один год или каждые пять-шесть тысяч километров. При этом в официальных регламентах техобслуживания для большинства авто прописывается интервал замены не чаще, чем приезд на очередное ТО. В зависимости от производства, межсервисный интервал автомобиля может составлять 10000 км или 15000км.

Забитый пылью воздушный фильтр неизбежно ускорит образование губительного налета на чувствительных элементах ДМРВ и уменьшит срок его службы. Вследствие затрудненного прохождения воздуха и его нехватки для штатной работы двигателя, горючая смесь будет обогащенной, и побочным эффектом станет повышенный расход топлива.

Методы устранения неисправности ДМРВ

В ряде случаев допускается чистка ДМРВ, но это зависит от особенностей конструкции рабочих чувствительных элементов узла. Но даже при благоприятном исходе это временная мера и надолго восстановленного датчика не хватит. Узел при отказе работоспособности обычно заменяется целиком на новый.

При покупке ДМРВ необходимо учитывать, что новый датчик должен в точности соответствовать штатному. Это должна быть оригинальная деталь с таким же каталожным номером. В других случаях нормальная работа ДВС не гарантируется, даже если внешне датчики абсолютно идентичны. Оригинальный расходомер стоит недешево из-за сложности его производства и необходимости применения дорогостоящих компонентов.

Неполадки с силовым агрегатом могут быть вызваны нарушениями в работе целого ряда систем: зажигания, подачи топлива или воздуха, датчиков положения распредвалов, коленвала и еще ряда других. Однако одна из вероятных причин при появлении вышеперечисленных признаков неисправностей автомобиля – выход из строя MAF-сенсора. Расходов на комплексную диагностику двигателя в автосервисе можно попытаться избежать. Для этого достаточно знать, как проверить датчик массового расхода воздуха (дмрв) самостоятельно, путем применения предложенных выше несложных методов.

autoabra.com

Проверка ДМРВ своими руками Ваз. — logbook Lada 2110 2005 on DRIVE2

DRIVE2.COM

Car Social Network

Sign Up

or Log In:

Email

Please introduce yourself

Email

Password

Forgot your password?

Remember me

Log InSign Up

Find

RandomCar
  • Cars
  • Experience
  • Communities
  • Read most popular
  • Cars for sale

Lada 21101

  • Все 21101

www.drive2.com

как проверить датчик массового расхода воздуха мультиметром и другими способами, самостоятельная очистка и замена прибора

При выходе из строя датчика массового расхода воздуха будет нарушена работа системы впрыска, а значит и функционирование двигателя машины в целом. При появлении признаков неисправности ДМРВ самый простой способ диагностики установить вместо контроллера заведомо рабочее устройство.

Содержание

Открытьполное содержание

[ Скрыть]

Что такое ДМРВ и его назначение

В автомобиле этот контроллер представляет собой устройство, использующееся для оценки объема воздуха, который поступает в мотор. Датчик относится к классу регуляторов электронного механизма управления силовым агрегатом. Первое, на что влияет ДМРВ — работа системы впрыска. Устройство предназначено для определения и регулирования воздушного потока, который поступает в цилиндры двигателя с целью формирования горючей смеси. Контроллер в авто может использоваться совместно с датчиками уровня давления воздуха и температуры, которые применяются для изменения его показаний.

Где он находится?

Регулятор можно увидеть под капотом. Независимо от модели транспортного средства, датчик устанавливается во впускном тракте, после воздушного фильтрующего устройства. Фиксация контроллера осуществляется на воздуховоде.

Канал «В гараже у Сандро» рассказал о диагностике, а также расположении расходомеров в автомобилях ВАЗ.

Принцип работы

Принцип действия ДМРВ может быть основан на подсчете вихрей Крамана либо смещении ползунка потенциометра посредством лопасти, установленной на потоке подачи воздуха.

Первый вариант считается более надежным, поскольку не оснащается подвижными элементами конструкции. В данном случае устройство подсчитывает вихри Крамана, появляющиеся в ламинарном потоке воздуха. На пути последнего в качестве сопротивления используются специальные препятствия с острыми кромками. С них срывается воздушный поток, который линейно зависит от своей скорости. Контроллер такого типа работает исключительно в случае, если в воздухе есть турбулентность.

Если скорость воздуха будет слишком высокой, это может привести к образованию паразитных пульсаций давления. Поэтому конструктивно устройства часто дополняются входом для изменения величины чувствительности измерительного компонента. Это может потребоваться при невысокой скорости прохода воздушного потока, когда силовой агрегат функционирует на холостом ходу. ДМРВ вихревого типа на старых авто использовали два ультразвуковых элемента — передатчик и приемник. Затем стали применять устройства, в которых функцию измерения пульсаций для подсчета вихрей выполняет нагревательная нить.

Канал «StarsAuto» рассказал о конструктивных особенностях, а также принципе действия автомобильных расходомеров.

Если датчик оборудован измерительным потенциометром, то он функционирует по принципу смещения ползунка. Его рабочая лопасть оснащается пружинкой и устанавливается в потоке расходуемого воздуха мотором. Если он увеличивается, происходит пропорциональное смещение лопасти. Поток имеет пульсирующий характер, соответственно, для снижения эффекта пульсаций лопасть контроллера соединяется с демпфером. С ней также связан ползунок потенциометра, который при работе датчика смещается на уровень, пропорциональный объему воздушного потока.

Этот элемент конструкции выполняется на керамической поверхности, где установлены резисторные элементы делителя напряжения. Их выводы располагаются в ряд и покрываются специальным резистивным слоем. Ползунок устройства прижат к контактной составляющей. Благодаря этому уровень напряжения на нем соответствует величине в точке контакта с резистивным слоем. Если лопасть меняет свое положение, происходят перемещения элементов, что приводит к истиранию ползунка.

Конструкция ДМРВ

Конструктивно датчик массового расхода воздуха включает в себя шесть элементов:

  • рабочая плата устройства;
  • пластиковый корпус;
  • радиаторный элемент;
  • чувствительная составляющая в виде проволоки либо никелевой сети;
  • патрубок, по которому проходит воздушный поток;
  • сеточки на выпуске и впуске устройства.

К чувствительному компоненту обязательно должен быть подведен ток, иначе он не сможет нагреваться. При работе устройства средняя температура нити должна составить 75-100 градусов.

Фотогалерея «Конструкция ДМРВ»

Нитевое устройство с платой внутри
Пленочный расходомер для авто

Наиболее популярные неисправности ДМРВ

Основные признаки неисправности ДМРВ:

  1. О неполадках расходомера может сообщить индикатор Чек Энджин, появляющийся на приборной панели в салоне авто.
  2. В зависимости от типа устройства и машины на контрольном щитке может появиться значок, свидетельствующий о низком уровне сигнала ДМРВ.
  3. Силовой агрегат стал работать с перебоями. При отключении датчика машина глохнет или обороты двигателя начинают прыгать в большую либо меньшую сторону. Мощность ДВС снижается, автомобиль с трудом берет разгон, особенно двигаясь в гору.
  4. Повышение расхода топлива.
  5. При переключении скоростей на коробке передач двигатель произвольно останавливается.

Неисправный датчик можно определить по целостности корпуса. Наличие повреждений на нем, а также на гофрированной магистрали, может сообщить о неполадках в работе контроллера. Речь идет о патрубке, который соединяет регулятор с дроссельной заслонкой. Если во время функционирования двигатель произвольно глохнет, это может сообщить о неисправностях в работе линии питания.

Если устройство контроля количества и распределения воздуха неисправно, то симптомы поломки могут быть схожи с ошибками в работе воздушного фильтра.

Причины, из-за которых устройство выходит из строя:

  • датчик не подключен к электросети машины;
  • обрыв либо повреждение цепи питания;
  • к неполадкам в работе контроллера может привести появление сбоев в функционировании блока управления двигателем;
  • неправильное подключение сигнальных кабелей либо их обрыв;
  • окисление либо повреждение контактных элементов.

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Что делать при низком уровне сигнала ДМРВ?

При такой проблеме производится диагностика:

  • наличия либо отсутствия напряжения питания, а также надежность подключения устройства к массе;
  • уровня сопротивления между контактным элементом 5 (на схеме) разъема и массой, этот показатель должен составить от 4 до 6 кОм.

Проблема может заключаться в:

  • некачественном контакте;
  • неверной трассой жгута с проводкой;
  • износе либо повреждении жилы кабеля или изоляционного слоя;
  • плохом соединением устройства с заземлением;
  • подключении к колодке более мощных потребителей энергии.

Диагностика устройства включает в себя следующие этапы:

  1. Проверяется качество контакта между выводами 7 и 12 на разъеме системы впрыска, а также датчика. Выполняется визуальная проверка состояния колодки на предмет правильности соединения. Проблема может заключаться в повреждении замков либо использовании поврежденных контактных элементов. Возможно плохое качество подключения проводника к колодке.
  2. Надо удостовериться в том, что трасса жгута не нарушена. Проблемы могут возникнуть, если жгут с кабелями уложен рядом с высоковольтными проводами.
  3. Выполняется проверка целостности жгута, на нем не допускаются повреждения. Если визуально элемент целый, необходимо попробовать пошевелить его и одновременно следить за показаниями диагностического оборудования.
  4. Также проверяется засорение воздушного фильтрующего устройства. Если требуется, производится его замена.

При наличии тестера проверить исправность датчика массового расхода воздуха можно так:

  1. Ключ в замке прокручивается, чтобы отключить зажигание. Необходимо отсоединить разъем с проводами от контроллера.
  2. Затем зажигание включается, но силовой агрегат не запускается.
  3. С помощью тестера выполняется диагностика уровня напряжения между контактными элементами на разъеме. Между выходами 2 и 3 эта величина должна составить выше 10 вольт, между 3 и 4 — 5 В, а между заземлением и третьим контактом — 0 В. Если полученные показатели другие, требуется устранить обрывы на линии и избавиться от замыкания на массу.
  4. Затем зажигание в автомобиле отключается. С помощью мультиметра выполняется диагностика уровня сопротивления между пятым контактом и заземлением на колодке.

Схема подключения расходомера к микропроцессору

Если полученное значение составляет около 4,6 кОм, то сам регулятор неисправен. Проблема может заключаться в его некачественном соединении. При уровне сопротивления в 0 Ом проблема заключается в замыкании на землю четвертого контакта либо неисправности датчика. Если полученное значение составило более 100 кОм, это говорит об обрыве провода 4Ж или поломке регулятора.

Что делать при высоком уровне сигнала ДМРВ?

При данной проблеме также надо проверить наличие напряжения на цепи питания и качество соединения датчика с заземлением. Производится диагностика параметра и на пятом контакте разъема.

Проверка выполняется так:

  1. Производится отключение зажигания. От устройства надо отсоединить разъем с проводами.
  2. Зажигание включается, мотор не заводится.
  3. С помощью мультиметра выполняется диагностика напряжения на колодке. Полученные показания должны быть такими же, как и при низком уровне сигнала датчика.
  4. Затем производится замер сопротивления, тестер предварительно надо настроить в соответствующий режим. Измерение осуществляется между пятым контактным элементом и заземлением. Если полученное значение составляет 0 В, то регулятор неисправен и подлежит замене. Другие параметры будут указывать на замыкание проводника 4Ж к источнику питания.

Как самостоятельно произвести очистку датчика?

Путем чистки и промывки контроллера расхода воздуха можно восстановить его работу.

В частности, придется поработать с чувствительным элементом датчика — эта часть при работе расходомера всегда загрязняется.

Выбор очистителя

Для выполнения задачи необходимо приобрести очистительное средство:

  1. Ликви Моли. Очиститель датчика массового расхода воздуха это бренда стоит недешево. Но его применение позволяет эффективно удалить загрязнения и восстановить работу устройства. Использование очистительных средств Ликви Моли может осуществляться на ДМРВ, работающих на бензиновом или дизельном ДВС.
  2. Технический или медицинский спирт. Данный вариант является одним из самых старых и эффективных. Химические свойства спирта позволяют качественно удалить грязь с чувствительной части датчика.
  3. Очиститель карбюраторного двигателя. Один из самых бюджетных и эффективных способов восстановить работу контроллера.
  4. Средство Жидкий ключ. Допускается к применению не только на ДМРВ, но и в целях очистки других узлов и механизмов.
  5. WD-40. Позволяет удалить не только грязь, но и следы ржавчины.

Пошаговая инструкция

Ремонт датчика массового расхода воздуха своими руками осуществляется так:

  1. Прежде чем снять датчик, отключается зажигание и отсоединяется клемма от аккумулятора. В моторном отсеке с расходомера демонтируется разъем.
  2. К устройству подключен патрубок, он также ослабляется и отсоединяется. С помощью гаечного ключа выкручивается болт, фиксирующий механизм на воздушном фильтре, в частности, на его корпусе.
  3. Производится извлечение устройства из гофры. В зависимости от модели авто для этого могут потребоваться разные инструменты, в том числе ключи-звездочки. Выкручиваются саморезы, фиксирующие приспособление, а затем производится снятие расходомера из места посадки.
  4. Если на устройстве имеются следы масла, их обязательно надо удалить. Чтобы произвести очистку, используется одно из вышеописанных средств.
  5. Сами датчики на расходомере обычно выполнены в виде проволоки, расположенной на сеточке. Используя очиститель, надо осторожно обработать чувствительную составляющую. Нельзя повредить пленку. Когда место загрязнения будет очищено, необходимо подождать около 10 минут, чтобы средство подействовало.
  6. Если грязи на устройстве слишком много, то целесообразно повторить процедуру очистки несколько раз. Для обеспечения быстрого испарения средства можно использовать компрессор либо насос. Но слишком высокое давление может привести к разрушению чувствительного элемента расходомера.

Фотогалерея

Демонтаж расходомера
Очистка средством WD-40

Замена датчика массового расхода воздуха своими руками

Если ремонт устройства не помог, то его придется заменить, выполнить эту задачу можно самостоятельно.

Пошаговая инструкция

Замена датчика массового расхода воздуха выполняется так:

  1. Производится отключение зажигания, открывается моторный отсек авто.
  2. От аккумулятора авто отсоединяется отрицательная клемма, это необходимо для того, чтобы обесточить электросеть.
  3. С использованием отвертки ослабляется хомут, который крепит гофру к датчику.
  4. Снимается патрубок.
  5. От расходомера отключается колодка питания.
  6. С помощью гаечного ключа выкручиваются болты, крепящие устройство на корпусе фильтрующего элемента.
  7. Выполняется снятие контроллера с его последующей заменой. Сборка всех элементов впоследствии выполняется в обратном порядке.

Снятие датчика и его замена

Рекомендации для продления срока службы ДМРВ

На ресурс эксплуатации устройства влияет чистота воздушного потока, который через него проходит. Поэтому при использовании расходомера необходимо не допустить образования отложений на его рабочей поверхности. Для этого рекомендуется периодически проверять функционирование воздушного фильтрующего устройства. При необходимости датчик надо регулярно менять. Если автомобиль эксплуатируется в крупном и загрязненном городе, то замену детали нужно выполнять чаще, чем это указано в регламенте по обслуживанию авто.

 Загрузка ...

Сколько стоит датчик массового расхода воздуха?

Стоимость нового расходомера зависит от производителя устройства, а также от транспортного средства.

НаименованиеЦена, руб
ДМРВ для автомобилей Ниссан2500-3000
Для Тойота и Сузуки4000
Расходомер для ВАЗ1500
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Видео «Диагностика и неисправности ДМРВ»

Канал «24 часа» подробно рассказал о признаках неисправности расходомеров и об их диагностике своими руками.

autodvig.com

Как проверить ДМРВ? (решено) — 2 ответа

Для начала можно провести визуальный осмотр ДМРВ, а затем и провести небольшой тест:

Осмотр датчика воздуха

  • осматриваем внутренние поверхности самого датчика. Поверхность должна быть чистой, следы конденсата и масла недопустимы. Если воздушный фильтр меняется довольно редко, то наиболее частой причиной поломки датчика как раз является попадание грязи на чувствительный элемент.
  • смотрим наличие резинового уплотнителя (кольцо-уплотнитель) на передней части ДМРВ. Оно предотвращает подсос не фильтрованного воздуха во впускной тракт через датчик. Если данного кольца нет на (возможно где-то застряло в корпусе), тогда на входной сеточке самого датчика будет тонкий слой пыли. Что так же является причиной скорого выходи из строя.

Сбросить провода

Сбросить провода (отключить датчик) обороты должны подпрыгнуть, ХХ становится примерно 2000 и мотор начинает тянуть как зверь, если ДМРВ непригоден совсем.

Померить напряжение

Если есть под рукой мультиметр то померить напряжение на выходе. При выключенном зажигании: загоняешь иголку под желтый провод в резиновый уплотнитель. При включенном зажигании, но не на заведенном двигателе: замеряешь напряжение между иголкой и массой — если больше 1,1 (китайский мультиметр практически всегда врет, у моего документированная погрешность 0,5%), то ДМРВ однозначно мертв. Говорят, что осторожная чистка ДМРВ карбовым очистителем может его оживить, в это мне слабо верится. Но это лишь поверхносная проверка.

Теперь немного подробнее… Если имеем дело с датчиком массового расхода воздуха Bosch, то сначала взяв в руки мультиметр нужно включить тестер в режим измерения постоянного напряжения (выставляем предел измерения 2В). Чтобы разобратся с контактами вот распиновка:

  1. Желтый (ближний по расположению к лобовому стеклу) — вход сигнала ДМРВ;
  2. Серо-белый — выход напряжения питания датчиков;
  3. Зеленый — выход заземление датчиков;
  4. Розово-черный — к главному реле.

Изменения цветов конечно же не исключено, но расположение не должно изменится.

Процесс проверки расходомера выглядит следующим образом:

  • Не запуская двигатель включаем зажигание. Подключаешь тестер красным концом к желтому проводку ДМРВ, а черным щупом к зеленому (тоесь на массу).
  • Напряжение на выходе нового датчика около 0,996-1,01 V. По мере износа датчика оно постепенно меняется, и как правило увеличивается, и соответственно чем это значение больше, тем больше износ ДМРВ.

Картина напряжения выглядит таким образом:

  • 1,01-1,02 — хорошее состояние датчика;
  • 1,02-1,03 — не плохое состояние;
  • 1,03-1,04 — ресурс ДМРВ заканчивается;
  • 1,04-1,05 — предсмертное состояние, если негативных симптомов нет, то можно эксплуатировать дальше;
  • 1,05 и выше — пора менять ДМРВ.

100 % результат может дать проверка спец оборудованием. Кстати, эти же показания можно получить и без тестера, используя бортовой компьютер (группа параметров «напряжения с датчиков», Uдмрв).

Следует также помнить и обращать внимание на некоторые симптомы которые свидетельствуют о барахлящем ДМРВ и без подобных проверок, основные из них:

etlib.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
