Если вы приобретаете джип, то рано или поздно зададитесь вопросом, что такое хабы для внедорожника, нужны ли вам они. Попробуем помочь вам с этим разобраться.
Хаб, или его ещё называют муфтой свободного хода, предназначен для того, чтобы была возможность отключения ступицы колеса от полуоси. Но для чего это нужно, спросите вы.

Что такое ХАБы для внедорожника

Ступичные муфты свободного хода (HUB) у внедорожника

HUB (ХАБ) в переводе с английского языка означает «ступица».

Не всегда в полноприводных машинах нужны активные все четыре колеса, например, при езде по городу это совсем не актуально. Но на современных внедорожниках установлены специальные системы, скажете вы, которые отключают передний привод. Так-то оно так, но эта функция зачастую не производит полного отключения от ступиц. Как результат и карданный вал, и полуоси не перестают вращаться. Происходит совершенно ненужный износ деталей, а также получаем снижение скорости и увеличение расхода топлива. Устанавливая в этом случае колесные хабы, можно рассчитывать, что это полностью предотвратит вращение привода переднего моста, а значит и негативные последствия.

Существует три вида муфт свободного хода:

Что такое ручные хабы в автомобиле

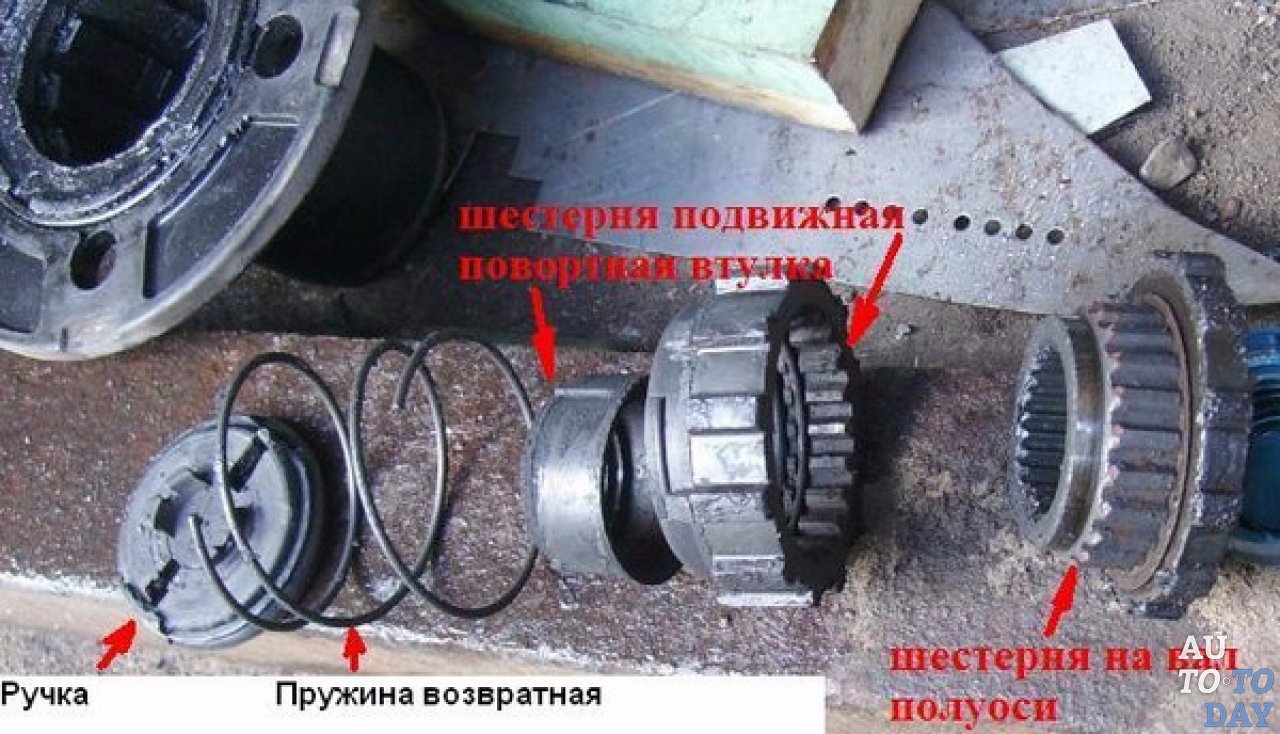

Ручная муфта (HUB)

Ручные муфты считаются самыми надежными, но для их включения приходится выходить из машины.

Ручные муфты свободного хода имеют ручку переключения, которая находится на самом колесе, и для включения или отключения хаба приходится выходить на улицу. Это не совсем удобно, но зато данный вид самый надёжный и долговечный. Практически полностью исключается возможность отключения. Его конструкция очень проста. Ручка, возвратная пружина, поворотная втулка, шестерня подвижная, шестерня вала полуоси.

Автоматические ступичные муфты

Автоматическая ступичная муфта (HUB)

Автоматика позволяет включать муфты из салона автомобиля, но она быстро ломается из-за износа частей.

Автоматические муфты свободного хода изобретены для того, чтобы при переключении их водителю не пришлось выходить из машины. Для этого в машине устанавливаются рычаги или кнопка, которая позволяет включить и отключить муфту колеса прямо из салона машины. Это удобно, но данный вид хабов часто быстро выходит из строя из-за износа частей. Все же для тех, кто ездит часто по бездорожью лучше выбирать ручные хабы.

Вакуумные муфты

Вакуумная муфта (HUB)

Вакууумные ступичные муфты устанавливаются на большинстве новейших моделей внедорожников.

Принцип работы муфт свободного хода данного типа заключается в установке в них вакуумного насоса, который нагнетает или забирает воздух из колесной муфты, тем самым блокирует и разблокирует ступицу. И все бы хорошо в данной конструкции, но в момент разгерметизации сальников, насос начинает закачивать грязь и воду с дороги, в результате выводя из строя муфту. Данный вид хабов устанавливается на большинстве новейших моделей внедорожников.

Муфты свободного хода применяются в основном роликовые. Но ролики не обеспечивают надежность передачи момента и расцепления на больших мощностях, свыше 4кВт. Поэтому сейчас широко применяются храповые муфты свободного хода, в которых вместо роликов стоят лепестки. Они то и обеспечивают надежное сцепление.
Практически в любом автосервисе вы сможете установить колесные хабы, для чего нужны будут не очень большие затраты, которые впоследствии окупятся экономией бензина и снижением износа автозапчастей.

В данной статье мы постарались дать развернутый ответ на вопрос: для чего нужны хабы на внедорожник. А нужны ли они вашему автомобилю, решать только вам.

2 – Автоматическими хабами комплектовались с завода практически все машины. Принцип действия автоматических хабов заключается в том, что когда крутящий момент подается на передний карданный вал (подключили полный привод), шрусы начинают вращаться. Тут в работу вступают автоматические хабы, которые осуществляют блокировку. Для вывода из зацепления хабы и шрусы необходимо остановиться, выключить полный привод. Сдать назад 3-5м. для того, чтобы окончательно вывести из зацепления ступицу и хаб. В противном случае отключится передний карданный вал от заднего. Полного привода не будет, но весь передний мост будет вращаться в холостую. На первый взгляд вроде все замечательно даже из машины выходить не надо. Но к сожалению минусов гораздо больше чем плюсов:
В хабе при езде на заднем приводе друг об друга стачиваются силуминовое (на Kia Sportage) кольцо-трёхшиповик и пластиковая обойма механизма зацепления муфты , и в самый ответственный момент, когда необходим полный привод, его не будет потому, что кольцу хаба не будет хватать хода для обеспечения зацепления ШРУС-ХАБ-КОЛЕСО.

Автоматические хабы не обеспечивают 100% блокировку. При неудачной попытке вьехать в горку, с последующим скатыванием назад на нейтрале, автоматические хабы будут 100% отключены. Таким образом, в некоторых случаях они могут выключиться, и полного привода не будет до тех пор пока машина не проедет вперед или назад до зацепления хаба с ШРУСом. Если это произойдет в размокшей глине, то вы можете крепко засесть и вполне возможно, что у Вас не будет этих 1-2 метров, необходимых для зацепления хабов.

3 – Вакуумные хабы «верх совершенства». Ими машины комплектовались реже, чем автоматическими, но тоже довольно часто.

Механизм работы вакуумных хабов на самом деле является передовым. Когда водитель подключает полный привод, подается электронный сигнал на ваккумный насос, который берет разряжение из входного коллектора, и по системе трубок отсасывает воздух из хаба, что приводит к его приближению к ступице и соответственно блокировке. При отключении происходит обратный процесс – подается воздух и хабы отсоединяются от ступиц, машина переходит в заднеприводный режим. Соответственно все делается автоматически и не надо сдавать назад после отключения полного привода.

Но тут есть и недостатки. Вся система вакуумных хабов зависит от герметичности трубок и сальников. Они быстро изнашиваются и начинают подкачивать воздух, воду, грязь и т.д. Результат сказывается незамедлительно – хабы перестают сначала полностью блокировать, а затем вообще разрежения не будет хватать, даже на то, чтобы сдвинуть их с места.

В результате можно сделать следующие выводы:
Если Вам постоянно нужен полный привод, и очень много времени Вы проводите на бездорожье, то лучше установить ручные хабы
Если большую часть времени Вы проводите в городе, то для Вас достаточно автоматических хабов. Просто их надо иногда проверять, и при критическом износе заменять на новые.
Вакуумные хабы устанавливаются на все новые машины. Менять их не целесообразно до тех пор, пока они не выйдут из строя.
