Переборка прицепа ЕНОТ – правка, покраска, сборка … :: АвтоМотоГараж

Решил привести в порядок прицеп, а то документы есть и зарегистрирован, а вот прицепить и выехать на дороги общего пользования возможности нет. Про катафоты молчу, они там особо и не нужны, но неработающие габариты и тормозные сигналы позволяют смело ездить лишь по полям или вокруг дома. Для всех моих задумок был куплен ещё один прицеп. Сразу хочу сказать про ценник, прицеп довольно-таки дороговат, даже б/ушный. Вариантов покупок не так много (на момент моего поиска), но если нужно срочно и если не смотреть на деньги, то выбрать есть из чего. А если кататься по полям, то можно вообще не заморачиваться и покупать первый попавшийся. В общем, основная задумка состояла в том, чтобы сделать прицеп максимально аутентичным. Говорю максимально, так как у прицепа есть слабые места которые, ну никак без доработки не оставить (об этом чуть позже).

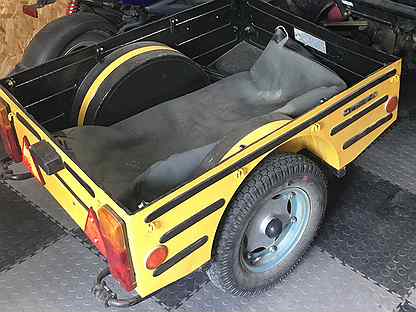

Поездил, посмотрел по близости пару экземпляров, под мои требования немного не подошли.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP

Стал искать дальше. Нашёл. Созвонился. Поехал. Для кого близко, для кого далеко, позже напишу пробег, решайте сами.

Приехал. Все как обычно. Фототехника в большинстве случаев делает объект лучше, чем он выглядит на самом деле.  В принципе, всё что мне нужно было меня устраивало. Даже треснувшие фонари (состояние которых на фото видно не было). В автозапчастях они есть, поэтому этот факт меня не беспокоил. Продавец оказался приятным собеседником. В итоге мы проболтали часа полтора. Жизнь у людей в глубинке более спокойная и размеренная, нет такой дикой спешки. За это время я немного дух перевёл перед дорогой обратно. Торговаться особого желания не было. Отдал денежку. Погрузили прицеп. Да! Уникальность прицепа состоит в том, что при его не совсем малых размерах его можно увезти практически на любом автомобиле (особенно если немного разобрать). Пожелав друг другу удачи, мы двинулись, каждый в своём направлении.

Прибыл домой почти к ночи. На одометре чуть больше четырёхсот восьмидесяти километров.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP Подведя итоги поездки, получилось, что особого выигрыша (в финансовом плане) нет. Но зато первая и главная в данном случае поставленная цель достигнута (цель: аутентичности). На утро выяснилось, что во время поездки был помят диск колеса. Основная дорога в одном месте была вообще трешевой. Ни знаков, ни каких-либо предупреждений тебе. Исконная проблема номер два матушки Руси. Дураков то, к нам подослали америкаканские враги. Вот и возникают сложности при разрешении разных вопросов.

Теперь у меня вновь два прицепа. Вообще начальной причиной покупки второго прицепа была доработка предыдущим хозяином кузовка моего первого прицепа. Доработка заключалась в удлинении кузова с переделыванием переднего борта, его он сделал открывающимся. Увеличение кузова прицепа было сделано за счёт вваривания вставки между основной частью кузова и передним бортом. Петли для открывания переднего борта использовались дверные. Этот момент колхозил внешний вид, хотя поначалу всё устраивало. В процессе эксплуатации возникали трудности при использовании оригинального тента.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP

Он был короче. При перевозки груза с открытым бортом возникали ограничения в манёвренности. Особенно в узких пространствах и в лесу.



Фотки прицепа в сборе не делал (про фотик совсем забыл), хотелось побыстрей приступить к основным работам. Вот кузовок. Почти все правки кузова уже сделаны (кое где были вмятины). Небольшая коррозия наблюдается по всей поверхности.



Задний борт имеет дефект. Вот это и есть то самое слабое место прицепа про которое было упомянуто выше.



А передний ещё целый:



Основной доработкой является усиление заднего и переднего бортов. Они (передний и задний борта) действительно единственное слабое место Енота. На момент написания статьи практика эксплуатации составляет около пяти лет. О недостатках в плане надёжности говорю с уверенностью. Есть конечно и недостатки по эксплуатационным моментам, но о них как-нибудь в другой раз.

Самый простой и действенный способ решить проблему жесткости это установка дополнительного элемента в паз с внутренней стороны верхней части борта.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP Самый первый прицеп дорабатывал металлическим уголком из прокатной стали с полками 20 х 20 мм, толщиною стали три миллиметра. Длинна определяется по месту. Отрезав уголок нужной длинны, сделал в этот раз ещё срез одной из полок. Отступив от края шесть миллиметров. Катим образом, получился уголок с полками 20 х 14 мм. Сделал это для того чтобы один из выступов особо не мешался. На предыдущем прицепе при доработке я такие спилы не делал и были случаи, когда эти пять миллиметра не позволяли нормально что-либо разместить. И так уголок подогнан по длине, полка спилена. Теперь вставляем в паз с внутренней стороны верней части борта и фиксируем по обеим сторонам струбцинами.



Далее делаем отступ пятнадцать миллиметров от краёв дорабатываемого борта. Ставим метки. Теперь полученный отрезок между двумя точками делим на пять равных частей, ставим дополнительные метки и сверлим шесть отверстий диаметром пять миллиметров. Прикручиваем ребро жесткости. Аналогичную операцию выполняем и с другим бортом.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP



После того как закончены все манипуляции болгаркой, дрелью и напильником, переходим к покраске деталей.



Сборка. Рама сварная из квадратного профиля.



Рычаг подвески торсионного типа. Деталь довольно увесистая, металла не жалели. Этот узел вроде действительно надёжный. Иногда прицеп перегружали раза в четыре от номинальной нагрузки.



Элементы подвески жестко крепятся шестью болтами к площадкам на раме.



Рычаги подвески установлены, переворачиваем раму.



Кузов выполнен из штампованных элементов, сваренных между собой точечной сваркой.



Кузов крепиться восьмью болтами к раме, типоразмер болтов аналогичен предыдущим, которые крепят узел подвески.



Кузов прикручен.



Теперь работы по электрике. Плафон подсветки номерного знака.



Задний фонарь. При сборке и подключении электропроводки обратил внимании на то, что нанесена маркировка для каждой из клемм фонаря, как с наружи, так и из нутрии корпуса.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP



По мимо маркировки корпуса, она ещё присутствует и на внутренней вставки-держателя ламп.



Устанавливаем элементы светотехники.



Подключаем внутренности заднего фонаря.



Электропроводка.



Жгут проходит внутри квадратного профиля, который является дышлом.



Фишками стыкуем электрическую проводку с задними фонарями и подключаем плафон подсветки номерного знака.



Светотехника установлена и проверена на работоспособность.



Элементы прицепного устройства.



Прицепное установлено.



Теперь необходимо собрать и установить колёса.



Ступица колеса. Литая из алюминиевого сплава.



Диск колеса или обод, кому как угодно, разборный. Состоит из двух штампованных половинок. На первых образцах выпускаемых прицепов, колёсные диски делали по чертежам дисков мотороллера Муравей. Позже конструкцию обода упростили. Различие дисков заключалось в том что на первых образцах были дополнительные отверстия для сборки колеса до установки на ступицу.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP

В упрощённой конструкции дополнительных отверстий нет, колесо и собиралось и крепилось одними болтами. Ещё одним отличием, являются установленные планки усилители под гайки крепления колеса к ступице. В последующих версиях их уже не было.



Сразу колесо собрать не удалось, были проблемы с камерой. Чтобы детали не валялись, накинул их на своё место.



Шина стандартная. В советские времена была очень распространена. Её также ставили на другие марки  прицепов, на мотороллеры и на сельхозтехнику.



Вставляем камеру внутрь шины.



Для сборки колеса применяем шесть болтов с фланцевыми гайками.



Колесо в сборе.



Устанавливаем ступицу на ось и фиксируем её корончатой гайкой с шайбой. Далее устанавливаем колесо. Колесо с ободом последующей версии (об этом было написано выше), так держаться за паз на ступице конечно не будет, но и особых трудностей при сборке тоже не вызывает.



Гайки крепления колеса к ступице.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP Колесо в сборе крепиться шестью болтами с самоцентрирующими гайками.



Ключом подтягиваем гайку, центрируя отверстие на оси с промежутком на гайки для шплинта.  Шплинтуем.



Пластмассовый колпак закрывает гайку оси колеса.



Колёса собраны и установлены.



Далее на задний борт устанавливаются катафоты – треугольники.



Для защиты от повреждения груза на гайки с внутренней стороны кузова прицепа устанавливаются пластмассовые колпачки.



Монтируем катафоты и таблички на передний борт.



Таблички на переднем борту две. На одной из них написаны предупреждения, крепиться она с внутренней стороны кузова. На другой приведены характеристики и идентификационные данные прицепа.



Прицеп собран. Максимально соблюдена аутентичность. Исключения составили вставки – усилители бортов, но без них никуда.



Установка госномера. Раньше использовались номерные знаки другой конфигурации (они были совершенно иного типоразмера).Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP И установить регистрационный номер действующего образца как есть, без каких либо манипуляций не получается. Откручиваем винты крепящие катафоты – треугольники и снимаем их.



Устанавливаем пластиковую рамку под новый номер. Может, выпускают рамки разных образцов (имеется ввиду количество отверстий и их расположение), но в моём случае что-то дополнительно не пришлось.



Рамка прикручена, устанавливаем защитные колпачки.



Устанавливаем номер, почти номер.



Устанавливаем госрегзнак.



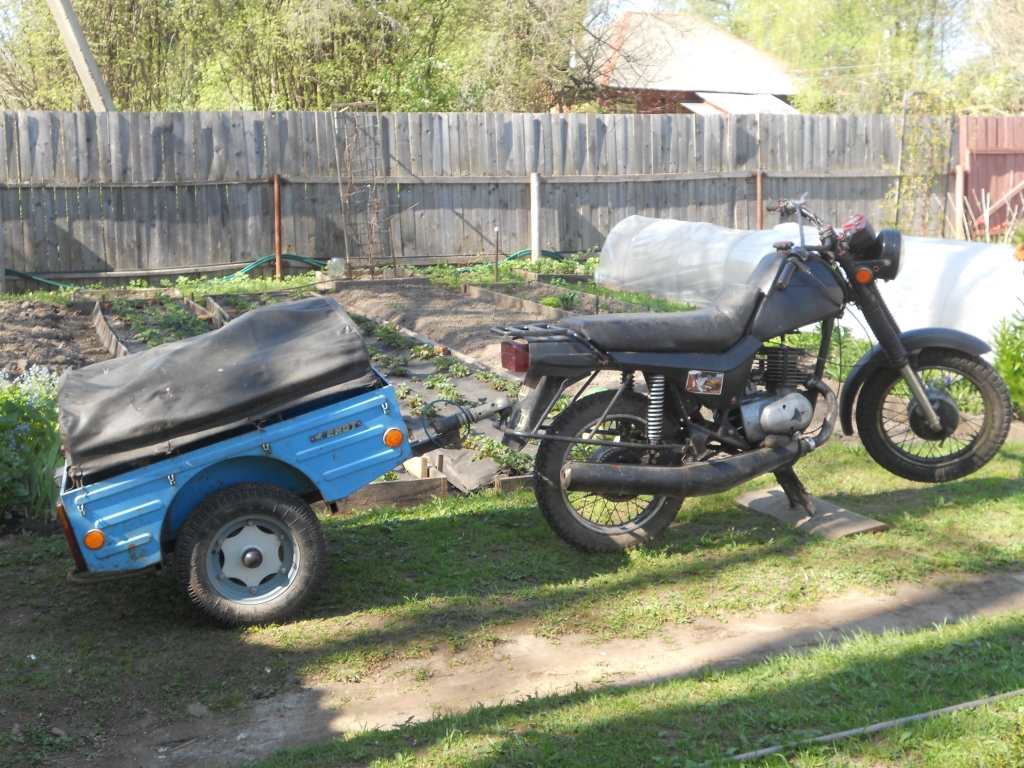

Прицеп собран. Теперь и тент можно использовать как положено. И выехать хоть в поле, хоть в город. Одной из причин повреждение заднего борта является установка прицепа вертикально. Конструкция в целом это позволяет. Есть упоры – мини бампера у задних фонарей, и сам плафон подсветки номерного знака имеет достаточную прочность. А вот борт для этого оказался слабоват. Теперь с этим проблем нет.



По ходу завершения работ, появились мысли о дооснащению прицепа …, но об этом в следующей статье …



Восход-3М Охотник | Мото-Ковров

Модификация мотоцикла «Восход-3М» – «Восход-3М Охотник».Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP  На мотоцикле почти все детали окрашивались в защитный (зелёный) цвет.

Двигатель и выпускные патрубки    покрывались специальной термоотталкивающей эмалью чёрного цвета. Кик-стартер незначительно отличался углами загиба основной детали.

На мотоцикле не применялись хромированные детали. Гальваническое покрытие (кадмирование) наносилось только на крепёж и спицы. На мотоцикле устанавливались «верхнее», (подрессоренное) удлиненное переднее крыло с  брызговиками, руль с перемычкой, к которой приваривалась небольшая багажная площадка и дуги для защиты рук.

Фара, «поворотники» и «противотуманка» защищались проволочными решётками. Рама,  глушители и заднее крыло использовались с модели «Восход-3М Спорт».

В комплект мотоцикла входили дуги безопасности, на правой дуге крепилась прямоугольная «противотуманная» фара. Для постановки мотоцикла «Восход-3М Охотник» был предусмотрен только боковой упор.

Мотоцикл комплектовался резиной заднего колеса с увеличенными грунтозацепами Омского шинного завода размером 3,50х16, модель Н-225.Прицеп енот для мотоцикла: Доступ ограничен: проблема с IP

На бак лишённый нигрибсов наносился трафаретный рисунок охотничьего ружья с надписью «ОХОТНИК».

Задний бугель устанавливался с небольшой багажной площадкой. В комплектацию мотоцикла так же входило специально изготовленное сцепное устройство для прицепа «Енот». Заводом планировался выпуск так называемого «мотопоезда» «Охотник» в комплекте с прицепом «Енот». (15,16,18)

Двигатель – 173,7 см3, 14,0 л.с. (при 5600 об/мин), 4 передачи; вес – 122 кг; объём бензобака – 14,0 л.; колёса – 3,25-16″ / 3,50-16″; макс. скорость – 105 км/ч.

В 1986 году для внутризаводских испытаний было выпущено три   мотоцикла.

Хорошо сохранившийся мотоцикл «Восход-3М Охотник» можно посмотреть в частном музее Николая Тубаева «Мото-Ковров».
