Лампочки на панели приборов — обозначение

Приборная панель сверкает многочисленными лампочками, стрелочками и указателями, что может заставить растеряться человека, который всю эту красоту видит впервые. Между тем, ориентироваться в индикаторах их назначении необходимо, ведь они информируют водителя о состоянии автомобиля и его главных систем. В данной статье мы поговорим, какую информацию можно почерпнуть из факта горят или не горят те или иные лампочки на панели приборов.
Все индикаторы приборной панели делятся на три группы:
Красные. Это предупреждающие лампочки, которые сигнализируют о неисправностях в системе, чреватых большими неприятностями.
Желтые. Эти индикаторы выполняют, как правило, информационную функцию. Бывают и исключения, которые касаются, например, включения полного привода.
Все остальные – синие, фиолетовые, зеленые и др.

Для начала отметим, что эта инструкция по приборным лампочкам актуальна для Мазда Трибьют и многих других авто. Ведь везде используются похожие символы. Обозначения индикаторов на панели приборов Киа Спектра, к примеру, будут отличаться несильно. Или увидев индикатор Security на щитке приборов Lexus RX330, любой без труда узнает его на других машинах.

Это лампа аварийного давления масла. В исправном состоянии она загорается при включении зажигания и гаснет через несколько секунд после запуска мотора. Если за десять секунд лампочка не выключилась, то нужно заглушить двигатель и проверить уровень масла. Убедившись, что все в порядке, снова заведите мотор. В случае, когда лампа продолжает гореть, необходимо обращаться в автосервис. Мигать во время работы мотора лампочка также не должна – если это происходит, то проверьте уровень масла и доведите его до нормы. Эксплуатация машины с горящей или мигающей лампочкой аварийного давления масла может вызвать серьезные повреждения двигателя. Обозначение на приборной панели Газели такое же, как и на других авто.

Лампа исправности генератора. Такое обозначение встречается на приборной панели Chrysler Concorde, например. Горит при зажигании и гаснет после запуска мотора – значит, с генератором все в порядке. Если лампочка не погасла вовремя, то отправляться в путь не рекомендуется – сначала проверьте нахождение ремня генератора на положенном ему месте; если с ремнем все в порядке, то придется навестить автосервис. В том случае, если лапочка загорелась в пути, остановитесь и проверьте ремень . Если нет возможности устранить неисправность прямо на месте, то езжайте дальше, помня о том, что чем меньше включено потребителей энергии (музыка, фары, обогрев заднего стекла и т.д.) и чем новее аккумулятор, тем дальше удастся доехать.

Лампа исправности подушек безопасности (Air Bag). Если система исправна, то лампочка загорается при включении зажигания или АСС и гаснет спустя 3-5 секунд. Если же индикатор не загорелся или не погас, то в системе есть неполадки. Недобросовестные продавцы могут установить на лампочку таймер, который будет ее включать даже при неисправной системе. Проверить можно, включив режим диагностики.

Лампа перегрева масла в АКПП. Этой лампочкой оборудованы обычно спортивные авто и внедорожники. Исправная лампочка загорается при включении зажигания и гаснет при запуске мотора. Лампочка служит для информирования водителя о приближении температуры масла к критическому значению. В таком случае нужно остановиться и дать маслу остыть. Двигатель глушить не нужно.

Лампа исправности антиблокировочной системы (АБС). Горит при включении зажигания и спустя несколько секунд гаснет. Если система исправна, то при этом вы услышите звук электромотора, включаемого на одну секунду. Если лампочка продолжает гореть, то рекомендуется посетить автосервис; можно ездить и с горящей лампочкой, помня о том АБС не работает, и колеса будут заблокированы при нажатии педали тормоза в пол. Также лампа может загореться в случае абсолютной неисправности лампочек стоп-сигнала.

Загорается, когда открыта или неплотно закрыта одна из дверей. Может отсутствовать на некоторых авто.

Лампа «Проверь двигатель», CHECK ENGINE или MIL (Motor Inspect Lamp). Если горит при зажигании, значит, лампочка исправна; если гаснет при запуске мотора, то исправна и система управления двигателем. Если лампочка не погасла вовремя либо загорелась при работающем двигателе, то есть неисправность в электронной системе. Нужно ехать в сервис.

Лампа напоминания о замене ремня ГРМ. Исправная лампа загорается при зажигании и гаснет при запуске двигателя. Лампа сообщает о том, что пробег автомобиля приближается к отметке 100 тыс. км, и пришло время поменять ремень ГРМ. Если лампочка горит, а до 100 тыс. еще далеко, то это значит, что спидометр скручен. Как правило, устанавливается на дизельные двигатели.

Лампа наличия воды в топливном фильтре. В исправном состоянии включается при зажигании и гаснет при запуске мотора. Если продолжает гореть, то вы заправлялись на плохой заправке – в топливном фильтре есть вода. Воду желательно слить, а эту заправку больше не посещать. Устанавливается на дизели.

Лампа холодного и перегретого двигателя. Зажигаются одновременно (для проверки исправности) либо по очереди (красная, а потом синяя) при зажигании. Призваны сообщить водителю о температуре двигателя, если нет стрелочного указателя; если все в порядке, то ниодна из ламп не горит.

Лампа включения четвертой передачи АКПП. Лампа информирует о возможности включения повышающей передачи. Если лампа погашена, автомобиль едет на четыре передачах, если горит – на трех. Если же лампочка горит все время и в любом положении выключателя О/D, то блок управления АКПП обнаружил ошибку. Пора ехать в сервис.

Лампа исправности задних габаритов и стопов. Горит при зажигании и гаснет при запуске мотора. Если загорелась при нажатии тормоза или включении габаритов, то какая-то из ламп перегорела – нужно заменить. В современных авто эту функцию может выполнять АБС.

Указатели температуры, топлива и режима АКПП. Как правило, топливо показывает постоянно – это не является неисправностью и поводом для беспокойства. Что касается температуры, то при прогретом моторе стрелка находится на середине шкалы, при перегретом – выше. Если стрелка в красной зоне – это совсем плохо; доводить до этого не стоит. Некоторые модели не оборудуются стрелочным указателем температуры, и его заменяют две лампы. Ряд ламп с буквами показывает, в каком положении находится селектор передач, а не то, какая передача включена. Буква Р означает стоянку, R – задний ход, N – нейтраль, D – движение вперед на всех передачах, 2 – использование двух первых передач, L – движение на первой передаче.

Лампы-указатели поворота. Мигание лампы указывает, в какую сторону включен поворотный указатель. При включенной аварийной сигнализации мигают обе лампочки. Если лампа мигает с удвоенной частотой, то это значит, что перегорел внешний указатель поворота.

Лампа аварийного уровня тормозной жидкости. Горит при зажигании, гаснет при запуске мотора. Если горит и дальше, нужно проверить количество жидкости в тормозном бачке. Если тормозные колодки изношены, то уровень жидкости уменьшится, и лампочка загорится, поэтому сначала нужно проверить колодки. Если не обращать внимания на эту лампочку, то можно остаться без тормозов. Иногда совмещается с указателем ручного тормоза.

Лампа стояночного тормоза. При включенном зажигании горит всегда, когда поднят ручник. Предупреждает водителя, что необходимо сняться со стояночного тормоза, иначе автомобиль будет плохо разгоняться и потреблять много горючего.

Лампа не пристегнутого ремня безопасности. Загорается при зажигании и не погаснет, пока ремни не будут пристегнуты. Если есть подушки безопасности, то лучше пристегнуться, чтобы ослабить удар о подушку в случае ее срабатывания.

Лампа уровня жидкости в бачке стеклоочистителя. Исправная лампа загорается пи зажигании и гаснет при запуске мотора. Информирует о необходимости долить жидкость в бачок.

Лампа включения зимнего режима АКПП. Должна загораться после нажатия на специальную кнопку. Лампочка показывает водителю, что машина трогается с места, минуя первую передачу – сразу со второй. Это нужно, чтобы избежать пробуксовки при сильном снегопаде или в условиях гололеда. Если дорога обработана противогололедными веществами, то в использовании этого режима нет необходимости.

Индикатор передних противотуманных фар. Горит, когда включены габариты, ближний и дальний свет. Лампочка горит – противотуманные фары включены.

Индикатор задних противотуманных фонарей. Загорается после нажатия соответствующей кнопки и уведомляет о том, задняя противотуманка включена. Отсутствует на большинстве праворуких авто.

Индикатор обогрева заднего стекла. Функционирует при включенном зажигании, включается с кнопки и показывает, что включен режим обогрева заднего стекла.

Лампа перегрева катализатора. При включении зажигания загорается, при запуске мотора гаснет. Загоревшаяся во время работы двигателя лампа указывает на перегрев катализатора по причине каких-то неисправностей в двигателе. Если вместе с ней горят также индикаторы АКБ и неисправности задних ламп, то, вероятно, не работает генератор.

Значки на панели приборов: разъяснение обозначений

Главная / Автосвет

Назад

Опубликовано: 28. 02.2021

Время на чтение: 8 мин

0

1591

• Значение лампочек на приборной панели Обозначение цветов значков на панели
• Противотуманные фары, ближний свет и другие индикаторы системы освещения
• Индикаторы неисправности
• Система безопасности и вспомогательные элементы

Что еще нужно знать о системе индикации

В современных автомобилях необходимая информация о работе всех систем выводится на приборную панель. Например, значок противотуманных фар обозначает, что они работают, при включении габаритов загорается другая лампочка и т.д. Есть и символы, предупреждающие о неисправностях, если загораются они, лучше остановиться и не продолжать движение. Важно разбираться в основных обозначениях, это обеспечит удобство вождения и избавит от множества проблем.

Классификация

Есть разные обозначения пиктограмм, которые расположены на приборной доске аналогично дорожным знакам: разрешающие, информационные и запрещающие. Их расшифровку можно найти в технической документации автомобиля. Каждые из них имеют определенный цвет, который должен сигнализировать водителя:

• зеленые и синие знаки помогают владельцу определить исправность работы машины, они сигнализируют о правильности отладки систем. Чаще всего этот цвет относится к поворотам (их направлению), экономный режим работы, функционал с электронными помощниками владельца, включение светотехники.
• пиктограммы красного цвета символизируют запрет: если в машине что – то ломается, обязательно загорается красная лампочка. Неисправность может носить любой характер: сломана система тормозов, проблемы в двигателе, безопасности. Необходимо проверить уровень и наличие рабочих жидкостей (к примеру, масла, тормозной или охлаждающей), сверить данные на борт компьютере – не могло ли быть ошибки. При возникновении таких сигналов нужно остановится и по возможности отбуксировать машину на ближайшую станцию автомобильного обслуживания.
• если загорелись иконки оранжевого или желтого цвета, значит нужно задуматься о возможной поломке вспомогательных датчиков. Непосредственно на безопасности это не сказывается, но сердце автомобиля может выйти из строя, перестроиться на аварийный режим, выйдут из строя также те или иные системы. Может ухудшиться управляемость авто. Если загорелись такие лампочки – пора в сервис на диагностику, ведь возможно сломан контроллер авто, который способен в дальнейшем выйти из строя.

На отдельных автомобилях часто происходит появление сигнала о предупреждении, а потом возникает полная блокировка правильной работы всех систем машины, происходит переход в аварийный режим. Это значит, что скорость управления будет ограничена.

Предупреждающие серьезные пиктограммы

Стоит начать с самых важных значков, которые сигнализируют водителя автотранспортного средства об опасности. Если они загораются, машину нужно немедленно остановить и отбуксировать на автосервис – ехать своим ходом нельзя. Итак, это такие значки:

• «руль» желтого цвета сигнализирует о необходимости адаптации, если возникает красный с знаком восклицания – возможно, произошел отказ ГУР или ЭУР систем. Именно красный цвет загорается в том случае, если руль становится очень трудно проворачивать.
• «иммобилайзер» может непрерывно моргать. В случае закрытой машины, это сигнал об активной работе противоугонной системы. Есть 3 главные причины включенного значка: не активирована работа системы иммобилайзера, противоугонная система не работает или нет информации с метки ключа.
• «охлаждающая жидкость» загорается тогда, когда происходит несколько ситуаций. Если мигает 1 красная лампочка, на которой нарисована шкала термометра, значит в системе повышена температура. Желтый цвет (символ небольшого бачка с несколькими волнами) говорит о недостаточном уровне охлаждающей жидкости в емкости. Нередко происходят сбои, поэтому лампа, которая горит, не всегда свидетельствует о низком уровне ОЖ.
• «ручник» — может гореть только тогда, когда рычаг тормоза ручного типа поднят, изредка в тех случаях, когда нужно менять тормозные колодки или необходимо сменить тормозную жидкость. Если в машине ручник электронный, иногда может загораться лампочка стояночного тормоза – это скорее сбой, чем серьезная проблема.
• «омыватель» сигнализирует о небольшом уровне технической жидкости внутри расширительного бачка для омывателя стеклянных поверхностей. Вторая причина, по которой он может гореть – засор датчика уровня в связи с низким качеством технической жидкости. Ложный сигнал периодически срабатывает и при несоответствии специфики ОЖ.
• «Anti-Spin Regulation» — антипробуксовочная система функционирует вместе с сигналами АБС. Если срабатывает датчик, загорается лампочка – система неисправна, стоит заглянуть в сервисный центр. Зависимо от модели датчика, выглядит он по – разному, самый распространенный вид – восклицательный знак внутри треугольника с разными стрелками кругом надписи. Второй вариант – машинка на скользкой дороге.
• «катализатор» горит если происходит перегрев каталитического элемента, из – за этого может происходит упадок мощности мотора. Причины такого перегрева – низкая пропускная способность или неисправность системы зажигания. Если сломался сам катализатор, кроме горящего сигнала будет еще серьезный расход бензина.
• «выхлопные газы» — здесь может возникать сбой, который появляется из – за ошибки с датчиком зонда. Если ошибки нет, проблема заключается в неисправности системы выхлопа. Главная причина – некачественное топливо. Происходит контроль пропуска воспламенения горючей смеси, поэтому повышается риск попадания ненужных примесей в выхлоп, поэтому загорается лампа. Все, что следует предпринять – отогнать машину на сервис.

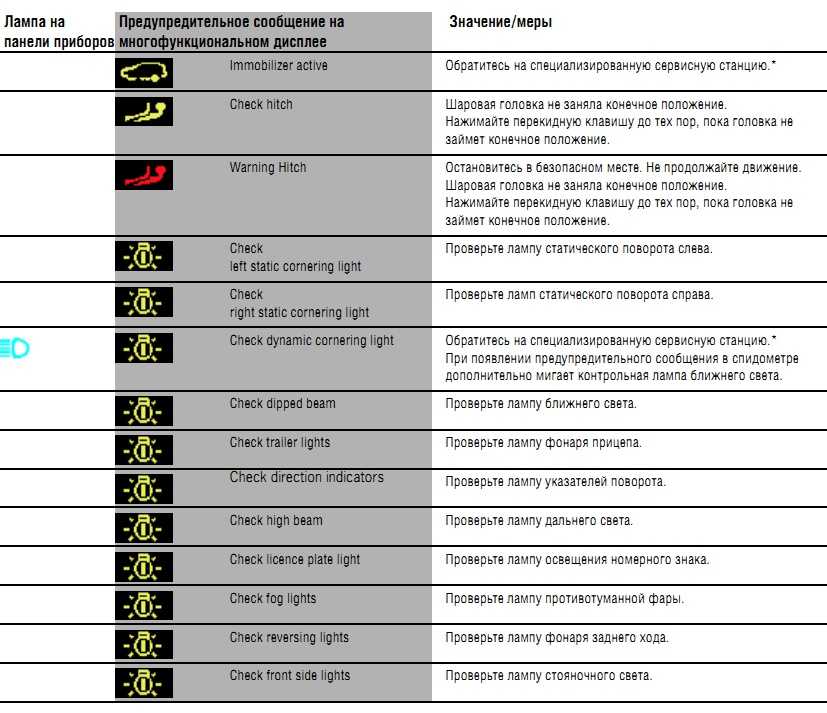

Внешнее освещение

Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.

• Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;
• Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;
• Синяя светящаяся фара. Подтверждение активации дальнего света;
• Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;
• Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;
• AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;
• DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
• Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
• Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;
• Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
• Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
• Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.

Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.

https://www.youtube.com/watch?v=qBViROjeqJU

Сигналы неисправности

Важно обращать внимание на такие пиктограммы:

• «аккумулятор» — свидетельствует о перепадах в напряжении бортовой сети, что связано с низким зарядом батареи аккумулятора. Иногда его называют значком генератора. Если у машины монтирован двигатель гибридного типа, этот символ встречается под названием «MAIN». Это сигнал напряжения в сети, который символизирует упадок показателей ниже 12, 5 В. Чтобы провести оценку электросистемы, нужно воспользоваться бортовым компьютером.
• «масло», выглядит как масленка красного цвета, говорит о резкой недостаточности масла в системе мотора. Он загорается обычно при запуске или в процессе езды. Не тухнет некоторое время, так как происходят сбои в работе, недостаток смазки, падение уровня давления масла. Выглядит он не только как масленка, но и капелька с соответствующей надписью или волночки снизу. Может присутствовать только буква Н или L.
• «подушка» — выглядит как кнопка с человечком, перед которым расположена подушка безопасности. Это сигнал о проблеме с пассивной безопасностью, поэтому если произойдет авария, подушки могут попросту не сработать. Чтобы устранить эту неисправность, достаточно заехать на СТО.
• «!» — это универсальный в своем роде знак, значений у которого есть несколько. К примеру, если восклицательный знак красного цвета – важно обратить внимание на исправность системы тормозов. В таком случае нужно просто прекратить движение и отогнать машину на сервис. Причин может быть несколько: нужно сменить тормозные колодки, уровень тормозной жидкости понижен или необходимо опустить ручной тормоз. Причину стоит уточнить обязательно, так как она может быть куда страшнее неисправных изношенных колодок – возможно, есть нарушение в работе тормозного шланга. Нередко бывает случай, когда датчик уровня просто закоротил, что привело к миганию лампочки. Если знак горит как «внимание» на разных цветовых фонах – красном и желтом, это может означать, что произошла ошибка в работе системы стабилизации, либо же это просто предупреждение о чем – то. Обычно, на приборное табло высвечивается текст с объяснениями.
• «ESP
  » может постоянно светиться. Это также сигнал о поломке системы стабилизации. Возможно, сломался датчик угла поворота или включения стоп – сигнала. Может быть и поломка в регуляторе давления системы тормозов.
• «двигатель», инжектор. Обычно, он светиться желтым цветом, если работает мотор. Он сообщает об ошибках мотора и его электронных систем. Чтоб определить причину, нужно провести электронную диагностику.
• «свечи накала» характеризуются для машин на дизельном топливе. На авто с бензином это значок – «чек». Если в электронном блоке нет проблем, сигнал загорается при старте авто и потухает самостоятельно, отключая свечи накала.

Если наблюдается проблема с температурным режимом, в разных моделях авто она показывается по – разному. Чаще всего, это контрольная лампочка синего или красного цвета. Нормальная температура – от 90 до 110 градусов. Если она начинает повышаться, антифриз выкипает, двигатель начинает ломаться. Если мотор высокофорсированный, он более других способен сломаться. Если горит красная масленка, важно проверить уровень масла, так как его недостаточное количество может привести к трению деталей, поломкам. Также, важно проконтролировать рабочий процесс масляного насоса. многие двигатели оснащены специальными устройствами, которые предупреждают о понижении уровня масла заранее. Шестеренка, которая горит красным – поломка коробки – автомата.

Системы безопасности

Изучая значки приборной панели автомобиля, где каждая пиктограмма имеет своё значение и сообщает про разные неисправности, бывает легко запутаться. Чтобы эмблемы не вызывали больших проблем, их следует условно разделить на несколько различных категорий. Рассмотрим наиболее распространённые индикаторы, которые касаются систем безопасности, установленных на авто.

• Треугольник красного цвета с дополнительным восклицательным символом внутри. Обычно такая лампа загорается вместе со звуковыми сообщениями. Говорит о наступлении нештатной ситуации, возможных незакрытых боковых дверях, капоте и пр.;
• Такой же треугольник, только жёлтого цвета или же яркого оранжевого. Здесь имеются проблемы с работой автомобильной системы стабилизации;
• Подушка безопасности и человек. На некоторых автомашинах появляется просто значок SRS или Air Bag. Все они означают проблемы с подушками;
• Человек с зачёркнутым кругом около него либо это может быть надпись Side Air Bag Off. Тут неисправна пассажирская подушка безопасности;
• RSCA Off. Этот значок тоже относится к системам так называемой пассивной безопасности. Сообщает водителю, что впереди сидит ребёнок или человек маленького веса, из-за чего подушка просто может не сработать;
• PCS. Здесь сообщает об отказе системы предаварийной безопасности автомобиля, которая требуется в случае опрокидывания авто. Иногда загорается при езде по бездорожью или же после выезда с него;
• Красная машина и ключ внутри неё. Отказала система PCS;
• Зелёный ключ или красная автомашина с изображённым замком. Такие индикаторы могут появиться при включении штатного защитного иммобилайзера или заводской системы против угона;
• Шестерёнка красного цвета и дополнительно восклицательный символ внутри. Произошла ошибка, когда включалась противоугонная система, либо это сообщение о неисправности;
• Красный знак, изображающий гаечный ключ. Говорит водителю о довольно серьёзных проблемах с АКПП. Перегрелось масло, произошли ошибки в ЭБУ коробки или трансмиссия вышла из строя;
• Красная шестерёнка с градусником внутри неё. Значок присутствует на множестве спортивных авто. Он сообщает о неполадках в трансмиссии;
• AT или AT Oil Temp. Актуальный предупреждающий индикатор для автомашин с АКПП. Температура повысилась до предельных значений. Рекомендуется остановиться, дождаться, пока коробка остынет, и лишь потом продолжить движение;
• Оранжевая коробка передач и дополнительно надпись Auto. Специальный сигнализирующий индикатор в автомашинах с трансмиссией АКПП. Появляется, если давление или текущий уровень масла низкий, произошёл перегрев, вышел из строя датчик или есть иная проблема. Включается аварийный режим, поэтому машина может двигаться лишь на одной передаче и при минимальных скоростях, чтобы предотвратить дальнейшее разрушение;
• Жёлтая стрелка вверх. Подсказка для водителя, что рекомендуется переключить коробку на повышенную передачу. Это позволит лучше экономить горючее;
• Руль и восклицательный символ. Отказал гидроусилитель или с ним возникли проблемы;
• Буква Р в красном круге и с двумя дугами. Появляется на автомобильной приборной панели, если водитель активирует ручной тормоз;
• Красный круг с волнистой линией снизу и дугами. В системе слишком мало тормозной жидкости. Нужно обязательно в ближайшее время долить;
• Anti Lock, ABS или виляющая машина. Значки разные внешне, но все означают, что была выключена или не функционирует система АБС;
• Жёлтый круг с прерывистыми дугами по бокам. Проблемы с установленными тормозными колодками, которые износились до предельного состояния;
• Жёлтый круг с восклицательным символом и дугами по бокам. Возникли определённые проблемы с автомобильной системой распределения тормозных усилий;
• Жёлтый круг с дугами и значком молнии. Неправильно функционирует или полностью неисправен в автомобиле стояночный электротормоз;

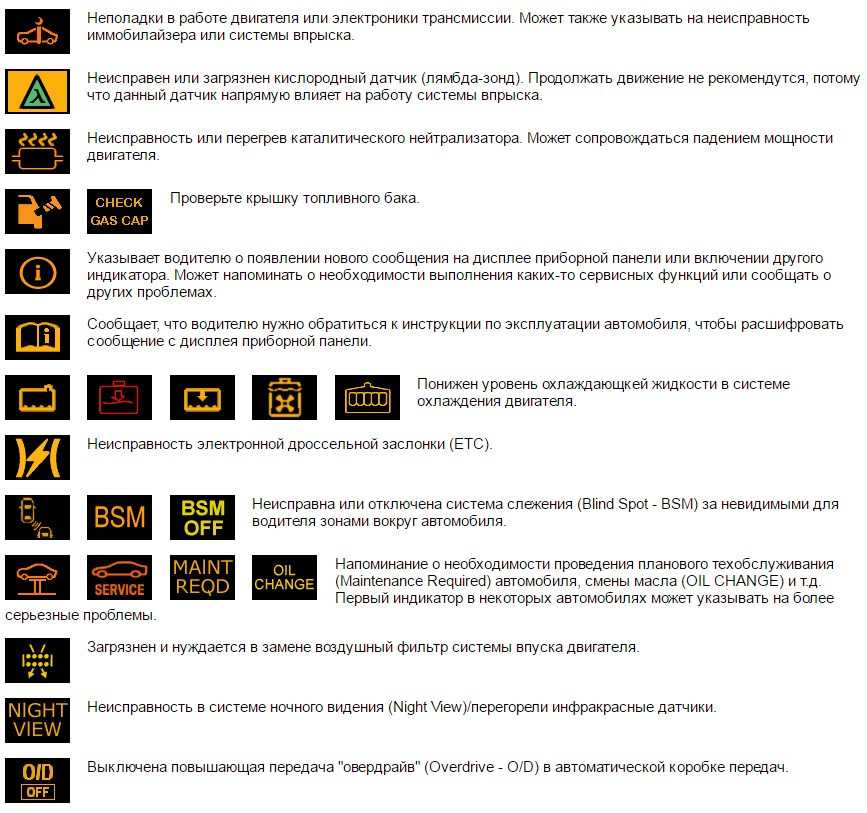

• Двигатель и Check, Check Engine или EPC жёлтого цвета. Сообщают подобные изображения о наличии проблем и поломок в системе установленного на авто двигателя. На некоторых ТС подобный значок включается параллельно с деактивацией определённых систем до момента, пока имеющиеся неисправности не будут полностью устранены;
• ENG A-Stop. Индикатор практически всегда встречается на тех машинах, у которых имеется штатная система Start Stop. Если этот сигнальный значок зелёный, двигатель не запущен. Жёлтая надпись сообщает о наличии неисправностей в работе системы пуска силовой установки кнопкой;
• Двигатель и стрелка, которая направлена вниз. Сообщается о потере мощности. Чтобы индикатор потух, можно попробовать выключить мотор и заново его запустить через 10-15 секунд;
• Машина и гаечный ключ. Проблемы с электроникой мотора или КПП, то есть коробки переключения передач. Ещё такая графика может говорить водителю о возможных дефектах в системе впрыска или даже иммобилайзера;
• Треугольник со значком лямбды внутри. Это говорит водителю о вероятных неисправностях кислородного датчика, то есть лямбда-зонда;
• Gas Cap или значок автомашины с крышкой от топливного бака. Крышку забыли закрыть, о чём и предупреждается водитель;
• Оранжевый круг и восклицательный знак внутри него. Индикатор информационного типа, необходимый для того, чтобы обязательно акцентировать внимание автовладельца на уже имеющиеся горящие значки, сообщающие о проблемах;
• Изображения радиатора. Выполнены в разной графике, но все означают проблемы с охладительной системой. Упал уровень жидкости до критической отметки либо же температура достигла предельных значений;
• BSM. Это индикатор, который относится к автомобильным системам слежения за слепыми зонами. В зависимости от изображения, означает неисправность или некорректную текущую работу;
• Mail Reqd, Oil Change, машина на подъёмнике или машина с надписью Service. Все они говорят о том, что пора проводить плановый ТО, менять масло и фильтры. На некоторых авто является предупредительным сигналом о наличии серьёзных неисправностей, для идентификации которых следует провести компьютерную диагностику. Индикаторы бывают самыми разнообразными, и на некоторых автомашинах их количество исчисляется десятками. Информацию об их значении проще всего найти в руководстве по эксплуатации. Поэтому даже самые безобидные на первый взгляд лампочки следует изучить, дабы не упустить серьёзную неполадку на ранней стадии её появления. Машина часто подсказывает водителю, что нужно делать, а чего делать точно не стоит. Игнорирование значков может привести к крайне опасным последствиям. Но нельзя забывать, что некоторые индикаторы носят сугубо информативный характер.

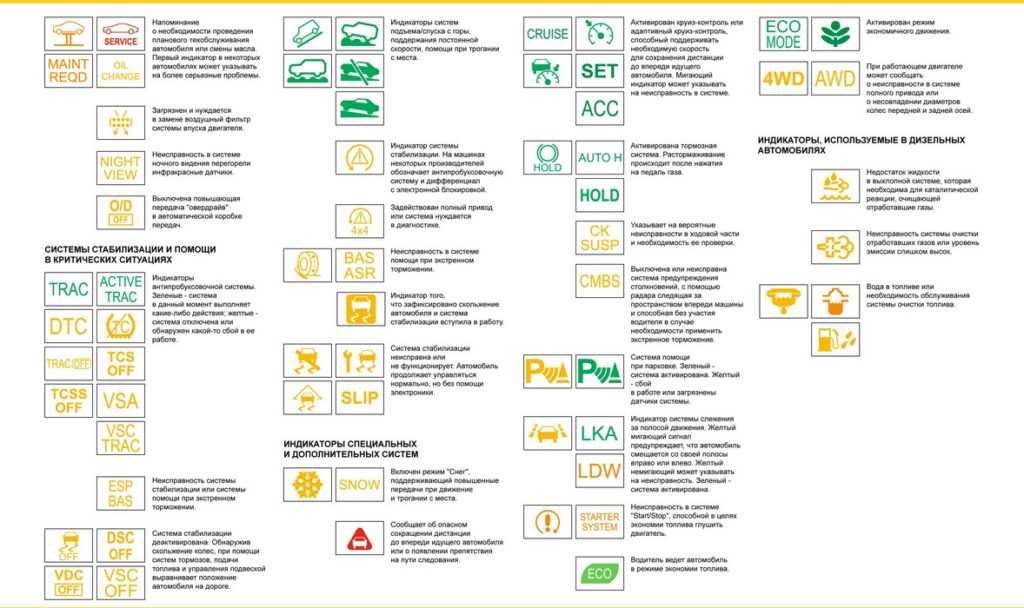

Система стабилизации + помощь водителю

Есть знаки, которые игнорировать также нельзя:

• «DTC» — контроль тяги, антипробуксовочные системы, разработанные для облегчения управления и разгона авто. Если горит желтый индикатор, нужно провести диагностику.
• «OFF» — система выключается принудительно. Актуальна на скользкой дороге и или отсутствии ее вовсе. Автоматическое включение происходит при разгоне автомобиля.
• «KDSS» — нестабильная работа кинетической подвески и ее стабилизации.
• «R. DIFF» — состояние дифференциала, может включиться после активного старта или долгого буксования на одном месте.
• «4х4» — проблемы с активацией полного привода через муфту электромагнитного типа внутри коробки передач или редуктора.

Дополнительные индикаторы

Рассмотрим перечень дополнительных символов:

• «круиз» — автоматическая активация функции адаптивного круиз – контроля. Автоматическая система самостоятельно подбирает оптимальную скорость передвижения и нормальную дистанцию.
• «ключ, обведенный овалом» — состояние и наличие электронного ключа;
• «снежинка» — активация специального режима движения на обледенелом дорожном покрытии. Чаще всего можно наблюдать такую функцию на авто с коробкой передач автоматического типа.
• «квадрат со стрелками» — обогрев заднего стекла;
• «чашка» — символизирует отдых после долгой поездки, системы, которые более продвинуты, выполняют анализ реакции водителя, подключают сигнализацию звуком;
• «спорт» и «комфорт» — амортизаторы и пневмоподвеска;
• «Р» — парковочный ассистент, который подключает видео с камеры;
• «эко» — экономия бензина и уменьшение выброса в окружающую среду;
• иконка прицепа – режим буксировки прицепа.

Есть также символика, обозначающая четкое следование машины по ровной дороге, своей полосе. Если машину уводит в сторону, система подает сигнал (звуковой), включает зуммер. При недостаточном количестве топлива в баке также загорается лампочка. Обязательно на панели приборов присутствует функция подключения полного привода или блокировки дифференциала.

Дополнительные функции

Напоследок рассмотрим несколько традиционных индикаторов, которые есть буквально на всех автомобилях. Но и о них водителю всегда стоит помнить.

• Значок человека с ремнём безопасности. Горит красным цветом. Ремень безопасности на водителе или пассажире не пристёгнут. На многих машинах при начале движения, когда человек не пристегнулся, значок продолжает мигать и издаёт звуковые сигналы;
• Красная машина с открытыми дверьми. Двери не закрыты или закрыты не плотно либо же не закрыли багажник;
• Колонка АЗС. Уровень топлива в баке низкий, поэтому рекомендуется заехать на заправку;
• Значок стеклоомывателя. В бачке мало омывательной жидкости. Её следует долить до нужного уровня.

Нельзя сказать, что значков на приборной панели очень много. Но они однозначно все полезные и необходимые. Поэтому перед началом эксплуатации автомобиля обязательно изучите руководство, почитайте инструкции, уточните обозначение сначала наиболее важных индикаторов. Постепенно вы быстро разберётесь в остальных лампочках, и сможете оперативно принимать решения, ремонтировать элементы авто, менять расходники или банально не будете забывать пристёгиваться.

#Значки#Индикаторы#Лампочки#Приборная панель#Причины

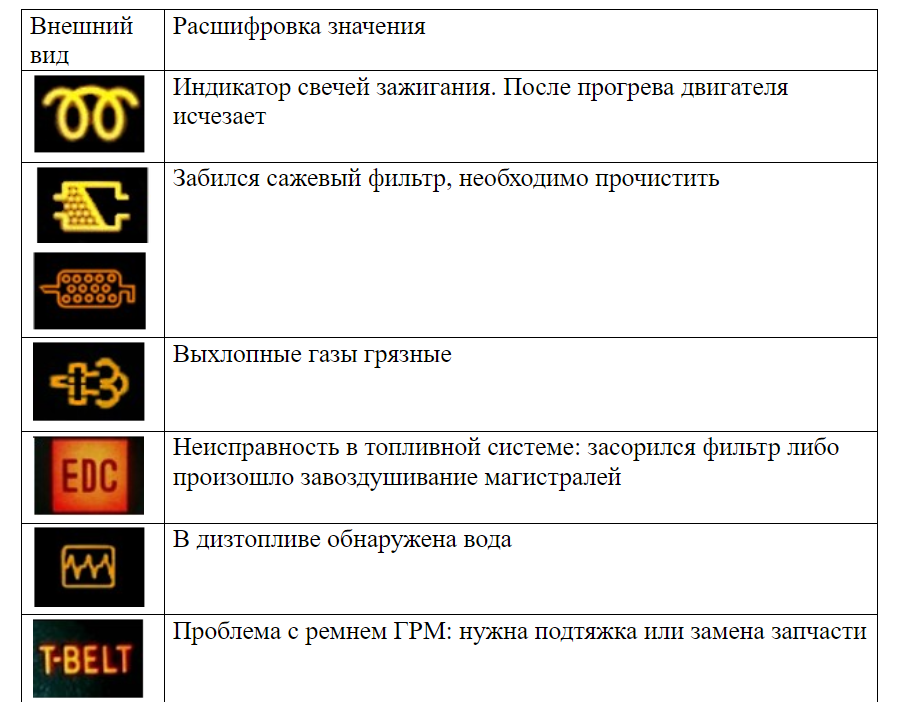

Особенности панели приборов автомобиля на дизеле

Спираль значит активацию свечей накаливания, которые необходимы для облегчения запуска. Важно дождаться полного погашения значка, а потом производить запуск двигателя. Лед или жидкость, обведенные контуром, символизируют загрязнение бака топлива или всей топливной магистрали. Если включается зажигание, часто загорается иконка «T — BELT». Также, это значит, что цепь или ремень ГРМ отработала свои ресурсы, их необходимо заменить.

Вышеперечисленные иконки дают представление о некоторых функциях автомобиля, но не отражают полностью всю приборную панель. Современные модели становятся все более компактными, значков меньше с каждой новой моделью. Пиктограммы выводятся на дисплей бортовым компьютером, контролируются и сигнализируют о той или иной проблеме.

Обозначения на панели приборов грузовика. Обозначения значков на панели приборов

Доброго времени суток, уважаемые коллеги и читатели блога! Современный автомобиль является настолько сложным с технической точки зрения устройством, что мало кто доподлинно разбирается в его конструкции. Ежегодно он наполняется все большим количеством электроники на борту, функционал которой требует времени для того, чтобы освоиться с ней. Большинство приборов и систем оснащаются собственными индикаторами, которые выводят на приборную панель. Они сигнализируют о том, как именно работает тот или иной прибор и о моменте возникновения неисправности, а также выдают сообщения тревоги. Обозначение значков на панели приборов — тема нашего сегодняшнего обсуждения.

Основным назначением таких значков является информирование водителя обо всех потенциально возможных неисправностях, а также о работе ключевых и вспомогательных автомобильных механизмов. Если вспомнить приборную панель автомобилей ВАЗ советской эпохи, то первое, что приходит на ум — это простота и аскетизм.

Даже сами индикаторы были примитивными в виде лампочек желтого или красного цвета. Однако и они выполняли свою важную миссию, конечно, если работали исправно. Со временем индикаторы становились все более привлекательными и эффективными. Эра цифрования коснулась и этих модулей, делая их не просто эргономичными, но целыми элементами, украшающими приборную панель и внутренний интерьер современной машины.

Цвет сигнала

Теперь рассмотрим описание основных индикаторов, а также тех критериев, по которым они выведены на «приборку». Их понимание позволит водителю быстрее разобраться во всем их многообразии.

Одним из наиболее важных моментов является цвет лампочки. Красный цвет сигнализатора на автомобиле свидетельствует о потенциальных угрозах жизненно важных систем автомобиля, например, давлению масла или уровню охлаждающей жидкости. Если цвет желтый либо оранжевый, значит, близится срок ремонта или замены того или другого элемента.

Зеленый индикатор никакой опасности не обозначает. Его основное предназначение — информирование водителя о том, что система работает исправно, поэтому таких обозначений бояться не следует.

Как отслеживать работу жизненно важных систем

Теперь поговорим о наиболее важных и потенциально опасных символах, на которые требуется обращать внимание в первую очередь:

Другие важные значки и обозначения

Еще один сигнализатор, который устанавливается на всех современных авто, в том числе, и Фольксваген, носит название «CHECK » или «CHECK ENGINE ». Он подсказывает, что одна из систем или важнейших деталей двигателя неисправна.

Как правило, речь идет о нестабильной работе мотора (троении), неисправностях зажигания, слабом крутящем моменте, некачественном составе горючей смеси.

Тем водителям, которые периодически забывают закрыть крышку топливного бака, следует обращать внимание на значок автомобиля с незакрученной крышкой. Этим индикатором оснащены многие модели современных импортных транспортных средств. Предусмотрены и обозначения, которые подсказывают, что настал момент прохождения планового технического осмотра. Они могут быть разными, но чаще всего имеют изображение автомобиля с надписью SERVICE внизу.

Значительное распространение привело к появлению различных вариаций значков. Самый простой из них выглядит, как желтые литеры АТ на фоне черного квадрата. Может встречаться также обозначение А/Т OIL Temp и другие. Все, что связано с этим, может означать недостаточный уровень масла в коробке-автомате, ее перегреву или режиму блокировки. Как и в случае с двигателем, всем значкам, которые отображают работоспособность трансмиссии, необходимо уделять первостепенное внимание.

Современные машины могут похвастаться множеством систем безопасности, которых не было ранее. Уже у всех на слуху такие понятия, как антипробуксовочная, система стабилизации авто и так далее. Если буквенные обозначения подсвечены зеленым, это говорит о том, что системы функционируют в штатном режиме. Желтый цвет подскажет отключение системы или наличие каких-либо сбоев в ее работе.

Почему необходимо следить за изображениями на «приборке»

Описывать подробно привычные индикаторы не будем. Кратко напомню, что значок бензоколонки говорит о недостаточном уровне топлива и необходимости дозаправки в ближайшее время. Если изображен автомобиль с распахнутыми настежь дверями, значит, капот, багажник или какая-то дверь недозакрыта так, как следует.

К основным индикаторам, которые постоянно горят одним и тем же цветом на табло, необходимо привыкнуть, но регулярно проверять их состояние. Любое отклонение сигнализирует о том, что функциональные способности автомобиля следует проверить. В одних случаях речь может идти о доливке масла или тосола, обрыве электропроводки, перегорании датчика, а в других — о дорогостоящем ремонте, если своевременно не предпринять меры.

Для тех, кто хочет ознакомиться со всеми без исключения значками на различных типах транспортных средств, буди то Тойота, Ниссан или авто любой другой марки, есть многочисленные фото изображения в сети. Не забывайте, что только регулярное обслуживание и технический контроль помогут защитить Ваше авто от потенциальных и опасных неисправностей на дороге. Будьте внимательны и на этом до встречи!

Современные автомобили с каждым годом дополняются различными системами и функциями, имеющими свои указатели и индикаторы, разобраться в которых с первого взгляда бывает непросто. К тому же, на машинах разных производителей одна и та же система может быть под различными графическими обозначениями.

Здесь приведен обширный список визуальных индикаторов, которые применяются в автомобилях для информирования водителя. Индикаторы зеленого цвета, в основном, сообщают об активировании той или иной системы. Красные или желтые (или мигающие), как правило, о неисправностях или в предупредительных целях.

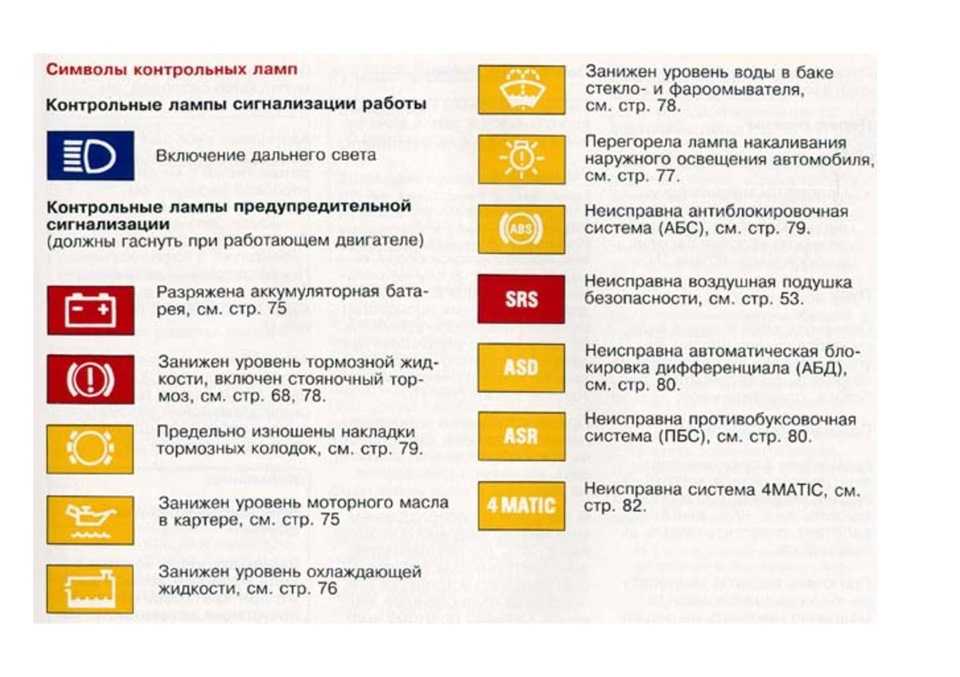

Предупредительные индикаторы

Задействован ручной тормоз, низкий уровень тормозной жидкости или возможно другие проблемы в тормозной системе.

Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Мигающий указатель — неисправности в электрике системы охлаждения.

Падение давления в системе смазки (Oil Pressure) двигателя ниже допустимого значения. Может также обозначать падения уровня масла.

Датчик падения уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) ниже допустимого значения и необходима доливка.

Падение напряжения в бортовой сети автомобиля, отсутствие заряда АКБ или другие неисправности в системе электроснабжения (с надписью MAIN — для гибрида).

Индикаторы, сообщающие о неисправностях и относящиеся к системам безопасности

Предупредительный сигнал для привлечения внимания водителя в случае нештатной ситуации (падение давления масла, незакрытая дверь и т. д.), обычно сопровождающийся пояснительной текстовой информацией на дисплее приборной панели или другим указателем.

Неисправность в электронной системе стабилизации.

Неисправности одной или более подушек системы пассивной безопасности (Supplemental Restraint System — SRS).

Индикатор отключения подушки безопасности переднего пассажира (Side Airbag Off).

Индикатор подушки безопасности пассажира (Passenger Air Bag), которая отключается автоматически. Если на сиденьи находится взрослый человек, а индикатор показывает «AIRBAG OFF», значит имеется неисправность в системе.

Отключена система боковых (занавесок) подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля. Часто встречается на склонных к опрокидыванию автомобилях (с высоким центром тяжести). Один из поводов для ее отключения — езда по бездорожью, где происходят большие крены кузова, способные вызвать срабатывание датчиков системы.

Неисправность предаварийной системы безопасности (Pre Collision or Crash System — PCS).

Индикатор активации противоугонной системы или иммобилайзера.

Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе.

Неисправности или перегрев автоматической КПП или других узлов трансмиссии.

Описание неисправности нужно искать в руководстве по эксплуатации автомобиля.

Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве. Есть опасность для машины стать неуправляемой.

Превышена допустимая температура в автоматической коробке передач (Automatic Transmission — A/T). Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

Электрические неисправности в автоматической трансмиссии (Automatic Transmission — AT). Продолжение движения не рекомендуется.

Индикатор режима блокировки АКПП (A/T Park — P) в позиции «P» («паркинг») может находиться на автомобилях с полным приводом и понижающим рядом в раздаточной коробке. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции (N).

Неисправность в гидро- или электроусилителе рулевого управления.

Активирован стояночный тормоз.

Низкий уровень тормозной жидкости.

Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или система отключена (если есть такая возможность и она задействована).

Тормозные колодки изношены до предельного уровня.

Неисправность в системе распределения тормозных усилий.

Неисправность в системе электрического парковочного тормоза.

При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП.

Падение давления воздуха в одной или нескольких шинах более, чем на 25% от номинального значения.

При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

Индикаторы системы Start-Stop (ENG Auto Stop (A-STOP)). Зеленый — двигатель выключен. Желтый — неисправность в системе.

Падение мощности двигателя по каким-либо причинам. Остановка двигателя и его перезапуск не менее чем через 10 секунд иногда решает проблему.

Неполадки в работе двигателя или электроники трансмиссии. Может также указывать на неисправность иммобилайзера или системы впрыска.

Неисправен или загрязнен кислородный датчик (лямбда-зонд). Продолжать движение не рекомендутся, потому что данный датчик напрямую влияет на работу системы впрыска.

Неисправность или перегрев каталитического нейтрализатора. Может сопровождаться падением мощности двигателя.

Проверьте крышку топливного бака.

Указывает водителю о появлении нового сообщения на дисплее приборной панели или включении другого индикатора. Может напоминать о необходимости выполнения каких-то сервисных функций или сообщать о других проблемах.

Сообщает, что водителю нужно обратиться к инструкции по эксплуатации автомобиля, чтобы расшифровать сообщение с дисплея приборной панели.

Понижен уровень охлаждающкей жидкости в системе охлаждения двигателя.

Неисправность электронной дроссельной заслонки (ETC).

Неисправна или отключена система слежения (Blind Spot — BSM) за невидимыми для водителя зонами вокруг автомобиля.

Напоминание о необходимости проведения планового техобслуживания (Maintenance Required) автомобиля, смены масла (OIL CHANGE) и т.д. Первый индикатор в некоторых автомобилях может указывать на более серьезные проблемы.

Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.

Неисправность в системе ночного видения (Night View)/перегорели инфракрасные датчики.

Выключена повышающая передача «овердрайв» (Overdrive — O/D) в автоматической коробке передач.

Системы стабилизации и помощи в критических ситуациях

Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленые указывают, что система в данный момент выполняет какие-либо действия; желтые — система отключена или обнаружен какой-то сбой в ее работе. Поскольку она связана с системами подачи топлива и тормозной, то неисправности в этих системах могут вызвать ее отключение.

Системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) взаимосвязаны. Данный индикатор сообщает о неполадках в какой-то из них.

Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Индикаторы систем подъема/спуска с горы, поддержания постоянной скорости, помощи при трогании с места и т.д.

Система стабилизации (Stability Control) деактивирована. Также она автоматически отключается при горящем индикаторе «Check Engine». В зависимости от производителя система стабилизации может называться по разному: AdvanceTrac, Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Dynamic Stability and Traction Control (DSTC), Electronic Stability Control (ESC), Interactive Vehicle Dynamics (IVD), Precision Control System (PCS), StabiliTrak, Vehicle Dynamic Control (VDC), Vehicle Dynamics Control Systems (VDCS), Vehicle Stability Assist (VSA), Vehicle Stability Control (VSC) и т. д. Обнаружив скольжение колес, при помощи систем тормозов, подачи топлива и управления подвеской выравнивает положение автомобиля на дороге.

Индикатор системы стабилизации Dynamic Stability Control (DSC) или Electronic Stability Program (ESP). На машинах некоторых производителей обозначает антипробуксовочную систему Anti-Slip Regulation (ASR) и дифференциал с электронной блокировкой Electronic Differential Lock (EDL).

Задействован полный привод или система нуждается в диагностике.

Неисправность в системе помощи при экстренном торможении Brake Assist System (BAS). Влечет за собой отключение системы Electronic Anti-Slip Regulation (ASR).

Отключена система итнеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), способная для предупреждения столкновения самостоятельно задействовать тормозную систему при обнаружении препятствия в опасной близости от машины. Если система не отключена, а индикатор горит — возможно неисправность или загрязнение лазерных датчиков системы.

Индикатор того, что зафиксировано скольжение автомобиля и система стабилизации вступила в работу.

Система стабилизации неисправна или не функционирует. Автомобиль продолжает управляться нормально, но без помощи электроники.

Индикаторы специальных и дополнительных систем

Отсутствие/присутствие электронного ключа в автомобиле.

Первый значек — отсутствие электронного ключа в автомобиле. Второй — ключ найден, но его батарея нуждается в замене.

Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места. Может иметь возможность управлять подачей топлива.

Предлагает водителю остановиться и отдохнуть от вождения. Может сопровождаться звуковым сигналом или текстовым сообщением на дисплее.

Сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования. Может являться частью системы «Круиз-контроль».

Индикатор легкого доступа в автомобиль с системой регулирования высоты положения кузова над дорогой.

Активирован круиз-контроль (Cruise Control) или адаптивный круиз-контроль (Adaptive Cruise Control — ACC), способный поддерживать необходимую скорость для сохранения дистанции до впереди идущего автомобиля. Мигающий индикатор может указывать на неисправность в системе.

Активирована тормозная система (Brake Hold). Растормаживание происходит после нажатия на педаль газа.

Спортивный и комфортный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

На автомобилях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой. В данном случае высшее положение (HEIGHT HIGH).

Check Suspension — CK SUSP. Указывает на вероятные неисправности в ходовой части и необходимость ее проверки.

Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений (Collision Mitigation Brake System — CMBS), с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение.

Включен режим движения с прицепом (Tow Mode).

Система помощи при парковке (Park Assist). Зеленый — система активирована. Желтый — сбой в работе или загрязнены датчики системы.

Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево. Может сопровождаться звуковым сигналом. Желтый немигающий может указывать на неисправность. Зеленый — система активирована.

Stop Start System Function Indicators.

Неисправность в системе «Start/Stop», способной в целях экономии топлива глушить двигатель, к примеру, при остановке на красный свет, и запускать его снова при нажатии на «газ».

Водитель ведет автомобиль в режиме экономии топлива.

Активирован режим экономичного движения (ECO MODE).

Подсказывает когда лучше перейти на повышенную передачу в целях экономии топлива на автомобилях с механической КПП.

Трансмиссия находится в режиме заднего привода.

Трансмиссия находится в режиме заднего привода, но при необходимости электроника автоматически включает режим полного привода.

Задействован режим полного привода.

Задействован режим полного привода с понижающим рядом в раздаточной коробке.

Заблокирован центральный (межосевой) дифференциал и используется режим «жесткого» полного привода.

Заблокирован задний межколесный дифференциал.

Первый индикатор — полный привод отключен. Второй — в нем обнаружена неисправность.

При работающем двигателе может сообщать о неисправности в системе полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD) или о несовпадении диаметров колес передней и задней осей.

Неисправности в системе полного привода (Super Handling — SH, All Wheel Drive — AWD). Возможно перегрев дифференциала.

Превышена температура масла в заднем дифференциале (Rear Differential Temperature). Рекомендуется остановиться и дождаться охлаждения дифференциала.

При работающем двигателе сообщает о неисправности в системе активного подруливания (4 Wheel Active Steer — 4WAS).

Неисправность в системе активного подруливания задних колес (Rear Active Steer — RAS) или система отключена. Неисправности в системах двигателя, тормозов или подвески могут вызвать автоматическое отключение RAS.

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

• неисправны тормоза;
• поднят ручной тормоз;
• износ тормозных колодок ;
• низкий уровень тормозной жидкости.

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.

Примеры значков на приборной панели конкретных марок и моделей.

Приборная панель автомобиля — неотъемлемая составляющая каждого современного авто. Панель приборов автомобиля содержит множество не понятных на первый взгляд индикаторов и пиктограмм, задача которых — вовремя сигнализировать обо всех изменениях в работе мотора, а также информирование водителя о возможных поломках на ранней ее стадии.

Так уж повелось, что большинство этих мини-значков и надписей, простому водителю — понять либо не дано, либо просто не хочется, почему так, я объяснять не буду, поскольку у каждого свое объяснение этому. Есть также те, кто дезинформирован продавцами-консультантами, которые либо сами не имеют понятия, что обозначает та или иная надпись или загоревшиеся лампочки на приборной панели , либо умышленно «запутывают» покупателей, утверждая, что они совершенно безвредны и не играют никакой роли. На самом деле такие ответы, ни что иное как — неумелое маскирование своей некомпетентности, не более. Горящие «неважные» могут сигнализировать о серьезных проблемах, к примеру, о неисправностях лямбда-зонда, или топливного насоса, или любого другого дорогостоящего механизма, который на скорости может выкинуть серьезный номер, с тяжелыми последствиями…

Как вы уже, наверное, догадались, сегодня мы поговорим о нюансах и особенностях приборной панели , а также о том, какие лампочки на приборной панели за что отвечают и когда они гореть должны, а когда нет.

Для начала, я предлагаю вам внимательно посмотреть на панель приборов автомобиля , и задать себе вопрос: все ли из того, что изображено на ней, вам понятно? Если да — я вас поздравляю, у вас, скорее всего, не возникнет проблем со своевременным выявлением поломок и неисправностей, если же ответ — нет и приборная панель автомобиля для вас не более чем красивая подсветка и симпатичные огоньки, тогда статья будет для вас полезной.

Итак, по порядку.

Прежде всего, включите зажигание автомобиля, при этом не запускайте двигатель. На приборной панели должно загореться большое количество красных, зеленых и прочих лампочек. Индикаторы на приборной панели , а также изображение самих пиктограмм может отличаться в зависимости от производителя и класса автомобиля, однако при включении зажигания автомобиля обязательно должны засветиться:

1. (загорается в случае снижения давления масла ниже отметки 0,3 кг на см2),

2. Лампочка отсутствия (не пугайтесь это нормально),

3. Индикатор ручного тормоза,

4. Ну и, конечно же, лампочка включенной цепи накала свечей, если у вас дизельный двигатель.

Индикатор накала погаснет спустя несколько секунд, это, прежде всего, зависит от температуры окружающей среды и самого двигателя. Секунды через 3 произойдет легкий характерный щелчок реле под капотом автомобиля, он сигнализирует о снижении напряжения накала свечей.

Индикатор ручного тормоза

Далее произведите запуск мотора. Все лампочки на приборной панели, имеющие красный цвет, за исключением индикатора ручника — должны «потухнуть». Кстати, не забудьте убедиться в его исправности, а также в правильном функционировании датчика ручного тормоза. Для этого достаточно его затянуть и опустить обратно, при этом наблюдайте за поведением лампочки, она должна реагировать на эти действия.

По истечению 10-15 секунд заглушите мотор и включите зажигание автомобиля (двигатель при этом не заводите). У исправного мотора в работоспособном состоянии индикатор аварийного давления масла не будет гореть, так как в масляной системе будет высокое давление масла. Из-за хорошей плотности соединений во всех деталях (подшипники, коленчатый вал) масло будет медленно снижаться. Все довольно просто, чем меньше зазоры, тем меньше износ мотора, следовательно тем больше времени необходимо лампочке аварийного масляного давления для того, чтобы загореться. У исправного мотора в хорошем состоянии время снижения масляного давления равно примерно 5 секунд, если же индикатор загорелся мгновенно — износ двигателя довольно большой.

Ну, вот собственно говоря, и все. Вкратце я объяснил вам о том, что такое панель приборов автомобиля и с чем ее едят, а также о том, что обозначают основные индикаторы на приборной панели . Постигнув эти азы, вы сможете самостоятельно вовремя предотвращать появление серьезных поломок, все, что от вас требуется — быть внимательным и смотреть на панель приборов автомобиля . В случае загорания того или иного индикатора, примите необходимые для устранения неисправности меры или посоветуйтесь со специалистом.

» Обозначения значков на панели приборов — что означают

Значки на панели приборов – это информативные помощники, которые вовремя напомнят водителю о незакрытой двери, оповестят о возможных неполадках в системе управления машиной.

С каждым выпуском новой модели производители увеличивают и без того насыщенную информацией панель приборов. Нужно разбираться, о чём говорят значки и почему светятся разными цветами.

Сегодня мы разберёмся в символах расположенных на панели приборов и определимся, к какому блоку относится то или иной значок.

Что означают цвета значков на панели приборов

В данном случае цвет значка имеет значение. Коротко о них. На всех автомобилях на панели приборов индикаторы высвечиваются тремя цветами как на светофоре.

1. Красный цвет,
2. Жёлтый цвет,
3. Зелёный цвет.

• Красный – опасный ! Движение автомобиля при этом свете запрещено.
• Жёлтый цвет — это своего рода предупреждение и подсказка на что необходимо обратить внимание.
• Зелёный цвет на панели приборов служит предупреждением о работающих приборах: габаритные огни, включенный ближний свет машины.

Как дополнение на транспортных средствах используется ещё один цвет – это синий . Он работает исключительно при включенном дальнем свете.

Нужно помнить, что большая часть значков на панели приборов загорается при запуске силового агрегата и после пуска гаснет. Если значки на панели приборов не гаснут, значит, в автомобиле появились определённые неполадки. Исключение составляет жёлтый цвет включенных противотуманных фар.

При продаже нового автомобиля есть инструкция с подробным описанием работы знаков расположенных на панели приборов. Что делать той категории водителей, которые приобрели подержанную машину, а владелец не предоставил инструкцию.

Надеемся, что материал будет полезен для всех без исключения собственников автомобилей и багаж знаний пополнится новой полезной информацией.

Мы не затрагиваем элементарные значки, понятные каждому индикаторы поворотов, габаритных огней и стоп-сигналов. Надеемся, что большинство владельцев автомобилей, не нуждается в столь тщательном изучении значков на панели приборов.

Об информационных блоках значков на приборной панели

Речи идёт об определённой группе значков на панели приборов. Давайте вкратце познакомимся с ними.

1. Значки транспортного средства.
2. Символы безопасности.
3. Значки контроля системы управления автомобиля.
4. Индикаторы, контролирующие курсовую устойчивость машины.
5. Расширенные функции.
6. Сигналы экономии.
7. Специальные символы для гибридных транспортных средств.
8. Единая категория для дизельных машин.
9. Значки, связанные с освещением.
10. Плановые показатели.

2

Значки охлаждающей жидкости на приборной панели транспортного средства

• К этой категории относятся значки указывающие водителю о возникших проблемах с тормозами. Горит красный свет. Однако необходимо помнить, то такой свет зажигается и горит постоянно, если автомобиль поставили на .
• Следующий символ относится к t 0 силового агрегата. Красный цвет свидетельствует о повышенной t 0 мотора. Синий индикатор о пониженных t 0 . Необходимо остановиться и выключить двигатель. Если лампочка мигает, возможны проблемы в электрической части машины.
• Следующий значок низкого .
• Далее, знак, предупреждающий о наличии масла в силовом агрегате ниже допустимого уровня.
• Знак, говорящий о проблемах с АКБ. Это может быть отсутствие зарядки а/батареи, или чаще всего, капризничает генератор машины.

Значки безопасности

• К ним относится общий знак аварийной опасности и сигналы, предупреждающие о проблемах связанных с подушками безопасности находящимися по бокам.
• Индикатор, сигнализирующий о неисправности подушки безопасности переднего пассажира и активированной системе против транспортного средства.
• Символ безопасности связанный с проблемами .
• Индикатор, говорящий о неисправной противоугонной системе.
• Проблемы, связанные с .
• На спортивных автомобилях есть предупреждение о неполадках в системе трансмиссии.
• Индикатор, указывающий на критический уровень тормозной жидкости.
• Световая подсказка, говорящая о намеренном отключении или проблемами и сбоями в работе. Возможно, функция заблокирована специально.
• Значок, говорящий о проблемах с тормозной системой автомобиля. Нужно обратиться к специалистам для замены тормозных колодок.
• Индикатор разблокировки переключателя .
• Сигнал, который предупреждает об износе одного из колёс более чем на 25%.
• Показатель и системы в целом.
• Значок, указывающий на критическое снижение мощности силового агрегата.
• Значок на панели приборов говорящий об открытой крышке топливного бака.
• Значок сообщений для водителя.
• Значок с волнистыми линиями говорящий о проблемах с катализатором.
• Обозначение, напоминающее о плановом техническом осмотре машины.
• Подсказка о засорении воздушного фильтра.
• Повышенная температура в автоматической коробке передач.
• Неисправности в коробке/автомат.
• Блокировка АКПП.
• Недостаточный или критический уровень масла в автоматической коробке передач.
• Заблокирована система слежения.
• Отключён овердрайв.
• Неисправна система ночного видения.

Значки контроля системы управления автомобиля

• Знак жёлтого цвета говорящий о сбоях в работе АБС. Зелёный цвет показывает стабильную работу.
• Знак спуск/подъём с горы.
• На автомобилях с полным приводом, когда датчик активирован, есть индикатор поворотов.
• ESP задействуется при экстренном торможении.
• Проблемы с BAS.

Индикаторы, контролирующие курсовую устойчивость машины

• Наблюдаются неисправности в системе стабилизации транспортного средства.
• Датчик, реагирующий на скольжение машины.

Расширенные функции

• Знак, указывающий на проблемы с мощностью мотора.
• Значок, говорящий о вставленном или отсутствующем электронном ключе.
• Сигнал о необходимости смены батарейки на э/ключе.
• Подача светового сигнала о критическом расстоянии до впереди идущего автомобиля.
• Проблемы, связанные с круиз контролем транспортного средства.
• Значок, указывающий на работу амортизаторов в одном из выбранных режимов.
• Система, помогающая в безопасной парковке автомобиля. Если горит зелёный индикатор – всё в порядке. Жёлтый цвет оповещает водителя о неполадках в работе.
• Индикатор предварительного столкновения транспортного средства с неподвижным препятствием.
• Индикатор, указывающий на включение вспомогательной функции «Снег».
• Световое сообщение, предлагающее водитель сделать остановку для кратковременного отдыха. На некоторых моделях машин он может сопровождаться голосовым сообщением.
• Значок на панели, говорящий о возникших проблемах с ходовой автомобиля.
• Система контролирующая полосу движения транспортного средства. Жёлтый прерывистый цвет напоминает об отклонении и возможном пересечении полосы. Постоянно горящий индикатор жёлтого цвета – это неисправность. Показания зелёного цвета говорят об активизации контроля.
• Показатель подсоединённого прицепа к автомобилю.
• На автомобилях, с автоматической коробкой передач, подсказка о необходимости перехода на другую передачу в целях экономии топлива.
• Сигнал активации заднего привода.
• Включение полного привода.
• Значок блокировки дифференциала автомобиля.
• Индикатор, свидетельствующий о неисправностях полного привода при работающем силовом агрегате.
• В дифференциале повышена t 0 масла.
• Знак проблем с рулевым управлением.
• Контроль переключения режимов движения.

Сигналы экономии

• Здесь речь идёт об и контроле расхода топлива.

Специальные значки для гибридных транспортных средств

Сегодня модно и экономично приобретать автомобиль с гибридной системой. Для таких машин разработаны свои специальные значки на приборной панели. На всех транспортных средствах этого вида, жёлтый цвет говорит об опасности и нестабильной работе одной из систем.

• Это могут быть проблемы зарядки гибридных аккумуляторных батарей.
• Низкий уровень зарядки а/батарей.
• Индикатор, указывающий на недостаточную (неполную) зарядку.
• Знак говорящий, что транспортное средство движется на электрической тяге.
• Не работает звуковой сигнал автомобиля, оповещающий пешеходов об опасности.
• Обнаружены неисправности.
• Машина готова к движению.
• Индикатор, светящийся зелёным цветом напоминает водителю о зарядке а/батареи и готовности эксплуатации. Жёлтый цвет говорит о процессе разрядки.
• Электрический привод гибридного транспортного средства может выйти из строя.

Единая категория значков для дизельных машин

• Это могут быть проблемы связанные с сажевым фильтром, накаливанием свечей.
• Также сигнал о некачественном топливе, где есть вода.
• Проблемы, связанные с выхлопом газов.
• Сигнализатор о необходимости смены ремня ГРМ.

Значки, связанные с освещением

Мы не будем подробно останавливаться на этой хорошо знакомой всем водителям категории. Скажем лишь, что к ней относятся значки на панели приборов, говорящие о работе системы дальнего и ближнего света. Габаритных и стоп огней.

Лампочек в салоне транспорта и багажном отсеке. Индикаторы, предупреждающие о неправильной регулировке угла направленности света. Знак, говорящий о включенных противотуманных фонарях и поворота в одну из сторон движения автомобиля.

Плановые показатели панели приборов

Это три показателя говорящие о незакрытой двери машины. Второй сигнал предупреждает о пониженном уровне топлива в баке. Последний индикатор, отвечающий за контроль омывающей жидкости стёкол машины.

В заключении о значках

Как видим информации очень много. Запомнить все значки на панели за один раз трудно, тем более, если возникает необходимость узнать о работе той или иной системе в напряжённом городском ритме движения.

Знать, что означают значки на панели приборов, должен каждый водитель. Понятно, что все перечисленные знаки не могут устанавливаться на всех машинах. Каждая модель автомобиля обладает присущей только ей системой оповещения. Но есть много общих значков на всех автомобилях.

Ошибка подушки безопасности — горит лампочка airbag Безопасный цвет автомобиля — практичность и осторожность Почему сгорел диодный мост генератора
Нагар на свечах зажигания, какие причины и неисправности Автомасла и характеристики масел для автомобиля Как подключить камеру к китайской магнитоле

Панель приборов, значки на приборной панели

Панель приборов грузового автомобиля — комплекс указателей и лампочек, предназначенных для отображения важной информации и своевременного оповещения водителя о возникших ошибках. В его функции входит анализ текущего состояния машины, характеристик движения, правильности эксплуатации и иных данных.

Оглавление

1. Назначение панели приборов
2. Устройство и работа приборной панели
3. Виды панели приборов
   • Оптитронная
   • Электронная (виртуальная)
4. Сигнальные и контрольные лампы
5. Цвет символов-значков на панели
6. Видео «Расшифровка значков на приборной панели»

Ниже рассмотрим, для чего необходима приборная панель, как она устроена, и по каким принципам работает. Отдельно поговорим о видах подобного устройства, цветах разных иконок и целях их применения.

Назначение панели приборов

Главная функция приборной панели грузовика — обеспечение связи между водителем и транспортным средством. Имеющиеся элементы информируют об уровне топлива, частоте вращения коленвала двигателя, скорости, пройденном расстоянии, напряжении аккумулятора и т. д.

Приборы находятся непосредственно перед водителем на уровне грудной клетки и всегда ниже уровня глаз (а зависимости от расположения кресла и роста водителя). В некоторых моделях они расположены в центральной части с правой стороны от кресла шофера.

Устройство и работа приборной панели

В состав приборной панели грузовой машины входят следующие элементы:

1. Лампочки: контрольные, сигнальные.
2. Приборы контроля и измерений.
3. Информационная панель (бортовой компьютер).

Важно

Общее количество приборов на панели исчисляется десятками, но в постоянном режиме водитель использует не более 5-7.

К категории приборов для контроля и измерений относится спидометр с информацией по скорости, тахометр с данными по оборотам, одометр с пробегом и другие элементы. Не менее важный элемент — лампочки, которые условно делятся на два вида:

1. Контрольные. Информируют о функционировании разных элементов грузовой машины. К примеру, заряд аккумулятора, включение ручника, активация полноприводного режима, запуск АБС, мигание поворотных огней и т. д.
2. Сигнальные. Дают информацию о неисправности каких-либо элементов двигателя, АКБ, тормозов и т. д.

С годами количество лампочек на панели приборов постоянно увеличивается, что позволяет более точно контролировать ситуацию и своевременно принимать решения о ремонте или включении / отключении какой-либо функции.Оптимизируется и внешний вид индикаторов, которые становятся более наглядными и имеют современное оформление.

Конструктивно приборная панель представляет собой «паутину» из проводов, которые приходят от разных узлов грузовика, подключаются к специальным разъемам и передаются к специальным указателям / лапочкам.
В базовый набор «приборки» грузовика входит:

• спидометр — указывает текущую скорость передвижения транспортного средства;
• одометр — дает информацию об общем / текущем пробеге;
• тахометр — прибор, информирующий о количестве оборотов коленвала;
• указатель давления масла — показывает текущий параметр давления смазывающей жидкости;
• температурный датчик — информирует о температуре антифриза в системе;
• прочие индикаторы.

В современных грузовиках, как правило, устанавливается бортовой компьютер с дисплеем. На нем отображается основная информация, связанная с пройденным километражем (общим и с момента заправки), расход топлива, запас хода на оставшемся запасе топлива и т. д.

Виды панели приборов

Во многих моделях грузовиков использовались аналоговые приборные панели с механическими элементами.

К примеру, прибор с информацией о частоте вращения двигателя и скорости имеет стрелочное исполнение, а в индикаторах предусмотрены лампочки. В более современных машинах используетсяоптиторонная и электронная технология с наглядными значками панели приборов. Рассмотрим каждый из вариантов подробнее.

Оптитронная

Более новая версия «приборки» грузового автомобиля. Ее суть в том, что при отключенном зажигании увидеть элементы панели не получится, но после поворота ключа приборы и значки проявляются в обычном режиме. При этом водитель видит указатель скорости / частоты оборотов двигателя, уровень горючего, факт включения ручника и т. д.

Такая конструкция отличается повышенной затемненности, поэтому без подсветки видны только основные элементы, а остальные не мешают водителю управлять автомобилем. Они светиться только по мере необходимости, имеют наглядный и современный внешний вид.

Электронная (виртуальная)

В новых моделях грузовиков появляется более современная версия панели приборов. Она не имеет механических элементов и является полностью виртуальной. Имеет вид дисплея после включения которой формируются привычные элементы измерения и контроля. Высокое разрешение ЖК-дисплея позволяет управлять системой и настройками непосредственно с руля.

Такая версия имеет более современную подсветку панели приборов, современный дизайн, лучшую информативность и возможность установки индивидуальных настроек. Электронные приборные панели устанавливают многие производители, среди которых Фольксваген, Лексус, БМВ, Ауди и другие.

В некоторых машинах приборы и обозначения на панели приборов проецируются на лобовое стекло. Водителю видит полный набор данных, а именно GPS-навигацию, скоростные показатели и другие данные, требующие непрерывного контроля..

Сигнальные и контрольные лампы

Особую роль на приборной панели берут на себя лампочки имеющие контролирующую или сигнальную функцию. Они предназначены для информирования человека за рулем о правильной / ошибочной работе разных элементов грузовика. Большая часть значков является стандартной, а некоторые из них дополняются звуковой информацией.

Для удобства лампочки могут подсвечиваться разными цветами, а именно красным, зеленым, желтым и синим (на назначении каждого из вариантов остановимся ниже). Большинство проблем, о которых информируют лампы, лежат на поверхности и могут быть исправлены без обращения на СТО.

Для получения более точной информации можно использовать специальный сканер. Он позволяет определить, почему та или иная лампочка загорелась на панели приборов, и с чем связана определенная неисправность. На грузовиках и легковых авто, выпущенных после 1996 года, предусматривается разъем OBD-II.

Для считывания ошибок необходимо подключить к нему ноутбук, ПК или телефон с операционной системой Виндовс, Андроид или iOS. После происходит считывание ошибок и определение их сути. Для расшифровки дается краткое описание на русском языке.

Цвет символов-значков на панели

Для удобства производители автомобилей предусмотрели несколько вариантов цветов, каждый из которых имеет определенное назначение. Основные оттенки:

• Красный. Сигнализирует о поломках или нарушения в работе того или иного оборудования грузовика. Дополнительно такие символы применяются для напоминания о включении какого-либо оборудования, к примеру, ручника (восклицательный знак на приборной панели). Кроме того, красным цветом может обозначаться значок повышенной температуры масла, сигнал о снижении уровня напряжения АКБ ниже нормы, повреждении подушки безопасности, перегреве трансмиссионной жидкости и т. д.
• Оранжевый / желтый. Этот цвет значков на приборной панели грузовика свидетельствует о необходимости обслуживания или восстановления того или иного узла транспортного средства. Мигание желтого / оранжевого значка свидетельствует о необходимости быстро обратиться на СТО для проверки и ремонта узла. Такой значок может зажигаться при неисправной системе контроля стабильности, отключении системы боковых подушек, износе тормозных колодок, повреждении или неправильной работе ручника и т. д.
• Зеленый / синий. Свечение значков этих цветов дает информацию водителю об активности и работоспособности функции. К примеру, индикатор может показывать информацию о подъеме / спуске с горы, включении АБС и других систем. В каждой конкретной модели грузовика обозначения могут отличаться.

Появление сигналов красного и оранжевого / желтого цвета требует оперативной реакции автовладельцев. Их игнорирование может привести к серьезной поломке и необходимости больших расходов. Что касается зеленых / синих индикаторов, они, как правило, несут информационную функцию.

Заключение

Приборная панель грузовика берет на себя одну из главных информирующих функций. С ее помощью можно своевременно получать информацию о скорости, частоте вращения, пройденном расстоянии и других характеристиках.

С развитием технологий механические системы постепенно замещаются более современными оптитронными и виртуальными устройствами. Они обладают большей наглядностью и точностью, а также придают интерьеру более современный вид.

Расшифровка значков на приборной панели

Поиск запроса «панель приборов грузового автомобиля» по информационным материалам и форуму

Значки на приборной панели автомобиля-что означают? Зона чайников.

Что означают лампочки на панели.

Цветовая классификация. «Светофор» на панели

Современные автомобили порой заставляют чувствовать себя пилотом истребителя: десятки индикаторов и указателей, непонятные надписи и значки… Но панель приборов призвана не запутать водителя, а помочь ему — всё происходящее на ней подчиняется определённой логике. Подсказки начинаются уже с цвета лампочки: даже не зная её значения, можно понять, насколько возникшая проблема опасна, и проблема ли это в принципе.

Красные лампочки можно сравнить с запрещающими знаками ПДД — они сигнализируют о серьёзных неисправностях автомобиля и зачастую требуют немедленных действий от водителя. Именно поэтому для них выбран красный цвет — цвет опасности, сразу бросающийся в глаза. Самые грозные красные индикаторы — низкое давление масла и низкий уровень тормозной жидкости; при их виде поездку придётся продолжить на эвакуаторе в сторону ближайшего сервиса.

Жёлтые или оранжевые лампочки предупреждают водителя: с автомобилем что-то происходит. Как правило, не опасное, но если это проигнорировать, то могут возникнуть проблемы. Например, жёлтым цветом подсвечен индикатор низкого уровня топлива. Можно ли продолжать движение? Очевидно, да, но в направлении заправки. То есть, увидев жёлтую лампочку, водитель должен что-то предпринять — не сразу, но в ближайшем будущем.

Зелёные лампочки являются информационными — они сообщают, что какая-то система автомобиля работает штатно, но водитель должен об этом знать (и учитывать при управлении машиной). Например, включен «поворотник», противотуманные фары или круиз-контроль.

Синие лампочки встречаются редко, указывая на какой-то особый режим, активированный в машине. Обычно синим цветом горит указатель дальнего света и — новшество современных машин — непрогретого двигателя. В отличие от зелёных значков, синие нужно не просто учитывать, но и корректировать свои действия. Например, не слепить дальним светом других водителей или не давать большую нагрузку холодному двигателю.

Как запомнить значения цветов? Взгляните на первые три ещё раз — ничего не напоминает? На приборной панели применена та же цветовая классификация, что и в дорожных светофорах. Красный сигнал запрещает движение, жёлтый требует внимания, зелёный разрешает спокойно ехать. Синий цвет можно условно приравнять к зелёному: неисправности нет, ехать можно, но с какими-то оговорками.

Какие значки бывают и что они означают

Некоторые автомобилисты всегда стеснялись спросить, что значат автомобильные знаки, загоревшиеся на доске. Изначально следует разобраться, на какие группы делятся указатели и символы.

1. Информационные – уведомляют автолюбителя о включении внешних приборов. Обычно имеют зеленый или синий окрас.
2. Предупреждающие – указывают на то, что в системе обнаружены сбои или поломки, требующие проверки. Основной цвет – оранжевый или желтый.
3. Аварийные. Если зажегся красный индикатор – это говорит о наличии критических ошибок в устройстве и необходим немедленный ремонт.

Группы дополнительно разделяются на подкатегории, указывающие на часть бортовой сети. Иконки имеют уточнения в виде картинок, соответствующих детали. Также здесь присутствуют буквенные индексы – шифровки одинаковы для всех авто и отвечают за одну цепь.

Примечание! В 90% современных автомобилей при включении зажигания все индикаторы на приборке загораются и спустя 10 секунд гаснут. Обращать внимание нужно только на те лампы, которые горят постоянно.

Обозначение кнопок на приборной панели

Кнопки, которые могут быть расположены на приборной панели:

1. Клавиша переключения температуры и времени (характерна для автомобилей ВАЗ). Если нажать этот элемент управления и удерживать его в таком состоянии на протяжении пяти секунд, панель приборов сбросит данные о текущем пробеге.
2. На автомобилях ВАЗ приборная панель включает в себя клавиши, предназначенные для активации габаритного света или ближнего освещения.
3. Кнопка одометра или сброса суточного пробега.
4. Клавиша активации противотуманной оптики (маркируется фарой и несколькими штрихами).
5. Кнопка включения задних противотуманных фонарей с горизонтальным расположением штрихов.

Основные символы

Индикатор	Что означает
	Значение этой лампочки заключается в предупреждении водителя о том, что поднят рычаг стояночного тормоза. Он всегда горит, когда рычаг поднят. Если же изображение появилось в ходе езды, это, вероятнее всего, говорит о возможных неисправностях в работе тормозной системы.
	В зависимости от модели авто, этот символ может иметь как красный, так и синий оттенок. В первом случае он свидетельствует о слишком высокой температуре силового агрегата, в этом случае водитель должен заглушить мотор и удостовериться в том, что ДВС не кипит. Возможно, из-за поломок в работе системы охлаждения закипел тосол. Синий знак говорит о не прогретом двигателе. В том случае, если изображение моргает, это говорит о неполадках в электроцепи.
	Всегда загорается при включении зажигания. Если изображение появилось при запущенном ДВС, это говорит о том, что в системе снизилось давление масла, как правило, это свидетельствует о недостатке жидкости. В зависимости от авто, сообщение о недостатке масла может быть дополнено надписью Oli Min.
	Индикаторный символ аккумулятора говорит о том, что напряжение в электросети машины снизилось. Также он может сообщить о разряде АКБ, неработоспособности генераторного узла, а также о наличии других неисправностей в работе бортовой сети.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Значки с критическими неисправностями

Восклицательный знак в круге или надпись Brake

Включен ручной тормоз или неполадки с тормозной системой (низкий уровень тормозной жидкости, чрезмерный износ колодок и другое), или неисправность одного из датчиков.

Синий или красный термометр (градусник)

Проблемы с температурой двигателя. Красный термометр означает перегрев — необходимо срочно заглушить двигатель, синий термометр означает низкую температуру двигателя — перед началом движения стоит прогреть мотор. Также данные ошибки могут возникать из-за неисправных температурных датчиков.

Масленка с каплей (чайник)

Обычно обозначает низкое давление масла в двигателе или неисправность датчика давления масла. Иногда также этот значок значит низкий уровень масла, хотя для последнего чаще встречается другое обозначение (смотрите ниже).

Масленка с волнами или надписями Oil level, Min, Sensor

Низкий уровень масла в двигателе или неисправность датчика уровня масла. Проверьте масляный щуп. Некоторые из этих значков также могут обозначать низкое давление масла в моторе.

Аккумулятор или аккумулятор с надписью Main

Если горит лампа аккумулятора это означает низкий заряд батареи, отсутствие зарядки аккумулятора в следствие неисправности генератора или проблемы в его цепи. На гибридных автомобилях чаще встречается с надписью Main.

Двигатель с надписью STOP или просто надпись STOP

Такая сигнальная лампа означает необходимость экстренной остановки двигателя. На автомобилях ВАЗ обычно означает низкий уровень тормозной жидкости или масла. Появление такого значка может сопровождаться звуковым сигналом. Движение лучше прекратить.

Неисправности систем безопасности

Надпись Airbag, SRS, «беременный мужик»

Ошибка по SRS (Supplemental Restraint System) — вспомогательной удерживающей системе, относится к системам пассивной безопасности. Лампочка SRS горит если есть проблема с подушками безопасности или в их цепи. Автомобилисты именуют первый значок «беременный мужик», эта ошибка часто возникает из-за окисления контактов в цепи к подушкам безопасности, на некоторых авто это «болячка».

Человек с ремнем, надпись Side Airbag Off

Обозначает отключение подушки безопасности переднего пассажира. Это может быть признаком неисправности в цепи, проблемы с подушкой безопасности, либо же попросту подушка переднего пассажира отключена — современные авто имеют такую функцию — с отключенной подушкой можно перевозить детей спереди в детских креслах. Переключатель обычно находится в правом торце торпедо.

Надпись ABS, Antilock, значок скользящего автомобиля

Все эти индикаторы обозначают проблему с антиблокировочной системой ABS. Обычно датчики этой системы есть в каждом колесе и неисправность любого из сенсоров будет вызывать такую ошибку. Требуется диагностика.

Восклицательный знак в красном треугольнике

Открыта одна из дверей, багажник или капот, не пристегнут ремнем безопасности водитель или пассажиры или иные нештатные ситуации. Индикатор может сочетаться с писком зуммера.

Восклицательный знак в оранжевом треугольнике

Проблемы в электронной системе контроля устойчивости автомобиля (ESP).

Надпись RSCA OFF

Отключены боковые шторки безопасности, срабатывающие при переворачивании автомобиля. Обычно кнопкой с возможностью отключения данной системы комплектуются внедорожники — при сильных кренах кузова шторки могут сработать.

Надпись PCS или машина с ключом

Отключена система предупреждения столкновений или предаварийной безопасности — PCS (Pre-collision system или Pre-crash system).

Значок ключа или машины с замком

Активирована штатная сигнализация или иммобилайзер. После распознавания ключа должна потухнуть. Если этого не происходит ключ не распознается или есть иная проблема.

Красный круг

Красный круг или мяч означает активацию противоугонной системы в результате которой был заблокирован двигатель. После распознавания ключа должна потухнуть, если этого не происходит — возможно есть проблема с иммобилайзером или ключ не распознается.

Специальные значки на приборной панели

Иконки ключей

Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.

Иконки ключа и ключа с молнией

Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.

Снежинка или надпись SNOW

Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.

Значок человека и двери

Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.

Надписи Cruise, SET, ACC, иконки авто со спидометром

Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.

Значок прямоугольника со стрелками

Включен обогрев заднего стекла.

Надписи HOLD, AUTO HOLD

Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.

Надписи Sport и Comfort

Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).

Надпись Height high

Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).

Неисправность динамической подвески

Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.

Иконка прицепа или надпись TOW

Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.

Буква «P» с радаром

Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.

Машина между полос, надписи LKW, LDW

Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.

Индикатор Start-Stop

В системе старт-стоп найдена неисправность.

Зеленые значки с растениями или надпись ECO

Значок говорит об активации эко-режима, в котором снижен расход топлива.

Почему значки-символы на приборной панели разного цвета?

Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.

Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.

Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.

И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.

Предупреждающие символы — Серьезные предупреждения.

Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.

	Предупреждающие индикаторы тормозной системы.
	Система охлаждения двигателя, индикатор температуры.
	Уровень масла в двигателе или давление масла.
	Датчик индикатора уровня масла в двигателе.
	Индикатор зарядки аккумулятора.

Лампочки систем контроля и управления

Фото Обозначение индикаторов

	Надпись «Active Trac» зеленого цвета указывает на нормальную работу антипробуксовочной системы. Если индикатор окрашен в желтый или красный цвет, то работа устройства нарушена.
	Значок в виде автомобиля, движущегося по бездорожью, указывает водителю, как ему следует дальше двигаться. Если машина направлена вверх, то впереди подъем, если вниз — спуск. Водитель, основываясь на этих данных, должен увеличить обороты силового агрегата или уменьшить их.
	Индикатор поворота, такие значки устанавливаются только на транспортные средства, оснащенные полным приводом
	Значок с надписью «ESP BAS» указывает на активацию системы помощи при аварийном торможении
	Индикатор с надписью «KDSS» указывает на сбои в работе системы стабилизации подвески

Зелёные и синие индикаторы

	Задействован круиз контроль — система самостоятельно поддерживает заданную скорость и (если «круиз» адаптивный) контролирует расстояние до впереди идущей машины. Моргание лампочки сигнализирует о неполадках в системе.
	Изменяемые режимы работы подвески: спортивная и комфортная настройка амортизаторов.
	ECO MODE — включена система экономии топлива, либо обороты двигателя находятся в наиболее экономичной зоне.
	Работает система «Старт-стоп», автоматически глушащая двигатель при остановках машины.
	Включены габаритные огни.
	Включены противотуманные фары.
	Включён дальний свет фар — вы можете ослепить других водителей. Пожалуйста, не делайте так.
	Непрогретый двигатель. Ехать можно, но медленно, не усердствуя с педалью газа.

Внешнее освещение

Каждый автомобиль оснащается световыми приборами, обеспечивающими необходимую видимость. Также они информируют других водителей о ваших намерениях, когда вы тормозите или поворачиваете. Для оптики предусмотрен свой набор значков на приборной панели, про обозначение которых обязательно нужно знать.

• Значок светящейся лампы зелёного цвета. Говорит просто о том, что было включено автомобильное наружное освещение;

• Такая же лампа, но с восклицательным знаком внутри, либо жёлтая перечёркнутая лампочка. Одна лампочка оказалась неисправной, либо же есть проблемы в электросети осветительных приборов;

• Синяя светящаяся фара. Подтверждение активации дальнего света;

• Зелёная горизонтально расположенная лампа с надписью AUTO или просто A. Говорит про активацию системы, которая автоматически переключает ближний и дальний свет;

• Жёлтая фара со стрелками вверх и вниз. Возникли определённые проблемы в функционировании авторегулировки угла наклона приборов освещения;

• AFS OFF. Выключена система адаптивной автомобильной оптики. Если значок начинает мигать, то сейчас система неисправная;

• DRL. Если лампа загорается зелёным, водитель активировал систему автоматического включения ближней оптики в дневное время;
• Жёлтая машина со светящимися задними фарами. Это значит, что одна или больше задних лампочек (стоп-сигналы или задний ход) не работают. Они перегорели и требуется замена;
• Пара зелёных фар, направленных влево и вправо. Активированы габаритные фонари;

• Светящаяся зелёная фара с волнистой линией поперёк лучей света. Загорается, если были активированы ПТФ, то есть противотуманные фары;
• Аналогичный значок жёлтого цвета, но с направленными лучами вправо. Это говорит про включение задней противотуманной оптики;
• Зелёные стрелки влево и вправо одновременно. Включены аварийка либо поворотник.

Тут практически все сигналы информационные, то есть не говорят о серьёзных ошибках. Но всё равно следить за ними нужно, вовремя внося корректировки в работу оптики, меняя лампы и включая нужный режим, в зависимости от ситуации на дороге.

Наиболее важные предупреждающие символы

В чем суть предупреждающих знаков говорит за себя само их название. К этой категории символов на приборной панели надо относиться наиболее серьезно, поскольку игнорирование значков может привести к серьезной поломке автомобиля. Не зря их и выделяют преимущественно красным цветом.

Этот символ предупреждает о неисправности тормозной системы, ее повреждении или утечке жидкости. В любом случае тормоза для автомобиля считаются основной системой безопасности, которой не следует рисковать. При появлениях на приборной панели этих символов следует незамедлительно остановиться, а после обратиться на СТО для устранения неисправности. Также в зависимости от конкретного транспортного средства данные значки могут говорить о работе ручного тормоза, указывать на то, что он затянут.

Появление красного термометра со шкалой, как правило, указывает на неполадки в системе охлаждения автомобиля. Загорается он в случае перегрева двигателя. В любом случае нужно срочно остановиться и дать двигателю остыть. После этого его можно снова запустить и с осторожностью продолжить движение. Проблему перегрева в кратчайшие сроки нужно устранить.

В свою очередь синий термометр на приборке говорит, что температура охлаждающей жидкости слишком низкая, двигатель еще не прогрелся. Иногда может также указывать на неполадки в системе охлаждения, если горит постоянно.

Красная масленка сигнализирует о низком масленом давлении. Но об опасности она предупреждает только при заведенном моторе. Дело в том, что включив замок зажигания, лампочка должна в любом случае загореться. Однако после того как двигатель завелся, она должна сразу потухнуть. Если же она не гаснет, следует разобраться в причинах такого явления. В первую очередь следует удостовериться в том, что в двигателе достаточно масла и если его не хватает, обязательно долить.

Эти индикаторы относятся преимущественно к новым автомобилям, говорят об уменьшении допустимого уровня масла в двигателе. Слово «Sensor» в сигнальной лампе указывает на проблему с датчиком уровня масла, который необходимо отремонтировать. В этом случае индикатор уровня не будет работать, и для проверки вам необходимо использовать щуп в двигателе, если таковой имеется. К примеру, в новых моделях БМВ его может и не быть.

Символ аккумулятора на панели сигнализирует о низком напряжении в электрической цепи, проблемах с зарядкой АКБ. Говорит о том, что машина питается преимущественно от батареи. Если во время движения загорелся этот индикатор, это может указывать на неисправность проводки или порванный ремень генератора.

Описание других важных индикаторов приборной панели

Engine Oil Sensor — индикатор уровня масла в двигателе.

Иконка с надписью MAIN обычно фигурирует в гибридных моделях, и информирует она о проблеме в системе электроснабжения.

Следующие индикаторы сигнализируют о неисправностях. Они являются частью систем безопасности автомобиля.

Этот индикатор загорается одновременно с предупреждающим сообщением на экране приборной панели.

В Европейских машинах подобный индикатор желтого цвета означает неисправность системы контроля устойчивости.

SRS — Supplemental Restraint System. Если загорается эта иконка, то система пассивной безопасности информирует о неисправности подушки безопасности.

Различные символы на приборной панели, связанные с экономией топлива

Неполадки в системе стоп-старт.

Такие индикаторы сообщают водителю о необходимости переключить передачу (касается механической коробки передач).

Активирован спорт режим.

Обозначение символов на приборной панели гибридных машин

У гибридных и электрических автомобилей есть определенные индикаторы, которых нет в обычных машинах. Как правило, эти индикаторы предназначены для информирования водителя о гибридной системе автомобиля – как она работает, в каком режиме находится и прочее.

Будьте внимательны! Если на приборной панели мигает значок, то, как правило, это сигнализирует о какой-либо проблеме с автомобилем, а значит нужно обязательно обратиться в технический центр.

Проблемы с аккумулятором.

Данный предупреждающий индикатор сообщает о проблеме в системе электропривода автомобиля.

Этот индикатор сигнализирует о высоком напряжении аккумуляторной батареи.

Значок, информирующий о необходимости зарядить батарею.

Иконка сообщает о снижение мощности.

Так выглядит индикатор, сообщающий о том, что батарея в данный момент заряжается.

Гибридная машина работает на одном электродвигателе. EV (electric vehicle) MODE.

Индикатор информирует о готовности гибридной установки, то-есть машина готова к движению.

Индикатор активности внешней звуковой системы, предупреждающей пешеходов о движении машины.

Неисправность внешней звуковой системы.

Индикаторы полноприводных машин

Надпись 4×2

Эта лампочка говорит о включении монопривода в машине с системой полного привода.

Надпись 4×4 Auto

Эта лампочка говорит о включении заднего привода в машине с системой полного привода и готовности автоматически переключиться в режим 4х4 при необходимости.

Надписи 4×4 LOW, 4×4 HIGH, 4LO, 4HI

На автомобиле с системой полного привода сообщает о включении повышенной (HIGH) или пониженной (LOW) передачи.

Надписи AWD Lock, Lock

Включена блокировка дифференциала.

Лампочка блокировки межосевого дифференциала

Включена блокировка заднего межосевого дифференциала.

Оси автомобиля и гаечный ключ

Проблемы в системе полного привода.

Надписи 4WD, AWD

Говорит о неисправности в системе полного привода.

Надписи SH-AWD, R.DIFF TEMP

Говорит о перегреве дифференциала или проблемах с системой полного привода.

Надпись 4WAS

Ошибка по электронно-полноуправляемому шасси 4WAS (4 Wheel Active Steering). Эта система автоматически подруливает задними колесами.

Надпись RAS

Ошибка по системе подруливания задними колесами RAS (Rear Active Steer).

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

• Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;

• Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;

• Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;

• Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;

• EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
• Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
• T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Индикация на приборной панели, обозначающая неисправности

Основными видами информирующих и предупреждающих значков являются:

1. Противотуманные фары (передние).
2. Неисправность усилителя рулевого управления.
3. Противотуманные фары (задние).
4. Низкий уровень жидкости стеклоомывателя.
5. Износ тормозных колодок.
6. Значок включенного круиз-контроля.
7. Включены поворотные сигналы.
8. Датчик дождя и света.
9. Зимний режим.
10. Индикатор информационного сообщения.
11. Индикация работы свечи накаливания.
12. Мороз.
13. Индикация обнаружения бесконтактного ключа.
14. Ключ не обнаружен.
15. Батарея ключа нуждается в замене.
16. Опасное сокращение дистанции.
17. Нажмите педаль сцепления.
18. Нажмите тормозную педаль.
19. Блокировка рулевой колонки.
20. Дальний свет.
21. Низкое давление в шинах.
22. Индикатор включения наружного освещения.
23. Неисправность наружного освещения.
24. Не работает стоп-сигнал.
25. Предупреждение сажевого фильтра.
26. Предупреждение прицепного устройства.
27. Предупреждение пневматической подвески.
28. Смена полосы движения.
29. Перегрев катализатора.
30. Не пристёгнут ремень безопасности.
31. Активирован стояночный тормоз.
32. Неисправность аккумулятора.
33. Система помощи при парковке.
34. Требуется техническое обслуживание.
35. Адаптивные передние фары.
36. Неисправность автоматического наклона фар.
37. Неисправность заднего спойлера.
38. Неисправность крыши в кабриолете.
39. Ошибка подушки безопасности.
40. Неисправность ручного тормоза.
41. Вода в топливном фильтре.
42. Подушка безопасности деактивирована.
43. Неисправность.
44. Фары ближнего света.
45. Загрязнение воздушного фильтра.
46. Режим экономии топлива.
47. Система помощи спуска с горы.
48. Повышенная температура.
49. Неисправность антиблокировочной системы тормозов.
50. Неисправность топливного фильтра.
51. Открыта дверь.
52. Открыт капот.
53. Низкий уровень топлива.
54. Неисправность автоматической коробки передач.
55. Автоматический ограничитель скорости.
56. Амортизаторы подвески.
57. Низкое давление масла.
58. Обогрев лобового стекла.
59. Открыт багажник.
60. Система стабилизации отключена.
61. Датчик дождя.
62. Неполадка двигателя.
63. Обогрев заднего стекла.
64. Автоматическое очищение лобового стекла.

Источники

• https://HyperAuto.ru/articles/poleznaya-informaciya/zona-chaynikov-chto-oznachayut-lampochki-na-paneli/
• https://rus-avtomir. ru/remont/simvoly-paneli
• https://kodobd.top/oboznachenie-znachkov-paneli-priborov/
• https://4x4privod.ru/znachki-na-paneli-priborov-razyasnenie-oboznachenij/
• https://dr1ver.ru/2132-vse-znachki-na-paneli-priborov-avto.html
• https://1gai.ru/baza-znaniy/poleznoye/515981-katalog-znachkov-na-pribornoy-paneli-avtomobilya.html
• https://DriverTip.ru/osnovy/znachki-na-pribornoy-paneli-avtomobilya.html
• https://auto-pos.ru/180-oboznachenie-simvolov-na-pribornoj-paneli-avtomobilya.html
• https://www.infoniac.ru/news/Oboznacheniya-indikatorov-na-pribornoi-paneli-avtomobilya.html
• https://autostrong-m.ru/post/obschaya-rasshifrovka-po-oshibkam-na-paneli-priborov

[свернуть]

Панель приборов ВАЗ 2114, 2115: кнопки, индикаторы, лампочки

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.



Содержание

1. Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115
2. Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео
3. Замена лампочек панели приборов ВАЗ 2114, 2115. Видео
4. Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.
5. Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Обозначения лампочек, индикаторов,  значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115



1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео



Замена лампочек панели приборов ВАЗ 2114, 2115.

Видео



Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

Сигнальные лампы комбинации приборов — что нужно знать

Многие люди не знают, что означают все сигнальные лампы на приборных панелях — или, что более важно, — что делать, если они загораются. Эти огни часто требуют немедленного внимания, так как они обычно говорят вам, что что-то не так. Это может означать, что условия небезопасны для вас и ваших пассажиров, или что происходит что-то, что может повредить ваш автомобиль. Следующий список не является исчерпывающим. Каждый водитель должен быть знаком со всеми сигнальными лампами на своем автомобиле.

Предупреждение о низком давлении в шинах

Большинство современных автомобилей (и все автомобили, проданные в США после 2005 г.) постоянно контролируют давление в каждой шине и предупреждают вас о падении давления. Когда загорается индикатор низкого давления в шинах, следует съехать в безопасное место и визуально осмотреть шины.

Если ваши шины не накачаны должным образом, это отрицательно скажется на всех аспектах управляемости вашего автомобиля. Кроме того, вождение с низкими или чрезмерно накачанными шинами отрицательно влияет на экономию топлива и вызывает преждевременный износ шин.

Сигнализатор низкого давления в шинах часто можно увидеть осенью и зимой, когда температура наружного воздуха падает, что приводит к снижению давления в шинах. См. наш другой блог для получения дополнительной информации: Почему моя система контроля давления в шинах предупреждает о том, что загорелся индикатор tpms?

Хорошее эмпирическое правило – проверять уровень жидкости и давление в шинах один раз в месяц (включая запасную). Езда на спущенной шине опасна и может привести к повреждению как шины, так и колеса. Вызовите придорожный сервис или поменяйте шину. Midwest Performance Cars всегда рада бесплатно проверить и отрегулировать давление в ваших шинах.

Предупреждение о низком заряде батареи

Когда загорается сигнальная лампа о низком заряде батареи, рекомендуется немедленно проверить систему зарядки. Часто это указывает на то, что генератор переменного тока не заряжает аккумулятор должным образом, что может легко оставить вас в затруднительном положении при следующей попытке завести машину. Вы также должны проверить клеммы, чтобы убедиться, что они затянуты и не имеют следов коррозии. Этот свет обычно НЕ говорит вам, что батарея сама по себе выходит из строя. Признаки плохого аккумулятора — ваша машина медленно переворачивается при запуске или вообще не переворачивается. На Среднем Западе, с жарким летом и холодной зимой, современные батареи обычно служат 4-5 лет. Midwest Performance Cars может проверить состояние вашей батареи, а также протестировать вашу систему зарядки.

Предупреждение о тормозной жидкости

Автомобильная тормозная система является самым важным элементом безопасности автомобиля. Никогда не игнорируйте сигнальную лампу тормоза. Этот сигнализатор может указывать на утечку жидкости и, как следствие, на отсутствие тормозной способности. Отказ тормозов может быть опасен для жизни вас, ваших пассажиров, других водителей и пешеходов.

Если горит стоп-сигнал, проверьте аварийный тормоз, чтобы убедиться, что он не задействован. Если индикатор продолжает гореть после отключения аварийного тормоза, проверьте тормозную жидкость. Если уровень низкий, долейте тормозную жидкость до линии, указанной на главном тормозном цилиндре, и прокачать тормоза  несколько раз. Если вы чувствуете, что педаль тормоза «опускается» и «становится мягкой», скорее всего, у вас утечка тормозной жидкости.

В любое время, когда возникают подозрения на проблемы с тормозами, самым безопасным вариантом будет отбуксировать автомобиль в нашу автомастерскую , Midwest Performance Cars , и проверить тормозную систему. Если тормозная система теряет жидкость, управлять автомобилем абсолютно небезопасно. Когда этот свет загорится, не рискуйте. Отбуксируйте автомобиль в наш магазин.

Предупреждение о тормозных колодках

Многие автомобили оснащены отдельной сигнальной лампой для тормозных колодок. Когда вы используете тормоза, тормозные колодки прижимаются к тормозным дискам, и возникающее трение замедляет автомобиль. При этом небольшая часть материала колодки изнашивается. Со временем колодки изнашиваются, пока датчик в колодке не коснется диска и не загорится сигнальная лампа тормозных колодок. Это указывает на то, что вам необходимо заменить тормозные колодки, а иногда и роторы. У вас есть довольно мало времени, прежде чем материал колодки полностью изнашивается и тормоза перестают замедлять ваш автомобиль. Когда увидишь этот свет, позвони Автомобили Midwest Performance . Мы с радостью бесплатно проверим вашу тормозную систему.

Предупреждение о давлении масла

Масло — это смазка, которая уменьшает трение и, как следствие, износ двигателя автомобиля. Двигатель является наиболее дорогостоящим компонентом автомобиля, поэтому важно следить за его смазкой. По этой же причине периодическая замена масла жизненно необходима . Со временем масло изнашивается и не может должным образом смазывать, что приводит к преждевременному износу двигателя.

Горящий индикатор давления масла может указывать на одну из нескольких проблем, связанных с маслом. Вот некоторые из них: утечка масла, неисправный датчик или сжигание масла в двигателе. Какой бы ни была причина, этот свет требует немедленных действий. Подъезжай к станции техобслуживания и проверяй уровень масла. Если уровень масла низкий, обратитесь к руководству по эксплуатации и долейте масло соответствующего веса до тех пор, пока двигатель не будет заполнен правильно. ПРИМЕЧАНИЕ: НЕ ЗАЛИВАЙТЕ ПЕРЕЛИВ – слишком много масла также может повредить ваш двигатель.

Как можно скорее доставьте свой автомобиль к механику, даже если при добавлении масла индикатор погаснет. Midwest Performance Cars будет счастлив найти причину проблемы.

Предупреждение о перегреве

Загоревшаяся сигнальная лампа о перегреве может указывать на утечку охлаждающей жидкости, неисправность водяного насоса или термостата. Хотя есть и другие потенциальные причины, эти являются наиболее распространенными. Вождение перегретого автомобиля может привести к повреждению двигателя, которое может быть, а может и не подлежать ремонту. Никогда не открывайте крышку радиатора на горячем автомобиле, это может привести к серьезным травмам от обжигающей жидкости. Отбуксируйте машину до Midwest Performance Cars, для диагностики и ремонта одним из наших сертифицированных механиков.

Компания Midwest Performance Cars рада проконсультировать вас по любым вопросам, связанным с сигнальными лампами, и бесплатно провести полную проверку безопасности автомобиля . Позвоните нам по телефону (312) 432-9492, чтобы назначить встречу, или воспользуйтесь нашим удобным онлайн-планировщиком.

Индикаторы приборной панели BMW | Сервисный центр Westlake BMW

Что означают индикаторы на приборной панели?

BMW отдела обслуживания Westlake

Узнать больше

Запись на обслуживание

Запланировать обслуживание

Специальные сервисные программы BMW

Действующие купоны на обслуживание

Почему обслуживание у нас 9005

Узнать больше

СВЕТОВАЯ НАПРАВЛЯЮЩАЯ ПРИБОРНОЙ ПАНЕЛИ – СЕРВИС BMW В WESTLAKE

Ваш BMW связывается с вами с помощью сигнальных ламп на приборной панели или символов на приборной панели. Пожалуйста, обрати внимание; приведенные ниже индикаторы приборной панели BMW могут различаться по внешнему виду в зависимости от модели.

Как правило, цвет светящегося символа указывает на серьезность проблемы.

Красный: однократное загорание указывает на проблему, требующую немедленного внимания.

Оранжевый: обычно указывает на менее срочную проблему, например, требуется техническое обслуживание автомобиля.

Другие цвета символов, такие как синий и зеленый, предоставляют водителю такую ​​информацию, как световые и индикаторы.

Мигающие сигнальные лампы информируют водителя о неотложной проблеме.

Контрольные лампы приборной панели BMW не следует воспринимать легкомысленно. Свяжитесь с нами, чтобы запланировать обслуживание для правильной диагностики вашего BMW. Важно ознакомиться с этим руководством.





Контрольная лампа фар BMW

1.  Включена передняя противотуманная фара.

2.  Включен задний противотуманный фонарь.

3. Указывает, что сигнал включен. Когда вы опускаете сигнальный рычаг, левый поворот указывает на поворот саги, когда вы поднимаете его.

4.  Включены фары дальнего света.

5.  Указывает на то, что короткие фары и стоп-сигналы включены.

6. Указывает на неисправность любого из стояночных, тормозных, задних противотуманных, сигнальных ламп, ламп внутреннего освещения или ламп номерного знака.

7.  Внешний стоп-сигнал указывает на неисправность лампы.

8.  Неисправность системы управления фарами.

9.  Предупреждение системы адаптивного освещения.

10.  Включены короткие фары

11. Сигнальная лампа заряда аккумулятора — разряжен аккумулятор, неисправность аккумулятора, неисправность зарядного динамо (генератора). Нет заряда аккумулятора. Если лампа аккумуляторной батареи горит при работающем двигателе, обратитесь в BMW из Миддлбург-Хайтс.

12. Неисправность внешней лампы.

13. Сигнальная лампа O/D OFF. Система привода выключена. Система повышающей передачи автомобиля отключается вручную. Система овердрайва управляется переключателем.

14. Электрическая ошибка, контролируемая блоком управления кузовом. Осмотрите внутреннее и внешнее освещение. Одновременно проблема контроля тяги или связи между модулями.

Сигнальные лампы двигателя BMW

15. Нажмите на педаль тормоза, чтобы двигатель запустился.

16. Сажевый фильтр (DPF): Сажевый фильтр заполнен избыточным воздухом.

17. Сигнальная лампа каталитического нейтрализатора: Сигнальная лампа неисправности каталитической системы.

18.  Повысился уровень воды в топливном фильтре.

19. Требуется замена воздушного фильтра двигателя.

20. Сигнальная лампа температуры двигателя: Перегрев охлаждающей жидкости двигателя. Двигатель перегрет. При мигании остановитесь и подождите, пока двигатель остынет.

21. Требуется замена топливного фильтра двигателя автомобиля.

22.  Топливо уменьшилось.

23. Давление масла: Давление масла в двигателе упало. Немедленно остановите автомобиль, проверьте уровень масла и долейте масло, пока оно не достигнет нужного уровня. Обслуживание по расписанию.

24. Проверка двигателя (MIL): появляется при первом запуске автомобиля. БМВ нужно везти в сервис. Если мигает, ехать осторожно

25. Снижение мощности двигателя. Компьютер, управляющий двигателем, имеет ограниченную выходную мощность двигателя. Отнесите в сервис для правильной диагностики.

26. Предупреждение о моторном масле. Указывает на то, что срок службы моторного масла полный — обратитесь в сервис для замены масла.

27. Газовый манометр показывает, что газовый манометр не затянут должным образом. может появиться индикатор Check Engine.

28. Индикатор DPF (предупреждающий символ дизельного сажевого фильтра для автомобилей с дизельным двигателем): Проверка дизельного сажевого фильтра не удалась, и обслуживание должно быть видно.

29. DEF Light (для автомобилей с дизельным двигателем): низкий уровень жидкости для выхлопных газов дизельных двигателей.

Контрольные лампы BMW для механических компонентов

30. Тормозные колодки изношены. Также заменяется тормозная колодка, а датчик тормозных колодок не меняется (только для автомобилей с датчиком тормозных колодок)

31.  Предупреждение: Нажмите на педаль тормоза, чтобы привести в действие рычаг автоматического переключения передач.

32. Предупреждение о пневматической подвеске.

33. Ошибки системы подвески.

34. Неисправность коробки передач: При неисправности автоматической коробки передач этот сигнализатор загорается желтым или красным цветом на панели приборов. Если аварийная сигнальная лампа загорается, когда аварийная сигнальная лампа горит, осторожно ведите автомобиль в режимах P, R, N, D (передние передачи только на 3-й и 5-й передачах). Рекомендуется управлять автомобилем на малой скорости и планировать обслуживание.

35.  Коробка передач работает при недопустимой температуре. Проверьте уровень масла в коробке передач и уровень охлаждающей жидкости двигателя. Подождите 5 минут, чтобы остыть на холостом ходу, когда автомобиль находится в режиме переключения передач N.

Сигнальные лампы BMW о погодных условиях

36. Указывает на погоду снаружи.

37.  Датчик света и дождя, который рассчитывает отражение и отражение света во время дождя и информирует блок управления.

38.  Функция оттаивания ветрового стекла активна, на этом автомобиле загорится сигнальная лампа.

39.  В вашем автомобиле загорается сигнальная лампа, когда работает обогреватель заднего стекла.

40.  Сигнальная лампа загорается, когда датчик дождя активен.

41.  Сигнальная лампа горит, это автоматический стеклоочиститель.

42. Сигнальная лампа, указывающая на лампы накаливания. (Для автомобилей с дизельным двигателем)

В автомобилях с дизельным двигателем этот индикатор указывает на то, что свечи накаливания двигателя прогрелись и что двигатель нельзя запускать, пока этот индикатор не погаснет. При неисправности котла отопления из выхлопной трубы может идти белый дым, пока двигатель работает при соответствующей температуре. Это означает, что необходимо заменить лампы обогрева.

43.  Кнопка зимнего режима, которую нужно использовать на заснеженных и скользких дорогах.

Сигнальные лампы BMW для безопасного вождения

44.  Предупреждающий знак транспортного средства, предупреждающий знак расстояния.

45. Предупреждение о превышении ограничения скорости (для автомобилей с ограничением скорости)

46. Круиз-контроль: Указывает, что управление движением установлено во время движения.

47.  Предупреждающий символ появляется, если вы меняете полосу движения без подачи сигнала.

48. Сигнальная лампа автомобиля, указывающая, что любая из дверей открыта.

49.  Предупреждение о том, что дверь (включая капот и багажник) не закрыта. Откройте и закройте все двери, включая багаж и багаж. Если машину оставить на ночь в этом случае может слить расход.

50. Сигнальная лампа, которая означает, что ремень безопасности не пристегнут.

51. Давление в шинах вашего автомобиля низкое или проблема в системе.

52. Контрольная лампа означает, что ключ не в машине. При этом ключ также означает, что чип неидентифицируемый (см. CCNZ: Неисправность иммобилайзера).

53.  Когда шестерня поставлена ​​в парк. (в автомобилях с автоматической коробкой передач) рекомендуется установить передачу в нейтральное положение, вытянуть ручной тормоз, а затем переключиться в положение «Парковка», чтобы загрузить трансмиссию.

54. Знаки системы помощи при парковке с приборной панелью автомобиля.

55. Предупреждение о блокировке руля. Если она желтая, несите в сервис, а если красная, не пользуйтесь.

56. Система подушек безопасности и ремней безопасности неисправна.

57. Индикатор ECO, показывающий, что вы едете экономично.

58.  Предупреждение на панели приборов обычно загорается, когда вы берете ручной тормоз. Если тормозная жидкость видна постоянно, возможно, проблема в тормозной системе. В этом случае проверьте тормозную жидкость. Тем не менее, это может привести вас к сервису. Если жидкость отсутствует, ваши тормозные колодки завершили свой жизненный цикл или в системе есть утечка.

59.  Предупреждающий символ появляется, если система подушек безопасности отключена.

60. Предупреждение ABS. Если зажигание не включается, когда ключ зажигания находится в положении ON, он неисправен, если он не включается после горения и во время движения, ведите машину осторожно, двигайтесь на средней скорости и избегайте резкого торможения.

61.  Предупреждающая лампа загорается, если включен круиз-контроль.

62. Капот двигателя открыт.

63. Багажное отделение открыто.

64. Неисправность в системе запуска автомобиля.

65. Заканчивается жидкость омывателя.

66.  Символ мигает, ключ зажигания заблокирован, для перезапуска требуется ключ с соответствующим транспондером. Если он виден при включенном автомобиле, это указывает на неисправность.

67. Система контроля тяги или ESP: Загорается, когда автомобиль находится в режиме контроля тяги/противобуксовочной или электронной системы стабилизации. Указывает, что условия скользкие.

68. Неисправность системы контроля тяги или ESP: Указывает на проблему с системой контроля тяги автомобиля/противоюзовной или электронной системой стабилизации.

Исходный источник: https://carwarninglights.net/cars/bmw-dashboard-warning-lights-meaning/

Множество значков на приборной панели позволяет информации для запоминания. Некоторые из них могут быть ошеломляющими и трудными для запомнить. Проще всего запомнить, когда индикаторы мигают красным или оранжевым. Когда ваша приборная панель загорается красным или оранжевым, пора садиться в машину для обслуживания.

Запись на автосервис в нашем отделе обслуживания Westlake

Есть много причин, чтобы отметить красный цвет или оранжевые индикаторы приборной панели. Оранжевые индикаторы приборной панели являются общими предупреждений, держа водителей в напряжении, напоминая им о необходимости обслуживания определенные части их автомобиля в будущем. Красный означает потребность в немедленное внимание. Например, если индикатор батареи мигает красным, то пришло время отправиться в BMW of Westlake, чтобы либо перезарядить его, либо заменить Это.

Не пугайтесь, если загорится красный индикатор. Использовать это руководство, чтобы помочь понять, что означает предупреждение, остановитесь и дайте нашей команде вызов. В зависимости от предупреждения, подъезжайте или назначьте встречу для обслуживания. Брать Воспользуйтесь нашим простым онлайн-инструментом планирования или позвоните нашему обслуживающему персоналу, чтобы установить время. Нет ничего важнее вашей безопасности.

Общие услуги по поддержанию вашего автомобиля в хорошем состоянии Условие

Следите за индикаторами, которые мигают красным или оранжевый для обычных услуг по техническому обслуживанию, таких как замена масла и перестановка шин. Наряду с заменой фильтров, обслуживанием тормозов, обслуживанием аккумулятора и т. д. вы можете сосредоточьтесь на распознавании этих более типичных проблем и будьте более готовы планировать оказание услуг. Запомнив индикаторы этих предупреждений, вы будете более уверенный и знающий, когда они мигают на вашей приборной панели. Подготовка вперед времени может предотвратить головную боль позже.

Получите автосервис и техническое обслуживание, когда вам это нужно вокруг Кливленда

Наша цель — обеспечить превосходное обслуживание клиентов Владельцы BMW и не только. Мы стремимся заранее уведомлять водителей о проблеме превращается в большую проблему из-за индикаторов на панели инструментов. Если у тебя есть вопросы о приборной панели, свяжитесь с нами сегодня.

1. БМВ Вестлейк

   24690 Sperry Drive
   Westlake, OH 44145


   • Продажи: (440) 887-0000

Посетите нас по адресу: 24690 Sperry Drive Westlake, OH 44145

Загрузка карты…

BMW of Westlake

Сертифицированный центр

• Свяжитесь с нашим отделом продаж по телефону: (440) 887-0000

• Понедельник 9:00 — 18:00
• Вторник 9:00 — 18:00
• Среда 9:00 — 18:00
• Четверг 9:00 — 18:00
• Пятница 9:00 — 18:00
• Суббота 9:00 — 17:00
• ВоскресеньеВыходной

истинный истинный истинный истинный истинный

Фейсбук Твиттер YouTube Инстаграм Дилеррейтер

; ; ;

Сигнальные лампы приборной панели | Parts Matter™

Расшифровка приборной панели

По мере того, как автомобили становятся более совершенными, появляются и их дисплеи на приборной панели. Благодаря множеству символов и сигнальных ламп ваш автомобиль похож на передовой компьютер на колесах, способный сообщить вам, когда что-то не так.

Центр управления полетом вашего автомобиля, приборная панель обладает обширными знаниями — если вы знаете, что искать. В то время как некоторые сигнальные огни общеизвестны, существует много новых, с которыми вы, возможно, не знакомы.

Некоторые сигнальные лампы требуют немедленного внимания, другие могут подождать. Ты знаешь разницу? Используйте это удобное руководство, чтобы узнать, что ваш автомобиль пытается вам сказать.

Основы

Цвет сигнальной лампы может указать на серьезность проблемы. Красный свет обычно указывает на критическую проблему, требующую немедленного внимания. Желтый или оранжевый свет сигнализирует о том, что в ближайшее время может потребоваться ремонт или обслуживание. Синий или зеленый свет может указывать на то, что определенная система работает.

Производители автомобилей используют более 100 различных сигнальных лампочек на приборной панели. Хотя есть лампы для каждой мыслимой системы и ситуации, их можно разбить на пять основных категорий: двигатель, тормоза, безопасность, освещение, а также система стабилизации и контроля тяги. Также перечислены некоторые фонари, предназначенные специально для электрических/гибридных автомобилей. Ознакомьтесь с некоторыми из наиболее распространенных источников света из каждой категории.

Обратите внимание, что все автомобили разные и могут не иметь одинаковых сигнальных ламп, показанных ниже. Для получения конкретной информации о сигнальных лампах на вашем автомобиле обратитесь к руководству пользователя.



Двигатель

Индикатор проверки двигателя
Если этот индикатор продолжает гореть после запуска двигателя, это может указывать на проблему с двигателем. Ознакомьтесь с этой статьей, чтобы узнать, что делать, если этот индикатор горит.

Моторное масло
Если загорается, это указывает на неисправность. Остановите автомобиль и проверьте уровень масла.

Температура охлаждающей жидкости двигателя
Загорается, если температура охлаждающей жидкости двигателя становится слишком высокой. Прочтите эту статью, чтобы узнать, как избежать перегрева двигателя.

Аккумулятор
Если это загорается, это указывает на проблему с аккумулятором. Проверьте свой автомобиль, прежде чем он оставит вас в затруднительном положении.

Тормоза

Тормозная система
Загорается при неисправности тормозов или низком уровне тормозной жидкости. Также может загораться, если вы едете с включенным стояночным тормозом. Они могут отображаться вместе или как отдельные индикаторы тормозной системы и стояночного тормоза. Подробнее о том, что делать, если загорелся стоп-сигнал, читайте в этой статье.

Антиблокировочная система тормозов
Этот индикатор загорается при неисправности системы ABS или загорается при активации ABS.

Безопасность

Пристегнуть ремень безопасности
Загорается и издает звуковой сигнал, напоминающий о необходимости пристегнуть ремень безопасности.

Передняя подушка безопасности
Должна кратковременно загораться при запуске автомобиля. Если он не горит, мигает или горит постоянно, возможно, возникла проблема, которую необходимо проверить.

Дверь приоткрыта
Загорается, если зажигание включено и одна из дверей не полностью закрыта.

Низкий уровень топлива
Загорается, когда уровень бензина становится низким.

Низкое давление в шинах
Загорается при низком давлении в шинах. По возможности проверьте давление во всех шинах.

Фары

Сигналы поворота
Загорается при включении левого или правого указателя поворота.

Противотуманные фары
Загорается при включении противотуманных фар.

Дальний свет
Загорается при включении дальнего света.

Габаритные огни
При включении габаритных огней они загораются.

Дневные ходовые огни
Загорается, когда включены дневные ходовые огни.

Лампа не горит
Включается при неработающем наружном освещении.

Аварийная сигнализация
Загорается при включении аварийной сигнализации.

Система курсовой устойчивости и контроля тяги

Круиз-контроль
Загорается при использовании круиз-контроля.

Контроль тяги и устойчивости
Кратковременно загорается при запуске.

Traction & Stability Control Off
Горит, если вы отключили систему курсовой устойчивости.

Электромобили/гибриды

Предупреждение о низком заряде батареи
Загорается, когда электромобиль нуждается в зарядке.

Индикатор зарядки
Загорается, когда аккумулятор заряжается.

Режим EV
Загорается, когда автомобиль работает в режиме электромобиля.

Делиться

Я принимаю Отправить Отправить

Узнайте больше о качественных автозапчастях, найдите автомобильную запчасть или найдите местную автомастерскую уже сегодня.

Содержание, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техническим специалистом или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе. Ни при каких обстоятельствах мы не несем ответственности за любые убытки или ущерб, вызванные тем, что вы полагаетесь на какой-либо контент.

НазадВернуться к По цифрам

Делиться

Я принимаю Отправить Отправить

Что на самом деле означают все эти индикаторы на приборной панели вашего автомобиля

• 18 июня 2019 г.
• Рубрика: Как работает технология
• 5 комментариев

Вы когда-нибудь замечали, что приборная панель вашего автомобиля загорается, как рождественская елка, когда вы заводите его? Все эти огни и символы говорят вам, что происходит с вашей машиной, и, что более важно, если что-то не так.

Когда ваш автомобиль заводится, большинство этих огней должны автоматически выключаться — эти начальные мигания на самом деле являются быстрой проверкой, чтобы убедиться, что они работают правильно. Если один продолжает гореть, и вы не совсем уверены, что он говорит, читайте дальше.

Обратите внимание, что, хотя большинство огней и символов являются универсальными, в вашем конкретном автомобиле некоторые из них могут отсутствовать или для конкретного предупреждения может использоваться немного другой символ. В любом случае, обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля для получения подробной информации о конкретном предупреждающем сигнале или символе, с которым вы столкнулись.

Лампа индикатора неисправности: Этот символ, более известный как «проверьте двигатель», загорается, когда с вашим автомобилем что-то не так. Скорее всего, именно этот символ загорается. Индикатор проверки двигателя охватывает широкий спектр проблем, которые могут возникнуть в любое время — это может быть просто незакрепленная крышка бензобака или неисправный датчик массового расхода воздуха. Механики диагностируют их с помощью сканеров OBD-II, но вы можете легко купить один менее чем за 20 долларов и самостоятельно выяснить проблему.

Символ указателя уровня топлива: Этот индикатор находится рядом с указателем уровня топлива, но знаете ли вы, что маленькая стрелка рядом с символом на самом деле что-то означает? Он указывает на сторону автомобиля, на которой находится крышка бензобака. Вы, наверное, уже знаете, где находится крышка бензобака на вашем автомобиле, но когда вы едете на арендованном автомобиле или на автомобиле друга, это полезно знать.

Сигнальная лампа аккумулятора: Хотя этот символ выглядит как автомобильный аккумулятор, на самом деле он предупреждает вас о системе подзарядки, которая поддерживает заряд аккумулятора, а не о самом аккумуляторе. Это может означать, что на клеммах аккумулятора есть коррозия, препятствующая приему заряда аккумулятором, или это может быть более серьезной проблемой, например, неисправным генератором.

Сигнальная лампа давления масла: Когда она загорается, это означает, что двигатель не обеспечивает эффективную циркуляцию масла. Возможно, у вас низкий уровень масла (что может указывать на утечку), или масляный насос вышел из строя. В любом случае, вы должны прекратить движение и немедленно остановиться, если загорится этот индикатор, потому что недостаточный поток масла может вывести двигатель из строя без возможности ремонта, если он продолжит движение. В некоторых автомобилях также есть датчики давления масла, которые постоянно показывают, какое давление масла.

Предупреждающий световой сигнал температуры: Если он загорается, это означает, что двигатель перегревается, и вам следует немедленно прекратить движение и остановиться, так как чрезмерное тепло может вывести двигатель из строя. Когда двигатель перегревается, возникает проблема с системой охлаждения. Наиболее вероятными подозреваемыми являются радиатор (или вентилятор радиатора), водяной насос или термостат. Во многих автомобилях есть датчики температуры, которые постоянно показывают температуру двигателя.

Сигнальная лампа давления в шинах: Если ваш автомобиль оснащен системой контроля давления в шинах (TPMS), она может предупредить вас о низком давлении в любой из шин. Изменения температуры воздуха могут влиять на давление в шинах, и каждые несколько месяцев давление в шинах постепенно снижается. Поэтому всегда полезно время от времени проверять давление в шинах и доливать его. Если индикатор продолжает гореть, возможно, у вас действительно где-то есть утечка.

Сигнальная лампа ABS: ABS означает антиблокировочную тормозную систему, и большинство современных автомобилей оснащены ею. Это необходимо для предотвращения блокировки колес при резком торможении. Когда загорается этот индикатор, в вашей системе ABS может быть неисправный датчик или проблема с собственным компьютерным модулем. Тормозная система по-прежнему будет работать, но необходимо проверить АБС.

Повышающая передача Символ: Повышающая передача — это высшая передача, доступная в трансмиссии вашего автомобиля. Он используется при движении на крейсерской скорости для экономии топлива за счет снижения оборотов. Его можно включать и выключать, поэтому, когда вы видите этот символ на комбинации приборов, это означает, что овердрайв включен и может быть использован. Вместо этого у некоторых автомобилей будет символ «O/D Off», который горит, когда повышающая передача не используется.

Электронный контроль устойчивости Символ: В зависимости от вашего автомобиля электронный контроль устойчивости (ESC) можно включать и выключать вручную или активировать автоматически. В любом случае, этот индикатор загорается, когда компьютер вашего автомобиля обнаруживает потерю сцепления с дорогой. Как только это произойдет, автомобиль стратегически отрегулирует мощность двигателя и задействует тормоза, чтобы восстановить сцепление с дорогой. Всякий раз, когда это происходит, загорается индикатор ESC. Если его можно включать и выключать вручную, этот индикатор будет гореть, когда ESC включен.

Символ дальнего света: Этот обычно синий свет (иногда зеленый) означает, что дальний свет ваших фар включен и, вероятно, ослепляет других водителей, проезжающих мимо на дороге — выключайте их, если вы не они вам нужны, или если вы видите, что фары другого автомобиля движутся в противоположном направлении.

Круиз-контроль Символ: Этот индикатор загорается всякий раз, когда активируется круиз-контроль. Ваш автомобиль также может иметь отдельный индикатор, указывающий на то, что функция круиз-контроля включена и готова к активации, что иногда обозначается отдельным символом «CRUISE» на комбинации приборов или просто небольшим светодиодным индикатором на самой кнопке.

Символ экономичного режима: Многие экономичные автомобили имеют загорающийся символ «ECO», информирующий вас о том, что ваш автомобиль работает с максимальной эффективностью использования топлива. Некоторые автомобили даже достаточно продвинуты, чтобы автоматически отключать цилиндры двигателя, когда вы набираете постоянную крейсерскую скорость. В других автомобилях вы можете вручную включать и выключать экономичный режим.

Мы что-то пропустили? У вас есть странная история о кошмаре с подсветкой двигателя? Дайте нам знать в комментариях или найдите нас в социальных сетях! До следующего раза, счастливого исправления!

Заглавное изображение от kecko /Flickr

причин, по которым индикаторы приборной панели автомобиля тусклые, темные или мерцают

Перейти к основному содержанию

920 Auto Group Ave NE
Направления Салем, Орегон 97301

• Отдел продаж: 503-576-3300
• Служба поддержки: 503-576-3300
• Запчасти: 503-576-3300

Ваш путь на бульваре!

Скрыть Показать

17 февраля 2020 г.

Подумайте, насколько важен блок датчиков на панели инструментов. Мы часто воспринимаем способность видеть такие вещи, как скорость, температура двигателя и предупреждения, как должное — до тех пор, пока мы не потеряем эту способность. Если приборная панель вашего Subaru внезапно стала тусклой, мерцающей или просто темной, ваша способность безопасно управлять автомобилем будет поставлена ​​под угрозу. К счастью, различные проблемы с приборной панелью часто имеют характерные симптомы. Ниже вы найдете четыре наиболее распространенных жалобы на приборную панель, а также их причины и способы их устранения.

Симптом: подсветка приборной панели слишком тусклая

Причина

Наиболее распространенной причиной этой проблемы является переключатель освещения. Этот переключатель или набор кнопок позволяет сделать подсветку приборной панели тусклее или ярче в соответствии с вашими потребностями. Переключатель или кнопки иногда могут быть нажаты, что приводит к снижению яркости индикаторов приборной панели до уровня, комфортного для вас.

Решение

Это просто: просто отрегулируйте переключатель!

Симптом: Дэш частично темный

Причина

Это проблема, которая обычно наблюдается на автомобилях, которым несколько лет или больше, и это связано с типом используемой технологии. В настоящее время отдельные светодиоды часто составляют подсветку приборной панели, поэтому невероятно редко можно увидеть, как тускнеет часть приборной панели, которая больше, чем один из этих огней. Но в старых автомобилях комбинация приборов подсвечивалась лампочками. Когда одна из этих ламп перегорала, эта часть приборной панели теряла свое освещение.

Решение

Заменить эти лампочки не так просто, как заменить лампы в фарах или задних фонарях. Это часто включает в себя удаление частей приборной панели вашего автомобиля. По этой причине мы рекомендуем доставить ваш Subaru в дилерский центр, чтобы о нем позаботились опытные специалисты.

Симптом: мерцают индикаторы приборной панели

Причина

Нет, ваш Subaru не пытается устроить рейв. Скорее всего, мигающие лампочки на приборной панели связаны с проблемами с генератором. Помимо подзарядки аккумулятора, генератор переменного тока управляет работой электрических компонентов вашего автомобиля. Если генератор неисправен, он может быть не в состоянии стабильно обеспечивать достаточный ток для всех компонентов.

Решение

Как можно скорее доставьте Subaru в сервисный центр. Неисправный генератор – плохая новость по ряду причин! Это может не позволить вашей батарее достаточно зарядиться, из-за чего она будет медленно разряжаться до такой степени, что вам понадобится быстрый старт, чтобы все заработало. И, поскольку электрический ток, подаваемый на свечи зажигания, создает искру, ваш двигатель может перестать работать, если генератор переменного тока полностью выйдет из строя.



Симптом: индикаторы приборной панели не горят

Причина

Если индикаторы приборной панели полностью погасли, можно с уверенностью предположить, что проблема связана с электричеством. Скорее всего, это будет из-за перегоревшего предохранителя, который предназначен для защиты цепей в случае скачков напряжения. Однако это также может быть связано с более глубокими проблемами с проводкой. Эти проблемы могут по-прежнему вызывать перегорание предохранителя и могут сохраняться даже после замены предохранителя.

Решение

Сначала найдите блок предохранителей вашего автомобиля и проверьте руководство по эксплуатации, чтобы узнать, какой предохранитель предназначен для приборной панели. Убедитесь, что автомобиль выключен с ключами из замка зажигания, а затем удалите предохранитель с помощью съемников или плоскогубцев. После того, как вы сняли его, поднесите к свету. Если внутренняя нить сломана, предохранитель необходимо заменить. Вставьте предохранитель с таким же номиналом силы тока и надейтесь, что он сработает!

Если предохранитель не перегорел, или сменный предохранитель не работает или быстро перегорает снова, вероятно, это была не разовая проблема. Вместо этого у вашего автомобиля, вероятно, есть проблема с электричеством, которую необходимо устранить. Специалисты Capitol Subaru готовы справиться с такими проблемами.

1. Capitol Subaru

   3235 Cherry Ave NE
   SALEM, OR 97301


   • Продажи: (888).0003

     Данные карты © 2020

     Условия использования

     Сообщить об ошибке карты

     Карта

     Спутник

     Капитолий Субару Салема

     920 Auto Group Ave NE
     Направления Салем, Орегон 97301


     • Отдел продаж: 503-576-3300
     • Служба поддержки: 503-576-3300
     • Запчасти: 503-576-3300
     • Специальные услуги
     • Скидки на запчасти

     Индикаторы и сигнальные лампы приборной панели BMW

     Перейти к основному содержанию

     10720 Нортлейк Авто Плаза Бульвар Часы работы и направления Шарлотта, Северная Каролина 28269

     • ПОЗВОНИТЕ НАМ: 980-365-8804

     Мы хотим купить вашу машину! Нам нужен подержанный инвентарь, и мы заплатим больше! Получите 10-секундное значение здесь.

     Скрыть Показать

     Световые индикаторы на приборной панели BMW

     Ниже вы найдете некоторые из распространенных световых индикаторов и предупреждений на приборной панели, которые вы увидите в своем BMW. Как правило, цвет светящегося символа указывает на серьезность проблемы.

     • Красный если загорается один раз, это указывает на проблему, требующую немедленного внимания.
     • Оранжевый обычно указывает на менее срочную проблему, например, требуется техническое обслуживание автомобиля.
     • Символы других цветов, такие как синий и зеленый , предоставляют водителю такую ​​информацию, как световые и индикаторы.
     • Мигающие сигнальные лампы информируют водителя о срочной проблеме.



     Подсветка приборной панели BMW

     Не стесняйтесь обращаться к нашим специалистам Hendrick BMW по телефону (888) 862-8920 или заполните форму справа.

     • Запланировать обслуживание сейчас

     Связаться со специалистом BMW

     Имя *

     Фамилия *

     Свяжитесь со мной по *

     Телефон электронной почты

     Текстовые сообщения Предпочтительно *

     Да

     Нет

     Отправляя эту форму, я понимаю, что Hendrick BMW Northlake может обращаться ко мне с предложениями или информацией о своих продуктах и ​​услугах.

     Проверяя здесь, я даю указания Хендрику БМВ Нортлейк присылать мне текстовые сообщения для продвижения или рекламы продуктов, товаров или услуг. Эти текстовые сообщения могут передаваться с помощью автоматических вызовов или робототекста. Установив флажок и нажав «Отправить», я подтверждаю, что являюсь текущим владельцем/подписчиком предоставленного номера мобильного телефона или что текущий владелец/подписчик этого номера мобильного телефона разрешил мне предоставить этот номер дилеру. Я понимаю, что мое согласие не требуется в качестве условия покупки и что я могу отозвать свое согласие в любое время. Может взиматься плата за беспроводную связь и текстовые сообщения моего оператора. Я свяжусь с дилером напрямую, чтобы предоставить разумное уведомление, если я больше не хочу получать автоматические звонки или текстовые сообщения.

     Индикаторы освещения и символы на приборной панели BMW

     Все нижеследующее относится к системе освещения вашего автомобиля. Многие из них вы видели раньше, и большинство из них будут зелеными или синими.

     Turn Signal	Headlamp Indicator	Headlamp Out or Malfunction
     High Beams On	Automatic Headlamp Dimmer Indicator	High Beam Assistant
     Daytime Running Lights	Tail Light Indicator	Fog Lamp Indicator

     Warning Symbols — the Truly Serious Ones

     If вы видите какой-либо из следующих символов на приборной панели, не рискуйте. Немедленно остановите автомобиль и найдите авторизованную ремонтную мастерскую.

     	Brake Warning Indicators
     	Engine Coolant Temperature Indicators
     	Уровень моторного масла или Сигнальные лампы давления масла
     	Engine Oil Sensor and Level Indicators
     	Сигнальные лампы системы зарядки

     Стандартные и общие индикаторы

     Следующие символы предназначены для обозначения обычных потребностей вашего автомобиля. Например, необходимость залить жидкость для омывания ветрового стекла или закрыть дверь.

     .
     9 1082 — Подушка безопасности0109 Если лампа горит постоянно, все подушки безопасности неактивны по причине неисправности.


     		Мало топлива — Требуется дозаправка.
     		Низкий ватд -жидкость — .
     		Неисправность датчика парковки — .
     		EML — Легкое управление двигателем — Требуется инвестирование автомобиль.
     		Стояночный тормоз — Включена или неисправна система стояночного тормоза.
     		SEAT —
     		Сервисный свет. Инспекционный свет
     		8.
     		Ошибка блокировки рулевого управления — Ошибка ELV.
     		Контроль подношения —. или Intivety (или Intivety или Intivety.
     		Противобуксовочная система — Выключено или неактивно (неисправность).
     		.
     		Зарядка — Low Beat with / автомобиль, а не зарядка.
     		БЛОКИ БЛОКИ НИЗКИЙ — Warning Light — будет потребуется задое.
     		Cruise Control — на	.
     		DPF Service / DPF WARNNG.
     		Служба DPF / Предупреждение о неисправности DPF.
     		.
     		.
     		Внимание специалиста по трансмиссии.
     		Handbrake Light — Индикатор Handbrake Or Sake или Sake Sake Or Pake с виновностью.
     		Низкий уровень охлаждающей жидкости проверяется до тех пор, пока охлаждающая жидкость не продолжит движение.
     		ABS — Anti Braking System Light — If light is on constant, ABS is inactive due to fault
     		Информационный свет. См. руководство пользователя. No related posts. Ответить Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
