Неисправна крышка расширительного бачка симптомы: Крышка расширительного бачка — назначение, поломки — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Принцип работы крышки расширительного бачка

Проверка пробки расширительного бачка

Что такое крышка расширительного бачка

Любой водитель, даже самый неопытный, хорошо знает, для чего нужен расширительный бачок в автомобиле. В него заливается охлаждающая жидкость, а оставшийся свободным объём призван компенсировать повышение или понижение количества расширившейся жидкости.

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части

Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения

Да, крышка бачка расширения — это запирающий элемент. Однако вопреки расхожему мнению, крышка имеет сложное строение и выполняет особые функции.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

В своём составе крышка имеет целых два клапана. Они призваны оберегать систему охлаждения от возможных повреждений из-за перегрева, к тому же эти клапаны стабилизируют работу всей системы.

Два клапана представляют собой пробки двух закрывающих пружинок

Крышка обязательно плотно (без зазоров) прилегает к граням бачка. Для надёжности соединения в состав крышки входит уплотнительная резинка. Внутри же встроены два клапана:

первый стравливает лишнее давление в бачке;
второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Эти клапаны получили свои названия за счёт использования высокого или низкого давления: на ВАЗах первый клапан называется предохранительным, а второй — вакуумным. Однако оба находятся в состоянии покоя, пока давление в бачке в заданном диапазоне показаний.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины.

Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения

Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

Поэтому, чтобы предупредить неприятные последствия, нужно внимательно следить во время езды за некоторыми особенностями в поведении авто:

появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное.
А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Если из-под капота вырываются клубы дыма, это может свидетельствовать о неисправности крышки бачка расширения

Новые движки и крышка

Сейчас все совершенно по-другому, как я уже писал (ссылка сверху), пробка сейчас это клапан высокого давления. Который работает примерно от 1,1 до 1,4 АТМ

(все зависит от производителя).

Как это работает?

Да все просто. Пробка расширительного бачка, закрывает охлаждающую систему, делая ее герметичной. Когда охлаждающая жидкость разогревается, то по законам физики она расширяется, соответственно растет давление, а так как система замкнутая, вот вам и 1,1 — 1,4 АТМ

Но если нагнетание продолжится, крышка должна открыться! ЭТО ВАЖНО.

Для чего это делается, в смысле нагнетать давление? Опять все просто – для того чтобы охлаждающая жидкость закипали как можно при больших температурах.

НО ЗАЧЕМ ТАК МНОГО?

И тут простое объяснение — зачастую современные моторы, например CHEVROLET, OPEL, BMW, MERCEDES, VOLKSWAGEN и т.д., работают при высоких температурах. Зачастую при 110 градусах Цельсия (у CHEVROLET даже нет шкалы температуры на приборной панели, чтобы вас не шокировать)!

Их называют – «горячими двигателями»

, этому способствует как конструкция (например — увеличение степени сжатия, увеличение оборотов, сейчас не редкость даже на АТМО – 6 – 7000), так и установка ТУРБИН. И чтобы их не перегреть — их нужно эффективно охлаждать (это вам не древняя СОД), иначе они быстро придут в негодность.

НУ и что получается в конце. ДА то, что пробка расширительного бачка, сейчас часть этой сложной системы. Она должна контролировать как низкое давление, так и высокое (чтобы оно не росло излишне), немного подробнее

Старые моторы и пробка

Пару слов хочется сказать о старых моторах, и почему НЕ крышка расширительного бачка. Просто раньше она была на радиаторе (не на бачке) — носила номинальный характер (то есть от нее мало что зависело). Зачастую моторы работали при атмосферном давлении, то есть система охлаждения двигателя (СОД), не нуждалась ни в каком давлении и герметизации (нет, может быть давление и было, но не такое большое), да и заливали раньше в систему зачастую воду, а не .

Происходило это потому что, силовые агрегаты раньше были с толстыми стенками (зачастую чугунными), работали при относительно небольших оборотах, да и если при каком-то подъеме (скажем в горах) у вас начинал парить радиатор, то можно было просто остановиться подождать пока машина остынет и двигаться дальше. Запас прочности был огромным.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

Разборка.
Чистка.
Замена элементов.

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

Выкрутить крышку из бака.
Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.
В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.
После чего снять пружинку, которая кроется под резиной.
Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Снятие крышки с горловины расширительного бачка обычно не вызывает трудностей — достаточно несколько раз провернуть крышку

Разбирая крышку, необходимо аккуратно снять резиновый уплотнитель — от его состояния будет зависеть герметичность системы охлаждения

Из полости крышечки вытаскиваются все элементы — необходимо убедиться, что каждая из составляющих находится в рабочем состоянии

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Легче всего прочищать и промывать полость крышки ватными палочками, так как они позволяют эффективно удалить все отложения грязи из крышки

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Принцип действия крышки расширительного бачка

При нагревании двигателя, нагревается и ОЖ. При этом, поскольку СОД абсолютно герметичная, создаётся избыточное давление. Вся СОД начинает расширяться, а лишний воздух скапливается в наивысшей её точке – расширительном бачке. Далее, под воздействием сжатого воздуха выпускной клапан расширительного бачка открывается, и лишний воздух выходит.

При остывании двигателя происходит обратный процесс. Давление в системе падает, и чтобы избежать декомпенсации, то есть понижения уровня давления в бачке ниже атмосферного, открывается впускной клапан и засасывает воздух в систему.

В интернете часто встречается вопрос, как проверить крышку расширительного бачка самостоятельно

И действительно эта крышка является важной деталью для обеспечения работоспособности всей машины. Почему?! Представите себе, что на крышке расширительного бачка появились трещины или сорвана резьба

Соответственно та охладительная жидкость (тосол, антифриз, дистиллированная вода) которая залита в системе, начинает подтекать или испаряться. И спустя немного времени ее становится недостаточно для поддержания нормальной, рабочей температуры двигателя. Вследствие чего двигатель .

Как проверить крышку расширительного бачка? Рассмотрим этот вопрос более подробно. Существует несколько разновидностей крышек, в зависимости от марки и модели машины — пластмассовые, железные и сочетающие оба этих материала. Соответственно в первую очередь открутите крышку от бочка и осмотрите ее визуально на наличие потертостей, трещин, ржавчины и степени износа. Посередине в пробочной нише находится пружина. Проверьте ее состояние. Для этого сожмите с двух сторон пальцами.

Если сопротивление пружины не велико и вы с легкостью ее сжали, она вышла из строя. Пружина необходима для удерживания жидкости в момент закипания. Если она слабая, то крышку попросту сорвет и тем самым можно повредить и другие запчасти под капотом, а то и сам капот.

Следующий этап проверки
, необходимо открыть вакуумный клапан и убедиться в его полноценном закрывании во время опускания. Затем следует протестировать седло, которое расположено под пробкой на появление пыли или грязевых скоплений. При необходимости очистите его влажной тряпкой или губкой. Зимой нужно после очищения продуть его от остатков воды.

Для проведения следующего этапа проверки, вам потребуется специализированный тонометр, для измерения давления под крышкой расширительного бочка. Завинтите насос на пробку и согласно инструкции проверьте давление.

Увеличивайте давление, пока значение на тонометре не остановится. Следует помнить, что давление открытия клапана должно соответствовать значению (85-110) килопаскаля, а при его закрытии 85 килопаскаля. Если ваш прибор показывает давление существенно ниже 79 килопаскаля, то пробку расширительного бачка следует поменять.

При помощи этого прибора
, возможно, проверить на наличие неисправностей и систему охлаждения. Самой явной причиной является: течь . Для проверки установите тонометр на горлышко расширительного бачка. Далее создайте давление до 0,12 миллипаскаля и проверьте, чтобы тонометр показывал это значение на протяжении 10 секунд. Если цифры отличаются, соответственно ищите место течи. Его легко обнаружить по потекам на деталях.

Если проведя данную самостоятельную проверку, вы обнаружили не пригодность крышки

Отнеситесь к приобретению новой пробки с особым вниманием. Возьмите старую с собой в авто магазин и согласно ее маркировке выберите подходящую

Ведь многие заглушки, отличаются друг от друга, даже есть марка, и модель машины совпадают,

Внимание водителей, привыкших обслуживать свою машину самостоятельно, обычно приковано к двигателю и ходовой части. Безусловно, эти узлы считаются основными в работе всего автомобиля

Однако равнозначное внимание нужно уделять даже таким незначительным, на первый взгляд, деталям, как крышечка на расширительном бачке. Какую роль в системе охлаждения играет этот элемент? Большинство водителей даже и не догадывается о том, что качество охлаждения мотора целиком зависит именно от этой крышки!

Как проверить крышку расширительного бачка на работоспособность

Всем привет! Темой нашего сегодняшнего разговора станет ответ на вопрос о том, как проверить крышку расширительного бачка своими руками. Хотя некоторые делают это ртом, все же не рекомендую ставить эксперименты над собственным здоровьем. Есть куда более простые и безопасные способы.

Как известно, расширительный бачок служит для хранения жидкости охлаждения. Только не путать с бачком для незамерзайки, которая используется в составе системы стеклоомывателя. Без антифриза или ОЖ (жидкости охлаждения) ваш ДВС долго не протянет.

Именно на этом бачке располагается специальная крышка. Ее правильнее называть именно клапанной крышкой. Устройство кажется простым, но в действительно на крышку возлагается большая ответственность.

Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу.

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Признаки неисправностей

Прежде чем проверять крышку, нужно получить сигнал о том, что она потенциально вышла из строя и не выполняет больше свои функции.

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

из-под капота валит густой белый дым;
двигатель перегревается, но печка остается холодной;
срывает хомуты;
разрывает трубки системы охлаждения;
нарушается герметичность радиатора;
разрывает бачок с жидкостью охлаждения;
трубки сжимаются и не пропускают ОЖ;
нарушается циркуляция антифриза по системе и пр.

Дым обычно появляется, когда давление превышает допустимые значения. А вот перегрев при холодном отопителе указывает как раз на дефицит давления в системе. Тут будет полезно напомнить вам о материале, посвященном устранению воздушной пробки. Я оставлю ссылку на него. Переходите и читайте.

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
Подождите, пока температура двигателя дойдет до рабочих параметров;
Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.

Спасибо всем, кто нас читает и оставляет комментарии! Продолжайте в том же духе! Ждем ваших отзывов и актуальных вопросов!

принцип работы, неисправности и ремонт

Система охлаждения двигателя автомобиля фактически состоит из двух объединенных решений – жидкостная система охлаждения закрытого типа и воздушное охлаждение (вентилятор охлаждения двигателя). В комплексе эти две системы позволяют поддерживать рабочую температуру ДВС строго в заданных рамках.

При этом жидкостная система является основной, тогда как воздушное охлаждение необходимо для того, чтобы избежать критического нагрева силовой установки. Что касается жидкостной системы, кроме радиатора и патрубков необходимо отдельно выделить расширительный бачок и, в особенности, его крышку.

Отметим, что многие проблемы возникают именно по причине того, что крышка бачка выходит из строя (например, крышка расширительного бачка течет, кипит антифриз в бачке и т.д.). При этом далеко не все владельцы знают, что данная крышка выполняет ряд важных функций и задач. Давайте разбираться.

Содержание статьи

Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

Более того, если на старых авто антифриз не нагревался больше 95 градусов, на новых ДВС температура термостатирования составляет уже 100 или даже 110 градусов и более. При таком нагреве охлаждающая жидкость расширяется на четверть, то есть давление в системе значительно увеличивается.

В норме, давление на «горячую» не должно быть выше 1.5 бара. Повышение давления несет серьезные риски. Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.

Чтобы выровнять давление, крышка расширительного бачка имеет второй клапан (клапан понижения давления). В момент, когда образуется вакуум, клапан открывается, в систему проникает воздух и давление выравнивается.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т.д.

Устройство крышки бачка расширительного

Начнем с того, что крышка должна быть плотно закреплена на бачке. Для этого горловина бачка и крышка имеют резьбу. Однако важно понимать, что давление в системе она не держит. Получается, фактически крышка выступает основой для клапана высокого, а также низкого давления. Именно они отвечают за то, чтобы давление поддерживалось в допустимых пределах.

Также отметим, что если внимательно рассмотреть крышку с внутренней стороны, можно заметить сам клапаны и специальные прокладки из резины в местах их установки. Эти прокладки выполняют функцию сальников.

Обратите внимание, на многих иномарках крышка имеет только один клапан, а не два. Так вот, этот клапан может работать в две стороны, сбрасывая излишки давления и пропуская воздух снаружи.

В то же время крышка расширительного бачка ВАЗ имеет два клапана. Эти клапаны называют: предохранительный (сброс давления) и вакуумный клапан для выравнивания давления в случае его понижения. При этом оба клапана закрыты тогда, когда давление в системе в норме.

Отметим, что если с системой охлаждения начались проблемы, следует в рамках диагностики в обязательном порядке проверять работоспособность клапанов в крышке. Также на выход клапанов из строя укажут определенные признаки, которые должен знать каждый автовладелец.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме. Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д. Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Если же из строя выходит вакуумный клапан, тогда основными признаками будет завоздушивание системы охлаждения, перегрев мотора, холодный воздух из печки при прогретом моторе и т.п.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление. Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин, повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку. Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Кстати, если при откручивании крышка сломалась, это часто говорит о том, что в системе вакуум. Более того, клапан может выпасть из крышки и упасть в расширительный бачок. В этом случае нужно извлечь из бачка все остатки, а саму крышку заменить.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими аналогами.

Подведем итоги

Как видно, крышка расширительного бачка автомобиля является важным элементом в устройстве системы охлаждения. С учетом того, что в ней установлены специальные клапаны, давление в системе охлаждения будет напрямую зависеть от их исправной и качественной работы.

Также в процессе эксплуатации автомобиля важно своевременно отмечать характерные признаки, указывающие на то, что крышка расширительного бачка вышла из строя. В подобной ситуации специалисты рекомендуют сразу менять крышку, так как диагностика клапанов бывает затруднена.

Крышка расширительного бачка – проверка, устройство, принцип работы и признаки неисправности

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Главная функция пробки бачка

Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.

В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см². Этого вполне достаточно, так как при более высоком давлении придётся оснащать двигатели более надёжными и прочными компонентами системы охлаждения.

В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см², этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см². Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Признаки неисправности пробки расширительного бачка

В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.

Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.

Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:

повреждение патрубков из-за естественного износа или низкого качества детали;
разрыв корпуса термостата;
течь в основном радиаторе или радиаторе печки;
разрыв расширительного бачка.

К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.

Как проверить крышку расширительного бачка и предотвратить негативные последствия?

На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.

Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.

Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см², а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.

Купили новую крышку, а она не работает?

Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.

Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.

Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.

как она работает, проверка на работоспособность и неисправности

Роль системы охлаждения мотора переоценить трудно. При этом считается, что самыми важными частями этой системы являются помпа и радиатор. Но так ли это на самом деле? К примеру, какие тайны скрывает обычная маленькая крышечка на горловине расширительного бачка?

Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля. Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто.

Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух.

Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять.

Неисправна крышка расширительного бачка симптомы: Крышка расширительного бачка — назначение, поломки

Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.

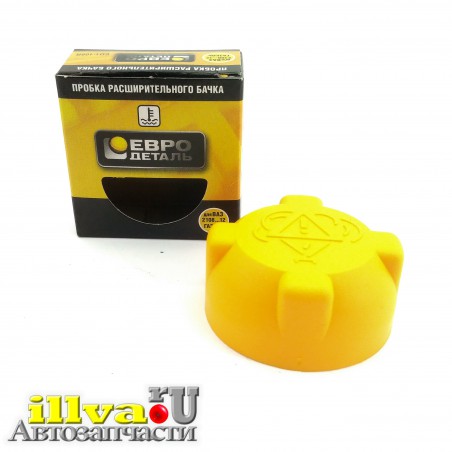

Что такое крышка расширительного бачка

Соответственно, бачок закрывается крышкой. Крышка устанавливается на горловину бака в верхней его части. Многие водители не придают большого значения крышке — ведь важно просто поддерживать герметичность бачка, а чем именно его закрывать, не имеет значения.

Полость крышки включает в себя резиновый уплотнитель и двойной клапанный механизм

Из чего состоит элемент

Если выкрутить крышку из бачка и посмотреть на её внутреннее строение, то можно увидеть своеобразный датчик регулировки давления.

Два клапана представляют собой пробки двух закрывающих пружинок

первый стравливает лишнее давление в бачке;
второй нагнетает необходимое давление в бачок, если помпа по каким-либо причинам не справляется со своей работой.

Клапанные механизмы крышки на ВАЗах представляют собой пружинки

Водитель не всегда может вовремя заметить неисправности в работе клапанов крышки. Визуально сделать диагностику просто невозможно. А ведь поломки частей крышки расширительного бачка могут привести к серьёзным проблемам с двигательным агрегатом.

Симптомы неисправности крышки расширительного бачка

Владельцы автомобилей российского производства знают, как важно следить за состоянием всех систем в конструкции машины. Даже такой маленький элемент, как крышечка расширительного бачка, может наделать много бед — например, если выйдут из строя клапанные механизмы, может нарушиться работа всей системы охлаждения. Как следствие — перегрев мотора и заклинивание цилиндров. Водителя в этом случае ждёт дорогостоящий ремонт.

появляются клубы дыма из-под капота — следовательно, охлаждающая жидкость попала на раскалённую поверхность коллектора, работающего на впуск. Попасть на коллектор тосол мог только по одной причине — предохранительный клапан на крышке вышел из строя;
из печки идёт прохладный воздух, а двигатель сильно греется: это признак выхода из строя вакуумного клапана крышки. Из-за неполадок в его работе возникают пробки воздуха в системе охлаждения, что и ведёт к перегреву мотора;
срывы хомутов, разрывы шлангов тоже свидетельствуют о том, что давление в системе нестабильное. А так как за давление отвечает именно крышка расширительного бачка, то эти симптомы говорят о том, что её пора заменить или отремонтировать.

Устройство крышки

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Как все устроено

Основной задачей герметизирующего приспособления на расширительном баке является выдерживание определенного давления для системы. В таком случае резьбовое соединение обязано обеспечивать высокую плотность прилегания поверхностей после навинчивания.

Устройство крышки расширительного бачка предполагает наличие встроенного клапана, обеспечивающего баланс напряжений. В зависимости от текущей ситуации выполняется одна из задач:

происходит процесс стравливания избыточного объема в атмосферу;
выполняется нагнетание объема, чтобы избавиться от вакуума внутри;
клапан находится в закрытом положении, без взаимодействия с окружающим пространством.

Необходимо учитывать, что в старых отечественных автомобилях нагнетанием и сбрасыванием давления занимаются два независимых клапана. В современных машинах для обеих операций обходятся одним клапаном.

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90%!владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения. Однако это мнение дилетантов.

Крышка бачка действительно является запорным устройством, но это не единственная её функция. Внутри крышки располагаются два клапана, которые стабилизируют показатели давления в системе охлаждения и берегут двигатель от воздействия высоких температур.

Крышка плотно прилегает к краю бачка, засчёт чего создаются условия для полной герметизации системы охлаждения

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;
прорезиненую прокладку, выполняющую роль уплотнителя;
два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%! Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Второй клапан носит название вакуумного, так как его основная задача — повышать давление в системе. Он работает преимущественно в зимнее время года, когда автомобиль паркуется на ночь на открытых площадках. За время стоянки охлаждающая жидкость быстро остывает и начинает уменьшаться в объёме. Соответственно, и давление в системе быстро падает. Когда водитель запускает мотор, антифриз не может качественно его охлаждать. Чтобы стабилизировать давление охлаждающей жидкости, в крышку бачка устанавливается вакуумный клапанный механизм.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Последствия поломки крышки бачка

Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения. Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки.

Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров.

И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.

Как самому проверить крышку на «Приоре», «Гранте», «Калине»

Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.

Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос

Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:

Заглушить двигатель.
Выкрутить крышку с горловины бачка.
Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
Дождаться, пока двигатель нагреется до своей штатной температуры.
Начать потихоньку выкручивать крышку с бачка.
Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
После этого нужно снова заглушить двигатель.
Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.

Крышку расширительного бачка можно выкручивать только после того, как остыл двигатель Рабочая крышка не должна иметь расширений, трещин или вмятин Все патрубки должны на всём своём протяжении иметь равный диаметр, без утолщений и сжиманий Это интересно: Предварительная диагностика

Это типовая схема проверки клапанов крышки расширительного бачка на всех моделях транспортных средств производства АвтоВАЗ.

Признаки неисправностей

Симптоматика поломки скорее косвенная, и может проявляться в следующем виде:

из-под капота валит густой белый дым;
двигатель перегревается, но печка остается холодной;
срывает хомуты;
разрывает трубки системы охлаждения;
нарушается герметичность радиатора;
разрывает бачок с жидкостью охлаждения;
трубки сжимаются и не пропускают ОЖ;
нарушается циркуляция антифриза по системе и пр.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность. Не должно быть механических повреждений.
Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
Внимательно проводим осмотр толстых гибких шланг системы охлаждения. Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Как проверить крышку расширительного бачка. Устройство и принцип работы расширительного бачка

Насколько хорошо владельцы транспортных средств знают свой автомобиль? Ведь и он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. В ее состав входит специальная емкость, без которой просто невозможно обойтись, поскольку на нее возлагается главная роль. Впрочем, любой элемент системы выполняет свою задачу и без них эффективное охлаждение двигателя невозможно. И если опытные водители знают, как проверить крышку расширительного бачка, то новички могут испытывать трудности.

Устроена емкость просто, но это не отменяет ее важности. Многие автолюбители считают самыми важными составляющими системы охлаждения помпу и радиатор. А правы ли они? И какие тайны могут крыться вокруг такой неприметной и маленькой детали, как крышечка расширительного бачка?

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.

По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.

Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?

Важный элемент системы

Никто не станет спорить, что двигателю без охлаждения никак нельзя, поскольку необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этих целей использовалась обыкновенная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которую полностью не заполняли. Теперь же водители отдают предпочтение антифризу или тосолу.

И тут стоит кое-что прояснить. Согласно законам физики, жидкость при нагревании расширяется, а при кипении и вовсе обращается в пар. Если нагреть воду до температуры 100 °C, ее объем увеличивается на 4,5%. То же самое происходит и с используемыми жидкостями, только чуть больше – 6%.

Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве на случай увеличения жидкости объеме. Расширительный бачок как раз для этого и предназначен. Он компенсирует увеличение объема антифриза или тосола.

Устройство бачка

Чтобы проверить крышку расширительного бачка ауди или любого другого автомобиля, нужно знать, как он устроен. Практически у всех моделей это – полипропиленовый корпус, у которого сверху есть заливная горловина с крышкой и два патрубка, сверху и снизу. Нижние отводы соединены с магистралью системы охлаждения, а по верхним отводятся лишние пары и воздушные пузыри.

У современных автомобилей конструкция расширительного бачка дополняется поплавковыми датчиками, следящими за уровнем ОЖ. Для этого в корпусе имеется еще одна горловина, куда устанавливаются датчики.

Сбоку емкости имеется несколько контрольных меток:

нижняя риска – min;
верхняя риска – max.

Уровень жидкости должен находиться где-то между ними.

Как работает расширительная емкость

Теперь стоит коснуться работы бачка. Для начала стоит привести значения температуры кипения разных жидкостей (в условиях атмосферного давления):

вода – 100 °C;
тосол – 105-110 °C;
антифриз – 120 °C.

Теперь можно понять, почему большинство водителей предпочитаю покупать именно антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ваз 2114 (к примеру), стоит немного углубиться в теорию. Температуру кипения ОЖ можно еще немного поднять путем повышения давления выше атмосферного. По этой причине вся система надежно герметизируется, чтобы поддерживать нужный уровень давления. Оптимальное значение 1,1-1,5 атмосфер.

Однако и высокий уровень разрежения (0,03-0,1 кг/см²) тоже не идет на пользу работе двигателя. Это может привести к подсосу в систему охлаждения воздуха, из-за чего появятся воздушные пробки. В результате циркуляция жидкости будет затруднительной, что в итоге приводит к перегреву мотора.

Роль крышки бачка

Теперь известно для чего служит расширительный бачок. Но тут может возникнуть один очень интересный вопрос, какая роль отводится его крышке? Чуть выше была описана опасная ситуация, которая может возникнуть при сильном разрежении.

Многие водители, особенно новички, не в курсе того, как проверить крышку расширительного бачка на ВАЗ. Что и говорить, они считают, что она выступает лишь в качестве запирающего устройства и не позволяет ОЖ расплескаться во время движения автомобиля. Отчасти это верно, и этот элемент действительно работает как запорное устройство. Однако у него есть куда более важная задача.

Как известно, давление в системе охлаждения должно поддерживаться на уровне 1,1-1,5 атмосфер. Крышка как раз справляется с этой задачей на ура. Как ей это удается? Все дело в том, что ее устройстве есть два клапана:

предохранительный;
вакуумный.

Первый из них выглядит как подпружиненная резиновая диафрагма, которая прижата снаружи. Второй – это резиновая шайба с небольшой пружинкой, спрятанной внутри большой.

При нормальном давлении системы оба клапана закрыты. Бачок герметичен, поэтому с повышением температуры ОЖ увеличивается и давление. Стоит только ему превысить допустимое значение, как открывается предохранительный клапан, и часть воздушного пара стравливается наружу.

Когда автомобиль остывает, объем жидкости в системе уменьшается, а в силу той же герметичности происходит разрежение. Вот здесь и вступает в действие другой клапан – вакуумный. При его открытии давление системы сравнивается с атмосферным значением.

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.

К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.

Симптомы неисправности крышки бачка

Все устройства рано или поздно выходят из строя, независимо насколько они просты или сложны. Крышка расширительного бачка не исключение. Только вся сложность заключается в проблематичной диагностике ее состояния. А последствия от ее поломки могут быть весьма серьезными.

Как проверить работу крышки расширительного бачка? Но что куда более важно – что может сподвигнуть на диагностику этой детали? Собственно, наличие следующих признаков:

Из-под капота можно заметить дым.
Перегрев двигателя.

Дым может валить из-за того, что жидкость попала на горячий впускной коллектор. При этом температура двигателя в пределах нормы. Данная проблема актуальна при неисправном клапане, который открывается раньше, чем нужно. По этой причине и происходит выплеск ОЖ.

Перегрев зачастую возникает из-за поломки клапана низкого давления. В результате его плохой работы в системе охлаждения образуются пробки, что и приводит к такому печальному результату.

Помимо этого, признаками можно считать срывание хомутов, а также разрыв радиатора, трубок или прочих элементов системы, включая и сам бачок. Все это указывает на необходимость проверить крышку расширительного бачка (2114 или другого автомобиля) и при неисправности заменить ее.

Процедура проверки

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Итог

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Любому водителю нужно не только знать, как проверить крышку расширительного бачка, но понимать ее принцип работы. Это научит более ответственно относиться к своему транспортному средству и сохранить семейный бюджет.

Как проверить крышку расширительного бачка. устройство и принцип работы расширительного бачка — Автомобили

Насколько хорошо владельцы транспортных средств знают свою машину? Ведь он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. Он включает в себя особую емкость, без которой обойтись просто невозможно, так как ей отводится главная роль. Однако любой элемент системы выполняет свою задачу и без них невозможно эффективное охлаждение двигателя.И если опытные водители знают, как проверить крышку расширительного бачка, то у новичков могут возникнуть трудности.

Емкость — это просто, но это не отменяет ее важности. Многие автолюбители считают помпу и радиатор важнейшими составляющими системы охлаждения. Они правы? А какие секреты можно скрыть вокруг такой неприметной и маленькой детали, как крышка расширительного бачка?

Малая вводная часть

Расширительный бачок (РБ) выглядит довольно просто: дешево и сердито.Но, несмотря на это, просто взять и выбросить из машины невозможно. В таких незначительных, на первый взгляд, деталях могут быть свои проблемы, а их много. Часто они просто взрываются из-за высокого давления, и охлаждающая жидкость (охлаждающая жидкость) начинает заполнять весь моторный отсек.

По этой причине не стоит ждать, пока танк проявит себя в неподходящий момент. Если проблема обнаружена, не откладывайте ее решение на задний план.

Но прежде чем разбираться, как проверить крышку расширительного бачка ВАЗ 2110 (или любой другой модели), давайте разберемся, для чего он нужен и какую важную роль играет.Может, без него все-таки было бы лучше?

Важный элемент системы

Никто не будет спорить, что двигателя без охлаждения быть не может, потому что необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этой цели использовалась обычная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которая не была заполнена полностью. Теперь водители предпочитают антифриз или тосол.

И тут стоит кое-что уточнить.По законам физики жидкость при нагревании расширяется, а при кипении полностью превращается в пар. Если нагреть воду до температуры 100 ° C, ее объем увеличивается на 4,5%. То же самое и с используемыми жидкостями, только чуть больше — 6%.

Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве в случае увеличения объема жидкости. Расширительный бачок как раз для этой цели. Он компенсирует увеличение антифриза или антифриза.

Устройство резервуара

Чтобы проверить пробку расширительного бачка Ауди или любого другого автомобиля, нужно знать, как она работает. Практически все модели имеют корпус из полипропилена, который имеет наполнитель сверху с крышкой и две насадки сверху, снизу и сверху. Нижние отводы подключены к магистральной магистрали системы охлаждения, а лишние пары и пузырьки воздуха отводятся по верхней.

В современных автомобилях конструкция расширительного бачка дополнена поплавковыми датчиками, контролирующими уровень охлаждающей жидкости.Для этого в корпусе, где установлены датчики, есть еще одна горловина.

Сбоку на емкости несколько галочек:

пониженный риск — мин;
высший риск — макс.

Уровень жидкости должен быть где-то посередине.

Каким образом увеличивается емкость

Теперь необходимо потрогать рабочий бак. Для начала стоит привести значения температуры кипения различных жидкостей (при атмосферном давлении):

вода — 100 ° С;
антифриз — 105-110 ° С;
антифриз — 120 ° С.

Теперь вы можете понять, почему большинство водителей предпочитают покупать антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ВАЗ 2114 (например), стоит немного глубокая

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодарность.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .

Выявление неисправного радиатора или крышки расширительного бачка

Крышка радиатора — очень важная часть системы охлаждения двигателя, но ее часто упускают из виду при поиске неисправностей в системе. Если установлен индивидуальный расширительный бачок, что чаще всего встречается сегодня, крышка расширительного бачка не менее важна. Крышка радиатора и крышка расширительного бачка обеспечивают газонепроницаемость заливного отверстия радиатора и расширительного бачка. Но они делают гораздо больше, чем просто это. Колпачки

предназначены для обеспечения постоянного поддержания заданного давления в системе охлаждения во время работы, позволяя воздуху выходить в случае избыточного давления.Поэтому их следует рассматривать как «предохранительный клапан» системы охлаждения.

Поврежденная крышка не может ни эффективно изолировать систему, ни поддерживать ее должным образом под давлением, что может поставить под угрозу надлежащее функционирование системы охлаждения. Даже новый шланг может выйти из строя из-за плохой крышки.
Поэтому при выполнении планового технического обслуживания или ремонта системы охлаждения обязательно проверяйте крышки и заменяйте все неисправные.

КАК ПРОВЕРИТЬ, НУЖНА ЛИ ЗАМЕНА КРЫШКИ РАДИАТОРА?

Выполните следующие действия, чтобы определить неисправный колпачок: .Расширительный бак

— обзор

Swapan Basu, Ajay Kumar Debnath, в Power Plant Instrumentation and Control Handbook (Second Edition), 2019

7.2.2.1 Закрытые / уточненные компоненты системы водяного охлаждения

Основные компоненты этой системы резервные насосы CCW, пластинчатые теплообменники и расширительные баки верхнего расположения. CCW отводит отбракованное тепло от всех дополнительных охладителей и циркулирует в замкнутом контуре через пластинчатый теплообменник с помощью резервных насосов CCW.Предусмотрен верхний расширительный бак соответствующей емкости для обеспечения принудительного всасывания насосов CCW, а также для обеспечения расширения воды в замкнутом контуре. Существует большая вероятность потерь утечки в системе CCW в сальниковой набивке на насосах, во фланцевых соединениях, на уплотнениях пластинчатого теплообменника и т. Д. Подпиточная вода (MU) обычно поступает из выпускного отверстия CEP посредством блокировки. Электромагнитный клапан контроля уровня обеспечивает уровень в расширительном баке.Во время первоначального заполнения системы вода подается через водяные насосы MU с химическим питанием s

Расширительные баки для систем холодного и горячего водоснабжения

Расширение — Резервуары ОВК

Wessels производит расширительные баки трех конструкций: компрессионные, баллонные и диафрагменные. У каждого стиля танка есть модели, которые имеют кодировку ASME или Non-ASME. Размеры резервуаров варьируются от 2 до 10 000 галлонов. Большинство сосудов под давлением Wessels спроектированы с использованием сосуда с предварительным давлением с внутренним баллоном или диафрагмой для управления жидкостями под давлением. Большинство продуктов Wessels представляют собой стандартные модели по каталогу с более чем 6000 резервуаров на складе для быстрой отгрузки.Резервуары по индивидуальному заказу производятся в соответствии со спецификациями заказчика для высокого давления и / или из специальных материалов для тяжелых условий эксплуатации.

Что такое расширительные баки?

Расширительные баки необходимы в системе отопления или кондиционирования с охлажденной водой с замкнутым контуром для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Бак надлежащего размера будет учитывать расширение жидкости в системе во время цикла нагрева или охлаждения, не позволяя системе превышать критические пределы давления.В расширительном баке сжатый воздух используется для поддержания давления в системе, принимая и удаляя изменяющийся объем воды по мере ее нагрева и охлаждения.

Баки некоторых конструкций содержат диафрагму или баллон для изоляции расширенной воды от воздушной подушки, регулирующей давление. Когда вода расширяется, она удерживается в баллоне, чтобы предотвратить коррозию резервуара и потенциал заболачивания. Воздушная подушка для регулирования давления предварительно заряжается на заводе и может быть отрегулирована в полевых условиях для соответствия критическим требованиям системы.Такая конструкция и принцип действия расширительного бака этого типа позволяет проектировщику или инженеру уменьшить размер бака до 80%.

Компрессионные баки предназначены для поглощения сил расширения и регулирования давления в системах отопления / охлаждения. Этот бак является старейшим типом, который использовался в этих системах. Это хорошо работает, когда воздух контролируется и хранится в резервуаре, а не в системе.

Узнать больше

Разделитель

Съемные расширительные баки с баллонами предназначены для использования в системах водяного отопления / охлаждения для поглощения силы расширения, возникающей в результате изменений температуры нагревающей / охлаждающей жидкости.

Узнать больше

Разделитель

Мембранный резервуар был разработан для отделения воздушной подушки системы от воды в системе. Переувлажнение резервуара не может произойти, поскольку воздух удерживается между стенкой резервуара и внешней стороной баллона, помещенного внутри резервуара, в то время как системная вода содержится внутри баллона.

Узнать больше

Расширительный бак — wikiwand

Для более быстрой навигации этот iframe предварительно загружает страницу Wikiwand для Expansion tank .

Подключено к:

Из Википедии, свободной энциклопедии

{{bottomLinkPreText}} {{bottomLinkText}} Эта страница основана на статье в Википедии, написанной участники (читать / редактировать).
Текст доступен под Лицензия CC BY-SA 4.0; могут применяться дополнительные условия.
Изображения, видео и аудио доступны по соответствующим лицензиям.
{{current.index + 1}} из {{items.length}}

Спасибо за жалобу на это видео!

Пожалуйста, помогите нам решить эту ошибку, написав нам по адресу support @ wikiwand.com
Сообщите нам, что вы сделали, что вызвало эту ошибку, какой браузер вы используете и установлены ли у вас какие-либо специальные расширения / надстройки.
Спасибо! .

Если не работает крышка расширительного бачка. Важный элемент системы. Не открывается клапан

Крышка расширительного бачка — это один из самых простых механизмов машины, но поломка которого может привести к глобальным нарушениям всей ее отлаженной системы.

Что в ней может поломаться, ведь крышка и крышка, скажете вы. Но это только на первый взгляд. Даже самые ранние модели машин оснащались надежными запорами из металла. Любопытные разбирали их и были удивлены, — на первый взгляд обычная крышка для расширительного бачка, содержала внутри себя не только пружину, но и входной и выходной клапаны. К чему такие сложности, для того чтобы плотно закрыть всего лишь резервуар с охлаждающей жидкостью?

Чтобы разобраться с этом вопросом, необходимо полностью представлять, как работает вся охлаждающая система автомобиля, и как циркулирует тосол или антифриз в ней.

Рабочий режим мотора автомобиля предполагает естественное нагревание, соответственно, чтобы это нагревание корректировать и охлаждать двигатель, в систему охлаждения заливают специальную жидкость, температура закипания которой несколько выше стандартной воды (100 градусов).

Так для тосолов характерна температура в 105 градусов, а для антифризов этот порог иногда может составлять отметку 125 градусов. Соответствующая вязкость и дополнительные присадки позволяют эффективно бороться с закипанием.

Но это еще не все. Вспоминая школьный курс физики, можно отметить, что любое жидкое вещество при нагревании расширяется, а значит — увеличивается в объеме. Соответственно давление этой жидкости на систему будет увеличиваться, поэтому для него необходим дополнительный сброс, иначе возникает угроза порыва важных узлов автомобиля.

Но как же достичь сбросов излишков, когда система охлаждения, как известно, должна быть полностью герметична, ведь малейшее попадание в нее воздуха может привести к воздушным пробкам и циркуляция жидкости будет нарушена, что сразу скажется на охлаждении двигателя. Именно за этот вопрос и отвечает маленькая неприметная пробка расширительного бачка.

Как устроена и как работает крышка расширительного бачка?

Критическая красная отметка давления в системе охлаждения предусматривает от 1,1 до 1,5 кгс/см2, все зависит от модели машины, года выпуска и модификации двигателя вместе с системой охлаждения. Когда критический рубеж давления пройден, происходит сброс излишков посредством предохранительного клапана, который находится непосредственно в крышке расширительного бачка. Такие клапаны еще называют выпускными. Как только критический параметр устранен и давление в системе охлаждения приходит в норму, выпускной клапан тут же закрывается, при этом смеси с воздухом не происходит, так как система полностью герметична и работает только с внутренним давлением, регулируя именно его.

Но как же тогда происходит нагнетание давления, ведь когда машина находится в покое и остывает, то температура охлаждающей жидкости начинает падать, значит жидкость сжимается и не создает необходимое давление для работы?

Более этого, когда ОЖ уходит по системе, то в расширительном бачке остается свободное пространство, которое может занять воздух, по сути которого там не должно быть. Небольшие воздушные пробки может вытолкнуть непосредственно охлаждающая жидкость при запуске автомобиля. Большое количество воздуха сопряжено с более серьезными неисправностями, которые потребуют тщательной диагностики и ремонта вышедших из строя узлов.

Возвращаясь к давлению в системе, стоит отметить, когда отметка давления падает на значения от 0,03 до 0,1 кгс/см2, опять же в зависимости от модели авто и модификации двигателей вместе с прочими агрегатными узлами, то на помощь приходит входной или впускной клапан крышки, который начинает нагнетать воздух в расширительном бочке, впуская его из атмосферы. По достижению оптимальных для работы значений клапан автоматически закрывается.

Как проверить работу крышку на предмет неисправностей?

1. Визуальный осмотр. Для того, чтобы оценить состояние крышки расширительного бочка в целом, необходимо тщательно ее осмотреть. Если на глаз заметны трещины, сколы, замятины, царапины, то пробку необходимо заменить на новую. Если сверху крышка покрыта ржавчиной, накипью и грязью, то для начала стоит очистить ее и затем продолжить осмотр.

2. Осмотр предохранительного клапана. Для того, чтобы понять на сколько предохранительный клапан крышки бачка держит давление, достаточно открутить крышку при запущенном двигателе, — после чего должен раздаться характерный шипящий звук. А вот какое именно давление в этот момент было в системе на глаз определить невозможно, для этого понадобиться специальное приспособление — насос с манометром, который потребуется установить на систему (прикрутить к штуцеру) и повторить процедуру.

Кстати, делать это можно как со слитой охлаждающей жидкостью из бачка, так и с наполненным баком. Во втором случае потребуется заглушить отсоединенный патрубок на отвода пара, так как именно вместо него будет установлен штуцер манометра.

Если давление в давление в системе при нагнетании насосом не превосходит отметки 1,1 — 1,5 кгс/см2, а работа сопровождается характерным шипением, то предохранительный клапан исправлен и проблему следует искать в другом месте.

3. Клапан на сброс — поломка это маленького агрегата практически исключена. Основная проблема в сбросе излишнего давления кроется не в клапане, а в тугой пружине крышки расширительного бачка. Для этого рекомендуется аккуратно разобрать механизм и укоротить пружинку минимум на один виток, после чего собрать все заново и проверить на работу запора на расширительный бачок.

Важная особенность

При разборе крышки расширительного бачка у вас могут вылететь две пружинки, одна маленькая, а другая большая. Так вот, не стоит сразу «кусать» обе. Потратьте немного больше времени на сбор, разбор и проверку, тем самым вы обеспечите качественную работу всей системы. В рекомендациях часто встречается, что укорачивать нужно большую пружинку на один виток, а меленькую на два, но все это условно и сугубо индивидуально. Поэтому лучше действовать поэтапно, потратив немного больше времени, чем идти за новой крышкой в магазин.

Что такое крышка расширительного бачка

Говоря по правде, мало кто из водителей придаёт большое внимание такой части своей машины, как крышка на расширительном бачке. 90% владельцев авто считает, что крышка выполняет роль запирающего устройства, то есть просто препятствует респлёскиванию охлаждающей жидкости во время движения . Однако это мнение дилетантов.

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;

прорезиненую прокладку, выполняющую роль уплотнителя;

два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Как работает крышка бачка для охлаждающей жидкости

Клапаны в крышке поддерживают необходимое давление в системе

Как проверить работоспособность клапанов

Самостоятельная проверка крышки расширительного бачка затрудняется тем, что без специального прибора невозможно узнать, есть ли давление в системе или нет. Поэтому в сервисных центрах используют приборы, оснащённые насосом и манометром, которые дают точную оценку работоспособности крышки и каждого клапана в отдельности.

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.

Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.

Если механических повреждений нет, то крышку закрутить обратно.

На заведённом моторе аккуратно открутить крышку.

В определённый момент из-под неё должны вырваться газы — это говорит о том, что клапанный механизм находится в исправном состоянии.

Оценить состояние подключённых шлангов. Если они сильно деформированы, смяты или раздуты, то клапан на понижение давление точно не работает.

Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Выход из строя клапана высокого давления обычно сопровождается тем, что из системы начинает выбрасываться охлаждающая жидкость даже при нормальном давлении. Либо же при сильном нагревании антифриза не происходит стравливание давления. Водитель может заметить эту неполадку по клубам пара из-под капота. Во время движения мотор начинает греться, повышается температура и у охлаждающей жидкости. Выбросы антифриза попадают на впускной коллектор, из-за чего тот начинает быстро испарять жидкость.

Если же проблема кроется в вакуумном клапане, то будут наблюдаться совершенно иные признаки неисправности. В патрубках системы охлаждения возникают воздушные пробки, так как клапан не выравнивает давление. Из-за этого в работе мотора могут возникать провалы, так как низкое давление охлаждающей жидкости не позволяет корректно двигаться цилиндрам. При этом первый признак этой неисправности — горячий мотор и холодный воздух из печки одновременно.

Ещё симптомами неисправности крышки расширительного бачка считаются разрывы шлангов или срывание хомутов патрубков. К тому же из-за дестабилизации внутреннего давления могут выйти из строя все соединения шлангов и патрубков системы. Поэтому при первых признаках расширения (вдавливания) шлангов следует сразу же поменять крышку расширительного бачка на автомобиле.

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Ремонтные работы крышки бачка настолько просты, что под силу даже ребёнку. Это связано с тем, что сама конструкция крышки упрощена до минимума. Итак, чтобы отремонтировать крышку и клапаны в ней, необходимо совершить следующие действия:

Выкрутить крышку из горловины бачка.

Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.

Под ней стоит маленькое устройство клапана — отвёрткой нужно поддеть и его и вытащить. Рядом располагается второй клапан — он вытаскивается по примеру первого.

После этого вычистить всю грязь, которая скопилась в крышке. Лучше всего использовать обычный мыльный раствор и ватные палочки.

Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

Каковы последствия неисправности крышки

Как уже было сказано выше, крышка на бачке расширения призвана стабилизировать давление охлаждающей жидкости в системе. Соответственно, если не будет работать клапанный механизм, стравливание излишков давления происходить не будет — это грозит разрывом как шлангов, так и радиатора. В редких случаях из-за высокого давления тосола трещину даёт сам бачок.

Низкое давление в системе опасно тем, что образуются воздушные пробки. Из-за них мотор не охлаждается в нужной мере и может закипеть.

Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.

Самое серьёзное последствие поломки крышки бачка — это перегрев двигателя

Водителю любого автомобиля необходимо знать о назначении и функциях такого маленького элемента системы охлаждения, как крышечка расширительного бачка. Шутки с охлаждением двигателя никогда не заканчиваются хорошо, поэтому лучше раз в два года покупать новую крышку, чем проводить установку радиатора или новых патрубков из-за разрывов.

Расширительный бачок стал распространенной деталью авто с того момента, как активно начали использоваться незамерзающие жидкости, в числе которых тосолы и антифризы, однако учитывая специфику, в которой он функционирует, актуальность со временем приобретает и такая проблема, как «чем заклеить расширительный бачок».

Для того чтобы разобраться в данном вопросе, следует немного вникнуть в специфику.

Так, основой используемых расширительным бачком жидкостей составляют водные растворы двухатомного спирта (этиленгликоль), особенностью их является увеличенный коэффициент, определенный на тепловое расширение (по сравнению с водой).

Учитывая это, залитая в систему жидкость подвергается расширению во время разогрева двигателя, что приводит к ее выдавливанию наружу сквозь расположенный в крышке радиатора предохранительный клапан.

При выключенном двигателе, который начинает постепенно остывать, уменьшается объем жидкости, что приводит к разрежению в системе охлаждения.

Естественно, что при этом активизируется клапан крышки, что приводит к засасыванию воздуха радиатором, это приводит к нарушению в процессе отвода тепла, а уж какую собой представляет опасность перегрев, вероятно, известно каждому.

Для того, чтобы внутрь попадал не воздух, а жидкость, требуется наличие дополнительного резервуара, которым, собственно, и является расширительный бачок.

Его, посредством использования шланга, подсоединили непосредственно к заливной горловине в радиаторе, расположив так, чтобы середина ориентировочно совпадала с уровнем верхнего края радиатора.

Такая конструкция выдавливает избыток разогретой жидкости в бачок, в процессе остывания двигателя она вновь заполняет собой систему, при этом попадание воздуха исключается.

Кстати, за счет установки расширительного бачка одновременно была решена и проблема, связанная с загрязнением окружающей среды.

Возвращаясь теперь непосредственно к нашему вопросу о том, чем заклеить расширительный бачок, можно отметить, что ситуацию спасет лишь его замена.

Объясняется это тем, что ни один клей не способен выдержать то давление, которое оказывает жидкость, доведенная до температуры в сотню градусов.

Кроме того, некоторые модели автомобилей удерживают рабочую температуру именно в пределах указанной температуры, а то и выше.

Соответственно, для тосола и антифриза температура кипения определена практически в 103°C, при этом ввиду герметичности, которой характеризуется в целом система охлаждения, в процессе повышения в ней давления жидкость может не закипать и при 115°C.

Учитывая это, если имеется трещина, то жидкость не только начнет вытекать, но и, ввиду разгерметизации, температура ее кипения значительно понизится.

В этой статье я хочу рассказать что нужно делать если потек радиатор или расширительный бачок. Для начала нужно разобраться почему это произошло. Практически во всех системах охлаждения есть давление, бывает до 2 атмосфер в зависимости от марки автомобиля. Избыточное давление должна сбрасывать крышка расширительного бачка (или радиатора). Если крышка закисла, то давление начинает расти в следствии чего трескается пластмасса. а иногда и соты в радиаторе. В более новых моделях автомобилей проверить крышку расширительного бачка практически не реально т.к. сам клапан за вальцован в пластмассовом корпусе, а специальный манометр для проверки давления в системах охлаждения найдется далеко не в каждом автосервисе. Поэтому если расширительный бачок (или радиатор) треснул сам по себе (без механического воздействия) первым делом я советую заменить крышку. Стоит она в пределах 5 долларов, хотя бывают весьма не дешёвые исключения.

Теперь о самом ремонте. Пластики из которых делают расширительные бачки и радиаторы не вступают в реакцию не с одним клеем, поэтому качественно склеить не получится. Если нужно устранить течь на какое-то время, можно зачистить трещину наждачкой, обезжирить растворителем и залить поксиполом или залепить холодной сваркой. Если все сделать качественно хватит на несколько месяцев. Вся проблема в том, что пластик в системе охлаждения, из-за перепада температур, сужается и расширяется. Поэтому как-бы качественно вы не склеили со временем все равно потечет.

Самый надежный,на мой взгляд единственный способ ремонта пластика в системе охлаждения это сварка. Практически все расширительные бачки сделаны из PP полипропилена или PE полиэтилен. Варятся они очень хорошо, в моей практике еще не один не потек после ремонта. В качестве донора лучше брать не бампера, а что-нибудь более жёсткое например подкрылки. С радиаторами сложнее, делают их из pa66 . Это один из самых твердых и тугоплавких пластиков. К ремонту такого пластика нужно подходить очень внимательно иначе придется переделывать. Ниже будет видео ремонта расширительного бачка из ра66 , встречаются такие очень редко и по сложности ремонта не отличаются от радиаторов. В качестве донора я брал корпус от сломанной дрели.

Спасибо за статью! Отремонтировал свой расширительный бачок без проблем)

моем.обезириваем.супер молекулярный клей слой. сода еще клей. еще сода итд.а пробку лучше недокрутить.на 2000 т.км хватило

Самое популярное

Сообщество людей и машин

Любое использование материалов, размещенных

Расширительный бачок является важным элементом системы охлаждения двигателя. Его выход из строя чаще всего связан с износом и механическими повреждениями. Все неисправности можно довольно легко устранить самостоятельно.

В процессе работы двигателя охлаждающая жидкость (ОЖ) нагревается и расширяется. Образовавшийся избыток ОЖ удаляется из системы через предохранительный клапан радиатора. При этом сам антифриз обладает повышенной устойчивостью к тепловому расширению по сравнению с водой. После остановки двигателя ОЖ постепенно остывает с уменьшением объёма, давление в системе падает. При нарушении герметичности расширительного бачка (РБ) в радиатор начинает поступать воздух, снижая качество охлаждения двигателя и увеличивая риск его перегрева.

Антифриз обладает повышенной устойчивостью к тепловому расширению

С другой стороны, РБ достаточно редко является причиной некорректной работы системы охлаждения. Основные причины его выхода из строя:

неисправность крышки бачка;
залипание и износ клапана;
деформация резинового уплотнителя в результате износа;
механические повреждения и износ самого РБ.

В любой из этих ситуаций в системе могут образовываться воздушные пробки, приводящие к критическому росту давления и разрыву самого бачка.

Диагностика неисправностей расширительного бачка

Наиболее очевидными симптомами выхода из строя РБ являются следующие ситуации.

Во время движения из-под капота появляются густые клубы пара из-за попадания ОЖ на горячий впускной коллектор. При этом температура двигателя нормальная. Причиной этого является неисправность впускного клапана, вследствие чего излишки антифриза выходят из системы раньше времени.
Из печки в салон поступает холодный воздух при повышенной температуре двигателя. Такая ситуация возникает при образовании воздушных пробок вследствие неисправного клапана давления.
В местах соединений шлангов и патрубков с бачком появляются следы ОЖ. Причиной этого является разрыв соединительных хомутов, трубок, шлангов или самого радиатора из-за повышенного давления или износа.

Диагностика РБ сводится к двум этапам — проверке давления и поиску механических повреждений.

Проверка давления

Сначала проверяют давление в крышке. Неисправность крышки проявляется лишь при повышенном давлении, которое создать искусственно довольно сложно. В автосервисах для этого используют специальный насос, с помощью которого проверяют, срабатывает клапан или нет.

Проверить давление в крышке бачка довольно сложно

Без такого насоса диагностика крышки проводится следующим образом.

На прогретом работающем двигателе рукой аккуратно отворачивается крышка РБ. Если появится шипящий звук, свидетельствующий о наличии в системе давления, крышка работоспособна.
Осматриваются трубки и шланги. Если они сдавлены, то либо крышка не держит давление, либо оно чересчур низкое.

Можно использовать и старый дедовский метод. Однако для его реализации необходимо наличие под капотом достаточного свободного пространства, чтобы одной рукой сжать основной подающий шланг, а другой открутить крышку. Затем крышка закручивается на место, а шланг отпускается. Если шланг приобретает начальную форму, клапан крышки работает нормально. Это не всегда осуществимо по причине заполненности подкапотного пространства в современных авто.

Многие используют насос с манометром и дополнительный бачок. В этом случае получаются более точные результаты. Порядок действий следующий.

К одному из штуцеров дополнительного пустого РБ подсоединяется и фиксируется хомутом шланг насоса.
Все остальные патрубки РБ закрываются заглушками.
На дополнительный бачок закручивается проверяемая крышка.
Насосом в бачок нагнетается воздух. При этом следят за показаниями манометра. В определённый момент послышится щелчок, а через некоторое время — свист уходящего через заглушку воздуха. Если в этот момент манометр показывает 1,1–1,5 кгс/см 2 , а дальнейшее нагнетание воздуха лишь усиливает звук при неизменном давлении, крышка исправна.

Такая проверка возможна и на рабочем бачке, без слива тосола. От РБ отсоединяется и закрывается заглушкой трубка, отводящая пар, а на её место подключается шланг насоса.

Насос с манометром используется для проверки давления тосола

Проверка механических повреждений

При поиске механических повреждений прежде всего нужно на холодном двигателе снять и внимательно осмотреть крышку РБ на предмет появления трещин, сколов, разрывов уплотнительных манжет и других механических повреждений. Затем следует оценить состояние корпуса самого бачка, предварительно очистив его от грязи, накипи и ржавчины.

Не открывается клапан

Температура ОЖ зависит от режима работы двигателя. Система охлаждения полностью герметична. Внутри неё создаётся высокое давление, приводящее к расширению всех элементов до определённого уровня. Для сброса давления в системе предусмотрен клапан. Кроме этого, клапан засасывает в систему воздух на остывшем двигателе. Это необходимо из-за риска декомпенсации при резком снижении давления. Воздуха должно быть достаточно для уравновешивания внутренней атмосферы системы.

Клапаны в современном авто выполняют чрезвычайно важную роль. Поэтому необходимо периодически проверять их состояние. Клапан может заржаветь, забиться, износиться и просто разрушиться. Всё это не позволит системе нормально функционировать. Увеличится риск разгерметизации и появления воздушных пробок. В результате могут выйти из строя мелкие узлы и детали системы и, как следствие, произойдёт перегрев двигателя. Основной признак неисправности клапанов — неработающая печка.

Клапаны крышки РБ являются важными элементами системы охлаждения

Всё это возможно и при исправном, но засорённом клапане. Повышение давления ОЖ может привести к разрыву бачка и шлангов. В результате двигатель закипит, горячий антифриз зальёт всё подкапотное пространство и т. д. Поэтому крайне важно следить за исправностью клапана. Для проверки его работоспособности следует нажать на него пальцем и одновременно поднести ухо к крышке. При нажатии на клапан должно доноситься шипение, а при ослаблении — звук всасывания.

Масло в расширительном бачке

В РБ может попасть масло. Эта проблема особенно актуальна для американских авто, но иногда встречается и на отечественных. Обнаруживают масло обычно лишь при проверке уровня ОЖ в виде масляных следов на внутренней поверхности горловины бачка. Кроме этого, меняется цвет, консистенция и запах антифриза.

Масло в тосоле крайне досадный сигнал для автовладельца

Масло и ОЖ циркулируют по разным закрытым друг от друга герметичным контурам. Поэтому попадание масла в бачок является довольно неприятным сигналом, свидетельствующим о его утечке. Причиной этого чаще всего является:

износ радиатора или охладителя масла;
износ манжеты теплообменника;
повреждение прокладки ГБЦ.

Теплообменник или маслоохладитель устанавливается на ряд мощных автомобильных моторов с целью охлаждать смазывающее вещество.

Именно в этих трёх точках есть риск соприкосновения ОЖ и масла. Так, в теплообменнике возможность их соприкосновения объясняется назначением самого устройства. Другой распространённой причиной смешивания антифриза с маслом может стать химический состав ОЖ. Если бачок заполняется антифризом с различными присадками, структура которых несовместима со структурой масла, жидкости могут войти в реакцию, приводящую к их смешению.

Попадание масла в тосол определяется по следующим признакам.

В сливаемом до конца тосоле появляются следы масла. Так как масло по консистенции отличается от антифриза, их полное смешивание исключается. Остатки сливаемой ОЖ будут более тёмного цвета. Кроме этого, антифриз станет гуще и будет с трудом вытекать из бачка.
ОЖ станет горючей. Для выявления этого следует намочить бумажную салфетку антифризом и на достаточном расстоянии от машины поджечь её.
Закупорится масляный фильтр. Внутри появятся твёрдые отложения, не прошедшие сквозь фильтрующую сеточку. Фильтр быстро загрязнится, и масло будет медленнее циркулировать по системе.

Примечательно, что не только масло попадает в бачок, но и, наоборот, остатки тосола затекают в картер. Антифриз ухудшает качество смазки, а попадая в двигатель, ускоряет процесс коррозии.

Большой проблемой, с которой сталкиваются автомобилисты, является утечка ОЖ. Это особенно актуально в холодное время года. Часто уровень антифриза в бачке снижается, а видимых причин утечки обнаружить не удаётся. В этом случае следует проверить масло на предмет попадания в него ОЖ. Если на щупе уровня смазки обнаружатся светлые следы пены, значит в масле присутствует антифриз. Если же, наоборот, в ОЖ обнаружатся следы масла, она может закипеть.

При обнаружении проблемы на автомобилях с маслоохладителем сначала меняют прокладку теплообменника. Порядок дальнейших действий следующий.

Специальным раствором промывается вся система охлаждения, по которой циркулирует антифриз. Раствор продаётся в специализированных магазинах и заливается в бачок вместе с ОЖ. Затем запускается двигатель и работает 5–10 минут. Этого достаточно для достижения мотором рабочей температуры. Промывка останавливается при включении вентилятора системы охлаждения.
Из системы охлаждения полностью сливается тосол. Откручивается сливная пробка и вся ОЖ вытекает из системы в специально подготовленную ёмкость.

Из системы охлаждения в специально подготовленную ёмкость полностью сливается тосол

При разборке маслоохладителя заменяются все прокладки

Промывка системы охлаждения осуществляется дистиллированной водой

Для более быстрого достижения рабочей температуры отключается печка, но включаются все остальные потребители энергии в салоне. Когда двигатель нагреется, напротив, отопитель салона включается, а другие приборы отключаются. Мотор должен проработать не менее 10 мин. После этого, дождавшись срабатывания вентилятора системы охлаждения, в момент отключения последнего глушится и двигатель. Через 20 мин отработанная вода сливается.

Водитель садится за руль, запускает двигатель и 3–4 раза нажимает на педаль акселератора.
В это время помощник при закрытом РБ сжимает патрубок системы охлаждения.
Открывается крышка бачка, выпуская лишний воздух.

Такую процедуру следует проделать несколько раз.

Если обнаружатся небольшие трещины и сколы, засохнет штатный уплотнитель или разболтается крышка, может потребоваться ремонт бачка.

Устранение трещин

Трещины на расширительном бачке появляются, как правило, в результате механических повреждений. При интенсивной эксплуатации машины это неудивительно, так как пластмассовый резервуар не отличается высокой прочностью.

Трещина на расширительном бачке может появиться в результате механических повреждений

Обычно трещины возникают из-за некачественного пластика. Поэтому при выборе нового бачка следует обращать внимание на качество материала, из которого изготовлен РБ и избегать дешёвой китайской продукции. К появлению трещин приводит недостаточная толщина корпуса бачка, усугубляемая кипением ОЖ. Из-за разницы температур пластмасса постоянно подвергается механическим деформациям, что, в свою очередь, приводит к снижению ресурса РБ.

Качественно заклеить трещину общепринятыми способами, как правило, невозможно. Инертность материала, из которого изготовлен бачок, не позволяет клеящему составу обеспечить прочное соединение. Поэтому для устранения трещин применяют:

пайку с использованием металлической сетки;
заливку эпоксидной смолой, холодной сваркой или специальным герметиком.

Использование эпоксидной смолы или холодной сварки для устранения трещин поможет лишь на непродолжительное время. Однако этого хватит для того, чтобы доехать до гаража или автосервиса.

Для пайки потребуется мощный (не менее 40 Вт) паяльник с плоским наконечником. Процесс выглядит следующим образом.

С помощью обычной салфетки корпус бачка очищается от остатков ОЖ.
Рабочая область обезжиривается с помощью ацетона или растворителя и высушивается.
Из латунной сетки в зависимости от размера трещины вырезается заплата в форме полосы. В любом случае её ширина не должна быть менее 10 мм.

Для заделки трещины из латунной сетки вырезается полоса

Трещина должна быть полностью закрыта армированным слоем

В качестве герметика при заделке трещин обычно используется красный полиадгезив, предназначенный специально для пластмассы и устойчивый к воздействию масляных жидкостей. Перед нанесением герметика рабочая поверхность готовится аналогично — очищается, промывается, сушится и обезжиривается.

Видео: ремонт расширительного бачка

Ремонт пластмассового бачка радиатора

Верхняя часть (бачок) радиатора изготовлена из пластмассы. В результате механических воздействий на ней могут образовываться трещины и сколы, из которых будет вытекать ОЖ. Это может стать причиной попадания воздуха в систему охлаждения. Устранить такие повреждения можно, как и в случае с РБ, пайкой, но чаще используют холодную сварку. В этом случае она обеспечит более прочное соединение, чем на РБ, так как давление ОД в бачке радиатора намного ниже. Приобретать следует состав, предназначенный специально для ремонта бензобаков и радиаторов.

Пластмассовый бачок радиатора тоже может пропускать тосол

Заделка трещин осуществляется по следующему алгоритму.

Радиатор снимается с автомобиля.
Радиатор чистится и промывается снаружи и внутри. Можно использовать большую ёмкость типа ванны и стиральный порошок.
Разогнув усики, с радиатора снимается верхняя часть. Резиновую прокладку, если она в нормальном состоянии, можно оставить.
Трещина по всей длине зачищается отвёрткой с плоским лезвием. Если пробоина большая, но скрыта пластмассовыми наслоениями, это покажет повреждённое место целиком.
Рабочая область зачищается и обезжиривается.
Повреждённое место снаружи заливается холодной сваркой, а изнутри герметиком.

При устранении трещин бачка радиатора используют холодную сварку

Перед установкой бачок рекомендуется проверить в ёмкости с водой на герметичность . Он погружается в воду и накачивается воздухом. Появление пузырей покажет, что работа выполнена некачественно. Придётся переделать или использовать другие способы ремонта. В крайнем случае бачок можно заменить.

Видео: ремонт пластиковых частей радиатора

Ремонт крышки расширительного бачка

Если бачок не держит повышенное давление, причиной этого является не клапан, а пружина крышки. Специалисты рекомендуют аккуратно разобрать крышку, укоротить пружину на один виток, заново собрать и проверить в рабочем режиме.

Некоторые модели крышек могут иметь две пружины — короткую и длинную. В этом случае сначала обрезается на один виток большая пружина, и крышка проверяется. Если не помогло, маленькая пружина укорачивается на два витка, и тест повторяется.

Конструкция некоторых крышек РБ предполагает наличие двух пружин

Для очистки и промывки РБ автолюбители используют различные средства — очистители, растворители, лимонная кислота, стиральный порошок и т. п. Если уровень загрязнённости настолько большой, что ничего не помогает, можно попробовать следующее.

Заполнить бачок на 15% мелкой щебёнкой.
Налить в бачок до половины тёплой воды и засыпать моющий порошок для посуды.
Потрясти бачок двумя руками.
Освободить бачок и промыть его водой.

Бачок должен очиститься.

Можно использовать готовые средства, например, концентрат для мойки DIMER. В этом случае очистка осуществляется следующим образом.

Заполнить бачок на 15% концентратом DIMER.
Потрясти бачок, постукивая руками по его корпусу, и оставить на 10 мин.
Заполнить бачок наполовину тёплой водой.
Щёткой с длинной ручкой очистить внутренние стенки бачка.
Вылить раствор и промыть бачок тёплой водой.

Концентрат DIMER довольно эффективен при чистке расширительного бачка

Существует много других способов очистки РБ.

Видео: промывка и очистка расширительного бачка

Исправный и чистый расширительный бачок — важный элемент системы охлаждения двигателя. Любые его неисправности могут быть легко диагностированы и устранены своими руками. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог.

Если честно никто из нас не придает никакого серьезного значения этому устройству. Ну крышка – что с нее взять — она годна только для того чтобы не выплескивалась охлаждающая жидкость наружу! Так думают процентов 90 автомобилистов. Хотя это в корне не верно, если эта «пробка» на расширительном бачке вашего автомобиля выйдет из строя, как минимум охлаждающая жидкость будет постоянно выплескиваться, а как максимум это может спровоцировать ряд неприятных поломок. Так что нужно знать – как работает и основные принципы ее устройства. Как вы догадались, сегодня буду про это рассказывать …

Для начала небольшое определение

Крышка бачка – это запирающий элемент, который имеет в своем строении два клапана, высокого и низкого давления. Этот элемент уберегает систему охлаждения (СО) автомобиля от повреждений, а также нормализирует работу.

По сути, крышкой или пробкой назвать – язык не поворачивается, я бы сказал так – это датчик регулировки давления, только с пробкой сверху!

Задача крышки бачка

Как известно при прогреве двигателя, нагревается и охлаждающая жидкость – она расширяется. Соответственно при этом создается повышенное давление, которое больше атмосферного, это закономерно. Нужно отметить что несильно повышенное давление в СО, это и не плохо, и не хорошо, двигателю по большому счету – все равно! Главное чтобы его хватало для функционирования системы. Также она должна быть герметичной.

Если хотите — это можно сравнить с котлом отопления дома. Котел – это двигатель, патрубки – это трубы, расширительный бачок есть и там и там.

Чем больше нагревается , чем больше возникает давление в системе. Нужно отметить — что многие старые агрегаты работают при температурах 90 – 95 градусов. А вот современные движки имеют большие показатели, так не редкость работа при 100 – 110 градусах Цельсия, например мой AVEO это высокотемпературный мотор, его нормальный показатель около 115 градусов. Как вы понимаете это средние показатели, но в пиках они могут достигать еще больших значений в 120 – 125. Охлаждающая жидкость при таких температурах может увеличиться на 20 иногда даже на 25% — вот вам и избыточное давление.

Для того чтобы не разорвало трубки, радиаторы, патрубки и собственно сам расширительный бачок был придуман специальный клапан, который и находится в крышке.

Нормальное давление в различных системах, на прогретых двигателях должно быть в пределах от 1,1 до 1,5 (бар) атмосфер. Больше уже опасно.

Как раз если давление поднимается намного выше, система охлаждения может повредиться, говоря простым языком, просто разорвет все ваши шланги или чего еще хуже радиаторы.

Тут то и вступает в игру крышка расширительного бачка, она «стравливает» излишнее давление, доводя его до нормы скажем в 1,1 атмосферы. Таким образом, все ваши патрубки и шланги остаются невредимыми.

Низкое давление также опасно!

Вот представьте – ездили вы зимой по делам, а дальше поставили машину на прикол (на стоянку ночевать), антифриз начнет остывать и уменьшаться в размерах, то есть «оседать вниз». И давление также начнет падать (ведь излишки его скинул клапан и закрылся), таким образом, понижение давления начнет создавать несильный вакуум. Шланги и патрубки будут сжиматься внутрь – что также нехорошо.

Опять же крышка расширительного бачка начинает работать, у нее есть еще и клапан пониженного давления, то есть если начинает создаваться вакуум, тогда происходит открытие и пополнение воздухом системы. Шланги расширяются – до нормального уровня.

Таким образом, крышка расширительного бачка – работает и в одну (высокое давление) строну и в другую (низкое). Это очень умный и очень нужный элемент системы, не смотря на всю простоту.

Очень часто уберегает в первую очередь радиаторы от повреждения (ведь они на иномарках дорогие).

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

Предохранительный – от высоких показателей
Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Признаки неисправности крышки расширительного бачка

Зачастую выходит из строя клапан высокого давления, он просто начинает скидывать антифриз при нормальном показателе, либо вообще его не скидывает.

При скидывании нормального давления (при прогретом двигателе), происходит выплеск антифриза или тосола и соответственно его понижение. Зачастую может валить пар из под капота, потому как жидкость попадает на раскаленный выпускной коллектор. Причем температура двигателя не в красной зоне, то есть она рабочая – значит 90% крышка.

При выходе из строя вакуумного клапана, будут проявляться совершенно другие признаки. Так зачастую возникают воздушные пробки в системе – приводит это к следующему, двигатель перегревается, а из печки идет холодный воздух.

Если честно причин может быть масса, так например еще один из признаков — это когда разрывает трубки или срывает хомуты. ДА и сам бачок может лопнуть – это говорит, что клапан высокого давления не скидывает «излишки» и оно начинает превышать 1,5 атмосферы, может кстати повредить и сами радиаторы, напомню их два основной и печки (в салоне).

Так что если у вас начали «сопливиться», соединительные хомуты или другие соединения, выбивает часто шланги – меняйте крышку.

Как самому проверить работу?

Если честно, то это немного проблематично, клапану – крышке нужно создать или повышенное давление, или пониженное.

Однако для начала нужно осмотреть ее визуально, если заметили трещины, потертости, разрыв уплотнительных прокладок, или прочие механические повреждения – то это скорее всего крышка. Также от времени могут прийти в негодность и внутренние элементы клапана, некоторые производители рекомендуют менять эти пробки каждые два — три года, тогда и проблем не будет.

Теперь несколько простых способов определения неисправности:

Запустите двигатель, прогрейте его, затем аккуратно начинайте откручивать крышку, если произойдет «пшик», значит она держит свои «атмосферы», скорее всего рабочая.
Смотрим на толстые шланги, если они сильно деформированы, как бы сдавлены, то не работает вакуумный клапан – крышка под замену.
Есть еще один способ, но не всегда им можно воспользоваться. Откручиваем крышку с бачка, сильно сдавливаем один из толстых шлангов, затем не отпуская шланг закручиваем крышку – если они примет исходные формы, значит наша пробка рабочая. Если нет – менять. Минус только в том, что на многих современных иномарках сделать это достаточно сложно.

Конечно на многих станциях есть специальные насосы давления, к которым прикручивают крышки с бачка и нагнетают — 1,5 атмосферы, после того как пересекается этот критический показатель, клапан должен открыться, если этого не происходит – значит она неисправна.

В заключении хочется сказать – на многих иномарках крышка при откручивании ломается, внутри бачка остается сам клапан, и никак от туда не выходит. Это говорит о том что вакуум который создался внутри не дает ей выходить! Нужна замена, не потому что она сломалась, а потому что клапан – «сдох».

Вот так вот статья получилась, для тех кто лениться, смотрим видео версию.

НА этом заканчиваю, думаю было интересно, читайте наш АВТОБЛОГ.

Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает. Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.

Оглавление:

Задачи крышки расширительного бачка

Работа двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.

Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.

Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.

Как устроена и работает крышка расширительного бачка

Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.

Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.

До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности крышки расширительного бачка

Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.

Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку расширительного бачка

Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:

Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.

Что такое крышка расширительного бачка

Устройство и функции

Итак, крышка в своём составе содержит следующие элементы:

корпус, выполненный из твёрдых сплавов пластика;

прорезиненую прокладку, выполняющую роль уплотнителя;

два клапана, один из которых понижает высокое давление в системе, а другой — поднимает, если это необходимо.

В составе крышек разных моделей автомобилей может входить от одной до трёх пружинок

По сути, крышка расширительного бачка представляет собой датчик регулировки давления. Ведь при прогревании мотора повышается и температура охлаждающей жидкости, в связи с чем её объём увеличивается. Чем больше прогревается антифриз или тосол, тем выше давление в системе охлаждения. При пиковых температурах количество охлаждающей жидкости может увеличиться засчёт расширения на 20%. Разумеется, при таких нагрузках может разорваться как сам бачок, так и подходящие к нему патрубки. Чтобы этого не произошло, в крышку бачка встраивается предохранительный клапан, который понемногу стравливает лишнее давление.

Если крышка потеряла герметичность, то может вылететь с горловины бачка под действием высокого давления

То есть крышка расширительного бачка на автомобилях работает «в обе стороны» — она может как понижать, так и повышать давление. Несмотря на свою кажущуюся простоту, крышка выполняет работу первостепенной важности и, можно сказать, бережёт шланги и радиатор от повреждений.

Как работает крышка бачка для охлаждающей жидкости

Клапаны в крышке поддерживают необходимое давление в системе

Как проверить работоспособность клапанов

Для диагностики крышки бачка используется специальный прибор, в составе которого насос и манометр

Однако существует простой способ проверки крышки бачка:

На холодном двигателе выкрутить крышку из горловины бачка.

Осмотреть изделие со всех сторон: нет ли трещин, вмятин, сколов, разрывов.

Если механических повреждений нет, то крышку закрутить обратно.

На заведённом моторе аккуратно открутить крышку.

При проведении проверки важно потихоньку выполнять открытие крышки, так как охлаждающая жидкость может вырваться из бачка под большим давлением

Выполнив эти простые действия, можно определить, работают ли клапаны на крышке бачка или нет.

Симптомы неисправности

Деформация патрубков — это явный признак неисправности крышки расширительного бачка

Ремонт крышки расширительного бачка своими руками

Выкрутить крышку из горловины бачка.

Резиновый уплотнитель внутри крышки поддеть плоской отвёрткой и вынуть.

Крышку закрутить на горловину бачка и проверить герметичность системы после прогрева мотора.

После очистки и установки элементов крышка должна выполнять свои функции в полном объёме

Каковы последствия неисправности крышки

Поэтому состояние крышки расширительного бачка нужно периодически проверять. Практика вождения показывает, что смена крышки раз в два или три года полностью исключает возникновение проблем с клапанами.

Самое серьёзное последствие поломки крышки бачка — это перегрев двигателя

Зачем менять крышку радиатора и чем грозит несвоевременная замена — Иксора

Автомобиль нуждается в постоянном внимании. Даже самая мелкая поломка, такая как течь крышки радиатора или неисправность находящихся в ней клапанов, способна вывести из строя крупные узлы и агрегаты, поэтому очень важно вовремя произвести замену. О том какую функцию выполняет крышка радиатора автомобиля и чем грозит ее неисправность можно узнать из этой статьи.

Зачем нужна крышка радиатора

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов.

Клапан впуска допускает попадание антифриза в бачок при изменении температуры двигателя автомобиля. Если температура поднимается или происходит закипание, то впускной клапан не имеет возможности подать достаточное количество жидкости в расширитель. Он полностью закрывается, тем самым изолируя расширительный бачок и систему охлаждения.

При дальнейшем росте давления срабатывает уже клапан выпуска, некоторая часть объема охлаждающей жидкости поступает в расширительный бачок, тем самым давление сбрасывается. Если давление не сбросить вовремя, то систему охлаждения просто разорвет в одном из самых слабых ее мест. Как правило, это места соединения патрубков. Кроме того, перегрев двигателя, вызванный неисправностью крышки радиатора, может привести к серьезной деформации составляющих его элементов, таких как головка блока цилиндров, и последующему выходу из строя всего агрегата.

Как проверить крышку радиатора

Если из под крышки уже течет, то проверять ее смысла нет. Однако лучше предотвратить такую ситуацию, не допустив нарушения герметичности, и заменить крышку вовремя. Это можно сделать, если периодически проводить осмотр.

Для того чтобы проверить исправность крышки радиатора, ее необходимо для начала снять и внимательно осмотреть. Основные визуальные признаки того, что крышку пора менять:

глубокие царапины;
наличие ржавчины;
деформация;
трещины, нарушающие герметичность.

Кроме этого, нужно обязательно проверить ход пружины крышки. Если сжать ее можно без особых усилий, то крышка подлежит замене.

Проверку работы системы клапанов лучше доверить специалистам автосервиса. Если момент срабатывания клапана на открытие не соответствует нормам, то крышку радиатора нужно менять.

Как заменить крышку радиатора

Для того чтобы заменить крышку радиатора, ее сначала нужно приобрести. Так как этот элемент системы охлаждения двигателя достаточно важен, не стоит экономить, покупая некачественную дешевую продукцию неизвестных производителей. В первую очередь можно отметить такие фирмы как TAMA и MASUMA. Крышки этих производителей отличаются хорошими эксплуатационными характеристиками, надежностью и при этом невысокой ценой. Менять их приходится сравнительно редко, не чаще каждых 50 тыс. км пробега. Чтобы не забыть, можно совмещать этот процесс с заменой тормозных колодок, при этом периодичность будет примерно одинакова.

Перед походом в магазин следует знать, какая крышка радиатора установлена именно на вашем автомобиле. Могут быть различия по способу крепления и размерам у разных марок автомобилей. Можно захватить старую крышку с собой в магазин в качестве образца.

Заменить крышку достаточно просто самостоятельно. Она легко откручивается руками, а на ее место ставится новая. Главное, делать это при холодном двигателе, иначе можно обжечься. Закручивать крышку следует основательно, не допуская возможного самопроизвольного откручивания из-за вибрации.

Если Вам необходимо приобрести новую качественную крышку радиатора, это можно сделать в любом из магазинов IXORA, а также в нашем интернет-магазине. В продаже имеются как уже упомянутые крышки TAMA и MASUMA, так и товары других производителей, но при этом также наивысшего качества. Консультанты помогут Вам с выбором товара, идеально подходящего конкретно Вашему автомобилю.

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

Не игнорируйте эти шесть признаков проблем с крышкой радиатора

Крышка радиатора вашего автомобиля. Небольшая часть общей механической настройки, которая может вызвать множество проблем, если выйдет из строя. В худшем случае вас могут даже оставить сидеть на обочине дороги в ожидании эвакуационной машины. К счастью, однако, как и в случае с большинством проблем, есть некоторые ранние предупреждающие знаки, которые дадут вам понять, что с этой частью не все в порядке. Проявите немного наблюдения и бдительности, и вы сможете избежать любых проблем (и связанных с ними затрат) до того, как они возникнут.

Не обманывайте себя простым названием этой части. Крышка радиатора не только предотвращает утечку охлаждающей жидкости из системы в точке входа. Кроме того, он поддерживает необходимое давление в радиаторе, действуя как двухходовой клапан. Почему это важно? Поскольку дополнительное давление увеличивает точку кипения охлаждающей жидкости, предотвращая ее превращение в пар, поскольку оно отводит тепло от двигателя, чтобы снизить общую температуру.

Это означает, что при выходе из строя крышки радиатора в двигателе может накапливаться тепло.И тогда другие системы могут начать давать сбои. Вы почувствуете это не только по характеристикам вашего автомобиля, но и по своему банковскому балансу. Итак, каких признаков нужно опасаться?

Утечка охлаждающей жидкости

Сломанная крышка радиатора может снизить давление в системе охлаждающей жидкости, что приведет к превращению части охлаждающей жидкости в пар и вызовет нагрузку на уплотнения, прокладки, шланги и соединения (самые слабые места в системе охлаждающей жидкости) и неудача.

Со временем это может привести к утечкам из системы охлаждающей жидкости, которые вы увидите в виде ярко окрашенных луж с жидкостью под автомобилем.Если вы заметили такие утечки, проверьте кепку на наличие признаков износа и повреждений. Однако из-за повышения давления некоторые из этих утечек будут происходить только тогда, когда ваш двигатель полностью работает, вытесняя охлаждающую жидкость из труб и уплотнений в виде брызг.

Один из способов найти источник утечки — захватить каждую отдельную трубу. Это повышение давления должно вытолкнуть небольшую каплю жидкости из любых неисправных уплотнений или прокладок. Вам нужно будет заменить трубу и уплотнение, а также проверить крышку радиатора, так как это может быть основной причиной утечек.

Разрушенная труба радиатора

И эти колебания давления, вызванные неисправной крышкой радиатора, могут также вызвать деформацию, разрыв и даже сжатие шлангов. Это происходит из-за эффекта вакуума, который не освобождается системой должным образом, в результате чего труба разрушается во время фазы охлаждения автомобиля.

Если вы подозреваете, что эта проблема влияет на вашу систему охлаждения, проверьте трубы, подключенные к расширительному бачку. Вы можете увидеть реальные физические признаки того, что труба разрушилась (она будет немного похожа на спущенную шину), и труба будет казаться губчатой и странной, когда вы дотронетесь до нее.

Если вы обнаружите эту проблему в своей системе охлаждающей жидкости, вам необходимо заменить соответствующую трубу, а также осмотреть крышку радиатора на наличие признаков износа или даже отверстий, так как есть очень большая вероятность, что это может быть причиной проблема.

Перелив резервуара

По мере того, как охлаждающая жидкость нагревается, увеличивая давление в системе, она попадает в резервуар резервуара при расширении. Во избежание переполнения бака крышка радиатора обычно должна сбрасывать небольшое давление в системе.

Неисправный колпачок не сбросит давление в системе, что приведет к переполнению резервуара. Это может привести к выходу пара из-под капота вашего автомобиля, так как жидкость выкипит. Если вы видите, что это происходит на дороге, немедленно остановите машину и проверьте пробку. Пар никогда не является хорошим признаком и указывает на серьезный перегрев где-то в двигателе, который потребует механического осмотра, независимо от того, виноват ли колпачок.

Разрыв трубы радиатора

Если крышка радиатора выходит из строя, это может даже привести к проблемам в системе, которые создают огромную нагрузку на фактическую структуру труб.Это может привести к разрыву трубы и образованию небольшого отверстия в структуре трубы, из которого будет разбрызгиваться жидкость, когда ваш автомобиль будет работать. Отверстие может заклеиться даже в холодном автомобиле.

Признаками этой проблемы являются капли охлаждающей жидкости внутри моторного отсека, и вы можете увидеть лужи охлаждающей жидкости под автомобилем по прибытии в пункт назначения. Оба признака являются признаком того, что вам нужно проверить ограничение в качестве первого порта захода.

Воздух в системе охлаждающей жидкости

Если крышка не может регулировать поток воздуха в систему охлаждающей жидкости, то воздушные карманы могут проникнуть в сердечник нагревателя, термостат и шланги радиатора.Видными признаками этой проблемы будут трещины на наружной оболочке труб, поскольку они изо всех сил пытаются сдержать давление и перегрев двигателя.

Перегрев двигателя

Все перечисленные выше проблемы с крышкой радиатора приведут к одному результату; перегрев двигателя. Поскольку охлаждающая жидкость предназначена (как мы уже упоминали), чтобы отводить остаточное тепло из движущихся частей, если она не работает должным образом, внутренние механизмы быстро нагреваются.

Первым признаком проблем с системой охлаждающей жидкости будет повышение температуры на приборной панели. Вы можете заметить, что ваш автомобиль выделяет пар, дым или вечернее горит. Это может привести к остановке вашего двигателя, в результате чего вы окажетесь в затруднительном положении или, что еще хуже, к серьезному отказу двигателя.

Если вы заметили повышение температуры на манометре, не откладывайте проверку крышки радиатора.

И, наконец,

Возможно, вы слышали это раньше, но это серьезное предупреждение.Если вы хотите проверить какую-либо часть системы охлаждения, убедитесь, что она полностью остыла. Помните, мы упоминали давление и тепло? Это приведет к тому, что жидкость выльется из бачка, если вы откроете его преждевременно. Если вы попадете на кожу, это может быть очень болезненным и оставить химический шрам, который, вероятно, останется с вами на всю оставшуюся жизнь.

Признаки неисправной крышки радиатора, когда необходимо ее заменить и какие затраты?

Одна из самых распространенных проблем радиаторов — это плохая крышка радиатора.Эта проблема может иметь несколько симптомов, которые в конечном итоге могут повредить ваш автомобиль и оставить вас посреди дороги.

К счастью для вас, есть способы узнать, когда у вас плохая крышка радиатора, прежде чем что-либо подобное случится.

Знание того, как проверить свою машину на наличие плохой крышки радиатора, сэкономит вам много денег, времени и может даже предотвратить попадание в затруднительное положение или того хуже.

В этом руководстве мы поможем вам узнать больше об этой проблеме и о том, как вовремя ее избежать, прежде чем на вашем пути появится что-нибудь нежелательное.Если вам интересно узнать больше об этой проблеме, прочтите эту статью и узнайте!

Что такое крышка радиатора?

Хотя название говорит о том, что это просто крышка или крышка радиатора, этот объект выполняет несколько более важную работу. Эта крышка удерживает охлаждающую жидкость внутри радиатора, но она также работает как двухходовой клапан, который поддерживает нужное давление внутри радиатора, чтобы радиатор работал правильно.

Это давление важно, поскольку оно увеличивает температуру кипения охлаждающей жидкости внутри радиатора.Нормальная точка кипения будет 212 ºF, но когда вы добавляете давление внутри радиатора, это число растет экспоненциально и позволяет жидкости свободно перемещаться по радиатору без испарения.

Большинство радиаторов имеют давление около 15 фунтов на квадратный дюйм, но вы также можете найти некоторые радиаторы с давлением от 12,5 фунтов на квадратный дюйм до даже 22 фунтов на квадратный дюйм в зависимости от модели и типа автомобиля. Таким образом, крышка предназначена для поддержания этого давления внутри радиатора.

Это обеспечит правильную работу радиатора и предотвратит не только выкипание охлаждающей жидкости, но и предотвратит ее протекание.

Значит, при поломке крышки радиатора у вас наверняка возникнут проблемы с радиатором. Но прежде чем возникнет какая-либо потенциально опасная проблема, вы начнете испытывать некоторые симптомы.

5 признаков неисправной крышки радиатора

Теперь, когда вы знаете, что делает крышка радиатора, было бы разумно узнать, какие признаки вы можете заметить, когда она сломана или неисправна.

Следующие признаки указывают на то, что у вас, вероятно, неисправная крышка радиатора, требующая замены:

1.Воздух попадает в систему

Вы не заметите, что воздух попадает в радиационную систему там, где находится хладагент, пока не увидите трещины в трубках. Это происходит из-за того, что давление в конечном итоге слишком сильно падает, когда автомобиль остывает, что приводит к деформации или поломке всей системы шлангов.

Иногда это происходит из-за негерметичности трубки или простых трещин, пропускающих внутрь воздух. Но чаще всего это происходит из-за того, что крышка неисправна.

Связанный товар: 10 лучших воздухозаборников на рынке

2.Низкий уровень охлаждающей жидкости

Низкий уровень охлаждающей жидкости в радиаторе может быть вызван множеством причин. Но иногда это из-за просто дефекта крышки радиатора. Обычно это сопровождается сигнальной лампой, которая сигнализирует о низком уровне охлаждающей жидкости на приборной панели, в зависимости от вашего автомобиля.

А это происходит из-за того, что крышка протекает или меняет давление и переливается через край, что в конечном итоге приводит к выкипанию охлаждающей жидкости.

3. Утечки охлаждающей жидкости

Нет более убедительного признака плохой крышки радиатора, чем выход охлаждающей жидкости.Но утечки могут происходить из-за трещин или сломанных трубок и шлангов, но в большинстве случаев крышка не закрывает должным образом.

Это в конечном итоге приводит к безумному давлению внутри и утечке охлаждающей жидкости.

Еще что-то может случиться, так это заклинивание крышки радиатора. Это также может вызвать утечку из шлангов из-за создания давления внутри, которое заставляет охлаждающую жидкость выходить. Если вы видите утечку из любой точки радиатора, сначала проверьте крышку.

4. Перелив резервуара

Резервуар в радиаторе — это место, куда попадает охлаждающая жидкость при высоких температуре и давлении.Это заставляет охлаждающую жидкость расширяться, что создает дополнительное давление внутри радиатора.

Когда это произойдет, крышка сбросит давление, чтобы предотвратить переполнение бака. Но иногда крышка радиатора сбрасывает давление слишком рано, в результате чего давление в радиаторе практически отсутствует.

Когда крышка радиатора не сбрасывает давление в нужный момент, резервуар переполнится. Так что, если охлаждающая жидкость сливается слишком быстро или резервуар переполняется, вероятно, неисправна крышка.

5. Перегрев двигателя

Каждый раз, когда появляется какой-либо из предыдущих симптомов, незадолго до того, как весь радиатор перестает выполнять свою работу, которая просто охлаждает двигатель.

Будь то слишком мало охлаждающей жидкости, переполнение резервуара, утечка охлаждающей жидкости, трещины или деформации шлангов и трубок — основным признаком будет перегрев двигателя.

В этом случае вы можете застрять посреди дороги. Ваша машина может гореть и выделять дым.Иногда он просто нагревается и останавливается сам по себе. Или иногда вы просто видите, что температура слишком высока, и все, в чем вам придется самому остановить машину, пока не стало слишком поздно.

Если вы хотите предотвратить перегрев, тогда мы поможем вам проверить неисправную крышку радиатора.

Сопутствующие товары: Сделайте вашу среду прохладной с помощью мини-сплит-системы

Как проверить неисправность крышки радиатора

Если у вас возникли какие-либо из перечисленных выше проблем с радиатором, пора убедиться, прежде чем заменять его.Здесь мы поможем вам проверить крышку радиатора на предмет возможных повреждений:

Испытания с прогретым двигателем

После выключения двигателя автомобиля радиатор продолжает работать. Вы можете подождать минуту или две, а затем попробуйте следующее:

1 Найдите крышку радиатора и проверьте наличие жидкости по краям. Иногда из плохих крышек начинает пузыриться охлаждающая жидкость, которую вы слышите.
2 На данный момент мы хотим проверить только крышку и радиатор.Не пытайтесь открыть крышку или что-то еще, просто наблюдайте за утечкой или пузырями охлаждающей жидкости. Если вы ничего не слышите и не видите, теперь вы можете попробовать включить машину.

Испытания при работающем двигателе

При работающем двигателе видно, как действует радиатор. Если крышка радиатора неисправна, это сразу покажет вам признаки. Вот как это проверить:

Шаг первый

Дайте двигателю поработать примерно 5-10 минут, затем откройте капот. Следите за крышкой радиатора и проверьте наличие каких-либо признаков утечек, пузырьков или чего-либо, напоминающего охлаждающую жидкость.Вы должны увидеть пар давления, выходящий из крышки, но ничего больше. Если вы ничего не видите, переходите к следующему шагу.

Шаг второй

Теперь нужно обхватить перчаткой толстую ткань, чтобы не обжечь руки. Держите руки подальше от любых частей двигателя. Используя перчатку и ткань, попробуйте повернуть колпачок, не снимая его.

Третья ступень

Важно не снимать колпачок, так как внутри есть давление. В конечном итоге вся горячая жидкость может вылезти наружу и обжечь вашу руку, тело или даже лицо.Поэтому просто ослабляйте его медленно, пока он не станет твердым, не прилагая усилий.

Заключительный этап

В этом слегка ослабленном состоянии крышка должна начать выпускать воду под давлением в виде пара или газа. Если этого не происходит, вероятно, есть утечка давления или низкий уровень охлаждающей жидкости внутри, что означает, что крышка, скорее всего, неисправна.

Замените как можно скорее.

Проверка поршня

Иногда можно проверить поршень колпачка, чтобы убедиться, что он выполняет свою работу.Этот плунжер предназначен для всасывания охлаждающей жидкости из резервуара перелива в резервуар и так далее. Однако, когда плунжер не работает, охлаждающая жидкость остается в резервуаре перелива.

Чтобы проверить, нужно ли вам просто сделать быстрый визуальный осмотр в этом резервуаре. Если вы видите или слышите охлаждающую жидкость внутри, это означает, что плунжер колпачков не работает. Вам придется заменить всю крышку.

Испытания с помощью манометра

Если вы выполнили какой-либо из предыдущих тестов и не обнаружили никаких признаков неисправной крышки радиатора, вы можете провести последний, но более эффективный тест, используя измеритель давления в радиаторе или манометр.

Вот как:

Шаг первый

Начните с открытия капота и поиска крышки радиатора. Убедитесь, что автомобиль остыл, по крайней мере, через 30 минут после того, как автомобиль был выключен. Затем вы можете открыть крышку, нажав на нее и повернув против часовой стрелки.

Шаг второй

Теперь вы можете вкрутить переходник крышки в прибор для проверки давления или манометр. Вы должны завинтить его так, чтобы он больше не вращался. У вас останется тестер, прикрепленный к радиатору.Затем вы можете плотно завинтить крышку радиатора с другой стороны тестера, чтобы быть готовым к тестированию.

Третья ступень

Теперь возьмитесь за ручку насоса тестера и качайте, пока манометр не заполнится давлением. Показание манометра не должно быть ниже значения PSI, которое должна обеспечивать крышка радиатора. У них обычно номер сверху.

В противном случае вам придется искать правильный PSI радиатора вашего автомобиля в руководстве по эксплуатации.

Заключительный этап

Пока давление на манометре повышается, у вас есть исправная крышка радиатора. Но если давление падает ниже, значит, крышка радиатора работает некорректно. Теперь вы можете снять колпачок и снова прикрепить его для повторной проверки.

Если он по-прежнему не поддерживает давление, это означает, что у вас есть неисправный колпачок, который нужно заменить.

Когда заменять крышку радиатора?

Может быть легко узнать, как проверить крышку радиатора на предмет утечек или каких-либо проблем.Но есть еще несколько способов узнать, когда ставить крышку радиатора.

Здесь мы показываем их все:

Перед испытанием крышки любым другим способом необходимо внимательно изучить первичное уплотнение, обратное уплотнение и герметичное уплотнение. Если какое-либо из уплотнений потрескалось, затвердело или изношено, вам придется заменить колпачок.
Еще одна распространенная проблема с крышками радиатора — когда она не подходит для автомобиля. Существует несколько типов радиаторов, и все они используют разные показания PSI.Если у вас есть крышка 15 фунтов на квадратный дюйм, но радиатор работает при 18 SPI, вы неизбежно столкнетесь с проблемой. Замените колпачок на правильный, прежде чем возникнет проблема.
Перед выполнением любого теста крышки радиатора проверьте радиатор и расширительный бачок. Это даст вам знать, есть ли внутри скопление или слишком высокое давление, что всегда является признаком плохой крышки радиатора, которую необходимо заменить.
Если с клапаном сброса давления или с клапанами сброса вакуума в крышке радиатора сложно работать (поднимать и возвращать пружину), вам придется заменить крышку.
Если пружина крышки радиатора не оказывает никакого сопротивления, вероятно, она изношена или повреждена. Это также признак того, что необходимо заменить крышку радиатора.

Также читайте: Общая проблема рулевого вала и решения

Стоимость замены крышки радиатора

Если вам нужно заменить крышку радиатора, вы будете рады узнать, что это не требует больших затрат. Независимо от того, на какой машине вы водите, стоимость одной из этих деталей обычно не превышает 20 долларов, и ее замена — это проще простого.

Однако всегда важно заменить поврежденную или старую крышку радиатора на подходящую. Вы должны быть уверены в идеальных показаниях PSI для вашего радиатора, чтобы предотвратить дальнейшие проблемы с ним.

Если вы получите крышку радиатора с меньшим давлением, чем идеальный, это снизит давление в системе и вызовет перегрев. Если PSI выше правильного для радиатора, это вызовет избыточное давление.

Заключение

В конце не забудьте заменить крышку радиатора на нужную, следуя нашим советам и инструкциям.Таким образом, вы можете предотвратить дальнейшие проблемы с радиаторной системой и избавиться от этой досадной проблемы, из-за которой вы можете оказаться в затруднительном положении. Не позволяйте этому случиться с нашим советом.

Прочие аксессуары:

>> Советы по покупке смягчителя жесткой воды

>> Получите портативную пенную пушку для автомойки

Признаки неисправного или неисправного резервуара с охлаждающей жидкостью

Резервуар охлаждающей жидкости — это пластиковый резервуар, установленный в моторном отсеке, в котором хранится охлаждающая жидкость для двигателя.Резервуары с охлаждающей жидкостью необходимы, потому что двигатели проходят циклы вытеснения и всасывания охлаждающей жидкости при нагревании и охлаждении. Когда двигатель холодный, давление в системе охлаждения низкое и требуется больше охлаждающей жидкости, а когда двигатель теплый, давление в системе охлаждения увеличивается, и поэтому требуется меньше охлаждающей жидкости.

Для некоторых автомобилей резервуар с охлаждающей жидкостью является неотъемлемой частью системы, и, поскольку он также находится под давлением, резервуар с охлаждающей жидкостью становится еще более важным компонентом безопасности двигателя.Поскольку резервуар с охлаждающей жидкостью является частью системы охлаждения, любые проблемы с ним могут быстро привести к проблемам с двигателем. Обычно плохой или неисправный резервуар с охлаждающей жидкостью вызывает несколько симптомов, которые могут предупредить водителя о том, что проблема возникла и требует ремонта.

1. Постоянно низкий уровень охлаждающей жидкости

Один из первых симптомов, обычно связанных с плохим или неисправным бачком с охлаждающей жидкостью, — это необходимость постоянно добавлять охлаждающую жидкость. Если резервуар треснет или возникнет какая-либо небольшая утечка, это может привести к утечке или медленному испарению охлаждающей жидкости, которую он хранит.Утечки могут быть достаточно небольшими, чтобы они не были очевидны для водителя, однако со временем они вызовут опорожнение резервуара. Постоянная потребность в добавлении охлаждающей жидкости также может быть вызвана утечкой в другом месте двигателя, поэтому рекомендуется провести надлежащую диагностику.

2. Утечки охлаждающей жидкости

Еще одним признаком потенциальной проблемы с бачком охлаждающей жидкости является утечка охлаждающей жидкости. Если резервуар с охлаждающей жидкостью треснет или сломается из-за старости или перегрева, он будет протекать. Небольшие утечки могут привести к образованию пара и капель, в то время как более крупные утечки вызовут потоки и лужи, а также явный запах охлаждающей жидкости.

3. Перегрев двигателя

Еще одним более серьезным признаком плохого или неисправного бачка с охлаждающей жидкостью является перегрев двигателя. Если в бачке с охлаждающей жидкостью есть какая-либо проблема, которая мешает ему правильно удерживать охлаждающую жидкость или должным образом нагнетать давление в системе, это может вызвать перегрев двигателя. Любую проблему, которая вызывает перегрев двигателя, следует решать как можно скорее, чтобы предотвратить любое возможное повреждение двигателя.

Бачок охлаждающей жидкости — простой, но важный компонент системы охлаждения, и при возникновении проблем он может быстро привести к перегреву и даже поломке двигателя.По этой причине, если вы подозреваете, что у вашего резервуара для сбора охлаждающей жидкости может быть проблема, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля. Они смогут определить, нуждается ли автомобиль в замене бачка с охлаждающей жидкостью.

Признаки неисправности крышки радиатора, стоимость тестирования и замены

Если крышка герметичного радиатора вашего автомобиля сломана или неисправна, вы заметите некоторые признаки неисправности крышки радиатора. В этой статье мы узнаем, что вызывает эти симптомы, как проверить крышку радиатора и как заменить ее, когда она начнет проявлять признаки износа.

Что делает крышка радиатора ?

Герметичная крышка радиатора состоит из двух клапанов. Эта герметичная крышка удерживает охлаждающую жидкость внутри радиатора, а также обеспечивает поддержание давления внутри системы охлаждения двигателя. Существуют разные давления для разных систем охлаждения, но наиболее распространенным является от 13 до 16 фунтов на квадратный дюйм, а в некоторых системах достигает 1 бар. Давление должно быть постоянным, чтобы поток охлаждающей жидкости без усилий перемещался внутри системы охлаждения.

Высокое давление может повлиять на различные компоненты системы охлаждения и привести к отказу. Между тем, низкое давление может привести к нагреванию охлаждающей жидкости, в результате чего в системе останется очень мало жидкости или совсем не будет жидкости для охлаждения двигателя, что приведет к перегреву.

7 Признаки неисправности крышки радиатора

Следующие признаки являются признаками неисправной крышки радиатора:

1. Бассейн с утечкой охлаждающей жидкости

Вы можете легко определить, что есть утечка охлаждающей жидкости, если под ней вытекает прозрачная жидкость. Ваш автомобиль вдоль участка, где расположен радиатор.Это могло произойти по многим причинам, и первая из них — плохая крышка радиатора.

Если крышка заклинивает, в радиаторе может возникнуть высокое давление и, таким образом, охлаждающая жидкость может лопнуть или вытечь из камеры. Также проверьте, нет ли отверстий в радиаторе, не изношена ли или сильно ли повреждена крышка.

2. Наличие белых полос на радиаторе

При утечке охлаждающей жидкости из крышки радиатора , или охлаждающей жидкости из горловины радиатора она будет в жидкой форме, но когда высохнет, на ней останутся белые пятна или полосы на поверхности.Если вы никогда не видели утечки охлаждающей жидкости из крышки, вы можете сказать, что это происходит из-за белых пятен.

Эти белые полосы также означают, что внутри радиатора высокое давление или периодически возникает давление, и компонент необходимо проверить как можно скорее.

3. Охлаждающая жидкость переливается в резервуар

Охлаждающая жидкость обычно попадает в область резервуара при расширении. Кроме того, крышка радиатора может сбросить любое избыточное давление и направить дополнительную охлаждающую жидкость в бачок перелива.

Неисправная крышка быстро выпустит охлаждающую жидкость и вызовет переполнение бачка. Также необходимо проверить, правильно ли работает переливная камера охлаждающей жидкости. Если вы сомневаетесь, немедленно отнесите машину к профессионалу.

4. Разрушение шланга радиатора

Если крышка исправна, шланг радиатора круглый и накачан правильно. Но если внутри шланга повышенное давление и вакуум не сбрасывается крышкой должным образом, тогда шланг радиатора в конечном итоге превратится в плоский материал во время охлаждения.

Свернувшийся шланг радиатора — очень серьезный признак того, что что-то не так с крышкой радиатора. Проверьте колпачок, если есть какие-либо повреждения, как можно скорее.

5. Вздутие или разрыв шланга радиатора

С другой стороны, если вы видите, что шланг радиатора надут или вздувается, то, вероятно, в системе охлаждения высокое давление. Надутый шланг также может проколоть или лопнуть, и охлаждающая жидкость будет вытекать по всей области двигателя.

Когда ваша машина старая, любая небольшая дыра легко закроется.Когда вы едете, в системе может накапливаться давление, которое в конечном итоге заставит охлаждающую жидкость пройти через небольшое отверстие и, в конечном итоге, выпустит охлаждающую жидкость. По мере протечки шланга радиатора охлаждающая жидкость также будет капать из радиатора и оседать на земле.

6. Перегрев двигателя

В системе охлаждения со временем закончится охлаждающая жидкость, что приведет к сильному нагреву двигателя. Если двигатель становится слишком горячим, выключите его. По мере остывания двигателя под капотом появится охлаждающая жидкость.Перед проверкой двигателя сначала дайте ему остыть.

7. Плохая работа двигателя

Перегретый двигатель плохо работает. Он станет слишком горячим, а также может потерять производительность. Если вы заметили какие-либо проблемы с двигателем вместе с проблемами с охлаждающей жидкостью, вам следует как можно скорее проверить двигатель вашего автомобиля и крышку радиатора.

Ваш двигатель не скоро выйдет из строя, но вы заметите это через несколько дней перегрева и переутомления. Не ждите, пока это произойдет, поскольку в конечном итоге вы можете заплатить за дорогостоящий ремонт или капитальный ремонт двигателя.

Признаки неисправности крышки радиатора Видео YouTube

Проверьте и проверьте крышку радиатора перед ее заменой

Когда заменять крышку радиатора ?

Когда крышка радиатора каким-либо образом повреждена, она не может должным образом герметизировать систему охлаждения, и это ставит под угрозу всю систему.

Выполните после проверки , если вы сомневаетесь, что крышка радиатора не работает, прежде чем заменять ее.

Посмотрите номинальное давление для вашего типа транспортного средства и номинальное давление, указанное на герметичной крышке.Если значения неверны, немедленно замените крышку радиатора.
Проверьте состояние основного уплотнения крышки радиатора, обратного уплотнения и герметичного уплотнения. Если вы заметили затвердение, трещины или какие-либо признаки повреждения, немедленно замените уплотнения. Замените их уплотнениями, соответствующими вашему типу герметичной крышки.
Обратите внимание, что вакуумный и предохранительный клапаны должны легко подниматься и вставляться обратно. Если есть какие-то колебания или вы заметили, что они не двигаются безупречно, немедленно замените крышку радиатора.
Проверить пружину. Если вы заметили, что сопротивление отсутствует и пружина больше не срабатывает, неисправную крышку радиатора необходимо немедленно заменить.
Отнесите свой автомобиль в профессиональный ремонтный центр для тщательного осмотра. Техник использует специальное испытательное устройство для проверки давления в крышке радиатора. Обычно, если крышка радиатора не может выдержать определенное давление, ее необходимо заменить.
Не забудьте проверить радиатор или расширительный бачок. Неисправная крышка радиатора вызовет повышение давления внутри бака, что может привести к трещинам и утечкам.Если вы заметили какой-либо из них, немедленно замените крышку, чтобы предотвратить повышение давления.

Стоимость замены крышки радиатора и самостоятельная замена

Общая стоимость замены крышки радиатора зависит от типа крышки радиатора и требуемого номинального давления. Это может быть от 10 до 250 долларов. Дорогостоящая замена герметичной крышки включает в себя блок охлаждающего вентилятора.

Вы также должны учитывать тип имеющегося у вас автомобиля. Чем более обновлен ваш автомобиль, тем дороже будет его замена.Если у вас более старая модель автомобиля, запасные части крышки радиатора могут быть легко доступны, и, следовательно, их будет намного проще заменить. Подумайте, насколько хуже будет замена радиатора. Замена только крышки обходится дешево, в то время как замена проблемной крышки, шланга и бачка охлаждающей жидкости может быть очень дорогостоящей.

Затраты на рабочую силу также могут увеличить общую стоимость замены крышки радиатора. В небольших гаражах и автомастерских может взиматься доступная плата по сравнению с большими городскими ремонтными мастерскими с высокими ценами.

Можете ли вы устранить утечку крышки радиатора, чтобы сэкономить деньги на ремонте? Да, вы можете самостоятельно заменить сломавшуюся крышку радиатора, но убедитесь, что выполняете эту работу аккуратно и безопасно.

Вам понадобится следующее:

Пара рабочих перчаток
Старое полотенце для рук
Тестер давления / тестер системы охлаждающей жидкости
Запасная крышка радиатора

Инструкции по замене крышки радиатора:

Прежде чем проводить испытание давлением, дайте двигателю остыть.
Поднимите капот и накройте крышку радиатора старым полотенцем. Полотенце убережет вас от ожогов.
Снимите колпачок, нажав на него и повернув влево против часовой стрелки. Надевайте защитные перчатки, чтобы предотвратить ожоги.
Возьмите манометр и прикрутите адаптер к инструменту. После закрепления соединения наденьте крышку радиатора на другой конец адаптера тестера. Запускаем тестер. Делается это путем накачки ручки. Обязательно качайте, пока манометр не покажет 15 фунтов.
Проверьте манометр, поскольку цифры начинают падать. Если это произойдет, у вас сломана крышка.
Замените старую крышку на новую. Закрепите новую крышку, повернув ее по часовой стрелке.
Затяните крышку радиатора и запустите двигатель, когда капот открыт. Вы также можете попросить кого-нибудь запустить двигатель вместо вас, чтобы вы сразу могли проверить новую крышку радиатора.
Оцените новый колпачок на предмет любых выделений, пузырей или брызг. Делайте это безопасно на расстоянии. Если вы видите пузыри, выключите двигатель и закройте крышку радиатора.Снова запустите двигатель, чтобы перепроверить.

Как безопасно заменить крышку радиатора YouTube Видео

Последние слова

Ваш автомобиль нуждается в регулярных проверках и обслуживании, чтобы предотвратить неисправности двигателя, проблемы с радиатором и другие проблемы. Если вы подозреваете симптомы неисправности крышки радиатора, не откладывайте. Как можно скорее доставьте свой автомобиль к специалисту и проверьте его на наличие неисправной крышки радиатора. Плохая крышка радиатора вызывает перегрев, поэтому не откладывайте проверку автомобиля лицензированным автомехаником.

6 признаков неисправной крышки радиатора (и стоимость замены)

Вашему автомобилю требуется охлаждающая жидкость, чтобы он работал и не перегревался. При перегреве двигатель отключается и может привести к необратимым повреждениям, а это последнее, что вам нужно. Хотя вся система охлаждения состоит из множества различных компонентов, одним из наиболее важных является крышка радиатора.

Это одна из самых важных частей вашей системы охлаждения, но, если у вас нет проблем, вы, вероятно, никогда не задумывались о ней.

Но что делает крышка радиатора и как узнать, когда нужно ее заменить? Здесь мы разберем все, что вам нужно знать. Начнем с знаков:

Наиболее частым признаком плохой крышки радиатора является утечка охлаждающей жидкости под радиатором. Вы также можете заметить засохшие белые полосы на радиаторе, идущие от крышки. Если у вас низкий уровень охлаждающей жидкости, это может быть признаком того, что крышка радиатора неисправна.

Вот более подробный список из 6 наиболее распространенных симптомов неисправной крышки радиатора:

Признаки неисправности крышки радиатора

1.Утечка охлаждающей жидкости

Самый очевидный признак того, что что-то происходит, — это скопление охлаждающей жидкости под автомобилем. Система охлаждения вашего автомобиля — это герметичная система, а это значит, что все, что входит, должно оставаться внутри.

Если в вашем автомобиле есть утечка охлаждающей жидкости, вам необходимо провести дальнейшее расследование, и проблема может заключаться в крышке радиатора.

2. Белая полоса на радиаторе

То, что охлаждающая жидкость течет из крышки радиатора, не означает, что она попадает на землю.Крышка радиатора находится в верхней части радиатора, и, если утечка недостаточна, охлаждающая жидкость может сгореть за радиатор, прежде чем она начнет стекать с нижней части.

Если это произойдет, на радиаторе останутся белые полосы в месте сгорания охлаждающей жидкости.

3. Низкий уровень охлаждающей жидкости

Ваш автомобиль имеет герметичную систему охлаждения, поэтому, если в один день у вас было достаточно охлаждающей жидкости, вам должно хватить и на следующий день. Если вы обнаружите, что продолжаете добавлять охлаждающую жидкость, это означает, что ваш двигатель либо горит, либо течет охлаждающая жидкость.

Он куда-то идет! Если у вас постоянно низкий уровень охлаждающей жидкости, посмотрите на крышку радиатора, чтобы узнать, откуда он выходит.

4. Перелив резервуара

Когда охлаждающая жидкость достигает определенной температуры, она создает давление, достаточное для открытия клапана давления на крышке радиатора, который отправляет охлаждающую жидкость обратно в резервуар. Но если крышка радиатора не работает должным образом, она может отправить слишком много жидкости обратно в резервуар, в результате чего охлаждающая жидкость будет вытекать из переливного шланга.

Связанный:

Принцип работы бачка для перелива охлаждающей жидкости в радиаторе

6 Причины появления масла в резервуаре охлаждающей жидкости и что делать

5. Перегрев двигателя

Крышка радиатора выполняет несколько разных функций, чтобы поддерживать в двигателе нужную температуру. Хотя мы подробнее рассмотрим, как это работает, позже в статье, просто знайте, что плохая крышка радиатора может привести к перегреву двигателя!

6. Дымовой двигатель / крышка радиатора

Когда все работает правильно, крышка радиатора отлично справляется с давлением в системе, повышая температуру кипения охлаждающей жидкости.Но если у вас неисправная крышка радиатора, охлаждающая жидкость не нагреется до нужной температуры и может закипеть.

В результате из двигателя или крышки радиатора будет выходить много пара, поскольку охлаждающая жидкость выкипает из системы.

Функция крышки радиатора

Крышка радиатора может быть самым упускаемым из виду компонентом системы охлаждения вашего автомобиля, но она может быть самым впечатляющим. Крышка радиатора выполняет четыре функции, и если одна из них не работает должным образом, вы столкнетесь с проблемами.Эти функции:

Для повышения давления в системе охлаждения
Сбрасывает избыточное давление в резервуар
Герметизирует систему охлаждения
Направляет охлаждающую жидкость в радиатор через вакуумный клапан

Для начала, крышка радиатора создает давление в системе. Это давление повышает точку кипения охлаждающей жидкости. Вот почему, если охлаждающая жидкость вытекает из крышки радиатора, она может сгореть на двигателе, но не сгорит внутри системы. Без системы под давлением охлаждающая жидкость начнет закипать, и ваш двигатель не сможет эффективно охлаждаться.

Во-вторых, хотя некоторое давление — это хорошо, слишком большое — вредно. Избыточное давление может взорвать шланги, саму крышку и любые другие слабые места в системе. Крышка радиатора имеет заданное значение, при котором она открывается, чтобы отправить избыточное давление в резервуар, в котором есть открытый шланг избыточной охлаждающей жидкости для безопасного сброса давления.

В-третьих, крышка радиатора герметизирует систему. Это довольно просто; Когда вы снимаете крышку, вы можете заливать охлаждающую жидкость непосредственно в радиатор, но при работающем двигателе отверстие не должно быть, иначе вы попадете в систему, что пагубно.

Наконец, когда охлаждающая жидкость начинает остывать, она сжимается, что снижает уровень охлаждающей жидкости в радиаторе. Вакуумный клапан крышки радиатора подает больше охлаждающей жидкости в радиатор, чтобы все было на нужном уровне.

Связано: 10 лучших моторных антифризов и охлаждающих жидкостей

Расположение крышки радиатора

Хотя многие люди не обращают внимания на крышку радиатора, обычно ее легко найти. Во-первых, вам нужно найти радиатор, который обычно находится в передней части моторного отсека.

Крышка радиатора расположена в верхней части радиатора, обычно с левой или правой стороны, но иногда и прямо посередине радиатора

После того, как вы найдете крышку радиатора, вам нужно будет надавить на нее и повернуть, чтобы снять. Ни в коем случае нельзя снимать крышку радиатора с горячего двигателя! Система находится под давлением, поэтому, как только вы снимаете крышку, всему этому давлению есть куда уходить.

Вы не только потеряете тонну охлаждающей жидкости, когда она вылетит из отверстия крышки радиатора, но и станет очень горячей.

Стоимость замены крышки радиатора

Средняя стоимость замены крышки радиатора составляет от 10 до 50 долларов, в зависимости от модели автомобиля. Новая крышка радиатора стоит от 5 до 25 долларов, в то время как на замену требуется всего 10 секунд, и зачастую она бесплатна.

Хорошая новость заключается в том, что если у вас неисправная крышка радиатора, это один из самых дешевых компонентов для замены.

Еще лучше то, что его очень легко заменить. Затраты на оплату труда могут варьироваться в зависимости от того, имеет ли механик, к которому вы его возьмете, установленную минимальную ставку для всех работ, но мы настоятельно рекомендуем просто заменить его самостоятельно, потому что это очень просто.

Все, что вам нужно сделать, это найти крышку радиатора, надавить на нее и повернуть против часовой стрелки, чтобы снять. Перед этим убедитесь, что двигатель полностью остыл! Перед снятием крышки радиатора необходимо дать автомобилю постоять не менее 12 часов.

Оттуда все, что вам нужно сделать, это повернуть новую крышку радиатора по часовой стрелке, чтобы завершить работу! Это легко сделать, и вы сэкономите несколько долларов в ремонтной мастерской.

3 признака неисправности или повреждения крышки радиатора

Здесь обсуждаются 3 основных признака или симптома, которые вы должны знать о крышке радиатора.Этими тремя симптомами являются утечка охлаждающей жидкости, уменьшение количества охлаждающей жидкости и перегрев двигателя.

Крышка радиатора — это хорошо структурированная крышка для радиатора. Он настолько широко используется, что не может быть подвергнут серьезным изменениям в каждой машине. Он поддерживает давление в системе охлаждающей жидкости в зависимости от температуры. Это похоже на двухходовой клапан.

1 — Редукция охлаждающей жидкости из бачка

Бачок с охлаждающей жидкостью имеет указание максимального и минимального уровня. Если вы неожиданно обнаружили уменьшение количества охлаждающей жидкости, то проверьте, нет ли утечек охлаждающей жидкости из других источников.Одной из причин протечек может быть крышка радиатора.

2 — Утечка охлаждающей жидкости из крышки

Если уменьшение количества охлаждающей жидкости действительно является проблемой вашего автомобиля, то любой опытный механик сначала проверяет крышку радиатора, потому что это не требует много времени, а также может быть выполнено визуально.

Если крышка повреждена, то охлаждающая жидкость автоматически вытечет из нее после повышения давления в системе охлаждающей жидкости. Когда уровень охлаждающей жидкости уменьшается и внешняя утечка не обнаруживается, существует вероятность утечки через крышку.

3 — Проблема с перегревом двигателя

Этот симптом легко предсказать, если крышка повреждена. Датчик показаний температуры внезапно показывает высокую температуру с меньшим временем вождения. Поврежденная крышка может быть одной из причин этого.

Двигатель Перегрев вызван множеством причин, но утечка охлаждающей жидкости является основной причиной этого. Двигатель не охлаждается и перегревается из-за нехватки охлаждающей жидкости. Если охлаждающая жидкость вытекает из крышки радиатора, ее необходимо заменить.

Методика проверки крышки радиатора —

1 — утечка

Если вы обнаружили следы охлаждающей жидкости на верхнем радиаторе или на крышке, то утечка наверняка есть. Если вы замечали эту утечку неоднократно, следует заменить колпачок. Не открывайте крышку, пока двигатель не остынет. Горячая охлаждающая жидкость под давлением может нанести вам вред.

2 — проверьте состояние плунжера

Ограничение потока охлаждающей жидкости может появиться из-за подпружиненного толкателя крышки.Если он заклинивает, то — охлаждающая жидкость не попадает в резервуар-накопитель из-за того, что создается давление. В таком случае замените колпачок.

3 — Тест манометра

В этом испытании не должно падать давление. Если давление падает, необходимо заменить колпачок.

Стоимость замены настолько незначительна, что вы должны заменить ее при любых признаках неисправности.

Крышка радиатора рабочая —

Работает как скороварка.При повышении температуры любой жидкости
Эта жидкость испаряется. Но если приложить давление, он не может испариться.

Крышка радиатора ограничивает поток охлаждающей жидкости и помогает поддерживать температуру двигателя. Но после достижения определенной точки температуры крышка открывается просто путем создания на нее давления. Поток охлаждающей жидкости передается в резервуар-накопитель.

Признаки неисправной крышки радиатора — распознать признаки неисправной крышки и исправить

Машины под капотом вашего автомобиля — это действительно трудолюбивые элементы, которые заставят ваш автомобиль доставить вас из пункта А в пункт Б.И, черт возьми, эти крошечные движущиеся части во время работы нагреваются. Итак, в этой статье мы собираемся обсудить именно этот, Крошечный, но действительно важный элемент головоломки вашего автомобиля — крышку радиатора.

Что касается всего, когда вы ознакомитесь с принципом работы крышки радиатора, вы легко сможете определить, вызвана ли им проблема с охлаждением, которая у вас возникла.

Итак, поехали, мы собираемся поговорить о симптомах неисправной крышки радиатора , а также о том, когда пора это исправить (если можете) и пора ли его заменять.Только от начальника гаража!

Признаки неисправности крышки радиатора

Прежде чем мы начнем: Определения

Было бы действительно важно сначала поговорить обо всей системе охлаждения вашего автомобиля, поскольку важно не только понять, для чего она предназначена, но и лучше понять важность и функцию крышки радиатора.

Крышка радиатора

Крышка радиатора на самом деле представляет собой напорный клапан, задача которого — улавливать перелившуюся охлаждающую жидкость. Подумайте об этом как о выпускном клапане, который при давлении 15 фунтов на квадратный дюйм или фунт / кв.дюйм открывается, позволяя отводить тепло, а охлаждающая жидкость перетекает в расширительный бачок для продолжения цикла охлаждения.

Изображение: A7N8X

Радиатор

Радиатор — это теплообменник. Он используется для передачи тепловой энергии от одного предмета к другому в целях охлаждения. В случае с вашим автомобилем, он передает тепло охлаждающей жидкости воздуху.

Водяной насос

По сути, это сердце системы охлаждения автомобиля, поскольку она перекачивает охлаждающую жидкость. Он циркулирует жидкость всякий раз, когда ваш двигатель запущен и работает, от насоса охлаждающая жидкость уходит в блок двигателя, затем в головку блока цилиндров, в радиатор и обратно в насос.

Термостат

Клапан, регулирующий поток охлаждающей жидкости и помогающий поддерживать надлежащую рабочую температуру. Он находится между вашим двигателем и радиатором и позволяет охлаждающей жидкости течь к радиатору только по мере необходимости, чтобы избавиться от избыточного тепла.

Расширительные баки

Туда, куда при необходимости уходит перелившаяся охлаждающая жидкость. Он похож на дополнительный контейнер для жидкости и используется соответственно либо до тех пор, пока давление не упадет, либо когда ее будет слишком много.

Итак, теперь, когда у нас есть в значительной степени представление о том, как работает система охлаждения в вашем автомобиле, мы перейдем к обсуждению различных аспектов крышки радиатора, особенно Знак неисправности крышки радиатора .

Подробнее о крышке радиатора

Крышка радиатора состоит из 2 основных частей: клапана давления и пружинного механизма . Мы упоминали, что номинальное давление крышки радиатора составляет 15 фунтов на квадратный дюйм, на самом деле оно колеблется от 13 фунтов на квадратный дюйм до 16 фунтов на квадратный дюйм с высокими характеристиками в диапазоне от 19 фунтов на квадратный дюйм — 32 фунтов на квадратный дюйм.

По мере того, как охлаждающая жидкость в вашей системе нагревается и расширяется, пружинный механизм сжимается, и охлаждающая жидкость течет в расширительный бачок. Клапан давления всегда защищает ваш радиатор и защищает его от случайного переполнения.

Плохие знаки крышки радиатора

Итак, ваша машина перегревается, но ничего страшного, вы немного повозитесь с двигателем, и вуаля он снова работает в норме. Но потом это происходит снова, вы смущены и раздражены, что происходит?

Вот почему важно определить, виновата ли крышка радиатора , это может сэкономить вам много времени, усилий и всех этих хлопот, представьте, что это выясняется, когда вы в отпуске или собираетесь куда-то действительно важное.

Мы подошли к сути нашего обсуждения, и следующие симптомы плохой крышки радиатора:

Утечка охлаждающей жидкости / Низкий уровень охлаждающей жидкости
Перелив резервуара / расширительного бачка
Шланг радиатора разрушается
В системе охлаждения есть воздух
Перегрев двигателя

Утечка охлаждающей жидкости / Низкий уровень охлаждающей жидкости

Охлаждающая жидкость является основным элементом вашей системы охлаждения, поэтому это самый верный признак, на который следует обратить внимание при определении проблемы.

Поищите остатки охлаждающей жидкости или высохшую охлаждающую жидкость, которая окружает ваш радиатор или крышку радиатора, когда она протекает, это должно быть достаточно очевидно.

Когда давление слишком велико, будет вытекать во всех возможных местах, на крышке, шланге, радиаторе или водяном насосе.

Вот почему у вас всегда будет низкий уровень охлаждающей жидкости. Это потому, что крышка не работает должным образом и не выполняет то, что должна. Также обратите внимание, если крышка радиатора застряла, возможно, это высохшая охлаждающая жидкость.

Это определенно признаки плохой крышки радиатора без охлаждающей жидкости.

Переливной резервуар / расширительный бак

Мы обсудили, для чего нужен расширительный бачок, и, как мы уже знаем, он куда направляется при необходимости. Итак, один из признаков неисправности крышки радиатора — это когда ваш расширительный бачок всегда или очень легко заполняется. Это просто потому, что крышка радиатора продолжает выпускать охлаждающую жидкость, даже если давление все еще не на желаемом уровне.

Естественно, ваш расширительный бачок или бачок обязательно переполнится.

Шланг радиатора разрушается

Это происходит, когда ваша крышка не позволяет хладагенту от расширительного блока вернуться обратно в систему охлаждения, что приводит к разрушению шланга радиатора из-за внутреннего всасывания из-за создания ненадлежащего вакуума.

Убедитесь, что шланг не сплющен или изогнут. , чтобы быть уверенным, что это обратное уплотнение крышки радиатора выходит из строя.

В системе охлаждения есть воздух

Являясь клапаном, при выходе из строя крышка радиатора либо пропускала, либо ошибочно забивалась. Таким образом, в этом случае, когда он поврежден или неисправен, он может пропустить воздуха в систему охлаждения радиатора .

Это, в свою очередь, создаст воздушные карманы и испортит все, от сердечника обогревателя до термостата и шлангов радиатора. Эти компоненты не смогут выполнять свою работу должным образом, поскольку они не могут поддерживать температуру на желаемом уровне, потому что воздух просто будет их отбрасывать.

Перегрев двигателя

Наконец, когда вы замечаете внезапные всплески температуры от вашего двигателя или когда, возможно, он быстро перегревается. Когда крышка радиатора неисправна, она препятствует потоку охлаждающей жидкости по вашей системе охлаждения.

Естественно, ваш двигатель может не получить желаемого охлаждающего эффекта, необходимого для правильной работы, что приведет к его перегреву.

Важно немедленно остановить двигатель или автомобиль, подождать некоторое время, прежде чем открывать капот, и проверить его.

СОВЕТ: Обратите внимание, чтобы не обжечься и не обжечься, соблюдайте необходимые меры предосторожности.

Проверка крышки радиатора

Визуальный осмотр
Проверьте наличие остатков охлаждающей жидкости или утечек в области вокруг радиатора или крышки радиатора.
Вопреки распространенному заблуждению, когда охлаждающая жидкость пузырится, это, вероятно, крышка радиатора, но это даже не прокладка головки блока цилиндров.Скорее всего, причиной симптома является термостат.
Ослабьте колпачок
Важно отметить, что здесь цель состоит только в том, чтобы ослабить колпачок только . Постарайтесь не обжечься и не открывать его полностью, так как давление внутри радиатора может привести к тому, что охлаждающая жидкость внутри вырвется наружу и обожжет вас.
Итак, цель здесь — дать вашему двигателю поработать несколько минут, затем ослабить крышку радиатора и посмотреть, будет ли он пропускать воду под давлением в виде пара.Если это не так, то, возможно, пришло время заменить его.
Используйте манометр (рекомендуется)
Убедитесь, что у вас есть прибор для проверки давления в радиаторе, немного ткани, охлаждающей жидкости, поддона и, если необходимо, достаточно света, а также ящик для инструментов и перчатки для выполнения этого.
ПРЕДУПРЕЖДЕНИЕ: Снова не снимайте крышку радиатора при работающем двигателе или при ненормальной температуре охлаждающей жидкости.
Сначала снимаем крышку радиатора.
Присоедините измеритель давления крышки радиатора к крышке радиатора.
Далее следует нагнетать ручку давления до тех пор, пока она не покажет диапазон или точное давление, скажем, 15 фунтов на квадратный дюйм для конкретной крышки радиатора. Если давление падает ниже, значит, крышка радиатора неисправна.

Неисправная крышка радиатора — починить или заменить?

Действительно, крышка радиатора не будет стоить вам много . Поэтому, когда вы убедились, что именно это и является причиной проблем, с которыми вы столкнулись, мы порекомендуем вам просто пойти дальше и купить себе новый.

Но есть одна хитрость, которую можно просто проделать, и секретный ингредиент — перец. Вот как это работает.

Известно, что

Pepper останавливает утечки, поэтому может просто помочь с утечками, если это единственная проблема, с которой вы столкнулись.

Снимите крышку, возьмите 30 грамм черного перца и добавьте его в воду или охлаждающую жидкость в радиаторе. Затем установите крышку радиатора на место.

Объезжайте несколько минут, затем осмотрите, если утечки все еще есть, то, возможно, пришло время заменить колпачок.Если крышка повреждена при визуальном осмотре, например, треснула, или клапаны или уплотнения находятся в плохом физическом состоянии, вам определенно понадобится новая. (У вас всегда есть возможность уточнить у профессионалов)

Также можно использовать профессиональные герметики для радиаторов. Прочтите наш соответствующий пост о лучших продуктах для остановки утечки радиаторов, чтобы узнать больше.

Стоимость замены крышки радиатора

Так какова стоимость замены крышки радиатора? Что ж, крышки радиатора дешевы и избавят вас от множества головных болей.Его ценовой диапазон составляет от 5 до 20 долларов.

Убедитесь, что вы получили марку вашего автомобиля, и убедитесь, что вы указали нужные вам уровни psi.

Надежные бренды

У нас есть список лучших брендов для вашей крышки радиатора:

Крышка радиатора AC Delco RC85 GM оригинальное оборудование (15 фунтов на кв. Дюйм)
Stant 10231 (16 фунт / кв.дюйм, вентиляция) герметичная крышка радиатора
Motocraft RS 527 Крышка радиатора
Stant 10230 Крышка радиатора
AC Delco RC98 GM оригинальное оборудование (15 PSI) крышка расширительного бачка радиатора
Outlaw racing крышка радиатора манометра высокого давления 1.8 + мониторинг в реальном времени
Gates 31412 Крышка радиатора
PT Авто склад R126 (16 psi) Крышка радиатора

Признаки неисправности крышки радиатора — Дополнительные советы

Среди всех этих разговоров о диагностике и замене крышки радиатора важно отметить, что лучшая защита от неисправной системы охлаждения — это правильное обслуживание.

Вот что следует учитывать:

Следите за тем, чтобы у вас всегда был необходимый уровень жидкости.Убедитесь, что вода смешивается с охлаждающей жидкостью в соотношении 50/50, или приобретите уже приготовленную смесь охлаждающей жидкости.
Обязательно плотно закрывайте крышку.
Очистите радиатор. Обязательно составляйте регулярную, скажем, два раза в год, график очистки вашего радиатора, мы обещаем, что он сотворит чудеса с вашей системой.
Промывайте и заправляйте радиатор ежегодно.

Признаки неисправности крышки радиатора — нижняя линия

И на этом мы заканчиваем наш блог про неисправностей крышки радиатора, и признаки.Здесь, на сайте garagechief.com, благополучие вашего автомобиля является нашим приоритетом. Поэтому наша цель — помочь вам поддерживать его и дать вам обширные знания о вашем автомобиле.

Мы надеялись, что вы собрали достаточно информации о системе охлаждения вашего автомобиля, и с этого момента будете внимательно следить за ней, поскольку это жизненно важная часть для поддержания работы вашего двигателя.
