Как проверить крышку расширительного бачка » Драйв
В материале, посвященном крышке расширительного бачка, мы рассказывали, почему исправность этой, казалось бы, небольшой детали так важна для правильного теплового режима двигателя, и почему она оказывает прямое влияние на ресурс многих элементов системы охлаждения. Но порой автовладельцы сталкиваются с другой неожиданной проблемой: они не могут найти качественную новую крышку на замену неисправной. Для некоторых рукастых водителей лучшим решением в этом случае становится самостоятельная переборка нужной крышки с применением качественных деталей. Как самому собрать гарантированно качественную крышку – рассказываем сегодня.
На самом деле, для владельцев отечественных автомобилей, а зачастую и бюджетных иномарок – сложность выбора при покупке новой крышки – это реально существующая проблема. Ведь определить правильность настроек клапанов визуально невозможно, а описанный нами в предыдущей статье способ визуального наблюдения за бачком и шлангами системы охлаждения не идеально точен.
Для более тонкого и однозначного «диагноза» нужен пусть и несложный, но специальный стенд с манометром, на который накручивается крышка. В установке создаётся сначала избыточное давление, а затем разрежение. Полученные цифры сравнивают с заводскими параметрами в таблице. Но это – опять же, из области красивой, но почти бесполезной в обычной жизни теории, а мы переходим к практике.
Ремонтировать нельзя выбросить
Крышка расширительного бачка считается неразборной и неремонтопригодной – по крайней мере, заводская деталь практически любой современной машины относится к разряду «одноразовых» изделий.
Так выглядят внутренности отечественной крышки расширительного бачка ВАЗ, которая считается неразборной и неремонтопригодной
Однако многие автовладельцы Лад, столкнувшись на практике с этой проблемой и поменяв не одну деталь без особого успеха, не от хорошей жизни задумываются о том, чтобы заменить крышку своей Самары (Гранты, Калины и т.д.) на более качественную от иномарки.
Тем более, что некоторые «фольксвагеновские» крышки «как родные» подходят по диаметру и имеют ту же конструкцию с парой клапанов внутри.
Нержавейка, сэр: иностранные крышки зачастую выполнены весьма добротно даже при скромной цене
Однако просто так накрутить импортное изделие не получится из-за отличающегося шага резьбы. Затянуть крышку «как есть» силой тоже не выйдет – и резьба будет повреждена, и герметичности добиться не удастся.
Но и это не останавливает рукастых автомобилистов от несложной рационализации – имплантации клапанов от «чужой» крышки в корпус нужной детали с последующей их настройкой «по мануалу». С одной стороны, «домашнее» вмешательство в штатную конструкцию – это не очень хорошо, но…у многих умельцев модернизированная крышка на практике работает как надо — в отличие от тех, которые встречаются в продаже в автомагазинах. Не в последнюю очередь здесь играет роль «прямота рук» и опыт того, кто будет выполнять подобную доработку.
Обычно для того, чтобы установить другие внутренности в штатную крышку, их аккуратно извлекают.

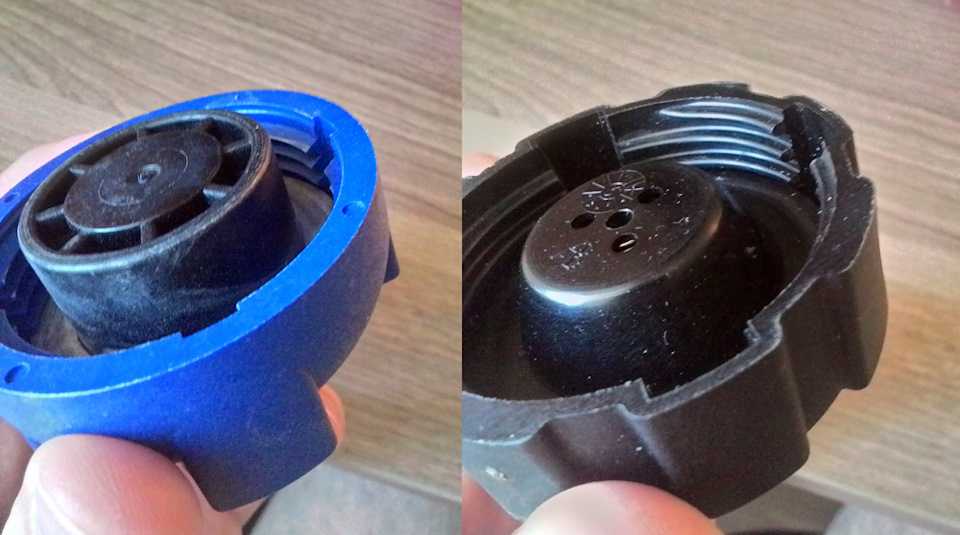

Слева – российский корпус, справа – немецкий «донор»
Соединив всё это, можно получить надёжную и правильно работающую крышку. Правда, лишь после точной настройки выпускного клапана

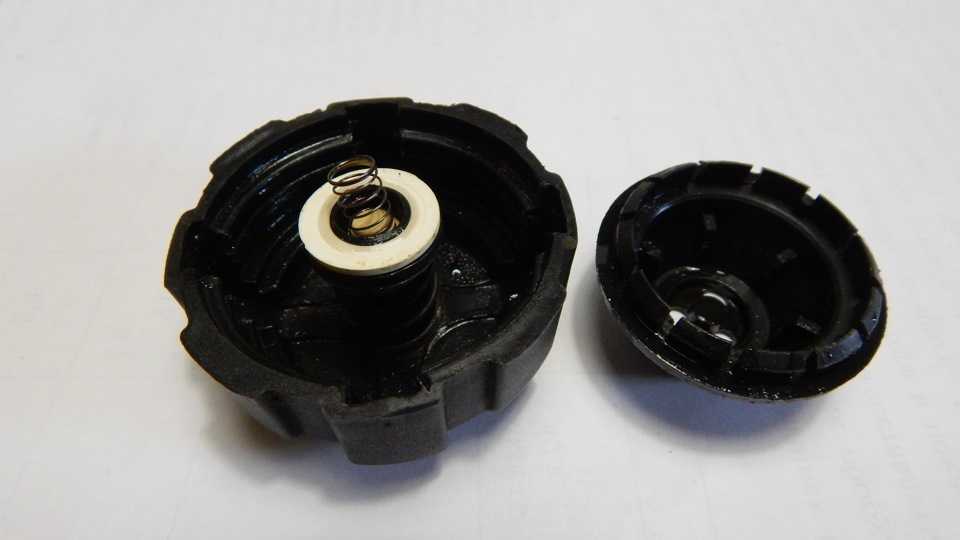

«Чужой» блок клапанов со снятой крышкой и в собранном виде
Как правило, для этого «донорскую» крышку распиливают, не допуская повреждения клапанов и уплотнения.
Главное при подобной «хирургии» – не повредить сами клапаны!
Затем крышку собирают с новыми внутренностями и проверяют, поскольку они настроены на иное избыточное давление, и выпускной клапан будет открываться при 1,3-1,5 кгс/см2, что для вазовских двигателей откровенно много. Для проверки созданного «гибрида» придётся в домашних условиях изготовить простейший стенд, состоящий из герметично соединенного расширительного бачка и насоса с манометром. Он позволит проверить только клапан, отвечающий за избыточное давление, но этого будет вполне достаточно.
Готовая крышка для Лады Самары с иностранными «потрохами»

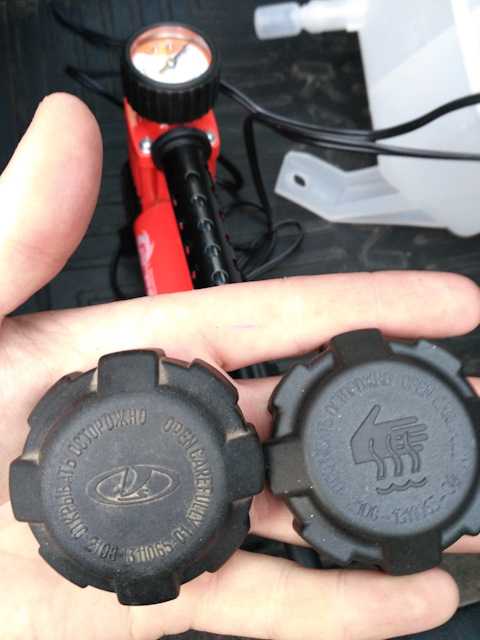

Импровизированный стенд может выглядеть вот так

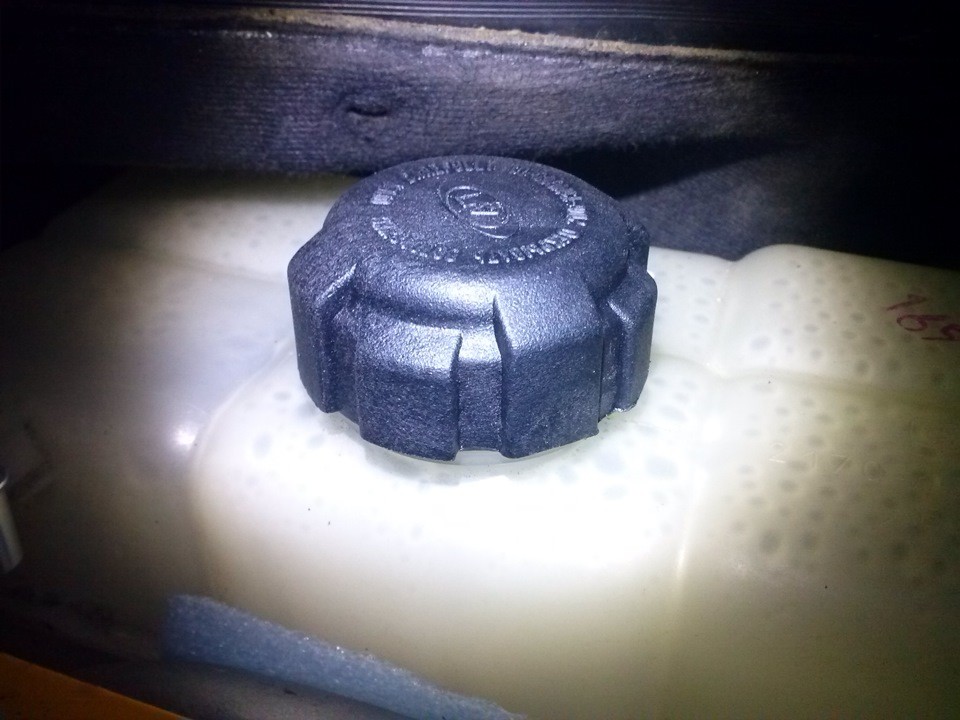

Внешне модернизированная крышка никак не отличается от обычной
Подпиливая пружинку, можно добиться требуемого порога срабатывания выпускного клапана
Накрутив пробку на резьбу, можно не только измерить давление, но и путём дальнейших несложных манипуляций с пружинками добиться срабатывания клапана на нужном давлении – 1,1 атмосферы.
Интересно, что некоторые владельцы при подобном «тюнинге» во избежание проблем с бачками и патрубками даже немного занижают порог открытия клапана (до 0,9-1,0 атм).
Стандартный для вазовской пробки параметр – 1,1-1,2 атм
1,0 атм – вполне достаточно для правильной работы системы охлаждения
И если переделка крышки доступна далеко не всем «гуманитариям», то сделать стенд и проверить на нём подозрительное (или просто только что приобретённое) изделие мы смело советуем!
Еще один вид «приспособления-стенда» для проверки крышек – без расширительного бачка, но со специально изготовленным резьбовым соединением и обратным клапаном
Правда, при этом нужно помнить о том, что манометр обычного ножного или ручного насоса не является прецизионно точным прибором. Однако его погрешность вполне позволяет оценить, когда именно срабатывает выпускной клапан. А это – уже полдела.
Система охлаждения в машине полностью герметичная, и с нагревом двигателя, охлаждающая его жидкость тоже нагревается.
Из-за герметичности, при нагреве жидкости, в системе создается повышенное давление, жидкость начинает расширяться. До определенного момента, воздух, вытесняемый жидкостью, скапливается в бачке расширителя. Когда давление достигнет критической отметки, в крышке расширительного бачка срабатывает выпускной клапан, и весь избыточный воздух покидает систему охлаждения. Остывая, жидкость начинает сжиматься, угрожая создать декомпенсацию (повышенный вакуум), чтобы этого не случилось, в крышке бачка предусмотрен также и впускной клапан. Впускной клапан начинает срабатывать тогда, когда давление в бачке становиться ниже атмосферного. Впустив воздух, система выравнивает давление.
Обязательно посмотрите видео:
Последствия поломки крышки бачка
Многие водители очень редко обращают внимание на крышку бачка, и даже не подозревают, какую важную роль она занимает во всей системе охлаждения.
Эту крышку, многие не открывают годами, и она начинает закисать. Клапана перестают правильно работать, и в один прекрасный момент, из-за отсутствия герметичности в системе охлаждения, образуются воздушные пробки. Автомобиль начинает закипать, перестает работать отопитель салона. Перегретый двигатель выходит из строя, и его ремонт довольно дорогостоящий. Бывает и так, что выпускной клапан заклинивает, и тогда, в системе охлаждения образуется избыточное давление, которое может разорвать патрубки, радиатор охлаждения, радиатор печки, либо пробить себе путь в картер двигателя через уплотнительную прокладку головки блока цилиндров. И это не считая более мелких деталей двигателя, таких как помпа, термостат. Устранение последствий дело очень дорогое. Все эти неисправности случились всего лишь из-за поломки, казалось бы, такой несущественной детали, как крышка расширительного бачка.
Как проверить клапана крышки
Избежать таких поломок поможет внимательность. Необходимо, хотя бы пару раз в месяц проводить визуальный осмотр двигателя и всех жидкостей автомобиля.
Многое, конечно, неподготовленным взглядом не увидеть, но если возникли какие-то подозрения на работу двигателя и системы охлаждения, необходимо сразу обратиться к специалистам. А сама крышка, на исправность работы клапанов, проверяется довольно просто. Во-первых, она не должна быть грязной, окисленной и со следами коррозии. Во-вторых, внутренняя поверхность крышки должна быть всегда чистой, клапаны должны плавно продавливаться при нажатии на них пальцем. Если крышку поднести к уху и нажать на выпускной клапан, должен раздаться слабый звук, похожий на свист, а убрав палец с клапана, звук должен быть шипящим, как будто втягивается воздух. Для проверки крышки можно использовать насос с манометром. Сняв с бачка самый тонкий, верхний патрубок, надо присоединить к бачку насос и начать подавать воздух. Выпускной клапан должен срабатывать от давления не больше 1,5 килограмма на квадратный сантиметр, или по-другому 1,5 атмосфера. Если клапан не срабатывает, крышку необходимо поменять. Путем, таких нехитрых манипуляций, можно определить исправность крышки расширительного бачка, и вовремя устранить неисправность, что убережет от серьезных поломок двигатель автомобиля.
Если крышка расширительного бачка сломалась в дороге
Бывает и так, что поломка крышки, происходит во время дальней поездки, когда владелец не имеет возможности обратиться в авторемонт. В этом случае поможет один нехитрый метод. Разбирается крышка бачка и вынимается пружина клапана, что позволит избежать создания высокого давления в системе. Это позволит продолжить движение порядка 20-30 километров. Делая остановки после каждых 20-30 километров и давая жидкости немного остыть, можно доехать до ближайшего автосервиса, где специалисты устранят неисправность полностью.
Можно ли кататься с приоткрытой крышкой бачка? Смотрите видео:
И, напоследок, добрый совет. Проявляйте внимательность к своему железному коню, и он не будет подводить в самый неожиданный момент.
Водители знают, что в расширительном бачке автомобиля хранится охлаждающая жидкость, без которой двигатель долго не проработает.
Сверху на расширительном бачке находится горлышко, через которое антифриз заливается. Чтобы он не выливался при движении автомобиля, горлышко закрывается крышкой. Может показаться, что ее устройство и задачи довольно простые, но это не совсем так. Крышка расширительного бачка крайне важный элемент мотора, за которым нужно следить, чтобы не вышли из строя дорогостоящие компоненты двигателя.
Задачи крышки расширительного бачка
Работа двигателя сопровождается нагреванием, что вполне естественно, учитывая какие процессы в нем происходят. С нагревом агрегатов мотора нагревается и охлаждающая жидкость, которая забирает часть тепла. Увеличение температуры жидкости сопровождается ее расширением и повышением давления. Соответственно, чем сильнее разогревается мотор, тем большее давление возникает в системе охлаждения, где находится антифриз или тосол. Чтобы при повышении давления не случился разрыв патрубков, радиатора, трубок и других элементов системы охлаждения, необходима крышка расширительного бачка, которая выполняет не только запирающие функции, но и выступает в качестве клапана.
Прогретый двигатель работает при различных температурах. Для некоторых автомобилей нормальным показателем является 95-100 градусов по Цельсию, для других значение доходит до 125-130 градусов, и эти показатели тоже не являются предельными. При таких температурах охлаждающая жидкость расширяется примерно на 20-30%, соответственно, возникает серьезное избыточное давление. Принято считать, что нормальное давление в охлаждающей системе автомобиля находится на уровне в 1,1-1,5 атмосфер, и при его превышении могут начаться проблемы. Также возникают неприятные ситуации и при пониженном давлении автомобиля, которые проявляются созданием вакуума внутри системы и сжатием патрубков, шлангов и других элементов.
Грамотно работающая крышка расширительного бачка исключает вероятность создания высокого и низкого давления в системе, за счет чего оно остается на необходимом уровне.
Как устроена и работает крышка расширительного бачка
Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.
Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.
Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.
До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.
Признаки неисправности крышки расширительного бачка
Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:
- Дым из-под капота.
Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза; - Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.
Как проверить крышку расширительного бачка
Проверка крышки расширительного бачка – достаточно сложная процедура, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто.
В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.
Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев. Проводится проверка крышки следующим образом:
Первым делом на незаведенном моторе ее нужно снять и внимательно осмотреть на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения;
Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.
Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
Крышка расширительного бачка — это один из самых простых механизмов машины, но поломка которого может привести к глобальным нарушениям всей ее отлаженной системы.
Что в ней может поломаться, ведь крышка и крышка, скажете вы. Но это только на первый взгляд. Даже самые ранние модели машин оснащались надежными запорами из металла.
Чтобы разобраться с этом вопросом, необходимо полностью представлять, как работает вся охлаждающая система автомобиля, и как циркулирует тосол или антифриз в ней.
Нюансы работы ОС или как связаны между собой механизмы этой системы
Рабочий режим мотора автомобиля предполагает естественное нагревание, соответственно, чтобы это нагревание корректировать и охлаждать двигатель, в систему охлаждения заливают специальную жидкость, температура закипания которой несколько выше стандартной воды (100 градусов).
Так для тосолов характерна температура в 105 градусов, а для антифризов этот порог иногда может составлять отметку 125 градусов. Соответствующая вязкость и дополнительные присадки позволяют эффективно бороться с закипанием.
Но это еще не все. Вспоминая школьный курс физики, можно отметить, что любое жидкое вещество при нагревании расширяется, а значит — увеличивается в объеме. Соответственно давление этой жидкости на систему будет увеличиваться, поэтому для него необходим дополнительный сброс, иначе возникает угроза порыва важных узлов автомобиля.
Но как же достичь сбросов излишков, когда система охлаждения, как известно, должна быть полностью герметична, ведь малейшее попадание в нее воздуха может привести к воздушным пробкам и циркуляция жидкости будет нарушена, что сразу скажется на охлаждении двигателя. Именно за этот вопрос и отвечает маленькая неприметная пробка расширительного бачка.
Как устроена и как работает крышка расширительного бачка?
Критическая красная отметка давления в системе охлаждения предусматривает от 1,1 до 1,5 кгс/см2, все зависит от модели машины, года выпуска и модификации двигателя вместе с системой охлаждения. Когда критический рубеж давления пройден, происходит сброс излишков посредством предохранительного клапана, который находится непосредственно в крышке расширительного бачка.
Такие клапаны еще называют выпускными. Как только критический параметр устранен и давление в системе охлаждения приходит в норму, выпускной клапан тут же закрывается, при этом смеси с воздухом не происходит, так как система полностью герметична и работает только с внутренним давлением, регулируя именно его.
Но как же тогда происходит нагнетание давления, ведь когда машина находится в покое и остывает, то температура охлаждающей жидкости начинает падать, значит жидкость сжимается и не создает необходимое давление для работы?
Более этого, когда ОЖ уходит по системе, то в расширительном бачке остается свободное пространство, которое может занять воздух, по сути которого там не должно быть. Небольшие воздушные пробки может вытолкнуть непосредственно охлаждающая жидкость при запуске автомобиля. Большое количество воздуха сопряжено с более серьезными неисправностями, которые потребуют тщательной диагностики и ремонта вышедших из строя узлов.
Возвращаясь к давлению в системе, стоит отметить, когда отметка давления падает на значения от 0,03 до 0,1 кгс/см2, опять же в зависимости от модели авто и модификации двигателей вместе с прочими агрегатными узлами, то на помощь приходит входной или впускной клапан крышки, который начинает нагнетать воздух в расширительном бочке, впуская его из атмосферы.
По достижению оптимальных для работы значений клапан автоматически закрывается.
Как проверить работу крышку на предмет неисправностей?
1. Визуальный осмотр. Для того, чтобы оценить состояние крышки расширительного бочка в целом, необходимо тщательно ее осмотреть. Если на глаз заметны трещины, сколы, замятины, царапины, то пробку необходимо заменить на новую. Если сверху крышка покрыта ржавчиной, накипью и грязью, то для начала стоит очистить ее и затем продолжить осмотр.
2. Осмотр предохранительного клапана. Для того, чтобы понять на сколько предохранительный клапан крышки бачка держит давление, достаточно открутить крышку при запущенном двигателе, — после чего должен раздаться характерный шипящий звук. А вот какое именно давление в этот момент было в системе на глаз определить невозможно, для этого понадобиться специальное приспособление — насос с манометром, который потребуется установить на систему (прикрутить к штуцеру) и повторить процедуру.
Кстати, делать это можно как со слитой охлаждающей жидкостью из бачка, так и с наполненным баком. Во втором случае потребуется заглушить отсоединенный патрубок на отвода пара, так как именно вместо него будет установлен штуцер манометра.
Если давление в давление в системе при нагнетании насосом не превосходит отметки 1,1 — 1,5 кгс/см2, а работа сопровождается характерным шипением, то предохранительный клапан исправлен и проблему следует искать в другом месте.
3. Клапан на сброс — поломка это маленького агрегата практически исключена. Основная проблема в сбросе излишнего давления кроется не в клапане, а в тугой пружине крышки расширительного бачка. Для этого рекомендуется аккуратно разобрать механизм и укоротить пружинку минимум на один виток, после чего собрать все заново и проверить на работу запора на расширительный бачок.
Важная особенность
При разборе крышки расширительного бачка у вас могут вылететь две пружинки, одна маленькая, а другая большая.
Так вот, не стоит сразу «кусать» обе. Потратьте немного больше времени на сбор, разбор и проверку, тем самым вы обеспечите качественную работу всей системы. В рекомендациях часто встречается, что укорачивать нужно большую пружинку на один виток, а меленькую на два, но все это условно и сугубо индивидуально. Поэтому лучше действовать поэтапно, потратив немного больше времени, чем идти за новой крышкой в магазин.
В автомобиле важны многие детали, даже те, что на первый взгляд кажутся обычными, например, крышка от расширительного бачка. Под ней располагается емкость с антифризом, соединенная трубопроводом с общей системой охлаждения двигателя. Для долива охлаждающей жидкости потребуется открутить верхнюю часть и наполнить до нужного уровня емкость.
Если случаются проблемы с такими невзрачными компонентами, то негативные последствия могут отразиться на работоспособности двигателя. Чтобы этого не допустить, нужно знать, как проверить крышку расширительного бачка.
Основные задачи
Одним из побочных последствий работы ДВС является образование тепла блоком цилиндров.
С таким естественным процессом автомобильные конструкторы ведут борьбу всевозможными методами. Одним из них является применение жидкостной системы охлаждения, которая за счет циркуляции антифриза по встроенным в блок каналам, отводит часть тепла в атмосферу.
Параллельно у рабочей жидкости повышается температура и давление, что выражается в ее расширении. В такой ситуации, чем больше нагревается двигатель, тем выше поднимается давление в замкнутой системе охлаждения. Инженеры предусмотрели методы защиты трубопроводов, полостей и расширительного бачка от внутреннего избыточного напряжения.
Чтобы понять, для чего нужна крышка расширительного бачка, необходимо знать, что в нее встроен клапан для сброса избыточного давления.
Принцип работы крышки расширительного бачка
Разные марки автомобилей рассчитаны на работу с разогретым тосолом, который может быть доведен до высоких температур. Предельными значениями могут быть параметры 95–100 С, а также конструкторы допускают в иных авто повышение до 120–130 С.
Во втором случае происходит расширение жидкости на 20–25%, что порождает увеличение давления.
Рабочими считаются значения в пределах 1,1–1,5 бар. Превышать подобные показатели не рекомендуется, так как это влечет нежелательные последствия. При понижении давления также существуют риски, ведь формирование вакуума внутри способствует сжатию трубопроводов, шлангов, соединительных патрубков и пр.
Как все устроено
Основной задачей герметизирующего приспособления на расширительном баке является выдерживание определенного давления для системы. В таком случае резьбовое соединение обязано обеспечивать высокую плотность прилегания поверхностей после навинчивания.
Устройство крышки расширительного бачка предполагает наличие встроенного клапана, обеспечивающего баланс напряжений. В зависимости от текущей ситуации выполняется одна из задач:
- происходит процесс стравливания избыточного объема в атмосферу;
- выполняется нагнетание объема, чтобы избавиться от вакуума внутри;
- клапан находится в закрытом положении, без взаимодействия с окружающим пространством.
Необходимо учитывать, что в старых отечественных автомобилях нагнетанием и сбрасыванием давления занимаются два независимых клапана. В современных машинах для обеих операций обходятся одним клапаном.
Потеря работоспособности
Определяют неисправность крышки расширительного бачка по косвенным признакам. Если стали проявляться сложности в ее работе, то не стоит затягивать с заменой, так как это может обернуться проблемами с двигателем.
Одним из частых факторов является возникновение дыма из подкапотного пространства во время езды. Этому способствует то, что охлаждающая жидкость попадает на раскаленный впускной коллектор. При этом температура ДВС окажется близкой к норме, а вся проблема скрывается в неисправности клапана, используемого для стравливания избыточного давления. Он открывается раньше положенного срока и, таким образом, выплескивает антифриз наружу.
Важно проконтролировать состояние крышки, когда имеется явный перегрев мотора, но от печки в салоне на самом жарком режиме идет лишь холодный воздух.
Подобные условия демонстрируют поломку системы низкого давления. Если ее не устранять, то возникает риск образования большого количества воздушных пробок, стимулирующих перегрев блока цилиндров.
К симптомам неисправности принято относить такие события:
- срывание фиксирующих хомутов;
- разрывание трубок;
- выдувание бачка с антифризом или иных элементов;
- деформация изнутри радиатора.
Водителю нужно обращать внимание на соединения системы охлаждения. Возникающие подтеки тосола на них подсказывают о периодическом критичном повышении давления в системе. Необходимо задуматься о замене.
Способы проверки
Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.
Самостоятельное тестирование не всегда дает объективные показания.
Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.
Контроль эксплуатационных характеристик осуществляется следующим образом:
- На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность. Не должно быть механических повреждений.
- Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
- Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
- Внимательно проводим осмотр толстых гибких шланг системы охлаждения. Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.
Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.
Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.
Скачать PDF В интернете часто встречается вопрос, как проверить крышку расширительного бачка самостоятельно. И действительно эта крышка является важной деталью для обеспечения работоспособности всей машины.
Почему?! Представите себе, что на крышке расширительного бачка появились трещины или сорвана резьба.
Соответственно та охладительная жидкость (тосол, антифриз, дистиллированная вода) которая залита в системе, начинает подтекать или испаряться. И спустя немного времени ее становится недостаточно для поддержания нормальной, рабочей температуры двигателя. Вследствие чего двигатель перегревается и выходит из строя.
Как проверить крышку расширительного бачка? Рассмотрим этот вопрос более подробно. Существует несколько разновидностей крышек, в зависимости от марки и модели машины — пластмассовые, железные и сочетающие оба этих материала. Соответственно в первую очередь открутите крышку от бочка и осмотрите ее визуально на наличие потертостей, трещин, ржавчины и степени износа. Посередине в пробочной нише находится пружина. Проверьте ее состояние. Для этого сожмите с двух сторон пальцами.
Если сопротивление пружины не велико и вы с легкостью ее сжали, она вышла из строя. Пружина необходима для удерживания жидкости в момент закипания.
Если она слабая, то крышку попросту сорвет и тем самым можно повредить и другие запчасти под капотом, а то и сам капот.
Следующий этап проверки, необходимо открыть вакуумный клапан и убедиться в его полноценном закрывании во время опускания. Затем следует протестировать седло, которое расположено под пробкой на появление пыли или грязевых скоплений. При необходимости очистите его влажной тряпкой или губкой. Зимой нужно после очищения продуть его от остатков воды.
Для проведения следующего этапа проверки, вам потребуется специализированный тонометр, для измерения давления под крышкой расширительного бочка. Завинтите насос на пробку и согласно инструкции проверьте давление.
Увеличивайте давление, пока значение на тонометре не остановится. Следует помнить, что давление открытия клапана должно соответствовать значению (85—110) килопаскаля, а при его закрытии 85 килопаскаля. Если ваш прибор показывает давление существенно ниже 79 килопаскаля, то пробку расширительного бачка следует поменять.
При помощи этого прибора, возможно, проверить на наличие неисправностей и систему охлаждения. Самой явной причиной является: течь антифриза или тосола. Для проверки установите тонометр на горлышко расширительного бачка. Далее создайте давление до 0,12 миллипаскаля и проверьте, чтобы тонометр показывал это значение на протяжении 10 секунд. Если цифры отличаются, соответственно ищите место течи. Его легко обнаружить по потекам на деталях.
Если проведя данную самостоятельную проверку, вы обнаружили не пригодность крышки. Отнеситесь к приобретению новой пробки с особым вниманием. Возьмите старую с собой в авто магазин и согласно ее маркировке выберите подходящую. Ведь многие заглушки, отличаются друг от друга, даже есть марка, и модель машины совпадают, внимательно посмотрите на год выпуска!
Так, как недавно столкнулся с тем, что не все знают какую функцию выполняет крышка расширительного бачка, и как проверить её исправность, в этой записи расскажу немного об этом не хитром устройстве.
Примером будет выступать крышка от лачетти, на других автомобилях характеристики могут немного отличаться, а основа на всех одна.
Итак, помимо основной функции закрыть отверстие, есть еще одна не мало важная, как регулировка давления в системе охлаждения. В нашем случае рабочее давление должно составлять 120KPa. Для этого в крышке установлены 2 клапана. Первый рассчитан на то, что бы удерживать те самые 120KPa, а при повышении давления спускать лишнее наружу. Второй имеет противоположную функцию, при появлении разряжения давления в системе он открывается и впускает необходимое количество воздуха.
Каковы последствия неисправности клапанов?
Отказ первого клапана — повышенное давление в системе, как следствие раздувание патрубков, разрыв соединений, расширительного бачка и т.д.
Отказ второго клапана — низкое давление в системе, как следствие закипание охлаждающей жидкости.
Как же избежать этих неприятностей? Контролировать периодически работоспособность крышки, и в случае необходимости незамедлительно менять!
Как проверить работоспособность крышки?
Для этого нам понадобится компрессор с манометром.
Отсоединяем шланг обратки с бачка, подключаем компрессор с манометром к нему, пальцем закрываем отверстие в бачке и накачиваем давление.Внимание, в случае с не рабочей крышкой, важно не переусердствовать с давлением.
Итак, если крышка исправна, то манометр должен показывать давление около 120KPa, лишнее должно стравливаться через крышку. Если же давление растёт гораздо выше положенного — крышка не исправна. После того как провели тест, прежде чем убрать палец и отсоединить компрессор аккуратно стравите давление из системы приоткрыв крышку, иначе вас может окатить антифризом.
В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок. Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе.
Он является достаточно важным элементом, неисправность которого может привести к перегреву двигателя.
Но а как проверить расширительный бачок на исправность мы подробно расскажем в данной статье.
На что влияет уровень охлаждающей жидкости?
Двигатель охлаждается благодаря продуманной герметичной системе трубок и каналов, по которым постоянно циркулирует антифриз. Пока мотор не разогрелся до своей рабочей температуры, охладитель гонится помпой сначала по малому кругу (печка, ГБЦ, блок цилиндров). Как только антифриз сам прогрелся до отметки в 90 градусов, открывается термостат, запускающий большой круг циркуляции.
Если уровень охладителя критически мал – недостаток влечет за собой появление пробок из пара или воздуха, что нарушает температурный режим ГБЦ. В итоге головка перегревается, трескается, разрушаются охладительные и масляные каналы. Снижается общая компрессия и мощность, влекущая повышение расхода топлива и прочие проблемы, вплоть до полного выхода мотора из строя, что чревато капительным ремонтом.
Как проверить уровень в расширительном бачке?
Проверку проводим в три этапа:
1).
На холодном двигателе откручиваем крышку радиатора. Жидкость должна быть на уровне нижнего края отвода, от которого шланг идет к расширительному бачку.
2). Производим осмотр расширительного бачка. Жидкость должна быть между отметками Min и Max.
3). В случаи, если уровень в радиаторе или бачке меньше необходимого уровня, то нужно будет долить охлаждающую жидкость. Заводим двигатель, прогреваем до рабочей температуры (90-95 градусов), затем охлаждают до комнатной температуры. Если уровень жидкости в радиаторе или расширительном бачке упал, то проблема в нарушении герметичности системы охлаждения и мотору необходима серьезная диагностика. Если уровень не упал, то все нормально.
Такую проверку желательно проводить не реже одного раза в неделю. Это позволит вовремя заметить падение уровня антифриза, определить причину и сохранить мотор от серьезного повреждения.
Как проверить крышку расширительного бачка?
Как устроена и работает крышка расширительного бачка? Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается.
Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.
Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей.
До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.
Признаки неисправности. Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:
Дым из-под капота.
Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;
Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом, он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя.
Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.
Как проверить крышку? Проверка крышки расширительного бачка является достаточно сложной процедурой, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто.
В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.
Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев.
Проводится проверка крышки следующим образом:
1). В первую очередь на холодном и незаведенном двигателе снимаем крышку и внимательно осматриваем на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения.
2). Если повреждения на найдены, закручиваем крышку на бачок с охлаждающей жидкостью и запускаем двигатель. Ждем пока двигатель прогреется и потихоньку начинаем откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление.
3). Также при работе двигателя осматриваем толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе.
Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем.
Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.
Как проверить расширительный бачок на исправность?
Заключение
Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке.
Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.
При нагревании жидкости в системе охлаждения она расширяется и нарастает давление в системе. Для того, чтобы систему не разорвало крышка расширительного бачка при повышении давления в 1,3 атмосферы должна выпускать лишний воздух. При остывании жидкость и воздух сжимается и появляется разрежение в системе. Для того чтобы воздух не подсасывался из под патрубков крышка должна свободно впускать воздух в расширительный бачок.
Часто данные крышки плохого качества или просто окисляются и перестают нормально впускать и выпускать воздух из вне, из-за чего происходит подсасывание воздуха в слабых местах и соотвественно завоздушивание системы заново. Так же бывает ситуация замерзания клапанов крышки при остывании двигателя.
Для дефектовки крышки попробуйте с обратной ее стороны высосать из нее воздух, если воздух не поступает или он поступает с явным усилием то крышку пора менять. На наличие обмерзания проверяется следующим способом, прогретую машину оставляем до полного остывания, после этого откручиваем крышку и смотрим на клапана, если они полностью во льду значит проблема в конденсате. В случае обмерзания можно опробовать обработать крышку силиконовой смазкой или ВД-шкой.

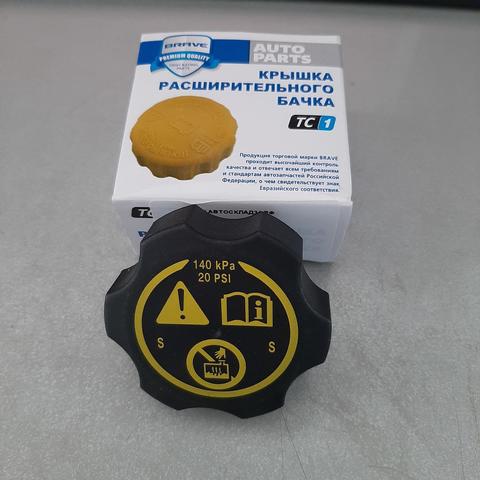

Последнюю крышку которую я брал и она была самая удачная:
Так же есть еще один из вариантов борьбы с плохими крышками — это откручивание ее в зимний период, для свободного доступа воздуха в обе стороны через резьбу. Но учитывайте что в этом случае максимальная температура закипания ОЖ снизится.
Завоздушивание системы охлаждения лада калина — в чем проблема и как ее устранить
Одной из серьезных проблем, с которыми могут встретиться владельцы автомобилей является завоздушивание системы охлаждения, Лада Калина при этом не является исключением.
· Такая проблема появляется, когда в охладительной системе образуется воздушная пробка, что может стать причиной для целого ряда неполадок в работе автомобиля.
· Двигатель может начать бурлить, а если его охлаждение не будет проводиться должным образом, водитель может столкнуться со всем букетом поломок, которые возникают при перегреве двигателя, поэтому за состоянием охладительной системы
сть несколько основных причин, по которым происходит завоздушивание системы охлаждения Лада Калина.
· Чаще всего такое происходит, если охлаждающая жидкость была заменена или залита неосторожно.
· В некоторых ситуациях в тех местах, где соединяются патрубки, может возникнуть подсос воздуха.
· Такое часто происходит в холодную пору года.
· Штуцера выполнены из пластика, который сжимается от низких температур, в результате чего через микрощели воздух может попасть в охладительную систему. Нарушение герметичности помпы, поломка крышки расширительного бачка, утечки в радиаторах или механические повреждения элементов охладительной системы – все это также приводит к такой проблеме.
· Впрочем, изо всех возможных проблем, которые могут вызвать проблемы в охладительной системе, это далеко не самая серьезная.
· Могли возникнуть механические перегибы или засорение трубок, крыльчатка на валу могла прокрутиться или деформироваться. Износ помпы или не открывающийся термостат тоже может быть причиной нарушения работы охладительной системы, поэтому прежде, чем устранять завоздушивание системы охлаждения Лада Калина, нужно убедиться, что нет никаких проблем из вышеуказанных.
· Пробка могла образоваться как на внутреннем, так и на внутреннем контуре. На охладительной системе наличествует резьбовая пробка, открыв которую можно убрать воздушную пробку, однако часто эта пробка закоревает, что не позволяет ее открыть. Чтобы устранить пробку, нужно снять пластиковый экран с двигателя, отпустить хомут и снять одну из трубок с подогрева дроссельного узла.
· Открутив крышку расширительного бачка, нужно накрыть горловину бачка тряпкой, подув туда, пока не начнет вытекать тосол.
В этот момент трубку нужно одеть обратно, и затянуть хомут.
· в том то и дело что по моему термостат не всегда открывается, бывает что при 90 гр. уже идёт церкуляция с пузырьками как вы пишите а бывает что и при 97 гр. не открывается термостат и церкуляции нет, но кагда начинаю давать большие обороты то всё приходит в норму, и избытка давления в системе нет. Может из за термостата когда он не открывается создаваться воздух в СОД? огда поменяй термоэлемент и посмотри как себя поведёт СОД.
· Из-за термостата воздух в СОД образоваться не может, а вот из-за негерметичности может, попутно посмотри наличие подтёков на соединениях. Если есть желание и время то сними помпу и осмотри крыльчатку возможно она прворачивается на валу, либо лопасти съело некачественным антифризом или тосолом (незнаю что у вас в белгороде принято заливать). Также я-бы неисключал криворукость мастеров, поменявших прокладку. Вобщем вариантов куча и «по фотографии» не вылечишь, советую пойти от простого к сложному, удачи
· Подтёков нет, всё герметично, после замены прокладки от ездил 30000 км, тосол ещё родной так може пару литров доливал за всё время, а на счёт лопастей когда про газуешь на оборотах то приходит всё в норму и нормально циркулирует но стоить поработать на холостых то всё начинается по новой.
http://www.lkforum.ru/ тут все ответы на все вопросы касаемых калины у тебя трещинка в головке двигателя или прокладку поменяли херово не протягивали после обкатки короче снимай опять голову и вези на ренген иначе будешь мучаться Возможно и трещинка, но по логике выхлопные газы должны загрязнять ОЖ, если ОЖ чистая зачем идти самым дорогим путём.
· Кстате протягивать очень плохая идея, момент затяжки при сборке ни кто не отменял превышать его протяжкой не очень хорошо, вкрайний случай брать динамический ключ и проверять затяжку, но зная как в сервисах затягивают, это врядли пригодится
· Это не воздух подсасывает, а из системы воздух был не удалён полностью. Возможно, еще нужно заменить крышку РБ, но новая может тоже не работать, как положена. Для начало Оба раза поставил не годный!Прежде чем термостат поставить-не плохо бы его проверить,как притерт раз,и на открывание-водичкой из чайничка!попробуйте выгнуть воздух, задрав морду вверх и подержав обороты .
Для чего нужен расширительный бачок в автомобиле?
В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок.
Он работает как компенсатор колебаний объёмов охлаждающей жидкости при изменении температурных режимов. В зависимости от сложности конструкции охлаждающей системы, он может быть как обычным резервуаром для лишней жидкости, так и устройством, которое регулирует давление в системе охлаждения.
- Назначение расширительного бачка
- Расположение расширительного бачка
- Конструкция расширительного бачка
- Корпус
- Крышка расширительного бачка
- Возможные неисправности
- Разрыв расширительного бачка
- Течь расширительного бачка
- Поломка клапанов крышки расширительного бачка
Назначение расширительного бачка
Охлаждающие жидкости на основе водного раствора пропилен- или этиленгликоля имеют более высокий коэффициент теплового расширения, чем у дистиллированной воды. Если таким охладителем наполнить радиатор «под завязку», то при запуске двигателя жидкость под воздействием высоких температур значительно расширится, образовав излишки.
Далее она начнёт выдавливаться наружу из радиатора через предохранительный клапан и попадёт в тот самый такой простой расширительный бачок, который служит резервуаром для накопления излишков антифриза.
Когда двигатель заглушат, и он остынет, объём охлаждающей жидкости в радиаторе снова нормализуется, и в охладительной системе возникнет разрежение. Клапан радиаторной крышки сработает и засосёт воздух, таким образом, высока вероятность появления воздушных тромбов в «охлаждающих «рубашках». Это повлечёт за собой более глобальные нарушения процесса теплообмена и перегрев силового агрегата. Вот поэтому и возникла потребность в установке дополнительной ёмкости для излишней жидкости, которая бы не давала поступать воздуху в радиатор, заполняя свободное пространство антифризом. Таким элементом и стал расширительный бачок.
На сегодняшний день имеют место для существования такие системы, в которых клапан, схожий с перепускным на радиаторной крышке, присутствует на крышке расширительного бачка.
Его назначение – выпускать лишний пар и даже перегретый тосол. В данном случае на расширительный бачок возлагается функция своеобразной верхней части радиатора, что даёт ему полное право считаться важным элементом системы охлаждения.
Расположение расширительного бачка
Располагается данное устройство близко к радиатору и крепится прямо к автомобильному кузову. Расширительный бачок на половину своего размера выступает над радиатором. Это необходимо для того, чтобы имел место быть эффект сообщающихся сосудов. Они соединяются между собой с помощью шланга. Он с одной стороны крепится к нижней части расширительного бачка, с другой – к заливной горловине радиатора.
Благодаря такому конструктивному решению излишки разогретой охлаждающей жидкости попадают в расширительный бачок, а при остывании мотора происходит компенсация объёма охлаждающей жидкости в системе из содержимого расширительного бачка. При таком процессе в радиатор не может попадать и скапливаться воздух.
Конструкция расширительного бачка
По своей конструкции данный элемент предельно прост. Он имеет вид пластиковой ёмкости, в которую вмонтирован специальный датчик, который реагирует на изменение нормального уровня охлаждающей жидкости. Бачок герметично закрыт крышкой с клапаном, регулирующим давление, который срабатывает при излишнем давлении в системе выше номинального.
Корпус
Расширительные бачки по большей части изготавливаются из полупрозрачного пластика. На боковой стенке имеется специальная шкала, при помощи которой можно следить за уровнем охлаждающей жидкости в системе. Нижняя метка показывает, сколько необходимо иметь ОЖ по минимуму. Максимальный уровень охлаждающей жидкости при остывшем двигателе не должен превышать трёх сантиметров над верхней отметкой шкалы, нанесённой на боковину расширительного бачка.
Крышка расширительного бачка
Крышка расширительного бачка системы охлаждения силового агрегата содержит в себе всего три элемента: резиновое крепление, пружинное кольцо и верхушку.
Последний элемент является единственным блоком впускного воздушного и выпускного парового клапанов.
Когда двигатель начинает нагреваться, давление ОЖ в системе охлаждения, а также и в расширительном бачке, соответственно, постепенно начинает расти. Когда давление достигает максимум 120 кПа, происходит открывание выпускного клапана. Если давление падает ниже 83,4 кПа, происходит его закрытие. Если давление в системе вырастает чрезмерно сильно, это может стать причиной повреждения шлангов и даже самого радиатора. Выпускной клапан пробки расширительного бачка предотвращает повышение давления в системе охлаждения до критической отметки.
Когда зажигание отключается и двигатель остывает, давление в системе начинает снижаться, и происходит её разрежение. Когда давление в системе падает ниже 3 кПа, открывается впускной клапан расширительного бачка, и в него попадает воздух. Давление начинает понемногу нормализовываться благодаря компенсации объёма ОЖ из содержимого бачка.
Возможные неисправности
Учитывая простейшую конструкцию расширительного бачка, даже не может прийти в голову, что в нём имеется нечто, что может поломаться. Это же просто контейнер с резиновой крышкой, но вот как раз она и является не простым элементом. Это пропускной клапан давления, как мы уже говорили ранее. Именно от её корректной работы и зависит нормальное функционирование системы охлаждения мотора. Также наиболее распространёнными поломками по справедливости можно считать протекание и разрыв РБ.
Разрыв расширительного бачка
При разрыве расширительного бачка значительно снижается объём ОЖ, который необходим для нормального функционирования системы охлаждения двигателя, а это приводит к неизбежному выходу её из строя. Если РБ лопнул, продолжать движение категорически запрещено. Лопнувший расширительный бачок нужно сразу же заменить и залить номинальный объём охлаждающей жидкости. Доливать ОЖ категорически запрещается, так как это может привести к повреждению ГБЦ.
Это значительная поломка и она серьёзно повлияет на эксплуатацию вашего автомобиля.
Течь расширительного бачка
Он начинает подтекать из-за нарушения целостности корпуса в результате какого-либо механического повреждения, дефекта соединительного шланга или сломанной либо просто неплотно прилегающей крышки.
Поломка клапанов крышки расширительного бачка
Если крышка расширительного бачка износилась, её разъело или распались клапаны, происходит разгерметизация системы охлаждения двигателя. В результате этого она наполняется излишним воздухом, который повышает давление и выводит из строя элементы системы. Это, конечно же, ведёт к неизбежному перегреву силового агрегата. Также лишний воздух провоцирует «тромбообразование» системы охлаждения, в результате чего перестаёт работать печка.
Если клапаны крышки засоряются, тогда их функции также нарушаются. Опять же лишний воздух не выходит из системы, она разгерметизируется, повреждаются патрубки, а двигатель повреждается.
Если крышка засорена несильно, но клапаны не успевают своевременно втягивать воздух и выпускать его, то это пагубно отражается на радиаторе, он начинает течь. Также ломаются термостат и помпа.
Как проверить крышку расширительного бачка 🦈 avtoshark.com
Охлаждающая система автомобиля работает при большом давлении. Лишний объем теплоносителя выдавливается в буферный бак. На отверстии емкости расположено устройство крышки расширительного бачка с механизмом регулировки давления. Поломка этой детали приводит к последствиям: перегревается мотор, отсутствует отопление.
Охлаждение двигателя – критически важная функция: если закипает ОЖ, то это грозит тяжелыми последствиями. Поэтому при первых симптомах неисправности нужно разбираться в причинах и начинать лечение. Сначала необходимо проверить крышку расширительного бачка и то, как срабатывает клапан. Если деталь сломалась, то нужно определить, ставить ли новую или старая еще подлежит ремонту.
Работа и принцип устройства крышки бачка
Чтобы ездить без проблем, двигатель автомобиля не должен нагреваться сверх нормы.
В контуре охлаждения поддерживают необходимое давление жидкости, чтобы увеличить температуру кипения до 115-120 оС.
Принцип работы крышки расширительного бачка – регулировка воздуха 1-2 клапанами. Если на горячем движке напор поднимается до 1,0-1,5 атм., то происходит сброс лишних газов.
Модели автомобилей с одно-клапанной крышкой:
- Форд Фокус, Мондео, Куга;
- Рено Логан, Дастер Симбол;
- Фольксваген Пассат, Поло;
- Дэу Нексия, Матиз;
- Тойота Тигуана;
- Ниссан Кашкать;
- Шевроле Ланос, Круз, Реззо, Авео Т250, Лачетти, Эпика;
- Ауди К4М;
- Пежо;
- Мерседес;
- Опель Омега, Астра;
- БМВ Е39 дизель;
- Крайслер;
- ЗАЗ Сенс;
- Чери Фора, Амулет.
Если ехать некоторое время и потом заглушить двигатель, то жидкость и газ охладятся и потеряют давление ниже 1 атм. В этом случае роль клапана – поставлять внешний воздух, для снятия разрежения в контуре.
Крышка расширительного бачка
Отдельные клапаны в крышке емкости ОЖ в российском ВАЗе предназначены сбрасывать и пропускать воздух.
Признаки и последствия неисправности детали
Охлаждающая система автомобиля работает при большом давлении. Лишний объем теплоносителя выдавливается в буферный бак. На отверстии емкости расположено устройство крышки расширительного бачка с механизмом регулировки давления. Поломка этой детали приводит к последствиям: перегревается мотор, отсутствует отопление.
Признаки неисправности крышки расширительного бачка:
- закипание тосола или антифриза;
- разрушение шлангов и хомутов привода;
- отсутствие функции циркуляции охладителя;
- потеря герметичности радиатором;
- холодная печка, когда греется двигатель.
Через регулировку давления ОЖ устанавливается нормальная работа мотора и обогревателя. Неисправность крышки расширительного бачка ведет к тому, что держится высокая температура, и это может сломать клапана и цилиндры. Поломка ДВС такого типа бывает фатальной для автомобиля.
Как выявить проблемы и проверить крышку
Критическое отклонение в контуре охлаждения обычно понимают под нерабочим регулятором давления, не стравливающим воздух.
Избежать затратного ремонта можно, если проводить периодическую настройку и профилактику.
Важно делать проверку крышки расширительного бачка – внешний осмотр, чтобы выявить повреждения и дырочки в клапанах, уплотнениях.
Для проверки правильности регулировки устраивают избыточный напор в системе охлаждения. Исправный клапан сбрасывает газ и пропускает воздух при разрежении. Для проверки, как работает крышка расширительного бачка, может потребоваться бытовой компрессор или ручной насос. На тестирование, где выбирают более точные параметры работы устройства, придется поехать в автосервис. Но даже самостоятельная ревизия будет играть важную роль в определении исправности.
Алгоритм проверки
Исследование детали можно сделать без сложных дополнительных устройств. На качество результата влияет хорошее освещение помещения и наличие смотровой ямы.
Алгоритм, как проверить крышку расширительного бачка:
- Заглушить двигатель и подождать некоторое время.
- Ослабить пробку емкости с ОЖ.
- Выявить наличие повреждений.
- Закрыть колпачок и запустить мотор.
- Прогреть систему охлаждения до нормальной температуры.
Основной принцип ревизии: если при откручивании колпачка емкости шипит воздух, то давление повышенное. После остывания мотора нужно осмотреть шланги. Присутствие деформации служит симптомом остаточного разрежения.
Как проверить крышки расширительного бачка ВАЗа
Старые машины с более простой конструкцией позволяют проводить ревизию многих узлов на исправность самостоятельно, без сложного оборудования.
Вытекает антифриз с бачка
Последовательность шагов, как делать проверку крышки бачка ВАЗа с карбюратором:
- Выполнить остановку движка и выждать 2-3 минуты.
- Немного открутить пробку емкости.
- Давить на резиновый патрубок с ОЖ.
- Плотно завинтить горловину.
- Отпустить шланг.
Признак нормальной работы регулятора давления – трубки восстанавливаются и держат форму.
При диагностике неисправности колпачка бачка автомобилей ВАЗ и «Ока» выпадающий механизм необходимо поддерживать.
Как проверить крышку на «Калине», «Приоре» и «Гранте»
Пробка емкости с ОЖ на старых отечественных автомобилях имеет 2 клапана регулировки. Один сбрасывает при открывании избыточный газ и выдерживает постоянную температуру мотора. Другой создает напор воздуха при охлаждении движка и радиатора машины.
Оба регулятора давления крышки бачка автомобилей «Приора», «Гранта», «Калина», «УАЗ Патриот», «Нива», «Лада Веста», грузовиков «КАМАЗ» и «Газель» поддерживают рабочий диапазон давления. Поэтому, кроме внешнего осмотра на повреждения, необходимо выполнить тест на правильное срабатывание предохранителей по алгоритму.
Как проверить крышку на исправность клапанов
Внешний осмотр детали может не определить поломку. Целостность механизма регулировки не означает, что ОЖ не будет кипеть. Необходима дополнительная ревизия пробки на должное срабатывание клапанов.
Симптомы неисправности крышки расширительного бачка – подтеки на поверхности, следы перегрева ОЖ.
Как правильно работает вакуумный механизм, узнать довольно легко. При остывшем двигателе немного откручивают колпачок и сжимают подводящий патрубок. Если при закрытой пробке шланг восстановит форму – клапан в порядке.
Проверять давление, когда прогревается машина – опасное действие, поскольку жидкость кипит и может обжечь. Поэтому лучше создавать напор в контуре охлаждения через обратный патрубок насосом с манометром.
Вынужденный тюнинг – как починить и настроить пробку
Охлаждение рубашки двигателя и защита от перегрева продлевает время службы агрегата. Задача пробки емкости с ОЖ – поддержание определенных параметров системы. Клапан регулирует давление, скидывает избыток газов или пропускающий воздух при разрежении. Если крышка расширительного бачка не держит давление, то лучше купить новую.
При отсутствии требуемой оригинальной запчасти иногда восстанавливают старую.
А при вынужденном тюнинге нужно поменять пробку неисправного импортного механизма на дешевую отечественную. В донорской крышке просверливают дырку и аккуратно разбирают корпус. Далее заменяют блок клапанов и настраивают нужное значение давления. Для этого берут устройство с возможностью измерения показателей напора воздуха манометром.
Ремонтировать нельзя выбросить
Иногда в наличии нет оригинальной крышки бачка для конкретной машины. Даже полные аналоги часто имеют отличия от требуемых параметров по сбросу давления и разрежению воздуха. Как временное решение подойдет тюнинг старой пробки бачка устройством от новой детали.
Ремонт расширительного бачка
После перестановки клапанов нужно проверить рабочее давление на стенде. Когда определили отклонение в большую сторону, то необходимо уменьшить сжимание пружины на 1-2 витка. Для повышения порога открытия клапана нужно подложить подходящую шайбу.
Иногда для обеспечения должной герметичности аналога и предотвращения шипения воздуха достаточно добавить кольцо уплотнения.
Советы профессионалов
Для решения проблем с ремонтом и обслуживанием автомобиля часто используют форумы с отзывами автовладельцев, сайты с фото и видео по интересующей теме. В сети также есть информация о методах проверки и принципе работы расширительного бачка.
Читайте также: Как правильно снять аккумулятор с машины, как ставить АКБ. Последовательность действий
Советы профессионалов по поддержанию системы охлаждения в исправном виде:
- Нужно менять пробку емкости с ОЖ не реже 1 раза в 2-3 года. Агрессивная жидкость в схеме способствует постепенному износу клапанных механизмов и уплотнений.
- Брать на замену оригинальную пробку бака охлаждения для своей марки авто. У аналогов крышки ОЖ иногда не греет мотор до необходимой температуры.
- Работы по настройке клапанов лучше проводить на холодном движке компрессором или насосом. Выплеск кипящей жидкости под давлением чреват ожогами.
- Применять крышку расширительного бачка после вынужденного «тюнинга» желательно временно. Такая деталь не обеспечивает требуемые параметры и плохо подходит для конкретной модели автомобиля.
Такая деталь не обеспечивает требуемые параметры и плохо подходит для конкретной модели автомобиля.Часто для восстановления работоспособности прибора достаточно просто хорошо очистить клапана и уплотнители от грязи и накипи. Обновленная крышка расширительного бачка автомобиля работает и выглядит нормально.
Детали крышки расширительного бачка VW по низким ценам
- Автозапчасти
- Запчасти Фольксваген
- Крышка расширительного бачка
Ваш расширительный бачок VW или резервуар для охлаждающей жидкости отвечает за хранение излишков охлаждающей жидкости. Если ваш двигатель перегревается, он не получает необходимую охлаждающую жидкость из-за неисправной детали или утечки охлаждающей жидкости. Крышка расширительного бачка VW отвечает за герметизацию бачка с охлаждающей жидкостью, чтобы предотвратить преждевременное испарение охлаждающей жидкости.
Если воздух попадет в ваш расширительный бачок, образуются воздушные карманы, которые поставят под угрозу радиатор отопителя VW, термостат и шланги радиатора VW.
Вы никогда не потратите более 50 долларов на крышку расширительного бачка охлаждающей жидкости , даже если вы выберете подлинную марку VW. Большинство наших крышек расширительного бачка VW можно приобрести менее чем за 10 долларов. Сэкономьте деньги на доставке, загрузив крышку расширительного бачка оригинальной охлаждающей жидкостью VW. Прежде чем отправиться в теплые месяцы лета, сделайте одолжение своему VW Scirocco и проверьте расширительный бачок и крышку.
AutohausAZ никогда не будет переполнять ваш почтовый ящик бесконечным контентом. Мы верим в то, что информируем наших клиентов только об интересных новых продуктах и предстоящих распродажах. Следите за новостями в конце 2022 года, чтобы узнать о запуске нашего предложения автозапчастей AAZ Preferred plus. В нем будут представлены многие популярные крышки клапанов VW, топливные насосы и рычаги управления по цене даже ниже, чем у брендов, которые мы уже продаем.
Качество этих деталей проверялось в течение многих месяцев, и они будут носить торговую марку, которой вы доверяете десятилетиями!
Самые популярные крышки расширительного бачка VW
Средняя стоимость крышки расширительного бачка VW составляет от 3,99 до 34,99 долларов.
Рег.
7,28 $
Список
32,40 $
34,99 $
Рег.
36,45 $
Список
39,40 $
Рег.
10,41 $
Список
27,00 $
29,99 $
Рег.
31,24 $
Список
32,40 $
Рег.
8,22 $
Список
58,33 $
33,39 $
Рег.
34,78 $
Список
37,80 $
Рег.
9,26 $
Список
43,00 $
Рег.
8,22 $
Список
39,40 $
Рег.
4,16 долл. США
Список
58,33 долл. США
13,99 $
Рег.
14,57 $
Список
21,51 $
Крышки расширительного бачка радиатора для тяжелых грузовиков
Сортировать по Должность наименование товара Цена
19 шт.
Показывать 40 80 120
Перейти к фильтрам
Dorman 902-0065 Крышка бака охлаждающей жидкости — такая же, как…
Крышка расширительного бака Pai ERC-8334 — такая же, как.
..Mack Truck 21314359 Герметичная крышка, расширительный…
Freightliner 05-17223-000 Крышка заливной горловины в сборе-.
..Match Made ACF-05267212 Крышка радиатора. То же…
Крышка Пай, расширительный бачок охлаждающей жидкости.
То же, что Мак…Крышка Пай, охлаждающая жидкость 16 фунтов на квадратный дюйм. То же, что и Paccar RC1…
Крышка Pai, охлаждающая жидкость радиатора, такая же, как у Paccar .
..Крышка пай, крышка расширительного бачка. То же, что и международный…
Крышка пай, крышка расширительного бачка.
То же, что и международный…Крышка Pai, крышка расширительного бачка, аналогична международной…
Пай, крышка, бак охлаждающей жидкости.
То же, что и Фрейтли…Крышка пай, бак охлаждающей жидкости. То же, что и Фрейтлин…
Крышка Pai, расширительный бак Такой же, как у Freightliner 0.
..Pai ERC-8394 Крышка охлаждающей жидкости / расширительного бачка Та же…
Крышка Пай, расширительный бачок охлаждающей жидкости. То же, что и Фрей…
Volvo Truck 6794968 Крышка заливной горловины для расшири.
..Volvo Truck 6771322 Прокладка расширительного…
Volvo Truck 1674922 Расширительный бачок охлаждающей жидкости.
..
..
..
То же, что Мак…
..
То же, что и международный…
То же, что и Фрейтли…
..
..
..Сортировать по Должность наименование товара Цена
19 шт.
Показывать 40 80 120
крышка расширительного бачка охлаждающей жидкости для BMW
| модель | Корпус | Сборка |
|---|---|---|
| 316i | Все | 12.90 до 09.98 |
| 318i | Все | 01.90 до 06.98 |
| 318is | Все | с 02.91 по 05.99 |
| 320i | Все | с 01.90 до 05.98 |
| 323i | Все | с 07..jpg) 94 по 05.98 |
| 325i | Все | с 01.90 до 07.95 |
| 328i | Все | с 03.95 по 08.99 |
| М3 | Все | с 03.92 по 08.99 |
| 318ти | Компактный | с 03:94 до 08:00 |
| Модель | Корпус | Сборка |
|---|---|---|
| 318i | Седан | с 07.98 по 02.05 |
| 320i | Седан | с 07.98 по 02.05 |
| 323i | Седан | с 03:98 до 08:00 |
| 325i | Седан | с 09:00 до 02:05 |
| 328i | Седан | с 03:98 до 08:00 |
| 330i | Седан | с 09:00 до 02:05 |
| 320i | Универсал | с 07. 98 по 02.05 |
| 320Ci | Купе | с 04.99 по 05.06 |
| 323Си | Купе | с 04:99 до 08:00 |
| 325Си | Купе | с 01:00 до 05:06 |
| 328Ci | Купе | с 04:99 до 08:00 |
| 330Ci | Купе | с 01:00 до 05:06 |
| М3 | Купе | с 10:00 до 05:06 |
| 325Си | Кабриолет | с 02:00 до 08:06 |
| 330Ci | Кабриолет | с 02:00 до 08:06 |
| М3 | Кабриолет | с 10:00 до 05:06 |
| 316ти | Компактный | с 03:00 до 12:04 |
| 318ти | Компактный | с 03.01 по 12.04 |
| 325ти | Компактный | с 03:00 до 12:04 |
| Модель | Корпус | Сборка |
|---|---|---|
| 523i | Седан | с 11:95 до 09:00 |
| 525i | Седан | с 09:00 до 06:03 |
| 528i | Седан | с 11:95 до 09:00 |
| 530i | Седан | с 09:00 до 06:03 |
| 535i | Седан | с 04. 96 по 06.03 |
| 540i | Седан | с 04.96 по 06.03 |
| М5 | Седан | с 10.98 по 06.03 |
| 528i | Универсал | с 01:97 до 09:00 |
| 530i | Универсал | с 09:00 до 05:04 |
| Модель | Корпус | Сборка |
|---|---|---|
| 735i | Седан | с 01.96 по 11.01 |
| 735iL | Седан | с 01.96 по 11.01 |
| 740i | Седан | с 10.94 по 11.01 |
| 740iL | Седан | с 10.94 по 11.01 |
| 750i | Седан | с 10.94 по 11.01 |
| 750л | Седан | с 10.94 по 11.01 |
| Модель | Корпус | Сборка |
|---|---|---|
| 735i | Седан | с 11. 01 по 02.05 |
| 735Ли | Седан | с 11.01 по 02.05 |
| 740i | Седан | с 06.04 по 07.08 |
| 740Ли | Седан | с 09.04 по 07.08 |
| 745i | Седан | с 11.01 по 02.05 |
| 745Ли | Седан | с 11.01 по 02.05 |
| 750i | Седан | с 06.04 по 07.08 |
| 750Ли | Седан | с 06.04 по 07.08 |
| 760i | Седан | с 02.02 по 07.08 |
| 760Ли | Седан | с 02.02 по 07.08 |
| Модель | Корпус | Сборка |
|---|---|---|
| 2.5i | внедорожник | с 01.04 по 07.06 |
| 2,5си | внедорожник | с 09. 06 по 08.10 |
| 3.0i | внедорожник | с 01.04 по 07.06 |
| 3.0si | внедорожник | с 09.06 по 08.10 |
| Модель | Корпус | Сборка |
|---|---|---|
| 3.0i | внедорожник | с 05:00 до 09:06 |
| 4.4i | внедорожник | с 05:00 до 09:06 |
| 4.6is | внедорожник | с 02.02 по 04.04 |
| 4.8ис | внедорожник | с 04.04 по 09.06 |
| Модель | Корпус | Сборка |
|---|---|---|
| 1.9i | Все | с 01. |
