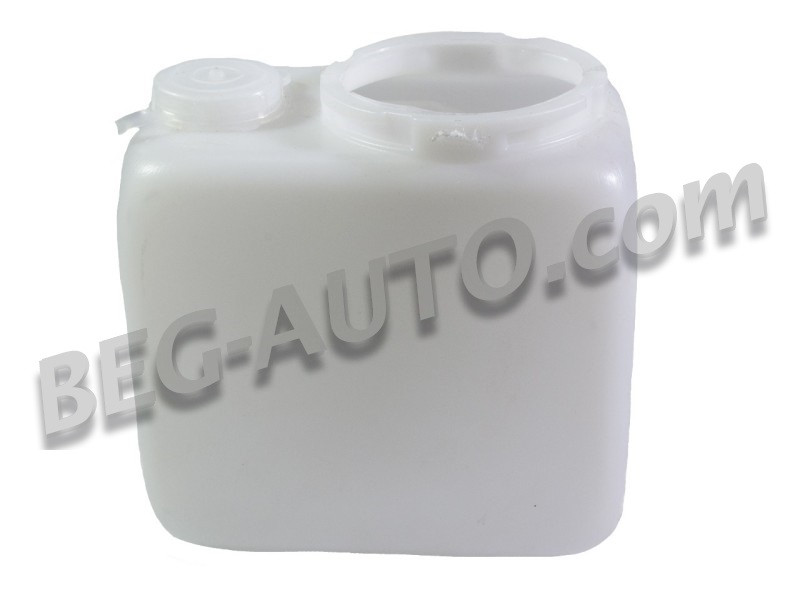

Бачок омывателя ВАЗ 2101-07 голый старого образца 2л

На складе в г. Борисполь

Доставка по Украине

88 грн

Купить

Demi.in.ua

Смотрите также

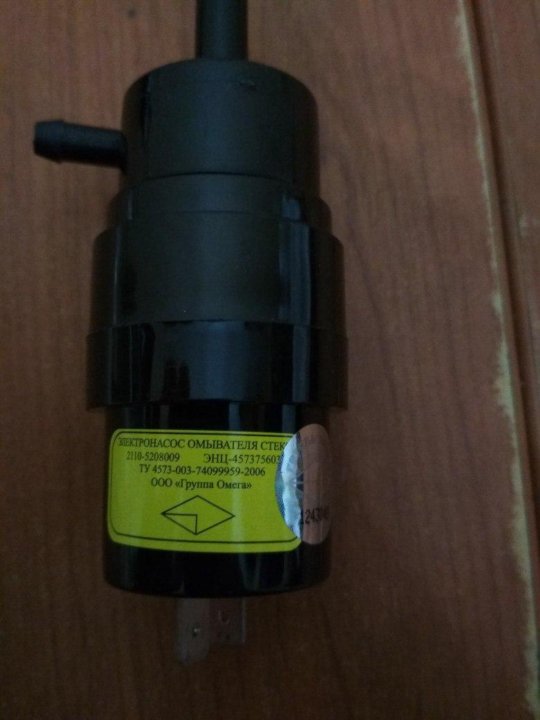

Электронасос бачка омывателя ВАЗ 2101-2107, 2121 в сборе LSA LA 2121-5208009-00

На складе

Доставка по Украине

153 — 154 грн

от 3 продавцов

153 грн

Купить

Авто7я. Интернет магазин автотоваров avto7ya.com.ua

Мотор бочка омывателя ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107-2121 (морковка) Калуга

Доставка по Украине

по 220 грн

от 4 продавцов

220 грн

Купить

AvtoFormat

Бесконтактная система зажигания, БСЗ ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 (СОАТЭ)

Доставка по Украине

по 2 310 грн

от 3 продавцов

2 310 грн

Купить

Tuning-avto

Бесконтактная система зажигания, БСЗ ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Доставка по Украине

по 1 848 грн

от 3 продавцов

1 848 грн

Купить

Tuning-avto

Бесконтактная система зажигания, БСЗ ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Доставка по Украине

по 1 518 грн

от 3 продавцов

1 518 грн

Купить

Tuning-avto

Мотор (насос) омывателя Ваз 2101 2102 2103 2104 2105 2106 2107,2108,2110,2109 новый образец черный

На складе

Доставка по Украине

120 грн

Купить

Weststore Интернет магазин автозапчастей

Бесконтактная система зажигания Ваз 2101,21011,2105,21063 ТАДЕМ

Доставка из г. Запорожье

1 730 грн/комплект

Купить

ЧП КОРНУТА

Мотор омывателя стекла ВАЗ 2101-2107

На складе

Доставка по Украине

157 грн

Купить

Demi.in.ua

Электродвигатель омывателя ВАЗ 2101-2107 старого образца

Доставка по Украине

331 грн

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

Насос омывателя ВАЗ 2101-2107 , «морковка»

Доставка по Украине

238 грн

Купить

«Технo-автозапчасти» ВАЗ, ГАЗ, Daewoo, Chevrolet, ГБО

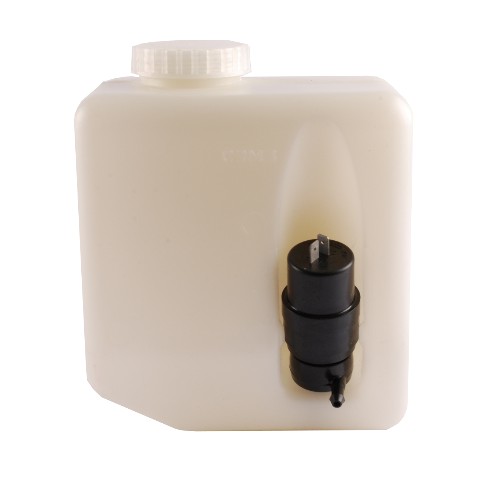

Бачок омывателя ВАЗ 2101-2107 нов.тип — голый 21213-5208008-20

На складе

Доставка по Украине

101 грн

Купить

Сarway магазин автозапчастей

Жиклер омывателя ВАЗ 2101-2107 2-х струйный (прозрачный) 2101-5208060

На складе в г. Днепр

Доставка по Украине

14 грн

Купить

Сarway магазин автозапчастей

Жиклер омывателя ВАЗ 2101-2107 черный круглый

На складе

Доставка по Украине

Купить

Сarway магазин автозапчастей

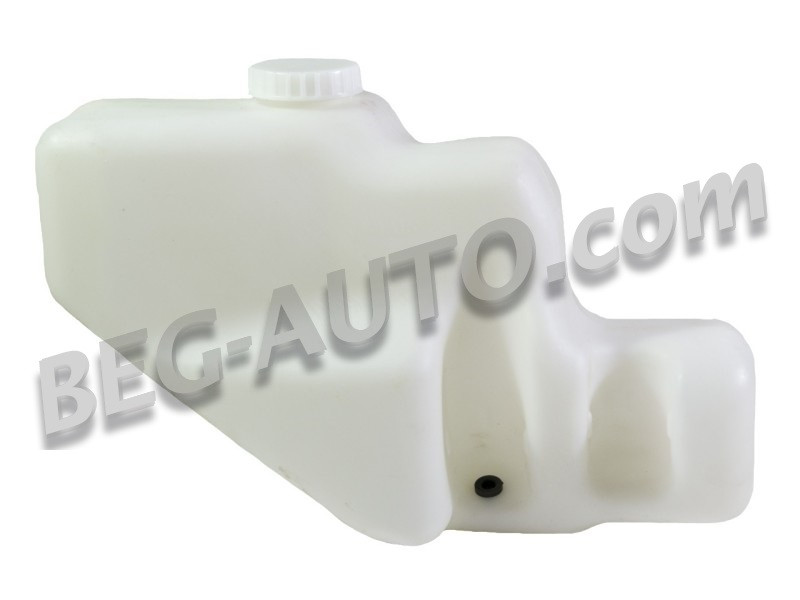

Бачок омывателя ВАЗ LADA 2101 2102 2103 2104 2105 2106 2107 NIVA 2121 2123

Доставка из г. Винница

100 грн

Купить

AutoGo

Не работает омыватель ваз 2107

Ремонт

28.01.2020

Содержание статьи:

Почему не работает омыватель лобового стекла?

В состав системы очистки стекол, фар автомобилей входят: резервуар с жидкостью, насос, форсунки, трубки, электропроводка и кнопка включения. Чаще всего причина, из-за которой не работает омыватель лобового стекла, в неисправном моторчике или перегоревшем предохранителе. Принцип работы стеклоомывателя довольно архаичен, поэтому простейшую диагностику и несложный ремонт можно выполнить едва не у порога ближайшего магазина автозапчастей.

Неисправности, принцип работы ручных и ножных стеклоомывателей, которые устанавливались на некоторые модели ВАЗ, АЗЛК, заслуживают отдельной темы и в этой статье рассмотрены не будут.

Причины поломки

Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто. Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
Моторчик стеклоомывателя сгорел или закис. Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.
Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
Слетел или порвался шланг от насоса к форсункам.
Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
Замерзла жидкость в бачке омывателя.

Принцип работы и схема включения

Насос состоит из центробежного колеса, которое вращается электродвигателем постоянного тока. Захватываемая колесом жидкость трубками подается к распылителям. Ниже приведена простейшая схема включения омывателя стекла автомобилей ВАЗ 2104, 2105, 2107.

Когда водитель задействует омыватель лобового стекла, контакты внутри переключателя замыкаются, серо-черный провод соединяется с массой автомобиля – в цепи стеклоомывателя начинает протекать ток.

На ВАЗ 2110, 2111, 2112 за включение омывателя ветрового стекла отвечает реле К2. Именно через него подается + на разъем насоса. Второй вывод электродвигателя соединен с кузовом автомобиля. Близкий к этому способ построения схемы используется на большинстве современных авто.

С чего начать диагностику?

Если на автомобиле не работает омывать лобового стекла, обращайте внимание на характерные симптомы. Электродвигатель в момент включения жужжит, но жидкость из форсунок на стекла не брызгает. Для проверки достаточно заглушить двигатель, включить зажигание и переключить подрулевой переключатель в положение включения стеклоомывателя. Скорее всего, причина в засорении форсунок, фильтрующего элемента, слетевшем, перегнутом или лопнувшем шланге.

Моторчик стеклоомывателя при включении молчит. Проблема с насосом, проводами либо с подрулевым переключателем. Если предохранитель исправен, переходите к диагностике цепи электропитания.

Для работы насосу омывателя лобового стекла или фар необходим + и –. В зависимости от схемы подключения, при перемещении подрулевого рычага один из проводов замыкается на массу либо выступает в качестве питающего провода (на нем появляется +). Соответственно, второй провод либо постоянный + после включения зажигания, либо замкнут на массу. Поиск обрыва или короткого замыкания следует начинать с изучения электрической схемы.

Проверка питания

Для того чтобы понять, неисправен насос или проблема в питании, достаточно контрольки для проверки электрических цепей. Если таковой с собой не оказалось, воспользуйтесь любой лампочкой на 12В и двумя отрезками проводов. Один вывод контрольки подключите к кузову авто, а второй к плюсовой клемме разъема насоса. Если после включения зажигания лампочка загорелась, отцепите клемму контрольки от кузова и подключите к + АКБ. Второй конец контрольки подключите к клемме, которая в момент включения стеклоомывателя должна замыкаться на массу. Если лампочка загорелась, проблем с питанием нет и причина в моторчике. Описана методика проверки питания стеклоомывателя на ВАЗ 2104, 2105, 2107, но сам подход по поиску питания на разъеме насоса актуален для всех автомобилей. Для быстрой проверки моторчика стеклоомывателя достаточно двух проводов. Подайте на клеммы электродвигателя принудительно питание от АКБ. Если моторчик не зажужжит, его необходимо заменить.

При включении омывателя лобового стекла дворники делают несколько взмахов в автоматическом режиме. Если этого не происходит, начните с проверки подрулевого переключателя, реле и проводов от переключателя к насосу. Для этого вооружитесь все той же контролькой или мультиметром. Тестер в режиме измерения сопротивления необходим и для проверки целостности проводов. Для прозвонки подключите щупы мультиметра к концам провода. Надпись OL (Over Limit) говорит об обрыве или переламывании провода.

Неисправности омывателя лобового стекла ВАЗ 2107 — причины и ремонт

Одной из важных деталей каждого автомобиля является механизм очистки стекол, который представлен в виде дворников и омывателя. Иногда возникает ситуация, когда не работает омыватель лобового стекла ВАЗ 2107, который предназначен для очистки стекла от грязи. С его помощью происходит разбрызгивание воды, или специальной жидкости, посредством которой вместе с дворниками удаляется грязь. Как диагностировать неисправность механизма, а также устранить поломку, рассмотрим подробно.

Диагностика системы

Чтобы разобраться с причинами неработоспособности омывателя лобового стекла на ВАЗ 2107, следует прежде всего, рассмотреть конструкцию системы. Состоит она из таких элементов:

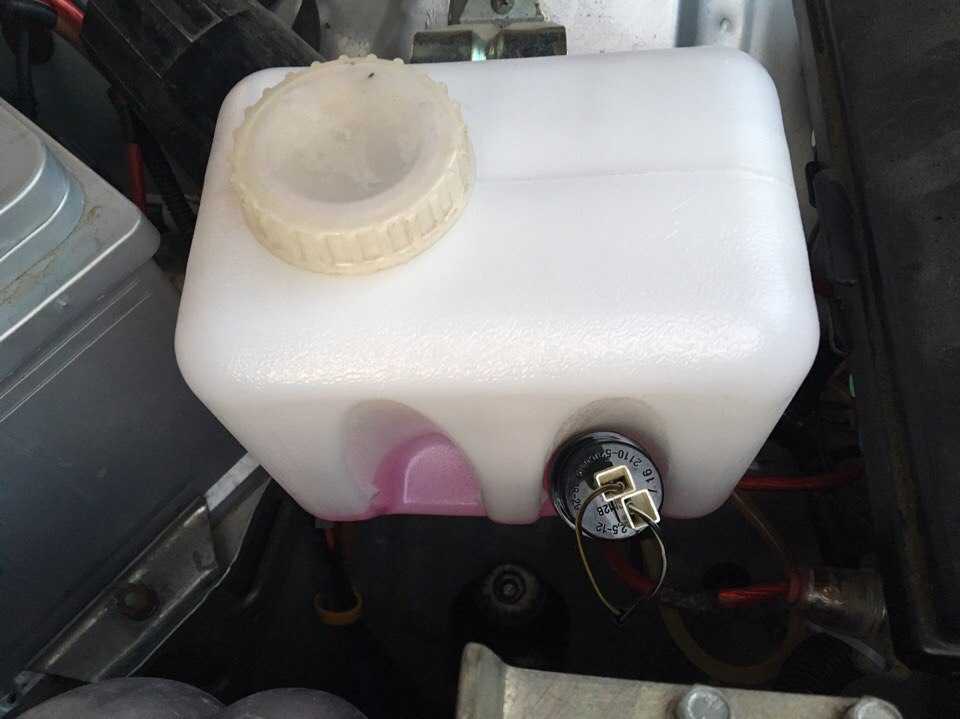

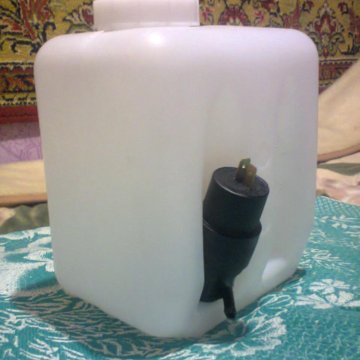

Бачок для омывающей жидкости.

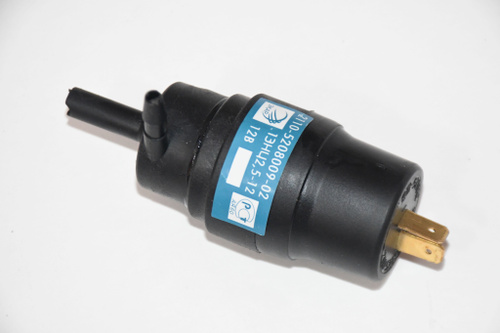

Насос с электродвигателем, работа которого происходит от сети 12В.
Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
Трубки из ПВХ, соединяющие вышеописанные элементы.

В бачок омывателя заливается специальная жидкость, причем летом одного типа, а зимой другого. Зимняя жидкость называется «незамерзайкой», с ее помощью можно эффективно омывать стекла при минусовой температуре воздуха, и не волноваться о том, что она может замерзнуть в системе.

При включении омывателя, происходит распыление жидкости на ветровое стекло с одновременным автоматическим включением дворников. Если при включении устройства отсутствуют признаки его работоспособности, то определить причину поломки можно самостоятельно. Электрическая схема подключения омывателя на ВАЗ 2107 представлена ниже, на основании которой можно разобраться с неисправностями.

Почему не работает омыватель лобового стекла

Чтобы определить, почему перестал работать омыватель ветрового стекла на семерке, необходимо произвести тщательную диагностику. В помощь проведения самостоятельной диагностики является схема, представленная на фото выше. После того, как будет обнаружен неисправный элемент, понадобится выполнить его ремонт или замену, что зависит от характера поломки. Неисправности рассматриваемого элемента можно разделить на незначительные (устранить можно самостоятельно) и серьезные, требующие замены неисправной детали. Более подробно рассмотрим основные узлы системы, и их неисправности.

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

Форсунки

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если засорилось отверстие форсунки, то его можно прочистить тонкой швейной иголкой, восстановив при этом работоспособность системы.

Предохранитель

Если мультиметр при включении подрулевого переключателя показывает нулевое напряжение, значит неисправность нужно искать в цепи питания. Первым делом нужно проверить предохранитель. Он отвечает за протекание допустимого тока в цепи, величина которого не должна быть более 8А. При увеличении нагрузки или при коротком замыкании цепи происходит перегорание плавкой вставки предохранителя.

Понадобится проверить исправность предохранителя F2, который отвечает не только за исправность цепи омывателя, но и за цепи стеклоочистителей стекла и фар. Если сгорел предохранитель, то его следует заменить, но перед этим проверить целостность цепи, так как причина его перегорания может заключаться в коротком замыкании.

Подрулевой переключатель

Одним из ключевых элементов системы является подрулевой переключатель, при помощи которого подается питание на привод насоса омывателя. Переключатель представляет собой контакт, который замыкается при его перемещении. Говорить о неисправности этой детали можно только тогда, когда все элементы системы проверены и исправны.

Проверить эту деталь достаточно просто, для чего понадобится мультиметр в режиме прозвонки. От переключателя нужно отсоединить клемму, после чего подключить щупы прибора. В замкнутом положении переключателя, прибор должен издавать характерный сигнал. Если сигнал отсутствует, то деталь необходимо заменить на новую.

Выявить неисправность механизма достаточно просто, если подойти к проблеме правильно. Для этого следуйте вышеописанной инструкции, что в итоге позволит самостоятельно найти и устранить причину неработоспособности омывателя на ВАЗ 2107.

Не работает омыватель стекла на ВАЗ

Омыватель переднего стекла, так же, как и стеклоочиститель, является очень важным устройством, напрямую влияющим на безопасность движения. Поэтому важно знать о его неисправностях и уметь быстро их устранять.

Чтобы понять, почему может не работать омыватель стекла, нужно знать, как он вообще работает. Схема подключения этого устройства проста: от блока предохранителей провод подходит к подрулевому выключателю. Когда выключатель нажимают на себя (классический вариант), напряжение по другому проводу подается на насос омывателя, а третий провод соединяет этот насос с массой. Насос устанавливается непосредственно на бачке с омывающей жидкостью и подает эту жидкость по гибким трубкам в форсунки. Форсунки с одним или несколькими отверстиями распыляют жидкость на стекло. Собственно вот и вся схема.

Из-за простоты данной системы, ее неисправности также примитивны.

Омыватель стекла не включается

Когда при нажатии на соответствующий подрулевой выключатель из-под капота не слышно жужжания насоса, первое, что нужно сделать, проверить предохранитель. Причем, зачастую, сделать это можно моментально, просто включив стеклоочиститель. Как правило, омыватель стекла подключен с ним через один и тот же предохранитель, поэтому, если «дворники» не работают, значит, предохранитель сгорел. Если же на вашем автомобиле дворники находятся на отдельном предохранителе, то нужно удостовериться в целости предохранителя напрямую. Также стоит убедиться, что предохранитель имеет надежный контакт со своим гнездом в монтажном блоке.

Сгоревший предохранитель замените на новый такого же номинала и если новый также сгорит, значит в проводке автомобиля присутствует короткое замыкание. Причем, если предохранитель сгорает в момент включения омывателя, то замыкание нужно искать в цепи питания насоса.

Если же предохранитель цел, то нужно убедиться в подаче напряжения на насос омывателя. При соответствующем положении подрулевого выключателя проверьте наличие напряжения на обоих проводах, подходящих к насосу. На одном из них обязан быть «+».

Отсутствие напряжения указывает на неисправный подрулевой выключатель либо на перебитые провода на участках «блок предохранителей – подрулевой выключатель» или «подрулевой выключатель – насос омывателя».

Насос омывателя может сгореть от старости или от клина льдом во время заморозка. Часто бывает так, что водитель не успел вовремя заменить воду на незамерзающей жидкость и вода замерзла. При включении насоса омывателя, его ротор клинит льдом и обмотка электродвигателя сгорает.

Омыватель включается, но вода не брызгает

Бывают ситуации, когда насос жужжит, но вода на стекло не подается. Самый банальный вариант такой «неисправности» – недостаток жидкости в бачке. Но бывают проблемы и сложнее, например, замерзшие форсунки. Зимой на них может налипать снег, лед, вода осенью может затекать внутрь отверстий и замерзать там.

Причем нужно учесть, что в системе омывателя нет обратной магистрали, поэтому напирающая жидкость, не имеющая выхода, способна порвать трубки или «стащить» их с тройника (деталь, разводящая воду с одного шланга на два к форсункам, на большинстве автомобилей находится в районе трапеции дворников). Поэтому, при долгом отсутствии воды из форсунок, не нужно упорно держать насос омывателя включенным. Долгая работа насоса «в сухую», кстати, тоже может способствовать его выходу их строя.

Еще одним объяснением, почему омыватель работает, но вода не подается, является разрыв подающих трубок или поломка тройника. Такое происходит крайне редко и как раз в переходные времена года, когда в трубках так же замерзает вода и рвет их.

«Глобальные» электрические причины, не связанные с омывателем

Существуют и более глобальные причины, не связанные с системой омывания стекла напрямую, но могущие привести к тому, что омыватель не работает.

Если после всех проверок оказалось, что все в норме, а толку нет, стоит «углубиться в проблему» дальше. Проверьте напряжение в гнезде предохранителя. Вполне может оказаться так, что причина внутри монтажного блока: например, перегорела токоведущая дорожка или окислился контакт. Также причиной может стать и контактная группа замка зажигания, если на вашем автомобиле она входит в систему питания насоса омывателя (нужно изучать электросхему конкретного автомобиля).

Стоит сказать, что «глобальные» причины обязательно приведут к отказу других устройств в машине. Например, тех же дворников. Столь глубокие и неочевидные неисправности нужно искать самостоятельно, только обладая необходимыми знаниями и навыками. Если же есть сомнения в собственных силах, стоит отдать автомобиль на ремонт в специализированный сервис.

Не работает омыватель ваз 2107

Непрочитанное сообщение JET » Вс дек 13, 2009 20:13:11

Да небыло никогда в этой цепи никакого реле. Реле стоит на цепи омывателей и очистителей ФАР.

Проверь провода по нижеприведенной схеме1. Вторая для пояснения о реле.
На ЖЧ проводе +, управляется омывайка минусом. Проверь предохранитель №2 и подачу питания на моторчик.
Есть 2 варианта подрулевых:
1- омывайка работает только при включении дворников.
2- независимо от включения дворников

Непрочитанное сообщение Zayec » Вс дек 13, 2009 20:29:04

Непрочитанное сообщение JET » Вс дек 13, 2009 20:36:45

Непрочитанное сообщение Zayec » Вс дек 13, 2009 21:20:41

Непрочитанное сообщение q-q » Пн дек 14, 2009 10:20:09

Смотрел реле P2 в ЧЯ. Так вот. Когда поменял ЧЯ заработал правый очиститель фары(отдельно от левого). Через некоторое время, после подключения клембы к АКБ(на ночь отключал) заработал правый очиститель фары, с тех пор они отключены. А вот омыватель перестал работать когда проводку подкапотную ковырял старую. Убрал реле 5 контактное и дворники работали через одно место. Поставил реле назад и щас работают нормально. У меня моторчик стоит зубиловский(старый хозяин придумал) и в тот-же час омыватель приказал долго жить. через недельку-другую стало коротить(АКБ за ночь разряжался, но завестись и покрутить стартером еще можно и сейчас тоже самое). А вот от ЧЯ(в салоне идет жгут проводов от нескольких колодок, там никак не по 8проводов из одной колодки,там меньше. Ну что-же. Завтра утром прогрею салон и буду искать по схеме. Спасибо за помощь.

Добавлено спустя 12 часов 4 минуты 34 секунды:

Извеняюсь, попутал немного. На моторчики идет 2 ждуга проводов и 4 провода. Желто-черный+оранжевый и черно-белый+голубой. Сегодня снимав приборку начал двигаться поближе и услышал щелчек. Повторил телодвижения еще раз услышал, затем обрав руку с руля(просто на сидухе сидел, попрыгав щелчки повторялись, исходили со стороны ЧЯ. Еще раз осмотрев провода омывателя, балалайки. щелчки пропали. Предохранитель F2 рабочий. При подключении желто-черного+бело-черного провода моторчик работает постоянно. Вывод: завелся червь.

Непрочитанное сообщение q-q » Вт дек 15, 2009 11:06:06

q-q писал(а): Смотрел реле P2 в ЧЯ. Так вот. Когда поменял ЧЯ заработал правый очиститель фары(отдельно от левого). Через некоторое время, после подключения клембы к АКБ(на ночь отключал) заработал правый очиститель фары, с тех пор они отключены. А вот омыватель перестал работать когда проводку подкапотную ковырял старую. Убрал реле 5 контактное и дворники работали через одно место. Поставил реле назад и щас работают нормально. У меня моторчик стоит зубиловский(старый хозяин придумал) и в тот-же час омыватель приказал долго жить. через недельку-другую стало коротить(АКБ за ночь разряжался, но завестись и покрутить стартером еще можно и сейчас тоже самое). А вот от ЧЯ(в салоне идет жгут проводов от нескольких колодок, там никак не по 8проводов из одной колодки,там меньше. Ну что-же. Завтра утром прогрею салон и буду искать по схеме. Спасибо за помощь.

Добавлено спустя 12 часов 4 минуты 34 секунды:

Почему не работает омыватель лобового стекла?

Когда не работает омыватель лобового стекла в первую очередь необходимо выяснить причину поломки. Для этого будет полезно узнать, как устроена и работает система омывателя ветрового стекла. Рассмотрим это на примере отечественных автомобилей семейства Жигули.

Омыватель лобового стекла ВАЗ

Первые вазовские модели 2101 и 2102 комплектовались системой омывателя ветрового стекла, в которой включение электрического насоса реализовано через ножной выключатель. На более поздних моделях, например, ВАЗ-21011 (21013), включение насоса включалось рычагом на рулевом колесе. Такая схема сегодня используется практически на всех современных автомобилях.

Конструктивно в схему омывателя ВАЗ-2101 (2102) включены следующие элементы:

жиклёры (форсунки) струйного типа;
тройник, распределяющий жидкость на два потока для левого и правого жиклёра;
электрический насос с выключателем;
бачок;
трубопроводы (шланги).

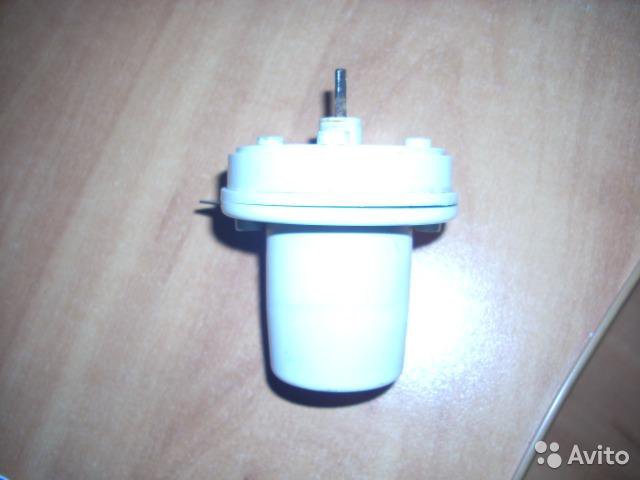

Примечание. Электрический насос омывателя лобового стекла ВАЗ-2101 выполнен по безразборной схеме. При выходе его из строя ремонт не производится. Поэтому единственный способ в этом случае восстановить работоспособность, замена неисправного насоса новым устройством.

Форсунки ВАЗ-2101

Струйный жиклёр ВАЗ-2101 изготовлен в виде цилиндра с калиброванным каналом внутри. Жидкость, поступая внутрь корпуса, выбрызгивается через сопло (распылитель) на поверхность остекления. В нижней части корпуса форсунки имеется штуцер для подключения шланга подачи жидкости. В верхней части под углом в 90 градусов к оси жиклёра смонтирован распылитель с регулировочным винтом. На среднюю часть корпуса надевается пластиковая втулка для фиксации в специальном отверстии на капоте.

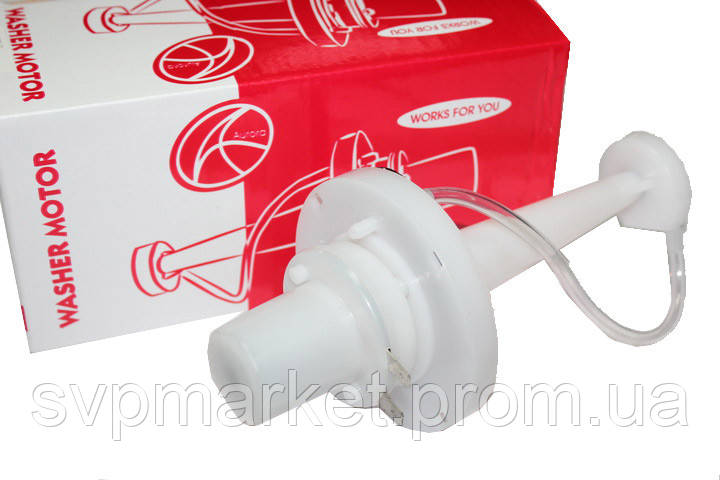

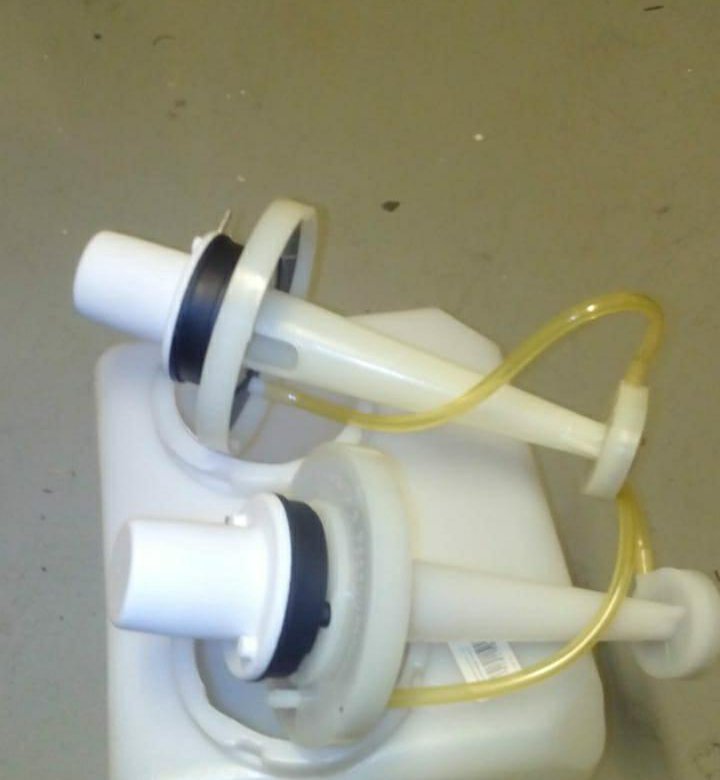

Насос омывателя ветрового стекла ВАЗ-21011 (21013)

Конструкция насоса системы омывателя выполнена по очень простой схеме. При необходимости вы сможете легко справиться с его разборкой и ремонтом.

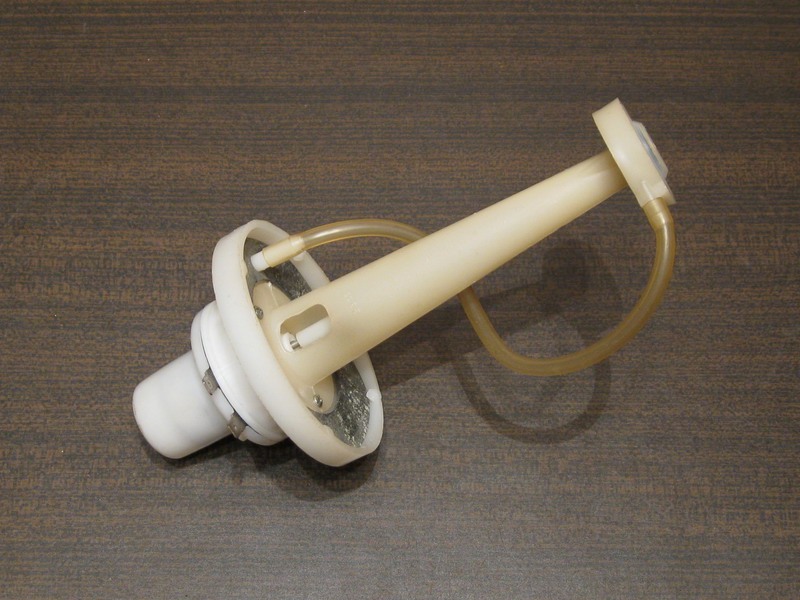

Насос представляет собой полый цилиндр, внутри которого на муфте смонтирован вал с ротором. В нижней части насоса смонтирована опора вала. К ней крепится сеточный фильтр. К корпусу насоса омывателя сверху прикручивается болтами через крышку бачка электрический насос. К нижней части корпуса подсоединён шланг подачи жидкости. Его второй конец подключён к штуцеру в крышке бачка. Таким образом, электропривод насос и крышка бачка объединены в единую конструкцию.

Почему плохо работает омыватель?

Причин выхода из строя омывателя ветрового стекла может быть несколько:

засорение системы;
засорение форсунок;
замерзание жидкости;
выход из строя электродвигателя;
отказ насоса.

Засорение системы

При попадании в бачок мусора может произойти закупорка шлангов системы, жидкость в этом случае не будет поступать к форсункам. Чтобы устранить эту неисправность необходимо промыть бачок и заправить чистой жидкостью.

Засорение форсунок

Калибровочное отверстие жиклёров омывателя имеет очень малое сечение. При попадании мусора сопло забивается и не пропускает жидкость. В этом случае необходимо снять форсунки, разобрать и прочистить. Чистку жиклёров можно выполнить продувкой сжатым воздухом без демонтажа. Однако при этом следует предварительно отсоединить шланг подачи жидкости, чтобы избежать попадания мусора в систему.

Демонтаж. Чтобы снять жиклёр необходимо сначала отсоединить шланг подачи жидкости. Потом следует сжать пластмассовую втулку снизу (со стороны коробки системы забора воздуха). Затем подцепить втулку сверху плоской отвёрткой и вытащить жиклёр вместе с втулкой.

Примечание. Форсунку также можно вытолкнуть вверх, аккуратно надавив на входной штуцер снизу, предварительно открыв капот.

Разборка жиклёра производится в следующем порядке:

откручиваем регулировочный винт, установленный в распылителе;
хорошо чистим и промываем все детали форсунки;
продуваем полость корпуса и распылителя жиклёра сжатым воздухом;
собираем форсунку в обратной последовательности.

Примечание. При чистке жиклёров металлическими предметами (иголка, шпилька, тонкая проволока) не стоит слишком усердствовать, чтобы не повредить калибровочное отверстие.

Установка. Сначала вставляем пластиковую втулку в отверстие на капоте. Берём жиклёр за верхнюю часть и вталкиваем в отверстие втулки до упора. После этого подсоединяем к штуцеру шланг подачи жидкости.

В завершение проведите тестирование работоспособности форсунок, предварительно залив жидкость в бачок.

Замерзание жидкости

При низких температурах даже качественная специальная жидкость для омывателя может замерзать в системе, а обычная вода и тем более. Чтобы избежать замерзания, следует зимой заливать в систему только качественную жидкость. Также необходимо подумать об устройстве отопления бачка, форсунок и утепления трубопроводов.

Обогрев бачка, как и форсунок можно реализовать двумя способами: электрическим подогревом или с помощью системы охлаждения двигателя (СОД). В первом варианте обогрев делается с помощью нагревательного элемента, который задействован в системе подогрева сидений. Его обматываем вокруг бачка и подключаем питание через отдельное реле.

Во втором случае необходимо вмонтировать в бачок трубопровод (теплообменник), запитав его от СОД. Для этого понадобится медная трубка сечением до 8,0 мм длиной в 30–50 см, 4 хомута и пароотводящий шланг, который используется для радиаторов. Из медной трубки делается змеевик и помещается в бачок через крышку или корпус. К теплообменнику с помощью трубопроводов подключаем обратку печки или обогрева дроссельного узла.

Обогрев форсунок можно сделать, установив снизу корпуса форсунки теплообменник, запитанный от обратки печки.

Чтобы утеплить трубопроводы системы омывателя, смотайте их вместе с пароотводящим шлангом от печки, который проходит под «жабо».

Выход из строя электродвигателя

Когда не работает омыватель лобового стекла и нет шума от работы электродвигателя, проверьте надёжность подключения питания. Со временем клеммы могут окислиться. В этом случает их достаточно просто почистить.

Также при длительной стоянке автомобиля электрический двигатель может просто заржаветь и заклинить. Его нужно разобрать и почистить.

Отказ насоса

Если насос не обеспечивает достаточного давления в системе и жидкость плохо разбрызгивается на стекло, его следует разобрать и почистить.

Снятие насоса омывателя. Процедура снятия насоса довольно проста и не представляет никакой сложности:

сначала необходимо отсоединить питание, для этого вытаскиваем клеммы;
затем отсоединяем шланг подачи жидкости к форсункам, который подключён к штуцеру на крышке бачка;
после этого поворачиваем крышку бачка против часовой стрелки и вытаскиваем всю конструкцию в сборе: электродвигатель, крышку и насос.

Разборка насоса

отсоединяем шланг насоса от штуцера в крышке бачка;
с помощью плоской отвёртки откручиваем винты крепления электрического двигателя;
снимем крышку вместе с двигателем;
снимаем сетку фильтра с ободком, аккуратно поддев отвёрткой за край;
отсоединяем муфту вала ротора;
аккуратно постукивая по валу ротора, высовываем нижнюю опору;
вытаскиваем вал вместе с ротором.

Насос омывателя лобового стекла собирается и монтируется в штатное место в обратном порядке.

Поделиться статьёй:

Насос омывателя ВАЗ 2101-2107 /2121 в сборе MASTER — 2121-5208009

Главная»Насос омывателя ВАЗ 2101-2107 /2121 в сборе MASTER

Артикул: 5493

Нет в наличии 91 грн.
Цена за штуку

Характеристики:

Производитель:	MASTER SPORT
Номер по каталогу:	2121-5208009

Описание:

Насос омывателя лобового стекла в сборе для автомобилей ВАЗ

(Лада) 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2121 (Нива)

Производитель MASTER Sport.

Применяемость:

— ВАЗ-2101

— ВАЗ-2102

— ВАЗ-2103

— ВАЗ-2104

— ВАЗ-2105

— ВАЗ-2106

— ВАЗ-2107

— Нива

Навигация для быстрого перехода по каталогу

ВАЗ »

ВАЗ-2101 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2101 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2102 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2102 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2103 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2103 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2104 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2104 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2105 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2105 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2106 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2106 »

Кузов »

Система стеклоочистки

ВАЗ »

ВАЗ-2107 »

Электрооборудование »

Стеклоочиститель

ВАЗ »

ВАЗ-2107 »

Кузов »

Система стеклоочистки

ВАЗ »

Нива »

Электрооборудование »

Стеклоочиститель

ВАЗ »

Нива »

Кузов »

Система стеклоочистки

Фото — Насос омывателя ВАЗ 2101-2107 /2121 в сборе MASTER

Не работает стеклоомыватель ваз 2107

Содержание

Причины поломки

Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто. Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
Моторчик стеклоомывателя сгорел или закис. Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.
Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
Слетел или порвался шланг от насоса к форсункам.
Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
Замерзла жидкость в бачке омывателя.

Принцип работы и схема включения

С чего начать диагностику?

Проверка питания

Это действительно так, ко всему хорошему привыкаешь быстро, также и с омывателем, когда-то не было ни омывателя стекол, ни омывателя фар, и всех все устраивало и казалось, что в машине есть все что необходимо. Сегодня я предлагаю поговорить об омывателе лобового стекла и о его неисправностях. Вы узнаете, почему омыватель лобового стекла не работает, о причинах его неисправности и о том, где их нужно искать.

Неисправности омывателя стекла условно можно разделить на две категории — электрические и механические. Механические встречаются чаще, но они, как правило, не представляют большой сложности, поэтому устранить их проще чем электрические.

Итак, одного прекрасного дня вы усаживаетесь за руль, решаете помыть стекло, жмете на кнопку и. ничего не происходит, жидкость не идет, стекло не моется. В чем дело? Это первый вопрос, который приходит в голову после серии нецензурных выражений :-))).

Еду я такой… с закрытыми глазами, потому что всё равно ничего не видно, а так хоть не страшно)).
Сейчас-то мне достаточно весело описывать свои сегодняшние злоключения, но ехать около 80км по мокрой загородной трассе, под аккомпанемент то и дело срывающегося дождика, без стеклоочистителя (дворников) и стеклоомывателя было по меньшей мере очень неприятно…
А дело было вот как 😀
Приехал я утром с работы, завтрак, водные процедуры, сборы и выезд.

Уже в пути (отъехав пару километров от дома) я обнаруживаю, что стеклоочистители вкупе со стеклоомывателем приказали долго жить.
Если бы я тогда потратил 2 минуты на гугл и 3 минуты на ремонт этой маленькой неисправности, то возможно и не было бы тут этой записи. Но всё таки я не стал утруждаться сиюминутным поиском неисправности и ограничившись проверкой предохранителя F2, а так же надёжности контакта на колодках руля и блока предохранителей, я двинулся дальше, со всё так же не работающими жизненно важными в таких условиях узлами…

Вернувшись я полез в интернеты и нашёл ответ на свой вопрос вот здесь. Хочу выразить огромную благодарность этому человеку!
Дело в том, что вскоре после возвращения нужно было снова ехать, а в таких условиях это мало того, что абсолютно не удобно, так ещё и достаточно опасно.

Вооружившись фонариком я залез под капот, снял крышку с блока предохранителей и практически сразу обнаружил неисправность. (да, у меня там нет колодок под элементы, всё сразу в клемы :D)

Вернувшись через минуту со сплавом розе и классическим, оловянным припоем, паяльником, куском первого попавшегося под руку провода и ножом, я громко произнёс угрозы, дабы поднять боевой дух :D.
Бросив кусок канифоли прямо на плату, а сверху прожарив газовой горелкой, я всё починил.

Аккуратно, насколько это позволяют мои кривые руки смог, залудил места пайки на концах перегоревшей дорожки и кусочек провода, после чего присовокупил одно к другому с помощью молотка и чьей-то матери. паяльника.

Моторчик насоса стеклоомывателя ваз 2107 – Не работает омыватель ВАЗ 2107: причины, ремонт — dvd-auto.

Моторчик омывателя ваз 2107: Автомобильные объявления — Доска объявлений

Безопасность автомобиля зависит от многих факторов, включая видимость. Водитель должен понимать, что происходит вокруг автомобиля на 360 градусов, используя стекло и зеркала. Большая часть информации получена водителем через лобовое стекло, на котором не должно быть трещин, сколов, преломляющего света и других средств, препятствующих видимости.

Во время дождя или снега видимость через ветровое стекло уменьшается из-за загрязнения. Для того чтобы очистить лобовое стекло от вала омывателя через форсунки, оно подается на соответствующий инструмент, который стеклоочистителями собирается и распространяется по поверхности стекла, очищая его. Обязательно, когда форсунки попадают в зону работы стеклоочистителей и не препятствуют видимости водителя струей воды. Для этого их необходимо настроить, и в этой статье мы рассмотрим, как это сделать.

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.
Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Разборка и сборка нагнетательных насосов омывателей

Руководства по ремонту
Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
Разборка и сборка нагнетательных насосов омывателей

Рис. 9–17. Насос омывателя ветрового стекла: 1 — электродвигатель; 2 —крышка питающего бачка; 3 — муфта; 4 — трубка подачи жидкости; 5 — корпус насоса; 6 — вал ротора; 7 —опора вала ротора; 8 — ободок с сеткой фильтра; 9 — ротор

Нагнетательный насос и электродвигатель 1 (см. рис. 9–17) крепятся винтами с гайками к крышке 2.
Для разборки насоса отверните винты, снимите электродвигатель и крышку, отсоедините трубку 4 подачи жидкости.

Поддев за край ободок 8, снимите его вместе с сеткой фильтра.

Снимите муфту 3, затем осторожно постукивая по валу 6 ротора 9, вытолкните опору 7 и выньте вал с ротором.

Сборку выполняйте в обратном порядке.

Скачать информацию со страницы

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание автомобиля

1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные

2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель

3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3. 4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия

4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть

5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление

6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза

7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7. 6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование

8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов

9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107

10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10. 3. Автомобиль ВАЗ-21073-40

11. Приложения

11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

automend.ru

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

Открутить гайки крепления;
отогнуть рычаг, снять его с посадочного места;
ключом на 22 открутить крепления трапеции с двух сторон;
снять пластиковые вставки;
снять уплотнительную резинку капота;
убрать питание от моторчика стеклоочистителя;
вынуть его с приводом из отверстия в кузове;
защитный чехол отогнуть, открутить гайки крепления;
надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

установить моторчик в начальное положение;
параллельно друг другу расположить кривошип и короткую тягу;
после этого к трапеции закрепить моторчик.

снятие и установка насоса омывателя ветрового стекла — автомобиль ваз 2107

Снятие насоса омывателя ветрового стекла с автомобиля ваз 2107 удобнее выполнять при пустом бачке стеклоомывателя. В противном случае подготавливаем емкость для слива жидкости объемом не менее 2,5л.

Снятие насоса омывателя ветрового стекла с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Отсоединяем на автомобиле ваз 2107 провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ваз 2107 — снятие и установка»).

3. Движением вверх снимаем бачок стеклоомывателя ветрового стекла с выступов кронштейна.

4. Отсоединяем наконечники проводов от штекеров насоса омывателя. Желто-черный провод подсоединен к боковому (положительному) выводу насоса омывателя, а серо-черный — к центральному (отрицательному) выводу насоса омывателя.

5. Снимаем со штуцера насоса омывателя трубку. При наличии омывающей жидкости в бачке стеклоомывателя, чтобы предотвратить течь, наклоняем бачок стеклоомывателя. Открыв крышку бачка стеклоомывателя, сливаем жидкость в заранее подготовленную емкость.

6. Поддев отверткой, вынимаем насос омывателя из резинового уплотнения в бачке стеклоомывателя.

Уплотнительное кольцо должно быть эластичным и не иметь растрескиваний, при необходимости, поддев шлицевой отверткой, вынимаем и заменяем его.

Установка насоса омывателя ветрового стекла на автомобиль ваз 2107

Совет Перед установкой бачка стеклоомывателя ветрового стекла на кронштейн, чтобы не повредить стенку бачка стеклоомывателя, крупнозернистой наждачной бумагой зачищаем ребра кронштейна от заусенцев и напильником затупляем острую кромку.

Установка всех снятых деталей на автомобиль ваз 2107 выполняется в обратной последовательности.

portalvaz. ru

Почему не работает омыватель лобового стекла.

Все неисправности омывателя делят на две группы: электрические и механические.

Механические:

Отсутствие наличие жидкости. В зимнее время нельзя использовать обычную воду, так как она может замерзнуть. Если вода все же замерзла, нужно прогреть двигатель авто и оставить в теплом помещении.
Шланг подачи жидкости может слететь или пережаться.
Форсунки тоже могут остановить работу омывателя. Плохое качество воды, омывающей жидкости приводят к тому, что штуцеры забиваются грязью, ржавчиной, и омывающая жидкость не поступает. Форсунки прочищают или приобретают новые.

Электрические:

Перегорел предохранитель F2(10A).
Электродвигатель не качает, жидкость не поступает, значит окислились клеммы. Нужно зачистить клеммы и контакты, все подсоединить.
Неисправный выключатель. Если при присутствии напряжения моторчик не крутит, то причина в нем.
Проверить моторчик насоса подключением к АКБ напрямую, если он закрутился, то неисправность в подрулевом выключателе.

Не работает моторчик омывателя ваз 2107

Автомобили имеют специальное оборудование для поездок во время непогоды, связанных с выпадением осадков. Лобовое стекло ВАЗ 2107 очищается от воды при помощи подвижных щеток, а в случае загрязнения задействуется омыватель. Данное устройство разбрызгивает специальную жидкость, оно работает одновременно со стеклоочистителями и обеспечивает удаление загрязнений.

Оборудование, таким образом, обеспечивает необходимый обзор для водителя и пассажиров. В состав данного устройства входят следующие элементы:

Бачок для жидкости.
Насос, который работает от бортовой сети.
Форсунки, осуществляющие обдув водяной струей лобового стекла автомобиля.
Трубки, соединяющие бачок с исполнительными элементами.

По окончании летнего сезона, производится замена воды в системе на незамерзающую жидкость, что позволит использовать систему зимой.

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

поломка нагнетающего насоса;
перегорание предохранителя;
перегиб или передавливание подающего шланга;
поломка подрулевого переключателя;
замерзание воды в трубопроводах или иных устройствах;
потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Диагностика системы

Исправный омыватель осуществляет обдув стекла ветрового стекла водяной струей, при этом одновременно происходит движение щетки. Установить какой элемент, которому требуется замена возможно следующим образом:

Запускаем двигатель и открываем капот.
Просим помощника потянуть рычаг подрулевого переключателя на себя.
В случае если насос работает, то это будет хорошо слышно.
Обдув водяной струей отсутствует – это означает, что произошло засорения форсунок.

Если же жидкость в бачке замерзла и требуется ее замена, то такую неисправность сложно не заметить.

Устранение неисправностей оборудования

Вышедший из строя омыватель, не выполняющий обдув специальной жидкостью лобового стекла, восстанавливается. Чаще всего требуется замена нагнетающего насоса, который происходить в такой последовательности:

С устройства снимается контактная группа.

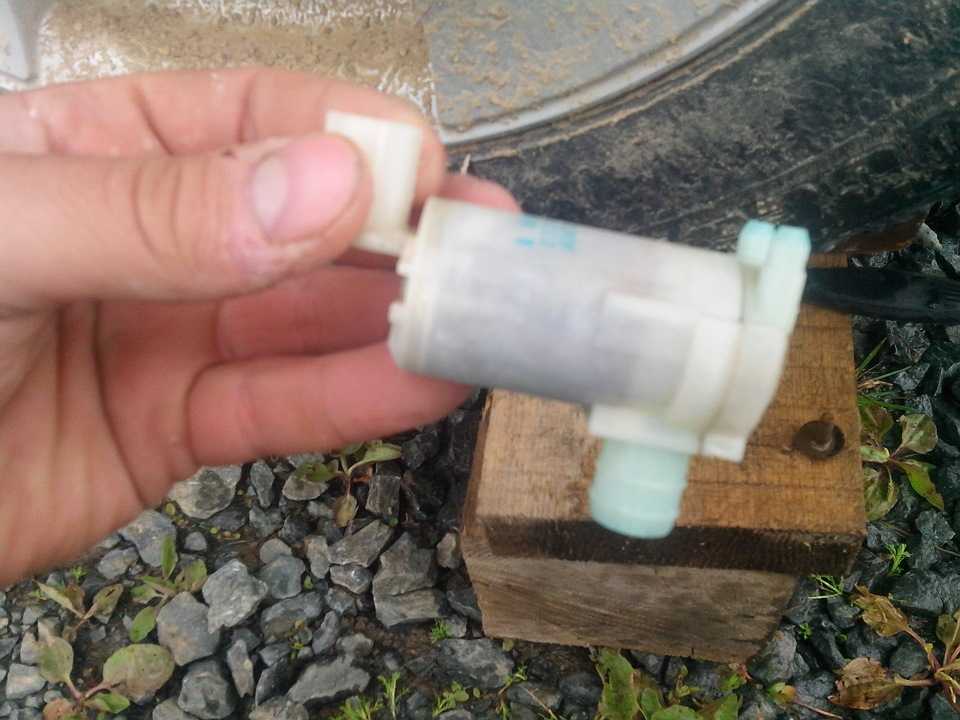

При помощи короткой отвертки вынимаем компрессор из отверстия.
На его место вставляем в бачок новый узел.
На контактную группу надеваем разъемы, после чего можно выполнять проверку.

Двигатель работает с характерным звуком в случае правильного функционирования. Из форсунок осуществляется обдув стекла водяной струей. В случае если произведена замена трубок придется подождать немного времени на их заполнение жидкость. Применение данной системы по назначению позволит ездить в любую погоду.

Из-за простоты данной системы, ее неисправности также примитивны.

Омыватель стекла не включается

Если питание на насос подается нормально, стоит проверить «массу». Для этого соедините «массовый» провод омывателя (тот, который подключен к клемме, обозначенной на корпусе насоса знаком «—») с плюсовой клеммой аккумулятора через контрольную лампочку
(. ). Если соединить просто проводомвозникнет короткое замыкание! «Контролька» в данном случае выступит тем потребителем, который спасет от «коротыша». Если лампочка зажглась, значит «масса» есть и нужно менять насос.
Насос омывателя может сгореть от старости или от клина льдом во время заморозка. Часто бывает так, что водитель не успел вовремя заменить воду на незамерзающей жидкость и вода замерзла. При включении насоса омывателя, его ротор клинит льдом и обмотка электродвигателя сгорает.

Омыватель включается, но вода не брызгает

«Глобальные» электрические причины, не связанные с омывателем

Причины поломки

Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто. Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
Моторчик стеклоомывателя сгорел или закис. Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.
Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
Слетел или порвался шланг от насоса к форсункам.
Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
Замерзла жидкость в бачке омывателя.

Принцип работы и схема включения

С чего начать диагностику?

Проверка питания

kalina-2.ru

Разбираем переключатель поворотов на ваз 2107

И хотя многие производители переключателей поворотов заявляют, что это полностью неразборная конструкция, все же приложив некоторые усилия, разобрать ее можно. Разбор устройств необходим при его ремонте. Проходит в несколько этапов:

При помощи сверла на 3 мм высверливаем 2 верхние заклепки и снимаем верхнюю часть которая крепится на трубку;
После снятия этой части мы видим еще 2 заклепки, которые держат кольцо;
Аккуратно снимаем кольцо с пазов, далее нужно снять дополнительные кольца и рычаги.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

Неисправности омывателя лобового стекла ВАЗ 2107 — причины и ремонт

Как установить насадки для стиральных машин

Насадки для стиральных машин любого типа можно регулировать. Они представляют собой пластиковый корпус, в котором установлены несколько форсунок (обычно 2 или 3). Эти насадки имеют сферическую форму, и водитель может регулировать их по своему желанию. Чтобы отрегулировать сопло форсунки под омыватель

, достаточно иметь простую иглу, с помощью которой можно аккуратно повернуть их в нужном направлении.

Если автомобиль оснащен трехструйными инжекторами, нет необходимости устанавливать их на одном уровне по высоте. Целесообразно, чтобы крайние форсунки омывателя лобового стекла были направлены в нижние точки. Это позволит защитить стекло от микроцарапин (что может произойти, если стеклоочистители «высохли»), а распыляемая жидкость не будет мешать зрению водителя. Центральная струя омывателя должна быть отрегулирована так, чтобы она касалась верхней части стекла.

READ Сколько Масла В Мосту Ваз 2106

На каждой конкретной машине водитель должен сам решить, насколько удобно управлять форсунками лобового стекла. Не стоит пренебрегать их настройками, вам просто нужно потратить пару минут, чтобы избежать проблем с видимостью во время вождения при чистке лобового стекла.

Связанные сообщения

Как сделать дистиллированную воду в домашних условиях

Где взять в аренду или продать старые шины

Как проверить рекламу подержанного автомобиля

Peugeot
Автомобильные аксессуары
Аккумулятор
База знаний
ВАЗ
Генератор
Датчиков

Датчик давления масла
Датчик массы воздушного потока
Датчики удара
Другие датчики

Двигатель

Диагностика

Двигатель

Кулон

Приборы

Рулевое управление

Сцепление

Тормозная система

Электроника

Диагностические ошибки

Диски. Колесные шины

Способ передачи

Автоматическая

Механический

Тело

Освещение

Стоп-сигналы

Передние фары

Подсказки

Панель приборов

Индикаторы

Расходные материалы

Антифриз

Бензин

Другой

Машинное масло

Незамерзающий

Смазка

Сделай ремонт сам

Топливный бак

Система вытяжки

Тело

Салон

Электроника

Обслуживание

Двигатель

Другой

Тело

Кулон

Рулевое управление

Системы комфорта

Сцепление

Топливная система

Тормозная система

Способ передачи

Электроника

Типичные недостатки

Настройки

Проблемы с законом

Несанкционированное использование материалов, размещенных на сайте, запрещено законом об авторском праве. При использовании материалов ссылка на сайт обязательна. Политика в отношении файлов cookie Политика обработки персональных данных

Источник

Автомобили имеют специальную технику для езды в непогоду. Лобовое стекло ВАЗ 2107 очищается от воды подвижными щетками, а в случае загрязнения включается омыватель

. Это устройство распыляет специальную жидкость, оно работает одновременно с дворниками и удаляет грязь.

Таким образом, оборудование обеспечивает необходимую видимость для водителя и пассажиров. В состав этого устройства входят следующие элементы:

Жидкостный бак.
Насос работает на борту.
Форсунки, которые выполняют лобовое стекло автомобиля.
Трубы, соединяющие резервуар с приводами.

В конце летнего сезона система заменяет воду незамерзающей жидкостью, что позволит вам использовать систему зимой.

Диагностика системы

Бачок для омывающей жидкости.
Насос с электродвигателем, работа которого происходит от сети 12В.
Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
Трубки из ПВХ, соединяющие вышеописанные элементы.

Почему не работает омыватель лобового стекла

Вышел из строя моторчик

Форсунки

Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Решение проблем с оборудованием

Восстановленная шайба, которая не продувается специальной жидкостью для лобового стекла, восстанавливается. Чаще всего вам нужен сменный насос, который происходит в следующей последовательности:

Группа контактов удалена с устройства.
Используйте короткую отвертку, чтобы извлечь компрессор из отверстия.
Вставьте новую сборку в бак на своем месте.
Размещаем разъемы на контактной группе, после чего вы можете проверить.

Двигатель работает с характерным звуком в случае правильного функционирования. Стакан выдувается из сопел струей воды. Если трубки заменены, вам придется подождать некоторое время, чтобы заполнить трубки. Предполагаемое использование этой системы позволит вам ездить в любую погоду.

Источник

Поздравляю всех на сайте ВАЗ Ремонт. Сегодня поговорим о омывателе лобового стекла. Мы поймем, почему стиральная машина не работает, по каким причинам она выходит из строя, а также как предотвратить ее разрушение в будущем.

Омыватель

лобового стекла, на мой взгляд, не нуждается в представлении. Каждый автомобилист знает, что это такое и почему. Преимущества этого простого и в то же время эффективного устройства трудно переоценить, летом оно позволяет быстро и легко обновлять «lobovuhu» от пыли и насекомых. С наступлением холодной погоды достаточно двух нажатий кнопки, чтобы удалить грязь с лобового стекла, а зимой
омыватель позволяет быстро растопить лед и очистить лобовое стекло от ледяной корки.
Омыватель работает в паре с дворниками, которые также зависят от этого стеклоочистителя. Во время работы «на сухой», дворники малоэффективны, кроме того, они быстро изнашиваются и часто повреждают лобовое стекло.

Учитывая все вышеизложенное, можно сделать вывод, что многое зависит от правильной работы шайбы, поэтому при первых признаках ее отказа следует принять незамедлительные меры.

Не работают дворники и омыватель ваз 2107 — АвтоТоп

Содержание

Устройство стеклоочистителя
- Возможные неисправности стеклоочистителя
- Перестали включаться дворники
- Стеклоочистители не функционируют в режиме прерывания
- Не функционирует электромотор очистителя
- Дворники не доходят до крайней точки
- Доработка дворников

Дворники играют важную роль в управлении любого автомобиля. Автомобиль ВАЗ-2107 оснащен парой дворников, которые обеспечивают очистку лобового стекла во время дождя. Эксплуатировать транспортное средство, на котором не функционируют дворники, категорически запрещено. Когда стеклоочистители отказываются работать, значит пришло время заняться их ремонтом. Причин неисправности стеклоочистителей достаточно много, поэтому в материале уделим внимание особенностям ремонта данных изделий на автомобиле ВАЗ-2107.

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

Электрический моторчик.
Электрический насос омывателя.
Предохранители.
Реле управления.
Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

вышел из строя переключатель, что бывает в частых случаях;
перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
плохой контакт цепи или его отсутствие;
неисправность моторчика стеклоочистителя;
поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

извлекается реле;
переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло. Это происходит из-за не оптимальной паузы между взмахами. Решить такую проблему можно при помощи доработки дворников. Как доработать дворники на ВАЗ-2107, узнаем далее.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
Резистор припаивается к плате только с одной стороны.
В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
Когда провода припаяны, можно собрать реле и установить на место.
Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.

После того, как схема собрана, можно осуществить включение дворников и проверить их функционирование. Переменный резистор имеет вид обычного регулятора, который представлен на фото ниже.

Есть еще один более простой способ модернизации стеклоочистителей, не требующий работы с паяльником. На рынке продаются уже готовые реле с регулировкой паузы. Вам нужно только купить подобное реле, и установить его вместо штатного. Более подробно об этом можно узнать из видео ниже.

Такая простая доработка существенно повысит срок службы щеток, что также немаловажно для водителей. Подводя итог, важно отметить, что ремонт дворников не является сложным процессом, но чтобы отремонтировать или найти причину поломки, следует подойти к ситуации с умом. Определить конкретно, как не работают дворники, а уже после искать поломку.

В прошлом году ставил машину в гараж — все работало идеально! И дворники работали в обоих режимах (пауза, быстрый) и омыватель брызгал на ветровое стекло! Выгоняю машину весной этого года — не работает ни стеклоочиститель, ни омыватель! В чем проблема? Усаживайтесь по удобнее мои классические товарищи, сделайте себе поп-корн, возьмите колы и приготовьтесь к длинной истории! Готовы? Поп-корн взяли? Кока-кола есть? Ну поехали тогда товарищи))) Если вы не знаете как работает схема стеклоочистителя и омывателя на классике, то я вам сейчас расскажу! Я поведаю вам все грязные тайны этого девайса в вашей классике! Суть в том, что редко когда в классике отказывают и дворники и омыватель! Чаще из строя выходит что-то одно! Давайте разберем возможные ситуации:
1. В классике и дворники и омыватель сидят на ОДНОМ предохранителе! Это предохранитель F2 на 10 ампер! И если например у вас такая ситуация, что у вас работает омыватель, а дворники работают только в режиме БЫСТРЫЙ, а паузный режим не работает — то я с точностью 99,9 процента могу утверждать, что предохранитель у вас целый и дворники имеют в колодке ПЛЮСОВОЙ контакт! Причина: проблема в реле-прерывателе, которое находится по левую сторону от вашей ноги, за кик-панелью! Меняйте реле!
2. Дворники работают только в режиме паузы. Режим БЫСТРЫЙ не рабтает! Омыватель работает. Предохранитель целый стопудов! Открою вам секрет! Приподнимите дворники или налейте воды на лобовое стекло и вы удивитесь — БЫСТРЫЙ режим заработает, и дворники начнут махать со всей дури! Причина: барахлит терморегулятор моторедуктора дворников. Как починить: ударить по моторчику пару раз через деревяшку! Или разбирать и менять эту мразь…
3. У вас работают дворники в обоих режимах! А вот омыватель не работает! Причина: почти в большинстве случаев виноват электронный насос, который находится в бачке омывателя!
4. Омыватель работает! Не работают дворники! Ни один режим дворников не работает! Причина: моторедуктор сдох скорее всего! Другого просто не может быть! Ибо плюс есть! Минус есть! Все контакты на своих местах! Однозначно что-то с моторедуктором! Может в нем самом закисли контакты или БИМЕТАЛЛИЧЕСКИЙ предохранитель накрылся!
5. Не работает омыватель и дворники в обоих режимах! ЭТО МОЙ СЛУЧАЙ! Читайте предельно внимательно! Причина: 100 процентов перегорела ДОРОЖКА в блоке предохранителей! Предохранитель целый! Как вылечить: ПАЯТЬ ДОРОЖКУ в блоке предохранителей! Или… читайте ниже!
ВНИМАНИЕ! Все эти рекомендации действительны на 100% только в случае если все провода стеклоочистителя и омывателя подключены к штатным местам, нигде нет замыканий и ПЕРЕКЛЮЧАТЕЛЬ дворников и омывателя в ИСПРАВНОМ состоянии!

Мы с моим другом Мишей ПАЯЛИ ее ДВАЖДЫ! Третего раза не будет! Ибо нет смысла! Дворники классики потребляют не мало энергии! Частенько бывает такая ситуация, что моторедуктор дворников закисает! И когда вы щелкаете по переключателю на руле, чтобы дворники заработали, вы создаете серьезную нагрузку на дорожку, которая в блоке предохранителей отвечает за работу стеклоочистителя и омывателя, а она очень тонкая! И как правило предохранитель не успевает перегореть! Перегорает дорожка! Ну запаяяте вы эту дорожку сегодня, никто не даст гарантии, что у вас не закиснет моторедуктор дворников или не затупит терморегулятор скажем через месяц эксплуатации! И что? Потом снова чтоли паять эту дорожку? Каждый раз снимать блок предохранителей! Каждый раз на коленках снимать блок управления двигателем! Мучаться! Нагибаться! Зачем? Просто какой-то БОЛВАН в АВТОВАЗЕ подумал, что он слишком умный раз пустил управление дворниками и омывателем через тонкую дорожку в блоке предохранителей, а потом в разрез установил предохранитель F2 на 10 ампер! Толку то от этого предохранителя, когда в случае непредвиденной ситуации он обычно никогда не сгорает, а сгорает вместо него дорожка, которая тоньше его в 2 раза! Идиота кусок… Позорище электрическое… Таким электрикам нужно руки отрывать сразу! Значит слушайте меня очень внимательно! Как сделать так, чтобы ПАЯТЬ дорожку вам больше не приходилось!

Все работы проводить только при снятой МИНУСОВОЙ клемме с АКБ!

Открываем книжку по ремонту инжекторной классики и открываем страницу со схемой электрооборудования и видим, что ПЛЮС на запитку дворников и омывателя подходит в черной колодке из салона к блоку предохранителей (8-мой контакт черной колодки! это толстый провод светло-розового цвета с черной полоской). На этом проводе ПОСТОЯННЫЙ ПЛЮС! Будьте осторожны с ним! Этот плюс идет от колодки зажигания! Достаем этот провод из черной колодки (колодка Ш1, контакт № 8), пока откладываем его в сторону! Далее колодка ЗЕЛЕНОГО цвета ВНИЗУ блока предохранителей, в ней нас интересует контакт № 2, это провод желтого цвета с черной полосой (колодка Ш7, контакт № 2) откладываем в сторону! Далее колодка тоже ЗЕЛЕНОГО цвета но уже ПОЗАДИ блока предохранителей как раз рядом с черной колодкой из которой мы ранее доставали толстый розовый провод с черной полосой, в этой зеленой колодке позади блока предохранителей нас интересует контакт № 2 , это также провод желтого цвета с черной полосой (колодка Ш2, контакт № 2), достаем его из колодки, пока тоже откладываем в сторону этот провод! Далее нас интересует последняя колодка БЕЛОГО цвета, в ней нас интересует контакт № 5, это тоже провод желтого цвета с черной полосой (колодка Ш9, контакт № 5), достаем этот провод из колодки и также откладываем его в сторону!

Теперь наша задача заключается в следующем: мы хотим чтобы питание дворников и омывателя нашей классики БОЛЕЕ не проходило через тонкую дорожку в блоке предохранителей — ЭТУ СИСТЕМУ ПРИДУМАЛ ИДИОТ!
Мы хотим чтобы питание на эти устройства проходило через ПРОВОДА и чтобы между ними был предохранитель, который бы сгорал вместо дорожки, ибо провода толстые и никогда не СГОРЯТ! ЭТУ СИСТЕМУ ПРИДУМЫВАЮТ НОРМАЛЬНЫЕ ПАРНИ ВРОДЕ МЕНЯ! Дай нам БОГ…

А теперь помните те три провода желтого цвета с черными полосами, которые мы достали? Два желтых провода с черной полосой мы достали снизу блока предохранителей и еще один желтый с черной полосой мы достали сзади блока предохранителей! Всего три желтых провода с черной полосой! Колодка Ш7 контакт 2, колодка Ш2 контакт 2, колодка Ш9 контакт 5 —- ОБЪЕДИНЯЕМ эти провода! Скручиваем их вместе! Затем вставляем их в один конец ДЕРЖАТЕЛЯ под флажковый предохранитель, а в другой конец этого ДЕРЖАТЕЛЯ вставляем тот самый ТОЛСТЫЙ СВЕТЛО-РОЗОВЫЙ провод с черной полосой (постоянный плюс!), который мы ранее вытащили из черной колодки, которая одевается сзади блока предохранителей (колодка Ш1, контакт 8). Заматываем это все по-надежнее и все! Вуаля! Никакой дорожки в блоке предохранителей! Прямой контакт через предохранитель! В следующий раз, какая бы ни была перегрузка в моторедукторе дворинков, какое бы ни было замыкание в цепи — СГОРИТ ТОЛЬКО ПРЕДОХРАНИТЕЛЬ! Выкуси АВТОВАЗ! Вот так то! Кулибины не сдаются! Хахаха!

Схема электродвигателя стеклоочистителя ваз

. Стеклоочиститель, омыватель, «дворники»

Чистота лобового стекла очень важна для безопасности водителя и пассажиров. Поэтому, если на автомобиле ВАЗ 2107 не работают дворники, это может привести к неприятной ситуации на дороге. В статье приведена электрическая схема дворников, рассмотрены неисправности и пути их устранения.

[Скрыть]

Устройство стеклоочистителя

Для того, чтобы отремонтировать неработающие дворники ВАЗ 2107, необходимо знать (автор видео — Автоэлектрик КВ).

Схема стеклоомывателя

На семерках устанавливается стеклоочиститель типа СЛ-193. Он расположен в моторном отсеке в воздушной камере отопителя. Схема его подключения аналогична схеме подключения стеклоочистителей на ВАЗ 2106.

предохранитель;
блок электродвигателя;
блок предохранителей;
выключатель подачи воды на стекло;
переключатель, с помощью которого изменяется скорость движения;
реле;
замок зажигания.

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с редуктором. Механизм включается переключателем на рулевой колонке, он же и включается. Благодаря двигателю и редуктору создается вращательное движение, которое приводит в движение трапецию.

Валы соединены с редуктором тягами и передают колебательные движения. В результате щетки перемещаются по поверхности и очищают ее от грязи.

Для удаления грязи установлена шайба. В конструкцию омывателя ВАЗ входят: мотор, насос, форсунки и бачок. Запускается мотор, который нагнетает жидкость в бачок омывателя. Через форсунки он распыляется на стекло.

Распространенные неисправности и способы их устранения

Причины, по которым не работают дворники на автомобилях, вне зависимости от УАЗа или семерки, в основном одни и те же. Ниже приведены неисправности и способы их устранения.

Неисправность	Способ устранения
Дворники не работают в обоих режимах.	В этом случае проверьте предохранители. Если они перегорели, их необходимо заменить новыми. Если окислились только контакты, нужно несколько раз вытащить предохранители и поставить на место. Возможно потребуется замена трапеций дворников Ваз.
Щетки не работают только в прерывистом режиме.	В этом случае необходимо сначала проверить блок питания. Если напряжение есть, то причина поломки в реле.
Неисправный переключатель очистителя	Заменить трехрычажный переключатель
Дворники работают, но при выключении остаются в произвольном положении. Причиной может быть поломка редуктора, так как в нем есть концевой выключатель.	Необходимо зачистить контакты или согнуть пластину выключателя. При необходимости замените коробку передач.
Электродвигатель не работает.	В этом случае нужно демонтировать электродвигатель, проверить состояние обмотки и щеток.
Щетки не двигаются при работающем редукторе.	Сломаны зубья шестерни, требуется замена. Кривошип может быть неплотно прикреплен к шестерне, необходимо затянуть крепежную гайку.

В основном проблема механическая — ломается трапеция. При ремонте дворников многие меняют стандартные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не действует грязь и обледенение.

Конструкция стеклоочистителя представляет собой сложный механизм, состоящий из множества деталей. Любой из них может отказать, что повлечет за собой либо полный выход из строя механизма, либо будет некачественная очистка стекла.

Если вы разбираетесь в схеме подключения стеклоочистителя, то сможете провести техническое обслуживание самостоятельно.

Преодолеть дождь или снег без дворников практически невозможно, так как видимость сведена к минимуму. Вот почему важно, чтобы стеклоочистители (официальное название стеклоочистителей) оставались целыми. В этом материале описана схема работы дворников на автомобиле ВАЗ 2110, основные неисправности, а также ремонт дворника.

Важно! Схема работы омывателя достаточно проста: под капотом устанавливается электродвигатель, к которому крепится трапеция, на нее надеваются два стеклоочистителя – это одна часть узла. Вторая часть представляет собой бачок с технической жидкостью, которая с помощью помпы доходит до стеклоочистителя. Электроника выведена под приборную панель ВАЗ 2110.

Устройство и возможные неисправности

Для понимания работы дворников вам понадобится электрическая схема, которая присутствует в руководстве по эксплуатации и обслуживанию ВАЗ 2110. Также необходимо знать из чего состоит узел:

Трапеция — основная деталь, через которую мотор передает движение, трапеция чаще всего изнашивается, в результате необходим ремонт.
Электродвигатель — из-за этого узла дворники двигаются, двигатель может сгореть, что приведет к выходу из строя всего узла.

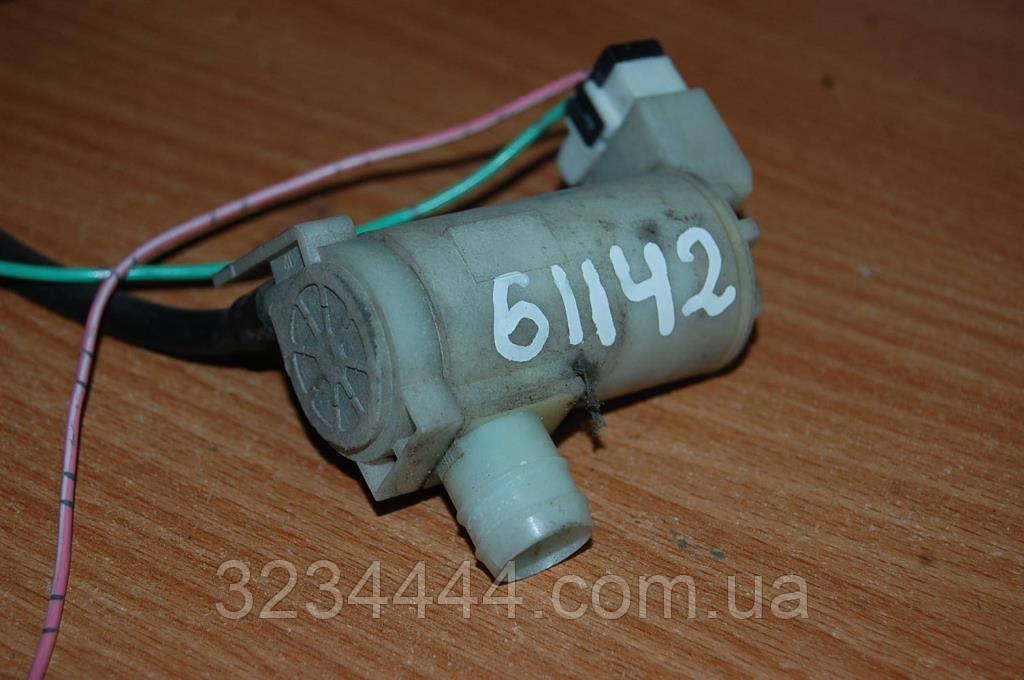

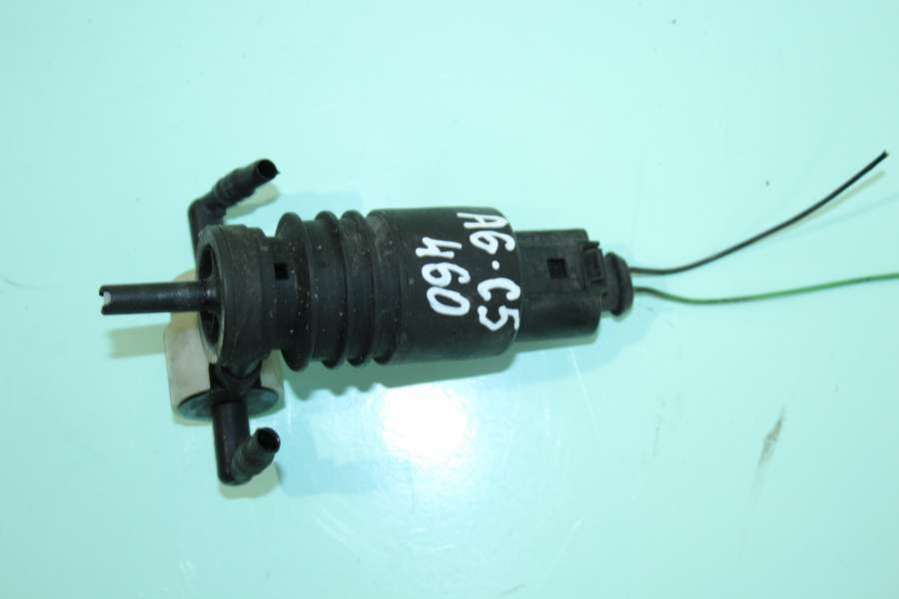

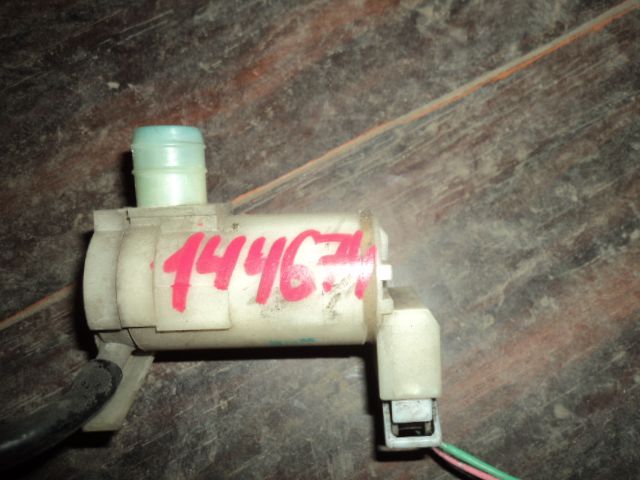

Насос — этот элемент нужен для закачки чистящей жидкости в дворники. При поломке помпы можно забыть о чистоте лобового стекла, хотя дворники все равно будут ходить по окну.
Бак — тут все очевидно, в нем находится жидкость для мытья окон.
Стеклоочиститель — устанавливается на трапецию, выполняет функцию очистки. В первую очередь нужно обратить внимание на размер дворника.

Ремонт и замена требуются при повреждении двигателя, так как он не подлежит ремонту. Трапеция тоже очень часто ломается, но иногда ее можно восстановить. Схема узла достаточно проста, поэтому владелец ВАЗ 2110 быстро узнает причину неисправности узла.

Схема

Принцип работы насоса и бачка омывателя понять не сложно; могут возникнуть трудности со схемой. Основными элементами на нем являются электродвигатели омывателя и стеклоочистителя – оба узла могут выйти из строя. Под «К2» — узловое реле, под «КБ» — реле дополнительной омывателя.

Ремонт

Для ремонта этого узла необходим минимум инструментов:

Набор ключей и головок.
Набор отверток.
ВД-40.
Тряпки.
Запасные части.

Определить, какие части не работают, довольно просто. Например, если дворники не двигаются, то моторчик вышел из строя. Если трапеция ходит, а стекло остается грязным, то насос или бак поврежден. Размер поможет вам понять состояние детали — если размер уменьшился слишком сильно, то элемент необходимо менять. В любом случае нужно убедиться в домысле, для этого следует проанализировать:

Первым делом демонтируем приборную панель автомобиля;
Далее вам нужно найти реле, связанное с этим механизмом. Оно прикручено к кузову ВАЗ 2110. Если не работают электрические элементы, то реле нужно менять, ремонт тут не поможет;
Также в этом отсеке нужно проверить предохранитель стеклоочистителя;
Разобрав рулевой механизм, можно добраться до переключателя. Замена понадобится, если переключатель сильно поврежден;
Следующий шаг — разобрать мотор и проверить его. Если он вышел из строя, то рекомендуется менять двигатель вместе с реле. Новые детали работают лучше и изнашиваются равномерно;
Если насос и бак повреждены, то их тоже надо менять вместе;
Теперь нужно проверить состояние и размер шайбы — если она сильно отличается от нормы (можно сравнить в мануале), то ее нужно менять. Размер омывателя важен, так как его поверхность должна покрывать всю площадь лобового стекла.

Схема подключения стеклоочистителя и омывателя

Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»). Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправность стеклоочистителя)

Щетки стеклоочистителя

Длина щеток («стеклоочистителей») переднего стеклоочистителя (как левого, так и правого) — 330 мм
Длина щетки заднего стеклоочистителя (стекло двери багажника) — 305 мм .
()

«Дворники» необходимо периодически мыть теплой водой с мылом, чтобы обеспечить их качественную работу. При ухудшении качества очистки стекла замените щетки.

Для этого поднимите рычаг со щеткой для стекла…

Нажав на защелку, снимите щетку с рычага поводка.
То же самое проделываем с остальными кистями.

Технические характеристики электродвигателя стеклоочистителя

Очиститель имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем. Повторно-кратковременный режим работы обеспечивается реле типа РС-514 , крепящимся двумя гайками к передней левой боковине (замена реле стеклоочистителя) … Реле должно обеспечивать 9–17 пусков двигателя в минуту при температуре от –20 до 50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут совершать до четыре непрерывных двойных хода.) Сопротивление обмотки соленоида реле — (66±2) Ом, обмотки прерывателя — (23±1) Ом.

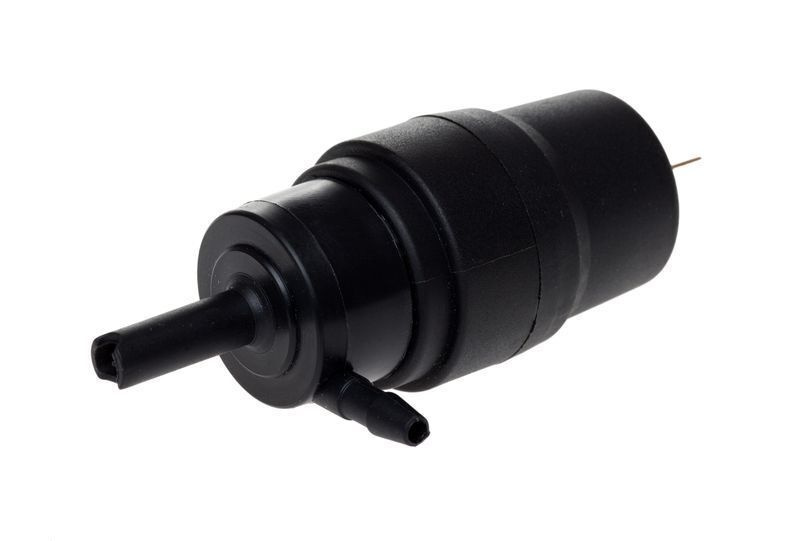

Стеклоомыватель состоит из пластикового бачка с электронасосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов. (неисправность стеклоомывателя)

Омыватель включается потянув на себя правый подрулевой переключатель (нефиксированное положение). Если насос неисправен, его заменяют. Забитые сопла можно продуть назад или прочистить леской или тонкой иглой.

Видео

Шевелев В.

В современных автомобилях стеклоочистители могут работать в двух режимах — непрерывном и пульсирующем, когда между последовательными взмахами щеток следует пауза. Этот второй режим очень полезен при небольшом дожде и мороси. Можно ли оснащать автомобили таким устройством, при котором стеклоочиститель может работать только в одном режиме, а щетки, даже при небольших осадках, двигаясь непрерывно, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?

Устройство, схема которого представлена на рис. 1, позволяет сделать пульсирующий режим работы стеклоочистителя, оснащенного электроприводом.

Рис. 1. Принципиальная схема устройства управления стеклоочистителями

Представляет собой несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевой каскад на транзисторе Т3. Нагрузкой ключевого каскада является электромагнитное реле Р1. Контакты Р1/1 этого реле управляют работой электродвигателя стеклоочистителя.

Одновременно с открытием транзистора Т1 открывается и транзистор Т3. В этом случае срабатывает реле Р1 и включается электродвигатель. Через короткий промежуток времени транзистор Т1, а вслед за ним и транзистор Т3 закрываются, и реле выключается. Однако электродвигатель останется включенным через свои блок-контакты (на схеме не показаны) до окончания цикла движения щеток. Новый цикл начнется при следующем включении транзистора Т1. Длительность паузы между развертками плавно регулируется переменным резистором R3. Длительность паузы можно изменять в пределах 5-40 с.

Устройство монтируется на печатной плате, показанной на рис. 2.

Рис. 2. Печатная плата прибора

Плата размещена под приборной панелью, а ручка резистора R3 выведена на переднюю панель приборной панели.

В приборе используется реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током срабатывания 50-70 мА. Транзисторы Т1-Т3 можно заменить любыми низкочастотными маломощными NPN-транзисторами. Переменный резистор R3, типа СП или СТО.

Переключатель, установленный на автомобиле, можно использовать в качестве переключателя B1, сняв перемычку между клеммами 2 и 3 (см. схему).

В положении 2 переключателя В1 стеклоочиститель работает в непрерывном режиме, а в положении 3 — в пульсирующем режиме.

Модернизация стеклоочистителей. Автоматический стеклоочиститель.

Ломанович В., Кузьминский А.

Стеклоочистители некоторых современных автомобилей работают постоянно. Однако рационально оснастить стеклоочиститель соответствующим автоматическим устройством, позволяющим периодически включать и выключать его по заданной программе. На рис. 1 представлена схема электронного устройства автоматического включения стеклоочистителя с заданной частотой.

Рис. 1. Принципиальная схема устройств автоматического включения стеклоочистителя

Мультивибратор на транзисторах Т1 и Т2 формирует прямоугольные импульсы, которые поступают на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1. Длительность импульсов, поступающих на вход транзистора Т3, изменяется от 1 до 30 с в зависимости от положения ползунка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1Р1 и 2Р1 реле Р1 соединены параллельно и служат для управления электродвигателем стеклоочистителя.

При подключении электронного автомата к штатному стеклоочистителю необходимо отсоединить клемму «3» от шасси, чтобы в дальнейшем контакты 1Р1 и 2Р1 реле Р1 (см. рис. 1) можно было подключить к точке «3» » и шасси (общий минус). При этом возможна работа стеклоочистителя в обычном (неавтоматическом) режиме.

После подачи напряжения на электронное устройство срабатывает реле Р1 и контакты 1Р1 и 2Р1 разрывают цепь питания электродвигателя стеклоочистителя через 0,3-0,5 с после замыкания тумблера V1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см. рис. 1).

После окончания паузы замыкаются контакты реле Р1 и начинает работать дворник. С помощью переменного резистора R2 длительность паузы можно менять. Как и в непрерывном режиме, автостоп выключает электродвигатель только после того, как щетки стеклоочистителя займут исходное положение на лобовом стекле.

Обратите внимание, что электронный автомат позволяет использовать стеклоочиститель в любом из режимов непрерывной работы (с низкой или высокой скоростью движения щеток). В случае выхода из строя электронного блока стеклоочиститель остается работоспособным в штатном режиме.

Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2-5 рабочих положений (например, кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Их сопротивление подбирается таким образом, чтобы получить нужную продолжительность паузы между включениями моторчика стеклоочистителя.

На рис. 2 представлена схема установки электронного блока на автомобиль «Москвич».

Рис. 2. Схема установки электронного блока на автомобиль «Москвич»

Выбор программы работы стеклоочистителей осуществляется с помощью пятипозиционного многополюсного кулачкового переключателя типа ПКМ9-1 (В1-В9), который устанавливается на приборной доске водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, его рукоятка находится в первом положении и дворник не работает. Во втором положении переключателя переключатель В1 замкнут и стеклоочиститель начинает работать в непрерывном режиме с медленным движением щеток по лобовому стеклу. На третьей позиции ПКМ9-1, кроме В1, замкнуты выключатели В2 и В3. Дополнительное сопротивление Rд цепи обмотки возбуждения ОВ2 электродвигателя закорачивается, и дворник переводится на второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 выключатели В1, В2 и ВЗ разомкнуты, а В4, В6, В8 замкнуты. При этом на электронный блок подается питание и устанавливается первый автоматический режим с паузами в 5 секунд между включениями моторчика стеклоочистителей. На пятой позиции ПКМ9-1 устанавливается второй автоматический режим с паузами 10 с между переключателями стеклоочистителей (В4, В6 и В8 разомкнуты, В5, В7 и В9 замкнуты).

Все постоянные резисторы типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Электролитические конденсаторы С1 и С2 типа К50-6 или ЭМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут быть использованы маломощные низкочастотные транзисторы типа П13-П16, МП39-МП42 и другие, а в качестве Т3 — транзисторы типа МП25-МП26 с любыми буквенными индексами. Перед установкой ПКМ9Выключатель -1 необходимо разобрать и установить кулачки так, чтобы они обеспечивали замыкание и размыкание выключателей В1-В9 в указанной выше последовательности. Реле электромагнитное Р1, тип РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.

Наладка стеклоочистителя в основном сводится к подбору значения сопротивления резистора R3, то есть времени, в течение которого контакты 1Р1 и 2Р1 реле Р1 остаются замкнутыми при работе устройства в автоматическом режиме. Это время не должно превышать времени полного хода щеток стеклоочистителя (вперед-назад) на большой скорости, что составляет 0,8-1 с.

Реле времени стеклоочистителя

Коротаев Г.

Многие старые типы автомобилей не оборудованы реле времени прерывистой работы стеклоочистителя, что создает неудобство в их эксплуатации. В современных автомобилях такие устройства уже есть, но они рассчитаны только на одно время паузы и возможности его регулировки в зависимости от дорожных условий не предусмотрено. Ниже представлена простая схема реле времени, сборка которого доступна даже начинающему радиолюбителю. Благодаря использованию однопереходного транзистора время отклика устройства не зависит от изменения напряжения питания и температуры окружающей среды. На рис. 1 представлена схема подключения прерывателя У1 к цепи электродвигателя стеклоочистителя У2 через тумблер с нейтральным средним положением В1.

Рис. 1, Подключение автоматического выключателя к цепи двигателя
Рис. 2. Принципиальная схема реле времени на основе однопереходного транзистора.

Вместо тумблера B1 можно использовать два переключателя отдельно для непрерывного и прерывистого режима работы.

Выключатель работает следующим образом. При установке тумблера V1 в положение «Прерывание» практически все питающее напряжение подается на реле времени. В это время щетки стеклоочистителя находятся в исходном положении, а контакты концевого выключателя В2, управляемого электродвигателем М1, разомкнуты. Конденсатор С1 начинает заряжаться через резисторы R2 и R3 (рис. 2).

Постоянная времени цепи R2 R3 C1 определяет время паузы. Когда напряжение на конденсаторе С1 достигнет рабочего напряжения транзистора Т1 (после паузы), импульс С этого транзистора через резистор R5 пойдет на управляющий электрод тиристора D2 и откроет его. Двигатель М1 начинает вращаться и замыкает контакты концевого выключателя В2. Во время рабочего хода двигателя, пока щетки не вернутся в исходное положение, контакты В2 остаются замкнутыми. В этот период конденсатор С1 разряжается через резистор R1 и диод D1. Когда щетки возвращаются в исходное положение, контакты В2 размыкаются, двигатель М1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехоустойчивости реле времени.

При указанных на схеме значениях элементов R2, R3 и C1 время паузы может варьироваться от 1-2 до 5-7 с. Для увеличения времени паузы до 10-15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.

На рис. 3 представлена схема реле времени на основе транзисторного аналога однопереходного транзистора.

Рис. 3. Принципиальная схема реле времени на транзисторном аналоге однопереходного транзистора

Резисторы любого типа могут быть использованы в схеме, конденсаторы С1, С2 — электролитические, типа К50-6, К52-1, К52-2, К53-1, ЭТО и др., диод Д1 — кремниевый, типа Д219, Д220, Д223, КД503, КД504, КД510 и др. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом. Однопереходный транзистор Т1 (см. рис. 2) — типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. рис. 3) — типа МП106 или МП116, транзистор Т2 — типа МПИ102. МП103, МП113, КТ315, КТ342, КТ602 или КТ603.

Конструктивно реле времени размещено в небольшой коробочке, устанавливаемой за приборной панелью автомобиля так, чтобы водитель имел доступ к рукоятке переменного резистора R2. Схематический чертеж платы реле показан на рис. 4.9.0004

Рис. 4. Плата реле времени:
а — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей релейной схемы на транзисторном аналоге; в-печатная разводка схемы реле на однопереходном транзисторе; г — печатный монтаж схемы реле на транзисторе аналог

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний взмах щетки делается уже по сухому стеклу, а два взмаха хватило бы, чтобы удалить всю воду, которая была разбрызгана омывателем.

Это неудобство, как оказалось, легко устраняется. Для этого покупаем новое реле дворников (если что-то не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747, или другое подобное — маркировка может отличаться в зависимости от производитель реле. резистор R4. Стандартный имеет номинал 130 кОм, нам нужно ставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Найти такой можно в точках продажи радиодеталей, стоит копейки, а можно выпаять из старой техники.

Расположение реле в «Черном ящике»

VAZ 2109 Схема реле Wiper

Внутренняя конструкция такого реле может быть различной:

Вариант 1

Вариант 2

Во всем. случаях нужный нам резистор подключается к 4 ножке микросхемы. На картинках выше он выделен.

Кстати, эта ревизия актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другую конструкцию. Например, мне попалось такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш.

Такое реле не переделаем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, будем перепаивать:

Внешний вид родное реле

С количеством ударов щеток разобрались. Теперь еще кое-что.

При первом нажатии рычага омывания стекла обычно происходит так: щетки уже запустились, а воды на стекле еще нет. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка до форсунки омывателя. Эту ситуацию можно исправить, установив в трубу обратный клапан, чтобы вода не стекала обратно в бак при неработающем насосе. Лично меня этот момент не сильно смущает, так как щетки сохнут только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, так что я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно ставить детали следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение С2 влияет на все три параметра реле — задержку между ударами, количество ходов при включении стиралки и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если нет желания что-либо переделывать, можно установить специальное программируемое реле. В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между взмахами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Маркируется 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать ручную регулировку паузы, как в.

Вместе с впайкой резистора в реле для уменьшения количества взмахов щетки до двух, это, на мой взгляд, необходимое и достаточное количество доработок дворника ВАЗ 2109.

Какое масло лучше ваз 2107 карбюратор.

Как заменить масло в двигателе на ВАЗ семерке? Масло моторное и его виды Главная / Двигатель

«Семёрка» от Ваза — один из долгожителей нашего автопрома. С момента выпуска первого экземпляра в 1982, он не сходил с конвейера 30 лет. Модель позиционировалась как люксовая версия ВАЗ 2105 с более мощным двигателем. В остальном «семерка» отличалась удобными сиденьями, видоизмененной приборной панелью и большим количеством хрома в отделке. До 2000 года ВАЗ 2107 оснащался карбюраторным двигателем объемом 1,5 литра, после – инжекторными агрегатами того же объема.

Ресурс двигателя очень зависит от качества и типа используемого масла. Какое масло заливать ваз 2107 ? Ответ на этот вопрос прост: «Необходимо использовать масло, рекомендованное производителем». Но этот вопрос заслуживает более подробного рассмотрения.

Классификация моторных масел

Рекомендации производителя не регламентируют тип масла применимого к семерке двигателя. Минеральное, синтетическое и полусинтетическое масло можно заливать в двигатель, если оно соответствует требованиям качества.

На канистры моторного масла нанесена маркировка (например, «API SJ» или «SG/CD»), информирующая о качестве продукта. При выборе масла стоит обратить на это внимание.

Аббревиатура API ( Американский. Нефтяной Институт. ) означает «Американский институт нефти». Это американская неправительственная организация, обеспечивающая регулирование вопросов, касающихся газовой и нефтяной промышленности. Одним из направлений API является разработка стандартов и рекомендуемых практик для нефтегазовой отрасли.

Масло моторное нормируется по таким показателям:

токсичность
коррозионная активность;
эффективность защиты деталей от трения;
количество отложений, оставшихся на деталях за период срока службы;
температурные характеристики.

Буквы «S» и «C» означают, что масло предназначено для бензиновых двигателей или дизельных двигателей.

Буква, стоящая после «с» или «с», означает качество эксплуатационных характеристик моторного масла. Маркировка в алфавитном порядке. Чем дальше буква от «а», тем лучше характеристики масла.

Подходит для масла ВАЗ 2107 — не ниже «API SG/CD».

Примечание: Методика SAE (как и «5W40» квалифицирует масло только по вязкостным показателям. Характеристики производительности И качества эта классификация не учитывает.

Какое масло лить в ВАЗ 2107

Если говорить о какое масло лить в ваз 2107 ,»синтетика»,»минералка» или «полусинтетика»,тогда «семерка» самое подходящее масло синтетика.Как компромисс-полусинтетика.

Синтетические масла синтезируются из различных химических веществ и обладают большей текучестью при низких температурах. Этот тип масел нечувствителен к перегреву и более стабилен с химической точки зрения. Соответственно срок службы «синтетики» гораздо больше, чем у Минерало.

Полусинтетическое масло представляет собой компромисс между качеством синтетики и минеральной ценой. Подходит для эксплуатации летом или в условиях теплой зимы. В сильные морозы лучше лить синтетическое масло.

Благодаря присадкам полусинтетические и синтетические масла обладают улучшенными смазочными свойствами и значительно замедляют износ двигателя.

Как определить, что масло пора менять

Определить, что масло разложилось и требует замены, по датчику давления масла. Со временем масло разбавляется. Его давление растет при запуске двигателя и значительно падает после прогрева.

При отсутствии датчика давления необходимо ориентироваться на рекомендацию производителя. При езде на небольшие расстояния замена масла нужна через 6000 км. Если поездки преимущественно дальние, периодичность замены можно увеличить до 10 000 км.

Сколько масла необходимо для двигателя ВАЗ 2107

По заявлению производителя количество масла в системе, включая фильтр, составляет 3,75 литра. С учетом компенсации Угона 4-литровой масляной канистры хватает для заполнения системы и откапывания в процессе эксплуатации.

При замене масла лучше лить той марки, которая была до этого. Если тип старого и нового масла не совпадает (например, «синтетика» после «минералки»), систему лучше промыть после слива старого масла.
Не заливайте синтетическое масло в старые двигатели. Благодаря повышенным моющим свойствам «синтетика» может отмывать отложения, покрывающие микротрещины в картере.
В новый двигатель Лучше лить исключительно синтетическое масло. Это предотвратит его перегрев и значительно увеличит ресурс. Поэтому сразу после обкатки необходимо слить масло, залитое на заводе, и залить в систему «синтетику».
Независимо от пробега двигателя своевременная замена смазочных материалов увеличит его ресурс и повысит надежность.

Надуманная проблема выбора масла для ВАЗ 2107 не такая уж и сложная. Достаточно придерживаться рекомендаций производителя по качеству и приобрести нужный тип масла, исходя из условий эксплуатации (холодный или теплый климат), состояния двигателя и финансовых возможностей.

Одним из долгожителей продукции российского автопрома считается Ваз 2107. Его производство началось более 35 лет назад. В принципе, это была люксовая версия автомобиля ВАЗ 2105. Семерка оснащалась двигателем более высокой мощности. В салоне произошли изменения. Сиденья стали удобнее, детали отделки превратились в хромированные поверхности.

Сначала ВАЗ 2107 выпускался с карбюраторным двигателем. Начиная с 2000 года автомобиль стал оснащаться инжекторным двигателем. Объем двигателя остался прежним. Чтобы «семерка» проработала как можно дольше, необходимо заливать в двигатель только качественное масло с определенными характеристиками. Некоторые виды смазочных материалов, которые можно использовать в ВАЗ 2107, указаны в сервисной книжке.

Какое масло подходит на «семерку»

Для ВАЗ 2107 лучше всего использовать синтетические составы, компромиссным решением может быть полусинтетика.

Синтетика сделана из химикатов. Свойства масла отличаются высокой текучестью при понижении температуры до минусовых значений. Синтетика не беспокоит перегрев двигателя, свойства остаются неизменными. Поэтому синтетические масла служат гораздо дольше минеральной воды.

Если говорить о полусинтетике, то необходимо иметь в виду, что она находится посередине между стоимостью и качественными характеристиками. Летом хорошо эксплуатируется. Для больших морозов лучше использовать синтетические изделия.

Специальные присадки, входящие в состав синтетики и полусинтетики, придают маслу высокое качество и предотвращают повышенный износ элементов ДВС.

Массель марки пригодные для эксплуатации на ВАЗ 2107:

Лукойл Люкс;
ЛУКОЙЛ супер;
Новил-Синт;
Норси Экстра;
ЭССО;
Шелл Хеликс Супер.

Степень вязкости подбирается индивидуально, в соответствии с условиями эксплуатации.

Когда необходима замена

Датчик давления устанавливается почти в каждом автомобиле. По его показаниям можно определить факт замены масла. Со временем смазка начинает разжижаться. Когда двигатель еще холодный, давление начинает расти, после прогрева падает.

Вы также можете принять к сведению рекомендации производителя. Если эксплуатация машины происходит в городском режиме, смазку лучше менять через 6000 км пробега. При постоянных поездках кино на расстояния срок замены можно сделать до 10000 км.

Объем масла, необходимый для нормальной работы двигателя «Семерки»

В сервисной книжке указано, что объем автомобиля вместе с фильтром достигает 3,75 литра. Поэтому для полной заливки вполне достаточно приобрести 4-литровую канистру. системы, а при необходимости выполнить участок

Целесообразно заменить смазку на прежнюю марку Если тип масла совсем другой, например минералку поменяли на синтетику, необходимо предварительно сливаем старое масло, промываем систему и только потом заливаем новую жидкость.

Для продления срока службы двигателя при большом пробеге не нужно использовать современную синтетику. В его состав входят специальные моющие средства, способные удалять отложения, покрывающие микротрещины, образовавшиеся в процессе работы двигателя.

Новый двигатель должен работать только на синтетическом смазочном материале. Он защитит мотор от перегрева, продлит его рабочий ресурс. После завершения стока необходимо слить заводское масло, промыть моторную систему и залить синтетику.

Если вы хотите, чтобы ваша «семерка» работала очень долго, произведите замену согласно рекомендациям производителя. Марка масла должна соответствовать условиям эксплуатации, состоянию двигателя и, конечно же, финансовым возможностям.

Двигатель внутреннего сгорания — Это узел, нуждающийся в постоянной смазке. Это правило касается двигателей ВАЗ 2107. Если автовладелец хочет, чтобы машина служила ему долгие годы, ему придется регулярно менять моторное масло. Можно ли сделать его самостоятельно, не прибегая к услугам квалифицированных автомехаников? Да. Расскажите, как это делается.

Зачем менять масло в двигателе ВАЗ 2107

Двигатель ВАЗ 2107 буквально тупит различными ходовыми деталями, поверхности которых нуждаются в постоянной смазке. Если масло по каким-то причинам не поступит на трущиеся детали, они тут же начнут перегреваться и в итоге сломаются. И в первую очередь от недостатка масла страдают клапана и поршни ВАЗ 2107.

Восстановление этих деталей после устранения неисправности в системе смазки происходит крайне редко. В подавляющем большинстве случаев двигатель требует очень дорогого капитального ремонта. Именно поэтому водитель должен регулярно проверять уровень и качество смазки в двигателе, и при необходимости менять ее. В инструкции по эксплуатации ВАЗ 2107 производитель рекомендует менять масло каждые 15 тыс. км пробега. Однако опытные владельцы «Сексок» рекомендуют менять смазку чаще, через каждые 8 тыс. км пробега. Только в этом случае двигатель ВАЗ 2107 будет работать долго и стабильно.

Как слить масло из двигателя ВАЗ 2107

Перед началом работы необходимо подобрать все необходимые инструменты и расходники. Вот что нам понадобится:

набор торцевых ключей;
резак для масляного фильтра;
емкость, в которой будет сливаться старое масло;
5 литров нового моторного масла;
воронка.

Последовательность операций

Прежде всего следует отметить важный момент: Все сливы масла с ВАЗ 2106 необходимо проводить на эстакаде или на смотровой яме.

Двигатель автомобиля, стоящего на смотровой яме, запустится и будет работать на холостом ходу в течение 10 минут. За это время масло в моторе станет максимально жидким.
Открывается капот ВАЗ 2107, откручивается пробка с заливной горловины масла. Это делается вручную.
На картере ВАЗ 2107 имеется специальное отверстие для слива масла, закрытое пробкой. Под это отверстие устанавливается емкость для опробования слива, после чего откручивается сливная пробка торцевой головкой на 12.
Бабочки начинаются. Необходимо учитывать, что полный слив смазки из мотора может занять 15-20 минут.

Видео: Заливка масла с ВАЗ 2107

Промывка двигателя ВАЗ 2107 и замена масла

Как было сказано выше, полное разнообразие смазки с двигателя ВАЗ 2107 процесс долгий. Проблема в том, что даже после 20 минут слив в двигателе все равно остается. Этот момент особенно актуален, если масло очень старое, а значит – очень вязкое.

Такое масло просто не выливается из мелких каналов и отверстий двигателя. Чтобы удалить эту вязкую массу, автовладельцу придется промыть дизельный двигатель ВАЗ 2107.

Последовательность промывки

Важный момент: После полного выкачивания жидкого масла из двигателя ВАЗ 2107 необходимо снять старый автомобильный масляный фильтр И заменить его на новый. На качестве этого фильтра можно сэкономить, так как он будет использоваться только один раз, во время стирки.

Сливное отверстие, открытое ранее, снова закрывается пробкой. В мотор через масляную горловину залито дизельное топливо. Объем — 4,5 литра. Затем на горлышко устанавливается заглушка, и мотор прокручивается в течение 15 секунд. Мотор вообще невозможен. Для повышения эффективности мойки заднее правое колесо автомобиля можно поднять на 15-20 см с помощью домкрата.
Сливная пробка на крышке картера снова откручивается механическим ключом на 12, и дизельное топливо соединяется с буровым раствором.
После полного набухания солярки (что может занять 10-15 минут) закручивается пробка на картере, и через маслозаливную горловину в двигатель заливается 5 литров свежего масла, после чего пробка на горловине скручен.

Видео: Чем лучше мыть мотор

Какое масло можно лить в двигатель ваз 2107

Автовладелец, впервые решивший поменять масло на своей «семерке», неизбежно сталкивается с вопросом: какое масло смазку выбрать? Это вопрос далеко не праздный, ведь современный рынок представлен огромным количеством моторных масел. От такого изобилия не долго и растерялся. Поэтому стоит разобраться в видах моторных масел и в их отличиях.

Типы масел

По существу моторные масла делятся на три типа:

синтетические масла;
полусинтетическое масло;
минеральное масло.

Теперь рассмотрим каждый тип масла. Подробнее:

синтетические моторные масла самые дорогие. Удивляться этому не стоит: у «синтетики» отличные температурные параметры и вязкость. Если водитель залил качественное синтетическое масло, то может быть уверен: оно не замерзнет даже при -50°С, и это обстоятельство весьма кстати, с учетом нашего климата; 9Полусинтетические моторные масла 0018
представляют собой смесь минеральных и синтетических масел. У «полусинтетики» не такой широкий диапазон рабочих температур, но есть одно несомненное достоинство: она дешевле; Минеральные моторные масла
сегодня самые дешевые. Причина проста: вязкость этих масел напрямую зависит от температуры на улице. Например, на «Сороке-Ярмарке Клауса» большинство минеральных масел превращаются в вещество наподобие пластилина.

Подбор масла для ВАЗ 2107

Принимая во внимание все вышесказанное, становится понятно: выбор смазки для мотора ВАЗ 2107, в первую очередь, зависит от климатических условий, в которых эксплуатируется автомобиль. Если автовладелец эксплуатирует автомобиль в регионе с положительной среднегодовой температурой, то ему следует использовать простое и дешевое минеральное масло, такое как ЛУКОЙЛ ТМ-5.

Если автовладелец проживает в регионе с умеренным климатом (который как раз преобладает в средней полосе России), то целесообразнее будет заливать полусинтетическое масло. Например, Mannol Classic 10W40.

Наконец, жителям Крайнего Севера и близких к нему регионов придется использовать исключительно качественные синтетические масла. Хороший вариант — Mobil Super 3000.

Как устроен масляный фильтр ВАЗ 2107

Замена масла на ВАЗ 2107 автовладельцы обычно производят замену масляного фильтра. Попробуем разобраться, что это за устройство и как оно бывает. Масляные фильтры делятся на три типа:

фильтры с модульным корпусом;
фильтры со складным корпусом;
фильтры с неразборным корпусом.

Самыми дорогими являются разборные фильтры. Но при этом они имеют самый долгий срок службы. При засорении фильтра такого типа автовладелец снимает его, открывает корпус, достает фильтрующий элемент и заменяет его новым.

Фильтры с неразборным корпусом служат недолго, так как являются одноразовыми устройствами. Как только фильтрующие элементы в таком фильтре загрязняются, автовладелец просто его выбрасывает.

Фильтр с модульным корпусом представляет собой гибрид разборного и непредусмотренного фильтров. Модульный корпус разбирается лишь частично, поэтому автовладелец получает доступ только к фильтрующему элементу. Остальные детали фильтра остаются недоступными.

Корпус фильтра может быть любым, но «начинка» этого устройства почти всегда одинакова.

Корпус всегда имеет форму цилиндра. Внутри два клапана: прямой и обратный. А внутри находится фильтрующий элемент, соединенный с пружиной. Снаружи каждый фильтр имеет небольшое уплотнительное кольцо из резины. Это предотвращает утечку масла.

Фильтрующий элемент изготовлен из фильтровальной бумаги со специальной пропиткой. Эта бумага повторяется несколько раз, поэтому в ней образуется своеобразная «гармошка».

Такое техническое решение необходимо для того, чтобы площадь фильтрующей поверхности была как можно больше. Прямой клапан пропускает масло в двигатель при засорении основного фильтрующего элемента. На самом деле прямой клапан — медвежья услуга. Смазывает резиновые детали двигателя неочищенным маслом. А когда двигатель остановлен, в дело вступает обратный клапан. Он задерживает масло в фильтре, и не дает ему течь обратно в картер.

Таким образом, выбор масляного фильтра на ВАЗ 2107 полностью зависит от кошелька автовладельца. Тот, кто хочет сэкономить, выбирает невыносимый фильтр. Тот, кто в средствах не монтируется, ставит разборные или модульные устройства. Здесь хорошим вариантом является фильтр от MANN.

Модульные устройства от CHAMPion также пользуются стабильно высоким спросом у владельцев «Сексок».

Ну а если денег мало, можно посмотреть одноразовые фильтры НФ-1001. Как говорится, дешево и сердито.

О периодичности замены масляных фильтров

Если заглянуть в руководство по эксплуатации ВАЗ 2107, то там сказано, что масляные фильтры надо менять каждые 8 тыс. км пробега. Проблема в том, что пробег далеко не единственный критерий, по которому определяется моющее средство устройства. Понять, что фильтр изношен, можно по контролю моторного масла. Если автовладелец, проверяя масляный щуп, видит грязь на щупе, значит, фильтр плохо работает и нуждается в замене. На срок службы фильтра также влияет стиль вождения автомобиля. Если автомобиль слишком агрессивен, то масляные фильтры забиваются быстрее. Наконец, условия эксплуатации автомобиля. Если автовладельцу приходится постоянно ездить по сильной пыли, то масляные фильтры придется менять очень часто.

Замена масляного фильтра на автомобиле ВАЗ 2107

Для замены масляного фильтра на ВАЗ 2107 не нужен специальный инструмент. нишу вручную (в очень редких случаях устройство невозможно открутить руками. Тогда рекомендуется использовать обменник для масляного фильтра).

Новый масляный фильтр извлечен из упаковки. В него заливается немного моторного масла (корпус должен быть заполнен примерно наполовину).

Резиновое кольцо на корпусе фильтра также смазывается моторным маслом.

После этого фильтр устанавливается на штатное место (где вкрутить фильтр в гнездо очень быстро, так как иначе масло, которым он залит, будет падать в пол).

Итак, замена масла на ВАЗ 2107 не является сверхпустой технической процедурой и под силу даже начинающему автолюбителю, хотя бы раз сохранившему торцевую головку и ручку. Все, что вам нужно сделать, это точно следовать рекомендациям, данным выше. И конечно, не экономьте на моторном масле и фильтрах.

Многие владельцы автомобилей ВАЗ самостоятельно выполняют сервисные работы, что позволяет существенно сэкономить на обслуживании автомобиля. В этой статье мы расскажем вам, как осуществляется замена масла в двигателе ВАЗ 2107. Следует сказать, что такие работы не отличаются сложностью, поэтому выполнить их сможет каждый автовладелец.

Для чего нужно менять масло

Как известно, двигатель – это сердце любого автомобиля. А сердце не может функционировать без крови. В данном случае кровь – это моторное масло, которое смазывает подвижные элементы, а также охлаждает различные узлы в двигателе.

Со временем такая смазка теряет свои характеристики, загрязняется и не может охлаждать двигатель, что приводит к различным серьезным поломкам. Для предотвращения подобных проблем с двигателем замену масла ВАЗ 2107 следует проводить каждые 15 000 километров пробега. В то же время, если автомобиль эксплуатируется в городе, лучше всего сократить такой межсервисный интервал до 10 000 пробега.

Какое масло лить

Следует сказать, что большинство силовых агрегатов От Волжского автомобильного завода отличаются неприхотливостью в уходе. Поэтому в этом случае не требуется использовать дорогое синтетическое масло. И в то же время не стоит экономить на качестве смазки.

Рекомендуется использовать всесезонное полусинтетическое масло с параметрами вязкости 10W-40. И вам также нужно будет выполнить эту работу, чтобы приобрести соответствующий фильтрующий элемент, который должен подойти к вашему автомобилю. Стоимость таких расходных материалов обычно составляет около 2000 рублей.

В бензиновом 1,5-литровом инжекторном двигателе, который устанавливается на ВАЗ 2107, стоит около 3,5 литров автосмада. Вам потребуется приобрести около 4 литров масла, которое в последующем за время эксплуатации автомобиля можно заливать в течение его четвертого.

Часто можно прочитать в интернете или услышать рекомендации владельцев ВАЗ 2107 провести соответствующую промывку двигателя с форсункой. Можно сказать, что такая промывка необходима только в том случае, если машина эксплуатируется в тяжелых условиях, а качество масла оставляет желать лучшего.

Если производить такую промывку регулярно, то смазка вымывается из труднодоступных мест, что последовательно ухудшает последующие условия эксплуатации двигателя. Именно поэтому мы не рекомендуем промывать двигатель при замене в нем смазочных материалов.

Какие инструменты использовать

Выполнение такой услуги на автомобиле ВАЗ 2107 не потребует от автовладельца применения какого-либо сложного специального оборудования и инструментов. Вам нужно только следующее:

Металлическая трубка диаметром 12 мм.
Шестигранник на 12.
Ключ для масляного фильтра.
Ключ Caid на 17.
Емкость для слива старого масла.

Пошаговая инструкция по замене масла

Прежде чем приступить непосредственно к замене технической жидкости, двигатель автомобиля следует прогреть до рабочей температуры. После этого загоняем машину на багажнике или подъемнике, глушим двигатель и подставляем под палтер холдер емкость около 4 литров.
Откройте капот и открутите крышку пушистой горловины, которая находится на клапанной крышке.
Далее откручиваем ключом на 12 сливную пробку, которая находится на поддоне двигателя. Действуйте предельно аккуратно, так как можно обжечься о горячую смазку.
Ждем техжидкость Полностью выкачиваем двигатель, после чего можно приступать к дальнейшим работам. Как правило, это занимает около получаса. Помните, что если не открутить крышку бензобака, то в системе создастся повышенное давление, препятствующее вытеканию масла из сливного отверстия.
Масляный фильтр можно открутить как с помощью специального ключа, так и отвертки, которая протыкает его корпус и выполняет роль рычага, позволяющего выкручивать фильтр из резьбы. Действуйте осторожно, так как в фильтрующем элементе может находиться небольшое количество смазки. В том случае, если у вас нет демонтажа, можно попробовать выкрутить фильтр руками. Соблюдайте только определенную осторожность, так как о горячий двигатель можно обжечься.
Смотреть сливную пробку в поддоне картера и установить новый фильтрующий элемент. В фильтр нужно залить небольшое количество масла, а также смазать имеющееся резиновое уплотнительное кольцо. Ввернуть масляный фильтр необходимо перфорацией вручную.
Повернув сливную пробку и фильтр, можно начать заливать масло в двигатель. Делается это через заливную пробку на крышке клапана. Наливаем примерно 3 литра и ждем 5-10 минут, которые необходимо слить масло и проверить его уровень по щупу. Уровень масла должен быть между соответствующими верхними отметками на щупе.
Запускаем двигатель, в это время должна загореться лампочка давления масла, затем погаснуть через 5-10 секунд. Двигатель должен поработать несколько минут, после чего гонять и ждать около 20 минут.
Проверяем уровень масла в маслораспределителе, а также масляный фильтр и пробку на отсутствие утечек. При необходимости долейте масло до среднего уровня на щупе.

На этом все сервисные работы завершены. Выполнить такое обслуживание двигателя может каждый автовладелец. При этом он сэкономит несколько тысяч рублей, которых на такой замене масла хватит на сотню.

Одним из основных видов работ по техническому обслуживанию автомобилей ВАЗ, независимо от модели и года выпуска является замена рабочих жидкостей, в первую очередь масла. Причем замену смазочных материалов следует проводить во всех комплектующих Авто, где используется смазка. Прежде всего, это двигатель и часть трансмиссии.

Так как в наших широтах наблюдается сезонная смена климата с сильными перепадами температур, часто возникает вопрос, какое масло заливать в двигатель ВАЗ зимой, ведь смена сезона влияет и на свойства смазочного материала. И в этом вопросе следует быть несколько иным.

Вязкость

Начнем с того, что у смазки, предназначенной для заливки в силовые установки, одним из основных параметров является ее вязкость. Эта характеристика определяет текучесть масла при различных условиях эксплуатации. Она должна быть текучей в холодном состоянии (для обеспечения легкости запуска двигателя) и сохранять вязкость, то есть не стекать с поверхности после нагревания. Именно вязкость масла является одним из основных критериев при выборе. Для обозначения смазок по вязкости введена целая классификация — SAE.

По нему все масла делятся на:

Лето;
Зимний;
Всесезонный;

Первые два варианта встречаются у нас относительно редко, они больше предназначены для использования в условиях круглогодично стабильных температурных показателей. Для летнего варианта главный критерий — сохранение вязкости при высоких температурах и текучести при низких — практически не учитываются. А для зимнего варианта все с точностью до наоборот.

Так как у нас сезонные перепады температур — большие, использовать отдельно летнее и зимнее масло Просто нецелесообразно. Поэтому использование всесезонных смазок более рационально. Тем более, что они еще и по вязкости разные, поэтому подбирать моторное масло на зиму на ВАЗ следует правильно.

Для обозначения вязкости всесезонных моторных масел по классификации SAE Используется индекс, состоящий из цифр и букв. Примеры такой маркировки – 5W-40, 0W-30, 10W-50 и т. д. Первая часть маркировки указывает на показатели вязкости при низких температурах. На самом деле этот показатель свидетельствует о том, что при минимальном температурном пороге смазка останется достаточно текучей, чтобы масляный насос мог «продать» ее по системе. И в этом случае, чем меньше номер первой части маркировки, тем больший мороз выдержит смазка. Так, масло с индексом 5W будет оставаться текучим при температуре до — 30 град., а вот у 15W максимальный температурный порог уже -20 град С.

Вторая часть маркировки указывает на вязкость при высоких температурах. Здесь, наоборот, чем больше цифра, тем выше вязкость после нагрева.

Чтобы подобрать вязкость моторного масла на зиму на ВАЗ-2114 или любую другую модель, следует только определиться с температурой в разные сезоны. Так, для северных широт следует в первую очередь ориентироваться по низкотемпературной вязкости, то есть по первой части индекса SAE. Если зимой температура опускается до -30 градусов. C и ниже лучше использовать масла 0W или хотя бы 5W. Использование смазки с более высоким индексом приведет к тому, что при сильных морозах масло будет настолько густым, что стартер не сможет провернуть коленчатый вал. А вот для южных широт следует больше ориентироваться по второй части индекса, то есть по высокотемпературной вязкости.

Для широты с умеренным климатом масло на зиму на ВАЗ-2106 (вообще не важно какой модели) придется искать компромисс, чтобы и смазка оставалась жидкой, а летом — вязкой. Оптимальным для этого климата является масло с индексом 5W-40.

Тип масла

Вот посмотрел какое масло лить зимой в ВАЗ 2110 по такому параметру как вязкость.

Но также обратите внимание на тип смазочного материала. Всего трое из них:

Минерал;
Синтетика;
Полусинтетика;

Минеральное масло для зимы ВАЗ-2109 — Худший вариант. Такой смазочный материал, изготовленный путем переработки нефтепродуктов, не обладает хорошими эксплуатационными характеристиками, особенно низкотемпературной вязкостью. То есть порог обмолота значительно выше, чем у других видов масла. Но тут стоит отметить, что такое масло для применения в качестве смазки практически не встречается. Но его часто используют в качестве основы для промывочных жидкостей.

Синтетическое масло — один из самых оптимальных вариантов Для силовых установок современных автомобилей. Его получают путем синтеза, в процессе которого задаются определенные параметры смазки, в том числе вязкость. Поэтому определяя, какое масло лить зимой в ВАЗ-2114, предпочтение следует отдать синтетическому.

Полисинтитики — это смесь минеральных и синтетических масел. По эксплуатационным показателям уступает «синтетике» (но по цене ниже), но превосходит «минералку». Поэтому использовать такое масло в двигателе ВАЗ-21083 или моделях классического семейства – вполне приемлемый вариант.

Именно эти два критерия – вязкость и тип следует учитывать, определяя, какое масло заливать на зиму в ВАЗ-2115 или любую другую модель.

Естественно, обратите внимание на производителя. Не покупайте смазку в сомнительных точках продаж, малоизвестных производителей. Выбирая масло лучше не экономить.

Наконец, пройдите передачу. В ВАЗ классических моделей смазочный материал залит в коробку передач и коробку передач, а начиная с модели ВАЗ-2108 и выше — только в КПП (у них нет коробки передач). Причем в этих узлах есть специальное масло — трансмиссионное. Эта смазка не требует такой замены, как смазка для силовой установки, да I. Общие требования к ней значительно ниже.

Выбирая трансмиссионное масло ВАЗ-2107 на зиму, учитывать нюансы особо не нужно. В элементах трансмиссии масла имеют индекс по классификации SAE 75W-85, 80W-90 и другие. Заливается как в редуктор, так и в редуктор.

Видео — Какое масло в машину выбрать на зиму?

Лада Нива / Лада 2101-2107 Водяной насос Турбо +15%

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, ВАЗ 2121, 21213, 21214, 2131 (НИВА).

Артикул: 2101-1307011 2107-1307011 21074-1307010

Отсутствие конструкции двигателей ВАЗ.

Об этой проблеме знают многие владельцы заднеприводных автомобилей ВАЗ, особенно стоя в пробках. Резкое закипание обычно происходит по следующему сценарию — машина едет на скорости, потом резко останавливается при возникновении пробки, именно в этот момент обычно и закипает мотор. Почему так происходит? При движении двигатель теплонагружен — насос работает на высоких оборотах и обеспечивает приличный расход охлаждающей жидкости через головку блока цилиндров. При резкой остановке двигателя резко падают обороты насоса — вместе с ними резко падает расход жидкости, при этом двигатель еще имеет тепловую инерцию — его детали еще горячие. Поэтому жидкость просто закипает в головке агрегата.

Разработка водяного насоса TURBO.

Испытывая различные материалы, применяемые при изготовлении водяных насосов, они обнаружили новый, более совершенный, более технологичный материал, который получил название «керамический пластик» и который имеет перспективу использования в качестве материала крыльчаток.

Полифениленсульфид ПФС (ППС) представляет собой полукристаллический материал, состоящий из чередующихся атомарных связей и фениленовых колец. Это высокотехнологичный материал из разряда так называемых суперконструктивных термопластов. Именно этот материал использовался в проекте ТУРБО, в рамках которого разрабатывалась новая крыльчатка водяных насосов ВАЗ.

Эффективность рабочего колеса TURBO.

Процесс подготовки производства водяных насосов LUZAR TURBO был непростым. При разработке — с учетом имеющихся технологических возможностей — было принято решение упростить конструкцию рабочего колеса. Несмотря на эти упрощения, вызванные несовершенством сегодняшних технологий, нам удалось добиться огромных преимуществ по сравнению со «стандартным» насосом и по сравнению с насосом (модель 1).

Таким образом, насос LUZAR TURBO эффективнее крыльчатки LUZAR (Модель 1) на холостом ходу более 50 % с постепенным снижением с ростом числа оборотов и выравниванием расхода до 3000 оборотов двигателя. Таким образом, решалась задача увеличения циркуляции жидкости на самых тяжелых режимах — в пробках и при резком сбросе газа.

«LUZAR» «Луганский авторадиаторный завод» производит различные водяные насосы (помпы) как для легковых, коммерческих автомобилей, так и для грузовых автомобилей. В производственном ассортименте LUZAR более 100 моделей насосов как для автомобилей отечественного, так и импортного производства. Идет непрерывная разработка новых водяных насосов для всех популярных автомобилей.

Водяные насосы (помпы) обеспечивают циркуляцию охлаждающей жидкости автомобильных двигателей, обеспечивают отвод избыточного тепла от блока цилиндров и подачу горячей жидкости к радиатору отопителя салона. Они применимы ко всем автомобильным двигателям с водяной системой охлаждения. Водяные насосы не используются в двигателях с воздушным охлаждением.

Производительность водяного насоса пропорциональна частоте вращения коленчатого вала. Это связано с тем, что водяной насос приводится в действие непосредственно от коленчатого вала — таким образом, с увеличением оборотов двигателя увеличивается и циркуляция охлаждающей жидкости.

Водяной насос должен решать несколько задач:

— обеспечивают более равномерную температуру в различных частях системы охлаждения;

– сглаживают резкие колебания температуры (устраняет «эффект термоудара» при резком изменении оборотов двигателя;

— Подача охлаждающей жидкости к радиатору отопителя, обеспечивающая обогрев салона.

Конструкция водяных насосов «LUZAR».

Водяной насос (помпа) состоит из корпуса, в котором расположен подшипник с валом. На одном конце вала запрессован ведущий шкив, а на другом смонтирована крыльчатка (крыльчатка). Со стороны рабочего колеса на валу расположен уплотнительный элемент (сальник), предохраняющий подшипник от попадания жидкости.

Кейс. Широко используются два вида материала – чугун и алюминий. Алюминий является более современным материалом и позволяет создавать корпуса сложной формы со строгим соблюдением размеров, благодаря чему становится возможной установка подшипника «натяжка». Чугунные корпуса насосов применяются, как правило, на большегрузных автомобилях – там, где обороты двигателя невысокие, но требуется большой срок службы компонентов.

Подшипник: Как правило, используются два радиальных подшипника, между которыми помещается смазка. Устаревшая конструкция — два шарикоподшипника открытого типа расположены отдельно на одном валу и защищены от проворачивания винтами. Между подшипниками можно дополнительно запрессовать смазку, для чего на корпусе насоса расположена масленка. Современная конструкция, применяемая в насосах LUZAR, представляет собой двухрядный шариковый или шарико-роликовый подшипник закрытого типа, который плотно запрессован в корпус насоса. В этом подшипнике используется высокотемпературная смазка, не требующая замены в течение всего срока службы подшипника и насоса.

Шкив. Изготовлена из стали. На насосе может быть установлен как зубчатый, так и клиновой шкив. В некоторых случаях шкив не входит в состав водяного насоса и монтируется дополнительно. От точного соблюдения размеров шкива зависит передача крутящего момента и срок службы приводного ремня.

Крыльчатка. Это главный «привод» водяного насоса, отвечающий за его работу. Подробнее о рабочем колесе читайте на последней странице брошюры.

Уплотнительный элемент (сальник). Предназначен для герметизации подшипника и защиты его от жидкости. Это важнейшая часть водяного насоса – из-за «динамического характера» работы насоса уплотнительный элемент постоянно испытывает серьезную нагрузку.

Преимущества водяных насосов LUZAR:

Двухрядный шариковый и роликовый подшипник.

В водяных насосах LUZAR устанавливается лучший подшипник из всех возможных вариантов. Используется двухрядный радиальный шарико-роликовый подшипник неразъемного (закрытого) типа, не требующий обслуживания в течение всего периода эксплуатации. Этот подшипник является высокоскоростным, высоконагруженным и обеспечивает максимальную работу. На некоторых насосах из-за недостаточной высоты корпуса нельзя использовать шарико-роликовые подшипники. В этом случае используются двухрядные радиальные шариковые подшипники неразъемного типа.

Металлокерамический уплотнительный элемент.

Для уплотнения соединения подвижного корпуса с валом используется двойное торцевое уплотнение, в котором подвижное и неподвижное кольца выполнены из керамики. Благодаря особым свойствам керамики трение между кольцами минимально, воздушный зазор практически отсутствует – тем самым гарантируется высокая герметичность и долгий срок службы.

Запатентованный способ установки сальника – дополнительное уплотнение сопряжений сальник-вал и сальник-корпус.

По результатам многочисленных исследований LUZAR (в массиве данных более 5000 наблюдений) выяснилось, что около 20 % отказов подшипника насоса происходит из-за проникновения охлаждающей жидкости в обход сальника в местах сопряжение «сальник-вал» и «сальник-корпус». Это явление происходит из-за микроскопических пор в литье корпуса насоса и «расшатывания» уплотнительного элемента в процессе эксплуатации. Решением является клеевое уплотнение уплотнительного элемента водяных насосов LUZAR, что привело к значительному увеличению срока службы изделий.

100% ультразвуковой контроль тела.

Микроскопические дефекты литья корпуса насоса могут привести к потере эксплуатационных (ресурсных) характеристик водяного насоса. В связи с этим мы следим за качеством литья корпусов насосов, гарантируя отличное сопряжение деталей.

100% контроль «вылета» крыльчатки.

Из курса гидравлики известно, что чем ближе рабочее колесо к ответной части водяного насоса, тем больше производительность насоса (в обратной кубической зависимости — при уменьшении расстояния до ответной части, поток увеличивается в кубе). Все водяные насосы LUZAR имеют гарантированный зазор 0,9-1,3 мм, контролируется при производстве. Примечание: нередки случаи отложений на корпусе ответной части насоса. Такие отложения могут помешать установке насоса. В этом случае необходимо либо тщательно очистить данные от осадка, либо использовать дополнительную прокладку при установке насоса.

В комплекте с монтажным оборудованием.

Работа водяного насоса происходит в агрессивной среде. При этом крепеж насоса покрывается отложениями солевой коррозии и приходит в негодность. Именно поэтому все водяные насосы LUZAR дополнительно оснащены крепежными элементами, которые необходимо использовать при замене насоса.

В комплекте: водяной насос, прокладка, 4 гайки и 4 шайбы.

LADA NIVA (ВАЗ 2107) ПОЛНОЕ ОФИЦИАЛЬНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНЫЙ – Best Manuals

Описание товара
отзывов

LADA NIVA (ВАЗ 2107) ПОЛНЫЙ ОФИЦИАЛЬНЫЙ ЗАВОДСКОЙ СЕРВИС / РЕМОНТ / ПОЛНАЯ МАСТЕРСКАЯ / РУКОВОДСТВО ПО ДЕЛАМ

LADA NIVA (ВАЗ 2107) ПОЛНЫЙ ОФИЦИАЛЬНЫЙ ЗАВОДСКОЙ СЕРВИС / РЕМОНТ

АВТОМОБИЛИ ВАЗ:
ВАЗ-2107, ВАЗ-21213, ВАЗ-21214, ВАЗ-21214-20, ВАЗ-21215

Языки: Английский

Всего: 222 СТРАНИЦЫ

Руководство доступно для поиска по ключевым словам!

Формат файла: PDF
ПОСТАВЛЯЕТСЯ Формат: PDF
УВЕЛИЧЕНИЕ/УМЕНЬШЕНИЕ: Да
Версия для печати: Да
КАЧЕСТВО РУКОВОДСТВА: Заводское

* МГНОВЕННАЯ ЗАГРУЗКА
* БЕЗ СТОИМОСТИ ДОСТАВКИ
* НЕ НУЖНО ЖДАТЬ CD-ROM
* Гарантия полного возврата денег!!!

ТЭГИ:

Руководство по обслуживанию, Руководство по ремонту, Мгновенная загрузка, Карбюратор, Впуск, Головки, Распредвал, Кулачок, Клапанный механизм, Блок, Поршни, Кольца, Шатуны, Коленчатый вал, Кривошип, Масляный насос, Поддон, Зажигание, Крепеж, Прокладки, Подшипники, Демпфер, Обработка, Балансировка, Запчасти, Подъемник, Распределитель, Свечи зажигания, Провода свечей зажигания, Замена масла, Замена трансмиссии, Замена жидкости, NOS, Подушки двигателя, Зажимы, Теплообменник, Вилки провода, Воздушные уплотнения, ГРМ, Глушитель, Приемная труба, Кошка, Каталитический нейтрализатор, выхлоп, коллекторы, тепловая пленка, топливный насос, замена, толкатель, нажимная пластина, сцепление, маховик, уплотнения, клапаны, стержни клапанов, шины, вращение, вращение шин, выравнивание, зубчатая передача, шкив кривошипа, дефлектор воздуха, воздух Шланг, Шланг сцепления, Тормозной шланг, Тормоза, Замена тормозов, Тормозные колодки, Тормозные колодки, Ротор, Замена ротора, Линии сцепления, Прокладка головки блока цилиндров, Поршневое кольцо, Коренные подшипники, Кулачковые подшипники, Цепь ГРМ, Замки клапанов, Морозильные пробки, Фреон, Радиатор, вентилятор радиатора, масляный радиатор, масляное охлаждение, толкатели, впускные клапаны, выпускные клапаны, направляющие клапанов, V alve Springs, Втулки поршневого пальца, Втулки, Комплект колец, Оси, Механизм переключения передач, Короткий переключатель, Трос переключения передач, Жгут двигателя, Жгут проводов, Схемы проводки, Датчики, Датчик масла, Датчик давления, Датчик давления масла, Вольтметр, Воздушный винт, Пробка корпуса, банджо-болт, толкатель корпуса, ленточная гайка, кулачковый болт, кулачковый болт, съемник ротора, гаечный ключ, болт ротора, уравновешивающая пружина, цилиндр, прокладка, изолятор, карбюратор, глушитель, прокладка выхлопной трубы, картер, штифт, уплотнение коленчатого вала, Стопорное кольцо, поршневое кольцо, поршневой палец, упорная шайба, колодка сцепления, корпус сцепления, раздаточная коробка, раздаточная коробка, раздаточная пластина, крышка пробки, втулка, прокладка, сборка отдачи, храповик, сборка карбюратора, диафрагма, насос, пружина, впускной клапан, Welch Plug, Дроссельный вал, Дроссельный вал, Дроссельный клапан, Воздушный фильтр, Замена воздушного фильтра, Крышка вентилятора, Крышка фильтра, Корпус фильтра, Рукав, Дроссельный рычаг, Переключатель в сборе, Сборка, Ручной стартер, Замена стартера, Батарея, Замена батареи, Топливо Замена насоса, топливный насос, топливный фильтр, замена топливного фильтра ment, Топливная труба, Съемник в сборе, Петля, Дверная петля, Дверные панели, Приборная панель, Замена приборной панели, Подушки безопасности, Замена CD-плеера, Заводская замена, Перчаточный ящик, Центральная консоль, Замена консоли, Внутреннее освещение, Освещение, HID, Проектор, Замена фар , Замена задних фонарей, Замена ламп, Противотуманки, Противотуманные фары, Замена противотуманных фар, Третий стоп-сигнал, Отделка, Замена отделки, Сигнал Tun, Каталитический нейтрализатор, Коллектор, Датчик кислорода, Воздушный фильтр, Впуск холодного воздуха, PCV, Конденсатор переменного тока, Кабина ACC Фильтр, Система обогрева, Система охлаждения, Шланг охлаждающей жидкости, Кожух вентилятора, Радиатор, Топливный фильтр, Топливная форсунка, Топливный экран, Катушка зажигания, Провода свечей зажигания, Генератор, Шкив генератора, Стартер, Комплект сцепления, Рабочий цилиндр сцепления, Главный цилиндр сцепления, Маховик, ось в сборе, полуоси, чехлы CV, ступицы, подшипники, головка блока цилиндров, прокладка головки блока цилиндров, ремень ГРМ, крышка клапана, многореберный ремень, масляная система, поликлиновой ремень, фильтры АКПП, прокладки, уплотнения, переключатели, компоненты, подвеска двигателя , Трансмиссия Мо unt, программатор мощности, датчик давления воздуха, давление воздуха, давление масла, амперметр, давление вентилятора, манометр, прокладки, уплотнения, втулки, уплотнительные кольца, уплотнительное кольцо, уплотнительные кольца, жгут проводов шасси, жгут проводов, электрический разъем, Relay, Bosch, K&N, американские конденсаторы, Eastern Catalytic, Bosal Performance, Alker, Silla, Denso, NGK, Hastings, Dayco, Sachs, AC Delco, Dorman, Timken, AEM, Airtex, Apexi, Bando, Beck Amley, Benchmark, Bosal , Champion, ContiTech, CSF, 4-Seasons, Лампы, Фары дальнего света, Противотуманные фары, Внутреннее освещение, Освещение, Задние фонари, Фонари заднего хода, Сигнал поворота, Боковые маркеры, Тормозные диски, Тормозные колодки, Тормозная система, Амортизаторы, Стойки, Рулевое управление Система, Подвеска, Система подвески, Напольный коврик, Грузовые вкладыши, Консоли, Органайзеры, Кожа, Стекло, Окно, Ветровое стекло, Рулевое колесо, Переключатель, Педали, Наконечники, Гайки, Колпаки ступицы, Колесный колпак, Поворот шин, Бампер, Передний бампер , Бампер задний, Крыло, Двери, Эмблема, Крышка бензобака, Крышка топливного бака, Решетки, Решетка передняя, Капот, Домкрат, Подъемник, Подъем, Стойки, Грязь Защита, брызговики, реле фар, реле стартера, реле зажигания, шток клапана, стеклоподъемник, дверная ручка, петля капота, защелка капота, щетка стеклоочистителя, мотор стеклоочистителя, насос омывателя, крышка топливного бака, плафон, выключатель дверного косяка, дверь Замок, Горловина топливного бака, Антенна, Промывка, Электропроводка, Схемы, Характеристики крутящего момента, Значения крутящего момента, Замена шин, Ремонт плоского колеса, Замена ремня ГРМ, Текущее техническое обслуживание

Двигатель нестабильный ваз 2107 инжектор

Совсем недавно с конвейера сошла последняя модель ВАЗ 2107. Вместе с ней уходит в прошлое целая эпоха отечественного автопрома. Но большинство представителей этой «эпохи» до сих пор ездят и продолжают радовать своих владельцев, ласково называющих ее «».

Как и у каждого автомобиля, у «семерки» есть свои недостатки, но ряд достоинств все же их перевешивает:

большой выбор аксессуаров и запчастей;
доступность услуги;
;
;
возможность тюнинга;
низкая цена.

Это последний пункт в списке, а так же оптимальный расход топлива ВАЗ 2107 инжектор сыграл большую роль при выборе этой модели.

Кратко о технических характеристиках инжекторного двигателя

С 2006 года «седьмая» модель для внутреннего рынка стала оснащаться 1,6-литровым двигателем с принудительным впрыском, соответствующим нормам Евро-2. При этом мощность по сравнению с карбюраторной подачей смеси несколько снизилась — до 50 кВт. Завод гарантировал следующие показатели при использовании АИ-95 бензин:

городской режим — 8,5 л;
90 км/ч — 6,9 л;
120 км/ч — 9,2 литра

Использование новой системы впрыска позволяет избавиться от постоянных регулировок, присущих карбюратору, холостой ход всегда стабилен. Дозирование происходит с помощью электронного блока управления, который ориентируется на индикаторы датчиков :

положение дроссельной заслонки;
положение коленчатого вала;
концентрация кислорода;
расход воздуха;
температура охлаждающей жидкости.

Помимо изменений в схеме электрооборудования ВАЗ 2107i применены следующие новшества:

гидравлический натяжитель цепи;
гидрокомпенсаторы клапанов.

Эти компоненты сделали мотор тише и освободили автолюбителя от такой ответственной операции, как регулировка клапанов.

Недостатки инжекторной «семерки»

Система впрыска установлена на мотор старого образца, не совсем приспособленный к такой доработке. Это вызывает некоторые неудобства:

повышенные требования к качеству топлива;
уменьшенный клиренс из-за низкой установки катализатора;
плохая доступность компонентов моторного отсека;
ремонт повышенной сложности.

Оптимизация расхода топлива ваз 2107 инжектор доступные методы

Система непосредственного впрыска топлива зарекомендовала себя как более эффективная и экономичная по сравнению с карбюраторной. С его помощью производитель добился снижения выбросов вредных веществ, а также снижения затрат на топливо за счет его точной дозировки.

Важнейшей частью системы является форсунка, от состояния которой зависит работа двигателя и параметры топлива. Даже незначительное засорение этого узла может нарушить работу мотора в разных режимах.

Первые признаки неисправной форсунки:

потеря мощности;
превышение расхода топлива;
высокое содержание углеводородов в выхлопе;
нестабильная работа на ХХ;
проваливается при нажатии на акселератор.

Не слушайте советов «экспертов», предлагающих использовать различные присадки или специальные прокладки с целью снижения затрат на топливо. Если все системы работают исправно, то расход топлива на ВАЗ 2107 инжектор вряд ли изменится от этих мер. Как всегда все просто — больше внимания нужно уделять, на первый взгляд, незначительным вещам:

Проверьте состояние воздушного фильтра.
Используйте масла на синтетической основе.
Контролировать давление в шинах.
Поддерживать постоянную скорость маршрута.
Избегайте резких пусков.
Выберите правильную скорость для включения передачи.
Рациональное использование электроэнергии.

Такие сложные операции, как диагностика и чистка форсунок, можно выполнить самостоятельно в домашних условиях, при условии, конечно, наличия опыта и специального оборудования. При отсутствии перечисленных качеств выход только один – квалифицированные мастера.

После того, как выпустили машину с распределенным впрыском, автомобилисты интересуются, какой расход топлива у ВАЗ 2107 (инжектор). Причина такого любопытства кроется в более высоком расходе топлива, чем указывают производители.

Автомобиль ВАЗ

знаком каждому россиянину. С 1982 года на смену ВАЗ 2105 пришла новая модель – «семерка», то есть ВАЗ 2107. Это проявлялось в изменениях, которым подвергся автомобиль.

Спрятались в изменении внешнего вида капота, добавлении некоторых деталей внутри автомобиля, появилась агрессивная решетка радиатора. Город производства — Нижний Новгород, РФ.

Расход топлива ВАЗ 2107 на 100 км при наличии форсунок марок АИ-92, АИ-95 представлен следующим образом:

по трассе — 6,7-8,5 л;
в городских условиях – расход возрастает до 11,5 литров.

Плюс добавляются факторы качества бензина и стиль вождения автомобилиста. Поэтому у одних расход больше, у других меньше.

Как работает эта система?

Чтобы в дальнейшем правильно определить, почему вы берете много топлива, вам необходимо знать, как работает система питания двигателя. Обладая этими знаниями, вы уже будете знать, как уменьшить расход топлива вашего УАЗика.

После поступления воздуха во впускной коллектор объем будет измеряться специальным датчиком. Эта вся информация пойдет дальше на компьютер. Процесс получит задание на впрыск топлива через форсунку, если быть точным — через форсунки. Все, что будет выбрасываться в атмосферу, фиксируется датчиком выбросов выхлопных газов. Полученные данные помогают определить реальный расход топлива.

Уже со знанием работы всей системы проще найти точную причину необоснованно большого расхода бензина.

Причины перерасхода

Для определения причин мастера используют специальный прибор — тестер. Он проверяет электронный блок управления и датчики. Существует несколько основных причин увеличения расхода топлива:

Агрессивная езда.
Осадки на стенках форсунок, замер их проходного сечения.
Некорректная работа датчиков.
Количество свечей накаливания не соответствует заявленному производителем.
Двигатель авто засорен.

Ставим себе диагноз

Можно самостоятельно узнать, сколько топлива уходит на самом деле. Для этого необходимо заправить полный бак бензина, а это 39 литров, и ехать до тех пор, пока указатель уровня бензина не окажется посередине. Это займет более одного часа умеренного вождения. Потом возвращаемся на заправку.

Считаем: делим объем залитого топлива на пробег одометра. Так вы узнаете средний расход бензина ВАЗ 2107 на 100 км. При превышении норм расхода топлива вы сами не сможете диагностировать точную причину проблемы. Тогда рекомендуется отправиться на СТО.

Статистика

Какой расход топлива Лада 2107 с инжекторным двигателем, прекрасно показывает предоставленная производителем статистика и цифры, полученные от автомобилистов.

Производитель заявляет, что при движении по трассе машина в норме будет потреблять 9 литров бензина, но по факту мы видим, что расход не превышает 7,75 литров.

Езда в городских условиях должна потреблять всего 9,70 л, а здесь показатель превышает 10,25 л. При смешанном типе езды показания производителя и автолюбителя почти совпали, расход у первого составил 8,50 л, а у второго — от 8,82 л. Тем не менее, мы видим, что на практике расход больше.

В паспорте не указано, сколько бензина расходуется при движении по бездорожью. Проверив на себе, видим, что при такой езде требуется более 9 литров топлива.

Версии двигателя

Модель ВАЗ 2103

Первый двигатель, который устанавливали на «семерку» — 2103, 75 л.с., 1,5 л. Результаты показали, что на этом карбюраторном автомобиле скорость не превышает 155 км в час. При этом расход топлива по городу составляет 11,5 литров.

Модель ВАЗ 2104

Новый двигатель — 2104, 72 л.с., 1,5 л — инжекторный. Производитель заявляет, что автомобиль с этим двигателем может развивать максимальную скорость 150 км в час. А вот расход топлива ВАЗ 2107 уменьшился до 8,5 литров. \

ВАЗ 2106 модель

Двигатель 2106, 74 л.с., 1,6 л – самый популярный среди остальных инжекторных версий. Максимальная скорость достигает 155 км/ч. При движении по трассе показатель топлива упал до 7 литров . За 7 лет продаж этого двигателя показатель сравнялся с продажами карбюраторных версий за 23 года.

На этих примерах мы видим, что расход топлива у инжекторной 2107 ниже, чем у карбюраторной.

В соответствии с целями, для которых предназначалась каждая модель и в зависимости от года «рождения», двигатели на ВАЗ 2107 были нескольких типов. Свой дебют «семерка» отпраздновала с четырехцилиндровыми двигателями карбюраторного типа, объем которых составляет 1,3, 1,5, 1,6 литра.

Суммарная мощность автомобиля была измерена в 64, 68 и соответственно 72 л.с. Машины, которые предназначались для европейского рынка, оснащались двигателем объемом 1,7 л. Мощность составляла 84 л.с. Машины, которые отправлялись в Азию (где их чаще всего хотел купить Китай), оснащались двигателем, наоборот, более слабым — объемом 1,45 литра. и мощностью 68 л.с. В последние годы завод выпускал только ВАЗ 2107 с инжекторными двигателями.

Общие сведения из истории автомобиля

Богатый событиями. Российская машина, оснащенная задним приводом, является последним представителем «классической» серии. В некотором роде это доработанная версия ВАЗ 2105. Пожалуй, это крайняя «точка» развития малолитражных моделей автомобилей с задним мостом, которую удалось покорить отечественному автомобильному гиганту. Авто отличается угловатой формой кузова – модель напоминает седан 70-х годов; а также эффектная решетка радиатора. У машины 4 двери, объемный, вместительный багажник (379литров), пять пассажирских мест в салоне и красивая, практичная приборная панель. Есть две разные комплектации — «люкс» и «нормальная». Основное отличие — внутренняя отделка. Климат-контроль поддерживается отопителем салона и электрическими стеклоподъемниками.

Двигатель ВАЗ 2107 инжектор

Модификация автомобиля ВАЗ 2107 во многом повлияла на установку одного из четырех двигателей: 2104, 2103 (1,5 л), а также 2106, 21067 (1,6 л) . Автомобильный двигатель для ВАЗ 2107 – четырехцилиндровый, четырехтактный, бензиновый, восьмиклапанный, в котором распределительный вал расположен в верхней части. Силовые установки 2106 и 2103 карбюраторные, а 21067 и 2104 оснащены распределенным впрыском топлива. Прототипом для создания мотора 2104 послужила комплектация 2103, в результате блок цилиндров, привод системы газораспределения, шатунно-поршневая группа и неотъемлемая часть — коленчатый вал — имеют одинаковые размеры и конструкцию. Мотор 21067 является модификацией 2106. Так как 21067 и 2104 имеют разные диаметры цилиндров, соответственно и поршни с кольцами не идентичны. При этом элементы ГРМ одинаковы с коленчатыми валами. Благодаря распределенному впрыску топлива, который дополнен системой улавливания паров, а также каталитическим нейтрализатором, удается немного снизить расход топлива. Заводить «сердце» автомобиля в холодное время года тоже несколько легче. Механизм зажигания включен в систему управления. На автомобиле ВАЗ 2107 функции распределителя зажигания «полностью закреплены» за электронным блоком управления.

Как это работает?

Схема ВАЗ 2107 инжектор показывает в общих чертах устройство механизма «мозгов» двигателя автомобиля. Процесс действия системы управления состоит из трех этапов:

сбор всей необходимой информации;
его последующая обработка;
выполнение соответствующих функций.

Информация собирается с помощью различных датчиков. Обычно это устройства, измеряющие количество и температуру поступающего воздуха, точное положение распределительного вала, скорость вращения и другие показатели. Обработка информации осуществляется модулем управления двигателем. С помощью процессора анализируется информация, поступающая сюда с датчиков. Его сравнивают со специально созданной математической моделью, хранящейся в памяти со скоростью много раз в секунду. При обнаружении несоответствий выдаются соответствующие команды механизмам процесса исправления. Исполнителями этих команд являются форсунки, подающие топливо в соответствующем количестве в точно отмеренные промежутки времени. Свечи зажигают топливо в установленном интервале.

Неисправности двигателя ВАЗ 2107 инжектор и последующие методы их устранения

Многие владельцы отечественных автомобилей, в частности автомобилей Лада, проводят мероприятия по увеличению мощности и экономичности работы. Важным фактором, без которого повышение эффективности невозможно, являются чистые форсунки. Во многом они обеспечивают высокую отдачу от «сердца» автомобиля, экономию топлива и считаются гарантией чистоты выхлопных газов. Неисправности форсунки двигателя ВАЗ 2107 в виде примесей уменьшают объем впрыскиваемого топлива, нарушают форму распыленной топливовоздушной смеси. Электронные системы авто могут уменьшить эффект забитых форсунок, но это лишь «лекарство от симптомов», основная причина болезни остается неизменной.

Множество фото и видео в интернете загрязненных форсунок дают наглядное представление что это такое и как это вредит двигателю. Их необходимо чистить сразу после того, как проявятся первые признаки засорения: неровная работа двигателя, ненадежное зажигание, потеря мощности. Иногда двигатель глохнет или троит, были случаи, что просто не заводился. В такой ситуации следует сразу ремонтировать двигатель ВАЗ 2107 инжектор, так как машина столько не прослужит. Конечно, можно попробовать сделать ремонт своими руками, однако, если вы не уверены в собственных силах, лучше обратиться к специалистам. Многие специалисты рекомендуют выкручивать и чистить, а то и менять свечи зажигания сразу после процесса очистки форсунок.

Это связано с тем, что в процессе очистки образуется большое количество несвязанных частиц вредной сажи. Они легко оседают на свечах зажигания и значительно ухудшают качество их работы. Также можно заменить масло и фильтры, так как растворитель, попадая через кольца в залитое масло, несколько снизит его качество. Важно всегда следить за состоянием своего автомобиля и тогда вы сможете вовремя устранить все неисправности.

Советским автомобилистам автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. В основном от него отличается внешний вид и некоторые узлы двигателя.

Это одна из старейших моделей на отечественном рынке, поэтому и денежные затраты, и время ремонта потребуют соответствующих вложений. Это во многом зависит от частоты работы машины и приложенных нагрузок.

Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107. Для простоты следует уточнить, что поскольку машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, то никак не может идти в гору на последней передаче. Естественно, приходится «тянуть» на третьем.

Результат:

подогрев двигателя ВАЗ-2107;
появление лишнего шума;
появление стука;
Перенапряжение работы нагнетательного масляного насоса.

Все эти неприятности заставляли тебя идти к месту назначения на отсосе.

В результате возникает повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

Ваши дальнейшие действия также можно предсказать. Он:

Пытаюсь найти первопричину поломки самостоятельно.
Акция на помощь в СТО.

Основные причины выхода из строя:

Полный износ распределительных валов и появление на них грубых зазубрин.
Нарушение целостности шлица на валу масляного насоса с параллельным зашлаковыванием его фильтра стружкой и другой ненужной пылью.

В чем причина?

При такой интенсивной работе силового агрегата терялись смазывающие свойства мотора, в результате чего изнашивались трущиеся детали и мотор клинило.

На СТО провели ремонт и вам предстоит заплатить значительную сумму. Что было сделано?

протяжка цепи;
замена масляного насоса на новый;
замена масла в двигателе с предварительной его промывкой;
замена головки блока цилиндров;
замена большинства прокладок и масляного фильтра;
установка нового реле генератора и замена свечей.

Как называется двигатель на автомобиле ВАЗ-2107, если он находился в ремонте на СТО? А что он может после капремонта?

Такой ремонт нельзя назвать капитальным. Так как машина в гору не тянула, то и не потянет.

Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление на машине той же тяги и мощности агрегата.

Есть простые способы определить, что на ВАЗ-2107 пропала мощность двигателя. Они следующие:

Слишком большой расход моторного масла.
Снижение ускорения автомобиля при нормальной работе карбюратора.
Наличие выхлопных газов грязного цвета и копоти.
Большое количество следов копоти.

Каковы причины снижения мощности силового агрегата?

нарушение прилегания поршней к стенкам цилиндра;
потеря компрессии.

Такие неисправности, как снижение компрессии, износ поршневых колец, изменение диаметра рабочих колец цилиндров до максимального могут вызвать Для тех, кто решил сэкономить на автомобиле ВАЗ-2107, отремонтируйте двигатель своими силами своими руками рекомендации приведены ниже.

Необходимо подготовить место для проведения ремонтных работ двигателя. Для этого вам понадобится яма и кран-балка, так как двигатель нужно будет как-то снять. В противном случае ремонт будет обречен на провал.
Чтобы открыть доступ в моторный отсек, необходимо снять капот.
Отсоедините массу и снимите аккумулятор.
Осуществление вскрытия радиатора и расширительного бачка, открутив все необходимые болты.
Сливовый антифриз.
Слив моторного масла из картера.
Снятие воздушного фильтра и карбюратора. Эти детали нужно отложить в сторону, так как они еще долго не понадобятся.
Отсоединение болтающегося шланга от бензонасоса. Для минимизации потерь бензина необходимо вставить в просвет болт М8.
Снятие блока питания.
Отсоединение патрубков, ведущих к печке, проводов катушек и свечей зажигания.

Внутренние работы в двигателе

Распределительный вал и зубчатый ремень.
Отвинчивание того, что должно быть в наличии, с помощью динамометрического ключа.

Это одна из важных процедур, и начинать ее необходимо, если есть практика в этом деле. Если у вас нет опыта, прочтите подробные инструкции по работе с этими винтами и ключами.

Разборка и полное снятие
Тщательный осмотр поршней и цилиндров на предмет выбитых знаков.
Пришло время залезть в смотровую яму, чтобы снять защиту двигателя с картера.
Выключите генератор и снимите его вместе с ремнем.
Полное снятие со стартера автомобиля.
Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Далее придется открутить все крепления картера сцепления, гайки c и прибегнуть к помощи напарника, чтобы повесить на балку снятый двигатель.

Снятие масляного фильтра, сцепления, маховика, цепи ГРМ, звездочки коленвала.
Проведение проверки коленчатого вала.
Переход для работы с блоком цилиндров.

Если вы не боитесь этих работ, можете приступать к капитальному ремонту двигателя автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как приходится обращаться к ним за услугами растачивания блока цилиндров и шлифовки коленчатого вала. Кроме того, вам может понадобиться выполнить другую работу.

На автомобиле ВАЗ-2107 ремонт двигателя производят проверенные автомастерские с определенным оборудованием и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного выхода из строя топливного насоса и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

5. Выход из строя помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвала, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат – это не только показатель любви автолюбителя к своему автомобилю, но и важнейший фактор повышения его мощности и экономичности. Способствует лучшей отдаче автомобиля, экономии топлива. Проблемы двигателя ВАЗ-2107 (инжектор), связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

Электронные системы могут устранить засорение форсунок. Но это лечение не является основным, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото ниже) перестает нормально тянуть, увеличивается расход и т.д.

Основными признаками засорения являются:

неравномерная работа двигателя;
прерывистое зажигание;
потеря мощности;
Отключение или отказ двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 подлежит немедленному ремонту.

Невыполнение этого требования приведет к необратимому повреждению.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо провести следующие действия:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества нагара, который оседает на свечах зажигания и замедляет их работу.

Также можно заменить масло и фильтры, так как попадание растворителя в масло приводит к снижению его качества.

Так или иначе, важным моментом является контроль технического состояния вашего автомобиля и своевременное устранение неполадок на автомобилях ВАЗ-2107.

Двигатель, цена которого на сегодняшний день колеблется от 50 до 55 тысяч рублей. покупка не сложная.

Указанный силовой агрегат продается практически в каждом автомагазине большого города. Это может быть как обычный карбюратор, так и инжекторный.

Карбюраторы встречаются гораздо реже, чем инжекторные. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронными системами управления. Да и многие автомобилисты, имея такую возможность, меняли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель, цена которого колеблется от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке б/у двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если результаты вас устраивают, можете смело покупать.

Итак, мы выяснили, как отремонтировать силовой агрегат автомобиля ВАЗ-7.

Регулятор давления топлива — перепускной клапан, поддерживающий рабочее давление в диапазоне 2,8-3,2 бар (280-320 кПа) в системе питания двигателя автомобиля ВАЗ 2107 в зависимости от разрежения в ресивере, необходимое для правильной работы инжекторный двигатель.

Регулятор давления топлива установлен на топливной рампе.

Форсунка закреплена на топливной рампе металлическим замком и форсунка представляет собой электромеханический клапан, при подаче электрического импульса от ЭБУ открываются отверстия форсунки и осуществляется подача топлива (впрыск) во впускной коллектор форсунки. трубопровод инжекторного двигателя ваз 2107. Количество подаваемого топлива зависит от длительности импульса.

ВНИМАНИЕ
Форсунки, устанавливаемые на автомобили ВАЗ 2107, могут отличаться габаритными размерами и характеристиками. При замене форсунки устанавливайте форсунку, идентичную установленной на автомобиле ВАЗ 2107.

В соответствии с экологическими требованиями ЕВРО II ВАЗ 2107 оборудован системой улавливания паров. Система улавливания паров топлива состоит из адсорбера с электромагнитным клапаном продувки (устанавливается в моторном отсеке автомобиля ВАЗ 2107), предохранительного и перепускного клапанов (устанавливается в нише бака), соединительных патрубков и шлангов. Пары топлива из бензобака попадают в адсорбер через перепускной и гравитационный клапаны.
Предохранительный клапан, имеющий выход в атмосферу, регулирует давление пара в бензобаке.
Гравитационный клапан установлен в багажнике системы улавливания паров и предотвращает вытекание топлива из бензобака при опрокидывании ВАЗ 2107.

Адсорбер имеет три патрубка. Через патрубок БАК (обозначение напечатано на корпусе) пары топлива, поступающие в адсорбер при неработающем двигателе автомобиля, ВАЗ 2107 поглощаются и задерживаются активированным углем. Второй патрубок, обозначенный как «ВОЗДУХ», соединен с атмосферой, а третий (патрубок электромагнитного клапана продувки адсорбера) соединен шлангом со штуцером корпуса дроссельной заслонки. После запуска двигателя на автомобиле ВАЗ 2107 (при температуре охлаждающей жидкости выше 75°С, скорости автомобиля более 10 км/ч и открытии дроссельной заслонки более чем на 4%) ЭБУ выдает сигнал на открытие продувки адсорбера клапан, сообщающий полость адсорбера с заслонками корпуса дроссельной заслонки. При этом происходит продувка адсорбера — смешение паров топлива с воздухом и дальнейшее их поступление через дроссельную заслонку, ресивер и впускной коллектор трубопровода в камеры сгорания. Чем больше расход воздуха инжекторным двигателем (при увеличении оборотов коленчатого вала), тем интенсивнее идет продувка. 1 — корпус адсорбера;
2 — патрубок сообщения внутренней полости адсорбера с атмосферой;
3 — клапан продувки адсорбера;
4 — патрубок клапана;
5 — соединительная трубка адсорбера

Я люблю ВАЗ :: Автопортал

29 сентября 2018

Сильные и слабые стороны самой популярной «семерки»

Александр Климов, фото rim3.ru и АВТОВАЗ

Самой популярной моделью (около 1,75 млн.) в легковом автопарке нашей страны по-прежнему остается вазовская «классика» седан ВАЗ-2107 2005 года выпуска, известная как LADA 2107, а в народе просто как «семерка». От более дешевых «пятерок» и «четверок» «семерки» отличаются зелено-червячной обивкой потолка, сиденьями с интегрированными подголовниками и оригинальной комбинацией приборов.

Появившийся в 1982 году в результате рестайлинга, с другими передними и задними крыльями, дверными панелями, решеткой радиатора, бамперами и фонарями, а также отделкой и приборной панелью, угловатый классический седан второго поколения «Жигули» с хромированной решеткой радиатора (в народе известный как «ХБМ «) завоевал сердца и карманы многих ныне живущих советских автомобилистов.

Однако никто и представить себе не мог, что этот морально устаревший уже во время дебюта заднеприводный автомобиль продержится на конвейере более трех десятков лет и пережив большую часть СССР. Несмотря на то, что производство было прекращено почти шесть лет назад, интерес к возможностям устройства и эксплуатации серии «семерок» не ослабевает.

Приводим здесь список сильных и слабых сторон наиболее популярных моделей ВАЗ (LADA) 2107 производства с 2006 года, когда она оснащалась двигателями с одинаковой системой впрыска топлива.

Преимущества:
– Низкие эксплуатационные расходы (ниже, чем у LADA Samara-2, т. е. ВАЗ-2115, ВАЗ-2114 и ВАЗ-2113) повсеместная распространенность запчастей (правда не всегда качественных)
— Выносливость кузова к перегрузкам (однако искореженных от перегрузок или аварий автомобилей с провисшими стойками на рынке слишком мало)
— Достаточно долговечные моторы, свободно вязающиеся до 125 000 км, но нередки и моторы с достигнутым ресурсом 300 000 км!
— Достаточно надежная коробка передач с точным переключением
— Низкая чувствительность моторов к качеству топлива
— Чуть более современный экстерьер, последний выпуск (после 2006 года) по сравнению с автомобилем до 2005 года.
— Высокий клиренс и выносливость подвески перегрузка
Одно из лучших бюджетных предложений на рынке (к тому же большинство авто в наличии у самих владельцев или у служб звуковая система и сигнализация и др. опции) передняя подвеска (разъединение колес при движении)
— Низкая активная и пассивная безопасность (машина последнего выпуска как минимум имеет инерционные ремни и усилители в передних дверях)
— Плохая эргономика салона, особенно переднего типа сидений 2105
– Относительно большой расход топлива
– Тяжелый руль (гура нет по определению) типа червячная шаровая
– Слабый головной свет
Кузов (внешний):
– Низкая коррозионная стойкость кузова (особенно пороги, крылья ), поэтому необходима регулярная антикоррозийная обработка кузова
Кузов (салон):
– Коробление в проемах стекол дверей
– Скрип панели приборов, обивки салона и сидений
Электрооборудование:
– Химические реагенты окисляют контакты и концевые выключатели.
— Часто перегорающие наружное освещение и двухметровые лампы заднего стоп-сигнала
— Хитрая электрика механизма стеклоочистителя, недолговечные стартер и генератор
Двигатель:
Низкокачественные отечественные комплектующие иногда заставляет в год на одной машине менять термостат несколько раз. Поэтому в случае поломки лучше поменять на запчасти иностранного производства, если вы не сделали предыдущий владелец
— Оба двигателя (1,5 и 1,6 л) при открытом клапане ремня ГРМ ударяют по поршням. Замена ремня вместе с натяжным роликом доступна даже новичкам в данной области
– Плановая замена ремня ГРМ 75 000 км, но рекомендуется через 50-60 000 км
– Регулярную замену масла рекомендуется делать 15 000 км и 10 000 км
— Ручная регулировка клапанов (45-90 000 км), однако звук клапанов на старых моторах из-за слишком неплотной посадки при работе не влияет
— Течь в соединении масляного насоса с блока, хотя обычно достаточно нанести герметик прокладки на
— При пробеге 40-60 000 км ворса резинового демпфера шкива коленвала, почему выходит из строя и датчик положения коленвала
— Часто приходится менять датчики положения дроссельной заслонки и массового расхода воздуха. Однако часто работоспособность последнего можно восстановить, промыв резьбу фильтра карбклинером
— Блок управления двигателем багги
— Топливный насос отработает примерно через 50-60 000 км — для профилактики раз в два года надо менять сеточка фильтра или хотя бы почистить
Трансмиссия:
В зависимости от производителя ресурс сцепления может достигать 150-200 000 км и более, но могут работать вместе и от 50 до 60 000 км соответственно, средний срок службы 100 000 км. Использование диска и корзины сцепления с выжимным подшипником от признанных производителей (Luk, Sachs или Valeo и др.) значительно увеличивает срок службы
– Качество крестовин карданного вала нареканий не вызывает, но могут быть проблемы с подшипниками полуосей
Автомобили Ижевского производства часто повреждаются подшипники заднего моста (заменить с полуосями)
Подвеска:
– Шаровые опоры могут развалиться при пробеге 50-60 000 км
– Текущие отечественные амортизаторы подлежат замене на аналоги зарубежных производителей
– Тормозная система «сопивасса» цилиндров. Лечение – замена импортных комплектующих
Prachee :
– При замене колеса обязательно включайте I коробку передач и стояночный тормоз

Предыстория: семейство заднеприводных моделей II группы малого класса Classic LADA («Жигули»), включающее модели седаны ВАЗ-2105 и ВАЗ-2107 и универсал ВАЗ-2104. Был проведен глубокий рестайлинг моделей Lada первого поколения ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106, выпущенных в 1970-2006 годах, соответственно роскошным седаном считается LADA 2107 (ВАЗ-2107, LADA 1500SL, Nova, Riva, Signet) выпускалась в 1982-2012 годах, и, кроме Вазы, собиралась в Сызрани (СП «РосЛада»), Аргуне (завод «Пищемаш»), Ижевске (ИжАвто), а также на украинских заводы ЛАЗ, КрАСЗ и ЗАЗ, да еще и в Египте. Базовая модель LADA 2105 (ранее шифр — ВАЗ-2105, экспортное наименование — LADA 1200S, 1300S, 1500S, Nova, Saloon, Riva) выпускалась в 1979-2010 годы. только на Вазе, а б/у на рынке. Универсал LADA 2104 собирали на Вазе в 1984-2004 годах, затем до 2012 года на ИжАвто. Кстати, на базе кузова и агрегатов 2104 был выпущен пикап Вис-2345 в 1995-2010 годах и пикап ИЖ-27175 в 2005-2012 годах.
В ходе производства в «Классике» модернизировали ряд узлов и агрегатов при сохранении прежнего экстерьера и интерьера. Наибольшие изменения коснулись силовых агрегатов, так как с лета 2006 года на «семерке» использовались только двигатели с распределенным впрыском экологического класса Евро-2 – 1,5-литровые ВАЗ-2107-20 и 1,6-литровые ВАЗ-21074. -20, 2008 г. – только 1,6-литровый ВАЗ-21074-30 класса Евро-3 и 2011 г. – ВАЗ-21067-40 Евро-4. Трансмиссии на протяжении всего периода производства инжекторной «классики» были только 5-ступенчатые механические.

Индекс двигателя (экв. класс)

рабочий объем, см ³

система электропитания

Тип фаз газораспределения/количество клапанов

Мощность, л.
No related posts.
Навигация по записям
Предыдущая запись:Проверка предохранителей: Как проверить предохранитель в машине мультиметром и без приборов?
Следующая запись:Неправильная регулировка клапанов признаки: что такое и для чего нужна
Ответить Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Поиск для:
Рубрики
Автомобил
Автомобиль
Двигател
Двигатель
Дизел
Дизель
Диск
Диски
Разное
Ремонт
Своими руками
Систем
Система
Совет
Советы
Тонировк
Тонировка
Шин
Шины
Форсунки стеклоочистителя: Автомобильные объявления — Доска объявлений
Какая жидкость в аккумуляторе автомобиля: Какая кислота в аккумуляторе автомобиля и для чего нужен электролит
Установка пневмы на ваз: Установка пневмоподвески на ВАЗ (Lada) 2101-07
Почему кроссовер называют паркетником: что это такое и почему их так называют
2019 Все права защищены.
