принцип действия, возможные неисправности и инструкция по замене

Моторчик омывателя лобового стекла – деталь, подверженная износу в большей степени из-за частого использования. Более того, этот элемент должен быть всегда исправен, потому что зачастую от него зависит безопасность на дороге. Если вас неожиданно забрызгает встречный автомобиль, видимость резко ухудшится.

Устройство и принцип работы

Омыватель лобового стекла служит для очистки и смачивания поверхности стекла, которое при езде обязательно должно быть чистым. Летом о лобовое при движении на высокой скорости разбиваются насекомые, а зимой оно пачкается грязью, вылетающей из-под колес других машин. Конструктивно омыватель состоит из следующих частей: бачка, в котором находится вода или химическое средство, насоса, что выкачивает жидкость из емкости, трубопроводов и форсунок. При помощи последних жидкость подается на стекло. Форсунки сориентированы так, чтобы вода попадала на середину стекла. Насос создает необходимое давление, нагнетая жидкость по шлангам до самых форсунок. Омыватель бывает для лобового стекла, заднего и для фар. Конструктивно они отличаются только устройством форсунок и длиной шлангов.

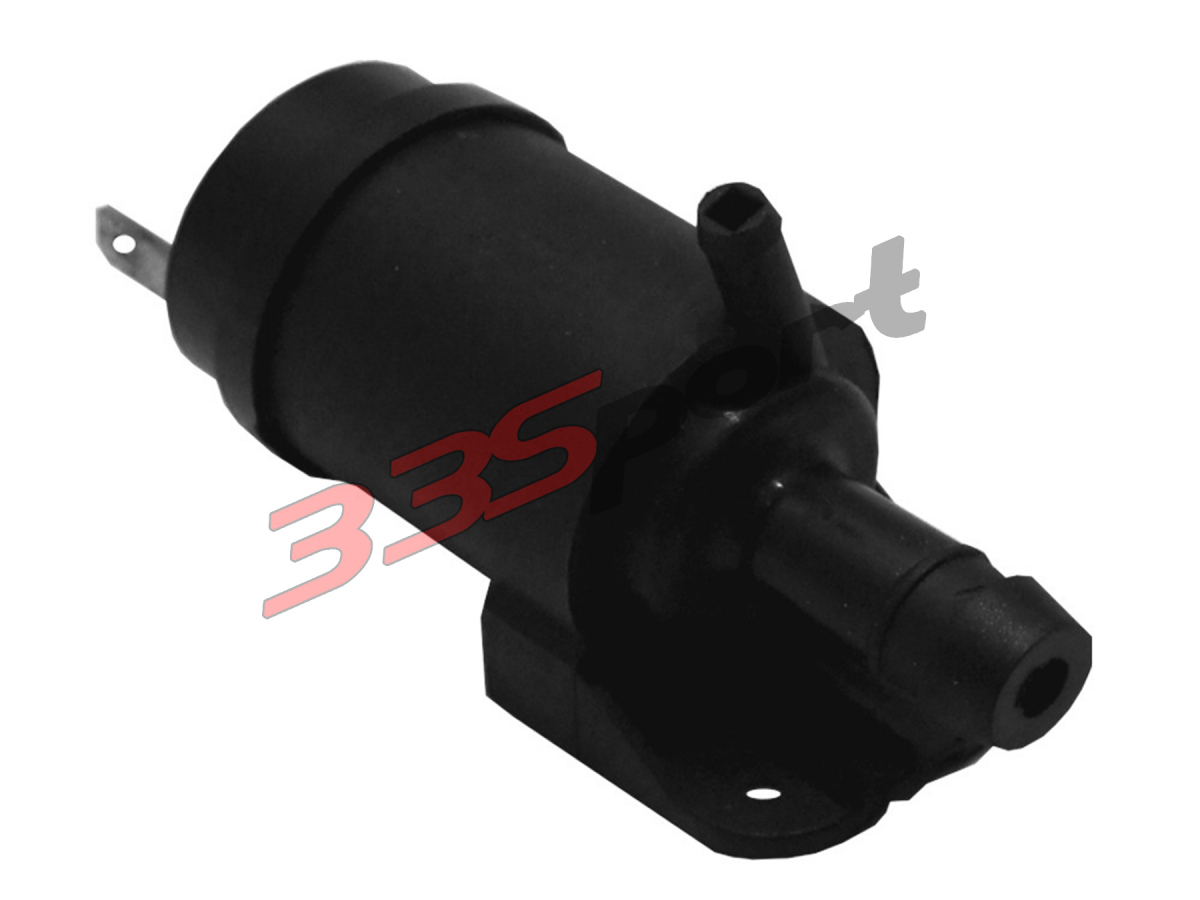

Устройство насоса омывателя

Это электродвигатель с крыльчаткой или рабочим колесом на выходном валу. Все эти элементы объединены в компактный корпус с входными и выходными штуцерами. У разных моделей деталь может заметно отличаться. Однако принцип работы у всех единый – выкачивание жидкости из бачка и подача его к форсункам, а далее – на стекло.

Наиболее частые поломки омывателя и причины

О проблемах с моторчиком в первую очередь свидетельствует отсутствие подачи жидкости. Следует заметить, что от чистоты стекла во многом зависит безопасность движения. Чаще всего поломки могут быть следующие:

• засорение жиклеров или фильтра, вследствие чего не создается необходимое давление;
• нарушение целостности трубопроводов – вода просто не доходит до форсунок, а ее уровень постоянно падает;
• неисправен моторчик омывателя лобового стекла — не слышен характерный гул при нажатии кнопки;
• короткое замыкание, перегорание предохранителя, обрыв электрической цепи;
• износ рабочей крыльчатки в моторчике, его коррозия — она возникает из-за накипи и отложений в бачке.

Устранение неисправностей

Любое устранение неисправностей должно начинаться в выяснения причин. Диагностика в этом случае проводится от простого к сложному. Сперва смотрите предохранитель в цепи питания. Если он опять перегорает, следует искать причину короткого замыкания. Затем проверяется, работает ли сам моторчик на омыватель стекла. Если он действует, а из форсунок не идет жидкость – значит, неисправен насос, или жидкость не доходит до форсунок. Если моторчик молчит, его надо снимать для ремонта или замены.

Замена моторчика

Элемент обычно установлен на самом бачке. Таким образом, замена моторчика омывателя лобового стекла сводится к снятию бачка. Следует отметить, что на некоторых моделях автомобиля насос довольно легко вынимается из бачка, не требуя снятия последнего. Но это возможно не всегда, так как зачастую доступ к нему затруднителен.

Расположение бачка омывателя

В большинстве случаев бачок омывателя находится под капотом, но на этом все сходство заканчивается. Многие современные производители плотно компонуют подкапотное пространство, из-за чего приходится использовать буквально каждый кубический сантиметр объема. У одних автомобилей бачок омывателя находится в районе передней стойки, слева или справа, а у других (особенно последних годов выпуска) – в передней части, в районе бампера. Используется ниша между колесом и передней балкой. В первом случае жидкость заливается через горловину прямо в бачок. Во втором – через специальную наливную трубу. Первый вариант можно рассмотреть на примере снятия бачка ВАЗа. Это наиболее простой вариант.

Снятие насоса ВАЗ

Бачок и моторчик омывателя стекла (ВАЗ 2107 в том числе) находится в прямой доступности. В зависимости от модели он расположен справа либо слева. Перед снятием насоса, необходимо отсоединить от него электрические провода и шланг, ведущий к форсункам. Моторчик омывателя лобового стекла здесь вертикального типа и вставляется входным штуцером в емкость. Там он плотно закреплен, а протекать воде препятствует специальная втулка. Часто именно из-за ее течи не подается жидкость на лобовое. В качестве второго примера можно рассмотреть, как снимается у автомобиля «Опель Астра» моторчик омывателя стекла.

Моторчик «Опель Астры»: демонтаж

Здесь процедура снятия намного сложнее. Ввиду того что бачок находится глубоко внизу, потребуется снять передний бампер, либо подкрылок переднего колеса. После этого можно доставать саму емкость. Обычно он крепится тремя болтами. В остальном процедура снятия насоса та же.

Разборка насоса омывателя

Как уже говорилось, обычно элемент выполнен неразборным и подлежит полной замене. Однако в некоторых случаях насос можно разобрать для профилактического ремонта. Сам корпус состоит из двух половинок. В верхней находится моторчик, в нижней – крыльчатка с заборным и выходным патрубками. Чаще всего причиной отказа механизма бывает попадание воды внутрь мотора и последующая быстрая коррозия. Здесь в ряде случаев ржавчину можно удалить и восстановить его работоспособность. Моторчик на омыватель стекла иногда перестает работать из-за стирания токопроводящих щеток. Если конструкция позволяет, их можно зачистить, а иногда даже заменить. Также причиной неисправности является заедание выходного вала моторчика из-за износа втулки, или поломка крыльчатки. Здесь, скорее всего, поможет только замена.

Особенности механизма для заднего стекла

На автомобилях с кузовом хэтчбек и универсал устанавливаются очистители заднего стекла, так как из-за особенностей аэродинамики, загрязняется очень быстро. Для омывателя устанавливается отдельный бачок со своим моторчиком в задней части автомобиля, поближе к стеклу. Иногда ставится бачок увеличенного размера под капотом. Также здесь предусмотрен второй насос — специально для заднего стекла. Жидкость подается через весь автомобиль к задней части. Моторчик омывателя заднего стекла используется точно такой же, как и для лобового. Методы диагностики и ремонта не отличаются друг от друга. Определить поломку можно без дополнительных приборов.

Как избежать поломки насоса

Во-первых, моторчик омывателя лобового стекла никогда не должен работать вхолостую. Так как он работает в воде, его корпус при работе охлаждается. При отсутствии омывающей жидкости он будет крутиться вхолостую и быстро перегреется. Это чревато подгоранием обмоток и заклиниванием мотора с последующей заменой. Во-вторых, нельзя позволять моторчику работать слишком много времени. Лучше включать его часто, но ненадолго, не более двух секунд. Зачастую этого бывает достаточно, чтобы сбить или размочить грязь, которую все равно потом смахнут дворники.

Заключение

Как видите, моторчик омывателя лобового стекла – маленькая, но крайне важная деталь автомобиля. Быстрая диагностика и ремонт этого узла в пути позволят значительно сэкономить время и улучшить безопасность движения.

Насос омывателя лобового стекла — как он работает. Что делать, если не качает насос омывателя лобового стекла? Из чего состоит насос обмыва лобового стекла

Иногда автолюбители сталкиваются с тем, что не работает омыватель ваз 2114. Эта, казалось бы, не опасная проблема, на самом деле может привести к очень серьезным последствиям. Ведь омыватель предназначен для того, чтобы очищать лобовое стекло от попадающей на него грязи и различного сора, удалить которые с помощью одних дворников порой невозможно.

Такие загрязнения значительно ухудшают видимость сквозь лобовое стекло, а это, в свою очередь, может сделать движение по дороге небезопасным.

Следует помнить, что согласно нормам закона, движение на автомашине, у которой вышел из строя омыватель — категорически запрещено. Пройти техосмотр с неисправным омывателем также не получится.

Сам омыватель устроен довольно просто, а наиболее важными его компонентами являются:

• бачок;
• насос с моторчиком;
• шланг;
• форсунки;
• датчик уровня омывающей жидкости.

О том, почему поломки случаются даже в таком несложном агрегате и о том, как их устранить самостоятельно — расскажем ниже.

Механические поломки

Наиболее распространенными причинами того, почему не работает омыватель лобового стекла ваз 2114, являются механические повреждения.

Наиболее распространенные из них — это:

• в бачке закончилась омывающая жидкость;
• засорился трубопровод, идущий к стеклоочистителю;
• засорились форсунки стеклоочистителя;
• замерзла вода, используемая в качестве омывающей жидкости;
• слетел шланг с насоса;
• пережался шланг, идущий к стеклоочистителю;
• разорвался подающий шланг.

Проблемы, касающиеся омывающей жидкости, решаются практически моментально — если она закончилась, ее следует долить, если замерзла — отнести расширительный бачок в теплое помещение, отогреть его, после чего слить воду или жидкость, несоответствующую сезону, и залить незамерзающую.

Если произошло засорение шланга, то его следует прочистить (продуть), после чего установить на место. При засорении форсунок — их также следует аккуратно прочистить, используя очень тонкую иголку.

Эту операцию следует делать аккуратно, без излишних усилий.

Иногда случается и так, что шланг в ходе эксплуатации оказался перегнутым, пережатым или вовсе слетел с расширительного бачка. В такой ситуации шланг достаточно расправить и установить на прежнее место. В случае, если произошел разрыв шланга (например, при замерзании охлаждающей жидкости) — вместо него следует установить новый.

Электрические повреждения

Еще одним ответом на вопрос — почему не работает омыватель лобового стекла на ваз 2114, может быть повреждение одного или нескольких элементов электрической цепи этого устройства. Они случаются несколько реже, но их устранение может потребовать значительно больших усилий.

Основными электрическими повреждениями являются:

1. Выход из строя предохранителя.
2. Неисправность насоса.
3. Разрыв в электрической сети.
4. Неисправность подрулевого переключателя.

Первая причина решается элементарно — достаточно лишь проверить предохранитель F7 в общем блоке и, в случае его неисправности, заменить его на новый.

Если предохранитель оказался исправным, то следует проверить на работоспособность сам насос. Для этого следует подключить его напрямую к аккумуляторной батарее. В случае, если моторчик насоса включился, а сам агрегат начал перекачивать воду, значит причина неисправности кроется где-то в другом месте. Если же не работает моторчик омывателя лобового стекла ваз 2114 (о чем может говорить полная тишина при подключении его к аккумулятору), то насос следует заменить на новый.

Если оказалось, что предохранитель и насос — исправны, то следует проверить саму электрическую систему. Сделать это лучше всего при помощи «прозвонки» мультиметром (тестером). Если будет обнаружен разрыв, провод нужно будет заменить.

Последней электрической причиной возможной неисправности системы стеклоочистителя является повреждение подрулевого переключателя. Проверить это можно, замкнув напрямую его контакты: 53ah на W либо 53ah на 53H. Если после этой процедуры стеклоомыватель заработал, значит переключатель исправен.

Если нет — его следует заменить на новый.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить, просмотрев видео ниже:

У омывателя лобового стекла есть специальный насос, который отвечает за подкачку воды к механизму. Насос внешне представлен небольшой деталью, которая крайне важна для работы всей системы. Из-за значительной нагрузки устройство быстро изнашивается. Несмотря на то, что насос внешне похож на деталь игрушечной машинки, выход из строя этого звена цепи может стать большой проблемой для водителя, особенно, в дождь или снег.

Устройство и принцип работы омывателя лобового стекла

Омыватель является важной деталью автомобиля как системы. С его помощью можно поддерживаться в чистоте. Использовать это устройство можно в абсолютно любую погоду, причем использование будет оправданным. Этот факт обусловлен тем, что во время дождя окно покрывается грязью из-за активного движения машин в соседнем ряду, зимой к грязи добавляется слякоть и снег, а летом во время быстрой езды к лобовому стеклу прилипает большое количество насекомых.

Ключевые элементы омывателя любого вида и производителя – это насос, бачок и , подающие на стекло воду для очищения . Монтировать форсунки нужно так, чтобы струя воды попадала прямо на середину лобового стекла. Насос же нужен для того, чтобы подавать в бачок воду. Имеет смысл указать на то, что у некоторых моделей автомобилей предусмотрена подача воды не только на лобовое стекло, но и на фары и заднее стекло.

Насос – это мелкогабаритный мотор, который состоит из рабочего колесика, щеток и сальника. Щетки – это дворники. Наносы у всех моделей машин разные по устройству и внешнему виду. Но механизмы разных марок машин работают по одному и тому же принципу: нанос принудительно подает воду или специальную жидкость для омывания стекол. Если в машине перестал работать омыватель, то высока вероятность поломки форсунка или бачка. Исходя из особенностей модели автомобиля, эти элементы можно будет или отремонтировать, или полностью заменить. Но если сломался насос в омывателе, то водитель наверняка окажется в замешательстве из-за поломки детали, которая зачастую оказывается лишенной внимания.

Насос омывателя лобового стекла – поломки и их причины

Если в омыватель перестала поступать жидкость, то это верный признак того, что насос сломался.

Если была обнаружена поломка, то нужно в кратчайшие сроки перейти к ремонтным работам, так как чистота стекол машины влияет на комфорт и безопасность передвижения. Но не всегда омыватель перестает работать из-за насоса. более частыми бывают ситуации, когда омыватель не функционирует по причине того, что:

1) Засорились жиклеры или сам фильтр. Чтобы восстановить и наладить работу, нужно тщательно промыть все элементы системы, которые Вы должны перед этим демонтировать. Иногда может возникать необходимость в продувании системы омывания;

2) Шланги, через которые подается вода, потеряли свою герметичность. Для того, чтобы избавиться от этой поломки, изношенные элементы нужно будет заменить на новые;

3) Детали были неправильно соединены;

4) Валы электрического двигателя и насоса слабо соединены. Для восстановления работы нужно просто закрепить деталь;

5) Сломался сам моторчик. Перед тем, как заменить деталь, предпримите попытки очистить все элементы и щетки, попробуйте убрать коррозийные элементы обыкновенным ластиком.

Как заменить насос омывателя?

Если в системе омывания сломался насос, то его желательно сразу же заменить на новое устройство. В принципе, для любой модели машины можно отыскать альтернативный вариант модели насоса, который станет к бачку как влитой. Очень большое количество автовладельцев могут задаться вопросом относительно того, как же произвести замену насоса омывателя? Подобная работа будет достаточно простой и не займет много времени. Вы можете смеяться, но Вам нужно будет взять только отвертку для того, чтобы поставить новую деталь.

Чтобы проверить насос, его нужно включить, но только на пару секунд. Если он проработает больше, то высока вероятность того, что он попросту сгорит, ведь работает он в воде, а не на воздухе.

Для начала нужно найти в машине бачок, его расположение лучше посмотреть в руководстве по использованию машины. Иногда его можно заметить сразу же после того, как Вы откроете капот, но в некоторых моделях авто для того, чтобы отыскать бачок, придется демонтировать даже внутреннюю защиту крыла, дабы добраться до емкости. Последовательность действий при выполнении такой работы следующая. Сначала нужно отключить от клеммы «-» аккумуляторной батареи провод, после чего нужно будет отключить обе колодки проводов от движка насоса. После этого можно будет снимать бачок.

После этого нужно будет разделить штуцер и шланг, а потом нужно слить жидкость. Отверткой нужно будет вытолкнуть из втулки уплотнителя заборник. После того, как Вы выполните все действия, можно будет снимать с бачка насос. Нужно будет поставить новую втулку, так как именно из-за нее насос чаще всего ломается. После замены нужно будет выполнить все действия, только в обратном порядке, дабы вернуть систему омывателя в изначальное состояние.

Чистота машины, в том числе, стекол будет говорить о том, какой водитель сидит за рулем. Поэтому для создания своего собственного имиджа в глазах остальных автовладельцев следите за системой, с помощью которой нужно будет поддерживать в порядке стекла машины.

Моторчик омывателя лобового стекла — деталь, подверженная износу в большей степени из-за частого использования. Более того, этот элемент должен быть всегда исправен, потому что зачастую от него зависит безопасность на дороге. Если вас неожиданно забрызгает встречный автомобиль, видимость резко ухудшится.

Устройство и принцип работы

Омыватель лобового стекла служит для очистки и смачивания поверхности стекла, которое при езде обязательно должно быть чистым. Летом о лобовое при движении на высокой скорости разбиваются насекомые, а зимой оно пачкается грязью, вылетающей из-под колес других машин.

Конструктивно омыватель состоит из следующих частей: бачка, в котором находится вода или химическое средство, насоса, что выкачивает жидкость из емкости, трубопроводов и форсунок. При помощи последних жидкость подается на стекло. Форсунки сориентированы так, чтобы вода попадала на середину стекла. Насос создает необходимое давление, нагнетая жидкость по шлангам до самых форсунок. Омыватель бывает для лобового стекла, заднего и для фар. Конструктивно они отличаются только устройством форсунок и длиной шлангов.

Устройство насоса омывателя

Это электродвигатель с крыльчаткой или рабочим колесом на выходном валу. Все эти элементы объединены в компактный корпус с входными и выходными штуцерами. У разных моделей деталь может заметно отличаться. Однако принцип работы у всех единый — выкачивание жидкости из бачка и подача его к форсункам, а далее — на стекло.

Наиболее частые поломки омывателя и причины

О проблемах с моторчиком в первую очередь свидетельствует отсутствие подачи жидкости. Следует заметить, что от чистоты стекла во многом зависит безопасность движения. Чаще всего поломки могут быть следующие:

• засорение жиклеров или фильтра, вследствие чего не создается необходимое давление;
• нарушение целостности трубопроводов — вода просто не доходит до форсунок, а ее уровень постоянно падает;
• неисправен моторчик омывателя лобового стекла — не слышен характерный гул при нажатии кнопки;
• короткое замыкание, обрыв электрической цепи;
• износ рабочей крыльчатки в моторчике, его коррозия — она возникает из-за накипи и отложений в бачке.

Устранение неисправностей

Любое устранение неисправностей должно начинаться в выяснения причин. Диагностика в этом случае проводится от простого к сложному. Сперва смотрите предохранитель в цепи питания.

Если он опять перегорает, следует искать причину короткого замыкания. Затем проверяется, работает ли сам моторчик на омыватель стекла. Если он действует, а из форсунок не идет жидкость — значит, неисправен насос, или жидкость не доходит до форсунок. Если моторчик молчит, его надо снимать для ремонта или замены.

Замена моторчика

Элемент обычно установлен на самом бачке. Таким образом, замена моторчика омывателя лобового стекла сводится к снятию бачка. Следует отметить, что на некоторых моделях автомобиля насос довольно легко вынимается из бачка, не требуя снятия последнего.

Но это возможно не всегда, так как зачастую доступ к нему затруднителен.

Расположение бачка омывателя

В большинстве случаев бачок омывателя находится под капотом, но на этом все сходство заканчивается. Многие современные производители плотно компонуют подкапотное пространство, из-за чего приходится использовать буквально каждый кубический сантиметр объема. У одних автомобилей бачок омывателя находится в районе передней стойки, слева или справа, а у других (особенно последних годов выпуска) — в передней части, в районе бампера. Используется ниша между колесом и передней балкой. В первом случае жидкость заливается через горловину прямо в бачок. Во втором — через специальную наливную трубу. Первый вариант можно рассмотреть на примере снятия бачка ВАЗа. Это наиболее простой вариант.

Снятие насоса ВАЗ

Бачок и моторчик омывателя стекла (ВАЗ 2107 в том числе) находится в прямой доступности. В зависимости от модели он расположен справа либо слева. Перед снятием насоса, необходимо отсоединить от него электрические провода и шланг, ведущий к форсункам. Моторчик омывателя лобового стекла здесь вертикального типа и вставляется входным штуцером в емкость. Там он плотно закреплен, а протекать воде препятствует специальная втулка.

Часто именно из-за ее течи не подается жидкость на лобовое. В качестве второго примера можно рассмотреть, как снимается у автомобиля «Опель Астра» моторчик омывателя стекла.

Моторчик «Опель Астры»: демонтаж

Здесь процедура снятия намного сложнее. Ввиду того что бачок находится глубоко внизу, потребуется снять передний бампер, либо подкрылок переднего колеса. После этого можно доставать саму емкость. Обычно он крепится тремя болтами. В остальном процедура снятия насоса та же.

Разборка насоса омывателя

Как уже говорилось, обычно элемент выполнен неразборным и подлежит полной замене. Однако в некоторых случаях насос можно разобрать для профилактического ремонта. Сам корпус состоит из двух половинок. В верхней находится моторчик, в нижней — крыльчатка с заборным и выходным патрубками. Чаще всего причиной отказа механизма бывает попадание воды внутрь мотора и последующая быстрая коррозия. Здесь в ряде случаев ржавчину можно удалить и восстановить его работоспособность. Моторчик на омыватель стекла иногда перестает работать из-за стирания токопроводящих щеток. Если конструкция позволяет, их можно зачистить, а иногда даже заменить. Также причиной неисправности является заедание выходного вала моторчика из-за износа втулки, или поломка крыльчатки. Здесь, скорее всего, поможет только замена.

Особенности механизма для заднего стекла

На автомобилях с кузовом хэтчбек и универсал устанавливаются очистители заднего стекла, так как из-за особенностей аэродинамики, загрязняется очень быстро. Для омывателя устанавливается отдельный бачок со своим моторчиком в задней части автомобиля, поближе к стеклу. Иногда ставится бачок увеличенного размера под капотом. Также здесь предусмотрен второй насос — специально для заднего стекла.

Жидкость подается через весь автомобиль к задней части. Моторчик омывателя заднего стекла используется точно такой же, как и для лобового. Методы диагностики и ремонта не отличаются друг от друга. Определить поломку можно без дополнительных приборов.

Как избежать поломки насоса?

Во-первых, моторчик омывателя лобового стекла никогда не должен работать вхолостую. Так как он работает в воде, его корпус при работе охлаждается.

При отсутствии омывающей жидкости он будет крутиться вхолостую и быстро перегреется. Это чревато подгоранием обмоток и заклиниванием мотора с последующей заменой. Во-вторых, нельзя позволять моторчику работать слишком много времени. Лучше включать его часто, но ненадолго, не более двух секунд. Зачастую этого бывает достаточно, чтобы сбить или размочить грязь, которую все равно потом смахнут дворники.

Заключение

Как видите, моторчик омывателя лобового стекла — маленькая, но крайне важная деталь автомобиля. Быстрая диагностика и ремонт этого узла в пути позволят значительно сэкономить время и улучшить безопасность движения.

Схема включения очистителя и омывателя ветрового стекла: 1 -электродвигатель омывателя ветрового стекла; 2 — электродвигатель очистителя ветрового стекла; 3 — выключатель зажигания; 4 — блок предохранителей; 5 — переключатель очистителя и омывателя ветрового стекла; 6 — условная нумерация штекеров в колодке переключателя; 7 — реле очистителя ветрового стекла; 8 — условная нумерация штекеров в колодках реле и электродвигателя очистителя ветрового стекла.

Очиститель ветрового стекла состоит из моторедуктора, рычага и щетки. Электродвигатель очистителя — двух-щеточный, постоянного тока, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. Технические характеристики моторедуктора: Частота вращения вала при напряжении питания 14 В, нагрузке 0,15 кгс-м и температуре окружающей среды (25+10)°С, мин-1, не менее 50 Потребляемый в этих условиях ток, А, не более 3,5 Очиститель имеет два режима работы — непрерывный и прерывистый, они включаются правым под-рулевым переключателем. Прерывистый режим обеспечивается реле типа РС-514, установленным под панелью приборов с левой стороны. Реле должно обеспечивать включение электродвигателя с частотой 9-17 циклов в минуту при температуре от -20 до +50°С и напряжении питания 10 В. В начале работы в прерывистом режиме допускается до четырех непрерывных двойных ходов щетки. Неисправный моторедуктор рекомендуется заменить (возможна зачистка коллектора и контактов концевого выключателя). Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунки омывателя, расположенной на капоте, и гибких соединительных шлангов. Электродвигатель насоса включается оттягиванием «на себя» правого подрулевого переключателя. Неисправный насос заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.

Омыватель лобового стекла — деталь, которая есть в комплектации любой машины. Хоть устройство этого прибора несложное, а сам механизм очень компактный, нельзя умалять его роли в процессе управления автомобилем.

За то, чтобы лобовое стекло можно было не только протереть щётками, но и помыть.

Он часто используется:

• в дождь. Так как грязь от проезжающих мимо машин без водной подачи будет просто размазываться дворниками по стеклу;
• в зной, когда стекло покрывается пылью и тушками насекомых. Если мух и комаров щётка ещё сможет смести без влаги, пыль она просто укатает в дорожки, не увеличив при этом видимости.

Как устроен омыватель?

Как мы уже сказали, это весьма несложный механизм, состоящий всего из трёх деталей:

• форсунки;
• бачок;
• насос с моторчиком.

Форсунки

Форсунки — это отверстия, через которые вода вырывается наружу. Они находятся напротив лобового стекла. Наблюдательные автолюбители наверняка заметили, что вода из форсунок попадает точно на середину стекла. Именно оттуда щёткам проще всего разносить её по периметру.

Бачок

Лобового стекла — это резервуар, в котором хранится вода для омывания стекла. Чаще всего найти его несложно. Открыли капот — и бачок перед вами. Если вы впервые ищете бачок и ранее никогда его не видели, проследите, куда идут тоненькие трубки от форсунок.

Насос

Моторчик омывателя является сердцем насоса. Он очень маленький и больше походит на небольшой мотор от игрушечного автомобиля.

Несмотря на скромные размеры, это не монолитная, а составная деталь. Она состоит из сальников и рабочего колеса и щёток. Моторчик — электрический механизм. При помощи валов он соединяется с насосом.

Из-за скромности своих габаритов и частоты использования моторчик часто изнашивается и требует замены. Первым и единственным признаком его неисправности является прекращение подачи воды.

Работа омывателя

Теперь пришло время разобраться, как же функционирует описанное нами устройство. Принцип работы прибора несложен и будет понятен даже новичку теории машиностроения.

Изначально жидкость заливается в бачок. К нему подсоединена специальная трубка, по которой вода сможет протечь тонкой струйкой. На следующем участке установлен как раз насос с моторчиком. Когда водитель включает смачивание стекла, рабочее колесо начинает крутиться, с чем связан характерный звук, появляющийся при подаче воды.

Сам моторчик получает электрическое питание для работы от автомобиля. Поэтому при выключенных моторе и аккумуляторе он попросту не будет функционировать.

Насос перекачивает воду горизонтально по трубкам, ведущим к форсункам. Через отверстия форсунок вода вырывается наружу и тонкими струйками попадает на стекло. В этот момент начинают , которые аккуратно разносят жидкость по стеклу, очищая его.

Чаще всего смачивание стекла провоцирует водитель из салона автомобиля. При этом он может давить на рычаг, нажимать специальную кнопку или вращать головку рычага.

Иногда система омывания соединена с датчиками видимости, которые определяют, что стекло слишком грязное, и самостоятельно включают подачу воды.

Если омыватель не работает

Причины выхода из строя этого прибора разнообразны. Мы упомянем здесь самые распространённые:

• Причиной может быть засор. Чтобы его устранить придётся промыть всю систему или даже дополнительно продуть её.
• Дырявые шланги. Если шланги негерметичны, если на их поверхности присутствуют трещины и дырки, то вода не поступит к форсункам. В таком случае придётся заменить ветхие шланги.
• Не поступает энергия. Проверьте, надёжно ли закреплены валы электрического насоса и электродвигателя.
• Коррозия моторчика. С коррозией можно справиться при помощи стирательной резинки.
• Иные повреждения моторчика. При иных повреждениях моторчик, вероятно, придётся выбросить и заменить на новый.

Это основные сведения о . Мы будем рады, если вы поделитесь своим мнением об этой статье в комментариях.

Модернизированный и оптимизированный электродвигатель стеклоочистителя для ВАЗ

О продуктах и ​​поставщиках:

 На Alibaba.com представлены самые передовые, эффективные и высокопроизводительные электродвигатели стеклоочистителя  для ВАЗ  для различных моделей автомобилей и промышленных машин. Эти машины и аксессуары, оснащенные модернизированными операционными системами и новейшими функциями, стоят каждой копейки и повышают уровень производительности машинного оборудования вашего автомобиля. Благодаря надежным аппаратным компонентам, электродвигатель стеклоочистителя  для деталей ВАЗ  на стройплощадке долговечен и устойчив к экстремальным ударам и внешним воздействиям. Надежный мотор стеклоочистителя  для ваз  поставщики предлагают эти невероятные продукты по разумным ценам и разовые предложения, которые нельзя пропустить.
 Покупка надежного и качественного электродвигателя стеклоочистителя  для запчастей и инструментов ВАЗ  на Alibaba.com имеет важное значение для решения сложных задач, для выполнения которых требуется высокий уровень знаний и должной осмотрительности. От качества электродвигателя стеклоочистителя  для ВАЗ  зависят такие факторы, как вождение и производительность, и любая небольшая ошибка может привести к изнурительному опыту.Эти машины должны быть сертифицированы и экологически безопасны, чтобы не допускать выбросов в атмосферу. Моторчик стеклоочистителя оптимального качества  для ваз , который вы можете найти на сайте, соответствует всем стандартам и повышает ваши впечатления от поездки в любых условиях.

 Независимо от того, нужны ли вам электродвигатель стеклоочистителя  для ваз , запчасти для коробок передач, щеточные дворники, электронные двери, фары, выхлопная система или что-то еще, вы можете найти запчасти гарантированного качества от ведущих поставщиков.  Электродвигатель стеклоочистителя  для ваз  также включает в себя более интересные особенности, такие как взрывозащищенность, автоматическая смазка маслом, антикоррозийная, термостойкость, и изготовлены из постоянных магнитов.Электродвигатель стеклоочистителя  для ваз  представляет собой компактную конструкцию, автоматически работающую с более высокими крутящими моментами, что обеспечивает непревзойденную производительность.

 Выберите из разнообразного ассортимента электродвигателя стеклоочистителя  для ваз  на Alibaba.com и улучшите характеристики своего автомобиля и машины в рамках своего бюджета. Перед покупкой убедитесь, что вы проверили сертификаты ISO на предмет надежности и уверенности. Доступны варианты настройки, и вы можете наслаждаться предложениями от проверенного двигателя стеклоочистителя  для оптовиков ВАЗ  на сайте.


Схема подключения электродвигателя стеклоочистителя ваз. Модификация реле стеклоочистителя

Для очистки лобового стекла в автомобиле ВАЗ 2108 используется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с коробкой передач и тяговых систем.

Устройство дворника ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якоря с удлиненным валом, на конце которого нарезан винт (червяк). Сбоку от червяка находится коллектор и щеточный узел.Щеточный узел состоит из трех щеток, одной отрицательной и двух положительных, расположенных под разными углами относительно коллектора. Такое устройство обеспечивает разную скорость вращения якоря, необходимую для изменения частоты работы пылесоса.

Редуктор прикреплен к электродвигателю со стороны коллектора, состоящий из косозубой шестерни, взаимодействующей с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится рычажная система. С противоположной стороны вала на шестерне находится кулачок, приводящий в действие подвижный контакт, останавливающий щетки в крайнем положении.

В последнее время в коробку передач также помещают плавкий предохранитель, чтобы предотвратить возгорание электродвигателя, когда щетки заклинивают или замерзают. Ранее этот предохранитель устанавливался на рамке стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.

Стеклоочиститель ВАЗ-2108 Неисправность.

Стеклоочиститель ВАЗ-2108 работает не на всех режимах.

Если дворник ВАЗ-2108 работает не на всех режимах, необходимо проверить предохранитель No.5 и состояние коробки передач.

При работающем электродвигателе и неподвижных щетках зубья на шестерне срезаны и червячный винт вала не входит в зацепление, либо шлицы вала шестерни, на который надет кривошип , отрезаны. Также возможно, что шлицы на обоих рычагах стеклоочистителя были срезаны, хотя такая неисправность встречается очень редко.
Если предохранитель исправен, проверьте контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъему электродвигателя.При отсутствии питания проверьте состояние контактов 10 разъема 11 на монтажном блоке (расположенном на верхнем монтажном блоке) и целостность проводов. Часто из-за попадания влаги контакты 10 и 18 колодки 11 корродируют.

Если на выводе 18 нет питания, неисправен плавкий предохранитель или контакт в вилке электродвигателя стеклоочистителя. Для устранения данной неисправности необходимо заменить неисправный предохранитель или замкнуть его накоротко; в этом случае необходимо учитывать возможность выгорания электродвигателя при заклинивании или замерзании щеток.

Если питание имеется, переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъема двигателя. Если есть питание, необходимо проверить наличие минуса на разъеме. Если цепь исправна, скорее всего, неисправен якорь двигателя.

При отсутствии питания проверить состояние контактов соединительных колодок выводов 10, 15, 16, 18 и 9 блока 11 и выводов 11, 18, 19 и 20 блока 3 монтажного блока. , целостность проводов и выключателя.Для этого нужно проверить наличие питания на выводах переключателя по схеме ниже. Если нет питания на выводе 53a (желто-белый провод), проверьте цепь, разъем двигателя, желтый провод с белой полосой, вывод 18 блока 11, вывод 11 блока 3, вывод 53a разъема переключателя. Если на 53a есть питание, но на клеммах переключателя нет питания, замените переключатель. Если схема подключения электродвигателя правильная и не работает дворник, электродвигатель неисправен.

Стеклоочиститель не работает в прерывистом режиме.

В этом случае необходимо проверить исправность предохранителя №4 и исправность реле стеклоочистителя, которое расположено на схеме подключения. Исправность реле проще проверить, заменив его на заведомо исправное. Если реле исправно, то необходимо прозвонить провода согласно схеме ниже. Если реле или проводка неисправны, дворники не вернутся в крайнее положение автоматически и не сработают при включении омывателя стекла.

Перегорел предохранитель.

Если предохранитель перегорел сразу после установки при включенном зажигании, то короткое замыкание в желто-черном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если он сгорает после включения дворника, значит, произошло замыкание проводов, идущих от переключателя к электродвигателю, либо сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно реле стеклоочистителя. Если в прерывистом режиме щетки останавливаются и двигаются рывками, контакты в коробке передач сгорают.
Если дворник не работает на малых оборотах и ​​в прерывистом режиме, то есть обрыв цепи от вывода 18 блока Ш9 к электродвигателю. Также возможен износ щеток электродвигателя.
Схема дворника ВАЗ-2108 (2109).

Дворники не останавливаются.

Такая неисправность часто случается в работе и ставит водителей в тупик. И причина этой неисправности довольно проста. В этом случае просто плохой контакт между минусовым проводом в разъеме дворников и кузовом автомобиля.Дело в том, что этот провод крепится к болтам привода, который имеет резиновые подушки. Чтобы устранить эту неисправность, достаточно добавить еще один провод, который будет соединять точку крепления провода с надежной массой.

админ 06.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — выключатель стеклоочистителя; 5 — реле стеклоочистителя; 6 — электродвигатель стеклоочистителя; 7 — термобиметаллический предохранитель; 8 — выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла; 9 — блок предохранителей; А — порядок условной нумерации заглушек в гнездах реле и электродвигателя стеклоочистителя

. С 1980 года на автомобили ВАЗ-2101, -2102 устанавливался ножной омыватель лобового стекла (см. Рис.Насос омывателя лобового стекла). Этот насос имел дополнительный переключатель стеклоочистителя 8, который срабатывал при нажатии кнопки насоса.

1 — крышка; 2 — держатель переключателя; 3 — нижний контакт переключателя; 4 — блок с контактами; 5 — верхний контакт переключателя; 6 — Выпускной клапан; 7 — впускной клапан; 8 — корпус насоса; 9 — кнопка; 10 — возвратная пружина; 11 — приклад; 12 — крышка; 13 — направляющая штанги; 14 — верхний контакт переключателя; 15 — держатель подвижных контактов; 16 — нижний контакт переключателя; 17 — держатель направляющий; 18 — диафрагма; 19 — кожух

С 1982 года в дворники для защиты мотора-редуктора от перегрузок устанавливается термобиметаллический предохранитель многоразового использования.

Снятие и установка дворника ВАЗ 2101, 2102

1. Снимите щетки с рычагами.

2. Отсоедините провода от аккумуляторной батареи и электродвигателя стеклоочистителя.

3. Открутите гайки крепления штуцеров рычагов и снимите выравниватели.

4. Отвинтите гайки крепления кронштейна мотор-редуктора и снимите очиститель в сборе.

5. При необходимости на верстаке снимите мотор-редуктор с кронштейна и разберите рычажный привод.

6.Установка дворника производится в порядке, обратном снятию.

Разборка, сборка и проверка электродвигателя стеклоочистителя

Детали двигателя стеклоочистителя

1 — крышка; 2 — панель; 3 — шестерня редуктора; 4 — шайба стальная; 5 — шайба текстолитовая; 6 — бисквит; 7 — корпус; 8 — якорь; 9 — кривошип; 10 — стопорное кольцо; 11 — защитный колпак; 12 — шайба пружинная; 13 — уплотнительное кольцо; 14 — регулировочная шайба; 15 — упорный подшипник; 16 — крышка электродвигателя

Мотор-редуктор состоит из червячной передачи и электродвигателя постоянного тока с возбуждением от постоянных магнитов.

1. Чтобы разобрать мотор-редуктор, отверните винты крепления крышки редуктора 1 и снимите ее вместе с панелью 2.

2. Затем отверните винты, которыми крышка 16 крепится к корпусу двигателя 7, и разъедините их.

3. Снимите якорь 8 электродвигателя.

4. Чтобы снять шестерню 3 редуктора, отверните шатунную гайку 9, снимите стопорное кольцо с оси и снимите ось с шестерней и шайбами ​​из корпуса.

5. После разборки продуйте сжатым воздухом внутренние полости электродвигателя для удаления нагара и проверьте состояние щеток и коллектора.

6. Щетки должны двигаться свободно, без заедания в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость.

7. Очистите коллектор мелкозернистой наждачной бумагой, а затем протрите чистой тканью, слегка смазанной вазелином. Если коллектор сильно обгорел или изношен, мотор-редуктор лучше заменить на новый.

8. Проверить на наличие следов заедания шейки вала якоря. При необходимости отшлифуйте их мелкозернистой наждачной бумагой.

9. При сборке отодвиньте щетки от коллектора, чтобы не сломать их и не повредить края, и вставьте якорь в корпус с особой осторожностью, избегая удара якоря о столбы, чтобы не сломаться их.

10. После сборки для центрирования подшипников постучите деревянным молотком по корпусу мотор-редуктора, а затем проверьте его на стенде.

Данные для проверки мотор-редуктора

* При напряжении 14 В и температуре (25 ± 10) ° С в холодном состоянии.

Реле стеклоочистителя ВАЗ 2101, 2102

Данные для поверки

Реле типа РС-514 предназначено для прерывистой работы пылесоса. Устанавливается под панелью приборов с левой стороны и крепится к кузову двумя винтами.

В начальный момент включения пылесоса на прерывистый режим работы (биметаллическая пластина прерывателя еще не нагрелась) щетки могут совершить до 4 непрерывных двойных движений.

Возможные неисправности электродвигателя стеклоочистителя

ПРИЧИНА	СПОСОБ УСТРАНЕНИЯ
Электродвигатель стеклоочистителя не работает, биметаллический предохранитель не работает и предохранитель 2 в блоке предохранителей не перегорает
Провода питания мотор-редуктора повреждены, концы проводов в соединительных колодках окислены	Проверить провода, заменить поврежденные. Зачистка кончиков
	Заменить выключатель
Зависание щеток электродвигателя, сильное загрязнение или горение коллектора	Проверить, удалить заедающие щетки или заменить поврежденные детали; очистить коллектор
Обрыв провода, соединяющие щетки электродвигателя с колодкой проводов	Проверить и при необходимости припаять обрыв провода
Термобиметаллический предохранитель в мотор-редукторе поврежден	Зачистите контакты термобиметаллического предохранителя или замените его
Обрыв провода в обмотке якоря двигателя	Заменить якорь или мотор-редуктор
Не работает электродвигатель стеклоочистителя, перегорел биметаллический предохранитель или перегорел предохранитель 2 в блоке предохранителей
Рычаги стеклоочистителя деформированы и задевают части тела	Проверить, выпрямить рычаги или заменить дворник
Кисти примерзли к стеклу	Оторвите щетки от стекла, не повредив резиновую ленту
Посторонний предмет попал в механизм стеклоочистителя	Проверить, снять деталь
Короткое замыкание в обмотке якоря электродвигателя	Заменить мотор-редуктор или якорь мотора
Стеклоочиститель не работает в прерывистом режиме
Выключатель стеклоочистителя поврежден	Заменить выключатель
Реле стеклоочистителя повреждено:
обрыв в обмотке реле;	заменить реле;
замыкание проводов на контактной стойке;	устраните короткое замыкание;
зазор между контактами реле прерывателя	устранить разрыв, при необходимости заменить реле
Стеклоочиститель не останавливается периодически
Перегорела обмотка прерывателя в реле стеклоочистителя	Заменить реле стеклоочистителя
Кулачок шестерни редукторного двигателя не прогибает пластину пружины концевого выключателя	Согните пластину переключателя так, чтобы кулачок согнул пластину
Загрязнение контактов концевого выключателя в мотор-редукторе	Зачистить контакты концевого выключателя
Загрязнение контактов выключателя в реле стеклоочистителя	Зачистите контакты прерывателя или замените реле
Стеклоочиститель работает с перебоями. Щетки не останавливаются в исходном положении
Окисление или неполный контакт контактов концевого выключателя в мотор-редукторе	Зачистите контакты переключателя или согните пластину концевого переключателя
Электродвигатель стеклоочистителя работает, щетки не двигаются
Сломанные зубья шестерни мотор-редуктора	Заменить шестерню
Слабое крепление кривошипа на валу шестерни мотор-редуктора	Проверить, затянуть коленчатую гайку, установив ее в крайнее положение

Преодолеть дождь или снег без дворников практически невозможно, так как видимость минимальна.Вот почему так важно сохранить в целости дворники (официальное название дворников). В этом материале описана схема, по которой работают дворники в автомобиле ВАЗ 2110, основные неисправности, а также ремонт дворников.

Важно! Схема работы омывателя довольно проста: под капотом установлен электродвигатель, к которому крепится трапеция, на него надеты два дворника — это одна часть агрегата. Вторая часть — это бак с технической жидкостью, которая с помощью насоса попадает в стеклоочиститель.Электроника выведена под приборную панель ВАЗ 2110.

Устройство и возможные неисправности

Для понимания работы дворников вам потребуется электрическая схема, которая присутствует в руководстве по эксплуатации и техобслуживанию ВАЗ 2110. Также необходимо знать, из чего состоит агрегат:

• Трапеция — основная деталь, через которую мотор передает движение, трапеция чаще всего изнашивается, в результате нужен ремонт.
• Электродвигатель — из-за этого агрегата двигаются дворники, мотор может перегореть, что приведет к выходу из строя всего агрегата.
• Насос — этот элемент нужен для закачки очищающей жидкости в дворники. При выходе из строя помпы можно забыть о чистоте лобового стекла, хотя дворники все равно будут ходить вокруг окна.
• Бак — здесь все очевидно, в нем жидкость для мытья окон.
• Стеклоочиститель — установлен на трапеции, выполняет функцию очистки. В первую очередь нужно обратить внимание на размер дворника.

Ремонт и замена необходимы при повреждении двигателя, так как он не подлежит ремонту.Трапеция тоже очень часто выходит из строя, но иногда ее можно восстановить. Схема узла довольно простая, поэтому владелец ВАЗ 2110 быстро выяснит причину неисправности узла.

Схема

Как работают помпа и бачок омывателя, разобраться несложно; с схемой могут возникнуть сложности. Основными элементами на нем являются моторы омывателя и стеклоочистителя — оба агрегата могут выйти из строя. Под «К2» расположено реле узла, под «КБ» — реле дополнительной омывателя.

Ремонт

Для ремонта данного агрегата понадобится минимум инструментов:

• Набор ключей и головок.
• Набор отверток.
• WD-40.
• Тряпки.
• Запасные части.

Определить, какие части не работают, может быть довольно просто. Например, если дворники не двигаются, значит, мотор вышел из строя. Если трапеция ходит, но стекло остается грязным, значит, поврежден насос или бак. Размер поможет понять состояние детали — если размер уменьшился слишком сильно, то элемент необходимо поменять.В любом случае нужно убедиться в спекуляции, для этого следует проанализировать:

1. Первым делом демонтируем приборную панель автомобиля;
2. Далее вам нужно найти реле, относящееся к этому механизму. Прикручивается к кузову ВАЗ 2110. Если не работают элементы электрооборудования, значит реле нужно менять, ремонт тут не поможет;
3. Также в этом отсеке нужно проверить предохранитель стеклоочистителя;
4. Разобрав рулевой механизм, можно переходить к выключателю.Замена потребуется, если переключатель сильно поврежден;
5. Следующим шагом является демонтаж двигателя и его проверка. При выходе из строя то рекомендуется менять мотор вместе с реле. Новые детали лучше работают и изнашиваются равномерно;
6. Если насос и бак повреждены, их также необходимо заменить вместе;
7. Теперь нужно проверить состояние и размер шайбы — если он сильно отличается от нормы (можно сравнить в мануале), значит, его нужно поменять. Размер шайбы важен, так как ее поверхность должна покрывать всю площадь. ветровое стекло.

Многие сталкивались с таким легким неудобством в работе штатного дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 удара, хотя последний ход щетки уже сделан по сухому стеклу, а два удара были бы Достаточно удалить всю воду, которая была разбрызгана шайбой.

Это неудобство, как оказалось, легко устранить.Для этого покупаем новое реле дворников (если что не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747, или другое подобное — маркировка может отличаться в зависимости от реле производитель. резистор R4. Штатная имеет номинал 130 кОм, надо ставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Вы можете найти его в пунктах продажи радиодеталей, он стоит копейки, или вы можете выбросить его из-под старой техники.

Расположение реле в «черном ящике»

ВАЗ 2109 Цепь реле стеклоочистителя

Внутреннее устройство такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключается к 4-й ножке микрочипа. На картинках выше он выделен.

Кстати, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется данный тип реле.

Новые реле могут иметь принципиально иную конструкцию. Я, например, наткнулся на такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш. Мы не можем переделать его

Такое реле переделать не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, перепаяем:

Внешний вид родного реле

Разобрались с количеством штрихов кистей.А теперь еще кое-что.

При первом нажатии на рычаг мытья стекла обычно бывает так: щетки уже запустились, но на стекле все еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка к форсунке омывателя. Эту ситуацию можно исправить, установив в трубе обратный клапан, чтобы вода не попадала обратно в бак, когда насос не работает. Лично меня этот момент не сильно беспокоит, так как щетки высыхают только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, поэтому я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно выставить реквизиты следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение C2 влияет на все три параметра реле — задержку между ходами, количество ходов при включении шайбы и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если нет желания что-либо переделывать, можно установить специальное программируемое реле.В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между ходами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Маркирован 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы рекомендовал сделать настройку паузы в ручном режиме, как это делается в.

Вместе с впаивкой резистора в реле для уменьшения количества движений щеткой до двух это, на мой взгляд, необходимый и достаточный объем доработок дворника ВАЗ 2109.

Чистота лобового стекла очень важна для безопасности водителя и пассажиров. Поэтому, если на автомобиле ВАЗ 2107 не работают дворники, это может привести к неприятной ситуации на дороге. В статье приведена схема электрических дворников, рассмотрены неисправности и способы их устранения.

[Скрыть]

Стеклоочиститель

Для того, чтобы отремонтировать вышедшие из строя дворники ВАЗ 2107, нужно знать (автор видео — Автоэлектрик ВЧ).

Схема стеклоочистителя

На семерках установлен дворник типа SL-193. Он находится в моторном отсеке в воздушной коробке отопителя. Схема его подключения аналогична схеме подключения стеклоочистителей на ВАЗ 2106. Предохранитель

• ;
агрегат электродвигателя
• ;
• блок предохранителей;
• выключатель, подающий воду в стакан;
• переключатель, с помощью которого изменяется скорость движения;
реле
• ;
• Замок зажигания.

Стеклоочиститель состоит из рычажного механизма, щеток, рычагов и электродвигателя с коробкой передач. Механизм включается переключателем на рулевой колонке, он же включается. Благодаря мотору и коробке передач создается вращательное движение, которое приводит в движение трапецию.

Валы соединены тягами с редуктором и передают колебательные движения. В результате щетки перемещаются по поверхности и очищают ее от грязи.

Установлена ​​шайба для удаления грязи.В конструкцию омывателя ВАЗ входят: мотор, помпа, форсунки и бачок. Запускается мотор, который нагнетает жидкость в бачок омывателя. Через форсунки распыляется на стекло.

Распространенные неисправности и способы устранения

Причины, по которым не работают дворники на автомобилях, не зависимо от УАЗа или семерки, в основном одинаковы. Ниже приведены неисправности и методы их устранения.

Неисправность	Устранение
Дворники не работают в обоих режимах.	В этом случае проверьте предохранители. Если они перегорели, их необходимо заменить новыми. Если окислились только контакты, нужно несколько раз вытащить предохранители и поставить на место. Возможно потребуется замена трапеции дворников Ваз.
Щетки не работают только в прерывистом режиме.	В этом случае необходимо сначала проверить блок питания. Если есть напряжение, значит, причина поломки в реле.
Неисправен переключатель очистителя	Заменить трехрычажный переключатель
Стеклоочистители работают, но при выключении остаются в произвольном положении.Причина может заключаться в поломке коробки передач, так как в ней есть концевой выключатель.	Необходимо зачистить контакты или загнуть пластину переключателя. При необходимости замените коробку передач.
Электродвигатель не работает.	В этом случае нужно демонтировать электродвигатель, проверить состояние обмотки и щеток.
Щетки не двигаются при работающей коробке передач.	Зубья шестерни сломаны, необходимо заменить.Кривошип может быть неплотно прикреплен к шестерне, нужно затянуть гайку крепления.

В основном проблема механическая — ломается трапеция. При ремонте дворников многие меняют штатные изделия на безрамные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому не подвержены воздействию грязи и обледенения.

Стеклоочиститель представляет собой сложный механизм, состоящий из множества деталей. Любой из них может отказаться, что повлечет либо полный отказ механизма, либо будет некачественная чистка стекла.

Если вы понимаете электрическую схему стеклоочистителя, то сможете произвести обслуживание самостоятельно.

Насос омывателя 2121-5208009-10 к автомобилю ВАЗ-2101

2101-5208062

# 2101-5208062
Жиклер омывателя

2101-5208099

# 2101-5208099
Трубка левого жиклера 2×3,8

2101-5208084

# 2101-5208084
Рукав эластичный жиклерный

2101-5208099-10

# 2101-5208099-10
Трубка левого жиклера

2101-5208085

# 2101-5208085
Кольцо эластичного ствола

24
1

# 24
1
Тройник

2101-5208098

# 2101-5208098
Трубка правого жиклера 2×3,8

2101-1108124

# 2101-1108124
Печать

2101-5208098-10

# 2101-5208098-10
Трубка правого жиклера

2121-5208008

# 2121-5208008
Насос

2121-5208009-10 17671001

# 17671001
Винт 4,9х9,5 саморез

2106-5208140

# 2106-5208140
Кронштейн

2106-5208138-10

# 2106-5208138-10
Кронштейн с пластиной

2121-5208154

# 2121-5208154
Плита

2101-5208426

# 2101-5208426
Труба 7х6 труба

2106-5208426

# 2106-5208426
Труба 6х4 труба

13299201

# 13299201
Винт M5x12

Электросхема дворника ваз.

Неисправности дворников на «семерке» и способы их устранения

Многие сталкивались с таким легким неудобством в работе штатного дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 удара, хотя последний ход щетки уже сделан по сухому стеклу, а два удара были бы Достаточно удалить всю воду, которая была разбрызгана шайбой.

Это неудобство, как оказалось, легко устранить. Для этого покупаем новое реле дворников (если что не получится, можно будет вставить старое и таким образом не остаться без дворников) типа 526.3747 или другой аналогичный — маркировка может отличаться в зависимости от производителя реле. резистор R4. Штатная имеет номинал 130 кОм, надо ставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Вы можете найти его в пунктах продажи радиодеталей, он стоит копейки, или вы можете выбросить его из-под старой техники.

Расположение реле в «черном ящике»

ВАЗ 2109 Цепь реле стеклоочистителя

Внутреннее устройство такого реле может быть разным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключается к 4-й ножке микрочипа. На картинках выше он выделен.

Кстати, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется данный тип реле.

Новые реле могут иметь принципиально иную конструкцию. Я, например, наткнулся на такое реле с маркировкой 723.3777 от завода Энергомаш:

Реле 723.3777 Энергомаш. Мы не можем переделать его

Такое реле переделать не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, перепаяем:

Внешний вид родного реле

Разобрались с количеством штрихов кистей.А теперь еще кое-что.

При первом нажатии на рычаг мытья стекла обычно бывает так: щетки уже запустились, но на стекле все еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка к форсунке омывателя. Эту ситуацию можно исправить, установив в трубе обратный клапан, чтобы вода не попадала обратно в бак, когда насос не работает. Лично меня этот момент не сильно беспокоит, так как щетки высыхают только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубах к и без того слабому насосу омывателя, поэтому я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно выставить реквизиты следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение C2 влияет на все три параметра реле — задержку между ходами, количество ходов при включении шайбы и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, пишите в комментариях.

Если нет желания что-либо переделывать, можно установить специальное программируемое реле.В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между ходами щеток в прерывистом режиме, манипулируя рычагом включения дворников. Маркирован 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать ручную настройку паузы, как в.

Вместе с впаивкой резистора в реле для уменьшения количества движений щеткой до двух это, на мой взгляд, необходимый и достаточный объем доработок дворника ВАЗ 2109.

Для очистки лобового стекла автомобиля ВАЗ 2108 применяется дворник с электродвигателем. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с коробкой передач и тяговых систем.

Устройство дворника ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якоря с удлиненным валом, на конце которого нарезан винт (червяк). Сбоку от червяка находится коллектор и щеточный узел. Щеточный узел состоит из трех щеток, одной отрицательной и двух положительных, расположенных под разными углами относительно коллектора.Такая конструкция обеспечивает различную скорость вращения якоря, необходимую для изменения частоты работы пылесоса.

Редуктор прикреплен к электродвигателю со стороны коллектора, состоящий из косозубой шестерни, взаимодействующей с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится рычажная система. С противоположной стороны вала на шестерне находится кулачок, приводящий в действие подвижный контакт, останавливающий щетки в крайнем положении.

В последнее время в коробку передач также помещают плавкий предохранитель, чтобы предотвратить возгорание электродвигателя, когда щетки заклинивают или замерзают. Ранее этот предохранитель устанавливался на рамке стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а работа его — в прерывистом режиме реле стеклоочистителя.

Стеклоочиститель ВАЗ-2108 Неисправность.

Стеклоочиститель ВАЗ-2108 работает не на всех режимах.

Если дворник ВАЗ-2108 работает не на всех режимах, необходимо проверить предохранитель No.5 и состояние коробки передач.

При работающем электродвигателе и неподвижных щетках зубья на шестерне срезаны и червячный винт вала не входит в зацепление, либо шлицы вала шестерни, на который надет кривошип , отрезаны. Также возможно, что шлицы на обоих рычагах стеклоочистителя были срезаны, хотя такая неисправность встречается очень редко.
Если предохранитель исправен, необходимо с помощью контрольной лампы проверить наличие напряжения на оранжевом проводе, подходящем к разъему двигателя.При отсутствии питания проверьте состояние контактов 10 разъема 11 на монтажном блоке (расположенном наверху монтажного блока) и целостность проводов. Часто из-за попадания влаги контакты 10 и 18 колодки 11 корродируют.

Если на выводе 18 нет питания, неисправен плавкий предохранитель или контакт в вилке электродвигателя стеклоочистителя. Для устранения данной неисправности необходимо заменить неисправный предохранитель или замкнуть его накоротко; в этом случае необходимо учитывать возможность выгорания электродвигателя при заклинивании или замерзании щеток.

При наличии питания переведите переключатель в режим непрерывного режима и проверьте напряжение на синем или сине-оранжевом проводе разъема двигателя. Если есть питание, необходимо проверить наличие минуса на разъеме. Если цепь исправна, скорее всего, неисправен якорь двигателя.

При отсутствии питания проверить состояние контактов соединительных колодок выводов 10, 15, 16, 18 и 9 блока 11 и выводов 11, 18, 19 и 20 блока 3 монтажного блока. , целостность проводов и выключателя.Для этого нужно проверить наличие питания на выводах переключателя по схеме ниже. Если нет питания на выводе 53a (провод желтый с белым), проверьте цепь, разъем двигателя, желтый провод с белой полосой, вывод 18 блока 11, вывод 11 блока 3, вывод 53a разъема переключателя. Если на 53a есть питание, но на клеммах переключателя нет питания, замените переключатель. Если схема подключения электродвигателя правильная и не работает дворник, электродвигатель неисправен.

Стеклоочиститель не работает в прерывистом режиме.

В этом случае необходимо проверить исправность предохранителя №4 и исправность реле стеклоочистителя, которое расположено на схеме подключения. Исправность реле проще проверить, заменив его на заведомо исправное. Если реле исправно, то необходимо прозвонить провода согласно схеме ниже. Если реле или проводка неисправны, дворники не вернутся в конечное положение автоматически и не будут работать при включении стеклоомывателя.

Перегорел предохранитель.

Если предохранитель перегорает сразу после установки при включенном зажигании, то короткое замыкание в желто-черном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если он сгорает после включения дворника, значит, произошло замыкание проводов, идущих от переключателя к электродвигателю, либо сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме, скорее всего неисправно реле стеклоочистителя. Если в прерывистом режиме щетки останавливаются и двигаются рывками, контакты в коробке передач сгорают.
Если дворник не работает на малых оборотах и ​​в прерывистом режиме, значит в цепи от вывода 18 блока Ш9 до электродвигателя имеется обрыв. Также возможен износ щеток электродвигателя.
Схема дворника ВАЗ-2108 (2109).

Дворники не останавливаются.

Такая неисправность часто случается в работе и ставит водителей в тупик. И причина этой неисправности довольно проста. В этом случае просто плохой контакт между минусовым проводом в разъеме дворников и кузовом автомобиля.Дело в том, что этот провод крепится к болтам привода, который имеет резиновые подушки. Чтобы устранить эту неисправность, достаточно добавить еще один провод, который будет соединять точку крепления провода с надежной массой.

админ 06.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Схема подключения стеклоочистителя и омывателя

Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»).Электродвигатель пылесоса двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправность стеклоочистителя)

Щетки стеклоочистителя

Длина щеток («дворников») переднего стеклоочистителя (как левого, так и правого) составляет 330 мм.
Длина щетки заднего стеклоочистителя (стекло задней двери) — 305 мм .
()

«Стеклоочистители» необходимо периодически мыть теплой водой с мылом, чтобы обеспечить их качественную работу.Если качество очистки стекла ухудшается, замените щетки.

Для этого поднимите рычаг со стеклянной щеткой …

Нажав на защелку, снимаем щетку с рычага поводка.
То же самое проделываем с остальными кистями.

Технические характеристики электродвигателя стеклоочистителя

Пылесос имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем. Прерывистая работа обеспечивается реле типа RS-514 , закрепленным двумя гайками на передней левой боковой стенке (заменяющее реле стеклоочистителя) . .. Реле должно обеспечивать 9–17 пусков двигателя в минуту при температуре от –20 до 50 ° C и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут производить до четырех непрерывных пусков. двойные ходы.) Сопротивление обмотки соленоида реле — (66 ± 2) Ом, обмотки выключателя — (23 ± 1) Ом.

Омыватель лобового стекла состоит из пластикового бачка с установленным в моторном отсеке электронасосом, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.(неисправность омывателя лобового стекла)

Омыватель активируется при перемещении правого подрулевого переключателя на себя (нефиксированное положение). Если насос неисправен, его заменяют. Забитые сопла можно продуть назад или почистить леской или тонкой иглой.

Видео

В. Шевелев

В современных автомобилях дворники могут работать в двух режимах — непрерывном и пульсирующем, когда между последовательными движениями щеток следует пауза. Этот второй режим очень полезен при небольшом дожде и измороси.Можно ли оснащать автомобили таким устройством, при котором дворник может работать только в одном режиме, а щетки даже при незначительных осадках, непрерывно двигаясь, раздражают водителя и преждевременно изнашивают лобовое стекло автомобиля?

Устройство, схема которого приведена на рис. 1, позволяет производить пульсирующий режим работы стеклоочистителя, оснащенного электроприводом.

Рис. 1. Принципиальная схема устройства управления стеклоочистителями

Представляет собой несимметричный мультивибратор, собранный на транзисторах Т1 и Т2, и ключевой каскад на транзисторе Т3.Нагрузкой ключевого каскада является электромагнитное реле Р1. Контакты P1 / 1 этого реле управляют работой электродвигателя стеклоочистителя.

Одновременно с открытием транзистора Т1 открывается и транзистор Т3. В этом случае срабатывает реле Р1, и включается электродвигатель. Через небольшой промежуток времени транзистор Т1, а затем транзистор Т3 закрываются, и реле выключается. Однако электродвигатель будет оставаться включенным через свои блок-контакты (не показаны на схеме) до тех пор, пока цикл движения щеток не закончится.Новый цикл начнется при следующем включении транзистора Т1. Продолжительность паузы между развертками плавно регулируется переменным резистором R3. Продолжительность паузы можно изменять в пределах 5-40 с.

Устройство смонтировано на печатной плате, показанной на рис. 2.

Рис. 2. Печатная плата прибора

Плата размещена под панелью приборов, а ручка резистора R3 вынесена на переднюю панель панели приборов.

В приборе используется реле РЭС-10, паспорт РС4. 524.304. Можно использовать любое подходящее реле с током отключения 50-70 мА. Транзисторы Т1-Т3 можно заменить любыми низкочастотными маломощными NPN-транзисторами. Переменный резистор R3 типа СП или СТО.

Выключатель, установленный на автомобиле, можно использовать в качестве выключателя B1, сняв перемычку между клеммами 2 и 3 (см. Схему).

В положении 2 переключателя В1 стеклоочиститель работает в непрерывном режиме, а в положении 3 — в пульсирующем.

Модернизация дворников. Стеклоочиститель автоматический.

В. Ломанович, А. Кузьминский

На некоторых современных автомобилях дворники работают постоянно. Однако рационально оборудовать дворник соответствующим автоматом, чтобы периодически включать и выключать его по заданной программе. На рис. 1 изображена схема электронного устройства для автоматического включения стеклоочистителя на заданной частоте.

Рис. 1. Принципиальная схема устройств автоматического включения дворников

Мультивибратор на транзисторах Т1 и Т2 формирует прямоугольные импульсы, которые поступают на базу транзистора Т3, в коллекторную цепь которого включено электромагнитное реле Р1.Длительность импульсов, поступающих на вход транзистора Т3, варьируется от 1 до 30 с в зависимости от положения ползунка переменного резистора R2, при этом соответственно изменяется и период срабатывания реле Р1. Нормально замкнутые контакты 1P1 и 2P1 реле P1 соединены параллельно и используются для управления электродвигателем стеклоочистителя.

При подключении электронной машины к штатному дворнику необходимо отсоединить клемму «3» от шасси, чтобы в дальнейшем контакты 1P1 и 2P1 реле P1 (см. Рис.1) можно подключить к точке «3» и шасси (общий минус). При этом есть возможность работы стеклоочистителя в штатном (неавтоматическом) режиме.

После подачи напряжения на электронное устройство срабатывает реле Р1 и контакты 1Р1 и 2Р1 размыкают силовую цепь электродвигателя стеклоочистителя через 0,3-0,5 с после замыкания тумблера В1. Время, в течение которого электродвигатель выключен, зависит от длительности управляющих импульсов, поступающих на базу транзистора Т3 от мультивибратора (см.рис.1).

По окончании паузы контакты реле Р1 замыкаются и дворник начинает работать. С помощью переменного резистора R2 можно изменять длительность паузы. Так же, как и в непрерывном режиме, автостоп отключает электродвигатель только после того, как щетки стеклоочистителя вернутся в исходное положение на лобовом стекле.

Отметим, что электронный автомат позволяет использовать дворник в любом из режимов непрерывной работы (с низкой или высокой скоростью движения щеток).В случае выхода из строя электронного блока стеклоочиститель остается работоспособным в штатном режиме.

Вместо переменного резистора R2 можно установить малогабаритный переключатель на 2-5 рабочих положений (например, кулачковый переключатель ПКМ), коммутирующий несколько постоянных резисторов. Их сопротивление подбирается таким образом, чтобы получить желаемую продолжительность паузы между пусками электродвигателя стеклоочистителя.

На рис. 2 представлена ​​схема установки электронного блока на автомобиль Москвич.

Рис. 2. Схема установки электронного блока на автомобиль «Москвич» .

Выбор программы работы стеклоочистителя осуществляется с помощью пятипозиционного многополюсного кулачкового переключателя типа ПКМ9-1 (В1-В9), который устанавливается на приборной панели водителя. Первоначально, как показано на рис. 2, все контакты ПКМ9-1 разомкнуты, ручка находится в первом положении и дворник не работает. Во втором положении переключателя переключатель B1 замкнут и дворник начинает работать в непрерывном режиме при медленном движении щеток по лобовому стеклу.В третьем положении ПКМ9-1, кроме В1, замкнуты переключатели В2 и В3. Дополнительное сопротивление Rd цепи обмотки возбуждения OV2 электродвигателя закорачивается, и стеклоочиститель переключается на второй непрерывный режим с ускоренным движением щеток. В четвертом положении переключателя ПКМ9-1 переключатели B1, B2 и VZ разомкнуты, а B4, B6, B8 замкнуты. В этом случае питание подается на электронный блок и устанавливается первый автоматический режим с паузами в 5 секунд между включениями электродвигателя стеклоочистителя.В пятом положении ПКМ9-1 выставлен второй автоматический режим с паузами 10 с между дворниками (В4, В6 и В8 открыты, В5, В7 и В9 закрыты).

Все постоянные резисторы типа МЛТ-0,5. Переменный резистор R2 может быть типа СП3-6, СП3-13 или СПО-0,5. Конденсаторы электролитические С1 и С2 типа К50-6 или ЕМ, С3 — типа МБМ или БМ. В качестве транзисторов Т1 и Т2 могут использоваться маломощные низкочастотные транзисторы типа П13-П16, МП39-МП42 и другие, а в качестве Т3 — транзисторы типа МП25-МП26 с любыми буквенными индексами.Перед установкой выключатель ПКМ9-1 необходимо разобрать, а кулачки установить так, чтобы они обеспечивали включение и выключение выключателей B1-B9 в указанной выше последовательности. Реле электромагнитное П1 типа РЭС-9, паспорт РС4.524.202 или РЭС-6, паспорт РФО.452.106.

Создание стеклоочистителя в основном сводится к выбору значения сопротивления резистора R3, то есть времени, в течение которого контакты 1P1 и 2P1 реле P1 остаются замкнутыми, когда устройство работает в автоматическом режиме.Это время не должно превышать время полного хода щеток стеклоочистителя (вперед-назад) на высокой скорости, которое составляет 0,8-1 с.

Реле времени стеклоочистителя

Г. Коротаев

Многие старые типы автомобилей не оборудованы реле времени прерывистой работы дворников, что создает неудобства в их эксплуатации. В современных автомобилях такие устройства уже есть, но они рассчитаны только на время одной паузы и возможность его регулировки в зависимости от дорожных условий не предусмотрена.Ниже представлена ​​простая схема реле времени, сборка которого доступна даже начинающему радиолюбителю. Благодаря использованию однопереходного транзистора, устройство не зависит от времени отклика от изменений напряжения питания и температуры окружающей среды. На рис. 1 показана схема подключения выключателя U1 к цепи электродвигателя стеклоочистителя U2 через тумблер с нейтральным средним положением B1.

Рис. 1, Подключение автоматического выключателя к цепи двигателя
Рис.2. Принципиальная схема реле времени на однопереходном транзисторе.

Вместо тумблера B1 два переключателя могут использоваться отдельно для непрерывной и прерывистой работы.

Прерыватель работает следующим образом. Когда тумблер V1 установлен в положение «Прерывание», практически все напряжение питания подается на реле времени. В это время щетки стеклоочистителя находятся в исходном положении, а контакты концевого выключателя В2, управляемого электродвигателем М1, разомкнуты.Конденсатор С1 начинает заряжаться через резисторы R2 и R3 (рис. 2).

Постоянная времени цепи R2 R3 C1 определяет время паузы. Когда напряжение на конденсаторе С1 достигнет рабочего напряжения транзистора Т1 (после паузы), импульс С этого транзистора через резистор R5 пойдет на управляющий электрод тиристора D2 и откроет его. Двигатель M1 начинает вращаться и замыкает контакты концевого выключателя B2. Во время рабочего хода мотора, пока щетки не вернутся в исходное положение, контакты B2 остаются замкнутыми.В этот период конденсатор С1 разряжается через резистор R1 и диод D1. Когда щетки возвращаются в исходное положение, контакты B2 размыкаются, двигатель M1 останавливается, и весь цикл повторяется снова. Конденсатор С2 служит для повышения помехозащищенности реле времени.

При значениях элементов R2, R3 и C1, указанных на схеме, время паузы может изменяться от 1-2 до 5-7 с. Для увеличения времени паузы до 10-15 с необходимо увеличить сопротивление резистора К2 до 100 кОм.

На рис. 3 представлена ​​схема реле времени на основе транзисторного аналога однопереходного транзистора.

Рис. 3. Принципиальная схема реле времени на транзисторе аналоге однопереходного транзистора

В схеме можно использовать резисторы любого типа, конденсаторы С1, С2 — электролитические, типа К50-6, К52-1, К52-2, К53-1, ЭТО и др., Диод Д1 — кремниевый, типа Д219, Д220. , Д223, КД503, КД504, КД510 и др. Тиристор Д2 — типа КУ201 или КУ202 с любым буквенным индексом.Однопереходный транзистор Т1 (см. Рис. 2) типа КТ117 с любым буквенным индексом. Транзистор Т1 (см. Рис. 3) — типа МП106 или МП116, транзистор Т2 — типа МПИ102. MP103, MP113, KT315, KT342, KT602 или KT603.

Конструктивно реле времени размещено в небольшом ящике, установленном за приборной панелью автомобиля, так что водитель имеет доступ к ручке переменного резистора R2. Схематический чертеж печатной платы реле показан на рис. 4.

Рис. 4. Плата реле времени:
а — размещение деталей схемы реле на однопереходном транзисторе; б — размещение деталей релейной схемы на транзисторном аналоге; c-печатная разводка релейной схемы на однопереходном транзисторе; г — распечатка схемы реле на транзисторе аналог

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

В нашем материале мы поговорим о механизме дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиск альтернатив штатным дворникам.

Устройство устройство

Для начала попробуем разобраться, как устроена схема стеклоочистителя на ВАЗ 2110 и какие компоненты образуют единый блок, называемый дворником.

..

Устройство	Характеристика
Электродвигатель	Он отвечает за вращение дворников с разной интенсивностью.В электродвигателе находится редуктор, а сам электродвигатель работает за счет подачи постоянного тока. В якорь двигателя встроены три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и приостановленный. Хотя считается, что у ВАЗ 2110 всего две скорости щетки
Электрические компоненты	Это подрулевой переключатель, реле стеклоочистителя, позволяющее периодически активировать режим движения щеток. Плюс не забывайте о переключателе.Вся электрическая система подключена через биметаллический термостойкий предохранитель. Важно отметить, что и реле, и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в мотор-редукторе.
Стеклоочистители	При этом размер дворников на ВАЗ 2110 может быть другим, о чем мы поговорим позже. Они различаются формой, материалом изготовления, устройством
Механический привод	Важная составляющая, которая, увы, часто выходит из первой десятки

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники.Это может проявляться в их полной остановке или работе со скрипом.

Прежде всего, ищите причину в электродвигателе. Но помните, что есть и механические проблемы.

Самые популярные механические неисправности дворников:

• При включении очистителей слышен звук мотора, но щетки не двигаются и не дергаются. Вероятно, гайка кривошипа оси КПП потеряла сцепление или полностью открутилась.
• Асинхронная работа дворников указывает на проблему с поводком.Снова проверьте контргайку. Затягивая гайку, не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются следующим образом:

• Дворник движется очень медленно, останавливается, потом снова начинает работать, упорно не переходит в нижнее положение. Проверить концевой выключатель. Подгибая контакты, он регулируется таким образом. Если такая мера не принесла результатов, замените весь мотор стеклоочистителя ВАЗ 2110 в сборе, так как коробка передач встраиваемая;
• Вы включили прерывистый режим работы, но щетки работают без остановки.Здесь проблема кроется в реле, которое необходимо заменить. Если при включении прибора вы не слышите звук от вращения якоря мотора, то 100% виновато реле. Если нет, то проверьте контакты на предмет подгорания и окисления;
• При выборе любого режима слышен только щелчок термопредохранителя. В этом случае якорь и щетки на месте. Проверьте, не замерзли ли кисти из-за мороза, чтобы они не двигались. Либо перегорел предохранитель F5, либо сгорел якорь;
• Электродвигатель не включается, хотя предохранители исправны.Проверьте качество ваших контактов. Часто это является причиной свисающей щетки или сгоревшего якоря.

Ремонт дворников

На практике ремонт дворников на ВАЗ 2110 совсем несложный, если у вас есть хотя бы элементарный опыт работы с автомобилем и его электрической составляющей.

Для начала разберемся, как снимать дворники на ВАЗ 2110. В конструкции предусмотрено несколько креплений, открутив которые можно легко снять сами щетки.

А вот с разборкой дворника в сборе все немного сложнее. Разбирается он следующим образом.

1. Снимите приборную панель.
2. С левой стороны найдите реле, прикрепленное к корпусу. Если он сломан, ремонтировать нет смысла. Просто установите новое реле.
3. Далее проверьте состояние предохранителя, отвечающего за работу привода стеклоочистителя.
4. Разберите рулевую колонку, чтобы проверить состояние переключателя.Если повреждена изоляция или есть другое повреждение, замените блок.
5. Выкрутить электродвигатель из корпуса, проверить его в действии. Если поломка несерьезная, ее можно отремонтировать. Лучше просто заменить вместе с реле.
6. Проверьте привод. Нередко на нем ломается шкив, из-за чего приходится менять прибор на новый.
7. Убедитесь, что трапеция работает правильно. Может потребоваться замена трапеции дворников на ВАЗ 2110, если в процессе эксплуатации автомобиля испортилась смазка устройства, туда попал всевозможный мусор и вода.Если смазка не сработает должным образом, пластмассовые втулки шарниров изнашиваются, следовательно, возникнет люфт и сопротивление возрастет во время работы устройства. Сама же трапеция служит для передачи усилия от электродвигателя на рычаги стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя дворники на аналогичные.

Это часто происходит потому, что они не видят альтернатив, не знакомы с ними.

Для всех моделей ВАЗ 2110, независимо от года выпуска, предусмотрена установка дворников для водительской и пассажирской сторон одинакового размера — 20 дюймов. Длина кисти 508 миллиметров.

А вот этот размер можно увеличить до 530 мм … Ставить больше не рекомендуется, потому что так дворник не сможет эффективно работать, а привод просто не справится с нагрузкой . В результате слишком длинные щетки вызывают скрип и рывки.Плюс не стоит рассчитывать на долгий срок службы механизмов дворников.

Родные дворники для «десятки» довольно хороши. Но есть и более дорогие, но и более эффективные, качественные устройства.

Сегодня модно пользоваться безрамными дворниками, особенно от Bosch. Их преимущества — компактность и особый надежный поводковый механизм.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они смотрятся не очень красиво, ведь застежки на поводке массивные.Хотя, если их немного доработать, получится очень хороший результат.

Этапы доработки

Дворники легко переделать или заменить. Для этого нужно сделать несколько последовательных шагов:

• Отсоедините минусовой провод от аккумуляторной батареи;
• Потяните дворник на себя;
• Удалите существующие щетки;
• Если есть декоративная накладка, удалите ее;
• Откручиваем болт крепления, демонтируя тем самым старый дворник;
• Сравните размеры старого и нового очистителя;
• В идеале новое устройство не должно превышать старое более чем на 20 миллиметров;
• Выполните сборку в обратном порядке.

Как видите, дворники поменять несложно. Но с порядком ремонта все несколько иначе. Но следуя инструкции, даже неопытный владелец ВАЗ 2110 все сможет сделать своими руками.

Audi выключает зажигание перед выходом из машины

audi выключите зажигание перед тем, как выйти из машины. Автомобиль автоматически выключает все. Новые модели Audi оснащены функцией Auto Start Stop.А когда двигатель выключен, для управления требуется гораздо большее усилие, чем обычно. Когда несгоревшее топливо, известное как углеводороды, выходит из выпускного коллектора, оно проходит через катализатор, который вызывает сгорание многих оставшихся углеводородов перед тем, как покинуть выхлопную трубу. У меня C300 2010 года, в моем ключевом сообщении говорилось, что нужно вынуть ключ, окна не поднимаются, гудок, фары не работают, и машина не заводится. Когда я включаю зажигание, оно запускается, а затем гаснет из-за нехватки топлива.23 доллара. Убедитесь, что вся электрика, такая как освещение и спутниковая навигация,… Audi e-tron Quattro Electric 2022 года: тип обслуживания Спидометр не работает Осмотр: эстимейт 114 $. 2. Пожалуйста, оставьте нам сообщение в формате ниже, мы ответим вам в течение 8 часов. Мне показалось странным, что эти предупреждения срабатывали только * ПОСЛЕ * выключения машины. Всего у машины было 2 недели. Порт прикуривателя можно использовать для подключения одного из зарядных устройств постоянного тока, у которого на одном конце есть разъем для порта прикуривателя — очень удобный способ непрерывной зарядки аккумулятора. Ответ (1 из 57): Не думаю стартер сильно изнашивается, так как кажется, что они запускаются почти мгновенно, в отличие от старых автомобилей, которым приходилось некоторое время вращаться, прежде чем догнать.В результате мы все дышим более чистым и экологически чистым воздухом. 4 октября 2017 г. · Моя АБС, стояночный тормоз и контрольный свет внезапно включились во время вождения и не выключались. например: Corolla, 2005, 1. Вы должны нажать кнопку один раз, чтобы выключить автомобиль (хотя автомобиль фактически не выключится, так как вы активировали дистанционный стартер заранее) и дать ему поработать дистанционным стартером. Оставить машину на стоянке на срок до месяца. Я заехал в магазин, выключил машину на некоторое время и снова завел ее, свет погас перед уходом с работы, снова появилось сообщение с гидроусилителем руля. Я снова выключил машину на время.info — это крупнейшая онлайн-база данных руководств по эксплуатации автомобилей. Выявление отрицательной клеммы С зажиганием, также от слабого. Покинув свой автомобиль из-за чрезвычайно тихих современных двигателей, легко не выключить двигатель. ВНИМАНИЕ! НИКОГДА не поворачивайте ключ зажигания в положение LOCK или ACC во время движения автомобиля, это может привести к аварии. Вы также можете использовать позицию
