Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность

Разное

Содержание

Как работает коробка передач с двойным сцеплением?

Большинство из нас знает, что существует два типа коробок передач: механическая, когда водитель переключает передачи, выжимая педаль сцепления и перемещая рычаг переключения передач, и автоматическая, которая переключает передачи автоматически, используя муфты, гидротрансформатор и планетарную передачу. Но есть еще один тип, который занял место между механикой и автоматом, и объединил достоинства обеих коробок — трансмиссия с двойным сцеплением, также известная, как полуавтоматическая трансмиссия, механическая трансмиссия без сцепления и роботизированная коробка передач.

В мире гоночных автомобилей полуавтоматические трансмиссии, такие как секвентальная коробка передач (или SMG) используются уже давно. Но в мире серийных автомобилей они появились сравнительно недавно — это трансмиссии новой конструкции, называемые коробка передач с двойным сцеплением или прямого переключения.

В этой статье мы расскажем о том, как устроена коробка передач с двойным сцеплением, сравним ее с другими типами коробок, а также расскажем, почему некоторые считают ее трансмиссией будущего.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность

Механическая или автоматическая?

Коробка передач с двойным сцеплением сочетает функции двух механических коробок. Для того, чтобы понять это, нужно вспомнить, как работает традиционная механическая коробка передач. Когда водитель хочет перейти на другую передачу, он сперва должен нажать на педаль сцепления. Выжатое сцепление позволяет разорвать связь двигателя и коробки передач, прерывая тем самым поток мощности на трансмиссию. Когда водитель переводит рычаг КПП в другое положение, зубчатая муфта перемещается от одной шестерни к другой. Устройства, называемые синхронизаторами, уравнивают окружную скорость шестерни и муфты до их соединения, что обеспечивает безударное переключение. После переключения передачи, водитель убирает ногу с педали сцепления, в результате чего восстанавливается связь двигателя и коробки.

Таким образом, в традиционной механической трансмиссии отсутствует непрерывная передача мощности от двигателя на колеса. Вместо этого, передача мощности изменяется от полного значения до нулевого во время переключения передачи, вызывая «сброс газа при переключении» или «прерывание крутящего момента».Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность У неопытного водителя такой эффект может привести к тому, что пассажиров будет кидать вперед-назад при переключении передач.

В коробке передач с двойным сцеплением, в отличие от механики, используется два сцепления, но сама педаль сцепления отсутствует. Сложная электроника и гидравлика управляют сцеплениями, как и в обычной автоматической коробке. Но в трансмиссии с двойным сцеплением, сцепления работают независимо друг от друга. Одно сцепление отвечает за работу нечетных передач (первая, третья, пятая и задняя), второе — за работу четных передач (вторая, четвертая и шестая). Такое устройство обеспечивает переключение передач без прерывания потока мощности от двигателя на трансмиссию.

Валы трансмиссии с двойным сцеплением

Двойной трансмиссионный вал является основным компонентом коробки передач с двойным сцеплением. В отличие от стандартной механической коробки, в которой все шестерни расположены на одном входном валу, в коробке с двойным сцеплением четные и нечетные передачи расположены на двух входных валах.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность Разве это возможно? Во внешнем валу есть отверстие, в котором установлен внутренний вал. Внешний вал с осевым отверстием отвечает за работу второй и четвертой передачи, в то время как внутренний вал включает первую, третью и пятую.

На рисунке представлено устройство типовой пятиступенчатой коробки с двойным сцеплением. Обратите внимание, что одно сцепление отвечает за включение второй и четвертой передач, а второе независимое сцепление — за включение первой, третьей и пятой. Такое устройство обеспечивает практически мгновенное переключение передач без прерывания потока мощности. Стандартная механическая коробка не обеспечивает такой плавности, т.к. одно сцепление отвечает как за четные, так нечетные передачи.

Многодисковое сцепление

Из-за сходства с автоматической коробкой передач, Вы можете подумать, что в ней тоже должен стоять гидротрансформатор для автоматической передачи крутящего момента от двигателя на коробку. Но для работы коробки с двойным сцеплением, гидротрансформатор не требуется.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность Вместо него используются «мокрые» многодисковые сцепления. «Мокрое» сцепление работает в масляной ванне, что обеспечивает смазку компонентов сцепления с целью снижения трения и выделения тепла. Некоторые производители работают над трансмиссиями с двойным сцеплением, в которых используются обычные сцепления, как в механической трансмиссии, но, на сегодняшний день, во всех автомобилях с автоматизированной КПП используются «мокрые» сцепления. Во многих мотоциклах стоит одно многодисковое сцепление.

Как и гидротрансформаторы, «мокрые» многодисковые сцепления используют гидравлическое давление для управления передачами. Рабочая жидкость поступает в поршень сцепления, как показано на рисунке. При срабатывании сцепления, гидравлическое давление в поршне активирует спиральные пружины, которые толкают диски сцепления и фрикционные диски к корзине сцепления. Зубцы фрикционных дисков имеют размер и форму, совпадающие со шлицами барабана сцепления. В свою очередь, барабан соединяется с комплектом шестерен, который принимает передаточное усилие.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность Audi в своей трансмиссии с двойным сцеплением использует как маленькую спиральную пружину и большую диафрагменную пружину.

Для выключения сцепления, давление жидкости внутри поршня сбрасывается. Благодаря этому, сжатие пружин поршня ослабляется, и давление на корзину сцепления снижается.

Далее мы рассмотрим преимущества и недостатки трансмиссии с двойным сцеплением.

Преимущества и недостатки трансмиссии с двойным сцеплением

Родстер Audi TT — одна из немногих моделей Audi с коробкой с двойным сцеплением. Мы надеемся, что Вам становится более или менее понятно, почему КПП с двойным сцеплением относят к автоматизированным механическим трансмиссиям. В принципе, коробка с двойным сцеплением работает как обычная механическая КПП: У нее есть входной и промежуточный валы с шестернями, синхронизаторы и сцепление. Но у такой трансмиссии нет педали сцепления, т.к. за переключение передач отвечают компьютеры, сервоприводы и гидравлика. Даже без педали сцепления, водитель может указывать компьютеру, когда переключать передачи, перейдя в ручной режим.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность

От опыта водителя зависит, насколько Вы будете ощущать преимущества такой КПП. Переход на повышенную передачу занимает лишь 8 мс, благодаря чему многие отмечают, что у машин с такой КПП наиболее динамическое ускорение. Плавный разгон достигается благодаря устранению сброса газа при переключении, что ощущается на автомобилях с механической коробкой и даже на некоторых автоматах. Одним из наиболее важных преимуществ коробок с двойным сцеплением является то, что они позволяют водителю выбирать между ручным переключением передач и автоматическим.

Также к важным достоинствам стоит отнести уменьшенный расход топлива. Благодаря тому, что поток мощности от двигателя на трансмиссию не прерывается, наблюдается значительное понижение расхода топлива. По утверждению некоторых экспертов, расход топлива шестиступенчатой коробки с двойным сцеплением на 10% ниже по сравнению с обычной пятиступенчатой АКПП.

Многие производители автомобилей заинтересованы в развитии технологии трансмиссии с двойным сцеплением.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность Тем не менее, некоторые производители автомобилей обеспокоены дополнительными затратами, связанными с модификацией производственных линий для выпуска нового типа трансмиссии. Это может привести к повышению цен на автомобили в КПП с двойным сцеплением, что, в свою очередь, может оттолкнуть бережливых покупателей.

Помимо этого, многие производители автомобилей уже занимаются активным финансированием развития других типов КПП. Одним из новых типов КПП является бесступенчатая коробка передач или вариатор. Вариатор — это тип КПП, в которой для бесступенчатого переключения передач используется система подвижных шкивов и ремень или цепь. Вариаторы также устраняют сброс газа при переключении и понижают расход топлива. Но вариаторы не соответствуют требованиям высокого крутящего момента спортивных автомобилей.

Коробки с двойным сцеплением не имеют подобных проблем и идеально подходят для легковых автомобилей с высокими динамическими характеристиками. В Европе, где механические КПП более популярны благодаря их экономичности, некоторые эксперты предсказывают, что в ближайшее время доля автомобилей с КПП с двойным сцеплением возрастет до 25%.Мокрое сцепление: Трансмиссии с двойным сцеплением: мифы и реальность В 2012 г. лишь 1% автомобилей, производимых в Западной Европе, имели вариатор.

Далее мы расскажем об истории трансмиссии с двойным сцеплением и рассмотрим прогнозы на будущее.

Коробка передач с двойным сцеплением: прошлое, настоящее и будущее

Porsche 962 Человек, который изобрел коробку с двойным сцеплением, сделал прорыв в области автомобилестроения. Адольф Кегресс больше известен как инженер, сконструировавший полугусеничный автомобиль, оборудованный резиновой гусеничной лентой, что позволяет эксплуатировать его в различных типах бездорожья. В 1939 г. Кегресс сконструировал прототип коробки с двойным сцеплением, которая, как он надеялся, будет использоваться в легендарном автомобиле Citroën Traction. К несчастью, в связи со сложными условиями в сфере бизнеса, эта идея не получила дальнейшего развития.

Audi и Porsche продолжили работу над коробкой с двойным сцеплением, однако данная технология использовалась только в гоночных автомобилях. В гоночных автомобилях 956 и 962C использовалась коробка Porsche Dual Klutch или PDK. В 1986 г. Porsche 962 выиграл гонку World Sports Prototype Championship (Мировой чемпионат опытных автомобилей) на автодроме в г. Монца — первый автомобиль, оборудованный полуавтоматической КПП PDK с возможностью ручного переключения. Audi также вошла в историю в 1985 г. раллийный автомобиль Sport quattro S1, оборудованный КПП с двойным сцеплением, выиграл в американских соревнованиях по скоростному подъему на гору Пайкс-Пик высотой 4300м в Колорадо.

Volkswagen Jetta 2.0 Однако серийное производство автомобилей с КПП с двойным сцеплением началось лишь недавно. Volkswagen стала пионером в производстве серийных автомобилей с КПП с двойным сцеплением BorgWarner DualTronic. Компания устанавливала КПП с двойным сцеплением на следующие автомобили: Volkswagen Beetle, Golf, Touran, и Jetta, а такде Audi TT и A3; Skoda Octavia; Seat Altea, Toledo и Leon.

Ford стала второй крупной компанией, которая признала КПП с двойным сцеплением, и начала выпуск автомобилей с такой КПП в Европе, благодаря совместному предприятию 50/50 по производству трансмиссий GETRAG-Ford. Компания представила систему силового переключения передач Powershift System, шестиступенчатую КПП с двойным сцеплением, на международной выставке Frankfurt International Motor Show во Франкфурте в 2005 г. Тем не менее, Ford опоздала со своей новой КПП примерно на два года — коробка не была инновационной.

Как работает мокрое сцепление


принцип работы, устройство, виды (мокрое и сухое)

Элементы трансмиссии любого автомобиля призваны обеспечивать передачу крутящего момента двигателя на ведущие колеса. На заре автомобилестроения, устройства, обеспечивающие подобную функцию, не отличались высокой эффективностью ввиду простоты конструкции. Модернизация представленных узлов привела к тому, что удалось добиться плавного переключения передач без потери мощности и динамических характеристик автомобиля.

Содержание статьи:

Ключевую роль в передачи крутящего момента играет сцепление. Этот сложный узел претерпевал целый ряд изменений, прежде чем стать таковым, каким мы привыкли его видеть сейчас.

Многие из доработок, которые нашли своё применение в гражданском автомобилестроении, были заимствованы у гоночных автомобилей. К одной из них можно отнести и так называемое двойное сцепление, о котором и поговорим в этой статье.

Чем отличается КПП с двойным сцеплением от АКПП и МКПП

Попробуем разобраться, что же представляет из себя это диковинное творение инженерной мысли. Само понятие двойное сцепление наводит на мысль о том, что подобная конструкция предусматривает наличие 2-ух составных частей.

Так и есть, такой вид сцепления отличается наличием двух ведомых фрикционных дисков, но не всё так просто, как может показаться на первый взгляд.

Представленный тип механизма работает в паре с роботизированными коробками передач. В данном случае речь идет о спаренных КПП, которые отвечают за включение определенного набора скоростей. Одна отвечает за нечетные передачи, другая же за четные.

Читайте также: Как проверить электронную педаль газа и починить при необходимости

Пожалуй, определяющим отличием КПП с двойным сцеплением от всех остальных является наличие так называемого двойного вала. Он в некоторой степени представляет собой тот же самый блок шестерен более усложненной конструкции.

Шестерни на внешнем валу такого блока шестерен входят в зацепление с шестернями четных передач, а шестерни так называемого внутреннего вала взаимодействуют с шестернями нечетных передач.

Управление представленными узлами трансмиссии производится благодаря системе гидроприводов и автоматики. Стоит отметить, что представленный тип КПП, в отличие от АКПП не оснащается гидротрансформатором.

В данном случае принято говорить о двух разновидностях сцепления: сухом и мокром. На них мы остановимся более подробно ниже по тексту.

Принцип работы

Познакомившись с некоторыми конструктивными особенностями представленного узла, попробуем понять принцип его работы.

Если не вникать в технические тонкости, то алгоритм работы можно разбить на несколько этапов:

  1. После начала движения на первой передаче, система готовится к включению следующей;
  2. Достигнув определенного момента, соответствующего установленным скоростным характеристикам, происходит отключение первого сцепления;
  3. В работу вступает второе сцепление, обеспечивающее автоматическое зацепление шестерни второй передачи;
  4. Анализируя процесс увеличения оборотов двигателя, исполнительные устройства, выполняющие команды, поступающие с модуля управления, готовятся к включению третьей передачи.

Последующее включение скоростей происходит по тому же принципу. Стоит отметить, что система датчиков, установленных в представленном виде КПП позволяет производить анализ самых различных параметров, среди которых: частота вращения колес, расположение рычага КПП, интенсивность нажатия на педаль акселератора/тормоза.

Анализируя полученные данные, автоматика и производит выбор режима, оптимального для конкретной ситуации.

Помимо всего прочего, стоит отметить, что при наличии подобной системы, педаль сцепления попросту отсутствует. Выбор передач осуществляется автоматически, а при необходимости и вручную при помощи вмонтированных в руль управляющих кнопок.

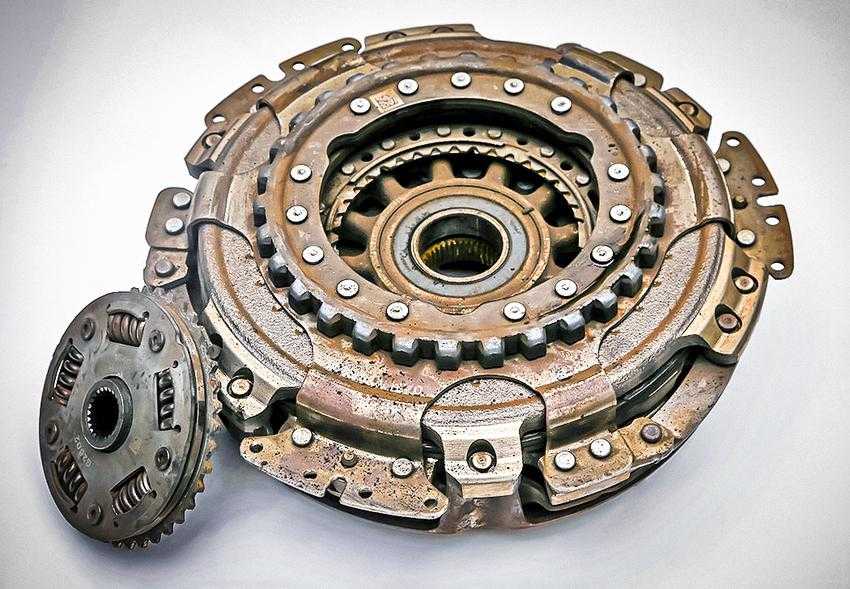

Устройство механизма

Чтобы более детально ознакомится с представленным узлом необходимо изучить устройство самого механизма, обеспечивающего плавное переключение передач.

В отличие от всех остальных типов сцепления, данная разновидность отличается наличием целого ряда уникальных узлов и элементов.

Итак, данная система включает в себя следующие ключевые компоненты:

  • пакет фрикционных дисков;
  • корпус с сухим или масляным картером;
  • мехатроник.

Если два первых узла достаточно знакомы автолюбителям, то третий производит впечатление чего-то доселе неизвестного.

Итак, мехатроник, это высокотехнологичный узел сцепления, позволяющий преобразовывать электрические сигналы в механическую работу исполнительных узлов.

Статья по теме: Лямбда-зонд, что это, признаки неисправности и способы проверки

Мехатроник современного автомобиля, как правило, включает в себя два составных элемента: электромагнитный блок и управляющую плату.

Первый представляет собой набор электромагнитных клапанов, так называемых соленоидов. Ранее, вместо соленоидов использовались гидрораспределительные механизмы, так называемые гидроблоки. Но ввиду их низкой производительности, им на смену пришли более совершенные электромагнитные устройства.

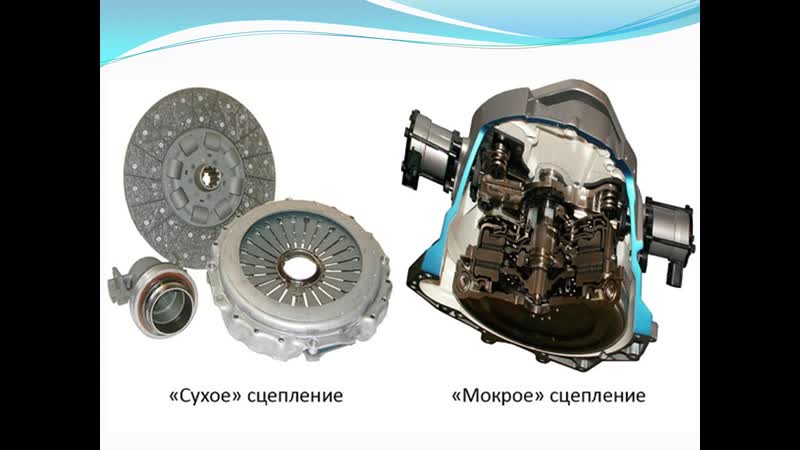

Рассмотрим принципиальные особенности мокрого и сухого сцепления.

«Мокрое» двойное

Если проводить экскурс в историю рассматриваемого узла, то прародителем двойного принято считать так называемый «мокрый тип».

Оно представляет из себя набор двух секций дисков «феродо», погруженных в масляную ванну в корпусе кожуха сцепления.

В данном случае, принято различать две разновидности «мокрой муфты» в зависимости от типа привода автомобиля. Так для переднеприводных авто используется сцепление с концентрическим расположением дисков «феродо». У обладателей заднеприводных машин, особенность этого устройства проявляется в параллельном расположении ведомых дисков.

Это интересно: 5 самых хороших автомобильных колонок для качественного звука

Составные части обеих разновидностей «мокрого сцепления» одинаковы. К ним относятся:

  • входной фланец;
  • главный фланец;
  • ведущий диск;
  • пакет фрикционных дисков первого и второго порядка;
  • пружина диафрагмы, вспомогательная пружина;
  • плунжер;
  • гидравлические цилиндры;
  • первичный вал первого и второго порядка.
«Сухое» двойное

Помимо «мокрого» сцепления существует и так называемое «сухое». Нельзя сказать, что оно хуже или лучше предыдущего. В данном случае будет уместно подчеркнуть, что каждое из них эффективно применяется в предусмотренных для них условиях эксплуатации.

В отличие от предыдущего типа, особенность конструкции «сухого» сцепления не предусматривают использования смазочных материалов. Ведомые диски находятся непосредственно в зацеплении с первичными валами каждой из КПП.

К сведению: Как сделать пеногенератор для автомойки из подручных вещей своими руками

К рабочим элементам такого механизма можно отнести:

  • первичные валы;
  • выжимные подшипники;
  • фрикционные диски;
  • ведущий диск;
  • два вспомогательных диска;
  • маховик;
  • пружины диафрагмы.

Указанная конструкция рассчитана на передачу меньшего (в отличие от «мокрого») крутящего момента, ввиду низкого коэффициента теплоотдачи.

Тем не менее, из-за отсутствия необходимости использования масляного насоса, что неминуемо приводит к потерям мощности, эффективности данного типа муфты существенно превосходит ранее рассмотренную разновидность.

Плюсы и минусы двойного сцепления

Как любой другой узел автомобиля, двойное сцепление имеет как ряд положительных качеств, так и ряд недостатков. Начнём, пожалуй, с плюсов.

Итак, внедрение подобного усовершенствования в систему трансмиссии автомобиля позволило добиться:

  • существенной экономии топлива;
  • высоких динамических показателей;
  • плавности хода;
  • отсутствия потерь мощности двигателя.

Несмотря на такие весомые преимущества представленного узла, существует ряд отрицательных моментов. К ним можно отнести:

  • крайне ограниченный ресурс рабочих элементов;
  • низкое сервисное обслуживание;
  • дорогостоящий ремонт.

Пожалуй, еще одним не менее существенным недостатком данной трансмиссии является то, что в случае повышенного износа рабочих элементов узла, дальнейшая эксплуатация автомобиля становится невозможной.

Иными словами, если та же самая «пинающаяся» АКПП позволит вам самостоятельно добраться до сервиса и произвести ремонт, то в данном случае придется рассчитывать только на помощь эвакуатора.

Тем не менее прогресс не стоит на месте и производители, ориентируясь на опыт эксплуатации своих разработок, привносят в конструкцию узлов «двойного сцепления» различные новшества, призванные увеличить ресурс его механизмов и повысить ремонтопригодность.

Как работает сцепление? Его детали и типы сцепления

Как работает сцепление? В этом рассказе мы постараемся объяснить его работу, части и виды. Под конец мы также развеяли несколько мифов, связанных с типами сцепления.

Сцепление — это часть двигателя, которая включает или отключает мощность от коленчатого вала двигателя к коробке передач. Муфта — это механизм, с помощью которого вы переключаете передачи. Проще говоря, он включает или выключает питание на заднее колесо.

Муфта состоит из узла сцепления, который включает в себя диск сцепления, корзину сцепления, ступицу сцепления, нажимные диски, пружины сцепления, рычаг и трос сцепления. Давайте разберемся в этих частях простым языком…

Корзина сцепления: Это корзина в форме чаши, которая удерживает весь узел сцепления. Он имеет зубцы на внешних поверхностях, которые фиксируются на зубах первичного привода. Значит, это связано с трансмиссией. Он прикручен к концу вала сцепления.

Ступица сцепления: Ступица сцепления расположена между корзиной сцепления и нажимным диском.На нем установлены диски сцепления. У него есть зубцы в центральном отверстии, которые вращаются вместе с главным валом. Значит, это связано с двигателем.

Диск сцепления: В диске сцепления есть два типа дисков. Одна — ведущая (фрикционная), другая — ведомая (стальная)

Диск приводной (фрикционный): Диск фрикционный имеет форму кольца и покрыт волокном. Это изнашиваемая часть муфты в сборе. Поверхности фрикционного диска соединяют выступы (зазоры) корзины сцепления и нажимной диск.Имеет зубцы на внешней поверхности. Эти зубья фиксируются в прорезях между лапками ступицы сцепления (зазоры). Он покрыт тем же материалом, что и тормозная колодка (колодка).

Приводной (стальной) лист: Он имеет форму кольца и изготовлен из стали, а иногда и из алюминия. Поверхности стального или алюминиевого диска соединяют прижимной диск и ступицу муфты. На внутренней поверхности есть зубцы. Эти зубья закреплены на вырезах ступицы сцепления. В сборке сцепления в основном используются стальные пластины из-за их долговечности.Алюминиевые пластины используются в MotoGP из-за их меньшего веса. Эти пластины изнашиваются очень быстро по сравнению со стальными пластинами.

Нажимной диск: Это подвижная часть узла сцепления, которая работает против натяжения пружины сцепления. Он ослабляет зажимное действие дисков сцепления при включении рычага сцепления.

Пружины сцепления: Пружины сцепления имеют форму короткой спирали. Эти пружины непрерывно удерживают трение и стальные или алюминиевые пластины за счет натяжения пружины.Это также предотвращает проскальзывание, за исключением случаев, когда рычаг сцепления включен. В большинстве мотоциклов на сцепление в сборе используется пять или более пружин. Для большей мощности двигателя используются более жесткие или более пружинные пружины, а для уменьшения тягового усилия сцепления используются более мягкие пружины или меньшее количество пружин.

Рычаг: Металлический стержень, который поворачивается на опоре, расположенной на левом руле. Он дает вход в узел сцепления.

Трос сцепления: Трос сцепления — это трос, по которому вход водителя проходит к внутренним элементам сцепления.

Крышка сцепления: Она закрывает весь узел сцепления.

Как работает сцепление

В нормальном состоянии сцепление включено с двигателем. Когда водитель нажимает на рычаг сцепления для переключения передач, винтовые пружины в сцеплении сжимаются, и нажимной диск расширяется, что позволяет стойкам дисков сцепления двигаться независимо.

Стойка сцепления устроена таким образом, что фрикционный диск и стальной диск чередуются.Это заставляет двигатель и сцепление двигаться с разной скоростью. В конечном итоге муфта отключает передачу мощности, что позволяет водителю переключать передачи.

Типы сцепления

Есть два типа сцепления — мокрое сцепление и сухое сцепление

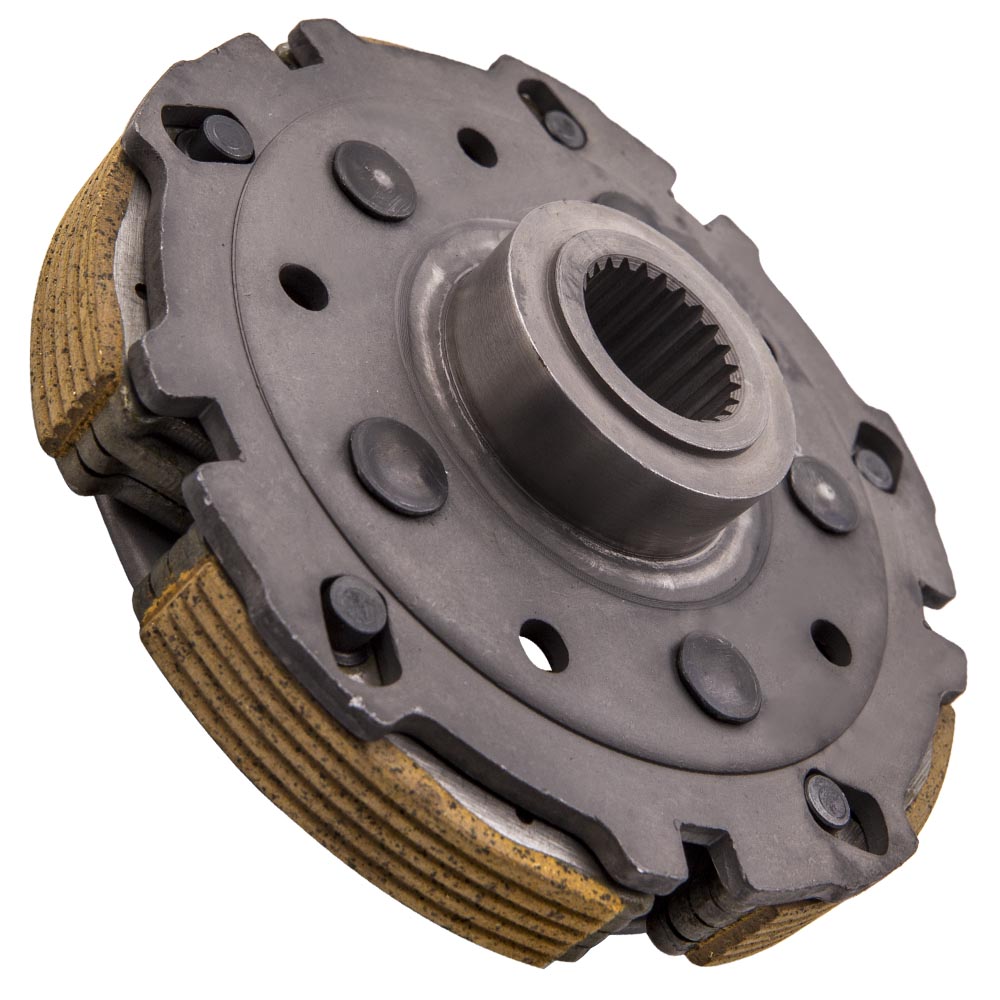

Мокрое сцепление

Мокрое сцепление универсально и встречается на большинстве мотоциклов. Почти 99% выпускаемых мотоциклов используют мокрое сцепление. При установке мокрого сцепления все сцепление находится внутри корпуса велосипеда.Здесь он купается в масле, которое действует как увлажнитель. Он предотвращает самоблокировку сцепления.

Преимущества:

  • Имеет меньший износ за счет циркуляции масла.
  • Имеет более плавное включение по сравнению с сухим сцеплением
  • Охлаждается моторным маслом
  • Устойчиво к проскальзыванию при первом старте сцепления
  • Производить дешевле
  • Мокрое сцепление работает тихо и производит меньше шума по сравнению с сухим работа сцепления.

Недостатки:

  • Масло необходимо циркулировать специально для наличия сцепления.
  • Из-за вращения муфты в масле двигатель теряет часть мощности на заднее колесо
  • Мусор сцепления и молотковые смеси в моторном масле (во избежание такой проблемы установлен масляный фильтр)
Сухое сцепление:

Сухое сцепление практически идентично мокрому сцеплению, с той лишь разницей, что на валах есть уплотнения, не пропускающие масло.При установке сухого сцепления все сцепление находится вне корпуса велосипеда.

Масло не циркулирует в сцеплении, что приводит к его стуку. Ducati обычно используют такую ​​настройку.

Рейтинг шин, техническое обслуживание: все, что вы должны знать о шинах — простым языком

Преимущества:

  • Заменить очень легко, так как находится вне корпуса велосипеда.
  • Масло не должно циркулировать в сцеплении, что в конечном итоге исключает снижение потерь мощности из-за циркуляции масла в сцеплении.Это основная причина, по которой его используют в гоночных велосипедах.
  • В двигателе можно использовать масла с модифицированным трением
  • Легче в использовании.

Недостатки:

  • Иногда он имеет тенденцию хвататься за сцепление, что затрудняет взлет.
  • Сцепление перегревается из-за захвата и очень быстро изнашивается.
  • То же делает работу сцепления менее прогрессивной.
  • Срок службы короче.
  • Очень шумно; иногда хочется стучать.
Мифы о мокром и сухом сцеплении

Мокрое сцепление легче натянуть на рычаг сцепления.
ФАКТ: Это неправда. Давление на рычаг зависит от настройки сцепления. Если вы используете мягкие пружины, это упростит операцию вытягивания, а если вы используете более жесткие пружины, потребуется большее давление для вытягивания рычага. Велосипеды с высокими характеристиками обычно используют более жесткие пружины, и, следовательно, им требуется более высокое давление для вытягивания рычага.

Что такое стук двигателя? Как этого избежать на велосипеде?

Сухое сцепление может передавать больше мощности.
ФАКТ: Это неправда, так как большинство мощных байков имеют мокрое сцепление (например, Suzuki Hayabusa и другие). Сухое сцепление исключает потерю мощности из-за масляной ванны, так что мощность доступна на заднем колесе.

В качестве проскальзывающего сцепления можно использовать только сухое сцепление.
ФАКТ: На самом деле это не имеет никакого значения.

Теперь вы знаете, как работает базовое сцепление. Читайте нашу следующую статью о Slipper Clutch !

— Махавир Котари

Цилиндр DiASiL против обычных цилиндров — простыми словами

.

Как работают сцепления | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль, если вы будете их осторожно использовать и поддерживать в хорошем состоянии. Если не принять меры, сцепления могут начать выходить из строя на 35 000 миль. Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Этот контент несовместим с этим устройством.

Щелкните «play», чтобы увидеть промах.

Объявление

Самая распространенная проблема со сцеплениями заключается в том, что фрикционный материал на диске изнашивается. Фрикционный материал на диске сцепления очень похож на фрикционный материал на колодках дискового тормоза или колодках барабанного тормоза — через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и в конечном итоге не будет передавать мощность от двигателя на колеса.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они сцеплены вместе, фрикционный материал плотно прижимается к маховику, и они вращаются синхронно. Износ происходит только тогда, когда диск сцепления скользит по маховику. Так что, если вы относитесь к тому типу водителей, который много буксует сцеплением, вы изнашиваете сцепление намного быстрее.

Иногда проблема не в скольжении, а в залипании.Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Некоторые общие причины заедания сцепления:

  • Обрыв или растяжение троса сцепления — тросу требуется правильное натяжение для эффективного толкания и тяги.
  • Негерметичный или неисправный рабочий и / или главный цилиндры сцепления — Утечки не позволяют цилиндрам создавать необходимое давление.
  • Воздух в гидравлической линии — Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления.
  • Неправильно отрегулирована тяга — Когда ваша нога нажимает на педаль, рычажный механизм передает неверное количество силы.
  • Несоответствующие компоненты сцепления — Не все запасные части работают с вашим сцеплением.

«Жесткое» сцепление — тоже частая проблема. Все муфты требуют определенного усилия для полного нажатия.Если вам придется сильно нажать на педаль, возможно, что-то не так. Частыми причинами являются заедание или заедание педального рычага, троса, поперечного вала или шарнира. Иногда засорение или изношенные уплотнения в гидравлической системе также могут стать причиной жесткого сцепления.

Другая проблема, связанная со сцеплениями, — это изношенный выжимной подшипник, который иногда называют выжимным подшипником . Этот подшипник прикладывает силу к пальцам вращающегося прижимного диска, чтобы освободить сцепление.Если вы слышите грохочущий звук при включении сцепления, возможно, у вас проблема с выгрузкой.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

.

Как работает сцепление — x-engineer.org

Подавляющее большинство дорожных транспортных средств имеют трансмиссию. Цель трансмиссии — адаптировать мощность двигателя внутреннего сгорания (или электродвигателя в случае электромобиля) к дорожным условиям и условиям движения.

Есть несколько типов трансмиссий:

  • MT (механическая трансмиссия)
  • AMT (автоматизированная механическая трансмиссия)
  • DCT (двойная муфта трансмиссии)
  • AT (автоматическая трансмиссия)
  • CVT (бесступенчатая трансмиссия)

Независимо от типа трансмиссии, соединение между двигателем внутреннего сгорания и коробкой передач осуществляется через соединительное устройство .В зависимости от типа трансмиссии сцепным устройством может быть сцепление, два сцепления или гидротрансформатор.

Изображение: Положение сцепления в трансмиссии

  1. переднее колесо
  2. двигатель внутреннего сгорания
  3. сцепное устройство (сцепление)
  4. коробка передач / трансмиссия
  5. продольный вал (карданный вал)
  6. дифференциал
  7. планетарный вал
  8. заднее колесо

В приведенных ниже таблицах приводится сводка возможных сцепных устройств для каждого типа трансмиссии.

Однодисковое сухое сцепление Многодисковое мокрое сцепление Гидротрансформатор
Механическая коробка передач да нет нет
Автоматическая Механическая коробка передач да да нет
Коробка передач с двойным сцеплением да (два сцепления) да (два сцепления) нет
Автоматическая коробка передач нет да да
Бесступенчатая трансмиссия нет да да

Все механические трансмиссии оснащены однодисковым сухим сцеплением .Сцепление расположено между двигателем и коробкой передач.

Изображение: схематический чертеж простого сцепления

Основные функции сцепления на автомобиле с механической трансмиссией:

  • позволяет отключать мощность между двигателем и коробкой передач (например, когда автомобиль неподвижен, во время переключения передач)
  • обеспечивает постепенное соединение двигателя с коробкой передач (например, при трогании с места или после переключения передач)
  • поддерживает соединение двигателя с коробкой передач без проскальзывания

Отсоединение двигателя от коробки передач при включенной передаче , необходимо для предотвращения снижения оборотов двигателя ниже оборотов холостого хода.Если не отключать коробку передач, двигатель заглохнет.

Кроме того, при переключении на повышенную (или понижающую) передачу на механической коробке передач крутящий момент не должен передаваться на колеса. Это достигается отключением двигателя от коробки передач через муфту.

Изображение: Позиционирование сцепления на двигателе

Существуют различные типы сцеплений, мы можем классифицировать их в основном по функциям:

  • количество фрикционных дисков:
  • тип трения:
  • тип срабатывания:
    • механический ( трос или стержень)
    • гидравлический

Чтобы понять, как оно работает, мы будем использовать однодисковое сухое сцепление в качестве примера.Подробнее о многодисковом мокром сцеплении мы расскажем позже.

На изображении ниже вы можете увидеть схему однодискового сцепления . Коленчатый вал двигателя, маховик, пружина (спираль или диафрагма) и нажимной диск соединены вместе, они прикреплены друг к другу. С другой стороны, диск сцепления соединен с первичным валом коробки передач.

Изображение: Комплект сцепления

Когда педаль сцепления отпускается (как на изображении ниже), пружина давит на нажимной диск, который прижимает диск сцепления к маховику.Таким образом вращение коленчатого вала передается на первичный вал коробки передач. Пружины создают достаточную прижимную силу, поэтому сцепление не проскальзывает.

Когда педаль сцепления нажата посредством рычажного механизма, действие пружины на нажимной диск снимается, и диск сцепления отрывается от маховика. Таким образом, коленчатый вал отсоединяется от первичного вала коробки передач.

Изображение: Схема сцепления

Для лучшего понимания функции сцепления мы собираемся изучить изображение ниже.Кроме выжимного подшипника, пружина является диафрагмой (а не спиралью), а также у нас есть элементы, фиксирующие диафрагменную пружину с крышкой сцепления.

Изображение: Детали сцепления (слева — сцепление замкнуто, справа — сцепление разомкнуто)

  1. коленчатый вал
  2. маховик
  3. диск сцепления (фрикционный)
  4. нажимной диск
  5. диафрагменная пружина
  6. входной вал сцепления
  7. выжимной подшипник
  8. крышка (корпус) сцепления
  9. кольцо (ось диафрагменной пружины)
  10. фиксирующий штифт
  11. заклепка

Когда водитель транспортного средства нажимает педаль сцепления, подшипник сцепления (7) прижимает внутреннюю часть диафрагменной пружины (5).Сила давления диафрагменной пружины на нажимной диск (4) снимается, и диск сцепления (3) больше не нажимается на маховик.

Если сцепление разомкнуто: коленчатый вал (1) + маховик (2) + крышка сцепления (8) + диафрагменная пружина (5) + нажимной диск (4) + выжимной подшипник (7, внешнее кольцо) вращаются , при этом диск сцепления (3) + выжимной подшипник (7, внутреннее кольцо) + первичный вал коробки передач (6) находятся в неподвижном состоянии (если включена передача и автомобиль остановлен).

Когда мы медленно отпускаем педаль сцепления, диафрагменная пружина начинает давить на нажимной диск. Контролируя положение педали сцепления, мы регулируем силу, прилагаемую нажимным диском к фрикционному диску. Величина усилия пружины напрямую зависит от крутящего момента муфты. Когда сила нажатия пружины достаточно высока, сцепление перестает проскальзывать и двигатель полностью соединяется с коробкой передач.

Изображение: Компоненты сцепления с гидравлической системой управления (источник: ZF)

  1. двухмассовый маховик
  2. крышка сцепления
  3. механический выжимной рычаг
  4. устройство гашения колебаний педали
  5. главный цилиндр
  6. пластиковая педаль
  7. рабочий цилиндр сцепления
    8. (трения) диск подшипник

сцепления

изображение: Подшипник сцепления (источник: ZF)

  1. упорное кольцо (Outter / внешнее кольцо)
  2. внутреннее кольцо
  3. крепление для освобождения вилки

высвобождение сцепления Подшипник выполняет роль соединения неподвижной части (рычага) с подвижной вращающейся частью (диафрагменная пружина).Внутреннее кольцо контактирует с толкающим рычагом, в то время как внешнее кольцо давит на диафрагменную пружину. Через выжимной подшипник сцепления можно приводить в действие вращающуюся диафрагменную пружину с неподвижным рычагом.

Мембранная пружина

Изображение: Пружина диафрагмы сцепления

Роль пружины заключается в удержании сцепления в замкнутом состоянии (двигатель соединен с коробкой передач), когда педаль сцепления не нажата. В настоящее время почти все муфты МТ имеют диафрагменные пружины. Старые версии муфт имели несколько (6-8) винтовых пружин вокруг нажимного диска.Пружина должна оказывать достаточное давление / силу на нажимной диск, чтобы сцепление не проскальзывало, даже если двигатель развивает максимальный крутящий момент.

Прижимной диск

Изображение: крышка сцепления (источник: ZF)

Прижимной диск соединен с крышкой сцепления и вращается вместе с входным валом коробки передач. Роль прижимного диска заключается в том, чтобы прижимать диск сцепления к маховику при отпускании педали сцепления. Прижимная пластина довольно тяжелая, имеет небольшой объем.Причина в том, что во время пробуксовки сцепления необходимо отвести некоторое количество тепла. Тепло улавливается нажимной пластиной и маховиком, а затем выбрасывается в атмосферу.

Фрикционный диск

Изображение: Фрикционный диск сцепления (источник: ZF)

Фрикционный диск является важным компонентом сцепления. Он выполняет роль соединения вращающейся части (маховик двигателя) с другой частью, которая может быть неподвижной или вращающейся (нажимной диск). По этой причине в течение всего срока службы фрикционный диск должен выдерживать высокие механические и термические нагрузки.Тем не менее, фрикционный диск должен удовлетворять следующим требованиям:

  • иметь коэффициент трения между пределами, для различных значений крутящего момента, скольжения или температуры
  • может выдерживать высокие механические нагрузки
  • работать в условиях высоких температур

Уровень Износ фрикционного диска зависит в основном от количества тепла, выделяемого при сцеплении / разъединении двигателя. Количество тепла (энергии) зависит от скольжения и передаваемого крутящего момента.Пробуксовка сцепления — это разница скоростей между маховиком (двигателя) и нажимным диском (входной вал коробки передач).

Например, если нам нужно запустить автомобиль на дороге с большим уклоном (например, 10%), нам нужно увеличить обороты двигателя, чтобы иметь возможность генерировать более высокий крутящий момент, необходимый для запуска. Комбинация между высокой скоростью и крутящим моментом приведет к выделению большого количества тепла. Подобные события ускоряют износ фрикционного диска сцепления.

С другой стороны, если мы отпускаем педаль сцепления слишком быстро, чтобы уменьшить фазу пробуксовки, если дельта-скорость между двигателем и коробкой передач высока, это вызовет колебания в трансмиссии или даже остановит двигатель.

Наилучший сценарий — как можно более плавное отпускание педали сцепления, при этом двигатель будет работать на низкой скорости (если это разрешено) за короткое время. Опытный водитель легко справится с этим, а новичку — сложнее.

К концу этой статьи вы должны уметь:

  • определить компоненты однодискового сухого сцепления
  • объяснить, как работает сцепление
  • понять влияние скольжения на износ сцепления

Вышеизложенное недостаточно ясно, используйте контактную форму ниже, чтобы задать вопросы.

Не забывайте ставить лайки, делиться и подписываться!

Следующая статья:
— Как рассчитать крутящий момент сцепления
— Многодисковое мокрое сцепление

.

Как работают сцепления? | Автомобильные Библии

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
    • Двигатель и производительность
    • Инструменты
    • Шины и диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • Заводские гарантии
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Поиск колес и шин
  • О нас
  • Связаться
.expander.close}}-{{/expander.close}}

{{/children.length}} {{/href}} {{#children.length}} {{/children.length}} {{/children}} {{/children.length}} {{/.}}

Диск сцепления на мокрое сцепление для погрузчика Komatsu FD25 H-11

Добрый день! Наша компания предлагает своим клиентам большой ассортимент запасных частей со склада в Москве и под заказ. Для дизельных и бензиновых двигателей которые стоят на складской и строительной технике Hitachi, Daewoo-Doosan, Komatsu, Bobcat, New Holland, Case, Hyundai, Kubota, Kobelco, Caterpillar, JCB, Volvo, Isuzu, Liebherr, Toyota, Nissan, TCM, Mitsubishi и других брендов. Мы предлагаем полный спектр запчастей; Головки блока цилиндров, блоки цилиндров, поршневые группы, гильзы, поршневые кольца, наборы прокладок, шатуны, вкладыши коренные и шатунные, клапаны впуска и выпуска, коленчатые валы, распределительные валы, водяные помпы, стартеры, генераторы, радиаторы, форсунки, ТНВД, плунжерные пары, распылители, фильтры, Запчасти как оригинального так и не оригинального исполнения по доступной цене и отличного качества. Имеем большой круг поставщиков из Европы. Северной Америки и Азии. Модели двигателей на которые мы поставляем запасные части, и известны не только у нас в стране, но и во всем мире.
Для вилочных погрузчиков Komatsu , Toyota, Nissan, Linde, Mitsubishi, BT, Caterpillar, JAC, Still, Yale, Daewoo-Doosan, Hyundai , TCM, Jungheinrich, Hyster, Heli предлагаем более широкий ассортимент запчастей . Детали ходовой части, колеса, детали двигателей и коробок передач, колесные диски, цепи противоскольжения, фильтры, детали трансмиссии, тросы, детали грузоподъемной мачты, детали тормозной системы, детали электрической системы, запасные части системы охлаждения, запчасти кривошипно-шатунного механизма, запчасти топливной аппаратуры, системы зажигания, различные датчики, реле, сидения, кабины, оптика, зеркала, тросы, подшипники, навесное оборудование (сайдшифты, ротаторы, киповые и рулонные захваты, вилы 2 и 3 класса монтажа), запчасти для электрических погрузчиков и электроштабелеров и многое другое.
Заявки прошу высылать на электронную почту или по телефонам которые указаны ниже:

• Запчасти для дизельных двигателей Cummins- A1400, A1700, A2000, A2300, B3.3, B5.9, QSK19, N14, KT19, NT855, L10, M11, 6CT, QSB8.3, 4BT, 6BT, 6BTAA, 6CT, QSB5.9, QSB6.7, 6L, L375, 6D102, 6BT5.9, KT38, ISDE и др.
• Запчасти для дизельных двигателей Isuzu — C190, C221, C223,C240, 4Jh2T, 4JB1, 4JG1, 4JG2, 4HG1T, 4JJ1, 4JK, 4BG1, 6Hh2, 4JA1, 4JB1T, 4BA1, 6VE1, 4ZD1, 4HF1, 4FE1, 4BE1, 6RB1, 4BB1, 6BB1, 6BD1, 4BD1, 6BD1T, 6BG1T, 4HK1, 6HK1, 6WG1, 6SD1, 10PA1, 10PD1, 3LB1, 4LB1, 4BC1, 4BC2, 6BC2, DA220, DA640, D500, DA120, E120, TB45, 4FA1, G201, 4BD2T, 6HE1, 10PC, 10PD, 8PE1, 10PE1, 6RA1T, E120, 6RB1 и др.
• Запчасти для двигателей Mazda – XA, FE, VA,HA и др.
• Запчасти для дизельных двигателей Komatsu- 4D92E, 4D94E, 4D94LE, 4D95S, 4D95, 6D95, 6D102, 4D105, 6D105, 4D95L, 6D95L, S6102E, 4D98E, 4D105E, SAA6D114E, S6D108, 6D110, 6D120, S6D125, 6D130, 6D140, S6D155, S6D170, 4D120, 4D130, 6D114, 6D107, Nh320 и др.
• Запчасти двигателей Perkins – 700, 1004, 1006, P.152, D3.152, MF260, D4.203, AD4.236, T4.326, T4.4
• Запчасти для дизельных двигателей Yanmar- 4D84, 4D84-2/3, 3D84-2/3, 4TNE88, 4TNE84, 4TNV94, 4TNV98, 4TNV88, 4TNV84, 4TNE94, 4TNE98 и др.
• Запчасти для двигателей Daewoo-Doosan – DC24, DB58S, DB33, D427
• Запчасти для дизельных двигателей Kubota- V1502, VT1502, V1505, V2403, V2203, V3300, V3600
• Запчасти для дизельных двигателей Deutz – F3L913G, GF3L913, F3/4/6/L912
• Запчасти дизельного двигателя Hyundai — D4BB
• Запчасти для дизельных и бензиновых двигателей Mitsubishi- S4S, S4E,S4E2, S6E, S6E2, 4D55, 4D56, 4M40, 4D30, 4D31, 4D34, 4D35, 6D10, 6D11, 6D14/T, 6D15/T, 6D16/T, 6D22, 6D24, 6D31, 6D34, 6D40, 6DB1, 8DC9, 8DC9, 8DC11, S6S, S4L, S6K, S6KT, 4DR5, 4DR51, 6DR5, S4Q, 4DQ5, 4DQ7, S4Q2, 4G15, 4G32, 4G33, 4G52, 4G54, 4G63, 4G64, G420, 6SD7, 6DB1, 8DC8, 8DC9, 8DC91/92, 8DC10/11, 8M20
• Запчасти для дизельных и бензиновых двигателей Toyota — 1Z, 2Z, 11Z, 12Z, 13Z, 14Z, 1DZ, 1DZII, 2J, H, 2H, 2D, 3P, 4P, 3F, 5R, 4Y, 5K
• Запчасти для дизельных и бензиновых двигателей Nissan – Z24, h25, h30, h35, K15, K21, K25, A15, TD25, TD27, TD42, SD22, SD23, SD25, SD33, TD42, TB42, TB45, BD25, BD30, QD32, J15, J16, FE6, ZD30, FD6T, PD6, ND6, NE6, RD8, RE8, RF8
• Запчасти для дизельных двигателей Detroit Diesel – Series 2000, Series 4000, Series 50, Series 55, Series 60, Series 8.2
• Запчасти для китайских двигателей 490 BPG, NB485,495 BPG, 491GP и других.
• Запчасти двигателей VOLVO и VOLVO PENTA – TD45B,D4D, D6D LBE2.

Замена сцепления DSG7 (Мокрое сцепление 0B5, DL501)

Замена многодисковой фрикционной муфты производится в следующих случаях:

  • Адаптация верхней точки больше 8.5 бар
  • Расход выше 1.3 л/ч в положение D на неподвижном автомобиле.
  • Толчки при переключениях

Возможны следующие коды неисправностей:

  • P176A — Переключатель передач 1 не регулируется
  • P176B — Переключатель передач 2 не регулируется
  • P176C — Переключатель передач 3 не регулируется
  • P17E0 — Переключатель передач 1 — Механическая неисправность
  • P17E1 — Переключатель передач 2 — Механическая неисправность
  • P17CF — Фрикцион 1 — Слишком большое скольжение
  • P17D0 — Фрикцион 2 — Слишком большое скольжение
НаименованиеК-воАртикулЦенаИтого
Комплект стальных и фрикционных дисков1
2250022500
Масло трансмиссионное7G052529A2229016030
Кольцо уплотнительное10B5323525B12401240
Манжетное уплотнение сцепления10B5311113F11501150
Манжетное уплотнение дифференциала10B4409399C560560
Кольцо уплотнительное дифференциала1WHT004074A450450
Шайба уплотнительная1WHT000375

450

450

Подшипник радиальный10B5323263G26802680
Кольцо упорное10B5323157B220220
Кольцо упорное10B5323369D220220
Прокладка приемной трубы2
5001000
Гайка приемной трубы6N911308022501500
Итого работы18360
Итого запчасти48000

Коробка передач — мокрое сцепление — Промышленные станки

для тех, кто не в теме.. станок Volman 1113 чехия конец 1930х годов..

обзор в блоге- http://www.chipmaker.ru/blog/aldarkose/index.php?



в ноге станины стоит коробка скоростей, там же тормоз, реверс,  и т.п. и т.д. вот картинка потрошков-

при работе двигателя (постоянно включен) вот эта система, что внизу картинки, передает вращение на шпендель через блок шестерен и ремень. т.е. вращаться двигатель может в одну или другую стороны, и я могу задавать рычагом правое или левое вращение патрона в независимости от направления вращения двигателя..

после переборки и замены летом кое чего в коробке, выяснилось, что при одном вращении двигателя весь механизм шумит меньше (пятно контакта приработалось видимо) но при этом сцепление очень плохо передает вращение — попросту останавливается шпендель — это левая половина муфты.

при другом вращении двигателя, передача прямого вращения шпенделя происходит через правую муфту, и тут сцепление еще вполне сносное.. но при этом коробка шумит значительно сильнее. т.к. на этой стороне шестерен видимо не работали много. а все таки хочется комфортных условий..



что было выполненно. скинул фланец с рычагами, и снял этот узел.. вот он.



работа его основывается на том, что имеется две группы стальных колец с выступами. у одних — выступы под внешнюю обойму, у других -под пазы в валу. имеется три лапки, которые при перемещении вращающегося кольца от рычага сжимают этот бутерброд. кольца, как понятно чередуются у одних выступы в внутренний паз на валу у других — в обойму..

по задумке, происходит передача момента от полного проскальзывания (рукоятка по центру), до полного подклинивания (рукоятка в правую или левую сторону) — и соответственно, весь момент передается через вал либо в одну сторону вращение, либо в другую — через аналогичный и симмертичный узел.

на последней фото хороша видна гайка с стопором, (ближе к центру, с отверстием по торцам под ключ) которой можно поджимать этот бутерброд, для регулировки.



что я понял после неполной разборки. что по всей видимости, там нет обычных, в моем понимании фрикционных накладок. 🙂  а только металл.

это сразу меня привело в ступор. т.к. как ремонтировать теперь я не знаю.

я внимательно вглядывался в противоположный, действующий узел.. там то же не видно каких либо накладок/прокладок по типу сцепления.. и пр.

в ванне коробки нет никаких обломков и прочих неквалифицированных мной деталюшек/ошмотков.. т.е. если что то бы стерлось/поломалось и вылетело бы с смазкой, то я бы обнаружил. ессно, весь узел работает в маслянном тумане/полупогруженном маслянную ванну состроянии.



Возможно All сталкивался с примерным узлом или принципом? или кто то имеет какой-то опыт на подобных узлах.. каким образом восстановить полноценную работу?

при включении высшей у станка скорости, даже исправный узел с трудом передает весь момент и набор оборотов происходит заметно долго. это там за тысячу или более оборотов.



какие будут мысли, что предпринять ?

Goldwing.su — Буксует сцепление — Goldwing.Su

  • Сообщений: 164
  • Репутация: 1
  • Спасибо получено: 7
