рекомендации завода и грантоводов. Приступаем к работе

Ремень ГРМ на 8-клапанной Гранте является связующим звеном между распределительным валом и коленчатым валом. Ремень ГРМ Гранта 8 клапанная выступает в качестве гибкого соединения, которое обеспечивает бесшумный процесс работы (железная цепь в старых двигателях создавала приличный шум).

Обрыв ремня ГРМ на Гранте сопровождается его постепенным разрушением. Полное разрушение ремня, на момент движения автомобиля, приводит к столкновению поршней с клапанами, в результате которого последние испытывают различного рода повреждения, чаще всего – гнутся. Единственный выход избежать повреждения клапанов – преждевременная замена ремня ГРМ, момент которой прописан в сервисной книге авто.

Двигатели Лады Гранты 11183, в отличие от двигателей других моделей ВАЗа, нуждаются в замене ГРМ каждые 60 тыс. км. Замена ремня при таком пробеге является исключительно рекомендацией производителя автомобиля.

С целью достижения максимальной безопасности и целостности механизмов двигателя автомобиля рекомендуется проводить замену каждые 40 – 50 тыс.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

км. Именно на данном этапе начинают снашиваться ролики и помпа.

В большинстве случаев обрыв ремня ГРМ происходит не в результате полного износа его структуры, а именно выхода из строя (клина) роликов или помпы.

В том случае, если же все-таки ремень ГРМ Лада Гранта 8 клапанов порвался, для замены необходимо использовать следующие инструменты:

Ключ на «10»;
ключ на «17»;
монтажная лопатка;
специальный ключ регулировки натяжения ремня ГРМ.

Выполнение работ по замене ремня ГРМ на 8-клапанном двигателе соответствует ниже приведенной инструкции. Что касается 16-клапанного двигателя, то инструкция практически идентичная 8-клапанному.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы.

Шкив привода генератора: выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

Демонтаж заглушки в картере сцепления

Зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

Демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также .

Демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Процесс демонтажа ремня происходит в следующем порядке:

Снятие ремня ГРМ с распределительного шкива

Снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным . Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа км, он рвется уже на 70 – 80 тыс. км. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Прежде чем приступить к замене ремня, следует его, собственно, приобрести. Чтобы найти любую требуемую вам запчасть поблизости от вас, перейдите на http://autokontact.com/ , и сервис тут же выдаст вам ближайшие магазины. Затем, приступаем к замене.

Для замены ремня ГРМ с автоматическим натяжителем следует взять ключ на 5 мм. Откручиваем 4 болта на передней верхней крышке и снимаем ее.

Устанавливаем автомобиль на надежную подставку, сняв правое переднее колесо.

Снимаем правую часть брызговика двигателя и затем ремень привода генератора.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

Начинаем вращать коленвал до совмещения меток на шкиве распределительного вала и задней крышки ремня торцовым ключом на 17 мм. Положение совпадения этих меток соответствует расположению поршня первого цилиндра в крайнем верхнем положении, что называется верхней мертвой точкой (ВМТ). Внимание! Нельзя поворачивать коленчатый вал за болт шкива! Коленвал можно удерживать за зубчатый венец маховика шлицевой отверткой, при этом вынув резиновую заглушку, расположенную сверху на картере сцепления. Также болт шкива коленчатого вала можно отвернуть, если помощник включит высшую передачу и нажмет педаль тормоза. Но при этом коленчатый вал может немного повернуться. Поэтому необходимо повторно убедиться в совпадении всех меток.

Затем нужно отвернуть болт, крепящий шкив и снять его.

Берем шестигранный ключ на 5 и откручиваем 3 болта, которые крепят нижнюю крышку ремня, и снимаем ее.

Снимаем с коленвала ограничительную шайбу.

Теперь берем ключ на 15 и слегка ослабляем натяжение ремня, поворачивая болт крепления автоматического натяжителя на пол-оборота против часовой стрелки.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

Снимаем ремень привода ГРМ и проверяем состояние натяжного ролика, вращая его. Если он издает сильный шум или виден люфт, он тоже подлежит замене.

Теперь надеваем новый ремень. Следим, чтобы метка зубчатого шкива коленвала стыковалась с приливом, выполненным на корпусе масляного насоса.

Надеваем ремень на шкив распределительного вала так, чтобы передняя ветвь была натянута. Не давая ремню ослабнуть, надеваем его на шкив насоса и на ролик натяжителя.

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Оговоримся сразу что при обрыве ремня ГРМ на данном автомобиле гнет клапана.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда.

Удачи на дорогах. Ни гвоздя, ни жезла!

Все последние модели автомобилей с передним приводом, которые производит автозавод, находящийся в г. Тольятти, имеют зубчатый ремень в механизме газораспределения. Лада Гранта в полной мере относится к этим моделям.

Машину комплектуют несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в головке блока цилиндров.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Многие владельцы обслуживают и ремонтируют эту модель самостоятельно, поэтому им будет полезно узнать о том, как меняют ремень ГРМ на Ладе Гранта с 8 клапанами.

Моторы Лада Гранта имеющие 8 клапанов в головке блока цилиндров имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году. Мощность «83» агрегата составляет 82 лошадки, при 87 л.с для «86» модификации. Мотор 11186 представляет собой усовершенствованный движок «83» модели. В нём используют облегчённую шатунно-поршневую группу. Удалось достичь снижение массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специфической термообработке, что повышает её прочность и износостойкость.

А также получила некоторые изменения система охлаждения силового агрегата. Юбки облегчённых поршней покрывают графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого мотора. Степень сжатия «86» мотора стала 10,5 против 9,6 у «83» модификации. Прокладка ГБЦ нового мотора теперь тоньше, она равна 0,43 мм против 1,2 на старой модели.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Диаметр впускных клапанов увеличили, что улучшило наполняемость цилиндров топливовоздушной смесью.

Загибает ли клапана

Такая проблема, к сожалению, присутствует для Лада Гранта. Она появилась с момента начала производства первых автомобилей с приводом на передние колёса ВАЗ 2108. В дальнейшем был увеличен рабочий объём силового агрегата этой модели, он стал равным 1,5 литра. Индекс двигателя стал 21083, в котором поршня имеют выемку в головке. Это позволило исключить встречу поршней с клапанами при обрыве зубчатого ремня в приводе ГРМ или неправильной его установке. За основу движка для Гранты был взят именно этот силовой агрегат, поэтому загибов клапанов не происходило.

Модернизация этого мотора до модели 11186 предусматривает установку облегчённых деталей шатунно-поршневой группы. Поршня стали короче по высоте, что не позволяет сделать углубления в головке для исключения встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8 клапанной Гранте, иногда шатунов, поршней.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Эта проблема сопровождает все последующие модификации моторов для Лада Гранта.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
  2. Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа
  3. Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
  4. Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
  6. Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
  7. Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
  8. Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
  9. Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
  10. Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
  11. Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
  12. Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами.

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке. Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ.

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Натяжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют в отверстия на подвижной части ролика подходящие по диаметру свёрла. Между ними отвёртку в качестве рычага и проворачивают обойму до совпадения меток. После этого можно затянуть винт крепления натяжного ролика.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа После того как все работы произведены, необходимо вручную провернуть на несколько оборотов коленвал, убеждаясь в том, что метки не сдвинулись. После этого можно установить защитную крышку.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

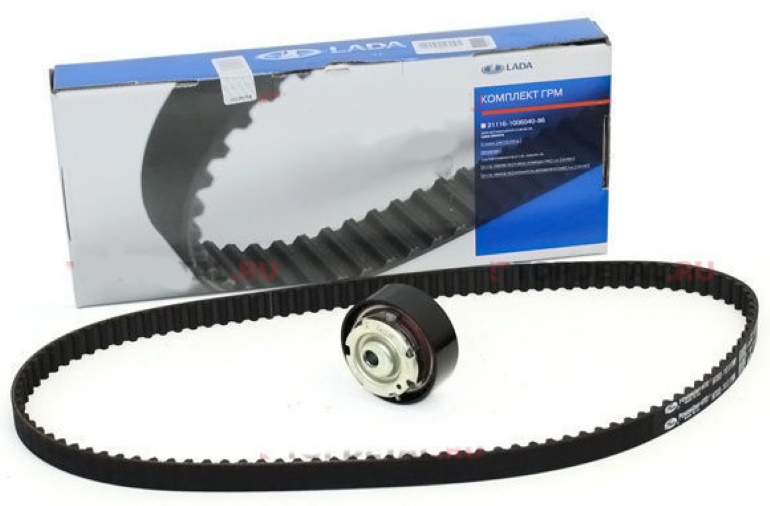

Какой комплект приобрести

Кроме зубчатого ремня приобретают натяжной ролик, насос охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в г. Балаково. Хорошо зарекомендовали себя изделия от компаний GATES, BOSCH, DAYCO, CONTITECH. Если будет заменена помпа в системе охлаждения двигателя, понадобиться антифриз на доливку.

Лада Гранта лифтбек по умолчанию оснащается одним из четырех типов двигателей с бензиновой системой питания:

  • 82 л.с. / 8 кл.
  • 87 л.с. / 8 кл.
  • 98 л.с. / 16 кл.
  • 106 л.с./16 кл.

На Гранта с 16-ти клапанным механизмом предустановлено два распределительных вала, дополнительный ролик – натяжитель. В 8-ми клапанной конструкции перечисленные механизмы в единичной комплектации.

На этапе подбора ремня ГРМ многие неопытные автомобилисты допускают одну существенную ошибку — несоответствие каталожного артикула фактическому.Когда менять ремень грм на лада гранта: Когда нужно менять ремни ГРМ и насосы охлаждающей жидкости на моделях АвтоВАЗа Вследствие чего, ремень или короче или длиннее необходимого размера.

Предназначение ремня ГРМ

Обеспечение синхронности работы механизмов силового агрегата для циклической подачи топливной смеси в камеру сгорания с последующим воспламенением.

Нарушение такта, работы, цикличности приводит к нестабильности, подачи обедненной / обогащенной смеси. В конечном итоге, мотор работает не в полную мощность, на холостых оборотах прослеживается детонация.
В предыдущей статье () подробным образом рассмотрено предназначение системы ГРМ. Для дополнительных данных воспользуйтесь указанной ссылкой.

Интервал замены ремня ГРМ

Изготовитель указывает на интервал в 60000 км, после чего требуется замена ГРМ Гранта лифтбек. Вместе с тем, каждые 15000 км, необходимо проводить диагностику ремня приводных механизмов с целью обнаружения дефектов, расслоения, возможного повреждения.

Если автомобиль эксплуатируется в условиях пересеченной, запыленной местности, под систематическими нагрузками интервал замены сократите на треть. Очевидно, что это всего лишь рекомендация, а не обязательство. С целью увеличения ресурса эксплуатации все же лучше прислушаться к советам профессионалов.

В каких случаях происходит обрыв ремня

  1. Превышение допустимого интервала замены без проведения промежуточной профилактики;
  2. Систематическая работа силового агрегата под нагрузками, на которые он не рассчитан;
  3. Брак при изготовлении детали, комплектующей;
  4. Частое попадание на поверхность масла, химических реагентов, соединений, вызывающие реакцию, расслоение каучука;
  5. Натяжение привода сверх допустимой нормы;
  6. Недостаточное натяжение привода;
  7. Износ зубьев, деформация, повреждение.

Длительность работы мотора после время «Ч» — также немаловажный фактор. Чем быстрее водитель выключит зажигание, тем менее губительны последствия и наоборот. Мотористам СТО известны случаи, когда коромысло, основы клапанов в буквальном смысле слова пробивали стенку блока цилиндров, вылезали наружу.

Предвестники скорого обрыва ремня ГРМ

Отслоение каучука, видна нить – корд;

  • Привод постоянно провисает, недостаточное натяжение, несмотря на систематическую подтяжку;
  • На теле видны множественные белые пятна, как сигналы попадания моторного масла на поверхность;
  • Запуск силового агрегата сопровождается характерным писком, скрипом.

Диагностика и замена ремня ГРМ на 8-ми клапанном моторе

Перед самостоятельной заменой не забудьте провести комплексную диагностику с целью изучения общего технического состояния автомобиля, идентифицировать поломки, прочие неисправности. Без предварительной диагностики проводить разбор механизмов — вершина непрофессионализма.

Этапы диагностики:

  • Правую сторону машины поддомкрачиваем, вывешиваем на достаточную высоту, чтобы колесо свободно вращалось рукой;
  • Активируем пятую передачу;
  • В моторном отсеке снимаем пластиковый кожух, проворачиваем ремень приводных механизмов. Оцениваем его состояние, принимаем решение о необходимости замены.

После того, как принято окончательное решение о замене, начинаем демонтаж. Предварительно подготавливаем набор автомобильных инструментов, ветошь, новый ремень, роликовый подшипник. Замена подшипника обязательна. Ресурс эксплуатации приблизительно равный с ремнем приводных механизмов.

Замена ремня ГРМ Лада Гранта лифтбек 8 клапанов

  • Машину устанавливаем в периметр ремонтной зоны, выжимаем ручной тормоз, открываем капот, рычаг КПП в положении «нейтраль»;
  • Сбрасываем обе клеммы от аккумуляторной батареи во избежание короткого замыкания в сети;
  • Снимаем декоративную панель из пластика в области расположения ГРМ;
  • Отверткой с плоским наконечником наносим метки на внешнем периметре шестерни и корпусе (блоке) цилиндра;
  • Путем вращения шкива коленвала совмещаем фактическую метку с мертвой точкой;
  • Срываем гайку крепления шкива коленвала;
  • Отвинчиваем крепление ролика натяжителя, уменьшаем натяжение ремня, отвинчиваем крепление генератора, извлекаем ремень с посадочного места на шкиве;
  • Проводим дефектовку, оцениваем состояние зубьев. При отсутствии деформации заменяем новым ремнем. Также обследуем насос системы охлаждение, его ход должен быть тихим, без шумов и клина. Наличие обратного указывает на неисправность и потребность в профилактике;
  • По завершении собираем конструкцию в обратной последовательности с обязательной установкой новых комплектующих.

Чтобы удостовериться, что процесс завершился успешно — проворачиваем шкив коленвала на 1 – 2 оборота. Вращение должно быть относительно легкое. Проверяем совпадение меток. Допускается отклонение на 1 – 2 мм, не более.
Самостоятельная замена ремня ГРМ Лада Гранта лифтбек окончена.

Особенности замены привода с 16-ти клапанным мотором

Отличительная особенность в двух распределительных валах, двух шкивах, двух роликах – натяжителях. Очевидно, что меток на шестернях и корпусе также будет две. Обязательной замене подлежит два ролика.

Где и как подобрать качественную запчасть

Широкий ассортимент продукции, недостаточная информированность владельцев, мошенничество продавцов — далеко не полный перечень факторов, способных ввести в заблуждение малоопытного владельца.

С минимизации возможных рисков, предотвращения покупки некачественного товара настоятельно рекомендуем пользоваться услугами проверенных поставщиков, официальных представительств, дилеров. В меньшей степени покупать комплектующие у непроверенных продавцов, детали по необоснованно заниженным ценам.

Возьмите за правило сверять каталожные артикулы, поисковые индексы запчасти с фактическими данными, указанными в инструкции по эксплуатации вашим автомобилем.

ГРМ Лада Гранта устройство, замена ремня ГРМ 8-клапанов и 16-клапанов

ГРМ Лада Гранта имеет ременную передачу. Такая конструкция унаследована от “восьмерошного” мотора, на базе которого и созданы все современные двигатели ВАЗ. Под капотом Lada Granta можно встретить как 8-клапанные моторы, так и 16-клапанные варианты силовых агрегатов. Естественно устройство 16-клапанного механизма ГРМ более сложная, да и замена ремня требует больших усилий.

Изначально рассмотрим устройство 16-клапанного механизма ГРМ. Для нормальной работы двигателя должны быть синхронизированны два распределительных вала, которые расположены в головке блока цилиндров и коленчатый вал. Синхронизация происходит с помощью зубчатого ремня. Основная проблема такой конструкции, что в случае обрыва (срезки зубъев), “перескакивания” ремня гнутся клапана, а это приводит к дорогостоящему ремонту. Поэтому менять ремень ГРМ необходимо вовремя.

ГРМ Лада Гранта 16 клапанов

  • 1 — метка на задней крышке привода
  • 2 — задняя крышка привода
  • 3 — шкив распределительного вала впускных клапанов
  • 4 — диск датчика фаз
  • 5 — метка на шкиве распределительного вала
  • 6 — шкив распределительного вала выпускных клапанов
  • 7 — опорный (обводной) ролик
  • 8 — натяжной ролик
  • 9 — зубчатый ремень
  • 10 — шкив насоса охлаждающей жидкости
  • 11 — метка на крышке масляного насоса
  • 12 — метка на шкиве коленчатого вала
  • 13 — шкив коленчатого вала

Стоит отметить, что у двигателей ВАЗ на шкивах и крышках привода ГРМ есть специальные установочные метки, совместив которые вы можете самостоятельно установить ремень в правильном положении. На многих иномарках таких меток нет, поэтому менять ремень на Лада Гранта относительно не сложно.

ГРМ Лада Гранта 8 клапанов

Схема устройства 8-клапанного привода ГРМ Гранты проще, ведь распредвал всего один и нет обводного ролика. Изображение со всеми метками смотрим на следующем изображении.

Для замены ремня на Лада Гранта необходимо проделать следующую последовательность операций.

Перед демонтажем ремня ГРМ Lada Granta необходимо проверить фазы газораспределения двигателя – установить поршень 1‑го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Для этого головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ. Чтобы убедиться в правильном положении коленчатого вала вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска на маховике должна располагаться напротив прорези шкалы на верхней крышке картера сцепления. Если все в порядке начинаем разборку.

1 – Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.
2 – Головкой «на 17» отворачиваем болт крепления шкива привода генератора, снимаем шкив и шайбу.
3 – Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ и снимаем крышку.
4 – Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика. При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов и вынимаем ремень из моторного отсека.
5 – После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание встречи поршней с клапанами.

Внимание на 8-клапанном движке ремень ГРМ Гранты имеет ширину 17 мм, а число зубьев 113 штук, перед установкой нового ремня это необходимо проверить, во избежание неприятностей.

6 – Для снятия натяжного ролика ремня отворачиваем болт его крепления и снимаем натяжной ролик.
Для оценки состояния подшипника натяжного ролика вращаем пластмассовую обойму ролика, удерживая его за эксцентрик.
Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

7 – Болт крепления ролика вворачиваем в верхнее отверстие головки блока цилиндров.

Устанавливаем ремень привода ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Надеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю – надеваем на шкив распределительного вала.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика стержни (∅4 мм, расстояние между стержнями 18 мм) специального ключа с двумя “рожками”. Можно вместо ключа использовать наконечники специальных щипцов для стопорных колец.

Натягиваем ремень ГРМ Лада Гранта, поворачивая натяжной ролик ремня против часовой стрелки до момента совпадения выреза наружного диска ролика с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика требуемым моментом.

Чрезмерное натяжение ремня ГРМ снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения.

Проворачиваем коленчатый вал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. При необходимости повторяем регулировку фаз газораспределения и натяжение ремня привода ГРМ.

Замена ремня ГРМ на автомобилях Лада с двигателем 8 клапанов

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора, Веста и Ларгус) двигателями различной мощности, среди них есть, как 16 клапанные, так и 8 клапанные силовые агрегаты (например, моторы ВАЗ-11183, ВАЗ-11184, ВАЗ-11186, ВАЗ-11189, ВАЗ-21116). В статье покажем, как поменять ремень газораспределительного механизма на двигателе 8 клапанов.

ЧЕРЕЗ СКОЛЬКО НУЖНО МЕНЯТЬ РЕМЕНЬ ГРМ
Чтобы исключить обрыв ремня ГРМ, завод-изготовитель рекомендует каждое ТО (каждые 15 тыс.км. пробега) выполнять проверку ремня. А замену производить через 75 тыс. км. пробега.

СНЯТИЕ РЕМНЯ ГРМ
Потребуется: снять ремень генератора, правое колесо и пластиковый щиток моторного отсека, приготовить ключ «на 10», «на 17», головку «на 19», отвертку.

Порядок действий:

  • Снять пластиковый кожух двигателя.
  • Снять защитную крышку привода ГРМ, вывернув три болта крепления.
  • Схема ГРМ.

    Установить поршень первого цилиндра в положение верхней мертвой точки:
  • Повернуть коленвал по часовой стрелке за болт, до совмещения метки на зубчатом шкиве с усиком на задней крышке ГРМ.
  • Снять заглушку окна в верхней части кар­тера сцепления и убедиться, что риска на расположена напротив про­рези шкалы.
  • Зафиксировать коленвал от проворачивания, вставив через окно отверт­ку между зубьями маховика.

    Далее:
  • Вывернуть болт крепления шкива привода генератора, удерживая отвертку. Снимаем шкив привода генератора.
  • Ослабить гайку натяжного ролика. Снять ремень ГРМ, повернув ролик так, чтобы ремень стал максимально ослаблен.
  • Снять натяжной ролик, вывернув гайку его крепления.

    Заметили, что жрет или сползает ремень ГРМ? Причина может быть в бракованном ремне, роликах, перетянута шпилька.
  • КАК УСТАНОВИТЬ И НАТЯНУТЬ РЕМЕНЬ ГРМ
    Надеть ремень РГМ на шкив коленвала.
  • Натягивая обе ветви ремня, надеваем заднюю ветвь на шкив помпы и заводим ее за натяжной ролик.
  • Переднюю ветвь надеваем на шкив распредвала.
  • Натянуть ремень ГРМ, поворачивая натяжной ролик против часо­вой стрелки, вставив отвертку (как на фото).
  • Завернуть болт крепления шкива привода генератора и проворачиваем за болт коленвал на 2 оборота по часовой стрелке.
  • Проверяем совпадение меток коленвала и распредвала. Если метки не совпадают, повторяем операцию по установке ремня.

Ремень грм на лада гранта 8 клапанная. Через сколько менять ремень грм и какой лучше на ладе гранте. Почему ремень может внезапно оборваться

Начиная с модели ВАЗ-2108, Волжский автомобильный завод перешел на использование ременного привода газораспределительного механизма, и продолжает его использовать и на современных моделях, включая Лада Гранта.

Такой тип привода обладает рядом преимуществ перед цепным, среди которых:

  • отсутствие надобности в смазке, из-за чего имеется возможность в выносе привода ГРМ на внешнюю сторону мотора;
  • бесшумность работы и более простой процесс замены.

Но и ходит ремень значительно меньше, чем цепь. Поэтому основой для длительной и беспроблемной работы силовой установки является своевременная проверка состояния ремня и его замена.

Периодичность замены

В техдокументации производителя указывается, что на Лада Гранта ремень ГРМ подлежит обязательной замене каждые 60 тыс. км пробега.

Но здесь стоит отметить, что это граничное значение и лучше провести замену до достижения такого пробега, ориентировочно – на 50 тыс. км, но бывают случаи, когда привод требует замены на 40, а то и 30 тыс. км, все зависит от качества ремня и его рабочих условий.

В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тыс. км) и при обнаружении следов износа, сразу же его заменять.

Если этого не сделать, то возможен его обрыв, что чревато серьезными последствиями – поршни двигателя столкнуться с открытыми клапанами, приведя к их повреждению и последующему дорогостоящему ремонту.

Конструктивные особенности привода разных двигателей

Чтобы понять, как выполняются обслуживающие работы с приводом ГРМ, рассмотрим сначала его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала. При этом фазы газораспределения в цилиндрах двигателя имеют 4 цикла и выполняются они за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят при закрытых клапанах, поэтому распределительный вал должен за все 4 цикла обеспечить только разовое закрытие и открытие клапанов.

Поэтому за два оборота коленчатого вала осуществляется только один оборот распредвала. Причем достигается это достаточно просто – за счет разного диаметра приводных зубчатых шкивов.

Ремень имеет зубчатую рабочую поверхность, что исключает его проскальзывание на шкивах. Помимо передачи усилия от коленчатого вала ремень выполняет еще одну функцию – приводит в движение помпу системы охлаждения.

При этом привод должен постоянно быть натянутым, чтобы исключить перескакивание зубьев на шкивах, поэтому в его конструкцию включен натяжной ролик.

Это и вся конструкцию привода, то есть включает в себя всего лишь два зубчатых шкива (коленчатого и распределительного валов), шестеренку помпы, натяжной ролик и сам ремень.

Все это располагается сбоку двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, которые могут нанести вред ремню, все элементы прикрыты защитными щитками.

Но это описана конструкция газораспределительного механизма на 8 клапанов, для привода которого используется только один распределительный вал.

Но некоторые модели Лада Гранта укомплектовываются двигателями с 16-клапанным распределительным механизмом и двумя распредвалами. Но из-за этого конструкция привода не сильно изменяется.

В отличие от 8-клапанного, имеется не один, а распределительных вала и соответственно – два зубчатых шкива, а также в конструкцию добавлен еще один ролик – обводной, он же опорный. На этом все отличия и закончились.

Проверка состояния и натяжки

Как уже отмечено, что бы обрыв ремня не привел к серьезным проблемам, периодически необходимо проверять его состояние и натяжку.

Проверка состояния ремня выполняется достаточно просто и можно ее сделать самому.

Для этого необходимо открутить и снять защитные крышки привода, выдомкратить переднее правое колесо, включить повышенную передачу и покрутить колесо.

Включенная передача обеспечит через КПП вращение коленчатого вала и привода ГРМ.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа – вырванные зубья, отслоение резины от нитей, трещины, значительные потертости, то ремень необходимо менять независимо от пробега.

Дополнительно во время проверки состояния привода следует оценить и его натяжку.

Хоть на Гранта и применяется ролик с автоматической натяжкой, но уповать на то, что он работает нормально нельзя и лучше все же проверить натяжку, тем более выполняется она очень просто.

Ремень необходимо взять двумя пальцами посредине участка, противоположного натяжному ролику, то есть на пролете между шкивами валов и повернуть его по часовой стрелке.

При этом если даже при значительном усилии его невозможно скрутить на угол больше 90 град, то ремень натянут нормально. Если же он скручивается на больший угол, то необходимо отрегулировать его натяжку.

Что понадобиться для замены ремня

Итак, для выполнения работ потребуется такой инструмент, приспособления:

  1. Набор рожковых и накидных ключей самых распространенных размеров;
  2. Набор шестигранников;
  3. Мощная отвертка или монтажная лопатка, монтировка;
  4. Специальный ключ для натяжки натяжного ролика или хотя бы круглогубцы для снятия стопорных колец;
  5. Маркер;
  6. Ветоши.

Естественно, понадобиться новый ремень соответствующего размера, а также новый натяжной ролик, поскольку он подлежит замене вместе с ремнем. Подготовив все это можно приступать к разборке.

Разборка

Последовательность работ такова:

Особенности разборки 16-клапанного мотора

Что касается 16-клапанного мотора, то последовательно разборки полностью идентична описанной, за исключением одного момента – установки меток. Поскольку у этого двигателя используется два распредвала, то метки необходимо совмещать на обоих, при этом не стоит забывать и об отметках на маховике.

Также во время разборки придется помимо натяжного ролика демонтировать и обводной, поскольку он тоже подлежи замене.

После снятия ремня следует также проверить люфт подшипников на помпе. Если он значителен, то лучше сразу заменить ее. В противном случае возможен скорый ее выход из строя после замены ремня и надобность в повторной разборке привода, поскольку помпа меняется только после демонтажа привода.

Отметим, что после снятия ремня важно следить за тем, чтобы случайно не провернуть один из валов во время установки нового.

Сборка, проверка

Сборка привода выполняется в обратной последовательности, но с соблюдением определенных нюансов. Вначале ставим на место натяжной ролик и наживляем болт его крепления, но не затягиваем.

В 16-клапанном двигателе перед надеванием ремня ставим на место оба ролика, но в отличие от натяжного обводной можно сразу затягивать.

Ремень надевается снизу-вверх. То есть, сначала зубья ремня устанавливаются на зубчатый шкив коленчатого вала, затем он накидывается на помпу, после заводится за ролики, и только потом надевается на шкив распредвала.

После установки ремня выполняется его натяжка. Для этого специальный ключ или круглогубцы устанавливаются в специальные отверстия во внешней обойме натяжного ролика, после чего она проворачивается по часовой стрелке до совмещения выреза на этой обойме с прямоугольной выборкой на внутренней втулке.

Удерживая в таком положении ролик, затягивается болт его крепления.

Закончив с затяжкой, устанавливаем на место нижнюю защитную крышку, шайбу и шкив привода генератора. После этого проверяем правильность выполнения работ.

Чтобы это сделать вначале проверяем совпадение всех меток, затем проворачиваем коленчатый вал на несколько оборотов, после чего снова совмещаем все метки. Если они сходятся – работа по замене выполнена правильно и можно проводить сборку дальше. Здесь отметим, что допускается небольшое отклонение на каких-либо метках, но не более чем на пару миллиметров.

При проверке совпадения меток на 16-клапанном моторе этому действию нужно уделить больше внимания, поскольку распредвалов – два, и несовпадение отметин на каком-либо из них может привести к значительным перебоям в работе мотора.

Популярный двигатель ВАЗ 21116 (11186) устанавливается в том числе и на Лада Гранта. Звезд с неба этот мотор не хватает, но приятен тем, что его обслуживание и ремонт можно спокойно провести своими руками в гаражных условиях. Есть у него несколько проблем, впрочем и они решаются тщательным и своевременным уходом. Замена ремня ГРМ на 8-клапанной Гранте своими руками не доставит никаких проблем, если менять ремень по технологии, не забывая о выборе качественного ремня.

Существует довольно много баек о том, что будет, если порвется ремень ГРМ во время работы двигателя. К сожалению, относительно мотора ВАЗ 21116, большинство из них недалеки от истины. Для этого двигателя обрыв ремня привода распредвала более чем критичен. Встреча поршней с клапанами, как правило, заканчивается не слишком радужно: гнутые клапана, оборванные шатуны, пробитые блоки цилиндров и развороченные поршни — все это, действительно, может случиться, если не заменить ремень ГРМ вовремя.

Гнутые клапана в головке блока

Чтобы двигатель служил долго и надежно, просто-напросто достаточно раз в 10-15 тысяч пробега осматривать приводной ремень распредвала и при обнаружении тревожных симптомов не лениться и тут же его менять. Признаки того, что ремешок просится в отставку понятны даже чайнику:

  1. На поверхности ремня явно видны трещины, срезы, зазубрины, другие механические повреждения.
  2. Зубья могут быть повреждены или вовсе срезаны.
  3. На ремне есть следы попадания эксплуатационных жидкостей — масел, бензина, антифриза, тормозной жидкости. Но прежде чем менять ремень, нужно обнаружить и устранить причину протечки жидкостей.
  4. Расслоение резиноматериала.
  5. Растяжение ремня.

Следовательно, замена ремня в нормальных условиях, когда все остальные агрегаты и системы работают прилично и не вызывают претензий, проводится через каждых 40-50 тысяч км , а проверка состояния ремня не реже, чем раз в 10-15 тысяч км . В этом случае двигатель ВАЗ 21116 откатает свой ресурс в 180-200 тысяч до капремонта без проблем.

Все то же касается двигателей с 8-клапанной головкой ВАЗ 11186, которые абсолютно идентичны ВАЗ 21116, но имеют цилиндро-поршневую группу компании Federal Mogul.

Какой ремень покупать лучше на Гранту и на какой двигатель

С завода на все ВАЗовские моторы устанавливают ремни компании Gates . Комплект для замены на 8-клапанных головках носит каталожный номер K015670XS . Мы довольно подробно останавливались на теме выбора лучших ремней ГРМ для двигателей ВАЗ и , поэтому повторяться особого смысла нет. Там же можно узнать как отличить подделку от хорошего качественного комплекта для замены ремня ГРМ, а также все необходимые артикулы для поиска на локальных площадках, торгующих запчастями ВАЗ.


Итало-китайский бренд Trialli с артикулом GD 790 получил неплохие отзывы владельцев

Больше хороших ремней. Какой подходит на 8-клапанную Гранту

Что касается нашей Гранты, то сложность в выборе ремней для восьмиклапанного мотора в том, что на старые автомобили и на машины в комплектации Норма устанавливали древний, но надежный восьмерочный двигатель ВАЗ 11183 , аналог ВАЗ 21083. Этот двигатель хорош тем, что клапана в нем не гнет при обрыве ремня. Для него нужно покупать ремень с каталожным номером 2108-1006040-10 , а натяжной ролик 2108-1006120 .


Новый ремень Gates

Для двух других моторов Гранты с 8-клапанной готовкой блока (это двигатели ВАЗ 11186 и ВАЗ 21116 ) покупаем следующие детали для замены:

  • ремень привода распредвала 21116-1006040 ;
  • натяжной ролик 21116-1006226 ;
  • если есть желание, можно для удобства регулировки натяжения ремня купить спецключ 67.7812.9573-01 .

Ремень от фирмы Continental

Конечно, и для этого мотора есть аналоги других производителей и их достаточно много. Самые популярные:

  • GАTES – 5670XS , как бы оригинал, но в родной коробке;
  • Trialli GD 790, итальянский бренд, китайская сборка;
  • CONTITЕCH – CT1164 , отличный ремень от фирмы Continental, если не подделка;
  • QUARTZ с каталожным номером QZ-5670XS, немецкие ремни хорошего качества;
  • INА 530053610 , один из самых качественных и дорогих комплектов;
  • DAYCO KTB944 , неплохой итальянский комплект;
  • Комплект производства BOSCH 1987 948 286 .

При этом важно, чтобы ремень соответствовал геометрическим параметрам — длина ремня 1305 мм, количество зубьев 113, ширина ремня 17 мм .

Меняем ремень ГРМ на Гранте своими руками

Когда мы проверяем состояние ремня или собираемся его менять, необходимо, чтобы двигатель остыл после поездки. Оптимальная температура для замены около 20 градусов. По словам АвтоВАЗа, замена критически необходима на 75-й тысяче пробега, но, как утверждают водители, менять приходится чаще. Для замены нам нужен стандартный набор инструментов и спецключ для подтяжки ролика.

Если все это есть, приступаем к работе.

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

  • распределительного и коленчатого валов;
  • самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

  • фильтра салона;
  • аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

  1. В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
  2. Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
  3. Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
  4. Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
  5. При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
  6. Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Газораспределительный механизм – это одна из важнейших систем двигателя внутреннего сгорания. ГРМ управляет клапанами двигателя, осуществляя нормальное функционирование впуска и выпуска. Во время впуска топливно-воздушная смесь поступает в камеры сгорания в результате открытия впускного клапана. Следующая фаза открывает клапан выпуска, и механизм газораспределения выводит из камеры сгорания отработанные газы. На ВАЗ 2190 используется стандартный газораспределительный агрегат, отличающийся лишь количеством клапанов двигателя.

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

  1. Установочная метка на крышке привода.
  2. Крышка.
  3. Шкив распредвала впуска.
  4. Диск фаз (датчик).
  5. Метка ВМТ на распредвале.
  6. Шкив распредвала выпуска.
  7. Опорный ролик.
  8. Ролик-натяжитель.
  9. Ремень привода.
  10. Шкив помпы (насос ОЖ).
  11. Установочная метка на масляном насосе.
  12. Установочная метка коленвала.
  13. Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Если возникают сомнения в собственных силах, не нужно стараться выполнить замену ремня ГРМ своими руками, так как можно навредить еще больше. К тому же в автосервисе такая процедура, выполняемая на 8-клапанном двигателе, стоит недорого. А вот в случае мотора на 16 клапанов ценник обычно гораздо выше.

Замена ремня ГРМ на 16-клапанном двигателе Гранты

Доступ к приводу газораспределительного устройства закрывается пластиковым кожухом. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5. Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны крепёжные винты верхней крышки, а цифрой 2 – винты крепления нижней крышки. После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя.

Если автомобиль имеет механическую КПП, нужно включить пятую скорость, вывесить правое переднее колесо и крутить его по часовой стрелке. Одновременно с этим требуется осмотреть ремень на наличие трещин, потёртостей, расслоений и т.д. Если автомобиль оборудован автоматической КПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 вращается болт крепления шкива привода для дополнительного оборудования (кондиционер, генератор) и осматривается ремень. Если будут диагностированы различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена потребуется и в случае обнаружения подтёков масла, неисправности водяного насоса и ролика-натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к расхождению углового расположения коленвала и распредвалов. В результате произойдет контакт поршневой группы с клапанами. Как следствие, потребуются ремонтные работы.

Уважаемые покупатели, во избежание ошибок при отправке подшипника натяжителя ремня, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество клапанов.

На двигателях ВАЗ 21116 установлен привод газораспределительного механизма с натяжным роликом, благодаря этому отпала необходимость в проверке и регулировке натяжения ремня привода ГРМ, значительно увеличен срок службы самого ремня.

Натяжной ролик 3 расположен под шкивом 5 распределительного вала. Предназначен для натяжения ремня ГРМ и поддержание его в максимально стабильном положении на протяжении всего пробега. Причем речь тут не только об осредненном показателе, но и о колебаниях ремня, которые нужно сглаживать.

1 – зубчатый шкив коленчвала; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя крышка ремня ГРМ; 5 – зубчатый шкив распредвала; 6 – зубчатый ремень привода ГРМ; 7 – прилив на крышке масляного насоса; А – метка на зубчатом шкиве коленчатого вала; В – метка на приливе крышки масляного насоса;

С – выступ на задней крышке ремня привода ГРМ; D – метка на зубчатом шкиве распределительного вала.

У натяжного ролика ВАЗ 21116 отверстие для крепления расположено эксцентрично (смещено от центра на 6 мм). Поэтому, поворачивая натяжной ролик относительно шпильки крепления, регулируется натяжение ремня ГРМ.

Если при работе двигателя Вы слышите посторонний шум со стороны ремня ГРМ, значит начал шуметь ролик натяжителя и его придется менять. Время от времени необходимо проверять состояние ремня ГРМ, если на нем появились трещины или ремень растянулся, то его так же нужно менять.

Попадание масла на зубчатый ремень приводит к значительному сокращению его службы. Срыв зубьев на ремне приведет к нарушению фаз газораспределения и, возможно, к серьезному повреждению двигателя. Обрыв ремня неизбежно вызовет остановку двигателя. Учитывая все это на двигателях с автоматическим натяжным механизмом желательно проверять состояния ремня ГРМ, а при обнаружении на нем дефектов заменить.

При установке не допускаются резкие перегибы зубчатого ремня радиусом менее 20 мм, чтобы не повредить корд.

Другие артикулы товара и его аналогов в каталогах: 21116100623800, Т-02233, КТ 100540.

ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема!

Причины выхода из строя подшипника натяжителя ремня ГРМ у автомобиля семейства ВАЗ .

Как самостоятельно заменить подшипник натяжителя ремня ГРМ на автомобиле семейства ВАЗ (8 V ).

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ!!!

Когда надо поменять ремень ГРМ на лад гранта. Когда менять ремень ГРМ на ладу Грант Как проверить ремень ГРМ на Гранте

Приветствую всех! Уверен, что данная статья будет очень полезна владельцам Lada Granta с двигателем 21116, устанавливаемым на автомобили с комплектацией «норма». Раньше этой статьи было 3, я их удалил и решил написать эту, чтобы не путать хронологию событий!

Начнем с того, что моей машинке исполнился год.В этом году было мало и мало приятного. Я пробежал 31 тысячу километров. Основной пробег по МО Кашира, Ступино, Москва, несколько выездов в Тулу.

Давно мучает странный стук двигателя на холодном. Особой паники не вызвал, так как двигатель прогрелся и постукивания пропали. А на 29000 км постукивания перестали пропадать после прогрева, и даже при трогании издавали треск. Генератор, выхлопная система, ШРУС, передний бампер и это далеко не полный список того, что я проверял.Помпа и автоматический натяжитель ремня ГРМ остались, открыли крышку, но ничего подозрительного не увидел. Я пошел в сервис, чтобы увидеть своих друзей более опытным взглядом. Насос сказал по звуку, открыл ГРМ и наверняка ремень ГРМ проходит по шкивам. Больше всего я боялся этой диагностики, так как запчастей на Ладу Грант нет вообще. Полазил по форумам и Drive2, нашел пару случаев, когда от приоры ставили помпу, говорили, что отличается только шириной шкива, да и то не сильно.

Так вот надо было купить:

Водяной насос 2170;

Автоматический ролик натяжителя ремня ГРМ 2190;

Ремень ГРМ 2190;

К моему удивлению, ремень ГРМ на Грант был практически в каждом магазине, с роликом и помпой для засада грант, как и положено, сроки доставки заказа неизвестны.

Попросил в магазине показать помпу от девятки и приоры, разницы не сразу заметил кроме ширины шкива и взял на себя горе от девятки.

Почему нельзя поставить помпу от девятки на двигатель Лада Гранта 21116:

Если беглым взглядом взглянуть на помпу ВАЗ-21116 и ВАЗ-2109 \ 14, уверяю, вы не заметите разницы , у помпы ВАЗ-2109 \ 14 будет немного другое рабочее колесо и не будет маленького резьбового отверстия для притягивания ГРМ, но это не проблема, самое главное отличие в зубьях шкива На ВАЗ- Двигатель 21116, шкив перекочевал с приоры ВАЗ-21126, только стал немного уже.На Приоре шкив идет с закругленными зубьями, а на ВАЗ-2109 \ 14 — с прямоугольными, а уж тем более они на пару миллиметров выше, установив эту помпу на двигатель ВАЗ-21116, вы толкнете ремень грм и он прослужит в десять раз меньше. На момент покупки я этого не знал и купил от девятки.

Каток, который я купил от приоры Pilenga PT-P 1570, на глаз оказался таким же, за исключением отверстия под болт сбоку подушки двигателя. Когда я снял собственное видео, я понял, что есть большая разница! Во первых родной каток 21116 большего диаметра, а во вторых он уже есть.Пластиковый корпус ролика приора шире и он цепляется за двигатель, решается это растиранием лишнего болгаркой или как у меня болгаркой. Отличие есть еще в одной детали, толщине металлического корпуса ролика. ролик шире, чем у приоры, а потому если собираетесь делать ставку от приоры все равно надо ставить шайбу. Вывод мой не оптимистичный: так как каток у приоры меньшего диаметра, чем у гранты, необходимо при растяжении катка тянуть дальше отметки и тем самым фактически лишить его диапазона автоматической регулировки.

Замена ремня ГРМ, ролика и помпы. Попытка №1

Собрал все купленные детали в пакет:

Натяжитель роликовый автоматический 21126 (2170) Pilenga PT-P 1570;

Водяной насос ВАЗ-2109 \ 14 ТЗА 210010-75

Итого 2540 руб.

Раньше мне самому не приходилось менять ГРМ, некогда было учиться и я решил загнать в сервис. Там все было разобрано. Достали помпу, люфт есть, но не так критично! Почему прогнулся ремень ГРМ? Пока не ясно.

Подшипник тоже в отличном состоянии, ремень тоже! Поставил в багажник родные запчасти, поставил новые. Завожу машину и ура! Стук ушел, ремень сидит как перчатка! Я заплатил 2000 рублей и счастливый поехал домой.

В общей сложности замена расходников ГРМ обошлась мне в 4500 рублей, спасибо ребятам с АвтоВАЗа.

Вы наверное думали, что все нормально, помпу заменили и машина теперь как новая. Нет, нет и нет.

Приехал домой и решил осмотреть подкапотное пространство, все нормально кроме перетянутого ремня генератора, ну нечего отрегулировать натяжение, проверить и поехать домой (запомните этот момент).

Утром начал заводиться и опять бл * стук появился, попробовал тронуться, и треск тоже последовал! Разочарованный, я приступил к работе. На работе много размышлений на эту тему, а потом натыкаюсь на форум и картинки в интернете! Показывает фото водяных насосов и шкивов от приоры и девятки и показывает разницу! Просто у меня в голове ураган мыслей. После работы лечу домой, открываю ремень ГРМ, и да … ремень явно глушен.На лицевой стороне видны отпечатки зубов … снова меняются.

Замена ремня ГРМ, ролика и помпы. Попытка №2

В этот раз дождался выходных, момент нахождения не той помпы был в четверг. До субботы накатал чуть больше 200 км. В общей сложности проехал около 400 км. В этот раз я решил все поменять сам. Снова пошел в магазин и купил помпу и ремень ГРМ.

Сложил детали в сумку и поехал домой, день был солнечный, решил даже не загонять их в гараж.

Водяной насос ТЗА 21121307010-75

Ремень ГРМ ВАЗ 21116 (2190) Оригинал 5670XS

Итого 1030р + 740р = 1770 руб.

Описывать процесс замены помпы и ремня ГРМ не буду, так как есть много литературы по ремонту и эксплуатации которой, кстати, сам пользуюсь.

Чем отличается водяной насос ВАЗ-21116 от ВАЗ-21126.

Они отличаются только шириной шкива, да и то немного.Ролик оставил его семье, с Приоровским не рисковал, тем более, что состояние его было идеальным.

В качестве ключа для натяжения ролика я использовал съемник стопорных колец с плоскими губками. Метки времени выставили сразу и без проблем.

Увидел у кого-то на Drive2, что помпа от приоры цепляется при плотно затянутом ГРМ, этого не наблюдал, на глаз даже определил небольшой зазор между шкивом помпы и кожухом.

Стук и треск двигателя при трогании с места.

Разобрались с ГРМ, завели двигатель, ремень сидит как вкопанный, в машине однозначно понравилась помпа от приоры! =) НО! При трогании был стук и треск … улыбка исчезла с лица, но появилась через 10 минут ковыряния в подкапотном пространстве! Помните, я сказал вам запомнить момент, когда я ослабил натяжение ремня генератора! Так! Первый раз менял ГРМ в сервисе, ремень генератора мне очень сильно натянули и он давил на генератор и звук соответственно пропал! Придя домой, я снял напряжение и утром снова появился звук! Вот и вся загадка!

Теперь решение: мой взгляд устремился в пустое отверстие, в которое должен сидеть нижний болт крепления генератора к кронштейну (длинный болт), болта там нет! Блин, я знал, что найду откуда треск и что это не конструктивная особенность машины! Стал смотреть и понимать, болт почему то открутился и улетел.Конечно, за спиной были грехи, когда я забыл подтянуть детали, но это было раза 3-4 в моей жизни, здесь это невозможно, так как я никуда не торопился и ковырялся в поисках удовольствия!

Поставил новый болт, поставил контрольную шайбу, теперь думаю никуда не денется! Как я раньше сам этого не замечал ?! Завелась и тишина, машина работает как новая! Вау, а она меня трахнула.

В этой статье есть еще одна неразгаданная загадка! Почему ремень ГРМ ходил по шкивам, я бы не сказал, что моя помпа сильно убита.Ну ладно теперь все работает тьфу-тьфу. Живу за городом, добраться до автомагазинов общественным транспортом проблематично, хорошо, что есть Daewoo Matiz 1.0 Best, выручает.

Купил на Гранту одновременно. Пробег на Матизе 24540 км, только масло и фильтры. Почему у узбеков лучше, чем у нас?

В общей сложности со всеми косяками смена ГРМ обошлась мне в 6270 руб … жесть. Машина пробегала всего 30 000 км.

Ну почему молчат французы и японцы? Рено + Ниссан айыыы! Почему на полках магазинов нет запчастей? Почему ремень ГРМ пробежал по шкивам на 30 000 км?

Выпуск отечественной модификации Lada Grant осуществляется уже несколько лет.Автомобиль завоевал значительный авторитет благодаря приемлемому качеству и уровню характеристик, а также наличию нескольких различных версий оборудования.

Сегодня разберемся, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Некоторые общие положения о ремне

ГРМ в любом двигателе служит для обеспечения своевременного всасывания приготовленной смеси и выхода выхлопных газов. Состав этого узла подразумевает наличие таких элементов: распределительный вал

  • и коленчатый вал;
  • сами клапаны с сальниками, пружинами, направляющими втулками и другими деталями.

Какой ремень ГРМ лучше? Отдельно в указанном механизме позиционируется ременной механизм, выполняющий роль связующего звена между распределительным валом (или двумя) и коленчатыми валами. Именно ременная передача способна обеспечить синхронизацию работы элементов, входящих в комплект ГРМ.

Найти этот важный элемент на моторе не составит особого труда. Для этого достаточно открыть крышку капота Lada Granta и перед вами появится закрытый специальным кожухом.Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенным шагом.

Каков заводской регламент АвтоВАЗа по замене?

Автомобили модельного ряда Lada Granta комплектуются различными вариантами силового агрегата. Некоторые из них не обходятся без проблем при неприятной поломке ременной передачи.Это вызвано столкновением поршней с клапанами, в результате чего последние погнуты, и мотор требует ремонта.

Возможность изгиба (в случае поломки) отсутствует на версии двигателя 11183-50, которая оснащена стандартным оборудованием.

Еще не маловажный вопрос: когда менять ремень ГРМ? Чтобы исключить эту неприятную ситуацию, производитель намеренно регламентировал периодичность обязательной замены указанного «расходного материала».Ответ на вопрос, сколько поменять ремень ГРМ от компании производителя — через 15 тысяч километров пробега. Это требование распространяется как на 8-клапанные двигатели, так и на их 16-клапанные модификации.

Даже не смотря на оснащение модификации «21116» мотором с импортной головкой, в случае обрыва ремня его ожидает аналогичная печальная участь.

Производитель не рекомендует самостоятельно выполнять процедуру проверки состояния ремня и его замены.А потому, когда пришла пора менять ремень ГРМ, стоит обратиться в сервисный центр. В случае выявления факта рукописного выполнения указанной операции велика вероятность лишения владельца возможности гарантийного обслуживания. На самостоятельную замену производитель дает разрешение в отношении:

  • салонного фильтра;
  • аналогичный элемент для системы впуска.

Однако самостоятельно многие автовладельцы все же проводят замену, но не все новоиспеченные водители знают, сколько нужно менять ремень ГРМ, и какой ремень ГРМ лучше остальных.

Многие владельцы Lada Granta, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не ждать заветной отметки в 60 тыс. Км. Это связано с возможностью использования некачественных комплектующих, способных спровоцировать износ заменяемых элементов после пробега 20 тыс. Км.

Этот факт побуждает многих «Грантаводов» прибегать к использованию продукции хорошего качества, и многие из них на вопрос, какой ремень ГРМ лучше, отвечают именно от производителя «Гейтс».Но отметим, что бывают подделки запчастей этого бренда, в связи с чем рекомендуется останавливаться на приобретении товаров только у проверенных поставщиков.

Если вы решили заменить компонент самостоятельно, не следует пренебрегать некоторыми из следующих рекомендаций. В частности, не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После зацепки ремня необходимо его правильное натяжение. Это делается с помощью специального ключа. Некоторые «лидеры» возразят, мол, без него можно.Однако здесь очень проблематично решиться гарантировать качественный результат.
Усилие, прикладываемое к ветви ремня (при повороте на угол 90 градусов), расположенной между двумя валами (обычно известными: распредвалы и коленчатые валы), не должно превышать 20 Нм, но и не должно быть меньше 15 Нм. Если в указанном интервале параметров нет «попадания», то это свидетельствует о неправильном натяжении ремня. Следствие одно — новая регулировка!

Каковы признаки износа ремня?

Указанные факторы позволят точно определить момент начала повреждения ремня Lada Granta, что предотвратит неожиданное наступление его выхода из строя (обрыва).Когда менять ремень ГРМ, как понять, что он изношен?

  1. Среди основных признаков значительная степень износа материала. Этот факт легко спровоцирует пробуксовку или поломку «расходника» при незначительной нагрузке на двигатель или в условиях повышенной влажности воздуха.
  2. Появление износа часто спровоцировано нарушением правильного положения ролика по отношению к шкиву. Это подтверждается повышенным нагревом подшипника и торчащими в стороны тканевыми остатками изношенных кордов, которые используются для усиления резиновой основы ремня.
  3. Следующим признаком будет факт наличия трещин и расслоений. Чем больше таких дефектов, тем выше вероятность быстрого обрыва ремня.
  4. Если на задней поверхности появляется излишняя твердость, то наличие блеска может его выдать. Этот фактор, связанный с потерей эластичности, указывает на потерю достаточного контакта между ремнем и шкивами.
  5. В процессе эксплуатации возможно удлинение поверхности ремня, что может спровоцировать его прыжки на зубья шкива вала.Замена ремня в этом случае однозначна.
  6. Выход из строя ролика, как прямое свидетельство неправильного положения ремня по отношению к его рабочей плоскости.

Какие последствия обрыва?

По договоренности, никаких проблем с двигателем Лада Гранта в 8-ми клапанной версии при обрыве ременной передачи не возникает только в версии 11183-50 агрегата. Остальные двигатели могут выйти из строя при указанном неприятном происшествии.
В связи с этим среди Грантаводов развернулся спор о преимуществах двигателей LADA Granta с 16 и 8 клапанами, и в каком агрегате их больше.Ваша точка зрения тоже будет очень интересной.

При обрыве ременной передачи распредвал останавливается в положении, соответствующем непосредственно моменту поломки. Коленчатый вал, напротив, может продолжать вращаться. Это заставляет поршни сталкиваться с клапанами, которые в данный момент находились в открытом положении. Далее последний гнется, но иногда происходит поломка днища поршня. Народным способом «кулак дружбы»!

Основываясь на этом факте, специалисты склонны рекомендовать изменение комплекта ГРМ необходимого периода действия, ранее заявленного производителем.

выводы

Теперь вы знаете, сколько времени занимает замена ремня ГРМ. Несомненно, обрыв ремня LADA Granta — источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Ниже приведены некоторые рекомендации, цель которых — минимизировать указанный риск.

1. Будьте очень осторожны при проверке ремня на износ. Данную операцию рекомендуется проводить через 10-15 тыс. Км.

2. Не забывайте проверять состояние сальников.Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Мигание лампы, регистрирующей давление масла в двигателе LADA Granta, может указывать на проблему. Если этот факт проявляется, мы срочно выключаем двигатель и принимаем меры по поиску источника поломки.

4. Используйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Сроки замены Лада Гранта 8 клапанов требуется раз в 75 тыс. Км пробега.Если проигнорировать плановую замену ремня, натяжного ролика и иногда помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта. Ведь обрыв ремня ГРМ практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к ГРМ нужно относиться очень осторожно. Раз в 15 тысяч обязательно осмотреть ремень на предмет обрывов, трещин, отслоения или смазывания. Подробная схема привода ГРМ Лада Гранта подробнее .

  • 1 — шкив зубчатый коленвала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — ремень ГРМ
  • A — выступ на задней защитной крышке
  • B — отметка на шкиве распределительного вала
  • C — отметка на крышке масляного насоса
  • D — отметка на шкиве коленчатого вала.

Чтобы заменить ремень ГРМ, мы должны снять ремень генератора или вспомогательный ремень для Гранта с кондиционером.Шестигранником «5» открутите четыре винта крепления передней верхней крышки привода ГРМ и снимите пластиковый кожух.

Чтобы не повредить датчик положения коленчатого вала, снимите и его. При выключенном зажигании отожмите фиксатор колодки жгута проводов и отсоедините колодку от разъема датчика. Головкой на «10» откручиваем болт крепления датчика.

Вынимаем датчик из приливного отверстия крышки маслонасоса и откладываем в место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазу газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия. Головкой «17» поверните коленчатый вал по часовой стрелке за болт ведущего шкива генератора до тех пор, пока метка 1 на зубчатом шкиве распределительного вала не совместится с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться, что коленчатый вал находится в правильном положении, снимите резиновую заглушку смотрового стекла в верхней части картера сцепления.Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как открутить болт крепления шкива привода генератора, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через окошко в картере сцепления между зубьями маховика.

Головкой «17» отверните болт крепления ведущего шкива генератора, снимите шкив и шайбу.

С помощью шестигранника «5» открутите три винта, крепящие переднюю нижнюю крышку привода ГРМ. Снимите крышку.

С помощью гаечного ключа на 15 ослабьте затяжку болта натяжного ролика.

Это вращает натяжной ролик и ослабляет натяжение ремня. Снимите ремень ГРМ со шкивов коленчатого и распределительного валов. Вытаскиваем ремень из моторного отсека Гранты.

Внимание! После снятия ремня ГРМ нельзя поворачивать коленчатый вал и распределительные валы, чтобы поршни не застряли в клапанах.Размеры ремня ГРМ Лада Гранта с 8-клапанным двигателем — ширина 17 мм, количество зубьев 113.

Для снятия ролика натяжителя ремня ГРМ отверните болт его крепления и снимите натяжной ролик вместе с болтом.

Вращаем пластмассовый зажим ролика, удерживая его за эксцентрик. Ролик должен вращаться тихо, равномерно и без заеданий. В противном случае ролик необходимо заменить.

Заодно проверить исправность насоса охлаждающей жидкости можно покрутив и покачав его за шкив.Устанавливаем натяжной ролик на место, полностью не затягивая болт его крепления. Для различных модификаций двигателя в головке блока цилиндров делаются два резьбовых отверстия под болт натяжного ролика. Вверните болт крепления ролика в верхнее отверстие головки блока цилиндров. На фото ниже отверстие обозначено красной стрелкой.

Установить ремень ГРМ Grant в обратном порядке. Перед установкой ремня убедитесь, что установочные метки коленчатого и распределительного валов совпадают.Ремень надеваем на зубчатый шкив коленчатого вала, затем стягиваем обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и запускаем ее через натяжной ролик, а переднюю ветвь надеваем на шкив распределительного вала.

При необходимости поверните шкив распределительного вала в направлении наименьшего хода, пока зубцы ремня не совпадут с канавками шкива. Чтобы натянуть ремень, поверните натяжной ролик против часовой стрелки. Для этого вставьте стержни (диаметр 4 мм, расстояние между стержнями 18 мм) в пазы внешнего диска ролика специальным ключом (для наглядности показано на снятом ролике).

Такой ключ применялся для регулировки натяжения ремня на всех переднеприводных ВАЗах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Лада Гранта можно использовать плоскогубцы для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик против часовой стрелки до совпадения выреза внешнего диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика моментом 34–41 Нм.

Чрезмерное натяжение ремня сокращает срок его службы, а также срок службы насоса охлаждающей жидкости и подшипников промежуточных роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Поворачиваем коленвал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение меток ГРМ коленвала и распредвала. При снятом шкиве привода генератора удобно проверить правильность положения коленчатого вала, совместив метку 1 на зубчатом шкиве коленчатого вала с выступом 2 крышки масляного насоса.Фото для наглядности ниже.

Если вы не уверены в своих силах, то работу по замене ремня на Лада Гранта можно доверить автосервису. Для двигателя с 8-клапанным механизмом ГРМ это дешевле, чем для версии с 16-клапанным двигателем.

Ремень ГРМ на 8-клапанном гранате является связующим звеном между распредвалом и коленчатым валом. Ремень ГРМ Grant 8 действует как гибкое соединение, обеспечивающее бесшумную работу (железная цепь в старых двигателях создавала приличный шум).

Обрыв ремня ГРМ на Гранте сопровождается его постепенным разрушением. Полное разрушение ремня в момент движения автомобиля приводит к столкновению поршней с клапанами, в результате чего последние получают разного рода повреждения, чаще всего гнутся. Единственный способ избежать поломки клапанов — преждевременно заменить ремень ГРМ, момент которого занесен в сервисную книжку автомобиля.

Двигатели Lada Grants 11183, в отличие от двигателей других моделей ВАЗ, требуют замены ремня ГРМ каждые 60 тыс. Км.Замена ремня с таким пробегом является исключительной рекомендацией производителя автомобиля.

Для достижения максимальной безопасности и целостности механизмов двигателя автомобиля рекомендуется заменять его каждые 40-50 тыс. Км. Именно на этом этапе ролики и помпа начинают изнашиваться.

В большинстве случаев обрыв ремня ГРМ происходит не в результате полного износа его конструкции, а именно выхода из строя (заклинивания) роликов или помпы.

В том случае, если все же порвался ремень ГРМ Лада Гранта 8 клапанов, необходимо использовать следующие инструменты для замены:

Ключ на «10»; ключ на «17»; монтажное полотно; специальный ключ для регулировки натяжения ремня ГРМ.

Работы по замене ремня ГРМ на 8-клапанном двигателе выполняются согласно приведенным ниже инструкциям. Что касается 16-клапанного двигателя, то инструкция практически идентична 8-клапанному.

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с АКБ, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для этого необходимо снять переднее правое колесо.

Замену ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Почему проводится такое мероприятие? Необходимо установить первый поршень в ВМТ (верхняя мертвая точка).

Регулировка гайки натяжного ролика


Именно соответствующая регулировка натяжного ролика, а точнее использование ремня ГРМ Лада Гранта в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа изношенного или порванного ремня ГРМ ослабьте гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение.После этого можно переходить к следующему этапу.

Важно: не пытайтесь просто разрезать ремень, чтобы не открутить болты натяжения. В этом случае вы не сможете установить новый ремень на валы.

Шкив привода генератора: открутить болт шкива главного генератора


Отвинтить болт шкива генератора можно обычными ключами, которые указаны выше в списке необходимых инструментов. Если болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

Удаление пробки в картере сцепления

Зубья маховика фиксируются монтажной лопаткой, наличие которой обосновано перечнем необходимых инструментов.

После выполнения этих действий болт шкива генератора перестанет вращаться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

Снятие шкива генератора

Демонтаж шкива генератора должен производиться сразу после снятия монтажного ножа. После демонтажа шкив необходимо поставить на чистую поверхность. Мусор в орудии может вызвать его заклинивание.

Демонтаж нижней крышки ГРМ

Процесс демонтажа нижней крышки ГРМ осуществляется снятием трех болтов крепления.Эта конструкция применяется в двигателях моделей Grants 21116, а также 11186.

Демонтаж ремня ГРМ

Последний этап — демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

Снятие ремня ГРМ с шкива ГРМ

Снятие ремня с коленчатого вала.

Именно на втором этапе демонтируется ремень ГРМ Гранта вместе с натяжным роликом.Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

Во время сборки нижней крышки привода ГРМ необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Лада Грант остаются загадкой, в основе которой лежит не только невысокое качество материала, из которого изготовлен ремень, но и плохое качество сборки агрегатных узлов, через которые осуществляется синхронизация ГРМ. ремень проходит.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобилей не отставать от Евро 3/4. Именно желание подогнать автомобиль под эти стандарты привело к вышеупомянутым негативным моментам в повседневной эксплуатации автомобиля.

Несмотря на заявления производителя о качестве Гранты, ремня ГРМ и пороге его личного пробега в 200 000 тыс. Км, он уже разорван на 70 — 80 тыс. Км. Хорошая и стоящая замена — роликовый ремень Gates.

Именно на Lada Granta из приоры ремень ГРМ подойдет Lada Granta и не вызовет преждевременного выхода из строя. Цена ремня ГРМ на Гранте позволяет менять его каждые 50 000 тысяч км, что, в свою очередь, снизит вероятность возникновения других статей расходов, связанных с ремонтом клапанов двигателя.

В этой статье мы коснемся проблем, которые может вызвать некачественный или изношенный ремень ГРМ Лада Гранта 8 клапанов и 16 клапанов. Несмотря на свою простоту, эта деталь играет огромную роль в работе двигателя автомобиля.

При работе силового агрегата неважно 16 ячеек или 8 ячеек, ремень постепенно изнашивается и если его своевременно не заменить, он может полностью сломаться и порваться. Этого нельзя допускать, так как это может привести к такому опасному явлению, как изгиб клапанов и разрушение поршневой системы. В инструкции, которая идет в комплекте с автомобилем Лада Грант с двигателем 16-кл и восьмиклапанным, рекомендуемый срок замены составляет 60 тыс. Км.пробег. Но по мнению многих профессионалов, эта цифра несколько завышена и достигать ее не стоит, а менять необходимо через 50 тысяч километров.

Еще одна причина для более быстрой замены ремня заключается в том, что такие детали, как насос и промежуточные ролики, рассчитаны на пятьдесят тысяч километров пробега. Тогда их использование рискованно. Чрезмерное использование этих узлов может привести к поломке ременной передачи со всеми негативными последствиями для системы.Но в любом случае, через сколько километров менять ремень и какой лучше выбрать — ваше личное дело.

Для чего нужен ремень ГРМ?


Ремень ГРМ на автомобиле Лада Гранта необходим для того, чтобы синхронизировать работу распредвала и коленвала. В инструкции к автомобилю на 16 и 8 ячеек регламентирован срок замены. Однако, тем не менее, большинство автомобилистов мало знают об этом и могут даже не знать его местонахождение, не беспокоясь о том, как его правильно поменять.Располагается он просто, нужно лишь приподнять крышку капота машины. На наиболее видном месте находится зубчатый ремень, охватывающий множество шкивов. Открыв инструкцию, прилагаемую к автомобилю, вы также легко найдете раздел с описанием этого устройства. Ремень ГРМ взаимодействует не только с коленчатым валом и с распределительным валом, но и с некоторыми другими системами. Такая нагрузка значительно сокращает срок службы ремня, что дает возможность его порвать.

Ремень меняем сами


Замена ремня ГРМ по истечении указанного срока на двигателях Лада Гранта объемом 16 и 8 кл — несложный процесс, и сделать это своими руками сможет даже начинающий автомобилист.Главное, внимательно следовать всем пунктам инструкции и ничего не упустить.

Необходимые инструменты



Этапы работы



Следующий важный этап — правильное натяжение ременного привода ГРМ Лада Гранта с агрегатами на 16 ячеек и 8 ячеек.


Внимание! Натяжной ролик не должен двигаться или отклоняться, сколь угодно сильно в ту или иную сторону, это будет доказательством того, что он находится в хорошем состоянии и работает правильно.Это значит, что его поломка исключена.

Видео «Замена ремня ГРМ на автомобилях ВАЗ»


В данном видео показано, как производится замена ремня ГРМ на автомобилях семейства ВАЗ. в том числе и на Lada Granta. Рассказывается не только о том, как правильно менять ремень, но и о том, какой из них нужен, чтобы не допустить поломки.

Отечественный автомобиль Lada Granta выпускается несколько лет. И, благодаря хорошему качеству изготовления и нескольким различным комплектациям, ему удалось завоевать доверие многих водителей.Сегодня мы поговорим о замене ремня ГРМ на Лада Гранта.

Общая информация ремень ГРМ

В любом автомобиле газораспределительный механизм позволяет своевременно впускать и выпускать соответственно рабочую смесь и выхлопные газы. В состав этого механизма входят распределительный вал, а также различные детали привода клапанов, а также сами клапаны с пружинами, а также втулки направляющего типа.

Если говорить о ремне ГРМ, то это особый элемент, который работает как звено.Благодаря ему обеспечивается синхронная работа распредвала и коленчатого вала.

Найти такой ремень совсем не сложно. Вам этого будет достаточно, после чего вашему взору предстанет пояс. Правда, этот «спецагрегат» будет защищен специальным кожухом, который должен предотвращать попадание грязи и защищать от других механических воздействий.

Внешне ремень ГРМ имеет зубчатую внутреннюю поверхность и резиновую основу. В отличие от других типов ремней, он охватывает сразу несколько шкивов.

Кроме двух названных валов, ремень объединяет еще несколько узлов, например, водяной насос (помпу) и так далее.

Повреждение роликов или насоса свидетельствует о повышенном износе ремня, что многократно сокращает срок его службы.

Технический регламент завода АвтоВАЗ на замену ремня

Автомобили семейства Lada Granta оснащаются, как мы уже говорили, различными модификациями двигателей.У одних нет проблемы с тем, что при обрыве ремня ГРМ гнутся клапаны, у других есть подобная особенность.

Только двигатель 11183-50 не гнет клапана при обрыве ремня ГРМ, такой мотор устанавливается на Лада Грант в стандартной комплектации. Подробнее о том, в каких двигателях, при обрыве ремня ГРМ, обрывается клапан.

Для исключения возникновения нештатной ситуации производитель рекомендует заменить ремень. один раз на семьдесят пять тысяч километров … Но за его состоянием придется следить чаще — при прохождении каждого ТО, то есть через 15 тысяч километров. Это утверждение верно как для 8-клапанных двигателей, так и для 16-клапанных двигателей. Даже не смотря на то, что в ней собрана импортная ГБЦ, ей тоже придется делать дорогостоящий ремонт из-за обрыва ремня!

Естественно, производитель не рекомендует производить замену ремня самостоятельно, равно как и проверку.Если вы попытаетесь выполнить все работы самостоятельно, то велика вероятность, что вам откажут в последующем гарантийном обслуживании. Рекомендуется самостоятельно менять только фильтр (,).

Большинство владельцев Lada Granta, особенно владельцы 16-клапанных двигателей (ремонт намного дороже 8-клапанного аналога) советуют не ждать положенных 75 тысяч километров. Дело в том, что некачественные комплектующие могут привести к тому, что износ начнется через 20 тысяч километров пробега.

Большинство владельцев используют при замене хорошо зарекомендовавшие себя продукты Gates. Но они любят подделывать этот бренд, поэтому старайтесь покупать у проверенных временем поставщиков!

K015670XS — номер детали для 16-ти клапанных двигателей.

Если вы решили заменить ремень самостоятельно, то есть несколько рекомендаций, которые стоит учесть.

Например, после установки ремня вам также необходимо будет правильно его натянуть. Делается это с помощью специального ключа. Некоторые заметят, что можно обойтись подручными средствами, но тогда никто не гарантирует результата.

Усилие, которое характерно для поворота ремня на 90 градусов между шкивами коленчатого и распределительного валов, не должно превышать 20 Нм, но не должно быть ниже 15 Нм. Все остальные индикаторы сообщат вам, что ремень был неправильно натянут, и потребуется дальнейшая регулировка.

Знаки износа ремня

Как мы уже отмечали, необходимо регулярно контролировать состояние ремня ГРМ.

Это позволит вам заметить его повреждение еще до того, как он полностью выйдет из строя, повредив детали двигателя.

  1. Первым признаком будет значительный износ материала. Если это так, то вы рискуете поскользнуться или сломаться при значительной нагрузке на автомобиль, а также при повышенной влажности.
  2. Далее следует, что износ происходит, как правило, при отклонении положения натяжного ролика и шкива, а также при значительной температуре подшипника или его неудовлетворительной работе. Это можно заметить по тому, что материал будет изнашиваться, а остатки ткани будут торчать из него.
  3. Третий признак предполагает наличие трещин или расслоения. Чем больше таких повреждений, тем выше шанс, что ремень очень скоро порвется.
  4. Проблемы также характерны для ситуации, когда задняя поверхность ремня имеет низкую эластичность и значительную твердость. Также он придаст поясу характерный блеск. Это предотвратит хороший контакт со шкивом.
  5. Во время работы ремень может удлиниться. Если этот параметр стал слишком большим, то стоит заменить ремень на новый, тем более что его упругая способность значительно снизится.
  6. И, конечно же, если положение ремня отклоняется от указанного положения, то это расскажет вам о ситуации, когда компоненты натяжного ролика могут выйти из строя.

Снятый для осмотра ремень ГРМ еще похож, но хозяин решил его заменить

В этом случае ремень все еще в хорошем состоянии.

Последствия обрыва ремня ГРМ

Погиб 4 клапана после обрыва ремня ГРМ

Как мы уже говорили, только один мотор не должен иметь серьезных проблем после обрыва ремня ГРМ — 11183-50 … А вот остальные модели могут иметь значительные поломки, что повлечет за собой значительные финансовые вложения! На нашем сайте между гроверами Grant развернулась битва за то, что нам также интересно ваше мнение.

Дело в том, что при обрыве ремня распредвал останавливается в том положении, в котором он был в тот момент. Но коленчатый вал продолжает двигаться. В результате поршни с большой силой ударяли по клапанам, которые в тот момент находились в открытом состоянии. Клапаны прогибаются от этого удара, и в редких случаях поршень может даже быть проколот, хотя это бывает очень редко.Эту ситуацию в народе называют «кулаком дружбы»!

выводы

Конечно, обрыв ремня ГРМ на Лада Гранта может доставить массу проблем.

Но это вовсе не означает, что мы ничего не можем сделать. Есть несколько рекомендаций, которые помогут вам свести к минимуму риск такого ущерба.

Первый момент должен быть тщательно связан с проверкой состояния ремня. Некоторые рекомендуют проверять состояние через 10 или 20 тысяч километров.Также старайтесь следить за состоянием сальников. Под капотом даже заглядывать не надо, так как при их износе на асфальте появятся характерные пятна.

Мигание аварийной лампы, указывающее на проблему с давлением и уровнем масла, также расскажет о проблемах. Если это произошло, то двигатель необходимо немедленно выключить и найти причину такого «поведения» машины.

При замене ремня ГРМ следует использовать только оригинальные запчасти.Но даже брендовые детали нужно будет постоянно контролировать.

Второй метод с использованием подвешенного колеса описан выше. Когда отметки совпадут, нужно снять резиновую заглушку, расположенную на коробке передач, и открыть смотровое окошко. В нем виден маховик, риск на нем тоже должен совпадать с прорезью на корпусе. Следующим шагом будет снятие ремня со шкива привода генератора. Для этого ослабьте нижний крепежный болт этого блока, а верхний болт открутите и вытащите.

Затем корпус генератора можно сдвинуть вперед и снять ремень со шкивов. Сразу же, воспользовавшись моментом, можно осмотреть снятый ремень на предмет дефектов и повреждений, а при необходимости поменять. Затем следует операция по ослаблению болта крепления шкива коленчатого вала. Часто бывает, что просто так накидным ключом это сделать невозможно, особенно после заводской затяжки. Есть несколько способов.

  1. Вставьте плоскую мощную отвертку или монтировку в смотровое окошко маховика, заблокировав его.Удерживая отвертку правой рукой, левой отверните болт шкива гаечным ключом на 17 мм.
  2. Если есть помощник, процедура значительно упрощается. Один будет включать 4-ю передачу, нажимать и удерживать педаль тормоза, второй в это время откручивает шкив. Делать это намного удобнее, обе руки свободны для работы.
  3. Некоторые автомобилисты накладывают гаечный ключ на болт шкива и прижимают его к какому-либо корпусу или элементу подвески, после чего проворачивают коленвал стартером на нейтраль.Метод довольно опасный, допустимо использовать в самом крайнем случае, когда другими способами открутить болт невозможно.

После откручивания болта снимается шкив и протирается рабочая часть тряпкой. Затем нужно ослабить болт натяжного ролика, натяжение ремня ослабнет и его можно будет снимать. Так как ролик тоже надо менять, его нужно открутить. Последним снимается нижняя крышка механизма, которая крепится к двигателю тремя болтами.

На этом разборка устройства завершена. Перед установкой нового ролика и ремня ГРМ нужно убедиться, что приводной вал помпы вращается свободно и не заклинивает. В противном случае придется принимать решение о замене насоса охлаждающей жидкости.

Повторная сборка механизма

Процесс сборки проводится в обратной последовательности, только в самом начале нужно убедиться, что ранее поставленные метки находятся на своих местах. Затем надевается новый натяжной ролик и новый ремень ГРМ надевается на шестерни, начиная снизу, от коленчатого вала.Поддерживая ремень рукой с небольшим натяжением, наденьте его на шестерню распределительного вала так, чтобы все зубцы совпали, а затем натяните натяжным роликом.

В его корпусе есть 2 отверстия, в которые можно вставить специальную вилку или плоскогубцы, с их помощью и растянуть. Затем затяните роликовый болт со средним усилием. Чтобы убедиться, что ремень правильно установлен и натянут, необходимо сделать пару полных оборотов коленвала, желательно не стартером, а ключом.Затем совместите метки и еще раз проверьте положение меток в смотровом окошке маховика.

Есть один нюанс: опасность на шестерне распредвала может отклониться на пару мм в ту или иную сторону от отметки на корпусе, это вполне допустимо. Если ремень установлен неправильно, расхождение составит 1 см, это сразу заметно. Необходимо снова ослабить его натяжение и переставить ремень на один зуб вправо или влево, а затем повторить операцию.Когда новый ремень будет успешно установлен и натянут, сборку можно будет снова собрать.

При установке ремня привода генератора следует помнить, что на ВАЗ 2190 нет натяжного механизма. Поэтому корпус агрегата перемещают максимально близко к блоку цилиндров, ремень надевается на его шкив полностью , а частично на коленчатом валу, после чего его нужно будет провернуть на пол-оборота, чтобы расходник встал на место. Дальнейшая сборка не проблема, после чего можно заводить мотор.Такими деталями отличается операция по такой замене 16-клапанного двигателя Лада Грант.

  1. Распредвалов два, метки нужно будет совместить, а потом проверить на двух шестернях.
  2. Необходимо поменять 2 ролика: натяжной и обводной.
  3. Новый ремень нужно будет аккуратно надеть на две верхние шестерни, пропустив его мимо обводного ролика, процесс несколько более кропотливый.

При замене рекомендуется обращать внимание на чистоту внутренней части пространства механизма газораспределения.Как правило, там скапливаются пыль, грязь, отходы старой ленты в виде черного порошка и так далее. Правильно будет тщательно протереть корпус мотора, шестерни и защитный кожух изнутри.

Вся процедура довольно проста. Зная, на сколько нужно менять расходники механизма ГРМ и имея минимальный набор приспособлений, каждый может сделать это самостоятельно.

Процесс замены топливного фильтра на Лада Грант Перечень работ ТО 2 и их стоимость для автомобиля Lada Granta

Facebook

Твиттер

В контакте с

одноклассники

Google+

Самый главный привод Поменять ремень ГРМ гранта 8 клапана

Начиная с модели ВАЗ-2108 Волжский автозавод перешел на использование ременного привода ГРМ и продолжает использовать его на современных моделях, в том числе на Lada Granta.

Этот тип привода имеет ряд преимуществ по сравнению с цепным приводом, в том числе:

  • не требует смазки, поэтому можно перемещать привод ГРМ за пределы двигателя;
  • тихая работа и более простой процесс замены.

Но ремень движется намного меньше, чем цепь. Поэтому основа долгой и безотказной работы силовой установки — своевременная проверка состояния ремня и его замена.

Периодичность замены

В технической документации производителя указано, что ремень ГРМ на Лада Грант подлежит замене каждые 60 тысяч километров.

Но здесь стоит отметить, что это граничное значение и его лучше заменить до достижения такого пробега, примерно — на 50 тысяч км, но бывают случаи, когда привод требует замены на 40, а то и 30 тысяч. км, все зависит от качества ремня и условий его работы.

В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тысяч км) и при обнаружении признаков износа немедленно заменять.

Если этого не сделать, то возможна его поломка, что чревато серьезными последствиями — поршни двигателя сталкиваются с открытыми клапанами, что приводит к их повреждению и последующему дорогостоящему ремонту.

Конструктивные особенности привода разных двигателей

Чтобы понять, как проводятся работы по обслуживанию привода ГРМ, сначала рассмотрим его конструкцию.

Итак, привод газораспределительного механизма осуществляется от коленчатого вала … При этом фаза фаз газораспределения в цилиндрах двигателя имеет 4 цикла, и они выполняются за два полных оборота коленчатого вала.

Но 2 из этих циклов происходят с закрытыми клапанами, поэтому распределительный вал должен обеспечивать только одноразовое закрытие и открытие клапанов для всех 4 циклов.

Следовательно, на два оборота коленчатого вала приходится только один оборот распределительного вала. Причем достигается это довольно просто — за счет разного диаметра шкивов ведущей шестерни.

Ремень имеет зубчатую рабочую поверхность, что исключает проскальзывание на шкивах. Помимо передачи усилия от коленчатого вала, ремень выполняет еще одну функцию — он приводит в действие насос системы охлаждения.

При этом привод должен быть постоянно натянут, чтобы исключить проскакивание зубьев на шкивах, поэтому в его конструкцию входит натяжной ролик.

Это и вся конструкция привода, то есть в него входят всего два зубчатых шкива (коленчатый и распределительный), шестерня помпы, натяжной ролик и сам ремень.

Все это находится сбоку от двигателя, а не внутри. Но чтобы исключить попадание грязи и технических жидкостей, способных повредить ремень, все элементы закрывают защитными щитками.

Но это описывает конструкцию 8-клапанного газораспределительного механизма, для которого используется только один распредвал.

Но некоторые модели Lada Grant комплектуются двигателями с 16-клапанным ГРМ и двумя распредвалами. Но из-за этого конструкция привода особо не меняется.

В отличие от 8-ми клапанного здесь не один, а распредвалы и соответственно два зубчатых шкива, а в конструкцию добавлен еще один ролик — байпасный, который также является опорным.На этом все разногласия закончились.

Проверка состояния и натяжения

Как уже отмечалось, чтобы обрыв ремня не приводил к серьезным проблемам, необходимо периодически проверять его состояние и натяжение.

Проверить состояние ремня достаточно просто и вы можете сделать это самостоятельно.

Для этого отверните и снимите защитные кожухи привода, открутите переднее правое колесо, включите повышающую передачу и поверните колесо.

Включенная шестерня будет обеспечивать вращение коленчатого вала и привод газораспределения через коробку передач.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа — рваные зубья, отслоение резины от ниток, трещины, значительные потертости, то ремень необходимо заменить независимо от пробега.

Дополнительно при проверке состояния привода необходимо оценить его натяжение.

Хотя на Гранте используется ролик с автоматическим натяжением, нельзя полагаться на то, что он работает нормально и натяжение лучше проверить, тем более что выполняется очень просто.

Ремень нужно взять двумя пальцами за середину участка напротив натяжного ролика, то есть на промежутке между шкивами валов и повернуть по часовой стрелке.

Причем, если даже при значительном усилии его нельзя перекрутить на угол больше 90 градусов, то ремень натянут нормально. Если он закручивается на больший угол, то необходимо отрегулировать его натяжение.

Что потребуется для замены ремня

Итак, для выполнения работ вам понадобится такой инструмент, приспособления:

  1. Набор рожковых и накидных ключей самых распространенных типоразмеров;
  2. Набор шестигранников;
  3. Мощная отвертка или монтажная лопатка, монтировка;
  4. Специальный ключ для натяжения натяжного ролика или как минимум круглогубцы для снятия стопорных колец;
  5. Маркер;
  6. Тряпки.

Естественно, потребуется новый ремень подходящего размера, а также новый ролик натяжителя, так как его необходимо заменять вместе с ремнем. Подготовив все это, можно приступать к разборке.

Разборка

Последовательность работ следующая:

Особенности разборки 16-клапанного мотора

Что касается 16-ти клапанного двигателя, то разборка последовательно полностью идентична описанной, за исключением одной точка — установка знаков.Поскольку в этом двигателе используется два распредвала, отметки на обоих должны быть совмещены, и не забывайте о отметках на маховике.

Также при разборке, помимо натяжного ролика, необходимо будет демонтировать обводной ролик, так как его тоже нужно будет заменить.

После снятия ремня необходимо также проверить люфт подшипников насоса. Если он значительный, то лучше сразу заменить. Иначе вскоре может выйти из строя после замены ремня и необходимости повторной разборки привода, так как помпа меняется только после разборки привода.

Обратите внимание, что после снятия ремня важно следить за тем, чтобы случайно не повернуть один из валов при установке нового.

Сборка, проверка

Сборка привода производится в обратной последовательности, но с соблюдением определенных нюансов. Сначала ставим на место натяжной ролик и наживляем болт его крепления, но не затягиваем.

В 16-клапанном двигателе перед тем, как надеть ремень, ставим оба ролика на место, но в отличие от натяжного байпаса можно сразу затянуть.

Ремень надевается снизу вверх. То есть сначала на зубчатый шкив коленчатого вала устанавливаются зубья ремня, затем он накидывается на насос, затем наматывается за ролики и только потом надевается на шкив распределительного вала.

После установки ремень натягивается. Для этого в специальные отверстия во внешней обойме натяжного ролика устанавливают специальный ключ или плоскогубцы, после чего его поворачивают по часовой стрелке до совмещения выреза на этой обойме с прямоугольной выемкой на внутренней втулке.

Удерживая ролик в этом положении, болт его крепления затягивается.

Закончив затяжку, устанавливаем на место нижнюю защитную крышку, шайбу и шкив привода генератора. После этого проверяем правильность работы.

Для этого сначала проверяем совпадение всех меток, затем проворачиваем коленвал на несколько оборотов, после чего снова совмещаем все метки. Если они сходятся, значит работы по замене выполнены правильно и можно проводить сборку дальше.Здесь отметим, что на любых отметках допускается небольшое отклонение, но не более пары миллиметров.

При проверке совпадения меток на 16-клапанном моторе этому действию нужно уделять больше внимания, так как распредвалов два, и несовпадение меток на любом из них может привести к значительным перебоям в работе мотора. .

Замена ремня ГРМ Лада Гранта 8 клапанов требуется каждые 75 тысяч километров. Если проигнорировать плановую замену ремня, натяжного ролика, а иногда и помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта… Ведь обрыв ремня ГРМ практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к ГРМ нужно относиться очень осторожно. Раз в 15 тысяч обязательно осмотреть ремень на предмет обрывов, трещин, отслоения или смазывания.

Рекомендация касается двигателей ВАЗ-, 11186 и 21116. Все они 8-клапанные и устанавливаются на автомобили Грант. Рассмотрим шаги замены.

Во-первых, запомните простое правило: двигатель 11183 не может гнуть клапаны, поэтому вы можете вращать коленчатый вал и шкив распределительного вала по отдельности.Для моторов 11186 и 21116 это недопустимо!

Подробная схема привода ГРМ Лада Гранта

1 — зубчатый шкив коленвала 2 — зубчатый шкив насоса охлаждающей жидкости 3 — натяжной ролик 4 — задняя защитная крышка 5 — зубчатый шкив распредвала 6 — ремень ГРМ A — заподлицо на задней защитной крышке V — метка на шкиве распределительного вала С — метка на крышке масляного насоса D — метка на шкиве коленчатого вала.Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но сначала нужно снять защитную крышку.

Для снятия защиты необходимо: 11186/21116 — с помощью «внутреннего шестигранника на 5» откручиваем 4 болта на верхней части, которую потом снимаем. И нижняя часть тоже демонтирована; 11183 — отверните 3 крепежных болта 10-гранным ключом. Справиться с сказанным выше не составит труда.

Датчик положения коленчатого вала (ДПКВ) отсоединен от разъема (см. Фото). Затем крепежный винт откручивается ключом на 10. Сам датчик необходимо демонтировать.

Установка всех валов по меткам

Сначала проверьте, что шестерня находится в нейтральном положении. На картере картера ближе к узлу сцепления имеется резиновая крышка. Его нужно удалить.

Дело в том, чтобы добиться совмещения меток на маховике и в прорези шкалы.Когда это будет сделано, маховик фиксируется отверткой.

Конечно, эту операцию проще выполнять вместе. Помните, что совмещение меток A-B и C-D соответствует желаемому положению вала (см. Рис.).

Сам коленчатый вал необходимо повернуть вправо с помощью ключа «17» или «19» (двигатель 11183). Смысл сказанного поясняется фото.

Ремень генератора необходимо снять. Ремень генератора закрывает доступ к частям привода ГРМ.Вам нужно будет ослабить застежку и снять этот ремень.

Ключом на «13» ослабить нижний крепежный болт. Затем открутите верхнюю фиксирующую гайку и снимите болт. Корпус генератора прижимается к двигателю, а конструкция фиксируется проволокой. Ремень теперь можно снять. Монтаж ремня генератора осуществляется в следующей последовательности: 1 … Починить генератор; 2 … Перекиньте ремень через шкивы, как показано на фото;

3 … Включив 5-ю передачу, откатывают машину назад.

Имейте в виду, что повторное использование ремня генератора является крайней мерой. Лучше купить новую деталь.

Замена ремня ГРМ

Дайте маховику двигателя правильно установить и заблокировать (см. Выше). Затем с помощью ключа «17» или «19» (ICE 11183) открутите винт, удерживающий шкив привода генератора. Затем снимается сам шкив и защитная шайба.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 — «круглым» ключом «15» отвернуть болт крепления на 2–3 оборота.Ролик автоматически «освободит» ремень;

Автоматика будет работать на ослабление

11183 — гаечным ключом на 17 ослабить крепежную гайку. Затем сам валик вращается по часовой стрелке. Осталось произвести замену: на место старого ремня ГРМ устанавливается новая деталь, и все. Установка остальных деталей производится в обратной последовательности.

Основная операция замены

Для увеличения прижимной силы внешний роликовый узел вращается против часовой стрелки.Для двигателей 11186/21116 должно быть выполнено дополнительное требование: две прямоугольные метки должны совпадать.

Обязательное требование для двигателей 11186/21116

По завершении установки отметки A-B и C-D также должны совпадать. Чертеж для них приведен выше.

Моменты затяжки

Для правильной установки потребуется гаечный ключ с регулятором усилия. Значение на нем устанавливается в зависимости от типа детали: Винт крепления натяжного ролика (11186/21116) — 17-27 Н * м; Гайка крепления ролика (11183) — 30–36 Н * м; Крепеж шкива генератора — 105-110 Н * м.Сначала на ролике регулируется натяжение, а затем затягивается крепежная гайка или болт. Детали из каталога ВАЗ Сразу рассмотрим перечень агрегатов и специнструмента ВАЗ: Ролик натяжной для ДВС 11183 — 2108-1006120, гайка для него — 00001-0021647-21; Ремень ГРМ (11183) — 2108-1006040-10; Ролик натяжной автоматический — 21116-1006226; Ремень ГРМ (11186/21116) — 21116-1006040; Ключ роликовый автоматический — 67.7812.9573-01; Ключ под каток ВАЗ-11183 — 67.7834.9525. Ролик натяжителя семейства 2108 имеет две прорези с одной стороны. Эти прорези должны быть направлены вверх, то есть от двигателя.

Прорези выполнены под специальные инструменты. Обозначается цифрами «67.7834.9525» (см. Список). А у автоматических роликов ключ обозначается иначе — «67.7812.9573». Как это выглядит, показано ниже.

Ролик АКПП тоже можно регулировать

Осталось перечислить, как обозначаются болты крепления, шайбы и так далее: Три болта крышки ВАЗ-11183 — 00001-0009024-11, шайбы — 00001-0026406- 01; Крышка привода ГРМ (11183) — 21080-1006146-10; Болты от крышек ВАЗ-21116 — 2108-1003286-00, пружинные шайбы — 00001-0011977-73; Верхняя крышка — 21116-1006226-00, нижняя крышка — 21116-1006218-00.Надеемся, здесь не будет вопросов. Импортные аналоги Для замены ремня «2108-1006040-10» подходят разные аксессуары: GATES — 5521 или 5521XS; BOSCH — 1 987 949 095; DAYCO — 94089; CONTITECH — CT527; Финит — 2108-1006040. Ремень ГРМ «21116-1006040» можно заменить на другую деталь: GATES — 5670XS; CONTITECH — CT1164; QUARTZ (Германия) — QZ-5670XS. Обычно выбор делается в пользу продукции GATES. Буквы «XS» в ее каталоге означают «усиленный».

Внимание! Компоненты GATES (Англия) чаще всего подделываются! По фото можно понять, в чем главное отличие. Остерегайтесь подделок.

Видео о замене ремня ГРМ

Гранты

Газораспределительный механизм является одной из важнейших систем двигателя внутреннего сгорания … Ремень ГРМ управляет клапанами двигателя, обеспечивая нормальную работу впуска и выпуска. При впуске топливовоздушная смесь попадает в камеры сгорания в результате открытия впускного клапана.На следующем этапе открывается выпускной клапан, и газораспределительный механизм удаляет отработавшие газы из камеры сгорания. На ВАЗ 2190 используется штатный газораспределительный агрегат, который отличается только количеством клапанов двигателя.

ГРМ Лада Грантс

Газораспределительный механизм Lada Granta имеет ременную передачу. Подобное устройство давно знакомо автомобилистам. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, ставшего основой всех последующих модификаций силовых установок ВАЗ.На Гранту устанавливают два типа двигателей: 8-клапанный и 16-клапанный. Система газораспределения 16-клапанный силовой агрегат имеет сложную конструкцию и увеличенные габариты по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранта усложняется.

Основной особенностью 16-клапанного устройства является наличие двух распредвалов, работающих синхронно, параллельно коленчатому валу. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются через зубчатый ремень.Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. При его поломке или при прыжке клапаны встречаются с поршнями и изгибаются. Строение 16-ти клапанного ремня ГРМ наглядно показано на фото.

16-клапанный узел

  1. Метка совмещения на крышке привода.
  2. Крышка.
  3. Шкив впускного распредвала.
  4. Фазовый диск (датчик).
  5. Метка ВМТ на распредвале.
  6. Освободить шкив распределительного вала.
  7. Опорный ролик.
  8. Ролик натяжной.
  9. Ремень приводной.
  10. Шкив насоса (насос охлаждающей жидкости).
  11. ГРМ на масляном насосе.
  12. Метка центровки коленчатого вала.
  13. Шкив коленчатого вала.

Комплект синхронизации можно заменить вручную. Главное знать о наличии и правильном размещении установочных меток. Кстати, у большинства иномарок такой маркировки нет, так что преимущество в этом случае за автомобилями ВАЗ.

Восьмиклапанный привод ГРМ у Лады Грант, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, потому что обводного ролика нет, а распредвал всего один. На фото хорошо видно устройство ГРМ для 8 клапанов.

Если сомневаетесь собственными силами, не нужно пытаться заменить ремень ГРМ своими руками, так как можно навредить еще больше. К тому же в автосервисе такая процедура, выполняемая на 8-клапанном двигателе, стоит недорого.Но в случае с 16-клапанным мотором ценник обычно намного выше.

Замена ремня ГРМ на 16-ти клапанном двигателе Гранта

Доступ к приводу газораспределительного устройства закрыт пластиковой крышкой. Чтобы снять крышку, нужно отвернуть пять винтов шестигранным ключом на 5. Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны винты крепления верхней крышки, а цифрой 2 — винты крепления нижней крышки. После откручивания пяти винтов необходимо поднять верхнюю крышку и снять ее с двигателя.

Если автомобиль с механической коробкой передач, нужно включить пятую скорость, вывесить правое переднее колесо и повернуть его по часовой стрелке. При этом необходимо осмотреть ремень на предмет трещин, потертостей, расслоений и т. Д. Если автомобиль оборудован автоматической коробкой передач, нужно снять правое переднее колесо и правый пыльник (защитный щиток). Головкой 17 поворачивается болт крепления ведущего шкива дополнительного оборудования (кондиционер, генератор) и проводится осмотр ремня.Если выявлены различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена также потребуется при утечке масла, неисправности водяного насоса и ролика натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к несоответствию углового расположения коленвала и распредвалов. В результате поршневая группа будет соприкасаться с клапанами. В итоге потребуются ремонтные работы.

Обрыв ремня ГРМ и его последующая замена — довольно частая проблема среди владельцев автомобилей Гранта, как с 8-ми клапанным двигателем, так и с мотором, на котором установлено 16 клапанов.

Очень часто среди автомобилистов можно услышать разговор о том, что из-за обрыва ремня заклинивает двигатель или «гнет клапан». Почему так происходит и как предотвратить такое явление, а также как самостоятельно поменять деталь, и пойдет речь в нашей статье.

Ремень ГРМ. Для чего нужен

Для передачи крутящего момента от коленчатого вала к системе ГРМ в большинстве современных автомобилей используется приводной ремень … Авто слесари и водители называют эту деталь — ремень ГРМ.Это изделие изготовлено из прочной резины, армированной специальным стекловолоконным шнуром. Для лучшего сцепления он имеет зубья, которые совпадают с канавками на шкивах коленчатого и распределительного валов.


Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая плавный цикл впускного и выпускного механизма и вывод выхлопных газов наружу.
Помимо валов двигателя, ремень ГРМ на клапане Grant 8 приводит в действие насос охлаждающей жидкости, который называется «помпа».Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждый водитель должен внимательно следить за целостностью детали и своевременно заменять этот элемент.

Срок замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, оговаривает сроки замены ремня ГРМ — 75 тыс. Км пробега. Установленный срок распространяется на все автомобили Grant вне зависимости от количества клапанов.

Помимо плановой замены предусмотрительный водитель всегда следит за состоянием привода, так как он может преждевременно выйти из строя из-за некачественной или неправильной установки.Поэтому и принято решение «на сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему ремень может внезапно порваться

В некоторых случаях даже новая деталь может внезапно порваться, что доставляет владельцу автомобиля много неудобств. Чаще всего стираются зубья из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В этом случае он криво ходит по шкивам и роликам и его зубья «съедают» металлические элементы шкивов.


Другими причинами преждевременного износа могут быть:

  • Низкое качество детали. В этом случае экономия может сыграть с водителем злую шутку, поэтому делать покупку нужно в проверенных магазинах.
  • Неисправность помпы. Это одна из самых частых причин поломки. Ролики насоса со временем ломаются, образуя зазор, и смещают ось. От этого его зубы быстро стираются и приводят к поломке.
  • Натяжной ролик неисправен. С роликом может случиться то же самое, что и с добычей.Неисправный подшипник создает люфт и смещает ось растяжения.
  • Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он изготовлен, и сильно влияют на прочность детали.
  • Износ зубьев шкива. Если распредвал или шестерни коленчатого вала сильно повреждены, это сразу же повлияет на целостность. В этом случае на поверхности зубов будет расслоение.

Кроме всего вышеперечисленного, к тому, что Лада Гранта 8 клапанный ремень Внезапно оборвался ремень ГРМ, банальная причина его несвоевременной замены может привести.

При нарушении периодичности замены ремня ГРМ Лада Гранта водителю следует рассчитывать не только на покупку нового, но и, возможно, на полную реконструкцию двигателя. Причину разрыва можно диагностировать так:

Последствия разрыва зубчатого ремня. Неужели все так страшно?

Производитель устанавливает на автомобили Гранта несколько типов силовых агрегатов.

Всего их 5:

  • ВАЗ-11183-50
  • ВАЗ-11186
  • ВАЗ-21126
  • ВАЗ-21127
  • ВАЗ 21126-77

Первые два — восьмиклапанные, остальные — 16.Печальные последствия в виде поврежденных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим двигателям, за исключением ВАЗ-11183-50.


Так бывает. Когда на машине Гранта на высоких оборотах рвется ремень ГРМ, это приводит к тому, что теряется связь между валами мотора. Распределительный вал резко останавливается, а коленчатый вал продолжает двигаться во время работы двигателя.
В результате поршень резко ударяется о неподвижные клапаны, которые могут погнуться и даже сломаться.Такое повреждение грозит дорогостоящим ремонтом всей газораспределительной системы, а если поршень тоже пострадал от удара, то заменой поршневой группы, что еще дороже.

ВИДЕО — Обрыв ремня ГРМ и погнут клапана Лада Гранта

Как определить, скоро ли может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может потребоваться, если наблюдаются следующие явления:

  1. Падение мощности автомобиля.Плохо натянутый или изношенный привод может затруднить запуск двигателя и снизить номинальную мощность.
  2. Непонятные шумы ремня ГРМ на Гранте, исходящие из моторного отсека … Стук, тик или странный шорох часто указывают на то, что ремень ГРМ Granta поврежден и трется о кожух или другие детали под капотом
  3. Видимые повреждения. Детали могут иметь потертости, трещины и «мохнатые» участки, видимые невооруженным глазом.

Если при внимательном рассмотрении выяснилось, что срезаны зубья на ремне ГРМ Гранта или хотя бы одна из других перечисленных проблем, необходимо срочно заменить деталь на новую, что вполне достаточно. можно сделать самостоятельно.

Замена ремня на 8-ми клапанный двигатель Лада Гранта. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобятся:

  • Ключи в наборе
  • Удлинители
  • Монтировка
  • Специальный инструмент для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому его необходимо приобретать заранее.Во всех магазинах можно купить ролик ремня ГРМ за Гранту в комплекте.

Перед началом работ необходимо открутить заземляющий провод от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере s8-ми клапанного двигателя … Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой стороны, а также защита, закрывающая доступ к двигателю.

Снятие защитной крышки. На автомобилях Grant пластиковая крышка состоит из двух частей. Удалить это несложно. Сначала нужно открутить 4 болта верхней части, а потом и нижней.


Для этого понадобится шестигранный ключ на 5 штук. Помимо крышки нужно еще демонтировать датчик положения коленчатого вала, просто отсоединив его от разъема и вынув из гнезда.


Совмещение отметок. Перед заменой ремня ГРМ на Гранту 16 и 8 клапанов необходимо правильно выставить ГРМ двигателя.Для этого поверните коленчатый вал по часовой стрелке. Это делается с помощью головки на 17. Вам нужно крутить до тех пор, пока метка не окажется на зубчатом шкиве, чтобы распределительный вал не совпадал с меткой на внутренней поверхности крышки ГРМ.


Кроме того, метки должны совпадать и на маховике двигателя. Проверить это можно через специальный люк в верхней части картера сцепления. После снятия резиновой заглушки нужно убедиться, что специальный выступ на маховике совпадает с меткой распредвала.


Только после этого можно продолжать замену ремня ГРМ на Лада Гранта.

Снятие шкива генератора. Чтобы валы, выставленные по меткам, не проворачивались, маховик можно заблокировать через смотровой люк. Удобнее всего это делать с помощью толстой отвертки или монтировки. Надежно закрепив маховик, осторожно открутите гайку, удерживающую шкив генератора, и снимите ее вместе с шайбой.


Затем ослабьте гайку шкива генератора


Регулировка натяжного ролика. Используя гаечный ключ на 15, постепенно ослабьте болт крепления ролика. Когда застежка будет ослаблена достаточно для ослабления, вы можете приступить к демонтажу, еще раз убедившись, что все отметки совпадают.


Вывод средств. Деталь аккуратно снимается со всех шкивов и вынимается из моторного отсека. Если на машине Гранта случился полный обрыв ремня ГРМ, сделать это еще проще.

Полезный совет: Пока вы меняете ремень ГРМ на Grant, кожух снимается, и можно проверить состояние водяного насоса и ролика натяжителя.Видео снимается и прокручивается в руках. Если посторонних шумов нет и подшипник не заклинивает, его устанавливают обратно. Водяной насос проверяют, закручивая его за шкив. Если ничего не прилипает, она в порядке.

Установка новой детали. Перед эксплуатацией ремень ГРМ для клапанов Грант 8 проверяется на наличие заводских дефектов — отслоения, трещин, излишней крупности материала. Не лишним будет посмотреть срок годности, так как каучук теряет свои свойства даже без использования, а пролежав на полке несколько лет.Количество зубьев ремня Lada Granta с 8-клапанным двигателем составляет 113, а его ширина — 17 мм. Установка детали производится в обратной последовательности. Сначала натягивается на коленчатый вал, затем на генератор и насос, вращая ролик, а в самом конце — на распределительный вал.

Напряжение. Чтобы обеспечить хорошее натяжение, вы должны повернуть ролик против часовой стрелки. Делается это с помощью специального ключа, представляющего собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он будет прокручиваться до тех пор, пока вырез в роликовом отсеке не совместится с прямоугольной меткой на внутренней втулке.Только после этого можно затягивать роликовый болт.


Для того, чтобы разобраться в последовательности работ, представляем вашему вниманию
пояснительный видеоролик о том, где искать теги:

ВИДЕО — Следы воспламенения на форсунке. Замена ремня ГРМ на моторе 8кл. Зазор между ДПКВ и шкивом зажигания

Замена ремня ГРМ на 16-клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на 16-клапанной Гранте мало чем отличается от аналогичного процесса на 8-клапанной.Но есть некоторые отличия, которые заключаются в том, что 2 распредвала имеют разные отметки и они немного по-разному установлены.

Кроме того, замена ремня ГРМ Гранты 16 автоматических клапанов осложняется тем, что для этих работ необходимо снимать стартер, перекрывающий доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-клапанным двигателем составляет 137 зубцов при ширине 22 мм.
Разборка стартера на Лада Гранта
Снять стартер несложно.Для этого достаточно выполнить следующие действия:

  • Отсоединить пластиковые разъемы от стартера.
  • Отвинтите гайку, удерживающую клемму питания. Для этого воспользуйтесь ключом на 13
  • Тем же гаечным ключом открутите 3 болта, которыми стартер крепится к кронштейну.
  • Удерживая корпус стартера, осторожно отсоедините его.


После снятия этого элемента можно приступать к замене ремня ГРМ.
Как маркировать Grant с 16-клапанным двигателем
Поскольку 16-клапанная машина имеет 2 распределительных вала, отметки на каждом из них должны совпадать с выемками на верхней части крышки ГРМ, а также с маховиком двигателя.Прокручивая коленчатый вал вправо до совпадения этих отметок, необходимо зафиксировать распределительные валы. Для этой цели отлично подойдет небольшой кусок мягкой древесины или эластичный, эластичный кусок дерева.


После совмещения меток маховик блокируется так же, как на моделях с 8 клапанами.

Опорный ролик

В моторе с двумя распредвалами, помимо натяжителя ремня ГРМ Grant, есть еще и опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, корректируя его правильное положение по отношению к другим частям и улучшая работу всего ременного привода.Как и натяжной ролик, его необходимо проверить на наличие дефектов и при необходимости заменить на новый.

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс не особо отличается от замены ремня на 8-клапанной Ладе Гранта. Начать нужно с нижнего шкива (коленчатого вала). Затем обведите шкив генератора и насоса, правильно расположив деталь на роликах, после чего наденьте ее на шкивы распределительного вала.

Как выбрать качественную запчасть

Ремень ГРМ Лада Гранта играет первостепенную роль в работе двигателя, поэтому выбирать его нужно внимательно.В процессе движения эта деталь выдерживает огромные нагрузки, и она должна быть высочайшего качества. Сегодня существует несколько проверенных производителей, продукция которых заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ по Грант марок:
Contitech
Gates
Dayco
Bosch
Среди отечественных производителей можно выделить компанию БалаковоРесинотехника (БРТ), которая предоставляет ресурс ремня ГРМ Грантс и доступную цену.

Для удобства выбора на 16-клапанную Гранту можно воспользоваться следующей таблицей:

Приобретая продукцию известной фирмы, каждый водитель думает, какой ремень лучше ГРМ на Гранту.Но кроме этого, владелец автомобиля должен быть осторожен, чтобы не попасться на подделку. Необходимо проверить наличие голограмм и других опознавательных знаков, используемых той или иной компанией, а также совпадение оригинальных номеров деталей и надписей на коробке.

Покупка запчастей должна осуществляться только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Конструкция ремня ГРМ на 8-клапанном двигателе автомобиля Лада Гранта ничем не отличается от старого-доброго двигателя 2108.Поэтому эту процедуру в целом можно показать на примере Самары, а разница будет только в шкиве коленвала.

Как часто нужно менять ремень ГРМ на Гранте?

Дело в том, что после старта продаж Lada Grants стали устанавливать два разных двигателя, хотя оба они были 8-клапанными:

  1. 21114 — 1,6 8-кл. Этот мотор не гнет клапан, так как поршневая группа обычная, поршни с канавками под клапаны.Мощность 81 л.с.
  2. 21116-1,6 8-кл. Это уже модернизированная версия 114-го двигателя, имеющая облегченный поршневой двигатель. Мощность 89 л.с. Клапан гнется.

Итак, с учетом того, что при обрыве ремня ГРМ на 21116 двигателе гнет клапана почти со 100% вероятностью, это необходимо регулярно контролировать. Причем замену нужно делать не реже одного раза в 60 000 км пробега.

Фотоотчет по замене ремня ГРМ на 8-ми клапанной Гранте

Первый шаг — установить временные метки, с которыми вы можете ознакомиться.После этого нам понадобится следующий инструмент для работы.

  • Ключи 17 и 19
  • Напор 10 м
  • Трещотка или кривошип
  • Отвертка плоская
  • Ключ специальный для натяжения ремня

Сначала машину домкратом поднимаем и снимаем переднее левое колесо, так будет удобнее выполнять эту услугу. При помощи толстой отвертки или помощника необходимо заблокировать маховик, а в это время открутить болт крепления шкива коленвала.

На фото выше пример от ВАЗ 2109 старой модели — на новом шкиве Гранты все немного иначе, но смысл, думаю, понятен.

Теперь ключом на 17 ослабляем натяжной ролик, как ясно показано на фото ниже.

И ремень снимаем, так как его ничто не держит.

При необходимости следует также заменить натяжной ролик, если он уже износился (появился шум, увеличился люфт при работе).Установка нового ремня производится в обратном порядке и не представляет особой сложности. Главное, после установки проверьте метки ГРМ, чтобы они совпадали, иначе даже при первом запуске есть риск повреждения клапанов.

Самый главный привод ГРМ номер Лада Гранта 8 клапанов

Все переднеприводные автомобили последних моделей, которые выпускает автомобильный завод, расположенный в городе Тольятти, имеют зубчатый ремень в газораспределительном механизме.Lada Granta полностью относится к этим моделям.

Автомобиль комплектуется несколькими модификациями двигателей, которые могут иметь 8 или 16 клапанов в ГБЦ. Многие владельцы обслуживают и ремонтируют данную модель самостоятельно, поэтому им будет полезно узнать, как поменять ремень ГРМ на Лада Гранта с 8 клапанами.

моторов Lada Granta с 8 клапанами в ГБЦ имеют индекс 11183 и 11186. Первый из них начали выпускать в 2004 году, второй позже, а именно в 2011 году.Мощность агрегата «83» — 82 лошади, у модификации «86» — 87 л.с. Двигатель 11186 — это улучшенная модель двигателя «83». В нем используется облегченная шатунно-поршневая группа. Удалось добиться уменьшения массы поршневой группы почти на 30%. Головка блока цилиндров подвергается специальной термообработке, что увеличивает ее прочность и износостойкость.

А также получил некоторые изменения в силовом агрегате системы охлаждения … Юбки облегченных поршней покрыты графитовой смазкой, это позволяет избежать появления задиров на цилиндрах непрогретого двигателя.Степень сжатия «86» двигателя составила 10,5 против 9,6 у модификации «83». Прокладка ГБЦ нового двигателя стала тоньше, она равна 0,43 мм против 1,2 на старой модели … Увеличен диаметр впускных клапанов, что улучшило наполнение цилиндров топливовоздушной смесью.

Клапан гнет

Эта проблема, к сожалению, присутствует на Lada Granta. Он появился с момента начала выпуска первых автомобилей с передним приводом ВАЗ 2108.Позже рабочий объем силового агрегата этой модели был увеличен, он стал равным 1,5 литра. Индекс двигателя стал 21083, у которого поршни имеют выемку в головке. Это позволяло исключить встречу поршней с клапанами при поломке. зубчатый ремень в приводе ГРМ или неправильная установка. Именно этот силовой агрегат был взят за основу двигателя для Гранты, поэтому клапаны не гнулись.

Модернизация этого мотора до модели 11186 предусматривает установку облегченных деталей шатунно-поршневой группы.Поршень стал короче по высоте, что не позволяет делать углубления в головке во избежание встречи с клапаном. Поэтому обрыв зубчатого ремня всегда сопровождается повреждением клапанов на 8-ми клапанной Гранте, иногда шатунов, поршней. Эта проблема сопровождает все последующие модификации двигателей для Lada Grant.

Порядок замены

Многие владельцы данного автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые делают это сами.В этой процедуре нет ничего сверхсложного, нет необходимости приобретать специальное оборудование или приспособления. Заменить зубчатый ремень в гараже можно самостоятельно. Вам потребуется подготовить набор гаечных ключей, монтажную лопату, домкрат, опору для тела, противооткатные упоры, перчатки и тряпки. Плоскогубцы с круглым концом подходят в качестве ключа для регулировки натяжного ролика.

Замена ремня ГРМ на Лада Грант производится примерно в следующей последовательности:

  1. Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручника, под задними колесами устанавливают противооткатные упоры.
  2. Открыть капот моторного отсека, отсоединить клеммы от АКБ.
  3. Приводной ремень генераторной установки будет мешать работе, поэтому его снимают.
  4. Теперь на «5» с шестигранным номером откручиваем четыре винта, которыми крепится передний защитный кожух привода ГРМ.
  5. Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Не допускайте контакта металлических опилок с датчиком, они могут исказить его показания в будущем.
  6. Далее необходимо установить поршень первого цилиндра в положение верхней мертвой точки.
  7. Снятию зубчатого ремня препятствует приводной шкив генератора на коленчатом валу, который необходимо снять. Для этого оторвите колесные болты правого переднего колеса, приподнимите кузов автомобильным домкратом.
  8. Под кузовом установлена ​​подставка, колесо снято, защитный щиток на брызговике.
  9. Нужен помощник для снятия шкива коленчатого вала.Попросите его включить пятую передачу и сильно нажать на педаль тормоза. Некоторые специалисты вставляют мощную отвертку в люк на крышке КПП между зубьями маховика.
  10. Приложив небольшое усилие к головке «17» откручиваем болт, снимаем шкив с коленвала.
  11. Опять нужен пятый шестигранник, которым нужно открутить три винта нижнего корпуса ГРМ, после чего можно снять защиту.
  12. Теперь необходимо ослабить болт крепления натяжного ролика, лучше всего гаечный ключ на «15».После этого ролик повернется, ослабит натяжение приводного ремня, который легко снимается с зубчатых колес и вынимается из моторного отсека.

Важно! После этого нельзя проворачивать коленвал двигателя так, чтобы поршни не соприкасались с клапанами.

Обычно заменяют ремень вместе с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо снимать с блока цилиндров. Под роликом находится регулировочная шайба, которая при сборке устанавливается обратно.При снятии помпы в заранее подготовленную емкость заливается определенное количество антифриза. Установка нового ремня ГРМ производится в обратной последовательности. Обратите внимание, что вам необходимо проверить положение всех меток совмещения на коленчатом и распределительном валах, блоке цилиндров и корпусе ГРМ.

Установочные метки

это важная процедура при замене ремня ГРМ, поэтому к ней нужно отнестись серьезно. Этот двигатель имеет четыре метки синхронизации. Две на шестернях коленчатого и распределительного валов, одна на блоке цилиндров в районе коленчатого вала, последняя на металлическом защитном кожухе.Еще две отметки расположены на маховике и картере коробки передач. Они будут хорошо видны после снятия резиновой заглушки. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мертвой точке.

Поверните коленчатый вал ключом на «19» по часовой стрелке до совпадения всех отметок на механизме. Коническая канавка или отметка прилива на шкиве распределительного вала будет горизонтальной и совмещена с выступом на кожухе.Метка на шкиве коленчатого вала будет выглядеть строго вертикально и совпадать с меткой на блоке цилиндров.

Напряжение

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно еще раз проверьте положение меток совмещения, если с ними все в порядке, можно натянуть привод. Для этого поверните натяжной ролик против часовой стрелки до совпадения отметок на нем. Одна отметка в виде выреза находится на внешней обойме, вторая — на внутренней в виде выступа.Повернуть натяжной ролик можно специальным ключом, круглогубцами.

Некоторые мастера вставляют сверла подходящего диаметра в отверстия на подвижной части ролика. Между ними отвертку как рычаг и поверните зажим до совпадения меток. Затем можно затянуть винт, фиксирующий натяжной ролик. После того, как все работы проделаны, необходимо вручную провернуть коленвал на несколько оборотов, следя за тем, чтобы метки не сместились. Затем вы можете установить защитную крышку.

Сколько времени нужно на замену

Заводская инструкция по эксплуатации автомобиля рекомендует замену зубчатого ремня при пробеге 75 тыс. Км. Эта норма не всегда выполняется собственниками; для этого есть веские причины. Время до замены диска зависит от многих факторов. Это качество используемых деталей, условия эксплуатации автомобиля, техническое состояние двигателя. При каждом техническом обслуживании следует проверять натяжение и состояние привода ГРМ.При появлении трещин, расслоения или других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного валов, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в рабочую зону ремня. Смягчает его структуру, зубы легко срезаются. Если машина долгое время стояла на месте, также лучше заменить привод в связи с его старением.Большинство владельцев специалисты рекомендуют менять ремень после пробега 50 тыс. Км.

Какой комплект купить

Кроме зубчатого ремня обзаводятся натяжным роликом, насосом охлаждающей жидкости. Основным поставщиком резинотехнических изделий является завод РТИ в Балаково. Хорошо зарекомендовали себя товары компаний GATES, BOSCH, DAYCO, CONTITECH. При замене помпы в системе охлаждения двигателя вам понадобится антифриз для доливки.

Двигатель Лада Грантс 8-ми клапанный объём 1.6 литров на данный момент самый популярный среди покупателей бюджетный седан … Дизайн мотора хорошо известен не только в официальном сервисе, но и в любом гараже. Поэтому ремонт и обслуживание этого мотора не вызывает затруднений и стоит относительно недорого. Сегодня мы поговорим об этом движке более подробно.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1,6 л пришел на смену инжекторному двигателю ВАЗ-11183 мощностью 82 лошадиные силы… Новая облегченная поршневая группа от Federal Mogul смогла увеличить мощность и КПД силового агрегата. Конечно, мотор не отличается феерической динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших тяжелых условий эксплуатации.

Что касается устройства технической части, то в ее основе — чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной масляный поддон. В приводе ГРМ Лада Гранта 8-кл.есть пояс. В восьмиклапанном механизме ГРМ нет гидролифт, регулировка клапана происходит редко, но процесс довольно кропотливый. Необходимо подобрать «пятаки» разной толщины и уложить их между кулачками распределительного вала и днищами стекол толкателя. Впервые такая процедура проводится при т.н. «0» нулевом обслуживании, после 3000 км пробега.

Извечный вопрос Гнет ли клапан на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня гнет клапана! Пятискоростной мотор поставляется парой.Коробка передач механическая, других опций не предусмотрено.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

  • Рабочий объем — 1597 см3
  • Количество цилиндров / клапанов — 4/8
  • Привод ГРМ — ремень
  • Диаметр цилиндра — 82 мм
  • Ход поршня — 75,6 мм
  • Мощность л.с. / кВт — 87/64 при 5100 об / мин
  • Крутящий момент — 140 Нм при 3800 об / мин
  • Максимальная скорость — 167 километров в час
  • Разгон до первой сотни — 12.2 секунды
  • Расход топлива по городу — 9,0 л.
  • Расход топлива смешанный — 6,6 л.
  • Расход топлива по трассе — 5,8 л.

Схема ГРМ Лада Гранта 8 клапанов

  • 1 — шкив зубчатый коленвала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — ремень ГРМ
  • A — выступ на задней защитной крышке
  • B — отметка на шкиве распределительного вала
  • C — отметка на крышке масляного насоса
  • D — отметка на шкиве коленчатого вала.

Еще одной особенностью мотора является расположение водяного насоса (помпы), который вращает такой же ремень ГРМ … То есть в случае утечки охлаждающей жидкости или характерного шума / свиста / гула в области ГРМ, ремень проверка обязательна. Если осыпается подшипник помпы и отваливается ремень, то помимо замены корпуса водяного насоса и ремня придется еще перебрать ГБЦ, сняв оттуда погнутые клапаны.

Служит для своевременного открытия и закрытия арматуры в головке блока.Такой механизм есть и на Lada Grant. Однако существует два типа привода — цепной и ременной. Если говорить о «Гранте», то здесь применяется второй тип. Надо сказать, что такой привод тише, но менее надежен. Цепь всегда сложнее порвать, чем ремень. Однако, если вы соблюдаете интервал замены, вы можете не столкнуться с перерывом. А в сегодняшней статье мы уделим внимание замене ремня ГРМ «Лада Грантс».

Как это работает?

Принцип работы этого элемента довольно прост.Сначала расскажем о локации. И этот элемент находится сбоку от шкива коленвала. Поскольку у «Гранты» двигатель поперечный, ремень находится сбоку от правого переднего колеса. В отличие от цепи, он не требует смазки и поэтому может устанавливаться открыто. Ремень имеет с внутренней стороны специальные зубья. Благодаря им элемент взаимодействует сразу с несколькими частями:

Таким образом, когда первый вал вращается в цепной реакции, остальные элементы также вращаются.А поскольку ремень гибкий, его натягивают специальным роликом для качественного зацепления. Таким образом, два вала вращаются синхронно. Перепрыгивание ремня через один или несколько зубцов недопустимо. В противном случае настройки впуска и выпуска мгновенно теряются. Это сразу же отразится на характере поведения автомобиля. Автомобиль утроится, потребляет больше топлива и не потянет.

Как часто менять?

По регламенту замену ремня ГРМ на Лада Грант с 8-клапанным двигателем требуется каждые 75 тысяч километров.Однако производитель рекомендует проверять его состояние каждые 15 тысяч километров. Часто бывает, что ремень потерял натяжение или приобрел признаки износа раньше положенного срока.

Признаки износа

Как понять, что данный элемент вышел из строя? Первый признак, свидетельствующий о необходимости замены ремня ГРМ на «Гранте» — это значительный износ материала. Обычно это происходит из-за плохой работы подшипника промежуточного ролика или отклонения его положения.Так, при повышенной влажности ремень может прыгать на один или несколько зубцов.

Важно внимательно проверить внешнее состояние. Итак, ремень необходимо заменить при наличии на нем остатков тканей, трещин или расслоений. Чем больше таких дефектов, тем выше вероятность того, что элемент внезапно сломается. Не используйте слишком жесткий ремень. Об этом будет свидетельствовать характерный блеск элемента. Из-за этого не обеспечивается качественный контакт со шкивом коленчатого вала двигателя.Какой марки выбрать новый ремень? Приобретать оригинал не обязательно. Есть несколько хороших аналогов:


Но не стоит покупать слишком дешевые аналоги. В противном случае никто не может гарантировать, что такой ремень прослужит указанные производителем 75 тысяч километров.

Подготовка

Для работы нам понадобится стандартный набор инструментов, новый ремень с роликом, а также роликовый ключ. Не лишним будет купить новый ремень генератора, так как мы его тоже снимем.

Работы на котловане проводить не нужно. Для удобства достаточно открутить правое переднее колесо. Итак, вам понадобится дополнительный колесный ключ и домкрат. Перед подъемом установите стабилизаторы поперечной устойчивости под машиной.

Начало работы

Итак, сначала нам нужно снять пластиковую защитную крышку. Это можно сделать с помощью шестигранного ключа на 5 штук. Крышка крепится четырьмя винтами. Если на «Гранту» установлен мотор 11183, то здесь для этого понадобится ключ на 10.Им просто нужно открутить три болта крепления. Далее снимается датчик положения коленвала. Крепежный винт откручивается ключом на 10. ДПКВ также демонтирован.

Установка меток

Теперь важно установить коленвал и распредвал по меткам. Для этого включите нейтраль. Снимите резиновую накладку, расположенную на картере (ближе к сцеплению). Нам нужно совместить отметки в прорези шкалы и на маховике. Затем последний закрепляется отрицательной отверткой.Сам коленчатый вал можно вращать ключом на 17 или 19 (в зависимости от конкретного типа мотора). Лучше выполнять эту операцию вдвоем. Пока один вращает вал, второй фиксирует положение меток. Главное, чтобы они точно совпадали.

Что дальше?

Затем вам нужно будет снять ремень генератора. Только так можно добраться до ремня ГРМ «Лада Грантс». Ослабляем натяжитель и снимаем привод генератора. Ключом на 13 нужно ослабить нижний болт крепления и открутить гайку верхнего крепления.Болт тоже можно снять. Корпус генератора прижимается к двигателю с помощью проволоки и фиксируется.

Заменить ремень

Когда маховик зафиксирован, с помощью ключа на 19 или 17 открутите болт, который удерживает шкив привода генератора. Шкив демонтируется вместе с шайбой.

  • Если это двигатель серии 11183, ослабьте стопорную гайку гаечным ключом на 17. Сам ролик вращается по часовой стрелке.
  • На других двигателях используется головка 15.Он используется для откручивания болта примерно на три оборота. Тогда ролик самостоятельно освободит ремень.

Теперь осталось снять старый ремень и установить новый. ГРМ на «Ладе Грант» с 8-клапанным двигателем производится в обратном порядке. Чтобы затянуть внешнюю часть ролика, поверните его против часовой стрелки. В этом случае две метки (прямоугольные) должны совпадать друг с другом. После установки элемента стоит еще раз проверить метки.

Что касается ремня генератора, то он устанавливается в следующей последовательности:

  • Сначала монтируется сам генератор.
  • Далее ремень надевается на шкивы.
  • Включив пятую передачу, откатывают машину назад.

Вот и все. Замена ремня прошла успешно. Вы можете приступить к полноценной эксплуатации автомобиля.

О моментах затяжки

При замене ремня ГРМ на автомобиле Лада Грант важно использовать динамометрический ключ. Так мы будем точно знать, что болты и все соединения правильно затянуты и, что самое главное, не перетянуты.В зависимости от типа детали на ключе выставляются следующие значения:


Обратите внимание: при замене ремня ГРМ на «Лада Грант» с 8-клапанным двигателем сначала отрегулируйте натяжение на ролике. И после этого болт крепления затягивается.

Заключение

Итак, мы выяснили, как производится замена ремня ГРМ на Лада Гранта. Как видите, эту операцию можно выполнить самостоятельно. В общей сложности на замену уйдет около двух часов. Но если работа выполняется не с первого раза, то время можно сократить вдвое.

Замена ремня ГРМ Лада Гранта 8 клапанов требуется каждые 75 тысяч километров. Если проигнорировать плановую замену ремня, натяжного ролика, а иногда и помпы (помпы охлаждающей жидкости), то можно нарваться на серьезный ремонт двигателя Лада Гранта … Ведь обрыв ремня ГРМ практически всегда приводит к повреждению клапанов , седла клапанов и даже поршни. Поэтому к ГРМ нужно относиться очень осторожно. Раз в 15 тысяч обязательно осмотреть ремень на предмет обрывов, трещин, отслоения или смазывания.

Рекомендация касается двигателей ВАЗ-, 11186 и 21116. Все они 8-клапанные и устанавливаются на автомобили Грант. Рассмотрим шаги замены.

Во-первых, запомните простое правило: двигатель 11183 не может гнуть клапаны, поэтому вы можете вращать коленчатый вал и шкив распределительного вала по отдельности. Для моторов 11186 и 21116 это недопустимо!

Подробная схема привода ГРМ Лада Гранта

1 — зубчатый шкив коленвала 2 — зубчатый шкив насоса охлаждающей жидкости 3 — натяжной ролик 4 — задняя защитная крышка 5 — зубчатый шкив распредвала 6 — ремень ГРМ A — заподлицо на задней защитной крышке V — метка на шкиве распределительного вала С — метка на крышке масляного насоса D — метка на шкиве коленчатого вала.Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но сначала нужно снять защитную крышку.

Для снятия защиты необходимо: 11186/21116 — с помощью «внутреннего шестигранника на 5» откручиваем 4 болта на верхней части, которую потом снимаем. И нижняя часть тоже демонтирована; 11183 — отверните 3 крепежных болта 10-гранным ключом. Справиться с сказанным выше не составит труда.

Датчик положения коленчатого вала (ДПКВ) отсоединен от разъема (см. Фото). Затем крепежный винт откручивается ключом на 10. Сам датчик необходимо демонтировать.

Установка всех валов по меткам

Сначала проверьте, что шестерня находится в нейтральном положении. На картере картера ближе к узлу сцепления имеется резиновая крышка. Его нужно удалить.

Дело в том, чтобы добиться совмещения меток на маховике и в прорези шкалы.Когда это будет сделано, маховик фиксируется отверткой.

Конечно, эту операцию проще выполнять вместе. Помните, что совмещение меток A-B и C-D соответствует желаемому положению вала (см. Рис.).

Сам коленчатый вал необходимо повернуть вправо с помощью ключа «17» или «19» (двигатель 11183). Смысл сказанного поясняется фото.

Ремень генератора необходимо снять. Ремень генератора закрывает доступ к частям привода ГРМ.Вам нужно будет ослабить застежку и снять этот ремень.

Ключом на «13» ослабить нижний крепежный болт. Затем открутите верхнюю фиксирующую гайку и снимите болт. Корпус генератора прижимается к двигателю, а конструкция фиксируется проволокой. Ремень теперь можно снять. Монтаж ремня генератора осуществляется в следующей последовательности: 1 … Починить генератор; 2 … Перекиньте ремень через шкивы, как показано на фото;

3 … Включив 5-ю передачу, откатывают машину назад.

Имейте в виду, что повторное использование ремня генератора является крайней мерой. Лучше купить новую деталь.

Замена ремня ГРМ

Дайте маховику двигателя правильно установить и заблокировать (см. Выше). Затем с помощью ключа «17» или «19» (ICE 11183) открутите винт, удерживающий шкив привода генератора. Затем снимается сам шкив и защитная шайба.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике: 11186/21116 — «круглым» ключом «15» отвернуть болт крепления на 2–3 оборота.Ролик автоматически «освободит» ремень;

Автоматика будет работать на ослабление

11183 — ослабьте крепежную гайку ключом на 17. Затем сам валик вращается по часовой стрелке. Осталось произвести замену: на место старого ремня ГРМ устанавливается новая деталь, и все. Установка остальных деталей производится в обратной последовательности.

Основная операция замены

Для увеличения прижимной силы внешний роликовый узел вращается против часовой стрелки.Для двигателей 11186/21116 должно быть выполнено дополнительное требование: две прямоугольные метки должны совпадать.

Обязательное требование для двигателей 11186/21116

По завершении установки отметки A-B и C-D также должны совпадать. Чертеж для них приведен выше.

Моменты затяжки

Для правильной установки потребуется гаечный ключ с регулятором усилия. Значение на нем устанавливается в зависимости от типа детали: Винт крепления натяжного ролика (11186/21116) — 17-27 Н * м; Гайка крепления ролика (11183) — 30–36 Н * м; Крепеж шкива генератора — 105-110 Н * м.Сначала на ролик выставляется натяжение, а затем затягивается крепежная гайка или болт. Детали из каталога ВАЗ Сразу рассмотрим перечень агрегатов и специнструмента ВАЗ: Ролик натяжной для ДВС 11183 — 2108-1006120, гайка для него — 00001-0021647-21; Ремень ГРМ (11183) — 2108-1006040-10; Ролик натяжной автоматический — 21116-1006226; Ремень ГРМ (11186/21116) — 21116-1006040; Ключ роликовый автоматический — 67.7812.9573-01; Ключ под каток ВАЗ-11183 — 67.7834.9525. Ролик натяжителя семейства 2108 имеет две прорези с одной стороны. Эти прорези должны быть направлены вверх, то есть от двигателя.

Прорези выполнены под специальные инструменты. Обозначается цифрами «67.7834.9525» (см. Список). А у автоматических роликов ключ обозначается иначе — «67.7812.9573». Как это выглядит, показано ниже.

Ролик АКПП тоже можно регулировать

Осталось перечислить, как обозначаются болты крепления, шайбы и так далее: Три болта крышки ВАЗ-11183 — 00001-0009024-11, шайбы — 00001-0026406- 01; Крышка привода ГРМ (11183) — 21080-1006146-10; Болты от крышек ВАЗ-21116 — 2108-1003286-00, пружинные шайбы — 00001-0011977-73; Крышка верхняя — 21116-1006226-00, крышка нижняя — 21116-1006218-00.Надеемся, здесь не будет вопросов. Импортные аналоги Для замены ремня «2108-1006040-10» подходят разные аксессуары: GATES — 5521 или 5521XS; BOSCH — 1 987 949 095; DAYCO — 94089; CONTITECH — CT527; Финит — 2108-1006040. Ремень ГРМ «21116-1006040» можно заменить на другую деталь: GATES — 5670XS; CONTITECH — CT1164; QUARTZ (Германия) — QZ-5670XS. Обычно выбор делается в пользу продукции GATES. Буквы «XS» в ее каталоге означают «усиленный».

Внимание! Чаще всего подделывают комплектующие от GATES (Англия)! По фото можно понять, в чем главное отличие. Остерегайтесь подделок.

Видео о замене ремня ГРМ

Гранты

Обрыв ремня ГРМ и его последующая замена — довольно частая проблема среди владельцев автомобилей Гранта, как с 8-ми клапанным двигателем, так и с мотором, на котором установлено 16 клапанов.

Очень часто среди автомобилистов можно услышать разговор о том, что из-за обрыва ремня заклинило двигатель или «погнута клапана».Почему так происходит и как предотвратить такое явление, а также как самостоятельно поменять деталь, и пойдет речь в нашей статье.

Ремень ГРМ. Для чего нужен

Для передачи крутящего момента от коленчатого вала к системе ГРМ в большинстве современных автомобилей используется приводной ремень … Авто слесари и водители называют эту деталь — ремень ГРМ. Это изделие изготовлено из прочной резины, армированной специальным стекловолоконным шнуром. Для лучшего сцепления он имеет зубья, которые совпадают с канавками на шкивах коленчатого и распределительного валов.


Ремень выполняет исключительно важную функцию в работе двигателя, обеспечивая бесперебойный цикл впускного и выпускного механизма и вывод выхлопных газов наружу.
Помимо валов двигателя, ремень ГРМ на клапане Grant 8 приводит в действие насос охлаждающей жидкости, который называется «помпа». Без надежного привода работа силового агрегата невозможна в принципе, поэтому каждый водитель должен внимательно следить за целостностью детали и своевременно заменять этот элемент.

Срок замены ремня ГРМ на Гранте

Производитель автомобилей Лада, концерн АвтоВАЗ, оговаривает сроки замены ремня ГРМ — 75 тыс. Км пробега. Установленный срок распространяется на все автомобили Grant вне зависимости от количества клапанов.

Помимо плановой замены предусмотрительный водитель всегда следит за состоянием привода, так как он может преждевременно выйти из строя из-за некачественной или неправильной установки.Поэтому и принято решение «на сколько менять ремень ГРМ на Гранте?» каждый водитель принимает самостоятельно.

Почему может внезапно порваться ремень

В некоторых случаях даже новая деталь может внезапно порваться, доставляя массу неудобств владельцу транспортного средства. Чаще всего стираются зубья из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В этом случае он криво ходит по шкивам и роликам и его зубья «съедают» металлические элементы шкивов.


Другими причинами преждевременного износа могут быть:

  • Низкое качество детали. В этом случае экономия может сыграть с водителем злую шутку, поэтому делать покупку нужно в проверенных магазинах.
  • Неисправность помпы. Это одна из самых частых причин поломки. Ролики насоса со временем ломаются, образуя зазор, и смещают ось. От этого его зубы быстро стираются и приводят к поломке.
  • Натяжной ролик неисправен. С роликом может случиться то же самое, что и с добычей.Выход из строя подшипника создает люфт и смещает ось растяжения.
  • Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он изготовлен, и сильно влияют на прочность детали.
  • Износ зубьев шкива. Если шестерни распредвала или коленчатый вал сильно повреждены, это сразу же повлияет на целостность. В этом случае на поверхности зубов будет расслоение.

Помимо всего вышеперечисленного, то, что на Лада Грант 8 внезапно оборвался ремень ГРМ, может быть вызвано банальной причиной его несвоевременной замены.

При нарушении периодичности замены ремня ГРМ Лада Гранта водителю следует рассчитывать не только на покупку нового, но и, возможно, на полную реконструкцию двигателя. Причину разрыва можно диагностировать так:

Последствия разрыва зубчатого ремня. Неужели все так страшно?

Производитель устанавливает на автомобили Гранта несколько типов силовых агрегатов.

Всего их 5:

  • ВАЗ-11183-50
  • ВАЗ-11186
  • ВАЗ-21126
  • ВАЗ-21127
  • ВАЗ 21126-77

Первые два — восьмиклапанные, остальные — 16.Печальные последствия в виде поврежденных клапанов из-за обрыва ремня ГРМ на Гранте грозят всем этим двигателям, за исключением ВАЗ-11183-50.


Так бывает. Когда на машине Гранта на высоких оборотах рвется ремень ГРМ, это приводит к тому, что теряется связь между валами мотора. Распределительный вал резко останавливается, а коленчатый вал продолжает двигаться во время работы двигателя.
В результате поршень резко ударяется о неподвижные клапаны, которые могут погнуться и даже сломаться.Такое повреждение грозит дорогостоящим ремонтом всей газораспределительной системы, а если поршень тоже пострадал от удара, то заменой поршневой группы, что еще дороже.

ВИДЕО — Обрыв ремня ГРМ и погнут клапана Лада Гранта

Как определить, скоро ли может произойти обрыв

Срочная замена ремня ГРМ на автомобиль Гранта 8 и 16 кл. может потребоваться, если наблюдаются следующие явления:

  1. Падение мощности автомобиля.Плохо натянутый или изношенный привод может затруднить запуск двигателя и снизить номинальную мощность.
  2. Непонятные шумы ремня ГРМ на Гранте доносятся из подкапотного пространства. Стук, тик или странный шорох часто указывают на то, что ремень ГРМ Granta поврежден и трется о кожух или другие детали под капотом
  3. Видимые повреждения. Детали могут иметь потертости, трещины и «мохнатые» участки, видимые невооруженным глазом.

Если при внимательном осмотре было обнаружено, что зубья на ремне ГРМ Grant или хотя бы одна из других перечисленных проблем были срезаны, необходимо срочно заменить деталь на новую, что вполне достаточно. можно сделать самостоятельно.

Замена ремня на 8-ми клапанный двигатель Лада Гранта. Подробное описание

Убедившись в том, что деталь в плохом состоянии, необходимо подготовиться к процедуре замены ремня ГРМ на Лада Гранта 8 клапанов. Прежде всего, нужно обеспечить удобное место для работы, хорошо освещенное, достаточно просторное и безопасное.

Из инструментов вам понадобятся:

  • Ключи в наборе
  • Удлинители
  • Монтировка
  • Специальный инструмент для регулировки ролика

Ролик натяжителя часто меняют одновременно, поэтому его необходимо приобретать заранее.Во всех магазинах можно купить ролик ремня ГРМ за Гранту в комплекте.

Перед началом работ необходимо открутить заземляющий провод от аккумуляторной батареи.

Рассмотрим процесс замены ремня ГРМ на автомобиле Лада Гранта на примере с8-ми клапанного двигателя … Основные этапы работ:

Подготовка к ремонту. Автомобиль поднимается на домкрат и снимается переднее колесо с правой стороны, а также защита, закрывающая доступ к двигателю.

Снятие защитной крышки. На автомобилях Grant пластиковая крышка состоит из двух частей. Удалить это несложно. Сначала нужно открутить 4 болта верхней части, а потом и нижней.


Для этого понадобится шестигранный ключ на 5. Помимо крышки нужно еще демонтировать датчик положения коленчатого вала, просто отсоединив его от разъема и вынув из гнезда.


Совмещение отметок. Перед заменой ремня ГРМ на Гранту 16 и 8 клапанов необходимо правильно выставить ГРМ двигателя.Для этого поверните коленчатый вал по часовой стрелке. Это делается с помощью головки на 17. Вам нужно крутить до тех пор, пока метка не окажется на зубчатом шкиве, чтобы распределительный вал не совпадал с меткой на внутренней поверхности крышки ГРМ.


Кроме того, метки должны совпадать и на маховике двигателя. Проверить это можно через специальный люк в верхней части картера сцепления. После снятия резиновой заглушки нужно убедиться, что специальный выступ на маховике совпадает с меткой распредвала.


Только после этого можно продолжать замену ремня ГРМ на Лада Гранта.

Снятие шкива генератора. Чтобы валы, выставленные по меткам, не проворачивались, маховик можно заблокировать через смотровой люк. Удобнее всего это делать с помощью толстой отвертки или монтировки. Надежно закрепив маховик, осторожно открутите гайку, удерживающую шкив генератора, и снимите ее вместе с шайбой.


Затем ослабьте гайку шкива генератора


Регулировка натяжного ролика. Используя гаечный ключ на 15, постепенно ослабьте болт крепления ролика. Когда застежка будет ослаблена достаточно для ослабления, вы можете приступить к демонтажу, еще раз убедившись, что все отметки совпадают.


Вывод средств. Деталь аккуратно снимается со всех шкивов и вынимается из моторного отсека. Если на машине Гранта был полный обрыв ремня ГРМ, сделать это еще проще.

Полезный совет: Пока вы меняете ремень ГРМ на Grant, кожух снимается, и можно проверить состояние водяного насоса и ролика натяжителя.Видео снимается и прокручивается в руках. Если посторонних шумов нет и подшипник не заклинивает, его устанавливают обратно. Водяной насос проверяют, закручивая его за шкив. Если ничего не прилипает, она в порядке.

Установка новой детали. Перед эксплуатацией ремень ГРМ для клапанов Грант 8 проверяется на наличие заводских дефектов — отслоения, трещин, излишней шероховатости материала. Не лишним будет посмотреть срок годности, так как каучук теряет свои свойства даже без использования, а пролежав на полке несколько лет.Количество зубьев ремня Lada Granta с 8-клапанным двигателем составляет 113, а его ширина — 17 мм. Установка детали производится в обратной последовательности. Сначала натягивается на коленчатый вал, затем на генератор и насос, вращая ролик, а в самом конце — на распределительный вал.

Напряжение. Чтобы обеспечить хорошее натяжение, вы должны повернуть ролик против часовой стрелки. Делается это с помощью специального ключа, представляющего собой 2 металлических стержня. Они вставляются в соответствующие отверстия на ролике, и он будет прокручиваться до тех пор, пока вырез в роликовом отсеке не совместится с прямоугольной меткой на внутренней втулке.Только после этого можно затягивать роликовый болт.


Для того, чтобы разобраться в последовательности работ, представляем вашему вниманию
пояснительный видеоролик о том, где искать теги:

ВИДЕО — Следы воспламенения на форсунке. Замена ремня ГРМ на моторе 8кл. Зазор между ДПКВ и шкивом зажигания

Замена ремня ГРМ на 16-клапанном моторе. Особенности процесса

Процесс замены ремня ГРМ на 16-клапанной Гранте мало чем отличается от аналогичного процесса на 8-клапанной.Но есть некоторые отличия, которые заключаются в том, что у двух распредвалов разные марки и они немного по-разному установлены.

Кроме того, замена ремня ГРМ Гранты 16 автоматических клапанов осложняется тем, что для этих работ необходимо снимать стартер, перекрывающий доступ к маховику.
Размер ремня ГРМ Лада Гранта с 16-клапанным двигателем составляет 137 зубцов при ширине 22 мм.
Разборка стартера на Лада Гранта
Снять стартер несложно.Для этого достаточно выполнить следующие действия:

  • Отсоединить пластиковые разъемы от стартера.
  • Отвинтите гайку, удерживающую клемму питания. Для этого воспользуйтесь ключом на 13
  • Тем же гаечным ключом открутите 3 болта, которыми стартер крепится к кронштейну.
  • Удерживая корпус стартера, осторожно отсоедините его.


После снятия этого элемента можно приступать к замене ремня ГРМ.
Как маркировать Grant с 16-клапанным двигателем
Поскольку у 16-клапанной машины 2 распределительных вала, отметки на каждом из них должны совпадать с канавками на верхней части крышки ГРМ, а также с маховиком двигателя.Прокручивая коленчатый вал вправо до совпадения этих отметок, необходимо зафиксировать распределительные валы. Для этой цели отлично подойдет небольшой кусок мягкой древесины или эластичный, эластичный кусок дерева.


После совмещения меток маховик блокируется так же, как на моделях с 8 клапанами.

Опорный ролик

В моторе с двумя распредвалами, помимо натяжителя ремня ГРМ Grant, есть еще и опорный ролик. Он выполняет функцию дополнительной стабилизации ремня, корректируя его правильное положение по отношению к другим частям и улучшая работу всего ременного привода.Как и натяжной ролик, его необходимо проверить на наличие дефектов и при необходимости заменить на новый.

Как натянуть ремень ГРМ на Гранте с 16 клапанами? Процесс не особо отличается от замены ремня на 8-клапанной Ладе Гранта. Начать нужно с нижнего шкива (коленчатого вала). Затем обведите шкив генератора и насоса, правильно расположив деталь на роликах, после чего наденьте ее на шкивы распределительного вала.

Как выбрать качественную запчасть

Ремень ГРМ Лада Гранта играет первостепенную роль в работе двигателя, поэтому выбирать его нужно внимательно.В процессе движения эта деталь выдерживает огромные нагрузки, и она должна быть высочайшего качества. Сегодня существует несколько проверенных производителей, продукция которых заслуживает высоких оценок. Самые известные и хорошие ремни ГРМ на Грант торговых марок:
Contitech
Gates
Dayco
Bosch
Среди отечественных производителей можно выделить компанию БалаковоРесинотехника (БРТ), которая предоставляет ресурс ремня ГРМ Грантс и доступную цена.

Для удобства подбора на 16-клапанную Гранту можно воспользоваться следующей таблицей:

Приобретая продукцию известной компании, каждый водитель думает, какой ремень ГРМ для Гранта лучший.Но кроме этого, владелец автомобиля должен быть осторожен, чтобы не попасться на подделку. Необходимо проверить наличие голограмм и других опознавательных знаков, используемых той или иной компанией, а также совпадение оригинальных номеров деталей и надписей на коробке.

Покупка запчастей должна осуществляться только в проверенных торговых точках, которые несут полную ответственность за качество продаваемой продукции.

Лада Грант

8 клапана гнет клапана. Что за лада гранта гнет вентиль, как узнать.Загиб клапанов на Приора

Вопрос интересный и многих беспокоит — прогиб клапана на автомобиле Лада Грант при обрыве ремня ГРМ …

Физика процессов

Поясним, что такое ремень ГРМ. Ремень ГРМ представляет собой резиновый замкнутый ремень с выемками на внутренней стороне, предназначенный для синхронизации коленчатого и распределительного валов двигателя. Применяется при использовании ременной передачи.

При обрыве ремня ГРМ распредвалы останавливаются в том положении, в котором произошел обрыв, а коленчатый вал продолжает вращаться по инерции, а поршни с мощной силой ударяют по клапанам, по тем, которые в этот момент были открыты.В результате клапаны изгибаются (см. Рисунок). Совершенно неважно, произошло это на передаче или нет, и количество оборотов не имеет значения.

На двух передних особенно виден изгиб клапанов

Причины поломки

  • чаще всего причина обрыва ремня ГРМ — заклинивший насос
  • Обрыв из-за износа ремня, в т.ч. из-за плохого качества
  • заклинило ролики распредвалов, коленвал
  • и т. Д.

В результате всех этих событий может наблюдаться следующее:

На поршне есть следы вмятин

Клапан на Гранте гнет?

Поскольку на Лада Грант устанавливаются разные двигатели в разных комплектациях (о двигателях подробно), то ответ на поставленный выше вопрос будет разным.

В «стандартных» комплектациях устанавливаются 8-клапанные моторы объемом 1,6 л, которые до сих пор используются на Lada Kalina. Такие двигатели уже прошли проверку временем и хорошо себя зарекомендовали в эксплуатации — при обрыве ремня ГРМ клапаны остаются в исправном состоянии.

В комплектации «норма» модернизированная 8-клапанная с облегченной поршневой группой (они также устанавливаются на Калину). Здесь не решена проблема встречи поршней и клапанов при обрыве ремня ГРМ.Происходит это потому, что в поршнях таких двигателей делают специальные выемки, а при облегчении ШПГ поршни становятся тоньше и для выемок не остается места.

Владельцы «люкса» тоже не смогут порадовать — их клапаны при обрыве ремня также наталкиваются на клапан и поршень. Правда, случаев таких двигателей меньше, но риск есть. Основная причина поломки на таких двигателях — заклинивший насос, натяжной и опорный ролики.

Риск особенно велик, если …

На машину смотреть не стоит, так как она сама заставит взглянуть на нее с большим и дорогостоящим ремонтом. АвтоВАЗ советует почаще менять ремень ГРМ, следить за состоянием роликов, натяжителей и т.д. периодически проводить Техобслуживание … Хоть завод и дает гарантию 120 000 км на ремень, испытать такое — большой риск. Лучше следить за ним почаще, и менять заранее, пока не придется потратиться на капремонт двигателя.

Проблема обрыва ремня ГРМ и последующего повреждения клапанов была знакома многим владельцам Лады Калины. Улучшенная Гранта, по мнению многих покупателей, лишилась этой проблемы.

Но все равно опасения на этот счет никак не проходят. Поэтому предварительно рекомендуется выяснить, гнет ли клапан на Гранте 8-ми и 16-ти клапанный, и модели, с которыми двигатель работает наиболее надежно.

На каких двигателях Гранта прогибается клапан при обрыве ГРМ?

Нынешние владельцы Грантов утверждают, что не все 8-клапанные моторы проблемные.В частности, техника «Стандарт» оснащена действительно качественным силовым агрегатом и не принесет серьезного ущерба своему будущему владельцу.

Поломок не будет при своевременном осмотре и диагностике автомобиля. Но для агрегата 11186 (ранее 21114) даже периодические проверки не всегда будут профилактической мерой.

Двигатель 11186 отличается пониженным уровнем шума при работе, низким расходом топлива и увеличением мощности. Но помимо достоинств доработанный силовой агрегат получил и некоторые проблемные места: новую шатунно-поршневую систему.Его главное отличие — меньший вес, достигаемый за счет укорочения поршней. В результате уменьшенное пространство не позволило практично и безопасно разместить механизмы.

Почему Grant 8 гнет клапан?

Сама процедура разбивки также не менее важна для изучения. Поняв, какие участки наиболее подвержены повреждениям, хозяин сможет уделить им больше внимания или обратиться за помощью к специалистам.

После проведения диагностики мастера произведут полное обслуживание и помогут избежать множества причин обрыва ГРМ: заклинивания насоса, роликов, распредвала или коленчатого вала.Сам процесс повреждения клапана происходит по следующей схеме:

1. Обрыв ремня ГРМ.

2. Останавливает распределительный вал.

3. Коленчатый вал продолжает вращаться (маховик передает вращение).

4. Поршни открывают клапаны в момент поломки.

Таким образом, клапаны погнуты, и в будущем их потребуется полностью заменить. Также узнать, гнет ли клапан Лада Грант 8 клапан, можно у специалистов, работающих на СТО.

Ведь поломка не обязательно коснется каждого владельца отечественного авто. Поломка возникает в исключительных случаях, когда автомобилист не уделяет достаточно времени обслуживанию автомобиля. Следовательно, первопричина — недобросовестная эксплуатация.

В некоторых случаях помогает смена ремня на более прочный: заводской компонент может не соответствовать требуемым условиям нагрузки и эксплуатации. Сила натяжения должна полностью соответствовать рекомендациям производителя.Поэтому самонастройка может только ухудшить ситуацию.

Также следует обратиться к специалисту при появлении первичных признаков, которые могут указывать на последующий разрыв ремня. Может быть небольшой шум синхронизации. Именно он укажет на возможный износ либо частичную клин, либо помпу.

Все эти факторы имеют решающее значение и могут привести к необходимости дорогостоящего ремонта, а в крайнем случае — вызова эвакуатора, если водитель на момент поломки находился за городом. Владельцу Грантов необходимо учитывать все учтенные нюансы и решать малейшие проблемы сразу после их появления.

До покупки или после, но владельцев нового АвтоВАЗа рано или поздно начнет волновать вопрос: «Гнет ли клапан на Lada Granta при обрыве ремня?» И недаром автомобилистов озадачивают этой проблемой, ведь предыдущие модели часто грешили этим крайне неприятным дефектом. При обрыве ремня ГРМ гнулись клапана, особенно на 16-ти клапанных двигателях Двенашек и Приора.

Как известно, Lada Grant создана на базе Lada Kalina в сочетании с надежными двигателями и негибкими клапанами.Но, к сожалению, спокойно дышать могут только владельцы Lada Grant в комплектации «Стандарт». А вот Lada Granta «Norma» оснащена восьмиклапанным двигателем с облегченным шатунно-поршневым механизмом, и в таком двигателе при обрыве ремня ГРМ наверняка произойдет роковая встреча клапана с поршнями. После таких столкновений ремонта, конечно, не избежать. Как ни странно — практически одинаковые по характеристикам двигатели имеют разную конструкцию. Но все объясняется тем, что на стандартных 8-клапанных двигателях поршни имеют выемки для клапанов и при обрыве ремня их не происходит.Но эти же двигатели, но с облегченной шатунно-поршневой группой, комплектуются укороченными поршнями, в которых просто нет места для выемок. Поэтому обрыв ремня ГРМ неизбежно приведет к перегибу клапанов.

У двигателей Лада Приора такая же проблема, хотя у них достаточно широкий ремень и вероятность разрыва минимизирована. Большой опыт эксплуатации этого автомобиля показал, что обрыв ремня ГРМ происходит крайне редко и то при трогании с места на буксире или от толкателя, что в принципе делать категорически запрещено, так как при запуске двигателя, в данном случае, нагрузка на распредвале слишком высоко и ремень перескакивает через несколько резцов, что приводит к печальным результатам.

Как бы то ни было, автомобилист обязан следить за состоянием ремня ГРМ, даже если поршни имеют выемки под клапана. Профилактика еще никому не навредила, а вот ремонтировать все это где-нибудь на трассе — занятие не из приятных.

Серджио Маркионне сказал: «Вы должны сначала застрелить меня», когда его спросили о возможности выхода в сегмент внедорожников. Времена меняются, рынки развиваются, и итальянский производитель суперкаров подтвердил, что он активно разрабатывает свою первую модель высокоскоростного внедорожника.Он будет сильно отличаться от любого внедорожника на рынке.

Идея Ferrari о разработке внедорожников противоречива, даже в штаб-квартире компании, но, возможно, это самый гарантированный способ увеличения прибыли и привлечения новых клиентов. Porsche, Bentley, Lamborghini и Rolls-Royce уже находятся на арене, а Aston Martin присоединился к концу 2019 года. Модель Ferrari не будет выпущена до 2022 года, так что компания будет поздно в этой тенденции. У этого подхода есть свои плюсы и минусы.Ферарри прилагает много усилий, чтобы ее модель выделялась, но она находится в идеальном положении, чтобы извлечь ценные уроки у своих конкурентов.

Ferrari SUV названия пока нет, но внутри компании он называется Purosangue, что в переводе с итальянского означает «чистокровный». Это говорит о многом. Он будет иметь некоторые внедорожные характеристики, но по большей части он не разрабатывается для бездорожья. И, как вы знаете, это будет Ferrari с нуля, а не переработанная версия существующего автомобиля.Британский журнал Autocar узнал, что Purosangue будет издаваться на модульной платформе, предназначенной для поддержки автомобилей с передним и средним расположением двигателя, что необычно для сегмента внедорожников. Такая компоновка чаще всего ассоциируется с невысокими спорткарами. Также ожидается полный набор электроники и других дополнений. Технический директор Ferrari Майкл Лайтерс подчеркнул, что модель не будет похожа ни на что другое на рынке. Технические характеристики также пока недоступны и, скорее всего, еще не завершены. Ferrari демонстрирует впечатляющую стабильность при выборе 8- и 12-цилиндровых двигателей.Непроверенные слухи также указывают на подключаемую гибридную версию, построенную на базе еще не раскрытого двигателя V6. Полный привод будет стандартным, как и автоматическая коробка передач.

Purosangue не будет первым четырехместным Ferrari , но станет одной из самых семейных моделей, которые когда-либо производила компания. Владельцы смогут кататься на нем каждый день круглый год. Следовательно, здесь будет комфортно и водителю, и пассажиру. Инженеры полагаются на электронную магию (например, подвеску с электронным управлением).Внедорожник получит все функции, которые покупатели ожидают от современного роскошного автомобиля, такие как проекционный экран и современная информационно-развлекательная система.

Решая купить новинку от АвтоВАЗа, многие задаются вопросом, гнет ли клапан на 8-клапанном двигателе Lada Granta? У потенциального автовладельца есть все основания волноваться по этому поводу, поскольку подобный дефект был характерен для предыдущих моделей этого производителя. Например, при нарушении целостности ремня ГРМ наблюдалась деформация на 16-клапанной Лада Приора, после чего приходилось делать сложный и дорогостоящий ремонт, а иногда менялись не только клапаны, но и поршни ( пробит поршень, в некоторых случаях разрушился даже шатун) или вся головка механизма управления в целом.

Причина поломки

Ни для кого не секрет, что прототипом 8-клапанной Lada Granta стала Lada Kalina с ее надежным мотором и другой конструкцией, где ни поршни, ни клапана в любом положении не касались друг друга. Что касается Lada granta, на данный момент унаследована только стандартная модель.

Владельцам «Нормы» с 8-клапанным двигателем и упрощенной шатунно-поршневой конструкцией повезло гораздо меньше.

При обрыве ремня на газораспределительном механизме наблюдается изгиб клапанов из-за контакта с поршнями, при этом требуются немедленные ремонтные работы с открытием двигателя, так как обычная замена ремня уже не поможет.

Трудно поверить, что практически идентичные двигатели, двигатели могут настолько разительно отличаться в процессе эксплуатации. Однако этому есть простое объяснение — 8-клапанные двигатели «Стандарта» предполагают наличие специальных выемок на поршнях, поэтому при обрыве ремня ГРМ на Lada Granta клапаны не встречаются с ними. Модели с упрощенным поршневым механизмом, в свою очередь, комплектуются короткими поршнями без выемок. Поэтому обрыв ремня ГРМ на такой 8-клапанной Гранте чреват деформацией.

Возможное решение

Как показывает история эксплуатации такого типа двигателей, основная причина обрыва ремня — попытки завести машину с «толкателя», что категорически запрещено. И это потому, что энергия, передаваемая от колес через трансмиссию к двигателю, превышает энергию, передаваемую стартером. Поэтому в момент запуска двигателя от буксира ремень от большого усилия может просто выскочить на несколько зубцов и машина не сможет завестись.Будь осторожен.

По возможности лучше «прикурить» машину от другой машины, чтобы избежать возможной поломки.

Так же необходимо следить и вовремя менять ремень ГРМ. Когда и как это сделать, мы расскажем в следующей статье.

Лада

грант 64 87 гнет клапана. Что за лада гранта гнет вентиль, как узнать. Загиб клапанов на Приора

Серджио Маркионне сказал: «Вы должны сначала застрелить меня», когда его спросили о возможности выхода в сегмент внедорожников.Времена меняются, рынки развиваются, и итальянский производитель суперкаров подтвердил, что он активно разрабатывает свою первую модель высокоскоростного внедорожника. Он будет сильно отличаться от любого внедорожника на рынке.

Идея Ferrari о разработке внедорожников противоречива, даже в головном офисе компании, но, возможно, это самый гарантированный способ увеличения прибыли и привлечения новых клиентов. Porsche, Bentley, Lamborghini и Rolls-Royce уже вышли на арену, а к концу 2019 года к ним присоединился Aston Martin.Модель Ferrari выйдет не раньше 2022 года, поэтому компания задержится в тренде. У этого подхода есть свои плюсы и минусы. Ферарри прилагает много усилий, чтобы ее модель выделялась, но она находится в идеальном положении, чтобы извлечь ценные уроки у своих конкурентов.

Ferrari SUV названия пока нет, но внутри компании он называется Purosangue, что в переводе с итальянского означает «чистокровный». Это говорит о многом. Он будет иметь некоторые внедорожные характеристики, но по большей части он не разрабатывается для бездорожья.И, как вы знаете, это будет Ferrari с нуля, а не переработанная версия существующего автомобиля. Британский журнал Autocar узнал, что Purosangue будет издаваться на модульной платформе, предназначенной для поддержки автомобилей с передним и средним расположением двигателя, что необычно для сегмента внедорожников. Такая компоновка чаще всего ассоциируется с невысокими спорткарами. Также ожидается полный набор электроники и других дополнений. Технический директор Ferrari Майкл Лайтерс подчеркнул, что модель не будет похожа ни на что другое на рынке.Технические характеристики также пока недоступны и, скорее всего, еще не доработаны. Ferrari демонстрирует впечатляющую стабильность при выборе 8- и 12-цилиндровых двигателей. Непроверенные слухи также указывают на подключаемую гибридную версию, построенную на базе еще не раскрытого двигателя V6. Полный привод будет стандартным, как и автоматическая коробка передач.

Purosangue не будет первым четырехместным Ferrari , но станет одной из самых семейных моделей, которые когда-либо производила компания.Владельцы смогут кататься на нем каждый день круглый год. Поэтому водителю и пассажиру будет комфортно. Инженеры полагаются на электронную магию (например, подвеску с электронным управлением). Внедорожник получит все функции, которые покупатели ожидают от современного роскошного автомобиля, такие как проекционный экран и современная информационно-развлекательная система.

Двигатель Лада Грантс 8-ми клапанный объемом 1,6 л на данный момент является самым популярным среди покупателей бюджетного седана. Конструкция мотора хорошо известна не только в официальном сервисе, но и в любом гараже.Поэтому ремонт и обслуживание этого мотора не вызывает затруднений и стоит относительно недорого. Сегодня мы поговорим об этом движке более подробно.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 мощностью 87 л.с. рабочим объемом 1,6 л пришел на смену инжекторному двигателю ВАЗ-11183 мощностью 82 лошадиные силы. Новая облегченная поршневая группа от Federal Mogul смогла повысить мощность и КПД силового агрегата. Конечно, мотор не отличается феерической динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяют говорить о хорошем варианте для наших тяжелых условий эксплуатации.

Что касается устройства технической части, то в ее основе — чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной масляный поддон двигателя. В приводе ГРМ Лада Гранта 8-кл. есть пояс. В восьмиклапанном механизме ГРМ нет гидролифт, регулировка клапана происходит редко, но процесс довольно кропотливый. Необходимо подобрать «пятаки» разной толщины и уложить их между кулачками распределительного вала и днищами стекол толкателя.Первое время эта процедура проводится при так называемом «нулевом» обслуживании, после 3000 км пробега.

Извечный вопрос Гнет ли клапан на двигателе Гранта ВАЗ-11186 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня гнет клапана! 5-ступенчатая механическая коробка передач крепится к мотору в паре, других вариантов не предусмотрено.

Двигатель Лада Гранта 1.6 (87 л.с.), расход топлива, динамика

  • Рабочий объем — 1597 см3
  • Количество цилиндров / клапанов — 4/8
  • Привод ГРМ — ремень
  • Диаметр цилиндра — 82 мм
  • Ход поршня — 75.6 мм
  • Мощность л.с. / кВт — 87/64 при 5100 об / мин
  • Крутящий момент — 140 Нм при 3800 об / мин
  • Максимальная скорость — 167 километров в час
  • Разгон до первой сотни — 12,2 секунды
  • Расход топлива по городу — 9,0 л.
  • Расход топлива смешанный — 6,6 л.
  • Расход топлива по трассе — 5,8 л.

Схема ГРМ Лада Гранта 8 клапанов

  • 1 — шкив зубчатый коленвала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — ремень ГРМ
  • A — выступ на задней защитной крышке
  • B — отметка на шкиве распределительного вала
  • C — отметка на крышке масляного насоса
  • D — отметка на шкиве коленчатого вала.

Еще одной особенностью мотора является расположение водяного насоса (помпы), который вращается с таким же ремнем ГРМ. То есть в случае протечек охлаждающей жидкости или характерного шума / свиста / гула в зоне ГРМ проверка ремня обязательна. Если осыпается подшипник помпы и отваливается ремень, то помимо замены корпуса водяного насоса и ремня придется еще перебрать ГБЦ, сняв оттуда погнутые клапаны.

До покупки или после, но владельцев нового АвтоВАЗа рано или поздно начнет волновать вопрос: «Гнет ли клапан на Lada Granta при обрыве ремня?» И недаром автомобилистов озадачивают этой проблемой, ведь предыдущие модели часто грешили этим крайне неприятным дефектом.При обрыве ремня ГРМ гнулись клапана, особенно на 16-ти клапанных двигателях Двенашек и Приора.

Как известно, Lada Grant создана на базе Lada Kalina в сочетании с надежными двигателями и негибкими клапанами. Но, к сожалению, спокойно дышать могут только владельцы Lada Grant в комплектации «Стандарт». А вот Lada Granta «Norma» оснащена восьмиклапанным двигателем с облегченным шатунно-поршневым механизмом, и в таком двигателе при обрыве ремня ГРМ наверняка произойдет роковая встреча клапана с поршнями.После таких столкновений ремонта, конечно, не избежать. Как ни странно — практически одинаковые по характеристикам двигатели имеют разную конструкцию. Но все объясняется тем, что на стандартных 8-клапанных двигателях поршни имеют выемки для клапанов и они не возникают при обрыве ремня. Но эти же двигатели, но с облегченной шатунно-поршневой группой, комплектуются укороченными поршнями, в которых просто нет места для выемок. Поэтому обрыв ремня ГРМ обязательно приведет к загибу клапанов.

У двигателей Лада Приора такая же проблема, хотя у них достаточно широкий ремень и вероятность разрыва минимизирована. Большой опыт эксплуатации этого автомобиля показал, что обрыв ремня ГРМ случается крайне редко и тогда при трогании с места на буксире или от толкателя, что в принципе делать категорически запрещено, т. К. При запуске двигателя, в данном случае , нагрузка на распредвал слишком велика и ремень прыгает на несколько резцов, что приводит к печальным результатам.

Как бы то ни было, автомобилист обязан следить за состоянием ремня ГРМ, даже если поршни имеют выемки под клапана. Профилактика еще никому не навредила, а вот ремонтировать все это где-нибудь на трассе — занятие не из приятных.

В конструкторском бюро двигателей Волжского автозавода выяснили, чем новый агрегат лучше предшественника и какие переделки для этого потребовались.

Модернизацию восьмиклапанного двигателя ВАЗ-21114 приблизили два крупных события: вывод на рынок Гранты и переход всего модельного ряда на следующую экологическую ступень — Евро-4.И хотя предыдущий 1,6-литровый, несмотря на солидный возраст (корни его уходят в середину 80-х годов прошлого века), не выглядел хилым старичком, новые стандарты и тенденции требовали кардинальных изменений. В то же время возможность маневрирования смотрителей, как это часто бывает, сузила финансовые рамки.

Поэтому мы пошли по уже проторенной дорожке. Ведь несколькими годами ранее обновление пережил 16-клапанный двигатель того же объема (ВАЗ-21126), на котором испытывались некоторые технические решения.Причем смогли унифицировать не только подход, но и многие детали, например, шатун с втулками, поршневой палец и кольца. Блок цилиндров хоть и со своим индексом, но в точности как у двигателя ВАЗ-21126: с дополнительными форсунками для охлаждения поршней маслом и пластиной хонингования стенок цилиндров, что сокращает время обкатки.

Однако точно все изменения скопировать не удалось: сложнее организовать рабочий процесс в моторе с двумя клапанами на цилиндр.Более того, требования к модернизированной восьмиклапанной машине оказались строже. Взять хотя бы ресурс — 160 тыс. Км для ВАЗ-21126 и 200 тыс. Км для ВАЗ-21116. Фотографии с подписями расскажут, что они изменили и почему.

Новый Н-впускной модуль испытывался и на промежуточном варианте — двигателе ВАЗ-11183-50 (с коллектором Евро-4, но с тяжелой шатунно-поршневой группой). Даже без облегчения, основные характеристики были улучшены только за счет оптимизации впуска и выпуска.

Модернизированный агрегат получил более длинные каналы, что позволило увеличить крутящий момент до шестнадцатиклапанного. В то же время для ВАЗ-21116 его пик был достигнут на 700-800 об / мин ниже. Еще одна важная особенность: на входе в ресивер теперь установлен электромеханический модуль дроссельной заслонки (обычное название «е-газ»), а не трос, а протянуты провода от педали акселератора к двигателю. Таким образом, блок управления смог полностью контролировать подачу не только бензина, но и воздуха в цилиндры.Это в интересах не только экологии, но и безопасности, ведь многие электронные помощники (их список на моделях ВАЗ скоро пополнится) удерживают машину на траектории, в том числе дозируя тягу.

Масса шатунно-поршневой группы двигателей ВАЗ-21114 (тяжелый ШПГ, данные в скобках) и ВАЗ-21116 (легкий ШПГ).

В бывшем коллекторе с цилиндрическим блоком четыре канала, идущие от двигателя, сходились почти в одной точке — потоки выхлопных газов сталкивались, создавая дополнительное противодавление.

В модернизированном была увеличена длина труб, а уплощенная форма блока позволила изменить схему их входа в «бочку»: потоки были облегчены, соответственно уменьшены сопротивление и потери.

Расположение и стандарты шума не позволяли сделать каналы еще длиннее: чем длиннее каналы, тем громче звук. Кроме того, чем дальше коллектор отодвигается от двигателя, тем медленнее он нагревается и дольше работает.Результат: после запуска из выхлопной трубы выделяется больше вредных веществ.

Одним из самых трудоемких процессов был выбор поршня. Поначалу хотели оставить мотор «без пробок» (при обрыве ремня ГРМ клапаны не гнутся), поэтому первые поршни были с дырочками снизу. Но от этой идеи отказались: из-за повышенного термического напряжения в истонченных местах появились микротрещины, которые сказались на ресурсе. Поскольку в восьмиклапанном двигателе часть камеры сгорания расположена в поршне (это единственный способ обеспечить нормальный процесс сгорания), размер так называемого желоба (нем. Mulde — полый, желоб) — углубления внизу — было выбрано.

Из-за критической температуры в области первого поршневого кольца потребовалось дополнительное анодирование канавки. Кстати, 16-клапанные моторы испытывают меньшую тепловую нагрузку в этой области и поэтому обходятся без дополнительной обработки.

У нового поршня есть еще одно интересное и очень важное для наших условий отличие. На юбку нанесено графитовое покрытие, чтобы снизить вероятность истирания при холодном пуске. Не исключено, что ВАЗ-21116 разделит графитизацию с 16-клапанными агрегатами.

Показатели мощности и крутящего момента восьмиклапанных двигателей ВАЗ: 21114 — с относительно тяжелой ШПГ; 11183-50 — с тяжелой ШПГ, но с новым входом и выходом; 21116 — полностью модернизированный.

Еще более обширны изменения в головке блока. За счет доработанной камеры сгорания она выросла в высоту на 1,2 мм — такую ​​регулировку можно произвести без серьезной переналадки оборудования, работающего в заводских цехах.

С помощью компьютерного моделирования было выбрано оптимальное проходное сечение газовых каналов, повышающее их пропускную способность и снижающее потери на входе.С увеличением мощности двигатель стал более термически нагруженным, поэтому в технологический процесс пришлось включить дополнительную операцию — термообработку. Кстати, все 16-клапанные головки это проходят. Кроме того, ради более эффективного отвода тепла увеличено сечение охлаждающих каналов, но только тех, которые действительно в этом нуждаются.

Мы повысили надежность газового соединения, внедрив двухслойную металлическую прокладку: она обеспечивает более высокое удельное давление и герметичность при меньшем усилии затяжки.Это позволило уменьшить диаметр болтов стяжки головки и блока цилиндров (с M12 до M10). Преимущества заключаются не только в снижении веса и экономии металла: чем меньше усилие затяжки, тем меньше деформируются цилиндры. Конечно, счет идет в микронах, но именно эти мелочи влияют на надежность и ресурс.

Поскольку при обрыве ремня ГРМ на двигателе ВАЗ-21116 поршни встречаются с клапанами, одной из важных задач была разработка более надежного и долговечного привода.

Надежный партнер, Гейтс, помог найти пояс. Серийный образец полностью отвечал основным техническим условиям: работать при температурах от -40 до +45 ºС и не требовал замены на весь ресурс двигателя. Да не надо будет менять раньше 200 тыс. Км! И подтянуть тоже — об этом позаботится автоматический натяжитель.

Не только избавляет от лишних операций, но и обеспечивает правильное натяжение, что сказывается на ресурсе не меньше, чем на качестве самого ремня.При перетягивании пострадают подшипники качения и водяной насос. Последние, кстати, тоже модернизировали: установили более надежный подшипник и сальник, а также увеличили производительность (агрегат от шестнадцатиклапанного, только со шкивом на узкий ремень).

Привод теперь защищен от механических повреждений закрытым пластиковым корпусом с герметичными уплотнениями.

На модернизацию восьмиклапанного двигателя для переднеприводных моделей ушло два года. Основными целями были снижение расхода топлива и повышение динамических характеристик за счет снижения механических потерь двигателя, а попутно — уменьшение вредных вибраций и шума.И, конечно же, повышенная надежность. Нормы Евро-4 требуют, чтобы двигатель сохранял исходные параметры выбросов вдвое дольше — до 160 тыс. Км. А ресурс у нас увеличился почти вдвое: со 120 тысяч до 200 тысяч км. Приобретается шатунно-поршневая группа ВАЗ-21116, как и у шестнадцатиклапанной. В дальнейшем мы планируем производить часть деталей самостоятельно, а часть из них продолжим закупать у зарубежных партнеров из группы Federal Mogul, которые намерены локализовать производство комплектующих в России.Также мы учитываем интересы альянса Renault-Nissan. Если объемы производства моторов вырастут, то будет целесообразно закупить дополнительное оборудование и организовать производство деталей для шатунно-поршневой группы в Тольятти.

Многие автовладельцы Лада Грант часто слышат противоречивые заявления о клапанах от других водителей. Мол, из-за обрыва ремня ГРМ часто гнет клапан на Грант Лифтбек.

Гнутый клапан в руке


Так это или нет, ответим в этой статье.Забегая вперед, отметим, что основание стержня клапана изгибается, но не на всех моделях.

Модификации 8-ми и 16-ти клапанных двигателей Лада Грантс

На автомобиль этого семейства устанавливается один из пяти типов силовых агрегатов, а именно:

  • 8 кл .: ВАЗ-11183-50, ВАЗ-11186;
  • 16 ячеек: ВАЗ-21126, ВАЗ-21127, ВАЗ 21126-77.

Изгиб клапанной ножки характерен для всех вышеперечисленных модификаций силовых агрегатов, за исключением ВАЗ-11183-50.Причина кроется в отсутствии дефекта конструкции газораспределительного механизма (ГРМ).

В случае внезапного обрыва приводного ремня распределительный вал продолжает вращаться, а коленчатый вал мгновенно останавливается из-за отсутствия вращательного движения.

При остановке коленчатого вала поршни цилиндров ударяются о ножки (седла) клапана. Последствия: деформация конструкции, поломка металлической основы.

Как предотвратить прогиб клапанной базы

Соблюдение интервалов технического осмотра — это правило №1 для предотвращения внезапного повреждения автомобиля.


7шт гнутые клапаны в ряду

Работа ГРМ подробно рассмотрена в статье https: // site / remen-grm-na-lade-granta /. Напомним, производитель рекомендует заменять ремень ГРМ каждые 40000 км.

Нарушение срока технического осмотра автомобиля увеличивает риск его дальнейшего использования, создавая аварийную ситуацию на дороге.

Отзывы

Положительный
1. Василий: У меня Гранта с двигателем ВАЗ-11183-50, исправно работает. Не допускаю резких обрывов ГРМ, всегда соблюдаю интервал в 40 000 км.
2. Константин: год назад Купил с двигателем ВАЗ-21126. Слышал, что клапан часто гнет, но строго следую инструкции, покупаю только качественные ремни.
3. Владлен: однажды на Гранте произошел обрыв ремня, по моей вине, так как он был просрочен.С тех пор я его ни разу не сломал.
4. Игнат: машина пока в сервисе, интервалы строго соблюдаю. Нарушения недопустимы.
5. Иван: еще до покупки Лады Гранты слышал о проблеме с прогибом. Соблюдение сроков обслуживания — главный фактор безопасности.
Отрицательный
1. Виталий: У меня разрыв ГРМ был уже на 150 000 км. Машина новая, еще на гарантии. Это не моя вина, потому что срок еще не истек. Отдал в мастерскую на устранение неполадок.
2. Кирилл: подал в суд на продавца автомагазина. После установки нового ремня ГРМ лопнул 7000 км. Автомобиль на данный момент стоит на СТО.
3. Славик: У меня на 30 000 км была поломка ножек клапана. Очевидно, неисправен ремень ГРМ. Машина стоит на СТО, мастера проводят устранение неисправностей.

Вывод
Клапан на Lada Grant Liftback гнет? да.

Проблема перегиба ножек клапана существует и известна производителю. Вероятность внезапной поломки предотвращается соблюдением графика технического обслуживания.

Экономия на обслуживании машины только увеличивает риск поломки.

Качество, которому можно доверять, по разумной цене!

Что такое ремень ГРМ?

Ремень ГРМ является важной частью большинства двигателей. Двигатель требует точной смеси топлива и воздуха в камере сгорания. Распределительный вал открывает и закрывает клапаны, которые позволяют топливно-воздушной смеси входить и выходить из камеры сгорания. Они называются впускными и выпускными клапанами. Коленчатый вал вращает ремень ГРМ, который вращает распределительный вал, который открывает и закрывает клапаны, а также позволяет поршням двигаться вверх и вниз.Когда вы так часто ездите на толстом резиновом ремне ГРМ, вы можете понять, насколько важно, чтобы STAR Automotive обслуживал или заменял ремень ГРМ, когда это необходимо.

Техническое обслуживание ремня ГРМ:

У каждого производителя автомобилей есть рекомендуемый график проверки или замены ремня ГРМ. Интервал между проверками и заменой ремня ГРМ сильно различается в зависимости от производителя оборудования или производителя. Если вы хотите узнать, подлежит ли ваш автомобиль, грузовик или внедорожник проверке или замене ремня ГРМ, позвоните в STAR Automotive по телефону 541-476-9646 сегодня.

Один из самых простых способов защиты от неожиданного отказа ремня ГРМ — это не отставать от планового технического обслуживания вашего автомобиля, грузовика или внедорожника в STAR Automotive. Осмотр ремня ГРМ во время замены масла, настройки или другого визита в сервисный центр может просто избавить вас от хлопот и неприятностей, связанных с застреванием на обочине дороги в Кейв-Джанкшен, штат Орегон, или Грантс-Пасс с нарушенным хронометражем. пояс.

Признаки неисправного ремня ГРМ:

Несмотря на то, что большинство ремней ГРМ изготовлены из высококачественной резины и рассчитаны на длительный срок службы, в конечном итоге их необходимо будет заменить.Вот некоторые признаки того, что ваш ремень ГРМ требует внимания. Часто симптомы отсутствуют. Разные автомобили могут проявлять все, некоторые, никакие или разные симптомы. В случае сомнений позвоните в STAR Automotive:

.

Обрыв ремня ГРМ: Хотя регулярные осмотры могут помочь предсказать износ ремня ГРМ, часто симптомы отсутствуют вообще, за исключением того, что двигатель умирает во время движения или не запускается.

Двигатель не запускается или не вращается: Так как ремень ГРМ отвечает за вращение звездочек, поворачивающих распределительный вал, из-за плохого ремня ГРМ ваш автомобиль не заводится.Этот симптом может быть вызван другими механическими проблемами. Если ваш автомобиль не заводится, как можно скорее назначьте встречу со STAR Automotive.

Есть утечка масла возле двигателя: Если крышка ремня газораспределительного механизма ослаблена, есть вероятность, что есть утечка масла возле двигателя.

Ваша экономия топлива начинает снижаться: По мере износа ремня газораспределительного механизма он может растягиваться, что приводит к ухудшению фаз газораспределения. На раннем этапе это может быть незаметно для работы вашего автомобиля, кроме снижения расхода топлива.Приходите в STAR Automotive, где наши специалисты позаботятся обо всех ваших нуждах в ремонте ремня ГРМ и многом другом.

Двигатель работает с перебоями или пропускает зажигание: Изношенный или растянутый ремень газораспределительного механизма влияет на синхронизацию двигателя, как и при уменьшении экономии топлива. Поскольку основная задача ремня ГРМ — синхронизировать вращение распределительного вала, который приводит в действие открытие и закрытие клапанов, любая потеря синхронизации может повлиять на работу вашего двигателя, что приведет к резкому холостому ходу, отсутствию ускорения, пропускам зажигания и т. Д. или глохнет.STAR Automotive может точно диагностировать эти проблемы и вернуть ваш автомобиль, грузовик или внедорожник в путь.

Вы слышите визжащие звуки, исходящие от двигателя: Большинство легковых, грузовых автомобилей и внедорожников имеют несколько ремней, которые могут вызывать визг. Визг ремня ГРМ может возникать при разгоне, торможении или даже на холостом ходу. Если вы слышите визг ремня, даже если это не ваш ремень ГРМ, это явный признак того, что вам нужно посетить STAR Automotive. А ремень с визгом не поправится.Игнорирование этого может привести к более дорогостоящему ущербу в будущем. Если ваш ремень ГРМ, змеевик или любой другой ремень визжит, позвоните в STAR Automotive по телефону 541-476-9646

.

Тикающий или щелкающий звук двигателя: Это может быть признаком износа ремня ГРМ или низкого давления масла в двигателе. Любая проблема требует немедленных действий.

Что делать, если мой ремень ГРМ порвался во время вождения?

Даже при надлежащем обслуживании и осмотре ремень ГРМ может выйти из строя без предупреждения.Обрыв ремня ГРМ приведет к остановке двигателя. Вам нужно направиться к обочине или, по возможности, в безопасное место. В зависимости от типа двигателя вашего автомобиля обрыв ремня газораспределительного механизма, происходящий во время движения, может вызвать дополнительное повреждение двигателя. Ниже приведены некоторые из возможных механических неисправностей.

  • Изогнутые или сломанные клапаны
  • Распредвал после аварии
  • Разрушенные головки блока цилиндров
  • Поршни повреждены

Если вы заметили какой-либо из этих знаков на своем автомобиле, приезжайте в STAR Automotive в программе Grants Pass как можно скорее! Наши специалисты по качеству детально изучат ваш ремень ГРМ и решат проблемы, с которыми вы можете столкнуться с вашим автомобилем.

Ваш качественный магазин по замене ремня ГРМ

Если вам требуется обслуживание ремня ГРМ для вашего Acura, Audi, BMW, Chevrolet или другого типа транспортного средства, в конечном итоге вам может потребоваться замена ремня ГРМ. Если вы находитесь рядом с районом 97526, не ищите ничего, кроме STAR Automotive. С 1975 года наша команда и наши надежные специалисты выполнили множество замен и проверок ремня ГРМ. Они будут усердно работать, чтобы убедиться, что ваш ремень ГРМ работает должным образом.От ремонта авто до ремонта двигателя у нас есть обширный перечень услуг, которые мы можем выполнить для вашего автомобиля.

причин, по которым вам следует вести с нами дела:

  • Прозрачность
  • Честность
  • Целостность
  • Мы эксперты
  • лет опыта

Для надежной замены ремня ГРМ посетите STAR Automotive в Grants Pass, OR.Позвоните нам сегодня или перейдите на наш сайт, чтобы записаться на прием к нам.

Стрижка лада ремня ГРМ гранты 8 клапанов. Яка лада гранта гнет клапана як дизайнися. Загин клапанов по Пріори

Серджио Маркионне сказал: «Сначала я должен застрелить меня», так как они были проинформированы о возможности попадания в сегмент карманов. Часы меняются, рынки развиваются, и итальянский водитель суперкара подтвердил и активно разработал свою первую модель основы для высокоскоростной экономики.Это будет хорошо видно из любого корма на рынке.

Идея Феррари є Между прочим, если посетить штаб-квартиру компании, можно гарантировать способы привлечения и получения новых клиентов. Porsche, Bentley, Lamborghini и Rolls-Royce уже находятся на арене, и этот Aston Martin прибыл до конца 2019 года. Модель Ferrari выйдет не ранее 2022 года, поэтому бренд запомнится в тренде. У такого хода есть и плюс, и минус. Ферарри нужен отчет от Чималиха Зусила, который видел модель, Алевон была в идеальном положении и достойна уроков у своих конкурентов.

Ferrari Оставьте его, назовите его, но назовите его Purosangue, что в переводе с итальянского означает «чистокровный». Це много говорят о що. В будущем мать деяких позашляхов функционирует, но тут нечего хлопотать. І как видно из этого будет Ferrari с нуля, не переполняя варианты движущегося автомобиля … Британский журнал Autocar знает, что Purosangue будет виден на модульной платформе, предназначенной для передней и средней частей автомобиля, что безобидно для сегмента автомобилей. карманы.Компоновка чаще всего ассоциируется с невысокими спорткарами. Так что само по себе прибирать новый комплект электроники и доп. Технический директор Ferrari Майкл Лайтерс пидкреслив, что модель не будет похожа на рыночную. Технические характеристики Тоже недоступно, лучше всего, запах не полный. У Ferrari стабильный 8- и 12-цилиндровый вибродвигатель. Непередаваемые чутко также полагаются на гибридную версию с модулем, предложенным на базе не представленного двигателя V6.Новый ведущий В стандартной комплектации стоит автоматическая коробка передач.

Purosangue не станет первым Ferrari , Ale будет одной из самых семейных моделей, как будто компания его отпустила. Власники могут перейти на день новой кожи цилий рик. Оже, водителю и пассажиру пригодится. Инженеры платят за электронное чудо (например, пидвиску с электронным управлением). Позашляховик убирает все функции, такие как уборка клиента в современном розничном автомобиле, например, проекционный экран и современную информационно-распределительную систему.

Проблема в том, что обрежу ремень ГРМ и прощение клапанов пули известно владельцам Lady Kalini. Гранту нравилась мысль о торговых центрах, и проблемы были поставлены.

Эль, тем не менее, не минуют рахунок на датском рахунке. Для этого рекомендуется сначала узнать о тех, у которых гнутся клапана на 8-ми и 16-ти клапанном Grant, а также о моделях с лучшим двигателем для лучшей работы.

На каких двигателях Гранта гнет клапана при обрезке ГРМ?

Нинишный влачник отвечает Гранта, но не все моторы с 8 клапанами проблемные. Зокрема комплектации «Стандарт» обладала эффективно работающим силовым агрегатом и не принесла своему майбутному хозяину серьезных поломок.

Не удается найти поломки при беглом осмотре и диагностике автомобиля. Но для блока 11186 (ранее, чем 21114) не ожидается, что это будет упреждающий запрос на периодические корректировки.

Особенности двигателя 11186 є изменение шума робота, низкая скорость стрельбы и рост нагрузки. После перезарядки дополнительного оборудования силового агрегата устранены проблемы и устранены проблемы: Новая шатунно-поршневая система. Основная причина в том, что автомобиль застрял в результате укорочения поршней. В результате изменение пространства не допускало практического и бесконечного расширения механизмов.

Почему Grant 8 отводит клапан?

Сама процедура пробоя также не менее важна для имплантации.Шумные, как такие же дети, умнее были, пока не херняли, хозяин может прийти и побольше уважения, а то и обратиться за помощью к фаховцам.

Майстри, для проведения диагностики обратитесь к обслуживающему персоналу и помогите определить численные причины сбивания ГРМ: заклинило насосы, ролики, распредвал или коленчатый вал. Сам процесс установки арматуры построен по такой схеме:

1. Побрить ремень ГРМ.

2. Опрокинуть распредвал.

3.Продовжу накручиваем на колесо (переносим маховик).

4. В момент стружки поршни были на открытых клапанах.

В таком ранге не хватает клапанов, а в фальшивом вони будет необходимость в замене еще. Также можно узнать, что клапан Lada Granta 8 гнет клапан на фасаде, что можно использовать на СТО.

Даже поломка не обязательно торчит из кожи вітчизняного авто. Вы сможете попасть в какие-то лозы, если через час не приедет автомобилист для обслуживания машины.Основная причина этого — отсутствие сознательной эксплуатации.

В некоторых случаях дополнительная помощь оказывается замене ремня на более крупный: заводской компонент может не подходить для нужд ума по назначению и эксплуатации. Сила натяжения виновата в обещаниях, данных рекомендациями виробников. Для этого саморегулирования вы можете лишить себя ситуации.

Бей по фачивцам так же при появлении первых признаков, которые могут указувать при наступлении порыва пояса.Также может быть небольшой шум от привода ГРМ. То же самое, и это еще и большой износ, или небольшой клин, или насос.

Все факторы є виртуальны и могут быть доведены до точки необходимости дорогостоящего ремонта, а в крайнем случае — до виклика эвакуатора, как будто проезжая в момент развала, перейдя границу места. Власнику Гранту необходимо знать все нюансы и все нюансы новых проблем, как только они появляются.

Перед покупкой каких-либо новинок на АвтоВАЗе накапливать больше еды рано: «А клапан на Лада Грант при открытии ремня?».Первая проблема автолюбителей не без причины, даже в передней части модели у них вряд ли был недопустимый дефект. При открытии ремня ГРМ клапан особенно прогибался на 16-клапанных моторах «Двойка» и «Пріор».

По сути, в основу Lada Grant положена Lada Kalina, по сути, с высочайшими двигателями и не загибающимися клапанами. Увы, к сожалению, спокойно удаляются только волосы леди Грант в пакете «Стандарт». А ось Lada Grant «Norm» оснащена восьмиклапанным мотором с застрявшим шатунно-поршневым механизмом, и в таком моторе при открытии ремня ГРМ клапана безошибочно не проверяется на наличие зубья с поршнями.Конечно, такой ремонт не может быть уникальным. Начебто изумительное — так же характеристики двигателя могут отличаться от конструкции. Разрешите мне все объяснить, однако на стандартных 8-клапанных двигателях могут быть повреждены поршни для клапанов, а при ослаблении ремня вони не возникает. И ось тоже двигун, эль с зажатой шатунно-поршневой группой, укомплектованная укороченными поршнями, в которых просто нет потери озорства. При этом ремень ГРМ не безошибочно приводится в движение клапаном Vigin.

Та же проблема может вызвать движение Lady Priori, хотя пора им довести до минимума широкий и широкий диапазон производства. Отличный досвид в эксплуатации показал этот автомобиль, выбрив ремень ГРМ до края, а то при буксировке початка или от водителя в принципе работать категорически запрещается, поэтому при запуске двигателя таким образом , при таком запуске двигателя необходимо перейти на задний вал. к сумме результатов.

Як би не было, автолюбитель от зоба вяжет швы за пояс ремня ГРМ наматывать таким же образом, так как поршни могут потеряться для клапанов. Профилактика ни для кого не скандал, но ось занята ремонтом всего сообщества.

Двигун Lady Granti 8 клапанов объемом 1,6 литра на текущий момент самый популярный среди покупателей бюджетный седан … Конструкция мотора есть не только на официальной службе, но и в любом гараже.Ремонт и обслуживание этого мотора не сложно и недорого. Поговорим о продажах движка отчетов за текущий год.

Бензиновый силовой агрегат Lada Granta ВАЗ-11186 будет тянуть 87 л.с. рабочий объем 1,6 л. Привод для замены инжекторных двигателей ВАЗ-11183 разработка 82 кинский сили … Герметичность и экономичность силового агрегата вдалеке от новых посаженных поршневых групп от Federal Mogul. Очевидно, мотор не стал подвержен феерической динамике и малой огнестойкости, но он, очевидно, прост в конструкции и ремонтопригодности.

Что касается крепления технической части, то основная часть — это чавунный блок цилиндров, алюминиевая головка, алюминиевая ГБЦ, стальной картер двигателя. На ГРМ привод Лада Гранта 8-класс. varto remn. Восьмиклапанного механизма ГРМ гидрокомпенсаторам мало, регулировка клапанов довольно медленная, но процесс не слишком тяжелый. Необходимо подобрать «пятаки» разработки и уложить их между кулачками распредвалов и днищами бутылок-валов.Первое время такую ​​процедуру нужно проводить на т.н. «0» нулевом обслуживании, после 3000 км пробега.

одно блюдо гнет клапана на двигателе Гранта ВАЗ-11186 со стружкой ремня ГРМ? Ответ однозначный, если ремень перерезан, клапан загибается! Як ставил на мотор, чтобы дойти до 5-ступенчатой ​​механической коробки программ, другие опции не передаются.

Двигатель Лада Гранта 1.6 (87 класс), vitrata paliva, динамика

  • Рабочий объем — одна тысяча пятьсот девяносто см3
  • Количество цилиндров / клапанов — 4/8
  • Privid ГРМ — ремень
  • Диаметр цилиндра — 82 мм
  • Ход поршня — 75.6 мм
  • Вязкость кандидата / кВт — 87/64 при 5100 об / мин на перо
  • Крутящий момент — 140 Нм при 3800 об / мин
  • Максимальная скорость — 167 километров в год
  • Розгин до первой сотни — 12,2 секунды
  • Vitrata paliva над местом — 9,0 литров
  • Paliva vitrata в низком цикле — 6,6 литра
  • Vitrata paliva по трассе — 5,8 л

Схема ГРМ Лада Гранта 8 клапанов

  • 1 — зубчатый шкив коленвала
  • 2 — шкив шестерни насоса охлаждения
  • 3 — натяжной ролик
  • 4 — задняя обктива
  • 5 — шкив шестерни розподильный вал
  • 6 — ремень ГРМ
  • А — отлив на спине
  • B — минтка на валу розетки
  • З — мітка на кріщі масляный насос
  • D — клещ на колесо коленчатого вала.

Еще одной особенностью мотора можно назвать розетку водяной помпы (помпы), на которую обмотан все тот же ремень ГРМ … Тобто, в случае холода, или характерный шум / свист / гул в область привода ГРМ, замена ремня обовьязков. Если подшипник насоса болтается и ремень дергается, то при замене корпуса водяного насоса и ремня придется задеть головку блока цилиндров и блок цилиндров, чтобы клапан погнулся.

Питание цикаве и хвилюх багатох — на автомобиле Лада Грант гнет клапан при обрезании ремня ГРМ …

физика к процессу

Поясним почему ремень ГРМ. ГРМ — резинка цепи закрытия ремня с внутренней стороны, значения для синхронизации коленчатого вала двигателя. Забудьте о победных передачах.

Когда ремень ГРМ сбривается, они стягиваются в таком положении, в котором находится бритва, и колесо вращается по инерции, и поршни с силой бросаются на клапаны, по их словам, так как они пули в момент открытия.В результате клапана гнутся (разд. Малюнок). Совершенно не важно, трансмиссия стала цепной, и количество оборотов не важно.

На двух передних особенно видна кровь клапанов

Причины, по которым вы бреетесь

  • чаще всего причина сбривания ремня ГРМ є заклинивание помпы
  • бритье из-за усталости ремня, в т.ч. через тухлый якист
  • заклинивание роликов, румяные ролики, клонирование
  • и др.

По результатам всех событий возможно продвижение:

На поршнях видны следы

Клапан ци на Гранте?

Так як на Ладу Гранту ставлю новые комплекты різні двигуни (про движение лекция), потом посмотрю, питание от еды подрастет.

На «стандартные» комплекты устанавливают 8-клапанные двигатели объемом 1,6 л, которые можно использовать на Lada Kalina. Такие моторы уже час прошли испытание и хорошо себя зарекомендовали в роботах — при обрезании ремня ГРМ клапана они потеряются в штатном состоянии.

На комплект «норма» модернизации ставились с 8 клапанами с застрявшей поршневой группой (также устанавливалась на Калину). Здесь не обновляется проблема регулировки поршня и клапана при обрезании ремня ГРМ. Причина в том, что при разрушениях таких двигателей возникает особая неисправность, а при застревании ШПГ поршни истончаются и двигатель не теряется.

власников «люкс» прошу не смотреть — їх 16 клапанов, когда ремень обрезан, клапан и поршень можно активировать.Правда такие двигуны меньше, алеризичны є. Основная причина стружки на таких моторах — заклинивание помпы, натяжного и опорного роликов.

Ризик особенно велик якшо …

Варто не удивляется автомобилю, так как он заставит вас задуматься о его отличном и стекловидном ремонте. На АвтоВАЗе чаще приводить ремень ГРМ, подпирать каток роликов, натяжителей и тд, периодически проводить техобслуживание … Если хочу завод и дать гарантию на 120 000 км на ремонт, смотрите — отличный рисик.Куда красивее следить за ним почаще капремонтировать двигуна.

.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
