Клапан егр это: признаки неисправностей, ремонт и затраты

Содержание

последствия, цены и контакты сервисов

Клапан EGR устанавливают на дизельные двигатели и бензиновые двигатели, чтобы снизить выбросы оксидов азота (NOx). Это единственная цель, больше он ни для чего не нужен.

Схематично ЕГР работает так: отработанные выхлопные газы отправляются повторно догорать в ДВС. В результате снижаются выбросы NOx, но на стенках впускного коллектора, воздушных каналов и блока заслонок оседает сажа. Это не критично для ресурса двигателя, но есть минимальный риск для седел и клапанов. Большей проблемой является падение мощности из-за снижения теплопроводности впускного коллектора.



Зачем глушить EGR

В большинстве случаев глушить ЕГР стоит, если система неисправна (накопился нагар на пластине или гнезде клапана). Обычно неполадки ЕГР начинаются после 50 000 км. пробега. Заявленные производителями цифры в 80 000–10 0000 км. завышены, так как не учитывается низкое качество топлива в России (особенно дизельного).Клапан егр это: признаки неисправностей, ремонт и затраты

При накоплении нагара клапан может медленно открываться или даже заклинивать.

Чем это грозит:

  • снижается мощность двигателя;
  • увеличивается износ;
  • повышается расход;
  • ухудшается запуск двигателя;
  • на бензиновых двигателях с пластиковым впускным коллектором есть риск плавления напротив трубки подачи отработанных газов. Часто встречается на Chevrolet Lacetti 1.4 л. и 1.6 л;
  • появляется ошибка «check engine», которая может гореть периодически, а не постоянно;
  • на холостом ходу двигатель работает нестабильно.

Замена клапана дорогостояща. Пользы от него, кроме снижения выбросов оксида азота, никакой. Целесообразнее отключить EGR.

А вот небольшая страшилка — видео, как забивается ЕГР на 100 тыс. км пробега:

Плюсы отключения ЕГР:

  • уменьшается загрязнение впускной системы;
  • на турбированных двигателях исчезает турбояма;
  • повышается отзывчивость педали газа;
  • исчезают ошибки из-за неисправного клапана EGR;
  • не нужно тратить деньги на замену;
  • реже меняется масло;
  • улучшается работа на холостом ходу и холодном двигателе;
  • вырастает тяга на низких оборотах.Клапан егр это: признаки неисправностей, ремонт и затраты

Минусы отключения ЕГР:

  • если удалили ЕГР только физически, загорится чек;
  • увеличиваются выбросы NOx.

Важно заметить, что дымность станет больше только при перегазовках. Контроль токсичности на техосмотре вы пройдете.

Как отключить EGR

Сначала отметим, что чистка и промывка ЕГР специальными аэрозолями неэффективны. Нагар быстро образуется снова. Чистить придется каждые 10 000 км.

Глушить ЕГР только механически неправильно. Это ведет к ошибкам «check engine» и переключению ЭБУ на аварийную подпрограмму. Обязательно необходима программная адаптация.

Поэтому отключение EGR совмещают с чип-тюнингом. В результате не просто исключаются ошибки из-за неисправной системы рециркуляции, но дополнительно прибавляется мощность и крутящий момент.

Обратитесь к профессионалам АРС АДАКТ, проблему с клапаном решат с гарантией.

Контакты сервисов

Рекомендуем посмотреть

особенности, виды, принцип работы, ресурс, причины поломок и засорений



Клапан системы рециркуляции отработавших газов, он же ЕГР/EGR – это один из компонентов силового агрегата, играющий достаточно важную роль в работе двигателя автомобиля.Клапан егр это: признаки неисправностей, ремонт и затраты Эта деталь, незаменима в дизельных и бензиновых моторах и именно благодаря ей, значительно улучшается экономичность, а также производительность автомобиля, правда, в том случае, если за узлом регулярно следить, то есть обслуживать и чистить. Если говорить простым языком, то клапан рециркуляции - это очередной экологический компонент силовой установки, который призван снижать количество отработанных газов, выходящих из глушителя транспортного средства в окружающую среду.


Таким образом, клапан рециркуляции отработавших газов, он же ЕГР/EGR – это часть двигателя, позволяющая выхлопным газам завершить процесс циркуляции в системе. Двигателю транспортного средства для сгорания необходим воздух, содержащий 80% азота и

20% кислорода. Этот воздух соединяется с топливом, горит и образует оксид азота (NOx). Данное вещество является одним из основных загрязнителей, как для человека, так и для природы, и может вызывать респираторные заболевания.Клапан егр это: признаки неисправностей, ремонт и затраты


Клапан рециркуляции помогает снизить выброс оксида азота за счет охлаждения выхлопных газов, а также снижает количество выделяемых вредных газов после сжигания топливно-воздушной смеси. Благодаря клапану рециркуляции выхлопных газов, оксид азота и другие загрязняющие вещества возвращаются в камеру сгорания (объем вернувшихся газов составляет от 5% до 15%). Для справки заметим, что постоянно возвращающиеся газы помогают снизить рабочую температуру в камере сгорания, предотвращая тем самым образование оксида азота (NOx), благодаря чему ощутимо повышается эффективность использования топлива (солярки или бензина).
Как работает клапан рециркуляции выхлопных газов (ЕГР/EGR)?
Механизм рециркуляции выхлопных газов, в народе известный, как ЕГР – это электропневматический клапан, который использует давление воздуха в качестве энергии и работает путем непрерывного открытия и закрытия специальной заслонки. При запуске двигателя автомобиля, данный клапан находится в закрытом положении, а когда мотор начинает прогреваться, клапан открывается.Клапан егр это: признаки неисправностей, ремонт и затраты
После открытия, клапан рециркуляции, осуществляет непрерывную отправку выхлопных газов в камеру сгорания цилиндра. Когда автомобиль замедляется или останавливается, клапан автоматически закрывается. Весь этот процесс продолжается до тех пор, пока автомобиль находится в эксплуатации, благодаря чему обеспечивается экономия топлива и одновременно минимизируются вредные выбросы оксида азота (NOx).
Говоря простым языком, клапан рециркуляции помогает двигателю дважды сжигать определенную часть отработавших газов. После того, как отработанные газы сгорели, больше они не подвергаются горению, благодаря чему требуется меньшее количество кислорода для нового горения в рабочей камере цилиндра. В свою очередь, при меньшем поступлении кислорода в камеру сгорания, требуется меньший объем топлива для сжигания. Все это в конечном итоге помогает получить более низкую температуру сгорания топливно-воздушной смеси, благодаря чему происходит экономия потребляемого топлива и уменьшение образования вредного оксида азота, доля которого снижается почти на
10-20
% в бензиновом двигателе и на 15-25% в дизельном моторе.Клапан егр это: признаки неисправностей, ремонт и затраты
Клапан рециркуляции (ЕГР) делится на два основных вида: вакуумный и электронный.

• Клапан с вакуумным приводом в основном используется в старых моделях автомобилей. Он сохраняет свой принцип работы благодаря вакуумному механизму.


Электронные клапаны рециркуляции выхлопных газов широко используются в автомобилях, производимых с использованием современных технологий. ЕГР данного вида, управляется электронным блоком управления (ЭБУ), который в свою очередь, регулируют положение клапана рециркуляции, получая данные от различных датчиков, благодаря чему обеспечивается наиболее оптимальное поглощение вредных выбросов.

Что происходит, если клапан рециркуляции ЕГР засоряется и/или выходит из строя?
Проблема

засорения или неисправности клапана рециркуляции отработавших газов переводит системы двигателя автомобиля в низкую производительность, а затем в неработоспособное состояние. Благодаря электронному блоку управления (ЭБУ) двигателем, который используется во всех современных автомоделях, при возникновении поломок или сильного засорения клапана EGR, на приборную панель выводится соответствующее предупреждение “Check Engine”, информирующие автовладельца о незамедлительной проверке систем силового агрегата.Клапан егр это: признаки неисправностей, ремонт и затраты


Перечисленные ниже симптомы зачастую возникают именно при неисправности клапана ЕГР:• загорается лампа неисправности двигателя, и водитель получает соответствующее предупреждение на панели приборов;• в процессе работы двигателя на холостых оборотах отчётливо ощущается вибрация, гул и/или посторонний громкий шум;• при запуске мотора происходят пропуски зажигания и/или резкое ускорение при движении;• в процессе езды, у автомобиля наблюдается потеря мощности, а резкое нажатие на педаль газа практически не ускоряет транспортное средство;

• в процессе работы двигателя, в салоне автомобиля чувствуется стойкий запах топлива или серы.


Что делать, если возникли проблемы с клапаном ЕГР/EGR?
Во-первых, самым верным решением при возникновении проблем с клапаном рециркуляции отработанных газов, особенно у сильно поддержанного автомобиля, является замена неисправного узла на новый.


Во-вторых, действенным способом для возвращения клапана ЕГР в строй, является очистка засоренного механизма рециркуляции выхлопных газов.Клапан егр это: признаки неисправностей, ремонт и затраты Сперва клапан EGR демонтируется, а затем помещается в ультразвуковой очиститель, где происходит очищение узла от отложений и грязи при помощи специальной жидкости. Подобный вид очистки считается достаточно бережным и совершенно не вредит клапану рециркуляции отработанных выхлопных газов. Кроме ультразвука, для эффективной очистки клапана, можно использовать множество разнообразных чистящих средств, которые предназначены для удаления углеродистых отложений.
В-третьих, можно также воспользоваться поверенными временем способами по “ослеплению” или отключению клапана рециркуляции ЕГР. Как правило, в более старых автомобилях с большими пробегами, автовладельцы чаще всего клапан ЕГР подергают именно
механическому ослеплению
, однако для большинства современных моторов, дополнительно необходимо проводить еще и деактивацию механизма через электронный блок управления (ЭБУ) двигателем.
Справочно заметим, что даже после отключения (глушения) клапана ЕГР, автомобиль может совершенно безопасно проходить проверку на уровень выбросов отработанных газов, поэтому приобретение нового механизма для многих автовладельцев – это настоящее безумие, ведущее к баснословным затратам, которые не принесут семейному бюджету, да и самому автомобилю никакой пользы.Клапан егр это: признаки неисправностей, ремонт и затраты Как утверждают автоспециалисты, оптимально работающий клапан ЕГР безусловно уменьшает образование оксида азота, однако количество твердых веществ, которые высвобождаются в результате данного процесса, как правило увеличивается, причем значительно.



Видео: "Как работает система рециркуляции отработавших газов ЕГР/EGR"


В заключении отметим, что в большинстве случаев неисправности (поломки) клапана рециркуляции выхлопных газов (ЕГР/EGR) возникают тогда, когда не проводится регулярное техническое обслуживание узла. Со временем в клапанах, на которые автовладелец попросту “забивает”, возникает закупорка из-за чрезмерного загрязнения. По этой причине, тщательная очистка клапана ЕГР на систематичной основе, в долгосрочной перспективе не только увеличит ресурс механизма, но и повысит производительность автомобиля в целом, что в первую очередь положительно отразится на расходе топлива и мощности двигателя.Клапан егр это: признаки неисправностей, ремонт и затраты Для справки заметим, что в среднем ресурс типового клапана ЕГР составляет порядка 80-120 тысяч километров пробега, в зависимости от типа силовой установки.


БЛАГОДАРИМ ВАС ЗА ВНИМАНИЕ. ПОДПИСЫВАЙТЕСЬ НА НАШИ НОВОСТИ. ДЕЛИТЕСЬ С ДРУЗЬЯМИ.

Клапан егр что это такое


Система EGR. Назначение и принцип действия. — Honda Torneo, 2.0 л., 1997 года на DRIVE2

Система EGR.

Назначение и принцип действия.
Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.
Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.Клапан егр это: признаки неисправностей, ремонт и затраты Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.
EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.Клапан егр это: признаки неисправностей, ремонт и затраты
Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.
Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.
А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах.Клапан егр это: признаки неисправностей, ремонт и затраты А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.
Типы конструкций

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан.Клапан егр это: признаки неисправностей, ремонт и затраты Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.Клапан егр это: признаки неисправностей, ремонт и затраты

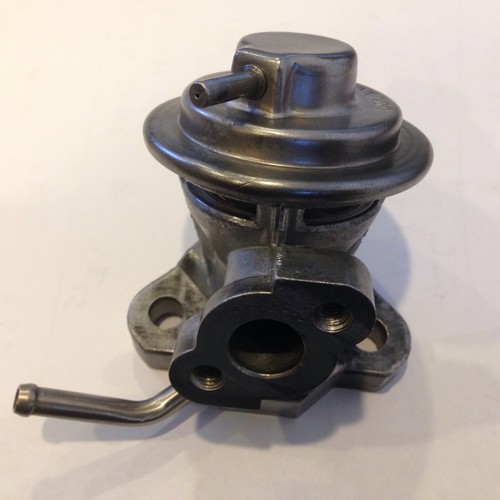

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:
с датчиком противодавления выхлопных газов;
с датчиком температуры выхлопных газов;
с датчиком положения клапана EGR;
с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).Клапан егр это: признаки неисправностей, ремонт и затраты
Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.
В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня.Клапан егр это: признаки неисправностей, ремонт и затраты Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.
На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.
Неисправности и обслуживание

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.Клапан егр это: признаки неисправностей, ремонт и затраты
От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.Клапан егр это: признаки неисправностей, ремонт и затраты
Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.
Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.
Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие э

www.drive2.ru

назначение и принцип действия — DRIVE2

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота.Клапан егр это: признаки неисправностей, ремонт и затраты С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели.Клапан егр это: признаки неисправностей, ремонт и затраты За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента.Клапан егр это: признаки неисправностей, ремонт и затраты При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов).Клапан егр это: признаки неисправностей, ремонт и затраты При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций систем рециркуляции выхлопных газов

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан

Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы.Клапан егр это: признаки неисправностей, ремонт и затраты С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.

В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора.Клапан егр это: признаки неисправностей, ремонт и затраты Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).Клапан егр это: признаки неисправностей, ремонт и затраты

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня.Клапан егр это: признаки неисправностей, ремонт и затраты Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Неисправности и обслуживание системы EGR

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.Клапан егр это: признаки неисправностей, ремонт и затраты

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины.Клапан егр это: признаки неисправностей, ремонт и затраты На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан.Клапан егр это: признаки неисправностей, ремонт и затраты Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Ресурс

www.drive2.ru

Польза или вред от глушения EGR — DRIVE2

Довольно часто задают данный вопрос, также сталкиваюсь с подобными дискуссиями в интернете. Решил расписать свое видение.
И так, что же делает данная система?

На иллюстрации не изображен охладитель, который охлаждает отработанные газы при движении обратно на впуск


EGR (система рециркуляции отработанных газов) часть отработанных газов направляет обатно во впускной коллектор через охладитель, чтоб выхлопные газы предварительно остыли.Клапан егр это: признаки неисправностей, ремонт и затраты Чаще она встречается на дизельных моторах, но и на бензиновых, в т.ч. довольно небольшого объема (1.8-2.0 литра) так же устанавливается. Так вот, самый главный вопрос, зачем? Нужна она исключительно для сокращения выбросов вредных веществ в атмосферу от ДВС, тк отработанные газы частично проходят повторный цикл, позволяя вписываться во все более строгии экологические нормы. Снижения топлива и других преимуществ от этого нет, только недостатки. Почему же от нее стараются поскорее избавиться? Приведу один пример. На фурах с работающей EGR двигатель до кап ремонта проходит менее 500 тыс км, а с заглушенной этой системой несколько млн км! А причина этому кроется в нашем дизтопливе (а конкретно наличию в нем серы), нормы, которые указываются у нас (Евро 4/5) не соответствуют действительности, если в солярке Евро 4 должно быть не больше 80 гр. серы, то у нас этот показатель может превышать в два, а то и более раза. Как мы знаем, сера — это твердое вещество, попадая из выпуска на впуск образаются отложения сажи (попутно довольно сильно загрязняет впуск), в которых содержится эта сера.Клапан егр это: признаки неисправностей, ремонт и затраты А из впуска эта сажа попадает в цилиндры двигателя, где во-первых сажа способствует более быстрому износу поршневых колец и хона гильзы цилиндра, впоследствии эта сажа попадает в масло (тк негерметично кольца прилегают к стенке цилиндра), разжижая масло, которое впоследствие теряет свои смазывающие свойства. Но это очень плохая развязка всей истории с EGR. Качество дизтоплива постоянно растет, так что возможно в будующем таких проблем не будет.
Нужно отметить, что открыт клапан EGR не всегда (при частичных нагрузках и на определенных оборотах).
Так же при поступлении выхлопных газов на впуск в топливо-воздушной смеси уменьшается количество кислорода, приводя к уменьшению мощностных характеристик двигателя (на форд-форуме есть графики до и после глушения EGR, из которых следует, что с заглушенной EGR крутящий момент стает выше).
Кроме того, часто сами клапана EGR выходят из строя из-за отложений серы, например на двигателе LR/Jaguar 2.7/3.0 tdv6 проблема довольно распространенная, ремонт стоит не менее 18 т.Клапан егр это: признаки неисправностей, ремонт и затраты р.

Вот так выглядит эта красота


Существуют механический и програмный способ глушения EGR, все зависит от конкретного авто, не всегда можно заглушить механически, чтоб ЭБУ двигателя не заметил этих перемен.
Сам програмно глушил эту систему на LR Discovery, после чего не переживал о выходе из строя клапана EGR, радовлася лучшей реакции на педаль газа и тяге на низких оборотах.
На просторах интернета встречаются довольно забавные статьи про магическое снижение температуры топливо-воздушной смеси за счет поступления выпускных газов на впуск и увеличении температуры в камере сгорания, вследствие чего повышается износ двигателя и он выходит из строя довольно быстро. Но как это происходит, уму не постижимо, охладитель же не морозильная камера, он не охлаждает поступающий горячий воздух до минусовых температур))) Возможно я ошибаюсь, готов выслушать мнения по этому поводу.
Каждый решает сам, больше пользы или вреда EGR приносит двигателю, я все же за второй вариант)))

www.Клапан егр это: признаки неисправностей, ремонт и затраты drive2.ru

что это, для чего нужен и как работает

Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.

Для чего нужен клапан ЕГР

Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.

Схематичное изображение работы системы ЕГР.

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения.Клапан егр это: признаки неисправностей, ремонт и затраты А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

  • датчика температуры охлаждающей жидкости;
  • датчика коленчатого вала;
  • датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.Клапан егр это: признаки неисправностей, ремонт и затраты

Как выглядит клапан ЕГР на Chevrolet Lacetti

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Видео о ЕГР

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).Клапан егр это: признаки неисправностей, ремонт и затраты

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет.Клапан егр это: признаки неисправностей, ремонт и затраты И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

  • отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;
  • прогорание клапана ЕГР;
  • засорение самой магистрали ЕГР;
  • нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.Клапан егр это: признаки неисправностей, ремонт и затраты

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.



Похожие статьи

avtonov.com

Cистеме EGR Toyota

ЕGR - система рециркуляции отработавших газов. Из названия понятно что при своей работе данная система возвращает часть отработавших газов из выпускного во впускной коллектор. Основная задача системы - снижении токсичности выхлопа в режимах прогрева и резкого ускорения двигателя, который на данных режимах работает на обогащённой топливной смеси. В общем ничего сложного, но только почему-же данная система так усложняет жизнь многим, занимающимся ремонтом автомобилей?

Cостав системы EGR

  • основная часть - клапан EGR. Обеспечивает перепускание газов из выпускного во впускной коллектор. По причине постоянного контакта с раскалёнными газами - наименее живучая часть системы.Клапан егр это: признаки неисправностей, ремонт и затраты Основная, она-же и самая главная неисправность - негерметичность. В разных модификациях системы EGR может управляться как электрически ( большая часть автомобилей GM ) так и пневматически ( основная масса автомобилей ) .

  • соленоид EGR. Применяется в системах с пневматическим управлением клапаном. Основная неисправность та-же что и для клапана - негерметичность и на работе двигателя сказывается одинаково так-как в результате мы тоже получаем открытый клапан EGR.

  • датчик положения штока клапана EGR / датчик степени открытия клапана EGR. Случается что ломаются, но кроме загоревшейся лампы неисправности двигателя никаких неприятных последствий не наблюдается.

  • блок управления двигателя.


Разные системы могут иметь различный набор компонентов , но общее - это клапан EGR. Рассмотрим как его неисправности сказываются на работе двигателя. Я уже писал, что основная неисправность это негерметичность и она обеспечивает подсос дополнительного воздуха во впускной коллектор.Клапан егр это: признаки неисправностей, ремонт и затраты

Как результат мы имеем :

В двигателях с расходомером воздуха (MAF-сенсор) - обеднение топливной смеси вызванное присутствием неучтённого MAFом воздуха.
В двигателях с датчиком давления (MAP-сенсор) - обогащение топливной смеси вызванное увеличением давления во впускном коллекторе.
В двигателях использующих оба способа контроля за количеством воздуха (из-за значительной погрешности MAF-сенсора при низком потоке через датчик) мы имеем обогащение на холостом ходу и резкое обеднение на переходных режимах (Японские автомобили - ярчайшие примеры).



И во всех случаях из-за снижения количества кислорода в поступающем в двигатель воздухе, нарушается горение топливной смеси в цилиндрах двигателя. В общем зависимость очень сложная и по этому неисправность системы EGR на разных моделях автомобилей проявляеся по разному. Большое значение имеет количество поступающих во впускной коллектор отработавших газов (т.е. величина открытия клапана EGR), общее состояние двигателя (износ свечей зажигания, проблемы топливного насоса или забитость топливных форсунок.Клапан егр это: признаки неисправностей, ремонт и затраты ..), частота вращения и нагрузка на двигатель. Вам интересно как состояние топливной системы влияет на симптомы немсправности? Дело в том, что любой блок управления двигателем имеет программу по которой он стремится стабилизировать частоту оборотов холостого хода и состав топливной смеси. Причём величина регулирования степени открытия/закрытия исполнительного механизма системы регулирования оборотов холостого хода и длительность времени впрыска имеют вполне понятные пределы. Когда блоку управления удаётся стабилизировать холостой ход, на переходных режимах он не справится с необходимой коррекцией состава смеси, так-как нажатие на педаль акселератора приведёт к возрастанию давления в выпускном колекторе и увеличению количества поступающих во впускной коллектор отработавших газов, которые не содержат необходимого для горения кислорода. На данном этапе всё это будет ухудшать разгонную динамику автомобиля, возможно появление провалов и рывков при движении. Но дальше картина неисправности будет менятся.Клапан егр это: признаки неисправностей, ремонт и затраты Дело в том, что раскалённые газы взаимодействуя с маслянным туманом во впускном коллекторе (если Вы забыли откуда он там берётся я напомню о системе вентиляции картера , клапане PCV ,...), приведут к усилению нагарообразования на внутренних частях коллектора, отложению нагара на впускных клапанах ,повышенному загрязнению наружных частей распылителей топливных форсунок и появлению копоти на изоляторах свечей зажигания. Всё это скажется на пусковых характеристиках двигателя и нестабильных оборотах холостого хода, причём возможно как дёрганье и пропуски зажигания, так и плавание оборотов. При резком нажатии на газ возможно появление вспышек во впускном коллекторе. Если на данной стадии не обращать внимание на автомобиль, то очень скоро холостой ход пропадёт совсем, или его величина превысит все допустимые пределы. А на машинах с АКПП высокая величина холостого хода очень быстро приведёт к поломке коробки.



Что с этим делать?

В любых руководствах по ремонту и техническому обслуживанию написано что система EGR имеет ограниченный ресурс.Клапан егр это: признаки неисправностей, ремонт и затраты В идеале необходима замена всех компонентов системы при пробеге 70-100 тысяч километров, однако это справедливо при достаточно качественном топливе. С Российским бензином я мог бы рекомендовать Вам замену всех компонентов при пробеге 50000 километров. Хотя в условиях кризиса для многих это нереально.


Что-же делать тем, кто не может позволить себе приобретение дорогостоящих компонентов, или не имеет возможность приобрести нужные запчасти. Совет один - своевременное обслуживание системы позволит продлить срок её службы. Что в ней можно и нужно обслуживать ?

Во первых сам клапан EGR. В нём нужно очистить седло и шток клапана для обеспечения плотного закрытия и свободы хода клапана. Для этого очень удобно использовать жидкость для очистки карбюратора в аэрозольной упаковке. Однако будте внимательны, попадание жидкости на диафрагму может вызвать её разрушение, так как входящие в аэрозоль вещества разлагают резину.


Во вторых - соленоид EGR (при его наличии).Клапан егр это: признаки неисправностей, ремонт и затраты Как правило содержит маленький фильтр для защиты вакумной системы от попадания в неё грязи. Именно этот фильтр необходимо очистить.


Ну вот и весь список элементов нуждающихся в переодическом техническом обслуживании. Кстати именно такое обслуживание способно вернуть к жизни многие системы. Многие - но не все.


Можно ли отключить систему EGR  и нормализовать работу двигателя ?

Можно, вполне достаточно вырезать из тонкой жести прокладку под клапан EGR не прорезая отверстия для прохода газов. Внимательно посмотрите на клапан, если шток выступает за посадочную плоскость, отверстие под ним сделайте обязательно. Вот и всё, но сразу хочется огорчить владельцев многих Фордов - система контроля за работоспособностью EGR обязательно зажгёт MIL. Так что придётся мириться с горящей лампочкой на приборной панели. Владельцам Крайслеров и GM проще - при таком отключении лампа не загорается

Что такое EGR в BMW



Exhaust Gas Recirculation (EGR) — система рециркуляции отработавших газов в двигателе автомобиля.Клапан егр это: признаки неисправностей, ремонт и затраты Устанавливать эти системы стали относительно недавно — в конце прошлого века, когда требования к защите окружающей среды стали возрастать.

В выхлопных газах автомобиля содержатся не только оксиды различных металлов, углерода, несгоревшего топлива и сажи, но и очень опасный для здоровья человека газ NO и NO2, так называемые оксиды азота. Образуются они из свободного азота и кислорода при высокой температуре и давлении. Все эти условия присутствуют в камере сгорания двигателя автомобиля.


Удаление клапана EGR с перепрошивкой:

+7 (495) 162-06-01

Оптимальное соотношение топлива к воздуху от 1/9 до 1/14 в зависимости от режимов работы двигателя. Чем выше нагрузка, тем знаменатель меньше, чем меньше нагрузка — тем больше. Задача перед двигателем стоит использовать весь кислород на сгорание топлива и не дать ему взаимодействовать со свободным азотом.Клапан егр это: признаки неисправностей, ремонт и затраты Небольшое количество кислорода все равно остаётся, потому что, пока не удаётся распылить топливо до молекулярной фазы и он (O2) всё равно успевает взаимодействовать с азотом и образовать небольшое количество NO2. Но этот неизбежный побочный эффект не должен выходить за отведенные экологами нормы. Он начинает выходить тогда, когда соотношение топлива и воздуха значительно меняется в пользу воздуха. Такое происходит при переходных режимах или при принудительном холостом ходе (ПХХ), то самое «торможение двигателем», когда нагрузка на двигатель падает, топливо подаётся в минимальных количествах, а его обороты — остаются прежними. При таком состоянии двигателя, количество топлива для взаимодействия с кислородом становится мало и свободный кислород при высокой температуре очень легко взаимодействует с азотом, и образует тот самый ядовитый газ — оксид азота.Клапан егр это: признаки неисправностей, ремонт и затраты

Какой выход?

Получается что образование такого газа неизбежно? Нет! Выход нашёлся, и инженеры предложили при переходных режимах избыточный кислород заменять на какой-нибудь инертный газ (газ который не вступает в реакцию). Из доступных источников такого инертного газа стал выхлопной газ! В этом газе свободного кислорода содержится минимальное количество, и образование оксида азота практически не происходит. Проблема решена и экологи довольны.

Только вот побочным эффектом такого вот новшества стало попадание в камеру сгорания отработанных газов. Конечно, их высокая температура делает сгорание топлива более эффективным, но в камеру попадают частицы сажи, которые откладываются на впускном коллекторе и попадают на кольца и в масло, в результате ресурс двигателя снижается.Клапан егр это: признаки неисправностей, ремонт и затраты

Пока двигатель новый и на нём всё работает идеально, начиная от качества масла до уровня компрессии, содержание в выхлопных газах частиц сажи минимально и нет особых проблем. Сложности начинаются после пробега 100–150 000 км. Двигатель уже не имеет задуманной изначально компрессии, ну и в процессе эксплуатации, то новые форсунки не зарегистрировали в ЭБУ, то масло поменяли не вовремя и т.д. В результате выхлопной газ не такой уж чистый, как на новом авто. И всё это попадает в систему подачи воздуха двигателя, что уже начинает создавать проблемы для него, а именно: закоксовываются кольца раньше времени, досрочно темнеет масло, теряя свои свойства, и откладывается нагар на свечах. Помимо этого засоряется впускной коллектор и большое количество сажи откладывается на клапане EGR, что начинает препятствовать его нормальному функционированию , что проявляется в затруднённом движении штока, вплоть до его полного заклинивания.Клапан егр это: признаки неисправностей, ремонт и затраты

Что делать в такой ситуации?

Можно привести в полный порядок двигатель, заменить клапан EGR и опять забыть об этой проблеме. Только вот двигатель-то еще спокойно может пройти не одну сотню тысяч километров до капремонта. То небольшое количество сажи в выхлопе совсем не сказывается на его работоспособности и надежности. Получается, что деньги впустую будут потрачены, ради какого там, непонятного оксида азота.

Большинство мастеров в такой ситуации сходятся во мнении, что систему EGR просто нужно блокировать и перепрограммировать главный процессор, чтобы он не выдавал ошибки. Да, пожалуй, это лучшее решение. По сути, мы выкидываем лишний узел, который двигателю особо не нужен, ну разве, что отсутствие подогрева смеси его «немного расстроит».

Что касается подогрева смеси, то это тоже довольно спорная тема. По нашему опыту клапан EGR в автомобиле больше закрыт, чем открыт.Клапан егр это: признаки неисправностей, ремонт и затраты Открывается он только на переходных режимах, которые составляют лишь 10–15% времени его работы.

Получается, что лишняя деталь? И, да и нет одновременно. Загрязнение окружающей среды сегодня встаёт довольно жестко, особенно в мегаполисах, где сотни тысяч автомобилей ежеминутно выбрасывают десятки килограммов ядовитых выбросов в атмосферу.

Признаки выхода из строя

Выход из строя клапана EGR можно определить при диагностике двигателя. Больше его никак не заметить. Будет ошибка, которая укажет на некорректную работу клапана или вовсе на то, что он не работает. Такое происходит, как правило, по одной причине: шток клапана от сажи засоряется сажей и заклинивает. Обычно клапан меняют в сборе. Только нужно учесть в каком состоянии двигатель. Если он достаточно дымит, например, дизель, то менять особого смысла нет, потому что надолго его все равно не хватит, и деньги будут потрачены впустую.Клапан егр это: признаки неисправностей, ремонт и затраты Кстати выход из строя EGR на дизельных двигателях происходит значительно чаще, ввиду большего количества сажи в выхлопных газах.

Поэтому решение о замене клапана должно быть принято взвешенно исходя из состояния двигателя. Если смысла менять нет, то тогда его просто нужно исключить, что большинство сервисов так и делает.

Подытоживая сказанное, отметим, что клапан EGR, всё-таки больше экологическая необходимость, чем техническая. И какую планету оставим мы своим потомкам — выбор за нами.

Пусть воздух будет чище, если нам это и будет стоить немного дороже.




Замена клапана ЕГР:

+7 (495) 162-06-01

Что такое клапан ЕГР и зачем его нужно глушить

Попробуем разобраться в спорном вопросе, который возник между автолюбителями: клапан ЕГР необходимо заглушать в обязательном порядке или это совсем не стоит делать? Для начала рассмотрим, что такое ЕГР.

ЕГР – это система полного или частичного возврата потока отработанных газов (на англ.Клапан егр это: признаки неисправностей, ремонт и затраты яз. - Exhaust Gas Recirculation). Она нередко является причиной нарушения работы двигателя, поломки автомобиля, в результате чего авто может подвести вас в самый нужный момент, например, у светофора. К тому же не каждый мастер обладает нужными навыками для разрешения такой проблемы. Многие специалисты смогут устранить неисправность двигателя, когда он подергивается или не может запуститься, но проблема с ЕГР может замаскироваться под возгорание либо подсос воздуха. При этом движок может сначала правильно работать, а позднее выдать сбои. По этой причине диагностика неисправности весьма не простая, и не каждый сервис имеет необходимое оборудование для того, чтобы проверить работу системы.

Для чего необходима EGR

Основная задача устройства – защитить окружающую среду от выхлопных газов, часть которых отправляется из выпускного коллектора во впускной, вследствие чего уменьшается температура и объем углекислого газа. Проблема как раз и состоит в клапане. Многие автовладельцы отмечают, что клапан ЕГР вообще не нужен, и его можно отключить, но сложность в том, что тогда компьютер авто начнет указывать на ошибку управления мотором.Клапан егр это: признаки неисправностей, ремонт и затраты При этом работа самого двигателя будет подстраиваться под эту ошибку и приведет к чрезмерному расходу топлива, утрате мощностных характеристик и т. п. В этом случае, конечно, возможно решение. Некоторые автомобили управляются с помощью электромагнитного клапана ЕГР и вакуумного шлага, а некоторые – на основе информации с сенсоров системы охлаждения и т. п.

Признаки нарушений

Как правило, это рывки во время езды на пониженных оборотах. Также может сопутствовать потеря мощности и увеличение расхода топлива. А главное – борткомпьютер выдаст ошибку.

С какой целью необходимо глушить клапан

Заглушить клапан ЕГР нужно для того, чтобы отработанные газы не направлялись обратно в коллекторную систему. Вследствие этого в двигатель направляется много чистого воздуха, а значит, топливо будет сгорать лучше.

Как можно отключить клапан ЕГР

Нужно выкрутить болты и вытащить прокладку. Затем из стального листа вырезать глухую прокладку. Обе прокладки установить на место.Клапан егр это: признаки неисправностей, ремонт и затраты Возможен вариант с отсоединением вакуумного шланга. После этих мероприятий большинство владельцев авто замечают, что начинает пропадать турбояма, исчезает дымность при разгоне, движении на подъем, динамические характеристики становятся лучше.

Для более правильной заглушки клапана ЕГР на автомобилях Газ и Газель советуем обратиться в наш автосервис. Мы поможем полностью удалить клапан и правильно прошить ваш автомобиль по минимальной цене.

Также подробнее об отключении клапана ЕГР на Газ 3309 вы можете почитать по ссылке.

Клапан ЕГР (EGR) – назначение, расположение, принцип работы, диагностика, инструкции по очистке и заглушке устройства.

Двигатель – сердце автомобиля, именно его с развитием технологий пытаются усовершенствовать инженеры. Модернизация затрагивает конструкцию, применяются методы, способствующие повышению эффективности агрегата, сокращению токсичности выбросов, образующихся в процессе сгорания топливно-воздушной смеси. Существуют различные способы достижения цели, например, использование системы рециркуляции газов Exhaust Gas Recirculation (EGR).Клапан егр это: признаки неисправностей, ремонт и затраты Необходимость установки ЕГР, конструкция и принцип работы системы, возможные проблемы и пути их устранения интересуют многих автовладельцев.

Что такое EGR?

ЕГР – контур рециркуляции отработанных газов. Основная составляющая системы — клапан, соединяющий в запрограммированных режимах выпускной коллектор с задроссельным пространством впускного коллектора. Результатом является сокращение вредных выбросов с выхлопными газами в окружающую среду

Где находится устройство (примеры).

Найти клапан ЕГР несложно – он устанавливается на моторе машины в непосредственной близости от впускного коллектора Месторасположение и внешний вид изделия зависят от марки и модели автомобиля:

  • Опель Астра G устройство следует искать под правым верхним углом защитной крышки;

  • Форд Транзит VI (дизель) – в передней части мотора, справа от масляного щупа;

  • Volkswagen Technical – на фланце впускного коллектора;

  • Opel Omega – справа от распределителя зажигания;

  • Ford Focus – в районе воздушного фильтра под патрубками;

  • Пежо 406 (2,1 TDI) – непосредственно над двигателем, рядом с впускным коллектором;

  • Шевроле Лачетти — рядом с модулем зажигания (проверка и обслуживание не потребуют, даже демонтажа защиты).Клапан егр это: признаки неисправностей, ремонт и затраты

Назначение.

Основное назначение ЕГР – снижение количества образующихся при работе двигателя оксидов азота. Под действием высокой температуры и давления, характерных для процесса сгорания топливовоздушной смеси, излишки кислорода вступают в реакцию с азотом воздуха.

Основной принцип ЕГР – снижение содержания кислорода. Открываясь в определенный момент, EGR добавляет в поступающий в коллектор воздуху порцию отработанных газов. Соответственно, концентрация кислорода в смеси сокращается, при неизменном соотношении воздух/топливо остается неизменным. Обедненная кислородом смесь сгорает при пониженной температуре, интенсивность образования окислов азота уменьшается.

Специалисты утверждают, что ухудшения эксплуатационных характеристик силового агрегата при использовании технологии подмешивания во всасываемый воздух отработанных газов не происходит. Наоборот, достигается улучшение определенных характеристик. Например, установка EGR на дизеле заметно снижает жесткость работы агрегата.Клапан егр это: признаки неисправностей, ремонт и затраты В бензиновых двигателях уменьшаются расход топлива и насосные потери, предотвращается детонация, расширяются возможности регулирования угла опережения зажигания, наблюдается рост крутящего момента.

Принцип работы.

В зависимости от производителя, модели и года выпуска авто применяется три варианта реализации устройств рециркуляции отработанных газов:

  • Пневмомеханический

Характерен для первых ЕГР. Система использует управление вакуумным клапаном.

  • Электропневматический.

Встречается на машинах, соответствующих стандартам EURO 2 и 3. Алгоритм функционирования EGR такого типа прост, но достаточно надежен. За рециркуляцию отвечают 2 клапана. Пневматический непосредственно осуществляет открывание/запирание канала, использующегося для подачи выхлопных газов во впускной коллектор. Электромагнитный — создает разрежение, необходимое для пневматической заслонки.

Управляющая команда, обеспечивающая поступление в камеру сгорания обедненной кислородом смеси формируется электронным блоком управления на основе измерений температуры в системах отвода выхлопных газов и охлаждения, давления во впускном тракте, текущего клапана.Клапан егр это: признаки неисправностей, ремонт и затраты Соответствующий сигнал подается на электроклапан, последний открывается, создавая разрежение для подпружиненной диафрагмы пневматической заслонки.  воздействующей на шток запорного устройства. Пневматический клапан открывается (в системе возможно только 2 положения).

  • Электронный (цифровой).

Устройство устанавливается на современные автомобили, соответствующие классам экологичности EURO 4 и выше. Управляется непосредственно сигналом ЭБУ, помимо положений открыто/закрыто может находиться в промежуточном, обеспечивая частичную пропускную способность рециркуляционного тракта.

Вне зависимости от используемой конструкции, правильно функционирующий EGR не допускает рециркуляции выхлопных газов при:

  • прогреве двигателя транспортного средства (до достижения температуры 60˚С), поскольку в таком режиме необходима высокая температура сгорания топливо-воздушной смеси;

повышенных нагрузках и на холостых оборотах бензиновых агрегатов, чтобы избежать снижения пиковой мощности мотора при подмешивании выхлопных газов.Клапан егр это: признаки неисправностей, ремонт и затраты

Видеоролик о работе детали.

Основные неисправности.

Большинство неполадок в системе рециркуляции газов связано с основным элементом – клапаном ЕГР. Причинами неисправностей являются воздействие раскаленных газов и содержащихся в них частиц несгоревшего топлива. Результат такого воздействия – засорение EGR нагаром, приводящее к подклиниванию (несвоевременному срабатыванию) или полному заклиниванию заслонки в открытом/закрытом положении.

Выявить заклинивание в крайних положениях помогут характерные симптомы. При постоянно открытой заслонке наблюдаются:

  • снижение мощности мотора;
  • нестабильная работа в режиме холостого хода;
  • рывки при ускорениях.

При закрытом – увеличенный расход бензина и более жесткая работа дизеля.

Подклинивание и несвоевременное срабатывание EGR уловить сложнее.Клапан егр это: признаки неисправностей, ремонт и затраты Основное проявление неполадки — перебои на холостом ходе.

Причиной сбоев EGR становится не только клапан, из строя могут выходить:

  • вакуумные усилители;
  • термоклапаны, управляющие разрежением;
  • соленоиды;
  • канал подачи отработанных газов;
  • преобразователи давления выхлопных газов;
  • подводящие трубки.

Конкретные случаи неисправностей EGR требуют тщательной диагностики с применением соответствующих приборов: диагностического сканера, осциллографа, омметра, вольтметра и др., наличия подробной технической документации на автомобиль.

Как проверить?

Оптимальным вариантом диагностики неисправностей EGR является применение электронного оборудования. Методики тестирования позволяют затратить минимум времени и получить конкретные коды ошибок. Расшифровка поможет точно установить вышедшие из строя узлы.

Коды ошибок, которые могут встретиться:

  • Р0400 – ошибка системы ЕГР;
  • Р0401 – недостаточный расход в системе повторного сжигания выхлопов;
  • Р0403 – неисправность цепи системы рециркуляции выхлопных газов;
  • Р1403 – ошибка основного клапана системы;
  • Р0404 – нарушена исправность системы управляющего клапана EGR.Клапан егр это: признаки неисправностей, ремонт и затраты

Такая проверка доступна автолюбителю далеко не всегда. Она требует наличия соответствующего оборудования и исчерпывающей информации по техническим характеристикам системы. Наличие данных позволяет сравнить текущие показатели с заявленными производителем характеристиками EGR в целом и каждого элемента, что обеспечит точное понимание причин неисправности.

В отсутствии компьютерных стендов (приборов, терминалов) проверку проводят традиционным способом:

  1. Отсоедините вакуумные шланги и продуйте клапан. Воздух через него проходить не должен.
  2. Отсоедините проводники управления электромагнитным клапаном.
  3. Подайте питание, соединив устройство проводами с АКБ, пытайтесь снова продуть EGR. Должен обеспечиваться канал свободного прохождения газа (воздуха).

Неисправный ЕГР заменяют новым, в большинстве случаев помогает банальная чистка.

Если проблемы настигли в дороге, методом решения станет отключение системы рециркуляции газов. Некоторые автомобилисты предпочитают выполнять подобную операцию на рабочей системе, поскольку считают, что EGR приводит к потере мощности (особенно заметной она становится при пробеге более 100 тыс.Клапан егр это: признаки неисправностей, ремонт и затраты км.). Простейший ответ на вопрос: как заглушить ЕГР – установить металлическую (стальную) пластину вместо прокладки. Следует знать, что метод требует и программного отключения устройства, чтобы исключить ошибки в алгоритме функционирования ЭБУ.

Видеоролик с примером проверки.

Как почистить?

Первым делом запаситесь необходимым инструментом: отверткой, накидными и рожковыми ключами, притирочной пастой, ветошью и очистителями карбюратора – пенным и в виде спрея.

Выясните установленный в машине тип устройства. Пневматический нуждается в чистке седла и штока, электрический – фильтра, защищающего вакуумную систему от засора.

Ремонт проводят в следующем порядке:

  1. Отключают электропитание бортовой сети, сняв клеммы аккумулятора.
  2. Обеспечивают доступ к клапану ЕГР (для конкретной модели авто требуются разные действия),
  3. Раскручивают и снимают хомуты, крепящие патрубки, отсоединяют их от устройства.Клапан егр это: признаки неисправностей, ремонт и затраты
  4. Выкручивают (лучше, трещеткой) фиксирующие болты. Требуется проявить осторожность с нижней парой гаек – крепеж легко теряется.
  5. Снимают ЕГР, извлекают из подкапотного пространства, замачивают в промывке для карбюраторов на 5-10 минут.
  6. Очищают детали ветошью с очистителем.
  7. Сборку и монтаж клапана EGR производят в обратной последовательности.

При необходимо соблюдать следующие условия:

  • после демонтажа прокладка ЕГР всегда меняется на новую;
  • правильность подключения вакуумных трубок и их целостность подлежат обязательной проверке;

на резьбовые соединения термоклапана наносят высокотемпературный герметик, в дополнение следует контролировать затяжные усилия, в противном случае не избежать протечек.

Видеоинструкции по очистке устройства.

Удаление клапана ЕГР и его заглушка.

Низкое качество топлива и, как следствие, частые поломки рециркуляции отработанных газов, а также высокая стоимость ее ремонта/замены приводит к тому, что многие автовладельцы просто отключают/заглушают данную систему.

Делается это с помощью чип-тюнинга двигателя, который отключает управление рециркуляцией газов через ЭБУ. В результате – компьютер не видит работу клапана и не выдает ошибку. Однако сам клапан от этого функционировать не перестает, поэтому для полного решения проблемы его нужно исключить из системы еще и механически, сделать это можно простым удалением детали или установкой в нее заглушки. Заглушки эти выпускает много автопроизводителей, если у вашего такой оригинальной запчасти нет, ее можно изготовить самостоятельно, просто вырезав ее из толстой (до 3 мм) стальной пластины по форме отверстия клапана.

Но помните: монтаж заглушки приводит к повышению температуры в цилиндрах, что увеличивает риск появления трещин ГБЦ, поэтому несколько раз все взвесьте прежде, чем приступить к действиям.Клапан егр это: признаки неисправностей, ремонт и затраты

  • Снимите клапан ЕГР – как это сделать, описано выше.
  • Проведите чистку его каналов от загрязнений.
  • На место прокладки, установленной в месте крепления клапана, поставьте заглушку.
  • Верните ЕГР на место.
  • Выполните чип-тюнинг двигателя, чтобы компьютер не выдавал ошибку.

Возможно, кому-то эта процедура показалась простой, но поверьте, это лишь на первый взгляд, поэтому осуществлять ее лучше в специализированных центрах. Только так вы сможете быть уверены в том, что проделанная процедура принесет вам и вашему автомобилю больше пользы нежели вреда.

Видео инструкции.

Плюсы заглушки:

  • увеличенный срок службы моторного масла;
  • улучшенные динамические характеристики авто;
  • отсутствие необходимости ремонта/замены вышедшего из строя EGR;
  • сажа и прочие продукты горения не попадают во впускной коллектор и не загрязняют его.Клапан егр это: признаки неисправностей, ремонт и затраты

Минусы:

  • повышенный уровень выбросов оксидов азота;
  • уменьшенный срок службы катализатора;
  • повышенный расход топлива;
  • риск детонации в бензиновом моторе.

Обращаем ваше внимание, что названные положительные и отрицательные моменты установки заглушки достаточно условны, т.к. в разных автомобилях рециркуляция отработанных газов взаимодействует с иными системами по-разному, поэтому в каждом конкретном случае приведенные списки могут дополниться или урезаться одним или несколькими пунктами.

Из всего вышесказанного наша рекомендация – если к EGR вопросов нет, в его работу лучше не вмешиваться. При наличии же перебоев в работе, возможна заглушка или удаление системы в зависимости от вашего видения ситуации.

Рекомендую прочитать:

Признаки неисправности клапана рециркуляции ОГ | Как легко очистить клапан рециркуляции ОГ

Вы подозреваете, что клапан рециркуляции ОГ в вашем автомобиле неисправен? Каждый современный автомобиль оснащен клапаном рециркуляции отработавших газов.Клапан егр это: признаки неисправностей, ремонт и затраты Когда он забивается или повреждается, это приводит к плохой работе двигателя.

Засоренный клапан системы рециркуляции отработавших газов нуждается в очистке

Теперь, если вы новичок в мире автомобилей или не тратили много времени на то, чтобы возиться со своими игрушками, возможно, вы не слышали о системе рециркуляции отработавших газов. Именно здесь большинство механиков могут попытаться воспользоваться преимуществами владельцев транспортных средств.Но не волнуйтесь, мы вас прикрыли.

Как узнать, действительно ли ваша система рециркуляции отработавших газов неисправна? и в чем может быть причина этого? Вы также узнаете все, что нужно знать об этом простом, но сложном компоненте транспортного средства, так что давайте сразу перейдем к нему.

Что такое клапан рециркуляции ОГ?

Клапан системы рециркуляции отработавших газов или клапан рециркуляции выхлопных газов можно найти в большинстве современных транспортных средств, работающих на топливе (бензине и дизельном топливе), и цель этих устройств - помочь снизить выбросы двигателя путем своего рода «рециркуляции» некоторых из них.Клапан егр это: признаки неисправностей, ремонт и затраты выхлопные газы обратно в двигатель.

За последние несколько лет было доказано, что произошли резкие изменения климата из-за загрязнения, и вклад автомобилей в это загрязнение очень велик.

Правительство, в свою очередь, установило определенные правила для производителей транспортных средств, и одним из них является добавление системы рециркуляции выхлопных газов. Таким образом, почти каждый автомобиль, который вы видите сегодня на дороге, скорее всего, имеет внутри систему рециркуляции выхлопных газов.

Клапан рециркуляции отработавших газов помогает снизить выбросы NOx

Достоинства клапана рециркуляции ОГ

Клапан рециркуляции ОГ значительно снижает температуру в цилиндре.Не вдаваясь в технические подробности, вот простой принцип работы двигателей: они в основном забирают воздух и смешивают его с топливом при определенной температуре и давлении, а затем эта смесь воспламеняется, чтобы произвести энергию, которая приводит в движение колеса транспортного средства.Клапан егр это: признаки неисправностей, ремонт и затраты

Однако в этом процессе выделяется много тепла, а слишком много тепла никогда не пойдет на пользу. С помощью клапана рециркуляции выхлопных газов часть выхлопных газов проходит через впускной коллектор, где они вытесняют определенное количество кислорода из воздуха, тем самым обеспечивая охлаждение и эффективность двигателя.

Высокая температура и избыточное количество кислорода являются основными источниками образования NOx. Из приведенного выше наблюдения можно четко сказать, что рециркуляция отработавших газов эффективно снижает как избыточное содержание кислорода, так и температуру двигателя.

Это также помогает снизить количество производимых выбросов азота. Рециркуляция отработавших газов (EGR) - это один из простейших методов, который можно легко применить для подавления образования NOx.

Как работает EGR?

Вокруг нас много воздуха, который всасывается во впускной коллектор двигателя.Воздух состоит примерно из 20% кислорода и 80% азота.Клапан егр это: признаки неисправностей, ремонт и затраты Есть и другие компоненты, присутствующие в очень небольших количествах, но основными реагирующими компонентами являются кислород и азот. Узнайте, как ухаживать за двигателем

с турбонаддувом

Пока кислород вступает в реакцию с топливом, при высоких температурах (около 2500 0 F внутри двигателя) азот сгорает, образуя повышенную скорость выбросов NOx. Роль системы рециркуляции выхлопных газов здесь заключается в том, чтобы направлять выхлопные газы обратно в камеру сгорания, чтобы снизить температуру, а также почти полностью подавить образование NOx.

Просмотрите видео выше, чтобы узнать, как очистить клапан системы рециркуляции ОГ в автомобиле.

Система рециркуляции отработавших газов (EGR), сверхурочная работа

В двигателях современных дизельных и бензиновых транспортных средств используется множество конфигураций клапана рециркуляции ОГ.Клапан егр это: признаки неисправностей, ремонт и затраты Прежде чем узнать, что вызывает проблемы с рециркуляцией отработавших газов, было бы лучше узнать, какой тип рециркуляции отработавших газов используется в вашем автомобиле, чтобы можно было относительно легко сузить проблему.

Старые модели автомобилей

В транспортных средствах более старых поколений клапаны системы рециркуляции ОГ занимали больше места из-за их толстой круглой конструкции.Обычно они имеют диаметр 3 дюйма и находятся на верхней стороне двигателя. На этих прошлых моделях есть вакуумный шланг, через который проходит клапан EGR. Трубка используется как соединение между верхней частью системы рециркуляции отработавших газов и карбюратором. Металлический диск можно найти в клапане, содержащем вакуумную диафрагму, плунжер и пружину.

Полусовременные модели автомобилей

Большинство производителей за последнее десятилетие имеют электронный вакуумный клапан системы рециркуляции ОГ, который в некоторых случаях размещается внутри цилиндра или небольшого блока.Клапан егр это: признаки неисправностей, ремонт и затраты Клапан выполнен таким образом, что работает аналогично тем, которые были установлены в более старых моделях. Это помогает датчику положения системы рециркуляции ОГ быстрее и эффективнее взаимодействовать с ЭБУ. Нельзя не заметить, что вместо трубок электронные соленоиды подключаются через вакуумные линии и клапан.

Более новые модели

В современных транспортных средствах настройка системы рециркуляции отработавших газов аналогична вышеупомянутому инструменту, за исключением того, что линии контроля вакуума заменены цифровым клапаном, что значительно улучшает производительность.

Радикальная конструкция

Есть много других моделей, в которых клапаны рециркуляции ОГ заменены на сопел

рециркуляции ОГ, которые принимают сравнительно меньшую часть выхлопных газов. Их можно будет найти в будущих моделях автомобилей, хотя шансы, что вы столкнетесь с ними, намного меньше. Некоторые из высокоэффективных двигателей, например, с регулируемыми фазами газораспределения, вообще не требуют рециркуляции отработавших газов.Клапан егр это: признаки неисправностей, ремонт и затраты

Важный совет: Также очень важно знать, с каким типом EGR вы будете иметь дело в своем автомобиле.Как правило, ваш механик сообщит вам об этом, но на случай, если вам когда-нибудь понадобится купить замену самостоятельно, просто знайте, что существует пять очень легко различимых типов клапанов системы рециркуляции ОГ: клапаны рециркуляции рециркуляции отработавших газов с обратным давлением, клапаны с вакуумным управлением, электронный вакуум. управлять клапанами системы рециркуляции ОГ, форсунками рециркуляции ОГ и цифровыми клапанами рециркуляции ОГ

5 Признаки неисправности клапана рециркуляции ОГ?

Неисправности

EGR могут вызвать массу проблем. Например, снижается топливная экономичность транспортного средства, и это вызывает высокий расход топлива транспортным средством, увеличивая вероятность большего количества углеродных отложений, более высоких выбросов, неисправных форсунок и поврежденных искр.Поэтому очень важно как можно скорее проверить неисправность системы рециркуляции отработавших газов.Клапан егр это: признаки неисправностей, ремонт и затраты Хотя может быть много плохих симптомов, следующие основные красные признаки говорят о том, что ваш клапан рециркуляции отработавших газов нуждается в проверке.

1) Плохая работа двигателя

Когда дело доходит до неисправных клапанов системы рециркуляции ОГ, возникает множество проблем, и первая и, возможно, самая неприятная проблема - это производительность двигателя. У вас есть большой шанс испытать трудности с ускорением и даже общее снижение мощности двигателя, когда вы нажимаете на педаль газа.Это также может произойти из-за неисправный топливный фильтр

Это может произойти из-за того, что соотношение воздух-топливо является сильно богатым или сильно обедненным. [1] . Именно из-за этого двигателю может потребоваться больше топлива, чем обычно, почти в любой ситуации, с которой вы сталкиваетесь во время вождения. Это сильно ударит по вашему кошельку, поскольку цены на топливо не демонстрируют признаков снижения на

.Клапан егр это: признаки неисправностей, ремонт и затраты

2) Сигнальная лампа двигателя

Вы всегда должны проверять индикатор двигателя, который в большинстве случаев загорается на приборной панели, если клапан рециркуляции отработавших газов выходит из строя в любом случае (если вы каким-то образом не повредили его, и в этом случае вам нужно будет заменить и его) .

Мы не будем вдаваться в технические подробности, но просто знайте, что предупреждающий индикатор двигателя загорится, когда ЭБУ обнаружит какие-либо проблемы с двигателем или его непосредственно связанными компонентами. Система рециркуляции отработавших газов напрямую связана с двигателем, поэтому любые нарушения в ее работе (открытие, закрытие и т. Д.) Будут немедленно обнаружены системой рециркуляции отработавших газов.

3) Запах топлива

Теперь, когда клапан рециркуляции ОГ не работает должным образом, двигатель потребляет больше топлива, чем предполагалось, что в конечном итоге приведет к тому, что больше углеводородов будет покидать выхлопную трубу.Клапан егр это: признаки неисправностей, ремонт и затраты Это усилит запах топлива до такой степени, что вы почувствуете его внутри автомобиля. Это очень раздражающее явление, опасное для здоровья и верный признак того, что с двигателем что-то не так.

4) Испытание на выбросы

Если вы находитесь в ситуации, когда вам необходимо проверять повышенный уровень выбросов каждые 6 месяцев, то вполне вероятно, что у вас неисправен клапан системы рециркуляции ОГ. Хотя этот тест может неточно предсказать состояние системы рециркуляции отработавших газов, если вы не пройдете тест на выбросы выхлопных газов, рекомендуется, чтобы автомобиль проверил профессионал.

5) Грубый холостой ход

Неровный холостой ход происходит, когда в двигателе неисправен клапан системы рециркуляции ОГ. В этом случае он будет оставаться неподвижным в открытом или закрытом положении до тех пор, пока проблема будет устранена. Это также может быть признаком того, что в камеру попадает слишком много выхлопных газов, и поэтому двигатель находится в положении холостого хода.Клапан егр это: признаки неисправностей, ремонт и затраты

Три неисправности клапана рециркуляции ОГ:

Существует всего 3 типа неисправных клапанов системы рециркуляции ОГ, и у каждого из них проявляются разные симптомы.Клапан рециркуляции ОГ может выйти из строя двумя разными способами. Он может либо оставаться закрытым все время, либо оставаться открытым все время.

В некоторых случаях он может оставаться забитым в нерабочем положении из-за всех несгоревших углеродных отложений. Итак, давайте рассмотрим эти проблемные случаи и узнаем, как их диагностировать.

1)

Когда клапан рециркуляции ОГ заклинивает в открытом состоянии

В случае, когда клапан рециркуляции ОГ находится в открытом положении, есть вероятность создания утечки вакуума.Эта утечка приведет к неполному сгоранию, которое обычно является причиной резкого холостого хода и колебаний иглы оборотов.

Диагностика системы рециркуляции ОГ в открытом положении

Когда автомобиль припаркован в нерабочем положении, вам нужно найти плунжерный вал и физически проверить положение клапана.Клапан егр это: признаки неисправностей, ремонт и затраты Если это невозможно, есть несколько бортовых диагностических устройств или бортовых диагностических устройств (подробнее об этом позже), которые можно подключить к автомобилю и проверить на наличие ошибок.Коды ошибок, такие как P1406 и P1404 [2] , можно увидеть в случаях, когда клапан застревает в открытом положении. Затем вам придется удалить пробку и заполнить пустые места углеродным очистителем.

В некоторых других случаях, если рабочая жидкость внутри системы рециркуляции отработавших газов протекает, когда мир перевернут или остается открытым, все, что вам нужно сделать, это использовать набор для очистки клапана, а затем перейти к отказу клапан.

2) Когда система рециркуляции ОГ застряла в закрытом положении

Как мы говорили ранее, если EGR находится в закрытом положении и остается заблокированным, большое количество выбросов NOx находится недалеко.Автомобиль такого типа может даже произвести ударов [3] .Клапан егр это: признаки неисправностей, ремонт и затраты Это будет считаться различного рода нарушением синхронизации двигателя и, конечно же, приведет к чрезмерному износу. Это определенно не то, чего мы хотим.

Диагностика заклинивания клапана рециркуляции ОГ в закрытом положении:

В припаркованном положении, если автомобиль набирает обороты, вы всегда должны проверять движущийся клапан системы рециркуляции ОГ. Когда система рециркуляции отработавших газов застряла в закрытом состоянии, на бортовой диагностической системе могут отображаться ошибки P041 и P1406.Звук стука, который вы можете услышать, может быть признаком того, что клапан уже закрыт. Снимать клапан придется вручную. На этом этапе вам пригодится комплект клапанов, или вы всегда можете обратиться к своему механику, если не хотите пачкать руки.

3) Забит клапан системы рециркуляции ОГ

Несгоревший нагар также может помешать клапанам системы рециркуляции ОГ оставаться в идеальном положении. Такая проблема может привести к резкому холостому ходу.Клапан егр это: признаки неисправностей, ремонт и затраты Это может произойти только в тяжелых случаях, когда автомобиль находится в исходном положении.Засорение клапанов системы рециркуляции ОГ предотвращает рециркуляцию выхлопных газов, и это обычно происходит после пересечения скорости 30 миль в час (45 км в час).

Диагностика и устранение засорения системы рециркуляции ОГ

Ошибки P1404 и P1406 показывают, что клапан рециркуляции ОГ заблокирован. Все, что вам нужно сделать, это снять клапан и очистить его с помощью набора для очистки клапана или очистителя корпуса дроссельной заслонки, чтобы удалить мусор.

Если вы чувствуете, что у вас может не быть опыта, необходимого для решения проблемы, или если вы не можете достать надлежащее оборудование, то помощь механика, вероятно, будет лучшей идеей.

Тест на смог - также хороший способ обнаружить засоренный клапан рециркуляции ОГ

Если клапан рециркуляции ОГ забивается или полностью блокируется, он больше не может повторно сжигать вредные выбросы внутри камеры сгорания.Клапан егр это: признаки неисправностей, ремонт и затраты Выбросы NOx будут проходить нерегулируемый поток через камеру сгорания и из выхлопной трубы. Чрезмерные выбросы NOx обнаружатся во время испытания на смог и вызовут сбои. Помимо выбросов NOx засоренная система рециркуляции отработавших газов может обогатить топливную смесь и произвести избыточное количество HC (углеводородов) и CO (монооксида углерода).Говоря нетехническими терминами, ваш двигатель потенциально может остановиться в долгосрочной перспективе.

Проверьте индикатор двигателя для диагностики

При засорении или неисправности клапана рециркуляции ОГ на приборной панели загорается индикатор «Проверьте двигатель» или «Контроль выбросов». Владелец должен будет доставить свой автомобиль на сертифицированную станцию ​​тестирования и ремонта, где есть сканер кода (OBD). Затем сканер будет подключен к компьютерной системе автомобиля, и будет идентифицирован код неисправности. Если клапан рециркуляции отработавших газов представляет собой отказ системы, кодовый номер будет конкретно идентифицировать рециркуляцию отработавших газов как неисправный компонент.

Когда двигатель перегревается из-за отказа системы рециркуляции отработавших газов, больше смазочного масла может попасть в камеру сгорания, и двигатель может начать работать на смазочном масле, даже если подача топлива прекращена. Тогда дизельный двигатель может начать работать на моторном масле вместо топлива. Водитель может быть не в состоянии выключить двигатель каким-либо иным образом, кроме как принудительно заглушить его. В конце концов, двигатель всасывает все смазочное масло, и двигатель может распасться.

Советы по безопасности:

Большинство механиков, вероятно, легко справятся с задачей замены EGR, потому что для этого обычно не требуется большого технического опыта.Но если вы когда-нибудь столкнетесь с проблемой того, что вам придется делать это самостоятельно, убедитесь, что вы соблюдаете надлежащие меры предосторожности и процедуры безопасности в течение всей операции.

Рекомендуется делать снимки моторного отсека и соединений клапана рециркуляции ОГ.

Охладителю системы рециркуляции ОГ необходимо дать остыть, а затем отсоединить его от аккумулятора. Вам придется подождать несколько минут, пока электрическая система полностью разрядится, иначе вы можете получить легкий ток или, что еще хуже, повредить аккумулятор.

Процесс изоляции клемм аккумулятора также должен быть выполнен для предотвращения короткого замыкания (сначала удалите отрицательную клемму, затем положительную, чтобы предотвратить вероятность короткого замыкания, но случайно коснуться положительной клеммы шасси). Но перед тем, как что-либо снимать, следует проверить замену купленного вами клапана рециркуляции ОГ. Он может выглядеть идентично старому, с такими же соединениями и фитингами, поскольку большинство клапанов системы рециркуляции отработавших газов имеют одинаковую конфигурацию. Убедитесь, что номер детали такой же.

Клапан рециркуляции ОГ также может иметь прикрепленные к нему вакуумные трубки. Перед тем, как перекручивать и отрывать трубы с грубой силой, обязательно промаркируйте их. У большинства производителей они уже есть, но если вы не видите этикетку, исправьте ее.

Будьте особенно осторожны, чтобы не сломать их и даже не растянуть слишком сильно. Если они треснуты или повреждены, вы должны заменить их новыми запчастями. Эти трубы не редкость и не такие уж дорогие, так что лучше купить новые.

После этого вы должны осторожно отсоединить от них все электрические соединения. Это легко сделать руками, потому что большинство из них просто затягиваются вручную.

Клапан может быть установлен с прочным внешним корпусом, а также прикреплен болтами к головке блока цилиндров. Это потому, что через него постоянно проходят горячие выхлопные газы. В результате болт, удерживающий клапан, может оказаться особенно затянутым. Для вас может быть хорошей идеей заранее нанести смазку, такую ​​как WD40 [4] , и оставить на пару минут.После того, как вы успешно нанесете обезжириватель на все болты, с силой вытяните клапан и корпус руками. Есть вероятность, что клапан застрянет, но он должен оторваться, если немного потянуть и потянуть.

Затем необходимо аккуратно удалить остатки старой прокладки между корпусом клапана и головкой блока цилиндров и очистить поверхность раздела, не допуская попадания мусора в головку блока цилиндров, если это возможно.

Новая прокладка должна заменить старую, и она должна соответствовать новым клапанам.Хорошей практикой будет использование небольшого количества термостойкого силиконового герметика.

Чтобы установить клапан обратно в двигатель, просто повторите весь процесс в обратном направлении. Может потребоваться сбросить контрольную лампу двигателя перед запуском автомобиля и убедиться, что он работает плавно на холостом ходу, прежде чем кататься.

Заключительные мысли

Система рециркуляции выхлопных газов может быть, пожалуй, самым важным компонентом автомобильного двигателя.Если вы понимаете, как он работает, вам будет легко следить за тем, чтобы он всегда содержался в хорошем состоянии, что в противном случае может вызвать множество проблем и, следовательно, является важным решением для поддержания вашего EGR в идеальном состоянии и эффективно возможно.

Также читайте: Стоят ли очистители топливной системы?

Сиддхарт всегда увлекался автомобилями и мотоциклами. Он был из тех детей, у которых в школьной сумке всегда был последний автомобильный журнал. У него была мечта - стать профессиональным автогонщиком.Наконец, в 2012 году он стал гонщиком-новичком национального чемпионата Polo R Cup. Со временем ему пришлось перенастроить парус и заняться автомобильной журналистикой, чтобы и дальше наслаждаться машинами на колесах.

Последние сообщения от Siddharth Sharma (посмотреть все) [Всего: 2 Среднее: 3.5 / 5]

Как и когда чистить клапан рециркуляции ОГ

Понимание функций клапана рециркуляции ОГ.

Средний срок службы клапана системы рециркуляции ОГ в автомобиле составляет около 10 лет.Правильное обслуживание клапана является обязательным, если вы хотите избежать проблем, связанных с производительностью вашего автомобиля. Если вы заметили запах топлива, выходящий из-под капота или грубую работу на холостом ходу, возможно, пришло время заменить клапан. Однако в большинстве случаев вам пока не нужно выбрасывать его. Проблемы могут возникнуть, когда на клапане со временем накапливается слишком много нагара и мусора, что мешает ему эффективно функционировать.

Когда это происходит, важно знать правильный способ очистки, чтобы избежать вышеупомянутых проблем.

Объяснение клапана EGR

Клапан рециркуляции ОГ - один из жизненно важных компонентов двигателя вашего автомобиля. EGR означает рециркуляцию выхлопных газов. Следовательно, клапан представляет собой тип устройства контроля выбросов, который расположен между выпускным коллектором и впускным коллектором. Обычно он закрывается к моменту включения двигателя. Однако, как только двигатель нагревается и находится под нагрузкой, клапан в конечном итоге открывается. Этот процесс позволяет определенному количеству сгоревших выхлопных газов попасть во впускной коллектор, прежде чем свежий воздух снова попадет в двигатель.

Хотя этот шаг может показаться нелогичным, он позволяет современным двигателям работать более эффективно и дольше. Смесь для сгорания поддерживает более низкую температуру сгорания, что также снижает выбросы NOx. Выхлопные газы, безусловно, полезны, но они могут забивать клапан, если со временем накапливаются. Это может вызвать засорение клапана и множество других проблем с двигателем.

Специалисты сходятся во мнении, что вентиль необходимо чистить каждые несколько лет. Вы можете использовать датчик на 50 000 миль в качестве ориентира, когда вам нужно произвести уборку.

Когда вы знаете, что пора убираться?

Теперь, когда вы понимаете функцию клапана рециркуляции ОГ и почему он может нуждаться в очистке, следующий шаг - определить, когда очистка должна быть выполнена или необходима. Это важный шаг, о котором следует знать, потому что многие люди в конечном итоге выбрасывают свой клапан, хотя на самом деле небольшая очистка все еще может восстановить его функцию.

Клапан рециркуляции ОГ связан с выбросами, поэтому симптомы не слишком очевидны. Но если вы знаете, что искать, то можете сказать, что пора очистить клапан.Вот некоторые из симптомов, на которые следует обратить внимание:

  • Затруднение при запуске двигателя
  • Неровный холостой ход
  • Вибрация двигателя
  • Плохой разгон двигателя (при движении)
  • Двигатель легко нагревается
  • Двигатель "звенит" под нагрузкой
  • Запах несгоревшего газа
  • Уменьшение пробега бензина

Как очистить клапан рециркуляции ОГ

Следуйте этому пошаговому руководству по очистке клапана рециркуляции ОГ, чтобы оптимизировать работу вашего автомобиля.

  • Перед тем, как начать чистку, убедитесь, что вы поставили автомобиль на ровную и ровную поверхность. Убедитесь, что он находится в положении «Парковка» и задействованы все тормоза. Заглушите также двигатель автомобиля. Отсоедините кабели от отрицательной клеммы аккумулятора.
  • Найдите клапан рециркуляции ОГ. Существует три типа, которые различаются в зависимости от марки и модели вашего автомобиля: блок с вакуумным управлением, электронный клапан с вакуумным управлением и цифровые клапаны с электронным управлением. Обратитесь к руководству для вашего автомобиля, чтобы вы могли определить тип клапана EGR на вашем автомобиле (и определить его точное местоположение).
  • Снимите клапан и обязательно удалите любые другие детали, которые мешают. Отсоедините электрические разъемы, которые могут быть прикреплены к клапану. Снимите болты крепления клапана, открутив их. Обязательно снимите и прокладку. Если прокладка повреждена или есть признаки неравномерного износа, выбросьте ее и замените.
  • Для очистки клапана используйте кислотостойкие перчатки. Наденьте также защитные очки, так как нагар может попасть в воздух.Распылите очиститель клапана рециркуляции отработавших газов на нагар. Удалите нагар с помощью щетки для очистки труб и тупого скребка. Повторяйте весь процесс до тех пор, пока не удалите весь нагар. Протрите поверхность чистой тканью.
  • Если клапан трудно очистить щеткой для чистки труб, попробуйте смочить его в чистящем растворе на несколько минут. При этом обязательно удалите пластиковые и электронные детали. После замачивания повторите процесс чистки еще раз.

По окончании чистки установите клапан рециркуляции ОГ на прежнее место. Проверьте, работает ли устройство. Вы узнаете, что очистка прошла успешно, если дисплей Check Engine больше не горит.

Каковы симптомы неисправности клапана рециркуляции ОГ? [Очистить руководство]

Если вы когда-либо проезжали через крупный город, например Лос-Анджелес, Чикаго, Нью-Йорк или Денвер, то, вероятно, вы лично видели загрязнение воздуха.

К счастью, в автомобили была добавлена ​​технология рециркуляции выхлопных газов в виде клапана рециркуляции отработавших газов.

Что такое клапан рециркуляции ОГ и какие симптомы указывают на то, что у вас неисправен ?

Клапан системы рециркуляции ОГ имеет одну цель - уменьшить выбросы NOx (азота) из вашего автомобиля. Это достигается за счет рециркуляции некоторых выбросов обратно в камеры сгорания, а не их отправки наружу.

Некоторые признаки того, что ваша неисправность, включают грубый холостой ход, плохую работу или уменьшение пробега.

К счастью, в этом руководстве мы расскажем все, что вы когда-либо хотели знать о клапане системы рециркуляции ОГ.Сначала мы подробнее рассмотрим, что такое клапан рециркуляции ОГ и как он работает.

Затем мы рассмотрим 8 наиболее распространенных признаков, указывающих на вашу ошибку.

Что такое клапан рециркуляции ОГ и как он работает?

Для работы автомобилю требуется кислород. Проблема в том, что воздух, который он втягивает извне, состоит примерно на 80% из азота и только на 20% из кислорода. Затем к нему примешивается топливо, которое воспламеняется в камере сгорания от свечей зажигания.

Когда азот сгорает, он выделяет так называемый оксид азота ( NOx ), который является основным загрязняющим веществом, для уменьшения которого был разработан клапан рециркуляции ОГ.

Хотя клапан рециркуляции ОГ может показаться сложным устройством, на самом деле он довольно прост - клапан, который остается открытым или закрытым. Он либо пропускает выхлопные газы обратно, либо отправляет их через выхлопную трубу.

Существует два типа клапанов системы рециркуляции ОГ: один работает от вакуума, а другой управляется электроникой с помощью ECM .

В чем преимущество клапана системы рециркуляции ОГ с электронным управлением? Проще говоря, он может оптимизировать свое положение на основе показаний ECM, что означает, что он более эффективен.Из-за этого большинство современных автомобилей предпочитают этот клапан вакуумному клапану, который обычно встречается только на старых автомобилях.

8 наиболее распространенных симптомов неисправного клапана системы рециркуляции ОГ

Причина № 1 - Двигатель не работает на холостом ходу

Если ваш клапан рециркуляции ОГ застрял в открытом положении, он может пропускать слишком мало или слишком много выхлопных газов в камеру сгорания. Это может привести к выбросу воздушно-топливной смеси внутри (которая должна быть идеальной) и вызвать резкую работу двигателя на холостом ходу.

Причина № 2 - Ваша экономия топлива снижается

Еще один побочный эффект заклинивания клапана рециркуляции ОГ в открытом положении - снижение экономии топлива .Это происходит из-за более низкой температуры внутри камер сгорания. Это означает, что топливо внутри не воспламеняется так быстро и эффективно.

Причина № 3 - Ваша машина глохнет на холостом ходу

Подобно первой причине, клапан системы рециркуляции ОГ, застрявший в открытом положении, также может привести к остановке двигателя на холостом ходу . Хотя это не так опасно, как остановка автомобиля во время движения, это, безусловно, требует вашего внимания, чтобы этого больше не происходило.

Причина № 4 - Производительность двигателя падает

Если вы заметили снижение производительности, например, при ускорении, это может быть связано с тем, что ваш клапан рециркуляции отработавших газов застрял в открытом или закрытом положении.Это может проявляться по-разному, включая грубый холостой ход, снижение расхода топлива, разбрызгивание или колебания.

Почему это происходит? Потому что воздушно-топливная смесь внутри камер сгорания отключена. Если клапан застрял в открытом положении, он пропускает слишком много выхлопных газов. Если он постоянно закрыт, ваши выбросы возрастут.

Причина № 5 - Вы замечаете запах бензина

Клапан системы рециркуляции отработавших газов был создан не случайно: выбросы NOx из выхлопной трубы опасны для вашего здоровья.Не только это, но еще и неприятный запах.

Кроме того, когда ваш клапан рециркуляции ОГ не работает должным образом, ваш двигатель может сжигать больше топлива, что приводит к выбросу углеводородов. Они смешиваются с добавленными NOx и создают опасную смесь вредных газов.

Причина № 6 - Ваш автомобиль производит больше выбросов

Во многих штатах действуют строгие стандарты выбросов, требующие проведения испытаний каждые 6 месяцев или около того. Если ваш автомобиль недавно не прошел один из этих тестов, это может быть связано с неисправным клапаном системы рециркуляции ОГ.Управление транспортным средством, не прошедшим гос. Техосмотр, может повлечь за собой крупные штрафы.

Если это совпадает с каким-либо другим признаком неисправного клапана системы рециркуляции ОГ, то это, вероятно, причина.

Причина № 7 - Контрольная лампа двигателя остается на

Индикатор проверки двигателя может не загореться, если ваш клапан рециркуляции отработавших газов просто не работает. Однако, когда он действительно завершит работу, вы, скорее всего, увидите его.

По этой причине, если ваша контрольная лампа двигателя горит и совпадает с некоторыми другими причинами, это может быть клапан рециркуляции отработавших газов.

Помните, что клапан системы рециркуляции ОГ с электронным управлением получает данные от контроллера ЭСУД. Контроллер ЭСУД также отвечает за включение контрольной лампы двигателя. Если в камерах сгорания отсутствует топливно-воздушная смесь, скорее всего, это подаст сигнал тревоги.

Причина № 8 - Двигатель издает стук

Если клапан рециркуляции ОГ застрял в закрытом положении, температура внутри камер сгорания будет слишком высокой. Это приводит к слишком раннему воспламенению топлива, когда двигатель работает на низких оборотах, что может вызвать стук.

Что произойдет, если вы проигнорируете неисправный клапан системы рециркуляции ОГ?

Если вы прочитали приведенный выше список симптомов, то выяснить, почему игнорировать неисправный клапан системы рециркуляции ОГ - плохая идея, не составит большого труда.

Пониженная экономия топлива, грубый холостой ход, глохнет и постоянный запах бензина? В конце концов, этих симптомов станет слишком много, и вам нужно будет найти решение.

Если ваш автомобиль не прошел государственный техосмотр, это означает, что вы не можете по закону управлять им без риска наложения штрафа.Если вас остановят во время движения на неприемлемом автомобиле, скорее всего, вас арестуют.

Это означает, что вам придется заплатить не только первоначальный штраф, но и штрафы за изъятие.

К счастью, в следующем разделе мы расскажем, какие у вас есть варианты и сколько они стоят.

Стоимость замены клапана рециркуляции ОГ

Ремонт или замена - вот в чем вопрос.

Стоимость замены может достигать более 500 долларов США, включая детали и работу. Хотя это также может быть всего около 150 долларов, в зависимости от марки и модели вашего автомобиля.

К счастью, если клапан рециркуляции ОГ просто забит и застрял в открытом или закрытом положении из-за частиц сажи, возможно, его просто необходимо очистить. Если вам немного комфортно под капотом, вы сможете сделать это самостоятельно, , дома, , используя баллончик с очистителем клапана EGR.

Это должно стоить около 15 долларов за пылесос и от 70 до 490 долларов за деталь.

Клапан рециркуляции ОГ - небольшой шаг в правильном направлении

У нас не так много вариантов, когда речь идет о планетах, поддерживающих жизнь.По этой причине, разве вы не обязаны позаботиться о неисправной системе рециркуляции отработавших газов при первых признаках проблемы перед собой и окружающими?

Таким образом, вы не только убедитесь, что воздух, выходящий из выхлопной трубы, будет как можно более чистым, но и сохраните плавную работу вашего двигателя .

Признаки неисправности или неисправности клапана рециркуляции выхлопных газов (EGR)

Клапан рециркуляции выхлопных газов - это элемент, обычно встречающийся на многих дорожных транспортных средствах.Он является частью системы рециркуляции выхлопных газов (EGR) транспортного средства, системы выхлопных газов, предназначенной для рециркуляции выхлопных газов обратно во впускное отверстие автомобиля, чтобы снизить температуру цилиндров и выбросы NOx. Клапан рециркуляции ОГ является одним из основных компонентов, контролирующих поток и рециркуляцию этих выхлопных газов. Когда клапан открыт, выхлопные газы пропускаются через систему рециркуляции выхлопных газов автомобиля, что помогает контролировать выбросы автомобиля. Когда клапан рециркуляции отработавших газов неисправен, это может вызвать проблемы с потоком и работой системы рециркуляции отработавших газов, что может привести к увеличению выбросов и проблемам с производительностью.Обычно неисправный или неисправный клапан рециркуляции ОГ вызывает все эти 4 симптома, которые могут предупредить водителя о потенциальной проблеме.

1. Проблемы с производительностью двигателя

Еще одним распространенным признаком неисправного клапана системы рециркуляции ОГ являются проблемы с производительностью двигателя. Забитый или неисправный клапан системы рециркуляции ОГ может нарушить воздушно-топливное соотношение автомобиля, что может вызвать проблемы с производительностью двигателя, такие как снижение мощности и топливной эффективности. Автомобиль также может глохнуть или колебаться при ускорении.

2. Неровный холостой ход

Одним из наиболее распространенных симптомов неисправности клапана системы рециркуляции ОГ автомобиля является резкий холостой ход.Клапаны системы рециркуляции ОГ нередко выходят из строя и застревают в открытом положении. Это может привести к рециркуляции выхлопных газов, что приведет к резкому холостому ходу даже в нежелательных условиях. Это также может способствовать появлению запаха топлива

3. Звук или стук во время ускорения

Звук, известный как искровой стук, может возникать при ускорении автомобиля. Это означает, что топливо взрывается в двигателе, а не горит постоянно.Неисправный клапан системы рециркуляции ОГ, вызывающий эту проблему, не позволяет выхлопным газам в нужном количестве разбавить топливно-воздушную смесь и снизить температуру в камере сгорания. Если это и дальше будет происходить, это может привести к отказу других компонентов двигателя. Клапан рециркуляции ОГ необходимо заменить или очистить от нагара.

4. Загорается индикатор проверки двигателя

Горящая лампа Check Engine - еще один признак неисправности или неисправности клапана EGR. Если компьютер обнаруживает проблему с цепью или положением клапана рециркуляции ОГ автомобиля, он включает индикатор проверки двигателя, чтобы уведомить водителя о проблеме.Индикатор Check Engine может быть активирован при большом количестве других проблем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

Клапан рециркуляции ОГ является важным компонентом выбросов, особенно для автомобилей в штатах со строгими правилами выбросов. Вы не сможете пройти тест на смог с неисправным клапаном системы рециркуляции ОГ. Если вы подозреваете, что проблема с клапаном системы рециркуляции отработавших газов вашего автомобиля, обратитесь к профессиональному специалисту для проверки автомобиля, чтобы определить, нуждается ли автомобиль в замене клапана рециркуляции отработавших газов.

3 Признаки неисправного клапана рециркуляции отработавших газов (и стоимость замены в 2021 г.)

Последнее обновление 6 апреля 2021 г.

Клапан рециркуляции отработавших газов (EGR) предназначен для повышения топливной экономичности и производительности вашего автомобиля. Более того, это также снижает выбросы, поскольку позволяет выхлопным газам течь обратно через цилиндры, чтобы снова сгореть.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Клапан рециркуляции ОГ даже снижает выбросы газов NOx и позволяет более теплым выхлопным газам снова поступать в двигатель.В результате смесь топлива и воздуха не должна работать так тяжело, чтобы поддерживать рабочую температуру двигателя.

Так что же происходит, когда у вас плохой клапан системы рециркуляции ОГ? Вот 3 наиболее распространенных признака неисправности клапана системы рециркуляции ОГ.

3 Признаки неисправности клапана рециркуляции ОГ

# 1 - Проверьте индикатор двигателя

Если на приборной панели вашего автомобиля загорается индикатор «Check Engine», компьютер вашего автомобиля сообщает вам о проблеме с определенной деталью или системой в вашем автомобиле.Одна из возможных причин - неисправный клапан рециркуляции ОГ.

Обычно компьютер автомобиля может определять положение или цепь клапана рециркуляции ОГ. Если он обнаружит проблему с одним из них, загорится индикатор Check Engine, и тогда водитель может использовать диагностический сканер или обратиться к механику для подтверждения проблемы.

Поскольку горящий индикатор Check Engine может указывать на любую из более чем сотни проблем, должен появиться конкретный код неисправности, относящийся к данной детали. Несколько общих кодов неисправностей для проблемы с рециркуляцией отработавших газов: P0400, P0402 и P0404.Проверьте различные онлайн-ресурсы, чтобы узнать, что означает фактический код неисправности.

# 2 - Пониженная мощность двигателя

Если есть проблема с клапаном рециркуляции ОГ, первым признаком, который вы заметите, является проблема с производительностью двигателя. Если ваш клапан рециркуляции отработавших газов неисправен или просто забит, соотношение воздух-топливо в вашем автомобиле будет нарушено.

Это вызовет всевозможные проблемы двигателя, такие как снижение ускорения, топливной экономичности и мощности.

# 3 - Неровный холостой ход двигателя

Обычный симптом, который возникает из-за неисправного клапана рециркуляции ОГ в транспортном средстве, называется грубым холостым ходом, когда частота вращения колеблется и / или падает ниже определенного порога.

Когда происходит сбой в работе клапанов системы рециркуляции ОГ, они в конечном итоге останавливаются в открытом положении. Тогда из-за рециркуляции выхлопных газов возникнет грубый режим холостого хода, независимо от того, есть ли там желательные условия или нет.

См. Также: P0325 (Неисправность датчика детонации)

Стоимость замены клапана рециркуляции ОГ

Средняя стоимость замены клапана рециркуляции ОГ в вашем автомобиле составляет от 250 до 350 долларов в среднем, в зависимости от года выпуска, марки и модель, а также тип имеющейся системы.

Стоимость запчастей составит от 190 до 270 долларов, а стоимость рабочей силы - от 60 до 80 долларов. Конечно, эти оценки затрат не учитывают сборы и налоги, которые также будут добавлены к общей сумме.

Когда вы произведете замену, услуга должна включать в себя проверку датчика рециркуляции отработавших газов, осмотр вакуумных шлангов, подключенных к клапану рециркуляции ОГ, очистку всех кодов неисправностей, очистку от нагара с иглы рециркуляции ОГ и проверку клапан рециркуляции ОГ, чтобы обеспечить его бесперебойную работу.

Советы по техническому обслуживанию клапана рециркуляции ОГ

Каждые 50 000 миль вы должны проводить обслуживание системы впуска воздуха на вашем автомобиле, потому что это очистит углерод и шлам, которые накапливаются в системе забора воздуха вашего автомобиля.

И, конечно же, регулярно меняйте масло, потому что это снизит вероятность накопления шлама в вашем двигателе.

Что вызывает отказ клапана рециркуляции ОГ?

Что такое клапан рециркуляции ОГ?

Клапан рециркуляции выхлопных газов, или более известный как клапан рециркуляции отработавших газов, контролирует выбросы в двигателе окислов азота или NOx.Это помогает вашим автомобилям эффективно сжигать неиспользованное топливо за счет повторной рециркуляции части выхлопных газов в процессе. Это снижает количество вредных газов, выделяемых вашим автомобилем.


Признаки неисправности клапана рециркуляции ОГ:

Когда ваш EGR вот-вот выйдет из строя, наиболее заметными признаками, на которые следует обратить внимание, являются:

  • Неровный холостой ход
    Это когда механизм клапана рециркуляции ОГ остается открытым, когда двигатель работает на низких оборотах или на холостом ходу (остановлен на одном промежутке).Дополнительное добавление выхлопных газов приведет к тому, что двигатель выйдет из строя.
  • Шум детонации топлива
    Это когда механизм клапана рециркуляции ОГ остается закрытым, когда двигатель работает на высоких оборотах. Это вызывает высокую температуру в камере сгорания из-за отсутствия эффектов охлаждения выхлопных газов, образование соединений азота приведет к еще большей детонации, которая сжигает топливо без какого-либо воспламенения. Это может вызвать детонационный стук в двигателе.
  • Увеличение выбросов NOx-газов
    Это когда наблюдается всплеск выбросов NOx-газов.
  • Общая неустойчивая работа двигателя
    Это когда двигатель начинает работать хаотично, что приводит к снижению его эффективности.

Что вызывает сбой системы рециркуляции отработавших газов?

Существует несколько различных причин отказа клапана рециркуляции ОГ и множество факторов, которые могут привести к их отказу. Мы рассмотрим наиболее частые причины сбоев, с которыми может столкнуться EGR, и их причины:

Недостаточный поток системы рециркуляции ОГ.

Это вызвано:

  • Забитый или ограниченный канал рециркуляции отработавших газов
  • Клапан рециркуляции ОГ заедает в закрытом положении
  • Проблемы с датчиком обратной связи по дифференциальному давлению (датчик DPFE) или шлангами, ведущими к устройству, которое характерно для автомобилей Ford
  • Проблема с клапаном переключения вакуума системы рециркуляции ОГ, который характерен для автомобилей Toyota
  • Забитый каталитический нейтрализатор или сажевый фильтр (DPF)
  • Накопление углерода на датчике температуры системы рециркуляции ОГ
  • Проблемы с подачей вакуума на (клапан рециркуляции ОГ)
  • Электрические проблемы в цепи управления клапана рециркуляции ОГ

Чрезмерный расход системы рециркуляции ОГ.

Это вызвано:

  • Механизм клапана рециркуляции ОГ застрял в открытом положении
  • Воздушный фильтр засорен или загрязнен
  • Есть утечки на впуске
  • Может быть проблема с турбокомпрессором
  • Неправильное подключение вакуумных шлангов
  • Датчик DPEE может быть неисправен или поврежден, что характерно для автомобилей Ford или Mazda.
  • Возможна неисправность клапана датчика противодавления системы рециркуляции ОГ (EGRC-BPT), характерного для автомобилей Nissan.
  • Может быть неисправность датчика температуры EGR
  • Прокладка клапана рециркуляции ОГ повреждена или отсутствует
  • Могут быть проблемы с регулятором разрежения системы рециркуляции ОГ
  • Могут быть проблемы с переключающим клапаном системы рециркуляции ОГ
  • В цепи управления клапаном рециркуляции ОГ могут быть проблемы с электричеством
  • Каталитический нейтрализатор может быть засорен
  • Вакуумный соленоид системы рециркуляции ОГ может быть неисправен
  • Может быть ограничение в каналах системы рециркуляции ОГ, обычно вызванное накоплением углерода

Возникли проблемы с клапаном рециркуляции ОГ?

Не волнуйтесь, UK Diesel Parts располагает широким ассортиментом запасных клапанов рециркуляции выхлопных газов, которые быстро вернут вас и вашу машину в путь.В нашем ассортименте есть OEM и Aftermarket версии, что означает, что у нас есть запчасти для всех. У нас есть клапан EGR для любого бюджета и требований!

5 Признаков неисправного клапана рециркуляции ОГ и стоимость замены

(обновлено 30 июня 2020 г.)

Что такое клапан рециркуляции ОГ?

Клапан рециркуляции отработавших газов также известен как клапан рециркуляции отработавших газов. Назначение этого клапана - помочь рециркулировать выбросы двигателя, возвращая их в камеру сгорания вместо того, чтобы выпускать их в систему выпуска отработавших газов.

Клапан рециркуляции ОГ дает два основных преимущества. Первое преимущество заключается в том, что он значительно снижает температуру цилиндра. Второе преимущество заключается в том, что он снижает количество производимых выбросов.

Все выхлопные газы автомобиля зависят от клапана рециркуляции ОГ для управления их потоком. Клапан рециркуляции ОГ работает вместе с системой рециркуляции ОГ, чтобы это осуществить. Когда клапан рециркуляции ОГ открывается, он позволяет выбросам попадать в систему рециркуляции ОГ, где выбросы контролируются.

Но, если есть проблема с клапаном рециркуляции ОГ, он не сможет нормально открываться и закрываться. Это означает, что выбросы увеличатся, а не уменьшатся. Вы можете не осознавать, что это происходит, пока не заметите некоторые из наиболее очевидных симптомов.

Читайте также: 5 симптомов низкого уровня моторного масла в вашем автомобиле

Топ 5 симптомов неисправного клапана рециркуляции ОГ

Вот пять наиболее распространенных признаков неисправности клапана рециркуляции ОГ.

1) Контрольная лампа проверки двигателя

Контрольная лампа проверки двигателя, скорее всего, загорится на приборной панели, если у вас неисправный или неисправный клапан системы рециркуляции ОГ.Это происходит, как только центральный компьютер автомобиля определяет, что клапан рециркуляции ОГ находится в ненормальном положении.

Например, если клапан рециркуляции отработавших газов не закрывается полностью или не открывается полностью, как предполагалось, компьютер обнаружит, что что-то не так, и активирует индикатор проверки двигателя.

2) Низкая производительность двигателя

Неисправный клапан системы рециркуляции ОГ может вызвать проблемы с производительностью двигателя. Скорее всего, вы столкнетесь с трудностями при ускорении и общим снижением мощности, когда нажмете на педаль газа.Это связано с неправильным соотношением воздуха и топлива.

В результате двигателю потребуется больше топлива, чтобы иметь хоть какую-то мощность. Тогда вы будете тратить больше денег на бензин, потому что у вас будет плохая экономия топлива, а также плохая топливная эффективность.

3) Запах топлива

Поскольку двигатель будет потреблять больше топлива, больше углеводородов будет выходить из выхлопной трубы. Это усилит запах топлива до такой степени, что пассажиры почувствуют его запах в салоне автомобиля.

Очевидно, вы не захотите продолжать нюхать это, потому что это вредно для здоровья. Так что это будет стимулом к ​​немедленному решению проблемы клапана рециркуляции ОГ.

4) Неровный холостой ход

Двигатель будет работать на холостом ходу при неисправности клапана рециркуляции ОГ, потому что клапан застревает в закрытом или открытом положении. Это означает, что в камеру будет поступать слишком много или слишком мало выхлопных газов, из-за чего двигатель не будет работать плавно.

5) Неудачный тест на выбросы

Если вы живете в штате, который требует от вас проходить тестирование на выбросы каждые пару лет, вы можете обнаружить, что у вас плохой клапан рециркуляции выхлопных газов, если вы не пройдете этот тест.Вам не обязательно будут это говорить, но если вы все-таки проиграете, нужно будет остерегаться этого.

Стоимость замены клапана EGR

Стоимость замены клапана EGR может составлять от 200 до 480 долларов. Только стоимость запчастей будет где-то между 140 и 360 долларами.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
