Как заменить опорный подшипник передней стойки: Замена опорного подшипника

Когда нужно поменять элемент подвески Шевроле: замена опорного подшипника Лачетти в автосервисе

К подшипникам качения можно отнести и опорный подшипник. Такие элементы широко используют в конструкциях современных автомобилей. Они просты в монтаже, способны выдержать воздействие больших нагрузок, имеют замечательные эксплуатационные характеристики. Посредством опорных подшипников производится соединение амортизаторов с кузовом транспортного средства. Это способствует передаче веса автомобиля на вращающиеся колёса. Данный немаловажный элемент подвески обеспечивает управляемость автомобиля и комфортное передвижение. Опорный подшипник отличается от обычного наличием толстого кольца, расположенного снаружи. Эта конструктивная особенность позволяет выдерживать значительные нагрузки и удары, поступающие от колёс.

Замена опорного подшипника Лачетти в наших автомастерских

Наш сервисный центр предлагает широкий спектр услуг по ремонту автомобилей Шевроле Лачетти. В них входит ремонт и замена изношенных узлов подвески, в том числе замена опорного подшипника Лачетти.

Мастера нашего центра качественно и в короткие сроки выполнят все необходимые работы по восстановлению работоспособности Вашего автомобиля. Все элементы и узлы, необходимые для ремонта можно приобрести у нас. Мы предлагаем большой выбор запасных частей, предоставленных известными производителями.

У нас можно выбрать аналоговые или оригинальные элементы и узлы. Всё зависит от Вашего желания и возможностей.

Для чего нужны опорные подшипники передних стоек Лачетти?

Стойка переднего амортизатора гидравлического типа, соединяется с кузовом транспортного средства при помощи опорного подшипника. Бывают трёх видов:

1. Одиночно разделённые – признаны самыми износоустойчивыми;
2. С кольцом, которое можно отделить, оно может располагаться внутри или снаружи;
3. С наружным или внутренним расположением кольца, оно не отделяется, такие подшипники имеют отверстия, предназначенные для их установки.

Опорные подшипники передних стоек Лачетти необходимы для гашения разнонаправленных колебаний опоры стойки амортизатора. Не дают ей покинуть своё место, при этом соединение между корпусом и опорой остаётся подвижным. На узел оказывают воздействие огромные нагрузки.

Принимая это во внимание, конструкторы предусмотрели изготовление узла из металлических соединений, обладающих высокой прочностью, тем не менее, деталь всё равно подвержена износу. Способствует сокращению срока службы и отечественное бездорожье. По этой причине требуется контролировать их состояние через 20 000 километров.

Признаки того, что пора менять опорный подшипник передней стойки Лачетти

При повреждении опорного подшипника передней стойки Лачетти появляются подобные симптомы:

• При совершении поворотов или движении по участкам дороги, имеющим неровности отмечается появление посторонних звуков, которые доносятся из передней части кузова автомашины;
• Ухудшается манёвренность транспортного средства;
• Теряется устойчивость на дороге во время выхода из строя опорного подшипника, установленного на задней стойке;
• Нарушение сход-развала, это можно определить по одностороннему истиранию покрышек;
• В запущенном варианте сломанная стойка способна пробить кузов автомобиля.

Внимание! Все перечисленные, кроме последнего, признаки нередко указывают и на другие неисправности, которые совершенно не касаются износа подшипника. По этой причине, перед тем, как менять возможно неисправный элемент ходовой части нужно убедиться, что именно она требует замены. Для этого понадобиться провести диагностирование неисправностей.

Причины поменять опорный подшипник Шевроле Лачетти на новый

Главными факторами, влияющими на досрочное исчерпание ресурса опорных подшипников Шевроле Лачетти часто становятся вода и пыль, попадающие внутрь детали, отсутствие в ней смазки, а в некоторых случаях сильный удар о стойку.

• Истёк ресурс элемента. Качество покрытия российских дорог, не соответствует европейским стандартам. Используя автомобиль, нужно быть готовым, что эти элементы подвески придут в негодность намного раньше, чем заявлено производителем.
• Внутри механизма оказались песок и грязь. Опорный подшипник – подшипник качения. Он не защищён от попадания загрязнений внутрь.
• Агрессивный стиль вождения. Передвижение по магистралям, имеющим не качественное покрытие на высокой скорости подвергает быстрому отказу не только этот узел, но и подвеску в целом.
• Низкокачественная деталь. Это часто касается деталей, изготовленных неизвестным производителем.

Диагностика и замена опорного подшипника Шевроле Лачетти на СТО

Для диагностирования повреждения опорного подшипника Шевроле Лачетти есть несколько способов:

1. Понадобится демонтировать защитные колпаки. Пальцами прижать верхнюю часть штока передней стойки амортизатора. Затем раскачать кузов автомобиля в продольном, а потом в поперечном направлении. При неисправности диагностируемого узла подвески будут слышны посторонние звуки, раздающиеся во время передвижения по дорожным неровностям. Кузов, при этом, будет раскачиваться, а стойка останется неподвижной или же амплитуда её движения будет значительно меньше, чем обычно.
2. На переднюю пружину положить ладонь. Попросить помощника произвести вращение рулевого колеса в разные стороны. При повреждении подшипника появится стук, а рукой ощущаться отдача.
3. Определение по звуку. Нужно проехать по неровному участку дороги. Подвеска подвергнется воздействию колоссальных нагрузок. Стук неисправных узлов будет раздаваться из-под арок передних колёс. Станет заметно, что манёвренность автомобиля значительно снизилась.

Водителю на заметку! Чтобы продлить ресурс данного узла подвески не редко в нём производят замену смазки. Если элемент вышел из строя, не важно полностью или частично – производится замена опорного подшипника Шевроле Лачетти.

Опорный подшипник передней стойки Шевроле Лачетти: наши цены и гарантии на его установку

Перед началом ремонтных работ автослесарь нашего технического центра произведёт осмотр Вашего Шевроле Лачетти для выявления настоящей причины неисправности. Затем будет составлена и согласована с Вами смета на выполнение ремонта. Вы ознакомитесь со стоимостью замены до начала работ. Она так и останется неизменной. Автослесарь будет держать Вас в курсе, как проходит ремонт. В случае выявления других неисправностей принятие решения об их устранении будет зависеть только от Вас. Мы не делаем ремонт без согласования с клиентом.

Наши цены Вас приятно удивят, тем более, если Вы знаете сколько стоит услуга заменить подшипник передней стойки Шевроле Лачетти у официальных дилеров.

Наш сервисный центр даёт длительную гарантию на все виды работ, которые были выполнены нашими автослесарями. Мы гарантируем, что, приехав к нам однажды, Вы вернётесь и в следующий раз. Наши клиенты довольны качеством обслуживания. Чем сто раз услышать – лучше один раз увидеть. Приезжайте, Ваш автомобиль получит квалифицированное и качественное обслуживание и ремонт.

Замена опорных подшипников стойки своими руками (видео)

Замена опорных подшипников, как и обслуживание ходовой части автомобиля в целом, не требует особых слесарных навыков и может быть выполнена своими руками. Рассмотрим, как заменить опорно-поворотные подшипники передних стоек без нарушения сход-развала.

Особенности конструкции

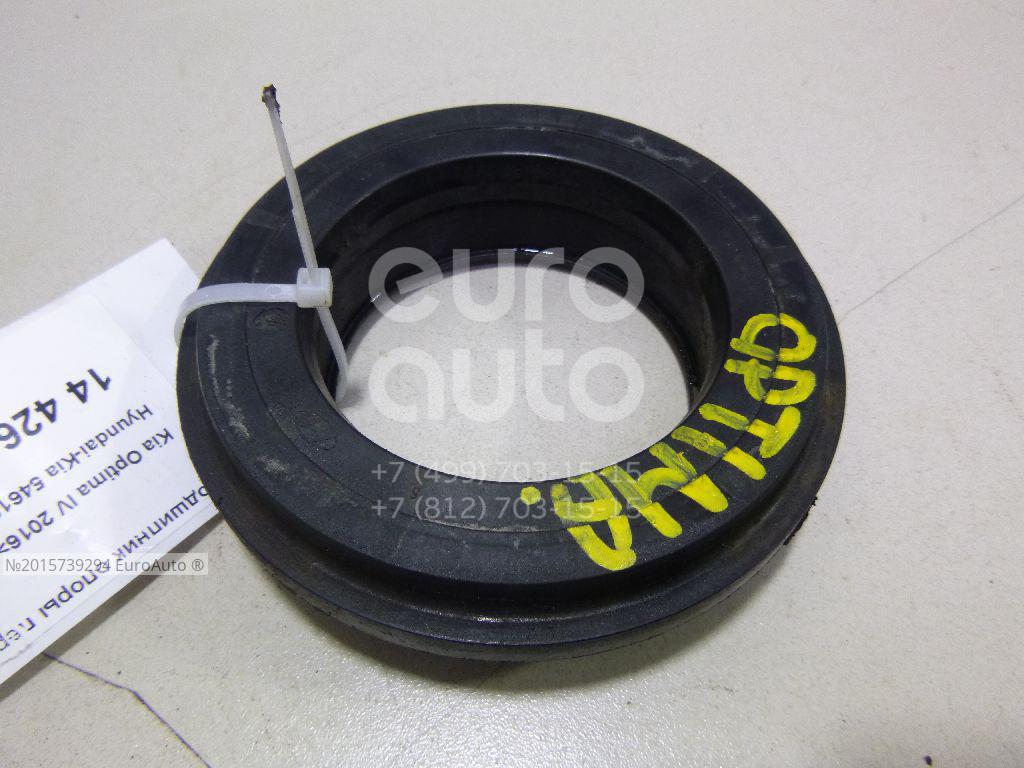

Опорный подшипник находится между верхней опорой чашки амортизатора и верхней опорой стойки. Главное предназначение – обеспечение подвижного соединения верхней опоры амортизационной стойки с кузовом автомобиля.

Собой узел представляет обычный шариковый подшипник. В некоторых вариантах конструкции подшипник может быть скреплен с пластиной, упирающейся в верхнее седло пружины. Именно такая конструкция используется на Opel Astra F, но принципиальную разницу в процесс замены это не вносит.

Инструмент

Стандартный набор:

• накидные ключи, головки и шестигранники нужной размерности;
• шлицевая и крестовая отвертки;
• стяжки пружин;
• металлическая щетка для очистки болтов перед откручиванием, проникающая смазка (WD-40 либо ее аналоги).

Рулевой наконечник можно снять специальным съемником либо при помощи молотка. Также молоток и наставка нужного диаметра могут потребоваться, если наружный ШРУС прикипел на шлицах к ступице (о методах замены подшипников без снятия полуоси упомянуто на видео, но в большинстве случае действительно проще открутить ступичную гайку).

Учтите, что небольшие наборы универсальных головок, скорее всего, не покроют все ваши потребности. К примеру, при откручивании верхней гайки штока амортизатора сам шток нужно придерживать шестигранником. Для предотвращения проворачивания пальца стойки стабилизатора в нем может быть, к примеру, углубление под торкс, поэтому открутить и закрутить стабилизатор обычной головкой не выйдет – нужен накидной ключ. Также в некоторых автомобилях гайка крепления ШРУСа может быть не обычной – под шестигранник, а специальной многогранной формы. Обязательно уточните эти моменты перед ремонтом, чтобы в процессе разборки не обнаружилась недостача инструмента.

Размерность крепежей, а также требования к усилиям зажатия можно найти в руководстве по ремонту и эксплуатации вашего автомобиля. Если у вас нет слесарного опыта и отточенного мышечного чувства степени затяжки гаек, рекомендуем сборку осуществлять только при помощи динамометрического ключа. Разумеется, что свернуть резьбу ступичной гайки у вас не получится, но испортить резьбу крепления направляющих суппорта можно.

Демонтаж амортизационной стойки

На автомобилях, детали подвески которых давно не разъединялись, рекомендуем за день до ремонта очистить крепежи от грязи и залить проникающей смазкой либо тормозной жидкостью.

Описанная инструкция и видео будут посвящены замене опорных подшипников на примере Skoda Fabia.

1. Ослабьте ступичную гайку и болты крепления колеса. Поскольку усилие зажатия довольно велико, отвернуть ее в одиночку после поднятия автомобиля будет крайне сложно. Разве что вместе с опорными подшипниками вы меняете и тормозные диски, тогда можно себе позволить вставить отвертку в ребра жесткости диска, тем самым зафиксировав его в суппорте. Гайку можно открутить, если попросить кого-то сильно нажать на педаль тормоза. Разумеется, все эти варианты требуют больших трудозатрат, нежели ослабление гайки, когда автомобиль еще стоит на колесах и может быть зафиксирован противооткатными упорами, ручным тормозом.
2. Поднимите автомобиль и зафиксируйте на прочных упорах. Машина ни в коем случае не должна постоянно висеть на домкрате! Под колесами должны быть установлены противооткатные башмаки.
3. Снимите колесо.
4. Открутите гайку крепления стойки стабилизатора к телескопической стойке. Обязательно хорошо очистите углубление под торкс от грязи. Иначе, вставив по ошибке головку меньшего размера из-за набитых внутрь отложений, при откручивании гайки вы рискуете повредить внутренние грани.
5. Открутите крепежный болт кронштейна крепления тормозного шланга.
6. Откручиваем гайку рулевого наконечника. Если не вращать наконечник вокруг своей оси, развал-схождение после ремонта делать не придется. Для демонтажа наконечника воспользуйтесь съемником либо несколько раз ударьте молотком по поворотному рычагу стойки.
7. Открути болты под внутренний шестигранник, крепящие суппорт к поворотному кулаку.
8. Немного поверните суппорт и вытащите его из посадочного места вместе с тормозными колодками. Закрепите суппорт в подвешенном состоянии либо подложите под него что-то. Он ни в коем случае не должен висеть на тормозном шланге!
9. Снимите тормозной диск.
10. Отверните ступичную гайку.
11. Открутите болты крепления шаровой опоры. Если шаровая приклепана к рычагу, откручивать нужно верхний болт крепления, после чего ее лучше всего снять съемником. Если расстояние от конца болта до ШРУСа не позволяет открутить гайку, заклепки придется высверливать, после чего заменить на болты с гайками и шайбами.
12. Выбейте приводной вал со шлицов в ступице. На видео показан эффективный метод снятия при помощи перфоратора в режиме отбойного молотка.
13. Открутите верхние болты крепления опоры передней стойки. Делать это лучше с помощником, так как стойку кроме этих гаек уже ничего не держит.

Снятие опорно-поворотного подшипника

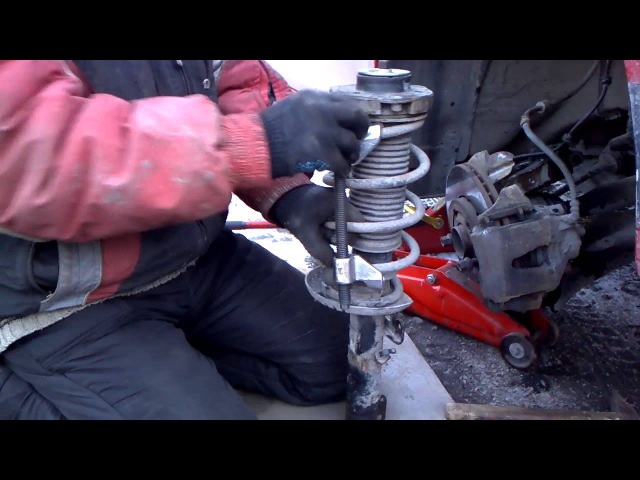

1. Немного стяните пружину стяжками. Пользуйтесь только качественными стяжками! Поскольку усилие для сжатия требуется большое, вылетевшая пружина может нанести серьезные увечья.
2. Удерживая шток шестигранником, ослабьте гайку крепления верхней опоры стойки.
3. Стяните пружину до освобождения опорного подшипника.

Особенности установки

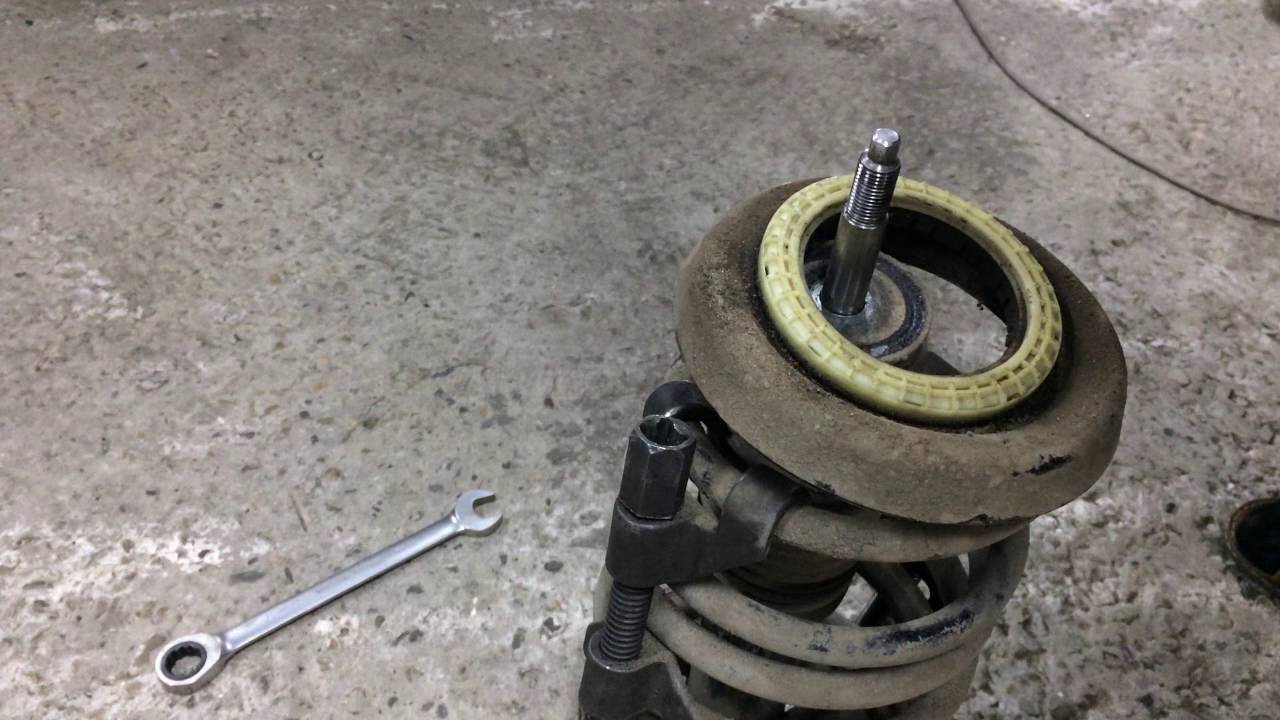

Вам остается установить новый опорный подшипник и собрать амортизационную стойку в обратном к снятию порядке. Некоторые нюансы:

• гайку штока амортизатора можно закрутить лишь до начала прокручивания штока, так как после установки стойки на место полностью затянуть гайку, удерживая шток шестигранником, будет намного удобней;
• после разжимания пружина должна «сесть» в специальные посадочные места для последнего витка;
• гайку штока амортизатора не рекомендуется закручивать гайковертом;
• перед установкой направляющих суппорта обязательно смажьте их специальной консистентной смазкой;
• не забудьте зашплинтовать ступичную гайку, если в ручной шплинтовке есть необходимость;
• все резьбовые соединения, места конусной посадки рулевых наконечников, шаровой опоры, косточки стабилизатора смажьте графитовой смазкой. В будущем это значительно облегчит процесс разборки.

Особое внимание стоит проявить владельцам авто, у которых наклонные опоры стойки. При неправильной установке новый опорный подшипник будет закусывать. Для беспроблемного монтажа еще в процессе сборки проставьте краской либо нацарапайте метки на опоре стойки и на корпусе верхнего седла пружины.

Общие рекомендации

На видео мастер упоминает о необходимости профилактической замены подушек стойки на некоторых моделях автомобилей VAG-Group, что не относится к вариантам опор без вмонтированной резьбы.

Как показывает практика, опорные подшипники передних стоек имеют примерно равный ресурс. Поэтому если при диагностике подвески автомобиля вы обнаружили неисправность опорного подшипника, рекомендуем заменить сразу оба опорника. Ведь с большой долей вероятности можно предсказать скорый выход из строя пока что исправного элемента. Рекомендуем прочитать статью о диагностике ходовой части автомобиля, в которой вы найдете руководство по проверке опорных подшипников, опор стоек, амортизаторов, рулевых наконечников, шаровых опор, сайлентблоков, ступичного подшипника и т. д.

Замена опорных подшипников ваз 2109

Замена верхней опоры и опорного подшипника передней стойки автомобилей ВАЗ 2108, 2109, 21099

Для замены верхних опор передних стоек на автомобилях ВАЗ 2108, 2109, 21099 необходимо снять переднюю стойку (желательно вместе с поворотным кулаком, чтобы не сбить развал колес) и частично разобрать ее.

— Накидной ключ или головка на «13»

— Рожковый, торцевой ключи или головка на «17»

— Съемник наконечников рулевых тяг

— Специальным ключом ослабляем затяжку гаек штока амортизаторов на обеих стойках

— Отгинаем замятый буртик гайки ступицы переднего колеса и накидным изогнутым ключом или головкой с воротком на «30» ослабляем ее затяжку

— Ослабляем затяжку болтов передних колес

— Поддомкрачиваем автомобиль с обеих сторон вывешиваем и снимаем передние колеса

На автомобилях ВАЗ 2108, 2109, 21099 если вывешены оба передних колеса, то стабилизатор поперечной устойчивости не поджимает элементы передней подвески автомобиля. Переднюю стойку снять при этом намного проще.

— Очищаем от загрязнения передние стойки, поворотные кулаки, шаровые опоры, наконечники рулевых тяг

Порядок замены верхних опор и опорных подшипников передних стоек автомобилей ВАЗ 2108, 2109, 21099

— Снимаем передние стойки с автомобиля (на примере правой стойки передней подвески)

Отсоединяем и снимаем суппорт (отвернув ключом на «17» два болта крепления). Подвешиваем его на проволоке, чтобы тормозной шланг был не натянут.

Отсоединяем наконечник рулевой тяги от поворотного рычага стойки. Расшплинтовываем гайку его пальца и ключом на «17» отворачиваем ее. Съемником или при помощи монтажки выпрессовываем палец из бобышки поворотного кулака. Подробнее: «Замена наконечников рулевых тяг автомобилей ВАЗ 2108, 2109, 21099».

Отворачиваем гайку ступицы переднего колеса. Используем ключ или головку на «30». Снимаем гайку и установленную под ней шайбу.

Отсоединяем шаровую опору от поворотного кулака. Торцевым ключом или головкой на «17» отворачиваем два болта крепления шаровой.

Отворачиваем три гайки крепления верхней опоры передней стойки к кузову автомобиля («чашке»). Используем накидной, либо торцевой ключи или головку на «13».

Снимаем переднюю стойку вместе с поворотным кулаком. Сдвигаем ее на себя, одновременно извлекая хвостовик наружного шруса из поворотного кулака. Стараемся сильно не перемещать наружний шрус вдоль оси, чтобы не выдернуть из коробки внутренний. Очищаем снятую стойку от загрязнения.

— Частично разбираем переднюю стойку

Сжимаем пружину подвески. Для этого устанавливаем на нее две стяжки, одну напротив другой. Крючки стяжек зацепляем за 4-5 витков пружины. Равномерно и поочередно вращая винты стяжек, сжимаем пружину.

Снимаем верхнюю опору передней стойки. Для этого специальным ключом отворачиваем гайку крепления штока, снимаем ее, ограничитель хода верхней опоры и саму опору с опорным подшипником. Остальные детали стойки можно не снимать.

— Заменяем старую верхнюю опору передней стойки в сборе с опорным подшипником на новую

— Собираем переднюю стойку

— Устанавливаем переднюю стойку на автомобиль

Вставляем верхнюю часть стойки в «чашку» кузова, хвостовик наружного шруса в отверстие поворотного кулака. Нижнюю часть поворотного кулака совмещаем с корпусом шаровой опоры. Присоединяем наконечник рулевой тяги. Закрепляем детали передней стойки.

Аналогично заменяем верхнюю опору с опорным подшипником на второй передней стойке.

Примечания и дополнения

— Верхняя опора стойки за счет своей эластичности дает возможность стойке качаться при ходах подвески. За счет этого гасятся высокочастотные колебания при проезде неровностей. Опорный подшипник позволяет стойке поворачиваться при вращении рулевого колеса вместе с передними колесами.

— Верхние опоры передних стоек с запрессованными в них опорными подшипниками необходимо заменить при возникновении дробного стука со стороны подвески при проезде неровностей («гребенки»), появлении скрипов, иных посторонних звуков, затруднения при вращении рулевого колеса.

— Дробный стук при проезде неровностей может быть вызван неисправностью наконечников рулевых тяг или рулевой рейки, посторонние звуки при вращении рулевого колеса появляются при выходе из строя шаровой опоры подвески. Поэтому прежде чем приступать к замене верхних опор стоек на автомобиле ВАЗ 2108, 2109, 21099 следует провести диагностику передней подвески и выявить неисправность именно опор.

— Возможно снятие передней стойки автомобилей ВАЗ 2108, 2109, 21099 для замены верхних опор без поворотного кулака. Для этого придется отворачивать болты крепления стойки к поворотному кулаку. Один из них является одновременно регулировочным болтом развала передних колес. Поэтому, в таком случае, после замены опоры и установки стойки обратно, необходимо отрегулировать развал передних колес.

Еще статьи по передней подвеске автомобилей ВАЗ 2108, 2109, 21099

Замена опорного подшипника на ВАЗ 2109

Опорный подшипник является компонентом опоры стойки. Относится к категории подшипников качения. Широкое применение в отечественном автопроизводстве обусловлено универсальностью, способностью переносить серьезные нагрузки.

Основная задача ОП — это гашение дорожных колебаний. Он обеспечивает подвижное соединение между кузовом и амортизатором автомобиля. Плюс он влияет на настройки углов колес ВАЗ 2109.

Внешний вид элемента

Для ВАЗ 2109 используется несколько видов опорных подшипников, каждый из которых имеет свои особенности.

Тип подшипника

Особенности

ОП со встроенным кольцом

Встроенное кольцо может быть внутренним или наружным. Такой подшипник имеет монтажное отверстие, не нуждается в прижимных фланцах. Плюс элемент оснащается встроенными прокладками, которые гарантируют точность вращения. Данный опорный подшипник применяется для вращения обоих колец — внутреннего и наружного

ОП с отделяемым внутренним кольцом

Такая конструкция с отделяемым внутренним кольцом служит для вращения наружного кольца. Наружное кольцо тут контактирует с корпусом. Если вам требуется максимальная точность вращения наружных колец, рекомендуется использовать именно этот тип ОП

ОП с отделяемым наружным кольцом

Тут все наоборот, конструкция предусмотрена для вращения внутреннего кольца. В данном случае с корпусом соприкасается внутреннее кольцо, а наружное может отделяться. Применяется в ситуациях, где необходимо точное вращение внутреннего кольца

В таком ОП предусматривается наличие разделения наружного кольца в одной точке, что способствует увеличению жесткости подшипника. Служит для ситуаций, требующих точное вращение наружного кольца.

Проверка

Проверка опорного подшипника должна стать для вас привычным мероприятием. Выполнять ее следует не только при выходе из строя элемента, но и просто в качестве профилактики.

Элемент в разборе

Производитель рекомендует проверять состояние ОП на ВАЗ 2109 каждые 15-20 тысяч километров пробега. Хотя опытные водители, познавшие прелести наших дорог, понимают, что проверка требуется немного чаще.

Чтобы оценить текущее состояние опорного подшипника, выполните несколько простых действий:

• Выключите двигатель, включите ручной тормоз поставьте противокаты под колеса;
• Поднимите капот;
• Снимите крышку стакана. Она располагается на ступичном подшипнике;
• Прикоснитесь рукой (ладошкой) к опорному подшипнику, а товарища при этом попросите покачать машину в разные стороны. Или наоборот, как вам удобнее распределить роли;
• Наблюдайте, не «играет» ли стойка при таких манипуляциях;
• Если при раскачке машины наблюдаются стуки, скрипы, хрусты, тогда практически наверняка ОП отжил свое и требует замены.

При обнаружении признаков поломки опорного подшипника, не затягивайте с ремонтом. В лучшем случае вы пробьете себе капот, наехав на яму и сломав окончательно опору. Если же поломка ОП произойдет на скорости, это может обернуться трагедией.

Сравнение старого и нового элемента

Замена

Существует два основных способа замены опорника. Выбирайте понравившейся, а мы расскажем подробно про оба варианта.

1. Первый способ предусматривает снятие стойки и рулевого рычага совместно. Так вы сможете сохранить угол колес, то есть не придется затем ехать делать развал-схождение.
2. Второй способ потребует снять стойку амортизатора уже отдельно от поворотного механизма. Это приводит к нарушению настроек угла, потому без посещения СТО для регулировки развал-схождения не обойтись.

Подшипники не подлежат ремонту, потому единственным верным решением будет проведения их замены.

Теперь про каждый способ замены опорного подшипника мы расскажем отдельно.

Процедура замены

Первый способ

1. Поставьте машину на ровную поверхность, установите противокаты под задние колеса.
2. Ручку коробки передач поставьте в режим первой скорости, включите ручной тормоз.
3. Снимите защитный колпачок с гайки ступицы. Гайку необходимо расконтрировать. Если возникли проблемы из-за чрезмерной затяжки гайки, придется взять в руки дрель и высверлить крепеж соответствующим сверлом.
4. Головкой на 30 и длинным рычагом (чтобы прикладывать меньшее усилие) сорвите со своего места гайку, ослабьте немного натяжение. Но не снимайте ее полностью.
5. Если гайка не поддается, это может быть вызвано ее вращением одновременно с колесами. Потому напарнику нужно нажать на педаль тормоза, а вы при этом снимите гайку.
6. Далее ослабьте зажим колесных болтов, поднимите авто домкратом. Под пороги обязательно установите страховочные кирпичи, бруски дерева. Это позволит избежать случайного опрокидывания авто. Опустите машину на опору.
7. Открутите полностью колесные болты, снимите само колесо.
8. Демонтируйте гайку, которая сидит на рулевом наконечнике.
9. Специальным съемником выпрессуйте рулевой палец. Если съемника нет, можно аккуратно воспользоваться монтировкой и молотком.
10. Снимите стойку, открутив три гайки сверху и один длинный болт снизу. После этого старый подшипник извлекается, на его место устанавливается новый и проводится процедура обратной сборки.

Развал схождение

Второй способ

Здесь мы обойдемся без регулировки развал-схождения. Потому операции будут несколько отличаться.

1. Открутите пару болтов, удерживающих шаровую опору.
2. Отсоедините от амортизаторной стойки крепежи тормозной магистрали. Перед этим нужно демонтировать болты, которые удерживают суппорт. Далее подвешивается рабочая часть тормозного механизма к элементам подвески.
3. Открутите гайку стойки не до конца.
4. Демонтируйте три крепежные гайки, удерживающие амортизатор.
5. Одновременно открутите гайку ШРУСа. Тут уже откручивайте до конца.
6. Стяните гранату и извлеките стойку наружу.
7. Съемником со стойки снимается пружина.
8. Стянув пружину, открутите старый, изношенный подшипник. На его место поставьте новый элемент.
9. Выполните процедуру обратной сборки.
10. Устанавливая гайку ступицы, ни в коем случае не используйте старые крепежные элементы. Данная гайка является компонентом одноразового использования, потому после каждой проведенной демонтажной работы обязательно меняется на новую.
11. Затянув новую гайку, не забудьте законтрировать ее после затяжки.

Работа кипит

Наличие определенного инструмента и хотя бы минимального опыта в самостоятельном ремонте позволит вам без особых проблем выполнить своими руками замену ОП на автомобиле ВАЗ 2109.

Замена опорных подшипников ваз 2109

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Если и ставить 10-е опоры, то только с 10 стойками.

По поводу лучшей управляемости, надежности и т.п. 10 опор по сравнению с 08

И для истории, просили опыт — пожалуйста!

Вот вам опоры! Ставьте, конечно же!

Kpoxa Polly Полина, аффто в профиле просто отпад. Где брала такую марку? 😀

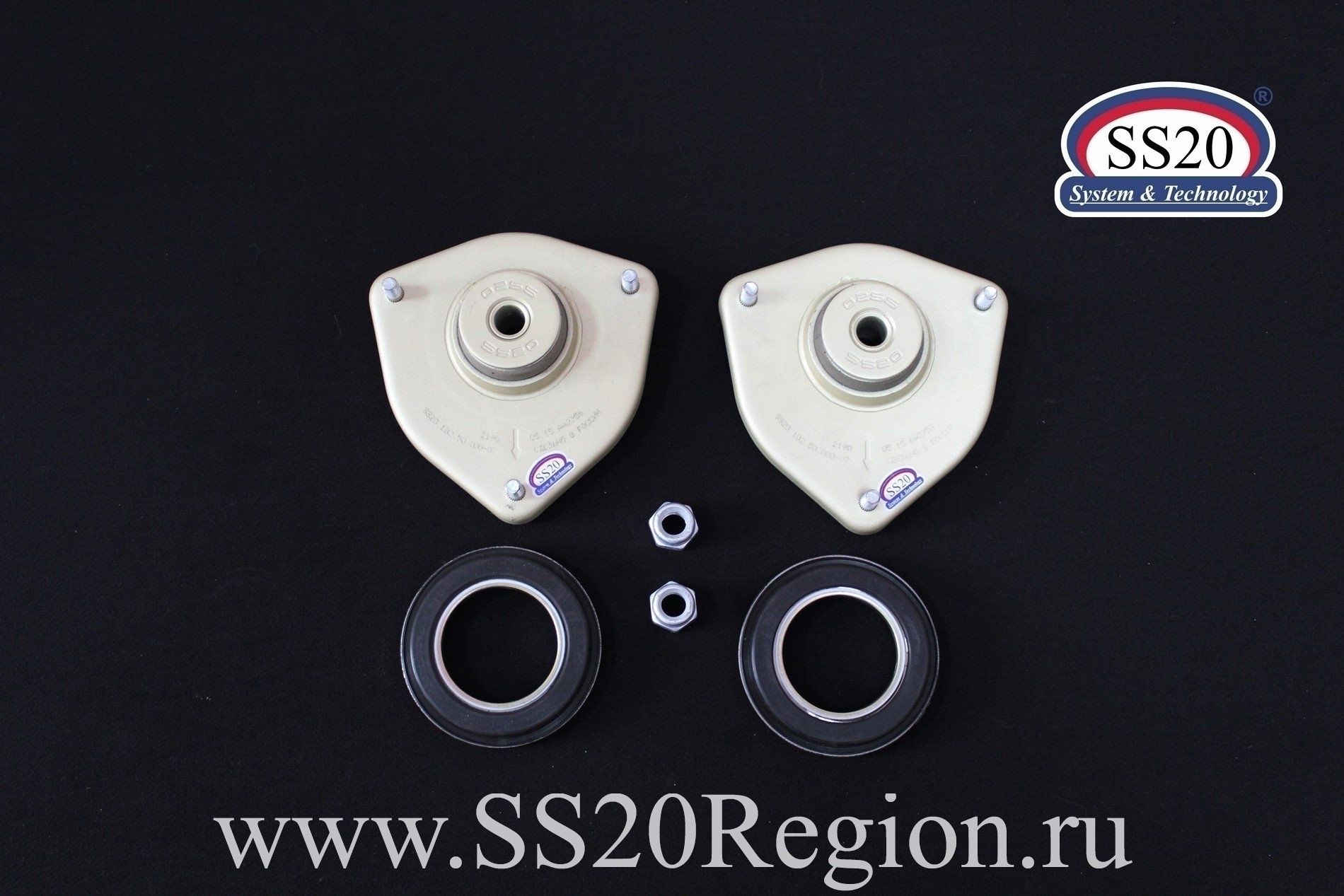

Хотел поставить на 15ку опорники SS20 Queen, но они вроде как только десяточные бывают, на сайте Системы Технологий разница между опорами 08 и 10 объясняется в 12мм, т.е. при установке SS20 Queen(-10мм) я получу примерно тот же уровень переда,(+12-10=+2) правильно ? хотя тут на форуме так же встречал мнения, что 10 опоры выше восьмерочных на 40мм, где правда ?

Так же интересует необходимость замены какойто верхней чашки, как она правильно называется ?

Или забить на пресловутое вращение аммо и взять восьмерочные SS20 Мастер ? уф

SS20 Queen, но они вроде как только десяточные бывают

Так же интересует необходимость замены какойто верхней чашки, как она правильно называется ?

Хотел поставить на 15ку опорники SS20 Queen, но они вроде как только десяточные бывают, на сайте Системы Технологий разница между опорами 08 и 10 объясняется в 12мм, т. е. при установке SS20 Queen(-10мм) я получу примерно тот же уровень переда,(+12-10=+2) правильно ? хотя тут на форуме так же встречал мнения, что 10 опоры выше восьмерочных на 40мм, где правда ?

Так же интересует необходимость замены какойто верхней чашки, как она правильно называется ?

Или забить на пресловутое вращение аммо и взять восьмерочные SS20 Мастер ? уф

0 0 голос

Рейтинг статьи

Замена опорного подшипника ауди с4. Со снятием стойки.

Замена опорного подшипника ауди с4. Со снятием стойки.

Подробности

Для замены опорного подшипника, в принципе, не обязательно снимать всю стойку, но с моими ранее приобретенными стяжками этого никак не удавалось, как я не крутил их. Поэтому я посчитал, что для меня будет легче снять стойку, а затем уже заменить опорный подшипник.

Прежде чем поддомкратить автомобиль нам нужно ослабить ступичный болт с помощью головки и воротка с трубой, а также 5 болтов диска.

Рис 1 – Ослабляем ступичный болт.

Чтобы снять стойку нам нужно будет снять датчик ABS или, отцепив разъем датчика под капотом, вытащить его вместе с проводом. Сам датчик я решил не трогать, побоялся сбить его, а решил вытащить его вместе с проводом.

Открываем капот, находим разъем и отсоединяем его.

Рис 2 – Разъем датчика ABS.

Затем сложно было выкрутить 2 шурупа, которыми крепятся хомуты провода датчика.

Рис 3 – Место крепления хомутов датчика ABS.

Самым сложным в снятии передней стойки для меня оказалось выпрессовать палец рулевой тяги.

Рис 4 – Стойка.

Рис 5 – Откручиваем гайку шаровой рулевой тяги.

Палец сидел так плотно, что съемник не выдержал и лопнул, пришлось потерять немного времени, пока снова его заварили.

Рис 6 – Отводим рулевую тягу.

Отсоединив рулевую тягу, теперь нам нужно отвернуть два болта крепления суппорта и снять его.

Рис 7 – Болты крепления суппорта.

Снятый суппорт я положил рядом на стульчик. Где-то встречал информацию, что суппорт лучше снимать вместе с диском, якобы потом его сложно вернуть на место. У меня как на левой, так и на правой стороне, суппорт оделся легко, не пришлось ничего разжимать.

Рис 8 – Снимаем суппорт.

Теперь необходимо освободить палец шаровой рычага. Здесь я это описывать не буду, подобную тему можете посмотреть в фотоотчете по замене гранаты.

Выворачиваем ступичный болт.

Рис 9 – Тормозной диск.

И аналогично как в описанной статье по замене гранаты, надавив ломиком на стабилизатор, выводим шаровую из посадочного места и вытаскиваем гранату.

Отворачиваем три верхних гайки.

Рис 10 – Гайки крепления стойки.

Все теперь стойку ничего больше не держит, и мы ее можем снять.

Рис 11 – Сняли стойку.

Рис 12 — Стойка.

Стягиваем, прижну стяжками и как описано в статье по замене опоры стойки, отворачиваем гайку амортизатора и снимаем верхнюю чашку.

Вот мы и добрались до опорного подшипника. На фото ниже его не ищите, я его уже снял.

Рис 13 – Снимем верхнюю чашку и вынимаем опорный подшипник.

Рис 14 – Шток амортизатора и отбойник.

Устанавливаем новый опорный подшипник, что бы пазы под болты совпали с их шляпками.

Рис 15 – Опорный подшипник.

И проводим сборку в обратной последовательности.

Перед установкой стойки на место, обратите внимание, что бы верхняя чашка была, в том же положении, в каком вы ее снимали. Ориентируйтесь по опоре стойки.

Как заменить опорный подшипник на Митсубиси Каризма?

На чтение 4 мин. Просмотров 462

Опорный подшипник Митсубиси Каризма — основы конструкции, основные причины и признаки неисправности, процесс снятия передней стойки и замены опорного подшипника.

Современные автомобили имеют в конструкции передней подвески большое разнообразие деталей – амортизаторы, пружины, рычаги, кронштейны, подшипники и т. д. Каждая из них отвечает за свою функцию и в исправном состоянии вроде и незаметна. Но как только какой-либо элемент выходит из строя, сразу же появляются посторонние звуки, скрипы и биения. В данной статье расскажем вам о Митсубиси Каризма, а именно о такой детали, как опорный подшипник.

Опорный подшипник Митсубиси Каризма

Для чего же необходим опорный подшипник

Чтобы понять роль опорного подшипника, или как его еще называют опора переднего амортизатора, стоит сначала рассмотреть всю конструкцию передней подвески. Автомобиль Митсубиси Каризма имеет независимую подвеску рычажно-телескопическая типа Макферсон, с амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и несущим стабилизатором поперечной устойчивости. Амортизаторная стойка выполняет работу по гашению колебаний, которые возникают при движении в пружинах подвески. Нижняя часть стойки имеет крепление с поворотным кулаком, а верхняя к кузову. Опорный подшипник является частью конструкции передней стойки и представляет собой подшипник качения. Его функциональным предназначением является обеспечение подвижного соединения амортизатора с корпусом Митсубиси Каризма. А из самого названия становится понятно, что опорный подшипник выполняет роль опоры для амортизационной стойки в месте её крепления к кузову. Причем, такое расположение в конструкции само по себе подразумевает, что подшипник выдерживает нагрузки осевой направленности, а не радиальной.

Симптомы и причины неисправности

Опорный подшипник является расходным материалом, а значит он требует периодической замены. Многие владельцы Митсубиси Каризма любят делать тюнинг своему автомобилю и устанавливают широкие и низкопрофильные шины, аэродинамические спойлера и обвесы, прижимающие автомобиль к дорожному полотну во время быстрой езды, а это приводит к появлению непредусмотренных нагрузок на подвеску и опорный подшипник в частности. В связи с этим могут выйти из строя не только опора амортизатора, но и большинство деталей передней подвески.

Неисправности опорного подшипника

Определить неисправность опорного подшипника можно по таким симптомам:

• На малых скоростях маневрирования, при начале движения, поворотах или торможениях автомобиля Митсубиси Каризма в области колес слышен металлический скрип и ощущается отвод руля в сторону;
• Проезд неровностей и лежачих полицейских особенно в холодное время года сопровождается скрежетом в районе амортизаторов.

Проверить самостоятельно опору амортизатора на Митсубиси Каризма достаточно просто: возьмитесь за него рукой и покачайте машину, если ощутите стук, то опорник надо менять.

Хочется отметить, что изношенный подшипник приводит к дальнейшим нарушениям настроек развала-схождения, а это, в свою очередь, негативно сказывается на безопасности движения и преждевременному выходу из строя амортизатора.

Причем, опорный подшипник в случае поломки подлежит именно замене, ни о каком ремонте даже речи быть не может.

Замена опоры переднего амортизатора

Да, замена опорника с виду кажется довольно трудоемким процессом, но это не так, ведь эта работа под силу даже простому автолюбителю. Замену можно выполнить двумя способами:

• Полный демонтаж стоечного узла, который свободно выполняется в гаражных условиях;
• Частичный демонтаж верхней части стойки, эта процедура требует стенда.

Замена опоры переднего амортизатора

В связи с тем, что первый вариант менее требователен к условиям, то немного расскажем о нём.  Итак, процесс демонтажа стойки с последующей заменой опорника выглядит следующим образом:

1. Домкратом поднимите нужную сторону и снимите колесо;
2. Если ваша Митсубиси Каризма оборудована АВС, то найдите датчик частоты вращения колеса и снимите с зажима провод, рекомендуется открутить болт крепления датчика,хотя это делают не всегда;
3. С помощью плоскогубцев снимите фиксатор тормозного шланга;
4. С помощью ключей на 17 открутите верхний палец стойки стабилизатора поперечной устойчивости (для облегчения процесса предварительно брызните на гайки WD-40), после чего вытащите его и отведите в сторону;
5. Открутите болты крепления поворотного кулака к стойке с помощью головок на 18;
6. Подоприте или подвесьте нижний рычаг;
7. Поднимите капот и с помощью торцевого ключа на 17 ослабьте гайку крепления штока стойки к верхней опоре;
8. Откручиваете гайки крепления опоры ключом на 15, стойку в это время надо поддерживать снизу, чтобы избежать ее падения на пыльник ШРУСа;
9. Вытаскиваете стойку в сборе;
10. Равномерно с двух сторон надо стянуть пружину с помощью специального приспособления;
11. Теперь подшипник довольно просто меняется на новый;
12. Сборку и установку стойки проводить в обратной последовательности, после чего рекомендуется выполнить развал-схождение.

Напоследок заметим, что раз уж вы сняли всю стойку, то обратите внимание и на другие детали и возможные подтеки амортизатора. Если обнаружите еще какие поломки, то сразу выполните необходимые замены.

Замена опор передних и задних стоек (амортизаторов) в Перми

Особенности замены опор стоек и амортизаторов, опорных подшипников.

Существуют опоры передней стойки (опоры переднего амортизатора, передняя опора) и опоры задней стойки (опоры заднего амортизатора, задняя опора). Опорные подшипники находятся внутри опоры стоек и представляют собой упругие, тугие узлы, сделанные из резины и металла. Их основная функция – брать на себя основные нагрузки с подвески. То есть нагрузки не передаются на кузов, и кузов, таким образом, получает первичную шумоизоляцию и виброизоляцию. В связи с этим, именно опорный подшипник испытывает самые большие нагрузки и со временем изнашивается и подлежит замене. В верхней информационной части статьи мы описали признаки, по которым можно понять, что опорный подшипник неисправен. При их обнаружении рекомендуем незамедлительно ехать в СТО, так как они могут свидетельствовать как о необходимости замены опорно-поворотного подшипника или замены задней опоры (замены передней опоры), так и о других неисправностях ходовой части. Кроме того, необходимо помнить, что своевременная замена опорно-поворотного подшипника или же замена опоры передних стоек (переднего амортизатора), позволит избежать преждевременных поломок подвески и, соответственно, ее дорогостоящего ремонта.

Замена опоры стойки (амортизатора) в Перми.

Бустер автосервис оказывает услуги по замене опорного подшипника в Перми, а также по замене опоры стойки (опоры стойки передней подвески, верхней опоры амортизатора). Современное диагностическое оборудование, а также опытные и квалифицированные мастера позволят провести точную диагностику и определить, что именно неисправно и нуждается в замене. А все необходимые ремонтные работы будут выполнены быстро и качественно. Кроме того, на все оказываемые услуги мы предоставляем гарантию 12 месяцев. Также отметим еще один удобный момент: на нашем складе всегда в наличии имеется ассортимент запасных частей и расходных материалов от проверенных производителей и по самым доступным ценам, поэтому Вы сможете приобрести необходимые детали прямо у нас.

Для того, чтобы задать уточняющие вопросы, а также записаться в автосервис на удобное для Вас время, оставьте заявку на сайте или же позвоните нам напрямую по телефону 200-85-00. Ваш, Бустер Автосервис!

Замена опорного подшипника «Лада Калина» своими руками — Рамблер/авто

Опорный подшипник принадлежит к ходовой части автомобиля, поэтому его износ – обычное дело. Он может выйти из строя в процессе естественного износа или агрессивного стиля вождения транспортного средства. Но более вероятными причинами могут служить низкое качество деталей автомобиля и плохие дороги.

Опорный подшипник передней стойки Лады Калины служит для того, чтобы амортизатор в верхней опоре поворачивался без трения свободно. Соответственно, он находится над передней пружиной и амортизатором. Его можно охарактеризовать как подшипник качения. Нагрузки на подшипник большие со стороны передней пружины, поэтому самым опасным для него являются ямы на дорогах. Следует заметить, что опорный подшипник есть не во всех моделях автомобилей.

Признаки неисправностиРесурс опорных подшипниковКак заменить опорный подшипник на Лада Калина своими рукамиИнструмент для заменыПорядок выполнения замены опорного подшипника

Признаки неисправности

Проверить опорный подшипник на Ладе Калине легко на неровной дороге. Во время движения слышен стук или толчки с боковой части автомобиля, особенно при повороте руля. Также автомобиль может не сразу реагировать на поворот руля. Можно провести первичную диагностику автомобиля в состоянии покоя. Для этого необходимо раскачать транспортное средство из стороны в сторону. Скрежет со стуками в районе дефекта свидетельствует о поломке.

Для более точной диагностики необходимо два человека. Первый вращает руль в разные стороны к крайним положениям, а второй – ставит руку под капотом на передний стакан. Если в результате слышны толчки, характерные для соскальзывающей пружины, то, скорее всего, вам необходимо поменять опорный подшипник.

Ресурс опорных подшипников

Естественный износ подшипников в среднем не превышает 100 тысяч километров пробега. Но в общем все зависит от условий эксплуатации транспортного средства. Если вы проигнорируете симптомы поломки подшипника, то это грозит разрушением других деталей (амортизатора, стойки и т.д.), а это уже другие расходы. Но самое главное, несвоевременный ремонт автомобиля представляет большой риск для безопасности движения.

Как заменить опорный подшипник на Лада Калина своими руками

Если вы определили поломку, следует провести замену опорного подшипника. Ремонту он не подлежит. Для того чтобы не ремонтировать слишком часто, выбирайте детали проверенных производителей. Ремонт можно провести самостоятельно, если вы решили сэкономить.

Инструмент для замены

Для замены необходимо иметь молоток и различные автомобильные ключи, домкрат, а главное, стяжки для пружин.

Порядок выполнения замены опорного подшипника

Особых сложностей в замене подшипника в опоре стойки нет. Если соблюдать инструкцию по пунктам, то можно справиться самому. Вся сложность состоит в способности открутить гайки. Поскольку это сделать трудно, то используйте все методы (различные ключи, постукивание, удлинение рычага, WD-40 и т.д.)

Следует знать, что замена опорных подшипников на Ладе Калине может проводиться двумя способами: со снятием стойки и без снятия стойки. Первый способ немного трудоемкий, но более удобный.

Со снятием стойки

1. Поставьте автомобиль на передачу.

2. Ослабьте гайку крепления опорного подшипника. Это сделать проблематично, поэтому используйте насадку на ключ (можно просто трубу) для увеличения рычага.

3. Демонтируйте колесо.

4. Отсоедините наконечник, предварительно расшплинтовав его.

5. Отсоедините стойку от рулевого наконечника. Для этого используют съемник, но если его нет, то с помощью лома и большого молотка можно его выбить.

6. Отсоедините стойку. Она крепится на болты (два внизу и три вверху). Точное местонахождение болтов необходимо пометить.

7. Аккуратно освободите с пазов тормозной шланг.

8. Стяните стяжками пружину.

9. Открутите полностью гайку опорного подшипника. Теперь это будет сделать легче, поскольку вы ее ослабили ранее.

10. Процесс сборки проведите в обратном порядке.

Без снятия стойки

1. Машина должна находиться на ровной поверхности на передаче.

2. Демонтируйте колесо с необходимой стороны.

3. Открутите гайку крепления рулевого наконечника.

4. Отсоедините палец рулевого наконечника от стойки с помощью съемника.

5. Открутите гайки крепления стойки и поворотного кулака.

6. Открутите гайки, соединяющие амортизатор с кузовом.

7. Поставьте домкрат под шаровую опору и подымите, чтобы сжать пружину до появления верхней части амортизатора.

8. Открутите гайку верхней опоры амортизатора и снимите с домкрата. Стойка отходит вниз, что позволит вытащить опору.

9. Проведите замену подшипника.

10. Проведите процесс сборки в обратном порядке.

Обратите внимание! Процесс замены подшипников лучше проводить с двух сторон, поскольку после замены необходимо провести регулировку развала и схождения колес.

Beisan Systems — Процедура — Процедура передних стоек

E39 Ремонт передних стоек

Следующая информация предоставлено только для справочных целей и должно использоваться на ваш страх и риск.
Ни при каких обстоятельствах Beisan Systems, LLC или ее участники не несут ответственности за случайные, косвенные или особые убытки или ущерб любого рода.

Введение

E39 оснащается стойками / амортизаторами OEM Sachs, пружины и связанные с ними компоненты. Сакс предполагает, что их стойки / амортизаторы составляет 70к-120к миль. Сакс говорит, что холодная погода и плохая дорога условия являются основными факторами, способствующими ускорению стойки / амортизатора ухудшение. Стойки и амортизаторы Sachs BMW производятся в Германии. Запчасти Sachs, которые продает BMW, и те, что продаются на открытом рынке, идентичны, кроме номеров деталей. Sachs обеспечивает срок службы (дефектные или изношенные) гарантия на их стойки / амортизаторы. Это доступно у сторонних поставщиков, но не через БМВ.

Ниже приводится краткое обсуждение неисправности передних стоек. симптомы и диагностика, а также R&R передних стоек Sachs E39 (снять и заменить) процедуру.

Симптомы

Изначально передние стойки будут скрипеть и иметь доп. отскок на лежачих полицейских. Через месяц это перейдет на автомобильную посадку. жесткий на лежачих полицейских, и подвеска кажется жесткой на неровностях дороги. Потеря контроль также может ощущаться во время и после чрезмерно неровных дорог.

Со временем выход из строя стоек может вызвать коробление протектора внутренней шины и носить.
Сильно изношенные стойки могут вытекать смазочное масло.
Если колодки рессор сильно изношены, то при приземлении с большой скорости слышен лязг. ударяться.

Диагностика

Практичной самостоятельной диагностики стоек / амортизаторов не существует. Чтобы охарактеризовать сбой, достаточно обратить внимание на симптомы. Если на одном конце кабины наблюдаются симптомы неисправности, вероятно, другой конец не отстает.

Порядок ремонта

Ниже представлены передние стойки R&R E39 Sachs (снять и заменить) процедуру.
После ремонта произвести регулировку углов установки колес.

Время ремонта ~ 8 часов.

Запчасти, инструменты и магазин Расходные материалы

2 стойки Sachs по 164,40 долл. США / каждая, 2 верхние подушки пружины (6-цилиндровый, 31-33-1-091-867; 8-цилиндровый, 31-33-1-091-233) 3,02 долл. США за каждый, 2 отбойника (зависит от модель / год / подвеска) 12 $.08 / каждая, 2 нижних амортизатора (i6 <10/99 и v8 <9/99 31-33-1-091-864, i6> = 10/99 & v8> = 9/99 31-33-1-096-664) 3,44 долл. США / шт., 2 самоконтрящиеся гайки распорки (31-12-1-095-420) 0,50 долл. США / шт., 6 распорок самоконтрящаяся гайка башни (воротника) (31-33-1-092-887) 0,40 $ / шт., 2 колесных балки самоконтрящаяся гайка (33-32-1-093-103) 1,80 $ / шт., 2 самоконтрящиеся гайки тяги (32-21-1-094-586) 0,40 долл. США / шт., 2 самоконтрящиеся гайки тяги стабилизатора (при стабилизатор поперечной устойчивости) (31-35-1-095-452) 0 $.37 / каждый

Примечание: новая стойка Sachs оснащена самоблокирующейся стойкой. гайка, но была размером 22 мм, а не 21 мм, как указано в BMW. Опора стойки и BMW ST гнездо не работало бы с гайкой 22 мм.

Игольчатые плоскогубцы, большая отвертка с плоской головкой
Комбинированный ключ на 16 мм, комбинированный ключ на 18 мм
Шестигранный ключ на 5 мм
Головка на 10 мм, 1/4, 13 мм, 1/4, 16 мм, 1/2, 18 мм, 1/2
1/4 трещотка с удлинителем, трещотка 3/8, трещотка 1/2, динамометрический ключ 3/8 (24 Нм [17. 5 фут-фунтов] — 110 Нм [81 фунт-футов]) с 1/2 гидротрансформатором, 1/2 штанги прерывателя (18)
Дополнительно: удлинитель 1/2 (не показан) с удлиненной головкой для рычага подвески колеса.

Примечание: я использовал динамометрический ключ 3/8 (17) с 1/2 преобразователя вместо моего динамометрического ключа 1/2 (22) из-за более простого использовать длину руки. Динамометрический ключ на 1/2 также подойдет.

Комбинированный ключ на 24 мм, съемник шарового шарнира BMW ST (90-88-6-31-2-240) 125 долл. США за штуку
Дополнительно: беруши

Ударный молот
~ 1 фунт
Компрессор пружины стойки OEM (название компании) # 27036 AutoZone бесплатно с залогом ~ 40 долларов
Шестигранный ключ на 6 мм, плоскогубцы с широкими / полными губками -88-6-31-2-210) 33 $.20 / каждый
3/4 штуцер 1/2, трещотка 1/2 (указаны выше)

Примечание: размер 3/4 соответствует указанному пружинному компрессору
Примечание: торцевой ключ гайки стойки BMW ST можно заменить на 13/16 ( ~ 21мм) свеча зажигания торцевая головка с шестигранным основанием и комбинированный ключ 13/16 (~ 21 мм).

Бумажные полотенца, очиститель стекол, очиститель тормозов
Спрей-смазка, смазка на графитовой основе (Sta-Lube, Synthetic Grease, CRC), полотенце
Проволочная щетка из нержавеющей стали, небольшой трос 2 x 2 фута, монтажная лента 4 x 1
Не показано : напольная накладка (старое одеяло), 2 стойки для колесных балок (ковш и 2 деревянных блоки)
Дополнительно: краска (для отметки положения пружины на стойке)

Ремонт

Поднимите переднюю часть автомобиля и поставьте на опоры (следуйте соответствующая процедура; поставьте противооткатные упоры под оба задних колеса).Снять переднюю часть колеса. Снять брызговик двигателя.

Следующая процедура показывает левую сторону (сторона водителя). Правая сторона такая же, но с небольшими отличиями.
Более эффективно выполнять сначала левую сторону, так как она проиллюстрирована фотографий.

Снятие рессоры / стойки из машины

Снять кронштейн тормозного суппорта на балке колеса 2 болта крепления (18 мм торцевой ключ 1/2). / 1/2 прерывателя и храповика).

Снимите кронштейн суппорта с балки колеса.Слегка подденьте тормозной суппорт. прокладку только по мере необходимости для облегчения снятия (плоская головка).
Примечание: не расширяйте суппорт слишком сильно, так как это может привести к повреждению давления. в системе.

Привязать кронштейн суппорта к трубке (тросу) тормозной жидкости.

Правая сторона: ксеноновые фары: Отсоединить шарнир регулирующей тяги датчика уровня. Прилавок удерживайте внутреннюю гайку и снимите внешнюю гайку (плоскогубцы, торцевой ключ на 10 мм 1/4 / 1/4 трещотка). Снимите болт и поверните регулирующий стержень (тягу), чтобы он прилегал к органу рука.
Проверьте шаровые опоры регулирующей тяги, как описано ниже, для тяги стабилизатора поперечной устойчивости.

Отсоединить шарнир тяги стабилизатора поперечной устойчивости от стабилизатора поперечной устойчивости. Сначала оттолкни мяч шарнирный пыльник изнутри гайки (с плоской головкой). Удерживая внутреннюю гайку, снимите внешняя гайка (комбинированный ключ на 16 мм, ключ на 16 мм с трещоткой 1/2 / 1/2). Если инструмент не плотно прилегает к внутренней гайке, затем повторите попытку снятия пыльника. Внутренняя гайка имеет всего две плоские грани, поэтому, возможно, потребуется повернуть внешнюю гайку, чтобы вращать внутреннюю гайку в доступную для инструмента ориентацию.
Выверните болт тяги стабилизатора и поверните тягу так, чтобы она прилегала к балке колеса.
Примечание: Отрегулируйте стабилизатор поперечной устойчивости и тягу по мере необходимости, чтобы облегчить снятие болта.

Это хорошая возможность проверить тягу стабилизатора поперечной устойчивости. шаровые шарниры. Поверните болт / звено на обоих концах, чтобы вращать шаровые шарниры / шарниры. Движение должно быть жестким. Толкайте / вытягивайте каждый болт (шар) в / из звена (гнезда), чтобы ищите игру (свободное место). Движения быть не должно. Проверить резину звена сапоги от слез, особенно по шву основы.
Любой люфт шарового шарнира (свободное пространство) или разрыв резины и звено необходимо заменить. (легко выполнить позже).

Отверните гайку внешней рулевой тяги на балке колеса (комбинированный ключ на 18 мм).

8-цилиндровый Примечание: Тяга прикреплена к задней части полки опоры колеса.

Вывернуть болт тяги из кронштейна колеса (Съемник шарового шарнира BMW, комбинированный гаечный ключ). Нанесите смазку на наружный / рычажный шпиндель (смазка на графитовой основе). Вкрутите (по часовой стрелке) внешний / рычажный шпиндель, оставив ~ 1/2 резьбы.Регулировать внутренний / установочный шпиндель для облегчения хорошей посадки между нижней полкой опоры колеса и конец болта тяги. Вставьте / закрутите вилку нижнего рычага инструмента полностью под тягу пыльник шарового шарнира. Установите прижимную чашку верхнего рычага инструмента на конец болта стяжной тяги; Вставьте рычаг как можно глубже. При необходимости отрегулируйте установочный шпиндель. Затянуть используйте шпиндель, чтобы удерживать инструмент на месте (комбинированный гаечный ключ на 24 мм).
Затяните шпиндель рычага, чтобы выдавить болт тяги из полки опоры колеса (24 мм). комбинированный ключ).Когда болт откроется, произойдет большой взрыв, и инструменты будут упасть на землю. Будь осторожен!!
Примечание: помогает защитить уши от ударов (беруши).

8-цилиндровый: поверните рулевое колесо в противоположную сторону для облегчения место для выпадения шарового шарнира рулевой тяги из балки.

Проверить шаровой шарнир рулевой тяги, как описано выше для стабилизатора. бар ссылка.

Отсоединить подшипник опоры стойки колеса. Противопожарный болт и снимите гайку (16 мм). комбинированный ключ, 18 мм торцевой ключ 1/2 / 1/2 с трещоткой).Снимите болт.
Кронштейн датчика ABS / скорости и тормозных колодок будет снят.

Защита от середины заднего обода крыла. Обод крышки изнутри, нижней кромки и снаружи (2 монтажная лента).

Снимите пластиковую центральную крышку стойки (с плоской головкой) на стойке стойки (под капотом).
Отверните 3 гайки крепления стойки на стойке стойки (13 мм торцевой ключ 1/4 / 1/4 трещотки и расширение сокета).
Снимите пружинный зажим блока фильтра на стойке стойки и частично поднимите блок фильтра. чтобы упростить снятие задней гайки.

Дополнительно: вставьте шину в центр ступицы колеса для упора ноги (длинное гнездо расширение 1/2).
Примечание. Убедитесь, что кабели датчиков ABS / скорости и тормозных колодок имеют достаточно слабину, чтобы для опускания колесной балки на следующих этапах.
Расположите тягу сбоку от балки колеса.
Дополнительно: поверните 6-цилиндровый руль в противоположную сторону, 8-цилиндровый в рабочую сторону, втягивание рулевой тяги в салон автомобиля.

Нажать ступицу колеса ногой, удерживая пружину катушки руками.Опустите верхнюю часть стойки стойки из стойки стойки и втяните во внешнее колесо. хорошо.
Примечание. Прежде чем тянуть, позвольте верхней части стойки опустить прямую из башни. во внешнюю колесную арку. В противном случае подкос в сборе зацепится за подкрылок и становится трудно извлекать.

Снова надавить ногой, откинуть верхнюю часть стойки назад на ~ 10, нижнюю стойку в сборе и медленно вынуть верхнюю часть стойки из колесной арки.
Примечание: дайте возможность верхней части стойки опускаться от обода крыла перед тем, как снимать ее. колесо хорошо.В противном случае стойка в сборе зацепится за внутренний обод крыла и станет трудно извлечь.
Примечание: не прилагайте больших усилий. Если стойка стойки не очищает обод, остановитесь и пересмотреть расположение компонентов.

Крышка крыла для защиты от узла стойки (полотенце).

Снять стойку с балки колеса. Смажьте верхний и нижний подшипники опоры колеса. на стойке (аэрозольная смазка). Подождите несколько минут, чтобы смазка подействовала.
Поддеть подшипник опоры ступицы колеса (с плоской головкой), одновременно закручивая пружину катушка и натягивание на распорку.

Опора колесной опоры для снятия давления на втулки рычагов подвески.

Повторите процедуру для второй стороны.

Замена стойки

Тщательно очистите пружину (стеклоочиститель / полотенца). Там на пружине не должно быть мусора или смазки; чистый и сухой.

Смажьте резьбу шпинделя (болта) пружинного пресса консистентной смазкой. (смазка на графитовой основе). Также нанесите покрытие на контактные поверхности зажима обеих шпиндельных головок.
Примечание. Это необходимо для правильной работы и обслуживания инструмента.

Очистите пружинные зажимы (седла катушек) (очиститель тормозов / полотенца).

Уложить опору в сборе горизонтально (подушка пола). Поместите пружину нажмите с каждой стороны пружины и чередуйте направления сжатия пружины, чтобы шпиндельная головка на каждой опоре пружины.

Работа с пружинным прессом с головкой шпинделя на верхней опоре пружины (опора стойки седло), поместите зажим головки пружины на катушку до конца пружины, насколько это возможно. возможный.Пружина банки нажмите на застежку несколько раз, чтобы протолкнуть ее до конца пружины (мертвой удар молотком). Застежка должна быть чуть ниже конца пружины.
Поместите зажимную скобу пружины на пружину на расстоянии двух витков, сохраняя прямое положение шпинделя. ось стойки.
Затяните шпиндель для сохранения положения зажимов.

Выполните то же, что и выше, со вторым пружинным прессом. Паз в нижнем седле пружины (стойки окунь) облегчает позиционирование зажима прижимной головки пружины ближе к концу пружины.

Пружинные прижимы должны находиться как можно дальше с противоположных сторон от пружины.Этот поможет предотвратить проскальзывание пружинных прессов во время прессования.

Теперь важно внимательно изучить расположение пружина в стойке в сборе. Понимание этого будет необходимо для правильного повторная сборка. Нижний виток пружины отлит под нижнее сиденье (опора стойки). в форме яйца и расположен на нижнем сиденье, чтобы соответствовать этому контуру. Позиция нижнего наконечника пружины особого значения не имеет. Затем опора стойки позиционируется. так, чтобы его выемка совпадала с верхним концом пружины.

Дополнительно: отметьте нижний виток пружины на насесте. кончик носа, чтобы обеспечить ориентир для переустановки (покрасьте).

Примечание: лучше всего иметь стойку горизонтально при выполнении процесса прессования (пол колодка).
Затяните шпиндели (3/4 торцевой ключ 1/2 / 1/2 трещотки), часто проворачивая шпиндели. Сохранение пропорциональности шпиндельной застежки к длине застежки очень важно. чтобы удерживать пружинный пресс от скольжения. Пружинный пресс выходит из положения вызовет значительные осложнения.Часто вращайте и будьте осторожны, чтобы не повредить пружину. прессы.
Для пресса пружины с головкой шпинделя на верхнем седле пружины потребуется инструмент для открытой поверхности последняя 1/3 процесса прессования из-за близости шпиндельной головки к седлу (3/4 комбо гаечный ключ).
Витки пружины нужно прижать почти до соприкосновения. Пресс-процесс завершается, когда пружина имеет люфт между верхним и нижним сиденьями.

Поршневой шток стойки противовеса и отвинтить гайку крепления стойки, чтобы сломать заедание гайки (Шестигранный ключ на 6 мм / плоскогубцы [для выдвижения и использования шестигранного ключа], BMW 21 мм гнездо / 1/2 трещотки).
Примечание: для выполнения вышеуказанного шага требуются усилия и рычаги. Я выполнил это с распоркой стоя дыбом (напольная подушка).
Шток поршня стойки противовеса и отверните гайку крепления стойки, чтобы снять гайку (6 мм.) Шестигранный ключ / плоскогубцы, головка BMW 21 мм / трещотка 1/2).
Примечание. Шестигранный ключ необходимо менять на 1/2 оборота на каждые 1/2 оборота.

Демонтировать стойку в сборе.
Clean (очиститель тормозов (металл) | очиститель стекол (резина) / полотенца) многоразовые детали; опора стойки, 2 шайбы, седло опоры стойки, концевые витки пружины.

Примечание. На рисунке выше показано точное расположение, описанное ниже. Вторая стойка в сборе assy также можно указать.
Поместите новые подушки пружины в соответствующее нижнее гнездо пружины (новая опора стойки) и верхнее опора пружины (опора стойки амортизатора) и расположите ее соответствующим образом.
С новой стойкой, стоящей на конце (подушкой пола), собрать стойку в сборе.
Надеть резиновый чехол широким концом вниз на шток поршня стойки.
Установите отбойник коническим концом вниз на шток поршня стойки. Вставить отбойник в резиновый чехол и вставьте в первое сиденье гармошкой.Нажмите отбойник на подкосить шток поршня до тех пор, пока все резьбы штока не станут прозрачными.
Поместите пружину маленьким концом спирали вниз на нижнее гнездо пружины. Поверните пружину, чтобы идеально подходит по контуру сиденья.
Установите верхнее седло пружины на конец пружины. Поверните седло так, чтобы кончик пружины вошел в обозначенное положение / выемка.
Дважды проверьте расположение всех частей, принимая во внимание наблюдения начальной конфигурации.
Установите распорную шайбу выпуклой стороной вниз на шток поршня.
Установить опору стойки с пылезащитной шайбой на шток поршня; нет конкретной ориентации.
Установите новую самоконтрящуюся гайку крепления стойки на шток поршня и сначала затяните. (рука).

Поршневой шток стойки амортизатора и затянуть гайку крепления стойки (6 мм). Шестигранный ключ / плоскогубцы, головка BMW 21 мм / трещотка 1/2).
Примечание. Шестигранный ключ необходимо менять на 1/2 оборота на каждые 1/2 оборота.
Полностью затяните, 64 Нм (47 фунт-футов) (шестигранный ключ / плоскогубцы на 6 мм, торцевой ключ BMW 21 мм / 3/8 дюйма) динамометрический ключ с преобразователем 1/2).
Примечание: для выполнения вышеуказанного шага требуются усилия и рычаги. Я выполнил это с распоркой стоя дыбом (напольная подушка).

Примечание: важно, чтобы стойка стояла дыбом при первоначальной разжимке. пружинные прижимы для обеспечения правильного позиционирования компонентов (напольная подушка).
Пружинные прессы для отвинчивания, часто вращающиеся между шпинделями (3/4 штуцера 1/2 / 1/2 трещотка | Комбинированный ключ 3/4). Сохранение пропорциональности шпиндельной застежки к застежке длина важна для предотвращения скольжения пружинного пресса. Будьте осторожны, не сотрясите пружинные прессы.
Наблюдайте за позиционированием компонентов и при необходимости отрегулируйте их (глухой молоток).

После того, как пружина села хорошо, ее лучше всего завершить разжатие. процесс, пока стойка находится в горизонтальном положении (напольная подушка). Часто вращайте и будьте осторожны, чтобы сотрясать пружинные прессы. Наблюдайте за расположением компонентов и при необходимости отрегулируйте (мертвые удар молотком).
После того, как пружина полностью села и давление пружины ослабнет, снимите пружину. прессы.

Повторите процедуру для второй стороны.

Установка рессора / стойка на автомобиль

Очистите (очиститель тормозов / полотенца, проволочная щетка) следующие детали:

1. Вал подшипника опоры стойки колеса и контакт болта / гайки поверхности, крепежный болт; Контакт кронштейна крепления датчика ABS / скорости и тормозных колодок поверхности.
2. Контактные поверхности болта / гайки опоры стойки амортизатора.
3. Болт рулевой тяги и шайба, и контакт балки колеса поверхности.
4. Болт тяги стабилизатора и контактные поверхности стабилизатора поперечной устойчивости.
5. Правая сторона: ксеноновые фары: болт с гайкой и регулирующий стержень контактные поверхности.
6. Поверхности и крепление опоры суппорта и опоры колеса болты.

Полностью вставьте стойку так, чтобы бирка для выравнивания была обращена к внутренней стороне автомобиля, в колесо несущий подшипник.Полка распорки будет определять конечную точку вставки. Отрегулируйте стойку так, чтобы выровняйте индикацию метки L или R соответственно для левой или правой стороны с подшипником шов.

Вставить верх стойки амортизатора в колесную арку. Установите тягу на сторона колесной опоры.
Надавить на ступицу колеса ногой, удерживая руками витки пружины.
Наклоните верхнюю часть стойки в сборе назад, ~ 10, и медленно опустите верхнюю часть стойки в колесо хорошо.
Примечание: не прилагайте больших усилий. Если стойка стойки не очищает обод, остановитесь и пересмотреть расположение рычагов на колесной опоре.

Снова нажмите ногой и вдавите верх стойки в сборе. подкос башни (руки).

Поместите одну руку в колесную арку и надавите на виток пружины. Поверните опору стойки сверху (под капотом) второй рукой, чтобы правильно выровнять; Справка ключевой колышек. Вставьте болты в соответствующие отверстия стойки стойки и прикрутите новые. самоконтрящиеся гайки (ручные). Полностью затяните, 24 Нм (17,5 фунт-сила-футов) (гнездо 13 мм 1/4 / 1/4 трещотка и удлинитель гнезда).
Частично приподнимите блок фильтра, чтобы упростить установку задней гайки.
Установите на место пружинный зажим коробки фильтра на стойке стойки.
Установите пластиковую крышку центральной стойки.

Поместите кронштейн датчика ABS / скорости и тормозной колодки на крепление балки колеса. должность.
Левая сторона: при правильной ориентации провода будут видны с внешней стороны автомобиля.
Правая сторона: При правильной ориентации провода будут видны со стороны салона автомобиля.
Вставить болт крепления подшипника ступицы колеса с переднего конца балки. Вверните болт по мере необходимости, чтобы полностью вставить. Наверните новую самоконтрящуюся гайку.Прилавок удерживайте болт и затяните гайку (комбинированный ключ на 16 мм, торцевой ключ 1/2 / 1/2 на 18 мм). Полностью затяните, 81 Нм (59 фунт-футов) (комбинированный ключ на 16 мм, торцевой ключ на 18 мм 1/2/3/8). динамометрический ключ и преобразователь 1/2).

Вставьте болт внешней поперечной рулевой тяги в монтажное отверстие балки колеса. Поместите шайбу на болт и накрутить новую самоконтрящуюся гайку (рукой). Удерживая конец болта, затяните самоконтрящаяся гайка (шестигранный ключ на 5 мм, комбинированный ключ на 18 мм). Полностью затяните, 65 Нм (48 фут-фунт) (комбинированный ключ на 18 мм).
Примечание: доступ к динамометрическому инструменту невозможен; затянуть на ощупь (сильно).

Вставить болт тяги стабилизатора поперечной устойчивости в монтажное отверстие стабилизатора поперечной устойчивости. Регулировать стабилизатор поперечной устойчивости и тяга для облегчения установки болта. Привинтить новый самоблокирующийся орех. Удерживая внутреннюю гайку, затяните внешнюю гайку (комбинированный ключ на 16 мм, гнездо 1/2 / 1/2 трещотки). Полностью затяните, 65 Нм (48 фунт-футов) (комбинированный гаечный ключ, торцевой ключ на 16 мм 1/2/3/8 динамометрический ключ и преобразователь 1/2).

Правая сторона: ксеноновые фары: Вставить регулирующий стержень датчика уровня вверните болт в монтажное отверстие датчика уровня.Навинтить самоконтрящуюся гайку. Счетчик удерживается внутри гайку и затяните внешнюю гайку (плоскогубцы, торцевой ключ 10 мм 1/4 / 1/4 трещотка).

Развяжите кронштейн тормозного суппорта. Установите кронштейн суппорта на балку колеса с помощью крепежные болты. Полностью затяните болты с моментом 110 Нм (81 фунт-фут) (18-миллиметровое гнездо 1/2 / 3/8 дюйма). динамометрический ключ и преобразователь 1/2).

Повторите процедуру для второй стороны.

Установите на место брызговик двигателя. Установите на место передние колеса. Ниже перед автомобилем (выполните соответствующую процедуру).

Завести автомобиль и несколько раз нажать педаль тормоза, чтобы затянуть тормоз крюки суппорта.
Это очень важно !!

После ремонта произвести регулировку углов установки колес.

Для моей мамы, пусть она всегда будет благословлена.
Раджаи (Палестинский)

Авторские права 2009 Beisan Systems LLC

Как заменить стойки и их крепления на Saab 9-3 (GM)

Несколько месяцев назад я заменил передние стойки на Saab 9-3 Arc 2004 года выпуска. Стойки были сняты, и я сэкономил на замене любых других компонентов, поскольку они, казалось, «выглядели» нормально.В течение нескольких месяцев это беспокоило меня, и после некоторых исследований я решил заменить опоры стойки амортизатора + опоры, поскольку они обычно выходят из строя примерно в то же время, что и стойки.

Я должен был заменить опоры стойки и подшипники при замене стоек, так что теперь мне нужно снова снимать и разбирать обе стойки. Извлеченный урок: не экономьте на этих компонентах, если собираетесь заменить стойки!

Предупреждение. Было бы неплохо попросить кого-нибудь, имеющего опыт работы со стойками, показать или объяснить, как работают некоторые инструменты. В частности, есть инструмент для сжатия пружины, который необходим для снятия стойки с других компонентов, таких как пружина, которую необходимо повторно установить на новую стойку. Вам нужно будет очень хорошо разбираться в том, как использовать инструмент, поскольку в сжатой пружине хранится ОЧЕНЬ много энергии. Он должен сопровождаться инструкциями, и вам НЕОБХОДИМО прочитать + понять его. Если что-то сломается, это может быть снаряд, который может вас поранить! Даже я однажды напортачил в прошлом и, к счастью, не пострадал, когда чрезмерно сжал пружину в ранние годы (в результате чего одна сторона компрессорного инструмента отломилась, а куски металла отлетели!).В качестве дополнительной меры используйте защитное снаряжение, такое как очки, перчатки и плотную одежду, закрывающую конечности. Если вы не готовы к этому, я предлагаю оставить эту работу профессионалам.

Передняя опора стойки амортизатора Saab (9-3) — Lemforder OEM 13188763

Необходимые инструменты:

• Опоры стойки новые и подшипники
• Напольный домкрат + подставка
• Трещотки, удлинители приводов, головки + ключи
• Динамометрические ключи
• Бита шестигранная, 7 мм, большой вылет
• Свеча зажигания 13/16 ”
• Инструмент для сжатия пружин
• Воздушный компрессор, ударный гаечный ключ, воздушный храповик (необязательно, но рекомендуется, если они у вас есть)
• Молот
• Отвертка с плоским шлицем
• Деревянный блок (опция)

Готовы заменить опоры стойки и подшипники?

Начните с замены сначала одной стороны:

Включите аварийный ручной тормоз, безопасно приподнимите одно из передних колес и используйте домкрат для фиксации подъемника:

Снимите колесо с помощью торца глубиной 17 мм и ударного ключа

Отсоедините тягу стабилизатора поперечной устойчивости от стойки, используя торцевой ключ на 18 мм и гаечный ключ, чтобы удерживать вал. Мне пришлось снять опору домкрата и использовать напольный домкрат с деревянным бруском, чтобы опустить стойку настолько, чтобы вал из рычага стабилизатора поперечной устойчивости не находился под напряжением, чтобы я мог легко его отсоединить.

Поднимите автомобиль и снова установите домкрат, если вы сделали это на предыдущем шаге, затем снимите гайки, соединяющие стойку с поворотным кулаком, используя 18-миллиметровую головку.

Осторожно выбейте болты и полностью выдвиньте их:

После снятия болтов поворотный кулак выйдет из стойки:

Снимите 3 болта с верхней части стойки с помощью торцевого ключа на ½ дюйма и воздушной трещотки.При снятии последнего болта удерживайте стойку одной рукой, чтобы ее можно было опустить с контролем.

Стойка устанавливается в колесную арку при отсоединении сверху:

Возьмите стойку в сборе и вытащите ее:

Снимите верхний колпачок с помощью отвертки с плоским шлицем:

Установите приспособление для сжатия пружины:

Осторожно сожмите пружину ударным гаечным ключом и чередуйте стороны, чтобы добиться равномерного сжатия:

Снимите гайку верхнего вала с помощью свечной головки 13/16 дюйма, гаечного ключа для поворота этого гнезда и шестигранной биты с длинным вылетом 7 мм в качестве противовеса, чтобы вал не вращался:

Снимите старую опору стойки и подшипник:

Сравните старые компоненты (слева) с новыми (справа):

Повторная сборка!

Установка осуществляется в порядке, обратном снятию.

Установить новый подшипник:

Установить новую опору стойки:

Установить гайку верхнего вала:

Затяните гайку верхнего вала. Я старался изо всех сил с помощью грубой силы, потому что я не знал, как это сделать. Когда я установил стойку таким образом несколько месяцев назад, это не было проблемой.

Снимите приспособление для сжатия пружины:

Установите колпачок вверху:

Выловить стойку обратно в:

Поднимая стойку одной рукой, установите 3 болта вверху.Затяните эти болты с усилием 14 фунт-футов.

Помассируйте поворотный кулак обратно в стойку:

Установите болты стойки через кронштейн, стойку и поворотный кулак:

Установить гайки:

Затяните гайки и затяните с моментом поворота 59 фут-фунт + 135 градусов (я сделал все, что мог, в этой спецификации). Вы можете немного забить болты, чтобы они не проворачивались при затягивании гаек.

Совместите стойку со стойкой стабилизатора поперечной устойчивости:

Установите гайку и затяните тягу стабилизатора поперечной устойчивости с усилием 47 фут-фунт, используя гаечный ключ в качестве контр-опоры:

Установите колесо и вручную затяните болты.

Снимите домкрат, опустите автомобиль и затяните колесные болты с моментом 80 фут-фунтов.

Повторите вышеуказанные шаги для другой стороны. Выполняя движения по одной стороне за раз, вы гарантируете, что тяги стабилизатора поперечной устойчивости останутся под нагрузкой при их повторной установке на стойку во время повторной сборки.

Всегда заменяйте опоры стойки и подшипники одновременно с заменой стоек, чтобы вам не пришлось выполнять эту работу дважды, как это сделал я.

Магазин Saab 9-3 Опора стойки амортизатора передняя

Диагностика и замена подвески и деталей управления ходом

На автомобилях с подвеской SLA есть четыре шаровых шарнира, которые, если они не затянуты, могут вызывать шум, такой как стук, скрип или стон при проезде по неровностям или провалам дороги. На автомобилях с амортизационной стойкой шаровые опоры отсутствуют, если только подвеска не является комбинацией поперечных рычагов, но верхняя монтажная пластина может изнашиваться и вызывать шум.Изношенные шаровые опоры нарушают выравнивание развала колес, что приводит к более быстрому износу шин и возникновению тягового усилия. Измерение количества вертикального и горизонтального люфта циферблатным индикатором позволяет определить, изношены ли шаровые шарниры. На автомобилях с подвеской SLA нижние несущие шарниры проверяются с учетом веса автомобиля, снятого с колес, при поддержании нижних рычагов подвески. На автомобилях с амортизационной подвеской проверяются ненесущие нижние шарниры, когда колеса находятся в отрыве от земли, а подвеска свободно висит.Если люфт больше, чем рекомендует производитель, значит, шарниры изношены. и нуждаются в замене. При замене шаровых опор рекомендуется заменить обе стороны.

Не упускайте высоту посадки

Клиренс влияет на износ шин, управляемость и управляемость. Если шасси провисает, скорее всего, причина в слабых пружинах. Измерение дорожного просвета и его проверка на соответствие техническим характеристикам автомобиля может определить, нужны ли новые пружины или нет. При замене пружин их следует заменять попарно, чтобы дорожный просвет был одинаковым.Слабые пружины чаще выходят из строя. Современные пружины покрыты пластиком для защиты от коррозии, но если пластик треснет или сломается, пружины могут подвергнуться коррозии и потенциально сломаться. Втулки изготавливаются из резины или уретана и обычно выходят из строя со временем. Старые втулки могут вызывать шум, и смазка их успокоит, но их следует заменить.

Амортизаторы и стойки

Подвески достаточно сильны, чтобы выдержать большие наказания, не повредившись. После десятков тысяч миль компоненты подвески и системы управления ходом изнашиваются.Чем неровнее дорога, тем сильнее будут удары и тем быстрее эти детали изнашиваются. Симптомы сильных амортизаторов или стоек включают:

• Шины с плохой чашечкой и / или заметная тряска, шимминг колес или вибрация после удара о неровность.
• Дно подвески на неровной дороге или при выезде с проезжей части.
• Бодрая поездка.
• Раскачивание или раскачивание кузова при поворотах или движении в сильный боковой ветер.
• Пикирование носом при резком торможении.
• Утечка жидкости из стойки или амортизатора.

Оценить, сколько миль прослужит комплект оригинальных амортизаторов, сложно, потому что это зависит от дорожных условий и манеры вождения автомобиля. Движение по ровным дорогам вызывает гораздо меньший износ, чем движение по дорогам с множеством ухабов и выбоин. Некоторые производители послепродажного обслуживания говорят, что 50 000 миль — это предел для ударов в средних условиях вождения, но некоторые из них необходимо заменить раньше, если они используются на неровных дорогах. Традиционный тест на отскок — хороший тест на изношенные амортизаторы или стойки.Покачайте автомобиль несколько раз, затем остановитесь. Если автомобиль продолжает раскачиваться более одного-двух раз, амортизаторы изношены. Многие владельцы автомобилей никогда не меняют амортизаторы или амортизаторы. Амортизаторы не меняли, потому что владельцы либо не сочли это необходимым, либо не знали, что они изношены. Изношенные амортизаторы не остановят движение автомобиля, но могут затруднить движение по неровной дороге. Хотя большинство проблем с выравниванием схождения обычно можно отнести к изношенным концам рулевой тяги, изгиб и / или несоосность ролика могут указывать на изогнутую стойку.Стальная трубчатая конструкция стойки Макферсон делает ее довольно жесткой и прочной, но не неуязвимой. Сильный удар о бордюр или глубокую выбоину может привести к изгибу корпуса или вала стойки амортизатора, что приведет к выходу колеса из положения изгиба и / или выравнивания ролика. Изменение центровки более чем на половину градуса может вызвать тягу рулевого управления или неравномерный износ шин. Этот тип повреждений обычно обнаруживается при выравнивании, и углы не соответствуют спецификациям даже при максимальной регулировке.

Верхняя опорная плита с видом сверху

Если верхняя опорная плита повреждена, может потребоваться замена стойки.Если пластина заржавела, ослабла, изношена, шумно, заедает или повреждена, ее необходимо заменить. Симптомы плохой опорной плиты включают:

• Шум руля, такой как треск, треск, скрип или стон при повороте.
• Шум подвески, такой как лязг, дребезжание или треск на неровной дороге.
• Повышенное усилие рулевого управления (наиболее заметно при ручном управлении), вызванное заклиниванием пластины подшипника.
• Хлопок рулевого управления после поворота, вызванный замерзанием узла подшипника верхней стойки и закручиванием пружины.
• «Память рулевого управления» или плохой возврат рулевого управления, когда автомобиль не хочет ехать прямо после поворота из-за заедания в верхнем креплении.

Никогда не используйте повторно верхнюю опорную пластину с комплектом новых стоек. Установите новые пластины или используйте предварительно собранную стойку с пластинчатым подшипником.

Замена амортизаторов и стоек

Амортизаторы и стойки следует заменять попарно. Газовые амортизаторы не нужно заливать, как негазовые, перед установкой. Для этого нужно удерживать амортизатор вертикально и полностью вытягивать его, затем переворачивать вверх дном и вдвигать до упора.Повторите это несколько раз, пока амортизатор не начнет плавно двигаться в обоих направлениях. Не забудьте выровнять колеса после замены стоек. Наконец, не упускайте возможность предложить своим клиентам амортизаторы производительности и распорки, если такие продукты улучшат управляемость по сравнению со стандартными амортизаторами. Газовые однотрубные амортизаторы и стойки высокого давления являются популярной модернизацией и доступны для большинства импортных автомобилей. Вы также можете получить регулируемые газовые амортизаторы высокого давления и стойки с регулируемой арматурой, поэтому ходовые качества могут быть изменены в зависимости от типа вождения вашего клиента.Действительно жесткие амортизаторы хороши для управляемости, но не так удобны для повседневной езды по неровным дорогам.

Замена передних стоек и подшипников ступицы колеса …

Удаление
Отсоединить тормозной шланг от амортизатора. На моделях с АБС отсоедините проводку датчика скорости
. разъем. На всех моделях поддержите нижний рычаг подвески напольным домкратом.
1.
ВНИМАНИЕ: При снятии стойки накройте пыльник полуоси тканью для
. защита.
Снимите гайки и болты и снимите стойку с поворотного кулака.Снимите пылезащитный уплотнитель с верхней части
. распорка. Отверните гайки, крепящие верх стойки к кузову. Снимите стойку с автомобиля.
2.
Разборка
Установите болт и 2 гайки в нижний кронштейн стойки, чтобы предотвратить деформацию корпуса стойки при зажиме.
Зажмите нижнюю часть стойки в тисках. С помощью компрессора (09727-30020) сожмите цилиндрическую пружину. Удерживающая пружина
сиденье с рычагом (09729-22031). Снимите верхнюю гайку стержня распорки. Удалите компоненты.
Инспекция
Сожмите и выдвиньте штангу амортизатора, чтобы проверить на аномальное сопротивление или шум. Нажимной поршень амортизатора
шток полностью и отпустите. Шток поршня должен возвращаться с постоянной скоростью на протяжении всего пути. Если шок
неисправен, замените в сборе.
ВНИМАНИЕ: Во избежание травм слейте газ в амортизатор. Просверлить отверстия
в цилиндре.
Повторная сборка и установка
Для установки выполните в обратном порядке 1. Порядок снятия.
Установить распорку. Затяните гайки в соответствии со спецификацией. Установить стойку на поворотный кулак. Затяните болты.
Установите пылезащитный уплотнитель после набивки подшипника в опоре подвески со смазкой.Установите пылезащитный уплотнитель. Кровотечение
тормоза.
2.
Присоедините тормозной шланг к амортизатору. Проверьте выравнивание передней части. См. ВЫРАВНИВАНИЕ КОЛЕС
. ХАРАКТЕРИСТИКИ И ПРОЦЕДУРЫ статьи в разделе ЦЕНТРОВКА КОЛЕС.
3.
Подшипник ступицы:
ПОДШИПНИК КОЛЕСНЫЙ
Удаление
Поднимите и поддержите автомобиль. Снимите передние колеса. Снимите шплинт, крышку стопорной гайки подшипника и
. стопорная гайка подшипника (при снятии стопорной гайки задействовать тормоз). Снимите тормозной суппорт, оставив
. brakeline подключен.Закрепите суппорт в сторону.
1.
Снимите ротор дискового тормоза. Снимите шплинт и корончатую гайку с конца рулевой тяги. Использование съемника
(09628-62011), отделите конец рулевой тяги от поворотного кулака.
2.
Отверните гайки и болт крепления нижнего шарового шарнира к нижнему рычагу. См. Рис. 1. Ослабьте, но
НЕ снимайте нижние крепежные болты амортизатора.
3.
Постучите по концу полуоси пластиковым молотком, чтобы снять ось со ступицы. Снять амортизатор
. болты нижнего крепления.Снимите поворотный кулак и ступицу оси в сборе.
4.
Установите поворотный кулак в тиски. С помощью съемника (09628-62011) снимите нижнюю шаровую опору с
. поворотный кулак (при необходимости). На Королле снимаем пылезащитный колпачок. На всех моделях снимите внутренний
. сальник и стопорное кольцо поворотного кулака.
5.
Снимите болты, крепящие пылезащитный чехол к поворотному кулаку. С помощью съемника (09950-20017) снимите ось
. центр. Снимите пылезащитный чехол. Снять внутреннее кольцо подшипника ступицы. С помощью съемника (09950-20017) удалите
Наружное кольцо подшипника ступицы от ступицы моста.Снимите внешнее масляное уплотнение с поворотного кулака.
6.
Установите внешнее кольцо на подшипник ступицы. С помощью латунной выколотки и молотка снимите ступичный подшипник
. от поворотного кулака.
7.
ПРИМЕЧАНИЕ. Всегда заменяйте подшипники и кольца в сборе.
Установка
Используя оправочный пресс и отвертку для уплотнений (09608-10010), вдавите НОВЫЙ подшипник в поворотный кулак.
Установите внешнее кольцо подшипника ступицы на подшипник ступицы.
1.
Используя отвертку уплотнения и отвертку втулки (09608-10010), вставьте НОВОЕ внешнее масляное уплотнение в рулевое управление
. сустав.Установите пылезащитный чехол. Нанесите универсальную смазку на кромку сальника и подшипник. Установить хаб
внутреннее кольцо подшипника на подшипнике ступицы.
2.
Используя отвертку подшипника (09608-10010), вдавите ступицу в поворотный кулак. Установите стопорное кольцо в
. поворотный кулак. Используя отвертку уплотнения и отвертку втулки (09608-10010), установите НОВОЕ внутреннее масло
. уплотнение заподлицо с торцевой поверхностью поворотного кулака.
3.
Для завершения установки выполните процедуру снятия в обратном порядке. Затяните все гайки и болты в соответствии со спецификацией.
См. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОМЕНТА. Проверьте выравнивание передней части. См. ВЫРАВНИВАНИЕ КОЛЕС
. ХАРАКТЕРИСТИКИ И ПРОЦЕДУРЫ статьи в разделе ЦЕНТРОВКА КОЛЕС. Изображение (Нажмите, чтобы увеличить)

СПОНСИРУЕМЫЕ ССЫЛКИ

Воскресенье, 26 декабря 2010 г. , 18:05

BMW E90 325xi, 328xi 330xi 335xi Замена передних стоек DIY

В этой статье я покажу вам, как заменить передние стойки на BMW 2006-2011 325xi, 330xi, 328xi или 335xi, а также на всех моделях X-Drive.Этот проект был выполнен на 328xi 2007 года, но конфигурация стойки практически одинакова для всех моделей AWD. Самый простой способ узнать, нужны ли вашему автомобилю новые передние стойки, — это проверить стойки на утечки масла. Я также ездил на нескольких E90, у которых не было никаких признаков утечки из передних стоек, и они по большей части ехали нормально, но выходили на дно при попадании в большие выбоины на скоростях шоссе. Для этой конкретной машины я решил использовать комплект стоек Bilstein Touring. Если вы ищете комфортную заводскую езду, я определенно порекомендую Bilstein Touring.

1. Начните с отсоединения тяги стабилизатора поперечной устойчивости. Если в вашем автомобиле установлен датчик уровня света фар, не забудьте отсоединить его от рычага управления.

2. Снимите большой болт, которым стойка в сборе крепится к поворотному кулаку.

3. Снимите 3 гайки, которые крепят узел стойки к стойке стойки.

4. Снимите стойку в сборе с автомобиля. Не позволяйте подшипнику треноги полуоси разорвать пыльник и выпасть из корпуса.Поддержите поворотный кулак домкратом, если вы чувствуете, что он слишком сильно нагружает полуось.

5. После того, как стойка вынута, сожмите цилиндрическую пружину. Сжатая спиральная пружина имеет много накопленной энергии, поэтому используйте высококачественный пружинный компрессор и будьте осторожны при обращении со сжатой спиральной пружиной.

6. Когда пружина достаточно сжата, снимите верхнюю гайку. Для этой гайки есть специальный инструмент, и некоторые магазины автозапчастей сдают их в аренду.Вы также можете использовать ударный гаечный ключ или захватить вал стойки тисками, так как вы выбрасываете стойку. Не используйте гайковерт или тиски на новой стойке. Ударный гаечный ключ может отломиться от резьбовой части вала стойки, и зажимы тисков поцарапают вал.

7. Когда опора стойки отключена, осмотрите все детали на предмет износа и замените все, что необходимо. В большинстве случаев вы заменяете отбойники и повторно используете все остальное.

8.Установите пружину, отбойник с пыльником, все шайбы и опору стойки на новую стойку. Чтобы затянуть гайку, вам понадобится специальный инструмент или что-то, что работает. У меня есть свечной патрон, который я могу повернуть гаечным ключом и удерживать вал шестигранным ключом. Что бы вы ни делали, не используйте ударный гаечный ключ, если вы открутите резьбовую часть вала стойки, производитель не дает гарантии.

9. Установите стойку обратно в автомобиль.Поместите напольный домкрат под рычаг управления и поднимайте его до тех пор, пока стойка не будет полностью вдавлена ​​в поворотный кулак. Затяните гайку, которая крепит стойку к шпинделю, с моментом 81 Нм. Прикрутите опору стойки к стойке стойки и затяните гайки с моментом 34 Нм.

10. Проверьте центровку через несколько дней вождения.

Худший совет, который мы когда-либо слышали о ремонте стойки амортизатора

Всегда заменяйте всю стойку в сборе за один раз — предложение о замене отдельных частей стойки стойки может быть худшим советом, который мы слышали за последнее время.Этот благонамеренный совет, кажется, исходит в первую очередь от тех, кто хочет сэкономить сейчас, а не позже. Простое практическое правило состоит в том, что если стойки или винтовые пружины заменяются из-за возраста или износа, замените также и крепления. Изношенная или поврежденная часть вашей стойки в сборе может вызвать множество симптомов, поэтому перед началом ремонта их должен проверить квалифицированный специалист. Это означает, что для снятия и замены вышедшей из строя детали требуется разборка всей стойки и пружины в сборе.Поэтому одновременная замена всех изношенных компонентов может избавить вас от повторной работы.

Покупка стойки в сборе в сборе позволяет легко снимать и заменять стойку в сборе целиком. Большинство узлов готовы к установке прямо из коробки и содержат все компоненты, необходимые для замены стойки в одном полностью собранном блоке.

Особенно важной частью сборки является опора стойки, которая, как следует из названия, является элементом, который прикрепляет стойку подвески к транспортному средству.Он также изолирует шум и вибрацию шин от транспортного средства. Опора стойки крепится к автомобилю с одной стороны, а другая крепится к стойке с резиноподобной изоляцией между ними. Когда автомобиль движется и преодолевает неровности, удар толкает и тянет крепление. Работа крепления заключается в амортизации ударов и уменьшении эффекта сотрясения, шума и вибрации, которые передаются на автомобиль.

Большинство передних стоек также имеют прикрепленные к ним подшипники, эти подшипники действуют как шарниры рулевого управления, которые являются решающим фактором в определении плавности и реакции рулевого управления.

Признаки неисправности узла стойки

• Грохот

• Вибрация

• Неплотное, жесткое или шумное рулевое управление

• Центровка шин

• Износ шин

Зачем заменять узел стойки?

Есть две основные причины; Плотность изоляционного материала внутри сборки изменяется с возрастом, что в конечном итоге позволяет передавать больше шума и вибрации на другие части автомобиля.Другими словами, неисправная стойка в сборе также способствует более быстрому износу других частей вашего автомобиля, а это означает, что чем дольше она не исправляется, тем быстрее изнашиваются другие детали.

Вы также должны знать, что это не дело рук неопытного мастера по ремонту, неправильная сборка стойки может иметь катастрофические последствия для вас и всех, кто находится рядом или в вашей машине. Замена стойки в сборе — довольно сложный процесс — убедитесь, что у вас есть время, инструменты и помощь для безопасного выполнения работы!

Автор Дара Грини

Замена переднего амортизатора / пружины / верхнего крепления [РУКОВОДСТВО]

Мои передние амортизаторы, безусловно, прошли свой пик, и за последние несколько месяцев действительно начали снижаться на некоторых лежачих полицейских.Мне также сказали, что одно из передних верхних креплений начало проходить на последнем ТО и, вероятно, будет проблемой в следующий раз, поэтому пришло время провести мини-капитальный ремонт передней подвески F10.

Мне досталась пара полных передних стоек, снятых с машины на 45 км (мне сказали, но они очень чистые) всего за 240 фунтов стерлингов. Все запчасти новые и поддельные (, включая мою скидку на сквозную работу) стоили бы около 400 фунтов стерлингов и многое другое от BMW. Подержанные предметы, конечно, подлинные, поэтому сэкономлено довольно много денег, а стойки оказались довольно хорошими, так что это был шанс, которым стоило воспользоваться.

Руководство, которое я использовал, написано hamanncheese на 5post.com и довольно актуально, так что слава ему — я буду ссылаться на его фотографии и постараюсь немного уточнить его инструкции. [Оригинальное руководство здесь: http://f10.5post.com/forums/showthread.php?t=628336].

СНИМИТЕ / ЗАМЕНИТЕ РАКУ:

1. Поднимите автомобиль и снимите соответствующее колесо.

2. Снимите гайку, крепящую верхнюю часть тяги стабилизатора поперечной устойчивости к амортизатору, с помощью гаечного ключа на 18 мм.[ Гайка должна оторваться, не перекручивая шаровой шарнир, но вам может потребоваться вставить торцевой ключ T40-Torx в конец упора, который он поворачивает вместе с гайкой. ] [ Если штифт трудно вынуть из амортизатора, то использование второго домкрата для подъема ступицы и подъем стабилизатора поперечной устойчивости вниз наверняка помогут. ]

Изображение предоставлено: hamanncheese

3. Снимите нижний болт стойки с помощью гаечного ключа на 18 мм (головка болта) и 21 мм (гайка).

Изображение предоставлено: hamanncheese

4. Снимите 3 болта, которыми верхнее крепление крепится к турели с амортизатором, с помощью гаечного ключа на 13 мм.

Изображение предоставлено: hamanncheese

5. Надавите на ступицу и поднимите амортизатор до тех пор, пока она не выйдет из нижнего рычага и ее можно будет снять. [ Поднимите его над нижним рычагом в направлении задней части автомобиля. Есть много места, чтобы вывести его из колесной арки.] [ Как говорит hamanncheese, этот шаг легче с рукой помощи, но он может быть выполнен в одиночку без особого труда. ]

6. Вставьте новую стойку, используя ту же технику, что и на шаге 5.

7. Сначала установите на место болт нижней стойки и заверните гайку на несколько оборотов. [ Может потребоваться отвертка или другой длинный инструмент, чтобы выровнять стойку с нижним рычагом. ]

8. Установите 3 болта верхнего крепления и затяните.

9. Полностью затяните нижний болт стойки амортизатора.

10.Установите тягу стабилизатора поперечной устойчивости на стойку.

ВЫРАВНИВАЙТЕ ВЕРХНИЕ КРЕПЛЕНИЯ:

Если отверстия для верхнего крепления не совпадают с ударной башней, [ то есть, если они были сняты / заменены и не были установлены с правильным выравниванием ], то их необходимо повернуть на правильное положение. Требуются пружинные компрессоры.

1. Положите стойку на бок так, чтобы скоба-скоба опиралась на пол [, как на рис. ]. Это сделано для того, чтобы его можно было сопоставить с заменяемым.

2. Сожмите пружину с обеих сторон, соблюдая осторожность при установке пружинных компрессоров, чтобы они не задевали стойку, лежащую на кольцевом кронштейне [, как на рис. ниже].
3. Ослабьте верхнюю гайку крепления с помощью глубокого 18-миллиметрового ключа, оставив на нем несколько ниток резьбы.

4. Поверните нижнюю чашу с пружиной, постукивая по ней, используя выемки [ на рис. ]. Подойдут молоток и тупое зубило или большая отвертка с плоской головкой.

5. Снова затяните гайку верхнего крепления и разожмите пружину.

ЗАМЕНА ПРУЖИНЫ / УСТАНОВКА ВЕРХНЕЙ ЧАСТИ:

1. Сожмите пружину с обеих сторон с помощью пружинных компрессоров.

2. Снимите гайку верхнего крепления, используя глубокий 18-миллиметровый торцевой ключ. [ Отойдите в сторону, когда гайка полностью снята, так как даже при сжатых пружинах верхнее крепление может оторваться с некоторой силой. ]

* Если вы заменяете только верхнее крепление, пропустите шаг 3. *

3. Если вы заменяете пружину, снимите старую со стойки и снимите пружинные компрессоры.Сожмите новую пружину, поместите ее на стойку и вставьте в нижнюю чашу пружины.

4. Установите новое верхнее крепление, убедившись, что пружина находится в верхнем поддоне пружины, замените верхнюю гайку 18 мм и полностью затяните.

5. Снимите пружинные компрессоры.

.
