Гибридный автомобиль принцип работы: Toyota Hybrid: принцип работы гибридной системы

Toyota Hybrid: принцип работы гибридной системы

Сегодня компания Toyota является одним из крупнейших производителей гибридных автомобилей в мире. Этот тип автомобилей становится все более популярным из-за высокую производительность, надежность, экологичность и низкие эксплуатационные расходы. Но чем основной принцип работы гибридной системы автомобилей Toyota отличается от бензиновых и электрических автомобилей?

Гибридная система Toyota использует бензиновый двигатель и электромотор. Это «полный» гибрид — автомобиль может передвигаться как по принципу совместного использования двигателя внутреннего сгорания (ДВС) и HV-батареи, так и исключительно на электроэнергии. Этим Toyota Hybrid отличается от других «мягких» гибридных систем, в которых электромотор работает только для повышения производительности бензинового двигателя и исключительно вместе с ним.

Система Toyota Hybrid состоит из:

• бензинового двигателя, который работает по циклу Аткинсона. Самый эффективный ДВС при средних и высоких оборотах, имеет высокий КПД и низкие расход топлива и уровень шума
• управляющего электромотора. Выполняет роль генератора энергии от ДВС для подзарядки высоковольтной батареи, а также роль стартера ДВС;
• тягового электромотора. Предназначен для приведения автомобиля в движение. Также выполняет роль генератора при рекуперации;
• гибридной трансмиссии. Представляет собой планетарную передачу, является делителем мощности и распределяет крутящий момент между тяговым электромотором и ДВС. Гибридная трансмиссия не является вариатором в классическом его понимании, поскольку в ней отсутствуют валы, фрикционы, ремни / цепи;
• инвертора. Преобразует переменный ток (АС) с электродвигателя на постоянный (DC) для подзарядки батареи и наоборот. Также конвертирует напряжение 250В с HV-батареи в 650В для запуска и работы тягового электромотора;

высоковольтной батареи. Имеет высокую плотность энергии. Никель-металл-гидридных батарея обеспечивает стабильное подзарядки / разрядки от 30% до 90% для наиболее эффективной работы батареи, идеально подходит для работы при низких температурах и не требует внешнего подзарядки.

Toyota Hybrid может работать в трех режимах: CHARGE, ECO и POWER. В зависимости от режима движения и манеры управления водителя автомобиль определяет оптимальный режим и соответственно отображает его на индикаторе гибридной силовой установки.

CHARGE — автоматическая зарядка HV-батареи гибридной системы автомобиля происходит при плавном и стабильном торможении за счет рекуперации кинетической энергии. HV-батарея также автоматически заряжается при движении накатом. Накопленный заряд используется электромотором для дальнейшего движения, позволяет экономить на топливе. В режиме ECO гибридный привод используется максимально эффективно. Во время движения в городе в режиме ECO система часто позволяет двигаться исключительно на электротяге. POWER — при ускорении, обгоне или движении на высокой скорости автомобиль использует синергию мощности ДВС и гибридной системы для получения высоких динамических показателей.

Гибридная система в Toyota Camry HybridГибридна система в Toyota Camry Hybrid Description:

Применяя такой эффективный принцип совместного использования бензинового двигателя и электрических компонентов, автомобиль может преодолевать расстояния, и подзарядка не нужна. Благодаря этому гибридный автомобиль Toyota является оптимальным выбором как для передвижения по городу, так и для длительных путешествий. Современный водитель стремится стать владельцем автомобиля, который бы отвечал требованиям нового smart-стиля жизни и повышенным стандартам качества. Самозарядные бензиново-электрические гибриды Toyota удовлетворяют современные критерии эффективности, надежности и прогрессивности.

За дополнительной информацией о Toyota Hybrid, включая ценам на доступный модельный ряд, просим обращаться по телефону: (044) 537-54-54 или по адресу Харьковское шоссе 179.

Гибридный автомобиль.История, принцип работы, лучшие авто

Автор Авто Эксперт На чтение 17 мин. Просмотров 352 Опубликовано 17.11.2020

Что такое гибридные автомобили?

Гибридный автомобиль – это машина, которая использует не только обычный двигатель внутреннего сгорания, функционирующий на бензине либо дизеле, но и альтернативный источник  в виде электродвигателя.

Второй мотор начинает работать при небольших оборотах, что позволяет значительно сэкономить топливо, к примеру, при загруженном трафике на дороге. Также гибридные авто более экологически чистые, что делает их более популярными.

История гибридных двигателей

Гибридный автомобильный двигатель – это система из бензинового мотора внутреннего сгорания и электродвигателя. Впервые выпуском подобного транспорта занялся бренд Parisienne des Voitures Electriques в 1897 году. Американская компания General Electric приступила к производству гибридов с 1900 году. Инженеры корпорации создали машину с четырехцилиндровым двигателем на бензине. Абсолютно новый вид транспорта был экономически нецелесообразным по причинам низкой мощности и дешевизны топлива.

Ввиду ухудшения экологической обстановки, подорожания топлива для ДВС идея создания смешанных силовых агрегатов стала актуальной в наше время. Серийное производство гибридов практически первыми наладил бренд Тойота. Авто Toyota Prius liftback были выпущены в 1997 году. В 1999 Хонда презентовала модель Insight. На 2014 год количество гибридов составило более 7 млн.

Преимущества и недостатки гибридов

Преимущества гибридных машин:

• Заметное уменьшение расхода горючего. Показатель затрат топлива у гибридных представителей до 30 % ниже по сравнению с обычными автомобилями. Сжигание меньшего количества горючего одновременно позволило снизить уровень токсичности гибридов. Получается, гибридные автомобили являются более экономными и экологически чистыми по сравнению с аналогами, которые оборудуются только ДВС;
• Снижение шума в процессе работы;
• Долгая служба деталей тормозной системы;
• Гибридные авто по сравнению с электромобилями имеют большой запас хода и являются универсальными при ежедневной эксплуатации. Гибрид не нужно обязательно заряжать от электросети, его можно заправлять бензином. После сгорания топлива часть энергии собирается в аккумуляторе, благодаря которому начинает работать электродвигатель. Дополнительным источником питания для заряда аккумулятора есть преобразование кинетической энергии движущейся машины в электричество;
• Также гибриды имеют ряд конструктивных решений и вспомогательных систем для большой экономии и уменьшения уровня вредных выбросов: система старт-стоп и т.д.

К недостаткам гибридных автомобилей можно отнести большую начальную стоимость, а также некоторые сложности при ремонте и обслуживании данных моделей. Еще одним недостатком можно назвать возможный критический разряд аккумулятора и его быстрый вывод из строя при больших перепадах температуры.

Типовые схемы гибридных автомобилей

Гибрид гибриду рознь. На данный момент существует три основные типовые схемы гибридных автомобилей, каждая из которых характеризует определенный принцип совместной работы ДВС и электромотора:

• Параллельная работа моторов.
  Судя по названию, несложно догадаться что это схема подразумевает совместную работу двигателя внутреннего сгорания и электродвигателя. В таких автомобилях основную энергию для движения авто обеспечивает ДВС. И ДВС, и электродвигатель соединены с колесами. Электромотор включается лишь в определенных ситуациях – например, когда ДВС нужно и поддержка во время обгона, при разгоне. Это позволяет не только увеличить ресурс двигателя внутреннего сгорания, но и обеспечивает максимальную экономию топлива. Кроме того, авто такого типа характеризуются невысокой стоимостью.
• Последовательная работа моторов. В автомобилях, поддерживающих данную схему, один из моторов выполняет роль основного. В подавляющем большинстве случаев это электромотор. Двигатель внутреннего сгорания, в свою очередь, принимает на себя второстепенную функцию – отвечает за работу генератора, обеспечивающего электромотор энергией. Электродвигатель соединен с колесами, а двигатель внутреннего сгорания – с генератором. В этом случае ДВС работает в регулярном режиме – без больших перепадов оборотов.

При последовательной работе моторов, в гибриде используются аккумуляторы большой емкости, которой хватает на преодоление значительных расстояний без подзарядки.

Говоря более простым и понятным языком, схема последовательной работы моторов напоминают принцип работы небольшой электростанции, которая работает от двигателя внутреннего сгорания и обеспечивает электроэнергией электрический мотор.

• Последовательно-параллельная схема работы моторов. При таком размещении двигатель внутреннего сгорания и электродвигателя работают совместно. ДВС, электромотор и электрогенератор связаны друг с другом и с колесами. В гибридах этого типа ДВС не только запускает работу генератора, но и передаёт крутящий момент на колёса. Полные гибриды (а именно так называют автомобили с последовательным и параллельным подключением моторов) обеспечивает значительную экономию топлива, благодаря включению электромотора в нужных ситуациях.
  Электродвигатель и ДВС могут работать вместе, тем самым обеспечивая форсированный режим работы авто. Ну и, конечно же, ДВС запускает генератор для подзарядки аккумуляторов.

На сегодняшний день самая распространенная схема гибридных авто – параллельная. Вторая по популярности – параллельно-последовательная схема. Последовательная схема применяется в спецтехнике (самосвалы, тяжеловесные грузовики).

Принцип работы и устройство гибридных двигателей

Современные инженеры подробно объясняют, что же такое мотор-гибрид в машине.  Двигатель представляет собой систему из бензиновой (дизельной) и электрической силовых установок. Для полноценной работы цепи задействуются другие узлы с компьютерным управлением.

Полная конструкция гибрида

Понять, как же работает современный гибридный автомобильный двигатель, поможет описание его устройства. Мотор состоит из:

• двигателя внутреннего сгорания. Конструкция детали разрабатывалась так, чтобы облегчить вес, минимизировать затраты топлива и количество вредных выбросов;
• электрического двигателя. Он сгенерирован с топливным баком и может вырабатывать энергию для заряда АКБ. Деталь встраивается в силовую систему или располагается отдельно. Есть модели с двумя вариантами размещения;
• трансмиссии. В зависимости от типа гибрида существуют интегрированные коробки передач, КПП с механикой или автоматическим управлением. Некоторые детали работают по принципу плавной нагрузки;
• топливного бака. Обеспечивает подачу топлива в ДВС;
• аккумуляторы. В гибридных машинах устанавливаются две батареи – высоковольтная для работы мотора и на 12 В для запитки бортовой системы. Системы запускаются от аккумулятора стандартного типа – высоковольтный и инвертор функционируют только при постоянном охлаждении;
• инвертор. Нужен для преобразования тока, идущего от высоковольтного аккумулятора в переменный трехфазный для электромотора, регулировки распределения энергии;
• генератор. Работает по принципу электрического агрегата, производит электроэнергию.

Функционирование двигателя-гибрида

Принцип бесперебойной работы современного гибридного двигателя основывается на отдельном или одновременном функционировании ДВС и электромотора. Для управления системой применяется бортовой компьютер. Прибор по режиму движения определяет вид активного силового агрегата:

• на городских дорогах требуется электродвигатель с небольшой мощностью;
• при езде на загородном шоссе задействуется топливный мотор;
• в смешанном режиме (периодические остановки и ускорения) агрегаты работают вместе.

Важно! В процессе работы ДВС происходит зарядка электрического мотора.

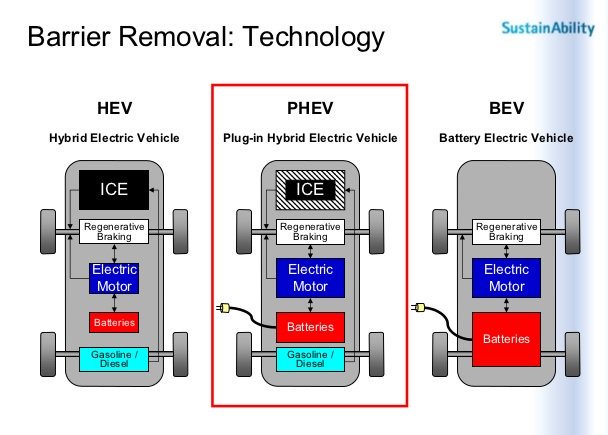

Классификация по степени электрификации

Разбираясь в особенностях гибридных двигателей, поговорим и о различном применении электромоторов. Степень электрификации машины указывает на возможности электрической установки. В одном случае, она идёт как приложение, в другом — позволяет полноценно передвигаться на электротяге. Чтобы понять насколько прогресс ушёл вперёд, рассмотрим этапы электрификации последовательно.

Микрогибрид

Двигатель-микрогибрид представляет собой простейшую форму гибридизации. Автомобиль оснащается системой «Старт-Стоп», в которой электрическая установка используется, как стартер и генератор, но не передаёт энергию колёсам. Во время работы машины на холостом ходу блок управления глушит бензиновый двигатель, позволяя сэкономить топливо. В среднем расход в городе снижается на 10%.

Энергия, сохранённая от рекуперативного торможения, питает систему «Старт-Стоп» и бортовые устройства.

В силовую установку микрогибрида устанавливают штатную коробку передач с импульсным масляным насосом. В режиме «Старт-Стоп», пока двигатель не работает, необходимо сохранить элементы переключения включенными. Насос поддерживает давление масла в каналах КПП, чтобы после запуска двигателя, автомобиль был готов ехать спустя 0,3 с.

Мягкий гибрид

Термин «мягкий» или «умеренный» гибрид означает, что электромотор используется в автомобилях как лёгкая «поддержка» ДВС. Основную работу в режиме ускорения и штатного движения выполняет бензиновый двигатель. Суть использования электрической установки — помощь при трогании и ускорении автомобиля, а также для подзарядки батареи во время торможения. Мощность электродвигателя не превышает 50 кВт.

К гибридам подобного действия относятся: BMW 7 ActiveHybrid, Honda Civic Hybrid, Suzuki Smart Hybrid, Mercedes S 400 Hybrid.

Обычные гибриды, они же «полные» или Full Hybrid Electric Vehicle

Этот тип автомобилей способен ездить при полном отсутствии помощи ДВС, при этом удается вписаться в ограничение «95 г СО2 на километр» с запасом. Пополняется заряд как за счет рекуперации энергии торможения, так и непосредственно от ДВС. Конструкция — гораздо более сложная, дорогая и к тому же высоковольтная, что влечет за собой определенные сложности при ремонте (связанные с необходимой квалификацией работников). И на этапе разработки тут приходится учитывать особые требования к компоновке. «Полные» гибриды используют в своей конструкции интегрированный в коробку передач мотор-генератор, преобразователь постоянного тока, специальный инвертор EPIC, управляющий охлаждением высоковольтных компонентов при помощи отдельного электронасоса (батарея имеет напряжение около 260 В и водяное охлаждение), блок управления зарядным устройством батареи BECM, а также электрический компрессор кондиционера и высоковольтные провода в оранжевой обмотке (международное требование безопасности).

Такой гибрид способен обеспечить бóльшую экономию топлива (до 20%) и дополнительную мощность и момент. Первым массовым гибридом стала Toyota Prius, увидевшая свет в 1997 году. Впоследствии эту конструкцию взяли на вооружение многие марки, хотя сейчас большинство отдает предпочтение подключаемым гибридам (о них ниже).

Toyota Prius (слева) продолжает удерживать титул самого массового гибрида в мире. В России Prius плоховато продается через дилеров (всего 59 штук за прошлый год), но подержанные экземпляры из-за рубежа востребованы. Относительно большое распространение получили у нас различные гибридные модели Lexus — LS, RX, CT…  Компания JLR использовала технологию HEV в 2013-2016 годах на своих моделях Range Rover и Range Rover Sport

Подключаемые гибриды, или PHEV (Plug-in Hybrid Electric Vehicle)

Это еще более сложная и тяжелая схема: в среднем плюс 300 кг к массе автомобиля. Она позволяет совершать короткие поездки (до нескольких десятков километров) без участия ДВС. А главное отличие от обычных гибридов — наличие разъема для зарядки от сети. Тут аккумулятор уже не зарядишь за счет одной лишь рекуперации или от ДВС (точнее, зарядишь, но это невыгодно и долго). В конструкции присутствуют дополнительные компоненты (нагреватель охлаждающей жидкости, зарядный блок BCCM, отдельный стартер без генератора, электрический усилитель тормозов), а также более мощная и высоковольтная батарея. Также автомобиль получает дополнительный 12-вольтовый аккумулятор (или даже два) для электроусилителя тормозов и для стартера.

Вся высоковольтная проводка в любой точке автомобиля выделяется оранжевым цветом. Прикасаться к таким проводам ни в коем случае нельзя даже на автомобиле с неработающим двигателем. Доступ к электрическим компонентам возможен только после полного обесточивания и размыкания контакторов высоковольтной аккумуляторной батареи, которая имеет отдельный контур водяного охлаждения (рабочая температура всегда должна поддерживаться на уровне 22-25°С), изображенный на рисунке справа. Внутрь высоковольтных компонентов не допускаются даже механики JLR, все они меняются только в сборе

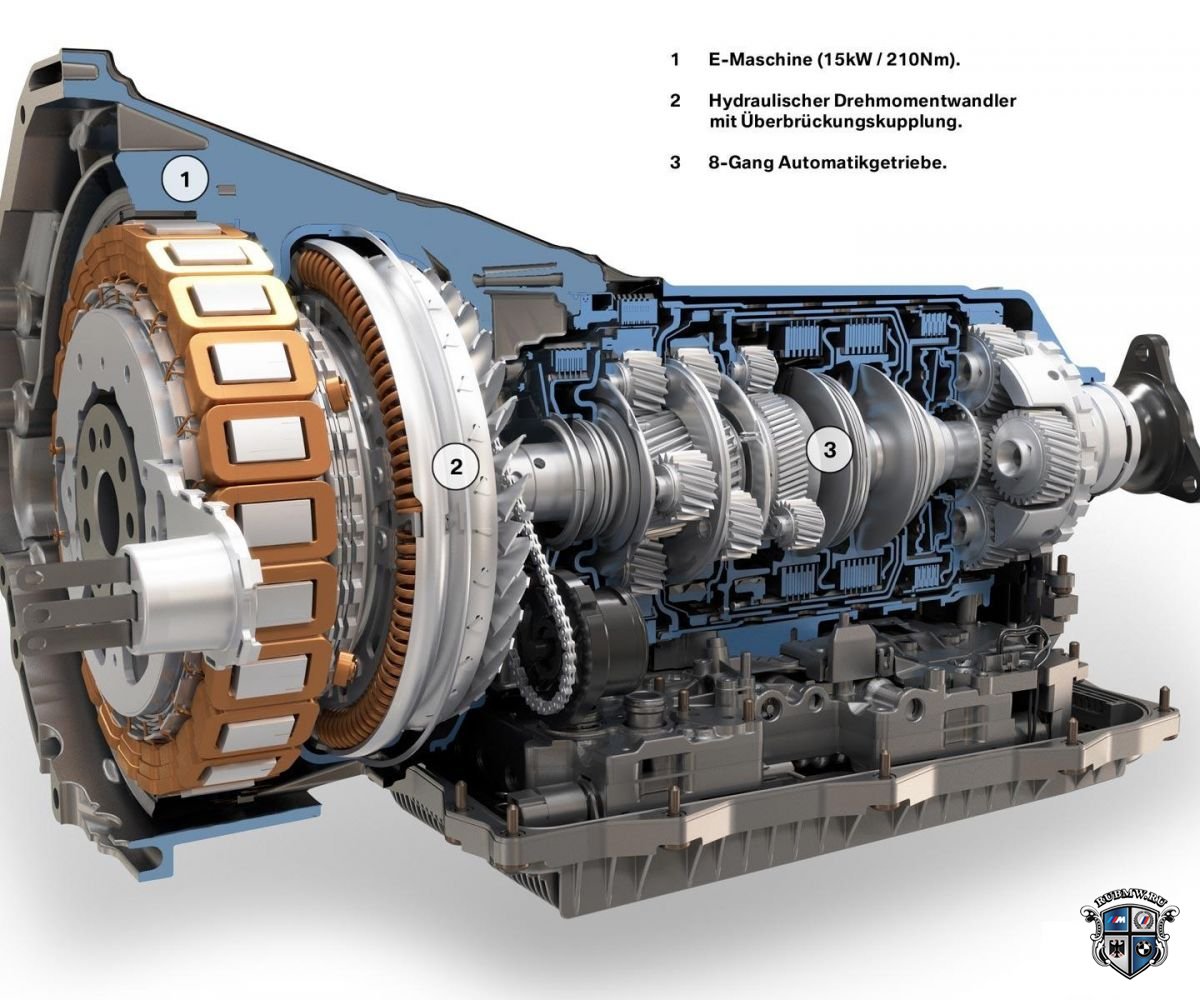

К примеру: мотор-генератор, установленный в корпусе коробки передач Range Rover PHEV, способен дополнительно выдать 116 л.с. и целых 275 Нм крутящего момента, что, несомненно, является очень солидной прибавкой для установленной под капотом 2,0-литровой «турбочетверки» (300 л. с.). При этом суммарная отдача составляет 404 л.с. и 640 Нм, он разгоняется до «сотни» за 6,8 секунды, расход топлива составляет ничтожные 2,8 л в смешанном цикле «по паспорту», а количество выбросов СО2 — всего 64 г/км. Но в то же время на одной только электротяге такой Range Rover способен проехать всего 51 км, а на полную зарядку от домашней сети уходит около семи часов (2 часа 45 мин — от суперчарджера).

Подзаряжаемые гибриды — редкость в России. В прежние годы у нас продавался Mitsubishi Outlander PHEV. Также одно время к нам поставляли аналогичные BMW X5 и 7-серии. А вот подзаряжаемая модификация Toyota Prius в России не продается. В JLR технологию PHEV применяют на внедорожниках Range Rover P400e и Range Rover Sport P400e. На фото справа видно, как плотно упакован багажник версии P400е: основной аккумулятор, два 12-вольтовых, блоки предохранителей, куча проводки и трубки охлаждения. Под днищем компоновка еще более «хитрая»

Как работает гибридный мотор на примере Тойота Приус

Этот автомобиль выпускается уже в третьем поколении и достиг определённой степени совершенства, хотя конкурирующие гибриды продолжают наращивать сложность и эффективность конструкций.

Основой привода здесь является принцип синергии, по которому в создании крутящего момента на колёсах могут в любом сочетании участвовать ДВС и электромотор. Параллельность их работы обеспечивает сложный механизм планетарного типа, где потоки мощности смешиваются и через дифференциал передаются на ведущие колёса.

Трогание с места и стартовое ускорение выполняет электромотор. Если электроника определяет, что его возможностей недостаточно, подключается экономичный бензиновый двигатель, работающий по циклу Аткинсона.

В обычных автомобилях с моторами Отто такой термический цикл применять нельзя из-за переходных режимов. Но тут их обеспечивает электродвигатель.

Исключён режим холостого хода, если у Toyota Prius автоматически запускается ДВС, то для него сразу же находится работа, помогать в разгоне, заряжать батарею или обеспечивать климатическую установку.

Постоянно имея нагрузку и работая на оптимальных оборотах он минимизирует расход бензина, находясь в самой выгодной точке своей внешней скоростной характеристики.

Традиционный стартер отсутствует, поскольку такой мотор можно запустить только раскрутив его до значительных оборотов, что и делает реверсируемый генератор.

Аккумуляторы имеют разную ёмкость и напряжение, в наиболее сложной подзаряжаемой версии PHV это уже вполне обычные для электромобилей 350 вольт при 25 А*ч.

Проверка и обслуживание гибридных автомобилей

Батареи, как правило, требуют замены через 15-20 лет, для электродвигателя не исключено наличие пожизненной гарантии. Обслуживание гибридных автомобилей рекомендуется проводить только в официальных сервисных центрах, которые оснащены специальным оборудованием и где работают специалисты, обученные принципам сервиса автомобилей этого вида. Проверка гибридного авто включает в себя:

• диагностические коды ошибок;
• гибридная батарея;
• изоляция батареи;
• работоспособность системы;
• система охлаждения.

Эксплуатация гибридов: разрушаем мифы

• Гибридные авто являются новинкой, которая до конца не усовершенствована и имеет множество недоработок. Это миф, так как бренд Тойота занимается полномасштабным серийным производством гибридных моделей почти 20 лет.
• В гибридах разряжаются аккумуляторы, что приводит к проблемам. Это правда, но только частично. На начальных этапах развития технологии подобные случаи встречались, но сегодня высокоточная электроника не допускает глубокого разряда батареи.
• Гибридные авто чаще ломаются, их дорого и сложно ремонтировать. Это миф, так как гибридные автомобили не менее надежны в эксплуатации по сравнению с обычными дизельными и бензиновыми ДВС. Большинство СТО комплексно обслуживают гибриды наравне с обычными авто. Более того, КПП в гибридах исключает наличие фрикционов, что делает такую трансмиссию простой и надежной, чего не скажешь о различных типах АКПП. Что касается ДВС, мотор на гибридах чаще работает на низких оборотах, не выходит на пиковые нагрузки. Если также учесть цикл Аткинсона, тогда моторесурс двигателя на гибриде намного больше обычного мотора.
• ДВС гибрида имеет меньшую мощность, такие авто теряют в динамике сравнительно с аналогами. Да, мощность ДВС на гибридах меньше, но за счет добавления электромотора суммарная мощность установок значительно превосходит мощность обычных аналогов с одним бензиновым мотором.
• Расход гибридной машины на практике не сильно отличается от обычного авто. Частично это правда, так как показатель расхода гибридных автомобилей напрямую зависит от режимов езды. Для достижения максимальной экономичности необходимо изменить стиль вождения на медленный, спокойный и плавный, избегая разгонов, активного дросселирования и т.д. Другими словами, сильные нажатия на педаль газа будут давать команду системе управления к тому, что необходимо завести ДВС.

Идея экономии горючего в гибридных авто состоит в том, чтобы при заряженном аккумуляторе как можно дольше двигаться только на электротяге на скоростях до 60 км/ч. , чего зачастую хватает в плотном городском потоке. Также необходимо добавить, что система учитывает большое количество факторов: наружную температуру, степень прогрева ДВС и ОЖ, заряд батареи, движение под уклон или на горку и т.д. В разных условиях гибрид может задействовать ДВС, а может передвигаться только на электрической энергии.

• Аккумулятор для гибрида трудно найти в свободной продаже, а также батарея занимает много места в багажнике автомобиля. Это миф, так как аккумуляторы для гибридов всегда доступны к заказу в авто магазинах, а также представлен широкий выбор на различных Интернет-ресурсах. Что касается свободного места, батарея практически не занимает полезное пространство в багажном отсеке.
• На гибридную машину нельзя поставить газ. Это миф, так как мировые производители ГБО производят оборудование, совместимое с электронным блоком управления гибридным авто.

Лучшие гибридные автомобили

А теперь перейдем к описанию самых востребованных и популярных моделей гибридных авто.

Toyota Prius

Самый первый серийный гибрид. Кроме того, именно этот автомобиль считается самым «эффективным» – он оснащен двигателем, КПД которого достигает 40% (цифра, пока недостижимая для других производителей). Плавный ход, достигаемый благодаря независимой подвеске, не оставит равнодушным даже самых искушенных автолюбителей.

Тойота Приус – крайне экономичный гибрид (расход топлива – от 2,45 л на 100 км). При этом автомобиль может развивать скорость на трассе до 180 км/ч.

Конструкция авто четко продумана – батареи перенесены из багажного отсека под пассажирские задние сиденья для максимального расширения полезного пространства багажника.

Как вы могли заметить, преимуществ у этой машины масса: от привлекательного внешнего вида до высокого уровня безопасности. Минус только один – высокая стоимость авто в базовой комплектации (ну а если рассматривать варианты более расширенной оснастки, то цена даже на вторичном стартует от 15000 долларов и выше).

Chevrolet Volt Hybrid

Chevrolet Volt Hybrid. Данный автомобиль представляет собой переднеприводный четырехместный хэтчбек. Главным достоинством этой модели является то, что электромоторов, мощностью 149 л.с. хватает на 60 км при езде по городу, без расхода топлива и с сохранением характеристик. Однако большим недостатком Chevrolet Volt является большая стоимость.

Если вы интересуетесь будущим этого и других автомобилей этой марки, рекомендуем ознакомиться с последними новостями Chevrolet.

Chevrolet Malibu Hybrid

Chevrolet Malibu Hybrid. Это большой комфортный и вместительный седан, который имеет выразительный дизайн и качественно проработанный салон с современной техникой и богатым оснащением. По мнению экспертов, авто хорошо подойдет тем клиентам, которым нравится свободное пространство. В состав гибридной установки входит двигатель объемом 1.8 л и пара электромоторов. Средний расход топлива данной модели составляет 5.2 л на 100 км. Для авто предусмотрены десять подушек безопасности и камера заднего вида, что делает его более безопасным.

Lexus RX 450h

Смелый дизайн, современное оснащение, самые передовые технологии – все это соединяет в себе ультрасовременный автомобиль-гибрид от компании Lexus. Это машина класса «Люкс». Разработчики позаботились не только о стильном дизайне – авто полностью укомплектовано элементами обеспечения безопасности пассажиров и водителя. Кроме того, не забыли конструкторы и о весьма приятных «мелочах», которые никак не влияют на ходовую часть, зато делают путешествия более приятными и комфортными – акустическая система, шумоизоляция, бортовой компьютер с дисплеем на панели.

Конечно, такой автомобиль по карману далеко не всем – цены стартуют от 70000 долларов. При этом заправлять этот агрегат можно только 95 бензином. Естественно, запчасти и ремонт Лексуса также обойдется владельцу в весьма круглую сумму.

Вывод

Приобретая автомобиль-гибрид, многие автолюбители сомневаются – стоит ли переплачивать 30% стоимость просто за наличие еще одного двигателя (электрического). Наш ответ однозначен – конечно же, стоит! Деньги, потраченные на покупку, вернутся вам уже через 2-3 года – вы будете заметно экономить на заправке, что, несомненно, положительно скажется на вашем бюджете. Кроме того, все гибриды – современные машины, оснащенные самими новыми разработками лучших конструкторов. Соответственно, вместе с автомобилем вы покупаете ежедневный комфорт и безопасность для вас и вашей семьи!

Источники

• https://automonth.ru/rejting-gibridnyh-avtomobilej/
• https://nahybride.ru/baza-znanij/kak-rabotaet-gibridnyj-dvigatel-avtomobilya
• https://jplife.ru/stati/luchshie-gibridnye-avtomobili/
• https://dvsoff.ru/tip/gibridnyj-dvigatel
• https://www.drom.ru/info/misc/67656.html
• https://AutoVogdenie.ru/kak-rabotaet-gibridnyj-dvigatel. html
• https://zen.yandex.com/media/avtotachki/gibridnyi-avtomobil-chto-nujno-znat-5ec2990dd5408876452306cb
• http://KrutiMotor.ru/avto-s-gibridnym-dvigatelem/

Полногибридные электрические автомобили Toyota | Toyota Эстония

В соответствии с данными WLTP комбинированный расход топлива 4,5–6,4 л/100 км, комбинированный выброс CO₂ 103–144 г/км.
Изображение носит иллюстративный характер.

Предложение действительно до 30.06.2021 или пока автомобили есть в наличии. Рекомендуемая розничная цена. Для получения конкретного предложения, пожалуйста, обращайтесь в представительство Toyota.

10-летняя гарантия гибридного аккумулятора распространяется на все новые гибридные модели Toyota.

Пример расчета ежемесячного платежа:
Поставщики лизинговой услуги Toyota: Luminor Liising AS, Swedbank Liising AS и эстонский филиал SIA Citadele Leasing.
Пример калькуляции составлен Swedbank Liising AS. Ознакомьтесь с условиями и обратитесь за консультацией. Ставка затратности кредита составляет 2,84% при следующих показательных условиях, стоимость имущества 19 100 € c НСО, первый взнос 15%, остаточная стоимость 30%, пробег 20000 км в год,период кредита – 5 лет, количество возвратных платежей – 60, плата за договор 225 €, незафиксированная процентная ставка 2,29% в год + Euribor за 6 месяцев (29.12.2019 Euribor за 6 месяцев составлял -0,325% Зафиксированная в договоре ставка Euribor может меняться через каждые 6 месяцев. При отрицательном значении ставка Euribor считается равной нулю), сумма возвратных платежей 14 647.15 €, общая сумма выплачиваемого кредита 14 705.71 €. Предложение является индикативным и может отличаться от окончательных условий.

Пример калькуляции составлен Swedbank Liising AS. Ознакомьтесь с условиями и обратитесь за консультацией. Ставка затратности кредита составляет 2,27% при следующих показательных условиях, стоимость имущества 23 400 € c НСО, первый взнос 15%, остаточная стоимость 32%, период кредита – 5 лет, плата за договор 195€, незафиксированная процентная ставка 1,89% в год + Euribor за 6 месяцев (17. 12.2020 Euribor за 6 месяцев составлял –0,518%. Зафиксированная в договоре ставка Euribor может меняться через каждые 6 месяцев. При отрицательном значении ставка Euribor считается равной нулю), сумма возвратных платежей 17197.26€, общая сумма выплачиваемого кредита 17255.82€. Предложение является индикативным и может отличаться от окончательных условий.

Как работает гибридный двигатель, автомобиль гибрид

Критическая ситуация с экологией и постоянный рост цен на топливо заставляют искать производителей транспорта новые решения. Двигатели внутреннего сгорания (ДВС) усовершенствуются, модифицируются и «смешиваются» с электродвигателями. Для чего это делается, как работает гибридный двигатель, рассмотрим в сегодняшней публикации.

Идею соединить два агрегата (двигатель внутреннего сгорания и электродвигатель) новой не назовешь. В 1897 году французская компания Parisienne des Voitures Electriques начала производство авто с гибридными двигателями, а немногим позднее американская General Electric выпустила первый гибрид с бензиновым четырехцилиндровым двигателем. Но тогда такое новшество оказалась экономически нецелесообразным. Топливо было дешевым, а мощность автомобиля-гибрида уступала мощности традиционных моделей. Но времена изменились. Топливо дорожает, экологическая обстановка ухудшается. Автомобили со смешанными силовыми агрегатами стали актуальными и начали набирать популярность.

Простыми словами о сложном

Что же представляет собой гибридный двигатель? Гибридный двигатель – это система, состоящая из двух связанных между собой агрегатов: электрического и бензинового. Они могут работать как по отдельности, так и одновременно. Управляет этой системой бортовой компьютер автомобиля. Он решает, в зависимости от режима движения, какой тип силового агрегата нужно задействовать в конкретный момент времени.

Для движения по городу, когда от двигателя не требуется выработки большой мощности, используется электродвигатель. Во время движения по загородным трассам компьютер отключает электродвигатель и задействует топливный агрегат.

При смешанном режиме езды, когда двигатель автомобиля работает под нагрузкой с периодическими ускорениями и остановками – два агрегата работают в тандеме. Причем во время работы топливного двигателя, идет зарядка электрического. Отдельного внимания заслуживают двигатели, работающие на водороде.

Экономия электроэнергии в гибридных двигателях

Известно, что на движение автомобиля затрачивается огромное количество энергии. В связи с этим возникает закономерный вопрос: как электромотор даже в условиях малых нагрузок может долго работать без дополнительного прицепа с аккумуляторами. Чтобы понять принцип работы электродвигателя автомобиля, нужно проследить весь процесс от начала движения до остановки.

Когда автомобиль трогается либо движется на малых скоростях, всю работу осуществляет электродвигатель, который питается от аккумулятора. Далее в его задачу входит разогнать автомобиль до предельно возможной для электродвигателя скорости. После этого компьютер дает команду на включение топливного двигателя. При этом ДВС часть энергии отдает на генератор, который подменяет АКБ и продолжает вместо нее питать электромотор, параллельно заряжая аккумулятор. Автомобиль при этом работает на двух силовых агрегатах одновременно.

При движении со средней скоростью электродвигатель отключается, работает только ДВС, пополняя запас энергии аккумулятора. При повышении нагрузки на ДВС ему на помощь снова приходит электромотор. Но электроэнергия пополняется не только за счет работы ДВС. Тормозной механизм автомобиля с гибридным двигателем устроен таким образом, что образовавшаяся во время торможения энергия, преобразовывается в электрическую и тоже идет на питание электромотора. Такое торможение получило название «рекуперативное».

Рассмотренный выше алгоритм работы описывает общую картину работы гибридного силового агрегата автомобиля. На сегодняшний день существует три типа таких двигателей: последовательный, параллельный и смешанный.

Последовательная схема гибрида

Принцип работы такой схемы можно считать самой простой из гибридов. Двигатель внутреннего сгорания в данном типе является вспомогательным элементом и предназначен для работы генератора. Генератор, получая энергию от ДВС, преобразует ее в электрическую и запитывает электромотор, который приводит автомобиль в движение.

Такая схема, как правило, применяется в маломощных автомобилях (малолитражках). Но используемый аккумулятор имеет большую емкость, с возможностью зарядки от обычной электросети. Большая емкость АКБ позволяет минимизировать использование ДВС, то есть автомобиль может двигаться на электродвигателе, который питается только от аккумулятора. Chevrolet Volt – это одна из моделей автомобилей, в которой использована последовательная схема гибрида.

Параллельная схема гибридного автомобиля

Принцип работы параллельной схемы заключается в том, что ДВС и электромотор установлены таким образом, что появляется возможность их использовать как вместе, так и по отдельности. Но все же основная функция электромотора в такой схеме – это создание дополнительной мощности ДВС при ускорении. Кроме того электродвигатель выполняет функции стартера и генератора. Аккумуляторы при такой схеме не требуют дополнительной подзарядки, им хватает энергии, вырабатываемой при движении.

Honda Insight, Honda Civic Hybrid, BMW Active Hybrid 7, Volkswagen Touareg Hybrid – модели с параллельной схемой гибридного двигателя.

Последовательно – параллельная схема гибрида

В этой схеме ДВС и электромотор связывает между собой планетарный редуктор, при помощи которого мощность от обоих двигателей передается на ведущие колеса.

Смешанная схема отличается от параллельной наличием генератора, создающего энергию для электродвигателя.

Toyota Prius, Lexus RX 450h, Ford Escape Hybrid – это представители полного гибрида.

Положительные стороны гибридных двигателей

1. Основное достоинство гибридов заключается в его экономичности. Минимальная экономия топлива составляет 20%, что в условиях роста цен довольно ощутимое преимущество.
2. Совместное использование двух двигателей снижает количество выбросов СО2.
3. Отличные ходовые характеристики, которые достигнуты благодаря рациональному накоплению и последующему перераспределению мощностей, выработанных совместно двумя двигателями.
4. В сравнении с традиционным автомобилем гибрид обладает ощутимым запасом хода, то есть он может продолжать движение даже с пустым баком.
5. Характеристики гибридных двигателей полностью идентичны традиционным моделям с ДВС, вопреки сложившимся стереотипам, а с учетом других преимуществ порой даже превосходит их.
6. Электродвигатели практически бесшумны, что добавляет комфорта при эксплуатации автомобиля.
7. В сравнении с электромобилем, АКБ гибрида заряжается от топливного двигателя, что увеличивает запас его хода.
8. Заправка автомобиля осуществляется тем же бензином, что и традиционные авто.

Недостатки гибридов

1. Высокая стоимость автомобиля.
2. Обслуживание автомобиля требует больших затрат. Ремонтировать такую машину самостоятельно вряд ли удастся, а квалифицированных мастеров найти большая сложность. С комплектующими также гарантированно будут проблемы.
3. Перепады климатических температур плохо влияют на АКБ и приводят к их саморазряду.

Внешне автомобили с гибридными силовыми агрегатами не отличаются от классических бензиновых собратьев. Конечно, если бы модели автомобилей с гибридными двигателями имели такую же стоимость, как аналоги с ДВС, а обслуживание не вызывало сложностей, вряд ли кто отказался бы от такой машины. Но на данный момент реалии таковы, что разница в цене гибрида и аналога составляет в среднем 4000 долларов. Даже если взять в расчет все плюсы таких машин, включая экономию топлива, то разница все равно будет несоразмерная. Если не будет поломок, а пробег будет значительным, машина окупится в лучшем случае лет через пять. Такое положение вещей не вселяет оптимизма. Но как говорится: «Сколько людей – столько и мнений», поэтому выбор всегда остается за конкретным человеком.

Гибридные автомобили. История рождения, обслуживание, ремонт

Все виды гибридов по конструктивным реализациям можно разделить на три группы.

1. Последовательные гибриды.

2. Параллельные гибриды.

3. Последовательно-парал­лель­ные гибриды.

Теперь о каждом подробнее.

Последовательные гибриды. Принцип их работы таков: вращение колес автомобиля обеспечивается электродвигателем, который питается током электрогенератора, приводимого в движение двигателем внутреннего сгорания. Если упрощенно: ДВС крутит генератор, который вырабатывает электричество для тягового электромотора ТС. При такой схеме двигатели внутреннего сгорания имеют небольшой объем, а генераторы обладают значительной мощностью. Явный недостаток таких конструктивных решений заключается в том, что зарядка аккумуляторов и движение автомобиля происходят только в режиме постоянной работы ДВС.

Этот принцип пока не реализован ни на одном серийно выпускаемом легковом автомобиле. При некоторых ее достоинствах минусов больше, чем плюсов. Но в грузовом автостроении такая гибридная схема иногда применяется. Это касается некоторых конструкций тяжелых карьерных самосвалов.

Параллельные гибриды. В такой схеме колеса транспортного средства получают вращение как от привода ДВС, так и от электрического мотора, питающегося от аккумулятора. Но такая схема силового агрегата уже требует наличия коробки передач. К наиболее удачному образцу данной схемы можно отнести автомобиль Honda Civic – гибрид. В нем имеется электромотор, который может приводить в движение автомобиль совместно с ДВС. Это позволяет использовать двигатель внутреннего сгорания меньшей мощности, так как в случае необходимости ему на помощь может прийти электромотор. В таком режиме суммируется мощность двух силовых установок. Основной недостаток такого решения в том, что двигатель не может одновременно вращать колеса и заряжать батарею.

Схема силовой установки последовательного гибридаСхема силовой установки параллельного гибридаСхема силовой установки последовательно-параллельного гибрида

Последовательно-параллельная схема. Всех названных недостатков лишен гибрид, реализованный в последовательно-параллельной схеме. Здесь, в зависимости от условий движения, используется тяга либо электродвигателя, либо ДВС с возможностью подзарядки батареи. Кроме того, в сложных режимах эксплуатации силовой агрегат для обеспечения повышенного крутящего момента имеет возможность объединять усилия бензинового и электрического двигателей. Опираясь на такие экстраординарные возможности, рабочая программа ТС всякий раз для каждого режима эксплуатации автомобиля выбирает наиболее целесообразное силовое решение. Этим обеспечивается максимальная эффективность транспортного средства.

Такая схема последовательно-параллельного гибрида реализована в автомобиле Toyota Prius. В переводе с латинского рrius – «передовой» или «идущий впереди». Сегодня существует несколько модификаций Prius. Их принято идентифицировать по номеру кузова – об этом мы уже сегодня говорили. Когда станем разбирать устройство Prius подробно, будем прежде всего иметь в виду модель К20. Обращения к другим аналогам: К10, К11, К30, К35 и проч. будут сопровождаться специальными указаниями.

Теперь пора уделить особое внимание самому известному и успешному в мире образцу гибридного автомобиля – Prius от компании Toyota. Почему мы так подробно будем говорить именно о Prius и именно о модификации К20? Постараемся ответить. С точки зрения специа­лизированного авторемонтного бизнеса распространенность ТС конкретной марки в конкретном регионе (в нашем случае – РФ) является отправной точкой для специализации услуг, представляемых предприя­тием. Это накладывает на организаторов производства обязательства в специальной оснастке автосервиса, в приобретении необходимой рабочей информации и профессиональном обучении работников. Но не только.

Разрез части силового агрегата последовательно-параллельного гибрида. Можно увидеть устройство узла, в котором взаимодействуют два мотора/генератора с солнечной шестерней устройства распределения мощности (PSD)Компоновка силового агрегата. На переднем плане хорошо виден инвертор одного из электрических двигателей

Специализированный автосервис также обязан обеспечивать себя хотя бы минимумом расходных материалов и запчастей. А это – отдельная тема, к ней мы обратимся гораздо позднее. Сейчас коснулись ее в связи с особым статусом автомобиля Toyota Prius NHW20 (К20), который своим количеством на дорогах РФ многократно превосходит любое другое гибридное транспортное средство.

Соответственно знания о его особенностях наиболее полезны для работников независимых специализированных центров. Без знакомства с этим продуктом от Toyota браться за ремонт и обслуживание гибридных автомобилей не имеет смысла с точки зрения успешности автосервиса как бизнеса. Поэтому на примере именно Prius К20 мы планируем рассказывать об устройствах гибридных автомобилей и объяснять работу всех его компонентов с практическими советами по ремонту и обслуживанию.

Начнем с двигателя внутреннего сгорания. Замечание: в этой части разговора мы будем говорить лишь о тех особенностях ДВС, работающих в гибридных силовых агрегатах, которые отличают их от аналогов, реализованных в традиционных конструкциях ТС. Предполагаем, что читатели (слушатели) учебного курса хорошо знакомы с конструкциями ДВС обычных автомобилей. И еще. При разговоре о ДВС автомобиля Prius следует иметь в виду, что особенность его конструкции позволила серьезнейшим образом положительно сказаться на эффективности транспортного средства. С точки зрения ремонта такой двигатель практически ничем не отличается от своих ординарных собратьев и особого внимания к себе не требует. Но для правильного понимания гибридных технологий знания о конструкции таких моторов очень полезны. Вопросы, которые могут появиться у читателя, получат ответ в разделах, посвященных ремонту и обслуживанию конкретных моделей гибридов.

Инвертор электродвигателя с автономной системой охлажденияРазрез рядного 16-клапанного ДВС гибридного автомобиля Toyota Prius, работающего по циклу Аткинсона

Итак, ДВС. Prius К20 имеет бензиновый двигатель внутреннего сгорания, с объемом 1497 см3. В К30 и в последующих модификациях объем увеличен до 1,8 л. Toyota обозначает двигатель Prius К20 как 1NZ-FXE, который часто путают с мотором автомобиля Toyota Echo. И понять это можно. У Echo он значится как 1NZ-FE. Конструкции обоих ДВС максимально схожи. Это рядные, четырехцилиндровые, 16-клапанные моторы, у которых вращение двойных распредвалов происходит посредством цепного привода. Оба оснащены коллекторами поперечного потока и т. д. Мало того, одинаковы и размеры элементов цилиндропоршневых групп (ЦПГ). Так, диаметр цилиндров и ход поршней у обоих соответствуют 75 мм и 84,7 мм. Но двигатели эти существенно разные: ДВС Prius работает по циклу Аткинсона (Atkinson), тогда как Echo – по циклу Отто (Otto).

Очень поверхностно, возможно, кое-где не совсем корректно, пробежимся по конструкции традиционного ДВС, не отвлекаясь ни на что, кроме моментов: где и как происходят потери его эффективности. Бензиновый двигатель почти каждого автомобиля, бегущего сегодня по дорогам мира, работает по циклу Отто. Работа таких ДВС характеризуется четырьмя тактами: впуском, сжатием, сгоранием (рабочим ходом) и выпуском с открытием и закрытием клапанов близко к концам тактов.

А вот и герой сегодняшнего повествования целиком. Конструкция от Аткинсона нашла в гибридном автостроении достойное место

Достоинство двигателя Отто состоит в высокой термодинамической эффективности, заключающейся в превосходном отношении энергия/вес и в надежности конструкции агрегата в связи с ее простотой. Большинство усовершенствований, про

Wolflubes — The Vital Lubricant — Блог

Специальные смазочные материалы обеспечивают максимальную энергоэффективность гибридных автомобилей

В связи с экологическими проблемами и повышением цен на топливо ожидается, что в ближайшие годы будет успешно развиваться рынок гибридных автомобилей. Чтобы обеспечить надлежащую смазку и максимальную энергоэффективность гибридных автомобилей, требуются специальные смазочные материалы.

По оценкам компании Frost & Sullivan, к 2025 году будет продано около 15 миллионов гибридных электромобилей, а это 16,4% от общей доли легковых автомобилей. Таким образом, прирост составит 500% по сравнению с 2019 годом. Этот впечатляющий показатель можно объяснить непрерывным увеличением цен на нефть и ростом информированности о том, что необходимо сокращать выбросы углекислого газа.

Вследствие ухудшения экологической ситуации государства разрабатывают программы поощрения для производителей гибридных и полностью электрических автомобилей. В ближайшие годы все крупные производители будут расширять ассортимент гибридных автомобилей.

Как устроен гибридный автомобиль?

Гибридный автомобиль обеспечивает оптимальную эффективность с точки зрения расхода топлива и производительности двигателя. В таких автомобилях используются двигатели двух типов (или более): обычно это двигатель внутреннего сгорания, который приводит в действие электрический генератор, подающий питание на электродвигатель.

Основной принцип работы гибридного автомобиля заключается в том, что разные двигатели работают лучше при разных скоростях, идеально дополняя друг друга:

• Электродвигатель более эффективен для развития крутящего момента или силы вращения.
• Двигатель внутреннего сгорания лучше подходит для поддержания высоких скоростей.

Электродвигатель в гибридном автомобиле выполняет резервную функцию. Главным образом он помогает двигателю внутреннего сгорания при очень высокой рабочей нагрузке (например, при запуске автомобиля или ускорении). В определенный момент при разгоне гибридный автомобиль переключается с одного двигателя на другой, что обеспечивает бескомпромиссную энергоэффективность, сокращение расхода топлива и выбросов CO2.

Для новых двигателей гибридных автомобилей требуются специальные смазочные материалы

Гибридные автомобили оснащаются новыми архитектурами питания и двигателями, для которых характерно следующее:

• Увеличение напряжения в системах
• Высокое содержание меди
• Более высокие температуры
• Новые полимерные материалы
• Высокие скорости
• Иные требования к трению или к отсутствию такового

Для надлежащей смазки, повышения энергоэффективности и улучшения характеристик двигателей для гибридных автомобилей требуются специальные смазочные материалы, которые предлагают следующее:

• Соответствующие электрические свойства
• Гарантированная защита от коррозии
• Необходимые характеристики теплопередачи
• Совместимость с полимерными материалами
• Защита от окисления и образования осадков
• Защита высокоскоростных подшипников

Инновационные смазочные материалы Wolf для гибридных автомобилей

Wolf разработал специальную серию продукции для смазки механизмов гибридных автомобилей. В то время как большинство масел SAE 0W-16 и 0W-20 от конкурирующих компаний относятся к категории API SN, наши новые масла SAE 0W-16 и 0W-20 для гибридных автомобилей отвечают требованиям категорий API SN Plus и SN/RC.

Наши смазочные материалы, разработанные специально для гибридных автомобилей, отличаются стабильностью смазывающих свойств и превосходной устойчивостью к окислению при высоких температурах, а также обеспечивают защиту от раннего зажигания на низких оборотах (LSPI) и поломок автомобиля. Кроме того, эти материалы позволяют достичь исключительной топливной экономичности (FE) для автомобилей азиатских производителей (Honda, Lexus, Mitsubishi, Nissan, Toyota и др.).

Смазочные материалы Wolf для гибридных автомобилей обеспечивают немедленную смазку при запуске в условиях низких температур, благодаря чему снижается трение и износ при запуске. Эти материалы также сокращают расход топлива и выбросы CO2, что способствует защите окружающей среды.

Мифы и реальность о гибридах и электромобилях.

Здесь приводим полезную практическую информацию об особенностях эксплуатации гибридов и электромобилей, которая призвана развеять некоторые мифы и опасения потенциальных покупателей экомобилей.

Ведь, как правило, при недостатке информации, возникают мифы, которые тормозят дальнейший рост рынка электромобилей и гибридных авто. А недостаток информации есть, потому что всего несколько лет назад такие автомобили на украинском рынке были в диковинку.

Электромобили.

На сегодняшний день электромобили в Украине переживают лавинообразный рост популярности. Благодаря многим компаниям, частным энтузиастам, и счастливым владельцам, правдивой информации об электромобилях в открытых источниках становится все больше, а мифов все меньше. Простота технического устройства электромобиля, дешевизна обслуживания и удовольствие от вождения теперь всем известны «в теории», и многие уже испытали это на практике.

Гибридные автомобили

С гибридами дело обстоит иначе, есть много информационных «белых пятен» и для их заполнения рассмотрим эту тему более подробно. Причем большая часть изложенной информации проверена нами в ходе длительной эксплуатации и сервиса гибридных автомобилей.

Немного истории. Современные гибриды разработали японцы в девяностых годах. Пионерами в этом были Toyota и Honda. Именно эти компании и доминируют на рынке гибридов. Тойота разработала и успешно реализовала проект «Prius», c гибридной силовой установкой Hydrid Sinergy Drive принципы которой легли в основу всех других гибридов от Тойоты: Auris, Yaris, Camry, Highlander, и гибридов Lexus. Тойотовские так называемые «полные» гибриды оказались самыми удачными и чрезвычайно надежными. На 2014г. Toyota/Lexus занимала около 70% рынка гибридных автомобилей. Хонда со своей менее удачной, но дешевой, так называемой, «мягкой», или «умеренной» гибридной системой заняла второе место: около 15% рынка. На третьем месте — Форд, купивший патенты Тойоты: 8% рынка. Остальные 7% рынка занимали другие производители, большинство из которых в прошлом десятилетии выбрало позицию осторожного наблюдателя. В настоящее время ситуация быстро меняется, потому что сегодня уже все автопроизводители запускают программу перехода производства от автомобилей с ДВС к электромобилям и гибридам.

Теперь развеем некоторые мифы о гибридных автомобилях. Если Вы еще мало знакомы с гибридами – приготовьтесь! Вас ждут открытия!

Миф 1. Гибрид намного сложнее бензинового автомобиля. Этот миф вытекает из простой логики: два двигателя, плюс устройство, которое объединит крутящие моменты от двигателей и передаст их на колеса. Еще надо чтобы это же устройство работало и в обратную сторону, передавая энергию торможения в батарею. И все это надо согласовать, увязать и настроить, чтобы все работало как часы. Значит по итогу получится нечто, примерно в три раза более сложное, чем бензиновая машина. Но это не так. Потому что Тойотовские инженеры нашли изящное и гениально простое решение. Они выбросили сцепление и коробку передач а вместо них установили обычный планетарный механизм (дифференциал). Если Вы мало знакомы с механикой – объясню «на пальцах». Дифференциал состоит из большой шестерни, малой шестерни и водила с сателлитами. Это — простое устройство, в котором на порядок меньше деталей, чем в коробке передач со сцеплением. Дифференциал имеет три точки подключения крутящего момента и может его плавно распределять между этими точками. К одной точке подключен бензиновый двигатель, к другой – электрический мотор-генератор, к третьей — колеса и второй электромотор. Электроника «дирижирует» всеми процессами, регулируя обороты двигателей, нагрузку на мотор-генератор и плавно распределяя крутящие моменты. В итоге получилась бесступенчатая трансмиссия (ECVT), которая механически на порядок (т.е. в раз десять!) проще трансмиссии обычного бензинового двигателя! Применены также и другие упрощения конструкции, например, отсутствует стартер, электрические мотор-генераторы встраиваются в маховик ДВС (Хонда), в корпус дифференциала и т.п. В результате механически гибрид намного проще обычного автомобиля с ДВС, а вся сложность гибрида переместилась в программное обеспечение, которое прошито в надежные японские электронные «мозги» машины.

Миф 2. Надежность гибрида меньше, чем у бензинового автомобиля. Это не так. Гибриды потрясающе надежны! Toyota Prius многие годы занимает ведущие места в рейтингах надежности. Вообще надежность обусловлена как принципами работы гибрида, так и конкретной технической реализацией автопроизводителем. Тут надо отметить следующее:

— ДВС у большинства гибридов дефорсирован и работает по более «мягкому» циклу Аткинсона (точнее, по его упрощенному аналогу, называемому циклом Миллера), что увеличивает его ресурс, надежность и экономичность.

— ДВС у гибрида работает в режиме, близком к идеальному. Идеальный режим ДВС – это работа на постоянных оборотах. У обычного автомобиля обороты двигателя постоянно меняются, причем на разгоне это происходит под полной нагрузкой. Это вызывает износ ДВС. У гибрида ДВС не связан напрямую с колесами и скорость машины не имеет прямой зависимости от его оборотов. Эта особенность немного шокирует при первой поездке на полном гибриде. Если Вы резко нажмёте педаль акселератора, ДВС в течение секунды наберёт обороты до определенного уровня, а машина при этом не реагирует, но зато потом начинает впечатляюще ускоряться, равномерно без провалов и переключений. Таким образом, даже во время разгона, ДВС гибрида работает на постоянных оборотах, а ускорение обеспечивается распределением крутящего момента в дифференциале. Такой режим ДВС делает его практически «неубиваемым».

— Трансмиссия гибрида на порядок проще, чем у обычного автомобиля (см. Миф 1). Она управляется бортовым компьютером по проводам, а не механически посредством множества сложных механических и гидравлических элементов. Поэтому надежность трансмиссии гибрида на порядок выше, чем у обычного автомобиля.

— Производители гибридов, особенно Toyota, заложили в свои машины огромный ресурс надежности. Я удивляюсь, что мой 13-летний Haighlander не имеет признаков износа батареи и не требует серьезных ремонтов. Удивляюсь, как элементы батареи при ёмкости 6,5Ач выдерживают ток заряда 100А при рекуперации. Ведь это превышает 15с ! Удивляюсь, как ДВС выдержал частую интенсивную работу с половинным уровнем антифриза в системе (это отдельная история). Мой компаньон удивляется безупречным состоянием батареи его Ford Escape с пробегом 600 тыс.км.

Подытожив всю информацию по данному мифу, делаем вывод, что гибриды гораздо надежнее обычных автомобилей с ДВС, особенно в тяжелых городских условиях эксплуатации, а «попасть» на дорогостоящую замену высоковольтной батареи намного менее вероятно, чем на дорогостоящий ремонт современного дизеля! Поэтому никаких «динозавров»! Только гибрид, или электромобиль!

Миф 3. Гибрид не так экономичен, как заявлено производителями. На самом деле заявленная экономичность достижима. Производители любых машин всегда указывают расход полностью прогретого автомобиля в идеальных условиях, которые достигаются не всегда. Кроме того, у гибрида есть некоторые особенности. По причине высокой тепловой эффективности двигателя гибрида, он прогревается дольше. В холодное время года экономия начинается после примерно 10км.пробега. Если машина зимой используется для редких коротких поездок – Вы будете разочарованы высоким расходом топлива. Во-вторых, для максимальной экономичности температура батареи должна находится в определенных пределах. При слишком холодной и слишком горячей батарее компьютер ограничивает токи заряда и разряда батареи, что снижает экономию. Если температура воздуха ниже -5 градусов или выше +25 градусов, то автомобиль будет иметь повышенный расход, пока батарея нагревается или охлаждается. Наконец, для максимальной экономии, водителю гибрида следует освоить правильный стиль еды: быстро набирать скорость, а затем поддерживать равномерное движение, нежно управляя педалью газа.

Миф 4. На трассе гибрид бесполезен, т.к. не дает экономии. Это не так. Точнее, это так только если из реальной поездки «вырезать» и рассматривать участок с абсолютно равномерным движением. На самом же деле во время поездки по-любому приходится и газ сбросить, и притормозить. Хотя при движении за городом рекуперация происходит гораздо реже, чем в городе, зато перепад скоростей выше, и поэтому энергии в батарею собирается немало. Легкое прикосновение к педали тормоза на скорости 90 км/ч на моем Хайлендере вызывает зашкаливание стрелки рекуперации. Затем, когда я равномерно еду на круиз-контроле, в какой-то момент неожиданно наблюдаю снижение расхода топлива на 30…50%. Смотрю на дисплей и вижу, что батарея отдает накопленную энергию электромотору. Экономия есть и на трассе.

Миф 4. Гибрид плохо переносит зиму. Нисколько! Исправные гибриды в мороз проблем не испытывают. Важно только следить за уровнем заряда высоковольтной батареи перед парковкой. Он должен быть не ниже 70%. В противном случае ставите в режим паркинга, выключаете все потребители и пару минут подзаряжаете батарею работающим двигателем. Если гибрид утром не завелся, то чаще всего виноват малый аккумулятор 12V. Он имеет небольшую ёмкость и может замерзнуть. Но зато его легко можно «прикурить» от соседней машины, работающей на холостом ходу. После запуска надо дать двигателю несколько минут поработать для прогрева и заряда высоковольтной батареи и малого аккумулятора. Владельцу гибрида обязательно надо учитывать, что высоковольтная батарея плохо переносит длительный простой машины. И если летом рекомендуется для ее подзаряда заводить двигатель минимум раз в два – три месяца, то в морозы – раз в две – три недели. Иначе она разрядится ниже критического уровня и для ее оживления потребуется ее снятие и реанимация в специализированной СТО. Следует заметить, что длительный простой батарея Хонды переносит несколько лучше, чем батарея Тойоты.

Миф 5. Гибрид требует более частого и более дорогого ТО. Наоборот! Тормозные колодки изнашиваются только после 100 — 150 тыс.км. пробега, потому что работают мало по причине частого рекуперативного торможения. ДВС гибрида используется в более простом и экономичном режиме, чем ДВС обычного автомобиля, поэтому он менее критичен к техобслуживанию. Конечно, для долгой надежной работы машины надо соблюдать все регламенты и следить за уровнями технических жидкостей. Особенно это касается сроков замены тормозной жидкости, антифриза и масла в трансмиссии. Последние две жидкости для гибрида – специальные. Масло для кондиционера тоже должно быть специальным. Поэтому дозаправку кондиционера лучше делать в специализированной мастерской или у мастеров, знающих эти особенности.

И завершаем эту статью БОНУСОМ, который Вы получаете при эксплуатации гибрида: УДОВОЛЬСТВИЕ ОТ ЕЗДЫ! По этому показателю лучше гибрида – только хороший электромобиль. На гибриде Вы сможете наслаждаться мощным равномерным ускорением на старте. Никаких дерганий и переключений, как у обычной машины с коробкой-автомат! Кстати, многие производители суперкаров, например, Porsche, начинают оснащать свои детища гибридными установками не для экономии топлива, а чисто с целью улучшить ускорение и усилить удовольствие от вождения! В общем, если Вы любите на светофоре быть первым, то гибрид – это для Вас! А если сразу после активного старта Вы увидите впереди мигающий зеленый, не разочаровывайтесь! Спокойно тормозите, заряжайте батарею и получайте удовольствие от того, что Ваши кровные не улетели в выхлопную трубу, как у обычных машин, а аккуратно «собираются» Вашим гибридом в аккумулятор!

Пусть Бог хранит Вас на дорогах!

Как работают гибридные электромобили?

Гибридные электромобили приводятся в движение двигателем внутреннего сгорания и электродвигателем, который использует энергию, запасенную в батареях. Гибридный электромобиль нельзя подключить для зарядки аккумулятора. Вместо этого аккумулятор заряжается за счет рекуперативного торможения и от двигателя внутреннего сгорания. Дополнительная мощность, обеспечиваемая электродвигателем, потенциально может позволить использовать двигатель меньшего размера. Аккумулятор также может питать вспомогательные нагрузки и снижать холостой ход двигателя при остановке.Вместе эти особенности приводят к лучшей экономии топлива без ущерба для производительности. Узнайте больше о гибридных электромобилях.

Изображение в высоком разрешении

Ключевые компоненты гибридного электромобиля

Аккумулятор (вспомогательный): В транспортном средстве с электроприводом вспомогательная аккумуляторная батарея обеспечивает электричеством для запуска автомобиля до включения тягового аккумулятора, а также обеспечивает питание аксессуаров транспортного средства.

Преобразователь постоянного тока в постоянный: Это устройство преобразует мощность постоянного тока высокого напряжения от тягового аккумуляторного блока в мощность постоянного тока низкого напряжения, необходимую для работы аксессуаров автомобиля и зарядки вспомогательной батареи.

Электрогенератор: Вырабатывает электричество от вращающихся колес во время торможения, передавая эту энергию обратно в блок тяговых аккумуляторов. В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

Тяговый электродвигатель: Используя мощность от тягового аккумулятора, этот электродвигатель приводит в движение колеса транспортного средства. В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

Выхлопная система: Выхлопная система направляет выхлопные газы из двигателя через выхлопную трубу. Трехкомпонентный катализатор предназначен для уменьшения выбросов выхлопной системы при выходе из двигателя.

Заливная горловина: Форсунка топливораздаточной колонки присоединяется к резервуару на транспортном средстве для заправки топливного бака.

Топливный бак (бензин): В этом баке хранится бензин на борту транспортного средства до тех пор, пока он не понадобится двигателю.

Двигатель внутреннего сгорания (с искровым зажиганием): В этой конфигурации топливо впрыскивается либо во впускной коллектор, либо в камеру сгорания, где оно смешивается с воздухом, а топливно-воздушная смесь воспламеняется искрой от свечи зажигания. .

Контроллер силовой электроники: Этот блок управляет потоком электроэнергии, подаваемой тяговой батареей, регулируя скорость электрического тягового двигателя и создаваемый им крутящий момент.

Тепловая система (охлаждение): Эта система поддерживает надлежащий диапазон рабочих температур двигателя, электродвигателя, силовой электроники и других компонентов.

Тяговый аккумулятор: Накапливает электроэнергию для использования тяговым электродвигателем.

Трансмиссия: Трансмиссия передает механическую мощность от двигателя и / или электрического тягового двигателя для привода колес.

Как работают гибридные электромобили?

Подключаемые гибридные электромобили (PHEV) используют батареи для питания электродвигателя и другого топлива, такого как бензин, для питания двигателя внутреннего сгорания (ДВС). Аккумуляторы PHEV можно заряжать от розетки или зарядного оборудования, от ICE или посредством рекуперативного торможения. Автомобиль обычно работает на электроэнергии до тех пор, пока аккумулятор почти не разрядится, а затем он автоматически переключается на использование ДВС.Узнайте больше о подключаемых гибридных электромобилях.

Изображение в высоком разрешении

Ключевые компоненты подключаемого гибридного электромобиля

Аккумулятор (вспомогательный): В транспортном средстве с электроприводом вспомогательная аккумуляторная батарея обеспечивает электричеством для запуска автомобиля до включения тягового аккумулятора, а также обеспечивает питание аксессуаров транспортного средства.

Порт зарядки: Порт зарядки позволяет автомобилю подключаться к внешнему источнику питания для зарядки тягового аккумулятора.

Преобразователь постоянного тока в постоянный: Это устройство преобразует мощность постоянного тока высокого напряжения от тягового аккумуляторного блока в мощность постоянного тока низкого напряжения, необходимую для работы аксессуаров автомобиля и зарядки вспомогательной батареи.

Электрогенератор: Вырабатывает электричество от вращающихся колес во время торможения, передавая эту энергию обратно в блок тяговых аккумуляторов. В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

Тяговый электродвигатель: Используя мощность от тягового аккумулятора, этот электродвигатель приводит в движение колеса транспортного средства. В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

Выхлопная система: Выхлопная система направляет выхлопные газы из двигателя через выхлопную трубу. Трехкомпонентный катализатор предназначен для уменьшения выбросов выхлопной системы при выходе из двигателя.

Заливная горловина: Форсунка топливораздаточной колонки присоединяется к резервуару на транспортном средстве для заправки топливного бака.

Топливный бак (бензин): В этом баке хранится бензин на борту транспортного средства до тех пор, пока он не понадобится двигателю.

Двигатель внутреннего сгорания (с искровым зажиганием): В этой конфигурации топливо впрыскивается либо во впускной коллектор, либо в камеру сгорания, где оно смешивается с воздухом, а топливно-воздушная смесь воспламеняется искрой от свечи зажигания. .

Бортовое зарядное устройство: Принимает входящую электроэнергию переменного тока, подаваемую через порт зарядки, и преобразует ее в мощность постоянного тока для зарядки тягового аккумулятора.Он также обменивается данными с зарядным оборудованием и отслеживает характеристики аккумулятора, такие как напряжение, ток, температуру и состояние заряда, во время зарядки аккумулятора.

Контроллер силовой электроники: Этот блок управляет потоком электроэнергии, подаваемой тяговой батареей, регулируя скорость электрического тягового двигателя и создаваемый им крутящий момент.

Тепловая система (охлаждение): Эта система поддерживает надлежащий диапазон рабочих температур двигателя, электродвигателя, силовой электроники и других компонентов.

Тяговый аккумулятор: Накапливает электроэнергию для использования тяговым электродвигателем.

Трансмиссия: Трансмиссия передает механическую мощность от двигателя и / или электрического тягового двигателя для привода колес.

Как работают электромобили?

Полностью электрические транспортные средства (электромобили), также называемые аккумуляторными электромобилями, имеют электродвигатель вместо двигателя внутреннего сгорания.В транспортном средстве используется большая тяговая аккумуляторная батарея для питания электродвигателя, и его необходимо подключать к сетевой розетке или зарядному оборудованию, также называемому питающим оборудованием электромобиля (EVSE). Поскольку он работает на электричестве, автомобиль не испускает выхлопных газов из выхлопной трубы и не содержит типичных компонентов жидкого топлива, таких как топливный насос, топливопровод или топливный бак. Узнайте больше об электромобилях.

Изображение в высоком разрешении

Ключевые компоненты полностью электрического автомобиля

Батарея (полностью электрическая вспомогательная): В транспортном средстве с электрическим приводом вспомогательная батарея обеспечивает электроэнергией аксессуары транспортного средства.

Порт зарядки: Порт зарядки позволяет автомобилю подключаться к внешнему источнику питания для зарядки тягового аккумулятора.

Преобразователь постоянного тока в постоянный: Это устройство преобразует мощность постоянного тока высокого напряжения от тягового аккумуляторного блока в мощность постоянного тока низкого напряжения, необходимую для работы аксессуаров автомобиля и зарядки вспомогательной батареи.

Тяговый электродвигатель: Используя мощность от тягового аккумулятора, этот электродвигатель приводит в движение колеса транспортного средства.В некоторых автомобилях используются мотор-генераторы, которые выполняют как приводную, так и регенеративную функции.

Бортовое зарядное устройство: Принимает входящую электроэнергию переменного тока, подаваемую через порт зарядки, и преобразует ее в мощность постоянного тока для зарядки тягового аккумулятора. Он также обменивается данными с зарядным оборудованием и отслеживает характеристики аккумулятора, такие как напряжение, ток, температуру и состояние заряда, во время зарядки аккумулятора.

Контроллер силовой электроники: Этот блок управляет потоком электроэнергии, подаваемой тяговой батареей, регулируя скорость электрического тягового двигателя и создаваемый им крутящий момент.

Тепловая система (охлаждение): Эта система поддерживает надлежащий диапазон рабочих температур двигателя, электродвигателя, силовой электроники и других компонентов.

Тяговый аккумулятор: Накапливает электроэнергию для использования тяговым электродвигателем.

Трансмиссия (электрическая): Трансмиссия передает механическую энергию от тягового электродвигателя для привода колес.

Каков принцип создания гибридного автомобиля?

Гибридные автомобили — это первый шаг к переходу на электромобили, когда дело касается транспорта. Чтобы снизить уровень загрязняющих выбросов, производимых двигателями внутреннего сгорания, у них есть электродвигатель, который заменяет или поддерживает бензиновый или дизельный двигатель в зависимости от того, как он используется. Существует несколько различных типов гибридных автомобилей со своими преимуществами и методами работы.

Различные типы гибридных автомобилей

Легкие гибридные автомобили

Легкие гибридные автомобили являются лишь частично гибридными и могут снимать некоторую нагрузку со стороны двигателя внутреннего сгорания, чтобы снизить его расход топлива.В этих автомобилях есть небольшая батарея, которая может обеспечивать резервное копирование двигателя внутреннего сгорания, но эта технология не позволяет использовать электрическое вождение.

Поскольку при движении автомобиля расходуется больше всего энергии, такая низкоуровневая гибридизация может снизить расход топлива при движении по городу (от 5 до 10%). Он заряжается кинетической энергией, возникающей при торможении и замедлении, что делает его автономной системой, которую не нужно заряжать от розетки.

Однако до сих пор он показал ограниченную производительность, а экономия на выбросах CO ₂ низкая.

Гибридные автомобили

Гибридный автомобиль (или HEV, сокращенно от Hybrid Electric Vehicle ), имеет аккумулятор с достаточной емкостью, чтобы проехать несколько километров в полностью электрическом режиме. Как и у мягкого гибрида, аккумулятор этого автомобиля заряжается за счет преобразования кинетической энергии, выделяющейся при торможении и замедлении. При езде по городу это позволяет электродвигателю регулярно заменять двигатель внутреннего сгорания. Таким образом, водитель экономит топливо, наслаждаясь поездкой без шума и вибрации двигателя — качества, уникальные для электромобиля.

Модели последнего поколения предлагают более динамичные и гибкие характеристики, такие как новая линейка гибридных автомобилей Renault E-TECH с интеллектуальной многорежимной коробкой передач, позволяющей легко переключаться между режимами.

Например, новые гибриды Renault E-TECH могут ездить в полностью электрическом режиме до 80% их пробега по городу. А их расход топлива при езде по городу примерно на 40% ниже, чем у аналогичного автомобиля с бензиновым двигателем.

Перезаряжаемые гибридные автомобили

Перезаряжаемый гибридный автомобиль (или PHEV, сокращенно от Plug-in Hybrid Electric Vehicle), немного ближе к полностью электрическому транспортному средству с перезаряжаемой батареей большей емкости (9.8 кВтч для линейки Renault PHEV). Перезаряжаемый гибридный автомобиль подключается к подходящей домашней розетке или общественной точке зарядки, чтобы «зарядиться» электричеством. Эта способность заряжаться от сети дает ему полный запас хода в несколько десятков километров.

Перезаряжаемые гибридные автомобили идеально подходят, например, для всех поездок по городу в течение недели в полностью электрическом режиме, без использования ископаемого топлива и, следовательно, без выбросов *. Преимущества очевидны как для окружающей среды, так и для вашего кошелька! В длительных поездках перезаряжаемый гибридный двигатель ведет себя как обычный гибридный двигатель, поскольку автомобиль запускается от электричества и частично работает в электрическом режиме.

Благодаря моделям PHEV и их способности заряжаться от сети водители делают большой шаг к переходу на полностью электрические.

Итак, как это работает в общих чертах? В отличие от мягкого гибрида, электродвигатель гибридного автомобиля или перезаряжаемого гибридного автомобиля фактически используется для поворота колес, чтобы обеспечить даже полностью электрическое вождение. Автомобили HEV и PHEV имеют тяговую батарею (в дополнение к обычной батарее автомобиля с двигателем внутреннего сгорания), которая используется только для питания электродвигателя.
Во время пуска и разгона электродвигатель гибрида и перезаряжаемого гибрида с его мгновенным крутящим моментом заменяет двигатель внутреннего сгорания и делает транспортное средство более отзывчивым.

Какой бы ни была степень гибридизации, электродвигатель действует как генератор, который заряжает аккумулятор, пока автомобиль замедляется во время замедления и торможения. Благодаря этой бесплатной энергии снижается расход топлива, что соответственно снижает эксплуатационные расходы. Перезаряжаемые гибридные модели
также имеют тяговую батарею большей емкости.Автомобиль можно подключить к электросети для зарядки аккумулятора и, таким образом, увеличить запас хода в полностью электрическом режиме.

Преимущества гибридного автомобиля

Комбинируя электродвигатель с двигателем внутреннего сгорания, гибридные автомобили могут снизить выбросы при эксплуатации * и потребление ископаемого топлива на 5–40% в зависимости от уровня гибридизации. Гибридные и перезаряжаемые гибридные автомобили также имеют то преимущество, что они не имеют шума двигателя, а также обладают динамичным, но расслабляющим опытом вождения в электрическом режиме.
Помимо этих основных качеств, мы можем добавить интеллектуальное управление энергопотреблением с помощью различных калькуляторов, которые оптимизируют урожайность автомобиля в режиме реального времени и обеспечивают наилучшую производительность в любых условиях.
Кроме того, в гибридных автомобилях Renault используются все знания и ноу-хау номер 1 в Европе на рынке электромобилей.

Гибрид и электромобили

Помимо того, что гибриды в меньшей степени зависят от зарядных устройств для преодоления больших расстояний, они также оснащены высокопроизводительным газовым двигателем, отвечающим последним экологическим стандартам.
Что касается полностью электрического автомобиля, в любой поездке на него можно положиться, поскольку он обладает полной мощностью при запуске, мощным устойчивым ускорением и динамичным плавным управлением без шума двигателя.

* Ни выбросы CO в атмосферу ₂ , ни загрязняющих веществ во время движения (за исключением изнашиваемых деталей)

Авторские права: He & Me, Жан-Брис ЛЕМАЛЬ, Оливье МАРТЕН-ГЕМБЬЕ.

2.972 Как работают гибридные электромобили

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ: Преобразуйте накопленную химическую энергию в механическую, чтобы управлять транспортным средством, полезным и экологически безопасным способом. ПАРАМЕТР ДИЗАЙНА: Гибридный электромобиль. Система, включающая батареи, электродвигатели, генератор и второй источник крутящий момент с источником топлива. Вторым источником крутящего момента часто является внутреннее сгорание. двигатель, работающий на бензине. В других случаях это может быть I.C.E. работающий на водороде, дизельный двигатель, небольшая газовая турбина / генератор или двигатель Стирлинга (последние два H.E.V. все еще в значительной степени теоретические). ПОЧЕМУ ГИБРИДНЫЙ АВТОМОБИЛЬ? Все любят машины, они удобны, быстро доставят из машины место в другое. Все ненавидят загрязнение, оно делает растения и животных счастливыми. окружающая среда недовольна. H.E.V. это компромисс. Чистые электромобили, в то время как выбросы «бесплатно», не может преодолевать дистанции или обеспечивать питание (для любой увеличенной длины время) автомобилей с двигателями внутреннего сгорания. Двигатели внутреннего сгорания загрязняют окружающую среду.H.E.V. сочетают в себе и то, и другое, поэтому автомобиль может ехать так далеко и столько, сколько захочет большинство людей. и выделяют лишь небольшую часть вредных газов, выделяемых автомобилями с двигателем внутреннего сгорания. H.E.V. делает это путем балансировки того, когда и как используется каждый двигатель. На шоссе, когда внутренний двигатели внутреннего сгорания наиболее эффективны, и там, где батарея будет разряжена очень быстро в электромобиле I.C.E. используется. Для более коротких поездок по городу электродвигатель используется либо исключительно, либо таким образом, что I.C.E. также работает, при максимальной эффективности. ГЕОМЕТРИЯ / СТРУКТУРА: Источники крутящего момента: Двигатель внутреннего сгорания, относительно малой мощности, около 20 л.с. Один, а точнее несколько электродвигателей Накопитель энергии: Аккумулятор (для электродвигателя) — обычно обычный автомобильный аккумулятор, но различается от машины к машине. Другие накопители энергии, такие как маховики и «ультраконденсаторы» не исследованы так полно, как батареи, но могут быть видел в будущем. Топливный элемент — бензин или дизельное топливо для среднего коммерческий автомобиль, проводятся другие исследования по водороду и другим потенциальным источникам топлива. Преобразователь энергии / «Коллектор»: Генератор — генератор преобразует электрическую энергию от батареи в механическое вращательное и преобразует вращение обратно в энергию для зарядки аккумулятора. Источник крутящего момента может быть либо I.C.E. или вал колеса при рекуперативном торможении (см. Ниже). Управление: трансмиссия, различные компьютеризированные и механические системы управления. Системы управления сильно различаются от автомобиля к автомобилю. Как и описанный ниже, они все могут переключать свой режим привода с электрического на I.C.E., в режим, в котором двое работают сразу. На шоссе, когда двигатели внутреннего сгорания наиболее загружены эффективный, и там, где аккумулятор в электромобиле разряжался бы очень быстро, Я.C.E. Для более коротких поездок по городу используется электродвигатель. исключительно или таким образом, чтобы I.C.E. также работает с максимальной эффективностью. КАК ВСЕ ПОДХОДИТ ВМЕСТЕ: Существует две основные геометрии H.E.V. системы: параллельные и последовательные. Параллельный Схема Параллельная система Серия Схема Система серии СИСТЕМА ПРИВОДА И ВСЕ ЕЕ ДОСТУПНО ВМЕСТИМОСТЬ В ВАШЕМ АВТОМОБИЛЕ: ЧАС.Е.В. системы привода очень сложны и различаются значительно от автомобиля к автомобилю. Батареи в целом сбалансированные — они либо центрированы или распределены между передней и задней частью автомобиля, потому что они тяжелые и занимают большой объем. Все остальные компоненты скомпонованы для максимальной эффективности и удобство (во множестве различных конфигураций). Количество электродвигателей варьируется, так как делает неэлектрический источник крутящего момента. Наличие двух источников питания делает переключение механизм необходим.Большинство H.E.V. системы также позволяют как I.C.E. (или другие неэлектрические двигатель) и электродвигатели должны работать одновременно. Way Cool Прозрачный Вид возможного H.E.V. Система в автомобиле На этом рисунке показана только одна возможная система привода — как при выборе тип батареи, неэлектрический источник крутящего момента и почти все остальное, что связано с ВНЭ, варианты бесконечны. ДОМИНАНТНАЯ ФИЗИКА: Поток мощности через гибридную систему, а также эффективность и механика компонентов и соединений в нем составляет наиболее важную физику в H.E.V. Что касается используемых компонентов, объект H.E.V. дизайнер должен подключить и контролируйте каждую часть, чтобы достичь максимальной эффективности. Двигатель внутреннего сгорания наиболее эффективно работает на скоростях шоссе, поэтому его используют в одиночку вождения по шоссе.Однако это очень неэффективно при остановке и движении. An электродвигатель скоро разрядит свою батарею при длительной поездке по шоссе, но может управлять автомобиль эффективно преодолевает городское движение без выбросов в город Атмосфера. Конечно, есть промежуточные режимы движения, когда оба I.C.E. а также электродвигатели работают в тандеме, как при ускорении автомобиля. Поток мощности через приводной механизм зависит от устройства системы и несколько муфт, которые входят в зацепление и отсоединяют компоненты от узла.В следующих схемы (переходите по ссылкам): соленоид муфты # 1 управляет соединением между I.C.E. и генератор. соленоид муфты # 2 управляет соединением между I.C.E. и трансмиссия. муфта свободного хода # 3 управляет соединением между I.C.E. и система. обгонные муфты № 4 и 5 контролирует соединения между электродвигателями и системой. Мощность поступает от двигателя внутреннего сгорания через вторичный карданный вал к трансмиссии. Затем он течет от трансмиссии к первичному приводу. вал, а затем к колесам. Обгонные муфты 3 и 5 включены, все остальные включены. отключен. Мощность течет от обоих электродвигателей через трансмиссию и к приводной вал и шины.Обгонные муфты 4 и 5 включены, все остальные включены. отключен. Мощность поступает от двигателя внутреннего сгорания через вторичный ведущий вал через трансмиссию, затем к первичному ведущему валу, а затем к шины. Мощность также поступает от обоих электродвигателей к трансмиссии, а затем к первичный приводной вал и шины. Обгонные муфты 3, 4 и 5 включены и электромагнитная муфта 2 включена.Все остальные отключены. Мощность передается от колес к первичному ведущему валу, а затем через трансмиссия через вторичный приводной вал и к генератору, и, наконец, к батареи. Это происходит во время рекуперативного торможения. Электромагнитные муфты 1 и 2 включены, все остальные сцепления выключены. Мощность поступает от двигателя внутреннего сгорания через приводной вал 2, к трансмиссии, а затем к ведущему валу 1 и шинам.Власть также течет из I.C.E. через приводной вал 2 и к генератору. Обгонная муфта 3 и соленоид сцепление 1 включено, все остальные выключены. Мощность поступает от двигателя внутреннего сгорания через вторичный ведущий вал к трансмиссии, затем через первичный приводной вал и шины. В ЛЕД. также подает питание на генератор через электромагнитную муфту 1, а затем на батареи.Кроме того, электродвигатели обеспечивают питание первичного приводного вала через коробка передач. Все сцепления включены. Многие легковые и негибридные автомобили также используют рекуперативное торможение. Эта система забирает часть энергии, обычно рассеиваемой трением. когда автомобиль тормозит и преобразует его обратно в полезную энергию. Если: T (t) = крутящий момент Вт (т) = частота вращения колеса (оборотов / время) P (t) = Мощность = T * W Вал колеса, вращающийся со скоростью = W и с крутящим моментом = T, генерирует мощность P, все функции времени.Принятие мощности от колес замедлит машину вниз, что обычно нежелательно, за исключением торможения. Когда тормоза нажаты, вал генератора соединен с валом колеса, поэтому он может вращаться за счет мощности колес. Затем генератор преобразует эту механическую / вращательную мощность в электрическую. мощность: [ПРОВЕРИТЬ МАТЕМАТИЮ !! ИЛИ БУДУТ УДАЛЕНЫ] Для генератора постоянного тока: a = a (N, B, l, r) = константа (для конкретный генератор) В (t) = напряжение I (t) = ток = a * T, и P (электрический) = I * V = T * W = П (механический) , тогда: I = (W / V) * T, и В = В / В * Ш Таким образом, выходная электрическая мощность равна P = V * I = T * W, если предположить, что потери на трение пренебрежимо малы.Этот электрический затем энергия используется для зарядки аккумулятора автомобиля, сохраняя его для использования в будущем. H.E.V. также заряжает аккумулятор с помощью I.C.E. через тот же процесс, когда автомобиль находится в движении. Контроллер отслеживает состояние аккумулятора и скорость I.C.E. при низком заряде батареи и I.C.E. скорость высокая, подключается приводной вал двигателя к генератору, потребляющий энергию от I.C.E. заряжать батарея. Поскольку этот контроллер установлен, автомобиль не теряет мощность при ускорение, восхождение на холм или иная потребность в полной мощности. ОГРАНИЧИТЕЛЬНАЯ ФИЗИКА: Производительность H.E.V. ограничен своей эффективностью и его способность нести собственное топливо. Емкость аккумулятора и плотность энергии топлива одинаковы. ограничения на количество мощности, которое может выдержать транспортное средство. Три основных типа аккумуляторов — свинцово-кислотные (наиболее обычный автомобильный аккумулятор), NiCd (никель-кадмиевый) и более новый NiMH (никель-металлогидридный). Удельная энергия батареи, удельная мощность, стоимость и срок службы являются наиболее важными факторами. выбор аккумулятора. Удельная энергия (Вт-ч / кг) Удельная мощность (Вт / кг) Ориентировочная стоимость ($ / кВтч) Примерный срок службы (циклы разряда до 80%) Свинцово-кислотный 35 200 125 450 NiCd 40 175 600 1250 NiMH 70 150 540 1500 Единицы: удельная энергия или мощность измеряется на единицу массы.Это важно, потому что любой аккумулятор в сборе обеспечит достаточно энергии при наличии достаточного количества батарей, но H.E.V. имеет только ограниченный объем и грузоподъемность, поэтому необходимо использовать батареи с высокой плотностью энергии / мощности. Вт-ч / кг = ватт-часы / килограмм — количество часов, в течение которых стоит 1 кг батареи может обеспечить определенное количество ватт мощности. Вт / кг = ватт / кг — количество ватт, которое может обеспечить батарея на 1 кг. $ / кВт-ч = долларов / киловатт-час — сумма денег за каждый час электроэнергии затраты, мощность измеряется тысячами ватт. Циклы до 80% DOD (глубина разряда) — батарея циклически проходит через химическая реакция (которая зависит от ее типа) для выработки электроэнергии. Это количество циклов, которое может обеспечить каждая батарея, прежде чем она окажется в пределах 80% разряд (состояние, при котором на аккумуляторе нет падения напряжения, поэтому он может не подавать питание).Приведенные числа не учитывают пополнение счета. УЧАСТКИ / ГРАФИКИ / ТАБЛИЦЫ: Не отправлено ГДЕ НАЙТИ ГИБРИДНЫЕ ЭЛЕКТРОМОБИЛИ: Toyota, Ford, GM, Honda, Saturn … все основные машины компания уже разработала или находится в процессе разработки H.E.V. Много других, Также участвуют более мелкие компании, а также частные и государственные исследовательские агентства. ССЫЛКИ / ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ: Интернет-каталог Альтернативные виды топлива и современные автомобили Министерство энергетики / Национальное Страница лаборатории возобновляемой энергии HEV Система привода : Патент США № 5667029 Общие: Патент США № 05343970

Гибридный автомобиль: как это работает

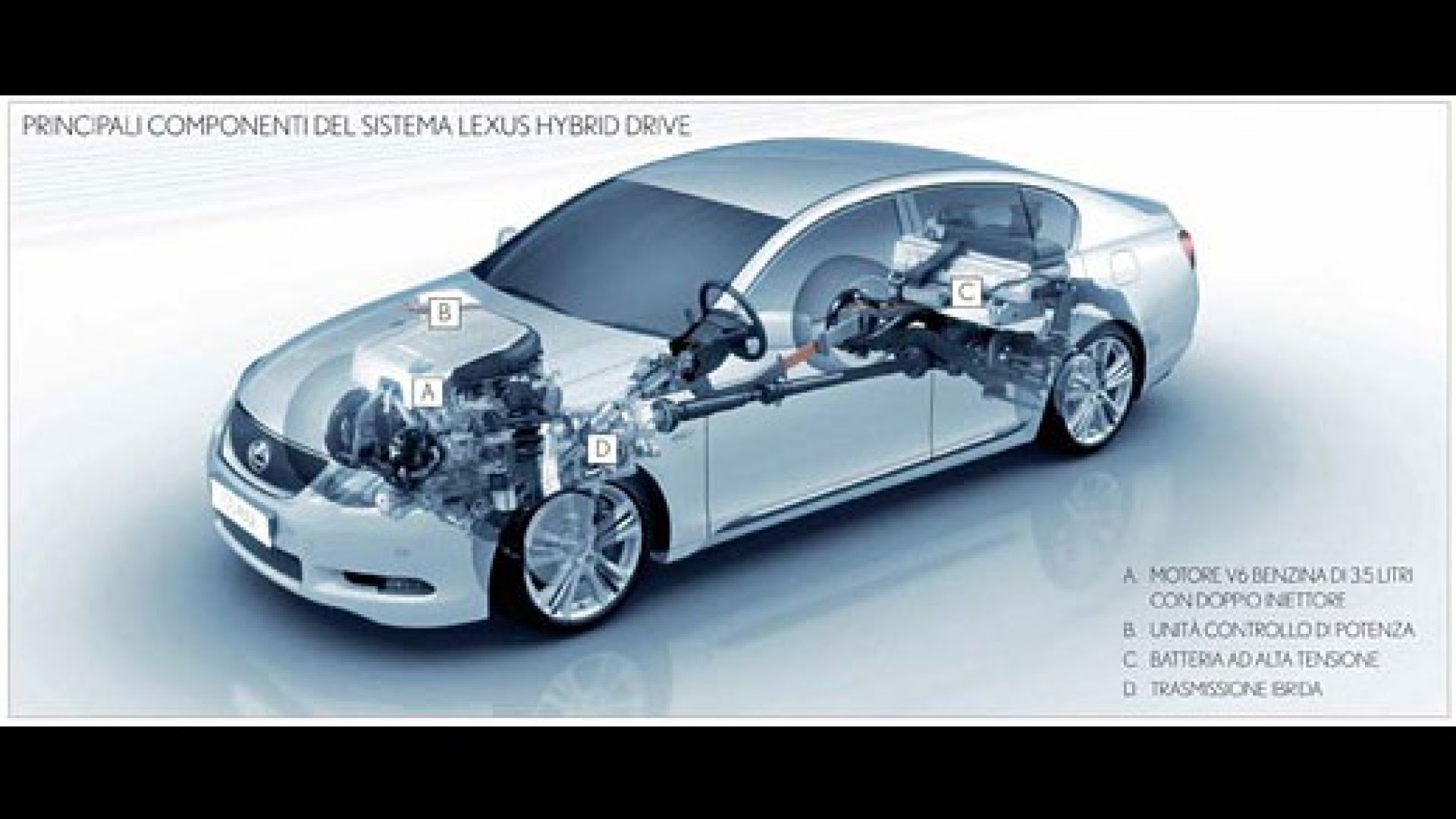

Основные компоненты классического гибрида

В классических гибридах четыре компонента работают вместе, чтобы объединить механику и вычисления с большим эффектом:

• Двигатель внутреннего сгорания
• Электродвигатель
• Аккумуляторная система
• Блок управления

Двигатель внутреннего сгорания, , который связан со всеми ведущими колесами, обеспечивает большую часть мощности. В физике мощность — это количество энергии, поставляемой системой в единицу времени.Проще говоря, мощность можно рассматривать как выход энергии … на крейсерской скорости. Это также помогает перезарядить батареи.

Электродвигатель , также связанный с колесами, помогает двигать автомобиль на низких скоростях. Во время фаз замедления и торможения он восстанавливает кинетическую энергию объекта за счет его движения. , превращает его в электричество Форму энергии, возникающую в результате движения заряженных частиц (электронов) через проводник … и использует его для зарядки аккумулятора.

Аккумуляторная система хранит всю произведенную электроэнергию и перераспределяет ее между электродвигателем и другим автомобильным оборудованием, включая фары, окна и приборную панель. Он рассчитан на весь срок службы автомобиля и никогда не подключается к электросети (за исключением описанного ниже подключаемого гибрида).

Блок управления принимает решение. Он знает, откуда берется тепловая и электрическая энергия, ее соответствующие количества и где ее необходимо распределять в любое время.Несколько тысяч раз в секунду он анализирует команды водителя относительно доступной энергии, чтобы оптимизировать использование двигателя внутреннего сгорания и тем самым уменьшить количество топлива Топливо — это любое твердое, жидкое или газообразное вещество или материал, который может быть объединен с окислителем … потребление.

Как автомобиль реагирует на ваши команды

• Вы заводите машину, а затем едете со скоростью менее 40 километров в час, например, в городе. Если аккумулятор заряжен в достаточной степени для приведения в движение транспортного средства с помощью электродвигателя, блок управления отключает двигатель внутреннего сгорания, который неэффективен на низких скоростях или при ускорении и, следовательно, потребляет много топлива.Если аккумулятор разряжается при зарядке, двигатель внутреннего сгорания запускается снова, приводит в движение автомобиль и одновременно заряжает аккумулятор.
• Если вам нужно быстро разогнаться или проехать по крутому склону, блок управления дает команду двигателю и мотору работать вместе.
• Если вы путешествуете с крейсерской скоростью (т. Е. Быстро), большую часть работы выполняет двигатель внутреннего сгорания.
• Если вы снизите скорость и затормозите, двигатель внутреннего сгорания отключается, и кинетическая энергия, производимая вращением колеса, восстанавливается электродвигателем, который, действуя как генератор энергии, заряжает аккумулятор для последующего использования.
• Если вы останавливаетесь, двигатель и мотор отключаются для экономии топлива, а электрические системы автомобиля получают питание от аккумулятора. Если вы снова заведете автомобиль, электродвигатель бесшумно снова включится.

Следует иметь в виду:

• Гибридные автомобили нового поколения включают в себя не только силовые агрегаты. Они также отличаются улучшенной аэродинамикой, меньшим весом и меньшим двигателем внутреннего сгорания.
• Гибридный автомобиль сочетает в себе мощность и запас хода двигателя внутреннего сгорания с бесшумностью и чистотой электродвигателя.
Гибридная технология
• улучшает характеристики ДВС за счет меньшего расхода топлива и снижает выбросы CO ₂ . Уровень экономии топлива трудно оценить, поскольку он зависит от того, управляет ли пользователь автомобилем в оптимальных условиях, известных как эко-вождение. Кроме того, автопроизводители иногда переоценивают экономию.

Гибридный автомобиль сочетает в себе двигатель внутреннего сгорания и электродвигатель.

Подключаемые гибриды

Как следует из названия, подключаемые к электросети гибридные автомобили можно подключать и заряжать от сети, что невозможно для классических гибридов.

Батареи больше, тяжелее и могут накапливать больше энергии, что гарантирует «полностью электрическое» движение на расстояние не менее 30-40 километров. В классических гибридах полностью электрическое вождение без использования двигателя внутреннего сгорания возможно только на 3 или 4 километрах, поскольку электродвигатель используется только для «разгрузки» двигателя внутреннего сгорания. Подключаемый гибрид представляет собой переход к полностью электрическим транспортным средствам.

Существуют различные другие типы гибридных транспортных средств, такие как концепция «расширителя запаса хода», в которой небольшой двигатель внутреннего сгорания расширяет запас хода полностью электрического транспортного средства за счет регулярной подзарядки аккумулятора.

Как работает гибридный автомобиль

Как работает гибридный автомобиль | Toyota Hybrid Орландо Сохраненные автомобили

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:

Сохранить

Сохранив несколько транспортных средств, вы можете просмотреть их здесь в любое время.

Знаете ли вы, что Toyota из Орландо предлагает широкий выбор гибридных автомобилей в нашем представительстве?

---

Мы все знаем, что гибридные автомобили — отличный способ интегрировать ваши экологические тенденции в ваши привычки вождения, поскольку они обеспечивают экологически чистый способ передвижения по Орландо.Большинство из нас также знает, что гибридные автомобили, как правило, чрезвычайно экономичны, что позволяет сэкономить кучу денег на заправке. Однако как именно работают эти экологически чувствительные автомобили?

Toyota of Orlando с гордостью предлагает ответы водителям из Центральной Флориды, интересующимся этим инновационным типом транспортных средств! Гибридный автомобиль — это стратегическая смесь автомобиля с бензиновым двигателем и электромобиля. Хотя бензиновые автомобили удобны, они могут повлечь за собой более высокие затраты на топливо и более вредные выбросы; с другой стороны, в то время как электромобили сокращают потребление топлива и вредные выбросы, они не совсем удобны, поскольку, как правило, они могут путешествовать только на короткие расстояния на более низких скоростях, прежде чем им потребуется зарядка.Хотя в Центральной Флориде есть несколько мест для подзарядки, водители Орландо могут расстраиваться от вождения, пока не будет предоставлено больше.

Как точно работает гибридный автомобиль?

Гибриды Orlando в нашем представительстве используют технологию Toyota Hybrid Synergy Drive System. Заглянув под капот, вы увидите электродвигатель и бензиновый двигатель; они работают вместе, чтобы создать потрясающую экономию топлива и сократить выбросы, при этом позволяя вам двигаться с необходимой скоростью и расстоянием.Кроме того, вы получите удовольствие от плавной и тихой езды, особенно на низких скоростях! Гибриды из Центральной Флориды, такие как новая Toyota Prius, действительно могут определить, сколько мощности требуется вашей поездке, и будут плавно переключаться между электродвигателем, бензиновым двигателем и их комбинацией, чтобы доставить вас туда, где вам нужно, и в самый экономичный способ. Чтобы лучше понять процесс вождения гибридного автомобиля, давайте поближе познакомимся с известной Toyota Prius.

Toyota Prius — параллельный гибрид; это означает, что у него есть бензиновый двигатель и электродвигатель, которые отделены друг от друга.Далее каждый может работать сам по себе. Toyota разработала Prius таким образом, чтобы он по возможности использовал электроэнергию (которая хранится в батарее) вместо энергии бензина. Таким образом, когда вы едете на малой скорости — например, съезжаете с проезжей части или сидите в плотном потоке транспорта — вы будете работать с электродвигателем. Когда вы начинаете ускоряться, этому гибридному автомобилю требуется больше энергии, поэтому один электродвигатель не справится с этим. Во время небольшого ускорения этот автомобиль будет использовать как электродвигатель, так и бензиновый двигатель вместе, чтобы обеспечить достаточную мощность вашего автомобиля.

Когда вы нажимаете педаль до упора — это также называется полным ускорением — вы используете бензиновый двигатель. Между тем, аккумулятор работает сверхурочно, обеспечивая приводную мощность электродвигателю. Когда вы начинаете тормозить или сбавлять скорость, бензиновый двигатель отключается для экономии топлива; поскольку вы все еще движетесь и создаете импульс, электродвигатель преобразует его в энергию, чтобы отложить ее на потом. Когда вы останавливаетесь, ваш бензиновый двигатель все еще не используется, и вы используете только электроэнергию, и процесс начинается снова с зеленым светом.

Тест-драйв гибридных автомобилей на Тойоте Орландо

Как уже отмечалось, Toyota Prius в нашем представительстве в Центральной Флориде может определить, сколько энергии вам нужно, поэтому он легко переключается между бензином и электричеством. Однако вы никогда даже не узнаете — переходы достаточно плавные, чтобы ваше вождение было чрезвычайно приятным. Кроме того, этот инновационный гибридный автомобиль Orlando имеет обтекаемый дизайн, делающий его более аэродинамичным, снижающим сопротивление ветра и помогающим еще больше повысить топливную экономичность!

Кроме того, наше представительство Toyota в Орландо с гордостью предлагает другие модели семейства Toyota Prius, включая Toyota Prius c и Prius v! Toyota Prius c — это спортивный компактный вариант, который очень нравится городским водителям, в то время как Prius v предлагает более просторный и удобный для семьи вариант.Мы также предлагаем Toyota Camry Hybrid и Toyota Avalon Hybrid в Центральной Флориде водителям, которые ищут модель, отличную от Prius, а также Toyota Highlander Hybrid Orlando и Toyota RAV4 Hybrid в качестве гибридного решения для водителя внедорожника.

Приходите сегодня в наш дилерский центр, чтобы ознакомиться со всеми удивительно инновационными гибридными автомобилями Toyota, которые мы можем предложить — как новыми, так и подержанными. И не забудьте спросить о наших специальных предложениях на новые и подержанные автомобили, чтобы сделать вашу покупку намного более доступной!

Поиск

Поиск по ключевому слову

Поиск по фильтрам

Тип: новые, бывшие в употреблении, сертифицированные, бывшие в употреблении, год изготовления, модель

ИДТИ

Сохранено

СОХРАНЕННЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА

У вас нет сохраненных машин!

Ищите эту ссылку в избранном:

Сохранить

Сохранив несколько транспортных средств, вы можете просмотреть их здесь в любое время.

Тойота Орландо 28.

No related posts.
