Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Содержание

Для чего нужна шаровая опора


Что такое шаровая в автомобиле

Добрый день, дорогие друзья. Сегодня поговорим о важном элементе подвески – шаровой опоре автомобиля. Узнаем, что это такое и где она находится. Я расскажу, для чего она предназначена, как проявляются признаки ее неисправности, что значит, стучит шаровая опора. Ответим на частые вопросы автовладельцев.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:
  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
Причины поломки:
  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:


Как правильно выбрать новую шаровую опору:

Шаровая опора: описание,устройство,фото,видео,история,диагностика и замена

Одним из самых важных элементов передней подвески, является — шаровая опора. Правда раньше применяли и на задней оси, но это были единичные случаи, когда задние колеса умели подруливать в такт передним (сейчас такая конструкция практически не применяется). Опора как собственно и опорный подшипник позволяет вашим колесам отклоняться (попросту поворачивать), без этой конструкции это сделать бы было не возможно. В этой статье я поговорю об устройстве, как она работает и можно ли ее отремонтировать сделать вечной.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам В общем как обычно будет много полезной информации, так что продолжаем читать …

Содержание статьи

  • Зачем нужна шаровая опора
  • История создания
  • Устройство
  •   Диагностика и замена
  • Как работает?
  • Причины и следствия выхода из строя шаровых опор
  • Ремонт шаровой опоры
  • Ресурс шаровой опоры
      • Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
      • Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
      • Датчик расхода воздуха: принцип работы,виды,неисправности,фото
      • Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Зачем нужна шаровая опора

Шаровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

История создания

Шаровые опоры были изобретены и использованы в качестве альтернативы шкворневому механизму. Первоначально шаровые опоры использовались только в конструкции передней подвески и обеспечивали возможность поворота колес автомобиля вокруг вертикальной оси. Стандартная конструкция шаровой опоры, остающаяся практически неизменной и в наши дни, была разработана итальянскими инженерами для Fiat более 40 лет назад.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Устройство

Технический прогресс привел к появлению изменений в первоначальном устройстве шаровых опор, хотя они не носили принципиального характера. На смену штампованным половинкам корпуса, соединенным точечной сваркой, пришли опоры литые и разборные — с резьбовой крышкой, необслуживаемые и обслуживаемые — с пресс-масленками. Эти усовершенствования были оправданы и полезны. Сегодня конструкция самой распространенной необслуживаемой шаровой опоры состоит из: корпуса со сферической выемкой и пальца с шаром на одном конце и резьбой на другом. Пыльник, надетый на палец, предотвращает попадание влаги и грязи в заполненный специальной густой смазкой корпус.

Главная функция шаровой опоры: обеспечить во время вертикального перемещения колеса его фиксированное положение в горизонтальной плоскости. Шаровой палец может вращаться в корпусе, раскачиваясь при этом на небольшие углы. То есть, в плоскости своего крепления шаровая опора обеспечивает одновременные вращательные и линейные (ограниченные) перемещения пальца.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Все детали шаровой опоры изготавливаются, как правило, из стали. Для снижения трения соприкасающихся рабочих поверхностей, сферическое углубление корпуса покрывают пластмассой или другим полимерным материалом. Однако, существуют шаровые опоры, в конструкцию которых не входит  полимерное покрытие между корпусом и пальцем. Это касается, прежде всего, устаревших отечественных автомобилей. Это модели комплектовались разборными шаровыми опорами, в которых люфты устранялись подтяжкой крышки.

Существует два способа крепления шаровой опоры. В первом случае, она крепится болтами к рычагу. Во втором – запрессовывается в него. При выходе закрепленной болтами шаровой опоры из строя, ее можно заменить отдельным узлом. Для этого достаточно просто купить и установить его, привернув болтами к рычагу. Во втором случае – придется менять рычаг подвески с уже предустановленной, запрессованной шаровой опорой. Стоимость такого ремонта значительно выше, поскольку включает и стоимость рычага.

Запрессованные шаровые опоры, как правило, устанавливаются на автомобилях японского производства.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Азиатские производители автозапчастей предлагают потребителю шаровые опоры на такие автомобили в виде отдельных узлов. Это гораздо дешевле, но следует отдавать себе отчет в том, что их качество значительно уступает оригиналу, и рычаг придется переделывать «кустарным способом», превращая его в деталь, не подлежащую гарантийному ремонту

  Диагностика и замена

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой. Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение п
ыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Ремонт шаровой опоры

Существует несколько способов ремонта.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Зачастую, шаровую опору заменяют новой. Замена опоры вместе с рычагом у большинства иномарок является очень даже недешевым удовольствием, так как цена одного рычага составляет не маленькую сумму, а есть и такие автомобили, у которых сложные много-рычажные подвески (до 5-ти только с одной стороны). Стоимость выполненных работ тоже будет достаточно высокая для нижнего рычага, и вдвое больше — для верхнего. Поэтому услуги реставраторов, которые занимаются ремонтом даже тех опор, которые меняют в сборке с рычагом, значительно востребованы.

Реставрация обходится намного дешевле, чем приобретение новой детали. Это особенно заметнее для опор, которые поставляются в сборе с рычагами. Для их восстановления могут использоваться различные технологии.

  • Самая легкая – это переделка шаровой опоры в разборную, смена вкладышей из пластика и полирование пальца.
  • Несколько трудоемкая технология – жидким полимером под давлением заполняется корпус. Далее этот полимер в зазорах застывает.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Запрессованные опоры в рычаги сначала извлекают, а затем производят замену не оригинальными опорами.

Помните, что подобная экономия, быть может, станет причиной неприятностей на дороге, во избежание этого, рекомендуется использование все-таки новых узлов.

Ресурс шаровой опоры

Служебный срок шаровой опоры в основном зависит от нескольких факторов, он может колебаться от 15 до 120 тысяч километров.

Резко сокращает «жизнь» шаровой опоры даже небольшая трещинка в пыльнике. Она может привести к проникновению воды, грязи и песка в шарнир. Для предотвращения поломки шаровой опоры необходимо наблюдать состояние защитного резинового чехла. Лучше всего это делать на эстакаде.

Чтобы шаровые опоры прослужили дольше, следует аккуратнее ездить по разбитым дорогам, а также своевременно заменять поврежденные пыльники.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия

ПОХОЖИЕ СТАТЬИ:
  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • КАК ПРОИЗВОДЯТ АВТОМОБИЛИ В ГЕРМАНИИ — немецкие авто видео.
  • Новый Audi Q2 2016-2017 описание технические характеристики фото видео
  • Volkswagen c coupe gte: обзор,описание,фото,видео,комплектация.
  • Mercedes-Benz Concept седан — видео трейлер
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Опель Зафира: обзор,описание,фото,видео,комплектация.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  • Какую сигнализацию лучше поставить на автомобиль с автозапуском.
  • Volkswagen Amarok 2017 года фото видео обзор описание комплектация.
  • Как правильно открыть бизнес по продаже аккумуляторов?
  • Мерседес Вито 2020 в трех компоновках: пассажирской (Tourer), грузопассажирской (Mixto) и грузовой (Panel Van)
  • Hyundai Creta 2020 года смотрится гораздо более эффектно и стильно, чем предшественник
  • Фольксваген Туарег 2020 года c новым интерфейсом App-Connect и тремя дополнительными USB-разъемыми
  • Лада Веста СВ Кросс 2020 — модельного года прошедшая рестайлинг
  • Хендай Солярис 2020 года в новом кузове

устройство, признаки неисправности и проверка

Шаровая опора — один из основных компонентов подвески автомобиля.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам Несмотря на то, что данный элемент разрабатывался не одно десятилетие назад, он фактически не изменился и по-прежнему применяется, причем не только в подвеске, но и в других узлах вроде газового упора капота, развального рычага или рулевого механизма. Несмотря на то, что деталь, по сути, является расходной, она стала отличной альтернативой устаревшего шкворневого шарнира, отличающегося большим весом и ограничивающего управляемость.

Что такое шаровая опора в машине

Как отмечалось, шаровая опора это деталь, соединяющая ступицу колеса с рычагом подвески. Зачастую, речь об управляемых колесах, т.е. узел повсеместно применяется в передней подвеске. Использование шаровых опор позволило исключить перемещение колес в вертикальной плоскости и сохранить подвижность в горизонтальной.

К наиболее распространенным вариантам подвески можно отнести конструкцию, где колеса имеют по одной опоре, т.е. всего их две. Но в некоторых авто, в частности во внедорожниках, целесообразнее применять по две на колесо: верхнюю и нижнюю.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Нельзя не сказать о том, что некоторые машины оснащают не только передней, но и задней независимой подвеской, включающей многорычажную систему. Но такие варианты встречаются нечасто. Стоит отметить, что увеличение количества шаровых опор, несомненно, усложняет диагностику и конечную стоимость ремонта, но вместе с тем обеспечивает более длительную эксплуатацию, увеличивая надежность и снижая вероятность поломки.

Устройство шаровой опоры автомобиля

Упрощенно деталь можно представить в виде металлического пальца со сферическим элементом, обеспечивающим подвижность в корпусе опоры. Если же разобрать конструкцию подробнее, можно выделить несколько важных элементов:

  • Сам палец в виде стержня с шарообразной частью на одном конце и резьбой крепления в противоположном.
  • Цилиндрический корпус из металла с полостью под шарик, отверстием под стержень и креплениями.
  • Дно опоры содержит завальцовку под прижимную шайбу, на которой крепится вкладыш, выполненный из полимера.Как работает шаровая опора: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам
  • Пыльник – эластичное приспособление из резины, герметизирующее корпус устройства для предотвращения попадания дорожной грязи.

В первоначальном варианте шар опоры поджимался подпружиненной пластиной, и конструкция требовала постоянной смазки. Нынешний вариант проще, так как содержит альтернативу в виде вкладыша, который сначала выполнялся из пластика, а позже из более износостойкого материала вроде нейлона.

К досадным для многих автолюбителей фактам можно отнести повсеместное использование необслуживаемых опор. В старых моделях авто шариковая опора являлась не просто сменным элементом: она была разборной и предусматривала масленку. В настоящее время опоры стараются интегрировать. Это увеличило расходы на комплектующие, ведь в случае поломки приходится менять весь рычаг. К плюсам подобного решения можно отнести упрощение конструкции и снижение веса, так как удалось избавиться от крепежных болтов.

Признаки неисправности шаровой опоры

Можно догадаться, что во время езды на данный элемент ложится каждый удар дорожной поверхности, а значит, в отечественных реалиях он испытывает огромные нагрузки. Вот почему так важно, чтобы шаровые опоры было легко менять. К причинам поломки данного узла можно отнести:

  • Повреждение пыльника. Игнорируя проверку этого важного элемента, можно незаметить, как в трещину начнет просачиваться песок и различный дорожный мусор в виде частиц абразива. Так, как пыльники делаются из резины, они особенно подвержены износу при низких, или наоборот, высоких температурах.
  • Бездорожье. К сожалению, данный фактор является критичным в наших реалиях из-за чего приходится менять не только опоры, но и другие элементы в разы чаще.
  • Выработка смазки. Логично, что при возникновении трения стоит добавить смазку, в противном случае узел будет изнашиваться сильнее.
  • Разбалтывание. При эксплуатации вкладыш и палец будут неизбежно стачиваться, это увеличит зазор вплоть до того, что опорный стержень выскочит из гнезда.

Учитывая дороги на просторах СНГ, сложно ориентироваться на ресурс, указанный производителем. Он в свою очередь, зависит от вкладыша: как правило, такие запчасти могут прослужить и 150 тысяч пробега и 15. К примеру, ранее в ВАЗ ресурс составлял порядка 20 тысяч. Радует, что узел не выходит из строя внезапно, позволяя заранее распознать изношенные опоры.

Первые признаки неисправности проявятся при:

  • Шум из подвески. Звуки из передней части авто могут доноситься уже при преодолении лежащих полицейских или ям на 30км/ч. Это может свидетельствовать как о полном износе вкладыша, так и о недостатке смазки.
  • Раскачивание колеса. При возникновении люфта в узле можно заметить раскачивание, что очень опасно, так как во время наклона есть вероятность того что колесо вывернет.
  • Неравномерный износ шин. Возникает при нарушении развала-схождения. Фактор может свидетельствовать и о других проблемах подвески, но при его возникновении стоит начать проверку с шаровых опор.
  • Машину уводит во время торможения. Как и в предыдущем случае, симптом может говорить о разных неполадках подвески.
  • Скрипы. Которые могут возникать при повороте руля.

Примечательно, что в зимний период шум шаровой опоры – допустимое явление, возникающее вследствие того, что смазка еще не успела разогреться. Но если спустя некоторое время шум так и не исчезает, это говорит о неполадках.

Читайте также: Что такое подвеска MacPherson и как она работает.

Как проверить шаровую опору

При возникновении симптомов неисправности шаровой опоры, стоит воспользоваться услугами сервиса или же провести самостоятельную проверку. Правда, без подъемника или домкрата не обойтись.

  1. Осмотр. Визуальное состояние может многое сказать о положении запчасти: трещины в пыльнике – явный признак засоренности узла.
  2. Покачивание. Если визуальных дефектов не найдено, стоит взяться за края колеса и качать его вертикально. Нужно отметить, что поломка будет проявлена только в определенном положении, поэтому лучше, если кто-то будет поворачивать руль. Опять же, люфты могут говорить и о других проблемах.
  3. Проверка монтировкой. Плоский конец монтировки заносится в щель между рычагом и поворотной цапфой: если давить на рукоять можно проверить наличие люфта или щелчков, которые легко передаются в рукоять.

В некоторых моделях для этого предусмотрены диагностические отверстия, через которые легко измерить износ.  И все же стоит отметить, что окончательный диагноз может осуществляться при извлечении опоры. Достаточно пошевелить наконечник в стороны и убедиться в наличии люфта. Своевременное диагностирование опор очень важно, так как это может обезопасить от происшествий в дороге.

Видео на тему

Похожие статьи

Шаровая опора и ее предназначение — Spectuninguaz на DRIVE2

Одним из важнейших элементов подвески автомобилей является шаровая опора. Из-за ее критического износа могут возникнуть весьма плачевные последствия.

Шаровые опоры


Шаровую опору внедрили вместо шкворневой конструкции, с помощью которую соединяли ступицу управляемых колес с рычагом подвески. Благодаря данному узлу колесо находится в горизонтальном положении при вертикальных перемещениях, связанных с поворотом ступицы. Конструктивно шаровая опора предназначена для вращения и раскачивания конусообразного пальца на ограниченные углы в корпусе опоры. Такая возможность достигается благодаря наличию грибообразномого или сферического наконечника. Как правило, шаровая опора, обладает неразборной конструкцией.

При эксплуатации автомобилей опора сталкивается с серьезными нагрузками. Это обусловлено также тем фактором, что данный элемент испытывает массу значительной части автомобиля. Из-за постоянного трения происходит износ опоры, обусловленный увеличением зазора между корпусом и наконечником, что приводит к элементарному разбалтыванию пальца. Данная проблема связана с несколькими причинами:

— Естественным процессом износа и старения;
— Быстрой ездой по неровным дорожным покрытиям, приводящей к увеличению динамических нагрузок на опору;
— Попаданием в зазор грязи, приводящей к усилению абразивного износа и коррозии, из-за разрыва резинового пыльника.

Из-за чрезмерного износа опоры может происходить вырывание шарообразного наконечника пальца из корпуса и выпадение колеса на асфальт.
Если вы обнаруживаете любую проблему, связанную с износом шаровой опоры, произведите немедленную замену. В некоторых модификациях автомобилей замена шаровой осуществляется совместно с рычагом, поэтому экономичней обратиться за услугами к реставраторам.

Источник новости: spectuninguaz.ru/news/sha…tm_campaign=spectuninguaz

Всероссийский интернет-магазин запчастей и тюнинга СпецТюнингУАЗ
Более 10 000 запчастей и тысячи довольных постоянных клиентов
Сайт: spectuninguaz.ru
Email: [email protected]
8 800 700-63-95 (бесплатный звонок по России)

Наша страница на DRIVE2:

Сообщества › Honda Element Club › Блог › Как выбрать хорошую шаровую опору для Хонды и правильно ее поставить

Привет всем!

Шаровая опора относится к таким элементам подвески, про которые многие слышали, но так до конца не уверены, на сколько эта штука вообще нужна в конструкции.

В сегодняшней статье мы разберем вопросы, с которыми сталкиваются люди при диагностике и замене шаровых опор, а именно:

1. Что такое шаровая опора и для чего она нужна? Какие симптомы выхода из строя шаровой опоры?

2. Что ведет к повреждению шаровой опоры, и как ее проверить?

3. Как происходит выход из строя (вырывание) шаровой опоры?

4. Существуют ли хорошие недорогие шаровые опоры для Honda?

5. Ремонт шаровой опоры, на сколько это надежно?

Начнем по-порядку.

Полный размер

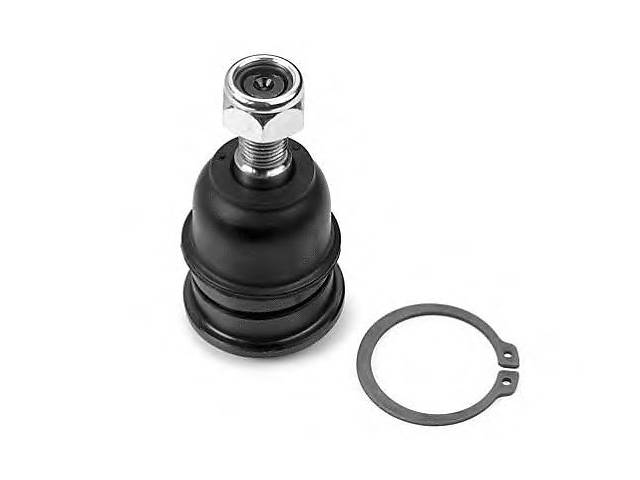

Шаровая опора

Что такое шаровая опора?

Шаровая опора, это элемент подвески автомобиля, представляющий собой металлический палец с шаром на одном конце, и резьбой на другом. Металлический шар находится в корпусе, наполненном специальным полимерным составом, в котором шар имеет возможность двигаться в нескольких плоскостях.

Особо хочется отметить, что это движение, за счет полимерного наполнения, получается “беззазорным”, как следствие “безлюфтовым”, и, в случае с Honda, оно не требует периодического смазывания, поскольку является замкнутой. Снаружи шар защищен резиновым пыльником, который предотвращает попадание в узел грязи и влаги.

Полный размер

Опора в разрезе

К обратной стороне пальца, с которой находится резьба, шаровая опора крепится к другому элементу подвески (как правило рычагу), обеспечивая взаимную подвижность двух элементов подвески за счет движения шара, не смотря на их соединение.

Вообще, для людей далеких от техники, можно объяснить конструкцию шаровой опоры ее сходством с суставом. По сути, это и есть механический аналог человеческого (например) сустава, позволяющего, опять же, например, руке двигаться практически в любой плоскости.

Для чего нужна шаровая опора?

На практике, чтобы было понятно, шаровая опора чаще всего располагается в районе поворотного кулака, элемента передней подвески автомобиля, к которому крепится собственно колесо.

Подвижность поворотного кулака необходима для управления автомобилем (все повороты колес осуществляются непосредственно при участии поворотного кулака), поэтому шаровое соединение в этом узле является технически наиболее простым и корректным решением.

Полный размер

.

Стоит отметить, что в многорычажной схеме передней подвески располагаются, как правило, по две шаровых опоры с каждой стороны, — одна верхняя и одна нижняя. В системе МакФерсон, — шаровая опора одна, — нижняя.

Существуют конструкции задней подвески Honda, в которых также присутствуют шаровые опоры (верхние). Конструктивной особенностью многорычажной подвески Honda является незначительная нагрузка на верхнюю шаровую, при сильном давлении на нижнюю.

Полный размер

.

В случае с МакФерсоном, в котором присутствует только одна шаровая, ситуация по нагрузке аналогична “нижней”. Это привело к тому, что в большинстве каталогов и мануалов появилось указание, о замене шаровой опоры только вместе с поворотным кулаком.

В дальнейшем, после проведения тестов, были выпущены специальные бюллетени, подтверждающие возможность замены шаровой опоры в системе МакФерсон без замены поворотного кулака, и в продажу поступили собственно шаровые.

Еще одним местом расположения шаровой может быть нижний рычаг. Такая расстановка присутствует, например, на автомобилях Honda Fit (Jazz) и других, построенных на его базе.

На самом деле, ничего принципиально уникального в этом нет, — это вариация на тему МакФерсона. В данном случае, Honda предлагает только один вариант замены шаровой опоры, — вместе с рычагом.

Это дорого, но, к сожалению (или счастью) пока единственно правильный вариант. Почему мы так думаем? Читайте дальше.

Полный размер

.

Симптомы повреждения шаровой опоры.

Самым распространенным симптомом повреждения шаровой опоры является появление постороннего звука в подвеске, при преодолении неровностей на дороге. Слева или справа (в зависимости от поврежденной стороны) спереди появляется посторонний звук, который большинство автомобилистов определяют как “чакающий”.

Звук, издаваемый поврежденной шаровой чаще всего напоминает глухой стук металлического предмета о пластмассу (что, по сути и есть шаровая опора).

Во время и после сильных морозов, шаровая опора может очень сильно скрипеть при движении автомобиля. Это вызвано тем, что смазка, имеющаяся в шаровой опоре, «уставшая» от порванного пыльника, замерзает при низких температурах.

Что ведет к повреждению шаровой опоры?

Самым главным врагом любого шарового соединения являются не дороги (если не ловить все ямы), и не время, а банальные влага и грязь, попадающие под защитный пыльник. Стоит сказать, что при целом пыльнике подобное практически невозможно, но, к сожалению, небольшой кусочек резины тоже имеет свой срок жизни. Случайно повредить его при езде очень трудно, — его расположение таково, что зацепить чем-то практически нереально. Чаще всего, разрыв пыльника происходит по причине банального износа (климат тут играет очень важную роль), или благодаря действиям человека, как то, разрыв инструментом при работе в узле (например при отсоединении нижнего рычага для замены сайлентблоков).

Своевременно замеченный разрыв пыльника, и последующая замена практически не отражаются на работоспособности детали. Езда же с подобным повреждением в течение длительного времени приводят к попаданию в шаровое соединение грязи и воды, которые, работая как абразив, вызывают коррозию шара и выбиваение полостей в полимерном наполнителе и на поверхности шара, что ведет к появлению люфта. Последний, в шаровой опоре, свидетельствует о необходимости срочной замены (или ремонта) детали. В противном случае, высока вероятность выхода из строя, и возникновение аварийной ситуации.

Как проверить шаровую опору?

Лучше всего проверять шаровую опору на целостность в условиях автосервиса, однако, при наличии собственного гаража с ямой, или подъемником, а также при достаточном количестве света, можно проверить и самостоятельно.

Суть проверки заключается в следующем, — рабочая шаровая должна иметь целый пыльник и не должна иметь люфта на разрыв.

Поврежденный пыльник, если не имеется люфта, следует заменить сразу же, при обнаружении. Наличие люфта означает однозначную замену (ремонт) шаровой также в момент обнаружения. Передвижение на автомобиле с подобными повреждениями опасно!

Как происходит выход из строя (вырывание) шаровой опоры?

Чтобы понять, что происходит в случае обрыва шаровой, достаточно вспомнить ее назначение, — скреплять поворо

назначение, устройство, неполадки и ремонт

Шаровая опора (шаровый шарнир) —  элемент подвески, который используется на оси, где расположены управляемые колеса автомобиля и способен обеспечить надежное и жесткое крепление рычага к ступице колеса. Основная задача сводится к тому, чтобы обеспечить возможность поворота ступицы без изменения положения колеса в горизонтальной плоскости при вертикальном перемещении.

При этом в процессе эксплуатации автомобиля на данный элемент приходятся большие нагрузки, что может стать причиной преждевременного выхода  такой детали из строя. Далее мы подробно рассмотрим, как устроены и работают шаровые, а также какие признаки указывают на неисправности данного элемента.

Содержание статьи

Опора шаровая: как устроена и работает

Начнем с того, что есть определенный набор жестких требований касательно положения колес относительно дорожного покрытия. Что касается управляемых колес, также предельно важно обеспечить возможность маневрирования.

Если просто, колеса должны быть надежно закреплены и одновременно должна быть реализована легкость и эффективность рулевого управления. При этом именно шаровая опора позволяет поворачивать колеса и соединяет ступицу управляемого колеса с рычагами подвески.

Если рассматривать историю создания,  шаровые опоры были созданы в качестве альтернативного решения в целях замены шкворневого механизма. Изначально  такие опоры стали элементами передней подвески для обеспечения поворота колеса вокруг вертикальной оси.

  • При этом конструкция шаровой опоры после ряда доработок достаточно давно остается неизменной. Если первые версии были двумя штампованными частями корпуса, которые соединялись точечной сваркой, далее была разработана литая опора с резьбовой крышкой. Также шаровые бывают обслуживаемыми и не обслуживаемыми.

Сегодня  наиболее распространена конструкция не обслуживаемой шаровой опоры. Такое решение включает в себя:

  • палец с шаром;
  • резьба;
  • корпуса со сферической выемкой;
  • пыльник;

Пыльник создан для защиты от влаги и грязи,  надевается на палец и предотвращает попадание воды и абразива внутрь корпуса шаровой, который заполнен специальной смазкой. Функционально шаровые шарниры обеспечивают в момент вертикального перемещения колеса фиксированное положение в горизонтальной плоскости.

Это возможно благодаря тому, что шаровой палец может вращаться в корпусе и раскачиваться на определенные углы. Получается, шаровая это деталь,  которая в плоскости крепления обеспечивает как линейные, так и вращательные перемещения пальца.

С учетом нагрузки и особенностей работы, шаровые изготавливаются из стали. Также для снижения трения рабочих поверхностей сферическое углубление корпуса имеет особое покрытие из пластика или полимера.

Однако есть шаровые опоры, где такого покрытия нет (преимущественно на старых импортных авто, а также отечественный автопром). Причина – если на модели стоят разборные шаровые опоры, люфты в них можно устранить путем подтяжки крышки.

По способу крепления шаровых можно выделить два типа:

  • шаровая крепится болтами к рычагу;
  • шаровая запрессована в рычаг или является единым целым с узлом;

В первом случае если шаровая выйдет из строя, деталь, закрепленная болтами, меняется на новую. При этом фиксация осуществляется все теми же болтами. Во втором случае необходима замена рычага подвески с шаровой опорой в сборе.

Само собой, второй вариант более дорогой, так как кроме шаровых, которые быстро выходят из строя, приходится менять и сам рычаг (зачастую, находящийся в хорошем состоянии). Такая конструкция в большей степени характерна для немецких и японских авто.

На практике, запрессованные в рычаг шаровые служат дольше съемных, однако о существенном увеличении срока службы говорить нельзя.  Дело в том, что шаровая находится под большими нагрузками (масса авто опирается на небольшую площадь поверхности шара).

Если к этому добавить пассажиров, грузы и удары при езде, нагрузка увеличивается значительно. По этой причине, если нужна шаровая опора на ту или иную модель машины,  при выборе лучше отдавать предпочтение только дорогому оригиналу или решениям, близким по качеству.  Это значит, что следует сразу отбрасывать дешевые предложения и аналоги.

Сколько шаровых опор установлено в подвеске машины

Отметим, что сегодня  в конструкции передней подвески зачастую используют два шаровых шарнира, то есть по одной шаровой на колесо. Однако еще есть вариант, когда имеется сразу две шаровые на одном колесе:

  • верхняя шаровая опора;
  • нижняя шаровая опора;

Во втором случае использование сразу двух шаровых часто практикуется в конструкции внедорожников и авто повышенной проходимости.  Еще добавим, что изредка встречаются автомобили, где шаровых шесть, то есть по три на каждом колесе.

Также следует отметить, что на авто с независимой многорычажной задней подвеской шаровые опоры задних колес также могут быть применены в конструкции. С одной стороны, чем больше шаровых шарниров использовано, тем лучше. Увеличение количества опор автоматически увеличивает срок их службы, так как нагрузка равномерно распределяется между элементами.

Однако это также может затруднить поиск неисправности в подвеске, а также делает ремонт более сложным и дорогим, так как приходится приобретать больше дорогих запчастей и выполнять много дополнительных работ в рамках диагностики, замены и последующей обратной сборки.

Замена шаровых опор: когда нужна

Итак, замена шаровой опоры является обязательной процедурой при появлении малейших признаков неисправности данной детали.  При этом замена шаровых опор должна начинаться с диагностики и проверки. Как правило, проблемы с данным узлом можно выявить самостоятельно.

На неполадки укажет необходимость прикладывать больше усилий для поворота руля, скрипы, стук в подвеске  на высокой скорости и при поезде неровностей и т.д. Еще на разбитых шаровых машина начинает «вилять» по прямой, не держит дорогу, передние колеса «плавают».

Также можно заметить, что резину начинает «подъедать» (неравномерный износ протектора), при попытке сделать сход-развал углы установки колес выставить не удается.

Само собой, в подобной ситуации  нужна срочная замена шаровой, так как игнорирование проблемы приведет к более серьезным последствиям для автомобиля, а также влияет на устойчивость и управляемость ТС.  С учетом того, что купить шаровую опору на подавляющее большинство марок и моделей не составит труда, замена вполне может быть выполнена в кратчайшие сроки как своими силами, так и на СТО.

Подведем итоги

Как видно, шаровая опора является относительно простым в плане конструкции, однако важным элементом в устройство подвески автомобиля. По этой причине важно следить за тем, чтобы постоянно нагруженные шаровые всегда были в исправном состоянии.

Помните, надежность шаровых опор и исправное состояние напрямую влияет не только на комфорт, но и на безопасность. Напоследок отметим, что на территории СНГ, где дороги не самого лучшего качества, замена шаровых является рядовой и достаточно частой процедурой.

Рекомендуем также прочитать статью о том, что такое опорный подшипник амортизатора. Из этой статьи вы узнаете, как устроена и работает опора стойки, какие неисправности возникают с опорным подшипником амортизатора, а также в каких случаях нужна диагностика и замена опор амортизаторов. По этой причине нужно проводить регулярную диагностику и ремонт ходовой части, отдельно проверять и менять при необходимости шаровые опоры, сайлентблоки, рычаги, амортизаторы и т.д.

Также следует своевременно делать сход-развал и следить за состоянием покрышек. Только такой подход позволит получить желаемый комфорт, а также лучшую управляемость и устойчивость на любых скоростях.



Читайте также

Проверка шаровых опор — DRIVE2

Как проверить неисправность шаровой опоры автомобиля? Как долго можно ездить с поврежденным пыльником? К чему может привести стук в колесах при поворотах?
Зачем нужно проверять исправность шаровой опоры?

Начнем не с того, где располагается и зачем вообще нужна шаровая опора, а с того, к чему может привести эксплуатация транспортного средства с неисправной деталью.
Самой обычное явление, которое вы не один раз наблюдали на дорогах – это обрыв, в результате которого авто становится неуправляемым, ведь исчезает связь рычага подвески и поворотного кулака. Результат – автомобиль с вывернутым колесом, деформированным крылом, а то и еще и дверью, стоит на обочине и ожидает эвакуатора.
Единственная радость – это то, что такое происходит всегда или при незначительной скорости или сразу после начала движения. Реже обрыв случается и на трасе при попадании колеса в ямку и от тяжелых последствий может спасти только опыт и мастерство водителя.

Как проверить шаровую опору

Как видите, с шаровой шутки плохи и опора нуждается в постоянном контроле работоспособности. На какой ресурс рассчитана деталь сказать затруднительно. Она может прослужить как 15 000, так и все 120 000 км пробега. Все зависит исключительно от условий эксплуатации.

Наиболее слабым местом опоры является пыльник, защищающий узел от попадания грязи и влаги. Достаточно небольшой трещины на его поверхности, и сырая грязь, оказавшаяся в шарнире, спровоцирует коррозию со всеми вытекающими последствиями.

Повредить механически пыльник довольно проблематично – он расположен так, что ему не страшны дорожные камешки и пыль. Другое дело, если вы при работе с подвеской случайно повредили резину. Еще более вероятно обычное пересыхание материала со временем. В этом случае небольшие трещины очень скоро превращаются с бреши приличного размера. Чтобы чувствовать себя за рулем спокойно – проверяйте пыльники шаровых опор при каждом удобном случае.

Износ шаровой – это, по сути, образование люфта вследствие зазора между шаровым наконечником пальца и корпусом. Чем он больше, тем больше биение, которое приводит, в конечном счете, к разрыву. Зазор появляется по следующим причинам:

• естественный износ – не бывает вечных деталей:
• большие динамические нагрузки при скоростном движении по неровной дороге;
• повреждение пыльника;
• отсутствие смазки (если она там должна быть).

Как понять, что шаровая опора неисправна?

• При езде по неровному дорожному покрытию на малой скорости слышен стук.
• В поворотах приходится прилагать дополнительное усилие, и слышен скрип.
• Машина перестала устойчиво ехать по прямой. Передние колеса начали вилять.
• Шины изнашиваются неравномерно.

Если вышеперечисленные признаки имеют место, значит с подвеской не все в порядке. Не обязательно это вызваны исключительно изношенными шаровыми опорами – нужно провести полную диагностику, чтобы привести транспортное средство в полный порядок. Как это делается?

Проще и надежнее всего обратиться на станцию технического обслуживания или в сервисный центр. Специальный стенд выявит все слабые места, и вы получите самую полную консультацию с соответствующими рекомендациями.

Если возможности посещения СТО нет, то придется воспользоваться дедовскими способами. Попросите помощника раскачивать кузов, а сами в это время прислушивайтесь к звукам в подвеске. Если есть еще один помощник, то одного посадите на место водителя и попросите нажать на педаль тормоза. В это время второй участник диагностики должен раскачивать кузов. Вы же тем временемя кладете ладонь на все шаровые опоры (верхнюю и нижнюю) и методом пальпации пытаетесь проверить наличие люфта.

Как это сделано? (Шаровые опоры) — DRIVE2

Так как мне многие пишут и звонят с вопросом… «А как ты их реставрируешь и усиливаешь?» я решил здесь сразу ответить всем и постараюсь осветить все аспекты реставрации. Может быть подобных постов будет несколько… так как реставрация различных деталей требует индивидуального похода.
Ну что ж… начнем с одной из самых простых по виду, но не по работе, деталей — ШАРОВАЯ ОПОРА

Полный размер

Шаровая опора полностью разбирается, из нее извлекается палец и остатки шаровой втулки. (их фотографии я выложу в одном из последующих постов). Ржавчина в новой детали, это один из примеров скоростностной сборки/обработки деталей… гонится производитель за дешевизной.

Полный размер

Полный размер

Сами шаровые пальцы мы почти никогда не дефектуем по причине, которую я опишу далее.

Полный размер

Полный размер

В конвейерном (поточном) производстве для ускорения процесса производства и удешевления изготовления используется шлифовка сферы пальца «в центрах» . Плюс тут только один и он приятен для производителей — простота и скорость обработки. Минусов, в частности, для потребителя, на много больше. Обработка «в центрах» не позволяет отшлифовать полную сферическую поверхность и как факт мы всегда имеем некоторую усеченность сферы — «плоскую попку». Эта отсутствующая часть сферы является одним из факторов износа шаровой опоры, так как под ней остается пустое пространство между самим «шаром» и шаровой втулкой (которая изготавливается отдельно и имеет «чистую» сферическую поверхность.

Полный размер

Полный размер

Полный размер

Что делам мы?
Производим первичную, грубую шлифовку сферы, чтобы удалить «рыхлую ржавчину» . Шлифовка производится на полную глубину «ржавых каверн» сферы. Дополнительно к этому мы сошлифовываем до «чистого металла» ту самую «плоскую попку» сферы.
После этого с помощью диффузинонной сварки на «плоскую попку» наносится недостающий слой металла.
Следующий этап — вторичная грубая шлифовка сферы, но уже в «безцентовом» шлифовальном станке.

Полный размер

Это полная сфера, правда на примере отбракованной подукции

Далее следует один из самых сложных процессов… газо-плазменное напыление металла на сферическую поверхность, которое восстанавливает и/или увеличивает диаметр сферы и позволяет получить поверхностную твердость сферы (не буду приводить заумные термины) равную и превышающую твердость напильника. После этого следует окончательная шлифовка в «безцентровом» шлифовальном станке.
Так рождается «чистая» и «полная» сфера шаровой опоры…
ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
Прошу прощения…
Фотографии странным образом перемешались… утром откорректирую.

Полный размер

Полный размер

Полный размер

Проверка шаровой. 3 способка как можно проверить шыровые опоры_

Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.

Содержание:

Как понять что шаровая разбита

Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:

  • появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
  • виляние авто со стороны в сторону при прямолинейном движении по дороге;
  • шаровая скрипит при повороте руля в одну или другую сторону;
  • передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.

При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.

Методы проверки шаровой опоры

Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.

Типы шаровых опор

Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:

  • Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
  • Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.

Как проверить шаровую опору без подъемника

Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.

Как проверить верхнюю шаровую на машине

Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):

  • Машину необходимо установить на ровную площадку и установить на ручной тормоз.
  • Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
  • Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.

Проверка верхней шаровой

Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.

Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.

Как проверить исправность нижней шаровой

Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.

Проверка нижних шаровых на подъемнике

Проверка шаровой видео инструкция

Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:

  • Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
  • Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
  • Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
  • Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
  • Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.

Обязательно нужно повторить аналогичную проверку с противоположной стороны, поскольку зачастую шаровые опоры выходят из строя попарно (как и устанавливаются/меняются на автомобиле), пусть и с меньшим износом.

Проверка нижней шаровой опоры на машине без подъемника

Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.

Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.

Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Проверка новой шаровой опоры

Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.

Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!

Зачастую на рынке или в автомагазинах можно встретить шаровые, пальцы которых ходят очень туго. Если новая шаровая качественная, то после сдвига пальца в сторону он должен продолжать двигаться легко и без больших усилий. Если он все так же продолжает двигаться с трудом — от покупки такой детали лучше отказаться, она некачественная.

Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.

Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.

Заключение

Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!

Также часто спрашивают о проверке шаровой:

Спрашивайте в комментариях. Ответим обязательно!

Основательный подход ч.1. (Шаровая опора) — BMW 5 series, 2.5 л., 1994 года на DRIVE2

Доброго времени суток всем соклубникам, вот появилось у меня наконец время заняться БЖ и решил я основать свою энциклопедию Устройства Автомобиля) Основательный подход это скажем так уделенное мною время изучения отдельных узлов Автомобиля со ссылками и очень (как я считаю) полезной для нас информацией! Понимаю что все можно найти в интернете и самому, не судите строго, и если есть время оцените и подскажите ) Всем ровных дорог!

Шаровая Опора Теория
Шаровой опорой называется очень важная деталь автомобиля(Автомобиль), входящая в конструкцию подвески(ru.wikipedia.org/wiki/%D0…E%D0%B1%D0%B8%D0%BB%D1%8C). Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером(Полимеры), в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях тоесть двигаться. На соединение корпус-палец надевается резиновый пыльник( защитное устройство для предотвращения попадания пыли в какое-либо устройство, например Шаровая). Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.
Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм(Рулевое управление), поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным. В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь). Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.
Если смотреть на статистику самых заменяемых запчастей в подвеске авто которые катаються по нашим любимым дорогам и с нашим климотом то шаровая опора наверника будет на первом месте, к поломке шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу. Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески. Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Шаровая Опора На деле
В большинстве современных автомобилей шаровые опоры используются для поворота колеса. Ранее в некоторых моделях, в частности, отечественных, также возлагалась задача поддержания всей подвески. К шаровым опорам, даже без дополнительных задач, предъявляются очень серьезные требования по прочности. Кроме того, они должны обладать высоким коэффициентом трения вкладыша. Такая характеристика позволяет существенно увеличить срок эксплуатации. Вкладыш должен быть изготовлен из высокопрочного материала и, благодаря нюансам конструкции, удерживать смазку.
Таким образом мы понимаем что важным моментом в конструкции шаровой является вкладыш который собственно и есть полимер 🙂 далее идет пыльник который должен быть изготовлен из устойчивой и качественной резины, ну и конечно же сама конструкция в которой все это находиться!

Из изложенного ранее мы можем сделать вывод что не все производители запчастей следуют именно таким правилам, а зачастую и вовсе не понятно по каким критериям.

Шаровая опора Ремонт
Итак вот мы проездили после ремонта подвески 40.000Км, и начали стучать шаровые опоры, поднимаем машину на эстакаду и видим, шаровая в сборе с рычагом 🙂 а рычаг стоит вкусных денег что делать? Долго изучая этот вопрос я искал и пробывал понять почему и как это делать) и наше

Шаровый палец-выбор — Лада 2115, 1.5 л., 2002 года на DRIVE2

Речь сегодня пойдёт о шаровой опоре!


В большинстве современных автомобилей шаровые опоры используются для поворота колеса. Ранее в некоторых моделях, в частности, отечественных, также возлагалась задача поддержания всей подвески. В связи с высокой степенью износа при подобной эксплуатации, ведущие производители отказались от таких конструкций. К шаровым опорам, даже без дополнительных задач, предъявляются очень серьезные требования по прочности. Кроме того, они должны обладать высоким коэффициентом трения вкладыша. Такая характеристика позволяет существенно увеличить срок эксплуатации. Вкладыш должен быть изготовлен из высокопрочного материала и, благодаря нюансам конструкции, удерживать смазку. Еще один важный элемент – подшипники скольжения.

Качество опоры зависит от её конструкции, технологии изготовления и применяемых материалов. Шарниры, серийно устанавливаемые на сборочном конвейере АвтоВАЗа, наиболее полно отвечают техническим условиям и ГОСТам. Шаровые опоры бывают двух типов: заливные и с металлокерамическим подшипником. Первые работают в основном на сжатие и устанавливаются в качестве верхних на переднеприводные машины, а также на классичес-ие модели — с «копейки» по «семерку». Вторые работают на растяжение и используются в качестве нижних. Соответственно разнится и конструкция. Характерная внешняя особенность нижней опоры — наличие овального отверстия под палец. Такое решение (если обеспечен необходимый угол качания) позволяет увеличить площадь контакта подшипника с корпусом.

Некоторые российские производители выпускают шаровые опоры других типов: верхние с металлокерамичес-ким подшипником, с закатной или резьбовой крышкой и с цельным корпусом. У каждой из них есть свои плюсы и минусы, но не это является решающим фактором при оценке надежности. Главная деталь опоры — её шаровой палец. Именно его долговечность определяет ресурс всей детали и зависит от материала и технологии изготовления. Необходимо, чтобы шаровой палец и корпус в зонах контакта с подшипником были подвергнуты закалке, а поверхностный слой подшипника — упрочнению. Ведь качественная нижняя опора должна выдерживать нагрузку не менее 6 т и служить десятки тысяч километров пути.

Если анализировать рынок шаровых опор для автомобилей, то этот сегмент рынка можно охарактеризовать как высококонкурентный. Емкость рынка оценивалась аналитиками в 2006-2007 годах в 16-18 млн. штук, в 2009 — в 20-21 млн. штук. На рынке присутствует более 35 брэндов (до кризиса эта цифра, учитывая китайские, доходила до 100 и более, в зависимости от региона) отечественного и иностранного производства, и, несмотря на высокую конкуренцию, емкость рынка шаровых опор непрерывно растет и побуждает производителей к улучшению потребительских свойств изделий, расширению существующего товарного предложения и активным маркетинговым действиям по продвижению своей продукции.

Наиболее популярными шаровыми опорами для автомобилей ВАЗ на российском рынке являются следующие бренды: «Трек», «БелМаг», «За Рулем», «Кедр», «Lemfoerder». Данные марки являются лидерами не только в ассортименте оптовых и розничных компаний, но и по опросам конечного потребителя. Другие бренды, такие как HOLA, «Начало», «Надежда», «БЕЛЕБЕЙ», FENOX, Ruville, Delphi, Pilenga, Hi-Drive, Sachs, Moog, NK и другие занимают от 1 до 4% рынка, в зависимости от ВАЗовской модели.

Наиболее популярными шаровыми опорами для иномарок, как правило, является оригинальная продукция, далее следуют бренды «555», «СТR» Hanse, FEBI, Lemfoeder, Ruville, Sidem, Mapco, Delphi и другие. При этом следует отметить, что в этом сегменте рынка представлено более 20 брендов и лидерство определяется не только маркой авто, моделью и годом выпуска, но и регионом России, например, бренд Masuma в Дальневосточном регионе входит в пятерку лидеров спроса, а на московском рынке занимает около 2-3%. Лидирующие позиции на рынке шаровых опор для японских автомобилей, помимо «оригинала», занимают бренды «555», Japan Cars, CTR, Nipparts, в то время, как на европейские автомобили лидерами являются Delphi, Sidem, Lemfoerder, Moog, TRW, Febi. Стоит отдельно отметить бренд Mapco, появившемся на российском рынке гораздо позже своих конкурентов, но уже успевшим за два последних года «отвоевать» в этом высококонкурентном сегменте рынка долю от 2 до 5% (в зависимости от марки и модели автомобилей).

Одной из проблем рынка шаровых опор можно назвать брэнды сомнительного происхождения, которые узнаются по цене — цена подделки всегда намного дешевле. Вторая особенность – на этом рынке большое количество маркетинговых брендов или брендов-переупаковщиков. Кризисная ситуация в автобизнесе очистила зерна от плевел и позволила остаться на рынке проверенным, хорошо зарекомендовавшим себя, качественным брендам, оставив в оптовом и розничном предложении до 12 наиболее популярных бреэндов (5-6 для отечественных авто и до 12 для иномарок).

Основные производители шаровых опор для ВАЗ.

Шаровые опоры производства ПО «Начало» имеют фирменное покрытие – бесцветный лак. Данный лак повышает коррозионную стойкость конструкции и служит защитой от подделок. Технология производства шаровой опоры не меняется многие годы: она уже давно доведена «до ума» специалистами отечественного автопрома. Шаровая опора комплектуется по классической схеме: шаровый палец, подшипник (поставляется «Белебеевским заводом Автонормалей»), пыльник (г. Балаково). Благодаря тому, что в шаровой опоре производства «Начало» моменты качения и вращения выдержаны в соответствии с требованиями безопасности, автомобиль сохраняет максимальную курсовую устойчивость. Это придает уверенности за рулем и делает поведение машины более предсказуемым. При этом вращение рулевого не требует от водителя чрезмерных усилий.

БЕЛМАГ


В настоящее время НПО «БелМаг» производит шаровые опоры как для «классических» моделей автомобилей ВАЗ, так и для переднеприводных, в различной комплектации – «Оригинал», «Комфорт», «Фаворит». А также шаровые опоры для автомобилей «Нива» и «Шевроле-Нива»:

Определяем износ шаровой опоры по характерным признакам

Как и в любом другом автомобиле, опора шаровая ланос чаще всего выходит из строя из-за увеличения зазора между пальцем и корпусом. В этот зазор быстро набивается пыль, песок, вода. Постоянное трение абразивных частиц разрушает металлические детали. Если вовремя не выявить и не устранить эту проблему, можно получить неуправляемый автомобиль.

Основные признаки неисправности автомобильных шаровых опор

Настоятельно советуем проверить шаровые опоры при таких проблемах:

  • Лязгающие или скрипящие звуки в передней подвеске. Когда между пальцем и корпусом опоры появляется люфт, детали подвески трутся друг о друга при движении. В результате будет слышен лязг, скрип и стук. Чем сильнее износ, тем громче эта неприятная «музыка».
  • Автомобиль виляет, двигаясь по прямой траектории. Когда с шаровыми опорами все в порядке, водитель четко контролирует положение колес. А если с подвеской начинаются проблемы, колеса «уводит» в сторону. Поначалу приходится лишь немного подруливать. Но со временем смещение с прямолинейной траектории будет становиться все более выраженным. Особенно это опасно при езде на высокой скорости. В большинстве случаев поначалу возникают шумы в передней подвеске, а затем уже автомобиль начинает вилять. Если колесо сильно выворачивает, может быть повреждено крыло и дверь.
  • Вибрация в передней части транспортного средства. Из-за появления зазора шарниры бьют по корпусу, что и вызывает вибрацию. Сильнее она ощущается с той стороны, где изношена опора. Со временем тряска передается и на рулевое колесо.
  • Неравномерный износ шин. Автомобиль кренит на одну сторону. Это может быть незаметно, но нагрузка на левое или правое колесо возрастает. Протектор будет изнашиваться быстрее. Это легко заметить спустя некоторое время.

Сломанная шаровая опора не только ухудшает ходовые качества транспортного средства. Она повышает риск аварии. Поэтому при обнаружении характерных признаков поломки рекомендуем провести диагностику. Шаровые опоры считаются расходниками и стоят вполне недорого. Так что не бойтесь ремонта. Если откладывать его на потом, последствия могут быть очень серьезными.

Дастер шаровая можно ли ездить — Как проверить шаровую опору

За сто с лишним лет, прошедших с момента появления первых автомобилей, в их конструкцию было внесено тысячи изменений. В стремлении к совершенству, разработчики отвергали одни технические решения и заменяли их другими.

Постепенно, шаг за шагом, сформировался современный автомобиль, состоящий из множества узлов и агрегатов, надёжность устройства которых проверена годами. Одним из таких узлов является шаровая опора.

Эта деталь прижилась в конструкции шасси многих машин. Технологически простая и надёжная, она обеспечивает автомобильному колесу высокую степень подвижности. Её исправность одинаково важна для работы и подвески, и рулевого управления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

  1. Корпус шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
  2. Вставка из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
  3. Яблоко шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
  4. Стопорное кольцо, фиксирующее яблоко и прочную вставку внутри корпуса.
  5. Конической формы наконечник, через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
  6. Пыльник, обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
  7. Резьбовая часть конического наконечника, благодаря которой опора и поворотная цапфа надёжно соединяются.
  8. Фланец с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

  • разборная шаровая опора.
  • шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Признаки неисправности шаровой опоры

Основными признаками неисправности шаровой опоры принято считать:

  • характерный стук, появляющийся при прохождении поворотов. В некоторых случаях может даже возникать ощутимое биение рулевого колеса;
  • боковое биение колеса, приводящее к износу протектора. В этом случае шина изнашивается неравномерно, как бы клоками;
  • нарушение параметров развала и схождения. Это приводит к равномерному одностороннему износу протектора;
  • возрастание усилия на рулевом колесе;
  • щелчки в подвеске и увод машины в сторону при торможении.

Но проблема в том, что аналогичные симптомы появляются при неисправности и других деталей подвески.

Видео — проверка шаровой опоры на Матизе:

Прежде чем приступать к ремонту, следует убедиться в необходимости замены именно шаровой опоры. Это поможет сберечь немало времени и средств.

Что потребуется для самостоятельной проверки

В ситуациях, когда специализированный сервисный центр по каким-то причинам недоступен, желательно знать, как можно самостоятельно проверить шаровые опоры на своём автомобиле.

Для этого понадобится следующее:

  • подъёмник или смотровая яма. На худой конец можно обойтись и без них, но это серьёзно затруднит проведение обследования;
  • домкрат. Он необходим в том случае, когда нет возможности воспользоваться подъёмником;
  • монтировка. Плоский конец такого инструмента должен легко входить в пространство между поворотной цапфой и шаровой опорой;
  • надёжный подпор. Его размер должен быть таким, чтобы подпор легко устанавливался в пространство между нижней точкой корпуса опоры и полом;
  • комплект гаечных ключей. Их тип и размер выбирается с учётом варианта исполнения узла;
  • съёмник шаровых опор. Его тип зависит от модели автомобиля.

В интернете можно найти информацию с прямыми указаниями на то, какого размера должны быть гаечные ключи и типы съёмников. Иногда такая информация вводит людей в заблуждение. Размер и характер крепежа может отличаться даже для деталей, устанавливаемых на автомобили одной модели. Всё зависит от конкретного производителя запасной части.

Осторожно! Производить работы, если автомобиль стоит на мягком грунте, бесполезно и небезопасно. Диагностика проводится на твёрдом покрытии.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу. После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости. Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса. Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

  • машина устанавливается на подъёмник или домкрат и поднимается;
  • снимается колесо, чтобы обеспечить свободный доступ к узлу;
  • отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;
  • с помощью специального съёмника конус извлекается из посадочного места на цапфе.

Внимание! Не стоит пытаться извлекать посадочный конус при помощи молотка. Результатом подобного ремонта может стать повреждение исправной детали.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ — замене вышедших из строя деталей.

Анализируя причины стука в передней подвеске, можно сказать, что они могут могут возникать из-за неисправности различных деталей и все их нужно будет проверять.

Смотрите для чего нужна катушка зажигания и как ее проверить.

Как проверить датчик ABS https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/kak-proverit-datchik-abs.html тестером

как они устроены и как их менять

Подвеска является одним из самых важных узлов транспортного средства. За ее состоянием необходимо постоянно следить, потому что поломка даже самого маленького элемента подвески способна стать огромной проблемой. Именно шаровая опора является одной из небольших, но крайне необходимых деталей подвески. Как и все элементы транспортного средства, иногда она нуждается в замене. Несомненно, вы можете прибегнуть к помощи профессионалов и произвести замену шаровых опор на СТО. Однако, данное мероприятие вполне выполнимо и в условиях гаража, для чего автовладельцу понадобится немного времени, терпения и специальный съемник для шаровых опор.

Шаровой опорой называют очень важный элемент транспортного средства, который входит в конструкцию подвески. Он соединяет рычаг подвески и ступицу управляемого колеса.

Главной задачей шаровой опоры является обеспечение возможности поворота ступицы с первичным горизонтальным положением колеса при вертикальном перемещении.

Изначально шаровые опоры монтировали лишь на переднеприводные автомобили, благодаря чему колеса поворачивались вокруг вертикали. Однако с момента создания шаровой опоры многое в ее конструкции изменилось.

Шаровая опора сделана в виде конусовидной формы со сферическим либо грибообразным наконечником, который может вращаться и сразу раскачиваться в корпусе опоры на углы. Корпус крепится болтами или запрессовывается к рычагу.

В современных узлах, как правило, применяется неразборная конструкция, где корпус завальцовывается после установки пальца. Пластиковые либо другие вкладыши помещаются между пальцем и корпусом. Работают они подобно подшипнику скольжения и способны обеспечить вращение с незначительным усилием. Для отечественных автомобилей используются другие шаровые опоры, которые называют разборными. Люфты в них устраняют при помощи подтяжки крышки.

Как правило, все компоненты шаровой опоры созданы из стали. Для снижения трения между соприкасаемыми поверхностями, поверхность сферического углубления покрывают полимерами, к примеру, пластмассой. Однако существуют шаровые опоры, в которых полимерное покрытие отсутствует (как правило в отечественном транспорте).

назначение шаровой опоры автомобиля

Шаровая опора обеспечивает надежное и жесткое крепление, сохраняя, при этом, ограниченную подвижность рычагов касательно колесной ступицы. Когда водитель двигается на автомобиле, у передних колес две функции — обеспечивать движение транспортного средства по дороге и обеспечивать возможность маневрирования (повороты вправо, влево). Чтобы правильно двигаться и маневрировать, колеса должны правильно располагаться относительно дороги, то есть, свободно катиться вперед и назад, ровно стоять, легко управляться при помощи руля, а также, прочно крепится к оси. Для удовлетворения данных требований была разработана подвеска, в которой ступицу управляемого колеса и рычаги подвески соединяют шаровые опоры.

В конструкцию многорычажной передней подвески входит две шаровые опоры — нижняя и верхняя — с каждой стороны транспортного средства (всего четыре, однако бывает еще шесть и восемь).

Причины поломки шаровых опор

В процессе эксплуатации шаровые опоры подвержены очень серьезным нагрузкам. Зависимо от конструкции подвески и места их установки, опоры выдерживают постоянные удары при движении по неровной дороге, а также, несут на себе огромную часть всей массы транспортного средства. Основной причиной в нарушении корректной работы шаровой опоры является износ соприкасающихся поверхностей, который способен привести к увеличенному зазору в расстоянии от корпуса к пальцу. Как итог — палец и вращается, и болтается в корпусе.

Если износ чрезмерно сильный, даже не большие нагрузки на опору способны привести к выходу пальца из корпуса. Как результат — опора может не удержать колесо, и транспортное средство попросту рушится на асфальт.

Основными признаками износа шаровых опор являются:


Увеличение зазора появляется в результате следующих факторов:


Самостоятельная диагностика шаровой опоры

Чтобы узнать, в каком состоянии находится шаровая опора необходимо:


Ремонт шаровых опор автомобиля

Существует ряд способов ремонта шаровой опоры. Для большинства иномарок замена опоры с рычагом является недешевым удовольствием, потому что стоит этот рычаг немало. Также существуют автомобили с многорычажными подвесками. Стоимость работ для нижнего рычага довольно высокая, а для верхнего — вдвое больше. Поэтому большинство автовладельцев предпочитает ремонт шаровой опоры, нежели замену, так как стоит он в два раза дешевле. Помимо этого, отремонтированная шаровая опора становится более износоустойчивой и, как правило, имеет больший ресурс выработки, нежели новая опора.

Для восстановления шаровых опор используют следующие технологии:


замена нижней и верхней шаровой опоры

Процесс замены нижней и верхней опоры не имеет никаких отличий. Из инструмента вам будут нужны:


При замене шаровой опоры сначала необходимо смазать новую опору литолом, для чего следует снять пыльник и нанести на палец оптимальное количество смазки. После этого одеваем пыльник обратно.


Срок службы опоры, зачастую, зависит от массы факторов и в среднем составляет от 15 до 120 тыс. километров. Жизнь шаровой опоры способна сократить даже минимальная трещинка в пыльнике. Сквозь нее в шарнир может проникать вода, песок и грязь. Чтобы предотвратить поломку шаровой опоры, следует контролировать состояние резинового защитного чехла. Желательно делать это на эстакаде либо смотровой яме.

Чтобы шаровые опоры дольше прослужили, нужно осторожно ездить по разбитому дорожному покрытию и вовремя менять поврежденные пыльники. Не забывайте, что любые механизмы и узлы транспортного средства требуют регулярного ухода и ремонта. Больше информации о замене шаровых опорах вы можете узнать из данного видео.

Шаровая опора являет собою элемент подвески передних (управляемых) колес автомобиля, который обеспечивает достаточно жесткое крепление с сохраняющим ограничение подвижности рычагов к колесной моментом. При непосредственном передвижении, ведущие, передние, колеса транспортного средства будут выполнять несколько функций: обеспечение движения автомобиля по дороге и допущение маневров, то есть поворачивание влево и вправо.

К положению колес касательно полотна дороги для обеспечения маневрирования и движения предъявляется несколько определенных требования:

— ровность в стойке колес;

Они должны катиться назад или вперед;

Быть легкоуправляемыми рулем;

Быть надежно закрепленными.

Именно все соответствующие составные этим условиям способна обеспечивать подвеска, шаровая опора в которой является основой, так как соединяет ступицу управляемого колеса с рычагами подвески.

1. История создания шаровой опоры.

Впервые шаровые опоры изобретались и использовались как альтернатива шкворневому механизму. В первые разы данные опоры были лишь конструкционной составной передней подвески, вследствие чего было возможным обеспечение поворота колеса автомобиля вокруг оси вертикальной. Конструкция стандартная в шаровой опоре, которая остается практически неизменной и в современном мире, разрабатывалась ученными-инженерами еще в средине прошлого века.

Весь технический прогресс и развитие привели к тому, что возникают определенные изменения в первоначальном устройстве опор шаровых, которые, по своей сути, не имели принципиально отличительного характера. Так, на смену половинкам корпуса, которые были штампованными и соединенными точечной сваркой, пришли литые опоры и разборные, которые имеют резьбовую крышку, являются обслуживаемыми и необслуживаемыми. Данные модификации вполне оправданы и полезны для современного автомобилиста. Сейчас, самая универсальная и распространенная конструкция необслуживаемой шаровой опоры состоит из: пальца с шаром, резьбы, корпуса со сферической выемкой. Пыльник, который надевается на палец, способен предотвращать попадание грязи и влаги в заполненный густой специальной смазкой корпус устройства.

Основная функция опоры шаровой заключается в обеспечении в момент вертикального перемещения колеса его фиксированное положение в плоскости горизонтальной. Сам шаровой палец способен вращаться в корпусе, при этом раскачиваясь самостоятельно на небольшие углы. Таким образом, в плоскости собственного крепления данная опора способна обеспечивать одновременные линейные и вращательные пальцевые перемещения.

Материалом для всех деталей шаровой опоры служит сталь. Для того, чтобы снизить трение всех рабочих соприкасающихся поверхностей, сферическое углубление корпуса покрывается пластмассой или другим материалом из полимера. Тем не менее, существуют такие шаровые опоры, конструкция которых не предусматривает такого рода полимерное покрытие. Прежде всего это касается непосредственно отечественных автомобилей прошлого века. Дело в том, что все такие модели комплектовались посредством разнообразных шаровых опор, люфты в которых устранялись посредством подтяжки крышки.

В современном мире основными являются два способа крепления опоры шаровой. В первом случае устройство крепится болтами к рычагу, а во втором – запрессовывается в него. Так, при выходе шаровой опоры из строя, которая закреплена болтами, нужно будет заменить ее отдельным узлом, который можно приобрести его и установить, посредством приворота болтами к рычагу. Второй случай предусматривает замену рычага подвески с запрессованной и предустановленной шаровой опорой. Стоимость такого рода ремонтных работ будет достаточно высокой, так как в нее будет входить и стоимость рычага.

Большинство запрессованных шаровых опор устанавливается непосредственно на автомобили японского производства. Данные производители предлагают шаровые опоры, как отдельные узлы. Это будет намного дешевле, чем обычные устройство, хотя и качество будет у них не лучшее, так что закупаться несколькими устройствами на год-два придется.

Само устройство шаровой опоры, из-за своего непосредственного предназначения, эксплуатируется и работает в достаточно жестком режиме. Вся основная масса автомобиля будет опираться на небольшую площадь поверхности самого шара. При учете веса пассажира, груза в салоне автомобиля, высокой скорости и некачественных отечественных дорог, будет ясным, что все нагрузки и воздействия на данное устройства вырастут в разы. Что может привести к износу данного узла.

При выборе и покупке данной нагруженной детали, следует отдавать предпочтение только оригинальным производителям устройств. Автомобильный рынок полон торговых марок, которые выпускают неплохие аналоги оригинальных деталей. Тем не менее, выбирать нужно только те, которые хорошо себя зарекомендовали. Все производственные мощности, опыт, дают возможность отечественному автопрому обеспечить нормальный уровень качества. В результате можно получить надежные и достаточно крепкие шаровые опоры, которые не чуть не будут хуже, чем зарубежные аналоги.

3. Количество шаровых опор в подвеске.

Самый распространенный вариант – это передняя подвеска, которая имеет две шаровые опоры – по одной на каждое колесо. Некоторые транспортные средства, такие как внедорожники, имеют 4 шаровых опоры на передней подвеске, верхнюю и нижнюю. Самым редким является случай с тремя шаровыми опорами. Современные транспортные средства, которые имеют независимую многорычажную заднюю подвеску достаточно часто оснащаются шаровыми опорами и на колесах задних.

Множество шариковых опор обеспечивают их длительную и надежную службу, что снижает любую вероятность поломки до минимума. Тем не менее, такое же обстоятельство способно усложнять процедуру диагностики автомобиля, что значительно может увеличить всю суммарную стоимость ремонтных работ и деталей и запчастей.

4. Диагностика и замена шаровых опор.

Если при непосредственном повороте руля транспортного средства автомобилисту нужно прилагать особые усилия или возникает характерный скрип, то скорее всего возникли проблемы с опорой шаровой . Кроме того об этом же будет свидетельствовать и возникновение стука при передвижении автомобиля на небольших скоростях при неровных поверхностях. Еще один признак выхода из строя опор шаровых – это виляние и неустойчивость передних колес при непосредственном передвижении по прямой. Иным признаком данной проблемы является неравномерный износ шин транспортного средства.

Вполне является ясным, что быстрая и качественная замена всего устройства шаровой опоры будет возможной лишь при помощи и эксплуатации профессионалов. Тем не менее, многие автолюбители отдают предпочтение собственному труду и работе. В современном мире вопрос о производстве шаровых опор черпает ответ в тезисе о том, что это высокотехнологический процесс, который позволяет добиваться высокой степени надежности и стойкости. Тем не менее, замена данного устройства является одним из самых распространенных видов ремонта автомобиля. Ситуация, конечно же, никоим образом не сможет измениться, пока не изменится качество наших отечественных дорог.

Подписывайтесь на наши ленты в

» Шаровая опора — назначение и конструкция, причины поломки, диагностика

Шаровая опора это ходовая часть автомобиля и на наших дорогах, особенно в регионах, подвергается сильным испытаниям. Постоянно подвергается динамическим и реже статическим нагрузкам. В случаях плохого состояния дорожного покрытия, глубины и ширины ям, нагрузки по величине и интенсивности различны. А от исправного состояния узлов и деталей ходовой части зависит, в первую очередь, безопасность водителя и пассажиров. Это ведь хорошая управляемость, хорошее сцепление с дорожным покрытием и конечно же комфорт и безопасность во время движения автомобиля.

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.

Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

  • на поворотах скрип или скрежет,
  • на неровной дороге на небольшой скорости стук в районе переднего колеса,
  • автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
  • в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

Привод на Пежо — снятие и установка
Подвеска МакФерсон (McPherson) — устройство и схема работы
Стук в передней подвеске — устройство и ремонт подвески
Ремонтируем датчик скорости автомобиля ДСА, поломки и диагностика
Шаровая опора, пежо 308, 408 и 3008 — замена своими руками Роторный дизель — конструкция двигателя
Топливный насос — диагностика и ремонт

Большинство автомобилистов наверняка слышали о шаровой опоре, но как она выглядит и где ее место в конструкции автомобиля не имеют представления. Целью настоящей статьи является ознакомление людей с устройством шаровой опоры, диагностикой ее неисправности и возможностью ее ремонта, для чего рассмотрим ряд вопросов:

1. Как устроена шаровая опора и ее назначение в конструкции авто? Как выявить неисправность шаровой?

2. Причины, приводящие к выходу из строя шаровой, и методы ее проверки.

3. Экстремальный момент — отрыв опоры.

4. Возможен ли ремонт (реставрация) шаровой? И насколько он надежен?

Как устроена шаровая опора?

Шаровой опорой называется очень важная деталь автомобиля, входящая в конструкцию подвески. Она состоит из металлического пальца с шарообразным концом с одной стороны и резьбой с другой, а также корпуса, заполненного полимером, в котором выполнено шарообразное гнездо. Своим шарообразным концом палец вставляется в гнездо корпуса без зазоров, что исключает малейшие люфты, однако палец при этом получает возможность перемещаться в разных плоскостях. На соединение корпус-палец надевается резиновый пыльник для предотвращения попадания пыли и грязи внутрь этого узла.

Резьбовым концом шаровая опора вставляется в соответствующее отверстие другой части подвески — рычага и, с помощью гайки, крепится к нему. За счет движения шарообразного конца в гнезде корпуса обеспечивается их взаимная подвижность. Стоит добавить, что бывают шаровые и без резьбового соединения.

Назначение шаровой опоры

Конструктивно шаровая опора расположена в системе поворотного кулака, являющегося частью передней подвески транспортного средства, на которую крепится колесо. Шаровая опора обеспечивает поворотному кулаку подвижность, необходимую для выполнения, при воздействии на рулевой механизм, поворотов автомобиля. В связи с этим, применение шаровой опоры в подобных узлах будет оправданным и разумным.

В конструкции многорычажной передней подвески присутствуют две шаровые опоры — верхняя и нижняя — с каждой стороны автомобиля (всего четыре, но бывает и шесть и восемь).

Передние подвески системы Макферсон имеют только одну нижнюю шаровую опору с каждой стороны авто.

Признаки износа шаровой

К наиболее явным признакам неисправности шаровой опоры можно отнести посторонний звук в подвеске во время передвижения автомобиля по неровному полотну дороги. Звук этот можно охарактеризовать как «чавкающий», что свойственно соударению металлических элементов конструкции о пластмассу.

Зимой в морозную погоду при движении машины можно услышать также скрип, издаваемый шаровой опорой. Такое возможно в случае порванного защитного пыльника, так как через трещины в резине внутрь шаровой опоры попадает влага и это способствует замерзанию смазки.


Причины, приводящие к выходу ее из строя

Шаровая опора по своему устройству весьма долговечна и ей, в общем-то, не страшны дороги (если конечно это не полоса препятствий) и время. Однако основными разрушающими факторами этого узла являются вода и грязь. Проникновение воды и грязи становится возможным при повреждении всего лишь вроде бы незначительной детали — защитного пыльника. Повредить его во время движения практически не возможно в силу его расположения. Чаще всего на пыльнике появляются мелкие трещины, образующиеся со временем (старение резины) или под воздействием климатических условий. Не следует исключать человеческий фактор — случайный разрыв инструментом, используемым при ремонте передней подвески.

Если вовремя выявить разрыв пыльника или наличие трещин от старения резины и заменить его, то на работе шаровой опоры это не отразится. Продолжительная же езда с поврежденным пыльником позволяет воде и грязи попасть внутрь опоры, что приводит к излишнему абразивному трению шарообразного наконечника о полимерный наполнитель и образованию полостей, как на поверхности шара, так и в полимере. Это в свою очередь способствует появлению люфта — явления весьма опасного и требующего принятия срочных мер по замене или ремонту шаровой опоры. Пренебрежение указанными действиями может привести к негативным последствиям вплоть до аварии.

Методы проверки шаровой опоры

Лучшим местом, где можно квалифицированно выявить возможные неисправности шаровой опоры будет автосервис. Однако проверка передней подвески возможна и в условиях личного гаража при наличии смотровой ямы или подъемника и при достаточном освещении.

Проверка опоры заключается в выявлении целостности пыльника и люфта на разрыв. В случае если при поврежденном пыльнике отсутствует люфт, требуется заменить только пыльник. При наличии люфта замена шаровой опоры обязательна в момент обнаружения. Ни о каком движении транспортного средства в таком состоянии речи быть не может — это опасно!

Экстремальный момент — вырывание шаровой при движении

Для понимания того, что происходит в момент обрыва шаровой опоры, следует припомнить ее функцию, заключающуюся в соединении поворотного кулака с нижним или верхним рычагом подвески. При обрыве связь разъединяется и в итоге у поворотного кулака остается только одна точка опоры и появляется возможность перемещаться в нескольких плоскостях, что практически делает управление машиной невозможным. Это приводит к тому, что колесо выворачивает во внешнюю сторону с неизбежным повреждением крыла и, возможно, дверей.

Иногда вырывание происходит при попадании колеса в яму в условиях высокой скорости движения. В такой ситуации от негативных последствий может уберечь только интуиция и опыт водителя, поскольку вывернутое колесо не позволяет нормально управлять автомобилем.

Возможен ли ремонт (реставрация) опоры? И насколько он надежен?

Нередко автовладельцы пренебрегают ремонтом шаровой опоры, предпочитая ему замену. Однако квалифицированный мастер, при наличии соответствующего оборудования и материалов в состоянии восстановить узел потерявший работоспособность. Причем затраты на ремонт вдвое, а то и втрое меньше чем на замену.

Шаровая опора, прошедшая ремонт, становится более износоустойчивой, и чаще всего имеет ресурс даже больше, чем новая. А это значит, что ремонт однозначно дешевле покупки новой опоры.

Само собой разумеется, что сам процесс восстановления опоры это ответственная операция, поэтому нужно вдумчиво относиться к выбору мастера. Производить же эту операцию самому, без соответствующих знаний, оборудования и подготовки не следует.

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.

Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

Ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

Зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

Поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

Действительно шаровая опора должна быть «тугой»?

Различные автомобильные форумы, сайты и блоги дают ответ на любое технический вопрос. Но всегда это основано на технических знаниях или это всего лишь популяризация существующих «легенд»? Производители автомобильных компонентов достаточно часто сталкиваются с ситуацией, когда современные разработки не сразу воспринимаются потребителями и необходимо приложить немало усилий для того, чтобы развеять подобные заблуждения.

Производители компонентов и узлов постоянно работают над совершенствованием конструкции своих деталей. Например, Central Corporation — производитель деталей подвески и рулевого управления под брендом CTR — использует высокопрочные и облегченные материалы, что позволяет соответствовать всем тенденциям в автомобилестроении.

Конструкция шаровой опоры: старая и новая

В конструкции шаровых соединений, то шаровой опоры или стойки стабилизатора, CTR использует вкладыши из инженерного пластика.

Это позволяет облегчить вес конструкции и уменьшить износ детали от трения. При получении такой детали в руки, покупатель может заметить легкий ход шарового пальца даже при малейшем усилии и может принять это за дефект. Но на самом деле этому есть историческое объяснение.

Первые шаровые опоры должны полностью металлическую конструкцию и как следствие повышенное трение между корпусом и шаровым пальцем, которое пытались минимизировать за счет большого количества смазки. В процессе эксплуатации масло теряло свои качества, и его необходимо было периодически пополнять через установленный в корпусе ниппель для смазки. Такая конструкция несла в себе опасность, так как в процессе запрессовки смазки в корпус шарнира могли попасть абразивные частицы грязи. Кроме того, продукты износа металлических деталей, терлись между собой, при перемешивании с маслом превращались в жидкую абразивную массу, которая приводила к более быстрому износу шарнира и риска вырывания шарового пальца из корпуса.

Вторым недостатком подобной конструкции было использование прижимной пружины или проставки из упругого материала, которые обеспечивали прижим шарового пальца к корпусу для минимизации зазора, возникал вследствие износа деталей от трения. При длительной эксплуатации подпор слаб из-за старения материала и увеличения зазора приводило не только к появлению стуков, но и к разрушению детали вследствие увеличения ударным нагрузкам.

Старый тип шаровой опоры с ниппелем для смазки и прижимной пружиной (см. фото)

Новый тип шаровой опоры с вкладышем из инженерного пластика

Использование инженерного пластика позволило решить некоторые вопросы:

  • облегченный материал уменьшил неподрессоренные массы в подвеске автомобиля.
  • более высокие, по сравнению с металлом, антифрикционные свойства позволяют работать шарнира с минимальным объемом масла, соответственно отпадает необходимость регулярного добавления.
  • инженерный пластик позволяет минимизировать зазор между шаровым пальцем и пластиковым вкладышем, с одной стороны минимизирует люфты в шарнирах, а с другой — не допускает попадания влаги и грязи между поверхностями трущихся между собой, что уменьшает риск возникновения коррозии.
  • высокая износостойкость материала не допускает шарнир от увеличения люфтов в процессе эксплуатации.

Жесткая шаровая опора: опровергаем миф

Может возникнуть вопрос, насколько надежно работает подобная конструкция в условиях высоких нагрузок в подвеске автомобиля? На самом деле конструкция подвесок большинства автомобилей спроектирована таким образом, что шаровая опора не несет высоких нагрузок, а работает преимущественно как ось для поворота колес автомобиля. Поэтому минимизация сил трения внутри шарнира является приоритетной задачей разработчиков. Кроме того, большое усилие, необходимое для проворачивания шарового пальца, увеличивает нагрузку на рулевой механизм и другие детали подвески, негативно влияет на их работоспособность. Поэтому легкий ход шарового пальца благодаря точной обработке и современным материалам — это залог надежной работы всей системы подвески и рулевого управления.

Избежать неверных суждений можно, если воспользоваться информацией от производителей компонентов, чтобы быть «в тренде» и не отставать от современных технологий.

3 ошибки, из-за которых быстро «умирают» шаровые опоры

Отечественные дороги не отличаются качеством, поэтому неудивительно, что именно на подвеску приходится наибольшая нагрузка, а отдельные элементы ходовой части нужно менять едва ли не каждый год. Одним из таких проблемных элементов подвески являются шаровые опоры, которые приходят в негодность как из-за повышенной нагрузки на разбитых дорогах, так и по причине ошибок самих водителей. Поговорим поподробнее о том, почему же шаровые опоры быстро изнашиваются и требуют замены.

Назначение и конструкция

Шаровая опора автомобиля – это шарнир, в основании которого находится шар. Он помещен в специальный вкладыш, как сустав человеческой рукой. Так же как с рукой, сустав позволяет двигать в разных плоскостях, шаровый шарнир дает возможность колесу поворачивать, сохраняя его положения в горизонтальной плоскости.

Реклама:

Он находится в месте крепления рычага подвески к ступице колеса. По сути, шаровая опора и есть тем крепежным элементом, который соединяет эти подвижные детали. В некоторых моделях, это больше относится к отечественному автопрому, их две на одно колесо. В иномарках – по одной.

Рассмотрим конструкцию автомобильной шаровой опоры:

  1. Пыльник – он защищает механизм от попадания в него пыли, грязи, воды и других дорожных предметов
  2. Палец – металлический стержень, фиксирующий ступицу колеса к шарниру
  3. Шар – он и палец единое целое. Позволяет колесу беспрепятственно перемещаться в нужном направлении. Шар свободно вращается в обойме вкладыша
  4. Пластиковый вкладыш. Он «обволакивает» шар шарнира, фиксирует его, исключая люфт и свободное перемещение в корпусе опоры.
  5. Корпус. В нем находится внутренняя часть конструкции: обойма с шаром. Эта часть шарнира крепится болтами к рычагу подвески.

Таким образом, шаровая опора закрепляется, «впрессовывается» пальцем (металлическим стержнем) в посадочное место поворотного кулака, фиксируется на нем шайбой или шплинтом, корпусом крепится к рычагу. Только благодаря ней держится колесо на подвеске в определенном положении, автомобиль может беспрепятственно преодолевать неровности дороги и одновременно поворачивать. Наглядно посмотреть, из чего устроен шаровой шарнир автомобиля и как он работает можно на видео.

Видео, что внутри шарового шарнира – разборка корпуса и обзор ее внутренних компонентов:

Методика испытаний

За основу методики испытаний мы возьмем разработанный в НАМИ ГОСТ Р 52433-2005 «Автомобильные транспортные средства. Шарниры шаровые. Технические требования и методы испытаний», который строго регламентирует требования к данным деталям.

Комплекс испытаний по вырыву шаровых пальцев, определению марки стали и определению прочности крепежа проводился в аккредитованной лаборатории НПО «Завод „Волна“», тест на морозоустойчивость — в аккредитованной лаборатории НПО «Талис».

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

  1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
  2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
  3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

  1. Как говорилось выше – повреждение пыльника
  2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
  3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
  4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Работы в сервисном центре

Опытные сотрудники сервисного центра справляются с ремонтными работами намного быстрее. Для них замена опоры — простейшая задача, на которую потребуется 1–2 часа. Опытный автомобилист наверняка предпочтёт воспользоваться услугами автомехаников. При ремонте приходится учитывать много важных моментов, чтобы не допустить ошибок.

Рено Логан не просто требует аккуратности. Его детали отличаются соединениями и клеммами от отечественных моделей. По этой причине даже опытные водители столкнутся с серьёзными трудностями, когда потребуется замена. Неправильные действия приведут к новым поломкам и длительному ремонту двигателя, что лишний раз напоминает о важности опыта и профессиональных навыков.

Сегодня Рено Логан получил широкое распространение на территории страны. Не стоит надеяться на собственные познания при выполнении ремонта. В сервисных центрах мастера лучше знают, как справиться с той или иной проблемой.

Замена шаровой на Рено Логан занимает достаточно времени, но основная проблема при проведении данной процедуры – это весьма специфичный инструмент. О замене шаровой на Рено Логан во всех мелочах поговорим в статье.

Способы диагностики шаровых опор

Для этого нужна яма или подъемник. Вывесив колеса, вставляем между рычагом подвески и поворотным кулаком монтировку. Пытаемся расшевелить эти две части подвески и ходовой. Как правильно самостоятельно провести диагностику всех элементов передней подвески, я рассказывал в прошлой статье. Если виден люфт, даже не большой – это признак износа вкладыша шаровой опоры. На видео показано как это сделать.

Второй способ – измерение зазора между шаром и внутренним вкладышем шарнира. Этот способ допускает, если у конструкции предусмотрено отверстие в нижней части корпуса.

Например, на ВАЗовской классике в нижних шаровых опорах есть отверстие с заглушкой с резьбой. Для диагностики следует ее выкрутить и штангенциркулем с нутромером измерить расстояние от кромки корпуса до шара. Он должен составлять не более 11,8 миллиметра.

Важно! При таком способе проверки, нужно чтобы авто стояло не земле. Замеры проводятся под нагрузкой.

Стоит ли делать ремонт самостоятельно?

Шаровая опора потребует разбора ходовой части, и придётся потратить массу времени и сил. Обратим особое внимание на некоторые моменты:

  • После снятия гайки для отсоединения кулака его нужно выбить выколоткой из мягкого металла.
  • Палец опоры шаровой и кулака откручивается мощной отвёрткой.

Если не учесть этого, можно испортить детали автомобиля Рено Логан. Замена должна осуществляться с особой аккуратностью, а ведь отечественные водители с давних пор привыкли к грубым действиям. Иномарка не потерпит такого, поэтому не стоит сразу полагаться на собственные силы и знания.

Как продлить срок службы шаровым опорам

Не всегда, производители опор закладывают достаточно смазки в корпус шаровой. Со временем эта смазка вымывается, если есть повреждения пыльника или происходит обычный износ во время эксплуатации, из-за нехватки смазывающего материала.

Чтобы продлить срок эксплуатации шарового шарнира, это касается и рулевых наконечников, нужно добавить небольшую порцию свежей смазки. В некоторых конструкциях шаровых предусмотрено отверстие, внизу корпуса. Оно обычно закрыто болтом-заглушкой. Оно нужно не только для диагностики состояния износа вкладыша и шара шарнира, а также для ее обслуживания.

Отворачиваем болт-заглушку. Вместо него вкручиваем масленку диаметром 6 мм. В разных моделях автомобилей, в силу конструктивных особенностей шарниров, диаметр масленок может быть разным, а в некоторых их нет.

Важно! Так как наибольшую нагрузку испытывают нижние шаровые, то именно в их корпусе предусмотрены отверстия для масленок (тавотниц), в верхних опорах их не найдете.

Берем шприц пресс-масленку, закладывает в него смазку, рекомендуется использовать смазку «Шрус», она более термостойкая и водоотталкивающая. Наставляем шприц на тавотницу и «набиваем» смазывающий материал в корпус шарового шарнира. Как это правильно сделать, на примере ВАЗ 2106, показано в видео ниже. Добавлять смазки нужно не много, чтобы пыльник опоры «не надулся» сильно, рукой прощупываете его, что в нем было свободное место для его рабочего хода. В противном случае при езде он разорвется.

Как смазать шприцом-прессом нижнюю шаровую опору:

Если уже появились скрипы, а под рукой нет специального пресс-шприца с масленкой, то продлить срок службы можно, сделав «укол» в шаровую. Берется пяти кубовый медицинский шприц, главное, чтобы игла была тонкой, набирается в него моторное масло, и прокалывается пыльник опоры. В него через шприц заливается небольшое количество моторного масла, как и ранее, прощупываем его рукой на предмет наполнения. Два кубика вполне достаточно, чтобы оживить шаровую опору. После этого, следует несколько раз покачать машину за крыло, с той стороны, где делали укол, чтобы смазка проникла в объем шара и вкладыша.

Важно! Последний способ – это лишь экстренная мера, чтобы доехать до СТО или купить новую деталь, чтобы самостоятельно заменить шаровую. Долго на неисправном узле ездит не нужно, могут быть серьезные последствия. Поэтому покупаем новую опору и меняем ее.

Факторы влияющие на увеличение зазора в шаровой

Естественный износ, или, в следствии установки дефектной детали (преждевременное старение, усталость металла).

Эксплуатация автомобиля по некачественным дорогам (проезд на большой скорости неровных участков ямы выбоины). Такое движение приводит к увеличению динамических нагрузок на элементы шаровых опор.

Повреждение пыльника или его износ (резина пересыхает, образует трещины). Так во внутрь попадают частицы пыли, грязи, которые способствуют образованию коррозии. Вследствие чего, увеличивается абразивный износ поверхностных деталей.

Фирмы производители шаровых опор

Примерно треть шаровых опор, поставляемые на рынки произведены в Китае, России, Турции и Польше. В своем производстве они преимущественно используют штампосварную схему. Таким образом достигается снижение веса детали, но при этом они имеют достаточно малую прочность.

Большой популярностью у автолюбителей пользуются цельнокованые шаровые опоры американских и европейских производителей, так как имеют большую прочность (выдерживают нагрузки более 5 тонн). Преимущественно это такие бренды Febi,Delphi, Moog, Mapco, TRW, Sidem, Fenox, японский бренд Nipparts и 555.

Ответы на частые вопросы

Можно ли ездить на разбитой шаровой опоре? Можно, но недолго. Как говорилось выше, если она стучит, значит, появился люфт между «сухарем» и вкладышем. Со временем он будет увеличиваться. Как результат – поворотный кулак колеса «вырвет» шар из корпуса опоры, колесо «ляжет» набок, а машина на «пузо». Не стоит затягивать с заменой неисправных узлов, появились первые признаки неисправности шаровой опоры – едим на ее замену.

Что будет, если вылетит шаровая? Это происходит в движении, чаще всего при повороте. Колесо вылетает в сторону, машина теряет управляемость, ложится на «пузо» со всеми вытекающими последствиями. Можно попасть в ДТП или на серьезный ремонт, если повредятся другие элементы подвески, кузова или картер двигателя.

Видео по теме:

Как правильно выбрать новую шаровую опору:

Химический анализ

Последним испытанием стало проведение химического анализа и определение марки стали для шаровых пальцев. С этим прекрасно справляется спектрометр ДФС 500, который распознает количество каждого легирующего или ухудшающего свойства сплава элемента в составе стали.

По результатам проведенного исследования химического анализа состава стали пальцев было установлено, что у всех испытуемых используются конструкционные легированные стали в пределах 35Х–40Х, то есть в качестве легирующего элемента берется около 1% хрома.

Замена шаровой опоры (со снятием рычага) — Статьи

Замена шаровой опоры (со снятием рычага) – наиболее удобный способ замены изжившей себя детали. Хотя на первый взгляд процесс ремонта не представляет особых сложностей, он имеет ряд нюансов, которые при несоблюдении, могут привести к потере управления и аварии. Рассмотрим, как выполнить замену шаровой опоры с демонтированного рычага своими руками.

Признаки неисправности шаровой опоры

Шаровая опора является обязательным элементом любой подвески. Она соединяет ступицу колеса с опорным рычагом. Деталь представляет собой палец, установленный в металлический корпус. Внутри находится смазка, обеспечивающая долгую жизнь подвижным механизмам, а снаружи вся конструкция защищена резиновым пыльником.

Именно он является слабым местом детали. Он защищает внутренние элементы от пыли и влаги, но если он прорвется, и вещества проникнут внутрь конструкции, замена неизбежна. Такая шаровая прослужит не более 2-3 тыс. км.

Срок службы шаровой опоры для каждого автомобиля индивидуален. Но в среднем этот показатель составляет от 60 до 90 тыс. км. Даже если подвеска не издает подозрительных звуков, а пыльники в порядке, лучше не испытывать удачу, а заменить деталь согласно сроку эксплуатации вашего автомобиля. Шаровая опора обеспечивает безопасность управления транспортным средством. Если она заклинит или вылетит из посадочного места, колесо вывернет в сторону, независимо от положения руля. Поэтому не пренебрегайте мерами предосторожности.

Выйти из строя деталь может и раньше назначенного производителем времени. Это будет обусловлено неприятным звуком при повороте колеса и преодолении неровностей на дороге. Но поскольку характерные звуки в похожих ситуациях издают многие детали подвески, следует убедиться, что проблема кроется именно в шаровой опоре.

Для этого снимите колесо и установите трубу или монтировку между поворотным кулаком и рычагом подвески. Попробуйте слегка надавить на рычаг. Если вы заметите люфт, опора неисправна. Проверьте пыльник. Если на нем имеются даже незначительные повреждения или следы смазки, замена шаровой опоры неизбежна.

Замена шаровой опоры своими руками

Осуществить замену можно 2-мя способами: с извлечением рычага и без него. Рассмотрим метод замены со снятием рычага подвески. Данный способ требует чуть больше времени и усилий, но он является более удобным. К тому же он обеспечивает лучшую запрессовку новой детали и предотвращает повреждения. Если у вас нет специального оборудования для запрессовки, лучше использовать именно этот метод. Рассмотрим, как произвести замену шаровой опоры со снятием рычага без специальных инструментов.

Весь процесс можно разделить на 4 этапа:

Демонтаж рычага. Извлечение старой шаровой опоры. Запрессовка новой детали. Установка рычага на место.

По ходу мы будем обращать внимание на ряд нюансов, которые могут показаться незначительными, но их соблюдение обеспечит более длительный срок службы вашей подвески, а может и сохранит вам жизнь.

Демонтаж рычага

Для замены вам понадобится домкрат или подъемник. При использовании домкрата не забудьте зафиксировать задние колеса и подложить под них противооткатные предметы. Откручивать гайки на колесе лучше, когда автомобиль стоит на земле. Ослабив гайки, можно поднимать машину на домкрате. Сняв колесо, выверните руль так, чтобы обеспечить себе доступ к рычагу.

Сначала отверните гайки, которые крепят рычаг в задней его части. Они обычно откручиваются без особых усилий. В случае прикипания воспользуйтесь жидкостью типа WD40. С наибольшими трудностями автовладельцы сталкиваются, когда начинают извлекать палец шаровой опоры. Для его демонтажа лучше использовать специальный съемник. Они достаточно универсальны и стоят недорого. Если съемника нет, придется выходить из положения посредством зубила и молотка. Но бить стоит аккуратно, иначе можно повредить другие детали подвески.

Открутив три болта и сняв палец шаровой опоры, можно вытаскивать рычаг.

Извлечение старой детали

Если у вас нет под рукой специальных инструментов для выпрессовки шаровой, потребуется две трубы и молоток. Первый отрезок трубы должен иметь такой размер, чтобы его внутренний диаметр превышал размер шаровой опоры, но при этом труба могла четко упираться в рычаг. Таким образом, при ударе о шаровую деталь вылетит внутрь трубы. Внешний диаметр отрезка второй трубы должен соответствовать диаметру основания шаровой опоры у пальца, чтобы трубу можно было упереть в опору и выбить из рычага.

Сначала необходимо снять стопорное кольцо, удерживающее опору. Для этого отлично подойдут специальные клещи, которые вставляются в отверстия кольца и раздвигают его в стороны. Рычаг устанавливается на трубу большего диаметра пальцем вверх. Для устойчивости рычага можно подложить пень или воспользоваться помощью напарника. Трубу меньшего диаметра следует одеть на палец и зафиксировать у основания опоры. Несколько увесистых ударов по верхней трубе и опора вылетит вниз.

Запрессовка новой шаровой

В комплект с новой деталью обычно идет стопорное кольцо и новый болт с гайкой. Важный момент: если вы хотите, чтобы новая деталь прослужила дольше, нанесите дополнительный слой смазки. Специальную смазку, по консистенции напоминающую джем, можно найти в любом магазине.

Смазку следует наносить под пыльник. Для этого аккуратно сдвиньте хомут, фиксирующий пыльник. Лучше не использовать нож или другие острые приборы, поскольку можно повредить пыльник. Сдвинув хомут, приоткройте пыльник и нанесите немного смазки по всей окружности. Но будьте аккуратны, чтобы вместе со смазкой не занести грязь. Иначе ваша опора проживет недолго. Для нанесения смазки подойдет обычный шприц.

Установив хомут на место, и зафиксировав пыльник, можно приступать к запрессовке новой опоры. Для этого подойдут те же трубы. Однако перед установкой детали следует внимательно посмотреть на посадочное место. Если рычаг имеет трещины или прочие дефекты, устанавливать такую деталь обратно в автомобиль нельзя. Заменить придется и рычаг.

Если рычаг исправен, аккуратно вставьте шаровую опору в отверстие. Следите, чтобы не порвать пыльник. Плотно усадив деталь, ее необходимо забить. Для этого положите рычаг пальцем вниз и установите его на трубу большего диаметра. А с помощью меньшего отрезка трубы забейте опору в рычаг. Будьте внимательны, чтобы перед запрессовкой опора не была перекошена, иначе она неправильно установится в рычаг. Запрещается бить по центру шаровой опоры – выполнять запрессовку следует по краям детали. Аккуратно забив опору и установив стопорное кольцо, можно приступать к сборке подвески.

Установка рычага

На пальце многих шаровых опор (например, в Рено Логан) имеется специальная округлая вырезка под болт. При установке опоры в поворотный кулак, следите, чтобы палец забился точно до этого отверстия, и болт смог закрутиться под эту вырезку. Таким образом, он будет держать опору и предотвратит ее выпадение.

Установив рычаг на место, наживите гайки, но не затягивайте их. Окончательно закручивать крепления необходимо на нагруженной подвеске. Для этого установите под поворотный кулак любую опору в виде пня или кирпичей и спустите домкрат. На нагруженной подвеске можно окончательно затягивать гайки. В завершении установите колесо на место и наслаждайтесь комфортной и безопасной ездой.

Ремонт подвески в автосервисе

Если вам требуется срочная помощь специалистов, заходите на сайт Uremont.com. Здесь для вас собрано более 5600 профессиональных автосервисов в различных городах России, готовых устранить любую неисправность.

Uremont.com – все сервисы под рукой.









признаков неисправного шарового шарнира ❤️ что нужно знать!

Шаровые опоры автомобиля очень важны для любой системы подвески. Они состоят из подшипника, помещенного в специальный патрубок. Эти шарики отвечают за соединение колеса с осью и позволяют ему двигаться во всех направлениях.

Авторемонт стоит ДОРОГОЙ


Со временем шаровая опора может повредиться, что приведет к соскальзыванию колеса с автомобиля в сложных ситуациях.Кроме того, плохие шаровые опоры влияют на общие ходовые качества и управляемость. Чтобы избежать таких ситуаций, вы должны постоянно поддерживать в исправном состоянии шаровые опоры.

К счастью, шаровая опора скажет вам, когда станет хуже, еще до того, как это произойдет. Существует уникальный набор признаков неисправного шарового шарнира, за которым необходимо следить.

Эта статья дает вам краткий обзор того, что такое шаровая опора и как она работает. Затем мы перечислим различные признаки неисправного шарового шарнира.При появлении любого из этих признаков необходимо как можно скорее заменить шаровые опоры. Наконец, мы отвечаем на список наиболее часто задаваемых вопросов о шаровых опорах.

Что такое шаровая опора и как она работает?


Подвеска вашего автомобиля состоит из подшипников, втулок, шарниров и звеньев. Эта система помогает вашим колесам двигаться независимо как в вертикальном, так и в горизонтальном направлениях.

Шаровая опора — один из важнейших компонентов подвески вашего автомобиля.Соединение фурункула — это специальное гибкое соединение, позволяющее перемещаться более чем в одном направлении.

В колесе вашего автомобиля может быть два шаровых шарнира: верхний и нижний. Эти шаровые опоры выполняют несколько задач. Например, шаровые опоры соединяют колесо с остальной системой подвески.

Кроме того, шарнир позволяет колесу двигаться вверх и вниз во время движения и одновременно поворачиваться.

Со временем фурункулы могут изнашиваться и ослабевать из-за износа шара или гнезда.Следовательно, мяч может выскочить из гнезда, в результате чего колесо соскочит с автомобиля. Например, вы можете увидеть несколько автомобилей на обочине дороги со сложенными или разложенными колесами, что является плохим шаровым шарниром.

Признаки неисправности шарового шарнира

После полного понимания того, что такое шаровая опора и как она работает, важно поддерживать шаровые опоры в хорошем состоянии, чтобы избежать риска соскальзывания колеса с автомобиля и возникновения проблем с риском.

К счастью, есть явные признаки неисправности шарового шарнира, за которыми необходимо следить. Как только вы заметили какой-либо из этих признаков, вы должны как можно скорее показать свой автомобиль профессиональному механику.

  • Слышен лязг в передней подвеске

Как показывает практика, когда вы слышите странные звуки из любой части вашего автомобиля, вы должны принять меры и поручить технику проверить и отремонтировать автомобиль.

Хотя некоторые из этих странных шумов могут быть связаны с простыми проблемами, некоторые шумы могут вызвать серьезные проблемы, если не привести к полной поломке автомобиля.

В случае неисправного шарового шарнира можно услышать лязг, особенно в передней подвеске. Грохот становится громче при движении по ухабистой дороге, лежачих полицейских и при попытке повернуть.

По мере старения шарового шарнира он может изнашиваться и расшатываться. Чем ниже шаровой шарнир, тем сильнее грохот от ударов шарнира о стенки гнезда.

  • Испытывает вибрацию, особенно на передней стороне автомобиля

По мере того как шаровой шарнир стареет, он начинает вибрировать внутри гнезда, и эта вибрация может передаваться на всю систему подвески. Вот почему вы можете испытывать чрезмерную вибрацию передней части автомобиля во время движения, особенно при наезде на кочку.

В сложных ситуациях в рулевом колесе может ощущаться слабая вибрация шарового шарнира.Хотя вибрация рулевого колеса может быть вызвана неисправным шаровым шарниром, этот симптом не может подтвердить это, поскольку вибрация рулевого колеса может возникать по множеству других причин.

  • Рулевое управление может отклоняться вправо или влево

Еще одним распространенным признаком плохого шарового шарнира является смещение автомобиля влево или вправо во время движения или то, что называется «блужданием».

Блуждание автомобиля в основном связано с его выравниванием.Плохой шаровой шарнир влияет на центровку автомобиля, поскольку он изнашивается и становится более расшатанным.

Плохой шаровой шарнир может привести к неравномерному износу шины. Хотя неравномерный износ шин может происходить по другим причинам, более пристальный взгляд на износ шин подтверждает причину.

Если внешний и внутренний края шины изнашиваются до середины шины, то виноват не шаровая опора. С другой стороны, если внутренняя и внешняя кромки раньше остальных, то это точно шаровая опора.

Что может случиться, если шаровые опоры выйдут из строя?

Плохой шаровой шарнир может привести к значительному неравномерному износу шин, что приведет к многочисленным перекосам и проблемам с управляемостью. Кроме того, неисправный шаровой шарнир может повредить вашу подвеску, если не попадет в автомобильную аварию. Полностью поврежденный шаровой шарнир также может вызвать проблемы с безопасностью, например, выскальзывание колеса из автомобиля, подвергая вашу жизнь опасности.

Наконец, с неисправным шаровым шарниром вы не пройдете техосмотр или проверку на пригодность к эксплуатации.

Как водитель, вы должны поддерживать шаровые опоры своего автомобиля в хорошем состоянии, чтобы плавно управлять автомобилем и обеспечивать безопасность себе и своей семье.

Могу ли я водить машину с неисправным шаровым шарниром?

Хотя плохой шаровой шарнир не всегда вызывает катастрофические проблемы, колесо соскальзывает с автомобиля во время движения, если шаровые шарниры были очень ослаблены. Кроме того, в сложных ситуациях передняя подвеска может выйти из строя, что нарушит общий контроль вашего автомобиля.

Как долго прослужит шаровой шарнир?

В среднем шаровой шарнир проходит от 70 000 до 150 000 миль. Однако это число значительно варьируется в зависимости от вашего состояния дороги, привычек вождения и контакта с дорожной солью.

Сколько стоит замена шарового шарнира?

Замена шарового шарнира стоит от 20 до 150 долларов только на запчасти. Однако цена может значительно вырасти с учетом затрат на рабочую силу.Зная, что замена шарового шарнира занимает около часа, ожидаемая общая стоимость замены шарового шарнира составляет от 100 до 400 долларов.

Некоторые люди предпочитают заменять шаровой шарнир в небольшой ремонтной мастерской, а не в дилерском центре, чтобы снизить затраты на рабочую силу. Другие люди с хорошими механическими навыками предпочитают заменять свои шаровые опоры, используя доступные онлайн-инструменты.

Как проверить исправность шарового шарнира?

Есть несколько проверок, которые вы можете выполнить, чтобы подтвердить неисправность шарового шарнира.Во-первых, прислушайтесь к грохоту или скрипу, когда ваш автомобиль движется.

Во-вторых, произведите визуальный осмотр, осмотрев шаровые опоры за своим колесом. Пыльники неисправного шарового шарнира могут треснуть, что приведет к попаданию воды и грязи внутрь гнезда шарового шарнира. К сожалению, если верхний шаровой шарнир поврежден, шаровой шарнир нельзя заменить, и необходимо заменить весь рычаг.

Для дальнейшего осмотра вы можете поднять автомобиль домкратом и удерживать положение 6-12 часов, попробовать покрутить колесо взад-вперед, ища любой люфт.Вы также можете попробовать положение колеса на 3–9 часов, в то время как любое покачивание может указывать на плохой шаровой шарнир, это может быть подшипник или другие компоненты системы подвески.

Наконец, используя длинную планку, попробуйте поместить ее под колесо и толкать колесо вверх и вниз, ища любой щелчок.

Наконец, сделав еще один шаг, вы можете посмотреть на сам шаровой шарнир и попытаться толкнуть и сдвинуть его. Плохой шаровой шарнир выглядит очень рыхлым, изношенным, неровным и заржавевшим.

Как заменить шаровую опору?

Замена шаровой опоры занимает около часа работы и не считается очень сложной проблемой, чем любой другой механический ремонт.Вот все, что вам нужно сделать для замены шаровых опор вашего автомобиля:

  • Подготовьте автомобиль и рабочую зону, припарковав машину на ровной поверхности и зафиксировав колеса.
  • Поднимите автомобиль с помощью домкрата
  • Проведите быструю проверку, чтобы убедиться, что шаровые шарниры нуждаются в замене.
  • Просмотрите руководство по эксплуатации вашего автомобиля и выясните, какие шаровые опоры вам нужно установить. Вы всегда можете сравнить свой новый шаровой шарнир со старым, чтобы убедиться, что они подходят.Если у вас нет копии руководства по эксплуатации вашего автомобиля, вы можете найти копию в Интернете или запросить печатную копию у механика.
  • Снять колесо с неисправным шаровым шарниром
  • Перед установкой нового шарового шарнира рекомендуется очистить все болты с помощью WD-40 или пескоструйной машины PB.
  • Снимите старую шаровую опору и установите новую
  • Опустите автомобиль и проведите тест-драйв
  • Слушайте и ищите любой из упомянутых признаков неисправного шарового шарнира.Если вы заметили какой-либо из предыдущих признаков, то либо вы не установили его должным образом, либо в вашей системе подвески неисправен другой шаровой шарнир.

Стоит ли ремонтировать шаровую опору моего автомобиля?

Хотя замена шаровой опоры — не самый дорогой ремонт, всегда важно задавать себе следующие вопросы, прежде чем платить за любой ремонт:

  • У вашего автомобиля очень большой пробег?
  • Есть ли другие сложные проблемы с вашим автомобилем?
  • Стоимость ремонта приближается или превышает стоимость вашего автомобиля?

Если вы ответили утвердительно на любую из упомянутых проблем, возможно, вам не стоит ремонтировать этот автомобиль.

К счастью, у вас всегда есть возможность продать свою машину в качестве утиля покупателю Cash Cars. В Cash Cars Buyer мы покупаем все автомобили независимо от их состояния, марки, модели или года выпуска.

Мы платим максимальную сумму за каждую машину, поскольку каждая машина для нас чего-то стоит. Кроме того, мы предоставляем бесплатную буксировку всем клиентам, независимо от их места жительства. Наконец, у нас очень гибкий график, и мы можем забрать вашу машину вечером, в выходные и в любое другое время. Таким образом, вам не нужно отменять важную встречу.

Все, что вам нужно сделать, это позвонить нам, предоставить основную информацию о вашем транспортном средстве, получить наше мгновенное предложение и принять его, запланировать время и место получения, забрать ваш автомобиль в течение одного-трех дней и получить оплата наличными прямо на месте.

Заключение

Шаровая опора вашего автомобиля отвечает за соединение вашего колеса с системой подвески и позволяет перемещаться вверх и вниз, а также допускает повороты, а также движения влево и вправо.Вот почему колесо вашего автомобиля может одновременно двигаться по неровной дороге и поворачивать.

Со временем использования шаровой шарнир может быть поврежден, особенно на пробеге около 70 000 миль. Никогда не рекомендуется ездить с плохим шаровым шарниром. Благодаря признакам неисправного шарового шарнира, который помогает обнаружить проблему до того, как она усугубится.

Плохой шаровой шарнир приводит к чрезмерной вибрации в системе подвески, щелчкам в передней части автомобиля, неравномерному износу шин, блужданию и вибрации рулевого управления.Как только вы заметите какой-либо из этих признаков, вы должны показать свой автомобиль профессиональному механику, чтобы избежать больших затрат на ремонт.

Назначение рычагов управления, втулок и шаровых шарниров · BlueStar Inspections

Рычаги управления, втулки и шаровые опоры могут не быть обычным термином для многих владельцев транспортных средств. Возможно, вы даже не слышали о них, но они являются важными компонентами системы подвески вашего автомобиля, которые позволяют вашим шинам плавно подниматься и опускаться контролируемым образом.Без них ваша поездка, вероятно, не была бы очень приятной.

В большинстве автомобилей используется один или два поперечных рычага на каждое колесо как на передней, так и на задней подвеске. Многие автомобили с передним приводом используют только нижний рычаг, в то время как грузовики и внедорожники часто имеют как верхний, так и нижний рычаг. Рычаг управления соединяет ступицу колеса и поворотный кулак с рамой автомобиля. Обычно они оснащены втулками на стороне рамы транспортного средства и шаровым шарниром на стороне колеса транспортного средства, которые позволяют гибкое и управляемое движение в зависимости от дорожных условий и рулевого управления от водителя.Рычаги управления позволяют колесам двигаться вверх и вниз, предотвращая движение вперед и назад.

Втулки рычага подвески обычно состоят из внешней металлической втулки, прочной резиновой или полиуретановой втулки и внутренней металлической втулки. Втулки рычага подвески важны для комфорта при вождении и управляемости. Они амортизируют систему подвески, которая, в свою очередь, контролирует шум и вибрацию, а также обеспечивает более мягкую езду по неровностям. Втулки могут изгибаться и двигаться, сохраняя при этом жесткость и способность возвращаться к своей исходной форме и положению.

Во многих шарнирах подвески и рулевого управления используются втулки, когда компоненты должны быть собраны вместе, когда возникает проблема вибрации. Втулки используются в рычагах управления, опорах амортизаторов, стабилизаторах поперечной устойчивости, тягах стабилизаторов, опорах двигателя и трансмиссии, а также в других компонентах подвески и рулевого управления. Втулки имеют функцию, аналогичную хрящам в суставах тела. Изношенный или поврежденный хрящ приводит к контакту кости с костью и дискомфорту. Изношенные или поврежденные втулки могут допускать контакт металла с металлом, износ шин, дискомфорт, шум и вибрацию.Втулки портятся из-за тепла, возраста, воздействия, тяжелых нагрузок, соли, масел и стресса от частого движения.

Подобно шаровому шарниру, который соединяет и удерживает кость вашей ноги с тазовой костью, шаровое соединение соединяет и удерживает вместе переднюю подвеску вашего автомобиля. Точно так же, как ваша нога может двигаться вверх и вниз и из стороны в сторону, шаровая опора позволяет колесу и подвеске одинаково перемещаться.

Шаровые опоры допускают ограниченный диапазон движений во всех направлениях и являются стержнем между колесами и подвеской.Один шаровой шарнир используется для обеспечения свободного движения в двух плоскостях одновременно, включая вращение в этих плоскостях. Сочетание двух таких шарниров с рычагами управления обеспечивает движение в трех плоскостях, позволяя управлять передней частью автомобиля, а пружинно-амортизационная подвеска делает поездку управляемой и комфортной.

Есть два типа шаровых опор. Шаровые опоры бывают несущими или толкательными, и их положение в подвеске варьируется в зависимости от конструкции подвески.Несущие шаровые опоры предназначены для того, чтобы выдерживать вес автомобиля, обеспечивая при этом точку поворота для системы рулевого управления. Следящие шаровые опоры предназначены для обеспечения точных допусков на размеры, а также являются точкой поворота для системы рулевого управления. Эти два типа соединений часто имеют разную интенсивность износа и отказов, причем несущие соединения обычно выходят из строя первыми.

Многие автомобили, производимые в настоящее время по всему миру, используют амортизационную стойку Макферсон, в которой используется один нижний рычаг подвески и один нижний шаровой шарнир на колесо с необходимым небольшим перемещением в верхней части стойки, обычно обеспечиваемым эластомерным (резиновым) подшипником внутри который представляет собой шариковый подшипник, обеспечивающий свободное вращение вокруг оси рулевого управления.В этой конструкции нижний шаровой шарнир представляет собой толкатель, нижняя часть стойки которого соединена непосредственно с поворотным кулаком и колесом. Опорная плита верхней опоры стойки амортизатора выдерживает вес автомобиля, в результате чего нижний шаровой шарнир действует только как точка поворота. В автомобильной подвеске без стоек MacPherson два шаровых шарнира на каждое колесо называются верхним шаровым шарниром и нижним шаровым шарниром. В большинстве этих конструкций винтовая пружина установлена ​​в нижнем рычаге подвески, выдерживая вес автомобиля.Нижний шаровой шарнир является несущим шарниром в этом типе подвески, в то время как верхний шаровой шарнир является следящим, без значительной нагрузки на опору. Он действует только как вторая точка поворота для рулевого управления.

Большинство современных шаровых шарниров герметичны и не требуют смазки, так как смазываются на весь срок службы. Исторически сложилось так, что большинство шаровых шарниров имели пресс-масленки, называемые смазочными маслами, и были разработаны с учетом периодического добавления смазки. Смазка обычно была смазкой с очень высокой вязкостью.Почти все современные автомобили теперь используют герметичные шаровые опоры, чтобы минимизировать требования к техническому обслуживанию. Новая технология, особенно применяемая в конструкции внутреннего подшипника и синтетических смазочных материалах, а также улучшенное уплотнение пылезащитного чехла, позволила увеличить интервалы обслуживания шаровых шарниров и улучшить удержание смазки.

Хотя не существует точного срока службы герметичных шаровых шарниров, в современных автомобилях они могут выйти из строя уже через 80000 миль, и гораздо раньше, в зависимости от типа вождения. Если шаровой шарнир полностью выйдет из строя, колесо может отделиться от поворотного кулака, что приведет к полной потере управления.Шина окажется под непредусмотренным углом, и автомобиль резко остановится. Это может привести к повреждению колеса и шины, других компонентов подвески и, возможно, даже других частей автомобиля.

Есть много возможных признаков неисправности шарового шарнира или втулки поперечного рычага. Они могут включать щелчки, хлопки или щелчки при повороте колеса и, в конечном итоге, переходить в скрипящий звук в конце остановки, при использовании педали газа и / или при повороте рулевого колеса.Еще одним признаком может быть стук и лязг, исходящие от подвески при движении по неровностям. Звуки будут становиться громче по мере того, как компонент изнашивается или в конечном итоге ломается. Сухие шаровые опоры резко увеличивают трение и могут вызвать заедание рулевого управления или затруднить его. Чрезмерно изношенные втулки или шаровые опоры могут вызвать перекос колес, что может вызвать вибрацию, ощущаемую в рулевом колесе. Вибрации могут усиливаться при ускорении и сглаживаться на более высоких скоростях.

Другой симптом, обычно связанный с неисправными или неисправными компонентами рычага управления, — это отклонение рулевого управления. Чрезмерно изношенные шаровые опоры, втулки или их комбинация могут вызвать смещение рулевого управления автомобиля, что может привести к смещению рулевого управления влево или вправо при движении по дороге. Это потребует от водителя постоянной корректировки, чтобы направить автомобиль прямо.

Время для регулярной плановой замены масла — лучшее время для проверки рычагов управления, втулок и шаровых шарниров.Быстрый тест-драйв учитывает широкий диапазон условий вождения. Повороты влево и вправо, наезды на неровности и движение по прямой и ровной поверхности при торможении и ускорении — все это важно для того, чтобы почувствовать любые шумы или проблемы с производительностью, связанные с узлами рычага подвески. Визуально осмотрите втулки рычага подвески на предмет трещин, расколов, разрывов, недостающих частей и маслонасыщенности.

При осмотре шаровых шарниров сначала посмотрите, в хорошем ли состоянии резиновые сапоги, удерживающие смазку внутри шарового шарнира.Если пыльник порван или просто исчез, скорее всего, шаровая опора выходит из строя. Если шаровой шарнир можно смазывать, используйте только смазку, рекомендованную производителем автомобиля. Большинство современных шаровых шарниров смазываются на весь срок службы и поэтому не подлежат смазке.

Определение того, являются ли шаровые опоры хорошими или плохими, во многом зависит от того, какой тип подвески и шаровые опоры используются в рассматриваемом автомобиле. Если вам повезет, в шаровые опоры будут встроены индикаторы износа, позволяющие легко проверить.В противном случае ослабьте нагрузку на подвеску, приподняв автомобиль домкратом и проверив каждый шаровой шарнир в отдельности на предмет люфта. Поскольку существует более чем несколько типов настроек подвески, лучше всего следовать процедуре проверки, предусмотренной производителем транспортного средства. Серьезный отказ шарового шарнира может вызвать расслоение подвески автомобиля, поэтому при решении проблем с подвеской лучше не строить догадок.

Рычаги управления автомобилем, втулки и шаровые опоры являются очень важными компонентами подвески и рулевого управления.Когда они изнашиваются, это может вызвать проблемы для автомобиля, которые могут поставить под угрозу управляемость, комфорт и могут привести к катастрофическому разъединению рычага управления и поворотного кулака. По этой причине, если вы подозреваете, что рычаги управления, втулки подвески или шаровые шарниры вашего автомобиля неисправны или изношены, обратитесь к сертифицированному специалисту ASE для проверки.

Замена шарового шарнира Metairie, LA Новый Орлеан, LA Gretna, LA

Прибл. Time: 120 минут | Диапазон цен: Узнать цену

Основы услуг по замене шаровых шарниров на Южном автозаводе

Система подвески позволяет вашим шинам поддерживать постоянный контакт с дорогой, особенно на неровных поверхностях, таких как неровности и выбоины.Шаровые опоры — это шаровые опоры, расположенные между рычагом подвески и поворотным кулаком. Шаровые опоры действуют как точка поворота между колесами и остальной частью системы подвески. Они предназначены для одновременного движения в двух плоскостях, обеспечивая при этом легкость вращения в этих плоскостях. Они позволяют системе подвески автомобиля двигаться вверх или вниз, в то время как колеса поворачиваются влево или вправо. Автомобили с амортизаторами имеют верхние и нижние шаровые опоры, в то время как многие автомобили с амортизационными стойками имеют только нижние шаровые опоры.Некоторые шаровые шарниры являются несущими и изнашиваются быстрее, чем обычные шаровые шарниры. В качестве важного компонента подвески шаровые шарниры рассчитаны на износ, часто в виде трения. Как и все компоненты системы подвески, шаровые шарниры имеют график технического обслуживания, который может помочь предотвратить непредвиденный ремонт или замену.

Почему услуги по замене шаровых шарниров должны выполняться на Южном автозаводе?

Верхний и нижний шаровые шарниры рассчитаны на плотную посадку внутри смазываемого корпуса.Если картер теряет смазку, высыхает или сцепление ослабляется, регулировка углов установки колес может быть нарушена. Ослабленный шаровой шарнир также может привести к шуму подвески и неравномерному износу шин. Поскольку шаровые опоры служат связующим звеном между колесами и другими компонентами подвески, плохой шарнир может противоречить нормальным возможностям рулевого управления. В крайних случаях изношенный шаровой шарнир, вышедший из строя, может выпасть из корпуса и вызвать обрушение системы подвески. Грохочущие звуки, плохое управление и неестественное тянущее усилие — все это признаки плохих шаровых опор.В некоторых случаях шаровые опоры могут потребовать замены. Если вы планируете избежать поломки шаровых шарниров, обязательно проконсультируйтесь с руководством по эксплуатации, чтобы узнать о максимально допустимом износе шаровых шарниров вашей системы подвески. Наши сменные шаровые опоры восстановят полную работоспособность вашей системы подвески.

Мы с гордостью обслуживаем потребности клиентов в замене шаровых шарниров в Метаири, Лос-Анджелес, Новом Орлеане, Лос-Анджелесе, Гретне, Лос-Анджелесе и прилегающих районах.

Обслуживаемых областей: Метаири, Луизиана | Новый Орлеан, Луизиана | Гретна, Луизиана | и прилегающие районы

Стоимость замены шаровой опоры

🏎️.Симптомы и способы самостоятельной замены

Шаровые опоры являются важной частью подвески вашего автомобиля. Поэтому, если он вышел из строя, вы заметите некоторые тревожные симптомы и, что более важно, вам может быть опасно ездить с неисправным шаровым шарниром. Одним из наиболее распространенных симптомов является стук во время движения. Если вы заметили это, возможно, у вас плохой шаровой шарнир. Мы расскажем больше о том, как это работает, о симптомах, а также о стоимости замены шарового шарнира.

Что такое шаровая опора?

Шаровая опора является частью нижнего рычага подвески вашего автомобиля, который соединяет рычаг управления с поворотным кулаком.Рычаг управления — это важный компонент, который соединяет раму или корпус вашего автомобиля с колесами, а поворотный кулак — это часть, в которой находится ступица колеса. Все эти компоненты соединены шаровым шарниром, который состоит из опорной шпильки и гнезда в закрытом корпусе. Шаровая опора позволяет вашей ступице колеса поворачиваться, а также помогает приспособиться к движению вашего автомобиля вверх и вниз. Кроме того, шаровые опоры также помогают поддерживать устойчивость вашего автомобиля, поскольку они помогают ограничить угол наклона колеса.

Когда шаровая опора изнашивается, она может расшататься, что повлияет на установку колес и устойчивость. В худшем случае они могут полностью выйти из строя и вызвать потерю управления во время вождения. Если вы хотите узнать больше о шаровых шарнирах, мы нашли это замечательное видео, которое вы можете посмотреть:

Размещение и сборка шаровых шарниров варьируется от одного автомобиля к другому. Например, если ваша машина оснащена так называемой «подвеской с короткими и длинными рычагами», то у нее будет четыре шаровых шарнира.В этой сборке на каждом колесе будет по два шаровых шарнира: один как верхний шаровой шарнир, а другой — как нижний шаровой шарнир. Между тем, если у вас есть подвеска со стойками Макферсон, у вас будет два шаровых шарнира. По одному с каждой стороны передних колес, которые действуют как нижний шарнир.

В результате стоимость замены шарового шарнира будет зависеть от марки и модели вашего автомобиля. Применяются разные сборки, не говоря уже о разной цене производителей. Прежде чем мы продолжим обсуждение затрат, вот некоторые из симптомов, на которые следует обратить внимание:

Признаки неисправного шарового шарнира

1.Шум от вашей подвески в сборе

Это наиболее распространенный и очевидный признак неисправного шарового шарнира. Если у вас плохой шаровой шарнир, вы можете услышать два возможных шума: стук и щелчок. Детонационный шум, вызываемый шаровыми шарнирами, обычно возникает, когда ваш автомобиль наезжает на лежачий полицейский или неровный участок дороги.

Между тем, когда вы пытаетесь сделать крутой поворот, обычно появляется щелкающий звук. Обычно это происходит из-за того, что шарик вытаскивается из гнезда, а затем отпускается.Если вы подозреваете, что у вас плохой шаровой шарнир, попробуйте сделать крутой поворот, например, когда вы выезжаете с парковочного места, и прислушайтесь к щелчку.

Имейте в виду, что шум от вашей подвески может быть вызван и другими причинами, например, плохими ШРУСами. Однако ваша подвеска не должна издавать никакого шума. Так что, если вы все же слышите шум, лучше всего сдать машину на проверку.

2. Нестабильная машина или смещение из стороны в сторону

Помимо стука, вы можете почувствовать, как ваш автомобиль смещается из стороны в сторону.Шаровые опоры помогают ограничить движение вашего автомобиля, поэтому, когда они расшатываются, они теряют способность это делать. Это может быть опасно, поскольку влияет на устойчивость вашего автомобиля во время движения. В сложных условиях вы можете полностью потерять контроль над автомобилем, так как он может бродить из стороны в сторону.

Излишне говорить, что это подвергает вас и других водителей значительному риску, поэтому замену шаровой опоры не следует откладывать. Если вы заметили это во время движения, рекомендуем немедленно отнести автомобиль в ремонтную мастерскую для диагностики.

3. Несоосность колес и неравномерный износ шин

Плохой шаровой шарнир может привести к смещению колес. Если ваши колеса смещены, вы часто будете замечать, что ваш автомобиль тянет в сторону, когда вы пытаетесь ехать по прямой. Несоосные колеса также часто приводят к неравномерному износу шин. Так что не забудьте проверить износ шин в следующий раз, когда будете их менять.

Важно отметить, что нерегулярный износ шин может быть вызван другими причинами, такими как неисправные ступичные подшипники и чрезмерное или недостаточное накачивание шин.Однако если вы заметили неравномерный износ шин и другие симптомы, возможно, у вас плохой шаровой шарнир. В таком случае пора сдать машину в ремонтную мастерскую для диагностики.

Как проверить наличие неисправного шарового шарнира

Если вы испытываете вышеуказанные симптомы, но все еще не уверены, и хотите визуально проверить шаровые шарниры, вы можете сделать это, выполнив следующие действия:

  1. Слегка ослабьте выступ гайкой , пока они не будут затянуты вручную, но не снимайте их полностью.
  2. Припаркуйтесь на ровной поверхности и включите стояночный тормоз . Вы также можете поместить противооткатные упоры позади задних колес на всякий случай.
  3. Поднимите переднюю часть автомобиля и закрепите на опорах.
  4. Возьмитесь за верх и низ шины и раскачивайте ее на внутрь и наружу вдоль оси колеса. Если у вас хороший шаровой шарнир, люфта должно быть мало или вообще не должно быть никакого люфта.
  5. Если вы слышите шум и люфт, значит, проблема с шаровым шарниром .Если он идет сверху, значит, проблема с верхним шаровым шарниром. Между тем шум и люфт снизу говорят о проблеме с нижним шаровым шарниром.
  6. Снимите колесо, если вы хотите провести визуальный осмотр . Если вы видите признаки ржавчины, повреждения пыльника (резины, покрывающей шаровой шарнир) или утечки смазки, возможно, вам потребуется заменить шаровой шарнир.
  7. Раздвиньте шаровой шарнир с помощью монтировки, чтобы проверить, нет ли люфта или щелчков.Хороший шаровой шарнир не должен болтаться.
  8. После этого поставьте колеса на место и повторите шаги 4–7 с другими колесами.

Чтобы помочь в процессе проверки, вы можете посмотреть видео ниже, чтобы узнать больше:

Стоимость замены шаровых шарниров

Стоимость деталей шаровых шарниров для большинства автомобилей обычно составляет около $ 80–150 за штуку , но он может стоить до 350 долларов за штуку в некоторых роскошных или мощных автомобилях. Между тем, стоимость рабочей силы обычно составляет около долларов 250–300 долларов.Однако иногда они могут стоить всего 150 долларов, в зависимости от оплаты труда в ремонтной мастерской. В большинстве случаев стоимость замены шарового шарнира составляет от долларов США до 400 долларов США долларов США.

Чтобы дать вам лучшее представление, мы провели небольшое исследование стоимости деталей шаровых шарниров на некоторых распространенных моделях автомобилей. Например, шаровая опора для Toyota Camry 2005 года обойдется вам в 85 долларов за каждые . Это 170 долларов, если вы хотите заменить оба передних шаровых шарнира. Добавьте в это уравнение затраты на рабочую силу, и вы получите общих затрат в размере 450 долларов.

Между тем, если у вас есть более крупный или роскошный автомобиль, такой как Mercedes ML-класса 2010 года, то это будет $ 134 за каждый шаровой шарнир. Если вы хотите заменить оба передних шаровых шарнира, общая сумма составит около 578 долларов, включая затраты на рабочую силу. Имейте в виду, что это всего лишь приблизительные оценки, и они могут легко оказаться дороже (или дешевле) в зависимости от того, сколько ремонтная мастерская взимает за рабочую силу.

Также важно отметить, что в тяжелых случаях вы можете повредить рычаг управления.Вам нужно будет заменить его, так как это важный компонент вашей подвески, замена которого может стоить до 450 долларов за каждые долларов. Вот почему мы рекомендуем заменять шаровые опоры, как только они выйдут из строя, прежде чем они повредят другие компоненты подвески.

Вопросы и ответы — Стоимость замены шарового шарнира

Как долго прослужат шаровые шарниры?

В отличие от некоторых других компонентов шаровые опоры не имеют точного срока службы. Они могут продержаться до 150 000 миль , но нередко они терпят неудачу на отметке 70 000 миль .Езда по неровным дорогам или бездорожье может сократить срок его службы, поскольку вашему шаровому шарниру придется работать тяжелее. Вы можете продлить срок службы шарового шарнира, выбирая по возможности более ровные дороги. Если у вас нет другого выбора, кроме как выбрать неровную дорогу, будьте осторожны. Чрезмерная скорость на неровной дороге увеличивает нагрузку на шаровые опоры.

Мне действительно нужна замена шарового шарнира?

Если он испортился, то да. Убедительно просим вас не откладывать замену шарового шарнира, так как это может быть опасно.Как упоминалось ранее, плохой шаровой шарнир может повлиять на устойчивость вашего автомобиля. Это может привести к потере управления в сложных условиях, подвергая опасности вас и других водителей вокруг вас. В тяжелых случаях он может даже полностью выйти из строя, и ваше колесо может упасть во время движения. Мы уверены, что вы хотите, чтобы все четыре колеса оставались нетронутыми во время движения.

Как ухаживать за шаровыми шарнирами?

В большинстве автомобилей шаровые опоры не требуют регулярного обслуживания. Как упоминалось ранее, вы можете уменьшить нагрузку на шаровые опоры, если будете водить более осторожно и реже ездить по неровным дорогам.Однако в некоторых автомобилях есть так называемые «исправные шаровые опоры», на которых будет пресс-масленка. Если она есть в вашем автомобиле, используйте смазочный пистолет для смазки шаровых шарниров. Обычно это нужно делать каждый раз при замене масла.

Кроме этого, вам нужно будет сделать только визуальный осмотр шарового шарнира. Вы можете делать это каждый раз, когда вашему автомобилю требуется серьезное обслуживание и посмотреть, есть ли какие-либо признаки износа на шаровых шарнирах. Если есть, вы можете заменить их раньше, чтобы избежать дальнейшего повреждения других компонентов.

Как снизить стоимость замены шарового шарнира?

Если вы считаете, что стоимость замены шарового шарнира немного высока, то есть два способа сэкономить деньги:

Покупка запчастей для вторичного рынка

Запчасти для вторичного рынка производятся сторонними производителями, а не производителем вашего автомобиля. Иногда эти запасные части могут быть дешевле. Это не обязательно потому, что они имеют более низкое качество, просто иногда оригинальный производитель взимает дополнительную плату за свои детали.Запасные части для некоторых моделей автомобилей могут стоить всего 20 долларов каждая, что значительно снижает стоимость ваших запчастей.

Однако нередко запасные части могут быть более низкого качества. Когда вы покупаете более дешевую запчасть на вторичном рынке, все дело в том, чтобы управлять ожиданиями. Мы бы посоветовали вам сначала проверить отзывы пользователей при покупке запчастей, чтобы убедиться, что они по крайней мере достойного качества. Также рекомендуется покупать запасные части, на которые распространяется гарантия, чтобы вы могли получить замену за небольшую плату или вообще бесплатно в случае преждевременного выхода из строя.

Самостоятельная замена шаровых шарниров

Вы также можете снизить затраты на замену шаровых шарниров, выполнив замену самостоятельно. Стоимость замены шарового шарнира довольно высока из-за трудозатрат. Это связано с тем, что этот процесс требует, чтобы ваш механик разобрал большую часть узла подвески, и это может занять много времени, отсюда и высокая стоимость.

Выполняя замену самостоятельно, вы исключаете затраты на рабочую силу. В среднем вы экономите около 250 долларов.Однако, если вам не нравится разбирать блок подвески самостоятельно, мы не рекомендуем этого делать. Лучше оставить это профессионалам и взять на себя расходы на рабочую силу.

Как заменить шаровые опоры

Имейте в виду, что замена шарового шарнира — это работа от средней до сложной. Это может быть довольно сложно, так как вам нужно разобрать большую часть подвески, чтобы получить доступ к шаровому шарниру. Некоторые из инструментов, которые вам понадобятся, — это головка для гайки оси, динамометрический ключ, шприц для смазки и делитель шарового шарнира.Если у вас нет инструментов, некоторые крупные магазины автозапчастей сдают вам в аренду некоторые из этих инструментов, например, прижим.

Обратите внимание, что процесс снятия верхнего и нижнего шарового шарнира отличается, вот руководство по снятию нижнего шарового шарнира:

Снятие нижнего шарового шарнира

  1. Убедитесь, что вы работаете на ровной и небольшой поверхности. ослабьте колесные гайки вашего автомобиля.
  2. Поднимите автомобиль и поставьте его на домкраты, убедитесь, что автомобиль устойчив.
  3. Снимите колеса и затем снимите гайку оси.Вам нужно будет проконсультироваться с руководством, чтобы узнать размер гайки оси вашего автомобиля.
  4. Распылите гайку и болты, которые вам нужно будет удалить, проникающей жидкостью. Сюда входят болты нижнего и верхнего кронштейна суппорта, гайки и болты рычага подвески, а также сам шаровой шарнир.
  5. Ослабьте и снимите болты суппорта, чтобы снять суппорты.
  6. Снимите шплинт с гайки нижнего рычага подвески, а затем снимите саму гайку. Затем снимите гайку верхнего рычага подвески и отсоедините ее от верхнего шарового шарнира.
  7. После снятия рычага управления с поворотного кулака убедитесь, что поворотный кулак не тянет за что-либо, например за провод АБС. Не отсоединяйте их, но убедитесь, что провода не натянуты.
  8. Снимите поворотный кулак с нижнего шарового шарнира. Это даст вам доступ к вашему ШРУСу, а также к нижнему шаровому шарниру.
  9. Обрызгайте область шарового шарнира очистителем тормозов и снимите стопорное кольцо.
  10. Наконец, снимите нижний шаровой шарнир с помощью пресса для шарового шарнира или разделителя.

Теперь, когда вы сняли нижний шаровой шарнир, выполните следующие действия, чтобы установить новый нижний шаровой шарнир:

Установка нижнего шарового шарнира

  1. Распылите очиститель тормозов, чтобы очистить область шарового шарнира.
  2. Вставьте новый шаровой шарнир снизу, затем с помощью прижимной лапки шарнира установите его на место. Для использования прижима вам понадобится гаечный ключ. Нажимайте на шаровую опору до тех пор, пока вы не сможете больше поворачивать гаечный ключ.
  3. После нажатия и установки вставьте стопорное кольцо с помощью плоскогубцев.
  4. Установите пресс-масленку шарового шарнира сверху, но обычно это только для обслуживаемых шаровых шарниров. Герметичные шаровые опоры не поставляются с пресс-масленкой.
  5. Вставьте шпильку шарового шарнира в поворотный кулак, чтобы снова подсоединить его к поперечному рычагу. После этого снова наденьте винт нижнего рычага и затяните его от руки.
  6. Используйте домкрат для подъема всего поворотного кулака. После подъема вставьте рычаг управления в поворотный кулак. Вы можете использовать молоток или, в идеале, резиновый молоток, чтобы забить его.
  7. Вставить верхний и нижний рычаг. В идеале следует использовать динамометрический ключ. Проконсультируйтесь с вашим руководством, чтобы узнать рекомендуемый крутящий момент.
  8. Снова вставьте шплинт в гайку нижнего рычага подвески, чтобы зафиксировать его.
  9. Установите на место тормозной суппорт. Затем сначала снова вставьте верхний болт и совместите его с нижним болтом. После этого затяните оба болта динамометрическим ключом. Опять же, проверьте свое руководство, чтобы узнать правильную величину крутящего момента.
  10. Смажьте нижнюю шаровую опору с помощью шприца для смазки.
  11. Установите на место осевую гайку и снова наденьте колеса.

Мы понимаем, что это довольно долгий и сложный процесс, поэтому наглядное руководство действительно поможет. Это видео от ChrisFix является отличным руководством по замене нижнего шарового шарнира:

Замена верхнего шарового шарнира

Процесс замены верхнего шарового шарнира во многом аналогичен замене нижнего шарового шарнира. Вам нужно будет поддомкратить машину и снять колесо, а затем снять гайку оси.После этого вам может потребоваться ослабить тормозную магистраль и тормозную систему ABS, чтобы в линии не возникало натяжения при изменении положения поворотного кулака. Если у вас сломается тормозная магистраль или тормозная система ABS, это будет еще одна дорогостоящая работа по ремонту.

После этого, в отличие от процесса нижнего шарового шарнира, вам не нужно будет полностью снимать тормозной суппорт и поворотный кулак. Освободив сустав, наклоните верхний сустав наружу, пока он не будет выступать из арки колеса. Затем вы можете снять шаровую опору и приступить к установке новой.Процесс также очень похож: снимите стопорное кольцо, используйте прижим, чтобы удалить старый шаровой шарнир, а затем установить новый, а затем смажьте новый шаровой шарнир и снова вставьте стопорное кольцо, прежде чем снова подсоединить его к верхнему рычагу подвески. Вот еще одно видео-руководство, которое поможет вам лучше понять, как заменить верхний шаровой шарнир:

Имейте в виду, что это руководство предназначено для автомобилей, у которых верхний шаровой шарнир встроен в поворотный кулак. У вашего автомобиля может быть другая сборка, поэтому мы рекомендуем вам изучить, как заменить шаровой шарнир на вашей конкретной модели автомобиля.

Стоимость замены шарового шарнира: В заключение…

Роль шарового шарнира заключается в соединении поворотного кулака с рычагом управления, который затем соединяется с шасси или кузовом вашего автомобиля. Он делает это, позволяя вашему поворотному кулаку поворачиваться, а также приспосабливаясь к движению вашего автомобиля во время его движения. Он фактически скрепляет вместе всю систему подвески вашего автомобиля. Из-за этого шаровой шарнир играет решающую роль в работе вашего автомобиля, и пренебрегать им нельзя.

Большинство автомобилей могут проехать 150 000 миль без каких-либо повреждений шаровых шарниров, но они могут выйти из строя преждевременно, если будут испытывать чрезмерную нагрузку во время вождения.Поврежденный пыльник также может вызвать преждевременный износ, поскольку он позволяет грязи и влаге проникать в шаровой шарнир, что не идеально. Если шаровые опоры вашего автомобиля все же выходят из строя, мы настоятельно рекомендуем вам немедленно заменить их. Плохие шаровые опоры могут сделать ваш автомобиль нестабильным, и вы рискуете попасть в аварию.

Не забудьте присмотреться к магазинам, чтобы получить лучшее предложение по замене шарового шарнира. Если стоимость по-прежнему для вас слишком высока, то покупка запасных частей или выполнение работы самостоятельно — хороший способ сэкономить.Просто обязательно соблюдайте меры предосторожности и инструкции, упомянутые выше.

Утвержденные инструменты

Эти инструменты были испытаны и протестированы нашей командой, они идеально подходят для ремонта вашего автомобиля в домашних условиях.

сообщить об этом объявлении

Замена шарового шарнира | Стоимость и услуги

Диапазон для всех автомобилей

Бесплатная мгновенная цитата

44,26 $ Диапазон для всех автомобилей 135 долларов.52

Средняя цена магазина 428 долл. США

РемонтСмит Прайс 243 долл. США

Средняя цена магазина РемонтСмит Прайс $ Сообщите нам свой автомобиль, чтобы получить гарантированную цену на тормоза от RepairSmith.

Этот диапазон охватывает среднюю замену шаровых опор. Сообщите нам свой автомобиль, чтобы получить гарантированную цену от RepairSmith.

Сообщите нам свой автомобиль, чтобы получить гарантированную цену на тормоза от RepairSmith.

В наш ремонт входит:

Сертифицированные механики •
12 месяцев | Гарантия на 12000 миль

Легкое онлайн-бронирование • 7 дней в неделю

Признаки выхода из строя шаровых шарниров

Скрип или лязг

По мере износа шаровых опор в процессе эксплуатации они начинают испытывать повышенное трение.Обычно это приводит к скрипу, как при механической версии шумной пружины кровати. Скорее всего, вы услышите этот шум при повороте колес или при движении по ухабам или выбоинам, так как в этом случае используются шаровые опоры. Хотя скрип — это самый распространенный шум, вы можете услышать лязг, исходящий из-за колес. Это также признак шаровых опор, у которых осталось мало жизни.

Изношенные шины

Существует множество факторов, которые могут вызвать чрезмерный износ шин, и неисправные шаровые опоры — одна из них.Если шаровые опоры не выполняют свою работу, выравнивание вашего автомобиля будет нарушено, что приведет к более быстрому износу.

Ослабленное рулевое управление

Неисправность шаровых шарниров встречается реже, чем другие симптомы, но также может привести к очень слабому рулевому управлению, что может довольно сбить с толку водителя.

Получить цитату 12 месяцев | Гарантия на 12000 миль

Полное руководство по стоимости замены шарового шарнира

Шаровая опора позволяет колесам и подвеске автомобиля двигаться.Как небольшое гнездовое соединение, оно допускает движение, и оно должно функционировать должным образом, чтобы большая часть автомобиля работала должным образом. Как только эта небольшая деталь начинает ржаветь, изнашиваться или иным образом перестать работать должным образом, из-за этого начинает страдать весь автомобиль.

Шаровая опора — это небольшая часть вашего автомобиля, и сама деталь будет стоить всего от 20 до 150 долларов или больше, в зависимости от того, откуда вы ее приобрели и какой автомобиль у вас есть.

На его замену может уйти чуть больше часа, поэтому стоимость полной замены шарового шарнира будет составлять от 100 до 400 долларов .Вы никогда не знаете, сколько механик будет взимать с вас, пока вы не произведете замену, но это может помочь заранее получить оценку. Если возможно, получите письменную смету для автосалона или автомастерской до того, как они начнут там работать. Таким образом, вы можете придерживаться его, если есть какие-либо расхождения в цене. Стоимость замены нижнего шарового шарнира, вероятно, будет аналогична стоимости замены верхнего шарового шарнира, поскольку затраты на детали и рабочую силу очень похожи.

Сравнение затрат на замену шаровых шарниров

Мы собрали некоторые образцы цен на запчасти и рабочую силу от некоторых ведущих сетей гаражей и поставщиков запчастей в стране.Цены будут варьироваться в зависимости от типа автомобиля и места проживания, но указанные ниже расходы должны дать вам представление о том, сколько вы заплатите.

Ваш механик

Работа Гарантия Цена
Запасные части и ремонт 12 месяцев000 $ 92–312886 9608905
Работа Гарантия Цена
Детали и ремонт 12 месяцев $ 114 — $ 289

Mr.Шина

Работа Гарантия Цена
Детали и ремонт 12 месяцевAP 127 — 415 долл. Гарантия Цена
Детали и ремонт 24 месяца $ 138 — $ 338

Walmart

Работа0
Запасные части Limited $ 19 — $ 115

Amazon

905 905 905 905 905 905 905 905 905 905 9058 905 905 22–145 долларов США
Work Ограниченная гарантия

Что такое замена шарового шарнира?

Как вы могли понять из названия ремонта, он включает замену шаровой опоры, которая позволяет колесам и подвеске автомобиля нормально функционировать.Неисправный шаровой шарнир может вызвать множество проблем с управлением автомобилем, а игнорирование проблемы может привести к дальнейшим повреждениям или стать причиной аварии, поэтому быстрый ремонт всегда лучший вариант.

Преимущества замены шарового шарнира

Исправляя шаровую опору, как только она начинает вызывать проблемы, вы можете предотвратить дополнительный износ вашего автомобиля. Вы можете предотвратить плохое управление автомобилем и продлить срок службы шин. Вы также можете убедиться, что ваш автомобиль функционирует должным образом, обеспечивая более безопасное вождение и улучшенное управление.

Шаровой шарнир может быть небольшим, но он играет большую роль в работе транспортного средства. Вы хотите убедиться, что он в отличном состоянии, и это не доставит вам проблем. Поскольку это влияет на очень большую часть автомобиля, в ваших интересах немедленно устранять любые проблемы с шаровыми шарнирами и заменять их, как только возникнет серьезный износ.

Когда следует заменять шаровой шарнир?

Очевидно, вам необходимо заменить шаровую опору, если она вообще не работает. Если он треснул, поврежден или иным образом может выйти из строя, его необходимо немедленно заменить. Нормальный износ сказывается на шарнире, но не все автомобили подвергаются одинаковым нагрузкам.

Тем не менее, рекомендуется проверять это соединение при каждой настройке автомобиля. Если ваш механик сообщает, что соединение может выйти из строя или вызвать проблемы, вам необходимо немедленно заменить его.

Как узнать, пора ли менять шаровой шарнир? Обратите внимание на эти предупреждающие знаки:

  • Автомобиль (и, в частности, шины) изношен больше, чем можно было ожидать
  • Стук в шинах
  • Дрожание рулевого колеса
  • Автомобиль не выровнен и поворачивает так или иначе
  • Рулевое управление или центровка автомобиля страдают после неровностей

Теперь это признаки того, что ваш шарнир больше не работает так, как должен, но вам все равно следует обращаться к механику для проверки на чрезмерный износ шарнира во время регулярных проверок ловить проблемы до того, как они станут серьезными.

Что делается во время замены шарового шарнира

  1. Автомобиль необходимо сначала поддомкратить, так как шины необходимо снять, чтобы добраться до шарового шарнира. Подвешивать автомобиль только на домкрате небезопасно, поэтому механик обычно использует другие средства подвески, поскольку будут сняты как минимум два колеса.
  2. Как только автомобиль будет подвешен, механик снимет необходимые колеса. У некоторых автомобилей шарнир расположен спереди, а у других — сзади.
  3. Затем необходимо будет снять рычаги подвески, которые являются частью системы подвески. Для взлета может быть только одна рука, а может быть и несколько. Поскольку суставы являются частью гораздо более крупной системы, необходимо будет снять большую часть системы, чтобы обеспечить плавное удаление суставов.
  4. Тогда сами шаровые опоры можно будет снять и заменить на новые. Это не та деталь, которую можно легко отремонтировать или отремонтировать. Поскольку он такой маленький и недорогой, всегда рекомендуется его замена.
  5. Как только новые шарниры будут установлены, рычаги и колеса будут возвращены на автомобиль. Затем механик проверит автомобиль на наличие проблем. Это включает в себя проверку рулевого управления и подвески, а также прослушивание любых необычных звуков.

Как сэкономить деньги на замене шарового шарнира

Замена шарового шарнира — это от средней до сложной работы по ремонту автомобилей. Для большинства автомобилей не так уж сложно вынуть старый шарнир и вставить новый, но если задействован пружинный компрессор, процесс значительно усложняется.На этом этапе рекомендуется использовать машину, а не пытаться делать это самостоятельно. Вы можете сэкономить деньги, выполняя работу самостоятельно, но вы должны быть уверены, что понимаете процесс и не торопитесь, делая это правильно.

Вам придется снимать множество жизненно важных частей вашего автомобиля, чтобы добраться до шарниров, и вы хотите быть уверены, что они снова прикреплены правильно, когда вы закончите.

Лучший способ сэкономить деньги на этой работе — убедиться, что механики соблюдают все необходимые процедуры.Вы должны быть уверены, что механик выравнивает шины после замены шаровых шарниров, а также проверяет всю подвеску и систему рулевого управления. Это процедуры, которые необходимо выполнить, чтобы в дальнейшем избавить вас от ненужных расходов.

Пример замены шарового шарнира

Ниже приведены некоторые примерные затраты на замену некоторых из самых популярных автомобилей в стране. Хотя цены будут варьироваться от места к месту, это даст вам представление о стоимости ремонта для вашей марки или размера автомобиля.

$ $-121 9058 $ 163 долл. США
Модель Labor Детали Итого
Ford F-Series $ 136 — $ 174 9058 — 905 905 905 $ 905 905 Chevrolet Silverado $ 228 — 291 $ $ 38 — $ 120 $ 266 — $ 411
Ford Focus $ 170 — 264 $ $ 45 — 100 $ $ 215 — 364 $ 38 — $ 120 $ 266 — $ 411
Toyota Corolla $ 228 — $ 291 $ 38 — $ 120 $ 266 — 411 $
Nissan Altima
Honda CR-V 102–131 долл. США 32–152 долл. США 134–283 долл. США
Honda Civic 102 — 131 доллар 24 — 105 долларов 126 — 236 долларов
Honda Accord 102 — 131 долларов 48 $ 123 — 179 $

Стоимость замены шарового шарнира — ремонт и обслуживание автомобиля

Do-It Ремонтная мастерская: 350-2200 долларов США +

Центральная часть системы подвески автомобиля, шаровой шарнир, имеет круглую шаровидную головку, которая поворачивается внутри чашеобразного гнезда.Обычно в передней подвеске автомобиля четыре шаровых опоры, по одной на каждое колесо. В зависимости от характера износа системы подвески может потребоваться замена одного, двух или всех четырех шаровых шарниров. Типичные затраты:
  • Наем механика для замены четырех шаровых шарниров (по два на каждое колесо в системах передней подвески) может стоить 350–2200 долларов или больше, в зависимости от марки, модели и года выпуска автомобиля; насколько сложно получить доступ к шаровым шарнирам и выполняется ли работа в независимой или сетевой мастерской, или в автосалоне.Как правило, роскошные или экзотические автомобили будут находиться в верхней части диапазона цен на этот ремонт. Читатели CostHelper сообщают, что за замену одного или двух шаровых шарниров платят , 260–1450 долларов, в среднем долларов — доллара, 522 доллара . Чтобы заменить четыре шаровых шарнира, читатели CostHelper сообщают, что заплатили $ 360–2000, долларов при средней цене $ 677 .
  • Базовые детали для самостоятельного проекта начинаются примерно с 30–100 долларов за шаровую опору или 125–400 долларов за четыре, но это может стоить дороже для роскошных или редких автомобилей.Некоторые шаровые опоры соединены с рычагом управления в одном узле, который необходимо заменять целиком; комплекты запчастей для этого в среднем около $ 500-650 $ . Читатели CostHelper сообщают, что платили $ 112–400 или в среднем $ 249 за материалы для самостоятельной работы для проекта, на выполнение которого требовалось от трех до шести часов работы.
Статьи по теме: Автомобильная подвеска, Автомобильные амортизаторы, Замена трансмиссии, Замена пыльника CV, Замена ремня ГРМ, Регулировка углов установки колес
Что должно быть в комплекте:
  • Хотя шаровые шарниры в целом долговечны, со временем они могут изнашиваться, и шар не будет помещаться в гнездо так хорошо, как это было изначально.В зависимости от автомобиля, стиля вождения, условий вождения и характера износа шаровая опора может изнашиваться на расстоянии 30 000 миль, 100 000 миль, 150 000 миль и более. Симптомы, которые могут потребовать замены шарового шарнира, включают щелчок или стук при наезде на неровность или выбоину, а также сотрясение, шимминг или вибрацию рулевого управления. Механик может измерить люфт старого шарнира, чтобы определить, следует ли его заменить. Калифорнийское бюро авторемонта имеет иллюстрированный обзор шаровых шарниров [1].
  • Popular Mechanics [2] оценивает сложность замены шаровой опоры как умеренную, но говорит, что если автомобиль требует использования пружинного компрессора, лучше нанять профессионального механика. MobilOil.com [3] оценивает проект как сложный и оценивает, что он занимает в среднем три часа.
Дополнительные расходы:
  • Для некоторых автомобилей требуется выравнивание колес (130-850 долларов США на ось) после замены шаровых шарниров; проверьте технические характеристики автомобиля, чтобы узнать, требуется ли выравнивание (это не всегда необходимо).
Скидки:
  • Читатель CostHelper из Иллинойса сообщает о покупке запчастей для Ford Explorer 1995 года за 50 долларов в Autozone в 2010 году и оплате местного механика 200 долларов за работу по замене шаровых шарниров.
Покупка для замены шарового шарнира:
  • Замена шарового шарнира может быть произведена в автосалоне, независимой ремонтной мастерской или в автомастерских, таких как Firestone [4], Midas [5], Pep Boys [6] или Sears [7].
  • И Национальный институт качества автомобильного сервиса [8], и Международная сеть автомобильных техников [9] предоставляют каталог ремонтных мастерских с возможностью поиска.
  • Consumer Reports содержит советы по поиску хорошего механика [10].
Новости CostHelper
Сколько люди платят — последние комментарии

Страница 4 из 4 — 1 2 3 4
Автор: T T в Лейк-Форест, Калифорния. Размещено: 11 августа, 2020 22:08
Марка автомобиля: Ford Модель автомобиля: Crown Victoria
Магазин: OC House of Suspension, Lake Forest, CA

Предложено 993 доллара США за 3 шаровых шарнира и центровку, но они решили заменить 4 … без запроса разрешения. Кажется немного завышенным, но сейчас 2020 год. Магазин пользуется репутацией опытных специалистов и качественной работы.

Автор: Бел в Сиэтле, Вашингтон. Опубликовано: Сентябрь 17th, 2019 16:09
Марка автомобиля: Ford Модель автомобиля: E250
Магазин: Midas
Замена шаровой опоры

8 только для передней части автомобиля.

99
Автор: Рэнди Бивертон, штат Орегон, Бивертон, штат Орегон. Размещено: июль 5th, 2019 09:07
Марка автомобиля: Ford Модель автомобиля: Expedition
Магазин: Особенности выравнивания
Автор: Филип ДеВеса в Морристауне, штат Нью-Джерси. Размещено: 16 сентября 2018 12:09
Марка автомобиля: MERCEDES BENZ Модель автомобиля: 1994 SL 500.Кабриолет
Магазин: Leo boys

Мне нужны запчасти / ремонтные работы

Ball Шарниры являются частью системы подвески вашего автомобиля, которая соединяет поворотные кулаки с рычагами управления.

Автор: Сара в Дельмасе, штат AK. Размещено: 26 мая, 2017 09:05
Марка автомобиля: BMW Модель автомобиля: Гаити
Магазин: Прогулки, походы 905

9000

Автор: RQ в Ла Меса, Калифорния. Размещено: 16 марта, 2017 15:03
Марка автомобиля: 2004 Ford Модель автомобиля: F150 SUPERCREW
Магазин: DIY
Нижняя шаровая опора OEM Motorcraft для Ford 2004 года с пробегом 155 тыс. Миль. Autozone одолжил мне инструмент для снятия шаровых опор и динамометрический ключ.очень сложный, но выполнимый для среднего DIY. На это у меня ушло около 5 часов, хотя я никуда не торопился и у меня не было ни пневматических, ни скоростных инструментов.

599 Maryland
Автор: Джо Дрейк в Лорел, Мэриленд. Размещено: 9 ноября, 2016 08:11
Марка автомобиля: 2000 Mercury Grand Marques Модель автомобиля: Grand Marques
Магазин: Tuneland
Автор: and1burnout в Кендалвилле, Индиана. Размещено: 7 ноября, 2016 19:11
Магазин: В дороге

Купил комплект амазонок на 2 шаровых шарнира внутренних и внешних тяг за 86 долларов. Я посоветую вам, что для этой работы понадобится ударный гаечный ключ. Без него много головных болей и болей в спине. Взятый напрокат пресс для снятия шарового шарнира и снятие внешней вилки рулевой тяги и снятия внутренней трубы за 225 долларов у OReilly, они были бесплатно предоставлены во временное пользование после возврата.

Добавил: Грузовик в Грейт-Бенд, Канзас. Размещено: 19 сентября, 2016 21:09
Магазин: Самостоятельно

2002 Lincoln Navigator
Шаровые шарниры- 40 долларов 20 долларов за штуку новая
Внутренняя рулевая тяга 20 долларов США шт. новая
Наружная рулевая тяга — 40 долл. США 20 долл. США за шт. новая
Верхний рычаг — 80 долл. США 40 долл. США за шт. новая шина
Eagle — выравнивание по 75 долл. США

Автор: Кори Киан в Тонаванда, штат Нью-Йорк. Размещено: 30 августа, 2016 09:08
Магазин: авто с одной остановкой
Автор: Остин в Спрингфилде, штат Иллинойс. Размещено: 21 мая, 2016 13:05
Марка автомобиля: Mercury Модель автомобиля: Mountaineer
Магазин: Self
9105 передняя часть
рычагов и (верхние) шаровые опоры *
один новый ротор 1 модернизированный
тяги стабилизатора поперечной устойчивости *
шаровой шарнир нижний *
рулевых тяг *
подшипников и гонщиков переупакованы / заменены
* куплены на рокауто.com wayy cheap
все остальное napa / autozone / oreillys
Сами мы работали около 8 часов с 3 людьми и элементарными инструментами. шарниры опрессованные с молотком и домкратом

Автор: Карен Бейли из Баунтифул, штат Юта. Добавлено: 13.05.2016 14:05
Магазин: Diy

Заменены нижние шаровые опоры промежуточного рычага

Добавил: TERRA in COLORADO SPRINGS, CO. Размещено: 12 мая, 2016 13:05
Магазин: Шины Big 0

Цитировано 2 другими магазинами: один по 900, а другой по адресу 543
big o Сначала указано 800
потому что я девушка, они думали, что я тупой

Автор: Джон Херр в Хьюзвилле, штат Пенсильвания. Размещено: 23 марта, 2016 17:03
Марка автомобиля: Chevy Модель автомобиля: Blazer

Детали по 200 долларов США для верхнего и нижнего рычага управления и шаровые опоры.90 долларов США на внутренние и внешние рулевые тяги и регуляторы. 10 часов. труд из-за торсионов. О большом все сказано и сделано.

Автор: Роман в Вестфилде, Массачусетс. Размещено: 26 января, 2016 13:01
Марка автомобиля: Acura Модель автомобиля: TL Type-S
Магазин: Firestone Complete Auto Care
9

2 передних нижних шаровых шарнира: Детали: 200 долларов США, затраты на оплату: 250 долларов США
Передний правый рычаг управления: Детали: 165 долларов США, трудозатраты: 90 долларов США
Центровка: 85 долларов США
Высокая цена, особенно для студента колледжа.Оплачивается тройка по запчастям. Затраты на рабочую силу в итоге составили примерно 150 долларов в час за 3 часа работы. Автомобиль после замен и центровок ездит заметно лучше. Больше никаких громких скрипов при повороте руля и проезде мелких неровностей. Обслуживание клиентов было хорошим. Цена? Не так много.

Автор: тенистое дерево в Парадайз, штат Техас. Размещено: 16 января, 2016 13:01
Магазин: DYI

Купил нижнюю после того, как обнаружил, что диагностика верхнего шарового шарнира у дилера за 65 долларов была неправильной.Заменил оба, автосалон потребовал 575 долларов только за замену верха и выравнивание. Выравнивание сзади не нужно, опять соврали. Иногда техник страдает, потому что сервисные писатели — воры.

Добавил: пользователь в Vaughan, Other. Размещено: 27 ноября 2015 14:11
Марка автомобиля: Subaru Модель автомобиля: Legacy
Магазин: Канадские шины
Добавил: Хокивольф в Тинли-Парк, штат Иллинойс. Размещено: 17 октября 2015 г. 07:10
Марка автомобиля: Ford Модель автомобиля: F250
Магазин: Гарантированное обслуживание трансмиссии

90

8

грузовик на 5 дней. Заменены верхний и нижний с двух сторон. Также пришлось заменить карданный шарнир и внутреннее / внешнее сальники оси.
Детали $ 617,76
Разное. магазин расходных материалов 37,07 долл. США
Экологический сбор 12 долл. США.36
Рабочая сила $ 1089,51
Стоимость рабочей силы казалась немного завышенной, по-видимому, наценка на запчасти составляла xx. 1,50 х

Добавил: Озз в Меррике, штат Нью-Йорк. Размещено: 15 октября, 2015 23:10
Магазин: center island auto..farmingdale NY

Другой магазин хотел 550 +++, бросая, чтобы тяги могли погнуться бла бла бла..NorBel Merrick NY. Я отбуксировал его в другой магазин для более дешевой работы.

Добавил: пользователь в MURF, TN. Размещено: 3 июля, 2015 19:07
Марка автомобиля: DODGE Модель автомобиля: 1500
Магазин: MINE
1099

99

0 Моя машина в местном магазине в городе из-за всех замечательных отзывов, после того, как они осмотрели мою машину, мне сказали, что мне нужны более низкие шаровые опоры и комплекты рычагов стабилизатора поперечной устойчивости. они также посоветовали мне, что если я хочу покупать свои собственные детали, я был более чем рад это сделать.(кто-нибудь когда-нибудь слышал об этом?) они сделали еду бесплатно, эти ребята теперь герои моего родного города!

Автор: [адрес электронной почты защищен] в ХЕБРОН, Огайо. Размещено: 5 мая, 2015 01:05
Марка автомобиля: FORD Модель автомобиля: Taurus
Магазин: M&M ТРАНСМИССИИ
9107
Автор: раскопан в Орландо, Флорида. Размещено: 24 марта 2015 19:03
Марка автомобиля: Toyota Модель автомобиля: tacoma
Магазин: pep000
pep boys заменены все 4 шаровых шарнира и 2 тяги

Автор: crl8783 в Рочестере, штат Нью-Йорк. Размещено: 21 марта 2015 11:03
Марка автомобиля: 2002GMC Модель автомобиля: ENVOY
Магазин: MAVIS / COLE TRAKEIFFLER ..

Заключил мне НЕБОЛЬШУЮ сделку после того, как я потратил около 1500 долларов за месяц на новые шины, 3 суппорта, 2 ротора, все колодки, промывку жидкости .. Итого 575 долларов, включая осмотр и налог. Жду, чтобы забрать его прямо сейчас, нет прессы, а здесь идет снег, так что пытаться самому себе немного больно.* 3015 марта *

Автор: p-pimp в Альбукерке, Нью-Мексико. Размещено: 18 марта 2015 12:03
Магазин: сам

115 деталей + выравнивание не так сложно просто купить мануал

Автор: BennyG, Норвуд, Массачусетс. Размещено: 26 февраля, 2015 12:02
Марка автомобиля: 2009 Chevy Модель автомобиля: Silverado LS 4x 4 полтонны
Магазин: Rt. 1 Auto Norwood

Замененный OEM верхний рычаг подвески с смазываемым шаровым шарниром MOOG как со стороны водителя, так и со стороны пассажира. Заменены нижние шаровые опоры на стороне водителя и пассажира с шарнирами MOOG. Компания Moog изготавливает шаровые опоры с масленками.OEM-шаровые опоры не имели масленок. 95 долларов США в час в магазине x 4,8 часа. Запчасти Moog стоят немного дороже, но они, безусловно, того стоят, потому что я пахал и хотел самые мощные из доступных на вторичном рынке запчастей.

905 шарниры с обеих сторон заменены 2014

Добавил: акс в Кларксбурге, Западная Вирджиния. Размещено: 24 февраля 2015 г. 11:02
Марка автомобиля: Chrysler Модель автомобиля: sebring
Магазин: quick lane
0
90

Я сдал машину на замену и узнал, что мне нужны новые шаровые опоры. Это первая замена шарового шарнира на этом автомобиле, который проехал 160 км
. Механик заменил верхний и нижний шаровые шарниры, комплект рычагов, натяжной рычаг и выполнил центровку.
Нижний шаровой шарнир (2): 95 $
Верхний рычаг / шаровые шарниры (2): 230 $
Комплект звеньев (2): 33 $
Натяжной рычаг (1): 148 $
Выравнивание: 170 $
Работа: 532 $

Автор: JLD73 в Далласе, Техас. Размещено: 21 февраля 2015 г., 09:02
Марка автомобиля: Ford 1998 Модель автомобиля: Expedition XLT
Магазин: Love Field Auto
90
Автор: anthonynoble83 в Клинтоне, Иллинойс. Размещено: 7 декабря 2014 18:12
Марка автомобиля: 92 ford Модель автомобиля: f150 4×4
Магазин: мой подъезд
8 обширная работа, тонны ржавчины из-за зимы Иллинойса, а не тяжелый труд, если у вас есть подходящие инструменты, пришлось сверлить гайки шаровых шарниров с угловой шлифовальной машиной, когда я защелкнул на них 1/2 отбойного стержня.наверное, всего 4 часа, так как я много ездил в автозону.

Добавил: dan2014y в Сувани, Джорджия. Размещено: 31 октября 2014 г. 08:10
Магазин: Местный независимый магазин

Я размышлял, заменить ли их самому. Я знаю, что мог бы сэкономить кучу денег, но какой ценой для моего рассудка… Эта работа оценивается в 430 долларов за труд (80 долларов в час), но к тому времени, когда я получу детали, инструменты и подниму грузовик с пола, я уже буду в стрессе, и мне лучше закончить работу.

Автор: JasonRanger в Берлине, штат Коннектикут. Размещено: 10 октября 2014 г., 21:10
Марка автомобиля: 1999 Ford Модель автомобиля: Ranger XLT 4×4
Магазин: Частный
Купил запчасти в Интернете за 102 доллара, заплатил другу 120 долларов за 3 часа работы, и мне сделали верхние рычаги управления и нижние шаровые опоры.Дополнительные 60 долларов за выравнивание, и я был готов.

Автор: mike76 в Шрусбери, Массачусетс. Размещено: 3 октября 2014 г. 13:10
Марка автомобиля: джип Модель автомобиля: Либерти Спорт 2004
Магазин: рандов в Шрусбери

новые верхние рычаги, рабочие 270, детали 342.84. части были дорогими, примерно вдвое дороже, чем было доступно на Amazon. расклад был дополнительно 95 баксов. нижние были сделаны под отзыв Jeep.

699 с каждой стороны и купил пресс-инструмент за 58.00, запчасти заказаны на ebay

Добавил: mk16917 в Фэйрплей, Мэриленд. Размещено: 28 сентября 2014 г. 19:09
Марка автомобиля: Ford Модель автомобиля: explorer
Магазин: self

Страница 4 из 4 — 1 2 3 4 Внешние ресурсы:
  1. www.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
