Как проверить пробку расширительного бачка: Как проверить крышку (пробку) расширительного бачка? Инструкция подойдет для ВАЗ, РЕНО и прочих

почему может выбрасывать охлаждающую жидкость, причины выброса через крышку

В процессе эксплуатации транспортного средства водителям приходится сталкиваться с самыми разными неисправностями узлов и механизмов автомобиля. Многих поломок удается избежать с помощью своевременного прохождения ТО, аккуратной эксплуатации, соблюдения предписаний завода-изготовителя. Но любая техника имеет свой ресурс и, пробежав несколько десятков тысяч километров, машина может потребовать дополнительного к себе внимания.

Содержание:

Одна из наиболее частых проблем, с которыми сталкиваются владельцы отечественных и импортных авто, – вытекание или выплескивание антифриза из расширительного бачка. Антифриз – международное название охлаждающей жидкости, в состав которой входят этиленгликоль, дистиллированная вода, присадки и краситель. Что может быть причиной выброса жидкости из расширительного бачка, как не допустить такой поломки и что делать, если хладагент выливается из системы охлаждения?

Общие сведения

Система охлаждения двигателя автомобиля представляет собой комплект устройств, которые отвечают за подвод хладагента к разогретым элементам силового агрегата и отвод от них избыточного тепла в атмосферу.

При сгорании топливной смеси температура в цилиндрах поднимается до отметки 2000 °С. Задача системы охлаждения – обеспечить температуру двигателя, равную 80–90 °С. Ключевую роль в отводе тепла играет специальная жидкость – антифриз, главная особенность которой – низкая температура замерзания. С этой же ролью могла бы справляться и обычная вода, но при температуре атмосферного воздуха ниже 0°С она замерзает, расширяется в объеме и становится причиной выхода из строя емкостей и патрубков системы охлаждения. Кроме того, антифриз, в отличие от воды, наделен защитными свойствами: он предохраняет омываемые поверхности от коррозии и вредного воздействия химических реакций, сопровождающих рабочий процесс.

Особенности эксплуатации системы охлаждения

Система охлаждения дизельного или бензинового двигателя, как и любая другая совокупность узлов и механизмов, нуждается в регулярных осмотрах и техническом обслуживании. Особенно внимательно нужно следить за уровнем охлаждающей жидкости в расширительном бачке.

Изменение уровня антифриза может быть вызвано целым рядом причин, определить которые бывает достаточно непросто. Высота столба охлаждающей жидкости должна находиться между двумя отметками, указывающими минимальное и максимальное его значение. Если при осмотре было обнаружено, что хладагент не достигает нижней отметки, это должно быть сигналом к проведению диагностики. Т. е. двигателю пока ничего не грозит, но, если не принять меры, уровень может упасть до критической отметки, а это грозит длительным и дорогостоящим ремонтом. Количество антифриза в системе может уменьшаться по естественным причинам, или же система охлаждения где-то течет.

Прогорание прокладки ГБЦ

Самая типичная причина, по которой антифриз выдавливает из бачка, – прогорание прокладки между блоком двигателя и головкой блока. Такое может случиться, например, из-за перегрева силового агрегата. Убедиться, что жидкость выгоняет вследствие выхода из строя уплотнителя, можно, выполнив следующее:

• заводим мотор и выкручиваем крышку бачка;
• о проблемах с прокладкой будут свидетельствовать пузырьки, которые идут из основного шланга при работе на холостом ходу.

Пробой прокладки может быть внутренним или наружным. В первом случае из выхлопной трубы идет белый дым. Во втором – антифриз будет выгонять наружу, что станет заметным по подтекам на блоке цилиндров. Внутреннее повреждение случается гораздо чаще. Жидкость при этом попадает внутрь цилиндра, что может привести к перегреву и заклиниванию двигателя, а также гидроудару в головке и возникновению трещин в корпусе агрегата.

Воздушная пробка

Нередко причиной выкидывания антифриза в расширительный бачок становится завоздушивание системы охлаждения. Заливая новый хладагент, водители иногда допускают образование воздушных пробок (такое может случиться и при разгерметизации системы). Как следствие, не работает печка, двигатель перегревается, охлаждающую жидкость выбивает из бачка. Определить, что антифриз выплевывает именно по причине завоздушивания, можно прогазовкой. Для этого нужно включить мотор и дать ему поработать некоторое время на высоких оборотах. Если в емкости появились пузыри, а уровень антифриза уменьшился, значит в системе была воздушная пробка.

Проблемы с расширительным бачком

Давить охлаждающую жидкость может из-за проблем с расширительным бачком. В числе возможных причин таких неполадок:

• неплотное закрытие горловины резервуара крышкой. В результате антифриз под давлением выливается наружу;
• использование расширительной емкости низкого качества. После определенного периода эксплуатации на корпусе такого бачка появляются трещины, через которые может выливаться охлаждающая жидкость;
• неисправный перепускной клапан. Это наиболее частая поломка расширительного резервуара. Распознать ее можно по характерным признакам: на холостых оборотах протекания нет, течь появляется при возрастании нагрузки на мотор. Перепускной клапан встроен в крышку бачка. С его помощью избыточное давление, которое возникает в системе при нагреве антифриза, стравливается наружу. Когда клапан выходит из строя, охлаждающая жидкость под высоким давлением начинает искать «слабые места» и в результате вытекает через стыки патрубков, резьбу пробки и пр.

Низкий уровень антифриза

Если уровень охлаждающей жидкости в резервуаре упал ниже допустимой нормы, в какой-то момент хладагент может выплеснуться наружу. Это происходит из-за слишком быстрого нагрева антифриза, его интенсивного испарения и повышения давления в системе. Уменьшение количества хладагента может быть связано:

• с естественным износом шлангов, трубок, патрубков. Часто трескается соединительный шланг на расширительном бачке. Если заменить изношенную деталь нечем, можно временно использовать хомуты;
• повреждениями радиатора. Соты теплообменника нередко страдают от камней, вылетающих из-под колес, а также подвергаются коррозии. После длительной эксплуатации могут появиться трещины на боковых бачках радиатора;
• неисправностью помпы, например, с износом манжеты или выходом из строя прокладки между помпой и блоком цилиндров;
• поломкой термостата. Нарушение герметичности этого прибора чаще всего случается в результате износа прокладок.

Другие причины

В числе других причин выдавливания антифриза:

• выход из строя вентилятора, который одновременно с жидкостью охлаждает и остальные элементы системы. Если вентилятор не включается, температура достаточно быстро поднимается до критического значения, особенно в жаркую погоду;
• поломка температурного датчика. Исправный прибор должен передавать соответствующие команды на термостат и вентилятор. Если сигналов нет, эти устройства не работают и хладагент закипает;
• использование антифриза низкого качества. Жидкость сомнительного производства может иметь более низкую температуру закипания, чем указано на канистре;
• смешивание несовместимых антифризов. Если добавить, например, в жидкость класса G11 продукт категории G12, полученный состав может вспениваться при работе и в итоге закипеть.

Естественные факторы

Неисправности системы охлаждения, как правило, ведут к резкому снижению уровня антифриза, что проявляется какими-то внешними признаками довольно быстро. Но количество хладагента может уменьшаться и постепенно, когда очевидных поломок нет, а уровень жидкости изменяется по естественным причинам. Такое может происходить в результате:

• перепадов температур. Как и большинство других веществ, антифриз может менять объем под воздействием высоких и низких температур. Разумеется, такие изменения не должны быть поводом для беспокойства;
• длительного срока эксплуатации. Даже если утечек нет и система работает без перебоев, некоторое падение высоты столба охлаждающей жидкости с течением времени неизбежно. Причина этому – банальное испарение, которое происходит вследствие того, что абсолютно герметичных систем охлаждения не существует. Убедиться в том, что уровень снизился именно из-за испарения, можно, сверившись с допустимыми нормами расхода.

Как определить проблему

Прежде чем переходить к устранению неисправностей, связанных с протеканием или выбросом антифриза, нужно разобраться, почему возникла подобная проблема. Если, например, по характерным признакам было установлено, что прокладка головки блока цилиндров пробита, то ездить на такой машине нельзя. Чтобы восстановить работоспособность силового агрегата, в этом случае нужны определенные навыки. Лучше доверить замену прокладки мастерам сервисного центра.

Если причина выброса антифриза – воздушная пробка, то для развоздушивания системы нужно поднять домкратом переднюю часть авто, долить хладагент до необходимого уровня и понажимать на педаль газа для вывода воздуха наружу. Радиатор с поврежденными сотами демонтируют и определяют степень его пригодности к дальнейшей эксплуатации. Если ремонт невозможен, покупают и устанавливают новый. То же самое с перепускным клапаном: если ревизия не дает желаемых результатов, устанавливают новую деталь.

Способы устранения

Большинство неисправностей, которые становятся причиной выдавливания антифриза из бачка или протекания хладагента, можно устранить собственными силами. Если утечка или выброс жидкости случились в дороге, обычно бывает достаточно долить аналогичный продукт или дистиллированную воду в систему.

После этого нужно добраться до ближайшей СТО и разобраться с проблемой более детально. Исключение составляет пробой прокладки ГБЦ. В этом случае нужно вызывать эвакуатор: к самостоятельному передвижению такая машина не пригодна.

Если во время движения выхлопные газы пошли из-под капота, нужно аккуратно открутить крышку расширительного бачка и проверить, не кипит ли антифриз. Убедившись в том, что прокладка пробита, следует не откладывая обращаться в автосервис (или менять деталь своими силами). Об этой же неисправности может свидетельствовать белый нагар на свечах и резкое увеличение температуры двигателя.

Правила техники безопасности

Важно помнить, что любые работы, связанные с ремонтом системы охлаждения, можно начинать после полного остывания двигателя. Прежде всего нельзя открывать крышку расширительного бачка до тех пор, пока силовой агрегат остается горячим. Это может привести к ожогам. Кроме того, нельзя прикасаться к перегретым деталям подкапотного пространства и поливать двигатель холодной водой.

#Устранение неисправностей

Вам также может быть интересно

Как проверить расширительный бачок?

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок.

Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе. Он является достаточно важным элементом, неисправность которого может привести к перегреву двигателя. Но а как проверить расширительный бачок на исправность мы подробно расскажем в данной статье.

 На что влияет уровень охлаждающей жидкости?

Двигатель охлаждается благодаря продуманной герметичной системе трубок и каналов, по которым постоянно циркулирует антифриз. Пока мотор не разогрелся до своей рабочей температуры, охладитель гонится помпой сначала по малому кругу (печка, ГБЦ, блок цилиндров). Как только антифриз сам прогрелся до отметки в 90 градусов, открывается термостат, запускающий большой круг циркуляции. Если уровень охладителя критически мал – недостаток влечет за собой появление пробок из пара или воздуха, что нарушает температурный режим ГБЦ. В итоге головка перегревается, трескается, разрушаются охладительные и масляные каналы. Снижается общая компрессия и мощность, влекущая повышение расхода топлива и прочие проблемы, вплоть до полного выхода мотора из строя, что чревато капительным ремонтом.

Как проверить уровень в расширительном бачке?

Проверку проводим в три этапа:

1). На холодном двигателе откручиваем крышку радиатора. Жидкость должна быть на уровне нижнего края отвода, от которого шланг идет к расширительному бачку.

2). Производим осмотр расширительного бачка. Жидкость должна быть между отметками Min и Max.

3). В случаи, если уровень в радиаторе или бачке меньше необходимого уровня, то нужно будет долить охлаждающую жидкость. Заводим двигатель, прогреваем до рабочей температуры (90-95 градусов), затем охлаждают до комнатной температуры. Если уровень жидкости в радиаторе или расширительном бачке упал, то проблема в нарушении герметичности системы охлаждения и мотору необходима серьезная диагностика. Если уровень не упал, то все нормально. Такую проверку желательно проводить не реже одного раза в неделю. Это позволит вовремя заметить падение уровня антифриза, определить причину и сохранить мотор от серьезного повреждения.

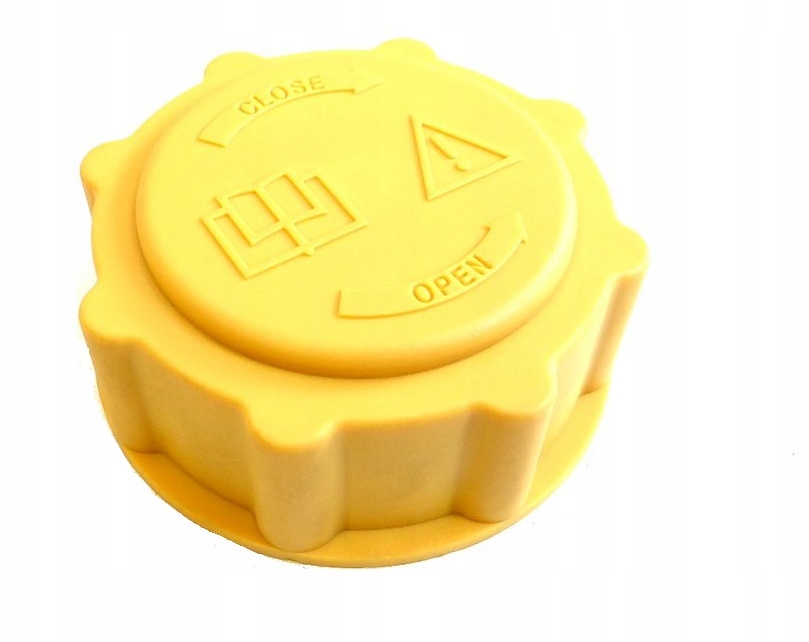

Как проверить крышку расширительного бачка?

Как устроена и работает крышка расширительного бачка? Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается. Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей. До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности. Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;

Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом,  он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя. Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку? Проверка крышки расширительного бачка является достаточно сложной процедурой, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев.

Проводится проверка крышки следующим образом:

1). В первую очередь на холодном и незаведенном двигателе снимаем крышку и внимательно осматриваем на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения.

2). Если повреждения на найдены, закручиваем крышку на бачок с охлаждающей жидкостью и запускаем двигатель. Ждем пока двигатель прогреется и потихоньку начинаем откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление.

3). Также при работе двигателя осматриваем толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе. Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем. Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.

Как проверить расширительный бачок на исправность?

Заключение

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Как проверить крышку расширительного бачка ВАЗ 2110

Наконец-то заменил бачок.

Крышка расширительного бачка ваз 2110 251171557.

Отстегнув резиновый ремень крепления, снимаем расширительный бачок.

Теперь нужно ослабить хомут на шланге термостата нижнего патрубка бачка и с…

Причина не худой бачок, а струя жидкости…

Снятие расширительного бачка.

Проверка работоспособности крышки расширительного бачка.

2108-1311065-01 Крышка бачка расширительного ВАЗ-21083-10 Н/О в сборе АВТОП…

И так вечная проблема переднеприводных ВАЗов — течь системы охлаждения.

Смысл данной замены в том что родной бачек постоянно сопливит, пропускает с…

Подключаем компрессор к сливному шлангу бачка.

Доработка пробки расширительного бачка ваз 2110.

Lada Kalina hatchback Турбо 8V.

Крышка расширительного бачка ОЖ и задние тормозые колодки.

внутренности крышки расширительного бачка.

Как проверить работоспособность крышки расширительного бачка.

набираем давление в расширительном бачке до тех пор, пока воздух не начнет …

клапан пробки расширительного бачка.

урезаем пружины крышки расширительного бачка.

Как проверить пробку расширительного бачка ваз 2110.

Так же есть еще один из борьбы вариантов с плохими крышками — это откручива. ..

Доработка крышки расширительного бачка.

Набор для проверки крышки РБ.

Расширительный бачок — признаки неисправности и замена. foto-29.

5.5. Снятие расширительного бачка.

Снятие расширительного бачка.

Пробка расширительного бачка ВАЗ 2110 (желтая).

Почему уровень антифриза поднимается в расширительном бачке

Нагрев автомобильного мотора во время работы — нормальное явление, если температура не превышает критической отметки. Чрезмерному нагреванию препятствует охлаждающая жидкость, или антифриз. От этого состава зависит не только вся работы системы охлаждения, но и ресурс двигателя.

Немаловажный параметр — уровень охладителя в бачке под капотом. Почему поднимается уровень антифриза в бачке? Чем это чревато и что делать? Обо всем этом пойдет речь в данном материале.

На что влияет уровень охлаждающей жидкости

Охлаждение мотора происходит за счет герметичной системы с каналами и трубками, по которым постоянно циркулирует жидкость. До выхода на оптимальную рабочую температуру двигателя антифриз идет по так называемому малому кругу, то есть через печку, головку блока цилиндров и сам блок цилиндров, минуя радиатор и расширительный бачок. Как только появляется необходимая температура, срабатывает термостат и запускается циркуляция по полному кругу.

Весь описанный выше процесс сопровождается увеличением и уменьшением объема жидкости, все излишки которой при нагревании уходят в расширительный бак, а при остывании возвращаются из него в систему. Такой простой принцип, с одной стороны, исключает образование паровых пробок, нарушающих температурный режим, а с другой – предотвращает избыток давления в системе.

Чрезмерное давление приводит к протечкам шлангов, крышек и трубок. Охладитель при этом может попадать на блок цилиндров, вызывая трещины от резкого перепада температур. Именно поэтому рекомендуется регулярно проверять состояние жидкости в расширительном бачке и вовремя фиксировать его внезапное увеличение.

Возможные причины повышения уровня антифриза в расширительном бачке



1. Уровень охладителя в норме может повышаться на несколько процентов, так как происходит тепловое расширение жидкости. Однако он не должен пересекать верхнюю отметку на баке.
2. Возможно, в системе есть воздушная пробка, из-за который также могут не работать печка и термостат. Это приводит к повышению давления и выдавливанию антифриза.
3. При повреждении прокладки головки блока цилиндров в систему охлаждения попадают газы, которые и выдавливают охладитель. В этом случае стоит проверить масляный щуп и пробку горловины на предмет белого налета.
4. Следующая причина – разгерметизация системы и, как следствие, закипание антифриза с поднятием его уровня в бачке. Рекомендуется проверить крышку бачка, сам бак и все шланги и трубки. Внимательно осмотрите место, на котором ваш автомобиль стоял длительное время. Возможно, на нем вы обнаружите следы протечки. Если протечка произошла не под капотом, а в районе отопителя, в салоне появится заметный запах. В крайних случаях не исключено появление пятен под панелью.

Важно! Если Вы ощутили неприятный запах, прервите свою поездку и устраните протечку. Пары этиленгликоля вредны для здоровья.

5. Поломка вентилятора охлаждения может повлечь закипание мотора, вследствие которого поднимется антифриз. Закипание двигателя не заметить достаточно трудно: из-под капота повалит заметный пар, а стрелка температуры ДВС на панели приборов начнет зашкаливать.
6. Неисправности помпы — еще одна возможная причина выдавливания антифриза в бачок. Определить ее очень просто. В районе помпы будут заметны влажные участки с налипшей на них грязью.

Дополнительные признаки поломок

Для точного выявления неисправности, помимо повышения уровня охладителя, важно своевременно заметить признаки проблем с охлаждением мотора:

• образование влаги на нижней поверхности радиатора;
• белый дым из выхлопной трубы;
• специфический запах антифриза, проникающий внутрь салона автомобиля;
• пятна под машиной на месте длительной парковки;
• белая эмульсия на пробке маслозаливной горловины;
• подтеки на крышке расширительного бачка;
• кристаллические наросты в местах соединения шлангов.

Если Вы заметили хоть один из перечисленных симптомов, необходимо проверить систему охлаждения в целом.

Как правильно проверять уровень жидкости

Данную процедуру желательно проводить регулярно. Сама она включает в себя несколько простых этапов:

1. При заглушенном двигателе нужно открутить крышку на радиаторе. Антифриз в этот момент должен находиться на уровне, от которого идет шланг к бачку.
2. Следует обратить внимание на расширительный бачок. Жидкость должна находиться между метками «минимум» и «максимум».
3. Если уровень недостаточен, необходимо долить жидкость до требуемого объема. Далее автомобиль заводится и прогревается до рабочей температуры. Падающий или растущий за пределы нормы уровень в бачке сообщит о наличии проблем.

Стоит отметить некоторые особенности проверки. Проводить ее есть смысл лишь на холодном моторе, поскольку после нагрева охладитель расширяется и данные о его объеме будут другими. Лучше всего заглянуть под капот утром перед поездкой: за ночь двигатель точно успеет остыть даже в летнюю жару. Проверять антифриз мы рекомендуем не реже одного раза в неделю, особенно если автомобиль не новый и имеет большой пробег.

Профилактика проблем в системе охлаждения

Многие неисправности можно предотвратить, если принимать правильные профилактические меры. Для долгой и стабильной работы системы охлаждения рекомендуется:

1. Использовать только качественный фирменный антифриз, подходящий к вашему автомобилю. Узнать рекомендуемые параметры можно в официальной инструкции по эксплуатации.
2. Не смешивать несколько разных по химическому составу охладителей, даже если они одного цвета.
3. Своевременно менять охлаждающую жидкость до потери ее свойств.
4. Следить за уровнем в бачке и не допускать его чрезмерного снижения или повышения.
5. При замене старого антифриза на новый делать промывку системы чистой водой или специальными химическими средствами.

В качестве заключения

Если Вы заглянули под капот и обнаружили, что уровень охлаждающей жидкости в бачке поднялся, это серьезный сигнал о проблемах в системе охлаждения двигателя. Источником неисправности может быть как простое подтекание шланга в месте крепления, так и возникшие дефекты головки блока цилиндров. Стоит как можно быстрее выяснить истинную причину и устранить ее, чтобы не было более серьезных поломок и дорогостоящего ремонта. После решения проблемы очень важно использовать качественный охладитель и систематически проверять его уровень.

Как проверить работает ли крышка расширительного бачка?

Что будет если не плотно закрыть крышку расширительного бачка?

Соответственно пробка расширительного бачка с клапаном. И если эту пробку не закрыть — не будет создаваться рабочее давление в системе охлаждения. Может привести к незначительному выкипанию ОЖ.

Нужно ли сильно затягивать крышку расширительного бачка?

Одним из факторов, который влияет на качество работы охлаждения, является закрученная крышка расширительного бачка. Важно ее закрутить достаточно сильно, чтобы избежать возможности утечки антифриза. … Он крайне важен, ведь он сдерживает давление, которое получается от расширения антифриза.

Как часто надо менять крышку расширительного бачка?

Крышка радиатора выполняет не только роль барьера, предотвращающего выплескивание антифриза из расширительного бачка, как думают многие автомобилисты. На самом деле это достаточно сложное устройство, состоящее из двух клапанов. … Если шланги сжаты на остывшем двигателе, значит пора менять крышку радиатора.

Можно ли ездить на машине без крышки расширительного бачка?

Допускается эксплуатация автомобиля без крышки расширительного бачка системы охлаждения. В подобном случае при размеренном стиле управления практически отсутствует опасность появления каких-либо серьезных неисправностей двигателя.

Что будет если открыть крышку расширительного бачка на горячую?

Если вы откроете крышку, то давление снизится практически в 2 раза, что приведет к немедленному закипанию горячей жидкости. Кипящий антифриз еще больше увеличится в объеме и начнет хлестать из расширительного бачка, а это чревато серьезными ожогами рук и лица.

Как проверить крышку расширительного бачка на Лачетти?

Как проверить работоспособность крышки? Для этого нам понадобится компрессор с манометром. Отсоединяем шланг обратки с бачка, подключаем компрессор с манометром к нему, пальцем закрываем отверстие в бачке и накачиваем давление. Внимание, в случае с не рабочей крышкой важно не переусердствовать с давлением.

Как проверить крышку расширительного бачка на калине?

Открутите крышку, вытрите её насухо, увидите несколько отверстий, попробуйте всасывать воздух через эти дырочки, если воздух всасывается нормально, даже от небольшого усилия, значит клапан внутри исправный, если воздух не всасывается, значит клапан неисправный и крышку расширительного бачка необходимо заменить.

Почему рвет расширительный бачок на ваз 2110?

Почему же лопается расширительный бачок на ВАЗ-2110? Причина может быть в том, что из него вытекает жидкость через специальное отверстие в пробке при нагревании тосола. Он расположен так, что пары из него попадают на горловину бачка, в результате чего тот становится влажным.

Какое давление должна держать Крышка расширительного бачка?

Как работает расширительный бачок

Если давление в системе превышает 1,1–1,5 кгс/см2, этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается. Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения.

Можно ли ездить на машине без давления в системе охлаждения?

Не, ездить без давления рискованно.

Как узнать что пора менять крышку радиатора?

Для проверки нужно сдавить ее пальцами. Если она сдавливается очень легко — значит, она негодная, и ее нужно заменить (в случае, если крышка разборная). Однако чаще всего крышки являются неразборными, поэтому она полностью подлежит замене.

Можно ли ездить на машине без антифриза?

Чем опасно отсутствие антифриза

Езда без охлаждающей жидкости чревата заклиниванием двигателя. Это происходит из-за перегрева и большой нагрузки, и, как следствие, деформации узлов и блока цилиндров двигателя. Кроме того, начинает перегреваться и моторное масло, что значительно снижает его полезные свойства.

Для чего нужно давление в системе охлаждения двигателя?

Давление, превышающее атмосферное, – норма для систем охлаждения 99,9% современных двигателей. Его главная и единственная задача – обеспечить отсутствие кипения антифриза, если рабочая температура мотора выше, чем температура кипения охлаждающей жидкости при атмосферном давлении.

Почему выкидывает антифриз с радиатора в расширительный бачок?

Наиболее распространенной причиной того, почему выбивает антифриз из расширительного бачка, является заклинивание или загрязнение перепускного клапана крышки. В этом случае сжатый давлением воздух не находит выход, и антифриз вышибает наружу через самое слабое место в конструкции.

Как проверить пробку расширительного бачка ваз 2114

Насколько хорошо владельцы транспортных средств знают свой автомобиль? Ведь и он подвержен различным заболеваниям, которые необходимо своевременно устранять. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. В ее состав входит специальная емкость, без которой просто невозможно обойтись, поскольку на нее возлагается главная роль. Впрочем, любой элемент системы выполняет свою задачу и без них эффективное охлаждение двигателя невозможно. И если опытные водители знают, как проверить крышку расширительного бачка, то новички могут испытывать трудности.

Устроена емкость просто, но это не отменяет ее важности. Многие автолюбители считают самыми важными составляющими системы охлаждения помпу и радиатор. А правы ли они? И какие тайны могут крыться вокруг такой неприметной и маленькой детали, как крышечка расширительного бачка?

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть его из автомобиля невозможно. У такой незначительной, на первый взгляд, детали могут быть свои проблемы, причем их немало. Зачастую они просто взрываются из-за высокого давления, и охлаждающая жидкость (ОЖ) начинает заливать все подкапотное пространство.

По этой причине не следует ждать, когда бачок может проявить себя в самое неподходящее время. Если проблема обнаружена, не стоит откладывать ее решение в долгий ящик.

Но прежде чем выяснять, как проверить крышку расширительного бачка ваз 2110 (или любой другой модели), разберемся, для чего вообще он нужен и какую важную роль выполняет. Может, все-таки лучше будет без него?

Важный элемент системы

Никто не станет спорить, что двигателю без охлаждения никак нельзя, поскольку необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятилетий назад для этих целей использовалась обыкновенная вода, а в качестве компенсатора использовалась верхняя емкость радиатора, которую полностью не заполняли. Теперь же водители отдают предпочтение антифризу или тосолу.

И тут стоит кое-что прояснить. Согласно законам физики, жидкость при нагревании расширяется, а при кипении и вовсе обращается в пар. Если нагреть воду до температуры 100 °C, ее объем увеличивается на 4,5%. То же самое происходит и с используемыми жидкостями, только чуть больше – 6%.

Это приводит к увеличению давления в системе охлаждения. Из-за этого возникает необходимость в дополнительном пространстве на случай увеличения жидкости объеме. Расширительный бачок как раз для этого и предназначен. Он компенсирует увеличение объема антифриза или тосола.

Устройство бачка

Чтобы проверить крышку расширительного бачка ауди или любого другого автомобиля, нужно знать, как он устроен. Практически у всех моделей это – полипропиленовый корпус, у которого сверху есть заливная горловина с крышкой и два патрубка, сверху и снизу. Нижние отводы соединены с магистралью системы охлаждения, а по верхним отводятся лишние пары и воздушные пузыри.

У современных автомобилей конструкция расширительного бачка дополняется поплавковыми датчиками, следящими за уровнем ОЖ. Для этого в корпусе имеется еще одна горловина, куда устанавливаются датчики.

Сбоку емкости имеется несколько контрольных меток:

• нижняя риска – min;
• верхняя риска – max.

Уровень жидкости должен находиться где-то между ними.

Как работает расширительная емкость

Теперь стоит коснуться работы бачка. Для начала стоит привести значения температуры кипения разных жидкостей (в условиях атмосферного давления):

• вода – 100 °C;
• тосол – 105-110 °C;
• антифриз – 120 °C.

Теперь можно понять, почему большинство водителей предпочитаю покупать именно антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ваз 2114 (к примеру), стоит немного углубиться в теорию. Температуру кипения ОЖ можно еще немного поднять путем повышения давления выше атмосферного. По этой причине вся система надежно герметизируется, чтобы поддерживать нужный уровень давления. Оптимальное значение 1,1-1,5 атмосфер.

Однако и высокий уровень разрежения (0,03-0,1 кг/см²) тоже не идет на пользу работе двигателя. Это может привести к подсосу в систему охлаждения воздуха, из-за чего появятся воздушные пробки. В результате циркуляция жидкости будет затруднительной, что в итоге приводит к перегреву мотора.

Роль крышки бачка

Теперь известно для чего служит расширительный бачок. Но тут может возникнуть один очень интересный вопрос, какая роль отводится его крышке? Чуть выше была описана опасная ситуация, которая может возникнуть при сильном разрежении.

Многие водители, особенно новички, не в курсе того, как проверить крышку расширительного бачка на ВАЗ. Что и говорить, они считают, что она выступает лишь в качестве запирающего устройства и не позволяет ОЖ расплескаться во время движения автомобиля. Отчасти это верно, и этот элемент действительно работает как запорное устройство. Однако у него есть куда более важная задача.

Как известно, давление в системе охлаждения должно поддерживаться на уровне 1,1-1,5 атмосфер. Крышка как раз справляется с этой задачей на ура. Как ей это удается? Все дело в том, что ее устройстве есть два клапана:

Первый из них выглядит как подпружиненная резиновая диафрагма, которая прижата снаружи. Второй – это резиновая шайба с небольшой пружинкой, спрятанной внутри большой.

При нормальном давлении системы оба клапана закрыты. Бачок герметичен, поэтому с повышением температуры ОЖ увеличивается и давление. Стоит только ему превысить допустимое значение, как открывается предохранительный клапан, и часть воздушного пара стравливается наружу.

Когда автомобиль остывает, объем жидкости в системе уменьшается, а в силу той же герметичности происходит разрежение. Вот здесь и вступает в действие другой клапан – вакуумный. При его открытии давление системы сравнивается с атмосферным значением.

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что у некоторых новичков вызывает трудности. Если взять на рассмотрение отечественный транспорт от крупнейшего производителя АвтоВАЗ, то, в зависимости от конкретной модели, он может быть в разных местах.

К примеру, у линейки ВАЗ-2110-12 бачок находится с водительской стороны (в отношении хода движения автомобиля) между стойкой амортизатора и перегородкой салона. У моделей ВАЗ-2114-15 емкость также с левой стороны, но вынесена за стакан стойки. Примерно там же располагается бачок у Audi 80.

Симптомы неисправности крышки бачка

Все устройства рано или поздно выходят из строя, независимо насколько они просты или сложны. Крышка расширительного бачка не исключение. Только вся сложность заключается в проблематичной диагностике ее состояния. А последствия от ее поломки могут быть весьма серьезными.

Как проверить работу крышки расширительного бачка? Но что куда более важно – что может сподвигнуть на диагностику этой детали? Собственно, наличие следующих признаков:

• Из-под капота можно заметить дым.
• Перегрев двигателя.

Дым может валить из-за того, что жидкость попала на горячий впускной коллектор. При этом температура двигателя в пределах нормы. Данная проблема актуальна при неисправном клапане, который открывается раньше, чем нужно. По этой причине и происходит выплеск ОЖ.

Перегрев зачастую возникает из-за поломки клапана низкого давления. В результате его плохой работы в системе охлаждения образуются пробки, что и приводит к такому печальному результату.

Помимо этого, признаками можно считать срывание хомутов, а также разрыв радиатора, трубок или прочих элементов системы, включая и сам бачок. Все это указывает на необходимость проверить крышку расширительного бачка (2114 или другого автомобиля) и при неисправности заменить ее.

Процедура проверки

Проверить работоспособность крышки бачка не так просто, поскольку необходимо создать давление, что сложно. В сервисных центрах для этого используют специальные приборы с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов крышки. Самостоятельную диагностику провести можно, только она менее точна в отношении результата. Тем не менее неисправность детали будет выявлена.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: присутствуют ли трещины, сколы, вмятины, разрывы уплотнительных элементов, затертости и прочие дефекты. Если результат положительный, стоит перейти к следующему способу, как проверить крышку расширительного бачка. Только стоит предварительно закрутить ее.

Теперь нужно запустить двигатель и подождать пока он прогреется до рабочей температуры. Затем нужно тихонько начинать откручивать крышку. Если будет слышен звук вырывающегося воздуха сродни тому, как отвинчивается пробка с бутылки с газировкой, то все в порядке – деталь исправна и удерживает давление в системе. Пока еще двигатель работает, стоит осмотреть толстые шланги на предмет вдавленности внутрь. Если так и есть, то один из клапанов не справляется со своей задачей.

А как проверить крышку расширительного бачка по-другому? Можно сделать еще так (желательно тоже на холодном двигателе): открутить крышку, затем сжать рукой какой-нибудь толстый шланг и после этого закрутить ее на место. Теперь можно убрать руку и наблюдать: шланг принимает исходную форму – все в порядке, в противном случае лучше крышку заменить. Только такой способ не всегда можно использовать в силу особенностей конструкции силового агрегата разных автомобилей и расположения шлангов.

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Любому водителю нужно не только знать, как проверить крышку расширительного бачка, но понимать ее принцип работы. Это научит более ответственно относиться к своему транспортному средству и сохранить семейный бюджет.

Как правило, система охлаждения создает нормальные условия для работы двигателя. Охлаждающая жидкость системы хранится в расширительном бачке. От состояния такой детали, как крышка расширительного бачка ваз 2114, часто зависит работа двигателя и других агрегатов автомобиля.

Некачественная крышка может стать причиной перегрева и отказа радиатора, отказа вентилятора охлаждения и водяного насоса, порывов ремня вентилятора, неисправностей термостата, утечек охлаждающей жидкости и серьезных поломок двигателя из-за перегрева.

Функции

У крышки расширительного бачка две функции:

Запорная функция, как и у всех крышек, выполняется, чтобы избежать расплескивания охлаждающей жидкости и обеспечить герметичность работы системы охлаждения.

Функция, регулирующая давление, связана с перепадами давления в расширительном бачке и предотвращением неисправностей и неполадок.

Устройство и принцип работы

Конструктивно крышка представляет собой запорный элемент, который оборудован двумя клапанами. Первый клапан служит для снижения давления, второй – для подачи атмосферного воздуха и повышения давления в бачке. Принцип работы крышки связан с изменениями плотности охлаждающей жидкости при ее нагреве и остывании.

Когда двигатель начинает работать, антифриз нагревается и его объемная плотность увеличивается до 20-25%. Горячий антифриз прогревает воздушную прослойку. Срабатывает датчик выпускного клапана, он открывается, часть воздуха уходит из бачка и давление нормализуется. Процесс стравливания периодически повторяется, когда внутреннее давление системы превышает 1.1-1.5 атмосферы.

После выключения двигателя антифриз остывает, давление в системе охлаждения падает. Когда оно снижается ниже критического уровня, открывается впускной клапан и в систему подается атмосферный воздух. Давление в системе выравнивается, и впускной клапан закрывается.

Признаки неисправностей

Самыми критическими признаками неисправной крышки являются пар из-под капота (если температура двигателя не в красном секторе, 90% вероятности, что проблема в крышке) и/или вздутие расширительного бачка.

Также можно сделать предположение о неисправности крышки, если есть:

• утечки охлаждающей жидкости из бачка;
• протечки антифриза в местах соединений;
• порывы и вздутия шлангов;
• воздушные пробки;
• перегрев двигателя.

Пар, кипящая жидкость и утечки связаны с неправильной работой выпускного клапана. Воздушные пробки обычно вызваны сбоями в работе впускного, или вакуумного, клапана. Порывы (вздутия) шлангов могут быть вызваны сбоями и выпускного, и впускного клапанов.

Из-за попадания воздуха образуются воздушные карманы внутри сердечника нагревателя, термостата и шлангов радиатора. В результате двигатель начнет перегреваться, потому что система охлаждения не в состоянии поддерживать постоянную температуру.

Если появились воздушные пробки, нужно полностью слить старую жидкость и залить новый антифриз. Новую жидкость заливают постепенно, небольшими порциями по 100 мл.

Проверка крышки

Если есть основания, что крышка может быть неисправной, как проверить крышку расширительного бачка ваз 2114?

В сервис-центрах проверку выполняют на специальных стендах с насосом и манометром. Крышку привинчивают к стойке и насос начинает подавать воздух. При достижении на манометре 1.5-1.7 атмосфер должен сработать выпускной клапан. Работа впускного клапана проверяется так же, только воздух из-под крышки откачивается. Если клапаны не срабатывают, пробка расширительного бачка ваз 2114 неисправна.

Как можно проверить крышку в полевых условиях?

Сначала нужно провести визуальный осмотр. Сколы, трещины, зазоры и другие повреждения поверхности являются поводом для замены детали.
Посмотрите на номинал давления, указанный для автомобиля, и сравните его с показателем давления, указанным на детали. Если они не совпадают, замените крышку.

Визуально осмотрите состояние основного уплотнения, уплотнения давления и обратного уплотнения. Замените деталь, если уплотнения треснули, затвердели или повреждены.

Как выпускной, так и вакуумный предохранительный клапан должны легко подтягиваться и возвращаться обратно пружиной после того, как их отпустили. Если есть заедания, замените деталь.

Работа выпускного клапана проверяется при запущенном двигателе. Нужно подождать несколько минут после запуска двигателя, пока он прогреется.

Начнет работать система охлаждения и давление в расширительном бачке должно измениться. Отвинтите пробку расширительного бачка. Если послышится легкий хлопок, как при вскрытии бутылки с газированной водой, это признак повышенного давления в системе охлаждения и исправного выпускного клапана. Если хлопка не было, выпускной клапан неисправен.

Обычно впускной клапан проверяется на холодном двигателе. Рукой пережимается один из шлангов, ведущих от бачка к радиатору. После того, как шланг отпущен, он должен медленно выровняться по толщине. Если шланг не выравнивается, впускной клапан неисправен.

Всегда проверяйте радиатор и расширительный бачок при замене неисправной крышки. Возможно, неисправность привела к опасному нарастанию избыточного давления и появились повреждения или трещины.

Доработка новой крышки

К сожалению, качество запчастей для отечественных автомобилей оставляет желать лучшего, и лучше проверить новую крышку на стенде. Если давление не держится или избыточное давление не стравливается, можно подрезать пружины. Для этого деталь разбирается, уплотнительную резинку поддевают и снимают отверткой. Затем отверткой аккуратно снимается внутренняя крышка и вынимаются пружины.

Большая пружина подрезается на один оборот, а малая пружина на два оборота. В результате выпускной клапан начнет открываться при давлении в 1 атмосферу, а не в 1.7 атмосфер. Впускной клапан при проверке должен свободно продуваться.

Профилактические меры

Для предупреждения проблем следует менять крышку каждые 2-3 года. Также нужно контролировать уровень охлаждающей жидкости и давление в расширительном бачке ваз 2114. Постоянный долив антифриза предупреждает возникновение перегрузок системы. Плановая замена антифриза в сроки, рекомендованные производителем, способствует сохранности всех элементов системы охлаждения.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

Автомобили ВАЗ: ремонт, обслуживание, тюнинг

Из мелочей складывается великое. Так говорил какой-то китайский мудрец и, очевидно, он был прав. Впрочем, другой мудрый китаец сказал, что не нужно много думать о великом, нужно не обращать внимания на мелочи. И вот с последним из них многие автолюбители заочно согласны. К примеру, такая мелочь, как крышка расширительного бачка разве достойна нашего внимания? Оказывается, что эта пробка не так проста и от нее зависит не только работа системы охлаждения, но и ресурс всего двигателя.

Как работает крышка расширительного бачка, параметры

Мы привыкли, что задача любой крышки — герметично закупоривать сосуд или другую емкость. Но с этой крышкой все намного сложнее, чем многим кажется. Все дело в том, что современные системы охлаждения — замкнутого типа, а это значит, что антифриз должен циркулировать под определенным давлением, нагнетаемым помпой. Практически во всех двигателях автомобилей ВАЗ с инжектором помпа создает давление не менее 1,5 бар, а в карбюраторных моторах ВАЗ 2101-2108 среднее давление в пределах 0,8-1,2 бар.

Такое давление необходимо поддерживать для того, чтобы антифриз не закипал при работе двигателя. Дело в том, что даже самый правильный антифриз может закипеть при 100 ˚С, если давление не будет выдержано в пределах нормы.

Как известно, рабочая температура в двигателях ВАЗ 2101-2108 с карбюратором составляет максимум 95 ˚С, а во всех инжекторных моторах — от 97 до 105 ˚С. Но даже при высоких нагрузках и в жаркую погоду антифриз может нагреваться вплоть до 130 ˚С и при этом не закипает. Это происходит благодаря поддержанию выверенного давления в системе охлаждения, но если оно упадет, жидкость закипит со всеми вытекающими последствиями. Тогда воздушной пробки не избежать.

Поскольку система охлаждения имеет замкнутый контур, то и регулировать давление, вроде как, нечему. А вот здесь на помощь и приходит наша крышка расширительного бачка. Ориентируясь на атмосферное давление, крышка способна удерживать давление в системе в пределах нормы — при необходимости выпустить лишний воздух и сбросить излишнее давление, а при когда давление в двигателе ниже атмосферного, клапан крышки открывается и воздух всасывается в систему, стабилизируя параметры.

При этом высокое давление так же нежелательно, как и слишком низкое, поскольку элементы системы (патрубки, хомуты, тот же пластик расширительного бачка) могут не выдержать высокой нагрузки и попросту лопнуть. И снова течь, подсос воздуха и воздушные пробки, вечная беда ВАЗовских двигателей.

Признаки неисправности крышки бачка системы охлаждения

Даже в том случае, если мы не знакомы с тонкостями работы системы охлаждения, первыми признаками, указывающими на неисправность клапанов крышки бачка, остаются:

Все это говорит о том, что не мешало бы проверить пробку расширительного бачка или заменить ее новой.

Как проверить крышку расширительного бачка ВАЗ

Крышка бачка, точнее, клапан крышки, на который мало кто обращает внимание, не вечен. Он имеет обыкновение засоряться, забиваться пылью, покрываться коррозией. Кроме того, из всех крышек, которые есть в продаже, 80% гарантированно не работают по-человечески. По непонятным причинам производители до сих пор не могут добиться четкого срабатывания клапанов на 2 атм при превышении давления и 0,2 атм при остывании двигателя и компенсации недостатка давления. Поэтому приходится проверять.

Больше половины пробок — бракованные

Перед тем как проверить крышку расширительного бачка на работоспособность спецприсоблениями, давайте проведем простой тест. После длительной поездки достаточно открыть капот и взглянуть на расширительный бачок — если он хоть немного раздут, что невозможно не заметить, компенсационный клапан крышки не работает. А теперь аккуратно открутим пробку и посмотрим на ее состояние. Любое появление грязи, ржавчины, сильного налета будет говорить нам о том, что крышку пора бы и поменять.

Проверка крышки бачка компрессором

Теперь проверим крышку на способность стравливать избыточное давление. Для этого нам будет необходим любой ВАЗовский расширительный бачок, несколько хомутов, шланги подходящего диаметра и точный манометр. Процедура проверки проста — закручиваем крышку на пустой бачок, глушим один из штуцеров, а во второй будем подавать сжатый воздух, от компрессора или от насоса, не имеет значения. Важно, чтобы манометр на компрессоре или насосе показывал более-менее правдоподобные данные. Нагнетаем воздух и оцениваем поведение крышки. Если она отказывается стравливать воздух после нагнетания 2 атм, клапан никуда не годится.

Проверить пробку можно и на автомобиле

Проверку можно провести и прямо на автомобиле. Для этого достаточно снять пароотводящий патрубок, заглушить его (сверлом, болтом) и стянуть хомутом. После этого на этот же штуцер надеваем шланг от компрессора или насоса, завинчиваем пробку и нагнетаем давление, внимательно следя за стрелкой манометра. Если клапан сработает на 1,5 бар, максимум на 2 бар, можно считать, что он исправен.

Последствия неисправности и ремонт крышки расширительного бачка

Если холодным зимним вечером нечем заняться, можно попробовать отремонтировать клапан крышки вместо того чтобы купить новую за $2. Принцип работы клапана прост. Он нагружен пружиной, которую нужно укоротить, чтобы уменьшить давление срабатывания. Укорачивать ее на один-два витка в зависимости от жесткости и диаметра проволоки, для этого можно использовать кусачки или точильный станок.

Разобранная ВАЗовская пробка бачка

После доработки желательно отшлифовать торец пружины на наждачном круге. Пластиковые детали крышки расширительного бачка разбираются легко, главное — ничего не потерять. В крайнем случае, всегда можно купить новую крышку и после проверки установить на бачок.

Последствия неисправности клапана крышки расширительного бачка угадать не слишком сложно. Самая первая опасность — закипание антифриза в системе. При этом жидкость может выбрасывать из бачка наружу. Приятного мало. Кроме этого, мы гарантированно получаем воздушную пробку, от которой будет сложно избавиться, поскольку причина ее образования не устранена.

Вдобавок мы получаем избыточное давление в системе, которое приводит к деформации патрубков и шлангов, раздуванию бачка и банок радиатора вплоть до их разрушения. Поэтому, если мы столкнулись с симптомами неисправности крышки, желательно как можно скорее проверить и устранить неисправность.

Как разобрать пробку расширительного бачка – АвтоТоп

Chevrolet Lanos (ⒶⓈ — III)☭☚ › Бортжурнал › Подмена расширительного бачка и доработка крышки (Ланос)

После покупки авто, обратил внимание на то, что постепенно уходит антифриз. Про крышку расширительного бака пробка расширительного бачка Как проверить. После осмотра обнаружил, что под расширительным бачком он подтекает. Т.к. это проблема, на Ланосах, у многих возникает, меня она не обошла стороной (из-за крышки, которая должна сбрасывать избыточное давление, но не сбрасывает — лопается бачок).
Купил бачок (был в наличии только украинского производства).
И приступил к замене. Для замены требуется ключ на 10, плоскогубцы и 10 минут времени.

Читайте так же

После всего этого…решил я доработать крышку расширительного бачка…
Т.к. заводская крышка расширительного бачка держит давление больше положенного около 1,8-2,0 bar, вместо положенных 1,3 bar

Много споров вычитал в интернете… кто высказывается за, кто против модернизации крышки… Но решил проверить на себе…

Разобрал крышку и срезал с пружины всего 1 виток…

Приблуда для проверки крышки

расширительного бачка. Ланос/Сенс/Таврия/Славута.

Ремонт Впускного клапана расширительного бачка.

Читайте так же

Ремонт крышки

расширительного бачка C14NZ Repair of the expansion tank cap

Ремонт впускного клапана расширительного бочка. Замена расширительного бачка так как на дне бачка вдруг Заодно решил разобрать крышку. Артикул: 96420303 Подписаться на мой канал .

В интернете читал, что если срезать два витка, то давление будет сбрасывать на менее 1 bar. Доработка крышки расширительного бачка Как правило Необходимо разобрать крышку. Но решил сразу так не рисковать, а начал с одного витка…

P.S. Через неделю почитал еще информацию из интернета, и все же решил срезать еще пол витка…, что бы потом опять не покупать новый бачок. Далеко не все автолюбители знают, как разобрать крышку расширительного бачка. А многие даже не подозревают, что это нужно делать. После этого взял авто компрессор, прижал к клапану крышки и включил…компрессор набирал всего 1 bar… Клапан работает на чуть меньше допустимого, но в приделах разумного)

ПОЛЕЗНЫЕ СОВЕТЫ
В пробке расширительного бачка установлены два клапана: впускной и выпускной. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,13–0,15 МПа (1,3–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления — более 0,15 МПа (1,5 кгс/см2), что может привести к разрыву расширительного бачка или срыву одного из шлангов. В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости.

Поэтому раз в год промывайте пробку расширительного бачка проточной водой. Как разобрать крышку расширительного бачка?. Если появились сомнения, замените пробку. Очевидно, что если на перегретом двигателе снять пробку расширительного бачка и по времени это действие совпадет с тепловым ударом, то вскипание жидкости и образование воздушных пробок в системе охлаждения гарантированы.
Раз в год продувайте ячейки радиатора струей сжатого воздуха (например, от компрессора), направляя струю сначала навстречу набегающему воздушному потоку, а затем по его направлению для удаления с поверхности радиатора грязи, налипших насекомых и дорожного мусора. Так можно частично восстановить эффективность радиатора.

В конструкции автомобиля нет ни одной лишней детали. Каждый элемент выполняет свою функцию, даже такая маленькая деталь, как крышка расширительного бачка. Большинство автовладельцев даже и не подозревает о том, что крышка используется не только для закрытия бака, но ещё и для стабилизации давления в нём. Поэтому ремонт крышки бачка для охлаждающей жидкости представляется одной из тех процедур, которую в случае необходимости придётся проводить своими руками.

Ремонт крышки расширительного бачка

Не уделяя должного внимания такому незначительному, казалось бы, элементу, как крышка, водитель может столкнуться с серьёзными поломками двигателя. Мало кто знает, но крышка расширительного бачка контролирует давление в системе охлаждения. Специальные клапаны, вставленные в полость крышки, стравливают лишнее давление или же выпускают воздух, чтобы повысить необходимый для циркуляции в системе объём антифриза.

Крышка надёжно герметизирует систему охлаждения, а также служит для стабилизации внутреннего давления антифриза (тосола)

Ремонт крышки бачка включает в себя три этапа:

При этом все этапы вполне под силу выполнить даже водителю-новичку.

Как разобрать крышку

Самостоятельный ремонт крышечки расширительного бачка — это простейшая процедура, поскольку крышка имеет простую конструкцию и для её реставрации не нужны специальные инструменты. Всё, что понадобится — это ваши руки и отвёртка с тонким плоским лезвием. Нужно действовать по следующему алгоритму:

Выкрутить крышку из бака.

Вытащить изделие и очистить его сухой тряпкой от капель охлаждающей жидкости.

В полость крышки вставлен резиновый уплотнитель — нужно поддеть его лезвием отвёртки и вытащить.

После чего снять пружинку, которая кроется под резиной.

Сразу же под пружинкой можно увидеть маленькое устройство клапана — его также поддеть отвёрткой и вытащить. По соседству с первым располагается и второй клапан — его также нужно снять.

На этом разборка крышки расширительного бачка завершена. Все составляющие демонтированы — можно приступать к их очистке.

Фотогалерея: порядок работ по разборке крышки

Как почистить крышку расширительного бачка

После того как детали крышки были сняты, нужно тщательно промыть саму полость изделия. На практике для промывки используется мыльный раствор и ватные палочки. Цель этой процедуры — вычистить отложения пыли, грязи, потёки охлаждающей жидкости из полости крышки.

Грязь, оседая на клапанах, значительно сокращает возможности их работы, поэтому периодически нужно осуществлять прочистку и промывку крышки.

После того как ватной палочкой и мыльным раствором будут прочищены все труднодоступные места в полости крышки, можно устанавливать детали в обратном порядке. При этом рекомендуется заменить пружинку или резиновый уплотнитель, если на них есть видимые повреждения или деформация.

Что делать, если не открывается крышка расширительного бачка

Если автовладелец давно не заливал охлаждающую жидкость в расширительный бачок, не интересовался состоянием крышки и в целом легкомысленно относится к работе системе охлаждения, то рано или поздно с ним может случиться следующая ситуация:

Звучит, может, и смешно, но случилась вчера такая оказия. Завёлся, загорелась лампочка уровня охлаждающей жидкости — заглушился, достал из багажника бутылку с оным, полез под капот, а крышку открыть не могу! Она поворачивается где-то на четверть оборота, а потом там уступ сбоку крышки упирается в уступ на самом бачке (где тоненькая трубка уходит в сторону), т. е. я уверен, что это не в так называемое положение предварительной фиксации она упирается. Вот такая вот ерунда. Перед этим какое-то время назад открывал крышку для доливки антифриза — проблем никаких не было. Подскажите, пожалуйста, как крышку-то открыть?

Робин Бэд

https://forum.auto.ru/mark/mercedes/826352/

В большинстве случаев крышка расширительного бачка «залипает» из-за стравливания давления в системе. Вакуумный клапан как бы втягивает в себя воздух, из-за чего и сама крышка «втягивается» в бак и не может быть открыта.

Если крышка не откручивается, силу применять нельзя — можно повредить как элементы самой крышки, так и горловину бачка

Умельцы предлагают простой способ открытия такой «залипшей» крышки:

Дождаться, пока мотор остынет.

Закрыть крышку до упора.

Открутить её хотя бы на 90 градусов.

С силой потянуть вверх.

Это единственный способ снять крышку, так как при разреженном давлении в системе её нужно не откручивать, а вытягивать перпендикулярно вверх.

Если нет возможности сразу же заменить вышедшую из строя крышку расширительного бачка, можно быстро подручными средствами провести ремонт изделия. Вся процедура займёт не более 15–20 минут, что очень удобно в дороге, когда необходимо ехать дальше, а новой крышки с работоспособными клапанами под рукой нет.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Главная функция пробки бачка

Во время работы силового агрегата в его системе охлаждения растёт давление. Это вызвано нагревом охлаждающей жидкости. Повышенное давление требует постоянной регулировки. Именно для этого и применяется крышка расширительного бачка. Поддержка стабильно высокого давления помогла сместить момент закипания жидкости в системе. При обычном атмосферном давлении вода закипает при температуре 100°C, а антифриз – около 120 °C. Нормальная температура для большинства современных двигателей практически вплотную приблизилась к этим отметкам.

В некоторых ситуациях температура ОЖ стремительно возрастает. Чтобы предотвратить перегрев двигателя и необходимо повышение давления. Это сопровождается ростом температуры кипения жидкости. В связи с этим специалисты пришли к выводу, что для предотвращения кипения жидкости в системе охлаждения двигателя при непродолжительном, но значительном его нагреве, необходимо поддерживать стабильное давление в системе в диапазоне от 1,1 до 1,5 кгс/см 2 . Этого вполне достаточно, так как при более высоком давлении придётся оснащать двигатели более надёжными и прочными компонентами системы охлаждения.

В связи с этим крышка бачка должна поддерживать давление до требуемого значения, после достижения которого она выпускает воздух, находящийся внутри бачка.

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см 2 , этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см 2 . Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Признаки неисправности пробки расширительного бачка

В большинстве случаев водитель уделяет внимание крышке в случае кипения охлаждающей жидкости без серьезных причин. В некоторых случаях жидкость может выбрасываться в подкапотное пространство. Если при этом температура двигателя находится в пределах нормы, виновником обычно является именно пробка бачка.

Ещё одна возможная причина – выход из строя впускного клапана, в результате чего в системе оказался воздух. Он сформировал пробку, наличие которой препятствует правильной циркуляции жидкости.

Последствия неисправности крышки расширительного бачка могут быть крайне неприятными:

• повреждение патрубков из-за естественного износа или низкого качества детали;
• разрыв корпуса термостата;
• течь в основном радиаторе или радиаторе печки;
• разрыв расширительного бачка.

К таким неприятностям приводит чрезмерно высокое давление в системе охлаждения силового агрегата. Виновником этого является неисправная крышка.

Как проверить крышку расширительного бачка и предотвратить негативные последствия?

1. На первом этапе проводится обычный осмотр детали на предмет отсутствия механических повреждений. Если вы купили новую крышку, её также надо осматривать, так как нередки случаи заводского брака.
2. Если внешний вид крышки не вызывает никаких сомнений, проверяем её работоспособность на запущенном двигателе. Крышку надо закрутить и прогреть двигатель до рабочей температуры, после чего медленно начните откручивать её. Вы должны услышать шипящий звук выходящего воздуха. Это признак нормально работающей крышки.
3. На работающем моторе надо осмотреть толстые патрубки системы охлаждения. В случае неработоспособности крышки они могут быть вдавленными, что является признаком слишком низкого давления в системе.
4. Ещё один вариант – открутить пробку бачка и сжать один из толстых патрубков. Далее закручиваем крышку и отпускаем патрубок. Если крышка работает правильно – это место должно восстановиться до изначальной формы.
5. Наиболее результативным методом является использование насоса со встроенным манометром. Также необходимо подготовить пустой расширительный бачок от любого другого автомобиля. Один из его штуцеров надо соединить шланг насоса (без наконечника для ниппеля) и надёжно зафиксировать его хомутом. Другие штуцера бачка необходимо заглушить. После этого бачок надо закрыть пробкой, исправность которой вы проверяете.

Вы можете проверить крышку расширительного бачка прямо на своём автомобиле. Сливать жидкость при этом не нужно. Необходимо отсоединить от бачка верхний патрубок, предназначенный для отвода пара из системы. К штуцеру бачка подсоединяем шланг насоса. Отверстие патрубка необходимо заглушить. Для этого подойдёт болт соответствующего диаметра. Давление будет расти, поэтому поверх болта необходимо надеть на шланг хомут и хорошенько его затянуть, чтобы болт не вылетел в дальнейшем.

Начинаем повышать давление в системе с помощью насоса. В определенный момент вы услышите характерные звуки – щелчок и шипение. Это звук воздуха, который стравливает клапан крышки бачка. Если клапан сработал при давлении около 1,1–1,5 кгс/см 2 , а добавление воздуха лишь усиливает шипение и не приводит к росту давления, впускной клапан полностью исправен. Да и предохранительный клапан отлично справляется со своей функцией.

Купили новую крышку, а она не работает?

Если проверка новой крышки расширительного бачка показала, что один или оба клапана неисправны, деталь можно попробовать доработать. Очень часто с этой проблемой сталкиваются владельцы автомобилей ВАЗ 2110 и 2114. Обычно клапана работают неправильно по причине использования производителем слишком жестких пружин.

Сначала нужно разобрать крышку с помощью плоской отвертки и пассатижей. Во время разборки запоминайте, как именно были установлены все компоненты, так как пружинки могут разлететься в разные стороны. После разборки необходимо уменьшить длину пружин. Большая пружина для клапана сброса давления укорачивается на один виток, а меньшая – на два.

Пружину предохранительного клапана (большую) необходимо укорачивать с учётом того, когда именно сработал клапан во время проверки крышки. В этом деле главное не переусердствовать. А вот со второй пружиной всё намного проще – она должна создавать хотя бы минимальное давление на впускной клапан в момент его закрытия. После доработки крышки все компоненты надо собрать в обратном порядке. Проверку пробки необходимо выполнить повторно, чтобы убедиться в том, что клапана срабатывают своевременно.

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты водопровода от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения превратятся как минимум в 52 галлона после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя.Вот здесь-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширившемуся водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии необходимых обратных клапанов и предохранителей обратного потока водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Вт DET-5 Расширительный бак водонагревателя

Watts DET-5 — идеальный размер для 50-галлонных водонагревателей.

Как работает расширительный бак для теплового расширения

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бака на ваш водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, универсального варианта не существует.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

• Вместимость водонагревателя — эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
• Бытовое давление воды — Давление воды, измеренное в фунтах на квадратный дюйм (фунт на квадратный дюйм) в водопроводе вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если вы немного разбираетесь в механике и любите выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

• Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
• Проверьте давление воздуха в расширительном бачке с помощью манометра.
• Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
• Установить емкость на магистраль холодной воды (подробности см. В видео).
• Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного технического обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

• Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
• Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
• Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
• Если внутри резервуара давление, необходимо проверить давление воды.
• Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации будет указано значение фунта на квадратный дюйм для вашего резервуара. Вы можете записать этот номер на баке, чтобы вам не нужно было снова искать его в будущем.

Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если psi слишком низкое , вам нужно добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Что нужно и что нельзя делать с расширительным бачком

Когда вода нагревается, пространство, необходимое для каждой молекулы, увеличивается.Любая попытка предотвратить это расширение будет встречена огромными силами. Если прочный металлический контейнер полностью заполнен жидкой водой и изолирован от атмосферы, давление в нем будет быстро возрастать по мере нагрева воды. Если позволить этому давлению расти, этот контейнер в конечном итоге лопнет, в некоторых случаях сильно.

Чтобы предотвратить такой результат, гидронные системы с обратной связью оборудуются расширительным баком. Резервуар представляет собой «подушку» из воздуха — жидкости с высокой степенью сжатия, — которую расширяющаяся вода может толкать, не создавая большого повышения давления в системе.Думайте о воздухе в резервуаре как о пружине. По мере расширения воды в системе этот «источник» сжимается. Когда вода остывает и сжимается, «родник» возвращается в исходное состояние.

Рисунок 1 Стандартный расширительный бак

В старых системах часто использовались «стандартные» расширительные баки, в которых воздух и вода находятся в прямом контакте. Расширительный бак этого типа обычно подвешивается к потолку механического помещения. Это позволяет воздуху, выпущенному из первоначального количества воды в системе, перемещаться вверх в резервуар.Пример такого резервуара показан на рисунке 1.

Несмотря на то, что стандартные расширительные баки функциональны, они значительно больше современных расширительных баков мембранного или баллонного типа. По сути, они дороже, тяжелее и требуют больше места для монтажа. Если они не оснащены подходящей арматурой, они также могут со временем наполняться водой и «заболачиваться». Они редко используются в современных гидравлических системах, особенно в жилых или легких коммерческих зданиях.

РАЗДЕЛЕНИЕ ВОЗДУХА И ВОДЫ

Сегодня в наиболее часто используемых расширительных баках для систем водяного отопления или охлаждения используется очень гибкая диафрагма из бутилкаучука или EPDM для полного разделения воздуха и воды внутри бака.Эта диафрагма соответствует внутренней стальной поверхности резервуара, когда воздух находится под давлением, как показано на Рисунке 2.

Рисунок 2 Мембрана из EPDM разделяет воздух и воду в резервуаре

Когда вода в системе нагревается и расширяется в резервуар, диафрагма деформируется и перемещается в сторону закрытой воздушной камеры. Давление воздуха в баке увеличивается, как и давление воды в системе. Однако, если резервуар имеет надлежащие размеры, повышения давления в системе недостаточно для открытия предохранительного клапана, даже когда вся вода в системе достигает максимальной температуры.

Мембранные расширительные баки можно подобрать по размерам с помощью таблиц или программного обеспечения. Подробная процедура определения размеров расширительных баков мембранного типа приведена в ссылке 1, а также в нескольких других отраслевых публикациях. Ключевые концепции:

1. Создание давления на воздушной стороне бака для достижения статического давления воды в месте расположения расширительного бака перед добавлением воды в систему. Это предотвращает частичное сжатие воздуха в баке холодной водой. Диафрагма начинает сжиматься только при повышении температуры воды.

2. Определите размер резервуара так, чтобы давление на предохранительном клапане системы было на 5 фунтов на кв. Дюйм ниже номинального давления открытия клапана, когда вся жидкость в системе имеет максимально ожидаемую температуру. Запас в пять фунтов на квадратный дюйм предотвращает «подтекание» предохранительного клапана, когда давление приближается к номинальному давлению открытия.

Даже при правильном размере расширительного бачка детали установки могут повлиять или нарушить его способность функционировать по назначению и обеспечивать долгие годы службы.

ДО

Рисунок 4 Монтаж расширительного бака мембранного типа

1.Do Pump Away: Деталь, которая когда-то понималась и уважалась в отрасли гидроники, но постепенно уступала в приоритете по сравнению с другими «удобствами» упаковки или установки, — это подключение расширительного бака к контуру гидравлического трубопровода рядом с входом в циркуляционный насос. Это сводит к минимуму перепад давления между точкой подключения резервуара к контуру, то есть точкой, в которой давление не изменяется при включении циркуляционного насоса, и входом в циркуляционный насос. Это позволяет добавить дифференциальное давление, создаваемое циркуляционным насосом, к статическому давлению в системе.Повышенное давление в системе помогает защитить циркуляционный насос от кавитации и часто позволяет работать тише. Это также увеличивает способность вентиляционных отверстий выводить воздух из системы. На рисунке 3 показано несколько приемлемых мест размещения резервуара.

2. Установите резервуар вертикально с соединением вверху: Также лучше всего установить расширительные баки мембранного типа вертикально с соединением трубопровода вверху. Это снижает нагрузку на соединение резервуара по сравнению с горизонтальной установкой.Это также позволяет предотвратить попадание воздуха в трубопроводе со стороны воды расширительного бака при первом заполнении системы. Рисунок 4 иллюстрирует различия.

3. Проверьте давление воздуха: Важно убедиться, что давление воздуха на стороне резервуара равно статическому давлению, которое будет присутствовать в соединении резервуара, когда система заполнена холодной жидкостью. Большинство производителей заявляют, что их резервуары предварительно заряжены до 12 фунтов на квадратный дюйм. Не думайте, что это всегда правда или правильно.Двенадцать фунтов на квадратный дюйм подходит для систем, в которых верхняя часть трубопровода находится примерно на 16 футов выше входа расширительного бака (при условии, что в самом верху системы требуется статическое давление 5 фунтов на квадратный дюйм, чтобы вентиляционные отверстия функционировали должным образом). Для более высоких трубопроводных систем требуется более высокое давление воздуха, чтобы предотвратить частичное сжатие диафрагмы перед нагревом жидкости. Рассчитайте статическое давление на входе в резервуар по формуле 1.

Формула 1:

Где:

Па = правильное давление на стороне воздуха (фунт / кв. Дюйм)
H = расстояние от соединения расширительного бака до верхней части контура трубопровода (футы)
Dc = плотность «холодной» жидкости в системе при температуре примерно 60F (фунт / фут3)
5 = статическое давление 5 фунтов на кв. Дюйм, необходимое в верхней части системы для работы вентиляции
144 = постоянная преобразования единиц

Например: если верхняя часть контура трубопровода находилась на 25 футов выше соединения расширительного бака и предполагая, что система заполнена водой, правильное давление воздуха на стороне бака будет:

Приобретите шинный манометр низкого давления со шкалой 0–30 фунтов на квадратный дюйм и велосипедный насос или небольшой воздушный компрессор.Используйте их для установки расчетного давления воздуха на стороне перед заполнением системы жидкостью.

4. Планируйте заранее: Срок службы расширительного бака зависит от рабочей температуры системы, давления, химического состава жидкости и содержания кислорода. Некоторые баки выходят из строя из-за утечки в диафрагме. Обычно это приводит к тому, что бак наполняется жидкостью и становится «заболоченным». Вы можете проверить это, нажав на шток клапана Шредера. Если выходит струя жидкости, значит, емкость поджаривается.Баки также могут иметь утечки в тонкой стальной оболочке. Единственный вариант — новый танк. Это когда вы оцените наличие шарового клапана, который может изолировать резервуар от остальной части системы. Без этого клапана вам, возможно, придется слить несколько галлонов жидкости из системы, чтобы открутить вышедший из строя резервуар и ввинтить новый.

5. Учитывайте превышение размера: Типичные расчеты для определения размера мембранного расширительного бака определяют минимальный объем бака. Можно использовать резервуар большего размера, хотя, вероятно, и более дорогой.Это снижает изменения давления в системе при изменении температуры жидкости.

6. Планируйте самые низкие температуры жидкости: В большинстве систем водяного отопления размер расширительного бака и давление со стороны воздуха основаны на предположении, что холодная жидкость, используемая для заполнения системы, находится в диапазоне температур от 45F до 60F. Это нормально. Однако, когда расширительный бак используется в контуре солнечного коллектора или системе снеготаяния, раствор антифриза будет временами намного холоднее, возможно, даже ниже 0F.Если диафрагма резервуара полностью расширяется относительно стальной оболочки при температуре жидкости около 45 ° F, любое дальнейшее охлаждение жидкости может вызвать отрицательное давление в системе и возможное приток воздуха из вентиляционного отверстия поплавкового типа. Ссылка 2 ниже объясняет, как исправить эту возможность. Идея состоит в том, чтобы добавить в резервуар достаточное количество жидкости во время создания давления в контуре, чтобы диафрагма не полностью расширялась внутри резервуара до тех пор, пока вся жидкость в системе не достигнет минимально возможной температуры.

7. Сделайте поправку на растворы антифриза: Растворы пропилена или этиленгликоля имеют более высокий коэффициент расширения по сравнению с водой. Чем выше концентрация антифриза, тем больше требуется объем расширения. Увеличение объема воды, нагретой от 60F до 180F, составляет около трех процентов. Увеличение объема 50-процентного раствора пропиленгликоля, нагретого от 60 ° F до 180 ° F, составляет около 4,5%. Это следует учитывать при выборе размеров резервуаров для таких систем, как таяние снега, солнечное тепло, или других приложений, где используются антифризы на основе гликоля.Опять же, методы, приведенные в ссылке 1, могут приспособиться к этому.

НЕЛЬЗЯ

Как обычно, список всех запретов включает в себя противоположность всем запретам. Тем не менее, есть еще несколько важных моментов.

1. Не совмещайте сталь и кислород: Не используйте стандартный расширительный бак с кожухом из углеродистой стали в любом типе открытого контура, например, в системе, использующей питьевую воду для передачи тепла к водяным излучателям тепла, то есть плохая идея по ряду других причин.Повышенное содержание растворенного кислорода в воде в системе с разомкнутым контуром по сравнению с системой с замкнутым контуром ускоряет коррозию тонкой оболочки резервуара из углеродистой стали. Это ограничение также применяется к системам с замкнутым контуром, использующим небарьерные трубки из PEX или других материалов, которые могут допускать диффузию кислорода в системе. Расширительные баки с внутренней полимерной футеровкой следует использовать в любом применении, где может присутствовать более высокий уровень растворенного кислорода.

Рисунок 5 Расширительный бак, установленный рядом с гидравлическим сепаратором

2.Не заполняйте его грязью: Не устанавливайте расширительные бачки непосредственно под гидравлическими сепараторами. Это позволит грязи, скопившейся на дне сепаратора, попасть в расширительный бачок. Со временем это могло привести к выходу из строя диафрагмы. Если резервуар должен быть рядом с гидравлическим сепаратором, лучше всего установить его на тройнике в любой трубе, соединяющейся с соединениями нижней боковой стенки на сепараторе, как показано на Рисунке 5.

3. Не перегревайте его: По возможности избегайте размещения расширительных баков в непосредственной близости от очень горячей воды.Когда оболочка резервуара нагревается за счет миграции тепла (теплопроводности и конвекции), давление воздуха в резервуаре увеличивается. При прочих равных условиях это увеличивает давление в системе по сравнению с ситуацией, когда корпус резервуара более холодный. Это может привести к негерметичности предохранительного клапана. Можно разместить резервуар на расстоянии нескольких футов от того места, где труба от резервуара соединяется с системой. Держите бак ниже этой точки подключения, чтобы уменьшить перенос тепла за счет конвекции.

4.Не создавайте несколько точек подключения: Можно использовать два или более расширительных бачков с общим объемом одного бака большего размера. Однако эти резервуары должны подключаться к общей трубе, которая имеет единственную точку подключения в системе. Избегайте подключения нескольких резервуаров к разным частям одного и того же трубопровода. Это может вызвать неожиданные колебания давления в зависимости от того, где расположены циркуляционные насосы по отношению к резервуарам.

Рисунок 6 Стяжная система для крепления корпуса резервуара

5.Не оставляйте его уязвимым для ударов: Небольшой расширительный бачок, который свисает с верхних соединений на ½ дюйма, можно легко согнуть при случайном ударе, например, когда кто-то встает из согнутого положения и толкает бак. Спросите меня, откуда я это знаю … Если бак должен быть установлен в уязвимом месте, используйте систему обвязки, чтобы закрепить кожух на твердой поверхности, как показано на Рисунке 6. Некоторые производители расширительных бачков предлагают комплекты ремней или другое оборудование для правильной поддержки танковый снаряд.

В дополнение к примечанию обвязки оба резервуара имеют изолирующие шары и достаточно места для доступа к воздушному клапану Schrader внизу.Оба резервуара подключены параллельно к общей трубе, что позволяет использовать одну точку подключения к контуру.

6. Не предполагайте совместимость: Убедитесь, что выбранный вами расширительный бачок совместим с жидкостью, используемой в системе. Комбинированные диафрагмы из бутила / EPDM или полностью из EPDM обычно совместимы с растворами гликоля и растворами метанола или этанола, которые иногда используются в геотермальных контурах заземления. Однако разные поставщики резервуаров используют разные материалы и имеют разные температурные ограничения для этих материалов.Всегда лучше получить разрешение производителя резервуара на совместимость с жидкостями.
Расширительные баки выполняют простую, но очень необходимую функцию. Следуйте этим советам, чтобы они работали должным образом. <>

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера и имеет лицензию профессионального инженера. Он имеет более чем 35-летний опыт проектирования современных систем водяного отопления. Последняя книга Зигенталера — «Отопление с использованием возобновляемых источников энергии» (см. Www.Hydronicpros.com для получения дополнительной информации).

Ссылки
1. Современное водяное отопление, 3-е изд., Джон Зигенталер, Cengage Publishing 2012, ISBN -13: 978-1-4283-3515-8
2. Отопление с использованием возобновляемых источников энергии, Джон Зигенталер, Cengage Publishing 2017, ISBN -13: 978-1-2850-7560-0

Объявление

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль.Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу для ваших клиентов.Он заменяет громоздкий расширительный бак, запорный клапан и фитинг прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды.Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Как и расширительный бак, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

• Уравнительное давление
• Управление тепловым расширением воды
• Защита труб от преждевременного разрыва или износа

Однако вместо того, чтобы накапливать воду, предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

• Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено на неправильном уровне во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
• Точечные утечки. Расширительные баки также известны развитием точечных утечек в резиновом баллоне, и невозможно узнать об этом, не стараясь изо всех сил проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
• Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к беспорядочным скоплениям, опасным каплям и, в конечном итоге, к ржавому расширительному бачку.

Поскольку есть координирующие клапаны и детали как снаружи, так и внутри водонагревателя, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению водопроводных систем — и все это без предупреждения.

Почему предохранительный клапан теплового расширения — лучший вариант

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов добиться успеха с помощью нового предохранительного клапана от теплового расширения SharkBite.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Устанавливаемый там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. И что самое приятное? Он соответствует требованиям кода.

Установка

Вам также будет проще установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Неважно, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для резервуара. Изготовленный с помощью торцевых соединений SharkBite с защелкивающимся соединением, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, — это предохранительный клапан теплового расширения и сливная линия, тогда как для расширительного бачка требуется несколько дополнительных аксессуаров, которые складываются.

Начать

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и необходимостью места. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бачка.

Учить больше

Как устроен расширительный бачок радиатора

Автомобильные гиды

Бак охлаждающей жидкости с розовым жидким антифризом радиаторной системы в автомобиле.

TNS

Q: У меня вопрос по переливным бачкам радиатора. У меня всегда были легковые и грузовые автомобили с переливным баком, который можно было поддерживать до отметки «холодно» или «горячо». Осматривая машину дочери, у нее есть бачок с навинчивающейся крышкой, и я не могу найти другого способа проверить жидкость в радиаторе.Подскажите, почему разница и как ее поддерживать?

— Джим С.

A: Похоже, что в машине вашей дочери установлен расширительный бачок радиатора, а не уже знакомый вам переливной бачок.

Старые отечественные автомобили обычно оснащались радиатором верхнего или бокового бака с крышкой сброса давления. При нагревании охлаждающая жидкость двигателя расширяется, вызывая повышение давления. Работа при давлении до 15 фунтов на квадратный дюйм — это хорошо, поскольку это повышает точку кипения воды примерно на 3 градуса по Фаренгейту на фунт давления (257 против212 градусов по Фаренгейту). Смесь охлаждающей жидкости и воды в соотношении 50/50 увеличивает температуру до 265 градусов по Фаренгейту. Поскольку типичный диапазон рабочих температур большинства автомобилей составляет от 195 до 230 градусов по Фаренгейту, это гарантирует, что охлаждающая жидкость остается жидкостью и лучше всего передает тепло двигателя радиатору. Старые автомобили будут выпускать охлаждающую жидкость через трубку на тротуар, когда происходит чрезмерное расширение жидкости — не самое лучшее!

Добавление емкости для перелива для улавливания пролитой жидкости и комбинированной крышки для давления / вакуума было хорошей идеей, поскольку любая потерянная охлаждающая жидкость удерживается и может быть втянута обратно в радиатор по мере охлаждения системы (вакуумный клапан в крышке позволяет это).Эти системы обычно имеют простую крышку контейнера, а переливная трубка проходит около дна контейнера для возврата.

В нормальном режиме работы уровень охлаждающей жидкости в емкости варьируется между холодной и горячей линиями. Если уровень охлаждающей жидкости в контейнере поддерживается, а трубка и крышка выполняют свою работу, можно предположить, что радиатор полон — хотя я все же хотел бы это проверить! Если произойдет даже небольшая утечка, разрежения для охлаждения может оказаться недостаточно для возврата жидкости и поддержания радиатора заполненным.

В машине вашей дочери вместо простой переливной емкости используется расширительный бачок под давлением гораздо большей прочности с крышкой для сброса давления. Расширительный бачок расположен выше радиатора и функционально становится верхней частью радиатора, увеличивая объем жидкости, оставляя достаточно места для расширения охлаждающей жидкости. Этот метод позволяет использовать низкую линию вытяжки, поскольку радиатор может быть немного короче по высоте и не имеет собственной крышки.

Еще одно преимущество заключается в том, что если радиатор полностью заполнен жидкостью, образуется меньше пузырьков воздуха, что улучшает теплопередачу.В расширительном бачке также есть трубопроводы для холодной и горячей жидкости, которые необходимо периодически проверять, и можно наблюдать истинный уровень жидкости в радиаторе, не снимая герметичную крышку. Никогда не снимайте герметичный колпачок, если система не остыла!

Моему соседу недавно сказали в ремонтной мастерской, что расширительный бачок его BMW нуждается в замене из-за потери жидкости за 400 долларов, среди прочих выполненных сервисных работ. Он отказался от работы, и мы вместе рассматривали ее в течение нескольких дней (роскошь, которая не нравится большинству магазинов).Оказалось, с танком все в порядке! Похоже, что техник переполнил бак, и при движении он выливал охлаждающую жидкость из крышки, которая стекала вниз и собиралась вокруг верхнего шва бака, в результате чего он выглядел неисправным.

Информация о расширительном баке водонагревателя

В закрытой водопроводной системе стандартный водонагреватель резервуара может вызвать нагрузку на ваши водопроводные трубы и арматуру из-за обычного теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается.И водонагреватели, и котлы для систем отопления дома могут быть подвержены такому виду повреждений, если не будут приняты меры по их предотвращению. С водопроводной системой расширительный бак водонагревателя может помочь минимизировать риск повреждения водопроводной системы давлением. (Обычно это не проблема для современных безбаквальных водонагревателей по требованию — этой проблеме подвержены только традиционные водонагреватели в виде резервуара.)

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя — это предохранительное устройство (иногда называемое тепловым расширительным баком).Это сосуд для перелива, который снижает давление , вызванное обычным тепловым расширением, которое происходит при нагревании воды.

Расширительный бак водонагревателя служит резервуаром для перелива, поглощая избыточный объем воды, возникающий при нагревании воды, а также поглощая колебания входящего давления воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду.Подсчитано, например, что холодная вода в стандартном водонагревателе на 50 галлонов расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, и если повышенного давления достаточно, это может со временем привести к повреждению водонагревателя, сантехники и самих водопроводных труб.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вытолкнуть обратно в городское водоснабжение, проблем не возникает.Однако во многих домах есть закрытая система водоснабжения, которая оборудована односторонним клапаном, таким как обратный клапан, обратный клапан или редукционный клапан (PRV). В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, вызовет повреждение, потому что дополнительное давление воды не может вернуться в городское водоснабжение, и поэтому ему некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли там обратный клапан или PRV), повышенное давление в результате нагрева горячей воды для бытового потребления может привести к тому, что предохранительный клапан будет рассеивать воду.Для поступающей холодной воды могут потребоваться расширительные баки или амортизирующие баки.

Большинство городов требует, чтобы закрытые жилые водопроводные системы были оборудованы расширительными баками. Если на главном водопроводе установлен какой-либо предохранитель обратного потока, по закону может потребоваться установка расширительного бака водонагревателя. Чтобы узнать подробности, обратитесь к местным строительным нормам или позвоните в отдел строительства и безопасности.

Как устанавливается расширительный бак водонагревателя

Если у вас нет одностороннего клапана, установленного на основной водопроводной линии, и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя.Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды до того, как она попадет в водонагреватель; однако они действительно могут быть установлены в любом месте на линии холодной воды до входа в водонагреватель. Наличие расширительного бака помогает предотвратить капание из кранов и работу туалетов, удерживая избыточное давление в системе от попадания на приспособления и их преждевременного повреждения.

Цены на расширительный бак водонагревателя начинаются от 40 долларов и доходят почти до 200 долларов; ценообразование во многом зависит от размера резервуара.Для большинства жилых помещений с водонагревателями на 40 или 50 галлонов подойдет простой резервуар на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем придется установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, неплохо получить цену за установку расширительного бачка одновременно. Это может быть ненамного больше, чем вы уже платите, если это делается одновременно.Если вы устанавливаете водонагреватель самостоятельно, подумайте об установке расширительного бачка, даже если он не требуется, поскольку преимущества намного перевешивают затраты на работу и затраты.

Расширительный бак водонагревателя

— нужен ли мне расширительный бак?

«Что это за цистерна над моим водонагревателем?» «Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?» «Когда я впервые включаю кран, давление воды у меня странно колеблется.В чем дело?» Если у вас есть какие-либо из этих вопросов, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают. Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Вы получаете доступ, используете и полагаетесь на любую информацию, представленную на нашем веб-сайте, исключительно на свой страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый бак. Самые распространенные цвета — кремовый или синий. Сверху у него есть воздушный клапан, как и на большинстве шин, который называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник с водой на плите, в конце концов чайник начнет свистеть, так как давление, возникающее внутри него, выдувает пар.Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением. Это дополнительное давление будет просто поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.Вот тут-то и пригодится расширительный бак. Правильно установленный, он поглощает это избыточное давление. Половина бака заполнена водой из основной водопроводной системы вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух с другой стороны.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и электромагнитные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо более склонны к преждевременному выходу из строя при воздействии высокого давления воды.Если у вас избыточное давление более 80 P.S.I. Подключаемый в ваш дом из городского водопровода, расширительный бак сам по себе ничего не исправляет. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе. В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, чтобы пройти осмотр сантехники, например, при установке нового водонагревателя.Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры оснащены обратными клапанами, которые образуют замкнутую систему. Проконсультируйтесь с инспектором по сантехнике в вашем городе, чтобы узнать, какие правила водоснабжения действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, размер которого соответствует вашей сантехнической системе.Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас более одного нагревателя в одной или подключенной системе, вы можете установить расширительный бак для каждого нагревателя или один расширительный бак большего размера. Опять же, сверьтесь с местными поправками к нормам водоснабжения и со спецификациями производителя расширительного бачка, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного резервуара, качество воды и надлежащее наполнение резервуара — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше. В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения гарантии производителя. На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации. Обычно они терпят неудачу по двум причинам. Во-первых, резиновый баллон внутри них изнашивается, и резервуар перестает функционировать как средство уменьшения теплового расширения. Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать протекать. Единственное, что вы можете сделать, чтобы предотвратить повреждение расширительного бачка, — это поручить ему установить его надлежащим образом квалифицированным водопроводчиком.Хороший сантехник установит резервуар, убедившись, что он имеет надлежащую опору и хорошее соединение. Он также разместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки. Еще одна вещь, которую вы можете сделать, чтобы увеличить долговечность вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя. Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда баки стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ: Перед тем, как начать тестирование, убедитесь, что перед расширительным баком есть работающий запорный клапан. Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование у лицензированного специалиста. Если вы видите какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста.Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или отказом фитингов во время тестирования. Есть несколько вещей, которые вы можете сделать, чтобы определить, находится ли ваш расширительный бачок в рабочем состоянии.

Монитор давления: Easy

Самый простой — визуально следить за напором воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приведет к повышению давления в системе.Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет опускаться. Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный контрольный тест, это очень простой способ проверить.Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома. Верх заполнен сжатым воздухом. Поочередно постукивая металлическим предметом по верхней и нижней части резервуара, вы должны получить отчетливую разницу в издаваемых звуках. Там, где есть воздух, должно быть больше полого кольца, а не лязга. Если нет разницы в звуке, возможно, у вас поврежденный расширительный бачок.

Проверьте клапан: Easy

Другой, гораздо более надежный способ определить, был ли поврежден ваш расширительный бак, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенный

Наконец, после того, как вы выполнили предыдущие тесты и ваш расширительный бачок прошел, есть окончательный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы используете для автомобильных шин.

1. Включите наружный водопроводный кран с помощью шланга и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое настроен ваш PRV.
2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
3. Перекройте подачу воды в свой дом с помощью главного запорного клапана.
4. Откройте кран и слейте все давление из вашей системы.
5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
6. Манометр на вашем насосе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как в предыдущем показании давления воды, которое вы получили на шаге 2.
7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью насоса до надлежащего P.S.I.
8. После отключения помпы вы можете восстановить подачу воды в дом и дважды проверить герметичность.

После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) заключается в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если резервуар еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы с расширительным баком и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады вам помочь.

Из-за чего расширительный бачок наполняется водой?

Расширительный бак . Если в расширительном баке недостаточно воздуха, повышение давления вытеснит воду из предохранительного клапана, расположенного над котлом. Если в баке недостаточно воздуха, бак заполняется водой .Вода расширяется при нагревании и затем выходит через предохранительный клапан.

Нажмите, чтобы увидеть полный ответ

Кроме того, должна ли быть в расширительном баке вода?

Если ваш резервуар кажется полным воды , то возможно следующее: предварительная заправка установлена ​​слишком низко, что позволяет давлению воды слишком легко «разрушить» диафрагму и позволить слишком большому количеству воды в бак , или. диафрагма разорвалась или вышла из строя иным образом, поэтому нет ничего, что могло бы удерживать воду от воды .

Также как работает расширительный бачок для воды? Расширительные баки работают за счет выравнивания давления во всей системе. По мере поступления горячей воды в систему отопления давление в системе увеличивается. При повышении давления диафрагма расширительного бачка сдвигается вниз. Это сжимает воздух в резервуаре , создавая больше места для входа излишков воды .

Точно так же можно спросить, как мне слить воду из расширительного бачка?

Слив расширительного бачка Держите ведро под сливным клапаном воды расширительного бачка ; или присоедините садовый шланг к резьбовому фитингу и протяните другой конец шланга к ведру или сливу в полу.Откройте сливной клапан и дайте всей воде слить из расширительного бачка .

Как заменить расширительный бачок для воды?

Просто выполните следующие действия, чтобы безопасно заменить расширительный бачок водонагревателя.

1. Шаг 1. Определите свой старый расширительный бак.
2. Шаг 2 — Выключите все.
3. Шаг 3 — Слейте воду.
4. Шаг 4 — Отсоедините расширительный бак.
5. Шаг 5 — Создайте давление в расширительном бачке.
6. Шаг 6 — Проверьте давление.
7. Шаг 7 — тефлоновая лента.

   No related posts.
