Как правильно установить Led лампу с цоколем H7: крепление в фаре
Всем привет, спонтанная покупка лампочек с цоколем H7, без веры в «чудо» правильно света, тест и установка в различные типы фар. Много фото!Приехали быстро упаковка целая, на вид аккуратно сделанные.

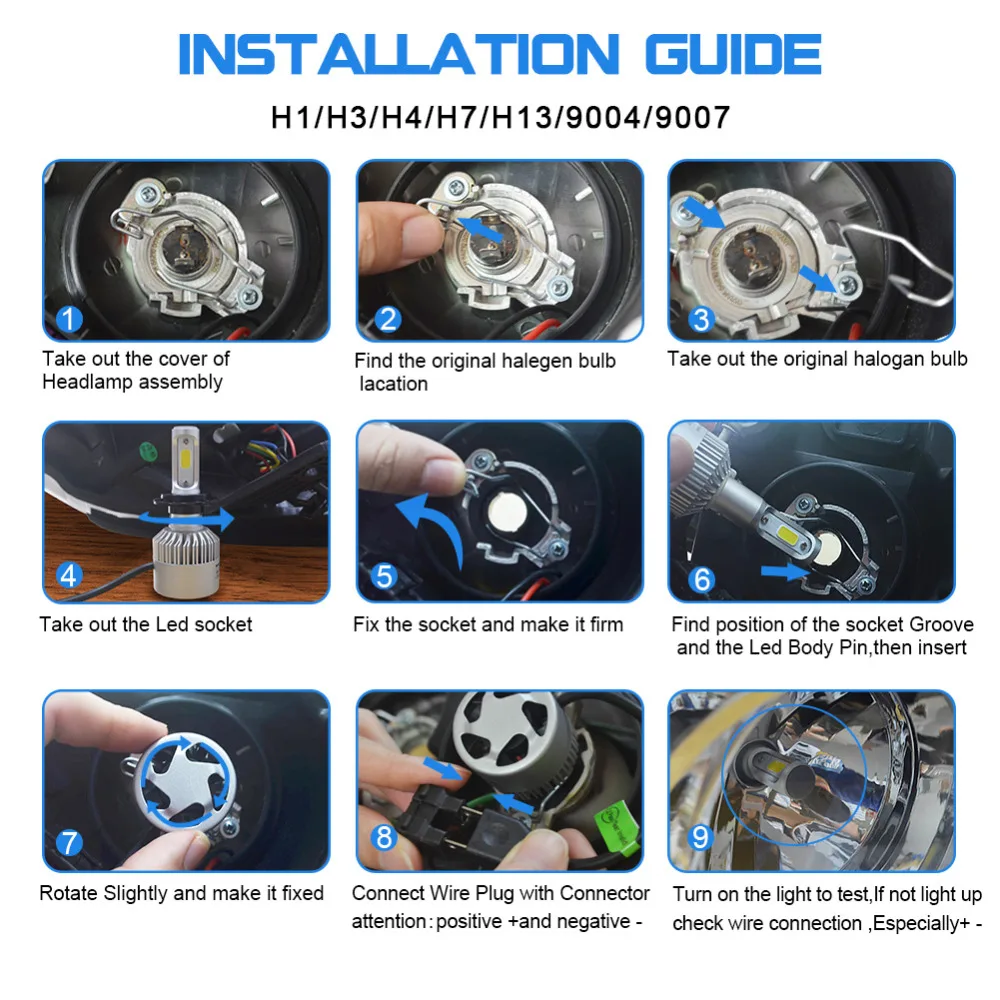

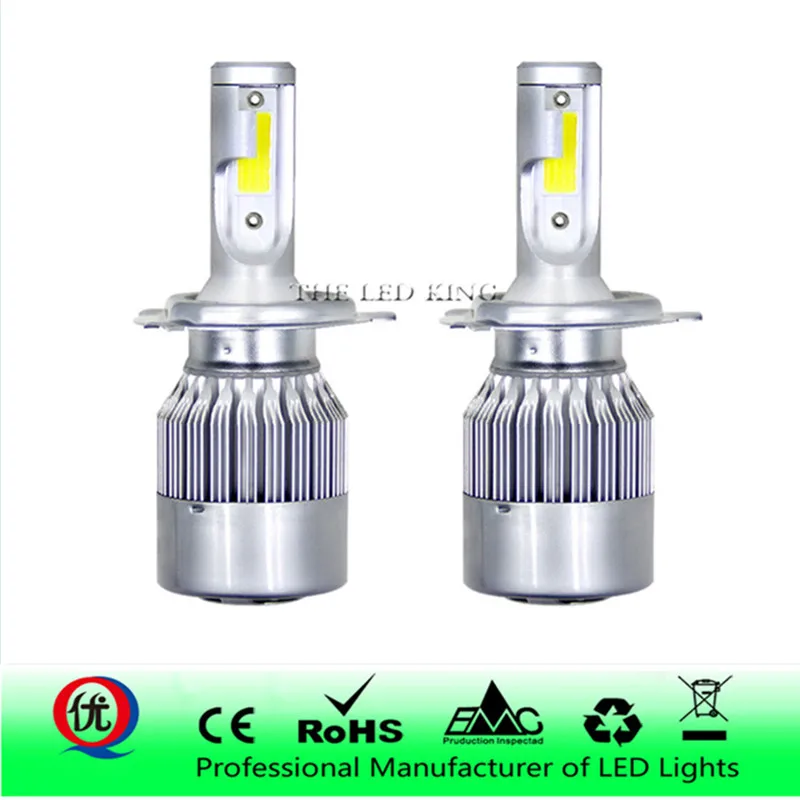

Фото упаковки и самих ламп+инструкция.

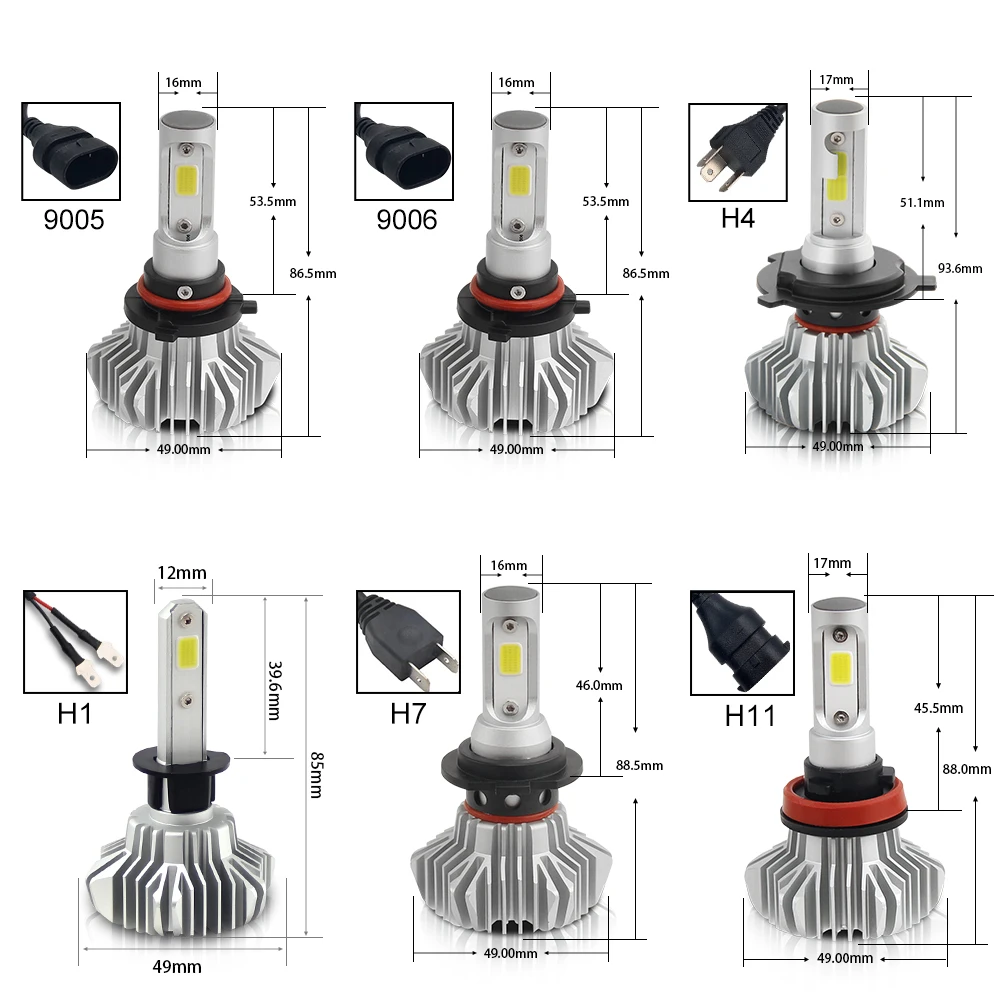

Теперь размеры лампы:
Разбирать лампы не планировал, тестить потребление и температуру (после 3 часов работы от акб 78 градусов в 5 литровой бутылке) тоже, в инете полно «разборов» этих ламп.
Самое интересное для меня было как светят. Измерения проводил на приборе «проверки фар», При измерении силы света (Кандела, Кд): первое число это ослепление(теневая зона), второе сила света попадающая на «дорогу». Для фото и видео замеры немного отличаются!
Дальше 3 автомобиля с разными типами фар.
1. Hyundai Elantra XD (рефлекторная (на отражателе) фара, с колпачком), до установки Led ламп, стоят «Lynx yellow», машина не заведена.
Настройка фары(проверка) на приборе
Измеряем силу света
Устанавливаем адаптер H7
Ставим Led лампу и включаем
Крышка фары закроется
Настройка фары(проверка) на приборе
Измеряем силу света
дальше снимаем фару, откручиваем «колпачок», закрывающий лампу, и проверяем
Настройка фары(проверка) на приборе
Измеряем силу света
Выводы: регулировке не поддается, правильная светотеневая граница отсутствует(с колпачком и без него).
Настройка фары(проверка) на приборе
Измеряем силу света
Устанавливаем адаптер H7
Ставим Led лампу и включаем
Крышка фары закроется
Настройка фары(проверка) на приборе
Измеряем силу света
Смотрим на стене
Выводы: Сила света, сильна уменьшалась, но «заливка» области освещенности стала равномерной!
Правильная светотеневая граница есть.
3. Volvo XC70, рефлекторная фара(рефлектор на стекле), до установки Led ламп, стоят лампы Philips Rally, машина заведена. Машина 2000 г/в, четкую границу не дает левая фара, с павой дела обстоят лучше, тестил сначала на левой, потом когда понял про свой косяк, продела все на правой+ снимал «колпачек», разницы нет. Фото правой не делал.
Настройка фары(проверка) на приборе
Измеряем силу света
Устанавливаем адаптер H7
Ставим Led лампу и включаем
Настройка фары(проверка) на приборе
Измеряем силу света
Снятый «колпачек»
Выводы: регулировке не поддается, правильная светотеневая граница отсутствует(с колпачком и без него).
Видео процесса установок и замера:
На этом все, окончательные выводы делайте сами, себе я их ставить не буду, а переделаю под подсветку рабочего места в деревне.
На вопросы постараюсь ответить.
Спасибо что заглянули)
Установка светодиодных (LED) ламп. — AvtoMasters
Перейти к содержимомуУстановка светодиодных ламп — отличное решение для улучшения яркости свечения!
Сейчас
многие автомобилисты чтобы улучшить головной свет своего железного
коня, начали покупать специальные светодиодные лампы. Нет, это не те
«LED» которые продавались лет 5 назад (и практически не светили), сейчас
все по-другому. Свет от них яркий и четкий (я имею в виду есть четкая
свето-теневая граница).
Светодиодные лампы дают чрезвычайно
интенсивный свет с очень небольшой нагрузкой на электрическую систему
вашего автомобиля. Напомним, впервые подобные лампы, предназначенные для
установки в передние фары автомобиля, появились на дорогих премиальных
автомобилях несколько лет назад. К сожалению, в самые первые годы
владельцы обычных автомобилей с завистью смотрели на собственников
премиальных и дорогих транспортных средств, мечтая в душе о том, чтобы и
их автомобили имели такой же светодиодный ближний свет.
И вот спустя
несколько лет подобные автомобильные LED лампы появились на вторичном
рынке (в автомагазинах, интернет-магазинах и т.п.). Каждый водитель
теперь может приобрести себе комплект для дооснащения фар светодиодными
лампами.
Понимаем, что такая
экономия электроэнергии в принципе не будет ощущаться и отражаться на
водителе. Многие ошибочно полагают, что подобное потребление энергии LED
лампами позволит сэкономить значительное количество топлива. Но
поверьте, экономия будет настолько мизерная, что по итоговому расходу
топлива вы почти ничего не заметите.
Но все же, если вы часто пользуетесь дополнительными внешними аксессуарами, которые часто подключаете с помощью прикуривателя или USB порта, то LED лампы помогут вам разгрузить аккумуляторную батарею, а значит увеличить срок ее службы. Особенно это актуально, когда вы подключаете к электрической системе машины такие приборы как, автомобильный холодильник, сабвуфер, дополнительный усилитель аудио установки, дополнительные аудио-колонки и т.п. приборы.
Так же при замене галогенных ламп на LED необходимо отрегулировать свет ваших фар. Помните, что правильно откалиброванные фары позволяют эффективно направлять свет на дорогу максимально захватывая участок дороги, не ослепляя водителей на встречном движении.
Как установить светодиодные лампы h23
Если в вашем автомобиле используются лампы накаливания h23 и вы собираетесь заменить их на светодиодные, вот несколько советов и рекомендаций, которые вам необходимо знать.
Большинство ламп полностью подключаются к сети, но некоторые — нет. Кроме того, важно правильно выровнять лампу — здесь мы покажем вам все, что вам нужно знать, чтобы установить ЛЮБУЮ лампу типа h23.
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. В Соединенных Штатах лампы, отражающие устройства и связанное с ними оборудование регулируются Министерством транспорта США (DOT). Несмотря на то, что эти типы светодиодных фонарей можно использовать вместо оригинальной галогенной лампочки, их использование на транспортных средствах, зарегистрированных для использования на улице, является незаконным. Этот тип модификации может быть выполнен только при использовании в противотуманных фарах, специальном внедорожном приложении или в юрисдикции за пределами США, где это разрешено.
Для получения дополнительной информации о том, как определить, является ли этот тип продукта безопасным и законным для использования на дорогах общего пользования в США, нажмите здесь, чтобы получить более подробную информацию о соответствии требованиям.
В первую очередь популярная на грузовиках Dodge и Ford, установка галогенной лампы h23 может оказаться непростой задачей.
Не забывайте заменять галогенные лампы только в тех случаях, когда это разрешено законом. Если вы используете свой автомобиль или грузовик, оборудованный h23, на дорогах общего пользования, переход на светодиодные или газоразрядные лампы не соответствует требованиям DOT, то есть не разрешен для использования на улице! Если у вас есть автомобиль для бездорожья, который не зарегистрирован и не имеет номерных знаков, вы можете делать с ним все, что хотите. Кроме того, если вы делаете эту модификацию в стране за пределами США, законы могут отличаться, поэтому модификации могут быть разрешены для уличного использования.
Прежде чем начать, ознакомьтесь с нашим руководством по уличному использованию и убедитесь, что любые изменения, которые вы вносите в свой автомобиль, соответствуют законам штата и федеральным законам.
Проверьте свое заявление об использовании улиц ЗДЕСЬ.
Что-то вроде этого грузовика Dodge Ram использует большую рефлекторную фару, а сзади находится ваша лампа h23. Чтобы вытащить лампочку, вы просто поворачиваете ее и тянете назад.
Что-то вроде этой фары Ford Super Duty F250/F350 (ниже), но с двумя лампами накаливания h23. Чтобы снять лампочку, то же самое: крутите лампочку, и когда она ослаблена, вытаскиваете ее. Простой не так ли?
Установка лампы h23
Установка новой светодиодной лампы головного света так же проста. С чем-то вроде S-V.4 h23 (не путать с лампочками Supernova…) вы выравниваете выступы, вставляете их и закручиваете на место.
Монтаж некоторых ламп немного сложнее, чем других.
Например, если ваша лампа имеет пластиковый монтажный хомут, подобный этому (на фото), вы должны сначала снять его, а затем установить только хомут в фару.
Конструкция лампы имеет несколько небольших пластиковых выступов внутри, которые удерживают все вместе. Установив сначала воротник, вы можете толкать и крутить для этого типа выравнивания. Однако, если вы полагаетесь на эти маленькие пластиковые выступы на внутренней стороне кольца, чтобы протолкнуть всю силу лампочки во время ее установки, вы, вероятно, срежете их, и она больше не будет оставаться на месте.
Лампа GTR Lighting UltraЕсли у вас есть лампа GTR Lighting Ultra: совместите выступы, установите только кольцо и поверните кольцо на место. Затем вставьте светодиодную лампочку.
Любая из этих светодиодных ламп накаливания h23 будет иметь те же характеристики, что и ваша оригинальная галогенная лампа. Только то, как они делают свет, сделает его ярче.
На светодиодной лампе фары есть три монтажных выступа.
Эти выступы являются монтажным кольцом, и на галогенной лампе у вас есть те же три монтажных выступа (показаны ниже). Итак, пока вы выстраиваете его так, чтобы они были в одной ориентации, вы можете вставить любой из них и повернуть, чтобы зафиксировать его на месте.
С другой стороны у вас будет такой же разъем для проводки. Так что отсоедините проводку, которая идет к вашей галогенной лампе h23, и подключите ее к проводке вашей новой светодиодной лампы h23.
Что-то вроде светильника GTR CSP Mini (показанного ниже), которое у меня есть, просто установить. В нем нет лишних деталей, и он имеет форму оригинальной лампочки. Вы просто выстраиваете вкладки, устанавливаете их на место и поворачиваете.
Morimoto 2Stroke
Еще один продукт — Morimoto 2Stroke. Как видите, по форме он похож на оригинальную галогенку h23 с тем же проводным подключением от драйвера.
С этой лампочкой вы выравниваете эти три выступа, нажимаете на нее и поворачиваете, и тогда она готова для выравнивания лампочки.
Видите, как светодиоды направлены по диагонали вниз и вверх? Мы хотим, чтобы они были идеально горизонтальными, слева направо.
Итак, когда он установлен, вы нажимаете на лампу, чтобы освободить выступы, а затем вы можете поворачивать ее, пока светодиодные чипы не будут идеально выровнены слева направо.
Выглядит примерно так.
Выньте старую галогенную лампу, совместите выступы монтажного кольца и вставьте новый светодиод. Поверните его на место, чтобы он зафиксировался, а затем нажмите на заднюю часть драйвера, чтобы освободить его. Затем вы будете крутить его и тянуть обратно.
Убедитесь, что ваши светодиодные чипы расположены строго горизонтально слева направо, чтобы получить наилучшую диаграмму направленности. Затем вы можете либо посмотреть в переднюю часть фары, чтобы убедиться в этом, либо изучить рисунок луча на стене двери гаража.
Он должен выглядеть почти так же, как ваш оригинальный луч.
Поскольку очень важно, чтобы светодиоды были обращены вправо и влево, разные производители ламп придумали разные способы индексации или синхронизации ваших светодиодных микросхем.
Что-то вроде S-V.4 использует установочный винт с внутренним шестигранником. S-V.4 поставляется в комплекте с шестигранным ключом.
С помощью шестигранного ключа ослабьте этот винт, выньте его и свободно поверните лампу, чтобы убедиться, что она идеально выровнена слева направо. Когда вы полностью выровняете его, вставьте установочный винт обратно и установите лампу. Этот процесс может потребовать немного проб и ошибок, но поверьте нам, это того стоит.
Мораль этой истории в том, что почти все светодиодные лампы головного света в стиле h23 спроектированы и установлены одинаково. Просто убедитесь, что ваши светодиодные чипы обращены слева направо, и что вы понимаете, что ориентация так же важна, как и яркость лампы.
(Полную линейку обновлений светодиодного переднего освещения смотрите здесь!)
Если у вас возникнут какие-либо другие проблемы во время установки и вам понадобится помощь, позвоните нам. Мы будем рады помочь, потому что в Headlight Revolution мы делаем освещение лучше.
Что вам нужно знать об установке светодиодных фонарей в вашем автомобиле или грузовике · Подземное освещение
Как и многие владельцы легковых автомобилей, грузовиков и внедорожников по всей стране и по всему миру, вы можете быть очень заинтересованы в переоборудовании различные фары на вашем автомобиле с помощью светодиодных (LED) ламп. Это может включать замену светодиодных фар, светодиодных задних фонарей, светодиодных противотуманных фар и полного спектра светодиодных ламп для салона. С учетом сказанного, есть ряд важных фактов и факторов, которые следует учитывать, когда речь идет о переходе на светодиодные фонари.
Будущее автомобильного освещения за светодиодами Если вы, как и многие люди, заинтересованы в том, чтобы быть в курсе новейших и лучших технологий.
Дело в том, что за светодиодными фарами будущее автомобильного освещения. С каждым годом не только все большее число владельцев автомобилей меняют свое традиционное осветительное оборудование на светодиодные, но и производители все чаще выпускают автомобили со светодиодными фарами в качестве стандартного оборудования. Безусловно, эта тенденция сохранится и в будущем.
Благодаря тому, как спроектированы и изготовлены светодиодные светильники, они обеспечивают значительно большую мощность освещения на ватт, чем их традиционные аналоги с лампами накаливания. Возможно, что еще более важно, светодиодный свет достигает этой важной цели, используя то, что составляет лишь часть электрического потребления, связанного с традиционными альтернативами ламп накаливания.
Кроме того, светодиодные светильники не тратят энергию впустую, создавая ненужную тепловую энергию. Как следствие, светодиодные фонари относительно прохладны на ощупь практически во всех ситуациях.
Наконец, в отличие от традиционных ламп накаливания, светодиодные лампы не имеют нити накала, которая в конечном итоге сгорает во время использования.
Чистый эффект этой функции заключается в том, что светодиодные фонари имеют значительно более длительный срок службы, чем большинство ламп накаливания, которые традиционно используются в автомобилях.
При выборе светодиодной лампочки для автомобиля следует учитывать еще один фактор — цвет. Цветовое решение проще, когда речь идет о светодиодных фарах, светодиодных противотуманных фарах и светодиодных задних фонарях. Когда дело доходит до внешних цветов для светодиодных ламп, выбранный свет должен соответствовать цвету линзы. Вы должны выбрать внешние светодиодные лампочки, которые соответствуют конкретным законодательным требованиям штата, в котором зарегистрировано транспортное средство. Например, светодиодные лампы для задних фонарей должны быть белого или красного цвета, чтобы гармонировать с цветом рассеивателя заднего фонаря.
У вас есть невероятная гибкость, когда речь заходит о цветах светодиодных ламп для салона вашего автомобиля.
Светодиодные лампы для салона доступны в различных цветовых вариантах:
- Белый
- Янтарный
- Синий
- Зеленый
- Розовый
- Фиолетовый
- Красный
- Желтый
- Многоцветный
Вы можете задаться вопросом, существуют ли какие-либо проблемы с преобразованием светодиодных фар. Вы можете задаться вопросом, могут ли быть проблемы с другими типами преобразования светодиодных ламп. Реальность такова, что в большинстве комплектов для переоборудования используются относительно простые в использовании лампочки типа «подключи и работай». В том числе h5 (высокая мощность) Комплекты для переоборудования светодиодных ламп.
Реальность такова, что существует большое количество различных типов комплектов для замены светодиодов, в которых используются лампы типа «подключи и работай»:
- Фары
- Задние фонари
- Стоп-сигналы
- Боковые габаритные огни
- Указатели поворота
- Противотуманные фары
- Дневные ходовые огни
- Фонари заднего хода
Эти типы комплектов совместимы не только с недавно построенными автомобилями.
Фактически, практически любой автомобиль или грузовик, произведенный за последние 50 лет, может быть переоснащен сменными светодиодными лампами.
Обратите особое внимание на сменные светодиодные лампы указателей поворота. Если вы собираетесь заменить передние и задние лампы указателей поворота на светодиодные, имейте в виду, что многие автомобили оснащены так называемым мигалкой. Мигалка предназначена для работы с традиционными лампами накаливания.
Как следствие, проблема может возникнуть, когда цель состоит в том, чтобы заменить традиционные лампы накаливания указателей поворота на светодиодные альтернативы. Без резистора (специализированного адаптера) замена традиционной лампы на светодиодную может привести к слишком быстрому миганию указателей поворота. Это состояние называется «гипермиганием». Устройство мигания может интерпретировать это гипермигание как перегоревшую лампочку, хотя технически это не так.
Гиперпрошивки можно избежать, приобретя набор относительно простых в установке резисторов. Проще говоря, резисторы обманывают блок мигалки, чтобы он не интерпретировал гипермигание как неисправность или перегоревшую лампочку.
Резистор создает необходимое сопротивление. Это действие приводит к тому, что передние и задние указатели поворота мигают с правильной или надлежащей частотой.
Инвестируйте сейчас в светодиодные фонари для своего автомобиляНесмотря на то, что светодиодные фонари обычно стоят дороже, чем традиционные лампы накаливания, платить немного больше за этот тип освещения почти всегда оказывается выгодным вложением в долгосрочной перспективе. Поскольку светодиодные лампы имеют более длительный срок службы, чем лампы накаливания, они нуждаются в замене со значительно меньшей частотой, чем традиционные альтернативы.
В самом деле, если вы в конечном итоге будете владеть своим транспортным средством в среднем столько же времени, сколько человек владеет автомобилем, грузовиком или внедорожником, высока вероятность того, что вы никогда не доживете до того дня, когда замена светодиодных фар станет опцией.
