What is torque?

The torque required to tighten the threaded connection is the force specified in Newton meters (Nm), which is created at the end of the lever, and creates the corresponding pre-tension force on the bolted connection.

How is the torque measured?

The torque is calculated by multiplying the force F applied to the lever by the distance from the point of rotation to the point of application of the force L (the length of the lever). Mathematically, this is expressed as follows: Torque MA = Force F x Lever L. The diagram shows the relationship between the force F, the lever L and the torque.

To determine the appropriate torque, we use the formula:

M_A = FxL = 20 H x 1 m = 20 Nm (Newton per meter)

M_A = FxL = 20 H x 2 m = 40 Nm (Newton per meter)

This means that the actual torque applied to the screw changes when the hand position on the key changes

Operating principle

The figure shows the fastening of two metal sheets (pressing against each other) using a detachable bolt connection by tightening one nut. The achieved traction force arising in the bolt depends on the angle of the thread pitch. The turning force is caused by the pulling force. This pre-traction force is the determining factor for an optimal bolted connection.

Why? An optimally tightened bolted connection creates sufficient resistance to prevent loosening.

If the pre-tightening force is too low, the bolted connection may weaken, for example from vibration. If the pre-tightening force is too high, there is a danger that the bolted joint may stretch or burst.

You can achieve optimal tightening force by using the appropriate tightening torque. Each bolted connection has a certain tightening torque that meets various requirements for fastening. Only with these values in mind, it is possible to tighten the bolted connection to a certain force in a safe, correct and economical way.

It is for tightening threaded connections with a strictly defined moment that torque wrenches are used. The Norgau line has a large number of torque wrenches.

Dynamometric limit switches

The tightening torque is adjusted using a wheel located on the handle, or using a special key and a torque meter (PCM). Protection against accidental key reset It has a solid tubular construction The serial number is applied in a damage-protected area Entered in the State Register of Measuring Instruments

Dynamometric limit aluminum wrenches

The all-metal construction made of high-strength aluminum alloy makes not only a lightweight torque wrench, but also strong, durable, with high wear resistance and resistance to aggressive environments and temperatures. The limit of permissible relative error ± 3% The axis of rotation coincides with the axis of application of force, thanks to this it is possible to work with two hands regardless of the point of application of force 3-lever high-quality actuation mechanism Loud and clear operation of the mechanism when the required moment is reached Entered in the State Register of Measuring Instruments

Dynamometric electronic keys

Clockwise and counterclockwise operation, extended viewing angle of LEDs, LCD display, speaker. The indication LEDs change color as the set value is reached Moment setting, data saving, unit selection, data output and online calibration. Nine tightening torque presets. Fixing the overload of the key  Entered in the State Register of Measuring Instruments

Torque switches

Designed for controlled tightening, as well as for monitoring already tightened threaded connections Work in two directions Relative measurement error ±4% The function of fixing the peak value Entered in the State Register of Measuring Instruments

Norgau torque wrenches on Enex

Norgau product catalog on Enex

Как пользоваться динамометрическим ключом? (Принцип работы и типы)

Содержание

Рычаг

Цель этого поста — предоставить самое лучшее руководство для пользователей, которые хотят научиться пользоваться динамометрическим ключом. Для затягивания крепежных деталей, таких как гайки и болты, динамометрические ключи применяют определенный крутящий момент. Они обычно используются в таких отраслях, как автомобилестроение и строительство. Используя динамометрический ключ, вы можете избежать чрезмерной затяжки. В этом руководстве мы объясним, как работают динамометрические ключи, а также что делает динамометрический ключ хорошим.

Узнав больше о динамометрических ключах от Linquip, вы получите более глубокое представление о них. На веб-странице Linquip « Tools and Instruments » вы можете узнать, что Linquip может предоставить для ваших целей. Чем больше вы знаете о динамометрических ключах, тем эффективнее вы будете работать.

Вам нужна помощь в выборе динамометрического ключа, который лучше всего подойдет для вашей области применения? Вы можете найти именно то, что ищете в Linquip с его широким выбором Tools and Instruments Products . С помощью онлайн-формы Linquip вы сможете в течение короткого периода времени получать котировки от различных поставщиков инструментов и инструментов и компаний .

Типичные автомобильные инструменты включают динамометрические ключи, которые представляют собой специализированные торцовые ключи. Целью этих инструментов является затяжка гаек, болтов и других крепежных деталей до определенного значения крутящего момента. В случае недостаточно затянутой гайки или болта детали могут отвалиться, погнуться или сломаться во время работы. Также можно сломать или деформировать детали из-за чрезмерного затягивания крепежа, потому что вы оказываете на них слишком большое давление во время работы. Вы также можете использовать динамометрические ключи на велосипедах, газонокосилках, снегоходах и мотоциклах.

Эта статья расскажет вам, как эффективно использовать динамометрический ключ в любой ситуации. Но сначала давайте рассмотрим основные функции этих инструментов.



Основы

С помощью динамометрических ключей можно затянуть гайки и болты с заданным крутящим моментом, предотвращая несчастные случаи, вызванные недостаточной затяжкой, или повреждения, вызванные чрезмерной затяжкой.

Почти повсеместно используется для затягивания чего-либо на автомобилях и мотоциклах. Использование динамометрического ключа не требует дополнительных инструментов, поскольку его можно отрегулировать вручную. Рукоятку динамометрического ключа следует отрегулировать до определенного уровня крутящего момента перед его использованием. Зафиксируйте ручку на месте с помощью фиксатора на конце. Теперь вы можете затянуть муфту, гайку или болт, повернув их по часовой стрелке. Когда вы закончите, сбросьте настройки ручки на ноль и сохраните их в надежном месте. Чтобы убедиться, что метки динамометрического ключа остаются точными, калибруйте его на регулярной основе, желательно один раз в год.

Динамометрические ключи предназначены для затягивания крепежных изделий; они не должны использоваться для их ослабления. Это может привести к повреждению ключа или отрицательно повлиять на его калибровку.



Принцип работы динамометрических ключей

Эти инструменты прикладывают к крепежному элементу определенный крутящий момент. Крутящий момент определяется величиной силы, приложенной к рукоятке, и ее длиной. Используя формулу крутящего момента, сила x длина равна крутящему моменту.

Внутри ручки находится механический индикатор, соединенный с калиброванной шкалой. Прекратите закручивать болт, когда индикатор крутящего момента показывает, что достигнут определенный крутящий момент.

Легко читаемая шкала или экран обычно включаются в инструменты для отображения уровней крутящего момента.

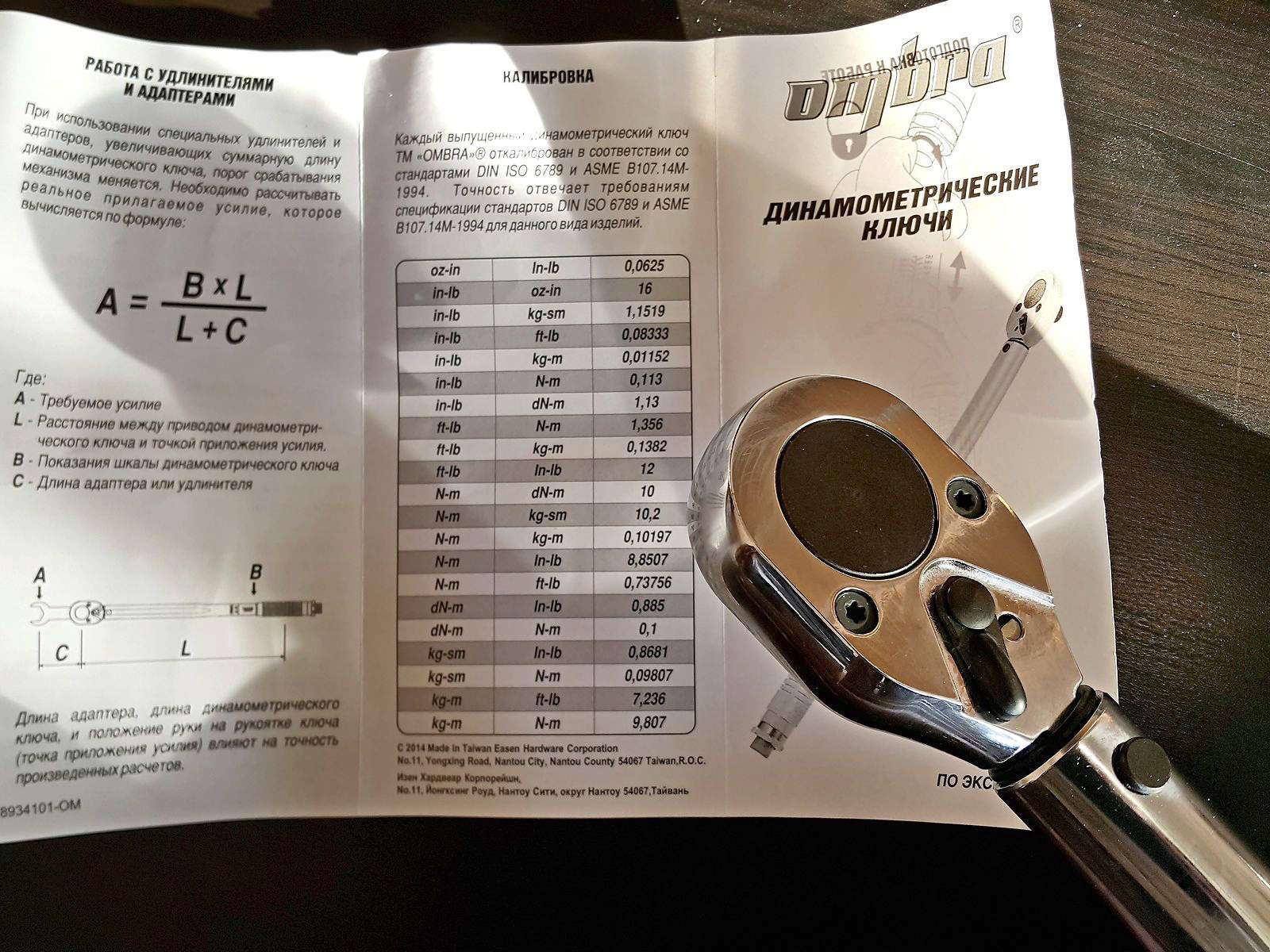

Калибровка может выполняться в фунтах-футах, фунтах-дюймах или ньютон-метрах.



Типы динамометрических ключей

Базовое понимание типов динамометрических ключей и принципов их работы необходимо для обучения их использованию.

Типы динамометрических ключей (Ссылка: low-offset.com )



Балочный динамометрический ключ

Балочные динамометрические ключи имеют длинный рычаг или балку, которая крепится к головке инструмента, со шкалой, расположенной ближе к концу рукоятки. Балки динамометрического ключа изгибаются при приложении крутящего момента, указывая, какой крутящий момент прикладывается. Фитинг следует затягивать до тех пор, пока шкала не достигнет желаемого уровня крутящего момента.



Динамометрический ключ с разъемной балкой

Динамометрический ключ с разъемной балкой работает аналогично динамометрическому ключу с балкой. За основным рычагом динамометрического ключа с разрезным стержнем проходит вспомогательная балка, которая изгибается, чтобы продемонстрировать крутящий момент, вместо того, чтобы сгибать основной рычаг. В результате этого изменения конструкции ключ имеет более длительный срок службы и более надежен, чем традиционный динамометрический ключ с балкой.



Динамометрический ключ с защелкой

Динамометрический ключ с защелкой наиболее часто используется домашними мастерами и профессионалами. Чтобы отрегулировать желаемый уровень крутящего момента, вам нужно повернуть основание ключа, чтобы оно соответствовало значению, указанному на рукоятке. После того, как вы установили уровень крутящего момента, закрепите ключ на креплении и затяните его, пока не услышите щелчок.



Цифровой динамометрический ключ

Точность и удобство — отличительные черты цифровых динамометрических ключей. Прежде чем вы сможете начать работу, необходимо установить желаемый крутящий момент, аналогично щелчку динамометрических ключей. Динамометрические ключи этого типа являются самыми дорогими, и для их работы требуются батареи, но они могут стоить денег из-за их точных размеров и легко читаемых цифровых экранов.

Гидравлический динамометрический ключ

Этот тип широко используется в промышленных условиях. Гидравлика используется для достижения желаемого уровня крутящего момента



Динамометрический ключ со шкалой

Одним из наиболее точных динамометрических ключей является динамометрический ключ со шкалой. В небольших помещениях их может быть сложнее использовать, потому что они шире. Они также используются в аэрокосмической и оборонной промышленности, а также в автомобильной промышленности.



Динамометрический микрометрический ключ

Производство и транспортировка грузов часто требуют использования этих весов. Учет веса груза имеет решающее значение при перемещении тяжелых предметов поездом, самолетом или кораблем, поскольку это может повлиять на распределение груза. Члены экипажа и груз могут оказаться в опасности, если за ними не будут следить должным образом.



Использование динамометрического ключа

В этом разделе мы объясним различные способы использования динамометрического ключа.



Регулировка динамометрического ключа Регулировка динамометрического ключа (Каталог: craftsmanprotools.com )



1. Снимите натяжитель с рукоятки ключа. Ищите натяжитель возле конца рукоятки ключа, чтобы сохранить настройки на месте. В большинстве случаев это пластиковый или металлический колпачок, прикрепленный к концу ключа. Вы также можете обнаружить, что он отличается по цвету от остальной части вашего гаечного ключа. Чтобы изменить настройки ключа, поверните деталь вручную против часовой стрелки. Его не нужно снимать, просто ослабьте, пока не исчезнет сопротивление.
2. Проверьте свой гаечный ключ на измерение крутящего момента. Найдите решетчатые метки настройки крутящего момента рядом с рукояткой. Гаечный ключ будет иметь набор больших цифр на корпусе и набор меньших цифр на рукоятке. Как правило, меньшие числа представляют собой меньшие цифры, а большие числа относятся к более крупным единицам. Фут-фунты (ft-lb) и метр-килограммы (m-kg) — это единицы, используемые для измерения крутящего момента.
   На решетке гаечного ключа вы найдете два набора цифр. Меньшее число указывает на измерение в футо-фунтах, а большее число указывает на метр-килограммы. Вертикальный край ручки определяет базовую линию, а ее вращение определяет меньшие цифры. На гаечном ключе есть центральная линия, показывающая, где должна быть установлена ​​рукоятка. В качестве примера: если край рукоятки находится на решетке, обозначающей 100, а меньшее число на рукоятке установлено на 5, это означает, что настройка крутящего момента будет равна 105 футо-фунтам (1397 м-кг).
3. Вы можете отрегулировать крутящий момент на гаечном ключе, повернув циферблат. Неосновная рука должна быть прижата к корпусу ключа при ослаблении натяжителя. Поднимите или опустите ручку, вращая ее по или против часовой стрелки. Поворачивайте ручку, пока не дойдете до нужной метки, а затем остановитесь. В некоторых динамометрических ключах рукоятка скользит вверх и вниз, а не крутится.
4. Вы можете внести небольшие корректировки, повернув рукоятку. Когда вы приблизитесь к нужному числу, сосредоточьтесь на самом циферблате, а не на высоте ручки. Медленно поворачивая рукоятку, обратите внимание на показания. Число увеличивается при повороте по часовой стрелке. В направлении против часовой стрелки число уменьшается. Также можно спуститься немного вниз после 0, используя отрицательные числа после него. Некоторые ключи можно крутить, поворачивая циферблат, а не рукоятку, поскольку циферблат движется независимо от рукоятки.
5. Общий крутящий момент можно определить, добавив меньшую цифру к большей решетке. Чтобы убедиться, что он отрегулирован точно, сложите цифры после регулировки высоты ручки и поворота циферблата. Например, если ваш циферблат показывает 4, а ваша ручка показывает 50, то у вас есть крутящий момент 54 фут-фунта (718 м-кг). Помимо положительных чисел, вы должны добавить и отрицательные. Решетка 120 и шкала -2, например, дадут 118 ft-lb (1569м-кг).
6. Натяжитель должен быть вручную ввинчен обратно в ключ, чтобы зафиксироваться. Перевернув его обратно к ручке, настройка крутящего момента будет заблокирована. Держите гаечный ключ неподвижно не доминирующей рукой. Вручную поверните натяжитель по часовой стрелке, чтобы он перестал двигаться. В результате ручка будет зафиксирована на месте. Невозможно отрегулировать настройку крутящего момента после того, как вы зафиксировали затяжку.



Затяжка гаек и болтов Затяжка болтов динамометрическими ключами (Каталог: smartbolts.com )

1. Прикрепите гнездо к головке ключа. Первый шаг в использовании динамометрического ключа — вставить гнездо, которое подходит к гайке или болту, в головку. Кроме того, вы можете вставить удлинитель или адаптер в отверстие на голове. Динамометрические ключи бывают разных размеров, но их головки обычно взаимозаменяемы. Из-за высокой цены динамометрические ключи редко бывают одного размера.
2. При повороте вручную гайка или болт захватывают резьбу винта. Чтобы затянуть гайку или болт, возьмите ее и наденьте вручную на резьбу винта или отверстие вашего автомобиля. Резьба на гайке или болте автомобиля заденет резьбу на винте, если вы повернете его пальцами по часовой стрелке. Гайку или болт следует закручивать до тех пор, пока их нельзя будет провернуть вручную. Резьба не должна быть изначально захвачена динамометрическим ключом. Можно повредить резьбу как на гайках, так и на болтах, если ваш динамометрический ключ не идеально выровнен с винтом.
3. Затягивая гайку или болт, наденьте на них гнездо. Удерживая рукоятку динамометрического ключа неосновной рукой, установите гайку или болт на резьбу. Гнездо, переходник или удлинитель следует направлять на гайку или болт доминирующей рукой. Убедитесь, что ключ плотно прилегает к гайке или болту.
4. Затяните гайку или болт, повернув рукоятку по часовой стрелке. При затягивании болта или гайки вращайте ручку по часовой стрелке. Практически нет необходимости менять положение динамометрических ключей на гайках или болтах, поскольку большинство из них имеют функцию автоматического возврата. Чтобы сбросить ключ этого типа, просто поверните его против часовой стрелки. При использовании ручного ключа постоянно перемещайте его на гайке или болте, продолжая затягивать. Если динамометрический ключ издает щелчок или звук переключения при вращении рукоятки против часовой стрелки, то это динамометрический ключ с автоматическим возвратом.
5. Как только ключ перестанет двигаться или начнет щелкать, перестаньте его поворачивать. Продолжайте затягивать гайку или болт, если автоматический ключ щелкает при возврате. Вы должны прекратить затягивать гайку или болт, когда они начинают щелкать при повороте по часовой стрелке. Когда вы достигнете желаемого уровня крутящего момента, вы услышите щелчок. Когда вы почувствуете сопротивление гаечного ключа, прекратите поворачивать его на ручном гаечном ключе. Например, если вы затяните болт с крутящим моментом 100 футо-фунтов (1330 м-кг), он будет затянут, как только начнет щелкать.

Как только крутящий момент будет достигнут, ручные ключи просто перестанут двигаться.



Техническое обслуживание ключа Калибровка динамометрического ключа (ссылка: youtube.com )

1. Убедитесь, что вы вернули ключ на ноль после того, как использовали его. После того, как вы закончите использовать гаечный ключ, вы должны вернуть настройки циферблата на 0 на рукоятке. Если вы оставите шкалу крутящего момента на более высоком значении, чем 0, калибровка со временем может стать неточной. Гаечный ключ также пострадает, если вы превратите числа в отрицательные числа.
2. Перед откручиванием гаек или болтов очистите их, если они загрязнены или заржавели. Скопление ржавчины и грязи внутри головок — верный способ повредить инструмент. Следовательно, вашему динамометрическому ключу сложнее удерживать головку, что со временем приводит к большему количеству проблем. Вы должны очистить каждый болт или гайку, которые собираетесь затягивать, полотенцем или тряпкой, прежде чем прикреплять гаечный ключ. Динамометрические ключи смазывать не нужно. Использование обезжиривателя перед установкой муфты удалит жир или смазку с вашего болта или гайки.
3. Раз в год рекомендуется калибровать ключ. Вы должны откалибровать динамометрический ключ у механика или специалиста по динамометрическим ключам, если у вас нет большого опыта работы с автомобилями. Измерение динамометрического ключа на рукоятке, естественно, будет отличаться от фактического крутящего момента. Калибровка вашего ключа раз в год может решить эту проблему и предотвратить возникновение опасных ситуаций.

Калибровка должна выполняться один раз в год или каждые 50 000 щелчков, как правило. В течение 8-10 месяцев вы, вероятно, достигнете 50 000 кликов, работая с автомобилями или велосипедами каждый день. Хотя энтузиасты DIY вряд ли достигнут 50 000 кликов к концу года.



Часто задаваемые вопросы

• Вам приходится держать динамометрический ключ особым образом?

Для получения точных результатов работайте с динамометрическими ключами, держа руку по центру отмеченной точки нагрузки. Калибровка динамометрического ключа также требует соблюдения этой точки нагрузки.



• Сколько раз вы щелкаете динамометрическим ключом?

Для затяжки болта достаточно одного щелчка. Увеличение крутящего момента на болтах может быть вызвано тем, что пользователи щелкают гаечным ключом более одного раза. Вы должны использовать свой инструмент плавно, устойчиво и позволять ему щелкать только один раз.



Заключение

В этом посте обсуждались динамометрические ключи и способы их использования. Если у вас уже есть динамометрический ключ, но вы не знаете, как им пользоваться, наша статья поможет вам научиться эффективно им пользоваться. Эксперты Linquip по инструментам и инструментам могут ответить на любые ваши вопросы о динамометрических ключах. Вы также можете найти поставщиков инструментов и инструментов на Linquip для любого специального обслуживания, которое вам нужно для вашего инструмента.



Видео по использованию динамометрического ключа

Это видео поможет вам визуализировать то, что говорится в этой статье о том, как использовать динамометрический ключ.



Скачать PDF для Как использовать динамометрический ключ?

Вы можете скачать этот пост в формате PDF по предоставленной ссылке здесь .



Купить оборудование или запросить услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг

Подробнее о Linquip

• Как пользоваться торцевым ключом? Полное руководство
• 6 типов трубных ключей + изображения: прозрачная направляющая
• 10 лучших динамометрических ключей + PDF и руководство по покупке
• 9 лучших аккумуляторных ударных гайковертов
• 13 Типы разводных ключей: прозрачная направляющая
• 42 типа ключей + руководство по выбору ключа
• Как пользоваться лазерным уровнем? (Очистить направляющую)
• Различные типы торцевых ключей: прозрачная направляющая

Советы по использованию динамометрического ключа и уходу за ним — обслуживание

Динамометрический ключ — это прецизионный инструмент, предназначенный для приложения определенного усилия к крепежному элементу.
При затяжке болтов с головкой на автомобильном двигателе, проушинах для установки шин и ободов или проверке допусков крепежных деталей на высокопроизводительном оборудовании чрезвычайно важно соблюдать надлежащую осторожность.

Как правило, приводятся рекомендации с указанием допустимых диапазонов крутящего момента, порядка затягивания конкретных крепежных деталей и количества затяжек и ослаблений крепежных элементов, чтобы обеспечить равномерное приложение крутящего момента.

Неправильное затягивание крепежных деталей может привести к повреждению оборудования, травмам или еще более серьезным последствиям. При надлежащем уходе качественный динамометрический ключ должен обеспечивать точные измерения в течение многих лет.

Важно следовать приемлемым методам обслуживания и использования, таким как:

— Защитные очки или защитные очки следует носить всегда при использовании любого ручного инструмента.

— Всегда следуйте указаниям производителя относительно направления крутящего момента, надлежащего усилия, схемы/последовательности крутящего момента, использования или неиспользования смазки на крепежных деталях и циклов крутящего момента «затяжка/ослабление».

— Не превышайте рекомендуемый рабочий диапазон динамометрического ключа. Надежные измерения основаны на процентах от рабочего диапазона. Как правило, большинство механических ключей имеют полезный диапазон от 20% до 100% полной шкалы. Большинство электронных ключей имеют полезный диапазон от 10% до 100% полной шкалы.

— Не используйте аксессуары или удлинители рукояток, если это специально не разрешено производителем динамометрического ключа.

— Найдите время, чтобы осмотреть инструмент и проверить, нет ли изношенных или треснутых головок. Правильно смазывайте и заменяйте изношенные детали.

— Избегайте падения или смещения динамометрического ключа. Падение динамометрического ключа на твердую поверхность может привести к потере надежной калибровки прибора. Если вы подозреваете, что ключ упал, обратитесь к производителю или в авторитетную службу калибровки для проверки инструмента.

— Всегда храните динамометрический ключ в защитном футляре и/или в другом месте, когда он не используется.

— Избегайте воздействия экстремальных температур, высокой влажности, погружения в жидкость и агрессивных сред.

— При использовании динамометрического ключа с защелкой всегда храните его на самом нижнем уровне шкалы.

— Избегайте маркировки, травления или размещения этикеток на динамометрических ключах.

— Используйте динамометрический ключ для приложения определенного значения крутящего момента в процессе окончательной сборки. Не используйте динамометрический ключ в качестве основного средства затягивания или ослабления крепежных деталей.

— Поскольку длина большинства динамометрических ключей зависит от длины, всегда держите динамометрический ключ за центр рукоятки. Если необходимо использовать две руки, положите одну руку поверх другой.

— Применяйте крутящий момент медленно, методично и избегайте резких рывков.

— Когда ключ сигнализирует (щелчком, звуковым сигналом или светом) о достижении определенного крутящего момента, немедленно прекратите тянуть.
