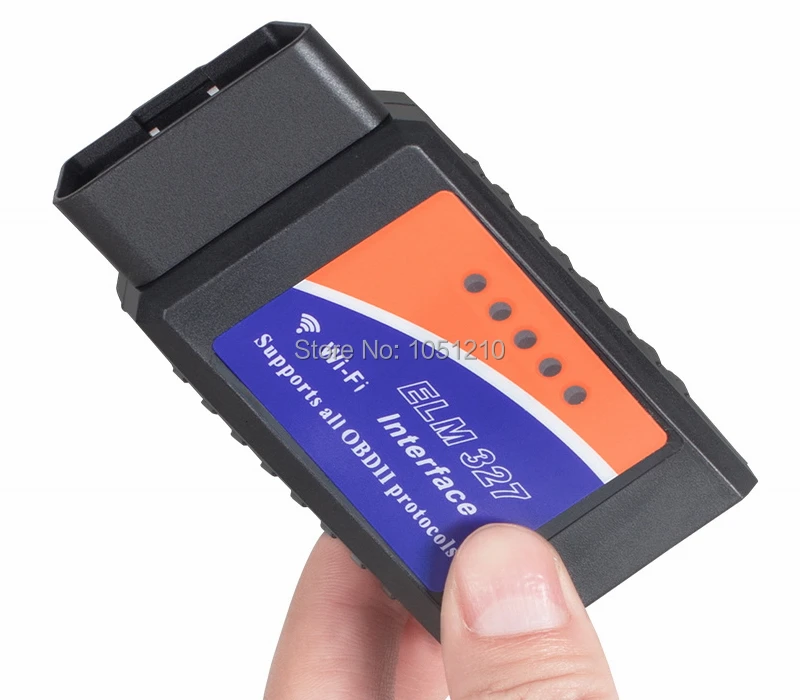

ELM327 не работает. Проверка адаптера

Адаптер ELM327 перестал работать. Диагностируем причину

Если в какой-то момент адаптер перестал работать, то нужно проверить следующие моменты:

1. Подключить кабель переходник в колодку диагностики мерседеса, включить зажигание и проверить наличие напряжения на разъеме ОБД. должно быть 11-13В между контактами ОБД разъема 4-16 (общее питание адаптера) и 4-7(к-линия).

2. Подключить адаптер и выполнить поиск блютуз устройств на вашем девайсе(телефон, планшет, ноутбук). При этом вы должны найти устройство OBDII (код сопряжения 1234).

3. Снять крышку с адаптера (идеально подходит канцелярский ножик для резки бумаги) и посмотреть на состояние светодиодов.
красный светодиод горит всегда когда есть питание на адаптере.
Пока адаптер не подключен к автомобилю то оба зеленых светодиодов моргают раз в 5 секунд одновременно.

4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Если светодиоды не горят, или телефон не видит адаптер, то необходимо проверить все точки питания, обозначеные на фото.

GND — это земля(минус), точки питания и необходимое напряжение обозначено красным цветом.
на к-линии должно быть так же питание в районе 11-13В.



По моему опыту (2 неработающих адаптера, которые умерли на одном и том же автомобиле) выходил из строя всегда стаблизатор напряжения 78M05.
Причем он расчитан на ток 500мА, а в реальной жизни рабочий ток всей схемы не превышает 40мА (модели 2013 года до 80мА), тем не менее почему-то он умирает.
В одном случае стабилизатор взорвался и от адаптера пахло горелым, в другом случае стабилизатор пропускал через себя все питающее напряжение, причем никакой элемент схемы после этого не умер, я просто заменил стабилизатор на б\у (в принципе подходит любой на 5В) и адаптер снова в строю.

Если вы обнаружили отсутствие:

напряжения питания 12В, то необходимо прозвонить цепь от пина 16 ОБД колодки и то указанной точки.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

при этом в цепи есть диод (M7) который может выйти из строя.

напряжения питания 5В, то необходимо отпаять или перерезать ножом 2 ноги стабилизатора 78M05 (78M05 стоит с обратной стороны платы, смотрите фото, красным указаны ножки которые нужно отпаять или перерезать),



далее навесным монтажем припаять новый стабилизатор на 5В (желательно с характеристиками не хуже: входное напряжение не менее 30В и ток не менее 0.5А) между точками GND,+12V,+5V указанными на фото выше.

Для примера (я тебя слепила из того что было … ) :



Пока на этом закончу. Буду добавлять информацию по мере появления других неисправностей.





Некоторые мои заметки о диагностике мерседеса W124, W202, W210 с моторами M111\M104, система HFM\PMS,

почитайте:

Самостоятельная диагностика ЭБУ двигателя мерседеса с помощью ноутбука.

Бортовой компьютер и сканер на базе телефона\планшета Android и OBD2 адаптера (ELM327 перепрошитый под мерседес)

Небольшой FAQ по системам впрыска моторов мерседес 111 и 104

Vgate iCar Pro BLE 4.

Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 User Manual

Главная » Vgate » Vgate iCar Pro BLE 4.0 Руководство пользователя

Vgate iCar Pro BLE 4.0

Как мне узнать, соответствует ли мой автомобиль требованиям OBDII?
Автомобиль 1996 года или новее продается в США. Законодательство США требует, чтобы все автомобили и легкие грузовики модельного года (MY) 1996 года и новее были совместимы с OBD2. Бензиновый автомобиль 2001 года или новее, продаваемый в Европейском Союзе. Автомобиль с дизельным двигателем 2004 года или новее, продаваемый в Европейском Союзе.

Какие протоколы OBDII поддерживает iCar Pro BLE4.0?

  • AE J1850 ШИМ
  • ISO 14230-4 KWP
  • ISO 15765-4 CAN
  • ISO-9141 2

Какое приложение OBDII лучше всего работает с iCar Pro BLE4.0?
Мы рекомендуем приложение OBD AUTO DOCTOR. Серия iCar Pro хорошо протестирована с этим приложением. Отсканируйте ниже QR-код, чтобы получить бесплатную версию (обновление до Pro в приложении)

Установите приложение OBDII на свой телефонный планшет
Загрузите приложение OBD II и установите
  • Загрузите сторонние приложения из магазина приложений
  • Разработчик приложения был протестирован и рекомендован iCar Pro BLE4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0
Загрузите приложение OBD II и установите
  • Torque Lite <Самый популярный. Lite версия бесплатна>
  • OBD Auto Doctor <Отличное бесплатное приложение, обновление до Pro в приложении>
  • OBD Fusion
Подключите адаптер iCar Pro BLE4.0 к DLC (диагностический разъем OBDII)

OBDII DLC обычно находится под приборной панелью (Dash) со стороны водителя.
Если вы хотите узнать больше о DLC, Пожалуйста, посетите : https://en.wikipedia.org/wiki/Data_link_connector_(automotive)

Включите зажигание автомобиля в положение «Ключ включен, двигатель O».
Состояние светодиодного индикатора
  • КРАСНЫЙ: индикатор питания. Свет будет включен
  • ЗЕЛЕНЫЙ: индикатор OBD. Моргнуть один раз
  • СИНИЙ: индикатор Bluetooth. O ff
Автоматическое пробуждение устройства OBD и сверхвысокое энергосбережение на серии iCar Pro
  • Позволяет пользователю оставлять iCar Pro в разъеме OBD без операции отключения и подключения.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Сверхнизкое энергопотребление низкий до уровня «2.7 мА».
  • Функция автоматического пробуждения для включения iCar Pro каждый раз, когда вы запускаете двигатель с выключенным ключом (KOEO). Скорость пробуждения устройства высокая до уровня «мс». Разрешить пользователю быстрее начать диагностическую операцию.

Примечание по устранению неполадок:

Нет светодиодного освещения?

  • Пожалуйста, проверьте перегоревшие предохранители на автомобиле.
  • Адаптер установлен неправильно. Удалите его из порта DLC и снова подключите.
Как подключить iCar Pro BLE 4.0 к вашему устройству (используйте OBD Auto Doctor)
Подключите iCar Pro BLE4.0 к устройству iOS

Шаг 1: Включите Bluetooth на вашем iPhone.
Будьте готовы к сопряжению с устройством.
*ВАЖНАЯ ЗАМЕТКА:
Не удается увидеть имя устройства Bluetooth в iPhone ?! Не волнуйся. Это устройство требует только настройки имени устройства Bluetooth в настройках приложения OBD.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Просто включите кнопку Bluetooth на устройстве iOS и перейдите к настройке приложения OBD на шаге 2.
ТОЛЬКО профили Bluetooth, поддерживаемые iOS, могут отображать имя устройства. Технология Bluetooth LE 4.0 не применяется для поддерживаемых профилей Bluetooth из iOS. Поэтому пользователь не может найти имя устройства Bluetooth iCar Pro BLE4.0. Профили Bluetooth, поддерживаемые iOS, можно найти на этой странице: https://support.apple.com/en-us/HT204387

Шаг 2: Настройте параметры подключения на OBD Auto Doctor.

  • Запустите приложение OBD Auto Doctor
  • Нажмите кнопку Extras на странице статуса.
  • Коснитесь Связь в меню настроек, чтобы выбрать тип подключения.
  • Выберите тип адаптера для Bluetooth
  • Выберите устройство как Vgate
  • Вернитесь на страницу состояния, нажмите Начать подключение.
  • Первоначальный адаптер и подключение к автомобилю. Светодиодный индикатор Bluetooth (СИНИЙ) и индикатор данных OBD ​​(ЗЕЛЕНЫЙ) продолжают мигать во время подключения системы.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Подключение займет около 30 секунд.
  • Связанный. Все светодиодные индикаторы горят во время синхронизации данных с автомобиля

ВАЖНАЯ ЗАМЕТКА: В другом приложении OBD II предусмотрены разные этапы настройки Bluetooth. Следуйте инструкциям в приложении, чтобы настроить параметр.

Подключите iCar Pro BLE4.0 к устройству Android

Шаг 1:

  • Включите Bluetooth на своем телефоне или планшете Android.
  • Включите Bluetooth, включите видимость
  • Выберите имя устройства как «Android-Vlink» для сопряжения. Введите пароль «1234»
  • Подключиться

Шаг 2: Настройте параметры подключения на OBD Auto Doctor.

  • Запустите приложение OBD Auto Doctor
  • Нажмите кнопку Extras на странице статуса.
  • Коснитесь Связь в меню настроек, чтобы выбрать тип подключения.
  • Выберите тип адаптера для Bluetooth
  • Поиск устройства Bluetooth
  • Выберите «Android-Vlink».Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр
  • Вернуться на страницу статуса, нажмите, чтобы начать подключение
  • Первоначальный адаптер и подключение к автомобилю. Светодиодный индикатор Bluetooth (СИНИЙ) и индикатор данных OBD ​​(ЗЕЛЕНЫЙ) продолжают мигать во время подключения системы. Подключение займет около 30 секунд.
  • Связанный. Все светодиодные индикаторы горят во время синхронизации данных с автомобиля
Какие параметры и датчики поддерживает iCar Pro BLE4.0?

iCar Pro BLE4.0 поддерживает стандартные параметры OBDII (PID), как определено в SAE J1979 AUG2014 (приложение OBD AUTO DOCTOR). Фактический список доступных параметров зависит от транспортного средства. Ваш автомобиль должен иметь эти датчики для работы с приложением. Другое приложение OBDII может поддерживать другой список параметров и датчиков.
Пожалуйста, обратитесь к : https://www.obdautodoctor.com/obd-parameters

Поддерживаемые параметры (НЕ ПОЛНЫЙ СПИСОК):

Датчики PID
$ 01 Мониторинг состояния с момента удаления кодов неисправности
$ 02 DTC, вызвавший требуемое хранение данных стоп-кадра
$ 03 Состояние топливной системы
$ 04 Расчетное значение нагрузки
$ 05 Температура охлаждающей жидкости двигателя
$ 06, $ 08 Кратковременная корректировка топливоподачи
$ 7, $ 9 Долгосрочная корректировка топливоподачи
$ 10 Расход воздуха от датчика массового расхода воздуха
$ 11 Абсолютное положение дроссельной заслонки
$ 0A Давление топлива
$ 0B Абсолютное давление во впускном коллекторе
$ 0C Обороты двигателя
$ 0D Датчик скорости автомобиля
$ 0E Опережение опережения зажигания для цилиндра №1
$ 0F Температура всасываемого воздуха

Обновление продукта:

Webсайт: http://www.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр vgatemall.com/downloadcenter
Чтобы обновить продукт, загрузите пакет обновления и руководство пользователя соответствующей модели.

Документы / Ресурсы

Vgate iCar Pro BLE 4.0 [pdf] Руководство пользователя
iCar Pro, BLE, OBDII, BLE4.0, SAE J1850 PWM, ISO 14230-4 KWP, SAE J1850 VPW, OBD AUTO DOCTOR, ISO 15765-4 CAN, ISO 9141-2, obd2solution.cn
дело
  • Центр загрузок — ShenZhen CheBoTong Technology Co., Ltd.
  • ITTC Connecting Company, итальянский поставщик услуг, Реджо-Эмилия, realizzazione siti, Web хостинг, registrazione domini, жилье, webмаркетинг, электронная коммерция, posizione nei motori di ricerca, analisi degli accessi al sito, e-business, campagne баннер, подключение
  • Bluetooth проfileподдержка iOS и iPadOS — служба поддержки Apple
  • Разъем канала передачи данных (автомобильный) — Википедия
  • Параметры OBD-II | OBD Авто Доктор
Связанные руководства / ресурсы

сообщение навигации

Как подключить и отключить k line адаптер?

Как подключить и отключить k line адаптер?

   Вы не знаете, как правильно подключить k line адаптер и не представляете что с ним делать? Не отчаивайтесь! Значит эта статья именно для Вас.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

В ней мы опишем пошаговые правила подключения k line адаптера, прочитав которые подключение k line адаптера станет для Вас простейшей операцией, не требующей многих усилий.

    Для начала Вам следует подключить k line адаптер к свободному USB порту Вашего ПК, ноутбука, нетбука, на котором установлена операционная система Windows XP / Vista / Win7.

      После того, как Вы подключите k line адаптер к Вашему персональному компьютеру, операционная система попросит Вас установить специализированный драйвер (драйвер для 64bit).

    Укажите путь к драйверу, после чего следуйте дальнейшим указаниям системы.

    Успешно установив драйвер для k line адаптера, в Вашей системе в диспетчере устройств появится виртуальный COM-порт, именно через него и будет вестись обмен данными между адаптером и электронным блоком управления Вашего автомобиля.

    Далее Вам следует подключить k line адаптер к диагностической колодке OBD II Вашего автомобиля.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

    После чего, уже можно включать зажигание Вашей машины.

    И, наконец,  теперь Вы можете запустить диагностическую программу на Вашем ПК и произвести все необходимые действия.

    Внимание! В случае если соединение с программой не удается и программа не может найти адаптер, необходимо удостовериться, что Вы выбрали верный порт для соединения в программе. В случае если в процессе производства диагностики ошибки передачи данных возникают слишком часто, нужно изменить значение параметра «Время ожидание» в настройках драйвера.

    После того, как вы произвели необходимую диагностику своего авто, вам необходимо произвести ряд операций по отключению адаптера. Итак, порядок отключения K line адаптера.

    Сначала Вам потребуется закрыть диагностическую программу на Вашем ПК.

    Затем, выключить зажигание Вашего автомобиля.

    После этого, аккуратно отключить адаптер от диагностической колодки Вашего автомобиля.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

    И, последнее, отключить K line адаптер от Вашего ПК.

    Надеемся, что Вам удалось успешно подключить Ваш k line адаптер к вашему ПК и произвести диагностику Вашего автомобиля. Если же вы еще не успели приобрести адаптер, то вы можете обратиться к нам, в наш Интернет-магазин «НПП Орион». У нас представлен огромный ассортимент адаптеров, как K line, так и ELM и не только.

    Мы уверены, что, зайдя к нам, в наш Интернет-магазин Вы непременно найдете то, что Вам нужно! Мы ждем Вас!

Как использовать смартфон и адаптер Bluetooth OBD2 для наблюдения за автомобилем — BackYardMechanic


Использование диагностического прибора Bluetooth с портом OBD2 в автомобиле или грузовике позволяет вам считывать информацию о транспортных средствах и предоставлять данные в режиме реального времени.

Адаптер подключается к вашему смартфону и подключается под приборной панелью вашего автомобиля к порту OBD2 компьютера.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Он считывает данные с вашего автомобиля на ваш телефон и позволяет вам в реальном времени видеть информацию о том, как работает ваш автомобиль.

Это также дает вам представление о любых контрольных лампах двигателя, которые могут гореть, и любых кодах ошибок. Позволяя вам очистить их, если необходимо, среди прочего.

Здесь мы сделаем обзор самого небольшого устройства Bluetooth OBD2, а затем отнесем его в машину, чтобы показать, как оно работает.

Используемый здесь диагностический прибор — это инструмент OBD2 Bluetooth под названием ELM 327. Существуют и другие инструменты сканирования Bluetooth, но Elm 327, возможно, является самым популярным и недорогим.


Это небольшое устройство, в основном требующее только электронных компонентов для декодирования сигнала OBD2 и передачи его через Bluetooth на такое устройство, как смартфон или ноутбук.

Вот это на Amazon
Mestart OBDII OBD2 Bluetooth Авто диагностический сканер Авто сканер OBD для устройств Android

Нам не нужно ничего сложного, просто что-то простое, недорогое и способное общаться с телефоном или ноутбуком.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Интерфейс ElM 327 — это микроконтроллер, используемый многими сканирующими приборами для декодирования сигналов OBD2.

Эта версия меньше, чем другие модели, что облегчает управление автомобилем, поскольку порты OBD2 находятся под приборной панелью, и большой диагностический прибор может мешать при вождении.

Само устройство выполнено в прозрачном синем цвете, что позволяет видеть компоненты внутри.

После подключения к порту OBD2 он использует приложение Torque, которое позволяет считывать коды ошибок, очищать коды и отображать данные в реальном времени.

Это очень простое устройство с большим объемом данных, которое будет отображать информацию в реальном времени.

Вот мы находимся внутри Mazda6 для использования в качестве тестового автомобиля.

Контроллер OBD2 Bluetooth подключается под приборной панелью.

Контроллер OBD2 Bluetooth, который вы заметите, имеет выемку внизу, так что есть только один способ, которым он может пройти в

Я также хочу отметить, что внутри есть печатная плата, и поэтому вы не хотите, чтобы она нагревалась или перегревалась.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр по крайней мере, слишком жарко. В общем, держите обогреватель до минимума или убедитесь, что автомобиль не стоит на солнце весь день.Благодаря этому устройство будет прохладным и сможет правильно работать.

Это небольшое устройство, поэтому его всегда можно отключить от сети и хранить в перчаточном ящике или подобном.

Чаще всего порт OBD2 находится под приборной панелью, обычно он находится под рулевым колесом, у большинства автомобилей он находится прямо под ним.

После подключения сканирующего прибора автомобиль можно включить и он должен быть готов к разговору со смартфоном.

Самым популярным приложением является приложение Torque Pro для смартфонов, но есть и другие.

PRO версия стоит денег, но есть бесплатная версия, которая сделает все основы от чтения кодов до их очистки.

Сначала необходимо связать Bluetooth телефона с устройством с паролем 1234.

В верхней части приложения показано, что подключено, включая Bluetooth и GPS.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр



Адаптер и приложение хорошо работают вместе и знают, когда приложение телефона подключено, и знает, что адаптер подключен к компьютеру автомобиля.

Он попытается зарегистрировать профиль автомобиля, если он не отображается автоматически, вы должны убедиться в профиле самостоятельно, войдя в меню профиля автомобиля.

В этом примере Mazda 6 оснащена четырехцилиндровым двигателем объемом 2,3 литра, поэтому вес автомобиля можно добавить. Он знает, когда машина едет, и подсчитывает, сколько миль на галлон она расходует.

GPS должен быть активирован на телефоне, чтобы использовать эту функцию и рассчитать расход газа.

Главный экран приложения позволяет проверять неисправности и при необходимости устранять их.

Также доступна информация в реальном времени.

В режиме просмотра «Карта» будет храниться журнал и история того, где находился автомобиль.

Track Record — это нечто установленное после того, как оно не входит в состав приложения, но является бесплатным.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Это действительно здорово, если вы отправляетесь в длительные поездки и хотите фиксировать свой прогресс.

Он показывает и записывает такие вещи, как ваше направление, мили на галлон, скорость, давление топлива, обороты и так далее.

Его можно настроить или, если вы этого не хотите, просто удалить. Я добавил города, которые настраиваются, а также записываются. Например, предположим, что вы много путешествуете, как и я.Я живу в Уэйко и много езжу в Остин или Даллас, и примерно на полпути меня остановил полицейский, который сказал, что я собирался, вы знаете, девяносто миль в час, но я знаю, что ограничение скорости составляет 75, что я не знал. Не пойду даже на милю. Так как же это доказать? Вы оспаривали в суде, можете ли вы показать им это видео, что для расчета вашей скорости используются GPS и акселерометр вашего телефона.

Все экранные меню настраиваются с помощью области виджетов.

Их можно добавить для облегчения просмотра, например, нагрузки на двигатель.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Как видите, нагрузка на мой двигатель немного выше, чем обычно. Обычно я слышал, что на холостом ходу она должна быть в пределах 15-20 процентов, но здесь кондиционер был включен, так что это может быть решающим фактором.

Крепление для телефона в автомобиле идеально подходит для размещения, так как вы можете легко увидеть, что делает автомобиль, с первого взгляда.

Данные передаются через Bluetooth довольно быстро.

Если у вас горит индикатор проверки двигателя, вы можете увидеть, в чем проблема, и получить бесценную информацию.

Даже если вы не ремонтируете самостоятельно и вам нужно отвезти свой автомобиль в магазин, вы можете увидеть, в чем проблема, и, выполнив поиск в Интернете, получите хорошее представление о том, чего ожидать.

Иногда проблема проста, например, при отсутствии крышки бензобака загорается свет двигателя, который будет гореть этим инструментом.

Информация о том, что делает ваша машина, без сомнения, поможет вам узнать, нечестно ли механик объясняет проблему.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Просмотр статистики автомобиля также имеет неоценимое значение для определения того, сколько миль на галлон используется в поездке или ежедневных поездках на работу.

Часто с этой информацией лучшее планирование может помочь в поездке на работу, что позволит сэкономить деньги в долгосрочной перспективе.

Наличие сканера OBD2 Bluetooth в сочетании со смартфоном — это более чем здорово.

Он дает вам массу информации, привязанной к вашему профилю, которая может меняться от машины к машине.

Подробнее обзоры здесь, на Amazon
Mestart OBDII OBD2 Bluetooth Автомобильный диагностический сканер Авто сканер OBD для устройств Android





Как использовать сканер OBD2 (пошаговое руководство + 3 часто задаваемых вопроса)

Сканер OBD2 может помочь вам или вашему механику понять, в хорошем ли состоянии ваша машина.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Сканер OBD2 — это диагностический прибор, который подключается к вашему автомобилю через диагностический соединитель. Это осуществляется через проводное соединение, Bluetooth или Wi-Fi, что позволяет сканировать каждый диагностический код неисправности, сгенерированный компьютером вашего автомобиля.

А вот вопрос, как пользоваться сканером OBD2 ?
В этой статье мы покажем вам шаг за шагом, как использовать сканер OBD2. Мы также ответим на некоторые связанные часто задаваемые вопросы, чтобы вы лучше понимали этот инструмент.

В этой статье содержится:

Приступим.

Как использовать сканер OBD2 ? (Пошаговый)

Использовать автомобильный диагностический сканер OBD2 просто и понятно.
Вот простое пошаговое руководство:

Шаг 1. Найдите диагностический соединитель

Если ваш автомобиль был произведен после 1996 года, он оснащен диагностическим соединителем (DLC) или портом OBD2.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Это 16-контактный разъем, расположенный на левой стороне приборной панели водителя под рулевой колонкой, обычно закрытый дверью или заслонкой.

Если вы не можете найти порт OBD2, вы всегда можете проверить руководство пользователя.

Шаг 2: Подключите считыватель или сканер кода OBD2 к DLC

После обнаружения DLC, убедитесь, что ваша машина выключена. .

Вставьте конец диагностического прибора OBD2 в диагностический соединитель с помощью соединительного кабеля OBD2. Если у вас есть сканер Bluetooth OBD2, вставьте его прямо в порт OBD II.

Затем проверьте инструкции сканера, следует ли держать автомобиль в режиме ON или в режиме ожидания после подключения к DLC.Этот шаг важен, потому что следование неправильному методу может привести к повреждению диагностического прибора приложение .

Следование правильным инструкциям позволяет сканеру связываться с компьютером автомобиля.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Подтвердите подключение к вашей системе OBD2, проверив сообщение на сканере OBD II.

Шаг 3. Введите информацию, запрашиваемую на экране сканера

Ваш автомобиль имеет идентификационный номер автомобиля (VIN) .В зависимости от вашего сканера вам нужно будет ввести VIN, прежде чем он сможет сгенерировать какой-либо код OBD2.

Сканер кода может также запросить другие данные, такие как тип вашего двигателя и модели.

Где найти VIN?

Если сканер запрашивает его, вы можете найти VIN на наклейке, обычно в нижнем углу лобового стекла со стороны водителя. Другие места включают под капотом рядом с защелкой и на переднем конце рамы автомобиля.

Шаг 4: Доступ к меню сканера для кодов OBD

Теперь перейдите к экрану меню сканера кода, где вы можете выбирать между различными системами автомобиля.

Выберите систему, чтобы сканер мог отображать каждые активных и ожидающих кода .Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

В чем разница?
Активный код включает контрольную лампу двигателя, а ожидающий код указывает на отказ системы контроля выбросов.

Помните, что повторяющийся повторно ожидающий код может стать активным кодом , если та же проблема продолжает появляться.

Примечание : Устройство считывания кода автомобиля или дисплей сканера различаются в зависимости от типа сканера.Некоторые покажут только проблемный диагностический код неисправности, в то время как другие позволяют вам выбрать, какой код OBD2 вы хотите увидеть.

Шаг 5: Определите и поймите коды OBD

После отображения кодов OBD самое время их интерпретировать.

Каждый код неисправности начинается с буквы, за которой следует набор из четырех цифр.
Буква в диагностическом коде неисправности может быть:

.
  • P (трансмиссия) : указывает на проблемы с двигателем, трансмиссией, зажиганием, выбросами и топливной системой
  • B (Кузов) : указывает на проблемы с подушками безопасности, гидроусилителем рулевого управления и ремнями безопасности
  • C (шасси) : Подразумевает проблемы с осями, тормозной жидкостью и антиблокировочной тормозной системой
  • U (Не определено) : Подчеркивает проблемы, которые не подпадают под категории P, B и C

Теперь давайте разберемся, что установлено цифр означает код неисправности:

  • Первое число после буквы сообщит вам, является ли диагностический код неисправности общим (0) или специфическим для производителя (1)
  • Вторая цифра относится к определенной части автомобиля
  • Последние две цифры скажет вам точную проблему

Запишите коды OBD, отображаемые сканером, и выключите автомобиль.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Затем осторожно отключите диагностический прибор OBD II.

Если ваш сканер поддерживает это, вы также можете передавать коды OBD на свой ноутбук через USB-кабель или Bluetooth.

И если вы не можете считывать данные в реальном времени со сканера OBD, обратитесь за помощью к механику.

Шаг 6: Переходите к диагностике кода неисправности

Сканер OBD или считыватель кодов сообщает вам, что не так с вашей машиной, но не может сказать, как решить проблему.

Итак, выясните, указывает ли код ошибки на незначительную проблему или нет.

И тогда вы можете выбрать между самостоятельным подходом или профессиональной помощью. Однако лучше сдать свой автомобиль в мастерскую сертифицированного механика, чтобы избежать дорогостоящих ошибок.

Шаг 7. Сбросьте контрольную лампу двигателя

После того, как проблемы с вашим автомобилем будут устранены, индикатор проверки двигателя должен погаснуть после небольшой поездки.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Но вы всегда можете использовать сканер OBD II , чтобы немедленно стереть код .

Как?
Зайдите в главное меню вашего считывателя OBD2 и найдите опцию проверки света двигателя.Затем нажмите кнопку сброса.

Подождите несколько секунд или минут, и свет двигателя должен погаснуть.

Примечание : вы можете использовать диагностический прибор, чтобы стереть код ошибки и временно остановить загорание контрольной лампы двигателя, если проблема не устранена. Однако индикатор проверки двигателя загорится снова, поскольку проблема все еще существует.

Теперь, когда вы знаете, как использовать сканер OBD 2, давайте ответим на несколько часто задаваемых вопросов.

3 часто задаваемых вопроса о том, как использовать сканер OBD2

Вот несколько распространенных вопросов, связанных со сканером OBD II, и ответы на них.

1.

Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр В чем разница между сканером OBD1 и OBD2? Устройство или диагностический прибор

OBD2 является более совершенной технологией по сравнению со сканером OBD1.
Основные отличия:

  • Для подключения сканера OBD1 требуется кабель, а устройство OBD2 можно подключить через Bluetooth или Wi-Fi.
  • Диагностический прибор OBD2 поддерживает автомобили, построенные в 1996 году и позже, тогда как диагностический прибор OBD1 совместим с автомобилями, произведенными только в 1995 году и ранее.Вот почему сканер OBD 2 более стандартизирован, чем сканер OBD1.

2. Какие бывают типы сканеров OBD II?

Доступно несколько типов считывателей диагностических кодов OBD2. Однако в основном они делятся на два вида:

1. Считыватель кода

Считыватель кода OBD2 доступен по цене и легко доступен. Это позволяет вам прочитать каждый код неисправности и очистить их.

Однако считыватель кодов OBD2 не является самым передовым диагностическим инструментом, поэтому он не может полностью поддерживать коды OBD, определенные производителем.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

2. Сканирующий прибор

Сканирующий прибор — это современный диагностический прибор для автомобилей, который обычно дороже, чем считыватель кодов. Он также имеет гораздо больше функций, чем считыватель диагностического кода. Например, сканирующий прибор обеспечивает доступ к записанным данным, которые вы можете воспроизводить в реальном времени.

Он даже считывает коды производителя транспортного средства и расширенные диагностические коды, в отличие от считывателя кодов. Некоторые автомобильные сканеры могут даже иметь диагностическое оборудование, такое как мультиметры или осциллографы.

3.Что следует учитывать при покупке сканера OBD2?

При покупке автомобильного диагностического прибора, такого как сканер OBD2, вам следует учитывать следующее:

  • Ищите сканер OBD II с новейшими технологиями для совместимости с вашими будущими автомобилями. Более того, усовершенствованный считыватель кодов OBD2 или сканер эффективно обнаружит и опишет проблемы вашего автомобиля.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр
  • Поищите сканер OBD 2, который удобен в использовании. Дружественный и интуитивно понятный пользовательский интерфейс поможет вам легко ориентироваться и читать коды OBD.
  • Если вы ищете портативный сканер, убедитесь, что его размер вам будет легко держать.

Последние мысли

Сканер OBD 2 для всех, будь то сканер Bluetooth, встроенный сканер или портативный сканер, которому требуется проводное соединение с портом OBD. С его помощью любой желающий может легко обнаружить необходимый ремонт автомобиля недорого.

Единственная сложная часть — это исправить проблему, обнаруженную вашим автомобильным считывателем кода. Для этого у вас есть мастер по ремонту.

Это мобильное решение для ремонта автомобилей и решение для технического обслуживания , которое может решить проблемы с вашим автомобилем прямо там, где вы находитесь. Специалисты RepairSmith могут даже прочитать коды OBD, если у вас нет сканера.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Вы можете связаться с ними 7 дней в неделю и насладиться легким процессом онлайн-бронирования .
Свяжитесь с ними по поводу проблем, обнаруженных вашим сканером OBD, и их сертифицированные ASE механики очистят коды в кратчайшие сроки!

Диагностика индикатора проверки двигателя вашего автомобиля с помощью телефона Android «Android :: Gadget Hacks

Независимо от того, являетесь ли вы профессиональным механиком, любителем или просто хотите узнать, почему загорелся индикатор двигателя, ваше устройство Android и Адаптер OBD-II может дать представление о том, что происходит с вашим автомобилем.Большинство адаптеров продаются менее чем за 10 долларов, и как только вы подключите их к автомобилю, вам просто понадобится хорошее приложение, которое поможет вам разобраться во всех данных, которые оно может собирать.

Проблема в том, что хотя в Play Store есть много бесплатных приложений для сканирования OBD, мало из них действительно хороши.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Кроме того, может быть сложно найти правильный адаптер OBD-II для вашего конкретного телефона и модели автомобиля. Итак, чтобы помочь прояснить все, мы покажем вам, как найти хороший сканер OBD с поддержкой Bluetooth, а затем рассмотрим два лучших приложения для сканирования OBD ниже.

Не пропустите: Как заменить собственное масло — Руководство для новичков

Подключение адаптера OBD-II к вашему автомобилю

OBD-II — это стандартизированный протокол для всех автомобилей, выпущенных с 1996 года, и он используется для передачи информации с компьютера вашего автомобиля на считыватели кодов и другие диагностические инструменты. С правильным адаптером данные из порта OBD-II вашего автомобиля могут быть переданы на ваш телефон через Bluetooth.

Такие адаптеры можно купить на Amazon примерно за 10 долларов, хотя я выбрал ELM327 на eBay, так как он стоит всего 3 доллара.58. Вам не обязательно использовать конкретную модель, поэтому вы можете легко найти что-то сопоставимое, набрав в Google «OBD Bluetooth» или «Bluetooth OBD-II».Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Просто убедитесь, что любой приобретенный вами адаптер поддерживает как OBD-II, так и Bluetooth.

После того, как у вас есть адаптер, все, что вам нужно сделать, это подключить его к диагностическому порту вашего автомобиля, хотя найти это соединение иногда сложно. Он должен быть где-то под рулевым колесом со стороны водителя, но если вы не можете найти порт, CarMD поможет вам его найти.

Расположение этих портов разное, но обычно где-то грязно — мой за консолью возле педали газа. Изображение Ник Эпсон / Gadget Hacks

Сопряжение адаптера с телефоном

После того, как адаптер подключен к порту OBD-II вашего автомобиля, пора выполнить сопряжение устройства с телефоном. Итак, откройте меню настроек Bluetooth на своем телефоне и начните сканирование устройств, затем быстро отключите адаптер OBD-II от вашего автомобиля на несколько секунд, прежде чем снова подключить его.Как только вы это сделаете, поверните ключ вперед в положение «Вкл.».

На этом этапе ваш адаптер OBD-II должен появиться в списке ближайших устройств Bluetooth.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Итак, на своем телефоне выберите адаптер OBD-II, затем введите PIN-код, когда будет предложено, обычно это «0000» или «1234» (если ни один из этих вариантов не работает, обратитесь к документации, прилагаемой к адаптеру). Теперь устройство должно быть подключено к вашему смартфону.

(1) В большинстве случаев это будет единственное обнаруженное новое устройство. (2) Мой PIN-код оказался 1234.

После сопряжения адаптера OBD-II вам может потребоваться открыть любое приложение, которое вы выберете, и пройти процесс подключения для этого конкретного приложения. Обратите внимание, что у некоторых будет ограниченное время для подключения, поэтому лучше попытаться подключиться вскоре после подключения адаптера к диагностическому порту.

Как только процесс сопряжения будет полностью завершен, вы сможете использовать адаптер OBD-II, просто подключив его к автомобилю, повернув ключ в положение «Вкл.», А затем открыв диагностическое приложение на своем телефоне.Итак, без лишних слов, я дам вам краткое изложение двух лучших приложений OBD-II, которые я нашел во время тестирования.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

1. Piston

Первый вариант, который у нас есть для вас, — это приложение под названием Piston , которое хорошо выглядит, хорошо работает и не требует затрат на загрузку или использование. Возможно, вам придется использовать его вместе с другим бесплатным приложением под названием OBD2 Pro Check Engine Car DTC для достижения наилучших результатов, но я расскажу об этом позже.

После установки Piston откройте приложение и подключитесь к адаптеру в автомобиле, нажав значок автомобиля в верхней части экрана.После подключения добавьте системы, которые вы хотите контролировать, нажав значок датчика вверху и установив флажок рядом с каждым датчиком, который вы хотите просматривать на главном экране. Здесь можно указать напряжение аккумулятора, температуру охлаждающей жидкости и число оборотов в минуту, чтобы можно было легко следить за всеми различными системами вашего автомобиля.

(1) Не помешает добавить больше, чем требуется, пока вы не знаете, что приложение подберет.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр (2) Вероятно, не самая безопасная идея делать снимки экрана во время вождения.

Если вы просто хотите узнать, почему загорелся индикатор проверки двигателя, коснитесь значка гамбургера в углу, затем выберите «Неисправности», чтобы выявить ошибки, хранящиеся в компьютере вашего автомобиля.Он должен извлекать данные для каждой неисправности и отображать диагностический код, однако для некоторых не будет описания.

Если вы хотите получить более точные данные, нажмите кнопку меню с тремя точками в верхней части экрана, затем перейдите в «Настройки». Отсюда перейдите в раздел Advanced и установите флажок рядом с параметром «Подождите …». Пока вы находитесь здесь, вы также можете изменить параметр «Система единиц измерения», поскольку приложение по умолчанию использует метрику.

(1) Мой расход бензина ужасен.(2) Лично меня это не слишком беспокоит, так как я знал об этих проблемах до тестирования своей машины.

Одним из недостатков Piston является то, что он может быть немного расплывчатым при описании определенных кодов неисправности.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Поэтому, если вы не уверены в каких-либо показаниях, мы рекомендуем установить OBD2 Pro Check Engine Car DTC , а затем выполнить поиск по номеру кода, чтобы найти более подробную информацию по теме. После его установки все, что вам нужно сделать, это выбрать производителя в верхнем меню и ввести код.

2.DashCommand

Второе приложение, которое у нас есть для вас, загружается бесплатно и будет работать в течение 30 минут, прежде чем вам будет предложено приобрести полную версию за 9,99 доллара США. По сравнению с Piston он предлагает больше показателей отчетности и различные макеты диаграмм, поэтому, если вы заядлый любитель или профессионал в области автомобилестроения, это, вероятно, лучший вариант.

После открытия приложения вам необходимо согласиться с условиями обслуживания, а затем выполнить несколько шагов для настройки, чтобы получить наиболее точную информацию.Сначала нажмите «Автомобиль» в главном меню, чтобы добавить информацию о вашей поездке (год, марка, модель и двигатель).Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Как только это будет завершено, выйдите из меню и подключитесь к адаптеру OBD-II, нажав значок подключения в середине экрана. Если у вас возникли проблемы с подключением, отключите адаптер OBD-II на несколько секунд, затем повторите попытку.

(1) Я не был уверен, что изначально имел в виду «тип». (2) Круг в центре станет зеленым после успешного подключения.

После подключения вы сможете видеть данные в реальном времени на различных диаграммах практически без задержки, нажав «Панели мониторинга» и выбрав одну из опций внизу.За пределами этой конкретной области можно получить доступ к нескольким другим отчетам и функциям, большинство из которых бесплатны в течение периода оценки. К сожалению, для чтения кодов двигателей требуется покупка полной версии, поэтому, если это ваша основная задача и вы не хотите тратить лишние деньги, используйте приложение Piston для этой возможности.

Если вы найдете подробные сведения, предоставляемые этим приложением, полезными, и вас не беспокоит отсутствие диагностических кодов в бесплатной версии, достаточно просто сбросить период оценки.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Зайдите в меню настроек и найдите в списке пункт «Хранилище». Затем перейдите к «DashCommand» и, оказавшись внутри, нажмите кнопку «Очистить данные». Чтобы получить полную информацию о возможностях приложения, загрузите и прочтите Руководство пользователя DashCommand.

(1) На вкладку экономии топлива больно смотреть в моей личной ситуации. (2) Меня слегка раздражает то, что в пробную версию нет. (3) При очистке данных удаляются некоторые сохраненные данные, хотя при этом должна сохраняться информация о производителе.

Если вы заинтересованы в решении проблем, связанных с вашим автомобилем, эти приложения сэкономят значительное количество времени при диагностике.Кроме того, эти обновляемые компоненты в автомобиле могут использовать показания для получения данных о фактических выходах после замены и установки новой детали.

С каким адаптером OBD-II вы использовали и какое приложение выбрали? Дайте нам знать в разделе комментариев ниже.

Защитите свое соединение без ежемесячного счета .Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Получите пожизненную подписку на VPN Unlimited для всех своих устройств, сделав разовую покупку в новом магазине Gadget Hacks Shop, и смотрите Hulu или Netflix без региональных ограничений, повышайте безопасность при просмотре в общедоступных сетях и многое другое.

Купить сейчас (скидка 80%)>

Другие выгодные предложения, которые стоит проверить:

Изображение на обложке и скриншоты Ника Эпсона / Gadget Hacks

OBDLink® MX Bluetooth

Этот товар больше не производится. Он был заменен OBDLink MX +

OBDLink MX Bluetooth — это простой в использовании, недорогой, защищенный от взлома, молниеносный адаптер Bluetooth OBD, который может превратить ваш смартфон, планшет, ноутбук или нетбук в сложный диагностический сканер, бортовой компьютер и реальный- монитор производительности времени.

Эргономичное устройство малого форм-фактора поставляется в удобной упаковке, и его установка занимает в среднем 3 минуты.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Кнопка на задней панели устройства делает процесс подключения простым и безопасным: в отличие от большинства других адаптеров на рынке, MX Bluetooth не передает информацию о своем присутствии и не использует легко угадываемый PIN-код для защиты канала связи. Потенциальному хакеру потребуется физический доступ к устройству, чтобы подключиться к нему.

MX Bluetooth поддерживает все законодательные протоколы OBD-II, плюс расширенные автомобильные сети Ford и GM (MS-CAN и SW-CAN) .MX Bluetooth работает со всеми автомобилями и легкими грузовиками 1996 года выпуска и новее, продаваемыми в США, а также поддерживает EOBD, JOBD и все другие международные варианты OBD-II. Если вам не требуется доступ к расширенным сетям Ford и GM, подумайте о покупке OBDLink LX Bluetooth.

Основные характеристики

  • Максимальное покрытие транспортного средства
    Собственный алгоритм подключения позволяет MX Bluetooth подключаться к большему количеству производителей и моделей, совместимых с OBD, чем к любому другому сканирующему инструменту (как узнать, соответствует ли мой автомобиль OBD-II?)
  • Самый быстрый в мире адаптер Bluetooth OBD
    До 300% быстрее, чем у конкурентов.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Наслаждайтесь более плавными графиками и датчиками в реальном времени.
  • Малый форм-фактор
    При длине чуть менее 2 дюймов OBDLink не будет препятствовать пространству для ног водителя.
  • Hacker-Proof
    Уникальная схема безопасности исключает риск несанкционированного доступа.
  • Прочтите и прочтите контрольную лампу двигателя
    Проверяйте диагностические коды самостоятельно и принимайте уверенные и обоснованные решения по ремонту.
  • BatterySaver ™ Technology
    Подключите его и оставьте — без опасности разряда аккумуляторной батареи вашего автомобиля. Полностью автоматический сна и пробуждения: не требует переключателей или ручного нажатия кнопок!
  • Расширьте панель управления
    Отображайте вспомогательные индикаторы реального времени прямо на мобильном устройстве.
  • Бесплатное приложение для Android и программное обеспечение для диагностики Windows
    Приложение OBDLink и OBDwiz бесплатно включены в вашу покупку!
  • Дополнительные варианты программного обеспечения
    OBDLink MX обратно совместим с набором команд ELM327 и работает с десятками сторонних приложений (включая Torque и DashCommand) практически на всех платформах (кроме iOS), во всех категориях устройств — смартфоны, планшеты , ноутбуки и настольные ПК.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр
  • Бесплатные обновления
    Загрузите последнюю версию прошивки и программного обеспечения, чтобы получить новые функции и поддерживать адаптер в актуальном состоянии.
  • Спокойствие
    На нее распространяется наша 3-летняя гарантия и 90-дневная гарантия возврата денег.

Совместимость с автомобилем

OBDLink MX Bluetooth работает со всеми автомобилями и легкими грузовиками 1996 года и новее, продаваемыми в США. , включая все американские, европейские и азиатские автомобили. Живите за пределами США.С.? Большинство новых неамериканских автомобилей соответствуют стандартам OBD-II.

Отметьте здесь, чтобы убедиться, что MX Bluetooth будет работать с вашим неамериканским автомобилем.

Поддерживаемые протоколы

Законодательные протоколы OBD-II:

  • ISO15765-4 (CAN)
  • ISO14230-4 (Протокол ключевых слов 2000)
  • ISO9141-2 (азиатские, европейские автомобили, автомобили Chrysler)
  • J1850 VPW (автомобили GM)
  • J1850 PWM (автомобили Ford)
  • Однопроводная CAN (SW-CAN)
  • Средняя скорость CAN (MS-CAN)

Подключение к устройству Obd2 Bluetooth Le без руководства разработчика

Car Scanner — это инструмент для диагностики и диагностики транспортного средства / автомобиля / бортовой компьютер / диагностический прибор, который использует OBD II Wi-Fi или Bluetooth 4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 (Bluetooth LE) для подключения к системе управления двигателем / ЭБУ OBD2. Car Scanner дает вам ряд уникальных функций: 1) Разместите свою собственную приборную панель с датчиками и диаграммами, которые вам нужны!

Шаг 2. Найдите порт OBD2 и подключите устройство. Шаг 3. Включите зажигание или заведите автомобиль. Шаг 4. Включите Bluetooth (нет необходимости в сопряжении с «VEEPEAK» на iOS; на Android сопряжение с помощью PIN-кода Проконсультируйтесь с разработчиком относительно функций и сборов приложения). Для приложений Android используйте подключение Bluetooth вместо Bluetooth LE).

Загрузите автомобильный сканер ELM OBD2 и наслаждайтесь им на своем iPhone, iPad и iPod touch. Car Scanner — это автомобиль / производительность автомобиля / бортовой компьютер / инструмент диагностики адаптер OBD II Wi-Fi или Bluetooth 4.0 (Bluetooth LE) для подключения к вашему OBD2. Я без колебаний купил самое высокое приложение для покупки приложения из-за

OBD II Адаптер Wi-Fi или Bluetooth 4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 (Bluetooth LE) для подключения к двигателю OBD2 / ECU 12) Автомобильный сканер можно использовать в качестве дорожного компьютера и может отображать, требуется подписка на топливо.вы всегда можете связаться с разработчиком, настроив: Ни при каких обстоятельствах промоутер этого приложения не будет нести ответственность за

лучших приложений OBD2 для iOS и Android Обзор устройств 2020: BlueDriver, OBD Auto Doctor, для владельцев автомобилей, которые хотят контролировать свои сканеры OBD2 с их Apple Приложение имеет тысячи обзоров в магазинах приложений iOS и Android, а инструмент Car Scanner ELM OBD2 идет на несколько уровней глубже, чем некоторые из

. Исключение составляют гаджеты, которые используют версию с низким энергопотреблением под названием Bluetooth Bluetooth 4.0 будут официально обозначены как Bluetooth Smart Ready. Например, вы, вероятно, не сможете подключиться. Для iOS и iPadOS вам нужно будет зайти в настройки, чтобы включить или отключить Bluetooth.

Загрузите автомобильный сканер ELM OBD2 и наслаждайтесь им на своем iPhone, бортовом компьютере iPad / диагностическом инструменте и сканере, который использует адаптер OBD II Wi-Fi или Bluetooth 4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 (Bluetooth LE) для подключения к системе управления двигателем OBD2 / ECU. Разработчик Станислав Свистунов сообщил, что конфиденциальность приложения

Программа OBD Auto Doctor доступна для устройств Apple, Windows и Android.OBD Auto Doctor для iPhone можно бесплатно загрузить в App Store. Это позволит вам читать и сбрасывать диагностические коды неисправностей, Обзор OBD AutoDoctorPro с Bluetooth elm327.

OBD Fusion (ранее TouchScan) — это приложение, которое позволяет считывать данные транспортного средства OBD2 прямо с вашего телефона или планшета Android. Вы можете выключить контрольную лампу двигателя, прочитать диагностические коды неисправностей, оценить экономию топлива и многое другое!

Следующие устройства iOS совместимы с Bluetooth 4.0. [iPhone] iPhone 7, iPhone 7 Plus, iPhone SE, iPhone 6s, iPhone 6s Plus, я не могу подключить устройства Bluetooth, даже если они есть в списке на моем iPhone / iPad. Для iOS13

Шаг 5. Запустите приложение, настройте соединение и подключите АВТОМОБИЛЬНЫЙ СКАНЕР ELM OBD2 — посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей OBD, характеристики автомобиля, для приложений Android используйте соединение Bluetooth вместо Bluetooth LE) .Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Самые популярные приложения OBD для автодиагностики для Android Одно из самых популярных приложений OBD2 для чтения на Android в Play Store, Torque Pro HobDrive использует ваш адаптер ELM327 и датчики GPS для измерения информации о поездке.

Veepeak OBDCheck BLE OBD2 Bluetooth Scanner Auto OBD II Диагностический инструмент сканирования Мне не повезло соединили мое устройство OBD BLUETOOTH с моим телефоном. Разработчик указал, что все PIDS поставляются с APP и не имеют EGT PID.

Выбор лучших приложений OBD2 для Android и iOS для автомобилей. Обзор может быть. Системы OBD протокола II дают владельцу автомобиля или ремонту практическое руководство по разработке бортового диагностического приложения; 2.ОБСЛУЖИВАНИЕ АВТО Облачный OBD-II Reader Operator Cloud OBD-II Reader Operator; 5.

Посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое! Torque — это инструмент диагностики / диагностики автомобиля / автомобиля, а также

Сопряжение вашего Android-устройства с ключом сканера OBDII.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Пароль — 1234. После сопряжения запустите приложение TorquePro! Теперь вы подключены, и после игры с

вы можете использовать Лицензионное приложение только на iPhone, iPod Touch, iPad или другом устройстве Apple, которым вы владеете или контролируете и которое разрешено Apple App Store

И с Core Bluetooth. framework, ваши приложения могут легко взаимодействовать с растущим числом устройств Bluetooth Low Energy (BLE).Программы. Документация. Core

Посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое! Car Scanner — это автомобиль / автомобильный рабочий / бортовой компьютер

Совместим ли ваш iPhone, iPad или Mac с Bluetooth 4.0? Спойлер: разница с Bluetooth заключается в конкретной технологии и применении: подключение поблизости

Посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое! Car Scanner — это автомобиль / производительность автомобиля / бортовой компьютер

Скачать BLE Scanner 4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 и наслаждайтесь им на своем iPhone, iPad и iPod touch. Я сошел с ума, пытаясь подключить устройство к моему IPhone 6plus. После попытки

Приложение Bluefruit LE Connect предоставляет устройствам iOS и Android различные приложения. Приложение совместимо с этими устройствами BLE от Adafruit и, возможно, с другими:

отображается в вашем собственном приложении для Android? Если да, то вы попали в нужное место. Мы обсудим, что нужно для разработки приложения для чтения OBDII.

OBD Fusion® OBD Fusion® — это приложение для iPhone, iPad, iPod Touch и Android, которое позволяет считывать диагностические данные с вашего автомобиля.Вы можете создать виртуальный

Описание продукта. OBD Fusion (ранее TouchScan) — это приложение, которое позволяет считывать данные транспортного средства OBD2 прямо с вашего телефона или планшета Android. Вы можете

Чтобы установить OBD Fusion (Диагностика автомобиля) 2019 Для ПК с Windows вам необходимо сначала установить эмулятор Android, такой как Xeplayer, Bluestacks или Nox App Player.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Практическое руководство по разработке приложений для чтения OBDII. Вы когда-нибудь задумывались о том, чтобы в вашем собственном приложении для Android отображались различные параметры автомобиля? Если

Obd Mary — это автомобильный диагностический сканер, приборная панель и бортовой компьютер с рядом интересных функций.Внимание!!! 1. Вам понадобится ELM327 Bluetooth или Wi-Fi

для отображения показаний датчика в реальном времени с использованием вашего автомобиля Canada — 1998. Убедитесь, что он хорошо сидит. загруженное приложение OBD2, такое как OBD Fusion European Union —

Найдите много новых и подержанных опций и получите лучшие предложения для Veepeak Obdcheck Ble Bluetooth 4.0 Obd2 Scanner Adapter для IOS и Android Car C в лучшем случае

Загрузите и установите OBD Fusion APK на Android. Шаг 1: Загрузите OBD Fusion.apk на свое устройство.Шаг 2. Разрешите сторонние приложения на вашем устройстве. Шаг 3:

Руководство пользователя

является собственностью соответствующих владельцев товарных знаков.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Их использование не подразумевает какой-либо аффилированности с ними или их одобрения. OBDCheck MS.

Найдите полезные обзоры клиентов и рейтинги обзоров для Vgate iCar Pro Bluetooth 4.0 (BLE) OBD2 Считыватель кода неисправности Сканер кода OBDII Автомобиль Check Engine Light

OBD Fusion (ранее TouchScan) — это приложение, которое позволяет вам считывать данные автомобиля OBD2 непосредственно из свой телефон или планшет Android.Вы можете очистить свой чек

, который можно получить, зависит от реализации производителя транспортного средства. В комплект входит 1 диагностический сканер Veepeak Mini Bluetooth OBD II 1 руководство пользователя

OBDCheck BLE + напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве iOS или Android через Bluetooth. Всякий раз, когда у вас есть чек

OBDCheck BLE + напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве iOS или Android через Bluetooth.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Всякий раз, когда у вас есть чек

OBDCheck BLE + напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве iOS или Android через Bluetooth.Каждый раз, когда у вас есть чек

Загрузите BLE Scanner 4.0 и наслаждайтесь им на своем iPhone, iPad и iPod touch. Утилита сканера №1 для Bluetooth-сканера с низким энергопотреблением и периферийных устройств, iBeacon

OBDCheck BLE напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве iOS или Android через Bluetooth. Всякий раз, когда у вас есть чек

OBDCheck BLE напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве iOS или Android через Bluetooth. Всякий раз, когда у вас есть чек

OBDCheck BLE напрямую подключается к вашему автомобилю и подключается к приложению OBD II на вашем устройстве, совместимом с iOS (сопряжение не требуется), Android и Windows.

Пожалуйста, обратитесь к руководству по эксплуатации вашего автомобиля и другой информации, доступной в Интернете.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Многие пользователи mLog остались довольны Veepeak OBDCheck BLE

Краткий обзор HTML5 и собственного подхода к мобильной разработке, а также того, как каждое решение влияет на местоположение. Практическое руководство для приложения OBDII Reader. Разработка.

Купить vgate iCar Pro BLE 4.0 OBD2 диагностический инструмент Fault Code Reader OBDII ELM327 совместимый автомобильный адаптер Check Engine Light для iOS iPhone iPad / Android:

Руководство пользователя.Veepeak OBDCheck VP11 — это простой в использовании, под капотом текст, говорящий, что это OBD-II / EOBD ISO14230-4 (KWP2000) и ISO15765-4 CAN.

Узнайте, как создать приложение iOS с помощью Xcode и Swift для управления роботом с помощью Bluetooth Low Energy (BLE) с Arm® Cortex®-M0 PSoC 4 Bluetooth Low

Купить Vgate iCar Pro Bluetooth 4.0 (BLE) OBD2 Код ошибки Reader OBDII Code Scanner Car Check Engine Light для iOS / Android: считыватели кода и инструменты сканирования

Сканер FIXD OBD2 от FIXD Automotive Inc заработал $ 300 тыс.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Расчетной ежемесячной выручки и был загружен 20 тыс. Раз в марте 2021 года.Проанализируйте выручку

и

VEEPEAK. Руководство пользователя VeePeak OBDCheck BLE. OBDCheck BLE Quick Setup Guide. Шаг 1. Установите приложение на свой телефон. Шаг 2. Найдите порт OBD2 и

Vgate iCar Pro Bluetooth 4.0 (BLE) OBD2 Считыватель кода неисправности Сканер кода OBDII Автомобиль Проверьте свет двигателя… от vgate. Вопросы и ответы клиентов. Найдите

На телефоне / планшете — перейдите в «Настройки»> «Bluetooth». Подключитесь к сигналу Bluetooth с именами, похожими на: OBDII, OBD-II, ELM327, VLink, Can

Veepeak OBDCheck BLE OBD2 Bluetooth Scanner Auto OBD II Diagnostic Scan Tool для iOS и Android, Bluetooth 4.0 Car Check Engine Light Code Reader

Особенности. Основные функции: Veepeak OBDCheck BLE может проверять и сбрасывать коды двигателей. Он также может находить показания датчиков и отображать данные в реальном времени на ходу.

Купить vgate iCar Pro Bluetooth 3.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0 OBD2 Code Reader OBDII Scanner Scan Tool Автомобиль Fault Check Engine Light для Torque Android Совместимость с ELM327

Описание. OBD Fusion — это приложение для вашего автомобиля, которое позволяет вам считывать данные автомобиля OBD2 прямо с вашего iPhone, iPod Touch или iPad.Вы можете

OBDCheck BLE напрямую подключается к вашему автомобилю и подключается к OBD 1 x Veepeak OBDCheck BLE OBD2 Scanner 1 x чемодан для хранения 1 x Руководство пользователя

OBDCheck BLE + напрямую подключается к вашему автомобилю и подключается к приложению OBD II на ваш 1 сканер Veepeak OBDCheck BLE + OBD2 1 x Руководство пользователя

Задумывались ли вы о том, что различные параметры автомобиля отображаются в вашем собственном приложении для Android? Если это так, то вы пришли к выводу, что

Рейтинг и отзывы

дает представление о том, что пользователи думают о вашем приложении.Вот ключевые показатели, которые помогут вам определить, как работает ваше приложение.

Устройство iOS с аппаратной поддержкой Bluetooth 4.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 0. Вы обнаружите, что установить соединение с устройством Bluetooth LE довольно просто.

Существует http://blog.lemberg.co.uk/how-guide-obdii-reader-app-development, которое, кажется, прекрасно это описывает. Есть ли в наличии GPS или просто

Типичный вариант использования BLE. Приложение iOS сканирует периферийные устройства, рекламирующие определенные услуги. Приложение iOS подключается к определенному периферийному устройству.

Что такое Bluetooth с низким энергопотреблением? Резюме На устройствах iOS реализованы профили. Показывает, как обнаружить и подключить Bluetooth 4.0 устройств.

Настройка соединения Bluetooth на Android Вы должны подключить его к диагностическому разъему вашего автомобиля (известному как «разъем OBDII») и повернуть

Наша цель — сканировать и подключаться к периферийному устройству BLE с приложением iOS, работающим в фоновом режиме. В данном случае это периферийное устройство BLE — это смарт-устройство

для сопряжения устройств Bluetooth ELM327.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Подключите устройство Bluetooth ELM327 к порту OBD-II. Настройте смартфон, планшет или ноутбук на поиск

.

Pair OBDII диагностический автомобильный сканер с ПК с Windows через Bluetooth

Этот пост направлен на то, чтобы помочь пользователям автомобильного сканера USB OBDII подключать свои устройства к ПК с Windows через Bluetooth с помощью программного обеспечения ScanMaster-ELM.

Диагностический автомобильный сканер OBDII (с интерфейсным кабелем USB) — это новейший сканер на базе ПК, который поддерживает все протоколы OBD-II и поставляется с рядом совместимых программ. Следуйте инструкциям по подключению автомобильного диагностического сканера OBDII к ПК с ОС Windows :

1. Установите автомобильный сканер OBDII с интерфейсом USB на свой автомобиль.

2. Установите программу ScanMaster-ELM ( ScanMaster-ELM V2.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр 1 ) на вашем ПК с Windows.

3. Откройте Bluetooth на ПК с Windows, затем нажмите «Добавить устройство» и найдите Bluetooth автомобильного сканера OBDII.

4. Дважды щелкните «OBDII», после чего появится всплывающее окно «Выберите вариант сопряжения». Выберите «Введите код сопряжения устройства».

5. Введите код сопряжения «1234», нажмите «Далее».

6. Диагностический автомобильный сканер USB OBDII был успешно добавлен к этому компьютеру с Windows.

7.Откройте «Показать устройства Bluetooth» на ПК с ОС Windows и получите COM-порты функций устройства OBDII.

8. Запустите ScanMaster-ELM и нажмите «Связь», установите порт, выберите последовательный (RS 232 или драйвер виртуального COM-порта; Протокол выберите Автоматический) тип интерфейса. После настройки нажмите «ОК».

9. Нажмите «Подключить», все соединение Bluetooth будет завершено и появится следующая страница.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Мы надеемся, что этот пост был ясным и простым в решении проблем с подключением Bluetooth вашего диагностического сканера OBDII.Если вы приобрели указанный сканер OBDII у GearBest, не стесняйтесь обращаться в наш центр поддержки клиентов .



ВОПРОСЫ ПОДКЛЮЧЕНИЯ К АВТОМОБИЛЮ. КАК РАЗРЕШИТЬ? — Справочный центр Android OBDeleven

Если у вас возникли проблемы с подключением устройства первого поколения (белого цвета для Android), вы можете проверить следующее:
  • Видите ли вы красный светодиод, активный на устройстве при подключении к машине? После подключения устройства к автомобилю должен загореться КРАСНЫЙ свет устройства, это означает, что устройство получает напряжение от автомобиля.Если он не загорается, вы можете попробовать проверить его на другом автомобиле. Если он по-прежнему не загорается, возможно, устройство неисправно. Обратитесь в службу поддержки клиентов.

  • Обнаруживает ли ваш телефон устройство через настройки Bluetooth телефона? Вы можете проверить, можете ли вы найти устройство через Bluetooth вашего телефона.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Если не можете найти, можете протестировать на другом телефоне / планшете. Если вы по-прежнему не можете его найти, возможно, устройство неисправно, и вам следует обратиться в службу поддержки.

  • Можно ли выполнить сопряжение устройства с кодом сопряжения 1234? Если вы можете найти устройство через Bluetooth, попробуйте выполнить сопряжение с ним, используя код 1234.(Убедитесь, что ваш телефон / планшет не подключен к другому устройству)

  • Какое сообщение об ошибке вы получили при попытке подключения через приложение OBDeleven? Проверьте, что именно происходит при нажатии кнопки подключения. Если вы получаете сообщение «Устройство не отвечает» , значит, устройство, скорее всего, неисправно, и вам следует обратиться в службу поддержки.

  • Если вы получаете сообщение «Невозможно подключиться» или соединение вращается и вы не получаете никаких ошибок, вот что вы можете сделать:

1.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр Откройте приложение.
2. Нажмите меню -> устройство.
3. Удалите все устройства из этого списка.
4. Перезагрузите телефон.
5. Включите ваше местоположение на телефоне
(если вы используете Android 10 или более поздние версии).
6. Откройте приложение (НЕ соединяйте устройство через Bluetooth).
7. Нажмите кнопку подключения.

ПРИМЕЧАНИЕ: устройство первого поколения может работать только с Android (вы не можете использовать устройство первого поколения с iOS), вам потребуется стабильное подключение к Интернету, чтобы использовать OBDeleven.

Вот список распространенных ошибок с устройством следующего поколения / устройством первого поколения на Android:

  • «Bluetooth недоступен» — Убедитесь, что предоставлено разрешение на определение местоположения. Также может быть, что ваш телефон не поддерживает Bluetooth-версию устройства OBDeleven. Проверьте, можете ли вы подключать другие устройства через Bluetooth.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

  • «Устройство не отвечает» — Это означает, что устройству не удалось подключиться к вашему автомобилю.Вы можете попробовать отключить устройство и подключить его снова или перезагрузить телефон / планшет.

  • «Ошибка сервера» — подождите до 5 минут и попробуйте подключиться снова.

  • «Устройство не авторизовано» — попробуйте переустановить приложение, если проблема не исчезнет, ​​обратитесь в нашу службу поддержки, предоставив информацию о покупке.

  • «Невозможно подключиться» — Не удалось установить соединение через Bluetooth. Вы можете попробовать открыть боковое меню -> устройство и удалить все устройства из этого списка, отключить устройство, перезагрузить телефон, снова подключить устройство и попытаться подключиться снова.

Если у вас остались какие-либо вопросы или проблемы, свяжитесь напрямую с нашей службой поддержки, и мы ответим в ближайшее время.

Вот список распространенных ошибок с устройством следующего поколения на iOS:

  • «Приложению требуется доступ к Bluetooth, вы можете предоставить его в настройках» — Вам необходимо включить разрешения Bluetooth в настройках вашего iPhone для приложения OBDeleven.Как подключить обд 2 к телефону: Часть 3. Как подключить смартфон к авто — читаем данные / Хабр

Ответить

Ваш адрес email не будет опубликован.
