Как определить стук в рулевой рейке

Диагностика рулевой рейки — DRIVE2

Речь пойдёт о всех возможных причинах стуков (люфтов) в рулевом управлении с рулевым механизмом реечного типа. Такие механизмы встречаются сейчас на подавляющем большинстве легковых автомобилей. Очень много внимания уделяет народ рейке. Очень много всяких ощущений неисправностей принято на неё сваливать. А ведь рейка, по мнению большинства автопроизводителей, не подлежит ремонту (производители предлагают менять этот механизм в сборе, по всякому поводу).
Реечному рулевому механизму в автомобиле, и правда не просто выживать в наших дорожных условиях. Рейка не любит плохих дорог. Это и не удивительно: такой рулевой механизм получает жесткие удары от всех дорожных неровностей, по которым проезжает управляемое колесо. Раньше ещё были «верхние» рейки с длинными рулевыми тягами «усами», которые соединялись с сошками на стойках (а не на поворотных кулаках, как сейчас). Усы обычно имели резиновые демпферы, смягчающие удары, передаваемые к рейке от колеса…

Теперь же, рулевые тяги (короткие, прямые, с жесткими шаровыми шарнирами) передают все удары от колёс непосредственно на зубчатую рейку «рашпиль» рулевого механизма (который расположен обычно внизу между управляемыми колёсами). Поэтому, реечные рулевые механизмы живут в наших машинах не так долго, как хотелось бы. Их конечно «подтягивают», перебирают, реставрируют… Но это хлопотно, дорого и не очень надёжно.
Вижу что состояние рулевой рейки на конкретном автомобиле многим интересно и хочу рассказать тут, как диагностировать этот механизм прямо на автомобиле и какие неисправности вообще там могут быть.
В народе, с рулевой рейкой ассоциируют весь набор деталей (узлов и механизмов), входящих в реечное рулевое управление. Поэтому, диагносту надо идти по всей цепочке, от руля до управляемых колёс.
Течь ГУРа, закусывание и другие проблемы усилителей тут обсуждать не будем, будем говорить только про стуки-люфты в рулевом управлении.
Причины по порядку и как их диагностировать:
1) Рулевое колесо не закреплено на рулевом валу. Определяется покачиванием руля вокруг вертикальной или горизонтальной хорд баранки.

Ощущение – люфт со стуком. Причиной такого люфта может быть не затянутая гайка руля или разрушенная ступица рулевого колеса.
2) Радиальный люфт рулевого вала (люфт вала в рулевой колонке на подшипниках)

Определяется покачиванием руля вверх-вниз или вправо-влево

Такие же ощущения неисправностей могут быть при нарушении крепления рулевой колонки к кузову автомобиля.
3) Вращательный люфт руля в шарнирах рулевого вала

Полный размер

4) Вращательный люфт руля в шлицевых соединениях рулевого вала. Шлицевые соединения на рулевом валу бывают подвижные (регулировка вылета руля, шлицы между кузовом и рамой) и неподвижные (телескопический механизм складывания вала при ДТП, шлицевые соединения частей рулевого вала с болтовой стяжкой). Подвижные шлицевые соединения могут получить люфт из за выработки, а неподвижные могут быть плохо затянуты или как то там повреждены.

Вращательный люфт в рулевом валу (на крестовинах, демпферах, щлицевых соединениях.) определяется методом приложения обеих рук к концам проверяемых валов. Создавая руками вращательные движения в противоположных направлениях, на концах валов, мы пытаемся прочувствовать наличие люфта в соединениях этих валов (болтовые стяжки можно проверить на затяжку разумным моментом).
5) Радиальный (или продольный) люфт вала шестерни рейки в корпусе рейки (на подшипниках). Определяется попыткой раскачать рукой этот вал в корпусе рейки (обычно к этому валу есть доступ в салоне под ногами водителя). (такой люфт бывает только у сильно убитых реек))
6) Вращательный люфт в паре «шестерня-рейка». Обычно он вызван из износом зубьев рашпиля и шестерни. Бывает, что развальцован промежуток между двумя «средними» зубами рейки, а бывает что выработан целый ряд зубьев посередине рашпиля. Зубья шестерни рейки тоже бывают изношены.

Увеличенный зазор между шестерней и рашпилем бывает так же из за слабого прижима «упора» рейки. Упор осуществляет так же функцию позиционирования рашпиля в корпусе рейки (чтобы рашпиль не смещался вдоль оси шестерни). Поэтому, упор бывает нагружен в различных направлениях и может производить ряд лишних движений, сопровождаемых стуком механизма.
Слабое усилие прижима упора можно вычислить по тому что рашпиль, при этом, будет проворачиваться вокруг своей оси в рейке на какой то ощутимый угол (это особенно легко проверить, когда рулевые тяги закреплены не с торцов рейки, а сбоку – нужно взяться рукой за тяги-усы и попробовать провернуть рашпиль в корпусе рейки).

7) Люфт тела упора в корпусе рейки (цилиндрическое отверстие, где находится упор, в алюминиевом корпусе рейки разбивается, изнашиваются уплотнение упора, изнашивается само тело упора.). Это приводит к стукам при работе реечного рулевого механизма, так как упор сдвигается рашпилем в боковых направлениях и стучит в корпусе рейки.

Полный размер

Иногда удаётся компенсировать стуки вызванные неисправностями №6 и №7 (а иногда даже и №5)) с помощью подтяжки гайки упора. Подтягивать эту гайку нужно на снятой рейке. Конечно же, никто не будет снимать рейку для подтяжки гайки упора, но тогда нужно как то контролировать усилие проворачивания вала шестерни (или усилие перемещения рашпиля). Я делаю это на вывешенной управляемой оси. Запоминаю усилие проворачивания на руле (или усилие проворачивания, вокруг оси поворота, вывешенных колёс). Во время подтяжки гайки, постоянно контролирую усилие проворачивания рулевого механизма. При малейших признаках закусывания рейки (в любой точке контакта рашпиля с шестерней), подтяжку прекращаю.

8) Люфт в районе пластмассовой втулки рейки. Втулка является второй опорой рашпиля в корпусе рейки (у реечных механизмов с ГУР есть ещё третья опора рашпиля – поршень гидроцилиндра, поэтому в таких механизмах втулка рейки служит гораздо дольше). В районе втулки, в корпусе рейки, часто высыхает смазка, а не редко туда попадает влага и грязь. Поэтому, эта пластмассовая втулка часто бывает изношена (рашпиль болтается во втулке, а втулка болтается в корпусе рейки). Всё это ощутимо стучит на кочках при езде и при покачивании рулём тоже.

Люфт рашпиля во втулке можно вычислить так: выкрутить руль в такую сторону, чтобы рашпили максимально вышел в сторону втулки. Взяться за рашпиль рукой с ямы или из под капота и попробовать раскачивать рашпиль в корпусе рейки перпендикулярно оси рашпиля.

Эту неисправность, в большинстве случаев, можно устранить заменой пластиковой втулки на более плотную.
9) Люфт в шарнире рулевой тяги (люфт «яблока» рулевой тяги)

Или люфт из за выработки резиновых сайлентблоков рулевых тяг «гранаток»
Выявляются такие люфты так: один человек раскачивает руль в салоне частыми короткими рывками вправо-влево, а другой ощупывает руками шарниры на люфт. Шаровый шарнир-яблоко обычно скрыт под пыльником рейки («гофрой») гофры бывают жесткие термопластовые, а бывают мягкие резиновые. Надо постараться продавить гофру пальцами до контакта пальцев с шаром шарнира (яблоком), тогда будет чётко определён люфт в этом шарнире (при покачивании рулём).

Полный размер

Если гофра слишком жесткая, то люфт в шаровом шарнире рулевой тяги можно заметить покачивая в стороны вывешенное управляемое колесо (колесо будет иметь свободный ход вокруг оси поворота).
Сайлентблоки рулевых тяг-грантаки ничем не прикрыты и и люфт в них легко ощутить руками (когда кто то качает руль в салоне).

10) Люфты шаровых пальцев рулевых наконечников. Лучше всего, эти люфты ощущаются, когда авто стоит на колёсах, помощник качает рулём «вправо-влево», а диагност прощупывает шарниры пальцами на наличие люфта корпуса шарнира относительно шарового пальца. Во время этого теста, можно так же вдавливать корпус шарнира на палец, наблюдая возможное появление люфта (неисправным считается шарнир, который имеет люфт в направлении — вдоль тела рулевой тяги).

Стук в рулевой рейке, как определить и устранить стук в рулевой рейке

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

• Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
• Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
• Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
• Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
• Как только появились какие-либо признаки неисправности, выполните диагностику.
• Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

Итог

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.



Определение неисправностей рулевой рейки. Признаки, причины, как проверить

Неисправности рулевой рейки автомобиля могут не только вызывать дискомфорт вождения, но и стать причиной более серьезных поломок и даже привести к ДТП. Признаками неисправности являются: увеличение механического усилия при повороте рулевого колеса, гул насоса ГУР, течь жидкости гидроусилителя, стук во время езды по неровным дорогам, ржавление вала рейки.

Содержание:

Признаки неисправности рулевой рейки

Большинство автомобилей комплектуются гидроусилителем (ГУР) или электроусилителем (ЭУР) руля. Основные неисправности рулевой рейки в них похожи, однако существуют и отличия, поэтому имеет смысл рассмотреть их отдельно.

Неисправности рулевой рейки с гидроусилителем

Симптомы неисправности рулевой рейки с ГУР зачастую связаны именно с гидравлической системой — жидкостью и насосом. Так, при поломке гидравлической рейки водитель будет ощущать:

• Увеличение усилия при повороте руля. Другими словами, руль становится «тяжелым», и если его можно было крутить буквально одним пальцем, то теперь для поворота необходимо прикладывать значительные усилия.
• Регулярное снижение уровня жидкости ГУР в расширительном бачке. Об этом сигнализирует соответствующая лампа на приборной панели, подтеки жидкости под машиной или на элементах подкапотного пространства.
• Стук при езде. Особенно четко он выражается при езде по неровным дорогам.
• При повороте руля слышен сильный гул. И чем сильнее вывернут руль (неважно в какую сторону) — тем этот гул более громкий. Зачастую гул сопровождается небольшой вибрацией рулевого колеса.
• После поворота руля он медленно или вовсе не возвращается в исходное положение.
• При движении машины прямо, передние колеса не держат траекторию, из-за чего машина «ерзает» по дороге.

Неисправности электрической рулевой рейки

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, кроме подтеков жидкости. Так при выходе из строя рейки с ЭУР часто бывает:

• стук при вращении рулевого колеса;
• закусывание руля;
• неравномерное усилие на рулевом колесе;
• самопроизвольное вращение руля;
• на панели приборов горит значок красного руля.

В целом, неисправности электрической рейки схожи с проблемами с гидравлической, однако вызваны они несколько другими причинами, о которых речь пойдет ниже. Главная проблема в данном случае — вода, которая попадает на шток, либо в блок управления рейкой.

Причины неисправности рулевой рейки

Существует три основные причины по которым вы можете услышать стук в рулевой рейке. Это — износ червячной пары (распределителя), износ зубчатой части вала, выработка вала по втулке.

Так, самым нагружаемым узлом в ее конструкции является сцепление между шестерней и зубчатой основой. Соответственно, здесь со временем могут разрушиться зубья — частично и даже полностью. Это можно понять по стуку при удержании руля во время проезда по неровностям.

В случае отсутствия выработки на зубьях но небольшого люфта на штоке ситуацию можно исправить с помощью регулировочной гайки. Подтянув ее вы установите оптимальное расстояние между зубцами рейки и шестерни. Если же зубья поломаны полностью, то такая рейка подлежит замене (иногда можно заменить только шестерню).

Когда образовалась выработка во втулке. За счет коррозии, вследствие попадания влаги появляется внутри абразив, который и съедает втулку (может пластиковая либо бронзовая). Неисправность устраняется методом замены из специального ремкомплекта.

Еще одна причина поломки — износ наконечника рулевой тяги или всей тяги полностью. Случается это вследствии разрыва пыльника и вымывание смазки. Обычно эти детали ремонту не подлежат, и соответственно, их меняют на новые. Аналогично и с шаровым наконечником.

Тяга находится в пыльнике, который со временем или под воздействием внешних факторов может потерять целостность. Соответственно, в него попадает пыль, грязь, вода, что играет роль абразива. При движении абразив значительно изнашивает тягу и грязь попадает в рейку, разбивая ее.

В случае, если машина «ерзает» по дороге или руль плохо возвращается в исходное положение — значит, плохо настроена рулевая рейка (хотя возможны и другие варианты, поэтому нужна дополнительная диагностика).

Далее рассмотрим основные причины, из-за которых выходит из строя рулевая рейка с усилителями (гидравлической и электрической рулевой рейки).

Почему возникает неисправность рейки с ГУР

Причины, по которым появляются неисправности рулевой рейки с ГУР:

• Ржавление вала. Современные производители не всегда делают приводной вал рулевой рейки из качественного металла, и уж тем более не наносят на него большой антикоррозионный слой. По этой причине зачастую происходит ржавление корпуса вала, который «ходит» по сальникам. Из-за этого толщина вала уменьшается и может появиться течь жидкости гидроусилителя со всеми вытекающими последствиями. Зачастую ржавеет после длительной стоянки автомобиля, например, в осенне-зимний период.
• Износ резиновых уплотнителей системы ГУР. Это касается как непосредственно сальников и уплотнителей в рейке, так и соединений, находящихся в других частях системы, например, в районе расширительного бачка. Со временем или под воздействием механических причин (дубления, перегрева) резинотехнические изделия теряют свои свойства, из-за чего могут пропускать жидкость, и, соответственно, ее уровень в системе будет снижаться.
• Частичный выход из строя насоса ГУР. Обычно это происходит по естественным причинам (износ) или же при использовании некачественной жидкости для гидроусилителя. В частности, насос ГУР сильно изнашивается при частых значительных поворотах колес, особенно в ситуации, когда машину с вывернутыми колесами оставляют в таком положении на долгую стоянку.
• Неисправность клапанов распределителя. Это приводит к неправильному движению жидкости по системе, и соответственно, работе усилителя.
• Повреждение поршневой системы гидроцилиндра. Из-за этого не будет создаваться необходимое давление в системе.
• Ослабление или обрыв приводного ремня насоса. Если ремень оборвался полностью — то и насос работать не будет, эта поломка является критичной. Однако зачастую ремень просто растягивается (изнашивается) со временем, поэтому может проскальзывать на шкивах, из-за чего не передавать насосу необходимую для нормальной работы угловую скорость. Соответственно, насос не будет создавать необходимое давление в системе.

Ржавление рейки

Отдельно стоит остановиться на коррозии, поскольку именно по этой причине рейка рулевого чаще всего начинает скрипеть. Дело в том, что зачастую при ремонте (замене) реек в автосервисе их сотрудники фиксируют пыльники универсальными пластиковыми хомутами, поскольку их проще устанавливать. Однако пластиковые хомуты не обеспечивают должной герметичности пыльника.

Большинство производителей реек на их корпусе делают специальные прорези для циркуляции воздуха. А поскольку хомутов два — сверху и снизу, то один из них подсасывает воздух снизу, где он холодный, а второй — сверху, где он теплый. Как результат, на поверхности рейки появляется конденсат и ржавчина. Как показывает практика, для появления очагов ржавления достаточно времени около полугода.

Выработка корпуса

Эта причина возникает только на рейке с гидроусилителем. Канавки внутри на корпусе появляются вследствие редкой замены жидкости. Появляются примеси износа металла которые налипают на тефлоновые кольца. Такой абразив словно рашпилем съедает корпус.

Устраняется только заменой рейки. Проблема не критичная, но мало приятная, ведь у вас будет постоянный стук в рулевой.

Причины неисправностей рейки с электроусилителем

Причинами выхода из строя электрической рулевой рейки могут быть неисправности следующих узлов, входящих в его состав:

• Электронный блок управления. Он отдает команды на электродвигатель на основании полученной информации от поворотных датчиков. Блок выходит из строя крайне редко, однако иногда, что называется, может «заглючить». Бывают и экзотические вариант, например, попал камушек на пластиковую крышку, сделал трещину, и сквозь нее начала попадать влага внутрь корпуса. Как результат — окисление контактов электронного блока. Его ремонт в домашних условиях невозможен, поэтому за помощью нужно обратиться в автосервис.
• Реверсивный электродвигатель с червячным приводом. Это основной исполняющий механизм, который приводит в движение вал. Как и всякий электродвигатель, он имеет ряд типовых возможных неисправностей — износ графитовых щеток, замыкание либо обрыв проводки якоря, износ опорных втулок. Обычно двигатель можно починить в автосервисе.
• Червячный привод. В частности, червячная шестерня — она может износиться или в ней стираются зубья. Как правило, в этом случае выполняют замену соответствующего узла.
• Поворотные датчики и шлейф. При их выходе из строя или некорректной работе нарушается работа всего ЭУР. Как результат вы получаете неправильный или запоздалый отзыв на поворот руля. Электроника не понимает с каким усилием и какую сторону вам нужно помогать крутить. В зависимости от типа датчиков (аналоговые или цифровые) причиной такой поломки может быть износ, из-за чего появляется увод от центрального положения либо повреждение шлейфа и тогда усилитель вообще отключается в определенный момент.
• Втулки и подшипники. Со временем внутренние втулки электроусилителя могут частично выйти из строя, что приводит к гулу при его работе. Износ втулки приводит к закусыванию или даже заклиниванию рулевого механизма. Зачастую руль при этом начинает вибрировать при поворотах. если же износился подшипник электромотора из-за попадания влаги, то вы начнете слышать завывание при поворотах.

Особенностью электроусилителя руля является сложность его диагностики. Зачастую для этого необходимо пользоваться дополнительными сканерами ошибок или обращаться за помощью в автосервис. Большинство автомобилей, оборудованных ЭУР, имеют на приборной панели сигнальную лампу, которая активизируется при ошибке в его работе.

Как определить неисправность рулевой рейки

Многих, особенно начинающих, автолюбителей интересует вопрос о том, как понять неисправность рулевой рейки? В большинстве случаев сделать это можно, непосредственно, находясь за рулем автомобиля, однако износ втулки или выработка в корпусе диагностируется только при снятии или разборке. Также выявить неисправность можно по вышеописанным признакам.

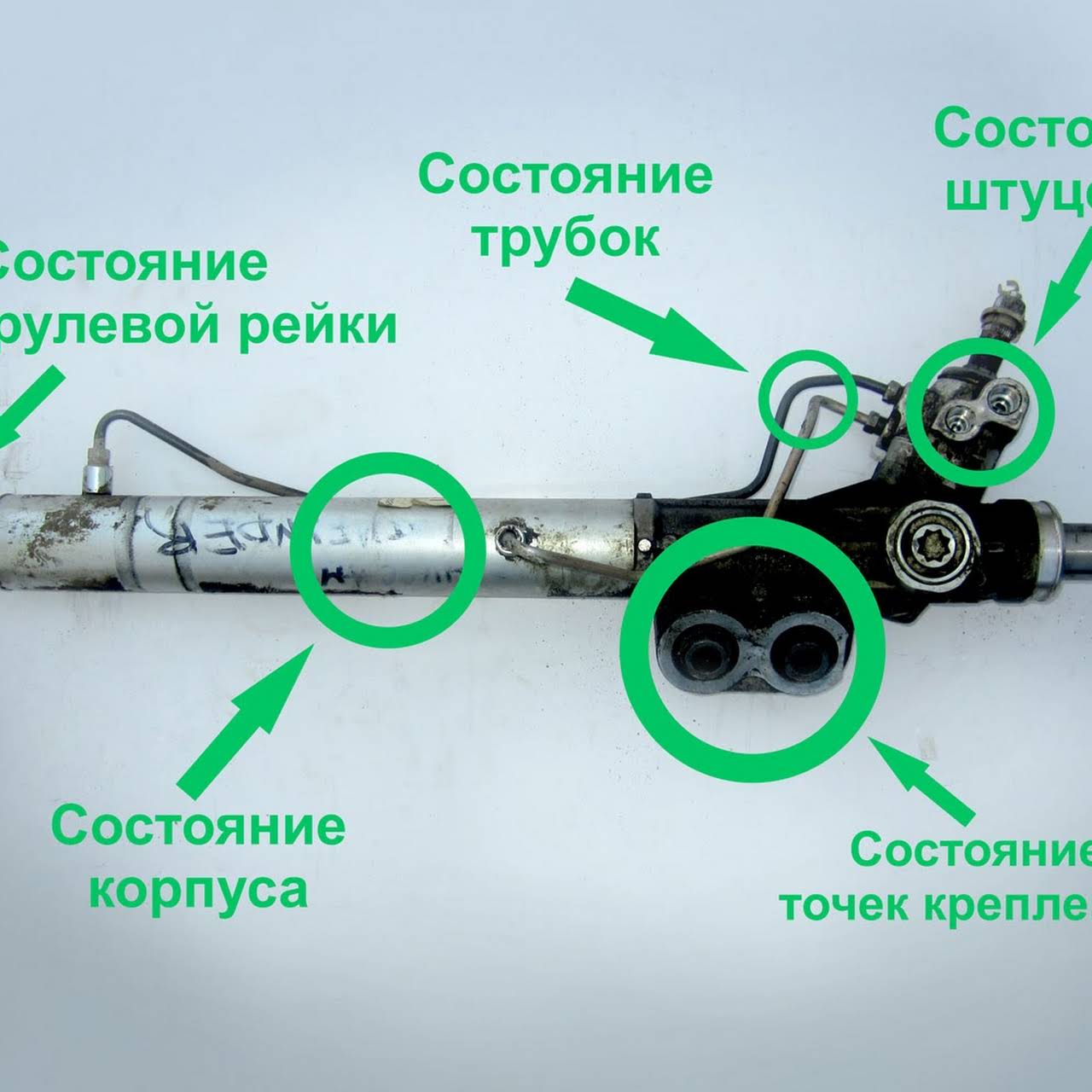

Как проверить рейку рулевую на неисправность и что делать

Диагностику неисправности рулевой рейки необходимо выполнять, основываясь на признаки которые появляются при эксплуацаии. Для начала опишем диагностику рейки с ГУР.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной. Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Разбитые втулки

Чаще всего причиной возникновения гула и/или дребезжания руля при повороте (и даже без него) становятся разбитые втулки. Соответственно, нужно выполнить демонтажные работы и проверить их состояние. Обычно восстановлению они не подлежат. Поэтому можно поступить двумя способами — поменять электроусилитель вместе с рейкой в сборе, либо же купить и использовать ремонтный комплект, состоящий в том числе и из втулок.

Заодно имеет смысл проверить состояние червячной передачи (шестерни). Она выходит из строя гораздо реже, однако, если автомобиль имеет большой пробег — обязательно стоит ее проверить.

Датчики поворота

Проверка работы датчиков крутящего момента осуществляется методом компьютерной диагностики. Тут желательно обратиться за помощью в автосервис. Но, как правило, датчики — это достаточно надежные устройства, поэтому редко выходят из строя. такой датчик начинает “глючить” если пыльник, который установлен над ним, поврежден, и во внутрь попадает влага.

Электропривод руля

В современных ВАЗах с ЭУРом, при значительном пробеге могут наблюдаются проблемы с электродвигателем. Это ощущается по увеличивающемуся усилию на рулевом колесе. Соответственно, в таком случае желательно проверить состояние щеток, подшипников и обмоток электродвигателя.

Аналогично, как и при проверке гидравлической рейки, нужно обратить внимание на состояние пыльника, наконечников, тяг.

Последствия неисправности рулевой рейки

Также водителей часто интересует вопрос о том, чем грозит неисправность рулевой рейки, и можно ли ее использовать в таком состоянии? И чтобы понять последствия, достаточно знать функцию рулевой рейки.

То есть, первое чем грозит выход из строя рейки — нарушение управления автомобилем. И если на начальной стадии (когда рейка только начала скрипеть и/или гудеть) она еще будет выполнять свои функции, то при ее полном выходе из строя водитель может полностью потерять контроль над автомобилем!

При выявлении неисправности рулевой рейки необходимо не затягивать с диагностикой и выполнением ремонтных работ!

Ремонтировать или ставить новую

Ответ на вопрос о ремонте или замене на новую рейку неоднозначный, и требует комплексного подхода. Самый дорогой, но надежный вариант — замена на оригинальную запчасть. Но такая возможность есть далеко не у всех, поэтому подобный вариант можно рекомендовать лишь обладателям дорогих иномарок премиум-класса, либо автовладельцам, которые могут позволить себе не экономить.

Большинство же автолюбителей покупают так называемые неоригинальные рейки либо контрактные, но еще в хорошем состоянии.

Еще один вариант — покупка и использование ремонтного комплекта. В него входят пыльники, сальники, втулки. Именно этот путь чаще всего и выбирается. Но тут есть два аспекта. Первый — качество такого ремкомплекта. Гнаться за дешевизной не стоит. Второй аспект — кто будет делать ремонт. Этот вопрос весьма актуален, поскольку ремонтный мастер должен обладать соответствующим опытом. Поэтому покупка ремонтного комплекта хорошего качества и обращение на проверенный автосервис — это весьма неплохой вариант ремонта, позволяющий неплохо сэкономить. Только обязательно требуйте гарантию на выполненные работы. И сохраняйте гарантию на купленную рейку или ремонтный комплект.

А вот если дело касается рейки с электронным усилителем руля, то тут чаще выбирают именно ремонт, поскольку какой бы сложности не была неисправность, в сервисе всегда рекомендуют менять деталь на новую. Заморачиваться с ремонтом мало кто хочет. Так как шлифовка, если это механическая проблема, не допустима, а электронные неисправности требуют больших затрат времени и навыков, как диагностики, так и пайки. Тут уж каждый сам для себя выбирает что ему доступнее.

Также вам может быть интересно узнать про:

Спрашивайте в комментариях. Ответим обязательно!

Как определить неисправность рулевой рейки | Avtomasta.ru

Одной из самых распространенных неисправностей в автомобилях является неисправность рулевой рейки, которая представляет собой устройство, соединяющее руль и колеса, и позволяющее водителю управлять ими.

Все дело в том, что при повороте руля, колеса посредством этого узла, точно реагируют на то, в какую сторону им поворачивать.
В некоторых автомобилях рулевая рейка установлена без усилителя, то есть механизм, соединяется напрямую с колесами, в результате чего необходимо прикладывать довольно много усилий, чтобы крутить руль, тем более если дело касается грузовых автомобилей.

Сейчас у большинства автомобилей на рейку устанавливают усилители, которые бывают двух типов:
— ГУР — усилитель, работающий на жидкости;
— ЭУР — усилитель, работающий на электричестве.
Благодаря этим устройствам повороты руля будут более легкими и комфортными.

Хотелось бы обратить внимание на то, что от этого узла в первую очередь зависит Ваша безопасность, так как при его неисправности значительно снижается маневренность автомобиля, что особенно актуально в городском потоке. Также руль может попросту заклинить, именно поэтому важно, чтобы эта система всегда была в рабочем состоянии.

Основные неисправности рулевой рейки

 Пожалуй, к основным неисправностям данного механизма можно отнести две:

— во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;

— во-вторых, гул (гудит насос) и течь жидкости.

Кстати, если у Вас на автомобиле ЭУР (электрический усилитель руля), то нужно знать о том, что такое устройство течь не может, так в ее конструкции нет масла, а вот стучать она может очень сильно.

Стук в рулевой рейке
Итак, стук в данном механизме является довольно сложной поломкой, который можно охарактеризовать двумя типами: поверхностным и внутренним.

Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.

Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

В такой ситуации Вам предстоит довольно сложный и дорогостоящий ремонт, поэтому лучше всего доверить это дело профессионалам.

Течь рулевой рейки
Течь в данной системе появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР. Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки.
Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

При возникновении вышеуказанных признаков в первую очередь нужно провести диагностику вашего автомобиля.

В каком случае рулевая рейка может выйти из строя?
Так как данная конструкция непосредственно связана с колесами, то в первую очередь на ее рабочее состояние влияет неаккуратная езда по неровной местности. И поэтому, если при езде Вы, слишком быстро пересекаете трамвайные пути, глубокие ямы, плохие дороги или же просто резко заезжаете на бордюры, то рулевая рейки выйдет из строя очень быстро.

Также необходимо знать о том, что любая «рулевая» не любит резких «стартов» с места, тем более, если при этом колеса до упора выкручены в ту или иную сторону.

Поэтому главное правило для продления срока эксплуатации системы в рабочем состоянии – это снижение скорости перед препятствием, и медленное его преодоление.
Основные признаки неисправности рулевой рейки.

Итак, как же самостоятельно определить неисправность?

Во-первых, при управлении руль стало крутить в несколько раз сложнее, чем раньше.

Во-вторых, под машиной стали появляться капли маслянистой консистенции.

В-третьих, если Вы каждый день добавляете жидкость в специальный бачок, и при этом иногда выходит сигнализирующая лампа.

В-четвертых, во время езды по неровностям слышен сильный стук в передних колесах или посередине машины спереди.

В-пятых, при повороте руля в сторону слышен сильный гул.

Если Вы столкнулись с подобными признаками, то следует незамедлительно обратиться к мастерам в автосервис.

Стоит ли делать ремонт рулевой рейки?

Однозначно, стоит! Ведь если Вы временно эксплуатируете автомобиль, в котором рейка стучит или «подтекает», то нужно понимать, что рано или поздно направляющие элементы разобьются окончательно, в результате чего руль попросту заклинит.

А если такая поломка произойдет на большой скорости? О последствиях страшно будет даже подумать. Поэтому в первую очередь – это Ваша безопасность, о которой должны позаботиться только Вы сами.

Что выбрать: ремонт или замену на новую рейку?

В связи с тем, что замена всей системы у официального дилера обходится довольно в круглую сумму, большинство автолюбителей приобретают «неоригинальные» запчасти, которые в свою очередь в разы дешевле и в зависимости от производителя бывают хорошего качества, таким образом, эти запчасти прослужат достаточно долго, не меньше чем запчасти от официальных дилеров.

Но зачастую особо экономные автовладельцы приобретаю дешевые или восстановленные запчасти, которые могут выйти из строя уже через 3-6 месяцев эксплуатации.

Также при желании можно приобрести и полный ремонтный комплект, включающий в себя все сальники, пыльники, втулки и прочее.

Но лучше всего ремонт рулевой рейки доверить профессиональному автосервису, так как подобная замена запчастей требует определенного опыта и навыков. При этом большое значение имеет то, какого качества будет приобретенный ремкомплект.

Теперь Вы знаете о том, как определить, исправна ли рулевая рейка в Вашем автомобиле.

Reika46 › Блог › Рулевые рейки — общие вопросы. Часть 2. Как эти проблемы решаем (в общем и частности).

Для правильного понимания «КАК РЕШАТЬ ПРОБЛЕМУ», для начала, разберемся в наиболее частых дефектах рулевого управления и причинах их возникновения. Этот пост будет посвящён, исключительно, рулевым механизмам с гидроусилителем руля.

1. Гудит насос ГУР

Недостаточный уровень жидкости в системе — всего лишь симптом, который говорит, что жидкость куда-то делась. Как ни печально, но жидкость ГУР — не испаряется, не высыхает и сама в систему не возвращается. Уровень проверяем в соответствии с метками на бачке или щупе крышки. Как правило, имеем четыре уровня: Cold min — Cold max, Hot min — Hot max. Соответственно, «Cold» — смотрим на непрогретой машине, «Hot» — при прогреве.
Итак, если уровень ниже Min — где-то течет. Где и как течет — рассмотрим ниже.

Износ крыльчатки насоса — выработка основной части насоса в силу пробега, перегрузок или длительной течи системы. Появляется в результате разбалансировки при вращении приводного вала насоса из-за попадания воздуха, механических включений, износа подшипников насоса, деформации шкива.

Воздух в системе — как правило, связано с течью, либо подсосом воздуха через изношенный шланг обратного давления.

Непроходимость или недостаточная проходимость шлангов системы — как правило, связано с неквалифицированным вмешательством в автомобиль. Например, перегиб шланга при монтаже, передавливание каким-либо агрегатом при установке либо некачественный ремонт шланга — сечение шланга не соответствует производительности системы, неправильная установка клапанов шланга при ремонте (при наличии).

Намеренно не говорю о варианте неподходящей жидкости — этому посвятим отдельный пост.

2. Уходит жидкость из бачка ГУР.

Течь рулевой рейки — наиболее часто течёт именно из рейки. Стандартная схема рулевой рейки с ГУР приведена ниже.

Вариант А: Течь под один или несколько сальников. На схеме они отмечены чёрными полосами. Причины течи (в порядке убывания частоты обращений): коррозия вала (первичного или вторичного), естественный износ, разрушение опорных подшипников (для верхнего сальника), ДТП, неквалифицированная замена рулевых тяг.
Вариант Б: Течь под уплотнительные кольца — установлены практически там же, где и сальники. Причина — только естественный износ. Не считая, конечно, неквалифицированную замену.
Вариант В: Течь магистральных трубок рейки. На схеме они жёлтым цветом в центре. Только из-за механических повреждений или неправильной установки самой рейки или агрегатов которые рядом. Возможно ещё коррозия, но за 6 лет ни разу не встречал.
Вариант Г : Действительно, самое «Г» из всех возможных — нарушена герметичность самого корпуса рейки. Только механические повреждения, в основном, — ДТП, На Китайских рейках для Ford Focus 2 — несколько раз видел, что возникает просто в процессе эксплуатации.
Вариант Д: Течь под штуцеры шлангов. На схеме они жёлтым справа. Как правило, из-за уплотнительных колец. Естественный износ.

Течь шлангов системы ГУР — течёт, в основном, под опрессовку в связи с естественным износом.

Течь насоса ГУР — Два варианта. Под сальник или, опять же, Ford Focus 1 и 2 — под штуцер шланга. Только естественный износ.

Течь радиатора охлаждения ГУР — крайне редко. В 99% случаев — после ДТП.

Давит через крышку бачка ГУР — Частая проблема возрастных автомобилей после длительной стоянки. Появляются отложения на фильтре бачка, что создаёт непроходимость шланга подачи жидкости на насос. При запуске автомобиля жидкость из бачка не поступает на насос, а по обратке бачок переполняется за счёт жидкости, которая есть в системе. Причина — забитый фильтр и/или очень грязная жидкость.

3. Стук в рулевой рейке.

Ниже на диаграмме — возможные причины стуков в рулевой рейке и, в первую очередь, стуков, которые принимают за стук в рулевой рейке. Уважающий себя сервис, всегда будет двигаться от меньшего к большему т.к. истинная причина стука, зачастую, может быть из-за мелочи, стоимость ремонта которой дешевле ремонта рейки раз в пять.

Износ крестовины рулевого вала — частая проблема на возрастных автомобилях. Выходит из строя (ржавеет и разваливается) крестовина рулевого кардана. В 100% автомобилей до 2014 г.в. она (крестовина) есть и, зачастую, не одна. Проявляется верхним стуком, чувствительным на руле. Всегда сопровождается внушительным люфтом рулевого колеса. Это — критическая неисправность. Ездить с такой проблемой нельзя. Ни под каким предлогом. Риск — потеря контроля над автомобилем. В любой момент. Радует, что проявляется проблема не сразу. Начинается с однозначного симптома — при холодном пуске крутим руль — если чувствуем, что руль прикусывает через равное количество оборотов — ОНА. Как правило, выявляется проблема при обращении Клиента из-за течи верхнего сальника (см. схему рейки выше). Связь прямая — из-за нарушения оси вращения кардана разбивается верхний подшипник и, за тем, сальник.

Износ шаровых соединений — как правило, это тяги, наконечники и шаровые опоры. Проявляется стуком при проезде неровностей и глухими ударами при повороте руля на месте в лево/право. Шаровые опоры сильно отдают глухим стуком на кузов. Очень часто путают со стуком в рейке.

Износ зубчатой пары в рулевой рейке — самая неприятная поломка. Происходит, если долго и упорно ездить со стуком. А ещё лучше — подтянуть потом и ещё поездить. Как правило — вырабатывается центральные зубцы вторичного вала (на схеме — длинный вал по горизонту). Объясню сарказм по поводу «Подтяжки» рейки.
Представляем себе агрегат, в который в течении 10-15 лет постепенно попадает пыль, песок и вода через образовавшиеся отверстия в пыльниках. Всё это скапливается на рабочих поверхностях зубчатой пары (как одна из причин стука). За тем, мы подтягиваем регулировочной гайкой вторичный вал к первичному. В результате — между шестернями зубчатой пары увеличивается сила сжатия и появляется прослойка из песка и пыли, а, проще говоря, абразив или точильный камень.

Износ регулировочного механизма рулевой рейки — износ одного или нескольких элементов поджимного механизма: фолье-вставки, поршня, пружины или регулировочной гайки. Проявляется стуком при проезде неровностей, отдающим в руль и металлическим лязгом при резком вращении рулевого колеса влево/право на месте. Особенно сильно — при незапущенном двигателе.

Износ подшипников рулевой рейки — как правило, из-за грязи под пыльниками и коррозии. Выражается стуком при проезде неровностей и сопровождается некорректной работой руля — сам подкручивает, сопротивляется, подкусывает.

Износ опорных втулок рулевой рейки — естественный износ, в основном. проявляется стуком при проезде неровностей. Передняя подвеска, пассажирская сторона. Для отдельных автомобилей из Кореи — норма с конвейера.

Развальцовка поршня вторичного вала — Проявляется глухим сильным стуком при повороте руля. Как правило, в одну сторону и только при запущенном двигателе.

Продолжение следует.

Стучит рулевая рейка. Причины, диагностика, предотвращение, возможная стоимость

Стук в рулевой рейке заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка.

Причины стука рулевой рейки

Если стучит рулевая рейка, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейки из-за выработки и износа антифрикционной накладки.

Наведите мышку на интересующую деталь на интерактивном изображении

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как диагностировать стук рулевой рейки

Если решили выяснить причину стука рулевой рейки без поездок не СТО, то пригодится помощник. Что надо делать:

• заглушить двигатель, поставить авто на ручник, усадить напарника за руль;
• залезть под машину в районе рулевой рейки, скомандовать другу повращать руль;
• постараться понять откуда слышен стук;
• осмотреть пыльник, нет ли где повреждений или потеков (если есть, скорей всего, причина стука в том месте).

Как уберечь рейку от стука

Чтобы избежать неисправностей рулевой рейки и продлить ей жизнь стоит отказаться от лихой езды по ямам на виражах, если такова практикуется. Привычка резко ускоряться и тормозить в последний момент тоже весьма вредит рулевой рейке. Это происходит потому, что если передние ведущие колеса нагружены тяговым или тормозным моментом, то удары от неровностей, приходящее, на рулевое, становятся гораздо чувствительнее.

Еще часто рулевая рейка приходит в негодность из-за небрежной парковки. Использование бордюра в качестве отбойника, приводит к высоким нагрузкам на колесо под углом 45 градусов. Убийственный толчок передается в механизм рулевого управления и провоцирует выкрашивание зацепления.

Регулярные профилактические осмотры, замены люфтящих деталей и поврежденных пыльников помогут продлить срок эксплуатации рулевой рейки. Именно поэтому некоторые водители регулярно сталкиваются с ремонтом рулевого механизма, а другие спокойно ездят годами.

Во сколько может обойтись стук в рулевой рейке

Если рулевую рейку не уберегли и ее надо менять, хорошо бы иметь представление, во сколько обойдется такое удовольствие. Естественно, что цены на запчасти для иномарок на порядок выше, чем для отечественных автомобилей. Но стоит отметить, что ценовой разброс на детали рулевого механизма среди зарубежных авто весьма существенный.

Так, если средняя цена рулевой рейки на ВАЗ составляет порядка 130 долларов, то для иномарок цена может колебаться от 200 до 500 баксов. Это если покупать рулевую рейку без ГУРа, тяг и наконечников. Цена рулевой рейки в сборе существенно выше – для ВАЗа начиная с 230 долларов, а покупка рулевой рейки в сборе для зарубежного автомобиля может колебаться от 1000-1500 долларов и выше.

Разумеется, если менять рейку не самостоятельно, а с помощью специалистов, то их услуги тоже не бесплатные и расплачиваться за стук рулевой рейки придется дороже.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

Стук в рулевой рейке – что делать

Стук, услышанный в рулевой рейке – это тревожный знак для любого автовладельца, ведь этот узел является не только ключевым, но и весьма дорогостоящим. Ее прямым назначением является приведение в движение тяги привода, что позволяет поворачивать колеса в необходимую сторону. Стук, появившийся при повороте руля на месте, свидетельствует о неисправности, которая может быть как легко исправимой, так и требующей полной замены узла.

Рулевая рейка – все, что нужно знать о механизме

Заместили, что рулевая рейка стала стучать и сразу же отчаялись, решив, что ей требуется дорогостоящая замена? Не стоит расстраиваться раньше времени и слушать непрофессиональных механиков, рекомендующих полностью заменить весь узел. Для начала стоит разобраться в ее строении, включающем в себя:

1. Рейку или редуктор, предназначенный для передачи усилий от руля на колесную пару и выполняющий непосредственно повороты.
2. Рулевую тягу, к которой прикрепляется редуктор.
3. Наконечники, которые прикрепляются к колесам и представляют собой шарниры подвижного типа.
4. Стоит подчеркнуть, что в большинстве случаев стук, слышащийся в рулевой колонке, возникает при возникновении неполадок в соединительных элементах, что не требует полной замены узла. Причиной таких поражений является жесткая езда по неровным дорогам, а также частое резкое торможение.

Как показывает практика механиков, неисправность редуктора гидроусилителя руля возникает вследствие:

• Плохо закрепленных крепежей – болтов и гаек, и в этом случае для устранения постукивания достаточно просто их подтянуть.
• Износ или возникновение дефектов в пластиковой втулке, из-за чего во время езды возникает люфт, сопровождающийся специфическим биением.
• Покрытия ржавчиной втулки, ставшей причиной люфта.
• Износ защитных резиновых кожухов, из-за чего в механизм попадает пыль и провоцирует дефекты во внутренних частях.

Неполадки с рулевой рейкой ни в коем случае нельзя оставлять без внимания, так как это может стать причиной аварии. При появлении тревожных признаков, рекомендуется провести самостоятельный осмотр или отправить машину в сервисный центр.

Как определить причину?

Для примерного определения причины возникновения биения понадобятся два человека, а последовательность действий должна быть такой:

• Машина загоняется на яму, двигатель заглушается и ставится на ручной тормоз.
• Один из испытуемых садится за руль, а второй залазит под авто и внимательно осматривает все узлы редуктора. Во время осмотра второй человек должен постоянно поворачивать руль в разные стороны.
• При осмотре следует обратить особое внимание на резиновую гофрированную защиту. Наличие на ней потеков свидетельствует о наличии поломки именно в этой зоне. Также нужно выявить место, откуда доносится характерный звук биения.

Для более достоверной проверки можно отсоединить все тяги и рычаги — если после этого тревожные звуки не исчезли, то замене подлежит вся рулевая рейка. В случае отсутствия опыта в ремонте автомобиля, диагностику лучше доверить профессионалам.

Способы устранения стука

Самостоятельное устранение проблемы возможно только если стук издает место стыка рейки и тяги. В этом случае необходимо:

• Аккуратно демонтировать защитный пыльник и стереть всю смазку.
• Заменить втулку при наличии на ней повреждений, которые чаще всего возникают на моделях из фторопласта.
• С помощью солярки или специальных жидкостей убрать загрязнения с пружины.
• Заменить сальник при условии наличия на нем даже малейших повреждений.
• Аккуратно подтянуть болт регулировки движения втулки.

После всех манипуляций комплектующие ставятся на место, а узел проверяется на работоспособность. Если характерное биение никуда не исчезло, то, к сожалению, придется заменять весь механизм. Установку нового редуктора следует выполнять исключительно в сертифицированном центре, так как только это обеспечит ее последующую работу без сбоев.

Чтобы рулевая рейка прослужила без поломок как можно дольше, необходимо отказаться от экстремально быстрой езды по неровным дорогам и частого использования быстрого торможения.

Похожие статьи



почему стучит, как определить и устранить, что надо сделать, если гремит, как убрать

Рейка — основополагающая деталь рулевого механизма. Её задачей является осуществление поворота колёс. Крутящий момент проходит через вал руля и карданную передачу, а затем передаётся к шестерне, которая приводит в движение рейку. Рейка, двигаясь вправо-влево, через тяговую систему заставляет колёса поворачиваться. Таким образом выглядит схема работы рулевого механизма.

Может ли стучать рулевая рейка

Посторонние звуки во время движения должны настораживать. Причин глухих стуков, которые издаёт автомобиль, может быть множество. Среди них — сбой в работе рулевого механизма, проявляющийся в нарушении функций рейки. Повреждённая рейка может стучать либо «стрелять» при езде по ровной поверхности и усиливаться при наезде на кочки. Если были замечены шумы, не характерные для нормальной работы автомобиля, необходимо обязательно определить точную причину нарушений, ведь любое повреждение чревато опасными последствиями.

Знаете ли вы? Рулевое колесо изначально устанавливалось только на гоночных автомобилях, популярных во второй половине XIX века. В начале ХХ века руль стали устанавливать на серийные негоночные автомобили.

Почему стучит рулевая рейка

Рулевой механизм начинает «греметь», когда между его деталями образуются люфты (зазоры). Шум возникает в результате столкновения частей механизма в этом свободном пространстве.

Допустимые показатели люфтов:

• грузовые автомобили — до 25°;
• автобусы — до 20°;
• микроавтобусы и легковые автомобили — до 10°.

Определить самостоятельно степень образовавшихся трещин невозможно. Провести качественную проверку могут только квалифицированные специалисты автосервиса.

Важно! Необходимость замены рейки может подтвердить только качественная диагностика. В противном случае проблема не решится, а замена дорогостоящей детали окажется бессмысленной.

Причины возникновения зазоров в рулевой системе:

1. Превышение скорости при вождении на дорогах, усеянных рытвинами и кочками.
2. Износ, приводящий в процессе эксплуатации к расширению допустимого уровня люфтов.
3. Узел наполняется частичками пыли и грязи в результате износа ремней защитных чехлов и образовавшихся дыр в пыльниках.

Прежде чем полностью менять рейку, нужно убедится, что проблема заключается именно в ней, а не в тяге или изношенных вкладышах, например.

Какие могут быть последствия стука

Игнорирование посторонних шумов в системе управления рулевым механизмом грозит потерей контроля во время движения. Устранять причины стука нужно при проявлении первых признаков нарушений, так как зазоры в процессе дальнейшей эксплуатации будут увеличиваться и в итоге могут вывести из строя элементы системы управления колёсами.

Дело в том, что рулевой механизм — сложный комплекс взаимосвязанных компонентов, и повреждение одного из них неизбежно повлечёт сбой в работе других элементов (от руля до наконечника тяги). Крайне опасно водить автомобиль, рулевая система которого нарушена, так как в любой момент можно не справиться с управлением.

Как определить, что стучит — рейка или тяга

Нарушения в работе рулевой системы происходят комплексно. В первую очередь повреждениям подвергаются те детали, на которые приходится основная нагрузка, то есть наконечники правой и левой тяги. Причина заключается в том, что именно колёса контактируют с рытвинами на дороге, в результате чего вибрация расширяет люфты. Далее нагрузка идёт на опоры, причём в большей степени на левую.

Рекомендуем для прочтения:

Затем нарушения затрагивают тяги, втулки стабилизаторов, стабилизаторы и только в последнюю очередь рейки. Проверить наличие нарушений в работе рулевой рейки можно только в специализированном автосервисе в подходящих для диагностики условиях. Однако на повреждения именно этой детали могут указывать косвенные признаки. Среди таковых наблюдаются шумы, напоминающие стук, во время поворотов руля и при тряске на ухабистых дорогах.

Что надо сделать, когда стучит

При появлении подозрительных стуков необходимо прекратить эксплуатацию транспортного средства, так как посторонние шумы указывают на нарушения в работе рулевого механизма и могут угрожать безопасности. Затем сделать диагностику автомобиля и установить причину стука. После того как будут выявлены нарушения, требуется начинать ремонт. Категорически не рекомендуется доверять ремонт автомобиля неквалифицированным специалистам, так как велика вероятность того, что диагностика будет проведена некорректно и, как следствие, причина стука не будет устранена, а проблема в дальнейшем усугубится.

Как устранить стук рейки

Устранить стук, который издаёт рейка, можно, обратившись в специализированный сервис. Специалисты проведут качественную проверку, определят и уберут причину шума. Некоторые автолюбители предпочитают ремонтировать рулевой механизм своими силами, не прибегая к помощи квалифицированных механиков. В таком случае превышающий норму люфт определяется избирательно, «на глаз», и зажимается.

Важно! Крайне нежелательно делать ремонт рулевого механизма самостоятельно, так как неквалифицированное вмешательство может привести к опасным последствиям.

Подобные меры являются крайне неэффективными, так как зазоры устраняются путём прижатия друг к другу элементов, например, шестерни и рейки. В результате между зажатыми частями системы начинает происходить интенсивное трение, что ведёт к их быстрому износу. Кроме того, управление рулём в таком случае требует больше усилий. Но самая большая опасность состоит в том, что изношенные детали могут выйти из строя в неопределённый момент, что угрожает жизни и безопасности.

Что сделать, чтобы не стучала в будущем

Учитывая причины возникновения шума, продлить срок службы рейки и рулевой системы в целом можно, принимая меры профилактики.

Замедлить процесс износа деталей помогут следующие простые правила:

1. Повороты руля должны совершаться плавно, не нужно резко выкручивать руль.
2. Тормозить и трогаться с места нужно постепенно.
3. На неровных дорогах рекомендуется аккуратно объезжать ямы, кочки и прочие препятствия.
4. Парковаться стоит, не доезжая до края бордюра, и стараться на соприкасаться с ним. Удар, даже лёгкий, может создать вибрацию, которая пройдёт от руля по всей системе и расшатает люфты.
5. Обязательно проводить регулярный техосмотр рулевого механизма.
6. Важно контролировать состояние защитных деталей (пыльники, сальники) и своевременно менять их.

Профилактика всегда обходится дешевле, чем ремонт.

Если стучит ещё с завода

Автозаводом предусмотрен допустимый уровень люфта (см. выше), необходимый для того, чтобы между частями механизма оставалось достаточно свободного пространства для избежания трения. Однако бывают ситуации, когда буквально сразу после покупки автомобиля во время движения появляется характерный стук. Это говорит о том, что уровень зазора превышен и в системе начинается цепочка нарушений. В таком случае можно сделать вывод о наличии в авто заводского брака.

Знаете ли вы? Первый руль круглой формы был изобретён Альфредом Ващероном и установлен на автомобиле Panhard 4hp, принадлежащем изобретателю. С 1910 года изобретение полностью заменило систему рычагов, устанавливающихся на автомобилях для управления колёсами.

Как правило, при покупке машины оформляется гарантия. Ею можно воспользоваться для устранения причин поломки. Для этого нужно обратиться в сервисный центр, указанный в гарантийном талоне. Специалисты обязаны провести диагностику рулевой системы и устранить проблему. Рулевой механизм является активной частью системы безопасности автомобиля.

От корректной работы всех его компонентов, включая рейку, зависит жизнь, поэтому нужно внимательно относиться к шумам подозрительного происхождения. Если таковые были замечены, необходимо прекратить эксплуатацию автомобиля и отправить его на диагностику в сервисный центр. Специалисты после подтверждения наличия нарушений качественно отремонтируют повреждённую рейку и устранят зазоры.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

как определить и устранить последствия

Как часто во время движения Вам мешал стук в рулевой рейке, наверное, мало кто задумывался над этим. Одни владельцы транспортных средств обращают на это внимание, иные вовсе нет. А ведь это главный фактор для безопасности водителя и пассажиров.

От общего технического состояния автомобиля зависит длительность срока его эксплуатации. Чем своевременнее и полнее проводится обслуживание, тем срок эксплуатации дольше, и наоборот. Многие владельцы сетуют на автомобиль, мол, мало выхаживает до капитального ремонта. Но ведь причина кроется не в автомобиле, а в его владельце.

Как определить стук рулевой рейки

Необходимо четко выяснить, имеет ли владелец авто элементарные понятия о строении машины. Хорошо, если да, в противном случае, водитель может спутать одни «симптомы» с иными. Стук образовывается из-за:

• недостаточного крепления механизмов в области рулевого управления;
• сильной изношенности опорной втулки;
• образования люфта превышаемого допустимые нормы в подшипнике направляющей втулки;
• сильного износа зубьев рулевой рейки из-за длительного срока эксплуатации без замены;
• поджимного сухаря, который сильно изношен, и как следствие не выполняет свои функции;
• заводского брака при изготовлении деталей и комплектующих.

Вышеуказанный перечень поломок далеко не полный, но его достаточно, чтобы владелец автомобиля обратил внимание на техническую неисправность и приступил к устранению стука в рулевой рейке.

Процесс проведения диагностики

Рассмотрение данного вопроса необходимо проводить в двух позициях:

1. Самостоятельный осмотр.
2. Проведение квалифицированными специалистами сервисного центра.

В зависимости от того, какой вариант выберет владелец транспортного средства, зависит срок, стоимость, построение алгоритма действий.

Самостоятельное «исследование» хорошо в том случае, когда владелец имеет представление о строении и принципе работы узла. Немаловажный момент: марка автомобиля и тип рулевого механизма. Например, отечественные марки имеют относительно простую систему управления. Чего нельзя сказать о зарубежных марках. Малейшая ошибка со стороны неопытного «механика» способна привести к нежелательным последствиям.

Толи дело, когда все работы по профилактике и замене проводятся в условиях СТО с применением современного цифрового оборудования под чутким руководством опытных мотористов. На каждый вид работ предоставляется гарантия, выдается полный отчет о состоянии технического средства, указываются следующие интервалы замены расходного материала.

Самостоятельная диагностика стука

Для проведения полноценного «исследования» Вам понадобится напарник.

• заезжаете на смотровую яму или эстакаду у дороги;
• глушите мотор, выжимаете ручник, усаживаете напарника за руль, просите его вращать рулевое колесо в стороны;
• сами в это время залезаете под днище машины, переходите в область передней оси, идентифицируете источник стука.

На основании полученных предварительных данных принимаете решение о дальнейших действиях. Первым делом обратите внимание на состояние пыльников, целостность контргайки, наличие видимых дефектов.

Как устранить стук в рулевой рейке

Стук в рулевой рейке убирается только одним путем – проведением ремонтных или профилактических работ. Дальнейшие шаги будут актуальны только после полной и точной идентификации источника стука, в противном случае труды будут напрасны.

Итак, наиболее уязвимыми зонами рулевого колеса являются: подшипник, сухарь, втулка, пыльник, зубчатый механизм рейки. При проведении визуальной диагностики многих дефектов, предпосылок, поломок можно не увидеть, в силу их скрытности. Необходим полный разбор механизма.

Для проведения полного демонтажа Вам понадобится, независимо от марки автомобиля:

• набор инструментов;
• переносная лампа освещения, если работы будут проходить в условиях недостаточной освещенности;
• ремкомплекты прокладок на корпусную часть рейки;
• сухари, втулки, уплотнители;
• смазка, герметик;
• новые подшипники, при условии, что прежние вышли со строя.

Может понадобиться иное оборудование или оснастка.

Независимо от модели, алгоритм строиться так:

• демонтируется рулевой механизм, отвинчиваются крепежные соединения;
• отдаются патрубки гидравлики или электрическая плата для разных типов рулевой;
• с салона машины снимается фиксатор – соединитель направляющего штока и самого руля;
• изымается изделие, устанавливается в тиски, проводится визуальная диагностика, полный разбор.

На основании полученных в ходе разбора данных, принимается решение о необходимости замены той или иной детали. В конце разборки все детали подлежат мойке, сушке. Только после этого приступайте к сборке и установке нового оборудования. Обязательно соблюдайте последовательность действий. Это очень важно для обеспечения работоспособности детали во время будущей эксплуатации. Не забывайте смазывать графитной смазкой каждый установленный механизм, если он того требует.

Последствия стука в рулевой рейке

Степень критичности последствий будут напрямую зависеть от того, как скоро водитель обратит внимание и приступит к починке. Каждый километр промедления приводит к негативным последствиям и чрезмерному износу смежных деталей. Частые случаи, когда владельцы обращаются в автомастерскую с просьбой провести капитальный ремонт агрегата, хотя начальной причиной был обычный стук в области передней оси. Проигнорировав сигналы машины о поломке, собственнику придется выложить финансовых средств на починку в 2 – 3 раза больше, нежели могло быть.

Критические фазы стуков перерастают в дорожные аварии, съезду в кюветы, обочины, столкновение со встречным авто, летальными исходами для участников движения.

Стоимость починки

Однозначного ответа нет, так как окончательная цена ремонта будет ясна в ходе осмотра. На финальную цену влияет также марка, модель, срок эксплуатации, тип рулевой рейки, сложность строения механизма, место ремонта.

Рекомендации по увеличению срока эксплуатации

Прежде всего, необходимо строго соблюдать установленные скоростные режимы для конкретного автомобиля. Не наезжать на бордюры, не тормозить и не набирать скорость быстро. Особенно актуально это для переднеприводных технических средств.

Следуйте вышеизложенным рекомендациям, соблюдайте установленные правила, своевременно проводите технический осмотр, тогда Ваш автомобиль будет служить долго и безаварийно. Всех благ.

Chevrolet Lacetti IMPERIAL BLUE R16 › Бортжурнал › Стук, стук — где же ты стучиш (Рулевая рейка) часть 1

Все началось с того. что начали надоедать стуки в передней части автомобиля. Начал я читать всевозможные форумы и прочие ресурсы с информацией. Одним словом начал я борьбу с стуком. Сначала я заменил крестовину в промежуточном вале рулевого механизма — некоторые постукивания убрал но все же дальше надоедливо стучит. В гараже начал икать стук, брат крутит баранку — я лажу вокруг. Наконец нашел — стучит рулевая тяга в шарнирном соединение.

В етом соединение стучало

Поскольку пробег в 100 000 км было решено перебрать полностью подвеску и исключить ее. Сказано — сделано. При замене подвески сделали диагностику рулевой рейки. Обнаружено запотевание сальников и стук в правой части рулевой рейки. Отступать некуда пришла очередь рулевой рейки, но берут сомнения реставрация (1600 грн около 200 у.е.) или замена на новою (3000-3600грн около 400 — 450 у.е. ). Начал изучать литературу и искать у себя в городе человека который реставрирует рейки. Опросил кучу знакомых и все дороги вели к одному и тому же человеку но кличке «Борода». Потом узнал от товарища (владелец Официального салона Рено), что этот «Борода» реставрирует рейки и для официального сервиса Рено. Плюсов по качеству работы было предостаточно что бы идти на реставрацию рулевой. Поехал я к «Бороде» узнать что и как, поговорив, посмотрев — решил делать реставрацию. Приехал на следующий день — машину подняли, рейку сняли. Полностью разобрали рейку на кучу элементов, сняли старые сальники. Начался этап измерения посадочных мест под втулки потом их выточили на станку, заменили сальники — начался этап сборки. Меня мучило что же там стучало, а стучал вал рейки в так званом поршне потому что втулка была металлической и разбитой вот и стук метал о метал (втулка была заменена на что то типа пластмассы — материал не уточнил)

Стрелкой показана втулка при разбитие которой вал стучит по ней и по поршню

Наконец все собрали установили на машину и я выехал, радости моей не было придела, я ехал по всех ямах чтобы услышать стук но его не слышно — ура я победил стук. Но радость быстро угасла при проезди неровностей типа гармошка, слышно еле уловимое постукивание. С ним можно мирится поскольку оно возникает на неровностях типа гармошка. Еду в гараж и обратно начинаю искать после 15 минут я нашел. Стучит точнее сказать люфтит шлицевое соединение (находится в салоне за педальным узлом ) на промежуточном вале рулевого механизма которое работает по типу телескопа.

Соединение которое стучит — выделено

Теперь либо менять вал целиком, либо что то выдумывать чтобы не стучало.
Вот и все надеюсь кому нибудь поможет.
(В тексте присутствуют не мои фотографии прошу прощения что позаимствовал)

Цена вопроса: 1 600 грн Пробег: 102 000 км

Неисправности рулевой рейки: признаки, причины, диагностика



Как определить неисправность рулевой рейки?

Давайте начнем с того, что на современных автомобилях в настоящее время широко используется несколько видов рулевых реек: механические, электрические и гидравлические. Ну если с механическими рейками, вроде всё понятно и совсем не сложно, то определить неисправность двух других типов реек порой под силу только опытному мастеру, прибегая к помощи спецоборудования и инструмента. Для точной диагностики неполадок рулевого управления рекомендуется посетить специализированные сервис, потому что, нередко требуется полный демонтаж и разборка механизма до последней детали. Однако основные неполадки можно выявить и самому, по нескольким тревожным признакам.

Как самостоятельно проверить рулевую рейку?

Симптомы неисправности:

• Появление стука в передней подвеске. Сначала он может быть почти незаметным и проявляется только на сильно разбитых дорогах, в дальнейшем он будет появляться постоянно. При сильных повреждениях механизма машина становится неуправляемой.

• Появление масляных луж на асфальте под автомобилем. Это одних из распространенных признаков неисправности рулевой рейки для автомобилей с системой ГУР. В утечке гидравлической жидкости виноваты изношенные сальники и прокладки, уплотнительные элементы требуют замены.

• Сложности с поворотом колес. Руль поворачивается туго, при движении может возникать посторонний свист, гул. Проблема может быть связана с повреждением распределителя усилия, приводного ремня или насоса ГУР, однако, необходимо провести точную диагностику в автосервисе.

• Тугой руль. Особенно это заметно в начале движения, также руль сложно поворачивать во время сильных холодов.

• Снижена управляемость автомобиля. Машина не реагирует на поворот рулевого колеса, руль может не возвращаться в начальное положение.

• Биение в руль. Появление вибрации при поворотах и при движении по прямой траектории.

Чтобы точно выявить неисправность рулевой рейки на автомобиле, лучше обратиться к специалистам. Далеко не всегда есть возможность провести качественный ремонт: при сложных повреждениях и глубокой коррозии элементов данного механизма,  рейку придется заменить на новую или восстановленную. Самостоятельный разбор механизма и замена деталей далеко не всегда позволяют получить нужный результат.

Рулевая рейка предназначена для передачи энергии от руля к колесам, и от ее исправности во многом зависит управляемость автомобиля и безопасность движения. Каждый водитель должен уметь распознавать признаки неисправности рулевой рейки и знать, когда необходимо обращаться в автосервис для ее ремонта или замены. Снижение управляемости автомобиля приводит к аварийным ситуациям, в которых могут пострадать все участники движения.

Механизм рулевой рейки выходит из строя по двум основным причинам:

1. движение по неровным дорогам;

2. попадание влаги внутрь корпуса.

Попадание колес в ямы и выбоины на дорожном полотне, переезд через рельсы, наезд на бордюры – все это приводит к повышенной нагрузке на механизм и его преждевременному износу. Еще одной неизбежной причиной неполадок становится пыль: мелкие частицы песка и влага засоряют механизм, и в результате он быстро выходит из строя. Если вам часто приходится ездить по пыльным неровным дорогам, необходимо постоянно следить за состоянием пыльников и перепускных трубок, присутствующих на некоторых моделях современных автомобилей, чтобы не допустить внезапной поломки.

Также причинами неисправности рулевой рейки становятся необдуманные действия водителя.

Самые распространенные ошибки:

• Проезд на полной скорости через «лежачего полицейского»

• Переезд трамвайных путей поперек рельс на большой скорости

• Стоянка автомобиля зимой с вывернутыми колесами

• Переезд через бордюры с вывернутыми колесами

• Резкие повороты руля при движении на непрогретом автомобиле в холода (данный пункт актуален только для автомобилей с системой ГУР)

Эти и многие другие факторы провоцируют ускоренный износ и поломку деталей, в результате элементам рулевого управления требуется дорогостоящий ремонт или полная замена.

Проблемы с гидроусилителем руля — причины и признаки неисправности

Первый признак неисправности – утечка гидравлической жидкости, в результате чего нарушается работа всей системы. Если не провести своевременный ремонт, со временем из строя выйдет насос гидроусилителя. Чтобы определить проблемы с гидроусилителем, необходимо обратить внимание на следующие признаки неполадок:

• Увеличение пенистости гидравлической жидкости говорит о подсосе воздуха в системе ГУР.

• Усиление шумов и появление посторонних звуков при повороте рулевого колеса. Проблема может свидетельствовать о недостаточном количестве жидкости в бачке, или об износе насоса гидроусилителя.

• Проблемы с работой гидроусилителя на холостых оборотах. Как только количество оборотов увеличивается, проблема исчезает.

• Нет усиления при повороте руля в одну или в обе стороны. Эта проблема возникает в результате повреждения тефлоновых колец распределителя.

Что делать если гидроусилитель сломался? Уже при первых признаках неполадок необходимо обращаться к специалистам. Со временем небольшие отклонения от нормы превратятся в серьезные проблемы с управляемостью автомобиля, и это может стать причиной ДТП. Проверить устройство самостоятельно сложно: точно определить неисправность может только профессионал с многолетним опытом.

Диагностика рулевой рейки

Диагностику рулевых реек с системой ГУР в нашем сервисе можно осуществить с помощью профессионального стенда, предназначенного для имитации работы рулевой рейки в реальных условиях и при экстремальных нагрузках.

Если рулевая рейка начала подтекать или появились другие признаки неисправностей, ее полностью разбирают в условиях автосервиса. Специалист оценит целостность корпуса, состояние уплотнительных колец и сальников. Если причиной течи стали изношенные уплотнительные элементы, их меняют на новые.

Мастер проводит внешний осмотр рейки на предмет механических повреждений и следов коррозии. Проверяется изношенность рейки и червячной передачи. Если в регулировке зацепления возникли отклонения, неизбежно возникнут проблемы с поворотом руля. При неправильном зацеплении в паре он вращается слишком туго. Диагностика неисправности рулевой рейки требует опыта, так как нередко проблема выявляется не там, где она предполагалась первоначально.

После обращения в автосервис и устранения неполадок обязательно выполняется развал/схождение для установки оптимальных углов расположения колес. Эту работу нельзя доверять «гаражным» мастерам, так как от правильной регулировки зависит управляемость машины и скорость износа шин.

Как избежать поломок рулевой рейки?

Любой механизм со временем изнашивается и требует замены компонентов, однако можно обеспечить ему максимально долгую жизнь. Чтобы не допустить выхода рулевой рейки из строя, важно соблюдать правила эксплуатации авто и не допускать преждевременного износа деталей. Можно перечислить несколько полезных рекомендаций:

• Проверяйте состояние пыльников и своевременно меняйте их. Это позволит предотвратить попадание в устройство пыли и воды, что провоцирует различные поломки.

• В холодное время года перед стартом несколько раз мягко прокрутите рулевое колесо, Это позволит маслу дойти до всех деталей.

• Удерживайте рулевое колесо в крайнем положении не более 5 секунд.

• Старайтесь не попадать в глубокие выбоины на дороге, не переезжать на высокой скорости рельсы без крайней необходимости, а также снижайте скорость перед «лежачими полицейскими». Сильные удары при езде по неровным дорогам – одна из самых распространенных причин неисправности.

Аккуратное вождение и своевременное обслуживание механизма гарантируют машине отличную управляемость и максимальную безопасность движения.

В нашем автосервисе предлагается квалифицированная диагностика и ремонт рулевой рейки любого типа, мы работаем с автомобилями любых марок и моделей. Воспользуйтесь услугами профессионалов, чтобы в короткие сроки решить проблему и вернуть машину к работе. Вы можете купить новую рулевую рейку или ремкомплекты для самостоятельного ремонта

Услуги нашего автосервиса:

Стук рулевой рейки, причины, как определить, как устранить

В автомобилях иностранного производства довольно часто появляется стук в районе рулевой рейки. Причины этой неисправности могут быть различными, рассмотрим некоторые из них.

Реечное рулевое управление используется в подавляющем большинстве современных иномарок. Это обусловлено тем, что конструкция такого управления достаточно проста.

Основным механизмом реечного управления является зубчатая рейка, назначение которой заключается в том, чтобы перемещать ведущую шестерню, в свою очередь связано с рулевым колесом, то есть устройство данного механизма довольно простое и как следствие этого надежное.

Тем не менее, в рассматриваемом механизме иногда появляется посторонний стук.

Причина стука в рулевой рейке

Одной из причин появления стука в рулевой рейке является то, что в зацеплении или на пластмассовых опорах появляется чрезмерный люфт. В ходе движения по неровной дороге из-за возникшего люфта и образуется посторонний шум в рулевой колонке.

Естественно возникает вопрос, по каким причинам образуется этот люфт? Все дело в том, что многие автомобили иностранного производства просто не адаптированы к нашим условиям эксплуатации. Плохое качество дорог приводит к тому, что механизмы транспортного средства начинает быстро изнашиваться и в первую очередь изнашиваться именно механизмы рулевого управления.

Кроме этого, даже если иномарка адаптирована к нашим условиям эксплуатации небрежное управление транспортным средством в виде передвижение на большой скорости по ямам и рытвинам приводит к тому же результату.

Еще одной причиной появление постороннего стука является износ или выход из строя резиновых защитных чехлов. В результате этого внутрь механизма начинает попадать грязь и пыль, которые изнашивают рейку и опоры скольжения. Если это своевременно не заметить, то в итоге механизмы покроются коррозией.

Что делать, чтобы не было стука в рулевой рейке?

Что необходимо принимать для того, чтобы избежать проблем с рулевым управлением?

1. В первую очередь в ходе эксплуатации автомобиля не стоит резко тормозить и ускоряться перед преодолением, и после преодоления препятствий, так как это приводит к удару о поверхность дорожного покрытия.

2. Кроме этого обращайте внимание на то, как вы паркуетесь. Не стоит во время парковки ударяться колесами о бордюр, так как в этом случае удар по колесу происходит под углом в 45 градусов, в результате чего удар передается точно на рулевое управление.

3. И, конечно же, время от времени не забывайте проверять исправность защитных чехлов, а если чехлы порвались, то обязательно проведите техническое обслуживание рулевой рейки и замените защитные чехлы.

Как устранить стук рулевой рейки

Если вы все-таки дождались появления стука и задумались, как устранить стук рулевой рейки? То выход с положения только такой — это основательный ремонт или покупка рулевого механизма.

Некоторые автовладельцы пытаются своими руками убрать стук рулевой рейки, при помощи подтяжки регулировочного винта. Но таким способом происходит зажим рейки и в следствие чего ухудшается управление автомобилем, и появляется риск для здоровья.

Видео — как определить стук рулевой рейки:

Надеюсь вы не будете рисковать здоровьем людей и примите правильные меры для устранения проблемы. Удачи!

Загрузка…

Как устранить стук рулевой рейки своими руками

Как водитель, вы знаете, что рулевое колесо является частью автомобиля, которое позволяет контролировать ваш автомобиль. Но вы когда-нибудь задавались вопросом, как вращение руля заставляет передние колёса двигаться и удерживать их в перемещении? Чтобы ответить на этот вопрос, необходимо рассмотреть тип и функции всего механизма и его составляющих.

Реечный рулевой механизм на сегодняшний день стал наиболее распространённой системой управления, которая используется в автомобилях. Одним из преимуществ является то, что он обладает более высокой точностью и меньшим количеством движущихся деталей, которые быстро изнашиваются или требуют ремонта.

Большинство реечных механизмов в транспортных средствах основаны на двух составляющих — стойке и шестерне. Такое устройство обеспечивает долговечность всего механизма, который может работать без поломок на протяжении более 100 тыс. км, только в том случае, если он хорошо установлен.

Тем не менее иногда механизм нуждается в ремонте. Многие из потенциальных проблем могут быть решены путём ремонта своими руками с помощью соответствующих инструментов. Но некоторые типы проблем требуют помощи профессиональных механиков для выполнения ремонтных работ.

На видео показаны причины возникновения стука в рулевой рейке:

Одной из распространённых поломок этого вида механизма является стук в зубчатой рейке. Чтобы понять, почему она стучит и как устранить этот стук, нужно сначала разобраться в устройстве и принципах работы.

Что такое рулевая рейка

Конструкция реечного механизма довольно проста. Рулевая рейка, или редуктор, является частью механизма в автомобилях, контролирующей движение колёс и заданное направление транспортного средства. Её работа заключается в перемещении ведущей шестерни, которая, в свою очередь, связана с рулевым колесом.

Принцип работы механизма, как и его устройство, также несложен. При вращении руля рейка начинает перемещаться в заданном направлении — влево или вправо, что приводит в движение тяги рулевого привода — и колёса начинают поворачиваться.

Хотя реечное рулевое довольно надёжно, оно имеет ряд недостатков:

• чувствительность к ударным нагрузкам от плохих дорожных покрытий;
• склонность к виброактивности;
• повышенная нагрузка деталей;
• сложность установки.

На видео показано, как устранить стук рулевой рейки:

Определение состояния рейки

Определение состояния редуктора проводится при выключенном двигателе на смотровой яме. Такая диагностика позволит определить, возможно ли сделать ремонт узла своими руками, или потребуется полная замена.

Поочерёдное проворачивание руля до упора то в одну, то в другую сторону поможет:

• визуально и на слух оценить положение всех креплений механизма;
• проверить наличие зазоров в шарнирах рулевых тяг;
• определить стук и заедания рулевой рейки. Если стуки остаются после отсоединения поперечных тяг и поворотных рычагов, узел нуждается в замене или ремонте.

На видео устройство и эксплуатация рулевой рейки:

Выявив причину, возможно:

• попытаться провести ремонт своими руками;
• отремонтировать деталь у мастера;
• провести полную замену узла.

Что делать с деталью, которая сломалась, решать водителю. Полная замена редуктора обойдётся недёшево, но он явно прослужит дольше, чем отремонтированная деталь самостоятельно или у мастера. Однако стук в редукторе продолжает появляться даже у некоторых новых автомобилей, недавно выпущенных с конвейера, независимо от страны-производителя.

Причины возникновения стука

Причины возникновения стука могут быть разными.

Причина стука — увеличение зазора между зубьями вследствие износа или коррозии

Одними из них являются:

1. Плохая затяжка крепёжных соединений рулевого механизма. В этом случае нужно просто подтянуть все болты и гайки соединений.
2. Износ пластмассовой опорной втулки левой и (или) правой стороны рейки. Во время движения, особенно по неровной дороге, образуется люфт, из-за которого и возникает посторонний шум в рулевой колонке.
3. Коррозия, что подтачивает втулку, тоже приводит к люфту. В таком случае проблему может решить только замена.
4. Истирание или повреждение резиновых защитных чехлов. Это приводит к тому, что внутрь механизма попадает пыль и грязь, которые изнашивают зубчатую рейку и опору скольжения.

Причинами износа опорной втулки является мягкий материал, из которого изготовлена рейка, он под воздействием плохих дорог достаточно быстро сминается. В таком случае лучше не покупать оригинальную деталь из того же материала, а выточить новую, например, из капролона.

Ремонт рейки своими руками

Перед ремонтом редуктора в домашних условиях необходимо приобрести специальный ремонтный комплект, который состоит из новых деталей, среди прочего: втулка, сальники, уплотнители.

На видео ремонт рулевой рейки:

Составляющие моменты и стадии ремонта узла своими руками:

• демонтаж редуктора. Снимать рейку следует вместе с тягами, что поможет идеально установить пыльники:
• разборка;
• очистка от грязи арок и накоплений всех деталей;
• замена испорченных частей;
• проверка зубчатого вала.

Замена механизма

Удаление и замена рулевой рейки — процесс, похожий для большинства автомобилей. Разница лишь в том, как она демонтируется. Перед тем как снять и заменить этот силовой узел, выясните его тип, установленный на вашем конкретном автомобиле — с электроусилителем, гидроусилителем или простой реечный механизм.

Если на вашем автомобиле диагностирован простой реечный механизм, то сначала освобождают крепления рулевых наконечников, затем расслабляют болтовые крепления, а затем снимают карданное зацепление.

Перед тем как демонтировать рулевую рейку с гидроусилителем, нужно освободить трубки высокого давления, а только после этого слить рабочую жидкость в чистую тару.

Самостоятельно снимать редуктор с гидроэлектроусилителем не рекомендуется, так как для его демонтажа нужно сначала убрать подрамник автомобиля, что невозможно сделать одному.

На видео происходит замена рулевой рейки:

Что делать, чтобы избежать проблем

Чтобы избежать стука в зубчатой рейке, нужно выбрать плавный стиль вождения автомобиля. Не стоит проверять работу транспортного средства при экстренном торможении или, наоборот, слишком быстро ускорять машину перед препятствием. Также следует научиться правильно парковаться, избегая стука колёс о бордюр. Такие удары от колеса передаются на рулевое управление.

И конечно же, возьмите на вооружение периодическое техническое обслуживание всего механизма, следите за исправностью защитных чехлов и надёжностью креплений.

Рулевой механизм вашего автомобиля состоит из компонентов, предназначенных для обеспечения гладкой, ровной и стабильной езды. Но когда речь идёт о плохих дорогах, детали изнашиваются и часто ломаются. Если вы услышали посторонний стук во время езды, то, возможно, у вашего автомобиля появились проблемы с зубчатой рейкой.

С некоторыми проблемами, которые его вызывают, можно справиться самостоятельно. Но такие повреждения, как коррозия опорной стойки, приводят к полной замене рулевой рейки. В любом случае перед тем, как устранить стук в рулевой рейке, нужно полностью диагностировать рулевой механизм и выявить проблему.

Почему стучит рулевая рейка

Почему стучит рулевая рейка – на кочках, на повороте руля? Ищем причины, устраняем последствия!

Что из себя представляет рулевая рейка?

Для начала давайте разберемся, что такое рулевая рейка, как устроен её механизм, каковы принципы действия. Это позволит легче понять, что может быть не так с рулевой рейкой.

Рулевая рейка – важнейший узел рулевого управления. Главная задача – создать условия для поворота передних колёс транспортного средства в сторону поворота водителем руля.

Стандартная механическая рулевая рейка состоит непосредственно из руля, вала со шлицами, пазами для крепления руля и вала, рейки, тяг, наконечника.

На внедорожники, коммерческий транспорт также нередко ставится демпфер. Он выполняет функцию амортизатора, гасит вибрацию.

А существенно облегчить вращение руля помогает усилитель. Он может быть гидравлическим и электрическим. Усилитель может cтавиться на колонку, монтироваться на валу, составлять конструктивный тандем с рейкой.

Как работает рулевая рейка?

Есть разные рейки:

1. Механическая. Водитель поворачивает руль. Вращательные движения передаются на шестерню. Поворот шестерни задаёт движение тяг и поворот колёс.
2. С гидроусилителем и электроусилителем. Водитель вращает руль. Появляется сопротивление со стороны ведомых колёс. Торсион закручивается, каналы распределителя открываются. Рейки с электроусилителем имеют преимущество перед моделями с гидроусилителем по уровню шума. Физические усилия водителя меньше, а срок эксплуатации рейки выше. При этом рейку с гидроусилителем легче отремонтировать, нежели модель с электроусилителем.

У многих возникает вопрос, какие рейки во время работы стучат чаще? Согласно статистике, чаще всего стучат механические модели без демпфера: удары от неровностей дороги «проецируются» на рулевое колесо.

Что может предшествовать появлению стука?

Стуку могут предшествовать разные отклонения:

• Появление зазоров (люфтов) между деталями рулевого механизма. Разные части этого механизма начинают элементарно сталкиваться друг с другом. В этом случае важно понимать, что серьёзную опасность будет представлять не сам стук, а потенциальная непредсказуемость транспортного средства при входе в поворот на шоссе.
• Самопроизвольное вращение рулевого колеса.
• Повышенная чувствительность транспортного средства. Машину начинает «бросать» в сторону при незначительном повороте руля, или возникает диссонанс между углом поворота колес транспортного средства и углом поворота рулевого колеса.
• Падение уровня жидкости в бачке гидроусилителя.
• Попадание гидравлической жидкости в пыльники тяг.

Усилить риски поломки рейки и появления стука способны некачественное дорожное покрытие, халатное отношение к техобслуживанию (особенно гидроусилителя – при его наличии), монтаж на транспортное средство колёс, которые не соответствуют рекомендуемым производителем требованиям.

Непосредственные причины неисправности

Непосредственными причинами неисправности являются:

• Износ распределителя – червячной пары. Наиболее распространённый вариант – это когда у распределителя изнашиваются клапаны. Этого достаточно для того, чтобы нарушилось движение жидкости в системе и, соответственно, усилитель перестал корректно работать.
• Выработка вала по втулке. Чаще всего это результат попадания влаги. «Съедение» втулки ржавчиной.
• Износ зубчатой части вала. При техническом обслуживании с такой проблемой встречаются достаточно часто. И, если износ небольшой – всё решаемо максимально оперативно – с помощью регулировочной гайки. Но это возможно только в ситуации, если люфт небольшой. Если же износ сильный, то установить корректное расстояние между зубцами и шестерней сложно. Приходится менять саму шестерню, а чаще и вовсе рейку.
• Обрыв, а иногда просто ослабление приводного ремня насоса (у моделей с гидравликой). Причём, если дело имеет полный обрыв ремня, насос элементарно не работает. Если же проблема – в обрыве, начинается проскальзывание на шкивах, давление ослабевает, беспокоит стук

Как определить стучит рейка или рулевая тяга?

Если люфт – влево-вправо, то в 90% виновница проблемы – тяга, если же люфт вверх-вниз, то стук вызывает рейка.

Если проблемы не в рейке, а тяге, как правило приходится менять наконечники, шарниры. Иногда проблема сопряжена также с износом хомутов на регулировочных муфтах.

Также, если стучит именно тяга, первопричина – нарушение герметичности шарового шарнира. Это бывает, например, из-за попадания в узел грязи, песка.

Что делать, если стучит рулевая рейка?

При появлении любых подозрительных стуков и подозрении на то, что стучит именно рейка, рекомендуется действовать по следующей схеме:

• Немедленно прекратите пользоваться транспортным средством. Это может быть небезопасно.
• Выполните диагностику рулевого управления. Не только диагностику рейки, а комплексную. В том числе, рулевого наконечника и тяги.
• Выполните ремонт на основе рекомендаций, которые специалисты СТО сделали на основе диагностики.

Методика диагностики рулевой рейки

При диагностике важно обязательно учитывать тип рейки: Решение с гидроусилителем:

• Протестируйте транспортное средство на появление гула при его повороте. Он может быть следствием износа лопастей насоса, подшипников, ослабления приводного ремня. Уровень жидкости при этом может откланяться, так и быть в норме. Этот фактор часто запутывает неопытных диагностов.
• Проанализируйте, есть ли небольшая, но регулярная утечка рабочей жидкости. Её первый признак – необходимость «кормить добавкой» расширительный бачок. Очень часто – это реакция на корродирование. Чтобы эта проблема была минимизирована, важно пользоваться пластиковыми хомутами. При затяжке пыльников проблем с ними нет.
• Обратите внимание на характер стука, если он в передней оси — проблема может быть и вовсе в ходовой. Обязательно обследуйте её.

Решение с электроусилителем

У решений с электроусилителем диагностику целесообразно начать с втулок. Именно разбитые втулки – одни из наиболее проблемных мест. При этом диагностику этих элементов мастера не очень любят, так как приходится делать демонтажные работы.

Виновницей может быть и шестерня/червячная передача. Как правило, такая причина неисправности рейки возникает у авто с большим пробегом.

«Хулиганами» могут оказаться и датчики поворота крутящего момента. Чаще всего истинным камнем преткновения становятся установленные над ними пыльники. Если они повреждены, то влага легко может попасть на датчики и вывести их из строя.

Последствия и решение вопроса

Неисправность рулевой рейки — это нарушение управления автомобилем. На начальном этапе, когда стук слышен только при определённых обстоятельствах – на морозе, при езде на кочках, при повороте руля, узел еще справляется со своими обязанностями. Но если не принять меры, то очень скоро водитель транспортного средства может полностью потерять контроль над управлением. Поэтому и важно крайне оперативно принять меры.

Многие автомобилисты задаются вопросом: восстанавливать или ставить новую рейку. Замена – это, безусловно, наиболее надёжный вариант, но только если деталь оригинальная. Неоригинальные запчасти сомнительного качества могут только подлить масло в огонь.

Более того, важно обращать внимание на степень износа узлов. Одно дело, когда износилась вся конструкция, другое – проблема только у отдельных компонентов. В этом случае рационально использовать ремкоплект. Особенно, если речь – о механической модели.

Для выполнения работ автомобиль поднимают домкратом. Обязательно фиксируются задние колёса. Под днищем размещается подпорка.

Получить профессиональные знания, развить навыки, которые относятся к сервисным операциям системы рулевого управления, поможет электронная интерактивная программа Система рулевого управления автомобиля. Это 7 учебных модулей и система проверки знаний.

диагностика стука рулевой рейки и ремонт своими руками

Сегодня часто требуется ремонт реек в Москве. Рулевая рейка – важный элемент транспортного средства, отвечающий за управление автомобилем на дороге. На современных автомобилях она оснащается гидроусилителем или электрическим усилителем руля, облегчающим управляемость. Рейка предназначена для соединения руля автомобиля с колесами, поэтому она крайне важна для безопасной езды. Перед тем, как начинать ремонт рулевой рейки, необходимо проверить ее состояние с помощью специальной диагностики, о которой расскажем далее.

к содержанию ↑

Как проверить рейку?

Потекла рейка

Для определения состояния рулевой рейки авто нужно загнать его на смотровую яму или поднять на подъемнике и завести мотор. После этого один человек должен стоять снизу и следить за работой механизма, а второй вращает руль в одну и другую сторону до упора. Тот, кто находится снизу, должен сделать следующее:

• визуально и по звуку оценить положение креплений узла;
• проверить зазоры в шарнирах тяг в крайних положениях руля;
• определить заедания и стук рейки.

Если стук не пропадает даже после отсоединения поворотных рычагов и поперечных тяг, нужно будет определиться с последующими работами, которые могут быть такими:

• самостоятельный ремонт рейки в авто;
• ремонт механизма в мастерской;
• замена узла в сборе.

Сразу отметим, что замена рулевой рейки в сборе стоит достаточно дорого, но новый узел будет служить значительно дольше восстановленного в мастерской или самостоятельно. Рекомендуем дополнительно поинтересоваться, какой бывает жидкость для гидроусилителя и как правильно ее выбрать?

к содержанию ↑

Причины стука

Потекшая рейка

Когда рейка стучит, водитель может это понять, не имея специальных навыков автомеханика. Причин подобного явления может быть несколько:

1. Слабо затянуты крепежные болты и гайки. В этом случае просто подтяните все соединительные элементы.
2. Изношена пластиковая опорная втулка с одной из сторон рейки. При движении, особенно по неровностям, проявляется люфт, из-за которого проявляется посторонний шум в рейке.
3. Коррозия подпортила втулку и вызвала люфт. В этом случае требуется только замена.
4. Стерлись или повредились резиновые защитные чехлы. Из-за этого внутрь проникает грязь и пыль, способствующие износу зубчатой рейки и опоры скольжения.

К причинам износа опорной втулки относят использование мягкого материала при производстве рейки. При движении по плохим дорогам он быстро сминается. Не советуем для решения проблемы покупать оригинальные детали того же качества, а лучше выточить новую из более прочного материала, например, капролона.

к содержанию ↑

Подготовительные работы

Если вы решили сами произвести ремонт рулевой рейки из-за того, что она потекла или начала стучать, необходимо разобраться в конструкции узла. Каждая автомобильная рейка состоит из нескольких основных частей:

• зубчатый вал;
• втулка рейки;
• золотниковый механизм.

Зубчатый вал рулевой рейки

Последовательность ремонтных работ обычно такая:

• снятие и разборка рейки с последующей очисткой деталей от загрязнений;
• замена изношенных элементов на новые;
• диагностика вала рейки.

Перед ремонтными работами нужно использовать специальный ремонтный комплект, в который входят все новые элементы для рейки, а именно:

• втулка;
• сальники;
• уплотнительные колечки и пр.

Чтобы демонтировать механизм с машины, нужно проделать следующие действия:

1. Поднимите машину с помощью подъемника или загоните на яму.
2. Снимите защиту картера, если таковая имеется.
3. Демонтируйте защитную пластину рулевой рейки (так называемая теплоизоляционная защита).
4. Открутите крепежи рейки.
5. Демонтируйте узел, вытащив его из внутренностей транспортного средства.

Специалисты советуют снимать всю рулевую колонку с тягами в сборе: так будет удобнее натягивать новые пыльники на специальные выступы, добившись полной герметичности.

Конструктивно все рулевые рейки автомобилей очень похожи, поэтому рассмотрим общую инструкцию по разборке и сборке механизма, которая поможет отремонтировать автомобили большинства марок.

к содержанию ↑

Разбираем рейку

Разбираем рейку

Для разборки рейки необходимо сначала открутить от нее рулевые тяги при помощи отвертки, после чего необходимо снять пластиковую заглушку на зубчатом валу. Открутите стопорную гайку и демонтируйте специальное кольцо, а затем выбейте вал из посадочного места, но делайте это осторожно.

Выньте нижний сальник и легкими постукиваниями вытащите стопорный штифт, отвечающий за блокировку верхнего сальника. Проверните стопорную заглушку и выньте стопорное кольцо, после чего нужно вытащить рейку через правую сторону и снять сальник с пластиковой втулкой.

Выньте сальник, заглушку, пружину и специальный прижимной механизм. После этого нужно отмыть все детали от масляного налета и загрязнений, и осмотреть все элементы на предмет повреждений или сильного износа. Все изношенные части необходимо поменять. При наличии значительных механических повреждений на поверхности рейки и шестернях зубчатого вала, придется менять всю рулевую колонку в сборе.

к содержанию ↑

Приступаем к сборке

Замена уплотнителей

Сначала нужно установить на место внутренний сальник, сначала смазав его смазкой. Вставьте рейку в ее корпус и насадите пластиковую втулку на правый сальник. Все детали смазывайте смазкой перед установкой – это очень важно.

Вставьте заглушку и закрепите ее специальной стопорной проволочкой. Нижний сальник нужно насадить на зубчатый вал и установить рейку в среднее положение. Далее вал вставляется в посадочное место, а уплотнения смазываются. Вставьте аккуратно верхний сальник, используя небольшой молоточек, и установите стопорное кольцо. Вкрутите нижнюю стопорную гайку, заглушку и подшипник. Поставьте на место прижимной механизм, заглушку и пружину, хорошо затянув все соединения.

Далее рейку можно установить на машину и нужно сделать регулировку углов положения передних колес.

к содержанию ↑

Как предотвратить износ?

Для предотвращения последующего износа автомобильной рулевой рейки, необходимо использовать плавный стиль вождения. Не крутите сильно рулем при резком торможении или интенсивном ускорении, а также научитесь правильно парковаться, не допуская ударов колес о бордюр.

Периодически рулевую рейку нужно обслуживать, проверяя состояние защитных чехлов и пыльников, а также надежность крепления механизма. При движении по плохим дорогам рулевая колонка неизбежно изнашивается – это необратимый процесс.

Видео:

Видео:

Видео:

Видео:

Узнай, чем опасны стуки в рулевой рейке

20.05.2016

Узнай, чем опасны стуки в рулевой рейке

     Рулевая рейка – это один из важных узлов автомобиля, от технического состояния которого зависит и безопасность водителя (пассажиров), и качество управления транспортным средством. Очень часто основным симптомом, указывающим на неисправность рулевой рейки, является стук в передней части автомобиля. Многие автомобилисты на первых порах игнорируют этот стук. А ведь на самом деле он является очень опасным. Как минимум автомобиль будет плохо слушаться водителя на поворотах, и практически невозможно будет выполнять маневры, что очень часто становиться причиной ДТП. Как максимум руль может «окаменеть» в самую неподходящую минуту. В этом случае невозможно будет ни повернуть, ни вообще подруливать. Такая ситуация в большинстве случаев заканчивается аварией с самыми непредвиденными для ее участников последствиями.

     Почему слышен стук в рулевой рейке – основные моменты

1.    Одной из самых распространенных причин появления стука в районе рулевой рейки автомобиля являются ослабленные болты крепления рейки. И это не значит, что они изначально были плохо затянуты. Скорее всего, они ослабли из-за частой езды автомобиля по плохим дорогам. Если причина стука кроется в ослабленных болтах, устранить его будет легко – стоит только затянуть их. А чтобы такая ситуация не повторилась, на болт под гайку стоит одеть граверную шайбу.

2.    Еще одной частой причиной появления стука рулевой рейки является изношенные опорные втулки. Эти втулки очень быстро изнашиваются, потому что изготавливаются из мягкого металла или из пластика. Если опорная втулка находиться в плохом состоянии, рулевая рейка во время движения транспортного средства болтается, что и является причиной появления нехарактерных постукивающих звуков. Эту причину следует незамедлительно устранить, чтобы избежать возможного заклинивания руля на ходу.

3.    Более редкой, но при этом очень опасной причиной появления стука является разрыв резинового защитного кожуха, который защищает подвижную часть рулевой рейки от попадания на нее пыли и грязи с дорожного полотна. Именно сильное загрязнение является причиной быстрого износа узла, появления стука и заклинивания рулевого колеса.

4.    Ржавчина, которая может появиться на рулевой рейке, не только является причиной появления стука, но и основной причиной замены рулевой рейки на новую комплектующую.

Почему стучит рулевая рейка — стук в рулевой рейке

Многих водителей интересует устройство своего автомобиля: принцип работы, сопряженность узлов и агрегатов. Один из аспектов – за счет чего поворачивает авто, как рулевое колесо связано с поворотными колесами. Для поворота используется специальный реечный механизм, с помощью которого и происходит управление.

Реечный рулевой механизм — самая популярная система для управления движением автомобиля. Данная система имеет ряд достоинств, которые выделяют ее среди остальных систем. К ним относятся:

• очень высокий уровень точности управления,
• наличие минимального количества деталей, которые могут изнашиваться, вследствие чего и приходить в негодность.

В большинстве случаев специальный реечный механизм практически всех транспортных средств основан на работе всего лишь двух составных частей — шестерни и стойки. Именно это обеспечивает долгий срок службы механизма. В случае правильного монтажа механизма, он сможет работать без перебоев больше 100 тыс. км. Но, все же, рано или поздно потребуется и его ремонт. Ряд проблем, возникающих с механизмом рулевой рейки можно решить самостоятельно. И одна из этих проблем — стук в рулевой рейке. Посмотрим, как работает этот нехитрый механизм.

Конструкция

Схема устройства

Конструкция этого механизма проста. Рулевая рейка — это часть специальной системы автомобиля, которая предназначена для осуществления контроля за движением колес. При помощи этой системы осуществляется движение транспортного средства по заданной траектории. Работа рулевой рейки заключается в том, чтобы осуществить перемещение ведущей шестерни, которая связана с колесами.

Принцип действия поворотного механизма несложно объяснить: при произведении вращения рулевого колеса, рулевая рейка осуществляет перемещение в необходимом направлении, что в свою очередь приводит в движение специальные тяги рулевого привода. В результате таких манипуляций колеса и поворачиваются.

Недостатки реечного управления

Несмотря на уровень надежности реечного управления, оно обладает рядом недостатков:

1. Повышенная чувствительность к различным ударным нагрузкам, которые появляются вследствие движения по дорогам с покрытием очень низкого качества.
2. Механизм склонен к небольшой виброактивности.
3. Довольно высокая нагрузка на работающие детали.
4. Процесс монтажа намного сложнее, чем сама конструкция.

Определение технического состояния

Оцените состояние

Если в рулевой рейке появился стук для начала необходимо провести полную проверку механизма. Определение технического состояния рулевой рейки осуществляется при неработающем двигателе на смотровой яме. Благодаря такой диагностике можно окончательно установить сложность требующегося ремонта и решить осуществлять ли его самому или обратиться в автосервис для полной замены узла.

Попеременное поворачивание рулевого колеса до упора в одну и другую сторону поможет сделать ряд выводов:

• визуально, а также на слух произвести оценку положения всех креплений данного механизма;
• осуществить проверку шарниров рулевых тяг на наличие в них различных зазоров;
• выявить наличие стука, а также заедания рейки. В случае, если стук остается после того, как было произведено откручивание поворотных рычагов и поперечных тяг, необходимо осуществить ремонт рулевой рейки или же ее замену.

Узнав причину, можно попробовать самостоятельно сделать ремонт данного узла или обратиться за помощью к специалисту. В любом случае потребуется либо замена отдельной детали, либо всего механизма. Что дальше делать с узлом, который был сломан, решать только водителю. Повод для раздумий в том, что проведение полной замены рулевой рейки процедура не из дешевых. Новый механизм прослужит намного дольше, чем тот, который был отремонтирован.

Были замечены случаи появления стука даже в новых автомобилях. При этом независимо, в какой стране был произведен автомобиль.

Причины появления стука

Плохо затянуты крепежные соединения

Причины стука могут быть самыми разными. Самые распространенные из них:

1. Были плохо затянуты все крепежные соединения механизма. Для устранения такого стука, нужно всего лишь подтянуть сильнее все гайки и болты данного соединения.
2. Возможный износ опорной втулки, с какой либо стороны. При движении автомобиля, особенно по дороге с неровным покрытием, может образоваться люфт. Именно из-за этого и возможно появление в рулевой колонке различных шумов.
3. Появившаяся на втулке коррозия также может привести к появлению люфта. В этом случае решение только одно — замена рейки рулевого механизма.
4. Возможное повреждение или же истирание различных защитных резиновых чехлов. Данное повреждение приводит к тому, что в середину механизма может попадать различная грязь, которая в свою очередь способна привести к критическому износу рейки, а также опор скольжения.

Причиной, которая привела к износу втулки, может быть очень мягкий материал, который использован при производстве. В этом случае происходит сминание втулки при езде по дорогам низкого качества. Для решения этой проблемы можно самому выточить новую втулку из более прочного материала, например из капролона. В этом случае нет необходимости покупать новую и оригинальную деталь, это позволит существенно сэкономить на ремонте.

Осуществление ремонта

Ремкомплект

Перед началом ремонта нужно купить ремонтный комплект. Данный комплект включает в себя новые детали зубчатой рулевой рейки, а также сальники, втулки и различные уплотнители и тюбик смазки Литол. Для проведения ремонта вам потребуется ключ-восьмигранник на 17, съемник для работы с подшипником и щипцы для монтажа стопорного кольца, ну и набор гаечных ключей.

Ремонт производится в несколько этапов:

• Сначала необходимо снять гайки с рулевых пальцев и произвести выпрессовку пальцев из отверстий поворотных рычагов стоек подвески.

Снятие рулевой рейки

• Затем обратите внимание на стопорный болт на шлицевом соединении. Он находится у педального узла, его необходимо выкрутить.
• Теперь возьмите головку на 13 и открутите гайки, которые фиксируют рулевой механизм. Удалите скобы крепления механизма.

Извлечение

• Потом разъедините рулевой вал и приводную шестерню. На этом этапе надо поддомкратить машину с правой стороны.
• С помощью молотка и зубила отогните кроя стопорной пластины. Возьмите головку на 22 и выверните болты на рулевых тягах.
• Теперь можно снять соединительную и стопорную пластины и отсоединить рулевые тяги.
• Снимите резиновую опору и защитный чехол.
• Демонтируйте рейку.

Откручиваем упорную гайку

• Потом промойте картер и установите новый подшипник.
• Остается только смазать шестеренки Литолом и собрать узел. Сборка осуществляется в обратной последовательности.

Ослабляем гайку на валу привода шестерни

После завершения процедуры сборки необходимо отрегулировать зазор между гайкой и упором до 0,12 мм.

Процесс осуществления замены рулевой рейки на всех автомобилях практически одинаков. Перед началом работы стоит узнать тип рулевого механизма, и была ли произведена установка различного типа усилителей.

Видео

Подробный обзор по конструкции рулевой рейки смотрите ниже:

Стук при повороте рулевого колеса ❤️ Что его вызывает?

Когда вы поворачиваете рулевое колесо в машине, последнее, что вам нужно, — это вызвать стук. Если при повороте рулевого колеса в автомобиле слышен стук, это может указывать на проблему. В некоторых случаях это может быть относительно незначительная проблема, которую не так уж сложно исправить. Но в других случаях это может стать серьезной проблемой, о которой вам нужно будет немедленно решить.В любом случае, вы должны быть на высоте и устранить стук как можно скорее. Продолжайте читать, чтобы узнать, что может вызывать стук при повороте рулевого колеса.

Авторемонт стоит ДОРОГОЙ

Распространенные причины стука при повороте рулевого колеса

Практически невозможно определить точную проблему, которая может возникнуть, когда вы слышите странный звук при повороте рулевого колеса.На самом деле существует довольно много вещей, которые могут вызвать стук при повороте рулевого колеса в автомобиле. Большинство из них будут связаны либо с системой рулевого управления, либо с системой подвески вашего автомобиля.

Вам следует изучить, что это такое, чтобы вы могли немного приблизиться к выяснению, почему ваша машина издает звук, которого вы никогда раньше не слышали. Вот 9 наиболее частых причин стука при повороте рулевого колеса в автомобиле.

1.Неисправная рулевая рейка с усилителем

Рулевая рейка с гидроусилителем в вашем автомобиле играет большую роль в вашей способности поворачивать ее. Ваша рулевая рейка с гидроусилителем должна работать на все цилиндры, чтобы вы могли поворачивать рулевое колесо, особенно когда вы в движении. Если с рулевой рейкой что-то не так, вы можете услышать стук при повороте рулевого колеса в машине. Чаще всего это происходит, когда вы едете на машине на более низких скоростях.

Если вы обнаружите, что ваш автомобиль издает стук при регулярном движении на низких скоростях, вы можете попросить своего механика проверить вашу рулевую рейку с гидроусилителем.Также существует вероятность, что причиной этой конкретной проблемы может быть что-то вроде неисправного лопастного насоса в вашем автомобиле. Как бы то ни было, вам не захочется продолжать водить машину, когда она издает стучащие звуки, пока вы ведете ее. Это могло привести к более серьезным проблемам в будущем.

2. Втулка сухого амортизатора

На передних стойках вашего автомобиля есть так называемые отбойные втулки. При первой установке эти втулки будут иметь всю необходимую смазку.Но по мере того, как они становятся старше, отбойные втулки в вашей машине могут начать высыхать, что иногда может приводить к тому, что они издают стук, стон или скрип, когда вы находитесь за рулем.

Поначалу звуки, которые издают ваши отбойные втулки, могут быть относительно слабыми. Это может заставить вас поверить, что они не так уж и серьезны. Но со временем звуки, которые издают сухие вибрационные втулки, будут становиться все хуже и хуже. Пройдет совсем немного времени, и у вас не останется выбора, кроме как сдать машину в сервис, чтобы вы могли заменить дефектные втулки и предотвратить стук при повороте рулевого колеса в машине.

3. Выход из строя стоек и амортизаторов

Стойки и амортизаторы, которые установлены в вашем автомобиле, действительно рассчитаны на длительный срок службы. Вам не придется беспокоиться о их замене так же часто, как вы заменяете такие вещи, как тормозные колодки и тормозные диски. Но с учетом сказанного, стойки и амортизаторы в автомобиле со временем изнашиваются, и в конечном итоге их необходимо будет заменить. И одним из первых признаков этого будет стук при повороте руля в машине.

Ваши стойки и амортизаторы сообщат вам, что пора их заменить, издавая звуки, когда вы поворачиваете машину. Если вы ничего не сделаете с этим, эти части также начнут заставлять вашу машину подпрыгивать вверх и вниз каждый раз, когда вы ее ведете. Вскоре вам станет очень неудобно ездить на машине. Единственный вариант — это заменить стойки и амортизаторы.

4. Старые рулевые тяги

Когда вы поворачиваете рулевое колесо автомобиля влево или вправо, рулевые тяги в нем отвечают за перемещение шин в любом направлении, в котором они должны двигаться.Это означает, что очень важно, чтобы ваши рулевые тяги всегда были в хорошем рабочем состоянии. Если вы слышите стук при повороте рулевого колеса в машине, это может быть связано с тем, что у вас старые рулевые тяги, которые начали выходить из строя. Плохие рулевые тяги могут также вызывать другие звуки, такие как лязг и скрип, когда они изнашиваются.

Подобно неисправной рулевой рейке с гидроусилителем, неисправные рулевые тяги обычно доставляют вам больше всего неприятностей, когда вы поворачиваете машину на малых скоростях.Если вы обнаружите, что ваша машина стучит или издает другие звуки на более низкой скорости, вы можете попросить своего механика проверить ваши рулевые тяги, чтобы определить, нужно ли их заменять. Они вполне могли быть проблемой.

5. Изношенный подшипник рулевой колонки

Многие детали, о которых мы говорили до сих пор, которые могут вызывать стук при повороте рулевого колеса в автомобиле, расположены где-то под автомобилем. Эта конкретная часть будет намного ближе к вам, и, следовательно, она может облегчить вам обнаружение проблемы с ней.Мы говорим о верхнем подшипнике рулевой колонки.

Если этот верхний подшипник начал изнашиваться, это может привести к трению задней части рулевого колеса о кожух рулевой колонки. Это может вызвать громкий шум трения или даже слабый стук при повороте колеса. Иногда это может даже затруднить поворот рулевого колеса, чем следовало бы. Вы часто будете замечать это сильнее, когда на улице тепло, чем когда на улице холодно.

Если у вас вообще есть какие-либо проблемы при повороте рулевого колеса, это проблема, которую вы, очевидно, не захотите игнорировать. Вы не хотите, чтобы эта проблема повлияла на вашу способность поворачивать рулевое колесо, поскольку это может причинить вам вред, когда вы находитесь в дороге.

6. Плохие шарниры

Замечали ли вы, что помимо стука при повороте рулевого колеса, ваше рулевое колесо иногда трясется, когда вы ведете машину? Если да, то у вас могут быть проблемы с шаровыми шарнирами, которые помогают контролировать как ваши поворотные кулаки, так и управляющие рычаги.Эти шаровые опоры требуют смазки для выполнения своей работы, а когда ее нет, они начинают высыхать и издают всевозможные звуки во время вождения.

Эти звуки могут постепенно становиться все хуже и хуже в течение нескольких недель. Как только шаровые опоры начнут немного подсыхать, они станут только суше со временем. И в конечном итоге они могут начать трескаться и ломаться, если вы не будете осторожны. Вот почему вам нужно проверить шаровые опоры, если вы слышите стук при повороте рулевого колеса в машине.Их замена может помочь в прекращении этого звука.

7. Треснувшие втулки рычага подвески

Ранее мы говорили о том, как плохие отбойные втулки могут вызывать стук при повороте рулевого колеса в автомобиле. Но это не единственные сайлентблоки, о которых вам нужно беспокоиться, когда ваша машина начинает издавать звуки. Существуют также втулки поперечного рычага, которые могут изнашиваться и треснуть, если вы не замените их. Эти сайлентблоки могут вызывать знакомый многим водителям стук при повороте рулевого колеса.

Как и в случае с отбойными втулками, вам нужно будет заменить старые, треснувшие втулки поперечного рычага раньше, чем позже, чтобы стук прекратился. Вы будете слышать это до тех пор, пока не предпримете что-нибудь с неисправными втулками поперечного рычага. Вы также можете обнаружить, что у вашего автомобиля возникнут дополнительные проблемы, если вы позволите задержаться такой проблеме, как неисправные втулки рычага подвески.

8. Утечка жидкости гидроусилителя рулевого управления

Все современные автомобили имеют системы рулевого управления с усилителем, которые разработаны, чтобы помочь людям без проблем управлять своими автомобилями, грузовиками и внедорожниками.Эти системы имеют жидкость для гидроусилителя рулевого управления, которая протекает через них, чтобы поддерживать все смазанное и обеспечивать необходимое давление, чтобы упростить управление рулевым колесом. Эта жидкость перемещается из специального резервуара на рулевую рейку и шестерню в автомобиле, чтобы сделать этот процесс возможным.

Но, к сожалению, эта жидкость для гидроусилителя руля не всегда остается на месте. Бывают случаи, когда он может начать вытекать из вашей машины, что, конечно, может представлять для вас проблему.Когда в машине недостаточно жидкости для гидроусилителя руля, вам будет очень трудно пользоваться рулевым колесом. Это также приведет к тому, что ваша машина будет издавать звуки, которые вы, возможно, не слышали раньше.

Если вы слышите стук при повороте рулевого колеса в автомобиле, знайте, что это может быть связано с низким уровнем жидкости рулевого управления с гидроусилителем. Вам нужно будет выяснить, нет ли утечки в вашем автомобиле. Если есть, вам нужно будет немедленно починить его, чтобы вам не приходилось ездить с почти полным отсутствием жидкости для гидроусилителя руля в автомобиле.

9. Резервуар с жидкостью для гидроусилителя рулевого управления

Как мы только что упомянули, жидкость для гидроусилителя руля, которая используется в вашем автомобиле, хранится в специальном резервуаре до тех пор, пока она не понадобится вашей системе рулевого управления с гидроусилителем. В этом резервуаре обычно есть фильтр, который обеспечивает чистоту жидкости для гидроусилителя руля. Но только одна проблема: этот фильтр может время от времени забиваться, и это может привести к резервному копированию всего резервуара. Жидкость гидроусилителя руля не сможет плавно проходить через нее, если в системе есть засорение.

Когда жидкость для гидроусилителя руля находится в резерве, она может издавать стук при повороте рулевого колеса в автомобиле. Это также может затруднить вам поворот рулевого колеса. Вам необходимо зафиксировать фильтр в системе рулевого управления с гидроусилителем, чтобы он не заставлял жидкость рулевого управления с гидроусилителем скапливаться в резервуаре.

Как избавиться от стучащего звука, который вы слышите при повороте рулевого колеса

Когда вы слышите стук при повороте рулевого колеса в машине, вы должны думать об этом как о машине, говорящей с вами.Он говорит вам, что что-то не так, и нужно исправить. В некоторых случаях он может говорить вам, что вам нужна новая втулка для отбойника. В других случаях он может говорить вам, что вам нужна новая рулевая тяга.

Независимо от того, что ваша машина пытается сказать вам, вы не хотите игнорировать это. Ваш автомобиль должен сразу же осмотреть механик, которому вы можете доверять. Они могут порекомендовать правильный ремонт, чтобы звук стука при повороте руля исчез. С этого момента ваша машина приглушит звук, когда вы ее ведете.

Он также сообщит вам, если вы захотите продать свой старый автомобиль и заменить его новым. Если вы решите пойти в этом направлении, Cash Cars Buyer может заплатить вам наличными за ваш автомобиль, независимо от того, что может быть не так с вашей системой рулевого управления или системой подвески. Свяжитесь с нами сегодня, чтобы узнать, сколько мы заплатим вам за вашу машину.

Как определить, что ваша зубчатая рейка неисправна? — Mvorganizing.org

Как определить неисправность зубчатой ​​рейки?

При износе рейки и шестерни рулевого управления с гидроусилителем вы можете заметить другие симптомы, например:

1. Плохое рулевое управление.
2. Руль качается.
3. Грохочущий шум.
4. Колеса не возвращаются в центр.
5. Чрезмерное провисание.
6. Люфт в рулевом колесе.
7. Автомобиль неустойчиво движется по шоссе.

Что происходит, если зубчатая рейка выходит из строя?

Неисправная рейка может привести к ослаблению или затяжке рулевого управления. Если на рулевой колонке нагревается, ей становится труднее управлять.

Как звучит плохая рулевая рейка?

Звук или стук — еще один признак неисправности рулевой рейки.Грохот будет звучать так, как будто кто-то стучит в вашу дверь, но из-под машины — «кок!».

Какой шум издает неисправная зубчатая рейка?

Шум. Согласно Отделу по делам потребителей Нью-Джерси, такие звуки, как стук, лязг или постоянный стук, могут быть предупреждениями о незакрепленной системе рулевого управления с зубчатой ​​рейкой и шестерней. Если вы слышите эти типы звуков во время вождения, вам необходимо проверить систему.

Можете ли вы водить машину с плохой зубчатой ​​рейкой?

Вождение с неисправной зубчатой ​​рейкой небезопасно, так как существует серьезная опасность выхода из строя рулевой рейки.Если они работают неправильно, это может вызвать проблемы и сделать ваше рулевое управление неисправным и ненадежным — это то, что происходит, когда выходит из строя зубчатая рейка.

Сколько времени нужно для замены зубчатой ​​рейки и шестерни?

4-6 часов

Стоит ли ремонтировать рейку и шестерню?

Преимущество замены реечного рулевого управления перед ремонтом заключается в том, что это более рентабельно и намного проще. Если есть возможность заменить поврежденную стойку, а не отремонтировать ее, большинство механиков порекомендуют замену вместо ремонта.

Сколько должна стоить замена реечного рулевого управления?

Стоимость замены зубчатой ​​рейки и шестерни — смета RepairPal. Средняя стоимость замены зубчатой ​​рейки и шестерни составляет от 1571 до 1657 долларов. Стоимость рабочей силы оценивается от 331 до 417 долларов, в то время как запчасти оцениваются в 1240 долларов.

Можно ли починить зубчатую рейку?

Варианты ремонта протекающей реечной передачи с гидроусилителем рулевого управления. Устранение утечек в зубчатой ​​рейке и шестерне часто бывает дорогостоящим, поскольку уплотнения трудно обслуживать даже механику.Большинство утечек устраняется заменой всей системы зубчатой ​​рейки и шестерни для обеспечения правильной работы системы.

Как узнать, нуждается ли моя рулевая рейка в замене?

Признаки неисправности или выхода из строя рулевой рейки / коробки передач

1. Очень тугое рулевое колесо. Современные реечные системы рулевого управления поддерживаются гидроусилителем рулевого управления, в котором используется гидравлическое давление, что позволяет легко и быстро управлять рулевым колесом.
2. Утечка жидкости гидроусилителя рулевого управления.
3. Скрежет при рулевом управлении.
4. Запах горящего масла.

Как проверить рулевую рейку?

Измерение движения Скажите помощнику, чтобы он двигал колесом очень медленно и останавливался, когда вы крикнете. Позвоните, когда увидите, что рулевая тяга движется. Если рулевое колесо смещается более чем на 1/2 дюйма (13 мм), проверьте зазор на рулевой рейке и на концах рулевой тяги.

Может ли неисправная зубчатая рейка и шестерня вызвать тряску?

Может ли неисправная рейка и шестерня вызывать вибрацию? Независимо от того, есть ли у вас зубчатая рейка или рулевой механизм, большое количество точек износа может вызвать тряску рулевого колеса.Концы рулевых тяг обычны, а монтажные втулки и внутренние шестерни могут изнашиваться.

Как узнать, неисправна ли моя реечная шестерня или насос гидроусилителя?

Некоторые из признаков, которые помогут вам определить, неисправен ли насос гидроусилителя руля или неисправна зубчатая рейка, включают:

1. Воющий шум. Вращение рулевого колеса должно быть плавным и легким при исправном насосе.
2. Рулевое колесо медленно реагирует.
3. Жесткость рулевого колеса.
4. Визжащие шумы.
5. Стонущие шумы.

Почему моя машина трясется на скорости 70 миль в час?

Несбалансированные шины вызывают вибрацию автомобиля на более высоких скоростях (обычно около 50–70 миль в час). Несбалансированные шины могут вызывать вибрацию рулевого колеса, сиденья и пола (рулевое колесо — передние шины; сиденье / пол — задние колеса).

Что заставляет машину трястись на скорости 80 миль в час?

Самая частая причина тряски автомобиля связана с шинами.Если шины разбалансированы, рулевое колесо может трястись. Если ваше рулевое колесо трясется во время торможения, проблема может быть вызвана некруглыми тормозными дисками. Эту вибрацию также можно почувствовать через педаль тормоза.

Почему моя машина трясется, когда я разгоняюсь со скоростью более 75 миль в час?

Дрожание типично для несбалансированной шины. Шины уравновешиваются металлическими грузами. Со временем вес может снизиться. Другая возможная проблема заключается в том, что одна из шин повреждена и имеет разрыв корда, что может вызвать вибрацию и привести к разрыву шины.

Могут ли поврежденные концы рулевой тяги вызывать вибрацию?

Когда ваши рулевые тяги выходят из строя, первым симптомом, который вы, скорее всего, испытаете, будет ощущение вибрации или тряски в рулевом колесе. Вы также можете услышать сопутствующие лязгающие и дребезжащие звуки, особенно при повороте автомобиля на малых скоростях. Эти звуки вызваны тем, что рулевые тяги начинают изнашиваться.

Могут ли плохие стойки вызвать вибрацию на высоких скоростях?

Нет. Изношенные амортизаторы / стойки не вызовут вибрации, они заставят автомобиль «плыть», потому что они больше не демпфируют низкочастотные колебания винтовых пружин.Вся машина будет более «упругой», но не вызовет вибрации в рулевом управлении.

Возможные причины лязгающих звуков при повороте рулевого колеса

Помогите! Почему мой автомобиль грохочет, когда я поворачиваю?

Привет, я Мэтт, и я помогаю здесь, в Scanner Answers. При повороте руля в машине слышны лязгающие звуки? Это может означать проблему либо с передней подвеской, либо с элементами рулевого управления под автомобилем.

Помните, что не все автомобили одинаковы. Некоторые звуки грохота в Honda могут не означать одно и то же в Chevy или Toyota. Есть много вещей, которые могут пойти не так, особенно если мы говорим о машине 5 или 10 лет. Автомобили, оснащенные подвеской на двойных поперечных рычагах, будут издавать другой вид шума по сравнению с автомобилями с подвеской Макферсона.

Установка стойки МакФерсон

Конечно, лучше всего обратиться к механику, который проверит проблему.Автомобиль необходимо будет поднять или поднять домкратом, чтобы определить возможные причины лязгающих звуков или шумов системы подвески.

Помните, что рулевое управление должно быть плавным и ненавязчивым. Стук, визг, лязг или скрежет — это не нормально, когда вы ведете машину. Если ваш автомобиль все еще находится на гарантии, доставьте его в автосалон для быстрого обслуживания.

7 простых вещей, на которые следует обратить внимание, когда вы слышите лязг

Но если вы хотите узнать о проблеме заранее, вот простое руководство, которое поможет вам определить источник этих лязгающих шумов или скрипов при повороте рулевого колеса.

1. Изношенные или неисправные рулевые тяги

Плохие или изношенные концы рулевой тяги вызывают стук при повороте колеса. Концы рулевой тяги отвечают за соединение рулевой рейки с поворотным кулаком передних колес. Другими словами, когда вы поворачиваете рулевое колесо, рулевые тяги будут либо толкать, либо тянуть передние колеса. Это позволяет колесам вращаться в правильном направлении.

Изношенные рулевые тяги также придают рулевому управлению нечеткое или нечувствительное ощущение. Вы также услышите скрип при повороте руля.Стяжные тяги должны быть прочными, поскольку они должны быть достаточно прочными, чтобы противостоять повреждениям при прохождении транспортного средства по неровностям, трещинам и выбоинам.

2. Повреждены тяги стабилизатора поперечной устойчивости или стабилизаторы поперечной устойчивости

Поперечный рычаг на Subaru WRX — Изображение: A P — подробнее на Flickr 🙂

Тяги стабилизатора поперечной устойчивости спроектированы таким образом, чтобы все четыре колеса не отрывались от земли при агрессивном повороте. Стабилизаторы поперечной устойчивости уменьшают крен или наклон автомобиля во время крутого поворота. Если вы случайно слышите дребезжание или лязг в передней части автомобиля, причиной может быть сломанное или поврежденное звено стабилизатора поперечной устойчивости.

Другими симптомами повреждения рычагов поперечной устойчивости или стабилизатора поперечной устойчивости являются плохое ощущение рулевого управления, слабое рулевое управление или люфт в рулевом колесе, а также плохая управляемость автомобиля.

3. Плохие сайлентблоки подвески

Подвеска вашего автомобиля будет использовать большое количество втулок внизу. Втулки со временем изнашиваются или выходят из строя, особенно если вы обычно едете по плохим или грунтовым дорогам. В зависимости от типа подвески втулки могут быть большими, маленькими или их комбинацией.

Сломанные втулки подвески — результат естественного износа. При повороте рулевого колеса втулки издают лязг металла о металл. Шум будет сильнее, если колесо будет наезжать на неровности при повороте рулевого колеса.

4. Сломанные шаровые опоры

ChrisFix всегда имеет хорошие видео по этим вопросам!

Шаровые опоры отвечают за соединение ступиц колес с деталями подвески.В зависимости от конструкции шаровые шарниры могут быть несущими или нет. В любом случае сломанные шаровые опоры потребуют немедленного внимания. Когда шаровые опоры достигают предела прочности, существует опасность разрушения передней подвески.

Признаки неисправности или поломки шаровых опор — это набор странных шумов, возникающих при ускорении и повороте автомобиля. Рулевое управление также может казаться тяжелым при повороте, или вы услышите лязг или скрежет под передней частью автомобиля.Вы даже можете почувствовать тряску рулевого колеса.

5. Изношены амортизаторы или стойки

В большинстве современных автомобилей используются газовые амортизаторы. Старые автомобили или компактные модели начального уровня обычно оснащаются гидравлическими или гидравлическими амортизаторами. Если у вашего автомобиля плохие ходовые качества вместе с громким грохотом спереди, это может быть признаком плохих стоек или изношенных амортизаторов. Автомобили, оснащенные стойками Макферсон спереди, также должны проверять амортизаторы сверху.Сломанные или изношенные опоры амортизаторов также будут вызывать громкие стуки.

Самый простой способ определить, износились ли амортизаторы, — это поднять автомобиль и осмотреть корпус амортизатора на предмет сломанных корпусов или утечек жидкости. Если вы видите, как масло вытекает из корпуса амортизатора, пора их заменить.

Подробнее о Shocks vs Struts читайте здесь.

6. Сломанные ШРУСы

Все автомобили с передним приводом будут комплектоваться ШРУСами или ШРУСами.ШРУСы соединяются с внутренним и внешним концом переднего ведущего вала. Внутренние ШРУСы будут связывать приводной вал с трансмиссией. Внешний ШРУС соединяет приводной вал с колесами. Уже на этом основании легко понять важность ШРУСов в вашем автомобиле.

ШРУСы рассчитаны на долгий срок службы. В большинстве случаев вам, вероятно, вообще не потребуется заменять ШРУСы, особенно если вы ездите на новой машине каждые четыре или пять лет. Но когда защитный пыльник в ШРУСе поврежден, вот тут и начнутся проблемы.Если вы слышите скрежет или лязг при повороте рулевого колеса (особенно на низких скоростях или при парковке), сначала проверьте ШРУСы.

7. Рулевая рейка повреждена или изношена

Как я уже упоминал ранее, при повороте колеса рулевое управление должно быть плавным. Но если вы заметили сильный скрип или лязг при движении рулевого колеса, это может быть вызвано повреждением рулевой рейки. Если вы видите красную утечку жидкости, это признак проблемы с усилителем рулевого управления.

Проверьте уровень жидкости в системе рулевого управления с гидроусилителем.Недостаточное количество жидкости для гидроусилителя руля приведет к полному повреждению системы. Если автомобиль оборудован рулевым управлением с электроусилителем, проверьте рулевую рейку на предмет ненужного люфта и повреждений.

Реечная система с гидроусилителем

Несмотря на то, что на рынке используется несколько типов систем рулевого управления, два основных из них — это рулевое управление с рециркуляцией шариков, которое в основном используется для тяжелых автомобилей, грузовиков и больших внедорожников, и реечное рулевое управление, которое обычно встречается на легковых автомобилях. грузовики и внедорожники.

Как работает реечное рулевое управление?

Реечное рулевое управление использует зубчатую передачу для преобразования кругового движения рулевого колеса в линейное движение, необходимое для поворота колес. Он также обеспечивает понижающую передачу, поэтому колеса легче поворачивать.

Он работает путем заключения зубчатой ​​рейки и шестерни в металлическую трубку, причем каждый конец рейки выступает из трубки и соединен с осевым стержнем. Ведущая шестерня прикреплена к рулевому валу так, что при повороте рулевого колеса шестерня вращается, перемещая рейку.Осевой стержень на каждом конце стойки соединяется с концом рулевой тяги, который прикреплен к шпинделю.

Реечные передаточные числа рулевого управления

Большинству автомобилей требуется от трех до четырех полных оборотов рулевого колеса от упора до упора (от крайнего правого угла к крайнему левому). Передаточное отношение рулевого управления показывает, насколько повернуть рулевое колесо, чтобы колеса повернулись на определенную величину. Более высокое передаточное число означает, что вам нужно больше поворачивать рулевое колесо, чтобы повернуть колеса на определенную величину, а более низкие передаточные числа обеспечивают более быструю реакцию рулевого управления.

В некоторых автомобилях используется рулевое управление с переменным передаточным числом. В этой реечной системе рулевого управления используется другое количество зубьев на см (шаг зуба) в центре, чем на концах. В результате рулевое управление более чувствительно, когда оно повернуто в сторону блокировки, чем когда оно находится близко к своему центральному положению, что делает автомобиль более маневренным.

Существует два основных типа реечной системы рулевого управления:

• Торцевой отбор — тяги крепятся к концу рулевой рейки через внутренние осевые тяги.
• Центральный взлет — болты прикрепляют рулевые тяги к центру рулевой рейки.

Как реечное рулевое управление работает с гидроусилителем?

При подключении реечной системы к системе рулевого управления с гидроусилителем конструкция незначительно меняется. В стойку помещается цилиндр с поршнем посередине. По обеим сторонам поршня находится жидкость. Когда давление оказывается на жидкость с одной стороны поршня, это заставляет поршень двигаться, что поворачивает рейку и помогает рулевому управлению.

Распространенные проблемы рулевого управления с реечной передачей

Поскольку рулевое управление имеет важное значение для управления автомобилем, важно как можно быстрее диагностировать и устранять любые проблемы с рулевым управлением. Типичные проблемы с рулевым управлением включают:

• Очень тугое рулевое колесо
  Если становится все труднее повернуть рулевое колесо, это признак того, что, вероятно, возникла проблема либо с рулевой рейкой, либо с недостаточным давлением в гидроусилителе рулевого управления. Решением может быть простое добавление жидкости для гидроусилителя руля, но лучше всего проверить это.
• Утечка жидкости рулевого управления с гидроусилителем
  Уровни жидкости рулевого управления с гидроусилителем только снижаются и приводят к жесткому рулевому управлению в случае утечки. Это не большая проблема, однако к последствиям, если оставить его слишком долго, можно привести перегрев рулевого механизма и рулевой рейки или поломку шестерен. Рекомендуется исправить это, если это простая (и дешевая) задача. Щелкните здесь для получения дополнительной информации о причинах этих утечек
• Скрежет при рулевом управлении
  Скрежет рулевого редуктора исходит из-за контакта металла с металлом, что свидетельствует об отсутствии смазки.Вы сможете отчетливо слышать это, когда повернете налево или направо. Попросите своего механика взглянуть на проблему, так как ваш рулевой редуктор может нуждаться в замене.
• Запах горящего масла
  Жидкость для гидроусилителя руля пахнет горящим маслом, поэтому, если вы чувствуете ее запах во время вождения, это признак того, что рулевой редуктор слишком горячий. Лучше всего остановить машину как можно скорее и решить проблему. Движение с перегретым рулевым механизмом может привести к возгоранию.

Подробнее

Хотите узнать больше о рулевом управлении и подвеске вашего автомобиля? Взгляните на MOOG TV.MOOG TV, полный интересных видео, полезных советов и четких инструкций, — идеальное место, чтобы узнать больше о вашем автомобиле.

Посетите MOOG TV

Диагностика неисправностей реечного рулевого управления

Веселая, интеллектуальная научная фантастика без войн и бездельников. Если он застревает в доме Проект Омни

Машины опасны и могут убить людей, которые работают по ним — действуйте на свой страх и риск.Символы ромба, связанные с текстом решения. Я также опубликовал серию блок-схем для устранение неполадок ноутбуков и ПК исправление проблем. Рулевое колесо болтается, как будто слабина в ней, которую нужно поднять при повороте? Что еще более важно, чувствуете ли вы люфт в колесах, если качаете переднее колесо вперед-назад когда машина стоит на земле? Рыхлость здесь не означает, что все движется, если ваш автомобиль не очень тяжелый, встряхивание переднего колеса вызовет движение.Вопрос в том, вращается ли колесо без движения всей машины. и если при встряхивании вы слышите какие-либо слабые лязгающие или щелкающие звуки шина. Вернуться к диагностической таблице рулевого управления Если встряхивание шины показывает, что колесо болтается, Первое, что нужно проверить, — все ли гайки затянуты. Если какой-либо из гайки болта оказываются ослабленными, рекомендуется снять колесо и внимательно осмотрите колесные шпильки, чтобы убедиться, что они не повреждены или не имеют перекрестной резьбы.Шпильки достаточно дешевы, чтобы их заменить, их есть в каждом магазине автозапчастей. Перемонтировать колесо, плотно закрутите гайки и следуйте звездной схеме для финального затягивание, когда автомобиль снова стоит на земле. Гайки не должны требовать loctite, чтобы остаться, поэтому, если у вас есть повторяющаяся проблема с гайками, вы можете заменить их или шпильки. Вернуться к диагностической таблице рулевого управления Колесо все еще трясется после того, как зажимные гайки закреплены? обод к колесному узлу затянут? Возможно, что ось гайка ослабла, но вам придется снять маленькую крышку ступицы, чтобы проверить.Гайка оси не может слишком сильно ослабиться, потому что она захвачена зубчатым стопорная шайба и шплинт или сама гайка оси могут иметь зубчатый венец. Но если шплинт был неправильно установлен или поврежден, гайка оси может ослабьте настолько, чтобы колесо качнулось. Вам никогда не нужно бежать гайку в несколько оборотов, если она ослабла, вероятно, колесо подшипник поврежден или разрушен. В конечном итоге колесо только прикреплен к транспортному средству одной гайкой, которая удерживает ось в колесе несущий.Гайки крепят колесо только к монтажному оборудованию, которое удерживается на месте этой осевой гайкой. Иначе колесо не сможет крутить. Вернуться к диагностической таблице рулевого управления Поскольку эта блок-схема предназначена для стойки стойки МакФерсон и только рулевое управление с шестерней, нет верхнего рычага подвески или верхнего шарового шарнира на картинке. Стойка Макферсон — это единственная точка крепления для верхняя часть поворотного кулака.Пружина и пластины, удерживающие винтовая пружина на месте, вместе с любыми резиновыми опорами, довольно надежны если нет производственного дефекта или повреждения из-за коррозии. Но люди делают время от времени сообщать о сломанных винтовых пружинах, иногда из-за заметного громкий скрежет при езде по дороге, хотя я ожидал, что угол машина тоже проседать. Резиновые втулки могут выходить из строя с возрастом в некоторых климатических условиях, и также возможно, что ударная башня unibody так сильно сгнила, что соединение верхней стойки больше не является надежным.Выход из строя стойки МакФерсон обычно из-за выхода из строя амортизационной стойки (амортизатора) в сборе. Если явная утечка масла из амортизатора амортизационной стойки, это плохо, но небольшие течи может быть нормальным (по крайней мере, согласно моему старому руководству по магазину). Не должно быть не будет люфта в креплениях, если вы можете скрутить верхнюю часть стойки (амортизатор), резиновая втулка должна отсутствовать. Самый простой тест на Плохая стойка просто раскачивает угол автомобиля вверх-вниз.Если стойка плохо, для машины потребуется более двух-трех движений вверх и вниз успокоиться после того, как вы перестанете его толкать. Вернуться к диагностической таблице рулевого управления Если вы поднимете машину и снимете шину с земля, трясет шину одной рукой за верх, а другой рукой внизу встряхните все колесо, сделайте небольшой щелчок или лязг звуки? Это типично для вышедшего из строя нижнего шарового шарнира. Шаровые опоры выглядят красиво как и название, это просто захваченный мяч с торчащим из верх или низ, который движется (очень жестко) в своем корпусе.Если вы шевелитесь пресс-масленку, и вы получите движение, шаровой шарнир выстрелит (если пресс-масленка отламывается). Нижняя шаровая опора — основная соединение, удерживающее поворотный кулак (и, следовательно, колесо) на автомобиле. Другие соединения поворотного кулака больше связаны с контролем и регулировкой. Если резиновый чехол на шаровом шарнире сломан и не смазан на регулярной основе, наверное, плохо. Вернуться к диагностической таблице рулевого управления Ослаблена ли рулевая тяга? Когда машина сидит на грунт, можете ли вы встряхнуть шину слева направо и почувствовать рыхлость мягким лязгающий или тикающий шум? Когда автомобиль поднят, а шина оторвана от земли, сотрясение шины слева направо приводит к еще большему расшатыванию и звену чем трясти покрышку сверху вниз? Расшатанность слева направо признак изношенного компонента рулевой тяги, которым управляет движение колеса влево-вправо.Это может быть конец рулевой тяги, который соединяет рулевую тягу с поворотным кулаком через шаровую опору, это может быть внутреннее соединение рулевой тяги, к которому крепится узел рулевой тяги торцу поршня, выходящему из рейки, или это могло быть сама стойка. У меня есть иллюстрированная страница с фото и видео для диагностики проблемы с рулевой тягой и замена конца рулевой тяги или внутренней рулевой тяги. Для замены внутренней поперечной рулевой тяги обычно требуется специальный инструмент, но это только около 50 долларов, или вы можете одолжить или арендовать один в местных отделениях хранить.Настоящая проблема в том, что вам, возможно, придется снимать стойку по порядку. заменить внутреннюю поперечную рулевую тягу, если она зашита или прижата к валу. Есть как правило, недостаточно места, чтобы повернуть какие-либо инструменты вокруг шарнира внутренней рулевой тяги, но вы можете получить его, если у вас есть большая большая воронья лапа и пара футов удлинителя для храповика. Работа не такая уж и сложная, но каждый раз, когда вы снимаете внешнюю поперечную рулевую тягу, вы должны подсчитывать открытую резьбу или сначала сделайте хороший снимок, чтобы вы могли собрать его точно так же длина — в противном случае вы измените схождение и вам нужно будет заново выровнять колеса. Вернуться к диагностической таблице рулевого управления У меня никогда не было рулевой колонки полностью врозь, хотя мне пришлось вытащить руль, чтобы заменить поворотник в сборе. Между рулевым колесом и ведущей шестерней в рейке, которая находится шестерня, переводящая вращение рулевого вала в горизонтальное положение движение в стойке, требуется муфта. В моей нынешней машине используются два универсальных шарниры в рулевой муфте, рулевые системы наклона чего-то требуют посложнее, шарнир шарового типа.Муфты со временем изнашиваются, поэтому возможно, что вы чувствуете люфт в рулевом колесе, особенно если он кажется, что есть небольшая слабость, которую нужно восполнить, когда вы идете из одного направления в другое — это изношенная муфта. Но изношенный муфта между рулевым колесом ведущая шестерня не должна переводить в люфт переднего колеса, когда вы встряхиваете шину. Вернуться к диагностической таблице рулевого управления Конечно, любая проблема, связанная с неплотностью или стук в рулевом управлении может быть следствием движения всей рейки.Не должно быть не будет люфта в стойке, ни в том случае, если вы ее встряхнете, ни в том случае, если вы смотреть, когда кто-то крутит колесами вперед и назад вместе с машиной сидя на земле. Это может произойти из-за того, что не были установлены крепежные болты. после ремонта из-за неправильной установки болтов крепления к поперечине затянуты, или из-за того, что точки крепления поперечины на несущей раме заржавели. В последнем случае цельный корпус так сильно заржавел, что один из болтов поперечины не держался ничего не случилось с моим Омни.Я слышал о людях, которые водят машины, где стойка просто висела на месте, опираясь на стяжные шпильки, и рулевые муфты. Вы должны быть изрядно потрясены, чтобы ездить, как это, и я не могу представить, что соединение с ведущей шестерней может прослужить очень долго если бы это была единственная механическая точка, управляющая передними колесами. Если стойка натянута, то рулевые тяги в хорошем состоянии, а люфта нет. рулевое колесо или передние колеса автомобиля, рывки в рулевое управление, заикание или скачки, которые вы чувствуете при повороте, могут быть вызваны Проблема с насосом рулевого управления.Первая проверка всегда заключается в том, чтобы убедиться, что у вас достаточно жидкость для гидроусилителя руля, и что она не вся пенистая и не полна пузырьков воздуха, или перегрев и перелив. Ослабленный приводной ремень на насосе может быть на неисправность, или может выйти из строя сам насос. Насосы гидроусилителя лопастного типа. насосы, которые отличаются высокой надежностью, но подшипники вала могут изнашиваться, особенно если ремень слишком тугой, или если лопатка может застрять, и загрязнение жидкости может вызвать отказ. Обратите внимание, что некоторые люди регулярно меняют жидкость для гидроусилителя руля. основы, так часто, как они меняют охлаждающую жидкость двигателя, например, каждые 30 000 или 50 000 миль.Когда я пишу это, я не верю, что когда-либо придумывал жидкость в моем гидроусилителе руля, а это 269 000 миль. Но теперь, когда я думаю об этом, Я посмотрю позже и посмотрю, какой цвет. Новая жидкость для гидроусилителя руля будет либо розового, либо медового цвета, и хотя вы ожидаете этих цветов исчезновение черного или коричневого, вероятно, будет признаком того, что это просрочено. Вернуться к диагностической таблице рулевого управления Рулевое колесо тянется в сторону или другие как водишь? Не менее важно, если вы едете по прямой, ровная дорога, тянет ли вся машина в ту или иную сторону, если вы поедете руки с руля? Важно проверить (не делайте этого в пробках или на жилой улице), потому что некоторые системы рулевого управления с гидроусилителем устраняют все ощущение дороги, так что вы даже не догадываетесь, что машина пыталась тянуть в одном направлении.Если вы замечаете, что машина ходит взад и вперед, или кажется, тянуть в одну или другую сторону непоследовательно, возможно, что палец неправильно установлен на обоих колесах, и центровка в порядке. Бродить может также из-за ослабленных или изношенных ступичных подшипников или изношенных втулок на нижние рычаги управления, где они соединяются с поперечиной. Проверить на неровность накачать шины перед тем, как двигаться дальше. Если тяга сопровождается резким ускорением только на переднеприводном автомобиле, у вас может быть рулевое управление по крутящему моменту.Крутящий момент рулевого управления вызван передачей дифференциала слишком большая мощность на одно колесо при ускорении, обычно потому, что оно чувствует положительная разница в массе или диаметре шины тоже с той стороны. Дифференциалы любят передавать больше мощности в сторону с лучшим сцеплением, и их можно обмануть из-за несоответствия передних шин или из-за большой нагрузки на одну шину. Единственный раз, когда у меня когда-либо возникала проблема с крутящим моментом, это когда я устранял неисправность. была ли вибрация вызвана согнутым передним мостом, и попытка балансировки это противовесом оси с нестандартным грузом, который я создал.Даже хотя вес был всего несколько унций, приклеив его изолентой и закрепив на оси там, где он был изогнут, вызвал очень заметный крутящий момент в этом направлении. Вернуться к диагностической таблице рулевого управления Вы ударили что-нибудь в недавней памяти, например выбоина, бордюр или другая машина? Наезд на бордюр или выбоину может привести к к ударной силе, из-за которой изгибаются элементы рулевого управления / подвески, вверх по выравниванию. Заскользить боком по бордюру по снегу или льду — отличный способ испортить расклад.Тяги и поворотный кулак стальные. детали, которые не сгибаются легко, но повреждение при столкновении также может повредить цельный корпус таким образом, чтобы точки крепления стоек McPherson или поперечины shift, который меняет всю геометрию подвески и рулевого управления. Ли вы можете использовать вариативность регулировки схождения и развала, чтобы получить ориентация колеса снова вправо без необходимости выпрямления «рамы» будет зависеть от того, насколько сильно настроен цельный корпус. Вернуться к диагностической таблице рулевого управления Одна или несколько шин изнашиваются неравномерно? Шины должны изнашиваться равномерно, чтобы протекторы на внешних краях шины не быстрее изнашиваются с одной или другой стороны. Протекторы в центре шины должны изнашиваться с той же скоростью, что и ступени по краям. Любое время протекторы шин изнашиваются неравномерно, проблема должна быть устранена. исправленный. Первая проверка — правильно ли накачаны шины.Если протекторы в центре быстро изнашиваются, шина, вероятно, чрезмерно накачана. Если протекторы по краям изнашиваются быстрее или изнашиваются, шина может быть повреждена. недостаточно накачанный, или вы можете водить машину как подросток — слишком круто поворачивает. Если автомобиль тянет, обратите внимание на зазубрины на переднем колесе, где все протекторы изношены под углом, поперек шины. Растушевка — признак неправильный схождение, из-за которого автомобиль может тянуть в одном направлении. Палец ноги Регулировка осуществляется ослаблением контргайки и поворотом конца рулевой тяги.Если Износ происходит с одной стороны шины, что указывает на то, что развал, который наклоняет шину внутрь или наружу от вертикали, плохо. Регулировка развала это место, где стойка MacPherson крепится к поворотному кулаку вверху. Если вы не можете позволить себе взять машину для выравнивания, метод бедного мальчика хлопнуть по шине по уровню, чтобы отрегулировать развал, и откатить машину назад и вперед по дороге, чтобы поставить палец. Странные банки, долины и прочее радикальный износ шин, скорее всего, вызван изношенными деталями подвески, такими как вышла из строя амортизационная стойка (амортизатор) в стойке Макферсон, вышла из строя шаровая суставы или гнутые детали. Проблема с использованием уровня для развала двоякая. Во-первых, радиальные шины выпирают внизу, поэтому, если у вас только длинный уровень, вам действительно нужно использовать его вместе с блоком на колесных шпильках, чтобы увеличить расстояние из резины для верного чтения. И если у вас нет лифта, у вас будет приподнять колесо над землей, чтобы освободить место для регулировки развала, и угол определенно меняется, когда колесо и шина болтаются на подвеска.Что, кажется, работает для меня, так это проверка уровня на земле, поднял машину и снова проверил ее в воздухе. Тогда я вижу, что разница между показаниями составляет половину пузыря или три четверти пузыря. с грузом на шине и показаниями подвесного уровня. Итак, когда на самом деле изменение развала (путем ослабления стопорного болта и поворота стойки кулачковый болт) в воздухе, я встроил эту разницу. Когда я поставил машину опять же, я дважды проверяю, и, по крайней мере, в последний раз, когда я это делал, выяснилось, что идеально. Настроить палец намного проще с мучительной точки зрения, все, что нужно два рожковых ключа подходящего размера для удержания внешней поперечной рулевой тяги движение в шарнире поворотного кулака при ослаблении регулировочной гайки где внутренняя рулевая тяга ввинчивается во внешнюю. Чтобы на самом деле повернуть внутреннее тяги внутрь или наружу, на валу обычно есть рифленая или оребренная область для сделать так, чтобы его было легко удерживать тисками и поворачивать. Он должен очень легко поворачиваться, И я обнаружил, что подъезжаю к повороту, чтобы освободить место для головы, это займет всего меня пара минут на корректировку.Легко определить, когда схождение или схождение одинаковы с обеих сторон, потому что машина будет двигаться прямо, если вы отпускаете руль на ровной дороге. Проблема в том, что вы могли если оба колеса слишком сильно согнуты или согнуты. Оба случая, вероятно, вызовут высокая скорость вибрации на шоссе, больше на поворотах, чем при движении по прямой как шины борются друг с другом и вынуждены скакать на большой скорости. Вы также получите забавную картину износа шин. Единственная уловка, которую я знаю для проверки схождение или схождение — это визуальный осмотр с длинной линией, так что ударьте 2X4 вверх против шины или используйте веревочную леску, и посмотрите, идет ли она под углом в сторону или в колесо, если вы переместитесь на несколько футов впереди машины. Если тормоза тормозят одно переднее колесо, машину потянет. Другая возможность — распределитель рулевого механизма. гидравлическое усилие от усилителя мощности к нужной стороне стойки вытолкнуть поршень. Если клапан рулевого механизма негерметичен, возможно, вы держите колесо прямо против усилия насоса гидроусилителя рулевого управления. Теоретически вы можете снять ремень насоса гидроусилителя руля и поехать в качестве теста, хотя рулевое управление было бы довольно тяжелым.Если он не тянет при отключенном усилителе мощности, вы знаете, что неисправен усилитель мощности. Я думаю, что стойки с мощностью рулевое управление спроектировано таким образом, чтобы им можно было управлять без повреждений, если рулевое управление с гидроусилителем не удается, но не предполагайте, проверьте свою модель. И конечно, если у вас есть более новый автомобиль со змеиным ремнем, приводящим в движение все аксессуары вашего двигателя, это было бы не лучшим тестом 🙂 Вернуться к диагностической таблице рулевого управления Сложно ли управлять автомобилем, особенно когда машина не катится? Любая неисправность усилителя рулевого управления из-за низкого давления насоса. недостаток жидкости может быть виноват.Проверить жидкость, проверить натяжение ремня, сделать уверен, что нет никаких очевидных утечек. Вы можете достать манометр и проверить давление, создаваемое насосом гидроусилителя руля, но вам понадобится магазин руководство, чтобы узнать, каким должно быть это давление, а также все меры предосторожности. Руководство My Dodge предостерегает от проверки давления более пяти секунд, насос просто не предназначен для работы в тупиковой нагрузке. Есть контроль клапан прямо на насосе, который предохраняет насос от слишком высокого давления на высоких скоростях, а на стойке есть распределительный клапан, который отправляет гидравлическое давление на соответствующий поршень.Если рулевое управление по-прежнему жесткое когда автомобиль катится, причиной может быть низкое давление в шинах. Убедись в том, что шаровые опоры на концах рулевых тяг смазаны. Возможно слишком сильное трение. где-то на рулевом валу из-за плохой муфты или постороннего предмета застрял между валом и корпусом. Вернуться к диагностической таблице рулевого управления Проверить натяжение ремня. Расшатанный пояс будет визжать, особенно в холодную погоду, а потом затихают, когда ремень нагревается от трение и усадка резины — помните, что резина имеет отрицательное термическое коэффициент расширения.Проверьте крепления насоса рулевого управления с гидроусилителем, и проверьте, не шум носит неуклюжий характер, убедитесь, что стойка не болтается (см. другой сторону диаграммы). Если шумы больше похожи на щелчки и лязг, см. блок-схема, которая включает шумы внешнего интерфейса. Но если шум больше похож на то, что вы слышите из-за закрытия крана, высокий частота шипения, может это просто нормально для твоей машины. Все марки гидроусилителя некоторый шум из-за того, что жидкость проталкивается через клапаны, это просто вопрос насколько хорошо изолирован салон.Когда ты поворачиваешься рулевое колесо до упора с одной или другой стороны, шум будет самым громким, и вы не должны держать колесо провернутым все время. путь в одну сторону на продолжительное время. Вернуться к диагностической таблице рулевого управления Вы видите, как жидкость гидроусилителя капает из стойки, от насоса или гидравлической арматуры? Вам нужно постоянно восполнить уровень для правильной работы насоса? Если вы теряете силу жидкость для рулевого управления через поврежденное или изношенное уплотнение, может быть трудно определить откуда на самом деле происходит утечка.Вы должны протереть стойку в сборе и линии бумажными полотенцами или тряпками, и используйте фонарик, чтобы найти утечка в действии. Если вы не можете найти утечку, но знаете, что это происходит из потеря жидкости или пятна на полу, утечка может быть только тогда, когда колесо повернут так или иначе. Это означает, что помощник включит колесо с движущейся машиной, чтобы вы могли смотреть, так что если у вас нет отличного домкраты стоят и привыкли просовывать голову под движущийся автомобиль, вы может захотеть сдаться и отнести его в магазин с лифтом. Вернуться к диагностической таблице рулевого управления Автомобиль сильно вибрирует? Вибрации пока автомобиль не движется, это происходит с двигателем или автоматической коробкой передач / трансмиссией проблемы, а вибрация на низких скоростях должна возникать только в том случае, если есть сильная люфта в колесах. Если вы чувствуете вибрацию в рулевом колеса, но не столько в кузове автомобиля, т.е. ваши ноги не подпрыгивают на пол, он может быть во внешнем шарнире рулевой тяги.Если вся машина трясется, это вероятные причины из-за несбалансированной вращающейся части, которая усиливается на особая скорость. Шины и оси — главные виновники, когда все машина начинает трястись на скорости шоссе, но едет по городу плавно, как шелк. Вернуться к диагностической таблице рулевого управления Вибрация лучше или хуже при вращении шины? Вибрации на высоких скоростях чаще всего вызваны неправильной балансировкой колес. Это могло произойти из-за новых шин, которые были плохо сбалансированы, или из-за того, что шины противовесы упали или соскоблились о бордюры.Это также легко уловить вибрацию шоссе, если вы погнули обод, ударившись о бордюр или выбоина. У вас также может быть радиальная шина с производственным дефектом, так что он выйдет из равновесия при выходе из строя, даже если нетронутые. Вернуться к диагностической таблице рулевого управления Если на шинах видны визуальные повреждения, их необходимо заменены. Проверьте диски на наличие новых вмятин и вмятин, убедитесь, что они эстетичны. элементы (ступицы), которые прикручены к колесу, установлены равномерно и не свободный.В противном случае отнесите два колеса с лучшими шинами в гараж, пусть они вращаются сбалансированно, и пусть они будут на передней части машины, когда вы получите их обратно. Если у вас все еще есть вибрации передней части, вероятно, у вас есть люфт в подвеске или шаровых шарнирах, которые вы еще не заметили, ось проблема или потенциально серьезная проблема с двигателем. Вернуться к диагностической таблице рулевого управления Проверьте ШРУСы и оси. Если кто-нибудь еще водит машину, возможно, они врезались в бордюр или выбоину и не заметьте разницу или упомяните об этом.Вы не хотите продолжать водить машину при плохих вибрациях управляемость будет плохой, это может быть признаком чего-то вот-вот выйдет из строя радикально, что может привести к расшатыванию других компонентов. Если вибрация присутствует только при нажатии на тормоз на высокой скорости, проблема скорее всего, это деформированный ротор (дисковые тормоза) или барабан неправильной формы (барабанные тормоза). См. Блок-схему проблем с тормозом. Вернуться к диагностической таблице рулевого управления Если это застревает в доме | Контакт

Когда необходимо заменить конец рулевой тяги?

На главную> Уход за автомобилем> Когда нужно менять конец рулевой тяги? Рулевая тяга является частью рулевой системы.Некоторые большие внедорожники, пикапы и старые автомобили имеют систему рулевого управления с рециркуляционным шаровым механизмом. Современные автомобили оснащены реечным рулевым управлением. Тяги в обеих системах выполняют одинаковую функцию: они соединяют рулевую рейку или тягу с поворотными кулаками. Конец внешней рулевой тяги соединен с поворотным кулаком. Внутренний конец рулевой тяги защищен пыльником рулевой рейки (на этом изображении мы сделали его прозрачным). Посмотрим, как работает рулевая тяга в реечной системе рулевого управления: рулевая рейка крепится к кузову, раме или подрамнику автомобиля.Поворотные кулаки удерживают передние колеса, см. Схему. Когда водитель поворачивает рулевое колесо, рулевая рейка скользит, а рулевые тяги поворачивают поворотные кулаки в нужном направлении.

Рулевая тяга состоит из двух компонентов: внутреннего и внешнего концов рулевой тяги. Оба конца рулевых тяг имеют шаровые опоры. Конец внутренней рулевой тяги смазан и защищен пыльником рулевой рейки. Внешний конец рулевой тяги также заполнен смазкой, но он защищен небольшим резиновым или пластиковым чехлом. Наиболее частая проблема с обоими концами рулевых тяг — это их износ и расшатывание.Часто это происходит, когда резиновая манжета трескается или ломается, и влага проникает внутрь конца рулевой тяги, вызывая коррозию. Чаще выходят из строя концы наружных рулевых тяг. Проблемы с концами рулевой тяги чаще встречаются в более тяжелых автомобилях и внедорожниках из-за большей нагрузки.

Ослабленная рулевая тяга — серьезная проблема безопасности, так как она может отсоединиться. Если конец рулевой тяги отделится, автомобиль потеряет управляемость. Если вы заметили на обочине дороги инвалидное транспортное средство, передние колеса которого направлены в разные стороны, возможно, один из концов рулевой тяги отделился.

Симптомы ослабления конца рулевой тяги включают лязг, дребезжание или стук в передней части, а также ощущение люфта в рулевом управлении.

Этот изношенный конец внешней рулевой тяги отделился. Проблема в том, что часто незакрепленный конец рулевой тяги может не вызывать никаких симптомов. Многие механики скажут вам, что, когда автомобиль приходит на замену масла и конец рулевой тяги (или какая-либо другая часть передней части) вот-вот отвалится, владелец может быть очень удивлен, узнав об этом. По этой причине систему рулевого управления, а также тормоза, подвеску и другие находящиеся под ней компоненты необходимо проверять не реже одного раза в год.Единственный способ правильно проверить рулевые тяги и другие компоненты рулевого управления и подвески — это поднять автомобиль на подъемнике. Посмотрите, как выглядит ослабленная внешняя рулевая тяга.

Может ли неисправная рулевая тяга вызывать тряску? Да, чрезмерно изношенные концы рулевых тяг приводят к ослаблению рулевого управления.

Конец внешней рулевой тяги, Ford F150. Это может привести к сотрясению передней части, которое приходит и уходит на определенных скоростях. Эта проблема особенно характерна для старых внедорожников и пикапов с системой рулевого управления с рециркуляцией шариков.Слабый рулевой демпфер усугубляет проблему.

Замена рулевой тяги не требует больших затрат. Замена внешней поперечной рулевой тяги стоит 20-95 долларов за деталь плюс 50-110 долларов за оплату труда. Замена внутреннего конца рулевой тяги стоит немного дороже: 25–102 долларов за деталь плюс 60–150 долларов за рабочую силу. Во многих автомобилях для замены концов внутренней рулевой тяги требуется специальный инструмент.

Требуется ли регулировка углов установки колес после замены наконечника рулевой тяги? Да, рулевые тяги регулируют углы поворота. Фактически, протектор или зажим, соединяющий внутреннюю и внешнюю рулевые тяги, используется для регулировки углов поворота.Это означает, что после замены любого из концов поперечной рулевой тяги автомобилю потребуется регулировка углов установки колес, чтобы вернуть углы поворота и подвески в соответствие со спецификациями. Регулировка углов установки колес требует дополнительных затрат. Подробнее: Когда нужно проводить регулировку углов установки колес?

Следует ли заменять концы рулевой тяги с обеих сторон одновременно? Нет, если поперечная рулевая тяга в хорошем состоянии, ее не нужно заменять. Однако часто стяжные тяги с обеих сторон изнашиваются с одинаковой скоростью.

Если один конец рулевой тяги неисправен, а другой начинает выходить из строя, имеет смысл заменить оба, чтобы вам не пришлось выполнять регулировку углов установки колес дважды.Еще одна причина замены рабочего конца рулевой тяги — повреждение защитного чехла. Если пыльник поврежден, рулевой стержень не прослужит долго.

Следует ли заменять оба конца рулевой тяги, внутренний и внешний? Опять же, нет необходимости заменять деталь, если она исправна.

Требуется ли обслуживание стержня шины? В некоторых легковых и грузовых автомобилях на концах рулевых тяг есть пресс-масленки, которые необходимо периодически смазывать. Во многих современных автомобилях концы рулевых тяг не нуждаются в обслуживании, поскольку они заполнены смазкой и запломбированы на заводе.Вы можете проверить руководство по эксплуатации или попросить своего механика проверить, есть ли на рулевых тягах пресс-масленки во время регулярного обслуживания.
