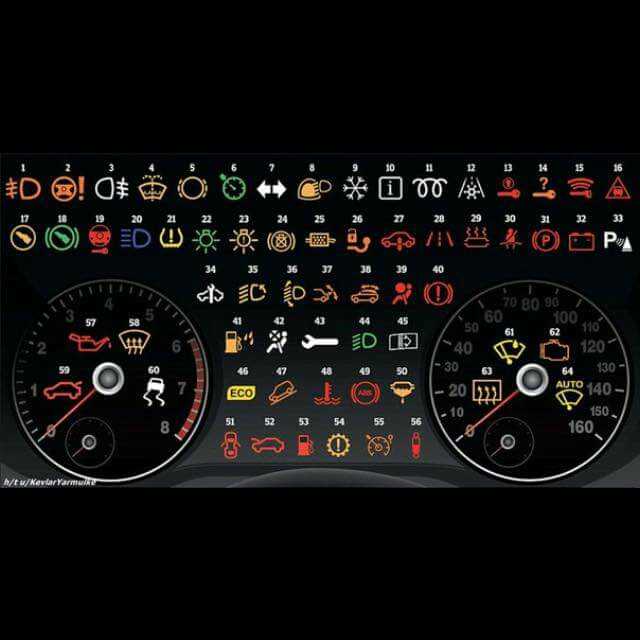

Обозначения на приборной панели
С каждым годом производители устанавливают на автомобили новейшие системы, а также и функциями, которые имеют свои индикаторы и указатели, разобраться в них довольно сложно. К тому же, на автомобилях разных производителей одна и та же функция или система может иметь индикатор, который совсем не похож на индикатор в автомобиле другой марки.
В этом тексте приведен список индикаторов, которые используются в целях оповещения водителя. Не сложно догадаться, что индикаторы зеленого цвета, сообщают о работе той или иной системы. Желтые или красные, как правило, предупреждают о неисправности.
И так рассмотрим все обозначение значков (лампочек) на приборной панели:

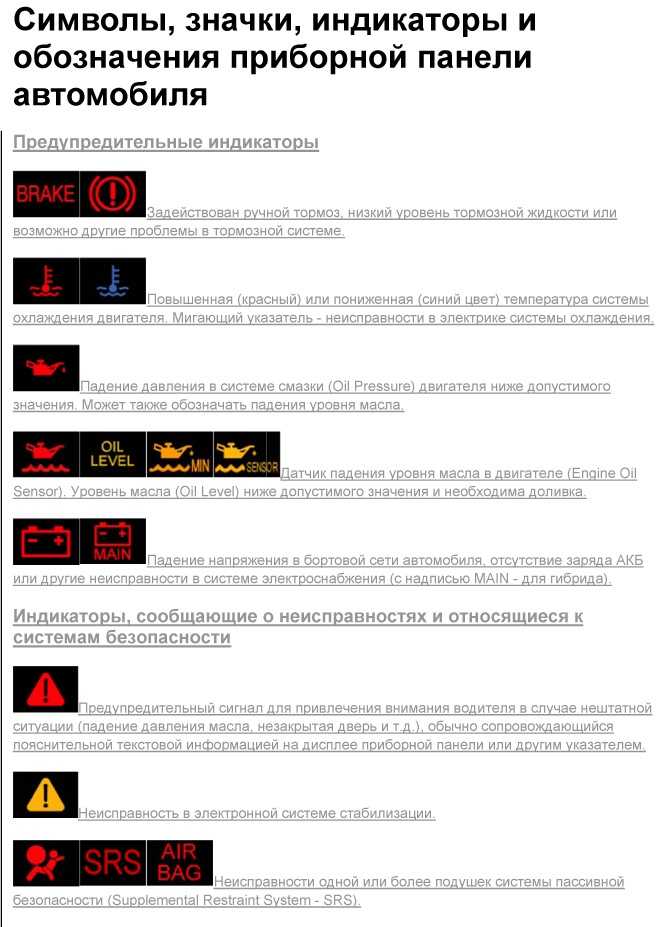

Предупредительные индикаторы
Задействован стояночный тормоз, может быть низкий уровень тормозной жидкости, также не исключена вероятность неисправности тормозной системе.
Красный цвет повышенная температура системы охлаждения, синий — пониженная температура. Мигающий указатель — неисправность в электрике системы охлаждения.
Упало давление в системе смазки (Oil Pressure) двигателя. Еще может обозначать низкий уровень масла.
Датчик уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) опустился ниже допустимого значения.
Падение напряжения в сети автомобиля, отсутствие заряда аккумулятора, а так же могут быть другие неисправности в системе электроснабжения надпись MAIN характерна для автомобилей с гибридным двигателем.
STOP — сигнальная лампа экстренной остановки. Если горит значок STOP на панели приборов — первым делом проверьте уровень масла и тормозной жидкости, поскольку на многих авто в частности ВАЗ данный сигнальный индикатор может оповещать именно об этих двух проблемах. Так же на некоторых моделях Стоп горит при поднятом ручнике или высокой температуре охлаждающей жидкости. Как правило загорается в паре с другим значком указывающим на проблему более конкретно (если это так, тогда дальнейшее движение с этой неисправностью нежелательно, до выяснения точной причины).
На стареньких авто довольно часто может загораться из-за выхода из строя датчика какой то технической жидкости (уровня, давления температуры) или короткого замыкания в контактах панели. На тех автомобилях, где горит значок двигателя с надписью «стоп» внутри (может сопровождаться звуковым сигналом), то в целях безопасности необходимо прекратить движение, ведь это говорит о серьезных проблемах.

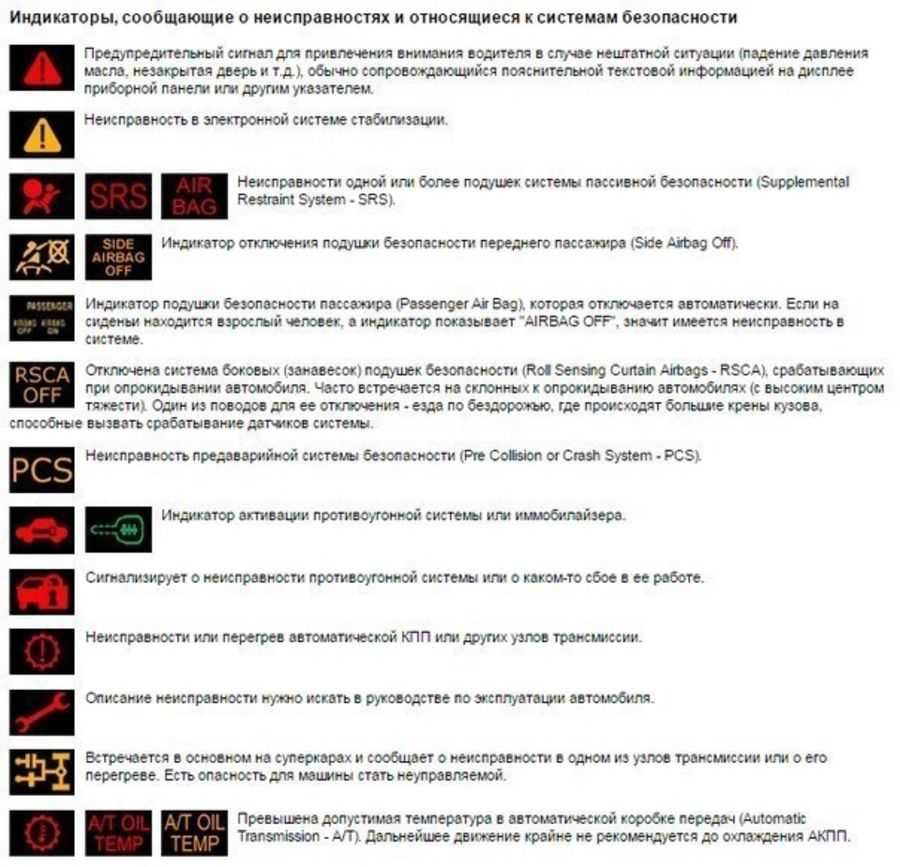

Индикаторы, информируют о неисправностях и относятся к системам безопасности
Предупредительный сигнал для водителя, в случае возникновения нештатной ситуации (резкое падение давления масла или незакрытая дверь и т.д.), обычно сопровождается пояснительным текстовым сообщением на дисплее приборной панели.
Расшифровка значения красного треугольника с восклицательным знаком внутри, по сути, аналогична предыдущему красному треугольнику, разница лишь в том, что на некоторых автомобиля может сигнализировать о прочих неисправностях в число которых может входить: SRS, ABS, система зарядки, давление масла, уровень ТЖ или нарушение регулировки распределения тормозного усилия между осями и еще некоторых других неполадках не имеющих собственной индикации.
В некоторых случаях горит если плохой контакт разъема приборной панели или при перегорании какой то из лампочек. Когда он появился нужно обращать на возможные надписи на панели и другие появившиеся индикаторы. Лампочка такого значка загорается при включении зажигания, но должна гаснуть после запуска двигателя.
Сбой в электронной системе стабилизации.
Неисправности подушки системы пассивной безопасности (Supplemental Restraint System — SRS).
Индикатор оповещает об отключении подушки безопасности впереди сидящего пассажира (Side Airbag Off). Индикатор, отвечающий за подушку безопасности пассажира (Passenger Air Bag), данный индикатор отключится автоматически если на сиденье сядет взрослый человек, а индикатор AIRBAG OFF сообщает о неисправности в системе.
Не работает система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), которые срабатывают при опрокидывании машины. Все склонные к опрокидыванию автомобили оборудованы такой системой. Поводом для отключения системы может стать езда по бездорожью, большие крены кузова могут спровоцировать срабатывание датчиков системы.
Вышла из строя система предаварийной безопасности (Pre Collision or Crash System — PCS).
Индикатор активации иммобилайзера или противоугонной системы. Когда горит желтая лампочка «машинка с ключом», — это говорит что активирована система блокировки двигателя и она должна тухнуть когда установлен правильный ключ, а если этого не происходит, то либо неисправность системы иммо, либо ключ потерял связь (не распознан системой). Таким образом, ряд значков с машинкой замком или ключом предупреждает о неисправностях противоугонной системы или о сбое в ее работе.
Данный значок красного мяча на центральном дисплее панели приборов (зачастую на тойотах или дайхатсу, а также других авто), так само как и предыдущий вариант индикаторов, обозначает, что активировалась функция иммобилайзера и произошла противоугонная блокировка двигателя. Лампочка индикатора «иммо» начинает моргать сразу же после того, как был вынут ключ из замка зажигания. При попытке включения, лампочка горит 3 секунды, а затем должна тухнуть если код ключа был удачно распознан.
Когда код не прошел верификацию, то лампочка будет продолжать моргать. Постоянного горение может говорить об неисправности системы
Красная лампочка шестеренки с восклицательным знаком внутри — сигнализатор неисправности силового агрегата или АКПП (при неисправной электронной системе контроля передач). А значок желтого колесика с зубцами, говорит конкретно о выходе из строя деталей коробки передач или перегреве, свидетельствует, что АКПП работает в аварийном режиме.
Описание значения красного гаечного ключа (симметричный, с рожками по концам) нужно смотреть в руководстве по эксплуатации авто дополнительно.
Значок говорит о проблеме со сцеплением. Чаще всего встречается на спортивных автомобилях и сигнализирует о том, что присутствует неисправность в одном из узлов трансмиссии, так же, причиной появления данного индикатора на панели, может стать перегрев сцепления. Есть опасность, что автомобиль станет неуправляемым.
Температура в АКПП превысила допустимую температуру (Automatic Transmission — A/T).
Продолжать движение крайне не рекомендуется до тех пор, пока АКПП не охладится.
Электрическая неисправность в АКПП (Automatic Transmission — AT). Продолжать движения не рекомендуется.
Индикатор режима блокировки АКПП (A/T Park — P) при позиции «P» «паркинг» часто устанавливается на автомобили, оснащенные полным приводом и имеющие понижающий ряд в раздаточной коробке. АКПП блокируется тогда, когда переключатель режимов полного привода расположен в позиции (N).
Значок на панели в виде нарисованной АКПП и надписи “auto” может загораться в нескольких случаях — низкий уровень масла в АКПП, слабое давление масла, высокая температура, возникла неисправность датчиков, неисправность эл. проводки. Зачастую правило, в таких случаях, коробка уходит в аварийный режим (вкл. 3-я передача).
Индикатор shift up — лампочка сигнализирующая необходимость переключения на повышенную передачу для максимальной экономии топлива.
Неисправность в электро- или гидроусилителе руля.
Активирован ручной тормоз.
Уровень тормозной жидкости опустился ниже допустимого.
Неисправность в системе ABS (Antilock Braking System) или данная система отключена намеренно.
Износ тормозных колодок достиг предельного уровня.
Система распределения тормозных усилий неисправна.
Поломка системы электрического стояночного тормоза.
При включенном зажигании информирует о необходимости нажатия педали тормоз, для того, чтобы разблокировать переключатель передач АКПП. На некоторых машинах с автоматической коробкой, сигнализирование про необходимость нажать педаль тормоза перед запуском двигателя или перед переключением рычага, также может осуществляться изображением ботинка на педали (без оранжевой окружности) или таким же значком только зеленого цвета.
Похожий на предыдущий желтый индикатор с изображением ноги, только без дополнительных закругленных линий по бокам, имеет уже другое значение – нажмите на педаль сцепления.
Предупреждает о падение давления воздуха более чем на 25% от номинального значения, в одном или нескольких колесах.
При запущенном моторе предупреждает о необходимости диагностики мотора и его систем. Может сопровождаться отключением некоторых систем автомобиля до тех пор, пока не будут устранены неисправности. Система EPC контроля мощности (Electronic Power Control — ) при обнаружении неисправности в моторе принудительно снизит подачу топлива.
Зеленый индикатор системы Start-Stop говорит о том, что двигатель заглушен, а желтый о неисправности в системе.
Снижение мощности мотора по каким-либо причинам. Остановка мотора и перезапуск примерно через 10 секунд иногда может решить проблему.
Неполадки в электроники трансмиссии или работе двигателя. Может информировать о неисправности системы впрыска или иммобилайзера.
Загрязнен или вышел из строя кислородный датчик (лямбда-зонд). Продолжать движение не желательно, так как этот датчик оказывает прямое влияние на работу системы впрыска.
Перегрев или неисправность каталитического нейтрализатора. Обычно сопровождается падением мощности двигателя.
Необходимо проверить крышку топливного бака.
Информирует водителя о включении другого индикатора или о появлении нового сообщения на дисплее панели приборов. Сигнализирует о потребности выполнить какие-то сервисные функции.
Сообщает, что водитель должен обратиться к инструкции по эксплуатации авто, чтобы расшифровать сообщение, появившееся на дисплее приборной панели.
В системе охлаждения двигателя уровень охлаждающей жидкости ниже допустимого.
Вышла из строя электронная дроссельная заслонка (ETC).
Отключена или неисправна система слежения (Blind Spot — BSM) за невидимыми зонами.
Подошло время для проведения планового техобслуживания автомобиля, (OIL CHANGE) смены масла и т.д. В некоторых автомобилях первый индикатор указывает на наличие более серьезных проблем.
Воздушный фильтр системы впуска двигателя загрязнен, необходима его замена.
В системе ночного видения возникла неисправность (Night View)/перегорели инфракрасные датчики.
Выключена повышающая передача «овердрайв» (Overdrive — O/D) в АКПП.
Системы помощи в критических ситуациях и стабилизации
Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленый информирует, о том, что система работает в данный момент; желтый — система отключена или в ее работе произошел сбой. Так как она связана с тормозной системой и системой подачи топлива, то неисправности в данных системах могут вызвать ее отключение.
Системы помощи при экстренном торможении (Electronic Stability Program — ESP) и стабилизации (Brake Assist System — BAS) взаимосвязаны. Этот индикатор информирует о неполадках в одной из них.
Поломка в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).
Индикатор горного тормоза сигнализирует об активации вспомогательной системы торможения. Выключатель функции дополнительного тормоза при спуске с горы или гололеде находится на ручке подрулевого переключателя. Чаще всего такая функция присутствует на автомобилях Хюндай HD и Тойота Дюна.
Вспомогательный горный тормоз рекомендуется использовать в зимнее время либо при крутом спуске на скорости не менее 80 км/ч.
Индикаторы системы спуска/подъема с горы, системы поддерживания постоянной скорости и системы помощи при трогании с места.
Система стабилизации (Stability Control) отключена. Также она автоматически деактивируется при горящем индикаторе «Check Engine». Каждый производитель систему стабилизации называет по разному: Automatic Stability Control (ASC), AdvanceTrac, Dynamic Stability and Traction Control (DSTC), Dynamic Stability Control (DSC), Interactive Vehicle Dynamics (IVD), Electronic Stability Control (ESC), StabiliTrak, Vehicle Dynamic Control (VDC), Precision Control System (PCS), Vehicle Stability Assist (VSA), Vehicle Dynamics Control Systems (VDCS),Vehicle Stability Control (VSC) и т.д. При обнаруживание скольжение колес, при помощи системы тормозов, управления подвеской и подачи топлива, система стабилизации выравнивает автомобиль на дороге.
Индикатор системы стабилизации Electronic Stability Program (ESP) или Dynamic Stability Control (DSC).
На автомобилях некоторых производителей, этот индикатор обозначает дифференциал с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).
Системе необходима диагностика или задействован полный привод.
Сбой в системе помощи при экстренном торможении Brake Assist System (BAS). Данный сбой влечет за собой деактивацию системы Electronic Anti-Slip Regulation (ASR).
Деактивирована система интеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), данная система способна до столкновения самостоятельно задействовать тормозную систему при возникновении препятствия в опасной близости от автомобиля. Если система включена, а индикатор светится, значит загрязнились или вышли из строя лазерные датчики системы.
Индикатор, информирующий водителя о том, что зафиксировано скольжение машины и система стабилизации начала работу.
Система стабилизации не функционирует или неисправна. Автомобиль управляется нормально, но помощь электроники отсутствует.
Индикаторы дополнительных и специальных систем
Отсутствует/присутствует электронный ключ в машине.
Первый значок — электронный ключ отсутствует в автомобиле. Второй — ключ найден, но батарее ключа необходима замена.
Активирован режим «Снег» (Snow Mode), данный режим поддерживает повышенные передачи при трогании с места и движение.
Индикатор, предлагающий водителю отдохнуть от вождения. На некоторых автомобилях сопровождается текстовым сообщением на дисплее или звуковым сигналом.
Информирует об опасном сокращении расстояния до идущего впереди автомобиля или о том, что на пути следования появилось препятствия. На некоторых автомобилях может быть частью системы «Круиз-контроль».
Индикатор легкого доступа в машину, оборудован системой регулировки высоты положения кузова над дорогой.
Активирован адаптивный круиз-контроль (Adaptive Cruise Control — ACC) или круиз-контроль (Cruise Control), система поддерживает необходимую скорость, для того, чтобы сохранить безопасную дистанцию до идущего впереди автомобиля.
Мигающий индикатор информирует на неисправность системы.
Лампа-индикатор включения обогрева заднего стекла. Лампа горит когда включено зажигание, указывает на то что обогревается заднее стекло. Включается соответствующей кнопкой.
Тормозная система активирована (Brake Hold). Растормаживание произойдет после того, как будет нажата педаль газа.
Комфортный режим и спортивный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).
На автомобилях оборудованных пневматической подвеской, данный индикатор указывает высоту положения кузова над дорогой. Высшее положение в данном случае (HEIGHT HIGH).
Такой значок сигнализирует о неисправности динамической подвески автомобиля. Если индикатор пневмоамортизатора со стрелочками горит — значит что неисправность определена, но двигаться можно, правда только в одном положении подвески. Зачастую проблема может крыться в неисправности компрессора пневмоподвески из-за: перегрева, замыкания на обмотке электродвигателя, электро-пневмоклапана, датчика высоты подвески или осушителя пневмосистемы.
А если такой значок подсвечивается красным, то неисправность динамической подвески, серьезная. Таким авто управляйте осторожно и посетите сервис, дабы получить квалифицированную помощь. Поскольку проблема может быть в следующем: утечка гидравлической жидкости, выход из строя соленоидов гидроблока системы активной стабилизации или неисправности акселерометра.
Check Suspension — CK SUSP. Сообщает о вероятных неисправностях в ходовой части, предупреждает о необходимости ее проверки.
Неисправна или отключена система предупреждения столкновений (Collision Mitigation Brake System — CMBS), причиной может стать загрязнение датчиков-радаров.
Активирован режим движения с прицепом (Tow Mode).
Система помощи при парковке (Park Assist). Зеленый цвет — система активна. Желтый — произошел сбой в работе или загрязнились датчики системы.
Индикатор системы отслеживания полосы движения (Lane Departure Warning Indicator — LDW, Lane Keeping Assist — LKA, или Lane Departure Prevention — LDP).
Желтый мигающий цвет индикатора предупреждает о том, что автомобиль смещается со своей полосы влево или вправо. Иногда сопровождается звуковым сигналом. Желтый немигающий указывает на неисправность. Зеленый система включена.
Поломка в системе «Start/Stop», которая способна в целях экономии топлива глушить мотор, при остановке на красный сигнал светофора, и запускать двигатель снова нажатии на педаль газа.
Активирован режим экономии топлива.
Автомобиль переведен в режим экономичного движения (ECO MODE).
Подсказывает водителю, когда лучше переключиться на повышенную передачу, в целях экономии топлива, присутствует на автомобилях, на которых установлена механическая КПП.
Трансмиссия перешла в режим заднего привода.
Трансмиссия в режиме заднего привода, но в случае необходимости, электроникой автоматически включается полный привод.
Индикатор двух желтых шестеренок можно увидеть на приборной доске Камаза, когда они горят, это свидетельствует что активирован высший диапазон демультипликатора (понижающий редуктор).
Режим полного привода задействован.
Активирован режим полного привода с понижающим рядом в раздаточной коробке.
Центральный дифференциал заблокирован, автомобиль в режиме «жесткого» полного привода.
Задний межколесный дифференциал заблокирован.
Полный привод деактивирован — первый индикатор. В полном приводе обнаружена неисправность — второй.
При запущенном двигателе может информировать о неполадках системы полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD), может сообщать о несовпадении диаметра колес задней и передней оси.
Неисправность системы полного привода (Super Handling — SH, All Wheel Drive — AWD). Вероятно перегрелся дифференциал.
Температура масла в заднем дифференциале превысила допустимую (Rear Differential Temperature). Желательно остановиться и подождать, когда дифференциал охладится.
При запущенном моторе информирует о том, что возникла неисправность в системе активного подруливания (4 Wheel Active Steer — 4WAS).
Неисправность, связанная с системой активного подруливания задних колес (Rear Active Steer — RAS) или система деактивирована. Неисправность в системе двигателя, подвески или тормозов могут вызвать отключение RAS.
Функция трогания с места с повышенной передачи активирована. Часто используется на автомобилях с автоматической КПП, при езде по скользкому дорожному покрытию.
Данный индикатор загорается на несколько секунд, после того, как было включено зажигание, установлен на автомобилях, которые оборудованные вариатором (Continuously Variable Transmission — CVT).
Поломка рулевого управления, с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).
Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronic Throttle Control System — ETCS, Electronically Controlled Transmission — ECT, Elektronische Motorleistungsregelung, Electronic Throttle Control). Может изменять настройки подвески, АКПП и двигателя.
Режим «POWER» (PWR) активирован, на автоматической КПП, при данном режиме переключения «наверх» происходят позже, что позволяет максимально увеличить обороты двигателя до более высоких, соответственно, это позволит Вам получить большую выходную мощность.
Может изменять настройки подачи топлива и подвески.
Индикаторы, которыми оборудованы электромобили/гибриды
Неисправность главной батареи или в контуре высокого напряжения.
Сообщает о неисправности системы электропривода автомобиля. Смысл такой же, что и у «Check Engine».
Индикатор, информирующий о низком уровне заряда высоковольтной батареи.
Требуется подзарядка батарей.
Информирует о значительном снижение мощности.
Батареи в процессе зарядки.
Гибрид в режиме движения на электротяге. EV (electric vehicle) MODE.
Индикатор сообщает о том, что автомобиль готов к движению (Hybrid Ready).
Неисправна система внешнего звукового предупреждения пешеходов о приближении автомобиля.
Индикатор сообщающий, что обнаружена критическая (красный цвет) и не критическая (желтый цвет) неисправность. Встречается в электромобилях. Иногда имеет возможность понизить мощность, или остановить двигатель. Если индикатор светится красным, движение продолжать категорически не рекомендуется.
Индикаторы, которыми оборудованы дизельные автомобили
Активированы свечи накаливания. Индикатор должен гаснуть после прогрева, отключения свечей.
Индикаторы фильтра макрочастиц (сажевого фильтра) Diesel Particulate Filter (DPF).
Нехватка жидкости (Diesel Exhaust Fluid — DEF) в системе выхлопа, данная жидкость необходима для каталитической реакции очищения отработавших газов.
Неисправность в системе очистки выхлопных газов, причиной загорания индикатора может стать слишком высокий уровень эмиссии.
Индикатор сообщает, что в топливе присутствует вода (Water in Fuel), также может сообщать о необходимости обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).
Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control). Автомобиль может глохнуть и не заводится, а может и работать, но со значительно меньшей мощностью, в зависимости от того какая именно случилась неисправность по которой ошибка EDC загорелась.
Чаще всего такая проблема возникает по причине забитого фильтра топлива, неисправного клапана на топливном насосе, неисправность форсунки, завоздушивании ТС и ряда других проблем которые могут быть и не в топливной системе.
Индикатор неисправности в электронных систем авто или наличие воды в дизтопливе.
Индикатор необходимости замены ремня ГРМ. Горит при включении зажигания, информируя о исправности, а при запуске мотора гаснет. Информирует когда приближается рубеж 100 000 км, и сигнализирует что пора менять ремня ГРМ. Если лампа горит при работе мотора, а на спидометре и близко нет 100 000 км, значит ваш спидометр скручен.
Индикаторы внешних световых приборов
Индикатор активации наружного освещения.
Не работает одна или более ламп наружного освещения, причиной может стать неисправность в цепи.
Дальний свет включен.
Информирует о том, что система автоматического переключения между дальним и ближним светом активирована.
Неисправность системы авторегулировки угла наклона света фар головного света.
Система адаптивных фар (Adaptive Front-lighting System — AFS) отключена, если индикатор мигает, значит обнаружена неисправность.
Активна система автовключения фар ближнего света в дневное время (Daytime Running Lamps — DRL).
Неисправность одной или более ламп стоп-сигнала/заднего фонаря.
Габаритные огни включены.
Противотуманные фары включены.
Задние противотуманные фары включены.
Активирован сигнал поворота или аварийная сигнализация.
Дополнительные индикаторы
Напоминает о том, что ремень безопасности не пристегнут.
Не закрыт багажник/капот/дверь.
Открыт капот автомобиля.
Неисправность привода складной крыши кабриолета.
Топливо на исходе.
Показывает что заканчивается газ (для авто оборудованных с завода системой ГБО).
На исходе жидкость в омывателе ветрового стекла.
Расшифровка индикаторов панели приборов – Прокачай АВТО
Содержание
- Предупреждающие значки на панели
- Индикаторы неисправности
- Зеленый свет
- Желтый свет
- Красный свет
- Бонус: белые и синие пиктограммы
Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов.
Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного и того самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:
- Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.
- Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.
- Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.
Представим список наиболее часто возникающих вопросов и расшифровку значков и индикаторов, горящих на панели приборов.
Применяется много значков с эмблемой-силуэтом автомобиля. В зависимости от дополнительных элементов этот индикатор может иметь разный смысл.
Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.
Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.
Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.
Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).
Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.
Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.
Предупреждающие значки на панелиЗначок руль может загораться в двух цветах.
Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.
Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.
Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.
Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме.
Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.
Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.
Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает.
На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.
Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.
Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы».
Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.
Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.
Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).
Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.
Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее.
Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.
Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье.
Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.
Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.
Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто.
Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала.
Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

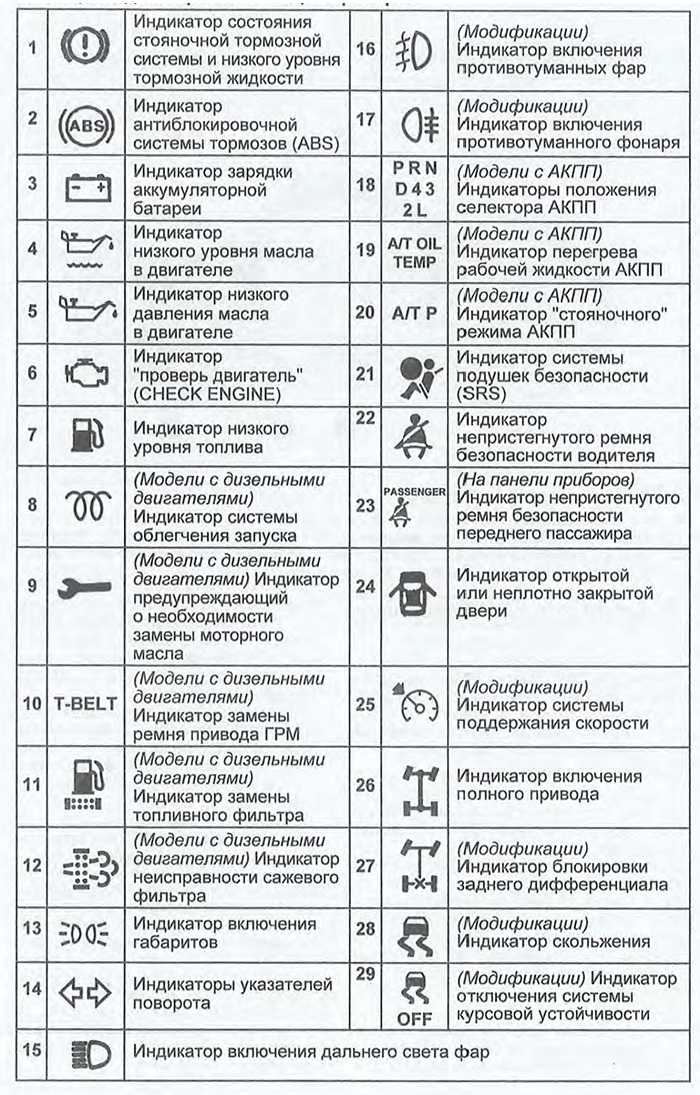

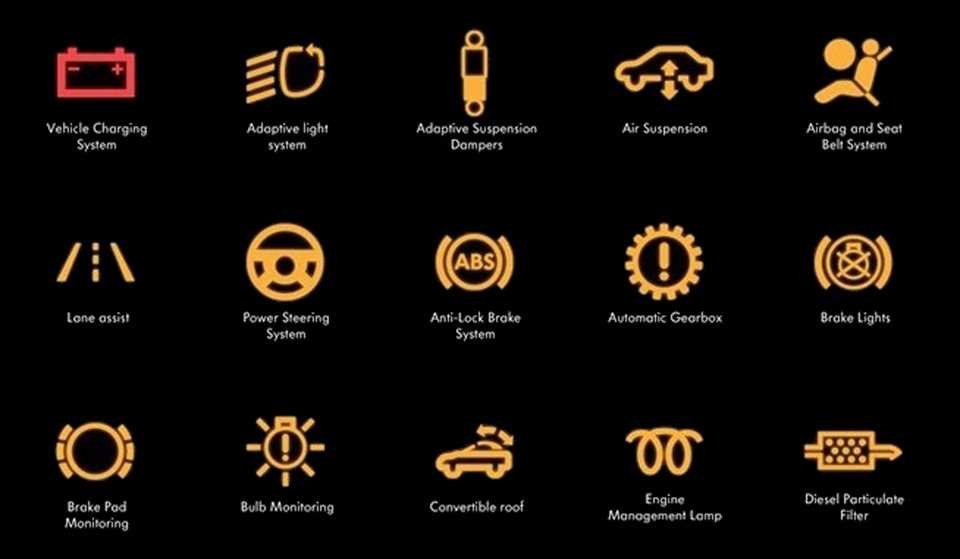

Ниже перечислены почти все возможные индикаторы на панели приборов и из значения
1. Противотуманные фары (передние).
2. Неисправность усилителя рулевого управления.
3. Противотуманные фары (задние).
4. Низкий уровень жидкости стеклоомывателя.
5. Износ тормозных колодок.
6. Значок включённого круиз-контроля.
7. Включены поворотные сигналы.
8. Датчик дождя и света.
10. Индикатор информационного сообщения.
11. Индикация работы свечи накаливания.
13. Индикация обнаружения бесконтактного ключа.
14. Ключ не обнаружен.
15. Батарея ключа нуждается в замене.
16. Опасное сокращение дистанции.
17. Нажмите педаль сцепления.
18. Нажмите тормозную педаль.
19. Блокировка рулевой колонки.
20. Дальний свет.
21. Низкое давление в шинах.
22. Индикатор включения наружного освещения.
23. Неисправность наружного освещения.
24. Не работает стоп-сигнал.
25. Предупреждение сажевого фильтра.
26. Предупреждение прицепного устройства.
27. Предупреждение пневматической подвески.
28. Смена полосы движения.
29. Перегрев катализатора.
30. Не пристёгнут ремень безопасности.
31. Активирован стояночный тормоз.
32. Неисправность аккумулятора.
33. Система помощи при парковке.
34. Требуется техническое обслуживание.
35. Адаптивные передние фары.
36. Неисправность автоматического наклона фар.
37. Неисправность заднего спойлера.
38. Неисправность крыши в кабриолете.
39. Ошибка подушки безопасности.
40. Неисправность ручного тормоза.
41. Вода в топливном фильтре.
42. Подушка безопасности деактивирована.
44. Фары ближнего света.
45. Загрязнение воздушного фильтра.
46. Режим экономии топлива.
47. Система помощи спуска с горы.
48. Повышенная температура.
49. Неисправность антиблокировочной системы тормозов.
50. Неисправность топливного фильтра.
51. Открыта дверь.
52. Открыт капот.
53. Низкий уровень топлива.
54. Неисправность автоматической коробки передач.
55. Автоматический ограничитель скорости.
56. Амортизаторы подвески.
57. Низкое давление масла.
58. Обогрев лобового стекла.
59. Открыт багажник.
60. Система стабилизации отключена.
61. Датчик дождя.
62. Неполадка двигателя.
63. Обогрев заднего стекла.
64. Автоматическое очищение лобового стекла.

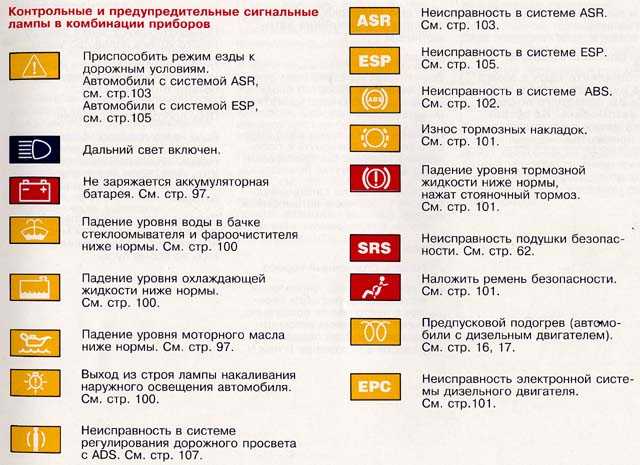

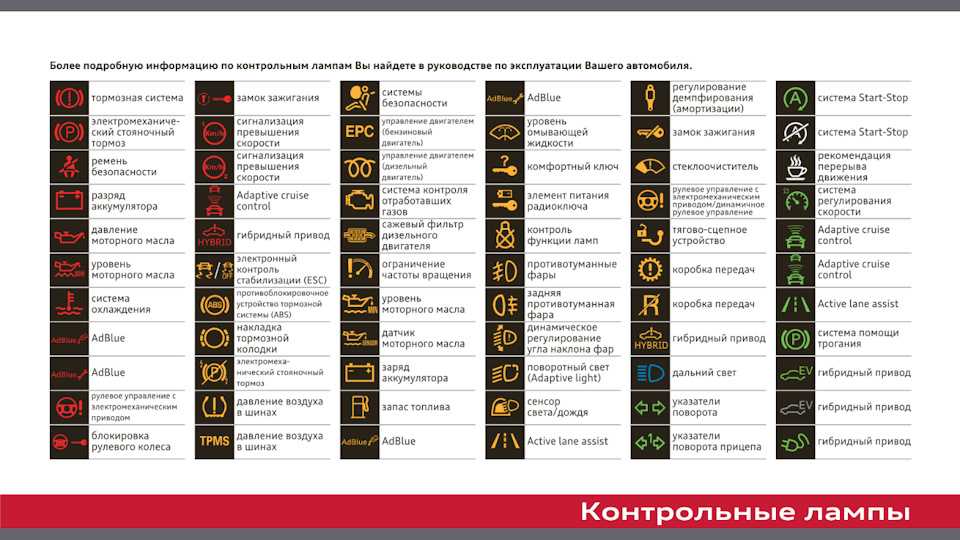

На данной странице мы разместили световые индикаторы и предупреждения.
Это ошибки, которые вы можете увидеть на приборной панели своего автомобиля Audi A1 – Q7, TT, R8. Здесь их более 150, поэтому внимательно прокручивайте страницу, пока не найдете подходящее изображение.
Как правило, цвет подсвеченного символа иллюстрирует серьезность проблемы.
- Красная подсветка указывает на проблему, требующую немедленного решения.
- Оранжевая подсветка чаще указывает на менее серьезную проблему, например, требуется обслуживание транспортного средства.
- Другие цвета символов, такие как синий и зеленый, дают водителю дополнительную информацию. Мигающие сигнальные огни информируют водителя о неотложной проблеме.
Если на вашем Audi загорелся индикатор ошибки, который сообщает о проблеме с одной из систем автомобиля, вы можете связаться с мастером нашего сервиса по телефону +7 (812) 372 66 09 для получения консультации и записи на диагностику.
«Лейка», «робот», «кружка», «комета», «ползущий к замку червяк» и другие символы на приборной панели, которые из года в год наводят ужас на водителей по всему земному шару и не всегда означают то, чем кажутся
Фото: 4R.
ru, Pinterest
Чем современнее автомобиль — тем больше у него функций и опций, различной электроники и блоков управления. Вряд ли существует хоть один водитель, который, впервые садясь за руль своей новой машины, точно знал весь арсенал его возможностей.
Значки и пиктограммы, что россыпью загораются на приборном щитке при повороте ключа, остаются неведомыми иероглифами ровно до тех пор, пока машина не начнет вести себя возмутительно. В этот миг счастливый шофер замечает «новенького» — пиктограмму, которая раньше тухла в момент пуска двигателя. Прежде чем искать эвакуатор, надо запомнить одно простое правило: зеленый значок — едем, желтый — едем на сервис, красный — едем на сервис на эвакуаторе. Языком протокола это звучит как информационная, предупреждающая и запрещающая пиктограмма соответственно. А теперь расставим все точки над i.
Зеленый свет
Зеленый индикатор на приборной панели означает активацию и нормальную работу одной из систем автомобиля. Начиная от фар ближнего света и заканчивая активным круиз-контролем — на щитке загорится «зеленый» в момент подключения.
Бояться таких пиктограмм ни в коем случае не стоит, а с расшифровкой активированной функции и поиском органа ее управления поможет мануал — инструкция по эксплуатации автомобиля.
Наиболее популярными зелеными сигналами являются:
Ближний свет — если автомобиль оснащен режимом «авто», то индикатор может отличаться от стандартного литерой А
Габаритные огни — должны быть включены всегда
«Поворотники» и «аварийка» — если индикатор моргает слишком быстро, значит, перегорела одна из ламп
Системы помощи при спуске/подъеме в гору — доступны на многих современных внедорожниках и кроссоверах, помогают водителю выбрать верную и безопасную манеру преодоления сложного рельефа местности. Часто могут быть активированы только во внедорожных режимах
Различные вспомогательные системы при езде по бездорожью — подключение полного привода и различных блокировок
Круиз-контроль — при активации системы появится зеленый значок с пиктограммой спидометра, а при выборе скорости и включении системы — еще один
Экономичные режимы работы двигателя — доступны на многих современных автомобилях и отображаются символами деревьев, листиков либо аббревиатурой
Однако есть среди «зеленых» и редкие пиктограммы, которые могут смутить даже опытного шофера:
Крест в шестерне — предлагает водителю автомобиля с механической трансмиссией перейти на повышенную передачу.
Аналогична пиктограмме со стрелкой вверх и словом SHIFT
Литера P пеленгует конус — активирована работа парктроника
Ключ с восклицательным знаком — система бесключевого доступа инициировала ключ, можно заводить двигатель
Две линии и пунктир между ними – система слежения за полосой движения
TOW — американская пиктограмма, обозначающая подключение режима буксировки прицепа
Sport — активация спортивного режима
READY — полная зарядка батареи гибридного автомобиля
EV MODE — движение исключительно на электротяге, без использования ДВС, у гибрида
Одним словом, такой индикатор смущать не должен. Основная их часть хорошо знакома каждому закончившему автошколу, а новые, актуальные для конкретного автомобиля, быстро станут понятными в процессе эксплуатации. С появлением на приборной панели любого индикатора зеленого цвета можно смело продолжать движение.
Желтый свет
Желтая пиктограмма означает неисправность одной из систем и чаще всего сигнализирует о проблемах в электрике транспортного средства.
Самым известным и пугающим символом из этой подгруппы является знаменитый Check Engine, который на самом деле уведомляет о проблемах с электроцепями двигателя, а не о конструктивной гибели мотора. Разрушим очередной миф: продолжить движение с горящим на приборном щитке «чеком» можно, но лучше направить колеса в сторону СТО. Наиболее частыми причинами появления этой пиктограммы на щитке являются забитый катализатор и вышедшая из строя катушка зажигания. Симптомы — ощутимое уменьшение мощности и некорректная работа ДВС.
Кстати, наступающая весна с грядущими повышенной влажностью и обильными осадками из года в год зажигает множество значков Check Engine!
Помимо легендарного «чека» желтым на приборном щитке высветятся:
ABS — неисправность антиблокировочной тормозной системы. Физически проявляется так: АБС будет либо постоянно срабатывать даже на сухом асфальте, либо не работать вообще
Восклицательный знак в круге — неисправность электрического стояночного тормоза
Колесо и восклицательный знак — давление в одном из колес пониженное, надо проверить.
В современных автомобилях можно узнать подробности, даже не выходя наружу — бортовой компьютер подскажет, которое из колес требует внимания.
Занос в треугольничке — деактивирована противозаносная система. Если пиктограмма загорелась не по воле водителя, то система отключилась в связи с неисправностью. Первым делом следует проверить предохранитель. Он находится в подкапотном блоке.
Ключ в желтом — иммобилайзер автомобиля не обнаружил ключ. Пора проверить батарейку!
Снежинка — автомобиль определил отрицательную температуру за бортом
Желтый рожковый ключ — межсервисный интервал подходит к концу, пора записаться на ТО
Помимо вышеуказанных типичных обозначений желтый сегмент включает огромное количество сложных и уникальных символов:
Чашка горячего, но безалкогольного напитка — пора отдохнуть. Есть на многих старых американских машинах. Загорается в зависимости от настроек системы: самые простые — после определенного количества часов езды без остановок, в более продвинутых моделях ассистент слежения за усталостью ориентируется на изменившиеся манеры водителя.
Порой такой сигнализатор может включиться, когда вы едете по плохой дороге и постоянно уворачиваетесь от ям.
Желтый восклицательный знак, окольцованный стрелкой — проблемы в системе старт-стоп
«Однорукий робот» — это заправочная колонка с вилкой, а именно индикатор низкого заряда батареи у электромобиля
Черепашка в желтом круге — мощность двигателя ограничена. Причиной может стать перегрев.
Ракеты над водой — проблемы с выхлопом у дизельного авто
Заправочная станция под дождем — очень редкая пиктограмма, встречается только на древних автомобилях с мотором на тяжелом топливе. Гласит о наличии воды в топливной системе
Странный сосуд с круглыми предметами внутри — этот образ, взятый из древнеегипетских фресок, подсказывает водителю о проблемах с сажевым фильтром.
Автомобиль, разделенный надвое восклицательным знаком — проблемы в электронике. Сегодня все чаще заменяется желтым же восклицательным знаком в треугольнике
Две желтых петли — прогрев свечей накаливания.
Пока символ не погаснет, автомобиль не заведется.
Громкоговоритель с надписью AUTO — как ни странно, эта пиктограмма гласит о недостатке масла в трансмиссии. Никогда не угадаешь!
Червяк ползет к замку — неисправность прицепного устройства
Продолжить движение в таком случае можно, но делать это следует крайне осторожно, в аккуратном режиме. Медленно добраться до автосервиса или потихоньку доехать до парковки, где первым делом открыть ту самую инструкцию по эксплуатации.
Красный свет
Красный индикатор на приборной панели автомобиля запрещает дальнейшую эксплуатацию до момента решения проблемы. Неисправность часто сопровождается звуковым сигналом и восклицательным знаком в треугольнике уже красного цвета.
Самые распространенные и массовые красные пиктограммы расшифровываются следующим образом:
Аккумулятор — заряд батареи недостаточный. Требуется замена самого аккумулятора или ремонт генератора
Лейка — мойка автомобиля не поможет.
Необходимо долить моторного масла.
Красный значок поднятого ручника — либо поднят парковочный тормоз, либо в системе не хватает тормозной жидкости
Перечеркнутый сидячий человек — пристегните ремни, готовимся к взлету!
Автомобиль с распахнутыми дверьми, вид сверху — одна из дверей не закрыта
Рулевое колесо с восклицательным знаком — неисправно рулевое управление, проблема в электро- или гидроусилителе.
Автомобиль в красном треугольнике — так датчики предупреждают о сокращении дистанции до впередиидущего авто
Среди «красных» очень много непонятных индикаторов, которые чрезвычайно сложно расшифровать. Например:
Чемодан с ручкой и стрелкой посередине — так отображается низкий уровень охлаждающей жидкости
Привязанный человек отбивает рукой большой шар — неисправность подушек безопасности
Восклицательный знак в шестерне — ошибка или деактивация штатной сигнализации
Красный рожковый ключ — так на многих авто отображается критическая поломка трансмиссии
R.
DIFF.TEMP — перегрев межколесного дифференциала
Увидев тревожный значок, не стоит сразу вызывать «скорую». Многие «проблемы красного цвета» можно решить за долю секунды: закрыть дверь, пристегнуть ремень безопасности, опустить стояночный тормоз, долить масла и «тормозухи». Если же неполадка серьезнее, то предстоит долгое ожидание и поездка в сервис «на лафете». Добираться до помощи на своих четырех не следует — это не безопасно.
Бонус: белые и синие пиктограммы
Помимо символов «светофорной» расцветки на приборном щитке могут быть значки синего и белого цвета. Как правило, они также подсказывают водителю об активации той или иной функции и несут исключительно информационный характер.
Синим выделено:
Включение фар дальнего света. При наличии системы автоматического включения может активироваться и выключаться самостоятельно.
Пиктограмма низкой температуры охлаждающей жидкости. Часто встречается на дизельном коммерческом транспорте, а также на автомобилях, где не предусмотрена отдельная шкала температуры антифриза.
Гаснет после прогрева до рабочих показателей.
Активация заднего противотуманного фонаря
Белым чаще всего выделяют информационные сообщения, причем каждый автопроизводитель делает это согласно своим личным убеждениям.
Литера I — поступило сообщение от одного из ЭБУ
Гаечный ключ — на многих японских авто информация о необходимости пройти техническое обслуживание реализовано с помощью белой пиктограммы гаечного ключа
Лист со стрелочкой — загрязнение воздушного фильтра
Человек с перечеркнутым мячом в белом — деактивация подушки безопасности переднего пассажира. Необходимо произвести при установке на переднем сиденье детской люльки
За спрос денег не берут, так что не стесняйтесь в любой сложной ситуации позвонить в дилерский центр и задать вопросы, какими бы детскими и глупыми они ни показались. Знание — сила! Например, первый звучит следующим образом: можно ли скидывать клемму с аккумулятора и что будет с автомобилем после? Многие проблемы даже в современных машинах решаются с помощью ключа «на 10».
Предупреждающие индикаторы Kia – Официальный сайт Kia в России
Неисправности
Говорят об опасности, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности.
Сигнальный индикатор подушки безопасности
Убедитесь, что после запуска двигателя сигнальный индикатор подушки безопасности погас. Если сигнальный индикатор по-прежнему горит, в этом случае рекомендуем обратиться к официальному дилеру Kia.
Сигнальный индикатор непристегнутого ремня безопасности
Если ремень безопасности не пристегнут, раздается звуковой сигнал в течение 6 секунд. А сигнальный индикатор непристегнутого ремня безопасности горит до тех пор, пока ремень безопасности не будет пристегнут. Пристегните ремень безопасности.
Сигнальный индикатор включенного стояночного тормоза и низкого уровня тормозной жидкости
Что касается сигнального индикатора стояночного тормоза, обратите внимание на следующее:
• Если вы едете с включенным стояночным тормозом, сигнальный индикатор стояночного тормоза мигает и звучит звуковой сигнал.
Выключите стояночный тормоз.
• Если уровень тормозной жидкости низкий, загорается индикатор. Проверьте бачок тормозной жидкости и при необходимости долейте тормозную жидкость. Если индикатор не гаснет, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Предупреждение: Если уровень тормозной жидкости низкий, опасно водить автомобиль. Тормоз может работать неправильно.
Сигнальный индикатор рулевого управления с электроусилителем (EPS)
Электроусилитель рулевого управления (EPS) помогает водителю управлять автомобилем.
Убедитесь, что после запуска двигателя сигнальный индикатор EPS погас. Если сигнальный индикатор EPS продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Сигнальный индикатор системы зарядки
Если после запуска двигателя сигнальный индикатор системы зарядки продолжает гореть, это может означать следующее:
• Аккумуляторная батарея разряжена
• Оборван ремень генератора
• Неисправен генератор или система зарядки аккумуляторной батареи
Если сигнальный индикатор системы зарядки продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор давления моторного масла
Убедитесь, что после запуска двигателя сигнальный индикатор уровня давления масла погас. Если уровень моторного масла низкий, сигнальный индикатор давления моторного масла продолжает гореть. Проверьте уровень моторного масла и при необходимости долейте масло. В случае, если двигатель продолжает работать и сигнальный индикатор продолжает гореть, это может привести к выходу двигателя из строя.
Сигнальный индикатор топливного фильтра (для автомобилей с дизельным двигателем)
Убедитесь, что после запуска двигателя сигнальный индикатор топливного фильтра погас. Если сигнальный индикатор продолжает гореть, это означает, что топливный фильтр заполнен водой больше, чем необходимо. В таком случае, следует обратиться к официальному дилеру Kia для осмотра вашего автомобиля.
Предупреждающие
Предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании
Сигнальный индикатор антиблокировочной тормозной системы (ABS)
Антиблокировочная тормозная система (ABS) позволяет водителю сохранять контроль над автомобилем, предотвращая его скольжение при торможении.
Убедитесь, что после запуска двигателя сигнальный индикатор ABS погас. Если сигнальный индикатор продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Сигнальный индикатор неисправности
Если после запуска двигателя сигнальный индикатор неисправности продолжает гореть, это может означать следующее:
• Трансмиссия автомобиля или система контроля выбросов неисправны.
• Утечка в системе подачи топлива.
• Крышка топливного бака закрыта неправильно.
Если сигнальный индикатор неисправности продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Сигнальный индикатор низкого уровня топлива
Убедитесь, что после запуска двигателя сигнальный индикатор низкого уровня топлива погас. Если сигнальный индикатор продолжает гореть, как можно скорее долейте топливо.
Сигнальный индикатор низкого давления в шинах
Что касается сигнального индикатора низкого давления в шинах, обратите внимание на следующее:
• Если давление в шинах низкое, сигнальный индикатор низкого давления в шинах горит.
Проверьте давление в шинах и при необходимости накачайте шину.
• Сигнальный индикатор говорит о неисправности в системе контроля давления шин. Обратитесь к официальному дилеру Kia для проверки вашего автомобиля.
Сигнальный индикатор электронного стояночного тормоза (EPB)
Если после запуска двигателя сигнальный индикатор электронного стояночного тормоза продолжает гореть, это может означать следующее:
• Электронный стояночный тормоз неисправен.
• Электронный контроль устойчивости неисправен.
Если сигнальный индикатор электронного стояночного тормоза продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор вспомогательной системы предупреждения о лобовом столкновении (FCA)
Если после запуска двигателя сигнальный индикатор вспомогательной системы предупреждения столкновений продолжает гореть, это может означать следующее:
• Камера переднего вида неисправна.
• Передний радар неисправен.
Если сигнальный индикатор системы предупреждения лобового столкновения продолжает гореть, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор полного привода
Если после запуска двигателя сигнальный индикатор полного привода продолжает гореть, немедленно обратитесь к официальному дилеру Kia для проверки вашего автомобиля.
Сигнальный аварийный индикатор
Если после запуска двигателя сигнальный аварийный индикатор продолжает гореть, значит в вашем автомобиле уже имеется более одной неисправности.
Сигнальный индикатор электронного контроля устойчивости (ESC)
Электронный контроль устойчивости помогает водителю управлять автомобилем, предотвращая занос на скользкой или извилистой дороге.
• Если сигнальный индикатор ESC мигает, это нормально.
• Если после запуска двигателя сигнальный индикатор ESC продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Сигнальный индикатор отключения электронного контроля устойчивости (ESC off)
Электронный контроль устойчивости помогает водителю управлять автомобилем, предотвращая занос на скользкой или извилистой дороге.
Сигнальный индикатор продолжит гореть при дезактивации системы ESC путем нажатия на кнопку ESC OFF.
Сигнальный индикатор иммобилайзера (без смарт-ключа)
Иммобилайзер предотвращает угон автомобиля, позволяя только зарегистрированным ключам заводить автомобиль.
Если сигнальный индикатор иммобилайзера мигает, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор иммобилайзера (со смарт-ключом)
Иммобилайзер предотвращает угон автомобиля, позволяя только зарегистрированным ключам заводить автомобиль.
Если смарт-ключа нет в автомобиле или батарея смарт-ключа разряжена при включенном зажигании, сигнальный индикатор иммобилайзера мигает. Нажмите кнопку ПУСК / СТОП двигателя с помощью смарт-ключа.
Светодиодный сигнальный индикатор головной фары
Если после запуска двигателя светодиодный сигнальный индикатор головной фары мигает или горит постоянно, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор свечей накаливания (в автомобилях с дизельным двигателем)
Если сигнальный индикатор накаливания мигает или горит постоянно, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Предупреждение: существует опасность возгорания, если сигнальный индикатор накаливания мигает во время предварительного нагрева.
Примечание. Эмиссионная система может быть повреждена, если транспортное средство движется с включенным сигнальным индикатором накаливания.
Сигнальный индикатор выхлопной системы (DPF) (в автомобилях с дизельным двигателем)
Дизельный сажевый фильтр (DPF) снижает количество загрязняющих веществ, образующихся в выхлопных газах.
Если после запуска двигателя сигнальный индикатор выхлопной системы продолжает гореть, выполните следующие действия:
1. Необходимо двигаться на автомобиле со скоростью более 60 км/ч или на более чем 2-й передаче с 1500-2000 об/мин в течение определенного времени (около 25 минут).
2. Если сигнальный индикатор мигает или горит постоянно, обратитесь к официальному дилеру Kia для проверки вашего автомобиля.
Сигнальный индикатор спортивного режима (SPORT)
Когда установлен режим движения СПОРТ, автомобиль быстрее реагирует на рулевое управление и ускорение.
После установки режима движения СПОРТ загорится сигнальный индикатор.
Сигнальный индикатор удержания автомобиля AUTO HOLD
AUTO HOLD удерживает автомобиль в остановленном состоянии, даже если ваша нога снята с педали тормоза после остановки автомобиля.
• Если сигнальный индикатор AUTO HOLD горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор AUTO HOLD горит желтым светом, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Индикаторы готовности
Сигнальный индикатор AUTO HOLD
AUTO HOLD удерживает автомобиль в остановленном состоянии, даже если ваша нога снята с педали тормоза после остановки автомобиля.
• Если сигнальный индикатор AUTO HOLD горит белым или зеленым светом, это нормально.
• Если сигнальный индикатор AUTO HOLD горит желтым светом, обратитесь к официальному дилеру Kia для осмотра автомобиля.
Сигнальный индикатор EBD
EBD (электронное распределение тормозного усилия) улучшает тормозные характеристики, распределяя тормозное усилие на передние и задние колеса.
Если после запуска двигателя сигнальный индикатор EBD продолжает гореть, обратитесь к официальному дилеру Kia для осмотра вашего автомобиля.
Индикаторные и предупреждающие символы | Приборная панель | Дисплеи и голосовое управление | XC90 2021 Early
Индикаторы и предупреждающие символы предупреждают водителя о том, что функция активна, что символ работает, или что произошла ошибка или серьезная неисправность.
Красные символы
ПРЕДУПРЕЖДЕНИЕ Красный предупреждающий символ загорается, указывая на обнаружение неисправности, которая может повлиять на безопасность или управляемость. Одновременно на панели приборов будет отображаться поясняющее сообщение. Предупреждающий символ может также загораться в сочетании с другими символами. | |
Напоминание о непристегнутом ремне безопасности Загорается или мигает, когда кто-то в автомобиле не пристегнут ремнем безопасности. | |
Подушки безопасности Обнаружена неисправность в одной из систем безопасности автомобиля. Прочтите сообщение на панели приборов и обратитесь в мастерскую. Volvo рекомендует обращаться на авторизованную станцию техобслуживания Volvo. | |
Канадские модели. Модели для США. | Неисправность тормозной системы Неисправность тормозной системы. Прочтите сообщение на панели приборов и обратитесь в мастерскую. Volvo рекомендует обращаться на авторизованную станцию техобслуживания Volvo. |
Канадские модели. Модели для США. | Стояночный тормоз Постоянное свечение: стояночный тормоз активирован. Мигает: неисправность стояночного тормоза. Прочтите сообщение на панели приборов. |
Неисправность в электрической системе Неисправность в электрической системе. Прочтите сообщение на панели приборов и обратитесь в мастерскую. Volvo рекомендует обращаться на авторизованную станцию техобслуживания Volvo. | |
Высокая температура двигателя Слишком высокая температура двигателя. Прочтите сообщение на панели приборов. | |
Опасность столкновения City Safety предупреждает водителя, если есть риск столкновения с другим транспортным средством, пешеходом, велосипедистом или крупным животным. | |
Низкое давление масла Слишком низкое давление масла в двигателе. Немедленно остановите двигатель и проверьте уровень моторного масла. При необходимости добавьте масло. Если загорается этот символ и уровень масла в норме, прочтите сообщение на панели приборов и обратитесь в мастерскую. Volvo рекомендует обращаться на авторизованную станцию техобслуживания Volvo. |
Янтарные символы
Информация Возникла проблема в одной из систем автомобиля. Информационный символ может также светиться в сочетании с другими символами. | |
Канадские модели. Модели для США. | Неисправность тормозной системы Неисправность тормозной системы. Прочтите сообщение на панели приборов. |
Канадские модели. Модели для США. | Неисправность в системе ABS Система работает неправильно. Обычные тормоза автомобиля будут по-прежнему работать, но без функции ABS. |
Система контроля выбросов Неисправность в системе контроля выбросов. Проверьте автомобиль в мастерской. Volvo рекомендует обращаться на авторизованную станцию техобслуживания Volvo. | |
Задний противотуманный фонарь Задний противотуманный фонарь вкл. | |
Система давления в шинах Давление в шинах низкое. При неисправности системы давления в шинах символ сначала будет мигать примерно 1 минуту, а затем будет гореть постоянно. Это может произойти, если система не может обнаружить или предупредить водителя о низком давлении в шинах, как предполагалось. | |
Неисправность в системе фар Неисправность в системе фар. Прочтите сообщение на панели приборов. | |
Система удержания в полосе Система помощи при движении по полосе предупреждает/вмешивается. | |
Система стабилизации Постоянное свечение: в системе возникла неисправность. Мигает: система работает. | |
Система стабилизации, спортивный режим Спортивный режим активирован. |
Прочтите сообщение на панели приборов.
Синие символы
Активный дальний свет Активный дальний свет активирован и включен. | |
Дальний свет Дальний свет включен. |
Зеленые символы
Канадские модели. | Автоматический удерживающий тормоз Функция активирована, и используются тормоза или стояночный тормоз. |
Передняя противотуманная фара Передняя противотуманная фара вкл. | |
Габаритные огни Габаритные огни включены. | |
Левый/правый указатели поворота Используется указатель поворота. |
Белые/серые символы
Активный дальний свет Активный дальний свет активирован, но не включен. | |
Предварительная подготовка Отопитель/кондиционер двигателя и салона выполняет предварительную подготовку автомобиля. | |
Система удержания полосы движения Белый символ: система удержания полосы движения включена и обнаружены линии разметки полосы движения. Серый символ: система удержания полосы движения включена, но линии разметки полосы не обнаружены. | |
Датчик дождя Датчик дождя активирован. |
Комбинированный прибор – значение индикаторных символов | Комбинированная панель приборов | Приборы и органы управления | XC60 2016 Early
Комбинированный прибор – значение индикаторов
Обновлено 23.07.2018
Символы индикатора предупреждают водителя о том, что функция активирована, система работает или произошла ошибка или сбой.
Индикаторные символы
Символ | Спецификация | |
|---|---|---|
| 20 | ABL BAILL | |
Система выбросов | ||
Fail0002 | Задняя лампа тумана на | |
Система стабильности, см. | ||
Система стабильности, спортивный режим, см. Электронный контроль устойчивости (ESC) — Работа | ||
Предпогреватель двигателя (дизель) | ||
Низкий уровень в топливном центре | ||
В топливном центре | ||
в топливном центре | ||
.0003 | ||
Информация, прочтите текст дисплея | ||
Основной балки на | ||
| 0010 | Индикатор направления левой руки | |
ПРАВО ПРАВИЛЬНОЙ РАЗВЛЕЧЕНИЙ.0003 | ||
Старт/Стоп, двигатель автоматически останавливается; см. Start/Stop — функция и работа | ||
Система контроля давления в шинах, см. |
Электронный контроль стабильности (ESC) — Общий
Контроль давления в шинахНеисправность ABL
Символ загорается, если возникла неисправность в функции ABL (активные поворотные огни).
Выхлопная система
Если символ загорается после запуска двигателя, это может быть связано с неисправностью выхлопной системы автомобиля. Поездка в мастерскую для проверки. Volvo рекомендует обратиться за помощью в авторизованную мастерскую Volvo.
Неисправность ABS
Если загорается этот символ, система не работает. Штатная тормозная система автомобиля продолжает работать, но без функции ABS.
Остановите автомобиль в безопасном месте и выключите двигатель.
Перезапустите двигатель.
Если символ продолжает гореть, обратитесь в мастерскую для проверки системы ABS. Volvo рекомендует обратиться за помощью в авторизованную мастерскую Volvo.
Задний противотуманный фонарь включен
Этот символ загорается при включении заднего противотуманного фонаря.
Система стабилизации
Мигающий символ указывает на то, что система стабилизации работает. Если символ горит постоянным светом, значит в системе есть неисправность.
Система стабилизации, спортивный режим
Спортивный режим обеспечивает более активное вождение. Затем система определяет, являются ли педаль акселератора, движения рулевого колеса и прохождение поворотов более активными, чем при обычном вождении, а затем допускает контролируемое занос задней части до определенного уровня, прежде чем она вмешается и стабилизирует автомобиль. Символ загорается при включении спортивного режима.
Предпусковой подогреватель двигателя (дизель)
Этот символ загорается во время предварительного прогрева двигателя. Предварительный нагрев происходит в основном за счет низкой температуры.
Низкий уровень топлива в баке
Когда загорается символ низкого уровня топлива в баке, заправьте топливо как можно скорее.
Информация, прочтите текст на дисплее
Когда одна из систем автомобиля не работает должным образом, загорается этот информационный символ и на информационном дисплее появляется текст.
Текст сообщения очищается кнопкой ОК, см. Навигация по меню – комбинированный прибор, или исчезает автоматически через некоторое время (время в зависимости от того, какая функция указана). Информационный символ может также светиться вместе с другими символами.
Примечание
При отображении служебного сообщения символ и сообщение очищаются с помощью кнопки OK или исчезают автоматически через некоторое время.
Дальний свет Включен
Символ загорается, когда включен дальний свет и мигает дальний свет.
Левый/правый указатель поворота
Символы обоих указателей поворота мигают при использовании аварийной световой сигнализации.
Эко-функция включена
Этот символ загорается, когда активирована эко-функция.
Старт/Стоп
Символ горит, когда двигатель автоматически останавливается.
Система давления в шинах
Символ загорается при низком давлении в шинах или при возникновении неисправности в системе давления в шинах.
Напоминание – двери не закрыты
Если одна из дверей не закрыта должным образом, на информационном дисплее загорается информационный или предупреждающий символ вместе с поясняющим изображением. Как можно скорее остановите автомобиль в безопасном месте и закройте открытую дверь.
Если автомобиль движется со скоростью ниже прибл. 7 км/ч, загорается информационный символ.
Если автомобиль движется со скоростью выше прибл. 7 км/ч, загорается предупреждающий символ.
Если капотТолько автомобили с сигнализацией*. не закрыта должным образом, то предупреждающий символ загорается вместе с поясняющим изображением на информационном дисплее. Как можно скорее остановите автомобиль в безопасном месте и закройте капот.
Если крышка багажника не закрыта должным образом, на информационном дисплее загорается информационный символ вместе с поясняющим изображением. Как можно скорее остановите автомобиль в безопасном месте и закройте дверь багажного отделения.
Помогло?
Ремонт комбинации приборов Fiat 500
Мигание сигнальных ламп с постоянно включенными контрольными или сигнальными лампами.
Эта приборная панель Fiat 500 является очень распространенной проблемой, когда блок выходит из строя, при использовании индикатора (обычно правого индикатора) мигают различные сигнальные лампы (обычно правый индикатор), обычно это ABS, управление двигателем, аккумулятор и подушка безопасности. свет затронут, но у нас были сообщения о различных сигнальных лампах, затронутых также.
Во многих случаях контрольные лампы остаются постоянно включенными, даже если ключ вынут. Если у вас возникла какая-либо из этих проблем, то это явный признак того, что у вашего Fiat 500 общая проблема с приборной панелью. Неисправность вызвана внутренней неисправностью платы управления комбинации приборов. Обычно вам нужно будет заменить комбинацию приборов новым блоком от производителя, но это очень дорого, и его нужно будет запрограммировать для автомобиля, что приведет к дополнительным расходам.
Кроме того, вы получаете только один год гарантии на новый блок.
Более экономичное и надежное решение — восстановить собственный приборный щиток. Мы можем восстановить вашу собственную установку, используя компоненты с более высокими характеристиками, чем стандартные версии, и предоставить вам пожизненную гарантию с неограниченным пробегом.
Купить сейчас
Общие признаки неисправности:
- Постоянно горят различные сигнальные лампы
- Мигание сигнальных ламп при использовании индикатора
Затронутые автомобили:
- Fiat 500 (все варианты) 2007–2020
VM Part No/s:
- 503005214330 / 503002127200 / 503005210301 / 503002124500 / 503005214210 / 7355
- 503015214307 / 503015214207 / 503005216930 / 503005216201 / 735527213
Номер детали OEM:
- 735516052 / 735483646 / 735471904 / 735516034 / 7355 / 735545855
- 42209/4 2209/Ф41Д57Д7Л/735493392
Проверка и восстановление:
Каждый приборный щиток Fiat 500 полностью тестируется на специальном испытательном стенде перед выполнением каких-либо работ по восстановлению.
Все функции протестированы, свет, датчики, центральный дисплей и функции предупреждения. Как только устройство признано неисправным, мы переходим к этапу восстановления. Каждый блок полностью разбирается, все распространенные неисправные компоненты затем заменяются версиями с более высокими характеристиками, чем стандартные. После завершения восстановления мы повторно тестируем приборную панель, чтобы убедиться, что она работает в соответствии с исходной спецификацией производителя.
Программирование:
При восстановлении комбинации приборов все исходное программирование и кодирование сохраняются. Таким образом, нет необходимости в какой-либо программной работе, когда вы получите устройство обратно.
Качество:
На протяжении многих лет мы восстанавливали этот тип приборной панели Fiat 500 для основных дилеров франшизы и независимых специалистов, поэтому вы можете быть уверены в очень высоком уровне нашей работы.
Гарантия:
Пожизненный неограниченный пробег*
Цена и информация о продукте: FIAT 500 0,9–1,4 КОМБИНАЦИЯ ПРИБОРОВ ПРИБОРОВ
9 Как восстановить мой блок 6
3 9
Оплатите ремонт здесь: Получите свой ремонт
Распечатайте электронное письмо с подтверждением оплаты/бронирования.
Упакуйте приборную панель в прочную коробку с большим количеством упаковочного материала (не забудьте включить в коробку электронное письмо с подтверждением).
Отправьте нам свою посылку отслеживаемым курьером (инструкции по доставке находятся в электронном письме с подтверждением).
После получения мы проверим, восстановим и вернем ваше устройство с пожизненной гарантией с неограниченным пробегом. (если ваше устройство окажется исправным, мы вернем вам оплату за вычетом небольшой платы за тестирование и обратной доставки)
Что, если я не хочу платить вперед?
Это не проблема, если вы предпочитаете этот вариант, выполните следующие действия:
Заполните и отправьте эту тестовую форму .
