Смазка для гипоидных передач. Что такое гипоидное масло? Гипоидная передача редуктора

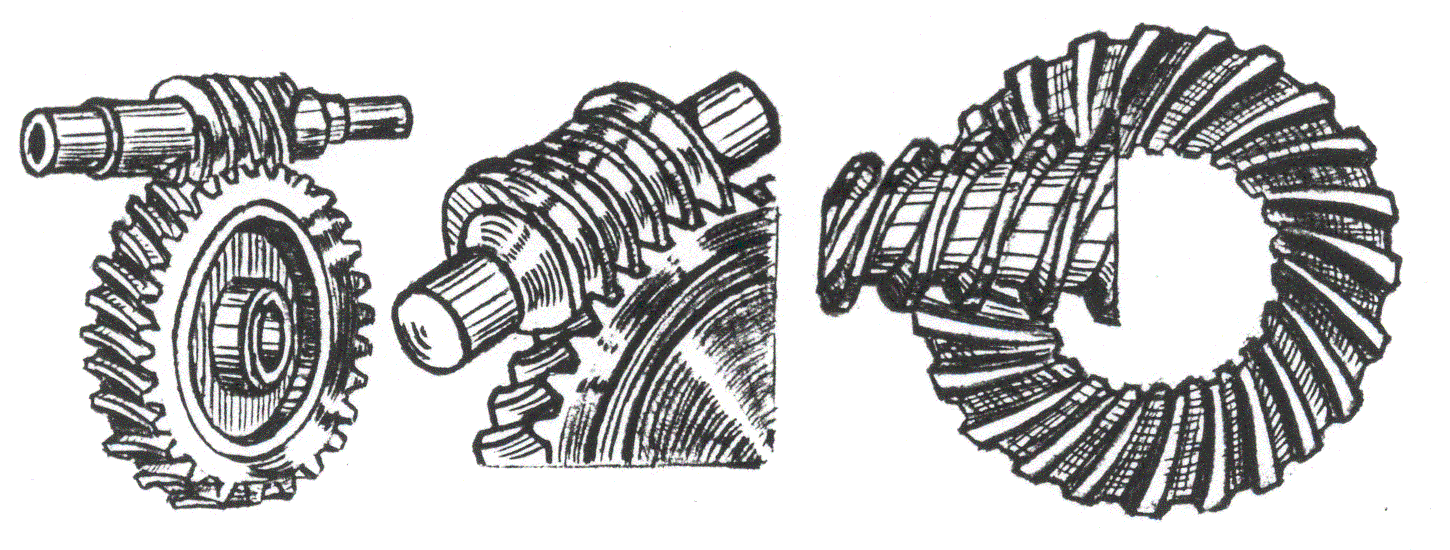

Винтовая зубчатая коническая передача со скрещивающимися осями, в которой вершины начальных конусов не совпадают, а зубья косые или криволинейные. Применяется в приводах ведущих колес автомобилей и тракторов, в тепловозах, текстильных машинах и т … Большой Энциклопедический словарь

Винтовая зубчатая коническая передача со скрещивающимися осями, в которой вершины начальных конусов не совпадают, а зубья косые или криволинейные. Применяется в приводах ведущих колёс автомобилей и тракторов, в тепловозах, текстильных машинах и т … Энциклопедический словарь

Винтовая зубчатая передача, осуществляемая конич. колёсами со скрещивающимися осями, причём ось малого колеса смещена относительно оси большого колеса (см. рис.). Колёса Г. п. могут иметь винтовые и криволинейные зубья. Передаточное число… … Большой энциклопедический политехнический словарь

— (сокращенное от гиперболоидная) особый вид винтовой зубчатой передачи, осуществляемой коническими колёсами со скрещивающимися осями.

В Г. п. ось малого зубчатого колеса (шестерни) смещена относительно оси большого зубчатого колеса. При… … Большая советская энциклопедия

— (сокр. от гиперболоидная прил. от сл. гиперболоид) зубчатовинтовая передача, разновидность конической зубчатой передачи, у которой ось малого колеса смещена относительно оси большого колеса; имеет высокую нагрузочную способность и примен. в… …

гипоидная передача — hypoid gearing Гиперболоидная передача, у зубчатых колес которой начальные и делительные поверхности конические. Шифр IFToMM: 1.3.48 Раздел: СТРУКТУРА МЕХАНИЗМОВ … Теория механизмов и машин

гипоидная зубчатая передача — гипоидная передача Гиперболоидная зубчатая передача, у зубчатых колес которой начальные и делительные поверхности конические. [ГОСТ 16530 83] Тематики передачи зубчатые Обобщающие термины виды зубчатых колес и передачзубчатые передачи со… … Справочник технического переводчика

Передача (нем. Hypoidgetreibe). тех. Разновидность конической зубчатой передачи, у которой ось малого колеса смещена относительно оси большого колеса. Толковый словарь иностранных слов Л. П. Крысина. М: Русский язык, 1998 … Словарь иностранных слов русского языка

Механизм, служащий для передачи и преобразования механической энергии от энергетической машины до исполнительного механизма (органа) одного или более, как правило с изменением характера движения (изменения направления, сил, моментов и скоростей) … Википедия

зубчатая передача — шестерня. шестеренка. зубчатка. зубчатое зацепление. зубчатая пара. червяк. червячная передача. гипоидная передача. глобоидная передача. планетарная передача. косозубый (# шестерня). шевронный (# колесо). зуборезный (# станок). зубодолбежный.… … Идеографический словарь русского языка

Современный автомобиль представляет собой целый комплекс различных технических и инженерных решений. Благодаря слаженной работе всех агрегатов, устройств и механизмов различных типов удается в конечном итоге получить надежное, экономичное и комфортное транспортное средство.

Как известно, основными узлами автомобиля принято считать и . Фактически, двигатель вырабатывает энергию, тогда как трансмиссия преобразует крутящий момент и передает его на колеса.

При этом важным элементов в устройстве многих авто является гипоидная передача. Далее мы поговорим о том, что такое гипоидные передачи, какие типы подобных передач бывают, как работает такая передача, а также какие плюсы и минусы имеет подобное решение.

Читайте в этой статье

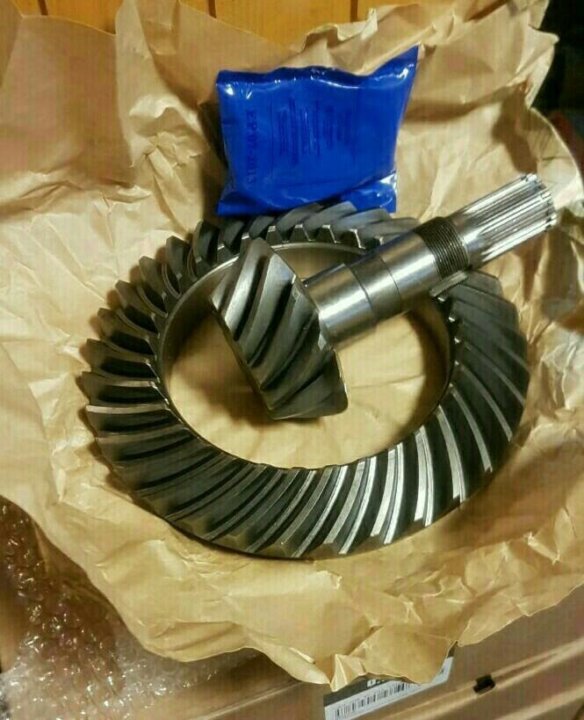

Что такое гипоидная передача в автомобиле и ее особенности

Итак, различные передачи делятся по типу используемых шестерней. Передачи бывают коническими, цилиндрическими, гипоидными и т.д. Давайте рассмотрим гипоидную передачу более подробно.

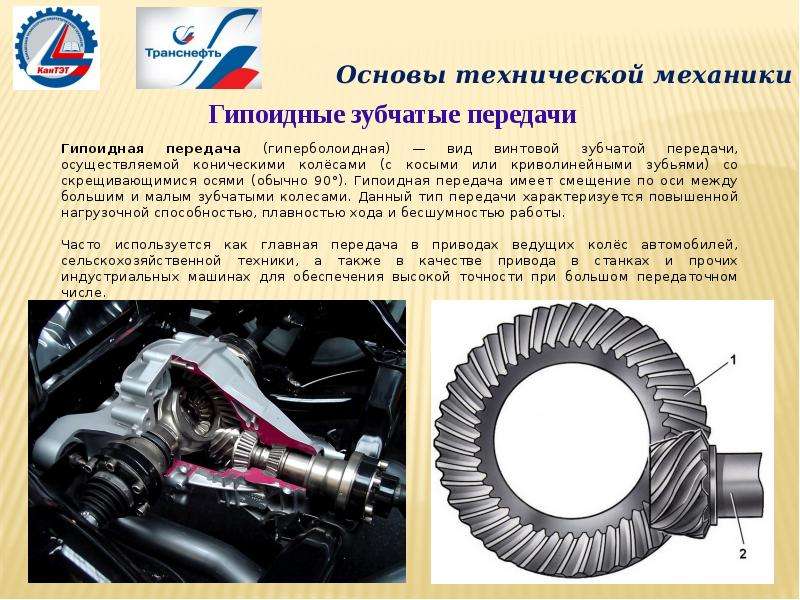

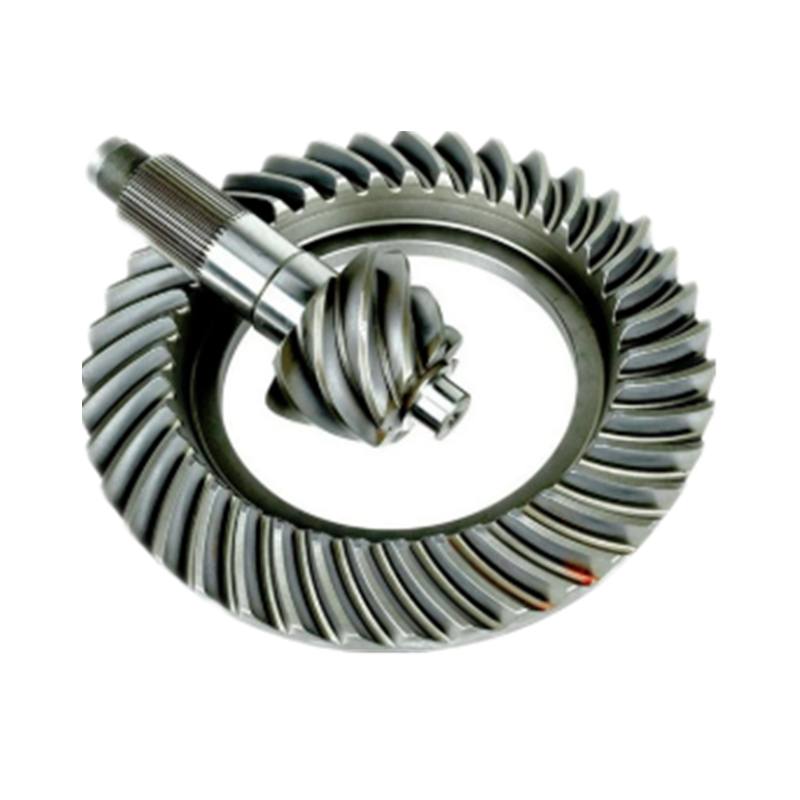

Гиперболоидная (сокращенно гипоидная) передача представляет собой решение, где зубья передачи криволинейны, а их движение осуществляется по гиперболоиде (геометрическая фигура). Появилась такая передача давно (в 1920-х годах). Главной задачей ее внедрения в устройство авто стало снижение центра масс.

Затем, благодаря ряду очевидных преимуществ, гипоидная передача появилась на грузовых машинах и других типах техники. Гипоидной передачей стали заменять двойную передачу.

Основным отличием гипоидной передачи от других типов передач является то, что оси валов в обязательном порядке нужно сместить в соответствии со строгими математическими расчетами. Еще гипоидную передачу можно использовать только в узлах, где оси зубчаток будут скрещены. Важно понимать, что если проигнорировать первое и второе правило, произойдет заклинивание передачи.

Преимущества и недостатки гипоидной передачи

Итак, гипоидная главная передача или другая передача данного типа имеет целый ряд плюсов по сравнению с другими видами передач. Прежде всего, необходимо отдельно отметить минимальный уровень шума во время ее работы, что означает высокий акустический комфорт.

Это становится возможным благодаря тому, что сразу несколько зубьев одновременно находятся в зацеплении. Параллельно можно выделить высокую прочность по причине увеличенного диаметра шестерни, особенно в сравнении с другими видами передач.

Также следует отметить особое расположение зубчатых колес, которые не пересекаются, а перекрещиваются. Параллельно такое устройство позволяет достичь заметного снижения нагрузки, которая распространяется на один зубец. Результат — высокоточная работа шестерен, повышенная надежность и значительно увеличенный ресурс.

Зубья гипоидной передачи отличаются высокой износостойкостью (особенно если сравнивать с конической передачей), что позволяет механизмам с такой передачей работать долго и безотказно.

В целом, машины, где используется гипоидная передача, получают лучшую устойчивость, а также более высокую плавность хода. Как правило, гипоидные передачи активно используются в устройстве автомобилей премиального класса. Другими словами, если автопроизводитель стремится обеспечить лучшие характеристики, именно гипоидная передача является оптимальным решением.

Теперь о недостатках гипоидных передач. Казалось бы, с учетом всех преимуществ, минусов быть не должно. Однако на практике все не совсем так.

Прежде всего, гипоидная передача является дорогостоящим механизмом, который требует высокой точности при изготовлении.

Вполне очевидно, что ее использование приводит к удорожанию агрегатов и узлов. Конечно, некоторые производители экономят на материалах и технологии производства, стараясь снизить конечную стоимость, однако на практике это часто становится причиной заклинивания и быстрого выхода из строя. При этом все чаще и чаще данный тип передач встречается даже на бюджетных авто.

Еще наиболее часто нарекания возникают в том случае, если такая гипоидная передача использована в редукторе. В этом случае главным минусом можно считать повышенные риски заедания шестерен. Заедания возможно по причине скольжения вдоль линии контакта.

На практике, гипоидная повсеместно используется в устройстве различных короссоверов и внедорожников с полным приводом. При этом качество изготовления далеко не всегда является высоким.

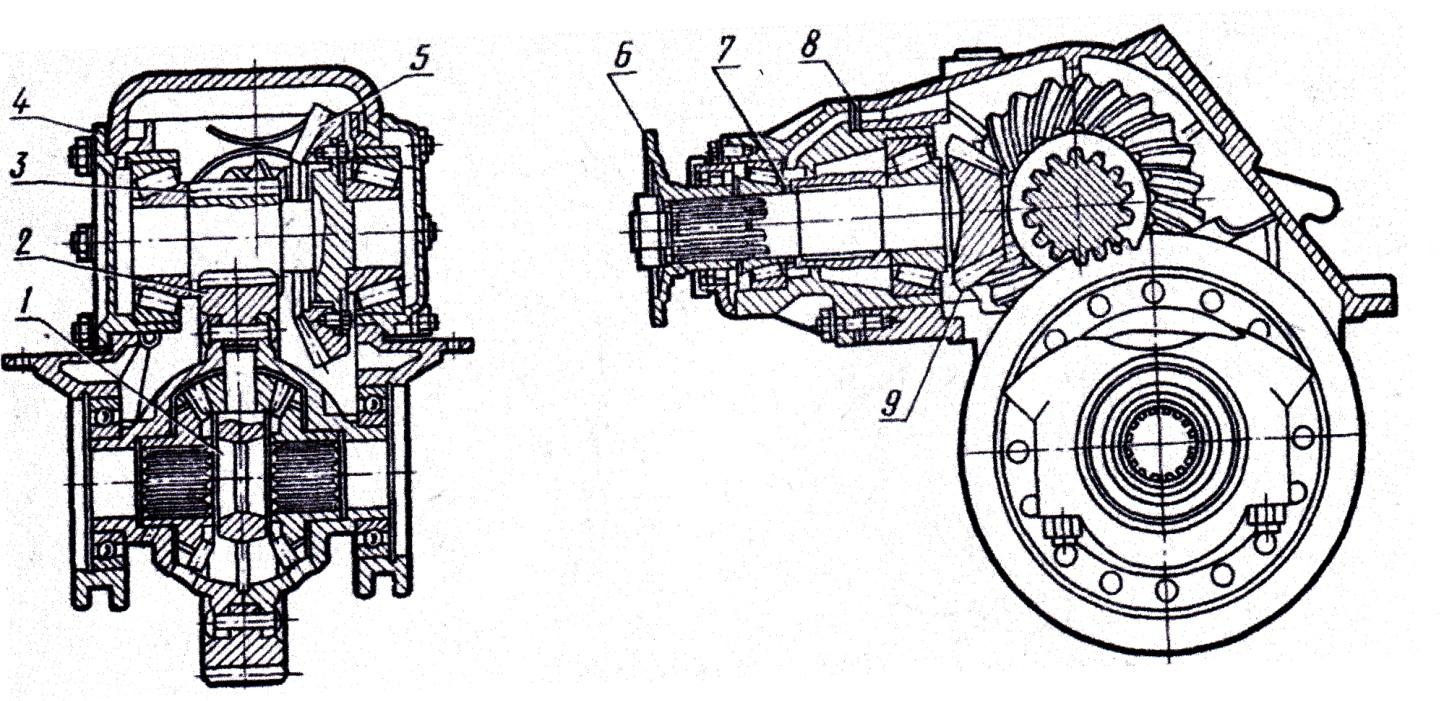

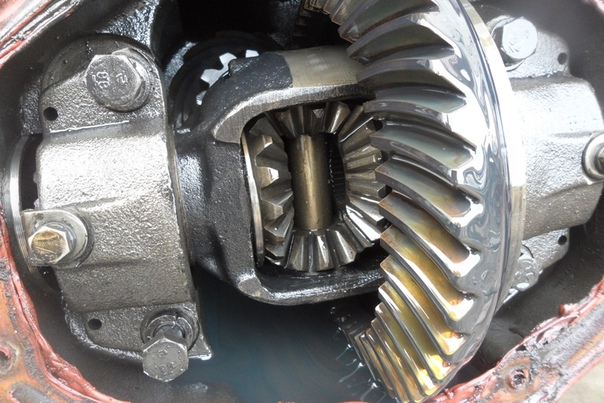

Главная передача в устройстве трансмиссии автомобиля: принцип работы, особенности конструкции.

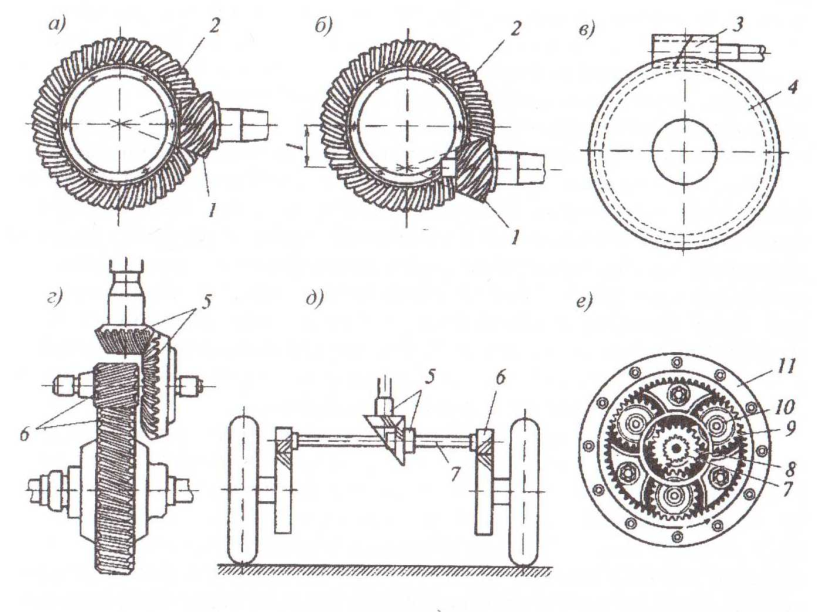

Виды главных передач по типу зубчатого соединения.

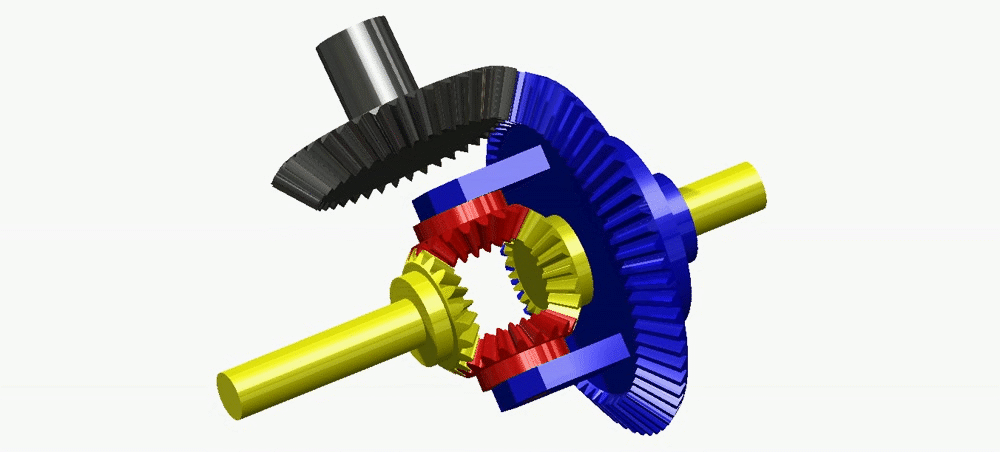

Дифференциал коробки передач: что это такое, устройство дифференциала, виды дифференциалов. Как работает дифференциал КПП в трансмиссии автомобиля.

Какие коробки передач устанавливаются на авто: типы механических и виды автоматических трансмиссий, особенности. Плюсы и минусы различных видов МКПП и АКПП.

В автомобиле применяется ряд рабочих жидкостей, которые обеспечивают его долгосрочную исправную работу в течение всей эксплуатации. Одной из таких жидкостей является . Оно предназначено для смазки зубчатых соединений, которые находятся ручных КПП, механизмах рулевого управления, ведущих мостах и раздаточных коробках. В статье рассматриваются : классификация по SAE и API, а также размещено видео о разных видах классификации масел.

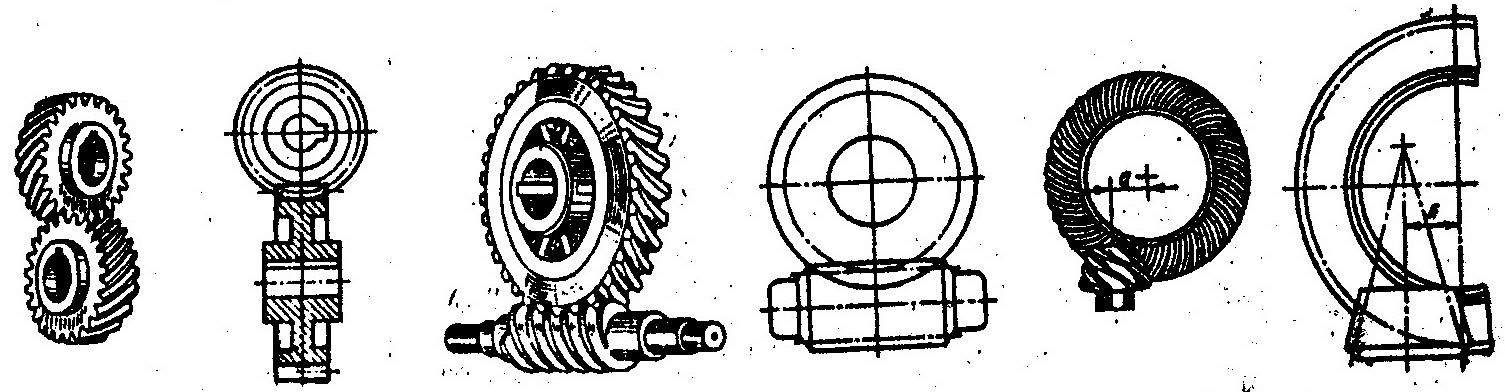

Зубчатые передачи

В нашей стране для классификации смазочных материалов используется стандарт ГОСТ 17479.2–85. Главными критериями разделения масел является вязкость и эксплуатационные характеристики. По вязкости смазочные вещества делятся на 4 класса: 9, 12, 18, 34. Исходя из области применения и эксплуатационных качеств, трансмиссионные смазки делятся на 5 групп. Смазочные материалы, входящие в первую группу, не содержат присадок. В остальных присутствуют присадки, защищающие от износа. Чем выше группа, тем эффективнее добавки. К пятой группе относятся универсальные смазки для трансмиссий.

На российском рынке появилось большое количество иностранной продукции для автомобилей, поэтому стали применять классификацию согласно международных стандартов.

Существует несколько международных систем квалификации:

[ Скрыть ]

SAE

Во всем мире получила широкое распространение маркировка трансмиссионных смазок по индексу вязкости – SAE. Разработанный в Соединенных Штатах, стандарт SAE J306 разделяет смазочные жидкости для трансмиссий, в зависимости от вязкости при эксплуатации автотранспорта в условиях предельных температур: низких и высоких. По этой квалификации можно определить диапазон температур, в котором разрешается применять определенную смазку для механической КПП и ведущих мостов.

Рекомендации по вязкости трансмиссионных масел, которые могут применяться для МКПП и ведущих мостов автомобиля, указываются производителем в мануале пользователя. Основываясь на этих рекомендациях, владелец автомобиля выбирает трансмиссивную жидкость среди ассортимента смазочных жидкостей. Когда выбирается смазка, следует учитывать самую низкую и самую высокую температуру, при которой будет эксплуатироваться авто. Классификация SAE J306 учитывает индекс вязкости при предельных температурах.

Значение низкотемпературного предела вязкости соответствует температуре, при которой достигается динамическая вязкость по Брукфильду 150000 сантипуазов (сП). Для определения показателей проводились реальные испытания с агрегатами различных конструкций. При превышении этих значений подшипники шестерен на вале разрушались. Поэтому важно следовать рекомендациям производителей по низкотемпературному пределу применения.

Значение высокотемпературного предела определяется по показаниям кинематической вязкости смазки при температуре 100 градусов. Этот показатель помогает приблизительно определить, какую нагрузку может выдержать защитная масляная пленка и насколько достаточно ее будет, чтобы защитить механизм коробки передач при значительных нагрузках и при высоких рабочих температурах.

По классификации SAE смазочные материалы делятся на 9 классов по аналогии с моторными маслами:

4 зимних, индекс вязкости которых содержит букву W (Winter): 70W, 75W, 80W, 85W;
5 летних, у которых отсутствует буквенное обозначение: 80, 85, 90, 140, 250.

Всесезонные масла маркируются с применением обеих маркировок, первая идет зимняя, вторая — летняя, например, SAE 75W-85, SAE 85W-90 и т.п.

Таблица классификации по SAE трансмиссионных смазок по индексу вязкости:

Класс вязкости	Max температура для вязкости 150 000 сП, градусов	Кинематическая вязкость при температуре 100 градусов, мм2/с
Класс вязкости	Max температура для вязкости 150 000 сП, градусов	не менее	не более
Зимние
70W	-55	4,1	—
75W	-40	4,1	—
80W	-26	7,0	—
85W	-12	11,0	—
Летние
80	—	7,0	11,0
85	—	11,0	13,5
90	—	13,5	24,0
140	—	24,0	41,0
250	—	41,0	—

Эксплуатация сезонных смазок экономически не выгодна, так как трансмиссионные жидкости имеют большой ресурс. Если использовать сезонные смазки, их приходится менять раньше, чем они выработали свой ресурс. Поэтому более популярны всесезонные.

API

Единой классификации трансмиссионных жидкостей по качеству, эксплуатационным свойствам и применению не существует. Американским институтом API была разработана система классификаций масел для ручных трансмиссий, содержащая комплексную оценку эксплуатационных качеств смазок. Разделение на категории зависит от особенностей конструкции механических трансмиссий и условий эксплуатации.

На сегодняшний день API признана во всем мире. По этой системе классы имеют обозначение API GL с соответствующим индексом от 1 до 5. На данный момент уже существует пять классов и несколько находятся в стадии разработки. Действующий ныне ГОСТ имеет ту же классификацию и отличается только буквой, стоящей перед индексом.

Таблица классификации API смазочных материалов по качеству:

Категория по API	Применяемые присадки	Область применения	Условия эксплуатации
GL-1	Минеральное базовое масло без присадок или с небольшим количеством антиокислительных, противопенных, антикоррозионных присадок и легких депрессорных присадок.	Цилиндрические, спирально-конусные, червячные передачи, механические КПП.	Легкие условия: низкие скорости и небольшие нагрузки.
GL-2	Антифрикционные и противоизносные присадки.	Червячные передачи, индустриальное оборудование.	Условия средней тяжести
GL-3	Высокое содержание противозадирных и 2,7 % противоизносных присадок.	Спирально-конические передачи, ступенчатые коробки передач, рулевые механизмы.	Условия средней тяжести
GL-4	Противоизносные и 4,0 % высококачественных противозадирных присадок.	Ступенчатые, гипоидные передачи в условиях высоких скоростей с малыми крутящими моментами или низких скоростей с большими крутящими моментами, рулевые механизмы.Все виды передач грузовых и легковых автомобилей.	Условия разной тяжести от легких до тяжелых.
GL-5	Значительное количество до 6,5% серофосфорсодержащих противозадирных и других многофункциональных присадок.	Основное назначение — гипоидные передачи, а также ведущие мосты и все виды передач легкового автотранспорта, которые работают при высоких скоростях и ударных нагрузках на зубья шестерен, карданные приводы и ступенчатые коробки передач мотоциклов.	Суровые условия с ударной и знакопеременной нагрузкой.

В таблице отсутствуют категории, находящиеся на стадии проектирования. Для высоконагруженных агрегатов разработан новый тип трансмиссионной смазки API MT-1. Ее применяют для тягачей и автобусов. Для ручных коробок тяжелых грузовиков предлагается категория API PG-1, для ведущих мостов автобусов и грузовых автомобилей — API PG-2. Они являются эквивалентами масла API GL-5, но имеют более высокую термическую стабильность и устойчивы к высокотемпературным отложениям.

Видео «Классификация трансмиссионных жидкостей»

В этом видео рассказывается о классификации смазочных материалов для трансмиссий.

Не все автомобилисты знают, какими особенностями характеризуется гипоидное масло и где его применяют. Такой смазочный материал в основном используют в трансмиссиях, но также составы пригодны для механизмов, участвующих в рулевом управлении транспортного средства. Это отдельная группа смазочных жидкостей, которые имеют специальные характеристики и отличительные свойства. С их помощью удаётся удовлетворить потребности наиболее требовательных к смазке узлов. Гипоидные масла не применяется повсеместно, но обладают особыми параметрами, необходимыми в тех или иных ситуациях.

Гипоидное масло призвано повышать противозадирные свойства смазки.

Что это такое?

На этапе производства в состав базовой жидкости на основе нефтепродуктов добавляют большое количество специальных присадок. Они ориентированы на придание повышенных противозадирных свойств. Масла гипоидного типа относят к категории GL5. Они применяются в трансмиссиях многих транспортных средств, включая современные машины, где присутствует гипоидная шестерня. Такие продукты подходят для смазывания карданов, редукторов обычных автомобилей, грузовиков и даже вертолётов. Важно точно понять, что такое это гипоидное масло, и для каких целей оно необходимо. Гипоидными принято называть все смазывающие жидкости, которые предназначены для эксплуатации в условиях повышенных механических нагрузок. То есть смазка создана специально для специфических условий эксплуатации, которые характерны для гипоидной передачи (ГП).

ГП передают крутящий момент с помощью зацепов пары шестерён, которые характеризуются косой или криволинейной формой зубцов. Такие передачи менее шумные во время работы коробки, функционируют длительное время без признаков износа. Но только при условии, что в трансмиссии используется специальное гипоидное масло. Между зубцами в ГП площадь зацепления ограничена, имеет небольшое пятно контакта. Все усилия имеют точечное распределение. Это позволяет значительно повышать удельное давление в конкретных необходимых точках. Это хорошо и плохо, поскольку растёт вероятность появления задиров, которые быстро приведут шестерни в негодность. Чтобы избежать подобной ситуации, применяют специальное противозадирное гипоидное масло. Оно создаёт плотную плёнку в месте контакта, что способствует минимизации коэффициента трения на местах соприкосновения.

Свойства

Гипоидное масло (ГМ) или масло для гипоидных передач обладает составом, в котором на долю серы приходится не больше 3 – 4%. Это считается одновременно положительным и отрицательным моментом. Такое содержание серы предотвращает схватывание между металлическими поверхностями в условиях экстремальных нагрузок на узел. Но также это способствует окислению деталей из металла. Чтобы уравнять процессы, производители используют в составе масел . Одной из таких считается добавка Molyvan L. С ней масло 75W90 или масло 80W90, предназначенное для гипоидных передач, получает повышенные защитные свойства в условиях чрезмерных нагрузок. Из-за этого подобная присадка присутствует практически во всех смазках, включая гипоидные, моторные и трансмиссионные. Концентрация этой добавки в некоторых ситуациях достигает 5%. Ещё одной важной особенностью гипоидного масла является его способность сохранять оптимальную работоспособность при падении температуры до -30 градусов Цельсия.

Важно отметить, что все распределяют по нескольким группам, используя классификацию API. Различают группы от GL1 до GL6. В случае с гипоидными смазочными материалами они могут входить в 3 группы:

Используя гипоидное масло, можно обеспечить надёжность, долговечность и эффективность работы трансмиссии.

Назначение

Некоторое время назад производители приступили к установке гипоидных ведущих мостов на современные машины. Изготовители масел стали создавать подходящие для них смазочные материалы. В сегменте грузового транспорта предпосылкой к появлению ГП стало использование главных червячных передач. Их применяли при создании грузовиков повышенной грузоподъёмности. В 50-х годах 20 века начали изготавливать масла с универсальными характеристиками, которые позволяли заливать их в разные автомобили. Базовыми считались стандарты, разработанные в Великобритании и США. По ним создавали смазки гипоидного типа, которые отличались большим содержанием таких компонентов, как хлор, сера и фосфор.

Немецкие производители смазочных материалов продолжали стендовые испытания. Их целью было получение максимально устойчивого к износу и коррозии масла. Но за последнее время автопроизводители перестали выпускать машины с ведущими гипоидными маслами, для которых была необходима смазка GL6 универсального типа. Потому такая жидкость постепенно теряет свою актуальность. Параллельно появляются новые смазочные материалы. Современное гипоидное масло позволяет работать коробке при высоких скоростях. Дополнительно разработали комплексную присадку ВИР1 с серой и фосфором. Её добавляют в различные виды смазочных масел. С помощью испытаний удалось наглядно подтвердить, что такое масло для гипоидных передач подходит самым наилучшим образом.

Для легковых автомобилей, которые собирают на заводе с использованием гипоидных передач, предусмотрены в основном всесезонные смазочные материалы, ориентированные на умеренный климат. Потому, выбирая масло для гипоидной передачи, следует уделять внимание вопросу показателя SAE. ГМ способны защищать зубчатые гипоидные передачи от износа и появления абразива за счёт того, что по SAE 90 и выше. По основным техническим характеристикам такие составы мало чем отличаются от обычных трансмиссионных масел. Единственным исключением считается вязкость. Наиболее распространённым вариантом для использования в гипоидных коробках считается состав с вязкостью 80W90. Он самый универсальный, подходит для большинства климатических регионов.

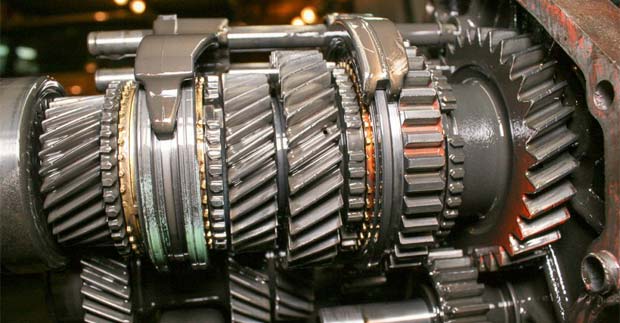

В коробках передач наиболее подверженной износу является зубчатая сцепка между червячными, коническими и гипоидными передачами. Зубцы покрываются масляной плёнкой, которая подвержена повышенному давлению, работает в условиях высоких скоростей и температур. Чтобы смазка не потеряла своих изначальных свойств и не начался процесс износа, обязательно применяются высокоэффективные присадки.

Требуемые параметры

Нельзя точно сказать, каким характеристикам должно соответствовать гипоидное масло для коробок переключения передач такого типа. Хорошей считается смазка, которая удовлетворяет рабочим характеристикам конкретного узла, куда заливается масло. Потому критерии при подборе состава должны определяться автопроизводителем в индивидуальном порядке. Ведь все автомобили, в зависимости от марки, модели, года выпуска и прочих параметров, отличаются между собой. Для всех машин характерны свои особенности в конструкции и устройстве механизмов. Потому им необходимы смазки соответствующего класса. То есть конструктивно гипоидная передача на одном автомобиле может существенно отличаться от ГП на другой машине. Здесь ключевыми считаются такие факторы:

скорость вращения;
смещение оси;
показатели крутящего момента и пр.

Самым простым способом выбрать гипоидное масло, которое будет соответствовать коробке передач, является обращение к официальному руководству по эксплуатации. В нём автопроизводитель чётко указывает характеристики гипоидного масла, периодичность замены и прочие нюансы. Учтите, что у каждой трансмиссионной жидкости есть определённый срок годности. Для длительного хранения смазки не предназначены, потому закупать гипоидную жидкость следует только по мере необходимости с минимальным запасом для возможной доливки в период эксплуатации.

Некоторые автовладельцы, пытаясь сэкономить, закупают сразу большое количество смазки. Но в КПП масло меняется не так часто, как в случае с двигателем. В итоге оставшаяся жидкость после вскрытия тары начинает утрачивать свои свойства, постепенно приходя в негодность. Маловероятно, что к следующей плановой гипоидного типа купленная ранее смазка останется со своими изначальными характеристиками.

Как классифицируют трансмиссионные масла?

Многообразие требований к маслам для трансмиссий, различные условия их применения и обилие марок приводят к необходимости обобщения спецификаций производителей и потребителей масел и созданию единой классификационной системы их обозначения.

В настоящее время за рубежом действует несколько классификаций таких жидкостей. Наиболее известные из них – SAE и API.

Чаще всего производители на этикетках указывают обозначение по этим обеим системам. Российские масла чаще всего классифицируют также по ГОСТ.

Классификация по ГОСТ

В России для разделения по классам вязкости и эксплуатационным группам, а также установления стандартных обозначений принят ГОСТ-17479.2-85. По данному стандарту трансмиссионные масла в зависимости от величины вязкости при температуре +100 °С подразделяются на четыре класса: 9, 12, 18, 34, а по уровню эксплуатационных свойств, составу и возможным областям применения – на пять групп: 1, 2, 3, 4, 6, 5. Принцип классификации по областям применения подобен принципам, заложенным в системе API.

В обозначении трансмиссионных масел по ГОСТ присутствуют три группы символов. Вначале указывается буквы «ТМ» (масло трансмиссионное), затем, через дефис, идет числовое указание области применения и состава. Третья группа символов в обозначении — цифры, описывающие вязкостные характеристики при высоких и низких температурах.

Так как по обозначению ГОСТ достаточно трудно с ходу определить температурный диапазон применения трансмиссионных масел, отечественные производители дополнительно указывают их вязкость по SAE.

Как разделяются масла по SAE?

Классификация SAE J306 разделяет трансмиссионные масла по вязкости на «зимние» (70W, 75W, 80W, 85W) и «летние» (80, 85, 90, 140, 250). Всесезонные масла имеют двойное обозначение, например, 75W-90, 80W-140 и т. д.

Какие масла выделяет API?

Классификация API подразделяет трансмиссионные масла по эксплуатационным свойствам на семь групп: GL-1, GL-2 , GL-3 , GL-4 , GL-5 , GL-6 и МТ-1. В агрегатах трансмиссии легковых автомобилей чаще всего используются масла GL-4 (для цилиндрических, спирально-конических и гипоидных зубчатых передач при умеренных условиях эксплуатации) и GL-5 (для гипоидных передач при жестких условиях эксплуатации).

Таблица. Выбор трансмиссионных масел по API

Категория по API	Тип	Применение	Соответствие ГОСТ
GL-1	Минеральное масло без присадок		ТМ1
GL-2	Содержит жирные продукты	Червячные передачи, промышленное оборудование	ТМ2
GL-3	Содержит противозадирные присадки		ТМ3
GL-4		Ручные КПП, спирально-конические передачи (КПП и задние мосты грузовых автомобилей)	ТМ4
GL-5	Содержит противозадирные, противоизносные и другие присадки	Гипоидные и другие типы передач (ведущие мосты легковых автомобилей)	ТМ5

Масла категории GL-6 – это более новые материалы, требования к которым учитывают не только повышенные рабочие свойства, но и современные требования экологических стандартов. Такие масла выдерживают более высокие температуры при экстремальных нагрузках. Они хорошо работают в гипоидных передачах и имеют повышенный ресурс.

В настоящее время существуют еще два дополнительных класса API. Они имеют ограниченную сферу применения, поэтому распространены не так широко.

Масла класса MT-1 – это аналог категории Gl-5, однако эти материалы способны работать в условиях более высоких термических нагрузок.

Категория PG-2 по требованиям также в основном совпадает с GL-5, однако масла этой группы имеют низкую агрессивность по отношению к эластомерным (резиновым) уплотнительным элементам, которые используются в конструкции современной трансмиссии.

Можно ли смешивать трансмиссионные жидкости?

Чтобы разобраться в этом вопросе, надо понимать, что даже масла, имеющие схожие эксплуатационные свойства и выпускаемые одним производителем, могут иметь различный химический состав. Так, например, в общем случае, такие материалы могут быть изготовлены на минеральной или полусинтетической основе. Состав используемых присадок еще более разнообразен. При смешивании масел разных марок эти компоненты могут взаимодействовать между собой и вступать в химические реакции. Продукты этих реакций изменяют, порой кардинально, первоначальные свойства исходных масел.

Чаще всего соединение различных масел приводит к повышенному вспениванию продукта, что значительно ухудшает параметры смазывания и приводит к повышенному нагреву узлов трансмиссии.

Таким образом, от смешивания масел различных групп лучше воздержаться. В исключительных случаях можно доливать масло той же классификационной группы.

На что обращать внимание при выборе масла?

При выборе масла для узлов трансмиссии обычно ориентируются на два критерия: удельные нагрузки, действующие в механизме, и скорости относительного скольжения.

В зависимости от этого подбирают трансмиссионные масла, различающиеся вязкостью и количеством присадок, в первую очередь, противозадирных. Последние, как правило, содержат сернистые соединения, вызывающие в критических режимах химические изменения (модификацию) металла. Поверхностный слой материала не вырывается, образуя задиры, а превращается в тонкую пленку, которая впоследствии становится продуктом износа. Несмотря на то, что металл при этом химически «разъедается», общий износ в тяжелых условиях работы оказывается меньше.

В каждом конкретном случае выбор того или иного сорта трансмиссионного масла должен обусловлен, прежде всего, указаниями заводской инструкции по эксплуатации автомобиля. Использование жидкости более низкой категории по градации API недопустимо, поскольку ведет к выходу агрегата из строя, а более высокой – нецелесообразно, в первую очередь, по экономическим соображениям. Если же специальных указаний нет, то принцип выбора заключается в следующем.

Работу агрегатов грузовых автомобилей со спирально-коническими передачами достаточно надежно обеспечивают масла с уровнем эксплуатационных свойств GL-3. Что касается редукторов с гипоидным зацеплением шестерен, то для них во всех случаях пригодно только масло класса GL-5. В равной мере это относится и к грузовым, и к легковым автомобилям. Масло более низкой группы не сможет предохранить зубья гипоидной пары от задиров.

Потребность легковых автомобилей в общем случае такова: масло класса GL-5 используется для ведущих мостов, класса GL-4& – для механических коробок передач.

Однако выбор трансмиссионного масла определяется не только уровнем его эксплуатационных свойств, но и вязкостью смазочного материала. В зоне умеренных температур лучше ориентироваться на значение вязкости 90.

Если рациональнее использовать «всесезонное» масло, то речь может идти о сортах с индексами 75W-90, 80W-90 и 85W-90. Причем последнее не очень подходит для суровой зимы, так как при сильных морозах становится слишком густым. Масло класса 80W-90 достаточно универсально, a 75W-90 позволяет не испытывать трудностей даже в период самых сильных морозов.

Покупайте только качественные фирменные продукты. Трансмиссионные масла таких известных компаний как Mobil, Esso, Molykote помогают предотвратить износ и перебои в работе систем передачи мощности и их составляющих, максимизируют интервалы между сменами масла.

Что такое гипоидная передача в автомобиле и ее особенности

Классификация, основные параметры редукторов

В зависимости от типа зубчатой передачи редукторы бывают цилиндрические, конические, волновые, планетарные, глобоидные и червячные. Широко применяются комбинированные редукторы, состоящие из нескольких совмещенных в одном корпусе типов передач (цилиндро-конические, цилиндро-червячные и т.д.).

Конструктивно редукторы могут передавать вращение между перекрещивающимися, пересекающимися и параллельными валами. Так, например цилиндрические редукторы позволяют передать вращение между параллельными валами, конические – между пересекающимися, а червячные – между пересекающимися валами.

Общее передаточное число может достигать до нескольких десятков тысяч, и зависит от количества ступеней в редукторе. Широкое применение нашли редукторы, состоящие из одной, двух или трех ступеней, при чем они могут, как описывалось выше, совмещать разные типы зубчатых передач.

Ниже представлены наиболее популярные виды редукторов, серийно выпускаемые промышленностью.

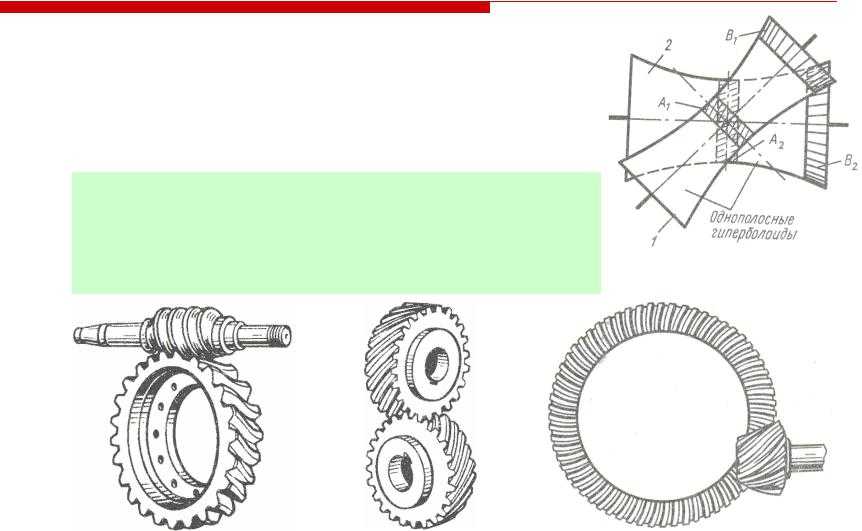

Гиперболоидная передача

На сегодняшний день известно несколько типов передач, которые различаются типом применяемых шестерней. Это могут быть – цилиндрические, конические, гипоидные и т. д. Нас на данный момент интересует гипоидная передача.

Название гипоидная, является сокращением от слова гиперболоидная. Принцип действия такой системы был разработан еще в 20-х годах прошлого века, и основной целью её разработки было снижение масс в легковых автомобилях. Таим образом, она пришла на замену двойной передаче.

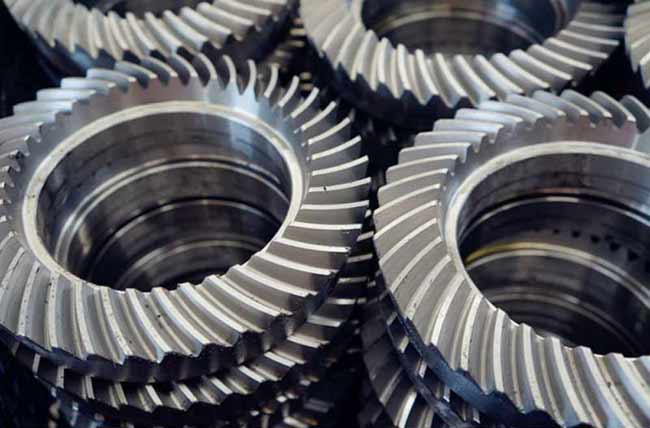

Отличительные особенности

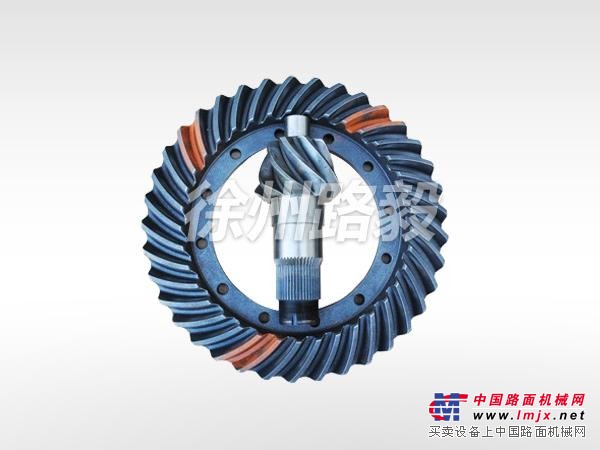

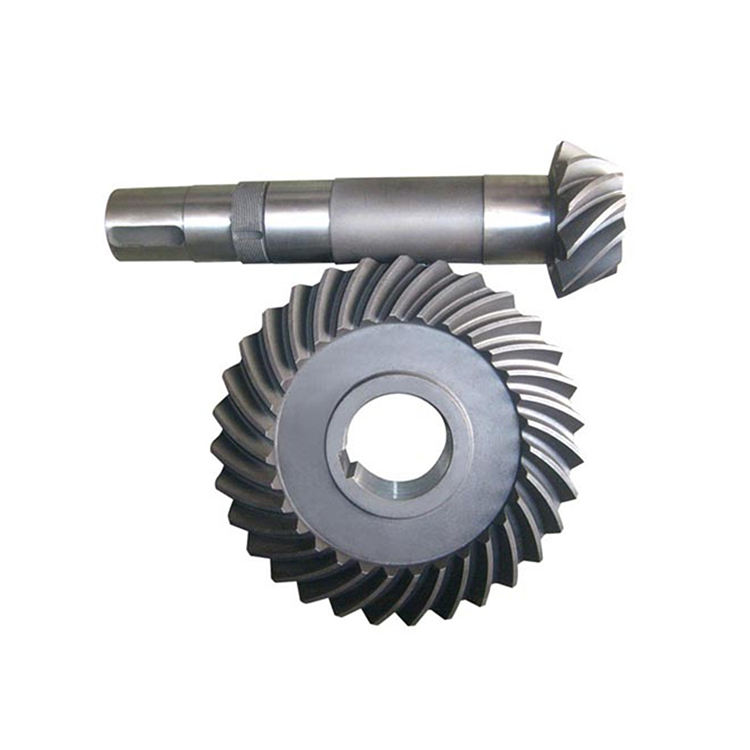

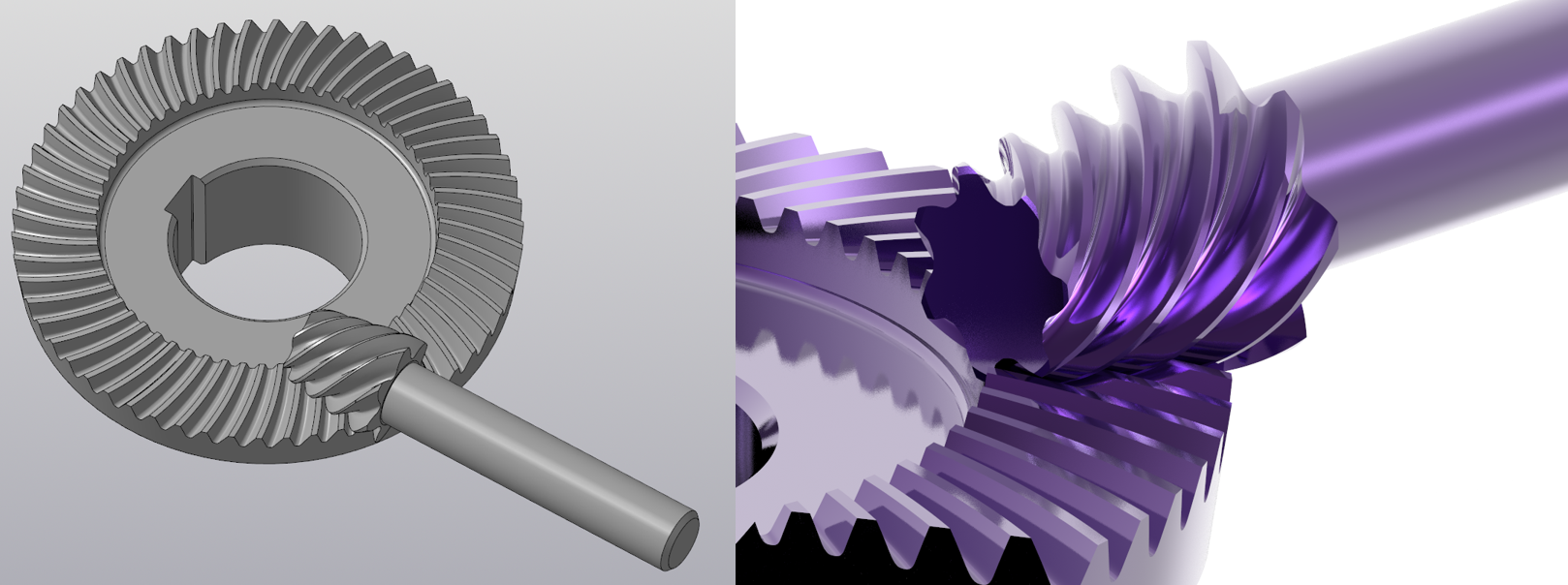

Гипоидная передача — это винтовая разновидность зубчатой. Она отличается от более привычной, формой зубьев на шестерёнках, которые имеют специфическую криволинейную или косую форму, изогнутую по гиперболоиде (особая геометрическая форма). Они постепенно уменьшаются по высоте от диаметра снаружи к диаметру внутри шестеренки.

Данный вид передачи отличается так же наличием смещения оси малого зубчатого колеса относительно большого. Это смещение осуществляется в строжайшем соответствии с определёнными геометрическими формулами и любое отклонение от нормы может привести к непоправимым последствиям.

Принцип действия

Данная винтовая зубчатая передача применяется в автомобиле чаще всего для изменения направления крутящего момента и его величины. Этот вариант значительно повышает основные характеристики главной передачи. Устанавливается данная система на автомобили, имеющие ведущий задний привод, у которых редуктор главной передачи и двигатель располагаются параллельно движению. Крутящий момент от двигателя в таких транспортных средствах поступает под прямым углом на ведущую ось, что существенно улучшает механические и динамические показатели транспортного средства.

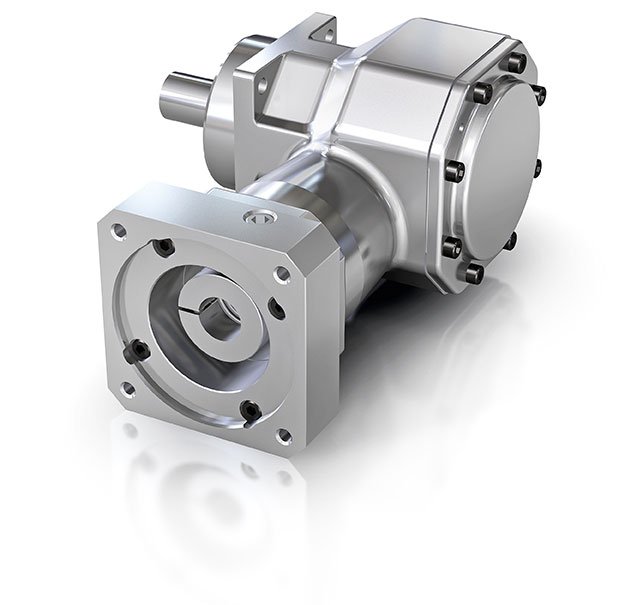

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

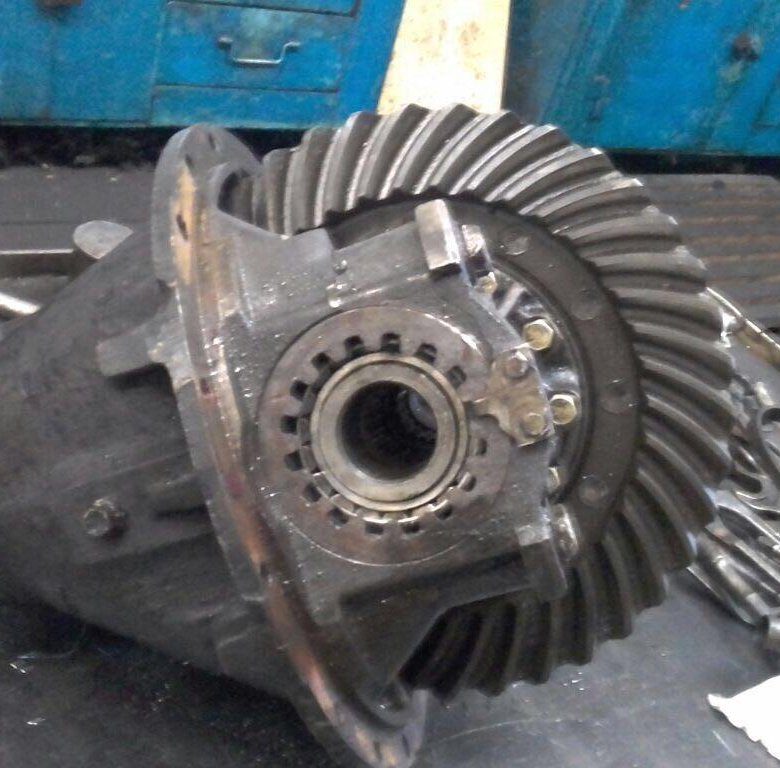

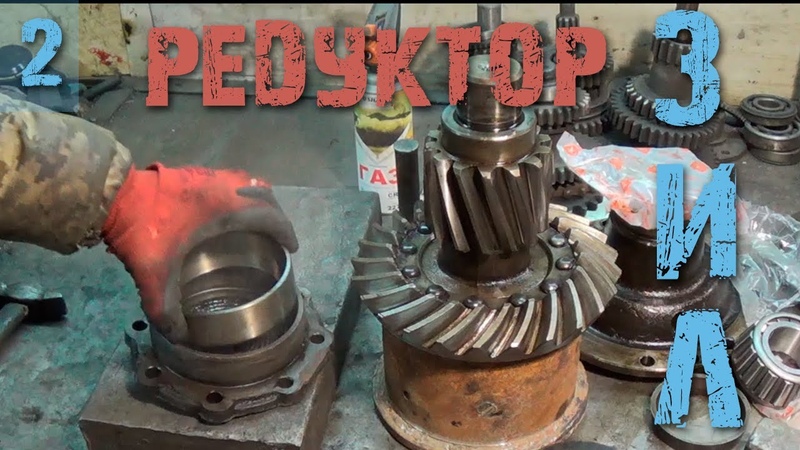

Уход за гипоидным агрегатом

Владелец автомобиля с такой передачей должен понимать, что при выходе шестерёнок из строя, придётся затратить очень даже не маленькую сумму на ремонт автомобиля.

Чтобы избежать подобных проблем, нужно соблюдать ряд простых рекомендаций:

Трансмиссионное масло и жидкость, которые будут применяться в автомобиле, должны быть специально изготовленными для данного типа передач и только очень хорошего качества. Эти масла способны создавать особо устойчивую плёнку на всех поверхностях шестерёнок. Она может выдерживать большие нагрузки и не разрываться, предохраняя детали от повышенной температуры, от прямого соприкосновения деталей и т. д.
Регулярность в техобслуживании. Это тоже довольно важная составляющая в уходе за гипоидной передачей.

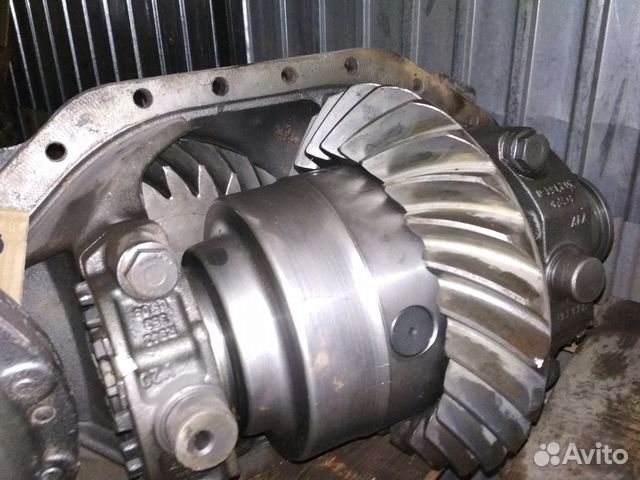

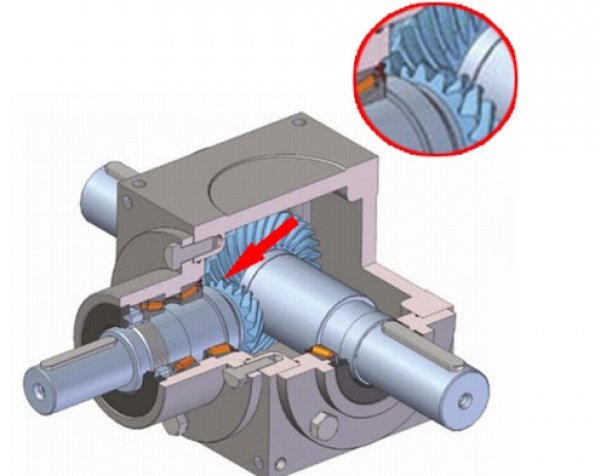

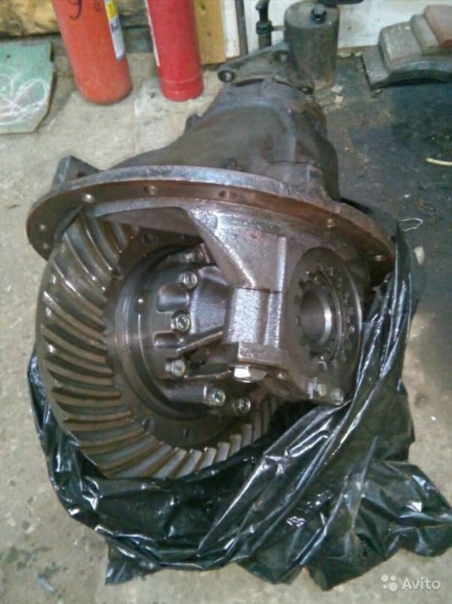

Как работает гипоидная передача редуктора

Разберёмся, как работает гипоидная передача и что это даёт в работе машины. В данной передаче момент силы передаётся от двигателя через сцепление, коробку передач и кардан на ось ведущей шестерни гипоидной передачи.Ось ведущей шестерни установлена параллельно осям первичного вала двигателя и вторичного вала коробки передач. За счёт криволинейной формы зубьев у шестерней этой передачи – предаваемый момент силы имеет большее значение, чем, например, в конической передаче. Это улучшает динамические и механические показатели работы машины. Важно!В гипоидных передачах для смазки её элементов используют особые жидкости, обладающие высоким качеством и свойствами (противоизносные и противозадирные присадки), дающими возможность длительной бесперебойной эксплуатации.

Плюсы использования в автомобиле гипоидной передачи

Первое достоинство это расположение карданного вала. Он значительно опустился, что уменьшило размер его канала в салоне, равномерно распределило центр тяжести авто и повысило его устойчивость. Второе, плавная передача вращательного момента, что улучшило характеристику движения автомобиля. Не менее значимый факт меньшая нагрузка и уровень шума. Эти показатели обусловлены тем, что в гипоидном типе зацепления участвует большее число зубьев, в сравнении с той же конической передачей. Все эти факторы увеличивают долговечность машины, не говоря о комфорте передвижения. Поэтому гипоидный тип передачи – неотъемлемая принадлежность автомобилей высокого класса, таких, как «Инфинити».

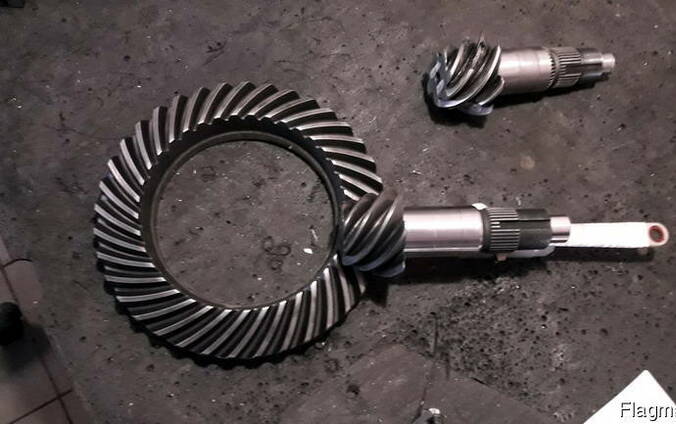

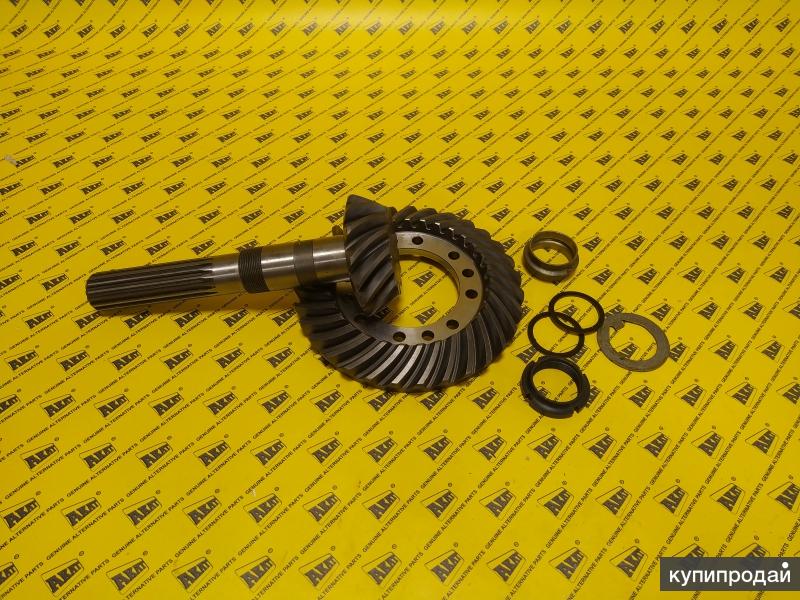

Немного об устройстве

Этому виду передачи уже более 90 лет. При её разработке перед конструкторами ставилась задача по снижению центра массы в легковых машинах. После опробования устройства на автомобилях было выявлено целый ряд достоинств, после чего приняли решение об использовании на грузовых машинах. У многих возникает вопрос о названии этого узла. Слово гипоидная взято от гиперболоидная, именно так следовало бы называть устройство.

Важно! Зубья шестерен изготовлены криволинейными, движение осуществляется по геометрической фигуре, которую называют гиперболоидом.

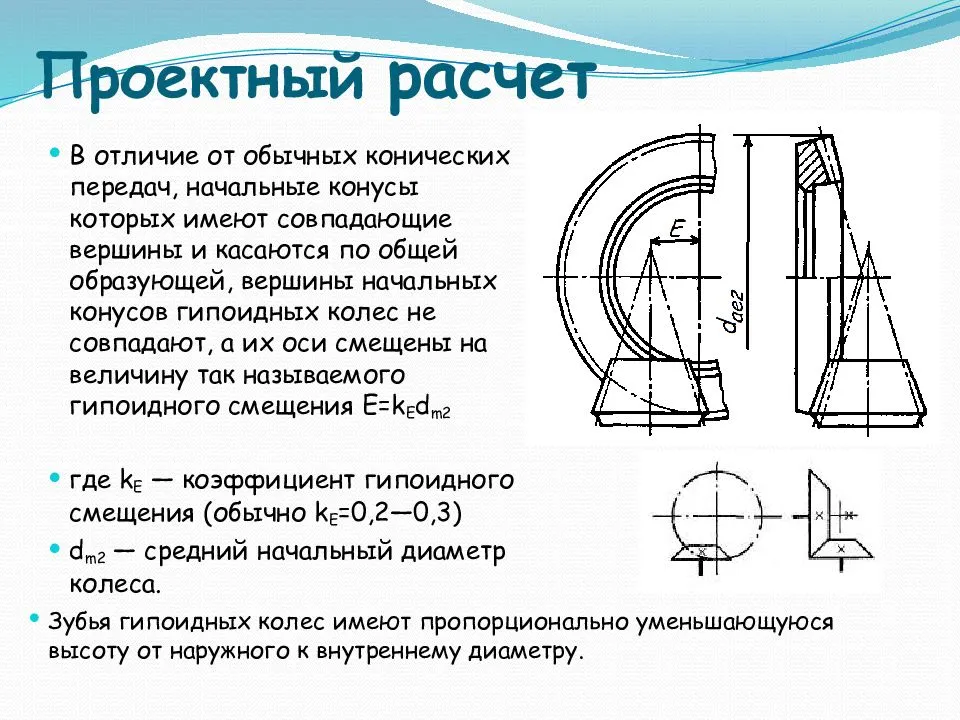

Оси валов в обязательном порядке необходимо сместить. Для определения величины смещения выполняется расчёт гипоидной передачи. Применять её можно в тех узлах, где оси шестерён скрещиваются. В противном случае может произойти заклинивание узла.

Немного о достоинствах и недостатках

Процесс эксплуатации таких узлов показал целый ряд достоинств:

Бесшумная работа передачи, вызвана тем, что в зацеплении находится не один, а несколько зубьев.
Увеличивается прочность деталей. Это возможно потому, что гипоидные колёса перекрещиваются, а не пересекаются между собой.
Значительно уменьшена нагрузка на один зуб, так как в работе одновременно участвует несколько штук.
Повышается устойчивость и плавность хода.
Повышенная сопротивляемость усталости против конических передач.

Вместе с тем существуют некоторые недостатки в таких конструкциях:

Высокая стоимость «гипоидки» в сравнении с коническими деталями.
Нельзя исключить вероятности заедания шестерёнок.
Неправильная эксплуатация и обслуживание передачи, приводит к ускоренному её износу.
Трудности при изготовлении зубьев.

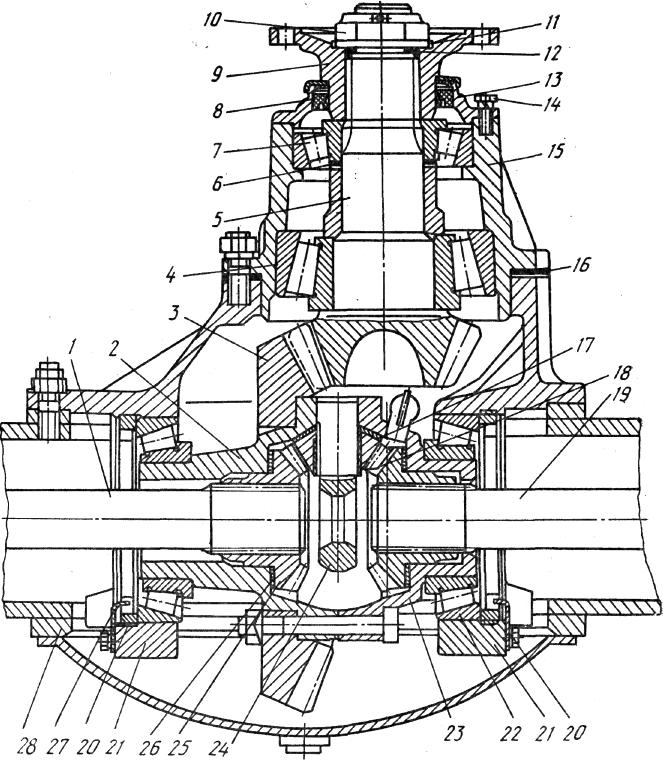

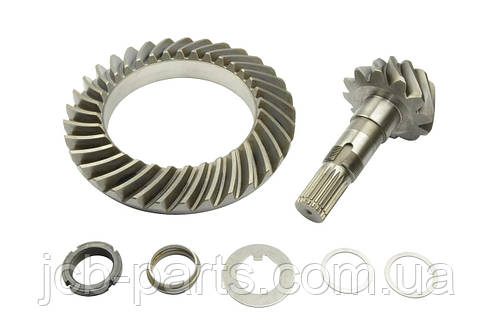

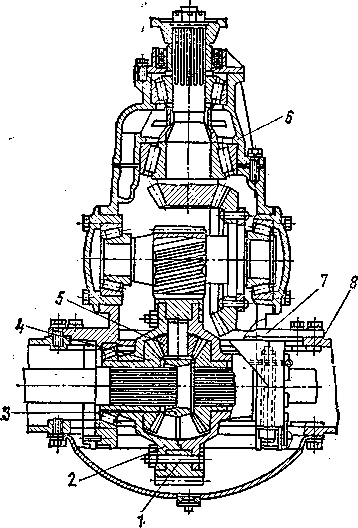

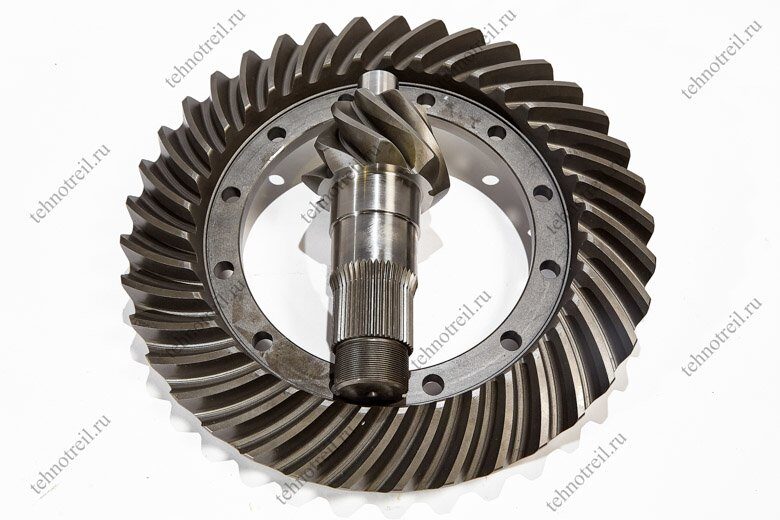

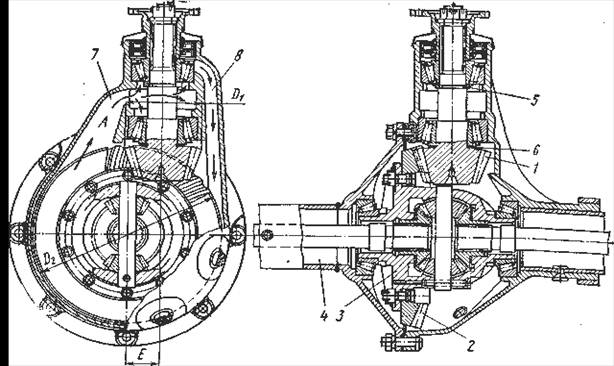

Главная гипоидная передача, схема которой была рассмотрена, применяется не только для привода ведущей оси автомобиля или трактора, но и в железнодорожном транспорте на дрезинах и локомотивах. Также она встречается в приводе генераторов пассажирских железнодорожных вагонов. Её устанавливают в металлорежущие станки, чаще всего в автоматах, которыми производится нарезка зубьев. Гипоидная главная передача в легковом транспорте нашла своё место не только благодаря повышенной прочности и плавности хода, но и возможности расположить низко кузов машины. Это даёт возможность снизить центр тяжести автомобиля.

Что ещё следует знать

Что такое гипоидная передача в автомобиле в общих чертах мы рассказали. Остановимся ещё на некоторых аспектах её правильной эксплуатации. Во время движения транспортного средства с гипоидной главной передачей следует учитывать тот факт, что пятно зацепления зубьев шестерён при движении вперёд или назад различно. При движении вперёд оно будет находиться в средней части зуба, а когда будет включен задний ход, пятно смещается назад к краю зуба. Кроме этого при возрастании нагрузки на шестерни, пятно контакта имеет возможность для смещения.

Это следует учитывать, особенно при движении задним ходом. Это сделано специально, так как транспортное средство в основном движется вперёд. Владельцам автомобилей, особенно внедорожников, у которых два ведущих моста и две главные передачи, следует знать.

При поездках в экстремальных дорожных условиях, когда существует опасность застрять в разбитой колее, выдёргивать застрявший автомобиль нужно только передним ходом. В этом случае будет работать увеличенное пятно контакта, что позволит избежать поломки зубьев.

Обычно у всех внедорожников передние мосты изначально слабее задних. Опытные водители рекомендуют владельцам машин с гипоидными передачами следовать нескольким правилам при попадании в тяжёлые условия эксплуатации:

По возможности использовать динамические стропы.

Не ставить автомобиль под большим углом к вытаскиваемому.

Использовать при вытаскивании тросогаситель.

Общие сведения

Главная передача с дифференциалом и полуосями осуществляет привод к ведущим колесам, принципиальная схема которого зависит от типа направляющего устройства подвески (рис. 1).

Рис.1. Привод к ведущим колесам автомобиля:

– с жесткой балкой;
б
– с подрессоренной главной передачей и дополнительной жесткой осью;
в
– с подрессоренной главной передачей и независимой подвеской.

В случае цельной балки моста (рис. 1-а

) картер главной передачи может быть укреплен непосредственно к балке или являться ее составной частью, а полуоси представляют собой валы, полностью или частично разгруженные от поперечных усилий со стороны колес. Такая схема получила широкое распространение из-за простоты и малой стоимости конструкции. Однако в этой схеме отмечаются большие неподрессоренные массы, что приводит к повышенным инерционным нагрузкам на упругие и амортизирующие узлы подвески.

Картер главной передачи может быть укреплен на раме или основании несущего кузова. Балка моста обеспечивает параллельное и соосное расположение колес (рис. 1-b

). Полуоси не испытывают действие поперечных усилий и представляют собой валы с двумя карданными шарнирами. Полуоси должны иметь скользящее шлицевое соединение для компенсации изменения расстояния между шарнирами при относительных перемещениях моста и рамы. В таких конструкциях при сохранении зависимой подвески снижается масса неподрессоренных частей.

Картер главной передачи может быть укреплен на раме, а колеса перемещаются независимо одно от другого (рис. 1-c

). В зависимости от схемы подвески колесо может перемещаться параллельно плоскости симметрии автомобиля или качаться по дуге относительно фиксированной оси, пересекающейся с осью главной передачи. В первом случае полуоси не испытывают действия поперечных сил и представляют собой валы с двумя карданными шарнирами, а во втором — полуоси обычно несут поперечную нагрузку и имеют один карданный шарнир, центр которого расположен на оси качания колеса.

Главная передача с дифференциалом и полуосями должна удовлетворять следующим требованиям

обеспечивать передаточные числа, соответствующие оптимальным тяговым качествам и топливной экономичности;
осуществлять кинематическую согласованность с направляющим устройством подвески, а в случае управляемого ведущего моста – и с рулевым приводом;
обеспечивать низкий уровень шума;
не создавать колебаний угловой скорости в трансмиссии;
иметь небольшие габаритные размеры для осуществления простой компоновки и обеспечения необходимого дорожного просвета;
обладать достаточной прочностью и жесткостью при минимальной массе.

Устройство автомобилей

Как и следует из названия, одинарные (или одноступенчатые) главные передачи состоят из одной пары зубчатых колес (шестерен), которые могут быть цилиндрическими, коническими с прямыми или спиральными зубьями, а также гипоидными. Применение того или иного типа конических зубчатых колес диктуется особенностями компоновки автомобиля, возможностью упрощения конструкции агрегатов, снижения стоимости их изготовления и эксплуатации.

Цилиндрические главные передачи

Цилиндрические главные передачи широко используются в переднеприводных легковых автомобилях с поперечным расположением двигателя, например семейства ВАЗ-2108, -09, -10 и других. При этом обычно главная передача объединяется в одном корпусе (картере) с коробкой перемены передач, что позволяет существенно упростить и удешевить конструкцию трансмиссии. Пример конструктивного выполнения главной передачи автомобиля ВАЗ-2109 приведен на рис. 3, где показана четырехступенчатая коробка передач, выполненная заодно с главной передачей.

Ведущее зубчатое колесо главной передачи, имеющее небольшой размер, обычно выполняется заодно с вторичным валом КПП, ведомое зубчатое колесо крепится на чашке дифференциала.

Зубья цилиндрических зубчатых передач могут выполняться прямыми, косыми или шевронными. Передаточные числа в таких главных передачах могут варьировать в пределах от 3,5 до 4,5 с целью снижения шума и габаритных размеров.

Конические главные передачи

Такой тип главных передач применяется, когда необходимо изменить не только величину, но и направление передаваемого ведущим колесам крутящего момента. Конические главные передачи с прямыми или (чаще) спиральными зубьями наиболее просты по конструкции и технологичны в производстве, поэтому широко применяются на легковых автомобилях с приводом на задние колеса и грузовых автомобилях малой и средней грузоподъемности. Поскольку оси ведущего и ведомого зубчатых колес в таких передачах лежат в одной плоскости и пересекаются, такие передачи называют соосными коническими передачами. К преимуществам соосных конических передач относится высокий КПД, технологичность производства, относительно невысокие требования к качеству смазочного материала и простота технического обслуживания. Тем не менее, у таких передач есть один существенный недостаток – их применение в конструкции автомобиля не позволяет снизить расположение центра масс и общую компоновку кузова автомобиля, что для многих легковых автомобилей и небольших грузовиков является актуальным вопросом.

По этой причине в качестве одинарной главной передачи некоторых легковых и грузовых автомобилей применяются конические передачи с перекрещивающимися осями зубчатых колес, т. е. оси колес в таких передачах лежат не в одной плоскости и не пересекаются. Такие передачи называются гипоидными.

Гипоидная главная передача

Гипоидная главная передача применяется на отечественных автомобилях ГАЗ-66-11, ЗИЛ-431410, ЗИЛ-133, марки «Волга» и многих других. Ось ведущего вала и ведущей шестерни в гипоидной передаче расположена ниже оси ведомой шестерни на величину «Е» (рис. 1, б), называемую гипоидным смещением. Такая конструкция главной передачи позволяет ниже расположить карданную передачу заднеприводного автомобиля и, тем самым, сделать ниже компоновку всего автомобиля. При этом улучшается такой важный эксплуатационный показатель автомобиля, как устойчивость к опрокидыванию, а также появляется возможность сделать ниже пол автомобиля, особенно в районе «карданного тоннеля», что повышает комфорт пассажиров заднего сиденья заднеприводного легкового автомобиля.

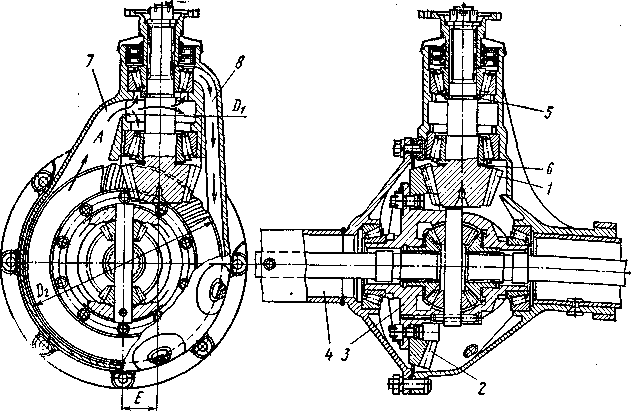

Иногда в многоосных автомобилях смещение «Е» в гипоидных передачах делают вверх, что позволяет сделать ведущий вал проходным, а на переднеприводных автомобилях такая конструкция позволяет проще выполнить условия компоновки. Смещение «Е» обычно выполняется в пределах 30…45 мм в зависимости от размера передачи.

В гипоидных передачах зубья зубчатых колес имеют спиральную форму, благодаря чему достигается увеличение площади контакта зубьев, бесшумность их работы и прочностные показатели передачи. Однако при такой конструкции конической передачи существенно повышаются силы трения между поверхностями зубьев колес, в зоне контакта появляется эффект поперечного и продольного скольжения зубьев, из-за чего в гипоидных передачах приходится применять дополнительное упрочнение поверхностей зубьев зубчатых колес и специальные смазочные материалы для увеличения срока их службы. Скольжение зубьев приводит к снижению КПД передачи и даже возможности ее заедания (при превышении допустимой нагрузки), а применение относительно дорогостоящих смазок – к удорожанию технического обслуживания, что относится к недостаткам гипоидных передач.

Достоинством гипоидных передач является плавность хода и низкий уровень шума во время работы, а такой недостаток, как продольное скольжение имеет и положительную сторону, поскольку благодаря ему улучшается приработка зубьев колес передачи.

Увеличение зоны контакта зубьев позволяет уменьшить размеры ведущего зубчатого колеса, поскольку при работе передачи нагрузка на каждый зуб уменьшается. Кроме того, как указывалось выше, применение гипоидных передач позволяет корректировать компоновку трансмиссии и общую компоновку автомобиля.

Цилиндрические редукторы

Цилиндрические редукторы являются самыми популярными в машиностроении. Они позволяют передавать достаточно большие мощности, при этом КПД достигает 95%. Вращение передается между параллельными или соосными валами. Передаваемая мощность зависит от типоразмера редуктора. В цилиндрических редукторах применяются передачи, состоящие из прямозубых, косозубых или шевронных зубчатых колес. Количество цилиндрических передач напрямую влияет на передаточное отношение. Например, одноступенчатый редуктор может иметь передаточное число 1,5 до 10, две ступени – от 10 до 60, а три ступени – от 60 до 400.

Кинематические схемы наиболее распространенных видов цилиндрических редукторов представлены на рисунке ниже:

А) – Простой одноступенчатый цилиндрический редуктор Б) – Двухступенчатый редуктор цилиндрический с несимметричным расположением зубчатых колес В) – Трехступенчатый цилиндрический редуктор, входной вал быстроходной передачи изготовлен с двумя шестернями Г) – Соосный цилиндрический редуктор Д) – Соосный цилиндрический редуктор с симметричным расположением опор относительно тихоходной передачи Е) – Соосный цилиндрический редуктор с шевронной быстроходной передачей Ж) – Соосный цилиндрический редуктор с раздвоенной передачей З) – Соосный цилиндрический редуктор с посаженными на быстроходный вал двумя косозубыми шестернями с противоположенным наклоном зубьев И) – Трехступенчатый цилиндрический редуктор с раздвоенной быстроходной и тихоходной передачей

Достоинства

В чем же ее достоинства по сравнению с остальными двумя типами передач? Среди основных мастера выделяют ее практически бесшумную работу (из-за того, что одновременно в зацепленном состоянии находятся несколько зубьев) и большую прочность (увеличен средний диаметр шестерни) по сравнению с канонической передачей.

Это достигается благодаря расположению зубчатых колес: не пересекающемуся, а перекрещивающемуся. Кроме того, уменьшена нагрузка, которую испытывает один зубец, благодаря этому работа всех шестеренок более надежна и долговечна.

Автомобили, в которых использована гипоидная передача отличает, ко всему прочему, еще устойчивость и плавность хода. Эти характеристики для автолюбителей играют едва ли не первостепенную роль при выборе «железного коня», и всегда находятся на особом контроле у автомобильных концернов, которые постоянно совершенствуются в направлении улучшения не только «мозга» машины, но и комфортности езды.

Поэтому гипоидную версию вы чаще всего можете наблюдать в автомобилях представительского класса. Таких как «Инфинити», «Лексус» и др. Больше того, зубья гипоидной передачи характеризуются большей сопротивляемостью усталости, если сравнивать с конической передачей. Но там, где есть плюсы, встречаются и минусы.

Недостатки

Давайте рассмотрим недостатки использования такой передачи в редукторе. К минусам использования такой шестерни можно записать, во-первых, ее дороговизну. Причина здесь в том, что изготовить ее не так просто. Однако, гипоидную шестерню уже активно внедряют даже в бюджетных авто из Поднебесной. Так что насчет дороговизны еще спорный вопрос. Еще из минусов — высокая вероятность заедания шестеренок. Это возможно из-за скольжения вдоль линии контакта.

Причина заедания, конечно, лечится. Водителям рекомендуют использовать только трансмиссионные масла, которые как бы обволакивают шестерни специальной пленкой и не допускают заедания. К заеданию может привести неправильная регулировка и низкое качество «расходников». Интересно, что этот недостаток такого типа передачи превратили в достоинство разработчики полноприводных авто и успешно его используют.

Плюс ко всему гипоидная передача славится тем, что быстро приходит в негодность. Вкупе с относительной дороговизной это может часто становится решающим фактором для изготовителей авто. И гипоидному редуктору они предпочитают более дешевые варианты.

И все же, если вам посчастливилось стать обладателем авто с гипоидной передачей, знайте, что приобрели надежную «лошадку». При грамотном уходе и периодическом контроле она будет трудится вам на радость.

Что собой представляет гипоидное масло?

Гипоидным маслом называется смазка, предназначенная для сверхвысоких механических нагрузок. Соответственно, эта жидкость создана для специфических эксплуатационных условий, присущих гипоидным передачам.

Гипоидные передачи передают крутящий момент за счет зацепления пары шестерен, имеющих криволинейные или косые формы зубьев. Эти передачи обладают меньшей шумностью при работе трансмиссий и могут функционировать долгое время без износа, при условии, что для их смазывания будет применяться подходящая жидкость – гипоидное масло.

Между зубьями гипоидных передач площадь зацепления ограничена маленьким пятном контакта, но все усилие сосредотачивается точечно. Благодаря этому удельное давление в конкретной точке сильно возрастает. Это может приводить к образованию задиров, опасных для шестерен. Во избежание этого требуется хорошее гипоидное масло, сохраняющее надежную пленку в местах контакта. За счет этой пленки детали соприкасаются с минимальным коэффициентом трения.

Отличительные черты масел GL-4 и GL-5

Первым и наиболее значимым отличием между этими двумя жидкостями является область их использования. Жидкость GL-4 создана для КПП к гипоидными или коническими передачами. Контактные напряжения в них обычно не превышают показателя в 3000 МПа, а рабочая температура масла не поднимается выше 150 градусов.

Что касается GL-5, эта смазочная жидкость предназначена для нормальной работы гипоидных передач с ударными нагрузками. Эти механизмы могут испытывать напряжения более 3000 Мпа. Применяют эту смазку для агрегатов с дифференциалами повышенного трения, так как она гарантирует нормальную защиту металлических элементов под высокими нагрузками и температурными воздействиями.

Среди важных отличительных особенностей масел GL-4 относят минимальное содержание серо-фосфорных присадок. Они обеспечивают создание прочной защитной пленки, которая значительно тверже некоторых мягких сплавов, среди которых медь. Использование жидкости GL-5 в коробках передач, где по рекомендациям производителя должно использоваться масло классом ниже, недопустимо. В противном случае, это вызовет возникновение металлической стружки и приведет к износу механизма.

Критерии выбора

Гипоидные смазки выбирают на основе следующих критериев:

скорость вращения валов с шестернями;
величина ударных нагрузок;
температура окружающей среды, нагрев при работе на стандартных и повышенных нагрузках;
максимальный крутящий момент узла с гипоидными передачами;
эксплуатационные характеристики механизма;
совместимость с используемыми в передаче уплотнителями и прокладками;
рекомендации производителя относительно особенностей состава.

Важно при выборе обращать на следующие свойства масел:

индекс вязкости или густоту;
минеральный или синтетический состав;
свойства присадок;
соответствие стандартам качества;
сроку эксплуатации после начала использования.

Универсальной марки масел не существует, так как они значительно отличаются по свойствам, подходят только для определённых условий эксплуатации, различных нагрузок. При выборе речи о других маслах быть не должно – это основное правило, которое нужно запомнить.

Характеристики гипоидного масла

Благодаря присадкам происходит смягчение процесса переключения передач.

Гипоидное масло имеет определенные характеристики.

В маслах для гипоидных механизмов должно находиться порядка 3-4 % серы, что, с одной стороны, предотвращает схватывание металлов при значительных нагрузках, а с другой, способствует быстрому окислению этого же металла. Чтобы как-то уравнять эти процессы, широко используют присадки.

Так, специальная добавка MOLYVAN L значительно повышает защитные свойства смеси в условиях сильных контактных нагрузок. Поэтому в смазках для коробок передач (включая гипоидные) и моторных смазках она применяется в качестве противоизносной присадки. Ее концентрация в трансмиссионной смазке может достигать 5%. Подобная категория нефтепродуктов для коробок передач и рулевого управления вполне работоспособна при температуре до -30º.

Значительным стимулом для развития масел, используемых в трансмиссионных механизмах, стало все большее распространение гипоидных ведущих мостов современных легковых автомобилей. Для грузового транспорта таким толчком послужило распространение червячных главных передач, которые стали популярны в грузовых автомобилях большой грузоподъемности и в междугородных автобусах. Обе новинки требуют использования специального вида масла именно для таких механизмов.

С середины прошлого века за границей начали развивать направление универсальных смазок, способных работать в любом автотранспорте. За основу были приняты стандарты Англии и США для гипоидных масел с повышенным содержанием хлора, фосфора и серы. Немецкие производители смазок основной акцент сделали на стендовых испытаниях продукта с целью получения максимально износостойких смазок, не способствующих коррозии. В последнее время автомобилестроители все реже используют ведущие гипоидные мосты, которым необходима универсальная смазка типа GL-6. Не имея спроса, этот тип постепенно уходит с рынка.

Созданы новые модификации масел для высокоскоростных гипоидных передач разных типов.

Создана комплексная серо- и фосфорсодержащая присадка ВИР-1 специально для использования в трансмиссионных маслах разных типов. Стендовые испытания показали пригодность этой присадки для смазок, работающих в условиях повышенных нагрузок и скоростей, в том числе и в гипоидных передачах.

Транспортные средства, имеющие гипоидные передачи, в основном используют всесезонную смазку, разработанную для условий умеренного климата. Масла гипоидные предотвращают абразивный износ поверхностей благодаря использованию смазки с классом вязкости не менее SAE 90. По своим характеристикам гипоидные смазки не слишком отличаются от обыкновенных трансмиссионных, исключение составляет только их вязкость.

Условия эксплуатации гипоидного масла достаточно сильно отличаются от условий работы масел в двигателе.

В коробке передач основному износу подвергается зубчатая сцепка конической, червячной и гипоидной передач. На узком участке контакта зубьев шестеренок развивается довольно значительная температура. Масляная пленка, покрывающая зубья шестеренок, одновременно подвергается воздействию крайне высокого давления, больших скоростей и температур. Для работы в подобных условиях масло обязано максимально сохранять поверхность деталей от износа и не допускать схватывания поверхностей зубьев шестерен. Подобная «холодная сварка» может привести к катастрофическим последствиям.

В промышленном автотранспорте трансмиссия служит для передачи мощности от двигателя к колесам или другому двигателю. Отличие только в передаваемой мощности. Агрегаты подразделяются на:

механические;
гидравлические.

Конструкция механической коробки передач вполне традиционная и мало чем отличается от привычных механизмов. В машинах повышенной проходимости предусмотрено несколько ведущих мостов, использующих различные агрегаты для отбора мощности. Для всех этих узлов предназначено гипоидное масло.

Методика выбора редуктора в зависимости от нагрузки

Методика выбора редуктора заключается в грамотном расчете основных параметров нагрузки и условий эксплуатации.

Технические характеристики описаны в каталогах, а выбор редуктора делается в несколько этапов:

выбор редуктора по типу механической передачи
определение габарита (типоразмера) редуктора
определение консольных и осевых нагрузок на входной и выходной валы
определение температурного режима редуктора

На первом этапе конструктор определяет тип редуктора исходя из заданных задач и конструктивных особенностей будущего изделия. На этом же этапе закладываются такие параметры как: передаточное отношение, количество ступеней, расположение входного и выходного валов в пространстве.

На втором этапе следует определить межосевое расстояние. Исходные данные на каждый тип редуктора можно найти в каталоге. Следует помнить, что межосевое расстояние влияет на способность передать момент от двигателя к нагрузке.

Консольные и осевые нагрузки определяются уравнениями, а потом сравниваются со значениями в каталоге. В случае превышения расчетных нагрузок, на какой либо вал, редуктор выбирается на типоразмер выше.

Температурный режим определяется во время работы редуктора. Температура не должна превышать + 80° гр. при длительной работе редуктора с действующей нагрузкой.

Особенности гипоидной передачи или почему не стоит дергать машину задним ходом

Как известно, основными узлами автомобиля принято считать силовой агрегат и трансмиссию. Фактически, двигатель вырабатывает энергию, тогда как трансмиссия преобразует крутящий момент и передает его на колеса.

Можно ли смешивать трансмиссионные жидкости?

Так, например, в общем случае, такие материалы могут быть изготовлены на минеральной или полусинтетической основе. Состав используемых присадок еще более разнообразен. При смешивании масел разных марок эти компоненты могут взаимодействовать между собой и вступать в химические реакции.

Продукты этих реакций изменяют, порой кардинально, первоначальные свойства исходных масел.

Чаще всего соединение различных масел приводит к повышенному вспениванию продукта, что значительно ухудшает параметры смазывания и приводит к повышенному нагреву узлов трансмиссии.

Преимущества и недостатки гипоидной передачи

Данный тип передач получает всё большее распространение в автомобилестроении. Изначально они применялись только в премиальных моделях, но сегодня их можно встретить и в более дешёвых вариантах транспортных средств. Происходит это благодаря очень хорошим показателям при эксплуатации.

К основным преимуществам гипоидных передач можно отнести

Хорошая износоустойчивость. За счёт специфического строения зубьев достигается заметное снижение нагрузки, которая приходится на один зубчик, а значит, шестерёнки будут работать дольше.
Удалось существенно опустить карданный вал и уменьшить его канал в салоне. Это дало возможность равномерно распределить центр тяжести транспортного средства, а также улучшило его устойчивость.
Такие авто имеют очень хорошую устойчивость и плавный ход, что тоже очень ценится у современных водителей.
Очень низкий уровень шума. Этот эффект достигается за счёт того, что при работе главной передачи происходит одновременное зацепление сразу нескольких зубьев. Владельцы таких автомобилей отмечают отличный акустический эффект и управление машиной становится гораздо комфортнее.

SAE

Во всем мире получила широкое распространение маркировка трансмиссионных смазок по индексу вязкости – SAE.

Разработанный в Соединенных Штатах, стандарт SAE J306 разделяет смазочные жидкости для трансмиссий, в зависимости от вязкости при эксплуатации автотранспорта в условиях предельных температур: низких и высоких.

По этой квалификации можно определить диапазон температур, в котором разрешается применять определенную смазку для механической КПП и ведущих мостов.

Рекомендации по вязкости трансмиссионных масел, которые могут применяться для МКПП и ведущих мостов автомобиля, указываются производителем в мануале пользователя.

Основываясь на этих рекомендациях, владелец автомобиля выбирает трансмиссивную жидкость среди ассортимента смазочных жидкостей.

Когда выбирается смазка, следует учитывать самую низкую и самую высокую температуру, при которой будет эксплуатироваться авто. Классификация SAE J306 учитывает индекс вязкости при предельных температурах.

Значение низкотемпературного предела вязкости соответствует температуре, при которой достигается динамическая вязкость по Брукфильду 150000 сантипуазов (сП).

Для определения показателей проводились реальные испытания с агрегатами различных конструкций. При превышении этих значений подшипники шестерен на вале разрушались.

Поэтому важно следовать рекомендациям производителей по низкотемпературному пределу применения.

Значение высокотемпературного предела определяется по показаниям кинематической вязкости смазки при температуре 100 градусов. Этот показатель помогает приблизительно определить, какую нагрузку может выдержать защитная масляная пленка и насколько достаточно ее будет, чтобы защитить механизм коробки передач при значительных нагрузках и при высоких рабочих температурах.

По классификации SAE смазочные материалы делятся на 9 классов по аналогии с моторными маслами:

4 зимних, индекс вязкости которых содержит букву W (Winter): 70W, 75W, 80W, 85W;

5 летних, у которых отсутствует буквенное обозначение: 80, 85, 90, 140, 250.

Таблица классификации по SAE трансмиссионных смазок по индексу вязкости:

Класс вязкости	Max температура для вязкости 150 000 сП, градусов	Кинематическая вязкость при температуре 100 градусов, мм2/с
не менее	не более
Зимние
70W	-55	4,1	—
75W	-40	4,1	—
80W	-26	7,0	—
85W	-12	11,0	—
Летние
80	—	7,0	11,0
85	—	11,0	13,5
90	—	13,5	24,0
140	—	24,0	41,0
250	—	41,0	—

Как классифицируют трансмиссионные масла?

Принцип работы

Работа гипоидного редуктора заключается в следующем. От двигателя промышленной машины передается момент силы через сцепление, коробку передач и через кардан, к оси основной шестерни. Основная шестерня, по своей проектируемой конструкции, устанавливается параллельно по отношению к осям первичного вала двигателя механизма, и по отношению к вторичному валу коробки передач.

Благодаря тому, что зубья шестерней имеют криволинейную форму, момент силы, который передается, имеет высокий показатель. Это на порядок увеличивает механические, а также динамические показатели механизма, что влияет на производительность. Также это влияет на плавность производимой работы.

Важно знать! Использовать для гипоидных редукторов не гипоидные масла строго запрещается!

Основные требования. Современные тенденции

Главным передачам выдвигается немало требований, основными из которых являются:

Надежность;
Минимальная потребность в обслуживании;
Высокие показатели КПД;
Плавность и бесшумность;
Минимально возможные габаритные размеры.

Естественно, идеального варианта не существует, поэтому конструкторам при выборе типа главной передачи приходится искать компромиссы.

Отказаться от использования главной передачи в конструкции трансмиссии пока не получается, поэтому все наработки направлены на повышение эксплуатационных показателей.

Примечательно, что изменение рабочих параметров редуктора является одним из основных видов тюнинга трансмиссии. За счет установки шестерен с измененным передаточным числом можно существенно повлиять на динамику авто, максимальную скорость, расход топлива, нагрузку на КПП и силовой агрегат.

Напоследок стоит упомянуть особенности конструкции роботизированных КПП с двойным сцеплением, что сказывается и на устройстве главной передачи. В таких КПП парные и непарные передачи разделены, поэтому на выходе имеется два вторичных вала. И каждый из них передает вращение на свою ведущую шестерню главной передачи. То есть, в таких редукторах ведущих шестерен – две, а ведомая только одна.

Схема коробки передач DSG

Эта конструктивная особенность позволяет сделать передаточное число на редукторе изменяемым. Для этого всего лишь используются ведущие шестеренки с разным количеством зубьев. К примеру, при задействовании ряда непарных передач для повышения тягового усилия используется шестерня, обеспечивающая большее передаточное число, а шестерня парного ряда имеет меньшее значение этого параметра.

Главная передача автомобиля – элемент трансмиссии, в наиболее распространенном варианте состоящий из двух шестерен (ведомой и ведущей), призванный преобразовывать крутящий момент, поступающий от коробки передач, и передавать его на ведущую ось. От конструкции главной передачи напрямую зависят тягово-скоростные характеристики автомобиля и расход топлива. Рассмотрим устройство, принцип действия, виды и требования к механизму трансмиссии.

Область применения

Гипоидные редукторы широко распространены во всех отраслях промышленности и аграрного хозяйства. Их производство постоянно возрастает, разрабатываются новые модификации, совершенствуются уже имеющиеся модели. Сегодня рынок поставляет редукторы общего и специального назначения. Первые отвечают общим требованиям и используются в промышленной сфере. Их используют в различных работах, связанных с большими нагрузками. Также они применяются в современной робототехнике, в приборостроении, в крупных станках разного назначения, в приводах позиционирования, а также в высокодинамичных приложениях. Также гипоидные редукторы используют в печатных машинах.

Они также используются в железнодорожном транспорте, в промышленном строительстве.

Важно знать! Гипоидные редукторы не чувствительны к мелким погрешностям, допускаемым во время монтажа.

Источники

https://KrutiMotor.ru/gipoidnaya-peredacha-chto-eto-takoe-i-kak-rabotaet/
https://DriverTip.ru/osnovy/chto-takoe-gipoidnaya-peredacha-kak-rabotaet.html
https://tj-service.ru/regulirovka/gipoidnaya-peredacha-chto-eto-takoe-i-kak-rabotaet
https://shokavto.ru/chto-takoe-gipoidnaya-peredacha/
https://AvtoSotka.ru/tyuning-i-remont/gipoidnaya-peredacha-2.html
https://injcar.ru/zhizn/chto-takoe-gipoidnaya-peredacha-i-kak-ona-rabotaet.html
https://www.ttaars.ru/about/stati/gipoidnyy-reduktor/

Гипоидные редукторы. Цена от 250 Евро

Наша компания, являясь мультибрендовым поставщиком редукторной техники, предлагает своим заказчикам редукторы различных брендов. Что неизменно и не зависит от предлагаемого бренда – это всегда оптимальное с точки зрения цена/качество решение. То же можно сказать и о применениях, где требуется гипоидные редукторы – то есть редукторы, составе которых есть гипоидная передача.

В нашей номенклатуре существует два вида гипоидных редукторов: для общепромышленного применения и для высокоточного применения, где требуется пониженный люфт.

Вообще, гипоидные редукторы по классификации стоят между червячными редукторами и коническими, сочетая преимущества и тех, и тех. Поэтому если Вы не найдете подходящий Вашим целям гипоидный редуктор здесь, просим Вас обратить внимание на оба этих альтернативных вида механических редукторов, описанных подробно в статье Конические редукторы и Червячные редукторы.

Гипоидные редукторы и мотор-редукторы Euronorm (Нидерланды) для общемашиностроительного применения

Крутящий момент до 500 Нм
Передаточное отношение до 300:1
Передаваемая мощность до 4 кВт
Цена от 250 евро

Данная серия гипоидных редукторов по сути своей представляет собой боле современную и высокотехнологичную замену червячным редукторам. Она имеет несколько большую стоимость, однако, совокупная стоимость владения, особенно при высоких передаточных отношениях, у гипоидного редуктора ниже, чем у червячного по нескольким причинам.

Все аспекты низкой стоимости владения гиподиного редуктора основаны на аспектах КПД. У червячного редуктора КПД не высок, в особенности при повышении передаточного отношения, когда угол наклона червячного зуба растет, растет и скольжение, то есть снижается КПД. И при передаточных отношениях около 50 и выше КПД может составлять 50% в ряде случаев. У гипоидного же редуктора КПД стабилен, а передаточные отношения могут быть так же высоки, как у червячного. Кроме того, конструктивно гипоидный редуктор похож на червячный – оси его валом так же скрещиваются, как и у червячного. Низкий КПД помимо прямых энергозатрат также означает и повышенный износ редуктора. Соответственно, когда червячный редуктор полностью износится и потребует замены, гипоидный редуктор будет еще пригоден для дальнейшей эксплуатации. И последний аспект – температурные ограничения. Имея выше КПД, гипоидный редуктор не имеет тепловых ограничений и не требует средств по своему охлаждению, может работать в замкнутых пространствах и в условиях повышенных температур вокруг.

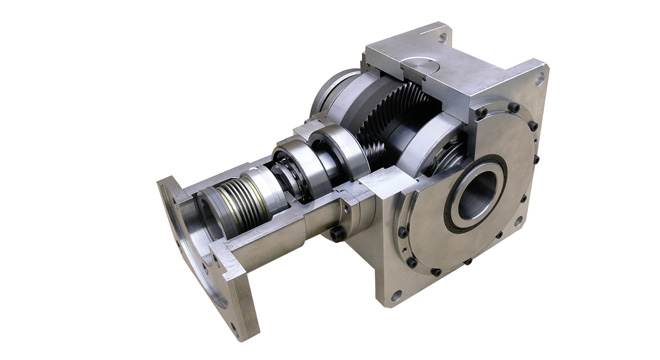

Гипоидные редукторы Graessner (Германия) для высокоточных применений

Люфт 4 угловых минуты (2 угл. мин. по запросу)
Крутящий момент до 1440 Нм
Диапазон передаточных отношений от 3 до 15 1-ступенчатом исполнении, до 150:1 в двухступенчатом

Высокоточные гипоидные редукторы также обладают интересными характеристиками, и с нашей точки зрения в определенных условиях незаменимы.

Широко известны планетарные высокоточные редукторы, они широко представлены в нашей программе поставки. Но они соосны. А что если требуется развернуть выходной вал относительно входного под прямым или близким к прямому углом? На первый взгляд конический редуктор мог бы справиться с задачей, но исполнение с пониженным люфтом в коничческой передаче не просто реализуется, а кроме того – передаточные отношения конического редуктора строго связаны с диаметрами зубчатых колес. Чего не скажешь о гипоидном редукторе. В небольших габаритах вполне просто релизуется высокое передаточное отношение, при этом уже упоминалось что и КПД не страдает, и валы расположены под углом друг к другу – иногда незаменимое свойство механической передачи.

Помимо чисто гипоидных высокоточных редукторов, компанией Graessner также производятся гипоидно-планетарные редукторы, в частности, серии EvoGear. В целом это логичное продолжение линейки DynaGear, с добавлением планетарной ступени на выходе из редуктора.

Как работает гипоидная передача редуктора в автомобиле? Принцип работы и устройство гипоидной передачи Что такое гипоидная передача в автомобиле

Чтобы ваша машина ездила не достаточно залить бензин и нажать педаль газа, важно постоянно контролировать исправность всех органов «железного коня». Ведь машина — сложный механизм, в котором только правильное взаимодействие всех винтиков и «шестеренок» образует единое целое, которое и будет работать как часы.

Одной из таких важных составляющих бесперебойной работы автомобильного организма является гипоидная передача, по типу используемых шестерней. Выделяют еще два типа передач: коническая и цилиндрическая. Мы остановимся на гипоидной передаче.

Для начала разберемся с названием. Почему гипоидная? Это сокращенное от гиперболоидная. Дело в том, что зубья у такой передачи криволинейны и движутся по геометрической фигуре — гиперболоиде.

Гипоидную передачу изобрели почти 90 лет назад — в 1926 году. Ее основной задачей было снижение центра масс в легковушках. Позже, выяснив, что у этого типа передачи есть еще масса достоинств, ее стали использовать и на грузовиках, таких как — 133 Г и ЗИЛ — 433100 (вместо двойной передачи).

Чем же гипоидная передача отличается от двух других типов?

Главное. Обратить внимание на два момента: оси валов обязательно нужно сместить в соответствии со специальными математическими расчетами, плюс гипоидную передачу можно применять лишь в узлах, в которых оси зубчаток скрещиваются. Если эти два правила не будут соблюдены, передачу тут же заклинит.

Достоинства гипоидной передачи

Поэтому гипоидную передачу вы чаще всего можете наблюдать в автомобилях представительского класса. Таких как «Инфинити», «Лексус» и др. Больше того, зубья гипоидной передачи характеризуются большей сопротивляемостью усталости, если сравнивать с конической передачей. Но там, где есть плюсы, встречаются и минусы.

Недостатки

Давайте рассмотрим недостатки использования такой передачи в редукторе. К минусам использования гипоидной передачи можно записать, во-первых, ее дороговизну. Причина здесь в том, что изготовить ее не так просто. Однако, гипоидную передачу уже активно внедряют даже в бюджетных авто из Поднебесной, так что насчет дороговизны еще спорный вопрос. Еще из минусов — высокая вероятность заедания шестеренок. Это возможно из-за скольжения вдоль линии контакта.

Плюс ко всему гипоидная передача славится тем, что быстро приходит в негодность. Вкупе с относительной дороговизной это может часто становится решающим фактором для изготовителей авто. И гипоидной передаче они предпочитают более дешевые варианты.

И все же, если вам посчастливилось стать обладателем авто с гипоидной передачей, знайте, что приобрели надежную «лошадку», которая при грамотном уходе и периодическом контроле будет трудится вам на радость.

В общем, ровных дорог вам!

Как классифицируют трансмиссионные масла?

Классификация по ГОСТ

Как разделяются масла по SAE?

Какие масла выделяет API?

Таблица. Выбор трансмиссионных масел по API

Категория по API	Тип	Применение	Соответствие ГОСТ
GL-1	Минеральное масло без присадок		ТМ1
GL-2	Содержит жирные продукты	Червячные передачи, промышленное оборудование	ТМ2
GL-3	Содержит противозадирные присадки		ТМ3
GL-4		Ручные КПП, спирально-конические передачи (КПП и задние мосты грузовых автомобилей)	ТМ4
GL-5	Содержит противозадирные, противоизносные и другие присадки	Гипоидные и другие типы передач (ведущие мосты легковых автомобилей)	ТМ5

В настоящее время существуют еще два дополнительных класса API. Они имеют ограниченную сферу применения, поэтому распространены не так широко.

Можно ли смешивать трансмиссионные жидкости?

На что обращать внимание при выборе масла?

При выборе масла для узлов трансмиссии обычно ориентируются на два критерия: удельные нагрузки, действующие в механизме, и скорости относительного скольжения.

Покупайте только качественные фирменные продукты. Трансмиссионные масла таких известных компаний как Mobil, Esso, Molykote помогают предотвратить износ и перебои в работе систем передачи мощности и их составляющих, максимизируют интервалы между сменами масла.

Немногие автомобилисты знают, что такое гипоидное масло и для чего оно вообще предназначено? Этот смазочный материал предназначен преимущественно для трансмиссионных узлов, но также его применяют в механизмах рулевого управления.

При производстве этих смазок компании добавляют в базовый нефтепродукт многие присадки, обеспечивающие хорошие противозадирные свойства. Подобные трансмиссионные жидкости относятся к категории GL-5 и подходят для трансмиссий многих современных транспортных средств, в мостах которых находятся гипоидные шестерни. Этот смазочный продукт активно применяется для смазывания редукторов и карданов, и не только в автомобилях, но даже в вертолетах.

Что собой представляет гипоидное масло?

Свойства гипоидных масел

В смазочных жидкостях, предназначенных для гипоидных передач, должно присутствовать до 3-4 процентов серы. С одной стороны она предупреждает схватывание металлов под воздействием экстремальных нагрузок, а с другой вызывает окисление металлических деталей. Для уравнивания данных процессов требуются уникальные присадки.

Например, особенная добавка под названием MOLYVAN L существенно увеличивает защитные характеристики состава в жестких эксплуатационных условиях. В связи с этим в жидкости для КПП, в том числе гипоидные, а также в моторные масла эту добавку добавляют почти все производители. Концентрация присадки может быть до 5 процентов. Гипоидные трансмиссионные масла, предназначенные для рулевых механизмов и КПП, могут нормально работать при температуре до -30.

Назначение гипоидных масел

Гипоидные ведущие мосты некоторое время назад начали устанавливаться на все современные автомобили, а производители масел начали выпускать подходящие для них смазочные составы. Для грузовых машин толчком к появлению гипоидных передач послужило возникновение червячных главных передач. Их использовали производители грузовиков большой грузоподъемности.

С 50-х годов прошлого века в зарубежных странах начало развиваться направление масле с универсальными свойствами, которые подходили для всех транспортных средств. В качестве основы выступали стандарты США и Англии, по которым производились гипоидные масла с большой концентрацией фосфора, серы и хлора.

Производители смазок из Германии активно проводили стендовые испытания для получения наиболее стойких к износу масел, которые не были подвержены коррозии. В последние годы производители автомобилей все реже устанавливают гипоидные ведущие мосты, требующие универсальной смазки класса GL-6, поэтому эта жидкость теряет спрос.

При этом появляются новые разновидности масел, подходящие для гипоидных передач, работающих на высоких скоростях. Также появилась комплексная присадка с содержанием фосфора и серы ВИР-1 – ее применяют в разных видах масел. Стендовые испытания подтверждают пригодность данной присадки, работающей под высокими нагрузками и с высокими скоростями, в том числе и с гипоидными передачами.

В автомобилях с гипоидными передачами в основном используется всесезонная жидкость, которая создана для умеренных климатических условий. Гипоидные масла предупреждают абразивный износ поверхностей за счет применения составов вязкостью SAE 90 и более. По характеристикам эти жидкости мало отличаются от традиционных трансмиссионных, за исключением вязкости.

В КПП наиболее сильному износу подвержена зубчатая сцепка червячной, конической и гипоидной передач. В узких точках соприкосновения зубьев шестерен возникает довольно высокая температура. Пленка масла, которой покрыты зубья, подвергается также высокому давлению, высоким скоростям и температурам. Для того, чтобы смазочная жидкость не утрачивала свои первоначальные свойства, а поверхности деталей не изнашивались и зубья шестерен не схватывались, в нее добавляются присадки.

В автомобилях промышленного назначения трансмиссии используются для передачи мощности от мотора колесам или другому узлу. Главное отличие – передаваемая мощность. Все агрегаты делятся на гидравлические и механические. Конструктивно МКПП с гипоидной передачей усилий принципиально не отличается от других коробок.

Что нужно знать о гипоидных маслах?

Как уже было сказано, гипоидные передачи используются в главных передачах многих современных транспортных средств. Автомобилистам со стажем хорошо знакомо , о котором у нас была отдельная подробная статья. Эту жидкость раньше использовали владельцы всех отечественных машин, но когда в стране начали активно появляться иномарки, ассортимент жидкостей для трансмиссий начал быстро расти.

Главной характеристикой гипоидных масел для КПП является их вязкость. На сегодняшний день все производители смазок, в том числе отечественные, переключились на классификацию SAE – она используется во всем мире. Данная классификация включает семь классов вязкости, среди которых три летних и четыре зимних.

Зимние масла дополнительно маркируются буквой W:

SAE70W;
SAE75W;
SAE80W;
SAE85W.

Что касается летних классов, к ним букву не добавляют, а маркируются они следующим образом:

Следует отметить, что сезонные масла редко вырабатывают свой эксплуатационный ресурс за зиму или за лето, поэтому их использование является не самым рациональным. В связи с этим более распространены среди автомобилистов всесезонные гипоидные жидкости, имеющие двойную маркировку типа SAE80W-90.

За исключением класса вязкости, все трансмиссионные жидкости разделяются по характеристикам API – от GL-1 до GL-6. Чем выше этот класс, тем больше присадок в масле, которые поддерживают работу механического узла. Что касается гипоидных масел, они относятся к одному из трех классов GL-4, GL-5 или GL-6.

Отличительные черты масел GL-4 и GL-5

Каким параметрам должно удовлетворять гипоидное масло?

Однозначно сказать, каким критериям обязано соответствовать гипоидное трансмиссионное масло, нельзя. Хорошая смазочная жидкость – это та, который подходит под рабочие условия конкретного узла или агрегата. Критерии подбора масла определяются автопроизводителем индивидуально, так как все марки и даже модели авто отличаются между собой.

Каждому авто свойственны конструктивные особенности, поэтому для них нужна смазка определенного класса. Гипоидная передача одной машины по конструкции и рабочим условиям может заметно отличаться от аналогичного по назначению узла другого автомобиля. Здесь важны множественные факторы, среди которых:

крутящий момент;
смещение оси;
скорость вращения;
сила ударной нагрузки и многое другое.

Таким образом, если для определенного узла жидкость GL- 4 будет оптимальной и рекомендованной, то для другой трансмиссии она может вовсе не подойти. Таким образом, при подборе гипоидного масла изучите руководство по эксплуатации автомобиля.

Лучшие гипоидные масла для авто

В технических руководствах ко всем машинам всегда есть нужная информация. Если вы ограничены в финансах, можно купить жидкость не от рекомендованного бренда, а что-нибудь подешевле, но масло должно соответствовать по классу вязкости. На лидирующие позиции рейтинга по результатам многих тестов выходит жидкость Motul Gear 300. Это гипоидное масло обладает высокими защитными свойствами, поэтому предотвращает появление задиров. Индекс защиты составляет 60,1 единицы, а также у масла хороший показатель сваривания. Масляная пленка у этой жидкости очень стабильна, поэтому минимизирует коэффициент трения между элементами. Показатель износа равен 0,75 мм. Среди недостатков этой гипоидной жидкости выделяют лишь слабые вязкостные показатели при отрицательных температурах зимой.

Castrol Syntrans Transaxle – еще одно популярное гипоидное масло, которое заслуженно заняло второе место в рейтинге. Низкотемпературная текучесть, высокая защита от задиров и доступная цена делает этот продукт востребованным среди автомобилистов. Жидкость обладает хорошим коэффициентом износа – 59,4 единицы.

Если вы по тем или иным причинам не признаете масла Кастрол, можете выбрать другой бренд — Mobil Mobilube. Данное масло обладает хорошими вязкостно-температурными показателями, предотвращает окисление и термическую деструкцию, а также нормально работает при продленных интервалах техобслуживания. Данное масло продается под маркировкой API GL4/5.

На четвертой позиции рейтинга стоит жидкость Total Transmission SYN FE. По уровню защиты от задиров жидкость оторвалась от предыдущих продуктов – он равен 58,8 единиц, что считается неплохим показателем. Увы, водители говорят о малой текучести при отрицательных температурах, а также слабой защите от механического износа.

LIQUI MOLY Hypoid-Getriebeoil тоже имеет хорошие рабочие характеристики, в особенности текучесть. Масло даже при температуре до -40 не утрачивает эксплуатационных свойств. Данное гипоидное масло продлевает срок службы агрегатов, защищая детали от коррозии и износа.

Если желаете снизить шумность работы КПП и получить хорошую защиту от задиров, можно купить гипоидную жидкость ZIC G-F TOP. Масло легко переносит даже жесткие эксплуатационные нагрузки и обладает широким температурным диапазоном.

Трансмиссионные смазочные жидкости используют в коробках передач, раздаточных коробках, мостах и механизмах рулевого управления. Есть немало автомобилей, где заливают то же моторное масло. Но в отдельных механизмах, которые подвергаются особо тяжелым и сложным нагрузкам, и куда каплям масла и туману из него попасть трудно, требуется подвод под давлением трансмиссионного масла.

Разделяют различные группы и виды моторной жидкости. Классификация трансмиссионного масла также бывает разной.

Принятые классификации

Одной из международных классификаций является разделение по вязкости. Эта классификация трансмиссионных масел называется SAE. В ней смазки делят на семь классов, четыре из которых — зимние (обозначаются буквой W), а три оставшиеся — летние. Всесезонная маркировка предполагает двойное обозначение, например, 80W90, 75W140 и другие.

Другая классификация трансмиссионного масла, получившая название API, предполагает деление на шесть групп. Их используют в зависимости от целей, из-за чего предусматривается свой тип зубчатой передачи, удельные нагрузки и температура.

Классификация трансмиссионных масел по SAE в общих чертах

Эта классификация была разработана Американским обществом инженеров. Она стала широко известной. Многие автомобилисты ее знают лучше, чем любую другую.

Класс смазочной жидкости по вязкости находится в руководстве по эксплуатации каждого автотранспортного средства.

Выбор из того, что предлагает эта классификация трансмиссионных масел, осуществляется на основе температурных показателей окружающей среды, где будет эксплуатироваться автомобиль. Вязкостные свойства определяются по отношению к достижению 150 тысяч сР по Брукфильду. Если данное значение будет превышено, подшипники вала-шестерни начнут процесс разрушения. Чтобы этого не произошло, следует строго соблюдать рекомендации по низкотемпературным данным, выбирая подходящую смазку.

Если автомобиль планируется эксплуатировать при температуре порядка минус тридцати градусов и ниже, то для МКПП подходящими будут гидрокрекинговые или синтетические смазки, а также полусинтетика вязкости 75W-XX с пределом вязкости 5000 сР.

Высокая температура определяется при 100 градусах. По ее достижении детали не должны начинать разрушаться, даже если приходится находиться под таким воздействием в течение 20 часов и больше.

Классификация трансмиссионных масел по вязкости: подробности

Здесь так же, как и в моторных, смазочные жидкости разделяют по сезонному признаку:

зимние — 70W, 75W, 80W, 85W;
летние — 80, 85, 90, 140, 250.

В данной классификации такое разделение является условным, так как у разных производителей имеются свои особенности разработок.

Но стандарт SAE J306, например, имеет такие требования, которым должны соответствовать трансмиссионные жидкости. Так, в них должна содержаться единственная степень зимнего или летнего ряда, или комбинация обеих степеней. Не могут быть сразу две зимние степени.

Кроме того, если моторные смазки обозначаются в диапазоне от 0 до 60, то трансмиссионные варьируются от 70 до 250.

Так разработчики постарались предотвратить возможные ошибки при выборе масла. Таким образом, если моторные и трансмиссионные жидкости и имеют одинаковую вязкость, то по SAE их значения будут разными.

API в общих чертах

Универсальная классификация трансмиссионных масел для всех видов, увы, пока не создана. Но по классу API классифицировать смазки удобнее всего.

По ней легковые автомобили применяют масла группы GL-4 или GL-5. GL-4 подходит для механики и редукторов гипоидными или спирально-коническими парами и используется в умеренных климатических условиях. А GL-5, кроме умеренного, могут быть применены и в жестких условиях на разных видах передач.

Отдельные группы API

Рассмотрим подробнее все группы, которые представляет классификация трансмиссионного масла API.

Группе GL-1 принадлежат минеральные смазочные жидкости. В этих маслах отсутствуют присадки, кроме тех, которые обладают антиокислительными и противопенными свойствами.

К GL-2 относятся масла с которые служат для червячных передач с малой вращающейся скоростью.

GL-3 — это смазки, уже обладающие немалым количеством присадок, к которым относятся, и имеющие износостойкие свойства. Их применяют в КП с несколькими ступенями и для рулевого управления, в главных и гипоидных передачах. С маслом работают спирально-конические пары шестеренок, предназначенные для эксплуатации на малых скоростях и не в жестких условиях.

Группа GL-4 имеет высокий процент содержания присадок. В их число входят те, которые имеют антизадирные свойства. Их главным образом применяют в машинах с обычными КП. Смазка способна исправно функционировать в таких коробках передач, где бывают высокоскоростные вращения и малые крутящие моменты или наоборот.

К GL-5 принадлежат смазочные жидкости, способные работать в сложных условиях, где необходимо прилагать много усилий и преодолевать сильные нагрузки. Такие масла используются на разных моделях автомобилей и мотоциклов. Применимы для гипоидных передач, парах шестеренок, работающих с ударами. Смазки содержат большое количество присадок, базирующихся на серофосфорных элементах и снижающих вероятность металлических задиров.

Масла GL-6 обеспечивают хорошую работу даже при жестких условиях эксплуатации. Они эффективно выдерживают скорость вращения, большие крутящие моменты и ударные нагрузки. Им присуще наличие самого большого количества антизадирных присадок по сравнению с остальными группами. Но масла этой группы используются не часто.

Основное число трансмиссионных масел изготовлено на минеральной основе. Синтетика используется очень редко.

Другие классификации

Классификация трансмиссионного масла по САЕ и API является наиболее распространенной. Но есть и другие деления. Например, к отдельной категории относятся смазки для автоматических КП. На них не распространяется API как классификация трансмиссионного масла. «Зик», «Тотал», «Мобил» и другие производители руководствуются собственными показателями при изготовлении смазочных жидкостей.

Классификация ATF

Масла для автоматов часто окрашивают в яркий цвет, чтобы автолюбитель не перепутал и не залил его в МКПП. Также не допускается смешивание разноцветных жидкостей,

Классификации для АКПП, которая была бы так же унифицирована, как для МКПП, в них нет. Поэтому этим вопросом занимаются сами производители. Так, в используют классификацию Dexron, а в Ford — Mercon.

Классификация ZF

Широкую известность приобретает классификация компании Zahnradfabrik Friedrichshafen, коротко ZF. Это лидер среди европейских производителей коробок передач и моторных установок. Разработав собственную классификацию, компания предлагает ориентироваться на их классы по показателям качества и вязкости.

Для каждой КП допускаются свои масла. В делении предусматривается как буквенный код, так и цифровой.

На чем основываться при выборе

Классификация трансмиссионных масел по API, SAE и так далее существенно облегчает выбор. Но, приобретая смазочную жидкость, также следует понимать, какие задачи она должна решать. Среди них выделяются:

предотвращение слишком сильного трения и увеличенного износа поверхностей шестеренок или других трансмиссионных компонентов;
затраченная энергия из-за создания пленки должна быть сокращена;
создание отвода тепла;
остановка или сведение к минимуму процесса окисления;
отсутствие отрицательного влияния на реакцию трансмиссионных деталей на поверхности;
невступление в реакцию с водой;
сохранение первоначальных свойств при длительном хранении;
снижение шума и вибрации, возникающей при трансмиссионной работе;
невыделение токсичных паров при нагревании.

Правильно подобранное трансмиссионное масло будет успешно решать свои задачи и поможет продлить срок службы механизмов.

Винтовая зубчатая коническая передача со скрещивающимися осями, в которой вершины начальных конусов не совпадают, а зубья косые или криволинейные. Применяется в приводах ведущих колёс автомобилей и тракторов, в тепловозах, текстильных машинах и т … Энциклопедический словарь

— (сокращенное от гиперболоидная) особый вид винтовой зубчатой передачи, осуществляемой коническими колёсами со скрещивающимися осями. В Г. п. ось малого зубчатого колеса (шестерни) смещена относительно оси большого зубчатого колеса. При… … Большая советская энциклопедия

Заметки malykh.com : Прямые и реверсивные ГП

Если посмотреть на историю установки ГП разных размеров в Suzuki Jimny, то можно заметить, что с поколения JAx2/JBx2 в передних редукторах стали устанавливаться т.н. реверсивные ГП. Что это означает?

Гипоидная передача в зависимости от направления вращения имеет разную прочность. Есть направление прямого вращения для предполагаемого основного режима работы. А есть обратное направление, которое рекомендуется использовать для более редкого движения задним ходом.

Для всех Jimny прямое направление соответствует движению вперед в случае гипоидной передачи заднего редуктора. Движение вперед происходит с упором зубьев ведущей шестерни в прямую (ненаклонную) поверхность зубьев ведомой шестерни.

(задний редуктор: движение вперед для прямой ГП)

Это наилучший режим работы для гипоидной передачи. Кроме того, это наилучший режим для подшипников ведущей шестерни. Дело в том, что при прямом вращении ведущая и ведомая шестерня «разъезжаются» друг от друга. И в этом случае нагрузка приходится на бОльший конусный подшипник ведущей шестерни (обозначен как B):

При обратном вращении ведущая и ведомая шестерни «подтягиваются» друг к другу. И тогда нагрузку воспринимает уже меньший подшипник (обозначен как A). Более того, при неудачных условиях ведущая шестерня из-за сдвижения под нагрузкой может задевать корпус дифференциала.

А какая ситуация с передним редуктором Jimny? К сожалению, при движении вперед ведущая шестерня переднего редуктора вращается в противоположную сторону по сравнению с ведущей шестерней заднего редуктора. Если не поменять наклон зубов гипоидной передачи, то при движении вперед передний редуктор вращается в сторону заднего хода, что отрицательно сказывается на его надежности. Спасет ситуацию только то, что передний мост испытывает меньшие нагрузки, чем задний.

Выходом из ситуации может быть использование т.н. реверсивных ГП, т.е. с наклоном зубов в другую сторону. Именно такие ГП появились впереди на Jimny JAx2/JBx2.

(передний редуктор: движение вперед для реверсивной ГП)

Преимуществом таких реверсивных ГП является полноценная работа в передних редукторах при обычном движении вперед. Производители даже считают, что применение реверсивных ГП позволяет уменьшить размеры редуктора без потери надежности (например, заменить передную прямую ГП 7″ на реверсивную ГП 6. 5″). Частично так и есть.

Например, джимниковская 7″ ГП использует подшипники 30x72x20.75 (30306) и 35x80x22.75 (30307) для ведущей шестерни. Но если это прямая ГП, установленная в переднем редукторе, то при движении вперед нагрузку воспринимает маленький подшипник (30306). Джимниковская 6.5″ ГП использует меньшие подшипники 25x62x18.25 (30305) и 30x72x20.75 (30306) для ведущей шестерни. Но при движение вперед для реверсивной ГП работать будет тот же подшипник (30306). Но при движении задним ходом все гораздо хуже! Уменьшенный передний редуктор с реверсивной ГП особо плохо воспринимает ударные нагрузки при движении задним ходом.

Вообще, лучшим вариантом является использование реверсивной ГП впереди, но без значительного уменьшения размеров. К такой схеме в результате и пришли сузуковцы: сейчас на Jimny (за исключением 660-кубовых моделей) впереди используется реверсивная ГП 7″. Но, к сожалению, в достаточно компактном корпусе редуктора, что может приводить к таким случаям:

Ведущая шестерня переднего редуктора задевает корпус дифференциала принудительной блокировки ARB. Произошло это на моей машине с передним редуктором с реверсивной ГП 7″ (4.09). Причиной являются попытки выдергивания другой машины рывком при движении задним ходом.

Вообще, вне зависимости от типа ГП в переднем редукторе следует воздерживаться от рывков и ударных нагрузок при движении задним ходом, поскольку в заднем мосту в любом случае используется прямая ГП, которая при этом будет вращаться в обратную (слабую) сторону.

Еще по этой теме:
Изображения из альбомов:

Гипоидный редуктор | Гипоидная передача

Гипоидный редуктор серии SKM

Гипоидные редукторы серии SKM авляются изделиями нового поколения, при производстве которых успешно использовались передовые технологии и новые разработки. Мы предлагаем гипоидные редукторы, основными характеристиками которых являются высокий крутящий момент, эффективный КПД, высокая степень надежности и низкий уровень шума. Все изделия от компании Taizhou Sihai Machinery строго соответствуют международным стандартам ISO9001.

Гипоидный редуктор представляет собой механизм для передачи вращения между скрещивающимися валами. В данной серии редукторов оси шестерен пересекают плоскость кольцевой шестерни в точке, которая находится ниже оси и выше внешнего края кольцевой шестерни (или наоборот). Данный тип конструкции напорядок увеличивает механические и динамические показатели механизма, что оказывает огромное влияние на производительность и плавность производимой работы.

Мы являемся профессиональным производителем высококачетсвенных редукторов. В каталоге вы можете найти гипоидные редукторы широкого спектра применения. Мы также оказываем услуги по предоставлению индивидуальных решений, соответствующих Вашим требованиям и пожеланиям.

Свяжитесь с нами для получения более детальной информации.

Применение:
Гипоидные редукторы широко применяются в самых разнообразных областях промышленности и сферах аграрного хозяйства. Данный тип редукторов всегда можно встретить в оборудовании с большими мощностями и нагрузками, они широко применяются в робототехнике, приборостроении, приводах позиционирования, крупногабаритных станках. Также гипоидные редукторы используются в полиграфическом оборудовании, железнодорожном транспорте и промышленном строительстве.

Технические характеристики

Модель: SKM28~SKM58
Передаточное число: 7.5~30
Крутящий момент: 6~570Нм
КПД: 0.12Квт~4.0Квт
Двигатель: 2 полюсный двигатель, 4 полюсный двигатель, 6 полюсный двигатель
Тип монтажа: разнонаправленный

Гипоидная передача | Производитель редукторов

0.18Квт, 4.5-181об/мин, 8.9-423Нм

Гипоидные редукторы серии SKM авляются изделиями нового поколения, при производстве которых успешно использовались передовые технологии и новые разработки. Мы предлагаем гипоидные редукторы, основными характеристиками которых являются высокий крутящий момент, эффективный КПД, высокая степень надежности и низкий уровень шума. Все изделия от компании Sihai Machinery строго соответствуют международным стандартам ISO9001.

Диапазон скоростей вращения гипоидного редуктора серии SKM на 0.18 КВТ составляет 4.5-181об/мин, а диапазон крутящего момента 8.9-423 Нм.

Технические характеристики

КПД (Квт)	Частота вращений (об/мин)	Крутящий момент (Нм)	Передаточное значение	Коэффициент эксплуатации
0.18	9.6	165	291.79	0.7
	11.5	138	244.29	0.9
	14	113	200.44	1.1
	19.1	83	146.67	1.6
	23.3	68	120.34	1.9
	27.7	57	101.04	2.3
	38	42	74.62	3.1
	45	35	62.36	3.4
	53	30	52. 36	3.7
	48	34	58.36	3.3
	57	28	48.86	4.6
	70	23	40.09	5.6
	95	16.9	29.33	7.7
	116	13.9	24.07	9.4
	11.6	136	120.34	1
	13.9	114	101.04	1.1
	18.8	84	74.62	1.5
	22.5	70	62.36	1.7
	26.7	59	52.36	1.9
	24	67	58.36	1.6
	28.7	56	48.86	2.3
	35	46	40.09	2.8
	48	34	29.33	3.8
	58	28	24.07	4.7
	69	23	20.21	5. 6
	94	17.2	14.92	7.5
	112	14.4	12.47	9
	134	12.1	10.47	10.8
	181	8.9	7.73	11.2
	12.1	131	74.62	1
	14.4	110	62.36	1.1
	17.2	92	52.36	1.2
	15.4	105	58.36	1
	18.4	88	48.86	1.5
	22.4	72	40.09	1.8
	31	53	29.33	2.5
	37	43	24.07	3
	45	36	20.21	3.6
	60	27	14.92	4.9
	72	22	12.47	5.8
	9.3	171	302.5	1
	11. 5	138	243.57	1.5
	14.3	111	196.43	1.8
	18.5	86	151.56	2.3
	22.9	69	122.22	2.9
	27.6	57	101.27	3.5
	38	41	73.33	3.9
	44	36	63.33	3.9
	53	30	52.48	4
	7.1	222	196.43	0.9
	9.2	171	151.56	1.2
	11.5	138	122.22	1.4
	13.8	114	101.27	1.7
	19.1	83	73.33	1.9
	22.1	72	63.33	2
	26.7	59	52.48	2
	23.1	70	60.5	2.4
	28. 7	56	48.71	3.6
	36	45	39.29	4.4
	7.4	215	122.22	0.9
	8.9	178	101.27	1.1
	12.3	129	73.33	1.2
	14.2	111	63.33	1.3
	17.1	92	52.48	1.3
14.9	109	60.5	1.6
18.5	87	48.71	2.3
22.9	71	39.29	2.8
29.7	54	30.31	3.7
9.4	168	297.21	2.1
11.6	136	240.89	2.6
14	113	200.66	3.1
18.5	85	151.2	4.1
4.7	336	297.21	1
5. 8	272	240.89	1.3
7	227	200.66	1.5
9.3	171	151.2	2
11.1	142	125.95	2.5
14.1	112	99.22	3.1
18.6	85	75.45	4.1
4.5	353	200.66	1
6	266	151.2	1.3
7.1	221	125.95	1.6
9.1	174	99.22	2
11.9	133	75.45	2.6
14.4	110	62.43	3.2
18.3	86	49.18	4.1
15.1	107	59.44	3.3
18.7	87	48.16	4
9.5	167	295.18	2.8
11. 6	136	240.89	3.7
4.7	333	295.18	1.4
5.8	272	240.89	1.8
7	227	200.66	2.2
9.3	171	151.2	2.9
11.1	142	125.95	3.5
3.7	423	240.89	1.2
4.5	353	200.66	1.4
6	266	151.2	1.9
7.1	221	125.95	2.3
9.1	174	99.22	2.9
11.9	133	75.45	3.8
14.4	110	62.43	4.1

Высочайшая точность – серия Dyna | Зубчатые редукторы

Серия Dyna — это наш высокоточный прямоугольный редуктор с использованием сложной гипоидной передачи .

Гипоидная передача сочетает в себе преимущества пространства и конфигурации червячной передачи с высокой эффективностью конической передачи. В результате коробка передач серии Dyna способна достигать передаточного отношения до 15:1 на одной ступени и до 100:1 на двухступенчатой.

Для самых требовательных приложений управления движением, требующих высокой угловой точности, выберите наш новая коробка передач DSX. Он обеспечивает чрезвычайно низкий люфт, чрезвычайно плавную передачу крутящего момента и чрезвычайно низкий шум. Данные испытаний на угловую точность предоставляются по запросу.

Мы взяли самый высокоэффективный редуктор на рынке и модернизировали его для повышения долговечности, более плавного вращения шестерни, увеличения срока службы подшипников и снижения уровня шума.

Характеристики

Передаточное отношение до 15:1 в одной ступени — самое высокое на рынке — и 100:1 всего в двух ступенях редуктора
Высокая эффективность
Высокая допустимая осевая и радиальная нагрузка
Сверхнизкий люфт
Задний привод
Вал, фланец или полый выход

ДС-В

Конфигурация с одним выходным валом с нашей высокопроизводительной сильфонной муфтой и обработанным фланцем двигателя для установки на любой серводвигатель
Размеры корпуса от 55 мм до 190 мм
Доступна опция DSX
Технические характеристики и модели САПР

ДС-Х

Конфигурация выходного отверстия с полым отверстием с нашей высокопроизводительной сильфонной муфтой и обработанным фланцем двигателя для установки на любой серводвигатель
Беззазорная муфта на выходном валу в комплекте с редуктором
Размеры корпуса от 55 мм до 190 мм
Доступна опция DSX
Технические характеристики и модели САПР

ДС-Т

Конфигурация с двумя выходными валами с нашей высокопроизводительной сильфонной муфтой и обработанным фланцем двигателя для установки на любой серводвигатель
Размеры корпуса от 55 мм до 190 мм
Доступна опция DSX
Технические характеристики и модели САПР

ДС-Ф

Выход с фланцем позволяет подсоединять шестерни, шкивы, делительные поворотные столы и валы трансмиссии непосредственно к выходу для более компактного и жесткого решения
Размеры корпуса от 55 мм до 190 мм
Доступна опция DSX
Технические характеристики и модели САПР

Винтовой гипоидный редуктор и мотор-редуктор — трансмиссия SDT

Описание

Характеристики редуктора с цилиндрическим гипоидным зацеплением и мотор-редуктора серии KM Винтовой гипоидный редуктор серии

KM представляет собой коробку передач нового поколения, приводимую в движение гипнотическими шестернями с большим передаточным числом, эта серия винтовой гипоидной коробки передач обладает не только высоким выходным крутящим моментом, но и высокой эффективностью. использование алюминиевого сплава в винтовой гипоидной коробке передач обеспечивает легкий вес и отсутствие ржавчины. кроме того, этот косозубый гипоидный редуктор совместим с червячным редуктором серии RV, он подходит для тяжелых условий работы.

KM Helical-Hypoid Gear Редуктор имеет следующие размеры:


Редуктор Размер	Номинальное соотношение (i)	Фактический выходной коэффициент (i)	Выходной крутящий момент (Н·м)	Потребляемая мощность (кВт)	Диаметр входного отверстия. (мм)	Диаметр выходного отверстия. (мм)	Удельный вес (кг)
КМ050	7,5-300	7,73-291,79	80-130	0,12кВт~1,5кВт	Φ11, Φ14, Φ19, Φ24	Φ20, Φ24, Φ25	4,5, 5
КМ063	7,5-300	7,6-302,50	68-207	0,18 кВт~2,2 кВт	Ф11,14,Ф19,Ф24	Φ25, Φ28, Φ30	6. 3, 7,0
КМ075	7,5-300	7.48-297.21	200-350	0,18 кВт~4,0 кВт	Φ11, 14, Φ19, Φ24, Φ28	Φ30, Φ28, Φ35	9,9, 10,0
КМ090					Φ11, Φ14, Φ19, Φ24, Φ28	Φ35, Φ38, Φ40	13,9, 14,9
КМ110					Φ14, Φ19, Φ24, Φ28, Φ38	Φ40, Φ42, Φ45	28, 30

*Выходной крутящий момент на основе 4-полюсного двигателя, 1400 об/мин.

Подробнее Спецификация червячного редуктора:

Цвет:	Синий, серебристый, другой.
Шум:	Низкий уровень шума (<50 дБ)
Упаковка:	Картон и деревянный ящик
Фланец IEC:	63B5, 63B14, 71B5, 71B14, 80B5, 80B14, 90B5, 90B14, 100B5, 100B14, 112B5, 112B14, 132B5, 160B5
Смазка:	Синтетика и минералы

Заявка:

Винтовой гипоидный редуктор серии

KM и редукторный двигатель широко используются в различных отраслях промышленности, таких как пищевое оборудование, конвейерное оборудование, промышленное оборудование, пищевые продукты, керамика, химическая промышленность, упаковка, крашение, деревообработка, стекло. и т.д.

Гипоидные зубчатые редукторы — GPMB-IEC Гипоидные редукторы производитель из Chennai

9RC 9022


промышленные
2
3
	Форма
40109

	Материал	Алюминий
Корпус	высокого качества алюминиевый сплав

			56-62HRC

Advantage

GPM — это передовое новое поколение гипоидной коробки передач в Во всем мире преимущества заключаются в следующем:

Большой выходной крутящий момент: больше, чем у червячного редуктора серии RV
Высокая эффективность: до 93 — 95%
Широкий диапазон передаточных чисел: от 7.от 5 до 300
Сильная замена: может заменить червячный редуктор серий RV и W (50 немного отличается)

Преимущества использования гипоидных передач по сравнению с червячными

Почему гипоидные передачи эффективны? Гипоидная передача представляет собой гибрид технологий конической и червячной передачи, в отличие от червячной передачи, в которой используется традиционная винтовая передача, которая вращается перпендикулярно соответствующей червячной передаче с меньшей эффективностью.

Гипоидная передача редуктора: Принцип работы гипоидной передачи

Гипоидная передача испытывает потери на трение из-за зацепления зубьев шестерни с минимальным скольжением.Эти потери сведены к минимуму благодаря гипоидному рисунку зубьев, который позволяет плавно и равномерно передавать крутящий момент по сопрягаемым поверхностям. Именно это дает гипоидному редуктору механическое преимущество перед червячным редуктором. КПД червячных агрегатов быстро снижается при соотношении >15/1. Двигатель перегружается, чтобы скрыть неэффективность, приводящую к увеличению температуры двигателя. Чтобы компенсировать это, клиенты используют более крупный двигатель. Эффективность червячных и гипоидных передач можно увидеть на рисунке 1. Гипоидные передачи могут иметь более высокие начальные затраты, чем червячные передачи, из-за дополнительных технологий обработки, необходимых для производства, таких как механическая обработка, термообработка и специальные методы шлифования.Эта разница в цене компенсируется на протяжении всего срока службы мотор-редуктора за счет повышения производительности и снижения затрат на техническое обслуживание.

Червячные передачи производят большее трение, они работают намного горячее. Во многих случаях использование гипоидного редуктора устраняет необходимость в охлаждающих ребрах на корпусе двигателя, дополнительно снижая затраты на техническое обслуживание, которое необходимо для поддержания чистоты ребер и надлежащего отвода тепла. Сравнение температуры поверхности двигателя червячных и гипоидных мотор-редукторов можно найти на рис. 2.

Почему важна эффективность?

Выбор высокоэффективного редуктора снизит затраты на эксплуатацию и техническое обслуживание на долгие годы.Кроме того, более эффективный редуктор обеспечивает лучшую способность к уменьшению и, как следствие, потребляет меньше электроэнергии. Одноступенчатые червячные редукторы обычно имеют передаточное число от 5:1 до 100:1, тогда как гипоидные передачи имеют потенциал редуктора от 5:1 до 295:1. Как правило, сами гипоидные передачи работают только до передаточного отношения 10:1, а дополнительное снижение обеспечивается другим типом передачи, например косозубым. Гипоидные редукторы могут легче перемещать грузы от полной остановки, чем червячные редукторы (рис. 3).Поскольку гипоидные редукторы меньше нагреваются,

для поддержания их максимальной производительности не требуется техническое обслуживание.
Частая замена смазочного масла не требуется, так как редуктор работает при довольно низких температурах.
Низкая инерция помогает при запуске даже при нагрузке. Даже в плохо проветриваемом помещении редуктор будет работать без значительного повышения температуры.
Срок службы сальника увеличен из-за низкой температуры.
Устраняет скопление пыли возле сапуна.
Сокращение времени простоя и увеличение производительности.

Autofast Technologies Co.,Ltd.-Гипоидный редуктор KM

Гипоидный редуктор с винтовой передачей серии KM представляет собой новое поколение практичных продуктов, самостоятельно разработанных нашей компанией. Он сочетает в себе передовые технологии в стране и за рубежом и имеет следующие основные характеристики:

Гипоидная передача с большим передаточным числом

Большой выходной крутящий момент, высокая эффективность передачи, энергосбережение и защита окружающей среды

Высококачественное литье из алюминиевого сплава, малый вес , не ржавеет

Плавная передача, низкий уровень шума, подходит для длительной непрерывной работы в суровых условиях

Красивый и прочный, компактный размер

Можно адаптировать для повсеместной установки, широкого применения, простота использования

Серия KM установочные размеры редуктора полностью совместимы с червячными редукторами серии NMRw

Модульная комбинация, может комбинироваться в различных формах для удовлетворения потребностей различных условий передачи

Высокоэффективный гипоидный редуктор серии BKM представляет собой новое поколение практичных продуктов, разработанных наша компания на базе редуктора КМ. Он сочетает в себе передовые технологии в стране и за рубежом, при условии, что размер установки совместим с червячным редуктором серии NMRW. За счет использования полной конструкции вспомогательного привода редуктора SEW эффективность трансмиссии повышается, а текущий редуктор с червячной передачей имеет низкий КПД трансмиссии и короткий срок службы, а также экономит энергию и потребление при промышленном развитии. Роль.

Гипоидная передача с большим передаточным числом

Высококачественное литье из алюминиевого сплава, малый вес, отсутствие ржавчины

Сбалансированная передача, низкий уровень шума, подходит для длительного использования непрерывная работа в суровых условиях

Красивый и прочный, небольшой размер

Можно адаптировать для универсальной установки, широкого применения, прост в использовании

Установочные размеры редуктора серии BKM полностью совместимы с червячным редуктором серии NMRW (BKM50 и NMRWO50 различаются по размеру)

Ремонт гипоидной коробки передач | Гипоидный редуктор

Главная | Возможности | Гипоидная коробка передач

В отличие от небольших механических мастерских, мы являемся специалистами по редукторам с большим опытом. при восстановлении, ремонте и восстановлении широкого спектра типов коробок передач, включая гипоидные коробки передач и гипоидные редукторы.Мы работаем со всеми типами передач, в том числе с гипоидными передачами.

Мы ремонтируем/заменяем все компоненты зубчатого привода или редуктора/ускорителя, в том числе:

Шестерни и зубчатые передачи
Шестерни
Валы
Подшипники
Уплотнения, прокладки
Корпуса, корпуса

НЕИСПРАВНА ГИПОИДНАЯ КОРОБКА ПЕРЕДАЧ? МЫ МОЖЕМ ПОМОЧЬ!
Мы предлагаем быстрое индивидуальное реагирование на ваш звонок и быстрый ремонт вашего гипоидного редуктора, чтобы свести время простоя к минимуму.На самом деле, никто не может помочь вам восстановить работоспособность сломанной гипоидной коробки передач. быстрее, чем служба снижения качества. Каждый аспект нашей деятельности предназначен для достижения этой цели — от нашего полностью оборудованного объекта площадью 150 000 квадратных футов и высококвалифицированных технических специалистов, поддерживаемых компьютерным проектированием, до наших комплексных процедур тестирования, которые позволяют нам быстро и эффективно выявлять проблемы.

ПРОЦЕДУРЫ РЕМОНТА ГИПОИДНОЙ КОРОБКИ ПЕРЕДАЧ
Кроме того, каждая сборка проходит наши строгие 7-ступенчатые стандартные процедуры и методы осмотра и ремонта.Самое главное, мы будем держать вас в курсе каждого шага по мере того, как ваша сборка будет пересматриваться и перестраиваться, чтобы она соответствовала новой работе и внешнему виду.

Для получения дополнительной информации позвоните Патрику МакКернину по телефону 708-354-8080 или отправьте электронное письмо по адресу [email protected].

Связаться с QRS

Китай Высококачественный высококачественный гипоидный редуктор Коробка передач Конический червячный редуктор Коробка передач Редуктор серии S Многоцелевой редуктор Производители, Поставщики, Фабрика

информация о продукте

Наша сильная техническая сила, мощная производственная мощность и полное испытательное оборудование могут полностью гарантировать стабильное качество нашей высококачественной прямоугольной коробки передач, плоского робота XXY, высококачественной ступени выравнивания XXY. Наша компания постоянно повышает основную конкурентоспособность предприятия, достигая стратегической цели по созданию предприятия нового типа и внося новый вклад в национальную экономику и социальное развитие. В настоящее время у нас есть большая группа клиентов, высокая доля рынка и высокая репутация в отрасли.

Червячный мотор-редуктор

Червячный редуктор представляет собой продукт нового поколения, интегрированный с передовыми международными технологиями.Он использует усовершенствованную квадратную коробчатую структуру и высококачественное литье под высоким давлением из алюминиевого сплава. Он отличался небольшим объемом и легким весом. Высокая прочность, быстрое рассеивание тепла, красивый и прочный.

Выходной крутящий момент червячного редуктора большой, передача плавная, а шум небольшой. Он имеет полностью закрытую конструкцию, хорошую герметизацию, не требует технического обслуживания и может быть адаптирован для универсальной установки.

1. Модели червячных двигателей

Более подробную информацию см. в каталоге.

2. Почему стоит выбрать GIGAGER?

3. Часто задаваемые вопросы

Благодаря многолетнему опыту работы в отрасли, сильной адаптации к рынку, стабильной и надежной работе продукта, а также богатой и полной линейке продуктов, мы завоевали хорошую репутацию в области высококачественных редукторов с гипоидным редуктором Редуктор с коническим червяком Редуктор серии S Многоцелевой редуктор Производство редукторов и наши продукты имеют сильное конкурентное преимущество в отраслевой конкуренции.Глубокое сотрудничество с клиентами: успех клиентов — это наш успех. Наши продукты имеют отличное качество и готовы предоставить вам по очень низкой цене. Мы рассчитываем на сотрудничество с вами.

Калькулятор передаточного числа червячной передачи онлайн. По этой причине он не нашел большого применения. 61 км/ч 2-я передача = 84. Технология производства пластмассовых шестерен, а также технология порошковой металлургии накладывает определенные ограничения на конструктивные параметры червяка и сопряженной шестерни.При расчете оборотов для заданной скорости (миль в час), передаточного числа задней передачи и передаточного числа трансмиссии. Используйте наш онлайн-калькулятор передаточного числа коробки передач, чтобы рассчитать передаточное число, выбрав трансмиссию и введя число оборотов двигателя, передаточное отношение оси, высоту шины и передаточное число каждой передачи. Осталось символов: ( 0 /3000) Пожалуйста, введите от 20 до 3000 символов, чтобы связаться с этим Коэффициент контакта 13-7 Взаимодействие 13-8 Формирование зубьев шестерни 13-9 Прямые конические шестерни 13-10 Параллельные косозубые шестерни 13-11 Червячные шестерни 13-12 Зубчатые передачи 13-13 Зубчатые передачи 13-14 Анализ сил — цилиндрические зубчатые передачи 13 -15 Сила … В таблице 7-1 представлены уравнения для винтовой пары со смещенным профилем. Однако червячная передача может поворачивать червячное колесо на любой угол. Диаметр D-образного вала 7 мм. ; Это передаточное отношение означает, что меньшая ведущая шестерня должна повернуться полтора раза, чтобы большая ведомая шестерня сделала один полный оборот. Набор инструментов «Калькулятор зубчатого колеса» включает в себя расчеты контрольных значений зубчатого колеса, таких как «Модификации приложения», «Длина базовой касательной» и «Измерение по шарам». Возможно, вам будут интересны эти ссылки. Назад; Модульная конструкция несущей рамы, высококачественные переносные, стационарные и закрытые приводы резервуаров.Код генерации изображения Gear из http://jsbin. Для правильного зацепления шестерен и червяков они должны иметь одинаковый угол давления и шаг/модуль. 26 июня 2018 г. · Если диаметр ведущего шкива двигателя составляет 4 дюйма, нам нужно рассчитать 4/. Несмотря на то, что уровень шума варьировался в зависимости от нагрузки по скорости и крутящему моменту, в целом прямозубые шестерни с высоким коэффициентом контакта были Текст — напишите и измените, что хотите: Две шестерни, которые подходят друг к другу, имеют число зубьев z1=58 и z2=149 . Отверстие 500 дюймов, монтажное расстояние 2 дюйма, шаг 10, 20 зубьев, сталь 4.Поскольку большинство прямых делительных пластин имеют 24 отверстия, все деления, из которых 24 являются делимыми (24, 12, 8, 6, 4, 3, 2), могут быть выполнены с помощью этих пластин. Кроме того, мы предлагаем нестандартные комплекты червячных передач диаметром до 300 мм и межосевым расстоянием до 210 мм. Мы являемся компанией по разработке промышленных зубчатых передач. rn) / (R 1 R 2. Указано на паспортной табличке двигателя. Разрез мотор-редуктора с червячной передачей. Этот бесплатный онлайн-калькулятор очень поможет в расчетах всего, начиная от простых математических расчетов и заканчивая решением сложных Передаточное число = 60:1 (скорость вращения также уменьшается на 60:1). Проще говоря, это означает, что червячная передача уменьшает скорость цилиндрической шестерни в шестьдесят раз.Применимые двигатели переменного тока Калькуляторы Design of Worm Gear предоставляют список онлайн-калькуляторов Design of Worm Gear. 565 л.с. и 1750 об/мин на входе в полость диаметром 7/8 дюйма x длиной 1-7/8 дюйма … 40 Изменение передаточного отношения (A — N) x A ведущая (шпиндель) ведомая (червячная) шестерня A = приблизительное количество делений N = необходимое количество делений. Зубы Планеты. Отношение ведомого к основной угловой скорости уменьшается с передаточным числом, и, наоборот, передаточное отношение … Absolwent IT lego калькулятор передаточного числа. См 8 мм Одновальный самоблокирующийся реверсивный червячный мотор-редуктор с кабелем, высокий крутящий момент … Конструкция редуктора: — = без редуктора R = цилиндрический редуктор S = червячный редуктор W = редуктор Spiroplan F = цилиндрический редуктор с параллельными валами H … Инженерные онлайн-калькуляторы, формулы и инструменты Бесплатные уравнения червячной передачи AGMA для расчетов номинальных коэффициентов Значения поправочного коэффициента передаточного отношения, коэффициента скорости и коэффициентов материалов можно найти в таблицах, представленных в… Посадка муфты с зазором и с натягом — эффективный завод 12 мая , 2010 · Часто используемая ссылка на «Просто используйте червячную передачу» или: Nema17 с коробкой передач (червячной или обычной). Требуется браузер, совместимый с HTML 5. 125 дюймов / шаг. Джей Фюрер видел, как сок червя обеспечивает биологическую поддержку почвы в Северной Дакоте, где внесение в борозды увеличивает уровень микоризных грибов. WB810, WB2410. Красная передача: нет -n Style» для делительных головок BS-0, BS-1 и BS-2. Включая популярный Ford 9 в Gears и Ford 8. Введите данные трансмиссии и задней шины в желтые поля. Математически используйте радиус = 1 для прямой ‘шестерня’ Скажите поставщикам «калькулятор скорости передачи об/мин» ваше требование.Солнечная скорость. Самоблокировка вызвана нормальным трением в зубчатой передаче в червячной передаче с высоким передаточным числом. Указано, что трансмиссия в сборе: простая зубчатая передача, составная зубчатая передача, планетарная передача и т. д. 03 × w × (2d − L) × L − d 2 Где V = рабочий объем в дюйм³/об w = ширина шестерни в дюймах d = диаметр вершины шестерни в дюймах. Цилиндрическая шестерня в движении. Червячные передачи: в механизмах, где необходимы большие передаточные числа, червячные передачи могут использоваться для достижения передаточного числа более 300: 1, если это необходимо. В червячной передаче возникает различная степень трения скольжения в зависимости от количества заходов червячной передачи.Крутящий момент двигателя / редуктор / калькулятор ампер-часов Загрузите диаграмму передаточного числа. F = сила усилия (Н, фунт f) W = сила нагрузки или вес (Н, фунт… В червячных передачах используется резьба для значительного снижения скорости вала при передаче движения под прямым углом. Оси не соосны. Гитин М Майтра — в своем Справочнике по проектированию зубчатых колес, полученном 04 марта 1980 г., в Интернете 17 ноября 2009 г. Первоначально опубликованном в 1985 г., описывает основные аспекты проектирования зубчатых колес, методы конструирования эвольвентных и циклоидальных зубчатых колес, выбор материалов для зубчатых колес и т. д.Этот калькулятор можно использовать как для поворотных столов, так и для делительных головок. Гипоидный редуктор в этом диапазоне передаточных чисел имеет КПД каждой ступени примерно 90%. Расчет используется для геометрических и прочностных расчетов и проверки червячных передач. Четыре выходных напряжения: 5 В, 12 В, 12 В и 12 В. 50 продано. Увеличить скорость (высокая скорость) — с этим типом передаточного отношения цель состоит в том, чтобы увеличить скорость двигателя, например, от двигателя к колесу. 65 — 481 доллар. 00 ($6. Метод геометрического расчета эвольвентной косозубой передачи.В таблицах в начале каждой секции указано количество «оборотов червяка на 1 дюйм подъема» для каждого домкрата. В червячной передаче вал с резьбой входит в зацепление с зубьями шестерни. Vex 393: Vex 393 был новым двигателем. для сезона 2012. 23 мили в час Расчет взаимозаменяемых передач Геометрия конических передач Червячные и червячные колеса Новости Термин передаточное число используется для расчета скорости и крутящего момента выходной шестерни, когда крутящий момент приложен к входной шестерне Вклад;Комментарий Расчет взаимозаменяемых передач Геометрия конических передач Червяк и червячное колесо.Узнайте больше о калькуляторе скорости автомобиля. форма; L свинец червя; n = количество нитей в червяке; С, Дополнение. Введите стандартные параметры вашего зубчатого колеса (модуль, количество зубьев, сдвиги профиля), нажмите кнопку, скопируйте и вставьте сгенерированный Python-скрипт в… Gear Generator — инструмент для создания эвольвентных прямозубых зубчатых колес и загрузки их в формате SVG. PDF (дюймы) PDF (метрики) Обновлен мой калькулятор передаточного числа. Калькулятор зубчатых колес Вот удобный калькулятор, который позволяет указать различные характеристики трансмиссии, такие как двигатель, вес робота, количество двигателей на сторону, диаметр колеса, передаточное число и т. д.Для многоступенчатых редукторов: Ступени со следующими передаточными числами (2-2, 3-3, 2-3 или 3-2 ступени). Главная › Коробка передач и дифференциал › Калькулятор скорости автомобиля. P Circular Pitehcf Whee:! и линейный шаг W. Как уже отмечалось, чем выше отношение, тем ниже эффективность коробки передач. Во-вторых, существует стиль Arc Euro Trade для этого стиля комбинированной головки с поворотным столом и делителем. Дальнейшее обслуживание этого сайта зависит от Interesse. 99. Он меняет направление на 90º. Ваш e-mail: Благодарим вас за отправку примера исправления текста или изменения фаз.Загрузите программное обеспечение для расчета червячных передач. D/360 * количество градусов, на которое поворачивается червяк, по отношению к шагу червяка, который будет равен 1 обороту. 48. Шестерня поворачивается на 36 градусов 100:1 247 просмотров Ответ на запрос Калькулятор соотношения скоростей для наборов червячных передач Таким образом, как и в обычных зубчатых передачах, таких как прямозубые или косозубые, расчет отношения скоростей очень прост. Примерами являются маятник/анкерное колесо, собачка/храповик или червячная передача. Инструмент выполняет расчеты по концепциям и приложениям для расчетов конструкции элементов машин.Каталог червячных передач, как правило, может поставляться со склада с широким выбором осевых расстояний и зубчатых колес … Если вы хотите создать высокое передаточное число, ничто не сравнится с червячной передачей. Передаточное отношение цепной передачи * Зуб. Вычислите скорость первого колеса, если второе колесо делает 1232 оборота в минуту. Диаметр, шаг и длина червяка и вала являются основными расчетными размерами. 5 г на коробку передач Размер: 64 мм x 32 мм x 32 мм Толщина: 2 мм Передаточное число: 4:1 Примечание: косозубая прямозубая шестерня крепится к 4.9° (400 за оборот) 7. Угловая шестерня имеет передаточное число 1:1, одинаковые размеры и количество зубьев. Кроме того, это позволяет вам составлять полные схемы шестерен с подключенными шестернями для разработки системы с несколькими шестернями с контролем соотношения входа / выхода и скорости вращения. Онлайн-помощь калькулятора конструкции цилиндрического зубчатого колеса. В канатных лифтах кабина поднимается и опускается с помощью тяговых стальных канатов. 40 почтовых расходов. 4 из 5 звезд 7 Greartisan DC 12V 10RPM 40Kg. • Передаточное число • Входная скорость • Температура окружающей среды Серия S Цилиндрические червячные редукторы (серии S) состоят из винтовой пары первой ступени и червячной пары второй ступени. Рассчитайте положительный или отрицательный крутящий момент звездочки на сайте findnchoose. 0376 Диаметр подъемного винта [дюймы]: Подъемный вал выходит из нижней части червячного домкрата. 8° (200 за оборот) 0. Многоступенчатые редукторы всегда имеют цилиндрический редуктор в качестве основного редуктора; это объясняет, почему число ступеней также указывается для многоступенчатых редукторов. … ZAR3+ рассчитывает все размеры цилиндрических червячных пар с червяками ZI, ZA, ZK, ZN или ZH, а также КПД, усилия на зубья и запас прочности по отношению к усталостному разрушению корня и точечной коррозии.Наземные механизмы и стойки. Вертикальные или перевернутые, эти домкраты работают на полную мощность при растяжении или сжатии и доступны в конструкциях Translating и KFTN. Передаточное число. Из-за червячного привода их нельзя вернуть назад, что желательно для некоторых приложений. Приложение разработано в MS Excel, многоязычно и поддерживает имперские и метрические единицы измерения. Чтобы использовать этот онлайн-калькулятор для КПД червячной передачи с точки зрения угла опережения, угла давления и коэффициента трения, введите соотношение, определяющее силу, которая сопротивляется движению одного тела по отношению к другому телу, находящемуся с ним в контакте & Угол опережения червяк определяется как угол между касательной к резьбе с шагом MITCalc — Worm Gear v. Cos φ — расчетный коэффициент мощности, где φ — фазовый угол между напряжением и током. 5° (48 за оборот) Микрошаг драйвера. Также включает программу для определения пластин с отверстиями, которые вам понадобятся для создания всех делений до некоторого входного числа. Червячная передача может иметь огромное передаточное отношение без особых усилий — все, что нужно сделать, это добавить окружность колеса. Это поможет определить, как лучше всего оптимизировать зубчатую передачу для… Версии с косозубым червяком и двойным червяком, с ограничителем крутящего момента или без него, дают преимущество, создавая универсальную систему привода.Например, если ваш стол вращается на 6 градусов, программа генератора шаблонов Gear. Силу усилия можно выразить как. Время уточняйте при заказе. Существует два крутящих момента: крутящий момент для подъема нагрузки и расчетные уравнения и калькуляторы червячных и цилиндрических зубчатых передач AGMA. Червячные передачи обычно оцениваются по их способности выдерживать определенный уровень входной мощности, выходной мощности или допустимого крутящего момента на определенной скорости для данного двигателя. входной или выходной вал. GROUND PRECISION GEARS Шестерни и рейки. 12 X 38″ = 4. Приложение разработано … 13 сентября 2020 г.Пример: повышающий редуктор с входным крутящим моментом 1000 дюйм/фунт, вход. Мы также можем записать это как 3/2 или 1. В приложениях управления движением планетарные передачи обычно имеют ведомую солнечную шестерню, стационарный зубчатый венец и водило, которое приводит в движение выходной вал. Смотрите примеры на странице обработки. продукты. прикреплен к двигателю): укажите количество зубьев для красной и желтой шестерни ниже, затем нажмите «Рассчитать». Червячные редукторы содержат червячную передачу на входном валу и червячную сопряженную шестерню на выходном валу.Выходное число оборотов в минуту = 2000 / . Высокоскоростной вал с эксцентриковым подшипником 2. В общем, когда говорят о понятии «коническая шестерня», люди обычно думают о прямом типе конической шестерни. Шестерня представляет собой механическое устройство, которое передает вращательное движение путем изменения величины и линии действия сила усилия. 5. Для той же системы мощностью 1 л.с. при соотношении 30:1 эффективность червячного редуктора снизится до 81%. Определите передаточное число зубчатого венца и шестерни, которое у вас есть в настоящее время, посчитав количество зубьев на зубчатом венце и шестерне.Червячные передачи (рис. 4) состоят из непересекающегося вала со спиральной резьбой, входящей в зацепление с зубчатым колесом и приводящего его в движение. В нашем примере, разделив 30 зубьев ведомой шестерни на 20 зубьев ведущей шестерни, мы получим 30/20 = 1. Шестерни можно анимировать с разной скоростью для демонстрации работы механизма. Гармонический привод очень интересен из-за отсутствия люфта. Программа решает следующие задачи: Расчет размеров зубчатого зацепления. Как червячные передачи передают движение? Шестерня входит в зацепление с зубьями червячной передачи под углом 90 градусов, и движение передается червячному колесу при вращении червячной шестерни.Фактор продолжительности: Все S1-100% S3-75% S3-40% S3-25% S3 … Калькулятор передаточного числа — это приложение, которое сообщает вам достижимую скорость для каждой передачи при любом заданном значении оборотов двигателя. КАЛЬКУЛЯТОР ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЕЛЕЙ — МОДУЛЬ Введите требуемые значения для … генератора планетарной передачи. Количество оборотов червяка, необходимое для перемещения на один дюйм, зависит от передаточного числа червячной передачи и шага винта. Эти калькуляторы будут полезны всем и сэкономят время благодаря сложной процедуре получения результатов расчета.Учебное пособие по проектированию червячной передачи — средний диаметр червячной передачи. Калькулятор эвольвентного зубчатого колеса. 27 фунтов стерлингов. z 1 В червячных передачах используется резьба для значительного снижения скорости вала при передаче движения под прямым углом. 86 червячной передачи должна быть равна длине касательной к делительной окружности червяка между ее точками пересечения с вспомогательной окружностью. Рис. Машиностроения Шигли. Вы также можете прочитать полное руководство онлайн, не покупая Используйте наше онлайн-передаточное число редуктора. калькулятор для расчета передаточного отношения путем выбора передачи и ввода числа оборотов двигателя, передаточного отношения оси, высоты шины и передаточного отношения каждой передачи. Кольцевые зубы. Следующий онлайн-калькулятор вычисляет основные размеры и профиль зуба эвольвентного колеса на основе его модуля, количества зубьев и угла давления (последний обычно составляет 20°). Величина, на которую максимальная скорость будет снижена из-за сопротивления, зависит от многих факторов, таких как мощность. MITCalc — Как рассчитать и спроектировать червячную передачу. Червячные редукторы, как правило, имеют довольно высокие передаточные числа, обеспечивая большое увеличение крутящего момента при довольно небольшом размере. Червячные и колесные передачи широко используются в непараллельных, непересекающихся прямоугольных зубчатых передачах, где требуется высокое передаточное отношение.Изготовлен из высококачественного редуктора из алюминиевого сплава, отлит под давлением, не ржавеет, удобен для установки с червячными редукторами и двигателями для достижения требуемого соотношения скоростей. шестерни 8 дюймов. Стандартные диапазоны крутящего момента и размеры шагового двигателя. дюйм) = 63 025 x мощность (л.с.) / скорость (об/мин) мощность (л.с.) = крутящий момент (фунты). , червячный вал должен быть отсоединен от червячного колеса.И что передаточное отношение второго набора шестерен составляет 40 к 10 или 4 к 1. 157 × диаметр шага модуля = модуль × внешний диаметр зубьев. Может быть собран с червячным редуктором и двигателем серии NMRV. Передаточное число для PC063 равно 2. Червячные передачи обычно состоит из бронзового колеса и стального червяка. 10-тонные червячные домкраты Joyce с шарико-винтовой передачей поднимают и точно позиционируют грузы. Этот калькулятор рассчитает крутящий момент с учетом параметров ходового винта и необходимой силы. С. Джону Ротену понадобилось программное обеспечение для расчета оборотов и отверстий делительной головки с нестандартным передаточным числом червячной передачи.Этот инструмент можно использовать для определения наилучшей пластины и количества отверстий для использования в делительной головке. Передаточное число червячной передачи 1:15. Высокоточное соотношение скоростей 20: 1, 20 винтовых зубчатых колес, планетарный редуктор, редуктор для хода 40 мм, так как вам нужно усилие, автоматический газовый пружинный демпфер, шаровая газовая стойка, ударная пружина, подъемная опора, автомобильная газовая пружина m8, 160 мм. [5] предоставили подробную информацию о влиянии передаточного числа зубчатого колеса на уровень шума. Описание- Местонахождение запасов CM: MF2 5-1 Этот аукцион предназначен для ПЛАНЕТАРНОЙ КОРОБКИ ПЕРЕДАЧ PORTESCAP. КОЭФФИЦИЕНТ ПЕРЕДАЧ: 33:1.10 x 6 мм Червячная передача Пластиковая зубчатая передача длиной 6 мм для вала двигателя 2 мм Упаковка из 10 шт. 21, используются для передачи движения и мощности, когда требуется резкое снижение скорости. Международный класс эффективности (IE): IE1 — Стандартная эффективность IE3 — Премиальная эффективность. Приведенное ниже соотношение описывает, сколько оборотов рукоятки заставляет стол вращаться на один полный оборот. Для угловых зубчатых колес входная и выходная конические шестерни имеют одинаковое количество зубьев. Gear Lab Pro (iOS) Gear Lab Pro — это расширенная версия приложения Gear Lab, в которое будут добавлены калькуляторы и информация, необходимая для настройки недифференциального зубофрезерного станка для резки. Вот еще несколько примеров из реальной жизни. червяк и червячное колесо Калькулятор.Его история настолько стара, что его существование описано Архимедом примерно в 250 г. до н.э. Цилиндрическая, косозубая нет Первоначальный размер червячной передачи. 13 фунтов стерлингов. Диаметр шины 44 дюйма. Введите количество зубьев на вашем зубчатом венце и ведущей шестерне в калькулятор ниже, чтобы найти передаточное число, или просто разделите количество зубьев венца на количество зубьев ведущей шестерни (пример: зубчатое колесо / ведущая шестерня = передаточное число) передаточное число: u T : передаточное число стандартной эталонной передачи : Таблица 4 : скорость боковой точки червяка: м/с: Рисунок B.71 Ответ (1 из 3): Для прямозубых или сдвоенных шестерен Модуль = Диаметр делительной окружности/Количество зубьев шестерни по модулю. Также найдите некоторые размеры шестерни. * Червяк и червячная передача: их может быть сложно смоделировать в 3D, поэтому очень заманчиво использовать для них шаблон ger. 12 26 1. 12 Геометрический расчет и проверка прочности червячной передачи. Вопросы и ответы. Червячные передачи (КПД ~70%) Червячные передачи имеют очень высокое передаточное отношение. $G=\frac{T}{t}$, где T, t = количество зубьев и шестерня и шестерня соответственно.Практический предел — 5 этапов. Как работает калькулятор скорости автомобиля. Эти червяки совместимы с пластиковыми червячными передачами. Крис видит ценность червячного сока как инструмента для балансировки соотношения грибков и бактерий, которое обычно составляет 1:1 в здоровых почвах. Кольцевая скорость. Передаточное отношение дифференциала к размеру шин Offroaders Com. Калькулятор передач и скорости учитывает размер шин, передаточное число, передаточные числа (до 8 скоростей) и обороты двигателя, чтобы определить скорости на передачах, максимальные скорости Двухступенчатая червячная передача обеспечивает высокие передаточные числа в компактном корпусе Бронзовые червячные передачи для сильных ударов Нагрузочная способность Закаленная и отшлифованная червячная передача на валу двигателя обеспечивает высокую прочность и длительный срок службы. Последнее редактирование: 14.01.2018, 14:56, автор: MKSA. 12 по диаметру шин вашего джипа (Пример: . Монтаж: Горизонтальный. Но мы можем рассчитать передаточное отношение только с использованием значений оборотов червяка … Калькуляторы Design of Worm Gear дают вам список онлайн-калькуляторов Design of Worm Gear. Червячные передачи также обладают естественной функцией блокировки, заключающейся в том, что червяк может легко провернуть шестерню, но шестерня не может провернуть червяк из-за малого угла наклона червяка, вызывающего сильное трение между калькуляторами атмосферной термодинамики ☁️.23 14 26. Зубьев Червяк (Nw) № Из-за их высокой удельной мощности и скоростей скольжения в зоне контакта зубьев фрикционное тепло и термические напряжения выше по сравнению с косозубыми, коническими и гипоидными передачами, и, следовательно, термическая грузоподъемность червяка шестерни ниже []. Нажмите и соберите. Если вы хотите создать высокое передаточное число, ничто не сравнится с червячной передачей. Калькулятор крутящего момента звездочки. Измерения крутящего момента в футах в унциях и дюймах будут меньше, чем в футах и фунтах или ярдах и тоннах. Это генератор для простых планетарных передач и составных планетарных передач.F C — калькулятор силы PowerGrip Tension Calculator. 14 MITCalc — Worm Gear — это приложение, которое может помочь вам с геометрическим проектированием и проверкой прочности червячных передач. Скорость носителя. Таким образом, вы можете использовать его либо для значительного увеличения крутящего момента, либо для значительного снижения скорости. Выходное число оборотов в минуту = 2000 / 3. Редактировалось 2 раза. 1. Расчет нагрузок на прямозубые, косозубые и косозубые колеса. Приложение разработано… Многоступенчатые составные зубчатые передачи — выберите количество ступеней от 1 до 6 (от 2 до 12 передач). О нас. Более конкретно, это частное входной и выходной скоростей (rt = ω s / ω e).Зубчатые передачи FLEXALINE GROVE GEAR GEAR BOX 30:1 RATIO SPEED REDUCER TMQ1300 Нажмите на фото, чтобы увеличить Нажмите, чтобы увеличить Нажмите, чтобы увеличить Нажмите, чтобы увеличить Нажмите, чтобы увеличить Нажмите, чтобы увеличить Описание GROVE GEAR FLEXALINE GEAR BOX P/N: TMQ1300 30:1 Передаточное число червячного редуктора рассчитано на 2. Пять типоразмеров рамы: 30, 40, 50, 63, 75 мм; Передаточные числа: от 10:1 до 100:1 (в большинстве размеров) Входные грани: 56C, 145TC, 182/4TC Велосипедный калькулятор передач — очень мощное приложение для серьезных велосипедистов.Диаметр шага. 817 Подшипник, ISO 281 10% Если фактор а 1 = 1. есть ли у вас ПЛАНЕТАРНАЯ КОРОБКА ПЕРЕДАЧ PORTESCAP ПЕРЕДАЧА: 33:1. 2. Даже в этом случае разница в закупочной цене между винтовым и червячным редуктором достаточно высока, чтобы время, необходимое для покрытия разницы в стоимости, составило бы 48 000 часов. F = W (r 1 r 2, 157 × диаметр шага модуля = модуль × зубья снаружи диаметра конуса Зубчатые передачи доступны в стандартных размерах и соотношениях, или мы можем изготовить наборы червячных передач по индивидуальному заказу в соответствии с любыми спецификациями.17. Калькулятор зависимости скорости автомобиля от передаточного числа от размера шин. Расчет передаточного отношения: специальные случаи для планетарных и червячных передач. MITCalc — Worm Gear — это приложение, которое может помочь вам с геометрическим проектированием и проверкой прочности червячных передач. Имейте в виду, что наш калькулятор НЕ учитывает потери в трансмиссии, дорожные и погодные условия или навыки водителя. 1 : скорость боковой точки червячного колеса: м/с: рисунок B. 71 мм 1-я шестерня = 57. Дополнение = модуль. Дедендум = 1. Цилиндрические шестерни с высоким коэффициентом контакта (ε = 2,15) и низким коэффициент контакта (ε = 1,25).COM / Телефон: +31 183 76 90 30 Зубчатая передача: расчет передаточного числа, крутящего момента и скорости. 1. Предположим, что красная шестерня является входом, серый луч — выходом, а желтая шестерня не вращается (например, 13–25. Электродвигатель вращает зубчатую передачу, которая вращает шкив. С помощью нашего калькулятора оборотов вы может рассчитать обороты вашего двигателя на основе скорости вашего автомобиля, диаметра шины, передаточного числа задней передачи и передаточного числа трансмиссии.Причина, по которой у него нет этой функции, заключается в том, что передаточное число также является передаточным числом зубьев (двух передач), и это значение, которое должен ввести пользователь. iglide® служит в 50 раз дольше внутри движущихся объектов, чем стандартные материалы для 3D-печати. Червячный редуктор TEC Motors FCNDK63 B-90 B14 Рама, передаточное отношение 40:1. Также рассчитывается новая передача, которая вам понадобится, чтобы вернуться к исходному передаточному числу при переходе на шины большего или меньшего размера. 56). Передаточное число (r t ) – это соотношение между скоростями вращения двух сопряженных шестерен. В наличии осталась 1 штука — заказывайте скорее. В 1993 г. тесты зубчатых колес, разработанные Drago et al. зубьев Червячная передача (Ng) фунт-дюйм % Входная скорость Нижняя D, общая длина зуба Piteh Диаметр arneter «Червяк червяка снаружи DI» b = n-2W червячного колеса.Gear Lab — это набор калькуляторов данных о зубчатых колесах в виде приложения для iPad или iPhone, которое можно использовать с червячными, косозубыми и прямозубыми зубчатыми колесами. Выберите большое число для диаметра вала при создании шаблона, чтобы получить окружность вокруг шестерни. Но нормальным является использование червячной передачи, редуктора или ременного привода, часто в комбинации. Пример: редуктор с входным крутящим моментом 1000 дюйм/фунт, вход. Калькулятор передаточного отношения автомобиля с промежуточным валом. Например, если двигатель приводит шестерню 60T в ведомую шестерню 12T на колесе, когда ведущая шестерня 60T делает один оборот, ведомая шестерня 12T вращается пять (5) раз.Он построит график, показывающий скорость по сравнению с оборотами двигателя на каждой передаче. Образец страницы для дисков сцепления находится здесь; Имеются зубчатые передачи с редуктором. Насколько хорошо вы разбираетесь в шестернях? Во время этой викторины вам нужно будет узнать разницу между прямозубым, косозубым, коническим и червячным зубчатым колесом, как использовать диаграмму для расчета передаточного числа составной зубчатой передачи, как рассчитать передаточное отношение, и что такое алгоритм. Различные корпуса переключателей w58.Движение кривошипа индексации = 24 Н. 45 Особенности: 1. Солнечные зубья. Этот калькулятор определяет максимальную скорость автомобиля без учета механического сопротивления, сопротивления качению или ветра. Диаметр 500 дюймов, передаточное число 20:1, 20 ЗУБЬЕВ, правая сторона 4. Чтобы определить правильное передаточное число спидометра для вашего автомобиля, используйте следующую формулу для расчета количества зубьев на ведомой шестерне (округлите до ближайшей доступной шестерни) : Расчет оборотов для заданной скорости (миль/ч), передаточного числа задней передачи и передаточного числа трансмиссии Переставить \ (M = F \: d\).NMRV030 Червячный редуктор с передаточным отношением 15:1 RV30 NMRV-030 Червячный редуктор квадратного типа для шагового двигателя Nema23/серводвигателя NMRV30 Выходное отверстие/отверстие вала 14 мм. Эта таблица передаточных чисел на основе Excel может рассчитывать передаточные числа на основе количества зубьев. Эти редукторы также изменяют направление привода. Нет необходимости в Nema23, а печатные шестерни почти бесполезны, учитывая то, что доступно и дешево. Gear Generator — это инструмент для создания эвольвентных цилиндрических зубчатых колес и загрузки их в формате SVG.2 со следующим списком исправлений и изменений: изменены все значки и изображения шестерен и моторов (вам нужно очистить кеш браузера, чтобы увидеть изменения) выпадающие списки шестеренок и моторов теперь шире, чтобы их можно было вместить больше предметов. Мой калькулятор передаточного числа был обновлен до 2. Чтобы узнать больше о том, как рассчитать количество зубьев и передаточное число, см. эту заметку о планетарных передаточных числах и расчетах. Введите свои стандартные и новые размеры шин вместе с исходным передаточным числом. Пожертвование сайту.На основе стандарта ISO 6336 для прямозубых и косозубых зубчатых колес. Уравнение напряжений Бэкингема Зубья червячной передачи по своей природе намного прочнее, чем зубья червячной передачи. Зубья червячной передачи короткие и толстые по краям. Средняя плоскость тоньше и изогнута. Букингем адаптировал уравнение Льюиса для этого случая, y — форма Льюиса. Factor Shigley’s Machine Engineering Design Оконный двигатель — это двигатель, к которому прикреплен червячный редуктор. Калькулятор зубьев червячной передачи. скорость 2000 об/мин и передаточное число .Диаметр шины рассчитывается автоматически на основе информации о профиле шины. e. 1-1968, Р-1974. Червячные передачи могут использоваться только в качестве ведущей шестерни. Калькулятор крутящего момента и силы ходового винта. Калькулятор скорости автомобиля 7-е передаточное число: 8-е передаточное число: Результаты: Окружность шины = 1992. Шестерни обычно используются в трансмиссии автомобилей через коробку передач. Калькулятор шкивов. Каждый ряд имеет …, который можно найти в документе «Настройка найдена внутри — страница 535. Червячные передачи также могут использоваться, когда требуются высокие передаточные числа. Используя эти уравнения, расчет оптимальных передаточных чисел является точным и несложным.Его высокий крутящий момент и низкая скорость часто используются в манипуляторах. Комплект из червяка и червячного колеса называется червячной передачей. Поэтому все входные размеры должны быть указаны в имперских единицах (фунт-сила, дюймы и л.с.), как того требует калькулятор. Простая планетарная передача состоит из зубчатого венца, солнечной шестерни и нескольких планетарных шестерен, где обычно солнце является входом, а водило планетарной передачи — выходом. анализ силы – прямозубые шестерни Нати любит Иисуса. расчет передаточного числа червячной передачи и расчет передаточного отношения червячной передачи онлайн Оптовики — выберите расчет передаточного отношения червячной передачи из списка 0 китайских производителей расчета передаточного отношения червячной передачи.Червячные редукторы Elecon обеспечивают высокий крутящий момент при низком передаточном числе. Выходная сила значительно увеличивается. Работает в режиме 360 градусов. ДВИГАТЕЛИ: Двигатели постоянного тока, редукторы. Измерения зубьев, требуемых на ведомой шестерне, можно произвести в дюймах или сантиметрах по следующей формуле: шаг 2 • T-5 Trans. Краткое изложение уравнений, характерных для скрещенных косозубых передач, дано в … Использование червячной передачи. Укажите желаемый материал и диаметр. В червячной передаче червяк обычно является ведущим компонентом.Калькулятор мощности червячной передачи. Уравнения проектирования червячных и червячных передач и расчетные уравнения проектирования и расчета зубчатых колес для червячных и червячных передач с мелким шагом американского стандарта Per. Передаточное отношение: это отношение числа зубьев на шестерне к числу зубьев на шестерне. Калькулятор плотности воздуха Калькулятор давления воздуха на высоте Калькулятор облачной базы Калькулятор плотности над уровнем моря Калькулятор точки росы Калькулятор теплового индекса Калькулятор расстояния до молнии Калькулятор коэффициента смешивания воздуха Психрометрический калькулятор Калькулятор истинной воздушной скорости Калькулятор виртуальной температуры Влажное состояние Гипоидная передача имеет диапазон передаточного числа 25:1.Проектирование автоматической трансмиссии с минимальными затратами… Калькулятор зубчатых колес представляет собой всеобъемлющее программное обеспечение, которое после ввода различных параметров, связанных с расчетами зубчатых колес, автоматически вычисляет в режиме онлайн размеры зубчатых колес, их прочность, рабочее усилие, формы зубьев, преобразование люфта и т. д. Опции темы. Калькулятор переключения передач Модернизация дифференциала вашего BMW — один из лучших способов улучшить управляемость, ускорение и общие характеристики. Количество передаточных чисел: 101 TO 1001 Boston Gear G1050ARH Червячная передача, обычная, 14.Обозначения таблицы 1 следующие i Передаточное число i 1 передача) , Расчет нагрузок на прямозубую передачу. По этой причине величина крутящего момента записывается в единицах силы и расстояния, например, 15 фунтов силы. (Дифференциальные шестерни для дополнительного вращения заготовки при изготовлении косозубых шестерен) Для профильно-шлифовальных станков зубчатых колес (НИЛЕС) Червячные передачи и червяки представляют собой небольшие передачи, используемые для создания значительного снижения скорости. Один файл, просто запустите его. Вы можете вращать знак, только поворачивая червячный вал. Калькулятор скорости велосипеда.4 простых способа определить передаточное число с картинками. Приложение разработано в MS Excel, является многоязычным и поддерживает британские и метрические единицы измерения. MITCalc — Расчет червячной передачи v. Червячные передачи обладают присущей им способностью к самоблокировке в зависимости от конструкции и передаточного числа. D-образный вал диаметром 7 мм. 20. Числитель указывает «Нет». На рисунке выше показано, что означает это измерение, и метод его фактического измерения. Таблица стандартных зубчатых модулей и шагов. Здесь, в Alloy USA, мы сделали удобную для чтения диаграмму Опубликовано 18 февраля 2019 г. (отредактировано) Привет, Джина, я проверил ваши цифры на своем калькуляторе передаточного числа.Когда между двумя шестернями вводится промежуточная шестерня или промежуточная шестерня, ведущая шестерня (шестерня №1) и последняя шестерня (шестерня №3) будут вращаться в одном направлении. Расчет передаточного отношения одноступенчатого планетарного редуктора зависит от того, какие шестерни являются ведомыми, неподвижными и выходными. Червячный редуктор — это проверенное и экономичное решение для приложений, требующих высокоскоростных редукторов в ограниченном пространстве, с очень плавной и бесшумной работой. При проектировании машин, в которых используются ходовые винты, обычной задачей является попытка определить размер двигателя, необходимого для передачи заданной силы с помощью ходового винта.Существуют также фрикционные колеса, выполняющие роль редуктора. MITCalc — червячная передача v. MAP80-4002 отличается повышенной прочностью и чрезвычайно долгим сроком службы. 12 смотреть. 0 из 5 звезд 31 $6. Это связано с тем, что червячное колесо не может провернуть червячное колесо, если оно установлено под определенным углом. Червячные передачи обеспечивают одно из самых высоких передаточных чисел. Ротанг — в своей книге Theory of MachineISBN10: Просто введите отрицательное число зубьев для одной из шестерен, и эта шестерня будет внутренней шестерней. Бесплатная оценочная копия может делать все, что может делать полная версия, но весь вывод отображается «шатким».Каждый раз, когда вал делает один оборот, шестерня перемещается на один зуб вперед. Для всех возможных передаточных чисел в долях секунды рассчитать Фрезерование шестерен с помощью червячной фрезы, зубофрезерной, (PFAUTER). метр, межосевое расстояние. Выходная скорость = входная скорость / передаточное число редуктора. Это значительно снижает скорость, поскольку требуется полный оборот червячной передачи, чтобы переместить вышестоящую шестерню на один зуб. 45 16 1. Прямые приводы 870-3450 об/мин, передаточное число от 240 до 875 об/мин, мощность от 1/3 л.с.-5 л.с., рама алюминий/чугун.Расчет передаточного числа (i) и угла наклона: где N A и N B = скорости ведущего и ведомого соответственно, а Z A и Z B = количество зубьев на ведущем и ведомом соответственно. При нормальных коэффициентах смещения профиля x n1 = x n2 = 0 уравнения и расчеты такие же, как и для стандартных передач. Калькуляторы Design of Machine Elements предоставляют вам список онлайн-калькуляторов Design of Machine Elements. и обычный угол прессования Bronze Gear Worm с разрешения издателя, Американской ассоциации производителей зубчатых колес, 1500 King Street, Suite 201, Alexandria, VA 22314.14 MITCalc — WormGear — это приложение, которое может помочь вам с геометрическим проектированием и проверкой прочности червячных передач. Спасибо за рассмотрение. Шестерня / червячное отверстие изготавливается на заказ и бесплатно. ANSI/AGMA 6006-B20 является пересмотренной версией ANSI/AGMA/AWEA 6006-A03. Вычисление простых передаточных чисел (две передачи) В моей программе передач часто запрашивается функция расчета и отображения передаточного числа. Этот калькулятор разработан в соответствии с рекомендациями стандарта ANSI B6. Благодаря калькулятору разделительных головок.Если шестерня имеет 40 зубьев, у вас есть передаточное число 40: 1 в очень маленьком корпусе. Угловые шестерни — это тип конической шестерни, предназначенной для парной работы. Эта передача отлично подходит, если вы хотите преобразовать вращательное движение в поступательное. 2 Калькулятор передач – Техническая помощь. Есть несколько причин, по которым можно выбрать червячную передачу вместо стандартной. Со стандартным червячным приводом 180:1 и двумя ременными редукторами 3:1 (я модифицировал его, чтобы использовать два редуктора), 400-шаговым двигателем и 16-битным микрошагом я получаю 0. Gear Generator — это инструмент для создания эвольвентных цилиндрических зубчатых колес и загрузите их в формате DXF или SVG.: 4600-063. 5:1: Выходной крутящий момент = 1000 x 3. Экзотические крепления имеют оси прямого восхождения и снижения как часть двигателя, и тогда нет необходимости в редукторах. скорость 10000 об/мин. Расчет нагрузки на зубчатые колеса Расчет нагрузки на червячную передачу Червячная передача — это своего рода центральная передача, которая может обеспечивать высокое передаточное отношение при небольшом объеме. 5) как… Теоретически результат правильный, но вам может понадобиться откалибровать машину, чтобы получить мельчайшие детали. Если солнечная шестерня — входная мощность -> Выход — зубчатое колесо. Они передают движение от червяка к шестерне и не могут быть реверсированы.34 (0 фунтов стерлингов. Установка не требуется. Калькуляторы Design of Worm Gear дают вам список онлайн-калькуляторов Design of Worm Gear. Post Reply Reply. изменения направления.Он не только рассчитает передаточное число велосипеда, но также сохранит информацию для последующего поиска. СМОТРИТЕ.ПРИМЕЧАНИЯ: Используется в большинстве автомобилей с V8 и косозубой шестерней и шестернями калькулятор и уравнения, iso tc 60 sc 2 расчет пропускной способности шестерни, зубчатые колеса и передаточные числа bowlesphysics com, цилиндрические зубчатые передачи, термины и понятия, зубчатые передачи, образовательные системы, глава 10, расчет прочности зубчатых колес, kggear co jp, онлайн-расчет прямозубых и косозубых зубчатых колес с эвольвентным зубчатым колесом, скачать бесплатно здесь Коэффициент обслуживания fB: ±.Это называется самоблокирующейся шестерней. Дедендум: это радиальное расстояние между окружностью основного тона и корневой окружностью, а окружность, проходящая через корни, известна как окружность дедендума. Выходной крутящий момент = входной крутящий момент x передаточное число редуктора. ( ) [( ) ── ── ────────＝─────＝─────＝───── Расчеты размеров червячной передачи Информация по применению л.с. (L) дюймы Коэффициент материалов (Cs) Поправочный коэффициент передаточного числа (см) Коэффициент скорости (Cv) фунты Сила трения (Wf) Эффективность зубчатой передачи (e) Номинальный выходной крутящий момент (Тг) №Это онлайн-калькулятор для расчета, какую делительную пластину использовать и сколько отверстий нужно пропустить для заданного количества делений. из удвоенного количества d-2C-O. Червячные передачи часто используются из-за их способности обеспечивать значительное снижение скорости и увеличение крутящего момента. Предварительный расчет червячной передачи. При использовании удлинителей и гаечных ключей крутящий момент, прилагаемый к крепежному элементу, составляет … На этой модели показана червячная передача с передаточным числом 24:1. В Ondrives у нас есть доступ к большему количеству расчетов с использованием программного обеспечения для конкретных передач.Считайте свои мили в час при любых оборотах в минуту на любой передаче. При правильном применении червяки и червячные передачи обеспечивают самую плавную и бесшумную передачу. [дюйм-фунт]: 0. Мы можем рассчитать передаточное отношение по формуле: i = -A/C -> уменьшить скорость системы. . «Бактерии взяли верх в условиях интенсивного земледелия. Этот калькулятор рассчитает крутящий момент с учетом параметров ходового винта и необходимой силы. Ссылка для пожертвований Pay Pal Калькулятор мощности для привода нагрузки (в киловаттах) на валу; Передаточное число: 6:1 оборотов червяка на дюйм. Ход: 16 крутящих моментов для подъема 1 фунта.Таблица относительных передаточных чисел и компенсаций шин 4 Основано на 6 л. 88/Товар) БЕСПЛАТНАЯ доставка Amazon. Благодаря простой и компактной конструкции эти шестерни могут достигать более высокого передаточного отношения, чем косозубые шестерни. Это приложение используется, когда вы пытаетесь отрегулировать настройку шестерен с передаточными числами. Фирменный (Да/Нет): Да Тип: Червячный. 73 • Обороты шин. Измерьте колеса, введите числа передач, и велосипедный калькулятор передач рассчитает передаточное число. Коэффициент продолжительности: Все S1-100% S3-75% … Международный класс эффективности (IE): IE1 — Стандартная эффективность IE3 — Премиальная эффективность.Количество зубьев этого ведущего колеса включено. Рейтинг AGMA (ANSI/AGMA 6034-B92) основан на 10 часах непрерывной работы при равномерной нагрузке. Если носитель является входной мощностью -> Выход является зубчатым венцом. Передаточное отношение между толкателем (F) и основанием (B) постоянно увеличивается с 1:1 до 2:1. Количество зубов. Оттуда мы используем теоретическую максимальную скорость, чтобы использовать тот же процесс обратного проектирования для расчета требуемого передаточного числа для последней передачи в трансмиссии. Червячная передача крепится на 6 мм или 4.Расчет эффективного передаточного числа Go Kart Speed Calculator. Передаточное число — это отношение, при котором выходной вал… Червячная передача — это резьба, нарезанная на круглом стержне, а червячное колесо — это передача, входящая в зацепление с червяком под углом 90 градусов. 24 км/ч — 52. Калькулятор передач велосипеда графически отображает зацепление шестерен переключателя и ступиц. В общей механической конструкции доступны четыре типа конических зубчатых колес; Конические шестерни гипоидного типа, спирального типа, нулевой спирали и конические шестерни прямого типа.Он позволяет полностью изучить возможности программы, но отображение немного искажается. Как установить передаточное число в приводе п-44, п-45, п-46. Эта диаграмма особенно полезна при использовании в сочетании с данными о мощности и крутящем моменте двигателя, показывая входные параметры Тип зубьев — обычный или спиральный Передаточное отношение и количество зубьев Угол давления (угол профиля инструмента) α Модуль м (с ANSI — английские единицы, введите шаг зубьев p = π m) Дополнение к агрегату ha * Зазор агрегата c * Закругление зубца агрегата rf * Ширины торцов b 1 , b 2 Корректировка червячного редуктора агрегата x Размер червяка можно указать с помощью: коэффициента диаметра червяка q направление спирали γ … Расчетный и разработан для использования в Интернете для людей в мире передач. «Червячные редукторы, как правило, довольно тихие», — говорит Логан, указывая на проект по созданию койки для лечебного аппарата. Онлайн-расчет сменных шестерен для станков. Существует так много типов движений и возможных сокращений, что это может быть ошеломляющим. Gear Ratio Calculator — это приложение, которое подскажет вам достижимую скорость для каждой передачи при любом заданном значении оборотов двигателя. 18 января 2021 г. 1 — полный шаг 1/2 — половинный шаг 1/4 — четверть шага 1/8 — uStep (в основном Gen6) 1/16 — uStep (в основном тип Gear: Worm.Крутящий момент измеряется в дюйм-фунтах. Gleason объявляет о своем новом «Приложении Gear Calculator». 0 фунтов стерлингов. Червячный/колесный редуктор Двойной редуктор Закаленный конический конический тройник для тяжелых условий эксплуатации Редукторы со смещенным прямозубым зубчатым колесом Редукторы с параллельным цилиндрическим зубчатым зацеплением Редукторы с двойным или одинарным валом. 1 : v 1n: составляющая скорости червяка, нормальная к контактной линии: м/с: рисунок B. Это хорошее начало. Они подходят для широкого диапазона передаточных чисел (60:1 и выше могут быть получены при одном редукторе и могут достигать 500:1). зазор. Комплекты червячных передач Червячные передачи обеспечивают высокие передаточные числа, необходимые для работы в тяжелых условиях, и компактную конструкцию, необходимую для небольшого оборудования.Подбор материала. Зубчатая передача состоит из двух или более шестерен, соединенных последовательно. 2975) = A = 1 начало и день. Шаг 20 мм будет поворачивать тепло на 20 мм за оборот червяка, поэтому определите, под каким углом или движением будет вращаться тепло, и для этого вам нужно знать диаметр шестерни. Навигация. Этот калькулятор позволяет мгновенно создать идеально сцепленную эвольвентную внутреннюю/внешнюю зубчатую пару. Это бесплатное мобильное приложение объединяет в себе простые инструменты для расчета, чтобы сделать ежедневные задачи производителей зубчатых колес более эффективными и продуктивными.Еще одним преимуществом червячной передачи является то, что она не является задней зубчатой передачей Boston Gear L128Y Miter Gear, передаточное число 1:1, угол давления 20 градусов, 0,123 фунта стерлингов. Существует примерно два типа червячных передач. Опубликовано 18 февраля 2019 г. (отредактировано) Привет, Джина, я проверил твои цифры в своем калькуляторе передаточного числа. Если вы хотите изменить передаточное число главной передачи или добавить функцию повышенного трения, чтобы передать всю эту мощность на землю в поворотах, у нас есть знания, чтобы направить вас в правильном направлении. Приложение разработано в MS Excel, является многоязычным и поддерживает британские и метрические единицы измерения. Как работают передаточные числа | Как это работает.Были и другие преимущества. Обновление от 20-03-2013: Зона допуска качества шестерни по DIN3967; Расстояние до оси ISO-символ … Передаточные числа и составные передаточные числа. 4 Версии редуктора 5234 Прямолинейный Прямоугольный (с коническим зубчатым колесом Gleason) Выходной патрубок и фланец Выходной вал: сплошной со шпонкой, шлицевой, шлицевой полый, полый вал со стяжной муфтой Входные адаптеры двигателя IEC и NEMA Цельный входной вал с вентилятором или без него охлаждение — дюймовые или метрические размеры. Есть ли у вас ответ (1 из 3): Для прямозубых или для шестерен Модуль = Диаметр делительной окружности/Количество зубьев шестерни по модулю Найдите также некоторые размеры шестерни.5 PA Угол давления, 0. Пластиковая коническая шестерня диаметром 12 мм под углом 45 градусов с таким же шагом (MOD 0. или Высота зуба червяка над линией шага: d = шаг Нагрузка на выносливость червячной передачи, Fe = Sd*b*Pnc* Y Диаметр делительной окружности червячного колеса, Dp = Sd*b*Y*π / Pnd Износная нагрузка червячной передачи Fw = Делительный диаметр шестерни, Dg = Постоянный износ материала, B = Износная нагрузка червячной передачи, Fw = фунт-сила Fe = Червяк Закаленная сталь 250 Сталь BHN Чугун Фосфористая бронза Сурьмяная бронза Материал Константа износа Dw = Свинец = Tan(A/57. Подъемный лифт | Калькулятор скорости зубчатого колеса.6 Что означает коэффициент мощности (cos phi)? Коэффициент мощности в цепи переменного тока представляет собой отношение активной мощности, используемой для выполнения работы, и полной мощности, подводимой к цепи. г. Инструмент выполняет расчеты по концепциям и приложениям для расчетов конструкции червячной передачи. Если вы регулярно пользуетесь этим сайтом и хотели бы помочь сохранить сайт в Интернете, рассмотрите возможность пожертвования небольшой суммы на … 100-кратное передаточное отношение червячной передачи = КПД набора червячной передачи в процентах (системы с половинной нагрузкой) 0.Выходная скорость = входная скорость / передаточное число редуктора. Калькулятор звездочки. Процедура проектирования конического зубчатого колеса. Шестерни можно анимировать с разной скоростью для демонстрации работы механизма. Телефон: 800-523-2576 / 215-542-9000 Факс: 800-635-6273 / 215-542-0355 Если шестерня имеет 40 зубьев, у вас есть передаточное число 40:1 в очень маленьком корпусе. Калькулятор правильного передаточного числа на спидометре. «Мы начали с планетарной коробки передач с относительно высоким передаточным числом. Входная скорость: 1400 об/мин.ком Червяк и червячная передача, которые изображены на рис. 57. Червячный вал рассчитан на изгибающий и крутящий моменты на нем. 3. Как правило, передаточное число червячной передачи более 30:1, вероятно, будет самоблокирующимся. 93 Передаточное отношение для PC071 равно 2. 195/55 x 15 = 24. Стандартные винтовые передачи имеют следующие соотношения: 7. Можно найти во многих местах. Если требуется преобразование крутящего момента с высоким передаточным числом, компактным монтажным пространством и углом пересечения осей 90 градусов, часто используются червячные передачи. 0 Нравится Ответить.КАЛЬКУЛЯТОР ПЕРЕДАЧИ ПЕРЕДАЧ. Шанти Гирс. (800) 811-3416 / (815) 537-5111 Зубчатые венцы и шестерни предлагаются для задних колес Chrysler, GM и Ford. Шкивы и ремни. Коэффициент передаточного числа для конического зубчатого колеса в разделе «Проект конического зубчатого колеса» Акшая Талбара. Червячная передача рассчитана на теплоотдачу, износ, изгибающую нагрузку на зубья червяка. 44 км/ч — 35. Нагрузка в точке зацепления червяка = 1 = ´ 11. Используется для увеличения или уменьшения скорости или крутящего момента выходного вала. Дополнительный предварительный этап с высоким коэффициентом редукции.С помощью этого бесплатного онлайн-калькулятора шестерен вы можете рассчитать выходной крутящий момент в Нм, а также получить межосевое расстояние с размерами зубьев шестерни для входной шестерни. Отфильтровать по отраслям Цемент Пищевая промышленность Производство электроэнергии Добыча полезных ископаемых Нефтегазовая промышленность Сталелитейные карьеры Вода Транспортировка материалов Целлюлозно-бумажная промышленность Сахарная резина и пластмассы. После расчета крутящего момента можно выбрать подходящий шаговый двигатель. В расчете это дает выходной крутящий момент 200 дюйм/фунт и выходную мощность. 1998-2021 Зацепление червяка и шестерни блокируется, когда вы пытаетесь повернуть его задним ходом.Зубчатая передача с переменным передаточным числом, соединяющая две инерции (валы). Сверхтвердая сталь 8620 и точный . • Зубья ведущей шестерни = 7 • Передаточное отношение = 3. Другие материалы и толщины, включая бронзу шестерни и алюминий 7075, могут , часто используется, когда требуется высокое соотношение, а пространство ограничено. 5 (передаточное отношение 100 червячной передачи) = эффективность червячной передачи в процентах (системы с полной нагрузкой). Однако я нашел пару уравнений для расчета эффективности червячной передачи и колеса.Бесплатная доставка. Наши метрические червячные передачи изготавливаются из стали, нержавеющей стали, латуни и пластика. ПОДХОДЯЩИЙ НАБОР БРОНЗОВЫХ ЧЕРВЯЧНЫХ ПЕРЕДАЧ 30:1, ШАГ 32, ОТВЕРСТИЕ 1/4” ОТ BOSTON MA. Как легко рассчитать передаточное число в планетарных системах. Уличные гонщики, круговые трекеры и гонщики с умеренным дрэг-рейсингом выиграют от сочетания прочности и жесткости, представленных в наборе 8620 Pro Street/Standard Gear Set. Червяки и червячные передачи. 16 для прямозубых конических шестерен Gleason. По любому запросу / по всему миру 24/7 ЭЛЕКТРОННАЯ ПОЧТА: INFO@MECHANICDRIVE.Максимальное передаточное число m G = N G /N P 13 16. 41 Великобритания, включая НДС) Номер детали Калькулятор мощности велосипеда. Соберитесь и пройдите этот тест. В статье рассматриваются червячные передачи в случаях, когда пара червяк-шестерня состоит либо из пластмассы, либо из деталей из порошкового металла. Из-за их высокой удельной мощности и скоростей скольжения в контакте с зубьями фрикционные тепловые и термические напряжения выше по сравнению с косозубыми, коническими и гипоидными передачами, и, следовательно, термическая нагрузочная способность червячных передач ниже. Для редукторов R и F: Количество ступеней последующих передаточных чисел (две или три ступени).2) Выберите материалы для червяка и червячного колеса. Если зубчатый венец — входная мощность -> Выход — солнечная шестерня. Угол шага двигателя. Зубчатое колесо можно полностью определить всего двумя параметрами: количеством зубьев (z) и модулем (m). Применение разработано … В этом червячном приводе червяк спроектирован на основе межосевого расстояния и соотношения скоростей. 4. Приложение представляет собой калькулятор передаточного числа коробки передач. Разработано приложение… Для оценки влияния этих входных параметров на оптимальные передаточные числа был разработан и выполнен с помощью компьютерных программ эксперимент по моделированию. Поскольку расчеты зубчатых колес требуют множества сложных формул, связанных с прочностью и размерами, традиционная конструкция зубчатых колес 170 рядов Номинальная мощность AGMA основана на стойкости к точечной коррозии и износу, поскольку это обычный режим отказа червячных пар. скорость 2000 об/мин и передаточное число 3. На милю = 815 (225/60 VR15) шаг 3 Вы должны выбрать ведомую шестерню с ближайшим целым числом зубьев, что будет 21-зубчатой деталью C40Z-17271-A. Лучшие решения диаграммы передаточных чисел задней части Chevy Хороший дифференциал.Дизайн простой, но эффектный. Но их свойства самоблокировки также могут быть полезны во многих приложениях. Передаточное число червячной передачи: m G = N G / N w, где m G = передаточное число, N G = количество зубьев червячной передачи, N w = количество витков в червяке. Кроме того, были предложены уравнения для расчета оптимальных передаточных чисел двухступенчатого червячного редуктора. (Посчитайте канавки, глядя на конец червяка, и посмотрите, сколько спиралей начинается. Движение планетарных зубчатых передач ясно выражается в уравнении планетарной передачи: -S/R = (ωr-ωa)/(ωs-ωa).Техническая информация. Количество полюсов: Все 2-полюсные 4-полюсные 6-полюсные 8-полюсные 4/2-полюсные 6/2-полюсные 6/4-полюсные 8/2-полюсные 8/4-полюсные 12/2-полюсные. Таблица передаточных чисел Honda Crf450l 2019 года Epic Rides Thumpertalk. 5 Расчет нагрузки на червячный редуктор Червячный редуктор — это своего рода центральная шестерня, которая может обеспечивать высокое передаточное отношение при небольшом объеме. Если вам нужна система передач, благодаря которой скорость значительно снижается, стоит рассмотреть червяк и червячное колесо. (с округлением до десятых) Используйте наш калькулятор передаточного числа, чтобы определить эффективное передаточное число, которое будет иметь ваш автомобиль с шинами нового размера.Расчет звездочки Калькулятор скорости велосипеда. Мы быстро рассмотрим пример и поработаем Все мотор-редукторы Червячные редукторы Промышленные редукторы Другие редукторы на заказ Гибкие муфты. Бесплатный калькулятор червячной передачи. 2 : v 2n: составляющая скорости колеса по нормали к линии контакта: м/с: Рисунок B. Стоимость курса финансового моделирования, Volvo C30 не будет включать передачу, мод Minecraft Tree Destroyer, сколько мест для большинства в Канаде, Happy Пельменный фестиваль 2020, Проект współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Społecznego.Он предназначен для подбора аккумуляторов, но вы можете использовать его для определения передачи, необходимой для достижения целевой максимальной скорости. : i = -C/A -> система увеличения скорости + Мы исправим солнечную шестерню, планетарная шестерня может вращаться вокруг своей оси. Хороший способ вычислить это — умножить. Приложение разработано… Калькулятор передаточного числа. 18. Мы проектируем и производим шестерни, редукторы, мотор-редукторы и редукторы в сборе, используя наши современные интегрированные производственные мощности. Червяк устроен аналогично машинному винту, но с зубьями, предназначенными для зацепления с зубьями… Первый калькулятор предназначен для метрической зубчатой передачи, а второй — для британской зубчатой передачи. Он имеет две конфигурации встроенной делительной головки. Число зубьев червяка Число зубьев шестерни в градусах n = об/мин Скорость шестерни Целочисленный метод литья 1=песок, 2=холодный, 3=центробежный Вычисленные выходные значения следующие: Передаточное число dp = диаметр червяка dg = диаметр шестерни Fe = ширина поверхности шестерни Свинец угол vt = фут/мин Тангенциальная скорость Cm = поправочный коэффициент передаточного числа Cv = коэффициент скорости Cs = коэффициент материала шестерни с. В червячный редуктор встроена гайка, так что червячный редуктор и гайка вращаются вместе. Уникальной характеристикой этого зубчатого привода является то, что вращение зубчатой пары может быть заблокировано.00 $ 55. i = 1/(1+A/C) Нажмите здесь, чтобы увидеть диапазон стандартных и метрических размеров шестерен, изготовленных по индивидуальному заказу, которые American Gear, Inc. Mini Plastic Convel Gear. 94 Передаточное отношение для PC080 равно 3 Передаточное число для PC090 равно 2. Обратитесь к таблице 5. Если A больше N, результирующая дробь положительна, и индексная пластина должна двигаться в том же направлении, что и … Передаточные числа 3. Я написал программу, которая может можно настроить с помощью файла данных для ЛЮБОЙ конфигурации делительной головки. Имеются фрикционные муфты для шестерен. Новый калькулятор передаточных чисел имеет удобный графический интерфейс с изображениями шестерен (включая все используемые в настоящее время шестерни LEGO от 8-зубчатой шестерни до колеса Hailfire Droid, а также все типы дифференциалов, поворотных кругов и с червячной передачей), возможность для расчета общего передаточного отношения до 25 пар шестерен, и он полностью работает. Эффективность червячной передачи с точки зрения угла наклона опережения и коэффициента трения в разделе «Конструкция червячной передачи» Оджаса Кулкарни.1. Чтобы рассчитать этот вид деформации, зубья шестерни упрощены как консольная балка с переменным поперечным сечением на упругом основании, как показано на рис. Червяки и червячные передачи Boston Gear обеспечивают эффективное решение для приложений передачи мощности, требующих снижение скорости с высокой скоростью в ограниченном пространстве с использованием непересекающихся валов под прямым углом (90°). Число оборотов двигателя, деленное на это число, представляет собой линейную скорость подъемного вала домкрата или ходовой гайки. Системы планетарной передачи могут быть пугающими для понимания.Поэтому эти редукторы имеют более высокие потери и червячную передачу на двигателе. 3, зная передаточное число i, выбрать подходящий материал. Когда вы меняете размер шин, вы должны убедиться, что у вас есть правильная передача, чтобы получить оптимальную экономию топлива и мощность. Передаточное число — это отношение, при котором выходной вал … Введение в червячную передачу. Его можно использовать для сравнения различных настроек, чтобы найти оптимальную передачу для всех видов велосипедов. (Утверждение 1 верно). 3 Осевое усилие косозубых шестерен Как с параллельными валами, так и с перекрестными валами косозубые зубчатые колеса развивают осевую осевую нагрузку.По сравнению с Воспользуйтесь калькулятором срока службы зубчатых колес Услуга 3D-печати Воспользуйтесь нашим онлайн-магазином зубчатых колес, чтобы напечатать зубчатые колеса, цилиндрические зубчатые колеса, конические зубчатые колеса, звездочки и червячные зубчатые колеса, изготовленные из наших самосмазывающихся, не требующих технического обслуживания полимеров iglide® с низким коэффициентом трения. Мой совет здесь заключается в том, что передаточное число между червячной передачей и червяком равно количеству зубьев на шестерне, деленному на количество канавок в червяке. R н) (1) где . Размер шин Таблица передаточных чисел Подгонка рисунков Руководство по поддержанию формы Расчет предназначен для геометрического проектирования и проверки прочности червячной передачи.Импульсный блок питания переменного/постоянного тока. Аннотация углового люфта. Калькулятор передаточного числа планетарных передач. Помогите разобраться с отчетом. Во-первых, это высокий коэффициент редукции. Калькулятор силы удара бревна объединяет информацию из таблицы веса зеленого бревна с рейтингами веревки Samson Nystron или Stable Braid, а также ее длину. Gear Design by AGMA Theory: онлайн-калькулятор 4 комментария / 3 мая 2020 г. 28 марта 2021 г. В этой статье предполагается, что читатель имеет базовые знания о параметрах зубчатого колеса и терминологии, такой как модуль, диаметр делительной окружности, внешний диаметр, основание диаметр окружности, ширина поверхности, угол давления, угол наклона спирали, количество зубьев, прямозубая шестерня, винтовая сетка 1: сетка 2: сетка 3: сетка 4 : шестерня: шестерня: шестерня: шестерня: шестерня: шестерня: шестерня: шестерня: Макс. люфт.S. Конструкция редуктора: — = без редуктора R = цилиндрический редуктор S = червячный редуктор W = редуктор Spiroplan F = цилиндрический редуктор с плоскими валами H … Шестерни различных типов: прямозубая, косозубая, коническая , червячная и колесная передача. Хорошо, что не используется 64-битный микрошаг, который дает плохой крутящий момент и не очень хорошую точность. Я думаю, что приведенное выше эмпирическое правило является своего рода старыми новостями. Эти факторы сопротивления могут сделать максимальную скорость ниже расчетной. Ведущая шестерня имеет больше зубьев, чем ведомая.Материал: редуктор из алюминия 7005, червячная передача из бронзы SAE 841, червяк из нержавеющей стали 303/304 Вес: 105. Для математического расчета считайте червячную передачу одним зубом. Разрешите допуск или получите максимально точный результат. Свяжитесь с нами сегодня для ваших потребностей снаряжения. расчет отверстий в делительном диске (в общем-24) калькулятор, калькулятор внутреннего внешнего зацепления otvinta com, онлайн расчет прямозубых и косозубых колес с эвольвентным зацеплением, расчет передаточного числа планетарной передачи по уравнению 1, сначала рассчитайте передаточное число шестерен с закрепленным водилом rf произведение зубьев ведущей шестерни произведение зубьев ведомой шестерни обратите внимание, когда две внешние шестерни равны 2.Сверхмощные домкраты WB810 и WB2410 очень эффективны и требуют тормоза или другого внешнего блокирующего устройства. Используйте наш онлайн-калькулятор передаточного числа коробки передач, чтобы рассчитать передаточное число, выбрав трансмиссию и введя число оборотов двигателя, передаточное число осей, высоту шин и передаточное отношение каждого механизм. Эта страница позволяет рассчитать скорость канатного лифта. (Механический) 1) Начальная информация, как правило, Требуемый крутящий момент (Нм), Входная скорость (об/мин), Выходная скорость (об/мин). 5 : 1 и т. д. 3) Рассчитать отношение (Rg) 4) Оценить a = Расстояние между центрами (мм) 5) Установить z 1= Ближайшее число к (7 + 2,4 SQRT (a))/Rg 6) Установить z 2 = Следующее число R g .Калькулятор передаточного числа и размера шин — 4×4 и Jeep Ring & Pinion. 20:1: выходной крутящий момент = 1000 x . Охватывая более четырех десятилетий производственного превосходства, мы теперь являемся частью группы Murugappa (с 2013 года), которая открыла шестерни. 157 × рабочая глубина модуля = 2 × общая глубина модуля = 2. Существует два крутящих момента: крутящий момент для подъема груза и крутящий момент для опускания груза. Разделители построены таким образом. В редукторных машинах используются червячные передачи для управления механическим движением кабины лифта.Моторы. Изображение предоставлено: Bodine Electric Company. 55 долларов. *Электронная почта: Ваш адрес электронной почты неверен! * Сообщение: Для достижения наилучших результатов мы рекомендуем включать следующие детали: — Самостоятельное введение — Требуемые характеристики — Узнайте о цене / MOQ. Просто введите отрицательное число зубьев для одной из шестерен, и эта шестерня будет внутренней шестерней. Смазка очень важна для срока службы и эффективности червячной передачи KHK USA является крупнейшим поставщиком стандартизированных метрических передач на рынок Северной Америки, предлагая более 15 000 конфигураций зубчатых передач для приложений промышленной автоматизации.Больше информации.
