Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Содержание

описание процесса ремонта блока цилиндров

Зачем проводится гильзовка цилиндров?

Одной из основных операций, включенной в капитальный ремонт ДВС, является гильзовка блока цилиндров.

Она проводится с целью восстановления работоспособности цилиндро-поршневой группы мотора после большого пробега автомобиля.

В процессе возвратно-поступательных движений поршня между его юбками и поверхностью цилиндра возникает трение, приводящее к истиранию контактирующих элементов.

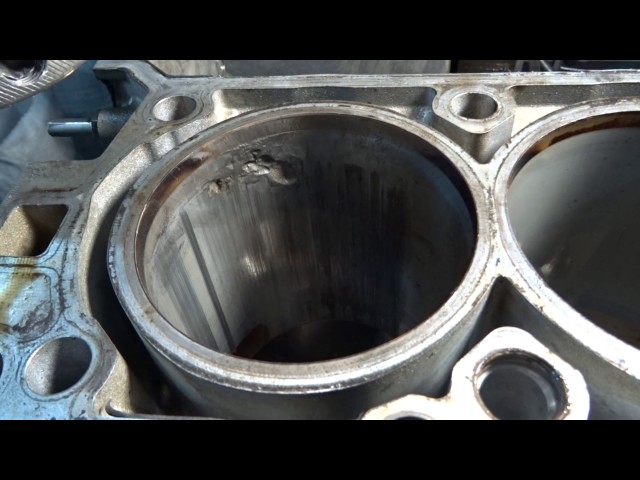

Спустя определенный период работы на внутренней поверхности цилиндров появляются повреждения, мешающие нормальной работе системы. Также стенки цилиндра расширяются вследствие истирания.

Гильзовка цилиндров проводится после расточки с целью уменьшения рабочего объема цилиндра и обеспечения нормального движения поршней.

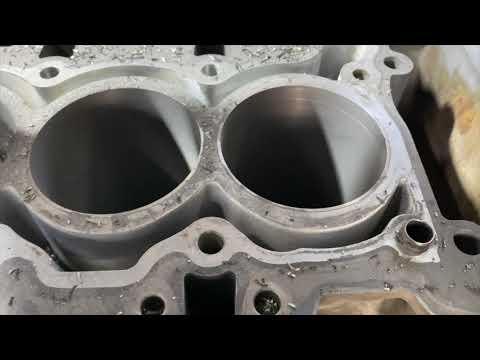

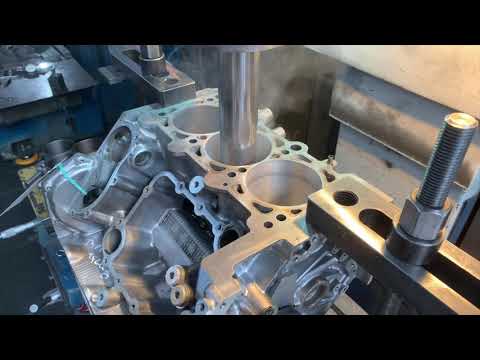

Расточка и гильзовка блока

В процессе капитального ремонта стенки цилиндров растачивают для удаления повреждений.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Расточка — метод механической обработки деталей, который заключается в удалении слоя металла.

Несколько расточек можно проводить без последующей гильзовки. Если расширение отверстия не оказало значительного влияния на объем цилиндра, то увеличивают размер поршневых колец и блок цилиндров в таком виде функционирует до следующей расточки.

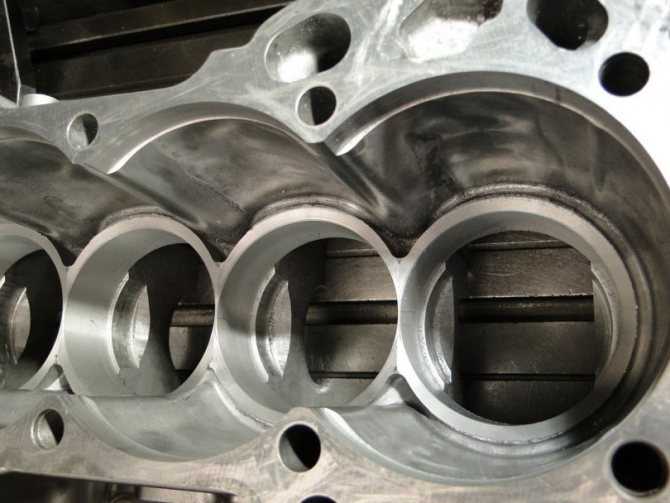

После того, как гнезда были расточены до максимального размера или в случае снятия большого слоя металла для удаления повреждений стенок цилиндров, осуществляют гильзовку цилиндров.

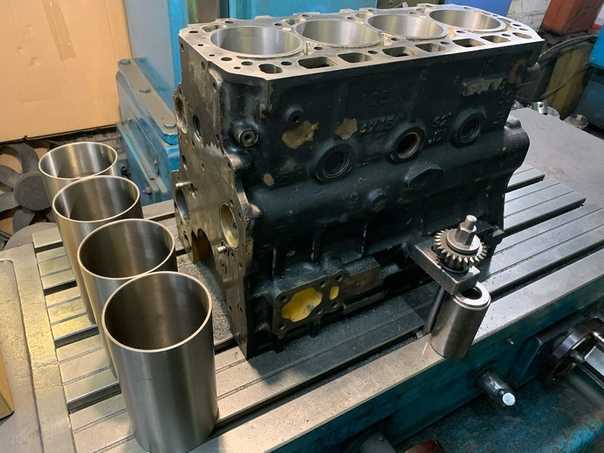

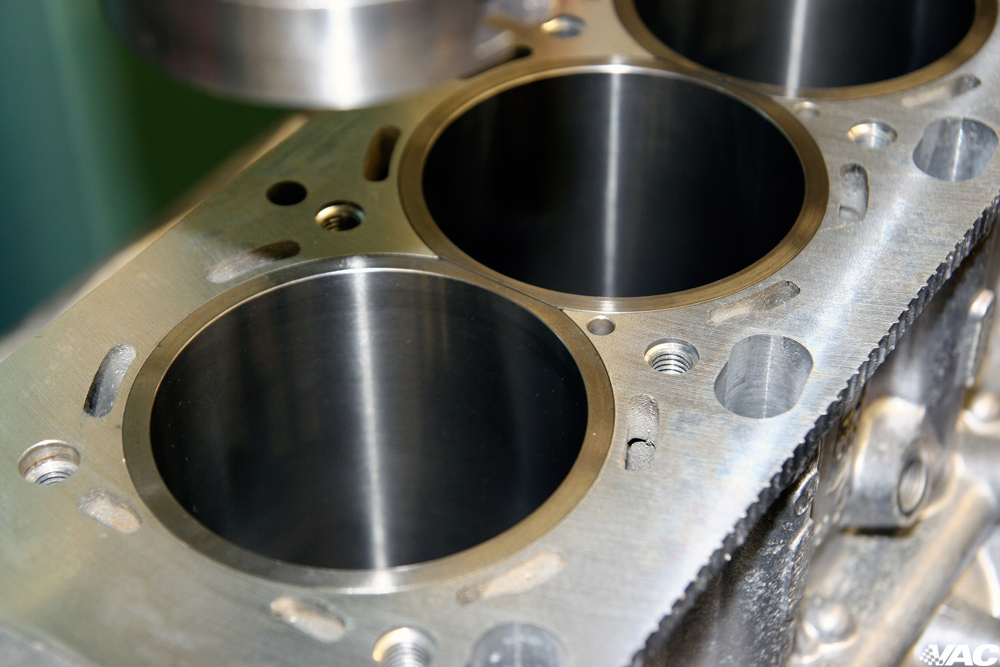

Гильзовка – это установка в блок цилиндров металлических втулок, которые выступают в роли стенок цилиндров. Относительно их внутренней поверхности движется поршень.


Гильзы могут устанавливаться как в ремонтируемый двигатель, так и в новый. Чаще всего на заводах в транспортные средства ставят «мокрые» гильзы.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

При ремонте меняют только изношенные гильзы. Необходимости в единовременной установке всех новых втулок нет.

Гильзовка является универсальным методом восстановления работоспособности блока цилиндров любого вида.

Для осуществления гильзовки необходимо подобрать втулку подходящего размера, расточить цилиндр для придания его стенкам необходимых характеристик и установить гильзу тем способом, который соответствует виду гильзы.

Важно правильно расточить поверхность цилиндра, чтобы посадочные гнезда под гильзы имели необходимую геометрию. В противном случае все дефекты, имеющиеся на стенках цилиндра, появятся на вставке и поршень не сможет оптимально двигаться в загильзованном цилиндре.

Многие автовладельцы не обращаются в автомастерские для установки гильз в блок цилиндров. Они осуществляют этот процесс самостоятельно.

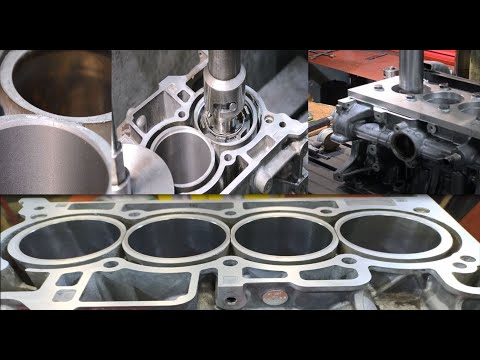

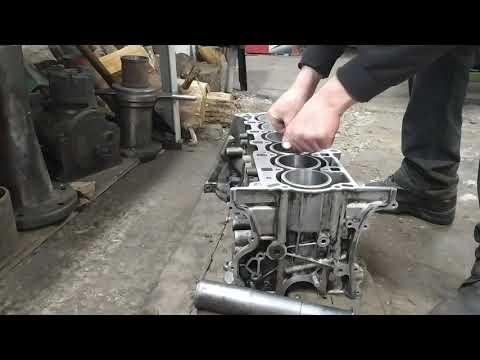

Установка гильз

После расточки и подбора вставки оптимального размера приступают к процессу гильзовки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Все гильзы делятся на два основных вида: «сухие» и «мокрые».

«Сухие» вставки получили свое название в связи с отсутствием контакта с охлаждающей жидкостью. Они не имеют уплотнительных элементов.

«Мокрые» же вставки одной своей стороной контактируют с системой охлаждения, поэтому они обжимаются уплотнительными прокладками для предотвращения попадания среды в рабочее пространство цилиндра и газов их рабочего блока в систему охлаждения.

Данные детали различаются по способу установки.

Установка сухих гильз

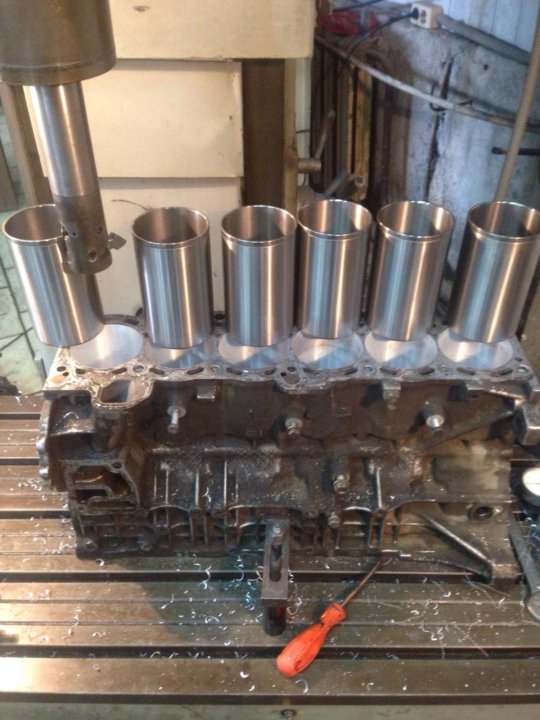

Сухие гильзы монтируются в блок цилиндров методом запрессовки. Этот процесс относится к наиболее сложным из всех видов гильзования.

Процесс «сухой» гильзовки в своем привычном варианте требует изменения температуры ремонтных деталей.

Гнездо для гильзы нагревается до высокой температуры (около +150 °С), в то время как сама втулка охлаждается с помощью жидкого азота.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров




После охлаждения гильзы ее поверхность обрабатывается средством для предотвращения образования конденсата.

Установка гильз производится методом их помещения в гнездо. Они принимают необходимое положение под собственным весом или в результате непродолжительного постукивания молотком.

Благодаря такому методу гильзования достигается высокая плотность посадки и оптимальный натяг в месте соприкосновения деталей.

Однако данному трудоемкому процессу есть эффективная альтернатива – использование при запрессовке гильзы сухого смазочного материала, например, MODENGY A — MOLY.

На поверхности гильзы создается смазочный слой, содержащий частицы дисульфида молибдена. Он снижает коэффициент трения в процессе установки гильзы и предотвращает образование задиров при запрессовке.

Материал наносится распылением из аэрозольного баллона.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров После запрессовки остатки состава необходимо удалить методом продувки.

Такой способ запрессовки исключает необходимость нагрева блока цилиндров и охлаждения втулки в жидком азоте, благодаря чему значительно упрощается процесс гильзовки.

Установка мокрых гильз

Мокрые гильзы монтируются значительно проще, чем сухие. Их установка не предусматривает повышения или понижения температуры деталей.

Мокрые гильзы легко достаются из гнезда вручную, после чего так же просто устанавливаются в блок цилиндров.




Сначала гильзу вставляют без уплотнительного эластомерного элемента для проверки правильности подобранного размера втулки и отсутствия защемления при монтаже. При возникновении неточностей корректируют размер деталей.

Окончательный монтаж осуществляют при наличии уплотнений на гильзе. Втулку устанавливают медленно, нельзя допускать резких движений и сильных ударов молотком.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Гильзовка блока цилиндров в Санкт-Петербурге цена недорого

Забота о блоке цилиндров

В блоке цилиндров двигателя внутреннего сгорания происходит та самая работа, которая преобразует энергию, высвободившуюся при воспламенении воздушно-топливной смеси, в возвратно-поступательное движение поршней. Потом оно передаётся, становится вращательным и заставляет двигаться автомобиль, но основная «магия» происходит в цилиндре.

Внутренняя поверхность цилиндров претерпевает внушительные нагрузки:

  • Температурные, от воспламенения топливной смеси
  • Механические, от трения о стенки поршневых колец
  • Химические, от масла и топлива

Они могут привести, и приводят, к износу и повреждениям поверхностей блока цилиндров, контактирующих с кольцами, маслом и топливными парáми.
Самое безобидное следствие – потеря мощности из-за попадания масла в камеру сгорания. Самое неприятное – заклинивание двигателя из-за появления задиров на стенках цилиндров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров И это решается расточкой и установкой поршней необходимого ремонтного размера.

Но у всего есть ресурс, в том числе, расточки блока цилиндров. У некоторых двигателей и вовсе не предусмотрена возможность расточки.

В этом случае ситуацию исправит…

Гильзовка блока цилиндров

В Санкт-Петербурге есть сервис, предоставляющий такую услугу. Его название «Точная работа» говорит само за себя: механики точно знают, как проводятся операции по гильзовке, в каких ситуациях она необходима и какие допуски и требования предъявляются к результату.

Имеющееся в распоряжении коллектива «Точная работа»  оборудование и инструмент позволяют произвести все операции по заводским стандартам. 15-летний опыт слесарей и механиков будет предоставлен вашему двигателю, чтобы вернуть его в строй и продлить срок службы.

Перед тем как заказать гильзовку блока цилиндров в СПб, необходимо учитывать особенности двигателя:

  • для чугунных блоков можно использовать гильзы из легированного чугуна;
  • для блоков из легких сплавов изготавливаются вставки из материалов на основе алюминия;
  • для алюминиевых блоков, для которых необходимо использовать оригинальные дорогостоящие гильзы, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Мастера «Точной работы» учитывают эти требования и могут продлить эксплуатационный ресурс двигателя на 150 тыс. км.

Как заказать в Петербурге

Для начала необходимо определиться с приемлемой стоимостью. Под этот параметр цены подходят услуги сервиса «Точная работа», с полным прайсом вы можете ознакомиться на сайте и там же заказать обратный звонок, если у вас остались вопросы по этому виду работ, менеджер перезвонит вам.

Визит в сервис «Точная работа» поселит в вас уверенность, что качественная и оперативная гильзовка блока цилиндров – это недорого.

Скачать прайс

Стоимость работ по гильзовке блока цилиндров

Наименование работценаза ед.

Гильзовка блока (гильзы

клиента)

1ВАЗ Таврия3500блок
2

Москвич 407,408,ГАЗ-52,Соболь,аналог

1400

цил.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
3

УАЗ 421

1600цил.
4

Иномарки-обычный блок, D цил < 85 мм

1400

цил.
5

Иномарки-обычный блок, D цил > 85 мм

1500цил.
6

Иномарки-обычный блок, D цил > 100 мм

1600

цил.
7

Иномарки-наклонные, и V-образные блоки

3000цил.
8

Алюминиевые блоки,без гарантии

2400цил.
9

Моноблок Stayer

2400цил.
10

Работа по-одному цилиндру

+ 50%

цил.
11

Компрессор 1 цилиндровый

1300блок
12

Компрессор 2-х цилиндровый

2000блок

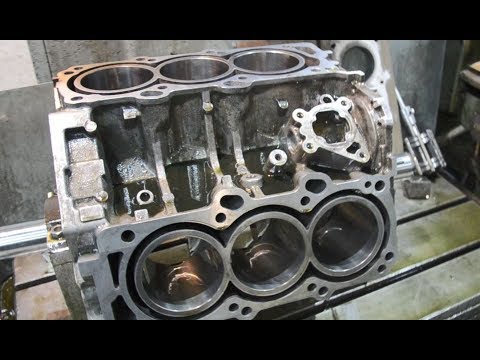

Процесс гильзовки блока цилиндров

Гильзование цилиндров является универсальным ремонтным мероприятием, способным восстановить любую силовую установку.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров При подборе втулки для блока цилиндров выдерживаются следующие требования:

  • для чугунных блоков цилиндров используются гильзы из легированного чугуна;
  • для блоков из легких сплавов применяются вставки, изготовленные из материалов на основе алюминия;
  • для алюминиевых блоков, к которым подходят только дорогостоящие и дефицитные гильзы оригинального происхождения, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.

При качественной и правильной гильзовке алюминиевого блока цилиндров съемными втулками из чугуна можно обеспечить дополнительный ресурс двигателя в 130-150 тыс. км.

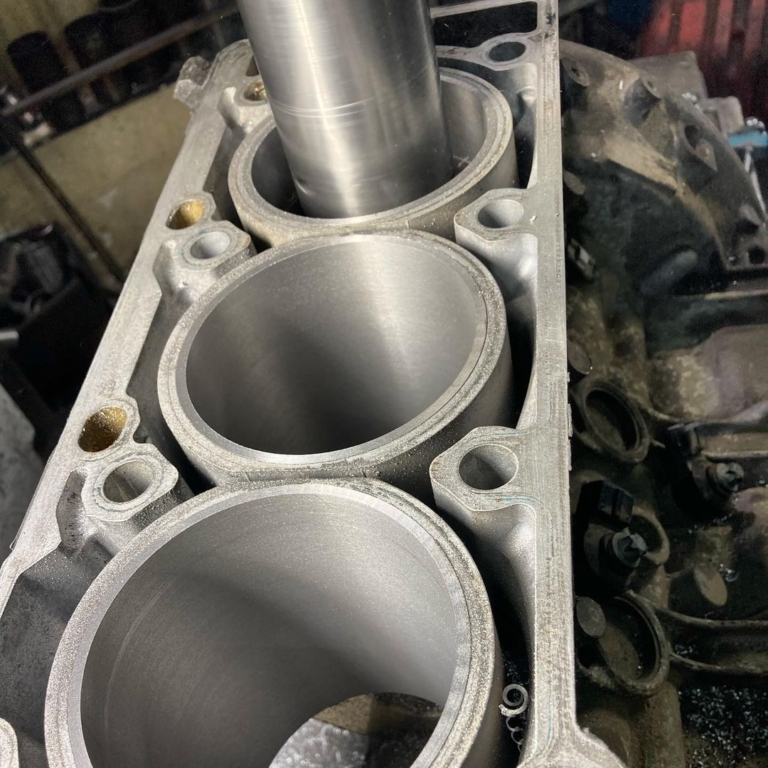

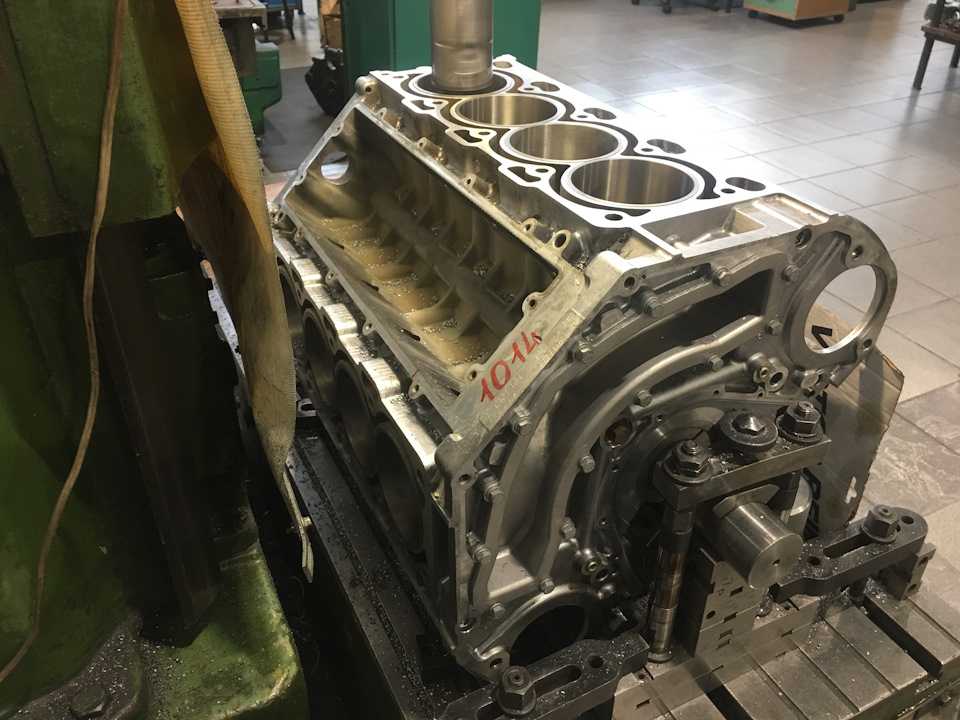

Для установки гильзы выполняется расточка цилиндров со строгим соблюдением правильной геометрии посадочных гнезд. В ситуации с возникновением эллипсообразности загильзованного цилиндра уже нельзя рассчитывать на нормальную и долговечную работу двигателя. Для получения высокой точности внутренних поверхностей выполняется их абразивная обработка при помощи хонинговальных наконечников (хонинговка).Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Горячее гильзование блока цилиндров подразумевает нагрев блока до температуры +140-150С с последующей установкой в термически расширенное посадочное гнездо охлажденной в жидком азоте втулки. Чтобы избавиться от образования конденсата, гильза предварительно обрабатывается специальным средством. Данный метод позволяет добиться плотной посадки втулки и оптимального натяга по всей площади ее соприкасания с поверхностями блока.

Также может применяться гильзовка блока цилиндров методом запрессовки. Эта технология не предусматривает предварительную расточку посадочных цилиндрических отверстий. Гильза устанавливается в блок на специальный герметик, после чего и происходит ее запрессовка.

Дополнительные услуги по ремонту двигателей

  • Ремонт дизельных двигателей
  • Капитальный ремонт двигателей
  • Проверка ГБЦ на микротрещины

Зачем нужна гильзовка блока цилиндров

Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров В конце статьи — видео про гильзовку.Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы. В конце статьи — видео про гильзовку.

Содержание статьи:

  • Что называют гильзой двигателя
  • Эволюция гильзовки на этапе производства двигателя
  • Капитальный ремонт мотора
  • При чём здесь гильзовка
  • Применение гильзовки в процессе ремонта двигателя
  • Замена «мокрых» гильз
  • Замена «сухих» гильз
  • Видео о гильзовке


Гильзовка цилиндрового блока – это с технологической точки зрения достаточно непростой процесс, в ходе которого в цилиндровый блок устанавливаются гильзы (внутренние оболочки). Данные манипуляции могут производиться как на этапе сборки нового двигателя, так и в процессе выполнения ремонтных работ. Рассмотрим оба случая подробней.

Что называют гильзой двигателя

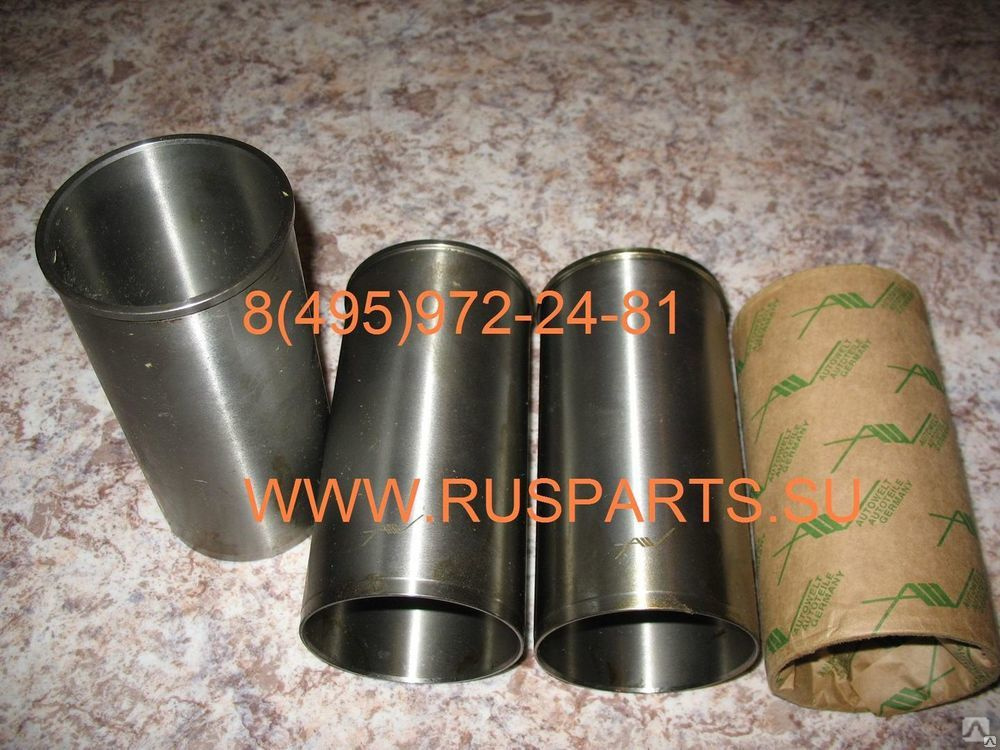

Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Различают два типа гильз, применяемых в автомобильных двигателях:

  • «сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
  • «мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.


Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.

Гильзовка цилиндрового блока может производиться в следующих случаях:

  • на этапе производства двигателя;
  • на этапе ремонта двигателя.

Эволюция гильзовки на этапе производства двигателя

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

  • он втрое тяжелей, чем алюминий;
  • чугун подвержен коррозийным процессам;
  • низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.


Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

К пятидесятым годам это конструктивное решение стало широко применяться для многих моделей. Но на тот период оставались нерешёнными такие проблемы, как быстрое прогорание прокладок и пониженная жёсткость блока в сочетании с высокой степенью нагрузки на гильзы, поэтому полностью уйти от применения чугуна конструкторам не удавалось.


В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие».Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

Капитальный ремонт мотора

В ходе работы двигателя стенки цилиндров получают большую нагрузку от постоянно трущихся поршней. Даже такая прочная сталь, которая идёт на изготовление цилиндров, неизбежно истирается от такого обращения.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

Ещё один признак этой проблемы двигателя – выхлопной дым сизого цвета, указывающий на наличие в выхлопе тех веществ, которых там не должно быть.


«Лечится» овализация цилиндров их расточкой, в ходе которой цилиндры возвращают к их изначальной геометрии, стачивая изнутри «лишнее» с помощью специализированных станков. В расточенный цилиндр устанавливается поршень увеличенного диаметра, и технология работы таким образом восстанавливается.

Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.

При чём здесь гильзовка

Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.

В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

  • плановый;
  • преждевременный.


Необходимость гильзовки может быть вызвана следующими обстоятельствами:

  • длительная эксплуатация мотора на некачественном топливе;
  • несвоевременное прохождение технического осмотра;
  • плохо проведённый ремонт, повлекший за собой выход поршневого пальца.


Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров


Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

Замена «мокрых» гильз

Если блок содержит «мокрые» гильзы, процесс ремонта выглядит понятно: старую гильзу вытягивают из цилиндра и на её место вставляют новую.

Как правило, производитель мотора предусматривает сменные гильзы для своего агрегата. Некоторые производители заявляют, что в ходе проведения ремонта менять следует не все гильзы блока, а только те, которые пришли в негодность или установлены в цилиндрах с диагностированными изъянами.

Другие утверждают, что менять можно только те гильзы, которые признаны негодными. Решение о замене определяется по результатам измерений нутрометра.

Замена «сухих» гильз

В случае блока с «сухими» гильзами замена может быть проведена двумя способами:

  • холодным способом;
  • с применением термической обработки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров


Метод горячей гильзовки считается наиболее качественным. В ходе такой замены втулку обрабатывают антиконденсатным составом, блок нагревают, после чего в гнездо цилиндра помещают гильзу, предварительно охлаждённую в жидком азоте.

Работы по замене гильзы отличаются высокой сложностью ещё и по причине требуемой высокой точности: для качественной диагностики поверхность гильзы замеряется с десятой степенью точности. От того, как точно будут произведены измерения, зависит правильный подбор гильзы на замену.

Видео о гильзовке:

Расточка и гильзовка блока цилиндров и ГБЦ | полезная информация

Диагностика и ремонт грузовиков и прицепной техники в Москве

График работы:

ПН-СБ с 9:00 до 18:00

ВС выходной

+7 (985) 905-83-18

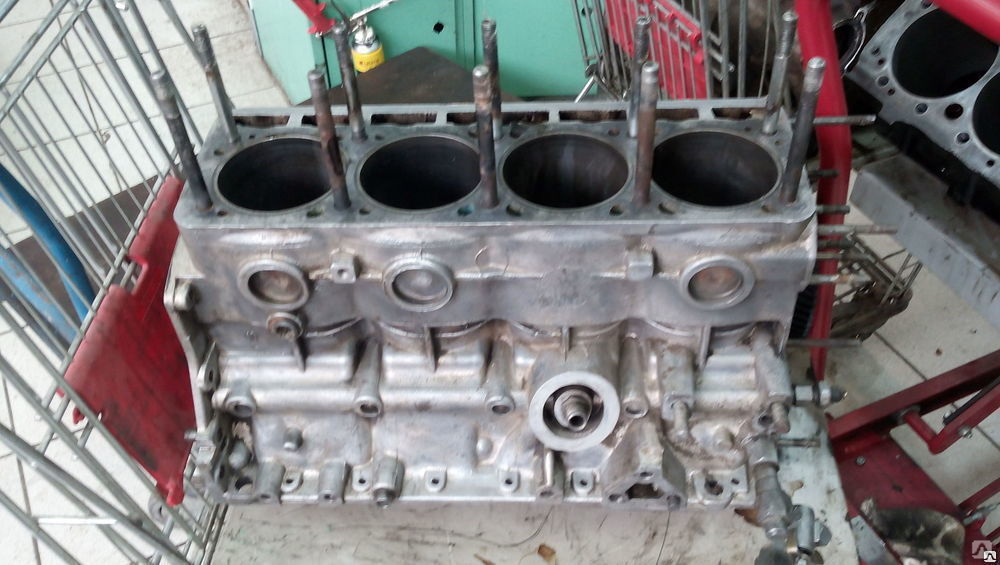

Блок цилиндров и работающая с ним в паре головка блока цилиндров (ГБЦ) с газораспределительным механизмом являются основой двигателя.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров К прочим деталям относятся топливные насосы, карбюратор (в устаревших моделях) и т.д., которые направлены на выполнение определенных функций. На блок цилиндров и ГБЦ приходится большая часть механических и тепловых нагрузок, возникающих в процессе работы двигателя внутреннего сгорания. Физический износ и нарушение геометрических пропорций этих деталей приводят к потере мощности, увеличению потребления топлива, в тяжелых случаях – полному разрушению двигателя.

Стоимость силового агрегата автомобиля или специальной техники достигает 30 % от общей цены всей машины. Поэтому ремонт блока цилиндров и ГБЦ – более разумное и экономически выгодное решение, чем полная замена силового агрегата. Он проводится с применением специального оборудования, а объем и виды производимых работ определяются ремонтным персоналом в зависимости от степени износа и имеющихся повреждений деталей.

Кроме того, при неправильной деффектовке ДВС (в случае, когда постоянно пробивает прокладку ГБЦ и очередная замена не приносит желаемых результатов), причину поломки ДВС нужно искать глубже, нежели в простой замене прокладки ГБЦ.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

На многих ДВС с мокрой посадкой гильз в период длительной эксплуатации происходит «усталость» блока цилиндров, гильзы просаживаются глубже в блок и получают дополнительный свободный ход от поршневой группы. Вследствие этого происходит очередной пробой прокладки БЦ, сопровождаемый такими внешними проявлениями, как:

  • пузырь в расширительном бочке,
  • увеличение рабочей температуры ДВС,
  • холодный воздух из радиатора обдува салона автомобиля,
  • закипание охлаждающей жидкости,
  • а также возможно попадание охлаждающей жидкости в масло двигателя, и внешний пробой прокладки в атмосферу.

Это в итоге приводит к перегреву ДВС и его заклиниванию. В этом случае необходимо «подрезка» гильз БЦ, которую мы можем сделать в нашем автосервисе. Перед началом работы мастер производит тщательное инструментальное измерение каждого цилиндра двигателя с целью определения величины его индивидуального износа. Расточка цилиндров применяется и в том случае, если его форма не имеет отклонений, но на зеркале имеются царапины и другие механические повреждения.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Толщина снимаемого фрезой «лишнего» материала колеблется от сотых до десятых долей миллиметра, поэтому процедура расточки не влияет на надежность двигателя. Она всегда завершается операцией «хонингования» – полировки зеркала внутренней поверхности цилиндра. После окончания процедуры расточки и хонингования блок цилиндров двигателя ничем, кроме размеров цилиндров, не отличается от нового.

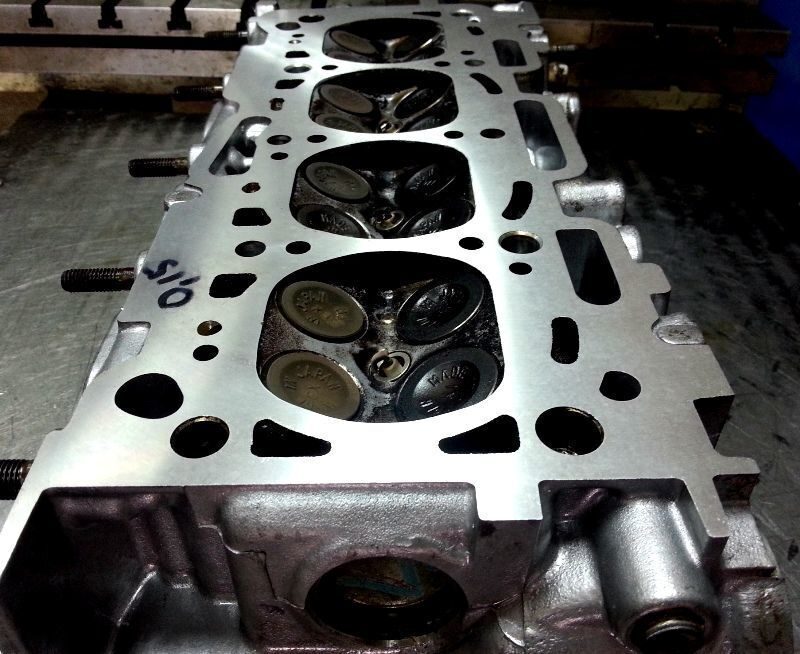

Главной неисправностью ГБЦ является нарушение геометрии в плоскости ее прилегания к блоку цилиндров. Она может быть вызвана перегревом двигателя или аварийной ситуацией при обрыве ремня или цепи ГРМ, сопровождающейся ударом поршней в клапаны, открывшиеся не в свой черед. При незначительных искривлениях плоскости ГБЦ, измеряющихся в десятых долях миллиметра, они могут быть исправлены путем обработки фрезерным станком. Расточка ГБЦ производится в обязательном порядке при совершении той же операции с блоком цилиндров.

Наша компания располагает всем необходимым станочным парком, а также высококвалифицированными мастерами, способными выполнять все виды работ с максимальной точностью.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров После их проведения ваш двигатель не будет отличаться по своим характеристикам от нового. На все виды работ дается гарантия сроком на один год.

По всем вопросам и для записи на ремонт обращайтесь по телефону: +7 (985) 905-83-18

Адрес грузового сервиса: г. Подольск, проспект Юных Ленинцев, 59а

Электронная почта: [email protected]

Распространенные неисправности грузовых автомобилей

Вольво черный дым ГАЗель течь сальника Двигатель ЯМЗ сапунит Камаз двигатель каменс не заводится Камаз дымит черным дымом Камаз мосты гуляют Камаз не держит дорогу МАЗ дымит черным дымом МАЗ не заводится двигатель

МАН сапунит МАН черный дым Мерседес актрос черный дым Педаль газа Камаз не реагирует Рено дизель черный дым Рено магнум не глохнет двигатель Сапунит двигатель Камаз Сапунит Скания Скания черный дым

Стук двигателя Вольво Стук двигателя ЗиЛ Стук двигателя Камаза Стук двигателя МАЗ Стук двигателя Скания Стук компрессора при оборотах МАЗ Стук компрессора Скания Течь масла двигатель Камаз Течь сальника ступицы Камаз

Биение при торможении Горит лампа abs Горят тормозные колодки Греется колесный диск Греется правое колесо Греется тормозной барабан Греется тормозной суппорт Заносит при торможении Камаз прицеп плохо тормозит

Клинит колесо при торможении Клинит тормозной суппорт МАН тга при торможении тянет влево Не тормозит задняя ось Плохо тормозит полуприцеп кроне Плохо тормозит прицеп Почему складывает фуру При торможении тянет влево При торможении тянет вправо

Проваливается педаль тормоза Свистят тормозные колодки Скрежет при торможении Скрип при торможении Снизилась эффективность тормозов Тормоза грузовиков вольво Туго нажимается педаль тормоза Тягач не тормозит У грузовика отказали тормоза

Вибрация двигателя на оборотах Глохнет мотор Горит чек двигателя Грохот в двигателе Двигатель ест масло Двигатель заводится и глохнет Двигатель работает рывками Залегли кольца в двигателе Звон в двигателе

Конденсат в масле двигателя Нагар на свечах Не глохнет двигатель после выключения зажигания Не заводится мотор Низкая мощность двигателя Низкое давление масла в двигателе Cтук в двигателе при наборе оборотов Cтук в движке Скрежет при запуске двигателя на холодную

Стук поршней Стучат пальцы в двигателе Течет масло из двигателя Течет сальник коленвала замены Течь сальника коленвала Трещина в гильзе блока цилиндров Троит двигатель Шумит двигатель на холодную Шумит ролик грм

Автомобиль уводит Воет задний мост Вибрации в подвеске Гул в редукторе Гремит подвеска Греются ступицы Длинный тормозной путь Жует резину

Клюет машина Кренит машину Машина ловит колею Машину уводит в сторону Неравномерный износ протектора Посторонний шум в дифференциале Просела одна сторона машины Пробивается подвеска

Просели рессоры Раскачивается машина Стук в подвеске Течет сальник ступицы Течь сальника полуоси Течь сальников моста Трясет машину на ходу Шум в подвеске

Воет дизель Воет турбина на дизеле Гудит турбина на дизеле Дизель дымит белым дымом Дизель дымит синим дымом Дизель не реагирует на педаль газа Дизель троит на холодную Дымит дизель мерседес Дизель дымит черным

Дизель не развивает мощности Дизель не заводится в холодную погоду Дизель дергается при разгоне Долго заводится дизель Не глохнет после выключения Не заводится дизель Не глохнет дизельный двигатель после выключения зажигания Плохо заводится дизельный двигатель Подтекает дизель

Перегревается дизель Плохо заводится дизель Разнос дизельного двигателя Сапунит дизельный двигатель Стук двигателя дизель Стук на холостых оборотах дизельного двигателя Трудно заводится дизель Черный дым из выхлопной трубы Шумит дизель на холостых

Быстро разряжается аккумулятор Загорелся чек ман тга Загорелся чек на Камазе Искрит стартер Лампочка abs светится все время Моргает чек и троит двигатель Не выключаются поворотники Не горят габариты

Не горят фары Не запускается стартер Не заряжается аккумулятор автомобиля Не работают стопы Оборвалась обмотка генератора Останавливаются щетки стеклоочистителя Падают обороты при включении фар Перегорел предохранитель

Постоянно горят габариты Потеют туманки Пульсируют фары Стартер крутит но не запускается Стартер щелкает но не запускается Тускло светят фары Часто мигает поворотник

Выжимаешь сцепление шум пропадает Выключается задняя передача Выключается передача Вибрация в коробке передач Воет кпп Гудит задний ступичный подшипник Гудит редуктор заднего моста Запах горелого сцепления Не включается передача

Пробуксовывает сцепление Пропал выжим Пробуксовка сцепления Пробуксовывает сцепление Пинается коробка Стучит коробка Течь сальника коробки Течь сальника первичного вала Трудно переключаются передачи

Течет масло между коробкой Треск кпп Хруст при включении задней передачи Шум в коробке Шум коробки ГАЗель Шумит задняя передача Шумит коробка Шумит коробка передач Шум на нейтральной передаче

Большой люфт руля Большой люфт рулевого колеса Болтается руль Грузовик не держит дорогу Гудит гидроусилитель Закусывает гидроусилитель Люфт рулевого редуктора ГАЗель

Люфтит руль Машина не слушается руля Отказывает гидроусилитель Пенится масло в гидроусилителе Руль прокручивается Рвет шланг гидроусилителя Стук в рейке

Стучит рулевая тяга Течет сальник рулевой Туго крутится руль Толчки при повороте руля Течет гидроусилитель Шумит гур Шумит руль

Мы обслуживаем следующие марки грузовой техники:

КамАЗ

ЗИЛ

Урал

МАЗ

ГАЗ

Mercedes

Scania

Renault

DAF

MAN

Volvo

Iveco

Ford

Shaanxi

Dong Feng

Foton

FAW

HOWO

BAW

Schmitz

Krone

Grunwald

Kogel

КамАЗ

ЗИЛ

Урал

МАЗ

ГАЗ

Mercedes

Scania

Renault

DAF

MAN

Volvo

Iveco

Ford

Shaanxi

Dong Feng

Foton

FAW

HOWO

BAW

Schmitz

Krone

Grunwald

Kogel

Расточка и гильзовка блоков — автосервис Воронеж

Большая нагрузка и пробег способствуют сильному износу рабочей поверхности цилиндров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров С одной стороны, происходит износ верхней части цилиндра, а с другой — поверхности цилиндра в плоскости вращения кривошипа, которая контактирует с юбкой поршня. В результате этого цилиндр становится овальным. Кроме того, часто на цилиндрах появляются продольные царапины. Это связано с попаданием с воздухом и топливом (сверху) или с маслом (снизу) различных частиц загрязнений и продуктов изнашивания деталей. Прилегание поршней (а именно его колец) к стенкам начинает ухудшаться, соответственно горючая смесь или отработанные газы начинают поступать в картер, а масло наоборот в рабочую камеру – падает мощность, силовой агрегат начинает «жрать масло». Из глушителя начинает лететь сизый (синеватый) дым. Это первые звоночки.

Производится расточка блока, как правило, при капитальном ремонте двигателя, а также для тюнинга в целях увеличения мощности.

При расточке блока цилиндров двигателя в целях ремонта, овальную форму или задиры внутри цилиндра убирают (если есть возможность) путем расточки, ставят поршни ремонтного размера (большего диаметра) и мотор живет еще долгие тысячи километров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Если целью является тюнинг (увеличение мощности двигателя), то расточка блока цилиндров производится банально для увеличения объема двигателя. Опять же если позволяет блок (а точнее его стенки) происходит расточка, устанавливаются поршни больше диаметра, они имеют большую способность засасывать воздушно-топливную смесь. Если утрировать, то поршень диаметром в 79,8 мм, засосет гораздо меньше, чем с диаметром в 82 мм. Топливо сгорает больше, а соответственно давление воспламененной смеси на поршень выше, вот вам и увеличение мощности.

Блок цилиндров может быть чугунным или алюминиевым.

Чугунный блок – практически идеальный вариант, дешевый, надежный, долговечный. Ходят долго, причем зачастую поддаются проточке. Снимаем нужный размер, ставим новые ремонтные поршни, и мотор опять в строю. Однако они имеют и существенные минусы – это вес (он в три раза тяжелее, чем алюминий), теплоотвод (нужно больше ходов и каналов, чтобы эффективно его охлаждать), и коррозия (от длительного простоя стенки могут ржаветь).Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Алюминиевый блок – он легкий, лучший теплоотвод, не подвержен коррозии. Большой плюс — это его вес, сейчас многие производители гонятся за понижением веса своих авто, алюминиевый вариант дает им большую экономию, а значит и меньший расход топлива автомобиля. НО этот металл мягкий и недолговечный по сравнению с чугуном. Для лучшей износоустойчивости внутренние стенки покрываются специальным налетом с большим содержанием кремния. ТОГДА и только тогда моторы могут работать достаточно длительное время.

Поэтому алюминиевые моторы – зачастую не растачиваются. Многие мастера называют их одноразовыми, потому что нельзя снимать прочный верхний слой в цилиндрах. Однако в некоторых случаях выход есть – это гильзовка блока.

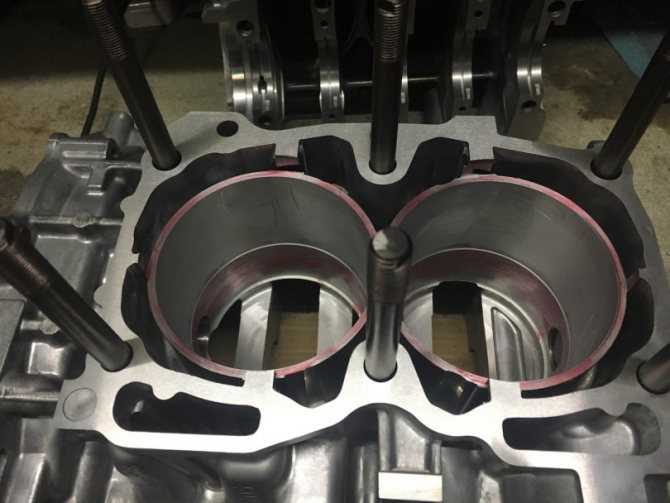

Гильзовка блока — установка специальных цилиндрических (как правило чугунных) полых гильз, похожих на большой кусок трубы. Гильзы могут применяться как в чугунных, так и в алюминиевых блоках. Они запрессовываются в блок мотора и прочно сидят на своем месте.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Гильзы могут быть из высокопрочного легированного серого чугуна, а также из обычного.

Гильзовка чугунных блоков чаще всего производится, когда повреждения или износ цилиндров блока насколько велики, что расточка в целях их устранения может привести к критическому недопустимому утончению стенок между цилиндрами блока или их разрушению. Другая причина —  когда расточка блока возможна, но отсутствуют в производстве или продаже требуемые ремонтные размеры поршней. Тогда блок гильзуется под стандартные размеры поршней.

Большим плюсом является то — что при износе гильзы, она как бы берет весь удар на себя. Вы ее просто вытаскиваете (вытачиваете), ставите ремонтную, или даже такую же по размерам. Меняете поршни и кольца, и мотор опять работает в штатном режиме.

В случае с алюминиевыми блоками, основное назначение гильзовки сделать мотор ремонтопригодным, увеличить ресурс, придать конструкции прочность.

Однако есть двигатели, которые не «гильзуются», как чугунные, так и в особенности алюминиевые.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Если чугунный блок мы можем расточить, а также «прогильзовать» вариантом серого чугуна — поставить поршни большего размера (или такие е же как были) и кататься дальше — потому как нет разницы теплового расширения металла, то вот алюминиевый блок из-за своей сложной технологии изготовления такому зачастую не подвластен.

Ответить на вопрос возможно ли прогильзовать блок в этом случае могут только квалифицированные специалисты.

Автосервис «Благовест» имеет таких квалифицированных специалистов, оснащен необходимым станочным оборудованием и производит расточку и гильзовку блоков цилиндров рядных двигателей в Воронеже.

Звоните, записывайтесь, приезжайте.

Тел.:  (473) 247-67-95

Мы всегда готовы и рады помочь в решении проблем с Вашим автомобилем.

<< Вернуться к услугам

Ремонт блока цилиндров (БЦ) в Крыму

Расточка блока цилиндров в Крыму

У нас производится ремонт чугунных и алюминиевых блоков цилиндров для любого транспорта: легковых, грузовых автомобилей  и спецтехники российского и иностранного производителя.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Также мы производим ремонт V-образного блока.

Что включает в себя капитальный ремонт блока цилиндров?

Сначала производится диагностирование и опрессовка. Затем мы осуществляем дефектовку и рассчитываем стоимость работы и материалов, которые потребуются.

Также мы можем выполнить расточку и гильзовку любых видов двигателей.  Производим качественное хонингование цилиндров и обрабатываем плоскости, чтобы обеспечить максимально точное прилегание для последующей сборки.

Диагностика блока цилиндров, мойка БЦ

Для осуществления диагностики блока цилиндров специалисты применяют специальные измерительные инструменты: микрометр, нутромер. В задачи специалистов входит выявление выработки и других видов повреждения цилиндров поршней. Также надо проверить блоки цилиндров на предмет расхождения параметров по постелям коленчатого и распределительного валов.



При помощи диагностики выясняется объем требуемых работ. Например, надо произвести расточку цилиндров в следующий ремонтный размер или произвести гильзовку блока цилиндров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Или анализ значений поможет понять, что все параметры соответствуют норме. Это означает, что блок можно дальше использовать без ремонта. Или требуется незначительная правка параметров (рехонингование).

Мойка БЦ500
Мойка БЦ повышенной тяжести, свыше 70 кгот 1000

Опрессовка блока цилиндров

Опрессовка рубашки охлаждения блока цилиндров является тестированием на герметичность. Она осуществляется на узкоспециальном оборудовании, при помощи стенда для опрессовки деталей. Опрессовка производится методом погружения детали в горячую жидкость и осуществлением подачи на деталь давления воздуха до пяти атмосфер.

Проверять на герметичность обычно необходимо во время проведения ремонтных работ. Иногда такая проверка производится и при первичной диагностике: если возникли неполадки в работе авто.

Очень важно проверить блок цилиндров на предмет отсутствия трещин и утечек.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Потому что найденные дефекты позволят отремонтировать и восстановить деталь с высоким качеством.

Тестирование на герметичность БЦ (параллельные) (до 1100 мм)2000

Расточка блока цилиндров

Что включает в себя расточка блока? Устранение дефектов стенок цилиндра  и восстановление их до необходимых параметров. Для того, чтобы осуществить этот процесс: надо снять слой металла со стенок цилиндров. Это означает, что цилиндры стачиваются до определенного размера под определенный ремонтный поршень (размер).

Следующий этап: хонингование. По характеру хонингования цилиндров можно получить представление: правильно ли производится обработка; точно ли соблюдаются технологии. Профессионально выполненная процедура хонингования позволяет получить точные отверстия и требуемые параметры шероховатости обработанной поверхности.

Профессионально выполняемые процедуры расточки и хонингования блока производятся на специальном оборудовании: вертикально-расточных станках, станке для хонингования.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Расточка и хонингование БЦ рядный, до 85 мм (за 1 цил.)1000
Расточка и хонингование БЦ рядный, более 85 мм (за 1 цил.)1200
Расточка и хонингование БЦ V-образный (за 1 цил.)1500
Хонингование рядного блока (до 4 цил.)1500
Хонингование V-образнго блока ​5000

Гильзовка блока цилиндров

Профессионалы нашей компании осуществляют гильзовку цилиндров блока двигателя. Мы можем сами изготовить гильзы из легированного чугуна. И можем работать с заводскими гильзами, предусмотренными для того или иного блока цилиндров.

Что включает в себя услуга гильзовки? Это целый комплекс работ по восстановлению размера цилиндра: начиная с доскональных измерений микрометрическим инструментом (с поверкой и калибровкой)  и до финишной обработки уже расточенного цилиндра на станке для хонингования.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

В каких случаях гильзовка блоков цилиндров необходима? Эта услуга выполняется в случае обнаружения существенных задиров на поверхности цилиндров блока: если эти повреждения невозможно устранить расточкой в следующий ремонтный размер.

Важно! На любом этапе работ контролируется качество и проверяются на параметры (на соответствие профессиональным требованиям). Это является гарантией профессионального выполнения работ нашими мастерами. И на выходе вы получаете качественную работу вашего двигателя

Гильзовка БЦ рядного алюминиевого, чугунного ( 1 цил.) (без стоимость гильзы)2000
Гильзовка БЦ рядного (за 1 цил.) (без стоимости гильзы)3000
Гильзовка БЦ алюминиевого V-образного (за 1 цил.) (без стоимости гильзы)3000
Изготовление гильзы от 1000
Хонингование рядного блока (до 4 цил.)1500
Хонингование V-образнго блока ​5000

Фрезеровка плоскости блока цилиндров в Крыму

Профессионалы своего дела из нашей компании понимают, что очень важно осуществить фрезеровку плоскости блока цилиндров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Потому что именно с плоскостью блока сопрягается головка БЦ. Чаще всего именно блок цилиндров является наиболее массивной и наиболее жесткой деталью.

А это значит, что головка блока цилиндров примет форму плоскости БЦ. Надо помнить и о параметре выступания поршня из БЦ: с учетом этого задача становится особенно сложной. Но на то мы и профессионалы, чтоб учитывать все детали. Мы успешно справляемся с этой задачей.

А в итоге правильная обработка плоскости головки блока и блока цилиндров позволяет достичь нужных параметров привалочной плоскости. И все это в итоге гарантирует вашему двигателю надежную работу.

Фрезеровка (обработка) плоскости БЦ рядного (ло 4 цил.)1200
Фрезеровка (обработка) плоскости БЦ V-образного (за две плоскости)3000
Фрезеровка (обработка) плоскости БЦ повышенной тяжести3000
Ремонт втулки промвала ВАЗ1000

Что такое гильза цилиндра? | Материал для гильзы цилиндра | Назначение гильзы цилиндра

Важный момент

Что такое гильза цилиндра?

В двигателе стенка цилиндра подвергается воздействию высокой температуры и высокого давления, при этом поршни и поршневые кольца скользят с высокой скоростью.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров В частности, поскольку для двигателей грузовых автомобилей и автобусов требуется длительный срок службы, чугунные цилиндры, обладающие прекрасными износостойкими свойствами, применяют только для деталей цилиндров. Кроме того, в связи с недавней тенденцией к более легким двигателям материалы для блоков цилиндров переходят от чугуна к алюминиевым сплавам.

Однако, как поверхности скольжения для внутреннего цилиндра, прямолинейное скольжение алюминиевых сплавов имеет недостатки деформации во время эксплуатации и износостойкости. По этой причине в большинстве случаев используются чугунные гильзы цилиндров.

Гильзы цилиндров представляют собой гильзы, в которых взаимодействуют поршни двигателя. Срок службы цилиндра между повторными отверстиями зависит от двух основных факторов: абразивного износа и коррозии. Трение зависит от атмосферных условий и эффективности воздушного фильтра и масляного фильтра. Запыленный атмосферный воздух более вреден, так как увеличивает трение в цилиндре.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Коррозия цилиндров вызывается коррозионно-активными продуктами сгорания, которые образуются после сжигания топлива с воздухом. Коррозия усиливается при низких температурах цилиндров из-за кислотосодержащей влаги на стенках цилиндров. Использование отдельных цилиндров или гильз, известных как гильзы цилиндров, увеличивает срок службы цилиндра. Эти гильзы цилиндров изготовлены из высококачественных материалов и подходят к блоку цилиндров.

Вкладыши являются съемными и могут быть заменены в случае износа или износа. Гильза цилиндра должна обладать хорошей износостойкостью и способностью удерживать масло для смазывания поверхности между стенками и поршневыми кольцами.

Читайте также: Что такое обработка коленчатого вала? | Обработка коленчатого вала | Способ обработки коленчатого вала | Детали обработки коленчатого вала

Материал для гильзы цилиндра:

Для гильзы цилиндра обычно используется никель-хромовое железо. Используемое никель-хромовое железо включает;

  • Углерод 3,5%;
  • Марганец 0,6%;
  • Фосфор 1,5%;
  • Сера 0,05%;
  • Силикон 2%;
  • Никель 2%; и
  • Хром 0,7%.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Для повышения износостойкости гильзы закаляются путем нагревания до 855°С-865°С в течение 30-40 минут с последующей закалкой в ​​масле. Этот вид термической обработки увеличивает срок службы гильзы в три раза по сравнению с цилиндрами из серого чугуна или чугуна.

Читайте также: Что такое турбокомпрессор? | Типы турбокомпрессора | Работа турбокомпрессора

Функция гильзы цилиндра:

Гильзы цилиндров представляют собой центральную рабочую часть поршневого двигателя или насоса, пространство, в котором перемещается поршень. Проблема износа цилиндров является существенной и решается за счет использования гильз цилиндров. Гильза цилиндра выполнена в виде ствола из специального железосодержащего сплава кремния, марганца, никеля и хрома. Они центробежнолитые. Гильзы цилиндров сейчас устанавливаются на двигатели легковых и грузовых автомобилей. Эти вкладыши относятся к типу закалки масла и обеспечивают гораздо более длительный срок службы двигателя.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

№1. Формирование поверхности скольжения

Гильза цилиндра, действуя как внутренняя стенка цилиндра, образует поверхность скольжения для поршневых колец, удерживая внутри смазку. Наиболее важными функциями гильз цилиндров являются превосходные характеристики поверхности скольжения и эти важные моменты.

  • Высокие противозадирные свойства
  • Меньший износ самой гильзы цилиндра
  • Меньший износ партнерского поршневого кольца
  • Низкий расход смазочных материалов

#2. Теплопередача

Гильза цилиндра получает теплоту сгорания через поршень и поршневые кольца и передает тепло охлаждающей жидкости.

№3. Уплотнение сжатого газа

Гильза цилиндра предотвращает утечку сжатого газа и продуктов сгорания. Все, что нужно, это гильза цилиндра, которую трудно заменить из-за высокого давления и высокой температуры в цилиндре. В двигателе стенка цилиндра подвергается воздействию высокой температуры и высокого давления, при этом поршни и поршневые кольца скользят с высокой скоростью.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

В частности, поскольку для двигателей грузовых автомобилей и автобусов требуется длительный срок службы, чугунные цилиндры, обладающие отличными износостойкими свойствами, применяют только для деталей цилиндров. Кроме того, в связи с недавней тенденцией к более легким двигателям материалы для блоков цилиндров переходят от чугуна к алюминиевым сплавам.

Однако, как и поверхности скольжения для внутренних цилиндров, прямолинейное скольжение алюминиевых сплавов имеет недостатки деформации в процессе эксплуатации и износостойкости. По этой причине в большинстве случаев используются чугунные гильзы цилиндров.

Читайте также: Что такое центробежный нагнетатель? | Центробежные нагнетатели | Работа центробежного нагнетателя | Основные части центробежного нагнетателя

Типы гильзы цилиндра:

#1. Сухие вкладыши

Сухие вкладыши выполнены в форме бочки с фланцем наверху. Фланец удерживает гильзу в блоке цилиндров.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Гильза плотно прилегает к цилиндру. Правильный контакт гильзы с блоком цилиндров необходим для эффективного охлаждения гильзы.

Кроме того, давление газа, тяга поршня и ударная нагрузка при сгорании противодействуют общей толщине гильзы и цилиндра. Поэтому сухие вкладыши тоньше, с толщиной стенки от 1,5 мм до 3 мм, и в основном используются для ремонта изношенных вкладышей. Сухие вкладыши не имеют прямого контакта с холодной водой.

#2. Wet Liner

Мокрые вкладыши называются так потому, что холодная вода соприкасается с вкладышем. Эта гильза имеет в верхней части фланец, который входит в канавку, выполненную в блоке цилиндров. Для предотвращения просачивания холодной воды в картер нижний торец мокрой гильзы герметизируется с помощью уплотнительного кольца или кольца набивки. Поскольку мокрый лейнер должен выдерживать давление, осевую нагрузку и ударную нагрузку газа, толщина стенки футеровки увеличена и сделана больше, чем у сухого лайнера.

Как правило, толщина стенки влажной футеровки составляет от 3 мм до 6 мм.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Снаружи лайнер покрыт алюминием для защиты от коррозии. Мокрые вкладыши охлаждаются лучше, чем сухие вкладыши. Когда он изнашивается или изнашивается, его можно легко снять.

Также прочтите: Молоток и его применение | Части молота | 51 Типы молотков

Сравнение сухих и мокрых гильз:

Мокрая гильза легко заменяется, в то время как для сухой гильзы требуется специальное оборудование, поскольку она плотно прилегает к блоку цилиндров. Мокрая подкладка охлаждается именно потому, что она вступает в непосредственный контакт с холодной водой, тогда как сухая подкладка не вступает в прямой контакт с холодной водой. Следовательно, рабочая температура сухой подводки выше, чем у мокрой подводки.

Для мокрой гильзы требуются герметичные соединения, чтобы холодная вода не просачивалась в картер, тогда как для сухой гильзы такого требования нет. Мокрая подкладка не требует точной отделки снаружи, тогда как сухая подкладка требует точной отделки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Финишная обработка мокрого вкладыша может быть выполнена перед сборкой, в то время как для сухого вкладыша требуется отделка после сборки.

Также прочтите: Батарея дистанционного управления без ключа разряжена | Когда замена батареи брелока замена? | Как заменить батарею пульта без ключа


Часто задаваемые вопросы (FAQ)

Гильзы цилиндров

Это цилиндр, который крепится к блоку цилиндров и образует цилиндр, и является важной функциональной деталью, формирующей внутреннюю часть двигателя. В Японии их обычно называют гильзами цилиндров, но в некоторых странах (компаниях) их называют гильзами цилиндров.

Подкладочный материал

Геомембраны представляют собой относительно тонкие листы гибких термопластичных или термореактивных полимерных материалов. Крайне непроницаемый характер этих мембран привел к их широкому выбору в качестве синтетического футеровочного материала для безопасного удаления опасных отходов.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Чугунные гильзы

Гильзы цилиндров из серого чугуна имеют ряд преимуществ. Мы используем уникальную технологию литья, гарантирующую более прочную рабочую поверхность.

Что такое цилиндр?

Узнайте все о цилиндрах и о том, как их идентифицировать. Цилиндр — это трехмерная фигура с двумя круглыми гранями, соединенными прямоугольным сечением.

Типы гильз цилиндров

Используются три основных типа гильз: горячие, сухие и ребристые. Целью каждого типа является защита поршня от тепла и загрязнений с использованием немного разных методов. Гильзы цилиндров являются дорогими, точно изготовленными продуктами и в основном приобретаются в специализированных магазинах.

Гильза цилиндра мокрого типа

Цилиндры мокрого типа изготовлены из того же материала, что и гильза цилиндра сухого типа. Мокрые вкладыши взаимодействуют с охлаждающей жидкостью двигателя напрямую, защищая поршень. Мокрые гильзы лучше рассеивают тепло и охлаждаются, чем гильзы цилиндров сухого типа.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров


Разница между гильзой цилиндра и гильзой

Поддержание всего вашего оборудования в наилучшем состоянии необходимо для стабильной и бесперебойной работы вашего бизнеса. Конечно, даже самое качественное оборудование со временем изнашивается, но эффективное техническое обслуживание может ограничить это ухудшение до минимального уровня и обеспечить гораздо более длительный срок службы вашего оборудования.

Со временем, даже при регулярном техническом обслуживании, большие генераторные двигатели и компрессоры могут подвергаться чрезмерному износу верхней и нижней областей посадочного уплотнения гильзы. Это может потребовать чрезвычайно дорогостоящей замены основного компонента и еще более дорогостоящего простоя для вашего бизнеса.

Блоки цилиндров и области посадочного уплотнения верхней и нижней гильзы могут быть повреждены в результате отказа двигателя, сильного износа или фреттинг-коррозии. Все это проблемы, которые необходимо решить, прежде чем вы сможете снова начать использовать оборудование.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Квалифицированная ремонтная служба может предложить экономичное решение для восстановления работоспособности вашего оборудования.

Что такое гильза цилиндра?

Гильза цилиндра представляет собой цилиндр, прикрепленный к блоку цилиндров; он становится неотъемлемой частью его работы. По сути, это внутренняя металлическая защита от износа двигателя. Кроме того, они будут защищать его от тепла и загрязнений, но по-разному, в зависимости от их конструкции. Известно, что они выполняют три функции (в зависимости от вашей конструкции) в двигателе.

Во-первых, они образуют поверхность скольжения. Вкладыш плотно держится, когда соответствующий клапан сидит. Это предотвращает утечку сжатого газа или газа сгорания в коллектор между клапаном и седлом клапана. Они обладают высокой устойчивостью к прогоранию при низком собственном трении или с поршневым кольцом. Кроме того, они имеют низкий расход смазочного масла.

Во-вторых, они обладают отличной теплопроводностью.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Отвод тепла внутреннего сгорания через гильзу одновременно снижает трение как клапана, так и головки блока цилиндров.

В-третьих, они обеспечивают герметичность. Сохраняя абсолютно герметичное уплотнение, гильза предотвращает внутреннее сгорание и сжимает газ от утечки и снижения эффективности двигателя. Кроме того, вкладыш не должен подвергаться деформации из-за высокой температуры и давления внутри.

Чем отличается рукав?

Разницы нет, это взаимозаменяемое название, и в разных странах принимают одно или другое. Но есть разные типы на выбор при замене гильзы цилиндра.

Сухие гильзы цилиндров имеют более простую конструкцию, но очень практичны. Эта конструкция должна выдерживать ранее упомянутые высокие температуры и защищать внутреннюю часть поршня от загрязнений. Это достигается за счет очень плотного прилегания кожуха к блоку цилиндров. Сухие вкладыши обычно сравнительно тоньше, чем влажные, из-за их более простой конструкции.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Влажные гильзы цилиндров защитят ваш поршень немного по-другому. Эти вкладыши будут взаимодействовать с охлаждающей жидкостью, отсюда и название. Кроме того, некоторые мокрые гильзы цилиндров помогают рассеивать тепло и загрязнения, если в них есть крошечные отверстия.

Ребристые гильзы цилиндров предназначены для двигателей с воздушным охлаждением. Они изготавливаются из тех же самых примесей и термостойких металлов, что и сухая гильза цилиндра, и работают почти так же. Однако ребристая гильза цилиндра оснащена крошечными вентиляторами, которые увеличивают силу входящего воздуха и повышают эффективность охлаждения.

Потенциальный побочный ущерб

Протечка воды из цилиндра в отсеки кривошипа может привести к повреждению коленчатого вала и сопряженных деталей. Если это произойдет, опыт In-Situ с коленчатыми валами делает нас идеально подходящими для помощи в любом связанном ремонте коленчатого вала.

Мы предлагаем услугу сшивания металлом, если в этих местах уплотнения возникают какие-либо сломанные детали или трещины.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Наши опытные инженеры успешно использовали эту передовую систему сшивания для решения любой из этих проблем. В сочетании с процедурой введения компенсационной втулки металлическая строчка доказала свою неоценимую ценность в качестве долговечного, но экономически эффективного решения для ремонта как для OEM-производителей, так и для владельцев оборудования

Как мы можем ремонтировать блоки цилиндров

В течение последних двух десятилетий мы в In-Situ усовершенствовали наш способ проектирования и разработки специализированной системы расточки и торцевания, чтобы предоставить владельцам активов более экономичную альтернативу. к замене изношенных компонентов.

За последние 20 лет мы накопили опыт для успешного ремонта поврежденных участков блоков цилиндров. В результате мы уверены, что сможем восстановить повреждения верхней и нижней областей посадочного уплотнения, повреждения, обычно вызванные проблемами, упомянутыми ранее, чтобы оставить ваш актив как новый благодаря нашему мобильному обрабатывающему оборудованию на месте.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Услуги по механической обработке на месте

Мы предлагаем несколько вариантов ремонта для всех типов двигателей, чтобы мы могли снова запустить ваш бизнес. Мы предлагаем компенсационные втулки и кольца, вставляемые с посадкой с натягом, термическим напылением и селективным покрытием. Выбор In-Situ означает, что вы можете быть уверены в том, что ваши потребности в техническом обслуживании будут адекватно покрыты, не беспокоясь о какой-либо дорогостоящей замене блока цилиндров.

Чтобы узнать больше о нашей обработке посадки вкладыша и других услугах по обработке на месте, ознакомьтесь с нашими различными услугами. Если у вас есть какие-либо вопросы об услугах, мы рекомендуем заполнить форму запроса или позвонить нам в рабочее время по телефону 01788 572777, и один из наших инженеров ответит на ваши вопросы.

Что такое гильза цилиндра? — Функции и типы

автор Jignesh Sabhadiya

Что такое гильза цилиндра?

Это цилиндр, который крепится к блоку цилиндров и образует цилиндр, и является важной функциональной частью, формирующей внутреннюю часть двигателя. В Японии их обычно называют гильзами цилиндров, но в некоторых странах (компаниях) их называют гильзами цилиндров.

Гильза цилиндра представляет собой гильзу, в которой поршень двигателя совершает возвратно-поступательное движение. Срок службы цилиндра между повторными отверстиями зависит от двух основных факторов:

  • Истирание зависит от атмосферных условий и эффективности воздушного и масляного фильтров. Запыленный атмосферный воздух более вреден, так как увеличивает истирание в цилиндре.
  • Коррозия цилиндра возникает из-за агрессивных продуктов сгорания, которые образуются при сгорании топлива с воздухом.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Коррозия ускоряется при низкой температуре цилиндра из-за кислотосодержащей влаги на стенках цилиндра.

Использование отдельных цилиндров или гильз, известных как гильзы цилиндров, обеспечивает долгий срок службы цилиндра. Эти гильзы цилиндров изготовлены из превосходного материала и установлены в блоке цилиндров. Вкладыши являются съемными и могут быть заменены при износе или повреждении. Вкладыши должны обладать хорошей износостойкостью и способностью удерживать масло для смазывания поверхности между стенками и поршневыми кольцами.

Функции гильз цилиндров

Функция 1- Формирование поверхности скольжения. Плотно удерживает клапан в посаженном положении, предотвращая утечку сжатого газа или продуктов сгорания в коллектор между клапаном и седлом клапана.

  • Высокая огнестойкость
  • Низкое собственное трение
  • Низкое трение с поршневым кольцом
  • Низкий расход смазочного масла

Функция 2- Теплопроводность.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Одновременно снижает трение клапанов и головки цилиндров.

Функция 3 — Поддержание герметичности. Предотвращает утечку сжатого газа и продуктов сгорания. Гильза не должна быть подвержена деформации из-за высокого давления/высокой температуры внутри баллона.

Материалы для гильз цилиндров

Гильза цилиндра изготовлена ​​из специального легированного чугуна, который имеет более высокую стойкость к истиранию по сравнению с серым чугуном с чешуйчатым графитом.

Для гильз цилиндров обычно используется никель-хромовое железо. Используемый хромоникелевый чугун содержит 3,5% углерода; марганец 0,6%; фосфор 1,5%; Сера 0,05%; кремний 2%; никель 2%; и хром 0,7%.

Для повышения износостойкости гильзы закаляются путем нагревания до 855°C–865°C в течение 30–40 минут с последующей закалкой в ​​масле. При такой термической обработке срок службы гильз увеличивается в три раза по сравнению с цилиндрами из серого чугуна или чугуна.

Типы гильз

Гильзы или гильзы цилиндров бывают двух типов:

  1. Сухие гильзы
  2. Мокрые гильзы

1.

Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Сухие гильзы Топ. Фланец удерживает гильзу в блоке цилиндров. Гильза точно входит в цилиндр. Идеальный контакт гильзы с блоком цилиндров необходим для эффективного охлаждения гильзы.

Кроме того, давлению газа, давлению поршня и ударной нагрузке во время сгорания противостоит общая толщина гильзы и цилиндра. Поэтому сухие вкладыши тоньше, имеют толщину стенок от 1,5 мм до 3 мм и используются в основном для восстановления изношенных вкладышей. Сухие вкладыши не находятся в прямом контакте с охлаждающей водой.

2. Мокрые вкладыши

Мокрые вкладыши называются так потому, что охлаждающая вода контактирует с вкладышем. Эта гильза снабжена фланцем вверху, который входит в канавку, выполненную в блоке цилиндров. Для предотвращения утечки охлаждающей воды в картер нижний конец мокрой гильзы герметизируется с помощью уплотнительных колец или сальниковых колец.

Так как мокрый лейнер должен выдерживать давление газа, осевые и ударные нагрузки, толщина стенки лейнера увеличена и сделана больше, чем у сухого лайнера.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Обычно толщина стенки мокрого вкладыша составляет от 3 мм до 6 мм.

Наружная часть вкладыша покрыта алюминием для защиты от ржавчины. Влажный вкладыш лучше охлаждается, чем сухой вкладыш. Его легко снять, когда он изношен или поврежден.

Сравнение сухих и мокрых футеровок

  1. Мокрую гильзу можно легко заменить, тогда как для сухой гильзы требуются специальные инструменты, поскольку она плотно прилегает к блоку цилиндров.
  2. Влажный лайнер правильно охлаждается, поскольку он находится в непосредственном контакте с охлаждающей водой, тогда как сухой лайнер не вступает в прямой контакт с охлаждающей водой. Следовательно, рабочая температура сухой подводки выше, чем у мокрой подводки.
  3. Для мокрой гильзы требуются герметичные соединения, чтобы охлаждающая вода не просачивалась в картер, тогда как для сухой гильзы такого требования нет.
  4. Мокрая подкладка не требует точной обработки снаружи, тогда как сухая подкладка требует точной отделки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
  5. Отделка мокрой футеровки может быть завершена перед сборкой, в то время как сухая футеровка требует финишной обработки после сборки.

Часто задаваемые вопросы.

Что делает гильза цилиндра?

Гильза цилиндра, действуя как внутренняя стенка цилиндра, образует поверхность скольжения для поршневых колец, удерживая внутри смазку. Наиболее важными функциями гильз цилиндров являются превосходные характеристики поверхности скольжения и эти важные моменты.

Какой материал гильзы цилиндра?

Гильзы цилиндров являются составной частью многоцилиндрового блока, чаще всего в дизельном двигателе, где они определяют и разделяют рабочее пространство и поверхность скольжения поршня. Гильза цилиндра изготовлена ​​из специального сплава чугуна, который имеет более высокую стойкость к истиранию по сравнению с серым чугуном с чешуйчатым графитом.

Что такое гильза блока цилиндров?

Это цилиндр, который крепится к блоку цилиндров и образует цилиндр, и является важной функциональной частью, формирующей внутреннюю часть двигателя.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Что такое гильза цилиндра на корабле?

Гильза цилиндра действует как внутренняя стенка цилиндра и образует поверхность скольжения для поршневых колец, удерживая внутри смазку. Важнейшей функцией гильз цилиндров являются отличные характеристики поверхности скольжения.

Что вызывает повреждение гильзы цилиндра?

Гильзы цилиндров могут треснуть из-за плохого охлаждения, неправильной посадки поршня или поршней, неправильной установки, наличия инородных тел в камере сгорания, эрозии и коррозии.

Каковы преимущества использования отдельных гильз цилиндров?

Изготовление вкладышей отдельно от блока цилиндров позволяет использовать специальные материалы с более высокими эксплуатационными характеристиками, чем те, которые используются для изготовления самого блока. Футеровки обычно изготавливаются из специальных сплавов чугуна, содержащих элементы с естественными смазывающими свойствами, такие как графит.

Какие существуют типы гильз цилиндров?

Используются три основных типа вкладышей: горячие, сухие и ребристые.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Целью каждого типа является защита поршня от тепла и загрязнений с использованием немного разных методов. Гильзы цилиндров являются дорогими, точно изготовленными продуктами и в основном приобретаются в специализированных магазинах.

Как установить гильзу цилиндра?

Что такое сухие и мокрые гильзы цилиндров?

Влажный лайнер правильно охлаждается, так как он находится в непосредственном контакте с охлаждающей водой, в то время как сухой лайнер не вступает в прямой контакт с охлаждающей водой. Следовательно, рабочая температура сухой подводки выше, чем у мокрой подводки.

Когда следует заменить гильзу цилиндра?

Проверьте гильзу цилиндра на наличие трещин, истирания или задиров. При обнаружении трещин, истирания или задиров цилиндр необходимо заменить новым. Если это не так, продолжайте искать кавитационную эрозию на гильзе. Эрозия возникает из-за плохого обслуживания системы охлаждения.

Categories Automotive Tags Автозапчасти, Автомобиль, Автозапчасти

Установка гильз цилиндров · Технипедия · Motorservice

Настройки

Вернуться к поиску

Информация об использовании

Как правильно установить мокрые гильзы цилиндров? Что необходимо проверить перед установкой гильз цилиндров? Как вы проверяете ровность посадочной поверхности фланца гильзы? Можно ли прикрепить уплотнительные кольца непосредственно к гильзе цилиндра? Ответы вы найдете в этой статье.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Предварительные проверки блока цилиндров

1:00 – 2:45

Осмотр блока цилиндров: при наличии повреждений или коррозии может потребоваться доработка. Вы также должны проверить, не деформирован ли блок цилиндров, и убедиться, что посадочная поверхность фланца гильзы чистая и ровная. Еще одна очень важная проверка: осмотрите канавки под уплотнительные кольца в блоке цилиндров.

Проверьте гильзу цилиндра

2:45 – 3:40

Гильза цилиндра запрессовывается в блок цилиндров с помощью винтов и втулок. Затем выступ гильзы измеряется в четырех точках (каждые 90 градусов) с помощью циферблатного индикатора и сравнивается со спецификациями производителя.
Внимание: если величина выступа недостаточна, ее нельзя компенсировать с помощью нескольких томбачных колец или шайб. В таких случаях следует использовать вкладыши увеличенного размера с более высоким фланцем вкладыша. Перед снятием вкладыша отметьте его точное положение в блоке цилиндров ручкой.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Установка уплотнительных колец

3:40 – 4:30

Вставьте уплотнительные кольца в порядке, указанном на упаковке. Внимание: ни при каких обстоятельствах не используйте жидкие герметики. Теперь нанесите монтажную пасту на уплотнительные кольца. Равномерно распределите остаток по контактным поверхностям гильз цилиндров.

Установка гильзы цилиндра

4:30 – 5:10

Плавным движением вставьте гильзу цилиндра в блок цилиндров. Убедитесь, что метки на блоке цилиндров и гильзе цилиндра совпадают. В качестве окончательной проверки проверьте внутренний диаметр с помощью нутромера в области уплотнительных колец.

Ключевые слова :
втулка цилиндра , отверстие цилиндра , цилиндр
Группа товаров :
Поршни и компоненты

видео

Установка гильз цилиндров

Группы продуктов на ms-motorservice.

Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров com

Это также может вас заинтересовать

Информация о продукте

Гильзы цилиндров с огнестойким кольцом

Конструкция, принцип действия и инструкции по установке

Гильзы цилиндров с огнезащитным кольцом обладают многими преимуществами: Огнезащитное кольцо предотвращает образование отложений твердого масляного нагара на верхней поверхности. Узнайте, какие еще преимущества они предлагают, как огненное кольцо или масло…

Информация по использованию

Реставрация бывших в употреблении отверстий цилиндров

Может ли работа с хонинговальными щетками или подпружиненными хонинговальными брусками избавить вас от необходимости выполнять хонингование отдельно? Достигаете ли вы улучшенных поверхностей скольжения цилиндров с помощью хонинговальных щеток? Ты можешь найти…

Только для технического персонала.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

  • Необходимый
  • Удобство
  • Статистика
Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:
  • Сохранение файлов cookie, необходимых системе
  • Сохранение настроек, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:
  • Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
  • Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
  • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:
  • Сохранение файлов cookie, необходимых системе
  • Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:
  • Анонимно оценивайте посещения и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
  • Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

Из чего сделаны гильзы цилиндров?

Фото предоставлено: Applied Nano Surface

В этой статье мы подробно обсудим, из каких материалов состоят высококачественные гильзы цилиндров, используемые в двигателях внутреннего сгорания вашего автомобиля. Если у вас есть автомобиль, вы должны знать, что гильзы цилиндров недешевы. Это точно изготовленные компоненты двигателя, которые вы можете купить в магазинах автозапчастей.

Гильзы цилиндров обычно изготавливают из чугуна, легированного никелем, хромом, молибденом, ванадием или другими элементами. Это важные компоненты двигателей, используемые в автомобилях, фургонах, грузовиках, холодильных установках на колесах, двигателях землеройных машин, тракторах и многих других автомобильных транспортных средствах. Он также широко используется в судовых дизельных двигателях и дизельных электростанциях для эффективного обеспечения хорошего сгорания.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Любопытно, как устроен этот металлический компонент для выполнения своих функций? Давай выясним!
Гильза цилиндра Требования к конечному изделию
Гильза цилиндра представляет собой тонкий и полый металлический цилиндр, установленный в блоке цилиндров для приема движущегося поршня. Гильза цилиндра существует по многим причинам.

1. Обеспечить хорошо смазанную, антикоррозионную поверхность скольжения для поршня
Во-первых, она должна образовывать эффективную поверхность скольжения для поршня, совершающего возвратно-поступательное движение, сохраняя при этом смазку на его стенках. Для этого гильза должна быть изготовлена ​​из материалов, препятствующих заеданию и коррозии, которые естественным образом взаимодействуют со смазочными материалами и вызывают меньший износ контактирующих частей.

Решение: Это одна из причин, по которой часто используется чугун, так как он содержит графит, природную смазку. Его легирующие элементы также противостоят коррозии и улучшают износостойкость при высоких температурах.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

2. Отвод высокотемпературного тепла к охлаждающей жидкости во избежание высоких термических напряжений
Далее, гильза цилиндра должна быть изготовлена ​​из материала, который может способствовать эффективной передаче тепла между ее внутренней стенкой и водяной рубашкой/охлаждающей жидкостью. Во время сгорания цилиндр и поршень подвергаются высокому давлению и высокой температуре. Гильза цилиндра должна отводить тепло к охлаждающей жидкости, чтобы предотвратить износ деталей двигателя.

Решение:

Вкладыш вставляется в секцию охлаждающей жидкости/водяную рубашку, чтобы обеспечить циркуляцию воды и снизить температуру во время сгорания. Чтобы предотвратить утечку воды в порты вкладыша, уплотнительные кольца герметизируют проход над продувкой и портами.
3. Выдерживать кольцевые и радиальные нагрузки от системы высокого давления
Как упоминалось ранее, во время сгорания гильза цилиндра нагревается сильнее, чем водяная рубашка. Поскольку более горячие объекты имеют тенденцию к расширению, то же самое происходит и с вкладышем при рабочей температуре.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Его тенденция к увеличению в диаметре или в длину.

Представьте себе, что блок двигателя отлит как одно целое, как гильза. Это определенно поставит блок двигателя под большие термические напряжения, которые приведут к разрушению.

Решение:

Для предотвращения разрушения блока цилиндров гильза изготавливается отдельно от блока. Они также изготавливаются из разных материалов, а подкладка из более качественного набора элементов. В то время как блок цилиндров может быть изготовлен из серого чугуна, гильза изготавливается из чугуна, легированного ванадием, молибденом, хромом или другими сплавами.

Гильза цилиндра также сделана съемной для замены, когда она изнашивается.
Материалы для изготовления гильз цилиндров
Теперь разные производители гильз цилиндров используют разные материалы, которые они обычно указывают в своих руководствах. Причина в том, что разные блоки двигателей автомобилей изготавливаются из разных материалов, с которыми должна быть совместима гильза.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Гильзы цилиндров изготавливаются по старому и известному металлургическому процессу центробежного литья. Литейные заводы часто используют чугун или переплавленный чугун для изготовления гильз цилиндров в доменной печи или индукционной печи. Мягкая сталь и другой металлический лом также могут использоваться в качестве сырья в зависимости от требований.

Однако чугун сам по себе не может обеспечить все необходимые свойства гильзы цилиндра, упомянутые выше, поэтому добавляются легирующие элементы для повышения ее прочности, твердости и общих свойств.

Кроме того, содержание серы, фосфора и загрязняющих веществ поддерживается на должном уровне.
Чугун
Чугун обычно является основным материалом, используемым при изготовлении гильз двигателя. Он содержит графит, который отлично подходит для создания естественной смазки для поршня, перемещающегося по нему. Чугун также имеет пористую поверхность, которая служит естественным демпфером всякий раз, когда двигатель подвергается вибрации.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
Хром
Хром в сплаве с чугуном обеспечивает твердость текстуры и антикоррозионные свойства. Кроме того, хром повышает износостойкость гильзы цилиндра.
Молибден
Молибден стабилизирует твердый сплав в чугуне, повышая его прочность без ущерба для обрабатываемости. Следовательно, добавление молибдена в качестве легирующего элемента в чугун повышает его износостойкость при воздействии высокого давления и температуры.
Никель
Никель в небольших количествах добавляется в чугун для улучшения его обрабатываемости и обеспечения равномерной прочности отливки. Это также повышает механические свойства чугуна.
Медь
Медь упрочняет феррит и перлит чугуна, тем самым повышая его прочность и твердость, вязкость и обрабатываемость. Это также улучшает его коррозионную стойкость, износостойкость и снижает коэффициент трения, чтобы улучшить поверхность скольжения для движущегося поршня.
Ванадий
Ванадий улучшает микроструктуру чугуна, улучшая его зернистость и тем самым улучшая структуру его металлической основы.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Это делает чугун менее хрупким и твердым.
Титан
Титан добавляется для соединения с азотом с образованием нитрида титана (TiN). Это предотвращает образование уплотненного графитового железа, которое становится нежелательным толстым и коротким образованием. Титан уменьшает количество примесей и предотвращает образование газовых пузырей, но более высокое его количество может иметь нежелательные свойства для чугуна.
Фосфор
Фосфор улучшает текучесть чугуна, что дополнительно улучшает его зернистую структуру.
Кремний
Кремний помогает уменьшить скорость усадки чугуна и укрепляет его структуру.

Components
Chemical composition
Cast Iron
2.5 to 4%
Cr
Chromium
0.006-0.4%
Mo
Molybdenum
0.5%
Ni
Nickel
0.005-0.5%
Cu
Copper
0.5%
V
Vanadium
0,02–0,54 %
Ti
Титан
0,005–0,05 %
P
Фосфор
0,35 %
Si
Кремний
1,6–2,7 %
Из чего изготавливаются гильзы?
Существует 3 типа гильз цилиндров: сухие, мокрые и ребристые.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Сухие гильзы цилиндров являются наиболее распространенным типом. Они могут иметь небольшие различия в составе материалов в зависимости от того, что вы используете для своего двигателя.
Сухие гильзы цилиндров
Сухие гильзы цилиндров не контактируют с охлаждающей жидкостью двигателя, вместо этого они очень плотно прилегают к рубашке, обеспечивая эффективную теплопередачу поршневого кольца. Следовательно, они имеют более тонкие стенки, чем мокрые вкладыши. Для удовлетворения конструктивных требований они изготавливаются из высококачественного чугуна с керамо-никелевым покрытием.

Сухие вкладыши часто хонингуют для чистовой обработки с переходной посадкой (минимальный зазор). Готовые сухие гильзы цилиндров не нужно снимать с блока цилиндров, и их можно легко установить с помощью основных инструментов. Сухие гильзы цилиндров также могут поставляться полуфабрикатными с прессовой посадкой. Это означает, что вам придется профессионально установить его внутри блока цилиндров с усилием, а блок двигателя будет снят перед установкой гильзы.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
Мокрые гильзы цилиндров
Мокрые гильзы цилиндров подвергаются прямому контакту с охлаждающей жидкостью. Гильза изготовлена ​​с буртиком в верхней части, который входит в канавку на блоке цилиндров.

Для предотвращения попадания воды внутрь картера мокрая гильза уплотнена снизу уплотнительными кольцами. Кроме того, чтобы выдерживать высокое давление, ударную нагрузку и осевую нагрузку, толщина его стенки больше, чем у сухого вкладыша, и составляет от 3 до 6 мм.

Мокрые гильзы цилиндров часто отделаны алюминием для защиты от коррозии и ржавчины.

Ребристые гильзы цилиндров
Ребристые гильзы цилиндров также изготавливаются из устойчивого к загрязнениям металла, но с дополнительными ребрами, установленными в верхней части для обеспечения эффективного охлаждения. Они используются для двигателей с воздушным охлаждением и работают как сухие гильзы. Разница лишь в том, что в качестве охлаждающей среды используется воздух. Для повышения коррозионной стойкости оребренные гильзы цилиндров часто фосфатируют.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров
Заключение
Гильзы цилиндров обычно изготавливают из чугуна, легированного специальными элементами для повышения его твердости, ударной вязкости, стойкости к коррозии и истиранию и обеспечения поверхности скольжения. Мы надеемся, что вы узнали из этой статьи о том, как каждая функция гильзы цилиндра в дизельном двигателе борется с ее правильной конструкцией материала.

HT Howard — Фитинг гильзы цилиндра для автомобилей, мотоциклов, фургонов, классических и современных двигателей | HT Howard

Позвоните нам, чтобы получить экспертную консультацию и предложение по обработке ваших двигателей.

Гильзы цилиндров можно использовать для восстановления или ремонта отверстий цилиндров, которые сильно повреждены, чрезмерно изношены, имеют трещины или которые ранее были обработаны для поршня максимально возможного увеличенного размера.

Доступны различные типы вкладышей для ремонта как конкретных, так и общих типов двигателей. К ним относятся полуфабрикаты сухих вкладышей, полностью готовые сухие вкладыши и вкладыши мокрого типа.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Сухие вкладыши могут быть как параллельными, так и фланцевыми, при этом самый верх вкладыша имеет больший диаметр по отношению к основному корпусу. Эти гильзы обычно вставляются в свои корпуса с натягом, тогда как мокрые гильзы обычно имеют скользящую посадку и зависят от силы зажима головки блока цилиндров, чтобы удерживать ее на месте.

В стандартных случаях для успешного ремонта обычно достаточно параллельного футеровки. Однако для дополнительной безопасности при высоких нагрузках или высокопроизводительных приложениях рекомендуются вкладыши фланцевого типа. 9№ 0003

Сухие футеровки можно использовать при ремонте как чугунных, так и алюминиевых блоков и даже для ремонта блоков, на которые изначально не устанавливалась футеровка. Сюда входят блоки из сплавов, в которых изначально использовалась специальная обработка поверхности, такая как Nikasil и Alusil, которые используются во многих современных двигателях, в том числе от таких производителей, как Porsche, BMW и Mercedes.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров



Сухие футеровки

Наиболее распространенным типом футеровки, используемым для ремонта изношенных или поврежденных блоков, является полуфабрикатная сухая футеровка. Они могут быть установлены как в блоки из сплава, так и в блоки из железа, а иногда их можно приобрести в качестве «готовых к установке» заменителей для некоторых двигателей. Чаще всего они выбираются по размеру для данного применения, а затем обрабатываются в соответствии с конкретными требованиями к ремонтируемому двигателю.

Сухие вкладыши могут быть изготовлены либо из серого чугуна, либо из более прочного ковкого чугуна, который больше подходит для высокопроизводительных применений.

Сухие, полуобработанные, фланцевые гильзы цилиндров



Процедура ремонта

После установки блока на нашем сверлильном станке BERCO AC650M и настройки таким же образом, как и для повторного растачивания, поврежденное отверстие цилиндра подвергаться механической обработке и ремонту с использованием полуфабриката сухой футеровки.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Ремонтная втулка выбирается по готовым размерам отверстия с учетом общей длины и наружного диаметра, который должен быть не менее чем на три миллиметра больше размера готового отверстия, но не настолько большим, чтобы создавать чрезмерную нагрузку на блок отремонтировано.

Затем блок подвергается механической обработке для установки вкладыша с использованием ряда разрезов, которые минимизируют напряжение и деформацию. Первоначальные «черновые» надрезы могут быть довольно большими, но окончательный надрез до операции хонингования будет не более 0,5 мм.

Оставлен небольшой припуск для хонингования отверстия до точного размера, чтобы обеспечить небольшую посадку с натягом для запрессовки гильзы. Правильный натяг гарантирует, что вкладыш не сдвинется во время эксплуатации, а отделка, созданная в результате этой операции, также способствует передаче тепла от вкладыша к основному блоку.

Если вкладыш, который будет использоваться, имеет диаметр фланца, зенковка для его установки вытачивается в верхней части блока с помощью фрезы специальной формы.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Диаметр зенкерного отверстия немного больше, чем верхняя часть гильзы, что снижает напряжение в этой точке и предотвращает растрескивание гильзы во время эксплуатации. Небольшая разница между глубиной этого раззенкованного отверстия и толщиной фланца гильзы дает возможность механической обработки во время окончательной операции повторной наплавки после установки гильзы.

При отсутствии фланца дополнительная надежность может быть обеспечена за счет механической обработки основного отверстия с уступом у дна, на который можно установить гильзу. Этот шаг обрабатывается с использованием той же фрезы, что и для фланца с верхним креплением.

При использовании ремонтной гильзы, разработанной специально для данного двигателя, гильза теперь может быть установлена, однако, если из доступных размеров была выбрана универсальная гильза, перед установкой в ​​блок цилиндров ее необходимо будет обработать до нужной длины.

Эта операция выполняется на стандартном токарном станке, где лайнер устанавливается и центрируется, а затем поддерживается люнетом.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров Затем лайнер можно отрезать по нужной длине, оставив небольшое количество для удаления во время окончательной операции повторной облицовки.

После цикла промывки для удаления всех механических загрязнений блок готов к установке ремонтных вкладышей. В случае железных блоков вкладыши запрессовываются в соответствующие гнезда с помощью гидравлического пресса. Для блоков из сплава операция включает первый нагрев блока в нашей промышленной печи. Это приводит к расширению блока, что означает, что каждый вкладыш можно просто вставить на место. Эту операцию можно дополнительно облегчить, заморозив лайнер в жидком азоте. Азот охлаждает лайнер, который дает усадку, облегчая процесс подгонки. Правильная интерференция достигается, когда блок сжимается, а вкладыш расширяется при выравнивании температур. После установки вкладыша блоки из сплава возвращаются в печь, которая затем выключается и оставляется для медленного возврата блока к своей естественной температуре. Этот процесс также помогает предотвратить любые ненужные искажения.Гильзовка блоков цилиндров: описание процесса ремонта блока цилиндров

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
