Где находится предохранитель прикуривателя ВАЗ 2110 2112

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

• насос для шин;
• вентилятор;
• дополнительная зарядка для мобильных телефонов или ноутбуков;
• подключение переносной лампочки;
• GPS-навигатор;
• видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Содержание

1. Где находится блок предохранителей
2. Расположение предохранителей на схеме
3. Схема подключения прикуривателя в ВАЗ 2110
4. Перегорел плавкий предохранитель
5. Замена предохранителя
6. Осмотр проводки прикуривателя
7. Видео с причинами выхода из строя предохранителя

Где находится блок предохранителей

Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F	Показатель силы тока, ампер	Назначение
1	5	Подсветка номера, приборки, лампы багажника и габаритов
2	7,5	Ближний свет левой фары
3	10	Дальний свет слева
4	10	Правая противотуманка
5	30	Привод электростеклопоъемников
6	15	Переносная лампа
7	20	Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8	20	Элементы обогрева заднего стекла
9	20	Рециркуляционный клапан, омыватель лобового стекла и передних фар
10	20	Резервный предохранитель
11	5	Правый габарит
12	10	Ближний свет правой фары
13	10	Дальний свет правой фары
14	10	Левая противотуманка
15	20	Электроообогрев сиденья переднего пассажира и водителя
16	10	Правый-левый сигналы поворота, аварийка
17	7,5	Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18	25	Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19	10	Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20	7,5	Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

1. Работа программного контролера системы зажигания.
2. Регулятор расходомера воздуха, привода спидометра.
3. Топливные форсунки.
4. Вентилятор охлаждения радиатора.
5. Бензонасос.
6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

• не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
• не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
• не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

• провод к регулятору освещения панели приборов;
• провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
4. Демонтируем накладку под рычагом ручного тормоза.
5. Снимаем чехол рычага КПП.
6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
7. Вытягиваем патрон.
8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя

Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения.

Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя.

Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе.
   Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.



Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °



И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



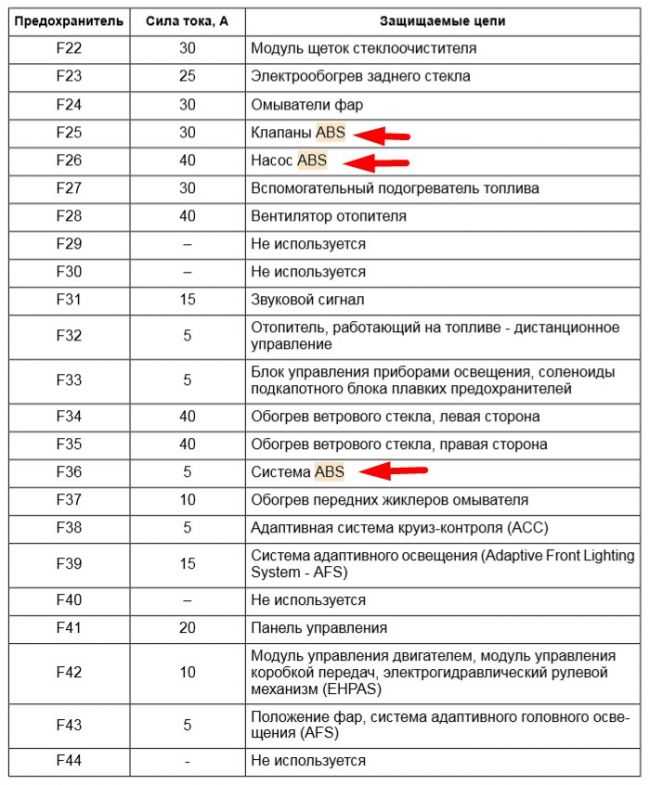

Таблица характеристик плавких предохранителей

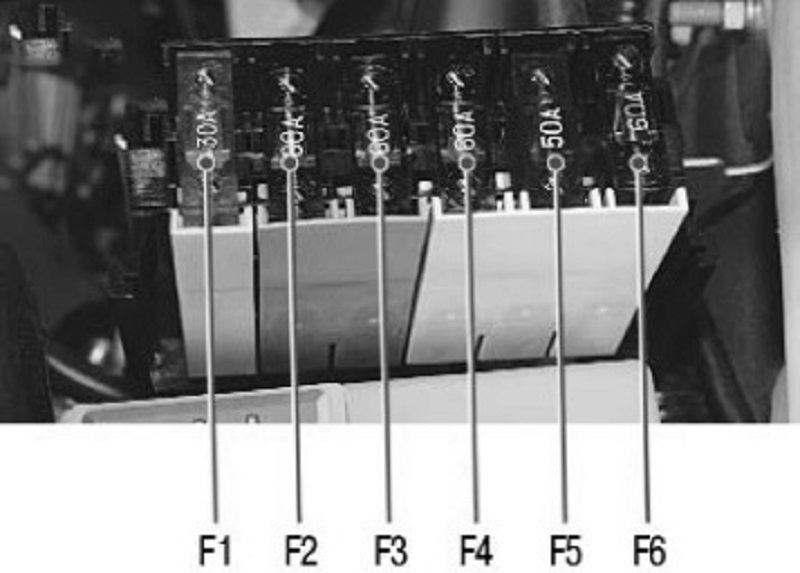

Блок предохранителей в моторном отсеке

Предохранитель Сила тока, А Защищаемые цепи

1 40 Электровентилятор охлаждения двигателя

2 80 Рулевое управление с усилителем

3 60 Внутренний блок предохранителей 1

4 60 Внутренний блок предохранителей 2

5 80 Вспомогательный отопитель

6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)

7 30 Антиблокировочная система, насос системы динамической стабилизации

8 20 Антиблокировочная система, клапаны системы динамической стабилизации

9 20 Модуль управления силовым агрегатом (PCM)

10 30 Вентилятор системы климат-контроля

11 20 Выключатель зажигания (стартера и приборов)

12 40 Реле 15l зажигания

13 20 Электрическая обмотка стартера

14 40 Обогрев лобового стекла, правая сторона

15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)

16 40 Обогрев ветрового стекла, левая сторона

17 30 Складывающаяся крыша

18 30 Инвертирующий усилитель мощности

19 10 Модуль ABS

20 15 Звуковой сигнал

21 20 Вспомогательный отопитель

22 10 Модуль усилителя рулевого управления

23 30 Омыватели фар

24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)

25 10 Реле зажигания

26 15 Автоматическая коробка передач

26 10 Непрерывное питание PCM (только Focus ST и Focus RS)

27 10 Муфта компрессора системы кондиционирования

28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)

29 10 Система раздельного климат-контроля

30 3 PCM, автоматическая коробка передач

31 10 Интеллектуальная зарядка аккумуляторной батареи

32 10 Автоматическая коробка передач

32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)

33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)

33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)

33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)

34 10 Форсунки, катушки зажигания

35 10 PCM, клапаны, электромагнитные клапаны

36 10 PCM

Блок предохранителей в салоне

Предохранитель Сила тока, А Защищаемые цепи

100 10 Электронные модули (питание от замка зажигания)

101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)

102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления

103 10 Питание органов управления внешним освещением от аккумуляторной батареи

104 10 Система экономии электроэнергии, плафоны внутреннего освещения

105 25 Обогреватель заднего стекла

106 20 Система управления без ключа

107 10 Батарейное питание комбинации приборов, бортовая диагностика

108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)

109 20 Прикуриватель, дополнительная электрическая розетка сзади

110 10 Питание переключателя системы наружного освещения в дневное время от генератора

111 15 Топливный насос (только варианты с бензиновым двигателем)

112 15 Модули аудиосистемы (питание от аккумуляторной батареи)

113 10 Лампы наружного освещения в дневное время (подфарники)

114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя

115 7,5 Питание органов управления внешним освещением от генератора

116 20 Противотуманные фары/фонари

117 7,5 Фонарь освещения номерного знака

118 20 Модуль электрооборудования двери (левой задней)

119 15 Дополнительное гнездо питания в багажном отделении

119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)

120 20 Модуль электрооборудования двери (правой задней)

121 20 Электрообогрев передних сидений

122 10 Модуль подушки безопасности

123 7,5 Электрообогрев наружных зеркал заднего вида

124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)

125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)

126 20 Система управления без ключа 1

27 25 Электрические стеклоподъемники

128 — Не используется

129 20 Очиститель ветрового стекла

130 — Не используется

131 15 Очиститель заднего стекла

132 15 Стоп-сигналы

133 25 Реле центральной системы блокировки, модуль двери пассажира

134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя

135 20 Подсветка при движении в светлое время

136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя

137 10 Динамик включения аварийного батарейного питания

138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия

139 10 Дальний свет фар, правая сторона

140 10 Дальний свет фар, левая сторона

141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом

142 15 Ближний свет фар (правая сторона)

143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.

Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи

F37 F140 10 Дальний свет фар (левая сторона)

F38 F139 10 Дальний свет фар (правая сторона)

F39 F109 20 Прикуриватель, задняя розетка

F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)

F41 F106 20 не используется

F42 F123 7,5 Электрообогрев наружных зеркал заднего вида

F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.

F44 отсутствует

F45 F113 10 Система дневного света (стояночный свет)

F46 F107 10 Щиток приборов, OBD

F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания

F48 F135 20 Подсветка при движении в светлое время

F49 F103 10 Органы управления освещением.

F50 F129 20 Стеклоочистители лобового стекла

F51 F111 15 Топливный насос

F52 F105 25 Обогрев заднего стекла

F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)

F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)

F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)

F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа

F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором

F58 F112 15 Аудиоустройства, мобильный телефон

F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка

F60 F142 15 Ближний свет фар (левая сторона)

F61 F143 15 Ближний свет фар (правая сторона)

F62 отсутствует

F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения

F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности

F66 F115 7,5 Органы управления освещением.

F67 F114 10 Щиток приборов, противоугонная система

F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)

F69 F116 20 Противотуманные фары, задний противотуманный фонарь

F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений

F71 F110 10 Подсветка при движении в светлое время

F72 отсутствует

F73 F117 7,5 Фонари освещения регистрационного знака

F74 F132 15 Стоп-сигналы

F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора

F76 F130 7,5 Модуль полного привода

F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)

F78 F131 15 Задний стеклоочиститель

F79 отсутствует

F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона

F81 F120 20 Модуль правой задней двери

F82 F118 20 Модуль левой задней двери

F83 отсутствует

F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)

F85 отсутствует

F86 F121 20 Сиденья с обогревом



Блок предохранителей Приоры: схема, расположение

Современный автомобиль является сложным набором различных компонентов и систем. В нем синхронно работают и сочетаются комплексные системы, работающие на механическом, гидравлическом и, конечно же, электрическом принципе. Поиск поломки в электросистемах –довольно долгий и кропотливый процесс в любом автомобиле как зарубежного, так и отечественного производства.

Наиболее частыми причинами выхода из строя электрооборудования являются перепады напряжения. Защититься от них помогают плавкие вставки. В собственном автомобиле желательно знать самому, где они расположены. Блок предохранителей Приора находится в зоне досягаемости водителя.

Электропитание для внешних приборов

Установленный разъем для прикуривателя постепенно теряет свою первоначальную функцию. Это связано с популяризацией здорового образа жизни. Однако, автопроизводители не стремятся отказываться от данного блока, так как он активно стал использоваться в качестве розетки для подзарядки различных мобильных девайсов:

• сотовый телефон;
• спутниковый навигатор;
• ноутбук;
• планшет;
• холодильник;
• компрессор и пр.

В связи с этим повысилась нагрузка на электропроводку, и приходится выяснять, где находится предохранитель прикуривателя Приоры, так как он нередко, защищая от превышения напряжения, выходит из строя и требует замены. Располагается автомобильная розетка на видном месте – в начале центрального туннеля между водителем и передним пассажиром, около ручки ручника.

Расположение довольно эргономичное и позволяет дотянуться правой рукой к разъему водителю без особого усилия. В темное время суток для быстрого обнаружения зона подсвечивается, что существенно упрощает ее поиск. Гнездо отличается более компактными габаритами, в сравнении с предыдущими ВАЗовскими моделями авто.

Прежде чем понять, почему предохранитель печки Приоры часто плавится, рекомендуется ознакомиться с конструкцией гнезда. Оно представляет собой полый цилиндр с металлическим патроном внутри, который оснащен высокопрочной нихромовой спиралью.

Снаружи имеется пластиковая кнопка, при нажатии на которую осуществляется соприкосновение положительного контакта с отрицательным. Осуществляется нагрев спирали так же, как это делается в обычных утюгах. В блоке отсутствует тепловое реле, а размыкание контактов осуществляется благодаря паре биметаллических зацепов. При нагревании до достаточного уровня они разжимаются и разъединяют плюс с минусом. Пружина возвращает патрон в первоначальное положение.

Если после нажатия на пластиковую кнопку не происходит контакта, нагрева и отстреливания, то это свидетельствует о наличие разрыва в электроцепи. Чаще всего виновником событий является перегоревшая плавкая вставка. Водителю для замены ее понадобится знать расположение предохранителей Приоры.

Причины поломки плавких вставок

Причин, по которым предохранители Лада Приора, защищающие прикуриватель, горят, может быть несколько:

• несбалансированность параметров силы тока допустимых для цепи прикуривателя и подключаемого оборудования;
• соединение со встроенным гнездом штекера, имеющего значительно меньшие габариты, что приводит к замыканию сети;
• имеются электронеисправности в присоединяемом приборе.

Нужно знать, что конструктивный диаметр прикуривателя Приоры составляет 21 мм. Входные штекеры мобильного оборудования должны быть из максимально близкого к этому параметру интервала. Если штекер будет 18-19 мм, то он станет болтаться в проеме и искрить. Это приведет к обгоранию контактов и увеличению нагрузки на сеть.

Не допускается превышение параметров по току. Значительная разница приведет к перегоранию плавкой вставки.

Важно! Максимально допустимый ток, пропускаемый через розетку прикуривателя, составляет 15 А.

Если пускать через эту сеть силу тока в 20 А, то вставка перегорит и придется выяснять, как устроена схема предохранителей Приоры. По ней найти соответствующий разъем и провести замену.

Место расположения предохранителей

Центральный блок с плавкими вставками находится рядом с левой ногой водителя. Увидеть его можно через открытую переднюю дверь. Схему скрывает эргономичная крышка. Для ее открытия понадобится ввернуть три фиксатора на 180 ^{против часовой стрелки. Далее отщелкиваем саму крышку.}

Второй по важности блок располагается глубже. Чтобы добраться до него, необходимо открыть капот. Справа за аккумулятором схема закрыта черной крышкой. Откидываем ее и проводим замену.

Третий по важности блок расположен также в салоне около левой ноги водителя. Для доступа к нему понадобится крестовая отвертка. Выкрутив саморезы и откинув пластиковую панель, автовладелец может осуществлять диагностику и ремонт.

Замена в подкапотном пространстве

Необходимо учесть, что гнезда для предохранителей и реле могут существенно отличаться у отдельных модификаций автомобилей. Приведем наиболее популярную расстановку, в которой можно определить, где стоят предохранитель на дворники Приоры. Также с помощью таблицы легко обнаружить предохранитель ближнего света на Приоре. Есть несколько плавких вставок, защищающих работу антиблокровочной системы. Поменять предохранитель АБС Приоры также поможет представленная схема.

Маркировка	Функционал
Комплект «Норма»
К-1	Радиаторные вентиляторы
К-2	Обогрев стекла сзади
К-3	Стартер
К-4	Допреле
К-5	Зарезервированный разъем для реле
К-6	Электромотор омывателя лобового стекла
К-7	Дальний свет, лампы
К-8	Звуковой сигнал
К-9	Аварийка
К-10, К-11, К-12	Зарезервированные разъемы для реле
Сборка «Люкс плюс», «Люкс»
К-1	Ближние фары и габариты, лампы
К-2	Подогрев заднего стекла
К-3	Стартер
К-4	Вспомогательное реле
К-5	Резервный разъем
К-6	Обеспечение работы «дворников»
К-7	Дальний свет, лампы
К-8	Звуковой сигнал
К-9	Противоугонка (звуковое сопровождение)
К-10	Противотуманное освещение
К-11	Обогрев кресел
К-12	Работа «дворников», реле

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Где плата предохранителей?

Где плата предохранителей?

Это может показаться абсурдным вопросом — однако мы часто получаем звонки, чтобы определить, где находится плата предохранителя или потребительский блок, особенно после того, как цепи вышли из строя, например, отключилась цепь освещения.

Вероятные места, где их можно найти:

• Под лестницей
• В прихожей шкаф
• В шкафу в общежитии
• В шкафу в спальне
• В шкафу котла
• В шкафу погружном
• В многоквартирном доме они могут находиться в общем шкафу в коридоре (так же, как вы входите), под лестницей или даже в запертом шкафу.
• Квартиры в новостройке, потребительский блок / блок предохранителей может находиться в шкафу рядом с вашей квартирой. (Вы можете обнаружить, что шкаф заперт).
• В углу гостиной, на книжных полках или в низком шкафу.
• В кухонном шкафу
• В гараже
• В некоторых электрических коробках, установленных снаружи дома
• В спальне
• В подвале
• В гараже, на стене

Лучшая подсказка заключается в том, что обычно он должен находиться в пределах 3 м от того места, где находится электросчетчик.Таким образом, вы можете искать снаружи дома большую белую коробку. (Один из белых ящиков может быть для газового счетчика — это может быть очевидно, потому что из этого ящика выходят медные трубы или желтая труба. Если у вас есть электрический счетчик снаружи дома, вы можете быть уверены, что больше, чем Вероятно, блоки предохранителей будут находиться в пределах 3 м, поскольку это является нормативным требованием, если в этой коробке не был установлен какой-либо изолирующий выключатель, поэтому блок предохранителей или потребительский блок находятся дальше.

При переезде в новую собственность одна из первых задач, которую нужно сделать, — это найти потребительскую единицу, нет ничего хуже, чем сложить все свои вещи в угол, чтобы обнаружить, что потребительская единица спрятана за ней, и у вас есть электрическая проблема, например, отключение цепи.

Компания Bright Spark имеет более 40 лет опыта работы в команде электриков и за последние 15-20 лет посетила более 6000 клиентов. Обычно мы можем направить вас туда, где находится потребительский блок, посетив аналогичные дома. даже на той же улице, что и ваша.

Пожалуйста, не стесняйтесь позвонить в офис в Bright Spark, и даже с помощью Google Street View мы часто можем определить возможные местоположения вашего потребительского блока / платы предохранителей.

Где предохранитель в оконном кондиционере? 4 простых шага!

Конечно, вы хотели бы знать, где находится предохранитель в оконном кондиционере, особенно если что-то случилось с вашим блоком переменного тока. Предохранитель отвечает за защиту электронного управления устройства.

Вам необходимо отключить блок переменного тока, если он неисправен. Затем снимите крышку корпуса. Если вы хотите проверить свою печатную плату, использование мультиметра может помочь определить, перегорел ли предохранитель.

Есть еще много вещей, которые вам следует знать о предохранителях кондиционера. Самое главное, вы должны знать, как найти предохранитель в вашем кондиционере.

Итак, без лишних слов, приступим!

Подробнее о предохранителе кондиционера

В жаркое летнее время вашему кондиционеру нужно больше работать, чтобы поддерживать прохладную температуру в вашем доме. Иногда устройство может даже переутомиться, особенно если вы используете его непрерывно в течение нескольких часов.

В таком случае может сработать автоматический выключатель или перегореть предохранитель переменного тока. Это делается системой, чтобы предотвратить еще более серьезные повреждения переменного тока. Другими словами, перегорание предохранителя — это лишь мера предосторожности для защиты системы.

Предохранитель термочувствительный. В случае скачков напряжения или чрезмерного нагрева устройства это приведет к расплавлению нити предохранителя. Предохранители специально разработаны, чтобы выдерживать только фиксированную нагрузку в амперах.

Значит, когда напряжение превышает эту допустимую силу тока, предохранитель перегорает. По сути, если предохранитель перегорел, подача электроэнергии будет отключена, чтобы уберечь устройство от дальнейших повреждений.

Как узнать, что предохранитель перегорел?

Самое первое, что вы заметите, если перегорит предохранитель переменного тока, — это то, что внешний блок переменного тока вообще ничего не делает. Обычно вы просто слышите банальное жужжание.

Этот звук издается, потому что переменный ток продолжает работать, даже если на него не подается питание.

Шаги по поиску предохранителя в оконном кондиционере

Самостоятельная проверка предохранителя может быть опасной, особенно если вы не знаете или даже не знаете, где находится предохранитель в оконном кондиционере.

Если вы не уверены, что делать, лучше всего обратиться в местную компанию по ОВКВ, чтобы осмотреть кондиционер для вас. Тем не менее, если вы хотите сделать это самостоятельно, лучше всего использовать вольтметр.

Итак, где же предохранитель в оконном кондиционере? Вот шаги ниже:

Шаг №1. Расположение разъединительной коробки

Первое, что нужно сделать при проверке того, перегорел ли предохранитель, — это узнать, где находится предохранитель.Обычно он серого цвета и устанавливается рядом с наружным блоком.

Шаг №2. Найдите кабели

Поверните или поднимите внутреннюю и внешнюю крышки, чтобы открыть коробку отключения. Это приведет к обнажению проводов внутри него. Вам необходимо найти исходящую нагрузку, а также входящие линейные провода. Будьте осторожны при этом, так как оба кабеля находятся под напряжением 110 вольт.

Шаг №3. Проверьте свой вольтметр

Сначала необходимо проверить, правильно ли работает вольтметр. Должно отображаться нулевое значение напряжения. Некоторые модели также отображают бесконечность.

Шаг №4. Проверить провода

Теперь прикрепите выводы вольтметров к наконечникам, которые соединяют провода на шаге №2. Показания вольтметра должны находиться в диапазоне от 220 до 240 вольт. Это означает, что питание идет от предохранителей. Однако, когда вольтметр ничего не показывает, это означает, что проблема не в предохранителе.

Что делать, если у вас нет вольтметра?

Однако не у всех есть вольтметры.Но не волнуйтесь, вы все равно сможете проверить, перегорел ли предохранитель. Вы можете напрямую проверить его напряжение на блоке отключения. Затем купите новый такой же емкости и замените старый. Если кондиционер уже работает, значит, действительно перегорел предохранитель.

Несколько полезных советов

Всегда помните следующие советы:

• Если вы действительно хотите проверить предохранитель самостоятельно, убедитесь, что ваши ноги и руки сухие. Также следите за тем, чтобы пол был сухим.
• Если предохранитель вашего блока переменного тока продолжает перегорать, необходимо решить другую проблему.
• Сфотографируйте отсоединяемую коробку после того, как вы ее открыли, это поможет, когда позже придет время снова установить предохранитель. Таким образом вы сможете проверить, разместили ли вы провода или сам предохранитель там, где он должен быть.
• Лучше обратиться к специалисту по HVAC для проверки вашего кондиционера. Они смогут сразу выяснить проблему и решить ее.

Это обертка!

Этот пост предоставил вам информацию о предохранителе вашего блока переменного тока. Мы коснулись того, как вы собираетесь определить, что это взорвалось. К настоящему времени вы, наверное, уже знаете, где находится предохранитель в оконном кондиционере.

Если предохранитель действительно перегорел, вызовите техника. Но если вы осведомлены и уверены, что справитесь сами, почему бы и нет. Просто будьте особенно осторожны при этом.

Где находится предохранитель магнитолы? — MVOrganizing

Где находится предохранитель магнитолы?

Обычно расположены на приборной панели или вокруг нее рядом с приборной панелью, предохранители также можно найти под капотом и даже под задним сиденьем.В следующий раз, когда ваше радио, свет или другое устройство перестанут работать, скорее всего, виноват перегоревший предохранитель.

Какой ПРЕДОХРАНИТЕЛЬ мне нужен для автомобильного радио?

В большинстве маломощных радиостанций можно без проблем использовать 20-амперный предохранитель. Однако для мощных стереосистем — тех, которые производят мощность 100 Вт или более — вам, возможно, придется использовать предохранитель на 25 или 30 ампер. Вы можете использовать зажим для проводов или ремни безопасности, которые уже находятся под приборной панелью, чтобы закрепить проводку от радио к блоку предохранителей.

Где находится внутренний блок предохранителей?

Внутренний блок предохранителей находится под приборной панелью со стороны водителя.В моторном отсеке есть два подкапотных блока предохранителей. Главный блок предохранителей находится со стороны пассажира рядом с аккумулятором.

Сколько всего блоков предохранителей?

два блока предохранителей

Блоки предохранителей все еще законны?

Предохранители не устанавливали в домах уже много десятилетий. Электрические нормы и правила меняются каждые три года, чтобы постоянно повышать безопасность установленных электрических систем. В результате ни одна панель предохранителей, используемая в настоящее время в любом доме в Соединенных Штатах, не будет соответствовать минимальным стандартам кодекса, действующим сегодня.

Нужно ли заземлять блок предохранителей автомобиля?

Сегодняшние электрические системы построены с автоматическими выключателями, а не с блоками предохранителей. Блок предохранителей, установленный примерно за последние 60 лет, должен быть заземлен, но даже более старые, возможно, действительно всегда были незаземленными. Если ваш блок предохранителей незаземлен или заземляющие провода кажутся поврежденными, вам абсолютно необходимо починить его!

Как заземлить автомобильную цепь?

Заземлите блок двигателя к раме с помощью прочного заземляющего провода или кабеля, убедившись, что оба соединения чистые, тугие и металл к металлу.Затем заземлите блок двигателя на корпус автомобиля с помощью толстого заземляющего провода или кабеля, убедившись, что оба соединения чистые, плотные и металл к металлу.

Где находится провод массы двигателя?

Ремень заземления расположен между отрицательной клеммой автомобильного аккумулятора и кузовом автомобиля. У вас также есть заземляющий браслет между двигателем и кузовом.

Плохая земля убьет вашу батарею?

Зарядная система вашего автомобиля зависит от хорошего заземления.Если провод заземления плохой, аккумулятор не заряжается. Конечно, еще одной причиной разряженной батареи могут быть проблемы с генератором переменного тока или проводом, соединяющим генератор с аккумулятором.

Может ли плохое заземление стать причиной резкого холостого хода?

просто добавлю, что проблемы с простоями могут быть вызваны плохим заземлением. если выбрасывает смещение к напряжению, наблюдаемому ЭБУ, который либо добавляет, либо вытягивает топливо. Это либо запускает двигатель на обедненной, либо на богатой смеси, и обороты холостого хода ухудшаются.

Какая паразитическая ничья допустима?

Нормальное количество паразитных помех для новых автомобилей составляет от 50 до 85 мА.Нормальный уровень паразитной силы тока для старых автомобилей — менее 50 миллиампер. Все, что превышает эти значения, указывает на электрическую проблему и должно быть устранено механиком.

Сколько ампер считается паразитным розыгрышем?

Для проверки паразитной силы тока требуется цифровой мультиметр (DMM), который может обрабатывать минимум один миллиампер и до 10 ампер для выполнения теста паразитной силы тока.

Как выглядят 50 миллиампер на мультиметре?

.05 ампер. 50 миллиампер — это 10 на минус 3. Милли означает одну тысячную ампер, что означает, что десятичная дробь должна сдвинуться влево на 3 деления.

Где предохранитель для приборной панели? — MVOrganizing

Где предохранитель приборной панели?

Внутренний блок предохранителей находится под приборной панелью со стороны водителя. В моторном отсеке есть два подкапотных блока предохранителей. Главный блок предохранителей находится со стороны пассажира рядом с аккумулятором.

Что делает блок предохранителей?

Блок предохранителей

A используется для распределения мощности в электрических системах автомобиля.Блок предохранителей обеспечивает несколько цепей предохранителей, обычно от 2 до 12 ячеек. Эти цепи могут быть независимыми, каждая из которых имеет свои собственные входные и выходные провода, или объединены в группы, при этом мощность распределяется между всеми цепями.

Как происходит питание блока предохранителей?

Есть два провода от жгута двигателя, которые подают питание на блок предохранителей. Один идет прямо от аккумулятора, проходит через проушину стартера и затем в блок предохранителей. Этот провод питает только звуковой сигнал и цепи освещения.

Как заменить предохранитель в автомобиле?

Как заменить предохранитель

1. Найдите панель предохранителей вашего автомобиля.
2. Снимите крышку панели предохранителей.
3. Найдите перегоревший предохранитель.
4. Вынуть сломанный предохранитель.
5. Вставьте новый предохранитель на соответствующую силу тока — обратите внимание на панель плавких предохранителей и инструкцию по эксплуатации на этом предохранителе.
6. Держите в перчаточном ящике несколько запасных предохранителей различной силы тока.

Какая наиболее частая причина перегорания предохранителя счетчика?

Обстоятельство, которое, скорее всего, вызовет перегорание предохранителя, — это попытка измерить напряжение, когда провод мультиметра подключен к функции (amp).

Что такое предохранитель цифрового мультиметра?

Предохранители мультиметра

обеспечивают максимальную токовую защиту аналоговых и цифровых мультиметров. Они помогают предотвратить электрическое повреждение мультиметра, когда он ошибочно используется для измерения напряжения, когда измерительные провода подключены к разъему для измерения тока.

Есть ли у вольтметров предохранители?

Первоначальный ответ: Почему в амперметрах используются предохранители, а в вольтметрах — нет? Существуют предохранители для защиты цепей от перегрузки по току. Вольтметр будет иметь сопротивление более одного мегаома и, следовательно, никогда не будет проводить больше, чем небольшое количество тока.

Что такое предохранитель Bussmann?

Предохранители серии

Bussmann играют важную роль на промышленных и коммерческих объектах, обеспечивая надежную максимальную защиту энергосистем. Это помогает гарантировать, что всегда будет установлен правильный сменный предохранитель, а номинальное напряжение и отключающие характеристики останутся неизменными.

Проверка и замена предохранителей — Toyota Prius 2010 МКПП

Если какой-либо из электрических компонентов не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители.Тип A

□ Нормальный предохранитель B Перегорел предохранитель Обратитесь к дилеру Toyota.

□ Нормальный предохранитель B Перегорел предохранитель

Замените его на другой с подходящей силой тока. Номинальная сила тока указана на крышке блока предохранителей.

□ Нормальный предохранитель B Перегорел предохранитель

Замените его на другой с подходящей силой тока. Номинальная сила тока указана на крышке блока предохранителей.

□ Нормальный предохранитель B Перегорел предохранитель Обратитесь к дилеру Toyota.

I Расположение предохранителей и номинальная сила тока n Моторный отсек f /

353637

12 3 NVse

8 9 10111213 1415161718

252627 282930 3132, г.,,,,,. ,,,, LJLJLJ I_il_il_I I_il_I Q33H C34J

353637

38 39

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
1	HTR	50А	Система кондиционирования воздуха
2	RDI	30А	Электровентиляторы охлаждения
3	CDS	30А	Электровентиляторы охлаждения
4	ЗВУК	10А	Нет цепи
5	РУС В / П	30А	Система охлаждения
6	ГЛАВНЫЙ НОМЕР АБС.2	7,5А	Антиблокировочная тормозная система
7	H-LP CLN	30А	Очиститель фар
8	AMP	30А	Аудиосистема
9	IGCT	30А	PCU, IGCT NO.2, IGCT № 3
10	DC / DC-S	5А	Инвертор и преобразователь
11	ГЛАВНАЯ	7,5А	Система контроля парковки, трансмиссия

38 39

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
12	АМ2	7.5А	Электрические стеклоподъемники
13	ЭБУ-B2	7,5А	Система смарт-ключей
14	МАЙДЕНЬ	10А	Нет цепи
15	ЭБУ-B3	10А	Система кондиционирования воздуха
16	ПОВОРОТ И ЗТВ	10А	Указатели поворота
17	ETCS	10А	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
18	ГЛАВНЫЙ НОМЕР АБС.1	20А	Антиблокировочная тормозная система
19	P / I 2	40А	Система управления парковкой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
20	АБС MTR 1	30А	Антиблокировочная тормозная система
21	АБС MTR 2	30А	Антиблокировочная тормозная система
22	H-LP HI ГЛАВНЫЙ	20А	H-LP HI RH, H-LP HI LH, выключатель фар, система дневных ходовых огней
23	P / I 1	60A	IG2, EFI MAIN, BATT FAN
24	EPS	60A	Электроусилитель руля
25	PCU	10А	Инвертор и преобразователь
26	IGCT NO.2	10А	Гибридная система, система контроля парковки, электрические стеклоподъемники, инвертор и преобразователь

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
27	МИР HTR	10А	Обогреватели наружных зеркал заднего вида
28	RAD NO.1	15А	Аудиосистема, навигационная система
29	КУПОЛ	10А	Подсветка дверей, личное освещение, внутреннее освещение, передние ножные фонари, косметическое освещение, внутреннее зеркало заднего вида, устройство открывания двери гаража, электроусилитель руля
30	ЭБУ-В	7,5А	Система смарт-ключей, мультиплексная система связи, персональное освещение, датчики и счетчики
31	H-LP LH HI	10А	Левая фара (дальний свет)
32	H-LP RH HI	10А	Правая фара (дальний свет)
33	EFI NO.2	10А	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
34	IGCT № 3	10А	Система охлаждения
35	ЗАПАСНЫЙ	30А	Запасные предохранители
36	ЗАПАСНЫЙ	15А	Запасные предохранители
37	ЗАПАСНЫЙ	7.5А	Запасные предохранители
38	EFI ГЛАВНАЯ	20А	Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, EFI NO 2
39	ВЕНТИЛЯТОР АККУМУЛЯТОРНОЙ БАТАРЕИ	10А	Вентилятор охлаждения аккумулятора
40	IG2	20А	Многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, MET-IGN, IGN, электрические стеклоподъемники

n Левая панель приборов

29 30

27 28 29 30

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
1	CIG	15А	Розетки
2	ЭБУ-АСС	10А	Мультиплексная система связи, наружные зеркала заднего вида, водитель
			система поддержки, аудиосистема, навигационная система
3	ВЫХОДНАЯ ПАНЕЛЬ PWR	15А	Розетки
4	СИДЕНЬЕ HTR FR	10А	Обогрев сиденья
5	СИДЕНЬЯ HTR FL	10А	Обогрев сиденья
6	ДВЕРЬ НОМ.1	25А	Система блокировки дверей с электроприводом
7	ПСБ	30А	Система предупреждения столкновений
8	СИДЕНЬЕ PWR FR	30А	Деревянная опора переднего сиденья
9	ДВУСТОРОННИЙ	25А	Наклонно-телескопическое рулевое управление
10	ПЕРЕДНИЙ ТУМАН	15А	Передние противотуманные фары
11	СИДЕНЬЯ PWR FL	30А	Деревянная опора переднего сиденья
12	БД	7.5А	Бортовая система диагностики
13	ЗАД ПРОТИВОТУМАН	7,5А	Нет цепи
14	СТОП	10А	Стоп-сигналы, высокий стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
15	P ДВЕРЬ ПЕРЕДНЯЯ	25А	Электрические стеклоподъемники
16	D ПЕРЕДНЯЯ ДВЕРЬ	25А	Электрические стеклоподъемники
17	ДВЕРЬ ЗАД.	25А	Электрические стеклоподъемники
18	ДВЕРЬ РЛ	25А	Электрические стеклоподъемники
19	S / КРЫША	30А	Крыша с электроприводом
20	ECU-IG NO.1	10А	Электровентиляторы охлаждения, мультиплексная система связи
21	ЭБУ-IG № 2	10А	Система поддержки водителя, система предотвращения столкновений, система LKA, внутреннее зеркало заднего вида, устройство открывания двери гаража, датчик рысканья и ускорения, тормозная система, электроусилитель руля, навигационная система, электрическая люк в крыше, система предупреждения о давлении в шинах, преднатяжители ремней безопасности , аудиосистема, аварийные мигалки, указатели поворота, дворники, очиститель фар
22	ДАТЧИК	10А	Система регулировки положения фар, лампа напоминания о непристегнутом ремне безопасности переднего пассажира, датчики и приборы
23	К / К	10А	Система кондиционирования воздуха, Солнечная система вентиляции, Система удаленного кондиционирования воздуха
24	ШАЙБА	15А	Омыватель лобового стекла

ПРЕДОХРАНИТЕЛЬ		Ампер	Схема
25	RR WIP	20А	Стеклоочиститель и омыватель заднего стекла
26	WIP	30А	Стеклоочистители
27	МЕТ	7.5А	Манометры и счетчики
28	IGN	10А	Тормозная система, система поддержки водителя, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, датчик обнаружения пассажиров, электрические стеклоподъемники, система смарт-ключей
29	ПАНЕЛЬ	10А	Система кондиционирования воздуха, аварийные мигалки, обогрев сидений, трансмиссия, позиционный переключатель «P», навигационная система, солнечная система вентиляции, система дистанционного кондиционирования воздуха, усовершенствованная система управления парковкой, очиститель фар, лампа напоминания о ремне безопасности переднего пассажира, система регулировки положения фар, освещение бардачка, часы, аудиосистема
30	ХВОСТ	10А	Система регулировки положения фар, габаритные огни, задние фонари, фонари освещения номерного знака, передние противотуманные фары, боковые габаритные огни

Читать далее: Лампочки

Была ли эта статья полезной?

Как найти / исправить перегоревший предохранитель на тележке для гольфа (EZGO, Club Car, Yamaha)

Предохранители на тележке для гольфа критически важны для защиты вашей тележки от электрических повреждений и обеспечения ее бесперебойной и эффективной работы.

Однако эти предохранители разных типов могут перегореть, и ваша тележка не сможет работать.

Эта распространенная проблема почти всегда связана с другой проблемой вашей корзины, которая запускает ее и делает ее более постоянной.

В связи с этим для вас важно знать, где найти предохранители на тележках всех трех основных брендов, какие типы проблем на них влияют и методы ремонта.

Расположение блока предохранителей на тележках Yamaha

Yamaha обычно размещает предохранители на своих гольф-карах в одном и том же месте для каждой модели.

Этот выбор разработан для создания единого стиля для каждой из этих моделей, что упрощает работу с ними без каких-либо сложностей.

То же самое относится и к каждому из производителей, которых мы собираемся обсудить, поэтому эти разделы не будут очень длинными — вы просто не так много можете сказать об этих местах, когда они настолько одинаковы для большинства моделей в каждом из них. бренд.

Например, у гольф-кара Yamaha 2014 года есть блок предохранителей на левой стороне контроллера, который требует, чтобы вы открыли двигатель тележки, чтобы найти его.

Это место является обычным для бензиновых и электрических тележек Yamaha, так что будьте готовы к этому, когда попытаетесь его отыскать.

Однако и здесь есть некоторые отличия — например, у электротележки G2 предохранители расположены на заднем внутреннем крыле спереди со стороны водителя.

А у G29 есть предохранители чуть ниже подстаканника.

Расположение блока предохранителей на тележках для гольфа EZGO

Как и гольф-кары Yamaha, EZGO старается держать блоки предохранителей в довольно простых для своих пользователей местах.

Тем не менее, эти блоки предохранителей не всегда легко найти, даже если вы точно знаете, где они расположены.

Таким образом, важно обратить внимание на эти факторы, прежде чем искать коробку.

Например, в TZXT 2008 года используется так называемый встроенный предохранитель, который крепится к переключателю с ключом с помощью небольшого провода.

Вам нужно открыть капот двигателя вашей тележки, чтобы найти этот предохранитель.

В отличие от этого, блок предохранителей в гольф-карах EZGO 1990 года — а также в моделях до и после — может быть расположен в колесе вашего гольф-кара.

Под этим мы подразумеваем рулевое колесо — вам нужно будет приподнять небольшую крышку, чтобы получить к ним легкий доступ.

Однако это местоположение было изменено в более поздних моделях, поскольку это вызывало более высокий риск нехватки.

Например, электрическая тележка EZGO 2005 года располагала блок предохранителей под сиденьем водителя.

Все, что вам нужно сделать, это поднять сиденье и открыть коробку, чтобы облегчить доступ к этим предохранителям на тележке.

Расположение блока предохранителей на гольф-карах Club Car

Тележки

Club Car похожи на Yamaha и EZGO в том, что их блоки предохранителей расположены в довольно определенных местах, что упрощает доступ к ним и их ремонт.

Например, у тех, кто может все еще раскачивать тележку для бензиновых автомобилей CC DS 1986 года выпуска — и мы завидуем вам, если у вас все еще работает этот ребенок, — есть блок предохранителей за приборной панелью.

Это место оставалось неизменным для большинства гольф-каров, которые они производили примерно в то время, что облегчало их поиск и замену по сравнению с несколькими годами Club Car, которые мы можем обсудить здесь.

Точно так же Club Car 1997 года — и многие годы в этой модели и вокруг нее — поместили блок предохранителей в черную электрическую коробку рядом с аккумулятором.

Для открытия этого ящика обычно требуется несколько инструментов, но его довольно легко открыть без особых дополнительных усилий.

К 2004 году они переместили предохранители в два пластиковых держателя, а затем поместили их под сиденье для Club Car Precedent 2005 года.

Вы должны увидеть синие и белые провода, подключенные к этим жгутам.

Однако вы также можете найти некоторые предохранители рядом с жгутом контроллера, особенно в более поздних моделях — примерно в 2008 году выпуска.

Типы предохранителей, которые можно найти

В тележках для гольфа

обычно используется широкий спектр различных предохранителей, которые предназначены для работы с множеством различных уровней электрического заряда.

Понимание этих типов критически важно для того, чтобы у вас не возникло никаких проблем при работе.

Прежде всего, вы, вероятно, найдете предохранитель на 10 А, который обычно связан с вашим соленоидом, и его важно продолжать работать, чтобы эта деталь не вышла из строя.

Часто этот предохранитель находится за различными панелями и рядом с соленоидами в вашей тележке.

Если вы не будете содержать предохранитель в хорошем состоянии, ваше зажигание может выйти из строя, и вы не сможете запустить тележку и столкнетесь с проблемами с ее работой.

Этот предохранитель также может выйти из строя, если есть много других проблем, которые могут сработать по всей вашей тележке, например, перепутанные кабели за стартер-генератором, соединения в батарее могут быть перепутаны или может выйти из строя воспламенитель.

Поэтому убедитесь, что вы заменили эти предохранители как можно скорее, чтобы ваша тележка не перестала заводиться, а вы не застряли.

Есть также предохранители на 50 ампер, которые могут быть расположены по всей вашей тележке и в ее блоке предохранителей, которые помогают управлять более мощными элементами вашей тележки.

Обычно возникают проблемы с D-вилкой или D-розеткой, которые могут вызвать срабатывание предохранителя.

Ошибки подключения этого предохранителя не редкость, поэтому обратите внимание на белый и черный провода, чтобы не столкнуться с осложнениями.

Предохранитель на 60 А — это еще один тип предохранителя, который вы найдете повсюду в тележке. Обычно он находится в цепи управления сильноточной цепью для подключения двигателя.

К сожалению, бывают случаи, когда поток может быть слишком низким и вызвать срабатывание предохранителя.

Часто этот предохранитель можно найти в цепи питания, а не в зарядной станции или в блоке предохранителей, поэтому при замене и ремонте блока предохранителей обязательно обращайте внимание на это место.

Наконец, есть предохранитель на 400 А, который почти всегда расположен как можно ближе к источнику питания или батарее на вашей тележке.

Часто он расположен на положительной или отрицательной клемме аккумулятора, чтобы облегчить доступ.

Этот предохранитель обычно помогает предотвратить скачки напряжения в двигателе и не дать ему вывести тележку из строя.

Обязательно проверяйте его регулярно, чтобы убедиться, что у вас нет проблем с вашей тележкой.

Эти предохранители — это лишь некоторые из них, которые вы можете найти в своей тележке, и они могут быть расположены в самых разных местах.

Например, некоторые тележки могут центрировать все, а не только несколько, предохранителей в блоке предохранителей.

Другие могут распространять их повсюду, как упомянуто здесь.

Возможно, вам понадобится свериться со схемой или руководством по вашей тележке, чтобы убедиться, что вы найдете все предохранители, которые могут быть распределены по всей конструкции вашей тележки.

Причины срабатывания предохранителей

Знать, где расположены предохранители на вашей тележке для гольфа, — это половина дела, потому что вы можете легче проверить и заменить их.

Но почему в гольф-мобиле перегорают предохранители и он начинает плохо работать?

Это может произойти по многим причинам.

В некоторых случаях проблемы с вашей тележкой могут быть довольно незначительными и их легко исправить самостоятельно.

В других случаях вам может потребоваться помощь специалиста, чтобы справиться с ними.

В любом случае важно понимать множество причин, по которым могут перегореть предохранители, поскольку они часто связаны с более постоянными или даже опасными проблемами в работе вашей тележки.

Например, могут возникнуть серьезные проблемы с критически важными частями вашей тележки, из-за которых она может выйти из строя.

Наиболее частыми причинами перегорания предохранителей на гольфмобиле являются следующие проблемы:

1. Заземленный провод существует где-то в вашей системе — вам может потребоваться проверить все ваши электрические соединения и затянуть их, чтобы убедиться, что они не вызывают эту проблему
2. Короткое замыкание может присутствовать во всей электрической системе вашего гольф-мобиля. — этот тип короткого замыкания чаще всего встречается после пускового выключателя и может быть легко отремонтирован профессионалами при правильном обращении.
3. Проблемы с педалью газа часто могут быть причиной отказа многих типов предохранителей. — обычно вы увидите это на переключателе пуска / останова или реле стартера, которые связаны с педалью газа и ее работой.
4. Проблемы с кабелем в тележке могут быть еще одной распространенной проблемой — они могут быть плохо закреплены в различных областях или могут быть подключены к неправильным клеммам, например, положительный провод, подключенный к отрицательной клемме
5. Клеммы аккумулятора сломаны или больше не отправляют необходимое количество электричества — эта проблема может перегрузить вашу систему и вызвать срабатывание предохранителя, чтобы обезопасить вашу тележку
6. Оплавление пластмассы на клавишном переключателе может произойти, если произойдет короткое замыкание, которое оплавит кабель вокруг провода — эта проблема может легко вызвать срабатывание предохранителя и требует немедленного внимания, чтобы избежать любых опасных результатов.
7. Стартер-генератор может быть закорочен, что приводит к тому, что соленоид остается закрытым — эта проблема может привести к тому, что ваша тележка будет получать слишком много энергии во время работы и вызвать серьезные сбои в ее работе
8. В систему был вставлен неправильный предохранитель, и он не мог справиться с потоком электричества — эта проблема встречается чаще, чем вы можете себе представить, и может доставлять неудобства, когда это случается с вами
9. Вибрации от тележки, в том числе от стартер-генератора, вызывают ослабление проводов тележки и вызывают чрезмерный электрический ток. — это одна из наиболее частых причин, по которой вы можете найти эту проблему.

Помните: предохранители срабатывают по какой-то причине и делают это, чтобы уберечь вашу тележку от проблем.

Это потому, что они переключаются только тогда, когда через систему на вашей тележке проходит слишком много энергии, что угрожает ее перегрузкой.

Без этих предохранителей ваши системы могут расплавиться или даже загореться.

Эта проблема, очевидно, может сделать вашу тележку для гольфа бесполезной и создать для вас огромную проблему.

И то, что вы знаете, что происходит с вашей тележкой для гольфа, не означает, что вы можете просто оставить это в покое и надеяться на лучшее.

Вместо этого вам необходимо принять меры и как можно скорее заменить предохранители.

Самое приятное в этом процессе то, что с ним должен уметь справиться любой.

Здесь также не возникнет проблем между разными моделями, потому что процесс остается одинаковым для тележек Yamaha, EZGO и Club Car.

Правильная замена предохранителя

Если вы обнаружите один или несколько предохранителей, которые перегорели на вашей тележке для гольфа, вам необходимо удалить их и заменить на тот, который работает должным образом.

К счастью, замена предохранителей таким способом на удивление проста и не должна быть сложной задачей для вас, если вы знаете, как использовать несколько различных инструментов.

Используя приведенную выше информацию, вы должны были без труда найти, где находится блок предохранителей.

Теперь откройте блок предохранителей и определите, какой предохранитель перегорел.

Этот шаг должен быть довольно простым — предохранитель будет выглядеть «сгоревшим» и даже на его стороне могут появиться ожоги.

Также может быть значок предупреждения, сообщающий о перегорании предохранителя.

В любом случае, вы должны отметить уровень напряжения, который использует предохранитель, считывая данные сбоку, а затем внимательно выполните следующие действия, чтобы получить наилучшие результаты:

1. Возьмите острогубцы и осторожно сожмите предохранитель — не делайте этого деликатно, потому что вы просто выбросите предохранитель, и вам не нужно сохранять его для каких-либо целей.
2. Медленно потяните предохранитель назад, при необходимости повернув его на место, чтобы ослабить соединения — это займет всего несколько секунд, так что не переусердствуйте, иначе вы можете повредить разъемы предохранителей
3. Извлеките предохранитель и проверьте его, чтобы еще раз проверить уровень напряжения, необходимый для использования — вы должны быть абсолютно уверены в этой ситуации, потому что неправильный уровень может вызвать повреждение электрической системы вашей тележки.
4. Приобретите соответствующий предохранитель для замены у производителя или дилера марки вашей гольфмобиля , если он соответствует уровню напряжения; вам должно быть хорошо с любой маркой, которую вы найдете
5. Откройте упаковку и дважды проверьте предохранитель, чтобы убедиться, что это правильный тип — хотя и редко, производственные ошибки могут привести к размещению в упаковке неправильного типа и повреждению вашей тележки
6. Вставьте предохранитель на место, используя руки или плоскогубцы. — убедитесь, что вы держите предохранитель прямо и не вставляете силой, так как вы должны почувствовать «щелчок», когда он будет установлен на место.
7. Закройте панель и ведите свою тележку для гольфа — обязательно используйте любой элемент тележки, которым управляет предохранитель, чтобы проверить предохранитель и посмотреть, перегорит ли он снова у вас
8. Если предохранитель не перегорел примерно через 10-20 минут, вы, вероятно, в безопасности — хотя вы можете обратить внимание на любые повторяющиеся перегорания предохранителя определенного типа в вашей тележке

В большинстве случаев замененный предохранитель должен работать нормально и не иметь никаких проблем с работой, которые могут вызвать сбои в тележке.

Однако могут возникнуть ситуации, когда предохранитель перегорит очень скоро после его установки.

Если вы обнаружите, что предохранитель вашей тележки перегорает чаще, чем один раз в год, что-то не так с вашей электроникой, и ее необходимо как можно скорее отремонтировать профессионалом.

Замена предохранителя в этой ситуации будет не чем иным, как устранением симптомов более серьезной проблемы — например, наложение повязки на сломанную руку с порезом на коже.

А сложная природа электроники гольф-каров делает неблагоразумными попытки отремонтировать их без посторонней помощи.

Так что обратитесь к производителю или продавцу рядом с вами и отнесите свою тележку в их магазин, чтобы починить ее.

Расположение предохранителей Toyota Sienna · Поделитесь своим ремонтом

Это исчерпывающий список расположения блоков предохранителей Toyota Sienna 2004-2010 гг., Описания цепей, которые защищает каждый предохранитель, определения каждого предохранителя и ссылки, где их можно приобрести. Часто при поиске и устранении неисправностей вашей Сиены приятно иметь возможность легко найти предохранитель для этого конкретного электрического компонента.Я также попытался объяснить, что такое предохранители и почему они бывают разных размеров, для людей, плохо знакомых с электроникой. Если вам нужен предохранитель на замену, нажмите на названия предохранителей, которые нужно взять с собой, чтобы приобрести предохранитель. Используйте функцию поиска вашего браузера (сочетание клавиш Control-F в Windows, Command-F в Mac) для поиска ключевых слов в этой статье.

Применимые автомобили

Детали

• Предохранители 1-51: набор из 120 мини-предохранителей (тип A), который включает предохранители на 5, 7,5, 10, 15, 20, 25 и 30 ампер (предохранители типа A, рекомендуется иметь несколько блоков предохранителей. вокруг)
• Предохранители 56-67: Узел плавкой вставки (также называемый «соединительный блок», предохранитель типа C)
• Предохранитель 52: MAIN 30 A плавкая вставка (фары, система дневного света, предохранители «H-LP RL» и «H-LP LL»), номер детали
  -08280, получите на Amazon.com или Toyota Parts. (это предохранитель типа B)
• Предохранитель 53: AM2 30 A плавкая вставка (защищает предохранители «INJ», «IGN» и «GAUGE2»), номер детали
  -08280, получить на Amazon.com или Toyota Parts. (это предохранитель типа B)
• Предохранитель 54: P / SEAT 30 A плавкая вставка (защищает сиденья с электроприводом), номер детали
  -08280, можно получить на Amazon.com или Toyota Parts. (это предохранитель типа B)
• Предохранитель 55: Плавкая вставка PWR 30 A, номер детали
  -08280, можно получить на Amazon.com или Toyota Parts. (это предохранитель типа B)

Необходимые инструменты

• Плоскогубцы (очень удобны для извлечения пластинчатых предохранителей)
• Примечание: В блоке предохранителей в моторном отсеке есть небольшой белый инструмент, предназначенный для извлечения мини-предохранителей.

Почему в автомобилях есть предохранители?

Назначение предохранителей

Предохранители

разработаны как самое слабое электрическое звено в данной электрической цепи. В мире механики сравнимой технологией может быть простой штифт или полый болт — болт — это спроектированное слабое место, так что, если вы превысите крутящий момент на приводном валу, отвесной болт сломается, а не разрушит машину. Когда я заменял все лампы накаливания в своей Сиенне, я случайно (насколько я до сих пор не уверен) закоротил клеммы одной лампочки и перегорел предохранитель.О том, как я выбрался из этого, вы можете прочитать здесь: Как заменить 10-амперный предохранитель купольной лампы на Toyota Sienna

2004-2010 гг.

Почему предохранители разные по размеру?

В данной схеме есть электроника, которая, как известно, использует максимальное количество ампер. Инженеры, занимающиеся разработкой электроники, определяют максимальную силу тока, которая когда-либо может потребоваться цепи, а затем устанавливают предохранитель, немного превышающий сумму всех токов этих компонентов. Предохранитель включен последовательно с цепью.Таким образом, если произойдет что-то ненормальное, если произойдет короткое замыкание или если какой-либо компонент выйдет из строя и заставит эту цепь потреблять больше ампер, чем безопасно, предохранитель перегорит и защитит проводку и другие компоненты в цепи. Если плавкий предохранитель не использовался последовательно с цепью, вместо этого вышел бы из строя следующий самый слабый компонент, и кто знает, где это могло быть — это мог быть другой компонент в цепи или это могла быть проводка. Возгорание может быть вызвано перегревом проводки. Если у вас нет предохранителей, когда что-то выходит из строя, вы заменяете жгуты проводов или несколько электрических компонентов.Предохранитель легко заменить, и поскольку вы знаете, что находится в цепи предохранителя, вы можете немедленно приступить к поиску и устранению неисправностей компонентов в этой цепи (или удалить их, чтобы устранить их как причину) и определить, что вызывает превышение тока нормальным уровни и предохранитель сгореть.

Почему не следует устанавливать предохранитель более высокого усилителя

У кого-то может возникнуть соблазн, если он продолжит перегорать предохранитель определенного усилителя, установить вместо него предохранитель более высокого тока или, что еще хуже, закоротить гнездо предохранителя и обойти предохранитель.Как я уже упоминал в предыдущем абзаце, тот факт, что предохранитель перегорел, является хорошим и контролируемым предупреждением о том, что что-то не так. Если вы устанавливаете предохранитель с более высоким током или закорачиваете гнездо предохранителя, вы просите серьезно повредить неизвестно что в этой цепи и / или перегореть другие предохранители с более высоким током в сборке плавкой вставки. Это предупреждение касается всего, что имеет предохранитель.

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ устанавливать предохранитель с более высоким током или, что еще хуже, закоротить предохранитель !!!

Что такое усилители?

Ампер — это сокращение от Ампера, часто обозначаемое просто буквой А, которая является основной единицей электрического тока.Когда мы говорим о расстоянии, это все равно, что говорить о милях или километрах. Ток — это скорость потока электронов через заданный контур, например, как быстро вода течет по трубе. Когда вы видите номинал ампер на предохранителе, это означает, сколько тока может пройти через этот предохранитель до того, как материал предохранителя перегреется, а затем расплавится, разомкнув цепь предохранителя.

Могу ли я получить удар током при замене предохранителя?

Кто-то может увидеть, что они выбирают предохранитель на 30 ампер, и испугаться, что они могут получить ток.Некоторые бытовые электрические цепи имеют ток 30 А (например, настенные розетки), но они находятся в цепях переменного тока 110 В, а не 12 В постоянного тока, как в автомобиле. Вам не нужно беспокоиться о поражении электрическим током при работе с 12-вольтовой проводкой вашего автомобиля. В любом другом месте вашего автомобиля вы находитесь за предохранителем, и худшее, что действительно может случиться, — это то, что вы можете получить короткую вспышку искры, если закоротите положительный провод на массу, но предохранитель немедленно перегорит, предотвратив что-либо еще.

Вы можете прикоснуться к плюсу и минусу автомобильного аккумулятора на 12 В сухими руками, и ничего не произойдет.Это потому, что сопротивление вашего тела велико. С сухими руками сопротивление вашего тела от одной руки к другой достигает 100 000 Ом. Закон Ома гласит: V = IR, где V означает вольты, I означает ток, а R означает сопротивление. С небольшим количеством алгебры вы можете изменить формулу, чтобы найти I, I = V / R. Если V = 12 и R = 100 000, ток, который будет течь через ваше тело из одной руки в другую, составляет 0,00012 ампер или 0,12 миллиампера. Это очень небольшая сумма.Чтобы убить вас, требуется более 60 миллиампер (это наименьшее количество, которое, как я обнаружил, было опасно для смерти в этой статье), и это в 500 раз больше, чем то, что протечет через ваше тело, если вы прикоснетесь к автомобильному аккумулятору. одна сухая рука на отрицательной клемме, а другая — на положительной. Дело в том, что напряжение настолько низкое, что это не опасно.

Примечание о случайном замыкании автомобильного аккумулятора

Если вы закоротили положительный полюс аккумулятора на раму, произойдет всплеск искры, будет выделено много тепла, и вы увидите расплавленный металл, как если бы вы работали сварщиком.Это потому, что между вами и батареей нет предохранителей, и все усилители, имеющиеся в батарее, пытаются протекать через металлический объект, который вы только что замкнули на землю. Я проделал это хотя бы один раз при затягивании болта на батарее с помощью розетки и трещотки — как-то случайно задел ручку розетки на раме, которая является заземлением цепи. Это вас напугает!?!? Учитывая, что автомобильный аккумулятор имеет большое количество ампер, вам нужно быть осторожным в этом отношении.То же самое произойдет, если вы закоротите две клеммы аккумулятора.

Типы предохранителей Toyota Sienna

В Toyota Sienna используются четыре различных типа предохранителей, как описано в руководстве пользователя:

Четыре различных типа предохранителей: A, B, C и D

Тип A представляет собой мини-предохранитель лопастного типа. Это единственный тип предохранителей, с которым я когда-либо имел дело, и самый распространенный тип предохранителей. У них внутри изогнутый провод, который перегорает при сгорании предохранителя. Вы должны удалить предохранитель, чтобы проверить, не перегорел ли предохранитель.Вот предохранитель, который я случайно взорвал, когда устанавливал светодиодное освещение салона на свою Сиенну:

Перегоревший мини-предохранитель

Тип B — это предохранитель среднего тока, сокращенно M-FUSE в инструкции по эксплуатации. Я видел, что они также называются плавкими вставками, и это предохранители с более высоким усилителем.

Типы C и D все являются частью узла плавкой вставки. Я думаю, что единственная причина, по которой вы взорвете одно из них, заключается в том, что вы установили предохранитель с более высоким усилителем, чем предписано в нескольких местах, что допускает перегрузку одной ветви цепи, или у вас есть какое-то оборудование с серьезными сбоями с коротким замыканием.Вот изображение этих типов предохранителей:

Следы на перемычке предохранителей на большой ток крупным планом

В руководстве по эксплуатации приведены следующие иллюстрации предохранителей:

Руководство по ремонту Описание предохранителей среднего и высокого тока

Запасные предохранители

В двух больших коробках предохранителей вы увидите гнезда для предохранителей с надписью «Запасные» и силу тока предохранителя, например, предохранители с 16 по 20 являются запасными и разного размера. Если у вас перегоревший предохранитель, вы можете заменить его запасным с такой же силой тока:

16.ЗАПЧАСТЬ 15 A (мини-размер)
17. ЗАПАСНАЯ ЧАСТЬ 20 A (мини-размер)
18. ЗАПЧАСТЬ 30 A (мини-размер)
19. ЗАПЧАСТЬ 30 A (мини-размер)
20. ЗАПАСНАЯ ЧАСТЬ 7,5 A (мини-размер)

Если вы используете запасной предохранитель, сохраните перегоревший и купите новый, чтобы установить его в запасное гнездо в следующий раз.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке находится со стороны водителя, рядом с аккумулятором:

Расположение блока предохранителей в моторном отсеке

Открытие блока предохранителей в моторном отсеке

На передней стороне блока предохранителей имеется защелка, которую необходимо откинуть, чтобы открыть крышку блока предохранителей:

Нажмите на этот выступ, чтобы открыть защелку блока предохранителей

С другой стороны крышки блока предохранителей есть крючки

Эти крючки защелкивают заднюю часть крышки блока предохранителей.

Нажмите на выступ спереди и поверните передний край вверх, постепенно надавите на крышку по направлению к задней части автомобиля, и крышка откроется:

Снятие крышки блока предохранителей в моторном отсеке

Здесь снимается крышка блока предохранителей в моторном отсеке:

Крышка блока предохранителей двигателя снята

Изображение блока предохранителей в моторном отсеке

Для справки имеется схема под крышкой предохранителя в моторном отсеке, а вот более чистая версия из руководства пользователя.Следует отметить, что некоторые компоненты не пронумерованы.

Схема на задней стороне крышки блока предохранителей в моторном отсеке

Вот изображение предохранителей, вместе с номерами предохранителей и названиями реле, которые я добавил:

Блок предохранителей в моторном отсеке Изображение Схема

Реле в моторном отсеке

На изображении блока предохранителей в моторном отсеке выше вы можете заметить, что некоторые компоненты не предохранители, а реле. Большие фиолетовые и синие коробки — это реле. Реле — это переключатель с электрическим управлением.Вот схема с подробным описанием верхней половины блока предохранителей, включая названия реле:

Эта схема называет реле

Вот нижняя часть:

Вот реле в нижней половине блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке Блок предохранителей высокого тока

В центре блока предохранителей в моторном отсеке расположены два ряда предохранителей, которые закрыты полупрозрачной пластиковой крышкой. Весь этот компонент называется соединительным блоком или сборкой плавкой вставки (номер детали 8262008020 или 826200-8020).

Предохранитель большой мощности в моторном отсеке Секция

По сути, это стержень, у нижнего края которого выступают провода предохранителя. Это единичная сделка, и если вы взорвете одну из них, вам придется заменить весь блок предохранителей. Вы можете снять крышку, ОЧЕНЬ ВНИМАТЕЛЬНО поддев зажимы крышки (я уверен, что зажимы хрупкие), по одному острым ножом, как показано ниже (но у меня никогда не было причин для этого). откройте его, кроме любви к объяснению для этой статьи):

Освобождение зажима крышки предохранителя высокого тока

Вот снятая крышка:

Крышка предохранителя высокого усилителя снята Следы на перемычке предохранителей высокого тока крупным планом

Схема, номера и описания предохранителей в моторном отсеке

Ниже приведена схема блока предохранителей в моторном отсеке, за которой следует список официальных сокращений и описаний:

Схема предохранителей в моторном отсеке

Предохранители 1-23 — это предохранители миниатюрного типа (все они входят в комплект):

1.ETCS 10 A — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2. EFI NO.1 20 A — Многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива, предохранитель «EFI NO.2»
3. H -LP RL 15 A — Правая фара (ближний свет)
4. DRL 20 A — Система дневных ходовых огней, предохранители «H-LP RH» и «H-LP LH»
5. ALT-S 7,5 A — Система зарядки
6. H-LP LL 15 A — Левая фара (ближний свет), передние противотуманные фары
7.ДВЕРЬ №2 25 A — Система механического запирания двери
8. HAZ 15 A — Световые указатели поворота, аварийные мигалки
9. RAD NO.3 30 A — Аудиосистема
10. A / F 25 A — Датчик A / F
11. HORN 10 A — Звуковой сигнал
12. EFI NO.2 10 A — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
13. DOME 10 A — Интерьер освещение, личное освещение, освещение умывальника, подсветка дверей, освещение багажного отделения, освещение замка зажигания, мультиинформационный дисплей
14.ECU-B 10 A — Сдвижная дверь с электроприводом, система кондиционирования, электрические стеклоподъемники, мультиплексная система связи, датчик и датчик, беспроводная система дистанционного управления
15. RAD NO.1 20 A — Аудиосистема, навигационная система
16 .ЗАПАСНЫЙ 15 А — Запасной предохранитель на 15 А
17. ЗАПАСНЫЙ 20 А — Запасной 20-амперный предохранитель
18. ЗАПАСНЫЙ 30 А — Запасной 30-амперный предохранитель
19. ЗАПАСНЫЙ 30 А — Запасной 30 -Amp Fuse
20 ЗАПАСНЫЙ 7,5 A — Запасной 7,5-Amp предохранитель
21.H-LP RH 10 A — Правая фара
22. H-LP LH 10 A — Левая фара
23. RSE 7.5 A — Аудиосистема на задних сиденьях, развлекательная система для задних сидений

Предохранители 52-53 относятся к типу B (больший квадрат):

52. MAIN 30 A — Фары, система дневного света, предохранители «H-LP RL» и «H-LP LL», номер детали

-08280, Amazon.com или Toyota Parts. (это предохранитель типа B)
53. AM2 30 A — предохранители «INJ», «IGN» и «GAUGE2», номер детали

-08280, Amazon.com или Toyota Parts. (это предохранитель типа B)

Предохранители 56-67 являются частью узла плавкой вставки

56. ЗАПАСНОЙ 50А — Запасной предохранитель на 50 А (часть узла плавкой вставки)
57. HTR 50 A — Система кондиционирования воздуха, предохранитель «A / C» (часть узла плавкой вставки)
58. FAN 50 A — Электровентиляторы охлаждения (часть узла плавкой вставки)
59. PBD 30 A — Задний люк с электроприводом (часть узла плавкой вставки)
60.R-PSD 30 A — Сдвижная дверь с электроприводом с правой стороны (часть плавкой вставки в сборе)
61. L-PSD 30 A — Сдвижная дверца с левой стороны с электроприводом (часть плавкой вставки в сборе)
62. RR A / C 40 A — Задний кондиционер (часть плавкой вставки)
63. DEF 40 A — Обогрев заднего стекла, предохранитель «MIR HTR» (часть плавкой вставки)
64. ABS1 50 A — Антиблокировочная тормозная система, антипробуксовочная система, система стабилизации автомобиля (часть плавкой вставки)
65.ABS2 30 A — антиблокировочная тормозная система, антипробуксовочная система, система стабилизации автомобиля (часть плавкой вставки в сборе)
66. ST 30 A — пусковая система (часть плавкой вставки в сборе)
67. ALT 150 A — Система зарядки, предохранители «RR A / C», «HTR», «FAN», «PBD», «R-PSD», L-PSD и «DEF» (часть узла плавкой вставки)

Блок предохранителей на приборной панели со стороны водителя

В руководстве по ремонту он также называется «соединительный блок приборной панели».Сверху защелкивается небольшая черная крышка. Все предохранители на этой панели относятся к типу мини (лезвие).

Расположение блока предохранителей на боковой панели приборов со стороны водителя

Находится сверху и справа от педали аварийного тормоза:

Панель приборов (со стороны водителя) Расположение блока предохранителей

Он обращен вниз и имеет черную крышку.

Открытие блока предохранителей на боковой панели приборов со стороны водителя

Чтобы снять крышку, возьмитесь за язычок на дальней стороне и потяните его прямо вниз (вид снизу выглядит почти прямо вверх):

Потяните за этот выступ прямо вниз, чтобы открыть крышку.

Изображение блока предохранителей на приборной панели со стороны водителя

Схема на внешней стороне обложки выложена в обратном направлении, в книжной ориентации:

Схема на крышке блока предохранителей приборной панели со стороны водителя

Вот предохранители приборной панели со стороны водителя:

Изображение блока предохранителей на приборной панели со стороны водителя

Схема блока предохранителей на приборной панели со стороны водителя, номера и описания

Вот схема блока предохранителей на приборной панели со стороны водителя, за которой следует подробный список сокращений и описаний предохранителей:

Схема блока предохранителей на приборной панели драйвера

Предохранители 24-49 — это все предохранители мини-типа (все они включены в этот набор), а 54 и 55 — на 30 ампер (тип B):

24.MIR HTR 10 A — Обогреватели наружных зеркал заднего вида
25. RAD2 7.5 A — Аудиосистема, навигационная система, аудиосистема на задних сиденьях, развлекательная система для задних сидений
26. PWR OUTLET 15 A — Розетки
27 .CIG 15 A — Прикуриватель
28. ECU ACC 7.5 A — Система управления блокировкой переключения передач, система кондиционирования, управление зеркалом заднего вида с электроприводом
29. GAUGE2 7,5 A — Измеритель и датчик
30. IGN 7,5 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, система мультиплексной связи
31.INJ 15 A — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива
32. RR WIP 15 A — Стеклоочиститель заднего стекла
33. WIP 30 A — Стеклоочиститель и стеклоочиститель заднего стекла
34. GAUGE1 10 A — Задний фонарь, указатели поворота, аварийные сигналы
35. S-HTR 15 A — Обогреватели сиденья
36. WSH 20 A — Омыватель лобового и заднего стекла
37. HTR 10 A — Система кондиционирования
38.ECU-IG 10 A — Система помощи при парковке Toyota, система контроля заднего вида, система мультиплексной связи, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, контроль блокировки переключения передач система, динамический лазерный круиз-контроль, подогрев сидений, задняя дверь с электроприводом, крыша с электронным люком, мультиинформационный дисплей, автоматическое антибликовое внутреннее зеркало заднего вида, электрические стеклоподъемники, розетки (115 В)
39.ПАНЕЛЬ 10 A — Система кондиционирования, обогрев сидений, аудиосистема, навигационная система, раздвижная дверь с электроприводом, задняя дверь с электроприводом, мультиинформационный дисплей, обогреватель заднего стекла, аварийные мигалки, подсветка приборной панели, подсветка переключателя рулевого управления
40. ХВОСТ 10 A — Стоп-сигналы, фонари освещения номерного знака, стояночные огни, боковые габаритные огни
41. S / ROOF 25 A — Электронный люк на крыше
42. AC INV 15 A — Розетки (115 В)
43. FR DEF 15 A — Антиобледенитель стеклоочистителя
44.AM1 7.5 A — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
45. STOP 10 A — Стоп-сигналы / задние фонари, высокий стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная тормозная система, система контроля тяги, устойчивость автомобиля система управления, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система мультиплексной связи
46. P / W 25 A — электрические стеклоподъемники
47. OBD 7.5 A — бортовая система диагностики
48.FOG 15 A — Передние противотуманные фары
49. P / VENT 15 A — Стеклоподъемники с электроприводом
54. P / SEAT 30 A — Сиденья с электроприводом, Amazon.com или запчасти Toyota. (это предохранитель типа B)
55. PWR 30 A — электрические стеклоподъемники, Amazon.com или запчасти Toyota. (это предохранитель типа B)

Блок предохранителей в приборной панели со стороны пассажира

Я даже не знал, что этот существует, пока не сверился с руководством магазина. Технически его нет в коробке и он немного спрятан.

Расположение блока предохранителей на панели приборов (со стороны водителя)

Этот блок предохранителей находится за перчаточным ящиком.Чтобы попасть за бардачок, сначала откройте бардачок. Затем отпустите защелки с каждой стороны перчаточного ящика. Чтобы высвободить их, нажмите на середину стороны перчаточного ящика, выгнув боковую часть внутрь, чтобы вытащить защелку из отверстия. Как только он окажется за пределами отверстия, удерживайте его одной рукой, а затем отпустите с другой стороны.

Нажмите по бокам, чтобы освободить защелки

После того, как вы освободите перчаточный ящик, вы можете найти расположение предохранителя, как показано ниже:

Расположение панели предохранителей переднего пассажира

Схема блока предохранителей панели приборов (сторона водителя)

В этой панели предохранителей нет ничего особенного, так как в ней всего два предохранителя, и если у вас нет кондиционера с ручным управлением, нижний, 51, будет пустым:

Схема блока предохранителей на панели приборов со стороны пассажира Вот увеличенное изображение предохранителей

Номера и описание блоков предохранителей на панели приборов со стороны пассажира

50.ST 7.5 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
51. Кондиционер 7.5 A — Система кондиционирования воздуха с ручным управлением

Все номера, названия и сокращения предохранителей Toyota Sienna

1. ETCS 10 A — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2. EFI NO.1 20 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, предохранитель «EFI NO.2»
3. H-LP RL 15 A — Фара правая (ближний свет)
4. DRL 20 A — Система дневных ходовых огней, предохранители «H-LP RH» и «H-LP LH»
5. ALT-S 7.5 А — Система зарядки
6. H-LP LL 15 A — Фара левая (ближний свет), передние противотуманные фары
7. DOOR NO.2 25 A — Система механического запирания двери
8. HAZ 15 A — Указатели поворота, аварийные сигналы
9. RAD NO.3 30 A — Аудиосистема
10. A / F 25 A — Датчик A / F
11. HORN 10 A — Звуковые сигналы
12. EFI NO.2 10 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
13. DOME 10 A — Внутреннее освещение, личное освещение, освещение умывальника, подсветка дверей, освещение багажного отделения, освещение замка зажигания, мультиинформационный дисплей
14. ECU-B 10 A — Раздвижная дверь с электроприводом, система кондиционирования, электрические стеклоподъемники, мультиплексная система связи, счетчик и датчик, беспроводная система дистанционного управления
15. RAD NO.1 20 A — Аудиосистема, навигационная система
16. ЗАПАСНОЙ 15 А — Запасной предохранитель 15 А
17. ЗАПАСНОЙ 20 А — Запасной предохранитель 20 А
18. ЗАПАСНОЙ 30 А — Запасной предохранитель 30 А
19. ЗАПАСНОЙ 30 А — Запасной предохранитель 30 А
20. ЗАПАСНОЙ 7,5 А — Запасной предохранитель 7,5 А
21. H-LP RH 10 A — Фара правая
22. H-LP LH 10 A — Фара левая
23. RSE 7.5 A — Аудиосистема на задних сиденьях, развлекательная система на задних сиденьях
24. MIR HTR 10 A — Обогреватели наружных зеркал заднего вида
25. RAD2 7.5 A — Аудиосистема, навигационная система, аудиосистема на задних сиденьях, развлекательная система для задних сидений
26. PWR OUTLET 15 A — Розетки питания
27. CIG 15 A — Прикуриватель
28. ECU ACC 7.5 A — Система управления блокировкой переключения передач, кондиционер, управление зеркалом заднего вида с электроприводом
29. GAUGE2 7,5 A — Измеритель и манометр
30. IGN 7,5 A — Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, система мультиплексной связи
31. INJ 15 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
32. RR WIP 15 A — Стеклоочиститель заднего стекла
33. WIP 30 A — Стеклоочиститель и стеклоочиститель заднего стекла
34. GAUGE1 10 A — Фонари заднего хода, указатели поворота, аварийные сигналы
35. S-HTR 15 A — Обогрев сидений
36. WSH 20 A — Омыватель лобового и заднего стекла
37. HTR 10 A — Система кондиционирования воздуха
38. ECU-IG 10 A — Система помощи при парковке Toyota, система контроля заднего вида, система мультиплексной связи, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, переключение передач система управления замком, система динамического лазерного круиз-контроля, обогрев сидений, задняя дверь с электроприводом, крыша с электронным люком, мультиинформационный дисплей, внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, электрические стеклоподъемники, розетки (115 В)
39. ПАНЕЛЬ 10 A — Система кондиционирования, обогрев сидений, аудиосистема, навигационная система, сдвижная дверь с электроприводом, задняя дверь с электроприводом, мультиинформационный дисплей, обогреватель заднего стекла, аварийные мигалки, освещение приборной панели, освещение рулевого переключателя
40. TAIL 10 A — Стоп-сигналы, фонари освещения номерного знака, габаритные огни, боковые габаритные огни
41. S / ROOF 25 A — Электронная люк в крыше
42. AC INV 15 A — Розетки (115 В)
43. FR DEF 15 A — Антиобледенитель стеклоочистителя
44. АМ1 7.5 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
45. STOP 10 A — Стоп-сигналы / задние фонари, высоко установленный стоп-сигнал, система управления блокировкой переключения передач, антиблокировочная тормозная система, система контроля тяги, система контроля устойчивости автомобиля, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, мультиплексная система связи
46. P / W 25 A — Электрические стеклоподъемники
47. OBD 7.5 A — Бортовая система диагностики
48. FOG 15 A — Фары противотуманные передние
49. P / VENT 15 A — Электро стеклоподъемники
50. СТ 7.5 A — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
51. A / C 7.5 A — Кондиционер с ручным управлением
52. MAIN 30 A — Фары, система дневного света, предохранители «H-LP RL» и «H-LP LL»
53. AM2 30 A — Предохранители «INJ», «IGN» и «GAUGE2»
54. P / SEAT 30 A — Сиденья с электроприводом
55. PWR 30 A — Электрические стеклоподъемники
56. SPARE 50A — Запасной предохранитель на 50 А (часть плавкой вставки)
57. HTR 50 A — Система кондиционирования воздуха, предохранитель «A / C» (часть плавкой вставки)
58. FAN 50 A — Электровентиляторы системы охлаждения (часть плавкой вставки)
59. PBD 30 A — Задняя дверь с электроприводом (часть плавкой вставки в сборе)
60. R-PSD 30 A — Сдвижная дверь с электроприводом правая (часть узла плавкой вставки)
61. L-PSD 30 A — Сдвижная дверь с электроприводом, левая (часть плавкой вставки)
62. RR A / C 40 A — Задний кондиционер (часть плавкой вставки в сборе)
63. DEF 40 A — Обогреватель заднего стекла, предохранитель «MIR HTR» (часть плавкой вставки)
64. ABS1 50 A — Антиблокировочная тормозная система, антипробуксовочная система, система стабилизации автомобиля (часть плавкой вставки в сборе)
65. ABS2 30 A — Антиблокировочная тормозная система, антипробуксовочная система, система стабилизации автомобиля (часть плавкой вставки в сборе)
66. ST 30 A — Система запуска (часть плавкой вставки в сборе)
67. ALT 150 A — Система зарядки, предохранители «RR A / C», «HTR», «FAN», «PBD», «R-PSD», L-PSD и «DEF» (часть плавкой вставки сборка)

Вы поделитесь своим ремонтом?

Если эта статья была для вас полезной, расскажите об этом в комментариях.
