Как устроена охлаждаемая система рециркуляции отработанных газов (EGR)? Для чего отработанные газы охлаждаются? Как функционирует система рециркуляции отработанных газов (EGR)? Из каких компонентов состоит система рециркуляции отработанных газов (EGR)? Для чего нужна система рециркуляции отработанных газов (EGR)? Какую функцию выполняют регулирующие заслонки и датчики расхода воздуха? Что такое «дизельный стук»? Ответы содержатся в этой статье.

0:25 – 1:03

Благодаря системе рециркуляции отработанных газов (EGR) сокращается количество вредных веществ в выхлопных газах бензиновых и дизельных двигателей.

Отработанные газы отбираются на выходе из цилиндров, дозируются клапаном EGR и затем смешиваются со впускным воздухом. Таким образом, в цилиндры попадает меньше кислорода. Это приводит к снижению температуры сгорания, в результате чего обеспечивается уменьшение количества оксидов азота почти на 70 %, поскольку, чем выше температура, тем больше вредных оксидов азота образуется. У бензиновых двигателей дополнительно снижается содержание углекислого газа в выхлопе, а также расход топлива.

1:03 – 1:30

Основным компонентом является клапан EGR: он определяет количество поступающих обратно отработанных газов.
Существуют различные виды исполнения и типы конструкции клапанов системы EGR:

• с пневматическим или электрическим управлением
• для дизельных или бензиновых двигателей
• с охлаждением

1:30 – 1:45

Во впускном тракте автомобилей с дизельным двигателем используются регулирующие заслонки. Они обеспечивают требуемую разность давлений между сторонами выпуска и всасывания, чтобы обеспечить необходимую высокую степень рециркуляции отработанных газов.



1:45 – 2:00

Среди прочего, в дизельных двигателях датчики расхода воздуха используются для управления системой рециркуляции отработанных газов. С их помощью рассчитывается масса подаваемых во впуск отработанных газов.

2:00 – 3:10

Поскольку обычной рециркуляции отработанных газов уже недостаточно для соблюдения актуальных норм токсичности, применяются охладители системы EGR. За счет охлаждения отработанных газов еще более снижается пиковая температура сгорания. Благодаря этому образуется намного меньше оксидов азота.

Сегодня многие охладители системы EGR оснащаются электрическими или пневматическими байпасными заслонками. Благодаря байпасной заслонке, в период фазы прогрева, отработанные газы проходят мимо охладителя клапана EGR, обеспечивая быстрый нагрев двигателя и катализатора до рабочей температуры. В результате этого уменьшается уровень шума, т. е. характерного дизельного стука, и выбросы углеводородов.

Ключевые слова :

клапан системы EGR, клапан EGR , радиатор системы EGR

Группы продуктов :

Рециркуляция выхлопных газов

видео

Простое объяснение рециркуляции отработанных газов (EGR)

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о продукте

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей

основы

Информация о диагностике

Поиск ошибок в системе рециркуляции отработавших газов (AGR) у дизельных и бензиновых двигателей (2)

Указания к поиску неисправности

Информация о диагностике

Неисправность системы EGR из-за инородных частиц из выпускной системы

Что означают сообщения об ошибках P1444 и P16786? Является ли причиной их появления датчик расхода воздуха? Почему возникают рывки автомобиля и снижается мощность? Здесь вы узнаете о причинах появления…

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

• Необходимость
• Комфорт
• Статистика

Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:

• сохранять файлы куки, необходимые для работы веб-сайта.
• сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:

• анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
• определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Что такое клапан EGR в автомобиле

Один из характерных феноменов автомобильного дела состоит в том, что даже если водитель имеет огромный опыт ежедневной работы с автомобилем, некоторые его «изюминки» он может попросту не знать или же знать весьма поверхностно. Этот парадокс напрямую касается такого неизведанного многими до конца клапана, как EGR, который устанавливают на большинстве современных машин. Интересно, что есть и такие водители, которые о таком клапане вообще не слышали.

Для чего нужна система EGR

Прежде всего, необходимо разобраться EGR – что это в автомобиле и для чего она предназначена. Сам термин произошел от английского «Exhaust Gas Recirculation», что переводят как «клапан рециркуляции отработанных газов», обозначая аббревиатурой EGR. Среди водителей его для краткости зовут просто «клапан ЕГР». Он принадлежит к числу тех приспособлений, за счет которых производители автомобилей пытаются эффективно решать масштабные и нарастающие экологические проблемы, в данном случае – для снижения уровня загрязненности окружающей среды. Такой оригинальный датчик должен, по замыслу конструкторов, поднять эффективность функционирования двигателя.

Есть у него и другая ключевая задача, тесно сопряженная с первой, – добиться снижения расхода горючего. Это делается за счёт дожигания уже отработанных газов, говоря точнее – с помощью из повторного использования. Надо ли говорить, насколько это злободневно в наше время с множеством энергетических проблем! На западе такая методика используется уже давно, все более распространенной она становится и у нас.

Виды систем рециркуляции отработавших газов

Современный клапан рециркуляции отработавших газов EGR может иметь три разных формата, которые отличаются между собой не только внешне, но и самим принципом действия, способом привода. В частности, пневмомеханическая система представляет собой едва ли не самую простую, и поэтому уже, по существу, устаревшую технически и морально модель. В ней клапаном управляют, создавая во впускном коллекторе машины разрежение. Электропневматическая система модернизирована таким образом, что клапаном EGR управляют за счёт электроклапана, которым руководит ЭБУ мотора на основании информации датчиков. И, наконец, электронная система сконструирована так, что клапан EGR находится, образно говоря, в прямом подчинении ЭБУ автомобильного мотора. У него, в отличие от предыдущего варианта, не два положения, а три, что позволяет более плавно регулировать поток отработанных газов.

Конструкция и принцип работы клапана EGR

Отшлифованная с годами система рециркуляции выхлопных газов довольно остроумна. Она эффективно работает на принципе возвращения определённого заранее объёма отработавших своё газов обратно на «исходные позиции» – в пространство впускного коллектора. Причем это делается в строго намеченное время. Происходит процесс смешения таких газов с горючим и воздухом. Образованная «старая» смесь поступает обратно в цилиндры мотора вместе с новой, свежей смесью горючего и воздуха. Нужное количество определяет блок управления ECU, используя программу, заложенную в него на заводе-изготовителе, учитывая данные ряда датчиков и место, где находится клапан рециркуляции отработанных газов EGR.

Неисправности EGR и их диагностика

На основе практики определены характерные признаки неисправности клапана ЕГР, не позволяющие ему выполнять своё прямое назначение в полной мере:

• частые остановки мотора на холостом ходу;
• фиксируется падение мощности мотора при разгоне автомобиля;
• детонация или т. н. «троение», неестественные рывки автомобиля, когда он движется.

Всё это ведёт к слабой, недостаточной рециркуляции картерных газов, заметно снижая эффективность работы двигателя. Особенного внимания требует к себе клапан ЕГР в дизельной машине. Так, специалисты рекомендуют регулярно очищать его от отложений и нагара через каждые 50 – 100 тысяч километров пробега. Это один из основных способов профилактики клапана. Учитывая его важность для экономного функционирования автомобиля, периодическая диагностика клапана должна стать для водителя нормой и проводиться системно, чтобы избежать его непредвиденного выхода из строя.

Надо помнить, что для полноценной диагностики необходимо специальное оборудование, поэтому без целевой поездки на СТО, чтобы не проводить исследование в кустарных условиях, никак не обойтись.

Зачем заглушают ЕГР

Проблемы в работе клапанов ЕГР побудили водителей искать эффективное противоядие. Дело в том, что необходимо менять не только сам клапан – требуется основательная чистка иных деталей, а это весьма дорогостоящий процесс. Поэтому немало водителей без особенных раздумий прибегают к заглушке клапана. Если это сделать технически грамотно, двигатель будет избавлен от непредвиденного и нежелательного для него проблемного момента. Мало того, подчас такая заглушка даже немного повысит КПД, эффективность работы силового агрегата. Одним словом, из двух зол придётся выбирать меньшее – именно в интересах двигателя.

Однако попутно возникает резонный вопрос, как заглушить систему, тем более собственными силами, чтобы не усугубить ситуацию. Эксперты рекомендуют воспользоваться тщательной консультацией с профессионалами автосервиса по мудрому принципу «Один ум хорошо, а два – лучше!». Пусть вам во всём везёт!

Клапан EGR, удалять или нет?

Клапан EGR, удалять или нет? 15.08.2019 12:11

Когда весь мир борется за экологию, чистый воздух, и снижение вредных выбросов в атмосферу, авто-производителям приходится идти в ногу со временем, устанавливать все новые и новые системы очистки выхлопных газов. Одной из таких систем является система рециркуляции отработанных газов — с англ. Exhaust Gas Recirculation, кратко EGR.



Содержание

• Общая информация
• Есть ли на моей машине эта система?
• Какой ресурс у клапана EGR?
• Есть ли польза от этого клапана?
• Зачем удалять клапан EGR?
• Можно ли самостоятельно отключить и заглушить EGR?
• При отключении EGR нужно ли удалять сажевый фильтр DPF?
• Симптомы неисправного клапана
• Преимущества и недостатки при отключении EGR
• Физическое глушение EGR, нужно ли?
• Увеличится ли мощность с отключенным клапаном?
• Мне сказали что чистка поможет, это правда?
• Что делать?



Общая информация

Отключение клапана ЕГР в Красноярске от Autoteams — это изменение программного обеспечения «прошивки» электронного блока управления ЭБУ двигателя вашего автомобиля. Дополнительно к прошивке необходима установка заглушки, либо полное удаление всего узла из подкапотного пространства.

EGR — аббревиатура от англоязычного термина Exhaust Gas Recirculation, что в переводе означает «рециркуляция отработавших газов».
Основная задача этой системы: перенаправить часть выхлопных газов из выпускного коллектора во впускной по средствам клапана EGR или по простому происходит повторный дожиг выхлопных газов в двигателе.  Это делается для того, чтобы снизить содержание оксида азота NOx, 80% которого содержится в воздухе.

Данный процесс происходит следующим образом: формирование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. При подаче отработавших газов из системы выхлопа в систему впуска уменьшается концентрация кислорода, что выступает катализатором в процессе сжигания топлива. В результате температура в камере сгорания снижается, а процент образования оксидов азота уменьшается. Тем самым мы получаем относительно чистый выхлоп с низким содержанием оксида азота.

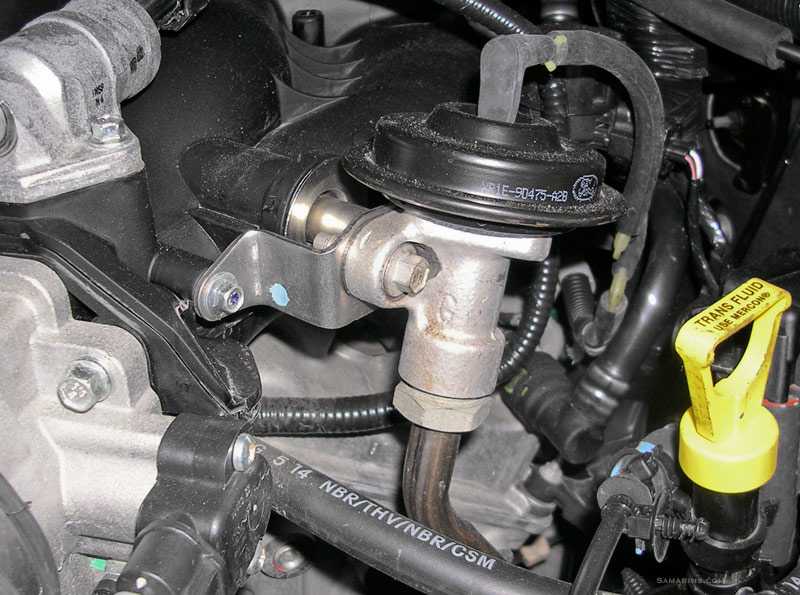

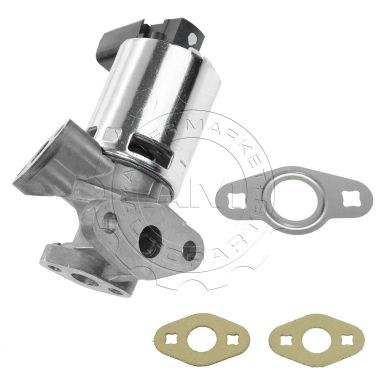

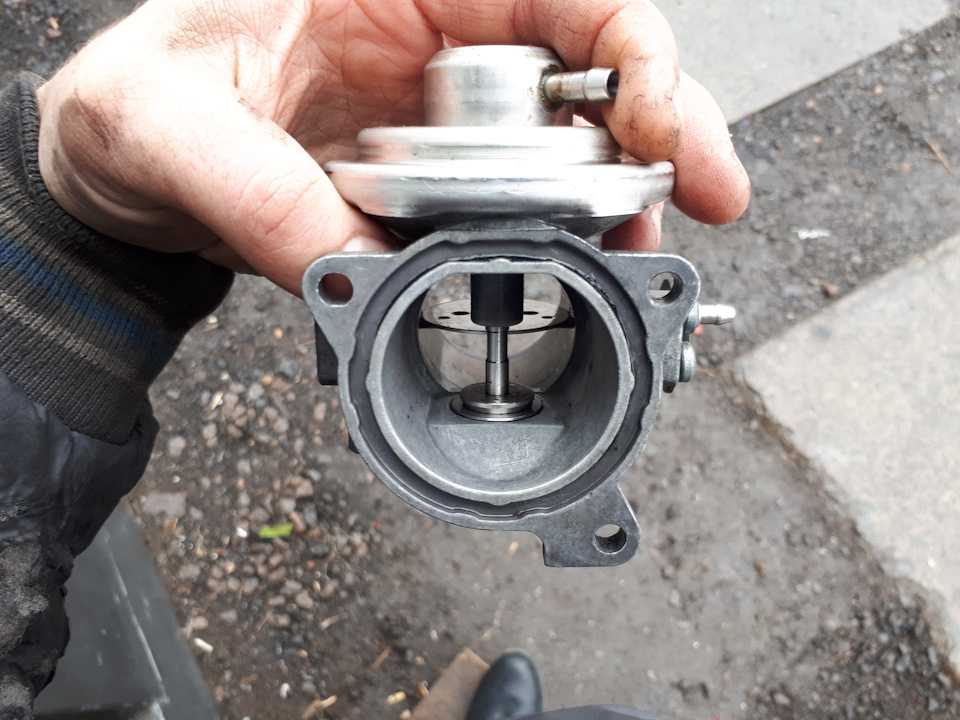

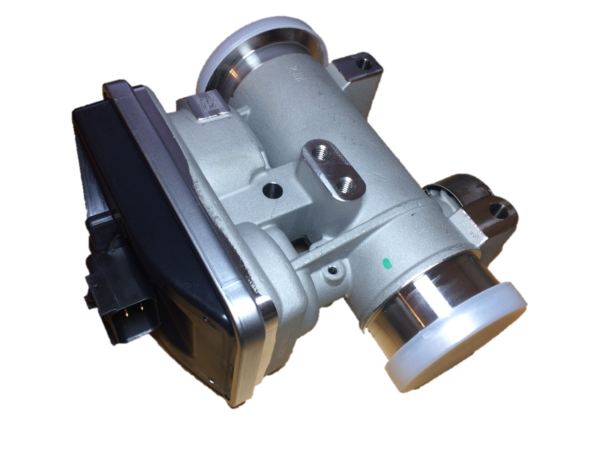

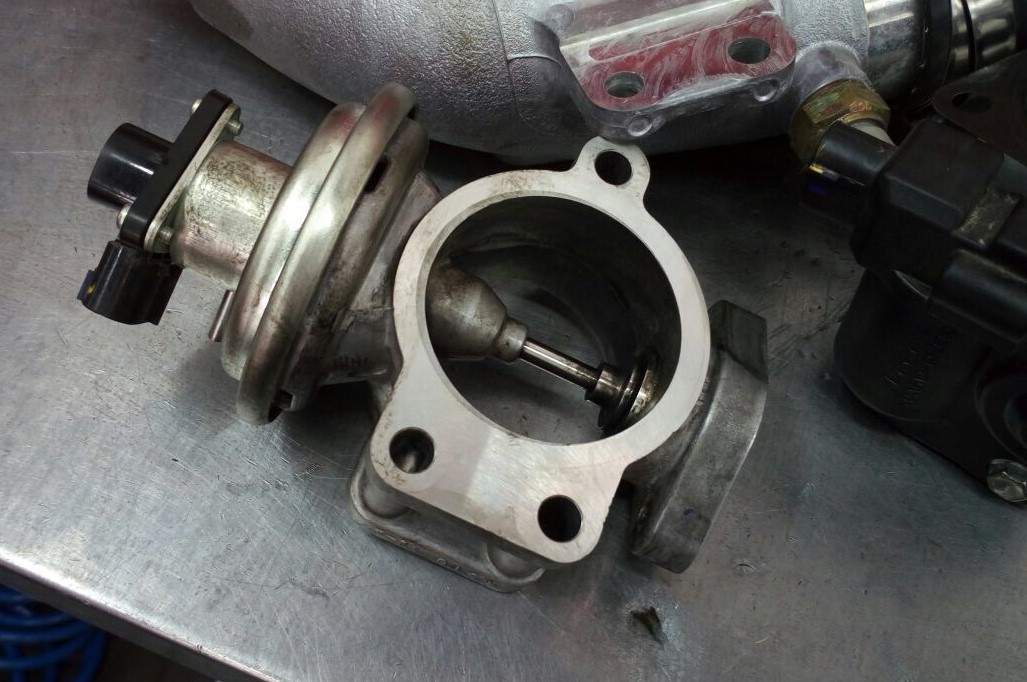

Клапан EGR представляет из себя заслонку, которая перепускает выхлопные газы из выпускного коллектора во впускной. ЭБУ двигателя на основании полученных данных от датчика массового расхода воздуха ДМРВ и передних лямбда-зондов, рассчитывает идеальное количество рециркуляции отработавших газов и, соответственно, задает определенное положение клапану ЕГР.

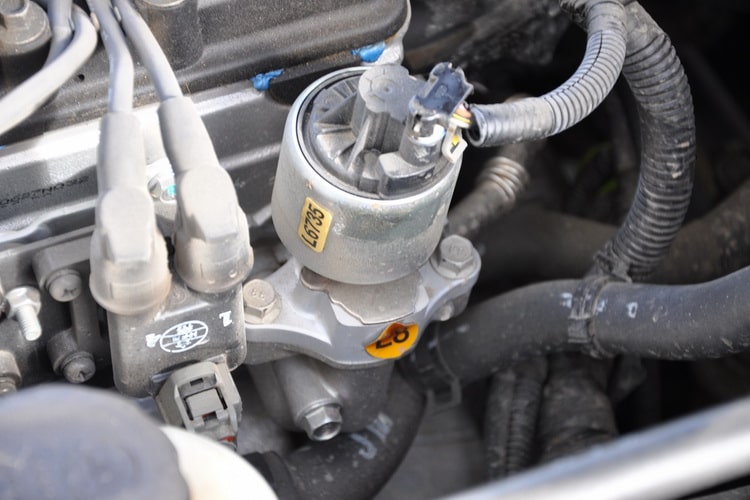

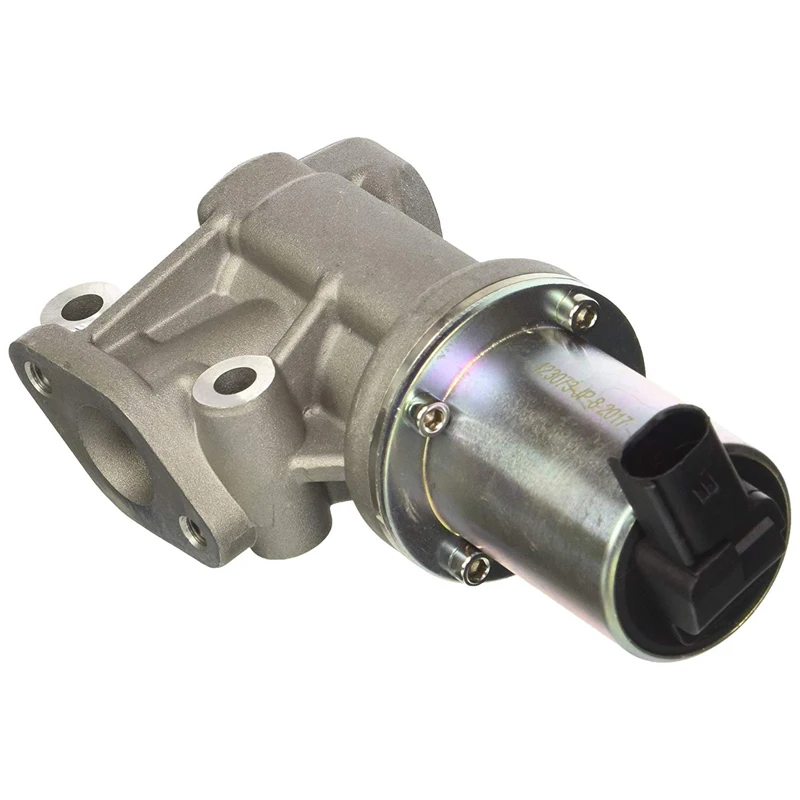

Управление данным узлом может происходить двумя методами: вакуумное управление и электронное.
Вакуумное управление чаще всего встречается на более старых автомобилях, клапан открывается при разряжении во впускном коллекторе. На более современных автомобилях, блок двигателя управляет EGR уже электронно, т.е. дает команду на открытие либо закрытие. В некоторых клапанах есть датчик положения, который в зависимости от нагрузки открывает клапан на заданную величину.

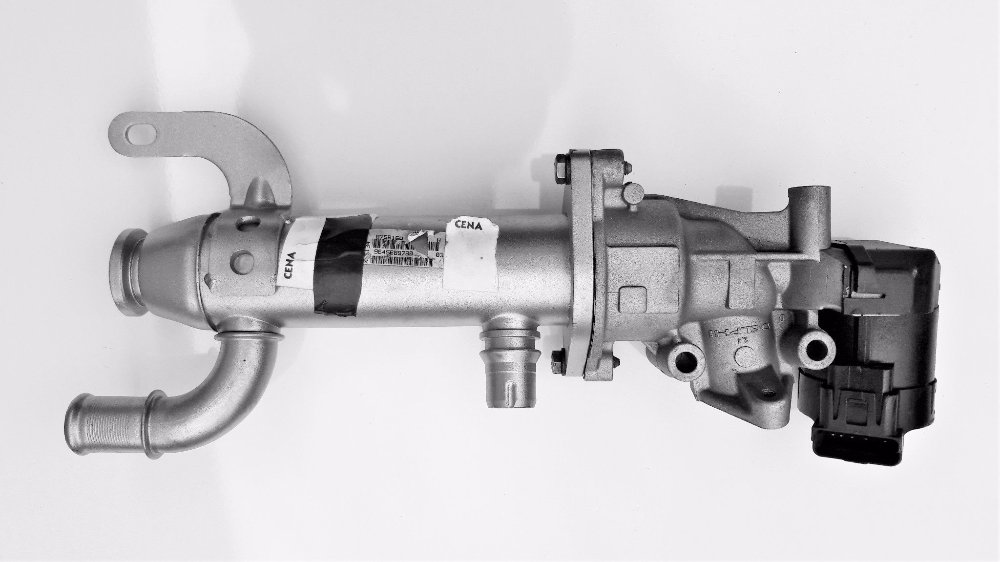

Часто в системе EGR можно встретить дополнительный радиатор охлаждения выхлопных газов, который понижая температуру ОГ, уменьшает количество оксидов азота.  Кроме того, появляется возможность «закачать» больше отработанных газов во впускной коллектор.



Клапан EGR работает только в режиме частичной нагрузки либо на холостом ходу. При полном газе исправный клапан находится в закрытом состоянии!





Есть ли на моей машине эта система?

Система рециркуляции отработанных газов существовала уже в 1973 году, однако в массовом производстве начала появляться в конце 80, начале 90х годов. EGR клапан применяется на бензиновых, дизельных и газовых двигателях.

К сожалению не существует точного списка, на каких марках автомобилей устанавливался или устанавливается до сих пор данный узел, однако можно точно сказать, что практически на всех дизельных моторах с классом экологичности ЕВРО3 и выше, клапан EGR присутствует! С бензиновыми моторами ситуация чуть проще, можно встретить  даже относительно свежие моторы без EGR, так и более старые модели с установленным клапаном.  Например, на современных двигателях Chrysler Pentastar узел EGR отсутствует.



Какой ресурс у клапана EGR?

Сам по себе клапан достаточно надежен, однако существенным недостатком применения системы рециркуляции является попадание большого количества сажи из выхлопных газов во впускную систему двигателя. Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных масло съемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая масло сливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.

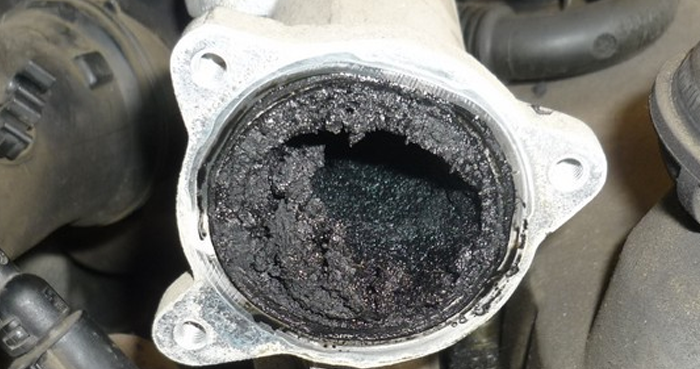

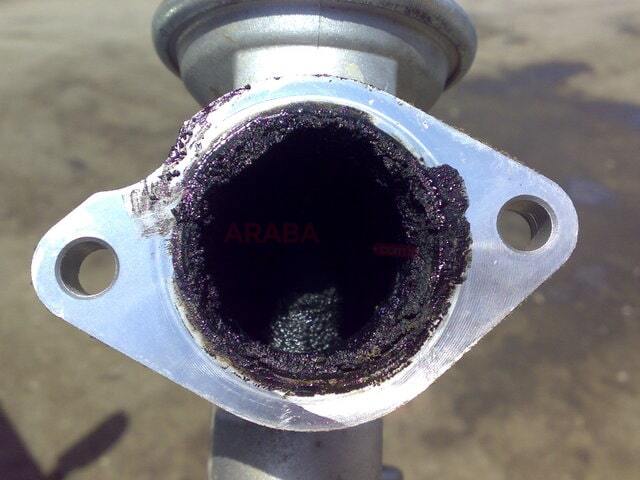

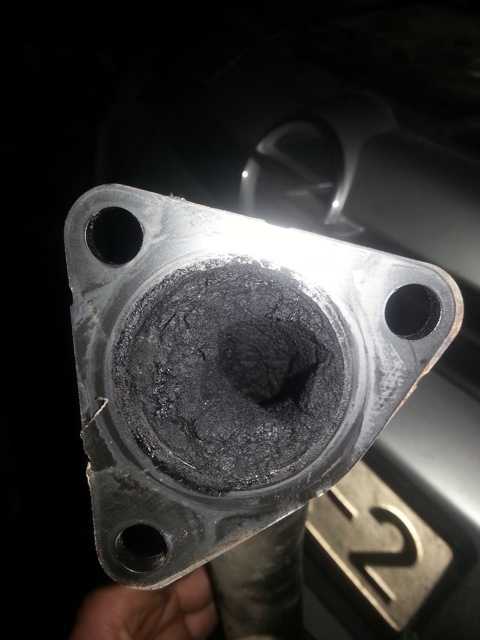

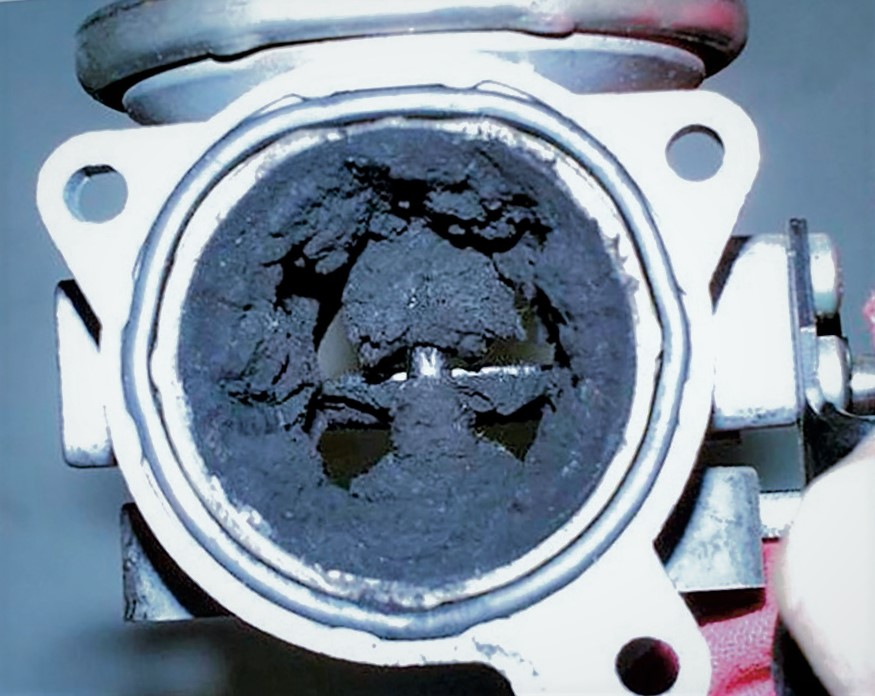

 От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дёргания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах не закрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.





Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.
Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Ресурс клапана может быть как в 400 000 — 500 000 км, так и выйти из строя уже на 40 000 — 50 000 км (на свежих авто выпуска 2008 и моложе)



Есть ли польза от этого клапана?

О том что такое клапан EGR и зачем он нужен в двигателе, мы рассказали чуть выше в разделе Общая информация, однако если вы пропустили его по каким либо причинам, то нам несложно повторить.
Для уменьшения вредных выбросов оксидов азота была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.
Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на 10-20%.



Зачем удалять клапан EGR?

Можно выделить несколько основных причин для удаления клапана EGR.

В случае неисправности клапана, когда его стоимость достаточна высока, целесообразнее и выгоднее его отключить в прошивке и заглушить механически. Ведь нет ни каких гарантий, что новый клапан не выйдет из строя через какое то время. Прошивка с отключенным EGR раз и навсегда избавит от каких либо проблем с этим узлом.

Сохранение долговечности двигателя. Как мы уже писали выше, через клапан EGR в двигатель попадает слишком много сажи, которая забивает каналы в коллекторе, очень быстро ухудшает состояние масла, образует нагар на клапанах и в целом очень сильно сокращает период беспроблемной эксплуатации мотора.

При эксплуатации автомобиля вдали от населенных пунктов, где нет возможности быстро заменить клапан или отключить его прошивкой, при возникновении проблем с ЕГР автомобиль переходит в аварийный режим. Передвигаться на таком автомобиле становится практически невозможно, турбина не выходит на наддув, а скорость движения может быть ограничена в 40-60км/ч. Поэтому клапан EGR отключается сразу после приобретения автомобиля, тем самым исключая какие либо проблемы по этой системе в дальнейшей эксплуатации.

В случае поломки клапана и его отсутствии в ближайших магазинах города или населенного пункта, а сроки доставки не устраивают, прошивка так же решит данный вопрос. Ведь сделать чип-тюнинг на автомобиле можно за 1 день!

---

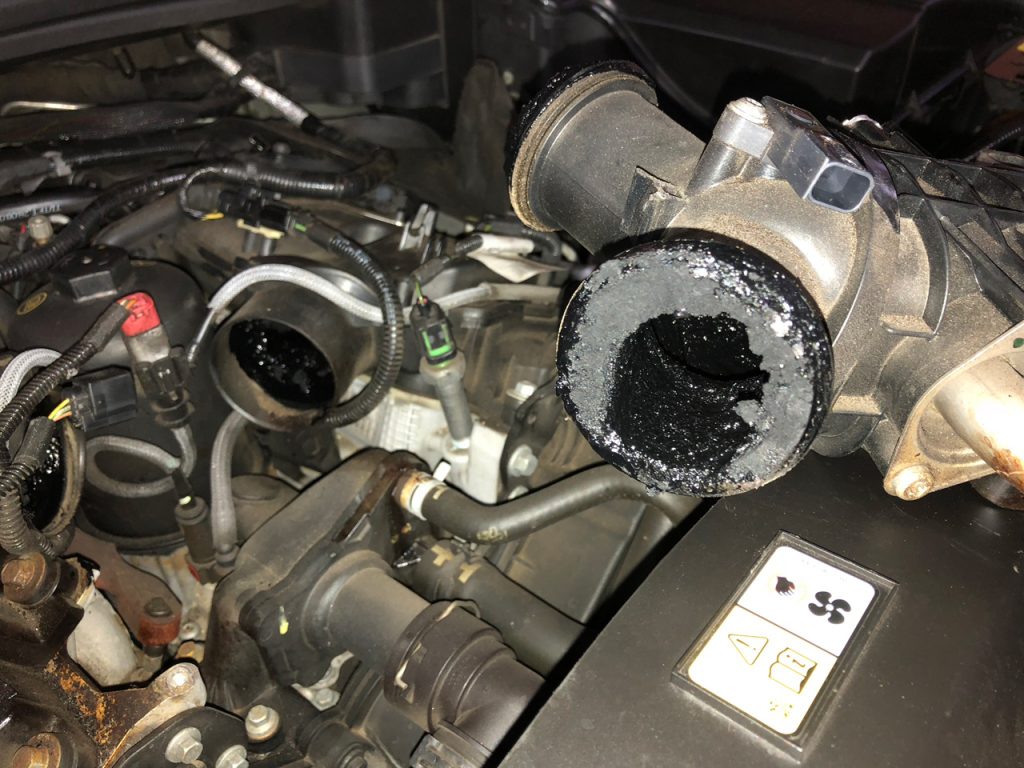

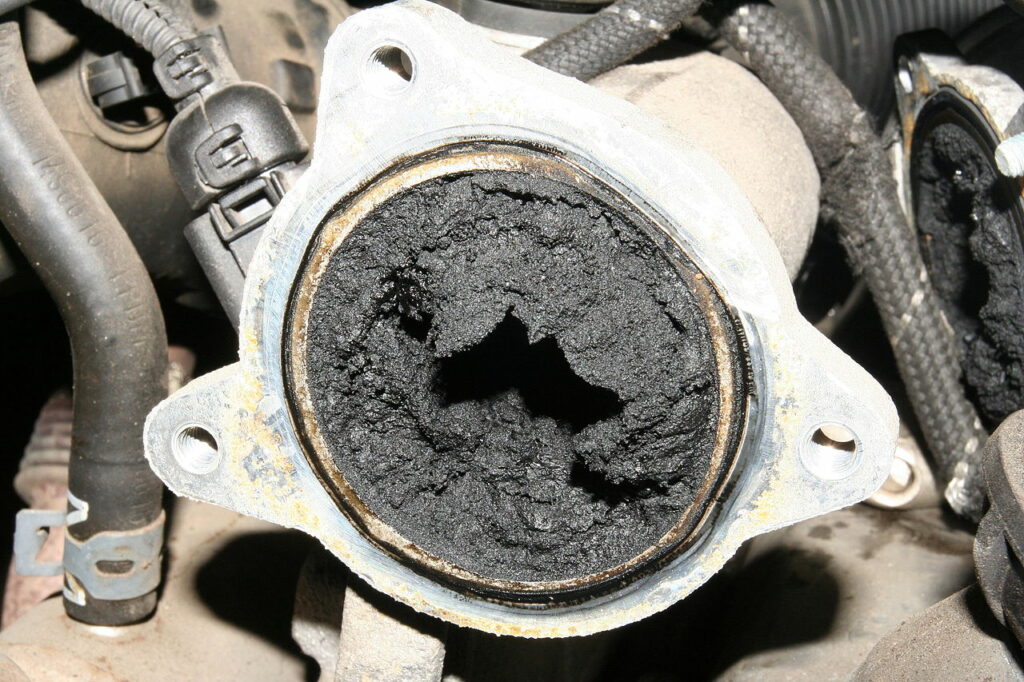

Сажа забивает каналы в коллекторе и в головке цилиндров, вызывает ускоренный износ поршневых колец. Причём, указанные процессы приводят к ухудшению полноты сгорания топлива и ещё большему образованию сажи, что вызывает лавинообразное развитие процесса. Поэтому ресурс двигателей, особенно дизельных, с системой рециркуляции существенно ниже чем у тех же моделей, не оборудованных такой системой. Например, двигатель Toyota 1KD-FTV, в варианте Евро-3 (где объём рециркуляции отработавших газов невелик) имел ресурс до капитального ремонта более 500 000 км, тогда как тот же двигатель в варианте Евро-4 (где отработавшими газами замещается практически весь избыточный воздух) имеет ресурс всего порядка 100 000—150 000 км из-за ускоренного износа поршневых колец. В двигателях стандарта Евро-5 и выше, где применяются сажевые фильтры, эта проблема решается отбором очищенных выхлопных газов после фильтра, однако как показывает практика и ремонт этих автомобилей, даже метод забора после фильтра не помогает и практически так же полностью забивает сам клапан EGR.

---



Можно ли самостоятельно отключить и заглушить EGR?

Если вы обладаете дорогостоящим оборудованием и знаниями по перепрограммированию заводских прошивок, то это не составит для вас каких либо проблем!  К нам переодически заезжают автомобили, у которых после прошивки в неквалифицированных автосервисах, появляется дымность, нестабильная «грубая» работа мотора, повышенный расход и подобные проблемы. Анализ записанных в эти автомобили прошивок, показывает что отключение клапана EGR или системы DPF было сделано некорректно и непрофессионально!

Если у вас нет соответствующего опыта и знаний, мы не рекомендуем заниматься отключением клапана EGR самостоятельно. В противном случае можно только навредить двигателю а стоимость дальнейшего ремонта может вырасти в разы.

С механическими работами по глушения EGR все гораздо проще. Владея необходимым электроинструментом можно самостоятельно вырезать заглушку на клапан и установить ее. Много информации по самостоятельному глушению можно найти в интернете либо на профильных форумах. Однако, если вы не хотите этим заниматься, мы сделаем это за вас. Ведь стоимость заглушки клапана EGR и ее установка не велика и в среднем составляет 1000-2000р.
Глушить ЕГР только механически недопустимо! Это ведет к ошибкам «check engine» и переключению ЭБУ на аварийный режим.
Чтобы отключить клапан EGR в Красноярске, заполните форму обратной связи  либо позвоните нам по т. 8-923-393-0123




При отключении EGR нужно ли удалять сажевый фильтр DPF?

Удаление системы очистки сажи  DPF не является необходимым условием при отключении EGR, однако нужно понимать, что вся сажа, которая поступала ранее в двигатель через узел EGR, теперь будет попадать сразу в фильтр DPF, в результате чего он начнет забиваться гораздо быстрее.
Логичнее и правильнее при прошивке по отключению EGR дополнительно отключить контроль системы DPF + механическое удаление фильтра DPF.   Наш сервис так же может провести комплексные работы по удалению сажевого фильтра. Чтобы отключить и удалить сажевый фильтр DPF в Красноярске, заполните форму обратной связи  либо позвоните нам по т. 8-923-393-0123




Симптомы неисправного клапана

Аварийный режим работы двигателя, горящий на приборной панели check engine т.е. значительная потеря мощности двигателя



Ошибки по клапану EGR P0401, P0402, P0403, P0400(наиболее популярная), P0404, P0405, P0406, P0407, P0408, p0409, P0489, P0490, P1437-P1444, P046C



Потеря тяги вплоть до 3500 об/мин, т.к. давление наддува уходит в приоткрытую буквально на 1мм «калитку» клапана EGR даже при полном газе (когда клапан должен быть полностью закрыт). Данная проблема определяется методом опрессовки впуска. Если воздух выходит через выхлопную трубу, то проблема в клапане EGR, который пропускает через себя лишний газы.

Запуск двигателя очень затруднен или невозможен. Тоже самое что и предыдущий пункт, только в этом случает заслонка EGR открыта намного больше, чем 1мм.

При разгоне автомобиль набирает скорость рывками, что так же говорит о негерметичности системы EGR



Повышенный расход топлива. При снижении мощности приходится чаще и дольше давить на педаль газа, в результате чего естественно начинает увеличивать расход топлива

Черный дым из трубы, который говорит о том что в выхлопе очень много несгоревшего топлива, по причине слабой тяги и неисправного клапана EGR



Преимущества и недостатки при отключении EGR

значительное снижение загрязнения впускной системы и двигателя;

на турбированных двигателях практически уходит турбояма;

улучшается работа на холостом ходу и холодном двигателе;

повышается отзывчивость педали газа;

увеличение интервала замены масла;

вырастает тяга на низких оборотах;

нет необходимости в покупке нового клапана EGR и его переодической чистке;

исчезают ошибки из-за неисправного клапана EGR;



 более высокое содержания NOx в выхлопных газах;

за счет большего объема сажи в выхлопе, сажевый фильтр DPF или катализатор, если он не был удален при отключении EGR, будет забиваться гораздо быстрее;

в случае глушения EGR только установкой заглушки, без прошивки, возможны серьезные проблемы с двигателем;

возможно появление незначительной дымности выхлопа при перегазовках.

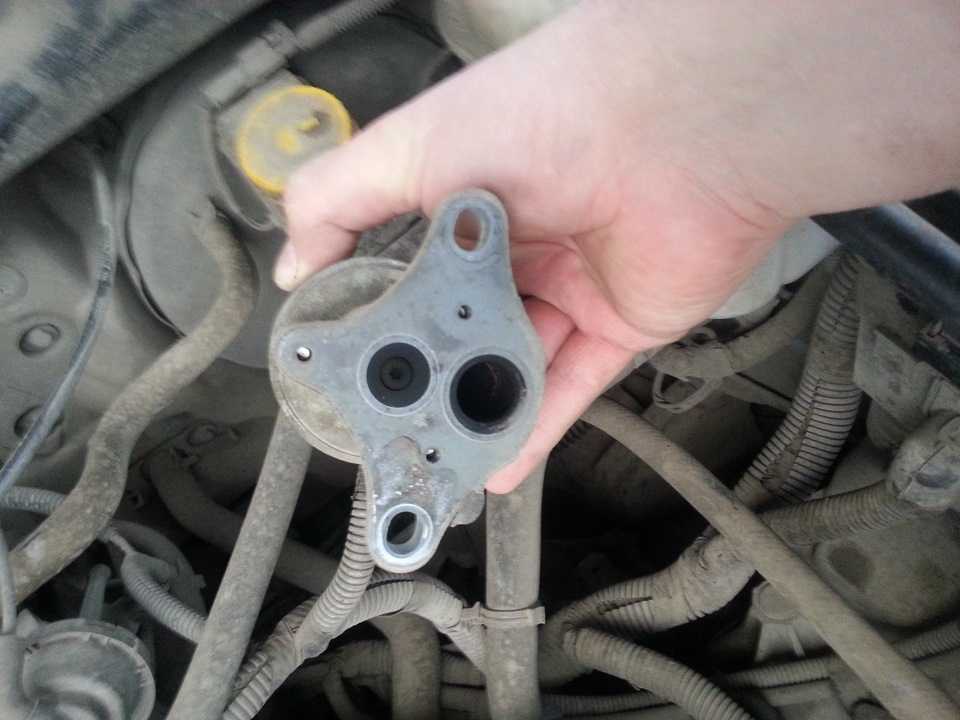

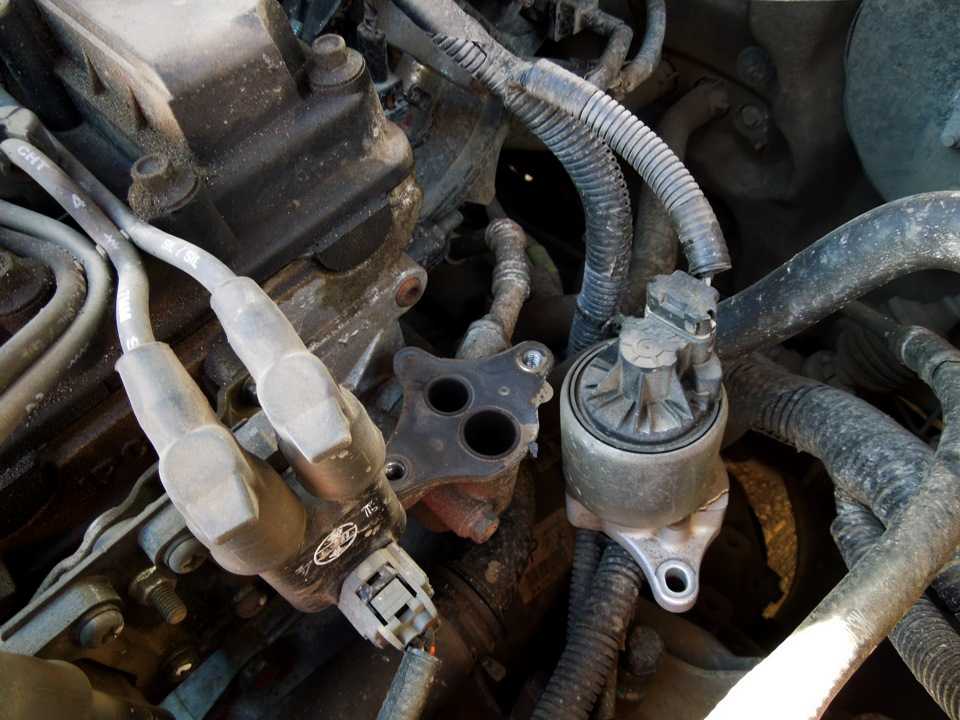

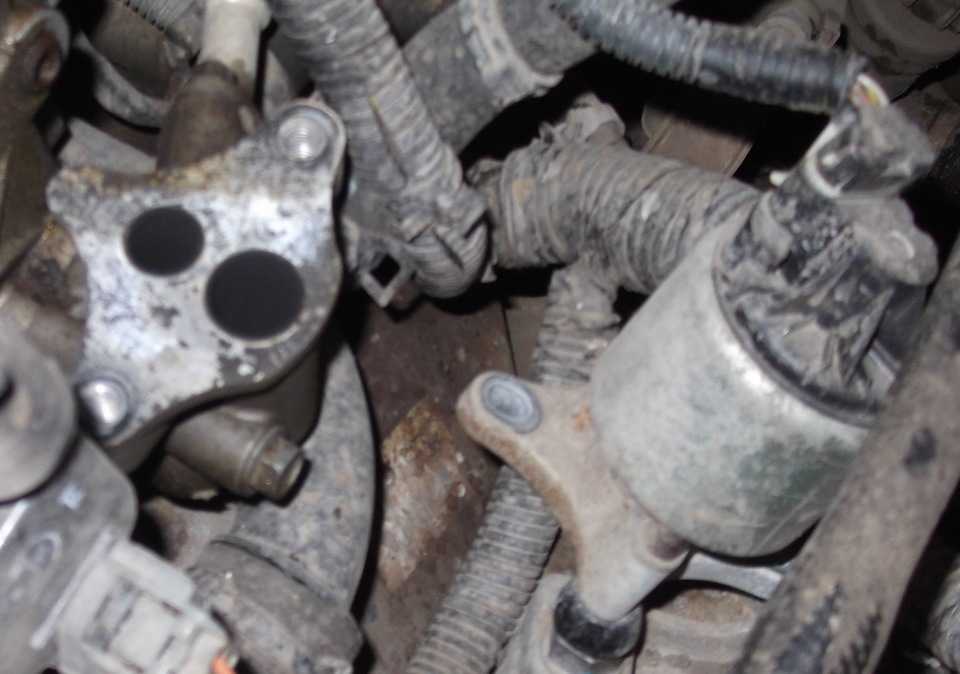

Физическое глушение EGR, нужно ли?

После программного удаления EGR двигатель выйдет из аварийном режима с потерей мощности, диагностика больше не увидит коды неисправностей по клапану.

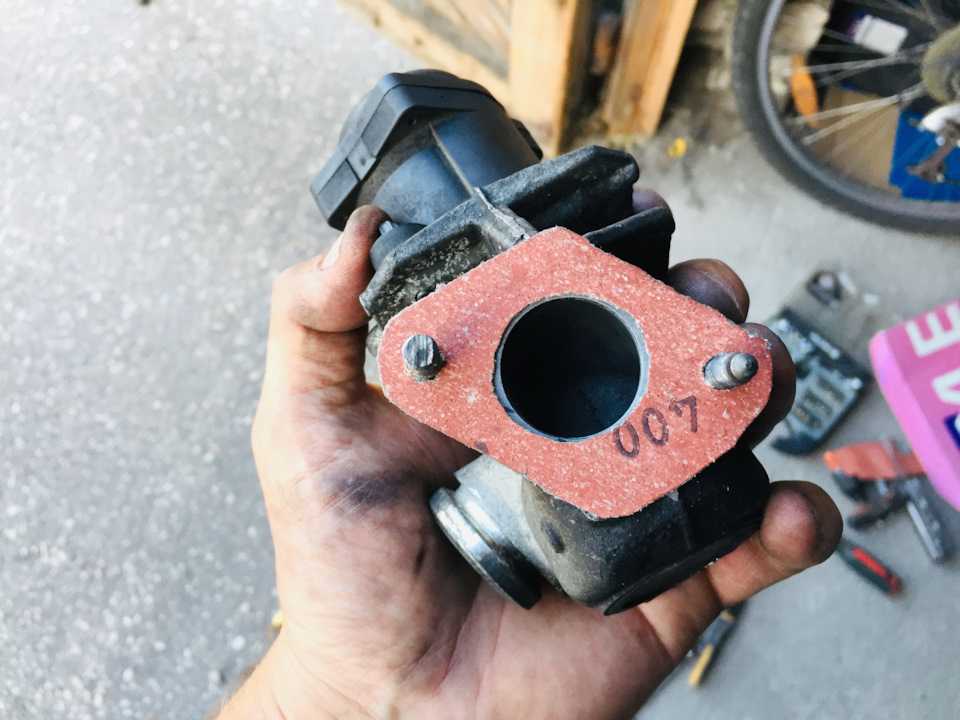

Обычно не требуется установка металлических перегородок, так как после прошивки подается сигнал на закрытие клапана рециркуляции отработанных газов и даже если разъединить электрический разъем, то возвратная пружина закрывает заслонку. Однако, если клапан находится в заклинившем состоянии, через него будет происходить подсос воздуха из выхлопной системы. Когда клапан не может физически закрыться из-за наличия большого количества сажи или неисправности самого механизма(например, сточенные пластиковые шестерни), необходимо заглушить ЕГР физически.

В таком случае наши специалисты устанавливают стальную пластину не менее 1-2мм толщиной, в противном случае она может просто расплавиться из за высоких температур в выхлопной трубе. Нам известны случаи, когда после такого «глушения» капли металла попадали на впускные клапана, что приводило к пропускам воспламенения.





Увеличится ли мощность с отключенным клапаном?

Система рециркуляции отработавших газов создана исключительно для экологии.  Максимальная мощность не меняется, если клапан рециркуляции отработанных газов исправно работает. На высоких нагрузках при нажатии на педаль газа в пол, клапан полностью закрывается, чтобы не допустить потери мощности.
Другое дело, если клапан EGR не исправен. После его программного и механического отключения, у двигателя появится мощность и реакция на газ. Однако по факту эта будет та же мощность, что была при исправной системе EGR.  Незначительным бонусом может стать более ровная работа, лучший подхват на низких оборотах. Если вам не хватает лошадиных сил в моторе вашего автомобиля или необходимо увести пик крутящего момента в более низкий диапазон, то целесообразнее сделать чип-тюнинг. На дизельных двигателях прибавка мощности может составить от 10 до 30%.



Мне сказали что чистка поможет, это правда?

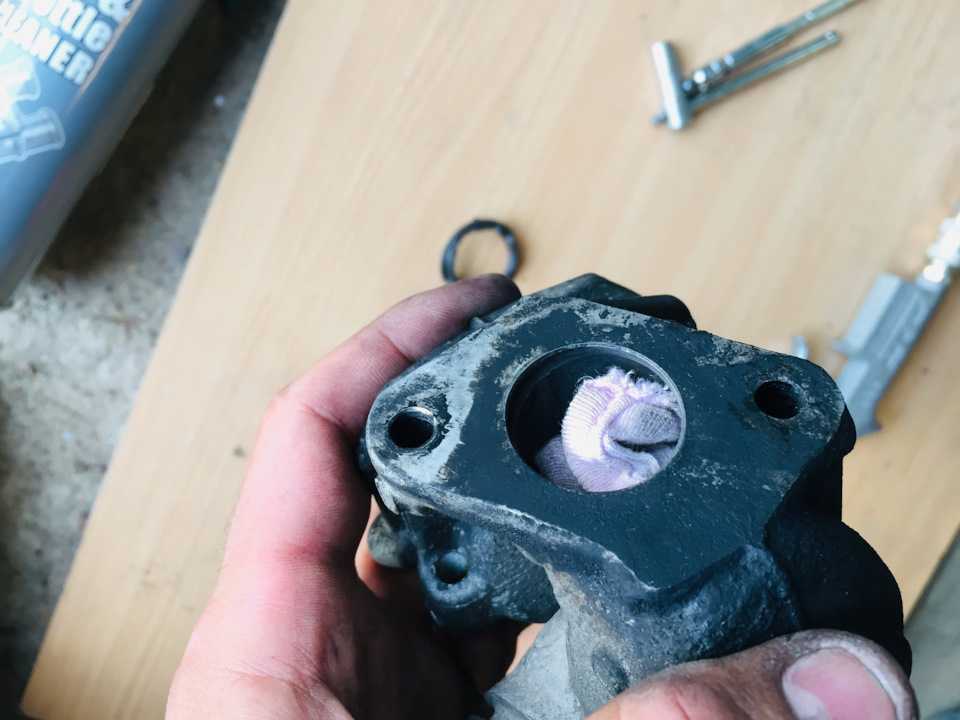

Если есть подозрение на неисправность клапана рециркуляции отработанных газов, его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно указывает на возможную причину неправильной работы клапана EGR (ЕГР). Если причина неисправности находится в электронной части блока, то в таком случае чистка не поможет, нужно будет его либо менять, либо отключать в прошивке.

Как показывает практика, чистка клапана EGR помогает не на долго, так как из-за обильного количества сажи на механизмах клапана, происходит сильный износ подвижных элементов, которые даже после чистки не будут работать, либо возможны подклинивания.





---

Что делать, если на вашем автомобиле с дизельным двигателем появились проблемы с клапаном EGR?! Есть несколько методов решения данной проблемы:

1. Снятие и очистка клапана. Мало шансов что поможет, но этот метод является самым дешевым и возможен самостоятельно с помощью необходимого инструмента

2. Замена клапана на контрактный (не рекомендуется) или покупка нового EGR

3. 100% решением проблем, связанных с системой рециркуляции отработанных газов является прошивка (программное отключение клапана EGR)



Осуществить отключение EGR в Красноярске на дизельном или бензиновом двигателе можно в нашем сервисе по адресу ул. Рокоссовского 22А/3.





ЕГР в дизельном двигателе, разновидности систем рециркуляции, причины неисправностей

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

1. EGR высокого давления.
2. Система низкого давления.
3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
2. Взаимодействие кислорода и азота под влиянием высокой температуры.
3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
4. Замещение кислорода образовавшимися оксидами азота.
5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
6. Потеря мощности движка.
7. Повышение расхода дизельного топлива или бензина.
8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом. Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси. Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия. В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое. При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом. При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика. Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

• В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
• Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
• В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

1. Клапан ЕГР.
2. Электрический или пневматический привод.
3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах. Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении. Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

1. Прохождение через сажевый фильтр.
2. Охлаждение в радиаторе.
3. Переход через клапан ЕГР.
4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

• снижается процент содержания сажевых элементов;
• заметно понижается температура отработавших газов;
• резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

• заслонка дроссельная;
• заслонка клапана рециркуляции;
• заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого. Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5. В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

• использование горючего низкого качества;
• разбалансированность работы системы питания дизеля;
• неполное сгорание воздушно-топливных смесей;
• сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР. Засорение клапана ведет к некорректной работе и дальнейшему его заклиниванию.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

• сканирование элементов системы;
• проверка на функциональность каждого привода и клапана ЕГР;
• проверка сопротивления проводов;
• управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

что это такое и в каких случаях потребуется замена.

Чего мы хотим добиться

В процессе эксплуатации дизельного двигателя с системой EGR, особенно после пробега в несколько десятков тысяч километров, владельцы часто жалуются на снижение мощности силового агрегата и дымление дизельного двигателя. Среди любителей тюнинга также бытует мнение, что система рециркуляции отработавших газов «душит» двигатель, не позволяя силовому агрегату в полной мере реализовать отдачу мощности. По этой причине многие водители принимают решение о том, чтобы заглушить клапан егр.

Другими словами заглушка клапана егр фактически представляет собой отключение системы рециркуляции отработавших газов, что позволяет исключить возможные проблемы с данным решением и прибавить двигателю мощности. Далее мы подробно рассмотрим, почему глушат систему рециркуляции отработавших газов, а также где заглушить клапан егр на дизеле и как сделать это правильно. Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах. Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам.

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Зачем глушить клапан EGR

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия ДВС жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя. Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы. Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания дизтоплива. На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км. Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно. Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR. Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и коксованию камеры сгорания. Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного окисления дизельного моторного масла, что сильно влияет на общий моторесурс дизельного двигателя. Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения. Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на клапанах самого двигателя. Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

Как заглушить клапан ЕГР своими руками

Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает: ➤ механическое глушение клапана; ➤ программное отключение в блоке управления; На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае ЭБУ будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности. Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает: 1. Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами. 2. При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений. 3. Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр. 4. После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку. В заглушке будут присутствовать только отверстия под крепежные болты.

Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара. Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.

5. Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка. При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими. 6. По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости. 7. Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.

Преимущества и недостатки отключения ЕГР

Единственным недостатком удаления ЕГР можно считать увеличение токсичности отработавших газов. Плюсов намного больше. После заглушки клапана егр на дизельном двигателе владельцы отмечают более резкий отклик на нажатие педали газа в режимах умеренных нагрузок, менее заметным становится так называемый эффект турбоямы на турбодизелях. Во время работы под нагрузкой двигатель меньше дымит, увеличивается срок службы сажевого фильтра, интервалы между проведениями его очистки увеличиваются. Также продлевается срок службы моторного масла, двигатель лучше очищается, менее подвержен коксованию и износу.

Необходимо отметить, что хотя заметного увеличения мощности дизельного двигателя после отключения системы ЕГР не происходит, мотор при этом становится более отзывчивым, а сам автомобиль по ощущениям обеспечивает больше динамики при езде.

Напоследок добавим, что если принято решение сделать мощностной чип-тюнинг дизеля или произвести установку тюнинг-бокса на дизельный двигатель, тогда отключение системы рециркуляции отработавших газов является крайне рекомендуемой процедурой.

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Неисправности ЕГР проявляются в частой остановке двигателя, плавающих оборотах в режиме холостого хода, «троении», рывках во время движения и падении мощности при ускорении.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно — физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

• высокая стоимость ремонта и обслуживания системы;
• агрегат сложно чистить;
• негативные последствия для двигателя при нарушении режима рециркуляции;
• двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления — сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

• чистый впускной коллектор;
• снижение дымности выхлопа;
• прирост мощности на средних оборотах;
• отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.

Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.

Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.

Д ать миру шанс призывал Джон Леннон, валяясь голышом на кровати во время очередной своей акции протеста. Гораздо серьёзнее к этому отнеслись экологи, которые в попытке дать миру хотя бы какой-то шанс на спасение заставляют производителей “душить” автомобильные моторы до потери сознания. Внедрение EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определённое количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура — условие появления оксидов азота.

Ни на что другое EGR не влияет. Это — чисто “экологическая” фишка современного мотора. К сожалению, ресурс у неё достаточно ограничен, и приходит время, когда система перестаёт работать как положено (точнее, вообще перестаёт). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую — беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология — экологией, а нервы дороже.

Как и почему перестаёт работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтённый подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Самый распространённый случай — заклинивание клапана.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем её количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остаётся в закрытом варианте, либо в открытом. Тут как повезёт, и больше повезёт, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR — клапан просто программно закрывают. Почему это не лучший способ — чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора — например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение — более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана — наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана — плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину. Хотя нас и убеждают в том, что качество наших бензина и солярки вполне на уровне европейских, на деле это справедливо только для крупных сетевых заправок, да и то не для всех. Рынок заведомо плохого топлива, как бензинового, так и дизельного, в России всё ещё существует и даже процветает.

Важное условия долгой жизни EGR — хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое последний раз меняли в один день с падением Берлинской стены, никак не способствуют долголетию EGR. Кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не такой конструктивно ущербной, как, например, на некоторых SsangYong.

Вторая распространённая причина — неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешёвый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана — это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придётся чуть-чуть углубиться в физику работы мотора. Сделаем это совсем не сильно, только немного прикоснёмся к этому процессу.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой — уровень оксидов азота и интенсивность партикуляции (появления твёрдых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твёрдых сажевых частиц, будет наоборот, падать. В определённой точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю — больше выброс партикуляров (сажевых частиц). Задача инженеров — найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И всё же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространённая, — это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить , а не где попало.

И, наконец, третья ошибка — неучтённый воздух. Тут речь идёт о простой негерметичности системы.

Так как природа ошибок во всех трёх случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьёзно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от неё избавиться. Как это можно сделать?

Решение проблем с EGR

Я не любитель маркированных списков, но тут он будет как нельзя кстати. Итак, устранить неисправность можно следующими способами:

• замена клапана на новую оригинальную деталь;
• использование китайских аналогов;
• удаление EGR из системы с программным отключением;
• программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешёвый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Её нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер. Точнее, на выхлоп.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный — третий способ. Именно им обычно и пользуются при отключении EGR .

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают — ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или пивной банки. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причём её толщина должна быть минимум 2,5-3 мм.

1 / 3

2 / 3

3 / 3

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится “кольцевать”.

Если с механической частью работы в большинстве сервисов всё же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы всё ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше всё может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют всё, что попадётся под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время — деньги, это очевидно).

1 / 3

2 / 3

3 / 3

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришёл воздух, откуда в нём столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ — программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднён из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один — разбирать и делать всё по-человечески.

Надёжность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтённому количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее всё же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдёт, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана я уже говорил: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% — на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придётся следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо — это обязательное условие. Но со временем всё равно что-то начнёт изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы всё же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в “аварию” далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика — так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Начнем с того, что система EGR устанавливается на дизельный двигатель для соответствия жестким экологическим нормам и стандартам, которые действуют в развитых странах. EGR в основном призвана снизить уровень оксидов азота в отработавших газах двигателя.

Система осуществляет частичное перенаправление отработавших газов обратно во впускной коллектор, благодаря чему количество кислорода в топливно-воздушной смеси понижается, образование оксидов азота становится менее интенсивным и токсичность выхлопа укладывается в заданные нормы.

Клапан системы EGR открывается в нужное время, благодаря чему часть от общего объема отработавших газов попадает обратно во впуск для подачи в цилиндры двигателя. Как показывает практика, клапан рециркуляции отработавших газов часто забивается в процессе эксплуатации. Необходимость глушить егр возникает по причине того, что сажа и другие компоненты выхлопа быстро выводят указанный элемент из строя, забитая система препятствует подаче чистого воздуха для максимально эффективного сгорания .

На качественной европейской солярке чистка клапана егр может потребоваться один раз в 40 или даже 60 тыс. км. Езда на отечественном дизтопливе заставляет производить указанную процедуру каждые 20-30 тыс. км.

Более того, актуальность оснащения двигателя такой системой ставится многими специалистами под сомнение. Отключение ЕГР закономерно приводит к тому, что происходит увеличение уровня выбросов оксидов азота. Параллельно с этим выбросы сажи, углекислого и угарного газа заметно понижаются. Также после отключения системы ЕГР происходит снижение расхода топлива, так как повышается количество кислорода во впуске и смесь сгорает в цилиндрах более эффективно.

Другими словами, польза от работы такой системы рециркуляции выхлопа сомнительна. Экологические показатели улучшаются незначительно по сравнению с потерей мощности двигателя, увеличенным расходом горючего и затратами на сервисное обслуживание EGR.

Также встречаются отдельные утверждения о том, что быстрое загрязнение клапана егр и подача выхлопа во впуск приводят к усиленному нагарообразованию и . Неисправности системы EGR, которые зачастую связаны с некорректной работой клапана егр, приводят к неустойчивой работе двигателя и повышенному расходу топлива. В мотор попадает сажа и смолы, происходит процесс ускоренного , что сильно влияет на общий .

Необходимость отключать систему ЕГР зачастую возникает на пробегах около 80-120 тыс.км. Дело в том, что после такого пробега двигатель немного изнашивается. Отработавшие газы, которые перенаправляются во впуск, имеют более высокую степень загрязнения. Далее происходит их перемешивание с картерными газами, а результатом становится появление мощного слоя из смолистых отложений во впускном коллекторе, на клапане егр, а также на самого двигателя.

Пропускное сечение во впуске забивается отложениями, дизельный двигатель постепенно теряет мощность. Забитый клапан ЕГР приводит к появлению ошибок, автомобиль может неожиданно перейти в аварийный режим. Вполне очевидно, что в подобной ситуации необходим срочный ремонт системы рециркуляции отработавших газов или же ее отключение путем глушения клапана егр.

Как заглушить клапан ЕГР своими руками

Начнем с того, что правильное отключение системы рециркуляции отработавших газов предполагает:

• механическое глушение клапана;
• программное отключение в блоке управления;

На начальном этапе производится установка механической заглушки клапана ЕГР. Далее отключение системы EGR осуществляется при помощи электронного оборудования. Необходимо добавить, что только на некоторых моделях бывает достаточно заглушить клапан егр физически. Зачастую после процедуры механического отключения дополнительно требуется программное отключение клапана ЕГР в блоке управления. В противном случае будет фиксировать ошибку в работе системы рециркуляции отработавших газов, на панели приборов высвечивается «сheck», двигатель переходит в аварийный режим с ограничением отдаваемой мощности.

Наиболее упрощенный вариант установки заглушки клапана егр в общих чертах предполагает:

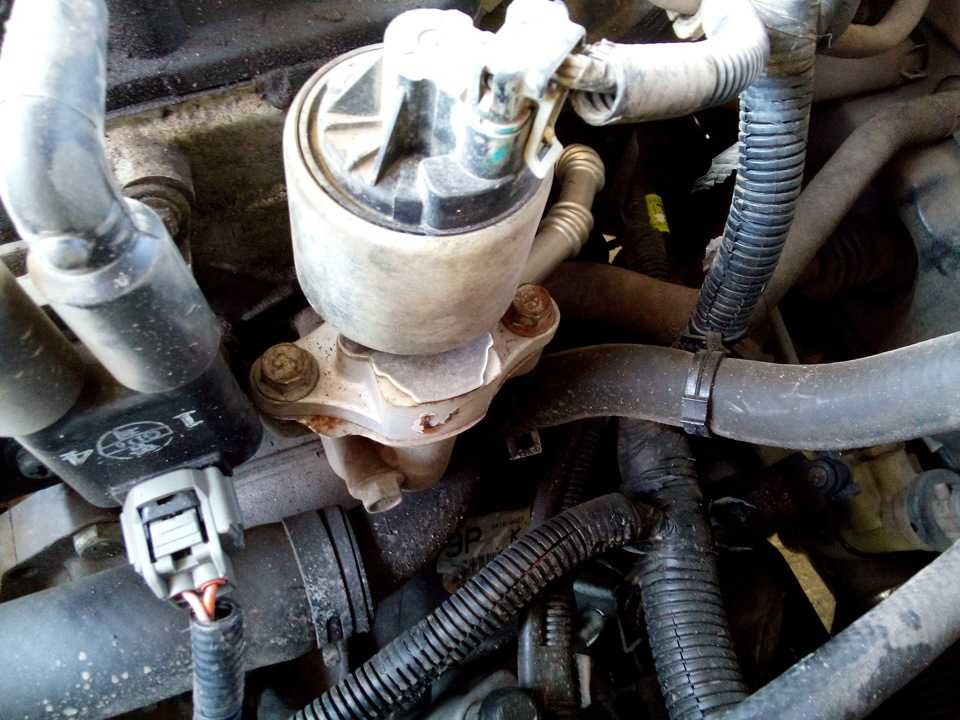

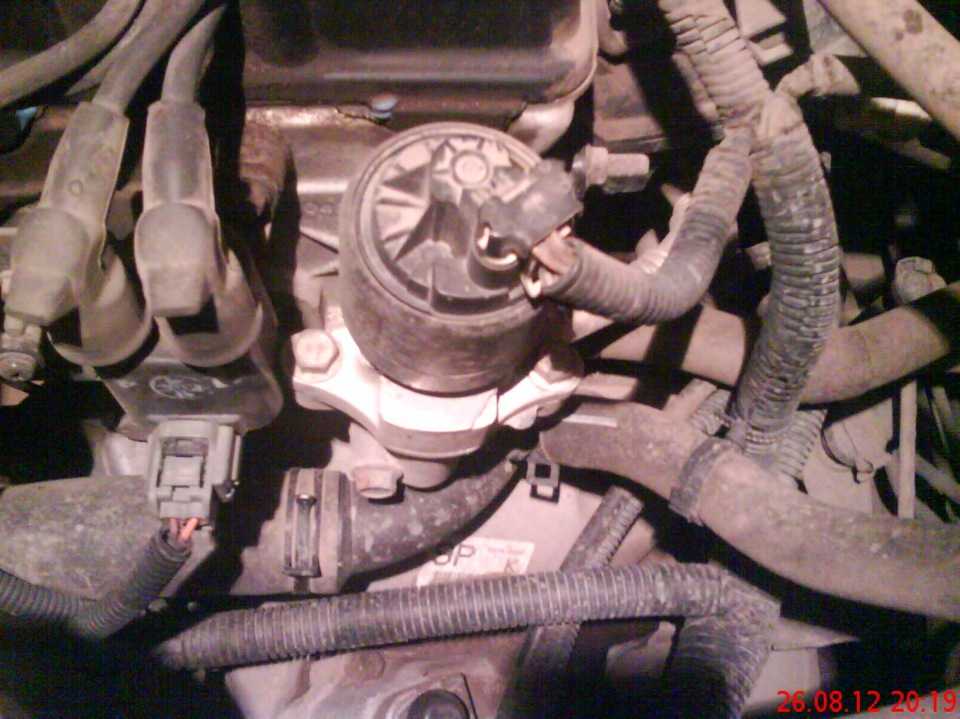

1. Снятие клапана. Указанный элемент чаще всего находится в области впускного коллектора и крепится несколькими болтами.
2. При необходимости дополнительно производится снятие впускного коллектора и чистка каналов впускного коллектора от загрязнений.

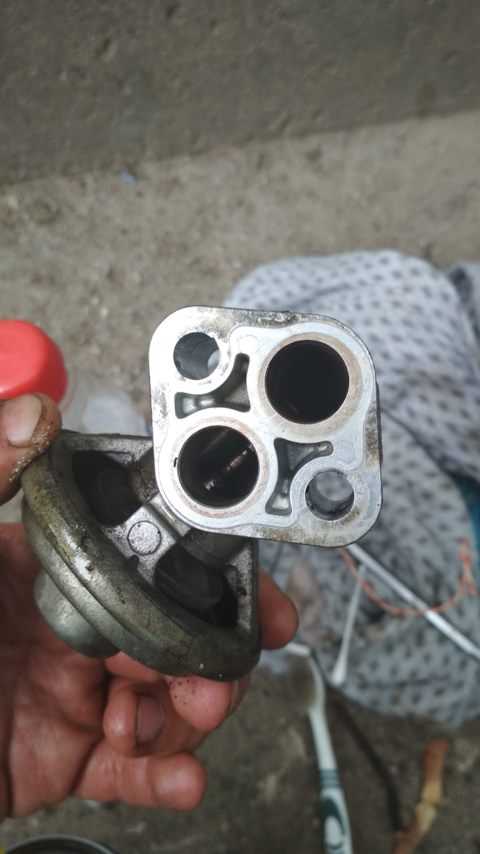

3. Далее необходимо извлечь прокладку, которая находится в месте крепления клапана егр.
4. После снятия прокладка играет роль шаблона, по которому нужно вырезать из стального листа аналогичную по форме, но полностью глухую прокладку-заглушку. В заглушке будут присутствовать только отверстия под крепежные болты.

   Обратите внимание, заглушка в процессе работы будет контактировать с горячими отработавшими газами под давлением. По этой причине необходимо изготавливать прокладку егр соответствующей толщины, чтобы исключить вероятность ее быстрого прогара. Добавим, что готовая заглушка клапана егр также встречается в свободной продаже. Для заказа подходящего на конкретную модель решения можно воспользоваться поиском на профильных автомобильных форумах.

5. Следующим шагом становится обратная установка клапана егр. В месте крепления совмещается штатная прокладка и новая заглушка. При последующей затяжке болтов соблюдайте осторожность, так как они могут оказаться достаточно хрупкими.
6. По окончании необходимо реализовать отключение вакуумных шлангов, так как в открытии клапана посредством вакуумной системы больше нет необходимости.
7. Завершающим этапом процедуры глушения системы рециркуляции становится внесение корректив в прошивку блока управления двигателем, чтобы программно отключить ошибку EGR.

Преимущества и недостатки отключения ЕГР

Единственным недостатком удаления ЕГР можно считать увеличение токсичности отработавших газов. Плюсов намного больше. После заглушки клапана егр на дизельном двигателе владельцы отмечают более резкий отклик на нажатие педали газа в режимах умеренных нагрузок, менее заметным становится так называемый на турбодизелях. Во время работы под нагрузкой двигатель меньше дымит, увеличивается срок службы сажевого фильтра, интервалы между проведениями его очистки увеличиваются. Также продлевается срок службы моторного масла, двигатель лучше очищается, менее подвержен коксованию и износу.

Необходимо отметить, что хотя заметного увеличения мощности дизельного двигателя после отключения системы ЕГР не происходит, мотор при этом становится более отзывчивым, а сам автомобиль по ощущениям обеспечивает больше динамики при езде.

Напоследок добавим, что если принято решение сделать мощностной или произвести установку , тогда отключение системы рециркуляции отработавших газов является крайне рекомендуемой процедурой.

Читайте также

Прошивка дизельного ДВС, преимущества и недостатки чип-тюнинга. Негативные последствия чип-тюнинга турбодизельного мотора.

Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

Про систему и клапан EGR – DIESELOK

Назначение и принцип действия клапана рециркуляции ОГ (отработавшие газы) он же EGR.

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно. Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной. Повышенное содержание окислов азота в выбросах ДВС вызывается высокой температурой в камере сгорания. Катализатором реакции горения является кислород: чем больше кислорода – тем выше температура. А если подмешать к воздуху выхлопные газы, то содержание кислорода в нем уменьшится. В результате температура сгорания смеси и, соответственно, токсичность выхлопных газов понижаются.

EGR устанавливается и на бензиновые (кроме турбированных), и на дизельные двигатели. За счет избытка воздуха в дизеле образуется большее количество оксидов азота. Кроме улучшения экологических показателей (выброс NOx снижается до 50%), имеются еще некоторые «побочные» положительные последствия. В бензиновых моторах порция выхлопных газов, снижая разряжение во впускном коллекторе, уменьшает насосные потери, что способствует снижению расхода топлива на 2-3%. Работа при пониженной температуре в бензиновых двигателях снижает риск возникновения детонации, а работа дизельных моторов становится более мягкой. Выброс сажи у дизелей с системой EGR уменьшается на10%.

Алгоритм работы EGR зависит от типа двигателя. В дизелях клапан открывается на холостом ходу и подает до 50% объема воздуха на впуске. С ростом оборотов клапан пропорционально закрывается до полного закрытия при максимальной нагрузке. При прогреве мотора клапан также полностью закрыт. В бензиновых двигателях EGR не включается на холодном двигателе, на холостом ходу и на оборотах максимального крутящего момента. При низкой и средней нагрузке система обеспечивает 5-10% подаваемого на впуск воздуха.

Стоит отметить, что EGR зачастую превращается в головную боль для наших автомобилистов. Система довольно капризна, при ее работе (особенно на отечественном топливе) клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром, что приводит к нестабильной работе двигателя. Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

А почему EGR не устанавливается на бензиновые турбодвигатели? На атмосферных двигателях система работает практически только на средних оборотах. А на моторах с турбонаддувом рабочий диапазон еще меньше — и выходит, что цель не оправдывает средства. Поэтому производители применяют другие способы снижения выбросов NOx: жидкостное охлаждение наддувочного воздуха (что снижает температуру в камере сгорания) и бесступенчатую систему изменения фаз газораспределения (обеспечивающую внутреннюю рециркуляцию отработавших газов). При внутренней рециркуляции часть выхлопных газов попадает обратно в цилиндр в моменты перекрытия клапанов, когда одновременно открыты и впускной и выпускной клапаны. Технически перекрытие можно организовать и с помощью подбора формы кулачков распредвала, но в этом случае рециркуляция будет осуществляться на всех режимах работы двигателя. В системах же бесступенчатого регулирования перекрытие клапанов по команде блока управления происходит только в необходимых режимах.

Типы конструкций

Хотя принцип работы всех систем одинаков, их конструктивное исполнение отличается большим разнообразием. В любой системе EGR главной деталью является клапан. Отличия состоят в способе управления его работой и, соответственно, составе элементов. Впервые EGR появились на американских автомобилях еще в начале 70-х годов прошлого века. Они были пневмомеханическими, то есть управлялись только разряжением впускного коллектора. Как и любая механическая система, она не отличалась высокой точностью работы. С внедрением электронных систем управления двигателем EGR стали электропневматическими (Euro-2 и -3), а в дальнейшем появились и полностью электронные (Euro-4 и -5).

Клапан EGR может устанавливаться на впускном коллекторе, во всасывающем тракте, или непосредственно на блок дроссельных заслонок. Так как в дизельных двигателях система EGR перепускает большее количество отработанных газов, то и клапаны в таких системах имеют перепускное отверстие большего диаметра по сравнению с бензиновыми. В некоторых дизелях, особенно турбированных, давление на впуске может превышать давление на выпуске, что делает невозможным рециркуляцию выхлопных газов. В таких случаях для создания необходимого пониженного давления во впускной трубопровод устанавливаются регулирующие (вихревые) заслонки.



В пневмомеханических системах клапан удерживается в закрытом состоянии пружиной. При подаче разрежения в вакуумную полость мембрана преодолевает сопротивление пружины и открывает клапан. Выхлопные газы по каналу проходят в задроссельную зону впускного коллектора. Патрубок клапана EGR подключается к впускному коллектору в области дроссельной заслонки. На холостых оборотах и при торможении дроссельная заслонка закрыта, разрежение над заслонкой практически отсутствует, клапан EGR закрыт. При средних нагрузках двигателя дроссельная заслонка приоткрыта, и так как под ней возникает разрежение, то клапан EGR открывается. При полной мощности дроссельная заслонка открыта, разрежение в области дроссельной заслонки слабое, клапан EGR будет закрыт.



Электропневматическая EGR

EGR c DPFE датчиком

EGR с датчиком температуры выхлопных газов

EGR с датчиком положения клапан

EGR с MAP датчиком

В электропневматических системах работой клапана управляет контроллер двигателя на основании показаний датчиков. В зависимости от того, какой датчик является основным, различают четыре типа систем:

• с датчиком противодавления выхлопных газов;
• с датчиком температуры выхлопных газов;
• с датчиком положения клапана EGR;
• с датчиком давления на впуске МАР (либо датчиком массового расхода воздуха МАF) вместе с датчиком кислорода (лямбда — зондом).

Кроме того, используются и другие датчики системы управления двигателем, например: датчик положения дроссельной заслонки, температуры охлаждающей жидкости и др. На разных двигателях состав датчиков может меняться. ЭБУ в нужные моменты подает управляющие сигналы на электроклапан, который подключает или отключает источник разрежения к пневмоклапану EGR, Электроклапан имеет только два положения: открыт и закрыт. В более совершенных системах используется электропневматический преобразователь, который обеспечивает плавное регулирование степени рециркуляции. Для создания разряжения в некоторых конструкциях EGR может использоваться вакуумный насос.

В электронных системах EGR управление клапаном осуществляет непосредственно блок управления двигателем без использования вакуума. Существует две основные конструкции цифровых клапанов EGR: с тремя или двумя разновеликими отверстиями. Отверстия закрываются соленоидами в разных комбинациях. При трех отверстиях можно получить 7 различных уровней рециркуляции, при двух отверстиях – три уровня. Еще более совершенным является клапан, степень открытия которого определяет ЭБУ через шаговый электродвигатель. Таким образом, получается плавное регулирование потока выхлопных газов.

На некоторых двигателях в системе EGR применяется дополнительное охлаждение газов. Для этого клапан рециркуляции включается в штатную систему охлаждения. Такая мера позволяет еще больше снизить выброс оксидов азота.

Неисправности и обслуживание

Со временем детали системы EGR даже в исправном двигателе покрываются нагаром. Больше подвержены этому явлению дизеля из-за содержащейся в их «выхлопе» сажи. Частые поездки на короткие расстояния ускоряют процесс загрязнения. А в неисправном двигателе он усиливается многократно. Причинами могут быть применение некачественного топлива, нарушения в работе системы питания, общий износ двигателя, повышенное содержание масла во впускном тракте. Излишек масла появляется при неисправностях системы вентиляции картера, изношенных маслосъемных колпачках или направляющих клапанов, неисправностях турбокомпрессора (износ подшипников, забитая маслосливная магистраль), завышенном уровне масла или применении масла, несоответствующего двигателю.

От отложений нагара в первую очередь страдает клапан EGR. Нагар мешает клапану плотно закрываться, нарушает подвижность штока. В конечном итоге клапан в каком-то положении заклинивает, что приводит к нарушениям в работе двигателя. Проявляются эти нарушения по-разному, в зависимости от того, в каком положении «завис» клапан. Кроме того, последствия заклинивания клапана разнятся в зависимости от типа двигателя и особенностей конструкции самой системы EGR. Чаще всего неисправности системы EGR приводят к неравномерному холостому ходу (плаванье оборотов, заниженные или завышенные обороты) и двигатель часто глохнет. Также могут наблюдаться рывки и хлопки в глушителе при разгоне и дергания и хлопки на впуске при сбросе оборотов, падение мощности, затрудненный запуск. На бензиновых моторах появляется детонация и пропуски воспламенения, а работа дизелей становится «жесткой». На турбодизельных моторах незакрывающийся клапан EGR снижает производительность турбины. На некоторых автомобилях блок управления при нарушениях в работе системы EGR переводит двигатель в аварийный режим.

Иногда клапан EGR под воздействием высоких температур прогорает, что равносильно его заклиниванию в открытом состоянии. Причинами прогара могут быть неправильная работа системы управления клапаном, высокое противодавление выхлопных газов, неисправный перепускной клапан турбокомпрессора. Иногда к таким последствиям приводит тюнинг двигателя с целью поднятия давления наддува.

Необходимо отметить, что все вышеописанные неприятности характерны для пневмоклапанов, управляемых разряжением. Электрические же клапана гораздо меньше подвержены закоксовыванию. Парадоксально, но их ресурс ниже, чем у пневмоклапанов из-за механического износа подвижных деталей. Увеличившиеся зазоры забиваются сажей, причем очистке клапан не поддается, необходима только замена.

Однако не во всех проблемах, связанных с пневмо — EGR, повинен клапан. Иногда виноваты детали вакуумной системы или управляющие элементы. Поэтому не стоит торопиться демонтировать клапан, вначале нужно проверить, подается ли на него разряжение. На большинстве автомобилей вакуумом управляются не только клапан EGR, но и, например, клапан регулирования давления турбокомпрессора, заслонки во впускном коллекторе, заслонки климатической установки, усилитель тормозов и т.д. (все зависит от конкретной модели). Повреждение любой вакуумной трубки или заедание клапана, подсос воздуха во впускном коллекторе скажется на работе EGR. К нарушениям может приводить и неисправный управляющий электроклапан, подающий разрежение на пневмоклапан, и неисправный датчик, входящий в систему управления EGR.

Ресурс различных систем EGR составляет от 70 до 100 тысяч километров (в отечественных условиях около 50 тысяч). После этого ее компоненты подлежат замене. Это в идеале. Однако желающих платить немалые деньги находится немного. Несложное и своевременное обслуживание системы поможет продлить ей жизнь. В пневмоклапане EGR необходимо периодически очищать седло и шток от нагара с помощью жидкости для очистки карбюратора. Делать это нужно осторожно, чтобы жидкость, агрессивная к резине, при попадании на диафрагму клапана не повредила ее. В системах с управляющим электроклапаном в нем, как правило, имеется фильтр, защищающий вакуумную систему от загрязнения. Его необходимо очищать.

Когда EGR начинает давать сбои, многие автовладельцы предпочитают заглушить ее. Как правило, это делается с помощью вырезанной из тонкой жести прокладки, устанавливаемой под клапан. Среди специалистов мнения о глушении системы расходятся. Одни считают его совершенно безвредным, а некоторые даже полезным. Вторые же полагают, что в результате повышается температура в камере сгорания, а это увеличивает риск появления трещин в головке блока цилиндров.

Простое механическое глушение клапана и удаление вихревых заслонок (там, где они есть) не всегда приводит к желаемым результатам. На турбодизелях возможны проблемы с регулированием давления наддува и повышенным износом турбины. На современных двигателях клапан EGR необходимо «удалять» и программно – перепрошивкой блока управления. В противном случае контроллер будет постоянно выдавать ошибку или даже переводить двигатель в аварийный режим.

Хотите правильно, професcионально и с гарантией отключить, заглушить и перепрограммировать систему/ клапан ОГ (EGR), звоните сейчас в DIESELOK и вы получите высококачественный сервис. Мы не просто удаляем ошибки по ЕГР а именно !! убираем управление этой системой на программном уровне и делаем компенсацию по топливу — авто настраивается на чистый воздух.

Получите бесплатную консультацию

DIESELOK © Авторские права защищены. Размещение материалов статьи (выдержек, фрагментов или полного текста) возможно только при указании ссылки на источник.

Дизельные проблемы EGR | Dog And Lemon

Клапаны рециркуляции отработавших газов (EGR) вызывают больше проблем, чем их справедливая доля.

Проблемы с системой рециркуляции отработавших газов, как и многие другие проблемы с автомобилями, часто вызваны отсутствием технического обслуживания: владельцы дизельных двигателей обычно ожидают больших пробегов и низких счетов за обслуживание. Поскольку владельцы ожидают, что их дизельные двигатели будут работать без особого обслуживания, они не обращают особого внимания на свои дизельные двигатели, пока что-то не пойдет не так. К тому времени может быть слишком поздно. Кроме того, многие владельцы дизельных двигателей недовольны заменой клапана рециркуляции отработавших газов в их двигателе в довольно раннем возрасте (это может быть дорого). Тем не менее, неисправные клапаны EGR иногда можно исправить, просто почистив их. Более того, многих проблем с рециркуляцией отработавших газов можно избежать, если просто обеспечить регулярное техническое обслуживание автомобиля и не менее одного раза в месяц прилично ездить по трассе с большим количеством разгонов и торможений (езда по городу на низких скоростях особенно вредна для клапанов рециркуляции отработавших газов). ).

По этой причине многие владельцы пытались снять узел рециркуляции отработавших газов, но в процессе было много рыболовных крючков. Во-первых, удаление узла рециркуляции отработавших газов приведет к путанице в ЭБУ и вызовет лампочку «проверьте двигатель». Однако есть подходящие комплекты для удаления для тех, кто хочет пойти по этому пути. В этом наборе для снятия есть заглушки для коллектора, а также специальный компьютерный чип, который обманывает блок управления двигателем, заставляя его думать, что ничего не изменилось.

Существует множество причин для удаления EGR и множество причин для того, чтобы не удалять EGR.

Клапан системы рециркуляции отработавших газов (EGR) представляет собой устройство, предотвращающее загрязнение окружающей среды и предназначенное в первую очередь для уменьшения количества оксидов азота (NOx), выбрасываемых из выхлопной трубы автомобиля. Двигатель производит азот как часть процесса сгорания. По мере повышения температуры внутри двигателя этот азот и кислород в камере сгорания двигателя могут химически соединяться с образованием оксидов азота. NOx вступает в реакцию с солнечным светом, образуя смог.

Система рециркуляции выхлопных газов работает путем рециркуляции контролируемой части выхлопных газов двигателя обратно через двигатель. Клапан рециркуляции отработавших газов — это кран, который включает и выключает поток выхлопных газов, надеюсь, в подходящее время.

Эти переработанные выхлопные газы, богатые двуокисью углерода, охлаждают камеры сгорания внутри двигателя. Этот охлаждающий эффект снижает температуру камеры сгорания. Эти переработанные выхлопные газы также вытесняют часть кислорода, который в противном случае попал бы в двигатель из окружающей атмосферы. Поскольку камера сгорания холоднее и в ней меньше кислорода, вырабатывается меньше NOx.

Кроме того, поскольку камеры сгорания более холодные, двигатель в целом работает более прохладным. Это особенно важно для турбокомпрессора двигателя: турбокомпрессоры (и масло, необходимое для их смазки) не служат долго, если двигатель перегревается.

Поскольку переработанный выхлопной газ EGR вытесняет часть воздуха из камеры сгорания, КПД двигателя снижается. По этой причине система рециркуляции отработавших газов не работает во время резкого ускорения. Он также не работает на холостом ходу, потому что наличие выхлопных газов на холостом ходу приводит к неконтролируемой неровной работе.

Системы рециркуляции отработавших газов работают в основном при движении автомобиля с небольшой нагрузкой. Поскольку нагрузка на двигатель меньше, когда автомобиль движется с малой нагрузкой, двигатель может позволить себе временно потерять некоторую мощность. Кроме того, из-за охлаждающего эффекта системы рециркуляции отработавших газов двигатель может охлаждаться, когда автомобиль движется с небольшой нагрузкой. Поскольку двигатель холоднее, смазочное масло двигателя также холоднее. Холодное масло служит дольше и работает лучше, чем масло, которое постоянно перегревалось. Таким образом, система рециркуляции отработавших газов важна для охлаждения двигателя, а также для защиты моторного масла от постоянного нагрева.

В реальном мире клапаны EGR часто работают не очень хорошо.

Что не так: выхлопные газы двигателя автомобиля содержат гораздо больше, чем просто углекислый газ: они также содержат десятки химических побочных продуктов, оставшихся после сжигания топлива внутри двигателя. Одним из таких побочных продуктов является мелкая пыль, известная как твердые частицы. Эта пыль в основном представляет собой несгоревшее углеродное топливо. Чем эффективнее дизельный двигатель сжигает топливо, тем меньше образуется угольной пыли. Однако ни один дизельный двигатель не работает с полной эффективностью, и со временем угольная пыль внутри выхлопных газов начинает забивать систему EGR, уменьшая движение клапана EGR. Этот забитый клапан рециркуляции отработавших газов приводит к плохой работе двигателя из-за дисбаланса топливно-воздушной смеси. Поскольку двигатель работает плохо, топливо расходуется неэффективно. Поскольку топливо расходуется неэффективно, образуется больше угольной пыли. Часть этой угольной пыли в выхлопных газах перерабатывается системой рециркуляции отработавших газов, еще больше забивая клапан рециркуляции отработавших газов. Чем сильнее засоряется EGR, тем больше образуется угольной пыли. Чем больше образуется угольной пыли, тем сильнее забивается клапан рециркуляции отработавших газов. Этот порочный круг продолжается до тех пор, пока клапан рециркуляции отработавших газов не заедает полностью в открытом или закрытом состоянии.

Если заклинивший клапан EGR не отремонтировать или быстро не заменить, могут возникнуть всевозможные проблемы.

Четыре наиболее распространенных из них: неровная работа, высокий расход топлива, отказ турбонагнетателя и, иногда, полный отказ двигателя. Вот как это работает:

Когда двигатель работает, клапан рециркуляции отработавших газов должен открываться, чтобы углекислый газ в выхлопных газах охлаждал камеру сгорания. Однако, если клапан рециркуляции отработавших газов заедает в открытом положении, выхлопные газы постоянно поступают в двигатель. Это может означать плохое ускорение и неровную работу, потому что избыток выхлопных газов лишает двигатель кислорода. Поскольку кислорода не хватает, топлива слишком много, поэтому несгоревшее топливо начинает вырываться из выхлопной трубы в виде черного дыма, особенно когда двигатель работает на холостом ходу. Расход топлива, вероятно, существенно возрастет. Кроме того, из-за нехватки кислорода (который необходим для завершения процесса сгорания) двигатель иногда дает пропуски зажигания, иногда серьезные (эти пропуски зажигания могут вызывать необычный металлический грохот или стук, когда двигатель находится под нагрузкой). Если двигатель оставить в таком состоянии слишком долго, срок службы двигателя значительно сократится. В худшем случае эта проблема может привести к расплавлению поршней и, как следствие, отказу двигателя. Клапаны в головке блока цилиндров также могут начать заедать из-за сильного нагара.

Однако при закрытом клапане рециркуляции отработавших газов возникают другие действительно неприятные проблемы: без охлаждающего действия выхлопных газов двигатель начинает перегреваться. Со временем этот перегрев приводит к выходу из строя моторного масла, питающего турбонагнетатель. Когда моторное масло начинает разлагаться, подшипники в турбокомпрессоре выходят из строя. Когда подшипники выходят из строя, турбокомпрессор выходит из строя, и замена не будет дешевой. Если заменить турбокомпрессор, не решив проблему с рециркуляцией отработавших газов, следующий турбокомпрессор также вскоре выйдет из строя.

Хуже: при перегреве двигателя в камеру сгорания может попасть больше смазочного масла, и двигатель может начать работать на смазочном масле, даже если подача дизельного топлива отключена. После этого двигатель может начать работать на собственном моторном масле вместо дизельного топлива. Водитель может быть не в состоянии выключить двигатель, кроме как заглушив его. В конце концов, двигатель высасывает все смазочное масло, и двигатель распадается.


Рециркуляция отработавших газов — клапан EGR

Здесь вы найдете полезную информацию и важные советы, касающиеся системы рециркуляции выхлопных газов в автомобилях.

Система рециркуляции отработавших газов (EGR) снижает выбросы NOx в двигателях внутреннего сгорания. Система подвергается очень высоким нагрузкам, что может вызвать проблемы, особенно на автомобилях с большим пробегом. На этой странице представлено множество интересной информации о наиболее распространенных вариантах системы и о том, как они работают. Он также предлагает вам многочисленные практические советы по поиску и устранению неисправностей, а также по проверке и замене компонентов системы рециркуляции отработавших газов.

Основные принципы

Контур рециркуляции ОГ

Функция

Клапан системы рециркуляции отработавших газов

Обзор

Компоненты системы рециркуляции отработавших газов

Причина отказа

Клапан EGR неисправен

Поиск и устранение неисправностей

Проверка клапана EGR

Поиск и устранение неисправностей

Проверка датчиков давления, переключающих клапанов и термоклапанов

Поиск и устранение неисправностей

Измерение сопротивления на датчике давления

Поиск и устранение неисправностей

Проверка EGR с помощью диагностического блока

Видео

Замена клапана EGR

КОНТУР РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ: ОСНОВНЫЕ ПРИНЦИПЫ

Производители автомобилей были вынуждены еще больше снизить выбросы выхлопных газов в результате ужесточения законодательства. Это касается как дизельных, так и бензиновых двигателей. Система рециркуляции отработавших газов помогает снизить выбросы оксидов азота. На бензиновых двигателях система также снижает расход топлива, когда двигатель работает с частичной нагрузкой.



При высокой температуре сгорания в камере сгорания двигателя образуются оксиды азота. Температура сгорания в камере сгорания снижается за счет рециркуляции части выхлопных газов обратно в свежий всасываемый воздух. Более низкая температура сгорания приводит к меньшему количеству оксида азота.
Скорость рециркуляции выхлопных газов для дизельных и бензиновых двигателей указана в следующей таблице:

	Дизель	Бензин	Бензин (двигатель прямого впрыскивания)
EGR STACE (MAX.)	50%	20%	До 50% (в зависимости от операции по двигателю, доктор.
Температура отработавших газов при активной системе EGR	450°C	650°C	450°C до 650°C
Для чего используется система EGR?	Для уменьшения оксида азота, частиц сажи и шума	Для снижения выбросов оксидов азота и расхода топлива	Для снижения выбросов оксидов азота и расхода топлива



КЛАПАН EGR: ФУНКЦИЯ

Здесь следует различать два типа рециркуляции отработавших газов: «внутренняя рециркуляция» и «внешняя» рециркуляция отработавших газов.



При внутренней рециркуляции отработавших газов отработавшие газы и свежая смесь смешиваются внутри камеры сгорания. На всех четырехтактных двигателях это достигается системным перекрытием впускных и выпускных клапанов. Конструкция означает, что скорость рециркуляции выхлопных газов очень низкая, и на нее можно влиять только в ограниченной степени. Только после разработки регулируемого управления клапаном стало возможным активно влиять на скорость рециркуляции в зависимости от нагрузки и оборотов.



Внешняя рециркуляция отработавших газов осуществляется по дополнительному трубопроводу между выпускным коллектором/выхлопной трубой и впускным коллектором, а также клапаном EGR.

Пневматический клапан EGR

Первые системы управлялись тарельчатым клапаном, который открывался или закрывался вакуумной камерой (пневматический привод). В этом контексте давление впускной трубы служило управляющей переменной для вакуумной камеры. Таким образом, положение тарельчатого клапана зависело от рабочего состояния двигателя.

Для большего влияния на скорость рециркуляции отработавших газов установлены пневматические обратные и предохранительные клапаны, а также задерживающие клапаны. Некоторые системы также учитывают противодавление выхлопных газов в качестве управляющего давления для вакуумной камеры. В некоторых рабочих состояниях рециркуляция отработавших газов полностью отключена. Это возможно благодаря установке электрических переключающих клапанов в линии управления. Несмотря на эти возможности влияния на скорость рециркуляции, система всегда зависела от состояния нагрузки двигателя и связанного с ним вакуума впускной трубы для управления вакуумной камерой.

Электрический клапан рециркуляции отработавших газов

Для удовлетворения требований, предъявляемых к современным двигателям независимо от разрежения во впускной трубе, были разработаны электрические приводы для клапанов рециркуляции отработавших газов. Одновременно были интегрированы датчики для определения положения клапана. Эти разработки позволили обеспечить точное управление с коротким временем регулировки. В дополнение к шаговым двигателям, линейным соленоидам и вращающимся соленоидам, двигатели постоянного тока теперь также используются в качестве электрических приводов. Сам регулирующий клапан также со временем изменился. Наряду с игольчатыми и тарельчатыми клапанами различных размеров и размеров в настоящее время также используются поворотные золотниковые клапаны и откидные клапаны.

КОМПОНЕНТЫ СИСТЕМЫ РЕЦИРКУЛЯЦИИ ВЫХЛОПНЫХ ГАЗОВ: ОБЗОР

Клапан EGR (клапан рециркуляции отработавших газов)

Установленный клапан EGR

Клапан EGR является наиболее важным компонентом системы. Он устанавливает связь между выхлопной трубой и секцией впуска. В зависимости от того, как он управляется, клапан рециркуляции отработавших газов открывает клапан и позволяет выхлопным газам поступать во впускной коллектор. Клапан рециркуляции отработавших газов доступен в различных версиях: с одной или двумя мембранами, с обратной связью по положению или датчиком температуры и без них, и, конечно же, с электрическим управлением. Обратная связь по положению означает, что на клапан EGR установлен потенциометр. Этот потенциометр посылает блоку управления сигналы относительно положения клапана. Затем это позволяет точно регистрировать рециркулируемое количество выхлопных газов при всех состояниях нагрузки. Если установлен датчик температуры, он используется для запуска самодиагностики клапана рециркуляции отработавших газов.

Датчик давления

Датчик давления

Датчики давления предназначены для контроля вакуума, необходимого для клапана EGR. Они регулируют вакуум в соответствии с соответствующим состоянием нагрузки двигателя, чтобы поддерживать точно заданную скорость рециркуляции. Они управляются либо механически, либо электрически.

Термоклапаны

Они выполняют ту же задачу, что и датчики давления, но зависят от температуры. Датчики давления и термоклапаны также могут быть объединены.

КЛАПАН EGR НЕИСПРАВЕН: ПРИЧИНА НЕИСПРАВНОСТИ

Возникающие неисправности и их причины

Из-за высоких нагрузок, которые он должен выдерживать, клапан EGR, несомненно, является самым большим источником неисправностей. Масляный туман и сажа от выхлопных газов препятствуют работе клапана, и поперечное сечение отверстия клапана со временем уменьшается, пока оно полностью не закроется. Это приводит к неуклонному сокращению количества рециркулируемых выхлопных газов, что отражается на характеристиках выбросов выхлопных газов. Высокие тепловые нагрузки еще больше облегчают этот процесс. Во многих случаях система шлангов для вакуума также является причиной неисправностей. Вакуум, необходимый для клапана EGR, может быть потерян из-за утечек, что означает, что клапан больше не открывается. Если клапан рециркуляции отработавших газов не работает из-за отсутствия вакуума, это, конечно, также может быть вызвано неисправным датчиком давления или термоклапаном, который не работает должным образом.



Существует несколько способов проверки системы рециркуляции отработавших газов. Какой метод вы выберете, зависит от того, способна ли система выполнять самодиагностику. Системы, не поддерживающие самодиагностику, можно проверить с помощью мультиметра, ручного вакуумного насоса и цифрового термометра.



Однако, прежде чем приступать к выполнению комплексных тестов, проведите визуальный осмотр всех компонентов системы. Это означает проверку следующего:

• Все ли вакуумные линии герметичны, правильно подключены и проложены без перегибов?
• Правильно ли подключены все электрические соединения датчика давления и переключателя? Кабели в порядке?
• Имеются ли утечки в клапане рециркуляции отработавших газов или в подсоединенных трубопроводах?



Если при визуальном осмотре дефекты не обнаружены, проверьте систему с помощью других испытаний и измерений.

ПРОВЕРКА КЛАПАНА EGR: ПОИСК НЕИСПРАВНОСТЕЙ

Проверка вакуумных клапанов EGR на бензиновых двигателях

При проверке вакуумных клапанов EGR применяется следующая процедура:

Клапаны EGR на дизельных двигателях как и для бензиновых двигателей: при выключенном двигателе создайте вакуум около 500 мбар с помощью ручного вакуумного насоса.

Этот вакуум должен поддерживаться в течение 5 минут и не должен падать. Также можно провести визуальный осмотр. Для этого снова создайте вакуум через вакуумное соединение с помощью ручного вакуумного насоса. Следите за штоком клапана (соединение между диафрагмой и клапаном) через отверстия. Он должен двигаться плавно при срабатывании ручного вакуумного насоса.

Проверка герметичности клапана EGR

Клапаны EGR с потенциометром

Некоторые клапаны EGR поставляются с потенциометром, сообщающим о положении клапана. Эти клапаны EGR проверяются, как описано выше. При проверке потенциометра действуйте следующим образом:
Снимите 3-контактный разъем и измерьте общее сопротивление на контактах 2 и 3 потенциометра с помощью мультиметра. Измеренное значение должно находиться в пределах от 1500 до 2500 Ом. Чтобы измерить сопротивление направляющей, подключите мультиметр к контактам 1 и 2. С помощью ручного вакуумного насоса медленно откройте клапан. Измеренное значение должно начинаться примерно с 700 Ом и увеличиваться до 2500 Ом.

ПРОВЕРКА ДАТЧИКОВ ДАВЛЕНИЯ, ПЕРЕКЛЮЧАЮЩИХ КЛАПАНОВ И ТЕРМОКЛАПАНОВ: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проверка механических датчиков давления

Во время этой проверки ручной вакуумный насос не используется для создания вакуума, а вместо этого используется в качестве манометра. . Отсоедините вакуумный шланг от датчика давления к клапану EGR на датчике давления и подключите вакуумный насос. Запустите двигатель и медленно перемещайте тягу датчика давления. Индикация на манометре вакуумного насоса должна измениться соответствующим образом.

Проверка электропневматических датчиков давления

Ручной вакуумный насос и в этом случае используется в качестве манометра. Он снова подключен к электропневматическому датчику давления на вакуумном штуцере клапана рециркуляции отработавших газов. Запустите двигатель и отсоедините разъем электрического соединения датчика давления. Отображаемый на манометре вакуум не должен превышать 60 мбар. Установите разъем и увеличьте скорость двигателя. Значение, отображаемое на манометре, должно одновременно увеличиваться.



Для проверки сопротивления обмотки датчика давления снова отсоедините электрический разъем и подключите мультиметр к обоим штырям подключения. Значение сопротивления должно быть в пределах от 4 Ом до 20 Ом.



Для проверки управления датчиком давления подключите мультиметр к соединениям на разъеме и следите за отображаемым значением напряжения. Оно должно изменяться в соответствии с изменением частоты вращения двигателя.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ДАТЧИКА ДАВЛЕНИЯ: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проверка электрических датчиков давления

Метод проверки электрических датчиков давления аналогичен проверке электрических переключающих клапанов.

Проверка электрических переключающих клапанов

Электрические переключающие клапаны имеют три вакуумных соединения. Если назначены только два соединения, на третье соединение устанавливается негерметичная заглушка.



Чтобы выполнить проверку, ручной вакуумный насос можно использовать для проверки целостности выходных линий переключающего клапана. Для этого подключите вакуумный насос к выходной линии. Если можно создать вакуум, на переключающий клапан должно быть подано напряжение.

Если при подключении переключающего вентиля указана полярность соединений (+ и -), их нельзя перепутать. Если на переключающий клапан подается напряжение, он должен переключиться, и создаваемый вакуум падает. Повторите проверку для другого соединения.

Проверка термоклапанов

Для проверки термоклапанов снимите вакуумные шланги. Подсоедините ручной вакуумный насос к центральному соединению. Когда двигатель холодный, термоклапан не должен иметь прохода. Когда двигатель прогрет до рабочей температуры, клапан должен открывать проход. Чтобы не зависеть от температуры двигателя, термоклапан можно снять и прогреть на водяной бане или с помощью фена. При этом постоянно следите за температурой, чтобы определить точки переключения.



Все приведенные здесь тестовые значения являются приблизительными. Для получения точных данных должны быть предоставлены схемы подключения для конкретного автомобиля и тестовые значения.

ПРОВЕРКА EGR С ИСПОЛЬЗОВАНИЕМ ДИАГНОСТИЧЕСКОГО ПРИБОРА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Системы EGR с возможностью диагностики можно проверить с помощью подходящего диагностического прибора. Опять же, решающим фактором является тестовая глубина используемого устройства и проверяемой системы. Иногда возможно только считывание памяти неисправностей, но в других случаях можно также считывать блоки измеряемых величин и проводить тест привода.



Ключевым аспектом в этом контексте является также проверка компонентов, которые имеют лишь косвенное влияние на систему EGR. Например, это может быть датчик массового расхода воздуха или датчик температуры двигателя. Если блок управления получает неверное значение от датчика массового расхода воздуха, то количество выхлопных газов, подлежащих рециркуляции, также будет рассчитано неправильно. Это может ухудшить показатели выбросов и вызвать серьезные проблемы с работой двигателя.



На электрических клапанах системы рециркуляции отработавших газов возможно, что при диагностике неисправности не отображаются, и проверка привода также не указывает на проблему. В этом случае клапан может быть сильно загрязнен, что означает, что отверстие клапана больше не обеспечивает поперечное сечение, требуемое блоком управления. Поэтому рекомендуется снять клапан EGR и проверить его на загрязнение.

Диагностика системы EGR

Диагностика системы EGR вкл. Mega Macs 66 Диагностическая единица

04:33 мин.

Изменение клапана EGR: Видео

Замена клапана рециркуляции выхлопных газов

Замена клапана EGR, включая инструкции по удалению и установке. 43 мин.

Что такое клапан EGR? (с картинками)

`;

КПВ

Дата последнего изменения: 19 августа 2022 г.

Клапан системы рециркуляции отработавших газов (EGR) представляет собой механический компонент автомобилей и играет неотъемлемую роль в правильном функционировании автомобилей с бензиновыми и дизельными двигателями. Это гарантирует, что автомобиль эффективно сжигает топливо, рециркулируя выбросы выхлопных газов через систему сгорания автомобиля. Правильно рециркулируемое топливо приводит к более холодному и полному сгоранию, а также к уменьшению количества вредных газов, особенно оксида азота (NO). Когда NO встречается с воздухом, он превращается в диоксид азота, который, в свою очередь, становится смогом при встрече с углеводородами. В автомобилях с неисправным клапаном рециркуляции отработавших газов водитель обычно обнаруживает, что ускорение затруднено, или что автомобиль работает неровно на холостом ходу или глохнет.

Первый клапан рециркуляции отработавших газов был установлен в автомобилях в 1972 году. Первоначально они были механическими, а затем были заменены более современными и гораздо более совершенными электронными клапанами. Последние версии не только способны к самоконтролю, но и периодически создают проблемы для системы, чтобы обеспечить правильный ответ. В некоторых системах в случае сбоя системы или возникновения проблемы она автоматически выдает диагностический код неисправности (DTC).

Клапан рециркуляции отработавших газов рассматривается моторостроительной промышленностью как «измеряемая утечка на впуске» и был изобретен для снижения температуры сгорания топлива. Этот компонент участвует в процессе сгорания на протяжении большей части пути автомобиля, за исключением случаев, когда автомобиль находится на пределе своих возможностей: на холостом ходу или при полном ускорении.

Во время полного ускорения клапан отключается, чтобы стимулировать сгорание и заполнять камеры сгорания, набор условий, называемый широко открытым дросселем (WOT). Если бы его активировали во время полного разгона, он затормозил бы разгон за счет уменьшения емкости топливных камер сгорания. На другом конце шкалы, когда автомобиль работает на холостом ходу, он особенно чувствителен к составу воздуха и топлива в камере сгорания, в связи с чем отключается клапан EGR. Если компонент все еще работает, когда автомобиль стоит на холостом ходу, автомобиль, вероятно, заглохнет или споткнется.

Хотя это и не рекомендуется, некоторые владельцы транспортных средств удаляют или иным образом отключают свои клапаны EGR, полагая, что это улучшит производительность транспортных средств. Автомобиль с отключенным клапаном не пройдет тест на выбросы, и автомобильная промышленность не одобряет этот процесс.

Mercedes-Benz Оригинальный восстановленный клапан рециркуляции отработавших газов

Перейти к основному содержанию

• Ваши преимущества

  Почему приходится выбирать между достойной ценой и высоким качеством? Восстановленные детали Mercedes-Benz предлагают проверенное качество по привлекательной цене.

• Наш процесс восстановления

  Шесть шагов к вашей оригинальной восстановленной детали. Здесь вы можете узнать о том, как мы превращаем вашу старую деталь в настоящую восстановленную деталь.

• Вопросы и ответы

  Каков наш стандарт качества? Насколько мы устойчивы? Сколько денег вы можете сэкономить? Найдите ответы на часто задаваемые вопросы здесь.

• Ассортимент нашей продукции

  Все восстановленные детали в один клик:

  Ассортимент легковых автомобилей

  Портфолио фургонов

Здесь вы можете отправить запрос на восстановленную деталь.

Введите идентификационный номер вашего автомобиля (VIN) ⓘ или номер детали, чтобы найти оригинальную восстановленную деталь.

К сожалению, мы не смогли найти то, что вы искали. Пожалуйста, свяжитесь с вашим дилером Mercedes-Benz. Поиск дилера

Похоже, вы ищете деталь из другой категории. Пожалуйста, свяжитесь с вашим дилером Mercedes-Benz. Поиск дилера

Извините, поиск в настоящее время недоступен. Функция скоро будет снова активна.
А пока ваш партнер «Мерседес-Бенц» будет рад вам помочь.

Оригинальный восстановленный клапан рециркуляции отработавших газов Mercedes-Benz

Назад к результатам

Цена недоступна

• Снижает выбросы оксидов азота
• Оригинальное качество от производителя
• Долгий срок службы .

  Для снижения уровня вредных для окружающей среды оксидов азота (NOx) оригинальная восстановленная деталь надежно регулирует рециркуляцию выхлопных газов. Клапан EGR (рециркуляции отработавших газов) подвергается тщательной переработке и испытаниям в соответствии с высокими стандартами качества, которые можно ожидать от Mercedes-Benz. Это обеспечивает длительный срок службы и высокий уровень функциональности двигателя, что, в свою очередь, обеспечивает соответствие стандарту выбросов.



  Как работает клапан EGR?

  Клапан системы рециркуляции отработавших газов обеспечивает рециркуляцию отработавших газов и снижает уровень оксидов азота, образующихся в двигателе. Он расположен непосредственно на впускном тракте или выпускном коллекторе. Выхлопные газы работающего двигателя сначала направляются через выпускной коллектор. Во время этого процесса определенное количество выхлопных газов удаляется и смешивается с всасываемым воздухом. Это снижает содержание кислорода в топливно-воздушной смеси, что снижает температуру последующего процесса сгорания. Поскольку вредные оксиды азота (NOx) обычно образуются при высоких температурах и высоком давлении, рециркуляция отработавших газов может значительно снизить концентрацию NOx.



  Лучшее качество «Мерседес-Бенц» и низкая стоимость с переработанным клапаном рециркуляции отработавших газов.

  Благодаря профессиональному восстановлению оригинального клапана рециркуляции отработавших газов мы гарантируем полную функциональность восстановленной детали. Процесс восстановления наших восстановленных деталей сохраняет природные ресурсы, что помогает сделать их более экологичными и означает, что мы можем передать вам нашу экономию средств. Таким образом, благодаря нашим оригинальным восстановленным деталям «Мерседес-Бенц» вы можете уменьшить воздействие на окружающую среду и сэкономить деньги.

  • Класс
    • W169 (с 2004 по 2012 год)
    • C169 (с 2004 по 2012 год)
    • W176 (с 2012 года)
  • B-Класс
    • T245 (с 2005 по 2013 год)
    • W246 (с 2011 года)
  • Седан С-Класса
    • W203 (с 2000 по 2007 год)
    • W204 (с 2007 по 2014 год)
    • W205 (с 2014 года)
  • Универсал С-Класса
    • S203 (с 2000 по 2007 год)
    • S204 (с 2007 по 2014 год)
    • S205 (с 2014 года)
  • Купе С-Класса
    • C204 (с 2011 по 2015 год)
    • C205 (с 2015 г. )
    • CL203 (с 2001 по 2011 г.)
    • CLC203 (с 2001 по 2007 г.)
  • Кабриолет С-Класса
    • А205 (с 2016 г.)
  • CLA купе
    • C117 (с 2013 г.)
  • CLA стреляющий тормоз
    • Х117 (с 2014 г.)
  • CLK купе
    • C209 (с 2002 по 2010 год)
  • КЛК кабриолет
    • A209 (с 2002 по 2010 год)
  • CLS купе
    • C219 (с 2004 г. )
    • C218 (с 2011 г.)
  • Стрелковый тормоз CLS
    • X218 (с 2012 г.)
  • Седан Е-Класса
    • W211 (с 2002 по 2009 год)
    • W212 (с 2009 года)
    • V 212 (с 2010 года)
  • Универсал Е-Класса
    • S 211 (с 2003 по 2009 год)
    • S/VF212 (с 2009 года)
  • Кабриолет Е-Класса
    • А207 (с 2009 г.)
  • Купе Е-Класса
    • C207 (с 2009 г. )
  • Внедорожник G-класса
    • W461 (с 1992 г.)
    • W463 (с 1990 по 2003 г.)
    • W463 (с 1992 г.)
    • V 463 (с 2008 по 2010 г.)
    2
    2
    2 Внедорожник G-класса 3 двери
    • А 463 (с 2012 г.)
    • С 463 (с 2008 по 2012 г.)
    • ГЛ Внедорожник
      • X164 (с 2006 по 2012 год)
      • X166 (с 2012 года)
    • мл внедорожник
      • W166 (2011–2014 гг.)
      • W163 (1997–2005 гг.)
      • W164 (2005–2011 гг.)
    • GLE внедорожник
      • W166 (с 2015 г. )
    • GLE купе
      • C292 (с 2015 г.)
    • GLS внедорожник
      • X166 (с 2012 г.)
    • ГЛА
      • X156 (с 2014 г.)
    • ГЛК
      • X204 (с 2008 по 2012 год)
    • GLC купе
      • C253 (с 2016 г.)
    • GLC внедорожник
      • X253 (с 2015 г.)
    • внедорожник R-класса
      • W251 (с 2006 по 2013 год)
      • V 251 (с 2005 года)
    • Седан S-класса
      • W220 (с 1998 по 2005 год)
      • W221 (с 2005 по 2013 год)
      • W222 (с 2013 года)
      • V221 (с 2005 по 2013 год)
    • Седан S-класса, длинная версия
      • V220 (с 1998 по 2003 г. )
      • V222 (с 2013 г.)
    • S-Класс Майбах
      • X222 (с 2014 г.)
    • СЛК Родстер
      • R172 (с 2011 г.)

    Это предложение не является обязывающим. Возможны ошибки и продажа. Изображения продукта являются образцовыми. Информация о доступных сериях моделей может различаться, и ее можно получить у вашего дилера «Мерседес-Бенц».

    Клапаны системы рециркуляции отработавших газов. Кто они такие? Как они работают? Чем может помочь переназначение? — ECU Remapping & Engine Tuning Клапаны Worcester

    EGR. Кто они такие? Как они работают? Чем может помочь переназначение?

    Автор: Лейтон В: Без категории

    Клапаны рециркуляции отработавших газов помогают всем автомобилям работать более эффективно и полностью сжигать топливо за счет рециркуляции части выхлопных газов и повторного прохождения этих выбросов через процесс сгорания. Этот процесс приводит к более полному сгоранию топлива, что затем снижает вредные выбросы вашего автомобиля, запрещая выброс некоторых вредных газов через выхлопные газы.

    Система рециркуляции отработавших газов предназначена для открытия и закрытия (обычно с помощью электроники) в определенное время в диапазоне оборотов, но эти клапаны засоряются углеродистыми отложениями, что может привести к их отказу или даже полному зависанию в открытом или закрытом состоянии.


    Каждый двигатель уникален, но симптомы могут варьироваться от низких оборотов холостого хода, детонации, потери мощности, отказа двигателя, черного дыма из выхлопной трубы и загорания контрольной лампы управления двигателем. Если не принять меры, это может привести к повреждению турбокомпрессора, что является очень дорогостоящей деталью по сравнению со стоимостью замены EGR. Некоторые теории отказа варьируются от некачественной электроники, используемой некоторыми производителями, до увеличенных интервалов обслуживания в настоящее время. Если у вас возникли какие-либо из этих симптомов, свяжитесь с нами, у нас может быть постоянный ответ на эти повторяющиеся проблемы.

    Как решить проблему?

    Переназначив и удалив клапан рециркуляции отработавших газов, вы можете значительно улучшить работу двигателя вашего автомобиля, потому что, когда клапан рециркуляции отработавших газов работает, ЭБУ может подготовиться к открытию клапана и изменить подачу топлива и искру, что приведет к задержке детонации, но если Клапан рециркуляции отработавших газов не работает, тогда ЭБУ не будет изменять топливо и искру, что означает отсутствие задержки, что приводит к более плавной работе двигателя. Удаление клапана EGR с помощью переназначения — это, по сути, кодирование ЭБУ, чтобы он никогда не открывал клапан EGR, а это означает, что любые проблемы, вызванные клапаном EGR, исключены, потому что он никогда не будет использоваться. Это означает, что вам не нужно снимать клапан рециркуляции отработавших газов, что будет стоить больших денег. Также, если вы придете в Layton Remaps для удаления EGR, будет номинальная цена за переназначение.

    • Возможные коды неисправностей: P0400 (Неисправность потока рециркуляции отработавших газов) может означать, что произошло одно или несколько из следующих событий:

    Канал EGR засорен, ограничивая поток выхлопных газов, электромагнитный клапан EGR неисправен, неисправна проводка/жгут проводов EGR или вакуумные линии повреждены или отсоединены от соленоида или клапана.

    • P0401 (Недостаточный поток EGR), скорее всего, означает, что произошло одно или несколько из следующих событий:

    Датчик DPFE (обратная связь по дифференциальному давлению EGR) неисправен и нуждается в замене, засорена трубка EGR, скорее всего, нагар, Клапан EGR неисправен или Клапан EGR не открывается из-за отсутствие вакуума.

    •  P0402 (Обнаружен избыточный поток рециркуляции отработавших газов (EGR)) скорее всего означает, что произошло одно или несколько из следующих событий:
    • Датчик DPFE (перепада давления) неисправен и нуждается в замене, есть засор в EGR (скорее всего нагар), неисправен клапан EGR, Клапан EGR может не открываться из-за отсутствия вакуума .
    • P0403 (Неисправность цепи рециркуляции отработавших газов) может быть одним из следующих:

    Неисправный соленоид EGR, Чрезмерное сопротивление в цепи управления (заземление, контролируемое PCM) из-за разрыва, истирания или повреждения жгута, Плохой контакт в жгуте соленоида EGR (изношенные или ослабленные контакты), Попадание воды в жгут соленоида EGR, Блокировка соленоида управления рециркуляцией отработавших газов, который удерживает электромагнит в открытом или закрытом состоянии, вызывая чрезмерное сопротивление, потеря напряжения питания электромагнитного клапана рециркуляции отработавших газов, неисправность PCM (модуль управления силовым агрегатом).

    • P0404 (диапазон/параметры цепи рециркуляции отработавших газов) Обычно этот код указывает либо на накопление углерода, либо на неисправный клапан рециркуляции отработавших газов. Однако это не исключает следующего:

    Обрыв или короткое замыкание в опорной цепи 5 В, Обрыв или короткое замыкание в цепи заземления, Обрыв или короткое замыкание в цепи управляемого напряжения PCM, Неисправность PCM (менее вероятно).

    • P0405 (Низкий уровень сигнала в цепи датчика А системы рециркуляции отработавших газов) Возможные причины:

    Короткое замыкание на массу в сигнальных или опорных цепях рециркуляции отработавших газов, короткое замыкание на напряжение в заземлении или сигнальных цепях рециркуляции отработавших газов, неисправность клапана рециркуляции отработавших газов, неисправность проводки PCM из-за истирания или ослабления клемм.

    • P0406 (Высокий уровень сигнала в цепи датчика A системы рециркуляции отработавших газов) Возможные причины:

    Сигнальная цепь датчика EGR замкнута на B+ (напряжение аккумуляторной батареи), сигнальная цепь датчика EGR замкнута на опорную цепь 5 В к EGR, цепь массы датчика EGR разомкнута, сигнальная цепь датчика EGR разомкнута, Bad EGR (внутренняя неисправность датчика или соленоида EGR ), Мусор попал в клапан и удерживает его открытым или закрытым.

    • P0407 (Низкий уровень сигнала в цепи датчика B рециркуляции отработавших газов) Этот код имеет в основном те же причины, что и код P0405
    • P0408 (Высокий уровень сигнала в цепи датчика B рециркуляции отработавших газов) Этот код имеет в основном те же причины, что и код P0406
    • P0409 (Цепь датчика рециркуляции отработавших газов «А») Возможные причины включают:

    Неисправный датчик EGR, Дефект в жгуте проводов к датчику, Штифт EGR застрял в закрытом положении, скопление нагара препятствует его открытию, Отсутствие вакуума в соленоиде EGR, Неисправный соленоид EGR, Неисправное положение EGR датчик, неисправен датчик обратной связи перепада давления EGR

    Клапан EGR.

    Как работает клапан EGR, неисправности и способы их устранения

    M B JARVIE EGR VALVE SOLUTIONS

    ---

    Давайте разберемся с акронимом. EGR означает рециркуляцию выхлопных газов. Почти все современные автомобили, бензиновые или дизельные, используют эту систему для контроля загрязняющих веществ в выхлопных газах. Принцип работы применим как к бензиновым, так и к дизельным двигателям, однако дизельные системы рециркуляции отработавших газов обычно более сложны и, как таковые, подвержены отказам или требуют очистки или замены.


    Что такое EGR?

    Как уже упоминалось, EGR — это система, связанная с выбросами. Поэтому неудивительно, что основная функция клапана рециркуляции отработавших газов заключается в соблюдении все более строгих стандартов и ограничений на выбросы, налагаемых на производителей автомобилей. В качестве побочного продукта сгорания, особенно в дизельном двигателе, образуются оксиды азота (часто называемые NOx). Они вредны для окружающей среды, и поэтому желательно их контролировать и ограничивать. Здесь в дело вступает EGR. За счет подачи выхлопных газов (без кислорода) во впускной канал температура сгорания будет ниже, что приведет к уменьшению образования NOx. Подумай о вещах проще: как заставить огонь гореть интенсивнее? Вы качаете мехи и вводите кислород. Мы будем, EGR делает обратное.

    Если подумать о том, что делает клапан рециркуляции отработавших газов, то из этого следует, что попадание выхлопных газов в двигатель не должно происходить, когда водитель требует от двигателя мощности. Заряд с обедненным кислородом не будет производить никакой энергии. Таким образом, клапан рециркуляции отработавших газов должен иметь систему управления, которая определяет, когда он должен быть открыт, закрыт или где-то посередине.

    Системы рециркуляции отработавших газов развивались с годами, однако система по существу состоит из трубопроводов, соединяющих выпускной и впускной коллекторы, самого клапана рециркуляции отработавших газов и метода управления. Ранние клапаны EGR, как правило, управлялись вакуумом, однако в настоящее время большую роль играет электроника. Современные клапаны системы рециркуляции отработавших газов оснащены бесступенчатым клапаном, который управляется и контролируется с помощью программного обеспечения для управления двигателем. Отслеживая ряд входных сигналов датчиков двигателя, программное обеспечение управления двигателем точно определяет, когда и как активировать клапан рециркуляции отработавших газов. Сам клапан EGR должен быстро реагировать на требования программы управления двигателем; должны быть устойчивы к высоким температурам и быть в состоянии работать в агрессивной среде. Последней разработкой, которая будет добавлена ​​к системе клапана EGR, является охладитель клапана EGRE. Охладитель дополнительно понижает температуру выхлопных газов перед их подачей в двигатель.

    Клапан рециркуляции отработавших газов — общий отказ

    Существует ряд причин, по которым клапан рециркуляции ОГ или система рециркуляции ОГ могут выйти из строя. Потенциальные проблемы включают неисправности систем управления (проводка или трубопровод). Тем не менее, наиболее распространенная проблема, которая может привести к неправильной работе клапана рециркуляции отработавших газов, заключается в том, что сам клапан загрязняется углеродом и заедает. Залипший клапан рециркуляции отработавших газов не может доставить указанное количество выхлопных газов в двигатель. Залипание клапана рециркуляции отработавших газов может вызвать ряд симптомов, обычно проблемы с управляемостью, которые часто сопровождаются загоранием индикаторной лампы неисправности «проверьте двигатель» на дисплее водителя.

    Клапан рециркуляции ОГ со временем изнашивается и начинает заедать. Обычный сценарий, который наиболее заметен, — это клапан рециркуляции отработавших газов, который начинает залипать в открытом положении, когда он должен быть закрыт. Это повлияет на работу двигателя, может привести к неустойчивому холостому ходу и, как правило, ухудшит плавность работы двигателя. Если вы подозреваете, что ваш клапан EGR может быть неисправен, в MB Jarvie Ltd мы можем провести диагностическую проверку клапана EGR вашего автомобиля и убедиться, что он работает в соответствии со спецификацией.

    В связи с добавлением в последние годы охладителей клапанов рециркуляции отработавших газов существует вероятность утечки охлаждающей жидкости двигателя в выхлопные газы и в двигатель. Эффект от этого может быть едва уловимым, с небольшим количеством белого дыма на выхлопе и, конечно же, потерей охлаждающей жидкости двигателя.

    Решения клапана рециркуляции отработавших газов?

    В случае неисправности клапана рециркуляции отработавших газов компания MB Jarvie Ltd предлагает своим клиентам возможность замены или удаления клапана рециркуляции отработавших газов. Современные клапаны рециркуляции отработавших газов часто скрыты в моторном отсеке, и их замена может быть очень дорогой (с учетом как запчастей, так и работы). Клапан рециркуляции отработавших газов работает в суровых условиях и поэтому подвержен поломкам.

    No related posts.
