Диодный мост — устройство, которое призвано выпрямлять и преобразовывать переменный ток в постоянный. Это составной элемент любого электрического аппарата. Как устроен мост, как осуществляется проверка диодного моста и как прозвонить диодный мост? Об этом далее.

Устройство

Диодный мост является электрическим устройством, которое предназначено для того, чтобы преобразовывать или выпрямлять переменный вид тока и создавать его пульсирующим или постоянным. Подобным выпрямлением называют двухполупериодным. Также есть другое понятие в справочнике. Диодный мост считается там мостовой схемой диодных соединений, чтобы выпрямлять переменный ток и делать из него постоянный. Это самый простой и самый распространенный выпрямитель, используемый в радиотехнике с электроникой, автомобилем и других сферах, там, где нужно получить пульсирующее и постоянное напряжение.

Определение

Вторым названием диодного моста является двухполупериодный выпрямитель.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.

Устройство диодного моста

Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.

Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.

Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита.

Быстрая разрядка аккумулятора как причина сбоя работы электродов

Принцип работы

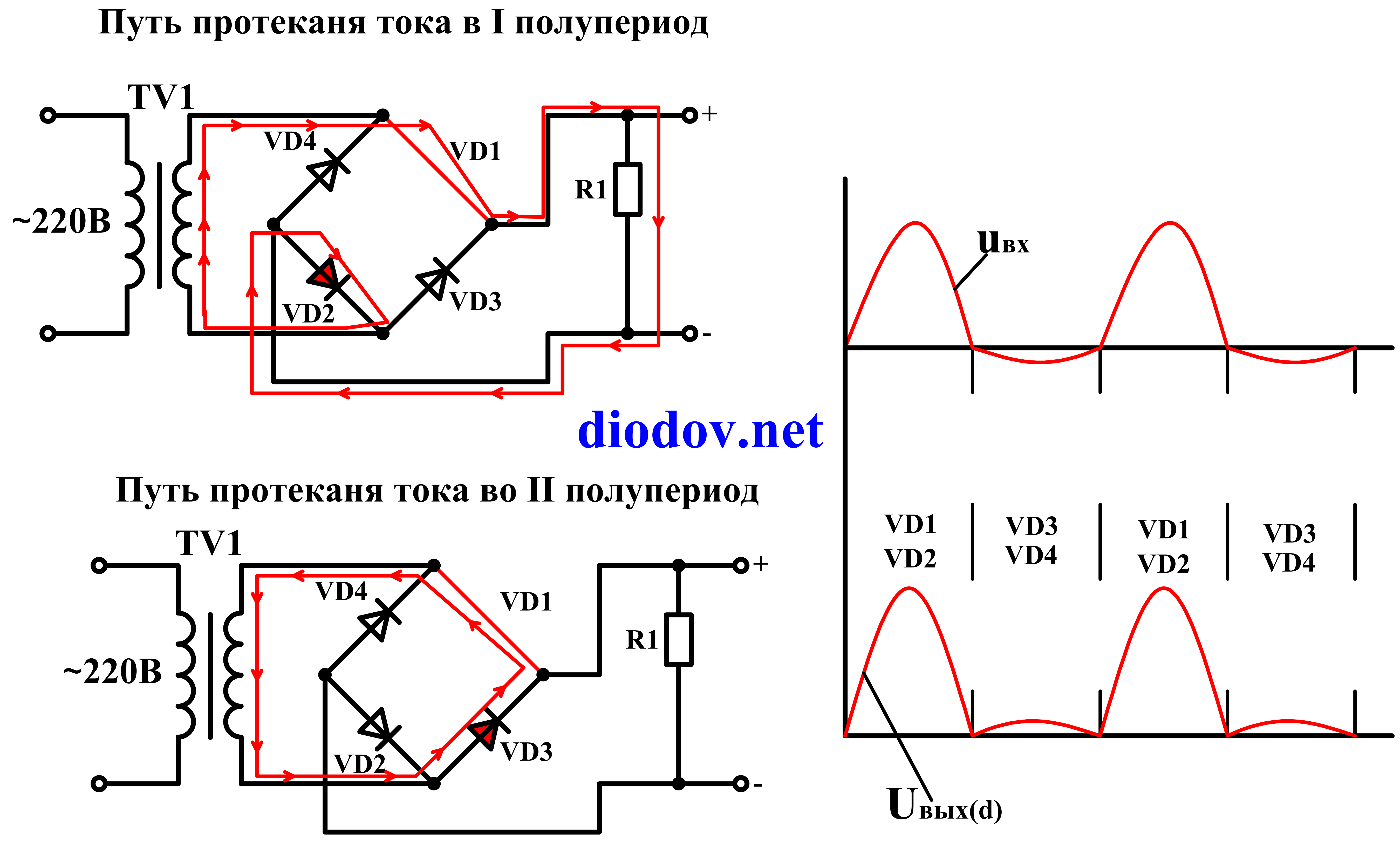

Работает диодный полупроводниковый мост, проводящий ток, просто. Принцип работы основан на том свойстве, что полупроводниковый диод пропускает электрический ток в одном направлении и не пропускает в другом. Так при правильном подключении зарядов, через прибор будет проведен ток.

Отличие переменного тока от постоянного в том, что он может двигаться только в одной направленности. При этом делать это в один полупериод. На протяжении другой половины периода он может совершать противоположное движение. При подключении в цепь нескольких диодов, они начнут двигаться, создавая постоянный ток.

Собрать схему диодного моста при этом просто. Это может сделать каждый. Она включает в себя четыре диода, которое соединены друг с другом квадратом.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция На несколько противолежащих углов подается ток от генераторного аппарата. С нескольких иных противоположно лежащих углов убирается постоянный. На первый период делается открытие нескольких электродиодов и выпрямляется волна переменного напряжения. На второй период делается открытие еще нескольких диодов. Преобразуется, таким образом, вторая волна. В результате получается постоянное напряжение с импульсной частотой выше в несколько раз, по сравнению с той, что была при переменном.

Интересно! Представленная схема обладает своими плюсами и минусами. Чтобы использовать выпрямленный ток импульсную составляющую нужно сгладить фильтром. Благодаря выпрямлению, можно питать трансформатор и снизить его объемы. Из недостатков отмечают тот факт, что теряется мощность на тепловое рассеивание, происходит двукратное падение напряжение и ломается прибор, если один диод выходит из строя.

Принцип работы устройства

Как обнаружить диодный мост на плате

До начала проверки или прозвона диодного моста, следует его вначале отыскать на части платы.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Для этого необходимо понимать, как он смотрится. Внешний вид зависит от того, какая разновидность корпуса. Выпрямители могут быть четырьмя отдельными полупроводниками, которые впаяны рядом, так и диодами, которые собраны в одной части корпуса. Вторые называются выпрямительной сборкой. Вот только несколько видов подобных сборок.

Несмотря на то, что диодный мост бывает представлен в разных формах, понять, что представлен именно он не так сложно, как может показаться. Он бывает только четырехвыводным и несколько его выпрямительных выводов отмечены плюсом и минусом. На них подается напряжение, которое обозначает переменный ток или АС в переводе с английского. Могут отсутствовать обозначения вовсе. Находится мост возле проводов с подачей напряжения. Как правило, его можно найти у трансформатора или импульсного блока питания, воткнутого в сетевой шнур.

Диодный мост на плате

Инструкция по проверке

Осуществляется проверка при помощи нескольких способов. Это делается с содействием мультиметра и лампы.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция При первом способе измерения более точные и безопасные. Однако, при неполадках мультиметра, можно использовать лампу фонаря, имеющую напряжение в 12 вот. После выбора способа измерения и нахождения диодного моста, необходимо осмотреть всю плату.

Лампа фонаря в 12 вольт для проверки моста

Элементы должны обладать естественным цветом, отсутствием обугленности или разрушенности. Также нужно посмотреть на место, где находится пайка и дорожки. Важно, чтобы не было лопнутых и отпаянных частей. Также необходимо осмотреть электролитического вида конденсаторные бочонки. Они должны иметь не поврежденный и не вздувшийся вид. При вздутии и взрыве какого-то конденсатора, необходимо сделать его отпайку. Все равно эта деталь нуждается в замене и будет мешаться при замерах. При взрыве конденсатора, необходимо после выпайки тщательно сделать промывку платы при помощи спирта, поскольку части этого элемента представляют собой кислотные электролиты, проводящие ток.

Далее необходимо осуществить прозвонку диодного моста.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Она осуществляется в несколько этапов. Вначале на месте без выпайки, затем более точно с выпаиванием схемы из устройства. Как правило, во многих случаях требуется только прозвонка на месте. Для работы следует взять стрелочного или цифрового вида мультиметр и поставить режим замера сопротивления на 1 кОМ.

Обратите внимание! В случае с цифровым мультиметром, необходимо поставить на режим проверки диодов. В каждом случае результат нормального напряжения следующий: до 200 и 700 Ом.

Проверка моста мультиметром

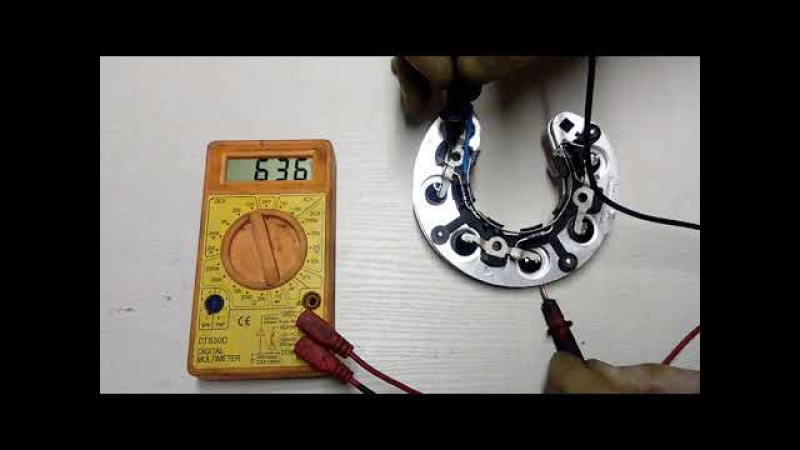

С помощью тестера на генераторе

Выполнить проверку диодного моста на генераторе можно при помощи выполнения следующих действий:

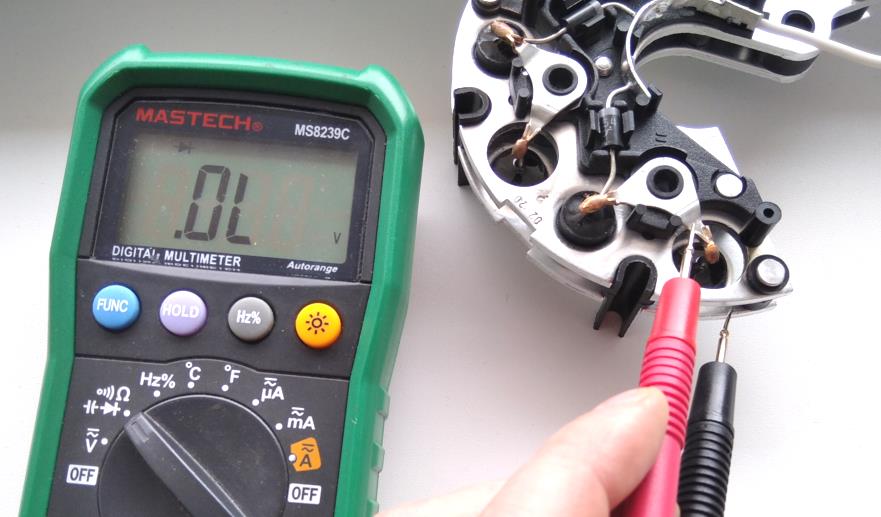

  1. Выпаять мост из генератора и проверить мультиметром каждый диод на режиме сопротивления 1 кОм;
  2. Подвести щупы к диодным краям и сделать измерение;
  3. Подвести щупы к диодным краям в противоположном порядке и сделать повторное измерение через 10 минут.

В дополнение к теме, как проверить диодный мост генератора мультиметром, необходимо отметить, что отрицательные и положительные контакты его работают исправно при выдаче значения до 700 Ом.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

При показании значения меньше 500 Ом или знака бесконечности, речь идет о неисправности оборудования.

Прозвонка моста генераторной лампой

При отсутствии мультиметра, можно проверить диодный мост при помощи лампочки и батарейки. Необходимо взять батарейку или кассету с батарейками 12 вольт, а также лампу накаливания, соответствующую по напряжению батарейкам. Она должна быть выбрана маломощная. В противном случае, можно сжечь диодный мостик током. Сможет подойти для измерения лампочка из фонаря или подфарников. Далее необходимо действовать так, как указывает схема проверки диодного моста.

Схема проверки моста при помощи генераторной лампы

Согласно шагам схемы слева, необходимо установить диод в прямом направлении. В этот момент лампочка должна загореться. Это ключевой признак нормальной работы. По правой схеме лампочка не должна загореться. Все что нужно, это собрать тестер и щупы, прозвонить мост и смотреть на лампу.

Обратите внимание!

Если лампочка загорается, это говорит о маленьком сопротивлении.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Если нет, то о большом значении.

Как проверить без монтажа

Осуществить проверку бытового или автомобильного оборудования на месте и не разбирать генератор с выпаиванием деталей можно. Это несложная задача. Для этого необходимо открутить имеющиеся генераторные провода с регулятором напряжения, играющие большую роль в процессе, поставить на омметровый режим контрольный мультиметровый тестер и подключить лампу к транспортному электрооборудованию.

Схема проверки без монтажа

Благодаря такому методу можно быстро осуществить проверку исправности всего моста или отдельных диодов, не заглядывая в оглавление учебных пособий. Также полупроводники можно проверить с помощью лампы. Для этого аккумулятор подключается к лампе и около нее делают разрыв. Счищенные концы будут служить щупами, чтобы облегчить проверку. Они вместе приживаются к корпусной части и диодным выводам в одной полярности, а потом в другой. При первом случае исправный полупроводник зажжет лампочку, а в ином варианте этого не произойдет.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

При этом будет слышное негромкое попискивание, и происходить токовое преобразование.

Техника безопасности

Важно понимать, что практически вся современная аппаратура обладает импульсным высоковольтным блоком питания. Это значит, что диодный мост в каждом из приборе находится под трехсотвольтным напряжением. По этой причине, до того как делать измерения, необходимо выключить прибор из сети и сделать разряд сглаживающего электролитического конденсатора, содержащий опасный заряд. Для того, чтобы это было более наглядно, опасные элементы отмечены на рисунке при помощи красных стрелок

Опасные элементы оборудования

Для их разрядки необходимо замкнуть конденсаторные выводы при помощи отвертки. Важно при этом держать изолирующую ручку. Не менее важно после осуществления ремонта не спешить с подключением сетевой вилки. Вначале необходимо подключить прибор к сети через лампочку накаливания, имеющую мощность в 200 ватт. При правильном ремонте, лампочка будет давать слабый свет.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция При неудачном ремонте, она будет яркая и указывать на то, что может произойти короткое замыкание.

Обратите внимание! При осуществлении всевозможных сетевых переключений, необходимо беречь глаза. Если импульсный блок питания был неправильно отремонтирован, его элементы могут взорваться, выпустив наружу кислотные электролиты.

В целом, диодный мост — составная конструкция многих электрических элементов. Проверить его можно по представленной выше инструкции с помощью тестера, без монтажа и прозвонкой. Естественно, выполнять любые работы необходимо, соблюдая технику безопасности.

Как проверить диод не выпаивая из схемы. Как проверить диод и светодиод мультиметром. Как найти диодный мост на плате

Во многих устройствах, работающих от сети 220 В, установлен диодный мост.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Это устройство, состоящее из четырех (для однофазной сети) или шести (для трехфазной) полупроводниковых кремниевых диодов. Оно нужно для преобразования переменного тока в постоянный. На его вход подается переменный ток, на выходе получается пульсирующее напряжение постоянное по знаку. Данные элементы схемы часто выходят из строя, утягивая за собой предохранитель. Давайте разберемся, как выполняется проверка диодного моста на исправность разными способами.

Что нужно знать о диодных мостах

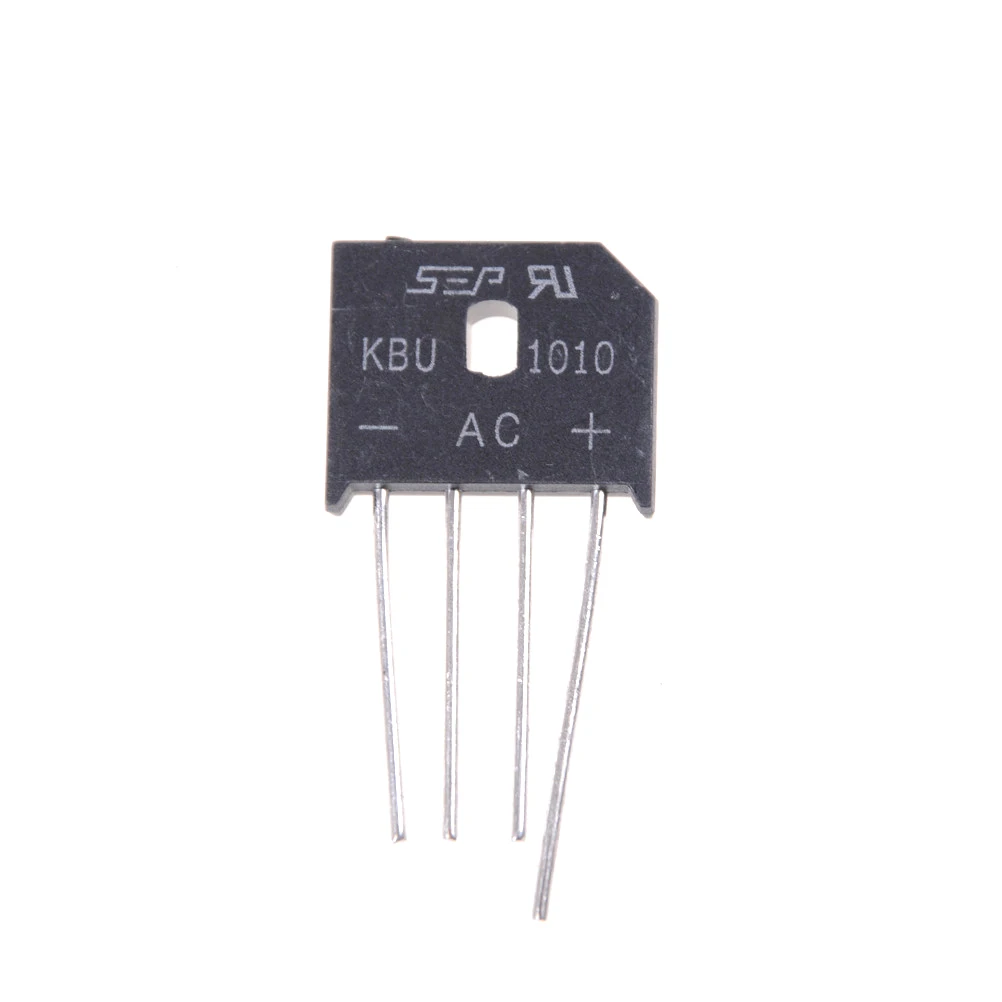

Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:

В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

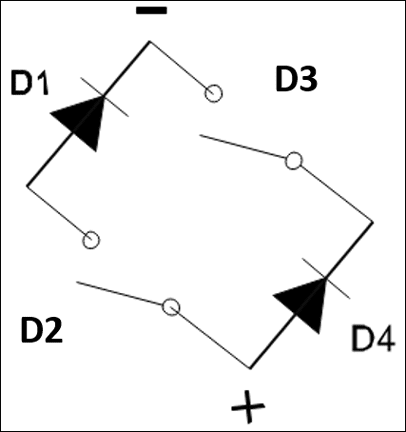

На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.

Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Простейшая и грубая проверка

Нам понадобится индикаторная отвертка. Она стоит копейки и должна быть в наборе инструментов в каждом доме. Нужно просто прикоснуться сначала ко входу 220В выпрямителя, если на фазном проводе загорится индикатор, значит напряжение присутствует, если нет, проблема явно не в диодном мосте и нужно проверить кабель.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция При наличии напряжения на входе проверяем напряжение на плюсовом выходе выпрямителя, оно в этой точке может доходить до 310 В, индикатор вам его покажет. Если индикатор не светится — диодный мост в обрыве.

К сожалению, больше ничего мы узнать с помощью индикаторной отверткой не сможем. О том, можете узнать из нашей статьи.

Прозвонка диодного моста мультиметром

Любую деталь на плате можно выпаять для проверки или прозвонить не выпаивая. Однако точность проверки в таком случае снижается, т.к. возможно, отсутствие контакта с дорожками платы, при видимой «нормальной» пайке, влияние других элементов схемы. К диодному мосту это тоже относится, можно его не выпаивать, но лучше и удобнее для проверки его выпаять. Мост, собранный из отдельных диодов, довольно удобно проверять и на плате.

Почти в каждом современном мультиметре есть режим проверки диодов, обычно он совмещен со звуковой прозвонкой цепи.

В этом режиме выводится падение напряжение в милливольтах между щупами.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Если красный щуп подсоединен к аноду диода, а черный к катоду, такое подключение называется в прямом или проводящем направлении. В этом случае падение напряжения на PN-переходе кремниевого диода лежит в диапазоне 500-750 мВ, что вы можете наблюдать на картинке. Кстати на ней изображена проверка в режиме измерения сопротивлений, так тоже можно, но есть и специальный режим проверки диодов, результаты будут, в принципе, аналогичны.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Важно! Диоды Шоттки имеют меньшее падение напряжения, порядка 300 мВ.

Есть еще экспресс проверка диодного моста мультиметром. Порядок действий следующий:

  1. Ставим щупы на вход диодного моста (~ или AC), если сработала прозвонка – он пробит.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция
  2. Ставим красный щуп на «–», а красный на «+» — на экране высветилось значение около 1000, меняем щупы местами – на экране 1 или 0L, или другое высокое значение — диодный мост исправен. Логика такой проверки в том, что диоды соединены последовательно в две ветви, обратите внимание на схему, и они проводят ток. Если плюс питания подан на – (точка соединения анодов), а минус питания на «+» (точка соединения катодов), это и происходит при прозвонке. Если один из диодов в обрыве, ток может потечь по другой ветке и вы можете сделать ошибочные измерения. А вот если один из диодов пробит – на экране высветится падение напряжения на одном диоде.

На видео ниже наглядно показано, как проверить диодный мост мультиметром:

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

  1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция
  2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
  3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
  4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео.

Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора — мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций. Выбирать их можно с помощью ручки, расположенной на передней панели.

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

При подключении тестера необходимо учитывать полярности проверяемого объекта. Его анод должен быть соединен со щупом красного цвета, а катод — с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособны м, но светиться не будет из-за недостаточной силы тока.

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света. Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Проверка без выпаивания

Чтобы проверить мультиметром, не выпаивая светодиод из микросхемы, можно использовать небольшие металлические наконечники, роль которых могут играть, например, обычные канцелярские скрепки. Для надежной изоляции проводов, к которым присоединены наконечники, следует использовать текстолитовую прокладку. Вся конструкция при этом должна быть обмотана изолентой.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

После выполнения всех этих простых действий получится надежный переходник , посредством которого легко можно добиться контакта щупов тестера с катодом и анодом проверяемого на работоспособность светодиода.

Также без выпаивания из микросхемы можно проверить диод на исправность . Для этого достаточно:

  1. Установить измерительный прибор в режим прозвонки.
  2. Присоединить щупы посредством переходника к контактам проверяемого объекта.
  3. Проверить, засветится лампочка или нет.

Как и в случае с обычной прозвонкой, которая проводится без переходника, возможно, придется выключить внешнее освещение или ослабить его, чтобы заметить неяркое свечение лампочки прибора.

Работоспособность светоизлучающих диодов в фонариках

Проверить на работоспособность светодиод, находящийся в маленьком фонарике, можно без особых сложностей.

Такая проверка проводится в несколько этапов :

Сразу после этого станет ясно, является ли исправным проверяемый элемент.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Если он засветится, значит, с ним все в порядке. Если же излучения нет, значит, светодиод в неисправном состоянии.

Чтобы проверить светодиод тестером, важно уметь различать катод и анод. На самом деле различие легко обнаруживается визуально: катод обычно заметно короче, чем анод. Можно запомнить так: слово «катод» начинается с буквы «к», следовательно, этот контакт короткий. Впрочем, даже если подключить мультиметр без соблюдения полярности, ничего страшного не произойдет. Просто светодиодный элемент не получит ток и поэтому не будет светиться.

Вместо того, чтобы всякий раз при проверке угадывать, какой контакт является «положительным», а какой «отрицательным», лучше один раз запомнить навсегда. Это позволит сэкономить время. Нередко, чтобы проверить, работает ли светодиод, измеряют сопротивление. Однако такой метод проверки не очень широко распространен, ведь перед его применением необходимо определить технические параметры прибора.

Как видно, проверка на работоспособность светодиода с помощью тестера — довольно простая процедура .Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Для этого не понадобится много времени. Никаких физических усилий также прикладывать не придется. Да и финансовые затраты на такую проверку практически ничтожны, так как используемый прибор продается по очень низкой цене.

В современной осветительной технике достаточно часто применяются светодиоды (led). Как известно, они гораздо надежнее обычных лампочек, но все же иногда могут выходить из строя. Для того, чтобы проверить светодиод на работоспособность применяется несколько методов. Рассмотрим подробнее каждый из них.

Способы проверки

Светодиод, имеет свои электрические параметры, это максимальный рабочий ток, а так же прямое падение напряжения. Значение первого параметра производители указывают для каждого изделия индивидуально, а второго составляет 1.8 – 2.2 вольта для оранжевых, желтых и красных диодов. Для белых, зеленых и синих 3 – 3.6 вольта. Проверить эти значения параметров при наличии мультиметра, не составит труда.

Еще один способ проверить led диод на работоспособность, это подать на него питание от нескольких параллельно подключенных пальчиковых батареек или одной батарейки крона.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция На основе этого способа можно самостоятельно изготовить универсальный тестер для светодиодов, при помощи подручных элементов. Подробный процесс определения работоспособности показан в видео.

Определить неисправный светодиод, можно используя в качестве источника тока для проверки, старые зарядные устройства от мобильных телефонов. Для этого необходимо отрезать штекер подключения к телефону, и зачистить провода. Красный провод, это плюс, его нужно прижать к аноду, черный — минус, его подключают на катод. Если напряжения источника питания достаточно, то он должен загореться.

Для проверки некоторых диодов, напряжения от зарядки телефона может быть недостаточно, тогда можно попробовать проверить с помощью более мощного устройства, например зарядки от фонарика. Таким способом вполне можно проверить на работоспособность диоды в led лампе. Как это сделать, смотрите видео.

Проверка мультиметром

Мультиметр — это универсальный измерительный прибор. С его помощью можно измерить основные параметры практически любого электронного изделия и не только.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Для проверки светодиода, потребуется мультиметр в котором есть режим «прозвонки», или его еще называют режимом проверки диодов. Обозначение режима проверки диодов на мультиметре показано на изображении ниже.

Для того чтобы проверить светодиод при помощи мультиметра, нужно установить переключатель прибора в положение соответствующее режиму «прозвонки» и подключить его контакты к щупам тестера.

В процессе подключения необходимо учитывать полярность диода. Анод, следует подключить к красному щупу, а катод к черному. В случаях, когда нет информации какой электрод анод, а какой катод, можно перепутать полярность – это ничего страшного, со светодиодом ничего не произойдет. При неправильном подключении, мультиметр не изменит своих изначальных показаний. При правильном подключении, светодиод должен загореться.

Есть один нюанс, ток «прозвонки» достаточно низкий для нормальной работы светодиода, и стоит приглушить освещение, для того чтобы увидеть как он светится.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Если нет возможности этого сделать, можно ориентироваться на показания измерительного прибора. Как правило, если светодиод рабочий, то мультиметр покажет значение отличное от единицы.

Второй вариант — проверить светодиод тестером, это воспользоваться блоком PNP. Данный разъем предназначенный для проверки диодов, позволяет включить светодиод на мощность, достаточную для визуального определения его работоспособности. Анод подключается в разъем, обозначенный буквой Е (эмиттер), а катод диода в разъем колодки, обозначенный буквой С (коллектор).

Светодиод должен гореть при включении мультиметра в не зависимости от режима выбранного регулятором.

Данный способ позволяет проверить даже достаточно мощные светодиоды. Его неудобство в том, что, диоды обязательно нужно выпаивать. Для проверки мультиметром не выпаивая, необходимо изготовить переходники для щупов.

Существует вариант проверки светодиода методом измерения сопротивления, но для этого необходимо знать его характеристики, что достаточно не практично.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

Как проверить не выпаивая

Для того чтобы подключить щупы мультиметра к разъемам в колодке PNP, нужно припаять на них небольшие фрагменты, обычной канцелярской скрепки. Между проводами, на которые припаяны скрепки, для изоляции можно установить небольшую текстолитовую прокладку и замотать изолентой. Таким образом, получим простой по конструкции и надежный переходник, для подключения щупов.

Далее необходимо подключить щупы к ножкам светодиода, не выпаивая его из схемы изделия. Вместо тестера, для проверки led диода можно использовать одну батарейку крона, или несколько пальчиковых батареек. Подключение проводится аналогично, просто вместо переходника, для подключения к выходам батарейки щупов, можно использовать небольшие зажимы «крокодильчики».

Рассмотрим на конкретном примере, как проверить led, не выпаивая из схемы.

Как проверить светодиоды в фонарике

Для проверки необходимо разобрать фонарик и вынуть плату, на которой они установлены.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Проверка происходит с помощью тестера со щупами, подключенными на PNP разъем. Светодиоды можно не выпаивать, а подключать контакты щупа на них прямо на плате, при этом необходимо помнить о соблюдении полярности.

Определить пробитый светодиод, можно и при помощи измерения сопротивления в схеме подключения. Например, если светодиоды в фонарике подключены параллельно, измерив сопротивление и получив результат близкий к нулю на любом из них, можно быть уверенным, что, по крайней мере, один из них точно неисправен. После этого можно приступать к проверке каждого из светодиодов методами описанными выше.

Проверка светодиодов не сложный процесс, и любой, кто имеет несколько рабочих батареек и пару проводов, может проверить и определить его неисправность в том или ином приборе.

как проверить диод мультиметром (прозвонить тестером)

Как и большинство измерительных приборов, мультиметры (тестеры) делятся на аналоговые и цифровые. Основное их отличие состоит в том, что информация о результатах измерений первой разновидности передаются с помощью определенной шкалы и стрелок на ней, во втором же случае эти данные отображаются в цифровом виде, на жидкокристаллическом экране.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция

Аналоговые устройства появились ранее, их главным достоинством является невысокая цена, а недостатком — неточности измерений. Следовательно, если отметка должна быть максимально верна, рекомендуется приобрести цифровой мультиметр.

Все варианты тестеров обладают как минимум двумя выводами — красным и черным.

  1. Первый используется непосредственно для измерений, также иногда называется потенциальным,
  2. Второй является общим. В современных моделях обычно также есть переключатель, благодаря которому возможно установить максимальные предельные значения.

Как проверять диод мультиметром?

Диод является элементом, проводящим электричество в одном направлении. Если же развернуть это направление, диод будет закрыт. Только в случае выполнения этого условия элемент считается работоспособным. В большинстве моделей тестеров уже есть такая функция, как проверить диод тестером.

Перед началом проверки рекомендуется соединить между собой два щупа мультиметра, чтобы убедиться в его работоспособности, а затем выбрать “режим проверки диодов”.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Если тестер аналоговый, данная операция производится с помощью режима омметра.

Проверка диодов мультиметром не требует дополнительных навыков. Чтобы убедиться в функционировании элемента, необходимо произвести прямое включение, следовательно, подключить анод к плюсовому значению (красный щуп), а катод — к минусовому (черный). На экране или шкале прибора должно появиться значение пробивного напряжения диода, эта цифра в среднем составляет от 100 до 800 мВ. Если же произвести обратное включение (поменять местами электроды), значение будет не больше единицы. Из этого можно сделать вывод, что сопротивление прибора огромно и электричество он не проводит. Если все происходит именно так, как описано выше, электронный элемент исправен и дееспособен.

Бывают ситуации, когда при подключении щупов диод пропускает ток в обоих направлениях, либо же не пропускает вообще (значения при прямом и обратном включениях равны единице). В первом случае это означает, что диод пробит, а во втором — он перегорел либо же находится в обрыве.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Такие электронные элементы являются неисправными и это легко проверить тестером.

Как проверять светодиод?

Если речь идет о светодиоде, алгоритм проверок аналогичен, но дополнительно облегчит задачу тот факт, что при прямом включении этот вид диода будет светиться. Разумеется, это позволит окончательно убедиться в том, что он в порядке.

Но случается такое, что необходима проверка стабилитронов. Стабилитрон является одной из разновидностей диодов, его главное предназначение — сохранение стабильного выходного напряжения вне зависимости от изменений уровня тока.

К сожалению, выделенной функции для проверки данного вида электронных элементов пока не внедрили в мультиметры. Тем не менее часто прозвонить их можно с помощью такого же принципа, как с диодами. Но многие опытные радиолюбители заявляют, что произвести проверку стабилитрона с помощью цифрового тестера весьма проблематично. Причиной этого является тот факт, что напряжение стабилитрона должно быть ниже, чем напряжение на выходах мультиметра.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Это связано с тем, что из-за низкого напряжения возможно посчитать рабочей неисправную модель, точность показаний падает.

Если при проверке диода необходимо обратить внимание на значение пробивного напряжения, в случае со стабилитронами показательным станет сопротивление. Эта цифра должна составлять от 300 до 500 Ом. И аналогично алгоритму действий с диодами:

  • Если ток пропускается в обе стороны это называется пробивом,
  • Если сопротивление слишком велико это обрыв.

Также немаловажно помнить, что цифровое значение при прозвоне стабилитрона будет выше значения обычных диодов. Если нужно отличить один элемент от другого, такая проверка окажет помощь.

Как проверить стабилитрон

Стабилитроны, проверка которых не принесла желаемых результатов, изобретатели часто тестируют с помощью дополнительных приборов, иногда конструируя их самостоятельно. Одним из наиболее простых способов является использование для проверки блока питания с возможностью переключения напряжения.Диодный мост проверка мультиметром: мультиметром на генераторе, с помощью мультиметра, пошаговая инструкция Необходимо сначала подсоединить к аноду резистор, имеющий значение сопротивления, оптимальное для стабилитрона, а затем подключить блок питания. Затем замеряется напряжение на диоде, параллельно поднимается на блоке. По достижении уровня напряжения стабилизации, эта цифра должна перестать расти. В этом случае стабилитрон в норме, при любых отличиях от вышеприведенной схемы он неисправен.

elektro.guru

Как проверить светодиод мультиметром, не выпаивая из схемы

Тестирование этой радиодетали класса полупроводник особых трудностей не представляет. Разница лишь в том, что одним п/п приборам этой группы для свечения нужно питание 1,5 В (ряда красных, зеленых малой мощности), другим чуть больше – порядка 3,3±0,3. Сложность в том, что для проверки светодиода его придется выпаять, а это не всегда возможно (учитывая плотность компоновки схемы) или целесообразно (например, по причине дефицита времени). Что можно предпринять?

Решение простое – изготовить специальные приспособления, так как стандартные щупы, идущие в комплекте с мультиметром, для этих целей не подойдут. Они понадобятся (например, от старого прибора), но только после некоторой «модернизации».

Способ 1

Что приготовить:

  • Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода.
  • Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке.
  • Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины. Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра.
  • Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна.
  • Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен.
  • Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей. Понадобится мультиметр, которым можно тестировать транзисторы.

В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так.

Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–».

Проверка светодиода

Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.

Способ 2

Он значительно проще, и если позволяет компоновка схемы, а до ножек можно дотянуться, то проверка светодиода производится с помощью щупов любого мультиметра так же, как и для тестирования сопротивления. Подробно об этом рассказывается здесь.

Вот и все, ничего сложного. Данная технология опробована многократно, причем ни один светодиод из строя в процессе такого тестирования не вышел.

electroadvice.ru

Как проверить диод? — Diodnik


Начиная проверку диода на работоспособность, необходимо понимать, что визуально неисправный диод иногда фактически невозможно отличить от рабочего. О том, как проверить диод мы детально расскажем в нашей статье.

Также, перед проверкой необходимо знать, что основные неисправности диодов бывают трех видов:

  • пробой диода (наиболее распространенный дефект). В результате такого дефекта диод проводит ток в любом направлении, фактически не имея собственного сопротивления:
  • обрыв диода (на практике встречается реже). В данном случае такой диод перестает полностью проводить ток, независимо от направления течения тока.
  • утечка. В этом случае диод проводит незначительный обратный ток.

Как проверить диод мультиметром?

При любой проверки диодов лучше всего их выпаивать с основной схемы полностью.

Подопытный диод 1n5844 – это 5А диод Шоттки. Проверка производится мультиметром Unit 151B.Любой диод имеет два вывода: катод и анод. Катод помечен серебристой полоской.

Для того, чтобы ток протекал через диод, на анод должно поступать положительное напряжение, а к катоду отрицательное. Включив необходимый режим измерений на мультиметре, можно приступать к проверке диода.

Необходимо помнить, рабочий диод проводит ток лишь в одном направлении.

Подключив щупы, к аноду (красный +), а к катоду (черный -), мы видим значения на дисплее — это пороговое напряжение диода. Из этого можно сделать вывод, p-n переход открыт.

Подключив щупы, к катоду (красный -), а к аноду (черный +), значений на дисплее нет, кроме 1.

На этом процедура проверки диода закончена – диод исправен.

Если независимо от полярности подключения диода прибор показывает значение 0 или 001, (и иногда слышим характерный звуковой сигнал), это свидетельствует о том, что диод пробит. Такой диод проводит ток в любом направлении.Если независимо от полярности подключения диода прибор показывает значение 1, такой диод имеет обрыв. Он вообще не проводит ток.

Как проверить диод, в случае когда, под рукой нет мультиметра с функцией проверки диода? Можно использовать для этой цели обычный омметр. Установив значение предела измерений до 20кОм, проверку диода таким тестером производят по схеме, описанной выше.

Иногда можно столкнутся со сдвоенными диодами. Такие диоды имеют три вывода, в одном корпусе заключены сразу два диода. Они имеют общий анод или катод. Проверка такой сдвоенной сборки абсолютно ничем не отличается от проверки обычного диода, только проверять нужно каждый диод в сборке. Более детально о том, как проверить диод Шоттки читаем в этой статье.

Вконтакте

Одноклассники

Comments powered by HyperComments

diodnik.com

типы и особенности, инструкция по тестированию, определение работоспособности моста

Печально, но начинать нужно с теории. Придётся изучить виды диодов, область и цели применения. Не углубляясь в физические основы электроники, пробежимся по поисковым запросам. Важно понимать, что все диоды объединяет способность пропускать ток в одном направлении, блокируя движение частиц противоположном, образуя своеобразные вентили. Затем обсудим, как проверить мультиметром диод.

Разновидности диодов

Итак, диоды пропускают ток в прямом направлении и блокируют в обратном. На электрических схемах диоды обозначают черными стрелками, ограниченными поперечной чертой. Символ показывает направление тока в физическом смысле – направленное движение положительных частиц. Чтобы создать прямой ток, к концу стрелки прикладывают минусовой потенциал, к началу – плюсовой. В противном случае диод окажется в «запертом» состоянии.


При движении электронов за счёт неидеальности молекулярной решётки теряется тепло, что влечёт падение напряжения и в прямом направлении. У кремниевых диодов прямой потенциал выше, на германиевых ниже. Диоды Шоттки характеризует меньшее падение потенциала за счет замены одного полупроводникового слоя металлическим, т.е. в нем нет p-n перехода. Ток потерь увеличивается, а падение напряжения на открытом ключе в прямом направлении рекордно низкое.

Эффект характерен не в любых диапазонах напряжения. Максимально эффективны диоды Шоттки при напряжениях, равных десяткам вольт. Их применяют в выходных фильтрах импульсных блоков питания. Вспомните: номиналы напряжения системника составляют 5, 12, 3 В. Методика построения схем на диоде Шоттки типичная.

Популярная разновидность диодов – стабилитрон. Его рабочая зона – область пробоя. Там, где обычный диод выходит из строя, стабилитрон защищает оборудование. Процесс характеризуется ростом напряжения до номинала и резкой стабилизацией. Через стабилитроны запитывают от высоковольтных линий чувствительные и слабые микросхемы контроллеров импульсных блоков питания, чтобы они нарезали напряжение импульсами большой амплитуды. Без стабилитронов запитывание микросхем решается архисложными методами.

Оценивая диод-стабилитрон при помощи мультиметра, учитывают, что рабочая зона – обратная ветвь. Технически напряжение пробоя для проверки получают от батареек, включенных последовательно, затем проверяют наличие стабилизация. Прямое включение стабилитрона используется крайне редко, прозвон традиционным способом – плохая идея. К стабилитронам относят и лавинный диод, где для стабилизации тока применён эффект ударной ионизации.

Обозначение диода на схемах

Случается, что специфика устройства непонятна. Печатные платы маркированы – каждому элементу соответствует строго определённое обозначение, и мощные диоды выпрямительного моста не спутать с крошечным стеклянным стабилитроном. Худший вариант – клубок проводников с непонятными элементами: то ли диод, то ли резистор необычного вида, либо экзотический конденсатор.

Столкнувшись с подобной ситуацией, аккуратно делают увеличенное фото, потом ищут в интернете по изображению. Хотя маркировка стабилитронов неразборчива, отыскать информацию в сети возможно. Данный шаг намного ускоряет процесс идентификации и оценки работоспособности прибора.

Инфракрасный диод мультиметром проверяется аналогично: снимаем прямое напряжение, потом убеждаемся, что обратно ток не идёт. Для проверки свечения используют видоискатель ночной видеокамеры. Он регистрирует непосредственно инфракрасное излучение объектов. Исправный ИК диод заметен на видоискателе – словно звездочка. Проверяют свечение с тепловизорами, приборами ночного видения, соблюдая осторожность: мощность излучения свето- и ИК-диодов велика, сопоставима с мощностью лазерного излучения.

Надпись внутри принтера о наличии лазера нельзя считать шуткой. И ею пренебрегать. Держите сетчатку глаз подальше от инфракрасного диода.

Схема проверки диода

Как проверить диод при помощи тестера

Для проверки диодов мультиметры снабжены специальной шкалой, маркированной соответствующим значком – схематическим обозначение диода. При включении режима низкие сопротивления включают зуммер, высокие характеризуются номиналом либо падающим на нем напряжении. По показаниям судят о характеристиках диода, к примеру, о сопротивлении прямого включения.

Для правильной интерпретации показаний, важно учитывать характеристики тестера: напряжение постоянного рода и низкого номинала, служащего для оценки. Пример: при измерении сопротивления тестер пропускает по нему ток, прикладывая к щупам некое напряжение. Любая модель мультиметра характеризуется уникальными параметрами. Напряжение узнают по заряду конденсатор: включает мультиметр в режим прозвона или тестирования диодов, через короткое время на обкладках конденсатора сформируется разность потенциалов. Измеряют штатной шкалой тестера. Значение колеблется от сотен милливольт (долей вольта) до единиц вольта.

Зная напряжение, приложенное к диоду, по его вольт-амперной характеристике сверяют достоверность показания. Вводят поисковый запрос на Яндексе, знакомятся с полной технической документацией на исследуемый элемент. Потом прикладывают в нужном месте шкалы абсцисс линейку, чтобы найти выходной ток. По формуле Ома вычисляют сопротивление открытого состояния: R = U/I, где U – вспомогательное напряжение, формируемое тестером. Сравнивают найденную по графику величину с указанной на табло.

Это одна из многочисленных методик. Важно знать, как находить правильные пути, анализировать и сопоставлять данные. Первый шаг — поиск обобщенной информации: что такое диоды, их характеристики (прежде всего, вольт-амперные), тонкости работы конкретного прибора. Зная теоретические основы, легко оперировать информацией, делать правильные выводы из результатов исследований.

Перейдём к жизненному примеру: исследуем диодный мост из генератора автомобиля!

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия — для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Схема соединений на трёхфазном диодном мосте

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь — нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

vashtehnik.ru

Проверка стабилитрона на плате прибором мультиметр

Каждый радиолюбитель знает, как бывает иногда важно знать, исправна ли та или иная радиодеталь или нет. Не в последнюю очередь это касается стабилитронов. В качестве тестера для проверки электрокомпонентов на предмет наличия напряжения стабилизации служит мультиметр.


Пригодность электродеталей определяется мультиметром

Стабилитрон и его свойства

Для работы электронных схем на выходе нужны стабилизированные показатели напряжения. Они получаются с помощью включения в схему полупроводниковых стабилитронов, которые дают одинаковое выходное напряжение, не зависящее от величины пропускаемого электротока. Без этих элементов многие слаботочные системы не работают. Так, например, почти каждый радиолюбитель хотя бы раз в жизни паял стабилизатор напряжения l7805cv или его аналоги.

Стабилитрон помогает стабилизировать напряжение

У стабилитронов нелинейные вольт-амперные характеристики, по свойствам, а также по внешнему виду (в стекле или металле) они напоминают обычный диод, однако, задачи у них несколько другие. Стабилитроны подключают в схему параллельно с потребителем и, если напряжение резко повышается, ток идет через стабилитрон, и вольтаж в сети выравнивается. Если сильный ток воздействует длительное время, возникает тепловой пробой.

Порядок проверки

Для того чтобы определить, годен ли данный стабилитрон или же вышел из строя, мультиметр надо перевести в режим, которым проверяются диоды (или в режим омметра), – проверка стабилитронов методом прозвона осуществляется аналогичным образом.

Щупы мультиметра подсоединяют к выводам стабилитрона и наблюдают за показаниями индикатора. Проверку следует проводить в двух направлениях:

  • плюсовым щупом аппарата прикасаются к катоду детали – на индикаторе показывается бесконечное сопротивление;
  • мультиметр подсоединяют к аноду стабилитрона – на экране будет индицироваться сопротивление в единицах или десятках ом (падение напряжения).

Такие показатели появляются потому, что рабочий стабилитрон (как и обычный диод) способен проводить только однонаправленный электрический ток, а проверка не должна вызывать короткое замыкание в сети.

Проверка мультиметром исправного стабилитрона

Если при прозвоне в обоих направлениях мультиметр показывает бесконечное сопротивление, стабилитрон является дефектным, поскольку оборван электронно-дырочный переход, и ток через электродеталь не проходит.

Картина при проверке нерабочего стабилитрона

Обратите внимание! Иногда случается, что при измерениях стабилитрона мультиметром выдается сопротивление в несколько десятков или сотен ом в обоих направлениях. В случае обычных диодов такое положение обозначает, что деталь пробита. Однако, для стабилитрона это неверно, потому что у него имеется напряжение пробоя: при соприкосновении щупа мультиметра с оконцовками стабилитрона сказывается внутреннее напряжение электропитания измерительного прибора. Если его напряжение оказывается больше напряжения пробоя, то на индикаторе появятся показатели многоомного сопротивления.

Так, при напряжении батареи мультиметра в 9 вольт у стабилитронов с напряжением ниже этого значения будет индицироваться пробой. Поэтому специалисты не рекомендуют делать проверку стабилитронов с невысоким стабилизационным напряжением с помощью цифровых мультиметров. Для этих целей лучше подойдет старый добрый тестер – аналог.


Аналоговый тестер старого образца поможет проверить стабилитроны с низким напряжением, избежав пробоя

Как проверить стабилитрон на плате

Если стабилитрон впаян в плату, то порядок его проверки не отличается от того, что применяется для свободного электронного устройства такого типа.

Важно! При измерительных и ремонтных манипуляциях с платой обязательно соблюдать меры безопасности для защиты от электроудара. При прозвоне впаянного стабилитрона все другие элементы, кроме проверяемого, могут выдавать сильно измененные показатели, это тоже необходимо учитывать.

Если при проверке на плате получены сомнительные результаты пригодности стабилитрона, то стоит его выпаять и проверить мультиметром только этот элемент, изолировав его от влияния остальных деталей схемы. Также иногда можно использовать приставку к мультиметру, которую можно спаять своими руками из доступных деталей.

Каждому радиолюбителю желательно знать, как проверить стабилитрон мультиметром, – это поможет собирать работающие схемы и экономить радиодетали, выявляя неработающие. Однако при такой проверке нельзя получить 100%-ный достоверный результат. Гарантию пригодности стабилитрона может дать только включение его в электросхему: если устройство будет работать, значит, стабилизирующий элемент функционирует.

Видео

elquanta.ru

Как проверить диод мультиметром — подробная инструкция

Диоды относятся к популярным и широко применяемым электронным элементам, обладающим различным уровнем проводимости.

Перед тем, как проверить диод мультиметром (прозвонить диод и стабилитрон тестером), нужно узнать особенности такого тестирующего прибора и наиболее важные правила его использования.

Классификация

Диоды представляют собой электропреобразующие и полупроводниковые устройства, имеющие один электрический переход и два выхода в виде р-n-перехода.

Общепринятая в настоящее время классификация таких устройств, следующая:

  • в соответствии с назначением, диоды чаще всего бывают устройствами выпрямительного, высокочастотного и сверхвысокочастотного, импульсного, туннельного, обращенного, опорного типа, а также варикапами;
  • в соответствии с конструктивно-технологическим характеристиками диоды бывают представлены плоскостными и точечными элементами;
  • в соответствии с исходным материалом диоды могут быть германиевого, кремниевого, арсенидо-галлиевого и другого типа.

В соответствии с классификацией, самые важные параметры и характеристики диодов представлены:

  • предельно допускаемыми показателями обратного уровня напряжения постоянного типа;
  • предельно допускаемыми показателями обратного уровня напряжения импульсного типа;
  • предельно допускаемыми показателями прямого тока постоянного типа;
  • предельно допускаемыми показателями прямого тока импульсного типа;
  • номинальными показателями прямого тока постоянного типа;
  • прямым токовым напряжением постоянного типа в условиях номинальных показателей, или так называемым «падением напряжения»;
  • постоянным током обратного типа, указываемым в условиях максимально допускаемого обратного напряжения;
  • разбросом рабочих частот и ёмкостными показателями;
  • уровнем напряжения пробивного типа;
  • уровнем теплового корпусного сопротивления, в зависимости от типа установки;
  • предельно возможными показателями рассеивающей мощности.

В зависимости от уровня мощности, полупроводниковые элементы могут быть маломощными, мощными или среднего уровня мощности.

При выборе диода нужно помнить, что условное обозначение таких элементов может быть представлено не только стандартной маркировкой, но и УГО, наносимым на электрические схемы, имеющие принципиальное значение.

Проверка выпрямительного диода и стабилитрона

В плане самостоятельного диодного тестирования мультиметром, особый интерес представляет проверка:

  • обычных диодов на основе p-n-перехода;
  • диодных элементов Шоттки;
  • стабилитронов, стабилизирующих потенциал.

Обычное тестирование, в этом случае, позволяет определить только целостность p-n-перехода, и именно по этой причине в таких устройствах рабочая точка должна быть смещена.


Схема простейшего метода проверки напряжения стабилитрона

Достаточно использовать простенькую схему, включающую в себя обычный источник питания и резистор для ограничения тока. Мультиметр при нестандартной проверке применяется для замера напряжения, в условиях плавного повышения питающего потенциала.

Если в условиях повышения напряжения питания отмечается постоянная, а также равная заявленным показателям разница потенциалов, то диодное устройство принято считать рабочим, не подлежащим замене.

Сборка схемы

Стандартная схема, выполняемая посредством навесного монтажа, состоит из нескольких основных элементов, представленных:


Как проверить диод шоттки мультиметром

Особенностью некоторых мультиметров является наличие функции «проверка диода». В таких условиях на приборе отображаются фактические показатели прямого диодного напряжения при токовой проводимости.

Тестер, оснащенный специальной функцией, регистрирует немного заниженный уровень прямого напряжения, что обусловлено незначительной токовой величиной, которая задействована при проверке.

В магазине можно встретить самые разные светодиодные лампы для дома. Как выбрать качественный прибор, знают не все. Если интересно, читайте подробную информацию.

Инструкция по сборке светодиодного фонаря своими руками представлена здесь.

Многие выбрасывают светодиодную лампу, если она сломалась. На самом деле большинство таких приборов можно починить. Все о ремонте светодиодных ламп вы можете почитать по ссылке.

Настройка мультиметра

Тестирование полупроводникового элемента посредством цифрового мультиметра потребует переключения прибора в режим проверки диодов. Альтернативным вариантом, при отсутствии переключения в положение «проверка диода», является тестирование в режиме сопротивления, при диапазоне не более 2,0 кОм.

В таком случае выполняется прямое подключение: красный провод подводится на анод, а черный – на катод. При такой настройке мультимера, замеры показывают сопротивление, равное нескольким сотням Ом, в обратное направление фиксирует разрыв цепи.


Мультиметр UNI-T

Следует отметить, что разные типы диодных устройств могут в значительной степени отличаться показателями прямого напряжения.

Например, для германиевых устройств характерно наличие напряжения в пределах 0,3-0,7 В, а для кремниевых элементов допустимы показатели в 0,7-1,0 В.

Как показывает практика, некоторые виды приборов-тестеров при проверке диодных элементов показывают более низкие значения уровня прямого напряжения.

Менее распространенные сдвоенные диоды отличаются наличием в одном корпусе трёх выводов, общего анода или катода, но проверка таких элементов не имеет отличий от тестирования стандартного диодного устройства.

Включение блока питания

Если проверка работоспособности диодов мультиметром предполагает переключение тестера в положение на значок «диод» с подключением черного щупа на вывод «СОМ», а красного — на вывод «V ΩmA», то наличие блока питания заключается в выявлении следующих неполадок:

  • подключение блока сопровождается «дерганьем» питания вентилятора, остановкой, отсутствием выходного напряжения и блокировкой источника питания;
  • подключение блока сопровождается пульсацией напряжения на выходе и срабатыванием защиты без блокирования источника питания.

Измерение переменного тока

Достаточно часто признаком утечки на диодах Шоттки становится самопроизвольное отключение питающего блока. Также очень важно учитывать, что неправильная схемотехника на блоках питания, может спровоцировать утечку диодных выпрямителей и перегрузку первичной цепи.

Тестирование заключается в установке предела измерений на значение в 20 К, и замере обратного диодного сопротивления. При таком способе исправный диод показывает на приборе бесконечно большой уровень сопротивления.

Подключение мультиметра

Основные, наиболее распространённые диодные неисправности, могут быть представлены:
  • пробоем, сопровождаемым токовой проводимостью вне зависимости от направления, а также фактическим отсутствием сопротивления;
  • обрывом, сопровождаемым отсутствием токового проведения;
  • утечкой, сопровождаемой наличием незначительного обратного тока.

Методика настройки прибора для проверки и последовательного тестирования является очень простой.

Соединение анода и щупа мультиметра на «+», а также катода и p-n-перехода на «-» должны быть открытыми. В этом случае прибор подаёт характерный звуковой сигнал. Обратный вариант подключения с закрытым p-n-переходом индицируется единицей.

Знаете ли вы, что светодиодные лампы могут иметь разное устройство? Устройство светодиодных ламп на 220 Вольт — типы приборов и способы сборки.

Инструкция по замене люминесцентных ламп на светодиодные представлена тут.

Как показываем практика самостоятельного тестирования, токовое прохождение, независимо от показателей полярности подключения, чаще всего сопровождает короткое замыкание, а отсутствие прозвона в обе стороны наблюдается при разрыве в цепи.

Видео на тему

proprovoda.ru

Как правильно проверить диодный мост мультиметром

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Что такое диодный мост и что у него внутри

Прежде чем мы займемся проверкой диодного моста, необходимо узнать, что вообще такое диодный мост и из чего он состоит. Мост представляет собой схему, собранную из четырех диодов, соединенных определенным образом, и служит для преобразования переменного напряжения в постоянное. Используется такая схема практически во всей аппаратуре, питающейся от сети – ведь почти всей электронике для своего питания нужно постоянное напряжение, а в сети оно переменное. Но для начала выясним, что такое диод и какими свойствами он обладает.

Диод и принцип его работы

Диод – двухэлектродный полупроводниковый прибор, способный проводить ток только в одном направлении. Его часто так и называют — полупроводник. Если включить полупроводник в цепь постоянного тока анодом к плюсовому выводу источника питания, то через него потечет ток. Если к минусовому – тока в цепи не будет. Во втором случае говорят, что диод закрыт. А теперь включим наш полупроводник в цепь переменного напряжения.

Выпрямление переменного напряжения при помощи полупроводников

Из рисунка хорошо видно, что полупроводник пропустил положительную полуволну и срезал отрицательную. Если включить его в другой полярности, то срезанной окажется положительная полуволна.

Чем диодный мост лучше диода

Теоретически используя лишь один полупроводник, ты смог бы преобразовать переменное напряжение в постоянное. Практически же ты получишь на выходе сильно пульсирующее напряжение, которое мало годится для питания электронных схем. Но если включить несколько диодов определенным образом, то лишнюю полуволну можно не срезать, а в буквальном смысле перевернуть ее. А теперь взгляни на схему ниже:

Диодный мост по схеме Гретца

При положительной полуволне работают диоды под номером 1 и 3: первый пропускает плюс, второй — минус. Полупроводники 2 и 4 в это время заперты и в процессе не участвуют – к ним приложено обратное напряжение, и сопротивление их pn-переходов велико. При отрицательной полуволне в работу включаются диоды 2 и 4. Первый перенаправляет отрицательную полуволну на положительный выход, второй служит минусом. На этом этапе запираются приборы 1 и 3. В результате отрицательная полуволна не пропадает, а просто переворачивается:

Результат работы мостового выпрямителя

Вот так при помощи трех дополнительных полупроводников мы повысили эффективность выпрямления вдвое. Конечно, напряжение на выходе все равно пульсирующее, но с такой пульсацией легко справится сглаживающий конденсатор относительно небольшой емкости.

К содержанию

Как найти диодный мост на плате

Прежде чем прозвонить диодный мост, его необходимо сначала найти на плате. Для этого, конечно, нужно знать, как он может выглядеть. Внешний вид у него зависит от разновидности корпуса. Выпрямители могут состоять как из четырех отдельных полупроводников, впаянных рядышком, так и из диодов, собранных в одном корпусе. Такой сборный прибор так и называют – выпрямительная сборка. Вот лишь несколько видов таких сборок:


Внешний вид выпрямительной диодной сборки

Несмотря на обилие форм, распознать интегральный диодный мост несложно. Он, как ты заметил, четырехвыводной, и два его вывода отмечены знаками «+» и «-». Это выход выпрямителя. На входные выводы подается переменное напряжение, поэтому они обозначаются символом «~», буквами «АС» (аббревиатура от английского «переменный ток») либо могут не обозначаться совсем.

Располагается диодный мост рядом с проводами подачи переменного напряжения: с трансформатора либо для импульсных блоков питания непосредственно из розетки (сетевой шнур).

Мнение эксперта

Алексей Бартош

Задать вопрос эксперту

Как правило, рядом с выпрямителем ставится сглаживающий электролитический конденсатор – такой бочонок относительно больших размеров.

На рисунках, приведенных ниже, выпрямительные диодные мосты обозначены зеленой стрелкой:

Примеры расположения выпрямительных диодных сборок и мостов на дискретных элементах к содержанию

Как проверить диодный мост

Проверить диодный мост можно двумя способами:

  1. При помощи тестера (мультиметра).
  2. При помощи лампочки.

Первый способ, конечно, предпочтительнее: он весьма точен и безопасен для диодного моста. Но если с мультиметром проблемы, то можно воспользоваться лампой от карманного фонаря и батарейкой на напряжение 5-12 В.

Теперь если диодный мост найден, прежде всего нужно провести внешний осмотр всей платы устройства. Элементы должны иметь естественный цвет, не быть обуглены или разрушены. Осмотри место пайки и целостность дорожек: важно, чтобы ничего не отпаялось и не лопнуло. Заодно внимательно осмотри электролитические конденсаторы (те самые бочонки). Они тоже должны быть в порядке: не поврежденные и не вздувшиеся. Если какой-то конденсатор вздулся или взорвался, его надо выпаять — все равно он потребует замены, чтобы не мешал проведению измерений.

Если конденсатор взорвался, после его демонтажа всю плату нужно тщательно промыть спиртом. Разлетевшиеся части конденсатора – это электролит, который не только проводит ток, но и имеет свойства кислоты.

Прозвонка диодного моста при помощи тестера

Теперь переходим к проверке, или, как говорят, к прозвонке диодного моста, которую нередко приходится проводить в два этапа:

  1. Предварительная прозвонка на месте.
  2. Точная проверка.

Первый этап удобен тем, что диодный мост можно не выпаивать, а проверять его прямо в схеме. Второй метод более трудоемок, но в случае неудачи с первым вариантом поможет провести точную проверку.

Для работы нам понадобится тестер: стрелочный или цифровой. В первом случае прибор должен уметь измерять сопротивление, во втором – иметь режим проверки полупроводников. Этот режим обозначается значком диода:

Проверить диодный мост можно лишь в этом положении переключателя

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Никогда не проверяй полупроводниковые приборы цифровым тестером в режиме измерения сопротивления. В этом режиме практически все подобные приборы проводят измерение переменным током, и прозвонка полупроводников ничего не покажет.

Прозвонка диодного моста на месте

Итак, стрелочный прибор переводим в режим сопротивления на предел измерения около 1 кОм, цифровой включаем на проверку диодов. Теперь вспоминаем схему диодного моста:


Электрическая схема диодного моста

Твоя задача — прозвонить каждый из диодов, подключив к нему щупы тестера сначала в одной, а потом в другой полярности. Как видно из схемы, добраться до каждого диодика в отдельности не составляет труда, достаточно лишь выбрать соответствующие ножки сборки. Если выпрямитель собран на отдельных полупроводниках, проблемы вообще нет: просто прозванивай каждый, касаясь щупами прибора его выводов.

Что говорят измерения после прозвонки? Для каждого из отдельных полупроводников результат измерений должен быть следующим: в одном направлении тестер показывает маленькое сопротивление (значение около 200-700 Ом), в другом невозможно прозвонить вообще – прибор показывает «бесконечность».

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На самом деле цифровой тестер в режиме проверки диодов показывает не сопротивление цепи, а величину падения напряжения на открытом диоде. Это имеет большое значение для измерения параметров полупроводников, но совершенно не существенно для прозвонки. Таким образом, алгоритм работы с любым типом тестера одинаков, а напряжение падения можешь принимать хоть за милливольты, хоть за Омы.

Если самостоятельно вычислить каждый из диодов по выводам тебе сложно, то ориентируйся на картинку ниже, в которой в качестве примера показана прозвонка диодной сборки GBU25M.

Прозвонка диодного моста при помощи мультиметра

Обрати внимание, что цифры на экране тестера, изображенного на рисунке, условны. Падение напряжения на диоде и его сопротивление могут колебаться и зависят от типа полупроводника и его рабочего напряжения.

Точная проверка

Если результаты твоих измерений совпали с теми, которые описал я, то диодный мост можно считать исправным. Но если что-то пошло не так и ты не получил желаемых результатов, то диодный мост придется выпаять и провести проверку еще раз. Дело в том, что большинство схемотехнических решений предусматривают «обвязку» выпрямителя дополнительными элементами: конденсаторами, фильтрами, катушками и пр. Все это может внести искажения в измерения, и ты просто не увидишь, почему и что не так.

Включаем паяльник и выпаиваем диодный мост. Если он состоит из отдельных диодов, то их достаточно отпаять лишь с одной стороны, приподняв по одной ножке каждого диода над платой. Теперь проводи повторное измерение. Методика та же, что и в первом случае: каждый из диодов прозванивай в обе стороны, меняя полярность подключения щупов прибора.

Если и сейчас показания прибора не соответствуют норме, можно с полной уверенностью сказать, что сборка или отдельный диод неисправны. Если в обоих направлениях измерения высокие значения сопротивления, переход диода выгорел, он в обрыве. Звонится в обе стороны – диод пробит, замкнут накоротко. Если пробита диодная сборка, то придется заменить ее целиком. Если диоды стоят отдельно, достаточно заменить неисправный прибор однотипным.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В Интернете полно поисковых запросов типа «как проверить диодный мост индикаторной отверткой». Индикаторная отвертка, точнее, указатель напряжения предназначен для абсолютно других целей, и проверять диоды с его помощью не только бессмысленно, но и опасно!

Прозвонка моста индикаторной лампой

Если в твоем распоряжении не оказалось мультиметра, то для проверки диодного моста можно обойтись и подручными средствами: лампочкой и батарейкой. Тебе понадобится батарейка или кассета с несколькими пальчиковыми батарейками с общим напряжением 5-12 В и маломощная лампочка накаливания приблизительно с таким же, как у батареи, напряжением питания.

Лампу нужно брать минимальной мощности, чтобы не сжечь диод чрезмерно большим током. Подойдет, к примеру, лампочка от маломощного карманного фонаря. Если в качестве батареи ты используешь аккумулятор на 12 В, то подойдет и лампочка от подсветки приборной панели или габаритных фар («подфарников»).

Ты, конечно, помнишь, что диод проводит ток в одну сторону, поэтому взгляни на две предложенные мной схемы:


Схема проверки диода при помощи лампы накаливания

На схеме слева диод включен в прямом направлении и пропускает ток – лампа должна загореться. На правом рисунке диод включен в обратном направлении и тока не пропускает – лампа погашена. Понял идею? Собирай тестер и щупами А1 и А2 прозванивай диодный мост, ориентируясь не на экран мультиметра, а на лампу. Горит – маленькое сопротивление, погашена – большое. Вот и вся хитрость.

К содержанию

Проверка диодного моста генератора автомобиля

Если у тебя есть автомобиль, то тебя наверняка заинтересует этот раздел статьи. Выход из строя генератора авто – серьезная проблема, решение которой стоит немалых денег. Но и тут причиной поломки может оказаться неисправность диода выпрямительного моста, который установлен в генераторе. А это значит, что вопрос можно попытаться решить своими силами. Взглянем на упрощенную схему генератора:


Схема диодного моста генератора автомобиля

Перед тобой такой же диодный мост, только трехфазный, с шестью, а не с четырьмя диодами. Это означает, что прозвонить его не составит никакого труда!

Итак, разбирай генератор и снимай диодный мост, который выглядит примерно вот так:


Диодный мост автомобильного генератора

Зелеными стрелками я отметил силовые диоды, но еще есть три вспомогательных, они помечены красными стрелками. Звонить будем и те и другие – все на виду и легкодоступны.

Промывай подковку в бензине, чтобы смыть всю грязь и масло, которые могут быть причиной неисправности. Когда мост высохнет, начинай прозванивать каждый диод, используя методику, описанную выше. Для работы можно использовать как мультиметр, так и лампу от габаритов в комплекте с автомобильным аккумулятором.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Обрати внимание! Диоды, стоящие на разных подковках, только с виду одинаковые. На самом деле у одних на центральном выводе анод, у других – катод. Это сделано для того, чтобы диоды можно было расположить на одной подковке, одновременно исполняющей роль радиатора, без изолирующих прокладок.

К содержанию

Техника безопасности

Подавляющее большинство современной аппаратуры имеет импульсные высоковольтные блоки питания. Это означает, что диодные мосты в них работают под напряжением до 300 В. Поэтому, прежде чем начать измерение, отключи прибор от сети и, главное, разряди сглаживающие электролитические конденсаторы, которые могут «держать» опасный для жизни заряд часами. Для наглядности я пометил их красными стрелками:


Плата блока питания ПК с диодным мостом и сглаживающими конденсаторами

Чтобы разрядить их, замкни на секунду выводы конденсатора отверткой, держа ее за изолирующую ручку. В противном случае ты не только сожжешь мультиметр, но и можешь попасть под смертельное напряжение.

И последний совет: после ремонта прибора не спеши втыкать сетевую вилку в розетку. Для начала включи его в сеть через лампу накаливания мощностью 150-200 Вт. Если все сделано правильно, лампа будет едва светиться. О неудавшемся ремонте лампа просигнализирует тебе ярким светом в полный накал, указывающим на короткое замыкание.

Делая всевозможные сетевые переключения, береги глаза. Очень многие элементы импульсных блоков питания при неудачном ремонте способны взрываться не хуже осколочной гранаты. А разрыв электролитического конденсатора, как я уже писал выше, грозит огромным разлетом не только осколков алюминия и клочьев бумаги, но и разбрызгиванием кислоты.

Вот ты и научился проверять исправность диодных мостов. Надеюсь, в будущем эти знания будут полезны и сохранят не только твои деньги и время, но и нервы. Провести самостоятельную дефектовку электронного прибора, а затем и его ремонт – это круто. Не так ли? Пиши ответ в комментариях

Чтобы определить исправность диода можно воспользоваться приведённой далее методикой его проверки цифровым мультиметром.

Но для начала вспомним, что представляет собой полупроводниковый диод.

Полупроводниковый диод – это электронный прибор, который обладает свойством однонаправленной проводимости.

У диода имеется два вывода. Один называется катодом, он является отрицательным. Другой вывод – анод. Он является положительным.

На физическом уровне диод представляет собой один p-n переход.

Напомню, что у полупроводниковых приборов p-n переходов может быть несколько. Например, у динистора их три! А полупроводниковый диод, по сути является самым простым электронным прибором на основе всего лишь одного p-n перехода.

Запомним, что рабочие свойства диода проявляются только при прямом включении. Что значит прямое включение? А это означает, что к выводу анода приложено положительное напряжение (+ ), а к катоду – отрицательное, т.е. (). В таком случае диод открывается и через его p-n переход начинает течь ток .

При обратном включении, когда к аноду приложено отрицательное напряжение (), а к катоду положительное (+ ), то диод закрыт и не пропускает ток .

Так будет продолжаться до тех пор, пока напряжение на обратно включённом диоде не достигнет критического, после которого происходит повреждение полупроводникового кристалла. В этом и заключается основное свойство диода – односторонняя проводимость.

У подавляющего большинства современных цифровых мультиметров (тестеров) в функционале присутствует возможность проверки диода. Эту функцию также можно использовать для проверки биполярных транзисторов . Обозначается она в виде условного обозначения диода рядом с разметкой переключателя режимов мультиметра.

Небольшое примечание! Стоит понимать, что при проверке диодов в прямом включении на дисплее показывается не сопротивление перехода, как многие думают, а его пороговое напряжение ! Его ещё называют падением напряжения на p-n переходе . Это напряжение, при превышении которого p-n переход полностью открывается и начинает пропускать ток. Если проводить аналогию, то это величина усилия, направленного на то, чтобы открыть «дверь» для электронов. Это напряжение лежит в пределах 100 – 1000 милливольт (mV). Его то и показывает дисплей прибора.

В обратном включении, когда к аноду подключен минусовой () вывод тестера, а к катоду плюсовой (+ ), то на дисплее не должно показываться никаких значений. Это свидетельствует о том, что переход исправен и в обратном направлении ток не пропускает.

В документации (даташитах) на импортные диоды пороговое напряжение именуется как Forward Voltage Drop (сокращённо V f ), что дословно переводится как «падение напряжения в прямом включении «.

Само по себе падение напряжения на p-n переходе нежелательно. Если помножить протекающий через диод ток (прямой ток) на величину падения напряжения, то мы получим ни что иное, как мощность рассеивания – ту мощность, которая бесполезно расходуется на нагрев элемента.

Узнать подробнее о параметрах диода можно .

Проверка диода.

Чтобы было более наглядно, проведём проверку выпрямительного диода 1N5819. Это диод Шоттки . В этом мы скоро убедимся.

Обращаю внимание на то, что во время измерения нельзя держать выводы проверяемого элемента и металлические щупы двумя руками. Это грубая ошибка. В таком случае мы измеряем не только параметры диода, но и сопротивление своего тела. Это может существенно повлиять на результат проверки.

Держать щупы и выводы элемента можно только одной рукой! В таком случае в измерительную цепь включен только сам измерительный прибор и проверяемый элемент. Данная рекомендация справедлива и при измерении сопротивления резисторов, а также при проверке конденсаторов . Не забывайте об этом важном правиле!

Итак, проверим диод в прямом включении. При этом плюсовой щуп (красный ) мультиметра подключаем к аноду диода. Минусовой щуп (чёрный ) подключаем к катоду. На фотографии, показанной ранее, видно, что на цилиндрическом корпусе диода нанесено белое кольцо с одного края. Именно с этой стороны у него вывод катода. Таким образом маркируется вывод катода у большинства диодов импортного производства.

Как видим, на дисплее цифрового мультиметра показалось значение порогового напряжения для 1N5819. Так как это диод Шоттки, то его значение невелико – всего 207 милливольт (mV).

Теперь проверим диод в обратном включении. Напоминаем, что в обратном включении диод ток не пропускает. Забегая вперёд, отметим, что и в обратном включении через p-n переход всё-таки протекает небольшой ток. Это так называемый обратный ток (I обр ). Но он настолько мал, что его обычно не учитывают.

Поменяем подключение диода к измерительным щупам мультиметра. Красный щуп подключаем к катоду, а чёрный к аноду.

На дисплее покажется «1 » в старшем разряде дисплея. Это свидетельствует о том, что диод не пропускает ток и его сопротивление велико. Таким образом, мы проверили диод 1N5819 и он оказался полностью исправным.

Многие задаются вопросом: «Можно ли проверить диод не выпаивая его из платы?» Да, можно. Но в таком случае необходимо выпаять из платы хотя бы один его вывод. Это нужно сделать для того, чтобы исключить влияние других деталей, которые соединены с проверяемым диодом.

Если этого не сделать, то измерительный ток потечёт через все, в том числе, и через связанные с ним элементы. В результате тестирования показания мультиметра будут неверными!

В некоторых случаях данным правилом можно пренебречь, например, когда чётко видно, что на печатной плате нет таких деталей, которые могут повлиять на результат проверки.

Неисправности диода.

У диода есть две основные неисправности. Это пробой перехода и его обрыв .

    Пробой . При пробое диод превращается в обычный проводник и свободно пропускает ток хоть в прямом направлении, хоть в обратном. При этом, как правило, пищит буззер мультиметра, а на дисплее показывается величина сопротивления перехода. Это сопротивление очень мало и составляет несколько ом, а то и вообще равно нулю.

    Обрыв . При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора – «1 «. При таком дефекте диод представляет собой изолятор. «Диагноз» — обрыв можно случайно поставить и исправному диоду. Особенно легко это сделать, когда щупы тестера порядком изношены и повреждены. Следите за исправностью измерительных щупов, провода у них ох какие «жиденькие» и при частом использовании легко рвутся.

А теперь пару слов о том, как по значению порогового напряжения (падению напряжения на переходе — Forward Voltage Drop (V f )) можно ориентировочно судить о типе диода и материале из которого он изготовлен.

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин V f , которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Марка диода

диодного моста .

Германиевые диоды имеют прямое падение напряжения равное 300 – 400 милливольт. Например, проверенный нами точечный германиевый диод Д9, который ранее применялся в качестве детектора в радиоприёмниках, имеет пороговое напряжение около 400 милливольт.

    Диоды Шоттки имеют V f в районе 100 – 250 mV;

    У германиевых диодов V f , как правило, равно 300 – 400 mV;

    Кремниевые диоды имеют самое большое падение напряжения на переходе равное 400 – 1000 mV.

Таким образом, с помощью описанной методики можно не только определить исправность диода, но и ориентировочно узнать, из какого материала и по какой технологии он изготовлен. Определить это можно по величине V f .

Возможно, после прочтения данной методики у вас появится вопрос: «А как же проверить диодный мост?» На самом деле, очень просто. Об этом я уже рассказывал .

Как проверить диодный мост на целостность. Краткий обзор

Ни один блок питания не может исправно функционировать без диодного (выпрямительного) моста. Основное его назначение — преобразование многофазного переменного тока в однонаправленный пульсирующий (постоянный).

Есть два типа мостов. Первый состоит из не взаимосвязанных диодов.  Чтобы удостовериться в его целостности, необходимо знать, что каждый из компонентов (коих должно быть не менее четырёх) исправен. То есть и проверять в данном случае нужно не весь выпрямитель, а только отдельные диоды.

Исследование исправности диода

Поломка полупроводника может быть обусловлена двумя причинами:

— Обрыв контактов;

— Пробои.

Эти дисфункции легко выявить при наличии мультиметра. Если вы берётесь за диагностику диода, то необходимо помнить, что у него односторонняя проводимость. То есть, при соединении концов диода с щупами мультиметра и последующей перемене полюсов подключения щупов, должно быть очевидно, что в одну сторону ток проводится (показания по падению напряжения для кремниевых полупроводников от 400 до 800, для германиевых от 250 до 500), а в другую — нет (показания равны 1). Если проводимости нет вообще, то это обрыв, а в случаях двусторонней проводимости диагностируют пробой.

*Обратите внимание: При проверке показаний мультиметра нужно быть аккуратным и не прикасаться руками к обоим полюсам диода сразу, поскольку тогда существует риск измерить проводимость собственных пальцев, а это лишнее. Кроме того, при напряжении менее 0,5В диод практически не обладает проводимостью, а значит необходимо использовать мультиметр с достаточно высокой подачей напряжения. Проверить действие прибора можно на заведомо исправном полупроводнике.



Диагностика диодного моста



Приступая к проверке диодного моста необходимо учитывать, что он выстроен из двух «положительных» и двух «отрицательных» элементов, обе эти группы являются разнонаправленными. Поэтому здесь в отличие от обычного диода проводимость диагностируется не между «+» и «-», а между полюсом помеченным аналогично плюсом (положительное напряжение) и полюсом с волнистой линией (переменное напряжение). То же самое касается и диодов с отрицательным напряжением.

Для диагностики диодного моста, представляющего собой диоды запаянные в один корпус необходимо точно знать схему его сборки, чтобы точно представлять где расположены входы и выходы с положительным и отрицательным напряжением.

Это особенно важно, если в отсутствии мультиметра придётся пользоваться вольтметром, подающим напряжение на вход и снимающим данные на выходе выпрямителя. Сняв данные для положительного выхода, нужно проверить отрицательный и если показания совпадут, то всё в порядке.

Проверка диодного моста в генераторе

Генератор отвечает за энергообеспечение всего механизма. Любая неисправность в его работе гарантирует возникновение дополнительных проблем. Одной из основных причин нарушения функциональности генератора становится именно сбой работы выпрямительного блока. Обычно причиной повреждения находящихся в нём диодов является самая обыкновенная повышенная влажность. Один из основных (хотя и не сильно показательных) симптомов этого является быстрая и учащённая разрядка аккумулятора. Хотя этот показатель чаще воспринимают как повод к замене этой детали.

В отличие от стандартной комплектации выпрямитель генератора включает в себя 3 «положительных» и 3 «отрицательных» полупроводниковых диода. Чтобы проверить их рабочее состояние есть два способа: полностью отсоединить генератор или оставить его на месте.

В случае, если генератор не изымается, то в первую очередь должна быть отключена клемма «масса» на аккумуляторе, а с генератора и регулятора напряжения требуется снять все провода. Дальнейшая диагностика мало чем отличается от стандартного способа, но конечно имеет свои тонкости.

В первую очередь производится проверка на «обрыв». Для этого мультиметр переключается в режим омметра. Щуп красного цвета (положительный) подсоединяется к плюсовому контакту (вывод «30»), чёрный к поверхности генератора. При напряжении исчисляемом в небольшом количестве Ом можно диагностировать неисправность моста.

Возможность пробоя выявляется если закрепить положительный щуп на «30», а отрицательный на скобах выпрямителя. Если показания по сопротивлению не стремятся к бесконечности, то можно говорить о наличии пробоя.

Таковы основные методы определения целостности диодного моста.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.



Похожее

Как проверить диод в цепи с помощью мультиметра?

Введение

Полупроводниковый диод , также известный как кристаллический диод, имеет очевидную однонаправленную проводимость. Это разновидность электронных компонентов , широко используемых в электрооборудовании для защиты, выпрямления, переключения и многих других приложений. Поэтому довольно часто можно увидеть диоды в повседневных электронных схемах, таких как стабилитроны, светодиоды, фотодиоды и т. Д.Поэтому необходимо знать, как проверить, исправен ли диод.

Как проверить диод с помощью мультиметра

Каталог


Ⅰ Основные сведения о диодах

1.1 Определение анода и катода диода

Анод и катод диода можно различить с помощью трафаретной печати на печатной плате, как показано ниже:

1) Зубчатый конец — катод диода.

2) Конец с горизонтальной полосой — катод.

3) Конец с белыми параллельными полосами — катод.

4) Один конец треугольной стрелки — катод.

5) Маленький конец вставного диода — это катод, а другой большой конец — это анод.

1.2 Что может вызвать отказ диода?

Распространенными причинами выхода из строя диода являются обрыв цепи, короткое замыкание и нестабильное регулирование напряжения. Среди этих трех типов отказов могут быть признаки. Например, напряжение источника питания повышается, напряжение питания падает до нуля или выход нестабилен.Поэтому для проверки диодов необходимо детально проанализировать конкретные проблемы.

Обычным инструментом для измерения диодов является мультиметр, включая измерение в цепи (диод находится на печатной плате) и измерение вне цепи (диода нет на плате). Что касается основного принципа измерения диодов, измеряется прямое сопротивление и обратное сопротивление PN перехода, и основное суждение основывается на их значениях. Следовательно, чтобы хорошо провести тестирование диодов, необходимо понять основную структуру и принцип работы диодов, а затем понять основные характеристики неисправности диода.

1.3 Анализ общих отказов диодов

1) обрыв цепи

Это означает, что положительный и отрицательный электроды диода отключены, а прямое и обратное сопротивление диода стало бесконечным. После разомкнутого диода цепь находится в разомкнутом состоянии.

2) пробой напряжения

Это означает, что существует путь между положительным и отрицательным электродами диода, а прямое и обратное сопротивление одинаковы или близки друг к другу (но не бесконечны).После выхода из строя диода действие между положительным и отрицательным электродами всегда может прекратиться, потому что в разных цепях проявляются разные проявления.

3) прямое напряжение

Если прямое сопротивление диода слишком велико, падение напряжения сигнала на диоде будет увеличиваться, что приведет к уменьшению выходного сигнала, и диод будет поврежден из-за нагрева. После того, как прямое сопротивление станет больше, однонаправленная проводимость диода станет плохой.

4) обратное напряжение

Обратное сопротивление диода становится меньше, что означает однонаправленную проводимость диода.

5) снижение производительности

В этом случае диод не имеет явных отказов, таких как обрыв цепи или пробой. Однако, когда ситуация ухудшается, стабильность схемы ухудшается или напряжение выходного сигнала схемы падает.

Ⅱ Как проверить диод с помощью мультиметра?

2.1 Цифровой мультиметр и аналоговый мультиметр

При использовании цифрового мультиметра для проверки диода красный зонд соединяется с анодом, а черный зонд соединяется с катодом. В это время измеренное сопротивление является сопротивлением прямой проводимости диода, что прямо противоположно результату тестирования аналогового мультиметра.

2.2 Общие правила тестирования диодов

(1) Прямое сопротивление германиевого диода малой мощности составляет 300 Ом ~ 500 Ом, а кремниевого диода — 1 кОм или более.Первое обратное сопротивление составляет десятки тысяч Ом, а второе больше 500кОм (номинал мощного диода меньше).

(2) О полярности диода можно судить по значениям сопротивления (малое прямое сопротивление и большое обратное сопротивление). Установите мультиметр на блок Ом (обычно используйте блок R × 100 или R × 1k, не используйте блок R × 1 или R × 10k. Блок R × 1 находится в большом токе, легко сжечь лампу , при использовании блока R × 10k может привести к выходу из строя лампы под высоким напряжением).Подключите диод с двумя полярностями к измерительным щупам соответственно и измерьте два значения сопротивления. Когда измеренное значение сопротивления меньше, конец, подключенный к черному проводу, является анодом. Точно так же, когда измеренное значение сопротивления больше, конец, подключенный к черному щупу, является катодом. Если измеренное обратное сопротивление мало, это означает, что диод закорочен, наоборот, если прямое сопротивление большое, это означает, что трубка открыта.В обоих случаях диод не может нормально работать.

(3) Кремниевые диоды обычно имеют прямое падение напряжения 0,6 В 0,7 В, а прямое падение напряжения германиевого диода составляет 0,4 0,3 В. Измеряя прямое напряжение диода, можно судить, что тестируемый диод представляет собой силиконовую трубку или германиевую трубку. Этот метод заключается в подключении резистора (1 кОм) за источником питания, а затем в соединении с диодом в соответствии с характеристикой полярности, чтобы диод стал проводящим прямо.В это время используйте мультиметр для измерения падения напряжения на трубке. Кроме того, он более удобен при динамическом измерении под напряжением.

2.3 Методы тестирования типов диодов

Как проверить стабилитрон? Ниже приведены некоторые идеи.

(1) Обычно используйте низкоомный блок для проверки стабилитрона с помощью мультиметра. Поскольку батарея в измерителе на 1,5 В, этого напряжения недостаточно, чтобы вызвать обратный пробой стабилитрона.Таким образом, прямое и обратное сопротивление должны быть такими же, как у обычного диода.

(2) Измерение значения стабилизации напряжения Vz стабилитрона. При измерении диода напряжение источника питания должно быть больше стабильного напряжения тестируемой трубки. Таким образом, необходимо использовать высокоомный блок мультиметра (R × 10k). В это время батарея в счетчике имеет более высокое напряжение. Когда диапазон мультиметра установлен на высокий барьер, измерьте обратное сопротивление диода.Если измеренное сопротивление Rx, значение стабилизации напряжения стабилитрона составляет:

.

В формуле n — это блокировка используемой передачи. Например, если самый высокий электрический барьер

R0 — центральное сопротивление мультиметра.

E0 — максимальное значение напряжения батареи используемого мультиметра.

Пример. Используйте мультиметр MF50 для измерения диода 2CW14.

R0 = 10 Ом, самый высокий электрический барьер R × 10 кОм.

E0 = 15 В, измеренное обратное сопротивление 75 кОм, значение регулирования напряжения:

Если измеренное сопротивление очень большое (близкое к бесконечному), это означает, что тестируемое напряжение Vz больше, чем E0, следовательно, трубка не сломается. Если измеренное сопротивление очень мало (0 или всего несколько Ом), это означает, что измерительные щупы подключены в обратном порядке, а затем просто поменяйте их местами.

  • Светодиоды (LED)

Светоизлучающий диод — это полупроводниковое устройство, преобразующее электрическую энергию в световую.Он отличается небольшими размерами, низким рабочим напряжением и низким рабочим током.

(1) Внутри светодиода имеется PN переход, поэтому светодиод имеет такую ​​же характеристику однонаправленной проводимости. Его обнаружение аналогично измерению обычных диодов.

(2) Используйте передачу R × 1k или R × 10k, и измеряются значения сопротивления переднего и заднего хода. Как правило, прямое сопротивление меньше 50 кОм, а обратное сопротивление больше 200 кОм.

(3) Рабочий ток светодиода — важный параметр. Если рабочий ток слишком мал, светодиод не загорится, а слишком большой, светодиод легко повредится.

(4) Напряжение прямого включения светодиода составляет 1,2 В ~ 2,5 В, а напряжение обратного пробоя составляет около 5 В.

Фотодиод — это полупроводниковый прибор, который может преобразовывать силу света в электрические сигналы.

(1) В верхней части фотодиода есть окно, которое может излучать свет, через который свет попадает на кристалл. При возбуждении света в фотодиоде генерируется большое количество фотоэлектрических частиц, что значительно увеличивает его проводимость и снижает внутреннее сопротивление.

(2) Фотодиод аналогичен стабилитрону. Он также работает в обратном состоянии, с обратным напряжением.

(3) Прямое сопротивление фотодиода не меняется со светом.Его обратное сопротивление больше, когда нет света, и становится меньше, когда он подвергается воздействию света. То есть чем сильнее свет, тем меньше обратное сопротивление. Без света обратное сопротивление вернется к исходному значению.

(4) Согласно соответствующему принципу, используйте мультиметр для измерения обратного сопротивления фотодиода. Измените интенсивность света при измерении и наблюдайте за изменением обратного сопротивления фотодиода. Если при смене света обратное сопротивление не меняется или изменяется меньше, это означает, что трубка вышла из строя.

  • Быстродействующие переключающие диоды

Метод обнаружения быстродействующих кремниевых переключающих диодов такой же, как и у обычных диодов. Разница в том, что прямое сопротивление этой трубки относительно велико. При измерении с блоком Rxlk значение прямого сопротивления составляет 5 кОм ~ 10 кОм, а значение обратного сопротивления бесконечно.

  • Диоды быстрого восстановления / Диоды сверхбыстрого восстановления

Обнаружение диодов с быстрым и сверхбыстрым восстановлением с помощью мультиметра в основном такое же, как и обнаружение кремниевых выпрямительных диодов в пластиковой оболочке.То есть сначала используйте блок Rxlk, чтобы проверить его однонаправленную проводимость. Обычно величина прямого сопротивления составляет около 4 ~ 5 кОм, а обратное сопротивление бесконечно. А затем используйте блок Rxl, чтобы повторить тест, в это время прямое сопротивление составляет несколько Ом, а обратное сопротивление все еще бесконечно.

  • DIAC (Диод для переменного тока) Диоды

Используйте блок Rxlk и измерьте значения прямого и обратного сопротивления диака, которые должны быть бесконечными.Если испытательные щупы заменяются для измерения, стрелка поворачивается вправо, что указывает на то, что в пробирке есть утечка. Другой способ — поместить мультиметр в блок постоянного напряжения. Во время теста встряхните мегомметр, и значение напряжения, показанное мультиметром, будет значением VBO трубки. Затем замените два штифта тестируемой трубки и таким же образом измерьте значение VBR. Наконец, сравните VBO и VBR. Чем меньше разница между абсолютными значениями этих двух значений, тем лучше симметрия диак-диода.

Для двойного TVS значения сопротивления между двумя контактами должны быть бесконечными, когда красный и черный щупы мультиметра меняются случайным образом. В противном случае трубка имеет плохие характеристики или повреждена.

  • Варисторные диоды высокочастотные

а. Определите полярность диода

Отличие высокочастотных варисторных диодов от обычных диодов в том, что их цветовой код отличается. Обычно он черный из обычных диодов, в то время как высокочастотные варисторные диоды светятся.Его правила полярности аналогичны правилам обычных диодов. То есть конец с зеленым кольцом — катод, иначе — анод.

г. Измерьте прямое и обратное сопротивление

Конкретный метод такой же, как и метод измерения обычных диодов. Используя блок Rxlk мультиметра AM-500, прямое сопротивление составляет 5 кОм 55 кОм, а обратное сопротивление бесконечно.

При использовании блока Rx10k, независимо от того, как заменяются красный и черный измерительные провода для измерения, сопротивление между двумя выводами варакторного диода должно быть бесконечным.Если во время измерения мультиметр слегка отклоняется вправо или значение сопротивления равно нулю, это означает, что в тестируемом варакторном диоде есть утечка или он вышел из строя. Независимо от потери емкости варакторного диода или внутреннего обрыва цепи, их невозможно обнаружить с помощью мультиметра. При необходимости можно использовать метод замены для осмотра и принятия решения.

  • Инфракрасные светоизлучающие диоды (IRED)

Вставьте мультиметр в блок Rxlk и измерьте прямое и обратное сопротивление диода IRED.Как правило, прямое сопротивление должно быть около 30 кОм, а обратное сопротивление должно быть выше 500 кОм. Значит, трубка может нормально работать. Чем больше обратное сопротивление, тем лучше.

а. Идентификация внешнего вида: диодный катод / анод

(1) Обычные приемные инфракрасные диоды имеют черный цвет. Кроме того, в верхней части корпуса инфракрасного приемного диода имеется небольшая наклонная плоскость. Обычно штифт с одним концом наклонной плоскости является отрицательным полюсом, а другой конец — положительным полюсом.

(2) Используйте блок Rxlk для проверки сопротивлений между двумя контактами. Когда диод работает нормально, значения сопротивления двух выводов различаются. И несколько раз обменяйте тестовые провода, чтобы получить несколько пар значений. Согласно меньшему значению сопротивления, вывод, подключенный к красному щупу, является катодом, а вывод, подсоединенным к черному щупу, является анодом.

г. Обнаружение производительности

Используйте мультиметр для измерения прямого и обратного сопротивления инфракрасного приемного диода.По значениям сопротивления можно судить предварительно, поврежден ли диод.

Используйте блок мультиметра Rxlk и определите порядок контактов лазерного диода в соответствии с методом обнаружения обычных диодов. Поскольку прямое падение напряжения лазерного диода больше, чем у обычного диода, при обнаружении прямого сопротивления стрелка мультиметра слегка отклоняется вправо, а обратное сопротивление бесконечно.

  • Однопереходный транзистор (UJT)

а. Дискриминация электродов

На основе блока R × 1k используйте двухметровые ручки для измерения прямого и обратного сопротивления между любыми двумя из трех электродов (база B1 и база B2, а также эмиттер E) диода ujt. Измеренные значения сопротивления между двумя электродами составляют 2 ~ 10 кОм, кроме того, B1 и B2 будут разными.

г. Судебное решение

О рабочих характеристиках ujt-диода можно судить, измерив, является ли сопротивление между его выводами нормальным.Используйте барьер R × 1k, черный измерительный провод подключается к эмиттеру E, а красный измерительный провод подключается к двум базовым электродам по очереди. Обычно значение сопротивления должно составлять от нескольких тысяч до десяти тысяч Ом. Напротив, красный измерительный провод подключается к эмиттеру E, а черный измерительный провод подключается к двум базовым электродам по очереди, и при нормальных условиях сопротивление должно быть бесконечным. Значения прямого и обратного сопротивления между двумя базами находятся в диапазоне 2 ~ 10 кОм.Если они сильно отличаются от нормального значения, диод поврежден.

Ⅲ Пример анализа

3.1 Проверить диод в цепи

a. Проверка диодов с помощью аналогового мультиметра

Все следующие измерения основаны на кремниевых диодах. Если это германиевый диод, прямое и обратное сопротивление диода уменьшатся.

1) Измерьте прямое сопротивление FR

На следующем рисунке представлена ​​принципиальная электрическая схема для измерения прямого сопротивления диода аналоговым мультиметром:

Дайте результат следующим образом:

Показатель

Описание

Используйте блок R × 1k для измерения диода, прямое сопротивление составляет несколько тысяч Ом, а стрелка показывает стабильность.Если стрелка немного покачивается, это означает, что термостабильность диода плохая.

Если стрелка при измерении прямого сопротивления показывает сотни кОм, это означает, что диод открыт.

Если стрелка показывает десятки кОм, это означает, что диод имеет большое прямое сопротивление и плохие характеристики диода.

Описание измерения прямого сопротивления:

Прямое сопротивление (FR)

Описание

тысяч Ом

Обычный

Ноль или намного меньше нескольких тысяч Ом

Разбивка

Сотни килограммов

Большой FR, диод открыт

Десятки килоом

Большая передняя, ​​плохие передние характеристики

Указатель нестабилен

Плохая стабильность


2) Измерьте обратное сопротивление RR

На следующем рисунке представлена ​​принципиальная электрическая схема для измерения обратного сопротивления диода аналоговым мультиметром:

Дайте результат следующим образом:

Показатель

Описание

При измерении обратного сопротивления значение должно составлять несколько сотен кОм.Чем больше значение сопротивления, тем стабильнее индикатор.

Если обратное сопротивление составляет всего несколько тысяч Ом, это означает, что диод вышел из строя и потерял однонаправленную проводимость.

Описание измерения обратного сопротивления

Обратное сопротивление

Описание

Сотни килограммов

Обычный

ноль

Разбивка

Намного меньше нескольких сотен тысяч Ом

Обратные характеристики диода не очень хорошие.

Указатель не двигается

Диод открыт. Примечание: обратное сопротивление некоторых диодов очень велико, в настоящее время нет уверенности в том, что диод открыт, поэтому следует измерить его прямое сопротивление. Если значение в норме, значит диод не открыт.

Указатель нестабилен

Стрелка не может быть стабилизирована при определенном значении сопротивления во время измерения, что указывает на плохую стабильность диода.


3.2 Методы тестирования при выключении и включении питания

Измерение диода в цепи делится на две ситуации: состояние выключения и включения питания

а. Измерение отключения питания

Здесь следует отметить методику этого теста.

  • Влияние внешней цепи на результат теста такое же, как сопротивление и емкость, измеренные внутренней цепи. И влияние измеренного прямого сопротивления внешней цепью меньше, чем обратного сопротивления.
  • Если есть сомнения относительно результата измерения, диод следует вынуть из схемы и измерить отдельно.

г. Измерение при включении питания

Когда на печатную плату подается питание, контрольной точкой является падение напряжения на лампе. Потому что диод имеет очень важную характеристику: когда он включен, падение напряжения на лампе практически не меняется. Таким образом, падение напряжения после включения нормальное, то есть диод в норме.

Метод измерения: На схеме ниже показана схема подключения падения напряжения на трубке после диода в цепи постоянного тока. При установке мультиметра в блок постоянного напряжения 1 В красный зонд подключается к катоду диода, а указанное напряжение является прямым падением напряжения диода.

Результаты измерения прямого падения напряжения на диоде анализируются следующим образом:

Диод

Описание

Кремниевый диод

0.6В

Диод нормальный и находится в прямом проводящем состоянии.

> 0,6 В

Диод не в проводящем состоянии.

Близко к 0

Диод в пробивном состоянии, ток в шлейфе будет увеличиваться.

Германиевый диод

0.2В

Диод нормальный и находится в прямом проводящем состоянии.

> 0,2 В

Диод выключен или неисправен.

Близко к 0

В состоянии пробоя ток в контуре значительно увеличивается без однонаправленной проводимости.


3.3 Вывод

При измерении диодов следует учитывать следующие моменты:

1) Диод переменного тока находится в отключенном состоянии, потому что диод находится в обратном состоянии, и обратное напряжение на обоих концах очень велико. Среднее напряжение на диоде, измеренное блоком постоянного тока, в это время отрицательно.

2) Используйте разные блоки одного и того же мультиметра для измерения положительного и отрицательного сопротивления одного диода, их значения будут разными. Прямое и обратное сопротивление одного и того же диода, измеренное разными мультиметрами, также различается.

3) При измерении прямого сопротивления диода, если стрелка не может остановиться на определенном значении сопротивления и постоянно качается, это означает, что термическая стабильность диода плохая.

4) Некоторые мультиметры предоставляют функцию «проверки диода», которая отображает фактическое прямое напряжение диода, когда он проводит ток. Такие измерители обычно показывают немного более низкое прямое напряжение, чем то, что является «номинальным состоянием» диода, из-за очень небольшого количества тока, используемого во время измерения.

Часто задаваемые вопросы о тестировании диодов

1. Что такое проверка диодов?
Диод лучше всего проверять путем измерения падения напряжения на диоде при прямом смещении. … В режиме проверки диодов мультиметра между измерительными проводами возникает небольшое напряжение. Затем мультиметр отображает падение напряжения, когда измерительные провода подключены к диоду при прямом смещении.

2. Как проверить выпрямительный диод?
Поднесите красный (положительный) щуп мультиметра к положительному выводу шкафа диодов внутри корпуса сварочного аппарата.Коснитесь черным (отрицательным) щупом мультиметра отрицательной клеммой того же диода. Мультиметр должен показывать сопротивление от 0 до 1 Ом, или диод неисправен.

3. Как узнать, положительный или отрицательный диод?
Иногда проще всего проверить полярность мультиметром. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода.

4. Как проверить диод Шоттки?
Подключите красный положительный измерительный провод к аноду диода Шоттки, а черный общий измерительный провод к катоду диода. Послушайте «гудок» или «гудок» мультиметра. Если диод Шоттки сработает должным образом, мультиметр подаст звуковой сигнал.

5. Могу ли я проверить диод в цепи?
Диод лучше всего проверять путем измерения падения напряжения на диоде при прямом смещении.Диод с прямым смещением действует как замкнутый переключатель, позволяя току течь. В режиме проверки диодов мультиметра между измерительными выводами возникает небольшое напряжение. … В цепи может присутствовать напряжение из-за заряженных конденсаторов.

6. Как проверить диод?
Полярность диода
Полярность обоих диодов обозначена полосой на одном конце корпуса. Полоса соответствует линии на схематическом символе, обозначающей катод. Другой конец (без полосы) — это анод, обозначенный треугольником на условном обозначении.

7. Что происходит при выходе из строя диода?
Однако неисправный диод тоже может закоротить. В этом случае диод будет иметь небольшое сопротивление в обоих направлениях. Распространенными причинами выхода из строя диода являются чрезмерный прямой ток и большое обратное напряжение. Обычно большое обратное напряжение приводит к короткому замыканию диода, в то время как перегрузка по току приводит к его размыканию при отказе.

8. Как узнать, перегорел ли диод?
Переведите шкалу в режим «проверка диодов».
Этот уровень тока достаточно высок для получения показаний, но не настолько высок, чтобы диод вышел из строя.На мультиметре это также может быть обозначено как «проверка диодов» и обычно обозначается маленьким символом диода. Символ диода будет выглядеть как треугольник, указывающий на линию.

Альтернативные модели

Деталь Сравнить Производителей Категория Описание
ПроизводительНомер детали: W25Q128FVFIG Сравнить: Текущая часть Производитель: Winbond Electronics Категория: Чип памяти Описание: Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Производитель Номер детали: W25Q128FVFIG TR Сравнить: W25Q128FVFIG VS W25Q128FVFIG TR Производитель: Winbond Electronics Категория: Чип памяти Описание: NOR Flash Serial-SPI 3V / 3.3V 128M-бит 16M x 8 7ns 16Pin SOIC
Производитель № детали: N25Q128A13ESF40E Сравнить: W25Q128FVFIG против N25Q128A13ESF40E Производитель: Micron Категория: Флэш-память Описание: NOR Flash Serial-SPI 3V / 3.3V 128Mbit 128M / 64M / 32M x 1Bit / 2Bit / 4Bit 7ns 16Pin SO W Tray
Производитель № детали: S25FL128P0XMFI000 Сравнить: W25Q128FVFIG VS S25FL128P0XMFI000 Изготовители: Spansion Категория: Чип памяти Описание: IC FLASH 128 Мбит 104 МГц 16SO

Как проверить полупроводниковый диод с помощью мультиметра

Выпрямительный диод может выйти из строя одним из четырех способов.Это может быть:

  • Обрыв
  • Закороченный
  • Дырявый
  • Пробой при полном рабочем напряжении

Аналоговый мультиметр или цифровой мультиметр можно использовать для проверки всех первых трех условий, кроме последнего, когда происходит пробой диода. полное рабочее напряжение. Из моего опыта работы в области ремонта электроники я обнаружил, что проверка диода с помощью аналогового мультиметра более точна, чем с помощью цифрового мультиметра. Я мог бы объяснить вам, почему я предпочел аналоговый измеритель.Я не знаю, как вы, потому что я действительно встречал довольно много диодов, где они проверялись нормально с помощью цифрового мультиметра, но не удавались при тестировании с аналоговым измерителем.

Первым шагом при проверке диода является удаление одного из выводов диода. Вы не всегда можете быть уверены в том, что диод хорош или плох, если выполняете внутрисхемный тест, из-за обратных цепей через другие компоненты. Чтобы быть абсолютно уверенным, вам нужно будет снять или отсоединить один вывод диода от схемы, чтобы избежать обратных цепей. Если вы не уверены в проверяемой плате.Иногда при проверке на плате я обнаруживал неисправные диоды. Ваш опытный специалист подскажет, когда проверять диод на плате или вне платы. Если вы новичок в ремонте электроники, я настоятельно рекомендую вам проверить диод с вынутым из платы выводом.

Я установлю свой аналоговый измеритель на x1 Ом, чтобы проверить обратную и прямую утечку тока через диод.

При подключении черного щупа вашего измерителя к катоду, а красного щупа к аноду, диод имеет обратное смещение и должен выглядеть как разомкнутое показание.Подключив красный зонд вашего измерителя к катоду, а черный зонд к аноду, диод смещается в прямом направлении, и измеритель должен показывать некоторое значение сопротивления. Если у вас два показания, скорее всего, диод закорочен или негерметично, и вам следует его заменить. Если вы не получаете показания ни прямого, ни обратного смещения, диод считается разомкнутым.

Настоящая проблема при проверке диода с помощью функции проверки диодов цифрового измерителя заключается в том, что диод открыт или имеет утечку, измеритель иногда показывает нормально (0.6). Это связано с тем, что выходное напряжение тестирования диода цифрового измерителя (которое вы можете измерить выходным тестовым датчиком с помощью другого измерителя) составляет от 500 мВ до 2 В. Аналоговый измеритель, установленный на x1 Ом, имеет выход около 3 В (вспомните две батареи 1,5 В, которые вы установили в измеритель!). Напряжения 3 В достаточно, чтобы показать вам точное показание диода во время тестирования.

Даже если у вас хорошие показания при x1 Ом, это не означает, что диод в порядке. Теперь вам нужно установить измеритель на x10K, чтобы снова проверить диод.Выходное напряжение 10 кОм составляет около 12 В (вспомните батарею 9 В в вашем измерителе — 1,5 В + 1,5 В + 9 В = 12 В). На тестируемом диоде должно быть только одно показание. Это исключение для диода Шоттки, у которого есть два показания, но нет короткого замыкания. Если прибор показал одно показание, значит, проверяемый диод исправен. Если у него два показания, то, скорее всего, диод закорочен или негерметично. Цифровой измеритель не может проверить это, потому что выходной сигнал измерителя составляет всего от 500 мВ до 2 В.

Если диод вышел из строя при полном рабочем напряжении, нет возможности проверить диод (если у вас нет очень дорогого устройства проверки диодов, которое специально разработано для обнаружения проблем такого типа).Замена на заведомо исправный диод часто является единственным способом доказать, что прерывистый диод вызывает конкретную проблему. Иногда прерывистый диод можно найти с помощью спрея охлаждающей жидкости.

Внимание! Перед выполнением любой из следующих проверок диодов убедитесь, что питание отключено от любой цепи, в противном случае счетчик или цепь могут быть повреждены.

Заключение — Чтобы правильно проверить работу диода, вам необходимо установить аналоговый измеритель на диапазон x1 Ом и x10 кОм.

Как проверить диоды с помощью мультиметра — оборудование

КАК ПРОВЕРИТЬ ДИОД С ПОМОЩЬЮ МУЛЬТИМЕТРА

Видео взято с канала: MTI GROUP


Как проверить диод с помощью мультиметра на хинди —

Видео взято с канала: ASHOK ETUTOR


Easy way Как проверить конденсаторы, диоды, выпрямители на питании с помощью мультиметра

Показать описание

Best Easy Way Как точно проверить диоды, конденсаторы, мостовые выпрямители в платах питания телевизоров, «Как использовать мультиметр» для проверки или считывания деталей телевизора на платах питания, обычно в ЖК-телевизорах, плазменных телевизорах и DLP-телевизорах.)

Видео взято с канала: TampaTec


Как проверить диоды с помощью цифрового мультиметра

Видео взято с канала: Neso Academy


Как проверить диод с помощью мультиметра Diode Test Bad or Good

Видео взято с канала: DPV TECHNOLOGY


Тестирование диодов Супер простой способ проверить диод (2019)

Видео взято с канала: Electronic Tech


Как проверить диод

Видео взято с канала: Justin Miller


Как проверить диоды.Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряда. Переведите шкалу (поворотный переключатель) в режим проверки диодов (). Он может делить место на циферблате с другой функцией.

Подключите измерительные провода к. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра. Подключите выводы диода к измерительным выводам мультиметра и запишите показания.

Теперь подключите вывод диода к щупам мультиметра в обратном направлении (т.е.е. Поменяйте местами измерительные провода) и запишите результат измерения. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.

Если загорается светодиод, положительный датчик касается анода, а отрицательный датчик касается катода. Любая величина переменного напряжения указывает на неисправный диод, поэтому вам необходимо заменить генератор. Проверка диода при прямом смещении Подключите ЧЕРНЫЙ измерительный провод мультиметра к катоду диода (это белая или черная полоса на одной стороне одного из выводов диода).

Подсоедините КРАСНЫЙ щуп мультиметра к аноду. Подключите положительный конец диода к положительному щупу мультиметра, а отрицательный к земле. Теперь переключите мультиметр в режим тестирования диода, обозначенный символом диода. Если вы видите число от 400 до 500, это будет показывать внутреннее сопротивление диода и, следовательно, диод работает. если 0 или номер не отображается, диод не работает, так как цепь разомкнута. Как проверить диод с помощью омметра мультиметра. Очень хороший тест, который вы можете сделать, — это проверить диод с помощью мультиметра, установленного на настройку омметра.

Это простой тест, который мы можем провести, чтобы проверить, исправен ли он, открыт или закорочен. Итак, мы берем омметр и помещаем его на выводы диода. Положение для проверки диодов цифрового мультиметра. Многие цифровые мультиметры (DMM) имеют контрольную позицию диода, которая обеспечивает удобный способ проверки транзистора.

Типичный цифровой мультиметр, показанный на рисунке ниже, имеет небольшой диодный символ, обозначающий положение функционального переключателя. Проекты в области электроники: как тестировать диоды с помощью цифрового мультиметра. Охватываемые темы: 1.Как определить полярность pn-переходного диода с помощью цифрового мультиметра. 2. Расчет приблизительный.

Как проверить диод с помощью цифрового мультиметра Советы по тестированию верхних диодов на YouTube !! Klown Как использовать мультиметр для проверки диода .. Учебник по автомобильному электричеству. Чтобы проверить наличие неисправного диода генератора, переключите вольтметр на низкое значение по шкале напряжения переменного тока (переменного тока). При работающем двигателе прикоснитесь щупами измерителя к клеммам аккумулятора. Вольтметр должен показывать 0 вольт переменного тока.Любая величина переменного напряжения указывает на неисправность диода.

Очень хороший тест, который вы можете сделать, — это проверить стабилитрон с помощью мультиметра, установленного на настройку омметра. Это простой тест, который мы можем сделать, чтобы проверить, исправен ли он, открыт или закорочен. Итак, мы берем омметр и помещаем его на выводы диода. Ориентация очень важна.

Тест основан на том факте, что биполярный транзистор можно рассматривать как состоящий из двух встречных диодов, и путем выполнения теста диодов между базой и коллектором и базой и эмиттером транзистора с использованием аналогового мультиметра, большая часть можно установить базовую целостность транзистора.

Список сопутствующей литературы:

Существует несколько способов проверки диодов.

от Automotive Service: Inspection, Maintenance, Repair
by Tim Gilles
Delmar / Thomson Learning, 2004

Чтобы проверить диод с помощью омметра, измеритель подключается к диоду, отмечают сопротивление диода, а затем меняют местами подключения омметра к диоду.

из промышленной электроники N1
Д. Ван Девентер
Маскью Миллер Лонгман, 2000

Стабилитрон проверяется так же, как и диод с PN переходом.

от Semiconductors: от книги до макета
Кевин МакГоуэн
Cengage Learning, 2012

Подсоедините тестовые провода к выводу диода и корпусу (Рисунок 7-45).

из Today’s Technician: Automotive Electricity and Electronics, Classroom and Shop Manual Pack
by Barry Hollembeak
Cengage Learning, 2014

Диод можно проверить с помощью (i) мультиметра (ii) CRO.

от INDUSTRIAL ELECTRONICS AND CONTROL
от Bhattacharya
TATA MCGRAW-HILL PUB, 1998

Если ваш мультиметр имеет функцию проверки диода на красный, вы можете проверить провод к аноду (положительный вывод) диода, а черный провод к катоду (отрицательный вывод).

от Electronics For Dummies
by Cathleen Shamieh
Wiley, 2019

Используя аналоговый омметр или функцию проверки диодов цифрового мультиметра, подключите измерительные провода к выводу диода и корпусу Рисунок 7-40).

из Today’s Technician: Automotive Electricity and Electronics
by Barry Hollembeak
Cengage Learning, 2010

Установите цифровой мультиметр в режим измерения сопротивления и подключите положительный тестовый провод мультиметра к анод диода и отрицательный измерительный провод к катоду, как показано на рисунке 1.28 (а).

из РУКОВОДСТВА ДЛЯ ЛАБОРАТОРИИ ЭЛЕКТРОНИКИ Том I, ПЯТОЕ ИЗДАНИЕ
от NAVAS, KA
PHI Learning, 2015

Начните с отсоединения клеммы от соединительной верхней части стабилитрона и установите диапазон постоянного тока 0–10 А) между концом отключенного провода и клеммой в верхней части диода.

из руководства Classic Motorcycle Electrics Manual
by James Smith
Crowood, 2015

Если ваш мультиметр имеет функцию проверки диодов, вы можете проверить диод, подключив красный измерительный провод к анод (положительная клемма) диода, а черный провод к катоду (отрицательная клемма).

от Electronics For Dummies
by Cathleen Shamieh, Gordon McComb
Wiley, 2011

Как проверить диод с помощью цифрового и аналогового мультиметра

Проверить диод.

Поиск и устранение неисправностей в электронных устройствах и компонентах

Поиск и устранение неисправностей в электронной и электротехнике является важной частью, и необходимо знать базовые навыки и знания о компонентах для проектирования и устранения неисправностей в цепи.Рекомендуется протестировать компонент перед сборкой и включением в схему.

Иногда мы получаем неожиданные результаты, и нам необходимо выполнить некоторые тесты, чтобы определить, правильно ли работают компонент и устройство, или мы должны заменить их на новые. С этой целью мы начали несколько руководств по цифровым и аналоговым мультиметрам, в которых мы обсудим, как тестировать различные электрические и электронные компоненты. Сегодня нам нужно будет обсудить, как проверить диод с помощью цифрового мультиметра и амперметра четырьмя методами.

Как проверить диод

Диод — это простой PN переход и два оконечных устройства, которые позволяют пропускать ток через него в одном направлении (прямое смещение). Это наиболее часто используемый компонент в различных электронных конструкциях и системах, таких как выпрямители, схемы, связанные со светодиодными лампами, схемы умножения напряжения, солнечные панели, логические вентили и т. Д.

Идентификация клемм диода (анод + катод)

Когда клемма катода диода подключена к нейтраль и анод в положительном положении. Он вызывается в положении прямого смещения и действует как короткий переключатель, через который начинает течь ток.Катод к плюсу и анод к нейтрали называется обратным смещением, а диод действует как разомкнутый переключатель, который известен как обратное смещение (этот случай обратный в случае стабилитрона).

Перед тестированием диода мы должны знать клеммы диода, такие как анод (+) и катод (-). В большинстве случаев на диодах с нормальными PN переходами имеется белое покрытие, обозначающее катодный вывод, а остальное — анод. В других случаях используются разные цвета, а стороны с цветным покрытием являются катодными, как показано на рисунке ниже.Ниже приведено руководство, в котором показано, как протестировать обычный PN-диод, светодиод и стабилитрон различными методами.

Диод можно проверить и протестировать 4 методами с помощью цифровых или аналоговых мультиметров.

Как проверить диод с помощью цифрового мультиметра

Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Тестирование диода с помощью цифрового мультиметра (режим тестирования диодов + режим сопротивления)

Лучшая практика для проверки диод в режиме «Тест диода» путем измерения падения напряжения на диоде при прямом смещении.Имейте в виду, что диод в прямом смещении действует как замкнутый переключатель, который пропускает ток в нем, как по проводникам. В диоде с обратным смещением он действует как разомкнутый переключатель и не пропускает ток, поскольку действует как резистор.

Прямое смещение: когда положительный (красный) измерительный провод подключен к аноду (+), а отрицательный (черный) измерительный провод подключен к катоду (-) диода. При прямом смещении диод действует как замыкающий переключатель и пропускает через него ток как проводники.

Обратное смещение: Если мы сделаем обратное, как упомянуто выше, то есть КРАСНЫЙ тестовый провод к катоду (-) и ЧЕРНЫЙ измерительный провод к аноду (+) диода. При обратном смещении диод действует как разомкнутый переключатель и не пропускает через него ток, как резистор.

Шаги:

  1. Удалите диод из цепи, т.е. отключите питание от диода, который необходимо проверить. Разрядите весь конденсатор (закоротив выводы конденсатора) в цепи (если есть).
  2. Установите мультиметр в режим «Проверка диодов», повернув поворотный переключатель мультиметра.
  3. Подсоедините выводы диода к измерительным выводам мультиметра и запишите показания.
  4. Теперь подключите вывод диода к измерительным проводам мультиметра в обратном направлении (т. Е. Переверните измерительные провода) и запишите результат измерения.
  • Если мультиметр показывает 0,5–0,8 В для обычных кремниевых диодов и 0,2–0,3 В для германиевых диодов с первой попытки, это означает, что диод в хорошем состоянии (с прямым смещением).
  • Если на мультиметре отображается «OL» с обратным смещением, это тоже хорошо.
  • Если мультиметр не показывает измерения, т.е. если мультиметр отображает показания «OL» в обоих направлениях (с прямым и обратным смещением), его средний диод не работает и действует как разомкнутый переключатель, который не позволяет току течь в нем. В случае закороченного диода на диоде будет нулевое падение напряжения, поскольку через него будет протекать ток, и он действует как короткий путь для тока. Тогда диод необходимо заменить.
  • Если мультиметр показывает примерно 0,4 В в обоих направлениях, это означает, что диод короткий и его необходимо заменить новым.

Связанное руководство: Как найти значение сгоревшего резистора (тремя удобными методами)

Как проверить диод с помощью аналогового мультиметра

Тестирование диода мультиметром (DMM и AMM в режиме сопротивления)

Если «проверка диодов недоступна в случае цифрового мультиметра или вам необходимо проверить диод аналоговым мультиметром», в качестве альтернативы можно использовать режим сопротивления (Ω) для проверки диода.

Щелкните изображение, чтобы увеличить

Тестирование диода с помощью мультиметра (DMM и AMM в режиме сопротивления)

Шаги:

  1. Удалите диод из цепи и убедитесь, что источник питания отключен от цепи и нет напряжения на диоде который должен быть протестирован.Кроме того, разрядите все конденсаторы, закоротив их выводы в цепях, если таковые имеются.
  2. Установите измеритель в режим «Режим сопротивления (Ом)», повернув поворотный переключатель мультиметра. Для лучшего результата установите диапазон Ω на 1 кОм для прямого смещения и 100 кОм для обратного смещения, как показано на рисунке ниже.
  3. Подключите КРАСНЫЙ измерительный провод к аноду диода, а ЧЕРНЫЙ измерительный провод к катоду диода (прямое смещение), как показано на рис. Обратите внимание на измерение и чтение.
  4. Теперь поменяйте местами измерительные провода i.е. КРАСНЫЙ тестовый провод к катоду и ЧЕРНЫЙ к аноду (обратное смещение) и обратите внимание на показания и измерения, отображаемые мультиметром.
  • Если мультиметр показывает от 1 кОм до 10 МОм (не OL или бесконечное ∞), это означает, что диод в хорошем состоянии (смещен в прямом направлении). Как правило, наилучшее значение ниже 1 кОм, т.е. для хорошего диода сопротивление прямого смещения должно быть низким.
  • Если мультиметр показывает «OL» при обратном смещении. Диод тоже хорош.
  • Если мультиметр показывает одинаковые показания и измерения в обоих направлениях (т.е.е. прямое смещение и обратное смещение), его средний диод неисправен и требует соответствующей замены.
  • Если мультиметр показывает одинаковые результаты, то есть низкое сопротивление или высокое сопротивление (OL) в обоих направлениях (прямое и обратное смещение), диод закорочен и открыт соответственно. Другими словами, если мультиметр показывает сопротивление 0 Ом как при обратном, так и при прямом смещении, диод короткий, если омметр показывает ∞, OL или очень высокое сопротивление как при прямом, так и обратном смещении, диод открыт и его необходимо заменить новым. один.
  • Чтобы убедиться в точности результата, лучше всего проверить и сравнить результаты исправных диодов в режиме сопротивления.

Связанное руководство: Как проверить батарею с помощью тестера?

Как проверить светодиод (светоизлучающий диод)

Перед проверкой диода мы должны идентифицировать вывод диода, то есть анод и катод. Для светодиода более длинный вывод диода является анодом (+), а более короткий вывод — катодом (-). В других случаях плоский вывод диода является катодом, а другая сторона — анодом, как показано на рис.

Связанное сообщение: Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора — пример

Идентификация выводов светодиодов (анод и катод)

Чтобы проверить светодиод с помощью цифрового или аналогового мультиметра, следуйте инструкциям, приведенным ниже.

  • Отключите светодиод от цепи и источника питания, если он уже включен в цепь.
  • Найдите клемму светодиода, т. Е. Анод и катод (как показано на рисунке выше)
  • В случае цифрового мультиметра установите его в режим «Проверка диодов» (в случае аналогового мультиметра установите мультиметр в режим сопротивления или непрерывности) поворотом поворотного переключателя мультиметра.
  • Подключите светодиод с прямым смещением к измерительным проводам мультиметра, т.е.катод к черному (-ve), а анод к красному (+ ve) измерительным проводам.
  • Если светодиод светится, это не значит, что он в хорошем состоянии и работает правильно, в противном случае светодиод неисправен и его следует заменить.
  • При обратном смещении (светодиодный анод на черный (-ve) и катод на красный (+ ve) измерительные провода) он не будет работать, и мультиметр не будет показывать никаких показаний, поскольку светодиод не будет протекать через него, т.е. он действует как открытый переключатель такой же, как диод.

Связанное сообщение: Как проверить и исправить дефекты печатной платы (PCB)?

Как проверить стабилитрон

Стабилитрон — это нечто иное по сравнению с обычными диодами, поскольку простые диоды с PN переходом работают в прямом смещении, а не в обратном. В случае стабилитрона ситуация обратная, поскольку он работает в обратном направлении только тогда, когда приложенное обратное напряжение больше, чем напряжение пробоя стабилитрона. Таким образом, нам понадобится дополнительная простая схема, чтобы проверить, исправен ли стабилитрон.

Проверка стабилитрона цифровым мультиметром и AMM

Чтобы проверить стабилитрон цифровым или аналоговым мультиметром, следуйте приведенным ниже инструкциям.

  • Отключите стабилитрон от цепи и источника питания, если он уже включен в цепь.
  • Найдите клеммы стабилитрона, то есть анод и катод, такие же, как у обычных светодиодов и диодов с PN переходом (как показано на рис. Выше).
  • Подключите стабилитрон к переменному или известному (например, 12 В постоянного тока) источнику напряжения питания в серии сопротивлением 100 Ом, а затем подключите стабилитрон обратного смещения (катод к красному (+ ve) и анод к черному (-ve) измерительным проводам мультиметра, как показано на рис.
  • Как в цифровом, так и в аналоговом мультиметре, установите его в тестовый режим «Напряжение постоянного тока», повернув поворотный переключатель мультиметра.
  • Постепенно увеличивайте напряжение питания стабилитрона и обратите внимание на показания счетчика, отображаемые на экране. Показания счетчика должны увеличиваться до напряжения пробоя стабилитрона (при напряжении питания 12 В постоянного тока напряжение пробоя составляет 6 В) при пошаговом увеличении напряжения питания от низкого до высокого. После этого счетчик не должен показывать дополнительное значение i.е. он должен показывать постоянное значение (например, 6 В в случае напряжения питания 12 В постоянного тока). Когда счетчик останавливается на определенном значении и не показывает другое значение, когда вы все еще увеличиваете напряжение питания, вы не должны продолжать увеличивать напряжение питания, иначе диод может выйти из строя.
  • Если это так, стабилитрон в хорошем состоянии, в противном случае стабилитрон неисправен и его необходимо заменить.

Похожие сообщения:

Как проверить диод с помощью мультиметра

Мультиметр можно использовать как быстрый и простой способ проверить диод вне цепи.Хороший диод будет иметь чрезвычайно высокое сопротивление (в идеале открытый) при обратном смещении и очень низкое сопротивление при прямом смещении. Неисправный открытый диод покажет чрезвычайно высокое сопротивление (или открыт) как для прямого, так и для обратного смещения. Неисправный закороченный или резистивный диод покажет нулевое или низкое сопротивление как для прямого, так и для обратного смещения. Открытый диод — наиболее частый тип отказа.

Положение для проверки диода цифрового мультиметра

Многие цифровые мультиметры (DMM) имеют функцию проверки диодов, которая обеспечивает удобный способ проверки диода.Типичный цифровой мультиметр имеет небольшой диодный символ, обозначающий положение функционального переключателя. В режиме проверки диодов измеритель выдает внутреннее напряжение, достаточное для прямого и обратного смещения диода. Это внутреннее напряжение может варьироваться в зависимости от модели цифрового мультиметра, но типичный диапазон значений — от 2,5 до 3,5 В. Измеритель выдает показания напряжения или другую индикацию, чтобы показать состояние проверяемого диода.

Когда диод работает

На рисунке (а) красный (положительный) вывод измерителя подключен к аноду, а черный (отрицательный) вывод подключен к катоду для прямого смещения диода.Если диод исправен, вы получите показание примерно от 0,5 В до 0,9 В, при этом 0,7 В является типичным для прямого смещения.

На рисунке (b) диод повернут для обратного смещения, как показано. Если диод работает правильно, вы обычно получаете показание «OL». Некоторые цифровые мультиметры могут отображать внутреннее напряжение в условиях обратного смещения.

Когда диод неисправен

Когда диод вышел из строя, вы получите индикацию «OL» за пределами допустимого диапазона как для прямого, так и для обратного смещения, как показано на рисунке (c).Если диод закорочен, измеритель показывает 0 В как при прямом, так и при обратном смещении, как указано в части (d).

Проверка диода с помощью функции OHM

Цифровые мультиметры

, не имеющие положения для проверки диода, можно использовать для проверки диода, установив функциональный переключатель в диапазон Ом. Для проверки исправности диода в прямом направлении вы получите показание сопротивления, которое может варьироваться в зависимости от внутренней батареи измерителя. Многие измерители не имеют достаточного напряжения на настройках Ом для полного прямого смещения диода, и вы можете получить показание от нескольких сотен до нескольких тысяч Ом.При проверке обратного смещения исправного диода вы получите индикацию вне диапазона, такую ​​как «OL» на большинстве цифровых мультиметров, потому что обратное сопротивление слишком велико для измерения измерителем.

Даже если вы не можете получить точные показания прямого и обратного сопротивления на цифровом мультиметре, относительные показания указывают на то, что диод работает правильно, и обычно это все, что вам нужно знать. Индикация выхода за пределы диапазона показывает, что обратное сопротивление чрезвычайно велико, как и следовало ожидать. Показание от нескольких сотен до нескольких тысяч Ом для прямого смещения относительно мало по сравнению с обратным сопротивлением, что указывает на правильную работу диода.Фактическое сопротивление диода с прямым смещением обычно намного меньше 100.

3 Методы проверки диода мультиметром и осциллографом

Перед подключением диода в цепь рекомендуется проверить работоспособность диода. Диод может быть неисправен и не может работать должным образом. Поскольку диод имеет низкое прямое сопротивление и высокое обратное сопротивление, это легко проверить с помощью цифрового мультиметра или омметра. В то время как неисправный диод может показывать обрыв цепи как при прямом, так и при обратном смещении.В качестве альтернативы неисправный диод может показывать короткое замыкание как при прямом, так и при обратном смещении.

Проверка диода цифровым мультиметром

В настоящее время цифровой мультиметр имеет опцию тестирования диодов, при которой вы проверяете диод. Прежде всего, переместите ручку к маленькому значку диода для проверки диода. Затем подключил анод диода к красному выводу измерителя и катод к черному выводу, чтобы сделать его прямое смещение. Измеритель обеспечивает напряжение от внутренней батареи и показывает падение напряжения.В случае прямого смещения для хорошего диода типичное падение напряжения составляет от 2,5 до 3,5 вольт. Другие показания в этом случае указывают на неисправный диод.

Во второй части вывод диода перевернут, так что анод соединяется с черным, а катод — с красным проводом. В этом случае диод имеет высокое сопротивление, поэтому измеритель может показать максимальное падение напряжения для исправного диода. Максимальное напряжение будет зависеть от батареи, используемой в мультиметре, которая может варьироваться от производителя к производителю.

Диод считается неисправным, если он показывает максимальное падение напряжения (разрыв цепи) как при прямом, так и при обратном смещении. В качестве альтернативы, он также может считаться неисправным, если диод показывает нулевое падение напряжения (короткое замыкание) при прямом смещении и обратном смещении.

Тестирование диода с помощью омметра

Некоторые мультиметры могут не иметь части для тестирования диодов, в этом случае диод можно проверить, переместив ручку в положение Ом. При проверке прямого смещения диод показывает значение сопротивления, которое зависит от напряжения внутренней батареи.Как правило, внутреннее напряжение цифрового мультиметра не может полностью смещать диод в прямом направлении, поэтому для хорошего диода сопротивление может составлять несколько сотен. Для обратного смещения измеритель показывает максимальное сопротивление или выход за пределы допустимого диапазона для исправного диода. Вы можете получить не точные показания омметра, а скорее указание на функциональность диода.

Трассировка диодной кривой

Характеристики VI могут быть построены с помощью осциллографа и функционального генератора. Для отслеживания кривой используйте функциональный генератор для синусоидальной волны 4Vpp и измерьте ток и напряжение на диоде.Для построения графика тока потребуется датчик тока. Осциллограф обычно показывает график зависимости напряжения от времени и тока от времени. Чтобы изменить график зависимости напряжения от тока (характеристики VI), функция режима XY. Процесс отслеживания кривой объясняется в ссылке на видео ниже.

Заключение

  • Диод будет демонстрировать высокое сопротивление и падение напряжения при обратном смещении
  • При прямом смещении хороший диод обеспечивает низкое сопротивление и низкое падение напряжения

Тестирование полупроводников с помощью аналоговых и цифровых мультиметров

Тестирование полупроводников мультиметрами

Перед построением какой-либо схемы рекомендуется протестировать каждый полупроводник, который вы планируете использовать в проекте.Это хорошая практика, особенно при повторном использовании компонентов старых приборов. В этом коротком руководстве описываются общие процедуры тестирования Si- и Ge-сигнальных и выпрямительных диодов, стабилитронов, светодиодов, биполярных переходов и МОП-транзисторов на предмет распространенных отказов, таких как короткие замыкания, утечки и обрывы.

Испытательный сигнал и диодные переходы выпрямителя

Обычный сигнал или выпрямительный диод должен показывать низкое сопротивление на аналоговом омметре (установлен на шкале низких сопротивлений) при прямом смещении (отрицательный вывод на катоде, положительный вывод на аноде) и почти бесконечное сопротивление в обратном направлении смещения. .Германиевый диод будет иметь меньшее сопротивление по сравнению с кремниевым диодом в прямом направлении. Неисправный диод покажет около нулевое сопротивление (закорочено) или обрыв в обоих направлениях.

Примечание: часто полярность щупов аналоговых мультиметров противоположна той, которую можно было бы ожидать от цветовой кодировки. У многих из них красный провод будет отрицательным по отношению к черному.

На цифровом мультиметре , использующем нормальные диапазоны сопротивления, этот тест обычно показывает обрыв для любого полупроводникового перехода, поскольку измеритель не подает достаточно напряжения, чтобы достичь значения прямого падения.

К счастью, почти каждый цифровой мультиметр будет иметь режим проверки диодов . В этом режиме кремниевый диод должен показывать падение напряжения от 0,5 до 0,8 В в прямом направлении (отрицательный вывод на катоде, положительный вывод на аноде) и открываться в обратном направлении. Для германиевого диода показание будет ниже, около 0,2–0,4 В в прямом направлении. Неисправный диод покажет очень низкое падение напряжения (если закорочено) или разомкнется в обоих направлениях.

Примечание: небольшие утечки диодов в направлении обратного смещения редки, но они часто остаются незамеченными при использовании режима проверки диодов на большинстве цифровых мультиметров.Чтобы убедиться в исправности диода, вам следует провести еще одно измерение: используя высокий диапазон сопротивления (2 МОм или выше) на цифровом мультиметре, поместите отрицательный провод на анод, а положительный — на катод. Хороший кремниевый диод (самый распространенный тип диодов в современных схемах) обычно показывает бесконечное сопротивление. Более старый диод Ge может иметь гораздо более высокий уровень обратного тока утечки, поэтому он может показывать небесконечное значение. Если сомневаетесь, попробуйте сравнить показания с измерениями, сделанными на хорошем диоде того же типа.

Проверка стабилитронов

Для быстрой диагностики переход стабилитрона можно проверить как обычный диод, как описано выше. Но, чтобы проверить напряжение стабилитрона на обратный пробой , вам понадобится простой источник питания с напряжением, превышающим ожидаемое значение, и резистор высокого номинала.

Подключите резистор высокого номинала (чтобы ограничить ток до безопасного значения) последовательно со стабилитроном и подайте напряжение в обратном направлении на диод (анод к отрицательному полюсу).Напряжение, измеренное на диоде, будет напряжением пробоя или стабилитроном.

Тестирование светодиодов

Светодиодные диоды обычно имеют прямое падение напряжения , слишком высокое для тестирования с помощью большинства мультиметров, поэтому вам следует использовать схему, аналогичную описанной выше.

Убедитесь, что вы используете источник питания с напряжением более 3 В и подходящий резистор, ограничивающий ток. Небольшого тока в 1-10 мА будет достаточно, чтобы зажечь большинство светодиодов при включении в схему.

Тестирование биполярных переходных транзисторов (БЮТ)

При тестировании BJT было сделано предположение, что транзистор — это просто пара подключенных диодов. Поэтому его можно проверить на короткое замыкание, обрыв или утечку с помощью простого аналогового или цифрового мультиметра. Тесты усиления, частотной характеристики и т. Д. Можно проводить только с помощью дорогостоящих специализированных инструментов, но в большинстве случаев простой тест — это все, что вам нужно при построении простых схем для хобби.

Примечание: некоторые силовые транзисторы имеют встроенные демпферные диоды, подключенные через C-E, и резисторы, подключенные через B-E, что может спутать эти показания.Кроме того, несколько малосигнальных транзисторов имеют встроенные резисторы, последовательно соединенные с базой или другими выводами, что делает этот простой метод тестирования бесполезным. Транзисторы Дарлингтона также могут показывать необычные падения напряжения и сопротивления. При тестировании транзистора этого типа вам нужно будет сравнить его с заведомо исправным транзистором или проверить спецификации, чтобы быть уверенным.

Чтобы проверить биполярный переходной транзистор с помощью цифрового мультиметра, выньте его из цепи и выполните следующие измерения в режиме проверки диодов:

  • Подключите красный (положительный) вывод к базе транзистора.Подключите черный (отрицательный) провод к эмиттеру. Хороший транзистор NPN считывает падение напряжения перехода от 0,4 В до 0,9 В. Хороший PNP-транзистор покажет , открытый .
  • Оставьте красный измерительный провод на основании и переместите черный измерительный провод к коллектору — показание должно быть почти таким же, как в предыдущем тесте , открыто для PNP и , немного меньшее падение напряжения для NPN-транзисторов.
  • Поменяйте местами провода глюкометра и повторите тест.На этот раз подключите черный провод измерителя к базе транзистора, а красный провод к эмиттеру. Хороший транзистор PNP считывает падение напряжения перехода от 0,4 В до 0,9 В. Хороший транзистор NPN будет читать , открытый .
  • Оставьте черный провод измерителя на основании и переместите красный провод к коллектору — показание должно быть почти таким же, как в предыдущем тесте , открыто для NPN и , немного меньшее падение напряжения для транзисторов PNP.
  • Поместите один метр на коллектор, другой на эмиттер, а затем переверните. Оба теста должны показывать открытых для транзисторов NPN и PNP.

Аналогичный тест можно провести с аналоговым ВОМ, используя шкалу низких сопротивлений. Только 2 из 6 возможных комбинаций (переходы B-E и B-C при прямом смещении) должны иметь низкое сопротивление (от 100 Ом до нескольких кОм), и ни одно из сопротивлений не должно быть около 0 Ом.

Если вы обнаружите короткое замыкание (нулевое сопротивление или нулевое падение напряжения) между двумя выводами, или если транзистор не прошел ни один из тестов, описанных выше, это значит, что он неисправен и должен быть заменен.

Если вы получаете показания, которые не имеют смысла, попробуйте сравнить их с измерениями, выполненными на хорошем транзисторе того же типа.

У некоторых аналоговых мультиметров цвета щупов инвертированы, поскольку это упрощает проектирование внутренней схемы. Таким образом, рекомендуется подтвердить и обозначить полярность проводов вашего прибора, выполнив несколько измерений в режиме сопротивления (VOM) или в режиме тестирования диодов (DMM) с использованием заведомо исправного диода.Это также покажет вам, чего ожидать при считывании соединения с прямым смещением.

Определение выводов и полярности неизвестных биполярных переходных транзисторов

Тип ( PNP или NPN ) и расположение выводов любого биполярного переходного транзистора можно легко определить с помощью цифрового или аналогового мультиметра, если транзистор рассматривается как пара подключенных диодов. Коллектор и эмиттер можно идентифицировать, зная тот факт, что легирование для перехода B-E всегда намного выше, чем для перехода B-C, поэтому прямое падение напряжения будет немного выше.Это будет отображаться как разница в несколько милливольт на шкале тестирования диодов цифрового мультиметра или немного более высокое сопротивление на аналоговом вольтомметре.

Сначала выполните несколько измерений между различными проводами . Вскоре вы определите вывод ( Base ), который покажет прямое падение напряжения (на цифровых мультиметрах) или низкое сопротивление (аналоговые VOM) в сочетании с двумя другими выводами (эмиттером и коллектором). Теперь, когда база идентифицирована, внимательно наблюдайте за падениями напряжения на B-E и B-C.Переход B-C будет иметь немного меньшее падение напряжения (DMM) или немного меньшее сопротивление при использовании аналогового омметра.

Примечание: На каждый градус увеличения температуры транзистора падение напряжения на диоде будет уменьшаться на несколько милливольт. Это изменение может сбивать с толку при определении переходов B-E и B-C. Итак, убедитесь, что вы не держите тестируемый транзистор в руке и оставляете достаточно времени, чтобы он остыл до комнатной температуры после пайки!

Если вы дошли до этого момента, вы уже знаете полярность тестируемого транзистора.Если отрицательный вывод (черный вывод, подключенный к COM на большинстве цифровых мультиметров) помещен на базу при измерении падений напряжения B-C и B-E — у вас есть транзистор PNP . Точно так же — если положительный вывод измерителя поместить на базу, у вас будет транзистор NPN .

Эта процедура может сначала показаться сложной, но практика на нескольких транзисторах с известными выводами быстро прояснит ситуацию. Это хорошая привычка проверять каждый транзистор перед тем, как вставлять его в схему, так как техническое описание не всегда под рукой, а неправильная установка выводов может иметь разрушительные результаты.

Тестирование полевых МОП-транзисторов

Полевые транзисторы сложно проверить с помощью мультиметра, но «к счастью», когда срабатывает мощный MosFet, он срабатывает очень часто: все их выводы показывают короткое замыкание. 99% неисправных MosFet будут иметь GS, GD и DS закорочены . Другими словами — все будет связано воедино.

Примечание: При измерении MosFet держите его за корпус или язычок и не касайтесь металлических частей измерительных щупов любыми другими выводами MosFet до тех пор, пока это не понадобится.Не допускайте контакта MosFet с вашей одеждой, пластиком и т. Д. Из-за высокого статического напряжения, которое они могут генерировать.

Вы узнаете, что MosFet хорош, когда ворота имеют бесконечное сопротивление как истоку, так и источнику. Исключением из этого правила являются полевые транзисторы со схемой защиты — они могут действовать как шунтирующий диод GS — падение диода для обратного смещения затвора. Подключение затвора к источнику должно привести к тому, что сток к источнику будет действовать как диод. Прямое смещение GS с напряжением 5 В и измерение DS при прямом смещении должны дать очень низкое сопротивление.При обратном смещении он по-прежнему будет работать как диод.

Еще одна простая процедура проверки: подключите отрицательный провод мультиметра к источнику MosFet. Коснитесь ворот MosFet положительным проводом измерителя. Переместите положительный зонд к сливу — вы должны получить низкое показание, поскольку внутренняя емкость MosFet на затворе теперь заряжена измерителем, и устройство включено.

Ответить

Ваш адрес email не будет опубликован.
