Обзор видов динамометрических ключей — сравнение, разновидности, видео, устройство и конструкция (схема)

На сегодняшний день для всех слесарно-монтажных резьбовых соединений требуется соблюдение определённого крутящего момента затяжки. Для решения данной задачи существуют специальные Динамометрические ключи, которые способны передать на крепеж необходимый момент силы. В данной статье рассмотрим, какие бывают динамометрические ключи.

Виды динамометрических ключей

Разновидности динамометрических ключей:

Как выглядит динамометрический ключ

Каждый вид инструмента имеет свои конструктивные особенности, плюсы и недостатки. Рассмотрим детально каждую группу.


Обзор устройства динамометрических ключей

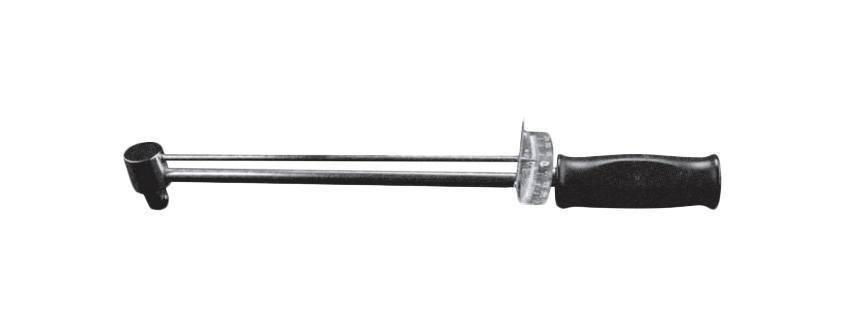

1. Самый простой вариант. Принцип его работы устроен на изгибе рычага со шкалой и неподвижного указателя. Первый рычаг используется для передачи усилия на крепеж.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Второй рычаг с одной стороны прикреплён к головке ключа, а с другой стороны свободен, служа указателем, который показывает значение крутящего момента в конкретный момент времени. На картинке показано устройство динамометрического ключа подобного вида.

Плюсы:

Недостатки:

  • Низкая точность;
  • Ключи данного вида не подлежат регулировке, поэтому со временем изнашиваются и теряют точность, что делает их использование бесполезным занятием;
  • Невозможно работать в труднодоступных местах, так как необходимо всегда следить за затяжкой по стрелке;
  • Отсутствует храповый механизм, как у трещотки. Ключ необходимо всегда переставлять.

Данный вид ключей не способен обеспечить высокую точность работ, поэтому, чаще всего, используется для непрофессиональных слесарно-монтажных работ и для гаражного ремонта.

Устройство, конструкция и схема

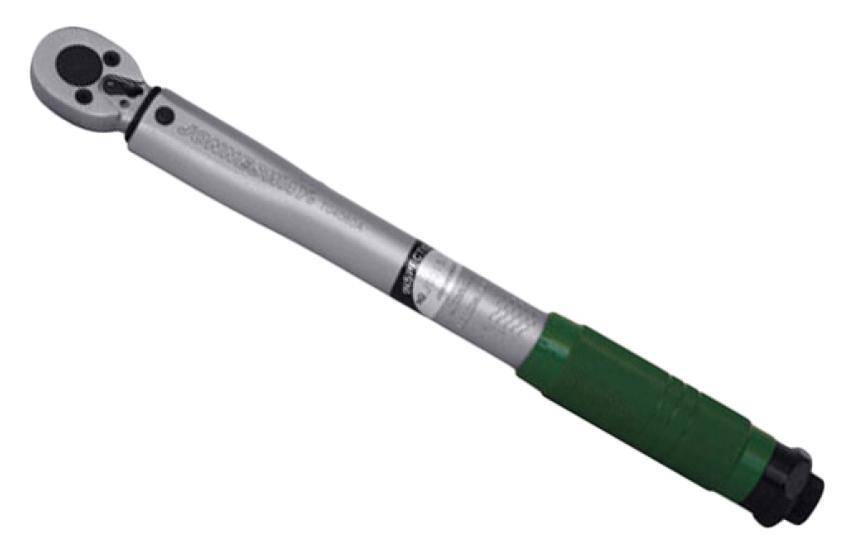

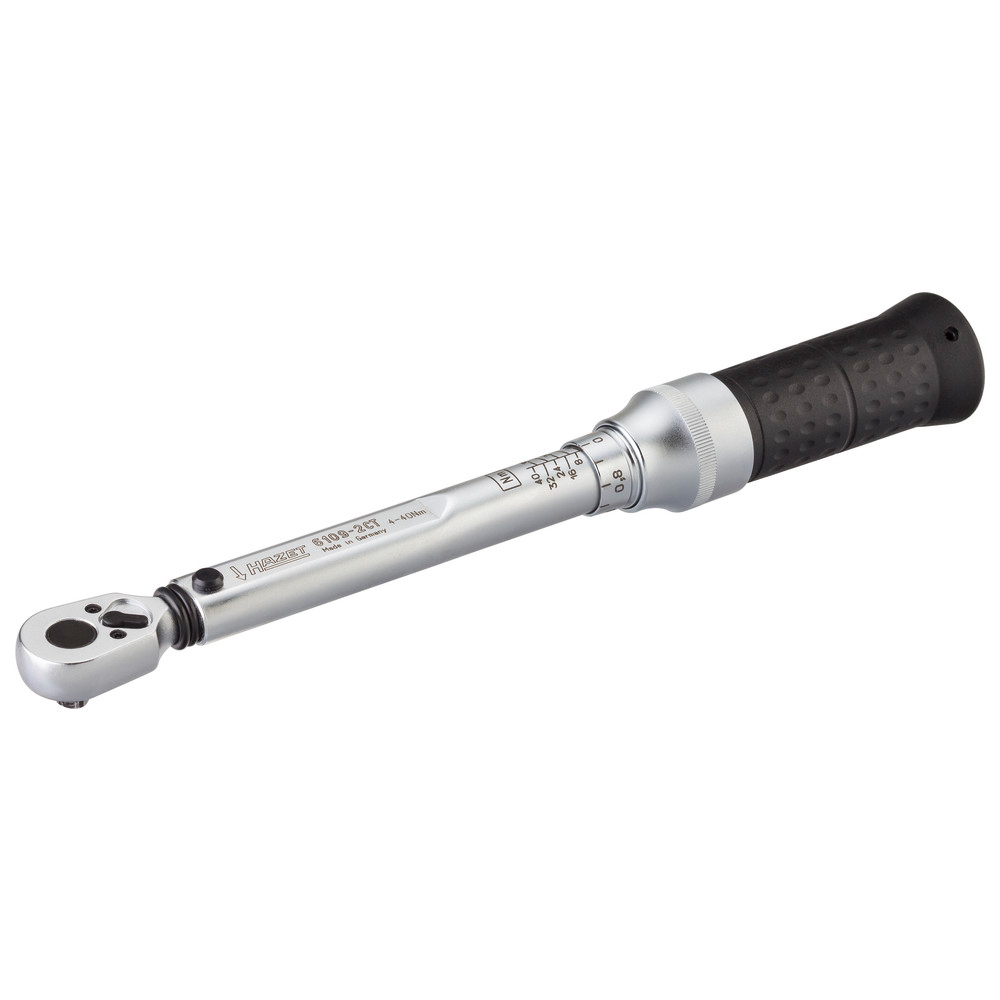

2.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Как устроен данный динамометрический ключ? Конструкция динамометрического ключа хорошо показана на картинке. В устройство таких ключей входит специальный пружинный механизм, который позволяет установить на инструменте необходимый крутящий момент и передать его на крепеж, не превысив выставленного значения. Еще одним обязательным условием таких ключей является наличие храпового механизма, как у обычной трещотки. С помощью шкал, которые расположены на корпусе ключа, необходимый момент затяжки выставляется заранее. Как только установленный момент затяжки будет достигнут, прозвучит щелчок и сработает фиксатор, который не позволит превысить выставленную силу момента. Динамометрический ключ с трещоткой удобен в работе, так как необходимо просто закручивать соединение до щелчка. Устроены таким образом, что имея ремкомплекты и запасные части могут быть отремонтированы. Как правило, схема конструкции определенной модели прилагается к инструменту.

Ключи имеют большую разновидность диапазонов крутящего момента от 5 до 3000 Нм.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Размеры присоединительных приводов: 1/4, 3/8, 1/2, 3/4, 1 и 1 1/2 дюйма.

Плюсы:

  • Погрешность не выше 4%;
  • Простота работы обеспечивается наличием храпового механизма;
  • Крутящий момент устанавливается заранее и его не нужно контролировать. Как только он будет достигнут, ключ издаст характерный щелчок;
  • Удобно использовать в труднодоступных местах;
  • Ремонтопригоден;
  • Некоторые модели могут работать с правой и левой резьбой.

Недостатки:

  • Требуют проверки и калибровки;
  • Храповый механизм трещотки может выйти из строя, но на некоторые модели имеются специальные ремкомплекты.

Для того, чтобы ключ не испытывал максимальные нагрузки и работал долго с минимальной погрешностью, его не нужно использовать в крайних значениях диапазона крутящего момента. Поэтому рекомендуется покупать ключи с перекрытием рабочих значений.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Можно сказать, что такой вид инструмента является самой популярной разновидностью динамометрических ключей для автомобиля и не только, так как они удобны в использовании и имеют невысокую стоимость.

Первые два вида относятся к механическим динамометрическим ключам, которые измеряют крутящий момент за счет специальной конструкции или специального механизма. Обязательно они имеют шкалу для слежения или установки момента силы, поэтому относятся к шкальным динамометрическим ключам.

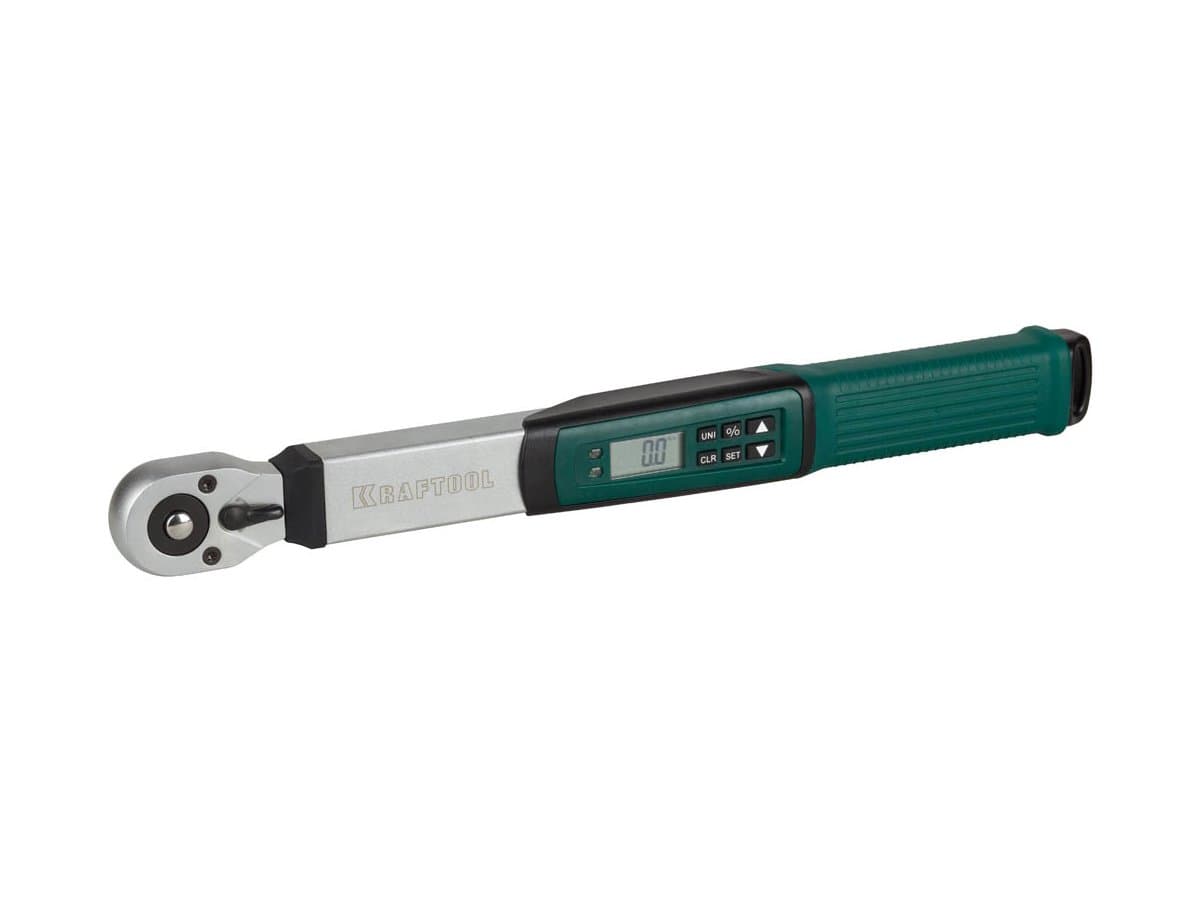

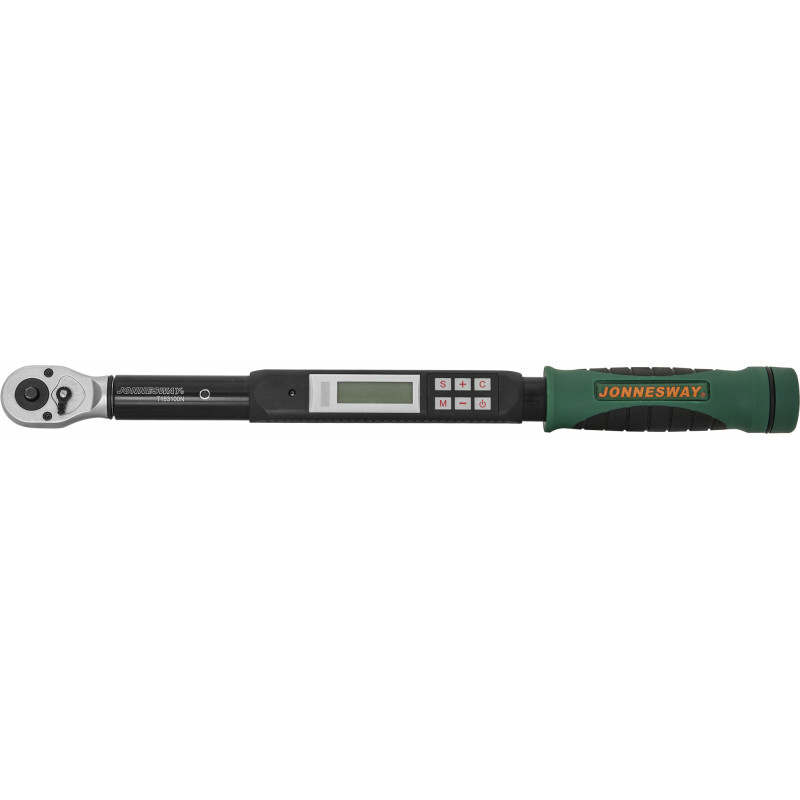

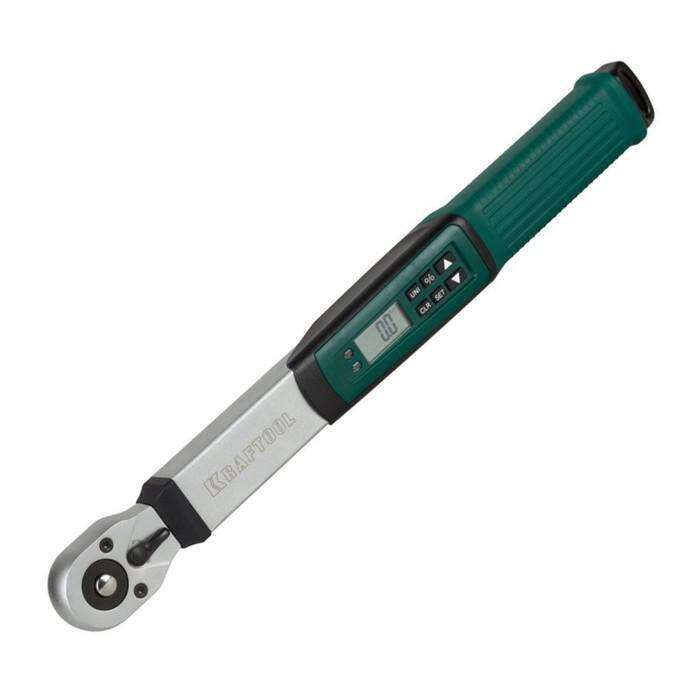

3. На первый взгляд, такой вид ключей выглядит как предыдущий, но он имеет больше возможностей. Специальный датчик ключа генерирует сигнал, который преобразуется в необходимую величину крутящего момента и выводится на экран электронного динамометрического ключа. Погрешность ключа минимальна за счет электронной “начинки”. Необходимый момент силы выставляется на дисплее и при достижении установленного значения, ключ издает звуковой сигнал.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Во время работы на экране выводится значение крутящего момента в реальном времени.

Плюсы:

  • Вывод значений крутящего момента в разных значениях силы;
  • Световая и звуковая индикация;
  • Высокая точность;
  • Возможность замерить крутящий момент у уже закрученного соединения;
  • Двухстороннее действие: “по” и “против” часовой стрелки;
  • Не требует регулировки;
  • Удобство работы за счет храпового механизма;
  • Сохранение значений в память.

Недостатки:

  • Высокая стоимость;
  • Требует бережного использования;

Подобные ключи имеют большой функционал и высокую точность измерения, но из-за своей цены они используются в тех сферах, где установлены жесткие рамки по точности проводимых работ.


Видео обзор динамометрических ключей


Сравнение динамометрических ключей


Вид ключа Погрешность  Наличие трещетки Звуковая индикация Двухстороннее действие Работа в труднодоступных местах Регулировка
Со стрелкой 5-20% нет нет да нет не регулируется
Щелчковый 4%  да да у некоторых моделей

да

1 раз в год или чаще
Цифровой

2.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) 5%

да

да

да

да

не нужно

Сравнив модели, можно сказать, что самыми популярным инструментом данного направления являются предельные щелчковые динамометрические ключи. Самую высокую точность (минимальную погрешность) имеют электронные динамометрические ключи, но стоимость таких моделей может в несколько раз превышать цену обычных ключей. Поэтому если при работе с ответственными резьбовыми соединениями требуется минимальная погрешность, то стоит рассматривать второй или третий тип ключей. При этом сравнивая одинаковые виды ключей, необходимо учитывать конструктивные особенности каждой модели. Например, для обзора динамометрических ключей на нашем сайте используйте функцию — «Сравнение».Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Для повышения точности при работе с большинством размеров и видов резьбовых соединений, наша компания рекомендует приобретать ключи с перекрытием моментов затяжки.

Другие статьи

Динамометрический инструмент — выбор и эксплуатация

Динамометрический инструмент – что это?

Динамометрический инструмент представляет собой инструмент, предназначенный осуществлять с точно установленным моментом затяжку резьбовых соединений. Во время проектирования каких-нибудь сложных строительных конструкций, автомобильной техники, происходит сборка механизмов с конкретным заданным  крутящим моментом для каждого отдельного элемента. Как правило, шкала ключей проградуирована в Нм, поэтому для того, чтобы перевести показания динамометрического ключа в, например кгс-м, придется воспользоваться формулой:

1 ньютон-метр = 0.1019716212978 килограмм-сила-метр.

Выбор типа ключа

Если вы хотите, чтобы было видно значения крутящих моментов, то выбирайте шкальный или стрелочный ключ .Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Шкальная модель ключа позволяет увидеть значения только тогда, когда вы им начинаете затягивать, а циферблат стрелочного ключа имеет две стрелки: стрелка первая отображает номинальное значение крутящего момента, а вторая стрелка зафиксирует максимальный показатель момента затяжки.

Один из подвидов данной серии – ключ индикаторного типа. Он содержит расширенный функционал. Меню отображает самые востребованные единицы измерения, такие как: Нм ,ft/lb, кгс/м и Нм/см. Встроенная память позволяет запоминать последние сделанные затяжки, некоторые модели наделены световой и звуковой индикацией. Такие ключи оснащены электронным табло и имеют гарантированную точность менее 1%.

Стрелочные или индикаторные ключи рекомендуется использовать при работах, где требуется высокая точность затягивания резьбовых соединений, например при сборке узлов двигателя, строительных ответственных конструкций и пр.

Предельный ключ

Гораздо более простой в использовании инструмент.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) О достижении установленного момента предельный динамометрический ключ сообщит характерным щелчком. Момент выставляется на рукоятке.

Один из подвидов предельных ключей – ключ переламывающегося типа. Конструкция ключа исключает человеческий фактор (иногда сборщик не сразу реагирует на показания манометра или звуковые сигналы). При достижении момента ключ «переламывается». Естественно ключ не одноразовый – с помощью переключателя ключ возвращается в исходное состояние. Как правило, такие ключи рассчитаны на высокий крутящий момент.

Рекомендован для шиномонтажей, мостовых конструкций, любых работ, где погрешность момента может превышать 5%.

Практически все вышеназванные утверждения применимы и для выбора динамометрических отверток

Промышленные и строительные динамометрические ключи рассчитаны на более высокие диапазоны моментов от 1000 Нм (примерно 100 кг). В отдельных случаях, при необходимости затяжки крепежа с очень высоким усилием, возможно увеличение момента, передаваемого динамометрическим ключом, с помощью мультипликатора.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В этом случае надо умножать показания ключа на соотношение передаточных чисел мультипликатора.

Выбирайте ключи, таким образом, чтобы требуемый момент в работе момент затяжки попадал приблизительно в середину указанного диапазона ключа. Не рекомендуется превышать показатели максимального момента, на который рассчитан динамометрический ключ, так как произойдёт повреждение его механизма. Динамометрический ключ, относящийся к предельному типу, всегда храните, выставив нулевое значение. Старайтесь соблюдать все пункты, прописанные в инструкции к тому или иному изделию, тогда вам обеспечен длительный период эксплуатации инструмента.

Типы динамометрических ключей и их особенности

Одним из распространённых видов точного инструмента в автосервисных мастерских, при сборке разнообразных конструкций и оборудования являются динамометрические ключи. Чтобы сделать правильный выбор, вы можете ознакомиться с основными видами динамометрического инструмента в данной статье.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

  • динамометрические ключи предельного типа
  • динамометрические ключи индикаторного типа
  • динамометрические отвертки

Динамометрические ключи предельного типа.

Динамометрические ключи предельного типа являются самыми распространёнными. Они часто используются при сборке в машиностроении, в частности в автомобилестроении. Как правило, это серийное производство. Также ключи применяются для обслуживания оборудования и автомототранспорта. Динамометрические ключи предельного типа с большим пределом измерения активно применяются при сборке металлических конструкций и строительных ферм.

Предельные или, другими словами щелчковые, ключи работают по принципу предварительной установки значения момента затяжки. При достижении заданного значения момента срабатывает механизм, раздается оповещающий щелчок, далее ключ временно перестает передавать момент на крепеж.

Предельные динамометрические ключи принципиально подразделяются на ключи регулируемые и ключи с предварительно установленным моментом (preset).Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Регулируемые ключи это ключи, на которых момент затяжки регулируется при помощи шкалы.

На ключах с предварительно установленным моментом нужное значение момента предварительно выставляется при помощи тестера или другого оборудования. Это значение не может быть изменено оператором, без использования обозначенного выше оборудования.

Трещоточный механизм упрощает работу оператора, а ключи с возможностью использования сменных головок различного типа позволяют производить работы в труднодоступных местах.

Допустимая погрешность предельного динамометрического ключа фирмы Tohnichi составляет 3%.

Индикаторные динамометрические ключи.

Ключи индикаторного типа применяются для одиночных операций по затяжке, а также для контрольных измерений. Ключи широко применяются в автомобилестроении, в ремонте и сервисе. Ключи индикаторного типа с большим пределом часто используются для контроля крепежа при сборке металлических конструкций и в строительстве.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Этот тип динамометрических ключей подразделяется на:

  • ключи со стрелочным циферблатом
  • ключи с прямой индикацией
  • цифровые индикаторные ключи.

Индикаторные ключи со стрелочным циферблатом — это точный и удобный в работе инструмент. Циферблат показывает величину прикладываемого усилия. Значение на циферблате можно зафиксировать при помощи пойнтера (вспомогательной стрелки).

Динамометрические ключи прямой индикацией момента затяжки используются как при мелкосерийной сборке, так и для контрольных измерений. Это ключи так называемого старого дизайна. Надежный, долговечный и недорогой инструмент.

Точность цифровых динамометрических ключей ±1%. Основное предназначение этой модели контрольное, инспекционное измерение, проверка качества выполненных работ. Для передачи полученных данных при измерениях ключ может быть подключен к компьютеру по кабелю, также существуют версии с подключением при помощи Bluetooth.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Широко применяется на участках качества в автомобилестроении.

Чтобы обеспечить предельную точность ключей всех типов рекомендуется проводить периодическую стендовую диагностику и делать калибровку согласно Методике Поверки.

Динамометрические отвёртки.

Преимущество динамометрических отверток заключается в их компактных размерах, позволяющих работать инструментом в узких, вертикальных пространствах, где нет достаточного места для поворота ключа. Диапазоны моментов отверток значительно ниже, чем у ключей.

Основные типы динамометрических отвёрток это:

  • отвертки предельного типа,
  • отвёртки индикаторного типа
  • цифровые отвертки

Отвертки предельного типа с прокручивающейся муфтой предназначены для работ в серийном производстве, обслуживании и т.д. Точность ±3%. Затяжка по часовой стрелке. Подразделением этого типа отверток являются отвертки предельного типа с предустановленным моментом.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Значение момента на них предварительно выставляется и не может быть изменено оператором.

Динамометрические отвёртки индикаторного типа с круговым циферблатом используются как для контролируемой затяжки крепежа,так и для контрольных измерений. Точность ±3% от заданного параметра. Затяжка осуществляется по и против часовой стрелки.

Цифровые отвертки с прямой индикацией момента, используется для затяжки крепежа или контроля и инспекции уже произведенных работ. Динамометрическая отвёртка с цифровым дисплеем и трещоточным механизмом Tohnichi имеет точность ±1%. Затяжка также по и против часовой стрелки.

Чтобы обеспечить предельную точность отверток всех типов рекомендуется проводить периодическую диагностику и делать калибровку согласно Методики Поверки.

Если вы хотите купить динамометрический ключ или отвертку, обращайтесь в нашу компанию по телефону: (812) 448 47 90 или e-mail: [email protected] Мы поможем подобрать подходящую модель, оформим заказ в короткие сроки и без задержек доставим по указанному адресу.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Ключ моментный КМ-600 предназначен для затяжки с контролем моментом.

При прокладке или ремонте железнодорожных путей как никогда верен слоган из старой рекламы сотового оператора: «Точность никогда не бывает лишней». Действительно, ведь одна плохо закрученная гайка или болт могут повлечь за собой сход целого состава и многомиллионные убытки и затраты на восстановление участка пути и контактной сети.Именно высочайшие требования к безопасности железнодорожного движения заставляют поставщиков инструмента и мерительной техники постоянно улучшать свою продукцию, чтобы путейцы могли оперативно и качественно обслуживать путь. Железнодорожное машиностроение постоянно модифицирует выпускаемое оборудование,  инструмент, агрегаты и малую механизацию. Эволюция коснулась даже такого на первый взгляд простого изделия какпутевойгаечный ключ. Сегодня ООО «Кубаньтрансмаш» предлагает путейцам самое оптимальное решение для контролируемой затяжки стыковых, клеммных,закладныхболтови шуруповрельсового скрепления.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Моментный ключ для пути КМ-600 имеет измерительную индикаторную головку, которая позволяет контролировать момент затяжки на каждом участке полотна с максимальной точностью. Моментные путеизмерительные (динамометрические) ключи от Кубаньтрансмаш это гарантированная затяжка резьбовых соединений с контролируемым крутящим моментом.

Предназначение путевого индикаторного ключа КМ-600

Основная задача всего спектра путевого инструмента это оперативное и локальное выполнение сложных работ без привлечения тяжелых высокопроизводительных путевых машин. Подбивка шпал, отвинчивание и завинчивание гаек и болтов рельсовых скреплений, закручивание и откручивание путевых шурупов, шлифовка рельса и стрелочных переводов, подъем рельсошпальной решетки, сверление отверстий в рельсах, резка рельса, всё это является стандартной и ежедневной работой для десятков тысяч путейцев по всей сети. Но наиболее важным следует считать даже не само проведение ремонтных работ, а финишный контроль выполненного объема путевых работ.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Ключ моментный шкальный КМ-600 отлично справляется с этой задачей, он осуществляет точную затяжку закладных болтов, шурупов, стыковых, клеммных и закладных болтов рельсовыхскрепленийсогласно норм и требований технологического процесса. Наш путевой динамометрический ключ работает практически со всеми известными видами скреплений (КБ, ЖБ, ЖБР и так далее), которые применяются на сети ОАО «РЖД».

Ключ моментный КМ-600 используется для серийногозакручивания гаек с контролируемым моментом силы. Ключ моментный КМ-600 применяется исключительно для правой резьбы.Такие ключи хорошо подойдут для затяжки гаек рельсовых креплений и шуруповкак во время текущего обслуживания, так и во время капитального ремонта. Ключ КМ-600 позволяет с идеальной точностью затянуть резьбовое соединение, не повредив его.

За подобную функциональность ключ КМ-600 полюбили не только железнодорожники всей России и некоторых стран ближнего зарубежья, но и автослесари, высотные монтажники и другие мастера, в чьей профессии требуется точная и простая затяжка промышленных резьбовых соединений.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Устройство путевого ключа КМ-600

Путевой ключ КМ-600 состоит из корпуса, в который органично встроен стрелочный индикатор, удлинителяи комплекта сменных ключей различных размеров зёва. При поступлении импульса силы на рукоять ключа, она передаётся на измерительный стержень, что позволяет замерять и точно отслеживать крутящий момент. Сама ручка покрыта резиной, что значительно повышает удобство использования ключа, ведь с такой ручкой ключ не выскальзывает и не врезается в руку монотонной  повседневной работе.
Все эти неоспоримые преимущества моментного ключа производства «Кубаньтрансмаш» сделали его наиболее популярным ручным мерительным инструментом среди путейцев России от Комсомольска-на-Амуре до Мурманска. Массовое применение динамометрические ключи КМ-600 нашли на путевых машинных станциях (ПМС), в звеносборочных базах и на дистанциях пути по всей сети ОАО «РЖД». Ключи моментные позволяют стабильно и гарантированно затягивать стыковые, клеммные, закладные болты и шурупов, повышая безопасность движения.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Достоинства железнодорожного ключа с индикацией момента затяжки КМ-600

КМ-600 — это настоящий подарок для путейцев, качественный и надёжный железнодорожный динамометрический ключ для ежедневной работы.Он не только выполняет свои прямые обязанности, то есть закручивает резьбовые соединения, но и обладает множеством других преимуществ. Первое из них — это качество выполняемой с помощью подобного инструмента работы. Ключ обладает поистине прецизионной точностью, котораярегулируется с помощью специального регулятора, при необходимости можно идеально закрутить гайку на железнодорожном полотне с точностью до 1 даН*м.Не нужно напоминать, что когда на кону человеческие жизни, такая опция у ключа становится не просто востребованной, а обязательной.

Ключ моментный КМ-600 при всей своей визуальной тяжести очень лёгок,потому что изготавливается из специального прочного сплава. Несмотря на небольшой вес, ключ крепок, прочен и долговечен, его можно применять без опасений по поводу поломки даже на самых, казалось бы, «гиблых» участках пути, где гайки и болты окончательно заржавели.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Удобная резиновая ручка не даст инструменту выскользнуть или болтаться в руке, что добавляет удобства для железнодорожных тружеников и повышает эффективность работы путейцев. Качественная и эргономичная деревянная упаковка с идеально выверенным ложементом под каждую мелкую деталь делают путевой ключ для измерения момента затяжки удобным для транспортировки.

КМ-600 устойчив к температурным перепадам и надёжно работает как при минус сорок, так и при плюс пятьдесят. Даже при изнурительной жаре моментный ключ работает в штатном режиме, его показания не искажаются, оставаясь идеально точными. Также наши ключи не боятся влаги, могут использоваться при повышенной влажности или привысоком/низком атмосферном давлении.

Крепление сменных ключей осуществляется с помощью затяжного механизма, который гарантирует, что насадка останется на месте даже при особо сильных нагрузках. Как отмечают путейцы, КМ-600 — это настоящий железнодорожный ключ: мощный, дебелый и надёжный в любое время года и суток, как настоящий локомотив.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) При этом ключ безупречно точно показывает момент затяжки.
Мы внесли много конструкторских изменений в первоначальную конструкцию моментного ключа, что позволило добиться высочайшего уровня эргономики и отличных эксплуатационных характеристик. Очень важно и то, что наши путевые измерительные ключи в процессе эксплуатации не требуют ежедневного обслуживания и ежеминутной поверки.

Помимо прочности и точности, моментный ключ с индикацией КМ-600 отличает ещё и беспрецедентное удобство использования. Ручка КМ-600 выполнена по всем требованиям эргономики, не говоря уже о нормах безопасности и эксплуатации. С таким ключом рабочий не натрёт рук, не обожжётся, взяв раскалённый на солнце инструмент, устройство не будет выскальзывать. Одним словом, КМ-600 крайне комфортен в использовании, что подтверждают сотни и тысячи железнодорожников по всему миру.
Точность и крепость ключа гарантируют его долгий срок службы. При этом его практически не нужно калибровать, достаточно производить поверку на динамометрическом стендесогласно требований установленных в ОАО «РЖД».Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Все наши ключи с индикаторной головкой идут с завода откалиброванными и протестированными.

Технические характеристики путеизмерительного ключа КМ-600

Ключ моментный шкальный КМ-600 имеет такие технические характеристики:

Наименование параметра Значение параметра
Диапазон измерений, даН*м 10…60
Масса, кг, не более 7
Цена деления шкалы, даН*м 1
Предел допускаемой относительной погрешности не более 5%
Размер ключей, мм 36; 24; 41
Габаритные размеры, мм, не более:
— длина 1085
— ширина 90
— высота 50



Путевые ключи с контролем затяжки от производителя

Даже такой хороший мерительный инструмент как КМ-600 может быть выполнен некачественно и из плохих материалов, что в итоге отразится в неточном измерении.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В народе это называется «китайской подделкой», но не только наши бывшие друзья по соцлагерю могут изготовить некачественный моментный ключ. На сегодняшний день в магазинах и на строительных рынках встречаются в основном ключи, изготовленные малоизвестными компаниями, потому как розничные торговцы предпочитают более дешёвый товар, который порой производится на коленках в гаражах или собирается из азиатских комплектующих.Если Вы хотите купить качественный динамометрический ключ для обслуживания железнодорожного пути, тогда Вам лучше сразу обращаться напрямую к производителю. Мы являемся заводом изготовителем с мощной технологической базой, современной метрологической лабораторией и большим опытом производства динамометрических ключей для жд пути. Помимо путеизмерительных моментных ключей мы также производим огромный ассортимент малой механизации для строительства и обслуживания железнодорожных путей.  Мы обладаем собственными производственными площадями и сплоченным профессиональным коллективом, поэтому способны выполнить в срок даже очень крупные заказы.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В работе мы используем только качественные материалы и комплектующие, поэтому путевые динамометрические ключи нашего производства зарекомендовали себя крепкими, точными и долговечными помощниками.


Чтобы заказать ключи КМ-600 или каталог инструментов и техники, которую выпускает наше предприятие, Вам достаточно позвонить по телефону +7 (86137) 7-55-80 или электронной почте [email protected]

Динамометрические ключи. Как выбрать и где заказать.

Динамометрический ключ — гаечный ключ со встроенным динамометром.

Собственно говоря, динамометрический ключ это – обычный гаечный ключ со встроенным устройством для измерения силы или момента силы. Это простой и полезный инструмент занял прочное место в каждой автомобильной, ремонтной и слесарной мастерской, на заводском конвейере и в домашнем гараже.

Назначение

Дело в том, что при монтаже и производстве современной техники требуется точная сборка с фиксированным значением крутящего момента для каждого конкретного узла.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Так в дополнение к гаечному и был создан динамометрический ключ.

Виды динамометрических ключей

Есть всего два основных типа ключей – предельный и так называемый индикаторный.

Предельный (может еще называться щелчковым) служит для быстрой работы с резьбовыми соединениями, там, где нужно задать точное значение крутящего момента. Погрешность его составляет не более 4%. Такой точности вполне достаточно для большинства работ.

Предельный динамометрический ключ широко используется в слесарных, автомастерских, на стройке, при монтаже и наладке оборудования.

Электронный или индикаторный имеет схожее устройство. Но дополнительно содержит шкалу, на которой учитывается крутящий момент. Погрешность электронного ключа значительно ниже, в пределах 1 %.

Показания выводятся на встроенный электронный экран. Обычно он имеет возможность для подключения к ПС.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Можно распечатать информацию о рабочей операции и прочие нужные данные (№ операции, ее назначение, время, марку авто и т.п.)

Он довольно дороже и применяется при работах, где нужна безукоризненная точность – такие, как узлы двигателей или ответственные строительные конструкции.

Купить надежный электронный динамометрический ключKing Tony и Jonnesway

Как правильно выбрать динамометрический ключ

Есть несколько важных моментов при выборе этого инструмента.

·         Обязательно проверьте, чтобы необходимый момент затяжки, с которым вы планируете работать, приходился на середину диапазона работы данного ключа. Не на крайние значения!

·         Нельзя превышать рассчитанный крутящий максимальный момент. Это может быстро вывести механизм ключа из строя.

Правила работы с ключом

Сам динамометрический ключ сильно напоминает самую обычную трещотку.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Только на рукоятке присутствует шкала, на которой и задается нужное значение крутящего момента.

Настройка к работе производится следующим образом:

1)      Перед использованием подержите ключ в рабочем помещении. Это позволит пружине механизма адаптироваться к температуре.

2)      Отпустите стопорную гайку.

3)      Установите нужную вам нагрузку на шкале посредством вращающейся рукоятки.

4)      Затем зафиксируйте это положение стопорной гайкой.

5)      Достижение нужного момента при рабочей операции характеризуется отчетливым щелчком.

До начала работы, пожалуйста, ознакомьтесь с инструкцией по эксплуатации.

Чтобы ваш инструмент работал исправно долгое время и не происходило подклинивания внутреннего механизма нужно:

·         После работы на ключе установить нулевое значение.

·         Желательно беречь его корпус от возможных механических повреждений и деформаций.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Игнорирование этих простых правил может вызвать неисправность храпового механизма и выходного квадрата.

Чтобы ключ работал точно, вы должны регулярно выполнять проверку на специальном стенде.

Выбрать щелчковый динамометрический ключ известных брендов МАСТАК, Ombra, King Tony, Jonnesway

Что такое динамометрический ключ?

Динамометрический ключ — это инструмент, который позволяет контролировать круговую силу или крутящий момент при вставке, снятии или затягивании болта или гайки. Он бывает разных стилей и уровней сложности в зависимости от его применения.

У простого, называемого гаечным ключом, на гаечном ключе есть шкала, которая будет измерять величину используемого крутящего момента. Шкала прикреплена к слегка гибкому рычагу, который покажет шкалу крутящего момента при использовании гаечного ключа. Этот тип может подойти для общего использования, но имеет тенденцию быть несколько неточным в своих измерениях.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Когда нужно очень точно измерить величину крутящего момента, использование простого динамометрического ключа нецелесообразно.

Другой тип довольно распространенного использования называется динамометрическим ключом. Перед использованием гаечного ключа его можно настроить для обеспечения определенного крутящего момента и не более. Когда достигается необходимый крутящий момент, механизм гаечного ключа проскальзывает, так что больше не может быть приложено усилие.

Щелевые динамометрические ключи обычно используются для затяжки болтов на колесах автомобилей. Слишком большой крутящий момент может лишить металл, удерживающий болт, и вызвать ослабление колеса. Этот инструмент также можно использовать для крепления болтов крыши, болтов на велосипедах и в любых случаях, когда необходимо затягивать гайки и болты.

Динамометрический ключ может сильно различаться по цене. Тип луча обычно намного дешевле, но может быть плохим вариантом, когда требуется точность крутящего момента.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Довольно качественный динамометрический гаечный ключ поставляется по более высокой цене, которая может варьироваться в зависимости от требуемого размера гаечного ключа. У людей также могут быть наборы гаечных ключей, поскольку не все гайки и болты имеют одинаковые размеры. Например, кто-то, покупающий динамометрический ключ для велосипеда, хотел бы иметь гораздо меньший диаметрный фитинг, чем тот, кто покупает его для затяжки болтов крыши.

ДРУГИЕ ЯЗЫКИ

Динамометрический ключ как работает. Динамометрический ключ, его использование. Как он работает?


Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

20.04.2018

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Не смотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина инструмента не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:

  1. Раскрутить стопорную гайку внизу рукоятки ключа;
  2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
  3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как как выставить момент затяжки на динамометрическом ключе.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.



Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.

Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента стрелочный ключ не имеет возможности выставить усилие заранее.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает динамометрический ключ такого типа? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.

Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться динамометрическим ключом со стрелкой:

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.

Как затягивать цифровым динамометрическим ключом?



Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Принцип работы динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.

Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.

Перед приобретением инструмента рекомендуем ознакомиться с материалом — Рекомендации по выбору динамометрических ключей

www.aist-tools.ru

Динамометрические ключ описание, как хранить динамометрический ключ, что такое калибровка, типы динамометрических ключей.

Типы динамометрических ключей по видам приводного  механизма.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

1. Привод  в  виде квадрата наиболее распространенный удобный  и дешевый вид привода, предназначен  для  использования  с торцевыми  шести  или  двенадцатигранными  головками  под  соответствующий квадрат.

Могут  использоваться  также  специальные  удлинители  и карданные шарниры

1.1. Квадрат 1/4″ = 6,3 мм усилие от 0  до 30 Нм.

1.2. Квадрат 3/8″ = 10 мм усилие  от 5 до 55 Нм

1.3. Квадрат 1/2″ = 12,5 мм усилие от 20  до 300 Нм наиболее распространенный типоразмер приводного квадрата

1.4. Квадрат 3/4″ = 20 мм усилие от 80 до 1500 Нм

1.5. Квадрат 1″ = 25 мм усилие от 600 до 2000 Нм

1.6. Квадрат 1 1/2″ = 40 мм усилие от 1500 до 3000 Нм

1.7.  Квадрат 2 1/2″ = 63 мм усилие  до 54 000 Нм(используется  в  усилителях момента — мультипликаторах)

При  относительно не больших усилиях, возможно  использовать для  затяжки специальные головки  с насадками под шлиц(IS), внешний и внутренний шестигранник(IN), TORX(TX), крест(PH) или крест(PZ), звезда и т.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) д.

У отдельных  марок ключей(на пример  DREMOMETR) затяжку  можно  производить  прикладывая  усилие к любым  частям динамометрического  ключа.

Динамометрические ключи  с приводом  в  виде квадрата делают абсолютно  все производители, кто  только  отважится производить динамометрический инструмент

2. Динамометрические ключи  имеют, также крепление  с прямоугольным  пазом  для  специальных  быстросъемных вставок SE. Специальный фиксирующий штифт гарантирует удобство и быстроту работы. Используются два типоразмера 9х12 и 14х18 мм.

Усилия вставки 9х12 в диапазоне от 0 до 150 Нм.

Усилие вставки 14х18 в диапазоне от 40  до 400 Нм

 Находят применение, при  работе  в  труднодоступных  и  неудобных    местах. Очень универсальны.

Все  насадки изготовлены таким  образом, что  позволяет им работать с динамометрическим инструментом без потери качества затяжки.

Насадки  SE бывают*:

2.1. Насадки рожковые от 7 до  41 мм

2.2. Насадки накидные от 7до 41 мм

2.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) 3. Насадки  с  открытым зевом  10 до 22 мм(используют для  закручивания длинных шпилек и длинных болтов или  винтов)

2.4. С  реверсивными трещотками под квадрат от 1/4″ до 3/4″ для торцевых головок

2.5. С квадратом   от 1/4″ до 3/4″для торцевых головок

2.6. Под шестигранник 1/4” или 5/16” для отверточных  вставок

2.7. С реверсивной трещоткой под кольцевой ключ. 10  13  17  19 мм

2.8. Насадки приварные  для исполнительного инструмента

При использовании насадок необходимо производить затяжку  держась СТРОГО за  средину  ручки ключа. Прикладывать усилия  к другим частям динамометрического  инструмента  ЗАПРЕЩЕНО.

Данные насадки  выпускаются  многими производителями динамометрического инструмента. Формально они взаимозаменяемы, но лучше использовать насадки того же производителя,  что и динамометрический ключ.

3. Приводной механизм, у динамометрических  ключей, бывает также цилиндрического вида.

 Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и  быстрое выполнение задачи

Позволяет  работать  с  болтовыми  соединениями  в  тесных  и  труднодоступных  местах, можно работать  как в  прямом  так  и  в боковом направлении.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

К  сожалению,  единый  стандарт для  производителей данного типа  инструмента нет. У  компании GEDORE из 3.  То  есть 16 мм, 22 мм и 28 мм. У некоторых  производителей типоразмеров 5.

   Усилия для инструмента с диаметром цилиндра 16 мм составляет от 0 до 400 Нм,  для  динамометрических  ключей с цилиндром 22 мм составляет от 110 до 850 Нм и при диаметре цилиндра 28 мм от 520 до 1000 Нм.*

Все  насадки изготовлены таким  образом, что  позволяет им работать с динамометрическим инструментом без потери качества затяжки.

Насадки Z бывают*:

2.1. Насадки рожковые от 7 до  75 мм(есть  и  дюймовые  размеры)

2.2. Насадки накидные от 7до 80 мм(есть  и  дюймовые  размеры)

2.3. Насадки  с  открытым зевом  10 до 27 мм(используют для  закручивания длинных шпилек и длинных болтов или  винтов)

2.4. С реверсивными трещотками под квадрат от 3/8″ до 3/4″ для торцевых головок

2.5. С квадратом   от 3/8″ до 3/4″для торцевых головок

2.6. С шестигранным  окончанием  от 3 до 8 мм

 При использовании насадок необходимо производить затяжку  держась СТРОГО за  средину  ручки ключа.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Прикладывать усилия  к другим частям динамометрического  инструмента  ЗАПРЕЩЕНО.

У различных  производителей,  есть  достаточно  большой ассортимент насадок различного  назначения, но  с точки  зрения  автора у GEDORE, оптимальный подбор наконечников динамометрического инструмента,  который   позволяет  решить практически  любые  задачи монтажа оборудования  и  металлоконструкций. Причем,  все  имеется  на  складе  в Москве.

*даны инструменты, имеющиеся  в ассортименте компании GEDORE

seventools.ru

Динамометрические ключи – зачем и как их использовать? |

На вопрос „динамометрический ключ” многие водители реагируют только пожав плечами в знак неведения. Они, однако, обязательный элемент оснащения домашнего мастера, который самостоятельно справляется с ремонтом автомобиля, динамометрические ключи купить можно в интернет магазине AUTO INSTRUMENT, а мы в свою очередь расскажем как использовать этот тип ключей и где  их надо применять.

Принцип действия

Динамометрический ключ позволяет выполнить затяжку болта или гайки с определенным усилием.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)  Установка определенного момента ключа вызывает соответствующее натяжение пружины, благодаря которой можно затянуть соединения с определенной границей силы. Динамометрические ключи имеют специальную защелку, которая прыгает в момент, когда удалось достичь указанной силы затяжки гайки или болта.

Применение в автомобильной промышленности

В машине есть много соединений при которых следует соблюдать определенную силу при закручивании. Благодаря этому вы можете быть уверены, что не «сорвете» болта, а элементы будут соответствующим образом скреплены друг с другом. Опасно не только слишком большое усилие при заживании, но и слишком слабое, может привести к появлению зазоров в соединениях, что с большой долей вероятности приведет к вибрации и ускорению процесса износа материала. Примером такого элемента является головка двигателя, которая должна быть прикручена при помощи динамометрического ключа для равномерного прижима прокладки под ней. Использование недостаточной силы может привести к потере герметичности между головкой и блоком цилиндров, что во многих случаях способствует серьезной неисправности двигателя.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

К распространенному применению динамометрических ключей стоит отнести прикручивание/откручивание гаек колес, которые требуют многократного откручивания в процессе эксплуатации автомобиля. В этом случае применение соответствующей силы будет иметь практическое значение, а, следовательно, облегчит откручивания соединения во время следующей замены шины или аварии на дороге, где водитель имеет как правило, обычный ключ с короткой ручкой.

Если в инструкции по обслуживанию авто увидели термин „Нм” в отношении какого-либо типа соединений в машине, следует обратить на это особое внимание, это указывает с какой силой нужно затягивать болт или гайку.

Правила использования

Первым этапом является определение рекомендуемого момента для данного соединения. Такого рода информацию вы должны найти в книге по эксплуатации вашего автомобиля или инструкции по монтажу оборудования. Установка ключа интуитивно понятна, чаще всего ограничивается поворачивания рукоятки в положение указывающее на получение ожидаемой силы, а затем блокировка ручки, чтобы крутящий момент не изменился в процессе затяжки.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В случае, когда сила будет достигнута, то будет слышен характерный „щелчок”, после которого следует прекратить затягивание, поскольку это может привести к повреждению ключа. После окончания работ необходимо перевести момент на наименьшее значение, что продлит его срок службы.

Цены самых дешевых динамометрические ключи начинаются от нескольких десятков долларов. Если у вас намерения интенсивно их использовать, стоит выбрать более дорогие модели. Отдельные типы ключей отличаются между собой диапазоном регулировки силы. Если вам нужен ключ для снятия колес следует приобрести модель, охватывающая интервал 50-200 Нм.

Похожее

navro.org

Динамометрический ключ, его использование. Как он работает?

Динамометрический ключ используется для затяжки резьбовых соединений с определенным усилием. Все динамометрические ключи можно разделить на два вида: это ключи предельного типа и ключи индикаторного типа.

.

.

Ключи динамометрические индикаторного типа бывают: стрелочные, шкальные или электронные.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Ключи динамометрические предельного типа: ломающиеся, щелчковые.

.

.

В силу конструктивных особенностей динамометрический ключ стрелочного типа условно верный и со временем утрачивает все больше свою точность.

.

.

Динамометрический ключ с цифровой индикацией момента или так называемые электронные предназначены для контроля затяжки ответственных резьбовых соединений с погрешностью до 1%. Более распространенный и практичный ключ предельного типа.

.

.

Динамометрический ключ предельного типа используется для быстрой затяжки различных резьбовых соединений с точно заданным крутящим моментом. Применяется в области автосервиса, в шиномонтаже, в быту и на производстве. Своевременная поверка позволяет долгое время эксплуатировать инструмент с малой погрешностью, которая не превышает 4%. Что такое крутящий момент? Это векторная физическая величина, которая характеризует вращательное действие силы на твердое тело.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Такое определение называют моментом затяжки.

Для чего нужно соблюдать момент затяжки?

Дело в том, что допуская ошибки в затяжке при условиях температурного перепада и перепада давления, соединение, которое способно выдерживать допускаемую нагрузку перестает быть герметичным. Как работает динамометрический ключ? Как настроить динамометрический ключ предельного типа? Если рассмотреть ключ на нем увидим шкалу разметки. На шкале центральная направляющая от нее вправо и влево значения, начиная, например от 42 Н/м и заканчивается 210 Н/м. Как выставить нужное значение?

.

.

На крутящейся рукоятке также имеются значения, нужно совместить значение на рукоятке с цифрами на недвижимой части ключа. Для начала совместим «0» на движущейся рукоятке с центральной направляющей линией на самом корпусе ключа. Это положение определило начальное значение, т.е. 42 Н/м. Для того, чтобы попасть на следующую величину, а в данном случае на шкале нашего ключа это значение 56 Н/м, нужно другой «0», который в данной постановке находится на рукоятке с другой стороны, подогнать на ту же саму центральную направляющую.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Выбор значения делается при помощи поворота рукоятки.

Итак,

сейчас выставленный момент затяжки равен 56 Н/м. А как же сделать 60 Н/м, если следом после 56 Н/м стоит 70 Н/м.? Каждое деление на шкале рукоятки равна 1/10, а значит, при повороте рукоятки на одно деление у нас увеличивается величина. Поворот на одно деление от 56 равен 57 Н/м, еще на одно деление 58 Н/м и так можно добраться до 60 Н/м. Подытожив сказанное, выставить 60 Н/м, нам понадобилось прокрутить рукоятку на 4 деления, иначе от «0» до цифры «4». Таким способом мы установили нужную величину усилия затяжки резьбового соединения.

Осталось закрепить величину при помощи фиксатора, который находится на самом конце ключа, фиксация обязательна для того, чтобы во время работы ключом не сбивалась установленная величина. Таким ключом нельзя отворачивать гайки, т.е. использовать инструмент как вороток, данный ключ исключительно для затяжки.

После работы ключом обязательно нужно расслабить фиксатор и отвернуть рукоятку до начальной величины, а значит поставить «0» в положение, совмещенное с центральной направляющей.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) В таком положении фиксатор не затягивается, он должен быть расслаблен. При соблюдении всех норм эксплуатации ключа, он будет служить Вам долговечно.

Об авторе

Название

Динамометрический ключ, его использование. Как он работает?

Описание

Динамометрический ключ используется для затяжки резьбовых соединений с определенным усилием. Все динамометрические ключи можно разделить на два вида

Автор

Анна Андрейченко

Сайт

Instrumenty.info

Фото

instrumenty.info

Динамометрические ключи — как и где их использовать?

Динамометрический ключ позволяет затягивать винты или гайки с определенным усилием. Динамометрические ключи оснащены специальным фиксатором, который скачет и за это время удается достигнуть предполагаемой силы затягивания гайки или болта.

 Использование в автомобильной промышленности

В любом транспортном средстве предусмотрено много деликатных соединений, где должна быть использована конкретная сила при затяжке.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема) Поэтому рекомендуем сразу купить динамометрические ключи в магазине компании SKLAD-INSTRUMENTA. При работе с таким инструментом вы можете быть уверены, что не будут пересекаться пограничные болты, и все части будут соединены правильно. Опасно не только слишком ужесточенное закручивание, но и слишком слабое. Это может привести к помехам в соединениях, которые весьма вероятно, приведут к вибрации и углублению потребления технологического материала. Примером такого элемента может быть головка цилиндра, которая должна быть затянута с помощью динамометрического ключа для того, чтобы обеспечить равномерное давление. Использование неадекватной силы может привести к потере уплотнения между головкой и блоком цилиндров, что во многих случаях способствует серьезному повреждению двигателя.

Однако наиболее популярное применение динамометрических ключей, относится к колесным гайкам, которые требуют многократного разрыхления во время эксплуатации автомобиля. В этом случае целесообразно применять силу, которая будет иметь практическое измерение и, таким образом, потом можно легче отвинтить соединение, когда потребуется следующая замена шины или случится поломка на дороге, где не справится, как правило, нормальный ключ с короткой ручкой.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Динамометрические ключи также находят свое применение в сборке многих автомобильных аксессуаров, подверженных большой нагрузке во время вождения, например, аэродинамические багажники и велобагажники.  Именно там, где соответствующие зажимные болты или гайки будут иметь решающее значение для обеспечения безопасности, рекомендуется использовать динамометрический ключ. Таким образом, автолюбители часто сталкиваются с термином «Нм» в отношении любого типа подключения в автомобиле. Здесь нужно обратить особое внимание, так как Ньютон метры определяют силу, с которой необходимо затянуть винт или гайку. Различные типы ключей различаются в сфере контроля силы. Для того чтобы работать ключом при снятии колеса, нужно брать модель диапазона 50-200 Нм.

vsepoedem.com

Зачем нужен динамо-метрический ключ? | Юртех

Сила есть… а динамометрический ключ все равно нужен. Зачем? – Об этом стоит поговорить подробнее.

В обыденной жизни колесные болты принято закручивать «по Высоцкому» – надеясь лишь на силу рук… А чтобы было наверняка, да покрепче, баллонный ключ можно нарастить трубой и поднажать еще.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Но потом, когда понадобится открутить завернутые от души болты, сделать это оказывается если и возможно, то весьма трудно и проблематично – колесные болты упорно не хотят откручиваться, не смотря на все прилагаемые усилия и увещевания.

Почему колесные болты не желают откручиваться? Скорее всего, в результате неконтролируемого приложения усилия при затяжке болтов, произошло сминание конуса резьбы на колесном болте или продавливание конуса на ступице. Перетяжка резьбового соединения приводит к срыву резьбы и преждевременному выходу из строя деталей резьбового соединения.

Перетяжка резьбы – это однозначно плохо. Но и недотянутые болты или гайки, тоже могут привести к возникновению аварийной ситуации. Где же выход? – А выход в использовании динамометрического ключа!

Что дает использование динамометрического ключа?

Использование динамометрического ключа – это гарантия правильно затянутого соединения.

На практике использование динамометрического ключа ограничивается затяжкой наиболее ответственных резьбовых соединений при сборке двигателя.Динамометрический ключ это: Обзор видов динамометрических ключей - сравнение, разновидности, видео, устройство и конструкция (схема)

Однако в любой инструкции по ремонту и обслуживанию автомобиля приводятся таблицы моментов затяжки, предписанных заводом-изготовителем. Там даются рекомендации буквально по всем резьбовым соединениям.

Элементарное соблюдение этих правил гарантирует безопасную эксплуатацию транспортного средства и долгий срок службы всех без исключения резьбовых соединений. Применение динамометрического ключа позволит забыть о таких неприятностях, как сорванная резьба или упорно не желающий откручиваться болт.

Некоторые рекомендуют применять динамометрические ключи лишь тогда, когда используются дорогие компоненты, а к качеству и надежности ремонта предъявляются повышенные требования. Вряд ли с такими рекомендациями можно согласиться – ведь в конечном итоге от качества сборки того или иного резьбового соединения в автомобиле или мотоцикле зависит ваша безопасность, а иногда и жизнь…

Какой динамометрический ключ выбрать?

Есть разные конструкции динамометрических ключей, но наиболее распространены динамометрические ключи предельного типа со щелчком.

Это наиболее удобные, универсальные и часто используемые динамометрические ключи, как профессиональными механиками, так и гаражными умельцами, и рядовыми автолюбителями. Необходимый момент затяжки изначально задается на шкале ключа и при его достижении раздается характерный щелчок. Наличие такого звукового индикатора позволяет контролировать заданную затяжку резьбового соединения.

Выбирая динамометрический ключ надо учитывать доступный диапазон моментов затяжки. Для автодела, как правило, все виды работ находятся в диапазоне затяжки от 40 до 210 Нм.

Перед началом работы с динамометрическим ключом настоятельно рекомендуется познакомиться с инструкцией по применению.

Что можно посоветовать?

Новинку от ANMAX! Компания представила на российском рынке динамометрический ключ собственной оригинальной разработки.

Премьера прошла удачно и вот почему. Динамометрический ключ усиленный предельный, щелчкового типа от ANMAXвыгодно отличается от своих предшественников рядом конструктивных особенностей.

В первую очередь необходимо отметить собственную разработку ANMAX – усиленный трещоточный механизм – количество шагов 19 – который специально разработан для динамометрических предельных ключей щелчкового типа.

Механизм регулировки предельного момента отличается высокой точностью – погрешность в пределах всего 0,3% — 0,8%, – а также высокой плавностью регулировки.

Инструмент удобен, практичен, с оптимальным диапазоном моментов затяжки – от 42 до 210 Нм, – что охватывает практически все виды работ, связанные с ремонтом и обслуживанием автомобильной техники.

Важно и то, что на момент вывода новинки на рынок для российских автомобилистов сделано весьма выгодное предложение – высокое качество динамометрического ключа от ANMAX предлагается по весьма привлекательной цене!

Технические характеристики:

●   Пределы диапазона усилий — 42-210Нм●   Количество шагов трещоточного механизма — 19 шагов●   Калибровка DIN ISO 6789 & ASME B 107.14M-2004●   Типоразмер присоединительного квадрата — 1/2«●   Переключатель направления вращения — флажкового типа●   Погрешность — 0,3% — 0,8%●   Материал корпуса — сталь 40 ХФА с твердостью 48,5-50,2 HRC



urtechavtogroup.ru

Amazon.com: Динамометрический ключ TEKTON 3/8 дюйма (10-80 фут-фунтов)

5.0 из 5 звезд Отличный динамометрический ключ 1/4 по отличной цене A *****
Проверено в Великобритании 25 августа 2021 г.

Это отличный динамометрический ключ на 1/4 по отличной цене.Уже несколько раз используется здесь, в Великобритании, на некоторых работах, связанных с автомобилем и мотоциклом … Свечи зажигания и крышки клапанов, а также крышки ремня привода ГРМ и болт позиционирования холостого хода. Никаких претензий, поскольку инструмент выглядит очень хорошо сделанным и прочным, а также отличным качеством сборки и внешней упаковкой (прочный футляр для хранения) по цене, по сравнению с другими известными брендами.

Как предыдущие ребята здесь, в Великобритании, упоминали ранее в некоторых обзорах, этот динамометрический ключ специально разработан для американского рынка и, следовательно, ориентирован на имперскую систему, а не на метрическую, которую мы используем здесь, в Европе и других частях страны. Мир.

Однако это не помешало мне купить динамометрический ключ, так как мне нужен был ключ 1/4 размера в дополнение к моему набору инструментов. Как постоянный пользователь инструментов и требуемых для них измерений, у меня не было проблем с выполнением преобразований для точных настроек. Я понимаю, что некоторые люди могут отказаться от покупки этого инструмента только по этой причине.

Другие рецензенты также отметили, что сертификат калибровки не выдается с устройством, что я могу подтвердить, что это правда, но, к счастью, мне удалось протестировать свое устройство с другими аналогичными устройствами, которыми владеют некоторые из моих друзей, и это было достаточно близко во время этих испытаний.Возможно, это единственный минус, который я бы дал по отношению к покупке этого продукта, но на самом деле любая повторная калибровка этого устройства может быть довольно легко достигнута за счет конструкции и конструкции гаечного ключа, в то время как есть множество видеороликов на YouTube, которые можно показать. ты. Если вы недостаточно компетентны, чтобы сделать это самостоятельно, воспользуйтесь услугами профессиональных служб, которые сделают это за вас.

Настройки шкалы измерений с помощью инструкций предоставляются на случай, если у вас возникнут какие-либо проблемы или трудности при преобразовании IN-LB в Нм.Как и в случае с большинством, если не всеми динамометрическими ключами, если не указано иное, убедитесь, что, когда они не используются, сохраняются минимально возможные настройки для поддержания и сохранения их точности.

Я провел некоторое исследование компании Tekton в целом в течение нескольких дней, читая онлайн-форумы, а именно форумы, посвященные Auto и Tools, прежде чем перейти на полную катушку и сделать покупку. Честно говоря, я не могу быть более счастливым и довольным выбором, который я сделал. Компания Tekton сама предлагает пожизненную гарантию на свои продукты и инструменты, что является отличным дополнительным бонусом, и, к счастью, мне не нужно будет связываться с ними в обозримом будущем !!! Что касается процедуры возврата, это просто случай, когда они делают фотографии и подтверждают покупку по электронной почте, а все остальное они занимаются.

Я приложил несколько фотографий продукта вместе со встроенными настройками шкалы измерений с обеих сторон ключа, а также инструкциями, которые поставлялись со всей упаковкой и т. Д.

Динамометрический ключ, алюминий DREMOMETER

Квадратный привод

В DREMOMETER выходной квадратный привод и точка поворота первичного рычага расположены на одной оси.

Преимущество: Всегда сохраняется абсолютная точность. Даже если инструмент работает вне рукоятки или с удлинительной трубкой.
Это обеспечивает высокую степень безопасности пользователя; может быть расширен, чтобы снизить рабочую нагрузку пользователя.

Цепь рычажная

Встроенная цепочка рычагов снижает нагрузку на измерительный механизм до минимума, а это означает, что измерительный механизм может быть сконструирован с гораздо большей чувствительностью.

Преимущество: Высокая точность и долгий срок службы.
Чрезвычайно низкий износ и длительный срок службы

Двойной квадратный привод

По запросу наш ДРЕМОМЕТР (кроме типа F) может быть оснащен двойным квадратом. Отдельные храповые головки также доступны почти для всех моделей (кроме типа F).

Преимущество: Контролируемое затягивание против часовой стрелки и работа в очень узких местах возможна без каких-либо проблем.

Масштаб

Две шкалы на каждом DREMOMETER показывают Н · м и общую американскую единицу измерения крутящего момента (кроме типов E — F).

Преимущество: Точное показание даже в фунт-силах на дюйм или фунт-сила-фут. Простота эксплуатации — быстрая и безопасная затяжка крутящим моментом

Ручка

Удобная ручка обеспечивает безопасную работу и снижает утомляемость оператора. Цельнометаллическая конструкция делает модели DREMOMETER особенно прочными.

Преимущество: Высокая надежность даже при продолжительной эксплуатации в тяжелых условиях

Сертификат испытаний

Все модели DREMOMETER поставляются с сертификатом испытаний согласно DIN EN ISO 6789: 2003.

Преимущество: гарантированная точность ± 3% на шкале установленного крутящего момента.Характеристики стандарта (± 4%) превышены.

Динамометрический ключ Описание и работа

Динамометрический ключ — это прецизионный измерительный прибор.Он измеряет силу, необходимую для поворота гайка или болт. Доступны динамометрические ключи различных стилей и размеров. Эта информация будет относиться к общим ручной динамометрический ключ.

Сверху вниз (реверсивная храповая головка с приводом 1/2 дюйма, фиксированная головка с приводом 3/8 дюйма, привод с балкой 1/4 дюйма) Они состоят всего из нескольких частей. Головка, балка, стопорное кольцо, рукоятка и лезвие. Их следует обслуживать и калибровать в соответствии с инструкциями производителя.

Настройки крутящего момента выбиты на балке. На балке Типа гаечный ключ шкала крепится к балке. Шаги могут варьироваться от дюйм-фунта (CM-KGS) до фута. фунтов (Нм) в зависимости от размера гаечного ключа.

На гайковерте цилиндрического типа вы предварительно установите крутящий момент, который вы хотите, отпустив стопорное кольцо и вращая ручку до определенного значения. Как только это значение будет достигнуто, крутящий момент гаечный ключ будет над центром и «щелкнуть».Сообщая вам, что болт или гайка достигли заданного значения. Удалить гаечный ключ и переходите к следующему. Управлять

так просто

.

С помощью гаечного ключа балочного типа вы должны тянуть или толкать держите ручку и следите за отклонением иглы. Нет сказки «Щелкните».
Динамометрический ключ калибруется от центральной точки двигайтесь к центру захвата.Удерживая ключ только за рукоятку, следует приложить медленное и постоянное усилие в том направлении, в котором вы затягиваете. Иногда для больших значений крутящего момента необходимы две руки. Поместите один на рукоятку, а другой на макушку. Никогда не хватай гаечный ключ в любом другом месте.

Иногда может потребоваться голова устойчива. Просто примените достаточно понижательное давление на голова держать розетку устойчивый.

Никогда не оставляйте динамометрический ключ предустановлено любое значение, кроме нуля когда не используется. (Избегайте преждевременного сбоя и нарушения точности)

Если шкала гаечного ключа не соответствует нужному вам шагу, вы можете рассчитать эквивалент.

дюйм-фунт в фут-фунт (дюйм-фунт / 12 = фут-фунт)

фунт-дюйм в см-кг (дюйм-фунт x 1,152 = см-кг)

дюймы-фунты в Нм (дюймы-фунты x 0,1130 = Нм)

Фунт-фунт в дюйм-фунт (Фут-фунт x 12 = дюйм-фунт)

Фут-фунт в См-кг (Фут-фунт x 13.83 = См-кгс)

Фунт-фунт в морские мили (Фунты-фунты x 1,356 = морские мили)

См-кг в дюйм-фунт (См-кг x 0,8680 = дюйм-фунт)

См-кг в Фут-фунт (См-кг x 0,07233 = Фут-фунт)

См-кг в Нм (См-кг x 0,09806 = Нм)

Нм в дюйм-фунты (Нм x 8,851 = дюйм-фунт)

Нм в Фут-фунты (Нм x 0,7376 = Фут-фунт)

Нм в См-кг (Нм x 10,20 = См-кг)

В местах доступа к гайке или болту limited вам может понадобиться адаптер.

Это изменяет значение крутящего момента, так как вы изменение длины и / или угла гаечного ключа.

Скорректированные значения можно рассчитать. Правильно, больше математики! Действительно сложная математика!

Пример I Встроенный адаптер

T1 = (TA) / (A + B)

A = Длина динамометрического ключа

B = длина адаптера

T = Фактическое значение крутящего момента

T1 = Скорректированное значение крутящего момента

41.25 фут-фунтов = (55 фут-фунтов x 18 дюймов) / (18 дюймов +6 дюймов)

Пример II

Использование удлинителя ручки, коррекция не требуется

Пример III Встроенный адаптер с удлинителем Т1 = (ТА) / (А + В)
Пример IV И ручка, и адаптер Т1 = (ТА) / (А + В)
Пример V Угол, отличный от 90 градусов. «Б» следует никогда не превышайте длину буквы «А». Этот пример следует избегать когда все возможно.

T1 = (TA) / (A + B)

A = Длина динамометрического ключа

B = длина адаптера

T = Фактическое значение крутящего момента

T1 = Скорректированное значение крутящего момента

Рекомендуется стремена справляться стрелка, указывающая угол нагружения использоваться чтобы обеспечить правильный угол.

Пример VI

Коррекция не требуется

Теперь вы готовы затянуть мир!
Продемонстрируйте свою поддержку реставрации Poorman’s Off Chassis Restoration.com. Купите футболку сегодня.

Получите самый надежный гидравлический динамометрический ключ от Torq / Lite

Какие гидравлические динамометрические ключи продает Torq / Lite?

Существует несколько различных моделей гидравлических динамометрических ключей Torq / Lite. Если у вас есть проект, который требует использования этого типа инструмента, у нас есть модель, которая подойдет для вашего приложения.

У нас есть гаечные ключи с квадратным хвостовиком, низкопрофильные гаечные ключи, гаечные ключи с контргайками и гаечные ключи для молоточковых соединений.У нас также есть ключи с зажимной головкой и те, которые работают на фланцах глубоководных стояков. Все наши ключи работают с гидравлическими насосами, которые работают от воздуха или электричества.

В наших ключах с квадратным приводом используются торцевые головки, и они доступны в различных размерах. Наши встроенные инструменты имеют в наличии головки нескольких размеров. Разнообразие доступных гаечных ключей позволяет нам быть уверенными в том, что мы предлагаем инструмент, который подойдет для вашей области применения. Просмотрите наш веб-сайт, чтобы узнать больше о различных типах инструментов, которые мы предлагаем.

Сколько стоит гидравлический динамометрический ключ?

Цена на покупку динамометрического ключа у нас в Torq / Lite действительно варьируется в зависимости от того, какой тип ключа вам нужен. Размер ключа — самый важный фактор, определяющий цену. Меньший гаечный ключ стоит меньше, чем более крупный или который нужен для работы с райзером.

Другие факторы, которые повлияют на цену гаечного ключа, включают количество головок, головок, насосов и запасных частей. То, как гаечный ключ будет использоваться и в какой отрасли он будет использоваться, также может повлиять на цену инструмента.

Мы в Torq / Lite можем предоставить вам индивидуальное ценовое предложение, как только мы сможем определить ваши потребности. Свяжитесь с нами сегодня, чтобы поговорить с одним из наших сотрудников и получить индивидуальное ценовое предложение на динамометрический ключ.

Почему мне следует покупать гидравлический динамометрический ключ от Torq / Lite?

Вам следует приобрести гидравлический динамометрический ключ в Torq / Lite, потому что мы создали одни из самых высококачественных продуктов, доступных на рынке. Все наши продукты безопасны, точны и протестированы.Мы также предоставляем лучшую гарантию, которая дает нашим клиентам уверенность в том, что мы поддерживаем любую продукцию, которую производим и продаем.

Приобретая у нас динамометрические инструменты, вы знаете, что получаете лучшее на рынке. Мы постоянно работаем над тем, чтобы предоставлять нашим клиентам самые инновационные продукты. Об этом свидетельствует тот факт, что у нас есть как минимум один патент в каждом из последних четырех десятилетий.

Наша приверженность нашим клиентам не ограничивается только продуктом, который мы предлагаем.Мы постоянно стремимся обеспечить лучшее обслуживание клиентов. Мы тесно сотрудничаем с нашими клиентами, чтобы убедиться, что они могут найти правильный гаечный ключ для своего проекта. Если у них есть необычный запрос, мы можем модифицировать наше производственное оборудование, чтобы предоставить им продукт, необходимый для выполнения работы. Свяжитесь с нами сегодня, чтобы узнать больше о наших продуктах, таких как динамометрические ключи и натяжители.

Динамометрический ключ против ударного ключа. Что лучше?

Вы можете использовать ударный и динамометрический ключи для выполнения многих задач.Например, и то и другое полезно для затяжки болтов, гаек и так далее. Естественно, это приводит к вопросу, какой из них вам следует использовать в каких обстоятельствах. Именно для этого я написал эту статью. Я объясню вам относительные достоинства каждого инструмента и выясню, когда вам следует использовать каждый из них.

Ударный гаечный ключ — это то же самое, что и динамометрический ключ?

Нет. Основное отличие состоит в том, что ударный гаечный ключ — это электроинструмент, который может оказывать большое ударное усилие для затягивания и ослабления неподатливых креплений.С другой стороны, динамометрический ключ — это ручной инструмент с контролем крутящего момента, который позволяет точно затягивать гайки и болты.

Сравнительная таблица динамометрических ключей

и ударных гаечных ключей

В этом разделе я хочу быстро рассмотреть различия между этими двумя типами инструментов.

Динамометрический ключ Гайковерт ударный
Ключевые особенности Точный контроль крутящего момента Очень мощный, но менее управляемый
Источник питания Ключ ручной Воздух, аккумулятор или электричество
Простота использования Продолжительная работа может привести к чрезмерной усталости рабочего. Нет чрезмерной нагрузки на запястья. Легко работать весь день.
Шум Без шумового загрязнения Инструмент «Громко». Настоятельно рекомендуется использовать средства защиты органов слуха.
Стоимость Недорого Пневматические гайковерты доступны по цене. Беспроводная версия стоит немного дороже.
Примечание. На протяжении всего обсуждения я называю ручной гаечный ключ с регулируемым крутящим моментом гаечным ключом с ограничением крутящего момента. На рынке доступны динамометрические ключи с пневматическим приводом.Однако это дорогие специальные инструменты, и их очень сложно найти.

Различия между гайковертами и динамометрическими ключами

Хотя они оба выполняют одну и ту же работу, в остальном они, очевидно, являются совершенно разными инструментами. Итак, чтобы убедиться, что все знают о различиях, давайте посмотрим, какие, на мой взгляд, одни из самых важных.

Использование вручную по сравнению с питанием

Вероятно, первое, и это легче всего заметить, это то, что один — ручной инструмент, а другой — с приводом.Динамометрический ключ очень похож на обычный гаечный ключ, что означает, что пользователь подает питание, поворачивая его вручную. Ударный гайковерт — это электроинструмент, для выработки энергии он использует давление воздуха или электричество; пользователю просто нужно нажать на курок.

Скорость и надежность

Еще одно важное различие между ними касается долговечности. Ударные гаечные ключи могут выполнять огромные объемы работы за короткое время, и это никак не повлияет на инструмент. Вы можете вкрутить сотни болтов, и инструмент будет таким же, как когда вы начали.То же самое нельзя сказать о динамометрическом ключе.

Динамометрические ключи

не предназначены для использования на работах, где вам нужно затянуть десятки болтов за короткое время, потому что вы можете повредить инструмент. Они больше разработаны для точной работы, требующей максимум нескольких болтов.

Регулируемый выходной крутящий момент относительно статического

Но, безусловно, самая большая разница заключается в том, что один из них регулируется по крутящему моменту, а другой — нет. Динамометрические ключи часто поставляются с каким-либо механизмом, который позволяет вам изменять крутящий момент, выдаваемый гаечным ключом.В разных динамометрических ключах используются разные методы изменения выходного крутящего момента; некоторые используют электричество, некоторые используют регулируемое сцепление и т. д.

Внимательно посмотрите на элемент управления на рукоятке динамометрического ключа.

Гайковерты — это разные животные. С ударным гайковертом у вас заявленная выходная мощность. Если это электрический гайковерт, он будет зависеть от мощности аккумулятора. Если это пневматический гайковерт, он будет основан на воздушном компрессоре. Другими словами, вы не можете отрегулировать крутящий момент ударного ключа.Если вам нужен значительно меньший крутящий момент или даже больший крутящий момент, вам необходимо приобрести гайковерт ударного действия другого размера.

Однако, если вам не нужен точный контроль крутящего момента, вы можете уменьшить или увеличить воздушный поток с помощью пневматического гайковерта для регулировки скорости. Это даст вам очень грубый контроль над выходным крутящим моментом.

Только исходя из этих различий, вы, вероятно, поймете, почему оба этих инструмента могут сыграть свою роль. Чтобы было еще яснее, я собираюсь перейти к тому моменту, когда, по моему мнению, вам следует использовать тот или иной инструмент.

Когда использовать гайковерт

Как вы, наверное, догадались из того, что я сказал в разделе о различиях, лучше всего использовать ударный гаечный ключ в тех работах, где требуется скорость и сила, а не точность. Это влияет на силу ударного ключа, то есть способность быстро вкручивать или вынимать болт или гайку с минимальными усилиями с вашей стороны.

Например, если вы работаете над большим строительным проектом, таким как дом или другое здание, то ударный гаечный ключ значительно упростит работу с сотнями болтов, которые необходимо вкрутить.

Точно так же классическая работа, при которой светит ударный гаечный ключ, — это снимать или надевать шину. Шины, закрепленные гайками с проушинами, которые должны выдерживать удары для быстрого и легкого снятия, а использование динамометрического ключа потребует гораздо больше времени. У ударного ключа шина может быть снята или включена за считанные минуты, если вы знаете, что делаете.

Когда не использовать ударный гаечный ключ?

Не используйте ударный гаечный ключ для затяжки зажимной гайки. Вы можете снять гайку с помощью ударного ключа и использовать его для быстрой установки гайки на место.Но вы всегда должны использовать динамометрический ключ, чтобы затянуть его до нужного момента. Вот правильный метод замены автомобильной шины с помощью ударного инструмента.

Когда покупать динамометрический ключ

Как правило, вы будете использовать динамометрический ключ в ситуациях, прямо противоположных ситуациям, когда вы хотели бы использовать ударный ключ. Другими словами, вы хотите использовать динамометрический ключ, когда у вас есть всего несколько болтов или гаек, с которыми нужно работать, и когда к ним нужно приложить определенный крутящий момент.

Чаще всего динамометрический ключ используется при работе с автомобилями и велосипедами. При работе с внутренней частью автомобиля (например, с подвеской) вы хотите использовать динамометрический ключ, потому что вы должны прикладывать только правильное количество крутящего момента. Вы не хотите рисковать слишком сильно и сорвать болт. Та же логика работает с велосипедами. Болты там требуют очень определенного крутящего момента, и вы не хотите рисковать, приложив слишком много усилий.

Динамометрические ключи также используются при сборке машин, автомобилей, механических узлов и конструкций, где крепежные детали необходимо затягивать с точным крутящим моментом для обеспечения надлежащего зажима.

Как насчет ключей с храповым механизмом?

Ключ с храповым механизмом — это электроинструмент, похожий на ударный пистолет. Однако они используются для разных целей. Вот сравнение ударного ключа и ключа с храповым механизмом.

Заключение: Я надеюсь, что эта статья, иллюстрирующая различия между этими двумя типами инструментов, оказалась для вас полезной. Надеюсь, я прояснил все вопросы, которые могли у вас возникнуть относительно того, когда использовать тот или иной инструмент.

На главную »Дрели и отвертки

Что такое динамометрический ключ?

Мост, над или под которым вы проезжали по дороге на работу.Трубопровод, по которому газ поступал в вашу машину. Электростанция, вырабатывающая электричество, вам нужно прочитать эту статью.

У всех этих устройств есть одна общая черта: они полагаются на динамометрические ключи. Но что такое динамометрический ключ? Давайте взглянем.

Что такое динамометрический ключ?

В этом году исполняется 100 годовщина динамометрического ключа, изобретенного в 1918 году Конрадом Бахром из департамента водоснабжения Нью-Йорка.

Бахр искал способ избежать чрезмерного затягивания болтов при ремонте водопроводных сетей и трубопроводов, и динамометрический ключ предоставил ему инструмент, который мог обеспечить определенный уровень крутящего момента для крепежа.

Динамометрические ключи

используются в приложениях, где критически важна затяжка крепежа, что позволяет пользователям измерять крутящий момент, чтобы он соответствовал спецификациям работы.

Для чего нужен динамометрический ключ?

Откалиброванные промышленные динамометрические ключи используются на больших гайках и болтах, используемых в ветряных турбинах, нефтехимических предприятиях, тяжелой промышленности и, как мы указывали выше, на нефтепроводах, строительстве мостов и электростанциях.

Но не каждый динамометрический ключ подходит для любой работы.Давайте посмотрим на три основных разновидности динамометрических ключей — гидравлические, электрические и пневматические — и когда их следует использовать:

1. Гидравлические динамометрические ключи

Гидравлические динамометрические ключи приводятся в действие насосом, который приводится в действие электрическим или пневматическим приводом. Это промышленные гаечные ключи, которые могут передавать большой крутящий момент на большую головку болта.

В случае пневматических и электрических ключей источник питания является частью инструмента. Но с гидравлическими ключами источник питания находится на насосе, поэтому сам ключ может поместиться в гораздо более тесном пространстве, что делает их хорошим выбором для электростанций и сталелитейных заводов или любого другого места, где вам нужен небольшой и универсальный.

2. Динамометрические ключи пневматические

Эти ключи известны своей долговечностью. Как сказал президент Maxpro Том Мейси, когда мы писали о пневматических динамометрических ключах два года назад, рабочие могли «сбросить их с моста, поднять и снова начать работать».

И поскольку они используют пневматическую энергию, они являются хорошим выбором для работ, где могут присутствовать легковоспламеняющиеся жидкости и газы, таких как нефте / газопроводы или шахты.

3. Динамометрические ключи электрические

Динамометрические электрические ключи

более точны, чем их пневматические аналоги, с диапазоном точности плюс-минус три процента.

А поскольку их можно подключить, они будут работать в любом месте, где есть источник питания. И они издают очень мало шума. Они могут быть не такими быстрыми, как пневматические ключи, но они легкие, безопасные и мощные, используются в ветряных турбинах, атомных станциях и в военных целях.

Если для вашей работы требуется электрический, гидравлический или пневматический динамометрический ключ, Maxpro поможет вам. Мы не только продаем высококачественные гаечные ключи от компании RAD, мы также калибруем их в нашей современной лаборатории, аккредитованной A2LA.

Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь вам завершить ваш следующий проект.

Зачем вам динамометрический ключ (или два…)

Я должен признаться.

Я «тот парень». Назовите это ОКР, назовите это анальной сохранностью, но я всегда стараюсь быть как можно более технически правильным. Одним из аспектов этих усилий было использование инструментов для индикации крутящего момента или ограничения крутящего момента при затяжке крепежных деталей.

Это началось после того, как я установил новые клапанные пластины и прокладки на компрессор Carlyle 06E.Как меня всегда учили, весь крутящий момент, необходимый для приложения к крепежу, был крутящим моментом, который можно было применить с помощью комбинированного ключа нормального размера. Так я и поступил. Прокладки компрессора вышли из строя, и уже на следующий день они были отключены, потому что я недостаточно затянул эти болты. Техник, ответивший на этот звонок, спросил меня, использовал ли я динамометрический ключ. Сначала не понял .. Да, болты закрутил. Нет, спросил он, вы затянули их в соответствии со спецификациями? 90-100 футов / фунт было спецификацией, и, хотя вы можете получить такой крутящий момент с помощью стандартного ключа длиной ¾ дюйма, вы работаете над этим.

Этот вопрос стал для меня чем-то вроде «кроличьей норы», и я собираюсь поделиться кое-чем из того, что я узнал.

Я начал с одного динамометрического ключа, которым я просто затягивал болты на головках компрессоров. Оттуда я расширился, и теперь у меня есть три динамометрических ключа (, ⅜ и ½ привода) и отвертка с ограничением крутящего момента, в основном для электрических соединений.

Что такое крутящий момент? Проще говоря, крутящий момент — это величина силы, необходимой для поворота застежки.Для болтов крутящий момент обычно измеряется в футах / фунтах или дюймах / фунтах. Чтобы помочь вам понять, это фут-фунт (фут / фунт) или дюйм-фунт (дюйм / фунт). Фут-фунт — это один фунт силы, приложенной к рычагу длиной в один фут, измеренной от центра застежки.

По мере того, как мы продолжаем увеличивать крутящий момент, прилагаемый к болту, наружная резьба на болте продвигается глубже в отверстие с внутренней резьбой, в то время как закрепляемая деталь, например, головка компрессора, не позволяет головке крепежа следовать за ними.Это напряжение приводит к растяжению болта. Это растяжение прилагает к узлу так называемое «усилие зажима». Это растяжение необратимо деформирует и ослабляет болты, и иногда для правильной сборки требуются новые болты. Смазка, нанесенная на крепежный элемент, облегчает его вращение, что снижает крутящий момент, необходимый для достижения той же силы зажима. Всегда соблюдайте инструкции производителя.

Одно из направлений, где динамометрические ключи находят применение в нашей отрасли, — это бесканальные мини-разъемы.Хотя я еще не сломал и не добавил один из них в свой комплект, у меня есть простой способ затянуть раструб с помощью обычного динамометрического ключа: гаечные ключи с лапой.

Эти маленькие ребята позволят вам превратить любую трещотку или прерыватель бруса в удобный гаечный ключ. Однако для их использования с динамометрическим ключом требуется небольшой дополнительный шаг.
Помните, как мы измеряем крутящий момент? Он основан на расстоянии между центром застежки и точкой приложения силы. Что ж, динамометрический ключ откалиброван так, чтобы сила прикладывалась к рифленой части рукоятки гаечного ключа и центрировалась на центральной линии приводного шпинделя.Добавление гаечного ключа на конец гаечного ключа изменяет центр приложенной силы. Нам нужно учесть дополнительную длину лапки и дополнительное усилие, которое она создает.

Для этого используйте требуемую крутящую силу в качестве TA для решения математических задач. Тем не менее, я обнаружил очень небольшую реальную разницу при использовании гайковерта, и, поскольку часто значения крутящего момента приводятся в диапазоне, на самом деле нет необходимости рассчитывать разницу. Просто установите гаечный ключ на нижний предел диапазона крутящего момента и используйте лапку.Это обычно удерживает вас в пределах указанного диапазона крутящего момента.

Еще одна хитрость, если это возможно, — установить лапку под углом 90 ° к приводу. Это делает фактическую и эффективную длину инструмента одинаковой и позволяет использовать инструмент напрямую без вычислений. Имейте в виду, что стандартный удлинитель торцевого привода не повлияет на настройки динамометрического ключа, поскольку не влияет на длину инструмента в нужном направлении.

Я слышал, что многие парни возражают против использования динамометрического ключа, потому что они могут отлично затянуть вещи без него.Наверное, да. Я выполнял много работ до той, о которой я упоминал ранее, без ее использования, и я был «в порядке…» или нет? Равномерно ли я затягивал эти фланцы, или я деформировал фланец из-за чрезмерного затягивания одной стороны? Я переусердствовал с этим факелом и настроился на утечку позже? Равномерно ли я затянул все болты, обеспечив равномерное усилие зажима на всех этих прокладках? Динамометрический инструмент упрощает нам задачу.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
