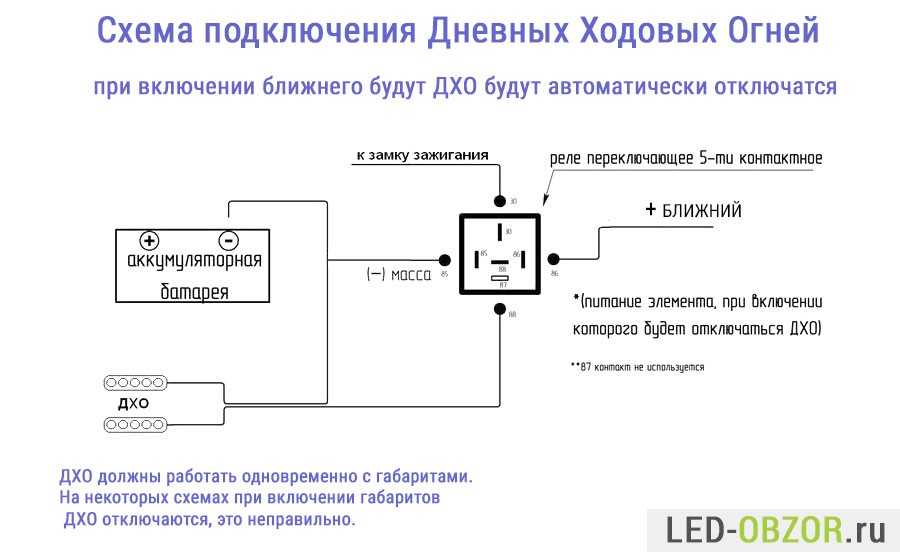

Производим подключение нештатных ДХО от генератора через четырехконтактное или пятиконтактное реле с использованием кнопки управления.

С недавнего времени дневные ходовые огни — обязательная составляющая в списке базового оборудования любого нового автомобиля. Впрочем, владельцам устаревших машин расстраиваться не стоит — рынок автоаксессуаров предлагает различные альтернативы головному «ближнему», которые можно смонтировать своими силами.

Суть модернизации

Технология подключения ДХО от автомобильного генератора возникла не случайно. Ведь основные требования ГОСТ по вопросу функционирования DRL таковы:

мощные светоизлучающие диоды должны обязательно выключаться при активировании головного света, в качестве которого выступают «ближний», «дальний» или световой поток от ПТФ;

ДХО должны автоматически запускаться при передвижении органа, управляющего режимами работы двигателя, в положение «включено»;

должна быть обеспечена возможность выключения ходовых огней без помощи постороннего инструмента, т. е. кнопкой.
