Что такое секвентальная коробка передач: Секвентальная коробка передач автомобиля — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

что это такое и как работает

Большинство людей, интересующихся автомобильной промышленностью, привыкли к тому, что автомобиль может передвигаться либо с помощью механической трансмиссии, где все переключения осуществляются напрямую водителем из салона авто, либо при помощи её более комфортабельного аналога – автоматической коробки передач, которая самостоятельно отвечает за переключение скоростей. Однако на автомобильном рынке существует предложение и для тех, кто хочет при управлении машиной совмещать динамичность механической КПП и удобство автомата – такое решение называется секвентальная коробка передач.

Понять, что такое секвентальная коробка передач, несложно, разобрав значение первого слова. Прилагательное «секвентальная» берёт свои корни из английского языка и в дословном переводе звучит как «очерёдность» либо «последовательность». Соответственно, наличие у автомобиля такого типа коробки передач подразумевает, что скорости можно будет переключать только в строгой последовательности.

Выбор передачи осуществляется за счёт перемещения селектора только в одном направлении, в чём и заключается отличие от механики, где передачу можно выбрать в произвольном порядке. Секвентальные коробки передач стали использоваться автопроизводителями ещё в середине 90-х годов. Например, знаменитое подразделение «motorsport» компании «BMW» устанавливало первое поколение таких коробок в свои спортивные автомобили 3-й серии (М3 в кузове Е36). Предпродажные испытания показали, что секвентальная коробка передач помогает водителю подстраивать авто под свой стиль вождения лучше, чем с использованием АКПП, сохраняя при этом возможность самостоятельно влиять на переключения передач с той же эффективностью, что и механика, если необходимо последовательное изменение скорости движения.

Продажи экземпляров, снабжённых секвентальной коробкой, показали, что многим водителям такая альтернатива более привычным аналогам пришлась по вкусу, однако от некоторых покупателей можно было услышать отзывы об относительно большом интервале переключения скоростей.

Ситуацию исправил выход второго поколения секвентальной коробки передач и интеграция в новую спортивную модель компании с индексом М3 Е46.

На этом инженеры «BMW» не остановились, и уже третье поколение секвентальных коробок стало отличительной особенностью их легендарной М5 Е60. С каждым новым этапом развития секвентальная КПП всё больше подстраивалась конструкторами под нужды потребителя: время, затрачиваемое на переключение передачи, значительно сокращалось, в то время как динамика автомобиля при каждом переключении заметно росла.

ПРИНЦИП РАБОТЫ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Главная задача секвентальной коробки передач, принцип её работы при разгоне автомобиля – уменьшение интервала между переключением скоростей. Использование секвентальной коробки передач в качестве трансмиссии позволяет достичь этого не только с помощью максимального упрощения процесса переключения, но и благодаря отсутствию необходимости для водителя управлять сцеплением самостоятельно. Отсутствие сцепления в качестве дополнительной педали даёт преимущество как начинающим водителям, для которых привыкание ко всем тонкостям процесса вождения представляет некоторые сложности, так и профи, которые эксплуатируют автомобиль на пределе его возможностей и каждая доля секунда для которых – это уйма потерянного при разгоне времени.

На самом деле сцепление у секвентальной КПП также присутствует, но управление им осуществляется с помощью отдельного электронного блока, который самостоятельно рассчитывает, исходя из текущей скорости автомобиля и силы воздействия водителя на педаль акселератора, какая передача является в текущий момент самой оптимальной.

От этого блока подаётся сигнал на трансмиссию, в место расположения датчиков определения скоростей. Следующим и конечным пунктом отправки сигнала после обработки датчиками выступает прогрессивный блок – агрегат, отвечающий за коррекцию данных о работе ДВС. Кроме данных о скорости автомобиля, прогрессивный блок обрабатывает также информацию о работе всех элементов блока комфорта и на основе совокупности получаемых данных производит вычисления по оптимизации движения.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

От своих конкурентов секвентальная коробка передач отличается следующими уникальными особенностями:

в основе строения секвентальной КПП лежат шестерни с прямыми зубцами, и это является её главным отличительным признаком от механической коробки, где за основу берутся косозубые шестерёнки. В этом отличии кроется преимущество секвентальной коробки передач, поскольку прямозубые шестерни, в отличие от аналогов, во время функционирования коробки почти не создают трения;

также диаметр каждого шестерня несколько увеличен в сравнении с теми, что используются для МКПП, что позволяет передавать большее количество крутящего момента на колёса;

ещё одна характерная особенность секвентальной коробки передач – это использование гидравлического сервопривода. Неосведомлённые водители иногда путают сервоприводы на гидравлической основе с автоматическими КПП, тем самым допуская ошибку, поскольку конструкция, рабочий принцип и коэффициент полезного действия в результате у них существенно различаются.

ПРЕИМУЩЕСТВА СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Несомненно, трансмиссия, используемая в спортивных автомобилях самых именитых мировых производителей, не может не обладать рядом сильных сторон, выгодно выделяющих её на фоне других предложений. Преимуществами секвентальной коробки передач являются:

высокая скорость переключения скоростей – главный плюс КПП на секвентальной основе. Смена передачи действительно происходит мгновенно – всего за 150 м/с. Причиной такого высокого показателя стали уже перечисленные ранее конструктивные особенности трансмиссии: прямозубые шестерёнки с увеличенным диаметром и сервопривод на основе гидравлики;
полное отсутствие потери скорости при переключениях – передачи не просто переключаются с молниеносной скоростью, их смена друг другом никак не влияет на динамику движения автомобиля;

быстрое достижение максимального количества оборотов – секвентальная коробка передач лучше взаимодействует с двигателем автомобиля, за счёт чего переключение скоростей происходит в оптимальном для быстроты разгона диапазоне оборотов ДВС;
отсутствие отдачи в руку водителя в виде колебаний и вибраций – опять же благодаря налаженному механизму КПП на секвентальной основе подобного рода дискомфорт не побеспокоит хозяина авто с такой коробкой передач;

пониженный расход топлива, обусловленный конструктивными особенностями КПП.

ВАЖНО: в автомобилях с секвентальной коробкой передач даже переключения с помощью подрулевых лепестков происходит значительно быстрее, нежели у моделей с конкурирующими трансмиссиями. Это преимущество может стать решающим, к примеру, при соревнованиях на лучший результат по прямой линии.

НЕДОСТАТКИ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Как и у других типов трансмиссий, у секвентальной КПП имеются и негативные моменты в эксплуатации:

относительно быстрый износ – поскольку на автомобилях с установленными секвентальными коробками ездят, как правило, очень быстро, причём такой режим езды и агрессивный стиль вождения сохраняются постоянно, это приводит к частым поломкам и последующим обращениям на станции сервисного обслуживания. Электронный блок распределения нагрузки в секвентальной коробке передач выступает преимуществом при разгоне, но может послужить и причиной неисправности, поскольку любое несвоевременное переключение скорости полностью нарушает необходимый алгоритм и приводит к дестабилизации всей системы;

стоимость расходных материалов и работ по их замене/установке – так же, как и в случае с электронным блоком, составные элементы секвентальной коробки являются преимуществом, когда речь идёт о скоростных характеристиках, но вот стоимость ремонта этих механизмов к плюсам данного типа трансмиссии отнести никак нельзя. Починить в ней что-либо самостоятельно также является сомнительной перспективой для владельца авто с коробкой на секвентальной основе.

ВАЖНО: при ремонте коробки передач на секвентальной основе необходимо использовать только оригинальные запасные части. Поскольку по конструкции такая коробка существенно отличается от механики и автомата, заменить большинство расходных материалов на подобные, используемые в других коробках, не получится.

ЗАБЛУЖДЕНИЯ ПО ПОВОДУ СЕКВЕНТАЛЬНОЙ КОРОБКИ ПЕРЕДАЧ

Для обывателей наиболее распространёнными являются два неверных стереотипа о секвентальных КПП. Поясняем:

– это не другое название роботизированной коробки. В своей основе первая использует гидравлический сервопривод, а вторая – электрический;
секвентальная коробка передач – это уже тем более не автомат. Не следует путать автоматическую КПП с возможностью перехода в ручной режим с секвентальным аналогом.

ВЫВОДЫ О СЕКВЕНТАЛЬНОЙ КОРОБКЕ ПЕРЕДАЧ
Трансмиссия на секвентальной основе станет отличным решением для любителей динамичной езды и быстрого разгона, которые не хотят полностью отдавать управление автомобилем на поруки современных электронных помощников, но при этом желают получить не только максимум драйва и адреналина, но и сочетать это с комфортной эксплуатацией, без необходимости лишних движений и операций.

Автомобильная индустрия развивается крайне быстро. Каждый день появляются новые технологии, которые переворачивают сознание простых автомобилистов. Наглядным примером выступает эволюция трансмиссии.

Первой была изобретена механическая КПП, потом появился автомат и секвентальная коробка передач. Эти три этапа развития заняли приблизительно сто лет. Естественно, что в процессе появлялись ответвления и специфические изделия, которые имели узкий круг применения.

Внимание! В ряде источников секвентальная коробка называется роботизированной.

Секвентальные коробки устанавливаются на гоночных автомобилях, грузовиках и мотоциклах. Их главным отличием от стандартных МКПП является последовательное переключение скоростей. Проще говоря, водитель не тратит время на манипуляции с рычагом. К тому же система сама выбирает оптимальный момент для перехода. Благодаря этому производительность возрастает в несколько раз.

Внимание! Если в гонке будут принимать участие два автомобиля полностью одинаковые по техническим характеристикам, кроме коробки передач, то победит тот, у которого будет секвентальная система.

На видео показано на примере КПП на Хонде как работает коробка передач:

За период эволюции трансмиссии было выпущено множество машин, работающих за счёт автомата и механики. Каждая из этих систем имеет свои особенности, которые в той или иной мере отразились на секвентальной коробке.

Механическая коробка установлена практически на всех отечественных автомобилях. К её преимуществам можно причислить высокую надёжность и простоту в обслуживании. К тому же сама масса конструкции намного меньше, чем у АКПП.

Из-за простоты конструкции в производстве механическая коробка намного дешевле, чем АКПП. Также нельзя не отметить высокий КПД. Главным недостатком является высокая сложность эксплуатации для новичка.

В свою очередь, автоматическая коробка проста в управлении и не требует долгих тренировок для быстрого переключения. Также благодаря ей двигатель работает в оптимальном режиме. Из-за этого отсутствуют перегрузки.

Исторические сведения о секвентальной коробке

Секвентальная коробка часто применяется конструкторами компании BMW в своих автомобилях. Первое внедрение произошло в 1996 году. Тогда модель Е36 М3 обзавелась подобной системой.

Внимание! Модификация секвентальной коробки называлась SMG 1.

За пять лет водители сумели оценить все преимущества секвентальной коробки. В результате в 2001 году линейка пополняется системой SMG 2. Ею оснащаются автомобили Е46 М3.

Концепт Е46 М3 стал настоящим хитом. Мало того, отзывы автомобилистов были о нём более чем позитивными. Наконец, в 2005 году появляется SMG 3. В ней временные затраты, необходимые на переключение, стали ещё меньше.

Спортивный тип М

Последним инновационным решением считается именно эта секвентальная коробка. Она насчитывает 7 ступеней. До этого ни одному автомобильному концерну не удавалось достичь этой цифры.

Главным достоинством семиступенчатой секвентальной коробки SMG является то, что она позволяет водителю делать выбор между комфортным и спортивным режимом. Конечно же, такие устройства устанавливаются только на мощных автомобилях.

Принцип и устройство

Проще всего сравнить секвентальную коробку с механикой. Мало того, база у них практически одинаковая. Главное отличие заключается в шестернях. Здесь вместо косых зубьев идут прямые. В самой же конструкции отсутствует сцепление за ненадобностью.

Внимание! За переключение передач отвечает блок управления.

Само переключение происходит посредством гидравлики. Благодаря всем этим особенностям секвентальная коробка часто устанавливается на гоночные автомобили. Общим знаменателем всех этих модернизаций стало то, что КПП перестала зависеть от вибраций. Точнее, гонщику не нужно тратить время на поиск нужной передачи.

При сравнении обычной КПП и секвентальной коробки необходимо особое внимание уделить моменту переключения тяги. Как только это происходит, тяга привода подтягивается, поворачивается и нажимается. Так происходит в стандартной системе, но не в последовательной.

В секвентальной коробке при переключении одна тяга подтягивается, а другая отвечает за нажатие. Благодаря этому сокращается временной интервал. Это техническое новшество позволило выйти на новый уровень производительности.

Что такое секвентальная коробка передач:

Особенности функционирования

Рычаг переключения в машинах, на которых установлена секвентальная коробка, располагается на руле. В некоторых модификациях можно увидеть кнопки. При этом система функционирует в таких режимах:

спортивном;
стандартном;
автоматическом.

В первых двух вариантах используется механика. Неудивительно, что многие начинающие водители предпочитают ездить именно на такой коробке передач. Как только, они достигнут нужного уровня водительского навыка – для них откроется весь спектр возможностей системы.

Достоинства и недостатки

Каждая система имеет уникальные особенности, которые обуславливают её эксплуатацию. Не стала исключением и секвентальная коробка. К её главным достоинствам можно причислить:

простоту в управлении,
высокую скорость переключения передач,
экономичность,
несколько режимов работы.

Секвентальная коробка передач может быть как механической, так и автоматической. К сожалению, без недостатков обойтись не получилось, и к минусам устройства причисляют:

ненадёжную конструкцию;
быстрый износ всех деталей;
необходимость в постоянном обслуживании.

В качестве примера можно взять обычную гоночную машину с секвентальной коробкой передач. После каждого заезда её перебирают мастера. Это является обязательным условиям для допуска автомобиля к следующей гонке.

Секвентальную коробку можно назвать результатом долгой эволюции трансмиссии. Она сочетает в себе преимущества МКПП и АКПП. Как результат подобная система обеспечивает великолепный разгонный потенциал и минимизирует затраты топлива. Также нельзя не отметить простоту в эксплуатации.

В переводе с английского «sequence» означает «последовательность». В отличие от классической «механики», где водитель вправе переключиться, например, с 4 передачи на 2, минуя промежуточную, или тронуться со 2,КПП секвентальная такого не допускает: в обе стороны переключать передачи можно только последовательно. В чем преимущества и отличия секвентальной коробки, и для чего она изобретена?

Что такое- Секвентальная коробка

Секвентальная КПП на автомобиле подразумевает, что водитель выбирает передачи не произвольно, а в четкой последовательности, перемещая селектор КПП в одном из направлений. В этом отличие данной коробки от «механики», где после выжимания сцепления рычаг допускается перевести в любое из положений.

Такая КПП – изобретение относительно новое, появившееся в начале 90-х годов XX века. Изначально этими агрегатами оснащались гоночные автомобили: например, спорткары BMW 3 серии от подразделения «motorsport» автоконцерна. Выбор секвентальной коробки для оснащения спортивных автомобилей продиктован результатами испытаний: исследования показали, что водитель с помощью такой коробки может лучше контролировать машину, в сравнении с классической АКПП, при этом у него остается возможность влиять на процесс смены передач столь же эффективно, как и на «механике». Особенно это преимущество секвентального агрегата проявляется там, где нужно менять скорость езды последовательно.

Новая коробка обрела любовь автовладельцев, хотя некоторые и жаловались на некоторую «медлительность» переключения ступеней КПП. Но второе поколение секвентальных коробок решило и эту проблему.

Важно: у секвентальной коробки, как и у АКПП, педаль сцепления отсутствует.

Внешний вид рычага переключения:

Смещение «вверх» повышает передачу, «вниз» — понижает. Некоторые автомобили могут также оснащаться переключателями на руле, для удобства водителя. Роль педали сцепления выполняет гидравлический механизм под контролем , последний также берет на себя переключение, если коробка работает в режиме «полной» АКПП.

Интересно: широкое распространение такой тип переключения передач получил в гоночном спорте, конструировании сельскохозяйственной техники, большегрузных автомобилей и мотоциклов с небольшим числом ступеней трансмиссии.

Кулачковая или секвентальная

Создавая секвентальную КПП, разработчики ставили цель снизить интервал между сменами скоростей. Благодаря конструктивным особенностям такой трансмиссии это достигается путем упрощения переключения и отсутствию операций с педалью сцепления. Особенно важно это для новичков и неопытных водителей, у которых возникают сложности с правильным выполнением процедур переключения. Но и профессионалы оценят КПП по достоинству, благодаря ее удобству и возможности тонко чувствовать и контролировать поведения автомобиля, используя максимум его возможностей.

Принцип работы КПП, как уже упоминалось ранее – последовательное переключение, то есть водитель не может «перепрыгнуть» с 5 на 2 передачи, ему нужно пройти каждую по очереди. Конструктивносеквентальная коробка передач представляет собой несколько модернизированную «механику», снабженную электронным блоком и гидравлическим механизмом (или электрическими сервоприводами).

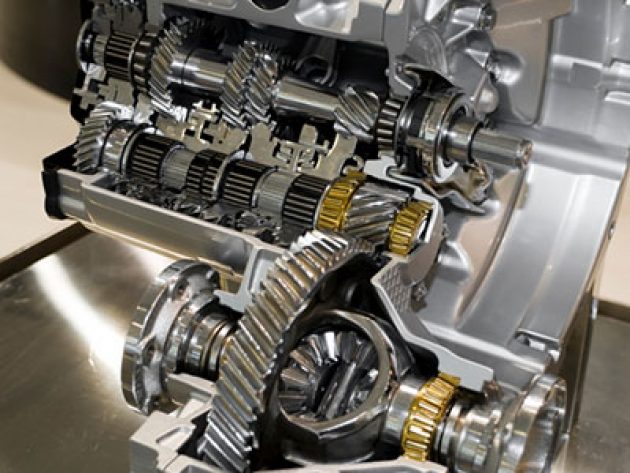

Секвентальная КПП в разрезе:

Следует упомянуть, что инженерами разработана и так называемая кулачковая КПП, конструктивно схожая с механической. Отличия от обычной «механики» — в устройстве муфты КПП: вместо венца с небольшими зубцами на ней расположено несколько больших кулачков (до 7 штук), зацепляющихся с аналогичными кулачками на шестерне. Такие коробки оснащаются двумя механизмами переключения:

поисковый – обычный вариант, когда можно произвольно включить любую передачу;
секвентальная система управления.

Коробку кулачкового типа используют по большей части в спорткарах и подготавливаемых для гонок машинах, благодаря высокой скорости и точности переключения. Для повседневной езды ее преимущества нивелируются высокой стоимостью, требовательностью к расходникам и быстрым износом. Кроме того, отсутствие синхронизаторов требует от водителя весьма точных действий, и для «городской» езды на такой КПП нужен хороший навык.

Преимущества и недостатки секвентальной коробки

Особенности секвентальной коробки и ее конструкция приводят к очевидным преимуществам:

Удобство переключения и высокая скорость смены передач.

ЭБУ и гидравлика позволяют снизить время переключения до 150 мс, что критически важно для профессиональных гонщиков. Такого результата не может добиться ни одна, даже самая продвинутая, классическая МКПП или АКПП. Помимо скорости, секвентальная коробка исключает «промах» мимо нужной передачи, ведь переход между ними осуществляется строго последовательно.

Не теряется скорость машины при переключении.

При работе с «механикой» при смене передач скорость несколько снижается. Актуально это для турбированных моторов, успевающих за то время, пока водитель производит манипуляции с трансмиссией, свалиться в турбояму.

Экономичность авто.
Удобство управления благодаря возможности использования подрулевых лепестков.
Возможность выбора режима – ручное и полностью автоматическое переключение.

Это актуально для секвентальных коробок, умеющих работать в режиме АКПП. Но такой вариант конструкции используется не везде, секвентальная трансмиссия не обязательно комбинируется с автоматической.

Есть и недостатки секвентальной КПП:

Повышенная подверженность износу и нагрузкам.
Агрегаты весьма чувствительны к условиям эксплуатации.
Дороговизна коробки и ее обслуживания.
Детали КПП довольно дороги, и ремонт ее также обойдется во внушительную сумму.

Особенности

У секвентальной коробки есть четыре основных особенности:

Последовательные переключения скоростей.

Водитель не «промахнется» мимо нужной передачи и всегда может выставить именно ту ступень КПП, что нужна в данный момент, пройдя последовательно через другие.

Отсутствие третьей педали – сцепления.

Ее роль выполняет электронный блок, управляемый сигналами от многочисленных датчиков.

Использование в конструкции прямозубых шестерней.

Эти элементы обладают большим КПД, в сравнении с обычными косозубыми из классической МКПП, хотя и передают меньший (для компенсации этого устанавливают увеличенные шестерни).

Переключение передач осуществляют гидравлические сервоприводы.

Для сравнения: в роботизированной КПП используются приводы электрические. Поэтому называть секвентальную коробку «роботом» технически некорректно.

Секвентальная коробка передач (от англ. sequence — последовательность, англ. sequential manual gearbox ) — коробка передач, допускающая только последовательное их переключение. От коробки передач классического типа отличается принципом работы механизма переключения передач. Последовательное переключение удобно в тех случаях, когда воздействие на орган управления осуществляется ногой (например, на мотоцикле), когда требуется быстрое переключение (например, на спортивном автомобиле) или при наличии большого количества передач, выбор которых традиционным способом перемещения рычага неудобен (на тракторах, грузовых автомобилях). Обычно переключение осуществляется смещением органа управления от нейтрального положения.

Механизм переключения может быть как прямого действия, например на мотоциклах, так и с сервоприводом (автоматизированным или неавтоматизированным).

На мотоциклах принята следующая схема управления коробкой передач:

перемещение рычага вверх — переход на передачу вверх;
перемещение рычага вниз — переход на передачу вниз;
нейтраль (выключение передачи) обычно находится между первой и второй передачами, причём включается не полным ходом рычага.

На автомобилях обычно управляется рычагом, одновременно выполняющим роль селектора режимов и переключения передач, но может управляться кнопками, расположенными на рулевом колесе. На тракторах управление секвентальной КПП может быть дублированным: рычагом и педалью.

Обозначается секвентальный режим латинской буквой «S».

В основу секвентальной коробки передач положена обычная механическая трансмиссия, только чуть-чуть модернизирована и «усложнена». Процесс переключения передач происходит с использованием гидравлики, это главное отличие этой коробки от роботизированной. Также переключения происходят последовательно, то есть не проскакивая скорости.

Использование гидравлики позволяет сократить время переключения передач секвентальной коробки до 150 миллисекунд. Так же позволяет уберечь коробку от «грубого» обращения с ней.

Рычаги переключения скоростей расположены обычно на руле. Существует как автоматическое переключение, так и ручное. Обычно это три режима:

1) стандартный механический;

2) спортивная механическая;

3) автоматическое переключение передач секвентальной коробкой без вмешательства водителя.

Например в моделях M 3 марки BMW скорость переключения передач снизилась до 80 миллисекунд. Это достигнуто благодаря использованию аэрокосмических технологий, технологий применяемых в «Формуле-1». Также секвентальные коробки имеют множество режимов, облегчающих жизнь водителю. Это режим подъёма в гору, снежная трасса и многие другие.

В обычных коробках в процессе переключения скоростей тяга привода подтягивается, поворачивается, нажимается, и «выбирается» нужная нам передача. В секвентальной же коробке создаётся давление в гидравлическом узле и наполняется гидроаккумулятор. Затем посредством работы гидравлической системы происходит процесс переключения передач.

К примеру, в секвентальной КПП. Переключать передачи можно двумя способами: с помощью рулевых переключателей, или используя рычаг переключения передач в центральной консоли, позволяющий мгновенно переходить с одной передачи на другую, не снижая скорость или мощность двигателя и не прибегая к помощи сцепления. Система Launch Control, использующая оптимальный диапазон оборотов для автоматического переключения передач, обеспечивает максимально быстрый разгон. При этом ногу с педали акселератора убирать не надо. Трогаться с места допустимо и на второй передаче (например, на льду).

Секвентальная коробка передач основана на обычной механической коробке передач. Среди важнейших инноваций — использование двух переключателей, расположенных на рулевом колесе, кроме обычного рычага селектора. Водитель может переключать передачи, не снимая руки с руля. Переключение передач строго последовательно – ни одну нельзя пропустить. Секвентальная коробка уменьшает риск неаккуратного переключения передач и перегрузку зубцов передачи.

Для составления публикации была использована информация с Википедии , bmw.ru , autoclub36.ru и cars-area.ru .

Благодаря эволюции механической классической КПП появились новые типы трансмиссии, которые так или иначе позволяют сделать управление авто более легким и комфортным. Автоматическая трансмиссия стала огромным прорывом в данной области. Ежегодно она продолжала модифицироваться и совершенствоваться, давая возможность водителю не задумываться о переключении передач. При этом механическая КПП не собиралась отставать: она тоже трансформировалась, формировала новые, более совершенные вариации.

Секвентальная коробка передач стала одним из таких новшеств. Она разительно отличается от других и позволяет менять передачи только в строго установленной последовательности: вниз для перехода на одну ниже, вверх — на одну выше.

Секвентальная коробка передач: принцип работы

В базе коробки передач данного вида лежит механическая обычная трансмиссия. Среди основных отличий стоит отметить осуществление переключения за счет механизма гидравлики, отсутствие педали сцепления (управление системой осуществляется электронным блоком) и изменение косозубых шестерен на прямозубые. Обеспечивают данные конструкционные особенности существенное снижение скорости переключения, что крайне важно для гоночных и спортивных автомобилей.

Где используется

Такая коробка передач приобрела распространение на гоночных соревнованиях. Это сделали с расчетом на то, что гонщику в процессе высокоскоростной езды (когда на машину воздействует вибрация и большие нагрузки) будет проще последовательно переключать передачи, чем стараться попасть в определенную.

Также секвентальная коробка передач уже давно активно используется на обычных серийных авто и успела приобрести большую популярность. Среди автолюбителей она получила название ручного режима трансмиссии.

Сцепление

Несмотря на отсутствие соответствующей педали, секвентальная коробка передач имеет сцепление, контролируемое специально предназначенным электронным блоком. Он перенимает сигнал с сенсора, определяющего силу давления на педаль газа, и включает необходимую передачу.

Электронный блок отправляет команду на КПП к специальным датчикам. После принятия команды они передают сигнал на прогрессивный блок, в котором находятся данные о скоростном режиме. Это устройство является последним элементом, отвечающим за изменение работы двигателя. Оно принимает команды с различных датчиков, от включенной системы кондиционирования и силы нажатия на педали. Вычисляется и корректируется скоростной режим на основе этой информации.

Классификация

Секвентальная коробка передач разделяется на КПП с применением сервопривода (с автоматикой или без) и КПП прямого действия, в основном распространенного на мотоциклах. Принцип работы последнего заключается в следующем: производится переход на одну верхнюю передачу соответственным передвижением рычага. Обратный алгоритм используется для перевода на нижнюю. Находится выключение между второй и первой передачами, осуществляется включение при помощи неполного отведения рычага.

Управление передачами на автомобилях производится рычагом, использующимся как переключатель, а также селектором режимов. Возможно применение «лепестков» или кнопок, находящихся на самом рулевом колесе. Дублированный принцип (рычаг+педаль) используется на тракторах.

Достоинства

К сильным сторонам КПП относится отсутствие самой педали сцепления, благодаря чему водители-новички чувствуют себя намного комфортнее. Другое неоспоримое преимущество — это увеличенная скорость переключения по сравнению с автоматической трансмиссией или стандартной механической (все-таки в скоростном аспекте лидирующую позицию занимает кулачковая коробка).

Составляет переключение примерно 150 мс. Столь короткий временной интервал достигается за счет присутствия сервопривода на гидравлической основе и электронного управления системы. Секвентальная автоматическая коробка передач меняет в автоспорте все правила игры. Также машина приобретает лучшее сцепление с дорожным покрытием, так как вибрация и тряска практически отсутствуют. Водителю не приходится до упора давить на педаль газа для достижения необходимого количества оборотов до того, как будет совершен переход на повышенную передачу.

Следующим достоинством является возможность выбора режима переключения. Это может быть автоматическое или ручное управление. Существует, как правило, три режима:

полностью автоматизированный;
спортивный механический;
стандартный механический.

Автоматическая адаптивная секвентальная коробка передач характеризуется присутствием кнопок на самом руле, благодаря чему водитель может, не отвлекаясь, контролировать передачи. Также топливный расход автомобиля значительно снижен за счет грамотно организованной трансмиссии.

Слабые стороны

В конструкции трансмиссии кроются недостатки данного типа. Заключаются сложности в малой износоустойчивости механизма гидравлики, который подвержен быстрому износу при высокоскоростной езде, из-за чего он нередко выходит из строя. Владельцам гоночных авто приходится очень часто перебирать всю конструкцию.

Секвентальная коробка передач на ВАЗ и других серийных автомобилях не испытывает больших нагрузок и намного дольше обходится без ремонта. Тем не менее нужно правильно эксплуатировать механизм, уметь ощущать время необходимого понижения или повышения передачи в механическом режиме. В ином случае может пострадать любой отдел трансмиссии, к примеру, гидравлический привод, что выльется в дорогостоящий и продолжительный ремонт.

Что значит секвентальная коробка. Где применяется коробка секвентального типа

На мотоциклах принята следующая схема управления коробкой передач:

перемещение рычага вверх — переход на передачу вверх;
перемещение рычага вниз — переход на передачу вниз;
нейтраль (выключение передачи) обычно находится между первой и второй передачами, причём включается не полным ходом рычага.

Обозначается секвентальный режим латинской буквой «S».

1) стандартный механический;

2) спортивная механическая;

3) автоматическое переключение передач секвентальной коробкой без вмешательства водителя.

Для составления публикации была использована информация с Википедии , bmw.ru , autoclub36.ru и cars-area.ru .

Всем привет! Представьте себе ситуацию. Вы накопили деньги и думаете о покупке автомобиля. Не последним вопросом будет выбор коробки передач. И тут возникает мысль — купить себе автомат или остановить выбор на старой доброй механике. Ведь, казалось бы, что может быть еще. Но нет. Существует также секвентальная коробка передач.

Я ее не придумывал и устройство действительно есть. Хотя практика и общение даже со своими знакомыми доказывает, что далеко не всем известно подобное название. И уж тем более не все с ходу могут сказать, что это такое и как оно работает.

Дабы вы не упали в грязь лицом и были настоящим экспертом в области коробок передач, предлагаю разобраться в этой теме подробнее. Может кто-то после этого захочет себе взять авто с секвентальной КПП.

Как это работает

Все мы знаем, что такое автоматическая или адаптивная и механическая коробка. В первом случае система все делает сама, опираясь на текущие нагрузки и скорость движения машины. То есть адаптируется под машину. В случае с механикой нужно самостоятельно переключать передачи.

В случае с секвентальной КПП важно заметить, что она отличается способностью переключать скорости последовательно. Грубо говоря, если на механике можно «перепрыгнуть» с 5 на 3 скорость, то секвенталка этого сделать не позволит. Есть последовательность переключений, нарушать которую СКПП не может.

Изначально СКПП создавались для гоночных авто, болидов Формулы 1 и машин, которые принимают участие в профессиональных гонках. Но идея понравилась автопроизводителям, из-за чего многие внедряют такие коробки в гражданские машины. И это радует.

Ошибка многих в том, что они считают СКПП аналогом АКПП. На деле источником вдохновения для создания секвенталки служила механика. Строили ее на базе МКПП.

Рассмотрим принцип работы этого устройства и ключевые особенности СКПП. Так вы поймете, что это и как работает вся система секвенталки.

У СКПП нет педали сцепления. Это приятно радует тех, кто не имеет большого опыта вождения. Управление упрощается, не нужно постоянно выжимать сцепление. За него отвечает электроника, получающая сигналы от сенсоров при считывании нажатий на педаль газа и включении передачи. Коробка, получив от блока управления команду, датчиками передает сигнал о скорости, на которой движется сейчас машина. Прогрессивный блок — это последний этап, где происходит корректировка параметров движения. Он изучает буквально все, от оборотов мотора до включенного или выключенного кондиционера.
В конструкции секвенталки используют шестерни прямозубного типа. Их КПД выше по сравнению с косозубыми конструкциями, стоящими на механике. Последние обладают внушительными потерями при трении. Хотя прямозубки передают меньший крутящий момент. Чтобы компенсировать это, шестерни ставят большого размера.
Сервопривод гидравлического типа. Последняя отличительная черта. Такое устройство осуществляет переключение между скоростями. Сейчас многие уверены, что гидросервопривод — это достояние роботизированных коробок. Распространенная ошибка, ведь там используют электрические девайсы.

Работает секвенталка предельно просто. Вы можете использовать непосредственно рычаг КПП или подрулевые лепестки. Это заимствованная из гоночных болидов технология, которая очень хорошо прижилась в народе. Особенно в компании БМВ и Тойота.

Если взглянуть на коробку, на ней вы увидите рычаг, который перемещается вверх и вниз. Плюс есть дополнительные режимы, в зависимости от автопроизводителя.

Нажатие вверх (там где стоит +) поднимает на одну передачу вверх, а движение в сторону с «минусом» позволяет опустить коробку на 1 передачу.

Вот что значит комфортно и удобно. Не удивительно, что многие стремятся поставить СКПП себе на машину. Некоторые умельцы умудряются впихнуть коробку на ВАЗ 2108 и 2107. Есть и заводские модели, идущие в паре с секвентальной.

Но скажу честно. Это актуально для спортивных машин, от которых ждешь скорости и минимальных потерь при разгоне. Для автомобиля, под капотом которого менее 150-200 лошадиных сил, и которые служат для семейных поездок, в СКПП нет никакой потребности.

Плюсы и минусы

Теперь вы знаете, что такое СКПП и что значит секвентальность. Нет? Да это же последовательность в переводе. Тут вообще все становится на свои места.

Посмотрев видео и изучив особенности такой коробки, возникает вопрос — стоит ли брать машину с этой КПП. Немного вам помогу, рассказав про сильные и слабые стороны секвенталок.

Начнем с преимуществ.

Высокая скорость переключения. Автомат живет своей жизнью, потому иногда он откровенно тупит и не делает то, чего ждешь. Механику переключать сложнее. Оптимальную скорость выдает СКПП. Электронный блок и гидравлика обеспечивают минимальные затраты по времени на переход с передачи на передачу. Для профессионального автоспорта это крайне важно.
Удобство. Выжимать педаль сцепления, попадать в передачу, да еще и на скорости при плохой дороге — удовольствие сомнительное. СКПП гарантирует точность и комфорт при переключениях. Это бесспорный факт.

Отсутствие потери скорости. Да, секвентальная коробка переключает быстро, провалов между переходами нет, отсюда и размеренная езда, быстрый набор скорости.
Расход топлива. Все предыдущие пункты влияют на появление этого преимущества. СКПП бережно расходует топливо и помогает экономить.
Подрулевые лепестки. Дополнительная опция, позволяющая почувствовать себя гонщиком. Удобно и необычно.
Два режима. Но тут внесу поправку. Это у АКПП есть функция перехода на ручной режим с помощью секвентальной системы. Так что это скорее плюс автоматов.

Но не все так идеально. У СКПП есть два существенных недостатка.

Низкая устойчивость к нагрузкам и износам. Система сложная, состоит из множества элементов и требует аккуратного обращения. Нельзя просто наобум щелкать лепестками или рычагом. Следует правильно выбирать момент для переключения. Если этого не делать, механизмы быстро выйдут из строя. Не зря СКПП стоят на машинах профессиональных гонщиков.
Цена. Она высока на саму машину с СКПП и на обслуживание такой коробки. Хотя если у вас есть деньги на авто с секвенталкой, стоимость ее ремонта не должна быть проблемой.

Вот и все, что я хотел вам рассказать. Спасибо за внимание! Надеюсь, вам понравилось.

Как показывает ситуация на автомобильных форумах, многих автолюбителей очень интересует вопрос, что такое секвентальная коробка передач. Сразу ответим, что зачастую это механическая коробка (хотя сегодня все чаще встречаются и автоматические варианты), основной особенностью которой является возможность переключать передачи только со строгой поочередностью вверх или вниз. Благодаря этому водителю не приходится думать о том, какую именно передачу активировать – он просто ее повышает или понижает. Но есть у такого типа КПП и другие особенности, поэтому ниже мы более подробно разберемся, что значит секвентальная коробка передач.

Разбираемся, что такое секвентальная КПП и в чем ее особенности

Итак, главная особенность секвентальной КПП – это отсутствие возможности свободного выбора передач и перепрыгивания сразу через несколько. Необходимость в такой коробке передач возникла в связи с тем, что у водителя не всегда есть время для того, чтобы выбрать нужную передачу и затормозить для ее переключения. К слову, такие усовершенствованные механические КПП используются не только на автомобилях, но и на мототранспорте, где переключение между передачами зачастую осуществляется ногой.

Если же речь идет о секвентальных коробках, установленных на легковые автомобили, то здесь их будет отличать месторасположение центра управления. Рычаг (а иногда даже более удобные и отзывчивые кнопки) для удобства располагается на руле транспортного средства, при этом он будет обязательно обозначен специальной маркировкой «S», которая указывает на наличие на автомобиле секвентальной коробки передач.

Важно! На некоторых автомобилях с секвентальной КПП переключение между передачами может осуществляться не только вручную, но и автоматически.

Такая коробка передач имеет три основных режима работы, которые можно активировать параллельно с основными передачами:

Стандартный механический.

Механический спортивный.

Автоматический , когда водителю вообще не требуется переключать передачи.

Последняя особенность секвентальной КПП заключается в том, что при ее установке на автомобиль полностью отпадает необходимость в установке педали сцепления. Это не только облегчает вождение, но и позволяет эксплуатировать двигатель в стандартных условиях, не зависящих от стиля вождения и опыта водителя.

Где применяются секвентальные АКПП

Секвентальные автоматические коробки передач сегодня можно встретить преимущественно на гоночных автомобилях, так как они являются достаточно дорогим удовольствием, да и по своему предназначению полностью приспособлены под такие типы авто. Благодаря такой КПП водитель получает возможность увеличивать скорость и переключаться с передачи на передачу без малейшего замедления, что особенно важно для соревнований. Если же в дополнение такая коробка будет работать на основе гидравлики – это еще больше повысит отзывчивость автомобиля.

Что же касается обычных легковых авто, то устанавливаемые на них секвентальные КПП в народе именуются как «ручной» режим работы автоматической коробки передач. Тем не менее, даже в таком варианте управление автомобилем считается облегченным и не требует от водителя точного попадания в конкретную передачу. Среди серийных автомобилей, на которых были установлены такие коробки, стоит назвать:

BMW M3.

Mercedes Benz C-Class.

Но на самом деле секвентальная КПП является более распространенной, нежели это может показаться на первый взгляд. Как уже говорилось выше, такие коробки устанавливаются на мотоциклы, где обычно есть только две передачи. Что же касается нейтрального положения КПП, то на мотоциклах оно обычно фиксируется между первой и второй передачами. Еще больше распространения секвентальная коробка получила при конструировании и создании сельскохозяйственных тракторов, на которых кнопка или рычаг переключения передач могут располагаться как под ногами водителя, так и на рулевом колесе. Встречаются секвентальные коробки передач и на большегрузных автомобилях.

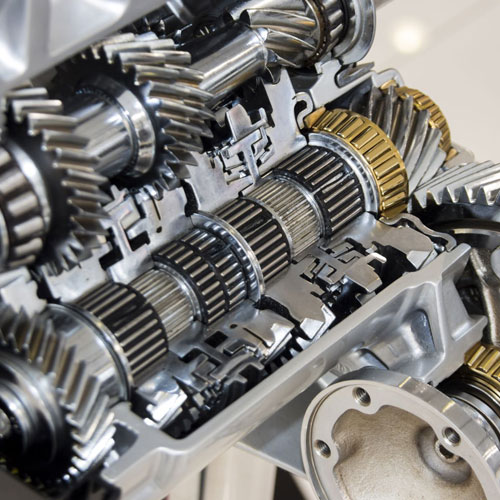

Устройство и принцип работы секвентальной коробки передач

Основа такой коробки передач – привычная механическая трансмиссия, которая была усовершенствована и оснащена прямозубыми шестернями вместо косозубых. Существенным конструктивным отличием секвентальной КПП является и отсутствие педали сцепления, что компенсируется благодаря установке электронного блока управления (он же в автоматическом режиме работы КПП и отвечает за переключение передач).

Переключение передач благодаря гидравлическому механизму получается максимально быстрым и не требует точности, как на обычных КПП. Все, что требуется от водителя во время управления автомобилем с такой коробкой, это оценка сложности дороги и нагрузки, которая передается на автомобильный двигатель. Чтобы облегчить ему работу, стоит постепенно повышать передачи. Если же требуется маневрирование на низкой скорости, передачи понижаются с учетом поведения автомобиля и отзыва двигателя.

Секвентальные или кулачковые КПП?

Стоит также упомянуть о существовании кулачковых коробок передач, которые в своих конструкционных особенностях имеют много общего с секвентальными. В частности, их объединяет наличие прямозубых и длинных шестерен с торцевыми выступами (за которые и цепляются кулачки), благодаря которым такие коробки передач позволяют максимально быстро переключаться с одной передачи на другую, не снижая скорости движения.

Однако определить, какая КПП лучше, практически невозможно. По этой причине конструкторы попросту объединили их в один механизм, который уже сегодня используется на гоночных болидах, которые принимают участие в «Формуле 1». Так что кулачковую коробку передач правильнее называть неплохой альтернативой секвентальной КПП.

Преимущества использования такой коробки на авто и других видах транспорта

Мы уже разобрались с тем, что такое секвентальная КПП. Однако давайте же подведем итог касательно всех достоинств использования такой коробки передач на разных видах транспорта:

1. Нет педали сцепления. Данная особенность больше всего актуальна для тех, кто только осваивает вождение и может путать педали. Помимо этого, отсутствие сцепления облегчает управление автомобилем в сложных условиях гонок, когда водителю важно концентрироваться не на силе натиска на педаль, а на трассе.

2. Передачи переключаются максимально быстро. В этом с секвентальными КПП не сможет сравниться ни один другой тип коробок передач. К этому достоинству также стоит отнести то, что при нажатии рычага передач вверх или вниз водителю не приходится задумываться над тем, в какую передачу перевести рычаг. Он просто повышает их или понижает.

3. Автомобильные конструкторы также отмечают, что отсутствие замедления во время перехода с одной передачи на другую также положительно отражается на экономии топлива.

4. Работа на двух режимах – автоматике и механике. Несмотря на то, что конструкторы и так упростили процесс управления автомобилем с механической секвентальной коробкой передач, перенеся кнопки на руль, в некоторых ситуациях водитель вообще может отказаться от управления трансмиссией и доверить эту задачу исключительно электронному блоку управления.

Недостатки секвентальной КПП

Секвентальная коробка передач не лишена и целого ряда недостатков, и связаны они в основном с конструкцией такой КПП. Первое, о чем необходимо подумать при покупке автомобиля с такой коробкой передач, – это ускоренный износ трансмиссии. Не стоит забывать, что в экстремальных и слишком суровых условиях эксплуатации гидравлический механизм быстро изнашивается и может выйти из строя в очень неподходящий момент. По этой причине гоночные болиды приходится полностью перебирать и менять запчасти буквально после каждой гонки.

Выше также упоминалось, что, благодаря установке секвентальных КПП на серийные автомобили, существенно увеличивается их мощность. Но есть здесь и свой подводный камень: добиться подобного можно только в том случае, если правильно и вовремя переключаться с низших на высшие передачи и обратно. Если же водитель плохо чувствует своей автомобиль и его потребности, это опять же может привести к выходу из строя всех элементов гидравлической трансмиссии. При этом восстановление такой системы обойдется автовладельцу очень дорого.

В связи с этим садиться за руль автомобиль с секвентальной КПП рекомендуется только водителям со стажем, которые отъездили свое и на механической коробке, и на автомате. Отсутствие опыта в вождении автомобиля может негативно отразиться на его состоянии.

Исходя из всего вышесказанного, определить рациональность покупки автомобиля или установки на него секвентальной коробки передач довольно сложно. Хотя в целом она дает целый ряд преимуществ, необходимость в ней есть далеко не у всех водителей. Да и перестроиться с привычной КПП с рычагом справа от водительского сидения не так уж и просто.

Внимание! В ряде источников секвентальная коробка называется роботизированной.

На видео показано на примере КПП на Хонде как работает коробка передач:
