Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Содержание

Автомобильные аккумуляторы с прямой и обратной полярностью ― 130.com.ua

Аккумуляторы для автомобилей существуют двух типов — с прямой полярностью и с обратной полярностью. В чем же особенность этих видов батарей и чем они отличаются между собой?

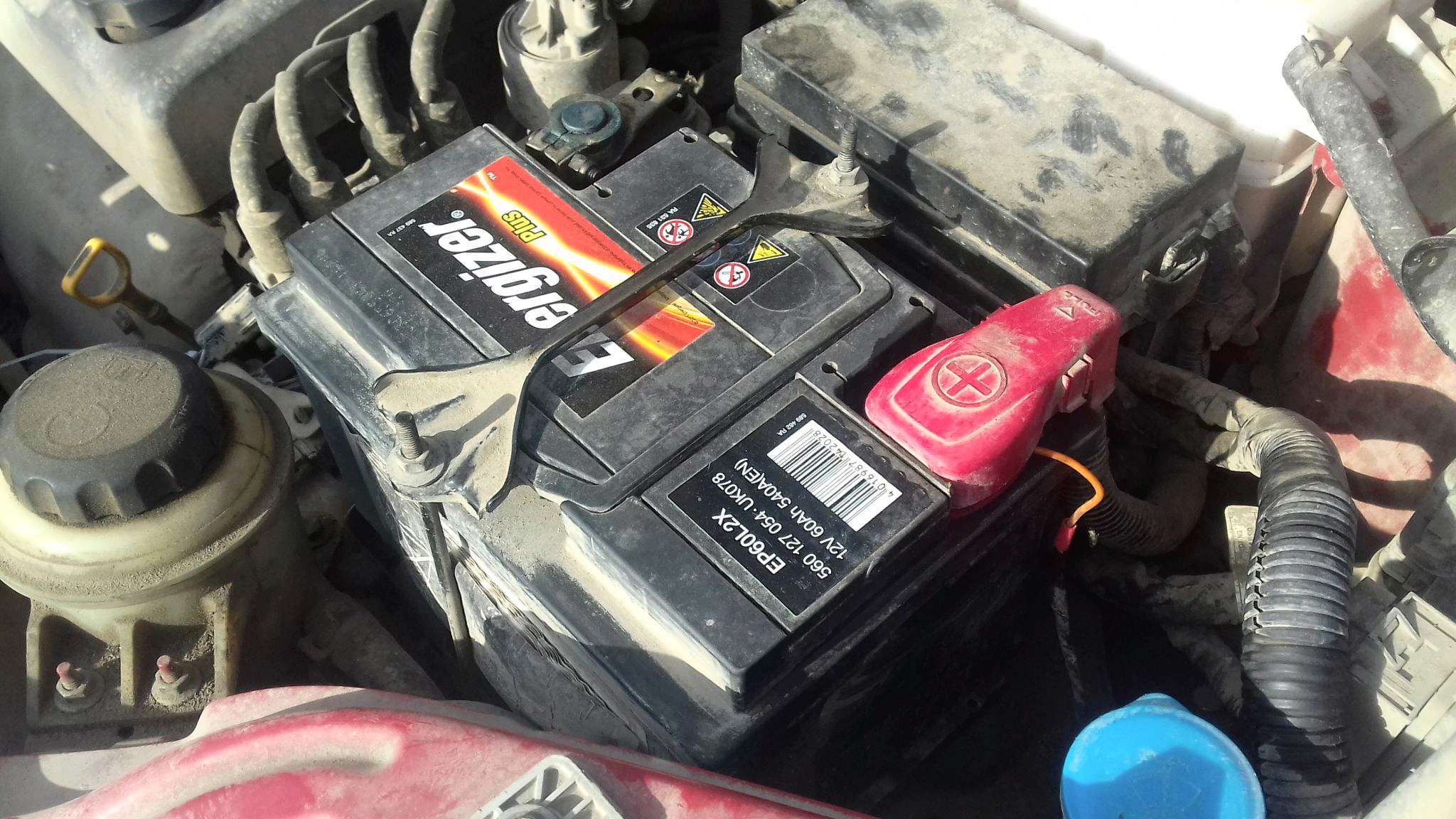

Аккумуляторы прямой полярности и что они собой представляют

Автомобильный аккумулятор имеет полярность, понять которую можно по расположению клемм на его поверхности (обычно, на крышке). Полярность считается прямой, когда «плюс» АКБ находится с левой стороны батареи, а «минус» расположен справа. При этом батарея должна быть развернута лицевой стороной к автомобилисту (во многих случаях клеммы находятся ближе к ней, а если нет — нужную сторону легко можно определить по этикетке). Клеммы в аккумуляторе обозначаются знаками «+» (плюс) и «–» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Аккумуляторы обратной полярности и что они собой представляют

Обратная полярность — это когда «плюс» в аккумуляторе находится справа, а «минус», соответственно, слева.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Само собой, также с условием, что аккумулятор повернут лицевой стороной.

Различие аккумуляторов прямой и обратной полярности

Главное различие этих аккумуляторов и заключается, собственно, в местоположении «плюсовой» и «минусовой» клемм. На вид такие устройства, а также по функциональности могут быть практически одинаковыми (особенно если они одного бренда и предназначены для одинаковой категории автомобилей).

Однако, очень не рекомендуется ставить на автомобиль, который рассчитан на аккумуляторы прямой полярности, батареи, где клеммы расположены по-другому. Если нарушить полярность, то электроника в автомобиле не будет работать, а то и вообще может выйти из строя. К счастью, конструкция большинства авто попросту не позволяет нормально подключить батареи, которые не подходят по полярности.

В процессе выбора АКБ можно отталкиваться от страны производителя автомобиля. Если страной является Россия или, например, Япония, то для машины, скорее всего, нужна батарея прямой полярности.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Если производитель США либо Германия, то надо будет, скорее всего, использовать устройства с клеммами, которые расположены наоборот.

Определив, чем отличаются аккумуляторы прямой и обратной полярности, подытожим результаты в небольшой табличке.

Аккумуляторы прямой полярности Аккумуляторы обратной полярности
Общее в этих аккумуляторах
Оба типа автомобильных аккумуляторов работают по одинаковым принципам и могут быть одинаковыми на вид, если выпускаются одним и тем же производителем
Различия этих аккумуляторов
«Плюсовая» клемма на АКБ прямой полярности находится слева, а «минусовая» — справа «Плюсовая» клемма на АКБ обратной полярности находится справа, а «минусовая» — слева
Устанавливаются, обычно, на автомобили российского и азиатского производства Устанавливаются, предпочтительно, на автомобили американского и европейского производства

ТОП-3 автомобильных аккумулятора



Материалы по теме

Как отличить автоаккумулятор с прямой и обратной полярностью | Описания, разъяснения | Статьи

Что такое полярность автомобильного аккумулятора.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Разница между АКБ с прямой и обратной полярностью. Взаимозаменяемость источников питания

Полярность – одна из базовых характеристик автомобильной АКБ, определяющая расположение клемм на лицевой крышке аккумулятора. В зависимости от того, где находятся положительно и отрицательно заряженные контакты, выделяют батареи с прямой и обратной полярностью. Чем отличаются между собой эти источники питания?

Основные отличия

В аккумуляторах с прямой полярностью клемма «+» располагается слева, а «-» – справа (если смотреть на батарею с лицевой стороны, развернув к себе этикетку). Подобная схема расположения контактов использовалась ещё советскими конструкторами и до сих пор часто встречается в ВАЗах и других автомобилях отечественного производства. По аналогичному принципу устроены и многие японские аккумуляторы. В машинах американских и немецких брендов обычно используются АКБ с обратной полярностью. Отличительной особенностью этих источников питания является расположение положительно заряженной клеммы с правой стороны, а отрицательной – соответственно, с левой.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Как определить полярность

Собираясь купить для авто аккумулятор, необходимо понимать, что визуально источники питания обоих типов практически идентичны. Определить полярность можно, изучив маркировку АКБ. На размещение положительно и отрицательно заряженных клемм указывает последняя цифра маркировки. Так, в батареях с прямой полярностью это «1», а в источниках питания с инверсивным расположением клемм – «0». Встречаются и буквенные обозначения («R» – для обратной, «L» – для прямой полярности). Кроме того, чтобы минимизировать вероятность ошибки, современные производители используют клеммы различного диаметра – как правило, диаметр положительной больше, чем отрицательной.

Взаимозаменяемость

При выборе АКБ крайне важно подобрать источник питания с подходящим типом полярности. Если же перепутать расположение «плюса» и «минуса», в электрической сети авто может произойти короткое замыкание, что чревато выходом электроники из строя. Сама батарея может начать искрить, что потенциально способно стать причиной пожара.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?



ЧИТАЙТЕ ТАКЖЕ

Виды полярности аккумуляторов и способы её определения

Виды полярности аккумуляторов и способы её определения

Существуют только два варианта установки аккумулятора.
1) Правильный.
В этом случае плюсовая клемма авто совпадает с положительной клеммой АКБ, а от минуса провод пойдёт на корпус.
 2) Неправильный.
В случае если клеммы перепутали. Банально, но заканчивается печально.

Выпускаются два вида автомобильных аккумуляторов:
1. С прямой полярностью.
2. С Обратной полярностью.

Чаще всего подключить АКБ неправильно не получается, из нехватки длины провода.
Положительная клемма справа (со стороны этикетки) может быть расположена у части азиатских, европейских и американских представителей. У отечественных производителей полярность прямая - клемма со знаком «+» расположена слева. Распознать точнее где право и лево, можно только глядя на наклейку на батарее, так как у разных автомобилей эти стороны могут видеться из-под капота по-разному.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?


Бывает и такое, что отличительных признаков на аккумуляторе просто нет. В этом случае следует знать, что клемма «+» в диаметре 19,5 мм, а клемма «-» — 17,3 мм. Реже: плюс - 12,7 мм, а минус - 11,1 мм.

Если же Вы имели неосторожность застрять на картофельном поле (лучший вариант поля), то определите полярность с помощью разрезанного клубня. Приложить картошку срезом к клеммам, через две минуты вокруг заряда «+» будет зелёная окись. Минус выделяет пузырьки в подкислённой воде (на случай если нет картофеля).

Что делать, если перепутал полярность при заряде батареи?

При зарядке АКБ, если Вы перепутали полярность, паниковать не стоит. Если заряд был недолгим и Вы сразу обнаружили ошибку, стоит проверить работу зарядного устройства (может сгореть или не сгореть). Если всё в порядке, то исправьте ошибку и продолжайте процесс. Если вы заряжали долгое время, но всё в порядке — это значит что АКБ потерялся (переполюсовка, плюс с минусом поменялись местами).Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Этого боятся также не следует, достаточно разрядить батарею лампой от габарита или поворотника. После полной разрядки можно продолжить процесс. К сожалению, при заряде перепутать клеммы легко, так как их диаметр на самом устройстве одинаковый. Проявляйте внимательность во всех мелочах.

Аккумулятор прямая и обратная полярность разница. Обратная и прямая полярность при сварке инвертором

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

  • Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
  • Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

В зависимости от ряда факторов, сварочная дуга, подаваемая при сварке постоянным током, может иметь прямую или обратную полярность. В первом случае к обрабатываемым элементам подводится заряд «плюс», а к электроду - «минус». Обратная полярность при сварке отличается подачей к электроду «плюса» и «минуса» к детали. Подробнее о специфике методов - далее.

Габариты и форма получаемого шва также зависят от расположения полюсов. Например, более глубокая проплавка возможна при постоянном токе обратной направленности, что обусловлено увеличенным теплообразованием на аноде и катоде.

Немаловажно помнить - чем быстрее осуществляется сварочный процесс, тем ширина шва и глубина провара становятся меньше.

Какое оборудование использовать

Обратное направление востребовано в работе особыми установками.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Специфика в том, что машина подает проволоку с некоторой скоростью на заготовку, поэтому возможен выбор нескольких типов сварки.

Например, в среде защитных газов (когда используется аргон или углекислый газ), либо с использованием проволоки, обработанной порошком. Обратная направленность тока применима при работе с газами, прямая - когда процесс выполняется порошковой проволокой (также известной как флюсовой).

Полуавтоматическая сварка предполагает ряд изменений процесса. Во-первых, подключение «держака» и «массы» меняется - на первом «плюс», на второй «минус» (обратная). Делается это для того, чтобы флюс выгорел полностью, а сварочный процесс произошел внутри образовавшегося газообразного облака. Металл будет меньше прогреваться, а разбрызгивание капель сведется к минимуму.

Прямая используется для сварки цветных металлов, когда рабочим расходным элементом выступает вольфрамовый электрод. Таким образом достигается увеличение температуры в зоне нагрева, что может быть критично для, например, алюминия.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

В работе с переменным током задача пользователя - своевременно менять расходные элементы. Профессионалы же или продвинутые любители предпочитают постоянный ток как надежный залог качественной сварки. Работа с инвертором позволяет выбирать один из двух известных вариантов действий. Прямая и обратная полярность при сварке выступают способами, каждый из которых имеет свои преимущества и недостатки. Выбор направления диктуется рядом факторов, главные из которых - материал расходников и используемое оборудование.

Если вы знаете другие специфические особенности выбора параметров сварки, поделитесь информацией в комментариях к статье.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

У грузовых автомобилей обратная полярность называется - левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.


Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная - с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.


Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.


Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной - плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

  1. Перегорание предохранителей.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?
  2. Пожар.
  3. Выход из строя ЭБУ.
  4. Перегорание диодного моста генератора.
  5. Оплавление проводки.
  6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Аккумулятор (АКБ) - основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи - его полярность , т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности - прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности - батареи с прямой и обратной полярностью работают совершенно идентично.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Разница только в геометрии токовыводов (лево-право) и ограничениях по применению - аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто. Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма находится слева, а минусовая - справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность - это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0» .Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? В них плюсовая клемма будет на лицевой панели справа, а минусовая - слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2» ), а также европейские АКБ для грузовиков с обратной боковой полярностью («3» ), и отечественные АКБ для грузовиков («4» ) с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.


Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») - могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное - при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом. Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше - заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Полярность - это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:


Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

  • С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
  • С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Лучшие автомобильные аккумуляторы — какой лучше выбрать в 2020 году

Tudor

Эта торговая марка получила известность в конце XIX века. Главным её продуктом стал усовершенствованный свинцово-кислотный аккумулятор. Сегодня бренд Tudor принадлежит корпорации Exide Technologies.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Ассортиментный ряд бренда отличается использованием наиболее современных технологических решений. К ним относятся технологии:

  • Ca/Ca — легирование свинцовых пластин кальцием (кальциевая технология), повышающее их прочность, улучшающее работоспособность АКБ, уменьшающее водопотребление;
  • 3DX — изготовление свинцовых решёток с алмазоподобной геометрией методом холодной перфорации, что увеличивает адгезию активной массы к пластине, удлиняет срок эксплуатации, улучшает электрические характеристики;
  • Carbon Boost — использование углеродных добавок в материале отрицательных пластин, что сокращает срок зарядки АКБ в 1,5 раза и другие.

Модели бренда объединены в серии, отличающиеся уровнем цен, электрической ёмкостью, пусковыми токами, скоростью перезарядки. Также их позиционирование определяется возможностью использования в современных городских автомобилях с большим числом дополнительных устройств, работающих как при включенном двигателе, так и во время стоянки.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

  • Tudor Starter — бюджетная группа, в которую входит до десяти моделей ёмкостью от 55 до 90 А·ч. с прямой и обратной полярностью, пусковыми токами от 460 до 720 А. Напомним, прямая полярность — это когда плюсовой вывод находится слева, если смотреть на фасад с табличкой. Обратная — наоборот.
  • Tudor Technica — АКБ для автомобилей более высокого уровня. Они могут обслуживать дополнительные устройства типа климат-контроля, мощных аудиосистем и т. п. Пусковые токи холодной прокрутки — 200-850 А, ёмкость — от 32 до 110 А·ч. В эту группу входит около 40 моделей с прямой и обратной полярностью.
  • Tudor High-Tech — группа АКБ для дизельных внедорожников и автомобилей бизнес-класса. Их ёмкость — от 38 до 100 А·ч, пусковые токи — от 300 до 900 А. Всего в этой категории около 20 моделей с прямой и обратной полярностью.
  • Tudor Heavy Professional — группа АКБ, которые выпускаются для грузовых автомобилей и спецтехники. Пусковые токи — от 1000 до 1130 А, ёмкость — от 185 до 235 А·ч.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?
  • Tudor AGM Start-Stop — особая группа аккумуляторов, выполненных по технологии AGM. Их пластины окружены не жидкостью, а стекловолокном, пропитанным электролитом. Такая технология совместно с решениями Start-Stop существенно увеличивает пусковые токи, скорость зарядки, срок службы батареи, усиливает её стойкость к вибрации и коррозии.

АКБ последней категории стоят минимум в два раза больше ординарных аналогов. Они предназначены для мощных автомобилей с большим потреблением энергии и частым использованием стартера (Start-Stop). Такие АКБ устойчивы к глубокому разряду. Их ёмкость — от 50 до 105 А·ч, пусковые токи — от 680 до 950 А. Линейка состоит из шести моделей, все с обратной полярностью.

Все аккумуляторы Tudor — необслуживаемые. Их крышки герметичны, весь конденсат в АКБ с жидким электролитом возвращается обратно, поэтому его количество не уменьшается до конца эксплуатации. В батареях AGM уровень электролита как таковой вообще не контролируется.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Заряжать все АКБ необходимо током силой в 1/10 ёмкости. Напряжение заряда — 14,4-14,8 В. Перезарядка (напряжение более 15 В) для таких АКБ губительна.

BOSCH

Robert Bosch GmbH — это группа немецких предприятий, разрабатывающих и изготавливающих, кроме прочей продукции, известные во всём мире аккумуляторы. Батареи для мотоциклов и автомобилей производятся с 1922 года. Сегодня компания объединяет 300 дочерних предприятий и 13 тысяч дилерских центров. Аккумуляторы 182 типов продаются в 140 странах.

Кроме собственных разработок, компания активно использует в своей продукции инновационные проекты других производителей АКБ, включая технологии EFB и AGM.

Все производимые аккумуляторы разделяются на несколько групп:

  • S3 — самая недорогая серия батарей, предназначенных для автомобилей с невысоким энергопотреблением. Их раскупают в наибольших объёмах;
  • Bosch S4 Silver — для современных европейских и азиатских машин со средним энергопотреблением во всех климатических районах;
  • S5 Silver Plus — рассчитанные на мощные дизельные авто с большим потреблением.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Они стабильно работают при низких и высоких температурах в городских условиях;
  • S5 EFB — разработаны для малолитражных автомобилей, оборудованных системой Start-Stop. Такие батареи являются улучшенными модификациями жидкостных S3;
  • S6 AGM HighTec — наиболее продвинутые в техническом плане АКБ. Они разработаны для автомобилей премиум-класса с мощными двигателями и большим количеством потребителей.

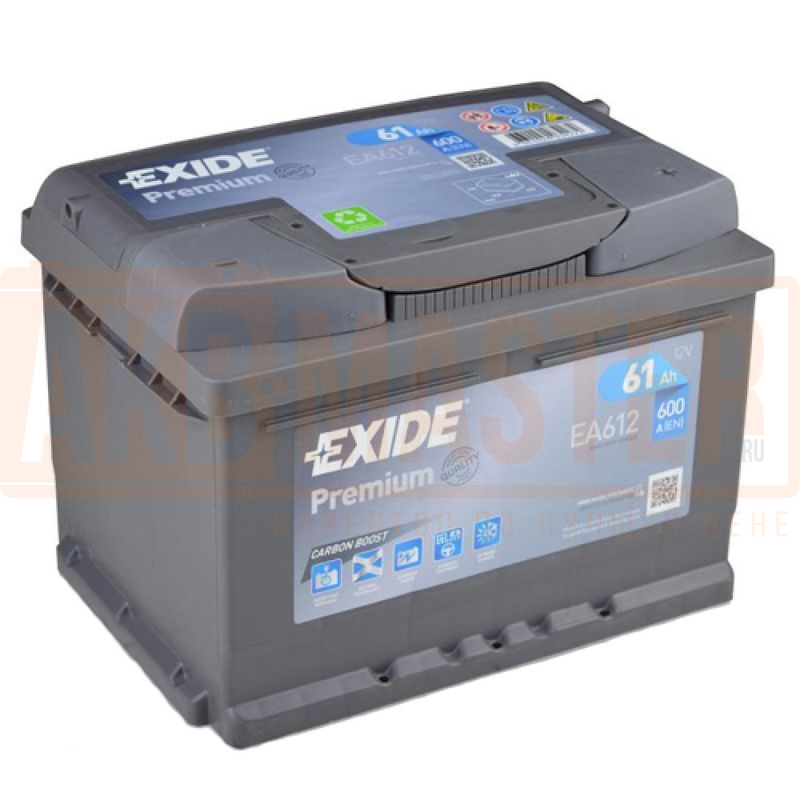

EXIDE

Компания, именуемая Exide Technologies, основана в Филадельфии (США) в 1888 году. Сегодня это мировой лидер в изготовлении систем накопления и сохранения энергии. За 130 лет существования в неё вошли крупнейшие разработчики аккумуляторов — испанская фирма Tudor, немецкая Hagen Batteries, американская GNB Technologies.

Компания Exide имеет представительства в 80 странах. Её разработки отличаются инновационными идеями, быстро распространяющимися по всему миру. Концерн производит:

  • стартерные батареи для легкового, грузового и водного транспорта;
  • тяговые АКБ для специальной, аграрной, электрической и строительной техники;
  • большое число устройств и вторичных источников электропитания различных систем.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

В числе новейших технологий, разрабатываемых или внедряемых в новые батареи:

  • Exide Carbon Boost;
  • решетки 3DX;
  • Exide AGM;
  • Exide EFB и другие.

Преимущества от освоения этих технологий в новых АКБ получают не только пользователи, но и окружающая среда. Так, батареи EFB и AGM, разработанные для машин с системой Start-Stop, сокращают расход топлива, что уменьшает выбросы CO2 на 5-12 %. Технология 3DX-решётки увеличивает срок жизни аккумулятора и количество подаваемой энергии.

Под брендом Exide компания выпускает следующие серии аккумуляторов:

  • Classic — классические батареи обслуживаемого типа, самые недорогие по цене;
  • Excell — кальциевые АКБ обслуживаемого типа, они отличаются от предыдущей серии дополнительной мощностью (до 15 %) и универсальностью применения;
  • Start-Stop EFB — батареи для малолитражных авто, оснащаемых системами Start-Stop и рекуперативного торможения.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Эти изделия отличаются втрое большим сроком службы;
  • Start-Stop AGM — батареи, выполненные по передовой технологии AGM с отсутствием жидкого электролита. Они характеризуются высоким пусковым током, большой скоростью приёма заряда, вчетверо удлинённым сроком службы. Такие модели предназначены для авто со значительным энергопотреблением;
  • Premium — батареи, изготавливаемые по технологии Carbon Boost (углеродные добавки в теле отрицательных пластин). Они обладают двойной скоростью зарядки и дополнительной (30 %) пусковой мощностью. Назначение — интенсивная городская эксплуатация в экстремальных климатических условиях.

VARTA

VARTA была основана в Германии ещё в 1887 году под другим именем. После 2002-го она вошла в состав мирового лидера по производству АКБ — компанию Johnson Controls. Сегодня VARTA выпускает аккумуляторные батареи для легковых и грузовых автомобилей, моторных катеров и яхт.

В 2003 году компания освоила технологию AGM, через три года запустила изготовление батарей для авто с системой Start-Stop, ещё через год запатентовала изготовление решёток по новейшей технологии.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Инновации существенно увеличили надёжность выпускаемых батарей, их производительность и срок службы.

Компания производит следующие виды аккумуляторов для легковых автомобилей:

  • Black Dynamic — стандартные необслуживаемые АКБ классического типа. Они производятся в 13 вариантах, отличающихся друг от друга ёмкостью (от 40 до 90 А·ч), пусковым током и размером корпуса.
  • Blue Dynamic — АКБ для автомобилей среднего энергопотребления без системы Start-Stop. Пусковая мощность на 25 % выше, чем у АКБ вида Black. Выпускаются в 25 моделях. Запатентованная технология решётки Power Frame обеспечивает быструю зарядку и высокий пусковой ток. Ёмкость — от 40 до 95 А·ч.
  • Blue Dynamic EFB — необслуживаемые батареи с жидким электролитом для автомобилей с энергопотреблением выше среднего. Серия представлена пятью моделями для автомобилей с системой Start-Stop начального уровня. За счёт технологии EFB срок службы увеличен вдвое по сравнению с Black Dynamic.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?
  • Silver Dynamic — наилучшие АКБ компании VARTA для автомобилей премиум-класса, не оснащённых системой Start-Stop. Они отличаются высокой производительностью (пусковая мощность выше на 15 %, чем у Blue Dynamic). Серия состоит из 11 моделей. Ёмкость — от 54 до 100 А·ч.
  • Silver Dynamic AGM — наиболее мощные аккумуляторы для автомобилей с системой Start-Stop, а также с большим энергопотреблением в экстремальных климатических условиях, в интенсивном городском цикле. Модели обладают втрое повышенной устойчивостью к циклическим процессам заряда-разряда, высокими пусковыми токами и продолжительным сроком службы (в три раза по отношению к Black Dynamic). Линейка состоит из пяти моделей.

TOPLA

Свои лучшие автомобильные аккумуляторы словенская компания TAB выпускает под брендом Topla. Первые модели фирма изготовила в 1965 году по лицензии компании Tudor. Со временем она получила право поставлять свои изделия для производителей автомобилей Fiat, Peugeot, Renault и Citroen.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Через 15 лет на конвейер встали изделия собственной разработки. Современное производство реализуется с активным использованием прогрессивных технологий, в числе которых:

  • Expanded Metal — просечно-растяжное изготовление свинцовых электродов;
  • производство электродов с кальциевыми добавками, что резко уменьшило потребление воды и дало возможность выпускать необслуживаемые АКБ;
  • лабиринтная система крышки для возвращения конденсата электролита в основной объём;
  • защита от возгорания в случае перегрева;
  • клапанное регулирование VRLA для отвода газов;
  • производство батарей EFB, гелевых и AGM.

Для легковых автомобилей аккумуляторы Topla выпускаются сериями:

  • Start — ёмкостью от 44 до 99 А·ч, пусковыми токами от 390 до 850 А. Модель рассчитана на бюджетные автомобили с умеренным энергопотреблением и представлена в четырёх модификациях.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?
  • Energy — ёмкостью 45-110 А·ч, пусковыми токами 400-1000 А. Эта серия предназначена для авто любых марок, состоит из 18 модификаций.
  • Top — ёмкостью 54-100 А·ч, пусковыми токами 510-950 А. Это современная разработка, пользующаяся самым большим спросом и представленная в восьми модификациях.
  • Top EFB Stop/Go. В этих изделиях используется технология пакетирования электродов, что увеличивает срок службы батареи в два раза. Такие АКБ разработаны для авто с системой Start-Stop и представлены в пяти модификациях.
  • Top AGM Stop/Go — ёмкостью 60-95 А·ч, пусковыми токами 680-850 А. В таких батареях использована технология AGM. Они отличаются высокой надёжностью и доступны в четырёх модификациях.

MUTLU

Бренд Mutlu принадлежит турецкому холдингу Мутлу Акю, который входит в группу Metair Grubu. Под этим брендом производство АКБ стартовало ещё в 1955 году, поэтому времени для превращения в мирового гиганта было достаточно.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

Аккумуляторы Mutlu отличаются широким ассортиментным рядом, доступными ценами, надёжностью и долговечностью — до 5-6 лет. Продукция с завода в Тузле экспортируется в 70 стран. Её хорошо знают и в России. Компания использует следующие технологии:

  • серебряно-кальциевый сплав, уменьшающий расход воды, что увеличивает стойкость пластин к коррозии;
  • непрерывное литьё Con-Cast, усиливающее структуру решёток;
  • просечно-вытяжной лист Ex-Met, позволяющий получать более прочные решётки не литьём, а прокаткой и нарезкой;
  • изготовление АКБ методом AGM, при котором электролит находится не в жидком, а адсорбированном состоянии в стекловолокне. Технология повышает все характеристики изделия.

Модельный ряд содержит линейки:

Calcium Silver — пластины содержат кальций и серебро, повышающих срок службы.

  • SFB — новейшая методика изготовления АКБ с жидким электролитом.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать? Аккумуляторы для нормального и высокого потребления.
  • EFB Start-Stop — батареи для транспортных средств с системой Start-Stop.
  • GEL — АКБ с электролитом в виде геля. Они экологически безопасные, могут использоваться в закрытом помещении, устойчивы к разряду.
  • Full Energy — АКБ с наиболее высоким зарядом энергии и длительным сроком службы. Они используются в электромобилях, инвалидной технике, солнечных электростанциях, лифтах, погрузчиках и ИБП. Являются необслуживаемыми, стойки к глубокому разряду.
  • Marine — АКБ, изготовленные по технологии SFB и предназначенные для водного транспорта. Необслуживаемые, могут долго храниться на складе не в сезон.

SOLITE

Продукция этой марки изготавливается концерном Hyundai Sungwoo Automotive Korea в Южной Корее. Предприятие открыто в 1979 году. Оно пользуется популярностью как крупный производитель запчастей для транспортных средств, имеет собственный научно-исследовательский центр, поставляет свои изделия на автомобильные заводы Toyota, KIA, Nissan, Hyundai, Honda и General Motors.Аккумуляторы с обратной полярностью что это: в чем отличие, какой выбрать?

АКБ Solite, изготавливаемые для легковых и грузовых авто, поставляются в страны Европы, Азии и Америки. В них применяются как современные, так и испытанные технологии:

  • сплавы свинца с кальцием, серебром и другими металлами, увеличивающими токоотдачу, скорость заряда, уменьшение потребления воды;
  • инновационные клеммы и особый вид токоотводов, защищающих АКБ от вибрации и увеличивающих срок службы;
  • CMF, AGM и гелевый электролит.

Все аккумуляторы — необслуживаемые. Примерное количество моделей для легковых авто — 43, для грузовых — 7 единиц. Ёмкости АКБ для легковых машин — от 44 до 110 А·ч, токи холодной прокрутки — от 350 до 850 А. Для грузового транспорта характеристики АКБ равны соответственно 110-220 А·ч и 900-1315 А.

AKOM

Эти батареи выпускает российская компания с одноименным названием, основанная в 2001 году в городе Жигулёвске. Её развитию способствовали всемирно известные производители АКБ TUDOR и VARTA.

Ассортимент состоит из нескольких линеек:

  • АКОМ — батареи стартовой серии. Ёмкость для легковых машин — 55-100 А·ч, пусковой ток — 460-870 А. Выпускается 18 моделей с изделиями для грузовых и азиатских машин.
  • EFB — новейшие АКБ с двойным ресурсом и увеличенными токами. Они не боятся глубокого разряда и коррозии на пластинах. Ёмкость — 55-100 А·ч, токи — 530-930 А. Все семь моделей производятся для автомобилей премиум-класса с системой Start-Stop.
  • Ultimatum — линейка EFB батарей для машин с системой Start-Stop, большим потреблением. Эти АКБ предназначены для авто, яхт и катеров, отличаются стойкостью к разрядам. Три модели выпускаются с емкостями 60-95 А·ч и пусковыми токами 550-850 А.
  • Bravo — аккумуляторы для авто со стандартным набором потребителей. Выпускаются четыре модели для легковых и две модели для грузовых авто. Ёмкости — 55-90 А·ч и 140-190 А·ч. Токи — 430-760 А и 890-1100 А соответственно.
  • Reactor — наиболее мощные АКБ для машин с большим количеством потребителей. Ёмкости в пяти моделях колеблются в диапазоне 55-100 А·ч, пусковые токи — 550-1000 А. Такие батареи не имеют аналогов в России.

TYUMEN BATTERY

Бренд принадлежит Тюменскому аккумуляторному заводу, который образовался из эвакуированного сюда в 1941 году Подольского завода из Подмосковья. Сегодня это огромное предприятие полного цикла, которое изготавливает в год более 70 млн АКБ 400 типов.

Наиболее востребованными являются линейки Tyumen Premium, Tyumen Standart, Tyumen Standart Asia.

О выборе аккумуляторов

Каждые 3-5 лет владелец автомобиля вынужден покупать автомобильный аккумулятор. Какой лучше выбрать — вопрос не из лёгких, потому что в продаже их представлено много.

Информация о качестве, полученная из источников в интернете, может оказаться ложной. Самые надёжные сведения можно получить от знакомых, уже испытавших приглянувшиеся вам автомобильные аккумуляторы. Какие лучше и от каких вариантов стоит сразу отказаться, вы установите сами, сузите этим круг поиска.

Чтобы выбор был правильным, нужно чётко понимать, что требуется от новой батареи. Если важна минимальная цена — нужно искать описания и рассматривать лучшие бюджетные аккумуляторы 2020 года.

Если играют роль другие параметры — необслуживаемость, долгий срок эксплуатации, производительность по энергоотдаче, скорость заряда, наличие передовых технологий (EFB, AGM, гелевые источники и т. д.), то стоит изучить тему максимально глубоко, чтобы впоследствии не пожалеть о принятом решении.

Доверять рейтингам бюджетных или премиальных аккумуляторов нужно с осторожностью, так как в них может быть много субъективизма или (что хуже) информации, придуманной в интересах какого-то производителя.

Об обслуживании аккумуляторов

Практически для всех описанных в статье видов аккумуляторов производители рекомендуют схожие методики зарядки и обслуживания:

  • Заряжать АКБ нужно в тёплом помещении (20-25 ºС) после предварительной выдержки в нём в течение нескольких часов.
  • Ток зарядки — 1/10 от ёмкости (численного значения). Об окончании заряда можно судить по значительному уменьшению уровня тока, по достижению плотности электролита в 1,27-1,28 г/см³, а также по напряжению на клеммах АКБ не ниже 12,7 В через 8-10 часов после зарядки.
  • Напряжение зарядки для всех АКБ (кроме кальциевых) не должно превышать 14,4-14,8 В. Кальциевые батареи заряжают специальными программируемыми ЗУ напряжением 16,1 В.
  • Обслуживаемые аккумуляторы нужно обрабатывать щелочным раствором соды для уменьшения саморазряда, а также периодически контролировать уровень электролита и доливать дистиллированную воду.
  • Необслуживаемые АКБ нельзя подвергать глубоким разрядам. Особенно чревато это для кальциевых АКБ. Их также сложнее заряжать.

Аккумуляторная батарея — важнейшая часть автомобиля, поэтому подбирать её нужно без спешки и советуясь со специалистами, которым вы доверяете. К её эксплуатации следует относиться бережно, тогда она прослужит дольше ожидаемого.

как определить прямая или обратная, в чем разница, что это такое

Автор Акум Эксперт На чтение 6 мин. Просмотров 441 Опубликовано


Аккумулятор – это важный элемент автомобиля. Без него двигатель внутреннего сгорания не заведется, кроме того, он обеспечивает электроэнергией всю электронику, установленную на машине. При подключении и подзарядке важно соблюдать полярность аккумулятора.

Что такое полярность аккумулятора

Полярность АКБ определяет последовательность расположения клемм на аккумуляторе. Она бывает прямой и обратной. Давайте разберемся, что это такое и как определить полярность аккумулятора автомобиля.

Как могут располагаться выводы

Прямая

Все автомобили, что выпускались в Советском Союзе, были оснащены батареей с прямым типом установки выводов. На них, если АКБ повернуть разъемами к себе, положительный разъем находится слева, а отрицательный – справа. Сейчас большинство транспортных средств, выпускаемых в странах СНГ, комплектуются батареями, имеющими прямое расположение полюсов. Такие накопители электрической энергии обозначаются знаками «1», «L». В Корее и Японии распространено обозначение «JL».

Прямой тип установки разъемов

Обратная

Почти на все импортные автомобили установлены аккумуляторы с обратной полярностью. У них отрицательная клемма устанавливается слева, а положительная – справа, если смотреть на АКБ с той стороны, на которой находятся клеммы. Эти накопители обозначаются знаками «0», «R». В Корее и Японии применяется обозначение «JR».

Обратный тип установки разъемов

Давайте разберемся, в чем разница между прямой и обратной полярностью.

В чем разница

Аккумуляторы с прямым и обратным полярностью отличаются только положением клемм. Однако при установке накопителя с неправильным расположением разъемов могут возникнуть проблемы с длиной проводов. Иногда эту проблему можно решить, если есть возможность установить АКБ в гнездо развернув его на 180 градусов, но не на всех машинах получится подключить провода — просто не хватает длины провода. Однако в любом случае лучше покупать изделие с нужным расположением разъемов.

Чтобы узнать, по какому стандарту установлены выводы, нужно повернуть накопитель лицевой стороной к себе. Определить лицевую сторону несложно. На ней присутствует этикетка с техническими характеристиками. При таком положении выводы будут находиться возле вас.

После того как вы расположили накопитель лицевой стороной к себе, нужно определить, где находится положительный, а где отрицательный выводы. Обычно клеммы подписаны. Иногда производители применяют свою систему маркировки. Например, на положительный вывод надевают колпачок красного цвета, а на отрицательный – синего или черного.

Если накопитель электроэнергии уже установлен на транспортном средстве, то свободно поворачивать его не удастся. В таком случае следует попытаться развернуть его мысленно.

Поворачиваем батарею

Теперь легко определить полярность: если слева расположен положительный разъем, то она прямая, а если отрицательный, то обратная.

На грузовых автомобилях другое расположение выводов. Обычно они располагаются на короткой стороне накопителя. Но порядок определения типа накопителя электричества тот же.

При обратном расположении контактов плюс будет слева, а минус – справа. Маркируются такие изделия цифрой «3».

Грузовой автомобиль – обратный тип установки выводов

При прямом минус находится слева, а плюс – справа. Обозначаются они цифрой «4».

Грузовой автомобиль – прямой тип установки выводов

Имеются также накопители энергии для грузовых транспортных средств, у которых контакты расположены по диагонали.

Можно ли установить на автомобиль АКБ другой полярности

Как мы уже знаем, бывает полярность на аккумуляторе прямая и обратная. Допустим, у вас есть накопитель с прямой полярностью, а нужен с обратной. Его, в принципе, тоже можно подключить. Но при этом могут возникнуть проблемы с длиной проводов – они могут не доставать до клемм. Чтобы подключить АКБ с другим расположением полюсов, нужно установить батарею так, чтобы кабель, подключаемый к положительному разъему, доставал до своей клеммы. Для этого можно развернуть батарею на 180 градусов, сместить ее в сторону, насколько позволяют ее габариты и т. д. Провод, подключаемый к отрицательному разъему, соединяется с массой, поэтому его можно нарастить. Для этого нужно взять кабель требуемой длины и установить его на место “родного”. После этого можно подключать накопитель электрической энергии.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Внимание! Провод, который вы устанавливаете, должен быть большого сечения, не меньше, чем старый. Чем больше, тем лучше. Использовать скрутку для увеличения длины провода не рекомендуется, это опасно.

Что будет, если перепутать полюса при подключении батареи

На многих электронных приборах имеется защита от переполюсовки, но не на всех. Например, такие устройства, как усилители или магнитолы, не защищены. В них установлены следующие элементы: электролитические конденсаторы, которые чувствительны к смене полюсов. Если перепутать полюса, они могут вздуться и даже взорваться.

Также важно правильное подключение для запуска двигателя, другого автомобиля. В этом случае подсоединение выполняется в следующем порядке:

  1. сначала подключаем провод к положительному выводу автомобиля, который необходимо запустить;
  2. второй конец этого кабеля нужно подключить к положительной клемме батареи донора;
  3. потом к отрицательной клемме аккумулятора донора подсоединяем второй провод;
  4. соединяем свободный конец второго донора с отрицательной клеммой АКБ автомобиля, который необходимо запустить.

Кроме того, неправильное подключение батареи может стать причиной следующих поломок:

  • выход из строя генератора;
  • перегрев и пробой диодов выпрямительного моста;
  • поломка блока управления (бортового компьютера), сигнализации и другой электроники;
  • при подключении АКБ нужно быть внимательным.

Диаметр положительной клеммы больше, поэтому подключить отрицательный провод к ней сложно.

Геометрические размеры разъемов

Можно ли изменить расположение полюсов АКБ

Менять расположение полюсов батареи можно только в самых крайних случаях. В дешевых аккумуляторах используются тонкие пластины, которые могут разрушиться. Перед тем как проводить переполюсовку, нужно проверить, нет ли проблем с аккумулятором. Электролит должен быть достаточно плотным, прозрачным. Также не должно быть замкнутых банок.

Изменение расположения полюсов батареи состоит из следующих этапов:

  1. сначала нужно разрядить АКБ, для этого подсоединяем к ней нагрузку;
  2. когда батарея разрядилась нужно подключить зарядное устройство в обратной полярности: плюс от зарядного – к минусовой клемме АКБ, а минус от ЗУ – к плюсовой;
  3. заряжаем батарею;
  4. зарядку прекращаем, когда банки начнут кипеть.

Внимание! В начале зарядки АКБ начнет активно заряжаться, при этом температура может возрасти. Поэтому не забудьте открутить пробки и следите за процессом зарядки.

Отметим, что такой метод смены полярности АКБ реален, но непрактичен. Во-первых, минусовая клемма зачастую тоньше (меньше диаметром), чем плюсовая, что приведет к проблемам при подключении проводов в машине. А во-вторых, такая процедура может привести к сокращению срока службы и ёмкости батареи.


Прямая и обратная полярность аккумулятора

Пришло время покупать новый аккумулятор. Вы уже расспросили знакомых, какая марка лучше и долговечнее, узнали, что гелевый аккумулятор брать не стоит, знаете, как правильно ухаживать за этой деталью, чтобы она дольше прослужила и многое прочее. Можно смело отправляться в магазин, но тут кто-то сказал обратить внимание на полярность АКБ. Вот тут-то и возникает вопрос – что такое эта самая полярность, как ее определить и как правильно выбрать нужный аккумулятор?

При покупке нового аккумулятора действительно очень важно знать такую характеристику, как его полярность. Нужно взять АКБ именно с такой полярностью, которая у вашего старого. Как же определить, какая она? Все очень просто.

Во-первых, обычно у европейских машин прямая полярность, у японских – обратная. Но ориентироваться только на эту подсказку не надо, лучше все-таки удостовериться самому.

Итак, определяем полярность аккумулятора. Достаем свой аккумулятор, разворачиваем его к себе той стороной, на которой расположены клеммы. Теперь смотрим, с какой стороны находится положительная клемма (со знаком +). Если она находится справа – перед вами аккумулятор с обратной полярностью, или же, как ее еще называют, европейской. Если же плюсовая клемма находится слева, то этот аккумулятор с прямой полярностью, или же, иными словами, российской.

Этот способ срабатывает у большинства, но иногда встречаются так называемые американские аккумуляторы. Их особенность в том, что клеммы располагаются не сверху, а на фронтальной стороне. Как же в таком случае определить полярность? Все так же.

Правильно определить полярность очень важно. Если вы ошибетесь, то потом не сможете подключить аккумулятор к своему авто. Это произойдет из-за того, что провода вашего автомобиля попросту не дотянутся до клемм.

Но ошибиться на самом деле очень сложно. Перепутать плюс и минус невозможно, потому что обычно изготовители одевают на клеммы колпачки. На плюсовую клемму одет красный колпачок, на минусовую – синий. Иногда на самых клеммах может стоять значок плюса или минуса.

Также следует обратить внимание на этикетки, наклеенные на корпус аккумуляторной батареи. Если вы все-таки боитесь запутаться – возьмите аккумулятор с собой в магазин.

Вот теперь уже, зная полярность аккумулятора и другие характеристики, можно смело отправляться в магазин за новым.

Полезно посмотреть еще:

Полярность батареи

- введение и реверсивная батарея_Greenway

Хотите узнать полярность батареи? Вы определенно попали в нужное место. Чтобы сэкономить деньги и продлить срок службы батареи, вы можете положиться на надежное зарядное устройство. Но во время или во время зарядки вы можете перепутать кабели и подключить неправильные кабели к неправильным клеммам. Это может привести к обратной полярности. Прежде чем вы узнаете, что происходит в случае обратной полярности, давайте посмотрим, что означает полярность батареи.

Продолжите чтение, чтобы узнать больше…

Что такое полярность батареи? Полярность - это термин, используемый в электричестве, электронной передаче сигналов и магнетизме, просто чтобы привести несколько примеров. Полярность характеризуется как состояние системы или тела, при котором она имеет противоречащие физические свойства в различных фокусах, в основном, магнитных полюсах или электрическом заряде.

Из-за электрического тока, протекающего между двумя полюсами или точками, одна из точек будет иметь большее количество электронов, чем другая.Точка с большим количеством электронов имеет отрицательную полярность. Точка с меньшим количеством электронов имеет положительную полярность. При подключении электроны текут от полюса -ve к полюсу + ve. Этот поток известен как электрический ток.

В цепи постоянного или постоянного тока один полюс всегда отрицательный, а другой всегда положительный, а электроны движутся в одном направлении. В переменном токе или в цепи переменного тока двухполюсный переключатель взад и вперед с отрицательного на положительный, при этом электроны движутся назад.

Как определить полярность батареи? Определить полярность на большинстве батарей очень просто. Причина в том, что отрицательные и положительные клеммы будут отмечены знаком «-» и «+» соответственно. Есть еще один стандартный способ, и это использование красного провода для плюсового провода и черного провода для отрицательного соединения.

Что происходит, если полярность батареи меняется на обратную? Обратная полярность - это точка, в которой положительная и отрицательная полярность батареи переключается на обратную.Когда вы подключаете батарею с обратной полярностью к гаджету, вилка с проводами, перевернутыми производителем батареи, не даст вам подключить ее неправильно.

Тем не менее, если кто-то получит замену батарею, не предлагая ее уникальный компонент, сообщив поставщику батареи, что это обратная полярность, это может привести к повреждению устройства при его установке.

Обратная полярность дополнительно упоминается, например, идея взять полностью разряженную аккумуляторную батарею и подключить зарядное устройство к клеммам в неправильном пути.Следовательно, его отрицательный вывод становится положительным, а его положительный вывод становится отрицательным. Некоторые рассматривают это как мистификацию, в то время как другие заметили, что, когда это происходит, батарея используется только ограниченно, поскольку текущие потоки в настоящее время действуют вопреки способам, в которых должны были работать внутренние пластины. Полная зарядка аккумулятора выходит за рамки воображения, а общий срок службы значительно сокращается.

Аккумуляторная обратная полярность - это когда источник горячей точки для зарядки или кабели перемычки нагрузки подключены неточно, например, источник или нагрузка отрицательный к положительному положению батареи и положительный полюс источника или нагрузки к отрицательной клемме аккумулятора.Из-за неприемлемого подключения в цепи может начать течь ток, что может привести к фактическому повреждению и повреждению оборудования.

Давайте подробно рассмотрим эффекты обратной полярности:

Повредить аккумулятор

Случайное подключение неправильных кабелей к клеммам приводит к изменению полярности аккумулятора и может разрядить аккумулятор. Более того, когда аккумулятор транспортного средства полностью разряжен, его можно считать пустым сосудом. На этом этапе полярность автомобильного аккумулятора может быть изменена путем подключения кабелей к неправильным кабелям к неправильным клеммам.Когда это происходит, может возникнуть опасность. Любая дополнительная головка из-за обратной полярности может привести к выделению газообразного водорода из аккумулятора или элемента. В редких случаях это может привести к взрыву аккумулятора. Это вызовет выброс из батареи кислоты и расплавленного пластика, что может привести к серьезным травмам. Таким образом, следует избегать.

Повреждение зарядного устройства

Неправильное подключение кабелей влияет на работу зарядного устройства и аккумулятора. Фундаментальная концепция, лежащая в основе этого, заключается в том, что из-за изменения полярности клеммы он может отправить неправильную полярность обратно в зарядное устройство.Это приведет к необратимому повреждению зарядного устройства. В некоторых случаях зарядное устройство может быть повреждено только частично, и оно будет заряжаться гораздо медленнее.

Электрические части и обратная полярность

Обратная полярность может даже повредить электрические детали, провода или электронные части автомобиля, в котором находится аккумулятор. Возможно, наиболее серьезным повреждением подвержен генератор переменного тока, замена которого может быть очень дорогостоящей. И с любого блага, предохранители в машине перегорят прежде, чем обратный ток достигнет других частей.Если нет, то замена блока управления даже будет дорогостоящей, хотя развлекательная система может стоить дороже.

Однако, если полярность батареи была изменена случайно или по ошибке, это можно исправить следующим образом:

Полностью разрядите аккумулятор

Правильно подключите зарядное устройство

Если аккумулятор отказывается брать зарядное устройство, попробуйте мощное зарядное устройство, а затем используйте правильное зарядное устройство, но с минимальными настройками.

Последние несколько слов: вот и все.Здесь мы рассмотрели все, что вам нужно знать о полярности батареи. Мы надеемся, что этот пост достаточно просветил вас о полярности батареи и обратной полярности.

литий-ионный аккумулятор аккумулятор для электровелосипеда литиевая батарея

18650 Защита от обратной полярности зарядного устройства # Батарея # Безопасность «Adafruit Industries - Создатели, хакеры, художники, дизайнеры и инженеры!

Винс ведет блог о безопасном способе зарядки стандартной батареи 18650.

Имея много аккумуляторных элементов 18650 для зарядки, я купил несколько очень дешевых модулей TP4056 (0,22 евро за штуку) и обнаружил, что они «не предназначены» для аккумуляторов с обратной полярностью. Другими словами, перевернутая батарея = мгновенный волшебный дым.

Поскольку я точно знаю, что вставлю еще батарейки в неправильной ориентации, рано или поздно, я подумал, какая будет лучшая защита от обратной полярности. Эта ветка посвящена именно этой теме, но на момент написания она заканчивается на:

Q: «Кто-нибудь действительно тестировал это решение в реальной жизни?»

См. Видео ниже (один, два, три и четыре) и сообщение в блоге для получения дополнительной информации.

Прекратите макетирование и пайку - немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с перетаскиванием, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE.Circuit Playground Express - это новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное прикосновение, ИК-приближение, температуру, свет, движение и звук. Вас ждет целый мир электроники и программирования, и он умещается на ладони.

Присоединяйтесь к 27 000+ создателей на каналах Discord Adafruit и станьте частью сообщества! http: // adafru.it / discord

Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите чат в прямом эфире шоу - мы разместим ссылку там.

Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

Подпишитесь на Adafruit в Instagram, чтобы получать информацию о совершенно секретных новых продуктах, закулисье и многом другом https://www.instagram.com/adafruit/

CircuitPython - Самый простой способ программирования микроконтроллеров - CircuitPython.org

Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении делопроизводства, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

Извините, форма комментариев в настоящее время закрыта.

Руководство по проектированию печатных плат для защиты от обратной полярности

Когда безопасность пользователя зависит от надежной работы оборудования - как, например, в случае многих медицинских устройств и портативного горнодобывающего оборудования, - электронные компоненты должны быть надежными.

Вот почему защита от обратной полярности становится критически важной для печатных плат во многих приложениях.Прочтите небольшое руководство по проектированию печатных плат, которое поможет защитить ваш продукт.

Зачем нужна защита от обратной полярности?

Все, что связано с питанием постоянного тока , является кандидатом на защиту от обратной полярности. Все, что работает от батарей, может привести к обратному подключению батареи, использованию настенного источника питания переменного / постоянного тока с разъемом другой полярности или другим потенциальным сбоям.

Если вы не являетесь постоянным специалистом в своем штате, подумайте об обратной полярности с точки зрения предметов повседневного использования, таких как автомобильные аккумуляторы.Перевернутые полюса возникают, когда вы соединяете отрицательный кабель с положительным, и наоборот. Это может повредить аккумулятор и другие электрические компоненты.

Любое устройство с батарейным питанием, которое вы используете, когда оно подключено к сети, будет находиться под напряжением по всей своей цепи и, следовательно, станет потенциальным источником поражения электрическим током.

Обратная полярность может привести к повреждению печатной платы и даже к отказу печатной платы, однако повреждение трудно заметить. Если это произойдет, скажем, с портативным компьютером, результаты могут быть весьма плачевными, но не фатальными.Если это происходит с медицинским устройством, поддерживающим жизнь, , это может означать смерть .

Защита от обратной полярности не применяется к соединениям переменного тока.

Что можно сделать, чтобы предотвратить обратную полярность?

Схема должна выдерживать натиск напряжения обратной полярности без повреждений. Тот факт, что сегодня большая часть оборудования спроектирована так, чтобы пользователи не вставляли вилку неправильно, не решает проблему полностью. Повреждение печатной платы может произойти во время разработки и тестирования платы.

Чтобы защитить печатные платы от воздействия обратной полярности, вы можете выбрать несколько подходов:

  • Вставить диод
  • Вставьте диод Шоттки

Ни один из вариантов не идеален, но оба могут минимизировать вред и дать пользователям душевное спокойствие.

Добавление защитного диода

Размещение диода защиты от обратной полярности последовательно с линией электропитания обеспечивает механизм «отключения», который останавливает поток напряжения. Он не исправляет обратную полярность, но предотвращает нанесение большего вреда.

По сути, диод отделяет то, что осталось от цепи, от обратной полярности. Когда анодное напряжение ниже катодного напряжения, диод не пропускает ток.

Есть несколько минусов диодов обратной полярности, хотя они эффективны и недороги. Например:

  • При падении напряжения диод может вызвать остановку устройства раньше, чем это необходимо.
  • Диод потребляет энергию и может сократить срок службы батарей.

Добавление диода Шоттки

Диод Шоттки не представляет ни одной из проблем, связанных с диодом предотвращения обратной полярности, и поэтому является лучшим решением. Однако есть как минимум один недостаток.

Диод Шоттки допускает гораздо больший обратный ток и напряжение на нагрузке. С другой стороны, обратный ток достаточно мал, и это не должно вызывать особого беспокойства.

Вы разрабатываете в первую очередь для безопасности?

Диоды защиты от полярности

довольно эффективны и предлагают очень экономичное решение.Но, например, с медицинским устройством вы не хотите преждевременной остановки. Последствия могут быть катастрофическими для пациента и для репутации вашей компании.

Для такого критически важного для жизни и безопасности оборудования, как медицинские приборы и горнодобывающее оборудование, кажется очевидным, что диод Шоттки - правильный выбор. Однако также важно правильно установить диод, поэтому вам следует проконсультироваться с контрактным производителем электроники перед проектированием печатной платы. Ваша общая цель должна заключаться в производстве искробезопасного оборудования, когда этого требует работа.

Конечно, лучшая стратегия защиты диодов - это в первую очередь избегать создания обратной полярности. Диоды предназначены для резервного копирования, и не следует воспринимать как должное. - идеальное решение.

Цепь

обеспечивает защиту от обратной батареи - Maxim Integrated

Дополнительная информация: Универсальной проблемой устройств с батарейным питанием является угроза повреждения, когда конечный пользователь (никогда не инженер) вставляет батарею обратной стороной. Вы можете избежать повреждений, вставив один диод или используя конфигурацию диодного моста, но это устраняет потери мощности и снижает напряжение питания путем добавления одного или двух диодных падений между батареей и шиной питания.Альтернативное решение не только защищает от повреждения, вызванного переполюсовкой батареи, но и автоматически корректирует обратное направление (см. Рисунок ниже). Для устранения падений напряжения, связанных с дискретными диодами, двухполюсный / двухпозиционный переключатель с низким сопротивлением служит в качестве двухполупериодного выпрямителя. Когда вы вставляете аккумулятор, соблюдая полярность, как показано, верхний переключатель, S 1 , находится в нормально замкнутом состоянии, потому что его управляющий штифт находится в низком состоянии. Получающееся в результате соединение контакта 2 с контактом 10 обеспечивает путь с низким сопротивлением от батареи к клемме V CC .И наоборот, нижний переключатель, S 2 , замыкает свой нормально открытый контакт (не как показано), потому что его управляющий штифт находится в высоком состоянии. Результирующий путь от контакта 7 к контакту 6 соединяет отрицательную клемму аккумулятора с землей.

Диоды защиты от электростатического разряда в IC 1 гарантируют запуск и действуют как двухполупериодный выпрямитель. Внутренние МОП-транзисторы аналогового переключателя включаются, когда напряжение батареи превышает 1 В. Их время включения составляет менее 20 нсек, что позволяет схеме поддерживать нормальную работу за счет быстрой замены выводов аккумуляторной батареи с обратной полярностью.Сопротивление цепи зависит от напряжения аккумулятора. Когда схема работает от четырех NiCd, NiMH или щелочных элементов, сопротивление в каждой ножке выпрямителя составляет 2,5 Ом (всего 5 Ом). При работе от двухэлементной батареи (от 2,4 В до 3 В) общее сопротивление составляет 10 Ом. IC 1 рассчитан на работу до 5,5 В с постоянным током 30 мА, что делает эту схему полезной для беспроводных телефонов, портативного аудиооборудования, портативной электроники и других приложений с низким и средним током. Миниатюрный 10-контактный корпус µMAX IC 1 занимает меньше места, чем четыре сквозных сигнальных диода, и почти такой же маленький, как два двухсигнальных диода SOT-23.


Рис. 1. Эта схема определяет полярность батареи, а затем быстро подключает нагрузку или меняет местами провода батареи.

Аналогичная версия этой статьи появилась в выпуске EDN от 21 декабря 2000 года.

©, Maxim Integrated Products, Inc.
Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.
ПРИЛОЖЕНИЕ 480:
ПРИМЕЧАНИЕ ПО ПРИМЕНЕНИЮ 480, AN480, АН 480, APP480, Appnote480, Appnote 480

maxim_web: en / products / power / battery-management, maxim_web: en / products / power / battery-management / battery-monitors-protectors-selectors, maxim_web: en / products / аналоговые / переключатели-мультиплексоры / аналоговые-переключатели-мультиплексоры

maxim_web: en / products / power / battery-management, maxim_web: en / products / power / battery-management / battery-monitors-protectors-selectors, maxim_web: en / products / аналоговые / переключатели-мультиплексоры / аналоговые-переключатели-мультиплексоры

Как добиться защиты от обратной полярности с помощью идеальных диодов

В устройствах с батарейным питанием и съемными батареями обычно необходимо предотвратить неправильное подключение батарей, чтобы предотвратить повреждение электроники.Если это невозможно с помощью физических средств, вам необходимо включить электронную защиту. Физическая защита может означать просто поляризованный разъем или аккумулятор со смещенными соединениями (как и в большинстве литиевых аккумуляторов смартфонов). Для батареек типа AAA или AA есть держатели, которые сконструированы таким образом, чтобы при неправильной установке батареи один конец не соприкасался. По-прежнему существуют обстоятельства, когда физические средства невозможны, например, с большинством кнопочных ячеек или если пользователь может подключить питание с помощью проводов к винтовым клеммам.Это также может относиться к оборудованию, не работающему от батарей, и, вероятно, применимо к автомобильной электронике.

Простой последовательный диод - одно из решений, но оно также расходует энергию. Скорее всего, с устройством с батарейным питанием вы не захотите тратить энергию, особенно если ваше напряжение питания уже достаточно низкое, и поэтому потеря 0,3 В или 0,4 В на диоде Шоттки будет значительной и неприемлемой. Для многих автомобильных приложений небольшое падение напряжения может не иметь значения.

Подобно переключению источников питания, существуют «идеальные диоды» от таких компаний, как Linear Technology (Контроллеры тракта питания).Они используют переключатель MOSFET и дополнительную схему, чтобы сделать переключатель с низкими потерями без падения напряжения, связанного с простым диодом. Если вы хотите использовать один из этих идеальных диодов для защиты от обратной полярности, внимательно ознакомьтесь со спецификациями, чтобы убедиться, что они могут обеспечить эту функцию, а большинство - нет. LTC4412, например, обеспечивает обратную защиту, а LTC4411 - нет. Однако для LTC4412 требуется внешний полевой МОП-транзистор, тогда как для LTC4411 он встроен.

Как правило, с линейной технологией, если в описании есть слово «контроллер», требуется внешний полевой МОП-транзистор.LTC4359 - это специальное устройство, предназначенное для защиты автомобильных аккумуляторов от обратного тока и способное выдерживать обратную мощность 40 В.

Простые контроллеры силовых трактов для защиты от обратной полярности найти нелегко. Функции переключения питания часто являются частью более сложной ИС, такой как ИС зарядного устройства, и не обязательно включают защиту от обратной полярности. Простой P-канальный MOSFET - это одна из возможностей замены простого диода в зависимости от ваших требований к напряжению и току.Пример показан ниже.

Фактический выбор компонентов и значений будет зависеть от приложения, но это хорошая отправная точка для обсуждения. R2 представляет собой нагрузку. Стабилитрон защищает от превышения рекомендованного напряжения затвор-исток и может не потребоваться, в зависимости от диапазона входного напряжения и используемого полевого МОП-транзистора. Конденсатор обеспечивает работу схемы при резком изменении полярности входного напряжения. Без конденсатора вот что произойдет, если входное напряжение быстро повысится с -5 В до + 5 В и обратно:

Хотя она защищает от статической обратной полярности (первые 10 мкс), схема изначально не обеспечивает защиту, когда полярность внезапно меняется на противоположную и любые подключенные схемы могут быть повреждены.Добавление конденсатора изменяет производительность на это:

Теперь у вас есть чистый переход из ВЫКЛ в ВКЛ и снова обратно в ВЫКЛ с минимальным прохождением обратного напряжения. Вы можете уменьшить пропускаемое обратное напряжение 80 мВ, увеличив размер конденсатора. Небольшие сбои тока, которые вы видите, - это ток, необходимый для зарядки и разрядки конденсатора. Для правильной работы другого полевого МОП-транзистора потребуются другие компоненты. Например, для более крупного МОП-транзистора, вероятно, потребуется конденсатор большего размера, чтобы предотвратить переходное напряжение обратной полярности.

Обратите внимание, что вам нужно быть осторожным при подключении MOSFET, как показано, иначе основной диод будет проводить, когда входное напряжение изменится на противоположное, и вам не удастся достичь своей цели. Такую же осторожность необходимо соблюдать при использовании идеальных диодов линейной технологии с внешними полевыми МОП-транзисторами. При подключении, как показано, основной диод фактически проводит при положительном входном напряжении до тех пор, пока входное напряжение не станет достаточным для включения полевого МОП-транзистора. Если порог MOSFET достаточно низок, основной диод и MOSFET могут начать проводить примерно при одинаковом входном напряжении.

Использование запатентованного чипа, такого как LTC4349, позволяет сэкономить часть проектных работ, поэтому вы получите рабочее решение с меньшими усилиями, но с более высокой стоимостью компонентов по сравнению с дискретным решением. И, если вы проектируете для автомобильной промышленности, вам необходимо убедиться, что ваша конструкция соответствует требованиям соответствующих стандартов, таких как ISO7637-2.

Защита автомобильной электроники от обратного подключения аккумуляторной батареи

Автор: Сива Уппулури, инженер по приложениям

В течение срока службы транспортного средства может потребоваться отключение аккумуляторной батареи для проведения работ по техническому обслуживанию или ее замены в случае неисправности.Во время повторного включения можно изменить полярность подключения батареи, что может привести к потенциальным коротким замыканиям и другим проблемам с нагрузками, подключенными к батарее. К сожалению, эта проблема не решается полностью механической конструкцией клемм аккумуляторных батарей разного размера или использованием заметной цветовой кодировки кабелей, разъемов и клемм. Следовательно, необходима какая-либо форма электронной блокировки или защиты от обратной полярности не только для защиты самой батареи, но и для защиты постоянно растущего числа электронных блоков управления (ЭБУ), на которые полагаются современные автомобили.

В этой статье исследуются различные подходы, которые можно использовать для защиты от обратного заряда батареи, и исследуются преимущества и недостатки каждого из них. В частности, он выглядит как супербарьерный выпрямитель (SBR ® ), который устраняет недостатки различных решений на основе MOSFET и даже превосходит простой диод Шоттки с точки зрения эффективности и надежности.

Схемы потенциальной защиты:

Популярные методы защиты ЭБУ включают использование блокирующего диода или, во избежание неэффективности обычного выпрямительного диода, использование полевого МОП-транзистора в качестве идеального диода.В других решениях может использоваться специально разработанная ИС. В конечном итоге выбранное решение должно соответствовать производительности, необходимой в конкретном контексте конечного приложения, с учетом таких факторов, как количество / сложность компонентов, стоимость, энергоэффективность и, что, вероятно, наиболее важно, адекватно ли оно выдерживает состояние отказа и любые связанные с ним переходные процессы. . Последнее обычно оценивается с использованием определенных в ISO7637-2 импульсов, которые проверяют совместимость оборудования, установленного в транспортных средствах, с проводимыми электрическими переходными процессами, как описано ниже.

Блокирующий диод - простейшее средство защиты от обратного подключения батареи. Установка выпрямительного диода последовательно с нагрузкой ЭБУ гарантирует, что ток может течь только при правильном подключении аккумулятора. Поскольку управляющий сигнал не требуется, сложность схемы и количество компонентов невысокие. С другой стороны, диод рассеивает энергию все время, пока ЭБУ находится под напряжением, из-за его прямого напряжения VF, которое может вызвать значительные потери в приложениях с большой мощностью.

Использование устройства с низким VF, такого как диод Шоттки, вместо стандартного выпрямителя, может уменьшить потери, связанные со стандартным выпрямителем.Однако характеристика обратной утечки диода Шоттки особенно зависит от температуры, что приводит к повышенным потерям энергии и делает устройство уязвимым для теплового разгона, если большая обратная мощность применяется в условиях высоких температур.

Альтернативным решением является установка полевого МОП-транзистора в источник питания высокого напряжения ЭБУ и подключение затвора так, чтобы устройство включалось только при правильной полярности батареи. Поскольку сопротивление полевого МОП-транзистора (RDS (ON)) обычно составляет всего несколько миллиомов, потери мощности I2R низки по сравнению с потерями, вызванными VF диода.Кроме того, обратная блокировка более надежна, чем у диода Шоттки. Можно использовать N-канальный или P-канальный MOSFET при условии, что диод сток-исток устройства ориентирован так, чтобы проводить ток, протекающий в правильном направлении в ЭБУ.

MOSFET с N-каналом или P-каналом может использоваться для защиты от обратной батареи высокого напряжения. N-канальное устройство обеспечивает топологию с наименьшими потерями мощности благодаря низкому RDS (ON). Однако для включения полевого МОП-транзистора необходимо напряжение затвора, превышающее напряжение батареи.Для этого требуется подкачка заряда, как показано на рисунке 1, что увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. P-канальный MOSFET сопоставимого размера будет иметь более высокое значение RDS (ON) и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Хотя включение N-канального МОП-транзистора в цепь низкого напряжения устранит необходимость в подкачке заряда, это также приведет к смещению заземления, что неприемлемо для чувствительных автомобильных систем.

Рисунок 1а. Накачка заряда, необходимая для подачи напряжения на затвор полевого МОП-транзистора, увеличивает сложность и может вызвать проблемы с электромагнитными помехами.

Рисунок 1b: P-канальный MOSFET, используемый для устройства защиты от обратного заряда батареи, требует меньшего количества компонентов, но вызывает более высокие потери мощности

Super Barrier Rectifier, запатентованная выпрямительная технология от Diodes Incorporated, сочетает в себе простоту и надежность обычного диода с низким прямым напряжением диода Шоттки, чтобы обеспечить превосходное решение проблемы защиты от обратного заряда батареи.На рисунке 2 показано, как SBR вставляется в источник питания высокого напряжения ЭБУ, во многом так же, как и обычный диод.

Рис. 2. SBR подключается так же, как диод или полевой МОП-транзистор, без использования схемы подкачки заряда.

Супербарьерный выпрямитель использует канал MOS для создания низкого потенциального барьера для большинства несущих. Это приводит к сочетанию низкого VF с высокой надежностью, в отличие от типичного устройства Шоттки. В то же время SBR имеет более низкую обратную утечку, которая остается стабильной даже при высоких температурах, тем самым сводя к минимуму потери энергии и избегая риска теплового разгона, связанного с диодами Шоттки.Кроме того, отсутствие переходов Шоттки также обеспечивает более высокую устойчивость к перенапряжениям. Кроме того, SBR позволяет избежать накачки заряда, необходимой для N-канального MOSFET, что означает отсутствие проблем с электромагнитными помехами.

Несмотря на то, что защитное устройство предназначено для предотвращения протекания тока из-за обратного подключения батареи, оно само может подвергаться потенциально опасным переходным процессам. В то время как многочисленные типы переходных процессов переключения могут приводить к возникновению коротких импульсов, наиболее опасными являются импульсы с высокой энергией.

Импульсное испытание ISO:

Любое решение, предназначенное для защиты аккумуляторной батареи транспортного средства от обратного подключения, также должно быть достаточно надежным, чтобы выдерживать переходные процессы переключения, такие как импульсы высокой энергии, вызванные такими событиями, как внезапное отключение источника питания при включении питания индуктивная нагрузка или сброс нагрузки, т.е.е. когда аккумулятор отключен во время зарядки от генератора.

Испытания на соответствие самым жестким из этих условий при применении к цепям, обеспечивающим защиту от обратного заряда батареи, проводятся с использованием импульсов, определенных в ISO7637-2:

Импульс 1 представляет собой случай отключения питания при питании индуктивной нагрузки, когда выпрямитель подвергается воздействию импульса высокого отрицательного напряжения. Условия импульса, определенные ISO, показаны на рисунке 3.

Рисунок 3.Испытательный импульс ISO 1 имитирует сильный отрицательный импульс, вызванный отключением питания.

Помимо этого импульса, импульс 3a также подвергает устройство воздействию высокого отрицательного напряжения, но длительность этого импульса очень мала (0,1 мкс), и этот импульс представляет собой переходные процессы переключения.

Эти отрицательные переходные напряжения временно вызывают лавинное состояние защитных устройств. Подробное описание состояния лавины и ее воздействия на полупроводниковые переходы выходит за рамки данной статьи.Однако, говоря простыми словами, когда PN-переход подвергается лавинообразному состоянию, соединение выходит из строя и позволяет большому количеству обратного тока течь через него. Лавина может вызвать необратимые повреждения, если устройство не рассчитано на ток и энергию. В автомобильной защите от обратных аккумуляторов эти лавинообразные условия возникают из-за магнитной энергии, накопленной в индуктивных нагрузках, таких как реле, и любых паразитных индуктивностей, что делает их событием с ограничением энергии.Следовательно, если устройство имеет адекватный лавинный рейтинг, оно может выжить в таких ситуациях.

Важно выбрать устройство защиты с четко определенными и гарантированными характеристиками лавин, например, обратную защиту SBR, характеристики которой показаны на рисунке 4. На основе формы импульса и условий, приведенных на рисунке 3, пиковая мощность лавины, участвующая в тест Pulse 1 можно рассчитать как:

Pavalanche_peak = Vavalanche * Iavalanche_peak

, где:

Vavalanche = US = 100V

и:

Iavalanche_peak = Vavalanche / Ri = 100V / 10Ω3 Pavalanche_peak = 100V * 10A = 1000W

Однако показатель, который имеет значение для выдерживания энергии, генерируемой импульсом 1, - это средняя мощность за длительность импульса, определяемая по формуле:

Pavalanche_average = 0.5 * Vavalanche * Iavalanche_peak = 0,5 * 100 В * 10 A = 500 Вт

Таким образом, поскольку заявленная ширина импульса 1 в ISO7637-2 составляет 2 мс, из рисунка 4 видно, что лавинные характеристики этого устройства SBR превышают это ISO7637- 2 требование. Поскольку другой отрицательный импульс, импульс 3A, является переходным процессом с длительностью всего 100 нс, устройство, которое соответствует импульсу 1, также пройдет тестирование импульса 3A.

Рисунок 4: Длительность импульса в зависимости от максимальной мощности лавины (для диодов SBR30A60CTBQ устройства)

На рисунке 5 сравнивается лавинная способность 10A 45V SBR с двумя конкурирующими диодами Шоттки.Как можно видеть, SBR имеет лавинную способность в 3–10 раз лучше, чем технология Шоттки. Таким образом, SBR лучше подходит для реверсивных аккумуляторных батарей, где возникают условия обратной лавины. При тщательном проектировании лавинная стойкость, аналогичная SBR, может быть достигнута и с решениями MOSFET.

Рис. 5. Превосходная лавинная стойкость SBR по сравнению с диодами Шоттки позволяет использовать устройства с более низким номиналом для большей эффективности.

Импульс 5a представляет состояние сброса нагрузки, которое происходит, когда разряженный аккумулятор отключается, пока генератор заряжает его.Это самый сильный положительный импульс, который может видеть устройство. Определение ISO7637 Pulse 5a показано на рисунке 6.

Рисунок 6. Знание способности устройства к импульсному току помогает определить живучесть ISO 7637 Pulse 5a.

Рассмотрение импульса 5a приводит к выводу, что информация о способности устройства к прямому импульсному току важна при выборе устройства блокировки обратного заряда батареи. Даташиты для сертифицированных ACQ101 SBR от Diodes Incorporated включают эту информацию.

Наконец, тепловая способность устройства напрямую влияет на его устойчивость к импульсам ISO. Diodes Inc. предлагает решения SBR в различных пакетах, чтобы удовлетворить требования к тепловым характеристикам и занимаемому месту на печатной плате. Пожалуйста, посетите веб-сайт Diodes www.diodes.com для получения более подробной информации об этих пакетах.

Заключение:

Ряд подходов является жизнеспособным при реализации необходимой защиты аккумулятора от обратной полярности для автомобильных блоков управления. Разработчикам необходимо учитывать такие факторы, как энергопотребление и стоимость ЭБУ, чтобы достичь оптимального сочетания эффективности, сложности схемы, электромагнитной совместимости и прочности.Выпрямитель с супербарьером, который был разработан для мощных, высокотемпературных приложений, таких как автомобилестроение, представляет собой альтернативу диоду Шоттки по конкурентоспособной цене и может обеспечить большую эффективность и надежность в ситуациях, когда низкая стоимость, низкая сложность и отсутствие электромагнитных помех. вопросы, являются приоритетами.

SBR является зарегистрированным товарным знаком Diodes Incorporated.

Скачать PDF-версию этой статьи

Вернуться к оглавлению

CTEK Умные зарядные устройства делают безопасность приоритетом - умное зарядное устройство.com

Зарядка автомобильных аккумуляторов может нервировать многих водителей. Кабели неправильные? Будут ли искры? Могу ли я быть в физической опасности? Умные зарядные устройства CTEK разработаны с учетом требований безопасности.

Зарядные устройства

CTEK Smarter Charger имеют искробезопасную конструкцию с защитой от короткого замыкания, которая включает функцию предотвращения обратной полярности.

Опасности обратной полярности

Обратная полярность - это когда положительная и отрицательная полярности противоположны тому, для чего они предназначены.Короче говоря, это означает, что кабели подключены к неправильным клеммам аккумулятора.

Когда это произойдет, есть вероятность взрыва аккумулятора. Использование неправильных клемм может повредить аккумулятор до такой степени, что он больше не сможет удерживать заряд. Поврежденные батареи также могут протекать кислотой, что делает их утилизацию опасной.

Использование неправильных клемм не только ставит под угрозу аккумулятор, но и может повредить автомобиль. Провода могут расплавиться, а электронные компоненты могут «подгореть».

Приверженность CTEK безопасности

Умные зарядные устройства

CTEK делают безопасность приоритетом.Зарядное устройство знает, если вы подсоедините один конец к неправильному полюсу батареи, и не будет работать, если оно будет подсоединено неправильно. Для их использования не требуются какие-либо специальные знания.

Красный световой индикатор на зарядном устройстве предупреждает вас о неправильном подключении, чтобы вы могли правильно подключить его.

Наша запатентованная технология импульсного обслуживания также означает, что зарядные устройства CTEK можно подключать к батарее в течение нескольких месяцев, так что вы можете просто подключить и забыть.

Наши умные зарядные устройства постоянно обмениваются данными с аккумулятором на протяжении всего процесса зарядки и обеспечивают заряд только в зависимости от конкретных потребностей аккумулятора. Это предотвращает перезарядку или недозаряд, что может сократить срок службы батареи.

Каждое интеллектуальное зарядное устройство CTEK регулирует напряжение для защиты любого чувствительного электрического и Hi-Fi оборудования.

Каждое зарядное устройство CTEK разработано так, чтобы быть полностью безопасным для вас и вашего автомобиля.

Наши клиенты многого требуют от нашей продукции, поэтому мы стараемся, чтобы они могли справиться со всем, что им бросают.

Наши продукты являются результатом постоянных инвестиций в качество, безопасность и производительность на нашем современном предприятии в Швеции.

Палящая жара, мороз, пыль и сырость - все, что мы производим, проходит испытания в лаборатории, поэтому мы можем гарантировать, что они будут обеспечивать максимальную производительность, безопасность и эффективность в любых условиях.

Продукты

CTEK соответствуют всем необходимым юридическим и эксплуатационным требованиям и прошли независимую валидацию и проверку в самых известных мировых испытательных институтах, включая Intertek SEMKO AB и UL.
