Принцип работы турбированного бензинового двигателя

Содержание

Здравствуйте, уважаемые читатели и посетители блога Автогид.ру. Сегодня в статье мы с вами разберёмся и узнаем как работает турбина на бензиновом двигателе. Тема, конечно интересная и в первую очередь для владельцев бензиновых турбированных автомобилей. Зачастую информации о принципе работы и устройстве турбины на бензиновом моторе достаточно мало или она слишком сложна для восприятия обыкновенного человека.

Использование турбины позволяет любому двигателю с малым объёмом увеличить мощность без возрастания расхода топлива и сокращения ресурса эксплуатации. После подключения турбины мотор словно получает невидимый пинок и работает значительно шустрее. Существуют особенности использования бензиновых моторов, оснащённых турбинами.

Их необходимо учитывать для продления срока службы устройства и использования двигателя машины с максимальной эффективностью. Перед тем как говорить о принципе работы турбины на бензиновом двигателе надо узнать историю её появления и широкого использования производителями автомобилей.

История появления турбированного бензинового мотора

Первые двигатели внутреннего сгорания, как и все технические первопроходцы имели очень «сырой» вид и требовали доработки. Время шло и на рынке появлялись надёжные и долговечные модели бензиновых моторов, которые радовали водителей своей неприхотливостью в обслуживании и выносливостью. Требования к моторам среди потребителей возрастали и критерии контролирующих органов ужесточались.

Первоначально развитие бензиновых моторов осуществлялось во многом по экстенсивному пути. Для увеличения мощность двигателя его объём просто увеличивался. Все было отлично если бы не возрастающий пропорционально расход топлива и количество вредных выбросов в окружающую среду. Продолжаться это больше так не могло и перед инженерами и создателями двигателей внутреннего сгорания была поставлена очень непростая задача.

Добиться увеличения мощность ДВС (двигателя внутреннего сгорания) без увеличения объёма мотора и расхода топлива. Решений было предложено большое количество, но выбрано было единственное верное направление развития моторов. Было решено работать над увеличением эффективности образования и сгорания топливно-воздушной смеси в моторе автомобиля.

Единственный верный способ увеличить эффективность сгорания смеси топлива и воздуха – это увеличить поступление воздуха в цилиндры мотора. При этом дополнительный объём воздуха должен был поступать принудительно за счёт создаваемого давления.

Дополнительное количество воздуха значительно усиливало сгорание топлива в цилиндрах мотора и тем самым высвобождая дополнительные мощности при неизменном объёме. Идея простая, но требующая реализации в виде появления устройства для нагнетания воздуха в цилиндры двигателя.

Для решения этой задачи автомобильные инженеры решили опираться на разработки авиационной промышленности. Она уже очень давно использовала турбины. Первые турбированные бензиновые моторы появились на грузовых автомобилях в тридцатых годах прошлого века. Грузовики использующие турбины прибавили в мощности и оптимизировали расход топлива.

Удачный опыт использования турбины как устройства для нагнетания массы воздуха в грузовых машинах подвиг конструкторов и инженеров автомобильной промышленности ускорить движение в этом направлении. Первые автомобили с бензиновыми моторами оснащёнными турбинами начали продаваться на территории США в 60-х годах прошлого века.

Первые модели автомобилей этого типа автолюбители из США встретили настороженно и с подозрительностью. Только через 10 лет в 70-х годах прошлого века их оценили по достоинству и начали активно использовать при создании машин со спортивным уклоном. На серийные модели автомобилей турбины устанавливали в очень малом количестве.

Это было вызвано тем, что первые модели моторов с турбинами оказались очень «прожорливыми» и имели массу прочих мелких недоработок, портящих первое впечатление. Значительный расход топлива не дал возможность наладить широкое производство машин с турбированным моторами. Значительно замедлило внедрение турбин в моторы нефтяной кризис, закончившийся увеличением цен на топливо. Люди стали больше экономить.

Лишь в конце 90-х годов после значительного улучшения конструкции турбины и бензинового мотора в целом удалось изменить ситуацию. Это стало отправной точкой начала эры развития и становления бензиновых турбированных двигателей.

Как работает турбина на бензиновом двигателе?

Турбина бензинового мотора за счёт использования компрессора принудительно нагнетает в цилиндры массу воздуха. Значительно повышается обогащение кислородом топливно-воздушной смеси и улучшается сгораемость бензина. Коэффициент полезного действия существенно возрастает. Эффективность работы мотора увеличивается при неизменно объёме.

Мощность двигателя при использовании турбины возрастает прямо пропорционально количеству сжигаемого за единицу времени бензина. Для обеспечения максимального быстрого сгорания топлива в цилиндрах мотора необходим значительный объём воздуха. Именно его в достаточном количестве направляет турбина за счёт работы компрессора. Он принудительно подаётся в цилиндры, обогащая топливно-воздушную смесь.

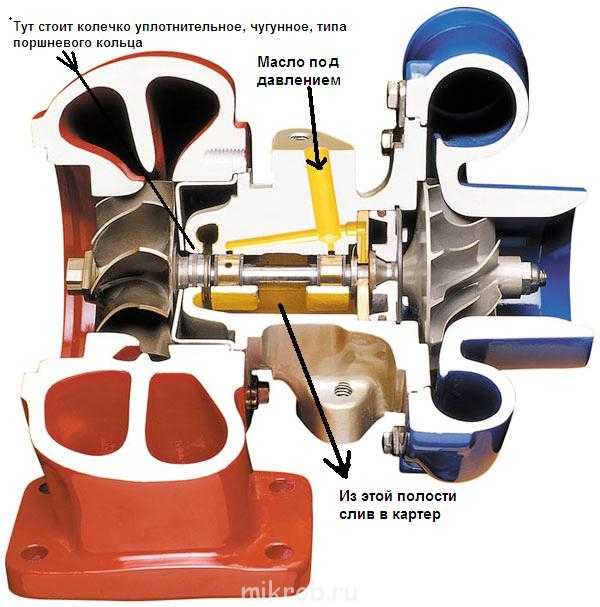

Если разрезать турбину бензинового мотора вдоль корпуса можно увидеть следующее рабочие элементы:

Корпус подшипников.

Служит для размещения ротора, представленного валом несущим на себе турбинные и компрессорные кольца, оборудованные лопастями. Именно они при вращении захватывают воздуха и направляют его в цилиндры мотора.

Масляные каналы.

Пронизывают корпус турбины словно кровеносные сосуды на теле человека. Служат для своевременной доставки моторного масла к трущимся и вращающимся элементам. Снижают тем самым износ рабочих элементов бензиновой турбины.

Подшипник скольжения.

Его главная задача обеспечить свободное и плавное вращение ротора турбины с его лопастями для захвата достаточного количества воздуха. Его смазку и охлаждение обеспечивает циркулирующее в турбине моторное масло.

Корпус.

Корпус турбины, имеющий форму улитки обеспечивают защиты от внешних механических воздействий рабочие элементы устройства для нагнетания воздуха.

Привод турбины бензинового мотора осуществляется за счёт подачи отработанного газа энергия которого заставляет ротор вращать лопасти. Сложного в конструкции и работе ничего нет всё понятно и достаточно просто.

При запуске бензинового мотора отработанные газы и цилиндров мотора направляются прямиком в турбину. Они приводят в движение ротор, отдавая ему свою энергию. Далее, через приёмную трубу они поступают в глушитель и выводятся в окружающую среду.

Вал ротора раскручивает колесо компрессора и лопаточное колесо. Они захватывают воздух из окружающей среды, поступающий через воздушный фильтр мотора. Он принудительно подаётся в цилиндры двигателя. Компрессор турбины может повышать давление воздуха до 80%.

Работа турбины бензинового мотора позволяет обогащённую кислородом топливно-воздушную смесь наполнять цилиндры в большом количестве. Объём мотора остаётся неизменным, но его мощность существенно возрастает. В среднем использование турбины даёт возможность увеличить мощность силовой установки машины на 20-30%.

Что необходимо знать для грамотной эксплуатации бензиновой турбины?

Для обеспечения долговечной работы турбины на бензиновом моторе не нужно экономить на количестве и качестве моторного масла. Любители пропускать интервалы замены масла в моторе рано или поздно столкнуться с проблемами и нарушениями в работе турбины. Она очень восприимчива к качеству используемого масла. Дешёвое масло не сможет обеспечить необходимый уровень трения рабочих элементов и они при интенсивном использовании автомобиля достаточно быстро придут в негодность и потребуют замены.

При покупке автомобиля, оснащённого турбиной надо обязательно выполнить замену моторного масла и прочистку всей системы. Смешивать доливая другое масло нельзя, так как оно теряет свои свойства и эффективность его работы стремится к нулю. Полная замена масла позволит избежать вредных воздействий и усилить защиту турбины бензинового мотора.

Есть некоторые особенности эксплуатации мотора, оснащённого турбиной. После длительной поездки на машине двигатель во время остановки сразу глушить не нужно. Необходимо дать ему время поработать на холостых оборотах и немножко остыть. Резкое выключение мотора создаёт температурный перепад отрицательным образом, сказывающийся на прочности и надёжности рабочих элементов турбины мотора.

Преимущества и недостатки турбированного мотора

Главным преимуществом любого бензинового мотора, оснащённого турбиной является увеличение его мощности на 20-30%. При одинаковом объёме с традиционным атмосферным ДВС его мощность выше на треть. Эффективность использования топлива существенно повышается.

Максимальный уровень сгорания топливно-воздушной смеси позволяет существенно снизить выброс загрязняющих веществ в окружающую среду. Максимальное использование турбированных моторов повсеместно настоящая мечта защитника окружающей среды. На этом преимущества турбированного мотора заканчиваются.

Турбированные моторы очень требовательны к качеству используемого топлива и моторного масла. Всё это в совокупности приводит к увеличению расходов на использование автомобиля в долгосрочной перспективе. Обслуживание турбированного мотора потребует от водителя больших расходов денежных средств.

Ремонт турбины требует использования специального оборудования и материалов. Самостоятельно его выполнить очень проблематично. Зачастую век отремонтированной турбины недолог и в конечном итоге потребуется её замена. Это может ощутимо ударить по кошельку владельца машины.

Заключение

Появление турбированных моторов является ещё одной ступенькой развития силовой автомобильных установок. Современные требования к экологической составляющей двигателя существенно ужесточаются и конкуренция между производителями машин обостряется.

Турбированный мотор – это силовой агрегат, в котором подача воздуха в цилиндры осуществляется посредством специального устройства – турбины. Мощность турбированного двигателя значительно больше, чем у обычного атмосферного. В этой статье мы расскажем, как работает турбированный двигатель, какие он имеет преимущества и недостатки, а также как правильно его эксплуатировать.

Принцип работы турбированного двигателя

Турбированный двигатель (будь то бензиновый или дизельный) конструктивно имеет некоторые отличия от своего атмосферного аналога. Главной особенностью любого турбированного двигателя является турбокомпрессор. Данное устройство состоит из специального вентилятора и турбины. Компрессор подключается к выхлопной системе автомобиля и через систему специальных труб принимает часть выхлопного газа на лопасти турбины. Турбина раскручивается под давлением, создаваемым выхлопным газом и приводит в движение вентилятор компрессора. Компрессор закачивает под давлением большое количество воздуха.

Увеличение количество и давление воздуха способствует лучшему сгоранию топлива, а значит, увеличению мощности двигателя. Таким образом, при меньшем объеме, турбированный двигатель способен иметь больше лошадиных сил, чем больший по объему атмосферный мотор.

Охлаждение турбированного двигателя отличается от охлаждения атмосферного. Прежде всего, в таких двигателях вместо радиатора применяется специальное устройство – интеркуллер. Он представляет собой тот же радиатор, однако в нем, вместо ОЖ циркулирует воздух. Иногда интеркуллер может дополняться вентилятором, для эффективности охлаждения потоком воздуха.

Видео — Работа ДВС как работает турбонаддув

Преимущества и недостатки турбированного двигателя

Как и любой другой двигатель, турбированный тоже обладает своими преимуществами и недостатками.

Преимущества:

1. Самое главное преимущество турбированного двигателя – высокая мощность. Пожалуй, это главная цель, которую получили при минимальном изменении конструкции двигателя. При одинаковом объеме с атмосферным двигателем, турбированный может выдавать мощность и крутящий момент на 70 процентов больше.

2. Турбокомпрессор позволяет снизить содержание вредных веществ в выхлопном газе, что делает такой двигатель намного экологичнее. Это связано с тем, что воздух в цилиндрах сгорает намного эффективнее и полностью, в связи с этим, количество выхлопных газов уменьшается, а то и вовсе пропадает по пути в компрессор.

3. Двигатель, оборудованный турбиной, имеет низкий уровень шума, в отличие от атмосферного аналога.

4. Турбированный двигатель можно установить практически на любой автомобиль. Это связано с тем, что его конструктивные особенности мало чем отличаются от обычного ДВС. А значит, при равном объеме, они имеет такие же габариты, что позволяет монтировать его на те же крепежные элементы. Данное свойство касается как бензиновые, так и дизельные двигатели.

Недостатки:

1. Пожалуй, это самый логичный недостаток из всех – повышенный расход топлива. Дело в том, что при потреблении большего объема воздуха, необходимо и соответствующее количество топлива. Решить эту проблему невозможно, так как двигатель, раскручиваясь быстрее, будет самостоятельно закачивать требуемый уровень топлива.

2. Очень большие трудности в эксплуатации. Они связаны с высокой чувствительностью качества топлива и моторного масла. Если атмосферный двигатель менее привередлив к этим показателям, то турбированный может запросто выйти из строя.

3. В дополнение ко второму недостатку можно отметить очень низкий срок службы масло и его фильтра. Дело в том, что турбированный двигатель строится на основе обычного ДВС, а значит, рассчитан на такой же пробег и количество оборотов. Так как турбированный двигатель чаще работает на повышенных оборотах, соответственно масло быстрее теряет свои свойства.

4. Большие цены. Суть данного вопроса начинается с того, что цена на турбину и ее комплектующие изделия достаточно высокая. Соответственно турбокомпрессор очень дорого ремонтировать, что не каждому по карману.

5. Есть некоторые особенности охлаждения турбины после долгой поездки. Дело в том, что она достаточно сильно перегревается и может остыть только на холостых оборотах. Поэтому, прежде чем глушить двигатель, ему дают поработать еще около двух минут.

6. Двигатель с турбокомпрессором в сборе стоит дороже своего атмосферного аналога на 20-30 процентов.

Как правильно эксплуатировать турбированный двигатель?

Если соблюдать все правила эксплуатации, то двигатель, оснащенный турбокомпрессором, может прослужить около 500 тысяч километров. Известны случаи, когда двигатель «переживал» собственный автомобиль. Кузов сгнивал, а мотор устанавливали на другой автомобиль и продолжали эксплуатировать.

• Заливайте в бензобак только самое качественное топливо. Не заправляйтесь на сомнительных заправках. То же самое относится и к моторному маслу. Некачественное масло очень быстро приведет к дорогостоящему ремонту турбированного двигателя. Помимо этого, необходимо чаще проверять уровень масла.
• Работа на холостых оборотах, которые превышают нормируемые значения, дольше 30 минут недопустима. Если у вас холостые обороты выставлены на слишком больших или малых значениях, обязательно отрегулируйте карбюратор или перепрограммируйте систему впрыска топлива.
• После каждого запуска турбированного двигателя, его необходимо прогревать не менее двух минут. Только затем можно начинать движение.
• Если после длительной поездки вы решили остановиться, то не глушите двигатель сразу. Необходимо выждать время, пока на холостых оборотах остынет турбокомпрессор (порядка 2-3 минут) и только после этого выключайте зажигание.
• Всегда своевременно проводите мероприятия, касающиеся технического обслуживания двигателя. Здесь имеется ввиду замена масла, расходных материалов.

Вот так устроен турбированный двигатель. Если вы не боитесь всех сложностей эксплуатации и повышенного расхода топлива, то можете без проблем установить на свой автомобиль подобный агрегат. Однако стоит отметить, что если вы планируете установку такого двигателя на свой автомобиль, то необходимо соответствующее переоформление двигателя в органах ГИБДД.

Современные автопроизводители в последнее время всё чаще устанавливают на свои модели турбированные двигатели взамен атмосферных. Казалось бы, это логично, поскольку турбонаддув придаёт мотору дополнительную мощность при сохранении небольшого рабочего объёма, но на деле всё не так просто. Поэтому специалисты советуют изучить плюсы и минусы турбированного двигателя и проанализировать особенности его эксплуатации, прежде чем приобретать автомобиль.

Что такое турбированный двигатель в автомобиле

Первые турбированные двигатели были сконструированы ещё в 1905 году, однако на легковые автомобили их начали устанавливать во второй половине 20-го века. Турбонаддув – система нагнетания в цилиндры атмосферного двигателя дополнительного воздуха, вследствие чего происходит повышение среднего эффективного давления в цилиндрах. Это увеличивает мощность мотора без внесения изменений в его конструкцию. Работу мотора с турбонаддувом обеспечивает приводной нагнетатель, использующий энергию отработанных газов. Они приводят в движение колесо турбины, которая в свою очередь вращает колесо компрессора с помощью роторного вала. Компрессорное колесо сжимает воздух, который нагревается, а после поступления в интеркулер охлаждается и подаётся в цилиндры.

Это важно! Энергия отработанных газов растёт по мере увеличения числа вращения движка. Чем интенсивнее работает мотор, тем больше становится энергетический потенциал и растёт подача сжатого воздуха.

До недавнего времени двигатели с турбонаддувом устанавливались исключительно на дорогостоящие спортивные модели автомобилей. Но, по утверждению маркетологов, в настоящее время доля моделей с такими моторами стремительно увеличивается, и турбина становится практически обязательным элементов престижных марок авто.

Турбины устанавливают гораздо чаще на дизельных двигателях, чем на бензиновых

Производители машин делают акцент на том, что турбодвигатели беспощадно теснят «атмосферники», и большинство покупателей хороших машин предпочитают именно такой тип двигателя. Но так ли хорош турбомотор, как это расписывают конструкторы и инженеры автопредприятий? Чтобы сделать выводы, стоит рассмотреть его конструктивные особенности и поближе познакомиться с принципом действия.

Конструктивные особенности

Система турбонаддува состоит из компрессора, интеркулера, регулятора давления наддува и других узлов. Главная деталь – турбокомпрессор, регулирующий рост давления в системе впуска воздуха. Интеркулер охлаждает воздух и повышает его плотность.

Схема движения воздуха во время работы турбированного двигателя

Всей системой управляет регулятор наддува. Это перепускной клапан, ограничивающий давление отработанных газов. Отсекая некоторое их количество, клапан делает давление наддува оптимальным.

Турбокомпрессор работает следующим образом:

1. Воздух проходит через воздушный фильтр и поступает во входное отверстие.
2. Происходит сжатие воздуха, и в нём увеличивается содержание кислорода. Воздух нагревается, и его плотность снижается.
3. Массы воздуха покидают турбокомпрессор и попадают в интеркулер, в котором происходит охлаждение.
4. Сжатый воздух проникает через дроссель и впускной коллектор в цилиндры мотора.
5. Часть выхлопных газов, образовавшихся при сгорании топлива в цилиндрах, передаётся турбодвигателем назад в коллектор турбины. Этот поток воздуха запускает движение вала, на противоположном конце которого расположен компрессор. Здесь начинается повторное сжатие воздуха.

Это важно! Результат работы турбонаддува – увеличение уровня сжатия кислорода при сохранении объёма цилиндров. За один такт работы турбомотор сжигает больше топливной смеси, чем атмосферный двигатель того же объёма.

Плюсы и минусы

Турбированные двигатели имеют свои сильные и слабые стороны, поэтому верить заявлениям автопроизводителей об их однозначном преимуществе не стоит. Прежде чем принимать решение о выборе машины, оснащённой турбонаддувом бензинового двигателя, стоит взвесить все «за» и «против».

Преимущества

Главное достоинство турбированного мотора – его повышенная мощность, и в этом с производителями нельзя не согласиться. По мощности при аналогичном объёме цилиндров агрегат превосходит атмосферные моторы на 20–30%. Дополнительные плюсы установки на мотор турбонаддува состоят в следующем:

1. Повышение эффективности работы за счёт оптимизации процесса сгорания безвоздушной смеси в цилиндрах. Благодаря этому расход топлива на обеспечение работы аналогичного количества атмосферного мотора лошадиных сил значительно снижается.
2. Уменьшенный уровень шума и вибрации во время движения.
3. Экологичность. Эффективное сгорание топлива внутри цилиндров значительно уменьшает количество выбросов в атмосферу через выхлопную трубу. Специалисты утверждают, что введение в Европе и США новых норм токсичности выхлопа увеличило производство автомобилей с турбированными бензиновыми двигателями на 25%.
4. Компактные размеры. Мотор на трёх и даже двух цилиндрах по мощности сопоставим с четырёхцилиндровым «атмосферником». Благодаря оптимальным размерам такой двигатель имеет большее число вариантов расположения в автомобиле.

Недостатки

При всех своих достоинствах турбонаддув имеет и некоторые негативные стороны:

1. Повышенная чувствительность к качеству топлива. Отсюда вытекает необходимость использования бензина более высокого класса. Турбированный двигатель быстро выйдет из строя, если заставлять его работать на 92 бензине.
2. При активном использовании турбины расход топлива увеличивается в 1,5 раза. Любители езды в стиле «газ в пол» будут заполнять бак своего автомобиля в два раза чаще.
3. Необходимость частой замены масла. Смазка добавляется в мотор и непосредственно в турбокомпрессорную установку, поэтому его расход увеличивается. Требования к марке масла также довольно жёсткие: можно использовать только качественные марки синтетики, стоимость которых на порядок выше минеральных или полусинтетических смазок.
   К этому стоит добавить необходимость частой замены масла: каждые 8 000 километров. В то время как в атмосферных двигателях процедуру можно проводить через 12 и даже 15 тысяч километров. Несвоевременная замена масла и фильтров приведёт к изменению параметров турбины и скорому выходу её из строя.
4. Дорогостоящий ремонт. Комплектующие для турбированных моторов имеют достаточно высокую цену, поэтому их ремонт требует значительного вложения средств. Стоимость ремонта возрастает дополнительно из-за отсутствия квалифицированных работников СТО. Отремонтировать мотор с турбонаддувом возьмутся не на каждом автосервисе, а за квалификацию мастеров придётся заплатить на 40–50% больше. Капитальный ремонт двигателя с турбонаддувом требуется каждые 150–200 тысяч километров пробега.
5. Особенности эксплуатации. Машину с турбодвигателем нужно правильно заводить и глушить. После запуска двигатель должен поработать вхолостую, причём, чем автомобиль старше, тем «прогон» нужен более длительный. После остановки автомобиля также нельзя сразу глушить мотор.
6. Проявление эффекта «турбоямы». Так именуют характерный провал, когда машина вяло реагирует на нажатие педали газа. Двигатель «не тянет» на низких оборотах, в результате машина не может резко тронуться с места. При интенсивном движении и непростой дорожной обстановке в мегаполисах это достаточно опасное явление. Конструкторы предлагают для решения проблемы устанавливать на мотор две турбины, одна из которых будет работать на малых оборотах за счёт оснащения электроприводом. Это снизит риск возникновения «турбоям», но дополнительно увеличит стоимость двигателя и одновременно снизит его надёжность.

Турбированный двигатель чаще подвергается дорогостоящему ремонту и требует высококачественного топлива

Это важно! Новейшие автомобили почти избавлены от недостатка, связанного с «турбоямами» за счёт установки турбин с изменяемой геометрией. Но идеальной остроты отклика во время дозирования тяги в процессе дросселирования, которая свойственна атмосферным моторам, конструкторам добиться пока не удаётся.

Какой двигатель лучше: атмосферный или турбированный

Долгий спор поклонников атмосферных и турбированных двигателей далёк от логического завершения. У каждого варианта есть свои достоинства и недостатки. Не дают перевесить какой-либо чаше весов постоянные разработки инженеров и конструкторов, добавляющие преимущества то одному, то другому варианту.

Большинство автовладельцев сходятся во мнении, что атмосферный двигатель, хоть и уступает по мощности турбированному, но всё-таки более надёжен в эксплуатации. Он неприхотлив в выборе марки бензина и масла, может быть отремонтирован в любой автомастерской. Для турбированных моторов такие «вольности» не допустимы.

Турбированный мотор – дорогое удовольствие: он требует большего внимания, тщательного ухода, правильной эксплуатации. Сама турбина, даже при соблюдении всех рекомендаций по эксплуатации, обладает ограниченным ресурсом работы и через достаточно непродолжительный срок требует замены.

Поэтому выбирать вариант мотора необходимо по собственным материальным возможностям. Атмосферный вариант предпочтителен для автовладельцев, ограниченных в бюджете и не готовых вкладывать в машину значительные средства. Обслуживание, эксплуатация и ремонт «атмосферника» явно проще и дешевле.

Турбированный двигатель – правильный выбор для тех, кто во главу угла ставит мощность мотора и динамику передвижения. Хотя такой мотор может доставить немало проблем и расходов в процессе эксплуатации.

Немаловажный фактор выбора мотора – стиль езды автовладельца. Для водителя, предпочитающего спокойное передвижение двигатель с турбонаддувом – бесполезная «фишка». В этом случае затраты на мотор повышенной мощности не оправданы, ведь турбина не будет выполнять свои функции. Но даже без использования силовой установки по назначению, обслуживать её придётся по правилам, а значит, попросту выбрасывать деньги на ветер.

Специалисты советуют при покупке машины с турбиной останавливать выбор на новых моделях. Только в этом случае можно быть уверенным, что агрегат правильно обслуживался и эксплуатировался. Автомобиль, с «убитой» предыдущим владельцем турбиной, доставит в разы больше проблем, чем удовольствия от езды на нём.

Видео: турбо- и атмосферный моторы: в чём разница?

Увеличение в современных условиях количества автомобилей с турбированными двигателями касается, прежде всего, дизельных агрегатов. В настоящее время почти все дизельные моторы снабжены турбонаддувом, поскольку именно эта деталь придаёт мотору на дизтопливе достойные эксплуатационные характеристики.

С турбо-бензиновыми моторами дело обстоит иначе. Большинство автопроизводителей продолжают выпускать модели с простыми атмосферными двигателями, и только в некоторые линейки добавляют турбомоторы на бензине. Меньше всего таких моделей на дорогах в странах СНГ. Объясняется это отсутствием спроса и политикой автодилеров, которые стараются оградить себя от возникающих при эксплуатации машин проблем и выполнения гарантийных обязательств. Продавцы учитывают низкое качество бензина и отсутствие на территории СНГ достаточного количества высококвалифицированных автослесарей.

Ответ на вопрос, стоит ли покупать бензиновый автомобиль, оснащённый турбиной, зависит от планов автолюбителя. Если на машине планируется покататься 3–5 лет и пройти 150–200 тысяч километров, при достаточном количестве свободных средств, почему бы и нет. Но тем покупателям, которые не готовы переплачивать за мощность и тратиться на дорогостоящее обслуживание автомобиля, лучше остановить выбор на традиционном «атмосфернике».

От покупки подержанного авто с турбонаддувом стоит однозначно отказаться, памятуя об ограниченном ресурсе турбины. Такие модели часто приобретают молодёжь и «гонщики», которые «укатывают» мощную машину и практически не ухаживают за нею по правилам. После использования агрегата на «всю катушку» им проще продать его, чем вкладываться в ремонт. Приобретённый «с рук» автомобиль с турбированным бензиновым двигателем стопроцентно доставит массу хлопот новому владельцу.

Турбированный двигатель: характеристики, принцип работы

Современные тенденции автопроизводителей сделали ставку на компактный турбированный двигатель. Это дало ряд преимуществ, среди которых компактность, экономичность, экологичность и максимальный КПД при малых объемах.

Основные отличия турбированного двигателя от атмосферного

Если атмосферный двигатель подразумевает впуск воздуха посредством разряжения, созданным поршнем, то с турбированным мотором все иначе. Для максимально эффективного сгорания топлива необходимо большое количество воздуха, чего невозможно добиться от атмосферника, поэтому нужно было воздух, в большом объеме, «затолкать».

В атмосферном силовом агрегате крутящий момент и мощность во многом зависит от объема цилиндров, что и стало основным отличием от турбомоторов.

Особенности турбированных двигателей

Принцип работы турбины состоит в принудительном нагнетании воздуха под давлением в цилиндры. Такое действие позволяет увеличить рабочий объем камеры сгорания за счет сильного сжатия, поэтому при равном объеме двигателя, разница в мощности между атмосферником и турбомотором колоссальная.

Главные предпосылки появления турбированных моторов:

• Невозможность существенного увеличения мощности без увеличения объема и количества цилиндров (отсюда мы имеем агрегаты V8 и V12)
• «Выжимание» максимальной мощности с помощью уменьшения камеры сгорания увеличивает степень сжатия, а значит работа двигателя без детонации невозможна. Детонация разрушает поршни.
• Любые манипуляции по увеличению мощности атмосферника увеличивают расход топлива, а также делают невозможным комфортную эксплуатацию во всем диапазоне оборотов двигателя.

Изначально в массовое производство был запущен дизельный турбированный двигатель — такие моторы «наматывали» миллионы километров без особых проблем. В 80-х годах прошлого века среди легковых автомобилей начали появляться бензиновые турбоагрегаты.

Стоимость таких автомобилей существенно отличалась от обычных. До 90-х годов широко использовались механические нагнетатели, приводящиеся в движение через ремень от коленвала. Конструкция довольно проста и надежна, о чем свидетельствует яркий пример в лице двигателя Mercedes-Benz M111 E23 Compressor.

Позднее решено было переходить на турбокомпрессор, работающий от выхлопных газов, так как механический нагнетатель забирал значительную мощность на раскручивание лопастей.

Как работает турбина

Турбина состоит из двух частей:

1. Холодная – всасывает и раскручивает впускной воздух,
2. Горячая – раскручивается воздух посредством движения выхлопных газов.

В турбине установлен картридж с лопастями, которые от движения воздуха раскручиваются вплоть до 150 000 оборотов в минуту, создавая давление. Вращаются лопасти на подшипниках, а за смазывание и охлаждение отвечает подача масла с двигателя.

Так как при резком повышении давления воздух сильно нагревается, был изобретен интеркуллер, охлаждающий воздух до нужной температуры.

Во впускной магистрали установлен клапан, отвечающий за сброс избыточного давления впускного воздуха (Blow off), а также вестгейт, ограничивающий количество отработанных газов, попадающих в турбину, что позволяет избежать резкого роста повышения оборотов крыльчатки (простыми словами-ограничитель).

Работа турбины крайне проста: в горячую часть турбины попадают отработанные газы и раскручивают крыльчатку. В холодной части раскрученная крыльчатка всасывает большое количество воздуха, который проходит через интеркулер, и в охлажденном состоянии попадает в цилиндры. После того, как отработанные газы раскрутили турбину, они идут далее по выпускной магистрали.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
3. Диапазон крутящего момента широкий.
4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

1. Ресурс турбины современных авто едва достигает 100 тыс. км.
2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
4. Возрастает потребность в качественном масле и топливе.

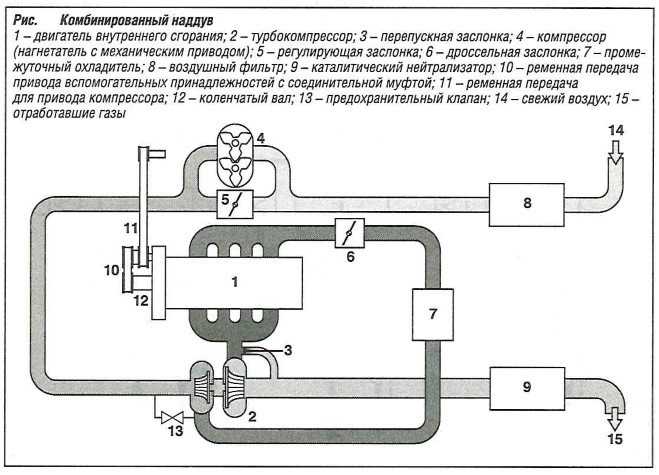

Отличие от механического нагнетателя

Приводной нагнетатель широко используется на американских автомобилях с V-образными «восьмерками». Явной потери мощности не ощущается в силу большого объема, зато компрессор уже с холостых оборотов обеспечивает стабильный крутящий момент. К тому же, конструктивно приводной компрессор удобнее и дешевле, чем установка двух турбин.

Турбина, работающая от выхлопных газов, значительно повышает КПД, а его сопротивление приравнивается к 0, так как используется энергия отработанных газов.

У приводного компрессора есть два недостатка: повышенный шум работы и потери мощности на раскручивание.

Основной проблемой турбированного двигателя является незнание правильного ухода и обслуживания таких агрегатов. Турбомоторы требуют более частого внимания, в таком случае дорогой ремонт турбины можно отсрочить на долгие годы.

Современные автопроизводители в последнее время всё чаще устанавливают на свои модели турбированные двигатели взамен атмосферных. Казалось бы, это логично, поскольку турбонаддув придаёт мотору дополнительную мощность при сохранении небольшого рабочего объёма, но на деле всё не так просто. Поэтому специалисты советуют изучить плюсы и минусы турбированного двигателя и проанализировать особенности его эксплуатации, прежде чем приобретать автомобиль.

Что такое турбированный двигатель в автомобиле

Первые турбированные двигатели были сконструированы ещё в 1905 году, однако на легковые автомобили их начали устанавливать во второй половине 20-го века. Турбонаддув – система нагнетания в цилиндры атмосферного двигателя дополнительного воздуха, вследствие чего происходит повышение среднего эффективного давления в цилиндрах. Это увеличивает мощность мотора без внесения изменений в его конструкцию. Работу мотора с турбонаддувом обеспечивает приводной нагнетатель, использующий энергию отработанных газов. Они приводят в движение колесо турбины, которая в свою очередь вращает колесо компрессора с помощью роторного вала. Компрессорное колесо сжимает воздух, который нагревается, а после поступления в интеркулер охлаждается и подаётся в цилиндры.

Это важно! Энергия отработанных газов растёт по мере увеличения числа вращения движка. Чем интенсивнее работает мотор, тем больше становится энергетический потенциал и растёт подача сжатого воздуха.

До недавнего времени двигатели с турбонаддувом устанавливались исключительно на дорогостоящие спортивные модели автомобилей. Но, по утверждению маркетологов, в настоящее время доля моделей с такими моторами стремительно увеличивается, и турбина становится практически обязательным элементов престижных марок авто.

Турбины устанавливают гораздо чаще на дизельных двигателях, чем на бензиновых





Производители машин делают акцент на том, что турбодвигатели беспощадно теснят «атмосферники», и большинство покупателей хороших машин предпочитают именно такой тип двигателя. Но так ли хорош турбомотор, как это расписывают конструкторы и инженеры автопредприятий? Чтобы сделать выводы, стоит рассмотреть его конструктивные особенности и поближе познакомиться с принципом действия.

Конструктивные особенности

Система турбонаддува состоит из компрессора, интеркулера, регулятора давления наддува и других узлов. Главная деталь – турбокомпрессор, регулирующий рост давления в системе впуска воздуха. Интеркулер охлаждает воздух и повышает его плотность.

Схема движения воздуха во время работы турбированного двигателя

Всей системой управляет регулятор наддува. Это перепускной клапан, ограничивающий давление отработанных газов. Отсекая некоторое их количество, клапан делает давление наддува оптимальным.

Турбокомпрессор работает следующим образом:

1. Воздух проходит через воздушный фильтр и поступает во входное отверстие.
2. Происходит сжатие воздуха, и в нём увеличивается содержание кислорода. Воздух нагревается, и его плотность снижается.
3. Массы воздуха покидают турбокомпрессор и попадают в интеркулер, в котором происходит охлаждение.
4. Сжатый воздух проникает через дроссель и впускной коллектор в цилиндры мотора.
5. Часть выхлопных газов, образовавшихся при сгорании топлива в цилиндрах, передаётся турбодвигателем назад в коллектор турбины. Этот поток воздуха запускает движение вала, на противоположном конце которого расположен компрессор. Здесь начинается повторное сжатие воздуха.

Это важно! Результат работы турбонаддува – увеличение уровня сжатия кислорода при сохранении объёма цилиндров. За один такт работы турбомотор сжигает больше топливной смеси, чем атмосферный двигатель того же объёма.

Плюсы и минусы

Турбированные двигатели имеют свои сильные и слабые стороны, поэтому верить заявлениям автопроизводителей об их однозначном преимуществе не стоит. Прежде чем принимать решение о выборе машины, оснащённой турбонаддувом бензинового двигателя, стоит взвесить все «за» и «против».

Преимущества

Главное достоинство турбированного мотора – его повышенная мощность, и в этом с производителями нельзя не согласиться. По мощности при аналогичном объёме цилиндров агрегат превосходит атмосферные моторы на 20–30%. Дополнительные плюсы установки на мотор турбонаддува состоят в следующем:

1. Повышение эффективности работы за счёт оптимизации процесса сгорания безвоздушной смеси в цилиндрах. Благодаря этому расход топлива на обеспечение работы аналогичного количества атмосферного мотора лошадиных сил значительно снижается.
2. Уменьшенный уровень шума и вибрации во время движения.
3. Экологичность. Эффективное сгорание топлива внутри цилиндров значительно уменьшает количество выбросов в атмосферу через выхлопную трубу. Специалисты утверждают, что введение в Европе и США новых норм токсичности выхлопа увеличило производство автомобилей с турбированными бензиновыми двигателями на 25%.
4. Компактные размеры. Мотор на трёх и даже двух цилиндрах по мощности сопоставим с четырёхцилиндровым «атмосферником». Благодаря оптимальным размерам такой двигатель имеет большее число вариантов расположения в автомобиле.

Недостатки

При всех своих достоинствах турбонаддув имеет и некоторые негативные стороны:

1. Повышенная чувствительность к качеству топлива. Отсюда вытекает необходимость использования бензина более высокого класса. Турбированный двигатель быстро выйдет из строя, если заставлять его работать на 92 бензине.
2. При активном использовании турбины расход топлива увеличивается в 1,5 раза. Любители езды в стиле «газ в пол» будут заполнять бак своего автомобиля в два раза чаще.
3. Необходимость частой замены масла. Смазка добавляется в мотор и непосредственно в турбокомпрессорную установку, поэтому его расход увеличивается. Требования к марке масла также довольно жёсткие: можно использовать только качественные марки синтетики, стоимость которых на порядок выше минеральных или полусинтетических смазок. К этому стоит добавить необходимость частой замены масла: каждые 8 000 километров. В то время как в атмосферных двигателях процедуру можно проводить через 12 и даже 15 тысяч километров. Несвоевременная замена масла и фильтров приведёт к изменению параметров турбины и скорому выходу её из строя.
4. Дорогостоящий ремонт. Комплектующие для турбированных моторов имеют достаточно высокую цену, поэтому их ремонт требует значительного вложения средств. Стоимость ремонта возрастает дополнительно из-за отсутствия квалифицированных работников СТО. Отремонтировать мотор с турбонаддувом возьмутся не на каждом автосервисе, а за квалификацию мастеров придётся заплатить на 40–50% больше. Капитальный ремонт двигателя с турбонаддувом требуется каждые 150–200 тысяч километров пробега.
5. Особенности эксплуатации. Машину с турбодвигателем нужно правильно заводить и глушить. После запуска двигатель должен поработать вхолостую, причём, чем автомобиль старше, тем «прогон» нужен более длительный. После остановки автомобиля также нельзя сразу глушить мотор.
6. Проявление эффекта «турбоямы». Так именуют характерный провал, когда машина вяло реагирует на нажатие педали газа. Двигатель «не тянет» на низких оборотах, в результате машина не может резко тронуться с места. При интенсивном движении и непростой дорожной обстановке в мегаполисах это достаточно опасное явление. Конструкторы предлагают для решения проблемы устанавливать на мотор две турбины, одна из которых будет работать на малых оборотах за счёт оснащения электроприводом. Это снизит риск возникновения «турбоям», но дополнительно увеличит стоимость двигателя и одновременно снизит его надёжность.

Турбированный двигатель чаще подвергается дорогостоящему ремонту и требует высококачественного топлива

Это важно! Новейшие автомобили почти избавлены от недостатка, связанного с «турбоямами» за счёт установки турбин с изменяемой геометрией. Но идеальной остроты отклика во время дозирования тяги в процессе дросселирования, которая свойственна атмосферным моторам, конструкторам добиться пока не удаётся.

Какой двигатель лучше: атмосферный или турбированный

Долгий спор поклонников атмосферных и турбированных двигателей далёк от логического завершения. У каждого варианта есть свои достоинства и недостатки. Не дают перевесить какой-либо чаше весов постоянные разработки инженеров и конструкторов, добавляющие преимущества то одному, то другому варианту.

Большинство автовладельцев сходятся во мнении, что атмосферный двигатель, хоть и уступает по мощности турбированному, но всё-таки более надёжен в эксплуатации. Он неприхотлив в выборе марки бензина и масла, может быть отремонтирован в любой автомастерской. Для турбированных моторов такие «вольности» не допустимы.

Турбированный мотор – дорогое удовольствие: он требует большего внимания, тщательного ухода, правильной эксплуатации. Сама турбина, даже при соблюдении всех рекомендаций по эксплуатации, обладает ограниченным ресурсом работы и через достаточно непродолжительный срок требует замены.

Поэтому выбирать вариант мотора необходимо по собственным материальным возможностям. Атмосферный вариант предпочтителен для автовладельцев, ограниченных в бюджете и не готовых вкладывать в машину значительные средства. Обслуживание, эксплуатация и ремонт «атмосферника» явно проще и дешевле.

Турбированный двигатель – правильный выбор для тех, кто во главу угла ставит мощность мотора и динамику передвижения. Хотя такой мотор может доставить немало проблем и расходов в процессе эксплуатации.

Немаловажный фактор выбора мотора – стиль езды автовладельца. Для водителя, предпочитающего спокойное передвижение двигатель с турбонаддувом – бесполезная «фишка». В этом случае затраты на мотор повышенной мощности не оправданы, ведь турбина не будет выполнять свои функции. Но даже без использования силовой установки по назначению, обслуживать её придётся по правилам, а значит, попросту выбрасывать деньги на ветер.

Специалисты советуют при покупке машины с турбиной останавливать выбор на новых моделях. Только в этом случае можно быть уверенным, что агрегат правильно обслуживался и эксплуатировался. Автомобиль, с «убитой» предыдущим владельцем турбиной, доставит в разы больше проблем, чем удовольствия от езды на нём.

Видео: турбо- и атмосферный моторы: в чём разница?

Увеличение в современных условиях количества автомобилей с турбированными двигателями касается, прежде всего, дизельных агрегатов. В настоящее время почти все дизельные моторы снабжены турбонаддувом, поскольку именно эта деталь придаёт мотору на дизтопливе достойные эксплуатационные характеристики.

С турбо-бензиновыми моторами дело обстоит иначе. Большинство автопроизводителей продолжают выпускать модели с простыми атмосферными двигателями, и только в некоторые линейки добавляют турбомоторы на бензине. Меньше всего таких моделей на дорогах в странах СНГ. Объясняется это отсутствием спроса и политикой автодилеров, которые стараются оградить себя от возникающих при эксплуатации машин проблем и выполнения гарантийных обязательств. Продавцы учитывают низкое качество бензина и отсутствие на территории СНГ достаточного количества высококвалифицированных автослесарей.

Ответ на вопрос, стоит ли покупать бензиновый автомобиль, оснащённый турбиной, зависит от планов автолюбителя. Если на машине планируется покататься 3–5 лет и пройти 150–200 тысяч километров, при достаточном количестве свободных средств, почему бы и нет. Но тем покупателям, которые не готовы переплачивать за мощность и тратиться на дорогостоящее обслуживание автомобиля, лучше остановить выбор на традиционном «атмосфернике».

От покупки подержанного авто с турбонаддувом стоит однозначно отказаться, памятуя об ограниченном ресурсе турбины. Такие модели часто приобретают молодёжь и «гонщики», которые «укатывают» мощную машину и практически не ухаживают за нею по правилам. После использования агрегата на «всю катушку» им проще продать его, чем вкладываться в ремонт. Приобретённый «с рук» автомобиль с турбированным бензиновым двигателем стопроцентно доставит массу хлопот новому владельцу.

http://autoexpert174.ru/chto-takoe-turbirovannyj-dvigatel/
Источник Источник Источник Источник http://carnovato.ru/turbirovannyj-dvigatel/

Турбированный двигатель: характеристики, принцип работы

Содержание

• 1 Основные отличия турбированного двигателя от атмосферного
• 2 Особенности турбированных двигателей
• 3 Как работает турбина
• 4 Турбированный двигатель, плюсы и минусы
• 5 Отличие от механического нагнетателя

Современные тенденции автопроизводителей сделали ставку на компактный турбированный двигатель. Это дало ряд преимуществ, среди которых компактность, экономичность, экологичность и максимальный КПД при малых объемах.

Основные отличия турбированного двигателя от атмосферного

Если атмосферный двигатель подразумевает впуск воздуха посредством разряжения, созданным поршнем, то с турбированным мотором все иначе. Для максимально эффективного сгорания топлива необходимо большое количество воздуха, чего невозможно добиться от атмосферника, поэтому нужно было воздух, в большом объеме, «затолкать».

В атмосферном силовом агрегате крутящий момент и мощность во многом зависит от объема цилиндров, что и стало основным отличием от турбомоторов.

Особенности турбированных двигателей

Принцип работы турбины состоит в принудительном нагнетании воздуха под давлением в цилиндры. Такое действие позволяет увеличить рабочий объем камеры сгорания за счет сильного сжатия, поэтому при равном объеме двигателя, разница в мощности между атмосферником и турбомотором колоссальная.

Главные предпосылки появления турбированных моторов:

• Невозможность существенного увеличения мощности без увеличения объема и количества цилиндров (отсюда мы имеем агрегаты V8 и V12)
• «Выжимание» максимальной мощности с помощью уменьшения камеры сгорания увеличивает степень сжатия, а значит работа двигателя без детонации невозможна. Детонация разрушает поршни.
• Любые манипуляции по увеличению мощности атмосферника увеличивают расход топлива, а также делают невозможным комфортную эксплуатацию во всем диапазоне оборотов двигателя.

Изначально в массовое производство был запущен дизельный турбированный двигатель — такие моторы «наматывали» миллионы километров без особых проблем. В 80-х годах прошлого века среди легковых автомобилей начали появляться бензиновые турбоагрегаты.

Стоимость таких автомобилей существенно отличалась от обычных. До 90-х годов широко использовались механические нагнетатели, приводящиеся в движение через ремень от коленвала. Конструкция довольно проста и надежна, о чем свидетельствует яркий пример в лице двигателя Mercedes-Benz M111 E23 Compressor.

Позднее решено было переходить на турбокомпрессор, работающий от выхлопных газов, так как механический нагнетатель забирал значительную мощность на раскручивание лопастей.

Как работает турбина

Турбина состоит из двух частей:

1. Холодная – всасывает и раскручивает впускной воздух,
2. Горячая – раскручивается воздух посредством движения выхлопных газов.

В турбине установлен картридж с лопастями, которые от движения воздуха раскручиваются вплоть до 150 000 оборотов в минуту, создавая давление. Вращаются лопасти на подшипниках, а за смазывание и охлаждение отвечает подача масла с двигателя.

Так как при резком повышении давления воздух сильно нагревается, был изобретен интеркуллер, охлаждающий воздух до нужной температуры.

Во впускной магистрали установлен клапан, отвечающий за сброс избыточного давления впускного воздуха (Blow off), а также вестгейт, ограничивающий количество отработанных газов, попадающих в турбину, что позволяет избежать резкого роста повышения оборотов крыльчатки (простыми словами-ограничитель).

Работа турбины крайне проста: в горячую часть турбины попадают отработанные газы и раскручивают крыльчатку. В холодной части раскрученная крыльчатка всасывает большое количество воздуха, который проходит через интеркулер, и в охлажденном состоянии попадает в цилиндры. После того, как отработанные газы раскрутили турбину, они идут далее по выпускной магистрали.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л. с. на каждый литр объема.
2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
3. Диапазон крутящего момента широкий.
4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

1. Ресурс турбины современных авто едва достигает 100 тыс.км.
2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
4. Возрастает потребность в качественном масле и топливе.

Отличие от механического нагнетателя

Приводной нагнетатель широко используется на американских автомобилях с V-образными «восьмерками». Явной потери мощности не ощущается в силу большого объема, зато компрессор уже с холостых оборотов обеспечивает стабильный крутящий момент. К тому же, конструктивно приводной компрессор удобнее и дешевле, чем установка двух турбин.

Турбина, работающая от выхлопных газов, значительно повышает КПД, а его сопротивление приравнивается к 0, так как используется энергия отработанных газов.

У приводного компрессора есть два недостатка: повышенный шум работы и потери мощности на раскручивание.

Выводы

Основной проблемой турбированного двигателя является незнание правильного ухода и обслуживания таких агрегатов. Турбомоторы требуют более частого внимания, в таком случае дорогой ремонт турбины можно отсрочить на долгие годы.

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Вы здесь: Домашняя страница > Транспорт > Турбокомпрессоры

• Дом
• индекс А-Я
• Случайная статья
• Хронология
• Учебное пособие
• О нас
• Конфиденциальность и файлы cookie

Реклама

org/Person»> Криса Вудфорда. Последнее обновление: 29 сентября, 2022.

Идеального изобретения не бывает: всегда можно сделать что-то лучше, дешевле, более эффективным или более экологичным. Возьмите внутреннюю двигатель внутреннего сгорания. Вы можете подумать, что это замечательно, что машина приводимый в действие жидкостью, может швырнуть вас по шоссе или ускорить небо во много раз быстрее, чем вы могли бы путешествовать в противном случае. Но это всегда можно построить двигатель, который будет двигаться быстрее, дальше или потреблять меньше топливо. Один из способов улучшить двигатель — использовать турбокомпрессор —а пара вентиляторов, которые используют мощность выхлопных газов в задней части двигателя, чтобы втиснуть больше воздух в переднюю часть, доставляя больше «крутости», чем в противном случае получить. Мы все слышали о турбинах, но как именно они работают? Давайте посмотри внимательнее!

Фото: Безмасляный турбокомпрессор, разработанный НАСА. Фото предоставлено Исследовательский центр Гленна НАСА (НАСА-GRC).

Содержание

1. Что такое турбонагнетатель?
2. Как работает турбокомпрессор?
3. Как работает турбокомпрессор — более подробно
4. Откуда берется дополнительная мощность?
5. Сколько дополнительной энергии вы можете получить?
6. Преимущества и недостатки турбокомпрессоров
7. Кто изобрел турбокомпрессор?
8. Узнать больше

Что такое турбокомпрессор?

Вы когда-нибудь наблюдали, как мимо вас проносятся машины, из выхлопных труб которых вырываются сажевые выхлопы? Очевидно, что выхлопные газы вызывают загрязнение воздуха, но это гораздо меньше. очевидно, что они тратят энергию впустую в то же время. Выхлоп смесь горячих газов, выбрасываемых со скоростью и всей энергией, содержит — тепло и движение (кинетическую энергию) — бесполезно исчезает в атмосфере. Было бы неплохо, если бы двигатель можно ли как-то использовать эту ненужную мощность, чтобы машина ехала быстрее? Это именно то, что делает турбокомпрессор.

Фото: Типичный автомобильный турбокомпрессор использует пару вентиляторов в форме улитки, как этот. Здесь вы видите Garrett GT2871R, который вот-вот будет установлен на двигатель Pontiac G8. Фото Райана С. Делкора предоставлено ВМС США.

Автомобильные двигатели вырабатывают энергию, сжигая топливо в прочных металлических банках, называемых цилиндрами. Воздух входит каждый цилиндр, смешивается с топливом и сгорает с небольшим взрывом который выталкивает поршень, вращая валы и шестерни, которые вращают колеса автомобиля. Когда поршень вдавливается обратно, он нагнетает отработанный воздух. и топливная смесь выходит из цилиндра в виде выхлопа. Количество энергии автомобиль может производить напрямую зависит от того, как быстро он сжигает топливо. у вас больше цилиндров и чем они больше, тем больше топлива машина может гореть каждую секунду и (по крайней мере теоретически) тем быстрее она можешь идти.

Один из способов увеличить скорость автомобиля — добавить больше цилиндров. Вот почему сверхбыстрые спортивные автомобили обычно имеют восемь и двенадцать цилиндров вместо четырех или шести цилиндров в обычном семейном автомобиле. Другим вариантом является использование турбокомпрессор, который каждую секунду нагнетает в цилиндры больше воздуха, поэтому они могут сжигать топливо быстрее. Турбокомпрессор — это простая, относительно дешевая дополнительная немного комплекта, который может получить больше мощности от того же двигателя!

Рекламные ссылки

Как работает турбокомпрессор?

Если вы знаете, как работает реактивный двигатель, вы на полпути к пониманию работы турбокомпрессора автомобиля. А реактивный двигатель всасывает холодный воздух спереди, выдавливает его в камеру где он горит топливом, а затем выдувает горячий воздух сзади. В качестве горячий воздух уходит, он ревет мимо турбины (немного похожей на очень компактный металлический ветряк), который приводит в действие компрессор (воздушный насос) спереди двигателя. Это часть, которая нагнетает воздух в двигатель, чтобы заставить топливо гореть правильно.

Турбокомпрессор автомобиля очень аналогичный принцип работы поршневого двигателя. Он использует выхлопные газы для водить турбину. Это вращает воздушный компрессор, который выталкивает дополнительный воздух. (и кислород) в цилиндры, что позволяет им сжигать больше топлива каждый раз. второй. Вот почему автомобиль с турбонаддувом может производить больше энергии (что это еще один способ сказать «больше энергии в секунду»). А 9Нагнетатель 0027 (или «механический нагнетатель», если дать ему полное название) очень похож на турбокомпрессор, но вместо выхлопных газов с помощью турбины он приводится в действие вращающимся коленчатым валом автомобиля. Обычно это недостаток: там, где турбокомпрессор питается от отработанной энергии выхлопных газов, нагнетатель фактически крадет энергию из собственного источника энергии автомобиля (коленчатый вал), что обычно бесполезно.

Фото: Суть турбокомпрессора: два газовых вентилятора (турбина и компрессор) установлены на одном валу. Когда один поворачивается, другой тоже поворачивается. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как работает турбонаддув на практике? Турбокомпрессор фактически представляет собой два небольших вентилятора (также называемых крыльчатками). или бензонасосы) сидят на одном металлическом валу так, что оба крутятся вокруг вместе. Один из этих вентиляторов, называемый турбиной , находится в поток выхлопных газов из цилиндров. Когда цилиндры продувают горячий газ лопасти вентилятора, они вращаются и вал, к которому они подключены (технически называется вращающимся узлом центральной ступицы или CHRA) так же вращается. Второй вентилятор называется компрессор а, так как он сидит на том же валу, что и турбина, он тоже крутится. Он установлен внутри воздухозаборника автомобиля, поэтому при вращении втягивает воздух в машину и нагнетает его в цилиндры.

Здесь небольшая проблема. Если вы сжимаете газ, вы делаете его горячее (вот почему велосипедный насос прогревается, когда вы начинаете накачивать шины). горячее воздух менее плотный (поэтому теплый воздух поднимается над радиаторами) и менее эффективно помогает топливу гореть, поэтому было бы намного лучше, если бы воздух, выходящий из компрессора, охлаждался перед поступлением цилиндры. Для его охлаждения выход компрессора проходит над теплообменником, удаляющим дополнительное тепло и направляет его в другое место.

Как работает турбонагнетатель — более подробно

Основная идея заключается в том, что выхлоп приводит в движение турбину (красный вентилятор), которая напрямую подключен к компрессору (и питает его) (синий вентилятор), который нагнетает воздух в двигатель. Для простоты мы показываем только один цилиндр. Итак, вкратце, как все это работает:

1. Холодный воздух поступает в воздухозаборник двигателя и направляется к компрессору.
2. Вентилятор компрессора помогает всасывать воздух.
3. Компрессор сжимает и нагревает поступающий воздух и снова выдувает его.
4. Горячий сжатый воздух из компрессора проходит через теплообменник, который охлаждает его.
5. Охлажденный сжатый воздух поступает в воздухозаборник цилиндра. Дополнительный кислород помогает сжигать топливо в цилиндре быстрее.
6. Поскольку цилиндр сжигает больше топлива, он производит энергию быстрее и может передавать больше мощности на колеса через поршень, валы и шестерни.
7. Отработанный газ из цилиндра выходит через выпускной патрубок.
8. Горячие выхлопные газы, обдувая вентилятор турбины, заставляют его вращаться с высокой скоростью.
9. Вращающаяся турбина установлена ​​на том же валу, что и компрессор (здесь показана бледно-оранжевой линией). Таким образом, когда вращается турбина, вращается и компрессор.
10. Выхлопные газы покидают автомобиль, затрачивая меньше энергии, чем в противном случае.

На практике компоненты можно было бы соединить примерно так. Турбина (красная, справа) всасывает выхлопной воздух через впускное отверстие, приводя в действие компрессор (синий, слева), который всасывает чистый наружный воздух и нагнетает его в двигатель. Эта конкретная конструкция имеет электрическую систему охлаждения (зеленого цвета) между турбиной и компрессором.

Художественное произведение: Как турбина и компрессор соединены в турбонагнетателе с электрическим охлаждением. Из патента США №7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданного Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Изображение предоставлено Управлением по патентам и товарным знакам США.

Откуда берется дополнительная мощность?

Турбокомпрессоры дают автомобилю больше мощности, но эта дополнительная мощность не поступает непосредственно из отработанных выхлопных газов, и это иногда сбивает людей с толку. С турбонагнетателем мы используем часть энергии выхлопных газов для привода компрессора. что позволяет двигателю сжигать больше топлива каждую секунду. Это дополнительное топливо — это дополнительная мощность автомобиля. происходит от. Все, что делает выхлопной газ, это приводит в действие турбокомпрессор и, поскольку турбонагнетатель не соединен с коленчатым валом или колесами автомобиля, он не напрямую каким-либо образом увеличивает мощность автомобиля. Это просто позволяет тот же двигатель, чтобы сжигать топливо с большей скоростью, что делает его более мощным.

Сколько дополнительной энергии вы можете получить?

Если турбокомпрессор придает двигателю большую мощность, более крупный и лучший турбокомпрессор даст это еще больше силы. Теоретически вы могли бы продолжать улучшать свой турбокомпрессор. чтобы сделать ваш двигатель все более и более мощным, но в конечном итоге вы достигнете предела. Цилиндры настолько велики, что столько топлива они могут сжечь. Через впускное отверстие определенного размера вы можете нагнетать в них столько воздуха, сколько вы можете выпустить выхлопных газов, что ограничивает энергию, которую вы можете использовать для привода турбонагнетателя. Другими словами, в игру вступают другие ограничивающие факторы, которые необходимо учитывать. аккаунт тоже; вы не можете просто турбонаддувом свой путь к бесконечности!

Преимущества и недостатки турбокомпрессоров

Преимущества

Фото: Типовой автомобильный турбокомпрессор. Вы можете ясно видеть два вентилятора/воздуходувки (один над другим) и их впускные/выпускные отверстия. Фото предоставлено армией США.

Вы можете использовать турбокомпрессоры как с бензиновыми, так и с дизельными двигателями и на более или менее любых тип транспортного средства (автомобиль, грузовик, корабль или автобус).

Основное преимущество использования турбокомпрессора заключается в том, что вы получаете большую выходную мощность при том же размере двигателя (каждый ход поршня в каждом отдельном цилиндре генерирует больше мощности, чем в противном случае). Однако больше мощности означает больше энергии выход в секунду, и закон сохранения энергии говорит нам, что это означает, что вы также должны вкладывать больше энергии, поэтому вы должны сжигать соответственно больше топлива.

Теоретически это означает, что двигатель с турбокомпрессором не более экономичен по топливу, чем двигатель без него. Однако на практике двигатель, оснащенный турбокомпрессором, намного меньше и легче, чем двигатель той же мощности без турбокомпрессора, поэтому автомобиль с турбокомпрессором может обеспечить лучшую экономию топлива в этом отношении. Теперь производителям часто удается установить на тот же автомобиль двигатель гораздо меньшего размера (например, V6 с турбонаддувом вместо V8 или четырехцилиндровый двигатель с турбонаддувом вместо V6). И именно здесь автомобили с турбонаддувом получают свое преимущество: работая хорошо, они могут сэкономить до 10 процентов вашего топлива. Поскольку они сжигают топливо с большим содержанием кислорода, они, как правило, сжигают его более тщательно и чисто, загрязняя воздух меньше.

“ Большинство отраслевых экспертов ожидают, что к 2027 году более половины автомобилей, продаваемых в США, будут оснащены им. »

Нью-Йорк Таймс, 2018 г.

Недостатки

Большая мощность при том же объеме двигателя звучит замечательно, так почему же не все двигатели оснащены турбонаддувом?

Одна из причин заключается в том, что преимущества экономии топлива, обещанные ранними турбонагнетателями, не всегда оказывались такими впечатляющими, как хотели заявлять производители (стремящиеся воспользоваться любым маркетинговым преимуществом перед своими конкурентами). Одно исследование, проведенное Consumer Reports в 2013 году, показало, что небольшие двигатели с турбонаддувом обеспечивают значительно меньшую экономию топлива, чем их «безнаддувные» (обычные) аналоги, и пришел к выводу: «Не принимайте экологические достоинства двигателей с турбонаддувом за чистую монету. экономить топливо, включая гибриды, дизели и другие передовые технологии».

Надежность тоже часто была проблемой: турбокомпрессоры добавляют еще один уровень механической сложности к обычному двигателю — короче говоря, есть еще несколько вещей, которые могут пойти не так. Это может значительно удорожить обслуживание турбин. По определению, турбонаддув — это получение большего от той же базовой конструкции двигателя, и многие компоненты двигателя должны подвергаться более высоким давлениям и температурам, что может привести к более раннему выходу деталей из строя; вот почему, вообще говоря, двигатели с турбонаддувом не служат так долго.

С турбонаддувом даже вождение может быть другим: поскольку турбокомпрессор приводится в действие выхлопными газами, часто возникает значительная задержка («турбо-лаг») между нажатием педали газа и включением турбонагнетателя, что может делают автомобили с турбонаддувом очень разными (а иногда и очень сложными) в управлении. В последние несколько лет ведущие производители, такие как Garrett и BorgWarner, усердно разрабатывали частично или полностью электрические турбокомпрессоры для решения этой проблемы; Предложение Garrett называется E-Turbo, а предложение Borg — eBooster®.

Кто изобрел турбокомпрессор?

Кого мы благодарим за турбокомпрессоры? Альфред Дж. Бюхи (1879–1959), автомобильный инженер, работавший в компании Gebrüder Sulzer Engine Company в Винтертуре, Швейцария. Подобно турбонагнетателю, который я проиллюстрировал выше, его первоначальная конструкция использовала вал турбины с приводом от выхлопных газов для питания компрессора, который нагнетал больше воздуха в цилиндры двигателя. Первоначально он разработал турбокомпрессор еще до Первой мировой войны и запатентовал его в Германии в 1919 году.05, но продолжал работать над улучшенными конструкциями до своей смерти четыре десятилетия спустя. Однако

Бючи был не единственной важной фигурой в этой истории. Несколькими годами ранее сэр Дугалд Кларк (1854–1932), шотландский изобретатель двухтактного двигателя, экспериментировал с разделением стадий сжатия и расширения внутреннего сгорания с помощью двух отдельных цилиндров. Это работало как наддув, увеличивая как поток воздуха в цилиндр, так и количество топлива, которое можно было сжечь. Другие инженеры, в том числе Луи Рено, Готлиб Даймлер и Ли Чедвик также успешно экспериментировал с системами наддува.

Произведение: Один из проектов турбокомпрессора Альфреда Бюхи конца 1920-х годов (патент был подан в 1927 году и выдан в апреле 1934 года). Я раскрасил его, чтобы вы могли быстро разобраться. Вы можете видеть один цилиндр (желтый) и поршень, кривошип и шатун (красный) слева. Выхлопной газ из цилиндра проходит по трубе (зеленая), которая приводит в движение турбину. Он подключен к оранжевому «зарядному вентилятору» (компрессор) и охладителю (синяя коробка), который нагнетает воздух в цилиндр через синюю трубку. Есть и другие запутанные детали, но я не буду вдаваться во все детали; если вам интересно, взгляните на патент США № 1,9.55 620: двигатель внутреннего сгорания (обслуживается через патенты Google). Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Подробнее

На этом сайте

• Оси и колеса
• Автомобильные двигатели (бензиновые двигатели)
• Компрессоры и насосы
• Шестерни
• Турбины

Книги для читателей постарше

• Turbo: Real World High-Performance Turbocharge Systems by Jay K. Miller. Cartech Voyageur, 2008. Отличное общее введение.
• Турбокомпрессор: Справочник по производительности Джеффа Хартмана. Motorbooks International, 2007.
• Sport Compact Turbos & Blowers от Джо Петтитта. CarTech, 2004. Более практичное практическое руководство по установке и использованию турбокомпрессоров.
Турбокомпрессоры
• от Хью Макиннеса и Бетти Макиннес. Книги HP, 1987.
• Porsche Turbo: Полная история Питера Ванна. Motorbooks International, 2004. Первая глава включает общую историю турбокомпрессоров.

Книги для юных читателей

• Car Science by Richard Hammond. Дорлинг Киндерсли, 2007 г. Объясняет науку, которая заставляет вашу машину работать (9–12 лет).

Артикул

• Создание лучшего турбокомпрессора, Дэн Карни, Design News, 19 октября 2029 г. Короткое, но интересное интервью с техническим директором Borg Warner смотрит, куда движется технология.
• Garrett E-Turbo обещает большую мощность, лучшую эффективность и меньшее отставание от Аарона Терпена, New Atlas, 20 октября 2019 г.. История новых электрических турбин Garrett.
• Прыжки с турбонаддувом с ипподрома в тупик Стивена Уильямса. The New York Times, 25 октября 2018 г. Как турбокомпрессоры стали важным компонентом двигателя современного автомобиля.
• Маленький вентилятор, решающий самую большую проблему турбокомпрессора, Алекс Дэвис. Wired, 24 августа 2017 г. Краткий обзор eBooster от BorgWarner.
• Как повысить эффективность двигателей с турбонаддувом? Просто добавь воды, Ник Чап. Нью-Йорк Таймс, 29Сентябрь 2016 г. Bosch возрождает идею распыления воды в цилиндры с турбонаддувом, чтобы сделать их более холодными и менее хаотичными.
• Автопроизводители считают, что турбины — это мощный путь к эффективности использования топлива, Лоуренс Ульрих. The New York Times, 26 февраля 2015 г. Почему такие производители, как Ford и BMW, активно продвигают двигатели с турбонаддувом.
• 50 лет назад турбокомпрессор был прорывной технологией Джима Коска. The New York Times, 19 декабря 2014 г. Как ранние турбокомпрессоры в конечном итоге преодолели свои первые проблемы.
• «Если ты не водишь турбо, скоро будешь», Чак Скуатриглиа. Wired, 24 сентября 2010 г. Ожидается, что к 2015 г. количество автомобилей с установленными турбонагнетателями удвоится, поскольку производители ищут новые способы повышения производительности двигателей меньшего размера.
• Turbo приветствует свою зеленую репутацию от Йорна Мэдслиена. BBC News, 11 октября 2009 г. Турбины заставляют автомобили двигаться быстрее; они также могут сделать их «более экологичными» за счет снижения расхода топлива.

Патенты

Если вы ищете подробное техническое описание того, как что-то работает, лучше всего начать с патентов. Здесь Вот несколько недавних патентов на турбокомпрессоры, на которые стоит обратить внимание:

• Патент США № 1 955 620: Двигатель внутреннего сгорания Альфреда Дж. Бюхи, выданный 17 апреля 1934 г. Ранний турбодвигатель, разработанный самим изобретателем турбокомпрессоров.
• Патент США № 2,309,968: Управление турбокомпрессором и метод Ричарда Дж. Ллойда, The Garrett Corporation, выданный 1 февраля 1977 года. Основное внимание уделяется системе управления турбокомпрессором, которая эффективно работает при различных скоростях двигателя.
• Патент США № 4,083,188: Система турбонагнетателя двигателя, разработанная Эмерсоном Куммом, The Garrett Corporation, выдана 11 апреля 19 г.78. Современный турбокомпрессор для дизеля с низкой степенью сжатия.
• Патент США № 7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданный Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Новый метод охлаждения турбокомпрессора.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2010, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

eBooster является зарегистрированным товарным знаком корпорации BorgWarner Inc.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2010/2020) Турбокомпрессоры. Получено с https://www.explainthatstuff.com/how-turbochargers-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

• Средства связи
• Компьютеры
• Электричество и электроника
• Энергия
• Машиностроение
• Окружающая среда


• Гаджеты
• Домашняя жизнь
• Материалы
• Наука
• Инструменты и приборы
• Транспорт

↑ Вернуться к началу

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Вы здесь: Домашняя страница > Транспорт > Турбокомпрессоры

• Дом
• индекс А-Я
• Случайная статья
• Хронология
• Учебное пособие
• О нас
• Конфиденциальность и файлы cookie

Реклама

org/Person»> Криса Вудфорда. Последнее обновление: 29 сентября 2022 г.

Идеального изобретения не бывает: всегда можно сделать что-то лучше, дешевле, более эффективным или более экологичным. Возьмите внутреннюю двигатель внутреннего сгорания. Вы можете подумать, что это замечательно, что машина приводимый в действие жидкостью, может швырнуть вас по шоссе или ускорить небо во много раз быстрее, чем вы могли бы путешествовать в противном случае. Но это всегда можно построить двигатель, который будет двигаться быстрее, дальше или потреблять меньше топливо. Один из способов улучшить двигатель — использовать турбокомпрессор —а пара вентиляторов, которые используют мощность выхлопных газов в задней части двигателя, чтобы втиснуть больше воздух в переднюю часть, доставляя больше «крутости», чем в противном случае получить. Мы все слышали о турбинах, но как именно они работают? Давайте посмотри внимательнее!

Фото: Безмасляный турбокомпрессор, разработанный НАСА. Фото предоставлено Исследовательский центр Гленна НАСА (НАСА-GRC).

Содержание

1. Что такое турбонагнетатель?
2. Как работает турбокомпрессор?
3. Как работает турбокомпрессор — более подробно
4. Откуда берется дополнительная мощность?
5. Сколько дополнительной энергии вы можете получить?
6. Преимущества и недостатки турбокомпрессоров
7. Кто изобрел турбокомпрессор?
8. Узнать больше

Что такое турбокомпрессор?

Вы когда-нибудь наблюдали, как мимо вас проносятся машины, из выхлопных труб которых вырываются сажевые выхлопы? Очевидно, что выхлопные газы вызывают загрязнение воздуха, но это гораздо меньше. очевидно, что они тратят энергию впустую в то же время. Выхлоп смесь горячих газов, выбрасываемых со скоростью и всей энергией, содержит — тепло и движение (кинетическую энергию) — бесполезно исчезает в атмосфере. Было бы неплохо, если бы двигатель можно ли как-то использовать эту ненужную мощность, чтобы машина ехала быстрее? Это именно то, что делает турбокомпрессор.

Фото: Типичный автомобильный турбокомпрессор использует пару вентиляторов в форме улитки, как этот. Здесь вы видите Garrett GT2871R, который вот-вот будет установлен на двигатель Pontiac G8. Фото Райана С. Делкора предоставлено ВМС США.

Автомобильные двигатели вырабатывают энергию, сжигая топливо в прочных металлических банках, называемых цилиндрами. Воздух входит каждый цилиндр, смешивается с топливом и сгорает с небольшим взрывом который выталкивает поршень, вращая валы и шестерни, которые вращают колеса автомобиля. Когда поршень вдавливается обратно, он нагнетает отработанный воздух. и топливная смесь выходит из цилиндра в виде выхлопа. Количество энергии автомобиль может производить напрямую зависит от того, как быстро он сжигает топливо. у вас больше цилиндров и чем они больше, тем больше топлива машина может гореть каждую секунду и (по крайней мере теоретически) тем быстрее она можешь идти.

Один из способов увеличить скорость автомобиля — добавить больше цилиндров. Вот почему сверхбыстрые спортивные автомобили обычно имеют восемь и двенадцать цилиндров вместо четырех или шести цилиндров в обычном семейном автомобиле. Другим вариантом является использование турбокомпрессор, который каждую секунду нагнетает в цилиндры больше воздуха, поэтому они могут сжигать топливо быстрее. Турбокомпрессор — это простая, относительно дешевая дополнительная немного комплекта, который может получить больше мощности от того же двигателя!

Рекламные ссылки

Как работает турбокомпрессор?

Если вы знаете, как работает реактивный двигатель, вы на полпути к пониманию работы турбокомпрессора автомобиля. А реактивный двигатель всасывает холодный воздух спереди, выдавливает его в камеру где он горит топливом, а затем выдувает горячий воздух сзади. В качестве горячий воздух уходит, он ревет мимо турбины (немного похожей на очень компактный металлический ветряк), который приводит в действие компрессор (воздушный насос) спереди двигателя. Это часть, которая нагнетает воздух в двигатель, чтобы заставить топливо гореть правильно.

Турбокомпрессор автомобиля очень аналогичный принцип работы поршневого двигателя. Он использует выхлопные газы для водить турбину. Это вращает воздушный компрессор, который выталкивает дополнительный воздух. (и кислород) в цилиндры, что позволяет им сжигать больше топлива каждый раз. второй. Вот почему автомобиль с турбонаддувом может производить больше энергии (что это еще один способ сказать «больше энергии в секунду»). А 9Нагнетатель 0027 (или «механический нагнетатель», если дать ему полное название) очень похож на турбокомпрессор, но вместо выхлопных газов с помощью турбины он приводится в действие вращающимся коленчатым валом автомобиля. Обычно это недостаток: там, где турбокомпрессор питается от отработанной энергии выхлопных газов, нагнетатель фактически крадет энергию из собственного источника энергии автомобиля (коленчатый вал), что обычно бесполезно.

Фото: Суть турбокомпрессора: два газовых вентилятора (турбина и компрессор) установлены на одном валу. Когда один поворачивается, другой тоже поворачивается. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как работает турбонаддув на практике? Турбокомпрессор фактически представляет собой два небольших вентилятора (также называемых крыльчатками). или бензонасосы) сидят на одном металлическом валу так, что оба крутятся вокруг вместе. Один из этих вентиляторов, называемый турбиной , находится в поток выхлопных газов из цилиндров. Когда цилиндры продувают горячий газ лопасти вентилятора, они вращаются и вал, к которому они подключены (технически называется вращающимся узлом центральной ступицы или CHRA) так же вращается. Второй вентилятор называется компрессор а, так как он сидит на том же валу, что и турбина, он тоже крутится. Он установлен внутри воздухозаборника автомобиля, поэтому при вращении втягивает воздух в машину и нагнетает его в цилиндры.

Здесь небольшая проблема. Если вы сжимаете газ, вы делаете его горячее (вот почему велосипедный насос прогревается, когда вы начинаете накачивать шины). горячее воздух менее плотный (поэтому теплый воздух поднимается над радиаторами) и менее эффективно помогает топливу гореть, поэтому было бы намного лучше, если бы воздух, выходящий из компрессора, охлаждался перед поступлением цилиндры. Для его охлаждения выход компрессора проходит над теплообменником, удаляющим дополнительное тепло и направляет его в другое место.

Как работает турбонагнетатель — более подробно

Основная идея заключается в том, что выхлоп приводит в движение турбину (красный вентилятор), которая напрямую подключен к компрессору (и питает его) (синий вентилятор), который нагнетает воздух в двигатель. Для простоты мы показываем только один цилиндр. Итак, вкратце, как все это работает:

1. Холодный воздух поступает в воздухозаборник двигателя и направляется к компрессору.
2. Вентилятор компрессора помогает всасывать воздух.
3. Компрессор сжимает и нагревает поступающий воздух и снова выдувает его.
4. Горячий сжатый воздух из компрессора проходит через теплообменник, который охлаждает его.
5. Охлажденный сжатый воздух поступает в воздухозаборник цилиндра. Дополнительный кислород помогает сжигать топливо в цилиндре быстрее.
6. Поскольку цилиндр сжигает больше топлива, он производит энергию быстрее и может передавать больше мощности на колеса через поршень, валы и шестерни.
7. Отработанный газ из цилиндра выходит через выпускной патрубок.
8. Горячие выхлопные газы, обдувая вентилятор турбины, заставляют его вращаться с высокой скоростью.
9. Вращающаяся турбина установлена ​​на том же валу, что и компрессор (здесь показана бледно-оранжевой линией). Таким образом, когда вращается турбина, вращается и компрессор.
10. Выхлопные газы покидают автомобиль, затрачивая меньше энергии, чем в противном случае.

На практике компоненты можно было бы соединить примерно так. Турбина (красная, справа) всасывает выхлопной воздух через впускное отверстие, приводя в действие компрессор (синий, слева), который всасывает чистый наружный воздух и нагнетает его в двигатель. Эта конкретная конструкция имеет электрическую систему охлаждения (зеленого цвета) между турбиной и компрессором.

Художественное произведение: Как турбина и компрессор соединены в турбонагнетателе с электрическим охлаждением. Из патента США №7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданного Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Изображение предоставлено Управлением по патентам и товарным знакам США.

Откуда берется дополнительная мощность?

Турбокомпрессоры дают автомобилю больше мощности, но эта дополнительная мощность не поступает непосредственно из отработанных выхлопных газов, и это иногда сбивает людей с толку. С турбонагнетателем мы используем часть энергии выхлопных газов для привода компрессора. что позволяет двигателю сжигать больше топлива каждую секунду. Это дополнительное топливо — это дополнительная мощность автомобиля. происходит от. Все, что делает выхлопной газ, это приводит в действие турбокомпрессор и, поскольку турбонагнетатель не соединен с коленчатым валом или колесами автомобиля, он не напрямую каким-либо образом увеличивает мощность автомобиля. Это просто позволяет тот же двигатель, чтобы сжигать топливо с большей скоростью, что делает его более мощным.

Сколько дополнительной энергии вы можете получить?

Если турбокомпрессор придает двигателю большую мощность, более крупный и лучший турбокомпрессор даст это еще больше силы. Теоретически вы могли бы продолжать улучшать свой турбокомпрессор. чтобы сделать ваш двигатель все более и более мощным, но в конечном итоге вы достигнете предела. Цилиндры настолько велики, что столько топлива они могут сжечь. Через впускное отверстие определенного размера вы можете нагнетать в них столько воздуха, сколько вы можете выпустить выхлопных газов, что ограничивает энергию, которую вы можете использовать для привода турбонагнетателя. Другими словами, в игру вступают другие ограничивающие факторы, которые необходимо учитывать. аккаунт тоже; вы не можете просто турбонаддувом свой путь к бесконечности!

Преимущества и недостатки турбокомпрессоров

Преимущества

Фото: Типовой автомобильный турбокомпрессор. Вы можете ясно видеть два вентилятора/воздуходувки (один над другим) и их впускные/выпускные отверстия. Фото предоставлено армией США.

Вы можете использовать турбокомпрессоры как с бензиновыми, так и с дизельными двигателями и на более или менее любых тип транспортного средства (автомобиль, грузовик, корабль или автобус).

Основное преимущество использования турбокомпрессора заключается в том, что вы получаете большую выходную мощность при том же размере двигателя (каждый ход поршня в каждом отдельном цилиндре генерирует больше мощности, чем в противном случае). Однако больше мощности означает больше энергии выход в секунду, и закон сохранения энергии говорит нам, что это означает, что вы также должны вкладывать больше энергии, поэтому вы должны сжигать соответственно больше топлива.

Теоретически это означает, что двигатель с турбокомпрессором не более экономичен по топливу, чем двигатель без него. Однако на практике двигатель, оснащенный турбокомпрессором, намного меньше и легче, чем двигатель той же мощности без турбокомпрессора, поэтому автомобиль с турбокомпрессором может обеспечить лучшую экономию топлива в этом отношении. Теперь производителям часто удается установить на тот же автомобиль двигатель гораздо меньшего размера (например, V6 с турбонаддувом вместо V8 или четырехцилиндровый двигатель с турбонаддувом вместо V6). И именно здесь автомобили с турбонаддувом получают свое преимущество: работая хорошо, они могут сэкономить до 10 процентов вашего топлива. Поскольку они сжигают топливо с большим содержанием кислорода, они, как правило, сжигают его более тщательно и чисто, загрязняя воздух меньше.

“ Большинство отраслевых экспертов ожидают, что к 2027 году более половины автомобилей, продаваемых в США, будут оснащены им. »

Нью-Йорк Таймс, 2018 г.

Недостатки

Большая мощность при том же объеме двигателя звучит замечательно, так почему же не все двигатели оснащены турбонаддувом?

Одна из причин заключается в том, что преимущества экономии топлива, обещанные ранними турбонагнетателями, не всегда оказывались такими впечатляющими, как хотели заявлять производители (стремящиеся воспользоваться любым маркетинговым преимуществом перед своими конкурентами). Одно исследование, проведенное Consumer Reports в 2013 году, показало, что небольшие двигатели с турбонаддувом обеспечивают значительно меньшую экономию топлива, чем их «безнаддувные» (обычные) аналоги, и пришел к выводу: «Не принимайте экологические достоинства двигателей с турбонаддувом за чистую монету. экономить топливо, включая гибриды, дизели и другие передовые технологии».

Надежность тоже часто была проблемой: турбокомпрессоры добавляют еще один уровень механической сложности к обычному двигателю — короче говоря, есть еще несколько вещей, которые могут пойти не так. Это может значительно удорожить обслуживание турбин. По определению, турбонаддув — это получение большего от той же базовой конструкции двигателя, и многие компоненты двигателя должны подвергаться более высоким давлениям и температурам, что может привести к более раннему выходу деталей из строя; вот почему, вообще говоря, двигатели с турбонаддувом не служат так долго.

С турбонаддувом даже вождение может быть другим: поскольку турбокомпрессор приводится в действие выхлопными газами, часто возникает значительная задержка («турбо-лаг») между нажатием педали газа и включением турбонагнетателя, что может делают автомобили с турбонаддувом очень разными (а иногда и очень сложными) в управлении. В последние несколько лет ведущие производители, такие как Garrett и BorgWarner, усердно разрабатывали частично или полностью электрические турбокомпрессоры для решения этой проблемы; Предложение Garrett называется E-Turbo, а предложение Borg — eBooster®.

Кто изобрел турбокомпрессор?

Кого мы благодарим за турбокомпрессоры? Альфред Дж. Бюхи (1879–1959), автомобильный инженер, работавший в компании Gebrüder Sulzer Engine Company в Винтертуре, Швейцария. Подобно турбонагнетателю, который я проиллюстрировал выше, его первоначальная конструкция использовала вал турбины с приводом от выхлопных газов для питания компрессора, который нагнетал больше воздуха в цилиндры двигателя. Первоначально он разработал турбокомпрессор еще до Первой мировой войны и запатентовал его в Германии в 1919 году.05, но продолжал работать над улучшенными конструкциями до своей смерти четыре десятилетия спустя. Однако

Бючи был не единственной важной фигурой в этой истории. Несколькими годами ранее сэр Дугалд Кларк (1854–1932), шотландский изобретатель двухтактного двигателя, экспериментировал с разделением стадий сжатия и расширения внутреннего сгорания с помощью двух отдельных цилиндров. Это работало как наддув, увеличивая как поток воздуха в цилиндр, так и количество топлива, которое можно было сжечь. Другие инженеры, в том числе Луи Рено, Готлиб Даймлер и Ли Чедвик также успешно экспериментировал с системами наддува.

Произведение: Один из проектов турбокомпрессора Альфреда Бюхи конца 1920-х годов (патент был подан в 1927 году и выдан в апреле 1934 года). Я раскрасил его, чтобы вы могли быстро разобраться. Вы можете видеть один цилиндр (желтый) и поршень, кривошип и шатун (красный) слева. Выхлопной газ из цилиндра проходит по трубе (зеленая), которая приводит в движение турбину. Он подключен к оранжевому «зарядному вентилятору» (компрессор) и охладителю (синяя коробка), который нагнетает воздух в цилиндр через синюю трубку. Есть и другие запутанные детали, но я не буду вдаваться во все детали; если вам интересно, взгляните на патент США № 1,9.55 620: двигатель внутреннего сгорания (обслуживается через патенты Google). Работа предоставлена ​​Управлением по патентам и товарным знакам США.

Подробнее

На этом сайте

• Оси и колеса
• Автомобильные двигатели (бензиновые двигатели)
• Компрессоры и насосы
• Шестерни
• Турбины

Книги для читателей постарше

• Turbo: Real World High-Performance Turbocharge Systems by Jay K. Miller. Cartech Voyageur, 2008. Отличное общее введение.
• Турбокомпрессор: Справочник по производительности Джеффа Хартмана. Motorbooks International, 2007.
• Sport Compact Turbos & Blowers от Джо Петтитта. CarTech, 2004. Более практичное практическое руководство по установке и использованию турбокомпрессоров.
Турбокомпрессоры
• от Хью Макиннеса и Бетти Макиннес. Книги HP, 1987.
• Porsche Turbo: Полная история Питера Ванна. Motorbooks International, 2004. Первая глава включает общую историю турбокомпрессоров.

Книги для юных читателей

• Car Science by Richard Hammond. Дорлинг Киндерсли, 2007 г. Объясняет науку, которая заставляет вашу машину работать (9–12 лет).

Артикул

• Создание лучшего турбокомпрессора, Дэн Карни, Design News, 19 октября 2029 г. Короткое, но интересное интервью с техническим директором Borg Warner смотрит, куда движется технология.
• Garrett E-Turbo обещает большую мощность, лучшую эффективность и меньшее отставание от Аарона Терпена, New Atlas, 20 октября 2019 г.. История новых электрических турбин Garrett.
• Прыжки с турбонаддувом с ипподрома в тупик Стивена Уильямса. The New York Times, 25 октября 2018 г. Как турбокомпрессоры стали важным компонентом двигателя современного автомобиля.
• Маленький вентилятор, решающий самую большую проблему турбокомпрессора, Алекс Дэвис. Wired, 24 августа 2017 г. Краткий обзор eBooster от BorgWarner.
• Как повысить эффективность двигателей с турбонаддувом? Просто добавь воды, Ник Чап. Нью-Йорк Таймс, 29Сентябрь 2016 г. Bosch возрождает идею распыления воды в цилиндры с турбонаддувом, чтобы сделать их более холодными и менее хаотичными.
• Автопроизводители считают, что турбины — это мощный путь к эффективности использования топлива, Лоуренс Ульрих. The New York Times, 26 февраля 2015 г. Почему такие производители, как Ford и BMW, активно продвигают двигатели с турбонаддувом.
• 50 лет назад турбокомпрессор был прорывной технологией Джима Коска. The New York Times, 19 декабря 2014 г. Как ранние турбокомпрессоры в конечном итоге преодолели свои первые проблемы.
• «Если ты не водишь турбо, скоро будешь», Чак Скуатриглиа. Wired, 24 сентября 2010 г. Ожидается, что к 2015 г. количество автомобилей с установленными турбонагнетателями удвоится, поскольку производители ищут новые способы повышения производительности двигателей меньшего размера.
• Turbo приветствует свою зеленую репутацию от Йорна Мэдслиена. BBC News, 11 октября 2009 г. Турбины заставляют автомобили двигаться быстрее; они также могут сделать их «более экологичными» за счет снижения расхода топлива.

Патенты

Если вы ищете подробное техническое описание того, как что-то работает, лучше всего начать с патентов. Здесь Вот несколько недавних патентов на турбокомпрессоры, на которые стоит обратить внимание:

• Патент США № 1 955 620: Двигатель внутреннего сгорания Альфреда Дж. Бюхи, выданный 17 апреля 1934 г. Ранний турбодвигатель, разработанный самим изобретателем турбокомпрессоров.
• Патент США № 2,309,968: Управление турбокомпрессором и метод Ричарда Дж. Ллойда, The Garrett Corporation, выданный 1 февраля 1977 года. Основное внимание уделяется системе управления турбокомпрессором, которая эффективно работает при различных скоростях двигателя.
• Патент США № 4,083,188: Система турбонагнетателя двигателя, разработанная Эмерсоном Куммом, The Garrett Corporation, выдана 11 апреля 19 г.78. Современный турбокомпрессор для дизеля с низкой степенью сжатия.
• Патент США № 7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданный Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Новый метод охлаждения турбокомпрессора.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты.

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2010, 2020. Все права защищены. Полное уведомление об авторских правах и условия использования.

eBooster является зарегистрированным товарным знаком корпорации BorgWarner Inc.

Подпишитесь на нас

Оцените эту страницу

Пожалуйста, оцените эту страницу или оставьте отзыв, и я сделаю пожертвование WaterAid.

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис. (2010/2020) Турбокомпрессоры. Получено с https://www.explainthatstuff.com/how-turbochargers-work.html. [Доступ (вставьте дату здесь)]

Подробнее на нашем веб-сайте…

• Средства связи
• Компьютеры
• Электричество и электроника
• Энергия
• Машиностроение
• Окружающая среда


• Гаджеты
• Домашняя жизнь
• Материалы
• Наука
• Инструменты и приборы
• Транспорт

↑ Вернуться к началу

ТУРБОКОМПЕНСАТОР: КОМПОНЕНТЫ, ПРИНЦИПЫ РАБОТЫ И ТИПЫ

Турбокомпрессор — это устройство, которое используется для увеличения мощности двигателя или, можно сказать, эффективности двигателя за счет увеличения количества воздуха, поступающего в камеру сгорания. Чем больше воздуха в камеру сгорания, тем больше топлива попадет в цилиндр и, как следствие, будет больше мощности от того же двигателя, если в нем установлен турбокомпрессор.

Проще говоря, турбокомпрессор — это своего рода воздушный насос, который забирает воздух при атмосферном давлении, сжимает его до более высокого давления и подает сжатый воздух в двигатель через впускные клапаны.

В настоящее время турбонаддувы используются в основном на дизельных двигателях, но сейчас наблюдается тенденция к турбонаддуву серийных бензиновых двигателей.

Количество двигателя, которое фактически входит в цилиндр двигателя, по сравнению с теоретическим количеством, если бы двигатель мог поддерживать атмосферное давление, называется объемным КПД, и целью турбонагнетателя является улучшение объемного КПД двигателя за счет увеличения плотности впускной газ.

Турбокомпрессор забирает воздух из атмосферы и сжимает его с помощью центробежного компрессора перед подачей во впускной коллектор под повышенным давлением. Это приводит к тому, что большее количество воздуха поступает в цилиндры при каждом такте впуска. Центробежный компрессор получает энергию от кинетической энергии выхлопных газов двигателя.

КОМПОНЕНТЫ ТУРБОНАГНЕТАТЕЛЯ

Турбокомпрессор состоит из трех основных компонентов
1. Турбина, представляющая собой почти радиальную турбину с всасыванием.
2. Компрессор почти центробежный.
3. Узел вращения центральной ступицы.

Турбокомпрессор состоит из двух основных частей: турбины и компрессора.

Турбина состоит из турбинного колеса и корпуса турбины. Задача корпуса турбины — направлять выхлопные газы в турбинное колесо. Энергия выхлопных газов вращает колесо турбины, после чего газ выходит из корпуса турбины через выпускное отверстие выхлопных газов.

Компрессор также состоит из двух частей: колеса компрессора и корпуса компрессора. Принцип работы компрессора противоположен турбине. Колесо компрессора прикреплено к турбине валом из кованой стали, и когда турбина вращает колесо компрессора, высокоскоростное вращение втягивает воздух и сжимает его. Затем корпус компрессора преобразует высокоскоростной воздушный поток низкого давления в низкоскоростной воздушный поток высокого давления посредством процесса, называемого диффузией. Сжатый воздух нагнетается в двигатель, позволяя двигателю сжигать больше топлива для производства большей мощности.

ПРИНЦИП РАБОТЫ

Турбокомпрессор в основном состоит из двух основных частей: турбины и компрессора. Турбина состоит из турбинного колеса и корпуса турбины, назначение которого состоит в том, чтобы направлять выхлопные газы в турбинное колесо. Кинетическая энергия выхлопных газов преобразуется в механическую после удара о лопатки турбины. Выходное отверстие помогает выхлопным газам выйти из турбины. Колесо компрессора в турбокомпрессоре прикреплено к турбине с помощью стального вала, и когда турбина вращает колесо компрессора, оно втягивает высокоскоростной поток воздуха низкого давления и преобразует его в воздух высокого давления и низкой скорости. ручей. Этот сжатый воздух подается в двигатель с большим количеством топлива и, следовательно, производит большую мощность.

Отработанные выхлопные газы двигателя используются для привода турбинного колеса, которое валом соединено с компрессорным колесом. Компрессор или воздушное колесо всасывает воздух через воздушные фильтры и подает его в двигатель.
Когда выхлопные газы выбрасываются из двигателя, они направляются на турбину или горячее колесо турбонагнетателя и таким образом завершают цикл.

1. Захват

Вместо выхода через выхлопную трубу горячие газы, образующиеся при сгорании, поступают в турбокомпрессор. Цилиндры внутри двигателя внутреннего сгорания срабатывают последовательно (не все сразу), поэтому выхлоп выходит из камеры сгорания нерегулярными импульсами.
Обычные турбокомпрессоры с одной спиралью направляют эти нерегулярные импульсы выхлопных газов в турбину таким образом, что они сталкиваются и мешают друг другу, уменьшая силу потока. Напротив, турбокомпрессор с двойной спиралью собирает выхлопные газы от пар цилиндров в чередующейся последовательности.

2. Вращение

Выхлоп ударяет в лопатки турбины, раскручивая их до 150 000 об/мин. Чередующиеся импульсы выхлопа помогают устранить турбояму.

3. Вентиляционное отверстие

Выполнив свою задачу, выхлопные газы проходят через выпускное отверстие в каталитический нейтрализатор, где они очищаются от угарного газа, оксидов азота и других загрязняющих веществ перед выходом через выхлопную трубу.

4. Сжатие

Между тем, турбина приводит в действие воздушный компрессор, который забирает холодный чистый воздух из вентиляционного отверстия и сжимает его до давления, превышающего атмосферное на 30 процентов, или почти 19 фунтов на квадратный дюйм. Плотный, насыщенный кислородом воздух поступает в камеру сгорания.

Дополнительный кислород позволяет двигателю более полно сжигать бензин, повышая производительность двигателя меньшего размера. В результате двигатель Twin Power вырабатывает на 30% больше мощности, чем двигатель того же размера без турбонаддува.

Процедура следующая:

1. Воздухозаборник двигателя всасывает холодный воздух и направляет его в компрессор.
2. Компрессор сжимает поступающий воздух и нагревает его. Затем выдувает горячий воздух.
3. Горячий воздух охлаждается при прохождении теплообменника и поступает в воздухозаборник цилиндра.
4. Холодный воздух сгорает внутри камеры сгорания быстрее из-за переноса большего количества кислорода.
5. Из-за сжигания большего количества топлива выработка энергии будет увеличиваться быстрее, и двигатель сможет передавать больше мощности на колеса.
6. Горячие отработанные газы выходят из камеры и проходят мимо турбины на выпускном отверстии.
7. Турбина вращается с высокой скоростью и также вращает компрессор, так как они оба установлены на одном валу.
8. Выхлопные газы покидают автомобиль через выхлопную трубу. Они тратят меньше энергии, чем двигатель без турбонагнетателя.

ТИПЫ ТУРБОНАГНЕТАТЕЛЕЙ

1. Одинарные турбонагнетатели

Одиночные турбонагнетатели имеют безграничное разнообразие. Различия в размерах крыльчатки компрессора и турбины приведут к совершенно разным характеристикам крутящего момента. Большие турбины обеспечат высокую максимальную мощность, но меньшие турбины обеспечат лучшее рычание на низких оборотах, поскольку они вращаются быстрее. Существуют также одинарные турбины на шарикоподшипниках и опорных подшипниках. Шариковые подшипники обеспечивают меньшее трение для вращения компрессора и турбины, поэтому они быстрее раскручиваются (при увеличении стоимости).

Преимущества
• Экономичный способ увеличения мощности и эффективности двигателя.
• Простой, как правило, самый простой вариант установки турбонаддува.
• Позволяет использовать меньшие двигатели для производства той же мощности, что и более крупные безнаддувные двигатели, которые часто могут уменьшить вес.

Недостатки
• Одинарные турбины обычно имеют довольно узкий эффективный диапазон оборотов. Это делает выбор размера проблемой, так как вам придется выбирать между хорошим крутящим моментом на низких оборотах или лучшей мощностью на высоких.
• Реакция Turbo может быть не такой быстрой, как альтернативные настройки Turbo.

2. Twin-Turbo

Как и в случае с одинарными турбонагнетателями, при использовании двух турбонагнетателей существует множество вариантов. У вас может быть один турбокомпрессор для каждого ряда цилиндров (V6, V8 и т. д.). В качестве альтернативы можно использовать один турбонагнетатель для низких оборотов и использовать байпас для более крупного турбонагнетателя для высоких оборотов (I4, I6 и т. д.). У вас может быть даже две турбины одинакового размера, одна из которых работает на низких оборотах, а обе — на более высоких. На BMW X5 M и X6 M используются турбины с двойной спиралью, по одной с каждой стороны V8.

Преимущества
• Параллельные двойные турбины на V-образных двигателях имеют преимущества (и недостатки) очень похожи на одинарные турбины.
• Для последовательных турбонаддувов или использования одного турбонагнетателя на низких оборотах и ​​обоих на высоких оборотах это позволяет получить гораздо более широкую и пологую кривую крутящего момента. Лучший крутящий момент на низких оборотах, но мощность не будет уменьшаться на высоких оборотах, как с небольшим одинарным турбонаддувом.

Недостатки
• Стоимость и сложность, так как вы почти удвоили количество турбокомпонентов.
• Существуют более легкие и эффективные способы достижения аналогичных результатов (см. ниже).

3. Турбина Twin-Scroll

Турбина приводится в действие выхлопными газами, которые перенаправляются на вращение лопаток турбины и нагнетают воздух в двигатель. Теперь цилиндры двигателя срабатывают по очереди, а это означает, что выхлопные газы поступают в турбину импульсами. Как вы, вероятно, можете себе представить, эти импульсы могут легко перекрываться и мешать друг другу при включении турбонаддува, и турбокомпрессор с двойной спиралью решает эту проблему, используя корпус турбины с разделенным входом и специальный выпускной коллектор, который соединяет правильные цилиндры с каждым. прокрутить. В четырехцилиндровом автомобиле у вас может быть первый и четвертый цилиндры, приводящие в действие одну спираль, а два и три — другую. Это означает меньшее перекрытие импульсов и меньшее запаздывание.

Преимущества
• Больше энергии передается на выхлопную турбину, что означает увеличение мощности.
• Возможен более широкий диапазон оборотов эффективного наддува за счет различных конструкций спиральных валов.
• Возможно большее перекрытие клапанов без ущерба для продувки выхлопных газов, что означает большую гибкость настройки.

Недостатки
• Требуется особая компоновка двигателя и конструкция выхлопа (например: I4 и V8, где 2 цилиндра могут подаваться на каждую спираль турбонаддува через равные промежутки времени).
• Стоимость и сложность по сравнению с традиционными одинарными турбинами.

4. Турбокомпрессор с изменяемой геометрией (VGT)

Турбокомпрессор с изменяемой геометрией (VGT) — это дорогое и сложное решение для повышения мощности, которое особенно распространено в дизельных двигателях. VGT имеет кольцо лопаток аэродинамической формы в корпусе турбины, которое может изменять отношение площади к радиусу в соответствии с оборотами двигателя. На низких оборотах отношение площади к радиусу создает большее давление и скорость для более эффективного раскручивания турбонаддува. При более высоких оборотах передаточное отношение увеличивается, чтобы пропустить больше воздуха. Результатом является более широкий диапазон наддува и меньшее отставание.

Преимущества
• Широкая, плоская кривая крутящего момента. Эффективный турбонаддув в очень широком диапазоне оборотов.
• Требуется всего один турбонаддув, что упрощает установку последовательного турбонаддува в нечто более компактное.

Недостатки
• Обычно используется только в дизельных двигателях, где количество выхлопных газов меньше, поэтому лопасти не повреждаются под воздействием тепла.
• Для бензиновых двигателей стоимость обычно не позволяет использовать их, поскольку для обеспечения надежности необходимо использовать экзотические металлы. Технология была использована на Porsche 9.97, хотя существует очень мало бензиновых двигателей VGT из-за связанных с этим затрат.

5. Турбокомпрессор с регулируемой двойной спиралью

Турбокомпрессор с регулируемой двойной спиралью сочетает в себе VGT с настройкой с двойной спиралью, поэтому при низких оборотах одна из спиральных турбин полностью закрывается, нагнетая весь воздух в другую. Это приводит к хорошему отклику турбо и низкой мощности. Когда вы ускоряетесь, клапан открывается, пропуская воздух в другую спираль (это полностью переменный процесс, то есть клапан открывается с небольшим шагом), вы получаете хорошую производительность высокого класса. Вы получаете производительность с одним турбонаддувом, которую обычно можно получить только с установкой с двойным турбонаддувом.

Преимущества
• Значительно дешевле (теоретически), чем VGT, что позволяет использовать бензиновый турбонаддув.
• Обеспечивает широкую и плоскую кривую крутящего момента.
• Более прочная конструкция по сравнению с VGT, в зависимости от выбора материала.

Недостатки
• Стоимость и сложность по сравнению с использованием одинарной турбины или традиционной двойной прокрутки.
• С этой технологией уже экспериментировали (например, быстродействующий золотниковый клапан), но, похоже, она не прижилась в мире производства. Вероятно, есть дополнительные проблемы с технологиями.

6. Электрические турбонагнетатели

Совсем недавно появились турбины с электрическими компрессорами. Примером может служить бустер BorgWarner, представляющий собой компрессор с электрическим приводом. Компрессор обеспечивает мгновенный наддув двигателя до тех пор, пока турбокомпрессор не раскрутится достаточно.
