Вылет диска (ET). Описание, подсчет и правильной выбор диска по вылету
Вылет диска. Параметры дисков
Вылет диска является одним из наиболее важных геометрических параметров дисков является вылет. Диск с несоответствующим штатному вылетом может быть легко установлен на ступицу, и даже опытный водитель не всегда заметит, что тут что-то не так. Однако не опасно ли использовать такие диски?
Продавец-консультант шинного магазина, заинтересованный в увеличении продаж, скажет вам, что небольшое отклонение вылета вполне допустимо, если колесо нормально садится на ступицу и не задевает элементы кузова и подвески во время вращения, — проблемы нет. Продавец колесных поставок будет утверждать, что уменьшение вылета – это норма, и это никак не зависит от каких-либо параметров. Его цель – продать проставки, однако вы должны купить то, что вам нужно, а не то, что рекламируют малоопытные продавцы. Поэтому помните, что вылет диска должен строго соответствовать параметрам, установленным производителем.
Далее мы попробуем разобраться, что собой представляет вылет диска и почему так важно правильно подбирать диски с учетом этого параметра.

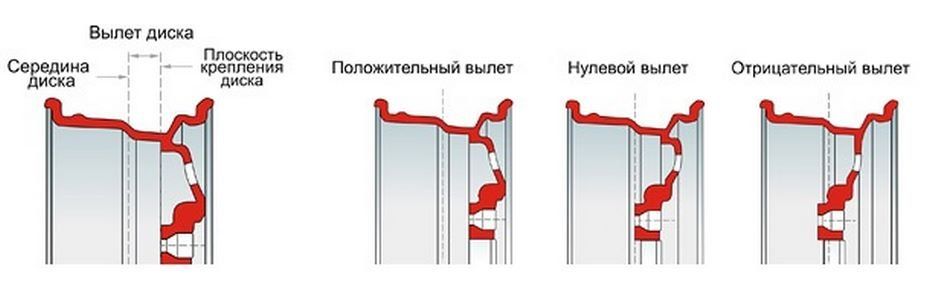

Что такое вылет диска? Под «вылетом диска» подразумевают расстояние между вертикальной плоскостью симметрии колеса автомобиля и плоскостью контакта диска к ступице, измеренное в миллиметрах. Величина вылета диска рассчитывается по формуле:
Формула вылета ЕТ
Проанализировав формулы, вы заметите, что вылет диска бывает как положительным (чаще всего), так и отрицательным. Возможны также нулевые значения. От вылета дисков напрямую зависит расстояние по ширине между центрами симметрии колес одно оси, поэтому можно утверждать, что данный параметр влияет на ширину колесной базы машины.
Также формула позволяет нам убедиться в том, что на величину вылета диска не влияют ни ширина диска и покрышки, ни диаметр диска. Значение имеет только плечо приложения силы: этот параметр необходим для определения расчетных нагрузок на подвеску и измеряется как расстояние от центра шины до ступицы.
Вы можете увидеть величину вылета диска на его внутренней поверхности: на нее наносится специальная кодировка: ЕТхх. Последние хх – размер вылета, выраженный в миллиметрах. К примеру, отрицательный вылет – ЕТ-25, нулевой – ЕТ-, положительный – ЕТ35.
Автосервис Казань настоятельно рекомендует устанавливать на свой автомобиль, только диски с допустимым уровнем вылета ЕТ. Все те кто не смотря на это желает поэкспериментировать с вылетом диска, читайте дальше.
Допустимы ли отклонения вылета диска?
Уже из формулы видно, что изменения величины вылета диска, установленного авто производителем, категорически не допустимы. Даже незначительное на первый взгляд отклонение от заданной величины (в пределах 5 мм) приводит к существенному изменению условий работы всех узлов подвески, изменяя усилия и их векторы приложения, и заставляя подвеску работать в «экстремальных» условиях.
Не стоит слушать продавцов, утверждающих обратное. Естественно: вариантов величины вылета существуют десятки, и менеджерам бывает сложно подобрать диски конкретно для ваших параметров. Именно поэтому продавцы позволяют себе пренебречь величиной вылета, чтобы расширить ассортимент дисков, которые смогут вам предложить, отклонившись от требований авто производителя.
Почему для разных комплектаций автомобилей делают разные запчасти? Если вы интересовались, как создаются автомобили, то знаете, что для каждой конкретной модели при разработке подвески конструкторы рассчитывают огромное количество параметров. Полученные данные предопределяют требования к отдельным элементам подвески.
Бывает, что для двух совершенно одинаковых машин (марка и модель) производитель выпускает принципиально разные подвески (отличаются шаровые опоры, рычаги, наконечники рулевых тяг, сайлент блоки и т.
д.). Дело в том, что на одинаковых моделях авто могут быть установлены разные моторы. Они имеют разный вес, следовательно, меняются сила и вектор ее приложения, действующие на узлы подвески. За счет изменений компонентов подвески производителю удается добиться неизменной комфортабельности и стабильных затрат на производство авто.
Какие силы действуют на детали подвески?
Для того чтобы ответить на этот вопрос, проще всего использовать в качестве примера независимую подвеску Mac Pherson, где ступица крепится к кузову автомобиля при помощи поперечного рычага и стойки с амортизатором.
Если вспомнить 3-й закон Ньютона, который гласит: «Сила действия равна силе противодействия», мы увидим, что масса машины распределяется между ее 4 колесами, и на каждое колесо действует сила, направленная от поверхности, по которой движется авто.
Точка приложения силы – центр пятна контакта шины и дороги. Данный центр должен находиться на оси симметрии колеса по его ширине. Это возможно в случае, если колеса машины от балансированы, и выполнен развал-схождение.
Задача конструктора, разрабатывающего подвеску, — просчитать все эти моменты максимально точно. Для снижения себестоимости машины постепенно сокращается закладываемый во все узлы запас прочности, а конструкторы стремятся с помощью расчетов получить некие идеальные значения, отклоняться от которых будет запрещено.
Что происходит при изменении расчетного вылета диска?

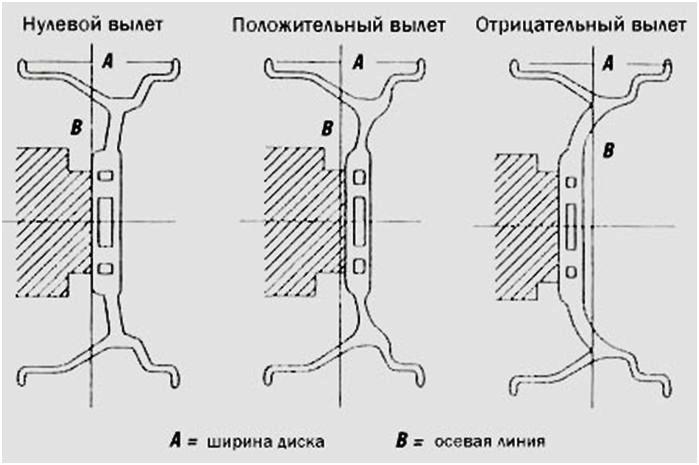

С помощью рисунка показано, что величина вылета влияет на расположение центральной оси диска относительно ступицы, следовательно – ее изменение приводит к смещению рулевой оси и изменению параметров поворота руля.
В комплексе все эти изменения приводят к снижению срока эксплуатации автомобиля и безопасности водителя во время вождения. Если вам понравился диск, но его вылет больше штатного, используйте колесные про ставки, если вам, конечно же, удастся их найти. Лучше же использовать диски с той величиной вылета, которая была заложена конструкторами при создании вашей модели авто.
Внимание!
- 1. Диаметр отверстия под ступицу на стальном штампованном диске, на котором не применяются переходные кольца, должен совпадать с рекомендуемым значением (в пределах 0,1 мм).
- 2. Диаметр отверстия под ступицу на литых и кованых дисках может определяться переходным кольцом — пластиковой втулкой. Ее можно подобрать после выбора диска для каждой конкретной модели авто.
- 3. Оригинальные диски завода-изготовителя автомобиля не предусматривают монтажа втулок. Они сразу изготавливаются с нужным диаметром отверстия под ступицу (DIA).
что такое ET и на что он влияет, в чем разница вылета 35 и 45
Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня». Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.
Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.
Вылет диска: что это такое
Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.
Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.
Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески. Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.
Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.
Вылет ЕТ на примере 3 показателейВажно!
Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.
ET на дисках — что это означает и как рассчитывается
Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:
ЕТ = Х – Y/2,
Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.
Y — это общая ширина изделия по ободу.
Важно!
В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.
Диск с отрицательным вылетомКак определить допустимое отклонение ЕТ для диска
Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:
| № пп | Модель и модификация авто | Диапазоны вылетов, ЕТ, мм |
| 1 | Audi A4 | 35 |
| 2 | Audi A6 | 35 |
| 3 | Audi Q7 | 53 |
| 4 | BMW 3 | 15-25 |
| 5 | BMW 5 | 18-20 |
| 6 | BMW X5 | 40-45 |
| 7 | Citroen Evasion | 28-30 |
| 8 | Citroen Xantia | 15-22 |
| 9 | Daewoo Nexia | 38-42 |
| 10 | Daewoo Matiz | 38 |
| 11 | Dodge Caliber | 35-40 |
| 12 | Fiat Bravo | 31-32 |
| 13 | Ford Focus | 35-38 |
| 14 | Ford Mondeo | 35-42 |
| 15 | Ford Explorer | 0-3 |
| 16 | Honda Civic | 35-38 |
| 17 | Honda Jazz | 35-38 |
| 18 | Honda CRV | 40-45 |
| 19 | Hyundai Accent | 35-38 |
| 20 | Hyundai Sonata | 35-38 |
| 21 | Kia Ceed | 38-42 |
| 22 | Kia Sportage | 0-3 |
| 23 | MercedesBenz A-Klasse | 45-50 |
| 24 | MercedesBenz E-Klasse | 48-54 |
| 25 | MercedesBenz ML-Klasse | 46-60 |
| 26 | Mitsubishi Lancer | 35-42 |
| 27 | Mitsubishi Pajero | от -25 до -15 |
| 28 | Nissan Almera | 35-42 |
| 29 | Nissan Maxima | 35-42 |
| 30 | Nissan Patrol | от -25 до -15 |
| 31 | Toyota Corolla | 35-38 |
| 32 | Toyota Camry | 35-38 |
| 33 | Toyota Land Cruiser 200 | от -15 до 3 |
| 34 | Volkswagen Golf | 35-40 |
| 35 | Volkswagen Tiguan | 20-32 |
Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы».
Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.Измеряемые показатели для расчёта вылетаИз данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.
Какие проблемы могут возникнуть из-за неправильного подбора дисков
Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.
Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.
То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.
Измерение валета дискаВажно!
Если автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.
Как правильно замерить вылет диска ЕТ
Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.
Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:
- Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
- Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
- Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
- При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
- Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.
Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.
При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.
Колёса с нулевым вылетом
Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.
Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.
Все показатели размерности ЕТ прописаны в руководстве по эксплуатации конкретного автомобиля, причём нередко сразу в 2 вариантах. Так, владелец «железного коня» может увидеть, диски каких параметров ставятся на авто в заводских условиях, и что именно предлагается производителем в качестве аналогов.
Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.
На что влияет вылет диска?
На что влияет вылет диска?Включите JavaScript в браузере для нормального отображения страниц.
Личный кабинет
Новый покупатель
Получите больше или зачем нужна регистрация?
Зарегистрировавшись, вы получаете возможность следить за состоянием текущего заказа, просматривать все свои заказы, сделанные в нашем магазине, пользоваться электронными способами оплаты, а также первыми узнавать об акциях и интересных предложениях.
Заказать звонок
Оставьте свой номер телефона и удобное время для звонка, и мы Вам обязательно перезвоним
Вылет автомобильного диска – это вид тюнинга колеса, преображающий его внешний вид. В этом вопросе важный момент – верный подбор комплекта дисков, вылет которых допустим и сопоставим с техническими характеристиками транспортного средства. ET, как обозначают этот показатель, не выражается только в объеме автопокрышки, который выходит за пределы кузова автомашины. Колесный диск состоит из плоскости, соприкасающейся со ступицей. Значение вылета равно величине расстояния между этой привалочной плоскостью и осевой линией автомобильного колеса.
На что же оказывает влияние вылет диска?
От правильного значения этой характеристики зависит безопасность не только водителя, но и других участников дорожного движения. Разберем негативные последствия, возможные при некорректном вылете колесного диска вглубь или за пределы кузова автомобиля:
- Изменение положения рулевой оси.
- Снижение износостойкости подшипников.
- Износ автопокрышки до окончания срока ее эксплуатации.
- Снижение управляемости, курсовой надежности автомобиля, возможности точной маневренности.
- Уменьшение срока использования подвески автомашины.
Какие разновидности вылета колесного диска существуют?
Рассмотрим виды вылета покрышки:

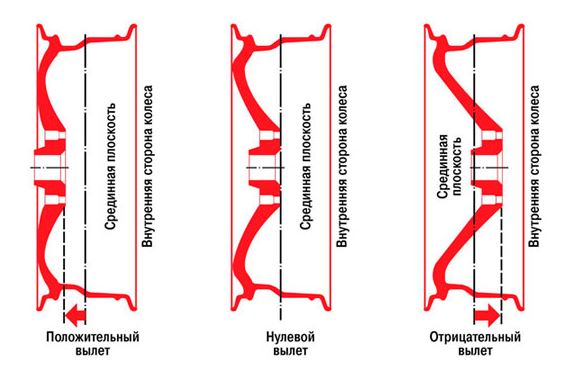

- Нулевое значение, при котором плоскость колеса соответствует осевой линии автомобильной шины.
- Положительный показатель добивается путем отхода привалочной плоскости за средний уровень колеса.
- Отрицательный вылет означает, что плоскость расположена перед осевой линией.
Какова маркировка вылета колесного диска?
На поверхности колеса автомобиля расстояние отхода привалочной плоскости от средней плоскости покрышки обозначается двумя латинскими буквами ЕТ и измеряется в миллиметрах.
Интернет-магазин KOLOBOX
© 2002-2022 KOLOBOX Москва Поделиться ссылкой:Параметры колесных дисков.
Колесный диск имеет 5 основных параметров и несколько второстепенных обозначающих конструкцию обода.
Рассмотрим параметры диска на примере:
5.5J х 15 Н2 ET=46 PCD=4х100 DIA=54.1
1. Ширина диска – посадочная ширина обода в дюймах. Параметр связан с шириной шины. Производители резины рекомендуют таблицы соответствия ширины диска и ширины шины.
По таблице для диска из примера шириной 5.5 дюйма (140 мм) допускается установка резины шириной от 175 до 205 мм.
2. Диаметр диска – посадочный диаметр наружной части обода в дюймах.
Параметр должен строго соответствовать посадочному диаметру шины. В примере это 15 дюймов (381мм).
3. PCD – количество крепежных отверстий и диаметр окружности расположения центров крепежных отверстий в миллиметрах (Pitch Circle Diameter).
В примере (PCD=4х100) на диске имеется 4 отверстия, центры которых расположены на окружности диаметром 100 мм.
4. ET – вылет (OFFSET). Вылет – это расстояние между посадочной плоскостью диска к ступице и центральной осью диска в миллиметрах. Вылет может быть положительным, нулевым или отрицательным. Для легковых автомобилей чаще всего бывает положительный вылет. Отрицательный вылет бывает чаще всего на внедорожниках. Самое распространенное заблуждение, что при увеличении вылета диска, колесо смещается наружу автомобиля. По факту, наоборот: при увеличении вылета диска колесо смещается внутрь автомобиля. Ниже на графической анимации можно это наблюдать.
5. DIA – диаметр центрального отверстия, может маркироваться “d” или “ЦО”. Обозначается в миллиметрах. В примере диаметр равен 54.1 мм. По факту он равен диаметру ступицы автомобиля +0.1…0.3 мм для того чтобы диск одевался на ступицу без усилий.
J и h3 — символы, нужные больше специалистам. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). h3 — это код конструкции хампов (hump) — кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске. Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump).
Hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они улучшают фиксацию борта покрышки на диске, не допуская разгерметизацию колеса.
Подбор дисков для автомобиля. Допустимы ли отклонения от штатных размеров?
- Диаметр диска должен строго соответствовать посадочному диаметру шины.
- Параметры крепления диска PCD должны в точности соответствовать параметрам крепления ступицы автомобиля, не допускаются отклонения даже на доли миллиметра.
- Диаметр центрального отверстия дисков должен в точности соответствовать параметрам автопроизводителя. В крайнем случае, если нет возможности подобрать диск со штатным диаметром центрального отверстия, то можно установить диск с центральным отверстием бОльшим штатного размера. В этом случае рекомендуется использовать специальные центровочные кольца.

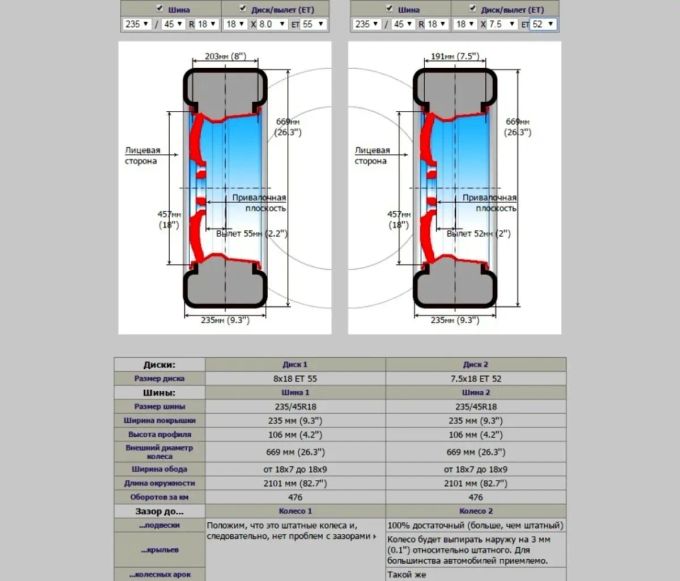

- Ширина диска и вылет это взаимосвязанные параметры. Рассмотрим подробно:
Оба параметра влияют на то, как будет располагаться диск относительно посадочной плоскости ступицы внутрь и наружу автомобиля.

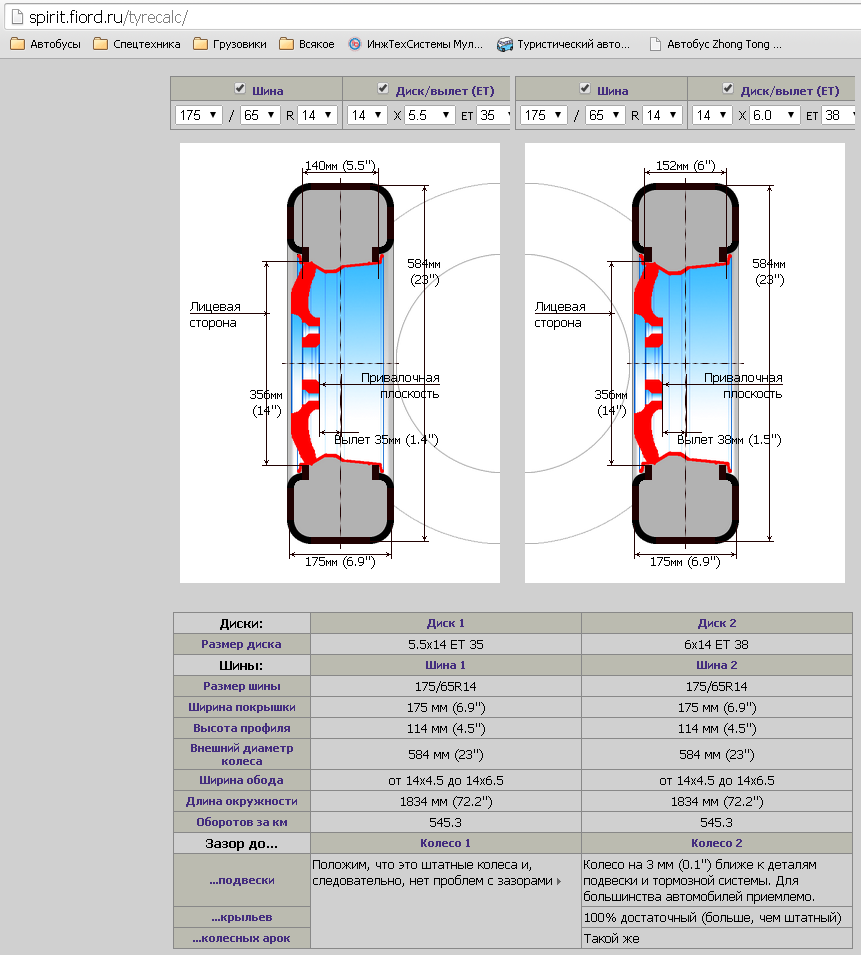

Рассмотрим на примере, что происходит, если установить диск на половину дюйма шире (6.0 ET46), чем штатный (5.5 ET46).
Штатный диск имеет ширину 140мм, из них 24мм выступают наружу автомобиля от ступицы и 116мм внутрь.
Диск шириной 6 дюймов (152мм), наружу выступает на 30мм, внутрь на 122.
Т.е. прибавка в половину дюйма распределяется поровну по 6мм внутрь и наружу от плоскости ступицы.
Если необходимо увеличить ширину диска на 0.5 дюйма со смещением только наружу автомобиля, то необходимо уменьшить вылет на 6мм. В примере это будет 6.0 ET40. В таком случае наружу будет выступать 36мм, внутрь 116мм.
Если нужно увеличить ширину диска на 0.5 дюйма со смещением только внутрь автомобиля, то необходимо увеличить вылет на 6мм. В примере будет 6.0 ET52. Наружу будет выступать 24мм, внутрь 128мм.
Бытует мнение, что при подборе дисков ни в коем случае нельзя отступать от размеров автопроизводителей. На самом деле сами автопроизводители зачастую указывают несколько вариантов дисков. Например,
VW Passat B6: 6.5×16 ET42 или 7.0х16 ET45 (увеличение ширины, смещение внутрь)
7.0×17 ET40 или 7.5×17 ET40 (увеличение ширины, без смещения)
7.5х18 ET40 или 8.0×18 ET40
Ширина варьируется от 6.5 до 8.0 дюймов, вылет от 40 до 45. Соответственно в каждом случае на ступичный подшипник будет оказываться различная нагрузка, в каждом случае диск будет выступать от ступицы на разные расстояния как внутрь, так и наружу автомобиля.
И если в данном примере установить диски 7.0×16 ET43-44, то абсолютно ничего страшного не случится.
Вывод: рекомендуется подбирать ширину и вылет диска в соответствие данными производителя автомобиля. Но если нет возможности установить диски со штатными размерами, то изменение вылета ±2мм от штатного вполне допустимо. Ширину диска также можно беспроблемно увеличить на 0.5 дюйма, при этом вылет рекомендуется увеличить на 2-3мм.
—
Читайте также у нас на сайте:
3 мифа про проставки для дисков
Размеры шин. Советы по выбору
Заправка автокондиционеров
Персональный сайт — вылет диска
Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска в ступице, измеряющееся в миллиметрах. Формула вычисления вылета диска рассчитывается таким образом: ET = a — b/2, где «a» – представляет собой расстояние между плоскостью приложения диска к ступице и внутренней плоскостью диска, а «b» равно общей ширине диска.

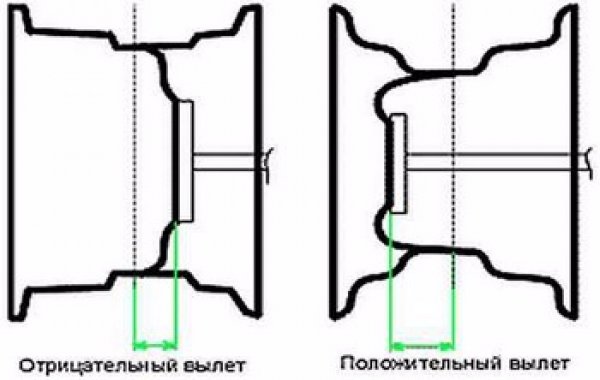

Вылет диска может быть — положительным, отрицательным, нулевым
Положительный вылет — если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке.
Нулевой — если привалочная и воображаемая по центру обода диска плоскость совпадают между собой.
Отрицательный — если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.
Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40».
При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выстапать наружу и единственное что может помешать его установки арки кузова автомобиля.
Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для аммортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.
Но даже если вы установили диски с вылетом не установленным в соответсвии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске(подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.
И еще одно важное замечание.
Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет.
GTCR 34/40 Диски — Колесная дисковая борона со смещением (для тяжелых условий эксплуатации)
Диски GTCR 34/40 — Колесная дисковая борона со смещением (тяжелая) — Балдан Машины и сельскохозяйственные орудияТехнические характеристики
| Диаметр оси (ø) | 2,1/4″ |
| Расстояние между дисками (мм) | 340 |
| Рабочая глубина (мм) | 200-300 |
| Диаметр диска (ø) | 30″/32″/34″ |
| Модель | Кол-во дисков | Рабочая ширина (мм) | Расчетный вес | Требуемая мощность трактора (л. с.) | ||
|---|---|---|---|---|---|---|
| 30 дюймов (кг) | 32 дюйма (кг) | 34 дюйма (кг) | ||||
| GTCR | 34 | 5160 | 7710 | 8170 | 7921 | 340 — 408 |
| GTCR | 36 | 5783 | 7915 | 8375 | 8110 | 360 — 432 |
| GTCR | 40 | 6402 | 8570 | 9030 | 8740 | 400 — 480 |
загрузок
Нажмите на ссылку ниже, чтобы загрузить файл.
Контроль технических публикаций (CPT)
Нажмите на ссылку ниже, чтобы получить доступ.
- Каталоги запчастей и инструкции по эксплуатации Доступ
Авенида Балдан, 1500
Байру-Нова-Матан
Матао / SP — Бразилия
Почтовый индекс: 15.
993-900
Телефон: 16 3221-6500
Все права защищены — © 2022
2022 Tatu Extreme Heavy Duty, диск со смещением 9 футов 6 дюймов + 32 дюйма
Описание
Tatu EHD, Extreme Heavy Duty, ширина резания 9 футов 6 дюймов, диаметр 32 дюйма, зубчатые дисковые ножи. Сверхмощный диск со смещением и транспортировочными колесами. Это самые тяжелые и самые экстремальные строительные диски на рынке.Посмотрите очень внимательно.
Этот диск имеет в общей сложности 12 дисковых лезвий, вес каждого дискового лезвия указан как 918 фунтов, общий вес диска составляет 11 021 фунт. Расстояние между дисками составляет 20 дюймов.
Этот диск имеет 2 функции гидравлики, 1 функцию для подъема и опускания колес и 1 функцию для выравнивания сцепки или тяги, если это необходимо.
Подробнее читайте ниже –
- Создан той же семьей, которая управляла Rome Disk Company много лет назад.Более 70 лет в производственном бизнесе, с более чем 2000 сотрудников.
- Они взяли лучший дизайн и усовершенствовали его с помощью Tatu Disks.
- Самая лучшая и прочная конструкция с двойными стенками на рынке. Это не трубчатая рама, это настоящая конструкция с двойными стенками. Так как преимущества кроются в деталях.
- Самая прочная несущая рама на рынке, разработанная таким образом, чтобы не гнуться, как другие, при движении задним ходом с поднятым диском и колесами на земле.
- Термообработанные, 2-1/2 дюйма, закаленные оси на дисках, с литыми прокладками.
- Самый долговечный, самый тяжелый подшипник в масляной ванне на рынке, на дисковых блоках, запатентованные подшипники Duro Mark, со сменными защитными кожухами.
- Каждый диск поставляется с прикрепленными инструментами для всех основных гаек и болтов на устройстве.
- Высококачественные гидравлические цилиндры с комплектами уплотнений.
- Дисковые лезвия изготовлены из термически обработанной закаленной борсодержащей стали, изготовлены Tatu, имеют толщину 1/2″. И такие же дисковые ножи поставляются большинству других крупных производителей в США.
- Скребки/очистители с регулируемыми дисковыми лезвиями.
- Ограничители штока на гидравлических цилиндрах, предусмотренные для контроля глубины.
- 100% доступность запчастей, доставка всех распространенных запчастей в тот же день, в наличии на нашем складе в Белвью, штат Айова.
И такие же дисковые ножи поставляются большинству других крупных производителей в США.Внимательно посмотрите на эти диски Extreme Duty Brand Tatu, они действительно превосходят нас почти во всех отношениях. Мы являемся дилером Tatu в Северной Америке и предоставим все детали и поддержку.Мы отправляем по всей стране. Пожалуйста, позвоните или посетите нас в любое время. Электронная почта Джош@jjscheckel.com. Этот диск продается по цене.
Цена: $32 000
404 | Alltricks
(1) Скидка от РРЦ. (2) Цена рассчитана по самой низкой цене Alltricks за 30 дней до предложения о продаже. (3) Скидка рассчитывается по самой низкой цене Alltricks в течение 30 дней до оформления. (4) Принять условия. Действительно для продуктов, проданных и отправленных Alltricks. (5) часовой пояс GMT+1. (6) Часовой пояс GMT+1, только заказы кредитной картой и PayPal. До 18:00 с Chronopost и до 15:00 с другими способами доставки. Действительно только для всех продуктов, проданных и отправленных Alltricks. Без учета праздников. (7) Обычное время доставки.
(8) Обычное количество времени для подготовки вашего заказа.Действительно только для всех продуктов, проданных и отправленных Alltricks. (9) Введите код ваучера на странице корзины. (10) Для платежей кредитной картой от 80 до 6000 евро. Действительно на материковой части Франции только для всех продуктов, продаваемых и поставляемых Alltricks. (11) Только заказы кредитной картой и PayPal. (12) Для некоторых заказов компания Oney проводит выборочную проверку безопасности.
Этот контроль занимает 24 часа. (13) Неограниченная бесплатная доставка с Alltricks Premium для всех продуктов, продаваемых и поставляемых Alltricks.Действительно во Франции только для: Chronopost relais и Chronopost domicile (Chronopost по записи исключен), Mondial relay, Colissimo и France Express. (14) Дополнительная скидка 10% на все товары, продаваемые и поставляемые Alltrics. Действителен 1 год. Ваучер отправлен по электронной почте на день рождения. (15) Рекомендованная розничная цена поставщика (16) В январе 2015 года.
Определяется пользователями среди веб-сайтов электронной коммерции, доступных на платформе Trustpilot. (17) Без учета товаров партнеров-продавцов
Как дисковые тормоза меняют конструкцию колес шоссейных велосипедов?
Теперь, когда гидравлические дисковые тормоза доступны для шоссейных велосипедов, а производители осваивают новый формат, что будет с дорожными колесами? В этой статье редактор CTech Мэтт Викстром рассматривает влияние дисковых тормозов на конструкцию колес, а также рассматривает прототип карбоновой колесной пары для конкретных дисков, созданный Wheelworks.
Прошло немногим более десяти лет с тех пор, как дисковые тормоза впервые появились на горных велосипедах. В то время были жалобы на дополнительный вес и стоимость, а также проблемы с безопасностью, но функциональность быстро восторжествовала над всем остальным, и они стали повсеместными для MTB.
С момента своего появления внедорожные дисковые тормозные системы претерпели значительные изменения, чтобы сделать их легче, надежнее и проще в обслуживании. Они также были усовершенствованы, чтобы соответствовать различным дисциплинам верховой езды.Гидравлические системы доминируют по своим характеристикам, предлагая мощное торможение в любых условиях с очень легким тормозным действием и длительным интервалом обслуживания.
Теперь, когда шоссейный велоспорт готов перейти на дисковые тормоза, он извлечет пользу из многих уроков, извлеченных из MTB. В то же время он также примет многие из своих стандартов. Таким образом, шоссейные рамы с дисками унаследовали расстояние между задними осями 135 мм от MTB и, как следствие, могут использовать преимущества широкого спектра готовых к использованию дисков втулок, которые уже представлены на рынке.
У всего этого готового оборудования есть один недостаток: большая его часть была разработана для удовлетворения требований использования на бездорожье.
Ранние пользователи могут рассчитывать на прочные и надежные продукты, а не на легкие и аэродинамические конструкции. Shimano уже работает над новым стандартом для шоссейных дисковых тормозов, в то время как роторы меньшего размера (140 мм) уже были представлены в качестве ранней доработки. Я ожидаю, что в ближайшие годы будет еще много усовершенствований и инноваций, поскольку промышленность использует дисковые тормоза для использования на дорогах.
Что насчет колес?
Перемещение тормозной поверхности с ободов на роторы, которые крепятся к ступице, имеет огромные последствия для конструкции колеса. Дисковые диски больше не нуждаются в тормозной дорожке, что дает дополнительную свободу для проектирования новых профилей и некоторого снижения веса. Тем не менее, клинчерные диски по-прежнему должны быть достаточно прочными, чтобы выдерживать 120 фунтов на квадратный дюйм в шинах, поэтому количество веса, которое можно сбросить, будет в лучшем случае скромным.
Любая потеря веса на ободах компенсирует дополнительный вес ступиц и роторов.
Система центрального замка Shimano позволяет использовать более легкие втулки, чем стандартные крепления с шестью болтами, но по-прежнему требуется дополнительный материал, чтобы втулка могла выдерживать значительные тормозные усилия.
Кроме того, требуется как минимум двухсторонняя шнуровка, чтобы противостоять силам торможения. Передние колеса пострадают больше всего из-за более тяжелых ступиц и большего количества спиц. Таким образом, колесные пары с дисками всегда будут тяжелее традиционных колес, точно так же, как клинчерные колесные пары всегда будут тяжелее трубчатых.
По крайней мере, карбоновые диски хорошо подходят для дисковых колес. Гонщики, соблазнившиеся карбоновыми ободами, смогут потворствовать своему желанию и немного снизить вес, не беспокоясь об опасности длительного торможения на длинных спусках или снижения тормозной способности на мокрой дороге. Конечно, роторы и колодки по-прежнему будут подвергаться риску перегрева, но, по крайней мере, это не приведет к выходу из строя обода и/или разрыву шины.
Wheelworks Прототип шоссейных дисковых колес
Тристан Томас, владелец Wheelworks, в восторге от потенциала дисковых тормозов для шоссейных велосипедов.Он использует дисковые тормоза на дороге уже около четырех лет благодаря их эффективности, особенно в непредсказуемых погодных условиях. Теперь он начинает экспериментировать с облегченными конструкциями.
«Не секрет, что я фанат дисковых тормозов, и как колесный мастер дисковые тормоза открывают некоторые интересные плюсы и минусы для колес. В общем, на переднем колесе должно быть больше спиц, и их нужно скрестить, чтобы справиться с огромной силой диска. 70% вашего тормозного усилия исходит от переднего тормоза, поэтому, будь то обод или диск, при резком торможении возникает большая нагрузка.Дополнительные спицы на самом деле немного помогают, позволяя использовать более легкий обод, поскольку требования к поперечной жесткости для обода ниже».
Tristan в настоящее время тестирует предсерийные 40-миллиметровые диски для карбоновых дисков, произведенные на Тайване компанией BDOP.
«BDOP — тайваньская компания, работающая в качестве OEM- и ODM-источника для компаний разного размера — они являются настоящими посредниками во всех традиционных смыслах этого слова. Они являются связующим звеном между западной компанией, которая хочет, чтобы продукт производился на Тайване, и фабриками, которые будут его производить.DTO-40 — это первый обод, который они разработали и произвели сами, используя свои существующие заводские контакты и отношения».
DTO-40 имеет глубину 40 мм, внутреннюю ширину 19 мм и весит около 405 граммов, что обеспечивает снижение веса на 10% по сравнению с карбоновыми клинчерными ободами с тормозной гусеницей, такими как November Rail 34, Enve 3.4 или Reynolds Assault.
«Отсутствие тормозной дорожки немного расширяет форму обода, но не сильно отличается от современного «широкого» обода.Отсутствие тормозной дорожки означает, что крюки борта обода могут лучше поддерживаться центральной/внутренней распоркой и, следовательно, иметь меньший вес».
Tristan соответствовал ободам DTO-40 с комплектом ступиц White Industries CLD (Centre Lock Disc) и спицами DT Aerolite (24 спицы, шнуровка с двумя крестами, спереди и сзади).
«CLD с самого начала разрабатывался как CX- и дорожная дисковая втулка, поэтому на нее можно установить 11-скоростную втулку Shimano или Campagnolo. Модульный характер продуктов White Industries означает, что эти ступицы можно легко преобразовать в 15-миллиметровые передние сквозные оси или 142×12 задние, что полезно в качестве головок дорожных дисков для сквозных осей.Это легкая втулка — центральный замок действительно помогает в этом, так как он сохраняет размеры фланцев и не требует тонны мяса для крепления роторов с шестью болтами — но они не экономят на размерах подшипников и муфты. кузов представляет собой тот же проверенный титановый блок, который поставляется с задними ступицами T11».
Окончательный вес колес с ободной лентой и без шпажек составил 1348 г (670 г спереди, 678 г сзади).
140-мм роторы Shimano Ice Tech добавляют еще 204 г, в результате чего общий вес составляет 1552 г.
«Мы намеренно сделали немного светлее задний обод. Для парня моего веса мы обычно используем 28-луночное. Одна вещь, которая меня очаровывает, — это жесткость колес и концепция «достаточно или недостаточно». На заднем колесе с ободным тормозом «недостаточно» означает, что обод трет тормозные колодки, но как насчет дискового колеса? Обод ни за что не будет тереться, так какая жесткость нужна? Чувствуете ли вы жесткость заднего колеса, кроме трения тормозов?»
Wheelworks на своем прототипе колесной пары продемонстрировала, что даже на этой ранней стадии разработки дорожных дисков можно создавать ориентированные на производительность клинчеры с очень конкурентоспособным весом.Дополнительный вес роторов и монтажного оборудования был частично компенсирован более легкими ободами — возможно, недостаточно, чтобы впечатлить любителей веса, — но более чем достаточно, чтобы удовлетворить потребности райдеров, ориентированных на производительность.
Кроме того, есть надежда, что колесные пары с дисками полностью реализуют потенциал карбоновых дисков.
Стоит отметить, что дисковые тормоза все еще страдают парой нерешенных проблем. Наиболее актуальной является склонность дисков к визгу. Группа райдеров с дисками может терроризировать сонный район, и годы разработки MTB не смогли решить эту проблему.Точно так же риск износа тормозов (вызванный перегревом роторов и тормозных колодок) продолжает преследовать дисковые тормоза.
Тем не менее, будет очень интересно посмотреть, как будут развиваться колесные пары для использования на дорожных дисках в ближайшие годы.
Дальнейшее чтение:
.
