Проточка тормозных дисков без снятия своими руками, видео
Поверхность тормозных дисков изнашивается при торможении. Часто это происходит неравномерно. Одним из способов, в случае появления дефектов, продлить их работоспособность своими руками, является проточка тормозных дисков.
Для качественного проведения этой процедуры, стоит разобраться: какие существуют признаки, указывающие на возникшие дефекты тормозных дисков. А также: зачем нужна проточка, как ее можно выполнить своими руками, виды и технология обработки этих запчастей, станки и оборудование, необходимые для проведения работ.
Содержание
- 1 Диагностика дефектов
- 2 Зачем необходима такая процедура
- 3 Виды и технология обработки
- 4 Оборудование
- 5 Процесс устранения дефектов
Диагностика дефектов
Распознать появление дефектов на этих составляющих тормозной системы необходимо вовремя, ведь от этого может напрямую зависеть безопасность автовладельца.
Проточка, расточка передних или задних тормозных дисков бывает необходимой, когда при торможении автомобиля появляются следующие признаки:
- Вибрация или ощущаемое биение в тормозной педали или руле.
- Прикасаясь к дискам колес чувствуется их значительный нагрев.
- Увеличился, больше чем обычно, тормозной путь машины.
- При визуальном осмотре видны задиры, трещины, буртик, глубокие борозды и значительная ржавчина на рабочей поверхности тормозных дисков.
Зачем необходима такая процедура
Из-за деформации рабочая часть тормозных дисков теряет изначальную форму, что снижает ее площадь соприкосновения с колодками.
Также в результате частых и резких торможений автомобиля их металл разогревается и в случае попадания на него воды, снега образуется окалина. Еще одним дефектом является появления слоя ржавчины на их рабочем слое.
Все это влечет за собой увеличение промежутка времени необходимого для полной остановки автомобиля.
После измерения толщины тормозных дисков, если она значительно больше минимальной, можно делать их проточку своими руками, которая поможет:
- Устранить вибрацию и биение.
- Увеличить эффективность и надежность тормозов.
- Продлить работоспособность и сэкономить на покупке новых дисков.
Виды и технология обработки
Для устранения дефектов на диске своими руками существует две технологии обработки. Первая из них – расточка, производится для увеличения диаметра его рабочей поверхности. Такая процедура помогает избавиться от буртика, появляющегося в том случае если фрикционные накладки колодок, не захватывают при торможении всю площадь диска.
Вторая технология обработки – проточка, которую делают для устранения поверхностных дефектов: возникшего слоя ржавчины или окалины, неравномерной выработки в виде глубоких борозд.
В этом случае необходимо учитывать размер снимаемого слоя исходя из минимально допустимой толщины, рекомендованной для данной марки тормозных дисков.
В недалеком прошлом был только один вид устранения дефектов своими руками на данных элементах тормозов – их обработка на стационарном токарном станке.
Для этого приходилось производить их предварительное снятие с автомобиля. В этом случае очень сложно было соблюсти при устранении дефектов необходимые балансировочные параметры. Но были специалисты, которые с этим справлялись – такие как на этом видео.
Сейчас есть технологии и специальные станки, позволяющие это сделать, не снимая передних и задних дисков с автомобиля.
На таком оборудовании очень просто выдержать необходимую балансировку и требуемую толщину рабочей поверхности, ведь на нем данные параметры устанавливаются как вручную, так и автоматически.
Более наглядно это можно увидеть на приложенных видео.
Оборудование
Вообще, устранение дефектов на снятых передних и задних тормозных дисках на токарном станке это полумера. Ведь точно отцентрировать и восстановить геометрию данной детали на глазок очень сложно. Поэтому лучше делать проточку, не снимая дисков с автомобиля, используя специальное оборудование. Ведь на таком станке есть специальные датчики, позволяющие на неснятых дисках контролировать степень их шероховатости и биения.
Кроме этого характеристики подобного оборудования позволяют восстанавливать геометрию благодаря учету реальной оси при вращении ступицы и убирать дефекты: значительную шероховатость и небольшие трещины, невзирая на диаметр диска машины. Также большим их плюсом является регулируемая скорость вращения шпинделя, что дает возможность добиться почти зеркальной чистоты протачиваемой поверхности.
А возможность обрабатывать деталь без снятия с двух сторон при помощи двух резцов значительно сокращает время устранения дефектов.
Процесс устранения дефектов
На автомобиле снимают колеса и суппорт. К ступице крепится специальный переходник, позволяющий снять все необходимые параметры: толщину, степень износа, шероховатость поверхности. Также если в оборудовании предусмотрена функция вращения ступицы, то к ней крепятся специальные крепления. Потом включается двигатель данного оборудования или если он не предусмотрен, заводится машина и включается передача. После начала вращения ступицы происходит замер необходимых параметров. Разобравшись со всеми полученными данными можно приступать к устранению дефектов с помощью специальных резцов, которые устанавливаются с боков обрабатываемой поверхности.
Выставив резцы, опять заводится мотор, (включается передача или запускается соответствующий механизм оборудования) и происходит непосредственно проточка. Обычно для полной обработки поверхности необходимо два или три прохода резца.
После окончания процедуры необходима установка новых колодок. Также рекомендуется для притирки рабочих поверхностей диска и колодок первые несколько сот километров производить торможение аккуратно.
Для чего нужна расточка тормозных дисков, дефекты тормозных дисков
Тормозные механизмы колёс автомобиля подвергаются частым и сильным нагрузкам. Самыми нагруженными деталями, за счёт трения которых друг от друга и происходит гашение кинетической энергии движущегося авто, являются тормозные колодки и диски (барабаны).
Учитывая немалую массу даже небольшой «легковушки», энергия эта достаточно велика, так что этим деталям здорово достаётся. В свою очередь, различные дефекты тормозных дисков могут вызвать разнообразные неприятные явления, возникающие при движении авто и при торможении — в частности, биение руля.
Поэтому вопрос о расточке тормозных дисков, с помощью которой можно продлить их жизнь, достаточно актуален. Впрочем, это зависит от того, сколько стоят тормозные диски на тот или иной автомобиль – иногда их проще поменять.
Содержание статьи
- 1 Оценка состояния тормозных дисков, возможные их дефекты
- 1.1 Толщина тормозных дисков
- 1.2 Борозды на тормозных дисках
- 1.3 Коррозия тормозных дисков
- 1.4 Трещины
- 2 Расточка тормозных дисков своими руками
- 2.1 Как проточить диски в домашних условиях
- 2.2 Расточка тормозных дисков без снятия
- 2.3 Обработка на токарном станке
- 2.4 Балансировка тормозных дисков
Оценка состояния тормозных дисков, возможные их дефекты
Толщина тормозных дисков
Маркировка тормозного диска
Тормозные диски являются самыми нагруженными деталями современного автомобиля.
Допустимые размеры толщины тормозного диска добросовестные производители наносят с торца его рабочей части, точнее, на ребре.
Но обычно оценка степени износа производится «на глазок». Диаметр тормозного диска ненамного превышает диаметр рабочей его площади, которая контактирует с колодками.
В результате снаружи образуется выступ, по величине которого можно сделать выводы о том, насколько «сточен» диск.
Как правило, кромка высотой более миллиметра является достаточным основанием для замены детали. Если по каким-либо причинам ремонт невозможен (отсутствие запчастей или средств), то нельзя допускать езду с изношенными более чем наполовину колодками – иначе вывалится поршень тормозного цилиндра.
Кроме того, чрезмерно тонкий диск наиболее сильно подвержен деформациям вследствие нагрева, что станет причиной его биения при торможении. Кроме того, значительно снизится механическая прочность, что, в крайних случаях, приведёт к разрушению детали. Особенно «слабы» в этом плане вентилируемые перфорированные тормозные диски – их низкая прочность зачастую вызвана сильной коррозией, разрушающей рёбра жёсткости между сторонами диска.
Борозды на тормозных дисках
Появление борозд на рабочих поверхностях, соприкасающихся с колодками, неизбежно. Суппорт не является абсолютно жёстким механизмом, детали которого не изменяют своего взаимного расположения.
Меняются как углы взаимного расположения трущихся поверхностей колодки и диска, так и угол положения подвижной скобы суппорта относительно кронштейна, вследствие подвижности направляющих.
Слишком большие и глубокие борозды значительно уменьшают поверхность соприкасающихся колодок и дисков, из-за чего снижается эффективность торможения.
Коррозия тормозных дисков
Коррозия и борозды на тормозном диске
Борозды и коррозия тормозных дисков уменьшают полезную площадь соприкосновения с колодками.
Коррозия на рабочей поверхности диска, если её очаги достаточно глубоко проникли в металл, может способствовать выкрашиванию последнего. Правда, если авто постоянно эксплуатируется, то такого не случается. Главные неприятности коррозия доставляет, когда благодаря ей посадочное место диска «прикипает» к ступице, из-за чего снятие тормозного диска может стать достаточно мучительной процедурой.
Очень хорошо в плане предотвращения такой неприятности помогает нанесение тонкого слоя смазки на сопрягаемые поверхности во время сборки узла.
Как снять тормозной диск, если он всё-таки прикипел? Когда ржавчина достаточно сильно «въелась» в детали, то зачастую приходится высверливать даже болты, фиксирующие диск на ступице. Замачивание «Жидким ключом» мест стыковки ступицы и диска – бесполезное занятие. Максимально чисто убрав ржавчину со стыка, стоит попытаться ввернуть длинные болты в дополнительные отверстия диска и ими «отжать» его от ступицы. При этом нужно ударами тяжёлого молотка сбивать диск. Метод тупой, но эффективный – главное, не терять терпения.
Трещины
При обнаружении трещин на тормозных дисках ни в коем случае не пытайтесь и дальше ездить без замены деталей. В любой момент диск может разрушиться и создать массу проблем.
Расточка тормозных дисков своими руками
Как проточить диски в домашних условиях
Абразивная вставка в тормозной колодке
Сделать поверхность тормозного диска более ровной можно при помощи абразивных вставок в колодки.
.jpg)
Сделать поверхность тормозного диска более ровной можно при помощи абразивных вставок в колодки. Такой способ потребует минимум инструментов. Достаточно вырезать в старой колодке «окно» и вставить в него абразив. На фото абразивная вставка выполнена из круга для «болгарки». После того, как колодки будут приготовлены таким образом, достаточно установить их на место и немного покататься. Как утверждает автор идеи, достаточно проехать, периодически притормаживая, около 5 километров.
Расточка тормозных дисков без снятия
В некоторых автосервисах есть станки, позволяющие сделать расточку прямо на автомобиле – достаточно вывесить авто и снять суппорт. Приобретение такого инструмента, скорее всего, будет нецелесообразным для индивидуального использования.

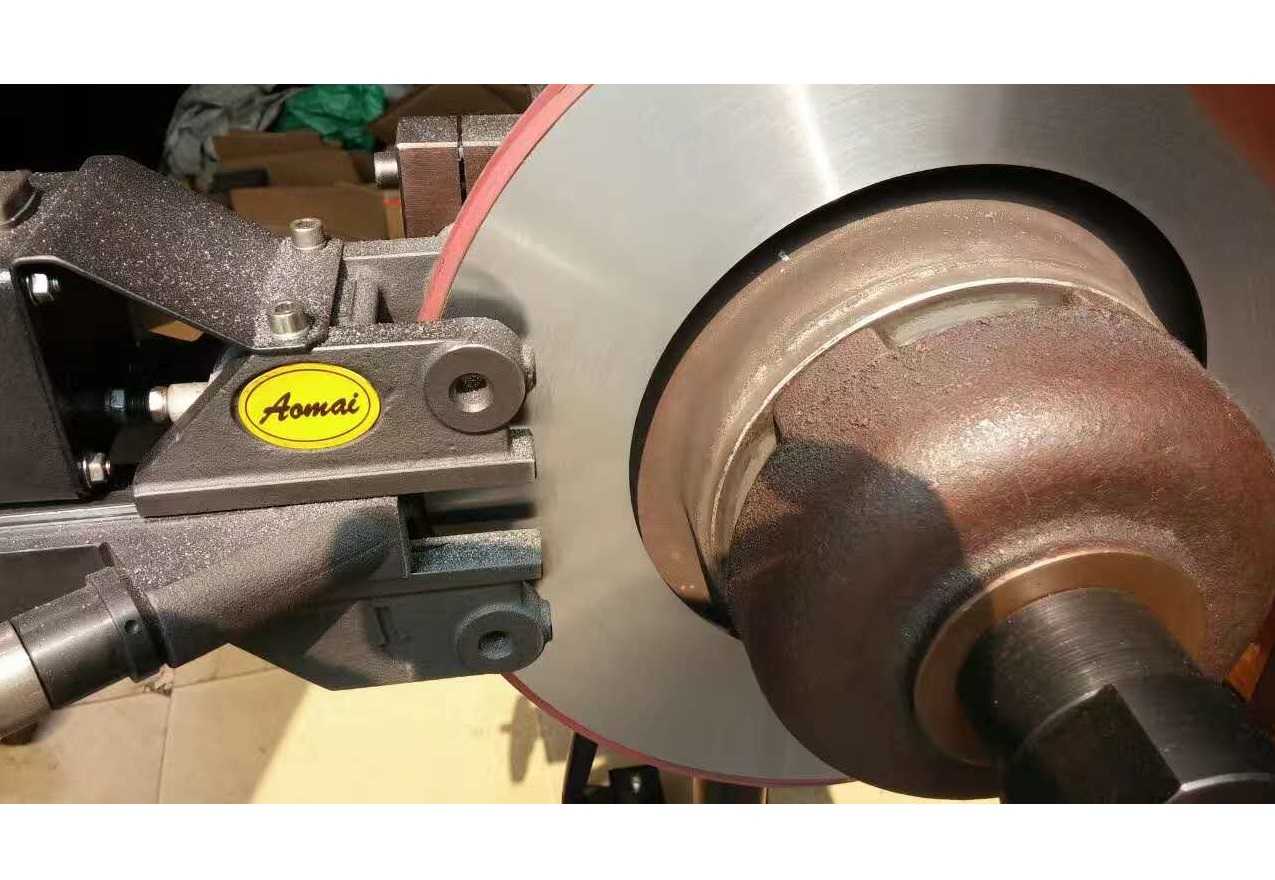

Обработка на токарном станке
Самым лучшим станком для проточки дисков и барабанов, без сомнения можно назвать токарный станок. Большая масса станины и возможность точно контролировать снятие металла резцом обеспечат высокое качество работы.
Балансировка тормозных дисков
Статическая балансировка тормозного диска при помощи грузиков
Статическую балансировку можно сделать, изготовив приспособление, имитирующее ступицу с соосным с ней валом.
4 причины не менять тормозные колодки дома
Думаете о том, чтобы попытаться самостоятельно заменить следующую тормозную колодку? Хотя заманчиво сэкономить несколько долларов, делая это самостоятельно, замена тормозных колодок дома может быть не в ваших интересах.
Если вы спрашиваете себя: «Могу ли я сам поменять тормоза?» тогда, скорее всего, вы никогда не делали этого раньше, и хотя замена тормозных колодок не самая сложная работа в мире, она сложнее, чем может показаться человеку без опыта. Прежде чем приступить к замене тормозных колодок своими руками, вот четыре причины дважды подумать, прежде чем менять тормозные колодки дома.
1. Замена тормозных колодок сложнее, чем может показаться
Существует множество материалов по самостоятельному ремонту автомобилей, которые помогут вам самостоятельно заменить тормозные колодки. Но если у вас уже нет опыта ремонта автомобилей, такие вещи, как замена тормозных колодок или даже замена масла, могут оказаться более сложными, чем кажется.
Мало того, что многое может пойти не так, если вы не знакомы с деталями, вы можете пропустить другие важные проблемы с тормозами, не зная, как диагностировать проблемы с тормозами. То, что кажется проблемой, вызванной изношенными тормозными колодками, например скрежет или быстрое опускание педали тормоза во время торможения, на самом деле может быть результатом повреждения ротора или пузырьков воздуха в тормозных магистралях. В свою очередь, вам может понадобиться более сложный ремонт или запчасти, чем просто колодки.
Лучше не менять тормозные колодки только потому, что они часто вызывают проблемы с тормозами.
Прежде чем делать предположения или устранять неисправности тормозных колодок в домашних условиях, лучше, чтобы автомобильный профессионал проверил вашу тормозную систему. В Firestone Complete Auto Care мы предлагаем бесплатную комплексную проверку тормозов.
Совет: для автомобилей с задними барабанными тормозами замена тормозных колодок может быть особенно сложной из-за дополнительных деталей и соединений, которых нет в передних тормозах. Как правило, всегда лучше доверить обслуживание передних и задних тормозов обученному специалисту по обслуживанию.
2. Для установки новых тормозных колодок требуется дорогостоящее оборудование
Если вы не из тех, кто регулярно занимается ремонтом дома и автомобиля, то у вас может не быть всех инструментов, необходимых для замены тормозных колодок вашего автомобиля. Типичные инструменты и материалы, необходимые для замены тормозных колодок, включают автомобильный домкрат или подъемник, домкратные стойки, динамометрический ключ, набор торцевых головок, компрессор суппорта, трос механика и многое другое.
Если у вас нет этих вещей, это может стать серьезной дополнительной покупкой, прежде чем вы даже начнете ремонт.
3. Ошибки при замене тормозных колодок могут быть опасны
Помимо ремней безопасности и подушек безопасности, тормоза являются одними из самых важных механизмов безопасности в вашем автомобиле. Неправильная установка новых тормозных колодок или неправильная сборка деталей тормозной системы может поставить под угрозу вашу безопасность и безопасность ваших пассажиров. Знание деталей и процесса ремонта имеет решающее значение, чтобы избежать мелких ошибок, таких как слегка ослабленное крепление суппорта, которое может повлиять на эффективность торможения.
4. Самостоятельная замена тормозных колодок может не стоить потраченного времени
Учтите: даже у опытного автомобильного мастера на замену тормозных колодок и дисков на некоторых автомобилях уходит от 30 минут до часа и более. Для человека с небольшим опытом замена тормозных колодок может занять несколько часов и более.
Изучение процесса, сбор нужных инструментов, точное выполнение всех шагов, а затем повторная сборка всего может легко превратиться в полдня работы, которая, в конечном счете, может не стоить вашего времени.
Если вы закончили работу только для того, чтобы понять, что педаль тормоза не работает или что ваши тормоза начали издавать визг или скрежет, вам, возможно, придется начать все сначала, чтобы решить проблему и правильно установить новые тормозные колодки. Разговор о головной боли!
Профессиональная замена тормозных колодок — это простое решение, которое может сэкономить вам время и деньги в долгосрочной перспективе.
Выполните правильную замену тормозных колодок
Вам не придется платить кругленькую сумму, чтобы вовремя остановиться. Убедитесь, что ваши тормозные колодки установлены безопасно, посетив местный сервисный центр Firestone Complete Auto Care. Мы устанавливаем тормозные детали, которые соответствуют спецификациям вашего производителя или превышают их, и мы гарантируем, что ваши ремонтные услуги будут выполнены правильно, по правильной цене, точно в срок — это тройное обещание Firestone.
Хотите сэкономить еще больше денег при следующем визите в сервисный центр? Загрузите наши купоны на обслуживание тормозной системы на свой мобильный телефон, чтобы использовать их в ближайшей ремонтной мастерской Firestone Complete Auto Care.
Следует ли заменить или восстановить тормозные диски?
Тормозные роторы постепенно теряют толщину при каждом торможении. Хотя некоторые люди обрабатывают роторы, чтобы продлить срок их службы, у замены роторов вместо их замены есть и недостатки.
Механическая обработка может привести к ухудшению качества роторов и проблемам безопасности. Этот процесс также занимает много времени, и его может быть трудно выполнить правильно. Ниже мы обсудим причины, по которым люди выбирают механическую обработку своих роторов, и объясним причины, по которым шлифовка роторов вызывает беспокойство.
Можно ли восстановить поверхность роторов с отверстиями и прорезями?
Ротор с отверстиями и прорезями можно обрабатывать или резать.
Для этого тормозной станок должен быть установлен на самую низкую скорость. Всякий раз, когда заменяются тормозные колодки, роторы также должны быть заменены или обработаны заново, чтобы обеспечить правильную притирку новых колодок.
Однако, чтобы обеспечить оптимальную ненаправленную торцовку, лучше всего использовать новый комплект роторов от PowerStop. Это, вероятно, будет стоить почти столько же, а возможно, и меньше, чем резка ротора.
Что такое обработка роторов?
Термин «обработка роторов» относится к процессу удаления металла, чтобы снова сделать поверхность ротора плоской или обеспечить более равномерный начальный слой трения при установке новых тормозных колодок. Процесс механической обработки обычно начинается со шлифования роторов наждачной бумагой с зернистостью 120 для удаления отложений и грязи. Затем поверхность ротора шлифуют. Это означает, что поверхность ротора вырезается, обрезается и утончается на токарном станке.
Последним этапом процесса обработки является тестирование.
После шлифовки ротора транспортное средство следует испытать, чтобы убедиться, что роторы восстановили некоторый уровень трения.
Почему люди обрабатывают роторы?
Владельцы транспортных средств могут выбрать замену поверхности своих тормозных дисков по ряду причин, таких как:
- Увеличение тормозной способности : Замена поверхности ротора иногда выполняется для восстановления трения и тормозной способности.
- Способствовать долголетию : Некоторые люди обрабатывают свои тормозные диски, чтобы продлить срок их службы.
- Уменьшить биение : Боковое биение описывает боковое движение тормозного диска при его вращении. Тормозные колодки и диски могут изнашиваться при чрезмерном биении. Для решения этой проблемы иногда выполняется шлифовка ротора.
4 причины, по которым требуется замена поверхности роторов
Если у вас изношены или повреждены роторы, вы можете решить, что их механическая обработка — это быстрое и недорогое решение.
В процессе механической обработки роторов удаляются слои материала, чтобы восстановить плоскую и гладкую поверхность. Это предназначено для обеспечения надлежащего трения, необходимого для обеспечения максимального контакта с колодками и минимизации шумовых вибраций. Тем не менее, есть ряд причин, по которым шлифовка роторов может быть проблематичной для функционирования, качества и безопасности вашей тормозной системы.
Причина 1: Качество
Когда роторы обрабатываются, толщина роторов увеличивается до предела, что делает их тоньше и подверженными износу и перегреву. Кроме того, изменение толщины ротора вызывает дисбаланс, смещение веса, тряску и вибрацию.
Причина 2: Стоимость и время
Стоимость обработки роторов может быть больше, чем просто замена изношенных роторов новыми. При шлифовке роторов крайне важно обработать оба ротора (полный комплект), чтобы избежать дисбаланса. Этот процесс занимает много времени и может занять несколько часов в ремонтной мастерской.
Причина 3: Безопасность
Как указано выше, вес ротора должен быть равномерно распределен, иначе это приведет к тряске и вибрации. Чтобы заметить разницу в толщине при вождении и торможении, требуется всего 0,001 дюйма. Если роторы обработаны слишком тонко, они могут повредить детали тормоза. При механической обработке роторов до максимального уровня роторы будут перегреваться, изнашиваться и терять тормозную способность.
Причина 4: Неправильная обработка роторов
Некоторые ремонтные мастерские могут производить замену поверхности роторов как можно быстрее. Это может привести к ошибкам в процессе или к срезанию слишком большого количества металла. Вибрация может возникать из-за обрезки металла с роторов или использования изношенных насадок для обработки роторов.
Признаки износа или повреждения тормозных дисков
Если вы заметили какое-либо из перечисленных ниже состояний, возможно, пришло время заменить тормозные диски. Наиболее распространенные признаки того, что вам могут понадобиться новые тормозные диски, включают:
Визг тормозов
Если вы слышите пронзительный визг при нажатии на педаль тормоза, пора проверить тормозные диски.
Когда ротор изнашивается, на внешней и внутренней стороне ротора образуются неровные поверхности и кромки. Эти затронутые поверхности и края могут вызывать визжащие звуки во время обычного вождения, но эти звуки чаще всего возникают при приложении силы к тормозам.
Увеличенное время остановки
Изношенные тормозные диски могут создавать неровные поверхности, из-за чего тормозные колодки не получают достаточную тормозную поверхность на дисках. Это резко снижает эффективность торможения, в результате чего транспортным средствам требуется больше времени, чтобы замедлиться и остановиться.
Вибрация рулевого колеса при торможении
Когда роторы передних тормозов начинают выходить из строя, вы можете почувствовать вибрацию рулевого колеса при торможении. Эти вибрации рулевого колеса могут быть результатом дисбаланса, вызванного перегревом или ржавчиной на тормозных дисках.
Педаль тормоза пульсирует при торможении
Изношенные тормозные диски можно почувствовать не только на рулевом колесе, но и в других местах.
Если ваша педаль тормоза пульсирует при нажатии на педаль тормоза, это может быть связано с неровными поверхностями или ржавчиной на тормозных дисках.
Пульсация педали тормоза может быть вызвана передними или задними тормозными дисками. Однако, если проблема вызвана передними роторами, вы, вероятно, также почувствуете вибрацию рулевого колеса.
Роторы с царапинами, насечками или канавками
Все тормозные диски в той или иной степени подвержены царапинам, но если вы заметили несколько глубоких канавок, вероятно, пришло время заменить диски. Глубокие царапины могут быть вызваны попаданием предметов, например камней, между тормозной колодкой и ротором.
Большая кромка на поверхности тормозного диска
Эффективный способ определить необходимость замены тормозного диска — это проверить небольшую кромку на внутренней или внешней поверхности тормозного диска. Вы можете сказать, насколько изношен тормозной диск, сравнив эту кромку с состоянием, когда он был новым.
Эти кромки могут вызывать громкие звуки, поэтому их рекомендуется удалить, если тормозной диск не слишком изношен и нуждается в замене.
Синий цвет на роторах
Со временем из-за чрезмерного нагрева тормозные диски могут стать синими. Роторы часто становятся синими, когда суппорты заблокированы, в результате чего тормозные колодки остаются в почти постоянном контакте с металлом. Хотя эта блокировка может быть достаточно незначительной, чтобы вы не заметили сопротивления во время вождения, ее может быть достаточно, чтобы вызвать значительный нагрев и износ.
Сигнальные лампы
Сигнальные лампы часто могут быть первым признаком проблемы. На приборной панели могут отображаться несколько различных сигнальных лампочек тормозной системы, говорящих о том, что пришло время проверить и, возможно, заменить изношенные тормоза.
Рекомендация вашего механика
Наконец, если ваш доверенный механик говорит вам, что пришло время для новых тормозных дисков, вы должны его выслушать.
