Что такое соленоид в машине?
Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.
Зачем они нужны?
Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.
Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.
Что собой представляет подобный клапан?
Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП.
В чем принцип действия?
Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.
Разновидности клапанов
Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.
Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.
Типы клапанов на сегодня
Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.
Итак:
1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.
2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.
3. ТСС больше служит для осуществления блокировки гидротрансформатора.
4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».
5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.
6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.
7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.
Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены.
Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.
Как распознать поломку?
Соленоид АКПП при неисправности можно определить по некоторым признакам:
1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.
2. Если при стандартном переключении скоростного режима появились резкие толчки.
3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.
Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.
Возможные причины выхода из строя клапанов
Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.
1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла.
Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.
Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.
2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.
Характер езды
Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.
А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.
Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.
Чем чревато?
Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.
Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.
Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки.
В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.
Что это значит?
Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.
Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.
Итоги
Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:
1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов.
Особого внимания заслуживает фрикцион гидротрансформатора.
2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.
Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.
При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.
Смотрите также:
Может ли замерзнуть выхлопная система автомобиля?Что такое соленоид в машине
Что такое соленоид в машине?
Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.
Зачем они нужны?
Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.
Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.
Что собой представляет подобный клапан?
Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП. Тем самым охлаждая важные узлы в работе авто.
В чем принцип действия?
Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.
Разновидности клапанов
Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно.
В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.
Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.
Типы клапанов на сегодня
Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.
Итак:
1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.
2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.
3. ТСС больше служит для осуществления блокировки гидротрансформатора.
4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».
5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.
6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.
7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.
Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.
Как распознать поломку?
Соленоид АКПП при неисправности можно определить по некоторым признакам:
1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.
2. Если при стандартном переключении скоростного режима появились резкие толчки.
3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.
Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП.
Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.
Возможные причины выхода из строя клапанов
Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.
1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла. Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.
Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.
2. К поломке электроклапанов может привести и неисправность блока управления авто.
Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.
Характер езды
Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.
А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.
Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.
Чем чревато?
Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.
Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.
Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.
Что это значит?
Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.
Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.
Итоги
Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:
1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов. Особого внимания заслуживает фрикцион гидротрансформатора.
2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.
Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.
При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.
Смотрите также:Соленоид АКПП
Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.
Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).
Устройство соленоидов АКПП
Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.
Данный стержень в корпусе подвижен, под воздействием тока перемещается от конца спирали к ее началу. Также на стержень воздействие оказывает пружина, которая закрывает клапан.Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления.
Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).
Виды соленоидов
Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).
Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.
В таком устройстве шарик в открытом положении позволяет маслу пройти из первого во второй канал, а в закрытом из второго в третий. В результате удалось добиться эффективного механизма включения и выключения фрикционных муфт (фрикционов).Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение.
Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.
Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.
Еще соленоиды могут выполнять разные функции. Например, если отдельно изучать устройство гидромеханических АКПП, соленоид ЕРС /LPC является «главным», так как через него масло проходит к другим соленоидам и каналам гидроблока.В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.
Неисправности и ремонт/замена соленоидов АКПП
Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП.
Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.
В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.
Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).
Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.
Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.
Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.
В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.
Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.
На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.
Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.
Линейный электромагнитный соленоид: принцип работы и типы
В данной статье мы подробно поговорим про линейный соленоид, опишем принцип его работы, разберем конструкции линейного и вращательного соленоида, а так же вы узнаете как снизить энергопотребление соленоида.
Описание и принцип работы соленоида
Линейный соленоид работает на том же основном принципе, что и электромеханическое реле, описанное в предыдущем уроке, и точно так же, как и реле, они также могут переключаться и управляться с помощью транзисторов или полевых МОП-транзисторов.
Линейный соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее или тянущее усилие или движение.
Линейный соленоид в основном состоит из электрической катушки, намотанной вокруг цилиндрической трубки с ферромагнитным приводом или «плунжером», который может свободно перемещать или скользить «ВХОД» и «ВЫХОД» в корпусе катушек. Соленоиды могут использоваться для электрического открывания дверей и защелок, открытия или закрытия клапанов, перемещения и управления роботизированными конечностями и механизмами и даже для включения электрических выключателей только путем подачи питания на его катушку.
Соленоиды доступны в различных форматах, причем наиболее распространенными типами являются линейный соленоид, также известный как линейный электромеханический привод (LEMA) и вращающийся соленоид .
Оба типа соленоидов, линейный и вращательный доступны в виде удержания (с постоянным напряжением) или в виде защелки (импульс ВКЛ-ВЫКЛ), при этом типы защелки используются в устройствах под напряжением или при отключении питания.
Линейные соленоиды также могут быть разработаны для пропорционального управления движением, где положение плунжера пропорционально потребляемой мощности.
Когда электрический ток протекает через проводник, он генерирует магнитное поле, и направление этого магнитного поля относительно его северного и южного полюсов определяется направлением потока тока внутри провода. Эта катушка проволоки становится « электромагнитом » со своими собственными северным и южным полюсами, точно такими же, как у постоянного магнита.
Сила этого магнитного поля может быть увеличена или уменьшена либо путем управления количеством тока, протекающего через катушку, либо путем изменения количества витков или петель, которые имеет катушка. Пример «электромагнита» приведен ниже.
Магнитное поле, создаваемое катушкой
Когда электрический ток проходит через обмотки катушек, он ведет себя как электромагнит, и плунжер, который находится внутри катушки, притягивается к центру катушки с помощью магнитного потока внутри корпуса катушек, который, в свою очередь, сжимает небольшая пружина прикреплена к одному концу плунжера.
Сила и скорость движения плунжеров определяются силой магнитного потока, генерируемого внутри катушки.
Когда ток питания выключен (обесточен), электромагнитное поле, созданное ранее катушкой, разрушается, и энергия, накопленная в сжатой пружине, заставляет поршень вернуться в исходное положение покоя. Это движение плунжера вперед и назад известно как «ход» соленоидов, другими словами, максимальное расстояние, на которое плунжер может проходить в направлении «вход» или «выход», например, 0–30 мм.
Такой тип соленоида обычно называется линейным соленоидом из-за линейного направленного движения и действия плунжера. Линейные соленоиды доступны в двух основных конфигурациях, которые называются «тягового типа», так как он тянет подключенную нагрузку к себе, когда они находятся под напряжением, и «толкающего типа», которые действуют в противоположном направлении, отталкивая его от себя при подаче питания. Как притягивающие, так и толкающие типы обычно имеют одинаковую конструкцию, с разницей в расположении возвратной пружины и конструкции плунжера.
Конструкция линейного соленоида вытяжного типа
Линейные соленоиды полезны во многих устройствах, которые требуют движения открытого или закрытого типа (например, внутри или снаружи), таких как дверные замки с электронным управлением, пневматические или гидравлические регулирующие клапаны, робототехника, управление автомобильным двигателем, ирригационные клапаны для полива сада и даже для дверного звонка. Они доступны как открытая рама, закрытая рама или герметичные трубчатые типы.
Вращательный соленоид
Большинство электромагнитных соленоидов являются линейными устройствами, создающими линейную силу движения или движения вперед и назад. Однако имеются также вращательные соленоиды, которые производят угловое или вращательное движение из нейтрального положения либо по часовой стрелке, против часовой стрелки, либо в обоих направлениях (в двух направлениях).
Вращающиеся соленоиды можно использовать для замены небольших двигателей постоянного тока или шаговых двигателей, если угловое движение очень мало, а угол поворота — это угол, смещенный от начального к конечному положению.
Обычно доступные ротационные соленоиды имеют перемещения 25, 35, 45, 60 и 90 o, а также многократные перемещения к определенному углу и от него, такие как самовосстановление в двух положениях или возврат в нулевое вращение, например, от 0 до 90- до -0 ° , самовосстановление в 3 положениях, например от 0 ° до +45 ° или от 0 ° до -45 °, а также фиксация в 2 положениях.
Вращающиеся соленоиды производят вращательное движение, когда под напряжением, обесточено, или изменение полярности электромагнитного поля изменяет положение ротора с постоянными магнитами. Их конструкция состоит из электрической катушки, намотанной вокруг стальной рамы с магнитным диском, соединенным с выходным валом, расположенным над катушкой.
Когда катушка находится под напряжением, электромагнитное поле генерирует множество северных и южных полюсов, которые отталкивают соседние постоянные магнитные полюса диска, заставляя его вращаться на угол, определяемый механической конструкцией вращающегося соленоида.
Вращающиеся соленоиды используются в торговых автоматах или игровых автоматах, для управления клапанами, затворами камер со специальными высокоскоростными, низкоэнергетическими или регулируемыми позиционирующими соленоидами с высоким усилием или крутящим моментом, такими как те, которые используются в точечно-матричных принтерах, пишущих машинках, автоматах или в автомобилях.
Электромагнитное переключение
Обычно соленоиды, линейные или вращающиеся, работают с приложением постоянного напряжения, но их также можно использовать с синусоидальными напряжениями переменного тока, используя двухполупериодные мостовые выпрямители для выпрямления питания, которые затем можно использовать для переключения соленоида постоянного тока. Малые соленоиды типа DC могут легко управляться с помощью транзисторных или полевых МОП-транзисторов и идеально подходят для использования в роботизированных устройствах.
Однако, как мы видели ранее с электромеханическими реле, линейные соленоиды являются «индуктивными» устройствами, поэтому требуется некоторая электрическая защита через катушку соленоида для предотвращения повреждения полупроводникового переключающего устройства высокими обратными ЭДС.
В этом случае используется стандартный «Диод маховика», но вы также можете использовать стабилитрон или варистор малого значения.
Снижение энергопотребления соленоида
Одним из основных недостатков соленоидов, особенно линейного соленоида, является то, что они являются «индуктивными устройствами», изготовленными из катушек с проволокой. Это означает, что соленоидная катушка преобразует часть электрической энергии, используемой для их работы, в «нагрев» из-за сопротивления провода.
Другими словами, при длительном подключении к источнику электропитания они нагреваются, и чем дольше время, в течение которого питание подается на соленоидную катушку, тем горячее становится. Также, когда катушка нагревается, ее электрическое сопротивление также изменяется, позволяя течь большему току, повышая ее температуру.
При постоянном входном напряжении, подаваемом на катушку, катушка соленоидов не имеет возможности остыть, потому что входная мощность всегда включена. Чтобы уменьшить этот самогенерируемый эффект нагрева, необходимо уменьшить либо количество времени, в течение которого катушка находится под напряжением, либо уменьшить количество тока, протекающего через нее.
Один из способов потребления меньшего тока заключается в подаче подходящего достаточно высокого напряжения на электромагнитную катушку, чтобы обеспечить необходимое электромагнитное поле для работы и посадки плунжера, но затем один раз активировать для снижения напряжения питания катушек до уровня, достаточного для поддержания плунжера, в «сидячем» или закрытом положении. Одним из способов достижения этого является последовательное подключение подходящего «удерживающего» резистора с катушкой соленоида, например:
Здесь контакты переключателя замыкаются, замыкая сопротивление и передавая полный ток питания непосредственно на обмотки электромагнитных катушек. После подачи питания контакты, которые могут быть механически связаны с плунжером электромагнитного действия, размыкаются, соединяя удерживающий резистор R H последовательно с катушкой соленоида. Это эффективно соединяет резистор последовательно с катушкой.
Используя этот метод, соленоид может быть подключен к его источнику напряжения на неопределенный срок (непрерывный рабочий цикл), так как мощность, потребляемая катушкой, и выделяемое тепло значительно уменьшаются, что может быть до 85-90% при использовании подходящего силового резистора.
Однако мощность, потребляемая резистором, также будет генерировать определенное количество тепла, I 2 R (закон Ома), и это также необходимо учитывать.
Рабочий цикл соленоида
Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.
Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:
Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%.
Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.
Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения.
В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.
Что такое соленоид АКПП? Разновидности, типы и принцип действия соленоидных клапанов
Соленоиды, не имеют ничего общего с обычной солью, хотя по звуку эти понятия несколько роднятся. На самом деле соленодоиды-это такие клапана в легковой машине.
Зачем они нужны?
Соленоиды, обеспечивают в машине открытие специального клапана, который в свою очередь нужен для смазки АКПП. Такие Соленоиды для АКПП, сами по-себе не работают. Их функционал зависит от работы электронного блока в авто.
Также стоит указать на то, что и сами АКПП, являются клапанами непростыми, а электромагнитными. С их помощью владелец авто может регулировать бесперебойную и надежную как смазку, так и охлаждение всех находящихся в трансмиссии частей.
Что собой представляет подобный клапан?
Строение соленоидов АКПП довольно простое. В обычный клапан такой конструкции входит магнитный стержень, имеющий обмотку из меди. Таким образом, когда авто готово к движению и все важные узлы уже находятся под напряжением, соленоид открывает и закрывает специальный канал в котором содержится смазочное масло для АКПП.
Тем самым охлаждая важные узлы в работе авто.
В чем принцип действия?
Он до банальности простой. Когда напруги нет, то соленоид АКПП, притягивается к масляному каналу за счет пружин. Так происходит закрытие канала. Однако при поступлении тока, возникает магнитное поле за счет которого пружина как бы автоматически выталкивает клапан наружу, открывая доступ к маслу для смазки.
Разновидности клапанов
Современные соленоиды в отличие от устаревших классических устроены несколько сложнее и управляются за счет импульсной модуляции. Такое нововведение позволило клапану открываться намного плавнее чем обычно. В результате чего количество поступающего масла увеличивается, плавно растекаясь по деталям, обеспечивая более качественную смазку АКПП.
Преимуществом современных соленоидов можно назвать экономность последних при выходе из строя. Замены осуществляются по одному, а не комплектом как в классическом варианте.
Типы клапанов на сегодня
Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто.
Итак:
1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.
2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.
3. ТСС больше служит для осуществления блокировки гидротрансформатора.
4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».
5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.
6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.
7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.
Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены.
Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.
Как распознать поломку?
Соленоид АКПП при неисправности можно определить по некоторым признакам:
1. Ваша АКПП стала намного чаще перестраиваться в режим аварийности.
2. Если при стандартном переключении скоростного режима появились резкие толчки.
3. Если при плавном наборе оборотов отчетливо слышны удары в коробке.
Таким образом, заметив такие признаки в машине, владельцу нужно срочно провести глубокую сервисную диагностику и при обнаружении прибегнуть к ремонту АКПП. Поскольку в подобных случаях мастера сервисных центров чаще всего обнаруживают именно неисправности соленоидов.
Возможные причины выхода из строя клапанов
Современные соленоиды, способны выходить из рабочего строя, как и любой другой сложный компонент авто. Причем причины могут быть не только из-за износа последних, но и связанные с другими скорее внешними причинами.
1. Одной из причин неисправности АКПП и соленоидов в частности может стать применение владельцем автомобиля плохого, некачественного масла.
Что же происходит в этом случае? На частях клапана начинает коксоваться масляный осадок, что в определенный момент заклинит в одном положении шток, а значит и сам канал и ни о каком нормальном функционале уже речь идти не может.
Ремонт соленоида в этом случае сложный и дорогостоящий, поскольку менять придется не один,а все сразу. Избежать этого поможет регулярная замена расходно-смазочных материалов.
2. К поломке электроклапанов может привести и неисправность блока управления авто. Но проверить так это или нет можно лишь путем компьютерной диагностики машины. Цена восстановления при этом будет высокой за счет стоимости самого блочка.
Характер езды
Как бы это удивительно не казалось, но от характера езды на вашем авто, во многом зависит и срок службы который сможет прослужить вам соленоид. Специалисты утверждают что более мягкая неторопливая езда на машине значительно продлевает срок службы соленоидов.
А вот если вы поклонник более агрессивной манеры ведения своего авто, то должны знать, что частое нажатие на педаль газа и частое переключение передачи, станет причиной отказа от работы, выхода из рабочего строя соленоида, износа в прямом смысле слова, буквально на первой сотне километров.
Износ плунжера также станет причиной отказа работы клапана, будет наблюдаться нерегулярная подача тока, затем вы заметите что плохо подается смазка в АКПП, дальше вы увидите плохой функционал гидроблока и коробки в целом и так далее. То есть банальное чрезмерное использование педали сцепления, может привести к автоматической неисправности и нарушению работы электроклапана-соленоида.
Чем чревато?
Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.
Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.
Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки.
В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.
Что это значит?
Лишь то, что после выработки ресурса втулок вибрации, полетят все валы, а также и сочленения. Итог будет таковым, что ремонтировать вашу коробку уже не будет смысла, проще будет купить ее новую.
Поэтому любите свое авто, как себя, делайте все вовремя и машинка прослужит вам долгие годы. Ведь неверную работу клапанов-соленоидов можно сравнить с болезнью человека, такой как ангина или ГРИПП. Перенося которую на ногах, человек гробит свое сердце навсегда, так и тут.
Итоги
Давайте подведем итоги. Самыми распространенными причинами отказа электроклапанов в коробке, являются:
1. Засорение. Высочайший урон приносит клеевой слой на фрикционах. Все канальчики забиваются, а плунжеры при этом клинит. Нештатный функционал соленоидов-клапанов может нарушить работу всей АКПП. Значит гидравлический блок время от времени все-таки стоит чистить и желательно его менять по мере изнашивания фрикционов.
Особого внимания заслуживает фрикцион гидротрансформатора.
2. Выработка самого клапана-соленоида и его частей. Смиритесь, они к сожалению, тоже не вечны и имеют свой разумный ресурс. Хорошо бы выполнять их замену по регламенту, не дожидаясь пока компьютер при диагностике станет показывать ошибку.
Помните даже максимально современным и надежным электроклапанам замена нужна уже на 200000 километрах пробега! Самые незначительные изменения характеристик в работе электроклапанов гидроблока коробки, повлекут за собой наличие в движении пробуксовок, толчков при смене передач.
При длительной ненормальной эксплуатации поломаются все железные детали коробки: корзина сцепления, лента торможения, планетарные механизмы и прочее. А восстановление с заменой последних в денежном плане выйдет гораздо дороже текущего периодического сервиса.
Что такое соленоид в АКПП?
Соленоид АКПП — магнитный клапан, контроль над которым осуществляется за счет электронного модуля или блока управления трансмиссией.
Соленоиды АКПП нужны для открытия и закрытия клапана, располагающегося в гидравлическом блоке автоматической коробки передач. Это необходимо для управления самой коробкой. За счет соленоидов управляющий модуль отправляет в пакет сцепления под давлением специальную жидкость и обеспечивает переход от одной передачи к другой.
Клапаны автомата находятся в каналах гидравлического блока. Они отвечают за перемещение масляного вещества. Если канал находится в открытом состоянии, то жидкость без затруднений двигается, проникая в движущиеся элементы, которые включает в себя автоматическая коробка. Это нужно для дальнейшего снижения температуры.
Управление функционированием соленоидов линейного давления
Контроль над функционированием механизма обеспечивается за счет компьютера, подсоединенного к клапанам, работающим от электричества. Объединение нескольких элементов в коробке выполнено с использованием ленточного кабеля. Эти приспособления передают сигналы к электрическим клапанам, и считаются наиболее уязвимым местом во всей конструкции, так как нередко ломаются.
Если у вас возникли проблемы при использовании соленоида, нужно проверить исправность шлейфа. В такой ситуации нужен незамедлительный ремонт соленоидов АКПП.
В большей части коробок переключения передач гидравлические модули находятся в нижней области конструкции. Лишь в отдельно взятых устройствах они располагаются с той или иной стороны. Установка клапанов в нижней части позволяет отремонтировать изделие без лишних усилий.
Замена соленоидов в автомобильной АКПП должна осуществляться в специализированных сервисах. Эта работа исполняется мастерами без изъятия устройства из транспортного средства и после предварительной проверки соленоида в АКПП.
Разнообразие соленоидов
На сегодняшний день известность получили следующие виды:
Электрические соленоиды. Впервые они начали применяться американскими заводами по изготовлению авто. В 80-е годы это устройство представляло собой клапан, установленный в канале.
По нему при помощи масляного наноса жидкость перемещалась в систему. В этом виде приспособлений было предусмотрено только два положения: открытое и закрытое.
Соленоиды Volvo были созданы разработчиками из Швеции. Эти механизмы отличались по своим конструктивным особенностям: они были снабжены толкающим сердечником и шарообразным клапаном, изготовленным на основе металла. Здесь следует пояснить, что такое сердечник. По сути, это стержень, который надевается на деталь. Клапан с сердечником в составе активирует канал, предназначенный для перемещения масла. Готовый механизм отличался высокой эффективностью, однако, не обрел широкого распространения. Это объяснялось сложным устройством модели, а также тем, что она довольно часто ломалась.
Трехканальные соленоиды дают возможность без лишних усилий регулировать давление в механизме и перемещать маслянистую жидкость к движущимся деталям. Конструкция была продумана с особой тщательностью, а потому готовые модели характеризуются высокой степенью надежности и продолжительным сроком эксплуатации.
Интеллектуальные соленоиды были разработаны в 90-х годах прошлого века. Они давали возможность эффективно управлять функционированием гидравлического блока, а потому в свое время пользовались повышенным спросом. Особенно были популярны модели, которые практиковали принцип вентиля, говоря другими словами, давали возможность открывать или закрывать канал, а также приоткрывать его для контроля над объемом перемещающегося масла. Управление клапаном обеспечивалось через центральный компьютер. Он был нужен для передачи импульсного тока к сердечнику. Конструкция также претерпела существенные изменения, в основном, они затронули электрические клапаны. Это дало шанс создать соленоиды с несколькими каналами. При этом сама конструкция стала немного проще.
Неисправности соленоидов и их причины
Блок соленоидов, который применяется при сборке современных машин, отличает удивительная работоспособность и длительный срок полезного использования. Тем не менее, нет никакой гарантии, что в определенный момент времени соленоиды не выйдут из строя.
Довольно части он ломается из-за масляных отложений и оседающих частиц пыли, которые загрязняют сердечник. Как проверить соленоиды? Сделать это довольно просто: если механизм не получает сигнал, то он не выдвигается в шток.
Если масло имеет рабочую температуру, то соленоид иногда заклинивает. В такие моменты автомобиль показывает, что в работе коробки передач есть ошибка. Чтобы решить вопрос, следует промыть соленоиды специализированной жидкости. Иногда модуль очищают за счет использования ультразвукового оборудования. Конечно, сделать это своими руками не представляется возможным, а потому лучше обратиться за помощью к профессионалам.
Соленоид АКПП — электромагнитный клапан, открывает и закрывает масляные каналы гидроблока, по которым подается рабочая жидкость ATF к механическим элементам внутри коробки передач.
Благодаря работе соленоидов в автоматической коробке происходит переключение передач, а также включается и отключается блокировка ГДТ (гидротрансформатора).
Устройство соленоидов АКПП
Если говорить о самой простой конструкции, для простоты понимания, соленоид является электроклапаном. В двух словах, в корпусе стоит стержень из металла, на который навита спираль. По указанной спирали идет ток.
Соленоид устанавливается в гидроблоке (гидравлическая клапанная плита). Клапан вставляется в канал, также к нему присоединяется электропроводка для подсоединения к блоку управления. Как правило, в АКПП устанавливается от 4-х соленоидов и более (в зависимости от количества передач, особенностей конструкции коробки и т.д.).
Виды соленоидов
Соленоиды для автоматических трансмиссий на начальном этапе выполняли только функцию открытия и закрытия каналов гидроблока. Далее соленоид стал по принципу работы напоминать электромагнитный клапан (гидравлический клапан).
Устройство получило отдельный масляный канал и клапан шарикового типа, который отвечает за перекрытие данного канала. Далее технология получила развитие, что позволило создать соленоиды нового поколения.
Следующим этапом развития стали соленоиды с возможностью дополнительного регулирования, похожие на вентиль. Такие клапаны имеют внутренне кривое сечение. Получив импульс от ЭБУ, сечение соленоида может приоткрыться или немного закрыться. Такое решение позволило еще более гибко управлять давлением масла.
Также добавим, что соленоиды бывают шариковыми, золотниковыми (с клапаном – золотником), линейные соленоиды, соленоиды VFS и т.д. Кстати, ресурс последних заметно ниже, чем у линейных.
В АКПП также устанавливается соленоид ТСС. Данный соленоид отвечает за блокировку/разблокировку ГДТ. Через него проходит горячее и загрязненное масло из гидротрансформатора, так что данный элемент часто выходит из строя. Соленоид Shift выполняет роль переключателя скоростей, еще имеются управляющие соленоиды гидроплиты и т.д.
Неисправности и ремонт/замена соленоидов АКПП
Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.
д.
В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.
Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).
Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.
Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.
Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.
д.
В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.
На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.
Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.
Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.
Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ).
Назначение, устройство гидротрансформатора, принцип работы и особенности.
Фрикционы (фрикционные диски) АКПП в устройстве автоматической гидромеханической коробки передач. Устройство и виды фрикционов, особенности работы.
Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.
Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.
Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.
Изначально коробки передач оснащались так называемым Говернором. Это примитивный гидравлический клапан, который работал по механическому принципу. Сегодня же на современных автоматических коробках передач используется исключительно соленоиды, которые управляются автоматикой.
Преимуществом использования соленоида являются повышение надёжности, возможность тонкого управления и настройки работы автоматической коробки передач.
Содержание :
Соленоиды АКПП | Общая информация
Конструкция и принцип работы
Конструкция соленоидов состоит из специального магнитного стержня, внутри которого располагается медная обмотка. По обмотке подается постоянный ток, который толкает магнитный стержень по направлению движения масла. При изменении напряжения тока магнитный стержень перемещается в противоположную сторону. Несмотря на кажущуюся сложность, данная конструкция отличается простотой и лёгкостью в управлении. В современных автоматических коробках передач соленоиды перемещаются не только под воздействием изменения направления тока, но и за счёт специальной возвратной пружинки. Тем самым обеспечивается повышенная надёжность устройства и возможность правильного функционирования соленоида при проблемах с электроснабжением.
Располагаются соленоиды в специальных каналах гидроблока, по которым движется масляная жидкость.
При открытом канале масло свободно циркулирует по каналу и направляется к движущимся частям коробки или же в маслоприемник для последующего охлаждения.
Управление работой соленоидов осуществляется при помощи компьютера, который подключён к электрическим клапанам при помощи специального шлейфа. Необходимо отметить, что шлейфы, по которым передаются управляющие сигналы к электрическим клапанам, является слабым местом конструкции и достаточно часто выходит из строя. Именно поэтому при проблемах в работе соленоидов в первую очередь в ремонтных мастерских проверяют работоспособность шлейфа.
Гидроблоки в большинстве моделей современных коробок передач располагаются в нижней части коробки. Только лишь в отдельных трансмиссиях гидроблок расположен с левой или же с правой стороны. Нижнее расположение электрических клапанов позволяет существенным образом упростить ремонтные работы. Замена соленоидов в акпп может производиться в специализированных сервисных центрах. Отметим, что данная работа производится без снятия автоматической коробки передач с автомобиля.
Типы соленоидов
Электрические соленоиды
В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели два положения Открытое и Закрытое.
Соленоиды Volvo
На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.
Трехканальные соленоиды
В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.
Интеллектуальные соленоиды
В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось по сечению в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.
Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.
Неисправности соленоидов АКПП — Симптомы и причины
Используемые в настоящее время в автоматических коробках передач соленоиды отличаются надёжностью и долговечностью. Однако утверждать, что данный элемент полностью лишен каких-либо проблем и поломок было бы неправильно. Как и любой другой механический элемент, соленоид может ломаться и выходить из строя. Опишем наиболее распространенные поломки и их причины.
Так, например, достаточно часто происходит увеличение отложений масла и мельчайшей пыли на металлическом сердечнике. В результате сердечник даже при получении необходимого электрического сигнала не выдвигается в шток. При рабочей температуре масла в коробке передач соленоид может клинить, а автомобиль при этом будет выдавать ошибку в работе коробки передач. Устранить данную проблему можно путём промывки соленоидов в специальных растворителях. Блок соленоидов может очищаться ультразвуком. Последнее проводится без демонтажа соленоидов с коробки передач. Рекомендуем выполнять ультразвуковую чистку соленоидов каждые 50 тысяч километров пробега.
Так выглядит блок соленоидов
При пробеге автомобиля в 250 – 300 тысяч километров или же при максимально активной эксплуатации транспортного средства может отмечаться износ входного отверстия и деталей плунжера. Все это приводит к появлению протечек масла. Появляются проблемы в работе системы охлаждения и смазки коробки передач. В данном случае ремонт износившихся соленоидов заключается в экзамене их на новые запасные части.
Распространённой причиной выхода из строя соленоидов является использование некачественного масла или же отсутствие замены масла в коробке. Рабочая жидкость с продуктами износа постепенно заклинивает магнитный сердечник на горячей или же холодной машине. Необходимо помнить, что диагностировать такую поломку крайне сложно. Именно поэтому рекомендуем проводить замену масла в автоматической коробке передач в соответствии с рекомендациями производителя. Используйте исключительно качественные масла.
В специализированных мастерских вам расскажут, как проверить соленоиды и при необходимости проведут замену. Стоимость этих элементов не слишком высока. Однако вы должны понимать, что в коробке передач может содержать несколько подобных элементов. И при выходе из строя электрических клапанов проводится замена всех соленоидов. Именно поэтому ремонт данного элемента может иметь достаточно высокую стоимость. Помните, что использование качественного масла является залогом долговечного использования соленоидов.
Большинство современных транспортных средств оснащены автоматическими коробками передач. И основную роль в подобных КП выполняет трансмиссионное масло. В этом вопросе практически все автомобилисты очень трепетны, поскольку именно выбор правильного и хорошего расходного материала гарантирует длительность срока эксплуатации автоматической коробки переключения передач. И как положено любому устройству, АКПП состоит из большого числа механизмов. И особая роль отведена тех, что отвечают за смазку конструкции, где самым главным элементом являются соленоиды. Эти элементы фактически несут ответственность за подачу в систему АКПП трансмиссионного смазочного масла.
Почему используют АКПП?
Соленоид в АКПП является специальным устройством, которое выступает электромагнитным регулирующим клапаном или регулирующим клапаном. Он производит открытие и закрытие специального канала подачи смазочного масла. В конструкции АКПП соленоиды несут ответственность именно за работу масляного канала коробки. При этом работа устройства осуществляется за счет поступающих от ЭБУ команд. Когда ЭБУ отправляет электроимпульс с определенной частотой, соленоид в это время следит за значением давления смазочного материала и выполняет быстрое переключение скорости или же съем блокировки с гидравлических трансформаторов. В плане конструктивных особенностей в этом нет ничего сложного. По сути это обычный стержень из металла, который обвит спиралью для прохождения постоянного тока. Внутри стержень подвижен и когда на него действует ток, он начинает перемещаться с помощью пружинки от конца спирали к началу. Это и приводит к закрытию или открытию потока смазочной жидкости.
Какие поломки соленоида могут быть?
Понятное дело, что на длительность эксплуатации соленоида серьезное влияние оказывает используемое в АКПП транмиссионное масло. При этом если они вышли из строя совсем не обязательно покупать очень дорогостоящие элементы для замены. Если параллельно в коробку будет заливаться только низкокачественное масло, то это все равно не даст должного результата. По этой причине большинство неполадок связано именно с использованием откровенно плохой смазки. Также соленоиды очень часто ломаются по причине появления на них нагара. Это отражается в итоге на том, что элемент начинает плохо справляться со своими функциями. Причем если масло еще холодное, соленоид может нормально работать, а вот если оно прогрелось, то возникают определенные проблемы. Нередко могут возникать протечки, которые появляются в результате износа и поломок манифольдов или пленжеров. Со временем работы один из соленоидов может ослабнуть и тогда он не сможет справляться со своими функциями. Его часть нагрузки будет перераспределена на остальные соленоиды, что в последствии может привести к перенагрузке.
О том, что такое соленоиды и зачем они нужны в АКПП более подробно будет рассказано в этом видеоролике:
Симптомы неисправного соленоида регулируемого клапана
Дата: 22 января 2021 г.
Система VVT или система изменения фаз газораспределения была и всегда будет одним из самых значимых достижений в истории автомобильных инноваций. В современных автомобилях системы VVT используются для повышения производительности и экономии топлива путем изменения фаз открытия клапанов. Это обеспечивает подачу нужного количества масла, что позволяет двигателю работать с отличной производительностью и экономией топлива. Это технология, в которой используется электронная система с регулируемой геометрией изменения фаз газораспределения через соленоид. Если этот соленоид VVT выходит из строя, неправильная смазка может вызвать серьезные повреждения и последующий выход из строя зубчатой передачи и цепи привода ГРМ.
Вот симптомы, на которые вы должны обратить внимание, чтобы знать, что соленоид VVT неисправен или работает неправильно:
1. Проверьте чек двигателя
В современных автомобилях это индикатор исправности систем управления двигателем, он начинает предупреждать вас, как только обнаружит какую-либо проблему с двигателем. Фактически, он может контролировать практически весь автомобиль. Таким образом, в случае неисправности соленоида индикатор даст о себе знать.
Если это произойдет, вы должны обратиться в ближайший автосервис и попросить сертифицированного механика проверить автомобиль. Автосервис, безусловно, может помочь вам диагностировать проблему и сбросить чек двигателя.
2. Грязное моторное масло
Это также одина из причин неисправности соленойда. Соленоидная система VVT лучше всего работает с чистым моторным маслом. Когда в масле много примесей, оно теряет вязкость. Грязное масло может вызвать засорение системы соленоидов, что следовательно приведет к засорению цепи и шестерней.
Если вы видите грязное моторное масло, то есть вероятность, что соленоидная система VVT вышла из строя.
3. Неровный холостой ход двигателя
Подача дополнительного масла в шестерни VVT возможна, если система начинает работать не должным образом. Именно это явление проявляется при холостом ходе двигателя. Это в первую очередь потому, что частота вращения двигателя колеблется. Игнорирование этого симптома может вызвать преждевременный износ двигателя.
4. Низкая эффективность топливной системы
Функция VVT — контролировать время открытия и закрытия клапанов, чтобы максимизировать экономию топлива. Любая неисправность здесь может привести к потере топлива или снижению производительности. Если вы заметили увеличение или уменьшение расхода топлива, скорее всего, вышел из строя датчик изменения фаз газораспределения или какая-либо другая часть системы VVT.
После того, как вы диагностировали проблему в соленоиде системы изменения фаз газораспределения, лучше всего заменить его в нашем автосервисе, либо сделать это самостоятельно. Игнорирование этой проблемы может привести к совершенно неприятным результатам, таким как резкое падение производительности двигателя, преждевременный износ двигателя и заметное увлечение расхода топлива.
что это и как работает
Определение соленоида может быть следующим: электромеханический клапан, который обычно используется для управления потоком жидкости или газа. В автомобиле соленоиды присутствуют во многих основных частях, таких как форсунки или стартер. Следует указать, что это общее название часто используется для обозначения соленоида стартера, также известного под другими названиями, такими как контактор, автомат, реле тяги, соленоид тяги или реле стартера.
Соленоид, который знает большинство из нас (по крайней мере, когда мы говорим об автомобилях), находится над стартером. Чтобы лучше понять этот механизм, мы собираемся более подробно описать, как он работает, где используется и каковы его симптомы, когда он поврежден.
Как работает соленоид
Соленоид — это устройство, состоящее из спиральной катушки с проволокой, корпуса и подвижного плунжера (якоря). При подаче электрического тока вокруг катушки образуется магнитное поле, которое притягивает поршень. Проще говоря, соленоид преобразует электрическую энергию в механическую работу. Электромагниты имеют то преимущество, что их можно включать и выключать, подавая или снимая электрический ток.
Вообще говоря, функция соленоида состоит в том, чтобы заставить коленчатый вал вращаться так, чтобы блок цилиндров приводился в действие при нажатии на ключ зажигания на рулевой колонке или при нажатии кнопки на приборной панели. В камеру цилиндра поступают топливо и воздух для выполнения четырех тактов традиционной механики внутреннего сгорания:
- впуск;
- сжатие;
- взрыв;
- выпуск.
Катушка состоит из множества витков плотно намотанной медной проволоки. Когда электрический ток течет по этому проводу, создается сильное магнитное поле / поток. С другой стороны, кожух, обычно сделанный из железа или стали, окружает катушку, концентрируя генерируемое магнитное поле. Плунжер притягивается к упорам (в непрерывном перетягивании каната) за счет концентрации магнитного поля, которое обеспечивает механическую силу для выполнения работы.
Корпус соленоида обычно изготавливается из пластика, алюминия, латуни или нержавеющей стали. Эти элементы выбраны потому, что они немагнитны и могут работать с жидкостями или газами, которые они регулируют. Кроме того, они могут работать на переменном (AC) или постоянном (DC) токе, что делает их универсальными для многих машин. Не будем вдаваться в подробные уравнения, но можно грубо сказать, что чем меньше соленоид, тем меньше сила, которую они могут использовать.
Где используются соленоиды
Применения соленоидов включают широкий спектр промышленных конфигураций. Электромагнитные клапаны можно найти во многих различных отраслях промышленности, от водоснабжения и водоочистки (питьевого, сточного, черного и серого) до транспортных средств и резервуаров.
В газовых линиях также используются соленоиды для управления потоком природного газа. Известно, что утечка газа — не шутка, а возможность быстрого отключения газа повышает безопасность и снижает опасность. Посудомоечные и стиральные машины также используют соленоиды, чтобы обеспечить достаточное количество воды, например, для мытья посуды и одежды. Насколько нам известно, автомобильные приложения для соленоидов сводятся к щелчку переключателя, как вышеупомянутый автомобильный стартер.
Какие симптомы может дать поврежденный соленоид
Если соленоид стартера поврежден или просто достиг своего срока службы, двигатель не запустится при повороте ключа. Вполне вероятно, что электричество не достигнет соленоида, и не будет создаваться электромагнитное поле, которое позволит двигателю проснуться. Если это произойдет, важно исключить, что это не вызвано аккумулятором с низким уровнем заряда. Чтобы исключить неисправность соленоида, мы можем провести следующий тест.
Прежде всего, важно отметить, что соленоид — это деликатный элемент, с которым нужно обращаться очень осторожно, чтобы не повредить его. Чтобы проверить, что он работает, нужно использовать некоторые зажимы аккумулятора, найти стартер и сам соленоид, который обычно находится на нем. Отрицательный зажим должен быть помещен на корпус стартера, а положительный зажим должен слегка касаться положительного вывода соленоида. Идея состоит в том, чтобы смоделировать, что произойдет при повороте ключа зажигания.
При прохождении электричества двигатель запустится. Если соленоид выполняет свою работу во время этого теста, но не при повороте ключа зажигания, проблема, скорее всего, связана с цилиндром или внутренней проводкой. В некоторых автомобилях при повороте ключа можно услышать звук, похожий на звук «измельчителя». Это признак того, что стартер вращается, но соленоид не работает.
Однако неисправность соленоида может быть не из-за отсутствия питания от аккумулятора. В этом случае лучше всего отвезти машину в мастерскую, чтобы избежать больших бед. Лучше всего не манипулировать им лично, если вы не разбираетесь в механике, и оставьте это в руках профессионалов, которые отвечают за обнаружение проблемы и поиск наиболее подходящего решения, найти специалистов можно по ссылке: https://top-sto.by/minsk/garages/remont-starterov.
Зачем необходима своевременная замена соленоидов?
Главная > Полезная информация > Зачем необходима своевременная замена соленоидов?Соленоид – это электромеханический регулятор, который открывает или закрывает канал управления маслом АКПП при соответствующем сигнале бортовой системы управления. В современных автомобилях с автоматической коробкой передач соленоиды управляют всеми переключениями режимов работы АКПП. Таким образом, неисправность соленоида может привести к поломке коробки передач.
Как и ремонт автокондиционеров круглый год, так и замена повреждённых соленоидов производится в специализированных автомастерских. Современные соленоиды чаще всего забиваются мелкими частицами пыли от изношенных узлов, а также нагаром от фрикционных накладок. Повреждение или засорение данных деталей приводит к тому, что при рабочей температуре клапан соленоида заклинивает.
Также причинами выхода из строя соленоидов могут быть: износ втулок, трещины в корпусе, ослабление вращающейся пружины, падение сопротивления обмотки и т.п.
Чтобы устранить нагар, в автомастерских применяют различные растворители и другие инновационные методы. В частично повреждённом соленоиде можно заменить лишь некоторые детали. Сложнее, если нужно заменить весь соленоид, так как необходимо прописывать его код в системе автоматики с помощью специального оборудования.
Зачем нужно своевременно менять соленоиды?
Проявление дефектов в соленоидах практически незаметно для водителей. Во время переключения передач происходят небольшие толчки. Если же соленоид полностью выходит из строя, автомобиль начинает терять мощность, рабочее сцепление начинает немного проскальзывать, а холостое сцепление притормаживать. В итоге сжигаются фрикционы. Недостаточное давление приводит к износу втулок и конструкционных узлов, что может потянуть за собой замену дисковых фрикционных элементов управления АКПП.
Стартер не раскручивается на автомобиле, подозревается соленоид
Я перестраиваю гоночный автомобиль на основе Lancia Delta HF 1988 года и считаю, что у меня проблема со стартером. После установки новой батареи и обеспечения того, чтобы выключатель был включен, измеряется 12,4 В между входным контактом + ve соленоида и заземляющим ремешком, прикрепленным болтами к болту крепления колпака / стартера.
Применение + 12 В вольт к контакту возбудителя ничего не дает. Там нет даже обычного «НАЖМИТЕ!» связано с работой соленоида. Я попытался постучать по корпусу устройства молотком, который ничего не сделал. На следующем этапе я думал о том, чтобы вытащить стартер из машины и испытать его на стенде. Тем не менее, я задавался вопросом, есть ли что-нибудь еще, что я могу попробовать? Я подумал об использовании чего-то довольно безумного, чтобы соединить посты на соленоиде. Это плохая идея?
Кроме того, если неисправность связана с соленоидом, можно ли его раздеть и восстановить, или это просто случай замены? Пусковой двигатель — это блок Magnetti Marelli. Автомобиль работает со значительно ослабленным нестандартным жгутом проводов, но цепь стартера довольно прямолинейна.
Редактировать 1: Обновленная информация
Я попытался соединить две клеммы на соленоиде с помощью соединительного кабеля, соединенного между точкой заземления стартера и клеммой -ve аккумулятора. Это ничего не дало, даже искры на клеммах.
Я также попытался подключить соединительный кабель + ve непосредственно к входному разъему стартера + ve и ничего еще.
Я подозреваю, что у меня нет другого выбора, кроме как отстегнуть старт от корпуса колокола и раздеть его на скамейке.
Солнечный Майк
Я бы посоветовал вам убедиться, что соленоид имеет приличную землю или землю — тем более, что вы говорите, что щелчка нет.
Учитывая, что вы говорите, что восстанавливаете этот автомобиль, вы только что покрасили все внутренние поверхности моторного отсека? Если это так, то соленоид может не контактировать с металлом для заземления.
Вы можете проверить это, проложив кабель между корпусом соленоида и заземлением аккумулятора …
Если соленоид является неотъемлемой частью пускового двигателя, то начальный ток «втягивания» попадает на землю через якорь для так называемой «индексации малой мощности», то есть он вызывает вращение якоря, поскольку он зацепляет зубья с зубьями маховика Итак, щетки делают правильный контакт?
Что делает соленоид в трансмиссии?
Короче говоря, соленоид — это часть, отвечающая за запуск автомобиля между замком зажигания и двигателем. Устройство получает большой электрический ток от аккумуляторной батареи автомобиля, а также небольшой электрический ток от замка зажигания, когда вы поворачиваете ключ. При повороте ключа соленоид стартера замыкает два контакта, которые передают электрический ток на стартер, который запускает сам двигатель. Резьбовая клемма на боковой стороне соединяет его с аккумулятором.Они связаны тяжелым кабелем. С другой стороны, внутри металлического корпуса есть перемычка, которая зацепляет шестерню на двигателе.
Стартер представляет собой составной, последовательный электродвигатель или электродвигатель с постоянным магнитом, на котором установлен соленоид. Слабая сила тока передается от стартерной батареи к соленоиду через выключатель с ключом в вашем автомобиле.
Во всех модернизированных стартерах используется соленоид, который включает привод стартера с помощью зубчатого венца на маховике.На соленоид подается питание, и он перемещает рычаг или плунжер, который заставляет шестерню зацепляться с зубчатым венцом. Это мнение необходимо, потому что в нем используется односторонняя муфта, так что, когда вы запускаете двигатель и запускаете его, он не пытается управлять стартером на чрезмерно высоких оборотах. Если стартер не получает достаточной мощности от аккумулятора, он не сможет запустить двигатель, и вы можете услышать быстрый щелкающий звук. Этот недостаток мощности обычно означает, что у вас разряженная батарея, или что она корродирована или имеет ненадежные контакты.
Обзор соленоида
Итак, напомним, соленоид — это общий термин для устройства, которое действует как электромагнит в системе зажигания автомобиля. Этот соленоид передает электричество через металлические контакты, что позволяет деталям замыкать цепь. Когда вы поворачиваете ключ в замке зажигания, стартер получает слабый электрический ток. Магнитное поле, создаваемое соленоидом, подтягивает контакты, замыкая цепь между аккумулятором и двигателем. Это важно для любой системы запуска автомобилей.Без этого необходимого устройства вы не сможете завести свой автомобиль.
Фото: Руководство по стоимости ремонта трансмиссии
Наши специалисты в Pro-Tech Transmissions Ltd. могут ответить на подобные вопросы. Просто приедьте со своим автомобилем и попросите нас бесплатно оценить ваш ремонт. Мы гордимся честностью и делаем только необходимую работу. Позвоните нам или свяжитесь с нами через Интернет для быстрого расчета стоимости.
Что такое соленоид автомобиля?
Если вы серьезно задумаетесь, запуск наших машин так же легко, как и каждый день, — это настоящее чудо.Мы запрыгиваем в наши машины, поворачиваем ключ (или даже просто нажимаем кнопку во многих случаях), и тогда наш двигатель мгновенно оживает, используя невероятную силу реакции внутреннего сгорания.
Это, безусловно, намного проще и удобнее, чем если бы нам пришлось запускать двигатель другим способом. Было время, когда водителям приходилось заводить машину, повернув рукоятку. Конечно, мы прошли долгий путь, но этот удобный процесс запуска стал возможен только благодаря соленоиду вашего автомобиля.
Не знаете, что такое автомобильный соленоид и как он работает? Наш гид ответит на все вопросы, так что приступим.
Обзор соленоидаКороче говоря, соленоид — это один из немногих компонентов, отвечающих за запуск вашего автомобиля. Обычно он располагается между модулем зажигания вашего автомобиля и двигателем.
Соленоиды (также обычно называемые соленоидами стартера или реле стартера) работают, получая как большие электрические токи от аккумуляторной батареи вашего автомобиля, так и меньшие электрические токи от системы зажигания при повороте ключа автомобиля.
При повороте ключа соленоид стартера замыкает два контакта или металлические точки вместе. При этом соленоид передает электрические токи от замка зажигания к стартеру. Это запускает цепную электрическую реакцию, запускающую двигатель внутреннего сгорания.
Думайте о соленоиде как о начальной искре, которая запускает двигатель вашего автомобиля и приводит к синхронному вращению всех его сложных механических частей.
Где расположены соленоиды?Расположение соленоида может различаться в зависимости от марки и модели вашего автомобиля.В большинстве автомобилей соленоиды установлены прямо на стартерных двигателях, подключенных к другим компонентам «стартера», таким как шестерня стартера и клемма управления стартером.
Так что же такое стартер, спросите вы? По сути, это магнитный и электродвигатель, подключенный к аккумуляторной батарее вашего автомобиля, предназначенный для получения энергии низкого тока и начала вращения метко названного стартера, снова поворачиваясь, чтобы запустить большую электрическую реакцию и (в конечном итоге) весь двигатель.
Однако в некоторых автомобилях соленоиды установлены в другом месте в моторном отсеке.Несмотря на это, соленоид всегда находится между замком зажигания и двигателем, поэтому обратитесь к руководству пользователя, чтобы узнать больше о точном расположении соленоида с вашей маркой и моделью.
Почему соленоиды важны?Соленоиды являются критически важными компонентами автомобиля, поскольку они позволяют вашей системе зажигания достигать стартера и, в свою очередь, заставляют ваш автомобиль в первую очередь включиться.
Без соленоида поворот ключа вообще не запустил бы машину. Однако вы все равно можете завести свой автомобиль, напрямую взаимодействуя с аккумулятором и стартером.Но для запуска вашего автомобиля таким образом вам потребуется открывать капот вашего автомобиля перед каждой поездкой. Эта процедура может оказаться даже невозможной, в зависимости от сложности моторного отсека вашего автомобиля.
Таким образом, важно убедиться, что ваш соленоид всегда работает правильно. Это жизненно важный компонент, если вы хотите насладиться удобством зажигания двигателя поворотом ключа.
Как работает соленоид?Давайте разберем процесс запуска двигателя с помощью соленоида более подробно:
Когда вы вставляете ключ в замок зажигания и поворачиваете его, в результате зажигания возникает небольшой электрический ток, который передается от замка зажигания к соленоиду стартера.Когда соленоид получает этот ток, он замыкает пару тяжелых металлических контактов. Контакты передают через себя и на стартер пропорционально больший электрический ток. Стартер получает ток и начинает приводить двигатель в движение.
Что будет дальше? Включенный соленоид приводит в действие рычаг, называемый плунжером, который заставляет компонент, называемый шестерней, войти в зацепление с другой деталью, называемой зубчатым венцом, блокируя их вместе. Кольцевая шестерня имеет решающее значение, поскольку она сцепляет двигатель и предотвращает раскручивание стартера до опасных скоростей.
Все это звучит очень технически, но это суть — ваш ключ поворачивает зажигание и посылает электричество через соленоид стартера, который отправляет электричество на стартер, который запускает остальную часть вашего двигателя и позволяет ему работать. плавно.
Как могут выходить из строя соленоидыСоленоиды являются чрезвычайно важными деталями для правильной работы автомобиля, и, хотя они довольно долговечны, соленоиды все же могут выйти из строя при определенных обстоятельствах. Неисправный соленоид не позволит вашему двигателю запуститься при повороте ключа в замке зажигания.
Важно знать, как могут выйти из строя соленоиды, чтобы вы могли определить потенциальные неисправности и отремонтировать свой автомобиль или как можно скорее доставить его к механику. В большинстве случаев соленоиды перестают работать, когда на них не поступает достаточно энергии от аккумулятора.
В этом случае соленоид не подает на стартер необходимый электрический ток. Неисправность с низким энергопотреблением характеризуется быстрым щелчком при повороте ключа зажигания. Эта потеря мощности может быть вызвана следующими причинами:
- Общий низкий уровень заряда аккумулятора
- Корродированные или слабые соединения в кабеле аккумулятора
- Поврежденные красные кабели, подключенные к корпусу аккумулятора
Соленоид вашего автомобиля неисправен. небольшой, но жизненно важный компонент.Трудно недооценить, насколько полезен этот маленький кусочек, но без него мы просто не смогли бы сесть в машину, повернуть ключ и отправиться в путь с той же легкостью, что и сегодня.
Поэтому обязательно следите за своим соленоидом и обращайте внимание на возможные симптомы неисправности, описанные выше. Эти сведения должны помочь вам отремонтировать, перезарядить или заменить соленоид или аккумулятор, если ваш автомобиль не заводится.
признаков неисправного соленоида стартера — все, что вам нужно знать
Электромагнит стартера отвечает за передачу электрического тока от аккумулятора к самому стартеру.
Авторемонт стоит ДОРОГОЙ
Хотя неисправность соленоида стартера не является очень распространенной, он может быть поврежден из-за чрезмерного нагрева, влажности или плохой проводки.
К счастью, соленоид стартера предупредит вас, когда он вот-вот выйдет из строя, еще до того, как это произойдет.
В этой статье рассматриваются наиболее распространенные признаки неисправного соленоида стартера, а также общие причины повреждения соленоида. Мы также предоставим вам пошаговое руководство по самостоятельной замене соленоида стартера, чтобы сэкономить на трудозатратах.
Что такое соленоид стартера?Соленоид стартера — один из самых забытых и важных компонентов системы зажигания.
Электромагнит стартера отвечает за получение энергии от батареи реле стартера и активацию стартера для запуска двигателя. Таким образом, без реле стартера электрическая цепь не замкнута, и двигатель не может запуститься.
Помимо передачи тока аккумуляторной батареи, соленоид стартера отвечает за создание электромагнитной силы для создания требуемой механической силы, необходимой для перемещения шестерни.Как только шестерня движется, запускается маховик двигателя.
Соленоид стартера сделан очень прочным, и очень редко приходится иметь дело с неисправным соленоидом стартера. При этом соленоид стартера не работает вечно, и вы можете столкнуться с ситуациями, когда соленоид стартера неисправен.
Каковы основные признаки неисправного соленоида стартера?Как и любой другой компонент вашего автомобиля, соленоид стартера сообщает вам, когда он выходит из строя, еще до того, как это произойдет.
Есть очень частые признаки неисправного соленоида стартера; некоторые из них легко обнаружить, в то время как другие немного сложнее и требуют некоторого уровня внимательности, прежде чем вы их обнаружите.
- Электромагнит стартера издает быстрый щелчок
Как водитель, вы всегда должны помнить, что любой странный шум, исходящий от вашего автомобиля, не является хорошим признаком, независимо от того, исходит ли он от соленоида стартера или других деталей.
Как только вы услышите эти шумы, вы должны немедленно принять меры и передать автомобиль профессиональному механику для проверки и ремонта. Хотя некоторые из этих звуков могут возникать из-за простых проблем, другие звуки могут быть очень серьезными и могут указывать на значительный ущерб.
Один из первых и наиболее распространенных признаков неисправного соленоида стартера — это странные быстрые щелкающие звуки. Эти звуки случаются из-за того, что соленоид не получает нужного количества электрического тока.
Одна из основных причин этой проблемы — слабые соединения и проблемы с проводкой.
- Стартер продолжает вращаться
При отпускании кнопки стартера или выключении зажигания стартер должен перестать вращаться. Однако с неисправным соленоидом стартера стартер не поймет, как вы выключите переключатель и продолжите движение.
По мнению автомобильных экспертов, одной из первых причин непрерывного вращения стартера является оплавление или повреждение поверхности соленоида стартера из-за сильного нагрева.
Об этой проблеме необходимо позаботиться, чтобы избежать серьезных повреждений, требующих очень больших затрат на ремонт.
- Щелкающий звук, исходящий от соленоида без вращения стартера
Когда вы включаете ключ в корпусе ключа, соленоид стартера перемещается, затем стартер вращается, чтобы запустить двигатель.
Когда ваш соленоид стартера выходит из строя, вы можете услышать щелкающий звук и небольшое движение в соленоиде стартера, но вы не увидите соответствующего вращения стартера, и, следовательно, двигатель не запустится.
В этом случае виновником может быть обрыв соединения соленоида из-за эрозии, поломки или грязи.
- Шестерня водителя заднего хода
обычно, когда стартер начинает вращение, ведущая шестерня не должна двигаться назад; в противном случае неисправен соленоид стартера.
Одной из самых серьезных проблем с корнем в этом случае может быть сломанная пружина из-за потери электричества.
Какие типичные примеры неисправностей соленоида стартера?Как мы упоминали ранее, неисправный соленоид стартера встречается очень редко. Однако, если соленоид стартера выходит из строя по какой-либо причине, вот что действительно могло пойти не так:
- Не удается сбросить соленоид стартера
Когда соленоид стартера выходит из строя, очень вероятно, что эта деталь застрянет и не сбросится.Даже если вы попытаетесь выключить зажигание или отпустить кнопку стартера, соленоид стартера не сможет вернуться в исходное положение.
- Электромагнит стартера не работает в обычном режиме
Еще одним важным примером неисправного соленоида стартера является то, что он теряет способность частого всасывания.
- Ведущая шестерня не восстанавливается вовремя
Когда соленоид стартера выходит из строя, возвратная пружина может становиться все слабее и слабее, что приводит к обратному действию коронной шестерни маховика двигателя.Это обратное действие обычно происходит, когда ведущая шестерня не восстанавливается в нужный момент.
- Соленоид стартера не может запустить стартер
Наконец, когда соленоид стартера выходит из строя, он больше не сможет запустить стартер. Вместо этого стартер будет издавать непрерывные звуки, пока двигатель не работает.
Что вызывает неисправный соленоид стартера?Причин, приводящих к неисправному соленоиду стартера, множество, в том числе:
Очень часто приходится иметь дело с ослабленными или неправильно подключенными проводами в системе стартера вашего автомобиля.
Поскольку эти провода выходят из строя, соленоид стартера не получает нужного количества тока, что приводит к его повреждению.
- Проблемы, связанные с тепловыделением
Соленоид стартера не предназначен для выдерживания высоких токов в течение более длительных периодов времени, потому что большой ток генерирует много тепла, которое может повредить соленоид.
Если оставить ключ зажигания в положении «включено» на долгое время, соленоид стартера может выйти из строя из-за длительного воздействия сильного тока.
- Проблемы со слишком большим количеством влаги
Как и большинство деталей, связанных с электричеством, вы никогда не хотите, чтобы на стартер попадала влага, чтобы продлить срок его службы.
Если влага попала в соленоид стартера, вы заметите щелчок, после которого стартер не запустится.
Эта влага вызывает коррозию соленоида, что приводит к значительному снижению эффективности соленоида.
Соленоид стартера — один из тех компонентов автомобиля, которые не нужно перетягивать ни по какой причине.
При чрезмерной затяжке болтов соленоида стартера существует высокая вероятность повреждения или изгиба этих болтов внутри самого соленоида стартера. В результате электрический ток и, следовательно, эффективность соленоида стартера значительно снижаются.
Что делать, если неисправен соленоид стартера?Предположим, вы заметили какой-либо из ранее упомянутых признаков неисправного соленоида стартера.В этом случае вы должны отвезти свой автомобиль к профессиональному механику, осмотреть его и позаботиться о любом ремонте.
Некоторые из этих ремонтов могут быть такими же простыми, как замена некоторых систем проводки, в то время как другие ремонты могут потребовать замены всей части соленоида стартера.
Прежде чем принимать окончательные решения по ремонту, вы должны сначала подтвердить механику, что соленоид стартера является виновником, потому что другие компоненты могут повлиять на работу соленоида стартера в системе запуска.
Как устранить неисправность соленоида стартера?Важно убедиться, что проблема запуска связана с соленоидом стартера, прежде чем предпринимать какие-либо действия и заменять его.
Вот что вам нужно сделать для устранения неисправности соленоида стартера:
- Не отключая аккумулятор, включите аварийный тормоз и поставьте автомобиль на нейтраль или припаркуйте
- С помощью вольтметра осмотрите аккумулятор и убедитесь, что с самим аккумулятором все в порядке
- Вернитесь на место водителя и включите зажигание, наблюдая за освещением приборной панели.
- Проверьте напряжение в проводах среднего размера в батарее и убедитесь, что в проводе среднего размера около 12 Вольт.
- Пожалуйста, выньте красный порт, подключенный к соленоиду стартера, и подключите его к перемычке и следите за искрой
- Попросите помощника включить переключатель и прислушаться к звуку, указывающему на включение стартера.
- Если вольтметр не показывает 12 вольт и стартер не активируется, значит, проблема с соленоидом стартера, и его необходимо заменить.
Если вы подтвердили, что соленоид стартера является виновником вашей системы стартера, соленоид необходимо заменить.
Поскольку часть соленоида стартера не очень дорогая, возможно, стоит узнать, как заменить соленоид стартера самостоятельно, вместо того, чтобы тратить деньги на оплату труда.
Вот пошаговое руководство по замене соленоида стартера вашего автомобиля:
- Поднимите автомобиль домкратом и подставкой для домкрата. Если вы никогда раньше не поднимали свой автомобиль, важно обратиться к руководству по эксплуатации автомобиля для получения более подробных инструкций. Если у вас нет экземпляра руководства, вы можете загрузить его в Интернете или получить копию у местного механика.
- После того, как автомобиль будет поднят, отсоедините кабели аккумуляторной батареи, чтобы предотвратить поражение электрическим током при работе с автомобилем.
- Найдите стартер вашего автомобиля под автомобилем. Если вы не можете найти его визуально, вы можете обратиться к руководству пользователя для получения более подробной информации.
- Перед отключением стартера обязательно сделайте заметку или сделайте снимок и отметьте, какой провод с какой стороны подключен. Один из проводов должен быть подключен к аккумулятору, и вы не захотите переключать эти провода при переустановке стартера.
- Отсоедините стартер с помощью гаечного ключа и отвертки и, если требуется, выньте крепежные болты стартера
- Теперь отсоедините соленоид стартера от самого стартера, открутив два больших болта.
- Сравните старый соленоид с новым, чтобы убедиться, что вы выбрали правильный.Вы также можете обратиться к руководству по эксплуатации автомобиля для более подробного описания того, какой соленоид вам следует купить.
- Установите новый соленоид, сначала надев его на стартер, а затем осторожно закрутив.
- Установите стартер на свой автомобиль и обязательно следуйте инструкциям при подключении двух проводов.
- Проведите тест-драйв своего автомобиля и убедитесь, что все работает правильно. Имейте в виду, что если автомобиль не заводится, проблема может быть не связана с неправильной установкой; это может быть другой компонент в системе стартера, вызывающий проблему.
Иногда проблема с запуском может быть связана с самим стартером, а не только с соленоидом стартера. В этом случае, к сожалению, вам нужно заменить весь стартер примерно за 430-700 долларов.
Перед заменой стартера нужно поставить обратно и убедиться, что стоит замена. Другими словами, если ваш автомобиль очень старый, а затраты на ремонт приближаются к стоимости автомобиля, вы можете подумать о том, чтобы бросить его на свалку.
К счастью, покупатель Cash Cars платит больше всего денег за утиль вместе с БЕСПЛАТНОЙ буксировкой! Позвоните нам, чтобы узнать подробности.
ЗаключениеСоленоид стартера отвечает за передачу электрического тока от аккумулятора к стартеру для запуска двигателя.
Хотя неисправный соленоид стартера не является очень распространенным явлением, существуют общие признаки неисправного соленоида стартера, в том числе частый щелкающий звук соленоида стартера, непрерывное вращение стартера без запуска двигателя, стартер не может вращаться и двигаться. передача реверсирует.
Если вы заметили какой-либо из этих признаков, вы должны сначала осмотреть автомобиль профессиональным механиком, чтобы убедиться, что соленоид стартера вызывает проблему, а во-вторых, чтобы решить проблему.
Неисправный соленоид стартера может вызвать головную боль и привести к серьезным проблемам с автомобилем. Таким образом, вам нужно как можно скорее о ней позаботиться.
Какие бывают типы автомобильных соленоидов? (с иллюстрациями)
Есть несколько типов автомобильных соленоидов, используемых для выполнения множества функций, от запуска двигателя до переключения передач.Многие автомобильные стартеры используют различные типы автомобильных соленоидов в зависимости от того, оснащен ли автомобиль стандартной или автоматической коробкой передач. Существуют различные автомобильные соленоиды, используемые для активации системы полного привода, системы впрыска топлива и даже для блокировки или разблокировки дверей и багажников на некоторых автомобилях.
Соленоид — это электронное устройство, которое управляет как толкающим, так и вытягивающим действием, а некоторые автомобильные соленоиды могут одновременно толкать и тянуть.Чаще всего автомобильные соленоиды используются для запуска двигателя транспортного средства. Соленоид стартера может быть прикреплен к стартеру двигателя или отключен от стартера. В применении с разведенным соленоидом соленоид обычно устанавливается на крыле транспортного средства или на брандмауэре. Некоторые автомобильные соленоиды используются для направления трансмиссионной жидкости в определенный сектор трансмиссии для управления переключением передач.
В автоматических коробках передач обычно используется соленоид для направления трансмиссионной жидкости под управлением компьютера.Компьютер транспортного средства отправит электрический заряд на соленоид внутри трансмиссии. Сигнал активирует распределение и поток трансмиссионной жидкости, что позволяет транспортному средству переключать передачи.
Другие соленоиды управляют блокирующим действием гидротрансформатора транспортного средства, помогая сократить расход топлива за счет устранения проскальзывания гидротрансформатора во время движения.В приложениях с полным приводом соленоид обычно управляет механизмом блокировки в передней оси или раздаточной коробке транспортного средства. Соленоид устраняет необходимость для оператора переключать раздаточную коробку на определенную передачу, позволяя оператору поворачивать или нажимать переключатель, который при необходимости блокирует раздаточную коробку электронным способом.
Некоторые автомобильные соленоиды используются для дистанционного открывания дверей, крышек багажника и задних люков.Соленоид, используемый в этом приложении, обычно представляет собой соленоид толкающего или тянущего типа и прикреплен к запорному механизму стержнем или тросом. Другой тип соленоида находится в системе впрыска топлива транспортного средства. Топливные форсунки — это электрические устройства, которые пульсируют вперед и назад, выпуская предварительно отмеренную порцию топлива в каждом цикле. Во многих транспортных средствах также используется тип соленоида для управления потоком нагретой охлаждающей жидкости двигателя к и от нагревателя транспортного средства, и этот поток нагретой охлаждающей жидкости обеспечивает тепло в салоне автомобиля.
4 наиболее распространенных проблемы и неисправность соленоида стартера
Прежде чем мы обсудим проблемы с соленоидом стартера и симптомы неисправного соленоида стартера, давайте сначала разберемся, что такое соленоид стартера.
Соленоид стартера является основным компонентом автомобильной стартерной системы. Он помогает запустить двигатель, выполняя две функции:
1. Действует как переключатель для передачи высокого тока от аккумулятора к стартеру.
2. Использование электромагнитной силы, создаваемой током, протекающим через его обмотки, для создания механического движения. Движение приводит в движение шестерню, зацепляя ее с зубчатым венцом маховика двигателя.
Таким образом, соленоид стартера является важным компонентом системы стартера двигателя.
Он должен хорошо работать, чтобы автомобиль заводился.
Но иногда он выходит из строя, и любая попытка запустить двигатель оказывается безуспешной.
Есть 4 наиболее распространенных проблемы соленоида стартера.
4 Общие проблемы соленоида стартера
# 1. Не удается сбросить соленоид стартера даже после отпускания кнопки стартера или поворота автомобильного переключателя в положение выключения, стартер продолжает работать.
# 2. Время от времени происходит сбой всасывающего соленоида стартера.
№3. Ведущая шестерня не восстанавливается вовремя, что приводит к обратному вращению зубчатого венца маховика. Эта проблема возникает из-за того, что возвратная пружина стала слишком слабой в результате многократного использования.
№4. Соленоид стартера не запускает стартер, вызывая вращение. Он издает только серию звуков, не запуская двигатель.
Что вызывает неисправность соленоида стартера?
Причины неисправного соленоида стартера различны. Некоторые причины действуют по отдельности, а другие — в сочетании.Они включают следующее.
Плохая проводка
Плохая и поспешная проводка приводит либо к недостаточной подаче тока на соленоид стартера, либо к более опасной проблеме короткого замыкания. Оба могут привести к неисправности соленоида стартера и вызвать проблемы в системе стартера. Примеры плохой проводки включают клеммы, которые оставлены незакрепленными или неправильно подключены.
Чрезмерный нагрев
Это случается, когда к соленоиду или через соленоид протекают очень высокие токи и слишком долго.
Это может быть вызвано случаями, когда ключ зажигания остается в положении «пуск» на долгое время.
Пайка контактов плавится, и они свариваются.
Когда это происходит, соленоид стартера повреждается, потому что вы больше не можете управлять его функцией переключения.
Избыточная влажность
Если влага попадает внутрь соленоида стартера, это приводит к коррозии электрических контактов.
В результате снижается проводимость контактных поверхностей.
Эффективность соленоида стартера значительно снижается, и время от времени стартер выходит из строя.
Вы можете услышать щелчок стартера, а затем почти сразу же остановиться, когда ток станет слишком низким для завершения всей операции.
Слишком сильная затяжка болтов и других крепежных деталей
Обычно очень легко перетянуть болты, не осознавая этого.
Это случается, особенно если вы используете инструменты для затяжки с большим крутящим моментом, что приводит к поломке или изгибу некоторых деталей внутри и снаружи соленоида стартера.
Это может привести к короткому замыканию или механическому выходу из строя пораженных частей.
Соленоид стартера — это всего лишь один из компонентов системы стартера.
Хотя проблема с запуском двигателя может быть вызвана его повреждением, это не всегда так, и важно научиться диагностировать неисправный двигатель.
Итак, как узнать, что это соленоид стартера вашей машины плохой? Вот индикаторы, которые помогут вам в этом убедиться.
Признаки неисправного соленоида стартера
Неисправный соленоид стартера проявляет различные симптомы.Некоторые из них просты, в то время как другие требуют особого внимания. Часто неисправный соленоид стартера имеет следующие признаки.
# 1: Серия быстрых или последовательных щелчков, исходящих от соленоида стартера
Указывает на ситуацию, когда удерживающая катушка соленоида продолжает сдерживаться, в основном из-за недостаточного тока, достигающего соленоида.
Это может быть вызвано неплотными соединениями или корродированными клеммами. Это также может быть признаком сваривания или износа контактов.Это означает, что эффективность соленоида снижена, и он не работает достаточно мощно, чтобы создавать необходимую силу, чтобы вызвать механические движения.
# 2: Стартер продолжает вращаться даже после отключения ведущей шестерни и отпускания кнопки пуска из положения «включено»
Это симптом перегоревших контактов. Это происходит из-за того, что контакты подвергаются воздействию высоких токов и тепла с течением времени, что приводит к плавлению и сплавлению поверхностей.Если оставить его без присмотра, это может привести к еще большему повреждению всей системы стартера из-за непрерывного воздействия на нее опасно высокого тока.
# 3: соленоид стартера издает щелкающий звук и немного двигается, но стартер не вращается
Это может быть результатом поломки соленоида стартера или неисправного соединения соленоида с пускателем. Или это может быть снижение электропроводности из-за коррозии, грязи и поломок.
# 4: Стартер продолжает вращаться после того, как кнопка пуска была отпущена, но ведущая шестерня не реверсирует
Указывает на перегоревшие контакты, которые остаются замкнутыми даже после того, как ключ зажигания переведен обратно в положение «выключено».
Это также может означать неподвижную возвратную пружину из-за потери эластичности при многократном использовании.
Что делать, если неисправен соленоид стартера
Некоторые мелкие неисправности, такие как ослабление клемм, можно устранить простым ремонтом.
Серьезные повреждения, особенно те, которые касаются внутренней части соленоида стартера, могут потребовать его полной замены.
Прежде чем делать окончательный диагноз, что соленоид стартера является причиной отказа стартера или любой другой проблемы с запуском автомобиля, вам необходимо проверить его.Часто это делается с помощью мультиметра, чтобы определить, правильно ли работает соленоид стартера.
Также следует исключить возможность того, что аккумуляторная батарея является причиной неисправности стартера.
Это можно сделать, проверив сам аккумулятор или убедившись, что тот, который вы используете, находится в отличном состоянии. В случае сомнений вы даже можете заменить существующий аккумулятор на новый, особенно если текущий использовался слишком долго.
4 наиболее распространенных проблемы соленоида стартера и плохие симптомы2018-01-082019-08-10https: // startersolenoid.net / wp-content / uploads / 2017/02 / tx-logo1.pngT & Xhttps: //startersolenoid.net/wp-content/uploads/2017/08/4-most-common-starter-solenoid-problems-and-bad- симптомы.jpg200px200px
Вопрос: Как узнать, что у вас плохой соленоид ??
Попросите друга повернуть ключ в замке зажигания, чтобы попытаться завести автомобиль.
Слушайте внимательно, так как вы должны услышать щелчок при включении соленоида стартера.
Если вы не слышите щелчка, вероятно, соленоид стартера не работает должным образом.
Если вы слышите щелчок, возможно, соленоид срабатывает, но недостаточно.
Могу ли я вести машину с неисправным соленоидом?
Короткий ответ: да, обычно можно водить машину с неисправным соленоидом переключения передач. Конечно, он может не переключаться на определенную передачу, но вы должны иметь возможность управлять им в течение короткого периода времени, не причиняя серьезных повреждений.
Какова функция соленоида в автомобиле?
Его основная функция — это катушка включения контактора (реле, рассчитанного на большие электрические токи), который соединяет батарею с самим стартером.Во всех современных автомобилях также используется соленоид стартера для приведения шестерни стартера в зацепление с зубчатым венцом двигателя.
Что такое соленоид и как он работает?
Соленоид — это общий термин для катушки с проволокой, используемой в качестве электромагнита. Это также относится к любому устройству, которое преобразует электрическую энергию в механическую с помощью соленоида. Устройство создает магнитное поле из электрического тока и использует магнитное поле для создания линейного движения.
Что вызывает неисправность соленоида?
Примеры плохой проводки включают клеммы, которые оставлены незакрепленными или неправильно подключены.Это случается, когда к соленоиду или через соленоид протекают очень большие токи и слишком долго. Это может быть вызвано случаями, когда ключ зажигания остается в положении «пуск» на долгое время.
Сколько стоит замена соленоида?
Средняя общая стоимость диагностики и замены одного составляет от 150 до 400 долларов. В зависимости от марки и модели вашего автомобиля, рассчитывайте заплатить от 15 до 100 долларов за соленоид переключения одной коробки передач. Пакет может стоить от 50 до 300 долларов.
Каковы симптомы неисправного соленоида?
Вот некоторые симптомы неисправного или неисправного реле стартера
- Автомобиль не заводится.
- Стартер остается включенным после запуска двигателя.
- Периодические проблемы с запуском автомобиля.
- Щелкающий звук из стартера.
Каковы симптомы неисправного соленоида переключения передач?
Если у вас возникли проблемы с соленоидом трансмиссии, это проявится одним из четырех способов:
- Задержка переключения передач.
- Вы не можете переключаться на пониженную передачу, и ваш двигатель продолжает работать даже при нажатии на тормоза.
- Ваша коробка передач застревает на нейтрали.
- Переключение передач становится грубым и неустойчивым.
Каковы симптомы неисправного соленоида регулировки давления?
Если оставить без ремонта, проскальзывание приведет к повреждению (ожогу или поджариванию) фрикционных муфт и лент, вызывая отказ трансмиссии. Проблема с соленоидом управления давлением трансмиссии может привести к тому, что индикатор проверки двигателя загорится практически без каких-либо других симптомов.
Зачем нужен соленоид?
Когда ключ зажигания повернут до упора в положение «пуск», это позволяет электричеству течь к соленоиду (реле) стартера, который затем соединяет аккумулятор со стартером.Причина в том, что некоторые цепи (например, стартер) в автомобиле требуют огромного количества тока.
Когда бы вы использовали соленоид?
Соленоиды и реле —

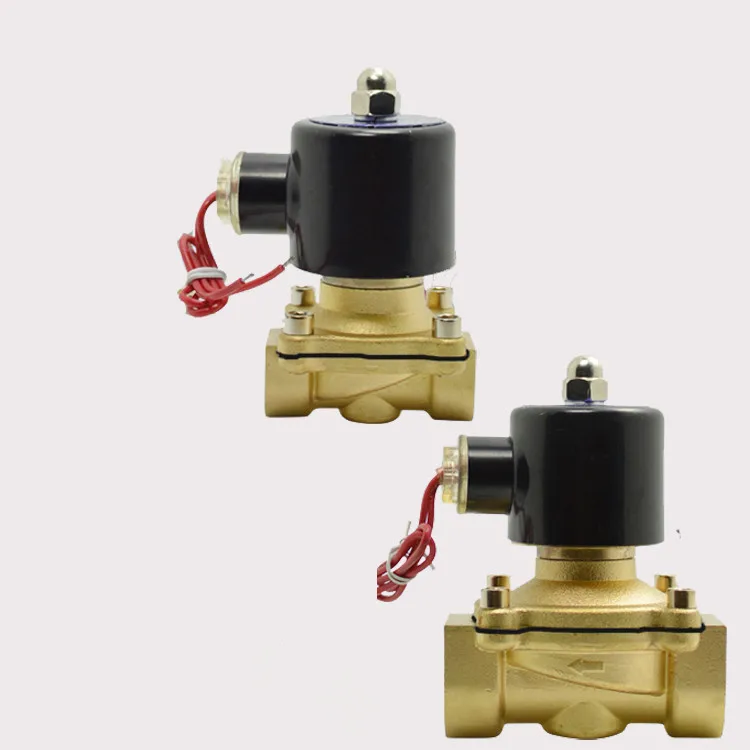

Для чего нужен электромагнитный клапан?
Функции цепей электромагнитных клапанов
Электромагнитные клапаны используются для закрытия, дозирования, распределения или смешивания потока газа или жидкости в трубе. Конкретное назначение электромагнитного клапана выражается его схемной функцией.2/2-ходовой клапан имеет два порта (вход и выход) и два положения (открытое или закрытое).
Фото в статье «Википедии» https://en.wikipedia.org/wiki/File:VCT_solenoid.jpg
Что водителям следует знать о соленоидах
По общему признанию, не каждый водитель хочет быть автолюбителем, и не каждый автовладелец хочет заниматься ремонтом самостоятельно, предпочитая вместо этого поручить это более опытным рукам. В то же время никогда не помешает иметь практическое знание того, как работает ваш автомобиль, особенно учитывая, что это может помочь водителям выявлять потенциальные проблемы на раннем этапе, прежде чем они вызовут еще более дорогостоящие проблемы.Одним из важнейших элементов автомобиля, о котором, вероятно, не знает большинство водителей, является соленоид.
Определение соленоида
Общий термин «соленоид» относится к катушке с проволокой, которая используется в качестве электромагнита, а также к любому устройству, которое может преобразовывать электрическую энергию в механическую. Соленоид создает магнитное поле из электрических токов, а затем использует это магнитное поле для создания линейного движения. Типичное применение соленоидов — это питание переключателя, такого как стартер автомобиля.Как можно догадаться, автомобильный стартер запускает двигатель автомобиля, но именно соленоид запускает стартер, причем в большинстве автомобилей два устройства соединены друг с другом.
Как работают соленоиды
Когда он запущен, работает правильно и имеет стабильную подачу топлива, двигатель внутреннего сгорания автомобиля будет постоянно работать сам по себе из-за инерции движущихся частей. Тем не менее, для начала инерции запуск двигателя — это отдельный процесс.Эта работа относится к системе запуска, основные компоненты которой включают стартер, аккумулятор, выключатель стартера и соленоид.
Запуск двигателя: первое действие
Для запуска двигателя требуется как более сильный, так и более слабый электрический ток. После активации, часто при повороте ключа в замке зажигания, более слабый электрический ток проходит через переключатель стартера в соленоид. Затем ток заставляет два контакта встретиться внутри соленоида, позволяя более сильному электрическому току проходить через два контакта соленоида.Эти контакты соленоида удерживают ток, что требует прокладки толстых проводов прямо из батареи — ток достаточно большой, поэтому посылать его через ручной переключающий механизм было бы неразумно. Это гарантирует необходимость более слабого электрического тока, проходящего через замок зажигания.
Более сильный электрический ток движется к стартеру и инициирует два разных действия — он приводит в действие рычаг, который выталкивает маленькую шестерню на вал с пружиной. После выпуска эта шестерня (шестерня) сталкивается с зубчатой шестерней (зубчатым венцом стартера) на внешнем крае большого маховика на конце приводного вала вашего двигателя.
Запуск двигателя: второе действие
Второе действие, когда к стартеру подается более сильный электрический ток, — это начало вращения центрального вала двигателя.
