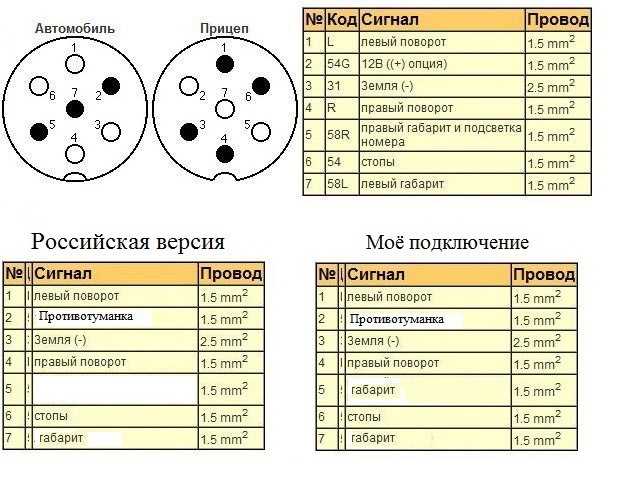

Схема подключения автомобильной розетки: Подключение розетки фаркопа автомобиля самостоятельно? Схемы

Подключение розеток — типы устройства, схемы подключения, пошаговый процесс установки розетки

Человек ежедневно сталкивается в повседневной жизни с использованием электрических розеток. Данные устройства применяются для подключения электроприборов к сети. В целях соблюдения мер безопасности розетка должна быть подобрана в соответствии с характеристиками проводки и бытовой техники и правильно установлена.

Типы и устройство розеток

Электрическая розетка состоит из трех частей:

• основание;
• токопроводящие элементы;
• лицевая панель.

Основание розетки может быть керамическим или пластмассовым. В первом случае оно не подвержено возгоранию и качественно рассеивает тепло. Но керамика — это хрупкий материал, который требует аккуратного выполнения монтажных работ. Современное пластиковое основание розетки производится из негорючего поликарбоната с применением специальных добавок.

Токопроводящие элементы могут быть изготовлены из таких материалов:

• латунь без покрытия или с покрытием;
• луженая латунь;
• бронза.

Латунные контакты отличаются самой низкой надежностью. Они плохо пружинят, что способствует разбалтыванию розетки, и быстро окисляются, теряя свои свойства. Чтобы продлить срок эксплуатации изделия, конструкцию часто оснащают пружинящими шайбами. Контакты, выполненные из луженой латуни, менее подвержены коррозии и хорошо поддаются пайке. Их поверхность мягкая и лучше прилегает к штырям вилки. Самыми качественными считаются бронзовые контакты. Они обладают высокими пружинными свойствами и прочно удерживают вилку.

Существует два вида розеток: c заземляющим контактом и без него. Второй вариант является универсальным. Розетки первого типа могут использоваться только для подключения электроприборов, не требующих заземления.

Лицевая панель, как правило, изготавливается из негорючего поликарбоната, но может выполняться и из других материалов, например стекла, дерева или металла.

По способу монтажа розетки могут быть встроенными и внешними. Устройства первого типа монтируются внутрь стены. Они более безопасны и чаще всего используются в жилых помещениях.

Внешние розетки крепятся на поверхности стены. Их часто используют в загородных домах.

На рынке можно встретить устройства с защитными шторками, которые открываются только при введении вилки в розетку. Такие конструкции обладают повышенной безопасностью и существенно снижают риски поражения человека электрическим током.

Розетки с высоким показателем защиты IP от воды и пыли используются преимущественно для помещений с большой влажностью, например для ванной.

Некоторые конструкции оснащены устройством защитного отключения. Они надежно защищают человека от ударов током и не подвержены внезапному возгоранию. Особенно рекомендуется их использование для подключения оборудования, предназначенного для выполнения уличных работ, например дрели или газонокосилки.

Устройства с выталкивателем незаменимы в случаях, когда требуется попеременное включение нескольких приборов в одну розетку. Они позволяют извлечь вилку без приложения каких-либо усилий. Этому способствует наличие специальной кнопки.

Розетки с таймером подходят для помещений, где живут пожилые люди или дети. Эти устройства можно запрограммировать на автоматическое включение и выключение бытовой техники.

Розетки с индикатором позволяют визуально определить наличие или отсутствие тока в сети.

Слаботочные устройства применяются для подключения телефонов, телевизоров, акустических приборов, интернета.

Схемы подключения розеток к электрической сети

На практике используется множество способов установки электропроводки в помещении. В зависимости от выбранного метода подбирается схема подключения розеток.

Существуют несколько способов проведения кабеля питания от квартирного щитка:

• радиально;
• по кольцу;
• смешанно.

Если помещение имеет небольшую площадь, целесообразно использовать метод разделения проводки на две группы:

• силовая розеточная группа;
• осветительная часть.

Для розеток, предназначенных для подключения приборов большой мощности, например электроплит или стиральных машин, предусматривается отдельная линия в виде отрезка кабеля без соединений.

Процесс установки розетки – пошагово

При установке розетки важно ориентироваться на цветовую маркировку проводов:

• ноль — провода синего или голубого оттенка;
• заземление — зелено-желтого;
• фаза — коричневого, черного, белого, красного и др.

Перед тем как приступать к работе, следует убедиться в том, что линия электропроводки полностью обесточена.

Установка одиночной розетки

Часто после проведения косметического ремонта в жилом помещении требуется установка новых одиночных розеток. Кабель, как правило, уже подведен к подразетнику и находится в изолированном состоянии.

В таком случае алгоритм монтажа розетки подразумевает выполнение следующих действий:

1. Открыть подразетник.
2. Обрезать острым ножом и удалить обои по всему периметру. Работу следует выполнять аккуратно, чтобы не повредить отделку за пределами места установки розетки.
3. Извлечь конец силового кабеля.
4. Очистить внутреннюю часть подразетника от пыли и мусора. Для удаления мелких загрязнений можно использовать пылесос.
5. При необходимости укоротить кабель. Его наружная часть не должна превышать 60 – 80 мм.
6. Удалить изоляцию и оплетку с проводов.
7. Развести провода в стороны. Они должны располагаться в порядке их подключения: фаза слева, заземление по центру, ноль справа.
8. Оголить концы проводов по длине 10 мм с помощью прибора для удаления изоляции.
9. Завести зачищенные концы проводов в отверстия клемм до упора и легкими тянущими движениями проверить надежность их фиксации.
10. Подогнуть провода таким образом, чтобы они располагались вдоль корпуса розетки.
11. Поместить корпус устройства внутрь подразетника и расположить его ровно в горизонтальном положении.
12. Зафиксировать розетку саморезами сначала с одной стороны, затем с другой, не докручивая крепежный элемент до предела.
13. Выровнять розетку с помощью уровня.
14. Затянуть саморезы до предела и скрутить винты стопоров-лапок, надежно фиксируя конструкцию.
15. Собрать декоративную рамку розетки и вставить в нее центральную крышку.
16. Соединить лицевую панель с корпусом розетки.
17. Закрутить фиксирующий винт по центру конструкции. Рекомендуется выполнять работу аккуратно, чтобы не повредить хрупкий материал.
18. Проверить работоспособность конструкции.

Установка блока из двух розеток

Рекомендуемые товары

Ошибка получения цены товара «Окрасочный аппарат KING SPRAYER XL70-180 K70Fh2 «

Коммутация двух розеток в одном блоке между собой выполняется шлейфом. В целом процедура установки такого устройства выглядит следующим образом:

1. Очистить подразетники от мусора, пыли, других загрязнений и посторонних предметов.
2. Извлечь конец кабеля, обрезать излишки.
3. Снять оплетку с проводов, используя специальный нож с пяткой. Данное оборудование позволяет выполнить работу, не повредив при этом кабель.
4. Оголить провода на 10 см от их конца с помощью съемника изоляции.
5. Подготовить отрезок такого же кабеля, который использовался для проводки. Снять оплетку с проводов на длину в 200 мм.
6. Просунуть провода со второго подразетника в первый, используя канал между ними и зачистить их концы.
7. Все провода соединить попарно, ориентируясь на цветовую маркировку. Развести их в стороны. Слева должна находиться фаза, по центру — заземление, а справа — ноль.
8. Поместить каждую пару проводов в отверстие соответствующей клеммы, зафиксировать с помощью отвертки и слегка загнуть в направлении вдоль корпуса розетки.
9. Поместить устройство в подразетник в ровном положении.
10. Таким же образом установить вторую розетку.
11. Зафиксировать конструкции саморезами, не затягивая крепеж до конца.
12. Выровнять розетки с помощью уровня.
13. Закрутить саморезы и винты до упора.
14. Установить облицовочный элемент.

Альтернативный вариант — установка двойной розетки. При этом следует избегать распространенной ошибки — зажатие проводов фазы и нуля в клеммах одной шины. В противном случае при включении питания произойдет короткое замыкание.

Особенности установки розеток на стену из гипсокартона

Монтаж розеток на гипсокартон имеет некоторые особенности:

1. Для установки используются подразетники, специально предназначенные для работы с такой поверхностью.
2. Подразетники фиксируется с внутренней стороны гипсокартона с помощью прижимных лапок. Перед началом монтажных работ данный элемент должен располагаться в крайнем нижнем положении.
3. В подразетниках следует вырезать и выдавить отверстия для проводов. В одном из устройств данные отверстия должны располагаться снизу и сбоку. Они предназначены для кабеля и коммуникаций соответственно. Во втором — только сбоку.
4. Произвести разметку мест установки подразетников и просверлить отверстия для их монтажа с помощью специальной коронки диаметром 68 мм. Расстояние между центрами двух конструкций, объединяемых в блок должно составлять 71 мм.
5. Извлечь конец кабеля наружу и пропустить через отверстие на дне подразетника.
6. Поместить конструкцию в подготовленное отверстие до упора.
7. Установить таким же образом второй подразетник.
8. Выровнять конструкции и зафиксировать их, закручивая винты до момента, когда лапки упрутся в гипсокартон.
9. Снять оплетку кабеля.
10. Прошпаклевать узел для повышения его прочности.
11. Установить розетки, как описано выше.

Примеры товаров

Розетка 1-я ОП РА с З.К.

Одинарная розетка для наружной установки с заземлением без защитных элементов.

Технические характеристики:

• цвет — белый;
• заземление — есть;
• защитные шторки — нет;
• способ установки — открытый.

Розетка 2-я ОП РА с З.К.

Двойная розетка для наружной установки.

Технические характеристики:

• цвет — слоновая кость;
• вес — 130 граммов;
• заземление — есть;
• номинальное напряжение — 250 В;
• габариты (мм) — 108х65х30;
• корпус — пластиковый;
• номинальный ток — 16 А;
• степень защиты — IP 20.



Заключение

Без установки розеток не обходится обустройство ни одного жилого помещения. На рынке представлен большой ассортимент данных устройств разных видов. При выборе нужно руководствоваться характеристиками проводки и электрических приборов. При самостоятельной установке розетки нужно соблюдать определенный порядок действий, правила подключения проводов и требования мер безопасности.




Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

Прикуриватель автомобильный

Автомобильный прикуриватель – прибор, изначально предназначенный исключительно для поджигания водителем сигареты.

Устройство прикуривателя осталось практически неизмененным с момента создания. Однако его предназначение поменялось кардинальным образом. Сегодня приспособление используется в качестве автомобильной электрической розетки.

С помощью прикуривателя возможно обеспечить электроснабжение таких портативных приборов, как:

• Обогреватель;
• Автомобильный пылесос;
• Зарядное устройство для навигаторов, видеорегистраторов, телефонов;
• Обогрев сидений;
• Элементы освещения салона.

Практически все дополнительное электрооборудование, предназначенное для автономной эксплуатации в автомобиле, оборудуется специальным входом, необходимым для подключения к импровизированной розетке.

Содержание

1. Подключение прикуривателя
2. Устройство
3. Усовершенствование

Подключение прикуривателя

Устройство получает питание от электросети автомобиля. Его подключение осуществляется через монтажный блок без использования реле, напрямую от аккумуляторной батареи. Защиту сети обеспечивает плавкий предохранитель, рассчитанный на эксплуатацию при силе тока не выше 10 ампер.

Если в сети питания прибора возникает короткое замыкание, сила тока резко повышается, нить предохранителя расплавляется и разрывает электрическую цепь, предотвращая воспламенение электропроводки.


С целью дополнительной защиты цепей питания, а также для ручного управления подачей тока, прикуриватель может быть подключен через реле. Однако в автомобилях отечественного производства подобная схема подключения не используется. К патрону, расположенному в панели, подходит 3 провода:

• Постоянный «минус»;
• Постоянный «плюс», подведенный через предохранитель с аккумулятора автомобиля;
• «Плюс» с габаритных ламп, подходящий к лампочке подсветки устройства и работающий только тогда, когда включено внешнее освещение.

Использовать систему зажигания для подключения прикуривателя электрического автомобильного можно только в случае, если электросхема строится с использованием реле. Без этого цепь включения зажигания не выдержит нагрузки.

Устройство

Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.

Контактом «-» служит внешняя металлическая оболочка.

Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.

При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.

Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.

Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.

Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.

Усовершенствование

Как было сказано выше, прикуриватель автомобиля сегодня используется для работы многих устройств. Поэтому одного гнезда может быть недостаточно. Увеличить их количество можно с помощью специальных устройств, продающихся в автомагазинах – растраиватели и раздваиватели прикуривателя.

Устройство представляет собой блок, в котором расположено два или три (в зависимости от выбранной модели) гнезда. Блок подключается к стандартному прикуривателю соответствующим разъемом, соединенным через провод с контактами тройника.

Сам блок растраивателя можно закрепить на панели автомобиля с помощью двухстороннего скотча или силиконового герметика. Таким образом, водитель получает возможность одновременно подключать не одно, а несколько устройств, работающих от прикуривателя.

Инструкции по подключению 12-вольтовых аксессуаров в электрическую систему самодельного автофургона

Электрическая система в самодельном автофургоне немного бессмысленна, если у вас нет ничего для питания, поэтому давайте узнаем, как жестко подключить вилки, вентиляторы, и другие аксессуары в ваш кемпер.

Небольшое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar


Кроме того, у нас есть интерактивные схемы подключения к солнечным батареям, которые представляют собой полное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размерам предохранителей, размерам наконечников проводов и многому другому. поможет сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/


Распределительный блок 12 В

Мы уже знаем, что все положительные провода должны быть защищены предохранителем. Распределительный блок на 12 В представляет собой удобное организованное место для подключения всех ваших аксессуаров:

Распределительный блок 12 В

Распределительный блок 12 В подключается к вашей шине, а тот, который мне нравится, имеет достаточно места для 12 цепей и может одновременно питать до 100 ампер, объединенных между всеми ответвлениями или вспомогательными цепями.

Цвет провода 12 В

Силовой, положительный и горячий (все они означают одно и то же и могут использоваться взаимозаменяемо) провода в 12-вольтовых установках обычно красного цвета. Поскольку вы, вероятно, начинаете это с нуля, я рекомендую сохранять последовательность и использовать красный цвет для положительных проводов.

Отрицательный и нейтральный (опять же одно и то же) в 12-вольтовых системах обычно бывают ЛИБО черными, либо иногда желтыми. Сохраняйте простоту и последовательность здесь и используйте черный цвет для отрицательных проводов, если у вас нет действительно веских конкретных причин, чтобы выбрать иное.

Подключение 12-вольтовых розеток в автофургоне, сделанном своими руками

12-вольтовые розетки предназначены для питания любых подключаемых устройств, таких как зарядные устройства для фотоаппаратов, телефоны, дроны и, в некоторых случаях, холодильники.

Стандартная вилка 12 В

На задней стороне стандартной вилки 12 В есть 2 контакта, к которым вы будете подключать провода с помощью лепестковых разъемов.

Соединение нескольких розеток 12 В в одну цепь

Если вы хотите соединить несколько розеток 12 В в одну и ту же цепь, соедините их следующим образом:

Если вы решили подключить несколько розеток 12 В в одной цепи, помните сколько всего ампер вы планируете использовать во ВСЕЙ цепи, и выберите размер предохранителя и размер провода соответственно.

Лично мне не нравится подключать несколько 12-вольтовых розеток последовательно. Я предпочитаю использовать 1 розетку 12 В на цепь с предохранителем от распределительного блока.

Подключение 12-вольтового фургона-дома своими руками Аксессуары:

Большинство аксессуаров на 12 В можно подключить с помощью тех же методов, которые описаны выше. Вентиляторы, холодильники, усилители 4G и т. д.

12-вольтовый вспомогательный провод

Я большой поклонник дуплексного провода 12ga для 12-вольтовых цепей. Он достаточно большой для 95% вспомогательных цепей, и при установке такой длины, которая соответствует установке внутри кемпера, падение напряжения не превышает 3%, хотя в большинстве случаев в этом нет необходимости. Это красно-черный провод с высоким потенциалом, 105 ° Изоляция C внутри белой защитной оболочки

Теперь, когда вы узнали, как подключать аксессуары 12 В и распределительный блок, пришло время узнать, как подключать светильники и другие устройства, для которых требуются выключатели. В следующем уроке мы даже поговорим о проводке в 2-позиционных переключателях, так что не пропустите. Проверьте это здесь:

How-To Wire Lights & Switches in a DIY Camper Van Electrical System

Все, что вы изучаете здесь, использовать в наших БЕСПЛАТНЫХ интерактивных схемах подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, так как они представляют собой комплексное решение для электрической системы автодома. Ознакомьтесь с ними здесь: https://www.explorist.life/solarwiringdiagrams/


Помните, что это только одна часть полной обучающей серии по электротехнике кемперов. Чтобы увидеть все отдельные руководства, нажмите здесь: https://www. explorist.life/diy-campervan-solar


Наконец, если вы нашли это руководство полезным, оно действительно будет иметь для нас огромное значение, если вы d поделиться им с кем-то, кто может его использовать, закрепить его на Pinterest для дальнейшего использования или поделиться им в группе Facebook, когда у кого-то возникнет вопрос по этой теме. Нажмите на пузырек в правом нижнем углу, чтобы подписаться на уведомления о будущих обновлениях, и, как всегда, оставьте любые вопросы, которые у вас есть, в комментариях ниже.
