ЧТО ТАКОЕ ИММОБИЛИЗАТОР? ПРИНЦИП РАБОТЫ

ЧТО ТАКОЕ ИММОБИЛИЗАТОР?

Иммобилизатор — это штатная противоугонная система автомобиля, которая по-другому именуется как АПС (автомобильная противоугонная система).

Большинство автолюбителей после покупки автомобиля, оборудованным иммобилизатором, просто отказываются от него, ведь большинство считает, что он приносит вред. Это ложная информация. Попытаемся развеять миф о иммобилизаторе, как о страшном устройстве.

ПРИНЦИП РАБОТЫ ИММОБИЛИЗАТОРА

Рассмотрим принцип работы иммобилизатора: во время манипуляций с ключом он «записывает» свой код в контроллер (ЭБУ), привязывая его к себе. Теперь контроллер постоянно будет запрашивать код у иммобилизатора (если он находится в режиме охраны) перед тем, как дать возможность завести мотор. Нужно просто поднести ключ, а контроллер уж сравнит код ключа с кодом, которые записаны в его память. Если коды совпали, то запуск двигателя будет разрешен, если нет — то заблокируется.

Зачем нужен иммобилизатор

При поломке иммобилизатора, завести автомобиль будет невозможно, если, конечно, нет нового (свободного от кода иммобилизатора) контроллера. В этом случае меняем контроллер, снимаем разъем с иммобилизатора, чтобы он опять не «записал» свой код в память «нового» ЭБУ, и запускаем мотор.

Можно угнать автомобиль с активизированным иммобилизатором — для этого достаточно снять ЭБУ и поставить другое, «чистое» от его кода. Но ведь нужно время на то, чтобы добраться до ЭБУ. А за это время может произойти то, что спугнет угонщика. И в итоге, хорошо подумайте, прежде чем выкидывать ключи от иммобилизатора.

Можно подвести итог: иммобилизатор — друг автолюбителя и дополнительная преграда для угонщиков. Иммобилизатор не вносит в ваш контроллер никаких необратимых изменений. Даже если он вам просто надоест, от него можно просто избавиться. Да, в случае поломки вам придется либо ставить новый контроллер, либо вызывать эвакуатор и отвозить автомобиль на автосервис, где удалят код иммобилизатора из памяти контроллера.

Наш список магазинов электрики для авто

Что такое иммобилизатор? Принцип работы

Не каждый автолюбитель слышал о таком устройстве как иммобилизатор, потому-что он применяется только на автомобилях с системой впрыска топлива. А кто слышал об этом устройстве, тот либо не доверяет ему, либо просто не пользуется им. А зря.

Использовать иммобилизатор даже необходимо, ведь большинство автолюбителей игнорируют его либо по причине незнания, либо из-за недоверия к отечественной электроники. Но для начала поподробней разберемся, что же за “зверь” такой иммобилизатор.

Иммобилизатор — это обычная противоугонная система автомобиля, которая по-другому именуется как АПС-4 (автомобильная противоугонная система-4). Иммобилизатор служит на страже защиты вашего автомобиля и должен защищать автомобиль от угона. Но, огромная часть автолюбителей после покупки автомобиля, оборудованным иммобилизатором, просто напросто отказываются от него, ведь большинство считает, что иммобилизатор только приносит вред.

Но это ложная информация и она от недостатка информации. Попытаемся развеять миф о иммобилизаторе, как о страшном устройстве.

Рассмотрим принцип работы иммобилизатора: во время манипуляций с ключом он “записывает” свой код в контроллер (ЭБУ), привязывая его к себе. Теперь контроллер постоянно будет запрашивать код у иммобилизатора (если он находится в режиме охраны) перед тем, как дать возможность завести мотор. Нужно просто поднести ключ, а контроллер уж сравнит код ключа с кодом, которые записаны в его память. Если коды совпали, то запуск двигателя будет разрешен, если нет — то заблокируется. При поломке иммобилизатора, завести автомобиль будет невозможно, если, конечно, нет нового (свободного от кода иммобилизатора) контроллера. В этом случае меняем контроллер, снимаем разъем с иммобилизатора, чтобы он опять не “записал” свой код в память “нового” ЭБУ, и запускаем мотор.

Можно подвести итог: иммобилизатор — друг автолюбителя и дополнительная преграда для угонщиков. Иммобилизатор не вносит в ваш контроллер никаких необратимых изменений. Даже если он вам просто надоест, от него можно просто избавиться. Да, в случае поломки вам придется либо ставить новый контроллер, либо вызывать эвакуатор и отвозить автомобиль на автосервис, где удалят код иммобилизатора из памяти контроллера.

Можно угнать автомобиль с активизированным иммобилизатором — для этого достаточно снять ЭБУ и поставить другое, “чистое” от его кода. Но ведь нужно время на то, чтобы добраться до ЭБУ. А за это время может произойти то, что спугнет угонщика. И в итоге, хорошо подумайте, прежде чем выкидывать ключи от иммобилизатора.

P.S. На заметку автолюбителю информация про способы угона автомобилей с помощью “глушилок”, а также защита от угона автомобиля с впрыском топлива.

Что такое иммобилизатор

Иммобилизатор, система иммобилизации — это современная противоугонная система, устанавливаемая на все современные автомобили. На сегодняшний день по законам любой страны, автомобиль обязательно должен быть оснащен системой иммобилизации иначе он просто не пройдёт сертификацию и одобрение на эксплуатацию транспортного средства.
Многие автомобили оснащены ненадежной системой иммобилизации в плане качества изготовления электронных блоков, но сам принцип иммобилизатора настолько продуман и защищен от взлома, что на сегодня это самая сложная электроника в автомобиле. Далеко не каждый может справиться с ремонтом такой сложности. Система иммобилизации подразумевает под собой систему общения между различными компьютерами в автомобиле, и владельца автомобиля электронному с электронными блоками автомобиля посредством ключей зажигания. В ключ зажигания внедряется микросхема (энергонезависимая) которая может передавать данные от владельца автомобиля — автомобилю. Следовательно, к системе иммобилизации относятся так же и ключи от автомобиля. Когда ненадежный электронный блок начинает выходить из строя, то система ошибочно воспринимает «родной» ключ как «чужой», фиксирует в своей памяти ошибку «попытка угона автомобиля» и автомобиль не заводится.

Вот в такой ситуации без грамотного специалиста совсем не обойтись.
Некоторые специалисты по системам иммобилизации предлагают исключить эту систему из автомобиля, и это действительно один из вариантов «оживления» автомобиля, который не заводится именно по причине поломки системы иммобилизации. В этом случае автовладелец радуется тому, что автомобиль запускается и его снова можно эксплуатировать. Но удалив иммобилизатор из автомобиля, автовладелец лишается надежной противоугонной функции и рискует тем, что можно лишиться и самого автомобиля. Но это тоже плюс! Нет автомобиля – нет проблем!
Правильно поступать, на мой взгляд, это всё же восстановить систему иммобилизации и спокойно пользоваться автомобилем не опасаясь за его угон.

Что такое иммобилайзер в машине, зачем он нужен и как его отключить

Иммобилайзер — что это такое и для чего он нужен в машине? С английского языка слово «иммобилайзер» дословно можно перевести, как «обездвиживатель». Это устройство предназначено для защиты автомобиля от угона. Чаще всего иммобилайзерами машины оснащаются еще на заводском конвейере.

Назначение иммобилайзера состоит в отключении самых важных электрических цепей (таких, как система зажигания, стартера и пр.) при несанкционированных попытках завести автомобиль. Даже в случае механического повреждения его элементов, отключенные системы авто продолжают оставаться заблокированными. В отличие от других видов противоугонных устройств, на этом функциональное назначение иммобилайзера и заканчивается.

Принцип работы иммобилайзера

Обычно иммобилайзер включает в себя, как минимум, три основных элемента:

1. Блок управления.
2. Коммутатор электрических цепей.
3. Ключ с электронным чипом.

Блок управления, как следует из его названия, управляет всеми элементами системы иммобилайзера. Коммутационное устройство, в виде одного или нескольких реле, подключает и отключает электрические цепи управления.

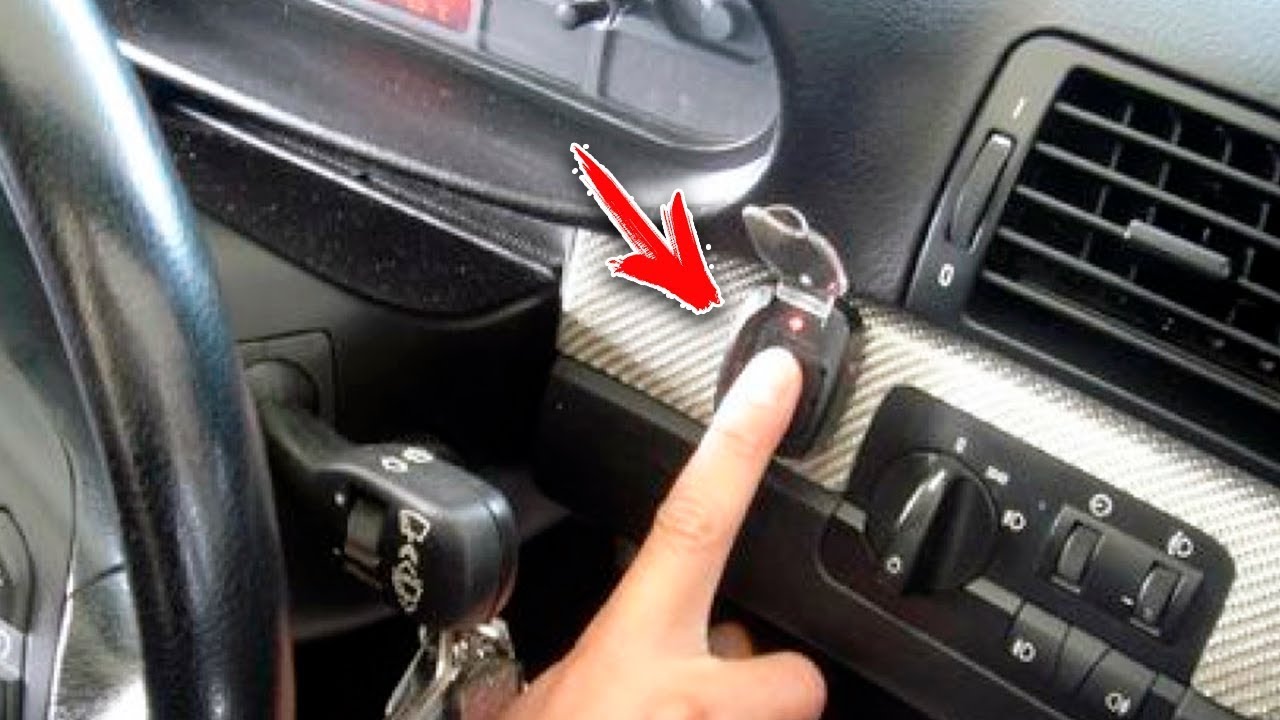

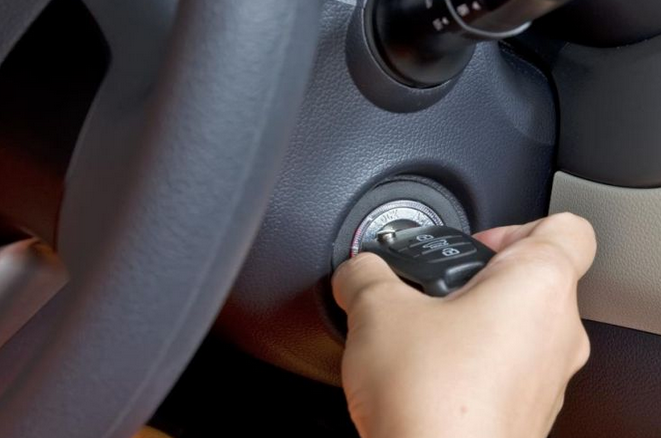

Для управления встроенным иммобилайзером обычно применяется ключ замка зажигания со встроенным электронным чипом, в котором записан код для разблокировки системы.

Считывание кода происходит автоматически, при вставлении такого ключа в замок зажигания.

Однако встречаются модели иммобилайзеров, требующие введение кода вручную. Прежде чем запустить двигатель в такой системе, сначала нужно поднести ключ к специальному детектору на приборной панели, после чего ввести секретный код.

Все типы иммобилайзеров имеют возможность самостоятельного включения противоугонного режима по истечении определенного промежутка времени, если владелец автомобиля не осуществлял никаких манипуляций с машиной.

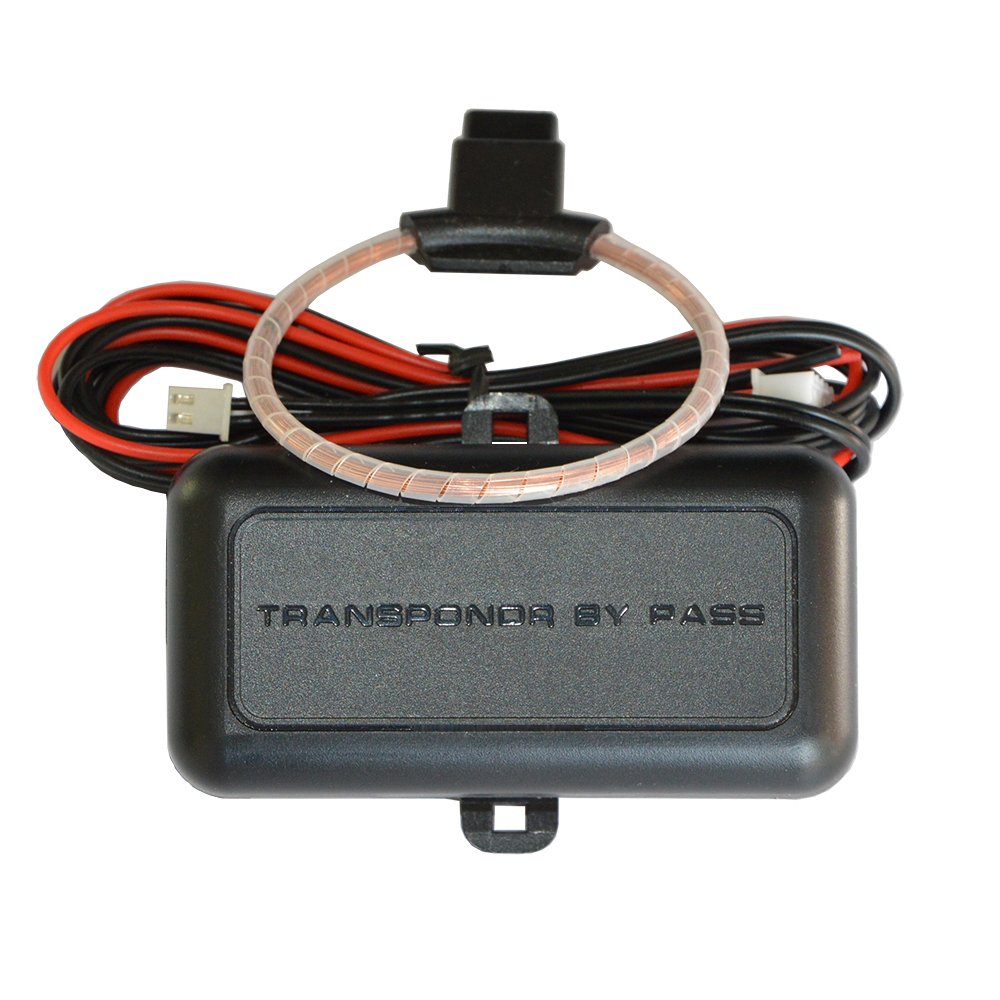

Для чего нужен обходчик иммобилайзера

При установке на автомобиль противоугонной сигнализации с автозапуском, необходимым условием ее функционирования становится применение обходчика иммобилайзера. В качестве обходчика обычно используют чип, извлеченный из запасного ключа зажигания, или непосредственно сам запасной ключ. Также можно сделать копию чипа или приобрести дополнительный ключ у официального автодилера.

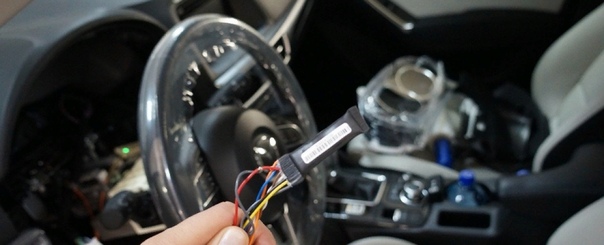

Обходчик иммобилайзера надежно прячется под приборной панелью, после чего подключается к системе управления автомобилем и установленной сигнализации.

Таким образом, завести двигатель дистанционно становится возможным только в режиме автозапуска с разрешения автосигнализации.

Как отключить иммобилайзер

Иногда появляется необходимость отключить иммобилайзер, например, в случае его неисправности, создания препятствий в работе дополнительно установленной противоугонной системы или по другим причинам. Сделать это лучше всего, прибегнув к услугам специализированной автомастерской, так как самостоятельное вмешательство может привести к дополнительным проблемам – автомобиль просто перестанет заводиться.

Поэтому ремонт иммобилайзера, его замену или полное отключение следует производить исключитеотно с помощью специалистов. На видео ниже смотрите, как отключить заблокированный штатный иммобилайзер на автомобиле ВАЗ 2112.

Где находится иммобилайзер

Счастливых обладателей автомобилей с иммобилайзером (ИММО) эта статья может не заинтересовать. Зато укрепит в уверенности, что крепкий сон и убеждённость в безопасности стоящей без присмотра машины, заслуга ИММО. Эти счастливцы порой не знают, где находится иммобилайзер. Но то, что он есть, напоминает им индикатор на панели приборов, чипованный ключ и персональная метка.

Тем же автолюбителям, кто ещё не верит в чудодейственную силу ИММО или сомневается в ней, будет полезно узнать о его возможностях. Узнать, что скрывается за английским «immobilizer» и неприветливым русским – обездвиживатель. Этот верный часовой постоянно находится в автомобиле и начинает нести службу тогда, когда больше этого сделать некому. Любое действие в автомобиле, непонятное IMMO, воспринимается им как враждебное.

Автосигнализация и иммобилйзер – единство и противоречия

Иммобилайзер ни в коем случае не противопоставляет себя сигнализации. В обязанностях нет задачи пугать потенциальных злоумышленников устрашающим рёвом сирены и фейерверком световых вспышек. Штатно установленный ИММО действует скрытно для угонщиков. Он даже позволит им завести машину и отъехать. Но результат будет один – автомобиль будет обездвижен в неподходящем месте.

Главная задача прибора – узнать владельца среди тысяч других и разрешить ему воспользоваться автомобилем. В противном случае, кто бы ни сел за руль машины, воспользоваться ей ему не удастся. Вариантов узнать владельца у защиты много:

• по заранее прописанному коду, с набором на пульте, который расположен внутри салона автомобиля;

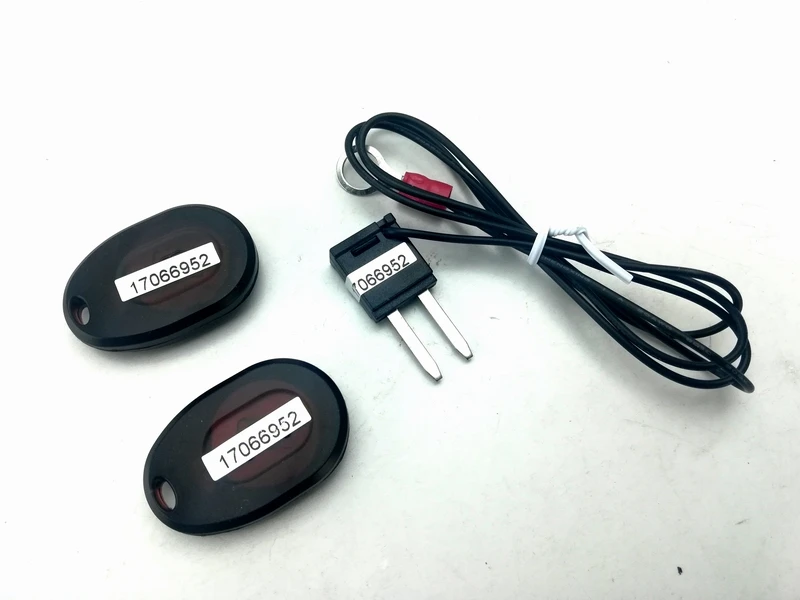

• при наличии у водителя метки со встроенным чипом. Метка, в виде банковской (по размерам) карточки или брелока может располагаться отдельно от ключей и документов на автомобиль;
• когда водитель вставляет чипованный ключ в замок зажигания автомобиля;
• по отпечатку пальца владельца машины.

Важно: место, где находится ИММО, так же является тайной его общей, секретной миссии. Хотя место, где находятся штатно установленные приборы, чаще неизвестно только владельцам.

Как работает

Если в автомобиле находится штатно установленный иммобилайзер, то он постоянно ждёт адресованный ему кодированный пароль. Он может получить его как контактным, так и бесконтактным способом. В первом случае это происходит при наборе секретного кода или при включении зажигания чипованным ключом. Во втором случае, когда штатно установленный ИММО сам обнаруживает личную метку водителя.

При каждом из этих вариантов он анализирует полученный пароль с теми данными, которые заранее прописаны у него в памяти:

• при совпадении, IMMO, который может располагаться в машине где угодно, передаёт результаты анализа ЭБУ (блоку управления) машины;
•  ЭБУ, получив сигнал ИММО, разблокирует соответствующие реле, которые находятся в нескольких электрических цепях автомобиля;
• в случае если злоумышленник обнаружит, где расположен иммобилайзер и демонтирует его, положительного результата он не получит. ЭБУ будет ждать сигнала прибора, которого нет, поскольку получение сигнала ИММО прописано у него в программе;
• таким образом, требуется либо перезаписать программу ЭБУ, либо установить чистый электронный элемент (микросхему), ответственный за этот процесс. Время у злоумышленников на перепрограммирование и перепаивание нет.

Важно: штатный ИММО будет конфликтовать с сигнализацией, если в ней предусмотрена функция автозапуска. Следует применить ключевой или бесключевой обходчик ИММО. При этом необходимо заранее предусмотреть, где будет находиться ключевой обходчик.

Врождённая любознательность или непреодолимая жажда творчества

Какой же резон в том, чтобы заменить электронный узел, выполняющий важные охранные функции. А резон должен быть достаточно серьёзным, поскольку последствия, после неудачной попытки самостоятельного вмешательства, будут чрезвычайно печальные. Тем более, если отсутствует опыт подобной работы и представления о том, где находится сам ИММО и как его найти.

Причин, по которым у владельцев автомобилей появляется желание демонтировать штатный иммобилайзер или его реконструировать, не так много:

• штатный ИММО, периодически, не выполняет команды чипованного ключа или персональной метки;
• он перестал принимать команды и обездвижел автомобиль;
• штатный иммобилайзер мешает, нерадивым автослесарям, диагностировать причину отказов некоторых агрегатов машины;
• противопоставление монтируемой сигнализации, с дистанционным запуском, ИММО;
• природная скупость и желание сэкономить, невзирая на последствия.

Для всех перечисленных причин существует одно простое решение – обратиться в профессиональный автосервис. Именно его специалисты перепрошьют ЭБУ или заменят его. При этом обученный комплект ключей или меток будет вручён водителю с гарантийными обязательствами. Для простого же автомобилиста, порой плохо представляющего все тонкости работы электромонтажника, будет совсем непросто даже найти штатный ИММО.

Искать придётся долго и с большими проблемами. Приборы, которые возложены функции охраны, напоказ не выставляют. Скрытность прибора – первый рубеж защиты автомобиля. Попытаться найти место, где он находится, можно – есть время и есть условия для этого. Другое дело – автоугонщики. У них нет ни времени, ни условий.

При подобных поисках многое придётся разобрать и, разобрав, найти не то что хотели найти.

В таких поисках важны даже самые мелкие ориентиры:

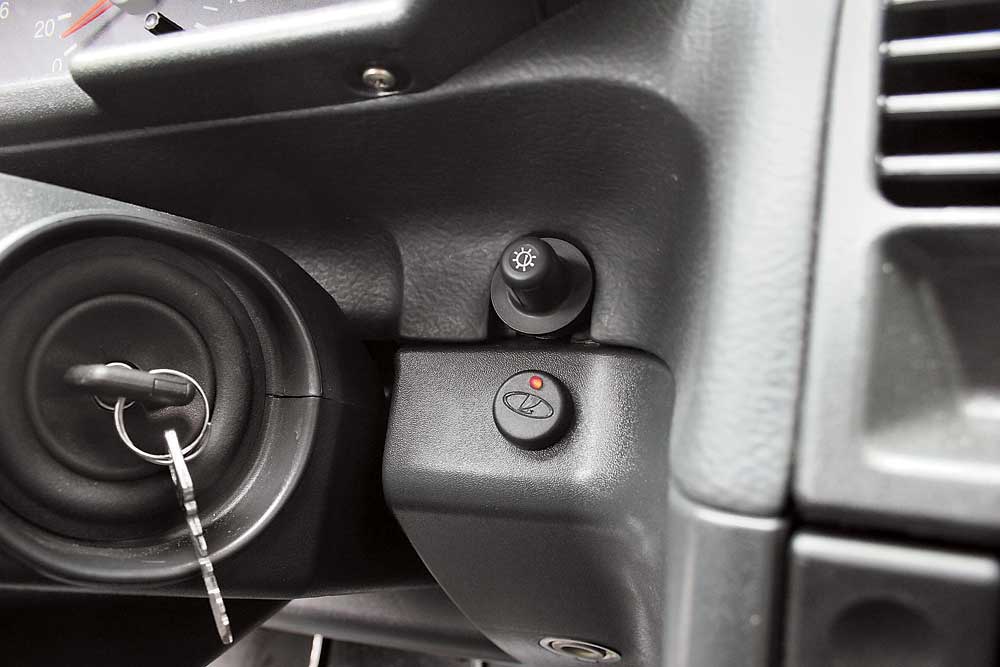

1. Для штатных иммобилйзеров со светодиодной индикацией;

• это место можно обнаружить по идущим от светодиода проводам;

2. Для штатных ИММО с чипованными ключами и контактными метками;

• недалеко от руля, вместе с замком пуска мотора, расположена принимающая сигнал, от транспондера ключа, специальная антенна. Её коммутация укажет место, где находится иммобилайзер;

3. Для штатных иммобилйзеров с транспордерной, бесконтактной меткой или карточкой;

•  найти место, где расположен искомый прибор – не просто сложно, а физически невозможно. Придётся перебрать половину автомобиля.

Важно: оправданием деятельности по самостоятельной замене IMMO может быть только одно – отсутствие, на бескрайних просторах Родины, доступных автоцентров, имеющих нужных специалистов.

Где находится при штатной установке

Решить проблему с поисками мест, где может находиться штатный иммобилайзер может тот факт, что прибор «штатный». На конвейерах автозаводов не удосужились решить задачу по изменению места расположения ИММО для каждой машины. Поточное производство оно и есть поточное и однообразное. Любое изменение – нарушение работы конвейера.

Достаточно знать место, где расположен штатный иммобилайзер на одной машине, как тут же станет понятным и где он находится на остальных автомобилях этой модели:

1. Где находится иммобилайзер на автомобиле LADA Priora;

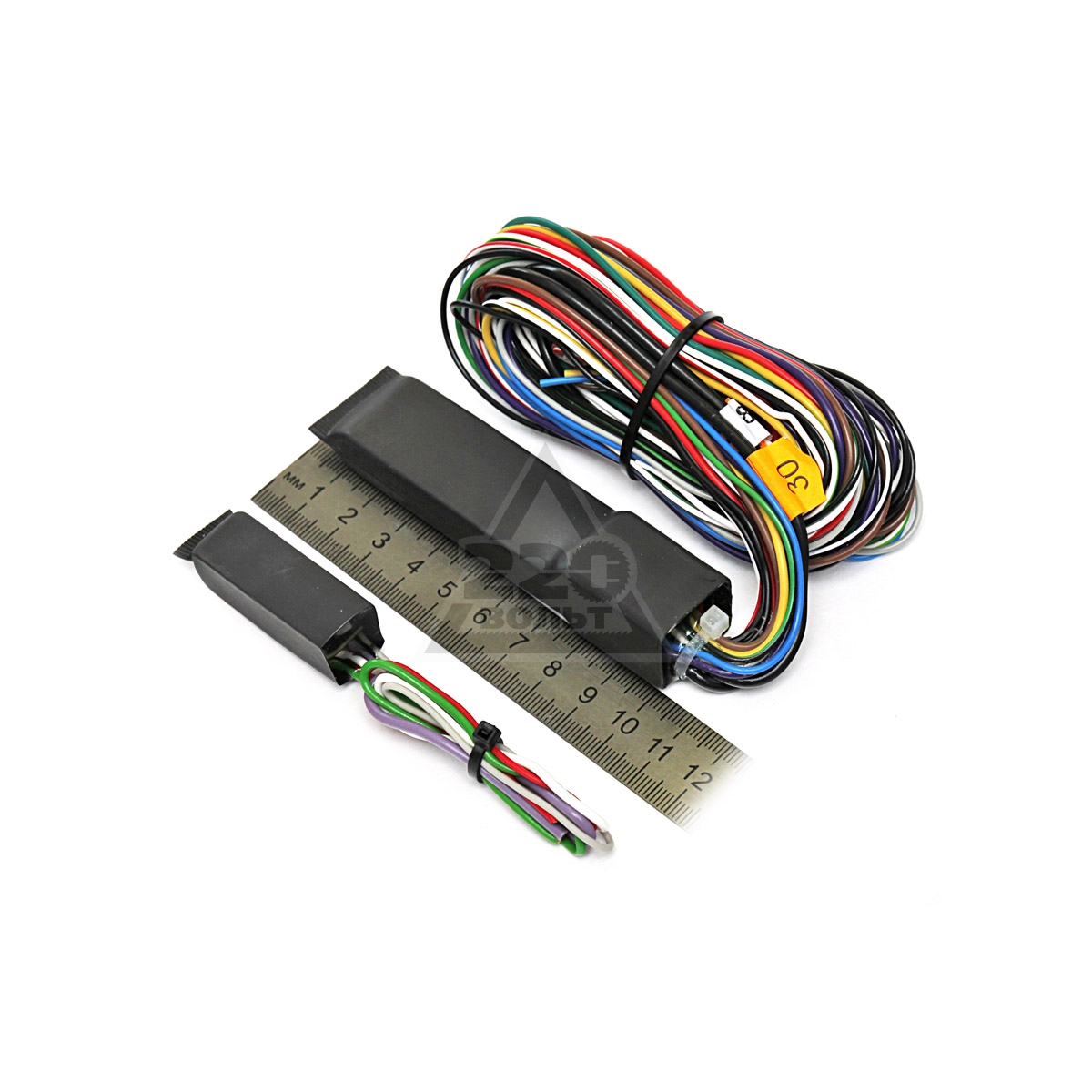

иммобилайзер АПС6 (небольшая коробочка, размерами 100 мм – находится за боковыми крышками центральной консоли. В нижней её части.

2. Где находится иммобилайзер на LADA Kalina;

• иммобилайзер АПС6 находится за приборной панелью, магнитолой и элементами управления отоплением;

3. Где находится ИММО на LADA Granta;

• иммобилайзер расположен за приборной панелью управления автомобилем. Именно там, куда ведут проводки от антенны замка зажигания;

4. Где находится ИММО на Chevrolet Niva;

• он расположен в центральной консоли, рядом с правой ногой водителя;

5. Где находится ИММО на LADA 2110;

• иммобилайзер этого автомобиля расположен за боковыми щитками центральной консоли. Снизу от него можно найти ЭБУ.

Важно: реализация всех перечисленных автомобилей осуществляется с неактивированными иммобилайзерами. Их активацию легко сделать при покупке, но можно и самостоятельно – по инструкции.

Самым надёжным местом установки (переустановки) контактного ИММО является запирающийся капот автомобиля. Не стоит пренебрегать защитными функциями иммобилайзера. Они достаточно надёжны и долговечны. Возможности по восстановлению их работоспособности, в профессиональных центрах, просты и недороги. Народное же творчество, зачастую, вредит не только здоровью машины, но и кошельку её владельца.

Что такое иммобилайзер и для чего он нужен?

Слово иммобилизация заимствовано из латинского языка, его можно привести как «лишенный подвижности». Соответственно, иммобилизатор или иммобилайзер, это устройство, которое лишает возможности самостоятельно передвигаться.

До некоторых пор это слово применялось только в медицине.   Сегодня, оно знакомо любому, кто так или иначе имел дело с автомобилем. Однако, далеко не каждый автомобилист знает, что из себя представляет иммобилайзер и как он работает.

В этой статье мы постараемся ответить на вопросы: «что такое иммобилайзер?»; «как работает иммобилайзер?»; «нужно ли ставить дополнительный иммобилайзер?» и т. д.

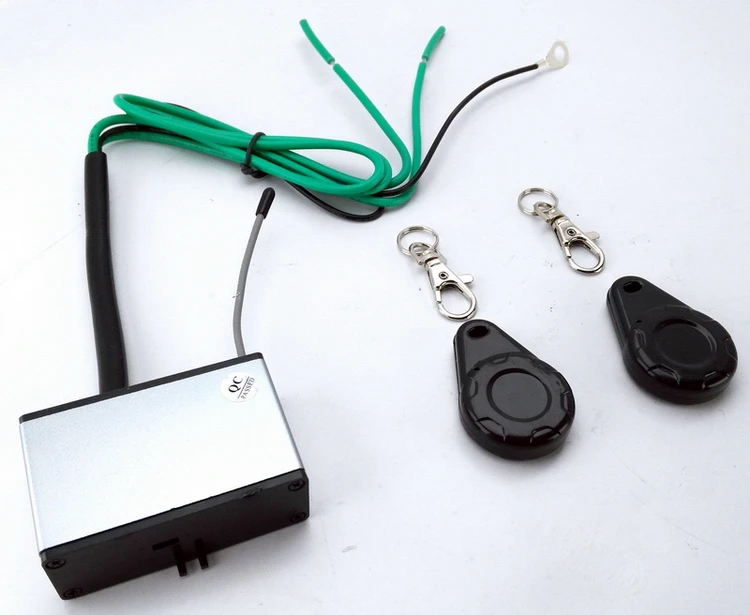

Иммобилайзеры бывают штатные – установленные в автомобиль еще на заводе, и дополнительные – которыми можно дооснастить автомобиль, чтобы еще в большей степени обезопасить автомобиль при попытке угона. Несмотря на различия в конструкции иммобилайзеров, принцип их действия приблизительно одинаков – опознать электронную метку, и только в этом случае разрешить работу двигателя. Так, например, штатный (заводской) иммобилайзер определяет наличие «родного» для автомобиля ключа по наличию электронной микросхемы (метки) в ключе зажигания. Электроника считывает с нее информацию в момент включения зажигания. При отсутствии информации от метки, или если эта информация отличается от той которая записана в памяти – электронный блок управления двигателем не перейдет в рабочий режим и двигатель автомобиля не запустится.

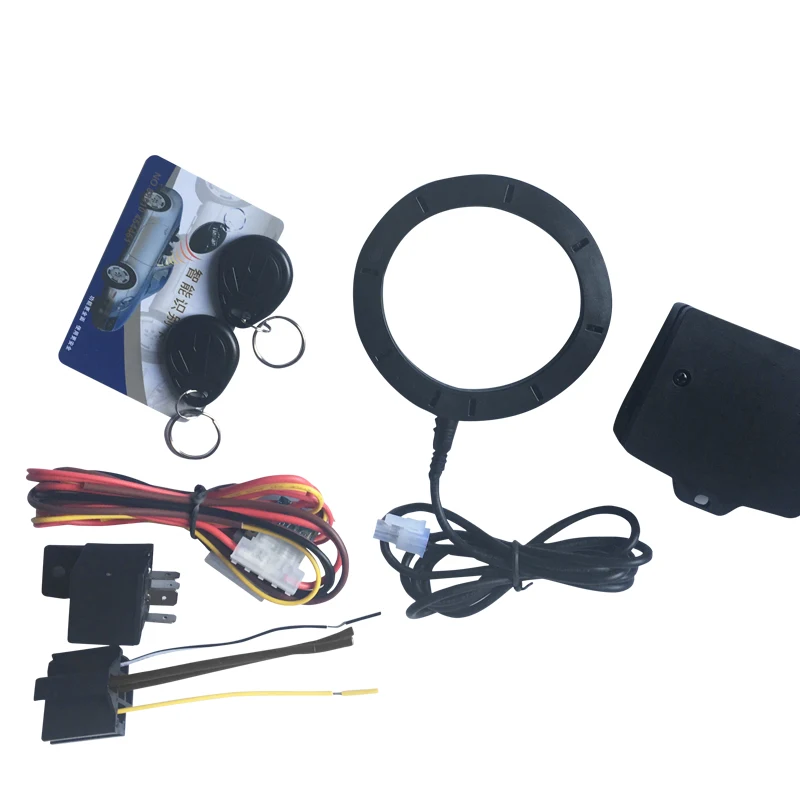

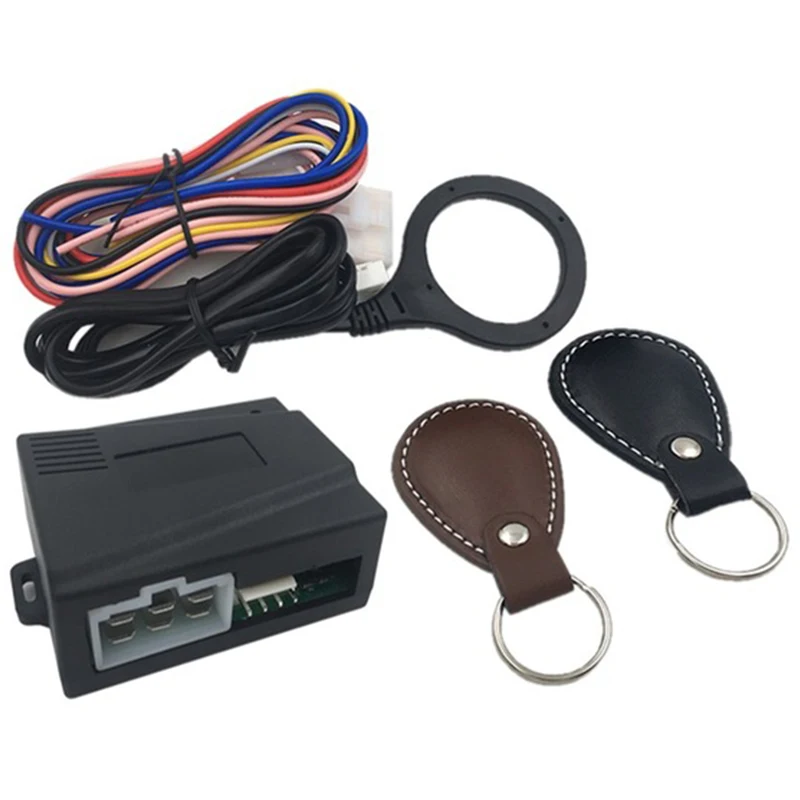

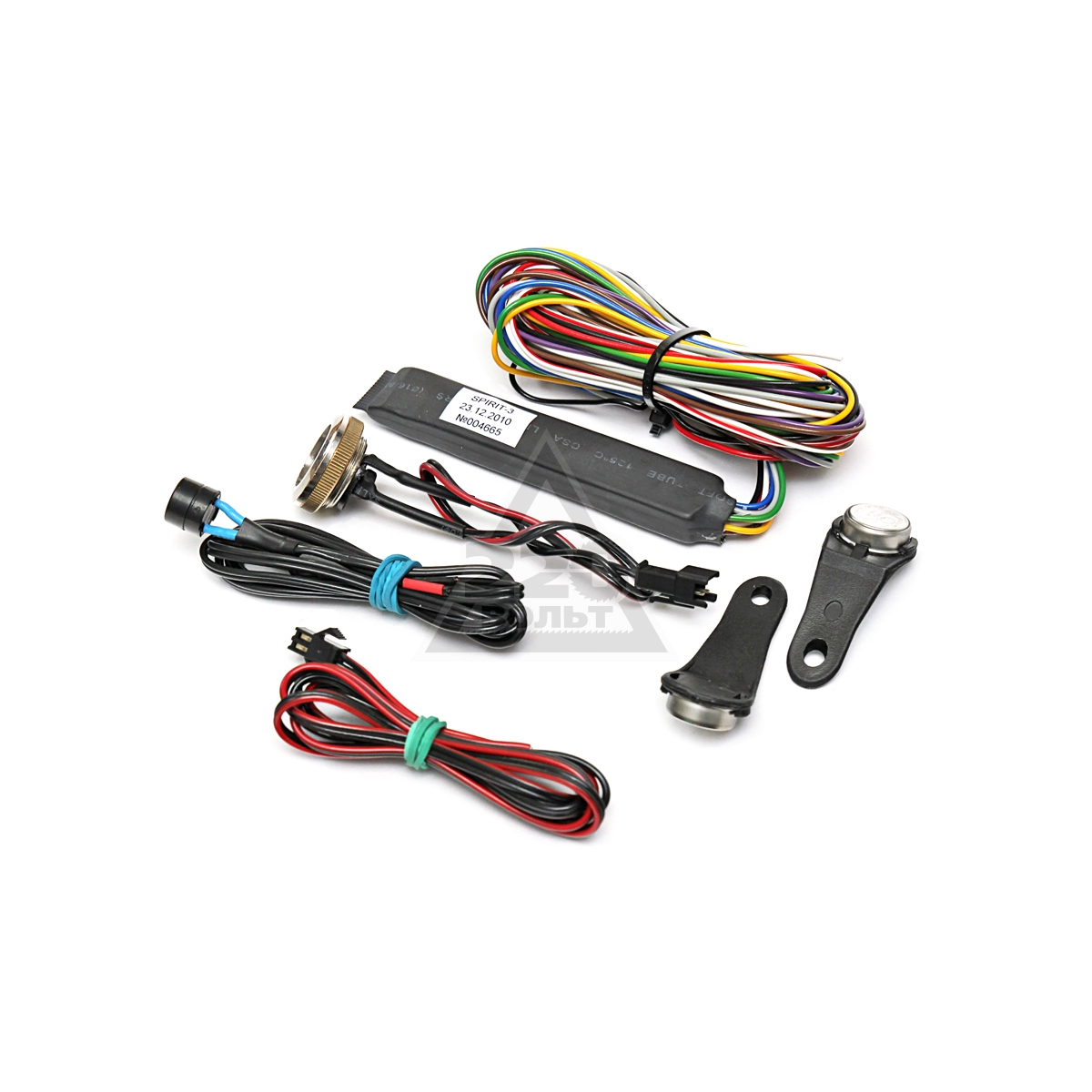

Нештатные иммобилайзеры работают схожим образом, с той лишь разницей, что в комплект такого иммобилайзера, как правило, входит электронная метка в виде миниатюрного брелка. Эта метка способна работать на некотором расстоянии от центрального блока иммобилайзера. Это позволяет пользоваться иммобилайзером не задумываясь о его наличии, так как метку не надо даже доставать из кармана. В случае, если злоумышленник попытается запустить двигатель автомобиля, не имея такой метки, иммобилайзер не позволит это сделать, благодаря наличию реле блокировки двигателя. Реле блокировки устанавливается в электрической цепи автомобиля, от которой зависит работа двигателя. В случае необходимости, реле активируется командой центрального блока, что приводит к остановке двигателя.

Кроме «типовых» способов опознавания, связанных с определением наличия электронной метки у водителя, стоит отметить тот, при котором метка вообще не нужна. Вместо метки, водитель должен ввести определенный персональный код (PIN-код). Этот код нужно вводить штатными кнопками автомобиля (например, кнопки стеклоподъемников, кнопки на руле и пр.).

В противоугонных системах Призрак, к примеру, можно выбрать любой из описанных выше способов опознавания (метка или PIN-код), а можно использовать оба способа одновременно. Это в значительной степени снизит риск угона автомобиля, даже в случае кражи метки.

При выборе модели иммобилайзера, стоит отдать предпочтение таким моделям, в которых заявлена поддержка беспроводных или CAN реле блокировки двигателя. В отличие от проводных реле, беспроводные значительно труднее обнаружить в автомобиле. Следовательно, отключить такое реле угонщику будет тоже значительно сложнее.

И наконец самый главный вопрос. А надо ли вообще ставить дополнительный иммобилайзер?

При принятии решения, имеет смысл узнать насколько часто конкретная модель автомобиля попадает в полицейские сводки. Учесть, как часто и в каком месте автомобиль остается без какого-либо присмотра.

И еще: планируете оснастить свой автомобиль сигнализацией с функцией автоматического запуска двигателя – стоит подумать об дополнительном иммобилайзере. Если для работы автозапуска придется «прятать» второй ключ зажигания в автомобиле, то мы рекомендуем обязательно установить дополнительный иммобилайзер. Но, самым разумным выбором в случае установки сигнализации с автозапуском, будет выбор той сигнализации, в которой эти две функции (автозапуск и иммобилайзер) присутствуют изначально.

Как активировать иммобилайзер и что это такое — Иммобилайзер — Статьи

Итак — иммобилайзер ВАЗ —  штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Первоначально, при выходе с завода, все иммобилайзеры находятся в необученном состоянии, то есть с неактивированной функцией защиты. В комплект поставки входит 3 ключа — 2 черных «рабочих» и красный «мастер-ключ» для обучения системы. Обучение, как правило, производится при продаже автомобиля или самостоятельно хозяином авто.

Принцип действия иммобилайзера довольно прост. Он осуществляет обмен данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть, без дополнительных блокировок. Разрешение на запуск двигателя производится только после успешной инициализации (считывания) черного ключа. При попытке завести автомобиль, не снятый с охраны, ЭБУ блокирует цепи зажигания и бензонасоса.

Как было уже отмечено, обмен данными между иммобилайзером и ЭБУ происходит по линии диагностики K-Line, поэтому вывести его из строя или сбить код (!) возможно даже невинным подключением диагностического оборудования при включенном зажигании (испытано на собственном опыте) или помехами от обычного сотового телефона. Так же, при наличии иммобилайзера не в коем случае нельзя «высаживать» АКБ «в ноль». В этом случае в  EEPROM может прописаться хаотичный мусор, и поездки в сервис «на галстуке» не избежать. Довольно продолжительное время сей факт приносил немало доходов мастерским, ибо проблема решалась и до сих пор иногда решается горе — диагностами тривиально просто и прибыльно — заменой ЭБУ на новый при физическом отключении иммобилайзера. Справедливости ради необходимо отметить, что количество отказов и «глюков» иммобилайзеров в последнее время резко сократилось — видимо на ВАЗе все-таки ведется работа по улучшению помехоустойчивости иммобилайзеров, наибольшее количество «глюков» приходится на автомобили до 2001 г. выпуска.

Случаев внезапного отказа иммобилайзеров вследствие программных (именно программных, т.к. случаев выхода из строя иммобилайзеров ничтожно мало) сбоев было настолько много, что ВАЗ разработал в новом ПО программируемую пользователем функцию альтернативного запуска двигателя в случае отказа системы, т.е. контроллер в аварийном режиме разрешает произвести одну поездку при условии заблаговременной активации этой функции и правильного ввода пароля. Активация и ввод пароля из 6 цифр (программирование) производится нажатиями на педаль газа, представьте, сколько раз Вам будет нужно, не сбиваясь, по определенному алгоритму ее надавить, если Вы задумали, например, число «999999» :). Впоследствии, при отказе иммобилизатора, можно, опять – таки многочисленными нажатиями на газ, упросить машину завестись. Подробнее об этом извращении для неутомимых и любознательных можно почитать в описании иммобилизатора.

На автомобилях «Шевроле — Нива» и свежих (с 2004 г.в) применен более современный и совершенный иммобилизатор АПС-6. Устройство функционально аналогично АПС-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель находится в рулевой колонке. Так же реализован ряд дополнительных возможностей — управление электростеклоподъемниками, задними ПТФ, диагностика иммобилизатора по k-line. Конструктивно АПС-6 отличается от АПС-4. Мало того, АПС-6 разных годов выпуска немного отличаются между собой. На фото, приведенном ниже, слева — АПС-6 выпуска 2003 г., справа — 2001 г. Видимо это тот случай, когда «изготовитель оставляет за собой право вносить изменения, не влияющие на работоспособность изделия». Внутреннее устройство иммобилизатора, несмотря на невыкокую стоимость, довольно сложно. Он представляет собой микроконтроллер на базе PIC16C65B, схему K-Line  для обмена данными с ЭБУ по диагностической линии и памятью EEPROM, для хранения кодов обучения.

Следует также иметь ввиду, что очень часто АПС-6 установлен в корпусе от АПС-4, т.е внешне блок имеерт маркировку АПС-4, а на плате маркировка APS-6.

На автомобилях «Калина» и «Приора» микрочип находится внутри штатного брелка. Брелок так же управляет штатным центральным замком (и штатной сигнализацией). В а/м «Приора» конструктивно иммобилайзер объединен с контроллером стеклопакета, на «Калине» — блок АПС-6 отдельный, расположен за магнитолой.

Подключение АПС к ЭСУД с 55-пиновым разъемом ЭБУ

К проводке с 81-пиновым разъемом ЭБУ

Инструкция пользователя АПС-4

Инструкция пользователя АПС-6

Инструкция по переобучению иммобилизатора

II. Проблемы и решения.

Далее описаны методы борьбы с «заглючившим» или сломавшимся иммобилайзером. При обучении иммобилайзер записывает свой код в EEPROM (EEPROM — энергонезависимая флэш — память, сохраняющая данные при полностью отключенном питании) контроллера. В иммобилайзере так же используется EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный комплект ключи — иммобилайзер — ЭБУ, работающий только в этом сочетании.

Очевидно, что для отключения иммобилайзера необходимо, что бы он физически отсутствовал и в EEPROM ЭБУ должна отсутствовать информация о наличии иммобилизатора. Проще говоря, необходимо отключить разъем от иммобилайзера и очистить EEPROM ЭБУ.

Иммобилизатор находится: на ВАЗ 2110 прямо над ЭБУ, то есть, для того, что бы добраться до него необходимо открутить боковой щиток; в ВАЗ 2109 с высокой панелью —  за панелью приборов, между рулевой колонкой и тем местом, где у карбюраторных находится подсос. На автомобиле Шевроле-Нива доступ к иммобилайзеру (как, впрочем, и ко всему другому) сильно затруднен. Расположение Смотри на фото…

При удалении иммобилизатора не забудьте восстановить линию диагностики — установить перемычку для восстановления связи ЭБУ с диагностической колодкой.  Для того, что бы пользоваться всеми остальными функциями иммобилизатора, можно обрезать провода и соединить их, восстановив тем самым K-line (об этом чуть ниже), а разъем вставить на место.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером. На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.1 и 18. Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.1 и 18 и соединить их вместе. Разъем иммобилизатора при этом установить на прежнее место. Далее, нужно внимательно приглядеться к ЭБУ и выяснить его происхождение.

Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. После установки на место микросхемы с программой двигатель заведется, если, конечно, дело было именно в этом. Если же В Вашем блоке ПЗУ запаяна, выходов два — либо выпаивать и устанавливать панельку (что неплохо, пригодится впоследствии для Чип — Тюнинга), либо воспользоваться программой COMBISET от US, имеющей функцию очистки ЕЕPROM по последовательному каналу, без перепайки микросхем. Имейте ввиду, что в этом случае необходимо обеспечить адаптеру и ЭБУ надежную общую «землю». Для того что бы пользоваться этой платной программой вовсе нет необходимости в ее приобретении — функция очистки EEPROM полноценно работает и в демо-версии. В 2006 г. на автомобилях ВАЗ появились специальные заглушки на разъем АПС (см. фото), для восстановления связи между между ЭБУ и диагностической колодкой.

Если у Вас Январь 5.1.х или VS.1 то можно воспользоваться любым бесплатным программатором блоков, скачать специальную программку перезаписи EEPROM, и залить в блок прошивку EEPROM, считанную с «чистого», с необученным иммобилайзером, контроллера. Можно считать старый файл, любым редактором исправить все на #FF и залить обратно, имеющаяся в EEPROM информация практически не несет никакой смысловой нагрузки, если блок работает без иммобилизатора, содержит лишь КС, коэффициент коррекции СО и название прошивки. Несмотря на то, что #FF в EEPROM не разрешает запуск двигателя, ЭБУ при первом включении, не обнаружив иммобилайзер на линии диагностики, сам прописывает код разрешения запуска.  Если Вы пользователь программатора COMBILOADER (или старой версии ECU Programmer) от SMS-Software, убрать иммо из памяти ЭБУ совсем элементарно — нужно считать EEPROM, нажать на кнопку «Удалить Имм» и записать дамп обратно.

В системах Bosch MP7.0H придется либо пользоваться программой Combiset (c eeprom работает даже demo-версия), либо выпаивать микросхему и программировать на программаторе, поддерживающем этот тип микросхем. При использовании Combiset необходимо подать + питания и массу на контроллер и подключить адаптер как показано на фото:

Может так случиться, что целиком стирать eeprom нельзя, тогда нужно подредактировать дамп по методе Kn: Для удаления записи об иммо достаточно байты с 02 до 07 заменить на FF. После подключения иммо не нужен и на это место очевидно ЭБУ прописывает 0FD1 0FD1 0FD1. Если после записи FF иммо отключить физически, пишется туда 0FD30FD30FD3. Если прописать сразу не FF а 0FD10FD10FD1 иммо не мешает больше. Самое интересное — если вписать случайную последовательность на это место, то иммо работает(!!!) и прописывает туда ЭБУ снова 005100510051.  Меняются еще байты с 050 адреса и с 070, это так называемый rolling-code, динамический пароль иммобилайзера.

Новая версия Combiloader (2.1.8) кроме штатной процедуры очистки eeprom получила возможность стирать eeprom без удаления данных иммобилизатора.

Вы можете сами проанализировать дампы и соответствующий статус иммобилайзера.

В случае, если ЭБУ меняется на новый, иммобилизатор будет сохранять работоспособность, реагировать на ключи и выключение/включение зажигания, но запуск двигателя запрещать не будет. В этом случае необходимо полностью переобучить иммобилайзер, используя красный и черные ключи. Иммо АПС-4 ранних выпусков могли немотивированно «прописаться» во вновь подсоединенный ЭБУ, но эти случаи крайне редки.

После удаления иммобилизатора на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, т.к область хранения значиения коррекции СО тоже стирается.

Внимание! На автомобилях с системой Микас 7.6 (Дэу Сенс) целиком стирать eeprom нельзя — машина даже не заведется.

На автомобилях «Калина» деактивация иммобилайзера приведет к неполной работоспособности штатного центрального замка. Так же при неправильном обучении АПС-6 (ошибках при активации) устройство блокируется. В этом случае единственный выход — запись «чистого» eeprom. Всегда старайтесь сохранять образа eeprom перед, да и после активации.

Калина — чистый eeprom

Калина — чистый eeprom 797+ (новая аппаратная реализация)

Дамп иммобилайзера контроллера элекропакета «Норма» (Приора)

Назначение выводов иммобилайзера АПС-6

№	Цвет провода	Назначение
1	Зеленый	К катушке антенны, в замке зажигания
2	Голубой	Дополнительное реле питания стеклоподъемников
3	Не используется
4	Зелено/Белый	От выключателя головного света
5	Оранж/Белый	К задним противотуманным фонарям
6	Розовый	Постоянный плюс, от АКБ, питание  АПС-6
7	Розовый	Постоянный плюс, от АКБ
8	Желтый	Соединяется с массой при включении задних ПТФ
9	Желто/Черный	K-Line. Кл. 7 колодки диагностики, кл. 8 блока управления ЭУР.
10	Бело/Голубой	«-» Плафона освещения салона на Калине (и дополнительно от ВК дверей пассажиров на Ш-Ниве)
11	Белый	К катушке антенны, в замке зажигания
12	Зелено/Черный	От ВК двери водителя
13		От ВК габаритного освещения
14	Красно/Голубой	К кл. 15 блока управления СП «Норма»
15	Оранж/Белый	К задним противотуманным фонарям
16	Черный	Масса
17	Розовый	Постоянный плюс, от АКБ
18	Коричн/Зеленый	K-Line. Кл. 71 ЭСУД, кл. 3 блока управления СП «Норма»
19	Желто/Голубой	К светодиодному индикатору АПС комбинации приборов, кл. 8 блока управления СП «Норма»
20	Оранжевый	Клемма 15 замка зажигания

III. Согласование иммобилайзера и сигнализации.

(информация с Hass-Doddev.narod.ru)

Замечание.Схемы и методы, примененные здесь, относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ – развязать диодами цепи концевых выключателей. Несмотря на то, что этот способ достаточно трудоемкий, он является наиболее удачным, т.к. сохраняется функция плавного гашения света. В схему добавляется 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение 20 вольт. Три диода и провода к ним удобнее всего подсоединять у БСК. Два диода у водительской двери – непосредственно у концевика, и оттуда же тащить провод к остальным диодам.

Сигнализация чаще всего соединяется с проводом плафона под обшивкой левой стойки лобового стекла. Там это соединение и следует искать в первую очередь, чтобы переключить провод от сигнализации на диоды.

Приведенную выше схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий способ исключает функцию плавного гашения плафона и требует разборки блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого соединен с выводом № 10 иммобилайзера. Достаточно отпаять этот вывод транзистора от разъема, чтобы решить проблему.

Еще один способ, исключающий систему плавного гашения света, однако не требует разборки блока иммобилайзера и не так трудоемок, как предыдущий способ. Для его реализации необходимо врезать всего один диод в провод от 20-го контакта иммобилайзера к концевику. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально. От его разъема идет тонкий одиночный провод, цвет – зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ЭБУ BOSCH M154

Программа Ewriter, написанная А. Михеенковым (ALMI Software) позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, путем подготовки специальной прошивки, которая, будучи установленной в ЭБУ сама пропишет ваши данные в EEPROM. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные (например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.п.). В этом случае вам нужно лишь один раз подготовить ПЗУ 27С512, в которой будет находится программа, прошивающая EEPROM. Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine.

Принцип работы с программой очень прост: Вы открываете файл, содержащий образ EEPROM, который вы хотите записать в ЭБУ, а программа создает файл-прошивку, которую нужно зашить в ПЗУ 27С512. Попутно можно изменить некоторые идентификационные данные, хранящиеся в EEPROM (VIN, номер кузова и двигателя). Установив полученную ПЗУ в ЭБУ и включив на несколько секунд «зажигание», Вы запишите данные в EEPROM.

В дальнейшем ALMI Software планирует написать программу, работающую через K-Line (в ПЗУ будет находится лишь «интерфейс», а данные можно будет писать прямо из ваших файлов на компьютере).

V. Процедуры активации иммобилайзеров.

Алгоритм активации АПС с кодовыми ключами

• Включить зажигание, загорается светодиод АПС

• Поднести красный ключ

• Выключить зажигание не убирая красный ключ.

• Короткий писк. Светодиод АПС должен начать мигать.

• Поднести 1 черный ключ.

• Писк. Светодиод гаснет на время.

• Поднести 2 черный ключ.

• Писк. Светодиод гаснет на время.

• Поднести красный ключ.

• Писк. Светодиод загорается.

• Включить зажигание.

• Писк. Светодиод гаснет. (На МП7.0 светодиод продолжает гореть. Нужно выключить зажигание не позже чем через 10 сек.)

• Выключить зажигание.

Как активировать иммобилизатор там, где он считывается прямо с ключа, например, на Калине или Приоре?

• Собрать черный ключ.

• Закрыть двери.

• Включить КРАСНЫМ ключом зажигание.

• 3 писка. Вытащить ключ.

• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.

• 3 писка + 2 писка.

• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание

• 3 писка + 2 писка.

• Выключить зажигание КЛЮЧ В ЗАМКЕ.

• 1 писк.

• Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД!!! (Внимание!!! Обязательно дождаться бибикалки — засада в этом месте).

• Мигнула аварийка, бибикнул сигнал

• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

Похожие материалы

Когда и почему мне нужно использовать модуль обхода иммобилайзера

Поскольку Mobokey позволяет пользователю удаленно запускать автомобиль со смартфона, нам необходимо установить в автомобиле модуль иммобилайзера. Автомобиль имеет иммобилайзер , , , электронное охранное устройство. Он предотвращает запуск двигателя, если отсутствует правильный ключ от машины с транспондером (или брелок). Двигатель запускается только после получения определенного кода в блок управления двигателем (ЭБУ).Иммобилайзеры являются обязательными для всех новых автомобилей, продаваемых в Германии с 1 января 1998 года, а также в Великобритании и других странах.

Зачем нужен модуль обхода иммобилайзера?

Модуль обхода иммобилайзера позволяет пользователю удаленно заводить автомобиль. Ведь это важно для запуска машин. Автомобили после 1998 года не могут запускаться дистанционно, если не установлен модуль иммобилайзера. Итак, чтобы любой удаленный стартер работал, он должен думать, что ключ находится в замке зажигания.Вот тут-то и пригодится модуль обхода . Называются ли они интерфейсом иммобилайзера зажигания, комплектом обхода транспондера или интерфейсом блокировки прохода, все они представляют собой модули обхода и выполняют одну и ту же работу. Если на вашем автомобиле отображается этот символ, когда вы включаете его, значит, в вашем автомобиле установлен иммобилайзер.

Как обойти иммобилайзер?

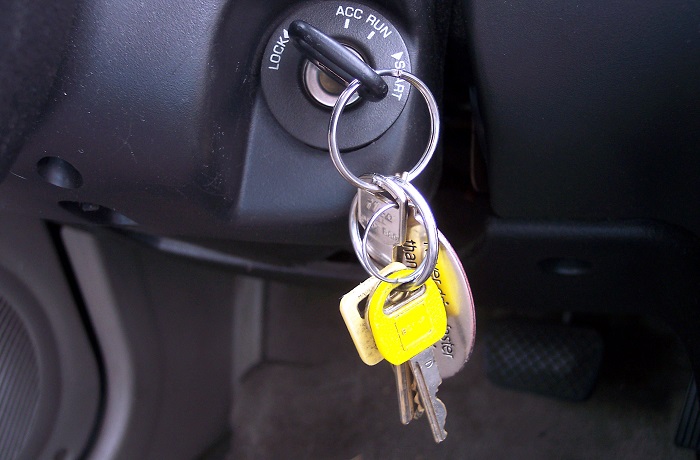

Помещение ключа в замочную скважину

Вы можете обойти иммобилайзер, поместив ключ в замочную скважину, тем самым отключив иммобилайзер автомобиля для дистанционного запуска.Дополнительная безопасность с помощью Mobokey позволяет активировать безопасность, как только телефон удаляется от машины, поэтому вам не нужно беспокоиться о безопасности автомобиля.

Модуль байпаса

Вы можете отключить иммобилайзер с помощью модуля обхода иммобилайзера. В зависимости от автомобиля стоимость большинства модулей составляет $ 35 или больше .

Извлечение брелока из ключа

Итак, извлечение брелка из ключа позволяет обойти иммобилайзер.Поместив его рядом с приемником замочной скважины автомобиля таким образом, чтобы свет иммобилайзера не появлялся при трогании с места при трогании с места. Некоторые автомобили имеют такой же световой сигнал, как указано выше, который показывает наличие системы иммобилайзера в автомобиле.

Вышеупомянутый способ обхода иммобилайзера для удаленного запуска автомобиля с помощью приложения для смартфона Mobokey.

Загрузите приложение Mobokey здесь: перейдите в Play Store или App Store!

Получите дополнительную информацию о MoboKey: приложение, которое является ключом от машины для вашего смартфона

Подключите машину прямо сейчас.Заказать здесь!

Итак, запускайте, разблокируйте и делитесь своим автомобилем с помощью Mobokey и управляйте автомобилем через смартфон!

Как работает технология иммобилайзера двигателя? Узнать больше .

.. — CarBikeTech

Что такое иммобилайзер двигателя?

Иммобилайзер или иммобилайзер двигателя — это электронное устройство безопасности, которое используют современные автомобили. Иммобилайзер двигателя использует электронный чип, встроенный в ЭБУ автомобиля.

Как работает иммобилайзер двигателя:

Иммобилайзер двигателя — это противоугонная система, встроенная в ЭБУ двигателя.Он предотвращает запуск двигателя без использования авторизованного ключа автомобиля. В этой системе используется специальный ключ с цифровым кодом или смарт-брелок. Этот ключ содержит чип транспондера. В нем хранится электронный код безопасности или просто пароль автомобиля. ЭБУ НЕ активирует топливную систему и цепь зажигания, если код в ключе &, который хранится в иммобилайзере, не совпадает.

Когда водитель вставляет этот цифровой ключ в замок зажигания или берет смарт-брелок внутри автомобиля, ключ передает электронный код в систему управления двигателем автомобиля. Двигатель может запуститься только в том случае, если код в чипе транспондера внутри ключа или смарт-брелока совпадает с кодом в иммобилайзере двигателя.

Бесключевой доступ с помощью брелока (фото любезно предоставлено Toyota)

Как работает электронный иммобилайзер двигателя:

Усовершенствованная электронная система иммобилайзера двигателя в новейших автомобилях использует коды безопасности. Эта система, установленная в автомобилях BMW, состоит из двухуровневой безопасности. Постоянный персональный код и меняющийся второй код. Каждый раз, когда ключ запускает двигатель, система меняет второй код и сохраняет его в ключе.Каждый раз, когда водитель включает зажигание, иммобилайзер сначала считывает персональный код. Затем он запрашивает второй скользящий код.

Только после того, как оба этих кода совпадают, иммобилайзер отправляет другой кодированный сигнал в систему управления двигателем, чтобы разблокировать двигатель. Без этого двигатель не запускается. В отсутствие второго кода безопасности двигатель все равно не запустится, даже если кто-то попытается замкнуть цепь зажигания. Таким образом предотвращается угон автомобиля.

Электронный иммобилайзер (фото: BMW)

Поскольку чип транспондера встроен в ключ или смарт-брелок, его нелегко скопировать. В случае утери ключа или смарт-брелока только авторизованные дилеры могут деактивировать утерянный ключ. Они могут получить новый ключ от производителя после проверки учетных данных клиента.

О компании CarBikeTech

CarBikeTech — технический блог. Его члены имеют опыт работы в автомобильной сфере более 20 лет.CarBikeTech регулярно публикует специальные технические статьи по автомобильным технологиям.

Посмотреть все сообщения CarBikeTech

Как отключить противоугонное устройство в автомобиле

Противоугонные системы предназначены для предотвращения угона вашего автомобиля. Эти системы постоянно развиваются. По сути, они работают путем отключения электрической цепи, чтобы предотвратить утечку энергии каким-либо образом, чтобы ваша машина не завелась или не сразу умерла. Противоугонная система может также включать автомобильную сигнализацию или это может быть просто иммобилайзер двигателя.

Возможно, что в какой-то момент противоугонная система вашего автомобиля начнет работать некорректно. Это может быть по многим причинам, включая разряженный автомобильный аккумулятор, из-за которого теряется память ключа, или разряженный аккумулятор в пульте дистанционного управления. Также может быть поврежден чип иммобилайзера в ключе или замок двери автомобиля.

Если противоугонная система вашего автомобиля не работает должным образом, вам нужно найти способ выключить систему, чтобы ваш автомобиль вернулся к нормальной работе.

Метод 1 из 3. Проверьте ключ и цилиндр

Шаг 1. Проверьте аккумулятор брелока .Противоугонная система автомобиля может сработать, если аккумулятор вашего брелока разрядился и система не была отключена.

Убедитесь, что аккумулятор правильно установлен в брелок. Если аккумулятор установлен правильно, замените его новым и повторите попытку.

Шаг 2: Проверьте личинку дверного замка . Если ваш автомобиль был поврежден при попытке угона или взлома, возможно, сработала противоугонная система.

Проверьте, нет ли повреждений самого цилиндра замка или под дверной ручкой, где потенциальные воры могли пробить отверткой.Если замок поврежден, попробуйте использовать цилиндр со стороны пассажира, если он есть в вашем автомобиле.

• Примечание : Замок двери со стороны водителя поврежден, но, как правило, не повреждается и сторона пассажира.

Шаг 3. Убедитесь, что вы используете правильный ключ для запуска автомобиля. . Во многих автомобилях есть «служебный» ключ или дверной ключ, который выполняет только определенные функции, например, отпирание дверей.

Шпонки

«Valet» часто отличаются буквой «V» на валу шпонки или головкой ключа другого цвета.Ключ, который вы используете, может не иметь чипа, необходимого для запуска вашего автомобиля.

Метод 2 из 3. Включите зажигание

Если противоугонная система заблокировала ваш двигатель, вы не сможете его запустить. Вам нужно будет отключить его, выполнив следующие действия.

Шаг 1. Проверьте наличие противоугонной лампы . Он расположен на приборной панели и будет гореть синим или красным светом.

Шаг 2: Поверните зажигание в положение «включено» . Вставьте ключ в замок зажигания и поверните его в положение «включено», чтобы активировать аксессуары, но не двигатель.

Оставьте ключ в этом положении примерно на 10-15 минут.

Шаг 3. Еще раз проверьте противоугонный фонарь . Если он больше не мигает, поверните ключ обратно в положение «Выкл.» И подождите пару минут.

Это дает системе время для сброса, иначе вы не сможете завести машину.

Шаг 4: Запустите двигатель . Попытайтесь запустить двигатель.

Если он по-прежнему не запускается, убедитесь, что аккумулятор не разряжен.

Шаг 5: Повторите процесс . Попробуйте еще раз, чтобы увидеть, сработает ли он.

Метод 3 из 3. Используйте ключ в двери автомобиля

Шаг 1: Вставьте ключ в замок двери . Используйте дверь со стороны водителя и физический ключ, даже если ваш автомобиль оборудован системой входа без ключа.

Шаг 2: Поверните ключ . Поверните ключ, чтобы отпереть дверь машины, но не отпускайте ее.

Удерживайте ключ в этом положении от 20 до 30 секунд.Это позволяет системе узнать, что у вас правильный ключ, и может позволить вам обойти систему охранной сигнализации. Некоторые автомобили распознают ключ, просто поворачивая ключ вперед и назад в цилиндре дверного замка.

• Совет : попробуйте полностью повернуть ключ в обе стороны, чтобы отключить противоугонную систему.

Шаг 3: Попробуйте запустить двигатель . Выньте ключ и попробуйте запустить двигатель.

Обязательно оставьте цилиндр ключа в разблокированном положении.

Противоугонная система, которая препятствует правильной работе вашего автомобиля, доставляет неудобства, и хотя вы можете быть благодарны за это в случае преступления, теперь она доставляет вам много неудобств, которые, как мы надеемся, помогли вам. разрешить. Если ваш автомобиль по-прежнему не заводится, вам следует проконсультироваться со специалистом из YourMechanic, чтобы определить, есть ли другая проблема, препятствующая запуску вашего автомобиля.

Что делает иммобилайзер двигателя?

До 1984 года стандарты предотвращения угонов автомобилей практически не регулировались.Стандартные методы защиты от кражи, которым следуют производители, состояли из всего лишь нескольких штампов с идентификационным номером или серийным номером автомобиля и однозначно вырезанных ключей двери и зажигания. Введите Закон о борьбе с кражами автотранспортных средств 1984 года , также известный как Глава 331 раздела 49 Кодекса Соединенных Штатов. Этот закон вступил в силу для модели 1987 модельного года и требовал от производителей штамповать или протравливать автомобиль и основные запасные части с помощью идентификационного номера автомобиля или VIN.По закону 12 марок требовалось на двухдверных автомобилях и 14 марок на четырехдверных автомобилях. 8 сентября 1987 года Национальная администрация безопасности дорожного движения внесла поправки в закон, позволяющие производителям запрашивать освобождение от минимального количества штамповок для конкретной линейки транспортных средств. Однако оговорка заключалась в том, что производитель должен был включить противоугонное устройство , которое было определено как так же эффективно, как , как VIN-штамп .Так было посеяно семя для иммобилайзера двигателя и его широкого использования от производителя к производителю.

Различные типы иммобилайзеров

Иммобилайзеры бывают двух разных видов: пассивный и непассивный . Пассивные иммобилайзеры имеются в каждом серийном автомобиле, производимом сегодня в Соединенных Штатах, и работают с автоматически и с без вашего участия. Правильно: держу пари, что вы не знали, что иммобилайзер вашего автомобиля работает, даже если вы, , не запираете двери и не включаете сигнализацию .Непассивные системы обычно встречаются в системах аварийной сигнализации вторичного рынка или представлены в виде скрытого выключателя. Если у вас есть непассивный иммобилайзер двигателя, он работает только в том случае, если вы установили сигнализацию или активировали скрытый переключатель.

Основные функции

На автомобилях, которые оснащены пассивными иммобилайзерами двигателя, вся система встроена в компьютеризированные органы управления автомобиля. В зависимости от вашей марки и модели это может быть модуль управления трансмиссией, модуль управления кузовом, комбинация приборов, система радиоуправления, система управления дверным замком, система зажигания, топливная система и выключатель зажигания. Если иммобилайзер срабатывает, это может помешать срабатыванию топливных форсунок или катушек зажигания, включению топливного насоса, включению стартера или комбинации этих профилактических мер. Если они не могут его запустить, они не могут его водить.

Итак, как машина узнает, что я пытаюсь запустить двигатель?

Пассивные иммобилайзеры совершенствовались с годами. Ранние системы пропускали сигнал низкого напряжения в ключ, который был оснащен резистором , , а затем обратно в компьютер.Компьютер был запрограммирован на ожидание определенного падения напряжения в этом сигнале, и если он не получит должного возвратного напряжения — как вы уже догадались — двигатель не запустится. В других системах был датчик внутри цилиндра замка зажигания, который замыкал вышеупомянутую цепь, когда цилиндр был повернут в положение «включено». В настоящее время в системах используются микросхемы передатчика , которые встроены в ключ зажигания или смарт-брелок, если ваш автомобиль оснащен функцией запуска двигателя нажатием на кнопку. В системе этого типа, когда вы пытаетесь запустить двигатель, радиосигнал отправляется от ключа или брелока на приемник в автомобиле. Затем этот приемник сообщает BCM или PCM, что был использован правильный ключ, и этот модуль позволяет двигателю запуститься. Каждый раз, когда система обнаруживает неисправность — , даже если часть системы выходит из строя — система предотвращает запуск двигателя. Так что помните, это не значит, что ваш сумасшедший бывший парень или хулиган-подросток пытался украсть вашу машину.

Миф об обходе иммобилайзера

Обход заводского иммобилайзера двигателя должен быть одним из наиболее распространенных поисковых запросов в Интернете, связанных с системами сигнализации. Иногда иммобилайзеры могут показаться скорее проблемой, чем благословением, когда проблемы с системой всплывают так же, как у вас есть какое-то важное место, где вам нужно быть. Существуют хорошо известные способы обхода старых систем, и как только эти знания стали широко доступны, инженерам пришлось искать новые способы защиты вашего автомобиля.

Советы

Существуют специальные модули, позволяющие послепродажным системам дистанционного стартера обходить иммобилайзер двигателя. Обычно для этого требуется установка второго ключа внутри модуля удаленного запуска.

По правде говоря, обойти большинство современных иммобилайзеров, поставляемых производителем, практически невозможно. Вы не можете просто вырезать модуль управления или отрезать провод. Поскольку иммобилайзер вашего автомобиля встроен в двигатель автомобиля и систему управления кузовом , вы застряли с неработающим транспортным средством, пока местный механик не решит проблему и не устранит любой гремлин, вызывающий неисправность.

Почему в автомобилях используется иммобилайзер?

Отправлено 6 января 2019 г. | Автор: wpcars

Для многих из нас, как владельцев транспортных средств, наши самые большие опасения находятся где-то между аварией, механическими проблемами любого рода или взломом автомобиля и, возможно, его угоной. Мы ищем способы защитить себя и свои автомобили, особенно те из нас, кто живет в больших городах или в районах с высоким уровнем преступности. Помимо использования автосигнализации и противоугонных датчиков , многие новые автомобили также будут иметь иммобилайзеры .

Иммобилайзеры

делают почти то же, что и кажется — они обездвиживают автомобиль, чтобы не дать другому человеку угнать вашу машину и уехать с ней без ключа. С внедрением иммобилайзеров в большинстве автомобилей количество краж автомобилей значительно сократилось.

Как работают иммобилайзеры

Иммобилайзеры — это электронная система безопасности или устройство , специально разработанное для автомобиля, который они защищают. Он предотвращает запуск двигателя , когда соответствующий ключ (или жетон) находится вне диапазона и / или отсутствует.Чаще всего это останавливает кражу транспортного средства только в том случае, если вор пытается «подключить горячего провода » к транспортному средству. Если они смогли получить ваш ключ, то они смогут завести вашу машину. Однако многие автомобили, произведенные после 2007 (за пределами США еще в 1991 году), обычно будут оснащены иммобилайзерами, и даже более старые автомобили могут иметь дополнительные иммобилайзеры .

Когда были изобретены иммобилайзеры, оператор или владелец транспортного средства должен был не забыть запустить систему, чтобы она сработала.В наши дни, если ваш автомобиль оснащен иммобилайзером, он автоматически включается, когда автомобиль выключается и запирается. Внутри ключа (или жетона) находится микросхема или очень маленький компьютер . Затем он передает уникальный двоичный код, который может быть прочитан блоком управления двигателем автомобиля ( ECU ). Когда ЭБУ может определить, что кодовый ключ является текущим, действительным и присутствует, ЭБУ может запустить двигатель транспортного средства.

В некоторых транспортных средствах попытки использовать неавторизованный или поддельный ключ могут привести к отказу автомобиля от запуска в течение установленного периода времени, а в некоторых высокотехнологичных системах охранная фирма может быть предупреждена о несанкционированной попытке заставил завести машину. Тем не менее, когда дело доходит до использования иммобилзеров в качестве противоугонных устройств в транспортных средствах, все еще есть некоторые уязвимости. Поскольку они используют электронный чип или транспондер, их можно взломать, находясь в автомобиле, и закодировать на новый ключ. Это сложно сделать правильно, и попытки сделать это редко.

Признаки износа иммобилайзера

Для того, чтобы иммобилайзер продолжал функционировать как противоугонный механизм, все аспекты должны функционировать должным образом. Если вы начинаете испытывать проблемы из-за того, что дверь вашего автомобиля не открывается или вы не можете запереть дверь автомобиля, это может быть признаком того, что ваш брелок неправильно зарегистрирован в системе иммобилайзера.Ваша автомобильная сигнализация также связана с системой иммобилайзера, поэтому, если ваша автомобильная сигнализация больше не срабатывает, у вас, скорее всего, также есть неисправность в иммобилайзере. Если вы все еще можете правильно заблокировать и разблокировать свой автомобиль, но ваш двигатель не запускается и нет других известных проблем, которые могли бы препятствовать запуску двигателя, это потенциально может быть связано с плохой проводкой в отношении иммобилайзер автомобилей.

Спросите у профессионалов

Если вы подозреваете проблемы с подключением иммобилайзера или неисправной проводкой, иммобилайзер должен быть осмотрен физически.Если вы обнаружите поврежденные провода или неисправные соединения в проводке, вам необходимо заменить иммобилайзер. Если вы не уверены, неисправен ли иммобилайзер или нет, лучше проконсультироваться со специалистом, чтобы убедиться, что проблема решена должным образом, если это более серьезная проблема.

Независимо от того, есть ли в вашем автомобиле иммобилайзер или вам нужно его установить, лучше всего проконсультироваться со знающим профессионалом относительно системы и того, как она правильно работает в отношении вашего конкретного транспортного средства.Если вы живете в районе Dallas , Highland Park , University Park , Irving или Coppell, TX , подумайте о том, чтобы поговорить с Louden Motor Car Services, Inc. по любым вопросам иммобилайзера и / или обеспокоенность.

Автозапчасть | Что такое иммобилайзер двигателя и как он работает?

Вы, наверное, видели, как люди миллион раз подключали машину к машине в фильмах. Парень врывается в машину, подключает несколько проводов под рулем, и вуаля, машина заводится, и они уезжают.Чтобы исправить это, производители придумали оснащать автомобили иммобилайзерами двигателя.

Все новые автомобили, продаваемые в Австралии с 2001 года, должны были быть оснащены иммобилайзерами двигателя. Они оказались очень эффективными в борьбе с угонами автомобилей с впечатляющим показателем сокращения выбросов более чем на 40%. И вишенка на торте: вы можете забыть о том, что ваш ключ застрял в замке зажигания. Чтобы полностью оценить их суть, нужно знать, как они работают.

Как работают иммобилайзеры двигателя?

Ключи от машины, распространяемые сегодня дилерами, можно рассматривать как дополнительные средства защиты.Брелоки или смарт-ключи содержат чипы транспондера. Эти чипы отправляют код безопасности в систему иммобилайзера автомобиля, когда вы вставляете его в замок зажигания или держите брелок внутри автомобиля (если это запускается нажатием кнопки). Автомобиль заведется, если код безопасности в брелоке совпадает с кодом в системе иммобилайзера. Иначе ваша машина не будет жужжать.

Некоторые производители даже повысили уровень своих иммобилайзеров до двухуровневой системы безопасности, которая имеет один постоянный код и второй изменяемый код.Второй код меняется каждый раз при запуске автомобиля и сохраняется в транспондере. Когда вы хотите завести автомобиль, иммобилайзер сначала считывает постоянный код, затем запрашивает второй (изменяющийся) код, и, если он совпадает с сохраненным в системе, запускается. Без второго кода машина не заводится.

Неисправности

Иногда иммобилайзер может работать неправильно. Если у вас возникнут эти проблемы, возможно, потребуется замена транспондера.

Проблемы с разблокировкой и блокировкой

Если по какой-либо причине удаленная разблокировка не сработает, иммобилайзер может быть поврежден.Кроме того, если вы обнаружите, что запереть автомобиль смарт-ключом невозможно, вам необходимо его проверить.

Ключ в замке зажигания не поворачивается

Если у вашего брелка есть физический ключ, который вы должны вставить в замок зажигания, и после вставки вы заметите, что ключ не поворачивается, чип транспондера в брелке может быть неисправным; это не отправка кода безопасности иммобилайзеру.

Как устранить неисправность иммобилайзера?

В транспондере используется аккумулятор, который может нуждаться в замене.Вы можете заменить его самостоятельно, соблюдая осторожность, чтобы случайно не повредить чип транспондера. Если это не поможет, вам следует связаться с вашим дилером, потому что проблема может быть в транспондере.

Если вы случайно потеряете брелок или чип транспондера, единственный выход — получить замену в дилерском центре, что дорого. В редких случаях проблема может заключаться в системе иммобилайзера в автомобиле. Проблема может быть в корродированных или поврежденных проводах, неисправном ЭБУ или его датчиках.Это также потребует обращения в ваш дилерский центр или в автомастерскую, специализирующуюся на автомобильных электрических системах.

Если вам нужны запчасти для автомобиля или информационные статьи, вы можете обратиться к Carpart.com.au! Это ваш универсальный автомобильный веб-сайт не только для новостей и статей с практическими рекомендациями, но и для покупки и продажи автозапчастей, аксессуаров и даже целых автомобилей!

Эрик Аньега

Иммобилайзер — iBlue

Иммобилайзер — iBlue 🍪

Мы используем файлы cookie, чтобы вам было удобнее пользоваться нашим сайтом.
Если вы продолжите использовать этот сайт, мы будем считать, что он вам нравится.

Понятно

С иммобилайзером iBlue вы можете быть уверены в безопасности своего автомобиля

Купить сейчас

Как это работает

В этой крошечной коробке происходит волшебство

Иммобилайзер iBlue — это небольшая коробка, которая подключается к вашему автомобилю.После установки вы можете завести автомобиль, только если ваш телефон находится с вами. Подробнее

Приложение

Управляйте устройством с помощью смартфона

Подключите устройство к телефону за секунды и создайте безопасный 6-значный код, который позволит вам завести автомобиль.Пока вы едете, приложение сохраняет информацию о маршруте и даже запоминает, где вы припарковались, когда останавливаетесь. Подробнее

Как использовать

Беспрепятственно защитите свой автомобиль

• Включите зажигание автомобиля Поверните ключ как можно дальше, не запуская двигатель
• Позвольте вашему автомобилю заводиться с вашего телефона
  • Использование 6-значного PIN-кода Используйте 6-значный PIN-код, чтобы разблокировать автомобиль.Ваш телефон может запомнить код, и вы также можете ввести его с помощью Touch ID.
  • С бесконтактной разблокировкой Подождите несколько секунд, пока телефон не завибрирует в вашем кармане, и вы будете готовы завести машину.
• Теперь можно заводить машину!

Что мы предлагаем

Интеллектуальная защита автомобиля

• Невидимая защита В отличие от обычного иммобилайзера, он не имеет видимых или скрытых переключателей и клавиатур.
• Все платформы Программное обеспечение, необходимое для управления иммобилайзером iBlue, также доступно на платформах iOS и Android.
• Secure Technology Иммобилайзер iBlue использует соединение Bluetooth Smart, которое чрезвычайно сложно обнаружить.
• Швейцарская компания Инновационные продукты iBlue, тщательно разработанные и спроектированные для штаб-квартиры iBlue в Швейцарии.
• Неограниченное использование Бесплатное приложение иммобилайзера iBlue может работать с несколькими автомобилями с использованием разных телефонов.
• Режим громкой связи Устройства на базе iOS позволяют запускать автомобиль, не вынимая телефон из кармана.

Обеспечивает защиту практически любого автомобиля.

• Машина
• Мотоцикл
• Лодка
• Коммерческий автомобиль

Технические параметры

Напряжение питания	10-15В
Диапазон рабочих температур	от -40 ° C до + 85 ° C
Макс.потребляемая мощность (при 12В)	60 мА
Количество переключаемых выходов	2
Тип выхода	контакт реле без предохранителя (NO)
Макс. мощность на выходе (ов)	15A
Защита от короткого замыкания	предохранитель (0,5 А)
Размеры	52x35x20 мм
Протокол беспроводной связи	Bluetooth 4.0 LE
Несущая частота RF	2,4 ГГц
RF Мощность TX	+3 дБм

Что в коробке?

В упаковке 1 шт. Устройство iBlue, 1 шт. пластиковая карта с кодом PUK и 1 шт. буклет.

Совместимость

Устройство iBlue совместимо со всеми устройствами, которые используют операционную систему iOS 8.0 (или новее), Android OS 4.4 (или новее) и поддерживают Bluetooth® 4.0 беспроводная технология.

Получите иммобилайзер

iBlue

Обратите внимание, что товары доставляются из Европейского Союза, и что ваш заказ может облагаться дополнительными импортными пошлинами и налогами , когда он прибывает в вашу страну, если ваш адрес находится за пределами Европейского Союза. Подробнее

Часто задаваемые вопросы

• Какие телефоны можно использовать с иммобилайзером iBlue?

  На данный момент наша система Bluetooth работает с iPhone 4S или новее, Android 4.0 или новее.

• Могу ли я самостоятельно установить устройство дома?

  Инструкции по установке прилагаются к каждому устройству, и вы также можете найти эту информацию на наших страницах поддержки. Однако в целях безопасности мы рекомендуем профессионально установить его с помощью местного механика или техника.

• Требуется ли на моем телефоне подключение для передачи данных, чтобы использовать иммобилайзер iBlue?

  Вы можете использовать приложение iBlue без подключения для передачи данных, просто убедитесь, что на вашем телефоне включена функция Bluetooth.

• Поставляется ли иммобилайзер iBlue с гарантией производителя?

  Да, конечно. Гарантия на замену нашей продукции составляет 1 год. Отправленные обратно неисправные изделия подлежат замене.

• Что произойдет, если мое устройство или телефон украдут?

  Ответственность за защиту личных данных лежит на каждом. Система iBlue, выходящая за рамки встроенной защиты телефона, поставляется с инструментом для сбора данных о безопасности.Мы можем защитить открытие и запуск с помощью ПИН-кода, и приложение не будет хранить никаких данных о расположении дверей или о том, как завести машину. Если ваш телефон украден, но он защищен паролем, даже если ваше приложение не защищено PIN-кодом, его нельзя будет использовать.

• Что произойдет, если я потеряю карту с моим PUK-кодом?

  Если вы зарегистрировали свой продукт на нашем веб-сайте после его покупки, у вас будет возможность запросить код PUK, который будет предоставлен в электронном виде.

• Что происходит, когда мне нужно сдать машину на сервис?

  Используя наше приложение для смартфонов iBlue, вы можете включить функцию под названием «Сервисный режим». Таким образом, до тех пор, пока не будет отключен сервисный режим, автомобиль можно будет заводить без использования телефона.

• Это только для автомобилей?

  Определенно нет. Вы можете использовать его для всего с аккумулятором на 12 В, например, для мотоциклов и лодок.

• Мне нужно вводить свой PIN-код каждый раз, когда я хочу завести машину?

  Нет! После того, как вы соединили свой телефон с иммобилайзером iBlue, он запомнит вас, и в следующий раз этого будет достаточно, если ваш телефон и устройство подключены друг к другу.

• Что произойдет, если в моем телефоне разрядится аккумулятор?

  Если вы путешествуете не один, вы можете использовать любой другой телефон для подключения к иммобилайзеру, и, зная PIN-код, вы можете разрешить зажигание.Иммобилайзер iBlue не блокирует зарядку телефона от автомобильного прикуривателя. Мы рекомендуем иметь запасное автомобильное зарядное устройство или дополнительный аккумулятор для телефона на случай подобных чрезвычайных ситуаций.

• Сколько людей могут использовать один и тот же иммобилайзер iBlue?

  Иммобилайзер iBlue, как и другие наши продукты, может использовать неограниченное количество пользователей.

  No related posts.
